Чертеж подъемной кровати для изготовления своими руками

Кровать с подъемным механизмом – оптимальный вариант для квартир малых габаритов, которая решает сразу несколько вопросов. Во-первых, значительно экономится место, а во-вторых, кровать может служить вещевым ящиком для постельного белья или для одежды. Изготовить такой механизм дома своими руками достаточно просто и без лишних мебельных затрат. Для начала работы достаточно подобрать правильные материалы, рассмотреть чертежи и приступить к пошаговому руководству.

Необходимые материалы и инструменты

Как и на производстве, для начала производства понадобится грамотно рассчитать количество материала, выбрать сам материал и подумать над габаритами. Чтобы приступить к изготовлению, понадобится:

ДСП или ОСП. Основа короба. Листы, изготовленные из этих материалов, дешевые и легкодоступные. Выбирать плотность и жёсткость стоит в зависимости от желаний владельца будущей кровати.
Обивочный материал. Материал для обивки короба владелец может выбрать на свой вкус и дизайнерское предпочтение. Чаще всего используется поролон с гипоаллергенным покрытием. Такая откидная кровать становится мягкой.
Обшивка. Рекомендуется использовать плотную ткань, которая не будет рваться в ходе монтажа (кожзаменитель, велюр и т.д).

Основные инструменты:

уровень среднего размера;
электро лобзик;
сварочный аппарат;
шуроповёрт с насадками;
болгарка по металлу;
сушилка (при использовании древесного лака).

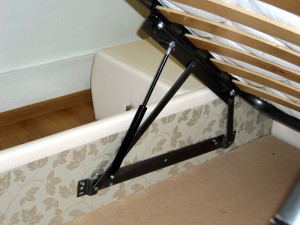

Виды подъемных механизмов на кровати

Существует три вида подъемных механизмов:

Газовые. Подъем происходит благодаря амортизаторам-пружинам. Бесшумный и легко поднимаемый механизм, короб поднимается без применения силы.
Механические. Подъем происходит благодаря металлическим пружинам. Конструкция легка в монтаже, однако срок эксплуатации составляет не больше 4 лет.
Ручной. Самый бюджетный вариант, в монтаже не возникает проблем. Обычно применяется для изготовления взрослых кроватей, так как для того, чтобы откинуть короб, нужно использовать ручную силу.

Чертежи и замеры

Расчеты ведутся на основание короба 1800*2000 с высотой не меньше 40 см, чтобы было место под отделение для вещей.

Всего понадобится три составляющих, брусья, уголки и щиты.

брусья: 3 шт с размером 50*50*3000;
щиты: 4 шт с размерами 18*400*2000 (2х) и 18*2000*1600 (2х);
уголки крепежные: 8 шт с размером 50*50*50, и 20 шт 20*40*20.

Во время монтажа необходимо замерять градусы углов, чтобы каркас ложился ровно и не скрипел.

Чертеж на ручной механизм

Чертёж механизма с пружинами-амортизаторами

Важно! Для монтажа пригодятся свёрла на 2, 5 и 7 мм с гаечными ключами на 10 и 13 мм.

Кровать с подъемным механизмом: пошагово

Подъемный каркас своими руками:

Сборка короба и крепление уголков по чертежам. Все работы проводятся на полу, чтобы исключить перекосы.
Обработка древесного покрытия и проклейка углов клеем.
Для крупногабаритных кроватей параллельно коробу посередине устанавливают перегородку для опоры.
Внутри короба саморезами крепятся рейки (20*80) и выравниваются по низу конструкции.
Вдоль дна каркаса просверливают рейки через каждые 15 см.
Начинается обработка конструкции.

Облагораживание и закрепление основного каркаса:

Зарубы и неровные поверхности отшлифовываются и обрабатываются лаком (при желании).
На ламели укладывает опорный лист фанеры.
В углах устанавливаются металлические уголки.
По углам дна крепятся рейки, ножки кровати. Шурупы прокручиваются с внешней стороны каркаса, чтобы кровать была устойчивой и прочной.
На ножки приклеивается резина или кусок линолеума, чтобы пол не царапался.

Важно! Пружинный механизм несёт нагрузку на каркас, для того чтобы кровать не просела, на цокольные части ставят металлические основания (планки).

Крепление пружинного механизма:

Крепёж закрепляется на основание кровати с цокольной части.
Регулируется подъем механизма.
Устанавливается опорная планка на короб.
Проверка функциональность всей конструкции.

Для спинки понадобится лист материала, из которого делался каркас.

Изготовление:

Важно: При вырезании формы нужно учесть, что работать с прямыми формами намного проще и легче. Если мастер не имеет специальных навыков, то обшивка может получиться неаккуратной.

Приступаем к обшивке. Материалы на обивку готовой кровати подбираются по личным предпочтениям хозяина, в основном используется кожзам, дермантин или плотная ткань.

Внимание! Для древесных конструкций перед обшивкой следует провести лакирование древесными материалами, чтобы увеличить срок пользования кровати.

Пошаговое руководство:

Обивка основного каркаса и спинки.
Для декоративности и красоты мебели, по периметру конструкции проклеивают листовой поролон.
Ножки кровати оклеиваются строительным клеем и прикрепляются к готовому ложе.
Отделать зону вокруг ножки можно строительным степлером в два ряда. Главное условие – материал нужно заворачивать, чтобы вид был аккуратным.
Отделка нижней части проводится без загибов материала.
После того как все детали кровати были оббиты, на внутреннюю часть кровати устанавливаются уголки.

Перед выполнением работы нужно понять одно: самое сложно в изготовлении кровати с подъемным механизмом – это чертежи и расчеты материала. Чтобы результат получился достойным, заранее рекомендуется посмотреть видеоуроки и советы профессионалов, которые расскажут какие основные ошибки допускаются при домашнем монтаже. В конечном итоге владелец ложе может убедиться, что результат получился намного качественней и надежнее заводских моделей. Это достигается благодаря всем геометрическим и пропорциональным соблюдениям, которые каждый подбирает под свои потребности и финансовые возможности.

Кровать — это одна из самых важных деталей любого помещения. В широком многообразии моделей, представленных сегодня на рынке, можно подобрать подходящий вариант, но сделать кровать можно и своими руками, создав ее согласно вкусу и сэкономив деньги на этом.

Наиболее частой проблемой, с которой сталкивается человек, решивший приобрести данный элемент мебели, это ее габариты. Если необходимо, чтобы кровать была не только удобной и комфортной, но еще вместительной и компактной, лучше остановить свой выбор на следующих вариантах:

Кровать с ящиками;
Двуспальная кровать с подъемным механизмом;
Шкаф — кровать.

Кровать с ящиками

Данный вариант отлично подойдет для небольшой комнаты, где необходима функциональная мебель, способная сэкономить пространство. Главной отличительной особенностью таких кроватей, является наличие ящиков, которые можно использовать вместо шкафчиков или комода.

Существуют следующие виды моделей с ящиками:

Детская.

Изделие с ящиками часто используется в детских комнатах, поскольку позволяет не нагромождать ее лишней мебелью. В ящиках можно хранить игрушки, одежду и другие вещи ребенка. Как правило, такие варианты мебели имеют один большой или несколько средних выдвижных отделений, в зависимости от модели мебели.

Двуспальная.

Такая кровать позволяет использовать пространство, расположенное под спальным местом для хранения белья, одеял, пледов, подушек. Главное преимущество этой модели, от мебели с подъемным механизмом в том, что класть и доставать вещи можно, не потревожив лежащего на ней человека.

Капитанская.

Данная кровать является одним из самых функциональных вариантов, поскольку имеет 2-3 ряда ящиков, в которых можно хранить все — от постельного белья до книг и одежды. Такая кровать способна заменить небольшой шкаф.

При использовании кровати необходимо учитывать, что перед ящиками должно находиться небольшое пространство, примерно 30-40 см., которое позволит открывать шкафчики и свободно класть туда вещи.

Двуспальная кровать на подъемном механизме своими руками

В статье представлена подробная инструкция для создания двуспальной кровати своими руками. Если вы хотите узнать, как сделать каркас двуспальной кровати из деревянных досок, рекомендуем вам внимательно прочитать данную статью. Существует огромное количество вариантов изготовления двуспальной кровати, поэтому, принимаясь за дело, убедитесь, что вы ознакомились с ними на нашем сайте.

Двуспальная кровать, имеющая пространство под спальным местом для хранения вещей — один из самых востребованных вариантов.

Доступ в ящик осуществляется путем использования поднимающего матрас механизма. Для того чтобы модель идеально подходила своему владельцу, вписывалась в комнатный интерьер и подчеркивала вкус хозяина, сделать двуспальную кровать можно своими руками. К тому же, данный вариант поможет существенно сэкономить средства и проявить собственную индивидуальность. Например, в магазине подобная мебель будет стоить не менее 10000 рублей, а материалы, необходимые для собственноручного изготовления — около 6000.

Сделать кровать стандартного размера 1.8/2 метра, имеющую механизм, поднимающий матрас, не так уж сложно. Для этого понадобится:

Лист ДСП размером 3500/1750 см, толщиной 16 мм;
Лист Фанеры ФК — 1525/1525 мм;
Шинил — 5 м/1500 мм;
Флизелин — 5м/1600 мм;
Поролон, 2 листа, каждый по 3000/1000 мм, шириной 10 мм;
Подъемный механизм, имеющий газовые амортизаторы;
Болты 8 мм, шайбы, гайки;
Строительный степлер, скрепки (6 и 10 мм).

Если все материалы готовы, необходимо создать чертежи кровати, а затем, согласно им, приступать к изготовлению мебели:

Согласно чертежу раскроить лист ДСП;

Сделать центральную перегородку из ДСП высотой 20 см;

С помощью брусков, расположенных на высоте 20 см закрепить боковые щиты, на которых будет крепиться каркас матраса;

Из брусьев или фанеры изготовить ламели толщиной более 20 мм;

По нижней части спинки кровати степлером прибить ткань, а затем, натянув ее по всей поверхности, закрепить со всех сторон;

Натянуть поролон на каркас конструкции;

На обтянутом поролоном каркасе сделать разметки для крепления болтов подъемного механизма (на каждую сторону по 4-6 болтов);
Шинил натянуть на поролон;

К каркасу прикрутить подъемный механизм;
Прикрутить ламели;

Соединить каркасы кровати и матраса, а также спинку изделия;
Повернуть кровать набок и подбить ДВП ящика;

Подогнать по размеру листы ДСП;

Оббить спинку кровати флизелином;

Сделать подкладку из ткани и закрепить ее на основание каркаса;

Такой же подкладочной тканью обить каркас матраса.

Вот так, следуя вышеизложенным пунктам можно сделать двуспальную кровать своими руками за пару дней, считая закупку материалов. Деревянная кровать, сделанная своими руками, будет долго радовать глаз владельца, подчеркнет интерьер комнаты, а за счет вместительного ящика, в котором можно хранить одеяла, подушки, покрывала и белье, существенно сэкономит место.

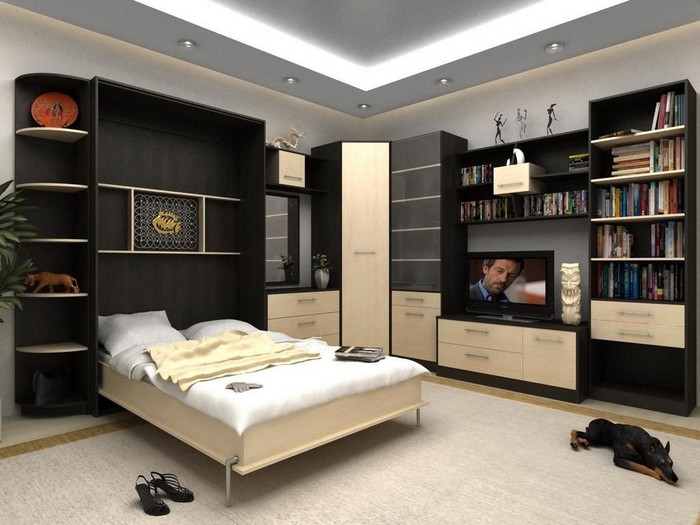

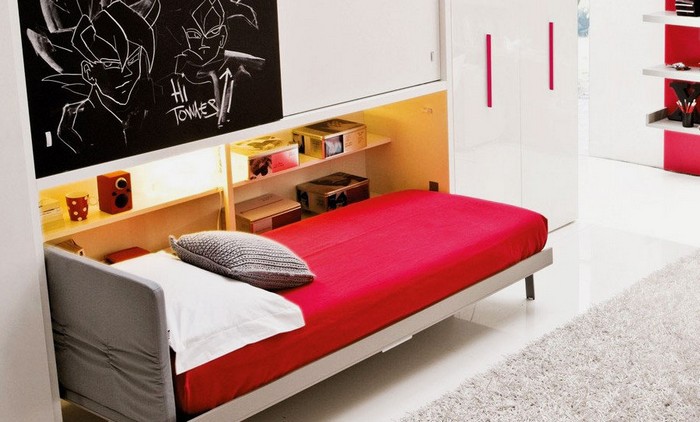

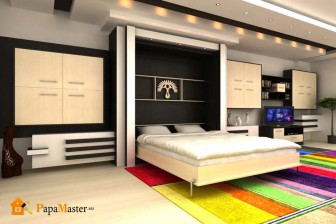

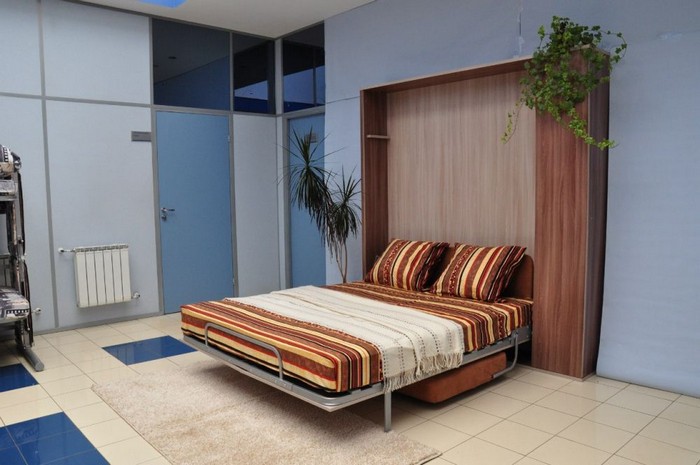

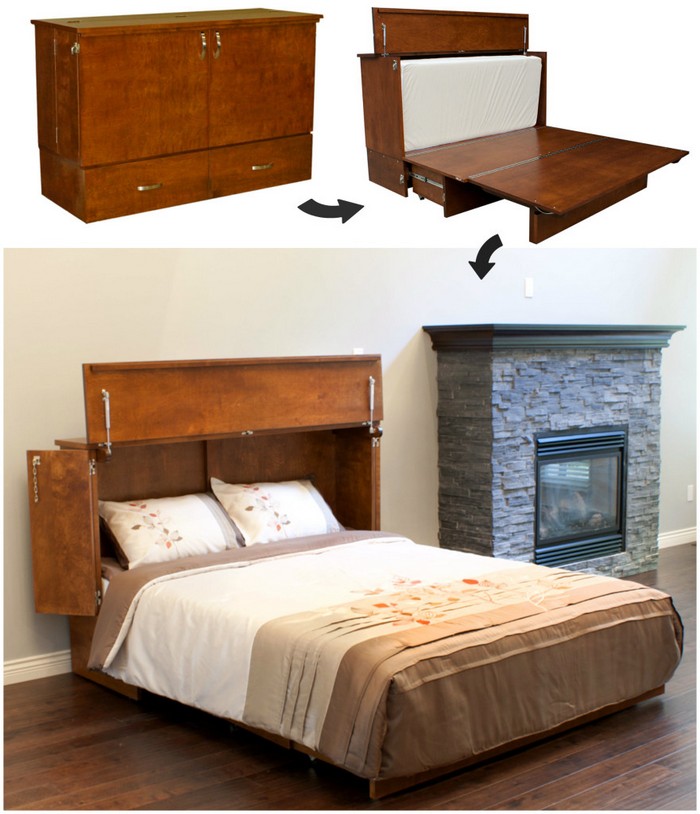

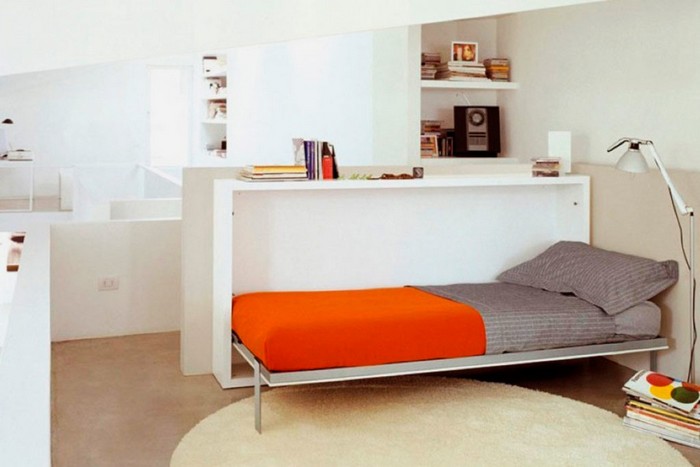

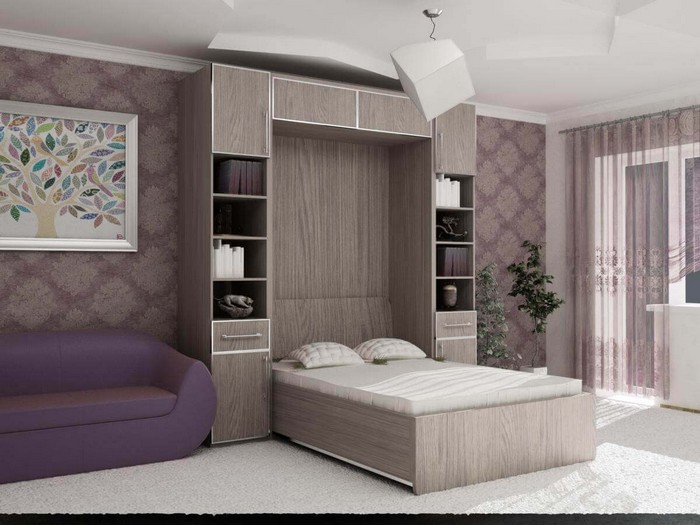

Шкаф — кровать своими руками

Такая мебель представляет собой конструкцию, в которую входит кровать, убираемая в специальное хранилище, совершенно не видимое со стороны. Эта модель является одним из самых выигрышных вариантов в плане экономии места, поскольку в собранном состоянии кровать входит в конструкцию шкафа и не занимает места в комнате.

Такую модель, также как двуспальное изделие, можно сделать самостоятельно, взяв за основу старую кровать. Для того чтобы изготовить стандартного размера шкаф — кровать своими руками, необходимо:

Сделать чертежи кровати;
Изготовить из двух брусков 40/50 мм основание шкафа;

Начало
За основу кровати взято ортопедическое основание со спальным местом 180 Х 200 см
Снимаем ламели
Основание шкафа было решено установить на два бруска 40 Х 50 мм

По бокам шкафа нарисовать разметки для посадочных мест;

Соединить основание и боковины шкафа;

К боковинам прикрепить верхнюю панель;

Полученное четырехугольное изделие прикрепить к стене с помощью перфоратора;

Закрепить подъемный механизм и газовые пружины с боковинами шкафа;

Каркас кровати соединить с подъемным механизмом. Очень важно использовать крепкие болты и максимально крепко прикручивать материалы, поскольку на это место приходятся самые большие нагрузки;

Закрепить ламели;

Установить основание кровати из листа ДСП. С обратной стороны его можно обклеить специальной бумагой, обоями или покрасить. Эта поверхность будет выглядеть как обычный шкаф;
Прикрепить ручки, потянув за которые кровать можно будет разложить;

Дополнительно можно сделать боковые шкафчики для хранения белья, дополнительные полки или светильники.

Для того чтобы изготовить шкаф — кровать своими руками, нужно потратить 2-3 дня, в зависимости от времени, проведенного за работой и желания. Что касается средств, то если за основу брать использующуюся двуспальную кровать, то они будут минимальны.

Таким образом, деревянная кровать, сделанная своими руками — отличный вариант для людей, желающих выразить свою индивидуальность и сэкономить средства. Следуя пошаговой инструкции, создать комфортное, удобное и красивое место для сна не составит большого труда и не потребует огромных умений.

Инструкции по изготовлению двуспальной кровати своими руками

Перед изготовлением рекомендуем вам составить план работы, это поможет вам сэкономить деньги, все ваши расходы будут под контролем. Адаптируйте размер и дизайн кровати в соответствии со своим пожеланиями. Кроме того, рекомендуем вам инвестировать только в высококачественные материалы, такие как сосновая древесина, красное дерево или древесина кедра, так как они имеют красивую фактуру и крайне долговечны, это особенно актуально во влажной окружающей среде.

Если у вас мало опыта в деревообработке, попросите друга помочь вам с проектом. Есть вероятность того, что вы сделаете что-то не правильно, поэтому обязательно составьте подробный план действий. Проверьте, чтобы все углы были под прямым углом.

Внимание! Размеры на фото приведены в дюймах. Подсчитайте сколько это будет точно в сантиметрах или просто заранее подгоните все размеры под свои.

Итак, делаем двуспальную кровать

Материалы

A — 2 шт. 2×2 — 35″ (88,9 см.), 1 шт. — 62″ (157,48 см.), 1 шт. — 59″ (149,86 см.), 1 шт. 2×6 — 59″ (149,86 см.) ИЗГОЛОВЬЕ
B — 2 шт. 1×6 (4″ (10.16 см.) — ширина) — 59″ (149.86 см.), 1 шт. 1×6 — 59″ (149.86 см.), 3 шт. 1×2 — 20″ (50.8 см.) ПЕРЕКЛАДИНЫ
C — 2 шт. 2×2 — 13 1/2″ (34.29 см.), 1 шт. — 62″ (157.48 см.), 1 шт. 2×6 — 59″ (149.86 см.) ПОДНОЖНАЯ ДОСКА
D — 2 шт. 2×8 — 79″ (200.66 см) БОКОВЫЕ СТОРОНЫ
E — 2 шт. 1×6 — 79″ (200.66 см.), 1 шт. 2×6 — 79″ (200.66 см.) КРЕПИТЕЛЬНЫЕ ПЛАНКИ
F — 14 шт. 1×4 — 59″ (149.86 см.) ОПОРНЫЕ ПЕРЕКЛАДИНЫ

Инструменты

Защитные перчатки, очки
Станок для резки под углом, машинная ножовка
Меловой шнур, сантиметр, спиртовой уровень, карандаш
Дрель

План действий

Первым шагом является производство каркаса изголовья. Как видно из чертежа кровати, рекомендуем вам вначале изготовить ножки и горизонтальный упор из древесины размером 2×2. Обработайте края и удалите все лишнее влажной тряпкой. В верхней части ножек сделайте глухие отверстия и вкрутите болты 1 1/4″ в опорную планку верха. Склейте стыки и убедитесь, что углы — прямые. Просверлите отверстия (глухие) с двух сторон нижних частей (включая, перекладину 2×6) и прикрепите их к ножкам с помощью болтов 2 1/2″.

Далее, прикрепите планки 1×2 к изголовью. С обеих сторон каждой планки просверлите отверстия (глухие) и соедините их с каркасом болтами 1 1/4″ и клеем. Расположите планки параллельно друг другу на одинаковом расстоянии и убедитесь, что углы прямые.

Далее, прикрепите перекладины 1×6 к изголовью, убедитесь, что они находятся на равном друг от друга расстоянии. Рекомендуемая ширина нижних и верхних перекладин — 4″ (10.16 см.). Обработайте края наждачной бумагой и просверлите несквозные отверстия с двух сторон. Возьмите болты 1 1/4″ и с их помощью прикрепите перекладины к каркасу. Склейте стыки, остатки клея удалите влажной тряпкой.

Изготовьте подножную доску для двуспальной кровати из древесины размером 2×2. Проделайте глухие отверстия в верхней части ножек и прикрепите их к опорной планке верха, вкрутив 1 1/4″ болты. Убедитесь, что углы прямые, а края заподлицо перед тем, как вставлять болты 2 1/2″. Отрежьте перекладины 2×6 нужного размера и просверлите глухие отверстия по сторонам и сверху. Расположите перекладину относительно каркаса и закрепите ее с помощью 2 1/2″ болтов и клея.

Расположите боковые опоры 2×8 по сторонам каркаса кровати. В перекладинах сделайте глухие отверстия, выровняйте верхние края и вкрутите болты 2 1/2″ для создания неподвижного соединения. Добавьте клей в место соединения, остатки клея уберите влажной тряпкой.

Одним из последних шагов в проекте является установка крепительных планок 1×6 на внутренней части каркаса кровати и опоры 2×6 в средней части каркаса, как показано на чертеже кровати. Просверлите глухие отверстия с двух сторон крепительных планок и прикрепите их к каркасу с помощью болтов и клея. Расположите крепительные планки на 3/4″ (1.91 см.) под верхним краем боковых опор.

Прикрепите опорные планки 1×4 к перекладинам, используя 1 1/4″ болты. Заклейте стыки, излишки удалите. Убедитесь, что вы разместили опорные планки на равном расстоянии, проверьте, чтобы углы были равны 90 градусам.

И последнее — завершающие штрихи. Заполните отверстия порозаполнителем для древесины и дайте им просохнуть. После этого отшлифуйте деревянную поверхность, используя мелкозернистую наждачную бумагу, уберите остатки.

Подсказка: покройте деревянные компоненты несколькими слоями краски, чтобы защитить их от гниения и улучшить вид двуспальной кровати.

Инструкции по изготовлению детской кровати своими руками

В статье представлен подробный план действий по созданию детской кровати своими руками. В работе важно использовать только качественные материалы, такие как кедр, красное дерево или сосна. Это залог долговечности вашего изделия.

Материалы

A — 2 шт. 2×2 — 17 1/4″ (43.81 см.), 2 шт. — 33 1/2″ (85.09 см.) НОЖКИ
B — 2 шт. 1×10 — 75 1/2″ (191.77 см.), 1 шт. — 39″ (99.06 см.) КАРКАС
C — 4 шт. 2×4 — 83″ (210.82 см.) КРЕПИТЕЛЬНЫЕ ПЛАНКИ
D — 13 шт. 1×4 — 39″ (99.06 см.) ОПОРНЫЕ ПЕРЕКЛАДИНЫ
E — 1 шт. 1×6 — 39″ (99.06 см.), 1 шт. — 39″ (99.06 см.) ИЗГОЛОВЬЕ

Инструменты

Очки, защитные перчатки
Малярный шнур, строительный уровень, сантиметр, карандаш
Ножовочный станок и станок для отрезки под углом
Сверло

Время работы

1 день

Изготовление детской кровати

Первым шагом к изготовлению детской кровати своими руками является создание изголовья. Чтобы кровать получилась красивой, рекомендуем вам декоративно оформить верхнюю перекладину. Отметьте линии реза на перекладине и отпилите их циркулярной пилой, как показано на чертеже кровати. Обработайте линии реза мелкозернистой наждачной бумаги, излишки удалите влажной тряпкой.

Дальше делаем изголовье кровати. Изготовьте ножки из древесины 2×2, а нижнюю перекладину из древесины 1×6. Просверлите несквозные отверстия с обеих сторон горизонтальных компонентов и прикрепите их к ножкам, воспользовавшись 1 1/4″ болтами. Отрегулируйте расстояние между перекладинами перед тем, как вкручивать болты. Добавьте немного клея на стыки.

Далее приступаем к изготовлению подножной доски, как показано на чертеже кровати. Сделайте ножки из древесины 2×2 и перекладину из древесины 1×10. Просверлите отверстия (несквозные) с двух сторон перекладины, поместите ее между ножками и закрепите болтами 1 1/4″. Не забудьте про клей.

Следующий шаг — сборка каркаса детской кровати. Высверлите глухие отверстия с двух сторон перекладин 1×10 и прикрепите их к изголовью и подножной доске, воспользовавшись болтами 1 1 /4″. Добавьте клея на стыки.

Отрегулируйте высоту, на которой вы хотите расположить крепительные планки в зависимости от толщины матраса. Воспользуйтесь спиртовым уровнем, чтобы быть уверенным, что крепительные планки расположены строго горизонтально. После этого вкрутите оцинкованные болты в каркас. Воспользуйтесь 2″ болтами и клеем, чтобы хорошо закрепить крепительные планки на месте.

Последнее, что нужно сделать, это прикрепить опорные перекладины 1×4 к крепительным планкам. Отрежьте перекладины нужного размера и соедините их с крепительными планками с помощью 1 1/4″ болтов. Убедитесь, что перекладины расположены пропорционально друг другу.

И последнее. Наполните отверстия древесным порозаполнителем и оставьте их на пару часов, чтобы они высохли. Затем обработайте деревянную поверхность при помощи мелкозернистой наждачной бумаги, удалите все лишнее.

Подсказка: воспользуйтесь краской, чтобы продлить срок службы детской кровати и улучшить ее внешний вид.

Инструкции по изготовлению двухъярусной кровати своими руками

В статье даны инструкции по изготовлению своими руками двухъярусной кровати. Она, как известно, отлично помогает экономить место в квартире.

Итак, приступим.

Материалы

A — 5 шт. древесины 2×2 — 63 1/2” (161.29 см.) НОЖКИ
B — 2 шт. древесины 1×4 — 29 1/2″ (74.93 см.), 2 шт. — 52″ (132.08 см.) 2xКАРКАС
C — 2 шт. 2×2 — 52”(132.08 см.) КРЕПИТЕЛЬНЫЕ ПЛАНКИ
D — 11 шт. 1×4 — 28” (71.12 см.) ПЕРЕКЛАДИНЫ
E — 4 шт. 1×4 — 29 1/2” (74.93 см.), 2 шт. — 50 1/2″(128.27 см.), 2 шт. — 37″ (93.98 см.) БОРТИКИ
F — 1 шт. 1×2 — 53 1/2” (135.89 см.), 2 шт. — 32 1/2″ (82.55 см.), 1 шт. — 40” (101.6 см.) ПАНЕЛИ
G — 5 шт. 2×2 — 12″ (30.48 см.) СТУПЕНИ

Инструменты

Станок для отрезки под углом, машинная ножовка
Защитные перчатки, очки
Карандаш, малярный шнур, спиртовой уровень, измерительная лента
Сверло

Делаем двухъярусную кровать

Первое, что необходимо сделать при изготовлении двухъярусной кровати, это каркас. Чтобы добиться профессионального результата, рекомендуем вам с обеих сторон длинных деталей сделать несквозные отверстия и вкрутить болты 1 1/4″ в перпендикулярные части. Добавьте водостойкий клей на стыки и убедитесь, что углы прямые.

Далее соединяем крепительные планки 2×2 с каркасом кровати, как показано на чертеже. Просверлите направляющие отверстия в крепительных планках и вставьте 2″ болты в каркас кровати. Поместите спиртовой уровень в верхнюю часть крепительных планок, чтобы убедиться, что они расположены строго горизонтально.

Возьмите болты 1 1/4″ и скрепите ими опорные перекладины и крепительные планки. Расположите перекладины на равном друг от друга расстоянии, чтобы должным образом распределить вес.

Далее следует изготовить каркас двухъярусной кровати. Просверлите направляющие отверстия в ножках и соедините их с каркасом. Для этого возьмите болты 2 1/2″. Убедитесь, что углы прямые и добавьте немного водостойкого клея на стыки, чтобы получить жесткую конструкцию. Установите ножки вертикально. Убедитесь, что каркас расположен строго по горизонтали.

Одним из последних шагов является установка бортиков 1×4. С двух сторон перекладин просверлите глухие отверстия. Прикрепите перекладины к ножкам при помощи 1 1/4″ болтов, как показано на чертеже кровати. Перекладины должны находиться на равном друг от друга расстоянии, тогда вы получите профессиональный результат.

Чтобы двухъярусная кровать выглядела лучше, рекомендуем вам прикрепить панели 1×2 к верхней части бортиков, используя клей и обойные гвозди 1 1/4″.

Вырежьте ступени из древесины 2×2 и расположите их между опорными перекладинами. Просверлите глухие отверстия с обеих сторон перекладин и вкрутите в них болты 2 1/2″.

Возьмите порозаполнитель для древесины и наполните им отверстия. Оставьте на несколько часов для просушки. После этого отшлифуйте деревянную поверхность при помощи наждачной бумаги, имеющей степень зернистости 120.

Подсказка: удалите все лишнее влажной тряпкой, после этого покройте двухъярусную кровать нужной вам краской. Положите матрас и немного подремлите.

Инструкции по изготовлению кровати-чердака своими руками

В статье даны инструкции по изготовлению своими руками кровати — чердака. Это достаточно дешевый вариант производства кроватей, который позволяет экономить место в маленькой квартире.

Итак, приступим.

Материалы

A — 5 шт. 2×2 — 69” (175.26 см.) НОЖКИ
B — 4 шт. 2×6 — 43″ (109.22 см.), 3 шт. — 76″ (193.04 см.) КАРКАС
C — 3 шт. 2×4 — 76” (193.04 см.) КРЕПИТЕЛЬНЫЕ ПЛАНКИ
D — 4 шт. 1×4 — 40” (101.6 см.) ПЕРЕКЛАДИНЫ
E — 6 шт. 1×4 — 43” (109.22 см.), 3 шт. — 76″ (193.04 см.), 3 шт. — 53″ (134.62 см.) БОРТИКИ
F — 4 шт. 2×2 — 21 1/2” (54.61 см.) СТУПЕНИ
G — 1 шт. 1×2 — 79” (200.66 см.), 2 шт. — 46″ (116.84 см.), 1 шт. — 56″ (142.24 см.) ПАНЕЛИ

Инструменты

Сверло
Защитные перчатки, очки
Машинная ножовка, станок для отрезки под углом
Измерительная лента, малярный шнур, спиртовой уровень, карандаш

Срок

1 день

Изготовление кровати-чердака своими руками

Первым шагом в изготовлении кровати-чердака своими руками является производство ее составляющих из древесины 2×6. После этого плотно соедините их друг с другом с помощью болтов 2 1/2″, как показано на чертеже кровати. Убедитесь, что все углы прямые и добавьте немного водостойкого клея на стыки.

Далее необходимо прикрепить ножки 2×2 к каркасу. Вырежьте ножки нужного размера, просверлите направляющие отверстия и присоедините их к каркасу, воспользовавшись болтами 2 1/2″. Расположите ножки вертикально при помощи спиртового уровня и убедитесь, что все углы равны 90˚.

Прикрепите бортики 1×4 к кровати, как показано на чертеже. Сделайте глухие отверстия с двух сторон перекладин и соедините их с ножками при помощи 1 1/4′’ болтов. Добавьте немного водостойкого клея на стыки, излишки удалите тряпкой.

Вырежьте ступени из древесины 2×2. Высверлите глухие отверстия с двух сторон и прикрепите их к опорным перекладинам, взяв 2 1/2″ болты.

Чтобы кровать-чердак выглядела лучше, рекомендуем вам прикрепить панели 1×2 к верхней части бортиков, используя клей и обойные гвозди 1 1/4″.

Завершающие штрихи. Воспользуйтесь древесным порозаполнителем для отверстий. Пусть он просохнет в течение нескольких часов. Затем обработайте деревянную поверхность наждачной бумагой со степенью зернистости 120.

В условиях нехватки квадратных метров приходится искать возможность извлечения максимальной пользы буквально из каждого предмета интерьера. Даже из кровати, которая, казалось бы, предназначена только для отдыха и не может выполнять никаких других задач. Но как показывает практика, некоторые модели мебели очень даже многофункциональны. Например, кровать с подъемным механизмом – ее можно использовать и для сна, и для хранения всевозможных постельных принадлежностей. Думаете, такое ложе обойдется слишком дорого? Ошибаетесь – вы даже сможете сделать его своими руками. А наши фото, чертежи и видео сборки вам в этом помогут.

Подготовка к монтажу

Изготовление кровати с подъемным механизмом следует начинать с подготовки чертежей, материалов и инструментов.

Если вы выполняете подобную работу впервые, лучше воспользоваться уже готовыми чертежами сборки мебели, чтобы не допустить серьезных проектных ошибок, которые будут стоить вам функциональности кровати.

Из материалов и инструментов вам понадобится:

ДСП и МДФ;
подъемный механизм;
шуруповерт и саморезы;
лобзик;
бруски;
доски;

деревянные рейки;
степлер мебельный;
материал для обивки;
листовой поролон.

Что касается подъемного механизма, то он может быть двух типов:

Газовый – функционирует при помощи газовых пружин-амортизаторов. Может быть блокирующим – с фиксацией в определенном положении, а также стандартным – без фиксации. Главные преимущества: бесшумность, легкость эксплуатации, мягкая доводка.
Механический – функционирует посредством металлических пружин. Основное достоинство – возможность регулировки работы подъемной системы путем добавления, снятия, ослабления и подтягивания пружин.

Совет. Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Теперь можно приступать к изготовлению мебели.

Сборка кровати

В первую очередь нужно соорудить прочную основу мебели. Для этого изготовьте:

боковины, царги, изголовье и днище для ящиков – из ДСП или МДФ;
раму для основания – из брусков;
настил для матраса – из деревянных досок и реек.

После смонтируйте из всех этих элементов кроватную основу:

на брусковой раме закрепите днище для будущих ящиков;
установите на раму царги и боковины, а поверх них – настил для матраса;
зафиксируйте на основании изголовье.

Для соединения деталей используйте саморезы.

Затем установите подъемный механизм. Он продается уже в готовом виде, так что вам нужно будет только крепко посадить систему на гайки, идущие, как правило, вместе с ней в комплекте: сначала нижняя стальная планка крепится на брусковую раму основания, а затем верхняя – к боковой части.

Совет. Если хотите получить максимально прочную кровать, установите ее на стальной каркас: возьмите профиль и болгаркой распилите его на заготовки необходимых габаритов, а затем сваркой соедините детали в единую конструкцию – в последующем зафиксируйте на ней брусковую раму кровати.

Обшивки и финишная отделка

Когда конструкция кровати готова, ее нужно обшить. Это делается для того, чтобы, во-первых, спрятать каркасные и рамные элементы, во-вторых, получить комфортное и мягкое ложе, а в-третьих, придать мебели эстетичный вид.

Первым делом уложите на основу листовой поролон – оптимальное количество слоев определяйте сами. Сверху закройте его обивочным материалом. Это может быть не только ткань, но и дерматин или кожа. К каркасу обшивку лучше всего крепить с помощью мебельного степлера: его стальные скобы прочно вбиваются в основание, но одновременно остаются малозаметными на обшивке, поэтому не портят внешний вид мебели. Также не забудьте облицевать декоративным материалом и боковые части кровати. В тех местах, где отделка часто будет соприкасаться с подъемным механизмом, можно под основной материал завести небольшие подкладки.

После обшивки осталось только установить финишную фурнитуру: опорные ножки, колесики или ролики.

Таким образом, если разобраться в инструкции, то даже изготовление столь сложного предмета мебели, как кровать с подъемным механизмом, окажется вполне посильной задачей. Так что не спешите тратиться на магазинное изделие – приложив некоторые усилия, вы сможете получить не менее привлекательную модель, но в несколько раз дешевле.

Кровать с подъемным механизмом своими руками: видео

Кровать с подъемным механизмом: фото

Нехватка места – это проблема, с которой знакомы многие жители малогабаритных квартир. Хорошим решением данной проблемы является установка кровати-трансформера с подъемным механизмом. Такая конструкция представляет собой отличное спальное место и емкость для хранения постельных принадлежностей, а также других вещей, для которых обычно не хватает пространства в небольших комнатах. Такую кровать можно приобрести в мебельном магазине, но гораздо выгоднее собрать ее своими руками, используя готовый чертеж.

Подготовка к началу работ

Основание трансформера и его торцевые, а также боковые механизмы могут изготавливаться из любых материалов. Особой популярностью пользуются всевозможные породы дерева, ламинат, ДСП. Последний тип материала используется наиболее часто, так как он отличается прочностью, надежностью и доступной стоимостью.

Изделие может оснащаться ножками или стоять на полу всем каркасом. Выбор того или иного варианта определяется предпочтениями хозяев. Собственники чаще отдают предпочтение двуспальным кроватям без ножек, потому что такие конструкции облегчают процесс уборки (под конструкцией не скапливается пыль).

Изготовление мебели с подъемным механизмом начинается с подготовки чертежа, выбора подходящих материалов и подготовки рабочих инструментов. Мастеру понадобятся рулетка, уровень, карандаш лобзик, шуруповерт и набор бит, мебельный степлер. Если мебельщик своими руками изготавливает подъемный механизм, то ему также нужны болгарка и сварочный аппарат.

К подбору материалов и фурнитуры необходимо подойти с особой ответственностью. Кроме древесины или ДСП (досок, бруса, реек) для изготовления основания и ножек понадобятся стальные планки и металлический профиль, ткань для обивки, поролон. Также нужно приобрести ортопедическое основание под матрас.

Прежде чем сделать трансформер, нужно определиться с его размерами. В соответствии со стандартами ширина кровати варьируется в пределах от 0,9 до 2 м. Именно от ширины односпальной или двуспальной кровати зависит требуемая прочность подъемного механизма, так как чем больше ширина, тем выше вес поднимаемого матраса.

Изготовление подъемника

Подъемный механизм является одним из важнейших элементов трансформера, потому что именно он дает возможность поднимать верх кровати, открывая доступ к полой нижней части, выполняющей функцию хранилища. Подъемник состоит из стальных планок. Они собираются в конструкцию, представляющую собой каркас на подвижных соединениях, которые оборудованы пневматическими амортизаторами.

В магазине мебельной фурнитуры можно приобрести готовые подъемные механизмы, рассчитанные на тот или иной вес ортопедической основы и матраса, однако многие мастера предпочитают собирать такие конструкции своими руками.

Механизм состоит из таких элементов:

Верхняя планка, которая прикручивается к нижней стороне каркаса решетки спальной поверхности. Чтобы закрепить ее в нужном положении, необходимо сделать планку из уголкового стального проката.
Две планки – основы подъемника, устанавливаемого на элементы каркаса односпальной или двуспальной кровати.
Две планки, регулирующие высоту подъема решетки матраса и поддерживающие его в поднятом состоянии (когда в этом есть необходимость).
Нижняя опорная планка, которая облегчает движения шарнирных опор. В тех местах, где шарниры соединяются с планкой, последняя имеет небольшие отклонения в форме от угла плоскости.

Все элементы механизма, изготовленные своими руками, должны отличаться высокой прочностью, так как при использовании подъемника нагрузка распределяется на амортизатор, планки, узлы крепления и фурнитуру, обеспечивающую прикрепление конструкции к кровати.

Сборка основания и каркаса

Основной этап работы – изготовление основания трансформера своими руками. Мастер может заказать панели, соответствующие размеру будущего основания, или изготовить их самостоятельно. Сделать это можно, например, из досок, которые следует склеить столярным клеем. Затем, в процессе соединения четырех элементов конструкции, склеенные панели дополнительно укрепятся при помощи уголков. Перед началом сборки основания рекомендуется составить чертеж будущего изделия.

Когда основание готово, следует переходить к изготовлению каркаса. Существует несколько способов сделать его своими руками. Более простой вариант – это когда в качестве каркаса используются продольная перекладина, расположенная посередине основания, и верхние поверхности ножек. Подобное решение актуально только в том случае, если ножки изготавливаются из толстого бруса (100х100 мм) и прикручиваются винтами.

Максимальную прочность кровати с механизмом для подъема матраса обеспечивает стальной каркас. Его изготовление может показаться непростое задачей, требующей навыков работы со сварочным аппаратом, однако именно такое решение обеспечит длительную службу трансформера. Чаще всего стальными каркасами оснащают конструкции от двуспальной и выше.

Для изготовления каркаса используется стальной профиль. Размер его сечения определяется габаритами кровати и той нагрузкой, с которой придется справляться основанию изделия.

Размеры каркаса необходимо спроектировать заранее, в соответствии с конструкцией. Распиливание профиля выполняется при помощи болгарки, затем элементы соединяются друг с другом сварным швом.

Между продольными и поперечными элементами механизма необходимо установить поперечные стойки. Они сделают конструкцию более прочной и не позволяет ей сложиться под весом матраса и спящих людей. Затем металлический каркас нужно своими руками прикрутить к основанию. Осуществить это можно при помощи болтов или саморезов. После этого монтируется механизм подъемника. Ножки крепятся к углам каркаса. Чтобы сделать трансформер более мобильным, к его ножкам или основанию можно прикрутить колесики.

Обшивка изделия

Когда все механизмы установлены, остается своими руками обшить изделие. Для этого можно использовать кожу, кожзаменитель, ткань и другие материалы. Прикрепление обшивки осуществляется при помощи клея и строительного степлера. Придать объем и воздушность внутренней части обивки позволяет листовой поролон (чаще всего толщиной около 10 мм).

Поролон приклеивается своими руками к бортам кровати, потом края материала заворачиваются к внутренней стороне конструкции, обрезаются и прибивается степлером.

Сверху поролон следует прибивать с напуском примерно 3-4 мм. В местах стыка кусков поролона делается вставка с внутренней стороны (на готовом изделии она не будет заметна).

Затем производится обшивка кожей, кожзаменителем или тканью. Она осуществляется без клея, с разглаживанием рукой. Снизу материал подбивается с напуском, без подворачивания, а сверху – с подворачиванием (для красоты). Затем заводятся и закрепляются углы (при выполнении этой работы своими руками рекомендуется использовать металлические уголки).

Обшивать бортики можно как на завершающем этапе работ, так и на этапе сборки каркаса. На этом работа закончена, теперь можно пользоваться готовым изделием.

Иметь удобную и красивую кровать мечтает каждый, но для малогабаритного жилья сложно подобрать модель, которая одновременно отвечала бы всем этим требованиям. Здесь важно рационально использовать ограниченную площадь комнаты, поэтому стоит обратить внимание на вариант с подъемным механизмом. Самостоятельная сборка кровати с подъемным механизмом по инструкции на видео является вполне доступным процессом.

Наличие удобной кровати позволяет человеку высыпаться и восстанавливать силы перед новым днем. Если спальня не отличается большими размерами, не стоит огорчаться. Достаточно выбрать кровать с подъемным механизмом, для которого характерны компактные размеры, высокий комфорт и оригинальный дизайн. Причем, стоимость такой мебели может быть разной, поэтому можно подобрать вариант на любой кошелек. А чтобы сэкономить еще больше, стоит проанализировать, как собирают такие конструкции профессионалы, и сделать то же самое.

Схема сборки кровати с подъемным механизмом достаточно проста, но вначале следует узнать основные достоинства подобной мебели. Изделия такого плана обеспечивают человека комфортом во время отдыха и сна, но при этом не занимают много свободного места в комнате. Подъемный механизм крепится на вместительный короб, внутри которого можно хранить постельное белье, покрывала.
Таким образом, при маленькой площади можно решить проблему хранения постельных принадлежностей. По этим причинам кровати с подъемным механизмом так популярны среди владельцев небольших по площади городских квартир.

Для самостоятельной сборки подобной конструкции понадобится такие инструменты и материалы:

метизы;
набор отверток, накидной гаечный ключ, шуруповерт;
гаечный ключ;
измерительная рулетка;
строительный уровень;
молоток;
лист бумаги, простой карандаш.

Таким образом, для работы не потребуется дорогостоящего оборудования или редких инструментов, что существенно облегчает подготовительный этап.

Этапы сборки

Весь процесс сборки состоит из нескольких важных этапов:

монтаж короба и основания;
крепление ножек при необходимости;
монтаж угловых стяжек;
установка подъемного механизма;
монтаж траверса;
монтаж рамы и матрасодержателей.

В инструкции по сборке кровати с подъемным механизмом указаны все процессы работы. На первом этапе понадобится:

извлечь все элементы будущей конструкции из упаковочной пленки, осмотреть их на предмет наличия дефектов. Если один из элементов имеет дефект, его потребуется заменить. Каркас с трещинами вряд ли будет надежен и безопасен для сна;
разложить царги по назначению на полу стороной с отверстиями кверху;

соединить царги между собой при помощи крепежных элементов, а затем навесить на собранный своими руками короб изголовье кровати;
для фиксации отдельных элементов конструкции в единое целое потребуется воспользоваться шуруповертом и винтами.

Отметим, что в некоторых моделях могут применяться силовые элементы продольного характера. К примеру, цельные продольные стяжки, а также уголки или кронштейны, которые фиксируются на каркасе с помощью винтов. Это важно учесть в процессе работы.

Сборка корпуса

Для удобства сборки каркас кровати Селена выполнен из полусобранных блоков:
1 — Фасадная часть, 2 — Изголовье, 3 — Левая планка, 4 — Правая планка, 5 — Поперечина, 6 — Продольная планка.

Монтаж ножек

Опоры конструкции фиксируют на каркасе с применением специальных площадок, располагающихся на самих продольных элементах, или прикручивающиеся отдельно на царги. Затем прикрепляют полки, уголки в верхней части царг. Некоторые модели кроватей не имеют отдельно стоящих опор, вместо которых применяется цельная боковина.

Специалисты настаивают, что дожимать винты сразу не стоит, ведь в дальнейшем потребуется выровнять царги, полки, уголки в перпендикулярной плоскости. Механизм подъема крепят на следующем этапе работы.

Монтаж угловых стяжек

Этот процесс выполняется после крепления опор на кровать и необходим для придания конструкции большей надежности, устойчивости. Каждая из угловых стяжек состоит из 5 деталей:

самой стяжки;
2-х футорок;
2-х болтов с потайной головкой.

Для работы потребуется воспользоваться сверлом 10 мм, отверткой, шестигранником или молотком. При необходимости разобрать конструкцию, наличие стяжки позволит без труда отсоединить детали одну от другой.

Угловая стяжка

Крепление подъемного механизма

На следующем этапе работы следует выполнить установку и крепление подъемного механизма на кровать. Крайне важно не допустить ошибку при его размещении и определении сторон, ведь в противном случае плавная работа механизма будет нарушена. Для этого потребуется:

зафиксировать каркас кровати на механизме подъема. Используйте для этих целей винты. Прежде чем затянуть крепления окончательно, обязательно выровняйте зазоры между каркасом и основанием;
Уточнить необходимый уровень силы для управления модели. Установку агрегата в подъемный механизм следует выполнять своими руками цилиндром вверх, используя гайки со стопорным кольцом, фторопластовые шайбы;
затянуть гайки до упора, а затем немного ослабить крепление, оставив минимальный люфт. Работу механизма подъема стоит проверить несколько раз.

Крепление подъемного механизма

Монтаж рамы и матрасодержателей

На каркас кровати стоит установить комфортабельные в использовании ручки для беспроблемного управления конструкцией, а также ограничитель для матраса. Завершить все работы нужно монтажом дна кровати и надеванием чехла на ее периметр.

Если основание состоит из ламелей (от 15 до 25 штук в зависимости от модели), их потребуется забить в специальные держатели при помощи молотка. Каждая ламель фиксируется с обеих сторон, поэтому процесс может занять некоторое время.
Теперь вы знаете, как собрать кровать с подъемным механизмом, поэтому это задание не вызовет трудностей.

Установка ламелей

Возможные трудности

Конечно, профессионалы с большим опытом сборки разного рода мебели с легкостью справляются со сборкой кроватей с подъемным механизмом. Но у новичков в этом деле могут возникнуть некоторые трудности, с которыми можно ознакомиться в таблице.

Возможные трудности	Решение проблемы
Необходимость в сверлении отверстий	Отверстия под крепежные элементы потребуется выполнить в разных частях конструкции. Особенно важно, правильно организовать их в спинке кровати для ее надежной фиксации на каркасе. Для создания отверстий потребуется шуруповерт, а крепят изголовье с помощью винтов.
Сборка и установка газлифта	Сам процесс монтажа довольно сложный, поэтому выполнять работу нужно без спешки, аккуратно, последовательно. Важно соблюдать симметрию в работе, придерживаться мер безопасности.
Промахи в нанесении разметки на каркас кровати	Ошибка на данном этапе сведет на нет все старания, поэтому стоит заранее прочесть инструкцию по сборке от производителя данной модели. Также можно поинтересоваться мнением опытных мебельщиков.

Помните еще несколько важных моментов.

Источник

Изготовление кровати с подъемным механизмом своими руками, тонкости процесса. Как сделать кровать с подъемным механизмом своими руками: простая поэтапная технология Чертеж кровати с подъемным механизмом 180х200

Выбор, чертежи и конструкция механизма подъема кровати

Удобный механизм подъема кровати позволяет легкими движениями поднимать матрас, и получать доступ к пространству под ним. Что там хранить, решать только вот. Кто-то хранит зимние вещи и одежду, другие — постельные принадлежности. Вариантов масса. Но для начала нужно приобрести или своими руками изготовить кровать, оснащенную подъемным механизмом.

Подготовка к монтажу
Сборка кровати
Обшивки и финишная отделка
Кровать с подъемным механизмом своими руками: видео
Кровать с подъемным механизмом: фото

Из материалов и инструментов вам понадобится:

ДСП и МДФ;
подъемный механизм;
шуруповерт и саморезы;
лобзик;
бруски;
доски;

деревянные рейки;
степлер мебельный;
материал для обивки;
листовой поролон.

Что касается подъемного механизма, то он может быть двух типов:

Газовый – функционирует при помощи газовых пружин-амортизаторов. Может быть блокирующим – с фиксацией в определенном положении, а также стандартным – без фиксации. Главные преимущества: бесшумность, легкость эксплуатации, мягкая доводка.
Механический – функционирует посредством металлических пружин. Основное достоинство – возможность регулировки работы подъемной системы путем добавления, снятия, ослабления и подтягивания пружин.

Совет. Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Теперь можно приступать к изготовлению мебели.

Сборка кровати

В первую очередь нужно соорудить прочную основу мебели. Для этого изготовьте:

боковины, царги, изголовье и днище для ящиков – из ДСП или МДФ;
раму для основания – из брусков;
настил для матраса – из деревянных досок и реек.

После смонтируйте из всех этих элементов кроватную основу:

на брусковой раме закрепите днище для будущих ящиков;
установите на раму царги и боковины, а поверх них – настил для матраса;
зафиксируйте на основании изголовье.

Для соединения деталей используйте саморезы.

Обшивки и финишная отделка

После обшивки осталось только установить финишную фурнитуру: опорные ножки, колесики или ролики.

Кровать с подъемным механизмом своими руками: видео

Кровать с подъемным механизмом: фото

Основные преимущества

Начнем с того, что даст вам наличие такой кровати, где имеется откидной верх и специальный механизм для обеспечения легкого подъема:

Площадь под матрасом пригодна для эксплуатации с любой целью, которую вы выберите. Это полноценный шкаф, только горизонтально расположенный;
Пространство позволяет разместить приличное количество вещей, что избавит от необходимости покупать дополнительно комод или большой шкаф. Особенно это актуально при небольшой площади спальни;
Механизм подъема обеспечивает легкость движений, с которыми справится даже ребенок;
Идеальное решение для поклонников стиля минимализм;
Под кроватью не накапливается пыль, туда не закатываются детские игрушки или мячики вашей собаки;
Все постельное белье будет располагаться стационарно, потому не потребуется перемещать его с места на место;
Откидной механизм работает тихо, не создавая лишнего шума;
За адекватную сумму вы получаете не только кровать, но и дополнительный шкаф.

Конструкция

На самом деле изготовить своими руками кровать, которая оснащена подъемным механизмом, не так сложно, как может показаться на первый взгляд.

Задача заключается в том, чтобы соорудить своими руками каркас путем соединения выбранных материалов для кровати, и оснащении матраса подъемным механизмом. Эти механизмы приобретаются отдельно, их не нужно самому делать. Достаточно просто выбрать среди представленных на рынке вариантов.

Сама же кровать, имеющая подъемный механизм, включает в себя следующие компоненты:

Вкладной каркас;
Механизм подъема;
Фурнитура;
Матрас.

Само спальное место может быть выполнено в трех вариантах:

Из выгнутых металлических труб. Достаточно надежно и прочно;
Из деревянных перегородок. Для этого используют гибкое и прочное дерево, поскольку на перегородки будет приходиться основная нагрузка;
Каркас из натурального дерева. Он удерживает сам матрас и остальные элементы конструкции.

Виды подъемных механизмов

Поскольку вы хотите, чтобы ваша двуспальная кровать имела откидной матрас с подъемным механизмом, тогда нужно определиться, какая именно система окажется на вашем спальном месте и выбрать ее. А может даже установить своими руками на каркас.

Существует три основные разновидности подъемных механизмов.

Газовые амортизаторы. Самый удобный, надежный, но в то же время дорогой вариант. Для того, чтобы своими руками поднять такую кровать, не требуется большое усилие. Если у вас планируется двуспальная кровать, выбирать следует только такой механизм, поскольку он способен выдержать большие нагрузки.
На пружинах. Механизм подъема, основанный на витых пружинах, проще в исполнении и доступнее с финансовой точки зрения. Надежность на уровне. Но пружины способны при частой эксплуатации быстро выходить из строя. Заменить их не сложно, что приятно радует. Учтите, для детской кровати такой откидной механизм не подойдет, поскольку для подъема потребуется усилие.
На петлях. Наиболее дешевый вариант среди всех возможных. Как вы уже понимаете, никакого дополнительного элемента, который бы взял на себя часть нагрузки при подъеме матраса, здесь нет, в отличие от пружин и амортизаторов. Потому всю массу матраса придется поднимать своими силами. Захочется ли вам выбрать такой вариант?

Разработка проекта

Раз вы решили делать кровать своими руками, для начала вам потребуется чертеж. То есть подробный проект, в котором указаны все размеры, габариты, используемые материалы, механизмы.

Начните с основного каркаса. Здесь лучше остановить свой выбор на прочном дереве типа березы. Но в качестве альтернативы подойдет качественные МДФ.
Каркас для самого матраса на подъемом механизме все же рекомендуем делать из дерева, поскольку нагрузка на него будет внушительная.
Для спального места используйте один из трех представленных выше вариантов. Выбирайте на свой вкус и кошелек.
С матрасом выдумывать не стоит. Просто купите готовое ортопедическое изделие.
Самое сложное, но в то же время довольно простое обстоит с механизмом подъема для вашей кровати. Среди представленных вариантов идеальным решением является только одно — амортизаторы. Петли рекомендуются только при бюджетном проекте и при создании односпальной кровати для достаточно сильного физически человека.
Односпальные кровати можно сделать с вертикальным и горизонтальным подъемом.
Двуспальная кровать может оснащаться только откидной вертикальной системой подъема.
Стандартная кровать для двух человек имеет размеры 180 на 200 сантиметров. Ориентируйтесь и на габариты выбираемого матраса, чтобы он соответствовал создаваемому каркасу.
Имея в распоряжении чертеж, можно приступать к изготовлению элементов и их объединению в конструкцию кровати с подъемным механизмом. Предварительно посмотрите видео инструкции, что существенно поможет.

Выбор готовой кровати

Если вы не хотите своими руками заниматься изготовлением кровати с механизмом подъема, можно поступить проще — выбрать готовое изделие. Сейчас в спальню можно подобрать самые разнообразные варианты, каждый из которых имеет свои преимущества, особенности и цену.

Чтобы грамотно выбрать себе мебель, следует опираться на несколько главных критериев.

Размеры. Примите во внимание количество человек (2 или 1), которое будет спать на кровати, а также доступное место внутри спальни. Немаловажным моментом является расположение конструкции в комнате. Определившись с этими вопросами, можно подобрать оптимальные габариты.
Механизм. Виды механизмов мы уже вам представили. Но они могут иметь свои особенности. Потому поступите максимально просто — при покупке кровати попробуйте провести манипуляции по поднятию и опусканию механизма своими руками. Если все прошло легко и без лишнего дискомфорта, эта кровать вам подходит, ее можно выбрать.
Внешний вид. Здесь вы целиком и полностью должны опираться на интерьер вашей спальни, собственный вкус и личные предпочтения.
Фурнитура и используемые материалы. Чем качественнее будут эти элементы, тем дольше сможет кровать прослужить. Выбрать здесь не так легко, поскольку бюджетные варианты мебели могут иметь невероятно привлекательный внешний вид, за которым скрываются материалы сомнительного качества и уровня долговечности. Тут лучше довериться проверенным магазинам, фабрикам, которые хорошо зарекомендовали себя на рынке.
Отдел для белья. Подняв матрас, осмотрите внутреннее пространство, предназначенное для хранения вещей в вашей спальне. Желательно выбрать, чтобы оно было разделено на отдельные секции. Так короб получит дополнительную стяжку, а потому нагрузка распределится более равномерно. Это особенно актуально для габаритных людей.

Наличие подъемного механизма делает кровать намного функциональнее, позволяет отказаться от некоторых предметов мебели, обеспечить отличное место для хранения различных вещей и одежды. А вот изготавливать ли ее самому или покупать готовую кровать — решать исключительно вам.

Исчезающая кровать своими руками

Да, именно так ее иногда называют. В большинстве случаев такая кровать размещается в шкафу и предназначена для того, чтобы сэкономить вам свободное пространство.

Существует две разновидности таких изделий и прежде, чем мы с вами выясним, как делается откидная кровать своими руками чертежи рассмотрим и все такое, необходимо разобраться во всех тонкостях конструкции:

Вертикальные кровати обычно помещаются в специальную нишу в стене. Вы можете скрыть ее при желании, к примеру, красочными фотообоями.
Горизонтальные модели, предполагающие, что возле стены будет находиться не изголовье кровати, а ее левая или правая сторона. Нередко используются в детских комнатах. Это объясняется тем, что ребенку нужна совсем небольшая кровать, которая свободно поместится вдоль стены. Помимо этого, модель горизонтального расположения гораздо легче открывать.

Из чего состоит откидная кровать-чертежи

Давайте вместе рассмотрим, из чего будет состоять откидная кровать своими руками, чертежи для которой представлены в данной статье. Пожалуй, самым важным элементом можно назвать матрас.

К счастью, такая кровать способна «принять» почти все известные разновидности матрасов, но лучше, конечно, подобрать себе ортопедическую модель.

Также в кровати будут специальные механизмы, предназначенные для поднятия или опускания конструкции. От их качества напрямую будет зависеть то, с какими усилиями вы будете складывать кровать в нишу. Если оно высокое, то модель практически сама занимает исходное положение.

На сегодняшний день существует три разновидности механизмов:

Механические.
На пружинах.
На газовых амортизаторах.

Откидная кровать — начинаем строительство

Если у вас запланирована кровать своими руками откидная и размещать ее вы будете рационально, то днем она вовсе не будет занимать пространства. Рассмотрим основные этапы ее изготовления.

Первый этап.

Определяемся, что нам понадобится для работы: каркас, механизм подъема и, соответственно, ложе.

Второй этап.

Начинать следует с каркаса, или короба. Он может иметь форму как детали шкафа, так и отдельного предмета дизайна помещения. При выборе материала для короба помните, что ваши усилия будут прикладываться и для его поднятия, вслед за кроватью. Именно поэтому стена, к которой будет крепиться вся конструкция, должна быть выстроена из бетона, дабы выдерживать подобную нагрузку.

Этап третий.

Крепим короб к стене, базируясь на верхней горизонтали и оси поворота конструкции. При этом толщина стенок, расположенных по вертикали, обычно составляет 2.5 сантиметра, а по горизонтали — от 1.5 до 2.5 сантиметра.

Этап четвертый.

Из чего, собственно, состоит короб? Из двух основных деталей: плинтуса и полки для упора. Касательно задней стенки, то ее совсем необязательно делать. Ну, разве что вы хотите придать своей кровати некую законченность, что ли. Если мы хотим, чтобы у нас получилась качественная кровать своими руками откидная, то нам нужно использовать только ДСП.

Этап пятый.

Все детали крепятся саморезами, расположенными в 25 сантиметрах друг от друга. Задняя стенка (если она есть) пододвигается к коробу еще до того, как мы его закрепим. Ставить короб нужно на ровный пол.

Этап шестой.

Просчитываем размеры нашего короба. На этот процесс будут влиять сразу несколько факторов: размеры матраса и самой кровати, толщина спины и так далее.

Этап седьмой.

Для изготовления ложа нам понадобятся две боковые доски, две спинки и изголовье. Для того чтобы закрепить на ложе матрас, можно использовать прочные ремни. Для остальных же деталей используются монтажные уголки.

Этап восьмой, заключающий.

Соединяем ложе с коробом посредством подъемного механизма. Мы рекомендуем вам не изобретать велосипед и приобрести себе заводской подъемный механизм, оснащенный газовой пружиной. Данная деталь позволит фиксировать конструкцию практически в любом нужном вам положении.

Итак, мы с вами рассмотрели, как делается откидная кровать своими руками, чертежи также приведены в статье, остается лишь дать вам несколько заключающих советов. Итак, для короба отлично подойдет основа от старой кровати — это сэкономит вам силы и время.

А вот перед сборкой следует посоветоваться с профессионалами, дабы ваша конструкция вскоре не рассыпалась.

Свежие публикации

Как своими руками сделать подиум кровать

Своими руками делаем кровать чердак

Как сделать каркас для кровати своими руками

Как сделать табуретку своими руками

Как сделать своими руками шкаф-кровать? О конструкции

Для начала давайте рассмотрим конфигурацию данного типа мебели. А состоит она всего лишь из нескольких частей:

Основания (спального места).Стального каркаса (рамы), который закрепляется к стене.

При этом основание приделывается к нижней части рамы. Такую конфигурацию в мебельной индустрии также называют «кровать-купе». Она может крепиться к раме одной из коротких сторон.

В таком случае мебель в сложенном состоянии будет иметь вид шкафа. Если же основание конструкции соединяется длинным концом, то изделие в таком состоянии может использоваться в качестве тумбы. Однако какой бы вид шкаф-кровать не имела, главное — чтобы на стене она прочно закреплялась и не «съезжала» в горизонтальное положение.

Как мы видим, шкаф-кровать (фото схемы данной мебели можно увидеть чуть ниже) имеет весьма примитивную конструкцию. Однако если вы решили сделать данное изделие своими руками, не стоит отказываться от чертежа.

Нарисуйте схему расположения всех делателей и механизмов, просчитайте расстояния, все габариты и произведите расчет. Так вы не только снизите риски создания кривой конструкции (как бывает в случае создания изделия по чертежу «из головы»), но и существенно уменьшите расход на материалы, поскольку уже будете знать точное количество металлических уголков и древесных досок. При покупке последних следует уделить особое внимание их качеству, так как именно от них будет зависеть правильность расположения матраса и ваш комфорт во время сна в целом.

На досках он должен лежать плотно. Но вместе с тем размещать матрас следует так, чтобы при необходимости можно было его легко снять.

Инструмент

Так, как работа по собиранию откидной конструкции спальной мебели связана с пиломатериалами, то инструмент понадобился соответствующий:

электролобзик;перфоратор;пила;шуруповёрт;конфирматное сверло с воротком;молоток;рулетка;карандаш;отвёртки;набор гаечных головок

Материалы

По чертежам шкафа-кровати с размерами заказал в мебельной мастерской раскрой листов МДФ.

Там же заказал отделку торцов всех деталей сборки встраиваемой кровати. Днище спального ложа является также фасадной стенкой шкафа. Его изготовление тоже заказал в мебельном цехе.

Детали вертикального корпуса встраиваемой мебели из МДФ 25 мм:

боковые панели 45 х 220 см – 2шт.

верхние вертикальная и горизонтальная панели 45 х 176 см – 3 шт. нижняя стенка 50 х 174 см – 1 шт. опорная горизонтальная панель 45 х 180 см – 1 шт.

Детали встраиваемого дивана из МДФ 25 мм:

боковые стенки 43 х 218 см.поперечные стенки 43 х 174 см.днище фасад 1760 х 2180 см.

Остальные материалы:

подъёмный механизм с поворотной ножкой – 2 комплекта с крепежом;

металлические уголки 50 х 50 – 26 шт;дюбель рамный 10 х 122 мм – 2шт.;конфирматы 50 мм – 16 шт.;шурупы 30 мм – 40 шт.

Пошаговая инструкция, как сделать своими руками шкаф кровать

После того, как привёз домой материалы и подготовил инструмент, приступил к сборке своими руками шкафа кровати трансформера согласно чертежам. Работы выполнял поэтапно.

На стене карандашом нанёс разметку под крепления вертикального корпуса мебели.В двух точках перфоратором сделал отверстия в бетонной стене ø 10 мм глубиной 120 мм.Через отверстия в уголках забил в стену 2 рамных дюбеля.

Короб вертикального корпуса собрал из панелей, перечисленных в главе «Материалы». В торцах и плоскостях сопряжений деталей просверлил отверстия под установку конфирматов.Ввинтив конфирматы, установил корпус в вертикальное положение.

Шурупами закрепил монтажные уголки, привинченные к стене.Собрал короб кровати, соединив панели конфирматами.

Днище-фасад прикрепил к коробу стальными уголками 50 х 50 мм на шурупах. Уголки ставил с шагом 300 мм – 24 шт.По разметке просверлил монтажные отверстия в боковинах короба.Продев через отверстия болты, установил правый и левый подъёмные механизмы.Гайки затянул головкой, предварительно подложив шайбы.Установил в задней панели поворотные ножки.Вставил переднюю часть кровати в вертикальную часть шкафа.Поворотные рычаги закрепил болтами, вставленными в заранее просверленные отверстия в боковых стенках корпуса.Сделав несколько пробных подъёмов и опусканий встраиваемой части мебели, подтянул все крепления конструкции.Чтобы фасад шкафа кровати не выглядел большой пустой плоскостью, закрепил на нём красивое панно с изображением экзотического пейзажа.

Стоимость материалов

По окончании работ подсчитал понесённые мною расходы на изготовление мебели.

Затраты на изготовление панелей для сборки своими руками встраиваемой кровати в шкаф. Площадь МДФ толщиной 25 мм составила 11, 55 м2:

боковые панели 45 х 220 см – 2шт;верхние вертикальная и горизонтальная панели 450 х 1740 мм – 3 шт.;нижняя стенка 50 х 174 см – 1 шт.;опорная горизонтальная панель 45 х 180 см – 1 шт.;боковые стенки 43 х 218 см;поперечные стенки 430 х 1760 мм;днище-фасад 1760 х 2180 мм;

Общая длина распила листов МДФ — 20 п.

м. Отделка торцов – 34 п. м.

Мебельная мастерская выставила счёт на оплату материалов, за работу по распилу и торцеванию панелей:

11, 55 м2х 400 руб. = 4620 руб.;

м. х 30 руб. = 600 руб.;

м. х 5 руб. = 170 руб.

Итого: 5390 руб.

Стоимость остальных материалов составила:

подъёмный механизм с поворотной ножкой – 2 комплекта с крепежом = 3000 руб;металлические уголки 50 х 50 – 26 шт. = 52 руб.;дюбель рамный 10 х 122 мм – 2шт.

16 руб.;конфирматы 50 мм — 16 шт. = 20 руб.;шурупы 30 мм — 40 шт. = 5 руб.

Всего стоимость материалов составила: 8483 руб.

Сочетание элегантности и эргономики

Откидная кровать-трансформер может служить до 60 лет! Начиная с первой модели, было создано немало конструкций: кровать может раскладываться горизонтально и вертикально, быть двухъярусной и иметь дополнительные функции. Например, пользуются популярностью кровати со столами и модели с диванами.

Вертикальный вариант кровати считается традиционным. Горизонтальная кровать хорошо подходит для узких комнат и помещений с низкими потолками, например, она может быть установлена в мансарде.

После монтажа кровати-шкафа помещение превращается в:

спальню-офис;спальню-гостиную;спальню-детскую.

Принимая решение о том, чтобы сделать кровать-«невидимку», стоит присмотреться к интересным идеям:

Трансформер может дополняться удобными книжными полочками.

Горизонтально расположенная откидная кровать легко крепится к невысокой модульной мебели.Довольно интересно решение, когда комната выполнена в японском минималистическом стиле и встроенная кровать выглядит, как стены «седзи».

Трансформер в комнате подростка может стать частью уютного углового шкафа.В детской шкаф-кровать иногда удобно сделать двухъярусной.

Трансформер может иметь необычный образ, если сделать декор своими руками.

Пространство в стиле ретро очаровательно!Кровать-шкаф может появиться в квартире, выполненной в любом стиле. Например, при соответствующем решении её конструкции и декора, она будет хорошо смотреться в утонченной французской атмосфере Прованса. Серые раздвижные двери добавят необходимый фактурный контраст.

Что нужно знать?

Трансформер, о котором дают представление простейшие чертежи, состоит из 4-х ключевых компонентов:

механизма подъема;сверхмощной магнитной застежки, предохраняющей кровать от выпадения;рамы кровати;шкафа.

Любой современный механизм, разработанный для кровати-шкафа, обеспечивает легкое складывание.

Подъемная система может представлять собой:

Пружинный механизм. Как правило, он состоит из сверхпрочных сжатых стальных пружин в раме кровати, которые делают подъем и опускание легкими. Но после нескольких лет интенсивного использования пружины нуждаются в корректировке.

Поршневой механизм.

В отличие от пружинного устройства, поршни более безопасны, гораздо дольше служат и меньше ломаются.Каждый механизм рассчитан под определенный вес. Пара металлических пружин или поршневой лифт позволяют легко и безопасно поместить коробку кровати в раму. Надежная защелка будет держать мебель в закрытом положении.Важно помнить, что механизм в создании современной кровати Мерфи — самое главное.Монтаж оборудования, вероятно, и будет наиболее трудоёмкой частью работ.

Только правильная установка по инструкции гарантирует надежность складывания. Если механизм для кровати-шкафа приобретается в магазинах мебельной фурнитуры, схема установки, в которой легко разобраться, обязательно будет приложена к комплекту.Человек, который когда-либо делал своими руками шкаф или подобный крупномасштабный предмет мебели, вероятно, имеет все навыки для того, чтобы встроить трансформер в стену.Процесс изготовления самого предмета мебели включает:создание шкафа, имеющего вид рамы;короба кровати, к которому присоединяются ножки.Кровати, которые прячут в шкафу, не имеют тяжелых пружинных матрасных конструкций. Как правило, ортопедический или обычный матрас лежит на деревянной платформе, проволочной сетке или ламелях и крепится эластичными ремнями, которые удерживают его в тот момент, когда устройство складывают вертикально.

Как произвести расчеты?

Для создания кровати самым привлекательным вариантом является использование комбинации фанеры высокого класса и массива древесины. Как уже говорилось, по бокам шкафа, предназначенного для того, чтобы скрыть кровать, можно добавить книжные полки, а в верхнюю часть рамы встроить галогенное освещение. Лицевая панель конструкции может выглядеть так же просто, как лист фанеры, или быть столь же сложна, как предмет старинной мебели.

Высота ножек, бортов и высота выступающей над бортами части матраса — общая высота спального места, от которой зависит глубина конструкции шкафа. Обычно она составляет примерно 450 мм (стандартная высота стула) — удобно садиться.

Учитывая толщину подъемного механизма можно произвести нехитрые расчеты. Если механизм имеет толщину 32мм, то и зазоры между бортами кровати и боковинами шкафа будет 32 мм с каждой из сторон. Соответственно, при расчете учитывают ширину спального места, толщину бортов основания, зазоры для установки механизма и толщину боковин шкафа.

Спальное место, ммШирина шкафа, мм90010281200132814001528

Высота шкафа зависит от длины или ширины спального места.

Порядок работ

Самым большим препятствием для многих людей становится поиск места для столярных работ. Поэтому стоит рассмотреть вопрос сборки в гараже или арендовать на время специальное помещение.

Чтобы сделать трансформер, нужно подготовить такие инструменты для работы:

сантиметровая рулетка;строительный уровень, угольник;электродрель;шуруповерт;электролобзик;машина для шлифовки;ключи (шестигранные);набор отверток.

Кроме этого понадобятся качественные материалы. На основании размеров нужно составить их список.

Матрас, обычный или ортопедический, стоит приобрести сразу же, чтобы проверять размеры рамы кровати и шкафа. Подушки, как правило, хранятся в шкафу или в комоде, а не на матрасе, когда он скрыт.

Рама состоит из 4-х досок одинаковой высоты, которые будут служить бортами кровати. Важно создать ровный прямоугольник с углами 90°.

Рамы соединяют при помощи промазанных клеем деревянных штырей. После высыхания клея, чтобы окончательно скрепить стороны, применяют саморезы и мебельные уголки. По периметру можно прибить рею, имеющую сечение 100х50 мм, она будет служить ограничителем для матраса.

Основание можно сделать из цельного куска фанеры или, например, оно может быть сбито из дощечек.Вариантов много. Важно! Иногда могут понадобиться дополнительные ребра жесткости.

На этом этапе можно произвести декор.Детали рамы шкафа скрепляются по тому же принципу, как и детали рамы кровати.При откидывании кровати, шкаф может просто упасть на пол.Чтобы этого избежать, нужно прикрепить его к несущей стене, используя металлические уголки. Крепеж располагают как можно выше по бокам. Если откидная кровать прячется в конструкцию мебельной стенки, то вес стенки будет хорошей страховкой, в случае, когда шкаф расположен «враспор» между потолком и полами, он теоретически никак не сможет упасть.Ножки можно сделать самостоятельно, обеспечив их встраивание с помощью мебельных петель, а можно приобрести вместе с механизмом.Пружинный или поршневой механизм устанавливают согласно инструкции изготовителя.

Что такое подъемный механизм и как он устроен?

Кровати с подъемным механизмом очень популярны, что вовсе неудивительно, ведь они выполняют функцию и ложа, и комода. Благодаря особенной системе конструкции постель легко превращается в удобный мини-шкаф, где можно хранить разные вещи. Как правило, система достаточно проста: спальное место поднимается при помощи пружины или газового лифта.

Оба механизма подъема основания кровати работают по принципу создания силы, способной перевести ложе в горизонтальное или вертикальное положение. Устройство подъема – это конструкция, состоящая из нескольких стальных планок, которые собраны в каркас. Зачастую система оснащается блокираторами, чтобы не допустить произвольное складывание кровати.

Виды подъемных устройств

Разделяют три вида подъема механизма.

Подъемный механизм для кровати на витых пружинах. Это бюджетный вариант, но на практике проявляет себя неплохо. На металлическую пружину приходится основная нагрузка, поэтому со временем она может износиться. Также подобный тип не выдерживает большие нагрузки на ложе.
Газовый механизм подъема кровати. Он более надежный и удобный. Благодаря такому креплению можно легко поднимать и опускать спальное место. Средняя гарантия на газовые элементы составляет 5-6 лет.
Вариант на петлях с ручным подъемом кровати. Это самый простой тип, но его использовать сложно, так как для самостоятельного подъема требуется много сил.

В целом очевидно, что механизм подъема кровати на газовых амортизаторах – это самый выгодный и удобный способ, хотя и стоит недешево. Такое лежбище позволяет использовать тяжелые ортопедические матрасы, но при этом с легкостью поднимать спальный элемент. Также подобный механизм отличается долгим сроком службы по сравнению с другими. Амортизатор для кровати с подъемным механизмом дает возможность использовать постель людям с избыточным весом.

Преимущества и недостатки

Главные плюсы кровати, способной превращаться в удобный комод, такие:

высвобождение свободного места в спальне за счет того, что в основании постели можно хранить белье, постельные принадлежности и т. п;
аккуратный и эстетический вид;
надежная сохранность вещей для сна, которые меньше вступают в контакт с окружающей средой;
отсутствие мороки с выдвижными ящиками, из которых тяжело доставать подушки и одеяла.

Что касается минусов, то их лишь два. Первый заключается в том, что если приобрести пружинный вариант, то придется тратить много сил для поднятия ложа. Второй – это грузоподъемность. Только вариант с газовыми элементами выдерживает большие нагрузки.

Критерии выбора подъемного механизма

Чтобы механизм подъема кровати работал качественно и исправно, при выборе важны следующие детали.

Подводя итог, отметим, что постель с подъемным механизмом – это очень удачный и удобный вариант для владельцев малогабаритных спален. Такое ложе позволит зрительно увеличить пространство комнаты, придав ей привлекательный вид.

Устройство шкаф-кровати и её механизма

Изготовить шкаф кровать своими руками не сложней, чем сделать обычное ложе, рассчитанное на ортопедический матрац. Она может быть выполнена, как в самом простом и экономичном варианте, так и иметь усиленную конструкцию, которая позволит эксплуатировать постель в течение долгого времени. Однако у всех типов такой мебели есть одинаковый, и очень важный элемент. Это подъёмный механизм для шкафа-кровати. Производители выпускают эти устройства практически для любого вида откидных кроватей. Вы сможете приобрести их для установки на односпальных, полуторных, двуспальных, и даже на двухъярусных шкаф-кроватях. Все они различаются не только ценой, прочностью, или устройством механизма, но и продолжительностью эксплуатацию, которая может составлять до 50000 рабочих циклов.

Подготавливаем инструмент и выбираем материал

Изготовление мебели всегда необходимо начинать с подбора используемых в процессе материалов и инструментов. Поскольку большинство работ будет связано с обработкой древесины, поэтому инструмент необходимо приготовить соответствующий. Вам понадобятся:

электролобзик;
шуруповёрт;
рулетка;
карандаш;
строительный фен для приклеивания кромок на ДСП.

Выбор материала, из которого вы изготовите шкаф-кровать, зависит только от ваших предпочтений и опыта работы с данным материалом. Наиболее простым является ламинированный ДСП, с помощью которого выполнено больше всего различной мебели, или пришедший ему на смену ОСП (ориентированно-стружечная плита). Если же вы хотите изготовить своё ложе из массива древесины, и имеете опыт подобных работ, то никто не мешает вам сделать своими руками шкаф-кровать из деревянных досок или щитов.

Изготавливаем шкаф-кровать своими руками

Такой вид кроватей состоит из трёх основных частей:

Рама;
Основание кровати;
Механизм шкаф-кровати

Рама изготавливается не только как декоративный элемент закрывающий кровать со всех сторон и создающий иллюзию шкафа, но и как основная часть, несущая на себе немалую нагрузку во время эксплуатации. Размер рамы должен быть таким, чтобы сама кровать и матрац свободно входили в нишу и полностью закрывались стенками со всех сторон. Готовая рама устанавливается в отведённом для кровати месте и надёжно закрепляется к стене дюбелями и саморезами.

Основание постели делаем по тому же принципу, что и раму, но с учётом новых размеров. Не забывайте, что поднятое основание должно полностью входить в раму и выглядеть с ней как единое целое. Отличным вариантом будет использование основания для ортопедических матрасов. Вам останется только обшить его ламинированным ДСП и установить механизм подъёма. Само собой, что в этом случае размеры основной рамы нужно подбирать с учётом размеров готового основания кровати с установленным на нём механизмом.

После того, как рама надёжно закреплена на капитальной стене, основание кровати полностью готово, и на нём закреплён заранее купленный механизм, нам остаётся только прикрепить механизм к раме. Это нужно сделать таким образом, чтобы при подъёме и опускании кровати не происходило перекосов, которые рано или поздно приведут к поломке всей системы.

Последний этап, это регулировка механизма, после которой кровать должна без особых усилий подниматься и заходить в нишу, а при опускании не падать всей массой на пол.

5930

Попробуйте посчитать, сколько времени кровать в спальне используется по своему прямому назначению. В среднем получается не более трети суток, тогда как остальное время — это громоздкая мебель, которая лишь занимает место в помещении. Впрочем, можно использовать кровать с комфортом, не загромождая при этом комнату. Установите в помещении трансформер и оцените преимущества современной и практичной мебели.

Особенности таких моделей

Что отличает подъемную кровать от обычной? Главное отличие — это способ складывания. В продаже есть немало мебели для спальни, где ложе складывается вдвое, образуя более или менее удобное сиденье. В подъёмных кроватях складывание происходит за счёт подъема ложа, которое закладывается в корпус, имитирующий шкаф, как это показано на схеме.

Подъемная кровать в сложенном виде отстоит от стены не более чем на 60 см – это размер по вылету, характерный для обычного шкафа. Конструкцию можно спрятать в стенную нишу или в корпус, имитирующий шкаф. Мебель в сложенном виде выглядит как шкаф с распашными или сдвижными дверями, что определяется тем, какой фасад вы выберете для обустройства его лицевой части.

По типу складывания есть две основные разновидности подъемных кроватей:

С вертикальным складыванием
. В такой конструкции ложе соединено с корпусом в поперечном торце и в шкаф оно закладывается по длине.
С горизонтальным складыванием
. В этой конструкции ложе к корпусу крепится по длине и при складывании в шкаф поднимается поперечная часть.

Выбор того или иного варианта зависит от высоты потолка и от протяжённости стены. Если потолок высокий, можно применить конструкцию с вертикальным складыванием ложа. Если потолок невысокий и помещение достаточно велико в длину, можно применить модели с горизонтальным складыванием, установленные вдоль одной из длинных стен.

Кстати, из-за конструктивных особенностей вертикальные кровати могут быть только одноярусными, в то время как горизонтальные аналоги могут быть установлены как в один, так и в два яруса.

Преимущества и недостатки самодельной мебели

Все преимущества и недостатки трансформеров обусловлены их конструкцией и особенностями раскладывания.

Преимущества:

Рациональное использование свободного пространства в помещении
. В сложенном виде конструкция отступает от стены не более, чем на 60 см и большая часть комнаты остаётся свободной.
Эстетичность мебели в интерьере
. Интерьер без массивной кровати выглядит аккуратнее, собраннее и привлекательнее. Если сомневаетесь, попробуйте и вы будете приятно удивлены.
Соответствие высоким санитарным нормам
. Ложе собирается в корпус вместе с постельным бельем, а значит постель не собирает пыль и подолгу остается чистой и свежей.

Недостатки:

Высокая стоимость покупки кровати на заказ
. Это единственный недостаток, но вовсе не обязательно такую мебель покупать, ведь ее можно сделать своими руками из доступных материалов.

Создание эскиза и чертежа

Перед тем как приступать к разработке чертежа нужно определиться со следующими факторами:

Габариты помещения, где будет установлена мебель.
Тип кровати по способу складывания.
Тип подъемного механизма.

Чертеж кровати можно разрабатывать с нуля, а именно рассчитать размеры в соответствии со своими потребностями и размерами помещении, а можно воспользоваться готовыми решениями.

Необходимые материалы и инструменты

Иллюстрации	Из чего собрать кровать
	Из пиломатериалов . Деревянная доска и брус — это материалы, которые традиционно используются для самостоятельной сборки мебели. Из пиломатериалов древесного происхождения можно собрать всю конструкцию целиком, начиная с ложа и оканчивая корпусом. Фасад также можно набрать из деревянной доски или установить мебельный щит.
	Из стружечных плит . Древесностружечная плита (ДСП) и ориентированно стружечная плита (ОСП) повсеместно применяются для сборки мебели. Из стружечных плит можно собрать и ложе, и основание – внешний корпус кровати. Учитывая немалую нагрузку на складную конструкцию, рекомендую использовать не ДСП, а более прочный ОСП. Особо нагруженные участки конструкции желательно усилить пиломатериалами.
	Из металла . Металлопрофиль используется только для изготовления ложа и несущего каркаса. Из эстетических соображений металлическая основа снаружи обшивается стружечными плитами.

Выбор инструмента для монтажных работ зависит от того, с каким типом материалов предстоит работать.

Если сборка мебели выполняется с использованием пиломатериалов и стружечных плит, потребуется шуруповерт с битой под фигурный шлиц и с набором сверл. Также понадобится режущий инструмент – дисковая пила и электролобзик. Для подгонки и скрепления деталей под прямым углом понадобятся угловые струбцины по дереву.

Какой выбрать подъемный механизм

В основе трансформера используется специальная фурнитура – подъемный механизм. Это приспособление, с одной стороны, выполняет функцию мощных петель, которые выдерживают вес ложа, а с другой стороны, служит доводчиком откидной части конструкции.

Какой вариант выбрать? И пружины, и газовые стойки характеризуются ограниченным ресурсом работы, так как пружины со временем растягиваются, а газ постепенно улетучивается. Теоретически растянутые пружины со временем можно заменить, тогда как блок на газовых стойках не ремонтируется, а меняется на новый механизм в сборе.

Технология изготовления

После того как выбран чертеж и подобраны материалы с соответствующим монтажным инструментом, можно приступать к сборке.

В ходе сборки кровати изготавливается несущий каркас – корпус, каркас ложа, изголовье, а также подготавливается фасад для декорирования внешней части готовой мебели. Затем все ранее подготовленные детали собираются воедино. Рассмотрим подробнее основные сборочные этапы.

Делаем подъемный каркас

Подъемный каркас одновременно выполняет функцию ложа. Это прямоугольная конструкция, внешний периметр которого на 5 мм меньше внутреннего периметра внешнего корпуса.

Каркас предпочтительно собирать из доски, так как эта часть кровати подвергается наибольшим нагрузкам. Прежде всего, ложе принимает на себя нагрузку веса спящего человека, а кроме того, при собирании трансформера на боковые стенки давит подъёмный механизм. Поэтому при сборке каркаса угловые соединения выполняем с помощью г-образных метизов и болтов.

Внешний фасад крепится с изнанки подъёмного каркаса по окончании сборки всей конструкции.

Монтаж вкладного каркаса под матрас

В качестве усиливающего элемента подъемного каркаса применяются ламели матрасодержателя. Ламели устанавливаются поперек корпуса ложа. При монтаже ламели выкладываются с небольшим зазором, как правило, равным ширине используемой доски. Уложенные ламели по краям фиксируются саморезами по 2 штуки на край.

Чтобы обеспечить сохранность матраса при продолжительной эксплуатации, головки саморезов сразу же утапливаем в поверхность ламелей.

Для дополнительного усиления, нижняя часть каркаса подшивается сплошной древесностружечной плитой.

Делаем изголовье

Изголовье — это торцевая часть рамы, которая образует ложе. Делать изголовье внешне отличимым от рамы необязательно, так как какого-либо функционального назначения эта деталь не имеет. Но, ради вашего комфортного сна и эстетической привлекательности мебели изголовье желательно покрыть мягкой обивкой.

Изготовление основного каркаса

Основной каркас — это внешний корпус, который имитирует боковые стенки шкафа. Здесь основная нагрузка при эксплуатации кровати приходится на нижнюю часть боковых стенок и на нижнюю стенку. Поэтому в ходе сборки конструкции узлы соединения нужно как следует укрепить.

Внимание! До того, как собрать всем элементы конструкции воедино, проверяем их на устойчивость к механическим нагрузкам. Если каркас скрипит и перекашивается, его нужно сразу же усилить поперечными распорками.

Установка подъёмных механизмов

Монтаж подъёмного механизма выполняется на этапе сборки ложа и внешнего корпуса. Внутренняя часть подъёмного механизма крепится к внешнему краю боковых стенок ложа. Крепление выполняется не менее чем на 6 саморезов.

Ответная часть подъемного механизма крепится на внутренней части внешнего каркаса. Независимо от типа подъемного механизма крепление должно быть надёжным, для того, чтобы обеспечить долговечность конструкции при регулярном складывании и раскладывании. Сразу же по окончании этого этапа необходимо убедиться в том, что внутренний и внешний каркас открываются относительно друг друга, не перекашиваясь и без заеданий.

Установка опор

Завершающий этап сборки кровати трансформера — это установка опор, которые крепятся по внешнему торцевому краю мебели. Как правило, опоры делаются откидными, чтобы на сложенной мебели их не было видно, а на разложенной мебели они выступали вперед и удерживали вес всей конструкции.

Подведём итоги

Теперь вы знаете, как самостоятельно собрать кровать трансформер с подъемным механизмом. Если в ходе изготовления мебели появятся вопросы, задавайте их в комментариях к статье.

1 августа 2018г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Кровать с откидным механизмом является трансформируемой конструкцией. Изделие при необходимости модифицируется в шкаф, мебельную стенку, помогая экономить пространство в малогабаритных квартирах. Конструкция удобна в использовании, компактна, технологична, обеспечивает качественный отдых. Откидная кровать своими руками – бюджетный вариант. Самостоятельный монтаж снижает себестоимость изделия, позволяет разработать авторский дизайн, добавить детали (полки, зеркала и т.д.).

Виды откидных кроватей

Конструкции с откидным механизмом многофункциональны, т.к. объединяют несколько предметов мебели. Производители выпускают кровати, объединенные со шкафом, с диваном или стеллажом. Бывают конструкция, которые трансформируются в тумбу.

Кровать с откидным механизмом, вмонтированная в шкаф, позволяет вместить односпальное ложе либо двуспальную кровать евроформата. Разработаны варианты, которые скрывают 2 отдельных спальных места. Двери имитированного шкафа могут распахиваться либо раздвигаться.

Модели кроватей, объединенных со шкафом и диваном, эргономичны и позволяют обустроить место для дневного отдыха. Конструкция вместительна, поэтому выпускают модели только двуспального формата. Кровать с диваном стоит дороже других трансформеров.

Конструкция с откидным механизмом может модифицироваться в тумбу. В разобранном состоянии изделие является спальным ложем, а днем освобождает место для рабочего кабинета. Модель бюджетна, т.к. не требует мощного подъемного устройства.

Разместить откидную кровать на балконе – эргономичное решение для небольших студий. Но для организации места отдыха потребуется утеплить помещение.

Откидные кровати могут быть с одним либо несколькими ярусами. Более распространенные изделия – одноместные. Конструкции с 2 ярусами используются при обустройстве комнат для детей и подростков.

По способу открывания модели разделяют на 2 группы: поперечно-откидные (горизонтальные) и продольно-откидные (вертикальные).

Кровать с вертикальным подъемом популярна в небольших квартирах. Спальное ложе крепят перпендикулярно поверхности стены. Модель не ограничена в длине и ширине. Размерный ряд представлен односпальными, полуторными и двуспальными изделиями. Конструкции массивны и не предназначены для детских комнат.

Кровати с горизонтальным подъемным механизмом подходят для узких помещений с невысокими потолками. Конструкции оптимальны для мансард и детских комнат, т.к. занимают минимум места даже в разложенном состоянии. Изделия можно маскировать под шкафы для книг и полки.

Типы крепежных элементов

Разработано 3 вида откидных механизмов для кроватей-трансформеров: ручной, пружинный, газовый.

В ручном устройстве нет элементов, облегчающих подъем ложа, поэтому при эксплуатации требуются физические усилия. Крепежная конструкция проста, надежна и бюджетна. Однако для детских спален механизм не подойдет.

Конструкция на пружинах универсальна, с доступной ценой. В подъемном механизме используются витые спирали. Производитель выдает гарантию на систему от 3 до 5 лет. В процессе эксплуатации кровать требуется осматривать и контролировать состояние пружин.

Газовый механизм наиболее функционален, надежен, долговечен. Устройство не требует физических усилий при эксплуатации, т.к. ложе поднимается за счет газлифтов. Мощность механизма подбирается в зависимости от габаритов конструкции, веса матраса. Гарантия производителей на устройства – 10 лет. Стоимость механизма – высокая.

Крепежные элементы подбирают с учетом габаритов спального места. Конфигурация помещения и наличие свободного пространства влияют на выбор горизонтального либо вертикального вида подъема.

Мощность газового механизма выбирают с учетом эксплуатационных условий. Некоторые устройства имеют предел допустимой нагрузки, поэтому требуется учитывать вес ложа и матраса при выборе системы крепления к стене. В комплекте с механизмами реализуются усилители и блокираторы для защиты от произвольного срабатывания устройства.

Чертежи откидной кровати

При производстве можно использовать схемы со стандартными параметрами. Возможен и авторский дизайн. Можно спроектировать мебель по чертежам, разработанным под габариты, конфигурацию комнаты и требуемый функционал. Изделие можно дополнить комодом, выдвижными ящиками, полками, включив их в чертеж.

Типовая конструкция должна быть выстроена с использованием параметров основания кровати, каркаса шкафа, подъемного механизма, элементов декора. Требуется крепить короб к стене, базируясь на размеры, отображенные на габаритных и сборочных чертежах. Важно точно выполнить схему монтажа силового элемента, с учетом толщины механизма, высоты и ширины ложа, толщины бортов и т.д. Требуется отобразить в чертежах главные крепежные линии.

Самостоятельная сборка конструкции

До того как сделать откидную кровать, необходимо подготовить набор инструментов, сырье, элементы и схемы монтажа. Потребуются деревянный брус под каркас, обрезные доски для поперечных перекладин, а для боковин и изголовья – мебельные щиты. В комплект входят фанерные листы, петли для крепления конструкции к стене, бруски для ножек. Набор инструментов включает рулетку, уровень и угольник, электролобзик, комплект отверток и шуруповертов, дрель, шлифовальную машину.

Работы по сборке конструкции проводятся на гладкой поверхности. На каждом этапе требуется проверять перпендикулярность углов с помощью угольника. Типовая конструкция предполагает сборку внутреннего механизма, спальной поверхности, фасадных стенок, ручек, ремней для фиксации постельных принадлежностей и матраса.

Вертикальная кровать откидная своими руками

Конструкция вертикального подъема включает короб, поверхность для сна, подъемное устройство. Для типа крепления важна прочность стен, предпочтительны бетонные либо кирпичные панели.

Работы начинают со сборки каркаса, на размеры которого влияет величина спального ложа. Главные составляющие короба: стенки вертикальные и горизонтальные, задняя панель, упорная полка и плинтус. Глубину каркаса определяют с учетом толщины матраса, к показателю добавляют 32 см. Для мебельной коробки важна ширина матраса, к которой добавляют 16 см. Детали короба крепятся саморезами, расположенные на фасаде элементы – с помощью клея.

Затем выполняют сборку места для сна, которое состоит из боковин, изголовья, реечной основы. Матрас крепят на петли из ремней. Короб и ложе соединяют подъемным механизмом на саморезы. Завершают работы установкой деталей. По бокам короба монтируют полки, внизу устанавливают шкафы под белье.

Что вы делайте со старой мебелью?

Как сделать большую двуспальную подъемную кровать своими руками. В продолжении благоустройства квартиры потребовалось решить задачу по расширению жилого пространства спальни площадью 11м2. Кроме небольшой площади у комнаты был еще один недостаток – ширина всего 2 метра 45см. Установленная двуспальная кровать в центре комнаты и два шкафа по стенам значительно сокращали жилое пространство, а небольшая ширина комнаты затрудняла проход к балконной двери при обходе кровати. Несколько перестановок мебели к улучшению ситуации в комнате не приводили – требовалось другое решение. Походы по мебельным магазинам и салонам изготовления мебели предлагали альтернативы. Решено было установить встроенную подъемную кровать. Но и здесь возникли проблемы, не удалось найти готовых решений двуспальной подъемной кровати с размером матраца 160см на 200см, а предлагаемые в мастерских решения изготовления мебели не устраивали меня шириной кровати в поднятом состоянии и высотой кровати в опущенном состоянии. Все рассмотренные конструкции кроватей в своей основе содержали плиты ДСП, а это меня не удовлетворяло, как по экологическим соображениям, так и по надежности долговременной эксплуатации. И в довершении всего стоимость мебели, по моим понятиям, просто зашкаливала. Это определялось простым подсчетом стоимости комплектующих материалов. Для некоторых конструкций розничная стоимость материалов больше чем на порядок была ниже стоимости кровати. Конечно, сразу возникло желание сделать кровать самому и своими руками. Интернет помог в решении этого вопроса.

Как сделать большую подъемную кровать своими руками

Работы начались с поиска самого важного узла подъемной кровати — петель. Были рассмотрены различный варианты механизмов подъема с пружинными петлями, пневмоцилиндрами, противовесами и механические с электроприводом. Выбор пал на применеине самого проверенного и реализуемого способа изготовления подъемной кровати с использованнием механики подъема на основе пружинных петель. Вопрос «как сделать?» кровать своими руками решался уже с выбранным вариантом петель. Петли были выбраны самые мощные, которые удалось найти, производитель гарантировал подъемный вес кровати 200 кг. Марка петель 108/4

, производятся в Италии. Петли были заказаны через интернет. Через месяц транспортная компания доставила посылку весом около 25кг с двумя петлями и выдвижными ножками для кровати.

Получение груза и стало отсчетом для начала работ. На следующий день старая кровать была разобрана, старый матрац был выкинут и сразу куплен новый размером 2000×1600×200 мм. Место для мебельного творчества было готово. Может это и неправильный подход, но четкого решения как делать кровать у меня на тот момент не было. Первоначально собирался идти по классическому варианту – изготовление пристенной конструкции, куда и убиралась кровать. Но желание сделать всю кровать из дерева, а не из ДСП плит, сильно удорожало стоимость материалов. Вот тут и пришла мысль использовать два стоящих в комнате шкафа в качестве пристенной конструкции — ниши будущей кровати. Но сначала необходимо было сделать саму кровать. Геометрические расчеты и предлагаемые в ближайшем магазине клеенные доски привели к следующей конструкции подъемной части кровати: боковые стенки из толстых клеенных досок сечением 250×40 мм, торцевые стенки из 25 мм клеенных досок, поперечины из брусков сечение 45×45 мм. Не поленитесь выбирете поперечины без сучков и дефектов волокна должны быть ровные на всей длине бруска! Признаюсь, что не имея опыта мучился сомнениями – выдержит ли конструкция днища будущие нагрузки, и периодически представлял как сломается подо мной кровать;). Работы проводились по вечерам и в выходные дни прямо в комнате. Итак, последовательность изготовления самодельной подъемной встроенной кровати. К сожалению фото хроника изготовления самодельной кровати велась, но как бывает не сохранилась за маленьким исключением. Схема сборки кровати рождалась в процессе работы по строительству самодельной подъемной кровати.

Инструкция изготовления самодельной подъемной кровати

1. Эскиз подъемной части кровати представлял из себя короб из четырех досок и четырьмя поперечинами для формирования днища для ортопедического каркаса.

2. Соединение досок каркаса решено выполнить в ШИП
на клею (здесь и далее для склеивания дерева применен клей ПВА, 1 литра хватило на всё). Для нанесения контуров шипов перед выпиливанием из картона вырезан трафарет. Внимательно наносите контур для выпиливания, неправильная разметка после выпиливания испортит доску, запаса по длине нет! Помните правило – в каждом соединении досок шипу одной доски должен соответствовать паз между шипов другой доски. Доски первоначально имели размер больше на 30–50мм внешнего размера короба, этот излишек срезается после склеивания соединения.

Шипы

3. Шипы выбирались электролобзиком и подравнивались в случае необходимости строительный ножом и стамеской.

4. После выборки шипов на ровной поверхности (у меня это был застеленный пол комнаты) собирается каркас кровати, необходимо проверить внутренние размеры и длины диагоналей – диагонали должны быть равны! (±5-10мм). При необходимости заготовки подгоняются для равенства диагоналей.

5. Отмечаем места установки поперечин. Пазы выбираются при помощи ручного фрезерного станка, глубина выборки 30мм. Ни чем не хуже получится это аккуратно сделать при помощи стамески.

6. После выборки пазов произведена шлифовка заготовок и покрытие их бесцветным лаком на водной основе. Всего было нанесено 3 слоя. После полного высыхания лака работы продолжились.

7. Подгоняем размеры поперечин с учетом глубины и формы сделанных пазов. Обрезки не выкидываем, они еще понадобятся.

8. Соединяем поперечины и шиповые соединения каркаса на клею. К этой операции надо подготовится. Наилучшее соединение получится при соединении с усилием. Усилие создается при помощи веревочных петель скручиваемых деревянным бруском. Будьте аккуратны и осторожны!!! Обязательно надо сделать подкладки для не повреждения веревками досок. Скручивать петлю надо до возникновения значительных усилий при скрутке.

Очень важно выставить все углы и постоянно контролировать длину диагоналей. Диагонали должны быть равны. Просушить клей надо основательно и надежно. Лучше оставить каркас в покое на несколько дней.

9. После изготовления каркаса в комнате произведена перестановка, один из шкафов специально передвинут для формирования второй стенки ниши кровати. Расстояние между шкафами должно равняться внешней ширине кровати и толщине монтируемых петель.

10. Естественно крепить петли к просто стоящему шкафу не стал. Шкафы необходимо усилить и закрепить. Во первых все съемные полки в нижней части шкафов были жестко прикручены к стенкам при помощи мебельных шурупов, а все имеемые резьбовые соединения подтянуты. Каждый шкаф минимум в трех точках при помощи уголков прикручен к стене. В итоге шкафы стояли как вкопанные:).

11. Так как ясности по способу сборки кровати не было, то решил установить петли и проверить механизм. Положение петель определяет высоту опущенной кровати и расстояние от стены поднятой кровати. Выбирая положение петель надо учесть ход доски изголовья по радиусу оси вращения. В моем варианте доска при опускании кровати проходит в 3см от стены. Координаты оси вращения показаны на эскизе.

12. Петля представляет из себя конструкцию в виде рамки устанавливаемой на опоре и собственно петли устанавливаемой на кровати. Рамки саморезами крепились к шкафам. Их надо установить симметрично и на одном уровне.

13. Петли крепились при помощи мебельных болтов через большую шайбу. На петлях имеются отверстия с соответствующей резьбой. В досках каркаса по месту установки размечались и сверлились отверстия. Через отверстия петли прикреплялись к кровати. Сразу хочу сказать, если вы идете моим путем, то с петли надо снять минимум четыре пружины, чтобы можно было легко опускать каркас кровати для проведения работ и класть небольшой груз для избежания самопроизвольного поднятия.

14. После прикручивания петель установил каркас вертикально. Конструкция короба была еще легкая и я без большого труда вставил петли в рамки и зафиксировал их штатными скобами. С меньшим количеством пружин каркас легко опускался и оставался внизу с небольшим утяжелением, а при поднятии его надо было еще и удерживать. В комнате сразу стало свободнее. Дальше все работы проводились на закрепленной кровати.

15. Следующим этапом было усиление днища кровати. Поперечины из брусков смотрелись хлипко и не верилось, что они выдержат вес. Но отступать было некуда – строительство продолжалось. Днище решено было сделать из 6мм фанеры.

16. К боковым стенкам каркаса по периметру были приклеены бруски сечением 45х45мм. Приклеиваемые бруски и поперечины должны быть в одной плоскости. Для создания давления применялись струбцины. Чтобы не повредить доски необходимо подкладывать прокладки. При наличии всего 5 струбцин бруски клеились в три этапа. Бруски не приклеивались только к боковым стенкам верха кровати, куда крепились ножки. Дальнейшие работы проводились через 7 дней после приклеивания последнего бруска.

17. Для ножек в верхней торцевой доске каркаса кровати выбрано 2 отверстия квадратной формы. Первоначально мучили сомнения, что отверстий крепления ножек недостаточно, но последующий опыт эксплуатации показал надежность крепления.

18. Днище сделано из купленной 6 мм фанеры. Днище из одного куска фанеры сделать не представлялось возможным, так как стандартная ширина листа фанеры 1500мм, в магазине было куплено два листа фанеры размерами 1500х1500мм.

19. Листы фанеры раскроены так, чтобы швы пришлись на менее нагруженные бруски. После вырезания всех кусков фанеры начал работы по креплению их к брускам. Фанеру предполагалось крепить на клею, а для создания давления в местах приклейки просверлить в фанере сквозные отверстия диаметром 3мм для прижима листов саморезами. Фанера выложена на внутренний каркас и намечены будущие отверстия, для уменьшения зазубрин в зоне приклейки лучше начинать сверлить с обратной стороны листов фанеры. В месте крепления ножек в кусках фанеры оставлены пазы для доступа к крепежу ножек.

20. Места установки листов обильно смазываются клеем и листы фанеры прижимаются при помощи саморезов. Кровать поднята и опять оставлена в покое на несколько дней. Затем все саморезы удаляются, а оставшиеся отверстия заливаются клеем ПВА в несколько приемов до полного высыхания клея. Некотая часть саморезов оставил на месте.

21. С монтажом фанеры кровать стала тяжелее и потребовалась регулировка натяжения пружин для облегчения подъема, самопроизвольно она уже не поднималась. В процессе высыхания дополнительно покрыты клеем неплотности склейки фанеры с брусками. Это надо сделать для предотвращения возможных скрипов в кровати.

22. На этом этапе можно снять кровать с петель и установить еще по три пружины. Дальше кровать будет становиться тяжелее и установка пружин потребует больше усилий.

23. Испытания покрытого фанерой днища показали (в центр кровати встали три взрослых человека), что кровать прочная. После испытания днище кровати дополнительно ошкурено и покрыто лаком на водной основе в три слоя.

24. После высыхания лака в кровать установлен матрац. Матрац в расправленном состоянии получился несколько большего размера и поэтому плотно держался во внутреннем объеме каркаса кровати и его дополнительное крепление, как в сайта, не требовалось.

25. Проведены очередные практические испытания кровати, по результатам наличия большого свободного пространства между матрацем и стеной в поднятом состоянии решил размещать в кровати подушки и одеяло. Для этого установлены четыре ремня с липучками от упаковки матраца. Концы ремней крепились к днищу кровати саморезами — клопами. При подъеме кровати одеяло с подушками прижималось ремнями к матрацу.

26. Отделка продолжена установкой облицовки со стороны наружной части днища из листов ДВП — были мспользованы листы от днища старой кровати. Листы крепились на клею и прижимались почтовыми гвоздями. Все листы выставлены в одной плоскости. После приклейки ДВП кровать уже поднималась со значительными усилиями и натяжение пружин было отрегулировано соответствующим винтом на каждой петле для легкого поднятия кровати.
27. Для строгого фиксирования кровати в вертикальном положении смонтированы ограничители движения кровати при подъеме. Ограничители установлены на горизонтальной доске между шкафами, служащей одновременно защитой от пыли поднятой кровати. Ограничитель сделан из куска доски на место касания с кроватью установлен амортизатор из губчатой резины. Кусок доски лучше закрепить на клею и на саморезах. Крепление на клею не выдержало и было усилено саморезами.

Мне всегда нравилась спальная мебель с откидным верхом. Доступное пространство под матрасом позволяет сложить в корпус кровати много вещей, это заменяет шкаф или комод, что немаловажно для небольшой спальни. Я решил сам сделать двуспальную кровать с подъёмным механизмом своими руками.

Давно занимаюсь изготовлением мебели в своей небольшой мастерской. Наличие соответствующего оборудования и большого набора инструментов заметно облегчало решение моей задачи. После недолгих поисков в средствах массовой информации остановил свой выбор на конструкции кровати с подъёмным механизмом с газовыми амортизаторами.

Инструменты

Сначала подготовил инструмент. Всё необходимое для изготовления кровати с подъёмным механизмом своими руками вошло в следующий список.

Шуруповёрт для крепления деталей каркаса основания мебели.
Рулетка и металлическая линейка для разметки листа МДФ.
Дрель для сверления отверстий в металлических деталях подъёмников.
Карандаш для разметки.
Свёрла по дереву и металлу.
Сверло и ключ под конфирматы для сборки фрагментов корпуса кровати.
Утюг для кромкования мебельной лентой.
Электролобзик для раскроя МДФ.
Струбцины (2 шт.) для фиксации деталей корпуса при сборке корпуса.
Ножовка для обрезания доски нужных размеров.
Нож для снятия выступающих частей мебельной кромочной ленты.
Набор гаечных ключей и головок.
Молоток.

Материалы

Материалы необходимые для того, чтобы сделать кровать с подъёмным механизмом своими руками, закупил в супермаркете строительных материалов согласно списку:

конфирматы – 8 шт.;
саморезы 25 мм – 20 шт.;
мебельные уголки (50 × 50 мм) – 4 шт.;
металлический уголок (32 × 32 мм) – 1,4 м;
лист МДФ 2440 × 1830 × 30 мм;
лист ДВП – 2440 × 1830 мм;
доска обрезная 1600 × 150 × 20 мм;
вкладной каркас под матрас (ортопедическое основание на металлокаркасе);
мебельные ножки – 6 шт.;
кромочная мебельная лента – 10 м;
газовые амортизаторы (425 мм от 800 Н) – 2 шт.;
металлическая полоса (50 × 3 мм) – 1,3 м;
клей ПВА – тюбик;
болты, шайбы, гайки – м 6;
металлические втулки (10/16 мм) – 8 шт.

Весь процесс сборки кровати 160 х 200 с подъёмным механизмом своими руками изложил в следующей инструкции.

Пошаговая инструкция

Работу разбил на несколько этапов:

подготовка и сборка деталей из МДФ,
монтаж вкладного каркаса под матрас,
изготовление подъёмных механизмов,
сборка каркаса кровати с подъёмным механизмом своими руками.

Подготовка и сборка деталей из МДФ

На листе бумаги нарисовал чертежи кровати с подъёмным механизмом.

На листе МДФ карандашом с помощью рулетки и металлической линейки нанёс разметку будущих деталей корпуса.
Лист МДФ разрезал на удобные для раскроя части.
На верстаке закрепил струбцинами части листа МДФ.
Электролобзиком вырезал элементы для сборки корпуса кровати 1600 х 2000 с подъёмным механизмом.
Торцы всех деталей протёр влажной тряпкой.
Прижимая утюгом кромочную ленту, прогладил все торцы, кроме тех, которые обращены к полу.
Выставил изголовье (1664 × 772 мм), две боковые царги (2054 × 296 мм), заднюю стенку (1664 × 296 мм) и поперечную доску (150 × 1608 × 20 мм).
С внешней стороны угловых соединений просверлил по 2 отверстия под конфирматы.
Крестовой отвёрткой установил крепёж.
Головки конфирматов закрыл пластиковыми заглушками на клее ПВА.
Внутри 4 углов шуруповёртом установил пластмассовые уголки.
Для обеспечения дополнительной жёсткости каркаса установил поперечную доску, соединив её с боковинами металлическими уголками на шурупах.
Лист ДВП обрезал электролобзиком до размеров 2054 × 1664 мм.
Собранный каркас поставил набок. По всему периметру кровати шурупами закрепил лист днища из ДВП.
Снизу по углам каркаса и посередине царг просверлил отверстия. В них вставил ножки. Пластиковые опоры обеспечивают лёгкое передвижение мебели по полу. При влажной уборке помещения ножки исключают контакт МДФ с мокрым полом.

Монтаж вкладного каркаса под матрас

Купил вкладной каркас в разобранном виде, что удобно для перевозки его в транспорте. Следуя инструкции, собрал выдвижное основание без особого труда. Для этого понадобился гаечный ключ и отвёртка.

Изготовление подъёмных механизмов

Не каждому под силу сделать самому подъёмные механизмы. Их можно приобрести в собранном виде в строительном супермаркете. Я решил изготовить подъёмники сам. Подъёмники делал по чертежу.

Для изготовления узлов механизмов потребовалось:

уголок 32 × 32 мм длиной 700 мм – 2 шт.;
стальная полоса 50 х 640 х 3 мм – 2 шт.;
стяжки длиной 150 мм – 2 шт.;
стяжки длиной 430 мм;
шарнирные втулки – 8 шт.;
газовые амортизаторы – 2 шт.

Единственным затруднением явилось формирование вертикальных прогибов в стальных полосах под шарнирное крепление нижних концов рычагов. Мне сделали их в слесарной мастерской, используя небольшой пресс.

Сборка кровати с подъёмным механизмом своими руками

Оставалась самая сложная операция – сборка каркаса кровати и механизма подъёма в единую конструкцию. Для окончательной сборки я попросил помочь двух своих друзей. Работа была выполнена согласно пунктам следующего списка.

С помощью двух помощников, которые держали вкладной каркас, болтами прикрепил верхние части подъёмников к раме.
С внешней стороны боковин головки болтов закрыл пластиковыми заглушками под цвет МДФ.
Окончательно проверил надёжность и правильность крепежа всей подвижной конструкции кровати.

Трудозатраты и стоимость

Количество рабочего времени, потраченного на изготовление кровати, отобразил в следующей таблице.

Принимая во внимание затраты времени на покупку, перевозку материалов и перерывы в работе, изготовление данной мебели заняло у меня 3 дня.

Все затраты на приобретение необходимых материалов фиксировал в блокноте. Они составили:

метизы (конфирматы, болты, гайки, шайбы, втулки, шурупы) – 100 руб.;
мебельные уголки – 20 руб.;
стальной уголок 32 × 32 × 1400 мм – 20 руб.;
лист МДФ 2440 × 1830 х 30 мм – 2800 руб.;
лист ДВП 2440 × 1830 мм – 200 руб.;
мебельные ножки (6 шт.) – 60 руб.;
кромочная мебельная лента (10 м) – 70 руб.;
два газовых амортизатора – 2000 руб.;
доска обрезная – 50 руб.

Итого: 5320 руб.

Эту кровать я увёз на дачу. А для своей спальни изготовил другую модель, немного отличающуюся шириной корпуса. Новую кровать с подъёмниками собрал своими руками размерами 180 × 200 см. В этот раз корпус изготовил из ЛДСП. Подложив тонкий поролон, покрыл внешние поверхности корпуса . Сделал это с помощью степлера. Получилось очень красиво и недорого.

Источник

Подъёмные кровати, которые можно после сна установить в вертикальное положение, освободив пространство комнаты, пользуются сегодня огромной популярностью. И моделей таких кроватей может быть огромное множество. В этом обзоре собраны лучшие их них, причём при определённой сноровке такую кровать можно сделать и своими руками.

1. Подъемная кровать для небольших комнат

В данном примере семья установила подъемную кровать в мастерской, чтобы это помещение могло по необходимости становиться гостевым. В зависимости от имеющегося бюджета можно использовать для постройки кровати лиственную древесину, фанеру, МДФ или древесностружечную плиту. В этом случае была выбрана фанера из лиственных пород PureBond. Утверждается, что этот качественный строительный материал не содержит формальдегида и имеет международный сертификат качества.

2. Дешевый вариант подъемной кровати

Пружинный или поршневой подъемный механизм может более чем вдвое увеличить стоимость подъемной кровати. Поэтому, если хочется сэкономить деньги, то придется смириться с тем, что придется прикладывать определенные усилия для открытия и закрытия кровати. Речь идет о комплекте Lori Wall Kit.

Открывается и закрывается Lori Wall вручную, ведь в ней нет механизма. Чтобы помочь уравновесить кровать, в нижней части ее рамы есть закругленные выступы, которые складываются при закрытии. Каждый комплект Lori поставляется со чертежами сборки и монтажными фитингами (более 200 шарниров, винтов, соединителей и болтов). Клиенты могут выбрать два типа ориентации кровати: вертикальную или горизонтальную и три разных размера кровати.

3. Самодельная подъемная кровать «для простых смертных»

Многие думают, что нее смогут сами построить кровать дома. Оказывается, в продаже есть комплекты для людей с ограниченным бюджетом и нулевым опытом в строительстве.

К примеру, комплект от Murphy Bed Hardware имеет все необходимое для сборки подъемной кровати и схемы поэтапной сборки.

4. Подъемная кровать для современного интерьера

Рекламный ролик от Кэти из Addicted 2 DIY буквально взорвал Интернет. Кэти создала единственную в своем роде мебельную систему, которая включает в себя книжные шкафы и письменный стол. Вишенкой на торте в этом проекте является кровать. Когда она сложена, то напоминает шкаф для хранения, и никто даже не догадается, что за ней скрывается матрас.

5. Подъемная кровать IKEA

Пол из Renovations and Old Houses построил свою подъемную кровать, используя детали серии PAX от IKEA, после того как его жена увидела подобный лайфхак о мебели из IKEA по телевизору.

Его проект включает в себя напольный каркас кровати и пружинный механизм. При сборке и установке это универсальное автономное устройство представляет собой шкаф со встроенной внутрь кроватью.

6. Кровать PAX

Это еще одна самодельная кровать, которая была сделана из деталей гардеробных систем PAX IKEA. Норвежский блогер Кальвин Гросс из Huskverna утверждает, что если кто-то создает блок-раму для полноразмерного матраса, ему понадобятся несколько вещей, в том числе две каркаса шкафа PAX и пара кроватей LURÖY с рамами.

7. Кровать-трансформер

Этот экономичный вариант самодельной подъемной кровати от пользователя Imgur Avalon Awaked был сделан из дивана и оттоманки серии SÖDERHAMN от IKEA. Чтобы упростить процесс сборки, блоггер купил The Next Bed — каркас кровати с механизмом подъема, который можно прикрепить к стене или полу. Стоит иметь в виду, что Avalon Awaked создал собственное крепление для рамки кровати, чтобы она открывалась над диваном.

8. Базовая модель подъёмной кровати

Следующий проект Дэвида Пиччиуто из «Make Something TV» показывает, как сделать самую простую подъемную кровать Мерфи с помощью Side Mount Deluxe Murphy Bed Hardware от Rockler. Каждый подобный комплект включает инструкции по сборке.

9. Подъемная кровать для ребенка

Некоторые люди сталкиваются с ситуацией, когда дома нужно «выкроить» место для школьника. Мартин Вестер использовал оставшиеся части из системы хранения IKEA Ivar, чтобы создать небольшую подъемную кровать со встроенными стеллажами в своем крошечном домашнем офисе. А самой интересной частью этого проекта является то, что Мартин использовал три фанерные полки, чтобы создать скамейку.

10. Исчезающая кровать

Многие подъемные кровати — это отдельно стоящие предметы мебели, которые видны на стене или полу. Блоггеры из Junk In the Trunk могут рассказать, как создать кровать, которая будто исчезает в сложенном состоянии, при этом не используя дорогой механизм подъема.

11. Кровать-гармошка для крошечных помещений

Эндрю и Кристал Одом — люди, которые живут в крошечной квартирке. Поскольку они не могли поместить традиционную подъемную кровать в своем доме, они придумали аналогичную идею, называемую раскладной кроватью. Она раскладывается, как настоящая гармошка.

12. Кровать-шкаф

Любой может сделать своими руками подъемную кровать дома, купив комплект от Wilding Wall Beds. Он поставляется со всем необходимым для создания функциональной кровати, включая предварительно обрезанные доски. Древесина в наборах доступна по выбору: ольха, вишня, красное дерево, клен или дуб.

Всем, кто стремится создать по-настоящему уютный и эргономичный интерьер, стоит обратить внимание и на .

Все большую популярность набирают предметы мебели, сделанные своим руками. Эти уникальные в своем роде вещи изготавливаются с учетом конкретного интерьера и как нельзя лучше вписываются в него. Безусловно, можно заказать кровать по индивидуальным размерам и с четкими пожеланиями компании-производителю, но цена будет довольно высокой. Поэтому в статье речь пойдет о том, как сделать двуспальную кровать своими руками.

Если есть навыки сварки, то каркас кровати можно изготовить из профильной трубы, а спинку украсить элементами декоративной ковки. Но мы рассмотрим более простой и доступный всем способ изготовления двуспальной кровати из дерева. При этом будут использоваться только безвредные для здоровья материалы, например, клей ПВА. На полный сбор кровати потребуется не меньше 7 — 10 дней. В интернете можно найти большое количество чертежей и схем двуспальной кровати своими руками, рассмотрим наиболее простой вариант.

Материалы, инструменты и чертежи для двуспальной кровати

Чтобы приступить к изготовлению кровати, требуется подготовить все необходимое:

схема двуспальной кровати для сборки своими руками, на которой имеется деталировка всех элементов и размеров;
фанера листовая;
металлические уголки;
клей ПВА большая банка;
гвозди или саморезы;
брус;
нагели.

Чертеж двуспальной кровати своими руками фото

Наступил черед подготовить заготовки:

брус выбирается с сечением 4х5см в количестве 14 шт. Он должен быть абсолютно ровным и прочным, поэтому имеет смысл отдать предпочтение клееной сосне. Длина 200-210 см;
обрезные и строганные рейки 2х10 см длиной 2 м 20 шт.

Совет: вначале стоит приобрести матрас и только потом начинать сбор каркаса. Дело в том, что он нередко отличается от заявленных размеров на 1 — 2 см.

Если планируется сделать своими руками и ящики для двуспальной кровати, то для них нужно дополнительно купить листы ДСП.
Крепежные элементы должны покупаться с запасом, для сборки деревянной кровати не потребуется дорогостоящих крепежей. Достаточно 70 шт. саморезов по дереву длиной 6 см.

Совет: при выборе металлических уголков обращают внимание на их сгибы, а точнее на основания сгибов. Если на них присутствует шершавость, это говорит об их низком качестве. Сырье из такого сырого металла может начать трескаться при эксплуатации.

Двуспальная кровать из дерева своими руками

Вначале собирают прямоугольный каркас. Каждая его сторона состоит из трех скрепленных по высоте брусьев, что делает основу максимально жесткой. В итоге должен получиться ровный прямоугольник, внутренние размеры которого соответствуют габаритам матраса. Если есть риск сделать меньше, чем нужно, тогда целесообразно оставить припуск в 1 см со всех сторон.

Для этого берется брус 4х5 см и распиливается на 2 детали 1620 мм (учитывая припуски по 1 см с каждой стороны основания) и 2 детали 2100 мм (2020 мм +2*40мм). Делать все надо максимально точно, иначе соединить все детали не получится. Их выкладывают на полу, на первый ряд наносится клей ПВА для мебели.
Поверх сразу же кладут второй ряд бруса и прикрепляют саморезами. Очень важно, чтобы бруски были ровными и не получалось перекоса при скреплении венцов. Удобнее всего проверить правильность прямоугольной формы будущего каркаса кровати с помощью рулетки или бечевки, измерив длины по диагонали.
При закручивании саморезов, излишки клея неизменно будут проступать наружу. Их надо удалять сразу же, не давая возможности составу схватиться. В противном случае они сильно испортят внешний вид кровати, мешая качественной обработке поверхности.
Ортопедическое реечное основание, которое собирается из реек толщиной 2 см слишком слабое, чтобы выдержать нагрузку двуспального матраса и двух человек, поэтому необходимо по центру сделать ребро жесткости. Он проходит вдоль кровати и должно иметь пару ножек.
Еще 4 ножки делаются в каждом из углов каркаса. Для этого берутся два отрезка нужной длины бруса 4х5 см и скрепляются между собой саморезами с предварительным промазыванием швов клеем. И надежно крепятся к прямоугольному каркасу. Теперь можно переворачивать основание и устанавливать его на ножки.
Опираясь на чертежи двуспальной кровати, которую изготавливают своими руками из дерева, подготавливают опоры для реечного основания. Из того же бруса, из какого делался периметр каркаса, нарезают отрезки равные внутренней длине сторон кровати.
Учитывая, что каркас имеет толщину трех рядов, брус для опоры крепят на уровне второго ряда по всему внутреннему периметру. Его толщины хватит, чтобы закрепить на нем ортопедическое основание из тонких реек.

Совет: длину реек лучше делать чуть меньше, чтобы между ними и каркасом оставался деформационный зазор. Это защитит древесину от растрескивания или возможного скрипа.

Крепят рейки с шагом от 15 до 30 мм. Он должен быть одинаковым, поэтому удобно приготовить шаблон. Фиксируют их в трех местах — по краям и по осевому ребру жесткости. В каждом месте на два самореза.
Далее ее оставляют на время, чтобы клей полностью высох.
После этого начинают заключительную обработку. Вначале всю поверхность, включая ножки, шлифуют. Если нет специальной шлифмашинки, то можно воспользоваться болгаркой с соответствующей насадкой (крупнозернистая). После этого обработку проводят мелкозернистой наждачной бумагой движениями вдоль волокон древесины.
Убедившись, что поверхность кровати гладкая, следует тщательно убрать всю пыль с поверхности и помыть помещение, в котором производилась шлифовка. Иначе мелкие частицы осядут на свежую краску, и испортят внешний вид кровати.
Для покраски лучше всего выбрать качественный лак, устойчивый к истиранию. Сначала каркас покрывают защитной грунтовкой для древесины, а затем поочередно наносят необходимое количество слоев лака (минимум 3). Если нет возможности использовать краскопульт, надо купить специальную кисточку для лака, у которой очень тонкие ворсинки. Во время этих работ придется переворачивать кровать, чтобы наносить покрытие со всех сторон.
На этом же этапе можно продумать и заодно покрасить спинку кровати, если она тоже делается из дерева.

Изголовье для двуспальной кровати своими руками

Изголовье — это неотъемлемый элемент кровати. Мало просто собрать каркас для матраса, нужно еще создать красивый дизайн, который впишется в интерьер спальни и создаст уютную атмосферу.
При разработке внешнего вида изголовья следует предусмотреть, чтобы на него было удобно опираться, во время чтения перед сном. И при этом не истираться и не менять своего внешнего вида при длительной эксплуатации.

Мягкое прямоугольное изголовье для двуспальной кровати

Его сможет сделать даже женщина своими руками, имея самый минимум инструментов. Оно будет простой прямоугольной формы, оббитое красивой тканью.
Для работы потребуется:

кусок фанеры нужного размера;
прочная ткань;
поролон и синтепон;
строительный степлер со скобами.

Этапы работ

Берется лист фанеры. Если его размеры отличаются от необходимых, то все лишнее отрезается лобзиком. Поверх выкраивается и укладывается поролон. Его толщина зависит от индивидуальных предпочтений.
Поверх укладывается проглаженный отрез ткани. Он должен иметь достаточные припуски, чтобы огибать фанерный лист с поролоном и заходить на заднюю стенку не меньше чем на 15 см.
Вначале степлером крепят одну сторону. Потом начинают все последующие, при этом создавая нужное натяжение. Закрепив стороны, изголовье рекомендуется переворачивать, чтобы удостовериться в отсутствии складок или слишком слабого натяжения.
Буквально через 2 часа изголовье готово. Его можно крепить непосредственно к стене. Для этого с обратной стороны к нему прикручиваются металлические ушки-петли, которыми оно будет цепляться за саморезы в стене (такой метод навеса не подойдет, если стена выполнена из гипсокартона без закладной).

Мягкое фигурное изголовье для кровати

В исполнении оно намного сложнее, но конечный результат придаст роскоши спальне. Для него потребуется:

фанера;
мел или обмылок с острым краем для разметки на ткани;
клей универсальный, пригодный для приклеивания как ткани, так и поролона;
строительный степлер;
поролон;
мебельные гвозди;
декоративный материал для обивки.

Этапы работ

Вначале делается эскиз формы. По нему в натуральную величину подготавливается трафарет. Такая наглядная бумажная заготовка нужна еще и для того, чтобы с уверенностью оценить, подойдет ли такое изголовье к дизайну комнаты.
По трафарету вырезается деталь из фанеры электролобзиком и из поролона. На поверхность фанерного листа наносят клей, особенно тщательно на все края и приклеивают поролон. По краю, для большей надежности, его можно зафиксировать степлером.

Сверху укладывается отрез декоративной ткани и степлером прибивается по краю. После этого изголовье переворачивают и прибивают оставшиеся припуски материала с обратной стороны в натяг. Если основа имеет округлые формы, припуски ткани следует надрезать до края фанеры с шагом в 5 см.
Чтобы закрыть крепления от степлера с лицевой стороны и еще больше украсить изголовье, берется декоративный шпагат и прибивается по контуру на мебельные гвозди. Если дизайн предусматривает дополнительное использование декоративных элементов, то разметку под них предварительно наносят мелом.
Обратную сторону можно тоже закрыть тканью, выкроив ее немного меньше, чем того требует форма. Края предварительно подгибаются и прошиваются.
Готовое изголовье либо навешивается на стену, либо просто ставится на пол и прижимается кроватью.

Мягкое изголовье для кровати в технике каретной стяжки

Это популярный и стильный дизайн, который нередко можно встретить на элитных моделях кровати в магазинах.

Для работы нужно приготовить:

фанера;
поролон;
синтепон
строительный степлер;
карандаш;
ткань;
декоративный шнурок;
декоративные большие пуговицы.

Этапы работ

На лист фанеры приклеивается поролон. Чтобы конечный результат получился красивым, слой поролона должен быть не меньше 5 см.
На листе бумаги соответствующем размеру изголовья расчерчивают разметку в виде квадратов. На ней отмечают места, в которых будут располагаться пуговицы. В этом месте на листе вырезают отверстия и снова прикладывают к изголовью со стороны поролона. И с помощью карандаша делают отметки.
В этих местах на поролоне и фанере сделать сквозные отверстия, по диаметру меньше пуговиц. Для этого используется дрель или шуруповерт с необходимой насадкой.

Совет: для создания еще более мягкой и приятной на ощупь поверхности, поверх поролона рекомендуется класть слой синтепона. На нем так же проделываются отверстия в местах крепления пуговиц.

Сверху изголовье при помощи степлера обивается декоративной тканью.
Через ушко на пуговицах продеваются толстые веревки. Нащупав рукой отверстия под них, в ткани в этом месте делают тонкий надрез, чтобы продеть веревку, и протягивают насквозь. Пуговица должна плотно прижать ткань с поролоном и упереться в фанеру. С обратной стороны веревки завязываются, а концы прибиваются степлером. Для удобства работы рекомендуется воспользоваться крючком.

Изголовье для кровати из лоскутков

Для спальни в деревенском стиле, особенно хорошо смотрится самодельное изголовье для кровати из разноцветных лоскутов. А если в этой же технике использовать благородные ткани, а сами лоскуты сделать больше по размеру, то оно впишется даже в самые роскошные интерьеры.
Для работы потребуется:

необходимое количество листов фанеры (один по размеру изголовья остается цельным);
пила или лобзик;
ножницы;
поролон;
степлер;
клей;
шуруповерт;
ткань;
саморезы.

Этапы работ

Фанеру разлиновываем на требуемое количество квадратов. Затем ее укладывают на опоры и разрезают лобзиком или пилой.
По размеру фанерных заготовок нарезается поролон. Детали из ткани вырезаются с припуском в 10-15 см.
На фанеру приклеивается поролон. Поверх размещают ткань, и плотно натягивая, фиксирую только с обратной стороны степлером. Таким способом подготавливаются все элементы будущего изголовья.

Получившиеся квадраты укладываются на чистый пол лицевой стороной вниз. Между собой они временно фиксируются двусторонним скотчем. Сверху кладется цельный лист фанеры, который станет основой для крепления отдельных элементов. При помощи саморезов и шуруповерта квадраты прикручиваются к нему.
Перевернув изделие, клейкая лента убирается. Все, работа закончена.

Двуспальная кровать с подъемным механизмом

Эта кровать особенно удобна для небольшой спальни. Подъемный механизм имеет целый ряд преимуществ:

появляется свободная площадь под двуспальной кроватью. Это достаточно просторное место, которое можно использовать на свое усмотрение;
под кроватью можно хранить все постельное белье и другие вещи. Отпадает необходимость в покупке комода или шкафа;
подъемный механизм прост в эксплуатации, поднять его под силу даже ребенку;
идеальное решение для интерьера в стиле минимализм;
пространство под кроватью не станет накопителем для пыли и туда не попадут детские игрушки;
сделав подъемную двуспальную кровать своими руками, вы получится за приемлемую стоимость сразу и кровать и шкаф.

Двуспальная подъемная кровать своими руками. Чертежи

Сделать ее не составит труда, достаточно купить необходимые детали для сбора каркаса на шарнирах. Выбор подъемных конструкций и деталей для них довольно разнообразен, и не составит труда выбрать подходящий вариант.
Подъемная кровать будет состоять из:

каркаса;
подъемного механизма;
фурнитуры;
матраца.

Основные варианты подъемных механизмов:

газовый амортизатор
. Это наиболее дорогой вариант, но надежный и удобный в использовании. Так как для поднятия он потребует наименьшее количество усилий, то для тяжелой двуспальной кровати это станет лучшим вариантом;
пружинный механизм
. Его исполнение более простое, поэтому и цена ниже и доступнее. Изначально надежность такого механизма высокая, но при длительном использовании пружины могут повреждаться. Но заменить их не ставит труда, и стоимость ремонта станет минимальной. Главным недостатком считается слишком тяжелый подъем, так, для двуспальной или детской кровати его лучше не выбирать;
на петлях
. Самый примитивный и дешевый вариант. Но так как петли даже частично не берут на себя нагрузку по подъему конструкции, то для двуспальной кровати, которую планируется часто поднимать, они неприемлемы.

Определившись с размерами кровати и видом подъемного механизма, надо сделать чертеж-проект будущей конструкции:

в первую очередь выбирается материал для каркаса кровати. Лучше всего выбрать нетяжелую древесину или прочный и качественный МДФ. На производстве его могут заклеить пленкой с любым дизайном или покрасить;
ортопедическое основание можно сделать самим из реек толщиной 2 см или купить уже готовое;
матрас выбирается по индивидуальным пожеланиям;
подъемный механизм подойдет только с газовыми амортизаторами.

Основываясь на эти данные, готовится чертеж и по нему начинается распиловка и подготовка всех элементов конструкции и крепежей. Далее на видео показана подробная инструкция, как своими руками собрать кровать с подъемным механизмом.

Как изготавливается подъемная кровать своими руками? В настоящее время владельцы малогабаритных квартир нашли возможность решить проблемы, связанные с небольшой площадью спальни путем установки подъемной кровати.

Подъемная кровать — настоящая находка для малогабаритной квартиры и отличная альтернатива неудобным раскладным диванам.

Эта кровать одним торцом прикрепляется к стене. Утром основу убирают — поднимают вверх. Ночью изделие опускают в горизонтальное положение для сна. Такую эргономичную кровать можно сделать самостоятельно.

Что представляет собой конструкция кровати?

Конструктивно ложе состоит из основания и рамы, которую можно закреплять в вертикальное положение. К низу рамы прикреплено спальное место с помощью подъемного механизма. Кровать прикреплена к раме одним торцом и в поднятом положении имеет вид шкафа. Необходимо, чтобы в сложенном положении конструкция была устойчивой.

Рисунок 1. Схема конструкции подъемной кровати.

Конструкция кровати состоит из следующих элементов:

подъемного механизма;
основания;
короба-шкафа.

Чтобы изготовить кровать своими руками, чертежи обязательны. На рис. 1 представлена схема конструкции подъемной кровати, где показан подъемный механизм, состоящий из троса, лебедки, болта, карабина, петли. Здесь же показаны матрас, шкаф, блок и ножка кровати.

Основание имеет размеры, которые соответствуют размерам ортопедического двуспального матраса. Он должен располагаться вплотную к основанию и сниматься, когда это нужно.

Изготовление подъемной кровати своими руками

Изготовление изделия начинают с приобретения необходимых материалов и инструментов.

Материалы и инструменты:

Рисунок 2. Схема подъемного механизма.

ортопедический матрас;
набор пиломатериалов;
перфоратор;
гаечный ключ;
металлические уголки;
анкерные крепления;
конфирматы;
саморезы;
наждачная бумага;
дрель;
сверла;
шуруповерт;
мебельные ручки;
фурнитура;
декоративные мебельные накладки;
суперклей;
карандаш;
рулетка;
утюг;
тряпка;
строительный уровень.

Прежде всего необходимо приобрести стандартный двуспальный ортопедический матрас с размерами 2000х1600х220 мм.

После этого приобретают необходимые пиломатериалы из ДСП толщиной 18 мм:

две боковины шкафа размерами 2282х420 мм;
дно и верх шкафа 1695х420 мм;
лицевая панель 1685х2235 мм;
две боковины обвязки рамы 2038х150 мм;
передняя и задняя части обвязки 1605х150 мм;
два ребра жесткости 1690х350 мм.

Рисунок 3. Детальный чертеж ножки кровати.

Чтобы обработать все кромки досок, надо приложить самоклеящуюся кромку к торцу доски и прогладить утюгом, а затем придавить для лучшего склеивания сухой тряпкой. Затем лишнюю часть ленты срезают и обрабатывают торцы наждачной бумагой.

На рис. 2 показана схема подъемного механизма с указанием необходимых размеров. На рис. 3 изображен детальный чертеж ножки кровати со всеми размерами. Эти чертежи понадобятся при заказе подъемного механизма и выборе нагрузки газовых пружин.

После этого приступают к сборке подъемной кровати. Боковины шкафа являются накладными деталями, остальные элементы — внутренние. Сборка начинается с того, что сверлом 5 мм просверливают ребра жесткости шкафа, верх и низ.

Затем закрепляют каркас конфирматами и устанавливают его на стену. При помощи металлических уголков фиксируют каркас анкерными болтами.

При монтаже каркаса к стене надо при помощи строительного уровня уточнить строгую вертикальность боковых деталей и правильность прямых углов между элементами коробки.

Затем на боковины монтируют неподвижные детали механизма подъема. Потом просверливают и собирают обвязку основания.

Планки матраса фиксируют по чертежу к обвязке. Прикручивают к ней и подвижную часть подъемника. В верхней части обвязки просверливают отверстия под ножки кровати. Затем выполняют крепеж фасадной панели. При этом необходимо тщательно проверить все размеры при помощи строительного уровня.

Сначала фасад фиксируют на четырех мебельных уголках, затем уровнем уточняют размеры и после этого прикручивают остальные уголки и соединения. Затем скрытые ножки вставляют в необходимые отверстия. После этого выполняют сборку фасада.

На этом сборка подъемной кровати-шкафа заканчивается. Теперь надо выполнить отделку фасада ручками и наклеить декоративные мебельные накладки.

Подъемная кровать, изготовленная своими руками по данной технологии, будет прочной, надежной и прослужит очень долго.

Комната слишком тесная и не располагает желаемым количеством свободного пространства, но вся мебель в комнате является необходимой? Если у вас нет возможности расширить жилую площадь своей квартиры, кроме как переехать в более просторное, современное жилье, не стоит расстраиваться, ведь существует масса замечательных идей
сделать свое маленькое жилище более комфортным для проживания!

Откидная кровать — обязательное условие для малогабаритных квартир, когда нужно вместить все, но при этом не загромоздить пространство.

Удачная маскировка мебели делает громоздкое сооружение эстетичным, пригодным для любой комнаты.

Что занимает много места в комнате? Большинство людей ответят, что это диван или старая софа. Если в вашем случае это именно так, то прочитав нашу статью, вы не только научитесь экономить пространство, установив себе в комнату
откидную кровать, но и узнаете, как
сделать ее своими руками.

Вертикальная ориентация — это самый экономный вариант пристенного размещения спального места.

Дополнительным преимуществом в пользу создания нового спального места будет избавление от старых, давно уже вышедших из моды диванов. При этом новая, современная, удобная откидная кровать совсем скоро станет предметом вашей гордости, ведь вы с удовольствием будете показывать свое творение друзьям, пришедшим в гости!

В таком исполнении мебель может быть любого размера: односпальная, двуспальная, нестандартная.

Откидная кровать в собранном состоянии выглядит как обычный компактный
шкаф для одежды, занимающий минимальное количество места в вашей малогабаритной квартире, но благодаря откид
ному механизму, спальное место легко раскладывается, превращаясь в самую настоящую перину. Да-да, именно так! Уровень комфорта сна на раскладной кровати можно приравнять именно к удобству отдыха на роскошной мягкой перине!

Нишей для мебели служит пенал, шкаф с распашными дверцами или шкаф-купе.

Шкаф-кровать может быть самостоятельной единицей мебели, но чаще всего входит в целый мебельный гарнитур.

Итак, теперь, когда не осталось сомнений в необходимости появления данной вещи у себя в квартире, можно приступить к изготовлению и сборке, но для начала необходимо определиться с конструкцией, а также внешним дизайном раскладной кровати.

В сложенном положении такая кровать занимает минимум места и не вредит позвоночнику во время сна.

Она может быть вертикальной или горизонтальной, но стоит учитывать, что горизонтальные варианты обычно предназначаются для детей и подростков, представляя собой небольшие односпальные места, превращающиеся в полку или комод, в то время как вертикальные конструкции могут быть любых габаритов.

Комод-кровать можно использовать в детской комнате или поставить под стенку в гостиной, как «запаску» на случай приезда гостей.

Простая эксплуатация позволяет использовать конструкцию в комнате для детей.

Сначала необходимо создать чертеж будущего изделия, который поможет намного быстрее сориентироваться в процессе сборке, получив нужный результат. Не потребуется навыков инженера-конструктора, вполне достаточно подготовить простой схематический рисунок будущего спального места, уточнив на нем размеры и конфигурацию конструкции.

Чертеж шкафа-кровати.

Следующим немаловажным шагом является выбор и покупка необходимых материалов и инструментов. Наиболее качественное сооружение получится из панелей ДСП, поэтому в качестве основного материала советуем использовать именно их. Древесно-стружечные панели стоит приобретать в специализированных торговых центрах, так как от качества исходного материала будет зависеть долговечность вашей будущей кровати.

Основание кровати лучше делать ортопедическое.

Также понадобятся:

Д
рель;
Ш
уруповерт;
Э
лектрический лобзик;
Р
улетка;
М
ебельные шурупы;
С
аморезы;
О
ткидной механизм.

Инструменты всегда можно приобрести в профильных магазинах или заказать по интернету.

Итак, вы предусмотрительно приобрели необходимые материалы, инструменты, подготовили чертеж, определились с размерами будущего предмета мебели. Когда все необходимое уже подготовлено, начинаем делать мебель своими руками. Процесс сборки мы условно разделили на 4 шага.

Шаг первый. Необходимо собрать каркас
шкафа, скрывающий компактное спальное место. Такой короб состоит из нескольких частей: плинтуса, задней стенки
шкафа, а также полки для упора. Все детали крепятся друг к другу саморезами или шурупами, располагающимися примерно через 25 сантиметров друг от друга. Собранный
шкаф необходимо устанавливать только на ровный пол.

Сборка каркаса шкафа.

Крепление верхней панели.
Шаг второй. Устанавливаем собранную конструкцию, которая будут служить надежной опорой для складывающейся части мебели и крепим её к стене.

«Скелет» шкафа готов.

Крепим «скелет» к капитальной стене квартиры.
Шаг третий. Теперь собираем основание. Оно представляет собой рамку из досок, высота которой соответствует размерам будущего матраса. При этом основание должно идеально подходить к каркасу уже собранного нами
шкафа.

На рамку крепим ламели.

Таким образом, получаем конструкцию, где в дальнейшем будет размещен матрас.
Шаг четвертый. Теперь, когда все основные части сооружения собраны, соединяем основание с коробом, зафиксировав части между собой с помощью саморезов. Затем крепим
откидной механизм в соответствии с приложенной инструкцией.

Монтаж каркаса кровати с использованием механизма подъема кровати и газовых пружин.

Важный узел кровати – в этом месте самые большие нагрузки.

Лучше не экспериментировать на данном этапе и приобрести откидной механизм заводской сборки.

Таким образом, удастся избежать ненужных сложностей на финишном этапе работ, существенно сэкономив время. На завершающем этапе просто соединяем корпус с другими элементами, после чего остается обделать досками внешнюю часть короба, чтобы он больше походил на
шкаф, а также покрасить сооружение по своему вкусу.

После того как вы соединили откидной механизм с каркасом для матраса можно спокойно пользоваться такой кроватью.

Устанавливаем фасад в виде импровизированных дверей шкафа. За ручки кровать будет переводиться в горизонтальное положение.

Для более эстетичного внешнего вида готовой конструкции все изделие необходимо покрыть лаком, чтобы защитить древесину от сырости и гниения, если панели ДСП изначально не были обработаны.

Цена на качественные немецкие и итальянские подъемные механизмы довольно высокая, но безопасность стоит того.

Устанавливаем матрас и компактное спальное место готово! Теперь можно наслаждаться новой удобной мебелью и, конечно же, большим количеством свободного места в комнате, которому, казалось бы, неоткуда было взяться!

В каталогах мебельной фурнитуры прописано, на какую ориентацию спального места, габариты и вес рассчитан подъемный механизм.

ВИДЕО: Шкаф-кровать своими руками.

Несмотря на широкий ассортимент мебельных предметов в магазинах, люди все равно отдают предпочтение самостоятельному изготовлению кроватей.

Ведь таким образом, вы сможете сами выбрать тип конструкции, материалы изготовления, дизайн и размеры спального ложе. К тому же, изготовление мебели своими руками – очень приятное и полезное дело
. Вы сами создадите для себя комфортное место для сна из безопасных и экологически чистых материалов.

Существуют разные модели кроватей. Но большинство владельцев малогабаритных квартир отдают предпочтение именно моделям с подъемными механизмами. К их преимуществам относятся
:

экономия свободного пространства;
оригинальный и эстетичный внешний вид;
наличие дополнительного места под матрасом для личных принадлежностей.

Материалы

Прежде чем приступить к изготовлению кровати с подъемным механизмом, стоит грамотно подобрать расходные материалы. Сделать мебель можно из следующих материалов:

Совет
: помимо пиломатериалов, при изготовлении кровати с подъемным механизмом, стоит уделить внимание фурнитуре, направляющим и самому подъемному механизму. Именно от него напрямую будет зависеть долговечность и прочность изделия. Здесь лучше не экономить на покупке мебельных составляющих, а приобрести продукцию от проверенных и хорошо себя зарекомендовавших производителей.

Виды механизмов

Сам подъемный механизм бывает:

На каком варианте остановить выбор, люди должны отталкиваться от личных предпочтений и финансовых возможностей.

Совет
: если вы хотите сделать практичную и долговечную кровать, отдайте предпочтение механизму на газовых амортизаторах. Если вы собираетесь сделать эконом вариант, например, для установки , можно выбрать простой механический механизм.

Чертеж

После выбора модели кровати, ее размеров, материалов изготовления и типа подъемного механизма, стоит сделать чертеж по предварительному эскизу изделия. Благодаря его наличию, вам проще будет не только делать деталировку отдельных элементов, но и собирать непростую конструкцию
. Вариантов изготовления чертежа существует несколько:

можно сделать его своими силами, если вы умеете чертить;
можно воспользоваться специальными компьютерными программами, скачанными из интернета;
можно обратиться в мебельную компанию, где помимо грамотного чертежа, вам предложат сделать и деталировку всех отдельных элементов.

Инструменты

Для изготовления кровати с подъемным механизмом вам понадобятся следующие инструменты
:

Из материалов
вам понадобятся:

пиломатериалы (проще всего сделать изделие из ЛДСП, ОСП, МДФ);
обивочные материалы;
поролон;
саморезы;
крепежные элементы;
подъемный механизм.

Как сделать самому?

Изготовление и сборка

Приступаем к рабочему процессу:

Установка

Сам механизм продается уже готовым к установке. Сначала нужно закрепить его на брусковой раме основания, далее прикрепить к боковой части.

Совет
: механизм будет держаться лучше, если приварить его к металлической раме. На ней же можно собрать и остальные части кровати.

Финишная обработка

Что касается финишной обработки, здесь существует несколько вариантов:

Фото

Такая мебель является одновременно функциональной и привлекательной:

Полезное видео

Все этапы сборки можно посмотреть на следующем видео:

Заключение

В заключение стоит отметить, что сделать качественную и практичную кровать с подъемным механизмом своими руками реально. Процесс изготовления займет много времени, учитывая, что вы самостоятельно разработаете дизайн изделия, подберете подъемный механизм, материалы изготовления, начертите эскиз.

Как показывает практика, у людей уходит около месяца на самостоятельную сборку кровати с подъемным механизмом. Но в результате ваших стараний, у вас получится долговечное, практичное и комфортное ложе, соответствующее вашим личным потребностям, общему интерьеру помещения и особенностям спальни.

Вконтакте

Источник

С целью экономии пространства в малогабаритных комнатах извлекается максимум пользы с каждого предмета мебели, находящегося в помещении. Места в спальной комнате будет гораздо больше, если ее оборудовать кроватью с нишей под матрасом, использующейся для хранения разнообразных вещей. Подъемный механизм для кровати можно изготовить своими руками, экономя значительные денежные средства. Из данной статьи вы узнаете о преимуществах многофункциональной мебели и подробной пошаговой инструкции, как сделать универсальную подъемную кровать своими руками.

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи

Кровать с двумя подъемными частями и ящиком для белья

Кровать с подъемным механизмом имеет особенности, на которые стоит обратить особое внимание при создании многофункционального изделия своими руками:

размеры планируемого ложе, влияющие на прочность подъемного механизма;
ширину создаваемого объекта;
фиксацию механизма: горизонтальную либо вертикальную;
высоту, влияющую на вместительность ниши;
ножки – мебельная продукция будет с ножками или без.

Ознакомившись с особенностями изделия, можно начинать изготовление подъемного механизма для вместительной кровати своими руками.

Для увеличения прочности кровати с подъемным механизмом, необходимо изготовить стальной каркас

Преимущества создания своими руками

Изготовление подъемного спального места своими руками является преимущественным по следующим причинам.

Самодельная мебельная продукция является надежной и крепкой.
Материал для мебели выбирается на усмотрение мастера, в соответствии с интерьером спального помещения.
Возможность изготовления предмета желаемых размеров, вписывающихся в интерьер комнаты.
Предмет мебели изготавливается согласно желаниям и предпочтениям владельца.

Прежде, чем приступить к созданию подъемной кровати, необходимо определиться с внешним видом, комплектацией и каркасом желаемого изделия.

Двухспальная кровать из мебельных щитов с подъемным механизмом

Виды подъемных механизмов

Современные кровати производятся с разными встроенными подъемниками, что позволяет откидывать их в вертикальное и горизонтальное положение. Для создания многофункционального ложе используются такие механизмы.

Для самодельного создания кровати подходит любое вышеописанное устройство. Мастер решает, какой лучше прибор использовать, исходя из возможностей и наличия финансов.

Металлический каркас для кровати с подъемным механизмом

Необходимые материалы

Подготавливая понадобившийся материал для изготовления спального ложа, стоит учесть создаваемую нагрузку матраса на амортизаторы, планки механического устройства, каркас и места фиксации.

В процессе монтажа мебельного предмета понадобится материал:

подъемник;
МДФ и ДСП;
рейки из дерева;
доски;
бруски;
обивочная ткань;
поролон;
матрас;
металлический профиль для создания надежной конструкции.

Распространенный и недорогой материал среди мебельщиков – листы ДСП. Можно применять плиты из стружки, ОСП и другие. Выбор материала зависит полностью от предпочтений собственника и наличия денег. Обивочная ткань подбирается с учетом интерьера спального помещения, где будет установлена самодельная кровать.

Заготовив рабочий материал, нужно запастись инструментами, которые понадобятся, чтобы изготовить каркас места для сна.

Необходимые инструменты для мебельной сборки

В процессе выполнения трудоемкой, требующей внимания и сосредоточенности, работы понадобятся:

строительный маркер;
трехметровая рулетка;
электролобзик;
дрель;
саморезы;
сварочный аппарат;
болгарка с металлическим диском;
уровень;
степлер;
фен строительный.

Собрав все инструменты и материал, который понадобится во время сборки каркаса, начинаем процедуру конструирования.

Процесс изготовления: пошаговая инструкция

Схема каркаса кровати с подъемным механизмом

Чтобы делать универсальный подъемный механизм для кровати своими руками, нужно подготовить подробные чертежи будущей модели. Во избежание допущения непоправимых ошибок при монтаже кровати, можно ориентироваться на готовый схематический рисунок сборки каркаса.

Подробная схема сборки кровати с подъемным механизмом

Получить информацию о том, как сделать кровать с подъемным механизмом своими руками, можно изучив подготовленные чертежи.

Чертеж подъемного механизма для кровати

Сначала сооружается прочное, надежное основание задуманной кровати. Чтобы изготовить основу ложа, нужно подготовить:

После окончания подготовительных работ по монтажу из готовых элементов монтируется кроватное основание.

Система трансформации лифт

Сразу фиксируется на раму основания нижняя планка из стали, потом верхний элемент фиксируется к боковой детали.

Газлифт крепится на реечное основание

Установка газовых амортизаторов для кровати с подъемным механизмом

Для создания надежного спального места устанавливается стальное основание, изготовленное из металлического профиля, распиленного болгаркой на детали, нужных размеров и соединенных между собой в цельную конструкцию путем сваривания, что является важным рабочим этапом. После завершения сварочных работ, к основе фиксируется рама из бруса.

Завершающий этап – декорирование

После завершения изготовления кровати, изделие обшивается с помощью поролона, обивочной ткани и мебельного степлера. Благодаря обшивке прячутся элементы каркаса и рамы, получается мягкая, комфортная и эстетически оформленная модель.

Как происходит процесс обшивки готовой модели?

На основу ложа укладывается поролон. Необходимое количество слоев определяется мастером самостоятельно.

Борты кровати обтягиваются поролоном

Сверху поролон прибивается с напуском примерно 3-4 мм

Поролон закрывается сверху обивочной тканью, подготовленной заранее. Обивка выбирается соответственно интерьеру комнаты и вкусам собственника.

Борты кровати оббиваются кожзамом

Обшивка прикрепляется к основе с помощью степлера, который прочно вбивает скобы в каркас мебели. Скобы на обшивке не заметны и не влияют на эстетический вид.

Углы обивки закрепляются уголками

Боковины модели декорируются обивкой. В местах соприкосновения декоративной ткани и подъемника под обивочный материал подкладывается уплотнитель.

Фиксируются ножки к готовой модели, если они предусмотрены схематическим изображением.

Готовая кровать с подъемным механизмом, изготовленная своими руками

Изучив детально инструкцию, как можно сделать кровать с подъемным механизмом своими руками, даже начинающий мастер изготовит самостоятельно сложный предмет спального гарнитура. Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно. Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать.

Деревянная кровать с подъемным механизмом и нишей для хранения вещей

Видео: Кровать с подъемным механизмом

В современных квартирах часто не хватает места, и кровать с подъемным механизмом своими руками может немного помочь в этом вопросе. В ней будет достаточно места для хранения белья и постельных принадлежностей, чтобы во время бодрствования они не занимали слишком много места.

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи.

Сама основа кровати и ее боковые и торцевые механизмы могут быть изготовлены из любого материала. Популярностью пользуются различные породы натуральной древесины, ДСП, ламинат с пленкой, имитирующий различные материалы. То, будет ли она опираться о ножки или стоять на полу всем каркасом, не имеет большого значения и зависит исключительно от предпочтений хозяев
. Двуспальная кровать без ножек облегчает процесс уборки, так как под ножками скапливается много пыли.

Материалы и инструменты

Наиболее доступным и недорогим материалом для изготовления кровати является ДСП.

Изготовление любой мебели, даже не такой сложной, как та, состав которой дополнен подъемным механизмом, начинается с составления чертежей, подбора материалов и подготовки инструментов. Простым в обработке материалом, недорогим и доступным является листовой ДСП, из которого в настоящее время изготавливается большая часть всей мебели. Можно использовать и ОСП, или ориентированно-стружечную плиту. Массив древесины потребует больших финансовых вложений, но работа с ним не отличается сложностью и может быть произведена своими руками. Большая часть работ будет связана с обработкой древесины, и поэтому инструмент потребуется соответствующий:

лобзик электрический;
шуруповерт и набор бит к нему;
сварочный аппарат;
болгарка с диском по металлу;
рулетка;
уровень;
маркер, карандаш;
стальные планки;
ткань для обивки;
поролон;
мебельный степлер;
фен строительный.

Перед тем как изготавливать спальное место, снабженное подъемным механизмом, требуется выяснить оптимальные габариты изделия. По стандартам длина кроватей составляет 2 метра, а ширина зависит от желания хозяина и колеблется от 0,9 до 2 м. Именно ширина влияет на требуемую от подъемного механизма прочность, так как чем больше ширина, тем выше вес поднимаемого матраса.

Вернуться к оглавлению

Монтаж подъемного механизма

Этот механизм имеет первостепенное значение, так как именно он позволяет поднимать верх кровати, получая доступ к полой нижней части, оборудованной под хранилище. Чаще всего состоит он из набора стальных планок, собранных в конструкцию, подобную каркасу на подвижных соединениях и оснащенных пневматическими амортизаторами.

Верхняя планка крепится к нижней части каркаса решетки спальной поверхности. Для того чтобы закрепить ее в таком положении, необходимо изготовить планку из уголкового стального проката либо аналогичной по прочности фурнитуры. Еще две планки являются основами подъемника, который должен быть установлен на детали кроватного каркаса. Следующая пара планок будет регулировать высоту, на которую поднимается решетка матраса и также поддерживают его в поднятом состоянии, когда это необходимо. Нижняя же опорная планка, чтобы облегчить движение шарнирных опор, имеет отклонения в форме от угла плоскости в тех местах, где шарниры крепятся к ней.

Все детали такого механизма, которые изготовлены для кровати своими руками, должны иметь высокие характеристики прочности. Нагрузка при пользовании подъемным механизмом распределяется не только на планки и амортизатор, но и на узлы крепления, крепежную фурнитуру, при помощи которой механизм соединяется с кроватью. Если подходящих инструментов или материалов для изготовления подъемного механизма найти не получается, его можно приобрести в магазинах мебельной фурнитуры или даже изготовить нестандартные размеры на заказ.

Вернуться к оглавлению

Дополнительный каркас

Для увеличения прочности кровати с подъемным механизмом, необходимо изготовить стальной каркас.

Прочность любого спального места может быть увеличена при помощи изготовленного специально для нее стального каркаса. При размерах кровати от двуспальной и выше это имеет такое же большое значение, как и для кроватей нестандартной формы. Изготавливается каркас из того же стального профиля, что и подъемный механизм, или чуть большего сечения. Габаритные размеры должны быть заранее спроектированы в соответствии с конструкцией, распиливание профиля на заготовки выполняется при помощи болгарки. Детали соединяются аккуратным сварным швом.

Обязательно нужно между продольными и поперечными элементами в углах их соединения установить поперечные стойки, которые добавят конструкции прочности и не дадут ей сложиться под нагрузками в процессе эксплуатации. Дальнейшая работа по изготовлению своими руками кровати с подъемным механизмом предполагает отделку торцов каркаса будущего изделия. Из выбранного для этой цели материала выкраивают заготовки по размеру и крепят их к сваренному готовому каркасу болтами или саморезами. Ножки крепят к углам получившейся формы, если они предусмотрены по плану изделия. Мобильность, облегчающую перемещение изделия в процессе уборки, обеспечивают колесики, закрепленные на нижней части ножек. Если ножки не предусмотрены конструкцией, колесики можно закрепить непосредственно на каркас.

Необходимые материалы и инструменты

ДСП или ОСП. Основа короба. Листы, изготовленные из этих материалов, дешевые и легкодоступные. Выбирать плотность и жёсткость стоит в зависимости от желаний владельца будущей кровати.
Обивочный материал. Материал для обивки короба владелец может выбрать на свой вкус и дизайнерское предпочтение. Чаще всего используется поролон с гипоаллергенным покрытием. Такая откидная кровать становится мягкой.
Обшивка. Рекомендуется использовать плотную ткань, которая не будет рваться в ходе монтажа (кожзаменитель, велюр и т.д).

Основные инструменты:

уровень среднего размера;
электро лобзик;
сварочный аппарат;
шуроповёрт с насадками;
болгарка по металлу;
сушилка (при использовании древесного лака).

Виды подъемных механизмов на кровати

Существует три вида подъемных механизмов:

Газовые. Подъем происходит благодаря амортизаторам-пружинам. Бесшумный и легко поднимаемый механизм, короб поднимается без применения силы.
Механические. Подъем происходит благодаря металлическим пружинам. Конструкция легка в монтаже, однако срок эксплуатации составляет не больше 4 лет.
Ручной. Самый бюджетный вариант, в монтаже не возникает проблем. Обычно применяется для изготовления взрослых кроватей, так как для того, чтобы откинуть короб, нужно использовать ручную силу.

Чертежи и замеры

Расчеты ведутся на основание короба 1800*2000 с высотой не меньше 40 см, чтобы было место под отделение для вещей.

Всего понадобится три составляющих, брусья, уголки и щиты.

брусья: 3 шт с размером 50*50*3000;
щиты: 4 шт с размерами 18*400*2000 (2х) и 18*2000*1600 (2х);
уголки крепежные: 8 шт с размером 50*50*50, и 20 шт 20*40*20.

Во время монтажа необходимо замерять градусы углов, чтобы каркас ложился ровно и не скрипел.

Чертеж на ручной механизм

Чертёж механизма с пружинами-амортизаторами

Важно! Для монтажа пригодятся свёрла на 2, 5 и 7 мм с гаечными ключами на 10 и 13 мм.

Кровать с подъемным механизмом: пошагово

Подъемный каркас своими руками:

Сборка короба и крепление уголков по чертежам. Все работы проводятся на полу, чтобы исключить перекосы.
Обработка древесного покрытия и проклейка углов клеем.
Для крупногабаритных кроватей параллельно коробу посередине устанавливают перегородку для опоры.
Внутри короба саморезами крепятся рейки (20*80) и выравниваются по низу конструкции.
Вдоль дна каркаса просверливают рейки через каждые 15 см.
Начинается обработка конструкции.

Облагораживание и закрепление основного каркаса:

Зарубы и неровные поверхности отшлифовываются и обрабатываются лаком (при желании).
На ламели укладывает опорный лист фанеры.
В углах устанавливаются металлические уголки.
По углам дна крепятся рейки, ножки кровати. Шурупы прокручиваются с внешней стороны каркаса, чтобы кровать была устойчивой и прочной.
На ножки приклеивается резина или кусок линолеума, чтобы пол не царапался.

Важно! Пружинный механизм несёт нагрузку на каркас, для того чтобы кровать не просела, на цокольные части ставят металлические основания (планки).

Крепление пружинного механизма:

Крепёж закрепляется на основание кровати с цокольной части.
Регулируется подъем механизма.
Устанавливается опорная планка на короб.
Проверка функциональность всей конструкции.

Для спинки понадобится лист материала, из которого делался каркас.

Изготовление:

Важно: При вырезании формы нужно учесть, что работать с прямыми формами намного проще и легче. Если мастер не имеет специальных навыков, то обшивка может получиться неаккуратной.

Внимание! Для древесных конструкций перед обшивкой следует провести лакирование древесными материалами, чтобы увеличить срок пользования кровати.

Пошаговое руководство:

Обивка основного каркаса и спинки.
Для декоративности и красоты мебели, по периметру конструкции проклеивают листовой поролон.
Ножки кровати оклеиваются строительным клеем и прикрепляются к готовому ложе.
Отделать зону вокруг ножки можно строительным степлером в два ряда. Главное условие – материал нужно заворачивать, чтобы вид был аккуратным.
Отделка нижней части проводится без загибов материала.
После того как все детали кровати были оббиты, на внутреннюю часть кровати устанавливаются уголки.

Пришло понимание того, что спать на раскладывающемся диване-уголке уже нет сил. Диван – старенький (8 лет!!!), наполнитель местами промялся, спина чувствует твердые неровности и по утрам болит.

Для начала решили с женой проехать – посмотреть по магазинам и ярмаркам кровать + ортопедический матрас. С размером спального места определились – 1400 х 2000. Это подходит и для последующей планировки комнаты.

Спальный гарнитур (кровать, шкаф, тумбочки и прочее) нам не подходит, т.к. спальня маленькая – 9м2. Остаётся – просто кровать.

Цены были разные — от 6500 руб. (ЛДСП+фанера) до 50000 и выше.

Понравилось что-то похожее:

только без изголовия. (Мягкие борта без острых углов + простота… короче понравилось!)

Цена такой кровати (без подъемного механизма) – порядка 15000 руб. Можно поставить лифт в понравившуюся кровать (еще + 12000). Итого – 27000 руб.

Подъемный механизм был нужен, т.к. квартира малогабаритная и наличие дополнительных отсеков для разных вещей – вопрос решенный.

Решил сам делать кровать (опыта никакого, но с инструментом работать умею).

Ортопедическое основание нашли за 4500 руб.

Система трансформации – лифт: 1200 руб.

Набросал эскиз, продумал – как все будет устроено. Просчитал приблизительно пиломатериал и поехал на поиск досок для боковин и ножек. (Важно:
Цельных досок необходимого размера нет. Нужно покупать шпунтованную доску (подоконник или что-то подобное).

Не зная этого, купил половую доску со шпоном под склейку (толщина – 35 мм, ширина — 150 мм) из расчета по три доски на сторону. Для ножек взял брус 100 х 100 мм. При покупке все доски и брус напилили по размерам.

Дома подобрал и склеил (Клей столярный на основе ПВА) по три доски: Длинная сторона – 2010 мм, короткая сторона – 1420+35+35=1490 мм. (Предварительно прикинул, с каким зазором работает газ-лифт – около 10 мм от подъемной планки до стенки кровати, к которой крепится газ-лифт. Отсюда 1420мм). 35мм — толщина доски.

Минус половой доски в том, что она имеет небольшую кривизну – «пропеллер» (берите подоконник – он прямой). По этому долго выбирал и подгонял – какие доски как встанут.

В итоге подобрал и склеил 4 доски. Размер досок: L1=L2=2010мм, L3=L4=1490мм.

Т.к. ортопедическое основание опирается на 4 угла и продольную плоскость посередине, склеил еще одну доску, которая послужит опорой для основания. L5=2010мм

Размер ножек: L1=L2=L3=L4=450мм. Брус был сырой и по этому слегка растрескался пока сох. Но на процесс и качество это не повлияло. Важно дать дереву высохнуть. Кровать делал не спеша, по этому было время ножкам подсохнуть.

Борта кровати надо было скруглить. Делалось в два приема: 1 – электрическим лобзиком под углом 45°; 2 – ленточной шлифмашинкой (на глаз).

Далее собирались все стороны кровати с помощью уголков и саморезов. Сложность заключалась в том, что три доски получились почти прямыми, а одна из сторон (предполагалась ставить этой стороной к стене) была «прпеллером». По этому сначала крепились «прямые» стороны:

Выйдя на 4-й угол, имеем вот такую кривизну:

Доска с усилием сдвигалась в размер и скрепилась длинным саморезом в торец доски:

Внизу этого угла тоже не всё хорошо:

Из-за того, что низ доски из-за «пропеллера» увело в сторону – ставился клин. С внешней стороны выступающую доску просто срезал.

Углы скругливал по той же технологии: (видны отверстия для крепления ножек)

Так как в углах внутри основания кровати находятся металлические уголки, была необходимость дополнительной обработки ножек (пазы ленточной шлифмашинкой):

Вымерялись и сверлились отверстия крепления ножек. Высота ножек такая же как и ширина боковин. Смещение ножек вниз на 60мм.

Пробная установка ножек:

Все винты на своих местах: (Сверху остается место для ортопедического основания + бортик для устойчивости матраса)

На торцы ножек (сверху и снизу) были приклеены куски линолеума. Снизу чтобы не царапать пол, а сверху для ортопедического основания:

После приклеивания накладок, проклеил и обернул ножки обивочным материалом, степлером закрепил края. Вырезаны отверстия под винты крепления:

Поставил кровать и прикинул, как встанет ортопедическое основание:

Примерно так будет открываться на лифтах. Под серединой основания пока нет доски-опоры. Она смещается вниз как и ножки – на 60 мм.

Приступаем к обтягиванию бортов кровати. Сначала поролон S-10мм:

Это нижняя сторона борта кровати. Поролон идет от края доски, т.к. внутри основания будут рейки для поддержки фанерного основания ящиков. Поролон приклеивается к бортам.

Это один из углов. Поролон поворачивается, обрезается и прибивается степлером.

Сверху поролон прибивается с напуском примерно 3-4 мм.

Стыкуя поролон, использовалась вставка по месту и на глаз (заметна не будет):

Так отделывался борт вокруг ножки. Вид снизу:

(Это как раз та ножка, в кривом углу. Это утолщение и есть деревянная вставка).

Снизу кожзам подбивался с напуском, без подворота. Ширина напуска равна ширине рейки, которая будет держать фанерное дно. Сверху – подбивался с подворотом для красоты. Углы пока не придумал, как завести…

Углы завел и закрепил. Была бы кожа, может быть натянул красиво с мелкими складками.

Так выглядит снаружи:

Завел все углы. Получилось мягко и скруглено. На этом этапе клеил полоску линолеума на доску-опору.

Некрасивые уголки средней доски обил остатками кожзама:

Проверяю плотное прилегание всех четырех ножек и доски-опоры к ортопедическому основанию. (Примечание: Среднюю доску трудно подогнать с одного раза. Не спешите прикручивать все саморезы в уголки, приверните по 2-4 и проверьте прилегание основания
).

Следующий этап – рейки для фанерного дна. По всему внутреннему периметру прикрутил рейки сечением 25х40. В рейке отверстия для саморезов сверлить большим размером.

Сын Андрей помогает. Он смазывает саморезы в мыле, ставит в рейку и бьет молотком, чтобы саморез вошел в доску. А я просто закручиваю

Почти готово…).

Так как получившийся сверху борта валик чуть перекрывает ортопедическое основание, то в опущенном состоянии основание держится и не взлетает кверху.

Газовые амортизаторы подбираются в зависимости от веса ортопедического основания + матраса. Мои газовые амортизаторы рассчитаны на 80 кг.

Заказывали матрас, и наконец его привезли. Сверху влагостойкий чехол:

Матрас лежит высоко и видна щель между матрасом и основанием.

ВЫВОД:
Надо сдвигать ножки и среднюю доску-опору не на 60 мм, а на 90 мм. Это даст возможность лечь матрасу плотнее в основание.

Все. Кровать готова. Ориентировочная стоимость материалов (без матраса): 9 – 10 тыс. руб. Матрас брали дорогой из-за проблем со спиной.

Кровать была испытана. Очень устойчивая, ничего не скрипит. Дерево использовалось сухое – рассохнуться не должно.

Выбор, чертежи и конструкция механизма подъема кровати

Подготовка к монтажу
Сборка кровати
Обшивки и финишная отделка
Кровать с подъемным механизмом своими руками: видео
Кровать с подъемным механизмом: фото

Из материалов и инструментов вам понадобится:

ДСП и МДФ;
подъемный механизм;
шуруповерт и саморезы;
лобзик;
бруски;
доски;

деревянные рейки;
степлер мебельный;
материал для обивки;
листовой поролон.

Что касается подъемного механизма, то он может быть двух типов:

Газовый – функционирует при помощи газовых пружин-амортизаторов. Может быть блокирующим – с фиксацией в определенном положении, а также стандартным – без фиксации. Главные преимущества: бесшумность, легкость эксплуатации, мягкая доводка.
Механический – функционирует посредством металлических пружин. Основное достоинство – возможность регулировки работы подъемной системы путем добавления, снятия, ослабления и подтягивания пружин.

Совет. Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Теперь можно приступать к изготовлению мебели.

Сборка кровати

В первую очередь нужно соорудить прочную основу мебели. Для этого изготовьте:

боковины, царги, изголовье и днище для ящиков – из ДСП или МДФ;
раму для основания – из брусков;
настил для матраса – из деревянных досок и реек.

После смонтируйте из всех этих элементов кроватную основу:

на брусковой раме закрепите днище для будущих ящиков;
установите на раму царги и боковины, а поверх них – настил для матраса;
зафиксируйте на основании изголовье.

Для соединения деталей используйте саморезы.

Обшивки и финишная отделка

После обшивки осталось только установить финишную фурнитуру: опорные ножки, колесики или ролики.

Кровать с подъемным механизмом своими руками: видео

Кровать с подъемным механизмом: фото

Основные преимущества

Площадь под матрасом пригодна для эксплуатации с любой целью, которую вы выберите. Это полноценный шкаф, только горизонтально расположенный;
Пространство позволяет разместить приличное количество вещей, что избавит от необходимости покупать дополнительно комод или большой шкаф. Особенно это актуально при небольшой площади спальни;
Механизм подъема обеспечивает легкость движений, с которыми справится даже ребенок;
Идеальное решение для поклонников стиля минимализм;
Под кроватью не накапливается пыль, туда не закатываются детские игрушки или мячики вашей собаки;
Все постельное белье будет располагаться стационарно, потому не потребуется перемещать его с места на место;
Откидной механизм работает тихо, не создавая лишнего шума;
За адекватную сумму вы получаете не только кровать, но и дополнительный шкаф.

Конструкция

Сама же кровать, имеющая подъемный механизм, включает в себя следующие компоненты:

Вкладной каркас;
Механизм подъема;
Фурнитура;
Матрас.

Само спальное место может быть выполнено в трех вариантах:

Из выгнутых металлических труб. Достаточно надежно и прочно;
Из деревянных перегородок. Для этого используют гибкое и прочное дерево, поскольку на перегородки будет приходиться основная нагрузка;
Каркас из натурального дерева. Он удерживает сам матрас и остальные элементы конструкции.

Виды подъемных механизмов

Существует три основные разновидности подъемных механизмов.

Газовые амортизаторы. Самый удобный, надежный, но в то же время дорогой вариант. Для того, чтобы своими руками поднять такую кровать, не требуется большое усилие. Если у вас планируется двуспальная кровать, выбирать следует только такой механизм, поскольку он способен выдержать большие нагрузки.
На пружинах. Механизм подъема, основанный на витых пружинах, проще в исполнении и доступнее с финансовой точки зрения. Надежность на уровне. Но пружины способны при частой эксплуатации быстро выходить из строя. Заменить их не сложно, что приятно радует. Учтите, для детской кровати такой откидной механизм не подойдет, поскольку для подъема потребуется усилие.
На петлях. Наиболее дешевый вариант среди всех возможных. Как вы уже понимаете, никакого дополнительного элемента, который бы взял на себя часть нагрузки при подъеме матраса, здесь нет, в отличие от пружин и амортизаторов. Потому всю массу матраса придется поднимать своими силами. Захочется ли вам выбрать такой вариант?

Разработка проекта

Начните с основного каркаса. Здесь лучше остановить свой выбор на прочном дереве типа березы. Но в качестве альтернативы подойдет качественные МДФ.
Каркас для самого матраса на подъемом механизме все же рекомендуем делать из дерева, поскольку нагрузка на него будет внушительная.
Для спального места используйте один из трех представленных выше вариантов. Выбирайте на свой вкус и кошелек.
С матрасом выдумывать не стоит. Просто купите готовое ортопедическое изделие.
Самое сложное, но в то же время довольно простое обстоит с механизмом подъема для вашей кровати. Среди представленных вариантов идеальным решением является только одно — амортизаторы. Петли рекомендуются только при бюджетном проекте и при создании односпальной кровати для достаточно сильного физически человека.
Односпальные кровати можно сделать с вертикальным и горизонтальным подъемом.
Двуспальная кровать может оснащаться только откидной вертикальной системой подъема.
Стандартная кровать для двух человек имеет размеры 180 на 200 сантиметров. Ориентируйтесь и на габариты выбираемого матраса, чтобы он соответствовал создаваемому каркасу.
Имея в распоряжении чертеж, можно приступать к изготовлению элементов и их объединению в конструкцию кровати с подъемным механизмом. Предварительно посмотрите видео инструкции, что существенно поможет.

Выбор готовой кровати

Чтобы грамотно выбрать себе мебель, следует опираться на несколько главных критериев.

Размеры. Примите во внимание количество человек (2 или 1), которое будет спать на кровати, а также доступное место внутри спальни. Немаловажным моментом является расположение конструкции в комнате. Определившись с этими вопросами, можно подобрать оптимальные габариты.
Механизм. Виды механизмов мы уже вам представили. Но они могут иметь свои особенности. Потому поступите максимально просто — при покупке кровати попробуйте провести манипуляции по поднятию и опусканию механизма своими руками. Если все прошло легко и без лишнего дискомфорта, эта кровать вам подходит, ее можно выбрать.
Внешний вид. Здесь вы целиком и полностью должны опираться на интерьер вашей спальни, собственный вкус и личные предпочтения.
Фурнитура и используемые материалы. Чем качественнее будут эти элементы, тем дольше сможет кровать прослужить. Выбрать здесь не так легко, поскольку бюджетные варианты мебели могут иметь невероятно привлекательный внешний вид, за которым скрываются материалы сомнительного качества и уровня долговечности. Тут лучше довериться проверенным магазинам, фабрикам, которые хорошо зарекомендовали себя на рынке.
Отдел для белья. Подняв матрас, осмотрите внутреннее пространство, предназначенное для хранения вещей в вашей спальне. Желательно выбрать, чтобы оно было разделено на отдельные секции. Так короб получит дополнительную стяжку, а потому нагрузка распределится более равномерно. Это особенно актуально для габаритных людей.

Исчезающая кровать своими руками

Вертикальные кровати обычно помещаются в специальную нишу в стене. Вы можете скрыть ее при желании, к примеру, красочными фотообоями.
Горизонтальные модели, предполагающие, что возле стены будет находиться не изголовье кровати, а ее левая или правая сторона. Нередко используются в детских комнатах. Это объясняется тем, что ребенку нужна совсем небольшая кровать, которая свободно поместится вдоль стены. Помимо этого, модель горизонтального расположения гораздо легче открывать.

Из чего состоит откидная кровать-чертежи

На сегодняшний день существует три разновидности механизмов:

Механические.
На пружинах.
На газовых амортизаторах.

Откидная кровать — начинаем строительство

Первый этап.

Определяемся, что нам понадобится для работы: каркас, механизм подъема и, соответственно, ложе.

Второй этап.

Этап третий.

Этап четвертый.

Этап пятый.

Этап шестой.

Этап седьмой.

Этап восьмой, заключающий.

А вот перед сборкой следует посоветоваться с профессионалами, дабы ваша конструкция вскоре не рассыпалась.

Свежие публикации

Как своими руками сделать подиум кровать

Своими руками делаем кровать чердак

Как сделать каркас для кровати своими руками

Как сделать табуретку своими руками

Как сделать своими руками шкаф-кровать? О конструкции

Основания (спального места).Стального каркаса (рамы), который закрепляется к стене.

Инструмент

Материалы

По чертежам шкафа-кровати с размерами заказал в мебельной мастерской раскрой листов МДФ.

Детали вертикального корпуса встраиваемой мебели из МДФ 25 мм:

боковые панели 45 х 220 см – 2шт.

Детали встраиваемого дивана из МДФ 25 мм:

боковые стенки 43 х 218 см.поперечные стенки 43 х 174 см.днище фасад 1760 х 2180 см.

Остальные материалы:

подъёмный механизм с поворотной ножкой – 2 комплекта с крепежом;

металлические уголки 50 х 50 – 26 шт;дюбель рамный 10 х 122 мм – 2шт.;конфирматы 50 мм – 16 шт.;шурупы 30 мм – 40 шт.

Пошаговая инструкция, как сделать своими руками шкаф кровать

Стоимость материалов

По окончании работ подсчитал понесённые мною расходы на изготовление мебели.

Общая длина распила листов МДФ — 20 п.

м. Отделка торцов – 34 п. м.

Мебельная мастерская выставила счёт на оплату материалов, за работу по распилу и торцеванию панелей:

11, 55 м2х 400 руб. = 4620 руб.;

м. х 30 руб. = 600 руб.;

м. х 5 руб. = 170 руб.

Итого: 5390 руб.

Стоимость остальных материалов составила:

16 руб.;конфирматы 50 мм — 16 шт. = 20 руб.;шурупы 30 мм — 40 шт. = 5 руб.

Всего стоимость материалов составила: 8483 руб.

Сочетание элегантности и эргономики

Вертикальный вариант кровати считается традиционным. Горизонтальная кровать хорошо подходит для узких комнат и помещений с низкими потолками, например, она может быть установлена в мансарде.

После монтажа кровати-шкафа помещение превращается в:

спальню-офис;спальню-гостиную;спальню-детскую.

Принимая решение о том, чтобы сделать кровать-«невидимку», стоит присмотреться к интересным идеям:

Трансформер может дополняться удобными книжными полочками.

Трансформер может иметь необычный образ, если сделать декор своими руками.

Что нужно знать?

Трансформер, о котором дают представление простейшие чертежи, состоит из 4-х ключевых компонентов:

механизма подъема;сверхмощной магнитной застежки, предохраняющей кровать от выпадения;рамы кровати;шкафа.

Любой современный механизм, разработанный для кровати-шкафа, обеспечивает легкое складывание.

Подъемная система может представлять собой:

Поршневой механизм.

Как произвести расчеты?

Высота ножек, бортов и высота выступающей над бортами части матраса — общая высота спального места, от которой зависит глубина конструкции шкафа. Обычно она составляет примерно 450 мм (стандартная высота стула) — удобно садиться.

Спальное место, ммШирина шкафа, мм90010281200132814001528

Высота шкафа зависит от длины или ширины спального места.

Порядок работ

Чтобы сделать трансформер, нужно подготовить такие инструменты для работы:

Кроме этого понадобятся качественные материалы. На основании размеров нужно составить их список.

Что такое подъемный механизм и как он устроен?

Виды подъемных устройств

Разделяют три вида подъема механизма.

Подъемный механизм для кровати на витых пружинах. Это бюджетный вариант, но на практике проявляет себя неплохо. На металлическую пружину приходится основная нагрузка, поэтому со временем она может износиться. Также подобный тип не выдерживает большие нагрузки на ложе.
Газовый механизм подъема кровати. Он более надежный и удобный. Благодаря такому креплению можно легко поднимать и опускать спальное место. Средняя гарантия на газовые элементы составляет 5-6 лет.
Вариант на петлях с ручным подъемом кровати. Это самый простой тип, но его использовать сложно, так как для самостоятельного подъема требуется много сил.

Преимущества и недостатки

Главные плюсы кровати, способной превращаться в удобный комод, такие:

высвобождение свободного места в спальне за счет того, что в основании постели можно хранить белье, постельные принадлежности и т. п;
аккуратный и эстетический вид;
надежная сохранность вещей для сна, которые меньше вступают в контакт с окружающей средой;
отсутствие мороки с выдвижными ящиками, из которых тяжело доставать подушки и одеяла.

Критерии выбора подъемного механизма

Чтобы механизм подъема кровати работал качественно и исправно, при выборе важны следующие детали.

Устройство шкаф-кровати и её механизма

Подготавливаем инструмент и выбираем материал

электролобзик;
шуруповёрт;
рулетка;
карандаш;
строительный фен для приклеивания кромок на ДСП.

Изготавливаем шкаф-кровать своими руками

Такой вид кроватей состоит из трёх основных частей:

Рама;
Основание кровати;
Механизм шкаф-кровати

Источник

1. Подъемная кровать для небольших комнат

2. Дешевый вариант подъемной кровати

3. Самодельная подъемная кровать «для простых смертных»

4. Подъемная кровать для современного интерьера

5. Подъемная кровать IKEA

6. Кровать PAX

7. Кровать-трансформер

8. Базовая модель подъёмной кровати

9. Подъемная кровать для ребенка

10. Исчезающая кровать

11. Кровать-гармошка для крошечных помещений

12. Кровать-шкаф

Всем, кто стремится создать по-настоящему уютный и эргономичный интерьер, стоит обратить внимание и на .

Как сделать большую подъемную кровать своими руками

Инструкция изготовления самодельной подъемной кровати

Шипы

3. Шипы выбирались электролобзиком и подравнивались в случае необходимости строительный ножом и стамеской.

экономия свободного пространства;
оригинальный и эстетичный внешний вид;
наличие дополнительного места под матрасом для личных принадлежностей.

Материалы

Виды механизмов

Сам подъемный механизм бывает:

Чертеж

можно сделать его своими силами, если вы умеете чертить;
можно воспользоваться специальными компьютерными программами, скачанными из интернета;
можно обратиться в мебельную компанию, где помимо грамотного чертежа, вам предложат сделать и деталировку всех отдельных элементов.

Инструменты

Для изготовления кровати с подъемным механизмом вам понадобятся следующие инструменты
:

Из материалов
вам понадобятся:

пиломатериалы (проще всего сделать изделие из ЛДСП, ОСП, МДФ);
обивочные материалы;
поролон;
саморезы;
крепежные элементы;
подъемный механизм.

Как сделать самому?

Изготовление и сборка

Приступаем к рабочему процессу:

Установка

Финишная обработка

Что касается финишной обработки, здесь существует несколько вариантов:

Фото

Такая мебель является одновременно функциональной и привлекательной:

Полезное видео

Все этапы сборки можно посмотреть на следующем видео:

Заключение

Вконтакте

Обновлено:

2016-09-20

Площадь под матрасом пригодна для эксплуатации с любой целью, которую вы выберите. Это полноценный шкаф, только горизонтально расположенный;
Пространство позволяет разместить приличное количество вещей, что избавит от необходимости покупать дополнительно комод или большой шкаф. Особенно это актуально при небольшой площади спальни;
Механизм подъема обеспечивает легкость движений, с которыми справится даже ребенок;
Идеальное решение для поклонников стиля минимализм;
Под кроватью не накапливается пыль, туда не закатываются детские игрушки или мячики вашей собаки;
Все постельное белье будет располагаться стационарно, потому не потребуется перемещать его с места на место;
Откидной механизм работает тихо, не создавая лишнего шума;
За адекватную сумму вы получаете не только кровать, но и дополнительный шкаф.

Конструкция

Сама же кровать, имеющая подъемный механизм, включает в себя следующие компоненты:

Вкладной каркас;
Механизм подъема;
Фурнитура;
Матрас.

Само спальное место может быть выполнено в трех вариантах:

Из выгнутых металлических труб. Достаточно надежно и прочно;
Из деревянных перегородок. Для этого используют гибкое и прочное дерево, поскольку на перегородки будет приходиться основная нагрузка;
Каркас из натурального дерева. Он удерживает сам матрас и остальные элементы конструкции.

Виды подъемных механизмов

Существует три основные разновидности подъемных механизмов.

Газовые амортизаторы. Самый удобный, надежный, но в то же время дорогой вариант. Для того, чтобы своими руками поднять такую кровать, не требуется большое усилие. Если у вас планируется двуспальная кровать, выбирать следует только такой механизм, поскольку он способен выдержать большие нагрузки.
На пружинах. Механизм подъема, основанный на витых пружинах, проще в исполнении и доступнее с финансовой точки зрения. Надежность на уровне. Но пружины способны при частой эксплуатации быстро выходить из строя. Заменить их не сложно, что приятно радует. Учтите, для детской кровати такой откидной механизм не подойдет, поскольку для подъема потребуется усилие.
На петлях. Наиболее дешевый вариант среди всех возможных. Как вы уже понимаете, никакого дополнительного элемента, который бы взял на себя часть нагрузки при подъеме матраса, здесь нет, в отличие от пружин и амортизаторов. Потому всю массу матраса придется поднимать своими силами. Захочется ли вам выбрать такой вариант?

Разработка проекта

Начните с основного каркаса. Здесь лучше остановить свой выбор на прочном дереве типа березы. Но в качестве альтернативы подойдет качественные МДФ.
Каркас для самого матраса на подъемом механизме все же рекомендуем делать из дерева, поскольку нагрузка на него будет внушительная.
Для спального места используйте один из трех представленных выше вариантов. Выбирайте на свой вкус и кошелек.
С матрасом выдумывать не стоит. Просто купите готовое ортопедическое изделие.
Самое сложное, но в то же время довольно простое обстоит с механизмом подъема для вашей кровати. Среди представленных вариантов идеальным решением является только одно — амортизаторы. Петли рекомендуются только при бюджетном проекте и при создании односпальной кровати для достаточно сильного физически человека.
Односпальные кровати можно сделать с вертикальным и горизонтальным подъемом.
Двуспальная кровать может оснащаться только откидной вертикальной системой подъема.
Стандартная кровать для двух человек имеет размеры 180 на 200 сантиметров. Ориентируйтесь и на габариты выбираемого матраса, чтобы он соответствовал создаваемому каркасу.
Имея в распоряжении чертеж, можно приступать к изготовлению элементов и их объединению в конструкцию кровати с подъемным механизмом. Предварительно посмотрите видео инструкции, что существенно поможет.

Выбор готовой кровати

Чтобы грамотно выбрать себе мебель, следует опираться на несколько главных критериев.

Размеры. Примите во внимание количество человек (2 или 1), которое будет спать на кровати, а также доступное место внутри спальни. Немаловажным моментом является расположение конструкции в комнате. Определившись с этими вопросами, можно подобрать оптимальные габариты.
Механизм. Виды механизмов мы уже вам представили. Но они могут иметь свои особенности. Потому поступите максимально просто — при покупке кровати попробуйте провести манипуляции по поднятию и опусканию механизма своими руками. Если все прошло легко и без лишнего дискомфорта, эта кровать вам подходит, ее можно выбрать.
Внешний вид. Здесь вы целиком и полностью должны опираться на интерьер вашей спальни, собственный вкус и личные предпочтения.
Фурнитура и используемые материалы. Чем качественнее будут эти элементы, тем дольше сможет кровать прослужить. Выбрать здесь не так легко, поскольку бюджетные варианты мебели могут иметь невероятно привлекательный внешний вид, за которым скрываются материалы сомнительного качества и уровня долговечности. Тут лучше довериться проверенным магазинам, фабрикам, которые хорошо зарекомендовали себя на рынке.
Отдел для белья. Подняв матрас, осмотрите внутреннее пространство, предназначенное для хранения вещей в вашей спальне. Желательно выбрать, чтобы оно было разделено на отдельные секции. Так короб получит дополнительную стяжку, а потому нагрузка распределится более равномерно. Это особенно актуально для габаритных людей.

Подготовка к монтажу

Из материалов и инструментов вам понадобится:

ДСП и МДФ;
подъемный механизм;
шуруповерт и саморезы;
лобзик;
бруски;
доски;

деревянные рейки;
степлер мебельный;
материал для обивки;
листовой поролон.

Что касается подъемного механизма, то он может быть двух типов:

Газовый – функционирует при помощи газовых пружин-амортизаторов. Может быть блокирующим – с фиксацией в определенном положении, а также стандартным – без фиксации. Главные преимущества: бесшумность, легкость эксплуатации, мягкая доводка.
Механический – функционирует посредством металлических пружин. Основное достоинство – возможность регулировки работы подъемной системы путем добавления, снятия, ослабления и подтягивания пружин.

Совет. Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Теперь можно приступать к изготовлению мебели.

Сборка кровати

В первую очередь нужно соорудить прочную основу мебели. Для этого изготовьте:

боковины, царги, изголовье и днище для ящиков – из ДСП или МДФ;
раму для основания – из брусков;
настил для матраса – из деревянных досок и реек.

После смонтируйте из всех этих элементов кроватную основу:

на брусковой раме закрепите днище для будущих ящиков;
установите на раму царги и боковины, а поверх них – настил для матраса;
зафиксируйте на основании изголовье.

Для соединения деталей используйте саморезы.

Обшивки и финишная отделка

После обшивки осталось только установить финишную фурнитуру: опорные ножки, колесики или ролики.

Кровать с подъемным механизмом своими руками: видео

Кровать с подъемным механизмом: фото

Источник

Кровать с подъемным механизмом

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи

Особенности кровати с подъемным механизмом

Кровать с двумя подъемными частями

Кровать с двумя подъемными частями и ящиком для белья

размеры планируемого ложе, влияющие на прочность подъемного механизма;
ширину создаваемого объекта;
фиксацию механизма: горизонтальную либо вертикальную;
высоту, влияющую на вместительность ниши;
ножки – мебельная продукция будет с ножками или без.

Стальной каркас для прочности кровати

Для увеличения прочности кровати с подъемным механизмом, необходимо изготовить стальной каркас

Преимущества создания своими руками

Изготовление подъемного спального места своими руками является преимущественным по следующим причинам.

Самодельная мебельная продукция является надежной и крепкой.
Материал для мебели выбирается на усмотрение мастера, в соответствии с интерьером спального помещения.
Возможность изготовления предмета желаемых размеров, вписывающихся в интерьер комнаты.
Предмет мебели изготавливается согласно желаниям и предпочтениям владельца.

Двухспальная кровать из мебельных щитов

Двухспальная кровать из мебельных щитов с подъемным механизмом

Виды подъемных механизмов

Ручной подъемник – доступный прибор с отсутствием пружин и амортизаторов. Кровать со встроенным ручным устройством применяется для взрослых людей, потому что каркас поднимается с применением немалой силы.

Механизм с ручным подъемом является самым доступным устройством
Пружинная система – удобная в применении. Имеет небольшой срок эксплуатации – не более 5 лет. Деформация заключается в износе и растягивании пружин. Преимущество устройства заложено в небольшой стоимости системы.

Пружинный механизм удобен в использовании и имеет небольшую цену
Подъемник с газовым амортизатором является качественным, надежным и долговечным устройством. Прибор функционирует тихо и плавно, отличается длительной эксплуатацией – до 10 лет при постоянном поднимании либо опускании.

Газовый амортизатор является самыми удобным, надежным, долговечным механизмом

Металлический каркас для кроват

Металлический каркас для кровати с подъемным механизмом

Необходимые материалы

В процессе монтажа мебельного предмета понадобится материал:

подъемник;
МДФ и ДСП;
рейки из дерева;
доски;
бруски;
обивочная ткань;
поролон;
матрас;
металлический профиль для создания надежной конструкции.

Необходимые инструменты для мебельной сборки

В процессе выполнения трудоемкой, требующей внимания и сосредоточенности, работы понадобятся:

строительный маркер;
трехметровая рулетка;
электролобзик;
дрель;
саморезы;
сварочный аппарат;
болгарка с металлическим диском;
уровень;
степлер;
фен строительный.

Процесс изготовления: пошаговая инструкция

Схема каркаса кровати

Схема каркаса кровати с подъемным механизмом

Подробная схема сборки кровати

Подробная схема сборки кровати с подъемным механизмом

Чертеж кровати и механизма

Чертеж подъемного механизма для кровати

днище, боковые части кровати, царги и изголовье из МДФ либо ДСП – все элементы соответствующего размера;

Материалы для основания кровати
раму, сформированную из деревянных брусков;
мостки для матраса, созданные из реек и досок.

После окончания подготовительных работ по монтажу из готовых элементов монтируется кроватное основание.

На каркасе, созданном из брусков, закрепляется с помощью саморезов днище для готовящейся ниши.

Основа каркаса – короб из калиброванных досок

Крепление реек для фанерного дна
После проделанных шагов, монтируются на каркас царги и боковины.

Ножки крепятся внутри каркаса
К подготовленной конструкции прикрепляем изголовье с помощью шуруповерта и саморезов.

Из листа фанеры выпиливается заготовка изголовья и обтягивается поролоном и кожзамом, как и боковые стороны
После окончания процесса сборки основы, устанавливается подъемник кровати. Он продается готовый к применению, поэтому подъемная конструкция монтируется на гайки.

Система трансформации

Система трансформации лифт

Крепление газлифта

Газлифт крепится на реечное основание

Установка газовых амортизаторов

Установка газовых амортизаторов для кровати с подъемным механизмом

Завершающий этап – декорирование

Как происходит процесс обшивки готовой модели?

Шаг 1

На основу ложа укладывается поролон. Необходимое количество слоев определяется мастером самостоятельно.

Обтягивание поролонои

Борты кровати обтягиваются поролоном

Сверху поролон прибивается

Сверху поролон прибивается с напуском примерно 3-4 мм

Шаг 2

Борты кровати

Борты кровати оббиваются кожзамом

Шаг 3

Углы обивки

Углы обивки закрепляются уголками

Шаг 4

Шаг 5

Фиксируются ножки к готовой модели, если они предусмотрены схематическим изображением.

Готовая кровать

Готовая кровать с подъемным механизмом, изготовленная своими руками

Деревянная кровать с местом для вещей

Деревянная кровать с подъемным механизмом и нишей для хранения вещей

Видео: Кровать с подъемным механизмом

КроватиПодвесная кровать своими руками – райское место для отдыха в вашей квартире!

КроватиПлюсы и минусы подиума с выдвижной кроватью

кровать машина Кровать-машина «Бельмарко» – качественная детская мебель

Любые родители стремятся превратить жизнь своего ребенка в счастливую сказку. Помочь сделать из детской комнаты волшебный мир и подарить ее маленьким обитателям море веселья и восторга может «Бельмарко»…

кровать с горкой и башней Выбираем кровать с горкой в детскую комнату.

Кровать в интерьере любого жилого помещения занимает ключевое место, от ее расположения в комнате зависит, где и как будут стоять другие элементы интерьера. Так строится традиционный подход к рациональному…

Мебель для спальни из мореного дуба Кровать из массива дуба: плюсы и минусы

Древесина дуба ценилась испокон веков, она отличается особой прочностью, а также красивой текстурой и благородным цветом. Дуб сложно обрабатывать вследствие его плотности, зато мебель из массива дуба…

Кровать шкаф с подъемным механизмом Виды и особенности кроватей с подъемным механизмом к стене

Современный рынок мебели ежедневно расширяется. Популярными сегодня становятся любые модификации мебели-трансформер: кровать, встроенная в шкаф с подъемным механизмом, кровать-диван и другое. Такие решения…

подъемная белая кровать Виды механизмов для откидных кроватей

Небольшой размер большинства современных квартир вынуждает владельцев искать наиболее практичные решения для обустройства комнат. Особенно это касается помещений, в которых спальня совмещена с гостиной…

Делаем матрас своими руками: поролоновый, ортопедический, подушечный

Для увеличения работоспособности, общего самочувствия организму необходим качественный отдых. Наиболее важным аспектом хорошего отдыха является здоровый сон. Что поможет улучшить качество сна? Прежде всего,…

Источник

На чтение 4 мин. Просмотров 377 Опубликовано 11.04.2018

Подъемная кровать своими руками: изготовление и сборка

Что представляет собой конструкция кровати?

Подъемная кровать своими руками: изготовление и сборка

Рисунок 1. Схема конструкции подъемной кровати.

Конструкция кровати состоит из следующих элементов:

подъемного механизма;
основания;
короба-шкафа.

Изготовление подъемной кровати своими руками

Изготовление изделия начинают с приобретения необходимых материалов и инструментов.

Материалы и инструменты:

Подъемная кровать своими руками: изготовление и сборка

Рисунок 2. Схема подъемного механизма.

ортопедический матрас;
набор пиломатериалов;
перфоратор;
гаечный ключ;
металлические уголки;
анкерные крепления;
конфирматы;
саморезы;
наждачная бумага;
дрель;
сверла;
шуруповерт;
мебельные ручки;
фурнитура;
декоративные мебельные накладки;
суперклей;
карандаш;
рулетка;
утюг;
тряпка;
строительный уровень.

Прежде всего необходимо приобрести стандартный двуспальный ортопедический матрас с размерами 2000х1600х220 мм.

После этого приобретают необходимые пиломатериалы из ДСП толщиной 18 мм:

две боковины шкафа размерами 2282х420 мм;
дно и верх шкафа 1695х420 мм;
лицевая панель 1685х2235 мм;
две боковины обвязки рамы 2038х150 мм;
передняя и задняя части обвязки 1605х150 мм;
два ребра жесткости 1690х350 мм.

Подъемная кровать своими руками: изготовление и сборка

Рисунок 3. Детальный чертеж ножки кровати.

При монтаже каркаса к стене надо при помощи строительного уровня уточнить строгую вертикальность боковых деталей и правильность прямых углов между элементами коробки.

Источник
