Чертежи арбалета для изготовления своими руками из дерева с размерами

Чтобы сделать надежный арбалет самостоятельно, мало огромного желания и трудолюбия. Нужно еще обрести необходимую базу знаний, техническую и материальную базу. Можно конечно схватить кусок дерева и автомобильную рессору, и начать с упорством маньяка пилить, строгать, точить и сверлить, приблизительно ориентируясь на найденные рисунки конструкции арбалета. Но в результате может оказаться, что ваш арбалет слишком тяжел, неудобен и вообще у вас получилось не, то о чем вы мечтали и воображали.

Что же делать? Во-первых, нужно точно определиться, какой именно арбалет вы хотите изготовить. Ведь разновидностей данного метательного оружия огромное количество и в каждой есть какие-то свои технические особенности.

Во-вторых, нужно точно знать свои возможности в плане оборудования, с помощью которого вы будете делать каждую деталь арбалета. И, в-третьих, хорошенько подумайте, где и какой материал вы будете брать для изготовления той или иной конструкции арбалета.

Что же давайте начнем с пополнения наших знаний об арбалетах и их разновидностях. Для начала посмотрим общее устройство арбалета.

Как правило, любой арбалет состоит из следующих частей и механизмов:

1. ложе и направляющие арбалета;

2. лук и плечи;
3. спусковой механизм;

4. прицельное приспособление;

5. устройства натяжения;

6. тетива;
7. стрелы (болты).

Теперь давайте немного коснемся классификации арбалетов. Все арбалеты классифицируется по нескольким критериям.

Классификация по силе натяжения плечей арбалета:

• Сила натяжения до 20 килограмм. Эти арбалеты чаще всего используются для отдыха и развлечения. Дальность прицельной стрельбы не очень велика и достигает 15-20 метров.

• Арбалеты с силой натяжения от 20 до 55 килограмм позволяют взвести спусковой механизм с использованием мускульной силы, без каких либо дополнительных устройств. У них прицельная дальность составляет уже 60-70 метров.

• Арбалеты с силой натяжения свыше 55 килограмм считаются уже серьезным оружием и требуют для натяжения тетивы специальные устройства взвода.


Классификация по типу применяемого лука.

• Монолук — может быть однородным, изготовленным из стеклопластика или стали, а также составным с использованием определенных пород дерева.

• Плечи плюс колодка — в этом случае для крепления плечей лука делается промежуточное приспособление — колодка. Такой арбалет довольно удобен при транспортировке, так как легко разбирается.


Классификация по типу используемых плечей.

• Могут быть блочные — с использованием эксцентриков и роликов, а также имеющие одну основную и две дополнительные тетивы.

• Классические — S образный лучный тип изгиба.

• Прямые — в не согнутом положении плечи составляют прямой отрезок.


Классификация по применяемому ложу арбалета.

• Классическое ложе винтовочного типа, имеет цельный приклад, цевье и шейку.

• Спортивное ложе с пистолетной рукояткой и прорезью в прикладе

• Ложе старинного типа, сделанное по образу средневековых арбалетов.


Классификация по методу натяжения.

• Мускульный способ натяжения — имеет стремя, систему рычагов или специальный крюк.

• Так называемая «козья нога» — это специальный одноплечевой рычаг.

• Блочное натяжение с несколькими роликами.

• Ворот — это приспособление имеет зубчатую рейку и червячную передачу


Теперь, когда мы получили кое-какое представление об устройстве арбалетов, можно подумать какая конструкция подойдет для вас, учитывая ваши технические возможности. То есть — есть ли у вас возможность использовать метало и деревообрабатывающие станки. Поверьте, имея на руках лишь рубанок, дрель и ножовку по металлу, вы не сможете сделать настоящий качественный арбалет. Некоторые детали может изготовить лишь грамотный токарь. Даже имея на руках подробные чертежи арбалета, вам придется применить максимум усилий, выдумки, и сообразительности, чтобы сделать все красиво и технически грамотно.

Начнем изготовление арбалета с ложа. Для начала подберем подходящую древесину. Нам нужна такая порода дерева, которая бы не коробилась, не кололась и будет достаточно вязкая. Этим параметрам вполне отвечает такие породы, как бук, ясень, орех или береза.

Доска толщиной в 30 см. вполне подойдет в качестве исходного материала для ложа. Теперь нужно определиться с размерами ложа. На рисунке ниже показано, как определить его размер под свои физические параметры.

Где:

А — это основные ваши физические размеры.

• L — Длина от локтевого изгиба до ногтя указательного пальца.

• H3 — высота от ключицы до зрачка.

• B2 — ширина грудной клетки от одной подмышечной части тела до другой.


Б — размеры будущего ложа.

• Lп — это длина ложи, она измеряется от передней части спускового крючка, до пятки приклада. (на 5-15 мм длиннее, чем до середины затылочной части приклада)

• Lпс — длина от спускового крючка до середины затылочной части приклада. (расстояние L)

• Lн — длина ложа от спускового крючка до носка приклада. (0+-15 мм длиннее или короче расстояния до середины затылочной части приклада, зависит от полноты грудной клетки)

• а — расстояние отгиба ложа к низу спереди приклада.

• о — расстояние отгиба ложа к низу до пятки приклада. (Размеры «а» и «о» делайте в зависимости от расстояния Н3)


В — отвод ложа и его изменение в сторону, которые зависят от ширины грудной клетки (В2)

• Оп — расстояние отвода ложа к пяточной части приклада.

• Он — расстояние отвода ложа к носочной части приклада.


Ложе измеряется от начала спускового крючка до различных точек находящихся на затыльной части приклада. Чтобы подогнать ложе по размеру своего тела используйте рисунок выше. Но средние значения размеров таковы:

• От начала спускового крючка до пятки — 360-365 мм.

• От крючка до носка приклада (Lн) расстояние составляет — 368-372мм.

• До средней точки, находящейся на затылочной плоскости (L1) — 356-360мм.

• «а» — 40-45 мм. «б» — 55-60мм.


Ориентируясь на эту таблицу и сделав замеры собственного тела, вы сможете подобрать оптимальные размеры ложа для арбалета, которое будет идеально вам подходить. Сложно? Ничего страшного, как говорится «тяжело в учении, легко в применении»

Далее можно приступите к непосредственному изготовлению самого ложа. Рекомендуется сначала вырезать из бумаги шаблон, начертив на ней ложе по размерам, которые вы замерили и определили с помощью таблицы. можно легко найти в интернете.

О том, как пошагово изготовить ложе арбалета, спусковой механизм и плечи, мы поговорим в других статьях. Здесь же наша задача научится определять необходимые для вас размеры частей арбалета и материал, из которого они будут изготавливаться.

Теперь посмотрим с чего нам начать изготовление плечей арбалета. А начать нужно как всегда с выбора материала, из которого мы будем делать плечи. Я думаю, вы уже определились, какой арбалет вы будете делать: с составным луком, или монолуком.

Материал для изготовления плечей может быть следующим:

• Используем плечи от спортивного лука, если таковой имеется в вашем распоряжении. Можете посетить какие либо спортивные секции, там списанные луки можно выпросить бесплатно, один черт подлежат уничтожению. Их, правда, можно использовать для слабых арбалетов с силой натяжения от 17 до 20 кг.

• Текстолит, либо стеклотекстолит — найти можно в строительных магазинах. Сила натяжения тоже невелика до 20 кг. Обычно используется для создания арбалетов в игровых целях.

• Автомобильная рессора — поройтесь у себя в гараже, гараже соседей или технических свалках.

• Алюминий, титан, сталь — ищем тоже в строительных магазинах.

• Стеклопластик, углепластик и различные композитные материалы — опять же трясем магазины стройматериалов.


Наиболее качественные плечи арбалета получаются из стеклопластика и композитных материалов. Ниже размещен чертеж с размерами плечей из стеклопластика с натяжением до 40 кг.

Автомобильную рессору, можно использовать для изготовления монолука. Тетива к нему крепится либо с помощью колесиков, либо натягивается на трезубец.

Монолук с креплением тетивы с помощью роликов.

Обязательно к прочтению!

Изготовлением самодельного оружия
, в частности арбалетов и луков, реже ножей, занимаются, как правило, подростки и молодые люди до двадцати, двадцати трех лет. Люди старшего возраста предпочитают купить фирменное оружие заводского изготовления
. Впрочем, бывают исключения.

Например, человек в возрасте может быть увлечен самостоятельным изготовлением оружия
на уровне хобби и коллекционирования. Но чаще всего его увлечение становиться более близким к профессиональным работам, так как не является одноразовым порывом. По статистике на этом сайт посещает в основном молодежь от четырнадцати до двадцати восьми лет (если верить данным метрики Яндекса). В основном их интересует методы и способы изготовления любого самодельного оружия
.

Однако при непрофессиональном отношении к предмету интереса и отсутствием технических навыков, создание самоделок, может привести к нежелательным травмоопасным ситуациям, могущем нанести вред здоровью и даже, в некоторых случаях, жизни молодым экспериментаторам. Поэтому, если вы загорелись идеей, приобрести во что бы то ни стало один из видов разрешенного оружия
, то лучше купить его в магазине, либо обратится к квалифицированному специалисту. Конечно в этом случае понадобятся определенные затраты, но они не такие критичные, как кажется на первый взгляд. То есть, ваше здоровье гораздо дороже, чем затраченная на покупку, например арбалета, некоторая сумма денег.

Естественно, не все молодые люди имеют в своем распоряжении доступные средства на приобретение оружия
, и не все имеют право на его использование, даже если оно относится к разряду спортивных, в силу своего возраста. Поэтому в специализированных магазинах его могут продать лишь лицу достигшего совершеннолетнего возраста и имеющим соответствующий документ, разрешающий приобретение и использование оружия в личных целях.

Иначе обстоит дело с оружейными интернет магазинами
, для которых неважно кому высылается оружие, и все опросы при регистрации имеют формальный вид. Но как уже говорилось выше подростки, не достигшие восемнадцати лет, редко имеют собственные доходы и поэтому в большинстве случаев спортивное оружие
приобретается с ведома родителей и при их непосредственном участии.

Подробнее для любителей готовых чертежей лож

Обращаем Ваше внимание, что арбалет изготавливается “от лука”. То есть, какой есть лук, арбалет будет подстроен под его параметры, ведь каждый лук обладает своими уникальными параметрами – усилием натяжения, длиной хода натяга, длиной плеч наконец. Далее, замок тоже соответствует заданным запросам, у него своя геометрия и она не всегда может подходить для нужного типа ложи. Так что смысла в подобных чертежах нет и рассматривать их можно лишь как илюстрацию для понимания общего принципа компоновки деталей.

Некоторые особенности изготовления ложи для арбалетов заслуживают более пристального внимания, позволяя сэкономить материал и нервы. При изготовлении ложи для блочного лука обратите внимание, что паз в ней под перекрещивающиеся участки тетивы надо продлить в сторону замка, так как при натяжении концы лука с блоками отгибаются назад. Иногда неверный рез заставляет вкорне менять расположение узлов, что влечёт за собой изменение конструкции изделия вцелом, подчас не в лучшую сторону. Не забывайте оставлять хотя бы миллиметр на запас. Фрезеровкой можно лишь задать начальную форму, например, замочного паза, а окончательно довести его с помощью маленькой стамесочки и напильников с надфилями.

Небольшое замечание об окончательной обработке лож

Часто задаётся вопрос о том, где взять чертежи ложи, ложу можно сделать хоть из ножки стула, однако сам арбалет в конечном итоге не должен представлять просто конструктор из нелепых деталей, а должен являться изделием, выполненым в едином стиле. Например, целостно и сбалансированно смотрятся арбалеты в стиле средневековья с мощным луком, кованной фурнитурой, жёстким замком и грубой деревянной ложей; или же лёгкий и изящный спортивный арбалет с оптикой, тонким и хлёстким луком, анатомической ложей; не говоря уж о футуристических арбалетах с полированными металлическими поверхностями, лазерным целеуказателем, литой из титана ложей и сверхсложным замком. Другими словами, конечная отделка зависит от Вашего вкуса, но не забывайте, что судить о нём будут по Вашему арбалету.

Подробнее о направляющих

Качественные направляющие являются важнейшим элементом, влияющим на точность стрельбы, так как устанавливают начальную ориентацию болта (стрелы). Их можно изготавливать из любого материала, желательно обладающего низким коэфициентом трения. Хотя на направляющие практически не приходит никакой нагрузки, они должны иметь достаточную прочность для сохранения прямолинейности. Поэтому, неплохо их изготавливать как отдельную деталь, прикрепляемую к ложе в точках на её концах. Это даёт возможность при необходимости легко её поменять, например в случае повреждения или перехода на другой вид болтов, к тому же такой крепёж позволяет “отвязать” направляющие от деформируемой ложи. Продольный направляющий паз для болта обычно имеет глубину в треть диаметра древка, чтобы плоскость тетивы совпадала с осью болта. Удобно когда узкий паз под нижнее оперенье проходит сквозь направляющую, тогда случайные хвоинки при стрельбе в лесу, например, не будут мешать ходу болта.

Как уже оговаривалось, наравляющие удобно изготавливать отдельно от ложи. Материалом может послужить металл, пластик или дерево. Необходимый тонкий продольный паз можно сделать тонким ножовочным полотном электролобзика либо сделав направляющую из двух половинок, что тоже весьма удобно и имеет свои преимущества. Особенно важным фактором при изготовлении является соблюдение абсолютной прямолинейности и параллельности. Естественно придётся приложиться наждачной бумагой или полировочным волосатым кругом. Размеры совершенно не критичны и определяются лишь длиной участка ложи от колодки до замка, соответствуя беговой (посадочной) части болта, а так же диаметру древка болта и типу его оперенья. Болт должен свободно, но без люфтов ложиться в направляющий паз, оперенье не должно ни за что задевать. Направляющие устанавливаются таким образом, чтобы ось вложенного болта совпадала в передней части с поскостю крепления тетивы (! нюанс) на луке, а в задней части, проходила через заправочный вырез замка. Нюанс заключается в том, что вот именно передняя часть направляющей должна быть неначительно выше указанной плоскости, чем обеспечивается некоторое скольжение тетивы, толкающей болт. Естественно, что всё должно быть в разумных пределах, а деревянную поверхность направляющей необходимо защитить от истирания тетивой дополнительными металлическими накладками.

Замок

Замок из прищепки и консервной жести вряд ли заслуживает какого-либо внимания. Замок для арбалета является очень важной деталью. Бытует мнение, что чем проще замок, тем он надёжней, однако я бы трактовал несколько иначе – чем качественней замок, тем он надёжней. К изготовлению замка надо отнестись с особым вниманием, ведь от его работы зависит удобство и безотказность, а так же чёткость срабатывания, а значит и точность стрельбы. Немного о функциях замка. Хороший замок должен обеспечивать гарантированное удержание тетивы на снаряжённом арбалете а так же чёткий спуск в необходимый момент прицеливания. Именно в соответствии с первым пунктом, в конструкции замков вводят дополнительные блокираторы и предохранители, а со вторым – промежуточные разгрузочные рычаги и повторители. Выбор конструкции замка опять же зависит от Ваших слесарных возможностей и потребностей, причём тут можно вволю проявить свои творческие наклонности по модернизации существующих образцов и разработке собственного. Лично мне понравилась конструкция профессиональных замков, представленная на одном из сайтов. Велосипед изобретён, но изобретён ли ещё?

Чтобы легче было врезать замок, необходимо ещё при его проектировании стараться придать ему максимально простую форму. То есть замки с различными впадинами вряд ли удастся аккуратно упаковать в ложу, в то же время плоские, прямоугольные замки в этом плане не вызывают особых проблем при врезании в ложу. Важно учесть, что замки должны быть закреплены надёжно, без люфтов, иметь максимальную площадь контакта с ложей для снятия нагрузки. Часто не берётся в расчёт то простое обстоятельство, что на замок приходится вся нагрузка натяжения. То есть, если Вы делаете арбалет с луком в 300 кг (наверно на слона), то на детали замка, естественно, будет приходить из них все 300 кг + ударная нагрузка и прочее, а вот ложа при этом должна умудриться в самом тонком своём месте (обычно там, где она ослаблена замочным пазом), пережить все так же 300 кг + скручивание и прочие непараллельные нагрузки. Опять-таки на некоторых чертежах замки имеют точки крепления слишком близко к краям или отверстия малого диаметра под тонкие болты или шурупы. Если для металла эта величина оказывается приемлема, то для дерева надо предусмотреть некоторый запас. Так что, подводя итоги всех факторов, можно сделать вывод, что замок должен обладать минимальными размерами, в частности шириной, иметь максимальную поверхность соприкосновения с пазом, то есть плотно прилегать своей передней поверхностью в пазе, а болтами лишь фиксироваться на ложе. К тому же сама ложа должна обладать достаточной прочностью в самой слабой своей части в расчёте нагрузки натяжения лука. Так что для монстров лучше всё-таки изготовить ложу из металлического профиля, а на обвес уже пустить накладки из красивой прочной древесины. Особых рекомендаций по поводу выбора дерева я дать не могу в меру своей некомпетентности по этому вопросу, хотя я лично предпочитаю бук.

Для тех, кто не проживает в регионах произрастания этого замечательного дерева посоветую обратить пристальное внимание на старые пианино у ваших знакомых и друзей. В них бук встречается в виде массивных силовых балок для подвеса рамного чугуна. Рискую вызвать гнев эстетов, но пианино в наше время легче найти чем кусок хорошей деревяшки. Спишем это варварство на побочный продукт искусства. Для любителей металла. Отличные профили из алюминия и сплавов можно обнаружить в офисной мебели. Жёсткие прямоугольные профили сейчас повсеместно используются в некоторых станках. Замечательная тонкостенная труба из чернённого металла есть в …. большом наклонном планшете как у конструкторов или чертёжников. Не знаю, причём тут вояки, но такую трубу можно использовать и в мощных пневматических и лёгких огнестрельных системах, а так же для мортирок под фейерверки. Можно так же отливать ложи из алюминия и сплавов, с последующей фрезеровкой пазов и прочего, но это уже больше вопрос технологии и вкуса.

Напомню, что на замок действует сила натяжения лука! Значит, замок обязан выдерживать без потери работоспособности воздействие больших нагрузок, так что жесть как материал сразу исключается. Предлагаемая миллиметровая сталь, после обработки уже 0.8 мм, можно использовать только на небольших по мощности арбалетах иначе замок просто деформируется. К деталям замка тоже стоит присмотреться. Основной зацеп работает под полной нагрузкой, так что используйте сталь покрепче, а ось потолще. На расцепитель, освобождающий зацеп, в зависимости от конструкции и рычага, действует сила поменьше. Прочие детали можно делать уже исходя из их назначения и нагрузки на них, не забывая при этом о запасе прочности и износоустойчивости. У конструкторов-оружейников есть технология конструирования механизмов настоящих оружейных замков “на иголочках”, это когда из картона вырезаются контуры предполагаемых деталей замка, пришпиливаемые булавками в точках их осей к фанерке. При этом есть возможность сразу увидеть взаимодействие деталей между собой, подправить, а потом уже воплотить всё в металле. В принципе, остаётся лишь только выбрать подходящий замок, дальнейшая модернизация может быть достигнута применением качественной стали, некоторой модификации спуска и оснащением замка дополнительными устройствами, регулировками и т.д.

Конструктивно для арбалетного снайпинга больше подходят замки с так называемым “орехом” или схожей конструкции зацепа. Зацеп свободно вращается на оси, близкой к центру масс, благодаря чему происходит очень мягкий безрывковый спуск. Такие замки придутся по душе любителям высокоточной стрельбы и представительницам слабого пола (встречаются и такие в этом деле!), а вот по-голливудски лязгающие и клацающие агрессивные замки будут более кстати в системах угрожающего милитаристического или средневекового стиля исполнения. В одном из замков”профи”, конструкцию которого я взял за основу своего, есть предохранитель и блокиратор, исключающий спуск тетивы без заправленного болта, что довольно продуманно для сохранения тетивы. Добавив прорезь в верхней части зацепа удалось обеспечить безударное взаимодействие тетивы на нок, задний торец болта, в простонародьи “попочку”.

Колодка

Предназначена для крепления лука или его плеч непосредственно к ложе. Колодка работает в очень напряжённом режиме, испытывает ударные нагрузки, поэтому должна обладать существенным запасом прочности. Изготавливается из алюминиевого литья или металла, рассчитывается в зависимости от используемого лука. На колодку для раздельных плеч лука воздействует больше сил с разными векторами. При конструировании колодок надо грамотно использовать различные укосы, и треугольники, что позволяет значительно сэкономить в весе при той же жёсткости детали. Колодка может быть съёмной для уменьшения габаритов арбалета при переноске. Есть определённая особенность в способе крепления плеч лука к колодке, заключающаяся в том, что предпочтительнее использовать крепление на резьбовых зажимах чем на заклёпках, однако лучше вообще не ослаблять плечи лука отверстиями. (!) Обратите особое внимание на крепёж плеч лука, учитывайте правило рычага, которое вкупе с усилием натяжения лука складывается в нескромную величину. Удобнее всего делать колодку из толстой листовой стали, изгибая заготовку подобно оригами.

Лук является основной частью любого арбалета

Конструктивно проще использовать монолук из прочной и упругой стали, однако применимы и некоторые пластики. Самое простое – использовать готовые луки для спортивной стрельбы. Можно изготовить из любой упругой пружинящей стали, например рессор. Мы применили мощную пружину от какого-то реликтового адского капкана. Наборный лук, состоящий из пакета полос, имеет огромные потери на трение между полосами. Даже если смазывать полосы чем-нибудь вроде “ER”для уменьшения трения, использование такого лука нецелесообразно. Если Вы хотите сделать съёмный лук на защёлках, то советую закрепить лук к колодке намертво, а вот уже саму колодку можно сделать плотно пристёгивающейся к ложе. Вообще, разбирая физику лука, можно отметить, что лучше лук с развитыми плечами, которые имеют некоторое сужение к концам. Такой лук, равномерно изгибаясь, накапливает много энергии. Однако большие луки требуют более длинной ложи из-за увеличенного хода натяга, что неприемлемо. Древние арбалеты, судя по источникам, били на 200 шагов. Так это они “били”, вышибая всадников с коней, а для большей дальности стрельбы уже нужны совершенные прицелы, да и сейчас из автоматов никто не стреляет на большей дальности, нет смысла. Подробнее о дальности стрельбы поболтаем в абзаце о болтах.

Если есть возможность, то можно выковать лук из подходящего металла, причём лучше сразу предусмотреть места крепежа тетивы на колодке. Опять таки, делать блочную схему лучше, если лук обладает большой мощностью.

Кронштейны блоков, сами блоки работают на усилии натяжения лука + сила сжатия тетивы + ударные нагрузки. Блоки можно выточить из подходящего по прочности материала, однако необходимо максимально разгрузить плечи лука. В большинстве случаев выбор алюминия как материала блоков весьма удачен. Для тех, кто испытывает затруднения в изготовлении блоков, порекомендую заглянуть в старые катушечные магнитофоны. В некоторых моделях встречаются замечательные заготовки для блоков из алюминиевого сплава, надо только спилить лишнее. Для облегчения блоков в них просверливаются отверстия или вырезаются окна. Ещё можно заглянуть в старые приёмники, где веньер основан на тросовой системе. У вояк много старой радиоаппаратуры с такими блоками. Небольшие блочки есть на древних стоматологических бурстанках. На профессиональных арбалетах блоки бывают овальной формы. Это обусловлено тем, что блок поворачивается лишь на небольшой угол. Думаю, что факт некоторого выигрыша при использовании блочной схемы против обычного, рекурсивного, очевиден, однако дальнейшее увеличение числа блоков даёт всё меньший результат. Так что собирать гирлянду из 6,8,10 блоков нет смысла. Четырёх-блочный арбалет способен натянуть даже ребёнок. Замечу, что блочный лук работает мягче чем рекурсивный, что улучшает точность стрельбы, к тому же усилие на разрыв тетивы на нём меньше, видимо из-за подгрузки тетивы блоками.

В качестве метательного средства на некоторых экзотических моделях иногда используются пружины, однако они имеют большой вес, объём, малый ход и огромную энергию, что в свою очередь влечёт усложнение конструкции и требует высококачественной стали для замков. Сжатая автомобильная аммортизаторная пружина запросто может оторвать человеку руку или ногу. Выстрел такой пружиной в мешок со слежавшимся цементом пробил его, а сама пружина улетела за ряд соседних гаражей. Очень опасная и неудобная вещь.

Болт – стрела для арбалета

Болт – поражающий элемент этого вида оружия. Обладает большим (ударение на первый слог) останавливающим действием чем пуля(!). Кевларовые бронежилеты тоже теряют эффективность против такого привета из средневековья. Так что было бы уместно ещё раз напомнить о соблюдении правил безопасности при стрельбе из арбалета, несмотря на то, что статья посвящена несколько другой теме. Ранение болтом часто может оказаться смертельным! Летальный исход пострадавшего может быть вызван даже просто видом торчащего из тела болта!

Итак, болты. Изготавливаются из любого прочного материала, обладающего малой массой и достаточной упругостью. Можно сделать из подходящих заготовок прямослойной древесины, причём слои дерева должны быть расположены продольно, что даёт стреле гибкость. Без малой механизации в виде хотя бы электродрели тут обойтись сложно. Болт должен иметь совершенную форму, центр тяжести обычно находится между первой и второй третью болта, причём уже в сборе (!), однако возможно варьировать этот параметр на своё усмотрение. Изменить массу болта можно подбирая разный материал для древка, размеры и материал наконечников и носков. Деревянные древка болтов для защиты от влаги пропитываются защитными составами и хранятся обычно в горизонтальном положении. Замечательные болты можно сделать из секций сломанных телескопических удочек из стеклопластика. Они обладают большой прочностью при малом весе и не боятся сырости. Обращаю внимание, что все болты должны быть максимально близки по весу и размерам иначе с каждым новым выстрелом Вас будет ждать сюрприз, особенно при стрельбе на предельной дальности. Вообще арбалет сам по себе позволяет стрелять довольно тяжёлыми стрелами, хоть сварочными электродами, так что чётко определить оптимальный болт довольно сложно. Подбирая опытным путём массу болтов для Вашего арбалета, не забывайте про золотую середину: лёгкий болт быстрее теряет скорость, а тяжёлый болт далеко не летит. Инструкция по самостоятельному изготовлению болтов –
.

О дальности стрельбы

Арбалет, есть арбалет. Болт, как стрела, запускается с относительно небольшой начальной скоростью, имеет достаточно большое сопротивление воздуха и небольшую массу, так что чисто физически не может лететь очень далеко, надо быть реалистами. Для подобных вещей есть огнестрельное оружие. Кстати, оглядываясь в древность, арбалет ценился именно тем, что использовался исключительно для истребления тяжёлой кавалерии на средних дистанциях, имея в своём арсенале короткую и тяжёлую стрелу. Статьи, в которых упоминается стрельба чуть ли не на километр, я считаю чисто юмористическими.

Наконечники болтов делаются исходя из поставленной задачи для данного типа. Охотничьи болты вообще снабжаются жуткого вида четырёх- или трёхлопастными гарпуноподобными наконечниками. Для спортивной стрельбы применим практически любой твёрдый материал. При стрельбе по твёрдым мишеням болты часто разрушаются. Лучше наконечники делать с выемкой для насаживания на древко болта. Наконечники, закрепляемые в распил древка обычно расщепляют его при попадании в твёрдое препятствие. Наконечники из резины не имеют смысла. Диаметр наконечника может превышать диаметр болта, если древко длиннее направляющей.

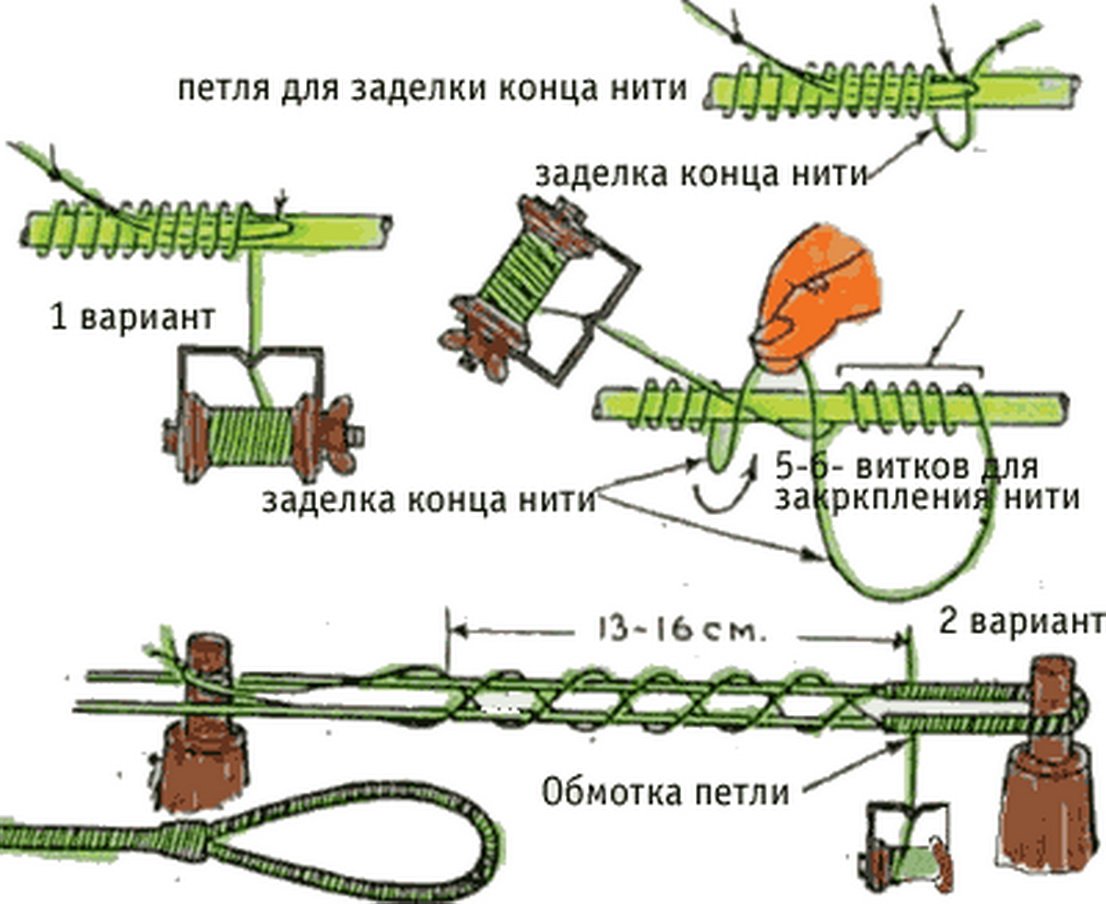

Тетива

Хорошая тетива при должном уходе будет служить долго. Изготавливается из стали (тросики, струны), полимерных лес или плетётся из шёлка. Насчёт последних не знаю, сейчас огромное количество синтетических материалов. Кевлар для изготовления тетивы должен пойти, как материал с большим удельным сопротивлением на разрыв. Для мощных арбалетов можно для тетивы использовать тонкий стальной тросик. Встречается везде в мото- и автотехнике. Замечу, что плетёная тетива легче переносит разрывные нагрузки ввиду того, что часть энергии уходит на трение между сплетёнными нитями. Предохраняйте тетиву от истирания об ложу специальными накладками из металла или пластика.

Прицельные приспособления

Вообще-то это дела Вашего вкуса. Использование тех или иных прицелов зависит от дальности и характера стрельбы арбалета. Оптические прицелы для оружия на сто или меньше метров вообще как-то нелепы, хотя арбалет с оптикой выглядит довольно хищно. Обладают большой массой и запредельной стоимостью, требуют стандартной установочной планки, удобны для стрельбы по статичной цели. Установка коллиматорных прицелов в данном случае более оправдана, к тому же появляется возможность вести стрельбу навскидку. Ещё проще и лучше для арбалетов простые диоптрические прицелы, а простейший открытый прицел сделать вообще не составит труда. Про оптику пока умолчу, а вот на изготовлении открытого или диоптрического прицелов можно остановиться. Дело в том, что между осью полёта болта и осью арбалета есть некоторая разница, не говоря уж о навесной траектории полёта стрелы, так что для прицелов необходимо предусмотреть возможность тонкой подстройки с помощью соответствующих винтов. Для этого крепление прицельных приспособлений делается с овальными отверстиями, допускающими некоторое смещение, либо в теле креплений устанавливаются регулировочные винты с мелкой резьбой, смещающие при вращении сам прицел. Пристрелку прицелов лучше всего производить в закрытом помещении или в безветренную погоду. При этом сам арбалет закрепляется на массивном неподвижном основании, например, струбцинами. Далее делаются пробные выстрелы одной эталонной стрелой. Разницу точки прицеливания и точку действительного попадания болта на данной дистанции корректируют регулировочными винтами прицела. Затем дистанция стрельбы меняется и процесс повторяется. Таким образом можно отградуировать любой прицел на любую дистанцию стрельбы. Аналогично делается ввод поправок на ветер (фронтальном против ветра, под углом навстречу, под углом по ветру, при боковом, по ветру).

Устройства-натяжители, типа различных “козьих ног” легко изготовить из подходящего металла, изменив размеры данных под геометрию собственного арбалета, однако подобные приспособления скорее необходимы для взвода очень мощных арбалетов с рекурсивными луками или являются просто удобным излишеством, так как блочные луки даже изрядной мощности можно взвести вручную, хотя и в перчатках.

На этом теоретическая часть инструкции, как сделать арбалет закончена, смотрим фото и пояснения ниже:

Чтоб сделать арбалет нам понадобится деревянная палка и кусок железа

Палка делается приблизительно по этим размерам

Была взята одна рессорная пластина 650Х100Х8. Болгаркой не спеша отделяем нужное. Размеры арки по середине – 35 мм., а по краям – 18 мм.

На наждаке сужаем плечи,равномерно от центра к концам пока не дойдём до 5 мм. в толщину. На арку в таком виде натягиваем (трос) стальную проволоку. Зажимаем в тиски. Строго по центру вставим кругляк для того чтоб не мешал арке при изгибе. Натягиваем и одновременно проверяем усилие и расстояние натяжения. Из этих параметров и будем плясать в дальнейшем.

Как в “Золотом теленке”: берём гирю и пилим. И вот что получилось. Самая главная деталь в арбалете. Зацеп или кошка.

Но, чтобы изготовить нормальный замок, нам потребуется шептало и спусковой крючек. В верхней части штифта делается лунка чтобы болт полосковой пружины попадал в эту лунку и фиксировал штифт от перемещения.

Приступаем к изготовлению корпуса замка

Всё это тщательно примеряем и сверлим отверстия под штифты

Приступаем к изготовления защиты курка. Берём деревянную палку и примеряем.

Выдалбливаем место под замок

Вставляем замок

Чтоб прикрепить целик изготавливаем ласточкин хвост. И припаиваем. Я это сделал ПСРом, но можно и ПОСом. Всё зависит каким способом будем воронить (какая температура будет).

В арке просверливаем на краях два отверстия для крепления хомутов. Многие спрашивают можно ли просверлить рессору. Отвечаю – свободно. Победитовым сверлом подправленным на алмазном круге.

Вытачиваем ролики

Вытачиваем ролики

Подгоняем хомуты в нужный размер. Приступаем к изготовлению хомута крепления арки.

Изготовление стремени

Вот так я заделываю концы тетивы. Не бить, а обжимать патроном токарного станка.

В стадии изготовления и готовый вид

Готовый вид

Приступаем к очень серьёзной операции – воронение. Специально показываю неудачное воронение.

А вот удачное воронение

Берём палку и делаем канал для направляющей

Приклеиваем планочку

Сейчас берёмся за приклад, но осторожно с инструментами

Убираем лишнее. Палка взятая мною это дикая черешня. Подойдёт берёза,орех и др.

Лакируем. Но тут кто какому лаку даёт предпочтение.

Излишества. Но, по моему, радует глаз.

Важно чтоб зазор между тетивой и ложем был 2 мм. Расчёт простой – середина диаметра болта.

Вид снизу

А на арку натянул термоусадочную плёнку. И вид придаёт и защищает в случае поломки арки от осколков.

Готовый вид

После 40-50 выстрелов лопнула тетива.

Я решил добавить ещё 2 ролика.

Для облегчения конструкции ролики были заменены на капролоновые. При расстоянии 30 см. от тетивы до зацепа и усилии 85 кг. с добавлением роликов усилие на арку уменьшается, а скорость стрелы увеличивается.

Источник cazac.ucoz.com

Еще одна подборка – профессиональные чертежи самодельного блочного арбалета (скачать бесплатно)

Для просмотра в полном размере кликните на картинку.

Если вы не хотите покупать дорогой арбалет (а цены порой переваливают за $1000), можно сделать арбалет своими руками. Это не так сложно, как кажется на первый взгляд. Конструкция арбалета достаточно проста. Арбалет можно сделать из того, что имеется под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Общий вид арбалета, который можно сделать своими руками по чертежам

В конструкции этого арбалета использованы наработки производителей в области оружия. На чертежах представлен арбалет блочной конструкции. При следовании указаниям и соблюдении всех размеров вы сможете сделать качественный и хороший арбалет своими руками даже в домашних условиях

Общая схема самодельного арбалета в сборке:

Для начала желательно внимательно изучить чертежи арбалета и приступать к сборке своими руками. Изготовить арбалет своими руками — задача не из простых. Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород. Точные размеры арбалета можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

Чертеж плечей и колоды арбалета:

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева. Приклад будет крепиться к направляющей и служить основой для спускового механизма.

Чертеж приклада:

Предлагаемый к сборке своими руками, арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность. Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

Чертеж деталей блочного узла:

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади — оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

Охотничий арбалет — достаточно эффективное оружие, которое при необходимости может послужить достойной заменой винтовке. Главным преимуществом оружия выступает бесшумность стрельбы. Поэтому в ходе его применения довольно сложно напугать зверя.

Конструктивные особенности

Из чего состоит арбалет охотничий? Фото, представленные в данном материале, позволяют увидеть, что в нем можно выделить следующие составляющие части:

1. Корпус — главный силовой узел, на который приходятся нагрузки при спуске тетивы. Служит основанием для установки функциональных деталей.
2. Колодки — часть конструкции для установки дуг натяжения тетивы.
3. Ложа — деталь арбалета, которая используется для размещения стрелы.
4. Тетива — функциональная часть, которая служит для приведения в движение используемых снарядов.
5. Плечи — упругий конструктивный элемент, который отдает энергию при натяжении тетивы.
6. Стремя — деталь, с помощью которой облегчается зарядка арбалета.
7. Спусковой механизм — устройство, благодаря которому происходит размыкание замка и высвобождение тетивы при выстреле.
8. Прицел — устанавливается на арбалет для облегчения наведения на цель.

Охотничий арбалет с деревянными плечами

Представляет собой простейшую конструкцию. Как следует из определения, плечи здесь изготавливаются из дерева. Такой арбалет нельзя назвать образцом надежности. Изделия данной категории откровенно недолговечны и поэтому пользуются не слишком высоким спросом. Чаще всего такой охотничий арбалет используют как коллекционное, декоративное оружие.

Арбалет с дугами из металла

Крайне распространенный вариант. Охотники обращают внимание на такие арбалеты, поскольку они демонстрируются высокую мощность при стрельбе. Охотничьи луки и арбалеты с металлическими дугами подходят не только для тренировок, но и для применения в полевых условиях при выслеживании добычи. Для изготовления используются как цельные дуги, так и составные конструкции, что компонуются из нескольких симметричных частей.

Рекурсивный арбалет

Классический вариант с изогнутыми плечами. Такой охотничий арбалет выступает крайне простым в обращении и удобным в эксплуатации приспособлением. Обладает незначительными габаритами и улучшенными характеристиками. Легко разбирается и транспортируется.

Рекурсивные арбалеты содержат укрепленные плечи, сила натяжения которых может достигать порядка 50 кг. Это, в свою очередь, открывает возможность для охоты на мелкого и крупного зверя.

Блочный арбалет

Конструкция включает в себя целую систему эксцентриков, благодаря работе которых облегчается процесс зарядки оружия и обеспечивается разгон стрелы. По сравнению с рекурсивными моделями, блочный охотничий арбалет более компактен. Показатели мощности здесь также на высоте.

Незначительные размеры обеспечиваются установкой коротких дуг. Применение указанного решения способствует легкому преодолению владельцем оружия площадей, покрытых зарослями и кустарниками.

Характеристики охотничьего арбалета блочного типа обеспечивают простой взвод тетивы и незначительную отдачу, что достигается за счет рационального распределения вектора силы.

типа

• благодаря уменьшенным габаритам проявляют собой чрезвычайно удобное при транспортировке оружие;
• обладают высокой мощностью и позволяют поражать цели как на средних, так и дальних расстояниях;
• отличаются меньшей убойной силой по сравнению с блочными системами, однако выбрасывают стрелы с большей скоростью;
• помимо стрел, могут выпускать дротики, гарпуны, металлические шарики.

Прицелы

Главная особенность стрельбы из арбалета — значительное смещение прицельной линии. Другими словами, после произведения выстрела выпущенный снаряд начинает довольно быстро тяготеть к земле. Поэтому на такое оружие целесообразно устанавливать оптику со специальной арбалетной сеткой. Для эффективного наведения на цель арбалеты достаточно оснащать оптическими прицелами с 4-кратным приближением.

Некоторые охотники отдают предпочтение коллиматорным системам, которые также проявляют себя достаточно эффективно. Причем такой вариант дает возможность охотиться как в дневное, так и вечернее время суток. Коллиматорные прицелы крайне удобно использовать при наведении на движущиеся цели.

Охотничий арбалет своими руками

Определившись с необходимыми параметрами и характеристиками будущего оружия, стоит переходить к разработке соответствующего чертежа. В качестве образца можно использовать готовую схему или составить последнюю самостоятельно. Как бы там ни было, изготовленный охотничий арбалет своими руками в конечном итоге придется подгонять под себя.

В ходе подготовки чертежа стоит ориентироваться не только на личные пожелания, но также учитывать доступность необходимых материалов, исходить из их стоимости, сложности обработки.

Как сделать охотничий арбалет своими руками? Обычно для начала подготавливается ложе, на которое в последующем крепятся плечи, стремя, направляющая, спусковой механизм. Сложным для самостоятельного изготовления элементом выступают дуги. Поэтому в некоторых случаях их лучше приобретать в готовом исполнении.

Помогут сделать охотничий чертежи, примеры которых приведены на расположенных ниже фото.

Корпус

Основанием, на котором закрепляются ложа и плечи изделия, выступает корпус. Желательно, вырезать его из металлической заготовки толщиной порядка 2,5-3 мм.

В центральной части корпуса и на конце при помощи болтов фиксируется ложе арбалета. Применение такого решения способствует быстрой сборке оружия для приведения в боевое состояние и разборке при транспортировке.

К корпусу в нижней части приваривается стремя. Последнее обеспечивает возможность удержания арбалета ногой при натяжении тетивы. В качестве материала для изготовления стремени рекомендуется использовать проволоку диаметром от 6 до 8 мм.

Плечи

Материалом изготовления конструктивного элемента может послужить автомобильная рессора. В таких металлических плечах проделываются полукруглые выемки для болтов, при помощи которых деталь будет привинчена к корпусу.

Распространенным выступает мнение, согласно которому применение металлических рессор в качестве основы для изготовления плеч является довольно опасным решением. И на самом деле, при использовании самодельного арбалета в условиях пониженной температуры окружающей среды повышается вероятность излома детали, особенно в местах креплений. Подобные случаи сопровождаются выбросом мелких осколков. Поэтому применять идею следует на собственный страх и риск.

Блоки

Готовые чертежи охотничьего арбалета часто предусматривают наличие блочных устройств. Последние облегчают натяжение и дают преимущество в силе. Привести такой арбалет в боевое состояние легче, чем при простом соединении концов тетивы с окончаниями плеч. Более того, в ходе спуска возрастает стартовая скорость стрелы, что отражается на повышении дальнобойности оружия. Основной недостаток установки блочной системы — сложность изготовления и увеличение общего веса арбалета.

Тетива

В качестве тетивы можно использовать металлический трос диаметром порядка 2-3 мм. Тетиву потолще будет сложнее закреплять на оружии, а тонкая станет растягиваться по мере эксплуатации изделия.

Чтобы зафиксировать тетиву на концах плеч, достаточно сделать обычную петлю. Под креплениями троса лучше заранее разместить кусочки кожи или любого другого плотного материала. Указанное решение позволяет избежать перетирания тетивы при контакте с металлическими плечами.

Ложа

Для изготовления детали можно использовать легко поддающуюся обработке деревянную заготовка в виде доски толщиной около 30 мм. Стоит заметить, что, несмотря на высокие показатели прочности, дуб не слишком подходит для данных целей ввиду значительного веса. Что касается ели и сосны, последние недостаточно устойчивы к механически повреждениям и коробятся при контакте с влагой. Поэтому тип древесины следует подбирать в зависимости от поставленных целей и условий будущей эксплуатации арбалета.

Как сделать охотничий арбалет по-настоящему практичным? Особое внимание при изготовлении следует уделять направляющей в виде паза для стрелы, который необходимо постараться сделать максимально ровным, гладким и отшлифованным. Состояние паза во многом отражается на точности стрельбы. Желательно, чтобы ширина ложа равнялась диаметру используемых стрел. Пропилить его можно с помощью циркулярной пилы.

В качестве средства для удержания стрелы рационально использовать пружину, что будет прижимать снаряд к ложе и не позволит последнему выскользнуть из паза до произведения выстрела.

Спусковой механизм

Материалом изготовления детали послужит листовое железо. Желательно, чтобы его толщина составляла не менее 6-7 мм. Чертеж механизма представлен на следующей схеме:

Все детали укладываются непосредственно в ложе Здесь вырезается специальное гнездо, проделываются сквозные отверстия под оси механизма, на которые в последующем устанавливаются элементы спуска. Пример установки спуска представлен на рисунке ниже.

Прицельная оптика

В качестве арбалетного прицела можно использовать заводскую оптику от огнестрельного оружия. Довольно практичное решение — применение мушки и целика. С помощью последнего можно производить вертикальные поправки. Горизонтальные корректировки удобно выполнять, используя мушку, укрепленную на пересечении плеч и ложа.

Чтобы обеспечить себе удобство транспортировки арбалета, стоит сделать прицельное приспособление съемным. Для этого на оружие можно установить так называемую планку Пикатинни, которая обеспечивает возможность монтажа отдельных прицелов заводской сборки.

В заключение

Собственноручное изготовление и эксплуатация охотничьего арбалета — довольно радикальное решение. Зачастую, при отсутствии опыта подобного рода деятельности, качество и надежность самодельного приспособления оставляют желать лучшего. В реальности даже арбалеты бюджетной категории заводского изготовления, стоимость которых составляет порядка 3000-4000 рублей, оказываются куда эффективнее, удобнее и практичнее по сравнению с творениями собственных рук.

Как видно, изготовить охотничий арбалет вполне реально. Однако, приобретая оружие в специализированно магазине, пользователь получает гарантии его безопасности, надежности сборки. При эксплуатации же самодельного арбалета можно надеяться лишь на себя.

Евгения Смирнова

Посылать свет в глубину человеческого сердца — вот назначение художника

Содержание

Как сделать арбалет – этот вопрос волнует как охотников, так и любителей пострелять. Стрельба из арбалета, как из боевого оружия осталась далеко позади. Сегодня стрельбой из арбалета занимаются в основном профессиональные спортсмены, а также любители, желающие пострелять по мишеням. У стрельбы из арбалета имеется ряд преимуществ перед стрельбой из огнестрельного оружия. Во-первых, это бесшумность стрельбы, а во-вторых – доступность и сравнительная безопасность. Для арбалета не потребуется никакого разрешения и прохождения медкомиссии для его приобретения. Достаточно лишь купить готовый (за который вам придется отдать от нескольких сотен долларов и выше), либо же изготовить оружие самостоятельно. Именно поэтому ваш любимый сайт полезных советов сайт расскажет вам сегодня о том, как самому сделать арбалет.

Как сделать мини арбалет — инструкция

До начала изготовления арбалета в домашних условиях вам следует ознакомиться со структурой данного оружия. Он состоит из нескольких основных деталей: деревянного основания, называющегося ложе, лука с тетивой, а также с прицела и стремя.

Разновидности оружия и боеприпасов к нему

Специалисты различают две разновидности арбалетов – полевые и матчевые. Боеприпасом для обоих типов­ считаются оперенные стрелы. В продаже встречаются карбоновые и дюралевые оперенные стрелы. Учиться и соревноваться в стрельбе можно с помощью стандартной пятицветной лучной мишени, которая также есть в продаже. Стрелки из полевых арбалетов обычно соревнуются на дистанциях 35, 50, 65 метров (на воздухе) и на 10, 18 метров (в помещении). Стрелки из матчевых аналогов обычно соревнуются только в специальных помещениях – тирах на дистанциях 10 и 30 метров.

Охота с арбалетом – занятие для настоящих мужчин

Многие владельцы используют свои девайсы для охоты. Охота с арбалетом коренным образом отличается от охоты с ружьем – расстреливать животных с вышки, вертолета или загонять зверя большой толпой не всем по душе. Охота, напротив, любит тишину и уединенность. В чем-то этот вид охоты напоминает известную богатырскую забаву – хождение на медведя с рогатиной. В самом деле – для выстрела надо приблизиться к зверю на расстояние 50 метров и ближе. Не каждый сможет приблизиться к вепрю на такое небольшое расстояние, да и подойти к нему на такое небольшое расстояние требует особых охотничьих навыков. Что же, тем ценнее добыча!

Как выбрать

Все девайсы для охоты можно разделить на две категории – блочные и рекурсивные (классические). Рекурсивные не обладают повышенной мощностью, как блочные арбалеты, зато они намного проще в использовании, и отличаются повышенной надежностью. Сила их натяжения примерно равняется 50 кг. Из рекурсивных, охотятся на птицу, мелкого и крупного зверя. Для охоты на крупного и опасного зверя используют более мощные блочные модели. Стрелять из них по летящей цели почти бесполезно – попасть практически невозможно.

Мощность

Для охоты на птицу или мелкого зверя достаточно арбалета с мощностью натяжения в 50 кг. При мощности натяжения в 50-70 кг можно охотиться на крупного копытного зверя. Для охоты на кабана используются арбалеты с мощностью в 80 кг.

Какие боеприпасы можно использовать­

Охота на крупного зверя требует особых боеприпасов. Охотиться на крупную добычу нужно при помощи специальных профессиональных стрел из фибергласа либо карбона. Эти стрелы обладают достаточной прочностью и легкостью, они правильно отцентрованы, что гарантирует успешное поражение. В продаже также встречаются порою отличные стрелы из алюминия. Но такой боеприпас годится для охоты только на мелкого зверя или на птицу. Производители стрел предусматривают возможность превращения охотничьего боеприпаса в спортивный – для этого нужно лишь поменять наконечник стрелы. Резьбовое соединение позволяет это сделать очень быстро. Охотничья стрела весит от 30 до 35 грамм, длина такой стрелы – от 45 до 50 см. Как правило, длина оперения охотничьей стрелы больше, чем спортивной, ведь стреле необходимо быстрее стабилизироваться в полете для принятия боевого положения.

Естественно, я не предлагаю делать все по размерам, просто принять во внимание общее устройство.

Одной из важнейших частей арбалета является дуга. Как не сложно догадаться, она оказывает решающее влияние на скорость стрелы, а следовательно и на боевую мощь арбалета. Изготовить дугу можно как из дерева, так и из метала. Деревянная дуга может быть как из цельного куска древесины, так и комбинированная.
Вариант с использованием одной породы дерева, является самым простым, но и самым маломощным. Для изготовления подходят почти любые породы дерева: ясень, клен, орешник, можжевельник, береза, дуб, тис, вяз, акация белая. Можно использовать как толстые ветви, так и стволы молодых деревьев. В идеале брать заготовку зимой когда нет сокодвижения, хуже всего естественно весной. Как не сложно догадаться заготовка с сучками, совершенно неподходящий вариант. В целом изготовление дуги во многом схоже с изготовлением лука и можно прочитать об этом в блоге Hobbit»а.
Изготовление составной дуги удовольствие не дешевое, ибо требуется оклейка дуги сухожилиями и роговыми пластинами. Скорее всего под рукой не будет ни того, ни другого, ни клея =)
Хотя мы и договорились использовать дерево, стоит отметить что из рессор советских легковых автомобилей получатся очень мощные дуги, и если есть возможность следует использовать именно их.

Крепление дуги к ложу обычно осуществляется к торцу арбалета при помощи веревок, через окно в 10-15 сантиметрах от дуги. На картинке приведены примеры крепления дуги, как видно могут применяться деревянные клинья, фиксирующие дугу.

Другим важным элементом, является спусковой механизм. Рассмотрим самый простой вариант — штыревой замок.

Тетива при возведении зацепляется за выступ, под ним располагается штырь (1), цилиндрической формы, упирающийся в тело спускового рычага (2).
Так же для того, чтобы стрела не покидала арбалет еще до выстрела, рекомендуется сделать небольшой прижим. Подобно тому, что изображен на фото.

Ну и последний момент, это устройство натяжения тетивы. Так как сила натяжения дуги арбалета может превышать 100 кг, следует привести хотя-бы самое простое устройство для натягивания арбалета.

Ну и напоследок фото самодельного арбалета.

Несколько примеров более сложных спусковых механизмов

Арбалет — одно из изобретений, изменивших историю. До его изобретения лучнику требовалось тренироваться в течение многих лет, прежде чем он становился эффективным воином. С арбалетом даже средний крестьянин мог быть солдатом. Кроме того, благодаря использованию механизма взведения, перекрестная сила больше не является ограничивающим фактором.

Вот моя инструкция как сделать арбалет из дерева с фото и чертежами.

Будьте аккуратны, потому что арбалет может убить или поранить вас, вашу собаку и т.д.

Шаг 1: Арбалетная дуга

Все, что вам нужно — это определиться с размерами.

Общая длина составляет 125 см с шириной 6,5 см в центре, сужающейся до 1,25 см по краям. Толщина составляет 1,1 см.

Крепеж для тетивы я сделал из штифтов из твердой древесины.

Также я покрыл дугу джинсовой тканью. Я просто положил кусок джинсы и пропитал клеем, раскатав скалкой.

Шаг 2: Ложа арбалета

Ложа была смоделирована в ProE. По сути, это два прямоугольника — один 7,5 х 50 см 14 х 37 см, другой 14 х 37 см.

Возьмите размеры с картинки и вырежьте две части из фанеры 2 см (я взял фанеру, потому что она была под рукой).

Как только две части готовы, они соединяются друг с другом винтами для дерева, потому что их нужно будет несколько раз разобрать.

Сейчас будет полезно использовать рубанок, чтобы выровнять верхние края двух частей. Если у вас нет рубанка (у меня не было), прикрутите ложу к доске и выровняйте края пилой. Верхние края обязательно должны быть плоскими и ровными.

Шаг 3: Спусковой механизм

1. Разберите ложу на две части.
2. Работайте на внутренней стороне одной из частей.
3. Отмерьте 50 см от длинной части, а затем спуститесь вниз на 5 мм. Это будет центром круга. Используя циркуль, нарисуйте круг диаметром 4 см.

Проведите линию от нижней части круга длиной 6 мм, затем опустите эту линию вниз до конца ложи. Сделайте ортогональную линию от конца линии внутри круга до конца ложи.

Внутри этой области будет ваш спусковой крючок. Вы можете увидеть на рисунке, где я набросал линии, чтобы обозначить отверстие.

Отверстие — это точка поворота для крючка.

Шаг 4: Продолжение спускового механизма

Здесь я использовал фрезерный станок по дереву чтобы прорезать дерево вглубь на 6 мм. Впоследствии я положил лист бумаги на вырез и сделал контур, чтобы перенести этот вырез на вторую часть ложи. В этот момент важно просверлить отверстие в центре круга, так как ваши отметки будут внутри после сборки.

Шаг 5: Сборка ложи арбалета

Склейте и привинтите две части ложи вместе, постарайтесь не залить клеем спусковой механизм. К верху ложи прикрепите 0,5 см кусок твердого дерева, я использовал клён. После того, как клей высохнет, используйте кольцевую пилу чтобы сделать отверстие 4 см там, где будет спусковой механизм.

Затем используйте шлифовальную машинку или наждачную бумагу, чтобы убрать заусенцы.

Шаг 6: Гайка

Гайка будет удерживать тетиву, когда арбалет взведен. Она должна быть прочной и крепкой. Я сделал гайку из фанеры красного дуба и склеил слои эпоксидным клеем. Честно говоря, пять слоев недостаточно, и здесь можно постараться лучше.

Во всяком случае, как только ложа арбалета высохла, нужно вставить гайку в отверстие.

Ширина гайки должна быть такой же, как и ширина ложи.

Нижняя половина гайки отрезается, чтобы сделать спусковой крючок. Верхняя половина отрезается наполовину, чтобы сделать засечки, которые будут держать тетиву. Также делается дополнительный надрез, чтобы стрела могла соприкасаться с тетивой.

Гайка будет удерживаться в ложе при помощи блоков с обеих сторон.

Шаг 7: Спусковой крючок

Вам нужно взять лист бумаги, на котором вы отмечали вырез на ложе. Это поможет определить место, где будет сидеть спусковой крючок.

Верхний край спускового крючка должен быть прямым. Просто сделайте крючок достаточно прочным и достаточно маленьким, чтобы выдерживать вес арбалета и заставлять гайку вращаться.

Я использовал кусок лиственной фанеры. Это плохой выбор, так как она крошится. Чтобы исправить это, я укрепил деталь ковровым гвоздем.

После того, как вы сделали спусковой крючок так же, как на фотографии, завершите сверление поворотного отверстия и убедитесь, что крючок может вращаться.

Шаг 8: Присоединение арбалетной дуги

Чтобы упростить присоединение, я использую болт, который проходит сквозь дугу в ложу и закрепляю гайкой, спрятанной в крестовине.

Шаг 9: Тетива

Я сделал тетиву из пеньки из 16 нитей длиной 122 см. Это не очень хорошая тетива, но для первого раза пойдет.

Шаг 10: Заключение

Деревянный арбалет, сделанный своими руками готов, что осталось сделать?

• Так как это фанера, я, вероятно, покрашу арбалет.
• Нет никаких механизмов безопасности.
• Мушка, чтобы стрелять прямо.
• Сделайте держатель для стрелы, если вы наклоните арбалет, стрела выпадет.
• Тетиву нужно сделать лучше.
• Различные фиксаторы.
• Я измерил кинетическую энергию. Выстрел дает энергию в 28 Дж, что ниже рекомендуемого минимума 33 Дж для охоты, поэтому нужно сделать более сильный самострел.

Если вы не хотите покупать дорогой арбалет (а цены порой переваливают за $1000), можно сделать арбалет своими руками. Это не так сложно, как кажется на первый взгляд. Конструкция арбалета достаточно проста. Арбалет можно сделать из того, что имеется под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Общий вид арбалета, который можно сделать своими руками по чертежам

В конструкции этого арбалета использованы наработки производителей в области оружия. На чертежах представлен арбалет блочной конструкции. При следовании указаниям и соблюдении всех размеров вы сможете сделать качественный и хороший арбалет своими руками даже в домашних условиях

Общая схема самодельного арбалета в сборке:

Для начала желательно внимательно изучить чертежи арбалета и приступать к сборке своими руками. Изготовить арбалет своими руками — задача не из простых. Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород. Точные размеры арбалета можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

Чертеж плечей и колоды арбалета:

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева. Приклад будет крепиться к направляющей и служить основой для спускового механизма.

Чертеж приклада:

Предлагаемый к сборке своими руками, арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность. Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

Чертеж деталей блочного узла:

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади — оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

Сейчас стало модным охотиться с луком и арбалетом. Хотя в нашей стране это запрещено, но всё же можно стрелять по мишеням, практикуясь в этом нелёгком деле. Можно сделать арбалет своими руками в домашних условиях для тренировок. Ведь хорошие модели от известных фирм стоят очень дорого. А может быть сделана «под себя». Стоит помнить о том, что если оружие будет с натягом более 20 кг, то оно считается холодным оружием. Поэтому при создании арбалета стоит учитывать этот важный нюанс.

Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют «блочными». Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом.

Арбалет имеет множество составных частей:

спусковой механизм;

• в некоторых современных моделях присутствуют блоки на концах лука.

Из чего сделать арбалет

Главный материал, из которых делается арбалет, — это дерево. Из него изготавливают ложе и лук. Спусковой механизм в мощных образцах вытачивают из железа. А те, в которых сила натяжения меньше 20 кг, можно сделать из твёрдого дерева, оно вполне выдержит. Также для лука применяют пружинный металл и различные композиты.

Обычный арбалет из дерева

Для начала рассмотрим, как легко сделать арбалет своими руками, и начнём с простой его формы. Это стандартная конструкция древнего оружия, и его можно будет использовать не только для стрельбы, но и как эффектный предмет интерьера, повесив на стену.

Какое дерево использовать

Для создания арбалета нужно выбирать:

Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета.

Подготовка материала

Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго.

После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета.

Инструменты для изготовления арбалета

• Наждачная бумага разной зернистости.

  Столярный резец.

  Стамеска.

Делаем лук

На заготовке выбирают сторону, в которой годовые кольца дерева тоньше. Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук.

Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться.

После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон.

Обработка сучков

Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой. Также для этой цели можно использовать напильник.

Ложе

Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом.

Спусковой механизм

Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый — это так называемый «орех». Он состоит из цилиндра, где с одной стороны — зацеп для тетивы, а с другой — упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке.

Мы подробно рассмотрели, Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.

Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.

Блочный арбалет

Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика. Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно.

Делаем стеклопластиковые плечи для арбалета

Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот «бутерброд» уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами.

В должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой.

Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.

Делаем фигурное ложе

Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать.

Блоки

Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно.

Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся.

После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал.

В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком.

В мощных блочных моделях тетивой является только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.

Делаем тетиву для арбалета

Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей.

Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа.

По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться. Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными.

В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.

Несмотря на свой возраст, арбалет и сегодня способен неплохо конкурировать с некоторыми видами оружия. В отличие от своего прародителя, лука, данная конструкция обладает системой автоматического спуска стрелы, благодаря чему стрелок может сконцентрироваться на прицеливании, не растрачивая силы на натяжение тетивы. Учитывая популярность данного оружия, многие умельцы интересуются, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать особенности конструкции современного арбалета, виды таких орудий, факторы, влияющие на дальность выстрела и т. д.

Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

• убойной силе;
• дальности выстрела;
• точности стрельбы.

Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет применялся в качестве боевого оружия, существовали увеличенные прототипы, которые устанавливались на специальных станках. Их называли аркбалистами. На данный момент арбалеты используются преимущественно в спорте и охоте, являясь компактными и удобными в применении.

Особенности устройства

Для изготовления ложи рекомендуется использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб

Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего состоит арбалет?

В сравнении с традиционным луком, в конструкцию арбалета было добавлено несколько элементов. Данное оружие состоит из следующих частей:

• ложе;
• спусковой механизм;
• тетива.

Если речь идет о блочном арбалете, то его конструкция предполагает также наличие блоков – роликов, предназначенных для натяжения тетивы.

Слева – классический арбалет, справа – блочная модель

На сегодняшний день различают несколько разновидностей арбалетов. Относительно назначения такие конструкции делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от той спортивной дисциплины, в которой они используются. Как правило, такие конструкции оснащаются специальными системами прицеливания и различными навесными элементами, предназначенными для повышения точности стрельбы.
2. Охотничьи. Для таких арбалетов необходима относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любительские. Это легкие орудия, которые предназначены для стрельбы по мишеням и обладают относительно небольшой мощностью. Также производятся точные копии старинных арбалетов, которые хоть и являются боевыми прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

Относительно конструкции различают:

1. Классические модели. В данном случае энергия накапливается непосредственно в дугах, после чего передается тетиве. Принцип действия таких арбалетов схож с самыми простыми моделями луков.
2. Блочные. Это наиболее совершенный вид данного оружия. Специальная система блоков в данном случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты – уменьшаются.

Конструкция блочного арбалета отличается особой сложностью. Даже банальный процесс замены тетивы в данном случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты могут быть:

1. Классические. В данном случае речь идет об использовании специальных арбалетных стрел или же укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии выступает металлический шарик.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)

Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

• тополь;
• ясень;
• клен;
• акация.

Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

Подготовка материала

Деревянная заготовка для арбалета должна быть просушена в течение года

Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
2. Диаметр заготовок должен составлять не менее 10 см.

Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

После защиты мест среза, необходимо сделать следующее:

1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
4. Теперь полено можно распилить пополам, высушив еще около недели.

Изготовление плеч

Самое простое – использовать готовые луки для спортивной стрельбы

На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

Производство плеч осуществляется следующим образом:

1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

Как обрабатывать сучки

При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

Изготовление ложа

Ложе делается под себя – для максимального комфорта

После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

Спусковой механизм

Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится курковый упор;
• на противоположном конце расположен зацеп тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

Сборка арбалета

Совет: не мучайтесь с изготовлением стрел, их намного проще купить

Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

Изготовление плеч из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет довольно интересна, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные проткнуть даже картон

Чтобы выстрелить из арбалета, вовсе необязательно получать навыки работы с древесиной, закупать необходимые инструменты и осуществлять заготовку сырья, ожидая год для начала работ. Действующую модель можно изготовить из обыкновенного гофрированного картона. Естественно, для спортивных или охотничьих целей такой арбалет не подойдет, а вот для стрельбы по мишеням будет в самый раз.

Изготовление такого прототипа предполагает несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрированного картона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом, создается необходимая жесткость, ведь на данную часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона следует вырезать спусковой крючок и запорный механизм. Их также изготавливают из нескольких слоев, склеенных друг с другом. Для создания дополнительной жесткости, необходимо усилить данные конструкции палочками от мороженого.
3. Основная часть арбалета представлена ложем, ровно как и в его боевых прототипах. Эта конструкция состоит из двух одинаковых частей, которые соединяются друг с другом посредством перемычек.
4. Вставляем внутрь ложа спусковой механизм и склеиваем основную часть арбалета.
5. Теперь необходимо прикрепить плечи к основанию. Делать это следует очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе необходимо натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем большее количество резинок вы используете, тем более мощным будет ваш арбалет. Однако здесь не следует переусердствовать – трех-четырех слоев будет вполне достаточно.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они являются довольно тяжелыми для целенаправленного полета, при этом, инерции резинки будет более чем достаточно для запуска такого снаряда.

В данной статье мы рассмотрим вопрос о том, как сделать арбалет, применяя конструктивные знания арбалетостроения.

Чтобы самостоятельно сделать надежный арбалет, огромного трудолюбия и желания мало. Необходимо еще иметь небольшую базу знаний, материальную и техническую. Конечно, можно взять кусок древесины и автомобильную рессору, и с упорством маньяка начать точить, строгать, сверлить, пилить, ориентируясь примерно на найденные изображения конструкции арбалета. Но итог может оказаться таким, что арбалет будет чересчур тяжелым, неудобным и вообще может получиться не то, о чем вы мечтали и что хотели.

Что же делать? Прежде всего, следует точно определить, какой конкретно арбалет вам нужно изготовить.
Ведь видов этого метательного оружия большое количество и в каждом есть свои необычные технические особенности, которые обуславливают совершенно разные техники изготовления и применения арбалетов на практике.

Далее, необходимо точно оценить свою возможность в плане оборудования
, при помощи которого вы будете делать своими руками детали арбалета. И, напоследок, хорошо подумайте, где и какой материал нужно брать для создания той или иной конструкции.

Что же, начнем с пополнения базы знаний об арбалетах и их видах, ведь без этого просто нельзя продвинуться дальше. Сначала посмотрим общее устройство этого оружия.

В большинстве случаев, любой арбалет имеет следующие механизмы и части:

• Направляющие и ложе арбалета;
• Плечи и лук;
• Спусковой механизм;
• Устройство натяжения;
• Стрелы (болты);
• Тетива.

Теперь нужно немного коснуться классификации арбалетов. Все они классифицируются по определенным критериям.

Классификация по уровню натяжения плечей:

• Уровень натяжения до 20 кг. Подобные арбалеты зачастую используются для развлечений и отдыха, для каких-либо серьезных испытаний, конечно, не подойдут. Не очень велика дальность прицельной стрельбы (приблизительно 15-20 метров);
• Уровень натяжения 20-55 кг. Такие арбалеты позволяют спусковой механизм взвести с помощью мускульной силы, без каких-либо устройств. Прицельная дальность у них составляет примерно 60-80 м;
• Уровень натяжения более 55 кг. Такие арбалеты – серьезное оружие, требующее натяжения тетивы специальными устройствами взвода.

Классификация по виду используемого лука:

• Монолук. Он может быть однородным, сделанным из стали или стеклопластика, а также составным с применением конкретных пород древесины;
• Плечи + колодка. Для закрепления плечей лука в этом случае используется колодка – промежуточное приспособление. Подобный арбалет достаточно удобен при транспортировке, т.к. с легкостью разбирается.

Классификация по виду применяемых плечей:

• Блочные – с применение роликов и эксцентриков, а также имеющие основную и 2 дополнительных тетивы;
• Прямые – плечи в не согнутом положении составляют прямой отрезок;
• Традиционные – S-образный лучный вид изгиба.

Классификация по используемому ложу арбалета:

• Традиционное ложе винтового вида, обладающее цельным прикладом, шейкой и цевье;
• Ложе старого типа, которые делаются по примеру средневековых арбалетов;
• Спортивное ложе с прорезью в прикладе и пистолетной рукоятью.

Классификация по способу натяжения:

• Мускульный вид натяжения – имеет систему рычагов, стремя, специальный крюк;
• «Козья нога» — это одноплечевой рычаг;
• Ворот – приспособление обладает червячной передачей и зубчатой рейкой;
• Блочное натяжение с несколькими роликами.

Теперь, имея некоторые представления об устройстве арбалетов, пришло время решить, какая именно конструкция подходит для вас, с учетом ваших технических возможностей. Иными словами – убедитесь, что у вас есть возможность использования дерева и металлообрабатывающих станков. Стоит поверить, что имея только дрель, рубанок и ножовку по металлу, вы вряд ли сможете сделать своими руками качественный арбалет. Многие детали может изготовить только опытный токарь. Даже если на руках есть детальные чертежи арбалета, придется использовать максимум выдумки, усилий и сообразительности, чтобы сделать все технически грамотно и красиво.

Как сделать арбалет под свои физ. параметры

Изготовление арбалета своими руками начнем с ложа. Для начала возьмем подходящую древесину. Нам понадобиться такая порода дерева, которая не будет колоться, коробиться, будет достаточно вязка. Подобным параметрам вполне отвечают следующие породы: орех, береза, ясень, бук. Несомненно, такое дерево можно найти в любом строительном магазине нашей страны, поэтому каких-либо проблем не возникает.

Для ложа в качестве исходного материала вполне подходит доска толщиной в 30 см (больше брать не рекомендуется – это попросту незачем). Теперь следует определиться с размерами ложа. Ниже на рисунке показано, как выбрать его размер под собственные физические параметры.

Где:
А
– это ваши основные физические размеры:
L
– Расстояние от локтевого изгиба до конца указательного пальца;
B2
– ширина грудной клетки;
H3
– расстояние от зрачка до ключицы.
Б
– размеры ложа:
Lп
– длина ложа, которая измеряется от переднего сегмента спускового крючка до пятки приклада (примерно на 5-15 мм длиннее, чем до половины затылочной части приклада);
Lпс
– длина от половины затылочной части приклада до спускового крючка (расстояние L);
Lн
– длина ложна от носка приклада до спускового крючка (на +/- 15 мм короче или длиннее расстояния до половины затылочной части приклада);
а
– расстояние спереди приклада отгиба ложа к низу;
о
– расстояние от пятки приклада до отгиба ложа к низу (размеры «а» и «о» делаются в зависимости от показателей Н3).
В
– отвод ложа и изменение в сторону, что зависит от ширины грудной клетки (В2):
Оп
– расстояние от пяточной части приклада до отвода ложа;
Он
– расстояние от носочной части приклада до отвода ложа.

Ложе нужно измерять от начала спускового крючка до разных точек, которые находятся на затылочной части приклада. Чтобы ложе подогнать по размеру своего тела, нужно воспользоваться рисунком выше. Но средние показатели размеров таковы:

От пятки до начала спускового крючка – 36-36.5 см;
От крючка до носка приклада расстояние – 36.8-37.2 см;
До средней точки, которая находится на затылочной плоскости – 35.6-36 см, «а» – 4-4.5 см, «б» – 5.5-6 см.

Сделав замеры своего тела, ориентируясь на данную таблицу, можно выбрать оптимальные размеры для вашего ложа, которое будет подходить вам практически идеально. Сложно? Не страшно, как говорится – «Тяжело в учении, легко в бою».

После чего можно приступить непосредственно к изготовлению самого ложа. Для начала рекомендуется из бумаги вырезать шаблон. На ней чертим ложе по размерам, которые были замерены и определены при помощи таблицы. Эскизы разных лож арбалета доступны в интернете.

О том, как сделать ложе арбалета, плечи и спусковой механизм пошагово, мы расскажем в других статьях. В этом случае наша задача заключается в определении необходимых для нас размеров частей арбалета и материалов, из которых они будут изготовлены.

Теперь посмотрим, с чего нужно начать создание плечей арбалета.
А начинаем, как обычно, с выбора материала, из которого будут сделаны плечи. Мне кажется, многие сразу определяют, какой арбалет будет сделан: с монолуком или с составным луком.

Материал для создания плечей должен быть следующим:

• Если в вашем распоряжении имеется спортивный лук, то от него можно использовать плечи. Можно сходить в какую-нибудь спортивную секцию, где можно получить списанные луки совершенно бесплатно – все равно их будут выбрасывать. Их, правда, можно применить для слабых арбалетов, с натяжением до 20 кг;
• Стеклотекстолит или текстолит продается в обычный строительных магазинах. Также невелика сила натяжения – до 20 кг. Как правило, используется для создания арбалетов в целях развлечения;
• Автомобильная рессора – посмотрите в своем гараже, в соседском и на технической свалке. В принципе, найти ее проблемы не составит – было бы желание;
• Углепластик, стеклопластик, разнообразные композитные материалы – опять же идем в строительные магазины.

В любом магазине есть подобные материалы, причем по достаточно доступным ценам.

Самые качественные плечи арбалета выходят из композитных материалов и стеклопластика.
Ниже продемонстрирован чертеж с размерами плечей их стеклопластика с силой натяжения до 40 кг.

Для создания монолука можно воспользоваться автомобильной рессорой. К нему тетива закрепляется при помощи колесиков или натягивается на трезубец.

Таблица размеров чертежей монолука.

С вашего позволения, на этом пришло время закончить обзор размеров, которыми можно воспользоваться для того, чтобы создать арбалет своими руками. В следующих статьях мы подробно разберем, какие спусковые механизмы можно использовать для арбалета. А также рассмотрим чертежи спусковых механизмов, которые распространены сегодня в арбалетостроении.

По материалам сайта: sekach.ru

Если у вас не средств на покупку арбалета или просто есть желание сделать его своими руками из куска дерева, предлагаем попробовать свои силы с представленной ниже инструкцией.

Конструкция самодельного арбалета из дерева проста, поскольку в качестве плечей здесь предлагается использовать плечи от обычного лука. Это особенно выгодно, если лук уже был поломан и не годится для использования.

Представленный ниже чертеж арбалета из дерева поможет вам представить, из чего состоит такой арбалет и какую имеет форму.

Фото. чертеж арбалета из дерева

Использование в качестве плечей – плечи от лука позволяет сделать арбалет гибким и удобным в использовании, поскольку металлические плечи бывает довольно сложно натягивать.

Устройство нашего самодельного арбалета из дерева будет традиционным:

• Ложе;
• Плечи;
• Прицельное устройство;
• Спусковой механизм.

Сначала изготавливается ложе арбалета. Для этого лучше брать древесину твердых пород, например дуб. Это обеспечить прочность конструкции. Вырезаем по чертежам форму ложа и тщательно шлифуем место направляющей стрелы, чтоб не было никаких зацепок и приступаем к изготовлению спускового механизма.

Как сделать из дерева оружие арбалет – делаем спусковой механизм для самодельного деревянного арбалета по чертежам и схемам

Спусковой механизм при изготовлении арбалета из дерева можно сделать по принципу средневековых. Ниже приведена схема механизма, по которой можно изготовить и собрать это устройство.

Фото. Схема СМ арбалета своими руками из дерева в домашних условиях

Когда тетива возведена, она цепляется за выступ А рычага №2. Когда крючок №3 нажимается, тетива отпускается и выталкивает стрелу. Во время перемещения рычага происходит ограничение упора 4. Важно, чтоб сам упор находился в положении когда выступ рычага А имеет крайнее расположение ниже направляющей ложа. Пружина % предназначена для удержания рычага в крайнем положении после выстрела.

Когда стрелок натягивает тетиву она упирается в выступ 6 и рычаг 2 занимаем исходное положение. Пружина 6 позволяет зафиксировать тетиву и рычаг поворотом. Крышка 7 предотвращает случайное соскакивание тетивы с выступа А. Плоская пружина 8, которая находится на крышке 7, удерживает стрелу на направляющих. Подшипник 9 значительно уменьшает силу необходимую для нажатия на спусковой крючок.
Вместо пружин 5 и 6 можно использовать английские булавки. Весь спусковой механизм лучше собрать в металлический корпус и потом вставить в гнездо ложа.

Как сделать большой пистолет арбалет из дерева и простой арбалет для ребенка

После того как спусковой механизм собран и установлен в ложе можно крепить деревянные плечи, которые являются бывшим луком, к ложу. Это делается при помощи металлических уголков и шурупов или саморезов.

Остается изготовить и прикрепить прицел. Он состоит из целика и мушки. Форму можно взять с чертежей прицельных устройств огнестрельного оружия, а размещать целик лучше над спусковым устройством. Мушка крепится ближе к плечам арбалета.

Смотреть, как сделать арбалет из дерева в домашних условиях видео

Еще лет двадцать назад лука или арбалета для индивидуального использования не существовало в природе. Некоторые чудаки и фанатики исторических реконструкций брались за их изготовление на собственный страх и риск, совершенно не представляя, что получат в итоге. И все потому, что длившийся несколько десятков тысяч лет процесс накопления опыта и оттачивания мастерства в изготовлении и пользовании метательным оружием в наше время был однажды прерван и предан анафеме.

Сейчас все эти раритетные знания достали из пыльных сундуков, научились делать луки и арбалеты с использованием современных технологий, а армия последователей Вильгельма Телля и Робин Гуда растет со скоростью геометрической прогрессии. И сегодня мы подготовили для вас чертежи и схемы, которые расскажут, как сделать арбалет в домашних условиях.

Несмотря на обилие интернет-магазинов, торгующих метательным оружием, а также фантастического по широте ассортимента продукции, есть немало желающих сделать арбалет самостоятельно. Большинство из них не знают с чего начать. Сегодня мы расскажем вам про основные конструктивные особенности арбалета. Эти знания помогут вам избежать ошибок при изготовлении, а также разочарований и травм при его использовании.

Перед началом работ стоит знать два основных момента.

1. В нашей стране арбалет – это развлекательное и спортивное оружие
   . Охота с ним запрещена. Любое метательное оружие с усилием натяжения более 43 килограмм считается боевым, право на пользование которым дают разрешительные органы МВД.
2. Арбалет – это конструкция, испытывающая колоссальные нагрузки при эксплуатации
   . Поэтому всякая небрежность при его изготовлении, скорее всего, приведет к травме. Любая его деталь должна иметь многократный запас прочности.

Итак, давайте узнаем, как сделать простой арбалет в домашних условиях.

Видео ниже расскажет, как сделать арбалет в домашних условиях:

Лук

Источником энергии арбалета является лук – упругая пластина сложной формы, имеющая один основной изгиб и, как опцию, два дополнительных на концах. Начинать изготовление арбалета надо именно с этой детали и подгонять под нее все остальное – выбор типа натяжения (рекурсивный или блочный), размер ложи, тип спускового механизма.

Дерево и композит

Остро стоит вопрос о том, что использовать в качестве материала для лука: дерево, композит или металл?

• Дерево
  – самый неверный выбор. Доступные «деревяшки», валяющиеся под ногами, – это мусор, годящийся только на растопку печей. Ветви, вырубленные в лесу, по мере высыхания теряют упругость, трескаются и разваливаются. Из этого материала можно сделать лишь что-то для кратковременного развлечения на даче. Из моделей, продающихся в магазинах, и имеющие в своем составе дерево, очень популярен , а также и .
• Композит
  , созданный из стекловолокна и эпоксидного связующего, – это очень заманчиво и внешне просто. Но есть препятствие – необходимость скрупулезно точного соблюдения технологии всех работ. Пропорций смеси, сушки, выдержки. В домашних условиях это почти невозможно.

Металл

Остается один безальтернативный вариант – металл. Если у вас есть под рукой старый «Москвич» с набором листовых рессор, то считайте, что вам повезло. Из всего пакета берется один лист – второй. Если вас не слишком пугают габариты, то и первый подойдет. Тем более, что у него есть на концах трубки – почти готовый кронштейн для крепления блоков или тетивы.

Для крепления лука к ложе используется колодка. Это П-образная конструкция, обхватывающая ложу спереди. Ее можно приварить к листу рессоры наглухо, но в этом случае при изгибе лука сварные швы будут испытывать чрезмерное напряжение на отрыв. Поэтому лучше на колодке закрепить шаровую опору от ВАЗ 2108. На ее штырь и крепится лук. Это удобно еще и потому, что на листе рессоры есть отверстие.

Если вы очень сильный, то можно остановиться на рекурсивном способе натяжения тетивы (как в , и др.) . Но лучше выбрать блочный (как в моделях , и др.). Для крепления блоков на луке, если вы выбрали второй рессорный лист, надо закрепить кронштейны на его концах. Болтовое (а еще лучше заклепочное) соединение предпочтительнее сварки, поскольку этот узел испытывает сильные вибрационные нагрузки. В качестве шкивов используйте детали механизма подъема стекол того же «Москвича».

Относительно тетивы напрашивается очевидное решение: тонкий металлический тросик. Но оно не вполне верное, поскольку стальные тросы плохо выдерживают переменные нагрузки. Лучше выберите альпинистский репшнур диаметром 5-8 мм.

Сделав лук и закрепив на нем тетиву, вы можете провести натурные испытания на изгиб. Отлично, если при этом у вас будет динамометр килограммов так на 100-150. В результате вы узнаете два параметра, необходимые для дальнейших работ: длину хода тетивы и нагрузку.

О том, как сделать ложу на мощный арбалет в домашних условиях, читайте ниже.

Ложа

Для этой детали самодельного арбалета дерево – безальтернативный вариант. Но не всякое. В любом случае не осина, ольха, ель или сосна. Лучше бук, вяз, дуб. Заготовка, высушенная в течение лет двадцати. Понятно, что такого вам нигде и никогда не найти. Поэтому используйте влагостойкую фанеру толщиной в 7-9 мм. Из нее вырезают 3 или 5 контуров ложи, а потом склеивают этот пакет эпоксидной смолой. Не очень красиво, но чрезвычайно надежно.

• Относительно формы – откажитесь от полупистолетной, используйте прямую английскую ложу. Она не только проще в изготовлении, но и прочнее.
• При сборке пакета ложи надо учесть и ход тетивы, и нагрузку. Первое определяет расстояние от колодки до паза для спускового механизма. Второе – толщину стенок ложи в месте его крепления. Именно прямая английская ложа позволит вам избежать излишнего утончения при переходе от цевья к прикладу.
• Важнейшая деталь ложи арбалета – направляющая стрелы. Она должна быть гладкой и прочной. Для нее можно использовать пластины, обрамляющие боковые стекла «Москвича», мебельную фурнитуру, другие похожие по форме детали.
• Если вы используете блочный тип натяжения тетивы, то в цевье под направляющей должен быть паз для тросовой системы. Это еще один элемент, ослабляющий ложу, поэтому откажитесь от мысли сделать цевье изящным. Высокое защитит ваши пальцы от попадания под тетиву и травматической ампутации фаланг.

Обычно арбалеты имеют ложу из пластика, как например, модели , и другие.

О том, как сделать самодельный спусковой механизм для арбалета в домашних условиях, расскажем ниже.

О том, как сделать арбалет из дерева (фанеры) своими руками, расскажет это видео:

Спусковой механизм

Если вы не слесарь шестого разряда, то откажитесь от мысли сделать этот элемент самостоятельно.
Приложите усилие и найдите УСМ от любой пружинно-поршневой пневматической винтовки. В самом сложном случае вам придется лишь доработать его зуб, удерживающий поршень – он может быть маловат для толстой тетивы.

Над спусковым механизмом устраивается кожух высотой от 2 до 5 см, необходимый для того, чтобы защитить его от влаги и грязи, а также являющийся основанием для прицельных приспособлений – планок под оптику или целика. Планки Вивера, Пикатинни или ласточкин хвост можно купить в любом интернет-магазине, торгующем пневматикой.

Передняя часть кожуха над спусковым механизмом выполняется в виде длинного (не более 10 см) упругого «хвостика», которым задняя часть стрелы удерживается на направляющей.

Изготовление стрел

Канонически правильно боеприпасы для арбалета называются «болт». Но многие интернет-магазины торгуют арбалетными стрелами. Для арбалетов, имеющих винтовочную ложу, подходят длиной 14, 16, 20, 22 дюйма. Если быть абсолютно откровенным, то лучше магазинных вам стрел не найти. К сожалению, дешевле 150 рублей ни одна из них не стоит. Поэтому стоит попытаться изготовить их самому.

Сделать их можно из дерева, прямослойного, без сучков. Как вариант – использовать детали мебели – балясины от стульев, перил детских кроваток. Хорошие стрелы получаются из алюминиевых трубок диаметром до 2 см. При желании можно использовать даже электроды максимального диаметра, но они безнадежно гнутся при попаданиях и к ним сложно прикрутить оперение.

Для оперения используется тонкий пластик. Натуральные птичьи перья могут дать неожиданный эффект хаотичного изменения направления полета, поскольку имеют природные изгибы, которые надо уметь учитывать.

Главное условие для хорошего, ровного полета – балансировка.
Центр тяжести у арбалетного болта должен находиться после первой трети длины от наконечника. Если он не металлический, то конец стрелы можно загрузить свинцовой проволокой, обмотанной вокруг древка.

К вопросу оснащения стрелы наконечником надо относиться без фанатизма. Точить металл на токарных станках, фрезеровать и полировать, придавая изысканные формы, – эти операция доступны немногим. Кроме того, такой наконечник чрезвычайно опасен. Если вам не требуется пробивать рыцарские доспехи, то деревянный болт можно просто заточить под углом 30 градусов, используя обычный нож.

О том, как самому сделать арбалет, который стреляет, своими руками из бумаги, карандашей и других материалов, расскажем далее.

Прикольные стрелялки

Стрелялку зубочистками или спичками можно сделать из деревянной прищепки. Для этого разберите ее и переделайте:

1. узкий паз для пружины одной половины расширьте до 1 см, на второй сделайте такой же, но с отступом на 1 см;
2. на передних концах обеих половинок, со стороны узких пазов для пружины, сделайте продольную проточку глубиной 1-2 мм;
3. соберите половинки прищепки «наизнанку», скрутив их ниткой;
4. установите пружину прищепки лапками в прорезанные пазы, а спиралью наружу;
5. установите зубочистку в отверстие между половинками;
6. нажмите на спираль пружины, сместив ее в полукруглый вырез;

Лапка пружины скользнет по длинной прорези, щелкнет по зубочистке и заставит ее вылететь.

О том, как сделать мини-арбалет из карандашей своими руками в домашних условиях, смотрите в видео ниже.

Арбалетная тема, наверное, нескончаема, то есть, я имею в виду — всегда найдется что-нибудь интересное на просторах сети интернет. Любители самодельного оружия часами бродят в виртуальности, пытаясь найти подробные чертежи и новые конструктивные разработки для создания собственных моделей оружия, в том числе и арбалетов.

Современное арбалетастроение имеет довольно сложную механику и не каждому самодельщику «по зубам» сделать арбалет по новым технологиям. Причины этому разные: у кого-то нет подходящего оборудования, кто-то не может найти соответствующий материал, а у некоторых просто нет профессиональных навыков для работы с современными технологиями. Но не стоит огорчаться, если вы не имеете чего-то из выше перечисленного.

Арбалетных дел мастера прошлого разработали конструкции этого великолепного оружия, весьма простыми и доступными для любого человека, имеющего прямые руки и хорошую соображаловку. И поверьте, качественно сделанный арбалет по старинным чертежам, ничуть не хуже (по своим техническим и стреляющим характеристикам), чем навороченное заводское «чудо» наших дней. Тем более что его изготовление не требует наличие сложного оборудования и материал можно найти легко.

Я хочу предложить вашему вниманию конструкцию самого простейшего, на мой взгляд, арбалета. Схема его размещена на одной единственной картинке, но этого вполне достаточно, чтобы понять, как сделать подобный старинный арбалет.

Как видите, почти все его детали выполнены из дерева, кроме металлического шплинта для соединения спускового механизма с ложем арбалета и стальной пластинки, предназначенной для удержания стрелы в направляющей арбалета при взводе тетивы. Хотя, спуск можно сделать еще проще, например, так, как показано в разделе .

Кривизну дуги можно исполнить с помощью струбцин и специальных металлических шаблонов. Впрочем, лук лучше делать не из цельного куска дерева, а используя, например, многослойный шпон. Как его сделать, можно почитать на странице

Теперь обратите внимание на простоту соединения лука с ложем арбалета. Ничего вычурного и заумного — обычный прочный шпагат, прочно стягивающий данные детали вместе. Само ложе можно выпилить обыкновенной ножовкой, подправить напильником и ошкурить наждачной бумагой.

Четыре отверстия нам поможет высверлить электродрель. Единственное затруднение для кого-то может вызвать выборка пазов для стрелы и рычага спуска. Но все, же я думаю, ручные дисковые пилы в наше время есть почти в каждом доме. А с такой пилой выполнение любого паза не составит большого труда.

По приведенному выше рисунку можно увидеть все требуемые размеры, кроме толщины. Толщину можно определить самому, а можно пройтись по , посвященным тематике арбалетастроения и выбрать подходящий для вас вариант.

Итак, мы плюнули на современные технологии и реконструировали арбалет средних веков. Конечно, оптический прицел нам не доступен, да и дальность полета стрелы намного меньше, чем у мощных арбалетов нашего времени, но… мы сделали его сами, не имея под рукой ни сложного оборудования, ни дорогих материалов, ни подробнейших чертежей. Без которых невозможно сделать современный арбалет, так как его изготовление требует высокой точности подгонки всех деталей. Вы можете вполне гордиться своим творением.

Кстати, если применить к нашему деревянному арбалету чуток творческих усилий, то можно, вполне, добиться того, чтобы его признали «произведением искусства». Быть может, вы увлекаетесь резьбой по дереву и сможете наложить на свое изделие неповторимый рисунок, способный поразить окружающих своей оригинальностью. Удачи, вам друзья, в ваших творческих начинаниях.

Еще о самодельных арбалетах:

Развлечение в виде подобного самодельного арбалета из дерева интересно и для взрослых, и для детей. Правда, для последних развлечение не безопасное, а потому и играть им нужно только под присмотром взрослых. Сделать такой арбалет не сложно, а стрелять он будет обычными железными пробками.

Материалы

Чтобы сделать деревянный арбалет своими руками, приготовьте:

• бруски дерева;
• бандажный шнур;
• клей для дерева;
• саморезы;
• деревянный дюбель;
• палочки для мороженого;
• карандаш;
• железные пробки от бутылок;
• ножовку или пилу;
• лобзик;
• наждачную бумагу;
• дрель;
• сверла.

Шаг 1
. Первым делом нужно сделать лук для арбалета. Для этого возьмите древесную полоску толщиной 0,64 см с параметрами 1,9 х 30,5 см. Исходный материал – это лиственное дерево, в данном случае им стал тополь. Полоску замочите в воде на ночь и после прижмите струбцинами к круглой ровной поверхности, оставив заготовку в таком виде до полного высыхания.

Шаг 2
. В закругленной полоске вам нужно просверлить три отверстия. Два по бокам должны составить 0,3 см. Размер отверстия в центре – 0,6 см.

Шаг 3
. Закрепите полоску в таком виде с помощью бандажного шнура.

Шаг 4
. В носовую часть арбалета отправьте деревянный брусок и закрепите его с помощью клея для дерева и самореза.

Шаг 5
. Бандажный шнур натяните по максимуму и в этой точке на центральном бруске изделия карандашом поставьте метку.

Шаг 6
. В месте, отмеченном меткой, сделайте надсечку.

Шаг 7
. В надсечке просверлите отверстие и отправьте в него дюбель. Нижнюю часть бруска обрежьте и обработайте, придавая ему вид настоящего оружия.

Шаг 8
. Теперь вам предстоит сделать фиксатор и курок. Для этого используйте прочные палочки от мороженого. Из палочек сделайте две детали, показанные на фото. Для курка вам просто нужно срезать один из закругленных концов, а для фиксатора – обрезать третью часть и снизу приклеить стопкой три обрезанные полоски. По длине они должны доходить до середины фиксатора.

Не думаю, что когда мы решим делать арбалет, у нас под рукой будет весь инструмент, какой мы только захотим, и куча сырья. По этому сложно предсказать из чего будет изготовлен наш арбалет, по этому просто рассмотрим основные узлы, сделанные с минимальной сложностью. А так же по возможности откажемся от металлических деталей.
Для того чтобы представить общий вид того, что должно получится, приведу картинку с сайта www.daslife.ru.

Ложе для арбалета, углубление в котором находится стрела, пожалуй самая трудоемкая и требующая филигранной обработки часть арбалета. Если у нас нет обработанного на фрезерном станке металлического ложа(а у нас его нет), можно заменить его на тщательно отшкуренное деревянное. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь. Для этого необходимо, учитывая траекторию полета стрелы, отрегулировать ложе так, чтобы оно располагалась под углом. Среднее значение- 5, 6 градусов, но вы советуем вам определится с дистанцией, на которую вы будете посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, пока ваш самодельный арбалет не начнет посылать стрелы точно в цель.

Изготовление тетивы для арбалета
(взято с www.turmaster.com/)

Тетива во время выстрела получает значительное давление на растяжение и разрыв поэтому одним из условий, предъявляемых к ней, является ее способность выдерживать большое количество выстрелов, т.е. обладать долговечностью, «живучестью». Кроме того, тетива должна быть легкой и малорастяжимой.
Для изготовления тетивы применяются нити: лавсан, дакрон, кевлар, дейнема, СВМ, фастфлайт и другие нити синтетического волокна.
При этом необходимо иметь несложное приспособление.
Как видно из рисунка, оно состоит из деревянной планки, в которой с одной стороны имеется прорезь и передвигающийся стержень с резьбой, позволяющий устанавливать и закреплять его в различных местах, с другого конца планки на оси находится V-образная деталь из фанеры или дерева толщиной около 10 мм. На концах детали постоянно закреплены два стержня. V-образная деталь закрепляется в двух положениях. Первое положение показано на рисунке, во втором положении два стержня находятся на одной линии с подвижным стержнем.
В случае отсутствия такого или подобного приспособления обмотку тетивы можно производить между двумя гвоздями, вбитыми на необходимом расстоянии по длине тетивы. Обмотка нити производится круговым движением руки с равномерным натягиванием нити. Количество нитей зависит от силы лука
После того, как тетива намотана, производится предохранительная обмотка петель и ее середины.
Предохранительная обмотка производится крученой шелковой нитью капроновой, нейлоновой, хлопчатобумажной катушечной ниткой. При изготовлении тетивы из нитей кевлар необходимо усиливать петлю, либо делая дополнительную прокладку из нитей и вплетая их в тетиву, либо увеличивая вдвое количество их в петле. После обмотки середины петли V-образная пластина поворачивается в первоначальное положение и делается обмотка конца тетивы.
Таким образом обматывается и вторая петля. При этом необходимо точно сохранять середину обмотки. Тетива, надетая на лук, не должна иметь провисающих нитей, наличие их говорит о некачественном изготовлении тетивы. Как правило, это случается, если обмотки производятся не с одинаковым натяжением.
Предохранительная обмотка на середине тетивы делается в момент, когда она надета на лук. Предохранительная обмотка должна производиться не слишком туго: это значительно удлиняет срок службы тетивы.
Для предохранения тетивы от влаги ее слегка натирают пчелиным воском. Втирать воск следует осторожно, чтобы нити тетивы при этом не порвались и не деформировались. Необходимо помнить, что смазка увеличивает вес тетивы и приводит к уменьшению скорости полета стрелы, поэтому смазывать ее надо небольшим количеством воска.
Нити, из которых изготовляется тетива, при условии, создаваемом работой плеч, удлиняются (из лавсана или дакрона на 2-3% из кевлара на 0,8%). В связи с этим при изготовлении тетивы из кевлара рекомендуется делать ее немного длиннее, чем из лавсана и дакрона.
Практика стрельбы предполагает замену тетив через 5000-10000 выстрелов. Тетивы из кевлара служат значительно меньше и выдерживают около 2000-5000 выстрелов.
Подкручивая тетиву, можно изменять ее размеры до тех пор, пока кучность стрельбы не станет удовлетворительной. Максимальное число оборотов для изменения длины тетивы — 30. Если требуется большее число оборотов, то значит, тетива слишком длинная и следует сделать новую
Изготовление тетивы для арбалета

Тетива из металлического троса
Трос толщиной 1.5 — 2.5 мм годится для изготовления арбалетной тетивы. Но он обладает рядом особенностей, которые надо учитывать. В общем случае, тетива из синтетических нитей более предпочтительна.

Особенности использования металлического троса:
Конструктивно трос предназначен для статических нагрузок. При динамических нагрузках он разрушается значительно быстрее.
Со временем трос будет растягиваться и, соответственно, тетива ослабевать
Масса тетивы из троса значительно превышает массу такой же тетивы из синтетических материалов. Это косвенно влияет на скорость полета стрелы, так как плечам требуется больше энергии для разгона массивного троса.
При перетирании, избыточных напряжениях трос, как правило, рвется в местах перегибов, завязанных узлов, креплений
Получить петли на концах троса можно путем завязывания его обыкновенной дубовой петлей. Пайка, как способ соединения концов троса, менее надежен в эксплуатации. Неплохо себя зарекомендовало расклепывание концов троса в медной или латунной трубочке.

Петли для крепления тетивы на арбалет.

Несмотря на свой возраст, арбалет и сегодня способен неплохо конкурировать с некоторыми видами оружия. В отличие от своего прародителя, лука, данная конструкция обладает системой автоматического спуска стрелы, благодаря чему стрелок может сконцентрироваться на прицеливании, не растрачивая силы на натяжение тетивы. Учитывая популярность данного оружия, многие умельцы интересуются, как сделать арбалет своими руками. Для этого следует учитывать множество нюансов, знать особенности конструкции современного арбалета, виды таких орудий, факторы, влияющие на дальность выстрела и т. д.

Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

• убойной силе;
• дальности выстрела;
• точности стрельбы.

Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

Когда арбалет применялся в качестве боевого оружия, существовали увеличенные прототипы, которые устанавливались на специальных станках. Их называли аркбалистами. На данный момент арбалеты используются преимущественно в спорте и охоте, являясь компактными и удобными в применении.

Особенности устройства

Для изготовления ложи рекомендуется использовать материал дерева: ясень, бук, березу, орех, палисандр и даже дуб

Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

Из чего состоит арбалет?

В сравнении с традиционным луком, в конструкцию арбалета было добавлено несколько элементов. Данное оружие состоит из следующих частей:

• ложе;
• спусковой механизм;
• тетива.

Если речь идет о блочном арбалете, то его конструкция предполагает также наличие блоков – роликов, предназначенных для натяжения тетивы.

Слева – классический арбалет, справа – блочная модель

На сегодняшний день различают несколько разновидностей арбалетов. Относительно назначения такие конструкции делятся на:

1. Спортивные. Внешний вид и характеристики такого оружия напрямую зависят от той спортивной дисциплины, в которой они используются. Как правило, такие конструкции оснащаются специальными системами прицеливания и различными навесными элементами, предназначенными для повышения точности стрельбы.
2. Охотничьи. Для таких арбалетов необходима относительная компактность при большой мощности. Поэтому чаще всего для охоты приобретают модели блочного типа.
3. Любительские. Это легкие орудия, которые предназначены для стрельбы по мишеням и обладают относительно небольшой мощностью. Также производятся точные копии старинных арбалетов, которые хоть и являются боевыми прототипами, но чаще всего используются для украшения интерьеров и пополнения коллекций.

Относительно конструкции различают:

1. Классические модели. В данном случае энергия накапливается непосредственно в дугах, после чего передается тетиве. Принцип действия таких арбалетов схож с самыми простыми моделями луков.
2. Блочные. Это наиболее совершенный вид данного оружия. Специальная система блоков в данном случае способствует грамотному распределению нагрузки между элементами системы. Таким образом, мощность такого арбалета увеличивается, а габариты – уменьшаются.

Конструкция блочного арбалета отличается особой сложностью. Даже банальный процесс замены тетивы в данном случае требует профессионального вмешательства.

По типу используемых снарядов арбалеты могут быть:

1. Классические. В данном случае речь идет об использовании специальных арбалетных стрел или же укороченных «болтов», повышающих скорострельность оружия.
2. Шнепперы или балестры. Типичным снарядом в таком оружии выступает металлический шарик.

Технология изготовления модели

Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)

Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

Выбор материала

Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

• тополь;
• ясень;
• клен;
• акация.

Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

Подготовка материала

Деревянная заготовка для арбалета должна быть просушена в течение года

Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
2. Диаметр заготовок должен составлять не менее 10 см.

Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

После защиты мест среза, необходимо сделать следующее:

1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
2. Желательно, чтобы сырье пролежало здесь не менее года.
3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
4. Теперь полено можно распилить пополам, высушив еще около недели.

Изготовление плеч

Самое простое – использовать готовые луки для спортивной стрельбы

На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

Производство плеч осуществляется следующим образом:

1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

Как обрабатывать сучки

При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

Изготовление ложа

Ложе делается под себя – для максимального комфорта

После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

Спусковой механизм

Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

• с одной стороны находится курковый упор;
• на противоположном конце расположен зацеп тетивы.

Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

Сборка арбалета

Совет: не мучайтесь с изготовлением стрел, их намного проще купить

Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

Изготовление плеч из стеклопластика

Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

Как сделать мини-арбалет?

Стрельба из мини-арбалета будет довольно интересна, т.к. в качестве стрел можно использовать острые бамбуковые шпажки, способные проткнуть даже картон

Чтобы выстрелить из арбалета, вовсе необязательно получать навыки работы с древесиной, закупать необходимые инструменты и осуществлять заготовку сырья, ожидая год для начала работ. Действующую модель можно изготовить из обыкновенного гофрированного картона. Естественно, для спортивных или охотничьих целей такой арбалет не подойдет, а вот для стрельбы по мишеням будет в самый раз.

Изготовление такого прототипа предполагает несколько этапов:

1. Сначала делаем плечи. Для этого необходимо вырезать из гофрированного картона несколько одинаковых заготовок, которые скрепляются между собой в единую конструкцию. Таким образом, создается необходимая жесткость, ведь на данную часть арбалета будет приходиться максимальная нагрузка.
2. Затем из картона следует вырезать спусковой крючок и запорный механизм. Их также изготавливают из нескольких слоев, склеенных друг с другом. Для создания дополнительной жесткости, необходимо усилить данные конструкции палочками от мороженого.
3. Основная часть арбалета представлена ложем, ровно как и в его боевых прототипах. Эта конструкция состоит из двух одинаковых частей, которые соединяются друг с другом посредством перемычек.
4. Вставляем внутрь ложа спусковой механизм и склеиваем основную часть арбалета.
5. Теперь необходимо прикрепить плечи к основанию. Делать это следует очень аккуратно, чтобы избежать перекоса, иначе точность выстрела из такого арбалета будет под большим вопросом.
6. На последнем этапе необходимо натянуть тетиву. Для этого используются канцелярские резинки, которые переплетаются между собой. Чем большее количество резинок вы используете, тем более мощным будет ваш арбалет. Однако здесь не следует переусердствовать – трех-четырех слоев будет вполне достаточно.

В качестве стрел для такого арбалета можно использовать обычные шариковые ручки. Они являются довольно тяжелыми для целенаправленного полета, при этом, инерции резинки будет более чем достаточно для запуска такого снаряда.

К тому же, пострелять из такого орудия будет интересно и самому. Делается все довольно просто, тут можно вполне обойтись ручными инструментами. Арбалет получился довольно мощным, как для учебной стрельбы. Тут используется двойные плечи, что увеличивает жесткость лука и позволяет метать с высокой скоростью стрелы из дерева. В качестве наконечника для стрел автор использует саморезы, но вы можете проявить фантазию и придумать чего поинтереснее.

Материалы и инструменты, которые использовал

Список материалов:

— брус;
— ПВХ-труба;
— два самореза;
— крепкая веревка;
— деревянные стержни для стрел;
— клейкая лента (для оперения).

Список инструментов:

— ножовка или маятниковая пила;
— лобзик;
— ленточная шлифовальная машина;
— дрель;
— маркер;
— рулетка;
— шуруповерт;
— строительный фен;
— тиски;
— масло для обработки дерева;
— краска для покраски лука (по желанию).

Шаг второй. Изготавливаем ложе

Ложе делаем из деревянного бруса. Первым делом сделаем необходимую разметку с помощью маркера. Ну а далее вырезаем лишние части, используя лобзик, отлично с этой задачей справится электролобзик.

Шаг третий. Изготовим лук

Лук у нас состоит из двух частей, что увеличивает его жесткость. Делается все из ПВХ-труб, которые нужно сделать плоскими. Для этого нам понадобятся тиски со вставкой из дерева, чтобы на трубах не оставалось отпечатков. Греем трубу строительным феном до тех пор, пока она не станет мягкой, а потом сжимаем в тисках. Пошагово нагреваем участки и сжимаем. В завершении формируем нужный профиль лука.

Шаг четвертый. Крепление лука

Для крепления лука ищем его центр, а затем сверлим два отверстия, как автор. Для крепления используем два самореза, а также шайбы. Но не крепите пока лук намертво, его нужно еще доработать.

Шаг пятый. Дорабатываем лук

Суть доработки в том, чтобы проделать на концах плечей канавки, к которым можно будет привязать тетиву. Делаем разметку и вырезаем лишние части с помощью электролобзика. Что касается короткого плеча, то тут на концах нужно сделать канавки, чтобы тетива не слетала.

Шаг шестой. Установка тетивы

В качестве тетивы используем синтетическую крепкую веревку. Отрезаем два куска нужной длины и заплавляем концы с помощью зажигалки. Ну а далее привязываем основную тетиву к концам плеча с небольшим натяжением. Что касается дополнительного плеча, то чтобы его задействовать, будет нужна еще одна веревка. Как все соединяется, можно увидеть на фото.

Шаг седьмой. Обустройство спускового механизма

Спусковой механизм является триггерного типа. Он состоит из двух деталей, одна это курок, а вторая представляет собой деталь с зубчиками, одним из которых она удерживает тетиву, а другим упирается о курок. Эти детали можно вырезать из фанеры, используя электролобзик.

Шаг восьмой. Изготовление стрел

Стрелы делаем из деревянных стержней. Для стабилизации полета сделайте для них оперение, автор использовал для этого клейкую ленту. Ну а на конец стрелы нужно установить какой-то грузик, автор завернул туда саморез. При желании можно срезать головку и наточить стержень.

Это история про изготовление арбалета своими руками в домашних условиях. Первое желание сделать арбалет самому возникло неожиданно, при просмотре фильма по телевизору. До сих пор не понимаю, что меня так привлекло в этом оружии. Какой-то переключатель просто повернулся в моём мозгу, и помимо чистой, преданной любви к лучной стрельбе, прибавилось ещё и страстное влечение к арбалетам.

Кстати, я помню как тот фильм назывался: «Побег невозможен», – фантастический боевик, записанный на видеокассету, в «неподражаемом» переводе Леонида Володарского. На дворе стоял 1996 год.

Первое приятное впечатление от открытия такой увлекательной темы, как арбалет и всего, что с ним связано, без всякого промежуточного этапа переросло во мне в неудержимый фанатизм. Арбалет иметь хотелось до зубовной боли. Такой же, как например Barnett Coomando из фильмов с Чаком Норрисом.

Кто постарше, те помнят, что в 90-е годы оружейный рынок нашей страны находился ещё в зачаточном состоянии, и о таком изобилии луков и арбалетов, как сегодня, не могло быть и речи.

В оружейных или охотничьих магазинах начала 90-х арбалет если и появлялся, то только в единичных экземплярах. Да и то в основном из разряда импортного дешёвого ширпотреба, который закупали за копейки. Зато продавались они, зачастую, просто за бешеные деньги по меркам того времени. И единственным логичным решением тогда было взять, и начать делать себе арбалет собственноручно.

Здесь стоит пояснить: мне несказанно повезло, что на тот момент я работал в должности слесаря-инструментальщика на местном металлургическом заводе. То есть у меня с самого начала был доступ и к материалам, и к оборудованию.

Но это лишь полдела. Самый важный вопрос был – где брать информацию? Откуда узнать, как арбалет сконструирован? Какие у него там внутри детальки? Где взять чертежи арбалета и как его потом собрать. Интернета-то ещё не было.

В результате мне удалось кое-что узнать путём расспросов, что-то додумал сам, где-то удалось прочитать или увидеть картинку по интересующей меня теме. Информацию собирать приходилось порой буквально по газетным вырезкам.

Наконец счастливый момент настал, и я принялся за создание опытного образца.

Как изготовить арбалет.

Визуально я ориентировался на арбалет фирмы «Снайп». Существовала тогда какое-то время такая компания по производству арбалетов, в Санкт-Петербурге, по-моему. Фото их арбалета я вырезал из оружейного журнала 1992 года выпуска. Я не смог найти про них информации сегодня, но на тот арбалет подозрительно похож интерлоперский АК-47, появившийся значительно позже.

Направляющая моего арбалета состояла из двух частей, соединённых друг с другом сваркой (всё серьёзно, настоящий хардкор). Одна из частей являлась коробкой спускового механизма, сверху привинчивалась планка с фрезерованным ласточкиным хвостом. Я планировал сразу ставить оптику и на открытые прицельные приспособления не рассчитывал. Планка прикрывала детали механизма, на ней же крепилась пружинистая пластинка, вырезанная из куска старой линейки, которая прижимает стрелу к жёлобу на направляющей.

Вот почти точно так же выглядел тот, мой первый самодельный арбалет. Единственное, у него не было рычажного взвода. Да и приклад не имел таких изящных форм, нижняя часть была прямой. А так очень похоже.

Плечи планировал делать раздельные и съёмные – я перед этим насмотрелся на спортивные арбалеты в одном оружейном журнале, который принёс товарищ по цеху, прознав о моей заботе.

Колодку под них мне отфрезеровали на станке, задумка была сделать так, что бы она крепилась к направляющей винтом, наподобие, как сегодня крепятся колодки в сборе с плечами у арбалетов «Экскалибур» . Но я по молодости накосячил со сверловкой, и колодку пришлось-таки приварить. Съёмными остались только сами плечи.

Как я их городил – другого слова и не подобрать, вообще отдельная история.

Вопрос первый: из чего делать плечи? На тот момент ответ напрашивался сам собой. И я отправился туда, где у нас на заводе резали металлолом, искать рессору. А что прикажете делать – никакого другого материала для гибких элементов я тогда в принципе подобрать не мог.

Рессору я, конечно же, нашёл и работа закипела.

Изготовление арбалета своими руками

Это я сейчас понимаю, что нарушил тогда все мыслимые и немыслимые техпроцессы и принципы. На тот момент же мне было без разницы, я был молод и полон творческой энергии.

Рессору я нашёл от трактора, резаком от неё отрезали кусок примерно 400мм длиной. Далее: нужно было получить из одного куска шириной примерно 50-55мм два куска поуже.

Я ничего лучше не придумал, как пойти на гильотиновые ножницы для рубки металла и располовинить пластину на них. Одна половинка получилась ровной, другую же загнуло винтом. Про какие-то там микротрещины, полученные при грубой рубке, и прочую подобную муть я на тот момент даже и не помышлял.

Вернувшись к себе на участок, я зажал «винтовую» половину рессоры в тиски и выпрямил с помощью несложных манипуляций. В тех же тисках я предал форму плечам, отогнув концы наружу и чуть согнув пластины. Получились два одинаковых плеча с двунаправленным плавным изгибом. Ну, почти одинаковых.

Я понимал, что диапазон изгиба арбалетных плеч и работа рессоры при езде транспорта заметно отличаются, и половинки-плечи придётся перекаливать заново. Благо, в нашем цехе была хорошо оборудованная термичка с грамотным термистом. Он-то мне и поведал, как правильно закалить пружинную сталь.

Забегая вперёд скажу, что вскоре, повторяя ту же самую технологию, мне пришлось делать второй комплект плеч. Это получилось потому, что два молодых балбеса – я и мой товарищ, решили установить тетиву, уперев одно плечо в скамейку и сверху нажимая на другое. Создался рычаг, идущий на излом и нижнее плечо сломалось возле винта крепления.

Второй комплект плеч сделал уже быстрее, учитывая предыдущий опыт. По усилию натяжения плечи получились где-то 60-65кг, при рабочем ходе тетивы 250мм. Ширина плеч была 720мм.

Малый рабочий ход обусловлен особенностью стальных плеч, не обладающих такой же, как у фиберглассовых гибкостью при схожих размерах. А делать широченную дугу ради незначительного увеличения хода тетивы я не захотел.

На стальную направляющую сверху наклеил стеклопластиковую пластину с полукруглым желобком, по которой должна была скользить тетива и двигаться болт. Я совершенно не учёл тогда, что от того, что тетива легла на направляющую с большим перегибом. Трение получилось довольно сильным и скоро стеклопластик начал истираться, топорщась волокнами.

Скоба, на которую ставят ногу, что бы взвести арбалет, получилась немного маловата и позволяла вставлять только носок ботинка. Но со временем я приноровился это делать.

Стальные части арбалета были закончены, на очереди стояло изготовление ложи. Из древесины, подходящей для этого дела, мне доступны были лишь дуб, ясень и берёза. Выбор пал на ясень. Он имел более приятную текстуру, нежели просто белое дерево берёзы. Дуб же был попросту тяжеловат.

Народное творчество самодельщиков-арбалетчиков

Приклад и цевьё по задумке должны были быть раздельными. Цевьё я сделал в форме сильно вытянутой трапеции, более широкая часть находилась как раз под ладонью, дальше оно плавно сужалась по ширине и высоте. Край цевья был скошен для придания ему более изящной формы.

Приклад получился на вид широким, с прямой нижней частью и большим отверстием в том месте, где проходит большой палец. Удерживать арбалет и целиться было удобно. Цевьё крепилось довольно забавно: в дереве был профрезерован паз, в котором утопала направляющая практически полностью. Не мудрствуя лукаво, я взял, да и приклеил на эпоксидку цевьё и пластину с желобком прямо к направляющей – мне почему-то не хотелось, что бы в нижней части цевья были отверстия и виднелись головки винтов. Казалось, что будет неэстетично.

После того, как все металлические части были собраны, цевьё приклеено и установлен приклад – он крепился на два винта к стойке прицела снизу встал очередной вопрос: «Где брать подходящие нити для тетивы?». Все советы использовать капроновую нитку или, как говорили некоторые «особо одарённые», рыболовную леску, я отмёл сразу.

Выручил меня, причём совершенно случайно, мой отчим. Он разбирал старый хлам в гараже, и выудил откуда-то большой моток тонкой верёвки, кручёной из непонятно каких ниток. Верёвка от усилия не растягивалась, и после нескольких опытов я накрутил из неё тетиву на арбалет.

Бывают и блочные самодельные конструкции

Чуть не забыл вам рассказать, как был устроен спусковой механизм на том арбалете. Получился он, как не странно, у меня прочным, надёжным в работе и состоящим всего из трёх деталей и двух пружин.

Зацеп, фиксирующий тетиву во взведённом состоянии, или по-народному «орех», был изготовлен в виде шайбы толщиной 10мм. Паз для прохода тетивы и выступ, в который встаёт фиксирующее замок шептало, проделаны с помощью напильников разного калибра. «Орех» был однозубый и болт своей задней частью в тетиву не упирался.

Желая втиснуть спусковой механизм в невеликие габариты его коробки, я увлёкся и немного неверно распределил длину плеч шептала относительно центра вращения его оси. Это сыграло со мной злую шутку и спуск получился малость жестковат.

В процессе выстрела «орех» проворачивался, увлекаемый тетивой. После чего ударялся о переднюю стенку коробки и весело отскакивал обратно, где и стопорился. Перед взведением его всякий раз нужно было опускать вручную, что бы дать возможность пройти тетиве и провернуть «орех» в положение, где тот фиксировался шепталом. Найти техническое решение, что бы зацеп оставался в опущенном положении после выстрела, я тогда не смог. Поломал-поломал голову, но так ничего путного не придумал. После чего забил на это дело и оставил всё как есть.

Последним штрихом в создании этого арбалета стала установка прицела. В то время в оружейные магазины стали активно завозить пневматику и разные полезные штуки к ней. Типа недорогих оптических прицелов, например. Вот один такой я и купил. Взял простенький четырёхкратный прицел с окуляром диаметром 25мм. Вскоре он был установлен на арбалет.

Долгожданный момент первых испытаний становился всё ближе, оставалось изготовить болты – и можно стрелять.

Арбалет в домашних условиях: подготовка к стрельбе.

Алюминиевых трубок с тонкой стенкой было не найти и мне пришлось остановить свой выбор на деревянных древках. За этим делом я снова обратился туда, где мне подогнали древесину для приклада – в Модельный цех. Подошёл всё тот же ясень, чья плотная, но не очень тяжёлая древесина годилась как нельзя лучше.

Древки мне выточил на токарном станке по дереву знакомый товарищ, конусные наконечники так же вышли из-под резца токаря, только уже по металлу.

Я покрасил болты в ядовито-красный цвет – что бы потерять сложнее было, да ещё сверху покрыл лаком. Наконечники, которых мне наточили аж целых десять штук, получились несколько разной формы, но зато почти одинаковой длины – и то радость. Я стал их перебирать и в результате отобрал более-менее одинаковые. Получилось две группы наконечников, шесть в одной и четыре в другой.

Насадил наконечники на древки, закрепив их клеем «Момент». На очереди было оперение, которое непонятно было, из чего делать. Выручил книжный магазин – там я увидел, а позже купил такие тоненькие разноцветные папки, в которые вкладывались листочки бумаги. Их обложки были из плотного целлофана, который хорошо держал форму. Вот они-то и пошли на оперение болтов к моему арбалету.

Технологию изготовления я изобрёл довольно быстро: вырезав из картонки шаблон пера, я обвёл его ручкой, приложив к обложкам папок, и обыкновенными ножницами нарезал их в необходимом количестве.

Как вы наверняка знаете, у фирменных перьев для лучных и арбалетных стрел есть посадочное место в виде смотрящих в стороны краешков, за которые перо приклеивается к древку стрелы.

Я обошёл этот момент довольно интересным образом. Начать с того, что пёрышки я нарезал в двойном комплекте. Из двух тоненьких половинок склеивалось одно перо потолще. Перед склейкой я одинаково отчертил краешки половинок, а после попросту отогнул их в разные стороны. Получились посадочные места, почти такие же, как у фабричных резиновых перьев. Осталось лишь приклеить их на древки болтов, что я, собственно, и проделал. Перьев на каждом болте было по два, ведь на направляющей сверху был полукруглый желобок. До того, что бы проделать глубокий паз, по которому проходит нижнее перо, когда их три, я тогда ещё технически не дорос.

Итак, испытания!
Всё происходило в лесу, мишенью служила картонная коробка, набитая старыми тряпками и прислонённая к толстой сосне. Первым же выстрелом я загнал болт в дерево чуть ниже коробки. Попытка вытащить его закончилась тем, что в руке у меня осталось древко, а наконечник глубоко засел в стволе. Расковыривать дерево, что бы его оттуда извлечь, я не стал и оставил всё как есть.

Арбалет показал себя с хорошей стороны, стрелял резко, стальные плечи распрямлялись с хорошей скоростью, посылая болты в мишень. Замок работал исправно, без поломок и перебоев, разве что спуск был чутка жестковат. Тетиву взводил в перчатках – та очень «душевно» резала пальцы, а про шнур-натяжитель и то, как он устроен, я тогда ещё ничего не знал.

В итоге целых, не поломанных болтов, у меня после первых стрельб осталось всего три.

Тот арбалет пробыл у меня ещё какое-то время, радуя глаз и грея душу. Но я двигался дальше, работая над созданием следующего, более совершенного образца, и он был отдан во владение моему товарищу, разделявшему тогда моё увлечение.

Про то, какими же получились мои следующие самоделки, вы узнаете уже из другой статьи. А пока приведем пример интересного видео арбалета, сделанного в домашних условиях такими же энтузиастами.

Видео стрельбы из арбалета, сделанного своими руками.

Но перед тем, как приступать к более подробному описанию и чертежам, по которым проходит изготовление арбалетов своими руками, давайте припомним, из каких деталей состоит конструкция данного вида стрелкового оружия. Итак, чтобы сделать арбалет потребуется изготовление следующих деталей:

• ложе;
• плечи;
• спусковой механизм;
• прицел;
• блочная система.

Сборка конструкции арбалета своими руками включает предварительный подбор материалов, подготовку нужных инструментов, изготовление всех вышеперечисленных механизмов и деталей.

Особенности арбалета обратной конструкции: арбалет с обратными плечами своими руками – есть ли смысл делать?

Кроме привычных стрелковых устройств, которые мы с вами рассматриваем, многие желают узнать сделать арбалет с обратными плечами своими руками. Стоит сказать, что, несмотря на несколько усложненную конструкцию такого стрелкового оружия, его устройство состоит практических из таких же элементов и механизмов, как классические блочные арбалеты. Ощутимые отличия арбалета обратной конструкции с обратными плечами заключается в натяжении тетивы, которую необходимо натягивать в обратную сторону. Такое устройство арбалета позволяет добиться огромной мощности этого оружия.

Фото. Блочный арбалет обратной конструкции чертеж

Но, несмотря на многие положительные отзывы охотников, которые делали арбалет обратной конструкции своими руками не все так просто как кажется на первый взгляд. Дело в том, что такая конструкция оружия имеет свои недостатки. Заключаются они в том, что заправка тетивы осуществляется с некоторыми трудностями, также на узле крепления не очень удобно расположены упругие элементы, шарнирно-роликовый механизм вибрирует при осуществлении выстрела. К недостаткам арбалета обратной конструкции с отогнутыми в противоположную сторону плечами также можно отнести его неразборную схему устройства, с основания снять собранный лук просто невозможно, большие его габариты и вес, ограниченную возможность балансировки.

Недостатков много, но есть и положительные моменты, например, для многих в арбалете на первом месте стоит мощность, это неоспоримое качество, которое рассматривается опытными охотниками в первую очередью и которым обладает арбалет обратной конструкции. Поэтому остальные недостатки для них практически незаметны и весьма незначительны. Правда изготовление арбалета обратной конструкции своими руками требует некоторых навыков и опыта, сделать его не так-то просто. Поэтому мы предлагаем рассмотреть другой вариант, а именно, как сделать арбалет блочный своими руками, чертежи нам в этом помогут.

Фото. как выглядит арбалет

Как сделать простейший блочный арбалет в домашних условиях: схема блочного арбалета и устройство

Если вы решили, какой именно хотите сделать арбалет, значит можно искать нужные чертежи, хорошо, хоть то, что в интернете можно найти информацию обо всем, не только о нужных схемах арбалетов и луков. Можете попробовать составить чертеж самостоятельно, но независимо от того, какой вариант вы выберите, вам все равно потребуется несколько изменить данные в чертежах, с учетом своих физических параметров.

Создавая чертежи, вы также должны учитывать тип материала, его надежность, качество, доступность, ну и, конечно же, его стоимость. Ведь зачем покупать дорогой материал и мучиться с изготовлением арбалета, если можно за такую же цену купить готовый вариант оружия. Кроме всего выбирая схему, вы должны обратить внимание на сложность изготовления модели, ее обработку, поэтому начинающему мастеру-самоучке рекомендуем подбирать чертежи, которые не отличаются, слишком сложной конструкцией.

Перед тем как начинать делать арбалет вам необходимо внимательно изучить все чертежи и только после этого приступать к сборке его конструкции.

Приклад и ложе для арбалета своими руками приклад, изготовление луков для арбалетов

Ложе или приклад должны сочетать в себе красивый дизайн, удобство и долговечность. Для ее изготовления выбирают натуральную древесину. Очень качественное ложе получается из бука, ясеня, ореха, клена и других прочных пород деревьев. Такой материал отличается достаточной вязкостью, не колется, легко шлифуются. У многих современных арбалетов приклад изготавливают облегченной формы, которая придает оружию эргономичности и красоты.

Изготовляя приклад, для арбалета своими руками учитывайте свои физические параметры, размеры детали, параметры отвода ложе в пятке и носке. Эта деталь должна соответствовать все параметрам. Если вы сделаете приклад слишком длинным, тогда не сможете быстро реагировать при выстреле. В то же время ложе недостаточной длины неудобно при выстреле, поскольку в это время может произойти сильная отдача в плечо стрелку. Если вас интересует больше об изготовление ложе для арбалета, можете поикать в интернете дополнительную информацию.

Чтобы сделать приклад потребуется подготовить необходимые инструменты, а именно карандаш, с помощью которого нужно будет расчертить деревянный брусок. Из инструментов подойдет рубанок, киянка, слесарный молоток, круглый шпатель и напильник, сверло по дереву и металлу, электродрель. Сперва потребуется сделать шаблон ложе из бумаги, приложить ее к дереву и вырезать из него приклад. При распечатывании или рисовании на бумаге эскиза ложе не упустите даже самых мельчайших деталей. Дело в том, что приклад для арбалета своими руками должен в точности повторять все мельчайшие детали бумажного эскиза, они очень важные в составлении дальнейшей конструкции оружия.

Если вы решили сделать обычный лук, а не с обратными плечами, можете воспользоваться следующей схемой изготовления колоды и плечей:

Не забывайте перед изготовлением любой детали необходимо внимательно изучать схемы и чертежи, особенно если вы делаете луки.

Прицел и блоки для арбалета своими руками

При изготовлении блочных узлов необходимо особое внимание уделить обработке направляющих, от их точности и качества зависит четкость стрельбы. Линии направляющих необходимо обработать до идеальной гладкости и ровности. Лучше такую работу выполнять специальным инструментом: фрезерным станком, а потом наждачной бумагой мелкого зерна. После этого потребуется выполнить полировку направляющих. Размеры паза, которые служат направляющими для стрел, указанны на чертежах ниже. Установка крестовины, к которой прикреплены плечи, выполняется на торцовом конце приклада. Ложе или приклад можно делать из алюминиевой планки или дерева.

Прицел состоит из мушки и целика. Правда, если вы желаете то можете поставить оптический прицел, предварительно установив на арбалет специальное крепление для планки. С помощью прицельного механизма вы сможете выполнять вертикальные и горизонтальные поправки, используя целик и мушку.

Прицел может быть самым разным, как и другие прицельные приспособления. Все зависит от вашего пожелания, возможностей и подбора материалов. Тем более что некоторые предпочитают купить готовый прицел, чем делать своими руками, но если вы твердо решили всю работу сделать своими руками, то этот вариант вам не подходит.

Целик устанавливается намного выше месторасположения мушки. От веса стрелы, силы с которой натянута тетива, расстояния стрельбы и некоторых других параметров зависит угол превышения линии прицеливания. Очень удобно, когда целик можно снимать или складывать при транспортировке, выполнять его регулировку и пристраивание на арбалет самостоятельно. Это позволит выполнять пристрелку арбалета в разных условиях.

Ну, вот и все мы рассказали вам и предоставили чертежи, как сделать блочный арбалет своими руками. Такое оружие можно использовать для стрельбы стрелами, которые имеют в диаметре около 8 мм, а длину 45-47 см. Стрелы вы тоже можете сделать своими руками из подручных материалов, можете для этих целей использовать дюралюминиевую трубку. Но о том, как сделать стрелы для арбалета своими руками мы поговорим в другой раз. А сейчас если у вас есть желание и свободное время, можете приступать к поиску нужных материалов для изготовления арбалета, а наши подсказки и чертежи вам в этом помогут. Удачи и до следующей встречи!

Блочный арбалет своими руками видео

Охотничий арбалет — достаточно эффективное оружие, которое при необходимости может послужить достойной заменой винтовке. Главным преимуществом оружия выступает бесшумность стрельбы. Поэтому в ходе его применения довольно сложно напугать зверя.

Конструктивные особенности

Из чего состоит арбалет охотничий? Фото, представленные в данном материале, позволяют увидеть, что в нем можно выделить следующие составляющие части:

1. Корпус — главный силовой узел, на который приходятся нагрузки при спуске тетивы. Служит основанием для установки функциональных деталей.
2. Колодки — часть конструкции для установки дуг натяжения тетивы.
3. Ложа — деталь арбалета, которая используется для размещения стрелы.
4. Тетива — функциональная часть, которая служит для приведения в движение используемых снарядов.
5. Плечи — упругий конструктивный элемент, который отдает энергию при натяжении тетивы.
6. Стремя — деталь, с помощью которой облегчается зарядка арбалета.
7. Спусковой механизм — устройство, благодаря которому происходит размыкание замка и высвобождение тетивы при выстреле.
8. Прицел — устанавливается на арбалет для облегчения наведения на цель.

Охотничий арбалет с деревянными плечами

Представляет собой простейшую конструкцию. Как следует из определения, плечи здесь изготавливаются из дерева. Такой арбалет нельзя назвать образцом надежности. Изделия данной категории откровенно недолговечны и поэтому пользуются не слишком высоким спросом. Чаще всего такой охотничий арбалет используют как коллекционное, декоративное оружие.

Арбалет с дугами из металла

Крайне распространенный вариант. Охотники обращают внимание на такие арбалеты, поскольку они демонстрируются высокую мощность при стрельбе. Охотничьи луки и арбалеты с металлическими дугами подходят не только для тренировок, но и для применения в полевых условиях при выслеживании добычи. Для изготовления используются как цельные дуги, так и составные конструкции, что компонуются из нескольких симметричных частей.

Рекурсивный арбалет

Классический вариант с изогнутыми плечами. Такой охотничий арбалет выступает крайне простым в обращении и удобным в эксплуатации приспособлением. Обладает незначительными габаритами и улучшенными характеристиками. Легко разбирается и транспортируется.

Рекурсивные арбалеты содержат укрепленные плечи, сила натяжения которых может достигать порядка 50 кг. Это, в свою очередь, открывает возможность для охоты на мелкого и крупного зверя.

Блочный арбалет

Конструкция включает в себя целую систему эксцентриков, благодаря работе которых облегчается процесс зарядки оружия и обеспечивается разгон стрелы. По сравнению с рекурсивными моделями, блочный охотничий арбалет более компактен. Показатели мощности здесь также на высоте.

Незначительные размеры обеспечиваются установкой коротких дуг. Применение указанного решения способствует легкому преодолению владельцем оружия площадей, покрытых зарослями и кустарниками.

Характеристики охотничьего арбалета блочного типа обеспечивают простой взвод тетивы и незначительную отдачу, что достигается за счет рационального распределения вектора силы.

типа

• благодаря уменьшенным габаритам проявляют собой чрезвычайно удобное при транспортировке оружие;
• обладают высокой мощностью и позволяют поражать цели как на средних, так и дальних расстояниях;
• отличаются меньшей убойной силой по сравнению с блочными системами, однако выбрасывают стрелы с большей скоростью;
• помимо стрел, могут выпускать дротики, гарпуны, металлические шарики.

Прицелы

Главная особенность стрельбы из арбалета — значительное смещение прицельной линии. Другими словами, после произведения выстрела выпущенный снаряд начинает довольно быстро тяготеть к земле. Поэтому на такое оружие целесообразно устанавливать оптику со специальной арбалетной сеткой. Для эффективного наведения на цель арбалеты достаточно оснащать оптическими прицелами с 4-кратным приближением.

Некоторые охотники отдают предпочтение коллиматорным системам, которые также проявляют себя достаточно эффективно. Причем такой вариант дает возможность охотиться как в дневное, так и вечернее время суток. Коллиматорные прицелы крайне удобно использовать при наведении на движущиеся цели.

Охотничий арбалет своими руками

Определившись с необходимыми параметрами и характеристиками будущего оружия, стоит переходить к разработке соответствующего чертежа. В качестве образца можно использовать готовую схему или составить последнюю самостоятельно. Как бы там ни было, изготовленный охотничий арбалет своими руками в конечном итоге придется подгонять под себя.

В ходе подготовки чертежа стоит ориентироваться не только на личные пожелания, но также учитывать доступность необходимых материалов, исходить из их стоимости, сложности обработки.

Как сделать охотничий арбалет своими руками? Обычно для начала подготавливается ложе, на которое в последующем крепятся плечи, стремя, направляющая, спусковой механизм. Сложным для самостоятельного изготовления элементом выступают дуги. Поэтому в некоторых случаях их лучше приобретать в готовом исполнении.

Помогут сделать охотничий чертежи, примеры которых приведены на расположенных ниже фото.

Корпус

Основанием, на котором закрепляются ложа и плечи изделия, выступает корпус. Желательно, вырезать его из металлической заготовки толщиной порядка 2,5-3 мм.

В центральной части корпуса и на конце при помощи болтов фиксируется ложе арбалета. Применение такого решения способствует быстрой сборке оружия для приведения в боевое состояние и разборке при транспортировке.

К корпусу в нижней части приваривается стремя. Последнее обеспечивает возможность удержания арбалета ногой при натяжении тетивы. В качестве материала для изготовления стремени рекомендуется использовать проволоку диаметром от 6 до 8 мм.

Плечи

Материалом изготовления конструктивного элемента может послужить автомобильная рессора. В таких металлических плечах проделываются полукруглые выемки для болтов, при помощи которых деталь будет привинчена к корпусу.

Распространенным выступает мнение, согласно которому применение металлических рессор в качестве основы для изготовления плеч является довольно опасным решением. И на самом деле, при использовании самодельного арбалета в условиях пониженной температуры окружающей среды повышается вероятность излома детали, особенно в местах креплений. Подобные случаи сопровождаются выбросом мелких осколков. Поэтому применять идею следует на собственный страх и риск.

Блоки

Готовые чертежи охотничьего арбалета часто предусматривают наличие блочных устройств. Последние облегчают натяжение и дают преимущество в силе. Привести такой арбалет в боевое состояние легче, чем при простом соединении концов тетивы с окончаниями плеч. Более того, в ходе спуска возрастает стартовая скорость стрелы, что отражается на повышении дальнобойности оружия. Основной недостаток установки блочной системы — сложность изготовления и увеличение общего веса арбалета.

Тетива

В качестве тетивы можно использовать металлический трос диаметром порядка 2-3 мм. Тетиву потолще будет сложнее закреплять на оружии, а тонкая станет растягиваться по мере эксплуатации изделия.

Чтобы зафиксировать тетиву на концах плеч, достаточно сделать обычную петлю. Под креплениями троса лучше заранее разместить кусочки кожи или любого другого плотного материала. Указанное решение позволяет избежать перетирания тетивы при контакте с металлическими плечами.

Ложа

Для изготовления детали можно использовать легко поддающуюся обработке деревянную заготовка в виде доски толщиной около 30 мм. Стоит заметить, что, несмотря на высокие показатели прочности, дуб не слишком подходит для данных целей ввиду значительного веса. Что касается ели и сосны, последние недостаточно устойчивы к механически повреждениям и коробятся при контакте с влагой. Поэтому тип древесины следует подбирать в зависимости от поставленных целей и условий будущей эксплуатации арбалета.

Как сделать охотничий арбалет по-настоящему практичным? Особое внимание при изготовлении следует уделять направляющей в виде паза для стрелы, который необходимо постараться сделать максимально ровным, гладким и отшлифованным. Состояние паза во многом отражается на точности стрельбы. Желательно, чтобы ширина ложа равнялась диаметру используемых стрел. Пропилить его можно с помощью циркулярной пилы.

В качестве средства для удержания стрелы рационально использовать пружину, что будет прижимать снаряд к ложе и не позволит последнему выскользнуть из паза до произведения выстрела.

Спусковой механизм

Материалом изготовления детали послужит листовое железо. Желательно, чтобы его толщина составляла не менее 6-7 мм. Чертеж механизма представлен на следующей схеме:

Все детали укладываются непосредственно в ложе Здесь вырезается специальное гнездо, проделываются сквозные отверстия под оси механизма, на которые в последующем устанавливаются элементы спуска. Пример установки спуска представлен на рисунке ниже.

Прицельная оптика

В качестве арбалетного прицела можно использовать заводскую оптику от огнестрельного оружия. Довольно практичное решение — применение мушки и целика. С помощью последнего можно производить вертикальные поправки. Горизонтальные корректировки удобно выполнять, используя мушку, укрепленную на пересечении плеч и ложа.

Чтобы обеспечить себе удобство транспортировки арбалета, стоит сделать прицельное приспособление съемным. Для этого на оружие можно установить так называемую планку Пикатинни, которая обеспечивает возможность монтажа отдельных прицелов заводской сборки.

В заключение

Собственноручное изготовление и эксплуатация охотничьего арбалета — довольно радикальное решение. Зачастую, при отсутствии опыта подобного рода деятельности, качество и надежность самодельного приспособления оставляют желать лучшего. В реальности даже арбалеты бюджетной категории заводского изготовления, стоимость которых составляет порядка 3000-4000 рублей, оказываются куда эффективнее, удобнее и практичнее по сравнению с творениями собственных рук.

Как видно, изготовить охотничий арбалет вполне реально. Однако, приобретая оружие в специализированно магазине, пользователь получает гарантии его безопасности, надежности сборки. При эксплуатации же самодельного арбалета можно надеяться лишь на себя.
