Многие желают жить в уютном загородном доме с чердачной комнатой или мансардой. При проектировании и строительстве такого жилья встает вопрос об удобном и безопасном подъеме на второй этаж. Поэтому стоит подробнее рассмотреть нюансы изготовления лестницы для чердака.

Особенности

Чердачная лестница необходима не только в доме с мансардой, она потребуется, даже если чердак не используется для жилья – для доступа к крыше, ремонтным работам, прокладке коммуникаций. Видов и конструкций ее существует немало, но главное, чтобы она обеспечивала удобный спуск-подъем и была безопасной.

Одним из самых простых вариантов является чердачная лестница, расположенная снаружи дома.
Ее изготовить элементарно, но в холодное время залазить на чердак будет не очень комфортно, а чердачный проем, выходящий на улицу, будет пропускать холодный воздух, что в целом увеличит теплопотери внутри жилого дома. Поэтому лучше сразу выбрать проект лестницы на чердак изнури.

Помещение на чердаке может использоваться по-разному.
Оно может служить полноценной жилой комнатой, быть мастерской, кладовкой. В зависимости от ее предназначения стоит выбирать вид чердачной лестницы. Если доступ на чердак требуется несколько раз за сезон, то можно обойтись простейшей раскладной моделью из дерева или алюминия, а если на верху будет расположена спальня или детская, то обязательно стоит сделать прочную и удобную конструкцию с люком и перилами.

Задача изготовить лестницу для чердака своими руками для опытного мастера не слишком сложная, главное – это заранее выбрать ее тип, форму, расположение и предварительно создать чертежи с размерами. Простейшие раскладные варианты изготовляются за один день, более сложные модели с перилами и двумя пролетами можно соорудить за 2–3 дня. Чаще всего вход на чердак делают в прихожей, на веранде, но он может быть построен и в любом другом жилом помещении.

Виды

Все виды чердачных лестниц можно условно разделить на переносные и стационарные. Переносные варианты являются обычными стремянками, которые приставляются к чердачному люку и используются по назначению. Постоянно спускаться и подниматься по ним не доставит особого удобства, особенно детям или пожилым людям, а также они являются небезопасными. Их достоинство заключается в том, что они просты в изготовлении, не занимают много пространства в комнате, если они не востребованы, то их можно просто убрать в любое свободное место.

Переносные лестницы чаще всего используют как временные (при строительстве или ремонте), в дальнейшем лучше всего соорудить более надежный и удобный вариант.

Складная конструкция обычно изготовляется из алюминия, так как он прочный и легкий. Внизу расположены опорные балки для придания устойчивости, ширина может достигать 65 см. Шаг ступеней обычно составляет 10–20 см, секций может быть одна или несколько. Самой длинной является 4-х секционная модель, но такая высота обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Раскладная чердачная лестница по механизму своей разборки может быть:

• выдвижная;
• ножничная;
• рычажная;
• откидная.

Раздвижная чердачная лестница из алюминия хороша тем, что легко раскладывается до нужной длины и надежно фиксируется, а в сложенном состоянии занимает совсем немного места, ее можно прислонить к стене или положить на чердаке. Все подобные конструкции можно легко найти в строительных магазинах, так что даже не придется ничего делать самостоятельно.

Другой вариант – это смонтировать самодельную лестницу с откидной частью.
Крепиться она может на потолочной двери или люке, затем легко откидываться и раскладываться. Секций может быть 2–3, в разложенном состоянии она получается жесткая и стационарная. Для монтажа ее каркаса и ступеней используют твердые породы древесины, а для крепления и механизма раскладывания – металлические детали. При грамотном проекте и аккуратной работе такая конструкция может быть автоматическая, очень удобная и совершенно безопасная.

Интересный вариант компактных конструкций, которые крепятся изнутри к чердачному люку – это ножничные лестницы. Они чаще всего изготовляются полностью из металла, а при открытии заслонки на чердак раскладываются на подобии гармошки или трамвайного токосъемника. Каркас является очень легким, легко крепится к деревянному люку с помощью болтов. Недостатком является то, что спустя некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому надо не забывать смазывать их периодически.

Разновидностью выдвижной является телескопическая чердачная лестница.
Она состоит из множества алюминиевых трубок, которые складываются один в один. В сложенном виде она занимает мало места, легко крепится к чердачному люку. Для того чтобы разложить ее, предусмотрена специальная ручка. Но такие модели не пользуются особой популярностью.

Очень распространенный вариант – это монолитные лестницы, то есть не раскладывающиеся и не переносные. Такие подъемные конструкции хоть и занимают больше места, но являются крепкими, не нуждаются в подвижных деталях, могут прослужить не одно десятилетие. Их можно изготовить из качественной древесины, снабдить перилами, а подлестничное пространство использовать с максимальной пользой.

Однопролетная монолитная лестница – самая простая в изготовлении
, но она может иметь слишком крутой подъем, что вызовет неудобство при регулярном использовании. Самой удобной может стать конструкция с двумя пролетами, расположенными перпендикулярно или параллельно друг к другу. Единственная проблема заключается в том, что она будет забирать максимальное пространство. Чтобы сэкономить место, многие мастера возводят в небольшом помещении винтовую лестницу.

Монолитные лестницы на чердак или мансарду с одним или двумя пролетами изготовляются из дерева, но есть и модели с каркасом из металла, имеющие деревянные ступеньки. Чаще всего их делают в укромном, самом невостребованном месте помещения. Удачным решением будет расположить их у стены или в углу комнаты.

Материалы

Чердачная лестница может быть металлическая и деревянная. Для раздвижных и откидных конструкций лучше применять металл, который будет меньше изнашиваться при постоянном трении деталей.

Чаще всего выбирают алюминий, который является легким, прочным и не подвержен коррозии.

Лестничная фурнитура включает петли, болты, пружины, которые могут быть изготовлены из нержавеющей стали.

Стационарную и монолитную лестницу на чердак лучше всего изготовить из дерева.
Оно легко обрабатывается и скрепляется. Обычно выбирают твердые породы древесины: дуб, бук, сосну. Материал должен быть хорошо высушен, обработан лаком и антисептиком. Для каркаса и ступеней берутся бруски толщиной не менее 2 см.

Фурнитура

При монтаже деревянной монолитной лестницы для скрепления деталей понадобятся только обыкновенные гвозди. Для раздвижных или откидывающихся потолочных вариантов потребуются более сложные комплектующие. Для открытия чердачного люка понадобятся металлические уголки и полоски, петли, шарниры, болты или саморезы. Количество деталей подбирается в зависимости от длины лестницы и числа секций.

Монтаж

В качестве примера изготовления удобной и безопасной лестницы на чердак можно рассмотреть устройство складной модели из трех секций, которая откидывается вверх на потолочный люк. Ее можно построить самостоятельно практически в любом загородном доме с потолками из дерева с высотой до 280 см.

Пошагово она изготовляется в несколько этапов.

• Вначале необходимо изготовить чердачный люк. Потолочный проем может иметь любые размеры, например, 80х70 см. Сам люк должен легко открываться и выдерживать конструкцию сложенной лестницы. Для его изготовления берутся бруски 5х5 см и фанера толщиной 1 см. Брусья, выпиленные по размерам проема, соединяются с помощью клея и саморезов, для жесткости можно укрепить раму металлическими уголками. Затем к ней прибивается фанера с помощью тонких гвоздей.
• Далее необходимо установить люк на потолочное перекрытие с помощью шарниров, чтобы он легко и плавно открывался и закрывался. На этом этапе важно правильно подобрать и монтировать шарнирный механизм. На чердаке должно быть достаточно места для откинутого люка. Если помещение под крышей холодное, то стоит дополнительно утеплить чердачный люк, поместив между слоями фанеры какой-нибудь утеплитель, обшить края резиновым уплотнителем, чтобы не было щелей.

• После этого необходимо сделать саму лестницу. Для нее берется доска 2х10 см, выпиливаются секции нужной длины. Ступени нужно крепить не под прямым углом, а под наклоном в соответствии с углом наклона самой лестницы, то есть в разложенном состоянии они должны лежать горизонтально.
• Далее секции скрепляются с помощью металлических шарниров таким образом, чтобы вся конструкция легко раздвигалась и складывалась. Собранная лестница из трех секций крепится на люк с помощью металлических уголков.
• Далее можно прикрепить к чердачной двери удобную ручку, защелки или замки.

Другой пример чердачной лестницы в деревянном доме, которую можно сделать самому – это стационарная монолитная конструкция с одним пролетом. Место для нее стоит выбрать в углу комнаты, чтобы одной стороной лестничный марш упирался на стену. Так как подъем будет довольно крутым, то лучше всего снабдить лестницу деревянными перилами. Для каркаса и ступеней выбираются дюймовые доски шириной 10 см.

Ступени выпиливаются шириной 650 см
, шаг между ними должен составлять 10–15 см, длина будет зависеть от высоты потолка. Для перил можно взять полированные брусья 5х5 см. Установка происходит на анкера или шурупы. При необходимости на чердачный проем монтируется люк, открывающийся при помощи петель с шарнирами.

Достоинства такой конструкции в том, что она легко собирается и устанавливается, имеет приятный вид, а при ремонте легко демонтируется.

Монтировать деревянную лестницу с одной секцией длиной более 3,5 м не рекомендуется, так как при этом страдает ее жесткость, конструкция имеет риск обрушиться. В частном доме с высокими потолками лучше использовать монолитный вариант с 2–3 пролетами. Если высота этажа большая, а места мало, то есть неплохой вариант винтовой лестницы. Но такие сооружения не очень удобны, существует большой риск падения.

Лестницу на чердак с улицы тоже можно сделать стационарной, прилегающей к стене деревянного дома.
Но такой вариант хорош только для теплого климата, или если ей пользоваться нерегулярно. Часто такие проекты используют в домах с мансардой для дополнительного входа на верхнюю комнату. Если возможности построить прочную и красивую внутреннюю конструкцию не позволяют, а пользоваться чердаком нужно регулярно, то можно создать простейший временный уличный вариант.

Для удобства использования ступени должны иметь шаг не более 20 см, но и слишком часто их располагать не следует. Оптимальная высота составляет 19,3 см.

Если они изготовляются из дерева, то их толщина должна быть 18–22 мм, в противном случае лестница имеет риск обрушиться. В здании высотой до 280 см количество ступеней однопролетной лестницы будет 14–15.

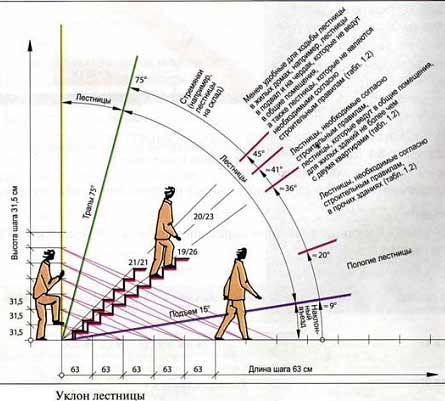

Оптимальный угол наклона раскладной или однопролетной лестницы составляет 60–75 градусов.
Если он меньше, то крутизна подъема слишком большая, пользоваться становится неудобно и опасно. Если наклон будет больше, то конструкция будет занимать много места в комнате. Вообще рассчитано, что для комфортного подъема общая длина пролета в такой модели должна быть на 35 см больше высоты от пола до потолка.

Расчет показывает, что оптимальная длина ступенек должна быть не менее 65 см, тогда по ней можно свободно перемещаться. Но если место позволяет, можно увеличить эту величину. Складная или однопролетная деревянная лестница должна выдерживать вес 150 кг. По ширине ступеньки должны быть не менее 20 см, тогда на них будет удобно ступать.

Есть возможность купить готовые складные механизмы чердачных лестниц. Но при этом нужно правильно учитывать их размеры, чтобы они вписывались в сложенном виде в потолочный проем, надежно крепились к люку, а в разложенном виде были как раз по высоте комнаты.

Если такой подъем на чердак решено сделать полностью самостоятельно, то стоит создать подробный чертеж с размерами, расчет возможной нагрузки, составить смету, включающую стройматериалы для каркаса, ступенек и перил, фурнитуру и крепежные детали, утеплитель для люка.

В отличие от перил ступени лучше не делать из гладкого отполированного дерева.
В этом случае поверхность будет очень скользкой и велик риск падения, особенно при большой крутизне или винтовом варианте. Если все же древесина слишком гладкая, то лучше всего снабдить ступени противоскользящими наклейками.

Удачные примеры и варианты

Ножничная лестница на чердак является простой в установке, сравнительно дешевой. Но она не такая удобная при подъеме, да и вид не слишком привлекательный.

Раскладная деревянная лестница, крепящаяся к люку, смотрится красиво. Как видно, механизм снабжен специальной ручкой, так что никаких стремянок и табуреток не потребуется.

Красивый вариант монолитной конструкции из дерева с оригинальными ступеньками можно изготовить и собрать своими руками.

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

Название элементов складной лестницы на чердак

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

Чаще встречаются , алюминиевые конструкции. Может комбинироваться металл и дерево.

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в . Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема.
Основные тонкости при конструировании и сборке:

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Чердачная лестница с люком состоит из следующих основных деталей:

• тетива или косоур;
• проступь;
• подступенок.

Тетива — основной несущий элемент лестницы, к которому крепятся ступени. Косоур — одна из разновидностей тетивы. Ступень состоит из проступи (горизонтальная деталь) и подступенка (вертикальная деталь). Для чердачной лестницы чаще всего выбирают стыкование ступеней без подступенка в пазы тетивы (косоура).

Виды лестниц на чердак

По механизму раздвижения складные лестницы с люком бывают:

• Откидные (шарнирные, раскладные). Они состоят из 2—4 частей. Первая жестко крепится к крышке люка, дополнительные соединяются между собой петлями, шарнирами и т. п. При раскладывании они составляют лестничный марш;

• Ножничные. Их механизм раздвижения напоминает «гармошку». Для защиты от самопроизвольного складывания тетивы, чердачная лестница дополнительно фиксируется пружинным упором. Обычно вся конструкция изготавливается из металла, что серьезно увеличивает ее цену. За счет особенно компактного размера в сложенном виде, этот механизм может устанавливаться на крышку чердачного люка минимального размера;

• Выдвижные (телескопические). Они изготавливаются чаще всего из алюминия и представляют собой конструкцию из нескольких выдвигающихся секций, которые помещаются одна в другой и крепятся к крышке чердачного люка.

Есть еще один вид механизма раздвижения. Он не требует крепления чердачной лестницы и люка. На фото видно, что в сложенном виде конструкция «утоплена» в стену и закреплена на ней. Ступени соединяются с помощью карточных петель в тетиве. Этот вариант подходит тем, кто любит делать что-то своими руками. Купить такую вряд ли удастся.

Механизм открывания люка

Механизм открывания чердачного люка может быть:

• ручной;
• автоматический.

Ручной механизм приводится в действие при помощи специального шеста, который открывает замок, придерживающий крышку чердачного люка. Его можно изготовить своими руками. Автоматический механизм работает с использованием электродвигателя. Цена чердачных лестниц с таким механизмом выше.

Из чего изготавливают чердачные лестницы

В качестве материалов для изготовления складных лестниц с люком чаще всего используют дерево, металл, ДСП, ДВП и МДФ. Правильный выбор зависит от предполагаемой нагрузки. Если лестницей будут пользоваться часто, лучше купить металлическую. Она выдержит нагрузку до 250 кг. Чаще всего используется оцинкованная сталь. Высокая цена в этом случае оправдана. Минус этого материала заключается в том, что он требует регулярной смазки, иначе возникает скрип.

Если чердаком пользуются лишь время от времени дерево, как материал для лестницы, более предпочтительно. Рекомендуется использовать следующие породы:

• лиственницу.

Некоторые элементы могут быть выполнены из:

• сосны;
• кедра;
• ясеня.

Дуб используется для изготовления всех элементов конструкции чердачной лестницы. Это дерево обладает высокими износостойкостью, прочностью и гибкостью. Цена на лестницы из дуба сравнительно высока, в качестве его замены часто используют ясень. Его древесина очень близка по своим характеристикам к дубовой, хорошо выдерживает большие нагрузки, но непригодна для проступей.

Бук — самая прочная порода дерева. Единственный минус — повышенная гигроскопичность (склонность впитывать влагу, в том числе из воздуха). Если чердачную лестницу с люком из бука изготавливают своими руками, то предварительно древесину рекомендуется обработать специальным составом, препятствующим поглощению влаги.

Все хвойные породы, за счет повышенной смолистости, особенно устойчивы по отношению к гниению. Лиственница обладает самой большой прочностью среди хвойных видов дерева. При работе с ней нужно учитывать, что для ее покрытия нельзя применять нитроцеллюлозные лаки. Сосна используется для изготовления тетив и подступенков. Из-за мягкости эта порода дерева непригодна для проступей. То же самое, можно сказать, о кедре. Ель имеет большой минус — наличие большого количества сучков, которые имеют свойство выпадать при высыхании дерева. Цена на чердачные лестницы из хвойных пород самая низкая (если речь идет не о лиственнице), но она обусловлена недолговечностью изделий из этих материалов.

Характеристики, на которые обращать внимание при покупке

Качественная чердачная лестница с люком должна соответствовать следующим требованиям:

компактность;

надежность;

ступени должны быть изготовлены из материала, препятствующего скольжению или оборудованы противоскользящими накладками, выемками и т. п.

При покупке или изготовлении своими руками чердачной лестницы нужно обращать внимание на следующие полезные дополнения:

• термоизоляция крышки люка;
• утепляющий короб;
• ограждение проема;
• металлические поручни;
• пластиковые наконечники на ножках, предотвращающие появление царапин на полу;
• возможность регулировки высоты (за счет подсоединения дополнительных ступеней или секций);
• защита от взлома (специальные запирающие механизмы) на крышке люка;
• огнезащита (при возникновении пожара задержит распространение огня);
• противоскользящие выемки на ступенях.

Любые дополнительные приспособления повышают цену изделия, но при этом повышаются и его потребительские характеристики.

Размеры чердачных лестниц

Стандартные чердачные лестницы с люком имеют следующие размеры:

• высота 2,7—3,5 м, если она больше — высок риск травмы при падении, снижается прочность конструкции, неудобным становится использование;
• ширина 50—110 см (оптимально 60—70 см);
• расстояние между ступенями не более 25 см;
• ширина и длина ступени не менее 8 х 34 см;
• угол наклона 50 — 75 градусов;
• толщина ступеней от 18 мм.

Указанные цифры не закон. Но на них нужно ориентироваться при покупке или проектировании будущей лестницы и крышки люка, изготовленных своими руками, для избежания серьезных ошибок.

Важно!
Габариты чердачного люка должны соответствовать размерам лестницы. Если проем, будет слишком широким, это приведет к потерям тепла. Слишком узким люком неудобно пользоваться. Боковые части лестницы будут задевать проем и из-за трения быстро выйдут из строя.

Ширина и длина проема обычно составляют соответственно: 50—70 см на 70—130 см. Больший размер нежелателен, так как будет способствовать потерям тепла.

Самостоятельное изготовление чердачной лестницы с люком

Если появилась необходимость в чердачной лестнице с люком, лучше всего купить готовую, фабричного производства. Цена качественного изделия достаточно высока. Поэтому тем у кого есть минимальные навыки работы с деревом и металлом, можно попробовать сделать это приспособление своими руками.

Порядок работы:

• замер;
• составление схемы;
• расчет и закупка необходимого количества материалов и инструментов;
• изготовление крышки чердачного люка;
• изготовление механизма открывания;
• изготовление секций;
• изготовление петель;
• сборка и окончательная отделка.

Замер и составление схемы

Для составления схемы и расчета будущей чердачной лестницы понадобится измерить высоту от пола до потолка и размеры проема для люка. По результатам измерений от руки или на компьютере составляется схема. В ней должны быть указаны:

• длина лестницы;
• высота потолка;
• угол наклона;
• размеры проема;
• размеры крышки чердачного люка;
• ширина лестницы;
• количество секций и длина каждой из них;
• размеры и количество ступеней.

Расчет

Порядок и пример расчета складной лестницы с люком:

1. Длину чердачной лестницы можно вычислить по формуле: С = А/sin α, где А — высота марша (от пола до потолка), α — угол наклона. Например, А = 2,8 м и предполагается сделать угол наклона лестницы около 60 градусов. Значит, длина изделия составит: 2,8/0,867 = 3,23 м. Полученный результат не является точным размером, но нужен для расчета необходимого количества материала. Лучше прибавить к полученной цифре небольшой запас и подпилить изделие при установке, если будет необходимость.
2. Для свободного открывания крышки чердачного люка, с каждой стороны проема нужно оставить зазоры по 6—7 мм. То есть, если габариты проема 60 х 110 см, то размеры крышки, соответственно составят 58,6 х 108,6 см (нужно вычесть по 12—14 мм от каждой величины).
3. Ширина лестницы должна быть меньше ширины люка. В предложенном примере можно запланировать 50 см.
4. Длину секций можно рассчитать так: первая — длина проема (120 см) минус 10%; вторая — длина первой секции минус 10%; третья — высота марша (2,8 м) минус сумма длин первых двух секций. В том случае, когда третья секция получается больше второй, их просто меняют местами. В результате первая секция 99 см, вторая 91,9, третья 89,1.
5. На полученной схеме отметить на равном расстоянии друг от друга ступени и рассчитать их количество. Их размеры определяются произвольно, в зависимости от выбранного дизайна. Длина ступеней ограничена шириной лестницы и толщиной тетивы, а их ширина увязана с шириной тетивы.

Материалы и инструменты

Инструменты (или их заменители), которые понадобятся, чтобы сделать чердачную лестницу с люком своими руками:

• ножовка;
• шуруповерт;
• угломер плотницкий;
• верстак (или стол);
• струбцины;
• сварочный аппарат;
• электроды 3—4;
• стамеска;
• малярный скотч;
• шлифовальная машина;
• столярный клей.

Материалы, которые нужно будет купить:

• бруски размером 50х50 мм для крышки люка и отделки проёма;
• доска 100 х 25 мм для ступеней и тетивы;
• фанера толщиной 8-10 мм для крышки люка;
• стальная полоса 3-4 х 20 мм для петель;
• уголок и пластина 3-4 мм — для механизма открывания люка;
• метизы — болты, гайки, шайбы, гроверы, саморезы.

Пример расчета:

1. Минимальная стандартная длина бруска — 1 м. Следующие размеры — 1,25 и 1,5 м. То есть, если габариты проема 60 х110 см, для работы понадобятся 4 бруска по 1,25 м и 4 бруска по 1 м. Если ширина проема 50 см, то вместо 4 брусков по 1 м, можно купить 2 по 1,25 м и разрезать их пополам.
2. Минимальный размер листа фанеры — 1525 х 1525 мм, то есть достаточно 1 листа. Цена изделия из фанеры самая низкая. Если есть возможность, для изготовления крышки люка можно использовать более дорогой материал.
3. Для тетивы нужно купить 2 доски 25х100 мм длиной, равной длине будущего изделия с небольшим запасом.
4. Длину одной ступени нужно умножить на их количество. В результате получится длина доски, требуемая для их изготовления. Например, этот размер составляет 4 м. Можно купить целую обрезную доску и нарезать ее на месте или взять несколько досок, с таким расчетом, чтобы из каждой выходило 2— 3 ступени (с запасом). Тут нужно будет, опираясь на запланированную длину ступени, учесть процент отходов, который будет тем меньше, чем длиннее доска.

Изготовление крышки и механизма для люка

Работу по изготовлению чердачной лестницы своими руками нужно начать с крышки люка. К листу фанеры прибивают четыре бруска, заранее обрезанных под нужный размер. На коротком бруске, который будет установлен со стороны замка, нужно закруглить одно из ребер, чтобы он не мешал свободному открыванию — закрыванию. Чтобы крышка люка надежно закрывалась, на нее можно поставить дверную защелку.

Для люка понадобятся два механизма (левый и правый), таких как изображены на фото или похожих:

Если не удастся купить готовые, можно попробовать сделать подобные механизмы своими руками. Для этого понадобятся стальная полоса 3-4 х 20 мм, уголок и пластина 3-4 мм. На чертеже изображены детали механизма для левой стороны крышки люка:

1. пластина для упора;
2. уголок (вид сверху).

Для правой стороны крышки люка понадобится такой же набор деталей, но пластина и уголок должны быть изготовлены в зеркальном отображении. Размеры на пластине для упора указаны для примера. Чтобы правильно их рассчитать понадобится учесть угол наклона лестницы. Он составляет 50—75 градусов. Чем меньше этот угол, тем больше места занимает лестница в разложенном виде, тем большего размера люк понадобится. Подобрать удобный наклон можно с помощью нити, которую нужно протянуть от проема до пола. Полученный угол можно замерить угломером и перенести его на чертеж. В результате должно получиться вот что:

Нельзя крепить механизм сразу после сборки. Сначала нужно проверить его работу. Возможно, понадобится скорректировать места сверлений для крепежей или угол на пластине для упора. Если все в порядке, можно приступить к следующему этапу работы.

Изготовление деталей чердачной лестницы

Начать нужно с тетивы. При работе с ней нужно помнить о том, что парные детали должны быть изготовлены в зеркальном отображении. Порядок работы:

1. Подготовленные доски разметить карандашом согласно расчетам.
2. Плотно прижать обе доски друг к другу торцами и скрепить малярным скотчем.
3. В месте стыка первой и второй секций сделать отверстие диаметром 25 мм для шарнира петли.
4. Снять скотч, повернуть доски вверх другой стороной и, снова скрепив, сделать такое же отверстие на стыке второй и третьей секций. (Отверстия на каждой секции должны будут находиться на противоположных торцах доски).
5. Разрезать тетивы на части по разметке и сделать на них стамеской углубления для ступеней. Глубина пазов должна быть не менее 5 мм. Тетивы нижней секции должны заканчиваться скосом, соответствующим углу наклона лестницы.
6. Нарезать ступени и тщательно отшлифовать все детали.
7. К правой тетиве каждой части прикрепить ступени с помощью клея и саморезов. Скрепить всю конструкцию левой тетивой.

Изготовление петель их установка

Для петель, обеспечивающих сложение чердачной лестницы, можно использовать остатки металлической полосы, из которой были изготовлены части механизма открывания люка. Если изделие состоит из трех секций, то понадобится восемь полосок. К четырем из них нужно будет приварить небольшие отрезки такой же полосы. В каждой детали нужно просверлить два отверстия для крепления к тетиве и одно для шарнира. Вот что должно получиться:

Плотно прижав друг к другу первую и вторую секции, прикрутить петли таким образом, чтобы шарнир попадал точно в выемку на стыке, а концы петель располагались на краю тетивы. Закрепив петли, проверяют механизм на складывание-раскладывание. Если все в порядке, таким же способом нужно закрепить петли между второй и третьей секциями.

Сборка и отделка изделия

Порядок сборки и отделки лестницы:

1. После установки петель, первую секцию прикрутить к крышке люка.
2. Готовое изделие вставить в проем и убедиться в том, что лестница собрана правильно, ничто не мешает свободному открыванию и закрыванию люка, секции беспрепятственно складываются и раскладываются.
3. Если не обнаружено дефектов, конструкцию нужно разобрать и покрыть деревянные ее части лаком, а металлические антикоррозийным составом или краской.
4. После высыхания лака снова собрать изделие и установить в проем.

Любое помещение в доме может и должно быть оборудовано оптимальным образом для проживающих людей. Это касается и чердака. Чердачная лестница, сделанная своими руками, становится отличным примером правильного использования пространства и сил для организации пространства внутри помещения.

Подъем на чердак включает в себя непосредственно лестницу, специальный люк для проникновения и систему рычагов для фиксации установленного пролета. Чердачная лестница, сделанная своими руками, позволяет сэкономить средства и обеспечить отличное качество конструкции.

Классический вид выдвижной лестницы на чердак

Вариантов, как сделать лестницу на чердак, предостаточно. Поэтому от вас зависит выбор оптимального решения и его реализация.

Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками. Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

Изготовление люка для чердачной лестницы включает в себя следующие работы:

1. Разработка чертежей
2. Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
3. Подбор необходимых материалов и инструментов.
4. Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
5. Сборка рамки люка и надежная фиксация всех элементов.
6. Изготовление крышки из остатков покрытия пола.
7. Декоративное оформление и комплекс изоляционных работ.

В результате вы получаете оборудованный люк, который легко закрывается на время.

Люк в закрытом положении практически не выделяется на фоне потолка

Складная лестница на чердак своими руками

В большинстве случаев конструкция лестницы на чердак представляется именно так. Чердачная лестница, которая может свободно складываться, выглядит удобно и практично, экономя пространство без ущерба функциональности.

Самостоятельное изготовление такого вида лестницы довольно сложное и трудоемкое, но при правильной подготовке и пошаговом выполнении вполне осуществимое. Из инструментов для изготовления чердачной лестницы складного типа вам понадобятся следующие:

• Ножовка
• Пена монтажная
• Шуруповерт (желательно электрический)
• Отвертка
• Анкерные болты
• Саморезы разного диаметра
• Петли для крепежа
• Рулетка.

Перед началом производства чердачной лестницы следует позаботиться о наличии лестницы приставной, которая послужит основой для работы. Складная лестница может быть изготовлена всего за 1 день, при наличии всех материалов и инструментов.

Этот вариант конструкции объективно наиболее популярный, на что есть свои причины:

1. Складная лестница позволяет существенно сэкономить пространство.
2. Элемент легко складывается и предельно прост в эксплуатации.
3. Гармоничное вписывание в любой интерьер.
4. Быстрая скорость изготовления.
5. Высокая прочность и длительный срок эксплуатации.

Если вам удастся сделать складную лестницу в точности с запланированными размерами, то получите эффектный и эффективный элемент в обустройстве дома.

Стандартные размеры

Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

1. При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
2. Высота 280 см: 60х120 и 70х120 см.
3. Высота до 280 см: 60х120, 70х120 и 70х130 см.

Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

Чертеж

Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.

Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат. Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки).

1. Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
2. Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
3. Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

Установленная рама и монтированный люк в открытом положении

1. Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
2. После монтажа рамы в корпус вставляется крышка люка.
3. На направляющих делают пазы для лестниц.
4. Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
5. Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

Монтаж ступеней на основания

1. Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

Металлические петли для соединения элементов конструкции

1. Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
2. Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.

Лестница из нескольких секций в собранном состоянии

Посмотрите, как можно сделать лестницу на чердак на наглядном примере

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

1. Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
2. Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
3. Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
4. Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
5. Определяется точный угол с помощью малки.
6. Раздвиньте создаваемый механизм на установленный угол.
7. На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
8. Используя лобзик отрежьте этот участок.
9. Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
10. Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
11. Также с помощью струбцин можно добиться точного расположения отверстий.
12. После того, как отверстия для болтов созданы, в готовое помещается болт.
13. Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Варианты лестниц

Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

— складная лестница на шарнирах

Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

Складная лестница на шарнирах

— простая деревянная лестница на

Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

— откидная лестница из двух частей

Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

Откидная лестница

— раздвижная чердачная лестница — выдвижные марши на чердак

Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

Раздвижная лестница

— лестница на чердак с улицы своими руками

Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

Лестница с улицы

Фотогалерея чердачных лестниц

Сегодня в сети можно найти большое количество конструкций лестниц для чердака. Сделать их своими руками может каждый, так что бояться не стоит — нужно просто хорошо подготовиться и сделать.

Лестница на чердак своими руками — это отличный способ сделать дом удобнее, а походы на чердак настоящим удовольствием. Конструкция обладает небольшим набором технических сложностей — поэтому изделие часто делают своими руками. Базовые правила для того, кто решил сделать чердачную лестницу самостоятельно:

• Внимательно составляйте чертеж на основании полученных размеров и личных пожеланий.
• Подбирайте инструменты и материалы лучшего качества.
• Внимательно осматривайте все соединительные элементы и стыковочные части.
• Чаще проверяйте элементы лестницы, чтобы предотвратить дефекты и своевременно их устранить.

Лестница для подъема на чердак легко декорируется и отлично вписывается в стиль любого помещения. Удобные ручки и надежная фиксация формирует идеальный вариант подъема на верх, что является отличной альтернативой стандартной неподвижной лестницы.

Практически во всех загородных домах есть чердаки. Для организации комфортного и безопасного подъема туда, необходимо оборудовать лестницу.

Она может быть выполнена из различных материалов, но наиболее распространены и удобны деревянные лестницы. Рассмотрим подробно их виды, и расскажем, как может быть изготовлена из дерева.

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

• На косоурах.


Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

• На больцах.


В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

• На опорном столбе.


Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

• Комбинированные конструкции.


Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

• Приставная.
  Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

• Стремянка.
  Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Изготовление

Если встал вопрос об изготовлении — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Производство

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

• Части соединяются между собой при помощи петель.

• Конструкция из секций, уголками прикрепляется к крышке (как на фото).

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

Чердачная лестница своими руками: стандартные размеры и процесс изготовления

Чердак является традиционным помещением практически в каждом загородном доме. Его функционал необычайно широк. К примеру, данное помещение используется в качестве складской комнаты или мастерской, некоторые домовладельцы и вовсе оформляют чердак как гостиную или спальню. На самом деле, функционально назначение такой комнаты зависит исключительно от вашей собственной фантазии, а также финансовых возможностей. Однако, несмотря на широкое многообразие вариантов оформления чердачного пространства, стоит знать, что чердачная лестница с люком является неотъемлемой его частью. Если вы не соорудите данную конструкцию, то попросту не сможете попасть в это помещение. Создание чердачной лестницы – достаточно простое дело, в связи с которым вам даже не придется обращаться к профессионалам в строительной индустрии.

Чердачная лестница должна быть функциональной

Собственно, наиболее трудоемким процессом в деле организации чердачного пространства является конструирование лестничного сегмента. Прежде, чем создавать проект конкретной лестницы для вашего дома, необходимо предварительно определиться с категорией конструкции. Существуют такие варианты:

• складная;
• стационарная;
• переносная.

Примерная схема складной лестницы с люком

Особенности различных конструкций

Специалисты строительной индустрии называют широкую маршевую конструкцию наиболее надежной в соответствующем сегменте. Стоит отметить, что ее долговечность, надежность и безопасность не сравнить с представленными на рынке конструктивными аналогами. Между тем, несмотря на большое количество преимуществ данного варианта, выбор в его пользу иногда невозможен в связи с банальной нехваткой необходимого свободного пространства. Таким образом, если вы не располагаете большой площадью для лестницы, то стационарная модель вам не подойдет. Однако, отчаиваться не стоит, ведь всегда можно построить складную лестницу. Ее конструкция обладает лучшими характеристиками от стационарных и переносных аналогов. К примеру, на так же надежна и безопасна как стационарная маршевая модель, однако, для организации такой конструкции необходимо располагать совсем небольшим количеством свободного пространства. Кроме того, именно складные модели наиболее просто реализовать без помощи опытных профессионалов.

Простая лестница из двух частей

Временное решение

Переносные модели выделят в отдельную категорию, однако, она достаточно обширна. Разнообразие переносных изделий просто невероятное. Между тем, не стоит забывать, что ежедневное использование такого изделия никогда не сможет стать безопасным или достаточно комфортным, а сама лестница не в состоянии конкурировать со стационарными и складными моделями по эксплуатационно-техническим характеристикам.

Лестница должна быть комфортной и функциональной

Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно — ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации. Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.

Складная лестница на шарнирах

Как сделать свой выбор?

В связи с тем, что стройматериалы для складных лестниц на чердак представлены в разнообразии ценовых сегментов, исходного материала и характеристик, утонуть в море информации о них достаточно просто. Чтобы минимизировать временные затраты на поиск и выбор оптимальных вариантов, следует руководствоваться рядом правил:

• Конкретизируйте тип функционального назначения конструкции, а также ее основные параметры, в числе которых конструкционные особенности, секционность, ширина и прочее.
• Выбирайте стройматериалы в четком соответствии к тому, как активно будет осуществляться эксплуатация изделия и в каких условиях.
• Определите негативные факторы, которые могут сократить эксплуатационный рок изделия.

Еще одна типовая схема чердачной лестницы

Главное – правильно определить функцию

Любой специалист, имеющий необходимый уровень квалификации и опыт в работе с такими типами объектов, скажет вам, что от грамотного определения функционального назначения изделия во многом зависит итоговый результата строительных работ по возведении лестницы на чердак своими руками. Этот параметр позволяет рассчитать показатель допустимой нагрузки на каждую ступеньку изделия. Стандартное значение данного показателя для изделия из металла начитывает порядка 250 кГс, а вот деревянные модели рассчитаны только на 150 кГс. Кроме того, стоит учитывать и то, что приведенные выше показатели справедливы для изделий, изготовленных профессионалами, самодельные же объекты обладают несколько более низкими параметрами. В целом, показатель допустимого давления на ступеньку не означает, что большего напряжения она не вынесет. Однако, если слишком часто перегружать конструкцию, то она придет в негодность за достаточно краткий срок.

Открывая люк, вы не должны прилагать большие усилия

Итак, основные критерии, по которым осуществляется выбор оптимального варианта, таковы:

• площадь свободного пространства в помещении;
• функциональное назначение объекта;
• необходимый угол наклона изделия.

Создание чертежа должно осуществляться в соответствии с нормативами

Этапы работы и их особенности

Собственно, специалисты говорят, что в создании лестницы с люком своими руками ничего особенно трудного нет. Достаточно придерживаться определенных правил, проверенных годами. К примеру, при составлении чертежей конструкции стоит руководствоваться нормативно-технической документацией, в которой, помимо условий общего характера, приведены еще и конкретные параметры стандартных изделий. Кроме того, на просторах Интернета в открытом доступе предложена масса готовых схем на любой вкус. Можно взять готовый вариант и приступить к воплощению проекта в жизнь, или же немного доработать его в соответствии с индивидуальными особенностями дома.

Инструментарий, рекомендованный специалистами

Что учесть при проектировании?

Наиболее общие требования нормативной и техничной документации можно свести к ряду простых и понятных условий:

• эргономичный диапазон ширины изделия – это от 60 до 100 сантиметров;
• наилучшая высота насчитывает три с половиной метра;
• максимальное число ступеней – 15 штук;
• расстояние между расположенными рядом ступенями должно насчитывать порядка 20 сантиметров;
• комфортная для человека высота ступеньки достигает порядка 20 сантиметров, допускается отклонение в 2 сантиметра;
• если речь идет о складной конструкции, то при создании проекта берется допустимая нагрузка 15 килограммов.

Инструментарий

Решившись на самостоятельное осуществление строительных работ, очень важно запастись определенным комплектом инвентаря, дабы в процессе реализации проекта изделия не остановиться из-за банального отсутствия отвертки или рулетки. Итак, стандартный набор инструментов состоит из таких предметов:

• монтажная пена;
• бруски;
• саморезы;
• электрический шуруповерт;
• ножовка;
• измерительная рулетка;
• анкеры;
• отвертки.

Строительство лестницы — не сложное дело

Особенности месторасположения

Все нюансы месторасположения объекта в помещении станут видны в процессе строительства. Это особенно актуально, если вы занимаетесь созданием и последующей реализацией проекта самостоятельно. Помните, что изделие ни в коем случае не может уменьшать комфортабельность помещения. Именно поэтому лестницы с люком не располагаются в спальнях, гостиных и на кухнях. Однако, при необходимости, вы можете разнообразить свой проект лестницы интересным дизайном. Благодаря этому изделие сможет гармонично вписаться в общий интерьер помещения.

Технология реализации проекта

Следуя определенной технологии, можно быстро и качественно реализовать даже сложный проект. Итак, если вы выбрали металл в качестве основного материала, то помните, что осуществляются такие этапы:

• чертеж наносится на листы картона;
• вырезаются картонные элементы будущего изделия;
• на полосках из металла наносится разметка шарнира и подготавливаются специальные отверстия;
• подготовленные детали фиксируются между собой;
• замеряется необходимый угол и раздвигается конструкция в соответствии с полученными параметрами;
• на металлических листах наносится разметка тех мест, которые будут впоследствии перекрыты уголками;
• с помощью специального инструмента вырезаются элементы;
• придается эстетичный внешний вид объекта;
• существующие углы закругляются;
• скрепляются заготовки попарно.

Перед тем, как приступать к работам, установите временную лестницу

Как видите, технология работы по реализации проекта лестницы собственноручно достаточно проста. Она распространяется не только на металлические объекты, но и на деревянные изделия.

Для того, чтобы внешний вид чердачной лестницы был максимально привлекательным, не поленитесь осуществить подготовительные работы по поверхности строительного материала. Речь идет, к примеру, о нанесении специальной грунтовки прежде, чем покрывать красящим веществом поверхность.

Не бойтесь трудностей, ведь технология осуществления строительства лестницы только на первый взгляд может показаться вам проблематичной и требующей опыта в строительной индустрии. Приложение оптимального количества усилий поможет вам добиться максимального результата.

Лестницы на чердак своими руками. Как сделать чердачную лестницу

Чердак есть в любом загородном доме. Очень часто это неиспользуемое помещение, но в некоторых случаях здесь хранятся какие-то ненужные вещи или даже обустраивается какая-нибудь комната. В любом случае к нему должен быть доступ, а для этого делаются лестницы на чердак. Они могут быть созданы из дерева и металла – в этом случае заняться их изготовлением можно и самостоятельно. А могут быть красивыми коваными – такие конструкции обычно создаются на заказ.

Основные требования

Прежде чем возводить чердачную лестницу, нужно продумать несколько ее особенностей. Во-первых, она должна быть удобной и безопасной в эксплуатации. Причем эти два показателя зависят от конструктивного принципа самой лестницы и чердака. Важную роль играет учет типа лестницы, ширины ее ступеней, высоты подъема. Высота лестниц рассчитывается в зависимости от того, какой будет ее конструкция. Если она складного типа, то нужно внимательно продумать ее размеры в сложенном состоянии.

Ступени должны быть таких размеров, чтобы подниматься по ним было удобно и безопасно любому человеку. Правильность конструкции зависит и от расположения ступеней: расстояние между ними не должно быть слишком маленьким или большим. При несоблюдении указанных требований будут нарушены правила техники безопасности.

Ширина пролета лестницы на чердак должна быть не меньше 0,8 м. Важно, чтобы был соблюден угол наклона: это нужно продумать еще на стадии проектирования конструкции.

Виды лестниц: складная или стационарная?

Выбор между этими двумя типами конструкций зависит от того, насколько большая площадь у чердака. Конечно, стационарная лестница более надежна и безопасна, зато и основательна, то есть под нее требуется немало пространства. Именно поэтому многие предпочитают складные чердачные лестницы: они удобны, занимают немного места, благодаря тому что их можно сложить. Чаще всего такие конструкции состоят из нескольких секций, которые накладываются друг на друга, обеспечивая тем самым экономию места. Причем их всегда можно отрегулировать в зависимости от требуемого размера.

Или выдвижная?

Эти конструкции становятся все более популярными, что объясняется их достоинствами:

• дешево стоят;
• легко монтируются;
• занимают мало места благодаря конструкции в виде гармошки;
• надежны;
• маскируют конструкцию чердачным люком.

Все эти достоинства делают выдвижные лестницы столь востребованными. Как ее сделать самому?

Самостоятельный монтаж выдвижной лестницы: основные этапы

Самым первым шагом должен стать тщательный анализ и проверка размеров проема люка. Это нужно для того, чтобы выбранные вами параметры совпадали с габаритами лестницы. Затем продумывается расположение брусков – сначала внизу, потом сверху. Специальные распорки располагаются между проемом и лестничной коробкой – они помогут лучше фиксировать конструкцию. Когда она уложена, распорки можно убрать.

Или наружная?

Если монтировать выдвижные лестницы не позволяет пространство, можно заменить их наружной конструкцией. Она позволит обеспечить связь между внешним миром и внутренним пространством вашего дома. Главное – помнить о правилах безопасности, поскольку эксплуатация подобной конструкции имеет свои особенности. При монтаже наружной лестницы важно правильно выбрать материал: он должен быть стойким к воздействию солнечных лучей, обладать повышенным абразивным износом, надежным и износостойким.

Лестница из дерева

Деревянные лестницы на чердак – самый простой вариант, создать который можно и своими руками. Сделать это можно несколькими способами. Рассмотрим самые простые и реализуемые на деле.

Чтобы сделать чердачную лестницу, сначала нужно выполнить замеры: нам нужны параметры высоты помещения, предполагаемого угла наклона, который чаще всего достигает 30 градусов, в то время как высота – около 2,5 м. Чтобы лестница получалась надежной и правильной с точки зрения конструкции, нужно продумать и правильно составить чертежи. Самые простые деревянные лестницы создаются на основе брусков для косоуров, брусков, соответствующих ширине лестницы, для крепления, накладных петель и досок, из которых мы сделаем ступени. Да, и не забываем про раскладные подвесы – на них будет фиксироваться крышка люка. Сам процесс монтажа следующий:

1. Между косоурами устанавливаются и надежно крепятся ступени. Делается это или креплением по типу «шип-паз», или на саморезы, или на клей. Ступени лучше обработать антискользящими накладками – они повысят безопасность эксплуатации конструкции.
2. Лестница сначала крепится под потолочный проем на два бруска, которые равны ширине лестницы. Их соединение выполняется петлями.
3. Проверяем, насколько работоспособны петли, после чего окончательно закручиваем крепежи.

Это самый простой способ создания лестницы на чердак.

Это более трудоемкий способ изготовления лестницы, которую вполне можно монтировать даже в загородном доме. Она более эстетично выглядит и имеет более надежную конструкцию, что важно в условиях большой нагрузки на нее. Сама конструкция с одной стороны будет подвижной, а второй половиной будет крепиться к стене. Для создания такой лестницы на чердак нам потребуются:

• две доски длиной, соответствующей высоте потолка и углу наклона;
• доски для создания ступеней шириной не меньше 0,5 м и толщиной около 3 см;
• болты, саморезы в качестве крепежных элементов;
• карточные петли, которыми будут крепиться ступеньки.

Важно вооружиться чертежом – он позволит выполнить все работы качественно и точно. После определения угла наклона нужно отпилить бруски сверху и снизу, чтобы они прочно упирались в пол. Доски по всей длине делятся на равные отрезки – здесь будут располагаться ступеньки на расстоянии, которое нужно вам. Крепление ступеней выполняется карточными петлями, а после завершения конструкции можно сделать ее изысканной, обработав ее лаком или покрасив.

Лестницы из металла

Очень красиво смотрятся чердачные лестницы, выполненные из алюминия, особенно если ваш загородный дом оформлен в стиле “минимализм” или “хай-тек”. Чем хорош металл? Во-первых, он более надежен. Во-вторых, такие конструкции обрабатываются специальными составами, которые защищают поверхность от механического воздействия или коррозии. В-третьих, металлические конструкции способны выдержать большую нагрузку.

Самыми востребованными у покупателей считаются лестницы из металла выдвижного типа, которые занимают мало места. Они актуальны для помещений, которые имеют небольшие размеры, то есть там, где требуется рациональное использование пространства.

Как сделать своими руками?

Несмотря на всю сложность технологического процесса, сделать металлическую лестницу можно и самостоятельно. Причем она может быть сделана как из металла, так и из комбинации материалов. Для изготовления самой простой лестницы из металла нам потребуется подготовить:

• сварочный аппарат;
• механическую пилу;
• наждачный круг, которым будем удалять заусенцы на металле;
• циркуляционную пилу и струбцину для состыковки деталей, если лестница будет иметь деревянные части;
• металлический профиль;
• трубы;
• стальные листы.

Отметим, что количество материалов рассчитывается на основе чертежа. Сварочным аппаратом мы сделаем прочные швы, поэтому лестница будет монолитной и прочной конструкцией.

Такая лестница алюминиевая или стальная будет сооружаться на основе швеллера (размер 8-10). Ступени создаются из листовой стали, если они будут без дополнительной отделки, потребуется решетчатый настил на ступени, который защитит от падения. Ограждения выполняются из угловой стали, а опоры для проступей – из арматуры. Сначала на балку устанавливаются и привариваются опорные приспособления, затем привариваются кронштейны для крепления.

Металлические чердачные лестницы могут иметь деревянные накладки для проступей, но сначала нужно продумать, где будут располагаться дополнительные крепежные детали. На металлических ступенях отверстия для саморезов должны располагаться на расстоянии 15 см друг от друга. К металлическим проступям монтируется подложка из фанеры – она крепится на монтажный клей, который после застывания сохраняет свою форму.

Готовая лестница алюминиевая

Очень часто многие предпочитают купить готовые конструкции, нежели монтировать их самостоятельно. Но и в этом случае придется потрудиться, поскольку они поставляются в разобранном виде. Как собрать? Общая схема работы примерно следующая:

1. Сначала создается эскиз будущей лестницы.
2. От металлического профиля или трубы отрезаются 4 одинаковых отрезка.
3. Труба крепится в тисках и тщательно зачищается от ржавчины.
4. Из металлического листа вырезаются ступени – они должны быть одинаковой длины.
5. Ступени примеряются на ровной поверхности и подгоняются по размеру.
6. Ступени крепятся к опорам сваркой – это более надежный вариант, чем уголки и болты.
7. Снизу лестница отделывается резиновыми набойками.

Кованые конструкции: красиво и современно

Очень часто в загородных домах помещения с чердаком или мансардой связывают кованые лестницы. Причем они могут простыми винтовыми, а могут иметь витиеватые рисунки, что позволяет вписать их в любое по стилистической направленности помещение. Все винтовые лестниц можно поделить на несколько видов:

• в первом варианте лестница выполняется с опорой на центральный столб и стены;
• во втором – винтовая лестница удалена от стен и крепится на опорном столбе ступенями;
• в третьем случае лестница с поворотом не имеет центрального столба, а опирается на спирально изогнутые тетивы;
• четвертый вариант – надежная лестница из металла, которая опирается на столб из монолита на основе трубы из стали.

Самыми удобными считаются лестницы, ширина пролета в которых составляет до 900 мм при диаметре всей лестничной конструкции до 2200 мм.

А если купить?

Если вам не хочется заниматься собственноручным монтажом, всегда можно купить те же самые кованые лестницы, которые довольно сложно монтировать самостоятельно, а тем более придумать и сделать. Большой выбор чердачных лестниц предлагают многие бренды, причем не только России, но и других стран мира. Рассмотрим самые популярные:

1. STANDART ISO PLUS (MINKA, Австрия). Эта складная деревянная лестница выполнена из качественного МДФ и рассчитана на максимальную нагрузку 150 кг. Имеются специальные защитные насадки на ножки, а с помощью металлического поручня обеспечивается максимальная безопасность. Это компактная лестница, цена которой составляет в среднем 8200 рублей.
2. Датская компания VELTA предлагает конструкции эконом-класса, которые можно монтировать на чердак или в мансарду. За 6000 рублей вы получаете простую лестницу, которая отличается компактностью: она состоит из трех секций, которые удобно собираются и убираются в потолок.
3. Лестницы FAKRO производятся из сосны зимней заготовки, поэтому надежны и долговечны в эксплуатации. Эта компания предлагает широкий ассортимент продукции, которая отличается компактностью и широким ценовым диапазоном. Утепленная крышка люка – самое главное преимущество, которое имеет данная лестница. Цена моделей начинается от 8000 рублей. Немаловажно и то, что все соединения конструкции надежные и прочные, ступени дополнены противоскользящими выемками, благодаря чему эксплуатация безопасна и комфортна.

Выводы

Теперь вы знаете, как можно сделать лестницу на чердак своими руками. Имея под рукой самые простые материалы, вы создадите лаконичную, но удобную деревянную или алюминиевую конструкцию.

Чердачная лестница с люком своими руками: чертежи и пошаговые мастер-классы с инструкциями

Лестница на чердак – несложная конструкция, которую можно запросто создать самостоятельно. Она может быть основательной — из дерева либо металла, а может иметь легкую и удобную складную форму. Какие варианты подойдут для вашего чердака и как качественно изготавливается и монтируется чердачная лестница с люком своими руками, читайте в нашем материале.

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

1. Ножничные ступеньки.
   Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени.
   Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
3. Откидные (раскладные) лестницы.
   Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Этапы проектировки и монтажа лестницы из трех секций с люком

I. Подготовка чертежа

На этом этапе производится расчет конструкции. Длину лестницы рассчитать несложно. Используем простую математическую формулу: Д = В/, где α – выбранный угол наклона, В – высота потолка. Так, при высоте потолка 3 м и угле наклона 60 градусов, длина лестницы составит 3/0,867 = 3,46 м. Мастера советуют добавлять к полученной цифре несколько сантиметров, чтобы потом более точно вымерять и отрезать нужную длину:

Размеры люка должны быть немного меньше самого проема. Для расчета с каждой стороны дверцы оставляется 6-7 мм.

Длину секций рассчитываем по такой схеме: первая секция — длина люка минус 10%; вторая секция – длина первой секции минус 10%; третья секция – сумму длин первых двух секций вычитаем из общей длины лестницы.

Теперь расчеты нужно перенести на бумагу и приступить к подготовке необходимых материалов и инструментов.

II. Выбор материалов и инструментов

Для реализации проекта нужно приготовить столярные инструменты: рулетку, стамеску, ножовку, шуруповерт, сварочный аппарат (или капитальные соединения для металлического каркаса), угольник, ножовку, струбцины, столярный клей, малярный скотч, электроды, столярный клей.

Основные материалы, которые нам понадобятся: бруски 50х50 мм для отделки люка (примерно 4-5 шт.); две доски для тетивы 100х25 мм длиной, равной выбранной длине лестницы; доска для ступеней 100х20 или 100х25 мм; фанера или материал с аналогичными характеристиками (для дверцы люка хватит одного стандартного листа); пластины и уголки для открывания и петель; гайки, болты, саморезы, шайбы и пр.

III. Изготовление дверцы люка

Шаг I. Подготовьте бруски для люка.
На концах брусьев выполните надрезы-пазы, чтобы плотно соединить конструкцию в правильный треугольник с помощью монтажного клея и креплений. Углы рамы защитите временными фанерными пластинами, чтобы прямоугольник не повело.

Шаг II. К основанию из брусков прикрепите лист фанеры соответствующего размера.
Теперь нужно примерить люк к проходу на чердак. Он должен быть меньше на 6-7 мм со всех сторон.

Шаг III. Предусмотрите замок для чердачной дверцы.
Это может быть автоматический механизм, или самый обыкновенный шпингалет, который можно открыть шестом с наконечником.

Шаг IV. Монтируем механизмы открывания/закрывания люка.
Если вы не хотите покупать готовые механизмы, можно сделать их своими руками. Креплений должно быть два – левое и правое. Для работы приобретите стальную пластину 4х20 мм и уголок. На фото показан чертеж левой детали крепления. Правая выполняется в зеркальном отражении. Размеры даны условно. Для более точных расчетов, учитывайте ваши параметры. Перед закреплением, обязательно проверьте механизмы в работе:

IV. Собираем лестницу

Вы всегда можете заказать уже готовую секционную лестницу у мастеров, которую можно закрепить по готовой схеме самостоятельно. Но если вы решили выполнить работу своими руками до конца, можно собрать лестницу из приготовленных материалов.

Шаг 1. Размечаем на тетивах места монтажа ступеней.
Для этого нанесите карандашом разметку на каждую деталь, согласно выбранному углу наклона лестницы и произведенным ранее расчетам. Теперь прижмите торцы досок плотно друг к другу и скрепите их малярным скотчем. Это необходимо, чтобы высверлить сквозные отверстия в местах соединения секций. Просверлите отверстие для шарнира диаметром около 25 мм в месте соединения первой и второй секции. Далее нужно снять скотч и перевернуть доски, снова скрепив их. Теперь сверлим аналогичное отверстие на стыке второй и третьей секций:

Шаг 2. Разрезаем тетивы по намеченным линиям.
Далее выполняются пазы для ступенек с внутренней стороны тетив с помощью стамески. Глубина пазов должна быть не менее 5 мм (это также следует учесть на первом этапе проектировки). Нижнюю секцию тетив следует скосить, согласно углу наклона лестницы.

Шаг 3. Нарезаем ступени по разметке и крепим их к левой тетиве.
Ступеньки сажаем на клей и закрепляем саморезами. Прикладываем правую тетиву и также скрепляем саморезами.

Шаг 4. Крепим петли для раздвижного механизма лестницы.
Петли, как и шарнирные механизмы, можно купить в магазине, или изготовить самостоятельно из металлической ленты. Нам понадобиться восемь полос из металла (можно использовать остатки от механизмов дверцы). К четырем полоскам приварите небольшие отрезки такой же полосы. В каждой детали сверлим по два отверстия (для крепления и шарнира). Соединяем шарнир с петлями. Теперь стыкуем разрезанные секции и прикладываем петли так, чтобы каждый шарнир попадал в паз (25 мм отверстия, просверленные перед разрезанием секций). Закрепляем петли на тетивах:

V. Окончательная сборка

Теперь верх готовой лестницы нужно закрепить к люку, предварительно проверив работу шарнирных механизмов. Лестницу следует проверить и после монтажа. Убедившись в исправности и функциональности всех деталей, вскройте ступеньки лаком:

И еще одно пошаговое руководству по монтажу:

Утеплить и герметизировать люк можно с помощью поролона или строительной ваты. Края люка следует обшить резиновой лентой-герметиком.

Вот и все, ваша лестница с люком готова! Это как раз тот вариант, который вполне выполним «в одну каску». Желаем вам быстрой и легкой работы.

Лестница на чердак своими руками

Для загородных коттеджей, частных домов и простых дачных домиков, оборудованных чердаком, наличие удобной и надежной лестницы, ведущей в упомянутое помещение, является обычной жизненной необходимостью.

Лестница на чердак своими руками

При этом лестница вовсе не должна быть капитальной и громоздкой – можно собрать и установить прекрасную раскладную конструкцию, которая ни в чем не будет уступать стационарным лестницам.

Лестница на чердак своими руками

С выполнением всех сопутствующих задач можно справиться своими руками, сэкономив деньги и проверив собственные силы.

Выбор типа лестницы

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс. Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Чердачные лестницы, чертеж

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

При выборе размеров чердачной лестницы ориентируйтесь на проверенные и утвержденные нормативы.

• ширина марша – на уровне 650-1100 мм;
• высота – не более 350 см. При более существенных значениях лестница заметно теряет в плане жесткости и в целом безопасности;
• количество ступеней – до 15. В отдельных ситуациях число ступенек можно увеличивать с обязательным дополнительным укреплением конструкции;
• расстояние между ступеньками – 15-20 см, обычно их размещают на расстоянии около 18-19 см;
• толщина ступеней – порядка 2 см, может немного отклоняться в обе стороны;
• угол наклона – порядка 60-80 градусов. Для установки лестниц под маленьким углом нужно много свободного места, большой же угол снижает безопасность конструкции.
• В процессе проектирования лестницы обязательно учитывайте предполагаемый уровень нагрузки на конструкцию.

Помните: ступени должны быть установлены строго параллельно поверхности пола. Помимо этого, ступеньки лестницы должны быть нескользкими. Для этого можно набить поверх основного материала накладки из любого нескользкого материала.

Размер межэтажного проема

Руководство по изготовлению лестницы на чердак

В самостоятельном изготовлении лестницы на чердак нет ничего сверхсложного. Конечно, неопытный мастер вряд ли сможет собрать конструкцию с таким же привлекательным внешним видом, как у моделей фабричного изготовления, но попробовать однозначно стоит.

Чердачная откидная лестница своими руками

Перед началом работы создайте чертеж будущей лестницы. При отсутствии необходимых навыков закажите создание чертежа специалисту либо же подберите подходящую схему из вариантов, представленных в открытых источниках.

Один из чертежей

Инструменты

Подготовьте сразу все необходимые приспособления, чтобы не отвлекаться на поиски недостающих инструментов в будущем.

• ножовка;
• монтажная пена;
• электрический шуруповерт;
• отвертки;
• анкера;
• саморезы;
• бруски;
• крепежные петли;
• измерительная рулетка.

Почти полный комплект

Инструменты для разметки

Также перед началом работы вам нужно купить либо собрать обыкновенную приставную лестницу. Для собственноручной сборки такой конструкции нужно лишь зафиксировать поперечные ступени между двумя длинными вертикальными стойками и дополнительно укрепить конструкцию.

Готовая лестница должна быть примерно на 30 см длиннее, чем расстояние от уровня проема на чердак до пола.

С изготовлением люка вы тоже с легкостью справитесь своими руками. Из материалов понадобятся лишь листы фанеры и деревянный брус 5х5 см.

Первый шаг.
Выберите место для размещения люка и определите его оптимальные габариты. Прибавьте к габаритам люка примерно по 7-9 мм с каждой стороны, чтобы в дальнейшем можно было легко закрывать крышку без скрипов и прочего шума. Сделайте проем в соответствии с определенными размерами.

Второй шаг.
Разрежьте деревянный брус на четыре части в соответствии с габаритами люка.

Простая схема построения утепленного люка на чердак

Третий шаг.
Сделайте на концах брусков пазы. Смажьте подготовленные пазы и соедините бруски в прямоугольную (квадратную) конструкцию. Дополнительно усильте соединения с помощью саморезов. Прикрутите косынки, чтобы не повело диагональ.

Четвертый шаг.
Закрепите к полученной основе крышку из фанеры и примерьте изделие в проем люка.

Пятый шаг.
Врежьте в крышку люка обычную защелку. Открывать защелку вы будете с помощью ручки. Прикрепите ее к крышке и окончательно зафиксируйте изделие в предварительно выровненном проеме. Обычно для этого используются петли.

Люк должен открываться легко

Простая складная лестница

Приступайте к изготовлению складной лестницы. Предполагается, что в вашем распоряжении уже имеется упоминавшаяся ранее приставная деревянная лестница.

Первый шаг.
Прикрепите к нижней части приставной лестницы брус по ширине. Такой же брусок прикрепите к верхней части изделия. При этом нижний брусок необходимо фиксировать жестко, а верхний – на петли.

Второй шаг.
Распилите приставную лестницу на 2 части. Верхняя часть должна иметь длину порядка 2/3 от суммарной длины лестницы.

Третий шаг.
Закрепите пару реек для придания дополнительной диагональной жесткости.

Четвертый шаг.
Соедините части конструкции с помощью петель.

Пятый шаг.
Закрепите верхний брус под люком при помощи анкеров.

Шестой шаг.
Закрепите нижнюю часть лестницы с помощью крючка – благодаря этому она не будет самопроизвольно раскрываться. Петлю устанавливайте на косоур над линией распила.

Седьмой шаг.
Прижмите готовую конструкцию к поверхности стены и зафиксируйте.

Главным минусом такой самодельной лестницы является не очень привлекательный внешний вид – весь брус и крепежные элементы остаются заметными. Однако с главными задачами – обеспечением удобного и безопасного подъема и обратного спуска – подобная лестница справляется на все 100%.

Усовершенствованный и более привлекательный вариант предыдущей конструкции. В изготовлении такой лестницы тоже нет ничего сложного, достаточно пошагово выполнить все положения руководства.

Складная чердачная лестница на тетивах

Первый шаг.
Поделите обычную приставную деревянную лестницу на 3 части. Первую часть сделайте по размерам чердачного люка, вторую делайте чуть меньше первой, а третью такой, чтобы полностью покрывалось оставшееся пространство до поверхности пола.

Второй шаг.
Возьмите малку и отмерьте угол чердачного люка. Перенесите угол на доски, намечая таким образом места расположения ступеней.

Третий шаг.
Просверлите отверстия в местах размещения шарниров между отдельными лестничными секциями.

Четвертый шаг.
Зашлифуйте грани конструкций.

Пятый шаг.
Распилите доски в точках размещения шарниров.

Шестой шаг.
Нарежьте и отшлифуйте ступеньки.

Седьмой шаг.
Подготовьте в тетивах углубления для ступеней.

Восьмой шаг.
Вставьте ступеньки в подготовленные выемки. Используйте клей и дополнительно усиливайте соединения с помощью саморезов.

Девятый шаг.
Соедините секции лестницы при помощи специальных петель. Для этого секции необходимо разместить на устойчивой ровной поверхности.

Десятый шаг.
Проверьте работу всех секций. При обнаружении дефектов и отклонений постарайтесь сразу же их исправить.

Одиннадцатый шаг.
Отшлифуйте все деревянные поверхности и покройте их лаком.

Двенадцатый шаг. После полного высыхания лака установите конструкцию в проеме чердачного люка. При необходимости произведите окончательную подгонку конструктивных элементов.

Таким образом, самостоятельная сборка лестницы является предельно простым и доступным практически каждому мероприятием. При этом стоимость самодельной лестницы будет гораздо более низкой по сравнению с ценой аналогичной конструкции заводского производства. Следуйте инструкции и все обязательно получится.

Также читайте на нашем сайте статью — лестница в подвал своими руками.

Видео – Лестница на чердак своими руками

Чердачная лестница с люком своими руками чертежи – Чердачная лестница с люком своими руками: чертежи и инструкции

Чердачный люк своими руками чертежи

Люк на чердак своими руками – тестирование петель для открывания люка

Для доступа на чердак (мансарду) необходима лестница. Поскольку у меня помещение мансарды не жилое, т.е. “холодный чердак”, то стационарная лестница не предполагалась с самого начала строительства.

Однако доступ на чердак необходим и для этого необходим люк на чердак.
Изучив предложения в виде готовых решений в Москве я пришел к выводу, что лучше всего сделать люк на чердак своими руками – это будет гораздо дешевле.
Складная лестница с люком на чердак стоит просто не реальных денег – по сравнению с ее себестоимостью это просто что то.

Попытавшись найти информацию на просторах инета к моему большому удивлению ни к чему не привело – в результатах поиска по запросам:
– люк на чердак своими руками,
– чердачная лестница своими руками, и т.п. открывает кучу сайтов на которых находится практически одна и та же статья с обзором лестниц.
Или же приводится перепечатка статьи которая опубликована на сайте ForumHouse пользователем Alli58ru – “Складная лестница на чердак своими руками ” и приводится одна и та же картинка:

Еще мне попалась одна статья где человек сделал люк на чердак своими руками использую в качестве петель амбарные петли.
Но данный вариант меня не устраивает, как и тот, что описан в статье Alli58ru. поскольку в этих вариантах присутствует достаточно большая щель между крышкой люка и коробом со стороны петель. Хотя в варианте с амбарными петлями эта щель меньше.

Мне же хотелось сделать такой люк на чердак со складной лестницей чтобы:
– он был утеплен (толщина люка от 50мм,
– чтобы люк имел притвор который бы заходил на четверть в колобке люка
– чтобы по периметру люка не было щелей, т.е. чтобы отделка люка (в моем случае это будет или вагонка или имитация бруса) немного выходили бы за пределы люка по сторонам.

При этом люк должен нормально открываться.

Чтобы реализовать нормальное открывание люка который имеет довольно большую толщину нужно правильно подобрать петли для самого люка на чердак.

Alli58ru использовал такие петли:

Кстати на некоторых сайтах перепечатывают одну и ту же картинку с размерами для данной петли – и размеры там не точные !

Присмотревшись к петлям на заводских чердачных люков с лестницами я обратил внимание на такие петли:

Решил по экспериментировать с ними.
По идее получаются такие логические схемы работы петель:

Для проб я собрал несколько петель из оргалита и деревянных брусков.
Размеры можно посмотреть непосредственно на самих петлях.

1
В этом варианте крышка люка будет закусываться сразу – такая петля не годится.

2
Это вариант рассмотренный Alli58ru

3
Это вариант на котором я пока остановился

Для тестирования работы петель для чердачного люка я смастерил на скорую руку короб для чердачного люка из бракованной имитации бруса размером 90х60см.
Крышку для люка также собрал из такой же имитации бруса и закрепил ее на бруски 30х40мм. Крышка получилась кривоватой, но меня это не волновало – надо было все таки проверить в первую очередь работу петель.

Вот короб люка. Внутрь короба я прикрутил планки которые формируют четверть к которой должна прижиматься крышка люка.
Заложил толщину люка в 60мм:

Петли для данного люка я также сделал из деревянных брусков вот такого типа:

Прикрутил эти петли к крышке люка и к боковинам короба саморезами:

Получившийся тестовый люк на чердак я установил на четыре ноги высотой 150см.

Вид на люк снизу. Видны обрамляющие люк бруски 30х40мм где можно разместить утеплитель чтобы организовать утепленный люк на чердак.
Прикрутил фиксатор люка в закрытом положении.

Короб с люком на чердак установлен на ножки.
[/center]

Полностью открытый люк:

Здесь видно насколько задняя часть люка отступает от края короба вперед при его полном открытии.
Если проем ограничен в длинну и в месте где будет он открываться это надо учитывать.

Петля при полностью открытом люке

Далее снизу люка я прикрутил пару кусков имитации бруса в качестве внешней отделки чтобы посмотреть как будут себя вести петли – все ли будет нормально открываться:

Начало открывания люка. Видно что люк начинает открываться таким образом, что не мешает наружней обшивке и коробу.

В данной реализации обнаружил проблему, а именно:
При открывании люка происходит закусывание обшивки люка о короб и люк полностью не открывается.
Возможно это связано с недостаточной длиной рычагов в петле люка. Не знаю.
На фото видно проблемное место:

Если обшивку люка сместить таким образом чтобы она была за подлицо с коробом, то проблема решается. в таком случае с задней стороны люка (сто стороны петель) при его закрытии щели все равно не будет, как и спереди, а вот в районе полного открывания люка надо будет либо подрезать обрамление люка либо как то “играться” с петлей и искать выход.
Пока решения у меня нету – пришлось уехать с дачи.

Также прикинул момент для ограничителя открывания чердачного люка на нужный угол.
Сделал пока такуго “журавля”:

В принципе можно сделать его так, чтобы он складывался вдоль короба люка, а не на верх. Пока окончательно не решил.

В данной петле нагрузка на люк удерживающая вес человека на лестнице переносится именно на этот узел, а в случае реализации петли для люка предложенной Alli58ru происходит ограничение и в самой петле. Т.е. нагрузка более распределена.

С другой стороны многие заводские чердачные лестницы имеют именно такой вид петель.

Следующим шагом я изготовил данный вид петель из металла.
Получилось вот что:

Об их изготовлении я напишу отдельный пост чуть позже.

Ну и на последок несколько видео которые я снял при тестировании:

Это тот же люк только уже с металлическими петлями (без звука):

Обновление:
Думаю что проблему с закусыванием внешней отделки люка о край короба можно решить именно удлиннением рычагов в петле.

Я немного “поигрался” с картоном и размерами рычагов в петле и вроде как нашел решение.

Вот что получилось:

Здесь я использовал такой пирог люка:
– фанера 10-12мм
– на нее брусок высотой 40мм – туда потом утеплитель.
– на брусок набиваем внешнюю отделку
Также рассмотрел сразу вариант использования бруска 50мм вместо 40мм – вроде тоже должно работать так как надо.

Вид сбоку такой:

А это на картоне:

А здесь я эту петлю на картоне положил на лист бумаги для наглядности как должна будет себя вести петля при открытии:

Новые размеры рычагов петли видны на рисунке. Получилось что размеры увеличены лишь на 10мм.

PS
А вот пружину я так и не смог пока найти нормальную. Везде можно только купить пружины длинной 30см – типа для дверей – не знаю пойдут они для люка или нет.

Есть какие либо варианты в этом моменте? Продаются они где нибудь?

Обновление от 29 сентября.

Сделал из металла новые петли с немного измененными размерами.
При тестировании внешняя отделка люка не задевает теперь за нижний край короба.
Вот видео:

Короб сделал из пары кусков фанеры 20-ки

Люк:
– Пока вместо фанеры использовал кусок откоса от окна толщиной 10мм
– Далее брусок 30х40мм
– Затем внешняя отделка люка – имитация бруса.

Поставил петлю и проверил как открывается. Теперь ничего не закусывает:

Всю конструкцию повесил на стену. Для того чтобы люк не провисал вниз – прикрепил временно удерживающую пружину.

Вот что с углом открытия:

Детали петель отшлифовал, обезжирил и покрыл антикорозийкой:

Сам люк будет установлен в проеме 820х1300.
Прикинул как это будет выглядеть:

Кому надо, могу отдать старый комплект петель. только без болтиков и гаек.
Забрать можно самовывозом в Москве, метро Свиблово/Бабушкинская – пишите для координации времени/места

Похожие новости по теме:

Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь.
Мы рекомендуем Вам зарегистрироваться либо войти на сайт под своим именем.

Комментариев: 3

Папа мастер! > Виды работ > Как сделать своими руками простой утепленный люк на чердак

Как сделать своими руками простой утепленный люк на чердак

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

проем для люка в месте стыковки двух плит (рис.1) проем для люка (рис.2)

Как самостоятельно утеплить потолок в деревянном доме или бане.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3) деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия. то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

потайной (рис.5) со складной лестницей (рис.6)
с деревянной лестницей (рис.7) люк со складной лестницей (рис.8)

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

со складной лестницей (рис.9) лестница на чердак

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Интересное на сайте

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

Особенности изготовления чердачного люка своими руками

Современный чердачный люк с лестницей – целый механизм, что называется, «два в одном»

Помещение на чердаке часто используется хозяевами для хранения различных вещей и принадлежностей. Для того, чтобы это помещение могло выполнять свои функции, необходимо иметь к нему удобный доступ. Обеспечить такой доступ можно с помощью чердачного люка.

Выбор места для чердачного люка и подготовительные работы

Имеется три варианта установки проема в чердачное помещение, которые конструктивно отличаются друг от друга. В первом варианте, вертикальном, необходимо сделать во фронтальной части чердака входную дверь или люк. Этот вариант положителен тем, что отпадает необходимость в потолочном проеме и потолок сохраняется в целом виде.

Чердачная лестница с вертикальным проемом

Во втором варианте, угловом, люк устанавливают на чердачное помещение при покатом виде крыши. Третий вариант, горизонтальный, намного проще — это оборудование чердачного люка в потолке. Такой вариант самый удобный в эксплуатации и прост в изготовлении.

Чердачная лестница с горизонтальным проемом

Важно! При выборе места для монтажа люка обязательно надо учесть один важный момент. Он заключается в том, что крышка должна беспрепятственно, свободно закрываться и открываться.

Кроме этого, форма люка, его цвет, место монтажа и вся дизайнерская составляющая должны сочетаться с общим видом помещения. Если предстоит монтаж стационарной лестницы, то ее наличие не должно создавать препятствий при передвижении людей в комнате.

Металлическая чердачная лестница с деревянными ступенями и люком

Важно! Если монтируете люк на чердак своими руками, то ни в коем случае нельзя устанавливать его на несущих балках. В случае нарушения целостности балок, уменьшиться их несущая способность, а прочность потолка станет значительно меньше.

Монтаж должен быть максимально прост. Люку должны быть характерны такие свойства, как надежность, безопасность и прочность. После установки его необходимо утеплить, чтобы в зимнее время избежать проникновения холодного воздуха в помещение. Кроме этого, люк должен быть прост в эксплуатации. Для этого используются доводчики, рукоятки и другая необходимая фурнитура.

Чердачный люк с установленными кронштейнами, пружинами и поручнями

При изготовлении люка на чердак, в основном, используют дерево.

Деревянный чердачный люк

Но, кроме дерева, люки на чердак могут быть выполнены из металла или пластика.

Металлический люк на чердак

Чердачный люк из комбинированных материалов

Рекомендуемые размеры и порядок изготовления

Изготавливая люк на чердак, прежде всего, нужно продумать место, где он будет максимально удобен для использования, а также как он будет утеплен. Для этого рекомендуется выполнить следующий перечень работ:

• на этапе проектирования, до начала работ, необходимо сделать чертеж чердачного люка, на который нанести его форму, точные размеры, а также другую необходимую информацию;
• по выполненному чертежу необходимо соорудить прямоугольный каркас указанных размеров. При сборке люка необходимо добиться, чтоб все углы были ровными. Для изготовления каркаса нужно подобрать ровные, гладкие доски, толщина которых должна быть не менее 20 мм;
• рекомендуемый размер люка — 1200х600 мм. Этот размер не является эталонным, так как каждый хозяин, исходя из конституции тех, кто будет пользоваться люком, может эти размеры изменить в ту или иную сторону;
• после изготовления люка, надо вырезать проем для него в потолке. При оборудовании потолочного проема стоит учесть, что он по размерам должен быть больше, чем размер люка на 50 мм. Этот размер необходим для дальнейшего наполнения утеплителем и обшивки проема специальной рамкой;
• если дом, в котором проводится оборудование чердачного проема, построен из дерева, то для люка можно использовать древесину, вырезанную из потолочного перекрытия. Если древесину для люка приходится закупать, то рекомендуется приобрести лиственницу. Этот сорт характерен своей прочностью и прекрасными эксплуатационными свойствами;
• с какой стороны будет установка петель в чердачном люке — не имеет принципиального значения. Это зависит от решения хозяина;
• для увеличения прочности крышки рекомендуется по ее диагонали сделать распорку, которую закрепить при помощи стальных уголков либо гвоздей;
• чердачный люк лучше всего сделать утепленный. Утепление проводиться тем же материалом, который использовался для утепления всего чердачного помещения. Утеплителем заполняется расстояние между потолочным проемом и люком. Надо помнить, что утеплитель может накапливать влагу. Поэтому, крышку оборудуют пароизоляцией ;
• закончив с монтажом, чердачный люк оборудуют фурнитурой, устанавливая ручки, доводчики, защелки;
• внутренняя, потолочная часть проема украшается наличником, что придает люку эстетический вид;
• при необходимости, к люку монтируется подъемная лестница.

Чертеж чердачной лестницы с горизонтальным люком

Изготовление утепленного люка

Чердачный проем в бетонном перекрытии. Особенности монтажа своими руками

Если планируется оборудование проема для чердака в железобетонном перекрытии, то устанавливать его нужно в месте соединения бетонных плит. В этом случае существенно сохранится прочность потолочного перекрытия.

Для оборудования люка понадобится следующий инструмент: «болгарка» и насадки к ней для работ по металлу, перфоратор, лом и кувалда.

Схематическое изображение лестницы на чердачное помещение

Перед началом работ нарисуйте схему люка на бетоне. Потолочный проем рекомендуется выполнить немного больше по размеру, чем габариты люка. В углах люка надо просверлить перфоратором вертикальные сквозные отверстия. Когда отверстия по углам будут готовы, используя «болгарку» и необходимые диски, нужно прорезать бетон по периметру, согласно линии разметки.

Важно! Во время работы нужно следить, чтобы диск не попадал на арматуру, так как есть большая вероятность его разрушения.

Когда прорези готовы, используя перфоратор, насквозь просверлите плиту в нескольких местах. Это снизит ее прочность и облегчит демонтаж. Используя лом и кувалду нужно аккуратно разрушить плиту, сбив весь бетон с арматуры. После этого обрежьте арматуру, уберите неровные поверхности. Не забывайте, что чем ровнее поверхность, тем точнее и качественнее будет установлен люк на чердак.

Как пробить люк в ж/б плите

Если в торговой сети приобретен готовый чердачный люк, то в его техническом описании уже указан размер люка. При изготовлении для такого люка потолочного проема своими руками, рекомендуется с каждой стороны между люком и проемом оставить расстояние не менее одного сантиметра. Это расстояние, после установки люка в проем, будет наполнено уплотнителем и утеплителем.

Люк на чердак своими руками

Источники: http://www.snthouse.ru/98-lyuk-na-cherdak-svoimi-rukami.html, http://papamaster.su/kak-sdelat-uteplennyj-lyuk-na-cherdak/, http://lestnitsygid.ru/svoimi-rukami/izgotovlenie-cherdachnogo-lyuka-svoimi-rukami.html

lestnica-mpl.ru

Чердачная лестница с люком своими руками, чертежи

Чердак для каждого человека может выполнять роль любой комнаты, например, мастерская или жилая комната. Здесь все зависит от фантазии и размеров чердачного помещения. Одно понятно точно, данное помещение необходимо оборудовать, и начинать данную работу следует с лестницы.
Очень часто попасть на чердак сложно, и приходится пользоваться стремянкой, которой требуется много места. Чтобы это исправить, можно сделать лестницу самому.

Содержание:

1. Оборудование места под лестницу
2. Виды чердачных лестниц
3. Чердачная лестница из двух частей
4. Чердачная лестница на шарнирах
5. Размеры чердачных лестниц

Оборудование места под лестницу

Прежде чем заниматься оборудованием чердака, следует сначала определиться с местом для лестницы. Данная лестница предполагает обустройство люка, то есть потолочной двери.

Самый оптимальный вариант создания данной лестницы – это коридор или нежилая комната. Только надо следить за тем, чтобы это место не загромождалось, особенно если лестницей пользуются нечасто.

Виды чердачных лестниц

Данная лестница бывает стандартная и складная.
Стандартная лестница – это широкие марши и перила. Данный вид является надежным, долговечным и очень легким в использовании. Но обустроить такую лестницу можно не в каждом помещении. Данный вид предназначен для помещений больших площадей.

Складные лестницы по удобству использования и безопасности совсем не уступают стандартным. Но имеют одно сильное преимущество, для их установки требуется немного места, и их можно устанавливать в любой удобной комнате.

Чердачная лестница из двух частей

Данная лестница делается из двух составляющих, она не совсем прячется наверху, ее видно. В некоторых интерьерах такой вариант может смотреться идеально.

На создание такой лестницы уйдет времени немного, понадобится иметь следующие материалы:

•  Ножовка для дерева;
•  Рулетка;
•  Любая лестница из дерева;
•  4 карточных петли, шириной косоура;
•  Бруски – с толщиной 2-3 см 4штуки, 2 бруска по ширине люка, и 2 бруска длиннее люка на 20 см;
•  Саморезы, анкеры, петли и крючок.

Косоуром является основная балка, именно на нее будут крепиться ступеньки.
Сначала применяются короткие бруски. Один прикрепляется петлями к верху лестницы. А второй брусок прикрепляется к низу при помощи жесткого крепления.
Для надежности 2 рейки прикручиваются с внутренней стороны, но они не должны мешать раскладыванию.
С низу отмеряется 2/3 и делается распил в данном месте. После чего они крепятся между собой карточными петлями. Крепление производится так, чтобы она без труда складыалась

.

Первый брусок прикручивается к люку, после чего крепится крючок к стене, а к нижнему бруску петля, все это делается для крепкого крепления конструкции в закрытом состоянии.
Данный вид лестницы считается самым легким.

Чердачная лестница на шарнирах

Она создается из трех секций и дополнительно оборудованного люка.

С начала определяется проем люка. Для нужного размера люка, следует добавлять по 0,7 см в каждой стороне.
Для данной лестницы понадобится:

• 4 бруска размером 5х5, 2 длинных и 2коротких;
•  Лист фанеры толщиной 1 мм;
•  2 уголка из метала;
•  Листовой метал;
•  4 металлических полоски шириной по 2 см.

С краю каждого бруска делаются пропилы глубиной 25 мм, после чего они скрепляются клеем и саморезами в ровный прямоугольник. К нему прикрепляется выпиленный лист фанеры.

Замки заменяются на дверную защелку.
Для механизма, который будет открывать люк можно приобрести все в магазине, а можно сделать самому.
Для создания механизмов самому, необходимо сделать макеты из плотной бумаги, то есть создать углы с нужными размерами.

На двух полосках просверливаются отверстия под болты М10. Они собираются попарно и слегка стягиваются. С применением  малки вымеряется угол, по которому произойдет открытие люка. Механизмы следует раздвинуть именно на этот угол.

Пилой на листе метала вырезается та часть, которая перекроется уголком. Ненужная длина полос удаляется, а края закругляются. После чего уголок собирается. Необходимо сделать два абсолютно одинаковых уголка.

Лестница собирается из трех элементов, следует не ошибиться с размерами каждой части. Первая это размер люка, вторая покороче, а длина третьей – это остаточный отрезок.
Угол наклона, который измерялся на люке, переносится на доску, это будет наклон ступеней.
После чего размечаются доски длиной каждой секции. Доски прижимаются малярным скотчем, размечаются и делаются наклоны ступеней.

Так как секции будут крепиться шарнирами, следует просверлить под них отверстие пером №25. Распил досок производится четко по разметке секций.
Ступеньки нарезаются по ширине, в местах, где располагаются разметки делаются надпилы глубиной 5 мм. Детали крепятся клеем и саморезами.
Для полного сбора лестницы необходимо сделать специальный набор петель. Для этого следует взять 8 полос из метала шириной 2,5 см и болты для шарнира 8 мм.

В каждой полоске делаются отверстия – 2 под тетеву и одно под шарниры. Крепление петель производится в горизонтальном положении, крепление производится так, чтобы болт шарнира попал в заранее подготовленную ямку, а его концы были по кроям тетевы. После чего петли крепятся.
После чего производится монтаж лестницы. Крепление производится с первой части лестницы, которая устанавливается на крышке люка.

Чердачная лестница с люком своими руками чертежи которой предоставлены делается очень просто, остается только определиться, какая модель больше понравится.

Размеры чердачных лестниц

Перед созданием лестницы на чердак, необходимо ознакомится с размерами.

•  Ширина марша не менее 650мм;
•  Высота марша – 350мм;
•  Ступени в количестве 15 шт;
•  Между ступенями 20 см;
•  Ступени толщиной 2см;
•  Наклонный угол 60-80 градусов.

Сделать лестницу на чердак можно своими руками без лишних усилий и серьезных затрат. Стоимость таких лестниц значительно ниже, чем готовых на заказ. А вид совсем им не уступает.

nashprorab.com

Изготовление складной чердачной лестницы своими руками.

Содержание:

1. Введение.

2. Изготовление люка для выхода на чердак и крепления чердачной лестницы.

3. Изготовление и сборка складной деревянной лестницы.

1. Введение. (Рис. 1)

Введение

Введение 2. Изготовление люка для выхода на чердак и крепления чердачной лестницы 3. Изготовление и сборка складной деревянной лестницы 1. Введение. Michail Rybakov

При обустройстве частного дома невозможно обойтись без лестницы. В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство. (Рис. 2, 3)

В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство

Изготовление и сборка складной деревянной лестницы 1. Введение. При обустройстве частного дома невозможно обойтись без лестницы. В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство. Michail Rybakov

В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство

Изготовление и сборка складной деревянной лестницы 1. Введение. При обустройстве частного дома невозможно обойтись без лестницы. В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство. Michail Rybakov

Даже проживая в одноэтажном доме, периодически возникает необходимость в лестнице для подъема на чердак. Статьи о том, как рассчитать величину лестницу и построить лестницу из бетона и дерева, какой должна быть лестница из декинга уже есть на нашем сайте, и ознакомиться с ними вы сможете, пройдя по ссылкам: «Покрытии для террас из древесины» , «Конструкция керамогранитных ступеней для лестниц» , «Лестница своими руками. расчет и виды. » , «Деревянная лестница своими руками.способы обустройства» , «Как установить стеклянные ограждения на лестнице. » , «Дизайн «живого» озелененного бетонного дома. » , «Как сделать бетонный пол по грунту в частном доме». На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы. (Рис. 4, 5)

На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы

В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство. Даже проживая в одноэтажном доме, периодически возникает необходимость в лестнице для подъема на чердак. Статьи о том, как рассчитать величину лестницу и построить лестницу из бетона и дерева, какой должна быть лестница из декинга уже есть на нашем сайте, и ознакомиться с ними вы сможете, пройдя по ссылкам: Покрытии для террас из древесины , Конструкция керамогранитных ступеней для лестниц , Лестница своими руками расчет и виды , Деревянная лестница своими руками способы обустройства , Как установить стеклянные ограждения на лестнице , Дизайн «живого» озелененного бетонного дома , Как сделать бетонный пол по грунту в частном доме. На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы. Michail Rybakov

На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы

В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство. Даже проживая в одноэтажном доме, периодически возникает необходимость в лестнице для подъема на чердак. Статьи о том, как рассчитать величину лестницу и построить лестницу из бетона и дерева, какой должна быть лестница из декинга уже есть на нашем сайте, и ознакомиться с ними вы сможете, пройдя по ссылкам: Покрытии для террас из древесины , Конструкция керамогранитных ступеней для лестниц , Лестница своими руками расчет и виды , Деревянная лестница своими руками способы обустройства , Как установить стеклянные ограждения на лестнице , Дизайн «живого» озелененного бетонного дома , Как сделать бетонный пол по грунту в частном доме. На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы. Michail Rybakov

Лестницы для подъема на чердак могут быть самых разных конструкций и моделей. Если позволяет площадь, то устанавливают маршевую лестницу или винтовую. Очень часто для обустройства подьема на чердак используют модульные лестницы или лестница трансформер . Лестницы любой конструкции будут отлично выполнять функцию устройства ведущего на чердак, но чаще всего происходит так, что для обустройства чердачной лестницы места либо минимум, либо вообще нет. В таком случае на помощь приходят складные и раздвижные чердачные лестницы . Изготавливают их из металла или древесины. (Рис. 6, 7)

Изготавливают их из металла или древесины

Очень часто для обустройства подьема на чердак используют модульные лестницы или лестница трансформер. Лестницы любой конструкции будут отлично выполнять функцию устройства ведущего на чердак, но чаще всего происходит так, что для обустройства чердачной лестницы места либо минимум, либо вообще нет. В таком случае на помощь приходят складные и раздвижные чердачные лестницы. Изготавливают их из металла или древесины. Michail Rybakov

Изготавливают их из металла или древесины

Очень часто для обустройства подьема на чердак используют модульные лестницы или лестница трансформер. Лестницы любой конструкции будут отлично выполнять функцию устройства ведущего на чердак, но чаще всего происходит так, что для обустройства чердачной лестницы места либо минимум, либо вообще нет. В таком случае на помощь приходят складные и раздвижные чердачные лестницы. Изготавливают их из металла или древесины. Michail Rybakov

При этом не менее важным моментом является правильное обустройство люка ведущего на чердак. В данной статье предлагаю рассмотреть изготовление складных чердачных лестниц и грамотное оборудование проема и крышки люка.

2. Изготовление люка для выхода на чердак и крепления чердачной лестницы. (Рис. 8)

Изготовление люка для выхода на чердак и крепления чердачной лестницы

Изготавливают их из металла или древесины. При этом не менее важным моментом является правильное обустройство люка ведущего на чердак. В данной статье предлагаю рассмотреть изготовление складных чердачных лестниц и грамотное оборудование проема и крышки люка 2. Изготовление люка для выхода на чердак и крепления чердачной лестницы. Michail Rybakov

Перед тем как соорудить и установить лестницу (складную или раздвижную) необходимо выполнить целый ряд подготовительных мероприятий. В число этих мероприятий входят заготовка материала, инструмента, а так же укрепление входного проема ведущего на чердак. (Рис. 9)

В число этих мероприятий входят заготовка материала, инструмента, а так же укрепление входного проема ведущего на чердак

В данной статье предлагаю рассмотреть изготовление складных чердачных лестниц и грамотное оборудование проема и крышки люка 2. Изготовление люка для выхода на чердак и крепления чердачной лестницы. Перед тем как соорудить и установить лестницу (складную или раздвижную) необходимо выполнить целый ряд подготовительных мероприятий. В число этих мероприятий входят заготовка материала, инструмента, а так же укрепление входного проема ведущего на чердак. Michail Rybakov

* Перечень инструментов состоит из такого списка: рулетка, угольник, карандаш, ножовка, пилы, молоток, шуруповерт, дрель, (возможно перфоратор), стамеска, болты, отвертка, плоскогубцы. Может пригодиться так же и бытовой фрезерный станок. («Дрель и шуруповерт » , «Электроинструменты. перфоратор, отбойный молоток» , «Шлифовальные электроинструменты» , «Лобзики, сабельные пилы, рубанки, фрезерные машины» ).

* В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый).

Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой. Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1.30 м * 1.40 м., но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. (Рис. 10, 11, 12, 13, 14, 15)

Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома

* Перечень инструментов состоит из такого списка: рулетка, угольник, карандаш, ножовка, пилы, молоток, шуруповерт, дрель, (возможно перфоратор), стамеска, болты, отвертка, плоскогубцы. Может пригодиться так же и бытовой фрезерный станок ( Дрель и шуруповерт , Электроинструменты перфоратор, отбойный молоток , Шлифовальные электроинструменты , Лобзики, сабельные пилы, рубанки, фрезерные машины ) * В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый) Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой. Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. 10, 11, 12, 13, 14, 15) Michail Rybakov

Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома

* Перечень инструментов состоит из такого списка: рулетка, угольник, карандаш, ножовка, пилы, молоток, шуруповерт, дрель, (возможно перфоратор), стамеска, болты, отвертка, плоскогубцы. Может пригодиться так же и бытовой фрезерный станок ( Дрель и шуруповерт , Электроинструменты перфоратор, отбойный молоток , Шлифовальные электроинструменты , Лобзики, сабельные пилы, рубанки, фрезерные машины ) * В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый) Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой. Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. Michail Rybakov

Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома

* Перечень инструментов состоит из такого списка: рулетка, угольник, карандаш, ножовка, пилы, молоток, шуруповерт, дрель, (возможно перфоратор), стамеска, болты, отвертка, плоскогубцы. Может пригодиться так же и бытовой фрезерный станок ( Дрель и шуруповерт , Электроинструменты перфоратор, отбойный молоток , Шлифовальные электроинструменты , Лобзики, сабельные пилы, рубанки, фрезерные машины ) * В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый) Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой. Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. Michail Rybakov

Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома

* Перечень инструментов состоит из такого списка: рулетка, угольник, карандаш, ножовка, пилы, молоток, шуруповерт, дрель, (возможно перфоратор), стамеска, болты, отвертка, плоскогубцы. Может пригодиться так же и бытовой фрезерный станок ( Дрель и шуруповерт , Электроинструменты перфоратор, отбойный молоток , Шлифовальные электроинструменты , Лобзики, сабельные пилы, рубанки, фрезерные машины ) * В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый) Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой. Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. Michail Rybakov

Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома

* Перечень инструментов состоит из такого списка: рулетка, угольник, карандаш, ножовка, пилы, молоток, шуруповерт, дрель, (возможно перфоратор), стамеска, болты, отвертка, плоскогубцы. Может пригодиться так же и бытовой фрезерный станок ( Дрель и шуруповерт , Электроинструменты перфоратор, отбойный молоток , Шлифовальные электроинструменты , Лобзики, сабельные пилы, рубанки, фрезерные машины ) * В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый) Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой. Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. Michail Rybakov

Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома

* Перечень инструментов состоит из такого списка: рулетка, угольник, карандаш, ножовка, пилы, молоток, шуруповерт, дрель, (возможно перфоратор), стамеска, болты, отвертка, плоскогубцы. Может пригодиться так же и бытовой фрезерный станок ( Дрель и шуруповерт , Электроинструменты перфоратор, отбойный молоток , Шлифовальные электроинструменты , Лобзики, сабельные пилы, рубанки, фрезерные машины ) * В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый) Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой. Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. Michail Rybakov

Далее переносим полученные результаты замеров на бумагу. Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы. (Рис. 16, 17)

Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы

Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. Далее переносим полученные результаты замеров на бумагу. Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы. Michail Rybakov

Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы

Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. Далее переносим полученные результаты замеров на бумагу. Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы. Michail Rybakov

Приступаем к изготовлению рамы будущего люка. Рама играет важнейшую роль в конструкции уже, потому что является несущей деталью, к которой будут закреплены утепленная крышка и лестница. В связи с этим к надежности ее устройства нужно подойти с особым вниманием. (Рис. 18)

В связи с этим к надежности ее устройства нужно подойти с особым вниманием

Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы. Приступаем к изготовлению рамы будущего люка. Рама играет важнейшую роль в конструкции уже, потому что является несущей деталью, к которой будут закреплены утепленная крышка и лестница. В связи с этим к надежности ее устройства нужно подойти с особым вниманием. Michail Rybakov

Итак, на деревянных брусках (или досках) соответствующего размера напиливаются углы, так что бы при их стыковке друг к другу получилась рама с прямыми углами. После этого выполняют своеобразную «примерку» рамы к чердачному проему и, удостоверившись в том, что углы соответствуют 90 градусам, места соединения углов промазывают клеем. Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами. («Мобильный деревянный дом на лыжах своими руками» , «Возводим подиум. фото в интерьере» , «Как сделать деревянный пол по грунту на лагах» ). (Рис. 19, 20, 21)

Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах )

В связи с этим к надежности ее устройства нужно подойти с особым вниманием. Итак, на деревянных брусках (или досках) соответствующего размера напиливаются углы, так что бы при их стыковке друг к другу получилась рама с прямыми углами. После этого выполняют своеобразную «примерку» рамы к чердачному проему и, удостоверившись в том, что углы соответствуют 90 градусам, места соединения углов промазывают клеем. Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах ). Michail Rybakov

Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах )

В связи с этим к надежности ее устройства нужно подойти с особым вниманием. Итак, на деревянных брусках (или досках) соответствующего размера напиливаются углы, так что бы при их стыковке друг к другу получилась рама с прямыми углами. После этого выполняют своеобразную «примерку» рамы к чердачному проему и, удостоверившись в том, что углы соответствуют 90 градусам, места соединения углов промазывают клеем. Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах ). Michail Rybakov

Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах )

В связи с этим к надежности ее устройства нужно подойти с особым вниманием. Итак, на деревянных брусках (или досках) соответствующего размера напиливаются углы, так что бы при их стыковке друг к другу получилась рама с прямыми углами. После этого выполняют своеобразную «примерку» рамы к чердачному проему и, удостоверившись в том, что углы соответствуют 90 градусам, места соединения углов промазывают клеем. Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах ). Michail Rybakov

После этого раму люка можно крепить к базовой обвязке проема или закрепляют к элементам перекрытия гвоздями (использовать нужно гвозди не менее 100 мм).

Важно! Лестница будет помещаться поверх крышки люка, поэтому никакие укосы — распорки не могут оставаться по углам рамы, чтобы не препятствовать ее подъему. (Рис. 22)

Лестница будет помещаться поверх крышки люка, поэтому никакие укосы — распорки не могут оставаться по углам рамы, чтобы не препятствовать ее подъему

Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах ). После этого раму люка можно крепить к базовой обвязке проема или закрепляют к элементам перекрытия гвоздями (использовать нужно гвозди не менее 100 мм). Важно!. Лестница будет помещаться поверх крышки люка, поэтому никакие укосы — распорки не могут оставаться по углам рамы, чтобы не препятствовать ее подъему. Michail Rybakov

Крышка люка должна быть легкой, крепкой и теплой одновременно. Для этого между листами фанеры, пластика или другого крепкого материала (вырезанными в соответствии с размером чердачного выхода) помещают лист пенополистирола и паробарьер. Таким образом, вы сможете утеплить крышку проема и избежать значительных теплопотерь. Квадрат утепленной фанеры обрамляют еще одной рамкой из доски. Здесь уже можно поэкспериментировать с креплением.

С помощью готовых навесов крышку прикрепляют к раме. Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка). (Рис. 23, 24)

Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка)

Квадрат утепленной фанеры обрамляют еще одной рамкой из доски. Здесь уже можно поэкспериментировать с креплением. С помощью готовых навесов крышку прикрепляют к раме. Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка). Michail Rybakov

Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка)

Квадрат утепленной фанеры обрамляют еще одной рамкой из доски. Здесь уже можно поэкспериментировать с креплением. С помощью готовых навесов крышку прикрепляют к раме. Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка). Michail Rybakov

Раму люка при креплении к обвязке так же лучше пройти герметиком или клеем. Это предотвратит появление сквозняков. Крайние грани крышки дополнительно можно проклеить резиновым или силиконовым утеплителем. («Утепление потолка» , «Утепление стен» , «Способы обшивки и утепления стен каркасного дома. » ).

3. Изготовление и сборка складной деревянной лестницы. (Рис. 25)

Изготовление и сборка складной деревянной лестницы

Раму люка при креплении к обвязке так же лучше пройти герметиком или клеем. Это предотвратит появление сквозняков. Крайние грани крышки дополнительно можно проклеить резиновым или силиконовым утеплителем ( Утепление потолка , Утепление стен , Способы обшивки и утепления стен каркасного дома ) 3. Изготовление и сборка складной деревянной лестницы. Michail Rybakov

Закрепив в потолочном проеме изготовленный своими руками люк, можно приступать к изготовлению складной лестницы. Первым делом нужно отмерить необходимую длину бруса для тетивы. Лестница будет состоять из трех частей. Каждая часть короче предыдущей, начиная с верхнего элемента. Это необходимое условие для удобства при складывании лестницы. Необходимо учитывать так же и момент прохождения сложенной лестницы рамы проема. То есть в сложенном виде лестница будет иметь вид объемного набора деревянных брусьев на крышке люка и в процессе закрытия люка лестница может цепляться за край проема. Поэтому еще на этапе составления чертежа нужно предусмотреть отступ лестницы от края. (Рис. 26)

Поэтому еще на этапе составления чертежа нужно предусмотреть отступ лестницы от края

Это необходимое условие для удобства при складывании лестницы. Необходимо учитывать так же и момент прохождения сложенной лестницы рамы проема. То есть в сложенном виде лестница будет иметь вид объемного набора деревянных брусьев на крышке люка и в процессе закрытия люка лестница может цепляться за край проема. Поэтому еще на этапе составления чертежа нужно предусмотреть отступ лестницы от края. Michail Rybakov

Возвращаясь к изготовлению лестницы, обратим внимание на то, что после нарезания бруса для тетивы у нас должно получиться три пары брусьев разной длины. Теперь принимаемся за изготовление ступеней — перекладин. Перекладины так же нарезаются из доски согласно индивидуальным размерам вашей лестницы. Для того чтобы надежно и красиво закрепить перекладины к брусьям тетивы, с внутренней стороны брусьев тетивы делается вырубка по размеру ступени и глубинной около пяти миллиметров. Вставив во врубку тетивы ступени, закрепляете их шуруповертом саморезами ПШ. Процедуру продолжаете со всеми перекладинами. (Рис. 27)

Процедуру продолжаете со всеми перекладинами

Перекладины так же нарезаются из доски согласно индивидуальным размерам вашей лестницы. Для того чтобы надежно и красиво закрепить перекладины к брусьям тетивы, с внутренней стороны брусьев тетивы делается вырубка по размеру ступени и глубинной около пяти миллиметров. Вставив во врубку тетивы ступени, закрепляете их шуруповертом саморезами ПШ. Процедуру продолжаете со всеми перекладинами. Michail Rybakov

Следующим этапом станет сборка закрепление элементов складной лестницы к раме люка чердачного проема.

Петли для соединения складывающихся частей лестницы можно приобрести готовые, а можно изготовить самостоятельно. Выглядят такие устройства как две соединенные и свободно вращающиеся металлические планки. Они должны быть изготовлены из достаточно толстого металла, чтобы выдержать вес лестницы и не изгибаться. (Рис. 28)

Они должны быть изготовлены из достаточно толстого металла, чтобы выдержать вес лестницы и не изгибаться

Процедуру продолжаете со всеми перекладинами. Следующим этапом станет сборка закрепление элементов складной лестницы к раме люка чердачного проема Петли для соединения складывающихся частей лестницы можно приобрести готовые, а можно изготовить самостоятельно. Выглядят такие устройства как две соединенные и свободно вращающиеся металлические планки. Они должны быть изготовлены из достаточно толстого металла, чтобы выдержать вес лестницы и не изгибаться. Michail Rybakov

Крепить петли нужно так, чтобы изгиб (место соединения металлических планок) находился ровно на полосе соединения частей лестницы. Для этого части лестницы укладываются на ровную поверхность, плотно стыкуясь между собой. Петли складываете галочкой и разводите ровно на расстояние необходимое для фиксации к частям лестницы. Крепить петли лучше болтами 6 — 8 мм. При использовании саморезов велика вероятность того, что они быстро разболтаются, и придется переделывать всю конструкцию. После фиксации петель обязательно проверьте полученный результат на синхронность сгиба.

Соединив две первых части те же действия проводим и с третьим элементом. После соединения всех трех элементов лестницы петлями, вновь проверьте их, сложив и разложив конструкцию.

Собранная лестница крепиться к крышке люка металлическими углами. С помощью болтов уголки фиксируются к поверхности лестницы и крышки.

После закрепления лестницы последним штрихом станет установка поддерживающих шарниров и замка — задвижки, который будет удерживать крышку люка с лестницей в закрытом состоянии.

Шарниры состоят из четырех длинных планок (по две на каждую). Соединены они таким образом, что в раскрытом состоянии остаются под определенным углом, не давая крышке полностью откинуться. Подобие таких шарниров можно видеть в старых шифоньерах, трельяжах, да и частенько в современных тумбочках и секретерах. (Рис. 29)

Подобие таких шарниров можно видеть в старых шифоньерах, трельяжах, да и частенько в современных тумбочках и секретерах

После закрепления лестницы последним штрихом станет установка поддерживающих шарниров и замка — задвижки, который будет удерживать крышку люка с лестницей в закрытом состоянии. Шарниры состоят из четырех длинных планок (по две на каждую). Соединены они таким образом, что в раскрытом состоянии остаются под определенным углом, не давая крышке полностью откинуться. Подобие таких шарниров можно видеть в старых шифоньерах, трельяжах, да и частенько в современных тумбочках и секретерах. Michail Rybakov

Пружины, облегающие пользование лестницей присутствуют в готовых изделиях. В лестницах изготавливаемых своими руками, как правило, установкой пружин себя никто не утруждает. Но при желании, всегда можно приобрести подобную фурнитуру в специализированных точках и установить согласно инструкции. (Рис. 30)

Но при желании, всегда можно приобрести подобную фурнитуру в специализированных точках и установить согласно инструкции

Подобие таких шарниров можно видеть в старых шифоньерах, трельяжах, да и частенько в современных тумбочках и секретерах. Пружины, облегающие пользование лестницей присутствуют в готовых изделиях. В лестницах изготавливаемых своими руками, как правило, установкой пружин себя никто не утруждает. Но при желании, всегда можно приобрести подобную фурнитуру в специализированных точках и установить согласно инструкции. Michail Rybakov

Собрав и установив лестницу, нужно позаботиться и о защите древесины. Для этого все деревянные элементы обрабатываются антисептическими средствами и покрываются тонирующими веществами. При этом можно использовать морилку, лаки, краски. («Антисептик для древесины цена» , «Как покрыть дерево морилкой» , «Морилка для дерева» , «Малярные инструменты, кисти, валики» , «Виды лаков» ).

Статья с сайта Книга строителяhttps://kniga-stroitelia.ru/

kniga-stroitelia.ru

Складная лестница на чердак своими руками чертежи

Складная лестница на чердак своими руками, чертежи и порядок сборки конструкции – связующего элемента между чердачным пространством и комнатой.

Представленная модель, позволит сэкономить межкомнатное пространство вашего жилища и обеспечить безопасный подъем. По мере надобности, ее можно быстро разложить или сложить. В сложенном состоянии, лестница оградит маленьких детей от проникновения на чердачное пространство вашего дома.

Она состоит из трех частей:

• потолочный брусок (1)
• верхняя секция (2)
• нижняя секция (3)

ПОТОЛОЧНЫЙ БРУСОК

Потолочный брусок упирается в стену и крепится к потолку. Его необходимо устанавливать, если дверка люка на одном уровне с потолком комнаты. Если дверка люка на одном уровне с полом чердачного помещения, то потолочный брусок можно не устанавливать, а поворотные петли крепить к потолку комнаты.

ВЕРХНЯЯ СЕКЦИЯ

Состоит из двух опорных досок и ступеней.
Ступени вставляем в пазы, которые фрезеруем заранее, точно по установленным размерам представленного чертежа. Сверху и снизу опорных досок, выберем пазы для установки осей на завесы.

Оси могут быть любыми: болт; шпилька; шплинт.
Скрепляем опорные доски и ступени между собой при помощи саморезов по дереву.

Расчет ступеней произведен на высоту 2500 (мм) от пола до потолка. Как правильно рассчитать лестницу любой конфигурации, подробно описано в статье: «Проектирование лестниц».

НИЖНЯЯ СЕКЦИЯ

Изготавливается аналогично верхней.

Поворот секций относительно оси, осуществляется при помощи петель:

• прямая
• с загибом

Петли для лестницы, изготовим из стандартной металлической полосы 20х3 (мм).

ПЕТЛЯ ПРЯМАЯ

ПЕТЛЯ С ЗАГИБОМ

Справка:
В складной лестнице на чердак, можно использовать только прямые петли.
Для этого, противоположную петлю необходимо установить в паз, глубина которого должна совпадать с толщиной петли, в нашем примере она составляет 3 (мм).

Поэтому выбор делаем сами, что легче, согнуть полосу или сделать в опорной доске пазы.

Порядок разборки:

1. Верхнюю секцию поднимаем вверх.

2. Нижнюю секцию опускаем вниз.

3. Устанавливаем в рабочее положение.

4. Порядок сборки – в обратной последовательности.

Складная лестница на чердак, своими руками сделанная по представленным чертежам – не такая уж и сложная работа.
Чтобы исключить самопроизвольное раскладывание, необходимо предусмотреть крепежный механизм, при помощи которого будем фиксировать ее относительно стены.

Заказать чертеж

Поделитесь с друзьями!

kak-cdelat.ru

видео-инструкция как сделать, фурнитура, чертежи, размеры, цена, фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Посмотрите на представленные конструкции в продаже, они вполне доступны для понимания алгоритмов сборки и работы. И вопрос, как сделать чердачную лестницу своими руками, уже даже приобретает вполне осязаемые конкретные пути решения.

Размеры чердачных лестниц должны быть строго подогнаны по высоте этажа и углу наклона

Анализируем и воплощаем

Чтобы сделать чердачные лестницы своими руками нужно обладать неплохой конструкторской смекалкой, хотя задача и несложна

Действительно, что мы видим и попробуем оценить, что умеем и сделаем:

• отверстие в потолке, ну, или в полу чердака – это выполняется, тут только:
  • необходимо всё точно рассчитать относительно стропил перекрытия и будущего размера люка;
  • не забыть укрепить само отверстие, если его не удалось точно привязать к стропилам, а это удаётся редко.
• сам люк – примем, что коробка люка и люк приобретены, а значит, имеется инструкция по его установке, тогда проблем быть не должно;
• ну, и, наконец, сама лестница:
  • изготовить в виде единой конструкции и согласовать длину с высотой потолка, а ширину чердачной лестницы с шириной люка – это не составит большого труда;
  • просто разрезать на 3 секции – пилить не строить, разве что точно подобрать места распилов, чтобы получились 3 секции примерно одинакового размера;
  • затем установить на внутреннюю часть люка крепёж для неподвижной секции;
  • закрепить эту неподвижную секцию;
  • и напоследок, соединить все три секции шарнирными соединениями – здесь, вероятно, придётся подумать и подобрать надёжное.

Вот и все «видимые» действия, которые необходимо предпринять и которые можно принять за основу будущей работы.

Полезный совет!
Лестница на чердак своими руками , действительно, изготавливается не сложно, но при одном непременном условии – вы предварительно обязательно создали подробный чертёж всей конструкции и смоделировали всю её работу.

Предварительный точный чертеж чердачной лестницы своими руками – непременное условие успеха всей работы

Несколько предварительных замечаний

Перед тем как приступить к монтажу обязательно учтите следующие нюансы:

• если в качестве материала вы выбрали дерево, то оно должно быть хорошо просушено и иметь качество не ниже «А» — другими словами, иметь не более одного сучка на полтора метра погонной длины;
• расчёт должен быть произведён таким образом, чтобы крепления люка не испытывали нагрузки при опущенной лестнице, она должна уверенно опираться на пол;
• обязательно предусмотрите дополнительные скобы, фиксирующие лестницу в собранном состоянии, чтобы гарантировать на 200%, что при открытии люка снизу, она самопроизвольно не раскроется ни при каких обстоятельствах;
• очень тщательно подойдите к выбору крепежа и фурнитуры; фурнитура для чердачных лестниц – важный элемент безопасности конструкции.

Полезный совет!
Советуем на люке параллельно неподвижности секции установить и поручень с одной или даже с двух сторон.
Предусмотреть поручни нужно заранее, ещё до изготовления лестницы, они потребуют уменьшения её ширины.

Ход работ

Весь ход работ по установке предлагаемой деревянной модели можно разбить на 8 этапов.

Первый и второй этапы

Работы выполняются снизу:

• Сначала устанавливаем вспомогательные балочки (i). Возможны два способа крепежа:

• A – непосредственно к потолку, и
• Б – через прокладку, толщина которой будет зависеть от величины выступа конструкции люка ниже горизонтали потолка.
• A — проверяем прямые углы, и
• Б – качество крепления с четырёх внутренних сторон.

• Затем проводим контроль предварительного крепления коробки люка:

Первый и второй этап монтажа (инструкция в тексте)

Третий и четвёртый

Монтажные работы:

• Намечаем на внутренней стороне люка ровную линию и точки для винтов фиксации пластин;
• Крепим пластины с одной стороной к поверхности люка;
• Приложив лестницу, строго выверяем точки для винтов с другой стороны;
• Закрепляем пластины с другой стороны строго параллельно стороне люка и на одном уровне с уже установленными;
• Между пластинами вставляем лестницу и фиксируем её винтами через отверстия в пластинах;
• Далее производим стыковку двух оставшихся частей лестниц друг с другом с помощью шарнирного соединения.

Третий и четвертый этапы – монтаж и испытание работы

Пятый и шестой

Регулировки:

• Сначала необходимо отрегулировать строгую параллельность размещения неподвижности части лестницы на люке;
• Затем, качество работы шарнирного соединения;
• По завершении, согласовываем длину лестницы с высотой помещения, просто отпиливая лишнее у нижней части.

Полезный совет!

Чем сильнее наклон лестницы, тем сильнее будет давление на потолок и места крепления люка. В идеальном варианте, когда давления практически нет никакого, но при этом лестница обязательно касается пола, угол должен составлять ровно 90 градусов. Но это совершенно неудобно при подъёме. Поэтому советуем подобрать угол как можно ближе к 90, но самый удобный для подъёма. Как показывает практика, самым предпочтительным является угол порядка 75 градусов.

Пятый и шестой этапы – выравнивание длины

Седьмой и восьмой

Завершающие действия:

• Проводим дополнительные регулировки высоты с помощью боковых уголков;
• Затем крепим боковые опоры чердачной лестницы.

Седьмой и восьмой этапы – завершение крепления

Полезный совет!

Приведён ход работ по установке деревянной лестницы на фото – от её изготовления до выбора крепежа и фиксации. Обращаем внимание, работы существенно зависят от выбранной конструкции лестницы. Кроме того, крепление первой секции производится к поверхности крышки люка – подберите крышку из такого материала и такой толщины, чтобы они обеспечивали очень надёжную фиксацию секции. Это настолько ответственно, что советуем рассмотреть сквозное крепление через всю толщину крышки.

Выводы

Конструкция складной лестницы на чердак — одна из самых удобных. Она проста в изготовлении и монтаже, значительно экономит пространство. Но такая конструкция не единственная из возможных. Если позволяет площадь чердака и всё точно спланировано, то может подойти более простой вариант выдвижной вверх-вниз лестницы для чердака – здесь понадобятся полозья.

Очень удобна в применении телескопическая лестница, но это уже промышленные варианты, самому такую сделать довольно трудно. Но, в общем, перед тем к

krovlyakryshi.ru

Чердачная лестница с люком своими руками – как ее проще сделать

Главная » Строительство » Чердачная лестница с люком своими руками – как ее проще сделать

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Единый маршевый комплекс для подъема в подкровельное помещение

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Откидная лестница с люком

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Телескопические колена

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Раздвижная секционная конструкция

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Ножничная чердачная лестница

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Источник

(Visited 1 270 times, 1 visits today)

Видео: Чердачная лестница с люком своими руками

proremontvideo.ru

Чердачная лестница с люком своими руками – разные варианты сборки + видео

В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Единый маршевый комплекс для подъема в подкровельное помещение

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Откидная лестница с люком

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Телескопические колена

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Раздвижная секционная конструкция

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Ножничная чердачная лестница

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

remoskop.ru

Поделитесь статьей в соц. сетях:
