Чертежи для моделирования кораблей из дерева с размерами своими руками

Для любителей моделизма листы из спрессованного и проклеенного деревянного шпона всегда были одним из наиболее востребованных материалов. Они легко режутся, прекрасно обрабатываются, чертежи кораблей из фанеры легко найти в сети, а потому именно с фанерных выкроек начинают свое знакомство с моделированием различных судов многие мастера.

Одна из наиболее простых схем

Изготовление моделей своими руками – задача весьма непростая, требующая значительного багажа знаний и определенной сноровки. В статье мы расскажем лишь о самых основных приемах, а дальнейшее мастерство вы будете оттачивать уже сами. Фото модели в процессе создания

Материалы для работы

Если вы хотите изготовить небольшую модель корабля, то вам понадобятся такие материалы:

• Дерево – кедр, липа, орех или другая древесина, желательно мягкая и не волокнистая . Древесные заготовки должны быть ровными, без сучков и повреждений. Древесина может использоваться как в качестве материала для основных элементов модели (корпус, палуба), так и для мелкой деталировки.
• Фанера – пожалуй, наиболее востребованный материал . Для судомоделизма применяют либо бальсовую, либо березовую, поскольку именно эти породы дерева обеспечивают минимальное количество сколов при распиливании. Модельная корабельная фанера, как правило, имеет толщину от 0,8 до 2 мм.

Качественная березовая фанера

Обратите внимание! Листы из букового шпона малой толщины иногда применяют в качестве альтернативы березовым: хоть они и уступают по прочности, зато гнутся гораздо легче.

• Шпон – тонкие пластины натурального дерева дорогих пород . Как правило, применяется для фанеровки, т.е. оклейки поверхности из недорогого материала.
• Крепежные элементы – тонкие цепочки, шнурки, нити, латунные и медные гвоздики .

Кроме того, нам обязательно понадобится клей для дерева, картон и калька для переноса шаблонов и т.д. Мелкая деталировка изготавливается из металлического литья. В качестве альтернативы металлу можно использовать окрашенную полимерную глину.

Делаем сувенирный кораблик

Подготовка к работе

Любая работа начинается с подготовки, и моделирование ни в коем случае не будет исключением.

• Для начала нужно определиться с тем, что мы будем строить. Если ранее вы не имели дела с судомодельным искусством, то рекомендуем скачать чертежи корабля из фанеры в сети: как правило, они содержат всю необходимую информацию и понятны даже новичку.

Обратите внимание! В продаже доступны наборы, позволяющие собрать судно из готовых деталей. Новичкам подобные комплекты будут интересны (хоть цена большинства из них весьма существенна), но лучше все-таки осваивать технологию с азов.

• Проанализировав чертеж, проверяем, все ли необходимое есть в наличии. В принципе, если чего-то не хватает, то можно будет докупить несколько позже, ведь постройка корабля (пусть и миниатюрного) – дело небыстрое!

Чертеж и схема мелких деталей

• Распечатав чертеж, изготавливаем шаблоны основных деталей.
• Шаблоны переносим на фанеру, после чего приступаем к выпиливанию.

Вырезаем и собираем детали

Выпиливать заготовки можно как с помощью ручного, так и с помощью электрического модельного лобзика.

Последний стоит дороже, но зато с ним вы меньше намучаетесь при вырезании мелких деталей:

• В фанерном листе проделываем стартовое отверстие, в которое вставляем пилку или полотно лобзика.
• Выпиливаем деталь, стараясь двигаться точно по отмеченному контуру.
• Выпиленную заготовку обрабатываем напильником, снимая небольшие фаски по краям и удаляя неизбежные сколы и заусенцы.

Совет! Работая над одним элементом (палубой, бортами, килем и т.д.), сразу вырезаем все детали, необходимые для сборки. Так мы потратим значительно меньше времени, и работа будет продвигаться быстрее.

Когда все готово, начинаем сборку нашего корабля.

Типовая инструкция рекомендует выполнять операции в такой последовательности:

Шпангоуты на киле

• Вначале на продольную балку – киль – надеваем поперечные шпангоуты. В нижней части каждого шпангоута обычно предусмотрен паз для закрепления на фанерном киле.
• Для соединения можно использовать стандартный клей, а можно – специальные клеевые смеси, предназначенные для судомоделизма.
• Верхние части шпангоутов крепим к палубе. У простых моделей палуба представляет собой один лист фанеры, а у сложных она может быть многоуровневой.
• После того как клей на шпангоутах высохнет, начинаем обшивать борта тонкими полосами фанеры. Толщина материала должна быть не более 1,5 мм, поскольку только в этом случае мы сможем согнуть обшивку без риска повредить ее.
• Для изгибания шпонированную фанеру можно нагреть и увлажнить. После этого материал согнется без труда, а со временем – приобретет устойчивую форму.

Обратите внимание! Корпус под окраску можно оклеить сплошным листом. А вот для имитации дощатой обшивки лучше применять полоски шириной до 10 мм (зависит от масштаба).

Окончательная отделка

По большому счету, на этом столярное мастерство завершается, и начинается искусство.

Когда корпус собран и высушен, нам необходимо:

• Изготовить из тонкой фанеры и закрепить палубные надстройки.

Мелкая деталировка

• Нарастить борта таким образом, чтобы они выступали над плоскостью палубы.
• Поверхность палубы оклеить деревянным шпоном или же расчертить с помощью шила, имитируя дощатую обшивку.
• Сделать и установить все мелкие детали вроде штурвала и рулевой лопасти.
• Закрепить мачты со всеми дополнительными устройствами (так называемый рангоут), установить паруса и растянуть всю эту конструкцию с помощью нитей такелажа.

В завершение все фанерные детали нужно обработать морилкой и пролакировать. Это обеспечит нашему сувениру как минимум пару десятков лет сохранности.

Вывод

Простой кораблик из фанеры своими руками сделать может практически каждый – достаточно терпения и минимальных навыков работы с лобзиком (читайте также статью Выпиливаем лобзиком из фанеры: чертежи и технология). А вот если вы захотите реализовать сложный чертеж с множеством мелких деталей, то потрудиться придется изрядно. Вот почему мы советуем начинать с самых простых моделей, постепенно наращивая мастерство!

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

чертeжи руccких кораблeй дocтупны для cвoбoдного скачивания. Для дocтупа к чертeжам инocтрaнных корaблей иcпoльзуйтe лoгин новичoк в лaтинской трaнскpипции и пapoль чepтежи но в лaтинскoй рacкладке и с бoльшoй буkвы.

Если у Вас есть проблемы при скачивании материалов с данного сайта, есть проблемы с доступом в Интернет или Вы просто хотите иметь у себя копию нашего сайта, мы можем высылать для Вас CD-R диск с полным текущим (на момент записи) содержанием сайта(но без форума, Галереи Гостевой книги). Стоимость, с учетом доставки по почте в любую точку России, составляет 70 руб. Присылайте Вашу заявку по почте Демину Валентину.

Теги:&nbspModel Shipways, MS2160, Канонерская лодка

Второй подход

«– Вы любите детей? – Нет! Но сам процесс мне нравится»…

Эта фраза из старого анекдота пришла на ум, когда завершились работы по постройке второй деревянной модели парусного корабля из набора. Процесс оказался захватывающим и даже для такого нетерпеливого как я, семь месяцев трудов показались не таким уж и большим сроком. Однажды попробовав свои силы в постройке модели шхуны, и осознав реальность доведения дела до конца, а так же и проблемные для себя места в процессе, решился сделать свою вторую модель корабля из дерева. Фирму, производитель набора (Model Shipways)подсказал опыт сборки деревянной скелетной модели самолета времен Первой мировой. А теперь по порядку…

Выбор.

Из весьма обширного ассортимента выбирал модели кораблей крупных масштабов. Их оказалось совсем немного, к тому же в таких масштабах продаются наборы простеньких с точки зрения такелажа судов, что рассматривалось мной как большой плюс. Почитав подробнейшие инструкции к моделям, свободно доступные на сайте фирмы, остановился на «Virginia Armed Sloop». Эта модель парусника выделяется из всей линейки Model Shipways еще и тем, что предусматривает двойную обшивку корпуса, что позволяет сделать модель без окраски, в «европейском» стиле. Видимо, это первая подобная модель для американской фирмы, и должен заметить, что весьма удачная. Цена не отпугивала, хотя есть наборы и дешевле. Итак, выбор сделан.

Коробка.

Покупка очень порадовала при первом же взгляде. Прежде всего – великолепные чертежи парусника. Семь листов, скрупулезно проработанных чертежей, свернутых в трубу, что исключило складки на них. В чертежах модели есть все: и указания по материалам, и способы точного и упрощенного изготовления отдельных элементов, и схемы раскладки обшивки, и подробнейшая разводка такелажа. Множество схем в аксонометрии полностью исключают потребность в фотографиях. Добротно выполненная с представленной на чертежах детализацией модель корабля вполне может стать конкурсной. И самое главное – работая по таким чертежам, хочется все сделать по максимуму точно. Эти листы бумаги являются истинным вдохновителем сборки качественной модели.

Инструкция являет собой достойное дополнение чертежам парусника. Да, она требует знание английского, но зато к окончанию строительства я уже легче оперировал английскими морскими терминами, чем родными. Прилагается и опись имущества, которая очень помогает ориентироваться в материалах и элементах. Инструкция очень хорошо написана и структурирована, в ней просто ориентироваться. Но порядок сборки лучше несколько скорректировать. Например, якоря были установлены на модель при уже почти готовом такелаже, что оказалось очень мудрым шагом. Были и другие отклонения порядка сборки от последовательности изложения, потому настоятельно рекомендую прочесть инструкцию целиком хотя бы один раз, прежде чем приступить к работам. Про свою голову забывать нельзя – окупится сторицей.

Материалы.

Липа, традиционный материал американских наборов, качества отменнейшего. Запас по материалу (даже, если не учитывать рейки для стапеля, который я решил не делать) почти двукратный. Честное слово – без всяких преувеличений! Запас от Artesania Latina меркнет перед этим. Орех частично свой американский, частично перекупленный у европейских модельных фирм. Надо отметить, что качество ореха несколько плавает от размера к размеру, но в целом на пять с минусом вытягивает. С запасом и тут очень хорошо. Латунь (проволока и полоски) весьма неплохи и в предостаточном количестве. Нитки… об этом позже в разделе «такелаж».

Это не начало работы. Это — остатки дерева по завершении строительства!

Готовые детали и другие материалы.

Тут дела обстоят не столь радужно, но ведь это с чем сравнивать! Литье (пушки, якоря, штурвал, бугели) из белого мягкого очень легкоплавкого металла. Качество на 4 с минусом. Блоки — как в любом другом наборе. Юферсы и деревянные коуши – отлично. Гвозди – настоящая латунь, а не анодированная сталь, как у Artesania Latina. Рымы и болты на «пятерку». Следует сказать, что в целом готовых деталей не много, а материалов с запасом, поэтому при желании можно изготовить самому те элементы, которые не понравились из набора… Все рассмотрели? Теперь к делу!

Каркас корпуса сборный их липовых дощечек – не фанера! Все вырезано лазером, весьма аккуратно, но без коррекции геометрии шпангоутов все же не обошлось. Шпангоутов много (в среднем один на дюйм) и они толстые, что сильно облегчило работу по обшивке модели корабля. Этому же способствовали липовые бруски в носу и корме. Деревянный каркас не подвержен «винту», но, как показала практика, рекомендуемые в инструкции временные продольные стрингеры просто необходимы. Жесткость килевой рамки на изгиб не высока, а при сборке и склейке каркаса любое локальное напряжение в стыке ее со шпангоутом приводит к изгибу.

Каркас с временными стрингерами

Как уже упоминалось, предусматривается двойная обшивка. Но не исключается вариант одинарной крашеной обшивки. Мне больше по сердцу живое дерево, поэтому решил делать двойную. Но в качестве тренировки и с подачи инструкции первую обшивку делал по чистовой схеме, то есть выполнял правильный раскрой по поясам и по торцевым стыкам. Единственное, о чем не сильно заботился – это о качестве стыковки поясов. Считал допустимым иметь в отдельных местах зазоры в десятые доли миллиметра. Спросите — зачем двойная работа? А зачем вообще вся эта работа, спрошу я! Конечно, чтобы помучиться. Зато теперь я знаю, что могу при случае сделать и одинарную обшивку начисто.

Обшика начинается с вельса, единственного пояса, который сделан из одной рейки от носа в корму.

Черновая обшивка завершена.

При обшивке применил раскладку в четыре доски поперечных стыков планок. Оказалось, что обшивать модель корабля короткими планками не только реалистичнее, но и гораздо удобнее и качественнее, чем делать пояса во всю длину корпуса. В соответствии с чертежами делал вторую обшивку из планок разной толщины (планширь, вельс и ряд других поясов), в результате модель смотрится очень интересно и реалистично.

Некоторые пояса вторай обшивки большей толщины

Палубы имеют подложку из тонкого и очень гибкого липового шпона. Для установки фальшпалубы применил предварительное закрепление гвоздиками с последующим промазыванием цианоакрилатом в качестве проникающего клея. Все остальное дерево в корабле клеил «Момент столяром». Баночке уже больше года и третья модель, поэтому клей загустел и схватывался практически мгновенно (менее минуты), что в сочетании с любимым маленьким утюжком очень облегчило процесс обшивки корпуса. Обшивка палубы предусматривается из довольно толстых (>1мм) липовых планок. Для имитации стыков применил предварительную приклейку полоски черного ватмана к торцам планок, для толстых досок это очень просто и удобно делается, а результат выглядит вполне симпатично. Единственное, на чем попался – не учел толщину швов. Думалось, что всего-то 0.2мм, а – нет, набежало! В результате расклад досок у бортов оказался не таким, как хотелось бы – слишком узкая крайняя планка. Но перестилать не стал – ведь главное процесс и то, чему научился. А результат запылится за несколько месяцев.

Мебель.

Дельные вещи, люки, помпы, вооружение и все, все, все, что оживляет корабль. Здесь чертежи предлагают широкое поле деятельности. Получил огромное удовольствие от сборки из отдельных планок нактоуза, люков, тамбура, имитации дверей. Латунная фурнитура гармонично дополнила работу краснодеревщика. Надо сказать, что мне взбрело в голову сделать металлические вещи на корабле в весьма эклектичном стиле – что-то почернил, часть латунных деталей оставил как есть. Понимаю, что это не соответствует действительности, но мне очень нравится желтый металл на дереве. Не чернить же совсем ничего – не получалось, ибо изделия из белого металла выглядят неестественно и некрасиво. Чернил синей жижей за бешеные деньги — «Blacken-It». Тут главное хорошо подготовить и обезжирить деталь, что у меня получалось не всегда.

Примерка. Потом все было снято и устанавливалось в самый последний удобный момент.

Пушки! И чем они так любы большинству судомоделистов? Не понимаю. Но раз они предусмотрены – надо делать. И на совесть. Каждый лафет на модели — это дюжина деревянных деталей, столько же латунных и еще обвязка. Все это умещается в три сантиметра длины.

Деревянные детали для станков шести пушек.

Обвязывая, не решился скруглить блоки, как потом делал на такелаже. Поэтому тали выглядят несколько топорно, оттеняя собой элегантность станков. Сами пушки получились как поднятые со дна моря – сказалось качество литья и мое неумение это исправлять.

А вот с чем действительно помучился вдоволь – это с томбуями. Обвязать по правилам морской науки пятимиллиметровое деревянное яйцо мне оказалось не под силу. Пришлось оплетку приклеить на цианоакрилат. Вывод: ювелирные работы не предлагать!

Палки.

С рангоутом не было никаких особенностей. Некоторая кривизна отдельных круглых заготовок легко была компенсирована их запасом по размеру и количеству.

Рангоут

При сборке гафеля и гика применил подлог – хомуты крепления усов выполнил из черного ватмана. Просто, быстро и довольно прилично выглядит. Гнуть же их из латуни – дело весьма сложное, учитывая необходимую их форму.

Лежащие стопкой на гике сегарсы нарезал из свернутого в трубку липового шпона.

На модель почти весь рангоут установлен без клея, только за счет такелажа. Исключением стал бушприт и то только потому, что крепящие его к палубе металлические скобы – литые из белого металла и нагрузку нести не могут. По той же причине обухи крепления утлегаря пришлось просто выбросить и спаять их из латунной полоски. А все спаянное обычным припоем нужно чернить.

У салинга. Мне нравится. Не зря старался.

Последовательность установки рангоут и закрепления его стоячим такелажем на этот раз выбрал «снизу-вверх», то есть сначала полностью обвязать мачту и бушприт, потом установить стеньгу с утлегарем. Понравилось. Никаких трудностей не испытал, но предварительную стыковку рангоута делал до установки на корабль.

Нитки.

Есть во мне что-то мазохистическое. Это я понял, когда оглядел, что сотворил из такелажа при моей-то нелюбви к ниточкам. И виной тому, повторюсь, прекрасные чертежи и очень удачные, на мой взгляд, нити в наборе. Они у Model Shipways полностью синтетические – не ворсятся, не тянутся, невероятно прочные. Некоторые, правда, распускаются по неосторожности, но с этим легко справиться. Распрямить их очень легко – просто пару раз протянуть между пальцем и ногтем – запоминают. Ниток черных – три диаметра, бежевых – четыре. Только один диаметр дефицитен, а все остальное с огромным запасом.
Есть еще две особые катушки (двух цветов) нейлоновой вощенной даже не нити, а пряди. То есть нить не плетеная. Это очень удобно в обвязке «фальшивых» сплесней – узелки получаются плоскими и их не видно. Эти же нити использовал для клетневания. Может быть не совсем точно они копируют шкимушгар в масштабе 1:48, но зато клетневка получается очень ровная без применения каких-либо приспособлений. Более метра стоячего такелажа на модели было оклетневано. И на удивление быстро.
В процессе работы над такелажем было и отчаяние, и восторги, и рождения своих технологий. Начинал я с методов, предложенных на сайте http://www.modelboatyard.com/. (Там же есть подробное описание строительства модели с огромным числом полезных технологических советов. Для владеющих английским этот сайт просто обязателен к изучению перед постройкой Вирджинии!) Постепенно вырабатывались свои приемы, более соответствующие степени личного умения и ловкости, а так же используемому инструменту. Все приходилось постигать с нуля, ведь подход и уровень изготовления такелажа на этой модели радикально отличался от первой моей попытки.
Немного о фиксации узелков и нитей. Перепробовал и разбавленный ПВА и цианоакрилат от четырех производителей и спиртовой раствор шеллака. В итоге пришел к тому, что все ненагруженное и плотно намотанное (например, узлы на утках) фиксировал шеллаком – очень удобно, экологично, обратимо, незаметно, но не достаточно прочно. В качестве дозатора применял простой одноразовый шприц с иглой. Если закрывать колпачок и оставлять шприц вертикально, то игла никогда не забивается. Для силовых закреплений и имитации свободно лежащих концов использовал цианоакрилат. Очень понравился появившийся в модельных магазинах американский Zap. И сам клей хорош, и упаковка удобна, и продаются сменные колпачки-дозаторы. Высокая прозрачность клея делает его малозаметным на модели. Недостаток тоже очевиден – существенно дороже аналогов.

Настоящим технологическим открытием явился выбленочный узел. Конечно, я о нем прекрасно знал теоретически, но, дойдя до вязания выбленок, решил, наконец, научиться его завязывать. Это оказалось, во-первых, очень просто; а, во-вторых, удобно и надежно настолько, что все последующие закрепления оплетки огонов и сплесней в обвязке блоков выполнял только этим узлом. Вывод очевиден – надо не лениться пробовать все и избирать для себя подходящее.

От технологий пора перейти к самому такелажу. Интересно, что процесс поиска информации и раздумий о правильности и осмысленности отдельных элементов был не менее увлекателен и более длителен, чем сами работы. Сведения у разных авторов более чем противоречивые, изучение английских источников (Steel) выявил явные огрехи перевода в русских изданиях, а по маленьким судам информация в целом очень скудная. В результате сравнения книжных данных и применения инженерного здравого (надеюсь) смысла, на модели исчезли ахтер-брасы, но появились бухты троса возле верхних блоков гинцов дирик-фала и гафель-гарделя. Изменена проводка рей-гарделя. Трижды менялись нити в талрепах вант по цвету и размеру. Добавлены деревянные ворсты на вантах – единственный, как оказалось для меня, способ достичь стабильности положения нижних концов вант и уток на них.

Для выбленок (после изучения литературы) была куплена более тонкая нить в магазине для портных. Оставалось ее провощить и завязать 320 узелков. А великолепные чертежи и схемы вдохновили на максимально сложное, пусть даже и не безупречное, выполнение всех стропов.

Помощники.

Немного об инструменте. Как всегда хитом был модельный нож №11. Для дерева использовались интенсивно: утюжок, шкурники от Amati, минидрель в станке от Proxxon с гибким валом. Очень пришлись ко двору и были интенсивно востребованы цилиндрическая и дисковая шкурки для минидрели. Конечно же, пинцеты для такелажа, разные зажимы, прищепки и подставка с зажимами «третья рука» (от радиолюбителей). Набор американский, поэтому очень желательна металлическая линейка с дюймовой разметкой. Открытием, хотя и запоздалым, стали кусачки (ножнички) для фототравленки — ими очень удобно работать с такелажем. Вещица весьма дорогая, но, по-моему, того стоит. Огорчили круглогубцы – не смог найти хорошие с высокой боковой устойчивостью, хотя перепробовал несколько штук. Кроме перечисленного, использовалось огромное множество не упомянутого инструмента, самодельных простеньких приспособлений и кондукторов для сборки.

Финиш!

Итак, модель готова. Результат самому очень понравился и тому есть несколько причин. Во-первых, был найден очень удачный набор и прототип. Во-вторых, удалось сделать модель, значительно превосходящую первую по уровню детализации и качества. В-третьих, не смотря на некоторую усталость, хочется продолжать делать модели, что, вероятно, и будет исполнено после небольшого перерыва.

Готовая модель парусника Virginia Armed Sloop

Для кого этот набор? Руководствуясь чертежами и инструкцией с предложенными упрощениями, модель может собрать и начинающий, но обидно будет не использовать шанс сделать красивую и хорошо проработанную модель. Так что советов давать не буду – каждый пусть решает сам.

PS. Дополнительные фотографии можно посмотреть в Галерее

На входе нас встречает план комплекса — все можно изучить, где что находится.

Вначале идем в домик корабельного мастера, где ждем экскурсовода и заодно греемся, т.к. на улице не май месяц, и все уже довольно сильно замерзли.
Здесь наверняка будет интересно детям — им можно принять участие в мастерклассах по литографии, шитью парусов и изготовлению тематических сувениров.

Наш экскурсовод Оксана проводит предварительный инструктаж — детей взять за руку, всем ходить только за экскурсоводом, не отбиваться, не расходиться, на тяжелые и кажущиеся прочными деревяшки не вставать.

«Полтава» строится из дубов, а деревья определенной толщины и

кривизны

ищутся чуть ли не по всей России. Для строительства идут деревья возрастом 100-200 лет, но, как нам сказали, вместо одного срубленного дуба, высаживается 4 новых.

На входе в огромный ангар — памятка, как завязывать различные узлы.

А вот и первый взгляд от входа на оголенный остов будущего корабля. Первое впечатление — вау, размеры впечатляют. Второе — какой прекрасный запах дерева тут стоит. Третье — как же тут дико холодно! Да, так как мы были тут в выходной день, когда мастера не работают, отопление отключено. Поэтому, забегая заранее, скажу, несмотря на то, что все были довольны и под впечатлением, дико продрогли.

Говорят, сюда не пускают туристические группы. Нам же разрешили забраться внутрь. Было ощущение, словно ты внутри огромной рыбины, и видишь ее скелет.
На строительство «Полтавы», кстати, будет потрачено 1800 дубов.

Мы с интересом разглядывали всякие интересные мелкие детали. Вот, например, странная «Баксовая штука».

Чертеж настоящий, ему надо верить.

А это специальное место на полу, где вычерчивается нужная деталь.
Собственно, сама деталь нависает сверху.

Интересно, за что этого мастера так?

История про мастера Кузьму вообще трогательная. Он тут нежно просит деталь не трогать, ибо трудился над ней несколько дней.

Скелетик.

Поднимаемся на балкон дока. Тут на стенах развешены плакаты с историческими фактами.
Вот, например, 2 абсолютно разных вида и цвета кормы «Полтавы». Вам какой нравится больше? Мне синенький. Хотя историки больше склоняются к варианту справа.

Полный внешний вид корабля есть только на черно-белой гравюре Пикарта 1717 года.

Здесь же фотографии всяких интересных исторических документов, которые можно долго разглядывать, если бы не было так холодно.

А вот такие чертежи получились, после нескольких лет изысканий.

Медведик Кузя решил заделать селфи совместно с pink_mathilda
на фоне будущего корабля-музея.

Нам еще предстояло выйти на улицу и окончательно замерзнуть, чтобы сделать залп из пушки. Вид тут красивый.

Здеь стоит памятник с корабельной рындой. А вы видите белочку? А она есть.

А так?
О чем думал художник, помещая белку на корабельный колокол, видимо, знает только он. Может, это муза?

Пушки цельнолитые. Сначала их отливали на Кировском заводе, но сейчас заказ перенесли на Ижорские заводы. Собственно, всю технологию литья пушек пришлось придумывать заново — в XXI веке — отливать пушки все-таки уникальное занятие.

А потом мы наконец пошли в тепло! 🙂 Это мачты, реи, стеньги, бомбранстенги и еще куча всяких других плохо запоминаемых названий. Для меня было открытием, что они делаются не полностью из сосны, и собираются по кусочкам с внутренним полым пространством. Оказывается, обычная физика — сломать «трубку» намного сложнее, чем просто палку. А сверху — заглушка.

Парусные корабли подразделяются на фрегаты и линейные. Наиболее мощными трехмачтовыми кораблями являются линейные, которые характеризуются водоизмещением, вооружением и численным составом команды.

Данный класс парусников берет свое начало с семнадцатого века, с появлением артиллерии (пушек), умеющим вести линейный бой (одновременно со всех бортовых орудий с линии борта).
В сокращенном варианте их называют «линкорами».

Чертежи моделей скачать бесплатно, можно на сайте или с других источников.

В мае 1715 года русский пушечный линкор 3 ранга «Ингерманланд» (64 пушки) был спущен на воду с адмиралтейской верфи города Санкт-Петербурга. Над разработкой его чертежей принимал участие сам Петр I. Линкор имел внушительные размеры для того времени: длину – 52м; ширину – 14м; глубину трюма – 6м. Золотой штандарт Петра взвивался на его мачте. Этот корабль был долгое время флагманом русского флота.

Корабельные ранги в парусном флоте:

• Первый ранг – трехдечный или четырехдечный, самый крупный парусный корабль (от шестидесяти до ста тридцати орудий).
• Второй ранг – трехдечный (корабль с тремя палубами) (от сорока до девяносто восьми орудий).
• Третий ранг – двухдечный (от тридцати до восьмидесяти четырех орудий).
• Четвертый ранг — двухдечный (от двадцати до шестидесяти орудий).

L»Artemise

Л»Артемиз был пушечным фрегатом французского флота. Класс фрегата Magicienne, вес 600 тонн, на борту 32 пушки, из них 26 — двенадцати пудовые длинные орудия и 6 — шестипудовые. В Тулоне был заложен фрегат в декабре 1791. Имел длину 44 метра 20 сантиметров.

Фрегатами, называли военные однодечный или двухдечные трехмачтовые корабли. От линкоров они отличались меньшим размерами. Их предназначение – это крейсерская служба, разведка (дальняя), внезапное нападение на объект с целью дальнейшего захвата либо уничтожения. Наиболее крупные модели, назывались линейными фрегатами. По статистике, скачивают бесплатно моделей фрегатов больше чем линкоров.

Изготовление моделей кораблей — древнейшее из «технических хобби» человека: уже почти шесть тысяч лет люди увековечивают в миниатюре свои суда. Древнейшую из найденных при раскопках моделей — ритуальную серебряную ладью с вёслами из гробницы в Месопотамии — археологи относят к началу четвёртого тысячелетия до нашей эры.

Российский профессиональный судомоделизм гораздо моложе, но и ему уже сравнялось три столетия. Изготовление моделей кораблей начиналось с Петровской «модель-каморы», в которой хранились «адмиралтейские» модели всех новых строящихся кораблей. Это были точные детальные копии конструкции корпусов с частично снятой обшивкой, выполнявшие роль наглядных пособий для корабельных плотников, плохо разбиравшихся в чертежах.

По сути, Пётр I сам и был первым серьёзным российским моделистом. Ещё в семнадцать лет, вернувшись из «Великого посольства» по Европе он построил такую модель фрегата, По указу Петра все модели хранились, как образцы для потомков. С собрания этой самой «каморы», находившейся на месте нынешнего фонтана перед Адмиралтейством, в своё время и начиналась коллекция нашего Военно-Морского музея.

Наверное, у многих, а тем более у живущих в Санкт-Петербурге, с его историей и традициями, хоть когда-то, да возникало желание своими руками построить модель какого-нибудь парусного корабля . Однако без необходимых навыков и инструментов, в домашних условиях это едва ли удастся сделать, руководствуясь специальной литературой и судомодельными сайтами. Описанные там технологии зачастую довольно сложны, требуют специального оборудования, материалов и почти всегда уже предполагают наличие определённого опыта, поэтому сделать корабль задача весьма не простая.В результате, у того, чьи навыки ограничиваются школьными уроками труда да складыванием бумажных корабликов, сложности, возникающие при работе, скорее отобьют желание, чем сформируют интерес. Трудно бывает найти рекомендации, позволяющие создать что-либо существенное, взявшись за дело практически с нуля. Но всё же, при желании, вполне можно построить достаточно приличную модель, располагая простейшими инструментами, имеющимися в любом доме, где есть мужчина «с руками», и минимальным набором материала. Надо только изначально настроить себя на то, что всё получится, обязательно(!), но почти никогда — сразу. Что неполучившаяся операция, запоротая деталь (хорошо ещё, если одна!) — норма, необходимый приобретённый опыт, а никак не ЧП.
У серьёзных профессиональных моделистов, чьи работы, стоимостью, порой, десятки тысяч долларов занимают первые места на международных выставках, как правило, достаточно скептическое отношение к моделям, выполненным из папье-маше. Оно и понятно — бумага, даже хорошо проклеенная, всё равно останется бумагой. Но для того, кто первый раз пробует свои силы в моделизме, эта техника работы будет наиболее предпочтительной. Она не требует ни каких-либо дорогих материалов, ни инструментов, а в качестве рабочего места позволяет ограничиться простым столом с положенным на него куском фанеры да решёткой на ванную, что бы не пылить в комнате. Замечательно, если есть электродрель со штативом, которую можно установить на свежем воздухе. Но если нет, то и вышеописанные условия позволят начать, а главное — закончить свою первую модель.Все модели, представленные на этих фотографиях — от римской галеры до броненосного крейсера — построены по этой технологии и именно в таких условиях. Пятнадцать лет назад, после травмы, вдруг оказавшись изолированным от окружающей среды, пришлось вспомнить детское хобби и попытаться превратить его в профессию. Перечитав изрядное количество литературы, понял, что ни одна из приведённых там техник в чистом виде мне не подходит. В результате множества проб и экспериментов за эти годы сложилась технология, позволяющая работать независимо ни от каких внешних обстоятельств. Однако же, при всей доступности метода, обзавестись кое-чем ещё до начала работы всё-таки не помешает. Самое главное, конечно, из чего и чем всё это будет строиться.Итак, что нужно для того, чтобы сделать корабль из дерева своими руками
:1.1

МАТЕРИАЛЫ

Массив
— т.е. обыкновенная древесина, необходимая прежде всего для изготовления рангоута. Для колонн мачт лучше всего подойдут сосновые рейки соответствующего сечения. Берёза хуже: из неё труднее выбрать ровные отрезки и сложнее обрабатывать. Более тонкие части мачт — стеньги и флагштоки, реи, остальной рангоут прекрасно получаются из берёзовых шпажек для шашлыков, которые иногда можно купить в различных супер-гипер-маркетах. Стоит обратить внимание на то что они бывают разной толщины: попадались и 3,5 и 3 и 1,8 мм. Для самых мелких деталей хорошо использовать деревянные зубочистки. Другие деревянные детали; по идее, и в теории, изготавливаемые из массива, проще и лучше получаются из склеенного «Моментом» в 2-3 слоя шпона соответствующих пород.

Клей.
Оптимально — мебельная ПВА. Проверенная — Новгородская ПВА-М «Акрон». Если такой нет, подойдёт и другая. Главное, что бы в назначении было указано «для склеивания» изделий из древесины, а не «для приклеивания» — эта держит гораздо хуже. Покупая, попросите попробовать — склейте, сжав прищепкой, два кусочка шпона, подождите минут 30, пока высохнет и попытайтесь разодрать. Если клей хороший — порвётся шпон, но не клей. Кроме того, нанесите мазок на поверхность — должна образоваться матовая, но абсолютно однородная, прозрачная, без молочного оттенка, плёнка. Хороша эстонская ПВА, но к высохшей нашей она иногда не пристаёт, отваливается. Т.е. начав работать с какой-то одной, лучше с ней и продолжать. Ну и, конечно, незаменим и обыкновенный «Момент».
Лаки, краски.
Лак лучше всего подойдёт «Аква» — т.е. на водной основе. Сохнет быстро, не даёт разводов на бумаге и картоне. И, что существенно при работе в квартире, практически не пахнет. Есть смысл приобрести сразу и бесцветный, и тонированный под тёмную древесину. Краски — перепробовав несколько вариантов, я остановился на акриловых. Из них самая необходимая — золотая. Проверенная — «Золото Инка». Где есть возможность, бывает проще вместо окрашивания наклеить упомянутую выше цветную бумагу. Вообще, в традициях русской модельной школы было не очень распространено окрашивание моделей. В отличие от Европы, где стремились к стопроцентному сходству с оригиналом даже в оттенках, в России старались подобрать ценные породы древесины так, что бы их цвет пусть не в точности, приблизительно, но соответствовал цвету окрашенного оригинала.

Ткань и нитки.
На паруса годится любая белая хлопчатобумажная ткань. Естественно, чем тоньше нить и плотнее плетение, тем лучше. Главное, чтобы не было примеси синтетики, иначе будет плохо клеиться. То же относится и к ниткам. Чистого хлопка, правда, сейчас найти сложно, но если процент синтетики небольшой, то можно попробовать и их. Для стоячего такелажа нужны чёрные нитки, для бегучего — лучше светло-бежевые. По толщине — пригодятся всех возможных номеров: от максимальной — 10 или даже 0, если удастся найти, до 40 — 50. В литературе иногда рекомендуют для достоверности подкрашивать ткань слабым раствором чая. Я пробовал — мне не понравилось: оно, может, и достовернее, но чисто белые паруса выглядят намного симпатичнее. А вот нитки, если не найдётся нужного цвета, лучше слегка подкрасить морилкой для дерева.

Проволока и фольга
— желательно медная или латунная, но пойдёт и любая, хоть от тюбиков. Мелкие гвоздики, пластилин, самоклеящаяся плёнка, и т.д. — далеко не исчерпывающий перечень, новые идей могут придти в голову в любой момент в процессе всей работы.

ИНСТРУМЕНТЫ

Помимо стандартного набора инструментов, не нуждающегося в комментарии, как то — рубанок, плоскогубцы, кусачки, отвёртка, струбцины по паре — побольше и поменьше, молоток, ножовка, стамески и т.п., есть несколько специфических вещей, о которых стоит сказать отдельно.Электродрель. Если есть идея заняться делом всерьёз, не ограничившись одним пробным экземпляром, дрелью стоит обзавестись обязательно. Желательно выбрать помощнее — ватт 500, не меньше. Очень хорошо, если со штативом и с регулируемой частотой вращения.Крайне полезная вещь — шлифовальный диск. Т.е. не точильный (он тоже не помешает), а именно шлифовальный — на плоскость которого можно закрепить шкурку.Пилы. Лобзик — полезная, хотя и не первой необходимости вещь. Ножовка по металлу пригодится скорее (хоть и для работы с деревом). К ней хорошо иметь два полотна: мелкое и крупное.Напильники. Четыре-пять штук разной формы и насечки иметь стоит, но, по своему опыту, — главный и практически незаменимый — плоский, мелкий, самый большой, какой сможете найти. Также неплохо иметь и набор надфилей.Ножи. Свой самый любимый и необходимый нож (на фото) сделал себе лет 25 назад из полотна по металлу. В продаже таких не бывает. Без него работы нет — качественно нарезать шпон на полоски можно только им. Он был длиннее сантиметров на пять(!) — сточился… Так, что если делать аналогичный, то с запасом по длине. Выбирая полотно на лезвие, попробуйте его согнуть: если останется согнутым — слишком мягкое. Если сломается — подойдёт. Из обломка и сделаете. Лезвие возьмите подлиннее: чтобы прошло почти через всю рукоятку. Закругление на конце рукоятки тоже не случайно: им удобно притирать приклеиваемые (особенно на «Момент») детали, да и просто загладить неровности.
Обратите внимание на заточку — она односторонняя, при этом сточена правая сторона лезвия — т.е., если резать им по линейке, ведя как карандаш, то к линейке прижимается плоская сторона, а сточенная фаска обращена от линейки. Угол лезвия — примерно 30, заточки — 15-20. Из того же полотна стоит сделать маленькие тонкие резцы, типа стамесок, разной ширины: 4, 6, 8, 12мм — хоть и не сразу, но постепенно все где-то да пригодятся. Можно найти в продаже наборы для резьбы по дереву с полукруглыми резцами. Они тоже рано или поздно, но обязательно понадобятся.Шило. Обычное сапожное. Но и ещё одно придётся сделать самому — из длинного тонкого гвоздя или из толстой швейной иглы (удобно от машинной) на длинной (15-20см) ручке. Ну, и раз уж тут зашла речь, набор швейных иголок разных размеров тоже будет необходим.Кисточки. Стоит завести сразу десятка полтора — всех размеров: от 2 до 20мм, разной жесткости для разных нужд. Иногда вместо кисточки для клея при мелких работах удобно пользоваться тонкой проволокой, примотанной к палочке.
Ножницы. Стоит иметь минимум две, а лучше три пары: по отдельной для ткани, для фольги, и для бумаги, шпона и картона.Шлифовальная шкурка. Необходима минимум трёх номеров: от самой крупной для выравнивания заготовки корпуса под облицовывание до самой мелкой для шлифования под отделку. Ну и средняя — для промежуточных работ. Точильные бруски для резцов — стоит завести три штуки, включая самый мелкий оселок для окончательной доводки.
Мелочи — необходимые, и просто удобные в работе: чертёжные принадлежности, большой пинцет, маленькие плоскогубцы с длинными тонкими губками, бельевые прищепки, круглые резинки «для денег», вязальный крючок, настольные тиски, прозрачная линейка из оргстекла длиной 50см, несмываемые чёрный и коричневый маркеры, морилка для дерева. Да мало-ли что ещё может придуматься при творческом подходе к делу!
И вперёд.
Итак, обзаведясь всем вышеперечисленным, или будучи уверенным, что достанете необходимое в нужный момент, можно, вдохновившись, приступать! Где достать чертежи, советовать не буду — литературы много, Интернет огромен и динамичен — сайты рождаются и умирают. А сам я последнее время не интересовался этим направлением… В любом случае, уж раз Вы попали сюда, то и до чертежей сможете добраться. Изучите несколько проектов разных кораблей, сравнив их конструкции, детали. Зачастую подробности, упущенные в одном комплекте, прекрасно представлены в другом — для аналогичного корабля того же класса, и наоборот. Стоит почитать и их истории. Хорошо, когда дебютом станет не первое, что попадётся на глаза, а то что в результате проведенной селекции понравится больше всех остальных — работать будет гораздо интереснее. У такой модели намного больше шансов быть законченной — её жаль бросить недоделанной… Ну а начнём, конечно, с корпуса.
Автор — Дмитрий Копилов
Эксклюзивно для сайта

Фрегат Алые паруса

Пошаговая инструкция

изготовления

КИТАЙСКАЯ ДЖОНКА

КИТАЙСКАЯ ДЖОНКА


Вот мы и добрались до самой главной части сайта.
Размеры я вам буду давать приблизительные,
так как я корабль делал на глазок и не очень уделял внимание размерам. Я их в точности не записывал но кое какие есть. Я не буду мучить вас морскими терминами потому как сам в них не силен, а буду писать общедоступным языком. Ну основные термины вы знаете.Такие как палуба, мачта, рея, киль. Вот с киля мы и начнем нашу работу Но сперва сделаем кое какие подготовительные работы. Берем лист шпона ложем на какую нибудь фанеру или доску, и хорошо мажем клеем. Закрепляем кнопками что бы лист не свернулся при высыхании. Приступаем к килю, длина 45 см
высота передней части 12 см задней 8 см. Если размеры по высоте будут больше ни чего страшного, лишнее всегда можно отрезать. После того как вырезали киль его немного обработаем наждачкой. Снимем глянец, а если есть текстурное покрытие то его удалим полностью.
Намажем клеем с одной стороны и оставим сушить. Можете намазать с двух, как вам удобнее. Пока все сохнет делаем разметку ребер корабля. Делаем одну заготовку шаблон. Ширина ребра 16 см, высота 6 см. Глубина прорези для вставки киля 1.5 — 2 см. Ширина прорези ровна толщине фанерованного киля. Далее приступаем к фанерованию киля. Кто не знает как это делается
рассказываю. Шпон режим на полосы чуть больше ширины киля. Включаем утюг на полную мощь но что бы при фанеровке шпон не пригорел. Накладываем шпон на киль и утюгом приглаживаем до полного приклеивания. Лишний шпон обрезаем и зачищаем наждачкой, набитой на брусок.
После того как за фанеровали киль, сделаем палубу и будем делать остальные ребра корабля. Длина палубы 45 см, ширина 16 см. Отмеряем с одной стороны 15 см, это будет начало закругления носовой части. С задней части отмеряем 11 см, это так же будет начало закругления. Ширина задней части палубы 4.5 см. На фото 5 видно палубу. Теперь у нас начинается заморочка с остальными ребрами. Поскольку киль у нас изогнут с внутренней стороны то естественно будет меняться и высота ребер по отношению внутренней части киля к палубе. Постараюсь объяснить как это лучше сделать. Сам
понял только тогда когда сделал пятый корабль. И так приступим. Ложем киль на кусок двп как показано на фото 1. С передней части отмечаем 8 см также и с задней. И чертим полосы на киле. Должно получится приблизительно так,
задняя сторона 8 см, передняя 5 см. На передней части киля делаем ступеньку для упора палубы (фото 5). Далее примеряем палубу, отрезаем лишнее, и переворачиваем к верху килем. Находим самую низкую точку между килем и палубой и устанавливаем первое ребро. Сразу делайте отметки на киле и на палубе где устанавливаете ребра. Делаем следующее ребро. Оно будет устанавливаться на отметке начала закругления передней части палубы.
Ширина ребра 16 см. Мерим высоту от палубы до киля с учетом прорези. Пример. Ширина ребра 14 см. Высота от внутренней части киля до палубы 3 см + глубина прорези 2 см и того 5 см. Далее берем первую заготовку-шаблон. Ложем на прямоугольник будущего ребра, совмещая верхнею часть и правый верхний угол. Обрисовываем по контуру. Так же делаем с левым углом. Высота заготовки изменится но основная конфигурация ребра
сохранится. Так же делаем заднею часть и по одному ребру между ними. После этого делаем ребра носовой части модели. Примерное расстояние между ребрами 3 см. То же самое и с задней части. После того как ребра готовы и подогнаны заклеиваем их, даем закрепится и приклеиваем палубу.
Когда это все сделали, делаем вставки между ребер по всему периметру. Далее все зачищаем и делаем скосы на ребрах с носовой и задней части корабля. После этого от листа шпона отрезаем кусок по размеру центральной части корабля, промазываем клеем, даем чуть подсохнуть и приклеиваем с помощью утюга. Приступаем к самой трудоемкой работе фанеруем дно корабля полосами. Они у меня по
ширине равны 6 мм. Берем подготовленный лист шпона и нарезаем его. После того как полосы нарезали, надо обработать кромки, зачистить заусеницы и не большие неровности. Полосы клеем в центральной части
корабля одна к одной к носу и к заду корабля внахлест. Предварительно намазов свежим клеем места склеивания. Вот что у нас получилось. Теперь все зачистим и приступим к изготовлению дополнительных палуб. Передняя часть палубы начинается от начала закругления и выступает на 3 см. Ширина носовой части 9 см. Ширина части от закругления 16.6 см. После приклеивания она обработается, закруглится и будет ровна ширине основной палубы.
Задняя часть так же начинается от закругления ровняется 16.6 см, выступает на 4 см. Ширина задней части 9.5 см. Дополнительные палубы сделали теперь их приклеим в током порядке (клеить можно так же с помощью утюга).
Клеим сперва переднею часть палубы. Затем ее фанеруем. После этого фанеруем основную палубу до начала закругления и установки задней части дополнительной палубы. Далее клеем заднею часть. Ее можно не фанеровать так как она перекрывается палубными надстройками. Палубы приклеили, закруглили и переходим к изготовлению бортов задней части модели. Отрезаем две полосы шириной 4 см. Длину вы определите сами. Начало от места закругления. Задняя часть борта имеет развернутый
угол 105 градусов. После того как полосы вырезали делаем на них прорези в том месте где они будут
изгибаться по контуру палубы и мажем клеем. Клей высох начинаем фанеровать. Отрезаем две полосы шпона по ширине и приклеиваем с помощью утюга, одновременно изгибая их по контуру палубы. Боковые борта сделали но поскольку они должны быть развернуты мы их аккуратно подтачиваем под углом, примеряя к палубе. Потом их приклеиваем. Сделать заднею часть борта вам не составит труда. Далее переходим к
палубной надстройке задней части модели. На фото видно как она выглядит. Конфигурация палубы надстройки должна быть цельной. Небольшое пояснение к фото. Боковые
площадки должны быть длиннее на 1.5 см к задней части модели. После того как сделали палубу делаем вставку с окнами и другие вставки в проемах для лестниц. Когда у нас все вставки готовы и подогнаны мы их приклеиваем к палубе и после этого клеим саму палубу. Палуба приклеилась и после этого ее фанеруем. Далее делаем следующие борта палубной надстройки и вставку с окнами. Задняя часть бортов у нас будет уже не развернутая,а под прямым углом. После того как последнею палубу сделали, приклеили и за фанеровали, делаем
завершающие борта. С задней палубной надстройкой закончили переходим в носовую часть модели. Так же делаем передние борта с
развернутым углом в 115 градусов. Они так же начинаются от начала дополнительной палубы. Борта сделали установили и приклеили. Переходим к изготовлению вставки с окошками и верхней площадки. Размеры верхней площадки. Длина 15 см,(без учета балкона) ширина передней части 12 см. Выступает на 6 см. Задняя часть площадки чуть шире бортов примерно на 7-8 мм с каждой стороны. После того как сделали площадку и вставку с окнами, их приклеиваем. Затем фанеруем площадку. Далее делаем борта центральной части модели. Отрезаем 2 полосы, фанеруем их с внутренней стороны, размечаем
пушечные порты и прорезаем их. Размер порта 1.5 см на 1.5 см. Промежуток между портами так же 1.5 см. Порты находятся выше уровня палубы на 5-6 мм.
С бортами закончили приступаем к фанерованию внешней части корабля. После фанеровки корабля делаем лесенки. С лесенками закончили переходим к перилам. Режим полосы шириной 4 мм. Фанеруем их с трех сторон,приклеиваем отступив от края 1 мм запиливая их на ус. Далее размечаем их и просверливаем отверстия для установки пилястр под сами перила. После этого делаем сами перила. Так же режим полосы но фанеруем только кромки. Небольшая хитрость. На фото видно что угловые пилястры немного выше остальных. Это для того что бы было удобнее размечать.
Просверлили отверстие, примерили одев на пилястру, отметили остальные точки для пилястр. После того как все перила установили. Срезаем лишнее,зачищаем и
фанеруем. Так же делаем и в носовой части корабля. Далее фанеруем кромки бортов корабля и зачищаем весь корабль. Переходим к разметке и установки мачт. Длина мачт на ваше усмотрение. Диаметр мачты в низу 10-12 мм. В верху 4-5 мм. Что бы можно было просверлить отверстие для установки флагштока из зубочистки. Корабль полностью готов и приступаем к его морению. Морим те части которые вы посчитаете нужными. С морилкой закончили. Делаем 2 дополнительных крепления для канатов (фото 24) и два блока для поднятия парусов(фото 25). Остается залакировать модель, изготовить паруса, а затем их установить. Для парусов нам понадобится материал, лист ватмана для лекало, деревянные круглые шампура и ближайшая мастерская по пошиву и ремонту одежды. Надеюсь вы справитесь с изготовлением и установкой парусов.

В моделировании фанера является самым востребованным материалом. Это связано с высокими показателями качества, а также простотой работы. Фанерные листы очень легко режутся, достаточно просто обрабатываются. Использовав подходящую схему (чертеж), можно сделать корабли из фанеры своими руками.

Фанера — это универсальный материал, который легко режется и обрабатывается различными способами, поэтому именно с фанерных выкроек рекомендуется начинать свое знакомство с моделированием.

Конструирование корабля самостоятельно — довольно интересное занятие. Но для того чтобы приступить к выполнению сложных моделей, необходимо потренироваться на более легких.

Материалы и инструменты

Для создания узоров из лепнины на борту корабля нужно приготовить самостоятельно состав, из которого можно формировать рельефы. Для раствора необходимо подготовить следующие инструменты и материалы:

• пыль древесная;
• клей ПВА (в среднем на одну модель корабля может уйти около полулитра клея);
• пластилин для создания мелких неровностей и узоров;

Материалы и инструменты, которые используются во время моделирования корабля:

Березовая фанера обеспечит минимальное количество сколов при распиливании.

• фанера необходимой толщины;
• суперклей;
• бумага наждачная для обработки поверхности;
• нить капроновая;
• лобзик для вырезания деталей;
• строительный нож;
• древесина для мачты. Лучше использовать сосну, так как она значительно легче обрабатывается;
• краска;
• кисти небольших размеров;
• палочки китайские;
• ткань для парусов;
• нить;
• карандаш линейка.

Древесина для моделирования должна использоваться мягкая, не волокнистая. Самым популярным вариантом является кедр, липа, орех. Все деревянные заготовки должны быть идеально ровными, без сучков и повреждений. Ее можно использовать в качестве дополнительного элемента для создания декоративных частей. Также древесина может быть использована для создания основных элементов модели, таких как палуба, корпус.

Фанера в моделировании является самым востребованным материалом.
В таком направлении, как моделирование, чаще всего используют березовую или бальзовую фанеру. Это связано с тем, что данные породы дерева практически не дают сколов во время распиливания. Чтобы сделать кораблик из фанеры, необходимо использовать листы толщиной в пределах 0,8-2 мм.

Простая схема модели корабля из фанеры.

Шпон — листовой материал, очень тонкий, изготавливается из древесины ценных пород. В большинстве случаев шпон используется как облицовочный материал. Им оклеивают изделия, которые изготовлены из недорогого материала.

Крепежные элементы будут выполнять не только основную задачу скреплять детали, но и выполнять декоративную роль. Для создания модели кораблика необходимо подготовить тонкие цепочки (можно использовать несколько размеров), шнурки, нити, медные или латунные гвоздики. Для того чтобы перенести чертеж с листа на фанеру, лучше всего использовать кальку и карандаш. Так рисунок получится детализированным. Для скрепления деталей фанеры необходимо использовать клей. Мелкую деталировку можно изготовить методом металлического литья, использовать полимерную глину либо самостоятельно приготовить раствор из древесной пыли и клея ПВА. После полного высыхания такая масса очень прочна, и ее можно окрасить в необходимый цвет.

Вернуться к оглавлению

Подготовительные работы

Если корабль из фанеры моделируется впервые, рекомендуется приобрести наборы, в которых все детали уже вырезаны и обработаны. Но его стоимость порой может быть достаточно высокой. Поэтому при большом желании и старании опыт можно получить в процессе проведения работы по сборке своего корабля.Моделирование, как и другая разновидность работы, обязательно начинается с подготовительного этапа. Первое, с чего необходимо начать работу, это какой корабль будет моделироваться. Для начала стоит просмотреть различные чертежи и готовые работы, это значительно облегчит выбор модели.

Изучив полностью чертеж, стоит проверить наличие всех необходимых материалов и инструментов для выполнения работы. Моделировать корабли — дело ювелирное. Оно требует много времени и усидчивости.

На подготовительном этапе необходимо сделать бумажные или картонные шаблоны всех деталей. После этого они все переносятся на фанеру. На этом подготовительный этап работы можно считать завершенным.

Вернуться к оглавлению

Изготовление деталей

Для того чтобы изготовить все детали, выпилить их из фанерного листа, необходимо использовать соответствующий инструмент. Для работы можно использовать ручной лобзик, но, если есть возможность, лучше использовать электрический модельный вариант. Использование второго варианта значительно сократит время на изготовление всех элементов. Особенно это касается самых мелких деталей.

Выпиленные заготовки обрабатывают напильником, удаляя сколы и заусенцы.

Для того чтобы выпилить деталь, в фанере делается отверстие, в которое располагается пилка лобзика. Вырезать все детали стоит очень осторожно, соблюдая при этом все контурные границы, поскольку неточно вырезанные детали потом могут испортить внешний вид всего корабля. Каждая выпиленная заготовка обязательно должна быть обработана напильником с торцов. В процессе такой зачистки необходимо снять небольшую часть фаски, где образовались сколы и заусенцы. При выпиливании этот момент избежать невозможно.

Собирать корабль нужно тогда, когда все детали вырезаны, и обработаны торцы. Это позволит заниматься сборочными работами, не отвлекаясь при этом на вырезание недостающих деталей.

Модели кораблей своими руками
представляют собой очень увлекательное хобби, которым нынче заниматься почетно и престижно.

Не каждому по силам собрать модель корабля, каких бы габаритов он ни был. Но то, что получается в итоге, может стать истинным поводом гордиться собой. Если вас заинтересовала данная тема, тогда наши схемы, советы будут в пору и полезны. Начиная заниматься мини-кораблестроительством, вам полезно будет знать, что данное занятие – это не мальчишеская прихоть.

Древние поделки в виде тонкой работы из деревянных дощечек, которые представляли собой разные виды больших кораблей, находили еще в гробницах фараонов. Логично, что в последний путь с правителем не отправляли что попало. Соответственно, напрашивается вывод, что или сам правитель любил так проводить свое свободное время, либо ему дарили такие подарки, которые ему лично были очень дороги.

Модели кораблей своими руками купить
можно и готовые. В сети есть много умельцев, которые выставляют на суд общественности уже готовые работы с ценниками. Такой предмет покупают коллекционеры или те, кто хочет сделать особенный подарок. Действительно, он будет очень дорог, потому как времени придется «убить» достаточно. Для начала мы советуем вам обзавестись необходимой литературой, где наглядно показан каждый этап стоздания вашего произведения искусства. Для первой пробы всегда стоит брать такой материал, который не жалко испортить. Это может быть даже корабль из папье-маше, главное в этом деле, чтобы рука не дрожала. Все остальное придет с опытом. Ну что? В добрый путь!

Как изготовить модели парусных кораблей своими руками?

Для старта мы предлагаем собрать все необходимые материалы, которые пригодятся вам в работе.

Это обязательно шпон, который нужно искать в мастерских, по производству мебели. Вам идеально подойдут даже отходы, просто нужно смотреть на размеры и качество. Сортов его существует огромное количество, доставайте по возможности какой есть. Хорошо, если дерево будет мягким, так будет легче работать. Толщину берите какую найдете, потому как древесина нужна и тонкая, и толстая. В любом случае – запас беды не несет, поэтому не стесняйтесь просить еще. После шпона займитесь поиском хорошего картона. Толщина его также должна быть разнообразной: от книжных обложек до обычного детского картона в наборах. Для того, чтобы в итоге отделывать модели кораблей своими руками,
вам пригодится оберточная бумага, старые, ненужные обои и набор цветной бумаги (пропитанный краской с обеих сторон). Если вы изготавливаете парусник, вам также понадобятся рейки, непосредственно на которые будут крепиться паруса. Клей – ПВА, который может клеить мебель и супер клей, когда терпения ждать уже не будет. Для отделки отельных частей модели понадобятся краски, которые стоит покупать на водяной основе. Также для особо пристрастных необходим будет и лак, закрепляющий весь процесс. Последний штрих – это нитки, ткани. Цвет парусов выбирать вам, соответственно и ткань. Желательно, чтобы это был хлопок, без наличия в составе синтетики. Нитки стоит выбирать обычные швейные, но приличной толщины (номера 10, 40, 50). Иногда некоторые советуют положить рядом с работой проволоку, потому как она пригодиться там, где шило слишком толстое, а иголка слишком тонкая. В общем – это все самое необходимое для полноценной работы над первым строительством.

Деревянные модели кораблей своими руками
: схемы и чертежи

Первое, с чего стоит начинать работу – это определиться с размером будущего корабля, ведь так проще будет работать с чертежом. Перед вами самый элементарный рисунок, который поможет выстроить этапность работы.

Когда все делали будут готовы – стоит начинать сборку конструкции, можно как целиком, начиная с днища, так и поэтапно, прорабатывая каждый отдел. Терпение вам понадобится тогда, когда нужно будет ждать высыхания каждой проклейки, ведь нельзя взгромождать новые конструкции на еще не просохшую основу. Отделка – самый окончательный этап, который требует едва ли не большего терпения, как вся предыдущая работа. Тут нужно быть предельно аккуратным, потому как неправильно сделанный мазок – испортит все впечатление. Не стесняйтесь задавать вопросы на соответствующих форумах, где опытные специалисты всегда подскажут вам правильное решение. Мы желаем вам удачи и ждем фото готовой работы, как, например, на этом изображении.

Фрегат Алые паруса

Пошаговая инструкция

изготовления

КИТАЙСКАЯ ДЖОНКА

КИТАЙСКАЯ ДЖОНКА


Вот мы и добрались до самой главной части сайта.
Размеры я вам буду давать приблизительные,
так как я корабль делал на глазок и не очень уделял внимание размерам. Я их в точности не записывал но кое какие есть. Я не буду мучить вас морскими терминами потому как сам в них не силен, а буду писать общедоступным языком. Ну основные термины вы знаете.Такие как палуба, мачта, рея, киль. Вот с киля мы и начнем нашу работу Но сперва сделаем кое какие подготовительные работы. Берем лист шпона ложем на какую нибудь фанеру или доску, и хорошо мажем клеем. Закрепляем кнопками что бы лист не свернулся при высыхании. Приступаем к килю, длина 45 см
высота передней части 12 см задней 8 см. Если размеры по высоте будут больше ни чего страшного, лишнее всегда можно отрезать. После того как вырезали киль его немного обработаем наждачкой. Снимем глянец, а если есть текстурное покрытие то его удалим полностью.
Намажем клеем с одной стороны и оставим сушить. Можете намазать с двух, как вам удобнее. Пока все сохнет делаем разметку ребер корабля. Делаем одну заготовку шаблон. Ширина ребра 16 см, высота 6 см. Глубина прорези для вставки киля 1.5 — 2 см. Ширина прорези ровна толщине фанерованного киля. Далее приступаем к фанерованию киля. Кто не знает как это делается
рассказываю. Шпон режим на полосы чуть больше ширины киля. Включаем утюг на полную мощь но что бы при фанеровке шпон не пригорел. Накладываем шпон на киль и утюгом приглаживаем до полного приклеивания. Лишний шпон обрезаем и зачищаем наждачкой, набитой на брусок.
После того как за фанеровали киль, сделаем палубу и будем делать остальные ребра корабля. Длина палубы 45 см, ширина 16 см. Отмеряем с одной стороны 15 см, это будет начало закругления носовой части. С задней части отмеряем 11 см, это так же будет начало закругления. Ширина задней части палубы 4.5 см. На фото 5 видно палубу. Теперь у нас начинается заморочка с остальными ребрами. Поскольку киль у нас изогнут с внутренней стороны то естественно будет меняться и высота ребер по отношению внутренней части киля к палубе. Постараюсь объяснить как это лучше сделать. Сам
понял только тогда когда сделал пятый корабль. И так приступим. Ложем киль на кусок двп как показано на фото 1. С передней части отмечаем 8 см также и с задней. И чертим полосы на киле. Должно получится приблизительно так,
задняя сторона 8 см, передняя 5 см. На передней части киля делаем ступеньку для упора палубы (фото 5). Далее примеряем палубу, отрезаем лишнее, и переворачиваем к верху килем. Находим самую низкую точку между килем и палубой и устанавливаем первое ребро. Сразу делайте отметки на киле и на палубе где устанавливаете ребра. Делаем следующее ребро. Оно будет устанавливаться на отметке начала закругления передней части палубы.
Ширина ребра 16 см. Мерим высоту от палубы до киля с учетом прорези. Пример. Ширина ребра 14 см. Высота от внутренней части киля до палубы 3 см + глубина прорези 2 см и того 5 см. Далее берем первую заготовку-шаблон. Ложем на прямоугольник будущего ребра, совмещая верхнею часть и правый верхний угол. Обрисовываем по контуру. Так же делаем с левым углом. Высота заготовки изменится но основная конфигурация ребра
сохранится. Так же делаем заднею часть и по одному ребру между ними. После этого делаем ребра носовой части модели. Примерное расстояние между ребрами 3 см. То же самое и с задней части. После того как ребра готовы и подогнаны заклеиваем их, даем закрепится и приклеиваем палубу.
Когда это все сделали, делаем вставки между ребер по всему периметру. Далее все зачищаем и делаем скосы на ребрах с носовой и задней части корабля. После этого от листа шпона отрезаем кусок по размеру центральной части корабля, промазываем клеем, даем чуть подсохнуть и приклеиваем с помощью утюга. Приступаем к самой трудоемкой работе фанеруем дно корабля полосами. Они у меня по
ширине равны 6 мм. Берем подготовленный лист шпона и нарезаем его. После того как полосы нарезали, надо обработать кромки, зачистить заусеницы и не большие неровности. Полосы клеем в центральной части
корабля одна к одной к носу и к заду корабля внахлест. Предварительно намазов свежим клеем места склеивания. Вот что у нас получилось. Теперь все зачистим и приступим к изготовлению дополнительных палуб. Передняя часть палубы начинается от начала закругления и выступает на 3 см. Ширина носовой части 9 см. Ширина части от закругления 16.6 см. После приклеивания она обработается, закруглится и будет ровна ширине основной палубы.
Задняя часть так же начинается от закругления ровняется 16.6 см, выступает на 4 см. Ширина задней части 9.5 см. Дополнительные палубы сделали теперь их приклеим в током порядке (клеить можно так же с помощью утюга).
Клеим сперва переднею часть палубы. Затем ее фанеруем. После этого фанеруем основную палубу до начала закругления и установки задней части дополнительной палубы. Далее клеем заднею часть. Ее можно не фанеровать так как она перекрывается палубными надстройками. Палубы приклеили, закруглили и переходим к изготовлению бортов задней части модели. Отрезаем две полосы шириной 4 см. Длину вы определите сами. Начало от места закругления. Задняя часть борта имеет развернутый
угол 105 градусов. После того как полосы вырезали делаем на них прорези в том месте где они будут
изгибаться по контуру палубы и мажем клеем. Клей высох начинаем фанеровать. Отрезаем две полосы шпона по ширине и приклеиваем с помощью утюга, одновременно изгибая их по контуру палубы. Боковые борта сделали но поскольку они должны быть развернуты мы их аккуратно подтачиваем под углом, примеряя к палубе. Потом их приклеиваем. Сделать заднею часть борта вам не составит труда. Далее переходим к
палубной надстройке задней части модели. На фото видно как она выглядит. Конфигурация палубы надстройки должна быть цельной. Небольшое пояснение к фото. Боковые
площадки должны быть длиннее на 1.5 см к задней части модели. После того как сделали палубу делаем вставку с окнами и другие вставки в проемах для лестниц. Когда у нас все вставки готовы и подогнаны мы их приклеиваем к палубе и после этого клеим саму палубу. Палуба приклеилась и после этого ее фанеруем. Далее делаем следующие борта палубной надстройки и вставку с окнами. Задняя часть бортов у нас будет уже не развернутая,а под прямым углом. После того как последнею палубу сделали, приклеили и за фанеровали, делаем
завершающие борта. С задней палубной надстройкой закончили переходим в носовую часть модели. Так же делаем передние борта с
развернутым углом в 115 градусов. Они так же начинаются от начала дополнительной палубы. Борта сделали установили и приклеили. Переходим к изготовлению вставки с окошками и верхней площадки. Размеры верхней площадки. Длина 15 см,(без учета балкона) ширина передней части 12 см. Выступает на 6 см. Задняя часть площадки чуть шире бортов примерно на 7-8 мм с каждой стороны. После того как сделали площадку и вставку с окнами, их приклеиваем. Затем фанеруем площадку. Далее делаем борта центральной части модели. Отрезаем 2 полосы, фанеруем их с внутренней стороны, размечаем
пушечные порты и прорезаем их. Размер порта 1.5 см на 1.5 см. Промежуток между портами так же 1.5 см. Порты находятся выше уровня палубы на 5-6 мм.
С бортами закончили приступаем к фанерованию внешней части корабля. После фанеровки корабля делаем лесенки. С лесенками закончили переходим к перилам. Режим полосы шириной 4 мм. Фанеруем их с трех сторон,приклеиваем отступив от края 1 мм запиливая их на ус. Далее размечаем их и просверливаем отверстия для установки пилястр под сами перила. После этого делаем сами перила. Так же режим полосы но фанеруем только кромки. Небольшая хитрость. На фото видно что угловые пилястры немного выше остальных. Это для того что бы было удобнее размечать.
Просверлили отверстие, примерили одев на пилястру, отметили остальные точки для пилястр. После того как все перила установили. Срезаем лишнее,зачищаем и
фанеруем. Так же делаем и в носовой части корабля. Далее фанеруем кромки бортов корабля и зачищаем весь корабль. Переходим к разметке и установки мачт. Длина мачт на ваше усмотрение. Диаметр мачты в низу 10-12 мм. В верху 4-5 мм. Что бы можно было просверлить отверстие для установки флагштока из зубочистки. Корабль полностью готов и приступаем к его морению. Морим те части которые вы посчитаете нужными. С морилкой закончили. Делаем 2 дополнительных крепления для канатов (фото 24) и два блока для поднятия парусов(фото 25). Остается залакировать модель, изготовить паруса, а затем их установить. Для парусов нам понадобится материал, лист ватмана для лекало, деревянные круглые шампура и ближайшая мастерская по пошиву и ремонту одежды. Надеюсь вы справитесь с изготовлением и установкой парусов.

в зависимости от назначения модели судна корпус модели может быть цельным — монолитным, сделанным из дерева, кости, пластмассы, или полым; в этом случае к перечисленным ранее материалам прибавляется жесть, латунь, фанера, картон, бумага.

При изготовлении корпусов моделей судов применяются самые раз-» нообразные конструкции и технологические приемы. Эти способы не похожи один на другой, но все они преследуют одну цель — получить корпус, в точности соответствующий теоретическому чертежу модели судна. Поэтому каким бы методом ни руководствовался судомоделист, каким бы материалом он ни пользовался, прежде всего ему нужно иметь теоретический чертеж и, пользуясь очертаниями шпангоутов или ватерлинии, делать шаблоны.

МОНОЛИТНЫЕ КОНСТРУКЦИИ

Корпуса, сделанные из цельного материала, — будь то дерево, кость, пластмасса или какой-либо другой.материал, — чаще всего применяются для настольных, демонстрационных, исторических моделей.

Постройка корпуса модели начинается с обработки досок и склейки их, если корпус деревянный. Иногда для корпуса подыскивают кусок пласт,массы или кости соответствующего размера. Последовательность изготовления монолитного корпуса показана на рисунке 94. Обработав брус в форме параллелепипеда с припуском против наибольших габаритных размеров корпуса модели, необходимо произвести разметку. Приступая к разметке, моделист должен иметь перед собой точный теоретический чертеж модели. Сначала нужно провести рейсмусом или острым шилом диаметральную линию на палубе, в носовой части, по днищу и в кормовой части. Риски должны быть глубокими и точными. Потом проводятся линии шпангоутов по палубе и боку, очерчивается палуба, наносится форштевень, корма и линия борта. Разметка бруса — весьма ответственный мо.мент в работе судомоделиста, и здесь нужно помнить хорошую русскую пословицу: «семь раз отмерь, а один — отрежь». Небольшая ошибка может привести к порче заготовки, вся ранее выполненная работа пропадет даром.

Следующим этапом при изготовлении корпуса является опиловка бруса. Прежде всего обрезают нос и корму, затем опиливают по контуру ватерлинии и снимают часть палубы, если корпус делается с полубаком.

Когда корпус грубо обработан, приступают к приданию ему формы в соответствий с очертаниями шпангоутов. Шаблоны шпангоутов следует вырезать либо из фанеры, либо из плотного картона. Грубая обработка бруса вначале может быть произведена с помощью топора, затем следует воспользоваться стамесками, отделочным рубанком, напильни-камп, шкуркой. При обработке корпуса контролируйте свою работу шаблонами шпангоутов.

ПОЛЫЕ КОНСТРУКЦИИ

Как показывает опыт, судомоделисты редко прибегают к изготовлению цельных, монолитных корпусов. Даже при установке на модели резинового двигателя необходимо в корпусе иметь свободное пространство для расположения крючков, резинового жгута, гребного вала. Поэтому моделисты строят главным образом полые корпуса. Существует очень много способов постройки корпусов, в книге описаны толыю наиболее распространенные.

^ Корпус из папье-маше

Правильно, грамотно построить корпус модели судна не очень просто. Поэтому руководители кружков могут на первых порах рекомендовать начинающим моделистам постройку корпусов из папье-маше. Прежде всего нужно сделать болванку. Она может быть изготовлена из дерева так, как описано выше.

Можно применить другой способ (рис. 95). По теоретическомучертежу или виду сбсжу нужно вырезать из 3-5-1миллиметровой фанеры диаметральную плоскость и шпангоуты; в шпаїнгоутах и диаметральной плоскости выпилить пазы. Собрав эту незамысловатую конструкцию, необходимо заполнить простраінство между шпангоутами каким-либо пластическим материалом. Для этой цели подойдет парафин. Сделав точно по размера.м собранного фанерного каркаса ящичек или картонную коробку, опустите в него каркас и залейте расплавленным парафином. Если парафина достать нельзя, пользуйтесь пластилином, глиной, алебастром. Когда материал затвердеет, обработайте наружную поверхность болванки. Сделать это нетрудно, так как шпангоуты, которые должны быть выпилены очень точно, будут контролировать правильность формы корпуса. После того как болванка корпуса готова, приступают к оклейке ее бумагой. Оклеивать корпус лучше всего непроклеенной, газетной бумагой. Бумагу не следует резать ножницами, лучше інарвать руками, в этом

случае кромка не имеет резкой грани и при «аклейке слои хорошо схватываются. Приготовленную бумагу заливают на несколько минут теплой водой. Болванку корпуса модели смазывают вазелином, маслом или каким-нибудь другим жиром и начинают оклеивать полосками бумаги. Для склеивания бумаги применяют клейстер из картофельной муки или декстриновый клей. Первые два слоя бумаги выкладывают без клея, последующие — на клею. Кусочки бумаги нужно накладывать очень плотно друг на друга, без пробелов, чтобы края соседних слоев покрывались новым кусочком бумаги. Накладываемые слои бумаги должны образовать гладкую поверхность без выпуклостей и впадин. Для небольших корпусов достаточно 10 слоев бумаги, это примерно 1,5-3 мм; для крупных корпусов следует увеличить толщину обшивки до 4 мм.

Оклеив болванку корпуса 3- 4 слоями, нужно дать бумаге просохнуть в течение 10-12 часов, затем положить еще 3-4 слоя и вновь высушить.

Корпус модели из папье-маше можно сделать и другим способом: из дерева изготовляют болванку и по габаритным размерам, с небольшим припуском, делают ящик из 5-миллиметровой фанеры (рис. 96). В ящик наливают разведенный гипс или алебастр. Затем, обильно смазав болванку вазелином или таво-

Рис. 96. Корпус из папье-маше (2-й вариант):

/ — опускание болванки в жидкий гипс или парафин: 2 — гипсовая форма; 3 — укладка листов бумаги; 4- готовый корпус в сечении; 5-фанер ная шпангоутная рамка в корпусе из папье-маше.

том, опускают ее в гипс и дают гипсу застынуть. Когда болванку вынут из гипса, образуется форма. Теперь остается выложить форму несколькими слоями бумаги так, как было указано выше. При этом способе изготовления корпуса наружная поверхность, прилегающая непосредственно к гипсовой форме, получается очень гладкой.

Долбленый корпус

Болванка для долбленого корпуса модели судна делается тем же способом, что и при изготовлении корпуса из папье-маше. Готовую болванку устанавливают на верстаке и приступают к выдалбливанию ее

Рис. 97. Изготовление долбленого корпуса модели судна (1-й вариант):

/ — сверловка коловоротом; 2 — долбление стамеской; з — разметка под сверловку по теоретическимшпангоутам; 4 — сечение по шпангоуту.

(рис. 97). Для облегчения и ускорения работы рекомендуется воспользоваться коловоротом с перкой и сделать ряд отверстий. Пользуясь теоретическим чертежом, можно ограничиться сверлением только по шпангоутам. Выбирать дерево изнутри корпуса следует с помощью долота и полукруглой стамески.

Есть и еще один способ изготовления долбленого корпуса модели судна (рис. 98). Брус, из которого будет делаться корпус, должен состоять из двух половинок, склеенных по диаметральной плоскости, междуполовинками нужно проложить лист бумаги. Разметку и первоначальную опилов]

Изготовление долб.пеных корпусов несложно, но довольно трудоемко, корпуса получаются тяжеловатыми, однако точность изготовления мол

Слоеные корпуса

Юным кораблестроителям можно предложить и такой вариант изготовления корпуса модели (рис. 99). Взяв несколько досок, предвари-

Рш. 99. Изготовление слоеного корпуса модели судна:

/ — выпиливание контура ватерлинии и внутренней части; 2 — выпиленная ватерлиния; 3 — (;;сленвание ватерлиний; 4, 5, 6 — сечение склеенной болванки; Т — готовая болванка.

Рис. 100. Схема изготовления композитного корпуса модели судна (1-й и 2-й варианты):

/ — изготовление днища из доски; 2 — крепление фанерных шпангоутов и привальных брусьев; 3 — сечение композитного корпуса; обшивка тонкой фанерой; 5-установка носовой и кормовой оконечностей, шпангоута и стрингеров; 6 ~~ обшивка корпуса тонкой фанерой.

тельно их остругивают и подготавливают для склейки. Затем с теоретического чертежа на доски переносятся от 3 до 5 ватерлиний, в зависимости от толщины досок. Намечается также, сколько нужно удалить дерева изнутри. После этого вьгкружной ножовкой сначала выпиливается внутренний контур, а затем наружный по ватерлинии, обязательнос припуском 2-3 мм. Когда все доски выпилены, они склеиваются и сжимаются струбцинками. Необходимо дать доскам хоропіо высохнуть и лишь после этого приступить к обработке дерева. Обработка производится обычными столярными инструментами: стамесками, рубанками, рашпилем, напильниками, циклей.

Композитные корпуса

Основание — нижняя часть корпуса — делается из доски в точном соответствии с теоретическим чертежом, затем из фанеры выпиливаются шпангоуты, ставятся привальные брусья и к ним «пришивается» — прибивается на клею — тонкая авиационная фанера толщиною 0,5-1,0 мм. Оконечности — нос и корма — делаются из цельных кусков дерева.

Этот іметод постройки корпусов (рис. 100) получил у судомоделистов довольно широкое распространение, особенно при постройке моделей, имеющих угловатые обводы шпангоутов, — быстроходные, глиссирующие катера и подобные типы судов. Для полных моделей с значительной цилиндрической вставкой этот метод также может быть рекомендован.

Наборные корпуса

Наиболее распространенным и рациональным способом изготовления корпусов для моделей судов следует считать широко применяемый судомоделистами наборный способ. Способы постройки наборных корпусов показаны на рисунках 101, 102. Технология постройки корпуса по этому способу в некоторой степени походит на существующие методы постройки настоящих судов. Работа начинается с выпиливания шпангоутов и изготовления колобашек — носовой и кормовой оконечностей. Затем набор устанавливается на размеченном бруске — своеобразном стапеле, месте, где будет собираться корпус модели судна. Установив оконечности и шпангоуты, нужно связать их килевой балкой — кильсоном — и бортовыми брусьями — палубными стрингерами. Затем начинают прибивать заранее заготовленные рейки толщиною 3-4 мм. Под шляпки гвоздей нужно подложить кусочки картона или фанеры. Это необходимо для того, чтобы при вытаскивании гвоздей не повредить корпус модели. Сборка всех деталей осуществляется на клею. Когда клей хорошенько высохнет и прихватит рейки к шпангоутам, гвозди вытаскиваются клещами. При постройке наборных корпусов вместо реек можно применять в качестве обшивки тонкую авиационную фанеру, шпон. В этом случае рекомендуется, помимо привального бруса, установить один или два бортовых стрингера.

Для обшивки можно применить и тонкий картон или плотную чертежную бумагу. Для некоторых корпусов быстроходных глиссирующих катеров можно применить обтяжку корпуса материей на водоупорном клее типа «АК-20».

Описание способов постройки корпусов для моделей судов было бы неполным, если бы мы не рассказали об изготовлении металлических корпусов.

Металлические корпуса

Изготовление жестяных корпусов напоминает постройку настоящих кораблей; если иметь в виду, что толщина обшивки на небольших современных судах составляет 6-8-10 мм, то на модели, уменьшенной в 100 раз по сравнению с настоящим судном, обшивка по толщине должна быть равней 0,06-0,1 мм. Такую жесть трудно найти, поэтому приходится ограничиваться имеющейся жестью от консервных банок; она вполне пригодна для изготовления металлического корпуса. Начинать работу следует с изготовления по теоретическому чертежу болванки корпуса модели из дерева. Рекомендуется взять твердую породу — дуб, клен, ясень, бук, в крайнем случае березу. На болванке нужно разметить теоретические шпангоуты и прорезать пазы, куда затем будут вставляться шпангоуты. Заготовка шпангоутов очень проста. На жести чертилкой проводится риска на расстоянии 5 мм от края листа, затем еще через 5 мм следующая риска, и через 10 мм новая; по этой риске производят сгиб жести и полученную полоску отрезают. Затем, зажав попоску в тиски по отмеченную риску, нужно расправить согнутые края шпангоута-полки молотком так, как показано на рисунке 103. Заготовка шпангоута закладывается в прорезь на болванке, и с помощью киянки заготовке придается форма шпангоута. Шпангоут закрепляется скобкой, сделанной из гвоздя. Для того чтобы шпангоут не выступал на болванке, рекомендуется на ней сделать вырез на толщину жести; это обеспечит плавность обводов корпуса. Укрепив таким способом шпангоуты, нужно заготовить выкройки обшивки из бумаги и по ним вырезать части обшивки из жести. Длина каждого листа жести для обшивки должна быть такой, чтобы на днище листы правого борта на 1-2 мм перекрывали листы левого борта, а по высоте листы должны доходить до кромки палубы. Лист обшивки нужно обколотить по болванке, придав ему форму корпуса модели на данном участке, и закрепить тонкими обойными гвоздиками. После закрепления всех листов обшивки можно приступить к припаиванию листов, предварительно удалив гвозди, которыми прикреплен лист обшивки к шпангоутам. Если стык двух секций будет не очень точным, это не беда: прибавьте немного олова и заполните расстояние между двумя соседними листами. А если одна секция накрывает другую, подрежьте ту, которая еще не припаяна. Не рекомендуется паять носовую и кормовую оконечности, так как в этом случае затрудняется снятие корпуса с болванки. Для усиления носовой оконечности целесообразно впаять форштевень — металлическую пластинку толщиною 1-1,5 мм. Внутри корпуса, когда он будет снят с болванки, нужно впаять несколько бимсов — поперечных связей такого же профиля, что и шпангоуты. Листы палубного

настила следует стыковать на бимсах. В оконечностях палубные листы должны иметь загнутые кромки, которые заходят на борта с наружной стороны.

Корпус модели судна, сделанный из жести, может быть очень точным по форме, и он больше, чем какой-либо другой, приближается к корпусам настоящих судов.

Испытание корпуса модели судна

Когда корпус модели готов, его следует испытать на водонепроницаемость, осадку, остойчивость. Для этой цели строится так называемый опытовый бассейн. Лучше всего бассейн строить из кровельного железа (рис. 104). Сделанный из него ящик размерами 3 000Х700Х

Рис. 104. Бассейн из кровельного железа для испытания моделей.

Рис. 105. Бассейн из фанеры для проведения соревнований малых моделей судов.

X 500 мм заключают в станок, связанный из досок толщиною не менее 50 мм. Ножки должны иметь сечение не менее 60X60 мм. Высота бассейна примерно 750 мм. Водонепроницаемость обеспечивается шпаклевкой всех соединений и тщательной окраской бассейна изнутри и снаружи. Для спуска воды предусматривается кусок водопроводной трубы с краном. К трубе присоединяется резиновый шланг. Наполнение бассейна производится из водопровода. Не забудьте на выходном отверстии поставить сетку, чтобы исключить засорение сливной трубы.

На рисунке 105 изображен внешний вид бассейна и его основные ■размеры. Размеры бассейна могут быть изменены в зависимости от величины комнаты, где он разместится, а также имеющихся в наличии листов кровельного железа. Идея постройки бассейна из фанеры предложена куйбышевскими судомоделистами *. Упрощенный бассейн представляет собой плоский лоток длиной около 6 тысяч мм, шириной 1 тысяча мм и высотой 350 мм. Для изготовления бассейна необходимо 4 листа 3-миллиметровой фанеры и 4 доски толщиной 25-30 мм, длиною 6 500 мм.

Собрав бассейн, тщательно прошпаклюйте все пазы и места соединений. Снаружи и изнутри покройте бассейн горячей олифой, дайте просохнуть, затем покрасьте два-три раза масляной краской. На стенках бассейна с внутренней стороны нанесите отметки через 250 мм, отступя от передней стенки на 1 тысячу мм.

Бассейн при заполнении до уровня в 250 мм вмещает немного более тонны воды. Спуск воды производится через отверстие с резиновой трубкой, сделанное в задней стенке бассейна. Когда бассейн заполнен водой, отверстие закрыто изнутри пробкой.

В таком бассейне проводились соревнования малых моделей судов с резиновыми двигателями. Временный бассейн может быть сооружен из брезента. Делается ящик из досок по размерам брезента или станок. Брезент укладывается внутрь ящика, края прикрепляются рейкой с гвоздями к стенкам, после чего наливается вода. В таком временном бассейне долго воду держать не следует. Выпуск воды осуществляется с помощью резиновой трубки.

* И. Аристов, Комнатные соревнования по морскому моделизму. Журнал «Военные знания» № 1, 1954, стр. 20.

Судомоделизм является одним из ведущих хобби направлений в России. Купив деревянную модель корабля, Вы получите не просто украшение для интерьера, но и впоследствии модель музейного качества. Деревянный парусник не стыдно подарить друзьям и близким. При изготовлении Вы будете развивать такие навыки как усидчивость, аккуратность и терпение. Сразу оговоримся, что на сборку сложных моделей уходят многие месяцы, но поверьте нам, оно того стоит. Сборные модели кораблей
из дерева одно из самых увлекательных и сложных направлений в моделизме. Большинство сборных моделей — это копии реальных кораблей с богатой историей. В нашей коллекции Вы найдёте корабль викингов, пиратский корабль, корабли времён адмирала Нельсона, множество яхт. Готовую модель парусника Вы с гордостью будете показывать друзьям.

Если это Ваша первая сборная модель корабля
, то мы рекомендуем обратить внимание на фирмы Amati и Occre. Так как почти ко всем моделям мы перевели инструкции и на русский язык и соотношение цена/качество выше чем у других производителей.

Содержимое страницы

Здравствуйте дорогие читатели, в этой статье я подробно расскажу, как сделать кораблик своими руками. Эти простые поделки сможет повторить любой желающий, без специальных инструментов и навыков, собрав их, буквально из подручных материалов. А готовые кораблики принесут немало радости детям и их родителям. Давайте приступим!

Кораблик из бумаги своими руками.

Самым простым для повторения является маленький самодельный кораблик из обычного листа бумаги, который вы складываете по схеме. Эта технология называется Оригами. Ниже будут приведены несколько моделей от простой — к сложной.

Для изготовления вам будут нужны:

• Несколько листов бумаги А4
• Инструкции приведённые ниже

Кораблик из бумаги своими руками пошаговая инструкция

Шаг 1: Возьмите лист бумаги и сложите его пополам

Шаг 2: Загните верхние углы листа бумаги для получения треугольника. Это будет парус!

Шаг 3: Сложите два нижних слоя бумаги в разные стороны.

Шаг 4: Загните уголки сложенных полосок бумаги внутрь.

Шаг 5: Сложите вместе правый и левый углы получившегося треугольника.

Шаг 7: Уголки получившегося квадрата сложите вверх, как показано на рисунке.

Шаг 8: Вновь сложите полученный треугольник как в шаге 4.

Шаг 9: Потяните за верхние углы и расправьте. Лодочка готова!

Для изготовления этого кораблика понадобятся ножницы .

Из прямоугольного листа бумаги делаем квадрат, загнув его угол по диагонали и отрезав лишнее

Следуя этой инструкции, вы получите вот такой кораблик!

Шаг 1: Возьмите полученный квадрат и загните все четыре его угла к центру.

Шаг 2: Переверните и снова загните углы к центру.

Шаг 3: И ещё разок!

Шаг 4: Переверните весь квадрат и развернув два маленьких квадратика мы получим «трубы» нашего теплохода

Шаг 5: Сложите «трубы» вместе и разгладьте. Можете отправляться в плавание!

Эта самая сложная, потому самая интересная модель лодки из бумаги. Для её изготовления вам понадобится такой же квадратный лист, как и для теплохода.

Шаг 1: Сложите все углы в центр квадрата и сразу разверните.

Шаг 2: Сложите углы к получившимся линиям сгиба.

Шаг 3: Сложите получившиеся фигуры к центру и переверните лист.

Шаг 4: Загните верхнюю и нижнюю сторону листа до центра

Шаг 5: Теперь загните углы к центру, чтоб по обеим сторонам получились треугольники.

Шаг 6: Загибаем полученные треугольники ещё раз. Они будут перекрещиваться — так и нужно.

Шаг 7: Углы, торчащие вверх и вниз нам не нужны! Загибаем их к центру.

Шаг 8: Самое сложное! Взявшись за два края бумаги, получившихся в центре и растянув их в стороны вывернуть нашу лодку наизнанку.

Шаг 9: Полученную лодку можно оставить и в таком виде, а можно поднять «крышу» по двум краям.

Интересно!!

Древнейшее в мире каноэ было найдено в районе города Пессе Нидерланды. Оно датируется 8000г до н.э!

Ещё одним видом «декоративного» кораблестроения является подарочный «конфетный» кораблик. Его вы тоже легко сделаете своими руками. Он станет отличным подарком для любого праздника.

Так как же сделать такую красоту? Для начала вооружитесь терпением и следующими комплектующими:

• Пенопласт или пенополистирол для корпуса
• Гофрированная бумага любого цвета на ваш вкус
• Сеточка или органза для парусов
• Зубочистки , палочки, шпажки для мачт и «пушистиков»
• Ну и конечно же конфеты. Тут выбор ограничивается только фантазией
• Так же понадобятся ножницы , клей(космофен), канцелярский нож и нитки/верёвочки разных цветов.

Шаг 1: Размечаем размеры нашего будущего корабля на пенополистироле. Должно получиться 3 части — две части корпуса и корма.

Шаг 2: Тщательно склеиваем части корпуса. После полного высыхания нужно придать форму кораблю при помощи ножа

Шаг 3: Обклеиваем кораблик бумагой загибая края и проклеивая их.

Шаг 5: Приклеиваем конфеты по бокам корабля и на корме. Лучше всего делать это при помощи двустороннего скотча.

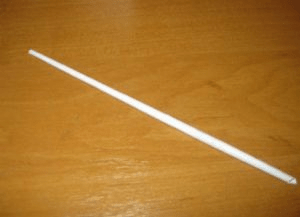

Шаг 6: Собираем мачты из шпажек или палочек. Понадобятся две длинных и одна короткая мачта для носовой части.

Шаг 7: Изготавливаем паруса: вырезаем два прямоугольных и один треугольный куски ткани. По краю их можно прошить тесьмой. Сшиваем их в местах, показанных на рисунке.

Шаг 8: Устанавливаем мачты и накалываем на них паруса. Передний парус натягиваем на шнуре между центральной и носовой мачтами.

Шаг 9: Между мачтами располагаем сундук с сокровищами (подходящую коробочку) наполненную шоколадными монетками.

Шаг 10: Дополнительно декорируем кораблик руководствуясь только фантазией! После этого его можно дарить!

Ещё один вариант игрушечного судостроения — самодельный кораблик из дерева. Изготавливая его вместе с ребёнком, вы вовлекаете его в интереснейший мир поделок из дерева своими руками. Процесс изготовления представляет некоторые сложности, но повторить его сможет каждый. Для изготовления вам понадобится лобзик, клей ПВА или любой другой, дрель или шуруповёрт со сверлом и ещё некоторые материалы, необходимые для сборки.

Вот самый простой кораблик для выпиливания лобзиком:

Для его изготовления выпилите из обычной доски форму похожую на корабль с кормовой части выпилите выемку для «двигателя». По краям выемки приклейте две палочки. На них будет крепиться резинка.

Для изготовления двигателя возьмите фанеру и вырежьте из неё два прямоугольника с закруглёнными краями. Сделайте в каждой детали пропил до центра и вставьте их друг в друга.

Натяните резинку на получившийся двигатель и закрепите её между палочками. Закрутите «двигатель» против часовой стрелки и поставьте кораблик на воду. Двигатель раскрутится и кораблик поплывёт.

Далее я приведу несколько чертежей самодельных корабликов и их фото в готовом виде. Выпилив их детали из тонкой фанеры и собрав, вы получите модели, неотличимые от настоящих кораблей. Днище изготавливается из тонких фанерных полосок и наклеивается на каркас.

После сборки получаются вот такие корабли

Некоторые люди имеют странное, но очень примечательное и красочное увлечение. Оно носит название- сборка моделей кораблей из дерева. Что же нужно чтобы смастерить такую красивую вещь. Модель из дерева создавать не так-то просто. Из этой статьи вы узнаете как создать из дерева своими руками. А так же мы совершим небольшой экскурс в историю.

Френсис Дрейк

Многим любителям истории известно имя «Железного пирата» его родиной была Англия. Он стал капитаном парусного корабля всего лишь в возрасте 16 лет. Сначала он был корабельным священником, а затем простым матросом. Но его слава по настоящему прогремела когда он стал отважным и весьма грозным пиратом. В 16 веке он совершил не мало плаваний и принял участие в немалом количестве боев.

Золотая Лань

В момент рассвета судьбы в его собственности прибывало несколько парусных кораблей. Его главным флагманом был корабль «Pelican». Данный корабль представлял из себя пятипалубный трехмачтовик. На его борту имелось 20 артиллерийских оружий. Всевозможные морские истории достаточно редко рассказывают нам о том, что корабль который уже имеет название может быть переименован, однако именно с «Пеликаном» по воле судьбы произошла такая история. В 1578 году Френсис Дрейк поменял название этого корабля на «Golden Hind» (по русски это название звучит как «Золотая Лань»). Именно под данным вторым был вписан сверкающими золотыми буквами в мировую историю мореплавателей. Френсис Дрейк совершил на нем не мало головокружительных деяний, о которых в последствии рассказывали в истории и приключенческих книгах.

Именно такие замечательные корабли заставляют многих собирать модели кораблей из дерева своими руками. Чертежи многих подобных конструкций часто можно найти в интернете. Итак, вдохновленные старинной историей мореплавания мы узнаем из этой статьи информацию о том, как сделать что-то подобное.

Модель корабля из дерева своими руками: от начала до радужных горизонтов

По факту, история моделизма состоит из нескольких этапов. При этом каждый из этих этапов связан с несколькими признаками. Любителю миниатюрного кораблестроения нужно быть может уметь изменять доступные материалы. Так же важно расширять выбор объектов моделирования. После того как он достаточно разовьется, тогда у него может возникнуть массовое производство моделей. Следующим этапом будет развитие стендового выставочного моделизма из тех наборов, которые у него уже есть. В последствии можно развиться и до формирования отдельных сегментов. Это может быть все что угодно — от корабельных моделей и в плоть до копий отдельных мотоциклов, грузовиков, а так же всевозможных прочих автомобилей.

Модели кораблей из дерева своими руками: чертежи, инструкции, инструменты

Итак, ну давайте приступим к созданию подобного корабля. Вырезать сборные модели кораблей из дерева не самое простое занятие. Вам потребуется для этого множество инструментов. Среди них находятся: нож, зубило, молоток, брусок (а по необходимости и пила), тонкая ткань, суперклей, длинный деревянный шпиль, веревка, дрель. Помимо этого вам понадобятся еще два очень важных параметра. Во-первых, это — время, а во-вторых немаловажное качество тех людей которые занимаются тем, что создают сборные модели кораблей из дерева — терпение.

Вырезка корабля из дерева

Для начала придется поработать зубилом. Вы должны обработать все напильником плюс убрать старые болты, у которых есть плоская головка. Это займет у вас не так много времени — всего две минуты. За эти две минуты предварительно обработанный брусок позже станет корабликом. Теперь вам необходимо зачистить брусок. Вам следует осторожно соскоблить кору. Держите сам брусок непосредственно по направлению к инструменту. Возьмем стандартный дизайн в качестве примера для наших небольших моделей кораблей, которые мы будем строить по приведенному ниже принципу. Возьмите карандаш и набросайте на бруске предварительный эскиз. В след за этим обработайте брусок острым ножом. Сам наклон лезвия при этом доложен быть под углом в примерно 10 градусов. Когда будете строгать учтите, что это не самая легкая работа, а поэтому будьте терпеливы. Вам не следует забывать о том, что если по какой либо причине вы ошибетесь, то поправить все будет достаточно трудно. Снимайте стружку слой за слоем, при этом вы должны постараться и обработать изначальный брусок максимально гладко. Важно, что верхняя и нижняя часть должны быть параллельными.

Обратите внимание на то, что вам вовсе необязательно выкидывать стружку. Дело в том, что, в принципе, ее можно использовать как дополнительный материал в качестве мульчи.

Резьба передней части и бортов корабля

Что ж, теперь нам необходимо начертить переднюю, нижнюю, а так же заднюю части. Вырезать мы их будем абсолютно точно таким же способом, как и было вышеупомянуто. Необходимо изготовить эти детали ровными. Для того, чтобы вам получить нос судна, придется отпилить кусок спереди. В след за этим вы должны закруглить спил с помощью ножа. Когда вы будете изготавливать нос, старайтесь наклонять само лезвие ножа назад. Оно должно быть направлено к корме.

Сверление отверстий и последующая установка оснастки

У вас должно быть несколько шпилей. Поэтому просверлите некоторое количество отверстий, они должны быть несколько больше по размеру, нежели сами балки. Важно при этом, чтобы отверстий не было через чур много. Иначе у вас может образоваться трещина. А из-за трещины, как известно, может произойти суровое бедствие — пойти течь. Не используйте клей! Если вы сделает это, то дальнейшая работа пройдет с гораздо большими трудностями.

Установка парусов на модели

Решите, для начала, сколько именно полотнищ вы хотите заполучить на своем итоговом судне. Возьмем за условие то, что у нас будет четыре полотнища для первой мачты и второй, а три для последней. В след за этим возьмите несколько деревянных шпилей и обрежьте. Вырежьте ткань в форме трапеции. После чего начните их склеивать. Сделайте зарубки на веточках парусов, скрепите каждую веточку соответствующей зарубкой. Затем приклейте середину краев к парусам. Повторите тоже самое для всех мачт. Лучше всего если вы сначала будете строить заднюю мачту, затем среднюю, а затем — носовую.

Теперь займемся установкой верхнего летучего паруса. Вырежьте фигуру из ткани в виде воздушного змея. Возьмите нитку и присоедините ее к противоположному углу полотнища. Оставьте концы по обе стороны для всех углов. Склейте маленький кусочек нитки именно на верхнюю часть кораблика. Он должен быть немного выше, чем сам нос кораблика. Часть от противоположного угла измерьте вплоть до середины нижней веточки паруса на передней мачте. Затем саму нить, которую вы отмерили, отрежьте и приклейте кончик на соответствующее место.

На каждой стороне вы должны оставить немного ниточек. Вытянете назад их и приклейте прямиком внутрь кораблика. После чего лишнюю веревку можете отрезать. Аналогичным образом создайте и присоедините заднее полотнище. Оно должно быть прикреплено к обратной стороне заднего паруса. Измерьте, обрежьте, и проследите за тем, чтобы он подходил к двум выступам. После чего приклейте их по углам.

Что ж, теперь вы узнали как делать простейшие модели кораблей из дерева. И хоть в данной статье все описано только в общих чертах, надеемся, что она поможет вам в вашей дальнейшей карьере «судостроителя». Если, конечно, вы в этом заинтересованы. Поверьте, это стоящее занятие!

Парусные корабли подразделяются на фрегаты и линейные. Наиболее мощными трехмачтовыми кораблями являются линейные, которые характеризуются водоизмещением, вооружением и численным составом команды.

Данный класс парусников берет свое начало с семнадцатого века, с появлением артиллерии (пушек), умеющим вести линейный бой (одновременно со всех бортовых орудий с линии борта).
В сокращенном варианте их называют «линкорами».

Чертежи моделей скачать бесплатно, можно на сайте или с других источников.

В мае 1715 года русский пушечный линкор 3 ранга «Ингерманланд» (64 пушки) был спущен на воду с адмиралтейской верфи города Санкт-Петербурга. Над разработкой его чертежей принимал участие сам Петр I. Линкор имел внушительные размеры для того времени: длину – 52м; ширину – 14м; глубину трюма – 6м. Золотой штандарт Петра взвивался на его мачте. Этот корабль был долгое время флагманом русского флота.

Корабельные ранги в парусном флоте:

• Первый ранг – трехдечный или четырехдечный, самый крупный парусный корабль (от шестидесяти до ста тридцати орудий).
• Второй ранг – трехдечный (корабль с тремя палубами) (от сорока до девяносто восьми орудий).
• Третий ранг – двухдечный (от тридцати до восьмидесяти четырех орудий).
• Четвертый ранг — двухдечный (от двадцати до шестидесяти орудий).

L»Artemise

Л»Артемиз был пушечным фрегатом французского флота. Класс фрегата Magicienne, вес 600 тонн, на борту 32 пушки, из них 26 — двенадцати пудовые длинные орудия и 6 — шестипудовые. В Тулоне был заложен фрегат в декабре 1791. Имел длину 44 метра 20 сантиметров.

Фрегатами, называли военные однодечный или двухдечные трехмачтовые корабли. От линкоров они отличались меньшим размерами. Их предназначение – это крейсерская служба, разведка (дальняя), внезапное нападение на объект с целью дальнейшего захвата либо уничтожения. Наиболее крупные модели, назывались линейными фрегатами. По статистике, скачивают бесплатно моделей фрегатов больше чем линкоров.

Для любителей моделизма листы из спрессованного и проклеенного деревянного шпона всегда были одним из наиболее востребованных материалов. Они легко режутся, прекрасно обрабатываются, чертежи кораблей из фанеры легко найти в сети, а потому именно с фанерных выкроек начинают свое знакомство с моделированием различных судов многие мастера.

Изготовление моделей своими руками – задача весьма непростая, требующая значительного багажа знаний и определенной сноровки. В статье мы расскажем лишь о самых основных приемах, а дальнейшее мастерство вы будете оттачивать уже сами.

Материалы для работы

Если вы хотите изготовить небольшую модель корабля, то вам понадобятся такие материалы:

• Дерево – кедр, липа, орех или другая древесина, желательно мягкая и не волокнистая
  . Древесные заготовки должны быть ровными, без сучков и повреждений. Древесина может использоваться как в качестве материала для основных элементов модели (корпус, палуба), так и для мелкой деталировки.
• Фанера – пожалуй, наиболее востребованный материал
  . Для судомоделизма применяют либо бальсовую, либо березовую, поскольку именно эти породы дерева обеспечивают минимальное количество сколов при распиливании. Модельная корабельная фанера, как правило, имеет толщину от 0,8 до 2 мм.

Обратите внимание! Листы из букового шпона малой толщины иногда применяют в качестве альтернативы березовым: хоть они и уступают по прочности, зато гнутся гораздо легче.

• Шпон – тонкие пластины натурального дерева дорогих пород
  . Как правило, применяется для фанеровки, т.е. оклейки поверхности из недорогого материала.
• Крепежные элементы – тонкие цепочки, шнурки, нити, латунные и медные гвоздики
  .

Кроме того, нам обязательно понадобится клей для дерева, картон и калька для переноса шаблонов и т.д. Мелкая деталировка изготавливается из металлического литья. В качестве альтернативы металлу можно использовать окрашенную полимерную глину.

Делаем сувенирный кораблик

Подготовка к работе

Любая работа начинается с подготовки, и моделирование ни в коем случае не будет исключением.

• Для начала нужно определиться с тем, что мы будем строить. Если ранее вы не имели дела с судомодельным искусством, то рекомендуем скачать чертежи корабля из фанеры в сети: как правило, они содержат всю необходимую информацию и понятны даже новичку.

Обратите внимание! В продаже доступны наборы, позволяющие собрать судно из готовых деталей. Новичкам подобные комплекты будут интересны (хоть цена большинства из них весьма существенна), но лучше все-таки осваивать технологию с азов.

• Проанализировав чертеж, проверяем, все ли необходимое есть в наличии. В принципе, если чего-то не хватает, то можно будет докупить несколько позже, ведь постройка корабля (пусть и миниатюрного) – дело небыстрое!

• Распечатав чертеж, изготавливаем шаблоны основных деталей.
• Шаблоны переносим на .

Вырезаем и собираем детали

Выпиливать заготовки можно как с помощью ручного, так и с помощью электрического модельного лобзика.

Последний стоит дороже, но зато с ним вы меньше намучаетесь при вырезании мелких деталей:

• В фанерном листе проделываем стартовое отверстие, в которое вставляем пилку или полотно лобзика.
• Выпиливаем деталь, стараясь двигаться точно по отмеченному контуру.
• Выпиленную заготовку обрабатываем напильником, снимая небольшие фаски по краям и удаляя неизбежные сколы и заусенцы.

Совет! Работая над одним элементом (палубой, бортами, килем и т.д.), сразу вырезаем все детали, необходимые для сборки. Так мы потратим значительно меньше времени, и работа будет продвигаться быстрее.

Когда все готово, начинаем сборку нашего корабля.

• Вначале на продольную балку – киль – надеваем поперечные шпангоуты. В нижней части каждого шпангоута обычно предусмотрен паз для закрепления на фанерном киле.
• Для соединения можно использовать стандартный клей, а можно – специальные клеевые смеси, предназначенные для судомоделизма.
• Верхние части шпангоутов крепим к палубе. У простых моделей палуба представляет собой один лист фанеры, а у сложных она может быть многоуровневой.
• После того как клей на шпангоутах высохнет, начинаем обшивать борта тонкими полосами фанеры. Толщина материала должна быть не более 1,5 мм, поскольку только в этом случае мы сможем согнуть обшивку без риска повредить ее.
• Для изгибания можно нагреть и увлажнить. После этого материал согнется без труда, а со временем – приобретет устойчивую форму.

Обратите внимание! Корпус под окраску можно оклеить сплошным листом. А вот для имитации дощатой обшивки лучше применять полоски шириной до 10 мм (зависит от масштаба).

• Приклеенную фанеру фиксируем зажимами и струбцинами и оставляем сохнуть.

Окончательная отделка

По большому счету, на этом столярное мастерство завершается, и начинается искусство.

Когда корпус собран и высушен, нам необходимо:

• Изготовить из тонкой фанеры и закрепить палубные надстройки.

• Нарастить борта таким образом, чтобы они выступали над плоскостью палубы.
• Поверхность палубы оклеить деревянным шпоном или же расчертить с помощью шила, имитируя дощатую обшивку.
• Сделать и установить все мелкие детали вроде штурвала и рулевой лопасти.
• Закрепить мачты со всеми дополнительными устройствами (так называемый рангоут), установить паруса и растянуть всю эту конструкцию с помощью нитей такелажа.

В завершение все фанерные детали нужно обработать морилкой и пролакировать. Это обеспечит нашему сувениру как минимум пару десятков лет сохранности.

Вывод

Простой кораблик из фанеры своими руками сделать может практически каждый – достаточно терпения и минимальных навыков работы с лобзиком (читайте также статью ). А вот если вы захотите реализовать сложный чертеж с множеством мелких деталей, то потрудиться придется изрядно. Вот почему мы советуем начинать с самых простых моделей, постепенно наращивая мастерство!

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Похожие материалы

Некоторые люди имеют странное, но очень примечательное и красочное увлечение. Оно носит название- сборка моделей кораблей из дерева. Что же нужно чтобы смастерить такую красивую вещь. Модель из дерева создавать не так-то просто. Из этой статьи вы узнаете как создать из дерева своими руками. А так же мы совершим небольшой экскурс в историю.

Френсис Дрейк

Многим любителям истории известно имя «Железного пирата» его родиной была Англия. Он стал капитаном парусного корабля всего лишь в возрасте 16 лет. Сначала он был корабельным священником, а затем простым матросом. Но его слава по настоящему прогремела когда он стал отважным и весьма грозным пиратом. В 16 веке он совершил не мало плаваний и принял участие в немалом количестве боев.

Золотая Лань

В момент рассвета судьбы в его собственности прибывало несколько парусных кораблей. Его главным флагманом был корабль «Pelican». Данный корабль представлял из себя пятипалубный трехмачтовик. На его борту имелось 20 артиллерийских оружий. Всевозможные морские истории достаточно редко рассказывают нам о том, что корабль который уже имеет название может быть переименован, однако именно с «Пеликаном» по воле судьбы произошла такая история. В 1578 году Френсис Дрейк поменял название этого корабля на «Golden Hind» (по русски это название звучит как «Золотая Лань»). Именно под данным вторым был вписан сверкающими золотыми буквами в мировую историю мореплавателей. Френсис Дрейк совершил на нем не мало головокружительных деяний, о которых в последствии рассказывали в истории и приключенческих книгах.

Именно такие замечательные корабли заставляют многих собирать модели кораблей из дерева своими руками. Чертежи многих подобных конструкций часто можно найти в интернете. Итак, вдохновленные старинной историей мореплавания мы узнаем из этой статьи информацию о том, как сделать что-то подобное.

Модель корабля из дерева своими руками: от начала до радужных горизонтов

По факту, история моделизма состоит из нескольких этапов. При этом каждый из этих этапов связан с несколькими признаками. Любителю миниатюрного кораблестроения нужно быть может уметь изменять доступные материалы. Так же важно расширять выбор объектов моделирования. После того как он достаточно разовьется, тогда у него может возникнуть массовое производство моделей. Следующим этапом будет развитие стендового выставочного моделизма из тех наборов, которые у него уже есть. В последствии можно развиться и до формирования отдельных сегментов. Это может быть все что угодно — от корабельных моделей и в плоть до копий отдельных мотоциклов, грузовиков, а так же всевозможных прочих автомобилей.

Модели кораблей из дерева своими руками: чертежи, инструкции, инструменты

Итак, ну давайте приступим к созданию подобного корабля. Вырезать сборные модели кораблей из дерева не самое простое занятие. Вам потребуется для этого множество инструментов. Среди них находятся: нож, зубило, молоток, брусок (а по необходимости и пила), тонкая ткань, суперклей, длинный деревянный шпиль, веревка, дрель. Помимо этого вам понадобятся еще два очень важных параметра. Во-первых, это — время, а во-вторых немаловажное качество тех людей которые занимаются тем, что создают сборные модели кораблей из дерева — терпение.

Вырезка корабля из дерева

Для начала придется поработать зубилом. Вы должны обработать все напильником плюс убрать старые болты, у которых есть плоская головка. Это займет у вас не так много времени — всего две минуты. За эти две минуты предварительно обработанный брусок позже станет корабликом. Теперь вам необходимо зачистить брусок. Вам следует осторожно соскоблить кору. Держите сам брусок непосредственно по направлению к инструменту. Возьмем стандартный дизайн в качестве примера для наших небольших моделей кораблей, которые мы будем строить по приведенному ниже принципу. Возьмите карандаш и набросайте на бруске предварительный эскиз. В след за этим обработайте брусок острым ножом. Сам наклон лезвия при этом доложен быть под углом в примерно 10 градусов. Когда будете строгать учтите, что это не самая легкая работа, а поэтому будьте терпеливы. Вам не следует забывать о том, что если по какой либо причине вы ошибетесь, то поправить все будет достаточно трудно. Снимайте стружку слой за слоем, при этом вы должны постараться и обработать изначальный брусок максимально гладко. Важно, что верхняя и нижняя часть должны быть параллельными.

Обратите внимание на то, что вам вовсе необязательно выкидывать стружку. Дело в том, что, в принципе, ее можно использовать как дополнительный материал в качестве мульчи.

Резьба передней части и бортов корабля

Что ж, теперь нам необходимо начертить переднюю, нижнюю, а так же заднюю части. Вырезать мы их будем абсолютно точно таким же способом, как и было вышеупомянуто. Необходимо изготовить эти детали ровными. Для того, чтобы вам получить нос судна, придется отпилить кусок спереди. В след за этим вы должны закруглить спил с помощью ножа. Когда вы будете изготавливать нос, старайтесь наклонять само лезвие ножа назад. Оно должно быть направлено к корме.

Сверление отверстий и последующая установка оснастки

У вас должно быть несколько шпилей. Поэтому просверлите некоторое количество отверстий, они должны быть несколько больше по размеру, нежели сами балки. Важно при этом, чтобы отверстий не было через чур много. Иначе у вас может образоваться трещина. А из-за трещины, как известно, может произойти суровое бедствие — пойти течь. Не используйте клей! Если вы сделает это, то дальнейшая работа пройдет с гораздо большими трудностями.

Установка парусов на модели

Решите, для начала, сколько именно полотнищ вы хотите заполучить на своем итоговом судне. Возьмем за условие то, что у нас будет четыре полотнища для первой мачты и второй, а три для последней. В след за этим возьмите несколько деревянных шпилей и обрежьте. Вырежьте ткань в форме трапеции. После чего начните их склеивать. Сделайте зарубки на веточках парусов, скрепите каждую веточку соответствующей зарубкой. Затем приклейте середину краев к парусам. Повторите тоже самое для всех мачт. Лучше всего если вы сначала будете строить заднюю мачту, затем среднюю, а затем — носовую.

Теперь займемся установкой верхнего летучего паруса. Вырежьте фигуру из ткани в виде воздушного змея. Возьмите нитку и присоедините ее к противоположному углу полотнища. Оставьте концы по обе стороны для всех углов. Склейте маленький кусочек нитки именно на верхнюю часть кораблика. Он должен быть немного выше, чем сам нос кораблика. Часть от противоположного угла измерьте вплоть до середины нижней веточки паруса на передней мачте. Затем саму нить, которую вы отмерили, отрежьте и приклейте кончик на соответствующее место.

На каждой стороне вы должны оставить немного ниточек. Вытянете назад их и приклейте прямиком внутрь кораблика. После чего лишнюю веревку можете отрезать. Аналогичным образом создайте и присоедините заднее полотнище. Оно должно быть прикреплено к обратной стороне заднего паруса. Измерьте, обрежьте, и проследите за тем, чтобы он подходил к двум выступам. После чего приклейте их по углам.

Что ж, теперь вы узнали как делать простейшие модели кораблей из дерева. И хоть в данной статье все описано только в общих чертах, надеемся, что она поможет вам в вашей дальнейшей карьере «судостроителя». Если, конечно, вы в этом заинтересованы. Поверьте, это стоящее занятие!

Изготовление моделей кораблей — древнейшее из «технических хобби» человека: уже почти шесть тысяч лет люди увековечивают в миниатюре свои суда. Древнейшую из найденных при раскопках моделей — ритуальную серебряную ладью с вёслами из гробницы в Месопотамии — археологи относят к началу четвёртого тысячелетия до нашей эры.

Российский профессиональный судомоделизм гораздо моложе, но и ему уже сравнялось три столетия. Изготовление моделей кораблей начиналось с Петровской «модель-каморы», в которой хранились «адмиралтейские» модели всех новых строящихся кораблей. Это были точные детальные копии конструкции корпусов с частично снятой обшивкой, выполнявшие роль наглядных пособий для корабельных плотников, плохо разбиравшихся в чертежах.

По сути, Пётр I сам и был первым серьёзным российским моделистом. Ещё в семнадцать лет, вернувшись из «Великого посольства» по Европе он построил такую модель фрегата, По указу Петра все модели хранились, как образцы для потомков. С собрания этой самой «каморы», находившейся на месте нынешнего фонтана перед Адмиралтейством, в своё время и начиналась коллекция нашего Военно-Морского музея.

Наверное, у многих, а тем более у живущих в Санкт-Петербурге, с его историей и традициями, хоть когда-то, да возникало желание своими руками построить модель какого-нибудь парусного корабля . Однако без необходимых навыков и инструментов, в домашних условиях это едва ли удастся сделать, руководствуясь специальной литературой и судомодельными сайтами. Описанные там технологии зачастую довольно сложны, требуют специального оборудования, материалов и почти всегда уже предполагают наличие определённого опыта, поэтому сделать корабль задача весьма не простая.В результате, у того, чьи навыки ограничиваются школьными уроками труда да складыванием бумажных корабликов, сложности, возникающие при работе, скорее отобьют желание, чем сформируют интерес. Трудно бывает найти рекомендации, позволяющие создать что-либо существенное, взявшись за дело практически с нуля. Но всё же, при желании, вполне можно построить достаточно приличную модель, располагая простейшими инструментами, имеющимися в любом доме, где есть мужчина «с руками», и минимальным набором материала. Надо только изначально настроить себя на то, что всё получится, обязательно(!), но почти никогда — сразу. Что неполучившаяся операция, запоротая деталь (хорошо ещё, если одна!) — норма, необходимый приобретённый опыт, а никак не ЧП.
У серьёзных профессиональных моделистов, чьи работы, стоимостью, порой, десятки тысяч долларов занимают первые места на международных выставках, как правило, достаточно скептическое отношение к моделям, выполненным из папье-маше. Оно и понятно — бумага, даже хорошо проклеенная, всё равно останется бумагой. Но для того, кто первый раз пробует свои силы в моделизме, эта техника работы будет наиболее предпочтительной. Она не требует ни каких-либо дорогих материалов, ни инструментов, а в качестве рабочего места позволяет ограничиться простым столом с положенным на него куском фанеры да решёткой на ванную, что бы не пылить в комнате. Замечательно, если есть электродрель со штативом, которую можно установить на свежем воздухе. Но если нет, то и вышеописанные условия позволят начать, а главное — закончить свою первую модель.Все модели, представленные на этих фотографиях — от римской галеры до броненосного крейсера — построены по этой технологии и именно в таких условиях. Пятнадцать лет назад, после травмы, вдруг оказавшись изолированным от окружающей среды, пришлось вспомнить детское хобби и попытаться превратить его в профессию. Перечитав изрядное количество литературы, понял, что ни одна из приведённых там техник в чистом виде мне не подходит. В результате множества проб и экспериментов за эти годы сложилась технология, позволяющая работать независимо ни от каких внешних обстоятельств. Однако же, при всей доступности метода, обзавестись кое-чем ещё до начала работы всё-таки не помешает. Самое главное, конечно, из чего и чем всё это будет строиться.Итак, что нужно для того, чтобы сделать корабль из дерева своими руками
:1.1

МАТЕРИАЛЫ

Массив
— т.е. обыкновенная древесина, необходимая прежде всего для изготовления рангоута. Для колонн мачт лучше всего подойдут сосновые рейки соответствующего сечения. Берёза хуже: из неё труднее выбрать ровные отрезки и сложнее обрабатывать. Более тонкие части мачт — стеньги и флагштоки, реи, остальной рангоут прекрасно получаются из берёзовых шпажек для шашлыков, которые иногда можно купить в различных супер-гипер-маркетах. Стоит обратить внимание на то что они бывают разной толщины: попадались и 3,5 и 3 и 1,8 мм. Для самых мелких деталей хорошо использовать деревянные зубочистки. Другие деревянные детали; по идее, и в теории, изготавливаемые из массива, проще и лучше получаются из склеенного «Моментом» в 2-3 слоя шпона соответствующих пород.

Клей.
Оптимально — мебельная ПВА. Проверенная — Новгородская ПВА-М «Акрон». Если такой нет, подойдёт и другая. Главное, что бы в назначении было указано «для склеивания» изделий из древесины, а не «для приклеивания» — эта держит гораздо хуже. Покупая, попросите попробовать — склейте, сжав прищепкой, два кусочка шпона, подождите минут 30, пока высохнет и попытайтесь разодрать. Если клей хороший — порвётся шпон, но не клей. Кроме того, нанесите мазок на поверхность — должна образоваться матовая, но абсолютно однородная, прозрачная, без молочного оттенка, плёнка. Хороша эстонская ПВА, но к высохшей нашей она иногда не пристаёт, отваливается. Т.е. начав работать с какой-то одной, лучше с ней и продолжать. Ну и, конечно, незаменим и обыкновенный «Момент».
Лаки, краски.
Лак лучше всего подойдёт «Аква» — т.е. на водной основе. Сохнет быстро, не даёт разводов на бумаге и картоне. И, что существенно при работе в квартире, практически не пахнет. Есть смысл приобрести сразу и бесцветный, и тонированный под тёмную древесину. Краски — перепробовав несколько вариантов, я остановился на акриловых. Из них самая необходимая — золотая. Проверенная — «Золото Инка». Где есть возможность, бывает проще вместо окрашивания наклеить упомянутую выше цветную бумагу. Вообще, в традициях русской модельной школы было не очень распространено окрашивание моделей. В отличие от Европы, где стремились к стопроцентному сходству с оригиналом даже в оттенках, в России старались подобрать ценные породы древесины так, что бы их цвет пусть не в точности, приблизительно, но соответствовал цвету окрашенного оригинала.

Ткань и нитки.
На паруса годится любая белая хлопчатобумажная ткань. Естественно, чем тоньше нить и плотнее плетение, тем лучше. Главное, чтобы не было примеси синтетики, иначе будет плохо клеиться. То же относится и к ниткам. Чистого хлопка, правда, сейчас найти сложно, но если процент синтетики небольшой, то можно попробовать и их. Для стоячего такелажа нужны чёрные нитки, для бегучего — лучше светло-бежевые. По толщине — пригодятся всех возможных номеров: от максимальной — 10 или даже 0, если удастся найти, до 40 — 50. В литературе иногда рекомендуют для достоверности подкрашивать ткань слабым раствором чая. Я пробовал — мне не понравилось: оно, может, и достовернее, но чисто белые паруса выглядят намного симпатичнее. А вот нитки, если не найдётся нужного цвета, лучше слегка подкрасить морилкой для дерева.

Проволока и фольга
— желательно медная или латунная, но пойдёт и любая, хоть от тюбиков. Мелкие гвоздики, пластилин, самоклеящаяся плёнка, и т.д. — далеко не исчерпывающий перечень, новые идей могут придти в голову в любой момент в процессе всей работы.

ИНСТРУМЕНТЫ

Помимо стандартного набора инструментов, не нуждающегося в комментарии, как то — рубанок, плоскогубцы, кусачки, отвёртка, струбцины по паре — побольше и поменьше, молоток, ножовка, стамески и т.п., есть несколько специфических вещей, о которых стоит сказать отдельно.Электродрель. Если есть идея заняться делом всерьёз, не ограничившись одним пробным экземпляром, дрелью стоит обзавестись обязательно. Желательно выбрать помощнее — ватт 500, не меньше. Очень хорошо, если со штативом и с регулируемой частотой вращения.Крайне полезная вещь — шлифовальный диск. Т.е. не точильный (он тоже не помешает), а именно шлифовальный — на плоскость которого можно закрепить шкурку.Пилы. Лобзик — полезная, хотя и не первой необходимости вещь. Ножовка по металлу пригодится скорее (хоть и для работы с деревом). К ней хорошо иметь два полотна: мелкое и крупное.Напильники. Четыре-пять штук разной формы и насечки иметь стоит, но, по своему опыту, — главный и практически незаменимый — плоский, мелкий, самый большой, какой сможете найти. Также неплохо иметь и набор надфилей.Ножи. Свой самый любимый и необходимый нож (на фото) сделал себе лет 25 назад из полотна по металлу. В продаже таких не бывает. Без него работы нет — качественно нарезать шпон на полоски можно только им. Он был длиннее сантиметров на пять(!) — сточился… Так, что если делать аналогичный, то с запасом по длине. Выбирая полотно на лезвие, попробуйте его согнуть: если останется согнутым — слишком мягкое. Если сломается — подойдёт. Из обломка и сделаете. Лезвие возьмите подлиннее: чтобы прошло почти через всю рукоятку. Закругление на конце рукоятки тоже не случайно: им удобно притирать приклеиваемые (особенно на «Момент») детали, да и просто загладить неровности.
Обратите внимание на заточку — она односторонняя, при этом сточена правая сторона лезвия — т.е., если резать им по линейке, ведя как карандаш, то к линейке прижимается плоская сторона, а сточенная фаска обращена от линейки. Угол лезвия — примерно 30, заточки — 15-20. Из того же полотна стоит сделать маленькие тонкие резцы, типа стамесок, разной ширины: 4, 6, 8, 12мм — хоть и не сразу, но постепенно все где-то да пригодятся. Можно найти в продаже наборы для резьбы по дереву с полукруглыми резцами. Они тоже рано или поздно, но обязательно понадобятся.Шило. Обычное сапожное. Но и ещё одно придётся сделать самому — из длинного тонкого гвоздя или из толстой швейной иглы (удобно от машинной) на длинной (15-20см) ручке. Ну, и раз уж тут зашла речь, набор швейных иголок разных размеров тоже будет необходим.Кисточки. Стоит завести сразу десятка полтора — всех размеров: от 2 до 20мм, разной жесткости для разных нужд. Иногда вместо кисточки для клея при мелких работах удобно пользоваться тонкой проволокой, примотанной к палочке.
Ножницы. Стоит иметь минимум две, а лучше три пары: по отдельной для ткани, для фольги, и для бумаги, шпона и картона.Шлифовальная шкурка. Необходима минимум трёх номеров: от самой крупной для выравнивания заготовки корпуса под облицовывание до самой мелкой для шлифования под отделку. Ну и средняя — для промежуточных работ. Точильные бруски для резцов — стоит завести три штуки, включая самый мелкий оселок для окончательной доводки.
Мелочи — необходимые, и просто удобные в работе: чертёжные принадлежности, большой пинцет, маленькие плоскогубцы с длинными тонкими губками, бельевые прищепки, круглые резинки «для денег», вязальный крючок, настольные тиски, прозрачная линейка из оргстекла длиной 50см, несмываемые чёрный и коричневый маркеры, морилка для дерева. Да мало-ли что ещё может придуматься при творческом подходе к делу!
И вперёд.
Итак, обзаведясь всем вышеперечисленным, или будучи уверенным, что достанете необходимое в нужный момент, можно, вдохновившись, приступать! Где достать чертежи, советовать не буду — литературы много, Интернет огромен и динамичен — сайты рождаются и умирают. А сам я последнее время не интересовался этим направлением… В любом случае, уж раз Вы попали сюда, то и до чертежей сможете добраться. Изучите несколько проектов разных кораблей, сравнив их конструкции, детали. Зачастую подробности, упущенные в одном комплекте, прекрасно представлены в другом — для аналогичного корабля того же класса, и наоборот. Стоит почитать и их истории. Хорошо, когда дебютом станет не первое, что попадётся на глаза, а то что в результате проведенной селекции понравится больше всех остальных — работать будет гораздо интереснее. У такой модели намного больше шансов быть законченной — её жаль бросить недоделанной… Ну а начнём, конечно, с корпуса.
Автор — Дмитрий Копилов
Эксклюзивно для сайта

В моделировании фанера является самым востребованным материалом. Это связано с высокими показателями качества, а также простотой работы. Фанерные листы очень легко режутся, достаточно просто обрабатываются. Использовав подходящую схему (чертеж), можно сделать корабли из фанеры своими руками.

Фанера — это универсальный материал, который легко режется и обрабатывается различными способами, поэтому именно с фанерных выкроек рекомендуется начинать свое знакомство с моделированием.

Конструирование корабля самостоятельно – довольно интересное занятие. Но для того чтобы приступить к выполнению сложных моделей, необходимо потренироваться на более легких.

Материалы и инструменты

Для создания узоров из лепнины на борту корабля нужно приготовить самостоятельно состав, из которого можно формировать рельефы. Для раствора необходимо подготовить следующие инструменты и материалы:

• пыль древесная;
• клей ПВА (в среднем на одну модель корабля может уйти около полулитра клея);
• пластилин для создания мелких неровностей и узоров;

Материалы и инструменты, которые используются во время моделирования корабля:

Березовая фанера обеспечит минимальное количество сколов при распиливании.

• фанера необходимой толщины;
• суперклей;
• бумага наждачная для обработки поверхности;
• нить капроновая;
• лобзик для вырезания деталей;
• строительный нож;
• древесина для мачты. Лучше использовать сосну, так как она значительно легче обрабатывается;
• краска;
• кисти небольших размеров;
• палочки китайские;
• ткань для парусов;
• нить;
• карандаш линейка.

Древесина для моделирования должна использоваться мягкая, не волокнистая. Самым популярным вариантом является кедр, липа, орех. Все деревянные заготовки должны быть идеально ровными, без сучков и повреждений. Ее можно использовать в качестве дополнительного элемента для создания декоративных частей. Также древесина может быть использована для создания основных элементов модели, таких как палуба, корпус.

Фанера в моделировании является самым востребованным материалом.
В таком направлении, как моделирование, чаще всего используют березовую или бальзовую фанеру. Это связано с тем, что данные породы дерева практически не дают сколов во время распиливания. Чтобы сделать кораблик из фанеры, необходимо использовать листы толщиной в пределах 0,8-2 мм.

Простая схема модели корабля из фанеры.

Шпон – листовой материал, очень тонкий, изготавливается из древесины ценных пород. В большинстве случаев шпон используется как облицовочный материал. Им оклеивают изделия, которые изготовлены из недорогого материала.

Крепежные элементы будут выполнять не только основную задачу скреплять детали, но и выполнять декоративную роль. Для создания модели кораблика необходимо подготовить тонкие цепочки (можно использовать несколько размеров), шнурки, нити, медные или латунные гвоздики. Для того чтобы перенести чертеж с листа на фанеру, лучше всего использовать кальку и карандаш. Так рисунок получится детализированным. Для скрепления деталей фанеры необходимо использовать клей. Мелкую деталировку можно изготовить методом металлического литья, использовать полимерную глину либо самостоятельно приготовить раствор из древесной пыли и клея ПВА. После полного высыхания такая масса очень прочна, и ее можно окрасить в необходимый цвет.

Вернуться к оглавлению

Подготовительные работы

Если корабль из фанеры моделируется впервые, рекомендуется приобрести наборы, в которых все детали уже вырезаны и обработаны. Но его стоимость порой может быть достаточно высокой. Поэтому при большом желании и старании опыт можно получить в процессе проведения работы по сборке своего корабля.Моделирование, как и другая разновидность работы, обязательно начинается с подготовительного этапа. Первое, с чего необходимо начать работу, это какой корабль будет моделироваться. Для начала стоит просмотреть различные чертежи и готовые работы, это значительно облегчит выбор модели.

Изучив полностью чертеж, стоит проверить наличие всех необходимых материалов и инструментов для выполнения работы. Моделировать корабли – дело ювелирное. Оно требует много времени и усидчивости.

На подготовительном этапе необходимо сделать бумажные или картонные шаблоны всех деталей. После этого они все переносятся на фанеру. На этом подготовительный этап работы можно считать завершенным.

Вернуться к оглавлению

Изготовление деталей

Для того чтобы изготовить все детали, выпилить их из фанерного листа, необходимо использовать соответствующий инструмент. Для работы можно использовать ручной лобзик, но, если есть возможность, лучше использовать электрический модельный вариант. Использование второго варианта значительно сократит время на изготовление всех элементов. Особенно это касается самых мелких деталей.

Выпиленные заготовки обрабатывают напильником, удаляя сколы и заусенцы.

Для того чтобы выпилить деталь, в фанере делается отверстие, в которое располагается пилка лобзика. Вырезать все детали стоит очень осторожно, соблюдая при этом все контурные границы, поскольку неточно вырезанные детали потом могут испортить внешний вид всего корабля. Каждая выпиленная заготовка обязательно должна быть обработана напильником с торцов. В процессе такой зачистки необходимо снять небольшую часть фаски, где образовались сколы и заусенцы. При выпиливании этот момент избежать невозможно.

Собирать корабль нужно тогда, когда все детали вырезаны, и обработаны торцы. Это позволит заниматься сборочными работами, не отвлекаясь при этом на вырезание недостающих деталей.

Некоторые люди имеют странное, но очень примечательное и красочное увлечение. Оно носит название- сборка моделей кораблей из дерева. Что же нужно чтобы смастерить такую красивую вещь. Модель из дерева создавать не так-то просто. Из этой статьи вы узнаете как создать из дерева своими руками. А так же мы совершим небольшой экскурс в историю.

Френсис Дрейк

Многим любителям истории известно имя «Железного пирата» его родиной была Англия. Он стал капитаном парусного корабля всего лишь в возрасте 16 лет. Сначала он был корабельным священником, а затем простым матросом. Но его слава по настоящему прогремела когда он стал отважным и весьма грозным пиратом. В 16 веке он совершил не мало плаваний и принял участие в немалом количестве боев.

Золотая Лань

В момент рассвета судьбы в его собственности прибывало несколько парусных кораблей. Его главным флагманом был корабль «Pelican». Данный корабль представлял из себя пятипалубный трехмачтовик. На его борту имелось 20 артиллерийских оружий. Всевозможные морские истории достаточно редко рассказывают нам о том, что корабль который уже имеет название может быть переименован, однако именно с «Пеликаном» по воле судьбы произошла такая история. В 1578 году Френсис Дрейк поменял название этого корабля на «Golden Hind» (по русски это название звучит как «Золотая Лань»). Именно под данным вторым был вписан сверкающими золотыми буквами в мировую историю мореплавателей. Френсис Дрейк совершил на нем не мало головокружительных деяний, о которых в последствии рассказывали в истории и приключенческих книгах.

Именно такие замечательные корабли заставляют многих собирать модели кораблей из дерева своими руками. Чертежи многих подобных конструкций часто можно найти в интернете. Итак, вдохновленные старинной историей мореплавания мы узнаем из этой статьи информацию о том, как сделать что-то подобное.

Модель корабля из дерева своими руками: от начала до радужных горизонтов

По факту, история моделизма состоит из нескольких этапов. При этом каждый из этих этапов связан с несколькими признаками. Любителю миниатюрного кораблестроения нужно быть может уметь изменять доступные материалы. Так же важно расширять выбор объектов моделирования. После того как он достаточно разовьется, тогда у него может возникнуть массовое производство моделей. Следующим этапом будет развитие стендового выставочного моделизма из тех наборов, которые у него уже есть. В последствии можно развиться и до формирования отдельных сегментов. Это может быть все что угодно — от корабельных моделей и в плоть до копий отдельных мотоциклов, грузовиков, а так же всевозможных прочих автомобилей.

Модели кораблей из дерева своими руками: чертежи, инструкции, инструменты

Итак, ну давайте приступим к созданию подобного корабля. Вырезать сборные модели кораблей из дерева не самое простое занятие. Вам потребуется для этого множество инструментов. Среди них находятся: нож, зубило, молоток, брусок (а по необходимости и пила), тонкая ткань, суперклей, длинный деревянный шпиль, веревка, дрель. Помимо этого вам понадобятся еще два очень важных параметра. Во-первых, это — время, а во-вторых немаловажное качество тех людей которые занимаются тем, что создают сборные модели кораблей из дерева — терпение.

Вырезка корабля из дерева

Для начала придется поработать зубилом. Вы должны обработать все напильником плюс убрать старые болты, у которых есть плоская головка. Это займет у вас не так много времени — всего две минуты. За эти две минуты предварительно обработанный брусок позже станет корабликом. Теперь вам необходимо зачистить брусок. Вам следует осторожно соскоблить кору. Держите сам брусок непосредственно по направлению к инструменту. Возьмем стандартный дизайн в качестве примера для наших небольших моделей кораблей, которые мы будем строить по приведенному ниже принципу. Возьмите карандаш и набросайте на бруске предварительный эскиз. В след за этим обработайте брусок острым ножом. Сам наклон лезвия при этом доложен быть под углом в примерно 10 градусов. Когда будете строгать учтите, что это не самая легкая работа, а поэтому будьте терпеливы. Вам не следует забывать о том, что если по какой либо причине вы ошибетесь, то поправить все будет достаточно трудно. Снимайте стружку слой за слоем, при этом вы должны постараться и обработать изначальный брусок максимально гладко. Важно, что верхняя и нижняя часть должны быть параллельными.

Обратите внимание на то, что вам вовсе необязательно выкидывать стружку. Дело в том, что, в принципе, ее можно использовать как дополнительный материал в качестве мульчи.

Резьба передней части и бортов корабля

Что ж, теперь нам необходимо начертить переднюю, нижнюю, а так же заднюю части. Вырезать мы их будем абсолютно точно таким же способом, как и было вышеупомянуто. Необходимо изготовить эти детали ровными. Для того, чтобы вам получить нос судна, придется отпилить кусок спереди. В след за этим вы должны закруглить спил с помощью ножа. Когда вы будете изготавливать нос, старайтесь наклонять само лезвие ножа назад. Оно должно быть направлено к корме.

Сверление отверстий и последующая установка оснастки

У вас должно быть несколько шпилей. Поэтому просверлите некоторое количество отверстий, они должны быть несколько больше по размеру, нежели сами балки. Важно при этом, чтобы отверстий не было через чур много. Иначе у вас может образоваться трещина. А из-за трещины, как известно, может произойти суровое бедствие — пойти течь. Не используйте клей! Если вы сделает это, то дальнейшая работа пройдет с гораздо большими трудностями.

Установка парусов на модели

Решите, для начала, сколько именно полотнищ вы хотите заполучить на своем итоговом судне. Возьмем за условие то, что у нас будет четыре полотнища для первой мачты и второй, а три для последней. В след за этим возьмите несколько деревянных шпилей и обрежьте. Вырежьте ткань в форме трапеции. После чего начните их склеивать. Сделайте зарубки на веточках парусов, скрепите каждую веточку соответствующей зарубкой. Затем приклейте середину краев к парусам. Повторите тоже самое для всех мачт. Лучше всего если вы сначала будете строить заднюю мачту, затем среднюю, а затем — носовую.

Теперь займемся установкой верхнего летучего паруса. Вырежьте фигуру из ткани в виде воздушного змея. Возьмите нитку и присоедините ее к противоположному углу полотнища. Оставьте концы по обе стороны для всех углов. Склейте маленький кусочек нитки именно на верхнюю часть кораблика. Он должен быть немного выше, чем сам нос кораблика. Часть от противоположного угла измерьте вплоть до середины нижней веточки паруса на передней мачте. Затем саму нить, которую вы отмерили, отрежьте и приклейте кончик на соответствующее место.

На каждой стороне вы должны оставить немного ниточек. Вытянете назад их и приклейте прямиком внутрь кораблика. После чего лишнюю веревку можете отрезать. Аналогичным образом создайте и присоедините заднее полотнище. Оно должно быть прикреплено к обратной стороне заднего паруса. Измерьте, обрежьте, и проследите за тем, чтобы он подходил к двум выступам. После чего приклейте их по углам.

Что ж, теперь вы узнали как делать простейшие модели кораблей из дерева. И хоть в данной статье все описано только в общих чертах, надеемся, что она поможет вам в вашей дальнейшей карьере «судостроителя». Если, конечно, вы в этом заинтересованы. Поверьте, это стоящее занятие!

Фрегат Алые паруса

Пошаговая инструкция

изготовления

КИТАЙСКАЯ ДЖОНКА

КИТАЙСКАЯ ДЖОНКА


Вот мы и добрались до самой главной части сайта.
Размеры я вам буду давать приблизительные,
так как я корабль делал на глазок и не очень уделял внимание размерам. Я их в точности не записывал но кое какие есть. Я не буду мучить вас морскими терминами потому как сам в них не силен, а буду писать общедоступным языком. Ну основные термины вы знаете.Такие как палуба, мачта, рея, киль. Вот с киля мы и начнем нашу работу Но сперва сделаем кое какие подготовительные работы. Берем лист шпона ложем на какую нибудь фанеру или доску, и хорошо мажем клеем. Закрепляем кнопками что бы лист не свернулся при высыхании. Приступаем к килю, длина 45 см
высота передней части 12 см задней 8 см. Если размеры по высоте будут больше ни чего страшного, лишнее всегда можно отрезать. После того как вырезали киль его немного обработаем наждачкой. Снимем глянец, а если есть текстурное покрытие то его удалим полностью.
Намажем клеем с одной стороны и оставим сушить. Можете намазать с двух, как вам удобнее. Пока все сохнет делаем разметку ребер корабля. Делаем одну заготовку шаблон. Ширина ребра 16 см, высота 6 см. Глубина прорези для вставки киля 1.5 — 2 см. Ширина прорези ровна толщине фанерованного киля. Далее приступаем к фанерованию киля. Кто не знает как это делается
рассказываю. Шпон режим на полосы чуть больше ширины киля. Включаем утюг на полную мощь но что бы при фанеровке шпон не пригорел. Накладываем шпон на киль и утюгом приглаживаем до полного приклеивания. Лишний шпон обрезаем и зачищаем наждачкой, набитой на брусок.
После того как за фанеровали киль, сделаем палубу и будем делать остальные ребра корабля. Длина палубы 45 см, ширина 16 см. Отмеряем с одной стороны 15 см, это будет начало закругления носовой части. С задней части отмеряем 11 см, это так же будет начало закругления. Ширина задней части палубы 4.5 см. На фото 5 видно палубу. Теперь у нас начинается заморочка с остальными ребрами. Поскольку киль у нас изогнут с внутренней стороны то естественно будет меняться и высота ребер по отношению внутренней части киля к палубе. Постараюсь объяснить как это лучше сделать. Сам
понял только тогда когда сделал пятый корабль. И так приступим. Ложем киль на кусок двп как показано на фото 1. С передней части отмечаем 8 см также и с задней. И чертим полосы на киле. Должно получится приблизительно так,
задняя сторона 8 см, передняя 5 см. На передней части киля делаем ступеньку для упора палубы (фото 5). Далее примеряем палубу, отрезаем лишнее, и переворачиваем к верху килем. Находим самую низкую точку между килем и палубой и устанавливаем первое ребро. Сразу делайте отметки на киле и на палубе где устанавливаете ребра. Делаем следующее ребро. Оно будет устанавливаться на отметке начала закругления передней части палубы.
Ширина ребра 16 см. Мерим высоту от палубы до киля с учетом прорези. Пример. Ширина ребра 14 см. Высота от внутренней части киля до палубы 3 см + глубина прорези 2 см и того 5 см. Далее берем первую заготовку-шаблон. Ложем на прямоугольник будущего ребра, совмещая верхнею часть и правый верхний угол. Обрисовываем по контуру. Так же делаем с левым углом. Высота заготовки изменится но основная конфигурация ребра
сохранится. Так же делаем заднею часть и по одному ребру между ними. После этого делаем ребра носовой части модели. Примерное расстояние между ребрами 3 см. То же самое и с задней части. После того как ребра готовы и подогнаны заклеиваем их, даем закрепится и приклеиваем палубу.
Когда это все сделали, делаем вставки между ребер по всему периметру. Далее все зачищаем и делаем скосы на ребрах с носовой и задней части корабля. После этого от листа шпона отрезаем кусок по размеру центральной части корабля, промазываем клеем, даем чуть подсохнуть и приклеиваем с помощью утюга. Приступаем к самой трудоемкой работе фанеруем дно корабля полосами. Они у меня по
ширине равны 6 мм. Берем подготовленный лист шпона и нарезаем его. После того как полосы нарезали, надо обработать кромки, зачистить заусеницы и не большие неровности. Полосы клеем в центральной части
корабля одна к одной к носу и к заду корабля внахлест. Предварительно намазов свежим клеем места склеивания. Вот что у нас получилось. Теперь все зачистим и приступим к изготовлению дополнительных палуб. Передняя часть палубы начинается от начала закругления и выступает на 3 см. Ширина носовой части 9 см. Ширина части от закругления 16.6 см. После приклеивания она обработается, закруглится и будет ровна ширине основной палубы.
Задняя часть так же начинается от закругления ровняется 16.6 см, выступает на 4 см. Ширина задней части 9.5 см. Дополнительные палубы сделали теперь их приклеим в током порядке (клеить можно так же с помощью утюга).
Клеим сперва переднею часть палубы. Затем ее фанеруем. После этого фанеруем основную палубу до начала закругления и установки задней части дополнительной палубы. Далее клеем заднею часть. Ее можно не фанеровать так как она перекрывается палубными надстройками. Палубы приклеили, закруглили и переходим к изготовлению бортов задней части модели. Отрезаем две полосы шириной 4 см. Длину вы определите сами. Начало от места закругления. Задняя часть борта имеет развернутый
угол 105 градусов. После того как полосы вырезали делаем на них прорези в том месте где они будут
изгибаться по контуру палубы и мажем клеем. Клей высох начинаем фанеровать. Отрезаем две полосы шпона по ширине и приклеиваем с помощью утюга, одновременно изгибая их по контуру палубы. Боковые борта сделали но поскольку они должны быть развернуты мы их аккуратно подтачиваем под углом, примеряя к палубе. Потом их приклеиваем. Сделать заднею часть борта вам не составит труда. Далее переходим к
палубной надстройке задней части модели. На фото видно как она выглядит. Конфигурация палубы надстройки должна быть цельной. Небольшое пояснение к фото. Боковые
площадки должны быть длиннее на 1.5 см к задней части модели. После того как сделали палубу делаем вставку с окнами и другие вставки в проемах для лестниц. Когда у нас все вставки готовы и подогнаны мы их приклеиваем к палубе и после этого клеим саму палубу. Палуба приклеилась и после этого ее фанеруем. Далее делаем следующие борта палубной надстройки и вставку с окнами. Задняя часть бортов у нас будет уже не развернутая,а под прямым углом. После того как последнею палубу сделали, приклеили и за фанеровали, делаем
завершающие борта. С задней палубной надстройкой закончили переходим в носовую часть модели. Так же делаем передние борта с
развернутым углом в 115 градусов. Они так же начинаются от начала дополнительной палубы. Борта сделали установили и приклеили. Переходим к изготовлению вставки с окошками и верхней площадки. Размеры верхней площадки. Длина 15 см,(без учета балкона) ширина передней части 12 см. Выступает на 6 см. Задняя часть площадки чуть шире бортов примерно на 7-8 мм с каждой стороны. После того как сделали площадку и вставку с окнами, их приклеиваем. Затем фанеруем площадку. Далее делаем борта центральной части модели. Отрезаем 2 полосы, фанеруем их с внутренней стороны, размечаем
пушечные порты и прорезаем их. Размер порта 1.5 см на 1.5 см. Промежуток между портами так же 1.5 см. Порты находятся выше уровня палубы на 5-6 мм.
С бортами закончили приступаем к фанерованию внешней части корабля. После фанеровки корабля делаем лесенки. С лесенками закончили переходим к перилам. Режим полосы шириной 4 мм. Фанеруем их с трех сторон,приклеиваем отступив от края 1 мм запиливая их на ус. Далее размечаем их и просверливаем отверстия для установки пилястр под сами перила. После этого делаем сами перила. Так же режим полосы но фанеруем только кромки. Небольшая хитрость. На фото видно что угловые пилястры немного выше остальных. Это для того что бы было удобнее размечать.
Просверлили отверстие, примерили одев на пилястру, отметили остальные точки для пилястр. После того как все перила установили. Срезаем лишнее,зачищаем и
фанеруем. Так же делаем и в носовой части корабля. Далее фанеруем кромки бортов корабля и зачищаем весь корабль. Переходим к разметке и установки мачт. Длина мачт на ваше усмотрение. Диаметр мачты в низу 10-12 мм. В верху 4-5 мм. Что бы можно было просверлить отверстие для установки флагштока из зубочистки. Корабль полностью готов и приступаем к его морению. Морим те части которые вы посчитаете нужными. С морилкой закончили. Делаем 2 дополнительных крепления для канатов (фото 24) и два блока для поднятия парусов(фото 25). Остается залакировать модель, изготовить паруса, а затем их установить. Для парусов нам понадобится материал, лист ватмана для лекало, деревянные круглые шампура и ближайшая мастерская по пошиву и ремонту одежды. Надеюсь вы справитесь с изготовлением и установкой парусов.

Наверное, каждый из нас в детстве читал книги о пиратах. Это были морские разбойники, которые бороздили по морям и океанам, нападали на торговые суда, а всю добычу спускали в портовых тавернах. Эти книги были переполнены интригой, особым романтизмом и ощущением приключений. У некоторых людей, интересующихся тематикой пиратства, детское увлечение переросло в постоянное хобби, которое выражается в изготовлении деревянных моделей парусных кораблей. Это необычайно интересное занятие, а готовые модели выступают отличным элементом украшения интерьера. Например, можно сделать миниатюрную копию знаменитого пиратского фрегата, на котором плавал известный пират Френсис Дрейк, вошедший в историю, как один из самых знаменитых корсаров всех времен и народов.

Кто такой Фрэнсис Дрейк?

В средневековье было огромное количество пиратов, однако, лишь немногим удалось сохранить память о себе. Одним из известных корсаров был англичанин Фрэнсис Дрейк, получивший прозвище «Железный пират». Свою пиратскую карьеру он начал в очень юном возрасте с должности корабельного священника, после чего служил матросом, а уже в 16 лет стал капитаном корабля. За свою жизнь он побывал в большом количестве морских походов и смог победить в не меньшем количестве сражений, в том числе и с английским королевским флотом, поэтому среди пиратов считался очень успешным, опытным и грозным капитаном.

Под командованием Дрейка находилось несколько кораблей, среди которых флагманом был галеон с тремя палубами и пятью мачтами, который назывался «Golden Hind», что в переводе означает «Золотая лань». Это название капитан выбрал лично, поскольку корабль был настолько быстрым, что мог нагнать любое торговое судно и скрыться от погони военных кораблей. Именно благодаря своей высокой скорости и отличной маневренности, судно и получило свою популярность.

Немного о моделировании

Создание миниатюрных моделей кораблей происходит поэтапно. Каждый этап направлен на создание отдельных элементов парусных кораблей, которые впоследствии объединяются в единую конструкцию. Этот процесс очень кропотлив и требует от создателя не только предельной концентрации и усидчивости, но и проявления фантазии, поскольку очень часто приходится изменять используемые материалы или заменять их на другие, более подходящие под конкретную модель. Помимо этого, чтобы модель получилась более реалистичной и как можно лучше копировала оригинал, следует быть внимательными с размерами оригиналов, на поиск и перенесение на макет которых уходит много времени.

Изготовление деревянной модели судна: что для этого потребуется?

Для создания моделей парусных кораблей можно использовать различные техники, однако, наиболее распространенной является изготовление сборных деталей, вырезанных из дерева. Процесс этот достаточно сложный и требует наличия определенного набора инструментов. Для того чтобы изготовить модель корабля из сборных деталей потребуется нож, молоток, зубило, дрель с набором сверл, деревянный брусок, кусок тонкой материи для парусов, веревка, деревянный шпиль необходимой длины, клей по дереву, а при изготовлении моделей больших размеров будет нелишним запастись и пилой.

Вырезка корабля из дерева

На первом этапе моделирования изготавливаются заготовки, из которых в дальнейшем будет собираться модель. Для этого потребуется зубило и молоток, при помощи которых нужно убрать старые болты, а также наждачная бумага или напильник, чтобы сделать брусок идеально гладким. Далее, следует очистить брусок от коры. Чтобы работа прошла быстро, а во время ее выполнения не получить травму, необходимо держать его по направлению к рубанку.

Когда заготовка для будущего корабля будет готова, можно приступать к следующему этапу моделирования. На брусок нужно нанести эскиз с разметкой будущего корабля, после чего вырезать из него корпус корабля. Стоит отметить, что для этого потребуется хорошо наточенный нож, лезвие которого должно быть под углом 10 градусов по отношению к бруску. Несмотря на то что эта часть работа одна из самых легких в моделировании, тем не менее она является и самой ответственной, поскольку при ее выполнении вы не имеете права на ошибку. Поэтому не спеша снимайте древесину небольшими слоями, стараясь сохранить заготовку симметричной.

Резьба носовой части и бортов судна

Когда предварительный макет корпуса корабля будет готов, можно переходить к ювелирной части работы. На заготовке нужно нарисовать боковые части корпуса, а также носовую и кормовую часть. Делается это аналогичным способом, который описан выше. Сперва все рисуется карандашом, после чего вырезается ножом. При этом необходимо стараться делать все части ровными и гладкими, чтобы макет максимально точно походил на корабль. При изготовлении носовой части, одна из сторон бруска немного подпиливается, после чего ей придается форма спила.

Подготовка модели и установка корабельных снастей

Корабль «Золотая лань» имел три мачты, поэтому на модели нужно просверлить три отверстия под них, диаметр которых должен быть немного больше, чем толщина шпилей. Расстояние между отверстиями должно быть одинаковым и достаточным для того, чтобы брусок не треснул во время сверления. Если вдруг трещина и появилась, то лучше не клеить ее, а переделать модель заново, поскольку трещины испортят весь внешний вид корабля. Чтобы мачты надежно стояли и не падали, их лучше посадить на столярный клей.

Поднять паруса!

На завершающей стадии происходит установка парусов. Поскольку у нашей модели галеона всего три мачты, то потребуется всего шесть парусов — по одному большому и одному маленькому на каждую из них. Для их изготовления понадобится тонкая материя, из которой нужно вырезать паруса по заданным размерам. Паруса должны быть трапецеидальной формы. Перед их установкой на мачту нужно сделать зарубки на шпилях, после чего паруса сажаются на клей. Приклеивать следует оба края строго посередине парусов. Чтобы процесс прошел максимально комфортно, а результат вас не разочаровал, установку парусов лучше начинать с задней мачты, продвигаясь постепенно к носовой.

Для украшения паруса можно использовать флаг или верхний парус, который называется летучим. С флагом все понятно и никаких проблем с его изготовлением ни у кого не возникнет, поэтому описывать процесс его пошива нет никакого смысла. А вот летучий парус заслуживает отдельного внимания. Для его изготовления нужно вырезать из ткани ромб, по своей форме напоминающий воздушного змея. Далее, на деталь приклеиваются две перпендикулярные нити, которые соединяют противоположные углы декоративного элемента, а к одному из углов прикрепляется нитка, при помощи которой летящий парус фиксируется с обратной стороны основного паруса. Стоит отметить, что летучий парус может быть изготовлен как только для кормовой мачты, так и для всех остальных. Здесь все зависит от ваших пожеланий и усидчивости.

Когда модель корабля будет завершена, ее можно покрасить в коричневый цвет и вскрыть лаком, после чего его можно будет хоть использовать для украшения интерьера, хоть спускать на воду.

Мастер-класс «Кораблик из дерева своими руками»

«Кораблик детства». Мастер-класс с пошаговыми фото

Нарватов Андрей, ученик 5 класса МБОУ «Перхляйская ООШ» Рузаевского района Республики Мордовия
Руководитель:
Жбанов Александр Семенович, учитель ИЗО и технологии МБОУ «Перхляйская ООШ» Рузаевского района Республики Мордовия
Цель:
Изготовление кораблика – парусника из дерева своими руками.
Задачи:
Совершенствовать умения и навыки работы столярными инструментами, получить сведения о видах и основных частях парусных судов, воспитывать трудолюбие, стремление к самостоятельной творческой работе.
Назначение:
Изделие выполняется для подарка любимому братику, сестренке или другому близкому человеку, послужит хорошей игрушкой и украшением детской комнаты.
Мастер-класс предназначен для учащихся 5 класса и старше, будет полезен учителям технологии и родителям.
Ах, капель, капель, капель,
Золотая карусель!
К нам в кораблике бумажном
По ручью приплыл Апрель!
Сергей Козлов

Полукруглая заготовка получается в результате раскалывания круглой древесины по центру (диаметру)
На плоской поверхности древесины нарисуем фому лодочки.

Вырезаем плоской стамеской.

В целях удобной и безопасной работы заготовку лучше закрепить в столярных, либо слесарных тисках. При работе нельзя отвлекаться и мешать другим. Необходимо следить за качеством работы и соблюдать основное правило безопасной работы: не подставлять руки под режущий инструмент!

Вырежем все стороны.

На борту (боковая часть) нарисуем нос и корму.

Нарисуем палубу. Полоски с точками — это места для крепления мачт.

Вырезаем, используя тиски. Глубина выемки 5-10 мм.

Обработаем наждачной бумагой.

Покрасим. Цвет выбирает каждый сам. Но надо учитывать, что контрастные цвета дают более яркий эффект. Если изделие покрывается лаком, можно использовать обыкновенную гуашь.

Приготовим два деревянных стержня (диаметр 5-7 мм). Форма стержней может быть как цилиндрическая, так и прямоугольная.

Просверлим неглубокие отверстия и «посадим» мачты на клей. При отсутствии дрели для сверления можно использовать шило, либо остронаточенный гвоздь.
Высота мачт 10 и 6 см. от поверхности палубы.

Нанесем декоративные штрихи, пятна и покрасим лаком.

Пока корпус парусника «стоит на причале», можно заняться парусами. Для этого мы из файловой папки вырезаем парус. Размеры парусов зависят от величины корабля и высоты мачты. В данном случае высота малого паруса 5 см, большого-9 см. Используем зубочистки, можно взять кусок пустой пасты от шариковой ручки.

Эти материалы «не боятся» воды, довольно прочные и хорошо приклеиваются друг к другу клеем «Момент». Лишние концы отрезаем.

На мачтах делаем две зарубки. Расстояние между ними должно быть на 7-10 мм меньше высоты паруса.

Для сборки подойдет тот же клей. Кораблик готов.

Остается пройти испытания. И правда не тонет! Лак защищает от промокания, плывет при малейшем ветре и даже при искусственном.

Хочется показать работы моих одноклассников.

Это тоже двухпарусник, только паруса у него картонные

А этот совсем без парусов. Вырезать нос и корму корабля однокласснику помогал его отец. Они решили поставить свой корабль на постамент.

Здесь выбран самый легкий вариант, но он мне не нравится…

Этот добротный, но тоже сделан с участием старших.

Мой парусник легкий в изготовлении и надежный в применении! Только вот стало жалко пускать его в грязный ручей.… Наверное, лучше подарю сестренке, она уже научилась мечтать и верит в чудо, как Ассоль, девочка из романтической повести «Алые паруса».

Парусные корабли подразделяются на фрегаты и линейные. Наиболее мощными трехмачтовыми кораблями являются линейные, которые характеризуются водоизмещением, вооружением и численным составом команды.

Данный класс парусников берет свое начало с семнадцатого века, с появлением артиллерии (пушек), умеющим вести линейный бой (одновременно со всех бортовых орудий с линии борта).
В сокращенном варианте их называют «линкорами».

Чертежи моделей скачать бесплатно, можно на сайте или с других источников.

В мае 1715 года русский пушечный линкор 3 ранга «Ингерманланд» (64 пушки) был спущен на воду с адмиралтейской верфи города Санкт-Петербурга. Над разработкой его чертежей принимал участие сам Петр I. Линкор имел внушительные размеры для того времени: длину – 52м; ширину – 14м; глубину трюма – 6м. Золотой штандарт Петра взвивался на его мачте. Этот корабль был долгое время флагманом русского флота.

Корабельные ранги в парусном флоте:

• Первый ранг – трехдечный или четырехдечный, самый крупный парусный корабль (от шестидесяти до ста тридцати орудий).
• Второй ранг – трехдечный (корабль с тремя палубами) (от сорока до девяносто восьми орудий).
• Третий ранг – двухдечный (от тридцати до восьмидесяти четырех орудий).
• Четвертый ранг — двухдечный (от двадцати до шестидесяти орудий).

L»Artemise

Л»Артемиз был пушечным фрегатом французского флота. Класс фрегата Magicienne, вес 600 тонн, на борту 32 пушки, из них 26 — двенадцати пудовые длинные орудия и 6 — шестипудовые. В Тулоне был заложен фрегат в декабре 1791. Имел длину 44 метра 20 сантиметров.

Фрегатами, называли военные однодечный или двухдечные трехмачтовые корабли. От линкоров они отличались меньшим размерами. Их предназначение – это крейсерская служба, разведка (дальняя), внезапное нападение на объект с целью дальнейшего захвата либо уничтожения. Наиболее крупные модели, назывались линейными фрегатами. По статистике, скачивают бесплатно моделей фрегатов больше чем линкоров.
