Чертежи гранулятора для комбикорма своими руками

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

• максимальное передаточное отношение клиноременной передачи – не более 6.
• угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня
по формуле: L = 2a + l1 + l2

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57°
α2 = 223,43°
а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Выберем электродвигатель
.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

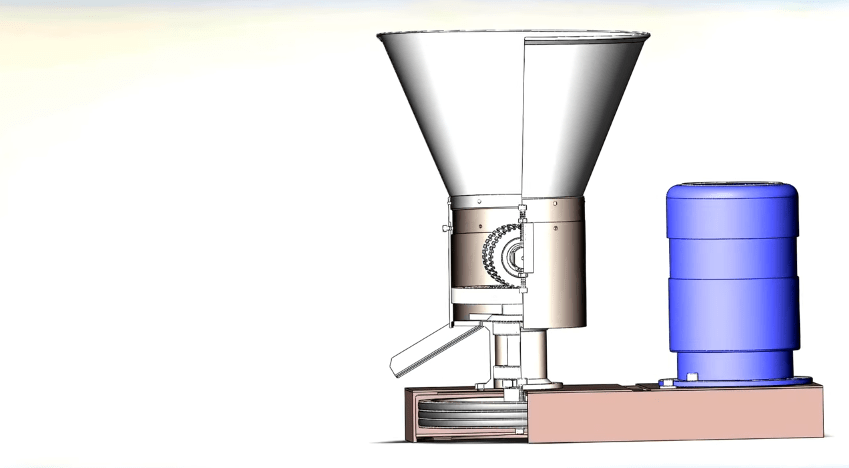

Чертеж гранулятора
.

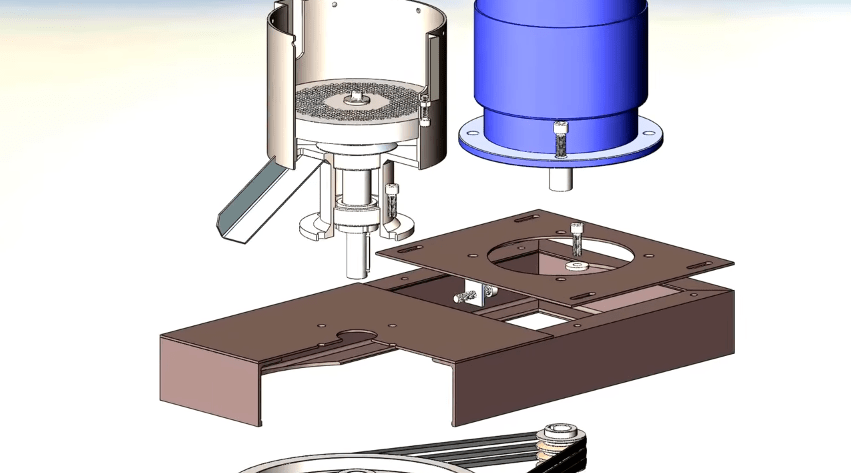

Чертеж привода матрицы гранулятора.

1. Корпус.
2. Лопатка.
3. Шайба.
4. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
5. Шайба пружинная стопорная DIN 128 — А8.
6. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
7. Гайка DIN 44232 — М8.
8. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
9. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
10. Шайба стопорная DIN 6731 — 32.
11. Гайка специальная DIN 1804 – М32х1,5.
12. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Наличие собственного гранулятора помогает в значительной степени сэкономить на покупке гранулированных кормов, которых для содержания большого хозяйства нужно не так уж и мало. Чтобы купить собранный на заводе аппарат, также придется немало потратиться. Такое приобретение со временем все же окупит себя. Но зачем тратить значительные денежные суммы, если вполне возможно собрать гранулятор кормов своими руками?

Особенно удобно собрать аппарат тем фермерам, которые являются новичками в своем деле и еще не уверены до конца в том, что разведение хозяйства это точно то, чем они хотят заниматься. Ведь в таком случае тратить большие суммы денег на покупку изготовленного в заводских условиях гранулятора просто бесполезно.

Верхняя часть гранулятора должна иметь отверстие, в которое будет всыпаться сырье. Далее происходит продавливание сырья через отверстия матрицы, благодаря чему на выходе сырье гранулируется. В корпусе гранулятора предусматривается отверстие, предназначающееся для ссыпания гранул наружу.

При разведении кроликов гранулятор можно сделать из обычной мясорубки. В таком случае ролики, предназначенные для продавливания сырья, заменяют на шнек. Но такой вариант гранулятора подойдет только в случае необходимости изготовления не твердых кормов – в идеале для смешивания травы с кормами. Так как в противном случае самодельно изготовленная конструкция может не выдержать подаваемой нагрузки, и не исключены проблемы с двигателем или же поломки стока. Помимо этого в указанном аппарате очень удобно соединять корма для животных с различными питательными и витаминными добавками.

Помимо трав в грануляторе можно изготавливать комбинированные питательные корма. В ход могут идти даже ветви плодовых деревьев. Но такую нагрузку сможет выдержать только гранулятор с встроенной плоской или цилиндрической матрицей, так как у них мощность выше.

Пошаговая инструкция сборки гранулятора с плоской матрицей

Гранулятор состоит из следующих элементов:

• каркас;
• корпус;
• двигатель;
• рабочий узел (включает в себя редуктор, основной вал, плоскую матрицу и цилиндрические катки).

Для изготовления некоторых деталей гранулятора необходимо подготовить такие материалы
:

• стальные или металлические листы;
• металлические уголки;
• лист жести;
• толстый литой металлический лист (пригодится при самостоятельном изготовлении матрицы);
• ролики, имеющие зубчатую поверхность (выполняют роль катков);
• сварочный аппарат и защитная маска к нему.

Видео — Как это работает? Гранулятор с плоской матрицей

Самостоятельное изготовление указанного аппарата осуществляется по следующей инструкции.

Шаг 1.
Подготовьте каркас – он должен быть крепким и надежным. Ведь во время работы ему придется выдерживать значительную нагрузку: сильные вибрации и вес сырья. Для изготовления можно использовать металлические уголки. В случае их отсутствия станина может быть сварена из стали. Подойдут листы прямоугольной формы. Сечение листа должно быть равным 25 х 40 мм. Используя болгарку, его раскраивают на отдельные элементы, а после этого собирают из них необходимое основание для гранулятора и соединяют все части между собой, используя сварочный аппарат. Каркас должен иметь форму рамы. На нем будут далее закрепляться все остальные части гранулятора.

Если необходимо, чтобы аппарат возможно было передвигать с места на место, к нижней части каркаса можно прикрутить несколько колесиков на каждой нижней стороне металлической рамы.

Шаг 2.
После подготовки каркаса гранулятора, на нем необходимо правильно закрепить рабочий узел. В него входит редуктор, а также матрица и несколько шестеренок. Матрица также может быть изготовлена самостоятельно. Для этого можно использовать литой металлический диск, толщина которого будет более 8 мм. Но при желании данную составляющую можно и приобрести в специализированном магазине.

Шаг 3.
По всему периметру указанного металлического диска проделывают отверстия, толщина которых должна составлять около 10 мм. Важно чтобы ширина подготавливаемых отверстий соответствовала размеру пеллет. Отверстия необходимо проделывать в виде усеченного конуса – тогда обжимание кормовых гранул будет происходить постепенно. Тогда независимо от типа используемого сырья гранулы будут иметь более высокое качество благодаря повышенной плотности.

Видео — Замер зенковки матрицы гранулятора

Шаг 4.
В середине подготовленной плоской матрицы необходимо проделать также дополнительное отверстие с пазом, предназначающееся для крепления матрицы на основной вал. Паз позволит сделать крепление более надежным. Редуктор устанавливается в нижнюю часть корпуса будущего гранулятора. Прикрепить его необходимо используя шпонку. Функция редуктора заключается в подаче двигательной силы от установленного двигателя к валу, который в свою очередь отвечает за вращение матрицы и катков. А уже к установленному редуктору крепится вал (перпендикулярно относительно редуктора).

Шаг 5.
Готовую плоскую матрицу необходимо установить в корпус гранулятора, на установленный вал. Изготовить корпус можно из жестяной трубы.

Ее размер подбирается в соответствии с размером матрицы, учитывая, что последняя должна вращаться в нем беспрепятственно. Это значит, что между стенками полого корпуса и самой матрицей должен существовать небольшой зазор. Саму матрицу устанавливают на одном уровне с верхней гранью корпуса гранулятора. Ее верхняя поверхность должна образовать одну ровную плоскость с гранью корпуса. Крепеж матрицы может быть подвижным или неподвижным и тогда вращаться будут лишь катки, прожимая сырье в отверстия матрицы. А можно сделать подвижными и матрицу, и катки – тогда производительность собираемого агрегата значительно повысится.

Шаг 6.
Редуктор аппарата и его корпус последнего соединяют друг с другом при помощи болтов. Но чтобы такой крепеж был возможен, по обеим внешним сторонам редуктора приваривают металлические «ушки» и сверлят в них отверстия для будущего крепежа. В дальнейшем при каких-либо засорениях изготовленный самостоятельно аппарат можно будет беспроблемно разобрать и прочистить все детали.

Шаг 7.
Над матрицей, в перпендикулярном положении относительно основного вала и редуктора, устанавливают цилиндрические катки.

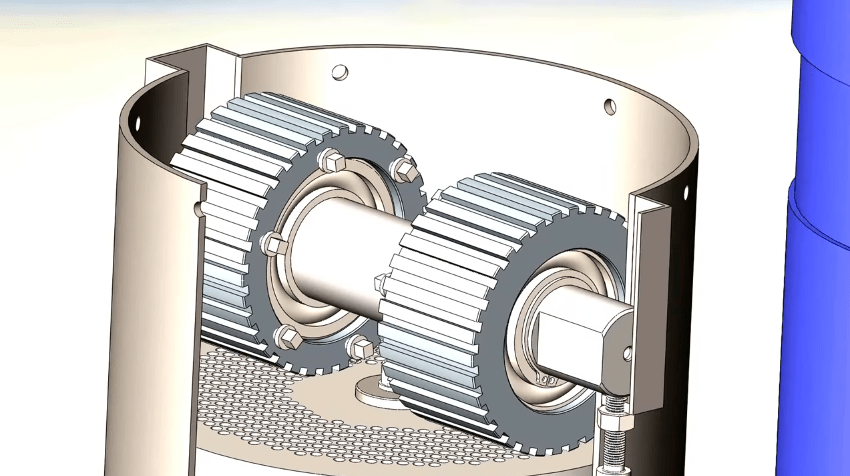

Катки или ролики

Их предназначение заключается в продавливании сырья через конусообразные отверстия, имеющиеся в матрице. Размер катков должен быть соответствующим размеру установленной матрицы – они должны продавливать поступаемое сырье абсолютно через все отверстия, имеющиеся в литом диске. Их крепят к валу при помощи подшипников. Необходимую силу прижатия цилиндрических катков к матрице регулируют благодаря установленной на них гайке с резьбой.

Шаг 8.
Над плоской матрицей и установленными над ней катками располагают емкость для засыпания первоначального сырья. Его можно сварить из тех же стальных листов. Форма загрузочного отверстия не имеет значения – она может быть квадратной, прямоугольной, трапециевидной или конусообразной. С этой целью можно использовать и обычное металлическое ведро, вырезав болгаркой его днище. Размеры данного загрузочного отсека обычно как раз рассчитываются на загрузку одного ведра сырья.

Шаг 9.
После того, как собрана основная конструкция гранулятора, можно приступать к крепежу электрического мотора с необходимой производительностью – она должна составлять не меньше, чем 25 кВт. Если у вас нет нового двигателя, смело можете использовать мотор от исправного пылесоса. Также может подойти двигатель от стиральной машины. Электрический мотор соединяют с редуктором, который в свою очередь заставляет двигаться вал. Осуществляют данное действие с использованием ременного или цепного привода. После прикрепления электрического двигателя, необходимо тщательно проверить все крепежи. Так как во время работы плохо прикрепленный двигатель может просто сорваться с конструкции, и повлечь за собой срыв других деталей.

Шаг 10.
Для удобства к корпусу гранулятора можно приварить металлический короб, предназначающийся для готовых гранул. Для того чтобы гранулы можно было удобно ссыпать из аппарата в какую-либо емкость, в коробе можно сделать открывающуюся дверцу с защелкой или придумать другое приспособление. Но если нет желания лишний раз возиться, готовые гранулы можно собирать в любую подходящую для этого тару – достаточно просто подвинуть ее так, чтобы из корпуса гранулятора все ссыпалось в нее и не рассыпалось по полу.

Чертежи. Пошаговая сборка гранулятора

4. Установка шайбы

Видео — Гранулятор с плоской матрицей

Как определиться с размерами гранулятора

То, каких размеров гранулятор вам необходим, зависит от количества содержащихся животных. Если диаметр используемой матрица и ширина корпуса не превышают 35 см, то производительность гранулятора будет минимальной и подойдет такой аппарат лишь для небольшого домашнего хозяйства.

Если же вы содержите свою ферму или просто количество животных питающихся кормами у вас значительное, стоит подбирать диск для изготовления матрицы размером не менее чем в 50 см по диаметру. Соответственно корпус гранулятора должен изготавливаться по таким же замерам – иметь ширину не менее 50 см, но при этом зазор между его стенами и установленной в корпусе матрицей должен быть минимальным.

Если размер матрицы превышает 50 см, производительность такого гранулятора будет значительно выше – за один час выход готовых гранул из него составит не менее 300 кг. Такая высокая производительность позволит быстро готовить корма для большого хозяйства, а также в короткие сроки подготовить значительные питательные запасы для животных на холодное время года.

Готовый гранулятор при желании можно покрасить. Но прокрашивать его можно только с внешней стороны, не затрагивая внутренние детали. Для покраски лучшим выбором станет краска в баллончиках. Запускать гранулятор можно лишь тогда, когда вы полностью убедитесь в том, что краска полностью высохла. Внутреннюю часть аппарата не рекомендуется прокрашивать. Так как во время работы краска будет счесываться засыпаемым и обрабатываемым в агрегате сырьем, а затем попадать в гранулы. Это может спровоцировать отравление животных, питающихся данным кормом.

Чтобы не запутаться во время изготовления гранулятора и не перепутать местами те или иные его составляющие, рекомендуется заранее подготовить чертежи, в соответствии с которыми будет происходить сборка аппарата. Это поможет значительно сэкономить время сборки и не запутаться. Важно проверить чертежи на правильность, и заранее перед началом сборки приготовить все потребующиеся детали конструкции.

Переделка мясорубки в гранулятор

Если у вас есть ненужная мясорубка, но необходим гранулятор кормов – можете просто переделать мясорубку. Для осуществления данной цели вам понадобится подготовить следующие элементы:

• матрица;
• каркас;
• электрический двигатель;
• ремень;
• шнек;
• 2 шкива.

Использовать можно старый корпус мясорубки. Но его необходимо немного видоизменить – срезать внутренние грани. К свободной части мясорубки прикрепляется толстая матрица с просверленными отверстиями. Устанавливается шнек, способствующий продавливанию загружаемого сырья сквозь конусообразные отверстия в матрице. С одной стороны шнек пропиливают под ввертыш. А снаружи на шнеке крепятся ножи, предназначением которых является дальнейшее дробление гранул на выходе.

Далее на мясорубке закрепляются 2 шкива, шнек, двигатель и ремень. Но последний должен быть обязательно без зубцов. Так как в случае засорения гранулятора на каком-либо и его участков, ремень будет проскакивать, что поможет уберечь собранный самостоятельно аппарат от перегорания и т.п.

Видео — Шнек

Всегда помните о том, что в самодельно изготовленный гранулятор можно помещать лишь то сырье, которое было высушено в специально предназначенной сушке и подроблено в специальной дробилке. Но не забывайте о том, что процесс гранулирования будет действительно удачным лишь тогда, когда загружаемое в агрегат сырье обладает влажностью от 10% до 12%.

Неоспоримая польза гранулятора

Комбикорм для животных, который находится в гранулированном виде, считается более питательным. Он лучше остальных типов кормов усваивается животными. А как следствие позволяет им расти и набирать вес намного быстрее, нежели те животные, которые питаются обычными кормами.

Гранулирование кормов позволяет создать уникальные питательные композиции, объединяющие в себе множество полезных элементов. Ведь в гранулятор можно засыпать не только зерновые культуры, но и растения. Это позволяет на выходе получить гранулы, богатые частицами используемых растений. Соответственно животные во время питания получат огромный запас витаминов, клетчатки, белка и растительных волокон. Также в таком виде корма содержатся значительные протеиновые запасы. Помимо этого имеются антиоксиданты и другие полезные элементы, с регулярным употреблением которых организмы животных крепнут намного быстрее.

Дополнительные возможности

Если на вашем участке скапливается большое количество древесных отходов, их также можно пустить на полезное дело, используя при этом самостоятельно изготовленный гранулятор. Скапливающуюся древесную стружку необходимо сначала подсушить, а затем пропустить через гранулятор. На выходе вы получите древесные гранулы, которые с легкостью и пользой можно использовать в отопительный сезон, конечно, если у вас в доме установлено печное или паровое отопление.

Древесные пеллеты тлеют дольше, а соответственно выделяют значительное количество тепла гораздо дольше, чем рубленые дрова. Использование такого вида топлива поможет значительно сэкономить на приобретение угля и дров.

Таблица. Сравнение затрат на отопление

Достоинства самостоятельно изготовленного гранулятора

Собственноручное изготовление указанного аппарата позволяет:

• сделать аппарат передвижным (благодаря прикреплению к его основанию колесиков);
• изготовить гранулятор в зависимости со своими требованиями, учитывая количество содержащейся скотины и объем кормов, в котором они нуждаются;
• значительно сэкономить финансовые средства, учитывая стоимость покупки заводского агрегата и стоимость покупки каких-либо отсутствующих дома деталей для самодельной сборки;
• получить возможность самостоятельно изготовить малогабаритный аппарат, что поспособствует значительной экономии пространства в помещении, где будет располагаться гранулятор;
• получить возможность увеличения или уменьшения производительности гранулятора, в зависимости от нужд собственного животноводческого хозяйства;

Гранулятор кормов — очень удобное приспособление

Особенность гранулированного корма – высокая калорийность. Спрессованный в капсулы корм занимает меньше места. Животные на таком рационе быстрее набирают вес. Использование грануляторов в фермерских и личных подсобных хозяйствах дает повышение продуктивности поголовья. Также вас сможет заинтересовать информация о том, каков должен быть

Что такое гранулятор

Гранулятор – это устройство для превращения рассыпчатого корма в капсулы.

Для прессования подходят:

• дробленое зерно (пшеница, ячмень, овес, кукуруза);
• травяная мука;
• сено;
• отруби;
• жмых;
• дробленый горох.

Технологические свойства корма улучшаются, исключается его слипание, увеличивается сыпучесть. Усвояемость гранул выше обычного корма. Возможность применять витаминные, антимикробные добавки повышают качество продукта.

Также вас сможет заинтересовать информация о том,

На видео – как работает гранулятор:

Такой корм удобно использовать:

• при автоматической раздаче;
• транспортировке;
• хранении.

Размер гранул зависит от отрасли животноводства:

• для птицеводства – до 5 мм;
• для поросят – до 8 мм;
• взрослых свиней – до 10 мм;
• крупного рогатого скота – 10-15 мм.

Сырье для гранулирования должно иметь размер фракций не более 3 мм, определенную влажность и клеящие компоненты.

Прессованный корм хорошо хранится, сохраняя питательные качества в течение нескольких месяцев.

Можно использовать гранулятор для приготовления корма на осенне-зимний период.

Количество перерабатываемого в гранулы корма зависит от технических параметров агрегата.

Устройство гранулятора

Гранулятор напоминает по устройству электромясорубку с одним отличием: нож находится на внешней стороне, за решеткой-матрицей.

Устройство гранулятора

В процессе гранулирования сырьевая масса загружается в бункер, из которой под давлением проталкивается через нагретую до 110 гр. матрицу. Обеспечивает проталкивание смеси движение шнека, создающего давление и прижимающего измельченное и увлажненное сырье к матрице.

По достижении критической величины объема происходит продавливание спрессованного сырья через отверстия матрицы. Специальный резак отрезает гранулы нужного размера. Пластичные капсулы остывают, сохраняя приданную им форму.

Возможно вас также сможет заинтересовать информация о том, как происходит

Принцип действия состоит из последовательных операций:

• подача измельченного корма из бункера на вращающийся вал;
• сжатие;
• продавливание через матрицу;
• обрезка ножом;
• поступление в приемную чашу.

Диаметр отверстий в решетке определяет диаметр капсул. В зависимости от мощности электродвигателя диаметр может быть от 5 до 10-15 мм. Расстояние, на котором установлен нож после решетки, задает длину гранул.

На видео – как устроен и работает гранулятор:

Основные части гранулятора:

• загрузочный бункер;
• шнек;
• матрица;
• приводной вал;
• редуктор;
• электродвигатель;
• станина;
• приемный бункер.

А вот как происходит разведение уток в домашних условиях для начинающих и на что следует обращать внимание, указано

Все детали устройства из металла.

Конкретные характеристики толщины и диаметра матрицы, диаметра шнека, мощности электродвигателя определяются в совокупности.

Агрегаты, предлагаемые производителями, могут использоваться для приготовления не только комбикормов, но и пеллет (топливных гранул из опилок).

Основные характеристики грануляторов, предлагаемых производителями:

1. Мощность двигателя 2,2 кВт. Производительность комбикорма 60-100 кг/час. Диаметр матрицы 120 мм. Вес 80 кг.
2. Мощность двигателя 4 кВт. Производительность комбикорма 150-220 кг/час. Диаметр матрицы 150 мм. Вес 115 кг.
3. Мощность двигателя 7 кВт. Производительность комбикорма 300 кг/час. Диаметр матрицы 200 мм. Вес 200 кг.
4. Мощность двигателя 11 кВт. Производительность комбикорма 400 кг/час. Диаметр матрицы 230 мм. Вес 290 кг.
5. Мощность двигателя 15 кВт. Производительность комбикорма 600 кг/час. Диаметр матрицы 260 мм. Вес 330 кг.

Максимальная мощность выпускаемых агрегатов 30 кВт с производительностью более 1000 кг в час. Вес установки более 500 кг.

А вот как выглядит утка голубой фаворит и как её правильно разводить в домашних условиях, указано

Стоимость устройств

• с электродвигателем 2,2 кВт – от 53000 руб.;
• 7 кВт – от 83000 руб.;
• 15 кВт – от 190000 руб.

Достоинства промышленных грануляторов:

• надежность;
• длительность эксплуатации;
• универсальность;
• экономичность;
• безопасность;
• удобное обслуживание.

Высокая стоимость агрегатов, изготовленных в промышленных условиях, заставляет животноводов делать устройства кустарным способом, используя подручные средства.

А вот как происходит выращивание бройлеров без комбикорма и какие корма стоит использовать, можно прочесть

Как сделать своими руками

Для изготовления гранулятора собственными силами потребуется специальное оборудование:

• сварочник;
• токарный станок;
• болгарка.

Мощность прессователя будет зависеть от используемого электродвигателя.

На видео – сделать своими руками:

Вариант конструкции гранулятора

В качестве корпуса может использоваться труба, приваренные втулки разного диаметра. Минимальная толщина стальных стенок – 8 мм. Для изготовления шнека понадобится полуось и прут диаметром 1 см. Закрепив полуось на верстаке приварить один конец прута и сделать обмотку на полуось с произвольным шагом. Заготовку необходимо обварить с обеих сторон, зачистить швы болгаркой и сделать термическую закалку.

Для изготовления матрицы необходим отрезок прута нержавеющей стали диаметром не менее 62 мм. Обработка металла, центровка, нарезка отверстий производится на токарном станке. Отверстия матрицы прорезаются таким образом, чтобы они не попали в «мертвое» пространство, где шнек вплотную примыкает к решетке.
Матрица должна плотно входит в корпус гранулятора и закрепляться с помощью фланца.

В качестве редуктора, соединяющего вал двигателя со шнеком, применяется набор подшипников (обычных и роликовых). Обрезка гранул производится вручную.

А вот каков должен быть состав комбикорма для бройлеров в домашних условиях, очень подробно изложено в данной

Наличие токарного станка в личном хозяйстве – явление достаточно редкое. Для 1-2 животных в качестве гранулятора используют реконструированную механическую мясорубку.

Необходимые преобразования:

1. На месте ручки закрепить ведомый шкиф.
2. На валу двигателя закрепить ведущий шкиф.
3. Соединить шкифы ременной передачей.
4. Нож располагают с внешней стороны решетки.
5. Болт длиной 4-5 см с пружиной прикрепляется с внешней стороны решетки к шнеку, удерживая нож.

Для преобразования сыпучей комбинированной смеси в гранулы, используют бытовые грануляторы для комбикорма, цена которых зависит от мощности двигателя. Чем выше её показатель, тем больше производится паллетов за 1 час. Гранулированный корм хранится намного дольше обычного и его удобнее перевозить. Также легче выдать необходимую порцию еды скоту или птице, в зависимости от их возраста и потребностей. Этот аппарат можно сделать и своими руками, тем более что цена бытового гранулятора для комбикорма довольно высокая. Так, например, оборудование с производительностью 150 кг/час стоит 65000 рублей, а модель, выдающая 1000 кг/час корма, – 255000 рублей.

Принцип работы и устройство гранулятора

Аппарат работает следующим образом: сверху в ёмкость засыпается сырьё, которое, попадая на матрицу, продавливается роликами в её отверстия. Готовые гранулы просыпаются наружу через специальное окошко в корпусе.

Существуют модели бытовых грануляторов для комбикорма, сделанных своими руками из мясорубки. В них вместо роликов для продавливания используется шнек, но для такого устройства понадобится мелко измельчённый материал. Такой аппарат можно применять только для смешивания мягкого сырья, например, трав или комбинированных смесей.

Для сборки гранулятора потребуются следующие детали:

• основание (каркас);
• матрица и ролики с зубчатой поверхностью;
• корпус;
• электродвигатель;
• редуктор;

Каркас необходимо сварить из прочной стали, так как он должен выдерживать большие нагрузки и вибрацию во время работы. Корпус гранулятора для комбикорма, можно вырезать своими руками из широкой трубы, или сделать цилиндр из металлического листа. Делать его лучше всего разборным, чтобы была возможность обслужить аппарат в случае необходимости. В нижней части должно быть предусмотрено окошко для выхода готовых гранул комбинированной смеси.

Диаметр корпуса подбирается таким образом, чтобы матрица могла вращаться в нём с минимальным зазором.

Матрицы производятся двух видов: плоская и цилиндрическая. Первая выглядит как круглый диск с отверстиями. Чаще всего используют именно её для создания гранулированного , так как она способна перерабатывать сырьё любой жёсткости, и скорость работы у неё выше.

Цилиндрическая матрица – это барабан с отверстиями, внутри которого вращаются ролики.

Матрицу лучше купить уже готовой, так как для её создания потребуются специальные станки. Отверстия в ней должны иметь конусообразную форму, сужающуюся к низу, чтобы гранулы сильнее сжимались.

Сборка гранулятора

После того как корпус готов, в его нижней части устанавливается редуктор. Он будет передавать вращение от электродвигателя к валу гранулятора, благодаря чему сможет вращаться матрица или каток.

В верхней части устанавливается матрица и катки, которые закреплены к валу. Катки монтируются на вал с помощью подшипников качения, и на вращающуюся ось тоже насаживаются через такой же подшипник. Их прижим к матрице регулируется гайкой с резьбой. Весь этот узел устанавливается в проушины корпуса и во время работы остаётся неподвижным. Катки подбираются таким образом, чтобы их поверхность по ширине полностью закрывала все отверстия в матрице.

Рядом с корпусом монтируется электродвигатель. С помощью ременного или цепного привода его соединяют с редуктором. Сверху над корпусом ставится конусообразная емкость, через которую в гранулятор будет подаваться сырьё.

На видео показан чертёж и устройство гранулятора для комбикорма, который можно сделать своими руками:

Чтобы собрать аппарат для гранулирования корма из мясорубки, понадобятся следующие детали:

• каркас;
• мясорубка;
• электродвигатель;
• матрица;
• ремень, 2 шкива.

Матрица делается того же диаметра, как и у стандартной решетки мясорубки. Внутри корпуса удаляются выступающие ребра, чтобы она прилегала как можно плотнее (оставляется лишь минимальный зазор). Крышку для устройства делают со свободным местом внутри. Чтобы не пришлось делать новую, если понадобится установить матрицу большей толщины. Снаружи на ней закрепляются ножи, которые будут срезать гранулы необходимой длины. Монтируются оба шкива, электродвигатель и натягивается ремень.

Ремень устанавливается без зубцов, чтобы в случае чего он мог проскальзывать. В итоге электродвигатель не перегреется и не сгорит.

Даже в случае покупки некоторых деталей, как например, прессующих катков, подшипников, цена бытового гранулятора для комбикорма, сделанного своими силами, будет ниже, чем у готового в магазине. К тому же можно собрать аппарат, работающий с помощью ручной силы, без электродвигателя. Но прежде чем купить или собирать гранулятор самому, следует учесть, что помимо него понадобится дробилка и сушилка.

Самодельный бытовой гранулятор — видео

На деревообрабатывающем производстве ежедневно образуются отходы. Им можно найти применение, например: изготовить пеллеты из опилок, которые послужат топливом для обогрева помещений. Если даже открыть бизнес, то это будет доходное дело, потому что сырье достается недорого либо бесплатно. А гранулы из опилок пользуются спросом из-за множества преимуществ:

1. Топливные гранулы являются практичными, удобными в хранении, транспортировке и использовании.
2. Опилки – это доступные отходы на деревообрабатывающих предприятиях, которые после процесса прессования увеличивают свою теплотворную способность, а главное, обладают наименьшей зольностью.
3. Во время производства не добавляются химикаты, поэтому гранулы отличаются экологичностью.
4. Пеллеты можно изготавливать в домашних условиях и существенно экономить на топливном материале.

Немаловажно то, что в процессе хранения они занимают мало места в помещении, если сравнивать с углем или дровами. Пеллеты можно разложить по мешкам либо целлофановым пакетам и складировать.

Древесные отходы для изготовления гранул удобны, легко добываемы, но при этом они должны соответствовать нескольким требованиям:

• Чтобы получить топливо хорошего качества, следует использовать опилки, получаемые из дерева мягкой породы.
• Исключено применение щепок или обломков, желательно делать гранулы из отходов среднего размера.
• Опилки с влажностью около 15% хорошо гранулируются и дают максимум тепла при сжигании, в случае избытка влаги, наоборот, не прогревают помещение.

Важно! Перед тем как приступить к производству, требуется подготовить сырье, чтобы на выходе получить качественные древесные гранулы.

В промышленности древесные гранулы изготавливают из разнообразного сырья:

• Древесные отходы: опилки, щепа;
• Солома, получаемая из зерновых культур;
• Отходы подсолнечника либо шелуха гречишная;
• Куриный помет.

Обычно производят пеллеты из древесных отходов. Гранулы, полученные из соломы, подсолнечника либо гречихи отличаются дешевизной и низким качеством из-за зольности. Спросом среди покупателей пользуются пеллеты из опилок.

Производство

Изготовление пеллет – это переработка отходов, остающихся при изготовлении пиломатериалов. Давайте выясним, какое оборудование понадобится для их производства.

Этап №1. Изначально подготавливается сырье путем дробления щепы и крупных отходов. Делают это при помощи автоматизированной дробилки, которая на выходе дает опилки размеров в 4 мм.

Машину-дробилку для домашнего пользования можно приобрести либо сделать своими руками.

Этап №2. Необходимо просушить сырье с помощью сушилки. Для этого понадобятся:

• Сушильный барабан
• Сушилка аэродинамического либо ленточного типа
• Пневмосушилка
• Диспергатор

Для испарения избыточной влаги нужна тепловая энергия, поэтому для прессования качественных гранул требуется изготовление сушилки с функцией подогрева.

Этап №3. Основная задача: как сделать пеллеты? Для операции потребуется станок – пресс-гранулятор.

Как сделать гранулятор комбикорма из мясорубки?

Агрегат имеет матрицу, которая может быть цилиндрической либо плоской. Для производства больших объемов древесного топлива применяют цилиндрический станок, который изготовить самому очень сложно. А станок плоского типа как раз наоборот – легок в сборке и отлично подойдет для изготовления топливного материала для личного пользования.

Этап №4. Упаковка полученной продукции. После остывания гранул их расфасовывают в плотные целлофановые пакеты, чтобы избежать деформации упаковки и появления сырости.

В итоге пеллеты, сделанные в домашнем хозяйстве, являются экономически выгодным делом, с учетом того, что сырье сухое, а пресс-гранулятор собран с минимальными затратами. Если комплексное оборудование для производства пеллет из опилок делается на заказ, не собственноручно, а приобретается, вам придется потратиться.

Если рассматривать широкое производство с целью заработка, оборудование собственного изготовления не подойдет. Здесь нужно задуматься о первоначальном вложении в комплект техники.

Советы начинающим производителям древесных гранул

Если вы решили всерьез заняться производством и продажей пеллет в больших объемах, то принять во внимание нужно несколько советов:

• Перед началом работы важно найти постоянный источник древесных отходов, чтобы ваша деятельность была стабильной и без застоев производства. В случае перебоев с доставкой опилок, работа может встать – вы потеряете доверие и свою клиентуру.
• При покупке оборудования не стоит экономить и брать б/у технику. Она может выйти из строя в самый неподходящий момент.
• Выбирая участок расположения завода, предприятия, стоит задуматься о рабочем персонале, о том, как они будут добираться до работы: ходят ли автобусы, маршрутки в эту сторону.
• Важно собрать необходимый пакет документов до начала запуска производства, чтобы избежать проблем с законом.

Затраты

При составлении и расчете бизнес-плана стоит учесть такие пункты по расходам:

• Аренда здания либо большого помещения;
• Зарплата рабочим;
• Закупка комплексного оборудования;
• Сырье;
• Оплата коммунальных услуг;
• Налоги, отчисления в пенсионный фонд;
• Расходы по транспортировке сырья и готовой продукции.

Сбыт продукции

В любом бизнесе нужны стабильные каналы сбыта продукции. Собрав свою базу клиентов, вы сможете расширять дело и объемы производства.

Точкой сбыта могут быть строительные магазины, рынок, сайт в интернете. Наиболее выгодно заключать сделки с оптовиками и сбывать продукцию большими партиями. Не стоит забывать, что древесные гранулы – экологически чистый товар, который пользуется спросом в зарубежных странах. Важно не расслабляться и пополнять базу клиентов: размещайте объявления и звоните владельцам торговых точек с большей проходимостью людей. Ваш доход зависит от того, какой объем продукции будет продан.

Вывод таков: если запускать предприятие по производству пеллет – это перспективно и выгодно, можно зарабатывать приличные деньги. Тем более что экологически чистое топливо в наше время востребовано. Стоимость продукции растет, а при грамотно составленном бизнес-плане вы получите успешно развивающееся дело.

Предыдущая статья:
Устройства альтернативной энергетики для частного дома
Следующая статья:
О новых технологиях в энергетике

На ту же тему

Матрица и ролики для гранулятора: купить все комплектующие в одном месте

В нашем интернет-магазине всегда в наличии множество оборудования для гранулирования и комплектующих запчастей на самые популярные модели. Мы предлагаем матрицы, ролики
и другие детали для гранулятора
только от производителя. Это гарантирует оригинальное качество отдельно взятой запчасти.
Особым спросом пользуются надежные и эффективные матрицы от немецкого производителя «Muench edelstahl». Компания уже более 30 лет занимается выпуском высококачественного гранулированного оборудования.

При производстве матриц используются самые последние разработки, что продлевает детали срок службы более чем в два раза по сравнению с другими марками. Все запчасти изготовлены точно в соответствии с документацией и характеристиками, указанными на сайте.

Преимущества комплектующих от компании «Дарлит»:

• надежность и долговечность каждой запчасти;
• оригинальное качество завода-производителя;
• низкая стоимость продукции;
• наличие всех необходимых сертификатов качества.

Клиенту мы гарантируем бесперебойную поставку комплектующих в нужном объеме и ровно в оговоренные сроки.

Матрица, ролики для гранулятора любой модели

У вас никогда не будет проблем, связанных с неисправностью оборудования. В нашем магазине широкий ассортимент всех необходимых деталей от лучших мировых производителей. Опытные менеджеры помогут каждому клиенту идеально подобрать матрицы и ролики для гранулятора конкретно для вашей модели. Доставка осуществляется в любой регион России, что делает наш сервис оптимальным для жителей всех регионов.

Преимущества работа с магазином «Дарлит»:

• Бесперебойная поставка запчастей по всей РФ.
• Оригинальное качество от завода-производителя.
• Оптимальная цена без наценки посредников.
• Бесплатная консультация от опытных менеджеров.

Для нас важно не только качество нашей продукции, но удобство сервиса для покупки необходимого товара. С каждым днем мы стремимся сделать его более доступным для наших клиентов.

Как сделать самодельный гранулятор для комбикорма

Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

• максимальное передаточное отношение клиноременной передачи – не более 6.
• угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Корпус клиноременной передачи (основание).

Привод матрицы гранулятора.

Ролики гранулятора.

Загрузочный бункер.

Электродвигатель АИР 100L8.

Подвижная пластина крепления электродвигателя.

Устройство натяжения ремней.

Клиноременная передача.

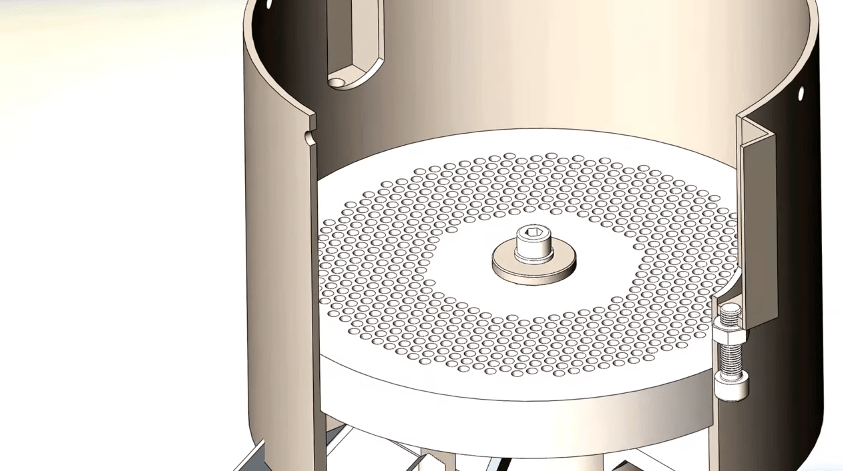

Чертеж гранулятора
.

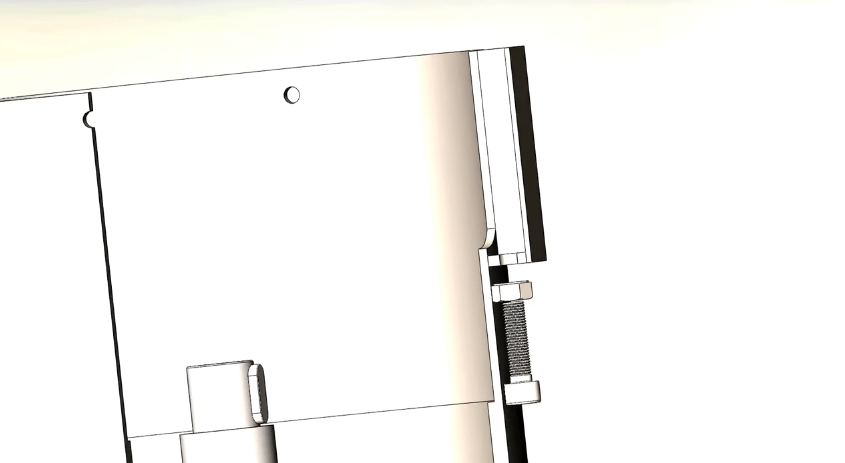

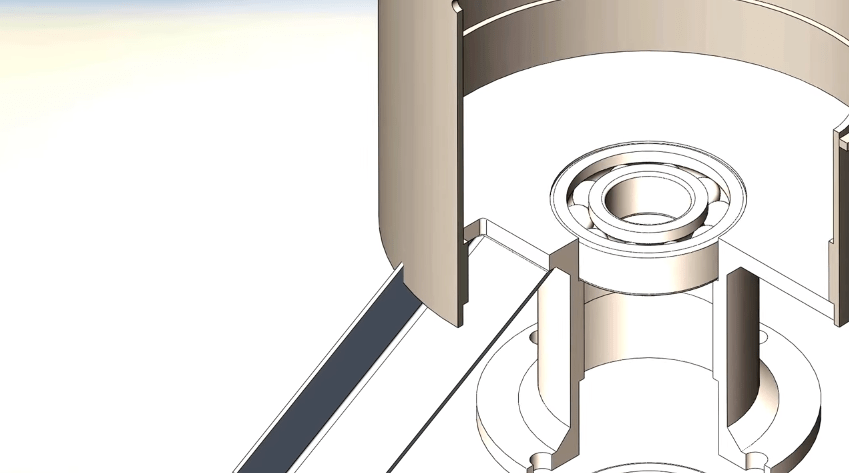

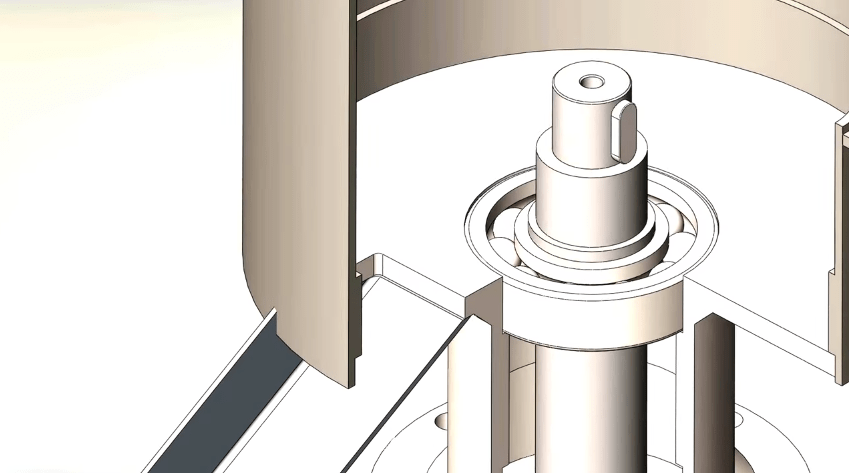

Чертеж привода матрицы гранулятора.

1. Корпус.
2. Лопатка.
3. Матрица.
4. Шайба.
5. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
6. Шайба пружинная стопорная DIN 128 — А8.
7. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
8. Гайка DIN 44232 — М8.
9. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
10. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
11. Шайба стопорная DIN 6731 — 32.
12. Гайка специальная DIN 1804 – М32х1,5.
13. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Комбикорм идёт в пищу многих видов сельскохозяйственных животных, покупка корма обходится недёшево. В связи с этим многие фермеры предпочитают готовить смеси самостоятельно, а чтобы экономия была полной, покупке заводских станков предпочитают самодельные агрегаты. Как самостоятельно изготовить гранулятор, разбираемся в этой статье.

Принцип работы и устройство гранулятора

Для небольших частных хозяйств достаточно будет агрегата, произведённого из обычной, немного видоизменённой мясорубки. Устройство самодельной машины основано на двигателе с ременной передачей. С помощью шнека сырьё, помещаемое внутрь, будет продавливаться в виде длинных тонких колбасок через отверстия в матрице. На выходе они, с помощью установленных ножей, нарезаются в нужном размере.

Как сделать гранулятор для комбикорма своими руками из мясорубки

Даже самое простое изделие не изготавливается без предварительных расчётов и эскизов.

Проектирование и чертежи

Для создания чертежа на основе мясорубки следует снять все необходимые размеры, особенно важны параметры сетки, так как матрица изделия должна соответствовать им.

После набросков чертежа следует позаботиться о том, чтобы под рукой находились все инструменты и приспособления, которые могут понадобиться в работе.
Чертеж гранулятора

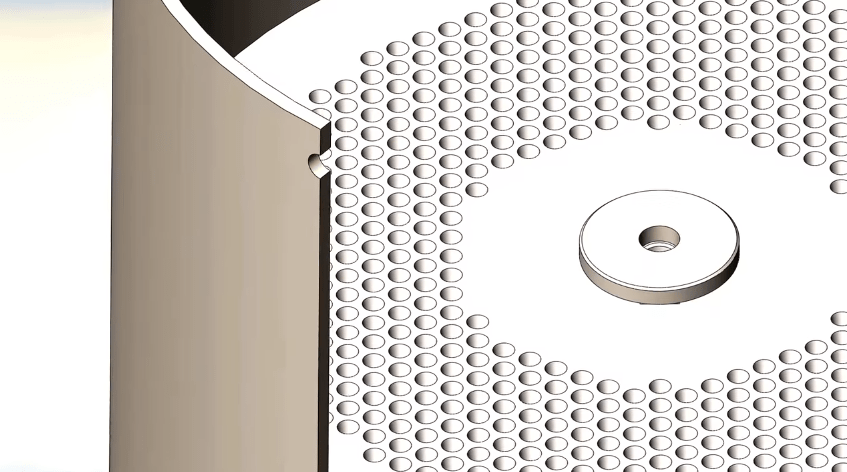

Чертеж матрицы для гранулятора

Материалы и инструменты

Для изготовления понадобятся следующие детали и инструменты:

• верстак;
• токарный станок;
• резиновый коврик (для соблюдения безопасности);
• мясорубка со всеми деталями;
• сверлильный станок;
• шкивы 1:2;
• болванка из нержавейки или стали;
• ремень;
• сварка;
• электродвигатель на 220 Вольт.

Этапы изготовления

Первое, что необходимо сделать — это подготовить основу конструкции: если учесть, что матрица будет примыкать к червячной передаче, её рёбра, возможно, потребуется удалить. Для удобства работ основу устройства закрепляют на верстаке, просверлив в ножках отверстия под болты.

Матрица

Для изготовления матрицы понадобится трафарет, сделать его можно в любом графическом редакторе. Болванку под матрицу берут из нержавеющей стали: она прочна и долговечна. На поверхность накладывают бумажный трафарет и на станке делают необходимого размера отверстия.

Учтите, диаметр отверстий зависит от толщины болванки:

• диаметр для 20-ти миллиметровой детали составит 3 мм;
• матрица толщиной 25 мм — диаметр 4 мм;
• толщина 40 мм — диаметр 6 мм.

Видео: как сделать матрицу для гранулятора

После отверстия следует отшлифовать. Матрицу устанавливают на наконечник шнекового вала.

Крышка

Крышка, придерживающая сетку на мясорубке, не годится, под матрицу следует выточить новую крышку. Для изготовления резьбы на крышке есть два пути: приварить проволоку, нарезать болгаркой. Если вам проще работать с проволокой, рассчитайте нужный диаметр материала.

Нож для пеллет

В шнеке мясорубки просверливают отверстие под крепление для ножа, крепят нож с помощью болта с наружной стороны матрицы.

Установка шкивов

Шкивы крепятся симметрично, закрепить нужно предельно аккуратно, так как именно они будут передавать движение приводному ремню. На месте ручки крепят ведомый шкиф, на валу двигателя — ведущий шкиф.

Натяжка ремня и расчет установки двигателя

Шкифы соединяют ременной передачей с двигателем, учитывая возможную пробуксовку.

Наладка и доработка механизма

После того, как механизм собран, для удобства работы с ним к отверстию, оставшемуся в бывшей мясорубке, приваривают ёмкость в виде воронки, в которую будут закладывать сырьё. Готовую конструкцию запускают, отслеживая работу всех деталей, натяжение ремня.

Отмечают возможные недочёты, для дальнейшей доработки. Как работает простейший механизм из старой мясорубки можно посмотреть в этом видео:

Заводские аппараты стоят обычно дорого, не все фермеры могут себе это позволить. Если есть небольшие навыки в механике, а руки не боятся работы, то можно значительно сэкономить средства на производстве самостоятельных подручных агрегатов.

Гранулятор способен упростить жизнь владельцу собственного подворья. Этот аппарат способен превратить кормовую массу в гранулы, удобные и для хранения и для использования. Главное, выбрать оптимальный инструмент под свои нужды!

Что такое гранулятор

Гранулятор – это устройство, позволяющее получать из отобранного сырья гранулированный корм, который не только удобен в использовании, но и способен долго храниться, сохраняя все питательные свойства.

Принцип действия гранулятора довольно прост: специально составленная смесь поступает в матрицу, накаленную до определенной температуры. Прокалившись заданное количество времени, она переходит на этап формирования комбикорма. Делается это при помощи специальных ножей. Большинство аппаратов позволяют варьировать размеры получаемых на выходе гранул.

Источник: http://zernokorm.biz/vybor-optimalnogo-granulyatora

Характеристики грануляторов

барабанный гранулятор

• длина барабана — от 8 м
• диаметр готового продукта — от 10 мм
• наклон барабана — от 2°
• частота вращения барабана — от 7 об/мин
• производительность — от 40 т/ч
• окружная скорость — от 25 м/мин
• диаметр гранулятора — от 2.8 м
• длина гранулятора — от 11 м

тарельчатый (чашевый) гранулятор

• угол установления чаши — 40 — 60°
• производительность — от 30 т/ч
• диаметр тарель — от 3 м
• высота борта тарели — от 0.8 м
• частота вращения тарели — от 3 об/мин
• угол наклона тарели — от 45º

Источник: http://wiki2.org/ru/%D0%93%D1%80%D0%B0%D0%BD%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80

Применение грануляторов

В промышленности грануляторы применяются для получения сырых окатышей из тонкоизмельченных железорудных концентратов на фабриках окомкования[2][3].

Барабанные окомкователи для окатышей устанавливают в замкнутом цикле с грохотом и подрешетный продукт (мелочь) направляют обратно в барабан в рециркуляцию, что ускоряет образование окатышей. Оптимальное количество циркуляционной нагрузки составляет 100—150 % от производительности окомкователя.

Чашевые окомкователи применяют для окомкования однокомпонентных хорошо комкующихся шихт с постоянными физико-химическими и минералогическими свойствами. В этом случае чашевые окомкователи могут давать классифицируемые по крупности окатыши, что позволяет вести технологический процесс без циркуляционной нагрузки и грохочения. Это упрощает схему цепи аппаратов и компоновочно-технологические проектные решения здания цеха окомкования[4].

Источник: http://wiki2.org/ru/%D0%93%D1%80%D0%B0%D0%BD%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80

Преимущества

Самодельный гранулятор из комбикорма

Изготовление данного аппарата своими руками имеет множество преимуществ.

К наиболее весомым относятся:

• возможность хорошо сэкономить, не покупая гранулятор серийного производства;
• возможность самостоятельно выбрать размер гранул, производительность аппарата, мощность его электродвигателя и других важнейших характеристик;
• полезные свойства гранулированного корма по сравнению с иными видами.

Можно приготовить комбинированный корм, содержащий все необходимые витамины, микро- и макроэлементы, белки, жиры и углеводы в определенных, заранее заданных пропорциях.

Источник: http://zverovod.info/uhod/granulyator-dlya-kombikorma.html

Как выбрать правильный гранулятор?

Чтобы выбрать максимально эффективный аппарат для изготовления комбикорма, необходимо учесть несколько важных моментов, начиная с численности поголовья птиц и скота и заканчивая техническими нюансами. Рассмотрим важнейшие из них.

Потребности животных и птиц

Первое, что следует учитывать при выборе гранулятора, это потребности животных и птиц, находящихся в хозяйстве. Куры, овцы, свиньи, коровы нуждаются в гранулах принципиально разных размеров. При производстве их величина зависит от матрицы, которая используется в той или иной модели. Разные агрегаты способны создавать корм в гранулах размером от 0.4 до 1.5 см.

Определить нужный размер получаемых на выходе гранул корма можно исходя из следующих данных:

• Взрослые птицы способны употреблять гранулы диаметром до 0.5 см;
• Молодые поросята способны употреблять гранулы размером до 0.8 см;
• Среднему и крупному скоту требуются гранулы величиной 1 – 1.5 см.

Существуют также аппараты, которые позволяют автоматически регулировать величину гранул в зависимости от потребностей. Стоят они на порядок дороже, но могут быть весьма удобными в больших хозяйствах, где выращиваются различные животные и птицы.

Технические характеристики

Внимательное изучение технической документации к каждой модели гранулятора поможет выбрать аппарат, который окажется максимально эффективным, экономичным и долговечным.

Тем, кто намерен сэкономить на электроэнергии, стоит обратить внимание на уровень потребляемой мощности. Особенно актуально это для тех хозяйств, где планируется максимально задействовать технику для приготовления комбикормов.

Наиболее надежный вариант поможет выбрать следующая информация:

• Агрегаты, в которых все детали, включая матрицу, корпус и ролики, выполнены из особо прочной легированной стали, отличаются повышенным сроком эксплуатации;
• Грануляторы, все ролики и матрица которых прошли термообработку в специальных печах, прослужат дольше нежели те, которые были выполнены по упрощенной технологии. Найти информацию о способе производства можно в соответствующем разделе паспорта качества изделия.

Модели старого и нового образца

Разница между старыми и новыми грануляторами заключается в использовании некоторых элементов. Первые модели были оснащены прямозубчатыми колесиками. Несмотря на то, что они были признаны крайне неэффективными при транспортировке корма, их до сих пор можно найти в магазинах. Причина популярности проста: цена. Они стоят значительно дешевле более передовых моделей.

Новые грануляторы работают на косозубой зубчатой передаче. Она позовляет не только повысить эффективность, но сократить в несколько раз уровень шума, а также продлить срок эксплуатации агрегата.

Элементы конструкции

Детали, использованные в конструкции того или иного гранулятора, позволяют предположить, как будет работать аппарат в реальных условиях:

• Центробежная муфта сцепления позволяет осуществлять плавный и более щадящий запуск двигателя, увеличивая эффективность и продляя срок эксплуатации;
• Муфта с пробуксовкой заметно снижает нагрузку на двигатель, увеличивая при этом его производительность, а вслед за ним и всего механизма в целом;
• Тепловое реле позволяет исключить возможные перегрузки двигателя. При достижении максимально возможной температуры, они отключают его работу. Грануляторы, снабженные такой деталью, называются шнэковыми.

Источник: http://zernokorm.biz/vybor-optimalnogo-granulyatora

Подготовка к работе и правила безопасности

Прежде, чем приступать к работе с грануляторам, следует правильно подготовить устройство к работе и придерживаться инструкций производственного процесса. Прежде всего, следует ознакомиться с документацией, которая идет в комплекте. После этого идет осмотр всех узлов и агрегатов на наличие повреждений и дефектов.

Если все в порядке, переходим к установке устройства. Так как данная машина является электрическим прибором, да еще и с большим весом, наиболее оптимальным вариантом будет зафиксировать его основу. Это предотвратит колебания во время работы и на дольше сохранит детали.

Этот процесс проходи в такие этапы:

• определяемся с местом установки устройства;
• устанавливаем специальную подставку под гранулятор, которую либо приобретаем сразу, либо делаем исходя из размеров устройства;
• дальше проверяем насколько ровно стоит пресс, при необходимости выравниваем под уровень;
• фиксируем крепления;
• только на данном этапе можно подключать пресс к сети.

  Кормовой бытовой пресс-гранулятор

После того как установка машины проведена, еще раз проводится полный осмотр машины. НА этом же этапе подтягиваются все болты и крепления. Дальше начинаются пробные испытания. Для того, чтобы посмотреть как будет работать устройство, его запускают в холостую. В таком режиме нужно эксплуатировать пресс не менее 2-х часов. В этот период постоянно проверяем, как работают узлы и не поднимается ли температура подшипников выше 50 градусов.

Если все показатели в норме, приступаем к постепенному увеличению нагрузки и использованию сырья. При этом постоянно наблюдаем за агрегатом.

Конструкция устройства позволяет использовать его практически безостановочно. При этом стабильная работа не вредит двигателю. Перерывы нужно делать лишь для периодической очистки пресса и смазывания комплектующих. Смазка проводится каждые четыре часа. Также следует помнить, что после окончания работы лучше пропустить через матрицу машины небольшое количество опилок с маслом. Это упростит чистку и обслуживание.

5 707

Источник: http://premier-agro.ru/ispolzovaniye-granulyatorov/

Устройство грануляторов, принцип работы

Гранулятор комбикорма состоит из таких частей:

• пресс-камера
• шнековый дозатор
• смеситель с функцией подачи пара
• редуктор
• матрица

Одной из самых важных деталей в грануляторе является матрица. Она представляет собой деталь из стали с большим количеством отверстий, расположенную внутри прибора, с помощью которой происходит измельчение сырья.

Гранулятор комбикорма работает по такому принципу:

• сырье погружается в дозатор прибора
• через дозатор смесь попадает в смеситель
• в смесителе сырье проходит обработку паром или водой
• дальше подготовленная смесь попадает в пресс
• кормосмесь проходит между матрицей и прессом
• прессованное сырье выдавливается из отверстий матрицы
• продавленное сырье нарезают на одинаковые по длине гранулы

Во время сжатия сырья с помощью пресса, из него удаляется влага, благодаря чему его удельный вес становится минимальным, питательная ценность повышенной.

Источник: http://ukranalitika.com.ua/article/granuljator_kombikorma/

Размеры

Определить размер будущего аппарата очень важно перед началом изготовления гранулятора из мясорубки.

Всего нужно измерить следующие показатели:

• параметры сетки (частоту и диаметр ячеек);
• длину цилиндра;
• размеры ножей;
• размеры крышки.

Лучше всего использовать типовые чертежи, чтобы изготовить бытовой гранулятор комбикорма быстро и без долгих расчетов правильных размеров.

Чертежи были составлены профессионалами, поэтому можно не переживать за успех в изготовлении прибора.

Так, например, диаметр корпуса должен составлять 54 миллиметра, а основные размеры подбираются пропорционально радиусу внутреннего вала, который равен 11-13 миллиметрам.

Источник: http://zverovod.info/uhod/granulyator-dlya-kombikorma.html

Ссылки

• СН Севастьянова Биоэнергетика. Древесные (топливные) гранулы — Вестник Оренбургского государственного № 10(104) октябрь 2009

Источник: http://wiki2.org/ru/%D0%93%D1%80%D0%B0%D0%BD%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80

Где купить гранулятор кормов в России?

Гранулирующее оборудование можно приобрести напрямую у завода-изготовителя или через компанию-распространитель:

1. ООО «Доза-Агро» — завод изготовитель. Согласно отзывам продукция отличается надёжностью, простотой в эксплуатации.
2. ООО «Курские грануляторы». Пользователи отмечают высокую производительность оборудования, особенно при работе со шнековым дозатором.
3. ООО «Агропост» – компания-распространитель.

На официальном сайте можно:

• изучить каталог, узнать подробнее об оборудовании;
• сравнить цены в рублях;
• позвонив по предоставленному номеру телефона, убедиться в наличии понравившегося аппарата;
• оформить заказ.

Источник: http://sichovka.ru/krolchatnikov/granulyator.html

Как происходит процесс переработки корма?

Гранулятор не требует особых знаний, умений и навыков для работы. С работой по производству комбикорма с использованием этого аппарата справится каждый. Все, что потребуется сделать, это заложить подготовленное сырье в специальный резервуар.

Далее специальные крутящиеся ролики протолкнут массу в матрицу. Она разогревается до определенной температуры: 110 градусов. Прогретое сырье плотно прижимается к стенкам матрицы, снабженным небольшими отверстиями. Специальные приспособления способствуют формированию гранул во время прохождения массы сквозь них.

Своей аккуратной, удобной как для хранения, так и для кормления формой, гранулы обязаны пресс-регулятору. Именно он позволяет массе принять окончательный вид. Роль матрицы в этом процессе сведена к тому, чтобы гранулы имели нужные форму и диаметр.

Полученный благодаря такому оборудованию корм можно упаковывать в тару и убрать для хранения.

Источник: http://zernokorm.biz/vybor-optimalnogo-granulyatora

Литература

• Кокорин Л. К., Лелеко С. Н. Производство окисленных окатышей. — Екатеринбург: Уральский центр ПР и рекламы, 2004. — 280 с. — ISBN 5-85247-027-9.
• Коротич В. И. Теоретические основы окомкования железорудных материалов. — Москва: Металлургия, 1966. — 152 с.
• Юсфин Ю. С., Базилевич Т. Н. Обжиг железорудных окатышей. — Москва: Металлургия, 1973. — 272 с.

Эта страница в последний раз была отредактирована 26 мая 2021 в 16:28.

Как только страница обновилась в Википедии она обновляется в Вики 2.
Обычно почти сразу, изредка в течении часа.

Источник: http://wiki2.org/ru/%D0%93%D1%80%D0%B0%D0%BD%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80

Рецепты комбикорма в грануляторе

Бытовой гранулятор комбикорма можно применять для изготовления подкормки и производства пеллет по множеству существующих рецептов. Перечислим некоторые из них.

Очень популярен еще один вариант.

При этом очень важно запомнить, какое сырье вообще можно гранулировать.

Использование шелухи и соломы позволяет перерабатывать все отходы, что делает ферму экологически чистым хозяйством. Если увеличить мощность аппарата, можно перерабатывать и опилки, что особенно полезно в деревообрабатывающей промышленности. В этом случае топливо также должно быть более качественным.

Источник: http://agronom.media/instrumenty/dlya-zhivotnovodstva/granulyator.html

Чертежи гранулятора своими руками

Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня мы с вами рассмотрим чертежи гранулятора своими руками.

Введение

Все больше людей понимает, что гранулированные травяные смеси гораздо полезней для животных, а гранулированная древесина дает тепла больше в несколько раз чем обычные дрова.

Покупка же гранулятора не всегда возможна и тогда у народных умельцев появляется возможность потренировать свои извилины и сделать домашний шедевр, от которого душа будет радоваться очень долго.

Если же вы после прочтенного решите что вам выгоднее купить пресс, то обращайтесь ко мне в «ПОДДЕРЖКУ». Сегодня есть линии или отдельно пресса как для домашнего использования, так и для небольшого своего производства.

Если вы обратитесь ко мне, я вам подскажу какой пресс лучше вам выбрать, мы с вами подберем производительность и даже вы сможете БЕСПЛАТНО посетить настоящий завод по пеллетам. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ». Также у меня есть интересная не дорогая книжечка, о которой можно узнать в разделе «МОИ КНИГИ».

Зачем нужны чертежи

Перед каждым мероприятием нужно сделать план работ, составить какие то ориентиры. Также и у нас, перед созданием своего пресса нужно все расчертить. Я сейчас дам общие чертежи, вам же нужно будет уже под себя их подделывать.

Почему так? Да потому что у каждого под рукой свои материалы, а возможно если я дам строгую инструкцию, то какой то материал из нее вы не найдете, но у вас под рукой есть аналоги. Поэтому каждый дорабатывает все под себя.

Что вам понадобиться для создания любого гранулятора:

Это общие требования для создания пресса. Сейчас же мы рассмотрим несколько типов прессов и допишем отдельные недостающие материалы.

Чертежи гранулятора из мясорубки

Про этот пресс я писал совсем недавно тут. Этот пресс пригодиться для совсем небольшого объема гранулирования к примеру для создания корма для домашних животных, и если этих животных не очень много. Для более твердой древесины уже понадобиться совсем другой прибор.

Для изготовления такого пресса вам понадобиться:

Более подробно о том как его сделать можно прочесть по ссылке выше.

Шнековый гранулятор

Этот пресс уже по производительней. Его можно уже использовать не просто для одного двух домашних животных, а к примеру для подготовки корма на зиму животным. За час он может выдавать до 200 килограмм корма или древесных гранул. Все будет зависеть от размеров, которыми он будет обладать.

Подробно я расписывал про его изготовление на этой странице. Его преимущество это простота конструкции и производительность.

Такую конструкцию можно сделать дома и она будет довольно производительной. Кроме этого кроме комбикорма можно гранулировать и древесину.

Для изготовления такого пресса нужно:

Пресс с плоской матрицей

Тут уже гораздо сложнее с его изготовлением, но сделать можно, подробно о его изготовлении читайте тут. Производительность такого станка будет еще больше чем у шнекового. Но и сделать его тоже будет сложнее. Очень хорошая статья про строение пресса у меня есть тут.

Не нужно эти чертежи воспринимать буквально, прост скидываю их для примера.

Тут нам дополнительно понадобиться:

Выводы

Мы рассмотрели чертежи трех самых простых грануляторов которые подойдут для домашних условий. Как я уже сказал они идут в порядке увеличения своей производительности от малой до наибольшей.

Бытовые грануляторы своими руками более предпочтительнее делать для изготовления комбикорма, для древесины все же рекомендуется покупать. Но я не возражаю что в некоторых случаях самодельные крепче покупных.

Если же вы все таки хотите делать пресс для опилок, то нужно позаботиться чтобы все его элементы обладали повышенной прочностью.

Кроме этого, не стоит забывать, что для качественного гранулирования, сырье должно обладать влажностью 10 — 12%.

В большинстве случаев, это не является возможным без сушки. К чему я это говорю, а чтобы не получилось что вы пару месяцев делали пресс, а он у вас не прессует опилки. Как сушить опилки можно прочитать в статье по этой ссылке.

Но давайте я все таки кратенько скажу что существует несколько способов сушить сырье для окатышей.

Первый это сушка в сушильном барабане. Преимущества данного процесса это:

На фото промышленный сушильный.

Второй способ это сушка измельченной древесины в трубе сушилки, ее преимущества это простота конструкции, ее гораздо проще сделать если у вас есть материалы и навыки сварщика. К недостаткам можно отнести большую занимаемую площадь.

Видео по теме

Удачи и до новых встреч, с вами был Андрей Ноак!

Источник

Делаем бытовой гранулятор для комбикорма своими руками из мясорубки или пресса

Низкое качество покупных кормов, стремление оптимизировать затраты заставляют заводчиков сельскохозяйственных животных и птиц задумываться о применении более качественных и экономически выгодных гранулированных комбикормов и изготавливать их в домашних условиях.

Идеальным вариантом в этом случае является бытовой гранулятор для комбикорма, который можно купить или сделать своими руками.

Принцип работы и устройство гранулятора

Аппарат выполняет измельчение, смешивание компонентов комбикорма, взятых в определённых пропорциях, последующее прессование полученной массы в цилиндрические гранулы (пеллеты).

Простейший гранулятор состоит из 4 основных узлов:

Матрица может быть двух видов, от этого зависит принцип образования гранул:

Устройство работает от электродвигателя или от ручной рукоятки.

Гранулятор для комбикорма

Электродвигатель через маховик с клиноременной передачей передаёт вращение валу и установленным на нём гранулирующим и подшипниковым узлам.

Гранулирующий узел – основной элемент, осуществляет:

Размеры гранул определяется конструктивными особенностями устройства:

Для получения гранул перед прессованием компоненты комбикорма пропаривают, а после выхода горячие гранулы охлаждают. Можно выбрать другой вариант: смешать комбикорм с жидкими продуктами, например гидролом или мелассой.

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.

Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

Ролики могут быть:

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

Переделка мясорубки в гранулятор

Изготовить аппарат на основе мясорубки несложно, следует:

Гранулирующее устройство из мясорубки имеет несколько недостатков:

Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

Аппарат с самодельной матрицей

Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

Порядок сборки:

Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

При самостоятельной сборке необходимо обратить внимание на два момента:

Шнековый пресс

Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

Шнековый пресс позволяет значительно оптимизировать производство:

В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.

Что можно гранулировать

Гранулированию подвергаются:

Достоинства корма в гранулах

Использование комбикорма в гранулированном виде даёт массу плюсов:

Гранулированные продукты не слёживаются, не смерзаются при низких температурах, сохраняют форму при высокой влажности.

Где купить гранулятор кормов в России?

Гранулирующее оборудование можно приобрести напрямую у завода-изготовителя или через компанию-распространитель:

На официальном сайте можно:

Заключение

Корм в гранулах – полезный и экономичный выбор. Опытный мастер, ознакомившись с конструкцией бытового гранулятора для комбикорма, может сэкономить и сделать аппарат из мясорубки или автомобильных запчастей.

В комплектации со шнеком он сможет переработать любое сырьё.

Источник

Как сделать гранулятор для комбикорма из мясорубки своими руками

Гранулятор из мясорубки своими руками подходит для приготовления мягкого комбикорма. Аппарат обладает невысоким запасом прочности, но может облегчить работу фермера и не потребует лишних затрат.

Устройство и принцип действия гранулятора из мясорубки

Чтобы понять, как работает самодельный гранулятор, для начала нужно рассмотреть принцип действия и устройство заводского прибора. Он состоит из нескольких основных частей:

Промышленные грануляторы способны обрабатывать, в том числе твердые корма и производят в среднем около 200 кг готовой смеси за час. Пользоваться ими очень удобно, но есть недостаток, стоят такие устройства дорого. При ограниченных финансах собрать гранулятор лучше своими руками, основой для него может послужить старая металлическая мясорубка механического типа. Возможности агрегата будут ограничены, и обрабатывать в нем получится только мягкие корма, но и такое устройство принесет большую пользу в хозяйстве.

В верхней части гранулятора из мясорубки можно прикрепить воронку для удобной загрузки сырья

Самодельный гранулятор состоит из нескольких частей:

Устройство самодельного гранулятора практически полностью повторяет схему заводского прибора. Разница заключается в габаритах — домашний агрегат из мясорубки намного меньше. Кроме того, сборка у самодельного устройства менее надежная, а двигатель не такой мощный. Именно по этой причине для трамбования твердых кормов мясорубка не подойдет.

Чертежи гранулятора

Чертежи и видео гранулятора из мясорубки своими руками показывают, что это очень простое устройство. С его изготовлением справятся даже начинающие. Использовать в качестве основы для агрегата мясорубку удобно именно потому, что она требует минимальной доработки. При создании гранулятора понадобится только удалить лишние части устройства и закрепить некоторые дополнительные элементы.

Достоинством мясорубки является наличие готового прочного шнекового механизма

Гранулятор своими руками получается компактным и подходит для установки на стол в подсобке

Какие инструменты и материалы потребуются

Для изготовления шнекового гранулятора из мясорубки понадобится подготовить:

Как сделать гранулятор для комбикорма и травы из мясорубки своими руками

Алгоритм изготовления гранулятора из мясорубки от ЛПХ Кролик достаточно простой. При наличии определенных навыков в обращении с токарным станком, болгаркой и сваркой сделать агрегат можно быстро и без затруднений:

В первый раз гранулятор из мясорубки включают без нагрузки на холостом ходу. Необходимо проверить работоспособность конструкции и послушать, нет ли посторонних скрипов, треска или лишней вибрации. Если устройство функционирует ровно и с небольшим шумом, в верхнюю часть мясорубки засыпают пробную партию сырья и на практике оценивают качество гранулирования.

Рекомендации

Видео самодельного гранулятора для комбикорма из мясорубки рекомендуют обратить внимание на несколько моментов:

И отверстия для гранул, и паз для наконечника шнекового вала перед сборкой конструкции необходимо отшлифовать на токарном станке или вручную. Любые неровности в креплениях негативно отразятся на качестве и приведут к тому, что конструкция будет сильнее вибрировать. Грубые отверстия для комбикорма, в свою очередь, не позволяют добиться оптимальной плотности гранул.

Заключение

Гранулятор из мясорубки своими руками — достаточно простая в изготовлении конструкция. Для сборки агрегата понадобится воспользоваться токарным станком, болгаркой и сваркой, но в целом сложных профессиональных работ проводить не придется.

Источник

Как соорудить гранулятор для комбикорма?

В данной статье рассмотрим несколько моделей и способов, как можно сделать гранулятор своими руками.

Особенно удобно собрать аппарат тем фермерам, которые являются новичками в своем деле и еще не уверены до конца в том, что разведение хозяйства это точно то, чем они хотят заниматься.

Ведь в таком случае тратить большие суммы денег на покупку изготовленного в заводских условиях гранулятора просто бесполезно.

Принцип работы

Процесс формирования гранул происходит путем придачи формы измельченному сырью во время прохождения через отверстия в матрице.

Этот сложный цикл, ранее распространенный только на предприятиях химической промышленности при изготовлении пластмасс, в животноводстве стал применяться относительно недавно.

Устройство Гранулятор требует небольшого количества комплектующих и запчастей.

В общем виде он состоит из следующих элементов:

Главной деталью является матрица, именно от ее качества зависит форма и размер гранул корма.

Грануляторы бывают нескольких типов. К самым распространенным относятся:

Преимущества

Изготовление данного аппарата своими руками имеет множество преимуществ.

К наиболее весомым относятся:

Можно приготовить комбинированный корм, содержащий все необходимые витамины, микро- и макроэлементы, белки, жиры и углеводы в определенных, заранее заданных пропорциях.

Размеры

Определить размер будущего аппарата очень важно перед началом изготовления гранулятора из мясорубки.

Всего нужно измерить следующие показатели:

Лучше всего использовать типовые чертежи, чтобы изготовить бытовой гранулятор комбикорма быстро и без долгих расчетов правильных размеров.

Чертежи были составлены профессионалами, поэтому можно не переживать за успех в изготовлении прибора.

Так, например, диаметр корпуса должен составлять 54 миллиметра, а основные размеры подбираются пропорционально радиусу внутреннего вала, который равен 11-13 миллиметрам.

Как сделать гранулятор?

С плоской матрицей

Главными элементами являются:

Корпус должен состоять из двух составляющих частей: внешней и внутренней. При этом диаметр должен выбираться такой, чтобы матрица в верхней части конструкции могла свободно вращаться.

Всегда должен оставаться небольшой зазор между внутренним и внешним корпусами.

Изготовление гранулятора для комбикорма не требует дорогостоящих материалов и запчастей.

Для изготовления самодельного гранулятора понадобится:

Если есть возможность, лучше использовать комплектующие из высококачественной или легированной стали.

Сначала нужно приготовить диск толщиной двадцать миллиметров или больше.

Необходимо помнить: толщина влияет на размер гранул и на производительность. Поэтому при увеличении толщины нужно выбирать более мощный электродвигатель.

Этапы изготовления:

Первый запуск необходимо проводить только после полного высыхания слоя краски.

Из мясорубки

Чтобы изготовить гранулятор для пеллет своими руками из мясорубки, чертежи и другие сложные схемы не понадобятся. Достаточно просто найти ненужную механическую мясорубку.

При обработке твердого сырья такое устройство быстро потеряет пригодность и эффективность. Однако простота изготовления позволяет без особого труда сделать такой аппарат даже начинающему фермеру.

Как уже было сказано выше, гранулятор из мясорубки не может перерабатывать твердые продукты. Однако этот недостаток с лихвой компенсируется преимуществами.

Достоинства такого типа гранулятора:

Чаще всего в домашних условиях предпочитают делать грануляторы именно такого типа, чтобы возникало меньше проблем с изготовлением корпусов.

Чтобы изготовить гранулятор из мясорубки, необходимо заранее собрать все необходимое, чтобы не отвлекаться непосредственно во время работы.

Из материалов и запчастей понадобятся:

Выполнять все операции нужно на верстаке, применяя резиновый коврик для соблюдения безопасности, чтобы деталь не соскользнула со стола и не нанесла повреждение.

Сложных чертежей при изготовлении аппарата такого типа не потребуется. Следует измерить сетку, матрицу, габариты корпуса и вала.

Проводить расчеты нужно с учетом, что матрица должна примыкать к червячной передаче, поэтому необходимо предусмотреть небольшое углубление.

Если ребра корпуса мясорубки будут мешать процессу, их необходимо удалить. Затем следует установить пресс на верстак и устойчиво закрепить его крепежными болтами. В ножках мясорубки нужно просверлить отверстие.

Матрица

Желательно изготавливать матрицу по трафарету, сделанному от руки или с помощью графического редактора и чертежного проектировочного программного обеспечения.

Важно учитывать размер вала, который должен быть просверлен в центре матричного диска.

Зачастую размер отверстий зависит от диаметра болванки:

Крышка

Обычная крышка от мясорубки не подойдет, поэтому необходимо изготовить ее специально. Выточить новую резьбу для крышки возможно двумя способами: приварив проволоку или сделав надрезы болгаркой.

Необходимо учитывать диаметр проволоки, чтобы не нарушить всю конструкцию.

Лучше изготовить крышку с припуском: если вы захотите поставить матрицу побольше, не придется изготавливать новую защитную крышку.

Нож для пеллет

В шнеке мясорубки необходимо просверлить отверстие для крепления ножа с помощью болта с наружной стороны матрицы. Очень важно использовать качественные крепежные болты.

Установка шкивов

Шкивы следует прикрепить симметрично, очень точно, потому что именно они будут выполнять главное действие – передавать движение переводному ремню.

Шкивы будут испытывать повышенную нагрузку, поэтому они должны быть качественными и износостойкими. Ведущий шкив необходимо присоединять к валу двигателя, ведомый – к ручке.

Натяжка ремня, расчет установки двигателя

Шкивы нужно медленно соединить с двигателем ременной передачей. Необходимо учитывать возможную пробуксовку.

На колесе, на которое будет натягиваться ремень, должны отсутствовать зубцы, иначе деталь будет сильно перегреваться, и риск поломки гранулятора возрастет в разы.

Наладка и доработка

После сборки устройства нужно приварить емкость к отверстию, оставшемуся от корпуса мясорубки. Такая воронка будет служить для засыпки сырья для изготовления корма.

Нужно провести тестовый запуск готового механизма, чтобы удостовериться в его работе пока без грубого сырья и вовремя исправить возможные недостатки.

Очень важно отслеживать положение всех деталей, правильность их работы, оценить натяжение ремня.

Шнековый пресс

Данный механизм применяется для изготовления гранулированного корма из зерновых и гранул из соломы, которые используются в качестве подкормки.

Всего за час работы возможно переработать 200 килограммов сырья в 200 килограммов готового комбикорма. Можно регулировать количество продукта путем корректировки мощности и производительности оборудования.

Принцип работы следующий: сырье подается в верхнюю часть аппарата, которая движется внутри колеса, продавливается шнекером сквозь отверстия в матрице и приобретает форму гранул.

Достоинства такого типа грануляторов:

Если усовершенствовать прибор и подобрать более износостойкие компоненты, можно перерабатывать даже древесину.

Материалы нужны такие же, как и при изготовлении гранулятора с плоской матрицей, отличия появляются именно в самой матрице.

Для изготовления понадобятся:

Из крупного оборудования для изготовления понадобятся: сварочный аппарат, болгарка, сверлильный и токарный станки.

Материалы:

Конструкция должна быть стальной, поэтому комплектующие должны быть надежными, прочными, но не тверже стали, чтобы шнековый гранулятор проработал долго.

Для построения чертежа самыми главными параметрами являются габариты самого устройства, диаметр шнека и тип матрицы: с размерами и частотностью ячеек.

Каждый выбирает габариты самостоятельно, но наиболее распространенными считаются:

Чаще всего параметры деталей изменяются при увеличении производительности: чем она выше, чем более крупные требуются габариты.

Применять нужно шариковые и конусные роликовые подшипники.

Изготовление шнека

Это самый важный этап, позволяющий изготовить шнековый гранулятор своими руками.

Этапы изготовления шнека:

Чем больше шаг резьбы, тем выше производительность, а давление на матрицу – ниже.

Матрица

Существует такая закономерность: чем больше сечение матрицы, тем выше КПД. Маленькие отверстия нужно расширить дрелью и обязательно отшлифовать.

Прочность гранул корма зависит от их длины, которая определяется толщиной матричного диска.

При этом нужно учитывать: чем длиннее планируются гранулы, тем толще они должны быть, поэтому нужно увеличивать диаметр ячеек матрицы и ее толщину.

Матрицу изготавливают из стальной пластины марки 45. Желательно применять легированную или нержавеющую сталь. Чем меньше толщина матрицы, тем быстрее она изнашивается.

Отверстия ячеек можно просверлить и обязательно отшлифовать.

Диаметр подбирается в зависимости от толщины матричного диска:

Долговечность матрицы зависит от следующих факторов:

Мощность матрицы зависит от толщины, поэтому диаметр ячеек должен быть меньше толщины приблизительно в 8-10 раз.

Корпус из двух или трех гильз

Для изготовления кожуха понадобится труба, оснащенная сменной гильзой, которую нужно приварить к краям корпуса. Загрузочное отверстие изготавливается из куска трубы маленького диаметра.

Торцы оснащаются фланцами. Втулка может заменяться. Ее толщина должна равняться шести миллиметрам. Необходимо оставлять посадочное гнездо, чтобы прикрепить матрицу к внутренней части корпуса.

Пять пластин нужно приварить на втулку, чтобы распределить нагрузку при подаче сырья.

Советы профессионалов

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр.

Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов.

Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Рекомендации по изготовлению матрицы

Очень важно подбирать матричный диск с учетом возможной производительности.

Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт.

Оптимальным считается диаметр в 25-30 сантиметров.

Источник
