Чертежи акустических систем

Сделать звуковые колонки своими руками — с этого у многих начинается увлечение сложным, но очень интересным делом — техникой звуковоспроизведения. Начальным побуждением часто становятся экономические соображения: цены на брендовую электроакустику завышены не чрезмерно — безобразно нагло. Если уж заклятые аудиофилы, не скупящиеся на раритетные радиолампы для усилителей и плоский серебряный провод для намотки звуковых трансформаторов, сетуют на форумах, что цены на акустику и динамики для нее систематически вздуваются, то проблема действительно серьезна.

Желаете колонки для дома по 1 млн. Извольте, найдутся и подороже. Но, возможно, кое-что из изложенного окажется откровением и для мэтров любительской электроакустики — если будет удостоено прочтением оными.

Акустические системы промышленного и любительского изготовления и динамики для них. Звуковая колонка КЗ, колонка звуковая это один из видов акустического оформления электродинамических головок громкоговорителей ГГ, динамиков , предназначенный для технико-информационного озвучивания больших общественных помещений.

Вообще же акустическая система АС состоит из первичного излучателя звука ИЗ и его акустического оформления, обеспечивающего требуемое качество звучания. Домашние АС по большей части с виду похожи на звуковые колонки, поэтому их так и прозвали. Электроакустические системы ЭАС имеют в своем составе также электрическую часть: провода, клеммы, разделительные фильтры, встроенные усилители мощности звуковой частоты УМЗЧ, в активных АС , вычислительные устройства в АС с цифровой расфильтровкой каналов и др.

Акустическое оформление бытовых АС размещается как правило в корпусе, отчего они и выглядят более-менее вытянутыми вверх колоннами.

Акустика идеальной АС возбуждается во всем диапазоне слышимых частот Гц одним широкополосным первичным ИЗ. Первые, естественно, называются 3-х полосным, а вторые — 2-х полосными.

Начинать осваиваться в электроакустике лучше всего с 2-полосных АС: они позволяют в домашних условиях без излишних затрат и сложностей получить звук качества до высокого Hi-Fi см. Звуковой сигнал от УМЗЧ или, в активных АС, маломощный от первичного источника плеера, звуковой карты компьютера, тюнера и т.

Далее в статье рассматривается преимущественно, как сделать колонки, обеспечивающие хорошую акустику. Электронная часть электроакустики — предмет особого серьезного обсуждения, и не одного.

Здесь нужно заметить только, что, во-первых, поначалу не нужно браться за близкую к идеальной, но сложную и дорогую цифровую расфильтровку, а применить пассивную на индуктивно-емкостных фильтрах. Для расчета разделительных лестничных фильтров АС есть специальные программы, напр. JBL Speaker Shop.

Однако в домашних условиях индивидуальная настройка каждой вилки под конкретный экземпляры динамиков, во-первых, не бьет по производственным расходам в серийном производстве.

Во-вторых, замена ГГ в АС требуется только в исключительных случаях. Значит, к расфильтровке частотных каналов АС можно подойти нетрадиционно:.

У технически сведущего читателя может возникнуть вопрос: так у вас что же, фильтр на комплексную нагрузку работает? Да, и в данном случае — ничего страшного. Примечание: не пытайтесь расфильтровывать активные АС аналоговыми активными фильтрами на операционных усилителях ОУ. Добиться линейности их фазовых характеристик в широком диапазоне частот невозможно, поэтому, напр.

Hi-Fi, как известно, сокращение от High Fidelity — высокая верность воспроизведения звука. Понятие Hi-Fi изначально принималось как расплывчатое и не подлежащее стандартизации, но постепенно выработалось неформальное деление его на классы; цифрами в списке обозначены соответственно диапазон воспроизводимых частот рабочий диапазон , максимально допустимый коэффициент нелинейных искажений КНИ на номинальной мощности см. Любопытно, что высокий, базовый и начальный Hi-Fi примерно соответствуют высшему, первому и второму классам бытовой электроакустики по системе СССР.

Понятие абсолютного Hi-Fi возникло с появлением конденсаторных, пленочно-панельных изодинамических и электростатических , струйных и плазменных излучателей звука. Тяжелым Heavy высокий Hi-Fi обозвали англо-саксы, так как High High Fidelity по-английски все равно что масло масленое. Домашняя акустика для современной квартиры или дома с хорошей звукоизоляцией должна удовлетворять условиям на базовый Hi-Fi.

Высокий там, конечно, хуже не зазвучит, но обойдется много дороже. В блочной хрущевке или брежневке, как их не изолируй, начальный и базовый Hi-Fi различают только профессиональные эксперты.

Основания для такого загрубления требований к домашней акустике следующие. Во-первых, полный диапазон звуковых частот слышат буквально единицы людей из всего человечества. Люди, одаренные особо тонким музыкальным слухом, такие как Моцарт, Чайковский, Дж.

Гершвин, слышат высокий Hi-Fi. Во-вторых, в наиболее слышимой области СЧ человек по динамике различает звуки в диапазоне дБ, считая от порога слышимости в 0 дБ, равного интенсивности звукового потока в 1 пВт на кв. Звук громче дБ это уже боль, а затем — повреждение органов слуха и контузия. Это — предел восприятия, громче которого звук превращается в еще терпимый, но уже бессмысленный шум. Что до попсы любого рода и саундтреков к фильмам, то это вообще не тема — их динамический диапазон уже при записи сжимают до 66, 60 и даже 44 дБ, чтобы можно было слушать на чем попало.

В-третьих, естественные шумы в тишайшей гостиной загородного дома за задворках цивилизации — дБ. Санитарная норма шума в читальном зале библиотеки — 32 дБ, а шелест листьев на свежем ветру — дБ. Отсюда ясно, что динамики высокого Hi-Fi в 75 дБ более чем достаточно для осмысленного прослушивания в бытовых условиях; динамика современных УМЗЧ среднего уровня, как правило, не хуже 80 дБ.

В городской квартире распознать по динамике базовый и высокий Hi-Fi практически невозможно. Примечание: в помещении, зашумленном более чем на 26 дБ, частотный диапазон избранного Hi-Fi можно сузить до пред. Тут достаточно заметить, что, если вы предпочитаете классику и джаз, ВЧ ГГ лучше брать с диффузором на мощность 0,,3 от таковой НЧ канала, напр.

Впрочем, хорошая купольная ВЧ ГГ годится для любой музыки. Искажения звука возможны линейные ЛИ и нелинейные НИ. Линейные искажения это, попросту, несоответствие среднего уровня громкости условиям прослушивания, для чего в любом УМЗЧ и есть регулятор громкости. В дорогие 3-полосные АС для высокого Hi-Fi напр. Что касается НИ, то им, как говорится, несть числа и постоянно обнаруживаются новые.

Наличие НИ в звуковом тракте выражается в том, что форма выходного сигнала который звук уже в воздухе не вполне идентична форме исходного сигнала от первичного источника. А, напр. Кроме интерференции, АС могут давать преимущественно НИ по пп. Способы избежать призвуков — рациональная конструкция корпуса АС и правильный выбора материала для него, также см.

Транзистор — квантовый прибор, и его передаточные характеристики аналитическими функциями не выражаются принципиально. Следствие — точно просчитать все гармоники транзисторного УМЗЧ невозможно, а их спектр тянется до ой и более высоких компонент. Также в спектре транзисторных УМЗЧ велика доля комбинационных составляющих. Единственный способ управиться со всем этим безобразием — упрятать НИ поглубже под собственные шумы усилителя, которые, в свою очередь, должны быть многократно ниже естественных шумов помещения.

С гармоническими НИ динамиков АС дело обстоит иначе. Их спектр, во-первых, как и у ламповых УНЧ, чистый — только обертоны без заметной примеси комбинационных частот. Во-вторых, гармоники АС прослеживаются, тоже как у ламп, не выше 4-й. И ничего, играют, слушателям нравится.

Вывод отсюда следует очень важный и благоприятный: диапазон воспроизводимых частот и собственные гармонические НИ АС не являются параметрами, критически важными для качества создаваемого ею звука. ИФИ — результат схождения звуковых волн от рядом расположенных источников синфазно или в противофазе. Результат — всплески, вплоть до рези в ушах, или провалы почти но нуля, громкости на отдельных частотах.

Один из парадоксов развитого социализма. Вероятность возникновения ИФИ резко растет с повышением частоты и, соотв. Вообще, золотое правило электроакустики — по одному излучателю на полосу, а бриллиантовое — одна широкополосная ГГ на весь частотный диапазон.

Поэтому производители и опытные любители часто увеличивают мощность АС и улучшают басы, спаривая или счетверяя ставя квадруплетом НЧ ГГ. На слух она проявляется как резонансные НИ: бухтит, гундосит, дребезжит, почему — непонятно. Так что следуйте драгоценным правилам, чтобы не перебирать раз за разом всю АС без толку. Особенно — если в АС используются эффективные и недорогие динамики с коротким ходом диффузора, см. Примечание, кстати о басах: рокерский анекдот.

Итак, молодая перспективная группа прорвалась на престижный фестиваль. Через полчаса им выходить, а они уже за кулисами, волнуются, ждут, но басист загулял где-то. Выход машут, а басиста все нет. Что делать? Ну, будем играть без баса. Невыход это мгновенный крах карьеры навечно. Сыграли без баса, понятно, как. Бредут к служебному выходу, плюются, матюкаются. Глядь — басист, поддатый, с двумя тёлками. Они к нему — ах ты, козлина, ты хоть понимаешь, как ты нас кинул?!!

Ты где был?! Бас в музыке все равно что фундамент для дома. Слышимость звука зависит от потока энергии звуковой волны, который зависит от частоты по квадрату. Стало быть, басы слышны хуже всего, см.

Но на больших мощностях растет вероятность возникновения НИ, самые сильные и, разумеется, слышимые составляющие спектра которых от басов придутся как раз на лучше всего слышимые СЧ. Любой источник звука отдает ему энергию тем лучше, чем больше его размеры относительно длины звуковой волны.

Поэтому большая часть работ и хлопот по созданию АС сводится к тому, чтобы заставить ее получше воспроизводить НЧ. Но напомним еще раз: не забывайте при этом как можно чаше контролировать чистоту СЧ! Собственно же создание НЧ тракта АС сводится к:. Отдача по звуку в дБ характеристическая чувствительность указывается в паспорте динамика. Измеряется она в звукомерной камере в 1 м от центра ГГ измерительным микрофоном, расположенным строго по ее оси.

Акустическая система для самостоятельного изготовления

АЧХ с малым окном вот, ниже гц можно не смотреть из-за недостаточного количества отсчетов, если взять больше отсчетов то поймаем переотражения комнаты. Мне как человеку, которому медведь на ухо наступил сложно это понять, я могу слушать музыку в старых наушниках с рваной мембраной и не услышу разницы. А 6дб например это в 2 раза тише. Широкой аудитории это не интересно, а если кто-то заинтересуется, то всю информацию легко найти в интернете. Сам все хочу собрать себе дома что-то подобное, вроде и руки от куда надо и инструмент и оборудование на работе, но как-то все лень да лень :D.

Поделюсь своим практическим опытом по созданию акустических систем . Следует отметить, АС получилась более компактных размеров. Вот ее Вначале прослушивание велось каждой колонки в отдельности. Кроме того, конструкция будет в большой степени наугад (точные чертежи отсутствуют).

Please turn JavaScript on and reload the page.

То что сделано своими руками всегда радует больше чем просто купленная вещь, а некоторые вещи получаются ещё и дешевле чем готовая заводская продукция. После покупки недорогих полочников я стал присматривать к ним усилитель, покупал я бу и при покупке послушал самодельную акустику которая при цене в 2 раза дороже моих полочников играла лучше на порядок. В процессе поисков на форумах я нашёл сайт человека у которого просто огромное количество проектов, к каждому из них есть подробные описания чертежи, список используемых деталей. В общем готовые схемы. Проекты там есть на любой вкус, от очень компактных полочных колонок, до огромных типа акустический щит. Из материалов саморезы, клей пва, наждачки, струбцины отвёртка, фанера или дсп хардкорные мастера могут сделать из цельного ствола дерева. Делать можно из дсп, но тогда надо придумывать отделку шпон или плёнка , у меня корпуса просто залакированы. Запас нужен так как после распила и транспортировки срез может быть со сколами, все кромки я до нужных размеров обрезал фрезером с кромочной фрезой срез получается идеально ровным и гладким. Отверстия вырезаются фрезером с помощью насадки на подошву которую можно купить или сделать самому не знаю как она называется, постараюсь найти и скину в комментарии.

Настенные крепления для колонок

В своем новом жилище я захотел установить стереосистему, не тратясь при этом. При переезде мне повезло, я нашел старую автомагнитолу, которой давно не пользовался, и пару колонок. Еще я знал, что у меня лежит без дела старый блок питания, и из всего этого я решил соорудить самодельную домашнюю акустику из автомобильных динамиков. Чтобы начать сборку вашей домашней акустики своими руками из автомобильных динамиков соберите все необходимые компоненты.

Сохранить и прочитать потом —.

Акустическая система своими руками: выбор динамиков, акустического оформления, изготовление

Если вы находитесь на этой странице, значит, у вас есть огромное желание построить свою собственную акустическую систему, для себя или для бизнеса, неважно, основы дизайна акустического системы кабинета , другими словами акустического ящика остаются неизменными. Обычно конструкция акустической системы состоит из влагостойкой фанеры и разделительного пассивного фильтра кроссовера и высококачетвенных динамических головок. Конструкции Сабвуферов. Конструкции Мониторов. Все Конструкции Корпусов Акустики. Новый напольный монитор от компании Park Audio.

Своими руками трехполосная акустическая система

Изготовление акустических систем своими руками нечастый случай. Практикуется профи, начинающими музыкантами, когда магазинные варианты не устраивают. Это типичные примеры, которые решаются набором общепринятых способов. Рассмотрением мы и займемся. Не рекомендуем листать по диагонали устройство акустической системы, вникайте! Нет шансов сделать акустическую систему самостоятельно без понимания теории. Нижний край — 40 Гц, верхний — 20 Гц 20 кГц. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители.

Это означает, что футляр акустической системы наглухо закрыт и 1) удается существенно уменьшить габаритные размеры футляра при . На рисунках даны чертежи отдельных деталей футляра и его общий вид с Рассмотрим фазирование громкоговорителей внутри колонок и колонок между собой.

Каждый приходит к необходимости создания акустической системы собственного изготовления по разным причинам: хобби, поиск уникального звука, коммерческие цели. В нашем распоряжении имеется фрезерный станок с ЧПУ и прочее столярно-слесарное оборудование, которое необходимо для изготовления корпусов акустических систем высокого качества. Мы работаем преимущественно с МДФ и фанерой, однако в случае, если клиент отдаёт предпочтение другим материалам, то дело лишь в цене.

Многие пользователи компьютеров и других устройств приобретают для них колонки — этот аксессуар используется для проигрывания самых разных аудиофайлов. На современном рынке представлено огромное количество разнообразных моделей, которые снабжаются всё новыми и новыми функциями. Но вовсе не обязательно приобретать новое устройство, если старые колонки сломались или их вовсе не было. Вполне реально сделать их своими руками из автомобильных динамиков.

Сам связался с постройкой DIY, да и есть примеры друзей, так что если интересно, пара моих наблюдений и выводов:.

В предыдущем путеводителе для начинающих меломанов , посвященном акустике помещения мы выяснили, что любая комната — своего рода резонатор, драматически влияющий на характер звучания системы. Теперь пришла пора поговорить непосредственно об источниках этого самого звучания, то есть об акустических системах. Чтобы как следует разобраться в процессах, происходящих в ящике, на стенке которого смонтирован один или несколько динамиков, нужно вдумчиво прочитать пару-тройку книжек, в каждой из которых формул больше, чем во всем школьном курсе физики. Я забираться в такие дебри не буду, так что не стоит данный материал как исчерпывающий анализ или руководство по постройке аудиофильских колонок. Однако очень надеюсь, что он поможет начинающим меломанам да и некоторым хроническим тоже как следует сориентироваться в разнообразии акустических решений, каждое из которых его разработчики, разумеется, называют единственно правильным. Некоторое время после изобретения в году электродинамического излучателя с коническим диффузором окей, просто динамика , его деревянное обрамление исполняло в первую очередь декоративные и защитные функции.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация.

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии. В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели.

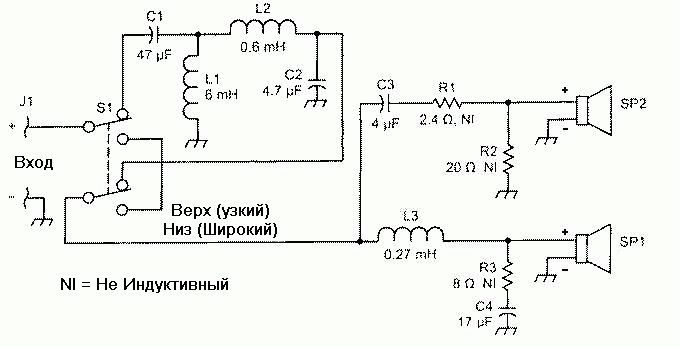

Схема колонок

Схема колонки включает в себя динамики, накладки, диффузор и кроссовер. У мощных моделей используется специальный фазоинвертор. Усилители могут устанавливаться с полевыми либо коммутирующими транзисторами. С целью улучшения качества звучания применяются конденсаторы. Вуфер подбирается с усилителем. Динамическая головка должна крепиться на уплотнитель.

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Чертеж модели на два динамика

Колонки на два динамика можно изготовить для дома или машины. Если рассматривать первый вариант, то диффузор потребуется импульсного типа. В первую очередь для сборки подбирается прочная фанера. Следующим шагом вырезается нижняя стойка. Модели с ножками встречаются очень редко. Для покрытия шпона можно использовать обычный лак. Виброизоляционную ленту на переднюю стойку клеить не требуется. Диффузор крепится под динамиком. Чтобы сделать отверстие на панели, нужно воспользоваться лобзиком. Фазоинвертор фиксируется у задней стенки. Некоторые изготавливают устройства с горизонтальным расположением динамиков. В этом случае диффузор будет находиться в верхней части конструкции. Провода для колонок используются двухжильного типа.

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы потребуется стабилитрон.

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Автомобильные модификации

Выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа. Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Колонки с открытым корпусом

Переносные колонки с открытым корпусом сделать довольно просто. Чаще всего они изготавливаются с одним динамиком. На задней панели устройства проделываются отверстия дрелью. Непосредственно пластины соединяются стягивающими шурупами. Диффузор для таких устройств подходит импульсного типа. Фазоинверторы часто устанавливаются с одним усилителем. Если рассматривать мощные переносные колонки, то у них применяется резисторный кроссовер. Крепится он за фазоинвертором. Многие специалисты рекомендуют динамики устанавливать на уплотнителе.

Устройства с закрытым корпусом

Колонки (самодельные) с закрытым корпусом считаются самыми распространенными. Многие специалисты считают, что по качеству звучания они являются наилучшими. Фазоинверторы для устройств подходят оперативного типа. Вуферы устанавливаются в отверстия. С целью сборки корпуса подойдут обычные листы из фанеры. Также важно отметить, что есть модификации с сердечниками. Если рассматривать колонки большой мощности, то клеммники устанавливаются в нижней части корпуса. По оформлению модели довольно сильно отличаются.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер. В конце работы важно зачистить корпус и покрыть его лаком.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева. Однако важно отметить, что он боится повышенной влажности.

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

Хочу предоставить свой проект, так сказать домашнего аудиокомплекса
. По началу знаний по акустике было вообще ноль, даже не знал как собирать обычные усилители класса А, не то что там усилители для сабвуфера. Интерес появился после того как ко мне пришел еще более «зеленый» радиоэлектронщик чем я и предложил сделать сабвуфер. Не хотел показаться профаном и полез в Гугляндию чтобы что-нибудь там найти по этой теме, но то-ли гуглил плохо, то-ли реально полезной информации не было, в общем ничего дельного не откопал, полез курить форумы, подчерпнул информации там и взялся за дело. Первым делом нам понадобится низкочастотный динамик, сразу предупреждаю-саб у нас низкобюджетный и не очень мощный, в своем магазине нашел только 35гдн-1м-4, выглядит он вот так:

Также известен под тайным кодовым советским названием 25гдн-1-4. Почему два одинаковых динамика называются по-разному я не знаю, это нужно у совков спросить, ибо не знаю что творилось в их головах когда они придумывали это. Характеристики оного вот такие:

• Частота основного резонанса: 80 (100) Гц;
• Полоса частот: 63-5000 Гц;
• Неравномерность частотной характеристики: 14 дБ;
• Уровень характеристической чувствительности: 83 дБ/м Вт;
• Габариты (в плане): 125х125 мм;
• Высота: 75,5 мм;
• Эквивалентный объём: 11 дм;
• Полная добротность: 0,55;
• Масса: 1,3 кг.

Паспортная мощность у него 25 ватт, но у совков вообще было свое понятие мощности, ибо орет он на все 60. Теперь разберемся с коробом для него. Было много идей и предложений, про которые я вообще ничего не знал, ну вот, например кто же знал что close box
это просто динамик в герметичной коробке?

1. Закрытый ящик
(ЗЯ, closed box). Простейший по конструкции и изготовлению корпус. Широко применяемое акустическое оформление. Представляет собой герметичный ящик. Излучение тыльной части диффузора динамика закрыто в корпусе и, по сути, не используется. Вся энергия при этом переходит в тепло. Часто чтобы бороться с этим, в ЗЯ применяют заполнение различными материалами синтепон, шерсть, минеральная вата и так далее. Существенным минусом является крайние низкий КПД, так как излучает звук только одна сторона динамика. Для получения большого звукового давления в этом корпуса требуются мощные динамики. Главным достоинством данного оформления является наилучшее качество звучания. Бас сабвуфера в закрытом корпусе мягкий, четкий и быстрый. EBP 40-60

2. Основной принцы работы фазоинверторного корпуса
— заставить работать излучение тыльной часты диффузора на пользу. Для этого внутренний объем корпуса соединяется с атмосферой при помощи труб или щелей. Порт (труба или щель) вопреки расхожему мнению не создает «сквозняк» или «дует».

Принцип работы несколько иной. Порт содержит определенный объем воздуха. Вместе с тем воздухом, который содержится в ящике, а так же подвижной системой динамика, это создает колебательною систему, колебания которой по фазе совпадают с колебаниями диффузора. Другими словами, мы заставляем излучение тыльной части диффузора работать нам на пользу, складываясь с излучением передней части.

Таким образом КПД системы, по сути, удваивается. Настройка фазоинверторного корпуса, как с помощью подбора объема, так и с помощью площади и длинны порта. Минусом данного оформления является более низкое качество звука по сравнению с ЗЯ. Бас более размазанный и гулкий. Для увеличения качества звучания в конструкции применяется множество ухищрений таких как использование порта бес поворотов, конструкции порта в форме призмы, скруглений концов порта и так далее. EBP > 50

3. Пассивный излучатель
(пассивный радиатор, passive radiator).Принцип действия у данного оформления такой же как и у фазонвертора. Разница в том что вместо объема воздуха в порте фазоинвертора используется пассивный излучатель, который представляет собой динамик без магнита и звуковой катушки. Плюсом данного оформления является более качественное звучание так как пассивный излучатель не вносит искажений в отличие от фазоинвертора. от EBP > 50

4. Бандпасс
(бэндпасс, bandpass) 4 порядка — Корпус разделенный на две части внутренней перегородкой. Одна часть это замкнутый объем воздуха как в закрытом ящике. Вторая чать сообщается с атмосферой через порт.За счет концентрации излучения в узкой полосе частот имеет более высокий КПД чем у фаозинвертора, при более высоком качестве звучания. EBP 40-60

Как Вы уже заметили сложность в изготовлении корпуса растет по принципу: дальше больше. Так как плотник из меня, прямо скажем плохой, то выбрал самый простой варинат это закрытый ящик, за что получил люлей от отца, который сказал, что, мол фазоинверторы рулят и послал за оным.

Фазоинвертор в принципе лучший вариант для этого динамика, как потом понял из за резонансных структур и прочей непонятной шушеры, в подробности не опускался, да и Вам не советую, ибо там лес непроглядный, а я и так могу заблудится в трех соснах. Потом встала проблема с размерами корпуса, полез опять в гугляндию и опять ничего не нашел, потом где то прочитал, что чем больше корпус тем лучше, и полез в мастерскую делать из фанеры чудо. Почему фанера, а не ДСП? ДСП ведь и пилится лучше. Мне было реально лень топать 200 метров за ней, да и денег, честно скажу, зажал. Размеры короба получились такие:

Рисовано в Paint, размеры взяты с небес, но получилось примерно 40-50 литров, что для этого динамика вообще самая соль. Фазоинвертором служит канализационная труба приклеенная на монтажный клей и укрепленная двумя дощечками. Диаметр ее 5 см а длина 15 см.

Как только сколотили ящик, не буквально сколотили, скреплять лучше через уголки алюминиевые иначе будет много щелей и бас будет бяка. Потом покупаем герметик, не селиконовый не ванну мажем, а обычный монтажный, белого цвета. И в местах стыков и щелей герметизируем все. На герметике обычно пишут сколько сохнет, но хз у кого как попадет. Дальше берем заднюю стенку короба и под размеры клемника, которого вы купите, кстати выглядит он так:

Выпиливаем отверстие, вставляем клемник, закрепляем саморезами, герметизируем. После того как все просохло необходимо вставить динамик и закрепить тоже на саморезы, потом так же герметизировать, и ждать пока засохнет. Потом соединяем проводами клемник и динамик, желательно на припой. Чтоб потом не отодрать было. В передней стенке пониже динамика выпиливаем отверстие по фазоинвертор (трубу). Вставляем, крепим клеем, и две дощечки поперек их тоже на клей:

Опять герметизируем все и вся чтобы не продувало. Ждем пока сохнет. Закончив мучить фанеру, предлагаю закрыть заднюю крышку парой, другой саморезов, и обильно герметиком пройтись на местах стыков, ибо помните: щели = фигня, а не саб. Наконец можно приступить к усилителю. Предлагаю собрать на tda2051, дает он хорошую мощность, и для бюджетников имеет однополярное включение схемы, дабы использовать обычный блок питания. Вот сама схема, то что написано на схеме tda2050 вообще не обращайте внимания, схемы включения усилителей типа tda20xx все одинаковые и отличаются лишь только выходной мощностью. Просто tda2051 орет помощнее.

Только сразу хочу предупредить, сажайте микросхему на радиатор, и чем больше оный — тем лучше и безопасней, ножки у микросхем — усилков держатся на честном китайском слове и теребенить их не рекомендуется, отвалятся — обратно не вставить, а стоит он 150р плюс за ним придется еще и идти, вы купите их сразу 2 штуки, так, на всякий пожарный. Электролиты используйте на 36 вольт, тоже для безопасности. С1 замените на 100 нф, многовато мне показалось 2,2 мкф. Нечего вход насиловать, по питанию советую поставить электролиты большей емкости и побольше размерами, а то от блока может быть фон.

Вообще П-фильтр здесь очень бы хорошо зашел, дабы снизить все гулы. Корпус для усилителя взял с старого CD привода, который носит гордое название Pioneer. Сзади прорезаны дырочки для аудиовхода, питания и двух проводов, идущих к клемнику.

Кстати, для эстетики можно обить сабвуфер драпом, как собственно говоря я и сделал. Драп дополнительно глушит звук, что повышает добротность. Питается все это дело от блока питания от зарядки для шуруповерта и имеет напряжение 21,7 вольт, конечно не ахти, ему дай волю они и 35 кушать будет и не подавится, работать даже лучше будет, но не увлекайтесь, помните что микросхемы усилителей капризные ребята, и могут сделать бабах, ну или просто сгореть.

Красить динамик краской из болончика не советую, лично у меня она начала кушать резиновый подвес, который сделался тоньше и его проело нафиг, пришлось менять подвес, спасибо узкоглазым братьям за краску в состав которой вошло как минимум половина таблицы Менделеева. Желаю успехов в сборке, Ваш S9018.

Сборка колонки в домашних условиях — это не такая уж и сложная задача, как многие могли бы подумать. Обладая необходимыми материалами и информацией, можно не только получить хорошую и качественную колонку с чистым звуком, но и сэкономить приличную сумму денег.

Для начала потребуется купить или сделать самостоятельно усилитель звука.

Как сделать самодельный усилитель звука колонки

Это очень простой способ сборки усилителя звука. Такой усилитель сможет собрать абсолютно каждый без особых усилий.

Необходимые материалы

Коннектор для кроны;
Крона на 9 Вольт;
Динамик на 1 Ватт с сопротивлением 8 кОм;
Мини-джек на 3,5 мм;
Резистор на 10 кОм
Выключатель;
Микросхема LM386;
Конденсатор на 10 Вольт и 220 мкФ;
Паяльник.

Изготовление

Шаг 1

Расположить микросхему на столе. Чтобы не спутать стороны и правильно припаять к микросхеме все провода, нужно обратить внимание на ямку на одной из сторон микросхемы. Эту ямку нужно расположить от себя, как показано на изображении:

Шаг 3

Ко второму контакту выключателя необходимо припаять положительный контакт коннектора.

Шаг 4

Пятую «лапку» микросхемы нужно припаять к положительному контакту конденсатора.

Как кошка может разрушить вашу жизнь

Что случится если долго смотреть в глаза человеку

13 признаков, что вы тратите жизнь впустую, но не хотите признавать этого

Шаг 5

Оставшийся контакт конденсатора соединить с помощью паяльника и шнура к положительному контакту динамика.

Шаг 6

Сделав перемычку, как показано на картинке, нужно припаять отрицательный контакт динамика со 2 и 4 контактом микросхемы.

Шаг 7

К третьему контакту микросхемы припаять резистор.

Шаг 8

Разобрать мини-джек, соединить левый канал с правым и припаять к оставшемуся каналу резистора через проводок.

Шаг 9

«Минус» мини-джека соединить к «минусу» динамика с помощью провода и паяльника.

Что произойдет если прекратить часто мыть волосы

10 признаков того, что вас посетил ангел

В какой позе лучше спать

Шаг 10

Отрицательный провод коннектора припаять к отрицательному контакту динамика.

Шаг 11

Динамик для будущей колонки изготовлен! Теперь остается только протестировать. Если динамик не работает, тогда стоит пересмотреть предыдущие пункты для исправления ошибок.

Сборка колонки

Теперь приступаем к изготовлению самой колонки.

Необходимые материалы

Полипропиленовая труба, диаметр которой равен диаметру колонки или чуть больше;
DVD- или CD- диск;
Бормашина;
Термоклей;
Ножницы;
Сверло или шуруповерт с насадками для сверления;
Наждачная бумага;

Изготовление

Шаг 1

Обрезать трубу, оставив небольшую выпуклость под коннектор. Перед тем, как начать резать, нужно отметить на трубе эту выпуклость по размерам самого коннектора.

Шаг 2

Начертить круг на диске в центре, используя полипропиленовую трубку. Данный круг нужно вырезать ножницами и выровнять края бормашиной. Ножницами на диске сделать два небольших углубления недалеко друг от друга под провода.

Шаг 3

Вставить усилитель в трубку. При необходимости, аккуратно зафиксировать термоклеем с внутренней стороны.

Шаг 4

Высверлить над выпуклостью отверстие под выключатель, равную по размерам самому выключателю или немного меньше.

Шаг 5

Заранее нужно отпаять провода от выключателя, чтобы просунуть провода в это отверстие, а потом припаять их обратно. Затем вставить выключатель в отверстие. При необходимости зафиксировать термоклеем с внутренней стороны.

Шаг 6

Термоклеем приклеить диск, заранее вытащив провода, к внутренней стороне трубки. А также зафиксировать клеем коннектор на выпуклости. Должно получиться так, как показано на изображении:

Шаг 7

Бормашиной обрезать все лишние выпирающие части, помогая наждачной бумагой.

Шаг 8

Колонка готова! При желании можно украсит ее наклейками или аккуратно покрасить из баллончика с краской.

Остается только протестировать. Нужно вставить крону в коннектор, а мини-джек подключить к устройству. Получилась портативная колонка с очень качественным и чистым звуком.

Акустические колонки

То, каким будет качество звука в машине, напрямую зависит от месторасположения колонок. Кроме того в этом деле имеет значение и резонанс корпусов.
Поэтому корпус колонки, применяемой в данном случае, должен быть выполнен из материала, имеющего достаточный резонанс. В результате этого самым подходящим вариантом будет – создание колонок своими руками.
О том,как самому сделать акустические колонки, можно узнать из нашей статьи. Информация поможет узнать не только, как сделать акустические колонки самому, но и как собрать настоящую акустическую систему.

Создание условий для колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.

Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе.
Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Примечание. Однако это опять же зависит от положения колонки: стоя или лежа.

Измерение размеров

Чтобы узнать размер ящика для колонки следует:

• Определиться с местом ее размещения.
• Определить, сколько пространства можно отвести для установления .
• Измерить размер отведенной площади.

Примечание: для колонки в багажном отсеке вполне хватит 30 см длины. А вот колонки, установленные за задним сиденье не должны иметь более 15 см.

Выбор материала

Для создания колонки вполне подойдут такие материалы:

• ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.

  Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
• Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто.
  Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

• Древесина. Подойдет древесина любого дерева.
  При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Примечание: такое изделие можно даже будет покрасить, поэтому оно получится очень красивым.

Создание корпуса

Выполнить корпус можно любым удобным способом.
Самым подходящим вариантом является следующий:

• При помощи ножовки вырезать детали из материала.
• Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.

Примечание: диаметр отверстия должен совпадать с диаметром нижней части динамика.

• Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
• Приклеить кольца к деталям.
• Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.

Примечание: это необходимо для того, чтобы звук проникал и в корпус, а не выходил только наружу.

• Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
• Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

• Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
• Внутри заполнить колонку синтетическим пухом.
• Установить динамик на предназначенное место.

Примечание: проводку динамика можно вынуть через любое отверстие, которое создается удобным способом.

• Покрасить каркас лаком. Таким образом, у него появится законченный внешний вид.

Примечание: для покраски не обязательно использовать лак. Для этого может пригодиться черная краска. А некоторые детали можно вообще выполнить в другом цвете.

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок.
Произвести работу по созданию акустической системы в машине можно так:

• Изготовить подиумы из пены. Для этого:
• Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.

• Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
• Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
• Кольца необходимо соединить между собой при помощи саморезов.
• Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
• В каркас залить монтажную пену и оставить так, пока она не высохнет.
• Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
• Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала.
Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии.
Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Текстовый редактор Ворд позволяет форматировать текст самыми разными способами. Последние версии данной программы настолько обросли различными функциями, что сейчас нет практически ничего, чего не умеет делать этот текстовый редактор. В этой статье мы расскажем о том, как сделать текст в две колонки в Ворде.

Правильный способ сделать текст в две колонке в Ворде

Для того чтобы сделать текст в две колонки в Ворде вам необходимо перейти на вкладку «Разметка страницы
» и нажать на кнопку «Колонки
». После этого появится выпадающее меню, в котором вы сможете выбрать количество колонок, которые вы хотите разместить на этой странице.

В данном выпадающем меню доступны такие варианты:

• одна
  – одна колонка, обычный формат страницы в Ворде;
• две
  – две одинаковые колонки, страница с двумя колонками;
• три
  – три одинаковые колонки, страница с тремя колонками;
• слева
  – узкая дополнительная колонка в левой части страницы;
• справа
  – узкая дополнительная колонка в правой части страницы;

Кроме этого в выпадающем меню есть пункт «Другие колонки
». Данный пункт открывает дополнительное окно, в котором можно настроить ширину колонок и промежуток между ними.

Также размер колонок можно установить с помощью линейки, которая находится над страницей.

Неправильный способ сделать текст в две колонке в Ворде

Второй способ
создания колонок в Ворде можно считать неправильным, но зачастую он более удобен. Для данного способа используются таблицы с невидимыми рамками. Перейдите в вкладку «Вставка
» и с помощью кнопки «Таблица
» создайте таблицу с двумя колонками.

После того как таблица создана установите курсор во внутрь таблицы и перейдите на вкладку «Работа с таблицами – Конструктор
». Здесь нужно сменить тип линии, которая используется для рисования границ таблицы. Для этого откройте выпадающее меню и выберите «Без границы
».

Такая линия видна во время редактирования документа, но не отображается при его печати.

Как сделать текст в две колонки в Word 2003

Если вы используете Word 2003, то для того чтобы сделать текст в две колонки вам нужно открыть меню «Формат – Колонки
». После этого появится окно «Колонки
».

В этом окне нужно выбрать количество колонок и нажать на кнопку «OK
». При необходимости вы можете настроить ширину колонок, промежутки между ними, а также другие параметры.

Акустические колонки

То, каким будет качество звука в машине, напрямую зависит от месторасположения колонок. Кроме того в этом деле имеет значение и резонанс корпусов.
Поэтому корпус колонки, применяемой в данном случае, должен быть выполнен из материала, имеющего достаточный резонанс. В результате этого самым подходящим вариантом будет – создание колонок своими руками.
О том,как самому сделать акустические колонки, можно узнать из нашей статьи. Информация поможет узнать не только, как сделать акустические колонки самому, но и как собрать настоящую акустическую систему.

Создание условий для колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.

Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе.
Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Примечание. Однако это опять же зависит от положения колонки: стоя или лежа.

Измерение размеров

Чтобы узнать размер ящика для колонки следует:

• Определиться с местом ее размещения.
• Определить, сколько пространства можно отвести для установления .
• Измерить размер отведенной площади.

Примечание: для колонки в багажном отсеке вполне хватит 30 см длины. А вот колонки, установленные за задним сиденье не должны иметь более 15 см.

Выбор материала

Для создания колонки вполне подойдут такие материалы:

• ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.

  Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
• Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто.
  Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

• Древесина. Подойдет древесина любого дерева.
  При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Примечание: такое изделие можно даже будет покрасить, поэтому оно получится очень красивым.

Создание корпуса

Выполнить корпус можно любым удобным способом.
Самым подходящим вариантом является следующий:

• При помощи ножовки вырезать детали из материала.
• Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.

Примечание: диаметр отверстия должен совпадать с диаметром нижней части динамика.

• Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
• Приклеить кольца к деталям.
• Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.

Примечание: это необходимо для того, чтобы звук проникал и в корпус, а не выходил только наружу.

• Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
• Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

• Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
• Внутри заполнить колонку синтетическим пухом.
• Установить динамик на предназначенное место.

Примечание: проводку динамика можно вынуть через любое отверстие, которое создается удобным способом.

• Покрасить каркас лаком. Таким образом, у него появится законченный внешний вид.

Примечание: для покраски не обязательно использовать лак. Для этого может пригодиться черная краска. А некоторые детали можно вообще выполнить в другом цвете.

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок.
Произвести работу по созданию акустической системы в машине можно так:

• Изготовить подиумы из пены. Для этого:
• Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.

• Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
• Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
• Кольца необходимо соединить между собой при помощи саморезов.
• Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
• В каркас залить монтажную пену и оставить так, пока она не высохнет.
• Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
• Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала.
Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии.
Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

Имея на руках некоторое число старых и самых обыкновенных советских динамиков, мне захотелось собрать на них колонки (МАС — малогабаритная АС) и посмотреть, что можно получить из этой затеи.
Считаю, что конструкция годится для повторения, затраты на комплектующие невелики. Если бы я применил редкие импортные динамики, возможность точного повторения была бы минимальной. Частотный диапазон готовой АС 40…20000 Гц.

Выбор типа АС

С течением времени и накоплением определенного опыта, постепенно я пришел к выводу, что двухполоска – это хорошо, но для неё трудно найти подходящие динамики хорошо звучащие в достаточно широкой полосе частот.

Есть динамики 6ГД-2 и некоторые другие, но они дефицитны и малогабаритные АС на них точно не сделать, 6ГД-2 требуют ящиков размером с небольшой холодильник.

Чтобы получить более-менее низкую частоту на щите, он должен быть очень большим, это тоже не МАС. Для МАС остается только ФИ т. к. на мой взгляд, нет советских динамиков способных обеспечить бас в небольшом ЗЯ.

Все известные мне НЧ динамики имеют резиновый подвес (были с поролоном, но в данное время им требуется обязательная замена подвесов, да и объем ящика будет великоват для МАС) и плохо звучат на СЧ, а эти частоты для меня очень важны т. к. считаю, что именно они определяют общее качество звука.

Все советские МАС сделаны по двухполосной схеме, имеют высокую частоту раздела, примерно 5 кГц, поэтому звучат невыразительно из-за того, что «резиновый» НЧ динамик звучит выше 1…2 кГц далеко не лучшим образом.

Большинство промышленных АС, даже собранных по трехполосной схеме, тоже звучат на СЧ мутно т.к. в них обычно установлен «резиновый» 15ГД-11. Этим обстоятельством и вызвано огромное число статей по переделке 25АС, 35АС и их клонов. Поэтому для проекта был выбран трехполосный вариант с бумажным СЧ динамиком.
Кроме того, я считаю, что для СЧ динамика лучшее оформление — щит или неглубокий ОЯ. Щит предпочтительнее по звуку, но неудобен по конструктиву.

Поэтому выбор типа колонок такой:
трехполоска, НЧ динамик в небольшом ящике с ФИ, СЧ динамик в небольшом неглубоком ОЯ, ВЧ динамик на крохотном щите.

Необходима также доработка СЧ динамиков. Гофр (весь диффузор пропитывать нельзя) пропитать жидким раствором герлена. Процесс подробно описан Шоровым и его последователями.
Но этого оказалось недостаточно. При прослушивании собранных и настроенных колонок, звук был несколько жестковат. Причина оказалась в высокой акустической добротности динамиков. Пришлось применить ПАС, это дало заметный положительный результат.

Попытки доработать 2ГД-36 по методике улучшения 3ГД-31, положительного результата не дали.

Разделительный фильтр АС

Мне было интересно попробовать модные последовательные фильтры, получить опыт работы с ними. Впечатления оказались неоднозначными.
Могу точно заявить, что это не панацея. Для этих фильтров нужны динамики с ровными АЧХ в рабочей области и без значительных выбросов даже вне рабочего диапазона.

Мне не удалось ровно свести СЧ-ВЧ динамики на частоте около 5 кГц, вынуждено получилось только на частоте 8…9 кГц, что имеет свои недостатки. Раздел НЧ-СЧ на 500 Гц.

Конструкция АС

АС состоит из трех корпусов. Нижняя часть – ФИ объемом примерно 15 литров. Это больше общепринятого, но у меня были готовые ящики от купленных когда-то АС.

Пришлось подстраиваться под него. Труба ФИ получилась очень длинная – 27 см и пришлось ее делать Г-образной. Сделана из стандартной сантехнической трубы диаметром около 50 мм. Поскольку этот пластик клеить трудно, я сварил его паяльником, получилось достаточно прочно, уплотнение с корпусом сделано изолентой, шов изнутри обработан термоклеем.

Лицевая панель АС съемная.

СЧ динамик в ОЯ, желательно его делать минимально глубоким. ПАС выпилена из отрезка ламината, большое отверстие – под магнитную систему динамика, малые диаметром 10 мм для ПАС. Число отверстий некритично, можно сделать около 20.

Сначала я сделал с запасом, потом заклеивал их малярным скотчем. Акустическая добротность уменьшилась с 11 примерно до 1. Все делалось по рекомендациям Шорова. Материал взят от старой льняной простыни, натянут во влажном состоянии на ламинат, покрытый клеем 88-Lux. По периметру ткань закреплена скобами столярного степлера. При высыхании ткань дополнительно натягивается.

ВЧ динамик установлен на маленьком прямоугольном кусочке ламината.

Поскольку сделано три независимых корпуса, появилась возможность сдвига динамиков внутрь. СЧ сдвинут примерно на 4 см, ВЧ тоже на 4 см относительно СЧ. И если сдвиг СЧ динамика относительно НЧ мало влияет на форму измерительного импульса, то сдвиг ВЧ динамика достаточно заметен, величина сдвига выбрана оптимальной для прослушивания колонок с расстояния 2…2,5 метра.

Хочу отметить, что если все динамики разместить традиционно в одном корпусе, выполнить это смещение будет очень затруднительно. Представьте себе углубление в 8 см…

Можно спорить по поводу пользы такого решения, но оно примерялось в некоторых колонках очень давно и думаю, что от него отказались из-за нетехнологичности.
Впрочем, такое решение применяется и сегодня, но не в деревянных, а литых корпусах – пластмассовых или металлических. Для этого углубление делается пологим, некоторые считают, что это рупор, но это не так – это способ сдвинуть динамики внутрь.

Думаю, меломаны разницу услышат, я не проводил специальных испытаний на музыке, а настраивал с помощью компьютерных программ и микрофона.

Высота колонки 73 см, если слушать сидя в кресле, подставка под колонку не нужна. Направление осей СЧ и ВЧ динамиков выбрано сознательно.

Если найдутся желающие повторить мои «15МАС-1», можно купить пару 15АС-109 в хорошем состоянии (клоны не годятся) под НЧ-боксы.
Потребуется удалить ВЧ динамик и заглушить отверстие, можно использовать штатную трубу ФИ.

Итоги

Благодаря комплексу вышеизложенных мер, получился хороший результат, выше ожиданий. Звук не отличный, т.к. для него нужны динамики более высокого класса, но хороший.

Думаю, лучше любой советской малогабаритной АС, что не удивительно т.к. они двухполосные.
Что касается промышленных трехполосок, то здесь ситуация неоднозначная. Ясно, что по мощности (уровню громкости), мои колонки не могут тягаться с сериями клонов 25АС и 35АС.
Не могут тягаться и по количеству баса, несмотря на то, что мои колонки работают примерно от 34 Гц по уровню -3 дБ, динамик такого малого диаметра, заметно уступает по мощи НЧ динамикам серии 25ГД, 30ГД.

Но 2ГД-36 звучит мягче, чем 10ГД-35. А главное преимущество — на СЧ. Резиновые 15ГД-11 звучат явно хуже, хотя и громче. Думаю, суммарный баланс в пользу этих МАС, но не для любителей убойного баса.

Для домашнего применения громкости данных колонок вполне достаточно, несмотря на низкую чувствительность 25ГДН3-4. А для дискотеки – нет. Но для дискотеки качество не нужно.

Целью моих опытов было опробовать некоторые приёмы и методы настройки, посмотреть, что можно сделать из дешевых и доступных динамиков, и при положительном результате предложить читателям «Датагора» новую статью.

Считаю, что конструкция годится для повторения, затраты на комплектующие невелики. Если бы я применил редкие импортные динамики, возможность точного повторения была бы минимальной.
Частотный диапазон АС – минимально 40…20000 Гц, фактически, по стандартной методике, даже шире.

Колонки хорошо работают .
Графиков измерений не даю, кто пожелает — измеряйте сами, например, по описанным мной на Датагоре методикам.

Спасибо за внимание!

Читательское голосование

Статью одобрили 73
читателя.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

К сожалению, не каждый из нас может позволить себе иметь качественную акустическую систему в доме. Сейчас даже самый дешевый вариант будет стоить не менее 10 тысяч рублей. Однако не покупать же некачественные колонки, издающие пищащий звук? Если вы так горите желанием иметь в доме свою можете сделать ее собственноручно.

Тем более что все подходящее детали и элементы можно приобрести практически в любом месте, и стоимость их уж никак не будет составлять 10 тысяч рублей. Как сделать своими руками? Об этом вы узнаете из нашей сегодняшней статьи.

Подготовка инструментов

Итак, в ходе работ нам понадобятся следующие материалы и инструменты:

• шуруповерт;
• лист ДСП или МДФ (для изготовления корпуса акустической системы);
• маркер;
• электролобзик;
• блок питания ПК на 400 Вт;
• магнитола;
• болгарка;
• пара акустических динамиков;
• мебельные винты и саморезы;
• герметик (лучше всего использовать на основе силикона);
• вольтметр и клей.

Перед тем как собрать первым делом проверьте работоспособность магнитолы и выясните, можно ли ее запитать или нет. Также необходимо протестировать и динамики на качество звучания. После этого можно смело приступать к изготовлению корпуса и прочих элементов акустической системы.

Изготовление корпуса

В качестве стенок для колонки можно использовать обычный лист МДФ или ДСП. При этом недопустимо использовать фанеру, так как по своим характеристикам она очень гибкая и издает сильный резонанс. В ходе выполнения корпуса для акустической системы также учтите тот факт, то чем больше воздуха будет оставаться внутри ящика, тем мягче будут басы. Поэтому оставляйте как можно больше свободного места, однако все должно быть в меру (иначе такие колонки попросту невозможно будет транспортировать).

Полку разместите так, чтобы на колонки попадало максимальное количество воздуха. Дальше пометьте маркером места для распила. Теперь можно смело резать лист ДСП электролобзиком. Отметим также, что края обрезанных частей дерева следует тщательно выровнять. Для этого примените маленькую строительную болгарку. Учтите, что она может работать с несколькими дисками — по металлу и по дереву. Нам нужен последний вариант, так как при обработке подобных материалов режущий элемент первого типа попросту стирается и даже дымит. Специалисты рекомендуют использовать лепестковый круг.

Теперь дело осталось за малым. На корпусе обозначьте места для вкручивания мебельных саморезов и при помощи шуруповерта закрутите их до конца. В случае с винтами предварительно сделайте разметку под них и просверлите сквозные отверстия. Все, корпус для акустической системы успешно изготовлен.

Крепеж стенок

Следует сделать акцент на прочности крепежа стенок. Не стоит экономить на винтах и саморезах. Конструкция корпуса для динамиков должна быть максимально прочной и крепкой. Если количество винтов будет недостаточным, при сильной нагрузке стенки системы будут сильно дребезжать, тем самым лишь ухудшая качество звука.

Основательная сборка

Как дальше изготовляется трехполосная своими руками? После того как вы изготовили корпус (так называемый «моноблок»), можно приступать к основательной сборке конструкции. Здесь лучше всего применить аккумуляторный шуруповерт с 4-милиметровым шестигранником для закручивания винтов. Помните, что внутри колонки распределяется своя звуковая нагрузка от минимума до максимума — нижняя стенка, верхняя, передняя и боковая.

Как далее делается своими руками? На следующем этапе места соединений следует обработать силиконовым герметиком. Это необходимо для того, чтобы предотвратить проникновение лишних из корпуса наружу через щели. Таким образом, уровень воспроизведения музыки станет еще более качественным. Как далее делается акустическая система своими руками? После смазки всех щелей герметиком вам необходимо будет установить динамики и магнитолу. Последнюю лучше приобрести в собранном виде. Динамики вместе с магнитолой устанавливаются через проделанные отверстия в нижнюю стенку моноблока.

Когда все будет готово, финальный вид конструкции должен иметь следующий облик: на тыльной стороне моноблока размещен блок питания, по бокам два динамика (при этом каждый из них располагается в отдельной колонке) и посередине автомобильная магнитола. Изготовление акустических систем своими руками происходит в определенном порядке действий — сначала монтируется блок питания, а потом магнитола. Так вам будет гораздо удобнее прикручивать крепежные элементы. Но на данном этапе и ПК еще окончательно не собрана. Далее вам необходимо будет произвести усиление жесткости углов. Об этом мы расскажем вам в следующем разделе.

Как делается акустическая система своими руками? Усиление жесткости углов

Вся суть работы заключается в оклеивании определенных частей моноблока с последующей установкой на них квадратных или треугольных штапиков. В качестве клеящего средства не обязательно использовать «Момент». С этим делом вполне справится обычный «ПВА». Перед нанесением клея на поверхность материала убедитесь в том, что он находится в сухом состоянии, а его поверхность не имеет трещин и изгибов.

Что нужно сделать для того, чтобы заработал блок питания?

Для этого вам нужно будет поставить перемычку на широком, большом коннекторе (иными словами, замкнуть его). Здесь достаточно применить обычную канцелярскую скрепку. Ею соединяете два провода (зеленый с черным) и проверяете работоспособность устройства вольтметром.

Чтобы данные элементы обладали большей проводимостью, после установки контакта хорошенько пропаяйте их места соединения. Теперь засуньте корпус блока внутрь моноблока и прикрепите его саморезами. Все образовавшиеся щели также обработайте герметиком.

О звукопроницаемом материале

На следующем этапе акустическая система, своими руками сделанная, заполняется специальным звукопроницаемым материалом (здесь можно использовать обычный синтепон). Им нужно заполнить весь объем колонок.

При этом нельзя наносить его на диафрагму. Данный звукопроницаемый материал существенно уменьшает нагрузку на стенки системы и снижает скорость звуковых волн. Так, при воспроизведении мелодии конструкция колонки практически не будет вибрировать. Однако не стоит следовать принципу «чем больше, тем лучше». Если вы чрезмерно заполните колонку синтепоном, она может потерять басы, а соответственно, качество звука существенно ухудшится.

Вентилятор

Если ваша акустическая система для телевизора или компьютера рассчитана на большую мощность воспроизведения, подумайте о дополнительных элементах охлаждения.

Ведь при высокой нагрузке элементы колонок сильно нагреваются, что может вызвать их преждевременный выход из строя. А устанавливать вентилятор нужно таким образом, чтобы он дул изнутри наружу, то есть горячий воздух выводил на улицу (или комнату). Если тепло от магнитолы будет отведено, перегрев деталей системы будет исключен, и ваши колонки прослужат очень длительное время. На данном этапе вопрос, как делается трехполосная акустическая система своими руками, можно считать закрытым.

В этой статье на нашем мы расскажем вам, как правильно изготовить акустику своими руками на основе фирменных динамиков. Кросовер выполнен на металоплёночных
конденсаторах и резисторах от Jantzen Audio.

Катушки индуктивности, металлопленочные конденсаторы и резисторы располагаются на печатной плате. Для изготовления акустических ящиков мы использовали фанеру с толщиной в 18 миллиметров. Общий объем ящика для акустики составил 13 литров, а вес изготовленной колонки – 6 килограмм.

Расчёт объема и габаритов колонок осуществлялся при помощи программы BassBox 6 Pro. А расчёт кроссоверов выполнялся при помощи плагина Х over 3 Pro. Рекомендуем использовать клей Titebond Original Wood Glue. Трубку фазоинвертора использовали Intertechnik BR SL 45. Обшивка акустики осуществлялась специальной тканью Audiomania 101-14 черного цвета.

Схема кроссовера

Изготовление акустического корпуса

Все необходимые размеры были получены с помощью специальной утилиты. Выполнять распил по чертежу фанеры можно как самостоятельно, так и доверить данную работу опытным профессионалам. В последнем случае вы получите максимально качественную работу, что и обеспечит эффектный внешний вид конструкции.

Стенки приклеиваются поэтапно при помощи специального клея по дереву. Для повышения прочности конструкции можно применять оконные штапики, которые в данном случае фактически являются ребрами жесткости. Необходимо изнутри обклеить фанеру ватином, который заранее подрезан по исходным размерам. Тем самым вы улучшите акустические показатели корпуса устройства.

В том случае, если раскрой вы делали самостоятельно, необходимо пройтись по стыкам фрезеровальной машинкой и тщательно отшлифовать стыки, закругляя грани. После того как ящик будет готов его можно обклеить декоративной пленкой, которая имитирует структуру дерева или же применять черную акустическую ткань. В данном случае выбор исключительно за вами.

Монтируем кроссовер

Как правило, тестирование кроссовера для акустики занимает порядка нескольких недель. Во время тестов вам необходимо подобрать оптимальное звучание, после чего можно приступать к завершающим монтажным работам. Платы для кроссовера обклеиваются силиконовым герметиком или клеем на основе силикона.

После застывания герметика можно приступать к припаиванию радиоэлементов. При выполнении данной работы не следует жалеть припоя. Работа должна выполняться как можно качественнее. Собрав кроссоверы, закрепляем их в корпусе колонки. Вам лишь останется подсоединить специальным акустическим кабелем динамики с кроссовером.

Закрепляем динамики саморезами в корпусе и тщательно герметизируем место стыка, что обеспечить максимально возможную герметичность внутренней емкости колонки. Качество звучания изготовленных самостоятельно колонок на основе динамиков Visaton находится на высочайшем уровне. По показателям качества они не уступают готовым фирменным колонкам от известных брендов и при этом стоимость их изготовления куда ниже.

Приветствую читателей «Датагора»! Хочу рассказать вам о создании акустической системы с применением технологии 3D-печати. С помощью 3D-принтера мне удалось построить необычную акустическую систему в форме шара, а также решить ряд дополнительных задач, возникающих при изготовлении акустики.
Хочу заметить, что я вовсе не пропагандирую применение пластмассы в качестве основного материала для построения АС.

Ещё со студенческих времён была у меня мечта — сделать колонки в форме шаров. Но доступные в те времена для меня методы создания корпуса нестандартной формы никак не вдохновляли меня. И вот, спустя много лет, я обзавелся 3D-принтером.

Теперь привожу мой перевод статьи Троэлса (Troels Gravesen) про «худшую в мире купольную пищалку Philips AD 0160». Думаю, советские, да и многие современные пищалки ему не попадались.
Скорее всего, мало у кого найдется именно эта пищалка (tweeter, не путать с Twitter-ом), но исследования Троэлса пригодятся самодельщикам для оценки качества и правильного использования пищалок.

С уважением, Сергей

Я вам покажу на реальном примере, что можно сделать со старыми колонками, а именно с их динамиками, чтобы получить улучшенное звучание.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Данный материал посвящаю всем самодельщикам и желаю им удачи в работе.

Начало

Дорогие друзья, разрешите представиться. Зовут меня Юрий. Имя получил в честь Юрия Алексеевича Гагарина, как и многие мальчики в тот период. Настолько он был популярен, когда я родился. Видимо, энергетика того времени и имени первого космонавта, в какой-то степени передалась мне и стала частью души, требующей активности. В школьные годы активность была разнонаправленной, но не включала в себя учебу. В жизни это не стало помехой. Технический университет закончил с отличием. Профессию свою, выбранную по принципу максимальной сложности специальностей, предлагаемых ВУЗом, в который поступал, не сменил и зарабатываю ею по настоящее время. Учили меня на конструктора гидравлических машин и средств их автоматизации.

В свободное от работы время всяческие увлечения не отпускали и дальше. В очередном душевном порыве, случившимся совсем недавно, открыл для себя замечательный магазин Аудиомания, в частности, его раздел «Сделай сам». То, что там увидел при первом посещении, было мечтой молодости. Правда, в те времена такого представить было невозможно. Ассортимент этого магазина открыл для меня дверь в мир реализации задумок. Думаю, как и для многих других, одержимых идеями, людей.

Кроме увлечения аудиотехникой, сопровождающего меня по жизни, люблю фотографию, читаю фантастику (обязательно о космических путешествиях – отрабатывает та самая энергетика). И еще одно увлечение – почти дюжину лет мастерю мебель из дерева. Сейчас уже имеется серьезный опыт краснодеревщика, который позволяет изготавливать мебель профессионально.

Создание акустики, о которой пойдет речь — одно из давних моих увлечений. Но, накопленный опыт, сегодняшние возможности и новые желания позволили поставить перед собой сложную задачу – создать акустику для дома, передающую динамику, масштабность и эмоциональность концертного исполнения музыки.

Всем читателям – мое безмерное расположение и наилучшие пожелания.

Юрий Кобзарь

Я – любитель. Буду стараться писать только о конкретике. Поделюсь своим практическим опытом по созданию акустических систем высокого уровня. Адресую эту информацию таким же любителям, которым нравится качественный звук, получающим удовольствие не от фона, а от прослушивания музыки. Людям, которые в мире звуков, имеют предпочтения и любимые записи.

Весной 2017 со мной нечто произошло. Вечером на веранде до ушей донеслось птичье чириканье, повеяло настоящим теплом, где-то зазеленело, прилетел первый растительный аромат, захотелось пригубить вина и послушать музыку. Не анализируя (можно все списать на флуктуации души), я почувствовал потребность, и у меня возникла идея обзавестись хорошим звуком для дома. Причем, «музыка» то в доме есть. Но в тот момент термин хороший звук вдруг приобрел иной смысл. В голове встали воспоминания от случайного прослушивания музыки в магазине (в комнате хай-энда), великолепной возможности ощутить звук высочайшего качества у нескольких друзей. Все это случилось годы назад, но потребность в хорошем звуке оформилась именно весной семнадцатого. Несмотря на то, что трепетное отношение к «хорошей» музыке сопровождало меня всю жизнь, и практически всегда была возможность слушать звук приличного качества, вдруг стало ясно: звучащая из акустики музыка должна быть не просто чистой, детальной, мощной, глубокой, естественной, завораживающей или даже потрясающей (тело на большой громкости – шутка). Воспроизведенный акустикой звук должен передать эмоции: солистов и музыкантов, и всех тех, кто готовит запись для нас – слушателей.

По предварительным оценкам, возможно завышенным, купить такое оборудование – оказалось не по карману. Размениваться на хорошее доступное – не хотелось. Таким образом, встала задача построить самому акустику максимально высокого класса, доступного в домашних условиях. Без лабораторий, высокоточных измерений, но, чтобы порода, солидность и элитность звука была неоспорима. Чтобы от прослушивания создавалось именно такое впечатление.

В качестве небольшого отступления следует сказать, что задумка имела базу. Определенные навыки в моем распоряжении были: в юности построил акустику в «закрытом ящике». Был счастлив от ее звука. Были спаяны различные транзисторные усилители, одна модель чрезвычайно качественная. Сейчас, кроме прежних подзабытых знаний, навыков и опыта, добавилась любовь к изготовлению мебели из дерева и некоторый набор столярного инструмента. Дополнительно захотелось обзавестись и качественным ламповым усилителем. Дабы сократить реализацию задуманного предложил участие своему другу-энтузиасту и самоделкину, имеющего базу радиофака УПИ (Уральский государственный технический университет). Условились, что акустика (подборы, расчеты и воплощение) будет моей задачей, ламповик – его часть.

С вот такой позиции начали «трясти стариной».

Выбор

Вопрос построения АС был начат с изучения теории и сопутствующих материалов. Передо мной, как и перед многими строителями собственных акустических систем, встал вопрос выбора акустического оформления. Знания, информация, мнения начали копиться и систематизироваться, но ответ на вопрос о типе акустического оформления АС оставался открытым. В это время моему напарнику стали доступными три широкополосные головки 75ГДШ3-1. В местном ДК задумали выбросить два сценических сабвуфера, проработавших на протяжении 30-ти с лишним лет. В каждом стояло по два динамика. В одном из них динамик вышел из строя, отсюда и решение выбросить. Прослушивание динамиков «на полу» подтвердило ожидание «отсутствующего звука». Прослушивание в родном сабвуферном корпусе – оценки не изменило. Практически без энтузиазма начал копать интернет на тему применения в АС динамиков имеющегося типа. Быстро нашлись материалы товарищей, уже построивших АС на основе этих динамиков. Приглянулся вариант с «тэкувэтэ» (tqwt) труба Войта – материал прикладываю, авторство не установлено см. ссылка). Понравился этот вариант, в том числе, из-за «открытого корпуса», к которому уже возникли некоторые симпатии. Почему: отсутствие демпфирования динамика или минимальное по необходимости. Другими словами динамической головке не создается препятствий при работе, а это, как я понимаю, означает минимум условий для создания внешнего сопротивления и, как следствие, искажений. Еще, резонансная частота динамика в корпусе с трубой не изменяется. Это, в свою очередь, должно обеспечить воспроизведение более богатой басовой составляющей, являющейся основой ритма, обеспечивающей объемность звука и усиливающей психоэмоциональное восприятие музыкальной программы. С внутренним сопротивлением (после прослушивания динамиков), опаской получить слабый результат и, все же, надеждой купил три листа строительной фанеры 12мм для повторения в материале предложенной конструкции. Доработка состояла в применении радиусных переходов в каждом углу (впервые гнул фанеру), установки ребра жесткости внутри (учитывая габариты и толщину материала) и устройство жесткой съемной задней стенки для удобства работ по последующему возможному демпфированию.

Технологию изготовления не даю. Раскрой тоже. Учитывая свой опыт работ с деревом – считаю, что у каждого мастера, берущегося за изготовление такой конструкции, будет своя специфика конструирования и работ по изготовлению. Специфика связана с условиями, навыками и набором инструмента. Я привык работать с клеем, отказавшись от металлического крепежа (кроме съемной задней стенки). Это обеспечивает отсутствие технологических реек, забирающих объем, дающих дополнительную геометрию в канале звука, что с моей точки зрения – дипломированного гидравлика – не есть хорошо для движения звуковой волны по каналу. А задача, между прочим, стоит в создании условий для ее плавного, ламинарного (есть такой термин, означающий отсутствие завихрений) движения по каналу. Это снижает вероятность возникновения призвуков, ненужных для высококлассного звука.

Звук построенной АС удивил сразу. Могучий, яркий, красивый и отличный от моих фирменных трехполосных фазонверторных (ФИ) колонок английского бренда. Значительно отличный. С ударением на слово «отличный». Удивление усиливалось тем, что там же – Англия, интеллект инженеров и масштабное производство, а здесь 35-летнее чудо в фанерном ящике. После того, как первый всплеск эмоций утих, стало понятно, что одного динамика для этой АС мало. Не хватает верхов и … низов. Бас низкий, красивый, с множеством оттенков (чего не слышно на ФИ) и, в то же время, слабый. Можно себя уговорить на такой звук, но недостаток заметный.

Посомневавшись в способности этого динамика играть басы в широкополосной АС, построил сужающийся лабиринт – трансмиссионную волновую линию (ТВЛ). По отзывам в сети – это как раз то, что необходимо. Описываю без подробностей и аргументов в пользу такого решения. Не привожу рекомендаций и зависимостей построения ТВЛ. Все есть в интернете. Эту конструкцию сделал более технологичной: с катетами, без скруглений. Следует отметить, АС получилась более компактных размеров. Вот ее разрез.

Многие авторы в сети упоминают о важности правильно сделанных расчётов трансмиссионно-волнового канала, отсутствия фундаментальных ошибок, сложности конструкции и необходимости точного ее повторения при изготовлении. При этом, кроме геометрии и правил выбора динамиков в их подходе собственно ничего и нет. При вычерчивании конструкции АС с ТВЛ меня сопровождало чувство глубокого понимания механики, но не акустики. Все делал на веру. Ведь много людей делилось уже практическим опытом, достигнутым результатом и фотографиями. Многих устраивал полученных звук. Это ведь весомый аргумент.

Снова взял строительную фанеру. На сей раз, два листа, с учетом остатков от предыдущего варианта. Изготовил быстро и точно. Следует подчеркнуть избыточную жесткость корпусов таких конструкций, даже при использовании фанеры 12мм.

Итак, ощущение от прослушивания – очень хорошо. Недостатки те же. Если нехватка верхов – это конструкция динамика, то нехватка басов – вопрос корпуса. Следует сказать, что бас стал более выразительным и подчеркнутым. Это было отмечено независимо всеми участниками прослушивания. Неожиданность состояла в следующем. Вначале прослушивание велось каждой колонки в отдельности. Хотелось услышать ее возможности, сравнить с другим вариантом. Тем более, первый эксперимент повторения конструкции дал только одну колонку. Потом их подключили вместе. Эффект оказался потрясающим. Возникла не только панорама звука, сцена. Прежде всего, преобразился сам звук. Его мощь, открытость, легкость ошеломили! Да, позднее, прослушивая неравноценную пару АС, пришлось поднять ВЧ и НЧ на усилителе. Но звук был не просто красивым. Он держал, притягивал к себе. Любимые треки звучали так, как будто слушал их впервые. На многих стали слышны оттенки басов и средних частот, о существовании которых раньше с английскими напольниками даже не подозревал. Подруга супруги, присутствующая с ней в доме в соседней комнате во время тестирования пары АС на различной громкости и стилях: камерная музыка, джаз, электроника, уходя, сказала, что побывала в филармонии или на концерте. Эта фраза была не деликатность по отношению к хозяевам, а похожа на правду. Распространение звука по сопредельным комнатам оказалось приятным сюрпризом. Это будет важным моментом при приеме гостей для создания легкого ненавязчивого музыкального сопровождения в нескольких зонах сразу. Аппаратуру стал включать при каждом проходе мимо. И, в конце концов, после трех дней, сдался окончательно и попросил будущего владельца забрать этот тестовый вариант акустики себе домой для прослушивания, пока не наступит время изготовления АС парадного вида.

Вывод был таким: если бы состоялся выбор АС в магазине – звук полученных АС (не фанерный вид конечно) меня бы устроил полностью. О полученном звуке сказано скромно. Звук грандиозный. Когда звучит пара колонок, высоких частот становится практически достаточно. Это не песок, динамик его не может воспроизвести. Но то, что он воспроизводит – уже удовлетворяло нашим требованиям. Полученное звучание потрясало, переворачивало что-то внутри, возникали комки в горле. Без преувеличений. Оставалась только одна «заноза» – НЧ на усилителе было выкручено на максимум. Тем не менее, звук понравился и хозяину АС. Позднее даже было решено окончательный вариант изготовить на основе ТВЛ: габариты и звучание баса взяли верх.

Мытарства

Тем временем актуальность приобрел вопрос создания АС для «собственного употребления». Высока вероятность, что после АС на динамиках 75ГДШ3-1, наступил бы конец поискам хорошего звука. Довольно быстро это случилось, да и попало почти в точку. К счастью или, к сожалению, но второй пары головок 75ГДШ3-1 или 3-3 не нашлось. Ползая во всемирной паутине, собирая и анализируя информацию, продолжая обучение, начал пристально рассматривать акустику английской фирмы Tannoy. Идеальная колонка – устройство, способное линейно воспроизвести весь спектр звука из одной точки. А жизнь состоит из компромиссов. Создание акустики – поиск оптимума среди множества компромиссов. Каждый вариант АС решает свои задачи, и становится инструментом в руках маркетинга: удачное сочетание динамиков в акустической системе, красивое (правильное) разделение частот, выпяченный бас, цокающая пищалка, уникальное оформление, использование ценных пород дерева в корпусе или просто – известный бренд. Все вместе или по-отдельности призвано убедить покупателя в правильности выбора. Старшая акустика Tannoy (Westminster и Canterbury) меня заинтересовали внешне, да и построена всего на одном динамике. Звук из одной точки! Старинная, известнейшая фирма, сохраняющая свое ведущее положение по сей день, имеет своих почитателей. Вскоре узнал, что акустика Tannoy все же двухполосная, но динамики НЧ/СЧ и ВЧ стоят соосно. В инженерном плане, такое решение оказалось сильно привлекательным. Великолепное решение. В той же сети прочел похвалу одних и разочарования других владельцев этой акустики после перемещения ее из салона себе домой. Вспомнил, что сам оценил звучание Tannoy несколько лет тому назад в комнате для прослушивания одного магазина. Тогда мне больше понравился вариант Cornwall американского Klipsch. И пришло еще одно понимание – хорошая акустика звучит не всегда хорошо (на различном музыкальном материале и в разных помещениях), и этот факт нужно было как-то учесть при конструировании собственной АС. К примеру, Tannoy оснащены двумя регуляторами для подстройки СЧ и ВЧ.

Учитывая необходимость в принятии компромиссов, возникло намерение создавать нечто подобное Tannoy Westminster или Canterbury. Оказалось, что по «доступным» ценам в Китае можно заказать полные копии АС Canterbury. Они даже предлагают свои динамики. Отзывов о качестве системы и звуке не нашлось. Решил не рисковать. Проанализировав накопленную информацию, приступил к поиску конструкции акустики Tannoy. Кое-что нашел для АС Westminster, а в одном польском чате – 150 фото процесса изготовления копии этой акустики. Решение повторить почти случилось. Остановило планирование места установки. Все-же, Westminster созданы для большого пространства. В комнату обычной квартиры их установить, конечно, можно, однако в глаза бросается несоответствие габаритов жилого помещения и двух огромных АС. У меня частный дом и доступно некоторое свободное пространство для размещения. Тем не менее, этот вариант (со скрипом) был отклонен от воплощения. Из-за габаритов и, из-за недоступности родных танноевских динамиков (а равно – их высокой стоимости). Кроме того, конструкция будет в большой степени наугад (точные чертежи отсутствуют). Ожидать высокого качества звука, в таком случае, не приходится. Хотелось иметь контролируемый процесс. Изучение вопроса продолжалось, а коаксиальный танноевский динамик не давал покоя. Не скрою, продолжал искать разумные возможности по приобретению танноевских головок пока не наткнулся на испанскую Beyma. Этот производитель предлагает заинтересовавшую меня конструкцию соосного двухполосного динамика. Вот фото соосно установленной пищалки в центре низкочастотника.

Характеристики по полосе воспроизводимых частот были не такими «шикарными» как у Tannoy. Но, помнится, когда еще в молодости с друзьями подключали к генератору звуковых частот разные головки, то было удивление от ограниченного участка слышимых частот. Особенно был интересен эффект по низкой частоте: визуально наблюдаются значительные перемещения диффузора динамика и при этом звук практически отсутствует. Поэтому, как следует посомневавшись, остановил выбор на динамике 15XA38Nd испанской Beyma с неодимовым магнитом. Конечно, смущало отсутствие в сети следов применения этого динамика для домашней акустики: и на российских, и на западных ресурсах. Смущал номинал мощности динамика: 350 Вт для НЧ и плюс 90 Вт для ВЧ. Успокаивал размер головки 15 дюймов. Остались в голове строки, прочитанные у кого-то в сети: «…передача грандиозного характера звука концертного масштаба достигается головками 12 дюймов и выше». С таким утверждением я был согласен в душе. Да и параметры Westminster и Canterbury подтверждали правильность этой фразы. Также было понятно – габариты акустики с этими головками будут значительными. Но характеристики динамиков, их заявленная чувствительность в -99 дБ последние сомнения потеснили. Решение рискнуть было принято. Характеристики головки, кому это интересно, найдете в сети или Аудиомании.

Динамики заказал, ждать доставки пришлось почти три месяца. В это время снова вернулся вопрос акустического оформления. Без отступлений скажу – серьезно помог утвердить свой выбор материал «Лабиринт Рогожина». Его можно легко найти в сети. Ссылку не привожу, так как автор просит предварительного согласования (хотя материал доступен бесплатно). Но там, спасибо Рогожину, приводятся и обоснования, и практические рекомендации. Рискну сделать заявление: это единственный материал без воды, по делу, с полным набором рекомендаций для практического выхода на результат. Отсюда его популярность.

После этого этапа, мытарства с принятием решения остались позади. Впереди были приятные тяготы ночных акустических расчетов и конструирования корпуса АС.

Немного «вокруг да около»

Все изложенное выше, условно кратко представляет пройденный путь. Описал его для тех, кому интересно создание высококлассной АС своими руками, кто сталкивается с подобными вопросами. Здесь описан процесс разработки АС с нуля, и путь был пройден полностью до создания прототипа. Кто пожелает, может тоже пройти всю дорогу, более осознано. Кому-то будет доступно срезать на ней углы.

Несколько слов о лабиринте Рогожина. Привлекательность этой конструкции состоит не только в возможности получить великолепные результаты звучания акустики (я то говорю об этом уже с пониманием), но еще открывает возможности конструирования внешнего вида и внутренней архитектуры в самом широком диапазоне. В конечном счете, эта технология позволяет создать АС «под себя». Такой себе индпошив. Это чрезвычайно удобно и привлекательно. Наверное, все понимают разницу между купленным готовым шкафом и встроенным или сформированным по конкретным требованиям. Функциональность, адаптивность у второго варианта выше. Если учесть возможность создания внешнего вида по своим требованиям, связать внешний вид АС, цвет с интерьером в зоне размещения, ценность варианта дополнительно возрастает.

Не скрою, понимание цели при акустических расчетах по рекомендациям Рогожина должно быть ясным. На первом этапе это достигается соблюдением данных в материале инструкций и, уже на втором этапе,.. обретенным опытом. Дабы достичь желаемого результата мне пришлось выполнить множество акустических расчетов для получения оптимумов и построить шесть опытных вариантов с тем, чтобы выйти на седьмой – окончательный. Сравнивая полученный результат в материале и звуке можно уточнить выполненные расчеты и сделать правильный выбор варианта, подогнав его под свои предпочтения, обеспечив великолепное звучание АС.

Тем, кто не устал

Совсем уж практическая сторона. Итак, выбор динамических головок позади, выбор конструктива (лабиринт-канал) тоже. По рекомендации Рогожина установил программу Hornresp австралийского разработчика. Выполнив пошаговые инструкции, получил первый результат. Скажу так, практически вслепую пришлось выполнить не менее сотни расчетов для обеспечения всех требований. К чему нужно стремиться – инструкции даны Рогожиным. Далее делюсь собственным опытом.

Первым делом – фото выполненных попыток найти желаемый звук:

Здесь представлено пять вариантов корпусов для одного типа динамика. Все варианты, кроме последнего (это шестой вариант, полученный переделкой пятого), выполнены в размере 1520 мм в высоту (высота фанерного листа). Ширина и глубина корпусов различная и зависит от расчетного сечения канала. Внутренняя архитектура – тоже различная. Первый вариант (правый корпус на первом фото) выполнен из фанеры 15 мм. Масса корпуса — около 70 кг (без отделки). Все последующие – фанера 12 мм и масса от 35 до 55 кг. Легкие вибрации незначительных участков поверхности на корпусах акустики толщиной 12 мм присутствуют при подаваемой мощности в 100 Вт. Если откровенно – развиваемое звуковое давление на такой мощности в ограниченном пространстве долго не выдержать. Хорошо, что соседей за стенкой нет.

Таким образом, при комфортном уровне громкости вибрации корпуса и призвуки не отмечены. Призвуков, кстати, не отмечено при любом уровне громкости.

Отладка кроссовера

Выше были описаны подходы и особенности создания акустического оформления АС. Следует отметить, что габариты и масса АС внушительные, мощность используемого динамика высокая. Когда акустические системы задумывались, было убеждение, что слушать их нужно при подводимой мощности в 0,5 Ватта. Это обстоятельство и было одним из ограничений при выборе динамика. Было сомнение, что мощный динамик обеспечит эффективную работу при малой подводимой мощности. Несмотря на имеющийся запас мощности, построенные прототипы АС выполняют эту функцию, обеспечивая великолепное звучание при минимальной подводимой мощности. Причем, не умаляя грандиозности звука.

В настоящее время, полученные АС подключены к усилителю фирмы Sony, у которого градуировка уровня громкости выполнена в децибелах. Поздно вечером, когда уже нет посторонних звуков, акустика великолепно и ярко звучит при громкости минус 66 дБ. Еще отмечу, что запас мощности динамиков гарантирует работу АС с минимальными линейными искажениями при любой громкости комфортного уровня.

Итак, отладка звука в кроссовере.

Первоначально полученный комплект динамиков и заказанные у производителя (компания Beyma, Испания) кроссоверы FD-2XA для этих конкретных динамиков меня разочаровал. Первое включение на малой громкости привело в полное недоумение. Звук был просто ужасен. На малой громкости басы почти отсутствовали. При росте громкости – превращались во что-то совершенно несуразное, издавая невероятное бормотание. Музыки, как таковой, не было.

После 3-4-часового прогона на высокой громкости (70-90 Вт) динамики заработали (прогрелись). Однако неудовлетворенность звуком не исчезла. Ни душевности, ни грандиозности басов, ни желаемых эмоций. Только похвальная детальность звука.

Как я уже упоминал ранее, отработка звучания выполнялась по двум направлениям: поиск оптимальных параметров лабиринта и работа с кроссовером. Наработки по лабиринту даны выше. Кроссовер так же преподнёс свои уроки. Его схема найдена в интернете. Представлял он собой фильтры первого порядка с цепью согласования входного комплексного сопротивления НЧ громкоговорителя. Частота раздела полос, по данным сайта Beyma – 1800 Гц.

Конечно, я мог бы подробно изложить все поиски и повороты настройки полученных фильтров, но что-то подсказывает, такое изложение будет скучным и малоинформативным. Изложу в тезисах.

1. Оказалось, после отключения емкости 15 мкф, воспроизведение басов стало приятнее.
2. Тесты показали, что на некоторых музыкальных композициях акустика дает слышимые искажения. Удалось установить, что искажения вносит ВЧ часть динамика. Искажения исчезают при смещении частоты среза ВЧ фильтра до 2500 Гц и выше.
3. Для уменьшения яркости, можно даже сказать, «крикливости» динамиков в СЧ диапазоне вместо емкости 2,2 мкф лучше использовать емкость 0,68 мкф.

После таких изменений звук стал очень даже неплохим, но все же, устраивал не совсем. Попытка оставить НЧ динамик без индуктивности L1, не способствовала дальнейшему улучшению звучания АС. Все же, неравномерность АЧХ динамика нужно компенсировать. Индуктивность производителя сохранил на своем месте. Ее влияние хорошо ощущается.

И вот, после длительного прослушивания различных жанров, после попыток варьировать номиналы оставшихся элементов фильтров прямо во время прослушивания, «на ходу» так сказать, отключил RC-цепочку согласования (8,2 Ом и 8,25 мкф – указаны на схеме). Произошел потрясающий эффект. Ощущение вздоха динамика, обретшего свободу, до этого удерживаемого некой удавкой. Удерживаемый ранее звук вырвался, полетел, стал легким и благородным. Нельзя передать словами обретенную легкость и виртуозность обновленного звучания. Появился именно тот звук, от которого возникает внутренний отклик, по телу идет озноб, а льющаяся музыка заполняет все клетки мозга.

Следует еще отметить тот факт, что катушки индуктивности кроссовера Beyma несерьезны. Они намотаны медным проводом 1мм. Для НЧ динамика параметры индуктивности 1Ом и 1,44 мГн. На больших мощностях потеря энергетики баса гарантирована. Учитывая параметры индуктивности НЧ фильтра, полученные измерением, я заказал индуктивности для НЧ и емкости для ВЧ звеньев более высокого класса.

Итого:

Выполненная работа позволила адаптировать параметры резонансного канала к выбранному динамику и обеспечила звучание АС не ниже ожиданий, нарисованных сознанием. О звуке напишу ниже. Все работы заняли около пяти месяцев (выходные и вечернее время, учитывая наличие запала, время на прослушивание и анализ, на следующие расчеты и т.д.) и потребовали определенных затрат. Уверенно скажу – уровень звучания соответствует акустике ценового диапазона от двух миллионов рублей. Фактические затраты, особенно с учетом имеющегося оборудования несоизмеримо ниже. Пройденный путь был непростым. Созданная АС зазвучала не только благодаря точному или удачному расчету резонансного канала, интуитивно, в какой-то степени, выбранному динамику, своему подходу к моделированию и изготовлению корпуса. Напомню, построенная акустическая система двухполосная, наличие кроссовера обязательно. Работа с кроссовером также позволила внести свою лепту в окончательный звук и получить полезный опыт. Демпфирование в конструкции АС не использовалось. Возможно, предприму попытку оценить влияние демпфирования в конкретном случае. Могу сказать, что наработанный опыт позволил оценить упомянутые в начале два варианта изготовленных АС для динамиков 75ГДШ3-1, увидеть недостатки настройки на басах и внести коррективы.

Сейчас еще нет готового лицевого варианта АС для динамика 15XA38Nd. Есть проект. Выполнен новый расчет АС с динамиком 75ГДШ3-1 с увеличенной отдачей на басах. Новый вариант будет оснащен твитером . Учитывая имеющуюся рабочую загрузку и доставку дополнительно заказанных комплектующих, эти проекты будут реализованы не ранее октября-ноября текущего года. Результаты будут представлены. Часть проекта кабинета АС для головки 15XA38Nd показана ниже:

Звук

Не исключено, что у меня развитая сентиментальность. Достигнутое звучание двух-полосных АС то на одном, то на другом треках привели к душевному и сердечному трепету, к запиранию дыхания, провоцировали к повторному прослушиванию понравившихся композиций. Правильный или неправильный звук – не обсуждаю. Если звучащая АС вызывает у слушателя убеждение реальности от слышимой музыки, вокала, звуков и призвуков – цель уже достигнута. Если отдельные повороты музыкальной программы могут высушить горло, сделать глаза влажными – задача выполнена по максимуму. Склонен считать, что построенные прототипы будущих АС близки к заветному максимуму.

Скажу откровенно, не получив такого результата, я бы не позволил себе открыто делиться своими наработками. Возможно, кто-то скажет, новичкам везет. Мне же досталось двойное везение. Две пары великолепных АС на базе динамиков 75ГДШ3-1, выпущенных в советское время, вытянувших на себе 35 лет сценической жизни и пары новых, на базе динамиков 15XA38Nd испанской Beyma. Пусть повезло, но тому, кто посчитает возможным сделать подобные АС, учитывая предоставленные в материале дополнительные рекомендации, результат гарантирован. Для таких людей и пишу.

Посвящается тем, у кого есть свободное время

Открываем популярный журнал про хороший звук и с удовольствием смотрим на изящные образы (если не сказать образА) акустических систем, а посмотреть есть на что. Мощные башни ощетинились во все стороны динамиками, блестят своими лакированными боками, давят паркет острыми шипами и вообще вызывают чувство глубокого уважения. Похоже, у них есть только один недостаток – это, конечно, цена. Возникает вполне логичный вопрос, а что если сделать копию какого-либо монстра самому? Купить динамик несложно, собрать корпус, пускай и не такой красивый – тоже, катушки и конденсаторы можно отечественные, аккуратно спаять 3 детали – и вовсе задача для ученика 10-го класса школы.

С учетом количества готовых модулей, которые предлагает Ebay, сделать хороший усилитель не намного сложнее. Чего там только нет: коммутация, защита АС, платы класса A-AB-D, регуляторы громкости на любой вкус, красивые корпуса, сделанные специально для аудио, ручки, ножки и трансформаторы – знай только соединяй. В следующей статье мы обязательно расскажем, как собрать свой усилитель, который не уступит большинству «брендовых» образцов стоимостью до 60-70 тысяч рублей.

Возможно, далее в тексте вы встретите незнакомые слова. К счастью, нам пришел на помощь неизвестный аудиофил и оставил ссылку
на свой личный архив информации по акустике и усилителям, там есть реально ВСЕ
и даже и больше, настоятельно рекомендуем к ознакомлению.

Из чего делать? Фанера, МДФ, ДСП, пластик, массив.

Мир видел много странных акустических конструкций, например, из бетона или шлакоблока. Все же самыми «востребованными» остаются вышеперечисленные пиломатериалы на основе древесины. Попробуем понять, какой из них «правильнее». Базовое правило – вне зависимости от выбранного материала не экономьте на его качестве, то есть цене.

Первым идет король современной Hi-Fi и Hi-End индустрии – МДФ,
из него сделано подавляющее большинство колонок, как дорогих, так и дешевых. Причина проста – невысокая стоимость, удобство обработки и отделки, в том числе варианты с готовым шпоном, отсутствие ярких резонансов. При грамотном проектировании получение оптимального результата гарантировано. Рекомендуем к применению, больше сказать нечего.

Пластик
– понятие очень растяжимое, его «авторитет» значительно подточен дешевыми китайскими подделками, хотя преимуществ у него не меньше, чем у любого другого материала. Проблему недоступной для любителя возможности отливать свои заготовки из желаемого материала – проходим мимо.

Хорошим материалом для изготовления корпуса акустической системы может служить ДСП
. Пожалуй, главный его недостаток – множество проблем с отделкой, не важно, что вы решите: красить, шпонировать или обтягивать. У ДСП есть огромный плюс: если нужно сделать быстро и очень дешево, то можно использовать заводскую ламинированную плиту (ЛДСП). Добиться в таком случае высокой эстетики вряд ли получится, но цена и скорость оставят далеко позади всех остальных претендентов. Если сравнивать резонансные свойства материалов в разрезе пригодности для колонок – ДСП занимает первое место, хотя разница по сравнению с МДФ невелика.

Капризная, но неизменно желанная «матерыми аудиофилами» госпожа фанера
. Фанера бывает нескольких видов – березовая, хвойная, ольховая, ламинированная. Почему капризная? Любую фанеру «ведет», то есть при высыхании лист изменяет свою геометрию, при пилении часто появляются сколы. Также это не самый простой для отделки материал, если вы хотите получить «глухой» матовый цвет без проступающих граней, текстуры, ребер. Причина для того, чтобы терпеть эти мучения, довольно спорная: по мнению «бывалых» только фанера дает то самое живое дыхание, которое «убивают» ДСП и МДФ. Наиболее мне непонятно желание сделать себе корпус из «живой» фанеры и «убить» ее слоями шпаклевки, грунта, краски, лака в попытке скрыть «страшные» стыки с прожилками (слоями фанеры), которые днем и ночью смотрят с немым укором на своего владельца. Куда предпочтительнее варианты специальной пропитки, хотя бы тем же «датским маслом», не так уж страшны эти темные «полосочки» на ребрах корпуса…

Что за нищебродство этот ДСП-МДФ? Может сразу из цельного дуба, да потолще!? Не спешите вставлять динамик в первое увиденное дупло. Вопреки ожиданиям массив
древесины ценных пород не обогащает звук пропорционально вложенным деньгам, более того, даже требует дополнительного демпфирования по сравнению с более дешевыми материалами. Хотя его несомненные плюсы – это удобство отделки: если акустика собрана аккуратно, довести ее до симпатичного эко-вида не составит большого труда. Вместо увеличения толщины рекомендуется добавить (приклеить) с обратной стороны еще один лист менее резонансного материала, например, того же МДФ, сделать «сэндвич». Наиболее удачный вариант применения массива – это акустика типа «щит», где требуется красивая и тяжелая передняя панель.

Экзотика.
Часто выбор обусловлен тем, что есть под руками. Подобно тому, как птица может виртуозно вплести в гнездо всякий мусор, так и меломан тащит все, что плохо лежит. Можно найти на просторах сети идеи, воплощенные из сантехнических труб, искусственного камня, папье-маше, футляров и корпусов от музыкальных инструментов, примитивных строительных материалов, товаров IKEA, и.т.д., и.т.п.

Куда вставлять динамик?

Основную задачу акустического оформления можно сформулировать простым языком приблизительно так: максимально отделить колебания, излучаемые передней стороной диффузора динамика, от тех же противофазных колебаний, излучаемых задней стороной диффузора. Идеальным акустическим оформлением с точки зрения учебника считается бесконечный экран, такой невероятно огромный щит, в который установлен динамик. Понятное дело, слова «невероятно огромный» не подходят ни к нашему жилищу, ни к заработной плате, так что инженеры стали искать способ «свернуть» этот экран с минимально негативными последствиями для звука. Так получилось все многообразие вариантов, некоторые снискали себе наиболее обширную славу в интернете, их мы и рассмотрим в данной статье.

Просто динамик или корпус без корпуса

Тяжело себе представить, что есть такой вид «акустики», но, листая ленту фотографий в pinterest по теме аудио, все чаще натыкаюсь на грозди 12-ти дюймовых динамиков, которые собраны вместе без всякого оформления и явно представляют собой законченный агрегат. Наверное, замысел автора пронизан следующей логикой: любой корпус портит звук, лучше акустическое короткое замыкание, чем деревянные оковы, но чтобы был хоть какой-то «низ», надо взять динамики с максимальной площадью диффузора, на которые только хватит денег. Если это ваш путь – без комментариев.

Щит и «широкополосник»

Говорят, те, кто попробовал лампу, широкополосный динамик и открытое оформление, никогда уже не возвращаются к традиционному, транзисторно-резиновому образу жизни. Описывать свойства щита занятие не благодарное, вся необходимая информация есть в архиве, а для самых ленивых – и на youtube, где подробно объясняют, что это за зверь и с чем его едят, например:

Наибольший плюс такой конструкции – простота изготовления. Нужен лист любимого материала и лобзик. Самый главный критерий, который будет влиять на итоговое качество звука – стоимость установленной динамической головки. Неутихающую народную славу снискал себе динамик 4а32, даже такие гранды, как fostex, sonido, supravox, sica или сам visaton B200, остались далеко позади. Поговорка «размер имеет значение» – вот лучшая математическая формула для щита (чем больше – тем лучше). Далее идут вариации щита, например щит, со свернутыми боковыми стенками, щит, у которого низкочастотный модуль сделан в виде ящика с фазоинвертором, и.т.п. Фирменная особенность звука – «воздушное» звучание с минимумом резонансов, при этом сравнительно высокое звуковое давление.

ПАС – панель акустического сопротивления

Что если попытаться скрестить щит и закрытый ящик? Получится ящик с задней стенкой, в которой сделано множество отверстий. Количество отверстий, их суммарная площадь в сочетании с объемом ящика будет определять степень демпфирования (сопротивления), уровень низких частот (чем меньше «дырок» – тем больше баса, но и больше «бубнежа»). Количество подбирается экспериментально, по вкусу.

Линейный массив излучателей, групповой излучатель (ГИ)

На самом деле, такой подвид акустики касается больше динамиков, нежели конструкции самого корпуса. Думаю, вы уже видели колонки, каждая из которых состоит из большого количества одинаковых маленьких-маленьких динамиков, ну или не очень маленьких, кому как позволяет бюджет и жилое пространство:

По электрической схеме, головки включены последовательно, то есть «плюс» предыдущего подсоединен к «минусу» последующего, возможно комбинирование последовательно-параллельного соединения. Количество динамиков, собственно, тоже ограничивается только деньгами, здравый смысл, как правило, к этому моменту уже бесследно пропадает. Не подумайте обо мне ничего плохого, я пробовал такое извращение, мне даже понравилось, если есть возможность, настоятельно рекомендую собрать себе подобную конструкцию хотя бы ради интереса. Опять же, бюджет сего безобразия не очень велик, как правило, применяются отечественные динамики в хорошем состоянии, 5гдш, 8гдш, 4гд-8е, и.т.п.

Акустическое оформление – тот же щит или закрытый ящик, желательно хитрой формы, например треугольной. Одна из проблем, с которой предстоит столкнуться – высокое суммарное сопротивление, не всякий усилитель раскроет потенциал «массива». Серийные образцы, выпускаемые фабрично, имеют более сложные решения, динамики часто собираются в хитрые модули, добавляются фильтры.

Фазоинвертор,
bass
reflex
port, резонатор Гельмгольца, он же ящик с «трубой»

Вот он – самый популярный вариант акустического оформления. Массовым становится самое выгодное по соотношению ценаполучаемый результат, наш случай не исключение для данного правила. Для тех, кто не скачал архив неизвестного аудиофила, объясняем на пальцах. В трубе фазоинвертора есть некоторый объем воздуха, который зависит от его длины, он же «связан» с воздухом, который содержится внутри колонки. При удачной настройке длины трубы (не будем сходу погружаться в теорию) удается добиться более уверенного воспроизведения низких частот, чем просто в закрытом ящике. Если еще проще – с фазоинвертором получается глубокий бас. Для более углубленного понимания вот ролик с уже полюбившегося нам канала:

Хоть данный вид акустики и популярен, он далеко не так прост в изготовлении, одно тянет за другое. Динамики, которые подходят для такого оформления, называются «компрессионными», чаще всего имеют резиновый подвес и полосу частот, которая требует установки высокочастотного звена, твиттера или пищалки, то есть добавляется электрический фильтр. Выбор оптимального объема корпуса, его геометрии, точная настройка длины трубы имеют большое значение и не всегда соответствуют расчетным величинам. Ситуацию облегчает наличие в сети массы проектов, где авторы уже прошли тернистый путь и предлагают поэтапные инструкции с подробным описанием что, как, из чего надо делать. Впрочем, всегда находятся энтузиасты, которых не устраивает «готовое» и хватает упорства пройти своей дорогой. Недостатки фазоинвертора – «бубнеж» и «задавленная середина». Первое решается тщательным подбором формы, диаметра, материала и длины трубы; второе – добавлением отдельного среднечастотного звена. Верный путь к трехполосной акустике.

Обратный рупор
TQWP и другие лабиринты судьбы

Чего только не придумали люди, чтобы усложнить путь колебаниям, идущим от обратной стороны динамика… Пожалуй, более всех отличилась фирма B&W со своими Nautilus, хоть памятник ставь этой морской раковине-мутанту. Но это гранды, а все, что можем мы, обычные аудиофилы, так это вспомнить свои ночные кошмары и поставить внутри прямоугольного ящика дощечки с гвоздями так, чтобы этому поганому звуку мало не показалось. Если серьезно – есть такие динамики, к которым оформление типа «фазоинвертор» не подходит, а щит не дает желаемого количества баса, от вида же сабвуфера что-то сжимается в животе. Тогда на помощь приходит обратный рупор или более сложный вариант – лабиринт. Для тех, кому интересно, как это работает, желаем приятного просмотра

Кто-то может возразить: обратный рупор – это не совсем лабиринт, отчасти мы можем согласиться, но что более достоверно – он ближе к лабиринтам, чем классический рупор:

Он напоминает о старом граммофоне. Как можно догадаться из названия, обратный рупор или лабиринт – далеко не самый простой вид акустического оформления, он требует хорошего понимания теории, точного расчета или хотя бы соблюдения заводских рекомендаций. Например, крупные фирмы-производители широкополосных динамиков, как правило, приводят в документации к своим динамикам пару вариантов чертежей корпуса.

Онкен, закрытый ящик (ЗЯ), рупор, пассивный излучатель и другие

Наше повествование идет по следам народной популярности, а это довольно узкий список. Закрытый ящик почти всегда бубнит, под онкен тяжело подобрать динамик, рупор велик по размерам, сложен в изготовлении и расчете, пассивный излучатель неплохо работает, но в конструкциях любителей почему-то не прижился. Наверное, можно найти еще несколько редких видов или подвидов оформления, которые здесь не упомянули, что поделать, всего не охватишь.

Демпфирование, «набивка», «заглушка»

Корпуса готовы, что с ними делать дальше? Правильно, демпфировать. Можно разделить демпфирование на два вида: вибропоглощение и звукопоглощение. Для вибропоглощения хорошо подходят автомобильные материалы, мастики и специальные листы с клейким слоем, предпочтительней последнее. Со звукопоглощением наблюдается разброд и шатание, кому-то нравится войлок, кому-то шерсть, ватин, синтепон, прочее. Ответ достаточно прост – для разного эффекта, в зависимости от типа корпуса и частоты, которую хочется подавить, будет зависеть выбор материала. Заполнение звукопоглощающим материалом корпуса увеличивает его виртуальный объем, однако определить универсальную норму, на мой взгляд, невозможно.

Настройка кроссовера (разделительного фильтра)

Вы решили делать многополосную акустику. Нужен ли измерительный микрофон? Если это разовый проект, то нет, не нужен, достаточно иметь тестовую подборку треков и некоторый опыт для понимания, какое звучание можно назвать более правильным. Просто придется дольше перебирать детали пассивного фильтра, слушать и сравнивать, но в итоге результат будет именно такой, который нужен вашим ушам, помещению. Чуть легче дело обстоит с активными кроссоверами. Раньше их приходилось делать самостоятельно, травить и разводить платы, паять, очень муторный процесс, особенно если схема имеет приличную крутизну среза и регулировки, для трехполосной акустики – просто дикая штука. Благо сегодня достаточно просто зайти на ebay и выбрать вариант себе по карману, хочешь на операционниках, хочешь на DSP. Регулировать частоту, а иногда и крутизну среза (в особо редких случаях фазу), можно плавно хоть каждый день.

Финал

Иногда мне кажется, что ситуация в мире аудио напоминает легенду о Вавилонской башне. Когда-то, в далекие времена, когда нога Van Den Hul’a еще не ступала на землю, люди строили вместе один комплект домашнего стерео. Большие-большие колонки, не менее большой усилитель, а к ним тянулись толстые-толстые кабели. Увидел это некто свыше и ужаснулся – ну и дичь, хоть бы книжки почитали какие… Суровая кара постигла незадачливых аудиофилов, с тех пор они спорят до хрипоты, но так и не могут договориться, как надо делать колонки-усилители, вот каждый и делает свои, как может.

Прежде подробного рассмотрения проблемы обрисуем круг задач, зная конечную цель, будет проще избрать нужное направление. Изготовление акустических систем своими руками нечастый случай. Практикуется профи, начинающими музыкантами, когда магазинные варианты не устраивают. Появляется задача встраивания в мебель или качественного прослушивания уже имеющейся медиа. Это типичные примеры, которые решаются набором общепринятых способов. Рассмотрением мы и займемся. Не рекомендуем листать по диагонали устройство акустической системы, вникайте!

Устройство акустических систем

Нет шансов сделать акустическую систему самостоятельно без понимания теории. Любителям музыки следует знать, что биологический вид Homo Sapiens слышит внутренним ухом звуковые колебания частот 16-20000 Гц. Когда дело касается классических шедевров, то разброс высок. Нижний край – 40 Гц, верхний – 20 000 Гц (20 кГц). Физический смысл этого факта заключается в том, что не все динамики способны воспроизвести сразу полный спектр. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители. Понятно, что для большинства людей это ничего не значит. И даже если часть сигнала пропадет, не будет воспроизведена, никто этого и не заметит.

Полагаем, что те, кто поставил целью самостоятельное изготовление акустической системы, должны критично оценивать звук. Полезно будет знать, что годная колонка имеет два и более динамиков, чтобы иметь возможность отразить звучание обширной полосы из слышимого спектра. А вот сабвуфер даже в сложных системах один. Это связано с тем, что низкие частоты заставляют вибрировать окружение, проникая даже сквозь стены. Становится непонятным, откуда именно несутся басы. Следовательно, и колонка НЧ одна – сабвуфер. А вот что касается прочего, то человек уверенно скажет, с какого направления пришел тот или иной спецэффект (луч ультразвука блокируется ладонью).

В связи со сказанным проведем делением акустических систем:

1. Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
2. Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
3. Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Важно создать правильный корпус для каждой колонки. Низкие частоты потребуют наличия деревянного резонатора, для верхней границы диапазона — не важно. В первом случае бока ящика служат дополнительными излучателями. Найдете видео, демонстрирующее габаритные размеры, соответствующие длинам волн низких частот по науке, практически остается копировать готовые конструкции, дельной литературы тематика лишена.

Круг задач очерчен, читатели понимают — самодельная акустическая система строится следующими элементами:

• набор динамиков частот сообразно числу каналов;
• фанера, шпон, доски корпуса;
• декоративные элементы, краска, лак, морилка.

Проектирование акустики

Изначально выбираем количество колонок, тип, местоположение. Очевидно, изготавливать в большем числе, нежели имеет каналов домашний кинотеатр, неразумный тактический ход. Кассетному магнитофону хватит двух колонок. К домашнему кинотеатру выйдет уже не менее шести корпусов (динамиков будет больше). Согласно потребностям аксессуары встраиваются в мебель, качество воспроизведения низких частот хромает. Теперь вопрос выбора динамиков: в издании авторства Найденко, Карпова приведена номенклатура:

1. Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
2. Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
3. Верхние частоты – головка 27TDC (H1149) на 27 мм.

Приводили базовые принципы конструирования акустических систем, предлагали электрическую схему фильтра, рассекающего поток на две части (выше дан перечень трех поддиапазонов), приводили название покупных динамиков, решающих задачу создания двух колонок стерео. Избегаем повторяться, читатели могут взять труд полистать раздел, найти конкретные названия.

Следующим вопросом будет фильтр. Полагаем, фирма National Semiconductor не обидится, если отскриним чертеж усилителя перевода Ридико. Рисунок показывает активный фильтр с питанием +15, -15 вольт, 5 однотипных микросхем (операционных усилителей), граничная частота поддиапазонов вычисляется формулой, приведенной на изображении (дублируем текстом):

П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С — замалчивается.

Активный фильтр, питаемый электрическим током

Учитывая возможности выбранных динамиков, читатель сможет подобрать параметр. Берутся характеристики полосы воспроизведения колонки, находится стык перекрытия между ними, туда выносится граничная частота. Благодаря формуле, вычисляем величину емкости. Номинал сопротивления избегайте трогать, причина: может (спорный факт) задавать рабочую точку усилителя, коэффициент передачи. На частотной характеристике, приведенной в переводе, которую опускаем, граница составляет 1 кГц. Давайте посчитаем емкость указанного случая:

С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.

Не ахти какая большая емкость, выбирается из условия максимально допустимого напряжения. В схеме с источниками +15 и -15 В вряд ли стоит номинал, превышающий суммарный уровень (30 вольт), возьмите пробивное напряжение (справочник поможет) не менее 50 вольт. Не пытайтесь поставить электролитические конденсаторы постоянного тока, схема обретает шансы взлететь на воздух. Отсутствует смысл разыскивать исходную схему чипа LM833 по причине Сизифова труда. Некоторые читатели найдут замену микросхеме, отличающуюся… надеемся на понимание.

Насчет сравнительно небольшой емкости конденсаторов (рознично и суммарной) описание фильтра говорит: благодаря низкому импедансу головок без активных компонентов номиналы пришлось бы увеличить. Закономерно вызывая появление искажений, обусловленных наличием электролитических конденсаторов, катушек с ферромагнитным сердечником. Не стесняйтесь двигать границу деления диапазонов, общая пропускная способность остается прежней.

Пассивные фильтры соберет своими руками каждый обученный пайке, курс школьной физики. В крайнем случае заручитесь помощью Гоноровского, лучше некуда расписаны тонкости прохождения сигналов через радиоэлектронные линии, обладающие нелинейными свойствами. Приведенный материал заинтересовал авторов фильтрами низкой и высокой частоты. Желающие поделить сигнал на три части должны зачитываться трудами, раскрывающими базис полосовых фильтров. Максимально допустимое (или пробивное) напряжение выйдет мизерным, номинал станет значительным. Под стать упомянутым электролитическим конденсаторам емкости номиналом десятки микрофарад (три порядка выше используемых активным фильтром).

Новичков тревожит вопрос получения напряжения +15, -15 В питания акустических систем. Намотайте трансформатор (пример приводился, программа ПК Trans50Hz), снабдите двухполупериодным выпрямителем (диодный мост), профильтруйте, наслаждайтесь. Наконец, активный или пассивный фильтр прикупите. Называется указанная вещица кроссовером, внимательно подбирайте динамики, диапазоны точнее соотносите с параметрами фильтра.

Для пассивных кроссоверов акустических систем найдете в интернете множество калькуляторов (http://ccs.exl.info/calc_cr.html). Исходными цифрами программа расчета принимает входные сопротивления динамиков, частоту деления. Введите данные, программа-робот быстро снабдит величинами емкостей и индуктивностей. На приведенной страничке задавайте тип фильтра (Бесселя, Баттерворта, Линквица-Райли). На наш взгляд задачка для профи. Приведенный выше активный каскад образован фильтрами Баттерворта 2-го порядка (скорость снижения АЧХ 12 дБ на октаву). Касается частотной (АЧХ) характеристики системы, понятно только профессионалам. Если сомневаетесь, выбирайте золотую серединку. В прямом смысле ставьте галку на третьем кружке (Бессель).

Акустика компьютерных колонок

Довелось посмотреть на Ютуб видео: юноша объявил, что сделает акустическую систему своими руками. Отрок талантлив: раскурочил колонки персонального компьютера — ну, совсем никакие — извлек на свет Божий усилитель с регулятором, поместил в спичечный коробок (корпус акустической системы). Компьютерные динамики известны плохим воспроизведением низких частот. Сами устройства маленькие, легкие, во-вторых, буржуи материалами экономят. Откуда в акустической системе взяться басам. Юноша взял… читайте дальше!

Наидорожайший компонент музыкального центра. Акустика класса hi-end стоимостью обходит дешевую квартиру. Ремонт, сборка колонок неплохой бизнес.

Усилитель низкой частоты акустической системы соберет продвинутый радиолюбитель, никаких кулибиных не нужно. Из спичечного коробка торчит ручка регулятора громкости, вход с одной стороны, выход — с другой. Динамики старой акустической системы малы. Юноша раздобыл старенький громкоговоритель не сказочных размеров, но солидный. С колонки советских времен акустической системы.

Чтобы звук не тревожил воздух пищанием, умный отрок сколотил дюймовые доски ящиком. Динамик старенькой акустической системы поместил в размеров почтовой коробки, сместил, как это делается производителями современных сабвуферах домашних кинотеатров. Изнутри колонку звукоизолятором отделывать поленился. Желающий может использовать для акустической системы ватин, другой схожий материал. Маленькие динамики помещены вовнутрь продолговатых коробок, только-только вмещающих торцом громкоговоритель. Гордый отрок подключил один канал акустической системы на два маленьких динамика, второй — на один большой. Работает.

Юноша сказочный молодец, не пьет в подворотне, уподобляясь сверстникам, не портит в свободное время будущих невест, занят делом. Как говорил один знакомый: «Молодому поколению прощается недостаток знания и опыта, не избыток наглости, упроченного равнодушием».

Улучшения

Решили усовершенствовать методику, откровенно надеемся, дополнение поможет сделать акустическую систему самостоятельно несколько качественнее. Проблема? Понятие выдумано радиотехниками, создателями акустических систем — частота. Вибрация Вселенной имеет частоту. Говорят, даже ауре человека присуще. Каждая добротная колонка недаром вмещает несколько динамиков. Большие предназначены для низких частот, басов; прочие — для средних и высоких. Не только размер, а и устройство у них разное. Мы уже обсуждали этот вопрос и интересующихся отсылаем к написанным обзорам, где приводится классификация акустических систем, раскрываются принципы действия наиболее популярных.

Компьютерщикам известен системный зуммер, работающий по прерыванию BIOS, который способен вроде бы выдавать один звук, но талантливые программисты выписывали на нем вычурные мелодии, даже с попыткой цифрового синтеза и воспроизведения голоса. Однако при желании бас такая пищалка выдать не может.

К чему этот разговор… Большой динамик следовало бы не просто приспособить на один из каналов, а присудить специализацию басов. Как известно, большинство современных композиций (Звук Вокруг не берем) рассчитаны на два канала (стереовоспроизведение). Получается, что два одинаковых динамика (маленьких) играют одни и те же ноты, смысл в этом маленький. В то же время с этого же канала бас теряется, а высокие частоты гибнут на большом динамике. Как быть? Предлагаем внедрить в схему пассивные полосовые фильтры, которые помогут разбить поток на две части. Схему берем иностранного издания по той простой причине, что она первой попалась на глаза. Вот ссылка на исходный сайт chegdomyn.narod.ru. Радиолюбитель переснял из книги, приносим извинения автору, что не указываем первоисточник. Это происходит по той простой причине, что он нам не известен.

Итак, картинка. Бросаются сразу в глаза слова Woofer и Tweeter. Как не сложно догадаться, это, соответственно, сабвуфер для низких частот, и динамик для высоких. Охватывается диапазон музыкальных произведений 50-20000 Гц, причем на сабвуфер приходится полоса нижних частот. Радиолюбители могут сами по известным формулам просчитать полосы пропускания, для сравнения ля первой октавы, как известно, составляет 440 Гц. Считаем, что для нашего случая такое деление подойдет. Вот только хотелось бы найти два больших динамика, по одному на каждый канал. Смотрим схему…

Не совсем музыкальная схема. В положении, занимаемом системой, идет фильтрация голоса. Диапазон 300-3000 Гц. Переключатель подписан Narrow, переводится, как полоса. Чтобы получить Wide (широкое) воспроизведение, опускаем клеммы. Поклонники музыки могут выкинуть полосовой фильтр Narrow, любителям бороздить скайп рекомендуем избегать поспешного решения. Схеме напрочь исключит петлевой эффект микрофона, известный повсеместно: пронзительное гудение вследствие переусиления (положительной обратной связи). Ценный эффект, даже военный знает сложности использования громкой связи. Владелец ноутбука осведомлен…

Для устранения эффекта обратной связи изучите вопрос, найдите, на какой частоте резонирует система, отрежьте лишнее фильтром. Очень удобно. Касательно популярной музыки микрофон отключаем, уносим подальше от динамиков (случай караоке), начинаем петь. Фильтры верхних и нижних частот оставим неизменными, изделия просчитаны неизвестными западными друзьями. Испытывающим затруднения, читая иностранные чертежи, поясняем, схема изображает (полосовой фильтр Narrow отброшен):

1. Емкость 4 мкФ.
2. Неиндуктивные сопротивления R1, R2 номиналом 2,4 Ом, 20 Ом.
3. Индуктивность (катушка) 0,27 мГн.
4. Сопротивление R3 8 Ом.
5. Конденсатор С4 17 мкФ.

Динамики должны соответствовать. Советы указанного сайта. Сабвуфером пойдет МСМ 1853, пищалкой (слово не списали) послужит РЕ 270-175. Полосы пропускания посчитаете самостоятельно. Большая буква Ω означает кОмы — ничего страшного нет, поменяйте номинал. Напоминаем, емкости параллельно соединенных конденсаторов складываются, как последовательно включенные резисторы. На случай, если сложно достать подходящие номиналы. Вряд ли получится изготовить динамики своими руками, набрать небольшие номиналы сопротивлений реально. Не используйте катушки, вырезаем пластины нихрома, подобных сплавов. После изготовления резистор лакируется, большого тока не планируется, защищать элемент не следует.

Индуктивности проще намотать самостоятельно. Логично использовать онлайн-калькулятор, задав емкость, получим параметры: количество витков, диаметр, материал сердечника, толщину жилы. Приведем пример, избегая быть голословными. Посещаем Яндекс, набираем нечто вроде «онлайн калькулятор индуктивности». Получаем ряд ответов выдачи. Выбираем понравившийся сайт, начинаем думать, как намотать индуктивность акустической системы номиналом 0,27 мГн. Нам понравился сайт coil32.narod.ru, начнем работу.

Исходные сведения: индуктивность 0,27 мГн, диаметр каркаса 15 мм, проволока ПЭЛ 0,2, длиною намотки 40 миллиметров.

Сразу возникает вопрос, видя калькулятор, где взять номинальный диаметр изолированной проволоки… Потрудились, нашли на сайте servomotors.ru таблицу, взятую из справочника, которую приводим в обзоре, считайте на здоровье. Диаметр меди составляет 0,2 мм, изолированной жилы – 0,225 мм. Скармливаем смело величины калькулятору, вычисляя нужные величины.

Получилась двухслойная катушка, числом витков 226. Длина провода составила 10,88 метра сопротивлением порядка 6-ти Ом. Главные параметры найдены, начинаем мотать. Самодельная акустическая система выполняется в ручной работы корпусе, примостить фильтр место найдется. К одному выходу подключаем пищалку, к другому – сабвуфер. Пару слов касательно усиления. Может статься, каскад усилителя не потянет четыре динамика. Каждая схема охарактеризована некой нагрузочной способностью, выше нельзя подпрыгнуть. Устройство акустической системы рассчитано, учитывая фиксированный запас, чтобы согласовать нагрузку, часто применяется эмиттерный повторитель. Каскад, заставляющий схему работать, полная отдача на любой динамик.

Напутствие начинающим конструкторам

Считаем, помогли читателям понять, как правильно конструировать акустическую систему. Пассивные элементы (конденсаторы, резисторы, катушки индуктивности) сможет достать, изготовить каждый. Осталось собрать корпус акустической системы своими руками. А за этим, верим, дело не станет. Важно понять, музыка сформирована гаммой частот, обрезаемых неправильным изготовлением устройства. Собравшись сделать акустическую систему, подумайте над этим, поищите компоненты. Важно передать великолепие мелодии, будет твердая уверенность: труд не пропал даром. Акустическая система прослужит долго, радость подарит.

Верим, изготовление акустических систем своими руками читателям будет в удовольствие. Грядущее время уникально. Поверьте, в начале XX века нельзя было черпать информацию тоннами ежедневно. Обучение выливалось тяжким кропотливым трудом. Приходилось обшаривать пыльные полки библиотек. Возрадуйтесь интернету. Страдивари пропитывал древесину скрипок уникальным составом. Скрипачи современности продолжают выбирать итальянские экземпляры. Вдумайтесь, прошло 30 лет, воз остался позади.

Нынешнему поколению известны марки клеев, наименования материалов. Необходимое продается магазинами. СССР лишил изобилия людей, снабдив относительной стабильностью. Сегодня преимущество описывается возможностью изобретения уникальных способов заработка. Профессионал-самоучка везде срубит капусты.

На первый взгляд самостоятельно изготовить колонки довольно просто. Однако это является заблуждением. В первую очередь следует отметить, что модели изготавливаются с различными элементами. В зависимости от них параметры устройства и качество звучания будут разными.

К компьютерным колонкам выдвигаются особые требования. Также самостоятельно можно изготовить модель для машины или студии. В данном случае очень важно придерживаться инструкции. В первую очередь для сборки колонок следует рассмотреть стандартную схему модели.

Схема колонок

Схема колонки включает в себя динамики, накладки, диффузор и кроссовер. У мощных моделей используется специальный фазоинвертор. Усилители могут устанавливаться с полевыми либо коммутирующими транзисторами. С целью улучшения качества звучания применяются конденсаторы. Вуфер подбирается с усилителем. Динамическая головка должна крепиться на уплотнитель.

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Чертеж модели на два динамика

Колонки на два динамика можно изготовить для дома или машины. Если рассматривать первый вариант, то диффузор потребуется импульсного типа. В первую очередь для сборки подбирается прочная фанера. Следующим шагом вырезается нижняя стойка. Модели с ножками встречаются очень редко. Для покрытия шпона можно использовать обычный лак. Виброизоляционную ленту на переднюю стойку клеить не требуется. Диффузор крепится под динамиком. Чтобы сделать отверстие на панели, нужно воспользоваться лобзиком. Фазоинвертор фиксируется у задней стенки. Некоторые изготавливают устройства с горизонтальным расположением динамиков. В этом случае диффузор будет находиться в верхней части конструкции. Провода для колонок используются двухжильного типа.

Устройства с тремя динамиками

Колонки (самодельные) с тремя динамиками встречаются очень редко. Данные устройства больше всего подходят многоканального типа. Для сборки модели в первую очередь подбираются листы фанеры. Некоторые также советуют использовать шпоны. Однако модели из натурального дерева стоят на рынке довольно дорого. Динамики следует устанавливать в горизонтальном положении. Также к устройству потребуется усилитель.

Для его фиксации используются металлические уголки. Для соединения пластин понадобятся стягивающие шурупы. В некоторых случаях пластины крепятся клеем. Далее модель придется частично обтянуть кожзаменителем. Следующим этапом устанавливается клеммник. С целью его фиксации на корпусе потребуется сделать отдельное отверстие. Также важно отметить, с регуляторами. Микросхемы для них применяются конденсаторного типа. Когда фонят колонки, нужно менять диффузор.

Студийные устройства

Чертежи колонок для студий предполагают использование мощных динамиков. Диффузор чаще всего применяется импульсного типа. Многие специалисты рекомендуют устанавливать два усилителя. Для нормальной работы потребуется стабилитрон.

С целью самостоятельной сборки колонок в первую очередь изготавливается корпус. На передней панели для динамиков делаются круглые отверстия. Также понадобится отдельный выход для фазоинвертора. По оформлению колонки довольно сильно отличаются. Некоторые предпочитают поверхность корпуса покрывать лаком. Однако есть модели, обтянутые кожей.

Модели для компьютеров

Колонки для компьютеров часто делают на один динамик. Для сборки модели подбираются листы шпона небольшой толщины. На передней панели вырезается отверстие для динамика. Фазоинвертор должен располагаться в задней части корпуса. Если рассматривать модели небольшой мощности, то усилитель можно использовать без резистора.

С целью регулировки громкости колонок применяются специальные кроссоверы. Данные элементы разрешается устанавливать на фазоинверторе. Если рассматривать устройства с мощностью более 100 Вт, то усилители можно брать только с резисторами. Некоторые для модели подбирают импульсные диффузоры. В конце работы всегда устанавливается клеммник.

Автомобильные модификации

Выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа. Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие. Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Колонки с открытым корпусом

Переносные колонки с открытым корпусом сделать довольно просто. Чаще всего они изготавливаются с одним динамиком. На задней панели устройства проделываются отверстия дрелью. Непосредственно пластины соединяются стягивающими шурупами. Диффузор для таких устройств подходит импульсного типа. Фазоинверторы часто устанавливаются с одним усилителем. Если рассматривать мощные переносные колонки, то у них применяется резисторный кроссовер. Крепится он за фазоинвертором. Многие специалисты рекомендуют динамики устанавливать на уплотнителе.

Устройства с закрытым корпусом

Колонки (самодельные) с закрытым корпусом считаются самыми распространенными. Многие специалисты считают, что по качеству звучания они являются наилучшими. Фазоинверторы для устройств подходят оперативного типа. Вуферы устанавливаются в отверстия. С целью сборки корпуса подойдут обычные листы из фанеры. Также важно отметить, что есть модификации с сердечниками. Если рассматривать колонки большой мощности, то клеммники устанавливаются в нижней части корпуса. По оформлению модели довольно сильно отличаются.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер. В конце работы важно зачистить корпус и покрыть его лаком.

Устройства на 50 Вт

Колонки (самодельные) на 50 Вт подойдут для обычных акустических проигрывателей. В данном случае корпус можно сделать из обычной фанеры. Многие специалисты также рекомендуют использовать шпон из натурального дерева. Однако важно отметить, что он боится повышенной влажности.

После выбора материала следует заняться динамиками. Устанавливаться они обязаны рядом с фазоинвертором. В данном случае без усилителя не обойтись. Многие эксперты рекомендуют подбирать только низкочастотные кроссоверы. Если рассматривать модификации с регулятором, то у них используется импульсный диффузор. Клеммник в данном случае устанавливается в последнюю очередь. Для оформления колонок всегда можно использовать кожзаменитель. Более простым вариантом считается покрытие поверхности лаком.

Колонки с мощностью 100 Вт

Колонки на 100 Вт подходят для мощных В данном случае фазоинвертор берется только импульсного типа. Также важно отметить, что усилитель устанавливается с кроссовером. Многие эксперты рекомендуют для сборки корпуса использовать шпон. Вуфер целесообразнее устанавливать на подкладке.

Характерная особенность контрапертуры в том, что звук, приходящий к слушателю фактически со всех сторон, хотя и создает впечатляющий эффект присутствия, не может в полной мере передать информацию о звуковой сцене. Отсюда рассказы слушателей об ощущении летающего по комнате рояля и прочих чудесах виртуальных пространств.

Контрапертура

Плюсы:
Широкая зона эффектного объемного восприятия, натуралистичность тембров благодаря нетривиальному использованию волновых акустических эффектов.

Минусы:
Акустическое пространство заметно отличается от звуковой сцены, задуманной при записи фонограммы.

И другие…

Если вы думаете, что на этом список вариантов оформления колонок исчерпывается, значит вы сильно недооцениваете конструкторский энтузиазм электроакустиков. Я описал только наиболее ходовые решения, оставив за кадром близкую родственницу лабиринта — трансмиссионную линию, полосовой резонатор, корпус с панелью акустического сопротивления, нагрузочные трубы…

Nautilus от Bowers & Wilkins — одна из самых необычных, дорогих и авторитетных в плане звучания акустических систем. Тип оформления — нагрузочные трубы

Подобная экзотика встречается довольно редко, но иногда она материализуется в конструкции с действительно уникальным звучанием. А иногда и нет. Главное не забывать, что шедевры, как и посредственности, встречаются во всех оформлениях, что бы ни говорили идеологи того или иного бренда.

Сегодня я расскажу вам, дорогие дурковчане, как собственными руками сделать то, чего в магазине стоит больших денег. Т.е хорошую акустическую систему.Помнится как то выкладывал тут про S-30, и с того момента я начал делать подобную собственную АС с нуля.

Начну с того, что когда я нашёл на даче в сарае эту парочку С-30, то чуть не обомлел — мало того что они разные (одна s-30B, а другая S-30A) так ещё у одной разбит корпус. У второй не оказалась внутри фильтра, кто то его уже снял до меня. Делать рестайлинг не было смысла-они уж слишком различаются, да и как восстановить полусгнивший корпус я не знал. Да и зачем, когда можно заново сделать 2 одинаковых. НЧ динамики, ГДН-25, в идеальном состоянии, а вот пищалки лучше поставить новые. Чтож, начнём.
Часть первая.Колонки.

Часть третья. Финал.

P.S. Я учусь в 10 классе, и это по идее мой проект на региональную олимпиаду по технологии, на которой я кстати говоря занял первое место 3 дня назад.

Удачного моддинга! искренне ваш, Виктор Сарбаев.

Посвящается тем, у кого есть свободное время

Открываем популярный журнал про хороший звук и с удовольствием смотрим на изящные образы (если не сказать образА) акустических систем, а посмотреть есть на что. Мощные башни ощетинились во все стороны динамиками, блестят своими лакированными боками, давят паркет острыми шипами и вообще вызывают чувство глубокого уважения. Похоже, у них есть только один недостаток – это, конечно, цена. Возникает вполне логичный вопрос, а что если сделать копию какого-либо монстра самому? Купить динамик несложно, собрать корпус, пускай и не такой красивый – тоже, катушки и конденсаторы можно отечественные, аккуратно спаять 3 детали – и вовсе задача для ученика 10-го класса школы.

С учетом количества готовых модулей, которые предлагает Ebay, сделать хороший усилитель не намного сложнее. Чего там только нет: коммутация, защита АС, платы класса A-AB-D, регуляторы громкости на любой вкус, красивые корпуса, сделанные специально для аудио, ручки, ножки и трансформаторы – знай только соединяй. В следующей статье мы обязательно расскажем, как собрать свой усилитель, который не уступит большинству «брендовых» образцов стоимостью до 60-70 тысяч рублей.

Возможно, далее в тексте вы встретите незнакомые слова. К счастью, нам пришел на помощь неизвестный аудиофил и оставил ссылку
на свой личный архив информации по акустике и усилителям, там есть реально ВСЕ
и даже и больше, настоятельно рекомендуем к ознакомлению.

Из чего делать? Фанера, МДФ, ДСП, пластик, массив.

Мир видел много странных акустических конструкций, например, из бетона или шлакоблока. Все же самыми «востребованными» остаются вышеперечисленные пиломатериалы на основе древесины. Попробуем понять, какой из них «правильнее». Базовое правило – вне зависимости от выбранного материала не экономьте на его качестве, то есть цене.

Первым идет король современной Hi-Fi и Hi-End индустрии – МДФ,
из него сделано подавляющее большинство колонок, как дорогих, так и дешевых. Причина проста – невысокая стоимость, удобство обработки и отделки, в том числе варианты с готовым шпоном, отсутствие ярких резонансов. При грамотном проектировании получение оптимального результата гарантировано. Рекомендуем к применению, больше сказать нечего.

Пластик
– понятие очень растяжимое, его «авторитет» значительно подточен дешевыми китайскими подделками, хотя преимуществ у него не меньше, чем у любого другого материала. Проблему недоступной для любителя возможности отливать свои заготовки из желаемого материала – проходим мимо.

Хорошим материалом для изготовления корпуса акустической системы может служить ДСП
. Пожалуй, главный его недостаток – множество проблем с отделкой, не важно, что вы решите: красить, шпонировать или обтягивать. У ДСП есть огромный плюс: если нужно сделать быстро и очень дешево, то можно использовать заводскую ламинированную плиту (ЛДСП). Добиться в таком случае высокой эстетики вряд ли получится, но цена и скорость оставят далеко позади всех остальных претендентов. Если сравнивать резонансные свойства материалов в разрезе пригодности для колонок – ДСП занимает первое место, хотя разница по сравнению с МДФ невелика.

Капризная, но неизменно желанная «матерыми аудиофилами» госпожа фанера
. Фанера бывает нескольких видов – березовая, хвойная, ольховая, ламинированная. Почему капризная? Любую фанеру «ведет», то есть при высыхании лист изменяет свою геометрию, при пилении часто появляются сколы. Также это не самый простой для отделки материал, если вы хотите получить «глухой» матовый цвет без проступающих граней, текстуры, ребер. Причина для того, чтобы терпеть эти мучения, довольно спорная: по мнению «бывалых» только фанера дает то самое живое дыхание, которое «убивают» ДСП и МДФ. Наиболее мне непонятно желание сделать себе корпус из «живой» фанеры и «убить» ее слоями шпаклевки, грунта, краски, лака в попытке скрыть «страшные» стыки с прожилками (слоями фанеры), которые днем и ночью смотрят с немым укором на своего владельца. Куда предпочтительнее варианты специальной пропитки, хотя бы тем же «датским маслом», не так уж страшны эти темные «полосочки» на ребрах корпуса…

Что за нищебродство этот ДСП-МДФ? Может сразу из цельного дуба, да потолще!? Не спешите вставлять динамик в первое увиденное дупло. Вопреки ожиданиям массив
древесины ценных пород не обогащает звук пропорционально вложенным деньгам, более того, даже требует дополнительного демпфирования по сравнению с более дешевыми материалами. Хотя его несомненные плюсы – это удобство отделки: если акустика собрана аккуратно, довести ее до симпатичного эко-вида не составит большого труда. Вместо увеличения толщины рекомендуется добавить (приклеить) с обратной стороны еще один лист менее резонансного материала, например, того же МДФ, сделать «сэндвич». Наиболее удачный вариант применения массива – это акустика типа «щит», где требуется красивая и тяжелая передняя панель.

Экзотика.
Часто выбор обусловлен тем, что есть под руками. Подобно тому, как птица может виртуозно вплести в гнездо всякий мусор, так и меломан тащит все, что плохо лежит. Можно найти на просторах сети идеи, воплощенные из сантехнических труб, искусственного камня, папье-маше, футляров и корпусов от музыкальных инструментов, примитивных строительных материалов, товаров IKEA, и.т.д., и.т.п.

Куда вставлять динамик?

Основную задачу акустического оформления можно сформулировать простым языком приблизительно так: максимально отделить колебания, излучаемые передней стороной диффузора динамика, от тех же противофазных колебаний, излучаемых задней стороной диффузора. Идеальным акустическим оформлением с точки зрения учебника считается бесконечный экран, такой невероятно огромный щит, в который установлен динамик. Понятное дело, слова «невероятно огромный» не подходят ни к нашему жилищу, ни к заработной плате, так что инженеры стали искать способ «свернуть» этот экран с минимально негативными последствиями для звука. Так получилось все многообразие вариантов, некоторые снискали себе наиболее обширную славу в интернете, их мы и рассмотрим в данной статье.

Просто динамик или корпус без корпуса

Тяжело себе представить, что есть такой вид «акустики», но, листая ленту фотографий в pinterest по теме аудио, все чаще натыкаюсь на грозди 12-ти дюймовых динамиков, которые собраны вместе без всякого оформления и явно представляют собой законченный агрегат. Наверное, замысел автора пронизан следующей логикой: любой корпус портит звук, лучше акустическое короткое замыкание, чем деревянные оковы, но чтобы был хоть какой-то «низ», надо взять динамики с максимальной площадью диффузора, на которые только хватит денег. Если это ваш путь – без комментариев.

Щит и «широкополосник»

Говорят, те, кто попробовал лампу, широкополосный динамик и открытое оформление, никогда уже не возвращаются к традиционному, транзисторно-резиновому образу жизни. Описывать свойства щита занятие не благодарное, вся необходимая информация есть в архиве, а для самых ленивых – и на youtube, где подробно объясняют, что это за зверь и с чем его едят, например:

Наибольший плюс такой конструкции – простота изготовления. Нужен лист любимого материала и лобзик. Самый главный критерий, который будет влиять на итоговое качество звука – стоимость установленной динамической головки. Неутихающую народную славу снискал себе динамик 4а32, даже такие гранды, как fostex, sonido, supravox, sica или сам visaton B200, остались далеко позади. Поговорка «размер имеет значение» – вот лучшая математическая формула для щита (чем больше – тем лучше). Далее идут вариации щита, например щит, со свернутыми боковыми стенками, щит, у которого низкочастотный модуль сделан в виде ящика с фазоинвертором, и.т.п. Фирменная особенность звука – «воздушное» звучание с минимумом резонансов, при этом сравнительно высокое звуковое давление.

ПАС – панель акустического сопротивления

Что если попытаться скрестить щит и закрытый ящик? Получится ящик с задней стенкой, в которой сделано множество отверстий. Количество отверстий, их суммарная площадь в сочетании с объемом ящика будет определять степень демпфирования (сопротивления), уровень низких частот (чем меньше «дырок» – тем больше баса, но и больше «бубнежа»). Количество подбирается экспериментально, по вкусу.

Линейный массив излучателей, групповой излучатель (ГИ)

На самом деле, такой подвид акустики касается больше динамиков, нежели конструкции самого корпуса. Думаю, вы уже видели колонки, каждая из которых состоит из большого количества одинаковых маленьких-маленьких динамиков, ну или не очень маленьких, кому как позволяет бюджет и жилое пространство:

По электрической схеме, головки включены последовательно, то есть «плюс» предыдущего подсоединен к «минусу» последующего, возможно комбинирование последовательно-параллельного соединения. Количество динамиков, собственно, тоже ограничивается только деньгами, здравый смысл, как правило, к этому моменту уже бесследно пропадает. Не подумайте обо мне ничего плохого, я пробовал такое извращение, мне даже понравилось, если есть возможность, настоятельно рекомендую собрать себе подобную конструкцию хотя бы ради интереса. Опять же, бюджет сего безобразия не очень велик, как правило, применяются отечественные динамики в хорошем состоянии, 5гдш, 8гдш, 4гд-8е, и.т.п.

Акустическое оформление – тот же щит или закрытый ящик, желательно хитрой формы, например треугольной. Одна из проблем, с которой предстоит столкнуться – высокое суммарное сопротивление, не всякий усилитель раскроет потенциал «массива». Серийные образцы, выпускаемые фабрично, имеют более сложные решения, динамики часто собираются в хитрые модули, добавляются фильтры.

Фазоинвертор,
bass
reflex
port, резонатор Гельмгольца, он же ящик с «трубой»

Вот он – самый популярный вариант акустического оформления. Массовым становится самое выгодное по соотношению ценаполучаемый результат, наш случай не исключение для данного правила. Для тех, кто не скачал архив неизвестного аудиофила, объясняем на пальцах. В трубе фазоинвертора есть некоторый объем воздуха, который зависит от его длины, он же «связан» с воздухом, который содержится внутри колонки. При удачной настройке длины трубы (не будем сходу погружаться в теорию) удается добиться более уверенного воспроизведения низких частот, чем просто в закрытом ящике. Если еще проще – с фазоинвертором получается глубокий бас. Для более углубленного понимания вот ролик с уже полюбившегося нам канала:

Хоть данный вид акустики и популярен, он далеко не так прост в изготовлении, одно тянет за другое. Динамики, которые подходят для такого оформления, называются «компрессионными», чаще всего имеют резиновый подвес и полосу частот, которая требует установки высокочастотного звена, твиттера или пищалки, то есть добавляется электрический фильтр. Выбор оптимального объема корпуса, его геометрии, точная настройка длины трубы имеют большое значение и не всегда соответствуют расчетным величинам. Ситуацию облегчает наличие в сети массы проектов, где авторы уже прошли тернистый путь и предлагают поэтапные инструкции с подробным описанием что, как, из чего надо делать. Впрочем, всегда находятся энтузиасты, которых не устраивает «готовое» и хватает упорства пройти своей дорогой. Недостатки фазоинвертора – «бубнеж» и «задавленная середина». Первое решается тщательным подбором формы, диаметра, материала и длины трубы; второе – добавлением отдельного среднечастотного звена. Верный путь к трехполосной акустике.

Обратный рупор
TQWP и другие лабиринты судьбы

Чего только не придумали люди, чтобы усложнить путь колебаниям, идущим от обратной стороны динамика… Пожалуй, более всех отличилась фирма B&W со своими Nautilus, хоть памятник ставь этой морской раковине-мутанту. Но это гранды, а все, что можем мы, обычные аудиофилы, так это вспомнить свои ночные кошмары и поставить внутри прямоугольного ящика дощечки с гвоздями так, чтобы этому поганому звуку мало не показалось. Если серьезно – есть такие динамики, к которым оформление типа «фазоинвертор» не подходит, а щит не дает желаемого количества баса, от вида же сабвуфера что-то сжимается в животе. Тогда на помощь приходит обратный рупор или более сложный вариант – лабиринт. Для тех, кому интересно, как это работает, желаем приятного просмотра

Кто-то может возразить: обратный рупор – это не совсем лабиринт, отчасти мы можем согласиться, но что более достоверно – он ближе к лабиринтам, чем классический рупор:

Он напоминает о старом граммофоне. Как можно догадаться из названия, обратный рупор или лабиринт – далеко не самый простой вид акустического оформления, он требует хорошего понимания теории, точного расчета или хотя бы соблюдения заводских рекомендаций. Например, крупные фирмы-производители широкополосных динамиков, как правило, приводят в документации к своим динамикам пару вариантов чертежей корпуса.

Онкен, закрытый ящик (ЗЯ), рупор, пассивный излучатель и другие

Наше повествование идет по следам народной популярности, а это довольно узкий список. Закрытый ящик почти всегда бубнит, под онкен тяжело подобрать динамик, рупор велик по размерам, сложен в изготовлении и расчете, пассивный излучатель неплохо работает, но в конструкциях любителей почему-то не прижился. Наверное, можно найти еще несколько редких видов или подвидов оформления, которые здесь не упомянули, что поделать, всего не охватишь.

Демпфирование, «набивка», «заглушка»

Корпуса готовы, что с ними делать дальше? Правильно, демпфировать. Можно разделить демпфирование на два вида: вибропоглощение и звукопоглощение. Для вибропоглощения хорошо подходят автомобильные материалы, мастики и специальные листы с клейким слоем, предпочтительней последнее. Со звукопоглощением наблюдается разброд и шатание, кому-то нравится войлок, кому-то шерсть, ватин, синтепон, прочее. Ответ достаточно прост – для разного эффекта, в зависимости от типа корпуса и частоты, которую хочется подавить, будет зависеть выбор материала. Заполнение звукопоглощающим материалом корпуса увеличивает его виртуальный объем, однако определить универсальную норму, на мой взгляд, невозможно.

Настройка кроссовера (разделительного фильтра)

Вы решили делать многополосную акустику. Нужен ли измерительный микрофон? Если это разовый проект, то нет, не нужен, достаточно иметь тестовую подборку треков и некоторый опыт для понимания, какое звучание можно назвать более правильным. Просто придется дольше перебирать детали пассивного фильтра, слушать и сравнивать, но в итоге результат будет именно такой, который нужен вашим ушам, помещению. Чуть легче дело обстоит с активными кроссоверами. Раньше их приходилось делать самостоятельно, травить и разводить платы, паять, очень муторный процесс, особенно если схема имеет приличную крутизну среза и регулировки, для трехполосной акустики – просто дикая штука. Благо сегодня достаточно просто зайти на ebay и выбрать вариант себе по карману, хочешь на операционниках, хочешь на DSP. Регулировать частоту, а иногда и крутизну среза (в особо редких случаях фазу), можно плавно хоть каждый день.

Финал

Иногда мне кажется, что ситуация в мире аудио напоминает легенду о Вавилонской башне. Когда-то, в далекие времена, когда нога Van Den Hul’a еще не ступала на землю, люди строили вместе один комплект домашнего стерео. Большие-большие колонки, не менее большой усилитель, а к ним тянулись толстые-толстые кабели. Увидел это некто свыше и ужаснулся – ну и дичь, хоть бы книжки почитали какие… Суровая кара постигла незадачливых аудиофилов, с тех пор они спорят до хрипоты, но так и не могут договориться, как надо делать колонки-усилители, вот каждый и делает свои, как может.

Акустические колонки

То, каким будет качество звука в машине, напрямую зависит от месторасположения колонок. Кроме того в этом деле имеет значение и резонанс корпусов.
Поэтому корпус колонки, применяемой в данном случае, должен быть выполнен из материала, имеющего достаточный резонанс. В результате этого самым подходящим вариантом будет – создание колонок своими руками.
О том,как самому сделать акустические колонки, можно узнать из нашей статьи. Информация поможет узнать не только, как сделать акустические колонки самому, но и как собрать настоящую акустическую систему.

Создание условий для колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения.

Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе.
Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Примечание. Однако это опять же зависит от положения колонки: стоя или лежа.

Измерение размеров

Чтобы узнать размер ящика для колонки следует:

• Определиться с местом ее размещения.
• Определить, сколько пространства можно отвести для установления .
• Измерить размер отведенной площади.

Примечание: для колонки в багажном отсеке вполне хватит 30 см длины. А вот колонки, установленные за задним сиденье не должны иметь более 15 см.

Выбор материала

Для создания колонки вполне подойдут такие материалы:

• ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной.

  Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
• Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто.
  Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

• Древесина. Подойдет древесина любого дерева.
  При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Примечание: такое изделие можно даже будет покрасить, поэтому оно получится очень красивым.

Создание корпуса

Выполнить корпус можно любым удобным способом.
Самым подходящим вариантом является следующий:

• При помощи ножовки вырезать детали из материала.
• Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.

Примечание: диаметр отверстия должен совпадать с диаметром нижней части динамика.

• Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
• Приклеить кольца к деталям.
• Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.

Примечание: это необходимо для того, чтобы звук проникал и в корпус, а не выходил только наружу.

• Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
• Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

• Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
• Внутри заполнить колонку синтетическим пухом.
• Установить динамик на предназначенное место.

Примечание: проводку динамика можно вынуть через любое отверстие, которое создается удобным способом.

• Покрасить каркас лаком. Таким образом, у него появится законченный внешний вид.

Примечание: для покраски не обязательно использовать лак. Для этого может пригодиться черная краска. А некоторые детали можно вообще выполнить в другом цвете.

Создание акустической системы

Акустическая система не всегда свидетельствует о наличии колонок.
Произвести работу по созданию акустической системы в машине можно так:

• Изготовить подиумы из пены. Для этого:
• Сделать шаблон из картона. Приложить его к месту, где должен быть подиум.

• Используя шаблон, вырезать основание для подиума. С этой целью может пригодиться обычная фанера и арматура.
• Основание состоит из двух колец. При этом диаметр первого кольца должен соответствовать диаметру защитной сетки. А вот диаметр второго – диаметру колонки.
• Кольца необходимо соединить между собой при помощи саморезов.
• Вырезать шесть брусочков для создания наклона. Склеить все детали между собой.
• В каркас залить монтажную пену и оставить так, пока она не высохнет.
• Получится более интересный вариант, если вместо фанеры использовать небольшие куски различных пород деревьев. При этом следует подбирать сухие кусочки дерева, не имеющие трещин. Сверху все следует тщательно покрыть лаком, чтобы конструкция стала более надежной. Для большей эффективности все можно закрепить при помощи двух реек.
• Вмонтировать динамики в гнезда и установить подиумы.

Таким образом, создать акустические колонки(см.) можно прямо у себя дома и своими руками. Цена такого удовольствия не будет высокой, так как потратиться нужно будет только на покупку материала.
Да и вообще, использовать можно любые старые динамики. Главное, чтобы они работали и были в неплохом состоянии.
Конечно, прежде чем начинать данный процесс, стоит пересмотреть различные фото и видео с этой тематикой. Инструкция также пригодится.

На сегодняшнем рынке акустической техники представлено множество звуковых систем – они могут быть разного типа, мощности и дизайна, подобрать можно колонки на любой вкус и под любые потребности. Однако не всегда покупные колонки являются идеальным вариантом. Многим хочется попробовать сделать акустические устройства своими руками – от осознания того, что это не продукт с китайского завода, а нечто, созданное собственными силами, колонки даже станут субъективно лучше звучать.

Конечно, купить колонки гораздо проще и, вероятно, дешевле. Но собрать свои собственные колонки не так уж трудно. Сложность процесса зависит от нескольких факторов:

• Какие колонки вам нужны. Хочется ли собрать полноценную многоканальную систему или простую стереопару, мощными они должны быть или не очень, широкополосными или многополосными. От всего этого зависит, в первую очередь, сложность расчетов, а затем уже – сложность сборки.
• Количество имеющихся деталей. Масштаб проекта может быть разным – кто-то собирает только корпус, а электрические детали покупает в готовом виде, а кто-то самостоятельно делает даже контролирующую микросхему (кроссовер) и усилитель. Единственное, что во всех случаях покупается – это динамические излучатели, поскольку собрать их вне заводских условий практически невозможно.
• Опыт и навыки. Главное, что нужно иметь – прямые руки, способные на достойном уровне заниматься деревообработкой, поскольку в случае сборки колонок своими руками именно от качества изготовления корпуса зависит итоговое качество акустической системы.

Если вы уверены, что готовы самостоятельно собрать колонки, нужно заготовить инструменты и материалы, и можно приступать. Оставим в стороне вопрос о том, какого типа будет итоговая акустическая система – это не важно, общие принципы сборки аналогичны независимо от того, собираются ли маленькие фронтальные колонки или огромная и мощная система 5.1. Отличаться будет, в принципе, только объем работ и количество расчетов.

Проектирование колонок

Прежде, чем приступать к изготовлению акустических устройств своими руками, нужно разобраться, из чего и в каком виде они могут быть сделаны. В первую очередь следует узнать, каким может быть корпус колонки.

Качества корпуса играет огромную роль в придании звуку чистоты и громкости. Если коробка будет собрана с грубыми конструктивными ошибками, последствия могут быть самыми разными – от простого ухудшения качества звука (например, он будет слишком глухим) до полной неработоспособности колонки. Не стоит волноваться раньше времени – точно все рассчитав, все получится на весьма достойном времени. Если какие-то огрехи и будут, вряд ли их можно будет определить невооруженным ухом. Стоит также помнить, что в работе с деревом дециметр погрешности – не погрешность, так что незначительные ошибки вполне простительны.

Первое, что нужно выбрать – это форма будущих колонок. Она может быть практически любой, но для самостоятельной работы лучше всего выбрать традиционную прямоугольную форму. Если планируется изготовление не широкополосной колонки, а сабвуфера, то форма должна быть кубической. Учтите также, что при изготовлении низкочастотной колонки требуются максимально точные расчеты объема колонки, а также фазоинвертора, иначе басы будут воспроизводиться недостаточно качественно, что сведет смысл работы на нет.

Размеры колонки могут быть также разными. Если будет использоваться большой набор динамиков – вплоть до трех среднечастотных, одного высокочастотного твиттера и низкочастотного сабвуфера – колонка, разумеется, должна быть высокой. При этом она может быть узкой – объема вполне хватит для качественного звучания. В целом, о расчете объема можно сказать много – но все особо точные расчеты не имеют особого смысла, если вы не обладаете ушами, способными улавливать малейшие отклонения амплитуды звука от идеально прямой линии. Так что достаточно приблизительно подсчитать необходимый объем, исходя из диаметра и мощности динамического излучателя. Если колонка многополосная, за основу берется низкочастотный громкоговоритель.

Один из важнейших моментов – правильный выбор материала. Стенки корпуса колонки могут быть сделаны из разных видов материала, главное, чтобы он отвечал трем требованиям:

• жесткость – чтобы стенки не гнулись под действием вибрации динамиков;
• легкость;
• доступная цена.

Лучше всего подходит древесно-стружечная плита средней плотности, или МДФ. Цельное дерево не подойдет по той причине, что оно слишком гибкое и создает эффект резонанса. Кроме того, колонка не является абсолютно статичным объектом – при работе в ней всегда происходят незаметные невооруженным глазом колебания и подобные движения, из-за чего непрессованная древесина сравнительно быстро рассыхается и приходит в негодность. Одна из немногих пород дерева, которая может быть использована для производства колонки своими руками – это эбен, или черное дерево, которое является самым твердым из всех сортов древесины, а также идеально полируется. Однако, черное дерево весьма дорогое, поэтому в большинстве случаев не подойдет – все-таки одной из целей самостоятельной работы является экономичность.

Еще один возможный вариант материала – многослойная фанера. Ее легко обрабатывать, а после сборки корпуса можно отделать любым декором – например, натуральным шпоном. Единственный ее минус – не самая высокая жесткость, так что для большей прочности конструкции придется дополнительно выпиливать ребра, которые будут помещены внутрь короба.

Кроме описанных материалов возможно использование ГВЛ или ЦСП – они сами по себе обладают неплохими показателями звукоизоляции, что позволяет несколько сэкономить на защитном материале. Однако они имеют высокую массу и весьма непросты в обработке. Пластик и вовсе использовать не рекомендуется – оставим полимеры заводским производителям. Таким образом, лучше всего остановить выбор на ДСП, особенно ламинированной – она и по свойствам лучше, и выглядит неплохо, имитируя практически любой материал – например, то же черное дерево.

В итоге колонка должна иметь следующие качества:

• Ровную амплитудно-частотную характеристику – этот параметр отражает качество звука, поскольку представляет собой разницу между получаемым электрическим сигналом и выдаваемыми звуковыми волнами. Именно на получение идеальной АЧХ должны быть направлены все усилия при изготовлении самодельной колонки. На качество АЧХ влияет множество факторов – это и правильность расположения деталей колонки внутри корпуса, и качество использованных материалов, и даже окружающая среда.
• Достойный КПД. Поскольку в динамике электрический сигнал преобразуется в механические движения диффузора – колебания его мембраны, которые и создают звук – коэффициент полезного действия всегда получается весьма низким. Нужно постараться поднять его как можно выше. Помочь в этом сможет правильный подбор деталей.
• Субъективное качество звука – колонку должно быть приятно слушать, потому что пользоваться ею будет не прибор для измерения характеристик звука, а вы сами.
• Симпатичный дизайн – чем привлекательнее выглядит колонка, тем приятнее будет пользование ею.

Полностью подготовившись к работе и начертив примерный проект колонки, можно приступать к изготовлению колонки своими руками.

Технология создания акустического устройства

Один из главных принципов, которым нужно руководствоваться при работе – аккуратность. Нужно максимально внимательно производить все замеры, прежде чем приступать к выпиливанию деталей, а перед их скреплением необходимо все примерять друг к другу.

Этапы изготовления колонки таковы:

1. На заготовленных листах ДСП расчерчиваются стенки будущего корпуса. На стенках нужно разметить места для установки динамиков – отверстия должны быть круглыми и идеально подходить под размеры излучателей, чтобы в итоге не было никаких щелей.
2. Детали выпиливаются. Если доска лакированная, лучше пилить ее отделанной стороной вверх, чтобы не повредить декоративное покрытие.
3. Как скрепить стенки колонки? Можно воспользоваться двумя способами: либо использовать клей или эпоксидную смолу, либо просто скрутить шурупами. В первом случае нужно делать все очень осторожно, чтобы колонку не перекосило. Для прижатия смазанных клеем деталей друг к другу можно воспользоваться системой тисков. Скреплять стенки тонкими шурупами также нужно аккуратно, чтобы они вошли под идеально прямым углом.
4. Корпус должен быть герметичным, поэтому, если стыки стенок недостаточно плотные, щели нужно заполнить войлоком, пропитанным клеем. Если задняя панель будет съемной, по ее краю нужно наклеить полимерный или резиновый уплотнитель.
5. Если короб будет закрытым, вместо обивки стенок звукоизоляцией вату или поролон можно засыпать прямо так, заполнив им весь объем колонки. Главное, чтобы он не соприкасался с задней поверхностью диффузора. Кроме того, должен быть сформирован канал от излучателя до фазоинвертора.
6. Не обязательно производить расчеты длины фазоинвертора – она прекрасно подбирается опытным путем. Диаметр же подсчитать легко – например, для динамика диаметром более 100 мм отлично подойдет труба шириной 5 см. Длина же определяется следующим образом – берутся две самодельные трубки из картона и вставляются друг в друга, а затем размещаются в отверстии, предназначенном для фазоинвертора. Затем колонку нужно включить и двигать трубки относительно друг друга до тех пор, пока поток воздуха из отверстия не станет наиболее активным.
7. Когда корпус будет собран, останется только разместить в нем динамики и усилитель. Излучатели подключаются либо последовательно, либо параллельно в зависимости от требуемых характеристик колонки.

При соблюдении технологии у вас, несомненно, получится весьма качественная колонка.

Создание колонок своими руками: видео

Приветствую читателей «Датагора»! Хочу рассказать вам о создании акустической системы с применением технологии 3D-печати. С помощью 3D-принтера мне удалось построить необычную акустическую систему в форме шара, а также решить ряд дополнительных задач, возникающих при изготовлении акустики.
Хочу заметить, что я вовсе не пропагандирую применение пластмассы в качестве основного материала для построения АС.

Ещё со студенческих времён была у меня мечта — сделать колонки в форме шаров. Но доступные в те времена для меня методы создания корпуса нестандартной формы никак не вдохновляли меня. И вот, спустя много лет, я обзавелся 3D-принтером.

Теперь привожу мой перевод статьи Троэлса (Troels Gravesen) про «худшую в мире купольную пищалку Philips AD 0160». Думаю, советские, да и многие современные пищалки ему не попадались.
Скорее всего, мало у кого найдется именно эта пищалка (tweeter, не путать с Twitter-ом), но исследования Троэлса пригодятся самодельщикам для оценки качества и правильного использования пищалок.

С уважением, Сергей

Я вам покажу на реальном примере, что можно сделать со старыми колонками, а именно с их динамиками, чтобы получить улучшенное звучание.
