Чертежи минитрактора своими руками с двигателем от мотоблока

Во всех домашних или небольших фермерских хозяйствах приходится использовать много ручного труда. Снизить его долю помогает собранный минитрактор своими руками. Задействовать его можно для различных целей, включая уборку сена, обработку грунта, перевозку урожая или удобрений. Выполнять подобные операции без средств механизации в домашних условиях оказывается проблематично.

Крупные аграрные компании решают вопрос покупкой зарубежной или отечественной сельхозтехники. Мелким хозяйствам для минитрактора выделить нужную сумму не всегда удается, поэтому приходится придумывать и реализовывать самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов. При необходимости определенные силовые узлы делаются более мощными, а также изделие задумывается максимально ремонтопригодным с универсальным набором запчастей и расходников.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

При всех позитивных факторах тем, кто решил сделать мини трактор своими руками, необходимо знать о будущих минусах. Большинство запчастей будет уникальным, поэтому иногда могут возникать трудности с поисками аналогов. Об этой практике стоит позаботиться заранее.

Также владельцам данной техники запрещено будет ездить по дорогам общего пользования. Чтобы исправить это, придется пройти длительный путь регистрации своего транспортного средства. В противном случае его до пашни или в сад придется перевозить не своим ходом, а на прицепе. За езду на самоделке по обычной трассе можно получить штраф.

ВИДЕО: Сколько стоит сделать минитрактор своими руками

Чтобы правильно реализовать план по конструированию, необходимо иметь реальные чертежи и размеры будущих элементов и узлов.

Чертеж агрегата с указанием размеров

Важно подготовить следующие основные модули:

силовая установка оптимальной мощности;
трансмиссия для передачи усилия от двигателя к колесам;
база в виде рамной конструкции;
рулевое управление;
место для водителя.

Если в наличии имеется не весь набор, то стоит поискать недостающие части на автомобильных разборках или в точках утилизации автотранспорта. Также кое-что легко подобрать на СТО.

Собираем самостоятельно раму

База сваривается зачастую из швеллера либо двутавра. Подбирают их из интервала от №5 до №9. Система окажется весьма прочной. Чаще всего готовится для ломающейся рамы применяют две полурамы, которые соединяются между собой подвижными шарнирными соединениями в виде частей карданных валов от грузовика.

Рама для будущей переломки из швеллера

Также рама может быть цельной, собранной из двух лонжеронов и травесов. Поперечина изготавливается из швеллера №10. Когда используется труд помощников, то предпочтительней иметь в наличии чертеж, чтобы получить желаемый результат.

Подготовка двигателя

Перед тем, как собрать минитрактор своими руками, стоит позаботиться о моторе. Достаточным считается движок с мощностью порядка 40 л.с. Под этот критерий подпадают силовые установки УД-2, М-67, УД-4, МТ-9. Также не редкостью являются сборки на основе блоков цилиндров от старенького ВАЗа или АЗЛК.

Мастера для ведения домашнего хозяйства стремятся создать полноприводные модели. Собрать такие машины с колесной формулой 4х4 рекомендуем на базе мотора М67. При этом необходимо обеспечить увеличение в трансмиссии передаточного числа. Если же этого не сделать, то мотору будет недоставать крутящего момента. Важно в этой ситуации сформировать дополнительную систему охлаждения.

Очень удобно делать трактор из мотоблока. В этом случае уже готовы силовой агрегат, передний мост, тормоза, КПП, рама и система рулевого управления.

В традиционной компоновке мотор располагается впереди, непосредственно над передней осью продольно. Через сцепление к нему монтируется КПП. Далее по схеме идет раздатка и ведущий мост. Соединение элементов в такой схеме осуществляется посредством муфт или нескольких карданов.

Иногда удобнее расположить мотор на раме, подложив под него деревянные доски. Таким способом удастся подобрать оптимальное положение для него. При необходимости изготавливаются кронштейны для удобной фиксации блока цилиндров.

Важно соблюдать развесовку, чтобы не получить быстроопрокидываемую систему. Опытные специалисты рекомендуют разносить массу по осям в соотношении 60% на ведущий мост и 40% на ведомые (управляемые) колеса.

Трансмиссия и задний мост

Наиболее выносливой и недорогой КПП является коробка от советских грузовиков ГАЗ-53. От них или от ГАЗ-52 используют систему сцепления. При креплении на раме стоит позаботиться о дополнительной подгонке узлов между собой. Встречаются домашние модели с комплектующими от УАЗа. Их силовые параметры поддерживают высокий уровень надежности.

Синхронизировать сцепление и мотор удастся через собранный новый корпус (корзину). Потребуется обрезать заднюю плоскость у маховика силовой установки. Также нужно будет высверлить дополнительное центральное отверстие.

В качестве заднего моста мини трактора берется готовый узел от легковушки или грузовика. Важно подогнать в такой ситуации по габаритам полуоси. Для колесной схемы 4х2, где одна из осей не является ведущей, подобрать передние полуоси будет проще.

Руль и колеса

Так как сделать самодельный минитрактор предполагается для силовых нагрузок, то важно выбирать в схему рулевое управление с гидроцилиндром. В домашних условиях не удастся смастерить такой гидравлический прибор, поэтому его можно подобрать на разборках авто или сельхозтехники. Рулевую трапецию также позаимствуем.

В качестве сидения можно использовать любой подходящий предмет — сидение из автомобиля, кресло, даже табуретка будет кстати, если ее правильно закрепить

Колеса для самоделки нужно выбирать радиусом более 13 дюймов. Они подойдут на технику, предназначенную для транспортировки грузов. Если предполагается выполнение сельскохозяйственных работ, то стоит отдавать предпочтение радиусу из интервала 18-24 дюйма.

Опорными цапфами служат вилки от советских грузовых карданов. Пару вилок варим к балке либо напрямую к раме при соблюдении соосности. Остальные привариваем к поворотным кулакам.

ВИДЕО: Интересные идеи по сборке самодельного трактора и навесного оборудования

Самодельные минитрактора идеально подходят для обработки небольших участков земли. Собрать минитрактор своими руками может практически любой человек, который хоть немного разбирается в технике.

По техническим характеристикам, самоделка значительно уступает заводским моделям. Но использовать мощный трактор на небольших площадях как минимум не рационально. Не оправдаются даже затраты на обслуживание и горюче-смазочные материалы. А вот небольшой трактор, собранный своими руками, получается весьма уместен. В этой статье мы расскажем вам, как сделать мини-трактор в домашних условиях.

Преимущества и недостатки самодельных минитракторов

Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.

Себестоимость такой машины окупается буквально за один сезон
, ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.

Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.

Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

Заготавливаем чертежи

Некоторые народные умельцы способны собрать любую технику, имея лишь кучу старого железа и общий план работ, который удерживается в голове. Таких людей считанные единицы и если вы не относитесь к их числу, необходимо предварительно подготовить чертежи основных узлов будущей машины.

Если вы не обладаете необходимыми знаниями, можно попросить сделать чертежи друзей или знакомых. Наконец, необходимую информацию можно найти в интернете.

Имея под рукой чертежи, сборка мини-трактора в домашних условиях будет напоминать детский конструктор. То есть, вы берёте деталь А и соединяете её с муфтой Б.

Стоит отметить, что некоторые узлы и детали, из которых будет состоять самоделка, могут нуждаться в подгонке или дополнительной обработке. Согласитесь, объяснять токарю или сварщику, что от них требуется гораздо удобнее не на пальцах, а имея под рукой готовый проект и чертежи.

Кстати, на этом этапе, нужно определиться, какой именно мини-трактор вы хотите сделать своими руками. У фермеров большой популярностью пользуется переломка 4х4. Это небольшая модель на шарнирно-сочленённой (ломающейся) раме, с приводом на четыре колеса. Такая самоделка оптимально подходит для работ на фермах.

Как собрать мини-трактор своими руками

Заготовив схемы и чертежи, необходимо найти подходящие детали. Как минимум, вам понадобится двигатель, трансмиссия, рама и рулевое управление. Найти нужные детали в домашних условиях весьма проблематично, поэтому можно прогуляться по толкучкам и полистать сайты о продаже запчастей. Здесь вы сможете буквально за копейки приобрести нужные вам детали.

Рама

Переломка делается обычно из металлического швеллера № 5 или № 9. Структура этого материала обладает достаточным запасом прочности на изгиб. Из швеллера свариваются две полурамы, которые соединяются между собой шарнирным соединением. Для этих целей, можно использовать карданные валы от грузовиков.

Если переломка вас не устраивает, можно сделать мини-трактор на цельнометаллической раме. Такая конструкция обычно состоит из четырёх элементов: правого и левого лонжеронов, переднего и заднего траверсов.

Лонжероны можно изготовить из швеллера № 10, задний и передний траверс из швеллеров № 16 и № 12 соответственно. В качестве поперечной балки можно использовать металлический брус.

Двигатель

Для работы, мини-трактор сделанный своими руками, можно оснастить любым двигателем подходящей мощности. Оптимальным вариантом является силовая установка, обладающая мощностью в 40 лошадиных сил
.

Наиболее часто на самодельные агрегаты устанавливаются двигатели М-67, МТ-9, УД-2 и УД-4. Встречаются модели, оборудованные двигателем от отечественных легковых автомобилей серии «Жигули» или «Москвич».

Если самоделка будет изготавливаться по формуле 4х4, для агрегата М-67 понадобится увеличить передаточное число трансмиссии, иначе силовой установке не хватит мощности обеспечить необходимое усилие для колёсных пар. Обратите внимание, что для силового агрегата может понадобиться дополнительная система охлаждения.

Трансмиссия

Коробку передач и вал отбора мощности можно снять с автомобиля ГАЗ-53. Сцепление подойдёт от старого ГАЗ-52. В готовом виде эти узлы не подойдут, понадобится дополнительная подгонка.

Для синхронизации сцепления с двигателем, понадобится сварить новую корзину сцепления и подогнать её под необходимые размеры. У маховика двигателя необходимо будет укоротить заднюю плоскость и высверлить по центру дополнительное отверстие. Эти операции можно сделать на токарном станке.

Рулевое управление

Этот узел должен включать в себя гидравлические цилиндры, это обеспечит мини-трактор лучшей управляемостью. Сделать своими руками систему гидравлики в домашних условиях невозможно. Поэтому необходимо снять уже готовую гидросистему с любой сельскохозяйственной техники
. Учтите, что для циркуляции масла в гидравлике понадобится насос.

Задний мост

Можно взять подходящий узел от легкового и грузового автомобиля и установить на самодельную конструкцию. Предварительно необходимо укоротить на токарном станке полуоси.

Если готового моста нет, допускается составная конструкция от разных машин. Передний мост не является ведущим, поэтому подойдёт любой узел, подходящий по размеру.

Колёса

Радиус колёс зависит от того, как будет использоваться мини-трактор. Для транспортировки грузов, лучше подходят диски радиусом от 13 до 16 дюймов. Для выполнения сельскохозяйственных работ понадобятся колёса 18-24 радиуса.

Сделанный своими руками мини-трактор, должен выдавать при вспашке порядка 2 000 оборотов двигателя, при скорости в 3 км/час. Чтобы достичь таких показателей, необходимо отрегулировать схему трансмиссии.

В идеальном варианте, каждое колесо ведущего заднего моста должно оснащаться отдельным редуктором. При этом вращение задаётся четырёхсекционным гидрораспределителем.

При такой схеме рулевого управления отпадает необходимость в карданном вале и дифференциале заднего моста. За управление колёсами будет отвечать гидравлика. Необходимое оборудование (насос и гидроцилиндр) можно позаимствовать с трактора МТЗ-80.

Как видите, сделать минитрактор своими руками совсем несложно. Несмотря на то что это довольно трудоёмкий процесс, результат с лихвой покроет все затраченные усилия. Более того, собирать самодельную конструкцию, это весьма увлекательное занятие.

При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

Преимущества самоделок

По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

Теперь рассмотрим схему сборки основных узлов трактора.

Рама

Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

Силовая установка

Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

Выбор двигателя целиком зависит от нужд фермера.
Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

Ходовая часть

Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

Ходовая часть

Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей.
Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

Чтобы техника могла работать с навесным оборудованием, необходима гидравлическая система. Этот узел обычно собирается из подающих насосов и гидроразъёма. Учитывая, что гидравлика своими руками создаётся из уже готовых элементов, можно дополнительно установить гидроусилитель руля.

Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

Навесное оборудование

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

Изготавливаем раму.
Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.
Монтируем вал, который будет соединяться с ВОМ мини-трактора.
Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.

Вконтакте

Имея домик в деревне или дачный участок, каждую весну приходится вскапывать огород. И если в селе это делается за один день, заказав трактор, то на дачном участке все не так просто. Ведь вся территория дачи окружена забором, поэтому туда трактору почти невозможно заехать.

Тогда приходиться копать руками. Однако не всех дачников это устраивает. Можно, конечно, купить мотоблок, но это удовольствие далеко не каждый может себе позволить, и многие дачники мечтают иметь свой минитрактор.

Для того, чтобы сделать минитрактор своими руками, начинать нужно с основы, то есть рамы.

Она является самой важной частью для нашего технического средства, поскольку на ней вы будете размещать остальные детали.

Первым делом вы должны нарисовать подробный чертеж рамы.

Для ее изготовления используйте облегченные металлические швеллеры. Их соединяете друг с другом, применяя автоматическую или полуавтоматическую сварку. Также обратите внимание на то, что длина и ширина рамы должна быть пропорциональна размерам будущего изделия.

Минитрактор будете собирать на этой основе. Для этого в раме по всем сторонам сверлите дырки для того, чтобы закрепить различное навесное оборудование.

Также не забудьте, что нужно будет еще присоединить с двух сторон подножки. Их делаете из восьмимиллиметрового стального листа «Ст-3». Из него также будете делать рулевую колонку.

Чтобы сделать минитрактор своими руками более прочным, снабдите «косынками» отрезки, которые располагаются поперек. При этом используете ту же сталь, из которой делали подножки.

Теперь привариваете к переду основы втулки, которые будут служить навесками для моста. Их изготовляете, используя листовой металлопрокат «Ст-3» толщиной два сантиметра. Далее присоединяете передний и задний мост.

Мосты нужно сделать своими руками, используя отдельно взятые детали от похожего вида техники (например, можно использовать для этой цели мосты, снятые из москвича или двадцать четвертой волги). Однако в данной ситуации они будут слишком громоздкими и не подойдут нам для того, чтобы сделать минитрактор своими руками. Так что некоторые детали придется вытачивать «с нуля», будьте к этому морально готовы.

Какие комплектующие вам придется сделать своими руками?

Необходимо выточить поворотные втулки и опорные полуоси. Также необходимо будет сделать поперечную балку. Для этого берете трубу, которая имеет квадратное сечение размерами шестьдесят пять на шестьдесят пять миллиметров. Толщина металла должна составлять пять миллиметров. От этой трубы отмеряете нужную длину и отрезаете, используя болгарку или пилку по металлу.

Если вы не нашли трубу такого размера, поперечную балку можно сделать своими руками, используя металлические уголки. Используя конструкционную сталь, делаете втулки для того, чтобы закрепить полуоси. Поворотный механизм делаете, используя отрезки трубы из металла. Труба, которая используется для этого, должна иметь сечение семьдесят на четырнадцать миллиметров.

Отрезаете от нее куски, каждый из которых должен иметь в длину сто двадцать миллиметров. Подшипники будут располагаться на металле в специально проделанных посадочных местах.

Затем эту деталь нужно прикрыть приварной крышкой из металла. В середину привариваете уже готовую деталь, которая состоит из двух подшипников и обоймы цилиндрической формы.

Некоторые подробности о заднем мосте

Его можете не делать своими руками, а взять уже готовый от Волги. Однако помните о том, что минитрактор имеет ширину меньше, чем задний мост, поэтому вы должны уменьшить длину моста, чтобы в итоге получилось восемьдесят сантиметров. Для достижения этой цели уберите фиксирующие чулки и срубите заклепки. Остальную часть проталкиваете вглубь. Разъединить мост и картер редуктора можно, используя кувалду. Не забудьте зафиксировать первый элемент, используя специальную оправку.

После этих действий вы сможете обеспечить надежное соединение с реверсным редуктором, что стопроцентно исключит вероятность поломки кардана. А еще вы сможете не заботиться о том, как установить и сбалансировать противовесы, что сильно ускорит время изготовления минитрактора.

Чулки, которые вы укоротили, зафиксируйте в отверстиях, нарезав резьбу М-12 и вкрутив в нее винты. Теперь крепите получившийся мост к восьми стальным пластинам. Их вы должны приварить, используя болты М-10. К каждой пластине нужно приварить четыре болта. После этого закрепляете раму, используя гайки и лонжероны. Пружинными шайбами контролируете соединения. Для этой цели на мост нужно приварить такие же по размеру стальные пластины.

В конце под креплением рамы устанавливаете необходимое количество кронштейнов. Чтобы сделать подъемный механизм, вал корпуса подъемного механизма нужно приварить к картеру моста.

На заключительном этапе привариваете к трактору кресло и красите все металлические части изделия краской любого цвета. Не забудьте на заднюю часть рамы установить сцепную конструкцию, чтобы можно было прицепить плуг.

Второй способ

Он более простой, чем первый, но вы должны приобрести мотоблок, при этом можете использовать даже «Урал» еще советского производства.

Теперь необходимо из него извлечь двигатель, это основное тяговое устройство. Все что останется можно использовать как запасные части.

Также вам понадобится пусковой механизм и два моста с колесами.

Источник

Пошаговая инструкция

Прежде чем детально изучать схемы и чертежи переделок мотоблока Нева своими руками, ознакомимся с устройством самодельного мини-трактора. Его основные элементы включают в себя следующие части:

рама (ее можно изготовить из любого материала металлопроката);
устройство для выполнения поворотов (руль);
тормоза;
место оператора (сиденье);
металлические листы для обшивки;
сцепка для агрегации дополнительного оборудования.

Достать все эти детали не составляет проблем — их немало в точках демонтажа автомобилей и на складах хранения металлолома. А это обеспечивает возможность внимательно подойти к выбору и отбирать для сборки устройства материалы только после их тщательного изучения и проверки на отсутствие дефектов и повреждений

Важно учитывать, что конструкция должна быть прочной, выносливой и долговечной, поэтому выполнять сборку следует из материалов хорошего качества

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

аппарат для сварки;
отвертки и гаечные ключи;
электрическая дрель и комплект различных сверл;
болгарка и набор дисков по работе с металлом;
комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Чертежи минитрактора своими руками с двигателем от мотоблока Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Чертежи минитрактора своими руками с двигателем от мотоблока

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.
Шаг 2. Изготавливаем раму из уголков и труб

Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
Шаг 3. Изготавливаем кузов

Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

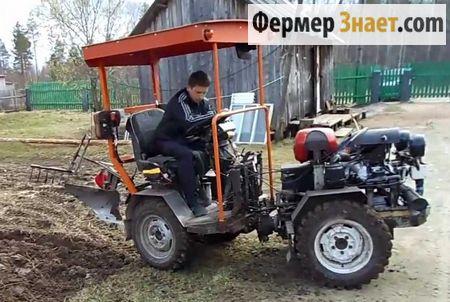

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Чертежи минитрактора своими руками с двигателем от мотоблока

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Чертежи минитрактора своими руками с двигателем от мотоблока

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Чертежи минитрактора своими руками с двигателем от мотоблока

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Чертежи минитрактора своими руками с двигателем от мотоблока

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Необходимые расходные материалы, детали и запчасти

Чтобы понять, что необходимо для изготовления, давайте рассмотрим основные элементы готового минитрактора:

Рама (производится из любого металлопроката)
Устройство для совершения поворотов
Любые тормоза
Сиденье
Металл для обшивки кузова
Сцепка, которая служит для подключения другого оборудования.

Все эти составляющие можно купить в местах разборки автомобилей или на складах металлолома. Но к их выбору следует подойти ответственно. Зачастую они не совсем новые, следовательно их нужно тщательно осмотреть на целостность и дефекты. Ведь здесь нельзя допустить использование повреждённых комплектующих. В противном случае всё устройство будет работать не правильно.

Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

болгарка;
детали для крепления;
швеллеры и трубы;
приспособление для сверления;
электрическая сварка;
измерительные инструменты (уголок, рулетка, штангенциркуль);
мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата

Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

Стоимость, производитель.
Размер плуга.
Разновидность применяемого двигателя.
Вес.
Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.

Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.

По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.

Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.

При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением. В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко. Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными. Импортным они немного уступают, но по стоимости находятся далеко впереди.

Преимущества и недостатки самодельного минитрактора

Чертежи минитрактора своими руками с двигателем от мотоблока

Если следовать инструкциям и чертежам, это не так уж сложно. Во-вторых, вы будете знать конструкцию своей техники на все 100%, поэтому сможете устранить практически любые неполадки самостоятельно. То есть, вам не придётся обращаться в сервисы, что сэкономит время и деньги.

В-третьих, вы получите очень полезный опыт, поэтому сможете вполне заслуженно именовать себя Кулибиным нашего времени. Ведь подобная переделка под силу далеко не каждому, поэтому, если вам она удалась, то это вполне может считаться заслуженным поводом для гордости.

К недостаткам самодельных минитракторов своими руками можно назвать то, что своими руками у вас едва ли получится сделать минитрактор аналогичный по надёжности с заводским. Поэтому вам стоит готовиться к достаточно частым ремонтам и дальнейшему совершенствованию собственной техники.

Кроме того, вы можете получить травму в процессе переделки мотоблока. На что обратить внимание при переделке?

Нужно учитывать, что мотоблок и минитрактор представляют из себя разные по конструкции виды техники, поэтому, превращая один вид техники в другой, вы должны учитывать некоторые особенности, которыми обладает минитрактор.

Так, вы будете садиться на данный вид техники, от чего центр тяжести значительно повысится. Это моет негативно сказаться на прохождении поворотов, ведь ваш трактор может просто перевернуться. Чтобы этого избежать, вам требуется расширить ведомую ось.

Тогда площадь минитрактора также увеличится, а устойчивость, соответственно, повысится. Кроме того, в расширении явно будет нуждаться колёсная база. Специально для этой цели в продаже вы можете найти втулки, которые позволяют сделать минитрактор устойчивее и шире без токарных работ.

Чертежи минитрактора своими руками с двигателем от мотоблока
Мотоблок дез дифференциала

Также, на небольших и средних мотоблоках часто отсутствует дифференциал. Для его замены проще всего установить блокирующие колёсные удлинители.

Также вам обязательно нужно придерживаться правил безопасности при самой переделке, чтобы не получить травму. Работайте строго по чертежам, ведь это гарант того, что всё получится правильно.

Минитрактор из мотоблока своими руками станет не просто сельскохозяйственной техникой, но и настоящим поводом для гордости для любого мужчины.

Поэтому любому, кто нуждается в подобной технике, стоит попробовать сделать её самостоятельно. Благо, вся необходимая информация для этого есть, а материалы приобрести несложно. Мотоблоки очень полезны в хозяйстве. Но нередко бывает, что старые модели люди не используют.

Участью такой техники очень часто становится бесцельное пребывание в гараже и постепенное ржавение. Проблема в том, что многие не знают, что из мотоблоков даже старого образца можно соорудить нужную технику, например, минитрактор.

Данная машина будет крайне полезной в сельском хозяйстве, ведь с помощью неё можно проделывать широчайший спектр работ. Поэтому даже старые мотоблоки можно весьма успешно использовать для создания минитракторов, которые вам более чем пригодятся.

Сделать это можно и из нового мотоблока, если считаете, что компактный трактор вам нужнее.

Минитрактор из мотоблока Агро

Перед началом переделки мотоблоков этого бренда следует запастись материалом и необходимыми инструментами. Для работы вам понадобится:

листы и профили из нержавеющей стали;
сиденье и рулевое колесо – можно снять со старого автомобиля;
пара колес – их диаметр не должен превышать 15 ‘’;
набор крепежных элементов;
болгарка и электрическая дрель;
молоток и сварочный аппарат.

После подготовки всего необходимого советуем изучить схемы, которые подскажут вам правильный порядок действий при установке элементов трактора.
Также советуем посмотреть фото, которые непременно помогут вам при изготовлении сельскохозяйственного агрегата.
В отличие от мотоблоков перечисленных выше производителей, техника марки Агро имеет один существенный недостаток, который нужно обязательно учесть при переделке мотоблока в минитрактор. Он заключается в том, что ось мотоблока имеет очень слабые показатели прочности на излом. Такого рода переломка обязательно скажется в том случае, если вы превысите максимально допустимую нагрузку на раму мини-трактора. Чтобы избежать дальнейшей неисправности, минитрактор потребуется оборудовать колесными редукторами.

Порядок действий при сборке агрегата выглядит следующим образом:

На первом этапе нужно сварить прочную раму для трактора. Для этого воспользуйтесь стальными профилями и трубами. Обязательно учтите, что чем тяжелее будет изготовленная рама, тем лучше окажется сцепление минитрактора с грунтом. В задней части несущей конструкции приварите фаркоп, который потребуется для сцепки прицепа с агрегатом;
Затем приступайте к изготовлению и обустройству ходовой части минитрактора. Для этого можно приобрести пару уже готовых передних колес, а также ступицы, оснащенные тормозами. После покупки деталей прикрепите ступицы к стальной трубе, и просверлите в передней части рамы отверстия, которые потребуются для монтажа ступиц на минитрактор. Далее установите рулевые тяги, используя для этого червячный редуктор. Следом за тягами закрепите рулевую колонку и заднюю ось. При установке последней в используемые для монтажа втулки запрессуйте подшипники. На заднюю ось установите шкив и надежной закрепите колеса;
После этого на переднюю часть рамы установите двигатель. Советуем делать этого посредством дополнительного каркаса, помещенного на специальные амортизаторы – это позволит избежать сильных вибраций при высоких нагрузках на мотор;
Далее установите на мини-трактор водительское сиденье, соединив его с рамой через рессоры – благодаря им работать с мини-трактором будет гораздо удобнее.

При желании изготовленный своими руками компактный трактор можно оборудовать навесом, который защитит вас от дождя и солнца. Для его изготовления к раме рядом с сиденьем и рулевой колонкой нужно приварить 4 стальные трубы, к которым посредством точечной сварки закрепить стальной лист. В результате вы получите надежный агрегат для дачи, который быстро справиться со всеми поставленными перед ним задачами.

Сборка мини-трактора

Переделка мотоблока начинается с изготовления рамы. Несущая конструкция делается из заготовленного металла, который необходимо нарезать на куски нужной длины. Сделать это можно при помощи болгарки. Скреплять элементы между собой можно при помощи болтов или электросваркой.

После сборки рамы можно приступать к ходовой части. Если двигатель будет располагаться спереди, то ширина колеи будет обуславливаться базовыми колёсами мотоблока.

Задние колёса будут крепиться к раме при помощи дополнительной оси, которую можно сделать из куска трубы подходящей ширины. На концах трубы запрессовываются втулки с подшипниками, на которые будут установлены колёса.

При заднем расположении двигателя, ширину колеи нужно расширить, иначе мини-трактор не получит необходимой для работы балансировки. В этом случае базовые колёса снимаются с мотоблока и устанавливаются на более широкий мост.

Принцип сборки, такой же, как и в предыдущем варианте. Покрышки на самодельный мини-трактор должны оснащаться грунтозацепами, это улучшит сцепление техники с почвой.

Для рулевого управления можно использовать рукояти от мотоблока. Такой вариант мини-трактора сделанного своими руками будет напоминать мотоцикл. При движении задним ходом, такая схема управления будет доставлять массу неудобств. Лучше установить на трактор обыкновенную рулевую колонку.

Если используется цельнометаллическая рама, рулевые тяги должны интегрироваться в переднюю ось. Если самодельный мини-трактор решено сделать на шарнирно-сочленённой раме, то рулевая колонка будет поворачивать переднюю полураму целиком. Для этого используются две зубчатые шестерни. Одна из них жёстко приваривается к передней полураме, другая устанавливается на рулевую колонку.

Водительское сиденье устанавливается на приваренные к раме салазки. Само сиденье можно снять с любого легкового автомобиля, главное, чтобы оно было регулируемым и удобным.

Для работы с полуприцепами, к задней части рамы можно приварить фаркоп от легкового автомобиля. Сам полуприцеп тоже можно сделать своими руками. Для этого понадобится несколько листов лёгкого металла и металлические уголки.

Для работы с плугами и культиваторами приваривается дополнительный кронштейн. Для работы с навесным оборудованием, можно установить дополнительную гидравлическую систему. Насос и гидрораспределитель можно снять с любой сельскохозяйственной техники.

Стоит отметить, что если вы планируете использовать мини-трактор в тёмное время суток или передвигаться по федеральным трассам и городским улицам обязательно должны устанавливаться фары и габаритные огни.

После сборки самодельный мини-трактор нужно смазать и опробовать. После обкатки переделка мотоблока считается завершённой и техника готова к эксплуатации. При желании, можно установить на мини-трактор дополнительные элементы обшивки.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

Педали тормоза и газа.
Сиденье.
Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

Рама.
Цилиндр с тормозом.
Подножные механизмы, педали.
Колонка руля, в комплекте с тягами.
Балка впереди, соединяется со ступицами и дисками для тормоза.
Крылья в задней части.
Задняя навеска с ручным подъемником.

Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

Используем режим работы с косилками.
Площадка впереди демонтируется в полном объеме.
Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
Электросваркой соединяем площадку и крепление для места водителя.
У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Как и всегда, заранее готовим несколько основных деталей – это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.

Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.

Источник

Использование минитракторов в сельском хозяйстве становится все более оправданным в последнее время. Относительно небольшие габариты, вкупе с хорошими показателями производительности и маневренности, позволяют обрабатывать земельные владения с целью их дальнейшего использования. Однако, не все имеют возможность приобретения готового агрегата, продающегося в специализированном магазине, ведь стоимость его может доходить до 100 тысяч рублей. Именно тогда и возникает у многих вопрос – как собрать минитрактор в домашних условиях своими руками?

Решение не такое простое, как может показаться на первый взгляд, ведь для осуществления сборки может понадобиться достаточно много сопутствующего материала, а также необходимых технических знаний и умением работы с инструментарием.

Области применения самодельного минитрактора в домашнем хозяйстве

Да и вообще, можно воспользоваться интернетом, вбив в адресную строку запрос «минитрактор своими руками чертежи размеры», и вы сразу увидите не одну подробную схему сборки.

Рама, является несущей конструкцией. К ней крепится все навесное оборудование.

Данный шаг очень важен, ведь самостоятельное изготовление какого-либо агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что осуществлять это проще всего по чертежу, чем ориентироваться приблизительно.

Для успешного и продуктивного ведения домашнего хозяйства необходима соответствующая сельскохозяйственная техника. Перейдя по ознакомитесь, как самому сделать культиватор.

Плуги обладают улучшенными характеристиками, что позволяет без проблем справляться со вспашкой любой земли максимально оперативно и качественно. все о различных видах и характристиках плуга ПСК.

В настоящее время технический прогресс помогает заменять долгий человеческий труд на куда более оперативную работу машин. Зерноуборочный комбайн Полесье — ваш незаменимый помощник с отменным качеством на десятилетия.

Кроме того, тому же токарю будет понятно, что от него требуется, взглянув на подробный чертеж, чем формальное объяснение на словах.

На этапе планирования проекта и выясняется, какой именно агрегат будет в итоге. У многих пользуется определенной популярностью минитрактор переломка своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.

Однако, это далеко не единственный способ сборки, поэтому выбор лежит исключительно на том человеке, который будет осуществлять изготовление.

Определившись с типом минитрактора, встает вопрос о поиске необходимым запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большинство этого можно найти в интернете, посетив сайты, специализирующихся на реализации различных запчастей.

Сам процесс сборки будет включать в себя несколько этапов:

Изготовление рамы. Переломка осуществляется, в основном, из швеллера номер 5 и швеллера номер 9. Из этих составляющих нужно сварить две полурамы, а соединяться между собой они будут при помощи шарнир. В этом качестве можно использовать карданные валы от большегрузных автомобилей.

Есть и другой способ конструирования рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверсов и двух лонжеронов. Траверсы изготавливаются из швеллеров номер 16 (для задней части) и номер 12 (для передней).
Лонжероны будут сделаны из швеллера номер 10. В качестве поперечины используется брус из металла.
В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и пр. Их мощности будет вполне достаточно для самодельного варианта. В принципе, подойдет любой двигатель с относительно большой мощностью – примерно 40 л.с.
ВОМ и коробку передач можно снять с ГАЗ-53, а сцепление взять с ГАЗ-52. Помните, что данные детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить в центре отверстие.
Руль может быть обеспечен гидравлической системой, которую нужно взять со старой сельскохозяйственной техники.
Конструкцию заднего моста можно позаимствовать от старых легковых автомобилей, но придется его немного подкорректировать на токарном станке.
В качестве колес можно использовать любые подходящие, но чтобы их диаметр был порядка 18 дюймов – это допустимый минимум для проведения сельхоз работ.
В данной последовательности, в принципе, и кроется ответ на вопрос – как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно достать из старой техники, что существенно упрощает вопрос поиска нужной детали.

К тому же, затраты при этом минимальны, ведь даже купленные детали будут намного меньше стоить, чем готовый минитрактор.

Преимущества и недостатки ручной сборки

Пожалуй, главным преимуществом самодельного минитрактора является безусловная экономия денежных средств, по сравнению с приобретением полноценных агрегатов в магазине, таких как , .

При этом, его рабочие показатели будут ненамного отличаться от заводских вариантов, потому что в конструкции используется достаточно мощный мотор, которого вполне хватает для обработки земельных владений, площадью до десяти гектар.

Затраты на изготовление на минитрактора окупаются практически за один календарный год, ведь большинство комплектующих берется от старой технике, либо затраты на их приобретение минимальны. Многие приспосабливают под минитрактор прочую технику, такую, как мотоблок, что ещё более упрощает процесс сборки.

Кроме того, у самодельных агрегатов есть и другие плюсы:

Относительно большая степень погружения в почву. Если все грамотно предусмотреть, глубина вскапывания будет идентична той, что показывают покупные аналоги. Как бы то ни было, это все равно лучше, чем перекапывать огород вручную.
Достаточно высокая мобильность, в следствие достаточно скромных габаритов. Использование подобных агрегатов целесообразно именно на небольших огородах и дачных участках, где крупногабаритным тракторам не развернуться.
В силу того, что вы изготавливаете минитрактор сами, существует возможность дополнительной модернизации агрегата. Можно снимать комплектующие, меняя их на другие, более мощные, либо добавлять новые устройства.
В продаваемых минитракторах такая возможность отсутствует, более того, в инструкциях по эксплуатации прямо написано, что внесение каких-либо изменений в конфигурацию строго запрещено.

В числе недостатков можно отметить следующие моменты:

Относительно сложный процесс сборки. Здесь речь идет не только о непосредственной работе, но и об определенных сложностях в подборке нужных комплектующих. Многие из них приходится подгонять на токарном станке, что само по себе представляет дополнительную сложность.
Вероятность поломок, ведь самодельный вариант изготавливается, в основном, из старых деталей и запчастей.

В принципе, плюсы и минусы примерно равны по степени их важности, но тут есть одно маленькое отступление. Сегодняшние реалии таковы, что вопрос цены становится главенствующим, затмевающим прочие аргументы.

Подробное объяснение этого феномена излишни, ведь экономия всегда была определяющей, вне зависимости от того, где она применяется.

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например , или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Заключение

Изготовление самодельного минитрактора становится все более актуальным, особенно для владельцев небольших земельных участков. Дело в том, что использование крупногабаритных тракторов может быть нецелесообразно, ведь они не смогут показать всех своих рабочих показателей на таком небольшом участке земли.

К тому же, затраты на горючее могут стать поистине неподъемной ношей для частных фермеров.

Экономией также объясняется и отказ от приобретения минитрактора в специальном магазине, ведь сельское хозяйство далеко не самый прибыльный вид бизнеса в нашей стране. Поэтому, для обычного дачника оптимальным вариантом будет именно изготовление агрегата своими собственными силами.

Затраты при этом копеечны, а работоспособность готового самодельного минитрактора может вас приятно удивить. Естественно, если использовать относительно мощный двигатель и не очень старые запчасти.

Не стоит забывать о том, что данный метод может не подойти для некоторых лиц, не имеющих должных навыков в обращении со сварочным аппаратом или токарным станком, к примеру. В таком случае, можно просто заказать нужные детали у мастеров, которые изготовят.

Придется, конечно, заплатить, но никак не больше той суммы, которую нужно отдать за готовый минитрактор.

В данной статье будет описан процесс изготовления самодельного минитрактора своими руками (в заключении статьи предоставляется видео), рассказано о видах данной агротехники, преимуществах использования.

Область сельскохозяйственной деятельности у многих из нас имеет ассоциации с обработкой почвенного покрова. Но чтобы выращивать какие-либо овощи, фрукты, ягоды необходимо не только вспахивать землю и удобрять ее, но и постоянно поливать и избавляться от сорняков. Отличным помощником в решении подобных задач станет мини трактор. Данная агротехника существенно упрощает работу.

Хотя минитрактор имеет маленькие размеры, с поставленными задачами он справляется успешно: вспахивание почвенного покрова, ее рыхление, скашивание травянистой растительности и другие разнообразные работы, которые имеют связь с обработкой земли для посадки разных растений.

Крупные предприятия, которые занимаются сельскохозяйственной деятельностью, применяют мини трактора отечественного производства. Как быть обычному фермеру? Ввиду ограниченных денежных средств частные фермеры могут использовать самодельную агротехнику.

Виды

Всего существует три вида данной агротехники:

Техника, которая имеет множество функций, способная исполнять разнообразные работы, например, обработка земли, скашивание травянистой растительности, избавление от мусора и тому подобное. Данные минитрактора оборудуют мотором, имеющий среднюю мощность – это будет приемлемо для обработки приблизительно шести гектаров земли.
Также трактора можно оснастить приборами навесного типа, что поможет увеличить ряд поставленных задач.
Трактора, задача которых заключается только в скашивании травы и избавлении от мусора. Данная машина способна обрабатывать только два гектара участка. Особенно часто данный вид применяется для стрижки газона.
Райдер. Это последний вид мини трактора. Основная задача этой агротехники заключается в том, чтобы удобрять почву и вносить минеральные вещества. При оснащении дополнительного оборудования можно использовать и для обработки почвенного покрова. Однако площадь обрабатываемой территории в этом случае будет небольшая.

Преимущества и недостатки

Стоит сразу отметить, что данными самодельными машинами пользуются в основном частные фермеры. Основные преимущества мини тракторов, сделанных своими руками:

Отличная глубокая обработка земельного участка. Если обрабатываемая почва является каменистой, то ее очень трудно физически обрабатывать вручную. Поэтому мини-трактор в этом случае незаменим, который за короткий промежуток времени справится с поставленным заданием;
Данную агротехнику очень удобно использовать на маленьких по площади участках для обработки огромных полей (более десяти гектаров) подойдет только обыкновенный стандартный трактор.
Общая маленькая стоимость. Сделанный своими руками мини-трактор, поможет вам сэкономить приличное количество денег. При этом все расходы будут включать финансовые средства, потраченные на необходимые материалы, для сооружения агротехники. Также не требуются дополнительные затраты на ремонтные работы;
Минитрактор можно оснастить дополнительными аппаратами, тем самым вы сможете увеличить число функций этой машины. Сооружение не имеет огромного веса.

Самодельный агрегат также имеет ряд недостатков:

Хозяину, который хочет самостоятельно сделать мини-трактор, придется искать материалы самому, и это достаточно длительный процесс;
Может использоваться какая-то редкая комплектующая часть для сборки ее может очень сложно отыскать. Однако, для сборки используются материалы, которые очень просто найти на рынке, а также их легко можно будет заменить в случае поломки;
За сделанный своими руками трактор нужно получить разрешение для езды по дорогам города, иначе в противном случае вы может получить серьезный штраф.

Но это не такие серьезные минусы, преимуществ больше и они значительнее.

Руководство по сборке

Соблюдайте определенный алгоритм действий для сборки данной агротехники:

В самом начале необходимо сделать раму. Для этого применяют стальной швеллер. Также в общей конструкции должны присутствовать быстросъёмные грузозахватные приспособления (траверсы). Траверсы должны находиться с передней и задней части. Также должны располагаться основные силовые элементы (лонжероны). Чтобы сделать раму, нужно немного уменьшить в размерах ширину передней части. После этого станет возможным сделать деталь в форме трапеции. Не забудьте сделать в раме небольшое отверстие – это поможет в будущем крепить остальные устройства;
Далее используются стойки, которые необходимо приварить к уголкам. Роль стоек заключается в создании подрамки. Дополнительно их надо объединить вверху конструкции. Потом на раму надо прикрепить агрегат колесной машины (задний мост);

Потом идет установка мотора. Мотор должен иметь достаточную мощность. Для установки подойдет двигатель обычного мотоцикла;
Установка коробки передач осуществляется на раме. Она должна находиться в направлении к водителю. В будущем это поможет легко управлять трактором;
Создание рулевого управления. Для управления подойдет руль, взятый с легкового автомобиля отечественного производства. В крайнем случае можно воспользоваться рулем мотоцикла;
Установка тягово-сцепного устройства. Оно предназначено для прицепа.
Создание тормоза. Потом осуществляется подключение электрической системы.

Если вы занимаетесь небольшим фермерским хозяйством, такая техника, как минитрактор вам необходима.
С ним вы сможете выполнить массу повседневных задач сельскохозяйственного назначения за короткий промежуток времени.

Сделать своими руками мини трактор не составляет особого труда. Конечно, необходимо иметь определенные знания. Приобрести их можно при просмотре видео:

Преимущества и недостатки самодельных минитракторов

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

Заготавливаем чертежи

Как собрать мини-трактор своими руками

Рама

Двигатель

Трансмиссия

Рулевое управление

Задний мост

Колёса

В современном мире множество людей имеют загородные дома, где используется очень много ручного труда. Для того, чтобы облегчить себе жизнь многие решают купить мини-трактор. Однако такая покупка может сильно ударить по бюджету.

Для того чтобы этого избежать, многие решают изготовить самодельные мини-трактора. Это поможет значительно уменьшить трудозатраты на работу в огороде и сэкономить средства.

Преимущества и недостатки

Какие же у такого изделия есть плюсы и минусы? Во-первых, эксплуатировать мини-трактор можно даже в условиях очень ограниченного пространства – он прекрасно впишется в небольшой гараж на заднем дворе. Однако несмотря на то, что размер самодельного трактора относительно небольшой, это никак не скажется на функциональности и объеме выполняемой работы.

Кроме того, он поможет справиться с вспашкой тяжелой каменистой почвы, так как в таком случае вскапывание лопатой не даст почти никаких результатов.

К тому же, вы можете самостоятельно изготовить свой уникальный чертеж трактора, который будет отвечать всем Вашим нуждам.

Вы также можете модифицировать конструкции, что поможет уменьшить вес и нагрузку на вспахиваемую землю. Это во много раз увеличит продуктивность процесса.

Возможные проблемы

С одной стороны вы можете сделать все полностью под себя, но, с другой стороны, при поломке вы не сможете просто отнести его в сервис и отдать мастеру. Придется чинить все самостоятельно.

Проблемы могут возникнуть и в случае, если вам надо будет заменить деталь – запчастей может просто не быть. Кроме того, на таком транспортном средстве нельзя будет свободно ездить без регистрации.

Инструкция по изготовлению

Как же сделать мини-трактор своими руками? Для начала, займитесь планированием. У вас на руках должны быть чертежи изделия, всех деталей и узлов.

Основное: силовая установка, трансмиссивная установка для синхронизации работы двигателя и колес, рама как база для всей конструкции, водительское сиденье.

Недостающие детали можно подыскать в автосервисах или разобрать на части сломанный автомобиль.

Рама

Рама является базовой частью конструкции, к которой крепится все остальное. Однако сделать ее не так уж и сложно. Сварите ее из швеллера или двутавра. Для тогочтобы повысить мобильность вашего мини-трактора, можете сделать раму из двух и по бокам скрепить их шарнирами. Это увеличит подвижность вашего аппарата, и вам будет легче входить в повороты.

Двигатель

Займитесь подготовкой мотора. Убедитесь, что он достаточно мощный, чтобы выполнять все необходимые функции. Но будьте осторожны, не переборщите, иначе можете повредить конструкцию.

Вы можете сделать своими руками мини-трактор с двигателем от мотоблока. Вообще, делать трактор на его базе особенно удобно, потому что у него уже есть почти все – его надо лишь немного модифицировать.

Модель 4х4

Мини-трактор 4х4, сделанный своими руками, будет очень удобен своей универсальностью. Его можно использовать для большого количества самых разнообразных нужд. Это стандартный вариант, который подойдет каждому. К тому же, это будет идеальным вариантом для тех, кто хочет сделать трактор с полным приводом.

КПП и трансмиссия

Для того, чтобы настроить работу вашего трактора, вы можете использовать коробку передач от старых советских машин. Например, ГАЗ-53. Также возьмите у них систему сцепления. Для изготовления заднего моста возьмите готовый узел от легкового автомобиля.

Рулевое управление

Используйте руль с гидроцилиндрами – это значительно облегчит процесс управления мини-трактором и увеличит вашу продуктивность. К сожалению, гидроусилитель самостоятельно дома изготовить не удастся. Поэтому, лучше используйте готовый от автомобиля.

Сидение можно сделать из любого подходящего предмета.

Колеса надо делать не меньше 26 дюймов в диаметре – они идеально подойдут для трактора, на котором планируется перевозка тяжелых грузов.

Если же вы предполагаете серьезные сельскохозяйственные работы, то стоит отдать предпочтение колесами диаметром не меньше 48 дюймов. Если брать размер меньше, то устройство может легко повредиться, не выдержав такой интенсивной нагрузки.

Таким образом, теперь Вы знаете, как изготовить мини-трактор своими руками в домашних условиях.

Фото минитрактора своими руками

Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.

Что из всей этой кучи металлолома нам понадобиться? Оставляем:

— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).

Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

После того как все вышеперечисленное будет собрано в одну конструкцию, мы увидим перед собой плоды собственного героического труда.

Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.

На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.

И выключенный.

В сборе.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.

Источник

Чертежи минитрактора своими руками с двигателем от мотоблока

Как сделать самодельный минитрактор из мотоблока

Итак, как сделать из мотоблока самодельный минитрактор, первое, о чем нужно подумать — это сама переделка, а также возможность установки комплектующих: плуг-культиватор, косилка, отвал.

Кратко рассмотрим устройство минитрактора из мотоблока, сделанное руками мастера.

Руль устанавливается на заранее подготовленную самодельную раму. Установленный барабанный тормозной механизм взят от Жигулей. Оттуда позаимствована рулевая рейка, что избавляет от хлопот с поиском запчастей. Готовый минитрактор радует простотой эксплуатации и вниманием к деталям. Чтобы уменьшить неудобства при прохождении поворотов, рядом с рулевым колесом установлена ручка, которая разблокирует дифференциал.

Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы

Наличие мотоблока значительно упрощает обработку почвы. Но следить за ним во время работы не всегда удобно. Учитывая, что многие модели обладают достаточной мощностью, их владельцы стараются улучшить конструкцию. Даже профессионалам будет полезно знать, что из мотоблока Нева собрать минитрактор не так уж и сложно. Чертежи и схемы для этого послужат основой для создания надежного и многофункционального агрегата.

Общие рекомендации

На первом этапе нужно определиться с оптимальной моделью силового агрегата. У него должно быть достаточно мощности, чтобы приводить в действие самодельную раму. Лучше для этого использовать модель Нева МБ-23С 9.0 ПРО. Его четырехтактный двигатель мощностью 9 л.с обеспечит тягу, необходимую для обработки земли с помощью навесного оборудования: культиватора, плуга и т.д.

Мотоблок Нева МБ-23С 9.0 ПРО

Если доступна модель с меньшей мощностью, вы можете сделать переходник вместо полнокадрового, как описано здесь. Он будет менее функциональным, но повысит комфорт мотоблока.

Что нужно для изготовления полноценного минитрактора? Давайте сначала рассмотрим его основные компоненты.

Рамка. Изготавливается из подручного металлолома. Поворотный механизм. Самая простая дисковая тормозная система. Элементы сиденья и кузова. Насадка для крепления фурнитуры, рычажная система для работы.

Большинство комплектующих можно приобрести в пунктах приема металлолома или на станциях автосервисов. В этом случае необходимо обратить внимание на качество и отсутствие брака.

Во-первых, они определяются с функциями, которые должен выполнять минитрактор от мотоблока. Чаще всего выбирают универсальную схему, предполагающую обработку земли и транспортировку грузов. Для второго варианта вам понадобится прицеп, который вы можете сделать самостоятельно или купить уже готовую модель.

Чертежи

Общая кинематическая схема

Кинематическая схема составляется для правильной стыковки всех составляющих конструкции. В нем обязательно подробно описаны стыки вала мотоблока с колесной парой. Желательно, чтобы трансмиссия была на задней оси, чтобы трактор имел лучшую проходимость.

важно, чтобы все детали минитрактора были подобраны правильно. При необходимости возможно проведение их модернизации — обработки на токарном станке. Следует помнить, что срок эксплуатации и эксплуатационные характеристики будущего трактора будут напрямую зависеть от качества комплектующих.

При выборе схемы рисунка следует обратить внимание на поворотный механизм. Этот узел бывает двух видов.

Перелом тела. Он отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Мини-трактор, построенный по этому принципу, будет иметь небольшую маневренность на поворотах. Установка рулевых тяг. Их установка потребует больше времени и заводских комплектующих. Но при этом можно будет выбрать место установки мотоблока (на переднюю или заднюю ось), причем угол поворота также значительно увеличится.

Выбрав оптимальную схему, можно приступать непосредственно к изготовлению агрегата.

Мини-чертеж шасси трактора

Делаем раму

Для самостоятельной сборки конструкции вам понадобится минимальный набор инструментов и аксессуаров. Последние лучше всего выбирать исходя из схемы и, при отсутствии комплектующих, вносить изменения в чертеж с учетом параметров заменяемых комплектующих.

Ламинированный металл для изготовления каркаса. Используются квадратная труба, уголки и швеллеры. Для изготовления корпуса рекомендуется использовать стальной лист толщиной 1,5 мм. Готовые детали подвески и качелей. Сварочный аппарат, электроды, болгарка, дрель, измерительный инструмент.

По подготовленной кинематической схеме и сборочным чертежам изготавливается рама минитрактора. По окончании этого этапа необходимо провести пробную установку мотоблока. Затем устанавливаются элементы подвески — ступицы и колеса. Тягу необходимо закрепить на переднем мосту. Завершающий этап — установка мотоблока и места водителя.

Далее следует проверить работоспособность получившегося накопителя. Испытания могут потребовать незначительной регулировки рулевого управления и регулировки углов установки колес. Только после этого можно будет установить аксессуары и проверить минитрактор в поле.

На первый взгляд кажется, что изготовление такой конструкции нецелесообразно — переходник имеет не меньшую комфортность. Однако при движении по вспаханному полю сцепление колес будет недостаточным, что приведет к формированию всего устройства. Именно поэтому при больших объемах работ рекомендуется использовать минитрактор, рабочие характеристики которого на порядок выше, чем у штатного адаптера.

Установка ходовой части

По окончании установки на переднюю и заднюю оси монтируются насадки для крюка и на них колеса. В основном те, что идут в комплекте с мотоблоком, устанавливаются сзади, а спереди — от автомобиля. В этом случае рисунок протектора должен быть глубоким. Это важный аспект, так как техника получит высокую проходимость и улучшится сцепление колес с землей.

Чтобы укомплектовать самодельный трактор полноценным шасси, нужно приобрести ступицы с тормозами. При этом желательно, чтобы в комплект также входили рулевые тяги, колеса, коробка передач и колонка. Но их тоже можно доработать — снять с автомобиля.

Некоторые садоводы интегрируют переднюю подвеску с амортизаторами для комфортной работы.

Монтаж двигателя и гидравлики

Чертежи минитрактора своими руками с двигателем от мотоблока

Самым выгодным вариантом самодельного минитрактора является установка одноцилиндрового дизельного двигателя с водяным охлаждением. Это выгодно с экономической точки зрения, поэтому использование агрегата на его основе не будет дорогостоящим. Обычно он размещается на передней части рамы для сохранения баланса при работе с дополнительным оборудованием. В том месте, где будет установлен двигатель, монтируется выдвижная система крепления — это облегчит регулировку и натяжение ремней.

Передача мощности от двигателя на задние колеса минитрактора происходит через ременную передачу. Коробки передач и раздаточную коробку отбора мощности можно позаимствовать у грузовика, например, ГАЗ-53. Двигатель установлен так, чтобы шкив ВОМ находился в одной плоскости со шкивом заднего моста привода. При этом необходимо определить место, где появится педаль сцепления.

После установки двигателя нужно установить сантехнику. Он должен включать масляный насос, масляный бак, гидроцилиндр и распределитель. Эти элементы соединены маслостойкими шлангами. Оптимальный вариант, если сантехника плавающая.

Самодельные минитрактора из мотоблока «Нева»

Если вы планируете делать самодельные минитракторы из мотоблока Нева, первым делом приобретите сам мотоблок «Нева» с самодельной или заводской навеской, чтобы можно было перевозить различные грузы на прицепах с одним телом. Для удобства оборудуйте минитрактор рулевым колесом, сиденьем, педалями тормоза и газа.

Чертежи минитрактора своими руками с двигателем от мотоблока

Для самодельного минитрактора можно использовать любой мотоблок, но особенно хорошо для этого подходят мотоблоки Нева, с мощными двигателями, объем которых варьируется от 6д до 8,5 л. Благодаря этому минитрактор сделан с минимумом доработок.

Для мотоблока «Нева» изготавливаем переходник выхлопной. Сделать такой прицеп можно самостоятельно при наличии необходимых материалов, электросварки, болгарки. Особая конструкция крепления рамы позволяет мини-трактору мотоблока «Нева» наклонять и поворачивать прицеп. Дублирование органов управления двухколесным трактором позволяет использовать двухколесный трактор отдельно, сняв мини-трактор.

Чертежи минитрактора своими руками с двигателем от мотоблока

Практичная конструкция минитрактора позволяет не только перевозить кирпичи, но и работать на рыхлом грунте. Установленный механизм отвала позволяет без проблем отсыпать грунт в любом месте.

Чертежи минитрактора своими руками с двигателем от мотоблока
Сделав самодельный минитрактор из мотоблока Нева, вы сможете решить проблемы, возникающие на приусадебном участке. К тому же такая конструкция намного дешевле покупки небольшого трактора.

Минтрактор из мотоблока Зубр

Китайские мотоблоки «Зубр» комплектуются бензиновыми и дизельными двигателями различной мощности. Для постройки трактора рекомендуются тяжелые дизельные мотоблоки, оснащенные системой жидкостного охлаждения. Благодаря этому трактор сможет длительное время работать в условиях высоких температур окружающего воздуха.

Минитрактор Bison

Чтобы сделать трактор из мотоблока своими руками, вам потребуется сделать раму из стального уголка 50 мм. На передней части рамы имеются поперечины для крепления двигателя. Рама дополнительно усилена поперечинами и дугами, повышающими жесткость на кручение.

Двигатель жестко закреплен на раме, поэтому под точками крепления могут возникнуть усталостные трещины. Крутящий момент двигателя передается парой ремней на коробку передач, расположенную над задней осью. Рабочая зона ремней закрывается металлическим щитком (для защиты левой ноги оператора) и перекладиной (для защиты руки от травм).

Рулевое управление «классических» моделей ВАЗ установлено на кронштейне рядом с педальным блоком. Для механизма поворота используются серийные детали рулевых механизмов отечественных и импортных автомобилей.

Для остановки используются механические ленточные тормоза. Барабаны изготовлены из стальных цилиндрических заготовок (например, старых газовых баллонов). Установка рычагов и педалей осуществляется на втулки, расположенные на раме. Тормозные приводы регулируются по длине, чтобы компенсировать износ колодок и изменение интенсивности торможения.

Необходимые расходные материалы, детали и запчасти

Чтобы понять, какие комплектующие нужны для создания автомобиля, нужно знать, какие комплектующие в него входят. Это важный аспект, который позволяет сразу купить необходимые вещи и избежать лишних трат.

Итак, должно быть:

каркас — из любого металла;
поворотное устройство;
тормоза;
сиденье;
металл, необходимый для покрытия кузова;
атака: помогает подключить другое оборудование.

Эти комплектующие несложно купить — их много в местах разборки автомобилей или на пунктах приема металлолома. Но к выбору этих компонентов нужно подходить ответственно. Часто они уже не новые, поэтому необходимо внимательно осмотреть их на предмет повреждений. При обнаружении каких-либо дефектов самодельный агрегат не будет работать должным образом.

Виды сменных насадок для культиватора

Шагающий трактор для мотоблока может комплектоваться различными аксессуарами.

Они делятся на несколько видов:

лапы — нужны для вспашки почвы при удалении сорняков. Эти насадки бывают нескольких типов. Долотовидные насадки предназначены для рыхления почвы на глубину до 15 см. Универсальные стойки лемехов используются для сплошной или междурядной вспашки почвы на глубину до 14 см. Насадки этого типа хорошо подходят для крошения земли и срезания сорняки. Односторонние зубья с плоским срезом предназначены исключительно для стрижки крупных сорняков;

бороны — насадки этого типа используются для обработки почвы между рядами и в защитных зонах;
кормовые ножи — используются для рыхления почвы в проходах и одновременного внесения удобрений в почву. Максимальная рабочая глубина 16 см;
игольчатые диски — предназначены для разрушения земной коры и уничтожения сорняков. Глубина обработки — 4 см, движение по земле — 1-2 см;

окучники — эти аксессуары используются для срезания гряд и уничтожения сорняков в коридорах. Максимальная рабочая глубина — 16 см:
поливные оросительные каналы — используются для подготовки борозд к дальнейшему поливу. Глубина борозды не превышает 20 см.

Все сменные аксессуары крепятся к стойкам культиватора с помощью болтового соединения. Чтобы продлить срок эксплуатации техники, необходимо регулярно очищать ее от сорняков и избегать попадания на слишком влажную почву.

Необходимые инструменты и материалы

Чтобы сделать минитрактор из мотоблока, вам потребуются следующие инструменты и материалы:

заводской комплект для переоборудования (рекомендуется);
сварочный аппарат;
набор ключей;
дрель со сверлами;
циркулярная пила по металлу;
плоскогубцы;
молоток.

Циркулярная пила по металлу
Сверло со сверлами
Молоток
Набор ключей
Плоскогубцы
Сварочный аппарат

Если заводского ремкомплекта нет в наличии, необходимо получить:

сиденье;
стальные профили или швеллеры для каркаса;
дополнительный колесный комплект;
застежки.

В зависимости от ситуации могут потребоваться другие детали.

Набор для переделки мотоблока в минитрактор

Для упрощения механизма переоборудования можно приобрести готовый комплект для переоборудования мотоблока в минитрактор. Такой набор даст вам возможность в короткие сроки преобразовать один вид техники в другой. Часто этот комплект для переоборудования мотоблока состоит из:

Набор для трансформации мотоблока в минитрактор

готовый каркас;
передняя спица;
петля;
рычаги;
педали;
руль;
крылья;
водительское место.

Этот набор будет очень полезен тем, кто интересуется, как в короткие сроки сделать минитрактор из мотоблока.

А вот те, кто любит все делать самостоятельно и иметь в доме необходимые элементы, могут спроектировать все своими руками. Обязательное условие — полное соблюдение дизайна.

Порядок сборки самодельного трактора

Производство минитрактора выглядит следующим образом: согласно чертежу свариваются стальные профили и листы, образуя каркас будущего трактора. Это, собственно, и кузов машины. Кроме того, на нем установлено оборудование его «внутренних органов»: двигатель, трансмиссия, ходовая часть.

При установке и фиксации этих деталей крайне важно проводить все работы правильно и в полном соответствии с чертежами. После установки этих ответственных частей минитрактора следует добавить глазурь на торт: установить сиденье, руль, ножки и поворотники, если вы собираетесь ездить по дорогам.

Обычно в последнем пункте нет необходимости, но вы можете улучшить свою технику.

Рисунок 1

Агро

Однако стоит учесть некоторые особенности мотоблоков, которые проявятся при использовании минитрактора из него. Итак, мотоблоки Агро отличаются таким недостатком, как слабые осевые дуги.

Конечно, для самого мотоблока это совершенно незаметно, но для конструкции минитрактора это может иметь решающее значение, особенно если вы хотите перевозить тяжести на собственном оборудовании.

Как сделать тракторы мини-мотоблоков разных моделей?

Из мотоблока Зубр

Если вам нужен минитрактор большой мощности, в качестве базы лучше всего подойдет мотоблок Зубр. Чертежи, которые помогут вам создать небольшой трактор, предполагают использование тех же деталей, что и в предыдущем варианте.

Технология изготовления данного вида техники идентична таковой для мини-трактора сельскохозяйственного базирования.

Рисунок 2

Как сделать своими руками из мотоблока Нева

Если не хотите тратить много денег на изготовление самодельной техники, можно использовать мотоблок Нева МБ 1 в качестве базы (как сделать снегоочиститель из этого мотоблока смотрите здесь, как и как сделать переходник на мотоблок Нева своими руками, чертежи и размеры) Вы можете купить этот вид мотоблока за копейки, и после обработки он превратится в незаменимого помощника в хозяйстве.

Смотрите также статью про мотоблок Нева и комплектующие к нему.

Единственное, что подобрать подходящие новые запчасти для этого будет сложно, так как мотоблоки МБ 1 имеют некоторые конструктивные особенности.

Рисунок 3

Переломка из мотоблока Каскад

Если вы хотите использовать новый мотоблок, но покупаете его за небольшие деньги, один из лучших вариантов — Каскад.

К тому же покупка МТЗ 05 будет очень выгодной.

Культиватор из мотоблока Кентавр

Тем, кто ценит маневренность, мощность и способность выполнять широкий спектр работ, можно также порекомендовать мотоблок Centaur. Однако следует учитывать, что это довольно дорогое удовольствие. Но этот фундамент для минитрактора смело можно назвать одним из лучших, ведь он будет работать как часы.

Мотоблоки «Ока» часто используют как исходное сырье для изготовления минитракторов своими руками.

Для производства минитрактора подойдет и мотоблок Салют С.

Здесь специально подобраны мотоблоки отечественного производства, так как они дешевле зарубежных аналогов. Вряд ли вам захочется тратить лишние деньги на продукт, который все равно будет модифицироваться и улучшаться. Поэтому вышеперечисленные модели идеальны в качестве основы.

Самодельные минитрактора из мотоблока «Зубр»

Если у вас есть мощный мотоблок Зубр с дизельным двигателем, у вас есть возможность переделать его самостоятельно в минитрактор. Чтобы вместо двухколесного мотоблока получить небольшой четырехколесный трактор, вам понадобится только инструмент и инструкция по сборке.

Смотрите также: Мотоблок Аврора. Обзор шаблонов, вложений, отзывов

Чертежи минитрактора своими руками с двигателем от мотоблока

Детали, необходимые для самостоятельного изготовления минитрактора с прицепным устройством: рама минитрактора, тормозной цилиндр, подножки с педалями, рулевая колонка в сборе со тягами, балка передняя с тормозными дисками и ступицами, группа, задняя крылья, задний подъемник с ручной подъемной группой.

Чертежи минитрактора своими руками с двигателем от мотоблока

Также вам понадобятся следующие инструменты: молоток, дрель, гаечные ключи и сварочный аппарат. Также необходимо, чтобы колеса были установлены спереди. Можно использовать колеса Жигулей или аналогичные колеса из других блоков мотоциклов. Собрав все детали самостоятельно, у вас будет мощный минитрактор из мотоблока.

Чертежи и сборка

Чтобы сделать минитрактор из мотоблока с двигателем своими руками, вам нужно будет заранее подготовить чертежи и схему сборки. Вы можете работать над ним самостоятельно, но главное условие должно быть соблюдено: должна быть сбалансированность, чтобы избежать неприятных «сюрпризов» в работе аппарата».

Создание каркаса

Для создания каркаса не нужно много материала. При этом, если чего-то нет, то можно использовать аналоги. Но размеры и свойства должны быть похожи. Это о:

металл: необходимо подготовить уголки, швеллер и квадратную трубу. Для облицовки требуется сталь минимальной толщиной 1,5 мм;
вращающееся устройство;
колеса и оси;
подшипники;
рулетка, сварка, дрель, болгарка.

Чертежи минитрактора своими руками с двигателем от мотоблока

Сборка осуществляется только по схеме — отклоняться от нее нельзя.

После того, как все элементы подключены, нужно проверить, прошла ли установка успешно. Для этого на мотоблок нужно установить раму. Если все стало по необходимости, можно продолжать изготавливать минитрактор, если что-то пошло не так, необходимо исправить недостатки.

Схемы для конструирования минитрактора

В начале работы нужно разобрать схемы планируемого вами минитрактора. Вы можете создавать чертежи и рассчитывать размеры самостоятельно, для этого не потребуется специальных навыков, достаточно ручки, карандаша и логического мышления. Главное при этом — выдерживать четкий баланс, чтобы в дальнейшей работе не возникло нештатных ситуаций.

Несколько слов об изготовлении минитракторов

Мини-трактор своими руками можно сделать разными способами. В основном это зависит от того, какой из мотоблоков будет взят за основу. Однако есть стандартный вариант, который используется чаще.

В этом варианте мотоблок будет размещен на специально подготовленной раме, изготовленной самостоятельно. По качеству тормозов будет жигулевский барабанный механизм. Еще можно получить рулевую рейку от Жигулей. А для разблокировки дифференциала следует установить ручку возле руля, что уменьшит неудобства, возникающие при прохождении поворотов.

Чертежи минитрактора своими руками с двигателем от мотоблока

самодельный минитрактор из мотоблока и подручных материалов

1.1 Минитрактор из мотоблока МТЗ

Один из самых простых способов купить трактор — собрать мотоблок МТЗ 05. Этот мотоблок оснащен двухцилиндровым дизельным двигателем. Во время работы нагрузка уходит на фронт, что значительно усложняет рабочий процесс. Однако эту проблему можно исправить следующим образом:

Как сделать минитрактор из мотоблока Как сделать самодельный минитрактор: видео и чертежи Минитрактор из мотоблока - 4 варианта изготовления своими руками Делаем минитрактор из мотоблока

Как сделать минитрактор из мотоблока Минитрактор из мотоблока своими руками - видео инструкция чертежи

перевести мотоблок в режим косилки;
полностью разобрать переднюю площадку;
используйте болты для замены подножки на передние колеса (подходящие для мотоцикла) и рулевое колесо;
к верхней части каркаса прикрепить регулировочную тягу, что добавит конструкции дополнительной жесткости;
затем с помощью электросварочного аппарата прикрепите сиденье водителя к платформе в том месте, которое вы сочтете подходящим;
приварить дополнительную площадку под аккумулятор и гидрораспределитель сварочным аппаратом возле двигателя;
установить в задней части устройства дополнительную стальную раму, которая необходима для водопровода;
установить ручник на переднее колесо.

1.2 Минитрактор из мотоблока Каскад

Водопад — один из главных мотоблоков на рынке сельхозтехники России. Имеет 4-ступенчатую коробку передач (две передние передачи, две задние передачи), усиленный цепной редуктор, двигатель ДМ с карбюратором К-946 и бак на 4,5 л. Расход топлива по паспорту — 2,7 литра в час.

Чертежи минитрактора своими руками с двигателем от мотоблока

Минитрактор от мотоблока работает с любым аксессуаром

Многие владельцы данного агрегата предпочитают использовать его для переоборудования мотоблока в минитрактор. При этом замена мотоблока Каскад на минитрактор занимает совсем немного времени и сил, особенно при наличии адаптера с сиденьем. Если по тем или иным причинам не получается купить переходник, можно сделать мотоблок Каскад.

1.3 Минитрактор из мотоблока ОКА

Построив трактор из мотоблока ОКА, вы внесете огромный вклад в уход за почвой, поскольку сократятся время и усилия, затрачиваемые на подъемные и другие виды земляных работ. Также такой трактор, как и мотоблок, может оснащаться разнообразным съемным оборудованием: бороной, плугом, граблями, косилкой, дышлом и другим.

Для изготовления самодельных тракторов из мотоблоков часто требуются следующие детали и инструменты:

сварочный аппарат;
набор инструментов;
уголки, листы и трубы из прочного металла;
два колеса (подходят для мотоциклов);
сиденье для водителя.

1.4 Мини-трактор из мотоблока Салют

Двухколесный трактор Салют подходит и для постройки собственного минитрактора. Этот блок является цельным, так как ручки можно поворачивать на 180 градусов. Надежное движение обеспечивают 2 цельнолитых колеса с резиновыми шинами. Захват фрезы Салют составляет 80 и 105 см. Что касается приводной части, то у Салюта может быть несколько вариантов 4-х тактных двигателей, при этом производители двигателей также различаются.

Чертежи минитрактора своими руками с двигателем от мотоблока

Рама для установки мотоблока

Этот агрегат оснащен ременной передачей двигателя от коробки передач, при этом, в отличие от других моделей, у Салюта 2 ремня, что снижает проскальзывание ремня, а также увеличивает крутящий момент, передаваемый на приводной вал, и срок службы.

Нюансы проекта минитрактора

Как правило, на фото самодельного трактора, помимо основных узлов, изображены и другие детали, а значит, они также должны быть на эскизе. Необходимо рассчитать и указать оптимальный размер кадра.

Чертежи минитрактора своими руками с двигателем от мотоблока

Для хорошей схемы обязательно указать на выходе материалы, из которых предполагается создать тот или иной компонент.

Чертежи минитрактора своими руками с двигателем от мотоблока

Все элементы, благодаря которым компоненты будут закреплены, должны быть четкими. Но все должно оставаться основным эскизом каркаса, так как он будет постоянным, остальные детали могут уточняться по мере изготовления оборудования.

Чертежи минитрактора своими руками с двигателем от мотоблока

Инструкция по изготовлению агрегата

Определившись с моделью мотоблока, можно переходить к его модернизации. Эта инструкция будет полезна владельцам агрегатов «Кентавр», «Агро» и «Зубр».

Создание рамы

Бытовые модели самодельных агрегатов
Это основной элемент конструкции минитрактора и именно с его изготовления следует начинать. Благодаря удлинению рамы на нее можно установить дополнительную колесную пару, сиденье и рулевое управление. Для изготовления каркаса потребуются металлические трубы, швеллер и уголок. Размер заготовки не имеет первостепенного значения. Главное, чтобы каркас не деформировался от нагрузок.

Вес всего устройства улучшится, так как тяга улучшится. Весь материал необходимо разрезать до необходимых размеров, а затем сварить в прямоугольную конструкцию. Для его усиления стыки можно дополнительно укрепить болтовыми соединениями.

Также рекомендуется установить каркас на перекладину, чтобы увеличить жесткость всей конструкции. Затем осталось закрепить на раме подвес, приспособление для работы с фурнитурой. Если для перемещения грузов будет использоваться минитрактор, стоит подумать и о буксирном крюке.

Ходовая часть

Минитрактор на базе мотоблока
Изготовление этого элемента агрегата следует начинать с установки передних колес. Для этого потребуются две ступицы с тормозами, которые прикреплены к отрезку металлической трубки. Сквозное отверстие необходимо просверлить строго по центру этой оси. Он необходим для крепления к передней поперечине рамы.

Следующим шагом будет установка редуктора с червячной передачей. Он должен быть подключен через рулевые тяги к переднему мосту. После этого можно переходить к установке рулевой колонки. Задний мост агрегата установлен на предварительно напряженных подшипниках в стальных втулках. Кроме того, к нему прикреплен шкив для передачи крутящего момента от силовой установки на колеса.

Монтаж двигателя

В большинстве случаев на самодельных минитракторах силовая установка противоположная. Для этого к каркасу привариваются специальные крепления. Передний двигатель поможет сбалансировать атаку. Передача движения на колеса происходит благодаря ременной передаче. Чтобы ремень можно было правильно натянуть, все застежки должны быть регулируемыми. Также при установке блока управления необходимо обратить особое внимание на шкивы, которые должны быть совмещены друг с другом.

Дополнительное оборудование

С двигательной установкой, прикрепленной к раме, осталось выполнить всего несколько шагов. В первую очередь монтируется тормозная система и проверяется надежность ее работы. Далее следует приступить к установке сантехники, поработать с аксессуарами и закрепить сиденье. Для защиты мотора и других механизмов агрегата стоит сделать кожух из тонкого листа. Когда устройство будет собрано, его необходимо обкатать. Если проблем нет, можно проверить его работу под нагрузкой.

Как сделать самодельный минитрактор из мотоблока «Кентавр»

Практика показывает, что самый дешевый и надежный минитрактор получается от мотоблока, который относится к категории профессиональных или полупрофессиональных. Их главная отличительная черта — большая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо соответствует всем этим качествам. Он оснащен дизельным двигателем мощностью 9 л.с. Это позволяет использовать его как базу для минитрактора. Но окончательный выбор зависит от целей, которые ставятся при создании такой техники.

Чертежи минитрактора своими руками с двигателем от мотоблока

Для будущего минитрактора нужно подготовить кузов и подумать, как он будет соединяться с блоком двигателя. Для создания корпуса и каркаса используются профильные трубы или металлические уголки. Если двигатель мотоблока достаточно мощный, в качестве кузова можно использовать небольшой прицеп для мотоцикла или автомобиля. Затем нужно продумать схему подключения кузова к мотоблоку.

Чертежи минитрактора своими руками с двигателем от мотоблока

При изготовлении самодельного мини-трактора из мотоблока Кентавр необходимо разработать кинематическую схему, которая бы передавала крутящий момент от двигателя на ведущие колеса. Также необходимо равномерно распределить нагрузку на ось мотора. Если на таком минитракторе планируется перевозить грузы, то решающую роль сыграет развесовка.

Чертежи минитрактора своими руками с двигателем от мотоблока
При сборке минитрактора важнейшим моментом является правильное расположение узлов и агрегатов. Выходной вал — лучший вариант для размещения тормозной системы. Рычаг переключения передач находится на оси. Пуск двигателя остается заводским.

Чертежи минитрактора своими руками с двигателем от мотоблока

Сиденье водителя должно быть комфортным, так как минитрактор не имеет средств амортизации ударов. Также его нужно оборудовать сцепкой, чтобы минитрактор мог использовать навесное оборудование. На этом эффективно завершаются работы по автономной трансформации мотоблока «Кентавр» в минитрактор. Теперь ухаживать за приусадебными участками будет намного эффективнее.

Область применения

Полноприводный мини-трактор, сделанный своими руками, имеет неплохие характеристики днища, что позволяет выполнять практически такой же объем работ, что и аналоги в мастерской, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь. 132н, разведчик.

Конечно, мощность самодельного агрегата может быть немного слабее, но на уровне домашнего использования этот факт малозаметен.

Область применения

Основная сфера применения данного агрегата своими руками — это сельскохозяйственные работы. Этот термин охватывает довольно широкий круг, включая множество родственных произведений. Другими словами, самодельный минитрактор нужен для следующих целей:

распашка земельных участков для их дальнейшего использования;
обработка почвы, а также избавление от сорняков;
рвать землю;
посевные работы на обработанной почве;
посадка и копка картофеля.

В принципе, это основное предназначение минитрактора, для которого он создан. Однако его применение можно значительно расширить, если в его конструкции предусмотреть специальное подключение для дополнительного, навесного и прицепного оборудования.

Если все сделано правильно, ваша самоделка сможет выполнять и такую работу:

перевозка различных грузов (перевозка дров, строительного мусора и др);
уборка снега в зимний период;
стрижка лугов и газонов и заготовка сена для скота.

Как видим, минитрактор ломая классический 4х4 своими руками может существенно облегчить жизнь любому сельскому жителю, ведь с помощью этой техники становится возможным выполнять все виды работ, которые требуются при грамотном обслуживании подсобного хозяйства.

Незаменимость самодельного агрегата обусловлена еще и тем, что при его изготовлении используется минимум вложений и средств, что очень важно для сельской местности.

Подробнее о работе мини-полноприводного трактора смотрите в видео:

Как собрать мини-трактор своими руками

Подготовив схемы и чертежи, необходимо найти подходящие детали. Как минимум, вам понадобятся двигатель, трансмиссия, шасси и рулевое управление. Найти нужные запчасти дома очень проблематично, поэтому вы можете побродить по барахолке и зайти на сайты, где продаются запчасти. Здесь можно буквально за копейки купить нужные запчасти.

Рама

Перелом обычно выполняется № 5 или п. 9. Структура этого материала имеет достаточный запас прочности на изгиб. Каналом свариваются две полурамы, которые соединяются шарнирным соединением. Для этих целей можно использовать карданные валы грузовых автомобилей.

Минитракторы для семьи своими руками из мотоблока подборка параметров Минитрактор из мотоблока - воплощайте мечты в реальность Трактор из мотоблока своими руками - пошаговая инструкция Как переделать мотоблок в минитрактор чертежи инструкция: как переделать минитрактор из мотоблока

Если перелом вас не устраивает, можно сделать минитрактор на цельнометаллическом каркасе. Такая конструкция обычно состоит из четырех элементов: правого и левого лонжеронов, передней и задней поперечин.

Лонжероны можно сделать из канала n. 10, задняя и передняя перемычки от канала №. 16 и п. 12 соответственно. В качестве поперечной балки можно использовать металлический брус.

Чертежи минитрактора своими руками с двигателем от мотоблока

Двигатель

Для работы мини-трактор своими руками может комплектоваться любым двигателем подходящей мощности. Оптимальный вариант — силовая установка мощностью 40 лошадиных сил.

Чаще всего двигатели М-67, МТ-9, УД-2 и УД-4 устанавливаются на самодельные агрегаты. Есть модели, оснащенные двигателями отечественных автомобилей серии «Жигули» или «Москвич».

Если бытовое изделие выполнено по формуле 4х4, то для агрегата М-67 необходимо будет увеличить передаточное число трансмиссии, иначе силовой установке не хватит мощности для обеспечения необходимой прочности колесных пар

Обратите внимание, что для трансмиссии может потребоваться дополнительная система охлаждения

Трансмиссия

Коробка передач и вал отбора мощности могут быть сняты с автомобиля ГАЗ-53. Сцепление подойдет к старому ГАЗ-52. В готовом виде эти узлы работать не будут; потребуются дальнейшие корректировки.

Для синхронизации сцепления с двигателем потребуется сварить новую корзину сцепления и подогнать ее под необходимый размер. У маховика двигателя нужно будет укоротить заднюю плоскость и просверлить дополнительное отверстие в центре. Эти операции можно выполнять на токарном станке.

Чертежи минитрактора своими руками с двигателем от мотоблока
Сборка минитрактора

Рулевое управление

В этот агрегат должны входить гидроцилиндры, это обеспечит лучшую управляемость минитрактора. Сделать сантехнику своими руками в домашних условиях невозможно. Поэтому с любой сельхозтехники необходимо снимать готовую сантехнику. Обратите внимание, что для циркуляции масла в гидравлической системе требуется насос.

Задний мост

Можно взять подходящую сборку из легкового автомобиля и грузовика и установить на самодельную конструкцию. Предварительно необходимо укоротить приводные валы на токарном станке.

Если готового моста нет, допускается составная конструкция из разных машин. Передняя ось не является ведущей, поэтому подойдет любой узел подходящего размера.

Как превратить мотоблок в минитрактор Как сделать минитрактор из мотоблока своими руками

Делаем самодельный минитрактор из мотоблока, фото, видео, чертежи Самодельный трактор из мотоблока - создаем комфорт в работе Переделка мотоблока в минитрактор: модернизация с большой экономией

Колёса

Радиус колес зависит от того, как будет эксплуатироваться минитрактор. Для перевозки грузов лучше всего подходят диски радиусом от 13 до 16 дюймов. Для проведения сельскохозяйственных работ вам потребуются колеса радиуса 18-24.

Чтобы сделать минитрактор в домашних условиях, не нужно обращаться к профессионалам. Просто выберите схему и чертеж, купите необходимые запчасти и приступайте к работе. Также теперь вы можете найти инструкции, где каждый шаг запечатлен на фото.

Источники

https://minitraktor34.ru/selhoztehnika/minitraktor-iz-motobloka.html
https://dacktil.ru/motoblok/traktor-iz-motobloka-neva-svoimi-rukami-chertezhi.html
https://sotka.guru/dachnye-prisposobleniya/motobloki/kak-svoimi-rukami-sdelat-minitraktor-iz-motobloka.html
https://TechnoRama.ru/sdelano-rukami/kak-sdelat-minitraktor-iz-motobloka-svoimi.html
https://SpecMahina.ru/motoblok/minitraktor.html
https://SpecNavigator.ru/motoblok/izgotovlenie-mini-traktora.html
https://pro-motobloky.ru/motobloki/samodelki/traktor.html
https://MachinSpec.com/selskoxozyajstvennaya/traktor/minitraktor/iz-motobloka-svoimi-rukami.html
https://kalibrtractor.ru/spetstehnika/minitraktor-ili-traktor-iz-motobloka-svoimi-rukami.html
https://pro-traktor.ru/motobloki/samodelki-svoimi-rukami/kak-sdelat-minitraktor.html
https://waysi.ru/uchastok/landscape/kak-sdelat-mini-traktor-iz-motobloka.html
https://ludacha.ru/samodelnyj-minitraktor/
https://evacuatornahabino.ru/spetstehnika/minitraktor-iz-motobloka-svoimi-rukami-poshagovaya-instruktsiya.html
https://sdelai-lestnicu.ru/stroi-tehnika/mini-traktor-iz-motobloka-50-foto-kak-sdelat-svoimi-rukami-kakoj-komplekt-nuzen-dla-peredelki-delaem-mini-traktor-iz-motoblokov-171agro187-171salut187-i-drugih

[свернуть]

Источник

Малые фермерские хозяйства трудно обслуживать без средств механизации. На выручку огородникам приходит мототехника, способная выполнить любую агротехническую задачу. Сделать минитрактор можно своими руками из запчастей от колёсного транспорта. Самостоятельное изготовление поможет облегчить труд в огороде и сэкономить бюджет. Собрать железного «помощника» с двигателем от мотоблока помогут подробные чертежи всех деталей с размерами и пошаговая инструкция с фото.

Необходимые материалы

Если мастер уверен в успешном завершении такой творческой работы, как изготовление самоходного агрегата, ему стоит заранее позаботиться о поиске всех необходимых узлов. В первую очередь составляют эскиз будущего изделия в произвольном масштабе. На бумаге размещают все компоненты, увязывая их между собой необходимыми связями. На этом этапе формируют общую компоновку, в результате, станут известны габаритные размеры минитрактора и места стыковки основных узлов.

Для сборки самодельного аппарата можно воспользоваться готовыми чертежами и схемами, размещёнными в интернете. Как правило, авторы таких самоделок делятся своими идеями, результатами работы, выкладывая наработки в Сеть. Однако какими бы ни были подробными инструкции, их всё же придётся дорабатывать под существующие реалии. Связано это с тем, что трудно подобрать указанные в схемах узлы. Для изготовления минитрактора необходимо подготовить:

двигатель;
раму;
ходовую часть и трансмиссию;
тормозную систему;
рулевое управление;
гидравлическую систему;
вал отбора мощности.

Мотор

Двигатель внутреннего сгорания – основной компонент самоходного аппарата. От его мощности зависят производительность, выносливость, масса и габариты техники. Целесообразно применить двигатель от мотоблока: он изначально был разработан для применения в садовых инструментах, а в его конструкции предусмотрены все необходимые крепления. Параметры мотора зависят от планируемых работ, которые будет выполнять минитрактор. Для тривиальных агротехнических мероприятий достаточно установить 6-сильный бензиновый двигатель. Если существует потребность в обработке больших территорий за короткий промежуток времени либо будет использоваться сложное навесное оборудование, стоит применить мотор с мощностью 15 л. с. и более.

К сведению!

При выборе мощного двигателя для самодельного трактора, лучше использовать дизельные модели. Они более выносливы и долговечны.

Рама

Все узлы минитрактора монтируют на металлической основе. Как правило, раму делают из стальных профилей квадратного, прямоугольного и круглого сечений. Все детали соединяют при помощи сварки. Для этого лучше использовать полуавтоматические аппараты, работающие в среде защитных газов. Такие сварные швы получаются крепче, у них меньше дефектов, а материал в зоне повышенной температуры не перегревается. Если нет возможности выполнить расчёт конструкции, раму делают усиленной – применяют толстостенный прокат и дополнительные элементы. Утяжеление не навредит аппарату, а, напротив, улучшит сцепление колёс с грунтом.

Ходовая

Как правило, опорные шасси тракторов не нуждаются в подвеске. Ступицы колёс жёстко крепят непосредственно к раме. Это позволяет получить прочную опорную конструкцию, способную выдержать высокие статические и динамические нагрузки. Однако такая компоновка не гасит удары, возникающие при езде по ухабам, что негативно сказывается на комфорте оператора. Для минитрактора применяют приводные мосты от легковых автомобилей либо лёгких фургонов. Передние управляемые колёса крепят к поворотным ступицам. Последние также могут передавать вращения, делая аппарат полноприводным.

Гидравлика

Неотъемлемый компонент любого трактора – гидравлическая система. С её помощью оператор управляет положением навесного оборудования или приводит в действие механизмы, работающие от гидропривода. Источник высокого давления жидкости в системе – масляный насос. Так как гидравликой пользуются редко, нагнетатель получает вращение от выходного вала мотора через промежуточную раздаточную коробку. Это позволяет задействовать насос только в случае необходимости.

Подачу масла к рабочим узлам выполняет гидравлический распределитель. В зависимости от того, сколько механизмов планируют приводить в действие, устанавливают одно или многоканальный переключатель. В качестве исполнительных механизмов выступают гидроцилиндры. Они под действием давления масла выдвигаются иди задвигаются, перемещая тем самым навесное оборудование. Для самодельного трактора применяют фабричные гидроцилиндры либо, изготовленные из старых автомобильных амортизаторов.

К сведению!

Если установить раздаточную коробку сложно или конструктивно невозможно, можно для маслонасоса сделать отдельный привод из маломощного двигателя. Последний будет включаться только в случае необходимости.

Вал отбора мощности

Сложное навесное оборудование в процессе работы совершает разнонаправленные движения. Чтобы это стало возможным, они получают вращение от двигателя через вал отбора мощности (ВОМ). Этот привод, как и гидравлику, задействуют периодически через раздаточную коробку. Унификация навесного оборудования не позволяет применить вал, изготовленный самостоятельно. ВОМ на конце имеет специальные шлицы, которые в точности повторяют профиль сопрягаемого привода. Вал лучше использовать от трактора или сделать его на заказ по соответствующим чертежам.

Трёхточечная сцепка

Для навески дополнительного оборудования применяют трёхточечное крепление. Такая сцепка позволяет выполнить однозначное ориентирование механизма в пространстве и надёжно его зафиксировать. Крепление должно иметь универсальные размеры, соответствующие международным стандартам, что позволит применять большое количество навесного оборудования разных производителей. Кроме того, сцепку обязательно оснащают валом обора мощности, гидроприводом.

Тормозная система

Обязательный компонент самоходного колёсного агрегата – тормоза. При монтаже ступиц с автомобилей они уже должны быть с установленными на них узлами безопасности. Однако привод системы нужно делать отдельно. Если тормоза гидравлические, для них применяют автомобильные педальные механизмы. Однако такую систему сделать трудно: она включает в себя множество компонентов, которые сложно увязать в единое целое. Проще подготовить механические тормоза с приводом при помощи тросика только на задние колёса.

Рулевое управление

Самоходная колёсная техника нуждается в системе управления. Как правило, у минитракторов делают поворотными передние колёса. Они редко бывают ведущими (меньше задних), а нагрузка от веса трактора минимальная. Механизм рулевого управления подойдёт от любого легкового автомобиля. Можно использовать как червячную, так и реечную передачу. Так как нагрузка на рулевой механизм на порядок меньше, чем в автомобиле, на трактор устанавливают детали и узлы, бывшие в употреблении. Кроме того, тяги можно разрезать, а затем сварить по требуемым размерам.

Защитные кожухи

Чтобы предотвратить случайное попадание посторонних предметов в движущиеся части трактора, вокруг них устанавливают защиту. В первую очередь формируют моторный отсек, полностью закрывая его со всех сторон. Для охлаждения двигателя предусматривают вентиляционные отверстия. Кожух делают съёмным либо с откидным капотом, чтобы обеспечить доступ внутрь для ремонта или техобслуживания. Кроме мотора, огораживают колёсные арки, раздаточную коробку и ВОМ.

К сведению!

Чтобы выполнять работы в любую погоду, можно установить кабину для водителя. Она защитит оператора от осадков, палящего солнца, порывов ветра.

Нюансы гусеничного трактора

Самодельные гусеничные минитрактора – это техника с высокой маневренностью и хорошей проходимостью. Самоходка на гусеницах создает минимальное давление на почву, чего нельзя сказать о её колесном аналоге. Однако такая конструкция имеет другой тип рулевого управления. В гусеничной модели нет поворотных колёс – все катки жёстко закреплены на раме. Маневрирование осуществляют путём подачи крутящего момента на правую или левую сторону (в зависимости от того, в каком направлении делают разворот). Одновременно с этим блокируют незадействованную пару колёс. Соответственно, тормоза правой и левой стороны независимы друг от друга, могут работать по отдельности.

Самостоятельная сборка

Имея необходимый опыт по обслуживанию автомобилей и сельскохозяйственной техники, можно сделать минитрактор самому. Применение узлов от старой техники позволит сэкономить на покупке садового «помощника» в магазине. Однако сборка механизма займёт много времени, соответственно, начинать изготовление лучше поздней осенью или зимой, когда перечень агротехнических работ сведён к минимуму. За основу конструкции можно взять исчерпавшее ресурс колёсное транспортное средство.

Из мотороллера

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера «Муравей». Его плюс – тяговитый двигатель мощностью 11 л. с. и 4 скорости. От старой конструкции оставляют только силовой агрегат, коробку передач и цепной привод задних колёс. Полностью новыми делают раму, переднюю ходовую часть, трёхточечную сцепку. Рулевой механизм устанавливают с любого легкового автомобиля, а ступицы задних колёс по возможности делают как можно больше, чтобы к ним подошли детали от сельскохозяйственной техники.

Сложнее сделать привод для вала отбора мощности и маслонасоса гидросистемы. Если они необходимы, можно установить дополнительный двигатель мощностью 5-6 л. с. либо использовать ременную передачу, чтобы передать вращение от коленвала основного двигателя. Раму собирают из стальных профилей сечением 40 х 40 или 40 х80 мм. В местах крепления двигателя, коробки скоростей и заднего моста конструкцию усиливают металлическими накладками толщиной 4-5 мм.

Из Оки

Малолитражный автомобиль российского производителя в аварийном состоянии станет хорошим донором деталей, узлов для сборки собственной конструкции. От старой машины понадобятся двигатель с навесным оборудованием, коробка скоростей, ходовая часть, трансмиссия. Кроме того, понадобится дополнительная понижающая передача – высокая скорость для трактора не так важна, как большой крутящий момент на ведущих колёсах.

К сведению!

Двухцилиндровый мотор Оки мощностью 40 л. с. справится с любой агротехнической задачей. Однако не стоит брать двигатель ранних годов выпуска: он имеет заводской дефект, который трудно исправить.

Для экономии времени и средств можно использовать штатный корпус машины, но лучше изготовить новую несущую раму. Сварная конструкция из металлических профилей выдержит большие нагрузки при обработке почвы. Чтобы гарантировано обеспечить высокую надёжность аппарата, его раму делают из швеллера №12 или 16. К основе последовательно крепят мотор, коробку скоростей, редуктор заднего моста. Понижающий редуктор ставят после двигателя. Узлы соединяют ременной передачей. Вращение от коробки скоростей к заднему мосту передаётся карданной передачей. Для этого можно использовать штатные детали, которые укорачивают, а затем соосно сваривают.

Из ЛуАЗа

Мини-внедорожник ЛуАЗ уже сам по себе является маленьким трактором. Однако чтобы приспособить его для аграрной работы, нужно кардинально переработать его конструкцию. Прежде всего, переделки касаются рамы, главного привода, ступиц задних колёс, оборудования трёхточечной сцепки. Ход работ:

Автомобиль полностью разбирают. Деталям, которые планируют применить, проводят полную ревизию с очисткой и покраской. Ненужные компоненты утилизируют. Кабину можно оставить: из неё впоследствии получится хорошее укрытие для оператора.
Собирают несущую раму из металлических труб круглого или прямоугольного сечения. Сварные швы очищают от окалины, а всю конструкцию покрывают грунтовкой.
Устанавливают на раму необходимые узлы. Их крепление должно быть надёжным, чтобы при работе не произошло смещение оборудования.
Из тонколистового металла делают ограждающие кожухи для защиты оператора от поражающих факторов. Ограждения крепят непосредственно к раме.
После окончания компоновки все узлы снимают, проводят окончательную проверку и окраску компонентов. Затем всё собирают, контролируя затяжку болтовых соединений.

Из ВАЗа

Если в качестве автомобиля донора использовать «Жигули», то в итоге можно получит динамичную машину с отличными характеристиками. Такой минитрактор станет настоящим помощником в выполнении любых работ на садовом участке и при уходе за растениями. От ВАЗовской классики понадобятся:

Двигатель с моделей от 2101 до 2107. Силовой агрегат берут в комплекте с навесным оборудованием.
Передняя подвеска.
Рулевое управление.
Коробка скоростей (желательно 4 ступенчатая). Для увеличения крутящего момента можно взять КПП с ГАЗ-53.
Задний мост.
Водительское сиденье.

К сведению!

Передние колёса можно оставить штатные, а задние лучше установить от МТЗ-82.

Все компоненты крепят на металлической сварной раме. Двигатель устанавливают на штатные виброгасящие подушки. Переднюю подвеску оставляют без изменений, укорачивают только рулевые тяги. Задний мост необходимо укоротить по длине. Для этого его разбирают и с двух сторон вырезают равные участки. На столько же укорачивают полуоси. Мост крепят к траверсе рамы при помощи стяжных хомутов.

Из ЗАЗа

Представитель украинского автопрома «запорожец» также можно использовать для сборки садовой самоходки. Однако ставший раритетом ЗАЗ 968 и дефицит запчастей создают некоторые трудности при переделке. От автомобиля берут двигатель, рулевой механизм, коробку скоростей и ступицы передних/задних колёс. Для комфорта оператора можно оставить родное сидение. Кроме перечисленного используют приборную панель со световыми индикаторами и спидометром.

Двигатель с воздушным охлаждением устанавливают в задней части за сиденьем оператора. Такая компоновка позволяет получить лучшее сцепление приводных колёс с грунтом. Благодаря этому на заднюю ось можно установить покрышки радиусом 16-18 дюймов. Раму для крепления оборудования делают из облегчённого профиля. Вал отбора мощности и трёхточечную сцепку делают на отдельном каркасе, который устанавливают на место, когда применяют соответствующее оборудование.

Из мотоцикла

Моторы, трансмиссия от мотоциклов также подходят для применения их в самодельных конструкциях минитракторов. Хотя они и не развивают мощность достаточную для тяжёлых агротехнических работ, в совокупности с понижающими передачами самоходные механизмы способны существенно помочь фермеру на садовом участке. Кроме двигателя и коробки передач, следует подготовить задний мост от легкового автомобиля, раму, переднюю подвеску и рулевое управление.

Наиболее трудоёмкий процесс при сборке минитрактора – уменьшение длины задней балки. Чтобы получить необходимую ширину колёсной базы, задний мост укорачивают примерно наполовину. Нюанс процедуры – сварка чугунных и легированных деталей, которые плохо переносят термообработку. При этом необходимо обеспечить точность сборки, иначе во время движения под нагрузкой может произойти разрушение самодельных узлов. Все компоненты закрепляют на раме. Двигатель устанавливают спереди, а вращение на приводные колёса от коробки скоростей передают посредством цепной передачи.

К сведению!

Мотор от мотоцикла не сможет создать необходимый крутящий момент для приведения в движение трактора, дополнительного оборудования. Чтобы использовать навесные инструменты с вращающимися частями, агрегат оснащают вспомогательным двигателем.

Меры безопасности

При работе с острыми предметами либо горючими материалами следует соблюдать правила безопасности. Кроме того, сварочные работы сопряжены с риском получения электротравм и термических ожогов. При обработке металла используют защитные очки и грубые перчатки – острые кромки способны, как бритва повредить открытые участки тела. Кроме того, подъём, перемещение тяжестей проводят специальной техникой, чтобы исключить случайное падение груза.

Независимо от того, какой механизм был основным при сборке минитрактора, надо учитывать, что он опасен. Инструкций на самодельную технику не существует, и потому первая мера безопасности – это тщательная компоновка конструкции. Все вращающиеся и горячие детали ограждают защитными кожухами, чтобы оператор не мог случайно или нарочно дотронуться к опасным поверхностям. Следует соблюдать правила по обращению с горючими жидкостями: воспламенение топлива возможно из-за применения открытого огня рядом с ними.

Отзывы и комментарии

Виталий, 52 года:

«Недавно собрал себе трактор из б/у запчастей от автомобилей. На сборку потратил чуть больше двух месяцев. В основном долго пришлось сопрягать все детали – они были взяты не с одной машины. После кропотливых и упорных трудов я сделал себе железного «помощника» на садовом участке, который работает уже 3 года без отказов».

Евгений, 64 года:

«В моём возрасте тяжело обслуживать фермерское хозяйство без вспомогательной техники, но цены на фабричные минитракторы слишком высоки. Заказав переделку из старых жигулей у местных мастеров, я не пожалел. Машина оказалась неприхотлива в обслуживании и ремонте, а тяга позволяет мне пахать землю, заготавливать корм для скота, проводить посадку растений и сбор урожая».

У владельцев земельных участков возникает потребность облегчить и оптимизировать труд, тратить меньше сил/времени на обработку почвы, сбор урожая. Помочь в решении этой проблемы может минитрактор, собранный из отслужившего ресурс автомобиля.

Источник

Как сделать минитрактор из мотоблока: пошаговая инструкция

Для владельцев земельных участков, бесспорно, минитрактор является более желаемым приобретением, чем мотоблок, ведь он в разы мощнее и удобнее. Но, к сожалению, не всем и не всегда удается обзавестись именно этим агрегатом, ссылаясь на его стоимость, габаритность и еще ряд возможных причин.

Но если в Вашем распоряжении уже есть такая техника, как мотоблок, Вы спокойно можете переделать его в минитрактор своими руками. Для этого понадобится некоторый инструмент, материалы и желание.

Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

болгарка;
детали для крепления;
швеллеры и трубы;
приспособление для сверления;
электрическая сварка;
измерительные инструменты (уголок, рулетка, штангенциркуль);
мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Подготовка рамы

Ходовая система

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата. Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа.

Дополнительные системы

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

Минитрактор из мотоблока Нева

В целом процесс переделки мотоблока Нева не отличается от представленной выше общей схемы. Стоит отметить, что в данном конструкторском решении несомненно есть свои плюсы. Мотоблоки Нева с двигателем Subaru достаточно мощные и тяжелые, управлять ими порой непросто. Минитрактор же более управляем, с ним удобнее работать. Вес оператора при работе на минитракторе добавляет агрегату устойчивости.

Подробные схемы по переделке мотоблока Нева в минитрактор:

На видео представлено работу самостоятельно изготовленного минитрактора на базе мотоблока Нева: https://www.youtube.com/watch?v=uFTeB6gJ5qk

Как сделать минитрактор из мотоблока МТЗ?

Наиболее популярными модификациями мотоблоков МТЗ есть МТЗ-09 и МТЗ-12. Обе модели принадлежат к разряду тяжелых мотоблоков. Но все же переломке чаще подвергается именно МТЗ-09 из-за своих конструктивных особенностей.

Переделку осуществляют двумя способами. Первый – купить готовый комплект и сделать все по вышеизложенной схеме. Второй вариант – сделать все самостоятельно. Этот способ немного сложнее. Наиболее подходит для модели МТЗ-05.

Осуществляется переделка по такому алгоритму:

установите агрегат в режим для использования косилки;
снимите переднюю часть корпуса;
на его место болтами прикрепите мотоциклетное колесо;
закрепите руль от мотоцикла на мотоблок;
для укрепления агрегата на месте рулевой тяги прикрепите регулировочную;
приварите в удобном месте сиденье;
возле мотора установите подставку для аккумуляторной батареи и для гидрораспределителя;
на раме сзади крепится еще один металлический каркас для гидравлики;
на передние колеса устанавливается ручной тормоз.

В результате у Вас получится вполне работоспособный и оригинальный минитрактор. На видео продемонстрировано процесс уборки снега с помощью самодельного минитрактора МТЗ:

Минитрактор из мотоблока Зубр

Самоделка в виде минитрактора из мотоблока фирмы Зубр не имеет особых технологических или конструктивных нюансов. Главное – перед началом работы убедится в пригодности агрегата к подобному обновлению. Идеально подойдет любой мощный мотоблок Зубр с дизельным мотором – из него получится отличный полноприводный минитрактор для дачи. Поиск готовых комплектов для переделки также не составит труда.

На видео показано поэтапный процесс конструирования минитрактора из мотоблока Зубр:

Минитрактор из мотоблока Агро

Данная модель имеет одну особенность – недостаточная прочность на излом. На рабочие характеристики это не влияет, но при переделке возрастет нагрузка на оси и их придется усилить, установив колесные редукторы.

На видео представлено обзор минитрактора, переделанного из мотоблока Агро:

Как сделать минитрактор из мотоблока своими руками

Каждый фермер знает, что обрабатывать дачные, приусадебные земельные участки легче и удобнее с помощью небольшого трактора. И не беда, если не хватает средств на покупку заводского «железного коня» – его можно самому смастерить из недорогого мотоблока. Тем более, когда есть интерес к технике, инженерные способности, нужное оборудование и инструменты, сделать это будет совершенно не сложно. Главное разобраться в технических аспектах, подготовиться к трансформации и правильно выбрать сам мотоблок. Тогда можно начать переоборудование. Кстати, инструкция мотоблока может содержать чертеж, который поможет понять, как лучше сделать самоделку.

Подготовка к созданию самодельного минитрактора

Процесс создания самодельного минитрактора начинается с составления чертежа, кинематической схемы будущего «пахаря» и подготовки необходимых материалов, инструментов, оборудования. Если есть навыки, можно самому разработать схему демонстрации механизмов и узлов трактора, если нет – найти подходящий вариант в Интернете или же воспользоваться представленным здесь примером.

Что касается деталей и комплектующих, участвующих в модернизации мотоблока, можно применить покупной заводской комплект для переделки его в минитрактор. Но такой вариант не подойдёт для тех, кто хочет сделать, к примеру, полноприводный (4×4) трактор и при этом существенно сэкономить. Поэтому придется искать модернизированные детали.

Итак, для создания самодельного трактора понадобятся:

Набор инструментов;
Сварочное оборудование;
Дрель с комплектом свёрл;
Металлические трубы, швеллеры;
Крепежи, метизы (болты, гайки);
Болгарка, диски для работы с металлом.

Так же для того, чтобы сделать собственноручно трактор, потребуются два подходящих колеса, навеска, водительское кресло, рулевой механизм, педали и, конечно же, мотоблок, обладающий достаточным весом и мощностью. Лучше остановить свой выбор на агрегате тяжёлого класса с дизельным двигателем (хорошо подходят модели Зубр, Нева, Агро, Скаут). Это даст возможность получить в результате переделки хоть и самодельный, но производительный минитрактор, способный эффективно выполнять различные агротехнические операции. Наверняка захочется, чтобы он осуществлял не только сельскохозяйственные функции, но и мог тянуть прицеп.

Вес выбираемого агрегата должен соответствовать состоянию грунта, на котором планируется задействовать самоделку. Если он уплотнённый, пересохший, то будущий минитрактор вряд ли справиться с поставленными перед ним задачами. Поэтому чем твёрже почва, тем тяжелее понадобится культиватор. А мощность его двигателя следует соотнести с площадью земельного участка, на котором будут проводиться сельскохозяйственные работы с помощью мототрактора. Так, чем обширнее делянка, тем выше должен быть этот параметр.

Как сделать раму

После подготовки инструментов и комплектующих, необходимых для создания минитрактора, приступают к «перекройке» рамы мотоблока, чтобы, в соответствии с чертежом, приспособить её под дополнительную пару колёс. Платформу будущей самодельной машины можно сделать цельнометаллической или переломной с использованием швеллеров или профильных металлических труб. Продольные и поперечные лонжероны сделать несложно – их нарезают болгаркой и соединяют электросваркой или крепёжными элементами. Для большей надёжности болтовые соединения комбинируют с дополнительной проваркой швов.

При трансформации культиватора в минитрактор часто используют именно переломку, состоящую из двух независимых полурам, соединенных между собой при помощи шарниров. Благодаря такой конструкции все четыре колеса трактора почти всегда контактируют с грунтом, и практически не происходит их вывешивание при эксплуатации самоделки по неровной поверхности или скользкой дороге. Это позволяет повысить устойчивость минитрактора из мотоблока, улучшить его маневренность и проходимость при осуществлении пахотных и транспортных работ.

К переднему или заднему участку подготовленной рамы монтируют по схеме навесное устройство, которое позволит трактору сделать возможной работу со вспомогательными устройствами. Можно сразу сзади приварить фаркоп для буксировки прицепа — это ещё больше расширить функциональные возможности самодельного мототрактора, полученного из мотоблока.

Установка ходовой части

По окончанию монтажа приспособления для навески устанавливают на обе оси (переднюю, заднюю), а уже на них – колёса. На заднюю ось обычно крепят те, что шли в комплектации с мотоблоком (Скаут, Зубр, Нева), а на переднюю насаживают колёса от легкового авто или какой-нибудь сельхозтехники. Важно, чтобы они были с глубоким протектором – это сделает самодельный минитрактор техникой высокой проходимости и с улучшенным сцеплением колёс с грунтом. Тогда и управление будет значительно проще.

Для оборудования самодельного трактора полноценной передней ходовой частью покупают ступицы в сборке с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой. Их так же можно переделать, сняв с подержаной легковой техники.

Крепление передних колёс к минитрактору осуществляют таким образом:

Подбирают металлическую профильную трубу, соответствующую толщине передней оси самодельного трактора;
К торцам профиля прикрепляют колёсные ступицы;
Конструкцию со ступицами закрепляют на передней раме прямо по центру;
Монтируют рулевые тяги, после чего выравнивают их с рулевым редуктором;
Осуществляют фиксацию редуктора на раме;
Ставят рулевую штангу, рулевое колесо;
Регулируют рулевую колонку, руль.

Иногда переднюю подвеску трактора дополняют пружинными амортизаторами для обеспечения более комфортных условий работы. После того, как по чертежу собрали рулевую колонку, нужно сделать монтаж задних колёс.

Заднюю ось культиватора устанавливают на подшипники, плотно запрессованные в сферические втулки. На неё монтируют шкив, который будет передавать крутящий момент от двигателя к вращающимся узлам. Можно задние колёса переломки оставлять без дифференциала – это упростит конструкцию и сведёт к минимуму пробуксовку будущего мини трактора при эксплуатации на сыпучих грунтах.

Оптимальный диаметр колёс трактора — 30-36 см (как у модели Скаут Т-15). Если самодельный дизельный агрегат поставить на колёса меньшего размера, он попросту будет крениться вперёд. Монтаж больших колёс сделает машину неуправляемой и ухудшит её манёвренность, особенно при работе с прицепом. По окончанию установки колёс и рулевой колонки начинают компоновку основного узла агротехники — двигателя.

Монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный четырехколесный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотокультиваторы марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным.

После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора. Тогда и почвофреза будет работать как надо.

Недорогой трактор по цене мотоблока всего за 150 тысяч! — Закажи тут.

Большой выбор навесного оборудования, которое также подойдет для тракторов самоделок смотри по ссылке.

Весь модельный ряд тяжелых мотоблоков (Скаут , Угра, Нева и др.) — https://garden-shop.ru/motobloki.html

Затем производят установку водительского кресла, а так же фар и габаритов, если планируется передвижение минитрактора по автодорогам. Они обеспечат безопасность при эксплуатации транспорта в тёмное время суток и позволят избежать проблем с требовательными сотрудниками дорожных патрульных служб.

Монтаж тормозной системы и электрооборудования

После установки двигателя приступают к монтажу не менее важного узла минитрактора — тормозной системы. В магазине можно купить новые тормоза для самодельного агрегата или воспользоваться унифицированными деталями от легкового транспортного средства.

Для начала определяют место (воспользовавшись компоновочной схемой), где в переделке будет располагаться педаль тормоза. На обозначенной делянке монтируют крепление для педали и основной тормозной цилиндр. Затем цилиндр подсоединяют шлангами к тормозным барабанам, расположенным на передних колёсах переоборудованного трактора.

Сразу после этого тормозную систему проверяют на герметичность и если она нарушена — придётся всё переделать. Чтобы избежать нелепых ошибок, лучше воспользоваться наглядным чертежом, на котором показаны все основные узлы трактора. Для контроля систему обязательно прокачивают и удаляют остатки воздуха. Это сделает её работоспособной и обеспечит подобающую функциональность. Дополнить систему можно ещё и стояночным тормозом.

Следующий этап самостоятельной переделки мотоблока в полноценный минитрактор – подключение электрооборудования и вывод датчиков на панель приборов. Сделать это рекомендуется для удобства и безопасности эксплуатации транспорта. На панель выводят измеритель температуры, показатель охлаждения жидкости, ключ зажигания, датчик давления масла и уровня топлива в бензобаке. По желанию самодельный трактор снабжают звуковым сигналом, стоп-сигнальными лампами и указателями поворотов.

Дополнительно сельхозтехнику можно оснастить элементами обшивки и навесом. Это придаст минитрактору привлекательный вид и сделает работу оператора более комфортной. После завершения процесса модернизации мотоблока, следует провести обкатку самодельного минитрактора, чтобы произошла «притёрка» деталей и улучшилась смазываемость сопрягаемых поверхностей.

Преимущества самодельных тракторов из мотоблоков

Минитрактор, переделанный из мотоблока очень пригодится в хозяйстве! Его обязательно нужно сделать, чтобы превратить рутинные сельскохозяйственные работы в неутомительные и интересные занятия. Самодельный трактор, в отличие от мотоблока, возьмёт на себя основную нагрузку, а человеку останется только следить за процессом и правильно управлять транспортным средством. Самодельный небольшой трактор — экономный в эксплуатации и обслуживании агрегат компактных размеров, который не требует отдельного гаража, что тоже является большим плюсом. Он не будет создавать проблем с запчастями – их можно найти в продаже по доступной цене практически в любом специализированном магазине, где продаются мотоблоки марок Скаут, Нева, китайский Зубр и прочие.

Преимущества владения таким агрегатом налицо. Он в отличие от мотоблока позволит:

Расширить функционал;
Облегчить работу оператора;
Реализовать тяговый потенциал.

Используя навыки, можно из обычного мотокультиватора с ограниченными возможностями сделать многофункциональный и эффективный минитрактор. Манёвренный, компактный — он способен работать даже на густо засаженных участках, между кустами и деревьями, а так же на ограниченной придомовой территории, не портя тротуарную плитку и асфальтное покрытие. Посмотрите форму, где есть видео о работе самодельной техники.

Сделать минитрактор из мотоблока – это значит приобрести себе агротехнику с широчайшим функционалом. Вместе с ним можно использовать разнообразное навесное оборудование: культиватор, картофелесажалку, фрезу, борону, роторную косилку, плуг, окучники и прочее. А если оборудовать штабелером с гидравлическим приводом, то можно эксплуатировать самодельный трактор ещё и в качестве стогометателя или подъёмного крана. Благодаря практичной конструкции, работать на такой самоделке просто, комфортно и безопасно. А оставшиеся мотоблочные детали можно использовать при создании других самоделок. Самодельный минитрактор – это лучше, чем самый дорогой тяжелый мотокультиватор и дешевле, чем тяжёлый трактор.

Минитрактор за 50 тысяч рублей: собираем своими руками из мотоблока

Купили мотоблок-культиватор с валом отбора мощности (ВОМ). Будем делать из него мини-трактор для дачи.

Почему мы это делаем, ответ простой: на даче, в основном, теща «пашет», и поэтому решено было сделать ей подарок .

Так как 130 тысяч рублей (столько стоит самый простой китайский ременной мото-трактор на базе тяжёлого мотоблока) — это довольно дорого, то мы решили прикупить к мотоблоку передний адаптер и сделать из двух агрегатов один — маленький трактор для дачи.

В общем, так называемый «редукторный мотоблок» с валом отбора мощности обошелся нам в 23 тысячи рублей вместе с доставкой. Коробка передач на нем имеет две скорости вперед и одну – назад, колеса – 10-дюймовые.

Этот агрегат я долго выбирал сам (в интернете) пока не нашел приемлемый по цене и характеристикам. Естественно, что мотоблок этот – китайского производства, хотя наклейки на нем и на двигателе — с названием российского «брэнда».

Отечественный мотоблок за такую цену вы не купите, поскольку ценник на них начинается с 30 тысяч рублей, да и то, если это — ременной мотоблок-культиватор.

Сразу скажу, что такой китайский мотоблок предлагают минимум за 25 тысяч, но у продавцов есть один большой «минус» (назовем это так). Дело в том, что заявленная мощность такого мотоблока в интернет-магазине была 9 лошадиных сил.

Но я немного разбираюсь в одноцилиндровых двигателях общего назначения, поэтому спросил у продавцов, какая модель двигателя. Ответ был предсказуем – это даже не «Лифан», а какой-то неизвестный «китаец».

Ну да ладно, спрашиваем дальше: какой индекс движка? При этом пришлось указать им (продавцам), где на моторе найти эти цифры. В общем, мотор оказался с индексом 170F, а это однозначно указывает на то, что мощность двигателя не более 7 лошадиных сил.

Несмотря на то, что на самом двигателе (на крышке) была наклейка на русском языке «9 л.с.». Но двигатель такой мощности – это 177F.

В итоге, мне удалось «уговорить» продавцов снизить цену на 3 тысячи. Я считаю, что это вполне приемлемая цена, если учесть, что мотоблок «редукторный» и с полуосями диаметром 32 мм.

Можно было, конечно, купить и за 20 тысяч такой мотоблок, но с диаметром осей 24 мм, что мне не очень подходит — слабоваты.

Весит такой мотоблок около 100 кг, привезли его нам в специальном ящике с металлическим каркасом, в полусобранном состоянии. Собирается он довольно легко, но пару часов пришлось потратить.

К мотоблоку я хочу приделать передний адаптер белорусского производства, который собираюсь купить за 27 тысяч рублей.

В результате, получится такой вот недорогой, но вполне работоспособный минитрактор, как на этом видео:

На этом пока все.

А в этой статье вы можете прочитать о том, как выбрать ходоуменьшитель: Мотоблок с уменьшителем хода: зачем он нужен, и какой выбрать?

Спасибо за внимание.

Подписывайтесь на наш канал, если вам было интересно!

Минитрактор из мотоблока своими руками

Первый этап работы состоит в оформлении чертежа. И подготовки оборудования. Схему демонстрации узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно. Если же знаний не хватает, то в интернете легко найти специализированные изображения.

Что касается комплектующих, то в их качестве подойдут готовые заводские комплекты. Они все равно стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание самодльного трактора станет невозможным без:

Болгарки и дисков для работы с металлом.
Крепежей и метизов. Последнее обозначение используется для болтов и гаек.
Швеллеров и труб с металлической основой.
Дрели, идущей с комплектами сверл.
Оборудования для сварки.
Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности. Тяжелый класс агрегата с дизельным топливом – идеальный вариант.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

Стоимость, производитель.
Размер плуга.
Разновидность применяемого двигателя.
Вес.
Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Китайские мотоблоки

Российские изделия

Самодельные минитрактора

Как сделать минитрактор из мотоблока Нева

Педали тормоза и газа.
Сиденье.
Автомобильный руль.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

Рама.
Цилиндр с тормозом.
Подножные механизмы, педали.
Колонка руля, в комплекте с тягами.
Балка впереди, соединяется со ступицами и дисками для тормоза.
Крылья в задней части.
Задняя навеска с ручным подъемником.

Минитрактор на базе мотоблока МТЗ

Используем режим работы с косилками.
Площадка впереди демонтируется в полном объеме.
Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
Электросваркой соединяем площадку и крепление для места водителя.
У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Минитрактор с мотоблока Кентавр своими руками

Источник

Преимущества и недостатки самодельных минитракторов

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

Заготавливаем чертежи

Как собрать мини-трактор своими руками

Рама

Двигатель

Трансмиссия

Рулевое управление

Задний мост

Колёса

Сельскохозяйственные мотоблоки имеют один серьезный недостаток – оператору приходится пешком передвигаться по обрабатываемому участку вместе с ними. В результате довольно быстро наступает усталость, да и время выполнения работы увеличивается, что приводит к резкому снижению эффективности трудозатрат. Другое дело – мини-трактор, который имеет полноценную колёсную базу и рулевое управление. Но купить такую технику может позволить себе не каждый. Поэтому в аграрной среде всё чаще можно встретить самодельные минитракторы, которые конструируются на базе профессиональных или полупрофессиональных мотоблоков.

Переделка мотоблока в минитрактор: основные моменты

В отличии от любительской техники профессиональная и полупрофессиональная имеет больший и мощность. Например, из мотоблока с дизельным двигателем на 9 л.с. можно сделать вполне приличный мини-трактор для вспахивания и культивирования. В конечном же счёте все зависит от целей, которых собирается достичь владелец модифицируемой техники.

Конструирование и сборка самодельного минитрактора — задача не простая, но выполнимая. И для успешного её решения необходимо сосредоточиться на двух моментах:

Разработка кузова и рамы, а также схемы их соединения с основой мини-трактора – мотоблоком.
Разработка кинематической схемы.

Рама и кузов самодельного выполняются из металлических уголков или профилированных труб. При расчёте конструкции необходимо учитывать соотношение её веса с мощностью мотора, а также сопротивление, которое машина будет преодолевать при выполнении различных видов работ.

Если в качестве основы для самодельного минитрактора вы выбираете мощный мотоблок, это позволяет использовать готовые автомобильные или мотоциклетные прицепы. Более того, ведущие производители мотоблоков давно предусматривают конструктивную возможность подключения таких прицепов к выпускаемой технике.

Кинематическая схема самодельного мини-трактора представляет собой комплекс конструктивных решений, которые обеспечивают передачу крутящего момента от двигателя мотоблока к ведущим (преимущественно задним) колёсам. При расчете нужно распределить нагрузку на ведущую ось равномерно — от этого напрямую зависят как надежность и долговечность, так и функциональность, то есть возможности использования техники.

Минитрактор своими руками: с чего начать?

На самом деле существует множество вариантов самостоятельного конструирования минитрактора. Однако принципы всюду используются приблизительно одинаковые:

разворачивается в сторону оператора и фиксируется на раме.
Управление реализовывается с помощью рулевых тяг.
Применяется гидравлический барабанный тормоз.
Для тормоза и сцепления используется педальное управление.
Для акселератора и навесного оборудования применяется ручное управление.
Сидение оператора размещается над задней ведущей осью.

Одним из самых простых способов создания минитрактора своими руками является покупка адаптера – двухколёсной тележки с сиденьем для оператора и агрегатной системой (для установки навесного оборудования).

Очевидно, что для сборки минитрактора понадобятся различные запчасти. Их можно легко найти среди автомобильных. К примеру, барабанный тормоз для ведущих колёс, рулевую рейку и узлы педального управления можно взять из легкового автомобиля ВАЗ. Таким же образом — путём поиска на рынке автозапчастей — подбирается и, и сиденье, и прочие конструктивные части для самодельного мини-трактора.

Но кроме запчастей необходимо иметь под руками и целый арсенал инструмента – сварочный аппарат, дрель, дисковую пилу, гаечные ключи и т.д. И очень желательно, чтобы в процессе сборки минитрактора вы имели доступ к специально оборудованной мастерской или в случае необходимости могли воспользоваться услугами специалистов по сварке, фрезерованию, слесарному делу и авторемонту.

Рама минитрактора

Ходовая часть — основа минитрактора. Главным её качеством должна быть надёжность, однако нужно внимательно следить за общим весом конструкции, дабы обеспечить нормальное сцепление колёсной базы с почвой при выполнении работы и одновременно не перегружать двигатель.

Для изготовления рамы самодельного минитрактора средней мощности подойдёт облегчённый швеллер, профилированная труба или металлический уголок. Габариты конструкции, сборка которой выполняется методом сварки, должны отвечать размерам машины. По контуру рамы необходимо выполнить отверстия для навески и закрепления конструктивных элементов минитрактора.

Соотношение веса рамы и её прочности должно быть оптимальным. Не стоит перегружать конструкцию дополнительными рёбрами жёсткости, как и экономить на металле, жертвуя общими показателями надёжности.

Перед тем как приступить к сборке рамы необходимо определиться с тем, какие прицепы и вы собираетесь использовать при работе с ним. И чтобы не потерять мысль в процессе конструирования, перед началом работы следует выполнить чертежи будущей машины и её основных узлов с основными размерами.
Для этого можно использовать готовую документацию, которую нужно адаптировать под конкретные параметры вашего минитрактора.

Передний и задний мосты

Эти узлы создаются из отдельных запчастей и узлов, снятых с легковых или даже грузовых автомобилей либо другой сельскохозяйственной техники. Впрочем, некоторые детали, как и саму сборку вам доведётся выполнить самостоятельно.

Чтобы изготовить передний мост, вам понадобятся:

поперечная балка;
втулки опорных поворотных осей;
втулки осей;
поуоси колёс;
(шариковые и роликовые);
болтовые соединения.

С функцией поперечной балки отлично справится отрезок профилированной трубы или металлического уголка. Для изготовления же втулок полуосей сгодится конструкционная сталь 45. Опорно-поворотные втулки выполняются из профилированной трубы, доработанной под установку подшипников, и закрываются стальными крышками из стали марки ст3. Узел переднего моста, состоящий из цилиндрической обоймы и роликовых подшипников приваривается по центру поперечной балки. С помощью крупных болтов мост необходимо закрепить ко втулкам в поперечной балке рамы.

Сила затяжки болтовых соединений отвечает за величину люфта передней оси относительно конструкции минитрактора. Слишком жёсткое, равно как и чересчур свободное закрепление негативно отражается на комфорте в управлении, поэтому люфт должен быть оптимальным.

Аналогично выполняется сборки заднего моста. Готовую конструкцию можно позаимствовать, скажем, у автомобиля УАЗ. Длинный чулок такого моста необходимо будет укоротить – так можно будет использовать стандартные короткие полуоси. Не помешает защитить задний мост, а вернее его сварные соединения от возможных ударов в процессе работы. Для этого применяется суппорт – металлический уголок, наложенный вдоль сварных швов сборной конструкции моста.

Колёсная база и кинематическая схема

Выбор колёс для самодельного минитрактора заслуживает отдельного внимания. Вполне возможно использовать колёса от легковой машины, однако здесь следует соблюдать размерность. Оптимальные габариты колёсных дисков для составляют 12-14 дюймов. При выборе меньшего диаметра существует риск того, что машина в процессе работы будет зарываться носом в грунт. С другой стороны, если передние колёса будут слишком большими, оператору для выполнения манёвров придётся прикладывать недюжинные усилия. Впрочем, для облегчения процесса управления машиной всегда можно использовать гидроусилитель руля от легкового автомобиля или другой сельскохозяйственной техники.

Покрышки колёс минитрактора должны иметь развитые грунтозацепы. Это увеличит манёвренность машины, снизит нагрузку на ходовую часть и облегчит процесс управления.

Что касается кинематической схемы, лучше использовать готовые варианты, поиск которых в настоящее время не отнимет много усилий. Схему необходимо адаптировать под параметры узлов, которые вы собираетесь использовать для создания минитрактора. Небесполезно будет продумать возможность подключения навесного оборудования, что многократно повысит функциональность самодельной машины.

Система управления и сиденье оператора

После изготовления и монтажа ходовой части можно приступать к реализации кинематической схемы и установке системы управления. Самое главное в этом деле – правильно разместить. С этой ролью отлично справится переднее сиденье от легкового автомобиля, которое легко отыскать на автосервисах и в мастерских, занимающихся разборкой автотехники.

Рулевое колесо должно быть установлено на оптимальной для оператора высоте.
Руль не должен мешать свободному размещению колен – его необходимо монтировать так, чтобы в положении сидя работа с ним не вызывала дискомфорта.

Все необходимые детали для педального, ручного и рычажного управления машиной и её функциональными узлами можно отыскать там же, где и сиденье и все остальные запчасти — в мастерских или на рынке.

Установка двигателя и обустройство кузова

После сборки ходовой части, реализации кинематической схемы и установки сиденья оператора с системой управления можно приступать к монтажу главного агрегата минитрактора – двигателя. Для его надежной фиксации на раме следует использовать специальную плиту с пазами – она же придаст ходовой части дополнительную жесткость. Далее нужно проложить электрические и механические цепи системы управления, подключить и настроить работу системы управления.

Обшивка кузова выполняется по желанию пользователя, однако некоторые узлы и элементы конструкции всё же лучше закрыть. Это предотвратит их загрязнение и выход из строя в случае контакта с посторонними предметами и почвой.

Работа в области сельского хозяйства у большинства ассоциируется с обработкой земель. Но для посева и выращивания культур, ягод и овощей, а также фруктов необходимо вспахать грунт, дополнив его удобрениями и обеспечив полив, а также прополку. Если фермер имеет специализированную технику, работы могут быть значительно упрощены. Такое оборудование имеет небольшие размеры, но справляется с основными задачами довольно успешно. Среди них следует выделить:

рыхление;
вспашку земли;
скашивание травы.

К решению этого вопроса фирмы и крупные агрокомплексы подходят с использованием отечественных и импортных моделей. Если же вы являетесь владельцем частного хозяйства, то можете быть ограничены в финансовых возможностях. В таком случае придется использовать мини-трактор, возможно, изготовленный самостоятельно.

Это позволит сэкономить, но стоит быть готовым к тому, что сборка подобной техники сопровождается определенными сложностями. Многих это не останавливает, ведь в силах каждого фермера изготовить такой минитрактор самостоятельно, дополнительно оснастив его оборудованием для решения широкого круга задач.

Основные разновидности самодельных тракторов

Трактор для хозяйства может принадлежать к одной из нескольких разновидностей, среди них:

многофункциональная техника;
самодельные тракторы с функцией уборки мусора и покоса травы;
райдеры.

Первая разновидность представляет собой оборудование, с помощью которого можно обработать почву, убрать мусор, а также срезать траву. Самодельные тракторы обычно оснащаются силовыми агрегатами средней мощности. Многофункциональная техника способна справиться с площадью в 6 гектар. При необходимости на неё можно установить навесное оборудование, благодаря которому перечень задач расширяется.

Самодельные трактора на колесах могут быть предназначены для выполнения узкого круга задач, они используются для обработки площади до 2 гектар или устройства газонов. Райдеры необходимы для внесения удобрений, а также обработки ядохимикатами. Они могут применять оборудование с целью выполнения других задач, когда есть необходимость обработатки небольшого земельного участка.

Особенности изготовления трактора

Если вы решили выполнить самодельный трактор своими руками, то на первом этапе нужно будет выполнить раму, для которой применяется прокатный швеллер. В конструкции присутствуют траверсы, а расположить их предстоит сзади и спереди. Помимо этого, система имеет лонжеры. Когда создается рама, ширина фронтальной части несколько уменьшается, что придает детали трапециевидную форму. В раме должно быть создано отверстие, благодаря которому можно укрепить другие устройства и элементы.

Методика проведения работ

Когда изготавливается самодельный трактор своими руками, необходимо задействовать стойки, которые должны быть приварены к углам. Они будут выполнять функцию подрамника. Их следует дополнительно соединить в верхней части. На раму нужно установить задний мост.

Иногда проект предполагает сборку полноприводного трактора, в этом случае передний мост должен располагаться на раме. Самодельный трактор своими руками изготавливается с использованием двигателя. Самым подходящим вариантом станет мотор от мотоцикла. Для монтажа коробки передач на раме необходимо найти место. Коробка должна располагаться так, чтобы водителю было удобнее ею управлять.

Теперь можно приступать к установке элементов рулевого управления. Для этого обычно используется руль. Эту деталь заимствуют, как правило, у модели легкового отечественного автомобиля. В некоторых случаях используется руль от мотоцикла. Для прицепа понадобится фаркоп. Его устанавливают на следующем этапе, приварив к раме. Когда изготавливается самодельный трактор своими руками, необходима тормозная система и бак, которые должны переходить к подключению электрики.

Инструкция по сборке: рама

Самодельный трактор может показаться непропорциональным и неказистым. На самом деле, если механизм собрать правильно, а все ключевые узлы расположить рационально, то система будет работать исправно, выполняя все поставленные перед ней задачи. В качестве дополнительных элементов рамы выступают траверсы.

Лонжерон собирается из последовательных ступеней, внутренние состоят из квадратной стальной трубы, тогда как наружные — из швеллера. Передняя траверса должна оказаться меньше задней. Это указывает на то, что швеллер 12-го размера подойдёт для передней траверсы, тогда как швеллер 16-го размера — для задней.

Силовой агрегат, мост и гусеница

Перед тем как сделать трактор, вы должны подобрать мотор нужной мощности и крутящего момента. Иногда для этого используется четырехцилиндровый дизель, мощность которого составляет 40 л. с. Такой агрегат имеет водяное охлаждение. А что касается моста, то он может быть установлен без дополнительных коррективов. Его можно позаимствовать от отечественного грузовика, интегрировав в самодельную технику.

Перед тем как сделать трактор, вы должны позаботиться о наличии гусеницы. Самым простым вариантом является конструкция с катками из шин и колес. Их можно взять от тележек. Учитывая размеры трактора, следует подобрать габариты колес. Гусеница может быть выполнена из большой покрышки, которая предварительно обрезается по бокам.

Дополнительное оснащение трактора двигателем

Самодельный трактор с двигателем ВАЗ можно встретить довольно часто, как и установки, следующих типов:

М-67;
УД-2;
МТ-9;
УД-4.

Можно оборудовать трактор двигателем от автомобиля «Москвич» или «Жигули». Когда предполагается изготавливать самоделку по формуле 4×4, для М-67 увеличивают передаточное число трансмиссии. В противном случае силовая установка будет испытывать недостаток мощности для обеспечения усилия для колесных пар. Необходимо учитывать, что для силового агрегата может понадобиться дополнительная система охлаждения.

Дополнительная информация о трансмиссии

Самодельный трактор с двигателем ВАЗ может быть дополнен валом отбора мощности и коробкой передач, которые следует позаимствовать от автомобиля ГАЗ-53. Сцепление может быть взято от ГАЗ-52. Эти узлы в готовом виде использовать не получится. Следует осуществить подгонку.

Для того чтобы синхронизировать двигатель с сцеплением, нужно подготовить новую корзину сцепления, подогнав ее под размеры. Задняя плоскость у маховика двигателя укорачивается, по центру высверливается дополнительное отверстие. Эти манипуляции могут быть выполнены на токарном станке.

Что еще необходимо знать о заднем мосте и колесах

Мини-трактор для уборки снега может быть оснащен задним мостом от грузового или легкового автомобиля. На токарном станке предварительно укорачиваются полуоси. Если готового моста отыскать не удалось, то может быть использована конструкция от разных машин. Специалисты рекомендуют использовать любой узел, который подойдет по размеру, ведь передний мост не выступает в качестве ведущего.

Колёса следует подбирать по радиусу. Если оборудование предполагается использовать для транспортировки грузов, то лучше предпочесть диски, диаметр которых изменяется в пределах от 13 до 16 дюймов. Для техники, которая будет задействована при сельскохозяйственных работах, можно использовать колеса радиусом в пределах от 18 до 24 дюйма.

Комплектация самодельного трактора

В комплектацию описываемой техники входит рама на самодельный трактор. После сборки, необходимо осуществить установку ведущих колес и опорных катков. Силовой агрегат монтируется на следующем этапе, далее наступает черед коробки передач. Дифференциалы и бортовые тормоза должны быть установлены на следующем этапе, после можно соединить с коробкой передач все компоненты.

Следующим шагом станет сборка органов управления, а также обустройство рабочего места. Дополнительные детали и гусеницы можно установить на следующем этапе. Теперь мастеру предстоит проверить работоспособность трактора, доработав его отдельные узлы, если потребуется.

Заключение

Мини-трактор для уборки снега проявит свои способности ещё и при обработке почвы. Однако, для того чтобы добиться двух тысяч оборотов двигателя при скорости в 3 км/ч, нужно отрегулировать трансмиссию. Каждое колесо заднего моста в идеальном варианте должно быть дополнено отдельным редуктором.

Преимущества самодельных тракторов очевидны. Их может самостоятельно изготовить каждый человек, стоимость деталей на такие устройства ниже, чем на заводские, они отлично справляются с обработкой небольших по площади участков земли. К тому же многие части для самодельного трактора можно найти в своем хозяйстве.

Рассмотрим подробно вопрос, как сделать трактор своими руками.

1
Подготовка чертежей

Невзирая, что любой трактор, будь он стандартных размеров или мототрактор, состоит, по меньшей мере, из сотен, а то и тысяч деталей, собрать его самостоятельно сможет каждый, кто осилит схему, изображенную в виде незамысловатого чертежа. Благодаря схематическому чертежу, сборка трактора своими руками похожа на стандартный конструктор, где элемент A соединяется с элементом B, затем, деталь AB с элементом C и так по цепочке.

Хотя, стоит отметить, что в нашей стране наверняка хватает мастеров-самоучек, которые могут «держать чертеж в голове», то есть, выполнять те же последовательные действия, что и с чертежом, только следовать воображаемой инструкции. Однако это касается далеко не всех. Кто не обладает подобным опытом, вряд ли сумеет собирать какую бы то ни было конструкцию, не обращаясь за помощью к заранее начерненной схеме.

На тот случай, если с черчением в школе у вас были «плохие отношения» и вы не в состоянии организовать чертеж схемы полноценного самодельного трактора, попросите об этом знакомых, друзей или близких, которые разбираются в этом деле лучше вас. На крайний случай, Google-поиск поможет найти любую информацию.

Перед тем, как самому начать чертить схему, определитесь с тем, какой именно трактор желаете сделать, на основе чего он будет изготавливаться
. Так, например, самодельные тракторы могут быть:

гусеничные;
колесные.

Изготавливаются они на базе:

мотоблоков. Очень популярен в России трактор из Нивы (один из известнейших мотоблоков в РФ);
автомобильных двигателей. Причем, использоваться могут моторы как легковых автомобилей, так и грузовых, грузопассажирских. Кстати, двигатель из ГАЗ-66 очень подходит для того, чтобы выполнить самодельный трактор своими руками, который будет иметь высокую мощность. Нередко встречается трактор из УАЗа;
УД-2 – универсальный двигатель, используемый в роли дополнительного мотора в установках, которые оснащены электрическим генератором, а также в роли движка в трактор самодельный;
в народе популярен самодельный трактор 4×4. Самодельный трактор 4×4 еще называют переломка.

Определившись с приведенным выше вопросом, можно смело приступать к чертежам. При этом после создания схемы, обязательно составьте список имеющихся деталей и узлов, и список тех элементов, которые необходимо приобрести, после чего, купите недостающие запчасти. Только после того, как весь перечень деталей будет лежать в вашем гараже, можете начинать сборку конструкции.

1.1
Конструктивные особенности

Как собрать своими руками трактор? В этом нет больших сложностей. Если вы правильно начертили схему и подготовили все необходимые детали, изготовление трактора своими руками переходит в практическую часть. Различие модификаций и вариантов зависит от средств и навыков, которыми вы располагаете. Ниже опишем наиболее оптимальную конструкцию:

Если вы остановили свой выбор на изготовлении гусеничного трактора своими руками, ведь он в процессе работы не наносит ущерб верхнему плодородному слою почвы, для упрощения купите новый модуль, в оснащении которого имеются колеса и сиденье. В качестве альтернативы все элементы можно собрать самостоятельно в домашних условиях. Однако такая конструкция будет лишена привода. Собранный, гусеничный трактор своими руками управляется за счет поворота трансмиссионно-моторного блока. С этой целью рекомендуют использовать стандартный руль.

Мотоблок следует дополнить на шарнире модулем с сиденьем, для проведения земельных работ также необходимо позаботится о навеске. Чтобы реализовать данный вариант, соберите раму, используя колесную пару и металлопрокат. Затем установите на нее два прицепных узла, сиденье. Не комплектуйте колеса амортизаторами, это негативно скажется на скорости устройства.

2
Сборка трактора

Единой рекомендации, что взять за основу будущего агрегата и как сделать самодельный трактор не существует, на что влияет наличие той или иной техники у вас в хозяйстве, из которой будет конструироваться самоделка. Поэтому целесообразно рассмотреть различные варианты. Если у вас нет мотоблока, сделанный на базе Жигулей, трактор станет помощником куда более лучшим.

2.1
Трактор на базе Жигулей

Чтобы соорудить трактор из Жигулей своими руками, первым делом разработайте кинетическую схему, учитывающую равновесие конструкции. В устройство войдет: двигатель, задний и передний мост, реверс-редуктор, карданная передача. Двигатель будет приводить в движение передние колеса. По цепи крутящий момент будет передаваться последовательно на редуктор, карданную передачу и т.д. Ведущие задние колеса, в результате, будут вращаться.

Раму изготавливают из труб и уголков. Следите за правильным расположением вилки и втулки, обеспечивающим поворот прицепа. Из металлического листа делают кузов. Высота бортов не должна превышать 30 см. Далее монтируется навесное оборудование и водительское сиденье. После проверьте на работоспособность свой агрегат. Заключительным шагом является грунтовка и покраска поверхности металлических элементов.

2.2
Трактор с двигателем Д-21

Многие мастера предпочитают комплектовать самодельный трактор с китайским двигателем. За основу берут Lifan, Forza, Зоншен. Однако опытные конструкторы рекомендуют ставить надежный мотор УД-2 либо Д-21. В первом случае двигатель развивает мощность до 8 л.с., во втором – до 25 л.с. Вкупе с 4-тактной системой и воздушным охлаждением такая техника не только с успехом эксплуатируется для с/х деятельности, но и для транспортировки грузов. Рассмотрим вариант с дизелем Д-21.

Для создания рамы возьмите трубу от стогометателя. Предварительно обрежьте полураму, позаимствованную от Т-25, к ее передней части приварите трубу, а к задней металлический лист 3,5×50х50 см. К листу с помощью болтов присоединяют гидробак и навеску с гидроцилиндром, которую также берут от Т-25. Передний мост лучше приобрести в заводском исполнении, иначе могут возникнуть проблемы с полуосями. Колесные диски возьмите от ГАЗ-52, резину от Беларус 82 (8,3×20), которую изготавливает Минский тракторный завод.

Передние колеса на самодельный трактор с двигателем Д-21 ставятся от Т-25 (6,00-16). Капот, балка – родные, а вот над топливным баком нужно похлопотать. Для этого сварите из 3-мм листа емкость на 40 л. Готовое изделие расположите на заднюю часть трактора под сиденье. Под коробку передач ГАЗ-52 выточите переходную плиту. В качестве сцепления берут корзину, вилку и выжимной подшипник от комбайна Енисей. Предварительно уберите половину пружин. Входящий в сцепление диск подходит любой (как от ГАЗа, так и от УАЗа).

Выточите под корзину в маховике посадочное место 3 мм. Первичный вал КПП необходимо удлинить на 12,5 см, карданную передачу от ГАЗ-52 укоротите. Соединение должно быть разборное. Рулевую колонку приобретите от ГАЗ-52. Гидравлика на самодельный трактор собирается из гидрораспределителя Р-80 с плавающим эффектом, насоса НШ-10. Его размещают через вилочное соединение в передней части двигателя. Предварительно замените штатный болт, отвечающий за крепление шкива мотора.

Не стоит устанавливать насос на коробку передач через коробку отбора мощности, поскольку, когда отжимается сцепление, гидросистема отключится, скорость вращения будет неудовлетворительной.

2.3
Трактор на базе Оки

Трактор из Оки своими руками делают по тому же принципу, что и из прочих советских автомобилей. Все начинается с сооружения рамы. Запаситесь листовым железом и металлическими балками швеллера.

Конструкция представляет собой сваренную из металлических уголков стандартную прямоугольную форму. Передний и задний мост собирают из составляющих частей Оки. Устройство компонуется с двигателем из Оки. Тем не менее, перед установкой мотора увеличивается колесный просвет для улучшения проходимости.

Задние и передние лонжероны усиливаются, поскольку на них ложится основная нагрузка. Следует предусмотреть механизм сцепки для установки навесного оборудования. Чертежи для дальнейшей сборки можно найти в интернете. Если указанной машины вы не имеете, не обязательно покупать новое транспортное средство, подойдет агрегат и в нерабочем состоянии, так как используются отдельные его элементы.

2.4
Обзор самодельного минитрактора (видео)

По техническим характеристикам , самоделка значительно уступает заводским моделям. Но использовать мощный трактор на небольших площадях как минимум не рационально. Не оправдаются даже затраты на обслуживание и горюче-смазочные материалы. А вот небольшой трактор, собранный своими руками, получается весьма уместен. В этой статье мы расскажем вам, как сделать мини-трактор в домашних условиях.

Преимущества и недостатки самодельных минитракторов

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

Заготавливаем чертежи

Как собрать мини-трактор своими руками

Рама

Двигатель

Трансмиссия

Рулевое управление

Этот узел должен включать в себя гидравлические цилиндры, это обеспечит мини-трактор лучшей управляемостью. Сделать своими руками систему гидравлики в домашних условиях невозможно. Поэтому необходимо снять уже готовую гидросистему с любой сельскохозяйственной техники. Учтите, что для циркуляции масла в гидравлике понадобится насос.

Задний мост

Колёса

Наличие участка земли накладывает на его владельца обязанность по обеспечению ухода за ним. И одна из насущных задач, которая должна быть решена — обработка почвы. Вручную такую работу можно выполнять, если площадь участка составляет не более 10 соток, да и то это уже является проблематичным.

Для территории больших размеров можно использовать самодельный мини-трактор
, который является идеальным вариантом. При этом необязательно приобретать мини-трактор у официальную дистрибьюторов или на заводе, ведь такую технику можно собрать своими руками, достаточно иметь хотя бы минимальные познания в технике.

Если сравнить самодельные машины с заводскими по техническим характеристикам, то превосходство будет на стороне последних. Однако все же неправильно использовать новую технику для обработки небольших участков земли. Причем это обусловлено не только большими расходами, связанными с обслуживанием и приобретением горюче-смазочных материалов. Такая техника может нанести серьезный вред структуре почвы. Поэтому самодельный мини-трактор является куда более предпочтительной альтернативой. Далее речь пойдет о том, как собрать мини-трактор в домашних условиях.

Преимущества и недостатки самодельных мини-тракторов

Если вам необходима техника для обработки земельного участка, то не стоит сразу отбрасывать идею создания мини-трактора
своими руками. Помимо того, что вы сможете сэкономить немалые средства, у вас будет возможность сделать такую машину, которая сможет демонстрировать куда большую функциональность, нежели трактора, обладающие большей мощностью. Мини-трактор самоделка может стать для вас верным помощником, который можно применять для вспашки огородов и закладки фруктовых садов, а также обработки посевных площадей, перевозки малогабаритных грузов и уборки урожая.

А затраты на изготовление такой техники настолько малы
, что достаточно одного сезона его эксплуатации, чтобы возместить все расходы. Дело в том, что для изготовления такого трактора подойдут узлы и механизмы, которые можно позаимствовать со сломанной техники или же купить по бросовым ценам. Некоторые владельцы нередко проявляют в этом деле находчивость, и, беря за основу другую технику, вносят в нее определенные изменения, в результате чего у них появляется самодельный мини-трактор. Естественно, в этом случае придется еще меньше выполнить операций, чтобы собрать мини-трактор.

Правда, есть тут некоторые недостатки
, которых нужно упомянуть. Для изготовления мини трактора потребуются определенные детали, которые, возможно, не так-то просто будет найти. Со сложностями можно столкнуться и тогда, когда выйдут из строя определенные механизмы, и неизвестно, удастся ли найти им равнозначную замену. Нужно помнить о том, что для сборки такой техники используются узлы и механизмы, позаимствованные из давно невыпускаемой техники. Поэтому не исключено, что найти определенные детали не получится.

Важный этап изготовления мини-трактора самоделки — составление чертежа. Чтобы сделать все правильно, не обойтись без технических навыков и знаний. Также нужно учитывать, что мини-трактор будет использоваться с навесным и прицепным оборудованием, а потому владельцу придется произвести расчет тягового усилия двигателя.

Составление чертежей

Обычно, когда у человека возникает желание собрать какую-либо самодельную технику, то все начинается с идеи
. Некоторые люди могут обходиться без представленного на бумаге плана работ, опираясь на собственные знания в технике. Однако не все являются такими мастерами, поэтому лучше будет, если вы начнете процесс сборки самодельного мини-трактора с подготовки чертежа основных узлов.

Если вам будет сложно решить эту задачу, можете обратиться к друзьям, если им уже приходилось заниматься чем-то подобным. В крайнем случае вы можете воспользоваться интернетом и попробовать найти там необходимую информацию.

После того как вы получите готовый чертеж, вы без труда сможете собрать мини трактор. Это будет не сложнее, чем игра в детский конструктор. Схематично работа будет выглядеть так: нужно будет взять деталь А и соединить ее с деталью Б.

Имейте в виду, что определенные узлы и механизмы придется предварительно подготовить до сборки трактора
. Помня о том, что вы позаимствовали их из другой техники, скорее всего, их размеры и иные характеристики будут отличаться от требуемых. Но, имея на руках готовый чертеж, вы легко доработаете все механизмы, ведь вы четко будете знать, какими они должны быть.

В процессе составления чертежа важно решить вопрос, какую конструкцию должен иметь мини-трактор. Довольно часто фермеры выбирают вариант переломка 4 x 4.

Речь идет о варианте трактора, в котором используется шарнирно-сочлененная рама, дополненная приводом на 4 колеса. Подобная техника станет прекрасным вариантом для обработки ферм.

Как собрать мини-трактор своими руками?

После того как чертеж будет составлен, можно заняться подготовкой необходимых деталей. У вас должно быть в наличии следующее:

Не каждый владелец найдет в своем хозяйстве вышеперечисленные детали. Поэтому будьте готовы к тому, что вам придется пробежаться по толкучкам, а также заглянуть на сайты о продаже запчастей. Наверняка на одном из них вы обнаружите необходимые вам детали по бросовым ценам.

Рама

Для изготовления переломки чаще всего используют металлический швеллер №5 или № 9
. Этот материал лучше всего подходит потому, что обладает необходимым запасом прочности на изгиб. На основе швеллера вам придется изготовить две полурамы методом сварки. После этого их соединяют друг с другом при помощи шарниров. В качестве крепежа можно использовать карданный вал грузовика.

Возможно, кому-то переломка не подойдет. В этом случае альтернативой может стать цельнометаллическая рама. В составе такой конструкции присутствуют следующие элементы: правый и левый лонжерон и передний и задний траверсы.

Для создания лонжеронов можно взять швеллер № 10
. А чтобы изготовить заднюю и переднюю траверсы, можно воспользоваться швеллерами № 16 и № 12. Поперечная балка может быть выполнена из металлического бруса.

Двигатель

На самодельный мини-трактор можно установить любой двигатель
, главное, чтобы он имел необходимую мощность. Чтобы самодельной технике было под силу справляться со всеми задачами, лучше всего ее оборудовать силовым агрегатом мощностью 40 л. с.

В большинстве случаев для самодельных минитракторов используют следующие типы моторов:

Также вместо них можно позаимствовать двигатель из отечественных легковых автомобилей марки «Жигули» или «Москвич».

В том случае, если вы решили придерживаться варианта 4×4
, то вам придется доработать мотор М-67: необходимо увеличить передаточное число трансмиссии. Если этого не сделать, то мощность силового агрегата будет недостаточна для того, чтобы техника смогла двигаться. Также позаботьтесь о том, чтобы мотор был оснащен дополнительной системой охлаждения.

Трансмиссия

В качестве коробки передач и вала отбора мощности можно позаимствовать необходимые механизмы из автомобиля ГАЗ-53. Сцепление можно взять от ГАЗ-52. Имейте в виду, что эти узлы необходимо будет доработать.

Одна из задач, которую вам необходимо решить на этом этапе — обеспечить синхронизацию сцепления с двигателем. Для этого выполняется сварка новой корзины сцепления
, после чего ее дорабатывают, придавая необходимые размеры. Определенные манипуляции придется выполнить с маховиком двигателя, у которого нужно укоротить заднюю плоскость, а также создать отверстие в центре. Если в вашем хозяйстве имеется токарный станок, то вы без труда выполните эти операции.

Рулевое управление

Учитывая, что этот механизм предназначен для использования на мини-тракторе, у него должны присутствовать гидравлические цилиндры
. В этом случае ваша самодельная техника будет более управляемой. Имейте в виду, что система гидравлики является сложным механизмом, поэтому изготовить ее самостоятельно в домашних условиях вы не сможете. Поэтому вам необходимо будет найти подходящую сельскохозяйственную технику и позаимствовать из нее имеющуюся там гидросистему. Для нормальной работы гидравлики в нее должно поступать масло, а потому вам необходимо раздобыть и насос.

Задний мост

Этот механизм вы можете позаимствовать у легкового или грузового автомобиля
, после чего поставить на ваш самодельный минитрактор. Однако прежде вам придется его доработать: нужно уменьшить полуоси при помощи токарного станка.

В том случае, если вы не найдете готовый мост, можно собрать его от разных машин. Имейте в виду, что роль ведущего будет выполнять задний мост. Поэтому для переднего можно использовать любой имеющийся механизм, главное, чтобы он соответствовал нужным размерам.

Колеса

Подыскивая колеса для минитрактора, учитывайте их радиус
, который должен соответствовать целям использования техники.

Если вы собираетесь перевозить с помощью этой машины грузы, то лучше всего выбирать диски радиусом от 13 до 16 дюймов.
Если мини-трактор вам необходим, чтобы выполнять сельскохозяйственные работы, то на него рекомендуется устанавливать колеса 18–24 радиуса.

Заключение

Частным фермам приходится ежегодно решать множество задач
, связанных с уходом за земельным участком. Чтобы меньше затрачивать сил и времени на подобные работы , необходима специальная техника. Покупка заводского трактора по карману не всем, поэтому многие рассматривают вариант изготовления самодельного мини-трактора своими руками. Сделать такую машину не так уж сложно, поскольку для нее используются узлы и механизмы из других видов техники. Однако, чтобы собранная машина оказалась в рабочем состоянии, вначале нужно составить чертеж и придерживаться его в течение всего процесса сборки.

Преимущества и недостатки

Вы также можете модифицировать конструкции, что поможет уменьшить вес и нагрузку на вспахиваемую землю. Это во много раз увеличит продуктивность процесса.

Возможные проблемы

Инструкция по изготовлению

Недостающие детали можно подыскать в автосервисах или разобрать на части сломанный автомобиль.

Рама

Двигатель

Вы можете сделать своими руками мини-трактор с двигателем от мотоблока. Вообще, делать трактор на его базе особенно удобно, потому что у него уже есть почти все – его надо лишь немного модифицировать.

Модель 4х4

КПП и трансмиссия

Рулевое управление

Сидение можно сделать из любого подходящего предмета.

Колеса надо делать не меньше 26 дюймов в диаметре – они идеально подойдут для трактора, на котором планируется перевозка тяжелых грузов.

Таким образом, теперь Вы знаете, как изготовить мини-трактор своими руками в домашних условиях.

Фото минитрактора своими руками

Важной составляющей сельского хозяйства является обработка
земельных участков. Сюда относится не только регулярное рыхление и прополка, но
и полив, а также удобрение земель. Ведь абсолютно все культуры нуждаются в
спаханной и ухоженной земле. С такими непростыми задачами может вполне
справиться мини трактор, обладающий небольшими габаритами и способный выполнять
массу повседневных задач в сельском хозяйстве.

В связи с этим, в сельской местности небольшие фермерские
хозяйства отдают предпочтение данной технике. Ведь в отличие от крупных
аграрных комплексов частники не могут себе позволить дорогостоящую
сельскохозяйственную технику. Именно поэтому самодельные минитрактора видео с
подробным описанием которых есть в интернете стали настолько популярными и
востребованными. Собрать подобную технику не так уж просто, как может
показаться на первый взгляд, но все-таки это возможно, причем затраты будут
гораздо ниже, чем стоимость заводской сельскохозяйственной техники. Плюс к
этому, самодельный небольшой трактор можно укомплектовать различным
оборудованием, которое сможет значительно увеличить спектр выполняемых данной
техникой работ.

Мини-трактора: типы и особенности

Как всегда, к данной категории техники относят 3 типа, со
своими собственными характеристиками:

1.
Устройства, которые могут осилить любые задачи: окучивание,
рыхление и прополка земельных участков, а также уборка мусора и скашивание
травы. В большинстве случаев такая техника снабжается средним по мощности
двигателем и может справиться с обработкой пяти или даже шести гектаров земельных
угодий. Помогает в выполнение поставленных перед мини трактором задач и
различное навесное оборудование (см. ).

2.
Трактора небольших размеров, собранные исключительно для
скоса травы и уборки, прилегающих к дому или сельскохозяйственным угодьям
территории, способны легко справиться даже с площадью около двух гектаров.
Такую технику довольно часто используют для создания газонов.

3.
Райдер – техника, созданная для обслуживания небольшого
участка земли, и используется в основном для удобрения земли, а также обработки
территории ядохимикатами. Применяется и для уборки площадок из бетона и других
подобных территорий.

Плюсы и минусы такой техники

В большинстве случаев самодельный мини трактор применяется в
частных сельских хозяйствах: с мини тракторами не только вывозят различный
мусор от деревьев и кустарников, но и обслуживают огороды, а также
облагораживают прилегающие территории. К плюсам данной техники можно отнести
следующее:

Тщательная обработка любой почвы. Самостоятельно обработать
землю, тем более большие объемы чрезвычайно сложно, а тем более сделать это
качественно. Ведь в некоторых местах грунт может быть не только твердый, но и
каменистый, поэтому произвести все необходимые работы, вручную довольно тяжело.
Самодельные мини трактора справляются с любой из вышеперечисленных задач не
хуже, чем обычная заводская техника;

Легко обрабатывать даже малые площади сельскохозяйственных
угодий. Для малых территорий просто нецелесообразно производить затраты на
приобретение крупной заводской техники, так как мини трактор обходится
значительно дешевле и вполне справляется с поставленными задачами;

Привлекательная стоимость самодельной техники, так как
собирается минитрактор в основном из подручных средств и недорогих деталей;

Можно всегда, при необходимости, сменить дополнительное
оборудование, в зависимости от того, какие необходимо производить работы. Ну и,
конечно же, простой и довольно доступный в финансовом плане ремонт.

К недостаткам можно отнести лишь то, что необходимо
самостоятельно подбирать все комплектующие и уделять этому свое драгоценное
время, которого нужно довольно много, особенно если в технике будут попадаться
отдельные редкие составляющие.

Но, необходимо отметить, что в большинстве
случаев в сборке используют наиболее распространенные и доступные детали,
которые можно отыскать в любой момент. Помогает собрать самодельный минитрактор
своими руками видео людей, которые уже обладают определенным опытом в данном
вопросе.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа
используют несколько методик, но в большинстве случаев все происходит примерно
так:

1.
Создается рама из
обычного прокатного швеллера при помощи сварки заранее подготовленных
элементов, в которые входит передняя и задняя траверсы и два лонжерона.
Передняя часть данной техники выполняется более узкой, в результате рама
получает трапециевидную форму. После чего в раме производятся отверстия для
установки других частей корпуса и механизмов.

2.
При помощи сварки по углам рамы крепятся уголки, которые
играют роль стойки, а также служат подрамником и соединяются между собой в
верхней части. Далее на раму монтируется задний мост, ну а при конструировании
полноприводной техники необходимо будет установить еще и передний мост.

3.
Монтируется двигатель необходимой мощности, в роли которого
обычно используют различные силовые агрегаты с мотоблоков (см. ), мотоциклов (даже оппозитных).

4.
На раму монтируется коробка передач, которая должна быть
обязательно развернута к водителю, для того чтобы управление было максимально
комфортным и простым.

6.
Обязательно необходимо приварить фаркоп, который
впоследствии пригодится не только для прицепа, но и для некоторого
дополнительного оборудования, такого как: сеялка, косилка или плуг.

7.
Заключительным моментом в работе по созданию мини трактора
является монтаж тормозной системы, установка бака, ну и, конечно же,
электрическая часть.

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку
сконструировать подобную технику помогут чертежи самодельных минитракторов,
которые есть в интернете.

Самодельные модели мини тракторов, фото и видео которых
можно найти на страничках конструкторов обычной самодельной техники для
аграрного комплекса обладают не только вполне достойным экстерьером, но и отличной
функциональностью. Создание одной из моделей сельскохозяйственной техники может
быть довольно долгой и не простой, но облегчить процесс конструирования может
помочь видео, подробно описывающее поэтапное строительство мини трактора. В
результате можно создать технику, которая поможет значительно быстрее и
эффективнее обрабатывать сельскохозяйственные территории.

Переделка мотоблока в минитрактор: основные моменты

Разработка кузова и рамы, а также схемы их соединения с основой мини-трактора – мотоблоком.
Разработка кинематической схемы.

Если в качестве основы для самодельного минитрактора вы выбираете мощный мотоблок, это позволяет использовать готовые автомобильные или мотоциклетные прицепы. Более того, ведущие производители мотоблоков давно предусматривают конструктивную возможность подключения таких прицепов к выпускаемой технике.

Минитрактор своими руками: с чего начать?

разворачивается в сторону оператора и фиксируется на раме.
Управление реализовывается с помощью рулевых тяг.
Применяется гидравлический барабанный тормоз.
Для тормоза и сцепления используется педальное управление.
Для акселератора и навесного оборудования применяется ручное управление.
Сидение оператора размещается над задней ведущей осью.

Одним из самых простых способов создания минитрактора своими руками является покупка адаптера – двухколёсной тележки с сиденьем для оператора и агрегатной системой (для установки навесного оборудования).

Очевидно, что для сборки минитрактора понадобятся различные запчасти. Их можно легко найти среди автомобильных. К примеру, барабанный тормоз для ведущих колёс, рулевую рейку и узлы педального управления можно взять из легкового автомобиля ВАЗ. Таким же образом — путём поиска на рынке автозапчастей — подбирается и , и сиденье, и прочие конструктивные части для самодельного мини-трактора.

Рама минитрактора

Соотношение веса рамы и её прочности должно быть оптимальным. Не стоит перегружать конструкцию дополнительными рёбрами жёсткости, как и экономить на металле, жертвуя общими показателями надёжности.

Передний и задний мосты

Чтобы изготовить передний мост, вам понадобятся:

поперечная балка;
втулки опорных поворотных осей;
втулки осей;
поуоси колёс;
(шариковые и роликовые);
болтовые соединения.

Сила затяжки болтовых соединений отвечает за величину люфта передней оси относительно конструкции минитрактора. Слишком жёсткое, равно как и чересчур свободное закрепление негативно отражается на комфорте в управлении, поэтому люфт должен быть оптимальным.

Колёсная база и кинематическая схема

Покрышки колёс минитрактора должны иметь развитые грунтозацепы. Это увеличит манёвренность машины, снизит нагрузку на ходовую часть и облегчит процесс управления.

Система управления и сиденье оператора

После изготовления и монтажа ходовой части можно приступать к реализации кинематической схемы и установке системы управления. Самое главное в этом деле – правильно разместить . С этой ролью отлично справится переднее сиденье от легкового автомобиля, которое легко отыскать на автосервисах и в мастерских, занимающихся разборкой автотехники.

Все необходимые детали для педального, ручного и рычажного управления машиной и её функциональными узлами можно отыскать там же, где и сиденье и все остальные запчасти — в мастерских или на рынке.

Установка двигателя и обустройство кузова

Источник

Чертежи минитрактора своими руками с двигателем от мотоблока

Плюсы и минусы самодельного минитрактора

Собираем самостоятельно раму

Подготовка двигателя

Трансмиссия и задний мост

Руль и колеса

Преимущества и недостатки самодельных минитракторов

Заготавливаем чертежи

Как собрать мини-трактор своими руками

Рама

Двигатель

Трансмиссия

Рулевое управление

Задний мост

Колёса

Преимущества самоделок

Рама

Силовая установка

Ходовая часть

Навесное оборудование

Какие комплектующие вам придется сделать своими руками?

Некоторые подробности о заднем мосте

Второй способ

Пошаговая инструкция

Минитрактор из мотоблока своими руками – порядок изготовления

Делаем минитрактор из мотоблока «Нева» своими руками

Пошаговый процесс модернизации мотоблока в минитрактор

Необходимые расходные материалы, детали и запчасти

Минитрактор из мотоблока своими руками

Подготовка рамы

Ходовая система

Монтаж двигателя

Дополнительные системы

Выбор мотоблока

Китайские мотоблоки

Российские изделия

Преимущества и недостатки самодельного минитрактора

Минитрактор из мотоблока Агро

Сборка мини-трактора

Самодельные минитрактора

Как сделать минитрактор из мотоблока Нева

Самодельный минитрактор из мотоблока «Зубр»

Минитрактор на базе мотоблока МТЗ

Минитрактор из мотоблока Агро

Минитрактор с мотоблока Кентавр своими руками

Области применения самодельного минитрактора в домашнем хозяйстве

Преимущества и недостатки ручной сборки

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Заключение

Виды

Преимущества и недостатки

Руководство по сборке

Преимущества и недостатки самодельных минитракторов

Заготавливаем чертежи

Как собрать мини-трактор своими руками

Рама

Двигатель

Трансмиссия

Рулевое управление

Задний мост

Колёса

Преимущества и недостатки

Возможные проблемы

Инструкция по изготовлению

Рама

Двигатель

Модель 4х4

КПП и трансмиссия

Рулевое управление

Фото минитрактора своими руками

Как сделать самодельный минитрактор из мотоблока

Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы

Общие рекомендации

Чертежи

Делаем раму

Рекомендации по выбору мотоблока

Установка ходовой части

Монтаж двигателя и гидравлики

Самодельные минитрактора из мотоблока «Нева»

Минтрактор из мотоблока Зубр
