Что можно сделать из газового баллона 50 литров своими руками

Сложно представить отдых на даче без шашлыка или гриля. Современный рынок предлагает множество мангалов разной конструкции. Однако покупать жаровню необязательно — сделать такое приспособление самостоятельно несложно. Один из вариантов самодельных печей для приготовления мяса — мангал из газового баллона.

Он практичен, удобен, может иметь разный внешний вид — например, форму паровоза — и станет отличным дополнением к дачному участку. Как изготовить такой мангал, рассмотрим в этом материале.

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Галерея готовых вариантов

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Тематические статьи
:

Недостатки

К минусам использования такого изделия относятся:

Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Не стоит забывать и о главной опасности — возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

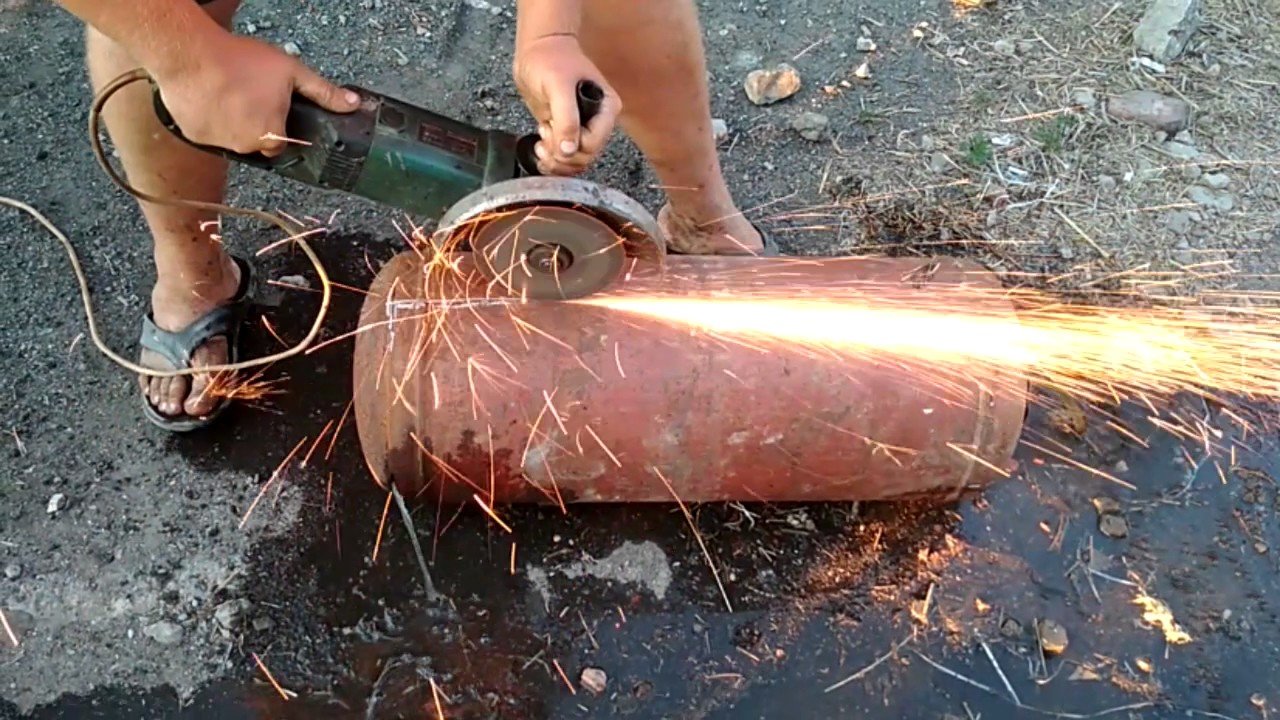

Фото: при резке баллона помните про технику безопасности

Подготовка материалов и инструмента

Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего.
Делают это тщательно, даже если кажется, что тара полностью опустошена.

Очистка баллона от газа

Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

выпустить газ естественным образом — через клапан;
промыть баллон.

Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

Фото: отпилили вентиль у пропанового

Промывка баллона осуществляется следующим образом:

Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Чтобы вода не пахла, добавляют марганцовку, которая вызывает окисление одорирующих соединений.

Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

Инструменты и дополнительные материалы

Для дальнейшей работы понадобятся:

болгарка;
дрель;
сварочный аппарат;
металлические петли и ручка для крышки;
стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

распиливание баллона,
приваривание ножек,
монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза. Важно использовать средства индивидуальной защиты — маску, перчатки.

Поперечные распилы делают, сместившись на 10-15 мм от сварных швов. В этих точках металл двойной, и сдвиг сэкономит немного времени и часть круга болгарки. Кроме того, на нижнем слое будет удобно лежать крышка мангала-барбекю.

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить , к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Видеоматериал

Мангал нужен всем. Кто-то устраивает ежемесячные выезды на пикники, кто-то готовит ароматное мясо на своем участке. Такой отдых – это всегда приятно и полезно, ведь прекрасные пейзажи и чистый воздух дают заряд энергии и оказывают релаксирующее действие. Но не всегда есть средства на приобретение мангала, ведь дешевой эту конструкцию назвать нельзя. Но если есть свободное время, то старый газовый баллон может превратиться в добротный мангал. В данном материале собраны чертежи, схема, видеоматериалы и пошаговая инструкция по изготовлению мангала из газового баллона – все это поможет разобраться в нехитрой работе.

Мы изучим три разновидности мангала на основе газового баллона:

стандартный мангал;
мангал-паровоз;
мангал-коптильня.

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

Сварочный аппарат.
Болгарка.
Несколько струбцин.
Металлическая труба.
Электродрель.
Плотные листы металла для добавления прочности конструкции.
Алюминиевые заклепки.
Петли для крышки.
Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО!
Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

Особенности ножек для мангала

Ножки – это основа самодельного мангала. Перед тем как делать их, подумайте, будете ли вы возить мангал с собой или он создается только для использования на участке. Если планируются выезды на пикник, то стоит позаботиться о складных ножках. Вначале можно приварить четыре коротких основы, которые в дальнейшем можно ставить на более высокую конструкцию.

Изготавливаются ножки обычно из прочной трубы. Закреплять можно как сваркой, так и при помощи болтов: сверлим отверстия и помещаем туда болты. После установки ножек болты можно закрутить гайками или использовать сварку.

Мангал-коптильня

Воспользовавшись инструкцией по созданию своими руками обычного мангала из газового баллона, вы сможете изготовить и коптильню. Главное отличие в конструкции – это наличие топки. Также коптильня должна быть герметичной. На дне баллона срезается полоса, затем необходимо срезать половину днища баллона. В итоге у нас получится пространство для топки. Изготавливается она из плотных железных листов – 2-3 миллиметра.

Элемент приваривается к днищу, после чего мы получаем цельную конструкцию. Также для мангала-коптильни требуется труба, через которую будет выходить дым. Эту часть можно приобрести на строительном рынке или изготовить из баллона с меньшим диаметром. Некоторые умельцы даже устанавливают мотор, задача которого заключается во вращении вертела с мясом.

Конструкцию необходимо покрыть безопасной, но при этом термостойкой краской. Начинать готовку можно после прокалки. Иногда с первого раза выветрить запах газолина не получается.

Мангал-паровоз

Если сделать обычный мангал своими руками – это несколько часов работы, то на создание мангала-паровоза может уйти не одна неделя. Это декоративное изделие, в которое входят мангал, барбекю, гриль и даже коптильня. Мангал назвали паровозом, потому что внешне он действительно на него похож, особенно если в конструкции используются трубы разного диаметра. Мастера изготавливают настоящие шедевры при помощи нескольких баллонов.

Если для основы можно взять стандартный газовый баллон, то для остальных элементов подходят бочки и магистральные трубы. Колеса могут быть изготовлены из разрезанных баллонов, но чтобы добавить оригинальности, можно взять кованые элементы. Мангал-паровоз должен быть полностью покрыт термостойкой краской. Для этих целей берут покрытие с температурным приделом в 700С°. Краску необходимо обновлять, промежутки зависят от частоты использования мангала.

Кованые детали позволяют вдохнуть жизнь в конструкцию из баллонов. Мастера монтируют к ним выдвижные решетки, удобные столики, функциональные и декоративные элементы.

Паровоз – это не только диковина, которая привлекает внимание на ваш участок, но и отличная конструкция, позволяющая в максимально короткий срок накрыть стол.

Если вы решили браться за изготовление мангала из газового баллона, то стоит подумать, хорошо ли вы владеете сваркой и болгаркой. Это достаточно сложный процесс, поэтому при неумелом обращении с инструментом результат может только огорчить.

У самодельной конструкции есть несколько особенностей. Примите их к сведению перед стартом работы:

если не нанести термостойкое покрытие, то можно сильно обжечься об такой мангал;
баллон после нескольких «сеансов» с шашлыками закоптится, поэтому для транспортировки нужно брать надежные пакеты или полиэтиленовую пленку;
конструкция должна быть устойчивой, но при этом не тяжелой, поэтому нужно заранее рассчитать, какие опоры сделать для мангала;
в качестве сырья можно использовать только уголь, так как пространства для дров слишком мало.

Чертежи и видеоматериалы

На чертеже изображен мангал-топка из газового баллона:

Эта схема-чертеж должна помочь вам понять, что собой представляет мангал из газового баллона:

Схема работы мангала-паровоза:

В этом видео простым языком объясняется, как в домашних условиях соорудить мангал из газового баллона своими руками:

Видео-инструкция ниже поможет вам изготовить мангал-коптильню:

Для обогрева дачи, гаража вполне возможно сделать печь из обычного газового баллона.

Преимущества газового баллона, как материала изготовления, заключаются в следующем:

оптимальная форма, обеспечивающая высокий КПД;
качественный и прочный материал, рассчитанный на высокое давление и температуру;
низкая цена.

Самая подходящая форма для печной топки – это сфера.
Камеру такой формы легко чистить, а равномерное распределение тепла повышает КПД всего устройства. С учетом того, что в топливной камере должно быть минимум два противоположных отверстия: для закладки топлива и вывода тепла, то оптимальная форма топки в виде сферы несколько вытягивается и превращается в цилиндр с округлыми торцами.

Именно такую форму имеет обычный газовый баллон, широко используемый в быту. Из-за того, что отработанные изделия сделаны из прочной и качественной стали, они часто используются в хозяйстве в виде основы для разнообразных приспособлений и устройств. Из них изготавливают самодельные мангалы, коптильни, ручные катки, кормушки и поилки для скота и даже самодельные компрессоры и бойлеры.

Самодельные топки из газобаллонов также находятся в этом списке примеров появления «второй жизни» у израсходованного изделия. Баллон может оказаться в хозяйстве после его применения по прямому назначению, а можно и приобрести пустую емкость, цена на них довольна демократична.

Разновидности печей

Виды печей, которые можно сделать из пустого газового баллона определяются его формой. Таким образом, баллон подходит в качестве корпуса для следующих отопительных приспособлений:

.
Основными плюсами печки-буржуйки являются малогабаритность, мобильность и безопасность, определяемая простотой конструкции. Она идеально подходит для помещений, в которых ещё не проведены отопительные коммуникации и есть возможность вывести дымоход печки на улицу. Буржуйка быстро разжигается и нагревается, а небольшая форма позволяет использовать её во многих ситуациях. К сожалению, конструкция буржуйки такова, что при частом и длительном использовании корпус печки прогорает, каким бы толстым он ни был, поэтому часто эксплуатировать буржуйку не рекомендуется;
.
Несколько сложнее в изготовлении, чем буржуйка. В качестве горючего в такой печке используется отработанное масло, которое очень дешево. И, так как сама идея получения печки из газобаллона вызвана желанием сберечь финансовые средства путем альтернативного применения отработанного материала, такая печка позволит не только сэкономить на материале оболочки, но и постоянно экономить на топливе. Так как сгорает не только масло, но и его пары, отходов от использования печи практически нет. Однако, из-за высокой пожароопасности и токсичности самого горючего такая печь не подходит для использования в жилых помещениях;
Печь-ракета.
По сравнению с другими кустарными изделиями крупнее и сложнее в изготовлении. К плюсам можно отнести непрерывность и длительность горения в ней топлива. Не страдает от долгих перерывов в холодное время. К минусам можно отнести некоторые неудобства при регулировании подачи воздуха и сложность контроля теплоотдачи при полном разогреве печи. Недостатком можно считать и определенную сложность изготовления такого устройства, по сравнению с другими самодельными печками здесь потребуется больше материалов и трудозатрат;
.
Очень простая в исполнении, в её классической конструкции отсутствуют какие-либо дверцы.
Определенным минусом является то, что до начала эксплуатации сложно определить оптимальную величину зазоров, через которые кислород вовлекается в процесс горения, при использовании отдельных видов топлива пиролизные газы не успевают прогорать и печка может начать сильно дымить. Также у такого рода печей, как правило, невысокая начальная теплоотдача, которая частично компенсируется длительностью обогрева после одной закладки.

Отработанные изделия сделаны из прочной и качественной стали, они часто используются в хозяйстве в виде основы для разнообразных приспособлений и устройств

Этап подготовки

Для использования в качестве корпуса для печи баллон должен подходить по следующему ряду параметров:

Баллон обязательно должен быть цельнометаллическим
, композитные материалы не подходят – они не жаростойки и достаточно взрывоопасны;
Объем газобаллона должен быть не меньше 12 литров.
Печки из баллонов меньшего объема не экономичны по причине низкого соотношения объема и площади поверхности. Топливо в такой печи не будет полностью сгорать из-за высокой потери тепла. Баллоны объемом от 12 до 27 литров подходят для изготовления небольших печей для отопления маленьких помещений от случая к случаю. Самый подходящий объем газобаллона – 50 литров. Печи такого размера подходят для длительной эксплуатации, в них эффективно используется любое топливо;

Промышленные пневмобаллоны (распространенный размер 40 литров, размеры поменьше используются под гелий) не подходят для их переделки в какие-либо отопительные устройства с помощью бытовых подручных средств. У них очень толстые стенки, а сами они тяжелы и громоздки, их форма не подходит для применения в качестве топки – они слишком вытянуты в длину.

Изготовление печи

Чтобы сделать печь из газового баллона его придется резать и для этого изделие сначала нужно подготовить:

Даже при наличии уверенности в том, что баллон пуст
, следует перед началом каких-либо действий полностью открыть вентиль или клапан;
После выхода остатков газа через вентиль, его нужно демонтировать.
Делать это следует только с помощью ручных приспособлений, спиливать вентиль с помощью резаков или шлифовальных машин небезопасно – остатки газа могут детонировать. Удалить вентиль, можно просто сбив его кувалдой или отпилив ручной ножовкой. Безопаснее всего выкрутить вентиль, но это не всегда выполнимо в бытовых условиях;
В отверстие, образовавшиеся после демонтажа вентиля заливается вода, для того чтобы своим объемом вытеснить наружу остатки газа.
Это действие не очень удобно, из тяжелого баллона потом требуется слить воду. Поэтому перед заполнением емкости водой стоит предусмотреть возможность комфортного удаления воды с рабочего места. Можно просто ополоснуть газобаллон водой изнутри, но это не всегда обеспечивает полное избавление от оставшегося газа. Были случаи, когда даже после неоднократного промывания водой остатки горючего газа воспламенялись при резке металла;
Для удобства работы с баллоном, чтобы он не катался, рекомендуется предусмотреть подпорки, позволяющие удерживать его в горизонтальном состоянии.
Или он просто вкапывается в землю на определенную глубину, что фиксирует его в вертикальном положении.

Дальнейшие манипуляции с будущей топкой зависят от конструкции печи.

Буржуйка из баллона

Для печки-буржуйки можно использовать изделия сравнительно небольшого объема:

Места для разреза предварительно размечаются с помощью маркера.
Нужно определить место для закладки топлива, отверстия для воздуховода и дымохода;
В боковине баллона прорезается отверстие, подходящее по размеру для закладки дров в будущем.
Вырезанную часть можно использовать в качестве дверцы, предварительно отшлифовав её грани;
Из стальных уголков изготавливается рамка для крепления дверцы печки.
Эта рамка приваривается к стенке газобаллона;
Дверца прикручивается к рамке при помощи болтов
, для плотного прилегания дверцы рекомендуется использовать шарниры;
Рядом с дверцей следует приварить
или прикрутить болтами приспособление для закрывания дверцы (защелки);
На дно топки приваривается чугунная решетка (колосник) для поддержания твердого топлива.
Для удержания самой решетки, изнутри можно приварить стальные уголки;
Ниже дна топки в корпусе вырезается отверстие
для воздуховода и удаления золы из печки;
Из листовой стали требуется изготовить коробку без одной стенки и верхней части.
Эта коробка приваривается к отверстию воздуховода, с её помощью будет удаляться зола;
К приваренной коробке приделывается заслонка
с возможностью регулирования подачи воздуха;
Сбоку от дверцы или на стороне ей противоположной вырезается отверстие под дымоход.
Труба для дымохода должна быть изогнутой, коленчатого типа, чтобы тепло не уходило слишком быстро;
Труба приделывается к своему отверстию в баллоне
или к предварительно приваренному к горловине стальному кольцу;
К днищу газобаллона привариваются ножки.

Труба для дымохода должна быть изогнутой, коленчатого типа, чтобы тепло не уходило слишком быстро

Печь бубафоня

Печка с названием бубафоня относится к печам длительного горения, которое обеспечивается путем давления своеобразного поршня на твердое топливо, из-за чего повышается КПД печи. При таком способе сжигания происходит образование и сгорание пиролизных газов, которые дополнительно нагревают печь.

Сделать печь-бубафоню не сложнее чем печку-буржуйку:

С баллона емкостью 50 литров срезается верхняя часть (верхушка).
К крышке привариваются фиксаторы, которые должны удерживать её на корпусе;
Чтобы сделать поршень, нужен металлический диск диаметром чуть поменьше, чем диаметр внутренней окружности баллона.
Требуется добиться того, чтобы поршень мог свободно двигаться внутри корпуса, а размер бокового промежутка был достаточен для выхода теплых газов;
Для обеспечения подачи кислорода в нижний отсек печи понадобится труба
, диаметр которой должен быть достаточным для прохождения потока воздуха поддерживающего процесс горения. Высота трубы должна быть больше высоты корпуса на 8-12 см;
В центре диска поршня должно быть отверстие
, диаметр которого равен диаметру трубы;
К внутренней стороне поршневого диска привариваются стальные отрезки, сходящиеся в центре и расходящиеся к его краю
(как лепестки цветка). Это не позволит диску вплотную прилегать к топливу и перекрывать тем самым подачу кислорода;
Длинная труба вставляется в отверстие диска и герметично приваривается.
Для того чтобы диск не деформировался под воздействием высоких температур, рекомендуется сделать ребра жесткости на внешней стороне диска;
В центре ранее отрезанной крышки баллона нужно проделать отверстие диаметром, чуть большим, чем у используемой поршневой трубы.
Это делается для того чтобы оставался зазор между крышкой и трубой, позволяющий затягивать больше кислорода для полного сгорания пиролизных газов;
В самом корпусе баллона проделывается отверстие чуть ниже крышки для последующего прикрепления дымохода.
Диаметр трубы для дымоотвода должен быть не менее 10 см. Дымоход должен иметь хотя бы одно колено, его длина должна быть не менее 2 метров, чем длиннее дымоход, тем лучше тяга.

Высота трубы должна быть больше высоты корпуса на 8-12 см

Печь-ракета

Так называемая печь-ракета представляет вершину иерархии отопительных приспособлений, изготавливаемых из пустых газобаллонов. Её название отражает не только характерный звук при не совсем правильной работе печи, но и эффективность, достигаемая с помощью максимально полного использования сжигаемого топлива.

Высокий КПД обеспечивается путем сжигания и самого топлива и пиролизных газов, выделяемых при горении.
Топливный материал загружается в расположенную под углом топку и сгорает, постепенно опускаясь вниз. Топка соединена с корпусом. Через поддувало кислород попадает в область горения в корпусе печи, обеспечивая процесс дополнительного сгорания пиролизных газов.

Печь-ракета состоит из двух основных частей: корпуса, выполненного из баллона и загрузочной коробки, куда происходит закладка топлива. Для изготовления, кроме всего прочего, понадобится сварочный аппарат и, соответственно, навыки работы с ним, так как процесс изготовления печи полностью сварочный.

Изготовление корпуса:

Верхушка срезается так, чтобы получилось отверстие
диаметром около 250 мм;
Полученное отверстие закрывается
металлическим диском толщиной до 5 мм;
Верхняя часть баллона срезается на уровне 5-6 см ниже предыдущего разреза, в итоге получаем крышку.
К получившейся крышке приваривается полоска листовой стали шириной примерно 6 см
, так чтобы получилась своеобразная прямая «юбка»;
По окружности этой юбки просверливаются отверстия
на одинаковом расстоянии друг от друга. В них потом будут вкручиваться болты;
На крышку приклеивается изолирующая герметизирующая прокладка
, например, из качественного асбестового шнура, при этом следует избегать полной пропитки этой прокладки клеем, чтобы она не потеряла эластичность;
После этого крышка с прокладкой одевается на баллон
, придавливается грузом и в корпусе баллона, через ранее сделанные отверстия в юбке, насквозь просверливаются отверстия;
Нижняя часть баллона отрезается на высоте 8 см от земли
, снизу баллона вырезается отверстие для размещения в корпусе внутренней части жаровой трубы.

Основные элементы топки изготавливаются из трубы с квадратным сечением 15х15 см:

камера для забора воздуха и чистки печи от золы (поддувало),
топочная камера,
жаровая труба.

Эти элементы свариваются между собой, чтобы часть, в которую будет загружаться топливо располагалась по отношению к корпусу под острым углом до 60°. Поддувало и дымоход располагаются примерно на одной линии внизу конструкции, при этом жаровая труба вставляется в отверстие, проделанное в нижней части корпуса.

К внешней части поддувала приделывается дверца с защелкой для возможности регулирования подачи воздуха
. Для верхней части топочной камеры также изготавливается крышка, достаточно плотно прилегающая к стенкам загрузочного отверстия.

В центр корпуса вертикально помещаются одна в другую две круглые трубы, диаметром от 7 до 10 см и от 15 до 20 см соответственно. В трубу меньшего диаметра вваривается жаровая труба. Пространство между вертикальными трубами засыпается негорючим наполнителем, обладающим способностью удерживать тепло (керамзит, вермикулит).

Поддувало и дымоход располагаются примерно на одной линии внизу конструкции, при этом жаровая труба вставляется в отверстие, проделанное в нижней части корпуса

Правила эксплуатации

Большинство печей из отработанных газовых баллонов не подходят для постоянного использования в жилых помещениях. Уровень их безопасности не очень соответствует противопожарным требованиям.

При размещении таких устройств важно стараться ставить их на ровную поверхность, чтобы предотвратить вероятность падения. Если печка помещается на поверхность, которая может загореться, то её следует ставить на минеральный картон или лист кровельной жести.

При использовании изделий в закрытом помещении требуется учитывать, что из-за того, что корпус топки изготовлен из металла, в помещении довольно быстро “выгорает” воздух.
Поэтому жизненно важно обеспечить регулярное и достаточное проветривание помещений.

Если есть возможность выбрать, какой пневмобаллон будет переделываться в печку
, то рекомендуется выбрать изделие не с клапаном, а с вентилем, который потом можно использовать в качестве регулятора подачи воздуха и контролировать таким образом мощность печи.
Для удобства последующей чистки дымохода печи
, его рекомендуется делать составным, а для лучшего контроля состояния дымохода, к нему можно присоединять «ревизию» – компонент дымоходной системы, позволяющий оперативно удалять конденсат.

Газификация населения дает о себе знать, поэтому оказались не нужными много баллонов из под пропана емкостью 50 л. Чтобы добро не пропадало предлагаем подборку устройств для облегчения жизни. Что можно сделать с газового баллона — смотрим далее.

Перед тем как, что то сделать из баллона необходимо соблюдать меры безопасности, так как газ пропан очень опасен.

Открываем кран и выпускаем газ. Это делается в дали от открытого источника огня. Затем, кладем пустой баллон на землю, бьем кувалдой по крану, он отламывается в том месте, где закручивается в баллон. Далее через образовавшееся отверстие заливаем воду. Вода заполняет баллон и вытесняет оставшейся газ. Что бы не было запаха одоранта меркаптана необходимо засыпать хлоркой или вымыть раствором хлорной извести. Очень хороший результат для выветривания запаха газа дает прокаливание разрезанного баллона на костре до обгорания краски.

Из газового баллона своими руками

Компрессорная станция из газового баллона

Передвижная «компрессорная станция» — в хозяйстве «разбросаны» более полусотни резиновых колес, которые время от времени нуждается в подкачке воздуха. Чтобы не таскать кабель и компрессор легче подвезти баллон с воздухом под давлением.

Стационарная «компрессорная станция» оборудована редуктором на максимальное давление 2 атм — даже дети легко подкачивают колеса, не боясь перекачки.

Печь для гаража из газового баллона

С такой печкой легко отапливать мастерскую зимой на ней же возможно сушить и жарить орехи и семена. Максимальная температура +140 градусов над горелкой, работает круглосуточно с внешним дымоходом.

На такой печи готовим кашу для различной живности одно удовольствие. На такую печь ушло два баллона. Вместимость 75 литров. Нагрев летом на улице дровами, зимой газом в помещении.

Каток из газового баллона

Каток для огорода и утрамбовки дорожек.

Ресивер из газового баллона своими руками

Компрессор сделанный из компрессора холодильной установки и газового баллона в качестве рессивера. Работает безшумно. Выдает максимум 4 атм. Стабильно держит 1,2. Вполне хватает для работы пульверизатором.

Мангал из газового баллона

Самое распространенное, что делают из газового баллона это мангал. Применив несколько баллонов можно сделать и каптильню. Более подробно как сделать , смотрим у нас на сайте.

Автоклав из газового баллона своими руками

Большой 50-литровый баллон родил маленький женский автоклав на 14 пол-литровых баночек. Пол-литровые банки размещаются в три ряда по семь или восемь банок в ряду в зависимости от размеров самих банок. Литровые — по пять штук в два ряда. На дно под банки хорошие хозяева подкладывают ткань, между рядами перегородки не используют — банки, в заполненном водой автоклаве, практически плавают.

Бойлер из газового баллона

Бойлеры, которые подключают к системе отопления, пользуются огромным спросом у бережливого населения. Как сделать c газового баллона бойлер или душ с подогревом, смотрим у нас на сайте.

Буржуйка из газового баллона своими руками

Легко и просто

Те, кто частенько жарит шашлык и барбекю на даче, знают, насколько ненадежными и хрупкими бывают магазинные мангалы. Жар получается небольшим, конструкция гнется и скрипит, размеры какие-то нестандартные, а вопреки заверениям продавцов, конструкция быстро ржавеет. Может быть, хватит выбрасывать деньги на ненужные вещи? Если на вашей даче есть старый газовый баллон, из него вполне под силу изготовить не только мангал, но и шикарную коптильню. Как сделать мангал из баллона правильно? Наша статья как раз об этом.

Подготовка инструментов

Чтобы соорудить газовый мангал своими руками, вам потребуется сам баллон емкостью 50 литров и высотой 120 сантиметров. На наш взгляд, это самые удачные размеры, позволяющие за один раз приготовить достаточное количество еды.

Достав из сарая старый баллон, внимательно осмотрите его. Изделие считается пригодным, если на нем нет коррозии. В противном случае, ржавые места прогорят, и вместо качественного мангала из газового баллона вы получите непотребное решето.

Естественно, помимо мангала, понадобится определенный набор инструментов. Сейчас мы его перечислим: дрель и болгарка, зубило, молоток, отвертка и разводной ключ, две петли, труба из металла, уголок. Поскольку основной спектр работ будет приходиться на порезку металла, именно болгарка будет вашим основным инструментом в изготовлении конструкции из баллонов.

Без болгарки не обойтись

Что будем делать из баллона

Прежде чем приступать к работе, подробно рассмотрим, какие именно виды мангалов реально соорудить из металлического баллона для газа.

Основных разновидностей четыре:

классический мангал из газового баллона своими руками без крышки;
коптильня;
смокер;
барбекюшница.

С первым классическим типом все понятно, и в лишней рекламе он не нуждается. А вот чем конкретно отличаются между собой остальные три вида, сейчас разберемся.

Барбекю
представляет собой достаточно простую конструкцию не только внешне, но и внутри. Если вкратце, то вы срезаете часть бока, крепите ее на петли, используете вместо дверцы. Внутри ставится сетка. Именно на ней вы будете жарить грибочки и мясо.

Барбекю

Мангал-барбекю из газового баллона своими руками хорош тем, что на нем можно жарить практически все. Приготовление будет быстрым и простым.

В чем особенность коптильни
? Оказывается, у нее есть своя топка, а сама конструкция на удивление герметична. Чтобы сделать коптильню, как на фото, на дне вырезается полоска металла, часть днища тоже спиливается. Топка, которая сделана из крепкого железа или второго баллона, приваривается. Для беспрепятственного отвода дыма приваривается труба. Как только коптильня будет готова, она хорошенько прокаливается дровами 2-3 раза.

Коптильня

А это еще что за паровоз? Не удивляйтесь, но смокер
в народе действительно называют именно так. Сборка сложнее, но конструкция в разы функциональнее. В ней сочетается абсолютно все: гриль, коптильня, барбекю из газовых баллонов. Для строительства супер агрегата вам обязательно потребуется 2-3 трубы-баллона. У каждой будет своя собственная опция.

Все в одном — смокер

Вскрываем баллон правильно

Не нужно быть великим физиком, чтобы понимать – при работе с оборудованием, так или иначе связанным с газом под давлением, безопасность всегда должна быть на первом месте. Так что бросаться на баллон с болгаркой точно не стоит. Внутри наверняка остались остатки пропана, и любая искра может привести к неприятным последствиям.

Вооружившись гаечным ключом, аккуратно открутите вентиль и дождитесь, пока газ полностью испарится. Затем переверните конструкцию вентилем вниз и слейте весь образовавшийся конденсат. Кстати, следить за выходом пропана легко. Для этого на вентиль наносится немного мыльной пены. Как только она перестанет пузыриться, работа продолжается.

Конструкция укладывается набок, отпиливается вентиль. Место спила постоянно поливается водой. Последний шаг – присоединить к срезу шланг и наполнить емкость водой до самого верха. Время от времени баллон встряхивается, чтобы можно было омыть внутреннюю поверхность от остатков газа.

От разделки до установки ножек

Многие пользователи интересуются, какие видео инструкции и чертежи нужно использовать, когда планируешь сделать мангал из газового баллона без посторонней помощи. Объясняем – сам процесс настолько простой и понятный, что вы легко сможете обойтись без чертежа. Конечный результат и порядок действий целиком и полностью зависит от ваших личных предпочтений.

А вот и наглядный пример. Хозяин дома хочет сделать мангал, но планирует пользоваться только решеткой и готовыми углями. В этом случае, расстояние между ними нужно сделать небольшим. Наш совет – разрезать баллон ровно посередине. Если же каждый раз вы планируете жечь настоящие дрова и время от времени пользоваться шампурами, крышка делается меньше основы.

Когда металлическая емкость полностью вымыта и хорошо просушена, вам остается только разрезать ее вдоль. Результат – два открытых классических мангала. Один будет основой для углей, второй можно сдать на металлолом, использовать для создания крышки или отдать соседу – тоже для изготовления мангала.

Из баллона можно сделать сразу два мангала

А вот тем, кто делает барбекю из газового баллона своими руками, придется пойти другим путем. Понадобится «выкройка» прямоугольника, который станет крышкой. Вторую часть оставляем за основу.

Для этого очертите прямоугольник из линий разреза на поверхности. Следите, чтобы горизонтальные линии проходили строго посередине баллона, а поперечные– 20 сантиметров от края.

Как разрезать баллон для мангала с крышкой

Как грамотно разрезать?

Ваше дело действительно простое – взять в руки болгарку и разрезать баллон. Дабы наметить границы крышки, потребуется отступить от сварочного шва, который соединяет дно и основу, обозначить линию разреза.

Даже если соблюдать все правила, форс-мажорные ситуации в процессе разрезки тоже вероятны. Когда у баллона достаточно толстые стенки, а работа выполняется интенсивно, к окончанию резки диск болгарки может просто сгореть.
Во избежание этого советуем либо запастись несколькими дисками про запас, либо не дорезать каждый пропил до конца. Впоследствии вы легко сможете завершить работу зубилом.

Тщательно прикинув, какая величина мангала будет для вас оптимальной, начинайте приделывать ножки. Для удобства приваривания крыши конструкция устанавливается на землю.

На фото можно увидеть, как сделать барбекюшницу с ножками от швейной машинки. Если бабушка не оставила вам такой антиквариат, не беда. Его вполне сможет заменить подстолье школьной парты. Трубы прикручиваются болтами к днищу. Достаточно проделать четыре отверстия, а затем вставить болты. Они либо фиксируются гайками, либо привариваются – выбирать вам.

Ножки для мангала от швейной машинки

Тонкости монтажа ручки

Ваша крышка будет держаться на петлях. Поэтому необходимо позаботиться о том, чтобы для них были сделаны отверстия. Каждая петля фиксируется заклепкой и надежно приваривается. Как это выглядит в действительности, можно увидеть на фото.

Приваривание петель к крышке мангала

Приварка обязательна, потому что заклепки могут не выдержать постоянного воздействия высокой температуры и запросто отвалиться. Некоторые мастера устанавливают съемный вариант крышки без петель. В этом случае к поперечным краям конструкции приделываются планки из металла. Так крышка никогда не провалится внутрь.

Крепеж ручки для крышки мангала осуществляется с помощью петель. Просверлите отверстия, выполните фиксацию – и можно смело открывать и закрывать крышку. Поинтересуйтесь в хозяйственном магазине, есть ли у них ручки, которые не обгорают и не боятся воздействия высокой температуры. Такие и покупайте. Ограничитель на крышку делается из части трубы или уголка, сама крышка фиксируется цепями.

От сборки до покраски – мангал почти готов!

Многие пользователи спрашивают: я сделал все по инструкции, но после готовки жаровня начала деформироваться. Что делать в этой ситуации? Во избежание этого советуем приварить углы ко внутренним краям основы, а на выступ положить шампура или решетку. Сделать высокие ножки мангала более прочными и устойчивыми можно, если приварить по периметру уголок.

Зачем в днище делают отверстия? Все просто – они упрощают извлечение углей и слив дождевой воды. Однако важно другое – 10-15 отверстий обеспечат великолепную тягу снизу.

Труба для отвода дыма всегда устанавливается там, где раньше находился вентиль. Кстати, это желательная, но не обязательная мера, и вы вполне можете обойтись без нее. Это особенно касается ситуаций, когда планируется готовка пищи исключительно с открытой крышкой.

Труба обычно устанавливается на месте вентиля

Помните, мы писали об установке уголка для более удобного переворачивания шампуров и защиты от деформации? Далеко не все прикрепляют такой уголок, и вот почему. Есть вполне рабочий, альтернативный способ – сделать прорези в боках для установки каждого шампура.

В принципе, мангал готов – осталось только покрасить его хорошей краской. В первую очередь, такая процедура важна с эстетической точки зрения. Лучше купить термостойкую краску. Она не боится высокой температуры и не разлагается, так что пища всегда будет пахнуть вкусно.

В продаже можно найти великое множество лакокрасочных материалов, рассчитанных на работу при температуре от 600 до 800 градусов. Их и покупайте. Сначала мангал вскрывается грунтовкой, после чего наносится экологически чистая краска.

Покраска мангала (видео)

Заключение

Если вы дочитали статью до вывода, поздравляем – вы полностью готовы к созданию барбекюшницы или гриля из газового баллона. Не забудьте загрузить в сделанный своими руками мангал приличный объем мяса, овощей, и пригласить в гости близких вам людей. Пусть газовый мангал станет символом гостеприимства и тем местом, которое будет собирать родных и друзей круглый год!

Мастер-класс по изготовлению мангала своими руками (видео)

Источник

Делаем жаровню из металлического баллона

Галерея готовых вариантов

Преимущества

К другим достоинствам жаровни из баллона относятся:

Пользователи часто ищут
:

Недостатки

К минусам использования такого изделия относятся:

Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Не стоит забывать и о главной опасности — возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

Фото: при резке баллона помните про технику безопасности

Подготовка материалов и инструмента

Очистка баллона от газа

выпустить газ естественным образом — через клапан;
промыть баллон.

Фото: отпилили вентиль у пропанового

Промывка баллона осуществляется следующим образом:

Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Чтобы вода не пахла, добавляют марганцовку, которая вызывает окисление одорирующих соединений.

Инструменты и дополнительные материалы

Для дальнейшей работы понадобятся:

болгарка;
дрель;
сварочный аппарат;
металлические петли и ручка для крышки;
стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

Технология изготовления мангала

Чертеж: мангала

Основная работа состоит из трех стадий:

распиливание баллона,
приваривание ножек,
монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Поперечные распилы делают, сместившись на 10-15 мм от сварных швов. В этих точках металл двойной, и сдвиг сэкономит немного времени и часть круга болгарки. Кроме того, на нижнем слое будет удобно лежать крышка мангала-барбекю.

Крышка

Ножки

Фото: готовые ножки из металлической трубы

Видеоматериал

Из газовых баллонов получаются практичные и надёжные мангалы, а также другие варианты гриля. Изучив инструкцию, можно легко сделать их своими руками.

Плюсы и минусы самодельных мангалов

Материал и конструкция баллонов определяют плюсы мангалов:

толстые стенки из качественного металла устойчивы к высоким температурам;
многофункциональность — сделанную конструкцию можно использовать и для копчения или жарки продуктов, запекания овощей;
удобство использования — после приготовления блюд мангал закрывают крышкой, тушить угли не обязательно;
экономия — покупка баллона дешевле, чем приобретение листов металла, но часто даже это не нужно, так как у многих в хозяйстве уже имеются ненужные ёмкости;
скорость и лёгкость изготовления — размеры и конструкция баллонов таковы, что требуется произвести минимум действий для создания мангала, причём не нужны особые навыки и вся работа занимает мало времени.

Недостатков немного. Некоторым не нравится большой размер, громоздкость конструкции. Другие минусом считают полукруглое дно самодельного мангала, неудобное для розжига дров.

Сферическая конструкция мангала некоторыми считается плюсом (равномерно выпекается мясо), а другими — минусом (не раскрывается аромат мяса)

Подготовительные действия

На этом этапе выбирают газовый баллон, готовят схемы или чертежи с размерами, материалы и инструменты.

Это довольно простое сооружение. Для его создания не нужны сложные чертежи, но схему с размерами желательно сделать. Это поможет определить количество требуемых материалов и спланировать порядок выполнения действий.

Можно также рассмотреть чертежи, предлагаемые в сети: они помогут внести полезные изменения в предлагаемый вариант мангала, улучшить его или упростить процесс изготовления

Что потребуется

Кроме самого баллона потребуются такие материалы:

отрезки уголков и труб из стали;
дверные петли;
металлические ручки (они нужны для крышки);
для дымохода: труба с коленом (под углом 90 градусов) — диаметр 100 мм;
болты и гайки;
материалы для украшения и финишной обработки конструкции — грунтовка, растворитель, краска, выбранный декор и т. д.

Из инструментов нужны:

сварочный трансформатор;
болгарка (угловая шлифовальная машина), а также зачистной и отрезной диски для неё;
электроды диаметром 3–4 мм;
электродрель и свёрла по металлу;
струбцины — необходимы для закрепления деталей из металла;
длинная металлическая линейка;
керн;
кисти для окрашивания мангала (также можно использовать насадку в виде щётки на дрель, чтобы упростить процесс покраски);
газовый, разводной ключи и набор гаечных.

Выбор баллона

Подойдёт баллон вместительностью 50 л. Его конструкция позволяет использовать шампуры на всю длину, а потому быстрее готовить для большого количества людей.

Если нужен мобильный и лёгкий мангал, берите баллон на 27 л.

Толщина стенок у таких ёмкостей — не менее трёх миллиметров, поэтому даже те изделия, которые долго находились на улице, скорее всего, можно использовать. Главное — проверить на наличие коррозии. Если она есть, лучше такой баллон не брать.

Правила безопасности при работе с баллонами

Работая с газовыми баллонами, соблюдайте три простых правила безопасности:

Мангал из баллона своими руками: пошаговая инструкция

Сборку конструкции лучше проводить на ровной площадке, чтобы мангал получился устойчивым. Работа состоит из следующих этапов:

Демонтаж вентиля и разметка баллона.
Разрезание ёмкости.
Изготовление ножек и сборка.
Финишная обработка — покраска и другие работы.

Демонтаж вентиля и разметка

Если ранее вентиль не был раскручен, это необходимо сделать, чтобы убедиться в отсутствии газа в баллоне (выполнить описанные выше действия с водой) и дальнейшем безопасном его использовании. Для работы нужен разводной или газовый ключ.

Вентиль баллона откручивают, а к тому месту, где он был расположен, приваривают трубу-дымоход

Если запорная арматура никак не откручивается, кран срезают болгаркой. Образовавшееся отверстие используют для монтажа дымохода, т. е. приваривают к нему трубу.

В качестве дымохода можно использовать кусок любой толстостенной трубы с коленом

Каждая ёмкость имеет сварочный шов по длине — это первая линия разметки. От неё на расстоянии 24 см в обе стороны нужно прочертить мелом вторую и третью линии разметки: они делят баллон пополам (его диаметр равен 96 см). Это удобно делать с помощью рулетки и линейки.
От первой линии отметить по 10 см вправо и влево, провести параллельно ещё две (3-я и 4-я линии разметки). На них будут сделаны отверстия для воздуха.
С верхней стороны мангала сделать отметки для крышки. К 3-й линии добавить 10 см и провести пятую.
Отступить от круговых сварочных швов внизу и вверху баллона по 3 см внутрь (т. е. навстречу друг другу) и провести линии. В этих местах есть лента усиления швов, которую нельзя повредить во время распила мангала. Поэтому отметки проставить на расстоянии от неё.
2-ю и 3-ю линии разделить на равные части (по 8–10 см). Это отметки для просверливания отверстий для шампуров.

Предварительно составленная схема баллона поможет правильно выполнить разметку для вскрытия ёмкости

Вскрытие баллона и изготовление крышки

По сделанной разметке угловой шлифмашиной вырезают крышку:

Чтобы впоследствии уменьшить неудобства при установке крышки на корпус, по линии первого разреза сразу приварите петли.

По круговым краям конструкции приваривают ограничители. Их можно сделать по-разному, например, из цепи с крупными кольцами или уголков из стали. Расстояние, на которое будет открываться крышка, выбирают так, чтобы конструкции сама не закрывалась и одновременно крышку можно было удобно открывать за ручку.

Удобно использовать уже готовые металлические петли

Инструкция по изготовлению ножек

Полученный мангал необходимо установить на ножки. Есть несколько способов это сделать:

Приварить к корпусу четыре уголка или отрезка стальной трубы. Места прикрепления ножек необходимо разметить, чтобы конструкция была устойчивой. Рекомендуемая высота мангала — не более одного метра от земли до уровня отверстий для шампуров.
Сделать раму из металлической трубы (боковые стойки) и полукруглых элементов из стальной шины, приваренных к стойкам. Две части конструкции соединяют по типу подстолья, используя для этого металлопрофиль. Далее корпус мангала устанавливают на полукруглые части и для надёжности приваривают.

Если к ножккам мангала прикрепить колёсики из металла, конструкция будет более мобильной.

Стойки с металлическим ложе надёжнее и практичнее ножек из отрезов стальной трубы

Отделка мангала

Завершающий этап работы — покраска. Лучший материал для этого — термостойкая краска, которую обычно используют для покраски глушителей.
Также подойдёт силиконовая краска для отделки мангалов, каминов, печей из металла. Но эти материалы дорогие и сложно наносятся.

Более доступный вариант — минеральные битумные смолы. Такие покрытия практичны и долговечны, но долго сохнут и имеют неприятный запах. Чтобы от него избавиться, а также укрепить покрытие, необходимо подождать, пока состав спечётся, т. е. просто первые два или три раза использовать мангал вхолостую, без приготовления шашлыков. Наносят материал в 3–4 слоя. Важно, чтоб предыдущий слой полностью высох.

Самодельную конструкцию можно необычно украсить, добавить декоративные детали и получить, например, мангал в виде паровоза, поросёнка и др.

Фотогалерея: необычные варианты самодельных мангалов

Мангал с казаном легко декорировать в виде паровоза

Один из самых простых вариантов необычного оформления мангала — сделать его в виде поросёнка

Если ножки у мангала-поросёнка сделаны из тонких труб, для устойчивости конструкции лучше укрепить их поперечными вставками

Корпус мангала можно декорировать, например, металлическими листиками

Другие виды гриля из баллонов

Из таких ёмкостей также делают:

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
не ставьте конструкцию близко к легковоспламеняющимся предметам;
не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Видео: как самому сделать мангал

Создать мангал из газового баллона — задача не самая простая, хотя выполнимая. Даже минимальных навыков использования инструментов, необходимых для этой работы, будет достаточно. А даже если их нет, никогда не поздно научиться чему-то новому. Главное — внимательно читать инструкции, следовать рекомендациям специалистов и всегда соблюдать правила безопасности.

Мало какой выезд на природу обходится без шашлыка или овощей на гриле. Для приготовления этих блюд обычно достаточно найти подходящее место для костра. Однако часто приготовление шашлыка неотрывно связано с выездом на дачный участок или в загородный дом. Многие считают, что дача без мангала — не дача.

Если подойти к вопросу создания мангала на даче творчески, то можно сделать еще и неповторимый декоративный элемент, преображающий ваш загородный участок. Изготовить мангал можно самостоятельно, используя для этого подручные средства, такие как труба или газовый баллон. В этой статье мы расскажем, как правильно сделать мангал из газового баллона, а фото и видео помогут вам более наглядно оценить трудоемкость процесса и полученный результат.

Мангал — излюбленный способ приготовления различных блюд на углях, который используют многие люди давным-давно. Все мангалы можно разделить на три вида:

Материал для строительства мангалов разнообразен. Стационарные часто выкладывают из камня или кирпича. Переносные и портативные делают из металла. При выборе мангала необходимо обращать внимание на некоторые нюансы:

материал должен быть жаростойким;
должен хорошо удерживать тепло;
габариты соответствуют вашим запросам.

Умельцы придумали массу моделей мангалов, при изготовлении которых используются самые необычные подручные материалы. Большое распространение получили мангалы, выполненные из газовых баллонов.

Инструменты и материалы

Неизвестно кто первым придумал использовать старые баллоны именно с этой целью, но задумка оправдала себя. Если проявить немного фантазии, то такая конструкция станет не только функциональным, но и декоративным приобретением. Мангал будет иметь достаточно толстые стенки, что позволит ему служить довольно долго. Для того чтобы изготовить мангал необходимы навыки работы со сваркой, дрелью и болгаркой.

Болгарка и сварочный аппарат

Из инструментов понадобятся:

ножки (трубы или готовые механизмы, например, от старых швейных машинок);
болгарка;
сварочный аппарат;
дрель;
баллон емкостью на менее 50 л;
труба дымоотвода;
петли;
заклепки.

Перед началом работы тщательно осмотрите баллон. Не используйте слишком ржавые баллоны.

Внимание! Помните о безопасности. Во время резки образование искры недопустимо. Это может привести к взрыву остатков газа.

Прежде чем резать баллон, необходимо выпустить из него весь газ без остатка. Для этого отверните вентиль специальными ключами, и установите баллон вверх дном. Дождитесь пока газ полностью выйдет. Чтобы контролировать этот процесс используйте мыльную пену.

Откручиваем вентиль баллона

Когда газа не останется, положите баллон набок и начинайте резать. Первым делом необходимо срезать вентиль. Во время резки постоянно поливайте водой место распила. В образовавшееся отверстие залейте воду из шланга до самого верха. После чего слейте.

Пошаговая инструкция

Процесс изготовления мангала состоит из нескольких этапов.

Распиливание.
Баллон необходимо распилить на две половины. Делать это необходимо вдоль сварного шва, как можно ближе к нему. Боковые стенки лучше всего не отрезать. Они послужат хорошими заслонками от огня и будут способствовать поддержанию температуры. При распиливании старайтесь не повредить боковые кольца, ведь они будут служить опорой для крышки.

Распиливание баллона

Ножки.
Высота ножек зависит только от вашего выбора. Можно прикрутить ножки от швейной машинки старого образца, а можно применить обрезки труб.

Ножки можно оснастить колесиками для удобства передвижения

Для крепления трубы необходимо просверлить четыре отверстия в донной части мангала, в которые вставляют болты таким образом, чтобы резьба была снаружи мангала. Их можно либо затянуть гайками, либо просто приварить. К верхней части труб приваривают гайки и прикручивают их к мангалу.

Совет. Чтобы монтаж крышки прошел легко, основательно закрепите мангал на земле.

Установка крышки.
Крышка на мангал крепится на петли, которые фиксируют заклепками и после этого приваривают. Можно сделать крышку съемной, если навесы направить в одну сторону. Приваривать петли обязательно, ведь под влиянием высоких температур заклепки могут просто вылететь. А вот для монтажа ручки на крышку мангала достаточно будет только болтов. Выбирая материал для ручки, помните, что он должен быть жароустойчивым. Дополнительно можно сделать ограничитель для крышки с помощью цепочек или уголка. В отверстие вентиля можно монтировать дымоход.

Крышку можно закрепить с помощью петель

Сборка.
Чтобы мангал не деформировался под действием температуры, некоторые умельцы дополнительно приваривают уголок ко внутренним краям. Он укрепляет периметр и придает большую жесткость конструкции. Кроме того, он будет служить подставкой для решетки и шампуров. Для того чтобы золу не приходилось выгребать руками, в донной части мангала высверливают отверстия. При отсутствии уголков прорези для шампуров вырезают при помощи болгарки.

Совет. Для большей функциональности и удобства внутреннее пространство мангала можно разделить на две зоны. В одной части сделать подставки для решетки, а в другой разъемы для шампуров. Установите дополнительные фиксаторы на нескольких уровнях — это поможет вам регулировать высоту решетки над углями.

Последним штрихом будет окрашивание
. Этот процесс необязателен и является личным делом каждого.

Выемки для шампуров сделайте с помощью болгарки

Мангал-коптильня

Основное отличие коптильни — герметичность. Делается мангал-коптильня точно так же, как описано выше, но к конструкции добавляют топку. Для этого спиливают половину днища — это место для топки. Саму топку делают из листового железа или любого другого подходящего материала.

Мангал-коптильня из двух баллонов разного размера

Некоторые умельцы делают топку из баллонов поменьше. Готовую топку приваривают к мангалу и получают необходимую конструкцию. Обязательным элементом коптильни является дымоход. Готовый дымоход можно приобрести в магазине, а можно изготовить самостоятельно.

Совет. Для тех, кто любит совершенствовать и не боится сложностей, можно посоветовать оснастить конструкцию мотором, который будет самостоятельно вращать вертел.

К копчению можно приступать уже после того, как будет произведена прокалка мангала дровами. Если запах газа впитался в баллон очень сильно, то придется протопить мангал несколько раз, до тех пор, пока запах не исчезнет окончательно.

Не забывайте, что для коптильни необходим дымоход

Мангал-паровоз

Конструкция, которую часто называют «паровоз», совмещает в себе сразу четыре функции: гриль, мангал, коптильня и барбекю. Выполняется он из нескольких баллонов или труб, каждая из которых имеет свое предназначение.

Внешне этот мангал на самом деле напоминает паровоз, особенно если немного потрудиться над его оформлением. К примеру, колеса можно изготовить из элементов баллона или использовать ковку. Дополнительно конструкции оснащают выдвижными столиками, решетками, и многочисленными деталями, имеющими как функциональную, так и декоративную роль. На одном паровозе можно одновременно жарить шашлык, готовить овощи на гриле и коптить продукты.

Мангал-паровоз можно купить в готовом виде, а можно сделать его аналог из пустых газовых баллонов

Окрашивать мангалы лучше всего термостойкой краской, ведь температура мангала может достигать 700 градусов.

Подобные мангалы имеют достаточно высокий КПД. Этому способствует как закрывающаяся крышка, так и материал. Даже при небольшом количестве углей хорошо прогревшийся корпус баллона будет еще долго отдавать тепло, необходимое для приготовлении пищи.

Изготовление мангала-паровоза

А стоит ли говорить о внешних качествах? Ведь при небольших усилиях можно воплотить в жизнь самые смелые фантазии и из обычного невзрачного баллона сделать настоящее произведение искусства, которое станет украшением двора или загородного участка. А фото и видео к этой статье помогут вам лучше понять процесс изготовления и, может быть, выбрать дизайн своего мангала.

Мангал-коптильня из газовых баллонов: видео

Доброго времени суток!

Сегодня мы вновь поговорим о том, как сделать своими руками мангал. Но на этот раз материалом для его изготовления послужит газовый баллон.

Кто-то скажет, что это сложно, громоздко и не эстетично. Однако, если к данному вопросу подойти достаточно творчески, то у вас может получиться и такое:

Итак, кто все-таки решил использовать этот материал для изготовления мангала, читаем статью дальше. Мы разберем здесь, как сделать такой мангал. Ниже представлена схема такого мангала.

Как сделать мангал из газового баллона своими руками?

Лучше всего использовать для мангала газовый баллон объемом в 50 литров. Прежде чем приступить к изготовлению мангала, баллон необходимо подготовить. В этот процесс входит полный выпуск газа из него и промывка.

ОСТОРОЖНО — ОГНЕОПАСНО И ВЗРЫВООПАСНО!!!В рамках этой статьи, не будет рассказано про выпуск газа из баллона и его разбор. Так как это требует специальной предварительной подготовке, и понимания работы с инструментом и техники безопасности. Рекомендуем вам ознакомиться с материалами по ютуб роликам, введя подобный запрос. Важно понять все моменты и нюансы, прежде чем начинать пилить баллон для мангала. Нужно быть предельно осторожным, и желательно смотреть ролик с вдвоём. Моменты касаемые разбора баллона, требуют не только наличия подготовки, но и умение работать с инструментом, а также может потребоваться искрогасители в виде воды. Все нюансы можно узнать по многим роликам, и специальной подготовки.

Когда вентель вскрыт (в некоторых баллонах, после выпуска газа, достаточно ключом его выкрутить. Но это редкость!)

Далее под давлением подаем в баллон воду. При этом баллон необходимо хорошо встряхивать. Вода в баллоне остается на несколько дней, после чего сливаем ее. Это нужно для того, чтобы на стенках не оставалось специального вещества от газа. Дело в том, что этот налет остается после выпуска газа и также горючее и взрывоопасно.

После чего….

Можно приступать к изготовлению мангала. Для этого нам понадобятся следующие инструменты и материалы: болгарка, дрель, сварочный аппарат, стальные трубы для ножек, металлические петли и ручка для крышки.

Окружность баллона составляет 96 см., поэтому его весьма удобно разделить на 4 части. А поможет это сделать сварной шов, который проходит по всей длине баллона. Отступаем от него по обе стороны на 24 см. и проводим линию. Далее отмечаем отверстия для шампуров. По периметру баллона находим поперечные швы (сварочные кольца) и отступаем от них 3 см. Это крайние отметки. Промежуточные отмечаем на расстоянии 8 см. Так у нас получится место для 6 шампуров.

Теперь болгаркой распиливаем баллон по намеченным ранее двум продольным линиям. Толщина металла составляет 3 мм.. поэтому резать его несложно. Начинать резать лучше всего сперва по продольным линиям, а потом по поперечным.

Поперечные распилы необходимо делать, отступив 10–15 мм от сварных швов, поскольку в этих местах металл двойной, а потому. отступ сэкономит время и часть круга болгарки. Кроме того, на нижнем слое крышка мангала-барбекю лежать будет гораздо лучше.

Как только распилили стенку, необходимо сделать надрезы под шампуры. Чуть ниже делаем пропилы или просверливаем дрелью отверстия для прохождения воздуха. В нижней части мангала делаем аналогичные отверстия. Без пропилов и отверстий оставляем только дно мангала и его крышку.

Что бы от высоких температур металл баллона не повело, надо приварить по периметру краев реза уголок размером 32*32. С помощью струбцин уголок можно прижать к корпусу без зазоров. Этот уголок может служить опорой для решетки или шампуров. Приваривать уголок надо внутри корпуса рядом с петлями.

На последнем этапе делаем ножки, на которые устанавливаем сам мангал. Высота ножек должна быть такой, что бы удобно было работать у мангала. Обычно это где-то 20-30 см. Оптимально для ножек подойдут трубы. Можно использовать и швеллера. Конфигурация ножек может быть самой разнообразной, все зависит от фантазии и возможностей.

Вот в целом, и весь порядок изготовления мангала из газового баллона. Если вы мастер газосварки и резки, или ваш знакомый, который обладает этими качествами делает вам мангал, то вы можете проявить фантазию и дополнить свое изделие некоторыми элементами декора.

Если вам необходимо иметь не только мангал, но и коптильню, то к одной боковой стенке нужно будет приделать трубу-дымоход, а к другой стенке привариваем топку. Когда вы закроете крышку мангала, то у вас получится замечательная коптильня.

Если вы покрасите свой мангал, то он будет смотреться гораздо лучше, да и прослужит дольше.

Перед использованием мангала необходимо его протопить несколько раз, что бы запах газа выветрился окончательно.

Так же на дно мангала можно положить колосники из чугуна. Это даст дополнительную вентиляцию внутри мангала. Кроме того, раскаленные колосники будут экономить уголь, поскольку они тоже участвуют в процессе жарки.

Чертежи и фото:

Казалось бы все понятно и без чертежей для изготовления мангала, однако зачем выдумывать велосипед, когда он уже придуман. Если у вас имеются готовые чертежи мангала из газового баллона, то сделать его будет намного проще. По крайней мере у вас будет выбор наиболее интересного варианта.

Ниже показано несколько интересных чертежей мангала из газового баллона.

А на этих фото представлены, на мой взгляд, достаточно интересные и оригинальные конструкции мангалов

Мастер класс: мангал из газового баллона за три часа

Если вам недостаточно описания и картинок об изготовлении мангала из газового баллона, то посмотрите это небольшое видео.

В нем показано достаточно понятно, как сделать из обычного газового баллона вполне приемлемый мангал.

Данная самоделка будет полезна абсолютно всем любителям загородного отдыха — из обычного баллона, который используется в системе ГБО (газобаллонного оборудования) автомобиля можно изготовить очень удобный и практичный в использовании мангал для приготовления шашлыков.

Газовый баллон от автомобиля немного отличается от стандартного баллона для пропана — в частности в нем не предусмотрен вентиль с узкой горловиной в верхней части. Вместо этого он имеет более широкую горловину на боковой поверхности.

Основные этапы работ

Сначала в газовом баллоне необходимо вырезать дверцу. Для удобства можно использовать автомобильные откаты, при помощи которых получится надежно зафиксировать баллон на полу гаража или мастерской.

После этого берем шнурок и измеряем окружность газового баллона — получившееся значение затем делим пополам и отнимаем еще 50 мм. Стандартный диаметр находится в пределах 95 см, соответственно, нужно это число разделить на два (получаем 47,5 см, и отнимаем 0,5 см). В конечном итоге выходит ровно 47 см — это и будет размер дверцы.

Затем наклеиваем по контуру малярную ленту и приступаем непосредственно к вырезанию дверцы. В углах обязательно оставьте пару миллиметров (то есть не вырезайте всю дверцу полностью), чтобы было удобнее приварить петли.

Что касается самих петель, то можно купить заводские в магазине или же изготовить их из отрезка трубы и стального кругляка, если имеется токарный станок.

Доводим мангал до ума

На завершающем этапе работ, когда петли уже приварены, делаем прорези для шампуров на расстоянии 6-7 см друг от друга и шириной 4 мм. Также с обратной стороны газового баллона необходимо сделать отверстия сверлом на 12 мм.

Источник

В качестве предисловия

У многих из нас в быту часто остаются газовые баллоны. Они выполнены из достаточно качественного металла, который порой просто жалко выбрасывать. Для того, чтобы приступить к работе, вам потребуется подобная ёмкость в 50 л. Она зачастую остаётся от пропана.

Немного про меры безопасности

Вы можете об этом даже не подозревать, но внутри будут остатки газа. Само собой, начинать работу с ними нельзя, необходимо избавиться. Для этого просто откройте ёмкость и оставьте её на несколько часов. Только обязательно убедитесь в том, что поблизости нет огня. Также после всего этого прополосните ёмкость водой. Она избавит баллон от остатков газа окончательно. Также можно использовать для очищения хлор либо известь. Правда после этого может остаться неприятный запах. Но его легко убрать. Достаточно просто подержать изделие над костром некоторое время. Дождитесь, пока обгорит краска.

Процесс работы

Из полученного баллона можно без проблем будет сделать переносную компрессорную станцию. Наверняка у вас в хозяйстве есть большое количество колёс. Их время от времени необходимо подкачивать. Так что такое самодельное изобретение будет как нельзя кстати. Небольшие колёсики сделают такую станцию максимально мобильной, вам не придётся таскать с собой увесистые шины.

Для того, чтобы приступить к работе, необходимо первоначально отыскать редуктор, максимальное давление которого будет составлять 2 атмосферы. С ним даже дети будут без проблем накачивать колеса.

Далее можно без проблем будет соорудить печку. Она отлично справится с отапливанием мастерской. Для её создание необходима одна лишь горелка, которая может нагреваться вплоть до 140 градусов и небольшой дымоход. Кстати, с таким приспособлением возможно легко сушить орехи и проделывать ещё множество манипуляций. Посмотрите на фотографии снизу, как это все выглядит

Из интересного следует отметить каток для огорода. Также его можно использовать как выравниватель дорожек. Для этого достаточно попросту приготовить специальную железную основу, за которую можно легко держаться. Можно сделать такой каток всего лишь за час, а то и меньше. Все зависит лишь от того, насколько быстро вы найдёте железную ручку.

Любители отдыха на природе тоже могут остаться довольны. В частности, можно сделать качественный мангал. Для этого достаточно просто вырезать верхушку. Кстати, возможно без особых проблем сделать коптильню, объединив сразу несколько баллонов. Посмотрите снизу на фотографию. Выглядит достаточно привлекательно.

Кстати, если у вас есть какие-то части от баллона, то ни в коем случае их не выбрасывайте. Из половинки возможно сделать стойку для горелки. Только нужно приделать несколько небольших ножек. Также можно использовать часть боковинка. Его следует использовать в качестве защиты для точилки.

Как видите, вариантов достаточно много. Если у вас нет желание делать что-либо сложное, то можно, к примеру, сделать из баллона обычную урну, украсить её. В общем, достаточно просто проявить свою фантазию. У вас есть поросята? Тогда просто сделайте для них корыто для корма. Это отличная возможность для экономии.

Источник

Что можно сделать с газового баллона

Из газового баллона своими руками

Компрессорная станция из газового баллона

Печь для гаража из газового баллона

Каток из газового баллона

Каток для огорода и утрамбовки дорожек.

Ресивер из газового баллона своими руками

Мангал из газового баллона

Самое распространенное, что делают из газового баллона это мангал. Применив несколько баллонов можно сделать и каптильню. Более подробно как сделать мангал из газового баллона, смотрим у нас на сайте.

Автоклав из газового баллона своими руками

Бойлер из газового баллона

Бойлеры, которые подключают к системе отопления, пользуются огромным спросом у бережливого населения. Как сделать c газового баллона бойлер или душ с подогревом, смотрим подробнее у нас на сайте.

Буржуйка из газового баллона своими руками

Легко и просто сделать буржуйку из газового баллона для гаража или ангара. Есть две конструкции таких буржуек, когда баллон расположен горизонтально и соответственно вертикально.

Корморезка из газового баллона

Корморезка c половинки газового баллона с верхним размещением двигателя. Так же можно корморезку совместить с лущилкою кукурузных початков.
Необходимо это приспособление снабдить выключателем и набором конденсаторов и в целях безопасности все изолировать.

«Воротник» для безопасности на заточном станке

«Воротник» с малых баллонов тоже пригодится. Защита для точилки тоже из воротника баллона.

Так же можно сделать из пропановых баллонов катушку для цепа колодца, мусорные урны, корыто для поросят, колеса и многое, многое другое.

Изготовление крутых поделок из газового баллона своими руками

Старый газовый баллон – отличное сырье для изготовления различных приспособлений для дома и дачи. Из него можно сделать различные варианты печей, мангал или коптильню. Сделанный своими руками агрегат позволит сэкономить на покупке дорогостоящего оборудования и приспособить его под личные потребности.

Виды газовых баллонов

Существуют разнообразные виды газовых баллонов. Они отличаются по:

материалу изготовления: композитные или металлические;
объему: от 100 гр до 50 л.;
наполнению: пропан, бутан, водород, азот и другие газы;
назначению: бытовые, автомобильные, промышленные и пр.;
способу подключения: резьбовые, цанговые, клапанные, прокольные.

Для сооружения самоделки из газового баллона лучше использовать металлическую емкость с максимальным объемом в 50 л. Это позволит получить от устройства максимум пользы.

Самоделки из баллонов

Определяясь, что можно сделать из газового баллона, следует руководствоваться личными потребностями.

Вариантов агрегатов множество. Они отличаются трудоемкостью исполнения, а также затратами на материалы.

Мангал с крышкой

Мангал с крышкой – самая распространенная самоделка из газового баллона. Такое устройство станет незаменимым помощником на даче в приготовлении ароматного мяса и рыбы. Чтобы сделать такой аппарат, потребуется:

сварка;
болгарка;
дрель;
отвертка;
молоток;
средства индивидуальной защиты: перчатки, защитные очки.

Мангалы из газового баллона своими руками изготавливаются по следующему алгоритму:

Проводится очистка баллона от остатков газа, что позволит сделать изготовление максимально безопасным.
Осуществляется разметка. Важно отметить мелом линию крышки, надрезы для шампуров, а также расположение будущих ручек и ножек конструкции.
Распиливается газовый баллон по намеченным линиям. Делать работы необходимо аккуратно, чтобы края были ровными. Предварительно следует сбить молотком вентиль, чтобы исключить неприятные ситуации в процессе распиливания.
К корпусу привариваются петли, на которые фиксируется крышка. Ручки привариваются по краям конструкции, а также к крышке. Использовать можно купленные варианты или сделать своими руками из арматуры. Оригинально смотрятся кованые ручки на самодельном мангале из газового баллона.
Привариваются ножки или сооружается съемная подставка под мангал.
В боковых стенках просверливаются отверстия для притока воздуха.
Делаются прорези под шампура по разметке.
Фиксируется дымоход. Его можно изготовить из водопроводной трубы. Крепится он в месте выкрученного вентиля.

Мангал из газового баллона своими руками собирается быстро.

Возможно усовершенствовать агрегат, добавив внутрь колосники. Они улучшат циркуляцию воздуха и позволят дольше поддерживать высокую температуру внутри мангала.

Мангал с коптильней

Изготовленный мангал легко переоборудовать под многофункциональную установку и использовать еще и в качестве коптильни. Для этого к собранной конструкции следует добавить топку. Сделать ее можно из листового металла или с помощью другого газового баллона меньшего объема. Топка приваривается к нижней части днища баллона-корпуса. В топке проделывается дверка для загрузки дров, опилок и щепы. Дым, возникающий от тления топлива, попадает в камеру с продуктами, которая герметично закрыта крышкой и обеспечивает горячее копчение продуктов.

Мангал Паровоз

Многофункциональная конструкция из газовых баллонов «Паровоз» совмещает функции гриля, мангала, холодного и горячего копчения. Если декорировать агрегат соответствующими элементами, то можно сделать из него настоящее украшение для дачи. Для этого конструкция мангала-коптильни дополняется вертикальным баллоном для холодного копчения. В нем устанавливаются решетки и крючки, а снаружи врезается термометр для контроля температуры. Для придания внешнему виду эстетичности конструкция дополняется колесами, поставками, навесом, устанавливаются трубы, как у паровоза, которые также выполняют роль дымоотвода.

Буржуйка из баллона

За короткий срок можно сделать из газового баллона печь-буржуйку. Плюсами такой печи считается надежность и длительный период эксплуатации благодаря толщине металла баллона в 3 мм. Стоит отметить чрезмерное нагревание поверхности емкости, поэтому следует обработать стены, чтобы исключить их растрескивание. Дольше сохранить тепло поможет утепление, а с растрескиванием справится оцинкованный экран, прикрепленный к стене.

Изготовление буржуйки из газового баллона осуществляется по следующему принципу:

Осуществление разметки. Маркером отмечаются места дымохода, воздуховода и дверцы.
Проводится распил баллона по намеченным линиям.
Дверца укрепляется металлическими уголками, привариваются петли, снаружи крепится защелка.
Внутри печи устанавливаются колосники.
В нижней части просверливается отверстие для подачи воздуха и удаления золы.
Сваренная из металла коробка фиксируется в нижней части. В нее будет высыпаться зола.
Оборудовав коробку заслонкой, удобно регулировать интенсивность подачи воздуха.
Фиксируется труба дымохода.
Приваривается подставка или ножки.

Для длительного сохранения тепла можно сделать дымоход изогнутым. Баллоны для такой буржуйки не обязательно брать максимального объема. Можно сделать компактную печь, причем как вертикальную, так и горизонтальную.

Печь бубафоня

Сооружение печи бубафоня рационально в случаях, когда требуется длительное поддержание горения. Это достигается за счет создания давления внутри баллона. Отвечает за процесс специальный поршень. Для изготовления следует четко придерживаться технологии:

Срезать верхнюю часть баллона и приварить фиксаторы для удержания крышки на корпусе.
Вырезать диск из металла, диаметром меньше баллона для беспрепятственного движения внутри. В центре диска сделать отверстие для крепления трубы. В нижней части приварить отрезки металла, которые не позволят перекрывать доступ кислорода к топливу.
К отверстию в центре поршневого диска приваривается труба. Она выводится через отверстие в верхней части баллона. При этом прилегание не должно быть плотным, чтобы воздух мог поступать и сверху печи.
Вырезается труба длинной не меньше 2 м и приваривается к подготовленному отверстию в верхней части емкости. Она необходима для подачи воздуха.

Такая конструкция отличается повышенным КПД, поскольку происходит не только сжигание топлива, но и пиролизных газов.

Печь ракета

Печь ракеты считается наиболее эффективной из перечисленных вариантов. Состоит конструкция из корпуса и топки, где происходит загрузка топлива. Сделать аппарат можно, используя следующую инструкцию:

Верхняя часть баллона срезается, герметизируется и крепится болтами.
Нижнюю часть емкости необходимо обрезать для удобства расположения внутри труб.
Топка изготавливается непосредственно из камеры, к которой присоединена жаровая труба. В задней части топки располагается поддувало, которое служит дополнительно для удаления золы.
В корпус газового баллона устанавливаются друг в друга две трубы различного диаметра. К трубе меньшего размера приваривается жаровая труба. Пространство, образовавшееся между трубами, засыпается сыпучим теплоизолятором, к примеру, керамзитом.

Важно, чтобы загрузочная камера была приварена по отношению к корпусу под острым углом. Это позволит получить максимальный эффект от использования печи.

Этапы работы

Чтобы результат работы был удовлетворительным, следует четко соблюдать правила выполнения работ.

Каждая стадия требует особого внимания, начиная от подготовки газового баллона и заканчивая декорированием готовой конструкции. Сделать необходимое устройство максимально быстро поможет предварительно подготовленный чертеж. Для ускорения процессов необходимо заранее подготовить все материалы и приспособления.

Необходимые инструменты

Для изготовления большинства устройств из газовых емкостей необходим следующий набор инструментов:

болгарка для распила;
дрель для подготовки отверстий;
сварка для соединения составляющих элементов;
болты для крепления отдельных компонентов.

Для подготовки емкости и разметки могут понадобиться молоток, маркер или разводной ключ. Некоторые приспособления возможно заменить, но этих инструментов достаточно для качественной подготовки и сборки.

Как правильно распилить баллон

Переходить к распилу следует после полной его очистки от остатков газа. Делать это необходимо по заранее сделанным отметкам. Работы проводятся аккуратно, чтобы кромки были максимально ровными. После распила необходимо произвести зачистку и шлифовку.

Как и чем покрасить

Для окрашивания выбирают термостойкие составы. Наносить краску необходимо на очищенную и обезжиренную поверхность. Желательно проводить окрашивание в 2-3 слоя. Каждый последующий слой краски наносится после подсыхания предыдущего.

Советы по изготовлению

Чтобы сделать практичную и надежную вещь, нужно заранее продумать концепцию и составить чертеж. Схема важна не только при изготовлении, но и при подсчете необходимых материалов. Для обеспечения безопасности следует пользоваться средствами индивидуальной защиты и соблюдать технику при работе со взрывоопасными предметами.

Газовый баллон – универсальная емкость, из которой можно сделать много полезных для хозяйства вещей.

Стационарные конструкции, походные варианты – все возможно изготовить, приложив немного усилий и затратив немного времени.

Самоделки из газовых баллонов

Что можно сделать из газового баллона?

Из газового баллона можно сделать небольшую компрессорную станцию, бойлер, фонтан для сада, мангал на дачу, и ещё много чего полезного. Если нужна небольшая мини-печь в гараж, то также не проблема, поскольку старый газовый баллон можно легко приспособить и под эти цели.

При этом стоит понимать, что резать газовый баллон болгаркой или другим электроинструментом без предварительной разборки и снятия вентиля, нельзя. Если пренебречь этим правилом, то может произойти взрыв, если в баллоне будут остатки газа. О том, какие самоделки из газовых баллонов можно сделать, и будет рассказано в этой статье строительного журнала samastroyka.ru .

Как разобрать газовый баллон

Прежде чем приступить к изготовлению одной из рассмотренных в данной статье самоделок, следует предпринять все необходимые меры безопасности касательно разборки газового баллона. Само собой, разумеется, резать газовый баллон болгаркой с диском по металлу, прежде чем вышел весь газ и не откручен вентиль, категорически нельзя.

Чтобы разобрать газовый баллон, даже пустой, его необходимо положить на землю вдали от открытых источников огня, после чего открыть вентиль и спустить остатки газа. Когда газ полностью стравлен, можно приступать к снятию крана, для чего используется газовый ключ или небольшая балдичка. Балдой отбить кран очень просто, достаточно стукнуть по нему, хорошенько приложившись для этого.

Затем в образовавшееся отверстие газового баллона необходимо налить воду, которая полностью вытеснит собой остатки сжиженного газа. Если из баллона будет изготавливаться мангал, например, или небольшой фонтан, то, можно промыть его к дополнению раствором хлорной извести, после чего еще раз, проточной водой. После этого можно приступать к изготовлению самоделок из газового баллона.

Что можно сделать из газового баллона

Печь из газового баллона — если нужно быстро обогреть гараж, то, безусловно, миниатюрная печка из газового баллона, здесь придется очень кстати. Для её изготовления потребуется приварить металлические ножки к газовому баллону, вырезать отверстия под топку и зольник, а дверцы к ним, сделать из тех же самых кусков металла.

Затем понадобится кусок длинной металлической трубы (4-5 метров), которая устанавливается сверху баллона, она будет служить в качестве дымохода. Таким образом, можно легко сделать небольшую буржуйку из газового баллона, которая обязательно пригодится в каждом домашнем хозяйстве. Учтите, что толщина стен газового баллона небольшая, поэтому обращаться с такой печью нужно осторожно.

Кстати, практически таким же образом делается и буржуйка из металлической бочки, подробно про изготовление которой написано здесь https://samastroyka.ru/samodelki-iz-metallicheskix-bochek.html.

Как сделать мангал из газового баллона

Мангал из газового баллона — что можно сделать из газового баллона еще? Конечно же небольшой мангал для использования на даче. Переделка сводится к минимуму, и что нужно сделать, так это срезать верхнюю часть баллона, после чего прикрутить к нему кусок металла навесами. Таким образом, получится мангал с откидной крышкой.

Затем необходимо будет по бокам баллона, в нижней части, просверлить отверстия под тягу, а где-то приблизительно чуть выше середины установить металлическую сетку. Однако от этого можно и отказаться, сделав по краям баллона необходимые выемки под шампуры. Можно даже сделать из газового баллона мини коптильню, присоединив к самодельному мангалу ещё один баллон, как это видно на фото.

Компрессорная станция с ресивером из газового баллона — если необходимо оборудовать компрессор дополнительным ресивером, то газовый баллон идеально подходит для этих целей, поскольку он выдерживает большое давление. Конечно же, без переделок здесь не обойтись, поскольку нужно будет вварить в баллон металлические резьбы под установку манометра, конденсатоотводчика, трубчатых разветвителей.

Каток и бойлер из газового баллона

Каток-трамбовка из газового баллона — всегда нужная вещь в хозяйстве, особенно в те времена, когда на садовом участке полным ходом ведутся строительные и ландшафтные работы.

Сделать каток из газового баллона очень просто, а его изготовление начинается со сваривания стальной рамы из металлического уголка. Сбоку рамы, через отверстия, болтами притягивается баллон, однако перед этим он заполняется песком или жидким цементным раствором. Важное условие работоспособности данной самоделки заключается в том, что газовый баллон должен оставаться всегда подвижным.

Бойлер из газового баллона — чтобы сделать небольшой бойлер на 50 литров из газового баллона, потребуется вварить внизу баллона два патрубка для подключения кранов и труб. Можно предусмотреть установку внутри газового баллона змеевик из медной трубы, по которому будет циркулировать теплоноситель, нагревая воду в баллоне. В общем, идей на тему самоделок, и того, что можно сделать из газового баллона для дома, хватает, стоит только включить собственную фантазию.

Кормушки

Если хозяева загородного дома содержат домашнюю птицу и скот, из старого газового баллона может получиться удобные приспособления для их кормления. К тому же, они демонстрируют удивительную долговечность. Все, что нужно сделать – аккуратно разрезать металлическую емкость напополам в продольном направлении. Чтобы готовое изделие не переворачивалось, его оснащают наварными подставками.

Также есть вариант с небольшими кормушками. Их можно получить, отрезав верхнюю и нижнюю часть баллона, двигаясь по подкладным кольцам. Полученные емкости также подойдут в роли поилок. Учитывая предыдущее использование, внутренность изделий нуждается в тщательной чистке от газолина. Это вещество имеет характерный запах и может загрязнять корм и воду. Лучший способ это сделать – прокалить внутренние поверхности паяльной лампой. После кормушку тщательно промывают кипятком с чистящими средствами.

Трамбовочный каток

Форма газового баллона отлично подходит для изготовления катка для трамбовки. Данное приспособление востребовано в сельской местности и на дачных участках. Там время от времени приходится обустраивать садовые дорожки, асфальтировать площадки перед домом, разравнивать участки под клумбы и грядки.

Ручной каток из газового баллона изготовляется достаточно просто. Кроме самой металлической емкости, потребуется дюймовая труба в качестве держателя. Ее крепят к днищу и верхушке баллона на подшипник. Длина рукояти определяется в индивидуальном порядке, но обычно это в районе 100-120 см. Наполнитель катка выбирает исходя из его назначения. Чаще всего в этом качестве выступает песок или вода. Первый вариант легче, второй – тяжелее. В этом случае внутренность баллона можно не чистить: главное – максимально осторожно проводить сварочные работы.

Мангал

В наше время коптильни и мангалы являются неизменным атрибутом зон отдыха на приусадебных территориях. Чтобы не тратить деньги на покупку магазинного изделия, его можно сделать из газового баллона.

Сильные стороны самодельного мангала на базе металлического баллона:

Хорошая вместительность. Это облегчает готовку нужного количества пищи для больших компаний.
Простота изготовления. Любой человек с начальными слесарными навыками справиться с этой задачей. Все, что нужно сделать – произвести вырез в емкости и приварить к ней ножки. Более сложное исполнение предусматривает наличие крышки на шарнирах.
Дешевизна. Потратиться придется только на стойки и ручки, которые можно изготовить из стальных труб б/у.

Готовая конструкция обладает отличными эксплуатационными характеристиками. Толстые стенки не дают ей быстро прогореть. Единственное, что внутренность баллона после разрезания необходимо хорошо почистить перед первой растопкой.

Что можно сделать из газового баллона своими руками

А действительно, что можно сделать из газового баллона своими руками? Так уж повелось ещё со времен Советского Союза, что многие изделия можно переработать принципиально и получить из них новые конструкции, которые будут выполнять совершенно другие функции. Из газового баллона, как оказалось, можно сделать многое и, заметьте, всё будет выполнено именно своими руками.

Печь из баллона

Первым делом, когда ищешь ответ на вопрос что можно сделать из газового баллона своими руками, на ум приходит печь-буржуйка. Преимуществ у такого агрегата множество, как и в самом принципе монтажа. Во-первых, толщина стенок газового баллона составляет 3 мм и этого вполне достаточно, чтобы буржуйка из него не прогорела уже в первый сезон эксплуатации. Во-вторых, доработать газовый баллон придётся совсем немного – печь изготавливается за один день своими руками. Третье преимущество заключается в огромном выборе конструкций: можно сделать печь из одного баллона или из двух, вертикальную конструкцию или горизонтальную. Фантазия собственная или подсказки из интернета – и вы сможете сделать из газового баллона изделие, которое выручит вас в холодную зиму.

Недостатки также присутствуют. Вернее сказать, это даже не недостатки, а особенности, которые необходимо учесть, чтобы они не превратились в недостатки. Например, необходимо перед первой топкой дров снять краску с внешней стороны деталей из баллона. В противном случае краска начнёт выгорать и наполнит едким дымом помещение. Также необходимо ОБЯЗАТЕЛЬНО позаботиться о пожарной безопасности. Стенки печки из газового баллона могут нагреваться докрасна и это чревато многими неприятностями. Вам может показаться, что такой нагрев – это только в плюс, ведь будет тепло внутри помещения. Но всё, что может вспыхнуть от такого сильного нагрева, вспыхнет непременно, если будет находиться слишком близко к буржуйке. И о стенах самого помещения нужно позаботиться: у нас шлакоблочная стена мастерской треснула вертикально по всей высоте уже после нескольких вечеров использования. Что можно сделать для защиты стены: устанавливать печь на расстоянии от неё, защитить оцинкованным экраном, смонтированным на стену на небольшом расстоянии от неё или же топить буржуйку в меру. Последнее, кстати, не самое лучшее – «угадать» оптимальное количество дров будет сложно. И самое главное: печка из газового баллона своими руками (да хоть и чужими тоже) будет очень быстро остывать. Пока внутри горит огонь, пока подбрасываются дрова – будет тепло. Но стоит дровам перегореть, как печка моментально остывает. Помогут утепленные стены помещения, где будет эксплуатироваться такая буржуйка, и устранение даже минимальных щелей в районе окон, дверей или ворот помещения.

Кормушки для животных и птицы

Это ещё один вариант того, что можно сделать из газового баллона своими руками и при этом получить отменное качество. Такие кормушки представляются если не вечными, то 100% долговечными. Газовый баллон разрезается вдоль своей оси и получаете две половинки, каждая из которых станет прекрасной кормушкой для свиней, овец или поилкой для птицы. Останется только приварить подставку, так как нижняя часть каждой из половинок будет полукруглая и, само собою, стоять на земле не будет. Ещё можно отрезать по линии подкладных колец верх и низ баллона и получить круглые небольшие кормушки. Они подойдут для некрупных животных и при условии, что речь идёт о одной-двух особях. А может это будут поилки для цыплят – решать вам.

Здесь также нужно учесть некоторые особенности, чтобы потом не огорчаться. Поскольку внутрь таких кормушек будет насыпаться корм, то следует особо тщательно очистить внутреннюю часть от газолина. Если баллон пережил многократные заправки и не чистился, то внутри собирается газолин, обладающий очень сильным запахом. Сильный запах плюс маслянистость по всей поверхности – это нужно убрать, чтобы не отравить птицу и животных. Как это сделать своими руками: помогает комплекс действий, включающий в себя мойку в кипятке с применением различных чистящих средств, выжигание паяльной лампой и чистка с помощью насадок на дрель или УШМ.

Ручной каток для трамбовки

И также из газового баллона, и также своими руками. Каток – вещь редко применяемая, но если уж понадобится, то найти его сложно. Утрамбовать асфальтное покрытие, если вам приходится делать это своими руками и на каток не приходится рассчитывать; трамбовка основания под тротуарную плитку, уплотнение грунта – ситуаций может быть много. Главное, что сделать ручной каток из газового баллона своими руками ещё проще, чем предыдущие поделки, о которых мы вспоминали выше. П-образная труба диаметром около дюйма, концы которой будут крепиться к центру верхней и нижней частей баллона посредством подшипников и рукоятка удобной для ваших рук формы и длины – вот и вся конструкция. В качестве наполнителя используют воду или песок. Вода легче, песок тяжелее, так что выбор зависит от предназначения катка.

Главное – безопасность. Поскольку к газовому баллону будут привариваться детали, то следует позаботиться об очистке от газолина, чтобы предотвратить неприятности. В конце статьи мы поговорим об этом подробнее.

Другие поделки из баллонов

Если вы подумали, что печь, кормушка и каток – это и весь список того, что можно сделать из газового баллона своими руками, то вы ошибаетесь. Изобретательности нет предела: различные ёмкости для хранения чего-либо, коптильня, мангал, корморезка, автоклав, компрессор и даже бойлер – вот относительно полный перечень поделок. Другое дело, что некоторые из этих конструкций не всегда оправданы и будет проще приобрести (купить) готовый агрегат из соображений безопасности. Если мастер знает, что он делает своими руками и настолько это безопасно для эксплуатации, то вопрос снимается. Но если ума мало, то можно или себя угробить, или родных. Никого оскорбить не хотим, но случаи бывают разные.

Как разобрать газовый баллон

Мы обещали выше, что научим разбирать баллон безопасно и слово держим. Прежде всего, не думайте, что всё так просто и безопасно – если действовать неправильно, то можно обжечься в прямом и переносном смысле этого слова. Приведём пример нашей молодости. Это как раз тот период, когда опыта мало, интернета не было, но зато присутствовало жгучее желание использовать газовый баллон не по назначению. Логика подсказывала, что нужно опасаться даже той незначительной доли газолина внутри, но не хотелось особо замарачиваться. Поэтому, сбив вентиль кувалдой, мы принялись наполнять баллон водой, стряхивать его и сливать жидкость. Повторив так раз пять, мы решили, что угрозы уже нет. Болгаркой начали пилить баллон вдоль оси и уже на 90% закончили работу. И вот только тогда (!) остатки газолина вспыхнули и мастер был объят облаком пламени. Ничего страшного – всего лишь обожжённые брови и волосы по всему открытому телу – но ведь неприятно.

Инструкция поможет вам разобрать баллон (распилить) без последствий:

Даже если у вас есть уверенность в том, что баллон пустой, необходимо открыть вентиль. Стравив даже то незначительное количество газа, вы лишний раз себя подстрахуете.
Вентиль необходимо демонтировать. Вот здесь каждый пробует в силу своих возможностей и фантазии. Одни сбивают его кувалдой, вторые спиливают болгаркой или ручной ножовкой по металлу, третьи выкручивают его. Последний вариант самый безопасный, но сложно выполнимый в домашних условиях. Зажать баллон так, чтобы он не прокручивался под усилием ключа – это сложно. Если применять резку вентиля у самого основания баллона, то ТОЛЬКО с помощью ручной ножовки! Никаких резаков и УШМ!
Отверстие, которое образовалось после снятия вентиля, небольшое в диаметре, но и этого достаточно, чтобы залить внутрь воду. Зачем это необходимо? Вода вытеснит остатки газа и при резке наверняка ничего не вспыхнет. Вот здесь небольшая сложность, вернее, неудобство: вам нужно разрезать баллон с водой внутри и обязательно вода будет вытекать из образовавшегося разреза. Тут ничего не поделаешь – это такая особенность, под которую нужно уметь подстраиваться. Например, место, где вы будете работать своими руками, должно быть таким, чтобы пролитая вода не собиралась и не пришлось месить грязь ногами. Естественно, эта операция должна происходить на открытом воздухе, а не в помещении.
Если обилия воды не избежать, то можно рискнуть промыть баллон несколько раз, смыв остатки газолина. Только заметьте: мы специально написали слово «рискнуть», так как гарантий безопасности дать не можем. в нашем случае, как вы помните, газолина почти не было, но вспышка его последовала уже под конец резки.
Резка с помощью болгарки является самым быстрым способом. Размечаете линию с помощью маркера (графит карандаша от вибрации быстро слетит с поверхности) и начинаете резать. Поскольку газовый баллон круглый, то лучше подложить что-то под него со сторон, чтобы он не покатился во время работы.
Очистка внутренней поверхности необходима даже в том случае, если конструкция из баллона не будет использоваться под корм для птицы или животных. Запах сильный и стойкий, поэтому нужно его убрать. Для начала можно вымыть кипятком с применением различного рода чистящих средств. Это поможет частично, поэтому далее следует выжигание. Паяльная лампа или костёр – решайте сами. Оба варианта помогут 100% и вам лишь останется завершить очистку щеткой по металлу. Лучше применить соответствующую насадку на дрель или болгарку, чтобы дело шло быстрее.

Вместо заключения

Как видите, вопрос «что можно сделать из газового баллона своими руками» имеет много вариантов ответов. Главное – это ваша безопасность, ведь собираетесь работать именно своими руками, а значит ими же и рискуете. Любая конструкция, которую вы сделаете из баллона, прослужит вам долго. Причина: высокое качество стали, что сейчас редкость. Только мы советуем ещё и продумать всё основательно – стоит ли делать вещь своими руками, если магазинный вариант будет надёжнее. Например, мы бы не рискнули работать самодельным компрессором из баллона или бойлером – жизнь дороже.

Инструкция по изготовлению мангала из газового баллона своими руками

Среди вариантов мангалов уверенно лидируют изделия из металла. В зависимости от выбора материала они могут быть переносными и стационарными. Многие поклонники готовки на углях предпочитают самодельные металлические конструкции. Практичное, экономное и эффективное решение — сделать мангал из газового баллона своими руками.

Достоинства

Использование пропановых баллонов для изготовления мангала обусловлено несколькими факторами:

Широким распространением и доступностью. Газовые баллоны устанавливаются в автомобили, применяются на промышленных предприятиях и в ЖКХ.
Невысокой ценой. Особенно дешево обходятся списанные баллоны. Даже если они непригодны для дальнейшей эксплуатации, дефекты не играют значимой роли при изготовлении мангала. В любом случае, покупка стального листа необходимой толщины обойдется дороже в 2-3 раза.
Качеством материала. На изготовление емкостей высокого давления идет легированная сталь или прочная углеродистая. Толщина стенки баллона, пригодного для мангала на 6-10 порций, как правило, составляет не менее 3 мм. Этого достаточно, чтобы жаровня выдерживала высокие температуры (даже при горении древесины) без заметных тепловых деформаций, уверенно противостояла коррозии.
Простотой изготовления. Справиться с работой может практически каждый человек, имеющий минимальные навыки обращения с болгаркой и дрелью. Не обязательны даже сварочные работы – для многих простых конструкций достаточно просто правильно порезать заготовку.

Какой баллон лучше? Чаще всего для изготовления мангалов используют кислородные или пропановые баллоны. Вполне подойдут и емкости, предназначенные для хранения азота или углекислого газа, однако найти их подходящего размера значительно сложнее.

Не рекомендуется делать мангал из ацетиленовых баллонов. Стенки таких изделий могут долго сохранять вредные для здоровья соединения.

Делаем своими руками

Для изготовления собственными силами мангала из газового баллона необходимо выполнить несколько действий. Перечислим план работ:

Подобрать подходящий баллон.
Подготовить его к работе.
Запастись инструментом.
Выбрать готовый или сделать чертеж.
Собрать необходимые дополнительные материалы.
Произвести разметку.
Порезать баллон и материалы.
Выполнить сборку изделия.
Позаботиться о защите от коррозии.

Каждый из этих пунктов требует более детального разбора. Об этом ниже.

Выбор емкости

Жаровня – основная деталь будущего мангала. Именно здесь горят угли, может производиться их подготовка (сжигание дров). Здесь же размещаются шампуры или решетка с жарящимися продуктами.

Выбирать баллон для жаровни следует по двум критериям:

Размеру под стандартный шампур или решетку.
Толщине стенки.

Рекомендованная толщина металла стационарного/полустационарного мангала – от 3 мм. Если планируется переносной вариант, она может быть меньше, но не менее 1 мм.

Характеристики баллонов для хранения различных газов можно найти в справочной литературе. Так, для пропановых (пропан-бутановых) емкостей параметры нормируются ГОСТ 15860, а для любых других газов (в том числе, кислорода) – ГОСТ 949-73.

Размеры цилиндрических баллонов

Следует отметить, что даже баллоны незначительного объема (от 3 л) рассчитанные на давление всего 10 атмосфер изготавливаются из стали толщиной не менее 3.1 мм. Соответственно, по условию жаростойкости жаровни подойдет практически любая емкость.

С размерами ситуация несколько сложнее. Как правило, длина рабочей части стандартного шампура лежит в пределах 400-600 мм. Аналогичным должен быть и диаметр баллона.

Размеры кислородных баллонов

В этом отношении резервуары для кислорода и других сжиженных газов неудобны – их максимальный диаметр составляет 219 мм.

Емкости для углеводородов (пропан, пропан-бутан) – вариант более приемлемый. Так, у баллонов БАЖ 51 диаметр составляет 356 мм, БАЖ 41- 399мм, БАЖ 130 – 498 мм.

Источник

Что можно сделать из газового баллона – это часто задаваемый вопрос, ведь большинство людей пользуются магистральным газом, а у многих из них остались ненужные баллоны от пропана. Поэтому, не стоит спешить от них избавляться, ведь такие конструкции получится использовать для изготовления полезных предметов. Причем справиться с таким процессом может даже новичок. Начнем!

Что можно сделать из газового баллона

Преимущества использования баллонов

Следует отметить причины, по которым многие предпочитают использовать газовые баллоны как материал для изготовления конструкций:

Низкая себестоимость. Если уже имеются в наличии ненужные баллоны, не придется платить.
Надежный материал. Из баллонов получаются долговечные конструкции, которые служат долгие годы.
Форма. Поскольку изделия имеют универсальную форму, подходят для изготовления большого количества бытовых предметов.

Газовые баллоны – это прочный материал для изготовления бытовых предметов

Какие материалы и инструменты понадобятся в процессе работы?

В процессе работы понадобится:

пустой газовый баллон;
сварочный аппарат;
дрель;
болгарка;
ножовка;
гаечные ключи;
крепления;
пассатижи.

Из старых баллонов можно изготовить очень декоративные конструкции

ВАЖНО! Возможно, потребуются дополнительные материалы и инструменты, в зависимости от разновидности изделия, которое планируется изготовить.

Цены на популярные марки переносных сварочных аппаратов

~~Переносной сварочный аппарат~~

Техника безопасности

Даже если вы уверены, что баллон пустой, на дне могут оставаться остатки сжиженного газа. Поэтому, чтобы не рисковать, необходимо избавиться от него. Для этого следует оставить конструкцию в открытом виде на 12 часов. При этом необходимо удостовериться, что вблизи отсутствуют источники возгорания.

Перед тем как промыть конструкцию, необходимо открутить вентиль

Спустя это время необходимо промыть внутреннюю часть баллона чистой водой, что позволит удалить остатки газа. Кроме того, для чистки конструкции разрешается использовать известь с водой или хлор. Правда, после таких манипуляций может остаться неприятный запах, который быстро выветривается.

Печи из газового баллона

Чаще всего из газового баллона изготавливают печи – такие конструкции подойдут для обогрева дачи или гаража.

Подробнее о печи для гаража можно прочитать в нашей специальной статье.

Стоит отметить, что оптимальная форма для конструкции печи – это сфера, ведь такое изделие быстро прогревается, к тому же не требует сложной чистки. В камере должно быть два проема с каждой из сторон: для закладывания угля, прочего топлива и выхода тепла.

Если присмотреться внимательно, то такая форма имеется у стандартного газового баллона. Поскольку эти приспособления изготавливают из высокопрочной стали, даже после отработки их использую для создания печей и прочих изделий.

Пример сферической печи из баллона

Подготовка к процессу изготовления

Для того, чтобы изготовить корпус печи, необходимо выбрать баллон в соответствии со следующими параметрами:

Это должна быть только цельнометаллическая конструкция. Композитные изделия для таких целей не применяются, потому что имеются плохую устойчивость к перепадам температуры, и взрываются при определенных обстоятельствах.
Объем газового баллона должен быть не менее двенадцати литров, ведь печи из конструкций маленького объема будут неэкономичными. В такой печке не будет наблюдаться полноценного сгорания топлива. Для средней и небольшой печки подойдут баллоны объемом до 25 литров. Если требуется сделать массивное изделие для обогрева габаритного помещения, то рекомендуется брать баллон объемом 50 литров.

Разрешается брать только пустые емкости

Не стоит приобретать для таких целей пневмобаллоны, которые широко применяются в промышленности, ведь они не подходят для изготовления изделий, а в частности печей. Причиной тому является толстый металл, который будет сложно разрезать. К тому же, эти баллоны имеют большой вес и продолговатую форму, которая не подходит.

Цены на популярные модели дрелей

~~Дрель~~

Реактивная печь: пошаговая инструкция

Печь еще называют «ракетой» – это сложное изделие, которое изготавливают из пустых баллонов. Подобная конструкция позволяет с максимальной продуктивностью использовать топливо, поэтому заслужила популярность у пользователей.

Достоинства и недостатки печи – ракеты

Шаг 1: для начала необходимо подготовить следующие материалы:

круглые трубы размером 7 и 15 сантиметров, толщиной 0,4 сантиметра;
профильную трубу с сечением 20 сантиметров;
отрезок трубы для дымохода – 12 сантиметров;
листы стали;
огнеупорную вату или другой материал.

Следует подготовить заготовки по размерам

Шаг 2: далее с помощью болгарки разрезают профильную трубу, отступая от края 3,5 сантиметра. Одна половина будет использоваться под зольник, а другая для поддувала.

Сделав соответствующие разрезы, следует состыковать топливник и трубу под углом в 90 градусов

В верхней части камеры придется сделать отверстие, куда потребуется приварить бункер для загрузки.

Шаг 3: далее необходимо сварить топливник и райзер, затем закрепить трубу 15 сантиметров, сделав разрез под камеру.

Необходимо установить и приварить бункер, куда будет закладываться топливо. При этом следует зафиксировать дверцы зольника и топливника

Шаг 4: далее следует срезать верхнюю часть баллона и вырезать боковое отверстие под конструкцию печи.

Крышка должна получиться съемной

Шаг 5: проверьте правильность сборки деталей и зафиксируйте сваркой трубку дымохода.

Так будет выглядеть готовая конструкция

Видео – Ракетная печь: изготовление

Цены на угловые шлифмашинки (болгарки)

~~Угловые шлифмашинки (болгарки)~~

Изготовление буржуйки: пошаговая инструкция

Это уже более простой, мобильный вариант печки, которая подойдет для помещений, куда еще не успели подвести коммуникации, но имеется возможность вывода дымохода. Преимущество в том, что буржуйку получится быстро разогреть, а при необходимости перенести. Тем не менее, при длительной эксплуатации корпусная часть конструкции прогорает, поэтому подходит как временный вариант.

Шаг 1: для начала необходимо взять баллон оптимального размера и разметить на нем места разреза.

В боковине конструкции необходимо сделать отверстия для топки и поддувала

Шаг 2: далее следует взять лист металла и вырезать из него детали окошек для топки и поддувала. После чего эти части сваривают между собой, чтобы получилась единая конструкция.

Свариваем рамки и примеряем к баллону

Шаг 3: теперь необходимо сделать колосник из остатков металла и арматуры.

Примеряем колосник к печке

Шаг 4: теперь следует перейти к изготовлению дверцы. В этом случае можно использовать готовые петли, которые получится приварить к изделию. Здесь запором служит старый ключ.

Делаем дверцу и запор

Шаг 5: теперь останется приварить дверцу на место.

Должна получиться такая конструкция

Шаг 6: теперь следует приварить дымоходную трубу к конструкции.

Следует установить перемычку для выхода дымохода на улицу

Шаг 7: при желании, печку можно покрасить специальной огнеупорной краской. Это позволит придать конструкции эстетичный вид.

Окрашиваем буржуйку

Изготовление печи бубафоня: пошаговая инструкция

Такое интересное название имеет печь длительного горения. Происходит этот процесс из-за высокого давления от поршня на топливо, что приводит к горению пиролизных газов, которые нагревают конструкцию.

Шаг 1: для начала необходимо открутить вентиль, если в баллоне имеются остатки газа, то промыть водой. После чего, следует в верхней части конструкции поставить разметку и отпилить верхушку. Для таких целей рекомендуется использовать болгарку. Причем в процессе резки баллона необходимо учитывать, что на изделиях отечественного производства в месте стыка имеется дополнительный армирующий лист металла, поэтому распиливать баллон придется выше этой полоски.

Отпиливаем верхнюю часть баллона по разметке

Шаг 2: теперь следует взять верхнюю часть от баллона, срезать верхушку. Здесь необходимо сделать отверстие по диаметру отопительной трубы.

Примеряем трубу и делаем отверстие в крышке

Шаг 3: теперь придется взять еще один баллон, который будем использовать, для того чтобы увеличить высоту печки. Это позволит увеличить КПД приспособления. Следует отступить от начала примерно 1,5 сантиметра и поставить отметку на расстоянии 30 сантиметров. Именно таких габаритов кусок трубы понадобится для удлинения конструкции.

Необходимо отрезать фрагмент баллона и примерить к основанию будущей печки

Шаг 4: далее предстоит заварить части печки.

Привариваем кусок трубы

На этом этапе необходимо заварить дырки, повреждения в конструкции (если имеются).

Шаг 5: далее следует из металлического листа вырезать круг диаметром 270 миллиметров.

Расчерчиваем на поверхности листа круг, а затем вырезаем болгаркой

При этом посредине необходимо оставить отметку, по которой будем центровать трубу.

Шаг 6: далее предстоит сделать шесть лопастей. Причем идти они должны не прямо, а с изгибом. Это необходимо, чтобы увеличить путь воздуху при выходе из отверстия. Для таких целей опять же пригодится оставшаяся часть от второго баллона. Необходимо вырезать металлическую пластину примерно 40-45 миллиметров, которая пойдет на лопасти.

В результате должны получиться такие лопасти

Перед тем как приварить, необходимо примерить их к кругу. Детали располагают по часовой стрелке. Если имеются недочеты, то следует скорректировать их.

Шаг 7: далее необходимо взять старый диск или металлический лист и вырезать из него круглую деталь с отверстием, которую потребуется приварить на лопасти. Делается это для того, чтобы детали надежнее держались на круге.

Вырезаем деталь и привариваем на лопасти

Шаг 8: теперь к металлическому кругу с лопастями потребуется приварить трубу. Кроме того, необходимо сделать вокруг трубы дополнительную укрепляющую раму.

Должна получиться такая конструкция

Шаг 9: далее необходимо сделать отверстие сверху (максимально близко к началу) конструкции по диаметру трубы 100 миллиметров.

Следует поставить трубу и приварить

Причем располагаться конструкция должна не прямо, а под уклоном.

Шаг 10: в завершении останется только приварить верхнюю крышку к конструкции, а также вывести трубу на улицу.

По окончанию сборки следует разжечь печку и проверить работоспособность

Мангал из газового баллона своими руками

Из газового баллона можно сделать еще одно полезное приспособление – мангал, которое используется во время отдыха на природе, для того чтобы приготовить мясо.

Чтобы определиться с конструкцией, потребуется рассмотреть виды мангалов, которые делают из баллонов.

Таблица №1. Разновидности мангалов

Вид, иллюстрация	Описание
Мангал для барбекю	Этот вариант предполагает возможность обжаривания мяса на открытом огне.
Коптильня	Мясо погружают во внутреннюю часть конструкции, где оно обрабатывается, горячим дымом.
Смокер	Это универсальная конструкция, которая может использоваться для барбекю и для копчения.

Перед тем, как приступить к изготовлению мангала своими руками, опять же понадобится удалить из баллона остатки газа. Причем сделать это лучше вдали от двора, иначе запах будет долго выветриваться.

Таблица №2. Инструкция по изготовлению мангала

Шаг, №	Описание	Иллюстрация
Шаг 1	Для начала потребуется срезать верхнее кольцо от баллона.
Шаг 2	Затем следует перейти к этапу разметки: — для крышки: за середину берем стык, от которого отступаем по 25 сантиметров с каждой стороны; — для подачи воздуха: от стыка в стороны отступаем по 12 сантиметров. После чего необходимо сделать разрезы в местах, где будут петли для крышки. Причем для удобства сварки, пока не следует делать других разрезов.
Шаг 3	Когда петли и крепежи для ручки будут зафиксированы, потребуется разрезать конструкцию по оставшимся меткам.
Шаг 4	Теперь с каждой стороны следует проделать отверстия для подачи воздуха.
Шаг 5	Теперь потребуется установить металлические распорки на крышку с обратной стороны.
Шаг 6	Далее следует с помощью дрели и сверла соответствующего размера, сделать проемы под шампуры. Рекомендуется делать их шире, чтобы туда могли поместиться любые шампуры.
Шаг 7	Затем необходимо приварить к краю конструкции металлическую пластину с отверстиями под шампуры.
Шаг 8	Теперь следует другим куском металла заварить отверстие, которое осталось от вентиля.
Шаг 9	Далее необходимо взять трубы из металлического профиля, нарезать их по размерам и сварить стойку под мангал. Должна получиться конструкция как на фото.
Шаг 10	Затем потребуется сделать съемный стол. Изготавливают его из уголков, а затем обшивают досками.
Шаг 11	Далее следует приварить ручки к конструкции и навес-ограничитель.
Шаг 12	Необходимо обшить древесиной столик.

Готовый мангал будет иметь следующий вид

Как покрасить мангал?

Поскольку мангал используется на открытом воздухе, конструкцию в обязательном порядке придется покрасить. Наличие покрытия позволит уберечь изделие от отрицательного воздействия окружающей среды. Конечно, требуется наружная покраска, потому что сделать это внутри не получится.

Следует внимательно относиться к выбору покрытия, ведь оно должно соответствовать следующим критериям:

в составе должны находиться вещества, защищающие металл от коррозии. Следует выбирать покрытие устойчивое к высоким температурам (до 480 градусов);
поскольку мангал используется для приготовления еды, краска должна быть безопасной с точки зрения экологии. Как правило, на упаковке располагается соответствующая маркировка.

Краски продаются как в банках, так и в виде аэрозоля. Второй вариант является практичным, потому что не придется использовать кисточки.

Пример жаропрочной краски для мангала или барбекю

ВАЖНО! Перед тем, как приступить к покраске конструкции, необходимо тщательно очистить поверхность от загрязнений. Кроме того, рекомендуется отшлифовать сварные соединения.

Уличный камин из газового баллона: пошаговая инструкция

Преимуществом такого изделия по сравнению с предыдущими вариантами является отсутствие необходимости использовать сварочный аппарат. Поэтому создание подобного камина будет под силу даже неопытному мастеру.

Шаг 1: следует приступить к резке баллона. Рекомендуется взять баллон из под гелия, который используется для заправки воздушных шаров.

С помощью болгарки необходимо отрезать днище баллона. Затем понадобится взять напильник, и отшлифовать заусенцы на конструкции

Шаг 2: закрепляем основание. Этой основой послужит отрезанное днище, которое следует зафиксировать с помощью скобок и гаек. Для таких целей придется подготовить в нем проемы. После чего останется вставить скобы и затянуть гайки.

Закрепляем основание

Шаг 3: теперь останется отшлифовать конструкцию от краски, сделать углубления для выхода дыма.

Шлифуем и сверлим отверстия

Шаг 4: далее потребуется покрасить камин огнеупорной краской из баллончика.

Окрашиваем конструкцию

После завершения монтажа следует протестировать печку. При этом необходимо дождаться, пока краска высохнет.

Что еще получится сделать из газового баллона?

Мы рассмотрели лишь меньшую часть изделий, которые получится изготовить из баллонов. Тем не менее, при желании можно соорудить такие конструкции:

Бойлер. Конструкцию заваривают, затем подсоединяют подводки и используют в качестве водонагревателя.

Бойлер

Корморезка. Конструкцию изготавливают из двух баллонов, к которым присоединяют двигатель.

Корморезка

Кормушки для питомцев. Для создания конструкции необходимо разрезать баллон на две части и приварить к ним подставки.

Кормушки

Видео – Бункерная кормушка из баллона

В общем, если у вас имеется в арсенале большое количество газовых баллонов, то следует проявить фантазию и изготовить из них интересные изделия. Большинство конструкций не отличаются сложностью сборки и сделать их можно легко и быстро.

Источник

Виды газовых баллонов

Существуют разнообразные виды газовых баллонов. Они отличаются по:

материалу изготовления: композитные или металлические;
объему: от 100 гр до 50 л.;
наполнению: пропан, бутан, водород, азот и другие газы;
назначению: бытовые, автомобильные, промышленные и пр.;
способу подключения: резьбовые, цанговые, клапанные, прокольные.

Самоделки из баллонов

Определяясь, что можно сделать из газового баллона, следует руководствоваться личными потребностями.

Вариантов агрегатов множество. Они отличаются трудоемкостью исполнения, а также затратами на материалы.

Мангал с крышкой

сварка;
болгарка;
дрель;
отвертка;
молоток;
средства индивидуальной защиты: перчатки, защитные очки.

Мангалы из газового баллона своими руками изготавливаются по следующему алгоритму:

Проводится очистка баллона от остатков газа, что позволит сделать изготовление максимально безопасным.
Осуществляется разметка. Важно отметить мелом линию крышки, надрезы для шампуров, а также расположение будущих ручек и ножек конструкции.
Распиливается газовый баллон по намеченным линиям. Делать работы необходимо аккуратно, чтобы края были ровными. Предварительно следует сбить молотком вентиль, чтобы исключить неприятные ситуации в процессе распиливания.
К корпусу привариваются петли, на которые фиксируется крышка. Ручки привариваются по краям конструкции, а также к крышке. Использовать можно купленные варианты или сделать своими руками из арматуры. Оригинально смотрятся кованые ручки на самодельном мангале из газового баллона.
Привариваются ножки или сооружается съемная подставка под мангал.
В боковых стенках просверливаются отверстия для притока воздуха.
Делаются прорези под шампура по разметке.
Фиксируется дымоход. Его можно изготовить из водопроводной трубы. Крепится он в месте выкрученного вентиля.

Мангал из газового баллона своими руками собирается быстро.

Мангал с коптильней

Мангал Паровоз

Буржуйка из баллона

Изготовление буржуйки из газового баллона осуществляется по следующему принципу:

Осуществление разметки. Маркером отмечаются места дымохода, воздуховода и дверцы.
Проводится распил баллона по намеченным линиям.
Дверца укрепляется металлическими уголками, привариваются петли, снаружи крепится защелка.
Внутри печи устанавливаются колосники.
В нижней части просверливается отверстие для подачи воздуха и удаления золы.
Сваренная из металла коробка фиксируется в нижней части. В нее будет высыпаться зола.
Оборудовав коробку заслонкой, удобно регулировать интенсивность подачи воздуха.
Фиксируется труба дымохода.
Приваривается подставка или ножки.

Печь бубафоня

Срезать верхнюю часть баллона и приварить фиксаторы для удержания крышки на корпусе.
Вырезать диск из металла, диаметром меньше баллона для беспрепятственного движения внутри. В центре диска сделать отверстие для крепления трубы. В нижней части приварить отрезки металла, которые не позволят перекрывать доступ кислорода к топливу.
К отверстию в центре поршневого диска приваривается труба. Она выводится через отверстие в верхней части баллона. При этом прилегание не должно быть плотным, чтобы воздух мог поступать и сверху печи.
Вырезается труба длинной не меньше 2 м и приваривается к подготовленному отверстию в верхней части емкости. Она необходима для подачи воздуха.

Печь ракета

Верхняя часть баллона срезается, герметизируется и крепится болтами.
Нижнюю часть емкости необходимо обрезать для удобства расположения внутри труб.
Топка изготавливается непосредственно из камеры, к которой присоединена жаровая труба. В задней части топки располагается поддувало, которое служит дополнительно для удаления золы.
В корпус газового баллона устанавливаются друг в друга две трубы различного диаметра. К трубе меньшего размера приваривается жаровая труба. Пространство, образовавшееся между трубами, засыпается сыпучим теплоизолятором, к примеру, керамзитом.

Этапы работы

Чтобы результат работы был удовлетворительным, следует четко соблюдать правила выполнения работ.

Необходимые инструменты

Для изготовления большинства устройств из газовых емкостей необходим следующий набор инструментов:

болгарка для распила;
дрель для подготовки отверстий;
сварка для соединения составляющих элементов;
болты для крепления отдельных компонентов.

Как правильно распилить баллон

Как и чем покрасить

Советы по изготовлению

Газовый баллон – универсальная емкость, из которой можно сделать много полезных для хозяйства вещей.

Источник
