Что можно сделать из газового баллончика своими руками

Если у вас есть газобалонная пневматика, то наверняка полно пустых баллончиков. Автор статьи предлагает не выбрасывать их, а сделать прочный корпус для флешки.

Внимание!!! Перед распилом баллончика убедитесь в том что там не осталось газа! Баллончик под большим давлением и его разборка может привести к взрыву баллона!

Итак, в наших руках пустой
баллончик (а лучше два) импортного производства из под углекислого газа (CO?). Можно использовать и отечественные баллоны — у них толщина стенки даже чуть больше (хотя и эти достаточно толстые), но, к сожалению, они короче, поэтому длинные флешки рискуют не влезть в них.

Дальше нам необходимо распилить баллончик на две части, из которых, одна станет корпусом, а вторая — крышкой. Хотя лично мне не понравился вариант крышки в виде стандартного горлышка, так что крышка была изготовлена из полукруглого донышка второго баллона. Обращаю внимание на необходимость очень точного разреза перпендикулярно оси! Даже незначительные погрешности могут привести к тому, что при соединении корпуса и колпачка стенка обретет вполне заметный «излом». Естественно, торцы отпиленных частей необходимо ровно зашлифовать «шкуркой» на ровной поверхности, например, стекле. В принципе, на этом можно и закончить — флешка получится лаконичной и брутальной, но я решил слегка приукрасить корпус и сделал с обеих сторон по три косых пропила с помощью двух, сложенных вместе, ножовочных полотен. После чего опять выровнял разрезы надфилем и «шкуркой» (но не очень мелкой — нам будут на руку микроцарапины на стенках прорези), обернутой вокруг пластиковой карты.

Естественно, что просто так оставлять отверстия в корпусе было нельзя, поэтому я начал думать чем же их прикрыть. После перебора нескольких решений я пришел к довольно хитрому варианту. Для этого в магазине канцелярских товаров покупается линейка желаемого цвета — я выбрал УФ-активный (флуоресцентный) оранжевый, так как он хорошо сочетается со шлифованным металлом. Также необходимо проверить, чтобы толщина пластика примерно совпадала с толщиной прорези, а точнее немного превышала ее.

Из линейки выпиливается небольшой кусочек цветного пластика с таким расчетом, чтобы его можно было вставить в эту прорезь с запасом по длине и высоте. На всякий случай напоминаю, что по толщине он должен быть чуть больше прорези и не влезать в нее. Торец зашлифовывается до полукруглого профиля — чтобы плотно прилегать к «дну» прорезей.

Нам потребуется дихлорэтан, который широко известен моддерам, любящим работать с оргстеклом, и обычно продается на радиорынках. С помощью кисточки или ватной палочки необходимо быстро и обильно смочить боковые поверхности и торец кусочка линейки, подождать несколько секунд пока дихлорэтан размягчит поверхность пластика и с усилием вставить его в щель до упора (можно помочь себе молотком). Проверьте, чтобы нигде не было зазоров.

Теперь откладываем это и идем пить чай (не забыв хорошо помыть руки

после дихлорэтана
). Нам нужно дождаться пока дихлорэтан полностью испарится и пластик приобретет первоначальную твердость — не трогайте его хотя бы несколько часов, иначе вы рискуете расшатать плотную посадку. Когда все высохнет, можно срезать лишний пластик снаружи, стараясь не задеть металл, и зашлифовать его вровень с корпусом.

Также зашлифовать пластик вровень с металлическим корпусом можно и изнутри, хотя это не обязательно. Возможно, без этой операции пластик будет даже надежнее держаться в пазе, но скорее всего это будет немного мешать установке платы флешки.

Пластик на удивление хорошо закрепился и не собирался вылетать, несмотря на малую толщину. Раз технология оказалась успешной, то я проделал то же самое со всеми остальными прорезями, естественно на этот раз «оптом». Конечно, после этого корпус был окончательно зашлифован.

Далее необходимо было продумать технологию крепления платы флешки в ее новом корпусе. Для этого из той же линейки были выпилены три шайбочки под внутренний диаметр корпуса, после чего в них были сделаны прорези под разъем флешки. Две из них будут склеены вместе и будут прочно удерживать плату в корпусе, а третья станет ответной частью в крышке.

После этого встал вопрос организации подсветки. Грех было не воспользоваться свойством УФ-активности пластика и поэтому на роль подсветки был выбран 3 миллиметровый ультрафиолетовый светодиод. При попытке прямого подключения его вместо стандартного светодиодного индикатора на плате, оказалось, что там для него маловато питания и он еле светится. Единственным источником питания остается 5 вольт из USB-разъема, но в этом случае мы утратим функцию индикации чтения/записи.

Воспоминания основ электротехники подсказали решение в виде транзистора. Первый попавшийся элемент был обнаружен на старой плате от жесткого диска и выпаян оттуда, признаюсь — никакого подбора по параметрам я не производил и даже не разглядел маркировку, но на удивление схема заработала! Вкратце — непосредственно питание берется с тех самых 5 вольт через резистор, а «земля» подключена к транзистору, и появляется она именно тогда, когда транзистор фиксирует напряжение на контактах светодиода-индикатора. Простенькая схема прилагается.

А действительно, что можно сделать из газового баллона своими руками? Так уж повелось ещё со времен Советского Союза, что многие изделия можно переработать принципиально и получить из них новые конструкции, которые будут выполнять совершенно другие функции. Из газового баллона, как оказалось, можно сделать многое и, заметьте, всё будет выполнено именно своими руками.

Печь из баллона

Первым делом, когда ищешь ответ на вопрос что можно сделать из газового баллона своими руками, на ум приходит печь-буржуйка. Преимуществ у такого агрегата множество, как и в самом принципе монтажа. Во-первых, толщина стенок газового баллона составляет 3 мм и этого вполне достаточно, чтобы буржуйка из него не прогорела уже в первый сезон эксплуатации. Во-вторых, доработать газовый баллон придётся совсем немного – печь изготавливается за один день своими руками. Третье преимущество заключается в огромном выборе конструкций: можно сделать печь из одного баллона или из двух, вертикальную конструкцию или горизонтальную. Фантазия собственная или подсказки из интернета – и вы сможете сделать из газового баллона изделие, которое выручит вас в холодную зиму.

Недостатки также присутствуют. Вернее сказать, это даже не недостатки, а особенности, которые необходимо учесть, чтобы они не превратились в недостатки. Например, необходимо перед первой топкой дров снять краску с внешней стороны деталей из баллона. В противном случае краска начнёт выгорать и наполнит едким дымом помещение. Также необходимо ОБЯЗАТЕЛЬНО позаботиться о пожарной безопасности. Стенки печки из газового баллона могут нагреваться докрасна и это чревато многими неприятностями. Вам может показаться, что такой нагрев – это только в плюс, ведь будет тепло внутри помещения. Но всё, что может вспыхнуть от такого сильного нагрева, вспыхнет непременно, если будет находиться слишком близко к буржуйке. И о стенах самого помещения нужно позаботиться: у нас шлакоблочная стена мастерской треснула вертикально по всей высоте уже после нескольких вечеров использования. Что можно сделать для защиты стены: устанавливать печь на расстоянии от неё, защитить оцинкованным экраном, смонтированным на стену на небольшом расстоянии от неё или же топить буржуйку в меру. Последнее, кстати, не самое лучшее – «угадать» оптимальное количество дров будет сложно. И самое главное: печка из газового баллона своими руками (да хоть и чужими тоже) будет очень быстро остывать. Пока внутри горит огонь, пока подбрасываются дрова – будет тепло. Но стоит дровам перегореть, как печка моментально остывает. Помогут утепленные стены помещения, где будет эксплуатироваться такая буржуйка, и устранение даже минимальных щелей в районе окон, дверей или ворот помещения.

Кормушки для животных и птицы

Это ещё один вариант того, что можно сделать из газового баллона своими руками и при этом получить отменное качество. Такие кормушки представляются если не вечными, то 100% долговечными. Газовый баллон разрезается вдоль своей оси и получаете две половинки, каждая из которых станет прекрасной кормушкой для свиней, овец или поилкой для птицы. Останется только приварить подставку, так как нижняя часть каждой из половинок будет полукруглая и, само собою, стоять на земле не будет. Ещё можно отрезать по линии подкладных колец верх и низ баллона и получить круглые небольшие кормушки. Они подойдут для некрупных животных и при условии, что речь идёт о одной-двух особях. А может это будут поилки для цыплят – решать вам.

Здесь также нужно учесть некоторые особенности, чтобы потом не огорчаться. Поскольку внутрь таких кормушек будет насыпаться корм, то следует особо тщательно очистить внутреннюю часть от газолина. Если баллон пережил многократные заправки и не чистился, то внутри собирается газолин, обладающий очень сильным запахом. Сильный запах плюс маслянистость по всей поверхности – это нужно убрать, чтобы не отравить птицу и животных. Как это сделать своими руками: помогает комплекс действий, включающий в себя мойку в кипятке с применением различных чистящих средств, выжигание паяльной лампой и чистка с помощью насадок на дрель или УШМ.

Ручной каток для трамбовки

И также из газового баллона, и также своими руками. Каток – вещь редко применяемая, но если уж понадобится, то найти его сложно. Утрамбовать асфальтное покрытие, если вам приходится делать это своими руками и на каток не приходится рассчитывать; трамбовка основания под тротуарную плитку, уплотнение грунта – ситуаций может быть много. Главное, что сделать ручной каток из газового баллона своими руками ещё проще, чем предыдущие поделки, о которых мы вспоминали выше. П-образная труба диаметром около дюйма, концы которой будут крепиться к центру верхней и нижней частей баллона посредством подшипников и рукоятка удобной для ваших рук формы и длины – вот и вся конструкция. В качестве наполнителя используют воду или песок. Вода легче, песок тяжелее, так что выбор зависит от предназначения катка.

Главное – безопасность. Поскольку к газовому баллону будут привариваться детали, то следует позаботиться об очистке от газолина, чтобы предотвратить неприятности. В конце статьи мы поговорим об этом подробнее.

Другие поделки из баллонов

Если вы подумали, что печь, кормушка и каток – это и весь список того, что можно сделать из газового баллона своими руками, то вы ошибаетесь. Изобретательности нет предела: различные ёмкости для хранения чего-либо, коптильня, мангал, корморезка, автоклав, компрессор и даже бойлер – вот относительно полный перечень поделок. Другое дело, что некоторые из этих конструкций не всегда оправданы и будет проще приобрести (купить) готовый агрегат из соображений безопасности. Если мастер знает, что он делает своими руками и настолько это безопасно для эксплуатации, то вопрос снимается. Но если ума мало, то можно или себя угробить, или родных. Никого оскорбить не хотим, но случаи бывают разные.

Как разобрать газовый баллон

Мы обещали выше, что научим разбирать баллон безопасно и слово держим. Прежде всего, не думайте, что всё так просто и безопасно – если действовать неправильно, то можно обжечься в прямом и переносном смысле этого слова. Приведём пример нашей молодости. Это как раз тот период, когда опыта мало, интернета не было, но зато присутствовало жгучее желание использовать газовый баллон не по назначению. Логика подсказывала, что нужно опасаться даже той незначительной доли газолина внутри, но не хотелось особо замарачиваться. Поэтому, сбив вентиль кувалдой, мы принялись наполнять баллон водой, стряхивать его и сливать жидкость. Повторив так раз пять, мы решили, что угрозы уже нет. Болгаркой начали пилить баллон вдоль оси и уже на 90% закончили работу. И вот только тогда (!) остатки газолина вспыхнули и мастер был объят облаком пламени. Ничего страшного – всего лишь обожжённые брови и волосы по всему открытому телу – но ведь неприятно.

Инструкция поможет вам разобрать баллон (распилить) без последствий:

Даже если у вас есть уверенность в том, что баллон пустой, необходимо открыть вентиль. Стравив даже то незначительное количество газа, вы лишний раз себя подстрахуете.
Вентиль необходимо демонтировать. Вот здесь каждый пробует в силу своих возможностей и фантазии. Одни сбивают его кувалдой, вторые спиливают болгаркой или ручной ножовкой по металлу, третьи выкручивают его. Последний вариант самый безопасный, но сложно выполнимый в домашних условиях. Зажать баллон так, чтобы он не прокручивался под усилием ключа – это сложно. Если применять резку вентиля у самого основания баллона, то ТОЛЬКО с помощью ручной ножовки! Никаких резаков и УШМ!
Отверстие, которое образовалось после снятия вентиля, небольшое в диаметре, но и этого достаточно, чтобы залить внутрь воду. Зачем это необходимо? Вода вытеснит остатки газа и при резке наверняка ничего не вспыхнет. Вот здесь небольшая сложность, вернее, неудобство: вам нужно разрезать баллон с водой внутри и обязательно вода будет вытекать из образовавшегося разреза. Тут ничего не поделаешь – это такая особенность, под которую нужно уметь подстраиваться. Например, место, где вы будете работать своими руками, должно быть таким, чтобы пролитая вода не собиралась и не пришлось месить грязь ногами. Естественно, эта операция должна происходить на открытом воздухе, а не в помещении.
Если обилия воды не избежать, то можно рискнуть промыть баллон несколько раз, смыв остатки газолина. Только заметьте: мы специально написали слово «рискнуть», так как гарантий безопасности дать не можем. в нашем случае, как вы помните, газолина почти не было, но вспышка его последовала уже под конец резки.
Резка с помощью болгарки является самым быстрым способом. Размечаете линию с помощью маркера (графит карандаша от вибрации быстро слетит с поверхности) и начинаете резать. Поскольку газовый баллон круглый, то лучше подложить что-то под него со сторон, чтобы он не покатился во время работы.
Очистка внутренней поверхности необходима даже в том случае, если конструкция из баллона не будет использоваться под корм для птицы или животных. Запах сильный и стойкий, поэтому нужно его убрать. Для начала можно вымыть кипятком с применением различного рода чистящих средств. Это поможет частично, поэтому далее следует выжигание. Паяльная лампа или костёр – решайте сами. Оба варианта помогут 100% и вам лишь останется завершить очистку щеткой по металлу. Лучше применить соответствующую насадку на дрель или болгарку, чтобы дело шло быстрее.

Вместо заключения

Как видите, вопрос «что можно сделать из газового баллона своими руками» имеет много вариантов ответов. Главное – это ваша безопасность, ведь собираетесь работать именно своими руками, а значит ими же и рискуете. Любая конструкция, которую вы сделаете из баллона, прослужит вам долго. Причина: высокое качество стали, что сейчас редкость. Только мы советуем ещё и продумать всё основательно – стоит ли делать вещь своими руками, если магазинный вариант будет надёжнее. Например, мы бы не рискнули работать самодельным компрессором из баллона или бойлером – жизнь дороже.

Никого уже не удивишь грилем или буржуйкой из газового баллона, но недостатком таких конструкций можно считать то, что для их сборки нужна сварка, которая не у каждого есть, да и далеко не каждый умеет ей пользоваться. В этой инструкции я покажу вам, как можно сделать простейшую уличную печку своими руками без использования сварки. Вам будет нужен лишь инструмент для резки металла (болгарка или дремель), а также дрель со сверлами и другое.

Такой печью можно пользоваться круглый год, особенно приятно проводить весенние и осенние вечера у костра. Тут можно готовить или разогревать шашлык, жарить зефир и другое, у кого на что хватит фантазии. Вполне возможно, что тут можно печь и картошку.
Так как печь сделана и тонкого металла, возле нее довольно тепло.

Материалы и инструменты для самоделки :

— газовый баллон (у автора это пустой баллон из под гелия, которым заправляют шарики);
— дремель;
— ножовка;
— болгарка (теоретически работу можно выполнить с помощью нее);
— жаростойкая краска;
— болгарка с металлической щеткой (если вы не хотите зачиать баллон вручную);
— пару болтов с гайками;
— гаечные ключи;
— металлические скобы с гайками и шайбами для стяжки;
— напильник;
— фломастер;
— плоскогубцы и другое.

Процесс изготовления печи:

Шаг первый. Убираем из баллона газ

Опасно!

Начинается все с резки газового баллона, что всегда является очень опасным мероприятием. Даже если в баллоне газ будет не горючим, это еще не значит, что вы можете не получить травму. Всегда используйте защитные перчатки, маску и одежду с длинным рукавом при работе с такими вещами.

Первым делом вам нужно будет убрать весь газ из баллона. Есть масса способов, как это сделать. Первым делом вам нужно будет сперва открутить кран на всю катушку и спустить газ. Далее кран нужно будет полностью снять. Теперь в баллон можете под завязь налить воды и слить, эту процедуру желательно проводить несколько раз. В итоге горючего газа там остаться не должно. Если все же боитесь, можете отнести баллон на пустырь, поджечь под ним костер, тем самым он весь выгорит. Эта процедура хороша ее тем, что краска обгорает и ее легче счистить.

Шаг второй. Режем баллон

Убедившись на 100% в том, что в баллоне нет газа, можно приступать к его резке. Сложность этой процедуры будет зависеть от используемого инструмента. Наверное, быстрее всего получится работать болгаркой, но также подойдет дремель или другой инструмент.

Конечно, сделать такую печь получится лишь в том случае, если у вас есть такой баллон как у автора. Если баллон немного отличается, тот тут придется немного поколдовать. Вооружившись режущим инструментом, отрезаем у баллона дно. После этого вам будет нужен напильник или крупная наждачная бумага. С помощью нее нужно пройтись по месту среза, убрав заусеницы, об которые можно поранить руку. На этом шаге работы окончены.

Шаг третий. Крепим основание

В качестве основания у нас выступает отрезанная ранее часть, а крепиться она при помощи скоб с резьбами и гайками. Для этого в основании сверлятся соответствующие отверстия. Ну а далее вставляете скобы, затягиваете хорошенько гайки и установку основания можно считать оконченной.

При затяжке гаек печь нужно перевернуть и посмотреть, ровно ли она стоит. Если печь перекошена, скобы можно отпустить, отрегулировать печь, а затем окончательно затянуть.

Шаг четвертый. Шлифуем и сверлим отверстия

Для горения дров в печи обязательно должна осуществляться подача воздуха. Автор решил не заморачиваться с поддувалом и просто насверлил в баллоне отверстий. Отверстия автор старался сверлить равномерно по всей печи. Они располагаются по 4 штуки в каждом ряду. Для того чтобы ровно просверлить отверстия, рекомендуется сперва все разметить фломастером.

После этого можно переходить к шлифовке. С баллона нужно будет содрать всю заводскую краску, иначе при растопке печи она начнет дымить и вонять. Лучше эту работу выполнить механически, используя болгарку с металлической щеткой. Если напрячься, то в принципе содрать ее можно и грубой наждачной бумагой.

Шаг пятый. Завершающий этап. Красим печь

Если печь не покрасить, она от тепла и влаги очень быстро поржавеет, а со временем и вовсе прогорит. Для покраски вам понадобиться жаростойкая краска. Если таково нет, металл нужно покрыть хотя бы грунтовкой.

Автор красит свою печку как снаружи, так и изнутри. Удобно это сделать, если печь будет висеть. Помещение для сушки должно быть теплым. Чтобы покрытие было толстым и хорошо смотрелось, красить печь нужно несколько раз. Автор покрыл ее всего двумя слоями краски, но рекомендует красить в три захода.

Предлагаем вашему вниманию новый материал, который особенно понравиться курящим и коллекционерам, поскольку изготавливать мы будем зажигалку.

Итак, что же нам понадобится:

— использованные баллончик CO2
— напильник;
— наждачная бумага;
— колесико от зажигалки;
— кремень;
— фитиль.

Берем один баллончик CO2, который мы будем использовать в качестве основы для нашей зажигалки. Вначале нам нужно сделать резьбу на верхней части баллончика, чтобы обеспечить максимальную герметичность и снизить потерю бензина в зажигалке. Для этого автор использует станок, однако если его нет, можно воспользоваться резьбонарезным инструментом.

Резьбу слегка подправляем напильником и наждачной бумагой.

Следующим делом приступаем к изготовлению колпачка для нашей зажигалки. Для этого просто отрезаем нижнюю часть баллончика.

Нужно сделать резьбу также на крышечке зажигалки, чтобы крышка накручивалась на основу, и мы достигли желаемого эффекта.

На этом этапе советуется не спешить и периодически проверять правильность, а также соответствие резьбы, чтобы не проделывать все снова и снова. Если резьба подходит, но крышка накручивается туго и не до конца, то нужно ее слегка углубить. Причиной могут быть также стружки, которые часто не сразу выходят после резки.

Следующим этапом нам нужно сделать крепление для колесика зажигалки, а также установить фитиль.

Берем заготовку под диаметр горлышка баллончика. На эту заготовку будет крепиться колесико и кремень. Для того, чтобы наша зажигалка не была одноразовой, и мы имели возможность заменять старый кремень на новый, автор советует также сделать резьбу на заготовке, а также проделать на ней сквозное отверстие для кремня.

Следующим шагом нарезаем резьбу на самом баллончике, чтобы туда можно было накрутить конструкцию с колесиком и кремнем.

Все заготовки готовы, а это значит, что можно приступать к сборке нашей зажигалки. Вставляем колесико в свое место и шплинтуем его. Между колесиком и конструкцией автор ставит две прокладки, чтобы колесико крутилось плавно и без необходимости применять силу.

Так как на конструкции проделано сквозное отверстие, кремень можно устанавливать с нижней части без необходимости извлечения колесика. Вставляем кремень, и пружину и фиксируем заглушкой.

Далее устанавливаем прокладку на основе зажигалки, чтобы обеспечить еще большую герметичность.

Наконец проделываем еще одно отверстие на верхней части основы зажигалки, чтобы просунуть через него фитиль. На фитиль наматываем медную проволоку.

На крыше можно установить ушко для цепи, что придаст зажигалке более красивый вид.

Хороший и надёжный мангал можно сделать своими руками даже из самых необычных предметов быта, и одним из них является простой газовый баллон. Он сможет не только стать незаменимым помощником в вашем загородном доме, но и сэкономит вам много денег на приобретение дорогостоящего мангала таких же параметров в магазине. А если хорошо постараться и включить свою фантазию, то он станет и украшением приусадебного участка.

Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Сегодня большой популярностью пользуются мангалы из газовых баллонов и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании. Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков. Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Преимущества мангала из баллона:

Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

Недостатки мангала:

Слишком крупногабаритная конструкция, которая может не вписаться в общий интерьер двора.
Такой мангал достаточно тяжёлый, поэтому один человек перенести его не сможет без посторонней помощи.
В качестве сырья может использоваться только уголь, так как места для поленьев в нём очень мало или придётся ждать, пока дрова полностью прогорят, а затем уже можно будет укладывать шампура.

Подготовка к изготовлению: чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

Размеры баллона:

Высота — 98 см.
Диаметр — 30 см.
Толщина стенок — 0,3 см.
Вес — 22 кг.

Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.
Размечаем баллон мелом
От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.
Разметка газового баллона для устройства крышки
Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).
Линии отреза под крышку будущего мангала
Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.
Внутренние кольца баллона для фиксации крышки

Разметка и размеры будущего мангала в чертеже

Выбор газового баллона

Для того чтобы мангал получился хорошим надо найти подходящий баллон. Если на вашей даче или в загородном доме раньше стояла газовая плита, которая работала от такого баллона, то наверняка у вас осталось несколько штук. Можно поискать баллон в пунктах приёма металлолома, где его вам продадут по цене лома или покопаться во всемирной сети.

Обычно используют большой баллон, объёмом на 50 литров. Главное, чтобы он был не ржавым и не имел больших дыр в корпусе.

Инструменты, необходимые для работы

Прежде чем приступать к работе необходимо подготовить все необходимые инструменты и дополнительные элементы, чтобы не отвлекаться в самый ответственный момент на поиски, например, молотка, зубила или дрели. Для работы нам понадобится набор таких инструментов:

Сварочный аппарат;
Углошлифовальная машина (болгарка);
Защитные очки;
Перчатки;
Дверные петли металлические (3 или 4 штуки);
Заклёпки (один набор) и заклёпочный пистолет;
Молоток;
Отвёртка;
Зубило;
Разводной ключ;
Дрель и сверло по металлу диаметром 10–12 мм;
Металлическая труба для дымохода;
Трубы или длинные железные уголки для ножек (можно использовать готовые механизмы от старых ножных швейных машин);
Четыре квадрата для площадок под ножки — примерно 10х10 см.

Пошаговая инструкция по изготовлению своими руками

Распиливание. Это наиболее ответственный этап, так как от его качества зависит внешний вид будущего мангала и его эксплуатационные характеристики. С помощью болгарки необходимо сделать разрезы строго по намеченным линиям. Предварительно следует открутить полностью вентиль разводным ключом или срезать болгаркой, поливая водой для предотвращения случайного возгорания остатков газа от искры.
Приваривание крышки и ручек. Крышку лучше всего крепить с помощью петель, которые сначала фиксируются заклёпками, а затем привариваются к крышке и основе мангала. Если петли не приварить, то в будущем под воздействием высоких температур они просто отскочат и крышка отвалится. По бокам для перемещения изделия можно сварить из арматуры ручки, предварительно согнутые с помощью паяльной лампы или сварки. При желании металлические готовые ручки можно приобрести в магазине и затем просто прикрутить болтами в специально просверлённые отверстия. Кому как будет удобно.
Приваривание ножек. Трубы или уголки распиливаем на четыре части длиной по 50–70 см и привариваем их к отмеченным линиям в нижней части баллона на одинаковом друг от друга расстоянии, чтобы они образовали правильный прямоугольник. Также на концы ножек рекомендуем приварить квадратные металлические пластины, которые не дадут ножкам углубляться в мягкий грунт под собственным весом тяжёлого мангала. Можно воспользоваться просто двумя металлическими профилями, которые также привариваются внизу параллельно к двум ножкам сразу.
Второй вариант ножек. Из листа металла надо вырезать две полосы шириной по 0,2 см и длиной 0,4 см. Затем эти «ленты» изгибаем в виде дуги по диаметру баллона и к их концам привариваем ножки. Внизу к каждой паре ног привариваем поперечную планку из профиля для создания жёсткости и прочности конструкции.
Привариваем уголок между двумя стойками (длина должна быть не больше баллона).
Если вы используете в качестве ножек конструкцию от швейной машинки, то здесь можно даже установить на нёе два колеса, чтобы мангал можно было просто перекатывать по двору.
Для того чтобы стенки баллона не деформировались под воздействием высоких температур необходимо внутри него по всей длине приварить два уголка со стенками 30х30 мм. Также это придаст дополнительную жёсткость и надёжность конструкции.
Так как для процесса горения требуется постоянный приток кислорода, в задней части изделия надо высверлить примерно десять или пятнадцать крупных отверстий диаметром до 16 мм. Их можно делать в один ряд или расположить в шахматном порядке. Параллельно болгаркой делаем надпилы для установки шампуров.
На торце баллона, там, где раньше находился вентиль, осталось круглое отверстие, в которое мы устанавливаем трубу для дымохода. Для этого можно использовать обычную водосточную трубу.
На дно мангала укладываем несколько колосников из чугуна подходящего размера, которые обычно применяются в печках — буржуйках или котлах для подачи воздуха. Это поможет создать дополнительную вентиляционную систему во время горения углей, а раскалённые докрасна колосники помогут процессу приготовления продуктов даже без добавления углей.

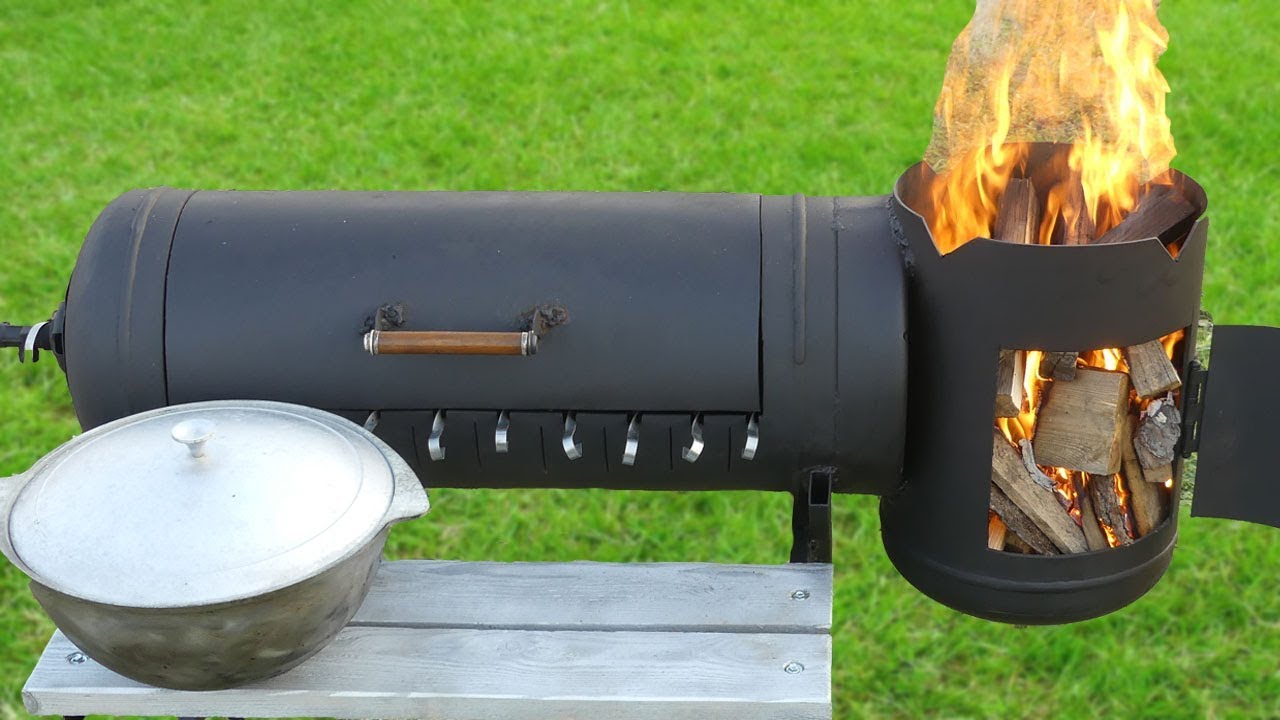

Как сделать с коптильней

Если хорошо постараться и приложить некоторые усилия, то ваш мангал может превращаться в домашнюю коптильню. Главным условием любой коптильни является полная герметичность.

Делается она, так же как и мангал, но только к ней добавляется топка, которую изготавливают из железного листа или небольшого газового баллона. Для этого часть днища мангала спиливают и приваривают к нему топку.

Дымоход является основным элементом коптильни. Его можно сделать самостоятельно или купить в магазине специальную трубу.

К процессу копчения можно будет приступать уже после того, как вы полностью прокалите мангал и топку дровами, чтобы запах газа метана полностью выветрился и не пропитал мясо или рыбу во время копчения.

Как сделать мангал-коптильню из двух газовых баллонов: видео

Окрашивание получившейся конструкции

Выбор вида краски

Для окрашивания мангала из баллона лучше всего использовать термостойкие краски, так как максимальная температура в нём может достигать более 700 градусов. Для этого надо внимательно прочитать инструкцию.

Краски должны защищать металл от проявления ржавчины, а также от перепадов температур при попадании воды на его раскалённую поверхность.

При нагревании краска не должна выделять вредные для организма человека вещества и не вступать в химическую реакцию с другими веществами.

Этапы покраски

Перед началом окрашивания поверхность баллона следует очистить от старой краски с помощью дрели и специальной металлической насадки или наждачной бумаги.
Затем всю поверхность обезжирить спиртом, ацетоном или растворителем.
Краску перед нанесением необходимо хорошо перемешать до получения однородной консистенции и удаления возможных осадков и сгустков. Если краска слишком густая, то можно разбавить её небольшим количеством растворителя.
Наносить краску можно кистью или валиком в несколько слоёв, до получения красивой и гладкой поверхности. Каждый слой должен просыхать от получаса до двух часов в зависимости от вида краски.

При окрашивании мангала на улице температура воздуха не должна быть ниже 20 градусов и выше 40, так как при минусовых температурах краска начнёт замерзать, а при слишком высоких моментально сохнуть.

Акриловые жаростойкие краски сегодня являются наиболее востребованными и выпускаются они в аэрозольных баллонах. Благодаря уникальному составу они считаются наиболее безопасными, быстросохнущими, эффективными и долговечными. Также они обладают антикоррозийными свойствами.

Мангал из газового баллона черного цвета с подставкой Мангал — паровоз из газового баллона на колесах Мангал — подводная лодка из газового баллона с декорированием Мангал — бык из газового баллона черного цвета Мангал из баллона с дымоходом, окрашенный черной термоустойчивой краской Мангал из газового баллона «три в одном» с ножками на колесиках

Нюансы использования полученного изделия

Даже если поверхность мангала покрыта антикоррозийными красками, не рекомендуем подвергать его дополнительным испытаниям и оставлять на улице под открытым небом. Лучше всего летом и весной ставить его под навес, а осенью и зимой убирать в гараж или в помещение хозяйственной постройки.
Если после того как вы сделали все необходимые мероприятия по устранению запаха из баллона он всё равно остался, то необходимо просто несколько раз провести обжиг внутренней части мангала и запах исчезнет навсегда.
Во избежание вылета искры из жаровни и возникновения пожара следует эксплуатировать изделие на безопасном расстоянии от быстровоспламеняющихся предметов. Также после окончания процесса приготовления не стоит высыпать золу, так как она может тлеть ещё около двух дней и стать причиной возникновения огня.
При необходимости мангал можно использовать как барбекю, если установить обычную металлическую решётку от холодильника.
Крышка мангала не только защищает внутреннюю поверхность изделия от атмосферных осадков, но и является основной частью при превращении мангала в коптильню.

Мангал, который изготовлен из газового баллона, может служить также коптильней и барбекю. Если на обычной стандартной жаровне мясо просто жарится, то в данном случае оно ещё и печётся благодаря особенной конструкции изделия. Даже при использовании небольшого количества углей стенки мангала хорошо прогреются и мясо полностью прожарится.

Мангал из баллона будет служить вам долгие годы при условии его правильной эксплуатации и при должном уходе. Это прекрасная многофункциональная конструкция, которая позволяет не только жарить шашлыки, но и делать прекрасные домашние копчёности. И если вы подошли к изготовлению такого изделия серьёзно и основательно, то в будущем мангал будет радовать вас и вашу семью «своими» шашлыками и копчёными вкусностями.

Источник

Сегодня мы научим вас делать аэрозольный баллончик своими руками из подручных средств. Процесс этот не такой уж и трудоемкий, как может показаться на первый взгляд.

Итак, из инструментов вам понадобится: канцелярский нож, дрель и сверла, пила и велосипедный насос. Что касается непосредственно материалов для изготовления, то это: велосипедная камера, клей на основе резины, пустая пластиковая бутылка, пустой баллончик и краска.

Ну что, приступим?

Шаг 1.

Для начала необходимо выпустить остатки давления из пустого баллончика. Это обезопасит вас от его возожного взрыва. Сделать это можно, выпустив из него весь воздух. После этого вам необходимо отпилить кончик баллончика и получить его основание, а также стеклянный шарик.

Шаг 2.

Далее, мы отрезаем трубочку для накачивания от велосипедной камеры и приклеиваем ее недалеко от основания пластиковой бутылки. И да, не забудьте просверлить небольшую дырочку там, куда вы приклеиваете эту трубочку! Клей на основе резины подойтет для этих целей просто превосходно.

Шаг 3.

Теперь нам нужно изготовить сопло. Для этого просверливаем в крышке бутылки отверстие, подходящее для кончика баллончика с трубочкой, который мы получили, выполнив первый шаг. Для его закрепления также не помешает клей.

Шаг 4.

Пора залить краску. Для этого можно воспользоваться самодельной бумажной воронкой. ВАЖНО! Смешивать нужну масляную краску с масляной, а акриловую с акриловой. Смешивать масляную краску с акриловой не стоит!

Шаг 5.

А теперь нашему баллончику необходимо давление. Для этого мы используем велосипедный насос.

Итак, если вы все сделали правильно, то при помощи этого нехитрого изобретения вы сможете создать, как минимум, что-то вроде этого:

Обычный аэрозольный баллончик может стать прекрасной основой для полезных и занятных самоделок. В данной пошаговой инструкции мы наглядно продемонстрируем, как он превращается в шкив, стильную дверную ручку, а также забавную детскую игрушку-юлу.

Мастер-класс № 1: шкив из баллончика своими руками

Шкив из баллончика получается в меру прочным и бытовые грузы с его помощью поднять можно без проблем.

Материалы

Перед началом работы приготовьте:

два баллончика;
L-образный кронштейн;
резьбовой стержень;
гайки;
гвоздь;
пилу или ножовку;
наждачную бумагу или напильник;
клей;
дрель и сверла.

Шаг 1
. Перед резкой баллончика, убедитесь, что он пуст. После этого сделайте прокол, используя удобный острый инструмент, например, гвоздь или шило.

Шаг 2
. От двух баллончиков вам нужно будет отрезать верхние части. Края среза обязательно зашкурьте до гладкого состояния.

Шаг 3
. Удалите из заготовленных элементов стержень распылителя, пружину и сам распылитель.

Шаг 4
. Элементы будущего шкива вам нужно будет склеить между собой. Обратите внимание на их расположение по отношению друг к другу.

Шаг 5
. Зафиксируйте полученную конструкцию, используя болт и гайку. Они сыграют роль хомута на время, пока клей полностью не высохнет. По окончании данного процесса крепления снимите.

Шаг 6
. С помощью дрели и сверла отверстие в заготовке под шкив расширьте.

Шаг 7
. L-образный кронштейн аккуратно согните в форме буквы «U».

Шаг 8
. Теперь вам нужно будет обрезать резьбовой стержень. Вначале определитесь с его длиной, исходя из конструкции шкива, и только после режьте. Края среза при необходимости обработайте, чтобы не было острых выступов.

Шаг 9
. Соберите шкив. Элементы конструкции крепите на заготовленный резьбовой стержень, и фиксируйте их гайками.

Мастер-класс № 2: дверная ручка из аэрозольного баллончика

Стильная и лаконичная дверная ручка может получиться из аэрозольного баллончика. Сделать ее несложно, особых затрат не потребуется.

Материалы

Чтобы сделать дверную ручку из баллончика приготовьте:

сам баллончик;
гвоздь;
болт;
пилу или ножовку;
напильник;
термопистолет и палочки горячего клея;
средство для полировки изделий.

Шаг 1
. Проколов стенки баллончика, срежьте его верхний и нижний элементы. Удалите распылитель и трубку. Края среза обязательно обработайте шлифовальным диском или наждачной бумагой.

Шаг 2
. В отверстие верхнего элемента пропустите болт. Зафиксируйте его в этом положении, используя горячий клей. Дайте клею не просто схватиться, но и полностью застыть.

Шаг 3
. Приклейте к полученному основанию дверной ручки, нижний элемент баллончика. Обязательно разверните его выпуклой стороной наружу.

После высыхания клея ручка готова! Вам осталось лишь прикрепить ее к двери и отполировать.

Мастер-класс № 3: игрушечный волчок из баллончика

Баллончик из-под краски может стать прекрасным материалом для детской игрушки-волчка. Вращается запущенная игрушка, благодаря легкости конструкции, в течение нескольких минут без остановки.

У многих из нас в быту часто остаются газовые баллоны. Они выполнены из достаточно качественного металла, который порой просто жалко выбрасывать. Для того, чтобы приступить к работе, вам потребуется подобная ёмкость в 50 л. Она зачастую остаётся от пропана.

Немного про меры безопасности

Вы можете об этом даже не подозревать, но внутри будут остатки газа. Само собой, начинать работу с ними нельзя, необходимо избавиться. Для этого просто откройте ёмкость и оставьте её на несколько часов. Только обязательно убедитесь в том, что поблизости нет огня. Также после всего этого прополосните ёмкость водой. Она избавит баллон от остатков газа окончательно. Также можно использовать для очищения хлор либо известь. Правда после этого может остаться неприятный запах. Но его легко убрать. Достаточно просто подержать изделие над костром некоторое время. Дождитесь, пока обгорит краска.

Процесс работы

Из полученного баллона можно без проблем будет сделать переносную компрессорную станцию. Наверняка у вас в хозяйстве есть большое количество колёс. Их время от времени необходимо подкачивать. Так что такое самодельное изобретение будет как нельзя кстати. Небольшие колёсики сделают такую станцию максимально мобильной, вам не придётся таскать с собой увесистые шины.

Для того, чтобы приступить к работе, необходимо первоначально отыскать редуктор, максимальное давление которого будет составлять 2 атмосферы. С ним даже дети будут без проблем накачивать колеса.

Далее можно без проблем будет соорудить печку. Она отлично справится с отапливанием мастерской. Для её создание необходима одна лишь горелка, которая может нагреваться вплоть до 140 градусов и небольшой дымоход. Кстати, с таким приспособлением возможно легко сушить орехи и проделывать ещё множество манипуляций. Посмотрите на фотографии снизу, как это все выглядит

Из интересного следует отметить каток для огорода. Также его можно использовать как выравниватель дорожек. Для этого достаточно попросту приготовить специальную железную основу, за которую можно легко держаться. Можно сделать такой каток всего лишь за час, а то и меньше. Все зависит лишь от того, насколько быстро вы найдёте железную ручку.

Любители отдыха на природе тоже могут остаться довольны. В частности, можно сделать качественный мангал. Для этого достаточно просто вырезать верхушку. Кстати, возможно без особых проблем сделать коптильню, объединив сразу несколько баллонов. Посмотрите снизу на фотографию. Выглядит достаточно привлекательно.

Кстати, если у вас есть какие-то части от баллона, то ни в коем случае их не выбрасывайте. Из половинки возможно сделать стойку для горелки. Только нужно приделать несколько небольших ножек. Также можно использовать часть боковинка. Его следует использовать в качестве защиты для точилки.

Как видите, вариантов достаточно много. Если у вас нет желание делать что-либо сложное, то можно, к примеру, сделать из баллона обычную урну, украсить её. В общем, достаточно просто проявить свою фантазию. У вас есть поросята? Тогда просто сделайте для них корыто для корма. Это отличная возможность для экономии.

Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Преимущества мангала из баллона:

Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

Недостатки мангала:

Слишком крупногабаритная конструкция, которая может не вписаться в общий интерьер двора.
Такой мангал достаточно тяжёлый, поэтому один человек перенести его не сможет без посторонней помощи.
В качестве сырья может использоваться только уголь, так как места для поленьев в нём очень мало или придётся ждать, пока дрова полностью прогорят, а затем уже можно будет укладывать шампура.

Подготовка к изготовлению: чертежи и оптимальные размеры

Размеры баллона:

Высота — 98 см.
Диаметр — 30 см.
Толщина стенок — 0,3 см.
Вес — 22 кг.

Так как диаметр баллона равен 96 см, то его можно легко разделить на 4 части, начиная разметку от продольного шва, чтобы обеспечить равномерность.
Размечаем баллон мелом
От шва надо отступить по 24 см и отметить две линии. Затем положить баллон горизонтально, и сделать отметки для размещения шампуров.
От поперечных круговых швов (нижнего и верхнего) необходимо отступить примерно по 3 см и отметить линию отреза.
Разметка газового баллона для устройства крышки
Затем от первой и второй линии необходимо отметить по 10 см для того, чтобы затем можно было прикрепить ножки точно параллельно друг другу.
Границами крышки будут служить наши первые две отмеченные линии от продольного шва (по 24 см).
Линии отреза под крышку будущего мангала
Если внутри баллона приварены металлические кольца, то необходимо делать разрез так, чтобы их не повредить, так как в будущем они будут служить опорой крышке.
Внутренние кольца баллона для фиксации крышки
