Что можно сделать из старого бойлера 80 литров своими руками

Солнечный водонагреватель (коллектор) — незаменимый помощник в домашнем хозяйстве. Коллектор нужного размера и конструкции способен обеспечивать горячей водой семью из нескольких человек, экономя при этом сотни — тысячи рублей, которые тратятся на электричество и другие виды энергоресурсов.

Если на вашей даче еще нет электричества и газа, и нагрев воды представляет определенную трудность, предлагаю сделать солнечный водонагреватель для душа и мытья посуды из материалов которые зачастую можно найти на свалке.

Для начала необходимо отыскать неисправный холодильник, а именно потребуется его змеевик, который закреплен на задней стенке.

После того как змеевик демонтирован, его необходимо промыть струей воды, чтобы избавиться от старого фреона.

Запасаемся рейками, которые нам в будущем понадобятся для изготовления каркаса.

Нашелся старый резиновый коврик, который зачастую подстилают под дверь.

Стекло, так-же не обязательно покупать. Его можно демонтировать из старого окна, которые обычно выбрасывают на мусорку, при замене на пластиковые окна.

Поскольку наш резиновый коврик оказался великоватым, было принято решение его подрезать, в размер будущего каркаса.

Из реек сбиваем каркас, таким образом чтобы змеевик свободно помещался между реек.

Примеряем змеевик и резиновый коврик к каркасу. Отмечаем место крепления нижней рейки каркаса и места пропилов для выхода трубок.

Устанавливаем нижнюю рейку каркаса, растилаем фольгу между резиновым ковриком и каркасом.

С обратной стороны каркаса, набиваем рейки для придания жесткости конструкции.

Скотчем тщательно проклеиваем все щели между каркасом и фольгой. Это необходимо для того чтобы более прохладный внешний воздух не попадал внутрь коллектора.

Для подвода воды к змеевику, была приобретена ПВХ трубка.

Герметизация соединений трубок и змеевика, бала обеспечена скотчем.

Для крепления змеевика использовались хомуты, которые были сняты с холодильника. Крепление хомутов, так-же было обеспечено скотчем. Но для надежности рекомендую закрепить винтами.

Накрываем нашу конструкцию стеклом и проклеиваем по периметру скотчем.

Самодельный солнечный коллектор готов. Для наилучшего нагрева солнечные лучи должны падать на поверхность коллектора под прямым углом. Поэтому завершает работу крепление опорных элементов конструкции.

Чтобы стекло от жары не поехало, внизу необходимо вкрутить парочку шурупов, которые будут служить упорами.

Теперь осталось прикрепить бак для аккумулирования горячей воды.
Циркуляция происходит только вследствие естественной конвекции. При нагреве вода в коллекторе расширяется, становится менее плотной, поднимается вверх по коллектору и через трубу поступает в верхнюю часть бака-аккумулятора. В результате более прохладная вода у днища бака вытесняется и перетекает по другой трубе в нижнюю часть коллектора. Эта вода в свою очередь нагревается и поднимается в бак.

1 — горячая вода; 2 — вентиль сброса давления; 3 — слив горячей воды; 4 — запорный вентиль; 5 — вентиль подпитки; 6 — холодная вода; 7 — подача холодной воды; 8 — сливной вентиль.

Пока светит солнце, вода будет постоянно циркулировать по этому контуру, все более нагреваясь. Вследствие того, что бак приподнят над коллектором, эффект опрокидывания циркуляции в результате ночного охлаждения теплоносителя в коллекторе сводится на нет, так как холодная вода просто скапливается в нижней точке системы (на дне коллектора), в то время как теплая вода остается в баке.

Такая простенькая конструкция солнечного коллектора, способна нагреть воду в солнечный день, до 70 градусов.

Кроме того, для дачи можно быстро сделать своими руками вентилятор из CD-диска >>

Собрались отправить старый накопительный водонагреватель на свалку? Не спешите. Он еще сослужит вам полезную службу. Как переделать старый бойлер своими руками, мы расскажем ниже.

Варианты переделки подходят для накопительных моделей, потому что основой является бак.

Полезные изделия из водонагревательного бака

В умелых руках любая отслужившая срок вещь превращается в полезное изделие для дома или дачи. Тому есть масса примеров. Мы раскроем секреты изготовления самых интересных из них.

Солнечный коллектор

В статье « » вы найдете материалы по изготовлению коллектора из других подручных средств. Здесь мы расскажем, как изготовить коллектор из ненужного бака. Он послужит заменой центральному водоснабжению во время летнего периода, а также будет незаменим на даче.

Что нужно для самоделки:

• бак водонагревателя;
• зубило;
• молоток;
• щетка по металлу;
• черная краска;
• лист фанеры;
• пенопласт;
• стекло;
• брусья 50х50 мм;
• фольга;
• шланги;
• монтажная пена;
• антисептик для обработки дерева.

Ход работы:

1. Чтобы вытащить металлический бак, придется снять облицовку.
2. Возьмите зубило и молоток или болгарку. Не щадите оболочку и теплоизоляцию, вам нужна полностью очищенная емкость.
3. Если она покрылась ржавчиной, тщательно зачистите поверхность щеткой по металлу. После чего найдите место протечки и герметизируйте.
4. Обезжирьте поверхность, покройте черной краской для эффективного прогревания.
5. Чтобы повысить уровень КПД изделия, нужно организовать теплоизоляцию. Для этого изготавливается корпус.
6. Соберите каркас из припасенного бруса. Конструкция должна быть в два раза шире бака.
7. С внутренней стороны обейте каркас листами фанеры. С наружной стороны проложите пенопласт, и снова обейте фанерой.
8. Внутри корпуса организуйте подставки, чтобы нагреватель не перекатывался. Приложите доску к основанию корпуса, сделайте отметки и вырежьте подставки.
9. Если коллектор будет находиться на улице круглый год, обработайте ящик антисептиком и покройте краской.
10. Установка светоотражающих элементов повысит эффективность нагрева поможет.
11. Разместите фольгу под углом, чтобы лучи попадали на поверхность коллектора.
12. Подключите шланги для воды к отводам.
13. Накройте конструкцию стеклом.
14. Все щели герметизируйте монтажной пеной.

Облагородить контейнер можно пластиком. На зиму воду нужно сливать.

Мангал

Что еще можно сделать из водонагревателя? Хотите быть оригинальным — соберите мангал с печкой. Изначально вам понадобятся металлические трубы, которые нужно сварить. Они будут служить топкой.

Сверху приварите металлический бак. Предварительно срежьте его верхнюю часть.

Во входное отверстие трубы установите планку, на которой будут гореть дрова.

Благодаря топке-ракетнице мангал хорошо поддерживает температуру, поэтому мясо выходит сочным.

Можно сделать мангал-барбекю, как показано на фото:

Для этого отрезается меньшая часть корпуса, ставится на крепления к другой части, чтобы образовалась емкость с крышкой.

Сверху приваривается ручка для удобного пользования, снижу — ножки-распорки.

Коптильня из водонагревателя

Принцип схож с мангалом. В данном случае желательно использовать бойлер объемом не менее 80 литров. Срежьте верхнюю часть на 10 см. Установите петли для крышки.

Также сверху приваривается ручка, поэтому крышка может быть съемной.

Снизу нужно установить тарелку для сбора жира. Внутри конструкции организуются держатели для подвешивания мяса. Вентиляционное отверстие снизу послужит для запускания внутрь дыма.

Печь-буржуйка

Полезное и компактное устройство можно установить в любом помещении. Главное — возможность вывода трубы на улицу.

• Подготовьте корпус. С помощью болгарки удалите все трубы и отводы.
• Сделайте неглубокую прорезь вдоль.
• Снимите кожух и удалите изоляционную пену.
• Зачистите бак.
• Рассчитывайте, что место расположения ТЭНа должно быть сверху.
• Мелом сделайте разметку для двух отверстий: топки и двери. Вырежьте их.
• Заварите отверстия труб.
• На дверцы установите ручки и защелки.
• Снизу конструкции приварите три-четыре опоры.
• В месте ТЭНа вырежьте круг и установите трубу для вентиляции.

Рукомойник

Если ваш бойлер потек, сделайте из него умывальник. Для этого зачистите бак по вышеописанной технологии. Срежьте болгаркой верхнюю часть. Выводы для труб и штуцера также нужно обрезать. Обработайте поверхность: зачистите, загрунтуйте, покрасьте. Внутри емкость можно покрыть белой краской.

Одно трубное отверстие закройте заглушкой. На другое установите трубку и кран. На срезанную часть прикрепите ручку и организуйте крышку. Она защитит воду от попадания мусора.

Клумбы

Распилив емкость на две равные половины, можно использовать их для высадки цветов, зелени, овощей. Все зависит от размеров. Установить изделия можно в теплице. Для этого приварите к обратной стороне опоры, а внутреннюю часть наполните землей.

Если прогрунтовать, покрасить и красиво оформить части корпуса, их можно использовать в качестве клумб и необычного декора на улице.

Кресло-скамейка

Это не шутка, а идея греческого дизайнера Нелли Тракидо. Сегодня модно переделывать ненужные предметы в необычные и полезные вещи для дома.

Используя инструменты по металлу и краску, дизайнер превратила ненужный бак в стильную скамью. В качестве опор выступили ножки от старой табуретки. Сиденья съемные. Чехлы можно менять по настроению.

Если вы не знаете, как использовать ненужную технику, проявите фантазию. Каждому предмету можно дать вторую жизнь. Данными примерами использование водонагревателя не ограничивается. Домашние мастера изготавливают их них ресиверы для компрессоров. Подробнее можно посмотреть на видео:

Также можно организовать необычное мусорное ведро. Если объем бака небольшой, изделие будет стильно смотреться в интерьере. Творите!

Иногда самодельный водонагреватель — это отличный вариант сэкономить на необходимом дорогостоящем оборудовании. Его можно использовать в качестве временного варианта в случае поломки старой техники, либо на постоянной основе, например, в дачных домиках
, где потребность в горячей воде сезонная. Конечно, для постоянного водоснабжения в частном доме или квартире лучше всего использовать заводские системы. Изготовление и монтаж самодельного устройства для нагрева воды не требует специального опыта, его может изготовить любой. Главное – наличие необходимого материала и инструментов для работы. Итак, как сделать водонагреватель своими руками?

Безусловно, напорные самодельные накопительные водонагреватели, сконструированные своими руками, будут удобнее в эксплуатации. Но для их сборки требуются дополнительные вложения и знания. Такие системы должны оснащаться циркуляционным насосом
, чтобы поддерживать давление в 1 атм или подключаться к уже проведенной в дом системе водопровода.

Если же бюджет ограничен и нет возможности приобретать подобное дополнительное оборудование, или вообще отсутствует система водоснабжения в доме, стоит обратить внимание на безнапорный вариант. Такой водонагреватель своими руками можно сделать из обычного ведра или кастрюли большой емкости. Главное — монтировать такое устройство повыше, чтобы вода выбегала из него под действием силы притяжения
. Но придется все время следить за наполнением накопительного резервуара и температурой воды.

Поскольку в таком самодельном устройстве трудно предусмотреть систему смешивания, нагревать воду стоит изначально не выше 40 градусов.

Из чего сделать накопительный бак

Перед тем, как сделать водонагреватель, необходимо определиться с конструктивными особенностями будущего бойлера. Чаще всего, это накопительная емкость с установленным внутри ее ТЭН, который отвечает за нагрев воды.

Для накопительного бака лучше выбирать емкости из стойкого к коррозии металла.
Наиболее походящие варианты: нержавеющая или эмалированная сталь, качественный пластик, алюминий. Можно использовать и железные баки, только их придется предварительно обрабатывать специальным защитным составом, который минимизирует образование ржавчины
. В противном случае вода, проходящая через такое нагревающее устройство, может быть не пригодна для бытовых нужд.

Для самодельных накопительных водонагревателей используют самые различные емкости, в качестве примера можно отметить газовый баллон. Это довольно удобный по размерам, форме и прочности резервуар.

Как сделать водонагреватель из газового баллона

Идеально, если для этого будет приобретен новый сосуд. В случае отсутствия такой возможности, используйте бывший в употребление баллон. Чтобы избавиться от запаха газа, его следует тщательно обработать нитрогрунтовкой
и промыть внутреннюю поверхность. Для этого баллон придется сначала разрезать, а потом снова сварить.

Стоит обратить особое внимание, что перед выполнением работ, которые будут связаны с нарушением целостности баллона, его необходимо наполнить водой, чтобы исключить возможность взрыва.

Инструменты и материалы:

• сварочный аппарат и дрель по металлу;
• металлорежущий инструмент для нанесения резьбы (плашка);
• отвертки и газовый ключ;
• пустой газовый баллон;
• нагревательный элемент с терморегулятором;
• изолирующий состав для тэна (смазка или пакля);
• металлические подводки;
• гайка, предохранительный и обратный клапаны;
• крепежные элементы для фиксации готового бойлера.

Инструкция по изготовлению.

Водонагреватель своими руками практически готов. Теперь сделанное устройство можно заполнить водой и проверить на предмет протечки. Если все хорошо, можно подключать ТЭН и пользоваться прибором.

Экономный водонагреватель своими руками

Постоянное повышение тарифов на электроэнергию заставляет переходить в режим экономии многих потребителей. Неплохой вариант — накопительный бойлер своими руками, работающий на солнечной энергии.

Для его изготовления потребуется:

• накопительный резервуар большого объема (100-200 литров);
• пвх трубы и шланги для подачи воды;
• крепежные элементы.

Инструкция, как сделать экономный бойлер для дачного участка:

• в накопительной бочке проделываются отверстия для патрубков;
• к ним подсоединяются шланги;
• емкостный бак устанавливается в защищенном от ветра солнечном месте;
• организуется подача воды (это может быть шланг, подключаемый к водопроводу);
• делается вывод на кран или летний душ.

Под действием солнечных лучей вода в бочке нагревается, и ее можно использовать для своих нужд
. Это практичный вариант для организации летнего душа на своем садовом участке. Зачастую такие бочки устанавливают прямо на крыше различных построек. Чтобы по максимуму использовать естественную энергию и добиться максимальной эффективности от такого устройства, рядом с резервуаром, в котором находится вода, размещаются светоотражающие элементы
(например, остатки фольгированной подложки для ламината), либо сам бак краситься в темный цвет.

При желании, водонагреватель своими руками сделать может любой. Главное, заранее продумать конструктивные особенности оборудования, подобрать подходящие материалы и обезопасить систему нагрева воды.

Проблема горячей воды становится актуальной там, где отсутствует централизованное горячее водоснабжение: в дачных, частных городских и загородных домах. Сегодня установка готового приспособления для нагрева воды до необходимых температур требует серьезных капиталовложений. Альтернативным способом подачи горячей воды является , который можно изготовить самостоятельно. Его преимущество в том, что горячее водоснабжение жилых помещений осуществляется в экономном режиме и при минимальных финансовых затратах.

Особенности и схема изготовления бойлера косвенного нагрева своими руками

По внешнему виду бойлер косвенного нагрева – это крупная накопительная емкость, независящая от источников энергии (газа, электричества и др.). Внутри бака, изготовленного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, как правило, расположенную внизу. Нагрев воды происходит равномерно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для горячей воды устанавливается вверху. Для удобства пользования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем теплоизоляции.

Чертеж изготовления бойлера косвенного нагрева объемом 100 литров показан ниже:

Принципиальная схема работы бойлера:

Отопительная вода из котла поступает в емкость водонагревателя, где, проходя по спиральной трубке, на выходе преобразуется в холодную. Возвратная охлажденная вода поступает обратно в котел.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Видео: как сделать бойлер косвенного нагрева своими руками

Видео: изготовление бойлера косвенного нагрева

Что можно сделать из старого бойлера…

МАНГАЛ-БАРБЕКЮ-ГРИЛЬ ИЗ СТАРОГО БОЙЛЕРА СВОИМИ РУКАМИ

Если вы хотите выбросить старый водонагреватель – берите пример с этого парня!

Собрались отправить старый накопительный водонагреватель на свалку? Не спешите. Он еще сослужит вам полезную службу. Как переделать старый бойлер своими руками, мы расскажем ниже.

Варианты переделки подходят для накопительных моделей, потому что основой является бак.

Полезные изделия из водонагревательного бака

В умелых руках любая отслужившая срок вещь превращается в полезное изделие для дома или дачи. Тому есть масса примеров. Мы раскроем секреты изготовления самых интересных из них.

Солнечный коллектор

В статье « » вы найдете материалы по изготовлению коллектора из других подручных средств. Здесь мы расскажем, как изготовить коллектор из ненужного бака. Он послужит заменой центральному водоснабжению во время летнего периода, а также будет незаменим на даче.

Что нужно для самоделки:

• бак водонагревателя;
• зубило;
• молоток;
• щетка по металлу;
• черная краска;
• лист фанеры;
• пенопласт;
• стекло;
• брусья 50х50 мм;
• фольга;
• шланги;
• монтажная пена;
• антисептик для обработки дерева.

Ход работы:

1. Чтобы вытащить металлический бак, придется снять облицовку.
2. Возьмите зубило и молоток или болгарку. Не щадите оболочку и теплоизоляцию, вам нужна полностью очищенная емкость.
3. Если она покрылась ржавчиной, тщательно зачистите поверхность щеткой по металлу. После чего найдите место протечки и герметизируйте.
4. Обезжирьте поверхность, покройте черной краской для эффективного прогревания.
5. Чтобы повысить уровень КПД изделия, нужно организовать теплоизоляцию. Для этого изготавливается корпус.
6. Соберите каркас из припасенного бруса. Конструкция должна быть в два раза шире бака.
7. С внутренней стороны обейте каркас листами фанеры. С наружной стороны проложите пенопласт, и снова обейте фанерой.
8. Внутри корпуса организуйте подставки, чтобы нагреватель не перекатывался. Приложите доску к основанию корпуса, сделайте отметки и вырежьте подставки.
9. Если коллектор будет находиться на улице круглый год, обработайте ящик антисептиком и покройте краской.
10. Установка светоотражающих элементов повысит эффективность нагрева поможет.
11. Разместите фольгу под углом, чтобы лучи попадали на поверхность коллектора.
12. Подключите шланги для воды к отводам.
13. Накройте конструкцию стеклом.
14. Все щели герметизируйте монтажной пеной.

Облагородить контейнер можно пластиком. На зиму воду нужно сливать.

Мангал

Что еще можно сделать из водонагревателя? Хотите быть оригинальным — соберите мангал с печкой. Изначально вам понадобятся металлические трубы, которые нужно сварить. Они будут служить топкой.

Сверху приварите металлический бак. Предварительно срежьте его верхнюю часть.

Во входное отверстие трубы установите планку, на которой будут гореть дрова.

Благодаря топке-ракетнице мангал хорошо поддерживает температуру, поэтому мясо выходит сочным.

Можно сделать мангал-барбекю, как показано на фото:

Для этого отрезается меньшая часть корпуса, ставится на крепления к другой части, чтобы образовалась емкость с крышкой.

Сверху приваривается ручка для удобного пользования, снижу — ножки-распорки.

Коптильня из водонагревателя

Принцип схож с мангалом. В данном случае желательно использовать бойлер объемом не менее 80 литров. Срежьте верхнюю часть на 10 см. Установите петли для крышки.

Также сверху приваривается ручка, поэтому крышка может быть съемной.

Снизу нужно установить тарелку для сбора жира. Внутри конструкции организуются держатели для подвешивания мяса. Вентиляционное отверстие снизу послужит для запускания внутрь дыма.

Печь-буржуйка

Полезное и компактное устройство можно установить в любом помещении. Главное — возможность вывода трубы на улицу.

• Подготовьте корпус. С помощью болгарки удалите все трубы и отводы.
• Сделайте неглубокую прорезь вдоль.
• Снимите кожух и удалите изоляционную пену.
• Зачистите бак.
• Рассчитывайте, что место расположения ТЭНа должно быть сверху.
• Мелом сделайте разметку для двух отверстий: топки и двери. Вырежьте их.
• Заварите отверстия труб.
• На дверцы установите ручки и защелки.
• Снизу конструкции приварите три-четыре опоры.
• В месте ТЭНа вырежьте круг и установите трубу для вентиляции.

Рукомойник

Если ваш бойлер потек, сделайте из него умывальник. Для этого зачистите бак по вышеописанной технологии. Срежьте болгаркой верхнюю часть. Выводы для труб и штуцера также нужно обрезать. Обработайте поверхность: зачистите, загрунтуйте, покрасьте. Внутри емкость можно покрыть белой краской.

Одно трубное отверстие закройте заглушкой. На другое установите трубку и кран. На срезанную часть прикрепите ручку и организуйте крышку. Она защитит воду от попадания мусора.

Клумбы

Распилив емкость на две равные половины, можно использовать их для высадки цветов, зелени, овощей. Все зависит от размеров. Установить изделия можно в теплице. Для этого приварите к обратной стороне опоры, а внутреннюю часть наполните землей.

Если прогрунтовать, покрасить и красиво оформить части корпуса, их можно использовать в качестве клумб и необычного декора на улице.

Кресло-скамейка

Это не шутка, а идея греческого дизайнера Нелли Тракидо. Сегодня модно переделывать ненужные предметы в необычные и полезные вещи для дома.

Используя инструменты по металлу и краску, дизайнер превратила ненужный бак в стильную скамью. В качестве опор выступили ножки от старой табуретки. Сиденья съемные. Чехлы можно менять по настроению.

Если вы не знаете, как использовать ненужную технику, проявите фантазию. Каждому предмету можно дать вторую жизнь. Данными примерами использование водонагревателя не ограничивается. Домашние мастера изготавливают их них ресиверы для компрессоров. Подробнее можно посмотреть на видео:

Также можно организовать необычное мусорное ведро. Если объем бака небольшой, изделие будет стильно смотреться в интерьере. Творите!

Главным плюсом устройства является экономичное расходование горячей воды при минимальных затратах. Для нагревания воды мастера используют разные источники: электрический ТЭН, энергию солнца, тепло от котла. В этой статье будет описано, как сделать водонагреватель.

Конструкция бойлера косвенного нагрева

Альтернативой баку служит газовый баллон.

Бойлер из газового баллона

Если вы решили сделать бойлер из газового баллона, то его лучше приобретать новым и без вентиля. Если используется старая емкость, то горячая вода может иметь запах газа.

Баллон нуждается в предварительной грунтовке. С этой целью он разрезается на две половины. Чтобы не произошел взрыв, советуем предварительно наполнить его водой. Внутренняя часть конструкции зачищается и грунтуется. Таким образом предупреждается ржавление. После этого баллон заваривается.

В емкости вырезаются два отверстия, предназначенные для отвода горячей и холодной воды. На входе холодной воды труба для подачи оснащается обратным клапаном. Так предотвращается вытекание воды из бака.

Чтобы получить нагреватель косвенного типа, который будет функционировать от системы отопления, помимо отводов для горячей и холодной воды, делаются еще два отверстия для установки теплообменника. В нем одна труба прилегает к другой.

Змеевик устанавливается в центре бака или вдоль его стенок. К его входящей и выходящей трубе привариваются патрубки.

Если вы хотите, чтобы ваше устройство стояло, то к нему следует приварить опоры. Для навесного приспособления потребуются петли в виде «ушек».

К месту, где будет установлен ТЭН, приваривается гайка размером 32 мм. Она должна иметь внутреннюю резьбу. ТЭН для воды желательно устанавливать с наличием терморегуляции или сигнализирующего датчика. Его мощность должна равняться 1,2— 2 кВт.

В результате получается бойлер косвенного нагрева. При этом основным элементом конструкции выступает баллон для газа.

Как сделать змеевик?

Змеевик является важной деталью устройства. За его основу можно взять металлическую или металлопластиковую трубу с небольшим диаметром. Как правило, используются медь или латунь, так как они отличаются высоким уровнем теплоотдачи. Диаметр змеевика изготовитель может выбрать по своему усмотрению. Главное условие состоит в том, чтобы его соприкосновение с водой было максимальным.

Змеевидная трубка накручивается по спирали на оправку в форме цилиндра. С этой целью применяется бревно или труба с большим диметром. При наматывании змеевика необходимо следить за витками. Они не должны касаться друг друга.

Не делайте навивку тугой, так как снять змеевик с оправки будет очень сложно.

Количество витков на змеевике находится в прямой зависимости от объема и высоты бака. Как правило, на каждые 10 л используется 1,5 кВт тепловой мощности змеевика.

Теплоизоляция

Чтобы потеря тепла была минимальной, бак следует укутать слоем теплоизоляции.

С этой целью применяют:

• строительную пену;
• изолон;
• пенополиуретан;
• пеноплен;
• минеральную вату.

Некоторые умельцы используют подложку под ламинат на основе фольги. Водонагреватель обертывается в этом случае, как термос. Утеплитель крепится посредством проволоки, клея или полосовых стяжек. Советуем произвести утепление всего корпуса.

Обшивка обеспечит не только длительное сохранение горячей воды, но и сократит продолжительность нагревания бака, что понизит расход теплоносителя. Без хорошо оборудованной теплоизоляции вода в устройстве будет быстро остывать.

Зачастую прибегают к сооружению двойной емкости: маленький бак размещают внутри большого. Созданное между ними пространство также выполняет теплоизолирующую функцию.

Чтобы закрепить емкость, на верхнюю часть ее корпуса привариваются петли, а на стене устанавливается металлический уголок, к которому они прикрепляются.

Другие способы изготовления водонагревателя

Можно соорудить водонагреватель, функционирующий от солнца. Это достаточно распространенная конструкция, которую отличает экономичность. Приспособление часто встречается в загородных домах. Изготовление устройства не представляет особой сложности, поэтому многие могут соорудить его своими руками.

Вам понадобятся:

• бак большой емкости (100 л и больше);
• трубы из ПВХ для наполнения емкости и подвода к ней воды;
• уголки из стали размером 20 мм или квадратные бруски из дерева размером 50 мм для каркаса под емкость.

В качестве емкости целесообразнее употребить полиэтиленовые бочки. Их отличает прочность. Они должны стоять на солнечном месте, в котором нет ветра. Как правило, для монтажа выбирают крышу летнего душа.

Чтобы бочка лучше нагревалась, ее нужно окрасить в черный цвет. С монтируются экраны для защиты. Они сооружаются из досок, покрытых светоотражающим материалом по типу фольги. В этом случае солнечные лучи направляются на бак и увеличивают температуру воды. В жаркую погоду в емкости в 200 литров можно получить воду, температура которой будет 45 ºС.

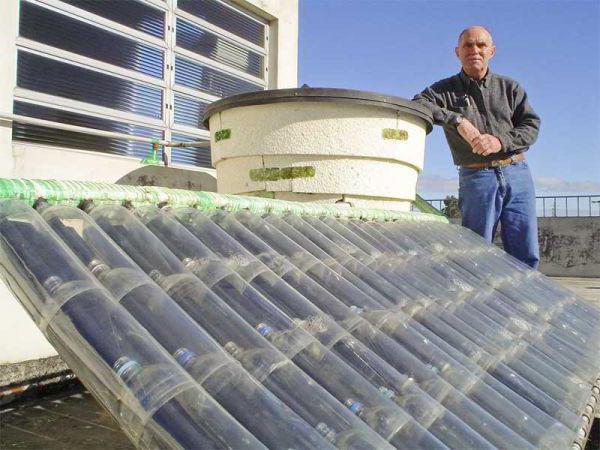

Водонагреватель из полиэтиленовых бутылок

Водонагреватель своими руками из обыкновенных пластиковых бутылок можно сделать за один день. Они составляют основу накопительного резервуара. Количество бутылок зависит от желаемой емкости.

Для монтажа вам потребуются:

• герметик;
• трубы ПВХ;
• дрель;
• два вентиля или крана с шаровой конструкцией.

В первую очередь подготавливаются бутылки. В донышке каждой просверливается отверстие, диаметр которого равен диаметру горлышка. В отверстие дна бутылки вставляется горлышко другой. Так происходит их соединение. Каждая батарея состоит из 10 бутылок. Число батарей не ограничено. Все стыки обрабатываются герметиком.

Готовые модули располагаются на южной стороне крыши на внутренних волнах шиферного покрытия. Вывод каждой секции подсоединяется к трубе из ПВХ, которая располагается к ним перпендикулярно. Врезание каждой секции осуществляется по аналогии соединения бутылок в батарею с последующей обработкой клеем всех стыков.

В основную трубу, к которой подсоединены выходы каждой батареи, с двух сторон монтируются вентили для подачи холодной воды и отвода горячей.

Такой обладает достаточно высоким уровнем функциональности. Для принятия душа одному человеку требуется 100 л воды. Опираясь на этот показатель, можно производить расчет объема сооружения.

Летом в солнечную погоду за час можно нагреть 60 л воды до 45 ºС Такая температура вполне пригодна для бытовых и хозяйственных нужд на даче.

Заключение

Стремительное подорожание энергоресурсов заставляет многих создавать дешевые альтернативные приспособления. Многие сооружают водонагреватель своими руками и создают комфорт при минимальных затратах.

Изготовить самостоятельно можно даже сварочный аппарат или пилораму, но когда необходимо сделать своими руками устройство, которое будет использоваться в быту, то на первый план выходит обеспечение безопасной эксплуатации изделия.

Самодельный водонагреватель

Самодельным водонагревателем будут пользоваться все члены семьи, которые могут иметь лишь отдалённые представления об электрическом сопротивлении, напряжении и силе тока. Чтобы максимально снизить вероятность несчастного случая потребуется изготовить прибор по всем правилам электротехнической безопасности.

Водонагреватель своими руками: выбираем тип устройства

Несмотря на то что в домашних условиях накопительное устройство изготовить намного проще, следует, прежде всего, рассмотреть вариант сборки . Такая бытовая техника позволит мгновенно нагреть воду, а электричество будет расходоваться только в момент включения прибора. В отличии от бойлеров, для установки проточного прибора не требуется много места, также не нужно делать теплоизоляцию устройства.

Для нагрева воды в обоих вариантах используется ТЭН, но для изготовления проточного устройства нужно будет приобрести более мощный элемент.

Мощный водяной ТЭН

Из дополнительных деталей не обойтись без использования УЗО. Это устройство автоматически отключит контакты, если произойдёт утечка электрического тока. Также следует запастись медными проводами большого сечения и инструментами для работы.

Проточный водонагреватель своими руками

Для изготовления проточного водонагревателя следует подготовить необходимые инструменты:

1. Сварочный аппарат (инвертор).
2. Электроды.
3. Болгарка с насадкой для удаления ржавчины.
4. Молоток.
5. Дрель с набором свёрл по металлу.
6. Керн.

Для проточного варианта водонагревателя понадобятся следующие материалы:

1. Стальная труба, длина и диаметр которой незначительно превышают ширину и длину ТЭНа.
2. ТЭН электрический водяной мощностью 4 кВт.
3. Листовая сталь толщиной 3 мм.
4. Антикоррозионная краска.
5. Болт и гайка М14.

Когда всё необходимое будет приготовлено, можно приступать к изготовлению устройства. Первое что необходимо сделать – это качественно очистить металлические поверхности от ржавчины. Для этого необходимо использовать болгарку с насадкой.

Болгарка с насадкой для удаления ржавчины

Затем от металлического листа отрезается прямоугольник, минимальная сторона которого должна немного превышать внешний диаметр металлической трубы. На отрезанном металлическом листе дрелью делается 2 отверстия, диаметр которых должен на 1 мм превышать толщину ножки ТЭНа. Чтобы расположить отверстия на необходимом расстоянии друг от друга, следует концы контактных стержней опустить в белую краску и затем прислонить торцы контактов к пластине, стараясь сделать пометки равноудалёнными от боковых граней пластины. Когда краска немного подсохнет, по белым точкам необходимо осуществить сверление металла.

На следующем этапе подготовленную таким образом пластину следует приварить к торцу трубы. Перед осуществлением этой операции деталь необходимо слегка прихватить, чтобы сделанные ранее отверстия оказались ровно посередине. После того как боковая заглушка будет приварена, металл выступающий за внешний диаметр трубы обрезают болгаркой или газовым резаком.

Далее наметив керном на расстоянии 20 мм 2 точки, которые обязательно должны быть на одной линии, дрелью делают отверстия диаметром 19 мм. Эти отверстия необходимы для приваривания резьбовых отрезков трубы для подключения подачи воды и удаления нагретой жидкости.

Учитывая необходимость в заземлении, к трубе следует обязательно приварить удлинённую гайку М14, к которой будет с помощью болта будет подсоединён проводник.

На следующем этапе электрический нагревательный элемент следует поместить внутрь трубы. Ножки устройства следует аккуратно установить в ранее сделанные отверстия, после чего с достаточным усилием закрутить крепёжные гайки. При установке ТЭНа, следует обязательно надеть резиновые шайбы на резьбовую часть ножек.

Уплотнительные шайбы для ТЭНа

Шайбы следует установить с внутренней и наружной стороны прибора, а для большей надёжности на поверхности прокладок нанести высокотемпературный герметик.

Затем следует герметично заварить противоположный торец металлической трубы. Для этой цели также следует отрезать квадратный кусок листовой стали. Сторона квадрата должна, как минимум на 50 мм, быть больше внешнего диаметра трубы. Для надёжного соединения прибора с пластиной её необходимо уложить на ровную поверхность, затем установить ровно посередине квадрата перевёрнутый вверх ТЭНовыми ножками прибор таким образом, чтобы патрубки устройства располагались строго перпендикулярно любой из граней нижнего квадрата и аккуратно сварить металл, стараясь не слишком сильно перегревать самодельный водонагреватель.

Когда устройство полностью остынет, его также устанавливают в перевёрнутом виде на деревянную доску и сверлом 10 мм делают 4 отверстия по углам нижней пластины. Отверстия необходимы для крепления самодельного устройства к стене.

Прежде чем производить монтаж проточного водонагревателя его работоспособность должна быть проверена. Для этой цели следует подключить электрический кабель к резьбовому контакту ТЭНа, залить в устройство, достаточное для заполнения всего пространства, количество воды и включить прибор в сеть.

Схема подключения ТЭНа

Как только вода в устройстве закипит, его следует обесточить. Если отсутствуют протечки, то самодельный нагреватель следует покрасить в любой цвет высокотемпературной краской для металла. Перед осуществлением этой операции следует вылить из него воду, обезжирить поверхность растворителем, и с помощью краскопульта окрасить устройство.

Краска для радиаторов

Когда краска высохнет можно приступать к монтажу устройства в водопроводную систему. Для этого следует установить прибор на равном удалении от точек отбора жидкости, и расположив устройство патрубками вверх прикрепить его к стене. Для этой цели следует предварительно сделать 4 отверстия в вертикальной поверхности. С помощью анкерных болтов, самодельный электроводонагреватель крепится к стене со стороны пластины, в которой были сделаны для этого специальные отверстия.

После надёжной фиксации устройства, от водопроводной сети к одному из патрубков подводится гибкий шланг с холодной водой, а другой соединяется с контуром горячей воды.

Гибкий шланг для горячей воды

Затем подаётся вода в устройство и водонагреватель испытывается на протечку водопроводным давлением. Если утечек не обнаружено, то к самодельному прибору следует подключить электричество.

Учитывая большую мощность прибора, не рекомендуется для включения устройства использовать стандартную штепсельную вилку. Для водонагревателя следует выделить отдельную электрическую цепь от входящего электрического щитка. Также следует установить дополнительный автоматический предохранитель на 20 А, который должен находиться в доступном месте, для включения прибора, когда это будет необходимо.

При эксплуатации нагревателя такой конструкции, каждый раз осуществлять включение устройства с помощью рубильника будет очень неудобно. Для более комфортного использования прибора рекомендуется установить реле давления в контуре водопровода после нагревательного устройства. А перед водонагревателем поставить обратный клапан, чтобы в случае отсутствия воды в водопроводе не происходило автоматического включения ТЭНа. При использовании такой схемы, нагрев воды будет осуществляться только в тот момент, когда кран будет открыт.

Для автоматического включения устройства можно установить термостат
непосредственно в водонагреватель, но монтаж такой системы необходимо произвести ещё на стадии изготовления устройства. Недостаток системы нагрева воды с встроенным термостатом, заключается в том, что устройство будет работать в режиме обогревателя, отдавая часть тепла окружающему воздуху. Уменьшить потери можно, если покрыть устройство устойчивым к воздействию высоких температур теплоизолятором. Несмотря на более сложную конструкцию такой системы, основное отличие от устройства с установленным датчиком давления будет заключаться в мгновенной подаче горячей воды при открытии крана. К существенным недостаткам можно отнести более значительное потребление электричества по причине более частого включения ТЭНа.

Термостат для ТЭНа

Вне зависимости от типа применяемой системы включение устройства, необходимо установить предохранительный клапан в непосредственной близости от нагревательного устройства. В процессе эксплуатации водонагревателя может произойти залипание контактов реле или термостата. В этом случае нагревательный элемент будет постоянно включен, что приведёт к закипанию воды и возникновению высокого давления в системе, которое может привести к разгерметизации наиболее уязвимых участков водопровода. Предохранительный клапан позволит снизить давление. При достижение критического значения этого показателя произойдёт открытие запорного механизма и часть жидкости будет удалена в канализационную систему.

Собираемая
самостоятельно электрическая схема также должна иметь предохранительные устройства и механизмы. Наиболее часто, для предотвращения поражения электрическим током, устанавливаются УЗО, которые мгновенно отключают подачу электричества при возникновении утечки электрического тока на корпус. УЗО рекомендуется, также, как и автомат, устанавливать только в электрической цепи водонагревателя.

Это устройство будет надёжно защищать людей от воздействия электрического тока даже при отсутствии подключённого заземляющего проводника, но чтобы повысить эффективность, рекомендуется подключить устройство к «земле». Для этого достаточно подсоединить проводник от домашней заземляющей системы к корпусу водонагревателя. Монтаж провода осуществляется с помощью резьбового соединения к гайке, которая ранее была приварена к металлической трубе.

Если самодельный проточный электрический водонагреватель был изготовлен по вышеприведённой инструкции, то в результате получится надёжное устройство, которое позволит полностью обеспечить себя горячей водой.

Как самому сделать терморегулятор для водонагревателя

Если при изготовлении водонагревателя бюджет очень сильно ограничен, то можно сделать терморегулятор для водонагревателя своими руками. Осуществляется монтаж термопрерывателя следующим образом:

1. Снять с неисправного автомобиля любой марки термореле, которое управляет включением принудительного охлаждения двигателя.
2. Установить тип резьбы этой детали.
3. Подобрать подходящую по диаметру металлическую трубку и метчиком осуществить нарезку внутренней резьбы.
4. Сделать отверстие в проточном водонагревателе и приварить трубку с резьбой.
5. Вкрутить термореле, предварительно нанеся на резьбу высокотемпературный герметик.

Для правильного функционирования системы включения ТЭНа не обойтись без использования дополнительного источника 12 В и промежуточного реле. Реле устанавливаемое в систему должно быть обратного действия, то есть размыкать цепь при подаче на катушку низковольтного напряжения. Эта особенность связана с тем, что в автомобиле включение обдува радиатора осуществляется при превышении определённого значения температуры, в то время как проточный радиатор должен быть отключён в момент, когда значение температуры превысит критическое значение.

Что можно сделать из старого нагревателя «Аристон»

«Счастливые» обладатели водонагревателей «Аристон», после многократной замены нагревательного элемента, решаются на покупку и установку устройства другой марки. Из старого же прибора получается отличный вариант дачного душа, вода для которого нагревается за счёт солнечной энергии. Для переделки устройства в водогрейный бак необходимо:

1. Болгаркой распилить внешний корпус устройства и удалить его.
2. Очистить внутренний бак от термоизоляции.
3. Обезжирить поверхность.
4. Окрасить бак в чёрный матовый цвет любой краской по металлу.
5. Установить и подключить бак к летней душевой системе.

Монтаж бака должен быть осуществлён на высоте не менее 2,5 метров на открытом для солнечного света участке. Наиболее правильным будет установка водогрейного устройства непосредственно на крыше летнего душа. Ёмкость следует установить в вертикальном положении, а подключение воды необходимо произвести к сливному патрубку устройства, ведь, в отличие от электрической модели, в летнем душе слив воды будет осуществляться самотёком.

Этот вариант дачного душа является самым простым, при желании можно изготовить более сложную конструкцию устройства осуществляющего нагрев жидкости за счёт солнечной энергии.

Дачный вариант водонагревателя

На даче можно изготовить самодельные солнечные водонагреватели. Недостатком таких устройств является только отсутствие нагрева во время пасмурной погоды. Солнечный водонагреватель изготавливается из следующих материалов и деталей:

1. Старого холодильника.
2. Бака для воды.
3. Металлопластиковой трубы диаметром 16 мм.
4. Обрезной доски шириной 200 мм.
5. Листа сотового поликарбоната.
6. Стального листа толщиной 3 мм.
7. Краски по металлу чёрного цвета.

Также потребуется приобрести расходные материалы для крепления материалов и различные переходники для подключения труб. Кроме этого нужно будет купить циркуляционный насос малой мощности.

Изготовлением водонагревателя, работающего от солнечной энергии, можно заняться в такой последовательности:

1. С холодильника снимается задний радиатор, и медная трубка отрезается в месте, где устройство соединяется с компрессором и морозильной камерой. При выполнении этой операции необходимо сохранить оригинальные элементы крепления детали.
2. Из металлического листа болгаркой вырезается прямоугольник, длина и ширина которого должны быть на 20 см больше параметров радиатора холодильника.
3. Одна из сторон металлического прямоугольника зачищается, обезжиривается и окрашивается в чёрный цвет. Также необходимо покрасить и радиатор холодильника.
4. Когда краска высохнет, следует разместить на окрашенной поверхности металлического листа медную решётку таким образом, чтобы она оказалась равноудалена от его углов.
5. На окрашенной поверхности металлического листа, любым острым предметом, делаются насечки под отверстиями крепления медного радиатора.
6. Затем по отмеченным точкам необходимо просверлить отверстия, диаметр которых должен соответствовать отверстиям крепления радиатора.
7. По периметру металлического листа также необходимо сделать отверстия диаметром 5 мм для крепления боковых граней устройства. Расстояние между отверстиями должно составлять около 100 мм.
8. Газовым паяльником к обрезанным концам медных трубок припаиваются переходники для подключения металлопластиковых труб.
9. От доски 200 мм необходимо отпилить ножовкой отрезки. 2 отрезка должны быть равны ширине металлического листа, а два другие на 50 мм меньше его длины. После этого древесину необходимо обработать защитным составом.
10. Отрезки доски устанавливаются на ребро по периметру металлического листа и прикручиваются саморезами по дереву через ранее сделанные отверстия.
11. Внутрь «ящика» устанавливается медный радиатор, который прикручивается к металлической пластине болтами. Патрубки с переходниками для подключения металлопластиковой трубы следует вывести, через сделанные перовым сверлом отверстия в одной из боковых досок.
12. Из листа прозрачного сотового поликарбоната вырезать прямоугольник, который будет равен размеру металлического основания.
13. Саморезами с резиновыми шайбами прикрутить поликарбонатный прямоугольник к торцам досок.
14. В бак для воды необходимо установить снятую с холодильника морозильную камеру, к медным трубкам которой также следует припаять переходники. Морозильную камеру следует закрепить в нижней части резервуара, а патрубки вывести в одну из боковых стенок.

Дачный водонагреватель, сделанный своими руками, устанавливается следующим образом:

После подключения насоса к электричеству масло будет нагреваться за счёт солнечного излучения, которое будет легко проходить через поликарбонатную пластину. Также в устройстве образуется парниковый эффект, который позволит эффективно использовать устройство даже во время переменной облачности.

Нагретое масло будет передавать воде тепло в резервуаре с установленной морозильной камерой, поэтому его следует утеплить монтажной пеной. Забор горячей воды может быть принудительным с использованием насоса или самотёком, но для этого потребуется установить бак, как можно выше. Для того чтобы нагретое масло на пути к теплообменнику не остывало металлопластиковые трубы следует покрыть по всей длине монтажной пеной.

Изготовление самодельного водонагревателя не только позволит сэкономить денежные средства, но и получить бесценный опыт конструирования сложных устройств своими руками. Если самостоятельно необходимо сделать электродный прибор, то следует обязательно помнить о технике безопасности при обращении с устройствами, работающими на электричестве.

Если у вас имеется старый бойлер, не спешите его выбрасывать. Из него можно сделать много интересных и полезных вещей. Конкретной в данном случае мы рассмотрим, как можно сделать из бойлера отличный гриль.

Материалы и инструменты для самоделки :

— старый бойлер;
— болгарка с шлифовальным и отрезными дисками;
— плоскогубцы, отвертки, кусачки и другие классические инструменты мастера;
— уголок или другой подходящий материал для создания ножек;
— дрель со сверлами;
— сварка;
— термостойкая краска (у автора черная);
— петля с замком для поддувала;
— болты, гайки, шайбы и другие крепежные детали;
— гриль круглой формы.

В целом дрель может не понадобится, просто автор решил все сделать разборным, соединяя конструкцию болтами с гайками. Можно в принципе все это просто сварить, если все детали сделаны из стали.

Процесс изготовления гриля:

Шаг первый. Подготавливаем бойлер

В первую очередь нужно взять бойлер и удалить все лишнее. Как правило, бойлеры сверху отделывают теплоизоляцией, дабы те долго хранили воду теплой. Эту изоляцию нужно всю тщательно счистить. Возможно, сперва ее нужно будет срезать болгаркой или острым ножом, в зависимости от того, из чего сделана обшивка. Ну а далее берется болгарка с зачистным кругом и с помощью нее удаляется весь изоляционный материал.
Важно помнить, что остатки изоляции при использовании гриля начнут дыметь.

Шаг второй. Режем бойлер

Теперь бойлер нужно разрезать. Тут понадобится снова болгарка. Автор решил выбрать ту часть бака, где расположен кронштейн, с помощью которого бак крепится к стене. В будущем этот кронштейн понадобится для сборки деревянной плиты. Помимо этого автор также вырезал на заготовке проем для установки решетки.

Шаг третий. Изготовление ножек

Ножки делаются очень просто, тут нужен будет стальной уголок или же элементы металлических стеллажей, какие и использовал автор. Для крепления было принято решение использовать болты. Но для простоты процедуры все можно соединить сваркой. Что касается длины, то для удобства приготовления пищи было принято решение сделать ножки длиной 75 см.

Шаг четвертый. Прикручиваем ножки

Используя в качестве крепления ножек болты с гайками, автор одним ударом убил двух зайцев. Благодаря выступающим внутрь винтам теперь можно установить решетку гриля.

Каждая ножка крепится двумя болтами с гайками, поэтому под них нужно будет просверлить отверстия в резервуаре. Тут очень важно, чтобы верхние отверстия находились на одном уровне, так как тут будет располагаться решетка. Лучше всего отметить от верхней части пару точек и затем провести вокруг линию. Ножки также должны располагаться на одинаковом расстоянии друг от друга.

После сборки оказалось, что гриль стоит не очень надежно. Чтобы сделать ножки жестче, автор добавил в нижнюю часть крестовину.

Шаг пятый. Поддувало для гриля

Для эффективной работы гриля автор решил оснастить его поддувалом. Для этого в нижней части емкости нужно вырезать окно. Образовавшуюся пластину выбрасывать не нужно, из нее делается дверка. Дверку нужно закрепить на петли, а также приделать засов. Важно позаботиться о ручке, она не должна активно проводить тепло, так как будет сильно нагреваться при использовании гриля. Автор сделал ее из болта и нескольких гаек.

Чтобы закрепить нижнюю решетку, будут нужны два стальных стержня. Их автор просто вваривает на нужном уровне, обрезав лишнее. Если приварить стержни возможности нет, можно использовать стержни с резьбой и закрепить и гайками с шайбами.

Шаг шестой. Крепление для деревянной плиты

Деревянная плита является очень удобным дополнением к грилю, правда сам гриль при этом должен быть хорошо зафиксирован. Сюда можно будет ставить тарелки с приготовленной пищей и так далее. Для деревянной плиты автор сверлит в кронштейне бойлера отверстия, а затем вставляет в них стержни с резьбой. Впоследствии на эти стрежни будут надеты деревянные бруски и стянуты гайками.

Шаг седьмой. Покраска

На этом этапе автор красит деталь, изготовленную из бойлера. Предварительно нужно содрать всю ржавчину и хорошенько зашлифовать поверхность. Краска тут будет нужна термостойкая, так как емкость сильно нагревается.

Шаг восьмой. Сборка

После покраски вся конструкция опять собирается. С помощью уровня желательно измерить наклон гриля и отрегулировать ножки.

Также теперь автор крепит шарнир и задвижку поддувала. Для таких целей использовались заклепки. Можно применять также болтики с гайками.

Шаг девятый. Изготовление и установка внутренней решетки

На внутреннюю решетку будут загружаться угли, а снизу будет поступать воздух, что будет приводить к хорошему горению углей. Для изготовления решетки автор решил использовать стальную пластину, в которой просто насверлил отверстий. Найденная пластина уже имела пару рядов квадратных отверстий. Тут важно, чтобы пластина была толстой, так как угли при горении образуют высокую температуру.
Потом только останется положить пластину на вваренные в нижнюю часть стержни.

Шаг десятый. Собираем деревянную плиту

Деревянная плита собирается очень просто. Тут нужны будут деревянные брусья, которые нужно порезать по размеру. Далее в них сверлится по два отверстия, через которые будут проходить стержни с резьбой. У автора отверстия насверлены в виде буквы «V».

Ну а потом весь этот бутерброд собирается и хорошенько стягивается гайками. Тут важно запастись хорошими большими шайбами, так как для стягивания нужно немалое усилие. Шайбы подкладываются с обеих сторон. На сборку у автора ушло 10 гаек. Две тут выступают в качестве опоры, а еще по две с другой стороны прижимают древесину. Остальные гайки нужны для фиксирования самих стержней. Затянуть все нужно хорошенько, используя гаечные ключи.

В итоге деревянную плиту можно хорошенько отшлифовать, а для защиты хорошо бы ее покрасить защитным лаком, краской и так далее.

В заключении следует упомянуть, что гриль должен быть надежно зафиксирован, иначе, если поставить на деревянную плиту что-то тяжелое, весь гриль может перевернуться. Его можно прикрутить к полу или же к большой тяжелой доске.

Шаг 11. Приступаем к испытаниям

Вот и все. Гриль собран, теперь его можно испытывать. По мнению автора, проект получился удачным и стоит потраченных сил.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Иногда самодельный водонагреватель — это отличный вариант сэкономить на необходимом дорогостоящем оборудовании. Его можно использовать в качестве временного варианта в случае поломки старой техники, либо на постоянной основе, например, в дачных домиках
, где потребность в горячей воде сезонная. Конечно, для постоянного водоснабжения в частном доме или квартире лучше всего использовать заводские системы. Изготовление и монтаж самодельного устройства для нагрева воды не требует специального опыта, его может изготовить любой. Главное – наличие необходимого материала и инструментов для работы. Итак, как сделать водонагреватель своими руками?

Безусловно, напорные самодельные накопительные водонагреватели, сконструированные своими руками, будут удобнее в эксплуатации. Но для их сборки требуются дополнительные вложения и знания. Такие системы должны оснащаться циркуляционным насосом
, чтобы поддерживать давление в 1 атм или подключаться к уже проведенной в дом системе водопровода.

Если же бюджет ограничен и нет возможности приобретать подобное дополнительное оборудование, или вообще отсутствует система водоснабжения в доме, стоит обратить внимание на безнапорный вариант. Такой водонагреватель своими руками можно сделать из обычного ведра или кастрюли большой емкости. Главное — монтировать такое устройство повыше, чтобы вода выбегала из него под действием силы притяжения
. Но придется все время следить за наполнением накопительного резервуара и температурой воды.

Поскольку в таком самодельном устройстве трудно предусмотреть систему смешивания, нагревать воду стоит изначально не выше 40 градусов.

Из чего сделать накопительный бак

Перед тем, как сделать водонагреватель, необходимо определиться с конструктивными особенностями будущего бойлера. Чаще всего, это накопительная емкость с установленным внутри ее ТЭН, который отвечает за нагрев воды.

Для накопительного бака лучше выбирать емкости из стойкого к коррозии металла.
Наиболее походящие варианты: нержавеющая или эмалированная сталь, качественный пластик, алюминий. Можно использовать и железные баки, только их придется предварительно обрабатывать специальным защитным составом, который минимизирует образование ржавчины
. В противном случае вода, проходящая через такое нагревающее устройство, может быть не пригодна для бытовых нужд.

Для самодельных накопительных водонагревателей используют самые различные емкости, в качестве примера можно отметить газовый баллон. Это довольно удобный по размерам, форме и прочности резервуар.

Как сделать водонагреватель из газового баллона

Идеально, если для этого будет приобретен новый сосуд. В случае отсутствия такой возможности, используйте бывший в употребление баллон. Чтобы избавиться от запаха газа, его следует тщательно обработать нитрогрунтовкой
и промыть внутреннюю поверхность. Для этого баллон придется сначала разрезать, а потом снова сварить.

Стоит обратить особое внимание, что перед выполнением работ, которые будут связаны с нарушением целостности баллона, его необходимо наполнить водой, чтобы исключить возможность взрыва.

Инструменты и материалы:

• сварочный аппарат и дрель по металлу;
• металлорежущий инструмент для нанесения резьбы (плашка);
• отвертки и газовый ключ;
• пустой газовый баллон;
• нагревательный элемент с терморегулятором;
• изолирующий состав для тэна (смазка или пакля);
• металлические подводки;
• гайка, предохранительный и обратный клапаны;
• крепежные элементы для фиксации готового бойлера.

Инструкция по изготовлению.

Водонагреватель своими руками практически готов. Теперь сделанное устройство можно заполнить водой и проверить на предмет протечки. Если все хорошо, можно подключать ТЭН и пользоваться прибором.

Экономный водонагреватель своими руками

Постоянное повышение тарифов на электроэнергию заставляет переходить в режим экономии многих потребителей. Неплохой вариант — накопительный бойлер своими руками, работающий на солнечной энергии.

Для его изготовления потребуется:

• накопительный резервуар большого объема (100-200 литров);
• пвх трубы и шланги для подачи воды;
• крепежные элементы.

Инструкция, как сделать экономный бойлер для дачного участка:

• в накопительной бочке проделываются отверстия для патрубков;
• к ним подсоединяются шланги;
• емкостный бак устанавливается в защищенном от ветра солнечном месте;
• организуется подача воды (это может быть шланг, подключаемый к водопроводу);
• делается вывод на кран или летний душ.

Под действием солнечных лучей вода в бочке нагревается, и ее можно использовать для своих нужд
. Это практичный вариант для организации летнего душа на своем садовом участке. Зачастую такие бочки устанавливают прямо на крыше различных построек. Чтобы по максимуму использовать естественную энергию и добиться максимальной эффективности от такого устройства, рядом с резервуаром, в котором находится вода, размещаются светоотражающие элементы
(например, остатки фольгированной подложки для ламината), либо сам бак краситься в темный цвет.

При желании, водонагреватель своими руками сделать может любой. Главное, заранее продумать конструктивные особенности оборудования, подобрать подходящие материалы и обезопасить систему нагрева воды.

Солнечный водонагреватель (коллектор) — незаменимый помощник в домашнем хозяйстве. Коллектор нужного размера и конструкции способен обеспечивать горячей водой семью из нескольких человек, экономя при этом сотни — тысячи рублей, которые тратятся на электричество и другие виды энергоресурсов.

Если на вашей даче еще нет электричества и газа, и нагрев воды представляет определенную трудность, предлагаю сделать солнечный водонагреватель для душа и мытья посуды из материалов которые зачастую можно найти на свалке.

Для начала необходимо отыскать неисправный холодильник, а именно потребуется его змеевик, который закреплен на задней стенке.

После того как змеевик демонтирован, его необходимо промыть струей воды, чтобы избавиться от старого фреона.

Запасаемся рейками, которые нам в будущем понадобятся для изготовления каркаса.

Нашелся старый резиновый коврик, который зачастую подстилают под дверь.

Стекло, так-же не обязательно покупать. Его можно демонтировать из старого окна, которые обычно выбрасывают на мусорку, при замене на пластиковые окна.

Поскольку наш резиновый коврик оказался великоватым, было принято решение его подрезать, в размер будущего каркаса.

Из реек сбиваем каркас, таким образом чтобы змеевик свободно помещался между реек.

Примеряем змеевик и резиновый коврик к каркасу. Отмечаем место крепления нижней рейки каркаса и места пропилов для выхода трубок.

Устанавливаем нижнюю рейку каркаса, растилаем фольгу между резиновым ковриком и каркасом.

С обратной стороны каркаса, набиваем рейки для придания жесткости конструкции.

Скотчем тщательно проклеиваем все щели между каркасом и фольгой. Это необходимо для того чтобы более прохладный внешний воздух не попадал внутрь коллектора.

Для подвода воды к змеевику, была приобретена ПВХ трубка.

Герметизация соединений трубок и змеевика, бала обеспечена скотчем.

Для крепления змеевика использовались хомуты, которые были сняты с холодильника. Крепление хомутов, так-же было обеспечено скотчем. Но для надежности рекомендую закрепить винтами.

Накрываем нашу конструкцию стеклом и проклеиваем по периметру скотчем.

Самодельный солнечный коллектор готов. Для наилучшего нагрева солнечные лучи должны падать на поверхность коллектора под прямым углом. Поэтому завершает работу крепление опорных элементов конструкции.

Чтобы стекло от жары не поехало, внизу необходимо вкрутить парочку шурупов, которые будут служить упорами.

Теперь осталось прикрепить бак для аккумулирования горячей воды.
Циркуляция происходит только вследствие естественной конвекции. При нагреве вода в коллекторе расширяется, становится менее плотной, поднимается вверх по коллектору и через трубу поступает в верхнюю часть бака-аккумулятора. В результате более прохладная вода у днища бака вытесняется и перетекает по другой трубе в нижнюю часть коллектора. Эта вода в свою очередь нагревается и поднимается в бак.

1 — горячая вода; 2 — вентиль сброса давления; 3 — слив горячей воды; 4 — запорный вентиль; 5 — вентиль подпитки; 6 — холодная вода; 7 — подача холодной воды; 8 — сливной вентиль.

Пока светит солнце, вода будет постоянно циркулировать по этому контуру, все более нагреваясь. Вследствие того, что бак приподнят над коллектором, эффект опрокидывания циркуляции в результате ночного охлаждения теплоносителя в коллекторе сводится на нет, так как холодная вода просто скапливается в нижней точке системы (на дне коллектора), в то время как теплая вода остается в баке.

Такая простенькая конструкция солнечного коллектора, способна нагреть воду в солнечный день, до 70 градусов.

Кроме того, для дачи можно быстро сделать своими руками вентилятор из CD-диска >>

Главным плюсом устройства является экономичное расходование горячей воды при минимальных затратах. Для нагревания воды мастера используют разные источники: электрический ТЭН, энергию солнца, тепло от котла. В этой статье будет описано, как сделать водонагреватель.

Конструкция бойлера косвенного нагрева

Альтернативой баку служит газовый баллон.

Бойлер из газового баллона

Если вы решили сделать бойлер из газового баллона, то его лучше приобретать новым и без вентиля. Если используется старая емкость, то горячая вода может иметь запах газа.

Баллон нуждается в предварительной грунтовке. С этой целью он разрезается на две половины. Чтобы не произошел взрыв, советуем предварительно наполнить его водой. Внутренняя часть конструкции зачищается и грунтуется. Таким образом предупреждается ржавление. После этого баллон заваривается.

В емкости вырезаются два отверстия, предназначенные для отвода горячей и холодной воды. На входе холодной воды труба для подачи оснащается обратным клапаном. Так предотвращается вытекание воды из бака.

Чтобы получить нагреватель косвенного типа, который будет функционировать от системы отопления, помимо отводов для горячей и холодной воды, делаются еще два отверстия для установки теплообменника. В нем одна труба прилегает к другой.

Змеевик устанавливается в центре бака или вдоль его стенок. К его входящей и выходящей трубе привариваются патрубки.

Если вы хотите, чтобы ваше устройство стояло, то к нему следует приварить опоры. Для навесного приспособления потребуются петли в виде «ушек».

К месту, где будет установлен ТЭН, приваривается гайка размером 32 мм. Она должна иметь внутреннюю резьбу. ТЭН для воды желательно устанавливать с наличием терморегуляции или сигнализирующего датчика. Его мощность должна равняться 1,2— 2 кВт.

В результате получается бойлер косвенного нагрева. При этом основным элементом конструкции выступает баллон для газа.

Как сделать змеевик?

Змеевик является важной деталью устройства. За его основу можно взять металлическую или металлопластиковую трубу с небольшим диаметром. Как правило, используются медь или латунь, так как они отличаются высоким уровнем теплоотдачи. Диаметр змеевика изготовитель может выбрать по своему усмотрению. Главное условие состоит в том, чтобы его соприкосновение с водой было максимальным.

Змеевидная трубка накручивается по спирали на оправку в форме цилиндра. С этой целью применяется бревно или труба с большим диметром. При наматывании змеевика необходимо следить за витками. Они не должны касаться друг друга.

Не делайте навивку тугой, так как снять змеевик с оправки будет очень сложно.

Количество витков на змеевике находится в прямой зависимости от объема и высоты бака. Как правило, на каждые 10 л используется 1,5 кВт тепловой мощности змеевика.

Теплоизоляция

Чтобы потеря тепла была минимальной, бак следует укутать слоем теплоизоляции.

С этой целью применяют:

• строительную пену;
• изолон;
• пенополиуретан;
• пеноплен;
• минеральную вату.

Некоторые умельцы используют подложку под ламинат на основе фольги. Водонагреватель обертывается в этом случае, как термос. Утеплитель крепится посредством проволоки, клея или полосовых стяжек. Советуем произвести утепление всего корпуса.

Обшивка обеспечит не только длительное сохранение горячей воды, но и сократит продолжительность нагревания бака, что понизит расход теплоносителя. Без хорошо оборудованной теплоизоляции вода в устройстве будет быстро остывать.

Зачастую прибегают к сооружению двойной емкости: маленький бак размещают внутри большого. Созданное между ними пространство также выполняет теплоизолирующую функцию.

Чтобы закрепить емкость, на верхнюю часть ее корпуса привариваются петли, а на стене устанавливается металлический уголок, к которому они прикрепляются.

Другие способы изготовления водонагревателя

Можно соорудить водонагреватель, функционирующий от солнца. Это достаточно распространенная конструкция, которую отличает экономичность. Приспособление часто встречается в загородных домах. Изготовление устройства не представляет особой сложности, поэтому многие могут соорудить его своими руками.

Вам понадобятся:

• бак большой емкости (100 л и больше);
• трубы из ПВХ для наполнения емкости и подвода к ней воды;
• уголки из стали размером 20 мм или квадратные бруски из дерева размером 50 мм для каркаса под емкость.

В качестве емкости целесообразнее употребить полиэтиленовые бочки. Их отличает прочность. Они должны стоять на солнечном месте, в котором нет ветра. Как правило, для монтажа выбирают крышу летнего душа.

Чтобы бочка лучше нагревалась, ее нужно окрасить в черный цвет. С монтируются экраны для защиты. Они сооружаются из досок, покрытых светоотражающим материалом по типу фольги. В этом случае солнечные лучи направляются на бак и увеличивают температуру воды. В жаркую погоду в емкости в 200 литров можно получить воду, температура которой будет 45 ºС.

Водонагреватель из полиэтиленовых бутылок

Водонагреватель своими руками из обыкновенных пластиковых бутылок можно сделать за один день. Они составляют основу накопительного резервуара. Количество бутылок зависит от желаемой емкости.

Для монтажа вам потребуются:

• герметик;
• трубы ПВХ;
• дрель;
• два вентиля или крана с шаровой конструкцией.

В первую очередь подготавливаются бутылки. В донышке каждой просверливается отверстие, диаметр которого равен диаметру горлышка. В отверстие дна бутылки вставляется горлышко другой. Так происходит их соединение. Каждая батарея состоит из 10 бутылок. Число батарей не ограничено. Все стыки обрабатываются герметиком.

Готовые модули располагаются на южной стороне крыши на внутренних волнах шиферного покрытия. Вывод каждой секции подсоединяется к трубе из ПВХ, которая располагается к ним перпендикулярно. Врезание каждой секции осуществляется по аналогии соединения бутылок в батарею с последующей обработкой клеем всех стыков.

В основную трубу, к которой подсоединены выходы каждой батареи, с двух сторон монтируются вентили для подачи холодной воды и отвода горячей.

Такой обладает достаточно высоким уровнем функциональности. Для принятия душа одному человеку требуется 100 л воды. Опираясь на этот показатель, можно производить расчет объема сооружения.

Летом в солнечную погоду за час можно нагреть 60 л воды до 45 ºС Такая температура вполне пригодна для бытовых и хозяйственных нужд на даче.

Заключение

Стремительное подорожание энергоресурсов заставляет многих создавать дешевые альтернативные приспособления. Многие сооружают водонагреватель своими руками и создают комфорт при минимальных затратах.

2017-01-05

Евгений Фоменко

Существует множество вариантов того, что можно сделать из старого бойлера:

Корпус буржуйки изготовлен из старого бойлера

Размечаем мелом места для двух прямоугольных отверстий, для дверцы и для топки и вырезаем их. Располагаем устройство так, чтобы отверстие от ТЭНа находилось вверху. Снизу привариваем сетку из арматуры, отверстия от труб завариваем.

На дверцы ввариваем навесы, небольшие полоски металла для того, чтобы они не проваливались и небольшую защелку. Крепим снизу уголки в качестве опор. Для вытяжки на месте отверстия для ТЭНа вырезаем круг по диаметру вентиляционной трубы.

Рукомойник
из потекшего водонагревателя. Достаем бак, отрезаем трубки ввода и вывода воды и верхнюю часть. Устраняем протечку, заварив ее. Зачищаем емкость и красим эмалью. На том месте, где располагались трубы, привариваем кран.

Мусорное ведро
. Из корпуса можно сделать красивую урну. Отрезаем прямоугольный кусок кожуха и делаем снизу равномерно надрезы, сантиметров по 20 и загибаем их. Скручиваем в трубу и скрепляем с помощью заклепок.

Место для выращивания овощей
. Разрезав вдоль емкость, мы получаем две удобные клумбы, приварив к ним опоры и наполнив землей.

Видео «Как сделать буржуйку из старого бойлера»:

Если у вас имеется старый бойлер, не спешите его выбрасывать. Из него можно сделать много интересных и полезных вещей. Конкретной в данном случае мы рассмотрим, как можно сделать из бойлера отличный гриль.

Материалы и инструменты для самоделки :

— старый бойлер;
— болгарка с шлифовальным и отрезными дисками;
— плоскогубцы, отвертки, кусачки и другие классические инструменты мастера;
— уголок или другой подходящий материал для создания ножек;
— дрель со сверлами;
— сварка;
— термостойкая краска (у автора черная);
— петля с замком для поддувала;
— болты, гайки, шайбы и другие крепежные детали;
— гриль круглой формы.

В целом дрель может не понадобится, просто автор решил все сделать разборным, соединяя конструкцию болтами с гайками. Можно в принципе все это просто сварить, если все детали сделаны из стали.

Процесс изготовления гриля:

Шаг первый. Подготавливаем бойлер

В первую очередь нужно взять бойлер и удалить все лишнее. Как правило, бойлеры сверху отделывают теплоизоляцией, дабы те долго хранили воду теплой. Эту изоляцию нужно всю тщательно счистить. Возможно, сперва ее нужно будет срезать болгаркой или острым ножом, в зависимости от того, из чего сделана обшивка. Ну а далее берется болгарка с зачистным кругом и с помощью нее удаляется весь изоляционный материал.
Важно помнить, что остатки изоляции при использовании гриля начнут дыметь.

Шаг второй. Режем бойлер

Теперь бойлер нужно разрезать. Тут понадобится снова болгарка. Автор решил выбрать ту часть бака, где расположен кронштейн, с помощью которого бак крепится к стене. В будущем этот кронштейн понадобится для сборки деревянной плиты. Помимо этого автор также вырезал на заготовке проем для установки решетки.

Шаг третий. Изготовление ножек

Ножки делаются очень просто, тут нужен будет стальной уголок или же элементы металлических стеллажей, какие и использовал автор. Для крепления было принято решение использовать болты. Но для простоты процедуры все можно соединить сваркой. Что касается длины, то для удобства приготовления пищи было принято решение сделать ножки длиной 75 см.

Шаг четвертый. Прикручиваем ножки

Используя в качестве крепления ножек болты с гайками, автор одним ударом убил двух зайцев. Благодаря выступающим внутрь винтам теперь можно установить решетку гриля.

Каждая ножка крепится двумя болтами с гайками, поэтому под них нужно будет просверлить отверстия в резервуаре. Тут очень важно, чтобы верхние отверстия находились на одном уровне, так как тут будет располагаться решетка. Лучше всего отметить от верхней части пару точек и затем провести вокруг линию. Ножки также должны располагаться на одинаковом расстоянии друг от друга.

После сборки оказалось, что гриль стоит не очень надежно. Чтобы сделать ножки жестче, автор добавил в нижнюю часть крестовину.

Шаг пятый. Поддувало для гриля

Для эффективной работы гриля автор решил оснастить его поддувалом. Для этого в нижней части емкости нужно вырезать окно. Образовавшуюся пластину выбрасывать не нужно, из нее делается дверка. Дверку нужно закрепить на петли, а также приделать засов. Важно позаботиться о ручке, она не должна активно проводить тепло, так как будет сильно нагреваться при использовании гриля. Автор сделал ее из болта и нескольких гаек.

Чтобы закрепить нижнюю решетку, будут нужны два стальных стержня. Их автор просто вваривает на нужном уровне, обрезав лишнее. Если приварить стержни возможности нет, можно использовать стержни с резьбой и закрепить и гайками с шайбами.

Шаг шестой. Крепление для деревянной плиты

Деревянная плита является очень удобным дополнением к грилю, правда сам гриль при этом должен быть хорошо зафиксирован. Сюда можно будет ставить тарелки с приготовленной пищей и так далее. Для деревянной плиты автор сверлит в кронштейне бойлера отверстия, а затем вставляет в них стержни с резьбой. Впоследствии на эти стрежни будут надеты деревянные бруски и стянуты гайками.

Шаг седьмой. Покраска

На этом этапе автор красит деталь, изготовленную из бойлера. Предварительно нужно содрать всю ржавчину и хорошенько зашлифовать поверхность. Краска тут будет нужна термостойкая, так как емкость сильно нагревается.

Шаг восьмой. Сборка

После покраски вся конструкция опять собирается. С помощью уровня желательно измерить наклон гриля и отрегулировать ножки.

Также теперь автор крепит шарнир и задвижку поддувала. Для таких целей использовались заклепки. Можно применять также болтики с гайками.

Шаг девятый. Изготовление и установка внутренней решетки

На внутреннюю решетку будут загружаться угли, а снизу будет поступать воздух, что будет приводить к хорошему горению углей. Для изготовления решетки автор решил использовать стальную пластину, в которой просто насверлил отверстий. Найденная пластина уже имела пару рядов квадратных отверстий. Тут важно, чтобы пластина была толстой, так как угли при горении образуют высокую температуру.
Потом только останется положить пластину на вваренные в нижнюю часть стержни.

Шаг десятый. Собираем деревянную плиту

Деревянная плита собирается очень просто. Тут нужны будут деревянные брусья, которые нужно порезать по размеру. Далее в них сверлится по два отверстия, через которые будут проходить стержни с резьбой. У автора отверстия насверлены в виде буквы «V».

Ну а потом весь этот бутерброд собирается и хорошенько стягивается гайками. Тут важно запастись хорошими большими шайбами, так как для стягивания нужно немалое усилие. Шайбы подкладываются с обеих сторон. На сборку у автора ушло 10 гаек. Две тут выступают в качестве опоры, а еще по две с другой стороны прижимают древесину. Остальные гайки нужны для фиксирования самих стержней. Затянуть все нужно хорошенько, используя гаечные ключи.

В итоге деревянную плиту можно хорошенько отшлифовать, а для защиты хорошо бы ее покрасить защитным лаком, краской и так далее.

В заключении следует упомянуть, что гриль должен быть надежно зафиксирован, иначе, если поставить на деревянную плиту что-то тяжелое, весь гриль может перевернуться. Его можно прикрутить к полу или же к большой тяжелой доске.

Шаг 11. Приступаем к испытаниям

Вот и все. Гриль собран, теперь его можно испытывать. По мнению автора, проект получился удачным и стоит потраченных сил.

Собрались отправить старый накопительный водонагреватель на свалку? Не спешите. Он еще сослужит вам полезную службу. Как переделать старый бойлер своими руками, мы расскажем ниже.

Варианты переделки подходят для накопительных моделей, потому что основой является бак.

Полезные изделия из водонагревательного бака

В умелых руках любая отслужившая срок вещь превращается в полезное изделие для дома или дачи. Тому есть масса примеров. Мы раскроем секреты изготовления самых интересных из них.

Солнечный коллектор

В статье «Как сделать солнечный водонагреватель» вы найдете материалы по изготовлению коллектора из других подручных средств. Здесь мы расскажем, как изготовить коллектор из ненужного бака. Он послужит заменой центральному водоснабжению во время летнего периода, а также будет незаменим на даче.

Что нужно для самоделки:

• бак водонагревателя;
• зубило;
• молоток;
• щетка по металлу;
• черная краска;
• лист фанеры;
• пенопласт;
• стекло;
• брусья 50х50 мм;
• фольга;
• шланги;
• монтажная пена;
• антисептик для обработки дерева.

Ход работы:

1. Чтобы вытащить металлический бак, придется снять облицовку.
2. Возьмите зубило и молоток или болгарку. Не щадите оболочку и теплоизоляцию, вам нужна полностью очищенная емкость.
3. Если она покрылась ржавчиной, тщательно зачистите поверхность щеткой по металлу. После чего найдите место протечки и герметизируйте.
4. Обезжирьте поверхность, покройте черной краской для эффективного прогревания.
5. Чтобы повысить уровень КПД изделия, нужно организовать теплоизоляцию. Для этого изготавливается корпус.
6. Соберите каркас из припасенного бруса. Конструкция должна быть в два раза шире бака.
7. С внутренней стороны обейте каркас листами фанеры. С наружной стороны проложите пенопласт, и снова обейте фанерой.
8. Внутри корпуса организуйте подставки, чтобы нагреватель не перекатывался. Приложите доску к основанию корпуса, сделайте отметки и вырежьте подставки.
9. Если коллектор будет находиться на улице круглый год, обработайте ящик антисептиком и покройте краской.
10. Установка светоотражающих элементов повысит эффективность нагрева поможет.
11. Разместите фольгу под углом, чтобы лучи попадали на поверхность коллектора.
12. Подключите шланги для воды к отводам.
13. Накройте конструкцию стеклом.
14. Все щели герметизируйте монтажной пеной.

Облагородить контейнер можно пластиком. На зиму воду нужно сливать.

Мангал

Что еще можно сделать из водонагревателя? Хотите быть оригинальным — соберите мангал с печкой. Изначально вам понадобятся металлические трубы, которые нужно сварить. Они будут служить топкой.

Сверху приварите металлический бак. Предварительно срежьте его верхнюю часть.

Во входное отверстие трубы установите планку, на которой будут гореть дрова.

Благодаря топке-ракетнице мангал хорошо поддерживает температуру, поэтому мясо выходит сочным.

Можно сделать мангал-барбекю, как показано на фото:

Для этого отрезается меньшая часть корпуса, ставится на крепления к другой части, чтобы образовалась емкость с крышкой.

Сверху приваривается ручка для удобного пользования, снижу — ножки-распорки.

Коптильня из водонагревателя

Принцип схож с мангалом. В данном случае желательно использовать бойлер объемом не менее 80 литров. Срежьте верхнюю часть на 10 см. Установите петли для крышки.

Также сверху приваривается ручка, поэтому крышка может быть съемной.

Снизу нужно установить тарелку для сбора жира. Внутри конструкции организуются держатели для подвешивания мяса. Вентиляционное отверстие снизу послужит для запускания внутрь дыма.

Печь-буржуйка

Полезное и компактное устройство можно установить в любом помещении. Главное — возможность вывода трубы на улицу.

• Подготовьте корпус. С помощью болгарки удалите все трубы и отводы.
• Сделайте неглубокую прорезь вдоль.
• Снимите кожух и удалите изоляционную пену.
• Зачистите бак.
• Рассчитывайте, что место расположения ТЭНа должно быть сверху.
• Мелом сделайте разметку для двух отверстий: топки и двери. Вырежьте их.
• Заварите отверстия труб.
• На дверцы установите ручки и защелки.
• Снизу конструкции приварите три-четыре опоры.
• В месте ТЭНа вырежьте круг и установите трубу для вентиляции.

Рукомойник

Если ваш бойлер потек, сделайте из него умывальник. Для этого зачистите бак по вышеописанной технологии. Срежьте болгаркой верхнюю часть. Выводы для труб и штуцера также нужно обрезать. Обработайте поверхность: зачистите, загрунтуйте, покрасьте. Внутри емкость можно покрыть белой краской.

Одно трубное отверстие закройте заглушкой. На другое установите трубку и кран. На срезанную часть прикрепите ручку и организуйте крышку. Она защитит воду от попадания мусора.

Клумбы

Распилив емкость на две равные половины, можно использовать их для высадки цветов, зелени, овощей. Все зависит от размеров. Установить изделия можно в теплице. Для этого приварите к обратной стороне опоры, а внутреннюю часть наполните землей.

Если прогрунтовать, покрасить и красиво оформить части корпуса, их можно использовать в качестве клумб и необычного декора на улице.

Кресло-скамейка

Это не шутка, а идея греческого дизайнера Нелли Тракидо. Сегодня модно переделывать ненужные предметы в необычные и полезные вещи для дома.

Используя инструменты по металлу и краску, дизайнер превратила ненужный бак в стильную скамью. В качестве опор выступили ножки от старой табуретки. Сиденья съемные. Чехлы можно менять по настроению.

Если вы не знаете, как использовать ненужную технику, проявите фантазию. Каждому предмету можно дать вторую жизнь. Данными примерами использование водонагревателя не ограничивается. Домашние мастера изготавливают их них ресиверы для компрессоров. Подробнее можно посмотреть на видео:

Также можно организовать необычное мусорное ведро. Если объем бака небольшой, изделие будет стильно смотреться в интерьере. Творите!

Что можно сделать из старого бойлера своими руками и как использовать нерабочий водонагреватель — Офремонт

2017-01-05

Есть очень много вариантов того, что можно создать из старого водонагревателя:

Солнечный бойлер в жаркий период времени для дачного участка. Снимаем кожух и слой утеплителя. Красим поверхность в черный цвет для того, чтобы больше поглощать энергии солнца. Потом из брусков из дерева изготовляем защитный корпус, накрытый сверху стеклом.

Его внутри нужно покрыть слоем вспененного полимера и фольгой. Включать шланги следует в согласии с устаревшей маркировкой. Система такого типа обеспечит вас тёплой водой летом. Отлично подойдёт для летнего душа.

Коптилка . Для нее подойдёт поломанный вертикальный накопительный электрический водонагреватель Аристон на 80 литров. Очищаем бак от корпусного покрытия и пропилена. Срезаем сверху угловой шлифмашиной сантиметров 10 и привинчиваем петли, чтобы вышла крышка. Сверху к ней привариваем ручку.

Делаем тарелку для того, чтобы в нее стекал жир, она будет стоять снизу. Из кожуха вырезаем круг, чтобы он поместился в бак, привариваем к нему три ножки из труб сделанных из металла. Прямо под крышку привариваем три уголка, на которые ставим трубки из стали.

Сюда будут вешаться продукты для копчения. Для комфорта перемещения по обоим бокам привариваем ручки, снизу ножки. Из вентиляционной трубы внизу делаем подвод, через который вовнутрь будет поступать дым.
Мангал . Достаем из нерабочего водонагревателя бак и разрезаем его угловой шлифмашиной вдоль на две одинаковые половинки. Условно делим их на нижнюю и нижнюю. В верхней делаем собственными руками два отверстия сантиметров по 10 в диаметре и привариваем к ним две трубки что бы поступить кислорода и вывода дыма.

Закрепляем три ручки, две к нижней части по обоим бокам для перевозки и одну к верхней в середине. Снизу напротив друг друга делаем прорези для расположения шампуров. Объединяем половинки с помощью петель для дверей. Также можно прикрепить в середине уголки для того, чтобы устанавливать на них сетку.

Печь буржуйка . Угловой шлифмашиной отрезаем выходящие трубы и торцы, делаем неглубокую прорезь вдоль аппарата. Разматываем кожух и отдираем пенку при помощи мастерков и ножей. Бак зачищаем угловой шлифмашиной с насадкой в виде щетки.

Корпус буржуйки сделан из старого водонагревателя

Размечаем мелом места для 2-ух прямоугольных отверстий, для дверки и для камеры сгорания и вырезаем их. Располагаем устройство таким образом, чтобы отверстие от Трубчатого нагревателя расположилось вверху. Снизу привариваем арматурную сетку, отверстия от труб завариваем.

На дверки ввариваем выступы крыши, маленькие полосы металла для того, чтобы они не проваливались и маленькую защелку. Закрепляем снизу уголки в качестве опор. Для вытяжной трубы на месте отверстия для Трубчатого нагревателя вырезаем круг по диаметру вентиляционной трубы.

Умывальник из потекшего бойлера. Достаем бак, отрезаем трубки ввода и вывода воды и часть сверху. Ликвидируем протечку, заварив ее. Зачищаем емкость и красим эмалью. На том месте, где расположились трубы, привариваем кран.

Ведро для мусора . Из корпуса можно создать прекрасную урну. Отрезаем прямоугольный кусочек кожуха и выполняем снизу одинаково надрезы, сантиметров по 20 и загибаем их. Скручиваем в трубу и скрепляем при помощи заклепок.

Место для выращивания овощей . Разрезав вдоль емкость, мы приобретаем две комфортные клумбы, приварив к ним опоры и наполнив землёй.

Видео «Как выполнить буржуйку из старого водонагревателя»:

Летний душ на даче (из старого водонагревателя)

Летний душ на даче, как и туалет, — это не роскошь, а необходимость. В данном обзоре рассмотрим один из вариантов летнего душа, который можно сделать из старого водонагревателя (бойлера).

По сути, накопитель для воды работает как обычный водонагреватель, только для работы используется не электричество, а солнечная энергия.

Первым делом необходимо снять обшивку с бойлера, удалить утеплитель, а затем покрасить емкость в черный цвет.

Возможно, вас также заинтересует еще одна идея для дачи — как своими руками сделать декоративный пруд.

Основные этапы работ

Бойлер крепится к стене (со стороны улицы) как можно ближе к летнему душу. Исходим из того, что помещение под душ уже готово. Внутри помещения автор устанавливает смеситель.

На следующем этапе необходимо будет подключить смеситель к водонагревателю. Для этого автор использует шланг и пластмассовые соединения.

Далее останется только подключить систему к водопроводу. Принцип работы очень прост: вода из крана поступает в бойлер, где она нагревается от солнца. Затем теплая вода идет на смеситель.

Если вдруг вода будет очень горячей, ее можно будет разбавить холодной водой. Для этого нужно будет установить тройник и кинуть дополнительный шланг на смеситель.

К смесителю подключаем шланг с лейкой, и летний душ готов к использованию. Чтобы повторить все это у себя на даче, на участке должен быть проведен водопровод. Ну а все остальное — элементарно.

Подробно о том, как сделать летний душ на дачу из старого водонагревателя, можно посмотреть на видео ниже. Этой идеей поделился автор YouTube канала Valera Nebo.

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Как подключить водонагреватель на даче

Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.

Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.

Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи

Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа. Рассмотрим их.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

• Корпус, теплоизоляционный слой.
• Бак внутренний.
• Трубки входа, выхода воды.
• Фланец.
• ТЭН, термостат.
• Терморегулятор, анод.

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

• Корпус
• ТЭН в виде трубки со входом/выходом.
• Индикация нагрева.
• Датчик протока.
• Реле, клеммная коробка.

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

• Внешняя оболочка.
• Полиуретановый теплоизолят.
• Внутренний резервуар.
• Емкость сбора конденсата.
• Трубки горячей/холодной воды.
• Горелка с дымовым рассекателем.
• Блок газовый.
• Вытяжка.
• Анод, термостат.

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

• Кожух, изолят полиуретановый.
• Теплообменник.
• Прибор циркуляции.
• Анод.
• Трубки подхода/выхода жидкости.
• Термостат.

Различия объема, мощности

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 ⁰С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.

---

Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.

---

Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.

---

Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.

---

Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный

Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.

Проточные вешаются над/под раковиной, в шкафу.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.

Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

1. Вода проходит внутри трубчатого ТЭНа, нагревается.
2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
7. Крепко загерметизируйте систему. Протечек быть не должно.
8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Этапы установки нагревателя

1. Осмотреть системы, подготовить инструменты, место для монтажа.
2. Прикрепить бойлер к стене.
3. Подсоединить к водопроводу или бочке.
4. Включить в сеть.

Подготовка систем

1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения

Вам понадобятся инструменты:

• Ключи – рожковый и газовый;
• Перфоратор, дрель, буры, сверла;
• Аппараты резки и спайки труб;
• Отвертки – прямой и крестовой шлиц;
• Пассатижи, кусачки;
• Рулетка.

Необходимые материалы:

• Металлопластиковые трубы;
• Шланги;
• Тройники;
• Анкеры;
• Вентили запорные;
• Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

---

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.

---

Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

Схемы монтажа

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

---

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

---

Как подключить к водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

---

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

---

Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

1. К патрубку бойлера поставить тройник.
2. Боковое отверстие тройника подключить к крану слива.
3. Установить обратный или предохранительный клапан на тройник.
4. Ставим после клапана отсекающий кран.
5. Врезаем данную систему в трубу.

Для горячей воды

1. Установить отсекающий кран непосредственно на патрубок агрегата.
2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

• Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
• Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
• Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
• Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
• Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
• Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

• Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
• Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

1. Отмерить расстояние от розетки до точки монтажа водогрея.
2. Разобрать электровилку, снять изоляцию кабеля.
3. Счистить изоляцию с жил с обеих сторон.
4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

1. Протянуть кабель от нагревателя к щиту питания.
2. Смонтировать автомат рядом с агрегатом, провести кабель.
3. Оголить кабель на 10 см и фазу.
4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
5. Оголить кабельные жилы с двух сторон.
6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
3. Монтировать агрегат без технических знаний.
4. Сливать бак, не отключив электропитание.
5. Игнорировать правила безопасности.
6. Использовать некачественные запчасти неизвестных брендов.
7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.

Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

• Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
• Установка принудительной вентиляции и дымохода шириной от 2 см.
• Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

• Монтажное кольцо для дымохода нужного размера.
• Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
• Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
• 2 водопроводных шланга/трубы.
• Крепеж для вешания бойлера.
• Водяной фильтр, по необходимости.

---

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.

---

Демонтаж старой колонки

1. Перекрыть доступ газа.
2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
3. Перекрыть воду.
4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

1. Определить место, повесить оборудование.
2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя

Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.

---

Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.

---

Что потребуется:

• дрель, сверла;
• ключ газовый;
• отвертка;
• шурупы;
• герметик.

План подключения

1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
3. Второй выход подсоединить к горячему направлению к отопительной системе.
4. Третий – смонтировать с обратным выходом из радиаторов.
5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
6. Пятый – поток нагретой жидкости из соседнего нагревателя.

---

Важно! Обязательно требуется заземление оборудования.

---

Особенности монтажа проточного водонагревателя

Советы:

• Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
• Легкость подключения. Это важно при монтировании устройства своими руками.
• Обязателен хороший напор воды. Иначе выходная струя будет слабой.
• Высокая мощность требует хорошей электропроводки, использования УЗО.
• Заземляйте оборудование.
• Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
• Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене

Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

1. Сделать разметку будущего места крепления.
2. С прибора снять верхнюю часть, прислонить к стене.
3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.

---

Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.

---

Схемы установки проточного оборудования

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
3. При переключении на излив пойдет холодная вода из крана.
4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
2. Подготовить отверстия для воды.
3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины

Нужен запорный кран, тройник, герметик, трубный ключ.

1. Поставить пластиковый разветвитель, после него монтируется кран.
2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.

---

Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.

---

Монтаж для 2 точек водоразбора

Этот способ подходит, когда нужна теплая вода в кране и душе.

1. Подключить прибор водопроводу.
2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети

Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.

Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
2. Протянуть кабель.
3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование

Используйте инструкцию по эксплуатации, приложенную к товару.

Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.

---

Важно! Перед включением заполните емкость! Иначе устройство может сгореть.

---

≋ Что делать, если потек бойлер? • Эффективные пути решения

Средний срок эксплуатации бойлера с открытым ТЭН составляет порядка 8-10 лет при условии регулярной очистки от накипи. Бойлеры с сухим ТЭНом демонстрируют более продолжительный срок службы – до 10-12 лет, поскольку имеют встроенную изолированную конструкцию в баке.

Даже в условиях регулярного проведения профилактических очистительных работ, установки солевого фильтра, смягчающего воду, металлический корпус водонагревателя поддается влиянию коррозии и начинает течь. Выбирая модель бойлера для интенсивного использования, рекомендуется делать ставку на модели ТЭНа из меди и нержавеющей стали.

Определить наличие поломки просто. Визуальный мониторинг показывает, что на верхней или нижней крышке имеются очаги влаги и воды, кроме этого не всегда температура воды на дисплее отвечает реальным показателям. Нередки случаи и образования подтеков ржавчины по корпусу или кафельной стенке.

Почему течет бойлер

Отсутствие регулярных профилактических работ, отказ от использования солевых смягчающих фильтров чаще всего приводит к поломке, но кроме этого выделяют еще такие факторы:

• нарушение правил монтажа – при среднем давлении более 5 атмосфер в холодном водопроводе не установлен регулятор, понижающий давление;
• отсутствие регулярной замены магниевого анода;
• неисправный предохранительный клапан бойлера;
• непродуманная система сброса лишней воды из накопительного бака в канализацию;
• нарушение правил эксплуатации – частые перепады температуры нагрева, отсутствие профилактических отключений системы;
• «блуждающие токи» – ситуация, когда соседи по стояку неправильно монтируют заземление своего водонагревателя (актуально для жителей многоэтажек).

Рекомендуем товар

11 фото и 5 видео

Бойлер Atlantic Steatite Cube Slim VM 50 S3 C 1500W

В наличии

Показать цену

Глубина, мм:
347 |

Высота, мм:
904 |

Ширина, мм:
342 |

Мощность ТЭНа, Вт:
1500 |

Тип ТЭНа:
сухой |

Объем, л:
50 |

Что делать, если потек бойлер: 5 важных советов

Прежде всего, необходимо отключить питание водонагревателя от электрической сети и приложить максимум усилий, чтобы собрать воду из резервуара. Важно перекрыть подачу холодной воды, используя специальный вентиль. Когда потек бойлер, лучше предупредить соседей снизу, что будут проводиться ремонтные работы, поскольку в системе водных коммуникаций может резко измениться уровень рабочего давления.

Как отремонтировать бойлер

Начать диагностику рекомендуется с визуального мониторинга: где именно наблюдается источник подтекания и не нарушена ли целостность формы корпуса, видны ли очаги коррозии и ржавчины. Во внимание принимается и температура воды, струящейся из бака: теплая (горячая) указывает на то, что внутренняя нагревательная система в норме; холодная — вместе с нарушениями корпуса вышел из строя сам ТЭН. Если потек бак бойлера, в обязательном порядке водонагреватель демонтируется и проверяется с целью обнаружения очагов ржавчины и деформации. Как правило, причиной таких неисправностей является смена давления, а также некорректная эксплуатация устройства: перекрыли доступ воды, когда в баке был значительный объем горячей воды.

Часто поломки индивидуальных водонагревателей случаются в квартирах во время проведения профилактических работ по замене участков водопровода или когда сливается вода со всех этажей. Основная причина нарушения – вышедший из строя комбинированный обратно-предохранительный клапан.

В случае, если протекает бойлер сразу после установки, это говорит о нарушении герметизации конструкции и требует консультации мастера.

Рекомендуем товар

15 фото и 3 видео

Бойлер Ariston VLS EVO DRY 80

Под заказ

Показать цену

Глубина, мм:
275 |

Высота, мм:
1066 |

Ширина, мм:
506 |

Мощность ТЭНа, Вт:
1500 |

Тип ТЭНа:
сухой |

Объем, л:
80 |

Кто будет проводить ремонт водонагревателя?

Ответ на этот вопрос может отличаться, учитывая такие факторы:

• имеются ли у вас опыт и знания в этой сфере;
• какое время и сколько усилий нужно потратить на ремонт;
• наличие необходимых деталей для замены.

Как правило, за квалифицированной помощью обращаются к мастерам, а если водонагреватель на гарантии, – тогда в сервисный центр или в компанию, которая проводила его первичный монтаж и запуск системы.

Рекомендуем товар

13 фото и 4 видео

Бойлер Gorenje GBF 80/UA

В наличии

Показать цену

Глубина, мм:
461 |

Высота, мм:
829 |

Ширина, мм:
454 |

Мощность ТЭНа, Вт:
2000 |

Тип ТЭНа:
сухой |

Объем, л:
80 |

Нужен ли демонтаж бойлера во время ремонта?

Некоторые виды поломки решаются без снятия бака. Это касается плохо зафиксированных шайб водопровода или замены предохранительного клапана. В случае износа прокладки возле фланца работы проводятся также без демонтажа водонагревателя со стены: откручиваются болты, снимается защитная крышка и производится слив воды. После того, как сняли ТЭН, заменяем прокладку, промазываем все детали термически устойчивым силиконом и фиксируем крышку назад. Запитку системы можно проводить через 30 минут после окончания ремонтных работ.

Регулярная и нерегулярная течь бойлера

Если же уже возникла ситуация, требующая снятия устройства, важно провести чистку от накипи, проверить состояние нагревательного элемента. Некоторые модели бойлеров позволяют оценить внутреннее состояние: насколько металлическая основа поддалась коррозии, визуализировать проблемные участки и заделать их до того, как начнется течь. Не обязательно бойлер течет регулярно: порой это небольшие образовавшиеся подтеки после ремонта труб водоснабжения или в случае резкого похолодания. В этом случае нужно проследить за изменениями несколько дней и если ситуация не меняется, – проводить работы по замене деталей.

Иногда возникает ситуация, когда бойлер потек у соседей, а ваш нагревательный прибор также начал выходить из строя, на полу и стенах в ванной или на кухне видна вода и ржавые подтеки. Причина неисправности вашего нагревателя в том, что вышел из строя предохранительный клапан и система не справилась с сильным давлением в трубах.

Регулярно следите за состоянием бытовой техники и проводите профилактические работы по очистке от накипи.

Рекомендуем товар

15 фото и 5 видео

Бойлер Atlantic Steatite VM 80 D400-2-BC 1500W

В наличии

Показать цену

Глубина, мм:
451 |

Высота, мм:
811 |

Ширина, мм:
433 |

Мощность ТЭНа, Вт:
1500 |

Тип ТЭНа:
сухой |

Объем, л:
80 |

Какое минимально допустимое расстояние от новых анкеров до старых?

Чтобы определиться с минимально допустимым расстоянием, нужно знать диаметр отверстий, в какую поверхность устанавливаются анкера.

Если речь о бетоне, то о каком (марка, прочность) и + учитывайте в панельных домах железобетон, то есть можно попасть на арматуру при сверлении.

И плюс важно учитывать каким инструментом сверлятся отверстия, профессионализм пользователя.

К примеру если «бьёт» сверло дрели (или перфоратора), то сделать точное отверстие не получится.

Или перед сверлением поверхность не кернится, сверло может увести в сторону на заходе.

Но в целом минимально допустимое расстояние должно быть не менее одного диаметра сверла.

Например у Вас сверло на 12, отступаем от края старого отверстия 12 мм и сверлим новое.

Отступаем именно от края отверстия и до края, а не по центру.

Старое отверстие нужно заполнить ремонтной смесью, или плиточным клеем на цементной основе, или забить в отверстие чоп.

Тут есть иные варианты решения этого вопроса и причём совершено не нужно озадачиваться с минимально допустимым расстоянием.

Оставляем на месте один крюк (любой), отмеряем от него 31 см и сверлим новое отверстие.

Устанавливаем анкер, в итоге расстояние от нового до старого отверстия у Вас будет 6 см, чего более чем достаточно.

Или же меняем планку на бойлере.

На моём водонагревателе планка крепится к баку при помощи вот таких болтов.

Откручиваем старую планку и крепим её на новый бойлер, всё, крюки остаются на месте.

Бойлер можно повесить выше, или ниже старых отверстий, можно правей, или левей.

На Вашем фото заметил серьёзную ошибку при установке анкеров.

Зачем-то вырезали кафель возле крюков.

Так не делается, отверстия сверлятся через плитку, плитку проходим (если работаем перфоратором) в режиме «сверление без удара», стену (бетон) в режиме «сверление с ударом».

Бетон сверлится сверлом с победитовой напайкой, кафель, сверлом по стеклу и кафелю, хотя плитку можно пройти и сверлом по бетону, на средних оборотах, сверло периодически охлаждаем.

Если заделать старое отверстие и сверлить правильно, то бетон не лопнет.

Насчёт диаметра сверла, Вы ошиблись, нужно сверло на 12-14 мм (миллиметры), а не на 14 см.

Да и сами анкера под вопросом, мой бойлер на 80 литров, устанавливался на обычные распорные дюбеля и нет с ним проблем.

Сверлить лучше 2 свёрлами, вначале све5рлом меньшего диаметра, затем нужного.

пошаговая инструкция + 50 фото

Как сделать мангал барбекю на даче быстро и недорого? Предлагаем проекты мангалов, печей и барбекю, которые вы можете сделать своими руками буквально из подручных материалов. Надеемся, что фото этих самодельных мангалов воодушевят вас на собственную оригинальную идею из тех материалов, которые наверняка есть у вас в запасе на даче.

Мангалы из металла своими руками.

Металл от бочек, барабанов стиральных машин, газовых баллонов вполне может стать основой для мангала  на даче.

Мангал барбекю из металлической бочки своими руками.

Старая металлическая бочка — главный претендент на переделку под барбекю или мангал. Она даже по своей форме похоже на классическое барбекю.

Отрезаем примерно четвертую часть боковой поверхности бочки — это будет наша крышка. Для барбекю нам нужна основа — делаем ее из четырех металлических труб на деревянных распорках.

Внутри бочки устанавливаем решетки для гриля, делаем вентиляционную трубу и отверстия для воздуха.

Крышку барбекю крепим к бочке на двух неразъемных металлических петлях. Устанавливаем термометр и крепим деревянную ручку.

Мангал из барабана стиральной машинки.

Барабан стиральной машинки сделан из металла отличного качества и из него получится отличный мангал.

Для лучше тяги барабан лучше разрезать пополам и сложить как показано на нижнем фото.

Мангал печь своими руками из металлического бака водонагревателя.

Этот оригинальный проект мангала сочетает в себе мангал с печкой.

Бак старого водонагревателя будет служить основой мангала, а металлические трубы — топкой.

Фактически мы сначала делаем ракетную печь на дровах: свариваем трубы, привариваем наш бак.

Для хорошей тяги мы должны предусмотреть для печки мангала такую важную деталь как на нижнем фото.

Теперь на даче у нас есть универсальный мангал как для любимых шашлыков.

Так и для варки всяких вкусностей.

Такой мангал хорошо поддерживает нужную температуру и мясо получается сочным. Ну, а ароматным оно будет от вида ваших дров.

Мангал  из металлической раковины.

Делаете ремонт и меняете раковину? Отлично! Из старой сделаем мангал своими руками.

Убираем из раковины все детали, фитинги, оставляя только металл.

Т.к. у нас раковина с металлической столешницей и нам надо ее согнуть, надрезаем метал болгаркой и при помощи металлической рейки и собственных рук, сгибаем ее под углом 90 градусов.

Для жесткости конструкции делаем деревянные распорки в нижней части. Вот такой получился быстрый мангал своими руками.

Как сделать мангал барбекю своими руками из паллет.

Деревянные поддоны могут стать отличным столом под мангал.

Для того, чтобы таким мангалом было удобнее пользоваться, столешницу лучше зашить полностью.

Как делаем мангал — сначала собираем простой каркас.

Затем добавляем основание под столешницу.

Делаем полочку под саму чашу мангала или барбекю  и зашиваем столешницу.

Для пожаробезопасности расстояние между металлической частью и мангала и деревянным столом перекладываем гравием.

Можно использовать такую конструкцию как для обычного мангала , так и для газового мангала.  Для замены газового баллона нужно предусмотреть открывающуюся дверцу в основании мангала.

Как дополнительный вариант чашу мангала можно устанавливать прямо на стол, защитив эту часть стола пожаробезопасными материалами, например, камнем.

Или обшить эту часть стола металлом.

Мангал со столом своими руками.

Если вы любите, когда мангал располагается повыше, то есть простой способ сделать удобный мангал барбекю прямо на столе.

Для этого мы можем взять старый стол и вырезать в нем отверстие по размеру мангала. Мангал будет держатся в столе на своих кромках. Для защиты деревянных краев отверстия их лучше защитить фольгой или металлом.

Нет старого стола? Так сделаем его сами.

Для большой компании можно сделать стол сразу с двумя барбекюшницами.

А вот вариант мангала барбекю для счастливых обладателей деревянной катушки от электрокабеля.

Катушку почистили, сделали отверстие по размерам барбекю. Если барбкю на газу, в основании сделали доступ для газового баллона.

Наш мангал барбекю готов к приему гостей!

Проект газового мангала барбекю со столешницей.

Продолжим для тех, кто еще с нами.  Для газового мангала удобнее сразу делать конструкцию, которая предусматривает удобный доступ к баллону.

Для того, чтобы не переживать за сохранность столешницы можно деревянную плиту столешницы выложить плиткой.
Совет: для кладки плитки на столешницу используйте специальный монтажный клей типа LACRYCIL, он обеспечивает необходимую прочность кладки на деревянных поверхностях.

Мангалы барбекю фото

Красивые мангалы барбекю из деревянных бочек.

Деревянные бочки в умелых руках превращаются и в садовую мебель, и в барбекю, и в мангал, и в бар.

Это скорее модная стилизация под вторичное использование. Трудно представить, что у кого-то может быть столько ненужных бочек.

Но выглядит душевно.

Интересная конструкция, когда металлическая столешница с мангалом (фото выше) устанавливается на этот маленький стол (фото внизу).

При желании, можно и самим стилизовать мангал под бочку, обшив внизу столешницу деревянными рейками и добавив декоративные металлические полоски.

Оригинальный мангал фото.

Как мы поняли, не только кирпич, но и дерево может стать основой для мангала.

Причем дерево в прямом смысле.

Этот пенек служит основой для газового мангала. Если это цементное яйцо на столе служит только для крепления зонта, то с зонтом стоило бы проститься.

Самый простой мангал барбекю своими руками для беседки.

Чем хорош деревянный стол под мангал тем, что он легкий и мангал можно передвигать  — в сад, в беседку, на террасу.

Основой такого простого мангала может стать старый стол или поддон, в качестве чаши — старая глубокая сковорода, и остатки плитки для столешницы.

Тут же найдется место и для дров.

Или можно сделать ту же конструкцию на колесиках.

Все интересные конструкции мангалов, печей и барбекю, которые вы видели,  сделаны с учетом того, что есть под рукой. Это не только минимизирует затраты, но и стимулирует новые оригинальные решения и проекты. Поверьте, на вашей даче, есть тоже что-то удивительно подходящее для красивого мангала барбекю своими руками. Действуйте!

Как выбрать электронагреватель для воды: помогаем определиться с критериями

Плановое отключение горячей воды нередко застает нас врасплох. Чего уж говорить о внеплановом отключении — когда внезапно выясняется, что горячей воды нет в самый неподходящий момент (а «подходящих» моментов для таких событий, как мы знаем, не бывает в принципе).

Застраховаться от подобной неприятности можно, установив электрический нагреватель для воды. Также электрические нагреватели нередко используются в случае, если качество горячей воды оставляет желать лучшего (например, не устраивает напор воды или, скажем, у кого-то из домашних появилось раздражение кожи в ответ на состав воды).

Ну и, конечно, без электрических нагревателей не обойтись там, где горячей воды нет в принципе — например, на даче, где источником воды является колодец.

Электрический водонагреватель Bosch Tronic 1000T ES 100

Давайте взглянем на наиболее распространенные типы электрических водонагревателей и определимся, как подобрать наиболее подходящую модель в зависимости от поставленных задач.

Проточные нагреватели и накопительные (бойлеры)

Основное отличие между проточными водонагревателями и накопительными (бойлерами) можно выделить уже из самого названия: проточный нагреватель нагревает воду «в режиме реального времени» — пока она проходит сквозь нагревательную систему. Накопительный — накапливает воду, нагревает ее, после чего отдает потребителю по мере необходимости.

Конструктивно накопительный водонагреватель представляет собой герметичный бак, в который автоматически подается вода из водопровода. Внутри бака находится тэн (нагревательный элемент), который доводит холодную воду до температуры, установленной с помощью панели управления, и поддерживает ее на одном уровне. Когда вода расходуется, на ее место доливается новая из водопровода.

Проточные водонагреватели выглядят куда более компактно: они представляют собой короб, под крышкой которого прячется электронагреватель. В таком нагревателе нет специального бака для хранения воды, вода нагревается непосредственно в процессе прохождения через нагревательный элемент. Такие водонагреватели часто используются в малогабаритных квартирах, где нет места для размещения бойлера, либо там, где установка бойлера нецелесообразна.

Плюсы и минусы каждого типа нагревателей

У каждого из типов водонагревателей есть свои особенности, свои плюсы и минусы. Давайте назовем наиболее важные из них.

Бойлеры

• Плюсы:
  • бойлер не создает повышенной нагрузки на электросеть, поскольку его мощность в среднем существенно ниже, чем мощность проточных водонагревателей
  • накопительный нагреватель способен «раздавать» горячую воду на всю квартиру (т. е. на несколько источников потребления воды — несколько кранов)
  • нагретая вода будет сохранять температуру в течение некоторого времени, и воспользоваться ею можно будет даже в случае, если электричество вдруг отключили
• Минусы:
  • нагрев воды не происходит мгновенно: после расхода значительной части нагретой воды (или полного опустошения бойлера) придется подождать от несколько десятков минут до 1-2 часов, пока поступившая из водопровода вода снова нагреется
  • бойлер занимает немало места и весит тоже немало, поэтому для него не только нужно выделить место, но также потребуется специальный монтаж (надежное крепление и надежная стена)
  • нагревательный элемент бойлера страдает от образования накипи и может потребовать очистки

Проточные нагреватели

• Плюсы:
  • проточный нагреватель окажется более прост в монтаже и установке
  • также он не будет занимать много места: его можно установить буквально в любом помещении
  • нагрев воды окажется быстрым: достаточно открыть кран
  • вода не будет застаиваться (всегда окажется свежей), ее не придется сливать в случае, если нагреватель не предполагается использовать в течение длительного времени
• Минусы:
  • температура «горячей» воды оказывается ограничена мощностью прибора и зависит от температуры воды в водопроводной системе — то есть чем холоднее вода на входе, тем она холоднее и на выходе
  • мощность проточного водонагревателя довольно высока, так что для его подключения в доме потребуется не только выделенная электрическая линия, но и наличие определенного запаса по мощности
  • один прибор способен обслужить только одну точку набора воды, не получится использовать прибор для подачи воды на несколько кранов

Основные характеристики накопительных нагревателей (бойлеров)

Как мы уже упомянули выше, бойлер удобен в случае, если есть необходимость запасти большое количество горячей воды. К тому же, такой нагреватель станет единственным решением в случае, когда установить проточный бойлер не представляется возможным (например, из-за того, что электропроводка не справится с нагрузкой).

Одна из ключевых характеристик бойлеров — это объем. Вторая по важности — мощность, и, как следствие — время, за которое прибор сможет нагреть воду до заданной температуры. Все эти параметры можно узнать в технической документации на прибор, поэтому выбирать бойлер исключительно по внешнему виду — не лучшая идея.

Для одного человека, экономно расходующего воду, будет достаточно бойлера объемом 30 литров. Для двух человек рекомендуется обратить внимание на модели от 50 литров, для трех — от 80 литров и т. д.

Thermex ERS 80 H Silverheat объемом 80 литров

Накопительный бойлер не оказывает большой нагрузки на сеть, потребляет меньше электроэнергии, а главное — не нуждается в специальном подключении, если его мощность составляет менее 3 кВт. Во многих случаях его можно включить в обычную розетку, не затрудняя себя проведением отдельной электрической линии (хотя, конечно, если установка бойлера запланирована на этапе ремонта, лучше предусмотреть возможность безопасного подключения заранее).

Установка бойлера также незамысловата: необходимо обеспечить заземление, в некоторых случаях — редуктор для компенсации повышенного давления в водопроводной магистрали, а также установить предохранительный клапан для защиты водонагревателя от излишнего давления в баке и для слива воды. Отметим, что все эти элементы, скорее всего, придется приобретать отдельно. В случае, если бойлер долго не используется, воду из него рекомендуется слить.

Бойлер устроен так, что холодная вода поступает через трубу внизу, после чего она нагревается в тэне до заданной температуры и «отдается» сверху. Температура воды, поступающей из бака, оказывается стабильной. Нагреватель такого типа самостоятельно выключается при нагревании воды до нужной температуры, и включается снова при ее остывании.

Большую роль играет теплоизоляция прибора — от этого зависит, как скоро потребуется подогревать остывшую воду.

Современные бойлеры могут управляться механическим способом (такое решение наиболее простое) либо электронным — с возможностью «умного» регулирования управления нагревом, автоматического включения и отключения и т. п.

Водонагреватель накопительный Ariston Velis PW 50 литров

Долговечность работы бойлера зависит от ряда конструктивных особенностей. В первую очередь это, конечно, материал, из которого сделана внутренняя емкость нагревателя. Наиболее простые бойлеры сделаны из металла, другие могут иметь защитное эмалированное покрытие. Для защиты применяется и стеклокерамика. «Слабым» местом у многих бойлеров является сварной шов — именно в этом месте нередко случаются протечки. Увы, но сделать прогнозы относительно надежности этого элемента соединения вряд ли возможно: при выборе той или иной модели приходится руководствоваться личным опытом либо отзывами пользователей, которые уже приобрели такой бойлер ранее.

Нагреватель у бойлера состоит из, собственно, тэна и термостата, отвечающего за контроль температуры. Тэн может быть как открытым (и непосредственно контактировать с водой), так и закрытым (защищенным от контакта с водой). Их также иногда называют «мокрым» и «сухим».

Открытый тэн обеспечит высокую скорость нагрева воды, окажется доступным по цене, а также зачастую является универсальным и подойдет для разных моделей бойлеров. Зато на нем образуется накипь, а следовательно — он потребует периодической чистки или замены.

Закрытый тэн обеспечит более долгий срок работы и является более безопасным в том, что касается потенциальной опасности поражения током (например, в случае, если бойлер потек). Такой тэн оказывается помещен в специальную колбу, заполненную кварцевым песком или маслом. Закрытый тэн имеет больший эксплуатационный срок, но и существенно повышает стоимость водонагревателя.

Термостат позволяет бойлеру автоматически включаться и отключаться. На передней панели иногда можно увидеть датчик нагрева воды. Он бывает электронный или механический (в виде стрелки). Таким образом всегда можно узнать, какова температура воды внутри бойлера.

Важным элементом бойлера является магниевый анод — штырь из металла с нанесенным сплавом магния. Этот элемент защищает другие детали бойлера, беря на себя основной «удар» при борьбе с некачественной водой — он нейтрализует воду, забирая в себя соли и преобразует налет в мягкую накипь. В противном случае накипь оседала бы на тэне.

Магниевый анод

При эксплуатации бойлера от 15 месяцев следует извлечь анод и проверить его на износ. После этого срока эксплуатации анод, вероятно, будет достаточно сильно изношен и его следует заменить. Отметим, что, как правило, аноды выпущенные для одной модели бойлера не подойдут для другой модели. «Мокрый» медный тэн — это что-то наподобие кипятильника, он быстро покрывается накипью, понижающей его теплопроводность.

Нагревательный элемент в комплекте с анодом

Наконец, упомянем о существовании компактных безнапорных бойлеров небольшого объема (например, 5 литров). Такие накопительные водонагреватели в большинстве случаев нужны для систем, где вода подается с помощью насосов по мере включения (например, в дачном доме). То есть давление воды внутри бака не превышает внешнего атмосферного давления. Такой бойлер монтируется непосредственно под раковиной и без труда способен обеспечить теплой водой одну точку.

Основные характеристики проточных нагревателей

Как мы уже говорили, проточные электрические нагреватели гораздо компактнее бойлеров, однако их мощность окажется существенно выше. А следовательно — для их установки нужно провести отдельную электрическую линию, а также установить отдельный автомат. Ну а во многих домах и квартирах (там, где нет достаточного запаса по входной мощности) установить подобный нагреватель и вовсе не представляется целесообразным: в худшем случае он будет «выбивать пробки», в лучшем — сможет работать лишь при отсутствии другой нагрузки (т. е. при выключенных чайниках и прочих мощных электроприборах).

Электрический проточный водонагреватель Eldom Betta 6,5 кВт

Принцип эксплуатации проточных водонагревателей сводится к омыванию тэна тонкими струями, которые успевают нагреться до требуемой температуры. Электрические проточные водонагреватели производят горячую воду в неограниченном объеме и доводят её до горячего состояния практически сразу после включения. Реальный опыт эксплуатации показывает, что для обеспечения горячей водой не более двух точек (к примеру, кухня и душ) вариант проточного типа окажется наиболее простым решением (конечно, если нет цели сэкономить на расходе электричества). Однако для нормальной работы необходим достаточный напор — не менее 0,4 атм. Для бытовых нужд на кухне достаточно 3—6 кВт мощности, а для душа и ванн лучше ориентироваться на 8—11 кВт.

В отличии от накопительных нагревателей (бойлеров), которые работают от обычной однофазной электросети в 220 В и 230 В, многие проточные водонагреватели (особенно модели, мощность которых превышает 8 кВт), допускают подключение к сетям 220/380 В. При возможности более благоприятным будет выбор трехфазного напряжения, в котором нагрузка равномерно распределяется на три фазы.

Основные характеристики проточных нагревателей, таким образом, это мощность и объем воды, который прибор способен прогреть за единицу времени. Этот параметр указывается в документации и выглядит как параметр типа «4 литра в минуту». Второй важный параметр — максимальная температура воды, которую может выдать прибор. Этот параметр также указан в инструкции (как правило, он не превышает 60 градусов).

Многие нагреватели при этом оснащены ограничителем потока, не позволяющего подать слишком много воды (чтобы прибор успевал нагревать воду). Но при слабом напоре такой ограничитель может стать причиной несрабатывания датчика потока, активирующего нагрев. А следовательно — при покупке такого устройства будет нелишним проверить, соответствует ли напор воды в водопроводе установленным нормам. Возможно, придется установить дополнительный насос.

Электрический проточный водонагреватель Atlantic Ivory IV202 5,5 кВт

Наконец, упомянем, что проточные нагреватели, как и бойлеры, могут быть оснащены электронной системой управления, существенно повышающей комфорт от эксплуатации устройства и позволяющей гораздо более точно регулировать параметры работы прибора.

Выводы

В целом выбрать электрический нагреватель для дома или дачи довольно легко. Дело в том, что выбор во многом оказывается ограничен такими параметрами, как способ подачи воды (центральное водоснабжение или насос), давление (напор) воды в трубах и возможности электрической сети. Многие приборы автоматически не подойдут по тем или иным параметрам (окажутся слишком мощными либо потребуют проведения трудоемких подготовительных работ).

Не удивительно, что многие останавливают свой выбор на самом простом решении, требующем минимум усилий при подключении — установке обычного накопительного нагревателя-бойлера подходящего объема. Проточные нагреватели пользуются куда меньшей популярностью (во многом из-за повышенной нагрузки на электрическую сеть). Однако в случае, когда установка нагревателя планируется на стадии ремонта, именно они могут оказаться оптимальным решением, поскольку позволяют получить горячую воду сразу же, без предварительного ожидания.

Руководства по очистке котельной воды; Columbia Boiler Co

Для предотвращения образования накипи и других отложений, а также коррозии внутри котла необходима надлежащая очистка подпиточных стоков и котловой воды. Отсутствие соответствующей внешней и внутренней обработки может привести к нарушениям работы или полному выходу котла из строя. Если есть возможность выбора, предварительная обработка вне котла всегда предпочтительнее и более надежна, чем обработка внутри котла.

Получите и соблюдайте инструкции по очистке питательной воды, подготовленные компетентным химиком по питательной воде.Не экспериментируйте с домашними методами лечения или составами.

Репрезентативные пробы питательной и котловой воды необходимо часто анализировать, чтобы убедиться, что они соответствуют спецификации. Следующие ниже термины и инструкции следует использовать вместе с советом специалиста по очистке воды.

Рекомендации по очистке котловой воды

Используйте надлежащую очистку воды, чтобы предотвратить накопление накипи на котле.После того, как на стенках котла образовалась накипь, удалить ее из котла практически невозможно. Категорически не рекомендуется вводить кислоты в сосуд высокого давления, поскольку практически любой раствор, который химически воздействует на накипь, также повреждает металл котла.

pH

Значение pH котловой воды — это число от нуля до четырнадцати. Значения ниже семи — кислотные, семь — нейтральные, а значения выше семи — щелочные.

Коэффициент pH является наиболее важным фактором, влияющим на образование накипи и склонность к коррозии котловой воды.Значение pH должно поддерживаться от минимум 10,5 до максимум 11,0, чтобы предотвратить кислотную коррозию труб и пластин котла, а также обеспечить осаждение солей, образующих накипь, перед их отложением.

При pH ниже 5,0 вода достаточно кислая, чтобы растворить стальные плиты котла. В этих условиях сталь постепенно становится все тоньше и тоньше, вплоть до разрушения. При pH от 5 до 9,4 точечная коррозия пластин оболочки будет происходить со скоростью, зависящей от количества растворенного кислорода в бойлере.

Растворенный кислород

Растворенный кислород возникает из-за растворимости атмосферного кислорода в подаваемой воде. Аэрация городского водопровода часто используется для удаления других вредных газов. Эффективная аэрация приводит к насыщению воды кислородом.

Большинство проблем с коррозией напрямую связано с количеством растворенного кислорода в котловой воде. Устранение коррозионного действия растворенного кислорода можно осуществить как напрямую, так и химически.

Прямое или механическое удаление растворенного кислорода достигается за счет использования деаэратора или нагрева воды до температуры выше 180 градусов по Фаренгейту. Нагрев воды может осуществляться с помощью подогревателя или барботажной трубки, установленной в возвратной системе.

Химическая деаэрация осуществляется путем введения в котел специальных химикатов, которые вступают в реакцию с кислородом. Содержание растворенного кислорода должно поддерживаться на минимальном уровне, но ни в коем случае не должно превышать 0.007 мг / л.

Сульфиты

Сульфит натрия обычно используется для химического удаления растворенного кислорода в котловой воде. Чтобы обеспечить быстрое и полное удаление кислорода, поступающего в систему питательной воды котла, концентрация сульфита в котле должна поддерживаться на уровне не менее 20 частей на миллион (частей на миллион).

Твердые

Твердые вещества можно разделить на две категории: взвешенные твердые вещества и растворенные твердые вещества. Взвешенные твердые вещества — это те вещества, которые можно удалить фильтрацией, в то время как растворенные твердые вещества находятся в растворе с водой.Лучшим тестом для определения содержания твердых частиц в котловой воде является тест на проводимость.

Электропроводность котловой воды зависит от наличия различных ионизированных солей. Электропроводность может использоваться для измерения общего количества растворенных твердых частиц в котловой воде и служить точным средством контроля твердых веществ с помощью продувки.

Другой тест, который иногда используется в качестве измерителя твердых веществ, заключается в измерении содержания хлоридов в котловой воде.Отношение хлоридов в котловой воде к таковой в питательной воде можно использовать в качестве средства для определения требуемого количества продувки. Тест на содержание хлоридов не подходит для питательной воды с низкими концентрациями на входе, и для точности концентрации в питательной воде должны быть усреднены по времени.

Высокое содержание твердых частиц в котле приведет к вспениванию, грунтованию, всплескам и уносу. Эти проблемы можно решить путем правильной ежедневной продувки котла.

Щелочность

Щелочность котловой воды должна быть достаточно высокой, чтобы защитить кожух и плиты от кислотной коррозии, но не достаточно высокой для уноса.Минимальное значение щелочности для адекватной защиты составляет 200 частей на миллион.

Следует избегать высокой щелочности котла, превышающей 700 частей на миллион. Более высокие значения могут привести к охрупчиванию стали.

Фосфаты

Фосфаты вступают в реакцию с кальциевой жесткостью котловой воды. Для того, чтобы эта реакция произошла, важно поддерживать pH на минимальном уровне 9,50. Желательно поддерживать концентрацию фосфатов в воде на уровне 30-50 частей на миллион для полной реакции фосфатов с кальциевой жесткостью, поступающих в котел через питательную воду.

Твердость

Жесткость воды обусловлена ​​ионами кальция и магния, которые сильно различаются по стране в зависимости от источника воды.

В бойлерах жесткость воды может вызвать образование накипи, ила или грязи. Жёсткость необходимо удалить в подпиточной воде в обратную систему. Общая жесткость не должна превышать 50 частей на миллион.

Масла

Принять все меры, чтобы масло не попало в котловую воду.Масло вызывает пенообразование или соединяется с взвешенными твердыми частицами с образованием осадка, который может вызвать перегрев пластин котла. Если масло все же попало в котел, его следует немедленно вывести из эксплуатации и тщательно очистить.

Выберите свой котел, найдите ближайшего к вам дилера или свяжитесь с нами сегодня, чтобы обсудить ваши потребности со специалистом по котлам.

Бесконтактные водонагреватели: руководство для покупателя

Подумайте об этом: большинство домашних хозяйств в этой стране нагревают воду до абсурда расточительно.Мы наполняем большие резервуары для хранения на 40-50 галлонов, а затем вливаем в них энергию 24 часа в сутки, 7 дней в неделю, из года в год, чтобы всегда иметь под рукой горячую воду.

Но часто так не получается. Если подросток принимает длительный душ или его супруг (а) устраивается принять ванну, может потребоваться долгое ожидание, пока опустошенный резервуар нагреется. Также есть беспокойство: наполнен ли он осадком, лишающим энергии? Будет ли утечка? И то и другое вызывает разумные опасения, поскольку резервуары обычно выходят из строя через 8–12 лет.

Установка бесконтактного водонагревателя: стоит ли оно того?

Это аргументы в пользу покупки безбаквального водонагревателя. Он генерирует горячую воду только тогда, когда она вам нужна — и столько, сколько вам нужно, — экономя от 27 до 50 процентов затрат на топливо по сравнению с нагревателями резервуарного типа. (Типичный газовый бак выбрасывает от 40 до 50 процентов сжигаемого топлива.)

А поскольку нет резервуара, который выйдет из строя, почти нет шансов на катастрофическую утечку. Более того, с момента их появления в Соединенных Штатах в 1990-х годах безбаковые обогреватели стали все более сложными, с такими функциями, как встроенные рециркуляционные насосы (для «мгновенной» горячей воды) и возможность беспроводной связи, которая сообщает вам через смартфон, когда именно устройство нуждается в обслуживании.

Ниже приведено наше руководство по безрезервуарным водонагревателям. В нем мы объясним, как работает безрезервуарный водонагреватель, расскажем, что вам нужно знать, прежде чем покупать его — и до того, как приедет установщик — и расскажем вам об особенностях работы агрегатов, чтобы не было никаких проблем. сюрпризы, если вы идете без танка.

Как работает безбаковый водонагреватель?

Иллюстрация Дуга Адамса

1. Все начинается с открытия крана горячей воды (1) .
2. Датчик расхода (2) определяет поступление воды в нагреватель и отправляет сигнал на панель управления о начале производства горячей воды.
3. В газовом агрегате панель управления (3) включает вентилятор (4) , который втягивает наружный воздух, открывает газовый клапан (5) , который впускает газ, и зажигает горелка (6) .
4. Теплообменник (7) улавливает тепло от пламени и передает его воде, движущейся по трубке теплообменника.
5. Смесительный клапан (8) регулирует перегретую воду, выходящую из теплообменника.
6. Если датчик температуры (9) обнаруживает, что вода превышает или не достигает желаемой настройки, панель регулирует газовый клапан, смесительный клапан и регулирующий поток водяной клапан (10) соответственно.
7. Герметичное вентиляционное отверстие (11) (или пара вентиляционных отверстий) через крышу или внешнюю стену отводит выхлопные газы и подает воздух для горения к горелке.

Выражаем благодарность: Филиппу Максвеллу, менеджеру по жилым продуктам, Rheem; Эрик Манзано, супервайзер по обучению работе с продуктами, Noritz; Джо Холлидей, старший директор по развитию продуктов и бизнеса, Rinnai; Фред Молина, менеджер по продукции для водонагревателей, Bosch Thermotechnology

Что нужно знать о безрезервуарных водонагревателях

Предоставлено Noritz

Бесконтактный водонагреватель Стоимость

Цены варьируются от 170 долларов за небольшие газовые установки до более чем 2000 долларов за обогреватели большой мощности, которые могут одновременно снабжать два душа; 1000 долларов — это примерно в среднем.

Бесконтактные электрические обогреватели стоят от 90 до 900 долларов. Затраты на первоначальную установку включают больше, чем простую замену резервуара. (См. Подраздел ниже, озаглавленный «Установка электрического безбаквального водонагревателя».)

Как установить водонагреватель без резервуара

Это определенно работа для профессионала, так как она включает в себя создание герметичных соединений для воды, вентиляции и газа в случае газовых или пропановых агрегатов или модернизацию электропроводки и панели автоматического выключателя в случае электрических агрегатов. .

Техническое обслуживание водонагревателя без резервуара

Зарегистрируйтесь, чтобы получить ежегодное обслуживание у профессионального специалиста, включая чистку или замену водяных и воздушных фильтров и проверку горелки. В районах с жесткой водой промывка уксусом каждые 500 часов предотвращает засорение теплообменника отложениями минералов — накипью. Эту 20-минутную задачу может выполнить как профессионал, так и домовладелец.

Как долго прослужат безбаковые водонагреватели?

Газовые безбаквальные водонагреватели должны работать 20 и более лет, что в два или три раза дольше, чем баковые водонагреватели.Бесконтактные электрические агрегаты имеют более короткий срок службы, порядка 7-10 лет.

Где я могу купить?

Магазины сантехники, крупногабаритные магазины и интернет-магазины продают эти обогреватели. Или закажите у сантехника.

Бесконтактные водонагреватели за и против

Предоставлено Noritz

PRO: они компактные

Более новые водонагреватели резервуарного типа стали больше, поскольку федеральные правила теперь требуют более толстой изоляции для снижения потерь тепла в режиме ожидания.

Таким образом, они могут не поместиться в места, где мог бы разместиться старый обогреватель той же мощности. Бензобак-газовые обогреватели размером с чемодан висят на стене.

PRO: Они безопаснее

В отличие от нагревателя резервуарного типа, они не проливают галлоны воды, если из них вытекает течь, в них обитают бактерии легионеллы, или если они опрокидываются во время землетрясения. А поскольку вентиляционные и вытяжные отверстия закрыты, угарный газ не может проникнуть в дом из-за обратной тяги.

PRO: их легко подготовить к зиме

Владельцы загородных домов хорошо знают, сколько времени нужно, чтобы слить воду из бака водонагревателя перед тем, как закрыть дом на зиму. С помощью компрессора вы можете слить воду из бака-обогревателя за несколько секунд; тогда вы просто отключаете его.

ПРОТИВ: они чувствительны к медленному потоку

Если в трубах образовалось слишком много накипи, или если смеситель и аэраторы для душа забиты, или если кран отклонен вниз, поток воды снижается примерно до нуля.3 галлона в минуту, эти устройства автоматически отключаются.

CON: расплата продолжается

По сравнению с нагревателем резервуарного типа стоимостью около 400 долларов, газовый нагреватель без резервуара стоимостью 1000 долларов может сэкономить семье всего около 100 долларов в год, в зависимости от того, насколько он эффективен и сколько горячей воды используется.

Но поскольку эти газобаллонные агрегаты служат дольше, экономия начинается через шесть лет, когда многие резервуары близки к концу.

Новая технология бесконтактных водонагревателей

Предоставлено Noritz

Технология Tankless постоянно совершенствуется.Вот некоторые из последних усовершенствований:

Повышенная эффективность

Подогреватели конденсирующего газа могут отводить до 96 процентов тепла топлива, что на 17 процентов больше, чем у безбаквальных агрегатов первого поколения, благодаря второму теплообменнику, который улавливает большую часть тепла выхлопных газов до того, как оно уйдет в вентиляционное отверстие.

Они примерно на 25 процентов дороже, чем нагреватели без конденсации, и образуют кислый конденсат, который необходимо нейтрализовать. Если обогреватель не оборудован встроенным нейтрализующим картриджем, установщик должен его добавить.

Мгновенное горячее водоснабжение

Бесконтактным установкам требуется около 15 секунд, чтобы довести воду до температуры, но вам все равно придется ждать, пока эта горячая вода достигнет вашей душевой лейки или крана, как и в случае с нагревателем резервуарного типа.

Если расстояние между нагревателем и приспособлением превышает 50 футов, ищите агрегаты со встроенным рециркуляционным насосом, который экономит воду и сокращает время ожидания. Насос, который можно включить таймером, кнопкой, датчиком движения, умным динамиком или смартфоном (вверху), проталкивает холодную воду в трубах обратно через нагреватель.

Примерно через минуту насос отключается, и через несколько секунд после открытия крана вы получаете горячую воду.

Совместимость с Wi-Fi

Блоки

без резервуаров с цифровым подключением позволяют регулировать температуру и контролировать потребление газа и горячей воды на вашем телефоне.

Что еще более важно, устройство может определить источник проблемы. Передайте эту информацию своему сантехнику, и он сможет появиться, точно зная, что нужно делать. Эта функция также устраняет любые догадки о том, когда пора удалять накипь.

Скидки на бесконтактный водонагреватель: отличный способ сэкономить

Фото Карла Тремблея

«Конденсаторные водонагреватели без резервуаров настолько эффективны, что они сертифицированы по федеральной программе Energy Star, что дает им право на скидки для коммунальных предприятий по всей стране. Этих скидок часто бывает достаточно, чтобы преодолеть разницу в цене между более дорогими компрессорно-конденсаторными агрегатами и более дешевыми неконденсаторными.Тогда это будет в основном бесплатное или недорогое обновление, которое позволит сэкономить деньги в течение следующих 20 или более лет ». — Ричард Третуэй, TOH специалист по сантехнике и отоплению

Водонагреватель какого размера мне нужен?

Вот как профессионалы следят за тем, чтобы ваш обогреватель поставлял достаточно горячей воды.

Для того, чтобы безбаковый нагреватель превратил холодную воду в горячую всего за несколько секунд, требуется большой всплеск в размере БТЕ.Но если мощность нагревателя в BTU не может удовлетворить спрос, он сократит поток или, в худшем случае, подаст теплую воду.

Чтобы определить, сможет ли обогреватель удовлетворить потребности домашнего хозяйства, сантехник рассматривает три фактора: температуру воды, поступающей в водонагреватель, пиковую потребность в горячей воде в галлонах в минуту (галлонах в минуту), и КПД нагревателя, о чем свидетельствует его унифицированный коэффициент энергии , указанный в технических характеристиках продукта.

1. Первый шаг: профессионал выясняет, сколько британских тепловых единиц на галлон необходимо обогревателю, чтобы поднять входящую воду до 120 градусов (см. Карту на следующем слайде).
2. Далее идет пиковый спрос , сумма расходов для каждого прибора и приспособления, которые могут одновременно использовать горячую воду. (Эти показатели перечислены на следующем слайде.) Общая сумма снижается на 20 процентов, поскольку мы не принимаем ванну и не стираем в воде с температурой 120 градусов. Вы можете снизить пиковую нагрузку, установив приспособления с низким расходом воды и водосберегающие приборы или отложив стирку, когда используется душ.
3. Общий объем производства в британских тепловых единицах рассчитывается путем включения в формулу показателей количества британских тепловых единиц на галлон и пиковой нагрузки.Если этот результат находится между двумя моделями, выберите модель с более высоким рейтингом в британских тепловых единицах. А если мощность превысит 198 000 БТЕ, максимум для бытовых газовых обогревателей, вам понадобятся две установки меньшего размера, которые будут работать в тандеме.

Оценка выхода Btus

Не хотите заниматься математикой? Используйте эти цифры, чтобы оценить, какая мощность нагревателя вам понадобится.

1 ванная, 1–2 человека:

140 000 британских тепловых единиц

2 ванные комнаты, 2–3 человека:

190 000 британских британских фунтов

3 ванные комнаты, 3–5 человек:

380 000 британских тепловых единиц

БТЕ на галлон по регионам

Расход на приспособление

Душевая лейка

1.25–2,5 галлона в минуту

Cмеситель для кухни или ванны

1,5–2,2 галлона в минуту

Смеситель для заливной горловины

4 галлона в минуту

Посудомоечная машина

1–2,5 галлона в минуту

Стиральная машина

1,5–3 галлона в минуту

Чтобы определить фактическое значение в галлонах в минуту для прибора, определите, сколько секунд требуется, чтобы заполнить ведро до отметки в 1 кварту. Разделив 15 на это количество секунд, получится галлонов в минуту.

Электрический водонагреватель без резервуара

Предоставлено Штибелем и Элтроном

Дома без газопровода или пропанового бака также могут пользоваться преимуществами горячего водоснабжения по требованию, установив безбаковые агрегаты, работающие от электричества.Эти агрегаты, которые нагревают воду с помощью толстых медных стержней, тише и примерно на треть меньше, чем газовые или пропановые безбаквальные обогреватели. А поскольку им не нужны вентиляционные отверстия, их можно установить практически где угодно, в том числе под раковинами и в небольших шкафах.

Одним из недостатков электрических агрегатов является их ограниченная мощность, которая составляет 36 киловатт, или около 123 000 британских тепловых единиц. Этого может быть достаточно для снабжения всего дома теплыми грунтовыми водами, но в более холодном климате они лучше подходят для обслуживания на месте, где потребность в горячей воде не слишком высока.Какой бы тип вы ни выбрали, он потребует достаточной силы тока на главной панели и проводов большого сечения.

Кроме того, срок службы электрических обогревателей составляет лишь половину от срока службы газовых агрегатов: типовая гарантия составляет от трех до пяти лет. Как только нагревательные элементы жарятся, замена всего нагревателя обычно стоит примерно столько же, сколько и замена новых элементов.

Установка бесконтактного водонагревателя

Иллюстрация Дуга Адамса

Что вам и вашему сантехнику необходимо оценить перед установкой:

1.ГАЗОПРОВОД: Для правильной работы горелки безбаквального обогревателя ее необходимо подключить к линии подачи газа, которая обеспечивает достаточный объем при достаточном давлении. Во многих случаях это означает, что диаметр подающей трубы необходимо увеличить до 3⁄4 дюйма. А если давление упадет, газовой компании придется настраивать регулятор на счетчике.

FYI: Некоторые безбаковые агрегаты, например, произведенные Rheem, могут работать со стандартной ½-дюймовой линией газа, при условии, что она не длиннее 24 футов.

2. ВЕНТИЛЯЦИЯ: В газовых обогревателях без конденсации используются вентиляционные отверстия из нержавеющей стали, способные выдерживать высокую температуру выхлопных газов. Конденсаторные агрегаты имеют более холодный выхлоп и используют менее дорогие трубы из ПВХ. Концентрическое вентиляционное отверстие, которое имеет выхлопную трубу внутри большей воздухозаборной трубы, упрощает установку, поскольку в стене нужно вырезать только одно отверстие.

FYI: Как правило, длина вентиляционного участка ограничена 10 футами. Но более мощные вентиляторы, такие как в серии Сенсей Риннаи, теперь позволяют вентиляционным отверстиям выходить на высоту до 150 футов.

3. ЖЕСТКОСТЬ ВОДЫ: Накипные отложения, образующиеся в теплообменнике (или на электрических нагревательных элементах), замедляют теплопередачу и ограничивают поток воды. Накипь не будет проблемой, если у вас уже есть умягчение воды в доме. Но если ваша вода не умягчается и ее жесткость превышает 120 миллиграммов на литр, то стоит инвестировать в систему очистки.

FYI: Специальный картридж для использования в месте использования, такой как кондиционер для воды TAC-ler (Stiebel Eltron), изменяет жесткость без добавления соли или других химикатов.

Открытый водонагреватель без резервуара

Фото Мэтта Райзингера

Рассмотрите преимущества подвешивания обогревателя на открытом воздухе, если ваш климат и местные нормы позволяют.

• Экономия места: Это на один прибор меньше, чтобы освободить место внутри.
• Простота установки: Встроенное вытяжное отверстие устраняет необходимость проделывать большое отверстие (или два) в стене дома.
• Простота обслуживания: Водопроводчик может добраться до него в любое время, дома вы или нет. Но учтите …
• Строительные нормы и правила: Вам может потребоваться разрешение местного строительного управления, чтобы разместить его снаружи.
• Холодная погода: Внутренние обогреватели сохраняют компоненты поджаренными до -22 градусов по Фаренгейту, но открытые водяные трубы должны быть изолированы и обернуты тепловой лентой, которая автоматически включается при отрицательных температурах.К югу от линии Мейсон-Диксон замерзшие трубы вызывают меньшую озабоченность.

Вентиляция водонагревателя без резервуара

Фото Карла Тремблея

«Старые газовые водонагреватели резервуарного типа обычно направляют свои дымы в дымоходы, но это не место, чтобы удалить воздух из газовых обогревателей без резервуаров. Он должен быть подключен к специальным вентиляционным трубам, выходящим через крышу или внешнюю стену ». — Ричард Третуэй

Ищете помощь с ремонтом дома? Гарантия на дом может помочь.Ознакомьтесь с этими подробными руководствами от команды обзора этого старого дома:

Резервуар и система кондиционирования питательной воды

Трубопровод питательного бака

Возврат конденсата

При образовании пара вода в котле испаряется и заменяется закачкой питательной воды в котел.

Когда пар проходит по системе к различным элементам паропроизводящей установки, он снова меняет состояние на конденсат, который, по сути, является горячей водой очень хорошего качества.

Этот конденсат является идеальной питательной водой для котлов, если не существует вероятности некоторого загрязнения (возможно, из-за технологического процесса). Поэтому с экономической точки зрения имеет смысл вернуть как можно больше для повторного использования. Реально вернуть весь конденсат практически невозможно; некоторое количество пара могло быть введено непосредственно в технологический процесс для таких применений, как увлажнение и нагнетание пара, и обычно будут потери воды из самого котла, например, из-за продувки. Поэтому в систему необходимо вводить подпиточную (химически очищенную) воду для поддержания правильных рабочих уровней.

Возврат конденсата представляет собой огромный потенциал экономии энергии в котельной. Конденсат имеет высокое теплосодержание, и на каждые 6 ° C повышения температуры в топливном баке требуется примерно на 1% меньше топлива.

На рис. 3.11.5 (а) показано образование пара при давлении 10 бар изб., Когда в котел подается холодная питательная вода с температурой 10 ° C. Часть внизу диаграммы представляет энтальпию (42 кДж / кг), доступную в питательной воде. Еще 740 кДж / кг тепловой энергии необходимо добавить к воде в бойлере, прежде чем будет достигнута температура насыщения в 10 бар изб.

На рисунке 3.11.5 (b) снова показано образование пара при давлении 10 бар изб., Но на этот раз котел питается питательной водой, нагретой до 70 ° C за счет возврата большего количества конденсата.

Повышенная энтальпия питательной воды означает, что теперь котлу нужно всего лишь добавить 489 кДж / кг тепловой энергии, чтобы довести его до температуры насыщения 10 бар изб. Это представляет 9,2% экономии энергии, необходимой для подъема пара при том же давлении.

Возвращаемый конденсат представляет собой практически чистую воду, что позволяет сэкономить не только на расходах на воду, но и на химикатах для обработки воды, что снижает потери, связанные с продувкой.

Если конденсат под давлением возвращается, пар мгновенного испарения будет выпущен в резервуар подачи. Этот мгновенный пар необходимо конденсировать, чтобы обеспечить рекуперацию тепла и воды. Традиционный метод этого заключался в том, чтобы вводить его в питающий бак через барботажные трубы, но более современным и эффективным методом является использование деаэраторной головки мгновенной конденсации, в которой смешиваются холодная подпитка, возврат конденсата и пар мгновенного испарения (см. Рисунок 3.11. .6).

Пара мгновенного испарения из систем рекуперации тепла

Система рекуперации тепла может, например, утилизировать пар мгновенного испарения из продувки котла.Это еще одна возможность использовать рекуперированное тепло для повышения температуры питающего бака и, таким образом, экономии топлива.

Как и в случае с конденсатом под давлением, пар мгновенного испарения необходимо конденсировать. Традиционно это достигалось с помощью барботажных труб, но современным и гораздо более эффективным методом является насадка деаэратора мгновенной конденсации.

Подпиточная вода

Это холодная вода из водоочистной станции, восполняющая любые потери в системе.

Многие водоочистные установки нуждаются в значительном потоке через них для достижения оптимальной производительности.«Тонкая струйка» потока в результате модулирующего управления в питающей емкости может, например, отрицательно сказаться на характеристиках умягчителя. По этой причине часто устанавливается небольшая емкость для холодной подпитки из пластика или оцинкованной стали. Поток из умягчителя регулируется «вкл / выкл» в бак подпитки. Отсюда регулирующий клапан регулирует поток в питающий бак.

Этот тип установки обеспечивает «более плавную» работу котельной. Чтобы избежать опускания относительно холодной подпиточной воды непосредственно на дно резервуара (где она будет втягиваться непосредственно в линию питательной воды котла), а также для обеспечения равномерного распределения температуры, обычной практикой является разбрызгивание подпиточной воды в резервуар. кормушку на более высоком уровне.

Впрыск пара

Как упоминалось ранее, поддержание содержимого бака с кормом при высокой температуре дает значительные преимущества. Один из наиболее удобных способов достижения этой более высокой температуры — это нагнетание пара в питающий бак.

Вентиляционное отверстие

Из резервуара для подачи воздуха необходимо удалить воздух, чтобы предотвратить повышение давления. Ориентировочно размер этого вентиляционного отверстия будет варьироваться от DN80 на баке на 2000 литров до DN250 на баке на 30 000 литров.Вентиляционное отверстие должно быть оснащено вентиляционной головкой, которая включает внутреннюю перегородку для отделения увлеченной воды от пара для выпуска через дренажное соединение.

Перелив

Он должен быть оснащен водяным затвором с U-образной трубкой для предотвращения потери пара мгновенного испарения.

Отвод питательного насоса

Если отвод осуществляется с дна питающего бака, то должен быть внутренний патрубок 50 мм для предотвращения попадания грязи с дна бака в трубопровод.Он должен быть большого размера, чтобы минимизировать потери на трение и увеличить чистый положительный напор на всасывании (NPSH) питающего насоса.

Слив

Дренажный патрубок должен быть установлен в нижней части бака для подачи, чтобы облегчить его опорожнение для проверки.

Изоляция

Питательный бак должен быть должным образом изолирован для предотвращения потерь тепла. При выборе правильного материала и экономичной толщины следует обращаться за советом к авторитетному специалисту по изоляции.

Смотровое отверстие

Должно быть установлено смотровое отверстие подходящего размера для проведения внутреннего осмотра и, при необходимости, установки вспомогательного оборудования.

Регулятор уровня воды

Традиционно для этого приложения использовались поплавковые регуляторы. Современные средства управления используют датчики уровня, которые выдают выходной сигнал для модуляции регулирующего клапана. Этот тип системы не только требует меньшего обслуживания, но и при использовании соответствующего контроллера один датчик может включать в себя сигнализацию уровня и удаленные показывающие устройства.

Датчики уровня могут быть установлены для сигнализации высокого уровня воды, нормального рабочего (или контрольного) уровня воды и низкого уровня воды. Сигналы от датчика могут быть связаны с регулирующим клапаном на линии подпитки холодной воды. Зонд снабжен защитной трубкой внутри питающего бака для защиты от турбулентности, которая может привести к ошибочным показаниям.

Рекомендуется установить местный индикатор уровня или стекло указателя уровня воды на резервуаре для подачи, позволяющее просматривать содержимое для целей подтверждения и для ввода в эксплуатацию датчиков уровня.

Датчик температуры

Это может быть локальное или удаленное считывающее устройство.

Каково среднее время зарядки водонагревателя? — Сантехника Red Cap

Если вам интересно, сколько времени потребуется вашему водонагревателю для повторного нагрева после того, как вода закончится, ответ:

Это зависит от множества различных факторов, включая:

• Размер водонагревателя

• «Рейтинг за первый час»

• Тип топлива

• «Повышение температуры»

Но, чтобы помочь вам ответить на этот вопрос, мы перечислили среднее время восстановления водонагревателя ниже:
В среднем на 80 галлонов на газе на нагрев воды из резервуара требуется 60-70 минут на нагрев
В среднем на 80 галлонов электрический резервуарный водонагреватель занимает около 2 часов для нагрева

* Эти числа предполагают, что температура поступающей воды составляет около 62 °.

Судя по этим числам, ваш водонагреватель слишком долго нагревается? Не волнуйся. Мы объясним некоторые проблемы, которые могут привести к чрезмерно долгому времени восстановления водонагревателя, и расскажем, что нужно делать, чтобы решить эту проблему.

Но сначала давайте кратко рассмотрим факторы, определяющие время восстановления водонагревателя.

Нужен профессионал, чтобы определить, почему водонагреватель так долго восстанавливается? Просто свяжитесь с нами.

Некоторые факторы, влияющие на время нагрева водонагревателя

1.Размер водонагревателя

Как это влияет на время восстановления: Чем больше размер водонагревателя, тем дольше он нагревается.

Традиционные водонагреватели с резервуаром имеют размер в зависимости от того, сколько галлонов горячей воды они могут вместить одновременно. Диапазон большинства бытовых водонагревателей составляет от 20 до 100+ галлонов. И чем больше галлонов воды вмещает водонагреватель, тем больше времени потребуется горелкам / нагревательным элементам, чтобы нагреть воду.

2. Рейтинг первого часа (FHR)

Как это влияет на время восстановления : Чем выше рейтинг первого часа, тем меньше времени требуется водонагревателю, чтобы нагреть всю воду.

Рейтинг первого часа водонагревателя в основном показывает, сколько галлонов воды устройство может подать за один час, начиная с полного резервуара горячей воды.

3. Тип топлива

Как это влияет на время восстановления : Электрические водонагреватели нагревают воду примерно в два раза дольше, чем газовые.

Газовые водонагреватели во всех отношениях намного быстрее нагревают воду, чем электрические водонагреватели. Это потому, что газовые горелки в газовом водонагревателе могут достигать гораздо более высокой температуры, чем катушки электрического сопротивления в электрическом водонагревателе.

4. Повышение температуры

Как это влияет на время восстановления: Чем выше повышение температуры, тем дольше время восстановления вашего водонагревателя.

«Повышение температуры» означает просто разницу между температурой поступающей воды и температурой, до которой вы хотите ее нагреть.

Итак, расчет повышения температуры будет выглядеть примерно так:

Желаемая температура горячей воды — Температура воды на входе = Повышение температуры

Температура воды на входе через U.S. Source

Итак, если вы домовладелец в Тампе, температура вашей поступающей воды (согласно карте выше) составляет около 72 °. Итак, допустим, вы предпочитаете, чтобы температура горячей воды была около 120 °. Ваша температура повысится на 48 ° (120 ° — 72 ° = 48 °).

Обычно, чем больше разница между температурой поступающей воды и заданной температурой вашего водонагревателя, тем больше время восстановления.

Итак, теперь, когда вы лучше понимаете, какие факторы влияют на время восстановления вашего водонагревателя, давайте рассмотрим некоторые проблемы , из-за которых вашему водонагревателю может потребоваться больше времени для восстановления .

Если ваш водонагреватель внезапно нагревается намного дольше …

… скорее всего, у вас отложений .

Накопление отложений происходит, когда растворенные в воде минералы (кальций и магний) оседают на поверхности внутри водонагревателя. Со временем это создает толстый слой осадка, который может ограничить способность водонагревателя нагревать воду.

И поскольку в Тампе «жесткая» вода (то есть вода с большим количеством растворенных минералов), в водонагревателях в этом районе быстро накапливается осадок (особенно если ваш водонагреватель не обслуживается регулярно).

Признаки накопления отложений в водонагревателе:

• Водонагреватель издает хлопок / стук / шипение
• Счета за электроэнергию выше обычных
• У вас заканчивается горячая вода быстрее, чем раньше

Что делать:

Попросите профессионала проверить ваш водонагреватель. Они подтвердят, является ли накопление осадка вашей проблемой.

Если это так, они промоют ваш водонагреватель, чтобы избавиться от отложений.

Другие проблемы, из-за которых водонагреватель может внезапно нагреться намного дольше, включают сломанный термостат, сломанную погружную трубку или неисправные горелки / нагревательные элементы . К сожалению, для ремонта именно этих водонагревателей вам понадобится профессионал.

Если у вашего водонагревателя всегда было ненормально долгое время восстановления …

… у вас, скорее всего, есть водонагреватель, который слишком мал для ваших нужд.

Если ваш водонагреватель слишком мал для ваших потребностей в горячей воде, вполне вероятно, что вы набираете слишком много горячей воды из резервуара, что быстро истощает запас горячей воды.А поскольку резервуар слишком мал, вы, вероятно, продолжаете набирать горячую воду, а это значит, что резервуар никогда не сможет наверстать упущенное и полностью восстановиться.

Что делать:

Попросите профессионала проверить ваш водонагреватель. Они определят, не окажется ли водонагреватель слишком маленьким для ваших нужд. Если это так, они также порекомендуют водонагреватель более подходящего размера для вашей семьи и предоставят расценки на замену водонагревателя.

Еще одна проблема, которую может проверить сантехник, — это неправильно установленный водонагреватель .Например, если техник, установивший устройство, включил автоматические выключатели электрического водонагревателя до того, как резервуар был заполнен водой, нагревательные элементы могли перегреться, что ограничило его способность быстро нагревать воду.

Нужна помощь сантехника из Тампы?

Водонагреватель какого размера мне нужен?

Отличный вопрос.

Ответ? Что ж, чтобы получить точный ответ на , вам нужно будет вычислить , сколько горячей воды вы обычно используете в самый загруженный час «использования горячей воды».

Но если вам нужна только приблизительная оценка того размера, который вам нужен (по сравнению с точным расчетом), следуйте этим рекомендациям:

• Для 1-2 человек: 30-40 галлонов

• Для 2-3 человек: 40-50 галлонов

• Для 3-4 человек: 50-60 галлонов

• Для 5+ человек: 60-80 галлонов

Мы объясним, почему приведенные выше цифры являются всего лишь «приблизительными оценками» и как они могут не точно соответствовать вашим потребностям в горячей воде.Мы также покажем вам, как рассчитать точный размер водонагревателя, который соответствует вашим потребностям (и экономит ваши деньги).

Внимание: в этой статье речь пойдет о размерах водонагревателя бака. Если вас интересует безрезервуарный водонагреватель и вам нужен совет по размеру, просто загляните в наш блог о безрезервуарный водонагреватель .

Хотите, чтобы сантехник профессионально определил и установил водонагреватель, который идеально подходит для вашего дома? Просто свяжитесь с нами и , и мы сделаем все за вас.

Сейчас нужна только приблизительная оценка? Начните здесь…

Иногда домовладельцы хотят иметь лишь смутное представление о размерах водонагревателя, чтобы лучше понять, сколько будет стоить их установка водонагревателя. (Предупреждение о спойлере: размер вашего водонагревателя напрямую зависит от его стоимости; чем «больше» водонагреватель, тем выше стоимость.)

В этом случае вы можете оценить требуемый размер на основе количество человек в вашей семье (см. ниже).

Предупреждение: Цифры в этой таблице используются в качестве очень общих рекомендаций и могут не точно соответствовать вашим потребностям в горячей воде.

Например, семья из 5 или более человек может очень комфортно жить на 30-галлонном водонагревателе, в то время как семья из 2-х человек может обнаружить, что 30-галлонный резервуар не может обеспечить достаточно горячей воды для их нужд.

Видите ли, размер, который вам нужен полностью , зависит от вашей горячей воды, используя привычки . Если вы регулярно используете 3 или более приборов для горячей воды в течение одного часа, вам может потребоваться резервуар гораздо большего размера, чем указано в таблице выше.Но если вы редко используете более одного устройства для приготовления горячей воды в один и тот же час, вам может понадобиться резервуар гораздо меньшего размера.

Тем не менее, прежде чем покупать водонагреватель, вы должны быть уверены, что размер резервуара подходит именно вам.

Вот почему:

• Слишком маленький водонагреватель может привести к тому, что n когда-либо будет иметь достаточно горячей воды и / или перегруженный водонагреватель, что приведет к частым ремонтам или преждевременной поломке.
• Слишком большой водонагреватель может привести к увеличению на счетов за электроэнергию (для нагрева воды, которую вы даже не используете).

Готовы узнать точный размер водонагревателя, который вам нужен? Читайте дальше…

Хотите знать, какой именно водонагреватель вам нужен? Сделайте это …

1. Определите, какой час в течение обычного дня является вашим самым загруженным «часом потребления горячей воды».

Чтобы рассчитать точный размер водонагревателя, который требуется вашему домашнему хозяйству, вам необходимо сначала рассчитать «потребность в час пик».

Пиковая потребность — это максимальное количество горячей воды, которое вам нужно (измеряется в галлонах) в течение часа наибольшей нагрузки вашего обычного дня.

Имейте в виду, что в душе обычно используется больше всего горячей воды из всех видов горячей воды. При этом, если все в вашей семье обычно принимают душ по утрам, ваш «час пик», скорее всего, приходится на это время.

2. Воспользуйтесь приведенной ниже таблицей, чтобы сложить галлоны горячей воды, которые вам понадобятся в течение этого часа.

После того, как вы определили, какой час является вашим пиковым, подумайте обо всех действиях с горячей водой, которые вы обычно вписываете в этот конкретный час.

Затем используйте приведенную ниже таблицу, чтобы рассчитать приблизительную потребность в часах пик:

Источник

3.Найдите водонагреватель, который имеет «рейтинг первого часа» в пределах 1-2 галлонов от вашей потребности в час пик.

Все водонагреватели имеют рейтинг FHR (первый час работы). Это число означает количество галлонов горячей воды, которое устройство может обеспечить за один час, начиная с полного резервуара горячей воды.

Итак, по сути, , если ваша ЧСС и потребность в час пик совпадают, ваш водонагреватель удовлетворит ваши потребности в горячей воде.

Если вы находитесь на сайте производителя , вы можете найти FHR водонагревателя в разделах «технические характеристики», «характеристики» или «производительность» (см. Ниже).

Источник

Если вы посмотрите на сам резервуар водонагревателя, вы можете найти FHR, указанную в верхнем левом углу этикетки EnergyGuide. Он будет указан как «Емкость (оценка за первый час)».

Источник

Нужна помощь сантехника из Флориды?

Просто свяжитесь с нами. Мы предлагаем бесплатные оценки, где мы рассчитаем точный размер резервуара, который вам нужен.

Мы поставляем качественные водонагреватели во Флориде более 50 лет, и все это подкреплено нашей 100% гарантией! Посмотрите нашу зону обслуживания во Флориде.

Связанное чтение:

Топливо для отопления — пропан против масла

Тодд Фратцель по отоплению

Обновление : это популярная статья, написанная несколько лет назад. Несмотря на то, что цены, возможно, изменились, основное сравнение по-прежнему актуально сегодня.

Топливо для обогрева — пропан против. Нефть

Когда мы строили наш новый дом, я должен был принять одно из важных решений — какой тип топлива использовать для отопления. Должны ли мы использовать традиционное масляное тепло, на которое полагаются более 90% жителей Новой Англии? Или мы должны использовать пропан (в этой части NH здесь нет природного газа).

Плюсы и минусы

Ответ на этот вопрос будет довольно сложным, если вы сядете и подумаете над ним. Что касается нас, я уже знал, что у нас в доме будет пропан для приготовления пищи и для нашего камина с прямой вентиляцией. Для меня одной из самых больших проблем с нефтью была масляная цистерна в подвале, которая когда-нибудь могла протечь.

Другой большой проблемой, которую необходимо было рассмотреть, был сброс двух разных видов топлива. Для котла, работающего на жидком топливе, потребуется либо прямое вентиляционное отверстие в стене дома (это действительно некрасиво, оно оставляет пятна в доме и становится довольно горячим), либо традиционный дымоход.Современные газовые котлы позволяют вентилировать топку через обычную трубу из ПВХ через крышу или стену. Короче выбрал газовый котел. Основными причинами, по которым я выбрал его, было отсутствие масляного бака, вентиляция через крышу и возможность установить высокоэффективный котел.

Одна вещь, которую я на самом деле не так тщательно исследовал, — это анализ стоимости двух видов топлива. Итак, после прошлой зимы и моих довольно высоких счетов за топливо я провел небольшое исследование по сравнению затрат на топливо.Это не так просто, как сравнить цену за галлон двух видов топлива. В настоящее время (2007 г.) там, где я живу, галлон мазута стоит 2,69 доллара, а галлон пропана стоит 1,93 доллара. Так что на первый взгляд пропан звучит как выгодная сделка для неспециалистов. Однако реальная проблема заключается в энергии, которую может произвести один галлон каждого топлива. Мазут может генерировать приблизительно 130 000 БТЕ, в то время как пропан составляет приблизительно 95 000 БТЕ. Однако большинство масляных котлов в среднем имеют КПД около 85% в лучшем случае, в то время как газовые котлы могут обеспечивать КПД 95% или более.

Используя эти данные, я попытался вычислить стоимость БТЕ для обоих типов топлива с учетом вышеизложенных предположений.

ТОПЛИВНОЕ МАСЛО: 130 000 БТЕ * 85% / 2,69 доллара = 41 078 БТЕ на доллар
ПРОПАН: 95 000 БТЕ * 95% / 1,93 доллара = 46 762 БТЕ на доллар

Таким образом, в этом примере пропан немного более рентабелен. Теперь позвольте мне сделать здесь большой отказ от ответственности. Если вы спросите кучу специалистов по отоплению, большинство ответит, что обычно лучше использовать масло. Это зависит от множества переменных и используемого оборудования.Для меня это говорит о том, что два вида топлива действительно очень похожи по стоимости на БТЕ.

Для меня тот факт, что я сжигаю более чистое топливо, мой котел почти не требует технического обслуживания, у меня нет масляного бака, чтобы протечь, у меня только водяной пар и окись углерода выходят из моего вентиляционного отверстия, и мне в любом случае нужен пропан для приготовления пищи и запустить мой камин, решение все равно кажется правильным для нас. Я призываю вас обратить внимание на эти вопросы в следующий раз, когда вы выберете новую систему отопления для своего дома.

Еще одним преимуществом, которое часто упускают из виду при использовании пропана вместо масла, является размер резервуара.Обычно у потребителей пропана резервуар больше, чем у потребителей нефти. Домовладельцы обычно имеют баллоны с пропаном от 500 до 1000 галлонов, в то время как большинство стандартных масляных резервуаров имеют емкость от 275 до 400 галлонов. На первый взгляд, это не имеет значения, но может иметь огромное влияние.

Я люблю наполнять свой пропановый бак летом, когда цены на топливо исторически ниже, чем зимой. Большой бак позволяет мне покупать больше пропана по более низкой цене, чем если бы я заправлял меньший масляный бак летом.Если у вас есть баллон с пропаном на 1000 галлонов, это может иметь большое значение в конце года.

Хотите калькулятор пропана и масла (таблица)? Если да, то посмотрите наш калькулятор «Масло против пропана».

% PDF-1.4
%
881 0 объект>
эндобдж

xref
881 78
0000000016 00000 н.
0000006376 00000 п.
0000006477 00000 н.
0000007093 00000 н.
0000007629 00000 н.
0000008300 00000 н.
0000008919 00000 н.
0000009296 00000 н.
0000009554 00000 п.
0000009922 00000 н.
0000010184 00000 п.
0000010246 00000 п.
0000010359 00000 п.
0000010613 00000 п.
0000011302 00000 п.
0000011388 00000 п.
0000011499 00000 п.
0000011751 00000 п.
0000012349 00000 п.
0000012971 00000 п.
0000014629 00000 п.
0000014953 00000 п.
0000015331 00000 п.
0000015598 00000 п.
0000017771 00000 п.
0000018273 00000 п.
0000018356 00000 п.
0000018629 00000 п.
0000019134 00000 п.
0000021151 00000 п.
0000022981 00000 п.
0000024814 00000 п.
0000026502 00000 п.
0000026974 00000 п.
0000027248 00000 п.
0000027670 00000 н.
0000029596 00000 п.
0000030863 00000 п.
0000035498 00000 п.
0000037497 00000 п.
0000040717 00000 п.
0000045337 00000 п.
0000053735 00000 п.
0000056828 00000 п.
0000057058 00000 п.
0000057140 00000 п.
0000057194 00000 п.
0000057222 00000 п.
0000057338 00000 п.
0000058664 00000 п.
0000060662 00000 п.
0000075150 00000 п.
0000111100 00000 н.
0000111174 00000 н.
0000111477 00000 н.
0000111551 00000 н.
0000111853 00000 н.
0000111927 00000 н.
0000112232 00000 н.
0000115210 00000 п.
0000115284 00000 н.
0000115893 00000 н.
0000116243 00000 н.
0000116277 00000 н.
0000116342 00000 п.
0000116458 00000 н.
0000116532 00000 н.

Солнечный водонагреватель (коллектор) — незаменимый помощник в домашнем хозяйстве. Коллектор нужного размера и конструкции способен обеспечивать горячей водой семью из нескольких человек, экономя при этом сотни — тысячи рублей, которые тратятся на электричество и другие виды энергоресурсов.

Если на вашей даче еще нет электричества и газа, и нагрев воды представляет определенную трудность, предлагаю сделать солнечный водонагреватель для душа и мытья посуды из материалов которые зачастую можно найти на свалке.

Для начала необходимо отыскать неисправный холодильник, а именно потребуется его змеевик, который закреплен на задней стенке.

После того как змеевик демонтирован, его необходимо промыть струей воды, чтобы избавиться от старого фреона.

Запасаемся рейками, которые нам в будущем понадобятся для изготовления каркаса.

Нашелся старый резиновый коврик, который зачастую подстилают под дверь.

Стекло, так-же не обязательно покупать. Его можно демонтировать из старого окна, которые обычно выбрасывают на мусорку, при замене на пластиковые окна.

Поскольку наш резиновый коврик оказался великоватым, было принято решение его подрезать, в размер будущего каркаса.

Из реек сбиваем каркас, таким образом чтобы змеевик свободно помещался между реек.

Примеряем змеевик и резиновый коврик к каркасу. Отмечаем место крепления нижней рейки каркаса и места пропилов для выхода трубок.

Устанавливаем нижнюю рейку каркаса, растилаем фольгу между резиновым ковриком и каркасом.

С обратной стороны каркаса, набиваем рейки для придания жесткости конструкции.

Скотчем тщательно проклеиваем все щели между каркасом и фольгой. Это необходимо для того чтобы более прохладный внешний воздух не попадал внутрь коллектора.

Для подвода воды к змеевику, была приобретена ПВХ трубка.

Герметизация соединений трубок и змеевика, бала обеспечена скотчем.

Для крепления змеевика использовались хомуты, которые были сняты с холодильника. Крепление хомутов, так-же было обеспечено скотчем. Но для надежности рекомендую закрепить винтами.

Накрываем нашу конструкцию стеклом и проклеиваем по периметру скотчем.

Самодельный солнечный коллектор готов. Для наилучшего нагрева солнечные лучи должны падать на поверхность коллектора под прямым углом. Поэтому завершает работу крепление опорных элементов конструкции.

Чтобы стекло от жары не поехало, внизу необходимо вкрутить парочку шурупов, которые будут служить упорами.

Теперь осталось прикрепить бак для аккумулирования горячей воды.
Циркуляция происходит только вследствие естественной конвекции. При нагреве вода в коллекторе расширяется, становится менее плотной, поднимается вверх по коллектору и через трубу поступает в верхнюю часть бака-аккумулятора. В результате более прохладная вода у днища бака вытесняется и перетекает по другой трубе в нижнюю часть коллектора. Эта вода в свою очередь нагревается и поднимается в бак.

1 — горячая вода; 2 — вентиль сброса давления; 3 — слив горячей воды; 4 — запорный вентиль; 5 — вентиль подпитки; 6 — холодная вода; 7 — подача холодной воды; 8 — сливной вентиль.

Пока светит солнце, вода будет постоянно циркулировать по этому контуру, все более нагреваясь. Вследствие того, что бак приподнят над коллектором, эффект опрокидывания циркуляции в результате ночного охлаждения теплоносителя в коллекторе сводится на нет, так как холодная вода просто скапливается в нижней точке системы (на дне коллектора), в то время как теплая вода остается в баке.

Такая простенькая конструкция солнечного коллектора, способна нагреть воду в солнечный день, до 70 градусов.

Кроме того, для дачи можно быстро сделать своими руками вентилятор из CD-диска >>

Проблема горячей воды становится актуальной там, где отсутствует централизованное горячее водоснабжение: в дачных, частных городских и загородных домах. Сегодня установка готового приспособления для нагрева воды до необходимых температур требует серьезных капиталовложений. Альтернативным способом подачи горячей воды является , который можно изготовить самостоятельно. Его преимущество в том, что горячее водоснабжение жилых помещений осуществляется в экономном режиме и при минимальных финансовых затратах.

Особенности и схема изготовления бойлера косвенного нагрева своими руками

По внешнему виду бойлер косвенного нагрева – это крупная накопительная емкость, независящая от источников энергии (газа, электричества и др.). Внутри бака, изготовленного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, как правило, расположенную внизу. Нагрев воды происходит равномерно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для горячей воды устанавливается вверху. Для удобства пользования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем теплоизоляции.

Чертеж изготовления бойлера косвенного нагрева объемом 100 литров показан ниже:

Принципиальная схема работы бойлера:

Отопительная вода из котла поступает в емкость водонагревателя, где, проходя по спиральной трубке, на выходе преобразуется в холодную. Возвратная охлажденная вода поступает обратно в котел.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Этот вариант получения горячей воды подходит в период отопительного сезона. В другое время роль теплоносителя может выполнять встроенный в бак бойлера электрический ТЭН.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Видео: как сделать бойлер косвенного нагрева своими руками

Видео: изготовление бойлера косвенного нагрева

Если у вас имеется старый бойлер, не спешите его выбрасывать. Из него можно сделать много интересных и полезных вещей. Конкретной в данном случае мы рассмотрим, как можно сделать из бойлера отличный гриль.

Материалы и инструменты для самоделки :

— старый бойлер;
— болгарка с шлифовальным и отрезными дисками;
— плоскогубцы, отвертки, кусачки и другие классические инструменты мастера;
— уголок или другой подходящий материал для создания ножек;
— дрель со сверлами;
— сварка;
— термостойкая краска (у автора черная);
— петля с замком для поддувала;
— болты, гайки, шайбы и другие крепежные детали;
— гриль круглой формы.

В целом дрель может не понадобится, просто автор решил все сделать разборным, соединяя конструкцию болтами с гайками. Можно в принципе все это просто сварить, если все детали сделаны из стали.

Процесс изготовления гриля:

Шаг первый. Подготавливаем бойлер

В первую очередь нужно взять бойлер и удалить все лишнее. Как правило, бойлеры сверху отделывают теплоизоляцией, дабы те долго хранили воду теплой. Эту изоляцию нужно всю тщательно счистить. Возможно, сперва ее нужно будет срезать болгаркой или острым ножом, в зависимости от того, из чего сделана обшивка. Ну а далее берется болгарка с зачистным кругом и с помощью нее удаляется весь изоляционный материал.
Важно помнить, что остатки изоляции при использовании гриля начнут дыметь.

Шаг второй. Режем бойлер

Теперь бойлер нужно разрезать. Тут понадобится снова болгарка. Автор решил выбрать ту часть бака, где расположен кронштейн, с помощью которого бак крепится к стене. В будущем этот кронштейн понадобится для сборки деревянной плиты. Помимо этого автор также вырезал на заготовке проем для установки решетки.

Шаг третий. Изготовление ножек

Ножки делаются очень просто, тут нужен будет стальной уголок или же элементы металлических стеллажей, какие и использовал автор. Для крепления было принято решение использовать болты. Но для простоты процедуры все можно соединить сваркой. Что касается длины, то для удобства приготовления пищи было принято решение сделать ножки длиной 75 см.

Шаг четвертый. Прикручиваем ножки

Используя в качестве крепления ножек болты с гайками, автор одним ударом убил двух зайцев. Благодаря выступающим внутрь винтам теперь можно установить решетку гриля.

Каждая ножка крепится двумя болтами с гайками, поэтому под них нужно будет просверлить отверстия в резервуаре. Тут очень важно, чтобы верхние отверстия находились на одном уровне, так как тут будет располагаться решетка. Лучше всего отметить от верхней части пару точек и затем провести вокруг линию. Ножки также должны располагаться на одинаковом расстоянии друг от друга.

После сборки оказалось, что гриль стоит не очень надежно. Чтобы сделать ножки жестче, автор добавил в нижнюю часть крестовину.

Шаг пятый. Поддувало для гриля

Для эффективной работы гриля автор решил оснастить его поддувалом. Для этого в нижней части емкости нужно вырезать окно. Образовавшуюся пластину выбрасывать не нужно, из нее делается дверка. Дверку нужно закрепить на петли, а также приделать засов. Важно позаботиться о ручке, она не должна активно проводить тепло, так как будет сильно нагреваться при использовании гриля. Автор сделал ее из болта и нескольких гаек.

Чтобы закрепить нижнюю решетку, будут нужны два стальных стержня. Их автор просто вваривает на нужном уровне, обрезав лишнее. Если приварить стержни возможности нет, можно использовать стержни с резьбой и закрепить и гайками с шайбами.

Шаг шестой. Крепление для деревянной плиты

Деревянная плита является очень удобным дополнением к грилю, правда сам гриль при этом должен быть хорошо зафиксирован. Сюда можно будет ставить тарелки с приготовленной пищей и так далее. Для деревянной плиты автор сверлит в кронштейне бойлера отверстия, а затем вставляет в них стержни с резьбой. Впоследствии на эти стрежни будут надеты деревянные бруски и стянуты гайками.

Шаг седьмой. Покраска

На этом этапе автор красит деталь, изготовленную из бойлера. Предварительно нужно содрать всю ржавчину и хорошенько зашлифовать поверхность. Краска тут будет нужна термостойкая, так как емкость сильно нагревается.

Шаг восьмой. Сборка

После покраски вся конструкция опять собирается. С помощью уровня желательно измерить наклон гриля и отрегулировать ножки.

Также теперь автор крепит шарнир и задвижку поддувала. Для таких целей использовались заклепки. Можно применять также болтики с гайками.

Шаг девятый. Изготовление и установка внутренней решетки

На внутреннюю решетку будут загружаться угли, а снизу будет поступать воздух, что будет приводить к хорошему горению углей. Для изготовления решетки автор решил использовать стальную пластину, в которой просто насверлил отверстий. Найденная пластина уже имела пару рядов квадратных отверстий. Тут важно, чтобы пластина была толстой, так как угли при горении образуют высокую температуру.
Потом только останется положить пластину на вваренные в нижнюю часть стержни.

Шаг десятый. Собираем деревянную плиту

Деревянная плита собирается очень просто. Тут нужны будут деревянные брусья, которые нужно порезать по размеру. Далее в них сверлится по два отверстия, через которые будут проходить стержни с резьбой. У автора отверстия насверлены в виде буквы «V».

Ну а потом весь этот бутерброд собирается и хорошенько стягивается гайками. Тут важно запастись хорошими большими шайбами, так как для стягивания нужно немалое усилие. Шайбы подкладываются с обеих сторон. На сборку у автора ушло 10 гаек. Две тут выступают в качестве опоры, а еще по две с другой стороны прижимают древесину. Остальные гайки нужны для фиксирования самих стержней. Затянуть все нужно хорошенько, используя гаечные ключи.

В итоге деревянную плиту можно хорошенько отшлифовать, а для защиты хорошо бы ее покрасить защитным лаком, краской и так далее.

В заключении следует упомянуть, что гриль должен быть надежно зафиксирован, иначе, если поставить на деревянную плиту что-то тяжелое, весь гриль может перевернуться. Его можно прикрутить к полу или же к большой тяжелой доске.

Шаг 11. Приступаем к испытаниям

Вот и все. Гриль собран, теперь его можно испытывать. По мнению автора, проект получился удачным и стоит потраченных сил.

Собрались отправить старый накопительный водонагреватель на свалку? Не спешите. Он еще сослужит вам полезную службу. Как переделать старый бойлер своими руками, мы расскажем ниже.

Варианты переделки подходят для накопительных моделей, потому что основой является бак.

Полезные изделия из водонагревательного бака

В умелых руках любая отслужившая срок вещь превращается в полезное изделие для дома или дачи. Тому есть масса примеров. Мы раскроем секреты изготовления самых интересных из них.

Солнечный коллектор

В статье « » вы найдете материалы по изготовлению коллектора из других подручных средств. Здесь мы расскажем, как изготовить коллектор из ненужного бака. Он послужит заменой центральному водоснабжению во время летнего периода, а также будет незаменим на даче.

Что нужно для самоделки:

• бак водонагревателя;
• зубило;
• молоток;
• щетка по металлу;
• черная краска;
• лист фанеры;
• пенопласт;
• стекло;
• брусья 50х50 мм;
• фольга;
• шланги;
• монтажная пена;
• антисептик для обработки дерева.

Ход работы:

1. Чтобы вытащить металлический бак, придется снять облицовку.
2. Возьмите зубило и молоток или болгарку. Не щадите оболочку и теплоизоляцию, вам нужна полностью очищенная емкость.
3. Если она покрылась ржавчиной, тщательно зачистите поверхность щеткой по металлу. После чего найдите место протечки и герметизируйте.
4. Обезжирьте поверхность, покройте черной краской для эффективного прогревания.
5. Чтобы повысить уровень КПД изделия, нужно организовать теплоизоляцию. Для этого изготавливается корпус.
6. Соберите каркас из припасенного бруса. Конструкция должна быть в два раза шире бака.
7. С внутренней стороны обейте каркас листами фанеры. С наружной стороны проложите пенопласт, и снова обейте фанерой.
8. Внутри корпуса организуйте подставки, чтобы нагреватель не перекатывался. Приложите доску к основанию корпуса, сделайте отметки и вырежьте подставки.
9. Если коллектор будет находиться на улице круглый год, обработайте ящик антисептиком и покройте краской.
10. Установка светоотражающих элементов повысит эффективность нагрева поможет.
11. Разместите фольгу под углом, чтобы лучи попадали на поверхность коллектора.
12. Подключите шланги для воды к отводам.
13. Накройте конструкцию стеклом.
14. Все щели герметизируйте монтажной пеной.

Облагородить контейнер можно пластиком. На зиму воду нужно сливать.

Мангал

Что еще можно сделать из водонагревателя? Хотите быть оригинальным — соберите мангал с печкой. Изначально вам понадобятся металлические трубы, которые нужно сварить. Они будут служить топкой.

Сверху приварите металлический бак. Предварительно срежьте его верхнюю часть.

Во входное отверстие трубы установите планку, на которой будут гореть дрова.

Благодаря топке-ракетнице мангал хорошо поддерживает температуру, поэтому мясо выходит сочным.

Можно сделать мангал-барбекю, как показано на фото:

Для этого отрезается меньшая часть корпуса, ставится на крепления к другой части, чтобы образовалась емкость с крышкой.

Сверху приваривается ручка для удобного пользования, снижу — ножки-распорки.

Коптильня из водонагревателя

Принцип схож с мангалом. В данном случае желательно использовать бойлер объемом не менее 80 литров. Срежьте верхнюю часть на 10 см. Установите петли для крышки.

Также сверху приваривается ручка, поэтому крышка может быть съемной.

Снизу нужно установить тарелку для сбора жира. Внутри конструкции организуются держатели для подвешивания мяса. Вентиляционное отверстие снизу послужит для запускания внутрь дыма.

Печь-буржуйка

Полезное и компактное устройство можно установить в любом помещении. Главное — возможность вывода трубы на улицу.

• Подготовьте корпус. С помощью болгарки удалите все трубы и отводы.
• Сделайте неглубокую прорезь вдоль.
• Снимите кожух и удалите изоляционную пену.
• Зачистите бак.
• Рассчитывайте, что место расположения ТЭНа должно быть сверху.
• Мелом сделайте разметку для двух отверстий: топки и двери. Вырежьте их.
• Заварите отверстия труб.
• На дверцы установите ручки и защелки.
• Снизу конструкции приварите три-четыре опоры.
• В месте ТЭНа вырежьте круг и установите трубу для вентиляции.

Рукомойник

Если ваш бойлер потек, сделайте из него умывальник. Для этого зачистите бак по вышеописанной технологии. Срежьте болгаркой верхнюю часть. Выводы для труб и штуцера также нужно обрезать. Обработайте поверхность: зачистите, загрунтуйте, покрасьте. Внутри емкость можно покрыть белой краской.

Одно трубное отверстие закройте заглушкой. На другое установите трубку и кран. На срезанную часть прикрепите ручку и организуйте крышку. Она защитит воду от попадания мусора.

Клумбы

Распилив емкость на две равные половины, можно использовать их для высадки цветов, зелени, овощей. Все зависит от размеров. Установить изделия можно в теплице. Для этого приварите к обратной стороне опоры, а внутреннюю часть наполните землей.

Если прогрунтовать, покрасить и красиво оформить части корпуса, их можно использовать в качестве клумб и необычного декора на улице.

Кресло-скамейка

Это не шутка, а идея греческого дизайнера Нелли Тракидо. Сегодня модно переделывать ненужные предметы в необычные и полезные вещи для дома.

Используя инструменты по металлу и краску, дизайнер превратила ненужный бак в стильную скамью. В качестве опор выступили ножки от старой табуретки. Сиденья съемные. Чехлы можно менять по настроению.

Если вы не знаете, как использовать ненужную технику, проявите фантазию. Каждому предмету можно дать вторую жизнь. Данными примерами использование водонагревателя не ограничивается. Домашние мастера изготавливают их них ресиверы для компрессоров. Подробнее можно посмотреть на видео:

Также можно организовать необычное мусорное ведро. Если объем бака небольшой, изделие будет стильно смотреться в интерьере. Творите!
