Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.
Как изготовить собственную установку
Желание создать самодельный электролобзик может возникать по нескольким причинам:
- Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
- Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
- Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
- Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.
Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:
Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.
Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:
Недостатки ручного электролобзика
Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:
- При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
- При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
- С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.
Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.
Стандартные решения
Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.
Механика работы проста:
- Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
- Наличие опоры позволяет двигать устройство без отклонений по траектории.
С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.
Устройства натяжения для фигурных резов
Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:
- Используется очень тонкая пила, в идеале – для ручного лобзика.
- К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
- Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).
В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.
Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.
Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.
Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.
Приспособления для крайне тонких работ
Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.
Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.
В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.
На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.
Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.
Многие знают с детства забаву выпиливания лобзиком. Технология несложная. Но несмотря на кажущуюся легкость и несложность работы, можно получить очень красивые кружева из дерева или пластика. Это очень медленный процесс, требующий упорства и терпения. Для облегчения труда были разработаны лобзиковые станки. Они функционально делятся на две группы: с ручным и электрическим приводом.
Устройство лобзика с мускульным приводом
Самодельный станок несложно изготовить. Можно найти много чертежей этого изделия из фанеры. Лобзиком, своими руками и подручным инструментом за короткое время собирается простое, но функциональное устройство.
Сфера применения лобзиков обширна. Они используются для выпиливания фигурных изделий из разнообразных материалов. А также станки необходимы при раскрое пиломатериалов. При этом наружный контур заготовки остается неповрежденным. Если использовать различные пилочки, то самодельный лобзик прекрасно обработает натуральное дерево, фанеру, ДСП, пластик, металл, в частности, алюминий.
Примеры чертежи лобзикового станка своими руками, который работает от мускульной силы, неоднократно приводились в различных журналах советского времени.
Пилочки для такого лобзикового станка выпускаются в виде плоского полотна.
Основные части станка:
- Станина (А).
- Стол рабочий, в котором предусмотрена прорезь для пилы (Б).
- Большой шкив привода, выполняющий роль маховика (Г).
- Малый шкив привода. Привод совмещен с кривошипно-шатунным механизмом (Д).
- Рычаги (В).
- Педаль, раскручивающая маховик через кривошипно-шатунный узел (Е).
- Узел натяжения пилы (Ж).
Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив. Который, в свою очередь, заставляет двигаться кривошипно-шатунный механизм с полотном пилы.
Если маховик правильно сбалансирован, без перекосов и с равномерной правильно подобранной массой, то пилочка достигает хорошей плавности хода. Подобный станок для выпиливания из фанеры позволяет быстро изготовить множество несложных однотипных изделий. Время и усилия на выпиливание существенно сокращаются.
При такой конструкции станка размер изначальной заготовки имеет ограничение. Он зависит от длины рычагов (В). При усложнении узора необходимо вращать изделие вокруг пилы.
Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, то чаще всего подобные станки заменяют на электрические.
Конструкция электролобзикового станка
Электрический лобзик ленточный — это бытовое универсальное приспособление для изготовления сувенирных изделий, мебели, различных интерьерных предметов. Вариантов изготовления подобных станков много. Но главными элементами, от которых зависит качество продукции и удобство в работе, являются электродвигатель и лезвие полотна.
Основные элементы конструкции:
- Полотно пилы.
- Кривошипно-шатунный механизм.
- Приводная часть.
- Узел натяжения ленты.
- Станина или рабочий стол.
- Различные вспомогательные элементы.
Устройство и принцип работы
Переделка из ручного лобзика
Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.
Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.
Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.
Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.
При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки.
Сборка из швейной машинки
Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.
Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.
Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.
Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.
- Ручной инструмент
- Электролобзик
- Подготовка трафарета
- Технология процесса пиления
- Дефекты в работе
Резьба по дереву лобзиком стремительно набирает популярность: многие желают приобрести интересный предмет декора для украшения дома, мебели и даже одежды! Резные предметы из различной толщины органично вписываются в любой стиль интерьера, часто люди приобретают фоторамки для фотографии с орнаментом, выпиленные слова и буквы или заказывают замысловатые полочки и другие интересные изделия. Мало кто знает, что художественное выпиливание лобзиком из фанеры – дело, доступное любому человеку, даже неподготовленному и неопытному
. Необходимо только понять, как работать с инструментом.
Что такое лобзик: общее описание
Лобзик – инструмент, предназначенный для выпиливания из фанеры различных контуров, в том числе криволинейных. Он оснащен лезвием с мелкими зубцами, способными сделать срез фанеры ровным без образования значительных заусениц.
Ручной инструмент
Родоначальник этого типа инструмента – ручной лобзик. Он представляет собой металлическую дугу в форме буквы «U», между концами которой натянуто пилящее лезвие, прикрепленное к зажимам. Они надежно удерживают пилку при работе и позволяют регулировать ее натяжение. С одной стороны рамки находится рукоятка.
Зажимы на инструменте могут вращаться, создавая разные плоскости для пиления, тем самым предоставляют возможность для резьбы по дереву разной сложности.
При выпиливании из фанеры ручным лобзиком надо быть аккуратным: его конструкция довольно хрупкая, при интенсивной работе лезвие часто рвется от усилия и нагрева, потому его приходится заменять. Для этого каждый мастер должен иметь несколько десятков запасных пилок.
При работе с лобзиком для резьбы внутренних контуров удобно использовать такую вспомогательную дощечку, как на фото: она поможет и стол защитить, и решить проблему удобного расположения заготовки.
Электролобзик
Инструмент работает от электрической сети. Он представляет собой корпус, в котором размещены рабочие механизмы, на нем же сделана ручка для управления. Пилящий орган расположен в передней нижней части. Лезвие часто защищено лапкой, которая позволяет вырезать контур ровно по линии без отклонений. Продвинутые и профессиональные модели лобзика имеют различные насадки, облегчающие процесс распила и выравнивающие края фанеры.
Лезвия могут иметь разные зубья по форме и размеру. Необходимо подбирать соответствующие обрабатываемому материалу пилки, чтобы не происходило повреждений и порчи фанерного листа при эксплуатации механизма.
Классификация электролобзиков по мощности и применению:
В инструкции как пользоваться электролобзиком, или в техническом паспорте должны быть расписаны основные параметры инструмента, которые необходимо учитывать при использовании механизма.
Инструменты для резьбы по дереву
Выпиливание лобзиком – процесс творческий, но требует подготовки и дополнительного оборудования. Что потребуется для работы:
Подготовка трафарета
Чертежи для выпиливания лобзиком могут быть разного размера, в зависимости от масштаба изготавливаемого изделия. Для создания схемы полки, элемента мебели или составной объемной игрушки можно взять большой лист ватмана А1 или А0, подойдут и оставшиеся после ремонта обои, для маленьких фигурок берут обычную бумагу А4 или другой подходящий формат.
На поверхности ярким карандашом или маркером рисуем контур будущего изделия, придерживаясь размеров. Это может быть элемент для сборки мебели, полочка или другое изделие большого размера.
Шаблоны для выпиливания лобзиком представлены в сети столь в широком разнообразии, что выбрать подходящий может быть трудно. Гораздо проще придумать свои узоры для выпиливания и перенести их на бумагу.
Перенос изображения на поверхность фанеры или досок
Прежде, чем начать выпиливание лобзиком, необходимо перенести изображение с трафарета на деревянную или фанерную заготовку. Для этого из листа вырезаем фигуру, прикладываем ее к поверхности фанеры и аккуратно обводим. Желательно, чтобы линия была ровной и точной. Пользуемся простым карандашом, чтобы при необходимости можно было поправить линию, стерев ее ластиком.
Контур наносим с тыльной стороны, чтобы на готовом изделии не было видно остатков линий. Внутреннюю площадь можно заштриховать, чтобы не срезать лишнего и обозначить неприкосновенные участки.
Важно перенести рисунок таким образом, чтобы свести к минимуму выпиливание лобзиком вдоль волокон – так сложно получить ровную линию.
Технология процесса пиления
Как пользоваться лобзиком, наверняка, многие слышали. Работа с инструментом не вызовет сложностей, если к ней правильно подготовиться.
Резьба по фанере начинается с внутренних контуров рисунка
. Для этого надо сделать прорези для вставки лезвия инструмента:
- Фанера часто берется тонкая, и при срезании большого контура проблем не возникнет, а в маленьком остатке может возникнуть напряжение. Пиление лобзиком внутри способно повредить изделие – сколы, заусеницы, рассечение;
- Так проще работать: вам всегда есть, за что держать заготовку. С большим листом гораздо проще обращаться, чем пытаться удержать маленькое выпиленное изделие во время формирования его внутренней части.
Как пилить электролобзиком
:
Работа электролобзиком намного проще, чем ручным инструментом, здесь не нужно прилагать физические усилия и процесс идет быстрее.
Как пилить лобзиком
:
Ничего сложного, как видите, в этом процессе нет.
Дефекты в работе
Если вы не соблюдали технологию, неправильно держали инструмент, пила может просто сместиться с линии. Почему лобзик пилит криво:
- наклонили инструмент во время работы;
- ослабилось натяжение пилки;
- у электрического возможно ослабление крепления пилы.
Чтобы избежать подобных неполадок, перед началом пиления обязательно проверяйте натяжение пилы и крепление всех рабочих элементов. Если лезвие скосилось и застряло, лучше начать все сначала и сделать линию параллельно дефектной.
Немного о технике безопасности
Техника безопасности при работе с лобзиком для выпиливания фанеры и дерева простая:
- Используйте защитные средства – очки, перчатки, халат. Эти вещи защитят вас от пыли и мелкой стружки.
- Распиливание ручным лобзиком следует проводить аккуратно, чтобы не повредить пальцы пилкой. Соблюдайте расстояние между телом и инструментом.
- Если вы новичок, внимательно прочитайте инструкцию, как пользоваться электролобзиком, основные характеристики инструмента. Эта информация поможет избежать случайных травм и поломки агрегата.
Резьба по дереву электролобзиком требует аккуратности и внимания. От этих качеств зависит и ваше здоровье, и целостность готового изделия.
Что можно сделать из фанеры: интересные идеи и рисунки
Выпиливание по дереву электролобзиком или ручным инструментом – процесс творческий. Можно создать множество декоративных изделий разного направления:
Чертежи поделок из фанеры не обязательно должны быть выполнены в точных размерах. Даже взяв пример из интернета и поменяв немого его пропорции, вы получите уникальное изделие, которого точно ни у кого в таком виде нет.
Поделки из фанеры своими руками можно раскрасить или оставить в натуральном цвете, можно приклеить на них пуговицы, бусины, ленты и другой декор, чтобы оживить изделие. Для этого стоит привлечь к работе детей, их фантазия – бездонный кладезь интересных идей.
Предлагаем вам схемы с фото для вырезания лобзиком из фанеры.
Вы можете придумать сами, что можно выпилить, пользуясь ручным или электрическим инструментом, сделать собственный эскиз и перенести его на бумагу, затем на полотно дерева или фанеры.
Резьба лобзиком по фанере требует определенных знаний и навыков. Если у вас их нет, примите во внимание следующие правила:
В данной статье речь пойдет о конструкции самодельного станка из бытового электролобзика. Ниже будут приведены пошаговая инструкция, фото, видео, а также чертежи и схемы.
Введение
Вариантов конструктивов очень много – от самых простейших, где просто торчит из столешницы, до довольно сложных конструкций с направляющими, возможностью пиления под углом, когда есть возможность выставить не только 90 градусов к основанию, а изменить угол (ну, в пределах разумного, конечно). Есть приспособления (станки) для , то есть делающих прямой и ровный рез.
Такие устройства, находят все большее применение из-за своей универсальности и функциональности. Фактически они по параметрам и назначению схожи со стационарными станками и имеют строго определенное практическое применение в каждой мастерской.
Назначение
| Толщина фанеры, мм | Слоев фанеры,не менее | Шлифованная фанера | Нешлифованная фанера | ||
| Предельное отклонение, мм | Разно-толщинность | Отклонение,мм | Разно-толщинность | ||
| 3 мм | 3 | +0,3/-0,4 | 0,6 | +0,4/-0,3 | 0,6 |
| 4 мм | 3 | +0,3/-0,5 | +0,8/-0,4 | 1,0 | |
| 6 мм | 5 | +0,4/-0,5 | +0,9/-0,4 | ||
| 9 мм | 7 | +0,4/-0,6 | +1,0/-0,5 | ||
| 12 мм | 9 | +0,5/-0,7 | +1,1/-0,6 | ||
| 15 мм | 11 | +0,6/-0,8 | +1,2/-0,7 | 1,5 | |
| 18 мм | 13 | +0,7/-0,9 | +1,3/-0,8 | ||
| 21 мм | 15 | +0,8/-1,0 | +1,4/-0,9 | ||
| 24 мм | 17 | +0,9/-1,1 | +1,5/-1,0 | ||
| 27 мм | 19 | +1,0/-1,2 | 1,0 | +1,6/-1,1 | 2,0 |
| 30 мм | 21 | +1,1/-1,3 | +1,7/-1,2 | ||
Подготовительный этап
- составить эскизы и выполнить чертеж будущего изделия,
- сделать выкройки из бумаги будущих элементов и деталей
- наклеить шаблоны на заготовки будущих деталей.
Сделать шаблоны можно двумя способами – взять кальку и начертить на ней конуры будущей заготовки. Так делалось с давних времен, так как для этого ничего не нужно, кроме линейки и карандаша. Однако если у Вас есть компьютер и принтер, хорошо бы конечно формата А3, но и А4 тоже подойдет (просто придется печать несколько листов и потом склеивать их между собой), то процесс рисования карандашом и линейкой может быть заменен на рисование контуров заготовок на компьютере.
Затем вырезаем канцелярским лезвием или просто острым ножом.
После того, как шаблон готов, его нужно приклеить к заготовке.
Совет: Не надо клеить намертво, так как в дальнейшем придется шаблон удалить, а это будет затруднительно, если приклеить «намертво». Соответственно, можно приклеить, например, на канцелярский клей, воспользоваться клеем-карандашом или, как в нашем примере клеем в виде спрея.
Создание заготовок
На данном этапе нужно сделать:
- Выпилить заготовки точно по шаблону,
- Обработать заготовки – выровнять торцы, удалить заусенцы
- Высверлить необходимые отверстия;
- Сделать пазы напильником;
- Высверлить посадочные места под подшипники;
- Выбрать пазы фрезером для крышки и посадочное место ;
Производим установку кронштейна. Необходимо заметить, что крепление кронштейна нужно выполнить без чрезмерного затягивания гайки – должен быть свободный ход. Для этого нужно использовать самоконтрящуюся гайку и лишь слегка ее затянуть.
Установка пружины не должна вызвать затруднения. Нужно сделать, как показано на фото ниже.
Для будущего крепления пилки нужно изготовить простейший зажим в виде пластины с двумя отверстиями. Ее нужно также установить на кронштейн с использованием самоконтрящейся гайки. Причем ту очень важен люфт пластины в посадочном месте оп тому, что кронштейн движется, а зажатая пластина будет стеснять ее движение.
Ниже приводится эскиз конструктива верхнего узла крепления пилки.
Затем необходимо изготовить технологические отверстия для органов управления электролобзиком, чтобы удобно было изменять обороты двигателя, можно получить доступ к кнопке пуска и ее фиксатору. Есть еще одно решение, которое позволяет сделать более удобным включение инструмента – это разместить в легкодоступном месте на корпусе станка розетку и выключатель, который бы включал и выключал напряжение в розетке. Включаем вилку шнура электролобзика в розетку, и получается, что его включение и выключение мы будем делать с помощью выключателя, установленного в удобном для нас месте. Впрочем, это дело вкуса.
Итак, внизу представлено изготовление технологических отверстий на корпусе.
Вот так выглядят органы управления, которые теперь стали доступны.
Теперь необходимо сделать зажимы для самой пилки. Принцип прост – берем болт и делаем пропил у основания шляпки, но не до конца. В дальнейшем в этот пропил будет вставляться сама пилка. Принцип показан на фото ниже.
Так производится монтаж и сборка верхнего узла крепления пилки.
Нижний же узел почти аналогичен верхнему, за исключением того, что используется не пластина, а берется стандартная пилка (можно «БУ»), болгаркой (УШМ) отпиливается почти вся режущая часть и оставляется хвостовик. В оставшейся режущей части делается отверстие с аналогичным болтом с прорезью у основания шляпки, в который также будет входить пилка. Принцип показан ниже.
После того, как пилка закреплена, производим установку самого электролобзика. Крепим его с помощью болтов с потайными шляпками, чтобы они не торчали на столешнице станка.
Теперь нужно произвести регулировку перпендикулярности пилки, относительно стола нашего станка. Для этого можно воспользоваться угольником, или как в нашем случае просто бруском, который точно отторцован. Регулировку делаем следующим образом. Для регулировки пилка влево/вправо используется подгонка верхней пластины – ее смещение на оси – соответственно в нужную сторону.
А для регулировки пилки положения вперед/назад используется смещение самого узла крепления пилки вперед или назад.
Станок почти готов, осталось сделать и установить пластину, которая окружает пилку лобзика. Ее можно выполнить из текстолита или любого куска листового пластика.
На этом изготовление станка из электролобзика завершено.
Надеемся, что изложенный материал был Вам полезен.
Заключение
Габаритные размеры
Приведем таблицу с габаритными размерами:
Общая схема сборки
Приложим полную схему сборки, которая в некотором смысле может быть 3В чертежом по изготовлению станка из электролобзика своими руками.
Видео
Видео, по которым делался этот материал.
С детства нам знакома технология выпиливания лобзиком. Принцип простой – неподвижная деталь размещается на подставке с технологическим вырезом, распил производится за счет перемещения пилки. Качество работ зависит от твердости рук и умения работника.
Таким способом можно буквально вырезать кружева из тонких деревянных или пластиковых заготовок. Однако процесс трудоемкий и медленный. Поэтому многие мастера задумывались о малой механизации.
Простая конструкция из прошлого века
Еще в журнале «Юный техник» предлагались чертежи, как сделать лобзиковый станок своими руками. Причем конструкция не предполагает электропривода, привод работает от мускульной силы, как у точильщиков ножей.
Станок состоит из основных частей:
- станина (А)
- рабочий стол (Б) с прорезью для полотна
- система рычагов (В) для удержания пильного полотна
- маховик (Г), который является первичным шкивом привода
- кривошипно-шатунный механизм (Д), совмещенный с вторичным шкивом привода, и приводящий в движение рычаги (В)
- педальный узел (Е) с кривошипно-шатунным механизмом, приводящий в движение маховик (Г)
- натяжитель пильного полотна (Ж)
Ступней ноги мастер приводит в движение маховик (Г). С помощью ременной передачи вращается кривошипно-шатунный механизм (Д), соединенный с нижним рычагом (В). Между рычагами натянута пилка, степень натяжения регулируется талрепом (Ж).
При хорошо сбалансированном маховике, обеспечивается достаточная плавность хода пильного полотна, и подобный самодельный лобзиковый станок позволяет массово выпиливать однотипные заготовки, экономя время и усилия. В те времена пилки для лобзикового станка выпускались в виде плоской ленты однонаправленного действия.
Поэтому для получения узоров сложной формы приходилось вращать заготовку вокруг полотна. Размеры заготовки ограничены длиной рычагов (В).
От механического лобзика до электрического один шаг
Ножной привод не может дать настоящей свободы действий и равномерности хода пилки. Разумнее приспособить для кривошипно-шатунного механизма электродвигатель. Однако, если вы используете настольный лобзиковый станок время от времени, нет смысла изготавливать стационарную конструкцию с собственным мотором.
Можно воспользоваться домашним электроинструментом. Например – шуруповертом с регулятором скорости вращения.
Используются материалы, буквально из деревянных обрезков и старого хлама. Единственная ответственная деталь – станина. Ее лучше изготовить из прочной фанеры толщиной не менее 18 мм.
Все соединения делаем на шурупах по дереву, места стыков можно промазать клеем ПВА. Из того же материала собираем опорный постамент для штанги рычагов. Конструкция опоры не должна иметь люфтов, от ее прочности зависит последующая точность работы всего станка.
В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…
И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!
Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.
(все фотки в этой статье найдены в Интернете)
Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти «бисьмесьмены» их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.
Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.
Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.
А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.
Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.
На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.
Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.
Из компрессора холодильника
Еще один вариант, что может быть реализован даже человеком, что не слишком разбирается в электротехнике – из рефрижераторного компрессора. Для создания потребуется не слишком большой компрессорный мотор, что есть в каждом холодильнике, а также система кривошипно-шатунного типа.
Еще лучше, если речь идет о моторе-компрессоре, где ротор мотора насажен прямо на компрессорный вал, а статор прикреплен на компрессорном корпусе. До разбора компрессора из него требуется слить масло. Можно в его торце проделать пару не слишком больших отверстий для этого. С противоположной стороны от той, где идет подключение проводов, требуется обрезать корпус болгаркой по окружности.
Осуществляем демонтаж цилиндрической головки путем откручивания четырех болтов, крепящих ее к компрессорному корпусу. В поршневом торце просверливаем пару отверстий на глубину примерно одного сантиметра при помощи сверла диаметром три с половиной миллиметра, после чего делается резьба формата М4.
Болтами крепим к поршневому торцу специально выполненную головку, чтобы можно было закрепить лобзиковую пилку. Самым простым вариантом подобной головки будет цилиндр из металла, диаметр которого будет несколько меньше диаметра поршня. Его высота будет около двух сантиметров. В таком цилиндре следует просверлить пару отверстий вертикального типа с диаметром около 4 миллиметров и одну дырку диаметром 6 миллиметров и глубиной около 15 миллиметров. Также необходимо будет проделать сквозное отверстие с диаметром около пяти миллиметров, где должна быть резьба М5. В него по обеим бокам головки нужно будет закрутить пару болтов, которыми и зажимается пилка в дырочке по центру.
Компрессор необходимо закрепить на платформе из дерева, которая сделана из доски толщиной два сантиметра, либо из плиты ДСП с использованием двух уголков, а также хомута из полосы оцинкованного металла. На платформу следует прикрепить выключатель, а также пускатель электромагнитного типа.
В итоге должно получиться устройство, которое будет иметь все черты стационарного электрического лобзика. Это избавит от необходимости держать его, направляя пилку по контуру. Тут же надо будет держать именно заготовку и направлять ее под пилу, что будет двигаться вверх и вниз, и поворачивать так, дабы распил осуществлялся по контуру, нанесенному ранее. Это будет существенно удобнее.
Говоря о мощности, скажем, что данного показателя однофазного двигателя от холодильника будет достаточно для распила доски из березы толщиной 3,5 сантиметра. Если древесина менее плотная, то можно резать даже варианты с толщиной 5 сантиметров.
Единственное, о чем стоит упомянуть, так это что двигатель не должен работать долго, так как имеет свойство быстро нагреваться.
Инструменты и материалы
Чтобы изготовить электролобзик своими руками, будь то ленточный, настольный, ручной или с ножным приводом, нам потребуется:
- брусок из древесины;
- пластины из металла вытянутой и прямоугольной формы;
- пила с хвостовиком в форме буквы U;
- электромотор;
- клавиша замыкания электроцепи;
- форсунка газовой плиты;
- спица от велосипеда;
- круг из пластика;
- кусок фанеры;
- болты, гайки и саморезы.
Если говорить об инструментах, то нам потребуется иметь под рукой:
- ножовку для работы с металлом;
- напильник треугольной формы;
- пару плоскогубцев;
- ножницы для резки металла;
- карандаш;
- шуруповерт или дрель, в комплекте с которой идут сверла.
Естественно, нам также понадобится схема и чертежи будущего устройства. И без их наличия работу ни в коем случае нельзя начинать.
Отметим, что в различных случаях список материалов и инструментов может несколько отличаться. Данный список можно взять в качестве ориентира, но в зависимости от собираемой модели он может дополняться.
Изготовление из швейной машины
Это наиболее простой вариант изготовления электрического лобзика. Он уже практически полностью готов по причине того, что швейная машинка имеет похожий принцип действия и уже имеет стол, который является основой устройства.
Лобзик из швейной машины будет иметь регулятор хода пилки, который будет иметь переключатель режимов на оборудовании. Чтобы изготовить такое устройство, следует буквально чуть-чуть модернизировать швейную машину. Требуется снять часть, отвечающую за плетение ниток. Обычно она располагается в нижней части устройства.
Следует открутить болты, выбить шплинт, после чего осуществить демонтаж вала приводного типа, который и скрывает собой узел плетения ниток.
Теперь остается открыть панель сверху, что служит защитой, расширить паз, по которому игла осуществляла свое перемещение, до размеров ширины самой пилки.
Также в рассматриваемом случае потребуется чуть-чуть видоизменить пилы для устройства. Их необходимо подрезать согласно размерам наиболее длинной иглы, что могла бы быть смонтирована в аппарате. Дабы не иметь необходимости создавать переходник для фиксирования режущего элемента на место для посадки, следует сточить резцы сверху, что заостряют нижнюю область полотна.
Последним шагом будет установка в держатель для игл резака. После этого можно приступать к тестированию устройства и последующему созданию заготовок.
Как делать электролобзик своими руками?
В доме каждого уважающего себя мужчины должно быть большое количество инструментов на все случаи жизни. Одним из наиболее востребованных и универсальных из них будет электролобзик. Данный инструмент предназначается для распиливания различных материалов и без него сложно представить свою жизнь людям, которым часто приходится работать с таким материалом, как дерево.
Из дрели
Еще один вариант изготовления электролобзика – из дрели. Корпус такого прибора будет сделан из швеллера, а крышка – из стали листового типа. Переходником будет втулка, которая на одной стороне будет расточена по диаметру обоймы наружного типа подшипника, а на иной – по внешнему диаметру корпуса дрели. Также под кольцо стопорного типа следует проделать своего рода канаву.
На самом корпусе следует закрепить при помощи сварки переходник, потом следует разметить и проделать резьбу типа М5 для станочных ручек, болтов, закрепляющих стойки, и так далее.
По шестерной оси проделывается дырка сквозного типа, а на торце ее элемента в виде цилиндра выбираются пазы, дабы получить выступы, которые обеспечат ее стыкование с муфтой, что будет соединять вал с шестеренкой.
На одном из торцов должны также быть сделаны пазы и проделано отверстие для штифта, которое будет фиксировать муфту на дрельном валу. Кстати, над валом тоже следует поработать, а именно довести его на станке токарного типа до диаметра 10,5 миллиметров. С его торца следует сделать резьбу типа М6, после чего собрать дрель вместе с электромуфтой.
Также следует немного модернизировать зубчатое колесико, а именно расточить его под подшипник по обойме наружного типа, сделать в нем дырку и запрессовать палец привода штанги, а также подшипник.
При помощи станка следует выточить ось, похожую по виду на болт с головкой побольше, чтобы из плоскости колеса с зубцами она не выступала. Кулиса делается из куска стали. Далее создаем штангу из стального прута, который должен быть проточен с двух частей. В кулису запрессовываем штангу, фиксируя ее болтами. Делаем втулку-пилкодержатель из трубы, в которой должны быть проделаны дырки под штифт и сделана резьба под болт.
Остается только собрать данную конструкцию и приделать к ней ручку и опорный ролик. Она будет закрепляться в верхней части станка меж двух щек. Пилку следует ставить, дабы зубья направлялись вверх для нивелирования вибрации и колебаний. Также нужна хорошая подошва. Тут может использоваться станина, а не стол, чтобы проще было пилить какие-то большие объекты.
Особенности
Несмотря на то что строение, которое имеет электрически мини-лобзик, трудно назвать каким-то сложным, его механизм все же имеет ряд определенных особенностей, с которыми следует разобраться. Для начала следует понять, что именно заставляет полотно пиления осуществлять движения возвратно-поступательного типа.
Основной любого такого приспособления, где имеется электрический привод, являются:
- редуктор;
- электродвигатель;
- шток с зажимом для пилы.
Если говорить о компонентах второстепенного типа, то следует назвать:
- кнопку для запуска;
- ролик опорного типа;
- подошва;
- вентилятор охлаждения.
Если говорить точнее, то движения пильного полотна начинаются с получения энергии из двигателя, которая появляется после нажатия на кнопку запуска. Вращение передается по валу на специальный редуктор, осуществляющий взаимодействие со штоком. Именно в его крепление и установлена пилка, которая будет отвечать за распил материала. Дабы снизить нагрузку на шток, заднее ребро полотна для пиления упирается в ролик опорного типа.
Это позволяет использовать все компоненты устройства и пилить всевозможные материалы в домашних условиях.
Как сделать своими руками?
Теперь непосредственно поговорим о том, как электролобзик по дереву собрать собственноручно. Мы рассмотрим различные варианты его создания.
Самодельные приспособления к электролобзику
Часто бывает так, что пилка при работе электролобзика уходит в стороны. Дабы этого не происходило, можно использовать самодельную насадку. Для заготовки нам потребуется напильник в форме треугольника. На нем сделан хвостовик, как на самой пилке. Достаточно вставить его в электроинструмент и начать работу.
Также можно создать хвостовик из напильника круглого типа. Для этого отрезаем напильник по длине пилы. На станке для натачивания ориентируем по ребру и стачиваем ненужный металл до 1,5-миллиметровой толщины или иного размера в зависимости от типа устройства. После этого вставляем его в отверстие лобзика, и можно начинать работу.
Также можно сделать пилу к электролобзику. Для этого нам нужна будет обычная пилка от лобзика, чтобы по ней мы делали заготовку из полотнища. У нее дев функции – распил дерева и распил металла. Сначала при помощи линейки делим заготовку на две равные части, после чего проделываем поглубже и проводим 2 косильной лески.
При помощи двух кусачек по разрезу осуществляем надлом и получаем пару заготовок. Одна из них предназначается для работы с деревом, а другая – с металлом. Теперь прикладываем пилку на заготовку и осуществляем повтор контуров. Следует вырезать место под замок, где будет прикрепляться пилка в электролобзик, и отмечаем длину.
Самому можно также сделать циркуль для лобзика, направляющую и другие предметы, которые позволят существенно облегчить работу с таким самодельным устройством.
О том, как сделать электролобзик из швейной машинки, смотрите в видео ниже.
Конструируем электролобзик своими руками
Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.
Стандартные решения
Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.
- Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
- Наличие опоры позволяет двигать устройство без отклонений по траектории.
С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.
Недостатки ручного электролобзика
Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:
- При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с косильной лески реза, встретив сучок в древесине.
- При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя леска реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
- С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.
Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.
Устройства натяжения для фигурных резов
Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:
- Используется очень тонкая пила, в идеале – для ручного лобзика.
- К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
- Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).
В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.
Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.
Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.
Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.
Как изготовить собственную установку
Желание создать самодельный электролобзик может возникать по нескольким причинам:
- Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
- Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
- Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
- Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.
Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:
Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.
Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:
Приспособления для крайне тонких работ
Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.
Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.
В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.
На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.
Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.
Назначение и преимущества лобзикового станка
Лобзиковый станок позволяет выполнять рез листовых материалов по прямой или кривой косильной лески, по направляющим или нанесенному шаблону. По сравнению с ручным инструментом, на станке пилка удерживается с обоих концов.
Основное достоинство лобзикового станка – точный рез. Однако есть и другие положительные качества такого оборудования:
- хорошая видимость, что позволяет контролировать точность и направление реза;
- возможность использования направляющих;
- становится возможным устанавливать шаблоны для изготовления большого количества одинаковых деталей;
- для распила используется пилка меньшей ширины, что является плюсом для выпиливания более сложных элементов.
Однако у такого оборудования есть один минус, который сводится к трудностям при выпиливании внутренних элементов.
Подготовка
- Изготавливаем шаблоны. Для этих целей понадобятся лишь карандаш, линейка и бумага.
- Вырезаем шаблон при помощи ножа.
- Наклеиваем шаблон к заготовке.

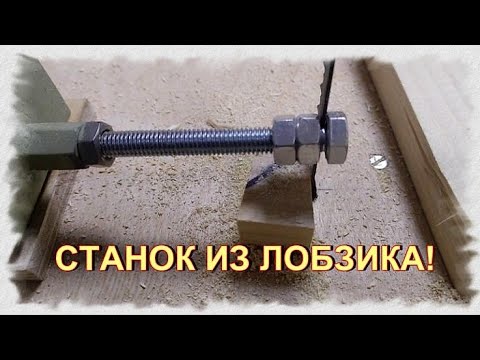

Самодельный лобзиковый станок из старого электролобзика
Такой инструмент как электролобзик присутствует практически у каждого домашнего мастера. Однако устройство имеет существенный недостаток – увод пилки в сторону. Чтобы эксплуатация подобного электроинструмента была более удобной, нужен лобзиковый станок, а как сделать его своими руками из электролобзика, рассмотрим в деталях пошагово с чертежами и фото-примерами.
Поэтапное изготовление станка
Мастер-класс создания лобзикового станка состоит из нескольких этапов, на каждом из которых остановимся в деталях.
Прежде всего, нужно подготовить всё необходимое для работы.
- фанера 10-14 мм;
- пружина;
- 2 подшипника.
- циркулярка;
- шлифовальный станок;
- дрель с набором сверл;
- электролобзик с пилками;
- пылесос.
Сборка
- Детали фиксируем на клей, задействовав для временного скрепления струбцины.
- Для дальнейшей фиксации используем саморезы, которые заворачиваем шуруповертом.
- Когда детали собраны, выполняем шлифовку для удаления неровностей.
- Покрываем детали лаком. Лучше всего воспользоваться нитролаком.
- Основную часть настольного станка собираем на шурупы.
- Закрепляем основание устройства.
- Фиксируем верхнюю часть.
- Молотком загоняем подшипники в подготовленные отверстия.
- Монтируем кронштейн. Для крепления можно использовать шпильку или болт в соответствии с внутренним диаметром подшипника. При затяжке гайки не нужно прилагать чрезмерных усилий, поскольку должен оставаться небольшой свободный ход.
- Устанавливаем пружину согласно приведенному ниже фото.
- Для фиксации пилки изготавливаем зажим, который представляет собой пластину с двумя отверстиями. Пластину устанавливаем на кронштейн и крепим гайкой.
- Во время сборки станка верхняя часть должна иметь вид, как на фото.
- Для удобства управления электролобзиком на корпусе изготавливаемого устройства делаем технологические отверстия. Также отверстия потребуются под розетку и выключатель.
- После того, как нужные прорези сделаны, получаем доступ к органам управления электролобзиком.
- Изготавливаем зажимы для пилки. Для этого в шляпке болта делаем прорезь, но не до конца. В ходе работы станка в прорезь будет помещаться пилка.
- Монтируем и собираем верхнюю часть в месте крепления пилки.
- По конструктивному исполнению нижний узел практически повторяет конструкцию сверху. Разница заключается лишь в том, что вместо пластины применяется старая пилка, у которой болгаркой срезается почти полностью пильная часть. В оставшейся части делаем отверстие с болтом и прорезью по аналогии с верхним узлом.
- Устанавливаем электролобзик. Для фиксации задействуем винты со шляпками под потай.
- Фиксируем пилку в верхней и нижней части станка.
- Чтобы отрегулировать перпендикулярность пилки, понадобится угольник либо брусок с углом в 90°. Суть регулировки сводится к смещению пластины в верхней части влево или вправо.
- Регулировка пилки вперед/назад производится посредством перемещения узла крепления пилки.
- Из прочного пластика изготавливаем пластину, которая устанавливается снизу пилки. В пластине прорезаем отверстие, а в самом станке фрезером делаем посадочное место под пластину, чтобы она была заподлицо с поверхностью столешницы.
Конструкции лобзиковых станков
Сегодня в продаже есть готовые приспособления, позволяющие из электролобзика быстро сделать станок. Однако такие платформы подходят только под определенных производителей, да и стоят дороже, чем сам электроинструмент. Поэтому дополнить столярку лобзиковым станком, сделанным своими руками, выйдет дешевле и проще, поскольку можно будет уHonor особенности электролобзика, дополнив конструкцию какими-то своими идеями.
Независимо от конструктивного исполнения, основу устройства представляет стол. Принято считать, что лучшим материалом для стола является листовой металл, поскольку он одновременно тонкий и прочный, не влияет на рабочую длину пилки. Монтаж лобзика осуществляется через отверстия в опорной части. Если требуется, его можно быстро демонтировать для обычного использования.
Установка рабочего стола производится на станину, которая может быть сделана как из ДСП, дерева, так и других материалов. Основные требования, которые предъявляются к станине – прочность, удобные габариты для работы и свободный доступ к самому лобзику. С торцевой стороны стола монтируют коромысло, которое предназначено для фиксации пилки и устройства натяжения.
Натяжное устройство может быть реализовано одним из способов:
- Жесткое коромысло с пружиной на конце и подвижным узлом для удержания пилки.
- Подвижное коромысло с пружинящим элементом на противоположном конце и жестким узлом для фиксации пилки.
Изготовление заготовок
Заготовки стационарного лобзикового станка изготавливают следующим образом:
- Выпиливаем заготовки при помощи циркулярки либо другого подходящего инструмента.
- На шлифовальном станке обрабатываем детали для удаления сколов, заусенцев.
- Сверлим технологическое отверстие.
- Для проточки пазов используем напильник.
- Чтобы сделать отверстия для подшипников, используем перьевое сверло соответствующего диаметра.
- Прорези под установку лобзика и быстросъемную крышку делаем фрезером.
Необычные светильники
А вот это точно идея не для начинающих — чтобы ее воплотить, нужны определенные навыки и время на эксперименты: сомневаюсь, что с первой попытки все получится. Но результат.
Необычные светильники из труб большого диаметра
Как видите, эти светильники принципиально отличаются от тех, что предназначались для гаража или мастерской (хотя, на самом деле, выбор зависит не только от назначения помещения, но и от его интерьера в целом).
Эффектно, не правда ли?
Да, осуществить такую идею будет не слишком просто, но возможно, кого-то она вдохновит, и тогда.
Что можно сделать из труб ПВХ своими руками: 20 идей для дачи
Трубы ПВХ пользуются популярностью у рукастых и умелых дачников. И не только по прямому назначению, но и как материал для всевозможных полезных самоделок.
Что можно сделать из таких вот труб? Очень много полезных вещей! Фантазия мастеров-изобретателей поистине неистощима, поэтому мне удалось собрать далеко не все идеи, но я думаю, тут важно вовсе не количество. Главное — по-новому взглянуть на привычный материал, а там и идеи его полезного использования в собственном дачном хозяйстве не заставят себя ждать.
Так что я приглашаю вас полистать сегодняшнюю подборку и зарядиться вдохновением. А если вы уже что-то мастерили из полипропиленовых труб, обязательно расскажите о своем опыте и впечатлениях в комментариях, договорились?
Беседки и навесы
Взрослым, впрочем, тоже не только о дачных делах думать нужно, но и об отдыхе. А значит, нам потребуется беседка, шатер или хотя бы навес, где можно укрыться от солнца и посидеть в хорошей компании за чашечкой чая или с шашлыками.
Беседка, шатер или навес — все можно смастерить из полипропиленовых труб
Не знаю, как насчет надежности и зимостойкости такого каркаса — может быть, замахиваться на что-то фундаментальное сразу и не стоит… Но вот простейший навес, что называется, на скорую руку, для эксперимента можно соорудить. А там время покажет.
Вольеры и летние домики для кур
Плюсы дачного куроводства уже оценили многие. И пожалуй, сложнее всего бывает найти бюджетное решение для сооружения курятника и выгула, особенно если речь идет о сезонном, а не круглогодичном содержании. Но трубы ПВХ и тут выручают:
Нужен летний вольер для кур и цыплят? Трубы ПВХ выручат!
Варианты подобных сооружений могут быть разными. В том числе, есть довольно остроумные мобильные решения, что весьма практично: куры очень быстро превращают зеленую полянку в вытоптанную пустыню, так что регулярный переезд пойдет на пользу и им, и ландшафту.
Сооружение может быть не только стационарным, но и мобильным
Тем, кого интересуют идеи более основательных курятников, могу порекомендовать публикации:
- Идеи оригинальных курятников на любой вкус
- Как мы строили курятник на даче
- Курятник эконом вариант — проверено годами!
Опоры для растений
Отлично получаются из труб ПВХ разнообразные виды опор для садово-огородных культур: арки, шпалеры, ограждения для ягодных кустарников. Такой опыт есть и у одной из наших читательниц: Опора для вьющихся растений из труб ПВХ.
Из труб можно смастерить самые разные виды опор для растений
А другая рассказывала о том, как сделала из обрезков труб симпатичный заборчик для кустов. И кстати, он может быть не только изящным декоративным, но и удобным практическим решением, которое подойдет как для смородины с крыжовником, так и для пионов или других растений, кусты которых склонны разваливаться в пору цветения или плодоношения.
Опоры для кустарников из полипропиленовых труб
Ну а потом, освоив работу с трубами в совершенстве, можно переходить к изготовлению более сложных и трудоемких декоративных опор и элементов садового дизайна.
А можно соорудить не только арку, но и что-нибудь посложнее.
Хотите больше идей разнообразных опор для растений (и не только из пластиковых труб)? Тогда загляните в подборку Поддержите, пожалуйста! Выбираем опоры для растений. Там вы найдете варианты для любых целей и на любой вкус.
Умывальник или раковина для летней кухни
Без воды и на летней кухне ни туды и ни сюды, и возле огорода она пригодится: ополоснуть свежую зелень или редиску, руки помыть. И снова полипропиленовые трубы придут нам на помощь — не только чтобы воду подвести, но и чтобы легкую мобильную раковину соорудить.
Удобства во дворе
КАК СДЕЛАТЬ СТАНОК ИЗ ЭЛЕКТРОЛОБЗИКА СВОИМИ РУКАМИ?
Такая конструкция получится ощутимо легче деревянного или металлического аналога, а значит, ее без труда можно будет перенести туда, где она нужнее. Останется лишь подключить шланг — и готово!
Сушилки для белья
Под душем поплескались, руки вымыли — нужно полотенце. А его потом где-то надо сушить. На этот случай есть удобные сушилки. Конечно же, изготовленные из труб ПВХ, кто бы сомневался!
Сушим одежду и полотенца
Единственный недостаток конструкций, представленных на фото, с моей точки зрения, — их громоздкость. Они, бесспорно, хороши летом у бассейна — а вот куда их деть зимой? Об этом стоит побеспокоиться сразу, чтобы проблема не обнаружилась в самый неподходящий момент.
Впрочем, этими конструкциями идеи дачных сушилок не исчерпываются, так что вы можете выбрать любую другую — например, из подборки 9 практичных идей сушилок для белья на даче.
Ширмы и перегородки
Похожая идея была в самом начале подборки, когда речь шла о заборах и садовых ширмах. А теперь взгляните, как ее можно реализовать в интерьере:
Стильные ширмы и перегородки из труб ПВХ
По-моему, получается очень достойно. Из труб одного диаметра сделать ширму проще, но из колец разного размера «кружево» выходит интереснее, конечно же. А еще можно сделать вот так:
Можно скомпоновать обрезки труб не только разного диаметра, но и разной длины
Вариант, представленный на фото справа, возможно, подойдет не для всякого интерьера, но стоит признать: идея интересная и заслуживает внимания.
Что можно сделать своими руками: полезные поделки для дома
Наличие старых вещей порой раздражает, а порой порождает гениальные мысли о том, что можно сделать своими руками много приятного и полезного для дома и для своей семьи. Не верите? Читайте и смотрите далее. Несколько свежих идей помогут вам постигнуть простую магию превращения привычного хлама в рукотворные шедевры современного дизайнерского искусства.
Что можно сделать в домашних условиях своими руками?
Если ранее вы никогда не интересовались дизайном, а ваши творческие успехи не вышли за рамки школьных уроков труда и пошива миниатюрных одежек для кукол, не спешите закрывать эту статью. Мы расскажем вам, что можно сделать в домашних условиях своими руками.
В случае с лампочкой вы можете сделать небольшую подвесную вазочку, просто удалив при этом все «внутренности» со стеклянной колбы.
Крокусы из пластиковых ложек – также задача не из трудных. Окрашиваем ложки в любимый цвет, а затем склеиваем их вокруг стеблей и серединок. Серединки для цветов можно сделать из пластилина, из ткани либо бумаги.
Если такой материал как пластик вам чужд, и вы желаете работать с натуральным сырьем, попробуйте смастерить стильную вешалку из дерева.
Если вы в поиске оригинального подарка на День рождения –сделайте кристальный светильник, украсив обычный плафон бусинами при помощи лески.
Из дисков получается прекрасное праздничное блюдо.
В красивой технике декупаж можно сделать оригинальную свечку, украсив ее живыми цветами.
Из веревки, пряжи и клея можно сделать стильную подставку для бытовых вещей – хотите, для пульта, а можно и для комнатных растений.
Что можно сделать из бумаги своими руками?
Если вы до сих пор не знаете, что можно сделать из бумаги своими руками и рассуждаете, какие поделки можно смастерить из этого доступного материала – используйте простые идеи.
Для украшения интерьера вам прилетят на помощь красивые и невесомые бабочки, сделать которых можно легко и просто из бумаги.
Обычные яичные лотки станут основой для прекрасного декора фоторамки. Такую красоту и продать можно, но лучше оставить ее себе или подарить близким.
Кого вы хотели бы одарить этими нежными цветами? Предлагаем вам изучить пошаговый мастер-класс и сделать невянущий букет своими руками.
Из старых вещей, к примеру, из пробок можно сделать уйму полезных вещей для дома.
Склеив между собой картонные полосы, вы можете стать автором невероятного светильника.
Из картона и толстой веревки получится очень стильный ящик для бытовых предметов.
Что можно сделать из старых джинсов своими руками: фото и видео
Джинс – настолько плотная ткань, что даже после удачно прожитой «первый жизни» они получают шанс на достойную «реинкарнацию». Рюкзаки, сумки, украшения и даже тапочки можно сшить из протертых и вышедших из моды старых джинсов.
Мастерим из старых вещей: великолепные идеи для дома
Пожалуй, только жители других галактик не в курсе, что из старых покрышек можно мастерить полезные и красивые садовые поделки.
Мы предлагаем ознакомиться с самыми популярными решениями для использования старых автошин.
Чехол для своего мобильного телефона не пробовал мастерить, пожалуй, только ленивый. И только самые упорные преуспели в этом деле и довели его до конца. Из нескольких кусков ткани и мотка атласной ленты можно сделать красивый чехол.
Вот как можно использовать старый теннисный мячик.
Если у вас есть маленький ребенок, вы можете вместе смастерить поделки из картошки для школы садика или для дачи.
Из старой ненужной футболки можно сделать стильную майку на лето.
Из вышедшей из моды зимней дубленки или шубы можно сделать стильные и современные вещи: сумку или жилет.
Из старых колготок можно сделать милых пупсов.
Из старого пальто можно сшить комбинезон для собаки.
Что можно сделать из пластиковых бутылок для дома?
Из бутылок, вышедших из обихода, можно сделать множество полезных вещей.
Красивые подставки для комнатных растений станут украшением вашего интерьера.
Для украшения дачного участка можно сделать симпатичного поросенка.
Про поделки для дачи своими руками вы можете подробней узнать из нашей предыдущей статьи. А вот такие цветы вы можете научиться делать прямо сейчас.
Старые вещи можно преобразить самым неожиданным способом. Из видеокассет, утративших свою актуальность, можно сделать шикарные полки для полезных вещей.
КАК СДЕЛАТЬ СТАНОК ИЗ ЭЛЕКТРОЛОБЗИКА СВОИМИ РУКАМИ?
СТАНОК ИЗ ЛОБЗИКА!!! СВОИМИ РУКАМИ В ДОМАШНИХ УСЛОВИЯХ!!
СТАНОК ИЗ ЛОБЗИКА!!! СВОИМИ РУКАМИ В ДОМАШНИХ УСЛОВИЯХ!!
Лобзиковый стол 2 в 1 своими руками. Лобзиковый станок. DIY
Лобзиковый стол 2 в 1 своими руками. Лобзиковый станок. DIY
Loading…
Если это старый добрый ручной лобзик, то из него можно сделать мини-ножовку по металлу. Рамку укорачивают, утраивают на новых ее концах отверстия, в которые переставляют ручку и зажимные винты. Последние в состоянии надежно удержать ножовочное полотно, которым пилят металл.
Если же это механический лобзик, то из него можно сделать ручную дисковую пилу. Тем более, что она будет превосходить традиционную, так как сможет делать криволинейные резы. Кроме того, дисковая пила из электролобзика безопасней обычной.
Для поделки понадобится: полоса из дюралюминия толщиной 2 мм и размером 93х31 см; уголки из алюминия (2 штуки размером 15х15; 4 – 20х20, 1 – 40х40). Не обойтись без кронштейна 8,5х2х0,2 см и двух металлических пластин 4,5х1,4 см. Нужно запастись толстой (10 мм) фанерой 30х29 см, винтами (1 штука М5х30, 2 – М5х50, 1 – М6Х20 с гайкой, 1 – М4х16 с гайкой; саморезами (20 штук – 3,5х16, 14 – 3,5х9,5 с буром, 2 – 4х16 с прессшайбой). Из инструментов понадобится дрель со сверлами и болгарка, шуруповерт и лобзик.
Начинают работы с дюралевой полосы. Отгибают ее концевые участки по 30 см под углом 90°. Режут отрезки уголка болгаркой: 2 штуки длиной 37,5 см из уголка 15х15; 4 – 60 – 15х15. Последние соединяют на мелкие саморезы с боковинами полосы, отступив от края 4 см. Усиливают их установкой отрезков уголков 15х15. В результате повышается жесткость конструкции.
Соединяют саморезами фанеру с основанием из дюраля. Получают готовый каркас. Его переворачивают фанерой вверх, производят разметку прорези, в которой будет размещаться пилка лобзика. Вставляют в нее лобзик, размечают места крепления его подошвы к фанерному листу. Сверлят отверстия 5-миллиметрового диаметра, крепят через них винтами устройство к столу.
Изготавливают опору, которая будет направляющей для пилки. Подходит кронштейн, через которые крепится плафон в торшере, пластины от навесов, используемых в мебели.
Отмеряют 8,5 см от пилки и устраивают с помощью болгарки в фанере прорезь под вставляемый уголок. Размещают последний в прорези и закрепляют саморезами. Фиксируют на нем саморезами кронштейн, который ранее оборудуют направляющими.
Дисковая пила из лобзика готова. Ее преимущества в возможности абсолютно вертикального реза, что обеспечивается наличием направляющих. Кроме того, вес поделки и габариты небольшие. Из недостатков: невозможность пилить толстые доски; отсутствие кнопки включения/выключения.
