Я нашел старый автомобильный CD-плеер без передней панели. Даже если он и работал, у меня не было ни одного носителя и я не хотел слушать радио. Я подумал, что могу использовать часть магнитолы и сделать усилитель в авто своими руками, а затем подключить их к любому источнику звука, например, к айподу, телефону или дома к телевизору и т.д.
Когда-то он работал хорошо. Четыре канала звука пригодились для подключения двух динамиков и двух вуферов. Для этого я модифицировал два канала, чтобы они могли воспроизводить только басы, используя простой в конструкции фильтр нижних частот.
Я заменил плохие колонки в моем дешевом телевизоре и теперь могу наслаждаться сериалами и видеоиграми с приличным звуком и басами.
Все обошлось мне почти бесплатно. Все детали в любом случае отправлялись в помойку.
Большую часть времени и усилий я потратил на выяснение принципов работы автоусилителя, собранного своими руками. После этого модификации просты и минимальны. Некоторые провода не работали, я добавил несколько перемычек. Единственная дополнительная деталь — это обычный 12в зарядник, который может дать питание нескольким усилителем, собранным из разного хлама.
Подобная модификация возможна с любым радио, но некоторые из них будут более сложными, поскольку каждая модель будет различаться и придется разбираться самостоятельно.
Шаг 1: Как сделать фотографии
Вам не потребуется специального оборудования, хватит обычной камеры с приближением и хорошего освещения.
Я использовал для съемки iPhone 5S.
Важно: попробуйте сделать снимок на открытом воздухе. Как видно в сравнении, это имеет значение (первый снимок я сделал с обычным флуоресцентным освещением, второй — на улице). Попробуйте поснимать в разных положениях относительно солнца, поэкспериментируйте с экспозицией, фокусом и расстоянием, а также постарайтесь избежать падения теней и бликов.
Шаг 2: Узнаем особенности устройства
Нужно найти как можно больше информации о начинке усилителя.
В моем случае на заднем радиаторе установлено большое 24-контактное устройство. Очевидно, что это устройство питания.
В некоторых случаях вы можете обнаружить внутри дискретные усилители, они могут быть своего рода транзисторным массивом или H-мостом. Я ищу усилитель класса AB, потому что не вижу ни одной выходной фазы фильтрации, ни одного индуктора или большого электролитического конденсатора (кроме одной из 12-вольтовых батарей), которые характерны для усилителей класса D.
К счастью, я нашел техпаспорт к одной из деталей. Её номер TA8272H, и из техпаспорта я узнал, что это линейный биполярный аудиоусилитель класса AB, как я уже догадался. Они не особо энергоэффективны, но производят меньше шума по сравнению с усилителями класса D.
Файлы
- 1400.pdf
Шаг 3: Разбираемся в устройстве
Читая техпаспорт, я начинаю проверять контакты и каналы, выделенные на изображении. Я проверяю непрерывность каналов мультиметром, чтобы удостовериться, что я правильно догадался.
Я обозначил на изображении все каналы, которые требовались для работы усилителя. Также я проверил выходы динамиков с задней панели. Заземление легко найти, я подсветил заземление синим (все в машине, что прикреплено к шасси, заземлено, поэтому проверить непрерывность легко). Красным я выделил линию 12В, которая питается от желтого провода, идущего от аккумулятора автомобиля. Каждый из четырех аудиовходов выделен отдельным цветом.
Остальное мне было не нужно, поэтому я сломал некоторые дорожки, которые питали другие части системы. Мне нужно было лишь добавить перемычку к резервному входу IC, который до этого питался микроконтроллером, когда радио было включено.
Я подключил всё прямо к входным отверстиям, и вуаля — звук пошел из динамиков.
Поскольку на задней панели было несколько разъемов RCA, я просто перенаправил звук из аудиовыходов на усилитель.
Шаг 4: Обрезаем плату
Большая часть платы не использовалась, поэтому я просто отрезал от неё 2/3. После того, как разломите плату, затрите дорожки, чтобы не было замыканий.
Шаг 5: Меняем каналы звука
Поскольку это 4-канальный усилитель, а у меня было только 2 подключенных входа, я решил сделать своего рода сабвуфер, используя два маленьких динамика и два вуфера.
Я сделал 2 низкочастотных канала, которые будут производить большую часть баса, и два канала полного диапазона, а также добавил аттенюатор на 12 дБ, чтобы улучшить каналы нижних частот.
Фильтр нижних частот состоит из простого РЦ фильтра, который даст выкат из -3 дБ на октаву с частотой среза fc = 79.5774715459 [Гц]. Параллельно подключается резистор 10к с 2 керамическими конденсаторами на 100 нФ.
И на весь диапазон я добавил делитель напряжения 10к-2к, чтобы немного ослабить бас, но сделать более выраженным, чем остальные диапазоны. ссылка
Шаг 6: Громкость
У меня нет регулятора громкости, но это не проблема, я просто могу регулировать громкость на источнике, например на iPod, телевизоре и т.д. Или можно добавить стерео потенциометр на линию с входом, а при желании можно сделать совсем модно, и добавить цифровой регулятор громкости с дистанционным управлением.
Шаг 7: Переделка кейса
Шаг 8: Завершение
Шаг 9: Готово!
В следующий раз можно внедрить в усилок для колонок в машину светодиод для индикации работы, пульт дистанционного управления и Bluetooth.
Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство. Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой. Самодельный музыкальный центр можно создать из старой автомобильной магнитолы.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: «Кухонная стереосистема» из старой автомагнитолы
Новая жизнь старой автомагнитолы
Магнитолой в автомобиле сейчас уже никого не удивить, сложно увидеть авто без неё. Экран последней выводит не только данные о звуке. В некоторых версиях на него выводится скорость, данные о внешних световых огнях и многое другое. Вот только в наш цифровой век далеко не каждая из них способна поддерживать прослушивание музыки с USB. Хорошо, что ко многим автомагнитолам можно подключить этот тип входа. Музыка в автомобилях появилась ещё в 70 годах прошлого века. С развитием промышленности к радиоприёмнику добавили кассетный магнитофон, который впоследствии заменили на поддержку дисков, Впоследствии появился даже CD-ченджер.
Самые новые автомобили имеют магнитолы с возможностью прослушивания музыки c USB. Но что делать владельцу автомобиля, выпущенного 5—10, а то и более лет назад? Покупать новую магнитолу? Нет — модернизировать старую. Такой вход на ней, как и на любой другой бытовой аудиовидеотехнике позволяет подключать обычные флешки по стандарту 2. Но этого явно мало. Магнитола должна определить флешку, понять формат того, что на ней записано, и воспроизвести это.
Никто не спорит, если на магнитоле есть аудиовход — можно подключить выход со смартфона и загружать музыку на него. Но что случается, когда вам звонят? В большинстве случаев выдёргивают провод от наушников и говорят без них.
На то, чтобы произвести эту простую операцию, требуются обе руки, и отвлечение внимания на несколько секунд. Если же это происходит в быстро движущемся автомобиле… Ситуация на дороге меняется быстро, вы отвлеклись… и попали в ДТП. Гнездо на задней стороне может быть у большинства заводских магнитол.
Вся работа сводится к нескольким действиям:. Протоколы управления у разных автомобилей различны, поэтому при смене авто, скорее всего, придётся менять и адаптер.
Но при покупке новой машины этот вопрос не так уж и важен. FM-модулятор — девайс, умеющий передавать сигнал с флешки а также карты памяти по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту.
Эта же частота настраивается на приёмнике магнитолы. Вы и сосед поблизости можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон.
Как это сделать? Преобразователь питания в модуляторе свой, в плеере зависит от его марки. Экранированным проводом соединяют аудиовыход модулятора и вход магнитолы.
На древних кассетниках такого входа нет. В этом случае сигнал придётся подать напрямую на вход предварительного усилителя. Найти его просто — именно к нему идёт экранированный провод от головки. Так как в новом варианте остаётся только блок радиоприёмника, модулятор можно расположить в корпусе. На пайке удлинителя специально останавливаться не надо. В приложенном видео достаточно подробно с названием всех деталей показано, как такой кабель припаивается к магнитоле в Wv. Иногда электроника старого кассетника настраивается так, что играть он может, только когда кассета вставлена.
В случае модернизации играть будет нечему. Решением будет найти в сети схему своего кассетника и выяснить, какая перемычка зажимается вставленной кассетой. Древняя автомагнитола, лежащая на полке в кладовке, прослужит ещё не один год. Вместо покупки новой — добавьте старой поддержку USB. Добавить комментарий Не отвечать. Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса.
Комментарии, нарушающие правила сайта, будут удалены. Следить за комментариями этой статьи. Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами? Как подключить USB к магнитоле: варианты и их эффективность Магнитолой в автомобиле сейчас уже никого не удивить, сложно увидеть авто без неё. Содержание 1 Зачем подключать USB. Разъём под USB находится в правом нижнем углу.
Адаптер работает не только с USВ, а и с картами памяти. НА задней стенке магнитолы оставлется гнезда для подключения. Адаптер можно положить так. FM-молдулятор и ПДУ к нему. Разберите свою автомагнитолу. Извлеките схему из корпуса.
Питание подвести к контактам питания магнитолы. С помощью удлинителя выведите контакт поближе. Схема усилителя с указанием необходимых параметров деталей. Автор: Владимир Новоселов Распечатать.
По образованию автомеханик. Войти с помощью:. Older Posts. Задать вопрос эксперту. В ближайшее время мы опубликуем информацию.
Как вмонтировать USB в старую магнитолу
Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс. Традиционный звуковой порт aux хорошо знаком звукооператорам, работающим с усилительным оборудованием и кабелями акустических систем. Наряду с компьютерным входом usb, этот тип входного соединения остается самым распространенным способом подключить к головному устройству автомобильной акустической системы внешние источники музыки. Вопрос, что такое aux в автомагнитоле актуален для автовладельцев, чьи машины оборудованы кассетными автомагнитолами, вообще не имеющими внешних входов. Большинство современных медиасистем, автомагнитол в качестве внешних портов используют оба входа, aux и usb.
Часто в автомобилях можно встретить старые кассетные устройства с Если время расставаться со старой автомагнитолой все же.
Как сделать усилитель из магнитолы своими рукам
Добавлять комментарии могут только зарегистрированные пользователи. Попала мне в руки старая автомагнитола с парочкой динамиков. Решил сделать себе небольшую акустическую систему из подручных средств. Конечно-же это временный вариант. Чтобы сделать качественно, нужно использовать дерево или ламинат, уголки Я делал «на скорую руку» из оставшихся обрезков МДФ. Похожие материалы: UpGrade: Увеличиваем дальность полета на стоковом пульте HS Прочитано: раз Переделка электросамоката под Мотор-Колесо Прочитано: раз Обшивка мебели Новая жизнь старой табуретки Прочитано: раз Замена тачскрина на телефоне Прочитано: раз Делаем скрытую проводку. Штробим стену своими руками Прочитано: раз Как мы реставрировали ЗиЛ летней давности Прочитано: раз Делаем шаблон для изготовления ровных 3D колес!
Как сделать и подключить усилитель звука из старой магнитолы
Завалялась у меня магнитола старая касетная, там 2 выхода по 45вт, вот я идумаю может можно достать с неё усилитель и прибавить к 50вт нынешней магнитолы ещё 45 чтобы получилось 95 вт? Усилить сигнал который идет на колонки уже нельзя. Можно собрать другой, посмотрю, где то были схемки. Собрать то можно все, только надо ли заморачиваться?
Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.
Что такое вход AUX в автомагнитоле и как его сделать самому
Добавить в избранное. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема подключения автомагнитолы дома. Категория: Магнитолы Если кроме автомагнитолы у вас есть еще старый CD-привод и источник питания от персонального компьютера, то, наверняка найдется и пара акустических систем, и можно при желании из этих компонентов организовать вполне приличный аудиоцентр.
Как подключить смартфон к старой модели автомагнитолы через Bluetooth
Самое подробное описание: ремонт юсб магнитолы своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Д анный раздел сайта посвящён вопросам ремонта автомагнитол своими руками. Не секрет, что автомобильные проигрыватели разных модификаций и фирм-производителей ломаются. Н а страничках этого раздела не будет простого перечисления конкретных неисправностей определённых моделей автомагнитол, а будут раскрываться методы ремонта и восстановления этих устройств. Изложение будет вестись без отрыва от практики, с приведением примеров ремонта конкретных моделей автомобильных проигрывателей. Здесь рассказывается о необходимых приборах, которые потребуются в процессе ремонта автомагнитол. В этом есть смысл, если планируется ремонт автомагнитолы или её доработка до стационарного музыкального центра.
Часто в автомобилях можно встретить старые кассетные устройства с Если время расставаться со старой автомагнитолой все же.
Апгрейд кассетной магнитолы своими руками
Звуки сопровождают нас всю жизнь, мы любим определенные стили и ритмы. А потому свое личное пространство стараемся окружить качественной и любимой музыкой. Вот только штатные автомагнитолы не всегда дают такой шанс.
MP3-адаптер. Как подключить флешку к старой автомагнитоле без USB?
ВИДЕО ПО ТЕМЕ: Как сделать усилитель из касетной автомагнитолы
Если это качественный бренд, да еще и работает, то его вполне можно сипользовать в качестве приемника, усилителя или поставить в музее. Но что делать с китайскими нонеймами? Проще всего выкинуть. Именно такая мысль возникла после того, как ко мне в руки попала китайская магнитола, с убитым усилителем и неисправным приемником. Но любопытство и наличие в ней цифровой шкалы сподвигло к тому, что я ее все-таки разобрал. Конечно, в итоге она, чуть менее чем полностью, отправилась на свалку, но шкалу я оттуда таки выдрал.
Всё началось с магнитолы которая осталась от старой машины. Вздумалось мне сделать из неё не авто, а обычную, «настольную» магнитолу.
Музыкальная коробка, в стиле ретро из автомагнитолы!
В этом видеоуроке покажем, на что может сгодиться старая автомагнитола, которая может оказаться в вашем гараже, дожидаясь помойки. Но с умелыми руками и с умной головой можно приделать к ней блок от такого-же старого ненужного персонального компьютера и в гараже заиграет музыка из восстановленного радиоприемника и проигрывателя дисков. Магнитола от автомобиля — отличный девайс для приема радиостанций. Это связано с тем, что они делаются мощными, чтобы обеспечить уверенный прием при движении по дороге. Мастера покупают изобретения в лучшем китайском интернет-магазине. Можно просто собрать новое устройство из запчастей, но при необходимости и желании можно сделать корпус.
Магнитолой в автомобиле сейчас уже никого не удивить, сложно увидеть авто без неё. Экран последней выводит не только данные о звуке. В некоторых версиях на него выводится скорость, данные о внешних световых огнях и многое другое. Вот только в наш цифровой век далеко не каждая из них способна поддерживать прослушивание музыки с USB.
Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство.
Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.
Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:
- Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
- В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
- Установить радио, антенну для которого можно смонтировать внутри колонки.
На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.
Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.
Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.
Можно разместить старую магнитолу на месте кассетных дек
, не используемых по причине устаревших носителей данных.
Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.
В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.
Схема электрических подключений
Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:
В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:
Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:
На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:
В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.
Нестандартные пути
Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:
Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.
Как быть, если хочется сделать все с нуля
Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности
. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.
С помощью подходящих инструментов вы можете переделать автомобильную магнитолу в устройство для домашнего прослушивания музыки. Вам необходимо подходящее оборудование, такое как блок питания. И в несколько шагов вы можете сделать автомобильную магнитолу устройством для прослушивания музыки в помещении.
Инструкция по созданию музыкального центра из автомагнитолы
Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.
- Чтобы начать работу с домашней стереосистемой, найдите зелёный и чёрный провода на блоке и поместите между ними кусок провода, чтобы он действовал как перемычка.
- На автомобильной стереосистеме скрутите вместе красный и жёлтый кабели.
- После этого подключите чёрный провод заземления на стереосистеме к чёрному проводу на контактном разъёме.
- Красный и жёлтый провода стерео соединяются с жёлтым проводом разъёма.
- Затем следуйте обычным инструкциям, чтобы подключить стерео к вашим динамикам.
Хотя использование источника питания для подключения автомобильной стереосистемы в доме — это один из способов, вы можете это сделать, даже если у вас нет блока.
- Можно подключить динамики к магнитоле, используя серый и зелёный провода.
- Возможно, вам придётся использовать дополнительный кабель динамика.
- Следующим шагом является подключение жёлтого и красного проводов на стереосистеме и добавление дополнительного динамика для стереозвука.
- Соедините провода пайкой или изолентой, чтобы получить качественный результат.
- Вам нужен шнур питания 12 В, чтобы можно было подключить устройство в сеть. Его можете легко приобрести в любом техническом магазине.
- Отрежьте конец шнура питания и соедините чёрный провод с линией белого вокруг красного и жёлтого проводов стерео.
Электрическая схема соединений
Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:
Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.
Необходимы разъёмы для подключения:
Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.
На изображении показано, какие провода необходимо подключать к автомагнитоле.
Спинка устройства имеет следующий вид:
У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.
Тестирование устройства
Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.
Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.
Развитие цифровой электроники заметно не только в быстром устаревании средств вычислительной техники, но и в быстром моральном устаревании автомобильной электроники.
На примере автомагнитол практически все доступные достижения прогресса встраиваются в эту аппаратуру, вместе с улучшением потребительских свойств значительно снижается и их цена. Некогда недоступная по цене MP3 автомагнитола — мечта автомеломана, сейчас стоит чуть больше 1000 рублей. Такая ситуация приводит к тому, что в хозяйстве появляются вполне работоспособные ненужные приборы. Как-то волей судьбы находился долгое время в 150км от большого города. В ненастную погоду время приходилось коротать у телевизора показывающего в наш век прогресса всего два эфирных канала, точнее два зомбоканала. В диапазоне FM сотовый телефон принимал только одну радиостанцию с широким репертуаром густо замешанным гопстопными песнями. Вот здесь и вспомнил о старой вынутой из машины автомагнитоле. В виду наличия свободного времени решил сделать стационарный самодельный радиоприемник с возможностью приема радиостанции «Маяк» в средневолновом диапазоне. Тем более все дополнительные части в виде громкоговорителя и блока питания имелись, а рамочная антенна осталась после изготовления детекторного приемника.
Как сделать корпус радиоприемника своими руками
Корпус решил сделать из кусков — обрезков OSB плит. Заготовки вырезались электролобзиком.
1. Для приемника потребуется шесть заготовок:
— лицевая панель рамка для крепления автомагнитолы размером 260мм×95мм;
— лицевая панель для динамика 260мм×240мм;
— боковая стенка, высота 330мм, основание 240мм, верхняя часть 260мм, потребуется две штуки;
— верхняя крышка 262мм×260мм;
— нижняя крышка 230мм×260мм.
Внешние габариты ящика радиоприемника следующие, ширина 275мм, высота 330мм, глубина 260мм. Заготовки с лицевой стороны отшлифовал
наждачной шкуркой.
2. Вопрос конечной отделки приемника не решен до сих пор, поэтому для свободы мысли решил собрать корпус на клею ПВА. Сборку начинаем с основания приемника, для этого в месте крепления боковых стенок при помощи саморезов на клею крепим две рейки сечением 25мм×25мм.
3. Такие же бруски приклеил в местах крепления боковых стенок верхней крышки, здесь саморезы не использовал, прижимное усилие для склеивания осуществил струбцинами. Время высыхания каждой склейки 24 часа.
4. К днищу и крышке приклеил боковые стенки. Стенки прижимаем к рейкам струбцинами. Обязательно надо проверить диагонали ящика, замеры должны быть одинаковы. Если, что-то криво то лучше все исправить на этом этапе.
5. После высыхания склеек ящика приклеил рейки по контуру крепления будущей задней крышки, а также приклеил рейки в местах установки лицевых панелей. Для фиксации использовал струбцины.
6. Аккуратно разметил и выпилил на панели крепления магнитолы вырез по центру верхней части шириной 178мм и глубиной 50мм.
7. В панели громкоговорителя по центру высверлил отверстие диаметром 113мм для динамика. В качестве динамика можно использовать старые исправные, или иные громкоговорители. Сразу можно высверлить крепежные отверстия. В данную конструкцию установлен непарный динамик, оставшийся от конструкции опубликованной .
8. До установки панелей обязательно шлифуем наждачной бумагой их лицевую часть, потом это сделать будет труднее.
9. Вклеиваем панели в ящик. Окончательно высушиваем все соединения.
10. Отшлифовал ящик с торцов и со стороны клеевых соединений.
11. Ящик необходимо тщательно очистить от пыли.
12. Заднюю стенку размерами 320мм×270мм вырезал из куска облагороженной ДВП. В стенке по разметке просверлил отверстия диаметром 10мм. Стенка крепится к корпусу четырмя саморезами.
13. Корпус приемника можно покрыть паркетным лаком, прошпаклевать и покрасить или обклеить шпоном.
Сборка радиоприемника
1. В качестве блока питания применил малогабаритный китайский импульсный блок питания, но подойдет любой блок питания с выходом на 12 вольт и нагрузкой от 1,5-2 Ампера. Блок питания разместил на пластиковой панели закрепленной на стенке ящика. Провода питания автомагнитолы зачищены и подключены к клеммам блока питания.
2. Установил динамик и панель для защитной сетки.
2. Антенну решил сделать встроенной. Для опытов была собрана рамка из подручных материалов. Размер диагонали рамки 200мм, на рамку намотал 16 витков провода в эмалевой изляции. Подключив рамку к приемнику и принял радиостанцию «Маяк» на средних волнах на частоте 549кГц. В дальнейшем рамка была доработана и изготовлена из CD диска со снятым зеркальным слоем. Хочу отметить, что испытывалось несколько старых автомагнитол, аппарат фирмы Pioneer DEH-3700MP напрочь отказался работать на СВ с рамкой и просил кусок провода длиной 1-1,5 метра.
3. Рамку закрепил на боковой стенке ящика радиоприемника.
4. Автомагнитолу закрепил в ящике при помощи скобы сделанной из четырех звеньев монтажной ленты. С одного конца скоба крепится гайкой к магнитоле, а с другого скоба крепится винтом к нижней крышке ящика.
Старой немецкой, цифровой, кассетной автомагнитолы. А теперь вы увидите как этот, в общем то не нужный сам по себе девайс, превратится в отличный музыкальный центр. Прежде всего корпус — самая проблемная часть любого радиолюбительского устройства. Уверен, у многих из вас лежит в диване немало всяких плат и схем, так и не дождавшихся завершения конструкции в хорошем корпусе.
Предлагаю в данном случае, использовать для корпуса к музыкальному центру небольшую акустическую колонку подходящих размеров. Именно такая и оказалась у меня (к тому же без пары — вторая сгорела) в сарае. В ней установлен неплохой СЧ динамик и блок фильтров. Всё это вытаскиваем — пригодится для других целей, а внутрь устанавливаем саму и блок питания.
Нижнюю часть лицевой стороны колонки (ведь магнитола по высоте гораздо меньше), закрываем слегка укороченной ДВП, на которой крепился динамик колонки. Хоть к данному музыкальному центру и планируются подключаться внешние колонки, всё же на всякий случай оснастил паруваттным динамиком и переднюю панель корпуса. Родной динамик 20ГДС к сожалению не подошёл — как оказалось СЧ он и есть СЧ. Ни басов ни верхов он выдать не может. Пришлось ставить 3ГД от бобинного магнитофона.

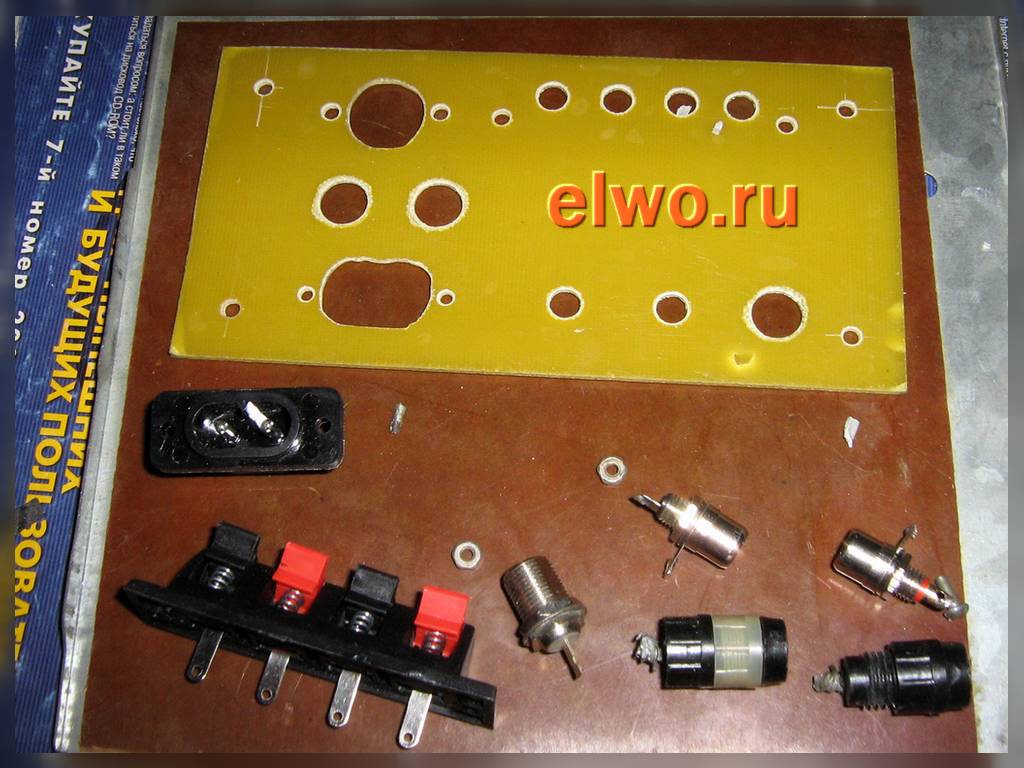

Сзади корпуса выпиливаем небольшое окно, которое будет закрываться пластиной с гнёздами, и разъёмами для подключения сетевого провода, колонок, антенны и линейного входа. Последний тоже будет присутствовать в этом музыкальном центре для подключения через него . Ещё одно гнездо выводит наружу два провода от динамика — для экспериментов. Ведь часто нужно что-то испытать звукоизлучающее испытательное, а колонками рисковать не хочется. Панель разъёмов после покраски и высыхания прикручиваем к задней стенке корпуса четырьмя шурупами.
Переключение между ФМ-приёмником автомагнитолы и линейным входом, производится кнопкой АМ — ФМ на панельке магнитолы. В режиме АМ сигнал на темброблок и усилитель не поступает, так как я перерезал соответствующие дорожки на плате — а вы когда в последний раз слушали средние волны?:)
Декоративно — защитная сеточка от колонки обрезается так чтоб как раз закрывала переднюю часть корпуса до автомагнитолы. Для красоты её красим в чёрны цвет баллончиком с краской — аэрозолью для авто.
Трансформатор можно было взять , но под руку попался хороший обычный — от бобинника. Мощность его 60 ватт и две обмотки по 12В 2А. Сначала хотел было собрать небольшой стабилизатор — для улучшения басов, но отказался от этой идеи, так как регулирующий элемент будет ощутимо греться, а в корпусе и так вентиляция не очень. В общем два диода и три конденсатора по 4700 мкф 25В прекрастно справились с обеспечением питания. 17В на холостом ходу и 14В при максимальной громкости — результат вполне нормальный. И всё бы ничего, но вот гудение самого трансформатора, точнее его пластин, поставило на таком блоке питания крест. Сколько уже у меня валяется в сарае таких шумных трансов! И с этим дефектом как правило справиться невозможно — пробовал и поджимать, и заливать, а всё без толку. Придётся использовать компьютерный .
Вот с ним уже проблемы отпали. И стабильность, и отсутствие фона, и малые размеры. Короче, на медь все эти старые тяжёлые трансформаторы!
Осталось приладить переднюю декоративную панель, вставить шнур питания, и включить кнопку POWER автомагнитолы. Звук — полный отпад! Всё — таки MPC1230 это вам не TDA1555. А пятиполосный эквалайзер делает спектр звучания именно таким, каким он и нужен для меня. Не в обиду ламповым усилителям скажу, что этот самодельный музыкальный центр слушать ещё приятнее. Даже тупая попса в исполнении Леди Гага, заставила меня с удовольствием слушать этот аппарат. Короче, этим музыкальным центром я доволен так, что наверное поставлю его как усилитель компьютера, вместо небольшого лампового УНЧ, что служил мне последние пару лет.
Свои комментарии, и опыт переделки автомагнитол, пишите на
Обсудить статью МУЗЫКАЛЬНЫЙ ЦЕНТР СВОИМИ РУКАМИ
Автор admin На чтение 5 мин. Просмотров 34k. Опубликовано 02.09.2014
Многим автолюбителям мучают старые автомагнитолы с плохим качеством звука, которые не имеют встроенных слотов для флешек и карт памяти. Как право это довольно старые кассетные магнитолы и те магнитолы которые были выпущены до 2009-го года, которые не имели указанных слотов.
Разумеется такой косяк можно исправить используя ФМ модулятор, но модулятор не есть хорошо, имеет кучу недостатков. Во-первых – передача данных осуществляется через радиоволны, а это далеко не аналог кабельной передаче.
Вот в очередной раз человек попросил переделать китайскую магнитолу, которая уже была в нерабочем состоянии, на магнитоле буквально ничего не работало, помимо встроенного усилителя, выполненный на микросхеме TDA7388 . Микросхема из ряда хороший , якобы 40 ватт на канал, сама микросхема четырехканальная. Не смотря на низковольтное питание, звук довольно приличный, искажений почти не слышал и на максимальной мощности.
Дальше нужно было запустить усилитель, а он имеет режим сна – st-by , чтобы усилитель вышел из этого режима нужно через резистор 10-15кОм 4-ю ногу микросхемы нужно подключить на плюс питания. Сама магнитола уже имеет встроенный фильтр на входе питания, поэтому дополнительно не установил.
Дальше на плате магнитолы нужно найти 4 smd конденсатора – это входные конденсаторы. Их довольно легко найти , обычно стоят на одной линии, параллельно друг к другу. К этим конденсаторам были подключены 4 провода – желательно взять экранированные, поскольку провода на входных цепях. Проверить работу довольно просто.
Подключаем колонку к одному из выходных проводов, дальше поочередно дотрагиваемся до входных проводов , если есть характерный звук (сигнал) из динамика, значит все работает как нужно, эту операцию нужно проводить со всеми входами, чтобы убедиться в нормальной работе усилителя. В качестве источника сигнала я взял китайский проигрыватель с дистанционным управлением.
Для начала нужно проверить сам проигрыватель. Как право, проигрыватели такого типа уже имеют законченный усилитель класса Д на пару ватт, который стоит непосредственно на плате проигрывателя.
Из панели управления магнитолы выкинул исключительно все, кнопки зафиксировал термоклеем, но они, как и регулятор громкости никакой роли не играют и оставил только как декорацию.
Дальше самое сложное – встроенный дисплей проигрывателя отрезал от основной платы и проводами МГТФ (0,3мм) вывел на панель, зафиксировал дисплей термоклеем. Дальше тем же проводом вывел USB порт и инфракрасный приемник, которые имелись на проигрывателе. В итоге где-то 30 проводов идут в качестве шлейфа, от передней панели к плате проигрывателя.
Все контакты и места припоев хорошенько зафиксировал термоклеем.
Поскольку сам проигрыватель питается от пониженного напряжения, то был дополнен питающий узел на основе линейного стабилизатора напряжения 7805, таким образом, на плату проигрывателя идет 5 Вольт стабилизированного напряжения.
Ток потребления довольно большой (до 650мА) поэтому стабилизатор нужно прикрутить к теплоотводу, в моем случае микросхему стабилизатора прикрутил к корпусу магнитолы, нагрев в ходе работы есть, но в пределах нормы.
Дальше тестируем работу проигрывателя, если все хорошо, то идем дальше.
В третьем этапе нам нужно стыковать проигрыватель с усилителем мощности автомагнитолы. Делается это довольно просто. Проигрыватель изначально стереофонический и имеет два независимых канала, задействовать мы будем всего один канал, по той причине, что номинал выходного сигнала от проигрывателя довольно большой и можно использовать простой делитель.
К выходу проигрывателя подключаем 4 резистора с номиналом 1кОм, просто берем 4 резистора указанного номинала, один из выводов (всех резисторов) подключаем друг к другу и одновременно на точку стыковки подключаем провод от выхода проигрывателя, свободные выводы от резисторов поочередно подключаем к входам усилителя автомагнитолы.
Очень советую каждый вход автомагнитолы через резистор 1кОм перекинуть на землю. В моем случая были некоторые проблемы с фоном, точнее был некий высокочастотный свист, поэтому был вынужден применить пассивный фильтр первого порядка, который срезает все частоты выше 15кГц, и фон стих.
После удачного завершения переделки нам нужно тщательно зафиксировать все места припоев термоклеем, особенно место стыковки проводов к входным конденсаторам усилителя автомагнитолы, поскольку припой там долго не выдержит, учитывая все вибрации во время езды.
Дальше уже тесты. Мой проигрыватель оказался довольно удачным, имеет кучу функций, в том числе и эквалайзер. Светодиодный дисплей радует глаза, яркий красный в стиле ретро. Чтобы закрыть стандартную площадку бывшего дисплея, я использовал 3Д карбон, получилось довольно стильно, не бросается в глаза и смотрится как промышленный образец, хозяин тоже был очень доволен.
Автор; АКА КАСЬЯН
В этом видеоуроке покажем, на что может сгодиться старая автомагнитола, которая может оказаться в вашем гараже, дожидаясь помойки. Но с умелыми руками и с умной головой можно приделать к ней блок от такого-же старого ненужного персонального компьютера и в гараже заиграет музыка из восстановленного радиоприемника и проигрывателя дисков.
Магнитола от автомобиля – отличный девайс для приема радиостанций. Это связано с тем, что они делаются мощными, чтобы обеспечить уверенный прием при движении по дороге.
Можно просто собрать новое устройство из запчастей, но при необходимости и желании можно сделать корпус. Здесь тоже можно проявить выдумку и интересно оформить магнитолу.
В компьютерном блоке питания много проводом. Нам нужен выход на 12 вольт. Это черный и желтый провода. Остальные не понадобятся.
Если поступить предельно просто, то нужно взять магнитолу и положить сверху блока питания. Нужно только правильно зацепить провода, подключить антенну к разъему, колонки.
Бумбокс из автомагнитолы. Самодельная аудиосистема
Обсуждение
Сергей Сергей
Год назад сделал себе для дачи похожую шарманку. Ничего не покупал, делал из обрезков ДСП и “отходов” автозвука и компов. Блок питания взял от компьютера, автомагнитолу и динамики из освободившихся в результате апгрейда автомузыки. Отверстия фазоинвертора не высчитывал, просто сделал 4 шт. по 25 мм (какое было сверло). Да, еще и активную антенну поставил вовнутрь, тоже подобрал ” с пола”. Сетки для динамиков (не смейтесь) тоже были в моем углу с хламом. Жалко только магнитола староватая – без пульта, а так всё поет супер! А вот видеообзор не делал. Автору респект – подал пример людям, ну и расшевелил на комментарии.
cергей
Купи еще автомобильную зарядку универсальную (под разные телефоны) припаяй к блоку питания и выведи в отсек для мобильных устройств и при прослушивании музыки через AUX время не будет ограничено зарядом батарейки телефона или плеера.
ирт Мабут
3 года назад
Молодец какой, вот руки реально золотые! Всё идеально сделал , продумано многое , даже подсветка есть, аккумулятор + сетевой блок питания. Твой аппарат куда лучше чем горы китайской пластмассы за 12 тысяч рублей.
Если у Вас есть желание и аналогичная ситуация со старой, но рабочей техникой, предлагаю рассмотреть предлагаемый вариант установки автомагнитолы в домашней обстановке.
1. Подготовка прибора.
Очищаем от налета пыли и грязи имеющуюся автомагнитолу. Очищаем и подтягиваем все контакты в цепях питания и разводки громкоговорителей.
2. Изготовление корпуса.
Подбираем материал для изготовления корпуса самоделки. Все зависит от ваших вкусов, возможностей и цветовых предпочтений. В данном случае, были использованы оставшиеся после ремонта, части мебельной плиты из ДСП.
В зависимости от размеров лицевой панели, вырезаем остальные детали корпуса. В данном случае, высота лицевой панели и двух боковых стенок составила 110 мм. Длина боковых стенок зависит от размера кухонной секции и здесь равна 250 мм. Для удобства эксплуатации, лицевую панель желательно отодвинуть вглубь, за дверку секции. Заднюю стенку корпуса предполагается исключить, ее функцию будет выполнять стена кухни. Между стеной и боковыми стенками корпуса оставим небольшой зазор (около 5 мм) для вентиляции. В зависимости от получившихся размеров рамки корпуса, вырезаем его дно.
3. Сборка корпуса.
Подбираем из наличия, или изготовляем из уголка, стальные или алюминиевые угольники. Сверлим в них отверстия диаметром 4 (5) мм и собираем корпус с помощью шурупов 4 х 16 (5 х 16) мм. Использование классических шурупов предполагает предварительное сверление отверстия для их вкручивания.
Лицевая панель, несущая основную нагрузку, крепится двумя угольниками внутри к дну. И дополнительно, двумя шурупами снаружи, утопив головки вровень с плоскостью.
Сборка показала некоторые просчеты. В результате пришлось разобрать корпус и фрезеровать разрядку в боковой стенке, для свободной установки часов. Кроме того, в дне корпуса потребовалось фрезеровать канавки для расположения там фиксирующих пластинчатых пружин у часов и таймера.
Вровень с нижней стороной окна под магнитолу, по краям окна, установим две направляющие планки. На них, при установке, ложится автомагнитола. Зазор под ней необходим для естественной вентиляции и охлаждения в корпусе магнитолы.
Для фиксации установленной магнитолы в корпусе и исключения ее случайного извлечения, внутри корпуса над окном установлена дверная защелка. При установке магнитолы в рабочее положение, шарик защелки попадает в отверстие в металлическом корпусе прибора и фиксирует ее положение.
Закрепление изготовляемого блока, предполагается внизу кухонной секции, на два стальных мебельных угольника. Для этого внутри, на боковых стенках в верхней части корпуса, размечаются центра крепежных отверстий. Высота центра от верхнего края боковой стенки определяется размером используемого угольника. Обычно этот размер равен 18 мм. По разметке сверлятся два глухих отверстия диаметром 9,5 мм. В отверстия вворачиваются мебельные резьбовые вставки под винт М6.
Корпус музыкально – кухонного блока собран. Установим в него автомагнитолу.
4. Изготовление блока питания
Питание автомагнитолы будем выполнять от электросети 220 вольт с помощью простого блока питания. Приемник магнитолы на различных режимах потребляет ток от 0,3 до 0,9 ампера. А так как автомагнитола рассчитана на бортовую сеть автомобиля – 12,0…14,5 вольт, мы изготовим блок питания 220/14 вольт с выходным током 1,0…1,5 ампера.
Схема блока питания
Основой блока питания (БП) будет трансформатор, который может обеспечить выходное напряжение БП (с учетом потерь на диодах и транзисторе) при достаточном выходном токе. В нашем случае это тороидальный трансформатор с выходом на 17…18 вольт.
Для упрощения эксплуатации, испытания и настройки, к первичной обмотке трансформатора подключим сетевой шнур с вилкой и выключателем питания. К вторичной обмотке присоединим типовой разъем, например, как на фото. К входу электронной части БП подключим ответную часть разъема.
Комплектуем схему деталями, указанными в схеме. Для выпрямительного моста выбираем диоды средней мощности, они должны выдерживать ток до 1,5 ампер и напряжение до 30 вольт. Аналогичные требования к транзистору VT2. Кроме того, его обязательно установить на радиатор, для отвода тепла. К управляющему транзистору VT1 особых требований нет, его выбор обширен – от КТ315 до маломощных импортных. Желательно выбирать с большим коэффициентом передачи тока.
Выбираем подходящих размеров плату и навесным монтажом устанавливаем детали схемы. В корпусе блока имеется достаточно свободного места, поэтому размеры и возраст деталей, а также плотность монтажа не лимитируются. А свободный монтаж еще и облегчит тепловой режим деталей.
5. Сборка и установка магнитолы в домашнем варианте
На свободном месте, на дне корпуса, располагаем и закрепляем от перемещения элементы БП. На контактные провода от магнитолы (питание, динамики) устанавливаем колодочку с винтовым креплением. Провода к динамикам формируем в разъем для быстрого соединения. В удобном месте, на боковой стенке корпуса, сверлим отверстие и устанавливаем выключатель питания. На подготовленные места закрепляем мебельные угольники. Замеряем координаты крепежных отверстий в угольниках, относительно габаритов собранного корпуса.
Примеряем изготовленный блок к кухонной секции. Расположение блока оптимально вблизи от сетевой розетки и вдали от газовой плиты или мойки. Определившись с местом установки, переносим туда замеренные координаты и размечаем на нижней полке секции центра отверстий под крепежные винты. Сверлим отверстия под винты М6 и зенкуем фаски под головки винтов, утапливая их вровень с плоскостью полки.
Штатные громкоговорители автомагнитолы располагаем сверху по углам комнаты (над кухонными секциями) для создания максимального стереоэффекта. Провода от громкоговорителей собираем в один разъем и выводим к месту установки блока. Не забываем туда-же вывести провод антенны со штекером.
Устанавливаем собранный музыкально – кухонный блок на свое место и закрепляем его через угольники, гайками М6 к установленным в секции винтам.
Сделать усилитель из магнитолы своими руками получится в домашних условиях. Изготовить новый полезный прибор из пришедшего в негодность старого устройства можно для того, чтобы новая автомагнитола не начинала заикаться при сильном повышении громкости.
Преимущества и недостатки
Плюсы и минусы полученного девайса зависят от способа, с помощью которого старая магнитола была превращена в усилитель звука.
Плюсом самодельного устройства является экономия. Не придется покупать специальное приспособление, помогающее улучшить звучание. Кроме того, данный вариант позволяет продлить срок службы оборудования, которое по каким-либо причинам стало непригодным, было частично поломано.
Достоинством является и звук, получаемый с помощью такого девайса: его качество будет столь же хорошим, как и у приобретенного в магазине. При правильном использовании срок службы может составлять несколько лет. Кроме того, в некоторых случаях для работы гаджета не потребуется подключение к розетке прикуривателя.
Некоторые варианты могут считывать различные носители с музыкальными файлами.
Есть у сделанных самостоятельно приборов и недостатки. Конструкция обладает менее надежной компановкой, чем устройства из магазина. Неудобен и часто торчащий при самостоятельной сборке кабель. Если человек собрал усилитель из автомагнитолы непрофессионально, могут появляться посторонние шумы, трески, звуки при работе. Иногда такие неприятные эффекты проявляются только про сильном увеличении громкости.
Следует помнить также, что максимальное напряжение, возможное в бортовой сети машины, не всегда оказывается достаточным, чтобы была получена максимальная мощность звукового усилителя низкой частоты. Такое затруднение устраняется с помощью подключения конденсаторов, имеющих большую емкость.
Часто в автомобили при сборке устанавливают магнитофоны, качество которых не слишком высокое. По этой причине звучание может оказаться не слишком качественным, если повысить громкость. Звук однако в данной ситуации будет плохим и без подключения самодельного усилителя.
Как сделать
Существует несколько способов переделать старую магнитолу в сабвуфер. Выбор варианта следует делать, учитывая состояние техники, наличие входов для разных переходников, собственные способности.
Для осуществления данного способа необходимо умение использовать паяльник. Можно извлечь старое приспособление для прослушивания музыки. Затем демонтируют верхнюю крышку. При этом становится виден блок для кассет. Полюсовой провод следует отпаять и изолировать: это поможет предотвратить возникновение посторонних звуков. Отрывать его не следует, поскольку техника при этом может сломаться. После этого необходимо найти, куда припаять выход AUX-IN.
Затем, чтобы сделать усилитель из автомагнитолы, следует обнаружить звуковые каналы. Для этого надо вставить кассету, на которой аудиозаписи отсутствуют, поставить проигрыватель на режим воспроизведения. После этого отвертку прижимают к проводам. При соприкосновении с каналами звука раздастся негромкий треск. Один из выходов аудиокабеля припаивается к корпусу прибора, другой к правому, а третий — к левому каналу.
Если механизмы сильно изношены, сама магнитола не может быть использована, можно извлечь из нее встроенный усилитель и использовать его для других устройств.
Из кассетного магнитофона
Такой метод позволяет сделать усилитель из магнитолы или простого магнитофона. Часто в старых устройствах отсутствует вход для USB-порта. В таком случае для подачи сигнала подойдет переходник в форме кассеты, который помещают в специальный механизм. После этого следует включить режим воспроизведения аудио на приборе. К источнику сигнала следует подключить штекер исходящего от проводника провода.
Из FM-трансмиттера
Другая методика, позволяющая из магнитолы сделать усилитель звука, предполагает наличие FM-трансмиттера, который и станет альтернативным источником звукового воспроизведения. Такой способ используется в тех случаях, когда на автомагнитоле отсутствует лоток для кассет либо же данная деталь неисправна, сломана.
Чтобы приспособление работало правильно, необходимо вставить флешку с аудиозаписями в USB-порт. Если такой отсутствует, можно использовать иной источник, подключающийся через AUX-IN. После этого в прикуривателе надо освободить место. Затем магнитолу автомобиля и трансмиттер настраивают на общую частоту.
Минусом такого варианта является постоянное нахождение в порте питания прикуривателя кабеля: зарядить в машине телефон при этом не удастся.
Из Bluetooth-адаптера
Такой вариант усилителя звука может быть использован в тех ситуациях, когда планируется прослушивание музыки с помощью планшетов, мобильных телефонов, лэптопов и прочих девайсов, на которых имеются адаптеры Bluetooth. Подключить автомагнитолу как усилитель удастся, лишь если на ней имеется порт AUX-IN: в противном случае подсоединить переходник не удастся. В некоторых ситуациях можно использовать другие виды переходников или какие-либо модуляторы FM.
