Цанговый патрон для мини дрели своими руками

Компактная самодельная мини дрель может использоваться для сверления печатных плат, если Вы вдруг решили собрать какой-нибудь . Помимо этого, она пригодится в обычных бытовых целях, если есть необходимость просверлить небольшое отверстие в деревянной доске либо пластике. Работать таким инструментом на много удобнее, чем большой дрелью или шуруповертом, так как мини вариант гораздо более легкий и компактный, что позволяет выполнять мелкую работу быстрее и качественнее. Далее мы расскажем, как сделать мини дрель из моторчика своими руками, предоставив фото инструкции и наглядные видео примеры

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек. Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:

Простая бормашина из подручных средств

Способ №2 – Катушка в ход!

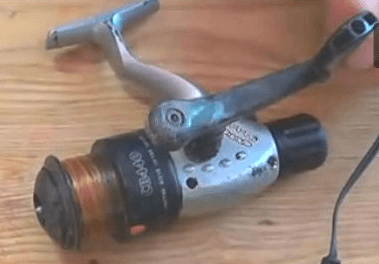

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан на механическом вращении, получится ручная мини-дрель

Для изготовления устройства своими руками Вам понадобятся:

безынерционная катушка;
патрон от старой дрели либо цанговый зажим подходящего размера;
термоклей либо холодная сварка;
сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся лишнюю ось.

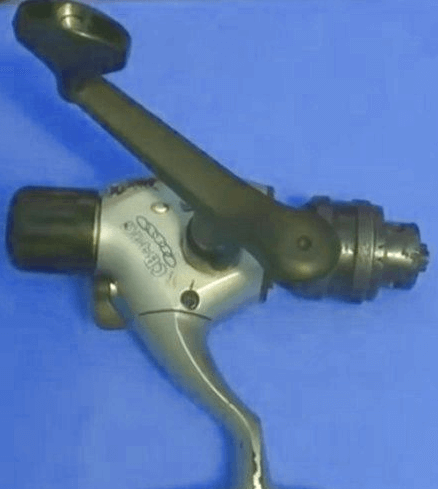

После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить вместо него цангу.Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете в данном видео примере:

Как самому сделать микродрель из катушки

Способ №3 – Идея с антиперспирантом

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она управляется отдельно выведенной кнопкой включения/отключения и имеет удобный корпус. Питаться такая самоделка будет от обычного блока питания, который нужно подобрать исходя из характеристик мотора.

Итак, сначала Вам нужно будет подготовить следующие материалы:

моторчик от магнитофона;
подходящая цанга со сверлом;
использованный антиперспирант;
гнездо RCA для подключения питания и ответная часть для него;
блок питания;
выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали. Если мотор имеет свободный ход внутри корпуса, закрепите его изолентой и термоклеем.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла. В то же время в дне нужно сделать отверстие под разъем для питания. С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи последовательно и установить их на удобное для вас место.

Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, потому что он самый удобный, безопасный и вместе с тем доступный.

Обзор различных идей по созданию

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.
Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.
Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Цанговый . Они удерживают деталь во время ее обработки на огромной скорости. Существует несколько видов для разных форм детали, видов обработки и назначения. Цанговый патрон в отличие от быстрозажимных (БЗП) не требует дополнительных приспособлений: шпилек, винтов или стопоров. Поэтому второе его название — самозажимной. Это простое и надежное устройство получило широкое распространений в оснащении токарных станков. Самый расхожий тип цанги — ER.

Виды зажимных патронов

В токарных, сверлильных и фрезерных станках по металлу используются патроны с механическим или ручным зажимом 2-х, 3-х или 4-х кулачковые. Самоцентрирующиеся 2-х кулачковые применяются при изготовлении фасонных отливок. В 3-х кулачковые крепят шестигранные и круглые болванки с конусом Морзе. А при обработке несимметричных, прямоугольных или прутков удобнее 4-х кулачковые наборы.

Все зажимные делятся на следующие категории:

рычажные;
цанговые;
сверлильные (быстрозажимные, БЗП);
клиновые;
гидропатроны;
мембранные;
термопатроны;
3-кулачковые;
4-кулачковые.

Патрон сверлильный самозажимной используется на универсальных или специальных токарных станках. Их устройство позволяет сильнее перенести усилие зажима при крутящем моменте значительно меньшем, нежели спиральные патроны. Конструкция выполняется из закаленной стали и набор кулачков из такого же металла.

В комплект поставки входит набор крепежных болтов и кулачков. Нередко патроны, идущие в набор к сверлильному или фрезерному станку, достаточно быстро ломаются, так как сделаны из некачественного металла. Квалифицированный токарь своими руками может сделать новый.

Принцип работы цангового патрона

Патроны с набором сменных цанг используются для крепления осевых заготовок и резцов на фрезерных, токарных, сверлильных станках, оборудовании с числовым программным управлением (ЧПУ). Существует множество размеров и видов цанговых патронов, которые работают по одному принципу. Самозажимная гайка подает давление на торец цанги, которая передвигается в конусный проем, диаметр ее уменьшается за счет сдавливания, крепко удерживая хвостовой конец Морзе резака. Чтобы изъять резак или деталь свинчивается гайка, давление уменьшается и цанга разжимается.

Преимущество цанговых патронов перед иными в малых радиальных биениях заготовки, установленной в такое зажимное устройство. Закрепленная в самозажимном патроне, деталь отлично центрируется. В отличие от быстрозажимных (БЗП), используемых в дрелях, самозажимные работают без ключей, которые часто теряются.

Обычно такие крепления используют для обработки втулок, цилиндрических деталей с хвостовиком Морзе, прутков. Очень удобны они для вторичного крепления уже обработанной детали. Если профиль детали не соответствует форме входного отверстия патрона, используются сменные картриджи из набора.

Конструкция цангового патрона

Патрон состоит из зажимной гайки и набора цанг. Есть с выдвижной, втягиваемой или неподвижной цангой. По назначению цанги могут быть зажимными или подающими.

Подающая цанга — втулка из закаленной стали с 3 надрезами, формирующими своего рода лепестки с направленными в центр концами и пружинящие. Отверстие подающей цанги должно быть таким, чтобы заготовка плотно зажималась. Подающая цанга накручивается на вращающийся подающий шток, который подает заготовку, используя гидромеханический или кулачковый механизм. Во время установки заготовки в патрон ее конец Морзе задвигается между лепестками, разводя их. Под влиянием упругости лепестки плотно прижимаются к заготовке. Сцепление увеличивается во время обработки за счет сил трения.

Цельная зажимная цанга — это втулка с лепестками, пружинящими при воздействии. Для работы деталей диаметром менее 3 мм используются трехлепестковые цанги, от 3 до 80 мм — четырехлепестковые, более 80 мм — шестилепестковые. Сцепление увеличивается за счет уменьшения просвета прорезей во время втягивания цанги внутрь патрона.

Разъемная зажимная цанга — применяется для крепления деталей самого маленького диаметра. Кулачки такого патрона раздвигаются с помощью пружин. Разъемные цанги могут комплектоваться вкладышами на смену, их вид и габариты зависят от характеристик заготовки.

В цанговых патронах крепят и металлообрабатывающий инструмент (сверла, метчики, фрезы) с малым поперечником хвостовика Морзе. Резец закрепляется сменной цангой, дополнительно укрепляемой гайкой. Во время завинчивания гайки цанга утапливается внутрь, а будучи упругой, крепко зажимает хвостовик Морзе. Минус этого вида патрона в том, что под каждый диаметр резца необходима своя цанга.

В станках продольного точения самозажимной патрон используется для крепления обрабатываемой мини-заготовки. Устройство таких цанг несколько отличается от обычных. Вместе с ними для крепления заготовки могут применяться и обычные инструменты для зажима конуса Морзе.

Как выбрать цанговый патрон

Первое условие при выборе самозажимного патрона — крепление к шпинделю. Зажим может устанавливаться прямо на шпиндель, через переходник или накручиваться на резьбу.

Размер фланца: диаметр пояска для присоединения или параметры конуса Морзе. Не зная параметров конца фланца, патрон не подберешь.

Количество кулачков: в наборе может быть два, четыре, шесть. Цена изделия зависит от количества, формы и металла. В зависимости от вида работ можно приобрести крепеж из твердого сплава металла или мягкого.

Как самостоятельно сделать патрон

Для выполнения работ по дереву, мягким металлам и пластмассам, домашнего изготовления печатных плат подойдет мини-дрель небольшой мощности, сделанная своими руками. Проще всего оснастить ее уже готовым мини-самозажимным креплением из ручки или карандаша. Но если таковых под рукой нет, мини-цангу совсем несложно сделать своими руками. Необходимы: паяльник, стальная проволока толщиной 1 мм, припой.

Ход работ:

из проволоки сворачивается спираль диаметром равная диаметру вала электродвигателя и сверла, с которым предстоит работать;
спираль пропаивается, высокое качество соединений обеспечивается паяльным флюсом или КФЭТ;
спираль надевается на вал и мини-цанга готова.

Видеоролик о том, как квалифицированный токарь по металлу сделал своими руками самозажимной патрон.

Вопрос о том, как изготовить цанговый зажим своими руками, актуален для тех, кто занимается ювелирным делом, гравировальными работами или изготовлением печатных плат и использует такую оснастку. Именно специалисты данных категорий чаще всего сталкиваются с поломкой цангового зажима, который можно заменить на новую серийную модель либо изготовить своими руками.

Существует несколько вариантов изготовления цангового патрона своими руками, каждый из которых отличается определенными нюансами. Однако по какой бы методике ни был изготовлен самодельный зажим, его цена будет выгодно отличаться от стоимости серийной модели.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра. При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью.

Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:

цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
проволока из стали;
электрический паяльник;
флюс для пайки.

Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:

Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина. Важно, чтобы витки пружины располагались как можно ближе друг к другу.
Готовую пружину, не снимая с болванки, тщательно пропаивают.

Одним концом такая цанга-муфта надевается на вал приводного электродвигателя, а в отверстие в ее свободном конце вставляется используемое сверло.

Простейший цанговый может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.

Кулачковый патрон для микродрелей как альтернатива цанговым зажимам

Чтобы не задумываться над тем, как сделать цанговый патрон или зажим своими руками, можно приобрести для оснащения своей микродрели кулачковый патрон. Такой зажим является аналогом кулачковых патронов, используемых для комплектации обычных электродрелей, и работает по схожему принципу. При вращении подвижной обоймы на корпусе такого устройства кулачки, которыми оно оснащено, сдвигаются и тем самым обеспечивают надежную фиксацию инструмента.

Для оснащения микродрели сегодня предлагается большое разнообразие недорогих кулачковых зажимов. Преимущественное большинство их моделей фиксируется на валу приводного электродвигателя при помощи резьбового отверстия на боковой стороне посадочной части, в которое вкручивается винт. Вращение обоймы кулачкового зажима в зависимости от конкретной модели может осуществляться как вручную, так и при помощи специального ключа, который обязательно присутствует в заводском комплекте данного устройства.

Приобретение кулачкового патрона – это хорошая возможность за небольшие деньги оснастить свой электроинструмент универсальным зажимным устройством, удобным в использовании и обеспечивающим надежную фиксацию рабочих насадок. Главное, на что следует обращать внимание при выборе, – это материал, из которого изготовлены основные рабочие элементы зажима. Если выбрать патрон, кулачки которого сделаны из прочной высокоуглеродистой стали, то он прослужит значительно дольше и будет обеспечивать точную фиксацию используемого инструмента.

Всем привет, в этой инструкции мы рассмотрим очень простой и дешевый вариант изготовления самодельной бормашины. Из самого дорого тут можно считать, разве что, моторчик, но найти его не должно составить у вас большого труда. Что касается гибкого вала, то он тут тоже самодельный. Делается гибкий вал из обычного велосипедного тросика и куска шланга.

Такой простой самоделкой вы можете проводить различные мелкие работы. Это резка, шлифовка, сверление и многое другое. В зажимной патрон можно устанавливать массу, как покупных насадок, так и делать их своими руками . Итак, приступим к изготовлению.

Материалы и инструменты для самоделки:

Материалы:

— обычный CD-диск;
— ;
— кусок ПВХ-трубы;
— моторчик 12В ();
— ампула от гелевой ручки (трубочка);
— металлический стержень;
— ;
— суперлклей;
— тросик от велосипеда;
— изолента;
— краска;
— пищевой пластиковый контейнер;
— кусок фанеры;
— тонкий листовой металл;
— выключатель;
— набор режущих дисков;
— блок питания и разъем для него;
— резиновая трубка.

Инструменты:

— канцелярский нож;
— клеевой пистолет;
— отвертка;
— дрель.

Процесс изготовления бормашины:

Шаг первый. Сборка ручки гибкого вала

Начнем с ручки гибкого вала, это самая сложная часть самоделки, впрочем, сложного тут по сути ничего нет. Ручка состоит из двух частей, начнем с первой. В первой части ручки находится металлическая ось, на которую устанавливается зажимной патрон. Берем пластиковый диск или другой материал и изготавливаем 3 кругляка по диаметру пластиковых труб, это будут своего рода заглушки.

Далее, вам понадобится ампула от гелевой ручки или другая подходящая трубочка. Ее внутренний диаметр должен быть таким, чтобы в нее можно было без труда вставить тросик. Просверлите в заглушках отверстия по диаметру трубочки и соберите конструкцию. Все собирается на клею, автор использует суперклей.

Теперь нам будет нужен металлический стержень, устанавливаем его внутрь первой половины ручки. С одной стороны устанавливаем зажимной патрон, он фиксируется винтом. А с другой стороны с помощью суперклея крепим кусок пластиковой трубочки. В итоге мы получаем ось, которая не может выскочить вперед и назад, то есть с обоих концов есть упоры. Тут желательно подложить упорные шайбы и уменьшить люфт.

Первая часть ручки готова, можно изготавливать вторую. Она делается подобным образом, только заглушка ставится лишь с одной стороны, а в заглушку вклеиваем кусок трубочки. Можно крепить тросик! Проводим его через вторую часть ручки и наносим на кончик тросика горячий клей. Быстро, пока клей не высох, вставляем кончик тросика в трубочку, установленную на металлической оси. Вы можете зажать край трубочки плоскогубцами, чтобы все держалось надежно.

Теперь склейте обе половинки ручки суперклеем. Сверху автор укрепляет место стыка с помощью изоленты. Ручка готова! При желании ее можно покрасить, как это сделал автор.

Шаг второй. Устанавливаем двигатель

Для установки двигателя понадобится кусок фанеры, берем моторчик и крепим его к основе с помощью самодельных хомутов из тонкого металла и саморезов. Чтобы к валу моторчика можно было подключить тросик, закрепите на валу кусок пластиковой трубочки.

Двигатель можно устанавливать в корпус. В качестве корпуса автор использует пластиковый контейнер. Это дешево, удобно и общедоступно. Перед установкой мотора припаяйте к контактам провода.

Мотор установлен, можно подключать проводку. Электрическая цепь состоит из выключателя, а также разъема для подключения блока питания. Вырезаем под них места и устанавливаем. Припаяйте провода к нужным контактам.

В завершении вам нужно напротив вала установить еще одну трубочку. Автор вклеивает ее с помощью горячего клея с обеих сторон, чтобы все держалось надежно.

Шаг третий. Окончательная сборка самоделки

Наша бормашина почти готова, осталось только соединить два узла. Тут нам понадобится резиновая трубочка, желательно, чтобы резина не была мягкой, так будет меньше трения тросика. Перед сборкой крайне рекомендуется хорошо смазать трос густой смазкой, так КПД устройства будет выше, да и шланг будет протираться гораздо медленнее.

Берем шланг, отрезаем нужный кусок и надеваем на тросик. Одну сторону надеваем на ручку, тут находится для него штуцер из трубочки. На контейнере мы также установили штуцер из трубочки. В завершении вам останется закрепить тросик на валу двигателя. Наносим горячий клей на кончик тросика и быстро вставляем в трубочку, установленную на валу. Кончик трубочки зажмите плоскогубцами, так соединение будет в разы крепче.

Шаг четвертый. Тестирование!

Самоделку можно тестировать, подключаем блок питания на 12В и пробуем включить машину. Если все работает, пробуем установить первую насадку. Автор приобрел комплект маленьких отрезных дисков и демонстрирует, как машина без труда режет палочки от мороженого и даже доску. Такая насадка создает максимальную нагрузку на устройство, и оно ее выдерживает.

Цанговый патрон – специальное приспособление, используемое для зажима инструмента при выполнении токарных, фрезерных, сверлильных и прочих операций связанных с обработкой металлических заготовок на основании технического задания (последовательности выполняемых операций, технологии обработки, прилагаемого эскиза изделия).

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

с неподвижным механизмом;
с выдвижным механизмом;
с втягиваемым механизмом.

Каждая конструкция имеет свои особенности. Подающий тип выполнен в виде стальной втулки с 3-мя разрезами образующими лепестки, которые обладают пружинящим эффектом.

Чертеж № 1 цанги главного шпинделя

Цанги типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

Чертеж № 2 цанги противошпинделя

Цанги типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

Чертеж № 3 цанги типа R

Типа R – являются цангами тянущего типа.

Чертеж № 4 цанги типа Т

Типа Т – зажимные.

Чертеж № 5 цанги BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Как самостоятельно сделать цанговый патрон

При изготовлении своими руками различных изделий возникают ситуации, когда имеющаяся в наличии оснастка не позволяет выполнить необходимые операции. Требуется изготовить цанговый патрон, отвечающий предъявляемым запросам с выполнением изделия согласно разработанному эскизу.

Все работы необходимо начинать с подготовки эскиза с проработкой всех необходимых деталей. Эскиз патрона позволяет учесть все особенности при изготовлении своими руками необходимой оснастки и зажимного механизма.

При изготовлении цанг своими руками необходимо учитывать несколько особенностей:

внутренний диаметр цанги равен или меньше минимального диаметра детали;
в цанге увеличение внутреннего диаметра возможно за счет расширения лепестков;
для увеличения изготовления разводных цанг после разводки и повышения качественных характеристик необходима дополнительная шлифовка конической и направляющей части цанги;
необходимо учитывать, что в ходе длительной работы теряется упругость лепестков цанг вследствие чего может произойти поломка.

Применение

Так как каждая цанга предназначена только для одного диаметра, их используют при работе с длинными металлическими прутками фрезеровочных станков. Также высокая точность дает возможность закреплять метчики, фрезы и наконечники гайковертов. С их помощью крепятся сверла сверлильно-присадочных станков. Внутренняя поверхность цанги отшлифованная, поэтому поверхность заготовки в местах, где произведен зажим, не деформируется.

Кроме оборудования для станков, мини патроны используются в строительных приборах. Существуют дрели с мини патронами и фрезеры с мини патронами.

Также с помощью мини самозажимных патронов крепятся строительные инструменты к ручкам. Это позволяет сделать универсальные ручки для нескольких инструментов. С помощью мини патрона, прикрепленного к концу ручки удобно менять стержни напильников или отверток.

По такому же принципу происходит зажим графитового стержня в механических карандашах. При нажатии на кнопку карандаша, выдвигается мини цанга, расходятся в сторону лепестки и стержень выходит на необходимую длину.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
Зажим деталей маленького диаметра.
Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
Большая площадь поверхности контакта исключает прокручивание заготовки.
Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая. Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь. С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.

Самостоятельное изготовление

Сделать своими руками цанговый патрон непросто. Для этого вытачиваем три основные части – корпус, цангу и контргайку. Лучше всего для этого подойдет сталь 50ХФГА. Для изготовления нужно владеть набором инструментов и фрезерным станком. Самодельный патрон не уступает по качеству заводским аналогам.

Для корпуса подбирается цилиндрическая болванка подходящего размера. В ней сверлится по оси сквозное отверстие, внутри нарезается резьба для закрепления на месте шпинделя станков. После этого самодельный корпус устанавливается непосредственно на вал станка. Внутри обтачивается коническая форма под цингу. Затем снаружи нарезается резьба под закрепляющую гайку.

Следующей делается контргайка. Подходящую болванку закрепляют в патроне станков. Делаем сквозное отверстие, растачиваем внутреннюю полость и нарезаем внутри ответную резьбу того же диаметра, что и на корпусе.

Сложнее всего сделать цангу. Заготовку нужно обточить, сделать отверстие с помощью сверла. После этого вытачивается конусообразная часть, на ней делаются прорези диском с алмазным напылением.

Самодельный патрон должен иметь детали максимально точных размеров. Все внутренние поверхности должны быть отшлифованы. На контргайку снаружи можно сделать рифление, тогда вы сможете устанавливать заготовку своими руками.

Если есть возможность, нужно закалить все части патрона. Иначе самодельный патрон прослужит недолго. Если закалка невозможна, цангу можно сделать из латуни или бронзы. Пользоваться такими цангами нужно с осторожностью.

Если при работе на станке вам важна точность и размер заготовок меняется редко, то вам идеально подойдет цанговый патрон.

Для того, чтобы сэкономить средства и не сомневаться в эффективности и надежности электрооборудования, современные умельцы наловчились делать электроинструменты в домашних условиях. Своими руками, сегодня, можно собрать ручную микро-электродрель, высокочастотную бормашину и не только. Как сделать ротационные инструменты и комплектующие к ним – читайте ниже.

Ручная дрель своими руками: инструкция по изготовлению

Маленькая электродрель нужна каждому, кто мастерит электронные поделки или занимается тонкими декоративными работами. Такая машинка идеально подойдет для выполнения мелких работ по дереву, пластику и металлу, сверления печатных плат.

Собрать мини-дрель в домашних условиях можно из патрона, баночки из-под мыльных пузырей, моторчика для вращения патрона, элемента питания.

Моторчик можно взять с фена или болгарки. Подойдет для изготовления поделки и электродвигатель от видеомагнитофона, двигатель от старого кассетного магнитофона.

Чтобы сделать электрическую мини-дрель нужно:

Соединить патрон с моторчиком. Сделать это, лучше всего, с помощью холодной сварки. Но работать нужно быстро и аккуратно: сварка быстро застывает и становится прочной, как железо. Переделать соединение, при неудаче, не выйдет.
Поместить патрон в баночку. Для лучшей фиксации, патрон необходимо обработать термоклеем.
Проделать во втором основании отверстие под выключатель. Лучше, если выключить будет небольшим, клавишным.

Ручная микродрель готова! Осталось лишь припаять к выключателю провода от мотора и питания, соблюдая полярность. Для питания мини-дрели будет достаточно батареек на 9-12v. Дополнительно можно сделать реверс на шестиконтактном переключателе.

Цанговый патрон своими руками

Цанговый (или зажимной) патрон для мини-дрели – это переходное устройство, служащее для зажима сверл, которое крепиться к выходному валу моторчика. Мини-патрон позволяет использовать в работе сверла диаметром до 3 мм. Самая маленькая самодельная дрель может работать со сверлами с диаметром в 0,7 мм.

От качества патрона и крепления сверла к мотору зависит качество работы дрели.

Поэтому к выбору зажима следует подойти со всей ответственностью. А если качественное устройство найти не удается, его достаточно просто можно изготовить. При этом, не нужно будет использовать токарный станок. Для того, чтобы сделать зажим понадобится лишь винт М8 и закрытая гайка М8.

Делаем цанговый зажим для мини-дрели:

В головке винта просверливаем отверстие диаметром в 2 мм;
Берем пилу ножовку и наносим на корпус винта два осевых напила;
В закрытой гайке строго посередине просверливаем отверстие диаметром в 2 мм;
С помощью большего сверла расширяем отверстие в закрытой гайке до 3,5 мм;
Делаем из гайки конус, подсоединив ее к обычной дрели и обтачивая с помощью наждачной бумаги.

Цанга готова! Теперь можно вставить в болт сверло подходящего размера и накрутить гайку. Для того, чтобы пользоваться дрелью было удобно, можно сделать такую цангу под каждое микро-сверло. Поможет делать качественную работу и специальная станина для дрели.

Бормашинка для мелких работ своими руками

Бормашина уже давно перестала быть исключительно профессиональным стоматологическим инструментом. Сегодня, бормашинка с гибким валом активно используется для выполнения мелких декоративных работ, шлифовки, полировки, резки различных изделий.

Сделать ротационную бормашину можно своими руками по типу мини-дрели.

При этом, следует учесть, что для качественной работы самоделки понадобится достаточно мощный мотор. Так, для питания бормашинок отлично подойдет моторчик на 18В от шуруповерта. Проще всего будет изготовить гравер из старого блендера.

Для изготовления бормашины нужно будет:

Отсоедините верхнюю часть блендера от рабочей;
С помощью канцелярского ножа снимите резиновую накладку на кнопку, и отверткой раскрутите болты, расположенные под ней;
Отверткой, со стороны кабеля питания, подденьте верхнюю крышку корпуса, и снимите аккуратно ее;
Извлеките из корпуса блендера схему, соединенную с кабелем питания;
Извлеките из корпуса пластмассовую часть, расположенную над вращателем;
Снимите пластмассовый наконечник с вала электромотора;
Измерьте диаметр вала штангенциркулем (если его нет, то для этих целей подойдет и канцелярская линейка);
Очистите корпус электромотора от масла и обезжирьте его поверхность при помощи спиртовой салфетки;
Наденьте на вал цанговый патрон соответствующего размера;
Установить на место кнопки включения нажимной механизм, управляющий как включением, так и отключением устройства;
Соберите блендер.

Ручной бор готов! Питание такого инструмента будет выполняться через силовой кабель с вилкой. Можно запитать инструмент и на батарейках, но тогда аккумуляторы, время от времени, придется менять или заряжать.

Гибкий вал для бормашины своими руками

Если вам необходимо передать вращение мотора гравера, дрели или бора на насадку, то вам понадобится гибкий вал. Это устройство состоит из заключенной в гибкую броню проволоки, свитой в несколько слоев, и

сможет значительно расширить функционал ротационного инструмента. Собрать гибкий вал можно самостоятельно.

Для этого понадобится:

Латунная трубка;
Две втулки М4 с резьбой;
Вал из электрода (диаметр 5 мм) с резьбой М5;
Переходник с внутренней резьбы М5 и наружной М8 на 0,75;
Быстрозажимной мини-патрон;
Зажим из просверленного по оси болта М12;
Защита для соединения.

Собираем гибкий вал. Для этого вставляем в латунную трубку вал из электрода и надеваем на обе стороны трубки втулки М4. С одной стороны трубки накручиваем на втулку переходник, а на него – мини-патрон. С обратной стороны трубки располагаем зажим, с помощью которого соединяем вал из электрода с гибким. Для удобства можно сточить на наждаке головки винтов на зажиме. Надеваем на зажим специальную латунную защиту, и фиксируем ее крепежами. Изолируем соединение. Гибкий вал готов! Для удобства со стороны патрона можно разместить хомут с пластмассовой ручкой.

Как сделать динамо-машину из моторчика от старого принтера

Динамо-машина – это устройство, которое преобразовывает механическую энергию в электрическую. Работа динамо-машины основана на принципе электромагнитной индукции. То есть электрический ток возникает в замкнутом контуре устройства при изменении во времени потока вектора магнитной индукции, пронизывающего контур.

Иными словами динамо-машина – это простейший генератор постоянного тока.

В быту динамо-машину можно использовать для зарядки аудио- и видеотехники, смартфона и других маломощных гаджетов (например, фитнес-браслетов, планшетов, игрушечного робота и т.д.). Кроме того, устройство отлично подойдет для запитки фар велосипеда, светодиодных лент , ручных фонариков и других устройств, питающихся от однофазных сетей.

Чтобы собрать самоделку понадобится:

Моторчик (электродвигатель) от струйного принтера;
Ремень и шестерёнка с того же устройства;
Рукоятка с удобной, нескользящей ручкой;
Два небольших деревянных основания;
Четыре конденсатора на 10000 мкФ;
Диод;
Металлические уголки и крепежи;
Провода и припой.

Делать динамо-машину достаточно просто. Для этого нужно подсоединить конденсаторы параллельно, фазу с конденсаторов вывести через диод на электромотор, а ноль конденсатора соединить через перемычку с нулем электромотора. Провода для подключения электроприборов следует вывести от подключенного к диоду конденсатора, соблюдая полярность. После этого следует поставить всю конструкцию на основание, скрепив электромотор со второй деревянной дощечкой так, чтобы шкив торчал из нее. Со стороны шкива следует расположить шестерню с рукояткой, и обтянуть их ремнем.

Микромоторчик своими руками

Микромоторчики нашли широкое применение в строительстве небольших летательных объектов (например, моделей микровертолетов и самолетов). Сам микромоторчик представляет собой бесколлекторный микродвигатель постоянного тока.

Сделать микромоторчик можно из электромагнита с виброплощадки старого мобильного телефона.

Для оси ротора можно использовать сверло диаметром в 0,29 мм. Чтобы сделать мотор необходимо аккуратно намотать на сверло медную проволоку в два захода. Длина обмотки должна быть на несколько мм больше длины электромагнита.

После этого необходимо:

Нанести на обмотку тонким слоем эпоксидную смолу для склеивания металлов, и надеть на нее электромагнит;
Сделать две втулки из фторопласта, и надеть их на электромагнит с двух сторон;
Поставить конструкцию на направляющие под обмотку, и обмотать ее медной проволокой.

Микромотор готов! Осталось установить на него вентили, и подключить к питанию через микрочип на 5 входов. Инструкции по изготовлению интересных поделок из моторчиков предлагает на своем канале Роман Юрси.

Бормашина своими руками (видео)

Бытовые электросамоделки – это гарантия надежности и долговечности электроинструмента. Кроме того, это неплохая возможность сэкономить, ведь, зачастую, для сборки бытового инструмента требуется минимум деталей, которые легко отыщутся в обиходе или ближайшем магазине. Используйте представленные в статье инструкции, собирайте своими руками ротационные бытовые электроприборы, и наслаждайтесь их качеством и доступностью!

Среди преимуществ мини-дрели стоит отметить компактность и небольшую стоимость Для того, чтобы сэкономить средства и не сомневаться в эффективности и надежности электрооборудования, современные умельцы наловчились делать электроинструменты в домашних условиях. Своими руками, сегодня, можно собрать ручную микро-электродрель, высокочастотную бормашину и не только. Как сделать ротационные инструменты и комплектующие к ним – читайте ниже.

Собрать мини-дрель в домашних условиях можно из патрона, баночки из-под мыльных пузырей, моторчика для вращения патрона, элемента питания.

Чтобы сделать электрическую мини-дрель нужно:

Соединить патрон с моторчиком. Сделать это, лучше всего, с помощью холодной сварки. Но работать нужно быстро и аккуратно: сварка быстро застывает и становится прочной, как железо. Переделать соединение, при неудаче, не выйдет.
Поместить патрон в баночку. Для лучшей фиксации, патрон необходимо обработать термоклеем.
Проделать во втором основании отверстие под выключатель. Лучше, если выключить будет небольшим, клавишным.

Чтобы изготовить дрель своими руками, следует изучить теорию и посмотреть обучающее видео

Цанговый патрон своими руками

От качества патрона и крепления сверла к мотору зависит качество работы дрели.

Делаем цанговый зажим для мини-дрели:

В головке винта просверливаем отверстие диаметром в 2 мм;
Берем пилу ножовку и наносим на корпус винта два осевых напила;
В закрытой гайке строго посередине просверливаем отверстие диаметром в 2 мм;
С помощью большего сверла расширяем отверстие в закрытой гайке до 3,5 мм;
Делаем из гайки конус, подсоединив ее к обычной дрели и обтачивая с помощью наждачной бумаги.

Бормашинка для мелких работ своими руками

Сделать ротационную бормашину можно своими руками по типу мини-дрели.

Для изготовления бормашины нужно будет:

Отсоедините верхнюю часть блендера от рабочей;
С помощью канцелярского ножа снимите резиновую накладку на кнопку, и отверткой раскрутите болты, расположенные под ней;
Отверткой, со стороны кабеля питания, подденьте верхнюю крышку корпуса, и снимите аккуратно ее;
Извлеките из корпуса блендера схему, соединенную с кабелем питания;
Извлеките из корпуса пластмассовую часть, расположенную над вращателем;
Снимите пластмассовый наконечник с вала электромотора;
Измерьте диаметр вала штангенциркулем (если его нет, то для этих целей подойдет и канцелярская линейка);
Очистите корпус электромотора от масла и обезжирьте его поверхность при помощи спиртовой салфетки;
Наденьте на вал цанговый патрон соответствующего размера;
Установить на место кнопки включения нажимной механизм, управляющий как включением, так и отключением устройства;
Соберите блендер.

Детали для изготовления бормашинки можно найти на барахолке

Гибкий вал для бормашины своими руками

Для этого понадобится:

Латунная трубка;
Две втулки М4 с резьбой;
Вал из электрода (диаметр 5 мм) с резьбой М5;
Переходник с внутренней резьбы М5 и наружной М8 на 0,75;
Быстрозажимной мини-патрон;
Зажим из просверленного по оси болта М12;
Защита для соединения.

Как сделать динамо-машину из моторчика от старого принтера

Иными словами динамо-машина – это простейший генератор постоянного тока.

В быту динамо-машину можно использовать для зарядки аудио- и видеотехники, смартфона и других маломощных гаджетов (например, фитнес-браслетов, планшетов, игрушечного робота и т.д.). Кроме того, устройство отлично подойдет для запитки фар велосипеда, светодиодных лент, ручных фонариков и других устройств, питающихся от однофазных сетей.

Чтобы собрать самоделку понадобится:

Моторчик (электродвигатель) от струйного принтера;
Ремень и шестерёнка с того же устройства;
Рукоятка с удобной, нескользящей ручкой;
Два небольших деревянных основания;
Четыре конденсатора на 10000 мкФ;
Диод;
Металлические уголки и крепежи;
Провода и припой.

Перед тем как делать динамо-машину, стоит выполнить ее чертеж на бумаге

Микромоторчик своими руками

Сделать микромоторчик можно из электромагнита с виброплощадки старого мобильного телефона.

После этого необходимо:

Нанести на обмотку тонким слоем эпоксидную смолу для склеивания металлов, и надеть на нее электромагнит;
Сделать две втулки из фторопласта, и надеть их на электромагнит с двух сторон;
Поставить конструкцию на направляющие под обмотку, и обмотать ее медной проволокой.

Бормашина своими руками (видео)

6watt.ru

Как сделать цанговый патрон своими руками?

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Дрель: переходники для свёрел различного диаметра

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

сверло;
болванка;
стальная проволока;
флюс для пайки;
пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Следует помнить, что диаметр сверла должен совпадать с диаметров вала двигателя, который и будет вращать сверло в дальнейшем.

Специальный кулачок: современная замена любому цанговому патрону

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Подобный кулачок будет накручиваться на резьбовое соединение вала вращающего устройства. Чем сильнее будет закручен кулачок, тем прочнее он сжимает размешённое в нём сверло.

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Смотрите также:

Технический консультант Антон Панкратов продемонстрирует описанную выше методику изготовления самодельного цангового патрона на видео:

euroelectrica.ru

Сборка мини дрели

Мини-дрель — незаменимый инструмент при работе с печатными платами. В магазине широкий ассортимент этих приборов, но их несложно сделать и самому, ведь все необходимое для этого найдется в любом доме. Вам потребуется:

Моторчик от автомагнитолы (подойдет от фена или детской игрушки);
Патрон или цанга (зажим для сверл);
Блок питания или батарейка;
Корпус из пластика или металла;
Термоклей или холодная сварка;
Сверло;
Провода.

Сборка мини-дрели + (Видео)

В первую очередь необходимо закрепить на вал моторчика патрон или цангу. Для этого перед покупкой цанги измерьте вал мотора, они бывают двух размеров — 1,5 и 2,3 мм, и покупайте соответствующую деталь. Во избежание лишней вибрации закрепите патрон термоклеем. При использовании холодной сварки работы проводите очень быстро, она застывает почти мгновенно.

В приготовленном корпусе (например, пластиковый цилиндр с крышечкой) срежьте дно, сюда нужно будет вставить моторчик. В крышечке сделайте отверстия для вывода проводов. Если это корпус от фонаря, то это идеальный вариант с готовыми точками вывода.

Когда Вы поместили мотор с патроном в корпус, проверьте, плотно ли он там сидит, ведь при работе малейшая вибрация будет отражаться на качестве. В случае необходимости посадите на клей или холодную сварку.

Выведенные провода припаяйте к блоку питания или батарейке, обязательно изолируйте точки соединений. Для удобства в работе в один из проводов можно впаять кнопку для выключения. С этой стороны корпус от фонаря имеет еще одно преимущество — здесь имеется готовое отверстие для кнопки.

Если сверло крутится не в ту сторону, поменяйте полярность проводов. В случае сильной вибрации проверьте крепость крепления цанги или патрона.

Механическая мини-дрель + (Видео)

Если Вы вдобавок к электронике увлекаетесь еще и рыбалкой, то в Вашем доме наверняка найдется старая удочка с безынерционной катушкой. Она-то и послужит основанием для механической мини-дрели.

Вначале снимите шпулю с катушки, она крепится винтом на валу. Далее измерьте длину вала и сравните ее с длиной отверстия патрона. Если вал длиннее, обрежьте его в соответствии с размерами отверстия патрона. Посадите патрон (или цангу) на вал при помощи термоклея или холодной сварки.

Для удобства работы осталось переделать ручку катушки, она достаточно длинная и будет мешать быстроте сверления. Отпилите часть длинного колена ручки, а непосредственно ручку закрепите на оставшийся отрезок. Крепится она достаточно легко расклепанным металлическим штифтом.

Ваша механическая дрель готова к работе.

Еще одна модификация мини-дрели

Рассмотрим версию создания мини-дрели своими руками с использованием в качестве корпуса емкости от антиперспиранта. Для начала подберите подходящий по размеру моторчик, кассетный от магнитофона — самый лучший вариант.

В корпусе прорежьте отверстие для кнопки (в качестве кнопки используйте переключатель от старой переноски), срежьте дно и сделайте в крышке подходящий по размеру выход для патрона или цанги.

Вставьте в корпус моторчик с закрепленным патроном проводами к отрезанному дну. Если Вы подобрали размеры моторчика под размеры корпуса, клей не понадобится. Оденьте и закрутите крышку.

Осталось подсоединить кнопку и блок питания. После того, как все цепи замкнуты, закрепите кнопку в проделанном отверстии.

Подручные материалы для мини-дрели своими руками

Существует множество альтернативных вариантов применения Ваших изобретательских способностей для создания мини дрели своими руками. Основаниями для создания таких инструментов могут служить:

Дисковод от DVD;
Моторчик от старой электробритвы;
Зубная электрическая щетка;
Рукоятка клеящего пистолета с подходящим моторчиком;
Нерабочий шуруповерт;
Мотор стиральной машины;
Старый фен;
Пластиковая труба.

Все эти вроде бы уже ненужные мелочи могут сослужить хорошую службу и стать главной деталью для создания необходимого инструмента.

Важно! При работе с самодельной мини-дрелью старайтесь держать сверло перпендикулярно рабочей поверхности. Это убережет сверло от поломки и продлит жизнь Вашему прибору.

Как сделать патрон для мини-дрели + (Видео)

Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.

Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.

В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.

Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.

instrument-blog.ru

Как сделать мини дрель для печатных плат своими руками

Основное назначение мини-дрели — сверление печатных плат, пластика, дерева и некоторых других нетвердых материалов. Компактность и эффективность позволили этому инструменту стать одним из основных помощников для домашнего мастера. Причем совсем необязательно покупать готовый инструмент – самодельная мини дрель ничуть не хуже справляется со своими обязанностями, чем ее заводской аналог.

Из чего можно сделать

Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Цанга зажимная

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку, необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта, в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Основное преимущество, которым от стандартной продукции отличается собранная самостоятельно мини-дрель, заключается в компактных размерах и возможности получить электрооборудование без значительных затрат средств, сил и времени. Сделать такой самодельный инструмент легко у себя дома, поскольку для этого не нужны специальные навыки или сверхсложные приспособления. Чтобы получить высокооборотистую бормашину или другие устройства для изготовления поделок, домашний мастер должен только «дружить» с и пассатижами, уметь выполнять простые техоперации.

Инструкция по изготовлению дрели

При изготовлении небольших вещей, декоративных и других изделий компактная сверлилка, гравер и подобный ручной инструмент очень удобен, поэтому остается незаменимым в домашней мастерской. С помощью такого оборудования можно сверлить и обрабатывать изделия из дерева, пластика, текстолита и других прочных материалов. Понадобится микродрель и при сверлении печатных плат.

Для изготовления сверлильного оборудования выбирают подходящий патрон и корпус подходящих размеров (пластиковая емкость). Чтобы привести во вращение рабочие поверхности, нужно подобрать электрический моторчик и блок питания, для чего можно разобрать старый фен или другую электротехнику.

Чтобы узнать, как сделать мини-дрель, достаточно прочитать следующий перечень рекомендаций:

Предварительно нужно закрепить патрон на валу электромотора, для чего понадобятся клеящие материалы («холодная сварка»), которые обеспечивают надежность соединения металлов.
Работать придется очень аккуратно, поскольку клеящие материалы быстро схватываются, что исключает возможность устранить ошибки и подкорректировать соединение.
После фиксации патрона его поверхность лучше покрыть специальным термоустойчивым клеем, что обеспечит плотность и прочность соединения.
На корпусе заранее нужно проделать отверстие под выключатель (лучше кнопочный).
Дрель будет более функциональной с механизмом реверса, который реализуют с помощью переключателя на шесть контактов.
При подключении к электропитанию понадобится блок питания на 12 В или батарейка (2-3 штуки) под аналогичное напряжение.

Собрав в единую конструкцию из отдельных деталей мини-дрель своими руками, можно включать питание и сделать пробное сверление.

Сборка цангового патрона

Чтобы закрепить сверла в дрели, понадобится специальная цанга или патрон в виде переходного приспособления с зажимами для сверлильного инструмента. Крепят этот мини-патрон для дрели прямо на валу электромотора. Изготовленный своими руками цанговый зажим позволяет работать со сверлами диаметром от 0,7 до 3 мм. Чем тщательней и аккуратней собран этот элемент, тем точнее будет сверловка.

Важно правильно выбрать патрон, поэтому при невозможности найти подходящий вариант лучше взяться за его самостоятельное изготовление. Для этого не нужен токарный станок, потому что достаточно всего лишь подобрать винт и закрытую гайку с резьбой М8. При сборке патрона действуют в следующем порядке:

Просверлить 2-миллиметровое отверстие в головке винта и в гайке.
Сделать осевые пропилы ножовкой по металлу.
Расширить отверстия сверлом 3,5 мм.
Обточить гайку до получения конусообразной формы.

Собрав таким образом мини-патрон для дрели своими руками, можно приступать к его установке на дрель. Если необходимо, то подбирают подобные патроны под сверла любых диаметров.

Мини-бормашина своими руками

Бормашинки используют моделисты, домашние мастера и любители изготовления мелких деталей или декоративных элементов. Наличие гибкого вала в таком устройстве позволяет работать с самыми мелкими деталями и обрабатывать поверхности сложных форм (шлифовка, полировка, порезка, нанесение узоров). Собрать такую машинку также просто, как сделать дрель с мини-патроном под сверла диаметром до 3 мм. Для этого нужно найти главный компонент — электромотор на 18 В, который можно взять в шуруповерте или блендере.

Порядок действий будет следующий:

Разобрать блендер, сняв верхнюю крышку и накладку, открутив крепежные болты.
Вынуть из корпуса электросхему, кабель питания и часть, которая находится над вращателем.
Снять наконечник на валу электромотора, удалить загрязнения с корпуса и вала.
Подобрать патрон по размеру вала (наиболее точно замерить диаметр можно штангенциркулем).
Закрепить микросхему и механизм включения/отключения.

Собранный инструмент можно подключить с помощью кабеля в обычную розетку. В качества источника питания подойдут и аккумуляторы или обычные батарейки, которые придется периодически заменять.

Гибкий вал для дремеля или микро-дрели

Передать вращение на сменные насадки можно с помощью такого приспособления, как гибкий вал, изготовленный из прочной витой проволоки с защитным металлическим покрытием. Для самостоятельной сборки этого устройства понадобится несколько простых вещей:

трубка из латуни или меди;
втулки с метрической резьбой М4 (2 шт.);
металлический вал из 5-миллиметрового электрода (резьба М5);
переходник на резьбу 0,75;
мини-патрон для быстрой фиксации режущего инструмента;
металлический зажим (болт М12 с отверстием по оси);
защитное покрытие места соединения.

Чтобы собрать гибкий вал, в трубку помещают электрод и фиксируют его втулками. На одной из втулок нужно закрепить переходник с патроном, а на другой установить зажимное устройство для соединения с гибкой частью. После всех этих операций закрепляют защиту из латуни или меди. На патроне устанавливают пластиковую ручку на хомуте, что упрощает работу с инструментом.

Динамо-машина из привода принтера

Микро-динамо можно сделать самостоятельно, если разобрать отслуживший свое принтер. Такое портативное устройство сможет преобразовывать механическое вращение в электрическую энергию, которая возникает под действием магнитной индукции в замкнутом контуре. Эта самоделка позволяет получить в домашних условиях простейший генератор постоянного тока, который пригодится для запитывания мелких электроприборов, зарядки мобильных телефонов, планшетов и другой техники. Можно использовать небольшое динамо и для светодиодного освещения, велосипедного света с подключением к однофазной цепи.

Как и бор или микродрель своими руками, динамо-машину собирают из подручных средств, которые можно найти у себя дома. Примерный комплект выглядит следующим образом:

электродвигатель;
ременный привод;
нескользящая рукоятка;
основание из древесины или другого прочного материала;
конденсаторы емкостью 10000 мкФ (4 шт.) и диод (1 шт.);
провода, крепежи, металлический уголок.

Единственное условие для успешной сборки динамо — выбор подходящих по размерам и полностью рабочих компонентов. Все детали, которые нужны для этого, можно найти в любом домашнем принтере. Перед сборкой динамо-машины лучше заранее сделать чертеж и получить четкое представление о расположении каждого элемента.

Сборку устройства осуществляют в следующем порядке:

Параллельно соединить конденсаторы.
Фазы через диод вывести на электродвигатель, а нуль присоединить к нулю мотора.
Закрепить устройство на основании.
Установить шестерню с рукояткой.
Натянуть приводной ремень.

При сборке конструкции и соединении контактов нужно учитывать полярность.

Микро-мотор в домашних условиях

Компактные электромоторчики используют моделисты и любители различных мелких поделок с электроприводом. Такое устройство представляет собой самый обычный электродвигатель постоянного тока с бессколлекторной схемой. Для изготовления этого прибора подойдет виброплощадка от мобильника, а в качестве вала можно выбрать тонкое сверло (до 0,29 мм), на которое в два слоя наматывают медную проволоку.

Порядок изготовления электромотора следующий:

Покрыть обмотку эпоксидкой.
Зафиксировать электромагнит.
На электромагните закрепить фторопластовые втулки.
Установить всю конструкцию под обмоткой.

Для полной готовности нужно смонтировать вентили и выполнить подключение с помощью пятивходного микрочипа.

Описание того, что можно сделать из дрели или старого принтера, поможет собрать в домашних условиях довольно сложные приборы, которые нужны мастерам, моделистам и просто любителям поделок. Зная, как сделать цанговый зажим своими руками или изготовить электромотор, можно значительно сэкономить, потому что все эти изделия делаются из отслуживших свой срок устройств и деталей. Все затраты сводятся только к выделенному на сборку времени.

Всем известно, что дрель в хозяйстве — очень полезный и универсальный инструмент. При наличии дома дрели можно повесить на стену картину, поправить мебель, починить ряд нужных предметов. А что делать, если дрели дома нет, а постоянно просить у соседей уже как-то неудобно?

Можно купить её в магазине, но приспособление это весьма недешевое. А можно собрать мини-дрель своими руками на основе подручных материалов, которые есть практически в каждом доме. Как это сделать, мы и расскажем в этом материале, представив к вашему вниманию несколько простых способов сборки мини-дрели своими руками в домашних условиях.

Мини-дрель из электрического патрона

Первый вариант сборки этого приспособления своими руками базируется на использовании электрического патрона
, который можно приобрести отдельно, или же достать из лампочки. Если его покупать, то стоит он очень недорого, но при этом стоимость эта будет оправдана.

Также для сборки мини-дрели своими руками из патрона вам потребуются такие вещи:

моторчик;
баночка от мыльных пузырей;
нож строительный;
изолента;
термоклей;
лампа паяльная;
выключатель бытовой.

Корпус и сердцевина мини-дрели

Работу нужно начинать с подготовки корпуса мини-дрели, которым будет служить банка от мыльных пузырей
. Это делается так:

Приготовьте крышку от банки. С этой целью нагреваем паяльник и с его помощью в крышечке баночки делаем небольшое отверстие.
Диаметр этого отверстия должен немного превышать диаметр сверлового основания.
Дно баночки нужно полностью вырезать.

Приступаем к работе с сердцевиной:

Соединяем патрон с моторчиком. Чаще всего моторчики берут от уже использованных разных инструментов.
Перед процессом скрепления моторчик нужно целиком обезжирить с помощью ацетона.
Патрон тоже можно обезжирить, но поливать его, как моторчик, ацетоном не нужно. Будет достаточно обычной протирки.

Способ скрепления происходит посредством холодной сварки
. Если этот способ вам не подходит, можно использовать и горячий клей. Помните, что чем сложнее ваша будущая мини-дрель, то тем серьёзнее потребуются материалы для её сборки своими руками.

Во время посадки на сварку или клей работать нужно предельно аккуратно, чтобы все получилось максимально ровным. Переделать работу потом уже не выйдет, учтите этот момент.

Также нужно учитывать следующее:

на месте крепления на патроне есть отверстие, которое нужно перед соединением деталей замазать;
замазка осуществляется с помощью простого пластилина;
пластилином нужно заполнять только отверстия, сверху на патрона его оставаться не должно.

Процесс изготовления

Когда вы подготовили корпус и сердцевину, можно приступать к непосредственно сборке дрели своими руками:

Готовая мини-дрель хороша тем, что она может работать как на батарейках, так и от электрического питания. Мы рассмотрели вариант сборки универсальной модели
.

Естественно, что не имея навыков работы с электричеством, собрать такую дрель своими руками будет крайне непросто. Ниже предлагаем вам рассмотреть варианты сборки более простых дрелей для мелких бытовых нужд.

Как собрать своими руками дрель на основе корпуса ручки

Один из вариантов простейшей дрели – это самодельное приспособление на основе обычной шариковой ручки.

Для её изготовления вам потребуются такие материалы: шариковая ручка-автомат
; сверло с требуемым диаметром; термоклей; прочная палочка с ручками на конце, с помощью которых её можно вращать.

Особое внимание уделяйте выбору ручки для изготовления будущей дрели, а конкретно, её корпусу, поскольку при работе основная нагрузка будет приходиться именно на корпус.

Требования к корпусу ручки такие:

он должен быть максимально прочным, чтобы выдерживать нагрузки;
оптимальный вариант – корпус на основе качественных металлов;
если нет ручки с металлическим корпусом, выбирайте ручку на основе толстой пластмассы.

Процесс сборки выглядит следующим образом:

Разбирайте ручку до того момента, пока от неё останется только один корпус.
Нижняя часть корпуса, откуда обычно торчит стержень для письма, нужно открутить.
Вместо этой части, вставьте в корпус сверло таким способом, чтобы его рабочая часть торчала из-под нижней части, а вторая часть была вставлена в отверстие, которое есть в палочке.
Палочка вставляется в корпус одновременно со сверлом.
Чтобы конструкция дрели была целостной, её фиксируют к стенке корпуса с помощью термоклея.
Когда вы будете крутить механизм за специальные ручки, будет вращаться сверло, обеспечивая нужную работу посредством нажатия на корпус ручки.

Изготовление дрели на основе зубной щётки

Электрические зубные щётки очень удобные в применении, но непрактичны в том плане, что щетину на них сменить нельзя и после использования, это недешевое приспособление, как и простую щётку, приходится выбрасывать.

Но можно этого и не делать, используя корпус электрической щётки
для изготовления дрели своими руками.

Берём старую электрическую щётку и спиливаем на ней все до корпуса. Далее, нужно соединить вал моторчика со сверлом с помощью цангового зажима, который нужно приобрести отдельно.

При покупке цангового зажима (или патрона) обязательно выясните заранее, какой вал у моторчика в щётке в диаметре. Моторчики отличаются друг от друга по диаметру насаживаемого вала.

Цанговый зажим стоит недорого и его можно приобрести на радиорынке или же в специализированном интернет-магазине. Он включает в себя патрон и сменные свёрла
насадок с разными диаметрами, которые вставляются в патрон.

Сложнее всего в этом случае – это надеть на движок щётки цанговый зажим. Патрон рассчитан на вал от 2 мм, а у моторчика здесь он меньше. Для этого каждый шуруп для крепежа нужно предварительно обточить до придания ему конусовидной формы
, чтобы можно было подогнать минимальный диаметр крепления патрона под диаметр вала моторчика.

Конечно же, мини-дрель своими руками можно собрать не только на основе щёток или старых ручек
, но и других приспособлений, народные мастера ежедневно придумывают все новые способы их самодельной сборки. Однако рассмотренные выше варианты подойдут даже для тех, кто ни разу не сталкивался с подобным и занимается сборкой подобных приспособлений впервые в жизни.

Источник

Чтобы сделать электрическую мини-дрель нужно:

Соединить патрон с моторчиком. Сделать это, лучше всего, с помощью холодной сварки. Но работать нужно быстро и аккуратно: сварка быстро застывает и становится прочной, как железо. Переделать соединение, при неудаче, не выйдет.
Поместить патрон в баночку. Для лучшей фиксации, патрон необходимо обработать термоклеем.
Проделать во втором основании отверстие под выключатель. Лучше, если выключить будет небольшим, клавишным.

Чтобы изготовить дрель своими руками, следует изучить теорию и посмотреть обучающее видео
