Цанговый зажим для сверла своими руками

Вопрос о том, как изготовить цанговый зажим своими руками, актуален для тех, кто занимается ювелирным делом, гравировальными работами или изготовлением печатных плат и использует такую оснастку. Именно специалисты данных категорий чаще всего сталкиваются с поломкой цангового зажима, который можно заменить на новую серийную модель либо изготовить своими руками.

Существует несколько вариантов изготовления цангового патрона своими руками, каждый из которых отличается определенными нюансами. Однако по какой бы методике ни был изготовлен самодельный зажим, его цена будет выгодно отличаться от стоимости серийной модели.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра. При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью.

Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:

• цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
• проволока из стали;
• электрический паяльник;
• флюс для пайки.

Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:

• Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина. Важно, чтобы витки пружины располагались как можно ближе друг к другу.
• Готовую пружину, не снимая с болванки, тщательно пропаивают.

Одним концом такая цанга-муфта надевается на вал приводного электродвигателя, а в отверстие в ее свободном конце вставляется используемое сверло.

Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.

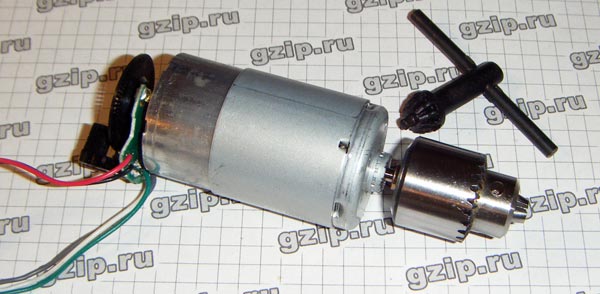

Кулачковый патрон для микродрелей как альтернатива цанговым зажимам

Чтобы не задумываться над тем, как сделать цанговый патрон или зажим своими руками, можно приобрести для оснащения своей микродрели кулачковый патрон. Такой зажим является аналогом кулачковых патронов, используемых для комплектации обычных электродрелей, и работает по схожему принципу. При вращении подвижной обоймы на корпусе такого устройства кулачки, которыми оно оснащено, сдвигаются и тем самым обеспечивают надежную фиксацию инструмента.

Для оснащения микродрели сегодня предлагается большое разнообразие недорогих кулачковых зажимов. Преимущественное большинство их моделей фиксируется на валу приводного электродвигателя при помощи резьбового отверстия на боковой стороне посадочной части, в которое вкручивается винт. Вращение обоймы кулачкового зажима в зависимости от конкретной модели может осуществляться как вручную, так и при помощи специального ключа, который обязательно присутствует в заводском комплекте данного устройства.

Приобретение кулачкового патрона – это хорошая возможность за небольшие деньги оснастить свой электроинструмент универсальным зажимным устройством, удобным в использовании и обеспечивающим надежную фиксацию рабочих насадок. Главное, на что следует обращать внимание при выборе, – это материал, из которого изготовлены основные рабочие элементы зажима. Если выбрать патрон, кулачки которого сделаны из прочной высокоуглеродистой стали, то он прослужит значительно дольше и будет обеспечивать точную фиксацию используемого инструмента.

Этот обзор может быть интересен тем, кто время от времени сталкивается с шитьём кожаных или плотных тканевых изделий. Под катом найдёте вариант простого, но эффективного держателя для крючков, а также иголок класса ХЭВИ.

Заниматься мелким ремонтом обуви и прочих подобных предметов при помощи крючков я научился уже давно. Работа с кожей мне очень нравится, поэтому недавно решил перейти на другой уровень – начал ваять кошельки, чехлы и другие приблуды. Уже заказал в Поднебесной пробойники, вощёные нитки и разметчики… Из оффлайн магазина идёт кожаная тесьма, иглы, заклёпки…

Во время поиска инструментов мне попадались на глаза интересные «машинки» для шитья кожи, в которых помимо рабочего элемента имелась также шпулька и узел для смены насадок. На одну из них есть на сайте отличный обзор, в том числе с иллюстрирующими фото по использованию. Вот он, собственно: — во всей красе.
Вот ещё видео добавлю по принципу работы:

Короче, агрегат показался очень полезным, но даже в Китае такие устройства несколько кусаюцца по цене. В общем, решил заколхозить подобное. Сразу хочу объяснить, чем именно привлекла меня такая система:
Можно установить любой крючок, просто глухую иглу — дырки колупать, иглу с ушком – чтобы шить. Кстати, ничего не мешает зажать сверло и другую оснастку с хвостом небольшого диаметра. Можно не держать несколько крючков на столе, а обзавестись только этой машинкой и собрать/изготовить необходимые насадки. Универсализм этот удобен для скитальцев – брать с собой для ремонта снаряжения.
Особенно интересна идея использования игл с ушками в передней части. Они, помимо кожи, позволяют прошивать «нервные» полотна: ткани, мех, стропы, «липучки», различные армированные листы… Обычный сапожный крюк на такое не способен, так как он, вроде бы, прокалывает, но на обратном ходу цепляет волокна материала и рвёт их. Кроме этого, игла более щадит нитку – у начинающих нить очень часто сильно повреждается во время шитья крючком.
Чтобы нитка не путалась и не мешалась, удобно держать один её конец именно на шпуле, особенно актуально это, когда нужно сделать длинный шов.

За основу конструкции взял цанговый патрон, который раньше попал в мой обзор по созданию минидрели-бормашины: Когда-то купил его примерно за 2,5 бакса. Сейчас подобные можно найти даже дешевле (в шапке ссылка на продавца, у которого патрон есть в наличии, где брал – там нету уже).
Наверное, можно с успехом использовать вот такой держатель мелких инструментов:

Патрончик этот, так понимаю, популярен, он недорог и вполне качественен.

Зажимает хвосты от 1,5 до 3 миллиметров.
Рассчитан на посадку на вал диаметром 2,3 мм.
Зажим на валу осуществляется двумя бочонками с противоположных сторон. В наборе есть 5 цанг и ключик. Вот фото устройства, правда, в кадр попали и лишние цанги.

Далее выбирал рукоятку. Сразу решил, что на неё же буду мотать нитку (так иногда делают зимние удочки). Остановился на пробках от Артёмовского шампанского и одной маленькой — водочной. А вообще, вот такие были варианты.

Срезаю с двух пробок скошенные концы, чтобы получилась большая площадь контакта.

Шилом прокалываю сквозные отверстия по оси.

Заготавливаю проволоку, которая будет несущим формообразующим каркасом и «валом» для патрона. Я нашёл в гараже достаточно прочную, и подходящую по сечению.

Собираем инструмент насухую, примеряем патрон. Чтобы его поставить, достаточно выпустить кончик в 1 сантиметр.

Если всё нормально, готовимся к склеиванию. На «заднем» конце проволоки я сделал петлю и небольшую выборку на торце пробки (её потом закрыл на клею металлической шайбочкой). Это для того, чтобы заанкерить проволоку, чтобы она не двигалась ни вперед, ни назад.

Потом, используя термоклей, на проволоке набрал рукоятку. Кстати, передняя синтетическая минипробка своим грибком формирует «мотовильце».

Параллельно сварганил ещё дополнительное наношило на одной пробке (она как раз попалась с более выраженной «талией»). И этот компактный инструмент мне понравился даже больше!!!
Была мысля покрыть ручку яхтенным лаком, но отказался – так приятнее держать, и не будет скользить.

На оба изделия наматывается около 2 метров нитки, чего хватает с головой. Испытания показали, что патрон не соскакивает с проволоки, оснастку он держит даже под хорошей нагрузкой (в частности, боялся, что иглы будут вытягиваться из цанги).

В цанги загонял разные по сечению крюки – работает всё отлично. Потом взял крупную иглу и откусил от неё половину вместе с острием, остальное поставил в патрон. Несмотря на очень гладкий стержень, игла тоже хорошо стоит на месте.
Кстати, в продаже существуют мощные фабричные иглы для подобных инструментов.

Вот так толстую кожу прошил на краю. Легко пошло, причём пробойником я только слегка намечал шаг отверстий – далее колол шилом. Без проблем, поэтому дальше не стал материал зазря перфорировать.

Потом принялся за специфическую работу. По случаю, наконец-то, сделал новый поводок/привязь для нашего двортерьера, о необходимости создания которого жена зудит уже вторую неделю.

Он задуман был из прочной полимерной стропы: на одном конце просто петля для руки, на другом – карабин на петле. Материал хоть и плетёный, но между шнурами не проколешь, приходилось давить внагляк. Шило не подвело, крючок бы оказался не у дел.

Порядок действий.
Оплавил зажигалкой концы.
Затем, сложив стропу на краях петлями необходимого размера, проклеил эти места универсальным полиуретановым клеем.
После этого сделал несколько поперечных строчек капроновой ниткой. Получилось надёжно и вполне аккуратно.

А напоследок я скажу… что патрон хороший, нормально фунциклирует на бормашинке, да ещё вон и шить помогает. Что касается использования иглы ухом вперёд, то мне понравилось. Крючком шить быстрее, но для мест, где крюк может застревать – однозначно, классное решение.

Ах да, вы спросите, где, мол электрическая часть обзора с амперами и вольтами? Дык, это… шутканул я… Изделие сугубо механическое, к планшету не подключается…

Планирую купить

+45

Добавить в избранное

Обзор понравился

+54

+114

Основное преимущество, которым от стандартной продукции отличается собранная самостоятельно мини-дрель, заключается в компактных размерах и возможности получить электрооборудование без значительных затрат средств, сил и времени. Сделать такой самодельный инструмент легко у себя дома, поскольку для этого не нужны специальные навыки или сверхсложные приспособления. Чтобы получить высокооборотистую бормашину или другие устройства для изготовления поделок, домашний мастер должен только «дружить» с и пассатижами, уметь выполнять простые техоперации.

Инструкция по изготовлению дрели

При изготовлении небольших вещей, декоративных и других изделий компактная сверлилка, гравер и подобный ручной инструмент очень удобен, поэтому остается незаменимым в домашней мастерской. С помощью такого оборудования можно сверлить и обрабатывать изделия из дерева, пластика, текстолита и других прочных материалов. Понадобится микродрель и при сверлении печатных плат.

Для изготовления сверлильного оборудования выбирают подходящий патрон и корпус подходящих размеров (пластиковая емкость). Чтобы привести во вращение рабочие поверхности, нужно подобрать электрический моторчик и блок питания, для чего можно разобрать старый фен или другую электротехнику.

Чтобы узнать, как сделать мини-дрель, достаточно прочитать следующий перечень рекомендаций:

• Предварительно нужно закрепить патрон на валу электромотора, для чего понадобятся клеящие материалы («холодная сварка»), которые обеспечивают надежность соединения металлов.
• Работать придется очень аккуратно, поскольку клеящие материалы быстро схватываются, что исключает возможность устранить ошибки и подкорректировать соединение.
• После фиксации патрона его поверхность лучше покрыть специальным термоустойчивым клеем, что обеспечит плотность и прочность соединения.
• На корпусе заранее нужно проделать отверстие под выключатель (лучше кнопочный).
• Дрель будет более функциональной с механизмом реверса, который реализуют с помощью переключателя на шесть контактов.
• При подключении к электропитанию понадобится блок питания на 12 В или батарейка (2-3 штуки) под аналогичное напряжение.

Собрав в единую конструкцию из отдельных деталей мини-дрель своими руками, можно включать питание и сделать пробное сверление.

Сборка цангового патрона

Чтобы закрепить сверла в дрели, понадобится специальная цанга или патрон в виде переходного приспособления с зажимами для сверлильного инструмента. Крепят этот мини-патрон для дрели прямо на валу электромотора. Изготовленный своими руками цанговый зажим позволяет работать со сверлами диаметром от 0,7 до 3 мм. Чем тщательней и аккуратней собран этот элемент, тем точнее будет сверловка.

Важно правильно выбрать патрон, поэтому при невозможности найти подходящий вариант лучше взяться за его самостоятельное изготовление. Для этого не нужен токарный станок, потому что достаточно всего лишь подобрать винт и закрытую гайку с резьбой М8. При сборке патрона действуют в следующем порядке:

• Просверлить 2-миллиметровое отверстие в головке винта и в гайке.
• Сделать осевые пропилы ножовкой по металлу.
• Расширить отверстия сверлом 3,5 мм.
• Обточить гайку до получения конусообразной формы.

Собрав таким образом мини-патрон для дрели своими руками, можно приступать к его установке на дрель. Если необходимо, то подбирают подобные патроны под сверла любых диаметров.

Мини-бормашина своими руками

Бормашинки используют моделисты, домашние мастера и любители изготовления мелких деталей или декоративных элементов. Наличие гибкого вала в таком устройстве позволяет работать с самыми мелкими деталями и обрабатывать поверхности сложных форм (шлифовка, полировка, порезка, нанесение узоров). Собрать такую машинку также просто, как сделать дрель с мини-патроном под сверла диаметром до 3 мм. Для этого нужно найти главный компонент — электромотор на 18 В, который можно взять в шуруповерте или блендере.

Порядок действий будет следующий:

• Разобрать блендер, сняв верхнюю крышку и накладку, открутив крепежные болты.
• Вынуть из корпуса электросхему, кабель питания и часть, которая находится над вращателем.
• Снять наконечник на валу электромотора, удалить загрязнения с корпуса и вала.
• Подобрать патрон по размеру вала (наиболее точно замерить диаметр можно штангенциркулем).
• Закрепить микросхему и механизм включения/отключения.

Собранный инструмент можно подключить с помощью кабеля в обычную розетку. В качества источника питания подойдут и аккумуляторы или обычные батарейки, которые придется периодически заменять.

Гибкий вал для дремеля или микро-дрели

Передать вращение на сменные насадки можно с помощью такого приспособления, как гибкий вал, изготовленный из прочной витой проволоки с защитным металлическим покрытием. Для самостоятельной сборки этого устройства понадобится несколько простых вещей:

• трубка из латуни или меди;
• втулки с метрической резьбой М4 (2 шт.);
• металлический вал из 5-миллиметрового электрода (резьба М5);
• переходник на резьбу 0,75;
• мини-патрон для быстрой фиксации режущего инструмента;
• металлический зажим (болт М12 с отверстием по оси);
• защитное покрытие места соединения.

Чтобы собрать гибкий вал, в трубку помещают электрод и фиксируют его втулками. На одной из втулок нужно закрепить переходник с патроном, а на другой установить зажимное устройство для соединения с гибкой частью. После всех этих операций закрепляют защиту из латуни или меди. На патроне устанавливают пластиковую ручку на хомуте, что упрощает работу с инструментом.

Динамо-машина из привода принтера

Микро-динамо можно сделать самостоятельно, если разобрать отслуживший свое принтер. Такое портативное устройство сможет преобразовывать механическое вращение в электрическую энергию, которая возникает под действием магнитной индукции в замкнутом контуре. Эта самоделка позволяет получить в домашних условиях простейший генератор постоянного тока, который пригодится для запитывания мелких электроприборов, зарядки мобильных телефонов, планшетов и другой техники. Можно использовать небольшое динамо и для светодиодного освещения, велосипедного света с подключением к однофазной цепи.

Как и бор или микродрель своими руками, динамо-машину собирают из подручных средств, которые можно найти у себя дома. Примерный комплект выглядит следующим образом:

• электродвигатель;
• ременный привод;
• нескользящая рукоятка;
• основание из древесины или другого прочного материала;
• конденсаторы емкостью 10000 мкФ (4 шт.) и диод (1 шт.);
• провода, крепежи, металлический уголок.

Единственное условие для успешной сборки динамо — выбор подходящих по размерам и полностью рабочих компонентов. Все детали, которые нужны для этого, можно найти в любом домашнем принтере. Перед сборкой динамо-машины лучше заранее сделать чертеж и получить четкое представление о расположении каждого элемента.

Сборку устройства осуществляют в следующем порядке:

• Параллельно соединить конденсаторы.
• Фазы через диод вывести на электродвигатель, а нуль присоединить к нулю мотора.
• Закрепить устройство на основании.
• Установить шестерню с рукояткой.
• Натянуть приводной ремень.

При сборке конструкции и соединении контактов нужно учитывать полярность.

Микро-мотор в домашних условиях

Компактные электромоторчики используют моделисты и любители различных мелких поделок с электроприводом. Такое устройство представляет собой самый обычный электродвигатель постоянного тока с бессколлекторной схемой. Для изготовления этого прибора подойдет виброплощадка от мобильника, а в качестве вала можно выбрать тонкое сверло (до 0,29 мм), на которое в два слоя наматывают медную проволоку.

Порядок изготовления электромотора следующий:

• Покрыть обмотку эпоксидкой.
• Зафиксировать электромагнит.
• На электромагните закрепить фторопластовые втулки.
• Установить всю конструкцию под обмоткой.

Для полной готовности нужно смонтировать вентили и выполнить подключение с помощью пятивходного микрочипа.

Описание того, что можно сделать из дрели или старого принтера, поможет собрать в домашних условиях довольно сложные приборы, которые нужны мастерам, моделистам и просто любителям поделок. Зная, как сделать цанговый зажим своими руками или изготовить электромотор, можно значительно сэкономить, потому что все эти изделия делаются из отслуживших свой срок устройств и деталей. Все затраты сводятся только к выделенному на сборку времени.

1. Устройство и разновидности
2. Плюсы и минусы
3. Самостоятельное изготовление

Цанговый патрон – это зажимное устройство для крепления заготовок и деталей с гладкой поверхностью хвостовика. Зажим предназначен для станков всех типов, в том числе с числовым программным управлением (ЧПУ). Основной элемент детали – втулка с продольными надрезами, между которыми расположены фиксирующие лепестки. Они надежно удерживают заготовку при сжатии. Патроны продаются с комплектом цанг наиболее ходовых диаметров.

Устройство, разновидности

Цанговая зажимная оснастка для фрезерного станка включает в свою конструкцию три основных элемента:

• корпус;
• цанга или сменная втулка;
• зажимная гайка.

Продольные осевые прорезы на втулке формируют подвижные лепестки. Их количество зависит от диаметра детали. Элементы соединены между собой контргайкой, передающей давление на образовавшийся лепестками конус – устройство стягивается радиальным усилием. На рынке строительного оборудования существуют сменные цанги, при помощи которых закрепляется цилиндрический инструмент
. Есть заготовки в форме многогранника. Цанговый зажим устанавливается на вал станка, после этого мастер выполняет фрезерование, заточку или правку деталей.

В зависимости от функции, цанги делятся на три вида:

1. Подающая. Втулка, изготовленная из закаленной стали, снабжена тремя неполными надрезами с пружинящими лепестками, направленными к центру патрона. Диаметр отверстия подобного зажима подбирается с условием: обрабатываемая деталь должна быть плотно зафиксирована в неподвижном положении, ведь в таком деле важен каждый миллиметр. Подающая цанга комплектуется сменными вкладышами разного диаметра
   . Тогда можно работать с разнокалиберными заготовками любой конфигурации.
2. Зажимная. Отличается от предыдущего образца тем, что имеет сквозное технологическое отверстие с двумя посадочными местами вдоль оси втулки. Во время обработки заготовка плотно зажата в цанге без риска выпадения. Если мастер планирует обрабатывать квадратные детали, ему понадобится зажим с четырьмя прорезями, а для круглых и многогранных – патрон с тремя разрезами. Набор из цанг под любую заготовку обеспечит обработку деталей любых форм
   . Преимущество такого инструмента – низкое радиальное биение.
3. Разъемная (разжимная) закрепляет детали небольшого диаметра. В конструкции разжимной цанги есть пружины для разведения лепестков.

Каждая цанга предназначена только для одного диаметра, поэтому они подходят для работы с длинными металлическими прутьями, установленными на фрезер.

Благодаря высокой точности крепежа, к цанге можно присоединять метчики, токарную фрезу или сменные наконечники для завинчивания гаек.

Патрон незаменим, если нужно закрепить сверло в ручном перфораторе или сверлильно-присадочном станке. Зажим имеет отполированную внутреннюю поверхность, в момент фиксации исключается деформирование обрабатываемой заготовки.

Кроме станочного оборудования, цанги используют для закрепления сменных деталей на ручном инструменте. Наравне со стандартными приспособлениями, существуют их аналоги для установки на мини-дрели . В столярных мастерских можно встретить механический инструмент с цангами, соединяющими рабочую часть с рукояткой. Миниатюрный патрон позволяет при необходимости производить смену стержней напильников или отверток
. Этот принцип заложен в изготовлении механических карандашей со сменными графитовыми стержнями. Нажав кнопку, пользователь выдвигает маленькую цангу, лепестки разжимаются, и стержень выдвигается на заданную длину.

Плюсы и минусы

Среди плюсов устройства отмечают:

• простоту фиксации заготовки и такой же легкий ее демонтаж;
• возможность закрепления миниатюрных заготовок;
• долгий срок службы, который зависит от материала (закаленная или цементирующая сталь);
• отсутствие прокручивания заготовки за счет большой площади контакта;
• нулевые показатели радиального биения, обеспеченные хорошей центровкой детали во втулке. Таким образом удается добиться высокой точности процесса.
• Универсальность дает возможность использовать цанговое крепление на всех типах станков.

Единственный недостаток цанги – каждый отдельный образец фиксирует деталь одного диаметра
. К примеру, цанга на 12 мм подойдет только для сверла такого же размера. Решить эту проблему можно путем приобретения комплекта сменных зажимов для их подбора под заготовки всех диаметров и конфигураций. Существует переходная цилиндрическая втулка, которая устанавливается в патрон нужного размера, и уже в нее вставляется заготовка. Зажимная гайка фиксирует цангу, а та зажимает переходную втулку с деталью. Самозажимный патрон с комплектом сменных зажимов или переходных втулок гарантирует качественную и безопасную работу на любом станке.

Самостоятельное изготовление

При использовании зажимного патрона не обойтись без фрезерного станка : придется вытачивать корпус, цангу и зажимную контргайку. В качестве материала лучше всего брать заготовки из стали 50 ХФГА. Корпус мастерят из стальной болванки нужного размера, в центре которой делают отверстие с внутренней резьбой для установки на шпиндель станка
. Корпус устанавливается на токарный вал для обточки внутренней полости под цангу и формирования наружной резьбы под зажимную гайку.

Контргайку изготавливают из подходящей болванки, в которой сверлят сквозное отверстие, растачивают его и делают резьбу такого же диаметра, что и на корпусе. Заготовку под цангу обтачивают, просверливают отверстие, затем делают конус и выполняют по нему разрезы. Чтобы деталь отвечала требованиям качества, ее внутренние поверхности тщательно отполировываются
. Для продления срока службы самоделки металлические части закаливают. Неплохо себя зарекомендовали латунные или бронзовые цанги, однако цена исходного материала выше.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

• сверло;
• болванка;
• стальная проволока;
• флюс для пайки;
• пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Следует помнить, что диаметр сверла должен совпадать с диаметров вала двигателя, который и будет вращать сверло в дальнейшем.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Подобный кулачок будет накручиваться на резьбовое соединение вала вращающего устройства. Чем сильнее будет закручен кулачок, тем прочнее он сжимает размешённое в нём сверло.

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

В общем нужен был цанговый патрон на отличный высокооборотистый авиа двигатель, с электромагнитный тормозом.
Фланец у него, также очень удобный, для создания шпинделя, на небольшой ЧПУ станочек для электронщика. Ну и вес 0.5 кг.

В оффлайн покупать, тяжело найти по нужному диаметру, чтобы был качественный, ну и цена приемлимая. Помню давно брал, где то 500 руб, на радиорынке. Сейчас наверное в 2 раза дороже будет.

Заказал у китайца, сразу несколько штук. Шло без трека, очень долго, хотел уже спор открывать. Но все же пришло за более чем 3 месяца.
Качество меня порадовало. Стоило ждать.

Да и цена отличная. Сейчас у китайца дешевле даже, чем когда я брал.

По отдельности, патрончик идет во в таком пакетике.

Ну и разные виды его на фото.

Смотрим фото

В общем как обещал, методика как рассверлить и чтобы не било. На видео не от меня.
Ну и бонусное фото от меня.

Вот здесь
и здесь
есть подробней по самому цанговому патрону дополнительно.

На вопросы буду отвечать, в самом обзоре. Больше не доставлю удовольствия, любителям минусовать в коментах.

Ваши вопросы.

1. Купить, ищем на радиорынках и в инет.
2. Написано что автоматом вставится, так что ждем. Ссылку дал.
3. Дублирую ссылку 111,93 руб. / шт.
4. Имя двигателя такое Д-12ТФ 2 серия
5. Это сленг. Не только у вас он есть.
6. Мужики, если вы белиберду пишите, как теоретик, а не практик, я не отвечаю. Только собственный опыт, что проверенно.

===================================================================
Опишу свою методику рассверливания нужного диаметра.

Мне нужно отверстия на 4 мм. В идеале бы, конечно, пройтись разверткой на 4 мм. Как назло не смог найти, вроде где то была.

В общем берем сверла нескольких ступеней диаметра, на ваш выбор, 2.8, 3, 3.5, 3.8, 4.

Зажимаем в тисках ровный брусок. Можно ДСП.
В нем перечисленными выше диаметрами, насверливаем отверстия, в ряд.

Затем устанавливаем тело патрончика, с выкрученными крепежными винтиками в патрон сверлильного…
Сверла переворачиваем вверх режущей частью, придерживаем за хвостовик пассатижами или ещё чем и опускаем потихоньку патрон сверлильного с зажатой цангой задней частью её. То есть рассверливаем непосредственно.

Этот обзор может быть интересен тем, кто время от времени сталкивается с шитьём кожаных или плотных тканевых изделий. Под катом найдёте вариант простого, но эффективного держателя для крючков, а также иголок класса ХЭВИ.

Заниматься мелким ремонтом обуви и прочих подобных предметов при помощи крючков я научился уже давно. Работа с кожей мне очень нравится, поэтому недавно решил перейти на другой уровень – начал ваять кошельки, чехлы и другие приблуды. Уже заказал в Поднебесной пробойники, вощёные нитки и разметчики… Из оффлайн магазина идёт кожаная тесьма, иглы, заклёпки…

Во время поиска инструментов мне попадались на глаза интересные «машинки» для шитья кожи, в которых помимо рабочего элемента имелась также шпулька и узел для смены насадок. На одну из них есть на сайте отличный обзор, в том числе с иллюстрирующими фото по использованию. Вот он, собственно: — во всей красе.
Вот ещё видео добавлю по принципу работы:

Короче, агрегат показался очень полезным, но даже в Китае такие устройства несколько кусаюцца по цене. В общем, решил заколхозить подобное. Сразу хочу объяснить, чем именно привлекла меня такая система:
Можно установить любой крючок, просто глухую иглу — дырки колупать, иглу с ушком – чтобы шить. Кстати, ничего не мешает зажать сверло и другую оснастку с хвостом небольшого диаметра. Можно не держать несколько крючков на столе, а обзавестись только этой машинкой и собрать/изготовить необходимые насадки. Универсализм этот удобен для скитальцев – брать с собой для ремонта снаряжения.
Особенно интересна идея использования игл с ушками в передней части. Они, помимо кожи, позволяют прошивать «нервные» полотна: ткани, мех, стропы, «липучки», различные армированные листы… Обычный сапожный крюк на такое не способен, так как он, вроде бы, прокалывает, но на обратном ходу цепляет волокна материала и рвёт их. Кроме этого, игла более щадит нитку – у начинающих нить очень часто сильно повреждается во время шитья крючком.
Чтобы нитка не путалась и не мешалась, удобно держать один её конец именно на шпуле, особенно актуально это, когда нужно сделать длинный шов.

За основу конструкции взял цанговый патрон, который раньше попал в мой обзор по созданию минидрели-бормашины: Когда-то купил его примерно за 2,5 бакса. Сейчас подобные можно найти даже дешевле (в шапке ссылка на продавца, у которого патрон есть в наличии, где брал – там нету уже).
Наверное, можно с успехом использовать вот такой держатель мелких инструментов:

Патрончик этот, так понимаю, популярен, он недорог и вполне качественен.

Зажимает хвосты от 1,5 до 3 миллиметров.
Рассчитан на посадку на вал диаметром 2,3 мм.
Зажим на валу осуществляется двумя бочонками с противоположных сторон. В наборе есть 5 цанг и ключик. Вот фото устройства, правда, в кадр попали и лишние цанги.

Далее выбирал рукоятку. Сразу решил, что на неё же буду мотать нитку (так иногда делают зимние удочки). Остановился на пробках от Артёмовского шампанского и одной маленькой — водочной. А вообще, вот такие были варианты.

Срезаю с двух пробок скошенные концы, чтобы получилась большая площадь контакта.

Шилом прокалываю сквозные отверстия по оси.

Заготавливаю проволоку, которая будет несущим формообразующим каркасом и «валом» для патрона. Я нашёл в гараже достаточно прочную, и подходящую по сечению.

Собираем инструмент насухую, примеряем патрон. Чтобы его поставить, достаточно выпустить кончик в 1 сантиметр.

Если всё нормально, готовимся к склеиванию. На «заднем» конце проволоки я сделал петлю и небольшую выборку на торце пробки (её потом закрыл на клею металлической шайбочкой). Это для того, чтобы заанкерить проволоку, чтобы она не двигалась ни вперед, ни назад.

Потом, используя термоклей, на проволоке набрал рукоятку. Кстати, передняя синтетическая минипробка своим грибком формирует «мотовильце».

Параллельно сварганил ещё дополнительное наношило на одной пробке (она как раз попалась с более выраженной «талией»). И этот компактный инструмент мне понравился даже больше!!!
Была мысля покрыть ручку яхтенным лаком, но отказался – так приятнее держать, и не будет скользить.

На оба изделия наматывается около 2 метров нитки, чего хватает с головой. Испытания показали, что патрон не соскакивает с проволоки, оснастку он держит даже под хорошей нагрузкой (в частности, боялся, что иглы будут вытягиваться из цанги).

В цанги загонял разные по сечению крюки – работает всё отлично. Потом взял крупную иглу и откусил от неё половину вместе с острием, остальное поставил в патрон. Несмотря на очень гладкий стержень, игла тоже хорошо стоит на месте.
Кстати, в продаже существуют мощные фабричные иглы для подобных инструментов.

Вот так толстую кожу прошил на краю. Легко пошло, причём пробойником я только слегка намечал шаг отверстий – далее колол шилом. Без проблем, поэтому дальше не стал материал зазря перфорировать.

Потом принялся за специфическую работу. По случаю, наконец-то, сделал новый поводок/привязь для нашего двортерьера, о необходимости создания которого жена зудит уже вторую неделю.

Он задуман был из прочной полимерной стропы: на одном конце просто петля для руки, на другом – карабин на петле. Материал хоть и плетёный, но между шнурами не проколешь, приходилось давить внагляк. Шило не подвело, крючок бы оказался не у дел.

Порядок действий.
Оплавил зажигалкой концы.
Затем, сложив стропу на краях петлями необходимого размера, проклеил эти места универсальным полиуретановым клеем.
После этого сделал несколько поперечных строчек капроновой ниткой. Получилось надёжно и вполне аккуратно.

А напоследок я скажу… что патрон хороший, нормально фунциклирует на бормашинке, да ещё вон и шить помогает. Что касается использования иглы ухом вперёд, то мне понравилось. Крючком шить быстрее, но для мест, где крюк может застревать – однозначно, классное решение.

Ах да, вы спросите, где, мол электрическая часть обзора с амперами и вольтами? Дык, это… шутканул я… Изделие сугубо механическое, к планшету не подключается…

Планирую купить

+45

Добавить в избранное

Обзор понравился

+54

+114

Всем известно, что дрель в хозяйстве — очень полезный и универсальный инструмент. При наличии дома дрели можно повесить на стену картину, поправить мебель, починить ряд нужных предметов. А что делать, если дрели дома нет, а постоянно просить у соседей уже как-то неудобно?

Можно купить её в магазине, но приспособление это весьма недешевое. А можно собрать мини-дрель своими руками на основе подручных материалов, которые есть практически в каждом доме. Как это сделать, мы и расскажем в этом материале, представив к вашему вниманию несколько простых способов сборки мини-дрели своими руками в домашних условиях.

Мини-дрель из электрического патрона

Первый вариант сборки этого приспособления своими руками базируется на использовании электрического патрона
. который можно приобрести отдельно, или же достать из лампочки. Если его покупать, то стоит он очень недорого, но при этом стоимость эта будет оправдана.

Также для сборки мини-дрели своими руками из патрона вам потребуются такие вещи:

• моторчик;
• баночка от мыльных пузырей;
• нож строительный;
• изолента;
• термоклей;
• лампа паяльная;
• выключатель бытовой.

Корпус и сердцевина мини-дрели

Работу нужно начинать с подготовки корпуса мини-дрели, которым будет служить банка от мыльных пузырей
. Это делается так:

• Приготовьте крышку от банки. С этой целью нагреваем паяльник и с его помощью в крышечке баночки делаем небольшое отверстие.
• Диаметр этого отверстия должен немного превышать диаметр сверлового основания.
• Дно баночки нужно полностью вырезать.

Приступаем к работе с сердцевиной:

1. Соединяем патрон с моторчиком. Чаще всего моторчики берут от уже использованных разных инструментов.
2. Перед процессом скрепления моторчик нужно целиком обезжирить с помощью ацетона.
3. Патрон тоже можно обезжирить, но поливать его, как моторчик, ацетоном не нужно. Будет достаточно обычной протирки.

Способ скрепления происходит посредством холодной сварки
. Если этот способ вам не подходит, можно использовать и горячий клей. Помните, что чем сложнее ваша будущая мини-дрель, то тем серьёзнее потребуются материалы для её сборки своими руками.

Во время посадки на сварку или клей работать нужно предельно аккуратно, чтобы все получилось максимально ровным. Переделать работу потом уже не выйдет, учтите этот момент.

Также нужно учитывать следующее:

• на месте крепления на патроне есть отверстие, которое нужно перед соединением деталей замазать;
• замазка осуществляется с помощью простого пластилина;
• пластилином нужно заполнять только отверстия, сверху на патрона его оставаться не должно.

Процесс изготовления

Когда вы подготовили корпус и сердцевину, можно приступать к непосредственно сборке дрели своими руками:

Готовая мини-дрель хороша тем, что она может работать как на батарейках, так и от электрического питания. Мы рассмотрели вариант сборки универсальной модели
.

Естественно, что не имея навыков работы с электричеством, собрать такую дрель своими руками будет крайне непросто. Ниже предлагаем вам рассмотреть варианты сборки более простых дрелей для мелких бытовых нужд.

Как собрать своими руками дрель на основе корпуса ручки

Один из вариантов простейшей дрели – это самодельное приспособление на основе обычной шариковой ручки.

Для её изготовления вам потребуются такие материалы: шариковая ручка-автомат
; сверло с требуемым диаметром; термоклей; прочная палочка с ручками на конце, с помощью которых её можно вращать.

Особое внимание уделяйте выбору ручки для изготовления будущей дрели, а конкретно, её корпусу, поскольку при работе основная нагрузка будет приходиться именно на корпус.

Требования к корпусу ручки такие:

• он должен быть максимально прочным, чтобы выдерживать нагрузки;
• оптимальный вариант – корпус на основе качественных металлов;
• если нет ручки с металлическим корпусом, выбирайте ручку на основе толстой пластмассы.

Процесс сборки выглядит следующим образом:

• Разбирайте ручку до того момента, пока от неё останется только один корпус.
• Нижняя часть корпуса, откуда обычно торчит стержень для письма, нужно открутить.
• Вместо этой части, вставьте в корпус сверло таким способом, чтобы его рабочая часть торчала из-под нижней части, а вторая часть была вставлена в отверстие, которое есть в палочке.
• Палочка вставляется в корпус одновременно со сверлом.
• Чтобы конструкция дрели была целостной, её фиксируют к стенке корпуса с помощью термоклея.
• Когда вы будете крутить механизм за специальные ручки, будет вращаться сверло, обеспечивая нужную работу посредством нажатия на корпус ручки.

Изготовление дрели на основе зубной щётки

Электрические зубные щётки очень удобные в применении, но непрактичны в том плане, что щетину на них сменить нельзя и после использования, это недешевое приспособление, как и простую щётку, приходится выбрасывать.

Но можно этого и не делать, используя корпус электрической щётки
для изготовления дрели своими руками.

Берём старую электрическую щётку и спиливаем на ней все до корпуса. Далее, нужно соединить вал моторчика со сверлом с помощью цангового зажима, который нужно приобрести отдельно.

При покупке цангового зажима (или патрона) обязательно выясните заранее, какой вал у моторчика в щётке в диаметре. Моторчики отличаются друг от друга по диаметру насаживаемого вала.

Цанговый зажим стоит недорого и его можно приобрести на радиорынке или же в специализированном интернет-магазине. Он включает в себя патрон и сменные свёрла
насадок с разными диаметрами, которые вставляются в патрон.

Сложнее всего в этом случае – это надеть на движок щётки цанговый зажим. Патрон рассчитан на вал от 2 мм, а у моторчика здесь он меньше. Для этого каждый шуруп для крепежа нужно предварительно обточить до придания ему конусовидной формы
. чтобы можно было подогнать минимальный диаметр крепления патрона под диаметр вала моторчика.

Конечно же, мини-дрель своими руками можно собрать не только на основе щёток или старых ручек
. но и других приспособлений, народные мастера ежедневно придумывают все новые способы их самодельной сборки. Однако рассмотренные выше варианты подойдут даже для тех, кто ни разу не сталкивался с подобным и занимается сборкой подобных приспособлений впервые в жизни.

Чем плохи цанговые патроны, изготовленные из латуни, которыми многие радиолюбители сверлят печатные платы? Конечно же, биениями. Этот корень зла имеет два ответвления: биения на валу и биения цанги. Первое обусловлено плохой точностью центровки самого патрончика, второе — кривым пропилом под свёрла. С этим, конечно, можно мириться, пока не надоест.

Друзья радиолюбителей, китайцы, предлагают на Aliexpress весьма хорошие вещи. Например — патрон для мини-дрели. Отличие его от цанговых состоит в том, что он — не цанговый. Выполненный из стали, он устроен так, как патроны на обычных дрелях. И да, к нему прилагается ключ.

Производитель пишет, что патрон может зажимать свёрла от 0,3 до 4 мм и садится на ось диаметром 3,17мм. Как так? Ответ прост. На ось моторчика насаживается латунный конус. Садится он, понятно, при помощи нагрева: нагрел, установил, поколотил — готово. Сам патрон садится на этот конус, также не без помощи молотка. Никаких тебе регулировок центровки болтами, всё строго соосно, зажимай свёрла и сверли печатные платы.

«Где же найти моторчик с валом 3,17мм?» — спросишь ты? Оказывается, это — один из стандартных диаметров «ихних омериканских» валов, 1/8 дюйма. Найти такой можно в любой оргтехнике — принтеры, сканеры, ксероксы, купюросчитатели.

Присылают патрон в промасленном виде, при этом он положен в пакетик. Ключ — также промаслен и также находится в пакетике. Весь этот комплект находится в пластиковом контейнере, что, конечно же, внушает. Качество исполнения — отменное. Конус после нагрева легко садится на ось, патрон на конус — тоже. Без молотка не обойтись, да. При вращении биения отсутствуют — разве что, сверло кривое. Маленький ключик для работы с патроном вызывает умиление и радость за китайских токарей. Стоит это чудо 250 . Бери и сверли. Разница с цанговым патрончиком чувствуется сразу же. К тому же, нет необходимости менять эти самые цанги под разные свёрла.

Для моторчиков с более толстыми валами есть другой конусный переходник.

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

На изготовление подобного держателя для сверл малого диаметра, заменяющего микропатрон, уйдет не более 15 мин. Несмотря на простоту, он надежно фиксирует инструменты, и главное, обеспечивает полное отсутствие биений на любых оборотах.

Материал единственного элемента сверхпростого «патрона» — пластик (оргстекло, эбонит, текстолит).

В цилиндрической заготовке с торца сверлят отверстие диаметром на 0,5 мм меньшим, чем вал выбранного в качестве привода микродрели электромоторчика. Затем сверлом точного размера, зажатым в тисочках, как бы развертывают канал.

Рис. 1. Мини патрон для дрели из 1 детали: (1,2,3- последовательность выполнения операций, 4 — переходник с конусом Морзе для патрона.)

Насадив заготовку на вал мотора, подают на него напряжение (все дальнейшие работы ведутся при включенном электродвигателе) и с помощью скальпеля и надфилей обтачивают деталь снаружи. После оформления центрирующего углубления сверлят отверстие под хвостовик инструмента. При неподвижном сверле и вращающейся заготовке соосность обоих каналов идеальная.

В готовом держателе инструмент монтируется на клею. Полезно каждое из мелких сверл снабдить собственным «патроном». Нетрудно выточить и переходник с конусом Морзе под патрон № 1а.

А. Мариевич, г. Воронеж

Мини-дрель — незаменимый инструмент при работе с печатными платами. В магазине широкий ассортимент этих приборов, но их несложно сделать и самому, ведь все необходимое для этого найдется в любом доме. Вам потребуется:

1. Моторчик от автомагнитолы (подойдет от фена или детской игрушки);
2. Патрон или цанга (зажим для сверл);
3. Блок питания или батарейка;
4. Корпус из пластика или металла;
5. Термоклей или холодная сварка;
6. Сверло;
7. Провода.

Сборка мини-дрели + (Видео)

В первую очередь необходимо закрепить на вал моторчика патрон или цангу. Для этого перед покупкой цанги измерьте вал мотора, они бывают двух размеров — 1,5 и 2,3 мм, и покупайте соответствующую деталь. Во избежание лишней вибрации закрепите патрон термоклеем. При использовании холодной сварки работы проводите очень быстро, она застывает почти мгновенно.

В приготовленном корпусе (например, пластиковый цилиндр с крышечкой) срежьте дно, сюда нужно будет вставить моторчик. В крышечке сделайте отверстия для вывода проводов. Если это корпус от фонаря, то это идеальный вариант с готовыми точками вывода.

Когда Вы поместили мотор с патроном в корпус, проверьте, плотно ли он там сидит, ведь при работе малейшая вибрация будет отражаться на качестве. В случае необходимости посадите на клей или холодную сварку.

Выведенные провода припаяйте к блоку питания или батарейке, обязательно изолируйте точки соединений. Для удобства в работе в один из проводов можно впаять кнопку для выключения. С этой стороны корпус от фонаря имеет еще одно преимущество — здесь имеется готовое отверстие для кнопки.

Если сверло крутится не в ту сторону, поменяйте полярность проводов. В случае сильной вибрации проверьте крепость крепления цанги или патрона.

Механическая мини-дрель + (Видео)

Если Вы вдобавок к электронике увлекаетесь еще и рыбалкой, то в Вашем доме наверняка найдется
старая удочка с безынерционной катушкой. Она-то и послужит основанием для механической мини-дрели.

Вначале снимите шпулю с катушки, она крепится винтом на валу. Далее измерьте длину вала и сравните ее с длиной отверстия патрона. Если вал длиннее, обрежьте его в соответствии с размерами отверстия патрона. Посадите патрон (или цангу) на вал при помощи термоклея или холодной сварки.

Для удобства работы осталось переделать ручку катушки, она достаточно длинная и будет мешать быстроте сверления. Отпилите часть длинного колена ручки, а непосредственно ручку закрепите на оставшийся отрезок. Крепится она достаточно легко расклепанным металлическим штифтом.

Ваша механическая дрель готова к работе.

Еще одна модификация мини-дрели

Рассмотрим версию создания мини-дрели своими руками с использованием в качестве корпуса емкости от антиперспиранта. Для начала подберите подходящий по размеру моторчик, кассетный от магнитофона — самый лучший вариант.

В корпусе прорежьте отверстие для кнопки (в качестве кнопки используйте переключатель от старой переноски), срежьте дно и сделайте в крышке подходящий по размеру выход для патрона или цанги.

Вставьте в корпус моторчик с закрепленным патроном проводами к отрезанному дну. Если Вы подобрали размеры моторчика под размеры корпуса, клей не понадобится. Оденьте и закрутите крышку.

Осталось подсоединить кнопку и блок питания. После того, как все цепи замкнуты, закрепите кнопку в проделанном отверстии.

Подручные материалы для мини-дрели своими руками

Существует множество альтернативных вариантов применения Ваших изобретательских способностей для создания мини дрели своими руками. Основаниями для создания таких инструментов могут служить:

• Дисковод от DVD;
• Моторчик от старой электробритвы;
• Зубная электрическая щетка;
• Рукоятка клеящего пистолета с подходящим моторчиком;
• Нерабочий шуруповерт;
• Мотор стиральной машины;
• Старый фен;
• Пластиковая труба.

Все эти вроде бы уже ненужные мелочи могут сослужить хорошую службу и стать главной деталью для создания необходимого инструмента.

Важно!
При работе с самодельной мини-дрелью старайтесь держать сверло перпендикулярно рабочей поверхности. Это убережет сверло от поломки и продлит жизнь Вашему прибору.

Как сделать патрон для мини-дрели + (Видео)

Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.

Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.

В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.

Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.

(1
оценок, среднее: 5,00
из 5)

Основное назначение мини-дрели — сверление печатных плат, пластика, дерева и некоторых других нетвердых материалов.
Компактность и эффективность позволили этому инструменту стать одним из основных помощников для домашнего мастера. Причем совсем необязательно покупать готовый инструмент – самодельная мини дрель ничуть не хуже справляется со своими обязанностями, чем ее заводской аналог.

Из чего можно сделать

Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов.
Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели
можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку
. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта
. в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки.
Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру
к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

1. Устройство и разновидности
2. Плюсы и минусы
3. Самостоятельное изготовление

Цанговый патрон – это зажимное устройство для крепления заготовок и деталей с гладкой поверхностью хвостовика. Зажим предназначен для станков всех типов, в том числе с числовым программным управлением (ЧПУ). Основной элемент детали – втулка с продольными надрезами, между которыми расположены фиксирующие лепестки. Они надежно удерживают заготовку при сжатии. Патроны продаются с комплектом цанг наиболее ходовых диаметров.

Устройство, разновидности

Цанговая зажимная оснастка для фрезерного станка включает в свою конструкцию три основных элемента:

• корпус;
• цанга или сменная втулка;
• зажимная гайка.

Продольные осевые прорезы на втулке формируют подвижные лепестки. Их количество зависит от диаметра детали. Элементы соединены между собой контргайкой, передающей давление на образовавшийся лепестками конус – устройство стягивается радиальным усилием. На рынке строительного оборудования существуют сменные цанги, при помощи которых закрепляется цилиндрический инструмент
. Есть заготовки в форме многогранника. Цанговый зажим устанавливается на вал станка, после этого мастер выполняет фрезерование, заточку или правку деталей.

В зависимости от функции, цанги делятся на три вида:

1. Подающая. Втулка, изготовленная из закаленной стали, снабжена тремя неполными надрезами с пружинящими лепестками, направленными к центру патрона. Диаметр отверстия подобного зажима подбирается с условием: обрабатываемая деталь должна быть плотно зафиксирована в неподвижном положении, ведь в таком деле важен каждый миллиметр. Подающая цанга комплектуется сменными вкладышами разного диаметра
   . Тогда можно работать с разнокалиберными заготовками любой конфигурации.
2. Зажимная. Отличается от предыдущего образца тем, что имеет сквозное технологическое отверстие с двумя посадочными местами вдоль оси втулки. Во время обработки заготовка плотно зажата в цанге без риска выпадения. Если мастер планирует обрабатывать квадратные детали, ему понадобится зажим с четырьмя прорезями, а для круглых и многогранных – патрон с тремя разрезами. Набор из цанг под любую заготовку обеспечит обработку деталей любых форм
   . Преимущество такого инструмента – низкое радиальное биение.
3. Разъемная (разжимная) закрепляет детали небольшого диаметра. В конструкции разжимной цанги есть пружины для разведения лепестков.

Каждая цанга предназначена только для одного диаметра, поэтому они подходят для работы с длинными металлическими прутьями, установленными на фрезер.

Благодаря высокой точности крепежа, к цанге можно присоединять метчики, токарную фрезу или сменные наконечники для завинчивания гаек.

Патрон незаменим, если нужно закрепить сверло в ручном перфораторе или сверлильно-присадочном станке. Зажим имеет отполированную внутреннюю поверхность, в момент фиксации исключается деформирование обрабатываемой заготовки.

Кроме станочного оборудования, цанги используют для закрепления сменных деталей на ручном инструменте. Наравне со стандартными приспособлениями, существуют их аналоги для установки на мини-дрели . В столярных мастерских можно встретить механический инструмент с цангами, соединяющими рабочую часть с рукояткой. Миниатюрный патрон позволяет при необходимости производить смену стержней напильников или отверток
. Этот принцип заложен в изготовлении механических карандашей со сменными графитовыми стержнями. Нажав кнопку, пользователь выдвигает маленькую цангу, лепестки разжимаются, и стержень выдвигается на заданную длину.

Плюсы и минусы

Среди плюсов устройства отмечают:

• простоту фиксации заготовки и такой же легкий ее демонтаж;
• возможность закрепления миниатюрных заготовок;
• долгий срок службы, который зависит от материала (закаленная или цементирующая сталь);
• отсутствие прокручивания заготовки за счет большой площади контакта;
• нулевые показатели радиального биения, обеспеченные хорошей центровкой детали во втулке. Таким образом удается добиться высокой точности процесса.
• Универсальность дает возможность использовать цанговое крепление на всех типах станков.

Единственный недостаток цанги – каждый отдельный образец фиксирует деталь одного диаметра
. К примеру, цанга на 12 мм подойдет только для сверла такого же размера. Решить эту проблему можно путем приобретения комплекта сменных зажимов для их подбора под заготовки всех диаметров и конфигураций. Существует переходная цилиндрическая втулка, которая устанавливается в патрон нужного размера, и уже в нее вставляется заготовка. Зажимная гайка фиксирует цангу, а та зажимает переходную втулку с деталью. Самозажимный патрон с комплектом сменных зажимов или переходных втулок гарантирует качественную и безопасную работу на любом станке.

Самостоятельное изготовление

При использовании зажимного патрона не обойтись без фрезерного станка : придется вытачивать корпус, цангу и зажимную контргайку. В качестве материала лучше всего брать заготовки из стали 50 ХФГА. Корпус мастерят из стальной болванки нужного размера, в центре которой делают отверстие с внутренней резьбой для установки на шпиндель станка
. Корпус устанавливается на токарный вал для обточки внутренней полости под цангу и формирования наружной резьбы под зажимную гайку.

Контргайку изготавливают из подходящей болванки, в которой сверлят сквозное отверстие, растачивают его и делают резьбу такого же диаметра, что и на корпусе. Заготовку под цангу обтачивают, просверливают отверстие, затем делают конус и выполняют по нему разрезы. Чтобы деталь отвечала требованиям качества, ее внутренние поверхности тщательно отполировываются
. Для продления срока службы самоделки металлические части закаливают. Неплохо себя зарекомендовали латунные или бронзовые цанги, однако цена исходного материала выше.

В общем нужен был цанговый патрон на отличный высокооборотистый авиа двигатель, с электромагнитный тормозом.
Фланец у него, также очень удобный, для создания шпинделя, на небольшой ЧПУ станочек для электронщика. Ну и вес 0.5 кг.

В оффлайн покупать, тяжело найти по нужному диаметру, чтобы был качественный, ну и цена приемлимая. Помню давно брал, где то 500 руб, на радиорынке. Сейчас наверное в 2 раза дороже будет.

Заказал у китайца, сразу несколько штук. Шло без трека, очень долго, хотел уже спор открывать. Но все же пришло за более чем 3 месяца.
Качество меня порадовало. Стоило ждать.

Да и цена отличная. Сейчас у китайца дешевле даже, чем когда я брал.

По отдельности, патрончик идет во в таком пакетике.

Ну и разные виды его на фото.

Смотрим фото

В общем как обещал, методика как рассверлить и чтобы не било. На видео не от меня.
Ну и бонусное фото от меня.

Вот здесь
и здесь
есть подробней по самому цанговому патрону дополнительно.

На вопросы буду отвечать, в самом обзоре. Больше не доставлю удовольствия, любителям минусовать в коментах.

Ваши вопросы.

1. Купить, ищем на радиорынках и в инет.
2. Написано что автоматом вставится, так что ждем. Ссылку дал.
3. Дублирую ссылку 111,93 руб. / шт.
4. Имя двигателя такое Д-12ТФ 2 серия
5. Это сленг. Не только у вас он есть.
6. Мужики, если вы белиберду пишите, как теоретик, а не практик, я не отвечаю. Только собственный опыт, что проверенно.

===================================================================
Опишу свою методику рассверливания нужного диаметра.

Мне нужно отверстия на 4 мм. В идеале бы, конечно, пройтись разверткой на 4 мм. Как назло не смог найти, вроде где то была.

В общем берем сверла нескольких ступеней диаметра, на ваш выбор, 2.8, 3, 3.5, 3.8, 4.

Зажимаем в тисках ровный брусок. Можно ДСП.
В нем перечисленными выше диаметрами, насверливаем отверстия, в ряд.

Затем устанавливаем тело патрончика, с выкрученными крепежными винтиками в патрон сверлильного…
Сверла переворачиваем вверх режущей частью, придерживаем за хвостовик пассатижами или ещё чем и опускаем потихоньку патрон сверлильного с зажатой цангой задней частью её. То есть рассверливаем непосредственно.

Совершенно случайно обратил внимание на то, что длина и внутренний размер пластиковой пробки от стеклянной бутылки совпадают с длиной и наружным размером электродвигателя от струйного принтера, который уже давно претендовал на то, чтобы превратиться в . В первый же свободный вечер разобрал пробку (проще иметь и использовать две — у одной ломаем корпус и достаём внутреннюю часть, у второй, наоборот, при разборе сохраняем наружную) и дополнив всё фронтальной шайбой крепления, разъёмом «тюльпан» и проводами получил следующую конструкцию:

Которую собрал в единое целое при помощи двух винтов и трёх небольших саморезов.

Добавив к этому провод подвода питания и специально приобретённую цангу для крепления свёрл диаметром от 0,7 до 1 мм. Но заверения продавца не сбылись, цанга свёрла диаметр меньше 1 мм не фиксировала.

Однако перспектива, «прогнуться» под давлением обстоятельств, не очень симпатичная и потому, напрягши мозг, решил испробовать следующее:

Диаметр «носика» шприца, на который устанавливается игла несколько меньше диаметра вала электродвигателя (2,5 против 3,2 мм), но дело поправимое.

Взял сверло на 3 мм, увеличил диаметр, отрезал необходимое от корпуса и с силой насадил на вал… и ничего не получилось. Иголка по месту не вставала, центровка насаженного элемента не выдерживала никакой критики.

Тогда взял свёрла следующих диаметров — 2,6 мм, 2,8 мм, 3 мм, 3,1 мм и увеличивал при их помощи отверстие уже постепенно и с внутренней стороны корпуса.

Слегка доработал отверстие круглым надфилем.

С небольшим усилием одел переходник на вал и произвёл наружную чистовую обработку.

Медицинскую иглу нагрел на огне и вытащил с места установки плоскогубцами.

Диаметр извлечённой иглы в 0,7 мм соответствовал диаметру устанавливаемого сверла, однако его хвостовик вошёл в образовавшееся отверстие только после приложения весьма достаточного усилия.

Следующее сверло было диаметром 0,8 мм, для него также нашлась игла с соответствующим диаметром в 0,8 мм (пластик синего цвета), а вот для сверла диаметром в 1 мм подходящей иголки не нашлось и отверстие от 0,8 мм иглы пришлось этим же сверлом и рассверлить. Тем не менее, для его установки, при помощи пассатижей, также потребовалось некоторое усилие.

Видео

Биение кончика сверла отсутствует, сцепление оправки сверла с переходником на валу достаточное даже для того чтобы легко просверлить 17 мм древесностружечную плиту и при этом оправка со сверлом свободно снимается если её поддеть отвёрткой. Ну чем не альтернатива цанговому зажиму (ещё молчу про отсутствие финансовых затрат). В общем ещё одно применение в радиолюбительской практике медицинским шприцам, и в первую очередь уже использованным, придумал (надеюсь, что это так) Babay из Barnaula
.

Обсудить статью САМОДЕЛЬНЫЙ ДЕРЖАТЕЛЬ ДЛЯ СВЕРЛА
