Центрифуга для отжима сока своими руками

Соковыжималка из стиральной машины позволяет получить ведро чистого сока меньше чем за полчаса. Промышленным моделям такой самодельный аппарат ничем не уступает, поэтому пользуется особой популярностью у дачников.

Для мягких фруктов, винограда чаще используют пресс. Для овощей, яблок, груш и других твердых фруктов нужен более затейливый аппарат, который сначала измельчит, а потом выдавит сок. Такие соковыжималки фильтруют от мякоти с помощью центробежной силы, этот же принцип заложен в работе стиральной машины.

Самодельная центробежная соковыжималка

Большой урожай может не только обрадовать, но и сильно озадачить дачника. Если в гараже завалялись детали от старой машины-автомата и есть базовые навыки работы с металлом, то сделать сокодавилку в домашних условиях не составит труда.

Для работы понадобятся:

• заклепки;
• болты;
• центрифуга с баком;
• шкив с ремнем;
• мотор на 1,1 кВт;
• нержавеющая труба на 100 мм;
• патрубок 20 см;
• сетка нержавеющая с ячейками в 1 мм;
• лист металла 2 мм и куски жести;
• тонкая резина;
• стальные уголки.

Многое зависит от имеющегося бака, его размеров, подручных средств. Основная цель переделки — использовать ненужные детали. Желание усовершенствовать, облагородить конструкцию можно реализовать, используя покупные детали.

Пошаговая инструкция:

1. Из корпуса достать бак, убрать ТЭН и все сопутствующие элементы. Очистить от накипи с помощью уксуса или лимонной эссенции.
2. В баке, отделенном от центрифуги, заклепать все прорези кусками жести подходящего размера. Оставить единственное отверстие диаметром равным патрубку для вывода сока.
3. Подготовить терку для измельчения фруктов. Взять лист металла, вырезать идеально ровный круг диаметром на 20 см меньше дна центрифуги. Из тонкой резины вырезать прокладку, проложить между дном и теркой, особое внимание уделить симметричности кольца. Усилить конструкцию еще одним кругом из металла, подложенным под будущую терку.
4. В стальном листе просверлить отверстия на 5 мм с шагом в 15 мм. Пробойником придать дырочкам форму зубьев, как на обычной пищевой терке.
5. Прикрепить терку, металлический усилитель и прокладку болтами ко дну центрифуги. Гайки должны быть снаружи, хорошо усилить их шайбами, чтобы во время вращения болты не раскрутились.
6. Прикрутить шкив с ремнем. Установить и подсоединить мотор. Можно использовать родной мотор, если он выдает не меньше 1500 об/мин. При меньших оборотах следует взять любой более мощный двигатель.
7. В центрифуге уже есть дырочки для фильтрации мякоти, но они слишком большие, сок будет мутный. Чтобы это исправить, существует два способа: приклепать к внутренней части барабана нержавеющую мелкую сетку или каждый раз использовать чистую ткань для фильтрации. Если выкладывать сетку, то крепить как можно лучше к центрифуге, абсолютно неподвижно, без торчащих краев и углов. С тканью все проще, каждый раз перед обработкой фруктов ее нужно намочить в теплой воде, распределить по барабану, включить прибор, а центробежная сила закрепит ее на стенках.
8. Трубу на 100 мм закрепить над теркой на расстоянии 4 см с помощью болтов и металлических уголков. Трубу лучше сместить от центра ближе к бокам, чтобы доставать жмых было удобнее, не приходилось разбирать всю конструкцию.
9. Для неподвижности агрегата во время работы, его стоит установить на раму, сваренную из металлических уголков. Если такой возможности нет, резиновая покрышка погасит вибрации, обеспечит относительную устойчивость.
10. Патрубок прикрепить к баку для стекания напитка.

Видео о том, как все сделать самому:

Чаще всего такая соковыжималка используется для яблок, груш, моркови. Она лучше простого измельчителя для яблок тем, что выдает абсолютно чистый сок за малый промежуток времени, не требуя дополнительного пресса. В работе с виноградом без пресса и измельчения не обойтись в силу особенности строения ягод.

Пресс из барабана стиральной машины

Конструкция не требует мотора, электричества и сложных деталей. Суть в том, что центрифуга представляет собой сито из нержавейки — инертного металла, идеально подходящего для работы с винными кислотами.

1. Достать центрифугу из бачка, очистить и обработать от известкового налета. Срезать внутренний край.
2. Из металлического уголка сварить раму и подставку для пресса. В раме просверлить отверстие под винт. Вварить гайку для прокручивания винта.
3. Сделать поддон для стекания сока из листа металла или найти готовый вариант.
4. Вырезать из металла круг по диаметру бака, приварить к винту.

Прокручивая винт, пресс опускается и давит на ягоды, жидкость выходит через дырочки бака, собирается в поддоне и выливается в подходящую емкость. Это позволяет самому давить сок без усилий и в больших объемах.

Вывод

Как сделать из стиральной машины соковыжималку своими руками, подскажут чертежи, рисунки и видео, но у каждой машины свои размеры и особенности, их нужно учитывать, читая схему.

Для отжима сока используют не только металлический бак, но и пластиковый, хотя долговечность такой конструкции под вопросом. Из стиральной машины-автомата можно сделать много полезных в быту вещей, но самодельная соковыжималка здорово сэкономит время переработки овощей и фруктов.

Старая добрая центрифуга

Как это работает?

Центробежная, центрифужная – это обычная, привычная соковыжималка, в которую закладывают фрукты или овощи через горловину и в которой они попадают в центрифугу, где измельчаются ножами. Под воздействием центробежной силы сок отделяется от волокон, после чего он направляется в кран или специальную емкость, а жмых – в контейнер для отходов.

В зависимости от модели, центробежные соковыжималки могут быть более или менее совершенными. На результат (сколько сока вы получите, как быстро и насколько сухими будут отходы) влияют мощность двигателя и качество фильтров, а также некоторые особенности конструкции. Современные модели почти все производители стараются снабжать широкой (70-75, реже 80 мм) горловиной, в которую помещается целое яблоко. Надо понимать, что формат «целое яблоко» немножко условен: яблоки бывают разные, а вот морковка абсолютно точно отлично «входит и выходит». Но все равно: резать яблоки (груши, свеклу и т.п.) на дольки, куски и кусочки не придется, максимум – на половинки-четвертинки. Многие модели имеют две скорости работы: для твердых и мягких плодов — и систему «капля-стоп», то есть блокировку крана или возможность повернуть его вверх, чтобы оставшиеся капли сока не вытекали.

Увеличенная горловина на целое яблоко

Есть ли плюсы?

Основной и очень серьезный плюс – скорость работы. Центробежные соковыжималки незаменимы для обработки большого количества фруктов или овощей: для урожая – самое то! Даже соковыжималки с обычным размером горловины работают быстрее, чем шнековые.

Второй плюс (впрочем, для кого-то это минус) – чистый сок почти без мякоти. Конечно, при отжиме образуется пена, но ее можно отделить механически при помощи сепаратора (как правило, он встроен в кувшин для сока).

Минусы центробежных соковыжималок

Недостатки, кстати, вовсе не те, на которые опирается реклама шнековых моделей. Вот, говорят, что сок якобы нагревается, а витамин С разрушается – нет, никогда выжатый сок не получается горячим (витамин С разрушается при температуре выше 60 градусов). Что в действительности? При измельчении, например, яблок, когда центрифуга вращается со скоростью несколько тысяч оборотов в минуту, а ножи режут яблоко «в лоскуты», площадь соприкосновения яблока и кислорода увеличивается многократно, и да, происходит окисление, которое разрушает витамин С. Но все это имеет значение для сока, который «выжали и выпили», а при хранении сока в прозрачной бутылке даже на холоде через несколько часов от витамина С мало что останется – вне зависимости от того, какой соковыжималкой выжали сок.

Но есть другие ограничения. Во-первых, у таких моделей чаще, чем у «медленных», плавно включающихся и не таких мощных шнековых, сгорают моторы. Во-вторых, центробежные соковыжималки очень шумные. В-третьих, в них нельзя «жать» все подряд: например, ягоды с косточками, гранаты, зелень, высоковолокнистые и очень твердые и волокнистые продукты. В-четвертых, и тоже в главных – центрифужную соковыжималку трудно мыть: мякоть забивает отверстия фильтра – они очень мелкие. Есть исключения – например, модели от Philips с полированным фильтром, которые, по утверждению производителя, моются без проблем.

Подготовка сока – один из самых трудоёмких и важных этапов в его заготовке на зиму и в виноделии. За очень короткий промежуток времени нужно переработать десятки, а иногда и сотни килограммов плодов и ягод, при этом нужно соблюдать определённые условия санитарии и не мешкать с последующей переработкой извлечённого сока. Без специального оборудования этот процесс превращается не просто в сложную задачу, а в настоящий ад. Благо, прогресс не стоит на месте. В данном материале мы раскроем все секреты сезонной заготовки сока, поговорим о виноделии в принципе, а также расскажем обо всех существующих типах оборудования, которое поможет превратить трудоёмкий процесс, если не в забаву, то, как минимум, в приятное времяпрепровождение с пользой. Итак, как отжать сок из ягод и фруктов, но при этом сохранить здоровье и нервы?

Соковыжималка для отжима сока

Итак, как же добыть сок из плодов и ягод для своих нужд? Первое, что приходит на ум, это, конечно, соковыжималка. Забежав немного вперёд, мы ответим: соковыжималки помогут с заготовкой сока, но далеко не с каждым плодом или ягодой, а если быть точнее, лишь определённый тип соковыжималок поможет справиться лишь с определённым типом сырья. Почему так? Во-первых, ни одна из бытовых и даже профессиональных соковыжималок, которые используют в заведениях общепита, не справятся с большими объемами, а сам отжим сока превратится в настоящее мучение. Во-вторых, соковыжималки, независимо от принципа работы, не подходят для виноделия в принципе. Виноград и ягоды исключаем сразу, ведь соковыжималка раздробит косточку, где масса не желательных терпких веществ. Более твёрдые и мясистые плоды соковыжималка попросту не осилит.

Единственным исключением является соковыжималка «Нептун». Это совсем другой класс устройств, нежели привычные для нас бытовые соковыжималки, хоть по сути своей и является лишь одной из их разновидностей центробежного типа. Благодаря своей конструкции «Нептун» может перерабатывать яблоки целиком, выдавать бешеную производительность (до 180 кг/час) и приемлемую эффективность (45-50%). Здесь, кстати, очень важно обратить внимание на показательно эффективности в 45-50% — это означает, что мы получаем максимум 50% сока из яблок, а остальной его объем остаётся в жмыхе. Полученный чистый сок можно консервировать или использовать для приготовления сидра и вина, а вот что делать со жмыхом? Читаем статью дальше.

Измельчение плодов и ягод в мезгу

Подготовка сока для виноделия и консервирования – это всегда процесс в двух актах. Не нам вам рассказывать, что сок в плодах и ягодах находится внутри оболочке из клетчатки, поэтому для более эффективного отжима сока клетчатку нужно сначала разорвать. Этот процесс называется измельчением или дроблением, а результатом является так называемая мезга, кашеобразная масса, из которой затем извлекается сок подходящим для определённого типа сырья способом. Конечно, для этого можно использовать обычные бытовые приспособления. Ягоды легко давятся деревянной ложкой в кадках, мясистые ягоды (к примеру, крыжовник) и плоды (груши, сливы, абрикосы и т. д.) можно растолочь увесистым деревянным или металлическим пестом, а яблоки и другие твёрдые плоды натереть на тёрку. Надолго ли хватит вашего энтузиазма, если таким образом нужно переработать несколько десятков или сотен килограммов сырья?

Здесь на выручку придут достижения технического прогресса: дробилки, также известные как мялки, и измельчители для фруктов. Большинство конструкций дробилок для фруктов и ягод напоминает двухвальцовую мельницу для солода: в основе лежит вращающийся механизм из двух вальцов, который приводятся в движение вручную маховиком или электрическим мотором. Такие мялки оснащаются вместительным бункером, основанием из перфорированных труб для удобного крепления над приёмной ёмкостью и транспортировки, а более продвинутые модели для виноделия – гребнеотделителем. Что важнее, вальцы большинства дробилок изготовлены из резины или полиуретана. Это позволяет разминать ягоды и фрукты без дробления косточки, что очень нежелательно и является самым главным недостатком бытовых соковыжималок – раздробленная косточка винограда сделает будущее вино слишком терпким и травянистым, а в косточках большинства ягод и плодов содержится амигдалин, опаснейший для человека яд. Для захвата и дробления сырья вальцы оснащены ножами из нержавеющей стали.

Мялки широко используются в виноделии для измельчения мягких ягод и фруктов, в частности винограда. Они также могут справиться и с твёрдыми плодами, но эту задачу лучше поручить специальному измельчителю фруктов. Принцип работы у него предельно прост: есть бункер, куда подаётся перерабатывающее сырье, внутри которого расположены ножи из нержавейки, приводимые в движение мощным электродвигателем – они то и дробят фрукты в мелкую фракцию, называемою мезгой. Добротный измельчитель способен перерабатывать до 500 кг сырья в час и даже больше, а это значит, что его хватит не только для домашнего использования, но и для организации небольшого производства.

Кстати, как измельчитель фруктов можно использовать упомянутую выше соковыжималку «Нептун» — половину сока она отдаёт сразу, а значит, на извлечение остатка уйдёт меньше времени и сил. Но здесь следует учитывать, что на выходе мы получаем слишком мелкий жмых, практически пюре, в то время как мялки и измельчители обеспечивают более деликатное дробления сырья на крупные фракции, которые во время извлечения сока выступают естественным фильтром и сок получается более чистым.

Извлечение сока из мезги

Итак, мы измельчили наш виноград, яблоки или любые другие ягоды и плоды. Как же теперь из них добыть сок? Существует три принципиально разные технологии извлечения сока из раздробленного сырья: прессование мезги, кагорная технология извлечения сока и подбраживание мезги.

Содержание сока в плодах и ягодах и примерный выход продукта из 10 кг сырья:

Когда речь идет о том, чтобы перерабатывать на сок большое количество фруктов, невольно задумываешься о надежной и высокопроизводительной соковыжималке. К сожалению, стоимость таких приборов высока. Но не надо отчаиваться. Если проявить смекалку, то соковыжималка своими руками получится ничуть не хуже, чем покупной вариант. Как же ее можно сделать?

Принцип работы соковыжималки

Чтобы сделать соковыжималку для яблок, винограда или других ягод и фруктов, надо понимать, как она работает. В ее конструкции должны присутствовать такие части:

• измельчитель, который будет разрушать оболочку плода;
• пресс, выдавливающий сок;
• фильтр или что-то наподобие сита или дуршлага, чтобы фильтровать сок;
• емкость, в которую сок выливается.

В качестве измельчителя может выступать терка, если самодельная соковыжималка предназначена для яблок или других фруктов с твердой оболочкой. Можно также использовать миксер, насаженный на дрель, который совершает большое количество оборотов.

Способ изготовления терки и фильтра из стиральной машинки

Теперь подробнее рассмотрим, как сделать соковыжималку своими руками, чтобы она быстро давила сок из яблок. Для этого можно применить части старой стиральной машины с традиционной горизонтальной загрузкой белья. Машинку-автомат разбирают, извлекают барабан и его кожух, а также кронштейн крепления с подшипниками. Подшипники должны быть в хорошем состоянии, при необходимости их заменяют.

Барабан похож на сито, через которое и будет стекать сок от яблок. В кожухе должно остаться одно отверстие, через которое сок будет собираться в банку, кастрюлю или ведро. Остальные отверстия закрывают резиновыми накладками, прижимая их пластинами на болтах. Пластинки должны быть из нержавеющего металла.

Поскольку сок из яблок и других фруктов содержит кислоты, самодельная соковыжималка должна быть оснащена деталями из нержавеющих материалов, которые не выделяют опасных веществ.

Для того чтобы сделать терку, вырезают круг из стали толщиной 2 мм диаметром 22 см и второй круг из тонкой стали толщиной 0,5 мм такого же диаметра. Тонкая сталь будет играть роль прокладки для увеличения жесткости терки. Прокладку надо прикрепить к дну барабана-сита на трех стойках из латуни. Предварительно в ней, а также в терке проделывают пять отверстий для крепления на винтах терки.

Теперь необходимо набить зубцы, которые будут резать фрукты. Для этого круг из стали 2 мм закрепляют на фанере толщиной не менее 10 мм. Затем круг разделяют на одинаковые сектора (обычно до 20 секторов) и пробойником набивают зазубрины. Разметка должна быть выполнена очень точно, чтобы в процессе работы терки она не смещалась и располагалась строго в центре соковыжималки.

Чтобы сок вытекал чистый, надо уменьшить отверстия. Для этого внутри барабана набивают сетку с ячейками диаметром около 1 мм. Чем меньше отверстия, тем самодельная соковыжималка будет давать более прозрачный сок.

Как сделать бункер для загрузки и толкатель

Для загрузки яблок или груш необходим бункер. Его делают из куска пластиковой трубы и закрепляют так, чтобы фрукты высыпались на край терки. Диаметр трубы должен быть такой, чтоб в него спокойно проскакивало яблоко средних размеров. Для ранеток подойдет диаметр 10 см. Прикрепить бункер к кожуху стиральной машины можно с помощью четырех алюминиевых уголков и болтов, которые вставляются изнутри.

От величины зазора между теркой и нижней частью бункера будет зависеть размер измельченных частичек яблок.

Чтоб сделать толкач для яблок, используют черенок для ручного сельхозинструмента. Он должен быть из дерева не смолистых пород. Идеально подойдет береза. Чтобы толкатель не провалился внутрь соковыжималки, вверху на него ставят ограничитель. Внизу прикрепляют фанерный кружок чуть меньший диаметра трубы.

Сбор соковыжималки

Когда отдельные детали готовы, их собирают вместе. Двигатель, который будет вращать барабан, подбирают отдельно. Обычно используется двигатель постоянного тока мощностью 1,1 кВт. Этого достаточно для высокой производительности. Можно взять меньшую мощность, большую нежелательно, поскольку возникнут сильные вибрации, и самодельная соковыжималка развалится на части.

Крышку для бака можно вырезать из толстого полиэтилена. Раму для крепления кожуха сваривают из уголков. Крепежные элементы должны быть надежно зажаты, а электрические контакты заизолированы, защищены от брызг и сырости.

Готовую конструкцию надо промыть средством для мытья посуды и сполоснуть большим количеством воды. Затем делают пробный пуск, проверяя, как крутится барабан. После каждого использования барабан надо промывать водой.

Другие способы изготовления соковыжималок

Если вы не можете разобраться, как сделать соковыжималку из стиральной машины или у вас нет подходящих запчастей, то можно пойти другим более простым путем.

Чтоб измельчить яблоки, применяют миксер для перемешивания строительных растворов, врезав в нижнюю часть несколько болтов. Миксер можно надеть на дрель, увеличив количество оборотов. Яблоки дробят в ведре, после чего образовавшуюся массу закладывают в мешок, помещают в пресс и отжимают. Мешок нужен для того, чтобы отделить жмых.

Здесь сложность заключается в изготовлении пресса, который будет максимально качественно выдавливать сок. Емкость, в которую загружаются измельченные яблоки, делают из большой кастрюли, просверлив в ней отверстия. Некоторые специалисты в качестве пресса используют механизм, прессующий подшипники. Можно сварить пресс самостоятельно, сверху установив домкрат.

Подготовка плодов

Больше всего времени занимает сбор и подготовка к переработке плодов. Их необходимо помыть, перебрать, дать воде стечь. Крупные фрукты можно разрезать на части, косточки доставать не надо. Гнилые яблоки и груши выкидывают, поскольку они отрицательно влияют на вкус готового сока. Жмых используют для брожения или отдают на корм животным.

Если сок у вас получился с небольшим содержанием мякоти, жмыха, то дайте ему отстояться. После этого слейте, прокипятите и разлейте по банкам. Можно пастеризовать готовый продукт, исключая кипячение. В этом случае вы сохраните максимальное количество полезных веществ.

На сегодняшний день в супермаркетах великое множество всякого рода соков и других продуктов, но они мягко говоря пропитаны насквозь химией и это очень мягко сказано. С развитием человечества в нашу жизнь все чаше приходит химия. Химия везде сейчас и повсюду, да бесспорно это конечно удобно когда к примеру сок может хранится пару лет и не испортится. Интересно кому же выгодно такое хранение, естественно не потребителю.

Все секреты производитель скрывает под красивой обложкой ищет свою выгоду, а здоровье людей это их личное дело. Пить или не пить вот в чем вопрос))). Многие люди естественно согласятся, что сок выжатый из своих яблок, груш либо ягод очень полезен для организма. В собственноручно выжатом соке не содержится ни капли химии только полезные для жизнедеятельности витамины и фруктоза.

У людей имеющих приусадебные участки, дачи всегда встает вопрос куда деть большое количество яблок или груш, которые зачастую пропадают просто без дела. Конечно есть решение нужно из дачных фруктов выжимать вкусный и полезный для организма сок. Можно пить свежим либо консервировать и запасать в прок. Зато как потом чудесно будет холодным зимним вечером открыть баночку с вкуснейшим и полезным домашним соком.

Для добычи сока люди с давних времен используют всякого рода приспособления . В наше же время огромное множество различных соковыжималок, различных марок и брендов. Это все конечно хорошо но все это стоит денег и порой не маленьких.

Так как же быть простому человеку? Конечно сделать самому. Вот и наш автор решил сделать соковыжималку своими руками , из того что у него имелось в гараже . Что же понадобится нашему конструктору для воплощения в жизнь своей идеи.

Материалы:
лист нержавеющей стали, швеллер, труба на 16 мм, штанга с резьбой, гайка, доска 30 мм.
Инструменты:
сварочный аппарат, дрель, болгарка, молоток, ножовка, лобзик.

Обратите внимание после сверления отверстий автор делает их зенкование, то есть сверлом большего диаметра делает сверловку поверхности отверстия, но не до конца чтоб отверстие получилось под конус.

Через данные отверстия сок будет выходить наружу и стекать на поддон затем по желобу в сосуд. Далее он приступает к изготовлению станины, для этого он берет швеллер и распиливает по заданным размерам.

Когда станина готова приступает к изготовлению отжимной камеры, где и будет происходить процесс. Для этого полученную сетку сгибает в цилиндр и сваривает шов.

Станина готова.

Далее автор приступает к изготовлению защитного кожуха, данная деталь служит для того, чтобы сок не разбрызгивался, а равномерно стекал на приемный поддон и дальше по желобку стекал в емкость.

Автор, как видно на фотографии, так же из листа нержавейки согнул цилиндр большего диаметра, чем отжимная камера и проварил шов. Затем был сделан винтовой пресс.

Так же сделал круглую деревянную подкладку под винтовой пресс, это видно на фото внизу возле пресса лежит отдельно.

Вопрос о том, может ли быть изготовлена соковыжималка своими руками, в первую очередь интересует владельцев дачных и приусадебных участков, ежегодно собирающих урожай фруктов и ягод, который необходимо быстро переработать и сохранить. Еще большей актуальности данному вопросу добавляет тот факт, что соки, полученные самостоятельно, намного вкуснее и полезнее тех, которые продаются в магазинах.

Сегодня приобрести соковыжималку любой производительности не представляет особых проблем, но стоит такое оборудование недешево. Именно поэтому целесообразно изготовить сокодавку своими руками, тем более что конструкция подобных устройств не отличается высокой сложностью.

По какому принципу работают устройства для отжима сока

Прежде чем задаваться вопросом о том, как сделать соковыжималку своими руками, следует понять принцип, по которому она работает. Чтобы получить сок из фруктов или ягод, необходимо оказать на них давление. По своему конструктивному исполнению и принципу действия соковыжималки могут быть следующих типов:

• механические устройства;
• гидравлические;
• электрогидравлические;
• пневматические.

Наиболее простыми по своей конструкции являются соковыжималки механического типа, которые чаще всего и изготавливают домашние умельцы своими руками. Принцип действия таких устройств, не отличающихся высокой производительностью, но вполне пригодных для бытового использования, основан на том, что на сырье воздействует поршень, давление на который оказывается при помощи винтового механизма. Фрукты и ягоды загружаются в перфорированную корзину, через отверстия в стенках которой готовый сок стекает в накопительный поддон.

Корзина винтовых прессов может изготавливаться из листовой нержавеющей стали или твердой древесины. Корзины из древесины представляют собой дренажные решетки, состоящие из двух половинок, соединенных между собой при помощи металлических обручей. Винтовые прессы вышеописанной конструкции можно использовать даже для отжима яблочного сока. В этом случае исходное сырье загружается в корзину такой соковыжималки в мелкоизмельченном виде.

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

• лист нержавеющей стали;
• швеллер или квадратная металлическая труба сечением 40х40 и толщиной стенки не менее 3 мм;
• труба диаметром 16 мм;
• штанга, на поверхность которой нанесена резьба;
• гайка;
• доска толщиной 30 мм;
• сварочный аппарат;
• болгарка и электрическая дрель;
• молоток;
• ножовка по металлу.

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Варианты пресса-соковыжималки

В верхней части полученной рамы пресса необходимо просверлить отверстие, в которое вваривается гайка для винтового механизма устройства. В зависимости от того, большой или маленький пресс для отжима сока вам нужен, выбираются размеры перфорированной корзины и рамы, которая выполняет функцию несущего элемента всей соковыжималки.

В качестве поршня, через который винтовой механизм будет оказывать давление на загруженное в корзину сырье, можно использовать древесную плиту (из нее вырезают круг соответствующего диаметра).

Поршень из дерева
Поршень из нержавейки
Поршень из фторопласта

Задумались о приобретении соковыжималки? Можно изготовить соковыжималку из стиральной машины своими руками – мы расскажем, как это сделать. Вы практически бесплатно получите аппарат для переработки фруктов и овощей в домашние соки, а также найдете применение старой стиральной машине.

Преимущества конструкции

Если у вас есть старая, ненужная стиральная машина с рабочей центрифугой, считайте, что вы нашли ей применение.

Суть работы стандартной соковыжималки в том, что в специальное отверстие забрасываются фрукты и овощи. Оно должно быть достаточно широким для целого яблока, груши и прочих плодов. Затем фрукты попадают в центрифугу, на дне которой расположена терка. После измельчения отжимается сок.

Преимущества стиралки в качестве сокодавилки в том, что объем ее барабана превышает по вместительности обычные приборы. А если использовать двигатель, выдающий 1500 оборотов в минуту, то вы сможете быстро и эффективно измельчить плоды и получить 10-20 литров сока в час.

Инструкция, как сделать соковыжималку в домашних условиях

Самостоятельно соковыжималку можно изготовить из любой стиральной машины-автомат – с фронтальной или вертикальной загрузкой. Главное – чтобы был ременной привод, поскольку прямоприводная модель не подойдет.

Если у вас стиралка с фронтальной загрузкой, придется положить ее на спину, люком вверх.

Подготовка к работе

Сначала достаньте из корпуса машины все детали, которые больше не нужны: насос, прессостат, заборный клапан, сливной фильтр и панель управления.

Облегчить работу помогут заранее подготовленные чертежи и рисунки. Так вы сможете последовательно выполнять все действия, сверяясь со схемой.

Приготовьте необходимые детали:

• две металлические сетки размером 30х6 см;
• болты с гайками на 3 мм;
• посуда для сбора сока;
• сливной патрубок;
• резиновые заглушки.

Также понадобятся инструменты:

• отвертки и гаечные ключи;
• болгарка;
• сварочный аппарат;
• дрель;
• пассатижи;
• молоток;
• ножницы по металлу.

Перед тем, как положить машину, подготовьте бруски-подставки, на которых она закрепится.

Подготовьте корпус к переделке

Как это сделать:

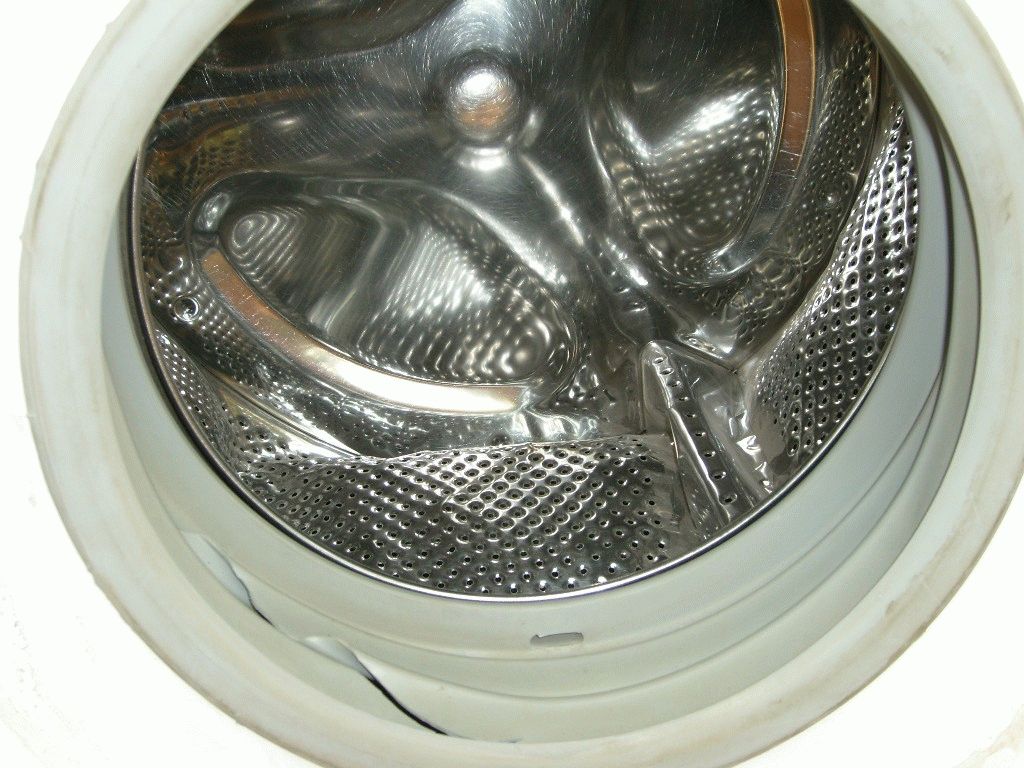

Для создания соковыжималки в домашних условиях желательно брать барабан из нержавейки. Однако пластиковый барабан также подойдет.

• Все отверстия в барабане нужно заварить сваркой, поскольку они слишком большие.
• Просверлите по периметру барабана множество мелких отверстий.
• Теперь соберите бак обратно, ввинчивая шурупы. Если бак был неразборный, заранее нужно подготовить отверстия для саморезов.

Поставьте бак обратно в корпус, верните на место уплотнительную резину и пружины-амортизаторы.

Доработайте барабан

Изготовьте терку. Дело в том, что отверстия, расположенные на поверхности барабана слишком большие. Они будут превращать плоды в пюре, а не сок. Поэтому возьмите заготовленные полоски сетки, установите их по кругу, между ребрами барабана. Закрепите сетку на месте мелкими шурупами. При необходимости вы сможете снять сетку и почистить.

Измельчать фрукты и овощи поможет ребробойник, который нужно дополнительно заточить. Не забудьте к сливному отверстию прикрепить патрубок. Конструкция готова, осталось подключить мотор.

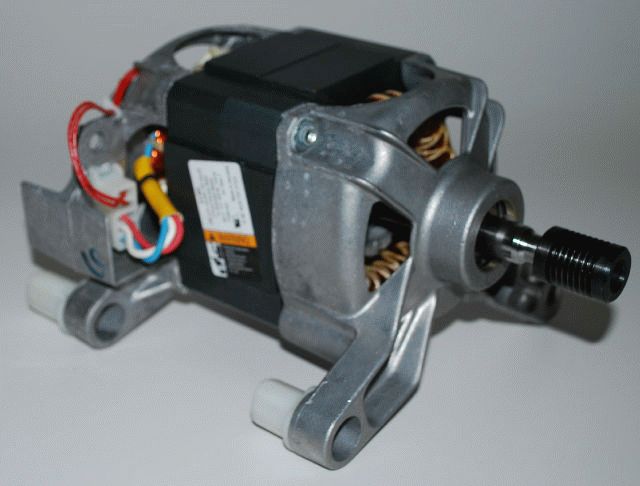

Поскольку панель управления убирается за ненадобностью, придется подключить дополнительный выключатель.

Чтобы правильно подключить двигатель, действовать нужно по электрической схеме. Мы уже описывали это в других статьях, поэтому посмотрите видео

Соковыжималки своими руками

Мужик должен быть рукастый. В деревне знали. Не существовало понятия сделать своими руками. Ничем иным что-либо делать не принято, по большому счету. Криворуких упрекали: растут не из правильного места.

Вопросом, как сделать соковыжималку для яблок, не задавались, решение давно найдено. Сколачивалось, используя доски, длинное корыто. Как для кормления свиней. Изнутри прямоугольное. Яблоки нарезались, выбрасывая червивые места, удалялись сердцевины, черенки (служившие источником повышенного содержания бактерий, сбраживающих сок). Полученная мякоть высыпалась в корыто, измельчалась.

С целью подготовки яблок для засыпания в соковыжималку изготавливалась специальная лопатка. Полагаем, при отсутствии железа острый инструмент сделаете из древесины, в настоящее время гораздо проще найти лопатку наподобие саперской. Снабженную прямоугольным штыком, точно подходящим размерами ширине корыта (правильнее сделать по размерам покупной лопатки). Держась за древко, винодел призван измельчить яблочную мякоть, насколько возможно. Затем месиво аккуратно упаковывалось марлей, переносилось к соковыжималке прессового типа.

К примеру, кадка с отвесными стенами. Сечению соответствуя, изготавливался специальный поршень. Довершал устройство самодельной соковыжималки червячный механизм, со страшной силой сжимал мякоть. В дне кадки, возле основания прорезалось отверстие. Отводился из самодельной соковыжималки готовый эль.

Марлю следовало заложить внутрь кадки, подставлялась емкость сбора продукта, поршень заводился внутрь, процесс начинался. Если червячный механизм отсутствовал, самодельная соковыжималка дополнялась парой-тройкой увесистых валунов, сверху хозяин прижимал руками. Начинал обильно стекать сок.

Зачем подобное современному человеку? Все еще желаете сделать соковыжималку собственноручно, вместо того, чтобы купить у Владимира из Тольятти, который за 20 мин получает ведро прозрачного яблочного сидра? Сухой жмых скормите зимой птице… Витамины, железо. Рассматриваем обзор как информационный, развлекательный. Не призываем повторять.

Обещанное вино при помощи самодельной соковыжималки

Ниже приведен рецепт бормотухи, изготовленной специалистами специальной лаборатории для программы Специальный корреспондент. Процесс настолько захватывающий, что затмевает описание изготовления самодельной соковыжималки. Бормотуха взяла серебряную медаль Сочи.

Если сок неудачно закатанных банок забродил, домохозяйки советуют:

1. Прокипятить, добиваясь улучшения вкуса. Метод не слишком хорош, привкус брожения останется.
2. Учесть на будущее, улучшить санитарные условия в области самодельной соковыжималки. Испорченный продукт вылить.
3. Позволить соку выбродить окончательно. Получается яблочный уксус, используем в кулинарии на манер привычного. Уксус самодельный оказывается помягче.
4. Начать готовить сидр по рецепту.

Предлагаем, наконец, приступить к созданию бормотухи во избежание вопросов, зачем со старанием изготавливали самодельную соковыжималку. Не для того же, чтобы составить конкуренцию Владимиру из Тольятти? Чтобы сок лучше бродил, должно найти теплое место, добавить сахара (покормить бактерии). Если делали сидр, подойдет мякоть корыта, поскольку задача — взять медаль, продолжим. Дня через три-четыре следующий шаг.

Забродившим соком самодельной соковыжималки залить большую емкость. Перекрытие объема составляет порядка двух раз. Запаситесь впрок:

• лимонной кислотой;
• содой;
• дешевым импортным сухим вином;
• глицерином;
• спиртом.

4 литрам забродившего продукта потуг самодельной соковыжималки доливаем 100 граммов чистого спирта, литр импортного дешевого вина. Спирт будет давать градус, вино — букет. Ведь вино делаем, в конце-то концов!

Кислинку соку придает лимонная кислота. Хватит одной упаковки, изготовить полные 5 с небольшим имеющихся литров. Два пузырька глицерина добавляются помешать компонентам реагировать меж собой. Содержимое вливается, емкость трясут, перемешивая. Несколько столовых ложек пищевой соды добавляются предотвратить процесс дальнейшего брожения. В противном случае вино (бормотуха самодельной соковыжималки) попросту разорвет заполненные бутылки.

Журналисты, разместив красивую девушку, снабдили бормотухой выставочный стенд, сумели получить серебряную медаль, многочисленные положительные отзывы посетителей выставки.

Перед тем, как сделать соковыжималку, обдумайте. Грязь, осы, антисанитарные условия. Самодельные соковыжималки размещаются в саду, на балконе, условия чужды идеальным. Потрудитесь строго поддерживать чистоту. Желание сохранилось? Обсудим, как сделать самодельную соковыжималку, раскурочив стиральную машину.

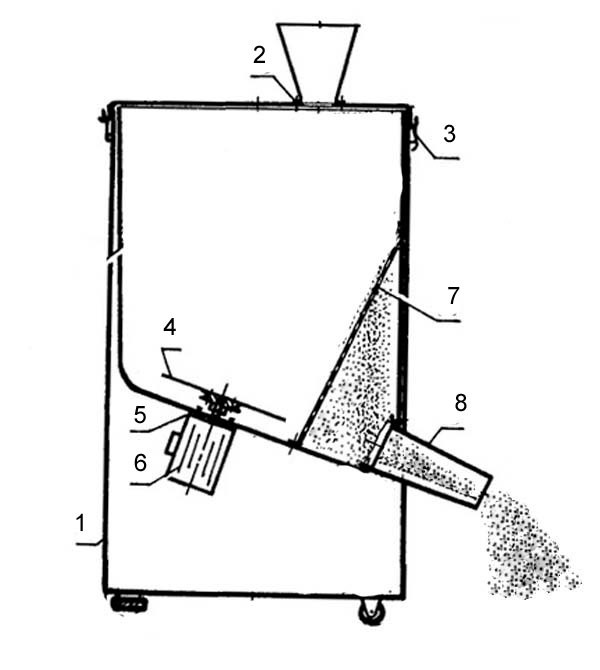

Приготовились изучить впечатляющую конструкцию, где центрифуга стиральной машины вращает жмых, отжимая сок? Вынуждены огорчить. Режим отжима обеспечивает 1800 оборотов в минуту, будет маловато – выдоить сок обыкновенных яблок. Роторные модели соковыжималок работают в 3 – 15 раз быстрее. Опасность вращения барабана вскрытой стиральной машины попросту затмевает гипотетическую выгоду человека, решившегося создать самодельную конструкцию.

В режиме стирки барабан машины неторопливо вращается, давно подметили отечественные кулибины. Скорость бессильны обеспечить обычные моторы, лишенные специальных редукторов. Здесь, считай, готовая соковыжималка. Устройство будет заменять корыто, острую лопатку. Предназначено измельчать мякоть плодов.

Имеется редуктор ременной. Шкив двигателя намного меньше диаметром шкива барабана. Обороты последнего значительно снижаются. Осталось снабдить шкив барабана устройством измельчения, обычной мясорубкой. Допускаются другие конструкции, помогающие сделать яблоки жмыхом для закладки соковыжималки прессового типа.

• бак с отверстием близ днища;
• поршень;
• червячный механизм.

Марли, заполненные яблочной мякотью, можно перекладывать дощатыми решетками, увеличив усилие при нажатии.

Соковыжималка из стиральной машины №2

Имеется радикальное решение. Советская активаторная стиральная машину с отсеком отжима. Конструкция может превратиться в самодельную соковыжималку. Вертикальный барабан используем без доработки, если мякоть измельчать заранее. Избегайте класть много – поломаете прибор.

Для бывалых кулибиных рекомендуется изготовить круглую терку, взяв 1-мм сталь по диаметру дна. Укрепить штуковину несколькими алюминиевыми заклепками (дыры смотрят кверху зазубринами), для подачи яблок внутрь используется стальная труба диаметром меньше (20 мм) горлышка вертикального барабана. Должна не доходить дна на 5 мм, иначе будет цепляться теркой.

Схема работы:

• через стальную трубу самодельной соковыжималки яблоки падают на терку;
• выскочить вбок не дают стенки трубы;
• при включении питания яблоки быстро измельчаются;
• сок вылетает наружу, жмых задерживается сетчатыми стенками барабана;
• по окончании цикла отходы производства удаляются из самодельной соковыжималки.

Очевидцы утверждают: при помощи конструкции получим до 50 литров сока за час. Не считается ударным показателем, для самодельной соковыжималки хватит. Если возникнет желание узнать новенькое, пишите, выложим обзор «Самодельная соковыжималка для винограда». Раньше девушки топтали плоды ногами, сегодня считается неэстетичным.

Являясь владельцем большого сада, в сезон приходится задумываться, куда девать урожай. Ведь в течение короткого времени всё употребить в пищу не получится, а если плоды созрели, то на дереве они долго не продержатся – начнут падать и портиться. Однако выход из ситуации есть и заключается он в самодельном приспособлении. Рассмотрим, как сделать пресс для яблок из стиральной машины и подручных средств своими руками. При помощи такого устройства из яблок и других плодовых культур можно выдавить сок, который будет гораздо проще переработать.

Преимущества самодельной соковыжималки

Если в вашем хозяйстве есть старая неиспользуемая стиралка, автоматическая или активаторная, из нее можно сделать полезное устройство для отжима сока. Суть заключается в установке внутрь машинки терки. Через большое отверстие засыпается сырье, после чего происходит его измельчение и отжим сока. Плюсом такой конструкции является возможность делать сок в больших объемах, что не могут обеспечить большинство бытовых соковыжималок.

К тому же в самодельном устройстве емкость для загрузки сырья гораздо большего объема. Оснащение такой соковыжималки мощным мотором позволит получать порядка 20 л сока в час. Этого показателя вполне достаточно, чтобы перерабатывать яблоки из своего сада и еще оказать помощь соседу.

Соковыжималка из активаторной стиральной машинки

Чтобы сделать подобную соковыжималку, понадобится машинка «Ока» либо «Сибирь». Можно использовать и другие варианты, оснащенные устройством отжима и активатором на днище бака. Рассмотрим пошаговое изготовление устройства:

1. Из стиралки вынимаем активатор и вал.
2. Монтируем другой или тот же вал с нарезанной резьбой.
3. Из нержавеющей стали вырезаем три ножа, которые закрепляем на валу посредством гаек. Ножи должны быть повернуты на 60°.
4. В отверстие для слива воды вставляем заглушку.
5. В центрифугу помещаем сетку из проволоки толщиной 0,25 мм с размером ячеек 1,5 мм таким образом, чтобы она выходила на 4-5 см за боковые стороны барабана.
6. Отверстие в резиновой крышке закрываем заглушкой, которая идет в комплекте, после чего помещаем ее на дно центрифуги.
7. С помощью раствора из пищевой соды вымываем внутреннюю часть машинки и все элементы, которые будет иметь непосредственный контакт с соком.

Как выдавливать сок

Процесс получения сока довольно прост. Для этого потребуется вымыть яблоки или другие фрукты, и в небольшом объеме загрузить в бак стиральной машины. Устройство включается, и с помощью ножей происходит измельчение продукта. Длительность переработки зависит от конкретного сорта яблок и спелости. После измельчения получаем смесь в виде пюре и загружаем ее в центрифугу примерно по 3 л. Включаем устройство и отжимаем сок. Спустя несколько минут можно вынимать сетку и вытряхивать жмых.

Читайте также: Приспособление для сбора яблок с дерева

Чем хороша такая соковыжималка

Основные плюсы рассмотренной конструкции таковы:

• производительность — около 12 л в час;
• яблоки и другие фрукты не нужно очищать от кожуры и резать;
• не требуется постоянно находиться возле устройства.

Присутствие мякоти в соке напрямую будет зависеть от применяемого сырья и длительности его измельчения.

Соковыжималка из фронтальной стиральной машинки

Изготовление соковыжималки из фронтальной стиралки несколько сложнее и займет больше времени. Для конструирования устройства понадобятся:

• машинка с фронтальной загрузкой и приводом от ремня;
• пара металлических сеток размером 300х60 мм;
• крепеж из болтов и гаек диаметром 3 мм;
• емкость для сока;
• заглушки из резины;
• патрубок для слива;
• набор отверток и торцевых ключей;
• ножницы по металлу;
• болгарка;
• электродрель;
• молоток и плоскогубцы.

Подготовительные работы

Со стиральной машинки снимают все лишние элементы (помпу, датчики, фильтр, клапан, устройство управления), после чего ее кладут тыльной стороной на бруски и хорошо фиксируют. Затем выполняют следующие шаги:

1. Снимают приводной ремень со шкива.
2. Открывают люк и отгибают резинку, демонтируют хомут и уплотнитель.
3. Отворачивают крепеж и снимают амортизирующие элементы.
4. Демонтируют все детали, препятствующие снятию бака.
5. Вынимают и разбирают бак, для чего выкручивают болты и разжимают защелки. Если бак выполнен из пластика, его распиливают пополам.
6. Очищают бак от различных загрязнений.
7. Все отверстия затыкают резиновыми заглушками, кроме сливного.
8. Монтируют бак и остальные элементы в обратной последовательности.

Процесс изготовления

После подготовительных мероприятий остается сделать следующее:

1. Сетку фиксируют внутри барабана посредством шурупов. Для чистки ее можно будет легко демонтировать.
2. Чтобы сырье измельчалось, ребра нужно заточить.
3. К сливному отверстию закрепляют патрубок.
4. Монтируют электромотор.

Принцип работы соковыжималки

Прежде чем запустить собранную конструкцию, нужно убедиться в ее устойчивости, а также в равномерном вращении барабана без заклиниваний. После этого вымывают фрукты и загружают их внутрь машинки.

Если загружаются твердые яблоки, то барабан должен быть заполнен наполовину. Мягкое сырье можно класть в большем количестве. Под сливной патрубок устанавливают ведро или кастрюлю для сока. Остается запустить мотор в режим отжима. Во время вращения барабана яблоки будут биться, а из получившейся смеси — вытекать сок. Как и с предыдущей конструкцией, нет необходимости в резке сырья на кусочки. Производительность такой соковыжималки примерно такая же, как и в описанном выше варианте.

Пресс из барабана стиральной машины

Из стиральной машинки можно сделать не только соковыжималку, но и пресс, использовав от нее отдельные детали. Конструкция довольно проста, поскольку в ней отсутствует электродвигатель, нет необходимости в электричестве, а также в каких-либо сложных конструктивных элементах. От стиралки нам понадобится только центрифуга, изготовленная из нержавеющей стали. Поскольку деталь имеет отверстия, это позволяет использовать ее для рассматриваемых целей. Процесс изготовления состоит из следующих действий:

1. Из бачка вынимают центрифугу и очищают ее от загрязнений, после чего срезают внутренний край.
2. Из металлопрофиля или уголка сваривают раму и подставку для конструкции. В раме сверлят отверстие под винт и приваривают гайку для его вращения.
3. Для стекания сока изготавливают или находят подходящий поддон.
4. Из металла вырезают круг, по диаметру равный внутреннему диаметру центрифуги, и приваривают его к винту.

Читайте также: Пресс для отжима сока своими руками

Для выдавливания сока сырье загружают в бак и постепенно закручивают винт. Сок будет собираться в поддоне и вытекать в подготовленную емкость. Однако для получения максимального количества сока, яблоки перед загрузкой в пресс нужно измельчить до состояния пюре и поместить их в плотную ткань. Измельченное сырье и давить будет проще. С помощью подобной конструкции можно выдавливать сок в больших объемах, причем не только из яблок, но и, например, из винограда.

Помимо центрифуги, под пресс можно использовать металлический бак, для которого также сваривают раму. Сам процесс выдавливания сока осуществляется домкратом либо винтом с рукоятью.

Разобравшись, как сделать соковыжималку и пресс для яблок своими руками из стиральной машины, повторить такую конструкцию по фото сможет каждый садовод и огородник. Самодельное изделие, в отличие от бытовой соковыжималки, позволит решить сезонную проблему переработки большого количества фруктов и овощей. К тому же при наличии старой стиралки можно сэкономить средства на покупке соковыжималки. Потратив время на изготовление такой конструкции один раз, можно долгие годы получать ценный витаминный продукт.

Существуют различные конструкции прессов для отжима сока. Основные самодельные конструкции —  это винтовые или с использованием домкрата. Неплохой вариант при использовании пневмодомкрата или резиновой камеры и компрессора. Возможны варианты использования центрифуги, например старую стиралку. Пресс или соковыжималки не должны дробить семена и гребни, находящиеся в мезге. В зависимости от предполагаемых объемов переработки сырья на сок или вино, подбираете понравившуюся конструкцию устройства для отжима сока. Процесс приготовления в любом случае разбивается на две стадии: 1. Приготовление мезги (измельчение сырья); 2. Собственно  сам отжим — получение сока.

Винтовые конструкции пресса для отжима сока

Обычно пресс состоит из нажимного механизма, корзины, основания и прессующей доски. Корзина служит приемником для мезги и устанавливается на основании пресса. Там же имеется лоток для отекания сока. Дно и боковые стенки корзины выстилают целым куском мешковины без просветов. Концы ткани должны свисать за края корзины. Затем в корзину загружают мезгу и покрывают концами мешковины. Сверху кладут деревянный кружок, на который опускают головку пресса.

Винтовой пресс с металлической корзиной. Устройство: 1. Винт; 2.Станина; 3. Желоб для вытекания сока; 4. Корзина

Винтовой пресс с деревяной корзиной. Устройство: 1. Винт; 2.Станина; 3. Корзина;  4. Желоб для вытекания сока



Рамочный винтовой пресс. Устройство: 1. Пакеты с измельченным сырьем; 2. Винт; 3. Станина; 4 Дренажные решетки;  5. Желоб для вытекания сока

Клиновой пресс для отжима сока из фруктов

Надо устроить деревянные козлы на четырех ножках В высотой 1 м. Наверху эти ножки соединены толстой (9—10 см) доской А, ширина которой 30 см, а длина около 1 м. В доске делаем продольную прорезь Г шириной 10-12 см и длиной 40 см. В эту прорезь вставляем две доски В (толщина 9—10 см), стесанные сверху и снизу. В нижней части обе доски связываем железной скобой б или, что еще проще, толстой веревкой. Для того чтобы доски держались и не проваливались в прорезь, в их верхней части пропускаем железные шкворни или деревянные втулки в. Затем из твердых пород дерева изготавливаем несколько клиньев разной толщины — и пресс готов. Работает он так: раздвинув доски Б, вставляем между ними мешок из крепкого холста, наполненный мезгой. Затем, забивая в прорезь клинья, доски сдавливаем. Тем самым мезгу сильно спрессовываем. Сок стекает вниз в подставленную кадушку или горшок.

Изготовление простой соковыжималки по принципу рычага

Берем две березовые доски, длина основной доски равна 1 м, ширина — 300 мм, толщина — 100 мм. Вторая доска, служащая рычагом, имеет длину 1,5 м, ширину 170 мм и толщину 20 мм. В основной доске проделываем канавки для стока сока (рис.а) глубиной 10—15 мм и длиной 300 мм. Эту доску укрепляем наклонно либо на отдельных стойках, либо на специальном столе. К ней при помощи шарнира и доски-прокладки прикрепляем вторую доску-рычаг (рис.б). Получили рычажный пресс. Кладем в проем 4—5 яблок или какие-либо другие фрукты, надавливаем на рычаг, и сок стекает по канавкам в подставленную емкость.

В заключении примеры самых простых устройств для выжимания сока не требующих описания. Для домашних виноделов — руководство по изготовлению домашнего виноградного вина



Здравствуйте
дорогие читатели и подписчики. Те из вас, кто имеет садовые, дачные или
приусадебные участки, наверняка знают, что важно не только вырастить урожай, но
и переработать и сохранить его. Вот и передо мной после каждого яблочного сезона стоит задача выдавить сок и
законсервировать его.

За всё это время мною были опробованы различные варианты.
Пользовался я и шнековой соковыжималкой, она похожа на мясорубку, и соковаркой,
это такая большая кастрюля из нескольких частей, и несколько разновидностей
электросоковыжималок. Все эти способы имеют как плюсы, так и минусы. Но все их объединяет
одна особенность, они предназначены для небольших объёмов переработки. Именно
по этой причине они мне не подходили. И чтобы увеличить производительность, я
решил приобрести винтовой пресс и
сделать . Этими агрегатами я и пользовался довольно долго сам и давал также своим
друзьям и соседям. Все мы были довольны таким способом. Но после очередного
урожая яблок у себя на участке, я решил немного поэкспериментировать, сравнив
два способа добывания сока из яблок, с помощью пресса и центрифугой от стиральной машины. Пресс у
меня заводской, из нержавеющей стали. А центрифугу я сделал из старой стиральной
машины ВОЛГА-М. Эта стиральная машина, так называемый полуавтомат, состоит из
камеры стирки и отдела отжима. Сейчас уже точно не помню, по моему, проблема была, где то в камере для стирки, а
центрифуга была в отличном состоянии, отделив которую, я и сделал свою
соковыжималку.

Эксперимент
состоял в следующем: Взяв ведро мытых спелых яблок, я перетёр их в своей
самодельной .

После чего весь этот жмых поместил в пресс и придавил, после того как сок перестал
выделяться раскрутил его, перемешал жмых и придавил его еще раз. Потом взял то,
что осталось от жмыха, поместил в свою центрифугу. Центрифуга дала мне еще 200
мл сока.

Второе ведро перемытых яблок пропущенных через поместил
в свою соковыжималку (центрифугу). После чего отжал в ней жмых два раза (на
ощупь жмых по влажности был такой, как и после пресса), а третий раз отжал уже
прессом. Пресс дал мне с этого отжима те самые 200 мл сока.

В обоих случаях у
меня получилось собрать с каждого ведра яблок около 5 литров сока. После этого я сделал вывод, что при равном
выходе сока, куда более удобно и производительно пользоваться центрифугой (не
нужно крутить винт, а просто нажать кнопку и подготавливать следующую партию
яблок), чем прессом. И я с чистой совестью отправил свой пресс на заслуженный
отдых.

Свою
соковыжималку как вы уже поняли, я сделал из старой стиральной машины
полуавтомат Волга-М, взяв для этого только часть для отжима (отделив часть для
стирки).

Все реле и переключатели удалил,
оставив только переключатель на крышке (включаю закрывая крышку). Сток вывел
наружу без насосов и помп. Также сшил мешок (как показал опыт, чем плотней
ткань мешка, тем чище сок) который помещаю в центрифугу, и доверху засыпая
жмыхом завязываю, узел помещаю в середину мешка. После чего узел по окончании
отжима получается в середине (нужно немного опыта для правильной загрузки
центрифуги, чтобы не изменить центр тяжести, в противном случае соковыжималку
будет сильно трясти). Подробней смотрите видео.

Производительность
этого способа довольно большая. Могу Вам привести пример как мы, вдвоём с кумом
(кум только подготавливал яблоки) надавили не спеша за 3 часа около 70-ти
литров яблочного сока. И за это время успели вымыть всё оборудование (саму
соковыжималку, корморезку и все тазы с вёдрами). Прессом мы бы так быстро не
смогли.

Так же
пробовал выдавливать сок из моркови. Добавил в яблочный, получилось вкусно. Если
говорить о вкусовых качествах сока, то лучше, если он будет из разных сортов
яблок. Тогда у него нет преобладания одного привкуса.

Хочу Вам
сказать, что я не являюсь противником пресса, но мой выбор с этого момента это центрифуга.

Садоводы постоянно ищут, как переработать урожай максимально быстро. Посоветуем просто взять в магазине соковыжималку роторного типа Нептун за 4400 рублей плюс доставка. Если горит в груди изобретательский огонек, и энтузиазма невпроворот, расскажем, как сделать соковыжималку из стиральной машины автомата с фронтальной загрузкой. Описание взято из сети, переработано в соответствии с нашими соображениями. Надеемся решить задачу чуть более продвинуто. В частности, подробно рассмотрим конструкцию соковыжималки.

Стиральная машина автомат и соковыжималка роторного типа

Что понадобится от стиральной машины

Типичные роторные соковыжималки отечественного производства работают максимум на 3000 оборотах в минуту. Скорости хватит, чтобы сдавить мякоть центробежной силой на сеточных стенках центрифуги. Фрукты и овощи забрасываются внутрь через специальное горлышко для подачи плодов. Предусматривается немаленьким, чтобы проходили целиком яблоки, морковка, свекла. На дне горизонтальной центрифуги находится терка в виде круга. Занимается измельчением плодов до мякоти, впоследствии отжимаемой.

Чем быстрее вращение и больше радиус центрифуги, тем процесс интенсивнее. Типичные соковыжималки не превысят по диаметру барабан стиральной машины, мотор или редуктор понадобятся на 1500 оборотов (см. ниже). Это нормальный режим функционирования при отжиме, механическая часть не пострадает.

Выбираем узкую модель стиральной машины с ременным приводом. Современный прямой привод не устроит. От глубины стиральной машины напрямую зависят габариты барабана. Диаметр почти не меняется, высота стенок окажется меньше. Когда поставим механизм вертикально, низкий параметр обеспечит скромную поперечную нагрузку от возможных перекосов на подшипники и сальники. Следовательно, тем дольше прослужит самодельная соковыжималка из стиральной машины. Соковыжималка для яблок, сделанная собственноручно, потребует от автомата жертв:

1. Барабан.
2. Бак (кожух).
3. Шкив под ремень.
4. Ремень.

Вынимаем из стиральной машины механическую часть вместе с подшипниками и сальниками.

Спрашивается, почему не использовать родной мотор. Ответим — если сумеете настроить на 1800 оборотов в минуту, вариант идеально подходит. Шкив придется снимать с родного мотора.

Подготовка деталей стиральной машины

Бак стиральной машины сделан из пластика либо стали. По соображениям прочности лучше подойдёт последний вариант. Бак показывает ряд отверстий. Нам понадобится единственное, через которое сливается сок. Чтобы понять задумку, опишем принцип работы будущей самодельной роторной соковыжималки из стиральной машины.

Собираемся превратить агрегат с горизонтальной загрузкой в вертикальный. Перевернем бак и барабан кверху круглым окном. Получилась фактически механическая часть роторной соковыжималки без крышки и мотора. В будущем на дне барабана (в исходном состоянии — дальняя задняя стенка) окажется укреплена самодельная терка для измельчения плодов. Мякоть станет выжиматься на боковых стенках (цилиндрическая поверхность) и стекать через дырочки в бак, где оставим единственное отверстие для слива сока.

Теперь понятно, что одну дыру придётся оставить на дальней стенке бака. Если таковой нет, остальные заделываем, нужную оборудуем при помощи дрели. Приступим. Берется тонкая резина, хватит толщины 1 мм. Закрываем отверстия в баке, кроме единственного для слива сока в сборочную емкость. Для указанных целей используем:

• скобы из нержавейки;
• болты и гайки латунные либо из нержавейки.

В результате получается герметичная емкость, в дне которой (либо близко к дну) проделано единственное сливное отверстие. Подсоединяем сюда шланг подходящего диаметра, либо подставляем емкость прямо под самодельную роторную соковыжималку из стиральной машины. Очевидно, под конструкцию придется собрать прочную раму. Допускается создать из досок, но лучше сделать стальную с защитным заземлением.

Размеры получаем из габаритов бака и мотора. Кстати, о двигателе. Подойдет любой электромотор, способный выдать 1500 — 3000 оборотов. Обратите внимание, нужная скорость барабана задаётся соотношением диаметров шкивов. Для двигателя на 3000 оборотов понадобится шкив, вдвое меньший, нежели надетый на центрифугу. Ротор мотора станет обегать два круга на один у барабана, обеспечивая скорость вращения 1500 оборотов в минуту. Ремень допустимо взять родной. Что касается мощности, автор задумки рекомендует агрегат на 1,1 кВт. Видимо, величины хватит.

Барабан потребуется доработать. Отверстия в приспособлении слишком большие, начнёт пролезать мякоть. В результате самодельная роторная соковыжималка из стиральной машины станет делать пюре. Чтобы этого не произошло, находим стальную сетку с маленькой ячеей (меньше 1 мм) и накладываем фигурно на внутренние изгибы барабана. Крепим заклепками. Оговоримся, если цилиндрическая внутренняя поверхность барабана гладкая без единого выступа (что встречается редко), допустимо просто сложить сетку по форме единым куском и не крепить. Так делается в отдельных отечественных роторных соковыжималках. Оборудование станет легче чистить. Точность подгонки куска предусматривается идеальной, иначе толка не получится.

Дополнительные детали для соковыжималки из стиральной машины

Ремонт соковыжималки не представит сложности для любого, кто осилит нижеприведенные операции.

Начнем с терки. Обратите внимание, задняя стенка барабана, теперь ставшая дном, часто обнаруживает вовсе не гладкую форму, куда так удобно привинтить плоский круг из стали. С барабаном ничего не поделаешь. Рекомендуем последовать опыту белорусов. Они под терку кладут прочную резиновую прокладку. Осталось пойти в магазин либо на барахолку и найти там кольцо, способное скомпенсировать неровности. Поищите в хозяйственном.

Допускается вырезать из резины нужной толщины кольцо самостоятельно. Главных требований два:

1. Строгая симметрия и правильная форма без изъянов.
2. Плотное с запасом прилегание к полу центрифуги и терке.

Теперь, когда прокладка имеется, поясним, что терка из стали в самодельной роторной соковыжималке из стиральной машины не обладает достаточной упругостью, под нее сделаем прокладку из стали. Оба предмета изготавливаем из листового материала толщиной 2 мм. Круги делаются чётко симметричные. Размер выбираем из условия – диаметр барабана минус 20 см. Режем аккуратно (возможно долотом), потом ровняем любым доступным способом. Избегайте заусенцев и выступов. Любой заусенец способен попасть в сок.

Итак, чтобы сделать терку из стального круга, накерниваем ее секторами (20 штук на 360 градусов) через каждые 15 мм вдоль диаметральных линий. Отсчет ведем от центрального отверстия, находящегося на пересечении все секторов. В каждой точке высверливается отверстие диаметром 5 мм. Теперь полагается придать зубчатую форму. Кладем круг на большую доску, орудуем треугольным или квадратным пробойником.

Подозреваем, что у читателей штуковины не отыщется. Подойдет толстый и острый стальной дюбель с ярко выраженным коническим острием. Разбиваем каждую дырку, пока с обратной стороны отверстие не станет похоже на бабушкину терку. Возьмите молоток. Если имеется на примете способ получше, не стесняйтесь. Это самодельная роторная соковыжималка из стиральной машины, налицо широкое пространство для импровизации.

Крепим оба кругу, терку и стальную прокладку (проложив резиновое кольцо) четырьмя болтами ко дну центрифуги. Крепления непременно симметричны относительно центра. Болты крепятся гайками наружу, не должны отвинтиться во время работы. Не стесняйтесь подложить под каждую две шайбы — гроверную (для упругости и долговечности соединения) и плоскую (для прочности). Гроверная ближе к гайке.

Осталось собрать горлышко из ПВХ трубы диаметром 10 см. Оно обязано близко подходить к дну. Не доставать до днища в пределах 4 см. Плод станет ездить по терке, удерживаясь низко сидящим горлышком. Учтите указанный факт и тщательно укрепите трубу на нескольких стальных уголках. Допускается сделать крышку из ПВХ. Необходима, чтобы ошметки яблок не вылетали наружу.

Использование

Извините, не прикладываем руководство по эксплуатации соковыжималки. Необычного в нашей самодельной конструкции не продемонстрировано. Получилась роторная соковыжималка с цилиндрической центрифугой, потребуется приспособление периодически чистить. Это главный недостаток конструкции.

Качество магазинных соков нередко вызывает оправданные нарекания. В обществе давно сложилось мнение, что самый безопасный напиток из овощей или фруктов это выжатый «своими руками». Необходимым аппаратом для этой нехитрой процедуры является соковыжималка. Недостатка в недорогих соковыжималках для городской кухни нет. Чаще это небольшие бытовые приборы, которые не всегда смогут переработать обильный урожай с участка.

Более мощные машины оказываются дороги и недоступны. Выходом в такой ситуации может стать соковыжималка для яблок или других фруктов своими руками.

Чтобы выяснить, как сделать соковыжималку и приступить к реализации собственного проекта необходимо понять, как она работает. Изготовление сока включает измельчений фруктов или овощей и собственно отжим.

В зависимости от конструкции прибора процессы могут выполняться последовательно или одновременно. В центробежных моделях вначале следует измельчение центрифугой, затем в дело вступает пресс. Шнековые аппараты извлекают сок в процессе переработки.

Конструктивные элементы

Вне зависимости от выбора шнековой или центробежной конструкции для сборки самодельной соковыжималки потребуются:

• устройство для измельчения и отжима;
• бункер для закладки;
• емкость для сбора выжимки.

Дальнейшая конструктивная сложность зависит от технических возможностей.

Самый простой вариант ручное измельчение с последующим помещением под винтовой пресс. Более сложные версии предполагают наличие механического привода измельчителя.

Шнековые варианты с одновременным измельчением и выжимкой более затратны и потребуют больше времени для изготовления.

Ручной пресс

Простейшим способом обзавестись устройством для выжимки сока – воспользоваться дедовским опытом. В давние времена для измельчения предварительно очищенных яблок использовалось обычное деревянное корыто и сечка (специальный нож для рубки твердых фруктов и овощей).

Подготовленная таким способом мякоть, упакованная в холст (марля), перегружалась в деревянную кадку под пресс. Для стока сока в специально приготовленную емкость в нижней части кадки проделывалось отверстие. В качестве пресса могли использоваться любые тяжелые предметы, например, пара валунов.

Пресс

При наличии возможности применялся винтовой пресс, состоящий из:

• опорная рама из дерева или металла;
• винт с рукоятью для затягивания;
• круглая опорная доска с диаметром по внутренним размерам емкости.

Возможность использования сварного аппарата позволит собрать пресс из металла. Как вариант можно использовать:

• две трубы;
• сверху наваривается П-образный профиль;
• в профиле выполняется отверстие и наваривается головка с резьбой для установки винта;
• на нижней части винта должен быть предусмотрен упор для отжима;
• верху рукоять вращения;
• снизу к трубам приваривается пара струбцин для крепления на опорную доску;
• вместо струбцин может применяться опорная конструкция из металлического профиля.

Такой вариант не будет слишком затратным по времени и необходимым средствам. Производительность прибора зависит от объемов кадки.

В эксплуатации способ отжима прессом более трудоемкий за счет выполнения значительной части работ вручную.

Центробежная соковыжималка из элементов стиральной машины

Популярным автоматизированным вариантом являются приборы для отжима сока центробежного типа из стиральной машины. Для их изготовления из устройства донора извлекаются:

• барабан (центрифуга);
• кожух (бак), проверенный на наличие дефектов;
• крепежные узлы;
• шарикоподшипники.

Все демонтированные детали необходимо очистить от остатков порошка, ржавчины, накипи. Все отверстия в баке нужно заварить или закрыть резиновыми пробками. Из всех отверстий должно остаться только одно для слива отжима. Полезным элементом бака будет фильтрующая сетка, которая монтируется над сливным выходом.

Изготовление терки

Штатная центрифуга не может использоваться в качестве терки и требует доработки. Стандартные отверстия, которые используются для стока воды при отжиме, не справятся с измельчением. Можно решить проблему несколькими вариантами. Среди них:

• из нержавейки изготовить стальную подкладку, высверлить отверстия и набить зубья, закрепить ее внутри центрифуги;
• установить на стенках центрифуги сетку, которая будет служить измельчителем;
• рассверлить штатные отверстия барабана и набить зазубрины острой частью внутрь с направлением против его движения.

Установка в корпусе

Барабан с теркой монтируется в баке. Для этой цели используются крепежи и шарикоподшипники от стирального агрегата. Крепление выполняется в зависимости от особенностей донорской машины. Собранная конструкция помещается в вертикальном корпусе, который закрывается съемной крышкой с защелками или креплением барашкового типа. Сверху в отверстие крышки вставляется бункер, куда закладываются овощи ли фрукты для измельчения.

Чтобы бункер для яблок не проваливался до терки, следует предусмотреть ограничитель. Сам корпус крепится на жестком или амортизирующем основании. Главное, чтобы в работе прибор не терял устойчивости от вибраций.

Двигатель

Привод устройства заимствуется от той же стиральной машины. Он может быть расположен снаружи или внутри корпуса. Его оборотистость должна быть согласована с необходимой скоростью вращения центрифуги системой шкивов соответствующего диаметра.

Шнековое устройство

Более трудоемким вариантом, с точки зрения изготовления, является шнековый прибор для отжима сока. В этом случае большинство деталей агрегата выполняются самостоятельно:

• корпус из нержавейки;
• шнековый пресс, размещенный внутри корпуса;
• бункер;
• лоток для приемки сока, с которого он стекает в емкость;
• двигатель на 1,5-и тыс. оборотов.

Собранная конструкция монтируется на подставке из металлической рамы с закрепленным в ней двигателем. Ременная передача передает вращение с двигателя на шкив шнека.

Перечисленные варианты не являются детальным описанием изготовления самодельной соковыжималки. Это общее идеи, на основе которых можно разработать свой проект исходя из имеющихся возможностей.

Самодельная соковыжималка с высокой производительностью будет полезна огородникам и садоводам, которым в сезон приходится решать проблему переработки большого количества фруктов или овощей. Для домашних нужд вполне достаточно бытовой соковыжималки заводского изготовления, которая обеспечит своих хозяев несколькими порциями свежевыжатого сока.

Лето и осень радуют садоводов обильными урожаями. К сожалению, долго хранить урожай в домашних условиях невозможно. Чтобы его переработать, понадобится соковыжималка. Можно приобрести ее, а можно сделать самому из отработавшей свое стиральной машины. Для этого нужно обладать навыками слесарных и сварных работ.

Принцип работы соковыжималки

Способ работы соковыжималки весьма прост: она нарушает целостность яблок, винограда, абрикосов и т.п., разделяя их на жидкую фракцию – сок и обезвоженную клетчатку – жмых. Основные узлы соковыжималки следующие:

• Бункер, в который загружаются плоды или ягоды
• Измельчитель, разрушающий кожуру и структуру плода. Используются вращающиеся ножи или барабанная терка.
• Устройство для выдавливания сока. Это может быть пресс либо центробежная сила, возникающая во вращающемся барабане.
• Фильтр, разделяющий жидкую фракцию и жмых.
• Подставка для бутылок или емкости для сбора сока

Самая простая соковыжималка – это строительный миксер, зажатый в патроне высокооборотной дрели.

Материалы и инструменты

Более сложная в изготовлении, но и дающая более качественную продукцию конструкция соковыжималки, изготавливаемой своими руками, строится на основе отслужившей свое стиралки с фронтальной загрузкой.

На первом этапе нужно снять узлы, которые больше не пригодятся:

• насос;
• система нагрева воды;
• система управления;
• трубопроводы и клапаны подачи воды и слива;
• задняя стенка и дно.

Общий вид устройства

Из материалов понадобится:

• Две пружины для амортизации барабана. Они призваны уравновесить возросшую горизонтальную центробежную силу, поскольку эксплуатироваться устройство будет люком вверх.
• Две полосы металлической сетки 300*60 мм.
• Емкость для накопления сока.
• Патрубок для слива.
• Заглушки.
• Крепеж.

Из инструментов необходимы:

• высокооборотный шуруповерт или дрель;
• угловая шлифмашина;
• сварочный аппарат;
• набор ручного слесарного инструмента.

Понадобится также верстак с тисками.

Соковыжималка из стиральной машины

Для демонтажа машину надо положить на заднюю стенку и закрепить. На раме должны остаться:

• загрузочный люк;
• уплотнительная манжета;
• барабан;
• электродвигатель и привод.

• снять со шкивов ремень, вращающий барабан;

Снятие шкива

• снять амортизирующие пружины и другие части, мешающие снятию бака;
• снять уплотнительную манжету;

Снятие манжеты

• снять барабан и бак;

Снятие барабана и бака

• очистить их от загрязнений, промыть уксусом.

Из бака также следует снять нагревательные элементы, датчики и прочее оборудование и заглушить оставшиеся проемы резиновыми заглушками.

Теперь настает этап доработки деталей и узлов:

• Собрать бак и закрепить его на прежнем месте.
• Поставить уплотнительную манжету.
• Заварить отверстия в барабане.
• Снять ребра внутри барабана. Крепления снимать не нужно.
• Просверлить в нем 100-200 отверстий диаметром 1 – 1,5 мм.
• Внутри барабана закрепить саморезами полоски сетки между местами крепления ребер.
• Закрепить амортизирующие пружины.
• Подключить электродвигатель к сети через выключатель. Мощность двигателя должна быть не менее 1- 1,5 киловатт.
• Окончательно закрепить устройство на горизонтальном основании люком вверх.

Пробный запуск следует проводить без загрузки. Барабан при вращении не должен задевать стенки бака. Если все в порядке – к сливному патрубку нужно подставить емкость для сока.

Плоды, помещенные в барабан, будут разбиваться в кашицу, ударяясь о сетки, крепления ребер и друг об друга. Центробежная сила выдавит сок через отверстия в бак, откуда он стечет в накопительную емкость.

Как сделать бункер для загрузки и толкатель

Для дозированной загрузки плодов потребуется изготовить бункер. Его можно изготовить из отрезка пластмассовой трубы диаметром 100 мм. Ее закрепляют наклонно таким образом, чтобы плоды скатывались на край терки. Бункер крепится к корпусу устройства алюминиевыми или стальными уголками на болтах

Труба для изготовления бункера

Толкатель можно сделать из березового черенка для лопаты. На нижний край крепят круг из фанеры диаметром на 5 мм меньше, чем диаметр трубы. На верхнем устанавливают поперечный ограничитель.

Зернодробилка из стиральной машинки

Зернодробилка промышленного производства стоит недешево. Если домашний мастер владеет навыками слесарных, электротехнических и сварочных работ, а в кладовке стоит вышедшая из строя стиральная машина активаторного типа- то вполне возможно переделать ее в зернодробилку, или, как говорят, крупорушку.

Зернодробилка из стиральной машины

Необходимые материалы, инструменты и конструкция

Для изготовления зернодробилки потребуется

• стиральная машина Ока- 1 шт.;
• ножи для дробления зерна -3 шт.;
• решетка с ячейкой 2-3 мм;
• жесть и резина для прокладок;
• втулка;
• фланец.
• отрезок пластиковой трубы диаметром 100-150 мм

Из инструментов и оборудования пригодится:

• дрель или высокооборотный шуруповерт;
• набор ручного слесарного инструмента;
• угловая шлифмашина, или болгарка.

Изменения, внесенные в конструкцию машины, сводятся к замене активатора на плоские ножи с загнутыми концами. Зерно засыпается в бункер (2), которым служит бак стиральной машины. Вращаясь, ножи (4) дробят зерно и отбрасывают его на калибровочную решетку (7). Частицы зерна, меньшие, чем ячейка решетки, проходят через нее и попадают в воронку (8) и далее в накопительную емкость. Частицы, не прошедшие через решетку, потоком зерна возвращаются к ножам и дробятся повторно.

Устройство зернодробилки

В ходе подготовки потребуется снять пластмассовую накладку активатора. Ножи изготавливаются из стальной полосы толщиной 3-4 мм, их концы нужно загнуть в противоположные стороны так, чтобы они не касались стенок бака. Отверстие для крепления на валу следует просверлить точно посередине полосы, иначе она будет плохо сбалансирована и вызовет биения во время вращения. Фланец одной стороной стороны надевается на шкив, с другой стороны он имеет резьбовую шпильку для крепления ножей. Следует также приготовить резиновую прокладку и квадратную заплату из жести, предотвращающие попадание зерна в привод.

Сборка устройства

Зернодробилка – вид сверху

Сборка начинается с крепления ножей измельчителя на фланце. Далее втулку, пропустив через прокладки, крепят к шкиву. Заплату следует прикрепить к корпусу бака таким образом, чтобы ножи при вращении за нее не задевали.

Следующий этап – устройство воронки для сбора и отвода дробленого зерна. В не будут переоборудован слив, расположенный в самом низу бака. Последовательность операций следующая:

• Зубилом или болгаркой довести отверстие слива до диаметра в 120-150 мм.
• Вставить в отверстие отрезок трубы и закрепить его.
• Вывести трубу в сторону и направить в накопительную емкость.

Следующий этап – установка решетки-сепаратора. Для этого необходимо:

• Разметить линию установки на дне бака таким образом, чтобы она отстояла на 1-2 см от зоны вращения ножей.
• Вырезать решетку из сетки так, чтобы она разместилась перпендикулярно дну бака и плотно прилегала ка ко дну, так и к боковым стенкам.
• Закрепить решетку саморезами к поверхности бака. Для надежности можно использовать прижимные планки из тонких полосок, вырезанных из листа металла.
• Щели следует промазать составом типа «холодная сварка» или силиконовым герметиком.

Перед пробным запуском нужно надежно закрепить устройство, чтобы исключить его опрокидывание или падение. Пробный запуск осуществляется без зерна. В его ходе необходимо убедиться в том, что

• ножи не задевают за дно бака и уплотнительную прокладку;
• ножи хорошо закреплены на втулке, а втулка – на фланце;
• отсутствует биение ножей вследствие дисбаланса.

В случае обнаружения биения балансировка проводится путем уравновешивания ножа по линии отверстия. В опустившейся части высверливаются небольшие отверстия до тех пор, пока части не уравновесятся.

После успешного пробного пуска надо убедиться в том, что под выходным патрубком стоит накопительная емкость. Далее можно засыпать в бак приблизительно 5-7 литров зерна, закрыть бак крышкой и включить машину на максимальные обороты. Чтобы было меньше пыли, поверх крышки можно накинуть покрывало.

Новая жизнь стиральной машины в качестве зернодробилки началась. Приятного аппетита вашим питомцам.

Другие способы изготовления соковыжималок

Если навыки домашнего мастера не позволяют изготовить соковыжималку из стиральной машины или же просто такой машины нет под рукой, переработать урожай можно и другим способом.

Для измельчения плодов подойдет строительный миксер, которым перемешивают растворы или краску. В его нижней части сверлится несколько отверстий, в них завинчиваются болты, выступающие на 10-15 мм. Плоды дробятся в ведре, далее масса помещается в тканый мешок и закладывается в пресс.

Измельчение яблок миксером

Для изготовления пресса подойдет большая неэмалированная кастрюля. В днище кастрюли следует просверлить отверстия с такой же частотой, как и в дуршлаге.

Соковыжималка из кастрюли

Мешок закладывается в доработанную кастрюлю и помещается под гнет. Яблочный или грушевый сок вытекает через отверстия, жмых остается в мешке. Вместо гнета можно использовать гидравлический домкрат.

Применение домкрата для выжимания сока

Такой способ обеспечивает меньшую производительность и глубину переработки сырья, чем изготовление полноценной самодельной соковыжималки, применяемой для переработки яблок.

Высокопроизводительная соковыжималка своими руками полезна садоводам, которым во время сбора урожая приходится перерабатывать большие объемы фруктов и ягод. В бытовых условиях используются заводские устройства, обеспечивающие потребность в небольших порциях свежевыжатого напитка.

Типы устройств

Перед тем как сделать соковыжималку своими руками по собственному чертежу, нужно изучить принцип работы устройства. В зависимости от конструкционных возможностей процессы выжимки могут выполняться с соблюдением определенной последовательности стадий работы или одновременно.

Центробежные соковыжималки перерабатывают плоды до состояния кашицы. Они работают по схеме, в которой после измельчения центрифугой происходит отжим с помощью пресса. Шнековая соковыжималка позволяет извлекать из плодов сок в процессе переработки.

Подбор необходимых элементов конструкции проводят в зависимости от типа устройства для выжимания сока. Для упрощения процесса переработки фрукты измельчают, например, с помощью ручной свеклорезки. Сложные конструкции предполагают использование механического привода для измельчения.

Шнековые устройства по конструкции и внешнему виду являются близкими родственниками домашней мясорубки. С их помощью можно одновременно измельчать и выжимать сок, требуют больше затрат времени на изготовление.

Для приготовление домашних напитков из фруктов часто используются бытовые приборы, которые могут справиться с небольшим объемом. Для переработки обильного урожая выходом из ситуации является самодельная соковыжималка для яблок и других фруктов.

Простой дедовский способ извлечения сока из плодов предусматривает стадию измельчения и отжим жидкости из образованной массы. Очищенные от сердцевины и испорченных частей яблоки насыпались в деревянное корыто. С помощью специального ножа для измельчения фрукты перерабатывали в однородную массу.

Подготовленная кашица упаковывалась в марлю и ставилась под пресс в кадку из дерева. Чтобы собрать яблочный сок в емкость, для стока жидкости в нижней части устройства конструкцией предусматривалось отверстие. Роль пресса могли выполнять тяжелые предметы (камни).

Винтовой вариант пресса оснащался:

• рамой, на которой крепится устройство;
• винтом с закрепленной или съемной рукоятью;
• доской для опоры, круглой формы, соответствующей диаметру внутренней части емкости.

Как создать винтовой пресс для яблок большой производительности можно увидеть на видео. Соковыжималка для яблок своими руками собирается из заготовленных деталей.

Для создания конструкции нужно подготовить 2 трубы, на которые сверху с помощью сварки закрепляют металлический профиль. В верхней части профиля проделывается отверстие, в которое вставляется головка с резьбой.

В нижней части винта конструкцией предусмотрен упор для отжима. Вверху закрепляют рукоять вращения, а снизу стационарно привариваются струбцины или опорная конструкция для крепления. Технические возможности пресса зависят от объема кадки, в которую закладывают измельченное сырье для отжима.

В процессе эксплуатации такое приспособление отличается трудоемкостью из-за выполнения значительной части ручной работы.

Гидравлическое устройство

Сократить затраты труда на изготовление сока можно с помощью конструкции с домкратом. Для ее изготовления потребуется:

• металлический прокат (уголок, швеллер);
• перфорированная корзина;
• доска;
• шурупы для крепления;
• короткое бревно.

Составные части станины измеряются и свариваются в конструкцию. В кастрюле просверливаются дырки.

Измельченные яблоки укладываются в емкость. Сверху устанавливается деревянный круг, выпиленный из доски, равный диаметру перфорированной корзины. Сверху помещается кусок дерева. Гидравлическая соковыжималка приводится в движение с помощью домкрата.

Автоматизированная конструкция

Соковыжималка из стиральной машины считается популярным вариантом для отжима сока. Для изготовления устройства используются такие детали:

• центрифуга;
• шарикоподшипники;
• узлы крепежа.

Все составные конструкции перед использованием необходимо очистить от остатков порошка, накипи. Все отверстия в баке закрывают резиновыми пробками, оставляя только одно для слива сока. Над сливным выходом полезно установить сетку для фильтрации сока.

Для измельчения фруктов штатная центрифуга требует дополнительной доработки. Решить проблему можно с помощью стальной подкладки, в которой высверливаются отверстия и набиваются зубья.

Стека, установленная на стенках центрифуги, может измельчать сырье. Подготовка рабочей поверхности барабана предусматривает увеличение штатных отверстий и установку зазубрин острой частью внутрь с направлением, противоположным вращению барабана.

Сделанная терка монтируется в баке с помощью шарикоподшипников и крепежных деталей. Конструкция располагается в вертикальном корпусе, крышка которого закрывается на защелки. В верхнюю часть отверстия помещается бункер для приема фруктов.

При работе устройства главное — обеспечить устойчивость от вибрации. Корпус рекомендуется закрепить на жестком основании, а для бункера предусмотреть ограничитель. Двигатель устройства заимствуется от стиральной машины. Его можно монтировать внутри и снаружи конструкции.

Шнековое устройство для выжимания сока является более трудоемким вариантом. Основная часть деталей изготовляется индивидуально. В их число входит:

• корпус;
• шнек;
• лоток для приема сока;
• бункер;
• двигатель.

Конструкция собирается и монтируется на подставке из металлической рамы с установленным двигателем. Вращение шнека обеспечивается с помощью ременной передачи с двигателя на шкив.

Переработка винограда

До появления приспособлений для изготовления сока применялся ручной труд. Вместе с технологией виноделия с древних времен пришла традиция давить плоды винограда ногами.

В домашних условиях для небольших объемов урожая используется . Специальные прессы помогают переработать значительное количество плодов.

Прессы бывают различных конструкций. Они могут быть оснащены автоматическим или механическим приводом, приходить в движение с помощью винта или домкрата. Работа устройств заключается в загрузке винограда в емкость, по внешнему виду напоминающую бочку.

Под действием силы, которая движется по направлению вниз, давится виноград. Полученный сок вытекает через отверстия.

Давилка для винограда своими руками работает по такому же принципу, как стиралка. Поэтому при изготовлении самодельных конструкций для переработки ягод используются детали старых машин.
