Центробежное сцепление своими руками из тормозного барабана 2108

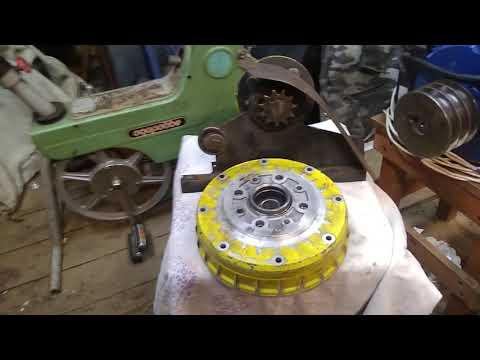

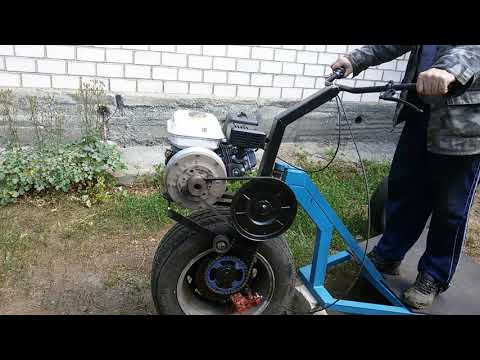

Центробежное сцепление своими руками. Получился просто, надёжно и дёшево из тормозного барабана.

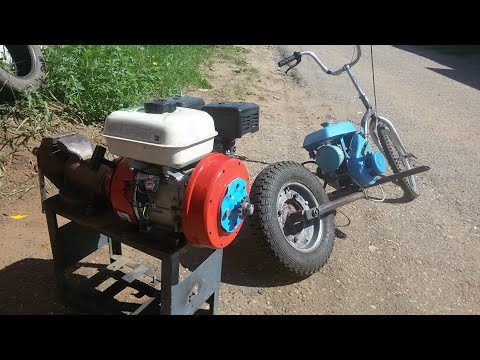

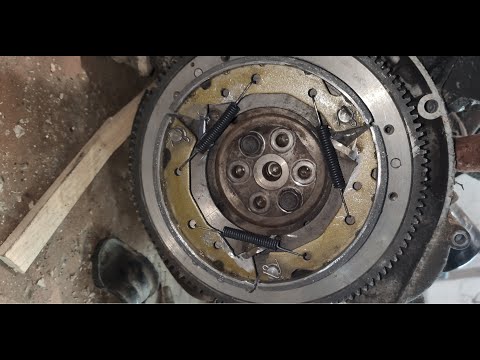

Центробежное сцепление, так еще не кто не делал. /// Без ТОКАРЯ, все сам, ДЕШЕВЛЕ не соберешь ///.

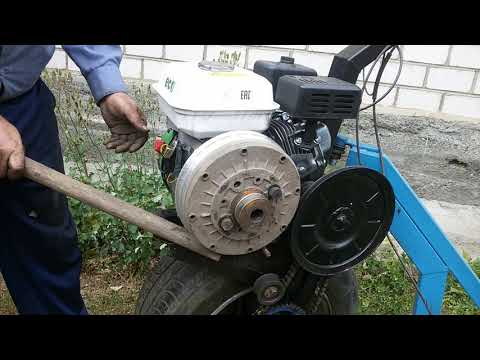

центробежное сцепление из тормозного барабана 2108 РЕСТАЙЛИНГ

Как самостоятельно сделать сцепление для мотоблока Без качественной работы сцепления невозможна полноценная работа мотоблока. Сцепление…

Как самостоятельно сделать сцепление для мотоблока

Без качественной работы сцепления невозможна полноценная работа мотоблока.

Сцепление — это обязательная составляющая трансмиссии, функция которой — передача крутящего момента от коленчатого вала на переключение передач и отключение редуктора от силовой установки во время смены скоростей.

Сцепление мотоблока необходимо для его плавного запуска движения с места и его остановки без необходимости глушить двигатель.Сцепление для мотоблока можно сделать самому

Устройство сцепления

При всем многообразии брендов мотоблоков, их классов и модификаций устройство сцепления всегда включает в себя несколько необходимых частей:

• узел управления;
• ведущий компонент;
• ведомые составляющие.

Узел управления включает в себя отжимные рычаги прямого управления, соединенные с нажимным диском при помощи тяг и отводки, оснащенной педалью. В момент выключения устройства оператором от педали передается усиление на рычаги при помощи отводки, оснащенной подшипником. Во время сжатия пружин рычаги, связанные с нажимным диском, отводят его от ведомого, что приводит к выключению сцепления.

Наличие подшипника в конструкции призвано минимизировать фактор трения, поскольку отводка и рычаги не соприкасаются. В стандартной конструкции имеется три рычага, которые установлены относительно друг друга под углом 120 градусов. Наличие пружин обеспечивает возврат деталей устройства к исходному положению.

Отводка смещается на расстояние, необходимое для выключения механизма, и его соблюдение очень важно: если не удается достичь нужного расстояния, это приводит к тому, что сцепление пробуксовывает, а фрикционные накладки подвергаются повышенной нагрузке и преждевременному износу.

При этом если расстояние, наоборот, превышено, не происходит полного выключения сцепления.

В этом видео вы узнаете, как поменять сцепление:

Ведущий компонент состоит из торца маховика двигателя и одновременно вращающегося вместе с ним нажимного диска. При этом диск движется и по оси относительно него. Между двумя этими компонентами располагается еще один диск, ступица которого находится на шлицевом валу. Это ведомая часть устройства.

Вокруг ведущего диска находятся пружины цилиндрической формы, имеющие предварительное сжатие и необходимые для прижатия нажимного диска. Достигается это за счет того, что одним концом они упираются в диск, а другой расположен на кожухе, находящемся на ведомой поверхности.

Именно эта конструкция и обеспечивает нахождение устройства в постоянно включенном режиме, даже при отсутствии движения при не заглушенном моторе.

Включение остановки устройства генерирует передачу сигнала на рычаги отжима и одновременное отключение ведомой части, за счет чего и происходит выключение сцепления.

Обычно в конструкции сцепления агрегатов малой сельскохозяйственной техники имеется подшипник, необходимый для снижения трения. Его наличие обеспечивает плавное движение рычагов с исключением их соприкосновения между собой. Также в устройстве присутствует пружина, которая обеспечивает возврат элемента управления к исходному положению после переключения скоростей.

Функции центробежного сцепления

Существует несколько разновидностей механизма, однако наибольший интерес в контексте работы бытовых сельскохозяйственных агрегатов представляет центробежное сцепление для мотоблока — именно такое автоматическое сцепление задействуется в силовых системах мотоблоков и мотокультиваторов.

В основе действия этого типа устройств предусматривается фрикционная муфта. Функции центробежной муфты сцепления для мотоблока включают в себя такие важные задачи, как:

• стабильная передача крутящего момента;
• уменьшение колебаний, возникающих в результате движения частей конструкции;
• плавность в переключении передач;
• возможность соединения шестерней без удара;
• включение и выключение коробки передач;
• отключение трансмиссии от маховика.

Наличие сцепления допускает временное отключение коленчатого вала. Двигатель, оснащенный этим устройством, запускается и останавливается без резких движений.

Данный механизм выполняет одну из главных функций

Принцип работы

Центробежное сцепление обладает такими бесспорными преимуществами как надежность и долгий срок службы. Эта конструкция используется в автоматических коробках передач. Состоит это устройство из стандартного набора комплектующих:

• маховик;
• шкив;
• ступица, оснащенная пазом стопора и шпонкой;
• фланец;
• втулка;
• кожух;
• подшипник;
• стопорное кольцо.

За счет связи дифференциала с центробежной муфтой облегчается управление агрегатом, улучшается его маневренность и плавность поворотов. Кроме того, дифференциал обеспечивает регулировку скорости вращения колес и участвует в их блокировке. В отдельных моделях мотоблоков используются специальные блокираторы, позволяющие останавливать одно колесо автономно от другого.

Современные агрегаты могут быть оснащены механизмами различных конструкций. Различают несколько видов этих механизмов:

• фрикционное — простое в обслуживании и способное длительное время работать без пауз с высоким КПД;
• центробежное — имеет недостаток, заключающийся в быстром износе деталей промышленных механизмов;
• ременное — не отличается высокой надежностью и работоспособностью, быстро выходит из строя на мощных силовых установках;
• гидравлическое — путем нажима на педаль запускает в движение поршень, вращение которого придает движение смазывающей жидкости; от поршня усилие передается на шатун, а пружины возвращают его на исходное положение;
• дисковое — отличается высокой надежностью деталей и плавностью запуска; различаются однодисковые и многодисковые механизмы, работающие по одному принципу.

Самодельное центробежное сцепление

По тем или иным причинам может возникнуть необходимость собрать самодельное сцепление на мотоблок. Эта задача вполне реальна, но прежде чем приступать, необходимо разобраться в особенностях устройства.

Принцип действия сцепления любого типа заключается в непрерывном трении его компонентов. А это закономерно приводит к тому, что детали изнашиваются и устройство приходит в негодность.

Несомненно, самый простой выход в этой ситуации — купить новый механизм, но главный недостаток этого решения — его стоимость.

Готовая деталь стоит достаточно дорого, и именно это является главной причиной, почему многие владельцы мотоблоков изготавливают сцепление на мотоблок своими руками.

Изготовление механизма сцепления своими руками

Сборку устройства предваряют два необходимых шага: изучение чертежей и подбор деталей. Чертеж должен быть максимально понятным, а все обозначенные на нем компоненты должны иметь полную разметку размеров и указания их мест в устройстве.

Для изготовления самодельного механизма нужны следующие части:

• первичный вал и маховик (хорошо подходят, например, соответствующие детали с коробки передач «Москвича» прежних десятилетий);
• ведомый шкив (на него на предварительном этапе подбора деталей нужно установить две ручки);
• исправная ступица и поворотный металлический кулак (оптимальный вариант — от автомобиля «Таврия»);
• Б-профиль;
• коленчатый вал с машины ГАЗ-69.

После того как комплект необходимых деталей сформирован, начинается сборка. Порядок шагов таков:

1. Осторожно сточите вал таким образом, чтобы после обработки он не соприкасался с другими деталями, которые будут установлены на устройство.
2. На подготовленный вал установите ступицу мотоблока.
3. Определите на валу место, куда будут установлены подшипники. Выточите эти места. После завершения этого этапа работы ступица должна вставать точно, никаких зазоров быть не должно, а вращение ведомого шкива должно осуществляться легко, ни за что не задевая.
4. Просверлите в шкиве шесть отверстий равного диаметра не более 5 мм на равном расстоянии друг от друга. В каждое отверстие будет установлен болт длиной 10 мм, что требует наличия отверстий и с другой стороны шкива.
5. При помощи болта зафиксируйте шкив над маховиком. Произведите разметку отверстий, которые должны совпасть с отверстиями в шкиве.
6. Снимите шкив и сделайте отверстия по разметке.
7. Произведите обработку вала и маховика таким образом, чтобы после проточки они не соприкасались.
8. Изготовьте ручку сцепления мотоблока. Для этого можно взять трубу длиной 3 см и диаметром 1 см. В результате сборки потребуется фиксация на шкиве.
9. Подготовьте тросик сцепления на мотоблок. В качестве этой детали можно купить подходящий шнур и намотать на катушку. Как вариант, можно воспользоваться тросиком для сцепления на мотоблок, сделанным из троса бензопилы, имеющим исправную катушку.

Готовое сцепление, изготовленное для мотоблока своими руками, хорошо подойдет, например, для мотоблоков Арго и Нева МБ-2. Пользователи отмечают, что такой механизм отличается хорошим качеством и довольно долговечен.

: сцепка для прицепа к мотоблоку.

Регулировка

Для исправной работы механизма важно, чтобы он был правильно отрегулирован. Если та или иная деталь не работоспособна, это заметно по характерным признакам и регулируется в соответствии с ними:

• если при полностью выжатом сцеплении агрегат срывается с места, настройка производится при помощи регулировочного болта, который нужно подтянуть;
• если оператор полностью отпустил сцепление, но предусмотренная скорость не достигается или мотоблок вообще не движется, регулировочный болт следует ослабить;
• если работа агрегата сопровождается нехарактерным звуком, необходимо заглушить двигатель и проверить уровень масла; если масла достаточно, целесообразно обратиться в сервисный центр;
• если возникают затруднения при переключении скоростей, следует проверить состояние шлиц валов и деталей коробки передач.

Источник: http://ometalledo.ru/centrobezhnoe-sceplenie-svoimi-rukami-iz-tormoznogo-diska.html

Устройство и принцип работы центробежного сцепления скутера (в народе: “заднего вариатора”)

По своей конструкции центробежное сцепление скутера, устанавливаемое на большинство моделей, гениально. И как все гениальное – просто.
В связи с этим оно отличается высокой надежностью, простотой обслуживания и ремонта.

Конструкция центробежного сцепления.

1.     Барабан сцепления (колокол).
2.     Первичный вал с платой и конусом ведомого шкива.
3.     Колодка сцепления.
4.     Вторичный вал.
5.     Фрикционная накладка.
6.     Пружина.
7.     Втулка.
8.     Подшипник.
9.     Ремень вариатора.

Принцип работы

Крутящий момент от работающего на холостых оборотах двигателя с ведущего шкива предается на ведомый 2 посредством ремня вариатора 9. Происходит свободное вращение первичного вала вместе с платой сцепления. Так как обороты невелики, то усилие пружин 6 обеспечивает максимальное сдвижение колодок 3, и их контакта с барабаном 1, жестко установленном на вторичном валу 4, не происходит.

При повышении оборотов двигателя увеличивается угловая скорость вращения первичного вала 2 с платой сцепления. Соответственно увеличивается центробежная сила, показанная красными стрелками. Колодки 3, преодолевая упругость пружин 6, раздвигаются и посредством фрикционных накладок 5 входят в соприкосновение с барабаном 1. Происходит передача части крутящего момента вторичному валу с нарастанием пропорционально оборотам. Скутер трогается с места. С повышением оборотов сила, прижимающая накладки, возрастает, и трение скольжения постепенно становится статичным, полностью передавая движение на ведущее колесо. При сбрасывании оборотов все происходит в обратном порядке. Согласитесь, очень простая и удобная конструкция. Поэтому центробежное сцепление скутера так распространено.

Типичные неисправности сцепления

В основном владельцы производят ремонт центробежного сцепления скутера для замены колодок 2 в связи с износившимся фрикционным слоем. Обычно эта неисправность характеризуется необходимостью значительно повышать обороты двигателя для того, чтобы тронуться с места. Если же происходит заклинивание колодок, что достаточно редко, то это сопровождается вращением ведущего колеса на холостых оборотах.

Со временем пружины 1 растягиваются, что приводит сначала к неустойчивой работе двигателя на холостых оборотах, а затем и к неполному выключению сцепления. Это сопровождается «желанием ехать» на малых оборотах. При поломке пружины на холостых оборотах возникает вибрация и толчки, которые постепенно пропадают с увеличением оборотов и скорости. Ремонт заднего вариатора скутера, как многие называют сцепление, состоит в замене всех пружин. Иначе кроме разбалансировки получится неравномерный износ фрикционных накладок.

Износ барабана 4 обычно сопровождается появлением на его внутренней поверхности, контактирующей с колодками, концентрических борозд. При их появлении следует произвести проточку и шлифовку барабана, если есть такая возможность. Если же нет, то заменить барабан.

Низкая тяга, плохое движение под уклон, повышенный шум, который производит центробежное сцепление скутера, свидетельствует о выходе из строя подшипников вала. Их необходимо заменить, иначе может произойти заклинивание.

Плата сцепления обычно не доставляет проблем владельцу. Случаи ее разрушения очень редки и, в основном, связаны с заводским производственным браком.

Как видим, благодаря своей простоте, такая трансмиссия надежна и в случае ремонта не требует больших затрат и умения. Нужно просто быть внимательнее к различным проявлениям неисправностей и своевременно их устранять.

Источник: http://scooter-zip.ru/library/full/ustrojstvo-skutera_new/tcentrobezhnoe-stceplenie/

Анатомия сцепления мотоцикла: Вот как оно работает

Автомобильное и мотоциклетное дисковое сцепление работают по одному и тому же принципу: основа работы механизма – использование силы трения скольжения для передачи крутящего момента на ведущие колеса. Тем не менее с точки зрения реализации механизма действия мотоциклетные системы в значительной части отличаются от автомобильных аналогов как минимум своими размерами и меньшим весом, а также рядом параметров.

Смотрите также: Винтажный обзор: Harley-Davidson UL Bobber 1947 года

Источник: http://QuadDrive.ru/snegohody/kak-rabotaet-sceplenie-na-motocikle.html

С чего начать?

Обдумайте свои предпочтения, умения и недостатки как райдера. Вы начинающий кроссмен, оттачивающий работу с газом и сохранение скорости в поворотах? Или, возможно, вы любитель прокатиться по лесным тропкам в поиске неведомых уголков природы?

В любом случае, нужно понимать, что сцепление (его характер и особенности работы) может как помогать, так и мешать вам развиваться, да и вообще ездить с удовольствием. И ещё нужно понимать, что почти всегда у вас есть выбор. Варианты сцеплений нужны не только для разных стилей езды и спортивных дисциплин, но и под разный характер райдеров.

Любой вариант при этом имеет и плюсы, и минусы. Стандартное мотоциклетное сцепление довольно легко испортить неумелой работой с рычагом, которая может привести к износу и даже отказу в самом неподходящем месте. Постоянный выжим и удержание в определённом положении ведёт к усталости райдера, и речь не только о пальцах руки, но и об усталости психики. Этих проблем лишены автоматические сцепления.

Задумайтесь только: вы останавливаетесь, не выжимая рычага сцепления и не переключаясь на нейтраль, и стартуете без «первая вниз!» — просто с газа. Но это новая эргономика и новый характер мотоцикла, к которым придётся привыкать. К счастью, у Rekluse есть целый модельный ряд.

Источник: http://QuadDrive.ru/snegohody/kak-rabotaet-sceplenie-na-motocikle.html

16.40. Ремонт скутера. Центробежное сцепление — снятие и установка, замена колодок

16.40. Ремонт скутера. Центробежное сцепление — снятие и установка, замена колодок

Для выполнения работы потребуется помощник.

Крышка вариатора снята, клиновой ремень снят (см. Ремень вариатора — замена).

1. Отворачиваем гайку ведомого шкива. Эта гайка затянута достаточно большим моментом, поэтому для того, чтобы отвернуть ее, необходимо зафиксировать шкив. Лучше всего воспользоваться специальным стопором, который несложно изготовить самостоятельно, или просто вставить подходящий по длине металлический стержень враспор между отверстием барабана сцепления и поверхностью, на которой установлен скутер. Надеваем накидной ключ на гайку, легкими ударами молотка ослабляем затяжку гайки и отворачиваем ее.

2. Снимаем с вала барабан сцепления.

3. Снимаем ведомый шкив в сборе с блоком сцепления.

4. Осматриваем колодки сцепления на предмет износа и механических повреждений. Необходимо убедиться, что фрикционный материал колодок не имеет механических повреждений, сколов, глубоких царапин, клеевое соединение фрикционного материала и колодок не повреждено. При наличии таких повреждений колодки подлежат замене.

5. Измеряем толщину фрикционного слоя на колодках. Если толщина меньше, чем минимально допустимая, указанная производителем скутера (обычно — около 1 мм), колодки подлежат замене. Важно также, чтобы толщина фрикционного слоя на всех колодках была одинаковой, а износ был равномерным по всей площади накладки.

6. Для того чтобы, отделить узел сцепления от ведомого шкива, необходимо отвернуть центральную гайку. Для ослабления затяжки гайки, необходимо зажать узел в тисках.

Чтобы не повредить фрикционный материал колодок, следует зажимать узел в тисках с минимально необходимым усилием и использовать алюминиевые губки, либо прокладки из любого мягкого металла.

Зажав узел в тисках, не отворачивайте гайку полностью, а только ослабьте ее. В противном случае, сжатая пружина, которая находится внутри механизма, «выстрелит» и может травмировать.

7. Просим помощника надежно прижать сцепление к шкиву, как показано на фото, и отворачиваем гайку. После этого помощник плавно ослабляет руки, позволяя пружине медленно разжаться.

8. Снимаем со шкива узел сцепления и пружину.

9. Осматриваем все детали на предмет внешних повреждений. Необходимо убедиться, что половинки ведомого шкива свободно, без заеданий вращаются друг относительно друга (в ведомом шкиве как правило, применяется соединение половинок по принципу «паз-шпонка». К одной из половинок шкива жестко прикреплена втулка, на которой свободно вращается вторая половинка шкива. Ее движение ограничено только косым пазом, в котором скользит шпонка. Именно этот механизм обеспечивает изменение расстояния между половинками шкива при вращении одной половинки относительно другой). Если скользящая поверхность втулки загрязнена, необходимо промыть ее очистителем карбюратора, керосином или растворителем для нитрокрасок, после чего смазать проникающей силиконовой смазкой или моторным маслом.

Также необходимо удалить со всех деталей продукты износа ремня (резиновую пыль) и накладок сцепления.

10. Сцепление подготовлено для замены колодок.

11. Узкими пассатижами снимаем стопорные кольца с направляющих колодок.

12. Снимаем прижимную пластину.

13. Легкими ударами рукояткой молотка в центр основания узла выбиваем его из пакета колодок.

На основании узла, под колодками установлены резиновые демпферы. Как только колодки стронутся с места, демпферы могут выпасть. Демпферы необходимо снять.

14. Снимаем пакет колодок с основания.

15. Извлекаем пружины, соединяющие колодки и разбираем пакет колодок.

Все пружины в механизме сцепления тарированные. Не допускается их растягивать, сжимать или изменять их форму. Пружины, соединяющие колодки, должны быть одинаковой жесткости (обычно, пружины имеют цветовую маркировку).

16. Перед сборкой очищаем оси колодок сцепления от грязи и старой смазки, и наносим на них тонкий слой высокотемпературной пластичной смазки.

Смазку необходимо производить аккуратно, после установки новых колодок на основание убрать ее излишки. Попадание смазки на рабочие поверхности колодок недопустимо.

Устанавливаем сцепление в обратной последовательности.

После установки стопорных колец на оси необходимо развернуть их таким образом, чтобы разрезы колец были направлены наружу. Это необходимо для того, чтобы предохранить их от самопроизвольного соскакивания с осей под воздействием центробежной силы.

Источник: http://TeamsPro.ru/o-skuterah/pruzhiny-scepleniya-na-skuter.html

Как работает сцепление мотоцикла

Используем ли мы ногу или руку для того, чтобы привести его в действие, все мы прекрасно знаем, что, когда мы включаем сцепление, двигатель нашего мотоцикла получает возможность передавать мощность на трансмиссию и в конечном счете отправлять ее на заднее колесо.

Возможно, для многих людей, даже тех, кто считает себя байкером и владеет мотоциклом, все, что происходит внутри продолговатой металлической коробочки, установленной сбоку от мотора по ходу движения мотоцикла, остается загадкой. Сегодня на одну тайну будет меньше, и мы вместе изучим основы работы механизма и посмотрим, из каких деталей он состоит, на примере мотоцикла Harley-Davidson VL 1933 года выпуска. Почему мы взяли именно эту модель, а не какой-нибудь Урал М-72? Просто считаем, что Харлей действительно крайне красив, да и принцип сцепления у всех мотоциклов (практически у всех) за последние лет 100 не изменился.

Harley-Davison VL 1930-х годов

Впрочем, отличие в управлении сцеплением здесь все же есть: американская машина 30-х годов использует механизм сцепления, управляемый ногой, а не современный аналог, перенесенный на руль, в остальном принципы не изменились.

Источник: http://QuadDrive.ru/snegohody/kak-rabotaet-sceplenie-na-motocikle.html

Прицепное устройство для мотоблока своими руками: чертеж, рекомендации по изготовлению

Движок хоть бывает и слабоват, но безотказный.

Рама сварена из труб, уголков, в общем изначально не продумывалось ничего, так прикинул, посмотрел что и как можно исходя из имеющегося металлолома и начал варить, резать и сверлить.

Задний привод так же как и передний цельной, без дифференциала. На подшипниках цельная ось со звездочкой, на которую идет цепь с редуктора, сделанного из заднего барабана восхода со штатными тормозами, так сделать оказалось проще и есть тормоза. Держатели подшипников самодельные, выточены для 306-х подшипников.

Передний мост караката собран из ходовой от ВАЗ2108, укороченные полуоси сварены в цельной вал, и штатные ступицы для крепления колес. Рулевая рейка тоже от восьмерки. Радиус разворота правда большеватый, при повороте колеса задевали о раму, поэтому были сделаны ограничители. Рулится вроде не плохо, но понятно что от полного привода без дифференциала ожидать легкости руля не приходится.

На первой передаче редуктора каракат идет по снегу глубиной до 50см. Скорость максимальная на второй передаче где-то около 20км/ч, по накатанным дорогам ее хватает, так как без амортизаторов все равно быстрее не разгонишся, колеса пружинят бывает сильно, хотя вроде не сильно накачены, а на небольшой скорости неровности камеры колес хорошо амортизируют.

Движок хоть и не мощный, но тянет хорошо, правда ему для большей эффективности двух скоростей мало. Поставил коробку от автомобиля ВАЗ, четрех-ступенчатую. Теперь стало ощутимо лучше и можно во время езды переключать передачи, что невозможно было делать в редукторе, который переключать надо остановившись.

По такому снегу ездит без проблем.

А вот по такому снегу уже тяжело, но гребя всеми четырьмя потехоньку пробивается, движку правда приходится туго.

Уже весна.

Вот новые изменения в каракате. Купил для него новый двигатель, а то старый то в мотоблок ставил, то обратно. Новый двигатель Китайский «Champion G390HK-II 13 л/с». «Китаец» заводится хорошо, и тянет неплохо, пробовал заводить даже в двадцатиградусные морозы — заводится.

Так-же поставил автомобильный генератор, теперь есть свет.

Сделал еще прицеп для перевозки людей, уверенно везет даже 4 человека.

В общем хороший вездеходик получился, катаюсь в основном зимой и в межсезонье. По грязи и снегу идет уверенно, но это и не удивительно так как полный привод и без дифференциалов. Надеюсь что мой самодельный каракат камуто понравился и фото были понятны и полезны для вас.

Показов: 2962

Дата выхода: 25. 07. 2021 года

Рассуждение автовладельца по имени Андроник: Перед покупкой ходил по салонам. Тиго- салон уже,базовая комплектация меньше,цена выше. Технически Лифан впереди.Дастер- поразила звёздная болезнь.

Источник: http://promotobloki.ru/tsentrobezhnoe-stseplenie-svoimi-rukami-iz-tormoznogo-diska-o-metalle/

Самодельное центробежное сцепление

По тем или иным причинам может возникнуть необходимость собрать самодельное сцепление на мотоблок. Эта задача вполне реальна, но прежде чем приступать, необходимо разобраться в особенностях устройства.

Принцип действия сцепления любого типа заключается в непрерывном трении его компонентов. А это закономерно приводит к тому, что детали изнашиваются и устройство приходит в негодность. Несомненно, самый простой выход в этой ситуации — купить новый механизм, но главный недостаток этого решения — его стоимость. Готовая деталь стоит достаточно дорого, и именно это является главной причиной, почему многие владельцы мотоблоков изготавливают сцепление на мотоблок своими руками.

Источник: http://tractoramtz.ru/prochie/kak-sdelat-tsentrobezhnoe-stseplenie-svoimi-rukami.html

Самодельное сцепление своими руками — Спецтехника

Будучи составной частью трансмиссии, сцепление мотоблока выполняет функцию передачи от коленвала мотора крутящего момента на коробку передач (вал редуктора). С его помощью во время переключения передач происходит разъединение силовой установки и редуктора. За счет данного механизма мотоблок либо мотокуплавно трогается с места и останавливается без отключения мотора.

Если в задуманной конструкции мототехники заводского изготовления не предусмотрено выполнение сцепления, его можно собрать самостоятельно.

Источник: http://ometalledo.ru/centrobezhnoe-sceplenie-svoimi-rukami-iz-tormoznogo-diska.html

Диски сцепления

Сердцем механизма сцепления является набор чередующихся пластин. Число дисков варьируется, но на суть дела количество фрикционов из волокон и стали не влияет. Диски с фрикционной поверхностью, закрепленной по обеим сторонам металлической плиты, в прошлом были асбестовыми, но в наше время их делают из органических смол.

Цель этих дисков, как несложно догадаться, одна – создание трения о стальные пластины, которые поочередно установлены между первыми.

На фотографии ниже представлены диски сцепления мотоцикла в разобранном виде. Пластины с закрепленным фрикционным слоем «отмечены» наличием «ключа» (специальные металлические выступы) с наружной стороны, стальные пластины имеют «ключ» внутри.

После того, как пластины скреплены вместе, их помещают между ведомым и нажимным дисками.

Смотрите также: Распределительный вал: Повреждение, признаки, затраты

На модели мотоцикла VL нажимной (ведущий) диск имеет форму цилиндра, который прикреплен к стальным пластинам. Следует также отметить три штифта, которые удерживают ведущий и ведомый диски вместе, когда дисковое сцепление собрано воедино.

В собранном состоянии фрикционные и стальные пластины уложены на ведущий диск в чередующемся порядке, начиная с диска с фрикционным покрытием. Стальные пластины сцепления зафиксированы на нажимном диске посредством тех самых «ключей», размещенных с внутренней стороны, что позволяет им вращаться совместно, как единый блок.

Также обратите внимание на то, что шпоночные пазы на ведущем диске выполнены в форме шлицов, которые позволяют стальным дискам двигаться вверх и вниз, в то время как фрикционные диски «плавают» между первыми.

Источник: http://QuadDrive.ru/snegohody/kak-rabotaet-sceplenie-na-motocikle.html

LiveInternetLiveInternet

—Музыка

—Рубрики

• Adobe After Effect (18)
• BluffTitler (18)
• Corel (15)
• Jimp (13)
• Программа-Jasc Animation Shop 3.11 (11)
• МОЕ ВИДЕО (5)
• Книги журналы (5)
• Cinema 4D (4)
• Мультики (3)
• Программы (2)
• Рarticle Illusion (1)
• Adobe Premiere Pro CC 7.0.0 (1)
• Программы (1)
• Плагины фотошоп (1)
• Proshow Producer (77)
• Анимация (42)
• Анимированные фоны (48)
• ДЕФКИ (3)
• Для компа (31)
• Для сайта (40)
• Музыка (41)
• Полезные ссылки (55)
• Скутер (8)
• Смешно (15)
• Уроки анимации (90)
• Фото (114)
• Фотошоп (145)
• ЭТО ИНТЕРЕСНО ЗНАТЬ (50)

—Видео

—Поиск по дневнику

—Подписка по e-mail

—Постоянные читатели

—Статистика

Источник: http://avtika.ru/chto-takoe-dvigatel-s-tsentrobezhnym-stsepleniem/

Регулировка

Для исправной работы механизма важно, чтобы он был правильно отрегулирован. Если та или иная деталь не работоспособна, это заметно по характерным признакам и регулируется в соответствии с ними:

• если при полностью выжатом сцеплении агрегат срывается с места, настройка производится при помощи регулировочного болта, который нужно подтянуть;
• если оператор полностью отпустил сцепление, но предусмотренная скорость не достигается или мотоблок вообще не движется, регулировочный болт следует ослабить;
• если работа агрегата сопровождается нехарактерным звуком, необходимо заглушить двигатель и проверить уровень масла; если масла достаточно, целесообразно обратиться в сервисный центр;
• если возникают затруднения при переключении скоростей, следует проверить состояние шлиц валов и деталей коробки передач.

Источник: http://tractoramtz.ru/prochie/kak-sdelat-tsentrobezhnoe-stseplenie-svoimi-rukami.html

Центробежное сцепление автомобилей

Во всех пружинных типах сцеплений сила сжатия ведущих и ведомых деталей постоянна. Она не зависит от передаваемого через сцепление крутящего момента.

Поэтому при выключении сцепления всегда приходится преодолевать одно и то же усилие пружин, независимо от величины крутящего момента, который зависит от условий движения автомобиля. Это значительно усложняет работу водителя.

Так, в условиях городского движения водителю автобуса приходится пользоваться сцепление до двух тысяч раз за смену. Снижение затрат физических усилий при выключении сцепления достигается применением полуцентробежных и центробежных сцеплений.

Полуцентробежное сцепление

Полуцентробежным называется фрикционное сцепление, в котором сжатие ведущих и ведомых деталей осуществляется совместно пружинами и центробежными грузиками.

В полуцентробежном сцеплении (схема 1) применяются более слабые нажимные периферийные пружины 2 и центробежные грузики 1, выполненные за одно целое с рычагами выключение сцепления. Усилие сжатия зависит от скорости вращения центробежных грузиков, т.е. от частоты вращения коленчатого вала двигателя.

Схема 1 – Полуцентробежное сцепление

1 – грузик; 2 — пружина

Чем больше частота вращения коленчатого вала, тем больше центробежные силы, действующие на грузики, и тем больше усилие, создаваемое грузиками, и наоборот.

Поэтому при трогании автомобиля с места для удержания педали сцепления в выключенном состоянии, когда частота вращения коленчатого вала низкая, требуется небольшое усилие.

Но при переключении передач, особенно при высоких скоростях движения автомобиля, к педали сцепления необходимо прикладывать значительное усилие для преодоления суммарной силы сжатия пружин и центробежных грузиков.

Кроме того, при движении автомобиля в тяжелых дорожных условиях с небольшой скоростью сцепление может пробуксовывать, что приводит к снижению его долговечности. В связи с этим полуцентробежные сцепления на современных автомобилях применяются очень редко.

Центробежное сцепление

Центробежным называется фрикционное сцепление, в котором сжатие ведущих и ведомых деталей осуществляется центробежными грузиками.

Центробежное сцепление является разомкнутым. Оно выключено при неработающем двигателе и выключается автоматически при малой частоте вращения коленчатого вала.

При выключенном сцеплении реактивный диск 2 (схема 2) находится на некотором расстоянии от нажимного диска 1.

Положение реактивного диска обусловлено рычагами 5, концы которых упираются в выжимной подшипник муфты 6 выключения, а муфта фиксируется упором 7. Нажимной диск подтягивается к реактивному диску отжимными пружинами 8.

Это обеспечивает необходимый зазор между нажимным диском 1, ведомым диском 10 и маховиком 11 двигателя.

Схема 2 – Центробежное сцепление легкового автомобиля

а – схема; б – конструкция; 1 – нажимной диск; 2 – реактивный диск; 3 – кожух; 4, 8 – пружины; 5 – рычаг; 6 – муфта; 7 – упор; 9 – грузик; 10 – ведомый диск; 11 — маховик

При увеличении частоты вращения коленчатого вала двигателя центробежные грузики 9 под действием центробежных сил расходятся.

Грузики, упираясь хвостовиками в нажимной 1 и реактивный 2 диски, перемещают нажимной диск к маховику, создавая при этом давление на ведомый диск 10.

При небольшой деформации пружин 4, что происходит даже при незначительном увеличении частоты вращения коленчатого вала, рычаги 5 выключения поворачиваются на своих опорах, и между концами рычагов 5 и выжимным подшипником муфты 6 выключения образуется необходимый зазор.

При торможении автомобиля до полной остановки сцепление автоматически выключается и исключает остановку двигателя. При переключении передач сцепление выключается с помощью педали.

Торможение автомобиля двигателем при малых скоростях движения (на спуске, при движении накатом) возможно только при перемещении упора 7, для чего имеется специальный привод с места водителя.

В этом случает сцепление включается нажимными пружинами 4, установленными между реактивным диском 2 и кожухом 3, и сцепление становится постоянно замкнутым.

Центробежное сцепление обеспечивает плавность включения при трогании автомобиля с места и автоматическое выключение при снижении частоты вращения коленчатого вала до минимального значения, препятствуя остановке двигателя. Однако сцепление может пробуксовывать при малых скоростях движения автомобиля в тяжелых дорожных условиях.

Смотрите статьи по другим типам сцеплений

Источник: http://ometalledo.ru/centrobezhnoe-sceplenie-svoimi-rukami-iz-tormoznogo-diska.html

Как сделать центробежное сцепление своими руками

Сообщение новичок » 21 апр 2014, 20:18

Как вставить фото — тут
Как вставить видео — тут
Инструкции по форуму — тут

Сообщение Polk » 23 апр 2014, 21:16

Добрый день.
Спасибо за тему, сам бы не решился

Хотелось бы начать с самого востребованного элемента трансмиссии малой техники на моторах типа Honda GX
Это центробежное сцепление.
Его назначение и задачу описывать незачем. Но вот где его взять и еще для своих параметров и задач, всегда ставит в тупик. С этим я первый раз столкнулся когда сделал минимобиль МикроБ в 2003 году. Первые образцы были со скутеровскими двухтактными моторами honda dio, которые плохо работали зимой и сгорали при крутых спусках с закрытой заслонкой. И я перешел на четырехтактные моторы, первые я снимал с электростанций (раньше отдельно сложно было найти). Генераторы выбрасывал, а вот моторы ставил сначало с самодельным вариаторм, а потм переделывал сцепление от скутера, но всё это жило недолго, совсем недолго.

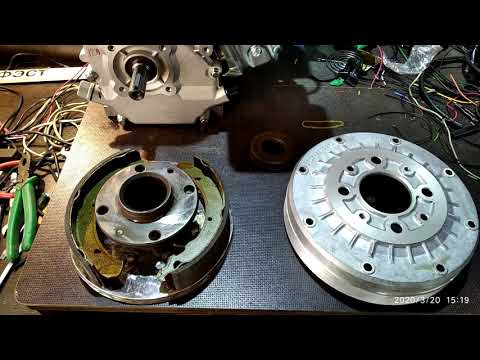

И в это время сделал своё первое сцепление с двумя колодками и накладками от задних колодок ВАЗ. За перве два года этог сцепление прошло три рейстайленга и сейчас оно производится серийно в трех размерностях и огромном количестве модификаций под конкретную задачу.
Сфера применения: от наших снегоходов, снегокатов, болотоходах, картингов до циркулярных пил, лебедок, дизельных вентиляторных установок до валов отбора мощьности на маленьких тракторах. Даже для запуска планеров заказывали.
Вот фото сцеплений:

http://fotki.yandex.ru/users/box647/view/882405/

http://fotki.yandex.ru/users/box647/view/882406/

«Центробежное сцепление» на Яндекс.Фотках

А это первый носитель и испытатель моих сцеплений.
Сухой вес 280 кг. грузоподьемность 2 человека. Скорость с мотором 6,5 л/с. до 25 км/час. (скорость ограничена)

«минимобиль МикроБ» на Яндекс.Фотках

«микромобиль МикроБ» на Яндекс.Фотках

Сообщение новичок » 23 апр 2014, 21:19

Как вставить фото — тут
Как вставить видео — тут
Инструкции по форуму — тут

Сообщение Polk » 23 апр 2014, 22:35

Сцепление должно позволять снимать момент с двигателя разными способами: с помощью цепи, с помощью ремня и т.п.
Соответственно цепь может быть с любым шагом: 12,7 мм. (Восход, Минск, мотороллер), 15,875 мм. (ИЖевская), а так же используется цепь привода ГРМ ВАЗ 2123 (Нива) с шагом 9,525 мм.
Ременная передача так же может быть разной: это и полиремень от привода генератора на автомобилях, а так же простыми клиновыми ремнями.
Ниже привожу копоновочные размеры для моторов до 6,5 л/с с валом Ф 18мм. 19,05мм. и 20,0мм. самые распространенные в производстве самоделок.
В этом случае каждый выбирает своё, ни вчем себе не отказывая Да и компоновку можно выбрать одну из двух, в зависимости от устройства трансмиссии:
КОМПОНОВКА №1

«компоновка центробежного сцепления» на Яндекс.Фотках

КОМПОНОВКА №2

«компоновка центробежного сцепления» на Яндекс.Фотках

Шкив под полиремень КОМПОНОВКА №1
/url]
«[url=http://fotki.yandex.ru/users/box647/view/882429/]компоновка центробежного сцепления» на Яндекс.Фотках

Такое сцепление, при правильном передаточном отношении трансмиссии, позволяет с мотором 6,5 л/с работать на машинках общим весом до тонны!
Привожу в пример видео:

Сообщение Копай » 23 апр 2014, 22:46

Сообщение Ed. » 23 апр 2014, 22:58

Сообщение Polk » 24 апр 2014, 06:26

Про сцепления я продолжу, попозже.

Смысл вариатор или двухступенчатый редуктор?
Сцепление нам позволяет реализовать одну передачу, я говорю как в автомобиле.
Первая передача — силовая, хорошо трогается, тянет, но скучно ехать
Вторая передача — неплохо трогается, тянет, ехать веселее, но далеко ехать опять же скучно.
Третья передача — трудно трогается, только по ровной поверхности, скорость приличная, весело только одному (так как уже двоем не тянет), ну и конечно греется и снашивается сцепление.
И люди кому нужно два режима из этих трех ставят две звезды или два шкива. По полю едут весело и быстро, а вот по горкам и полесью неспешно и уверенно. Это ручная КПП, но как на тракторе, ОСТАНОВИЛСЯ включил поехал, снова ОСТАНОВИЛСЯ переключил и поехал.
Вариатор это все делает за вас и тяга на старте хорошая и скорость, если нет нагрузки, приличная. НО Трогаемся за счет пробуксовки ремня и он соответственно греется, зимой это прощается, а вот летом при частом старт-стоп ремень от температуры расслаивается
На моем МикроБе его хватало при прокате на сутки. Конечно бывают ремни и стойкие к температурам, но это и ценник и доступность.
Скутера пошли по пути решения этой проблемы совместив вариатор и сцепление и получили достаточно устойчивую и надежную трансмиссию. Итакая трансмиссия не всегда доступна в самоделостроении, стандартной под эти двигателя нет, а создать это примерно пол года-год. У меня уже есть она, и до нее доберусь и раскажу

Источник: http://tractoramtz.ru/prochie/kak-sdelat-tsentrobezhnoe-stseplenie-svoimi-rukami.html

Регулировка муфты IZH Planeta

Чтобы отрегулировать механизм управления сцеплением мотоциклов IZH Planet 5, IZH Planet 4, IZH-56, IZH-49. регулировочный винт 1 и контргайка 2. Ослабьте стопорную гайку, повернув винт по часовой стрелке, уменьшите свободное движение рычага сцепления. При повороте винта против часовой стрелки увеличивается свободное движение рычага. По окончании регулировки стопорная гайка затягивается, нормальное свободное колесо определяется перемещением конца рычага сцепления на 5,10 мм.

Источник: http://QuadDrive.ru/snegohody/kak-rabotaet-sceplenie-na-motocikle.html
