Каждому автолюбителю необходимо иметь в багажнике цепи противоскольжения. Они выручат в самых сложных дорожных условиях. Как сделать цепи противоскольжения своими руками и как их правильно использовать рассмотрим ниже.

Для чего нужны цепи противоскольжения

Антипробуксовочные цепи сделают из среднестатистического автомобиля вездеход повышенной проходимости. Они увеличивают сцепление
автомобиля с любым дорожным покрытием. С такими цепями автомобилю не страшны любые преграды
: ни грязная жижа, ни скользкий лед, ни высокие сугробы.

Главное достоинство таких устройств заключается в том, что их возможно применить в случае острой необходимости
. Например, вы поехали на рыбалку. Сначала двигались по асфальтированной дороге, а затем съехали на проселок. Тут возникло неожиданное препятствие — дорогу размыло дождем. В этом случае просто достаньте
пристегните их на колеса
. Теперь можно ехать.

Всегда храните в багажнике
машины данные устройства, чтобы применить их экстренной ситуации. Они пригодятся владельцам не только джипов и паркетников
, но и обычных легковушек
.

Осторожно:
Используйте цепи в исключительных ситуациях, когда необходимо повысить проходимость автомобиля. Не пользуйтесь на постоянной основе подобными устройствами — это негативно сказывается на состоянии авто.

Виды цепей против скольжения по типу материала

В свободной продаже имеется оборудование против скольжения различных видов
, также возможно сделать
цепи на колеса своими руками. Различаются они по типам использованных для изготовления материалов
и по характерному рисунку
самих цепей.

Мягкие цепи

Мягкие цепи на колеса изготавливаются из резины, полиуретана и других пластмасс
. Представляют из себя сетку, по всему периметру которой располагаются металлические шипы.

Самые популярные мягкие противоскользящие цепи производятся из полиуретана
. Они обладают высокой стойкостью
к износу и на разрыв, очень эластичны
и устойчивы к воздействию химвеществ.

Резина по своим свойствам сильно уступает полиуретану.

Стоят довольно дорого
, но зато эксплуатируются в городских условиях без ущерба дороге
. К тому же скорость
при движении с такими цепями на колесах можно держать довольно высокую — до 80 км/ч
. Для сильного бездорожья и гололеда
такие устройства не эффективны
.

Жесткие цепи

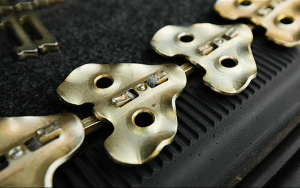

Этот вид цепей производится из твердых материалов — стали, алюминия или титана. Недорого стоят, но очень надежны. Идеально подойдут даже для сильного гололеда и бездорожья. С классическими цепными устройствами не рекомендуется ездить быстрее 50 км/ч.

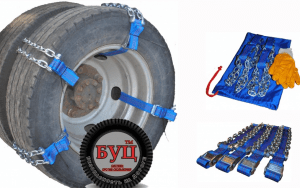

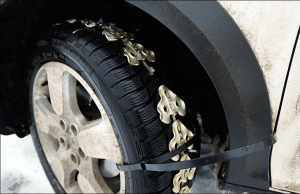

Браслеты противоскольжения

Такое оборудование отличается отсутствием продольных элементов
. Браслеты крепятся поперек
по всей окружности колеса на одинаковом расстоянии. Просты в установке, но менее эффективны
на бездорожье.

Виды антипробуксовочных цепей по рисунку

В зависимости от узора переплетения
звеньев цепи, различают несколько видов
устройства. Их свойства отличаются
, поэтому будьте внимательны при выборе.

Лесенка

Это две окружности
из цепей, соединенных между собой поперечными отрезками
. Получили такое название, потому что снаружи эти устройства очень похожи на лесенку.

Это самый недорогой и простой
в изготовлении вариант цепей противоскольжения. Есть у них и некоторые недостатки
:

• менее эффективны
  при езде по сугробам
  и грунту
  ;
• автомобиль передвигается «рывками»
  , а это перегружает трансмиссию;
• машину бросает в стороны
  поперек движению.

Ромб

В таких устройствах окружности из цепочек
соединяются отрезками не по прямой, а по диагонали
крест-накрест. Так получается характерный ромбовидный
рисунок.

Такие антипробуксовочные цепи идеально подходят для передвижения по заболоченной местности или глубокому снежному покрову
. Они очень прочные
и обеспечивают хорошее сцепление
с поверхностью.

Отлично подойдут для паркетников и внедорожных автомобилей
. Во много раз повышают проходимость
транспортного средства.

Лишены практически всех недостатков «лестничных» собратьев.

Соты

Такой рисунок
получается в результате соединения шестиугольников из цепочек
между собой по углам. По центру располагаются шестиугольники, а по краям пятиугольники. Такие устройства обладают всеми преимуществами ромбовидных
, плюс добавляют еще большую поперечную устойчивость
.

Материалы и инструменты для изготовления своими руками

Чтобы сделать цепи противоскольжения своими руками, потребуется
:

• отрезок стальной цепочки необходимой длины (сечение не меньше 5мм);
• карабины или крючки для соединения поперечных отрезков (по 2 шт на каждый отрезок);
• болгарка;
• тиски;
• рулетка;
• устройство для натяжения цепи.

Делаем цепи противоскольжения своими руками

Чтобы изготовить самодельное
цепное оборудование, необходимо выполнить следующие действия
:

1. Измерьте
   рулеткой длину окружности покрышки. Отрежьте от цепочки 2 отрезка
   , равных этому измерению минус 20-30 см. Готовые отрезки, замкнутые в кольцо, должны лежать примерно на линии протектора шины. Соедините
   их в 2 круга при помощью карабинов.
2. Для поперечных отрезков
   измерьте расстояние между двумя кольцами из цепочки по внешней
   стороне покрышки (здесь нужно учитывать и длину соединителей).
3. Отрежьте
   нужное количество поперечных цепей
   — их должно быть не меньше 8 шт
   .
4. На концы полученных отрезков прикрепите карабины или крючки
   . Их можно сделать из армированной проволоки или воспользоваться звеньями цепочки, но обязательно закрепляйте сваркой.
5. Теперь прикрепите поперечные отрезки
   к окружностям на равном расстоянии.
6. Для регулировки натяжения нужно изготовить подходящую систему. Можно ее сделать из отрезка цепочки
   , дополнив регулятором с двумя винтами. Также возможно использовать пружины из металла или резиновые жгуты
   . На концы регуляторов тоже прикрепите карабины
   .
7. Лучше всего использовать 2 регулятора натяжения
   : с наружной стороны и с внутренней стороны колеса. При необходимости можно натянуть систему и одним регулятором.

На передне- и заднеприводных авто
оборудование надевается только на ведущие колеса
. На машинах с полным приводом
«одевать в панцирь» необходимо весь комплект колес
.​

Приветствую мозгоавтомобилистов. Зимние поездки на автомобиле напоминают русскую рулетку: если ты выехал из пункта А – это не означает, что ты обязательно доберёшься до пункта В 🙂

Даже, если ты и сидишь за рулем «внедорожника», нет гарантии того, что машина сможет пробраться через снеговые заметы. А за передний/задний привод и говорить нечего. Однако, если у водителя «жигулей»/«москвича» на колесах будут такие самоделки
, то проходимость авто увеличится в несколько раз.

Конечно же можно купить уже готовые цепи, но такие «зубы» лучше делать своими руками
, конкретно под свой автомобиль.

Чтобы «обуть» одно колесо нужно:

• Цепь длиной 5,5 м;
• 1 карабин;
• Верёвка длиной 6 м.

Отрежем цепь почти на 60 см короче вычисленной окружности (в моём случае 1,5 м).

Лучший способ разрезать цепь – зажать звено в тисках и распилить его ножовкой по металлу. Затем используя долото, расширим зазор и удалим звено.

Цепь следует порезать на отрезки:

Один отрезок длинной 1,5 м и 12 отрезков по 30 см каждый. На фото колесо обуто в две 1,5 м цепи, позже изменил конструкцию и заменил цепь на лицевой стороне на верёвку.

Все разрезанные звенья станут перемычками, за счёт которых отрезки цепи будут соединяться воедино.

Разложим 1,5 м отрезок цепи на столе и прикрепим на ней первый 30 см отрезок. После этого начинаем крепить отрезки через каждые четыре звена, не забывая зажимать установленные перемычки.

С верёвкой намного легче работать. Просто пропустим её с одного края, завязав по узлу на звеньях, убедившись в том, что расстояние между отрезками одинаковое.

Сначала разложим цепь и установим колесо почти посредине. Затем, используя карабин, заблокируем одну часть цепи на обратной стороне колеса. Для крепления цепи на передней стороне колеса возьмём верёвку и завяжем её, как можно более плотнее. После того, как передняя часть увязана, воспользуемся вторым куском верёвки и перемотаем каждый сегмент верёвочного кольца. Пока ничего не затягиваем. Как только всё будет переплетено, выпрямим цепь и затянем её во всех точках. Таким образом, цепь будет натянутой и наиболее эффективной.

Как говорил ранее, к преимуществам такой самодельной цепи можно отнести то, что такая поделка
изготовлена под определенное колесо и имеет явное превосходство в сравнении с магазинным вариантом.

На этом всё. Ни гвоздя, ни жезла 🙂

Цепи противоскольжения для автомобиля представляют собой сменный протектор, позволяющий преобразить типичную шоссейную шину в колесо высокой проходимости для езды по бездорожью, гололеду, глубокой грязи, а также снегу и т. д.

Браслет и цепи противоскольжения

Данное приспособление изготавливают из армированной проволоки и связывают таким образом, чтобы оно равномерно оплело колесо по всему кругу. Цепь состоит из внешних и внутренних продольных параллельных тросов, соединенных при помощи поперечных цепей или резиновых так называемых грунтозацепов, которые в значительной мере увеличивают сцепление колес с дорожным покрытием.

Типы цепей противоскольжения

Выпускается несколько разновидностей цепей:

1. Резиновые цепи, у которых достоинство в том, что они устанавливаются абсолютно на любую резину, равномерно опутывают колесо, легко устанавливаются, не разрушают протектор покрышки, зимой сохраняют свою эластичность;
2. Металлические с различным типом плетения;
3. Цепи эконом — класса. Данный вид надевается только на застрявшие колеса автомобилей.

Разновидности конструкции

Цепи противоскольжения различаются между собой размерами, а также формами звеньев. Для их изготовления используется самый разный материал (сталь, алюминий, титан, армированный пластик и т. д.).

В зависимости от условий использования и возможностей изготавливают три главных вида плетения:

1. Лесенка, в которой тросы соединены прямыми поперечными кусочками. Это достаточно простая, достаточно практичная и легкая в исполнении система. Однако у нее есть недостаток – автомобиль может двигаться рывками.

2. Ромб, в котором соединение выполнено наискосок, при этом получается рисунок в виде паутины.

3. Соты. Эта конструкция немного сложнее, продольные тросы соединены по диагонали, в результате чего получается переплетенный рисунок.

Самостоятельное изготовление цепей

Цепи противоскольжения своими руками изготовить не так уж и сложно в домашних условиях, ведь они могут понадобиться в самый неподходящий момент. Для этого понадобится:

• Болгарка;
• Тиски;
• Цепь;
• Несколько десятков соединительных звеньев или карабинов;
• Крючки;
• Натяжные устройства;
• Несколько часов времени.

Изготовление цепи

Простая инструкция, как сделать самому цепи противоскольжения:

1. Прежде всего, необходимо подобрать подходящую цепь. Ее звенья должны быть сваренными, а не спаянными, а длина достаточной для того, чтобы оплести все колесо.

Важно! Для цепи необходимо использовать армированную проволоку, в противном случае при большой скорости движения или буксировке она может разорваться и привести к травмам.

2. Выберите подходящую для вас конструкцию цепи, например, лесенку.

Можно сделать вот так:1 – поперечные ветви, 2 – продольная ветвь, 3 – хвостовые ветви, 4 – запорный гак, 5 – запорный крюк, 6 — запорное кольцо.

3. Нарежьте при помощи болгарки цепь на заготовки необходимых размеров.

4. Оденьте карабины на концы продольных заготовок, крепить можно крюками или кольцами.

5. Произведите прикрепление поперечных частей конструкции к местам соединения продольной цепи.

Следует учитывать! Чем больше будет сделано поперечных перекладин, тем лучше станет проходимость машины.

6. К боковому отростку с помощью карабина подцепите устройство натяжения, а на другой конец нужно одеть крюк.

7. Для окончательного соединения системы на колесах используйте два натяжных устройства.

Видео: цепи противоскольжения своими руками (человек показывает свой оригинальный способ изготовления грунтозацепов).

Видео: как сделать браслеты противоскольжения самостоятельно.

Установка цепей

Несомненным преимуществом колесных цепей является то, что их есть возможность надеть перед самым въездом на бездорожье, а по трассе ехать в обычном режиме. Для того, чтобы получить лучший эффект, лучше поставить их на все ведущие колеса.

Перед тем, как установить металлические и резиновые цепи противоскольжения своими руками, прежде всего, необходимо их осмотреть и убедиться в их целостности, тщательно расправить, чтобы звенья небыли перекручены. Далее расстелить на поверхности дороги перед колесами, при этом замки цепей должны располагаться в обязательно порядке с внешней стороны по отношению к кузову.

Одеть цепи методом наезда

Наехать ведущими колесами на цепи, зафиксировать автомобиль в положении, которое полностью исключит самопроизвольное движение, и закрепить их. После того, как будет произведена установка, необходимо хорошо проверить, насколько плотно и надежно закрыты замки на цепях, так как при движении транспортного средства цепи могут случайно расстегнуться, что может создать при движении опасную аварийную ситуацию.

Видео: как надеть цепи противоскольжения.

Монтаж цепи можно производить с поддомкрачиванием автомобиля

Одеть цепи с помощью домкрата

Для этого его ставят на ручной тормоз, под колеса устанавливают упоры, поднимают на домкрате на 30 см от поверхности и надевают устройство. Затем соединяют натяжное устройство и медленно затягивают его болты.

Сделать самодельные цепи противоскольжения, а также произвести их установку совсем не сложно, достаточно выбрать подходящий вариант и следовать указанным инструкциям.

Следует помнить! Цепи противоскольжения не предназначаются для постоянной езды, а только на проблемных участках. Очень важно соблюдать скоростной режим (до 50 км/ч) и не ездить длительное время по асфальту. В противном случае это может привести к обрыву и повреждению деталей автомобиля.

Цепи противоскольжения продаются в парах

Основные преимущества цепи противоскольжения – цена, которая довольно таки доступна (от 1 200 до 11 000 рублей), простота монтажа, возможность их подбора под необходимый размер колес.

Как выбрать цепи противоскольжения

Ассортимент их очень велик. При выборе нужно учитывать в первую очередь размеры шин, ширину протектора, размер арок колеса, а также тех условий, при которых они в дальнейшем будут эксплуатироваться.

Размеры звеньев в цепях для езды в зимнее и летнее время

Обозначение: Д — диаметр звеньев, Дл — длина, Ш — ширина.

Достоинством жестких цепей является лучшая приспособленность к жесткому бездорожью, однако, их недостаток – ограничение скорости (до 40 км/ч) и возможность повреждения элементов трансмиссии автомобиля.

Мягкие цепи позволяют развить скорость до 80 км/час, они более безобидны для протекторов и намного меньше изнашивают резину. Однако их недостаток – с бездорожьем справляются значительно хуже.

Самыми надежными, качественными и более дорогими являются цепи, которые изготовлены из титана или нержавеющей стали.

avto-i-avto.ru

Повысим проходимость: как сделать цепи противоскольжения своими руками и видео рабочих моментов

Опытные автомобилисты могут привести тысячи примеров, когда удачному завершению поездки препятствуют грязь, гололед или глубокий снег. Мощь ведущих колес бессильна в подобных ситуациях – только буксир или лебедка. После таких малоприятных моментов одни владельцы отказываются от поездок в непогоду, другие – ставят шипованные шины. Однако существует еще одна категория водителей, которые предпочитают самостоятельно изготовить дополнительное оборудование для увеличения проходимости.

Конструктивные особенности самодельных цепей на автомобильные колеса

Базовая схема представляет собой элементарную конструкцию, которая состоит из набора стальных звеньев или армированной проволоки. Равномерное распределение компонентов по всей площади покрышки является залогом успешной эксплуатации изделия.

Классические цепи противоскольжения своими руками на видео выглядят как два элемента, которые расположены продольно по радиусу колеса с внешней и внутренней стороны. Между собой они соединены поперечными деталями, так называемыми грунтозацепами. Методика изготовления не представляет сложности даже для начинающих автомобилистов. Компоновка деталей осуществляется по трем схемам:

Каждый из приведенных типов обладает своими недостатками и преимуществами. Первый вариант с «лесенкой» по финансовым понятиям, а также по трудозатратам наиболее доступен. Не менее интересно решение с браслетами, которые к тому же удобны при установке на колесо.

Что нужно для изготовления самодельных автомобильных цепей противоскольжения на колеса?

Отсутствие возможности приобретения заводских устройств, повышающих проходимость, а также их высокая цена толкают автолюбителей к решению проблемы своими силами. Надо отметить, что это вполне разумный выбор – нужные комплектующие можно найти в любом метизном магазине, а минимальный набор инструмента есть у каждого уважающего себя шофера.

Следует сказать, что не всегда информация о том, как сделать цепи противоскольжения своими руками и видео, включают список элементов конструкции. Остановимся на самой простой модели, изготовленной по схеме «лесенка». Для ее реализации понадобятся:

• цепь сечением не менее 5 мм из стали;
• карабины с муфтой на резьбе;
• механизм для натяжения;
• шайбы, болты и гайки;
• крючки, карабины.

В среднем для сборки цепных устройств для ведущих колес легкового авто потребуется около 15 метров цепи, более точные цифры будут известны только после конкретных обмеров. В качестве цепей рекомендуется использовать метизы из нержавеющего металла. Подготовительный процесс завершается сбором инструмента:

• болгарка;
• тиски;
• молоток;
• набор гаечных ключей.

Бывалые автомобилисты уверяют, что в критические моменты хорошо выручает трос или даже простой такелаж. Ими можно элементарно обмотать колесо, другой вопрос – не всегда такие вещи есть под рукой. Больше того, данный способ категорически противопоказан для машин, оборудованных тормозной системой дискового типа. Поэтому лучше заранее запастись терпением и изготовить «цепной обвес» самостоятельно.

Делая цепи противоскольжения своими руками по доступным видео, где не всегда указан метраж заготовок, важно сделать точные замеры радиуса и ширины покрышки. Исходя из полученных результатов, рассчитать параметры будущего изделия. Количество поперечных элементов (грунтозацепов) также подбирается для каждой модели автомобиля индивидуально. Мастера рекомендуют ориентироваться на то, что в плоскости контактного пятна резины с покрытием должны находиться сразу две поперечные детали.

Процедура сборки устройства для повышения проходимости заключается в выполнении следующих пунктов:

• нарезать болгаркой продольные и поперечные заготовки цепи;
• закрепить первый поперечный элемент на 6-м звене продольной детали при помощи болтов и шайб, крючков или сварки;
• монтировать все последующие поперечины через каждые 8-9 звеньев;
• по центру одного продольного элемента установить отрезок, состоящий из 6-8 звеньев и устройства натяжения для надежной фиксации изделия;
• на концах продольных участков установить карабины диаметром не менее 5 мм.

При наличии определенных навыков и инструмента, операция займет около 40-60 минут. Нелишним будет опыт проведения сварочных работ, который позволит на практике отказаться от соединений на резьбе, что положительно отразится на качестве устройства.

Детали: какие замки на самодельных цепях противоскольжения лучше и почему?

При изготовлении противобуксовочных устройств в гаражных условиях водители чаще всего используют для их фиксации на покрышке следующие типы запорных механизмов:

• S-образный;
• крюкообразный;
• с храповым механизмом.

Некоторые самодельные цепи на колеса комплектуются S-образной замочной конструкцией, которая закрывается четырех- или шестигранным ключом. Однако многие жалуются на ненадежную фиксацию и отсутствие регулировок у этого варианта. Кроме этого, установка такого оборудования представляет собой сплошное неудобство.

Второй вариант фиксации цепи более распространен и довольно хорошо держит. При правильно уложенной цепи застегивание выполняется отверткой без особых проблем. Для полной гарантии автолюбители советуют обвязать место контакта мягкой проволокой 1-3 мм. Разборка оборудования также происходит быстро без больших усилий.

Модель храпового замкового механизма раньше применялась на грузовых автомобилях. Отличается высокой надежностью и простотой в эксплуатации. Образец обеспечивает фиксацию без применения дополнительных материалов.

Специалисты рекомендуют монтировать противобуксовочное оборудование на все колеса, а не только на ведущие. Неправильная установка может привести к поломке датчиков ABS, элементов тормозной системы и подкрылков, а также боковым порезам покрышки. На внедорожниках с подключаемым вторым мостом устройство ставится в первую очередь на ту пару, которая находится в работе постоянно. Операция монтажа выполняется двумя способами:

1. С поддомкрачиванием.
2. На стоящей машине.

Суть вопроса состоит не только в том, как правильно сделать цепи противоскольжения на авто своими руками по видео – о монтажных работах следует подумать еще до въезда на проблемный участок. Только так удастся получить удовольствие от проделанной операции, сохранить свое время и избежать досадных ошибок.

Первый способ с применением домкрата описывать не имеет смысла – процедура элементарна и не вызовет никаких затруднений даже у начинающего водителя. Единственная рекомендация – снизить давление в шинах для облегчения выполнения работ.

Другой вопрос, когда данного приспособления нет под рукой. В таком случае технология имеет следующий вид:

• уложить цепи перед колесной парой, не допуская перекручивания звеньев;
• наехать колесами на изделие;
• задействовать ручной тормоз;
• надеть устройство, чтобы крюк и карабин были с наружной стороны колеса;
• крюк и последнее звено продольной детали соединить с внутренней стороны колеса;
• надеть муфту карабина на систему натяжения с наружной стороны и зафиксировать узел;
• поперечные элементы распределить по всему периметру покрышки и выполнить натяжку.

Важно! Для равномерного распределения компонентов оборудования следует проехать 20-30 метров и затем произвести окончательную регулировку. Это мероприятие будет гарантией максимального прилегания изделия к резине.

Альтернативные варианты

В автомагазинах продаются противобуксовочные браслеты – достойная альтернативная замена цепному оборудованию. Отличаются возможностью быстрого монтажа и невысокой ценой. Но и здесь инженерная мысль наших автомобилистов не стоит на месте, они достаточно умело научились копировать заводские экземпляры.

Браслеты – это те же самодельные цепи противоскольжения, но только без продольных элементов, их преимущества заключаются в следующем:

1. Простота изготовления.
2. Быстрый монтаж.
3. Высокая эффективность и надежность.

Для изготовления понадобится скромный набор:

• элемент крепления глушителя ВАЗ из резины;
• болты длиной 40-60 мм, шайбы и гайки;
• трубка с диаметром равным диаметру болта;
• цепь из стали диаметром не менее 5-6 мм.

Для оборудования колес с типоразмером 195 и 205 мм потребуется 4-5 метра метизной продукции. В магазинах также продаются готовые комплекты для самостоятельной сборки браслетов, за исключением китайских наборов, они довольно приличного качества и недороги. Он состоит из:

• заготовок;
• крепежной фурнитуры;
• строп;
• зажимного замка.

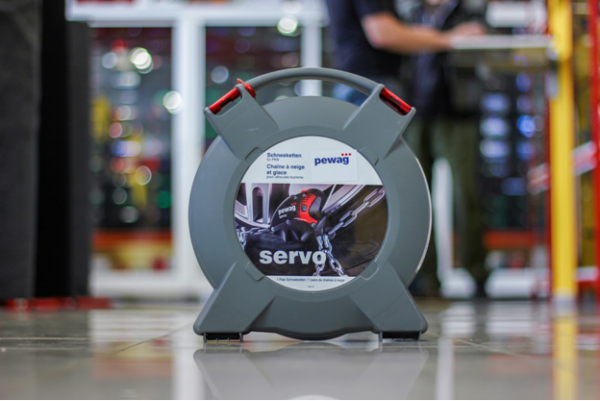

Комплект удобен в эксплуатации, перевозится в специальном кейсе и не занимает много лишнего места. Важное преимущество металлических браслетов – возможность установки на колеса с дисковыми тормозами. А если учесть отзывы, то такими приборами не брезгуют пользоваться и владельцы дорогих иномарок, что тоже говорит о многом.

Важно помнить

Любое противобуксовочное оборудование неблагоприятно сказывается на сохранности покрышек, а также на состоянии ходовой части. Особо тщательно нужно подходить к выбору замков для самодельных цепей на автомобильные колеса, поскольку от них зависит безаварийная эксплуатация машины.

Передвигаться по твердому покрытию недопустимо. При езде по рыхлому снегу или грязи следует выдерживать режим движения 20-30 км/ч, допускать пробуксовку колес не рекомендуется. Опытные водители советуют во время движения периодически контролировать натяжение оборудования по всему внутреннему и наружному периметру покрышки.

autobann.su

Разновидности цепей противоскольжения для автомобиля, какие лучше и как сделать самому

Иногда случается так, что для преодоления какого-то участка пути, возможностей автомобиля оказывается недостаточно. Это может быть крутой обледенелый подъем, глубокая грязь или отрезок пути, занесенный снегом. В этой ситуации могут выручить пластиковые браслеты или цепи противоскольжения. Даже обычная шина, предназначенная для езды исключительно по асфальту, с их помощью приобретает впечатляющие внедорожные характеристики.

Надевая на колеса такие браслеты, водитель получает хорошую проходимость в глубоком снегу, улучшенные сцепные свойства и, следовательно, управляемость на льду, более широкие возможности для преодоления грязевых участков. Многие любители путешествовать по бездорожью выкладывают свои фото и видео на тематических форумах, где можно воочию убедиться, как преображается автомобиль, обутый в цепи противоскольжения.

Разумеется, цепи противоскольжения имеют и определенные недостатки, ограничивающие их применение.

1. Прежде всего, необходимо учитывать, что подвеска и рулевое управление подвергаются повышенным нагрузкам, ведущим к усиленному износу. Особенно сильно страдает рулевая рейка, если браслеты монтируются на передние колеса.
2. Вторым немаловажным фактором является сильный износ шины и значительное сокращение ее срока службы.
3. Страдает, хотя и в меньшей степени, коробка передач.
4. Скорость передвижения ограничивается значением 50 км/ч.
5. Не стоит забывать и об акустическом комфорте – цепи издают сильный шум.

Существует и более щадящий вариант увеличения проходимости автомобиля – пластиковые или резиновые цепи противоскольжения. Их внедорожные качества несколько хуже, но и воздействие на шины, подвеску и КПП не такое губительное, а ездить при этом можно со скоростью до 90 км/ч.

Устройство цепей противоскольжения

Колесные цепи противоскольжения условно делятся на жесткие и мягкие. И те, и другие представляют собой два продольных троса или цепи, натягивающиеся по окружности колеса, между которыми натянуты, в первом случае, поперечные цепи, а во втором – резиновые или пластиковые грунтозацепы.

Поперечины располагаются либо лесенкой, либо в виде ромбов или сот. Каждый из вариантов имеет свои преимущества и недостатки. «Лесенка» обладает лучшими гребущими способностями, поэтому ее предпочтительнее использовать для преодоления грязевых участков. Вместе с тем, колесо, «обутое» в такие цепи противоскольжения, склонно к зарыванию, поэтому ездить с ними нужно только «внатяг». Водителя подстерегают и другие опасности, а именно плохая поперечная устойчивость автомобиля, очень быстрый износ шин и сильные ударные нагрузки на коробку передач и рулевое управление.

Колесные цепи противоскольжения с «сотовым» рисунком наносят намного меньше урона узлам автомобиля, шины с ними тоже прослужат намного дольше. В отличие от «лесенок» такие браслеты обеспечивают хорошую поперечную устойчивость машины и постоянный контакт с поверхностью.

Какие цепи противоскольжения лучше

Однозначно сказать, какие цепи противоскольжения лучше, нельзя. Каждая разновидность лучше подходит для определенных условий, и выбрать какой-либо универсальный вариант не получится.
Так, жесткие цепи предпочтительнее использовать в условиях полного бездорожья. Благодаря более выраженным гребущим способностям, они позволяют с меньшими трудностями преодолевать сложные участки.

Мягкие резиновые или пластиковые браслеты скорее подойдут тем, кто не штурмует бездорожье, но периодически вынужден преодолевать труднопроходимые места. Преимущество данного варианта в том, что пластиковые браслеты нет необходимости снимать сразу после того, как автомобиль проехал проблемный отрезок – можно двигаться дальше с достаточно высокой скоростью, без риска повредить шины, КПП или рулевое управление.

Если водитель решил выбрать жесткие цепи, ему следует обратить внимание на размер и сечение их звеньев. Чем они крупнее, тем лучше гребущие способности цепей, и тем сильнее изнашиваются шины, коробка передач и рулевое управление. Звенья квадратного сечения также обеспечивают лучшие гребущие качества.

Цепи противоскольжения своими руками

Поскольку стоимость хорошего комплекта довольно высока, многие водители, желая сэкономить, предпочитают изготавливать цепи противоскольжения своими руками. Процесс этот не очень сложный, а все необходимое можно найти в любом строительном магазине. Самодельные цепи обойдутся в несколько раз дешевле, тогда как их главные качества не хуже, чем у фирменных изделий из магазинов. В интернете есть немало пособий с подробными фото и видео того, как своими руками сделать подобное приспособление.

Проще всего своими руками сделать «лесенку». Для этого отмеряется два одинаковых отрезка цепи таким образом, чтобы их длина была немного меньше длины окружности колеса. Между ними с равными интервалами при помощи S-образных крючков или колец крепятся поперечные отрезки равной длины. Их длина должна быть немного больше ширины шины.

Концы продольных отрезков соединяются между собой при помощи карабинов. Посередине каждой продольной цепи нужно закрепить натяжное устройство, которое другим концом при помощи крюка будет крепиться к карабину. С помощью такого приспособления можно надежно закрепить самодельные цепи противоскольжения на колесах.

Изготовить своими руками цепи с ромбовидным рисунком несколько сложнее, хотя и с этой задачей можно справиться, особенно если воспользоваться фото- или видео-инструкциями более опытных автовладельцев.

Монтаж цепей противоскольжения на колеса

Методы монтажа не зависят от того, какие цепи надеваются на автомобиль – самодельные или заводские. Надеть цепи или пластиковые браслеты противоскольжения на колеса автомобиля можно двумя способами. Первый вариант проще, но требует больше времени. Машина поддомкрачивается, и на вывешенное колесо надевается браслет.

Второй способ более быстрый, но требует определенных навыков. Вначале нужно разложить цепи или браслеты на земле, тщательно расправив их, после чего наехать на них таким образом, чтобы до конца оставалось около 30 см. После этого длинная часть цепи надевается на колесо. С внутренней стороны цепь скрепляется крючком, все звенья расправляются, затем внешняя часть также скрепляется, и цепь стягивается регулировочным тросом.

Прежде, чем отправляться на штурм бездорожья, нужно проехать 30-50 метров и еще раз подтянуть цепи. Это позволить продлить срок службы шин. Следует отметить, что надевать цепи или пластиковые браслеты на все колеса нет необходимости, если только автомобиль не полноприводный. Для обычной машины достаточно, чтобы цепи были только на ведущих колесах.

ZnanieAvto.ru

Делаем цепи противоскольжения своими руками

Наступление осенне-зимнего сезона означает ухудшение ситуации на дорогах. Снег, грязь и обледенение дороги приводят к ухудшению сцепления колес и плохой управляемости автомобиля. Так как гусеницы на легковушку все равно не поставишь, давно был изобретен другой способ повысить проходимость автомобиля.

Данная статья расскажет, как изготовить добротные цепи противоскольжения своими руками и получит возможность ездить по дороге, даже если она вся покрыта мокрым снегом.

По своему устройству, цепь противоскольжения представляет собой гибкую конструкцию из цепей или прочной армированной проволоки, все части которой соединены так, чтобы по всей окружности, равномерно оплетать колесо.

Устроена эта конструкция так: по ободу шины идут два продольных троса (внешний и внутренний), соединенные поперечными элементами из отрезков цепи или «грунтозацепами», сделанными из резины.

По своей форме, цепи противоскольжения различаются своим «узором» заставляющим колеса крепко сцепляться с любой поверхностью дороги. Существуют три вида цепей противоскольжения:

Все виды цепей выполняют свою функцию борьбы со скольжением, имеют плюсы и минусы, но в данной статье будет описана конструкция «лесенка», так как именно такой вариант цепи противоскольжения своими руками изготовить проще всего.

Такая цепь для защиты от скольжения состоит из элементов шести разновидностей, соединенных друг с другом связывающими кольцами:

• Продольные ветви;
• Поперечные ветви;
• Хвостовые ветви;
• Запорный крюк;
• Запорный гак;
• Запорное кольцо.

Перед изготовлением такой цепи нужно приготовить крючки (32 шт), 15 метров цепи диаметром прутка четыре – пять миллиметров и два натяжных устройства.

Как сделать цепи противоскольжения своими руками

Отрежьте от цепи четыре фрагмента, по 83 звена каждый, это будут продольные ветви цепи. Для поперечных ветвей нужно нарезать 16 фрагментов по 13 звеньев. Далее переходим к соединению кусков цепи.

На шестом звене обоих продольных цепей крепим первый из поперечных фрагментов, дальше поперечные ветви следует крепить на каждом десятом звене, а последний фрагмент закрепим на 12-м. Соединение поперечных ветвей с продольными выполняется либо с помощью колец, либо крючками.

На концы продольных фрагментов цепи ставим карабины 5-мм диаметра, также, после четвертой поперечной ветви, на одной из продольных ветвей надо закрепить отрезок цепи из пяти звеньев. К свободному концу этого фрагмента прикрепим карабином натяжное устройство, а ко второму концу этого устройства надеваем крюк.

Как противоскользящие цепи монтировать на колеса

Теперь цепи готовы, можно одеть в них колеса своего автомобиля и испытать на деле. Монтаж цепей противоскольжения осуществляется на ведущие колеса одним из двух способов: с поддомкрачиванием автомобиля и без поддомкрачивания.

Как устанавливать цепи без поддомкрачивания

• Выровнять цепь против скольжения, тщательно проверить, что звенья цепи не перекручены;
• Расстелить цепи на дороге и наехать на них ведущими колесами;
• Зафиксировать автомобиль так, чтобы он не мог непроизвольно начать двигаться;
• Надеть цепи на колесо таким образом, чтобы запорное кольцо и запорный гак были расположены на наружной стороне колеса;
• Запорный крюк, зацепите с внутренней стороны колеса за любое звено на хвостовой ветви;
• Расправьте поперечные фрагменты так, чтобы они располагались равномерно по окружности шины;
• В одно из звеньев в конце хвостового фрагмента нужно продеть хвостовой гак;
• Поверните запорный гак в направлении запорного кольца;
• Заведите запорное кольцо в паз запорного гака;

Если вы видите, что цепь надо еще натянуть, то запорный крюк нужно перецепить за следующие звенья хвостовой ветви;

Убедитесь, что продольные и поперечные фрагменты плотно охватывают колесо.

Способ с поддомкрачиванием такой

• Зафиксировать транспортное средство ручным тормозом;
• Установить под передние колеса машины упоры;
• Поднять домкратом колесо над дорогой на 2-3 сантиметра;
• Надеть цепь на колесо, как это описано в предыдущем способе.
• Снимается данное приспособление с колеса в обратном порядке.

Итак, теперь вы знаете, как же сделать цепи противоскольжения своими руками и как установить их на колеса вашего автомобиля. Надеемся, эта статья поможет вам встретить бездорожье и непогоду во всеоружии.

Самодельные цепи противоскольжения — самый простой вариант

sdelaj-sam.com

Цепи на колёса своими руками

Всем привет, решили мы с отцом сделать цепи на колеса, так как бывает ездим с ним на рыбалку, вдруг пригодятся, да и зимой тоже могут пригодится. Цепи достались по наследству от бывших дворняжек)), ремень нашелся в гараже от классики.

…………………………………………………………………….

Взяли уголок 32 в нем прорезали болгаркой прорезь для ремня, ремень на всех браслетах пустили вдвойне прошили капроновой ниткой, дальше поставили болт восьмерку, на него втулку с шайбами и ремень также прошили, далее цепь толщина 6 , 12 звеньев вышло, последнее звено разрезали и вставили в дырки, в уголок и звено прихватили сваркой.

………………………………………………………………….

Для стягивания взяли болт 10. Уголки с нижней стороны закруглили чтобы при затяжке по резине не цеплялись. Уголки взяли такие чтобы они проходили между диском и суппортом. Замок как у покупных браслетов мне не захотелось ставить потому что по отзывам они ослабевают.

………………………………………………………………………………..

Уголок ни за что не задевает проверял даже на выкрученных до упора колесах. Браслеты можно поставить даже если колеса стоят прямо, но если вывернуть колесо в сторону, то удобнее. Ремни пришлось пару раз перешивать, потому что они немного вытягиваются. Проходимость пока не проверял нету грязи рядом(((.

……………………………………………………………………………………

…………………………………………………………………………………

И ещё хочу отметить один момент, теперь у всех автолюбителей появилась возможностькупить шины с доставкой в любую точку. Заходите на сайт выбирайте и заказывайте, индивидуальный подход к каждому клиенту.

xn—-7sbgjfsnhxbk7a.xn--p1ai

Приближается зима, не говоря о том, то уже сейчас за городом встречается довольно много луж и грязи. Чтобы преодолевать такие препятствия, нужен хороший внедорожник, или же для своего автомобиля можно сделать цепи противоскольжения и возить с собой.

Основной проблемой таких устройств можно считать то, что их проблемно быстро ставить на автомобиль , особенно это касается зимы, когда работать нужно в снегу и на морозе. А ведь проехав проблемный участок, цепи необходимо еще и снять, так как долго ездить на них вредно для шин, да и по трассе ездить запрещено.

Одному автору пришло в голову крепить цепи противоскольжения, используя резинки с крюками. Теперь для установки цепей не нужны гаечные ключи и прочее. Для надежности конструкции вместо резины лучше всего использовать пружины.

Материалы и инструменты для самоделки :

Из материалов:

— стальная цепь (длина и толщина будет зависеть от диаметра колес);
— резинки с крюками или стальные пружины для фиксирования цепей;
— пару карабинов для быстрого соединения звеньев цепи.

Из инструментов:

— болгарка (или другой инструмент для резки цепи;
— рулетка;
— точило и другие распространенные инструменты.

Процесс изготовления цепей противоскольжения:

Шаг первый. Измеряем длину окружности шины

Первым делом нужно будет изготовить два кольца из цепи, по диаметру они должны быть такими, чтобы лежали примерно на половине ширины шины, ну или далее к центру. Кольца автор соединяет с помощью карабинов с резьбой.

Эти кольца нужны для крепления поперечных элементов, которые и вступают в зацеп с дорогой.

Шаг второй. Поперечные звенья

На этом этапе изготавливаются и крепятся поперечные элементы цепей. В первую очередь нужно определиться с их количеством. Чем больше их будет, тем лучше колесо будет входить в зацепление с дорогой. Как минимум их должно быть 4 штуки, если будет меньше, работа зацепов будет не эффективна, колесо будет просто зарываться в землю. Автор решил использовать 8 поперечных деталей.

Ну а далее нужно нарезать нужное количество цепей нужной длины. Длина должна быть такой, чтобы хорошо натянуть цепи на колесе, иначе они слетят. Тут они подгоняются в зависимости от ширины шины и расположения боковых колец.

Шаг третий. Окончательная сборка

Теперь все детали соединяются между собой, образуя цельные гусеницы. Соединяется все с помощью хороших крепких карабинов. Ну а после этого гусеницы нужно установить на колесо, а чтобы натянуть цепи, понадобятся металлические пружины или, в крайнем случае, резина. Для простоты крепления автор на концах резиновых полосок установил крюки.

Цепи противоскольжения, своими руками сделанные, начинают пользоваться все большим спросом. Чтобы разобраться, как их сделать самостоятельно, нужно для начала узнать, что это такое. Итак, цепи противоскольжения — это протектор, который превращает обычное колесо в резину высокой проходимости. Такие изобретения в основном изготавливаются из армированной проволоки, которая связывается таким образом, чтобы равномерно оплести колесо по всей окружности.

Данная конструкция состоит из двух тросов — внутреннего и внешнего. Они проходят параллельно друг другу по окружности и соединяются между собой резиновыми «грунтозацепами».

Для чего нужны цепи противоскольжения, своими руками сделанные? Данное изобретение отлично увеличивает проходимость автомобиля, увеличивает сцепные свойства колес как на льду, так и в грязи. К примеру, если вы собрались на рыбалку, вначале вы едете по нормальной дороге, а потом выезжаете на трудный участок. Если до этого ваша машина двигалась нормально, то сейчас вы сможете застрять в грязи надолго. Чтобы этого не случилось, рекомендуется надевать на колеса цепи противоскольжения. Теперь вы можете ехать дальше спокойно и не переживать за то, что можете застрять. Места, такие, как крутые обледеневшие подъемы, также не осилить без специального обмундирования.

Делятся на 2 категории: мягкие и жесткие. У первых роль поперечин играют резиновые «грунтозацепы», а у вторых — звеньевые элементы.
Существует также два вида рисунков: «соты» или «лесенка». У первых продольные тросы соединяются по диагонали, в итоге получается переплетенный рисунок. Во втором случае они соединяются прямыми поперечными линиями, что напоминает Также они различаются размерами и по материалу производства. Так, может быть использован титан, сталь, алюминий и др. Некоторые цепи снабжаются специальными шипами из металла.

Какие лучше сделать цепи противоскольжения своими руками? Однозначного ответа на этот вопрос вам никто не даст. Прежде всего, стоит обратить внимание на условия, где вы планируете их использовать.

«Жесткие» лучше «мягких» справятся с грязью и рыхлым снегом. Но при их эксплуатации не рекомендуется набирать скорость выше 40 км/час, так как могут повредиться элементы трансмиссии автомобиля. Резиновые цепи противоскольжения намного меньше портят резину, с ними вы можете развивать скорость до 80 км/час.
То же самое можно сказать и о размерах: чем крупнее звенья, тем выше проходимость и больше вес. Довольно трудно ехать по прямой дороге, увеличивается нагрузка на трансмиссию, ускоряется износ резины.

Если вы уже решили, что вам надо, можете смело приступать к изготовлению цепи противоскольжения своими руками. Для этого вам понадобится приобрести обычную цепь, желательно из армированной проволоки. Изготовьте конструкцию в соответствии с условиями, в которых она будет использоваться. Не забывайте сделать ее немного длиннее окружности вашего колеса, потом лишнее можно будет убрать.

Цепи противоскольжения для внедорожников имеют плетение типа «сота». Оно позволяет прекрасно преодолевать все препятствия, отлично справляется с заболоченными местностями и грязью.

Базовая схема представляет собой элементарную конструкцию, которая состоит из набора стальных звеньев или армированной проволоки. Равномерное распределение компонентов по всей площади покрышки является залогом успешной эксплуатации изделия. Изготовит цепи противоскольжения своими руками не составит особого труда, и доставит моральное удовольствие.
Цепи противоскольжения для легкового автомобиля представляют собой сменный протектор, позволяющий преобразить типичную шоссейную шину в колесо высокой проходимости для езды по бездорожью, гололеду, глубокой грязи, а также снегу и т. д.

Разновидности конструкции

Цепи противоскольжения различаются между собой размерами, а также формами звеньев. Для их изготовления используется самый разный материал (сталь, алюминий, титан, армированный пластик и т. д.).
В зависимости от условий использования и возможностей изготавливают три главных вида плетения:

1
. Лесенка, в которой тросы соединены прямыми поперечными кусочками. Это достаточно простая, достаточно практичная и легкая в исполнении система. Однако у нее есть недостаток – автомобиль может двигаться рывками.
2
. Ромб, в котором соединение выполнено наискосок, при этом получается рисунок в виде паутины.
3
. Соты. Эта конструкция немного сложнее, продольные тросы соединены по диагонали, в результате чего получается переплетенный рисунок.

Что нужно для изготовление цепи на колеса для легкового автомобиля

Цепи противоскольжения своими руками изготовить не так уж и сложно в домашних условиях, ведь они могут понадобиться в самый неподходящий момент. Для этого понадобится:
Болгарка;
Тиски;
Цепь;
Несколько десятков соединительных звеньев или карабинов;
Крючки;
Натяжные устройства;
Несколько часов времени.

Процесс изготовление

Простая инструкция, как сделать самому цепи противоскольжения:

1
. Прежде всего, необходимо подобрать подходящую цепь. Ее звенья должны быть сваренными, а не спаянными, а длина достаточной для того, чтобы оплести все колесо.

Важно! Для цепи необходимо использовать армированную проволоку, в противном случае при большой скорости движения или буксировке она может разорваться и привести к травмам.

2
. Выберите подходящую для вас конструкцию цепи, например, лесенку.
3
. Нарежьте при помощи болгарки цепь на заготовки необходимых размеров.
4
. Оденьте карабины на концы продольных заготовок, крепить можно крюками или кольцами.
5
. Произведите прикрепление поперечных частей конструкции к местам соединения продольной цепи.

Следует учитывать! Чем больше будет сделано поперечных перекладин, тем лучше станет проходимость машины.

6
. К боковому отростку с помощью карабина подцепите устройство натяжения, а на другой конец нужно одеть крюк.
7
. Для окончательного соединения системы на колесах используйте два натяжных устройства.

1
– поперечные ветви, 2
– продольная ветвь, 3
– хвостовые ветви, 4
– запорный гак, 5
– запорный крюк, 6
— запорное кольцо.

Как одеть цепи на колеса

Изготовление цепей на резину размером 265-75-16

Итак, для начала определяемся, какие цепи хотим иметь. Имею в виду рисунок цепи. Он бывает «лесенкой», сотообразный, ромбообразный. Самый лучший считается второй тип — соты. Однако, недолго подумав, решил делать «лесенку». Причин несколько: это самый простой способ, и цепи планировались использоваться только для преодоления определенной преграды, а не для длительной езды (это про то, что на цепях «лесенкой» при пробуксовке машину стаскивает вбок).
Далее выбираем тип цепи. Я купил длиннозвеневую, с диаметром прутка — 5мм.
Потом прикладываем кусок цепи к колесу, понимаем, какая длина будет у несущих частей нашей цепи. Для этого не обязательно накладывать цепь кругом на колесо, достаточно измерить цепью диаметр, умножить его на Пи (3.14). У меня получилось 48 звеньев.
Потом прикладываем цепь от середины профиля резины внешней стороны до середины профиля резины внутренней стороны получаем длину поперечный частей — у меня получилось 13 звеньев.
После этого определяем, сколько нам нужно поперечных элементов. Скажу сразу, что я остановился на восьми.
Теперь берем в руки болгарку, набираемся терпеньем и начинаем нарезать куски цепи.

Получили 8 кусков цепи для поперечин

Удобнее всего звено, которое будете пилить, зажимать в тиски, распиливать по месту заводской сварки, и разгибать пассатижами. На каждом куске по краям должны быть полуразогнутые звенья.
Далее отрезаем длинные части нашей лесенки.

Считаем сколько на ней звеньев. Отнимаем 8 (это те звенья к которым будут прикреплены поперечины), оставшееся делим на 8 — узнаем сколько звеньев между поперечинами, чтобы равномерно их разместить по всему диаметру колеса. У меня получилось 48-8=40, 40/8=5. Получается, крепим поперечину, отсчитываем пять зубьев, на шестое крепим поперечину и так далее. Собираем цепи.

Комплект почти готов.

После этого нужно все разрезанные вами звенья проварить. Я использовал электрод 2мм.

Вот таким образом свариваем каждое разрезанное звено. Кстати, минус подключите к тискам, так намного проще.

Забегая вперед, скажу что при тестировании моих цепей выяснилось, что заводская сварка звеньев не выдерживает, поэтому нужно набраться еще терпения и проварить все звенья поперечных частей цепи, можно их не пилить, а наваривать прям на место заводской сварки.

Проваренная поперечина.

Изготовление замка.

Цепи готовы, но их надо же как-то скреплять на колесе. На заводских цепях сделаны специальные металлические замки. Я заморачиваться не стал и придумал 2 варианта. Оба были протестированы и показали успешные результаты.
На внутренней стороне цепи для соединения используем обыкновенный карабин Рапид.
Вариант 1
. На внешней стороне используем кусок веревки, подойдет диаметров 8мм. После одевания, веревкой цепь связывается. Только изучите как нужно вязать специальный узел, который после нагрузки легко развязывается.
Вариант 2
. На внешнюю сторону цепи устанавливается все тот же карабин Рапид. А вот для натягивания цепи нужно сделать вот такое нехитрое устройство.

Устройство для стягивания цепи, чтобы можно было застегнуть карабин.

Как им пользоваться, надеюсь понятно. Если не понятно, вот фотография:

Стягиваем рычагом края цепи, одеваем карабин.

Ну вот и все. Цепи были протестированы в грязи и снегу. Отработали на все 100%.

Итог

У меня на 4 колеса ушло примерно 28 метра цепи. Метр стоил 86 рублей. Итого 2408 рублей. Все 4 цепи сделаны за несколько вечеров после работы.

Цена вопроса: 2408

Наступление осенне-зимнего сезона означает ухудшение ситуации на дорогах. Снег, грязь и обледенение дороги приводят к ухудшению сцепления колес и плохой управляемости автомобиля. Так как гусеницы на легковушку все равно не поставишь, давно был изобретен другой способ повысить проходимость автомобиля.

Данная статья расскажет, как изготовить добротные цепи противоскольжения своими руками и получит возможность ездить по дороге, даже если она вся покрыта мокрым снегом.

По своему устройству, цепь противоскольжения представляет собой гибкую конструкцию из цепей или прочной армированной проволоки, все части которой соединены так, чтобы по всей окружности, равномерно оплетать колесо.

Устроена эта конструкция так: по ободу шины идут два продольных троса (внешний и внутренний), соединенные поперечными элементами из отрезков цепи или «грунтозацепами», сделанными из резины.

По своей форме, цепи противоскольжения различаются своим «узором» заставляющим колеса крепко сцепляться с любой поверхностью дороги. Существуют три вида цепей противоскольжения:

• Лесенка;
• Ромбы;
• Соты.

Все виды цепей выполняют свою функцию борьбы со скольжением, имеют плюсы и минусы, но в данной статье будет описана конструкция «лесенка», так как именно такой вариант цепи противоскольжения своими руками изготовить проще всего.

Такая цепь для защиты от скольжения состоит из элементов шести разновидностей, соединенных друг с другом связывающими кольцами:

• Продольные ветви;
• Поперечные ветви;
• Хвостовые ветви;
• Запорный крюк;
• Запорный гак;
• Запорное кольцо.

Перед изготовлением такой цепи нужно приготовить крючки (32 шт), 15 метров цепи диаметром прутка четыре – пять миллиметров и два натяжных устройства.

Как сделать цепи противоскольжения своими руками

Отрежьте от цепи четыре фрагмента, по 83 звена каждый, это будут продольные ветви цепи. Для поперечных ветвей нужно нарезать 16 фрагментов по 13 звеньев. Далее переходим к соединению кусков цепи.

На шестом звене обоих продольных цепей крепим первый из поперечных фрагментов, дальше поперечные ветви следует крепить на каждом десятом звене, а последний фрагмент закрепим на 12-м. Соединение поперечных ветвей с продольными выполняется либо с помощью колец, либо крючками.

На концы продольных фрагментов цепи ставим карабины 5-мм диаметра, также, после четвертой поперечной ветви, на одной из продольных ветвей надо закрепить отрезок цепи из пяти звеньев. К свободному концу этого фрагмента прикрепим карабином натяжное устройство, а ко второму концу этого устройства надеваем крюк.

Как противоскользящие цепи монтировать на колеса

Теперь цепи готовы, можно одеть в них колеса своего автомобиля и испытать на деле. Монтаж цепей противоскольжения осуществляется на ведущие колеса одним из двух способов: с поддомкрачиванием автомобиля и без поддомкрачивания.

Как устанавливать цепи без поддомкрачивания

• Выровнять цепь против скольжения, тщательно проверить, что звенья цепи не перекручены;
• Расстелить цепи на дороге и наехать на них ведущими колесами;
• Зафиксировать автомобиль так, чтобы он не мог непроизвольно начать двигаться;
• Надеть цепи на колесо таким образом, чтобы запорное кольцо и запорный гак были расположены на наружной стороне колеса;
• Запорный крюк, зацепите с внутренней стороны колеса за любое звено на хвостовой ветви;
• Расправьте поперечные фрагменты так, чтобы они располагались равномерно по окружности шины;
• В одно из звеньев в конце хвостового фрагмента нужно продеть хвостовой гак;
• Поверните запорный гак в направлении запорного кольца;
• Заведите запорное кольцо в паз запорного гака;

Если вы видите, что цепь надо еще натянуть, то запорный крюк нужно перецепить за следующие звенья хвостовой ветви;

Убедитесь, что продольные и поперечные фрагменты плотно охватывают колесо.

Способ с поддомкрачиванием такой

• Зафиксировать транспортное средство ручным тормозом;
• Установить под передние колеса машины упоры;
• Поднять домкратом колесо над дорогой на 2-3 сантиметра;
• Надеть цепь на колесо, как это описано в предыдущем способе.
• Снимается данное приспособление с колеса в обратном порядке.

Итак, теперь вы знаете, как же сделать цепи противоскольжения своими руками и как установить их на колеса вашего автомобиля. Надеемся, эта статья поможет вам встретить бездорожье и непогоду во всеоружии.

Самодельные цепи противоскольжения — самый простой вариант

Часто поездки на легковых автомобилях в зимнее время могут обернуться неприятными последствиями для водителей, в результате которых приходится вызывать на помощь буксир. Такие неприятные погодные условия, как снег, гололёд и дождь, снижают проходимость автомобиля. Специально для заснеженных участков трасс предусмотрено специальное оборудование, которое называется цепями противоскольжения. Когда впереди находится препятствие в виде участка заснеженной трассы, то повысить эффективность преодоления такого расстояния помогут цепи, одеваемые на колёса. Такие изделия можно купить в любом автомагазине, однако их стоимость по карману далеко не каждому водителю. Остаётся только один выход — изготовить цепи противоскольжения своими руками.

Назначение цепей противоскольжения

Стоимость качественных цепей противоскольжения начинается от 5 тысяч рублей. Причём для этого не понадобятся специальные знания и опыт, так как при наличии инструкции, указанной в материале, можно сделать изделия самостоятельно.

Цепи противоскольжения (грунтозацепы) представляют собой изделия, которые надеваются на ведущие колёса, повышая проходимость транспортного средства. Установив такие изделия на колёса, водитель получает следующие преимущества:

1. Высокие показатели проходимости по заснеженным трассам.
2. Преодоление подъёмов и спусков на участках трасс при гололёде с малой вероятностью потери управления.
3. Повышение качества управления автомобилем на заснеженных и обледенелых участках дорожного покрытия.
4. Улучшение гребных свойств автомобиля при прохождении по грязевым участкам дороги.

Это важно! Цепи противоскольжения устанавливаются на колёса только тогда, когда нужно преодолеть труднопроходимый участок дороги. Использовать их постоянно не рекомендуется, так как это негативно влияет на транспортное средство.

Негативное воздействие обусловлено следующими факторами:

1. Увеличение нагрузки на рулевой механизм, а также элементы трансмиссии.
2. Невозможность быстрого перемещения.
3. Повышение уровня износа шин.
4. Отсутствие комфортабельности.
5. Возникновение постороннего шума.
6. Негативное воздействие на элементы подвески.

В дополнение ко всему, эксплуатировать автомобиль с зацепами по асфальту запрещено, так как это способствует разрушению покрытия. Рассматриваемые изделия должны всегда находиться в багажнике автомобиля, чтобы иметь возможность воспользоваться ими при необходимости. Это касается не только автомобилей класса кроссоверы и внедорожники, но и легковых моноприводных транспортных средств.

Разновидности и чем они отличаются

Многие водители, ознакомившись с недостатками грунтозацепов, принимают негативное решение об их приобретении или изготовлении. Однако рано или поздно наступает такая ситуация, когда присутствие цепей не помешает. Грунтозацепы подразделяются на несколько разновидностей. Основными отличительными параметрами являются: материал изготовления и геометрический рисунок цепного изделия на шине.

Это интересно! Вышеуказанные параметры оказывают соответствующие воздействия на автомобиль и его внедорожные качества при передвижении.

В зависимости от материала изготовления грунтозацепы подразделяются на следующие виды:

1. Жёсткие.
2. Мягкие.

Жёсткие грунтозацепы

К жёстким видам относятся изделия из следующих видов металлов: титан, сталь, алюминий. Прочность изделия зависит не только материала, но ещё и от толщины звеньев. Чем больше размеры звеньев, тем выше и показатели проходимости автомобиля. Однако и выше показатели негативного воздействия на автомобиль.

С одной стороны толстые цепи увеличивают проходимость автомобиля, с другой негативно влияют на подвеску и рулевую рейку

Недостатком жёстких изделий является высокий показатель шумового эффекта, а также ускоренный износ шин. На цепях такого типа нельзя развивать скорость выше 40 км/ч. Кроме того, массивность и тяжесть цепей негативно влияют на транспортное средство. Не на всех видах легковых автомобилей могут использоваться жёсткие цепи в силу незначительного пространства между колёсными арками.

Мягкие грунтозацепы

Мягкие грунтозацепы изготавливаются из неметаллических материалов, которыми выступают резина, полиуретан и даже пластик. Для повышения прочности изделий используется такой способ, как армирование. Мягкие варианты грунтозацепов для автомобилей являются более щадящими, так как в меньшей степени способствуют износу резины, а также они практически бесшумны. Автомобиль на таких грунтозацепах может развивать скоростной режим до 80 км/ч, осуществляя при этом качественное сцепление с дорожным покрытием.

Мягкие цепи тяжело назвать «цепями» в прямом смысле слова, однако работу при езде по городу они выполняют ни чуть не хуже

Как и жёсткие цепи, мягкие грунтозацепы имеют недостатки, которые отчётливо проявляются при передвижении по гололёду. Мягкие цепи отлично показывают себя при перемещении по городу, не оказывая негативного воздействия на дорожное покрытие. Однако они не способны обеспечить эффективное прохождение заснеженных участков и грязи, поэтому в таковых ситуациях нужно использовать только жёсткие цепи.

Разновидности грунтозацепов по геометрическому рисунку

В зависимости от геометрии рисунка, цепи противоскольжения бывают трёх типов:

Каждый вариант имеет свои преимущества и недостатки, поэтому рассмотрим их подробно.

«Лесенка» представляет собой основание в виде продольно-расположенных веток. Эти ветки равномерно распределены по всей окружности колеса. Чтобы зафиксировать цепь на колесе, применяются соответствующего типа замки. Внешне такой вид грунтозацепа напоминает лесенку, откуда и произошло название.

Данный вариант грунтозацепа является одним из наиболее популярных, эффективных и востребованных. Из недостатков такого типа цепи стоит отметить:

• параллельное расположение цепей на колесе, поэтому автомобиль при преодолении заснеженных или почвенных участков будет окапываться;
• низкий показатель поперечной устойчивости, что также обусловлено параллельностью расположения ветвей цепи;

Несмотря на высокие загребающие свойства, цепи типа «лесенка» практически бесполезны на заснеженной земле

Цепи такого типа рекомендуется использовать исключительно при необходимости преодолеть рискованный участок трассы. Данный вариант является одним из самых дешёвых, поэтому при возникновении потребности большинство водителей отдают предпочтение именно такому варианту, не вникая в его особенности.

Ромбовая конструкция грунтозацепов представляет собой модернизированную конструкцию «Лесенки». Для этого имеются продольные ветви, формирующие ромбовидный узор, исключая все негативные факторы, которые свойственны для «Лесенки».

Геометрическая форма в виде ромба предназначается для применения грунтозацепов, когда необходимо преодолеть заснеженный или болотистый участок. Ромбовидная форма показана на фото ниже.

Ромбовидные цепи обладают повышенной прочностью и высокими характеристиками сцепления

Ромбовидная форма цепей противоскольжения пользуется популярностью среди внедорожников и кроссоверов, так как такой вид рисунка на грунтозацепе увеличивает проходимые качества автомобиля в несколько раз. Особенно это актуально для заснеженных и оледеневших участков дорог.

Аналогом ромба являются «соты», которые имеют поперечные ветви, похожие на ромб, однако при этом дополнительно связываются прямолинейными соединителями. Ромб и соты — это усовершенствованные виды грунтозацепов, при использовании которых контакт изделий с дорожным покрытием происходит постоянно. Это большой плюс как для резины, так и для трансмиссии, поэтому при изготовлении грунтозацепов рекомендуется уделить внимание именно последним двум моделям.

«Соты» обеспечивают постоянный контакт с дорогой, потому придают автомобилю высокий уровень поперечной устойчивости

Стоит также отметить, что при покупке цепей противоскольжения необходимо учитывать их размер. Грунтозацепы, изготавливаемые на производстве, делятся не только по размерам для колёс, но ещё и в зависимости от типа автомобиля.

Цепи и браслеты противоскольжения: что лучше

Аналогами цепей для автомобилей являются браслеты, представляющие собой пару отрезков цепей, фиксируемых на колёсах при помощи ремней. Цепь располагается поверх шины, а ремень располагается в отверстии между диском. При этом браслет в отличие от цепи, прочно затягивается на шине, что позволяет располагаться цепи на одном месте.

Для повышения эффективности на одно колесо рекомендуется крепить не менее трёх браслетов противоскольжения

Обычно на одно колесо устанавливается три браслета, которых вполне достаточно для того, чтобы достичь твёрдой поверхности, создавая при этом трение и отталкивание автомобиля. В отличие от цепей, браслеты имеют следующие преимущества:

1. Скорость и простота монтажа. Если цепи рекомендуется устанавливать исключительно перед преодолением заснеженного или заболоченного участка, то браслет можно установить даже тогда, когда автомобиль застрял.
2. Компактность, так как они не занимают много места в багажнике, в отличие от цепей.
3. Отсутствие необходимости поддомкрачивать колесо.
4. Универсальность. Если цепи предназначаются для определённого диаметра колёс, то браслеты подходят для любого размера колёс.
5. В отличие от цепей, браслеты стоят в несколько раз дешевле.
6. Продолжительный срок службы.

Как и цепи, браслеты подразделяются на твёрдые и мягкие. Одними из наиболее дешёвых вариантов браслетов являются пластиковые изделия. Они походят для любых типов автомобилей: от малолитражек до внедорожников, поэтому каждый водитель может себе их позволить.

Браслеты, как и цепи, подразделяются на твёрдые и мягкие

Чем же ещё отличаются цепи от браслетов? Многочисленные наблюдения водителей показывают, что цепи имеют лучшую сцепку с дорожным покрытием, что влияет положительно на параметры проходимости. Цепи могут применяться для преодоления заснеженных и оледеневших участков до момента их окончания. Браслеты могут использоваться только для непродолжительного применения до 5-10 км.

Это важно! Если на цепи обрывается одно звено, то это несёт угрозу для кузова автомобиля. Возможно возникновение повреждения лакокрасочного покрытия, что в итоге способствует формированию участка коррозии.

Когда известно, что такое цепи и браслеты, можно сделать вывод:

1. Если планируется далёкая дорога по болотистой, заснеженной и обледеневшей местности, то рекомендуется использовать именно цепи.
2. Браслеты применяются исключительно тогда, когда планируются редкие поездки по городу или за его пределы в непогоду. Даже если во время поездки вы забываете надеть браслет, то сделать это можно в любое время, даже если автомобиль застрянет.

Изготовление цепей противоскольжения: последовательность действий

Многие автолюбители ценят свой труд, поэтому прибегают к разрешению проблемы с отсутствием грунтозацепов самостоятельно.

Необходимые инструменты и оборудование

Перед выполнением соответствующих работ нужно первоначально убедиться в том, что имеются соответствующие материалы и инструменты. Посмотреть процесс изготовления цепей противоскольжения можно на видео, однако недостатком видеороликов является отсутствие информации о необходимом оборудовании.

Чтобы изготовить простейшую цепь типа «Лесенка», понадобятся следующие материалы:

1. Стальная цепь. Толщина арматуры должна быть не менее 5 мм.
2. Карабины, имеющие муфту и резьбу. Изделия, имеющие защёлки, для изготовления грунтозацепа не подходят.
3. Устройство натяжения цепи.
4. Болты, гайки и шайбы.
5. Крючки.

Для изготовления цепей противоскольжения необходимы карабины с муфтой и резьбой

Основным материалом является цепь, длина которой для двух средних колёс диаметром R15 должна составлять не менее 15 метров. Купить отдельно цепь и изготовить из неё грунтозацеп самостоятельно намного дешевле, нежели приобрести готовое изделие.

Чтобы изготовить грунтозацепы, также понадобится набор инструментов:

• Тиски;
• Болгарка с кругом по металлу;
• Рулетка;
• Молоток;
• Гаечные ключи для закручивания болтов и гаек.

Как видно, запас материалов и инструментов незначительный, поэтому после подготовки, можно приступать к изготовлению цепей противоскольжения.

Пошаговая инструкция

Процедура изготовления подразумевает выполнение следующих действий:

1. Измерение длины окружности шины. Это нужно для того, чтобы изготовить два кольца из цепи соответствующего диаметра. Здесь один важный момент: длина должна быть такой, чтобы цепь лежала на половине ширины шины, как показано на фото ниже.



   Для определения длины цепи необходимо замкнуть цепь на мнимой середине колеса

2. Отрезается необходимая длина цепи, после чего выполняется соединение отрезка цепи при помощи карабинов с резьбой. Аналогичной длины подготавливается второй отрезок цепи.
3. Изготовление поперечных звеньев. При помощи рулетки снимается замер, после чего принимается решение о необходимом количестве звеньев. Чем больше количество таких звеньев, тем лучше проходимость, но и при этом понадобится большая длина цепи. Количество звеньев также определяется в зависимости от размера колеса. Их оптимальное количество составляет 8 штук.



   Для определения ширины поперечных звеньев необходимо снять замер при помощи рулетки

4. Все звенья должны быть одинакового размера. На обоих концах звеньев нужно закрепить по карабину. Вместо карабинов можно использовать болты, гайки и шайбы.



   При отсутствии карабинов звенья можно закрепить болтами, гайками и шайбами

5. Длина звеньев должна быть такой, чтобы цепь на колесе была хорошо натянута. Если длина будет больше, то они могут слететь.
6. Когда необходимое количество звеньев будет готово, можно приступать к сборке. Сборку нужно производить так, чтобы каждое звено располагалось на одинаковом расстоянии от предыдущего.



   Для эффективного использования цепей расстояние между соседними звеньями должно быть примерно одинаковым

7. Когда изделие будет собрано, можно примерить его на колесе. Чтобы надеть цепи противоскольжения на колесо, понадобятся металлические пружины или резина. Пружины можно оконцевать крюками для облегчения установки изделия.



   Для упрощения процедуры установки цепей используются резинки с крючками на концах

8. В качестве натяжителей вместо пружин и резины можно использовать другие эластичные материалы. Основное условие заключается в том, что изделия должны надёжно фиксировать цепь противоскольжения на колесе. В итоге получается изделие следующего вида:

При грамотном соблюдении инструкции должна получиться следующая конструкция цепи

Такое самодельное устройство не занимает много места в багажнике, а на его изготовление понадобится не более 2 часов. По аналогии изготавливается цепь для второго колеса. Для полноприводных внедорожников цепи нужно надевать на все колёса. На моноприводных автомобилях цепи располагаются исключительно на ведущих колёсах.

Особенности установки на автомобиль

Изготовление цепей — это только половина дела. Теперь нужно правильно установить их на автомобиль. Для этого существует несколько способов. Первый из них предусматривает поддомкрачивание автомобиля. Для этого водителю следует выполнить следующие манипуляции:

1. Перед препятствием необходимо остановиться на твёрдой поверхности, после чего установить автомобиль на первой скорости и выжать ручник;
2. Используя домкрат, нужно вывесить ту часть автомобиля, на которую планируется установить цепь;
3. Как только колесо будет вывешено, следует приступать к монтажу грунтозацепа;
4. Такой процесс занимает обычно около 10-15 минут времени для одного колеса. При этом нужно убедиться в надёжном закреплении цепи.

Аналогичным образом устанавливается изделие со второй стороны и при необходимости для всех четырёх колёс. Второй вариант предусматривает установку цепи без поднятия колёс:

1. Нужно остановиться, после чего с обеих сторон перед колёсами расположить цепи.
2. Наехать на цепи до середины их размера.
3. Скрепить изделие с внутренней стороны крючком или карабином.
4. Расправить каждое звено, после чего подсоединить регулировочное устройство натяжения.

В случае отсутствия домкрата возможно наехать на цепи, лежащие на земле

Этот вариант кажется простым, однако на деле это не так. После установки цепи на колесо нужно проехать несколько метров, после чего произвести регулировку натяжения. Затем можно осуществлять штурм препятствий.

Тест цепей противоскольжения

Изготовленное устройство необходимо протестировать в действии, чтобы убедиться в его надёжности и эффективности. Стоит помнить, что эффективность изделия зависит не только от количества имеющихся звеньев, но ещё и от размеров используемой цепи. Чем больше размер цепи, тем выше качества проходимости у автомобиля.

Чтобы протестировать цепь противоскольжения, достаточно дождаться непогоды, после чего поспешить на участок, где отсутствует движение автомобилей. После установки цепи на ведущие колёса необходимо преодолеть различные препятствия в виде снежных горок, оледеневших участков дорожного покрытия, а также болот. После преодоления каждого препятствия необходимо проверять особенности расположения изделия на колёсах.

Это важно! При тестировании могут возникнуть повреждения звеньев цепи, поэтому обязательно регулярно производить проверку их состояния.

Если после проведения тестирования результаты радуют глаз, то можно попытаться преодолеть препятствия без цепей на колёсах. Результат обязательно поразит, и цепи противоскольжения станут незаменимым атрибутом в багажнике вашего автомобиля.

В качестве заключения следует отметить, что цепи противоскольжения устанавливаются вовсе не для того, чтобы автомобиль выделялся на дороге. Кроме повышенных качеств проходимости, цепи обеспечивают безопасность водителя и пассажиров на дороге при негативных погодных условиях. С наличием подобных устройств на колёсах автомобиля у вас появляется шанс преодолеть препятствие или вырваться из снежного заноса.

Иногда случается так, что для преодоления какого-то участка пути, возможностей автомобиля оказывается недостаточно. Это может быть крутой обледенелый подъем, глубокая грязь или отрезок пути, занесенный снегом. В этой ситуации могут выручить пластиковые браслеты или цепи противоскольжения. Даже обычная шина, предназначенная для езды исключительно по асфальту, с их помощью приобретает впечатляющие внедорожные характеристики.

Надевая на колеса такие браслеты, водитель получает хорошую проходимость в глубоком снегу, улучшенные сцепные свойства и, следовательно, управляемость на льду, более широкие возможности для преодоления грязевых участков. Многие любители путешествовать по бездорожью выкладывают свои фото и видео на тематических форумах, где можно воочию убедиться, как преображается автомобиль, обутый в цепи противоскольжения.

Разумеется, цепи противоскольжения имеют и определенные недостатки, ограничивающие их применение.

1. Прежде всего, необходимо учитывать, что подвеска и рулевое управление подвергаются повышенным нагрузкам, ведущим к усиленному износу. Особенно сильно страдает рулевая рейка , если браслеты монтируются на передние колеса.
2. Вторым немаловажным фактором является сильный износ шины и значительное сокращение ее срока службы.
3. Страдает, хотя и в меньшей степени, коробка передач.
4. Скорость передвижения ограничивается значением 50 км/ч.
5. Не стоит забывать и об акустическом комфорте – цепи издают сильный шум.

Существует и более щадящий вариант увеличения проходимости автомобиля – пластиковые или резиновые цепи противоскольжения. Их внедорожные качества несколько хуже, но и воздействие на шины, подвеску и КПП не такое губительное, а ездить при этом можно со скоростью до 90 км/ч.

Устройство цепей противоскольжения

Колесные цепи противоскольжения условно делятся на жесткие и мягкие. И те, и другие представляют собой два продольных троса или цепи, натягивающиеся по окружности колеса, между которыми натянуты, в первом случае, поперечные цепи, а во втором – резиновые или пластиковые грунтозацепы.

Поперечины располагаются либо лесенкой, либо в виде ромбов или сот. Каждый из вариантов имеет свои преимущества и недостатки. «Лесенка» обладает лучшими гребущими способностями, поэтому ее предпочтительнее использовать для преодоления грязевых участков. Вместе с тем, колесо, «обутое» в такие цепи противоскольжения, склонно к зарыванию, поэтому ездить с ними нужно только «внатяг». Водителя подстерегают и другие опасности, а именно плохая поперечная устойчивость автомобиля, очень быстрый износ шин и сильные ударные нагрузки на коробку передач и рулевое управление.

Колесные цепи противоскольжения с «сотовым» рисунком наносят намного меньше урона узлам автомобиля, шины с ними тоже прослужат намного дольше. В отличие от «лесенок» такие браслеты обеспечивают хорошую поперечную устойчивость машины и постоянный контакт с поверхностью.

Какие цепи противоскольжения лучше

Однозначно сказать, какие цепи противоскольжения лучше, нельзя. Каждая разновидность лучше подходит для определенных условий, и выбрать какой-либо универсальный вариант не получится.

Так, жесткие цепи предпочтительнее использовать в условиях полного бездорожья. Благодаря более выраженным гребущим способностям, они позволяют с меньшими трудностями преодолевать сложные участки.

Мягкие резиновые или пластиковые браслеты скорее подойдут тем, кто не штурмует бездорожье, но периодически вынужден преодолевать труднопроходимые места. Преимущество данного варианта в том, что пластиковые браслеты нет необходимости снимать сразу после того, как автомобиль проехал проблемный отрезок – можно двигаться дальше с достаточно высокой скоростью, без риска повредить шины, КПП или рулевое управление.

Если водитель решил выбрать жесткие цепи, ему следует обратить внимание на размер и сечение их звеньев. Чем они крупнее, тем лучше гребущие способности цепей, и тем сильнее изнашиваются шины, коробка передач и рулевое управление. Звенья квадратного сечения также обеспечивают лучшие гребущие качества.

Цепи противоскольжения своими руками

Поскольку стоимость хорошего комплекта довольно высока, многие водители, желая сэкономить, предпочитают изготавливать цепи противоскольжения своими руками.
Процесс этот не очень сложный, а все необходимое можно найти в любом строительном магазине. Самодельные цепи обойдутся в несколько раз дешевле, тогда как их главные качества не хуже, чем у фирменных изделий из магазинов. В интернете есть немало пособий с подробными фото и видео того, как своими руками сделать подобное приспособление.

Проще всего своими руками сделать «лесенку». Для этого отмеряется два одинаковых отрезка цепи таким образом, чтобы их длина была немного меньше длины окружности колеса. Между ними с равными интервалами при помощи S-образных крючков или колец крепятся поперечные отрезки равной длины. Их длина должна быть немного больше ширины шины.

Концы продольных отрезков соединяются между собой при помощи карабинов. Посередине каждой продольной цепи нужно закрепить натяжное устройство, которое другим концом при помощи крюка будет крепиться к карабину. С помощью такого приспособления можно надежно закрепить самодельные цепи противоскольжения на колесах.

Изготовить своими руками цепи с ромбовидным рисунком несколько сложнее, хотя и с этой задачей можно справиться, особенно если воспользоваться фото- или видео-инструкциями более опытных автовладельцев.

Монтаж цепей противоскольжения на колеса

Методы монтажа не зависят от того, какие цепи надеваются на автомобиль – самодельные или заводские. Надеть цепи или пластиковые браслеты противоскольжения на колеса автомобиля можно двумя способами. Первый вариант проще, но требует больше времени. Машина поддомкрачивается, и на вывешенное колесо надевается браслет.

Второй способ более быстрый, но требует определенных навыков. Вначале нужно разложить цепи или браслеты на земле, тщательно расправив их, после чего наехать на них таким образом, чтобы до конца оставалось около 30 см. После этого длинная часть цепи надевается на колесо. С внутренней стороны цепь скрепляется крючком, все звенья расправляются, затем внешняя часть также скрепляется, и цепь стягивается регулировочным тросом.

Прежде, чем отправляться на штурм бездорожья, нужно проехать 30-50 метров и еще раз подтянуть цепи. Это позволить продлить срок службы шин. Следует отметить, что надевать цепи или пластиковые браслеты на все колеса нет необходимости, если только автомобиль не полноприводный. Для обычной машины достаточно, чтобы цепи были только на ведущих колесах.

Цепи противоскольжения, своими руками сделанные, начинают пользоваться все большим спросом. Чтобы разобраться, как их сделать самостоятельно, нужно для начала узнать, что это такое. Итак, цепи противоскольжения — это протектор, который превращает обычное колесо в резину высокой проходимости. Такие изобретения в основном изготавливаются из армированной проволоки, которая связывается таким образом, чтобы равномерно оплести колесо по всей окружности.

Данная конструкция состоит из двух тросов — внутреннего и внешнего. Они проходят параллельно друг другу по окружности и соединяются между собой резиновыми «грунтозацепами».

Для чего нужны цепи противоскольжения, своими руками сделанные? Данное изобретение отлично увеличивает проходимость автомобиля, увеличивает сцепные свойства колес как на льду, так и в грязи. К примеру, если вы собрались на рыбалку, вначале вы едете по нормальной дороге, а потом выезжаете на трудный участок. Если до этого ваша машина двигалась нормально, то сейчас вы сможете застрять в грязи надолго. Чтобы этого не случилось, рекомендуется надевать на колеса цепи противоскольжения. Теперь вы можете ехать дальше спокойно и не переживать за то, что можете застрять. Места, такие, как крутые обледеневшие подъемы, также не осилить без специального обмундирования.

Делятся на 2 категории: мягкие и жесткие. У первых роль поперечин играют резиновые «грунтозацепы», а у вторых — звеньевые элементы.
Существует также два вида рисунков: «соты» или «лесенка». У первых продольные тросы соединяются по диагонали, в итоге получается переплетенный рисунок. Во втором случае они соединяются прямыми поперечными линиями, что напоминает Также они различаются размерами и по материалу производства. Так, может быть использован титан, сталь, алюминий и др. Некоторые цепи снабжаются специальными шипами из металла.

Какие лучше сделать цепи противоскольжения своими руками? Однозначного ответа на этот вопрос вам никто не даст. Прежде всего, стоит обратить внимание на условия, где вы планируете их использовать.

«Жесткие» лучше «мягких» справятся с грязью и рыхлым снегом. Но при их эксплуатации не рекомендуется набирать скорость выше 40 км/час, так как могут повредиться элементы трансмиссии автомобиля. Резиновые цепи противоскольжения намного меньше портят резину, с ними вы можете развивать скорость до 80 км/час.
То же самое можно сказать и о размерах: чем крупнее звенья, тем выше проходимость и больше вес. Довольно трудно ехать по прямой дороге, увеличивается нагрузка на трансмиссию, ускоряется износ резины.

Если вы уже решили, что вам надо, можете смело приступать к изготовлению цепи противоскольжения своими руками. Для этого вам понадобится приобрести обычную цепь, желательно из армированной проволоки. Изготовьте конструкцию в соответствии с условиями, в которых она будет использоваться. Не забывайте сделать ее немного длиннее окружности вашего колеса, потом лишнее можно будет убрать.

Цепи противоскольжения для внедорожников имеют плетение типа «сота». Оно позволяет прекрасно преодолевать все препятствия, отлично справляется с заболоченными местностями и грязью.

Цепи противоскольжения, своими руками сделанные, начинают пользоваться все большим спросом. Чтобы разобраться, как их сделать самостоятельно, нужно для начала узнать, что это такое. Итак, цепи противоскольжения — это протектор, который превращает обычное колесо в резину высокой проходимости. Такие изобретения в основном изготавливаются из армированной проволоки, которая связывается таким образом, чтобы равномерно оплести колесо по всей окружности.

Данная конструкция состоит из двух тросов — внутреннего и внешнего. Они проходят параллельно друг другу по окружности и соединяются между собой резиновыми «грунтозацепами».

Для чего нужны цепи противоскольжения, своими руками сделанные? Данное изобретение отлично увеличивает проходимость автомобиля, увеличивает сцепные свойства колес как на льду, так и в грязи. К примеру, если вы собрались на рыбалку, вначале вы едете по нормальной дороге, а потом выезжаете на трудный участок. Если до этого ваша машина двигалась нормально, то сейчас вы сможете застрять в грязи надолго. Чтобы этого не случилось, рекомендуется надевать на колеса цепи противоскольжения. Теперь вы можете ехать дальше спокойно и не переживать за то, что можете застрять. Места, такие, как крутые обледеневшие подъемы, также не осилить без специального обмундирования.

Делятся на 2 категории: мягкие и жесткие. У первых роль поперечин играют резиновые «грунтозацепы», а у вторых — звеньевые элементы.
Существует также два вида рисунков: «соты» или «лесенка». У первых продольные тросы соединяются по диагонали, в итоге получается переплетенный рисунок. Во втором случае они соединяются прямыми поперечными линиями, что напоминает Также они различаются размерами и по материалу производства. Так, может быть использован титан, сталь, алюминий и др. Некоторые цепи снабжаются специальными шипами из металла.

Какие лучше сделать цепи противоскольжения своими руками? Однозначного ответа на этот вопрос вам никто не даст. Прежде всего, стоит обратить внимание на условия, где вы планируете их использовать.

«Жесткие» лучше «мягких» справятся с грязью и рыхлым снегом. Но при их эксплуатации не рекомендуется набирать скорость выше 40 км/час, так как могут повредиться элементы трансмиссии автомобиля. Резиновые цепи противоскольжения намного меньше портят резину, с ними вы можете развивать скорость до 80 км/час.
То же самое можно сказать и о размерах: чем крупнее звенья, тем выше проходимость и больше вес. Довольно трудно ехать по прямой дороге, увеличивается нагрузка на трансмиссию, ускоряется износ резины.

Если вы уже решили, что вам надо, можете смело приступать к изготовлению цепи противоскольжения своими руками. Для этого вам понадобится приобрести обычную цепь, желательно из армированной проволоки. Изготовьте конструкцию в соответствии с условиями, в которых она будет использоваться. Не забывайте сделать ее немного длиннее окружности вашего колеса, потом лишнее можно будет убрать.

Цепи противоскольжения для внедорожников имеют плетение типа «сота». Оно позволяет прекрасно преодолевать все препятствия, отлично справляется с заболоченными местностями и грязью.

Цепи на автомобильные колеса – это атрибут, необходимый в каждом транспортном средстве, для передвижения в суровых погодных и климатических условиях. Благодаря им удается перемещаться не только по снежной поверхности, но и по песчаному грунту, рыхлому желтозему или даже слякоти. Высокая цена оригинальных цепей для повышения проходимости, заставляет владельцев автомобилей создать цепи на колеса своими руками.

Необходимые составляющие для этого без особых проблем удастся отыскать в любой торговой точке, занимающейся продажей крепежной техники. Цепи противоскольжения являются съемной защитой, которая улучшает ходовые возможности автомобиля и выполняет функцию «грузозацепа». Их создали не для одного вида автомобиля, поэтому они актуальны для следующих ТС:

• легковые автомобили;
• внедорожники;
• грузовики.

Каждый вид цепи зависит от величины размера колеса. Для вездеходов и тяжелых машин подобные атрибуты дополняются вспомогательными шипами, способствующие лучшей проходимости автомобиля.

Материалом для данной конструкции являются:

• металлический трос, диаметр которого должен быть не меньше 0,4 см;
• разноразмерные крюки;
• зажимы с завинчивающимся фитингом;
• механический натяжитель цепи;
• небольшие крепежные элементы.

Принцип использования включает в себя одинаковый порядок размещения всех звеньев по поверхности покрышки колеса. Разрыв устройства и утрата возможности скольжения произойдет в том случае, если нарушатся данное условие. Одна из распространенных моделей, испытанная многими специалистами, состоит из внешних и внутренних частей, проходящих по всей поверхности покрышки колеса.

Детали вертикально соединены друг с другом «грузозацепами». Работа по созданию цепи для колес своими руками доступна даже новичкам. Различают три основных рисунка цепи:

• лесенка;
• ромб;
• соты.

Каждая модель в текущей конфигурации имеет положительные и отрицательные стороны. Наиболее доступным и быстрым в изготовлении способом является методика – «лесенка».

После точных замеров можно будет узнать, сколько метров цепи вам понадобится для создания. Однако, стоит учитывать, что в среднем для сборки цепного приспособления легкового автомобиля понадобится примерно 14-15 метров. Как правило, рекомендованным материалом являются материалы из нержавеющей стали, выдерживающие длительные нагрузки и способные сопротивляться трению по абразивным поверхностям. Но для начала необходимо разобраться, какие в принципе бывают цепи противоскольжения на колеса.

Широкий выбор

Множество вариантов «заводской» продукции представлено различными производителями. На сегодняшний день можно выделить мягкие и металлические цепи. К мягким относятся следующие элементы безопасности авто:

• пластиковые цепи на колеса;
• резиновые изделия;
• полиуретановые сцепки.

Они могут различаться не только по материалу, но и по рисунку. Востребованными являются такие металлические и мягкие в равной степени. Металлические считаются самыми прочными и надежными в использовании. Можно применять как на легковом транспорте, так и на тяжелых грузовых машинах. Могут отличаться по рисунку. Мягкие цепи производятся из пластика, резины и полиуретана. Принцип их действия состоит в специальных нашивках с шипами.

Пластиковые цепи на колеса являются одними из последних разработанных материалов. Не особо выделяются своей прочностью и используются исключительно по рыхлой поверхности, чаще по снегу.

Резиновые цепи противоскольжения накидывают на легковые автомобили. Они пользуются популярностью в режиме городской эксплуатации авто.

Полиуретановые цепи пользуются наибольшим спросом в продаже. По своим характеристикам, считаются лучше резины из-за своих характеристик:

• повышенная износостойкость;
• устойчивость к разным химическим продуктам;
• надежны к трещинам;
• наличие неплохой гибкости;
• хорошая растяжимость (даже при минусовой окружающей температуре воздуха).

Достоинства полиуретановых изделий:

• возможная скорость передвижения достигает 60-80 км/ч;
• бесшумность и плавный ход машины;
• толщина звеньев цепи меньше, по сравнению с металлическими;
• минимальное изнашивание протектора колес;
• имея шипы из металла и пластика;
• обладают прекрасной вездеходностью по таким поверхностям, как снег, грязь и гололед;
• могут устанавливаться на любую резину.

Недостатки сводятся к таким факторам, как:

• затвердевание покрышек автомобиля в морозную погоду, что затрудняет монтаж;
• не так долговечны как железные;
• дороже металлических.

Как сделать цепи на колеса своими руками

В каждом случае используется свой метод изготовления. Он немного отличается как для металлической продукции, так и для иных материалов.

Мягкие цепи

Немалая цена товара служит основной причиной, чтобы владелец своего транспорта решил изготовить мягкие цепи самостоятельно. Рассмотрим одну из актуальных методик.

Противобуксовочные цепи своими руками представляют собой арматурный провод, соединяющийся пластинами, имеющие способность растягиваться и охватывать колесо по кругу. Устройство выглядит таким образом: по внутреннему и внешнему ободку шины проведены два осевых каната, соединенных резиновыми пластинами «грузозацепами».

Пошаговый алгоритм производства:

1. Отрезаем четыре осевых ветви, примерно по 83 звена каждая. Для соединения используются «грузозацепы», по обе их сторон устанавливаются крючки, для следующих соединений.
2. Необходимо выполнить соединение всех частей. Первое соединение крепится на шестом звене, а все последующие через десять звеньев.
3. На оба конца резиновых пластин крепятся карабины и после четвертой поперечной пластины на одну из осевых ветвей присоединяем отрезок цепи. К одному краю имеющегося сегмента с помощью зажима удерживается натяжное строение, к другому краю фиксируется крючок, для дальнейшей сцепки.

Металлические цепи

Металлические цепи отличаются надежной прочностью и гарантируют предельную вездеходность. В критический момент можно обойтись способом, обмотав автошину канатом, но, естественно, не все имеют его в багажнике машины. И это грозит опасной аварией для системы торможения, так как нарушает принцип действие установки.

Рассмотрим, как сделать цепи на колеса самому из металла. Для этого требуется:

• металлическая цепь;
• крючки;
• зажимы с завинчивающейся муфтой;
• угловая шлифмашина;
• тиски для фиксации;
• натяжитель цепи.

Внимательно рассмотрите цепь, убедившись в отсутствии технологических дефектов. Определиться с размерами звеньев цепи, можно после уточнения размера необходимой шины. Опытные водители предлагают сделать так, чтобы в точке пересечения с поверхностью грунта конструкция соприкасалась с двумя пластинами. При этом увеличивается сила тяги и прочность всей вспомогательной системы.

Подготовительная работа по монтированию колеса своими руками состоит из следующих этапов:

• нарезание осевых структур;
• нарезание вертикальных структур;
• фиксации вертикальной детали на шестом карабине осевой цепи;
• установка с помощью колец или крючка дальнейших вертикальных пластин через каждые девять звеньев;
• в центр устанавливается продольная заготовка, закрепляем отрезок, он состоит из шести карабинов и одного натяжного устройства с крюком.

Весь этот процесс при определенном опыте занимает не больше 45 мин. Если имеется в наличии электросварочный аппарат, вполне можете отказаться и не использовать соединений с резьбами. Однако, это повлияет на качество материала и эстетичность.

Установить изделие на колеса машины, можно только удостоверившись в его надежности.

Стоит учесть, что подобные внедрения в конструкцию автомобиля чреваты определенными минусами:

• значительно увеличивается механическая нагрузка на шестерню, рулевую рейку и подвеску, в результате частого интенсивного или необоснованного использования таких вспомогательных приспособлений ломается рулевая рейка;
• увеличивается изнашивание резины;
• уменьшается коэффициент полезного действия;
• производится сильный шум;
• ограничивается предельная скорость передвижения, которая не может быть выше 50-60 км/ч.

По виду соприкосновения поверхности цепи различают по рисунку:

1. «Лесенка» — самая простая разновидность цепи. Наиболее простой вариант, в котором поперечные пластины соединяются с двумя канатами параллельно.
2. «Ромб» — вязка цепей установлена по рисунку шины, обеспечивает хорошую долговечность и улучшает качество сцепления.
3. «Соты» — замысловатое строение, в котором канаты соединяются по диагонали, в итоге получаем своего рода переплетение.

При самостоятельном производстве, цепи противоскольжения фиксируются на покрышке такими замочными механизмами:

• S-образная замочная конструкция запирается четырехгранным, или возможно шестигранным ключами. Но поступали недовольства на недостаток регулирующих элементов и на слабое крепление. Установка такого приспособления достаточно неудобна.
• Крюкообразная замочная конструкция широко распространена и пользуется хорошим спросом. Уложив правильно цепь, вы не столкнетесь с проблемами. Скрепление проводится с помощью одной отвертки. Демонтаж конструкции проходит без особых сложностей.
• Храповый тип замкового механизма используется на тяжелых транспортных средствах. Главное достоинство в этом механизме он выделяется прочностью и простотой использования. Монтируется без вспомогательных инструментов.

Неправильно установленный механизм нарушает работу датчиков антиблокировочной системе тормозов и подкрылков. На внедорожниках, где подключается второй мост, механизм ставится на постоянно рабочую пару колес. Работа по монтажу выполняется двумя методами:

• с поддомкрачиванием;
• на ровно стоящей машине.

Первый метод с использованием домкрата очень прост. Фиксируете машину на высоте с помощью домкрата, снижаете давление в колесах, чтобы легче выполнить работу. Надеваете цепь и защелкиваете замки.

Другое дело, если домкрата нет в наличии, тогда необходимо сделать следующее:

• укладываете цепи перед колесами машины, не позволяя перекрутиться звеньям;
• заезжаете парой колес на цепи, не доезжая до конца примерно 30-40 см;
• ставите на стояночный тормоз;
• длинную сторону цепного механизма набрасываете на покрышку колеса, чтобы крюк и зажим оказались на внешней части колеса;
• последнее звено осевой запчасти и крюк соединяете с внутренней частью колеса;
• муфту карабина соединяем с системой натяжения и закрепляем узел;
• поправить все вертикальные детали по всей поверхности колеса, направить по всей области покрышки и затянуть.

Для одинакового направления элементов конструкции и добиться максимального прилегания всех звеньев необходимо проехать на машине примерно 50 метров.

Реальная альтернатива

В магазинах можно встретить браслеты противоскольжения. Но смекалка отечественных гаражных специалистов безгранична. Они смогли создавать копии оригинальных браслетов своими руками. Это те же металлические цепи только отсутствуют поперечные пластины.

Достоинство браслетов:

• неприхотливы в изготовлении;
• легко устанавливаются;
• прочная и эффективная модель.

Необходимые детали для создания:

• деталь из резины с крепления глушителя ВАЗ;
• цепь диаметром не меньше 0,5 см.

Остается только нарезать цепи необходимой длины для покрышек.

Комплекты для сборки браслетов своими руками является еще одним вариантом полезного приспособления для передвижения автомобиля по проблемным участкам. На них установлена приемлемая цена и при этом они демонстрируют неплохое качество.

В состав набора входят элементы:

• нарезные части цепи;
• крепежные материалы;
• канат;
• тиски.

Важно всегда тщательно читать инструкцию по сборке от производителя. Неплохо было бы, если заранее провести тренировку в теплое время или в гаражных условиях. Вы получите опыт, который в дальнейшем облегчит установку цепей в холодное время года.

Важно знать, что использование противоскользящих цепей непозволительно для движения по твердому дорожному покрытию такому, как асфальт или бетон.
Если передвигаться по снегу или рыхлой земле соблюдайте скорость 15-20 км/ч. Категорически не допускается пробуксовка, поэтому не стоит резко жать на акселератор.

Если машина задумана не для штурма бездорожья, а для нормального движения требуется чистый асфальт, то обойтись без средств противоскольжения не получится.

В обозримой истории нет достоверных фактов первых случаев использования цепи противоскольжения для увеличения проходимости. Вероятнее всего, первые аналоги появились на грузовых автомобилях, работающих колонной в раскисшей грязи или снегу. А опытом применения цепей противоскольжения для грузовых автомобилей были попытки обматывать кусками цепей и тросов колеса тягачей и малотоннажных буксиров на дорогах Первой мировой войны. Разумеется, большинство того, что относилось к первым цепям противоскольжения, изготавливалось своими руками.

Сегодня немалая часть автолюбителей изготавливает различные варианты цепей противоскольжения своими руками, фиксирует процесс на видео и выкладывает в интернет.

Конструкции цепных приспособлений противоскольжения

Эффект увеличения проходимости автомобиля основан на увеличении сцепления шины колеса с грунтовым или снежным основанием, сделать его более надежным Звенья цепи выступают в качестве грунтозацепов с большой площадью охвата снежной или грязевой массы. С другой стороны, под весом колеса и машины давление звеньев цепи на поверхность дороги — лед, снег или раскисший грунт, возрастает в сотни раз, благодаря чему опорная поверхность уплотняется и сцепляется с колесом. Простое приспособление противоскольжения позволяет сделать движение автомобиля управляемым и увеличить тягу вдвое.

Рабочая зона цепи противоскольжения представляет собой ленту из соединенных между собой фрагментов по 15-20 звеньев, образующих ромбовидный, лестничный или диагональный рисунок. Более плотный рисунок может просто сделать приспособление неподъемным. В зависимости от конструкции, крепление ленты осуществляется двумя тросами или проволочными кольцами, стягивающими концы фрагментов по обе стороны колеса, тем самым обеспечивая крепление рабочей поверхности на протекторе шины. Для фиксации натяжения обычно используется рамочный замок или защелка. По-разному оценивается эффективность рисунка в противоскольжении.

Наиболее важные характеристики цепей противоскольжения:

• прочность звеньев, высокое качество металла и сварки, наличие защитного покрытия, способного сделать коррозию минимальной;
• сделать наименьшее количество манипуляций при монтаже, цепь нужно фиксировать закрытием одного или двух замков;
• отсутствие элементов, способных вывести из строя узлы подвески, суппорта или резину шины колеса.

Иногда для увеличения эффекта противоскольжения звенья могут сделать из прутка или проволоки не круглого сечения, а квадратного или прямоугольного.

Самодельные цепи противоскольжения

Если присмотреться к цепи противоскольжения на фото и внимательно изучить систему натяжения, становится ясно, как сделать цепи противоскольжения своими руками, особенно, если есть видео процесса изготовления. Проще говоря, необходимо сделать своего рода сетку из цепных отрезков по размеру шины, с механизмом натяжения системы. Обычно для изготовления вымеряют размеры боковин и поперечных отрезков с запасом в 1 звено и определяют длину троса, с помощью которого предполагается натянуть цепи на колесе. В самом простом варианте цепи можно использовать обычную хозяйственную цепь, с диаметром прутка не менее 5-6мм, с надежно сваренными звеньями.

В качестве натягивающего устройства используется пара болтов М10 или М12. В качестве бокового крепления можно сделать проволочную арку, а можно использовать тросик от привода ручного тормоза автомобиля, предварительно выполнив на концах петли для продевания натяжного болта. Иногда самодельные цепи противоскольжения изготавливаются из разных материалов, например, для фиксации и натяжения используются ремни из кевларовых и полиамидных волокон.

Отличия устройств противоскольжения, изготовленных промышленным способом.

В отличие от домашних вариантов, сделанных собственными руками, промышленные образцы вынуждены конкурировать на рынке, а значит, из нужно сделать более удобными и надежными за счет применения:

В качестве иллюстрации можно привести продукцию — классические цепи противоскольжения фирмы Рewag, одной из старейших в Австрии, или трекеры — цепи противоскольжения Mita. Последние устанавливаются в желоб протектора, крепятся индивидуально, все операции можно сделать одним ключом. Эффективность не хуже классического варианта, но стоимость комплекта весом в 9 кг примерно втрое дороже.

Одним из известнейших брендов являлись цепи противоскольжения Thule в классическом исполнении. В конструкции использован ромбовидный рисунок с наружной асимметрией, что дает возможность эффективно обеспечивать сцепление на льду. Монтирование на колесо осуществляется с помощью специального арочного приспособления и центральной алюминиевой стойки, обеспечивающих автоматическое натяжение фрагментов и быстрое снятие в несколько движений. Для предупреждения возможного повреждения диска дополнительно устанавливается защита из синтетического износостойкого материала.

Что лучше — цепи или браслеты противоскольжения

Кроме необычной идеи трекеров Мита, среди устройств противоскольжения особняком стоят браслеты цепи противоскольжения. Идея унитарного устройства, более дешевого, универсального и простого в использовании, давно требовала своего воплощения. В чем преимущества браслетной схемы борьбы с пробуксовкой.

Во-первых — универсальность и гибкость применения. Браслет легче одеть на колесо, можно легко регулировать количество установленных устройств, значительно меньше страдает резина колеса.

Во-вторых, они изготавливаются на основе высокопрочной резины, кевларовых волокон, износостойких полимеров и, как результат, значительно легче стальных цепных устройств. Браслет легче ремонтировать и обслуживать, шипованную высокопрочными металлокерамическими или твердосплавными шипами резиновую накладку проще отремонтировать, чем, если бы речь шла о цельнометаллической конструкции.

Среди недостатков браслетов можно отметить более высокую стоимость и опасность сделать крутые повороты на скорости более чем 20-25 км/ч, в любом случае, после преодоления снежных или грязевых преград их необходимо демонтировать.

Классические цепные устройства имеют более высокий срок службы, дешевле и тяжелее в применении. Для классического бездорожья это лучший вариант.

Цепи противоскольжения для грузовых автомобилей своими руками

Все, что позволяет бороться с пробуксовкой грузового автотранспорта, сделает его работу более надежной. Широкое применение нашли как обычные классические цепные приспособления противоскольжения, так и оригинальные идеи — автоматические цепи противоскольжения для грузовых автомобилей. Один из представителей автоматических устройств, ONSPOT VBG, управляется дистанционно, конструкция позволяет сделать подключение с помощью пневмопривода, управляемого с пульта в кабине водителя. Используется на скорости не выше 50 кмч. Эффективность работы автомата и его надежность несколько ниже обычных цепей противоскольжения для грузовиков, но автомат сделает применение более безопасным.

Для того, чтобы сделать цепное устройство противоскольжения своими руками следует:

• правильно измерить длину и ширину протектора колеса по окружности покрышки;
• сделать две заготовки кольцевых креплений для колес. Они будут располагаться по обе стороны диска. Одно из креплений выполняется разъемными с замком — для натяжения и фиксации цепей с наружной части колес. Второе крепление тоже разъемное, но вместо замка на концах заготовки кольца выполняются крючки, позволяющие замкнуть крепление в кольцо;
• нарезаем заготовки — 8-9 кусков цепей поперечных цепных сегментов и через последние звенья продеваем проволоку кольцевых креплений;
• для облегчения монтажа цепи противоскольжения своими руками один из цепных отрезков заменяем отрезком проволоки диаметром 7-8мм, выгибаем его в виде арки и привариваем концы к кольцевым проволочным креплениям.


Как одеть цепи противоскольжения своими руками

Одеть ее не представляет особой сложности, но требует труда, аккуратности и внимания. Прежде всего, цепь раскладывается перед колесом, замками на внешнюю сторону и крючками задней части цепи на внутреннюю сторону колеса. Наезжаем на устройство так, чтобы от конца разложенного приспособления вдоль следа до точки опоры колеса на снег или грунт было примерно 20-25см. Забрасываем оставшуюся часть цепной системы на колесо и аккуратно расправляем все элементы. Далее зацепляется крючок с внутренней стороны колеса и замыкается наружный замок. Если на цепи есть устройство регулировки натяжения, необходимо сделать все, чтобы увеличить натяжение и выбрать слабину.

Видео как установить цепи противоскольжения:

Нередко автомобилисты делают цепи противоскольжения на колеса своими руками. Это необходимо, чтобы обеспечить устойчивое движение на плохой дороге. Такие изделия вполне оправданы, если машина выезжает на рыхлый грунт или снег и двигается уверенно. На асфальтовых и бетонных дорогах их применять нельзя.

Заводские и самодельные цепи

Изготовление цепи противоскольжения своими руками часто оказывается выгодным и доступным делом. Ведь в магазинах цены на них «кусаются». Но там можно подобрать вариант, конструкция которого устроит любого автомобилиста. При наличии необходимых навыков и инструментов можно сделать своими руками цепи на колеса. Придумать подходящий дизайн, приобрести материалы и организовать изготовление не сложно. В таком случае самодельный подход себя оправдывает.

В большинстве случаев создается простое устройство из звеньев стальной цепи с системой ее натяжения. Они распределяются равномерно по поверхности колеса снаружи и внутри. Соединяются поперечными частями, цепляющимися за дорогу. Игнорирование равномерности размещения деталей делает противоскольжение сомнительным и чревато разрывом.

Как сделать цепи противоскольжения своими руками

Собираясь изготавливать своими руками цепи на колеса легкового автомобиля или внедорожника, необходимо приобрести комплектующие для нее. Главное здесь – цепи. Лучше российского и европейского производства. Найти их не сложно. Они – залог того, что конструкция будет надежной. Прежде всего, определиться, какой вариант цепи противоскольжения будет своими руками изготавливаться.

Самая простая и доступная по затратам конструкция с цепными поперечными перекладинками по всей окружности шины. Но не исключены другие геометрические формы поперечин. Их можно выполнить в виде ромба, шестиугольника, креста и пр. Предварительно определяются размеры, и делается простой чертеж на бумаге. Из картона или шпагата компонуется макет изделия и накладывается на шину.

Это поможет уяснить, как сделать цепи на колеса своими руками. Следует учесть опыт самодельщиков, уверенных, что в месте соприкосновения с землей нужны две поперечные части устройства. Важно также определить, где закрепить звенья. Изготовление своими руками колесных цепей требует заготовки их частей с учетом геометрии резины.

Для начала работ надо иметь:

• цепь необходимой длины с запасом;
• оснащенные заворачивающейся муфтой карабины;
• стягивающие крючки;
• натягивающий механизм;
• крепеж для резьбовых соединений.

Металлические части должны изготавливаться из стали, а звенья сварены. Для малолитражек толщина прутка звена не меньше 5 мм. Заготовленные элементы сверить с чертежом и окончательно уточнить, где их крепить. Шина может служить основой для макета.

Затем приступают к подготовительным работам, которые предусматривают:

• нарезание болгаркой заготовок для продольных и поперечных частей;
• закрепление первого поперечного грунтозацепа на нужное звено продольного элемента;
• с помощью крючков и колец соединение последующих поперечных элементов в заранее определенных местах;
• установку натяжного механизма в центре продольной части.

Проводить это на ровной поверхности, постоянно сверяясь с чертежом. После окончательной проверки начинается изготовление. Для прочности и удобства стоит отказаться от соединений с помощью болтов. Сварка значительно упрочняет изделие и делает удобнее пользование им. Затраты на нее окупятся качеством и надежностью. В Сети содержится немало рекомендаций, помогающих разобраться, каким образом своими руками можно сделать цепи на колеса. В любом случае изготавливать их следует не спеша, уточняя на каждом этапе размеры и проверяя правильность соединений.

Как одевать цепи на колеса

Сделанные своими руками цепи противоскольжения испытываются на автомобиле. Для этого место, где планируется проверка, должно быть подготовлено, а резина очищена от грязи. Испытывают двумя вариантами. Один предусматривает использование домкрата, другой – без него. Достоинство использования домкрата в том, что оборудование противоскольжения очень плотно прилегает к резине. Перед началом этой операции транспортное средство надежно обездвиживается. В шине после поддомкрачивания стравливается воздух. После установки давление восстанавливается.

Во втором варианте на ровной поверхности перед колесами необходимо разложить цепь. На ее середину заезжает машина и фиксируется ручником. Надевание происходит таким образом, чтобы механизм натяжения с крюком и карабином располагались с внешней стороны колеса. Затем с внутренней стороны за продольный элемент цепляется крюк. Поперечные детали равномерно распределяются по поверхности шины, после чего делается натяжение и фиксация.

Когда она установлена, следует проехать сотню метров. Остановившись, проверить натяжение по всей окружности колеса и надежность крепления. В любом случае резина должна быть оборудована до того, как она окажется на сложной дороге. Для комфортного пользования самодельным оборудованием необходим чехол из непромокаемого материала и рукавицы для работы.

Иногда случается так, что для преодоления какого-то участка пути, возможностей автомобиля оказывается недостаточно. Это может быть крутой обледенелый подъем, глубокая грязь или отрезок пути, занесенный снегом. В этой ситуации могут выручить пластиковые браслеты или цепи противоскольжения. Даже обычная шина, предназначенная для езды исключительно по асфальту, с их помощью приобретает впечатляющие внедорожные характеристики.

Надевая на колеса такие браслеты, водитель получает хорошую проходимость в глубоком снегу, улучшенные сцепные свойства и, следовательно, управляемость на льду, более широкие возможности для преодоления грязевых участков. Многие любители путешествовать по бездорожью выкладывают свои фото и видео на тематических форумах, где можно воочию убедиться, как преображается автомобиль, обутый в цепи противоскольжения.

Разумеется, цепи противоскольжения имеют и определенные недостатки, ограничивающие их применение.

1. Прежде всего, необходимо учитывать, что подвеска и рулевое управление подвергаются повышенным нагрузкам, ведущим к усиленному износу. Особенно сильно страдает рулевая рейка , если браслеты монтируются на передние колеса.
2. Вторым немаловажным фактором является сильный износ шины и значительное сокращение ее срока службы.
3. Страдает, хотя и в меньшей степени, коробка передач.
4. Скорость передвижения ограничивается значением 50 км/ч.
5. Не стоит забывать и об акустическом комфорте – цепи издают сильный шум.

Существует и более щадящий вариант увеличения проходимости автомобиля – пластиковые или резиновые цепи противоскольжения. Их внедорожные качества несколько хуже, но и воздействие на шины, подвеску и КПП не такое губительное, а ездить при этом можно со скоростью до 90 км/ч.

Устройство цепей противоскольжения

Колесные цепи противоскольжения условно делятся на жесткие и мягкие. И те, и другие представляют собой два продольных троса или цепи, натягивающиеся по окружности колеса, между которыми натянуты, в первом случае, поперечные цепи, а во втором – резиновые или пластиковые грунтозацепы.

Поперечины располагаются либо лесенкой, либо в виде ромбов или сот. Каждый из вариантов имеет свои преимущества и недостатки. «Лесенка» обладает лучшими гребущими способностями, поэтому ее предпочтительнее использовать для преодоления грязевых участков. Вместе с тем, колесо, «обутое» в такие цепи противоскольжения, склонно к зарыванию, поэтому ездить с ними нужно только «внатяг». Водителя подстерегают и другие опасности, а именно плохая поперечная устойчивость автомобиля, очень быстрый износ шин и сильные ударные нагрузки на коробку передач и рулевое управление.

Колесные цепи противоскольжения с «сотовым» рисунком наносят намного меньше урона узлам автомобиля, шины с ними тоже прослужат намного дольше. В отличие от «лесенок» такие браслеты обеспечивают хорошую поперечную устойчивость машины и постоянный контакт с поверхностью.

Какие цепи противоскольжения лучше

Однозначно сказать, какие цепи противоскольжения лучше, нельзя. Каждая разновидность лучше подходит для определенных условий, и выбрать какой-либо универсальный вариант не получится.

Так, жесткие цепи предпочтительнее использовать в условиях полного бездорожья. Благодаря более выраженным гребущим способностям, они позволяют с меньшими трудностями преодолевать сложные участки.

Мягкие резиновые или пластиковые браслеты скорее подойдут тем, кто не штурмует бездорожье, но периодически вынужден преодолевать труднопроходимые места. Преимущество данного варианта в том, что пластиковые браслеты нет необходимости снимать сразу после того, как автомобиль проехал проблемный отрезок – можно двигаться дальше с достаточно высокой скоростью, без риска повредить шины, КПП или рулевое управление.

Если водитель решил выбрать жесткие цепи, ему следует обратить внимание на размер и сечение их звеньев. Чем они крупнее, тем лучше гребущие способности цепей, и тем сильнее изнашиваются шины, коробка передач и рулевое управление. Звенья квадратного сечения также обеспечивают лучшие гребущие качества.

Цепи противоскольжения своими руками

Поскольку стоимость хорошего комплекта довольно высока, многие водители, желая сэкономить, предпочитают изготавливать цепи противоскольжения своими руками.
Процесс этот не очень сложный, а все необходимое можно найти в любом строительном магазине. Самодельные цепи обойдутся в несколько раз дешевле, тогда как их главные качества не хуже, чем у фирменных изделий из магазинов. В интернете есть немало пособий с подробными фото и видео того, как своими руками сделать подобное приспособление.

Проще всего своими руками сделать «лесенку». Для этого отмеряется два одинаковых отрезка цепи таким образом, чтобы их длина была немного меньше длины окружности колеса. Между ними с равными интервалами при помощи S-образных крючков или колец крепятся поперечные отрезки равной длины. Их длина должна быть немного больше ширины шины.

Концы продольных отрезков соединяются между собой при помощи карабинов. Посередине каждой продольной цепи нужно закрепить натяжное устройство, которое другим концом при помощи крюка будет крепиться к карабину. С помощью такого приспособления можно надежно закрепить самодельные цепи противоскольжения на колесах.

Изготовить своими руками цепи с ромбовидным рисунком несколько сложнее, хотя и с этой задачей можно справиться, особенно если воспользоваться фото- или видео-инструкциями более опытных автовладельцев.

Монтаж цепей противоскольжения на колеса

Методы монтажа не зависят от того, какие цепи надеваются на автомобиль – самодельные или заводские. Надеть цепи или пластиковые браслеты противоскольжения на колеса автомобиля можно двумя способами. Первый вариант проще, но требует больше времени. Машина поддомкрачивается, и на вывешенное колесо надевается браслет.

Второй способ более быстрый, но требует определенных навыков. Вначале нужно разложить цепи или браслеты на земле, тщательно расправив их, после чего наехать на них таким образом, чтобы до конца оставалось около 30 см. После этого длинная часть цепи надевается на колесо. С внутренней стороны цепь скрепляется крючком, все звенья расправляются, затем внешняя часть также скрепляется, и цепь стягивается регулировочным тросом.

Прежде, чем отправляться на штурм бездорожья, нужно проехать 30-50 метров и еще раз подтянуть цепи. Это позволить продлить срок службы шин. Следует отметить, что надевать цепи или пластиковые браслеты на все колеса нет необходимости, если только автомобиль не полноприводный. Для обычной машины достаточно, чтобы цепи были только на ведущих колесах.

Цепи противоскольжения — важный элемент для легкового автомобиля. Как соорудить данную систему и для чего она нужна?

Для каких целей используют цепи противоскольжения

Цепи противоскольжения — это устройства, позволяющие превратить шоссейную покрышку в колёса для езды по бездорожью. Конструкция представляет из себя армированную цепь, которая обволакивает всю поверхность шины.

Как правило, состоит она из двух продольных цепей, а также тросов. Между собой они соединяются дополнительными цепями.

В чём заключаются конструктивные особенности такой системы

Классическая схема таких цепей представляет из себя конструкцию, основным составляющими которой являются стальные звенья, а также армированная проволока.

Именно равномерное распределение таких звеньев по всей поверхности колеса является залогом успешного пользования конструкцией.

Справка! Различают несколько основных видов такой конструкции.

Какие элементы необходимы для самостоятельного создания цепей противоскольжения

Для того, чтобы самостоятельно создать такой рабочий элемент, необходимо тщательно подготовиться. Первым этапом подготовки станет поиск или приобретение подходящего инвентаря.

Именно этот пункт играет важную роль, поскольку, выбрав правильные инструменты можно создать долговечные и правильные цепи противоскольжения. На самом деле, инструментов для создания такой самоделки понадобится немного.

В их список входят:

•       болгарка, либо любой другой элемент, который эффективно справится с процессом резки цепи;
•       рулетка;
•       точило и другие инструменты, имеющие широкое распространение.

После удачной заготовки данных инструментов можно переходить к процессу самостоятельного изготовления цепей противоскольжения для легкового автомобиля.

Детали: какие замки на самодельных цепях противоскольжения лучше и почему

После того, как водитель задался целью самостоятельно изготовить подобный противобуксировочный элемент, встаёт вопрос о том, какие замки лучше использовать.

Чаще всего, для фиксации используют следующие элементы:

•       S-образный;
•       крюкообразный;
•       с храповым механизмом.

Ряд самоделок для легковых машин оснащаются именно S-образными замками. Закрывается такая конструкция при помощи четырёх или шестигранного ключа.

Но есть водители, которые находят такую конструкцию очень ненадёжной. А сам процесс установки и монтажа такой системы — это разочарования и неудобство.

Использование крюкообразных фиксаторов более распространено среди водителей, которые отмечают ряд преимуществ, заключённых в: прочности и удобстве монтажа.

Для того, чтобы продлить срок эксплуатации и заручиться дополнительной поддержкой, автолюбители прибегают к дополнительной фиксации при помощи проволоки.

Изделие, представляющее из себя храповые замки, больше подходит для грузовых авто, а не легковых. Их отличительные особенности — это прочность и лёгкость в процессе эксплуатации.

Справка! Оптимальный вариантом будет использовать крюкообразные модели за счёт их удобства и долговечности.

Какие виды цепей подразделяют по изготавливаемому материалу

Как и любой другой предмет, цепи противоскольжения для легковых автомобилей имеют видовое разнообразие и классификацию. Как правило, эта классификация проводится, исходят из материалов. Так, отличают следующие виды цепей противоскольжения.

Мягкие цепи

Мягкие цепи имеют достаточно широкое распространение на рынке, основными поперечинами в них выступают «грунтоцепы», выполненные из резинового материала.

Основное преимущество таких цепей заключается в пониженной износоустойчивости. То есть такие материалы прослужат очень долгое время, хотя на первый взгляд они кажутся очень непрочными.

•       Кроме того, они устойчивы к различным химикатам;
•       Обладают высокой устойчивостью и стойкостью к разрывам;

Справка! По своим качествам, полиуретановые цепи в разы лучше резиновых.

Жёсткие цепи

Жёсткие цепи ещё называют металлическими. Помимо высокой надёжности и длительного срока эксплуатации они имеют достаточно демократичную цену.

Справка! Такие цепи обеспечивают автомобилю максимальную проходимость по бездорожью.

Браслеты противоскольжения

Ещё один вид в области цепей противоскольжения — это браслеты. Ряд экспертов утверждает, что браслеты — это последний вариант, который стоит выбирать между разновидностями противоскользящих и буксирных устройств на колёса.

Ведь именно браслеты имеют низкую проходимость и управляемость. А по сравнению с цепями, у браслетов очень маленький срок эксплуатации и низкое качество самих изделий.

Какие виды различают по рисунку

Кроме материала, антибуксировочные устройства различают по рисунку.

Лесенка

Именно этот вариант из всех считается самым бюджетным и оптимальным при покупке. П внешнему виду он напоминает лестницу, либо рельсы поезда.

Ромб

Более распространённый и популярный вид, но также более затратный. Окружность соединяется по диагонали, при этом создавая рисунок ромба.

Являются оптимальным вариантом для движения по болотной местности.

Соты

Данный рисунок напоминает соты по внешнему виду. Данный рисунок образуется при объединении шестигранников в один единый рисунок.

Самый идеальный вариант для бездорожья и труднопроходимых мест.

Как можно изготовить цепи противоскольжения самостоятельно

После того, как были разобраны основные виды и преимущества различных устройств, можно переходить к ознакомлению с инструкцией самостоятельного изготовления противобуксировочных устройств.

Материалы и инвентарь для изготовления

Для того, чтобы соорудить цепи противоскольжения, понадобятся следующие инструменты:

•       стальная цепь, сечение которой будет не менее 5 мм;
•       карабины с наличием муфты на резьбе;
•       устройство для натяжения;
•       крепящие элементы в виде шайб и болтов;
•       крючки и карабины;
•       болгарка или любой другой инструмент, который справится с резкой металлической цепи;
•       тиски;
•       молоток;
•       гаечный ключ.

По факту приготовления всех элементов переходят к сборке устройства.

Справка! Нужно заранее определиться с рисунком.

Способ монтировки цепей на поверхность колеса

Для того, чтобы установить цепь на поверхность колеса, нужно:

•       поднять машину на домкрате;
•       выложить изделия перед колесом;
•       примонтировать к колесу цепь.

Справка! Рекомендуется снизить давление в шинах.

Без домкрата

Если устройства нет под рукой, пользуются следующим алгоритмом:

•       располагают изделие перед первой парой колёс;
•       наезжают на него на авто;
•       применить ручной тормоз;
•       при помощи крюка и карабина закрепить цепи;
•       надеть муфту на карабин и зафиксировать узел;
•       поперечные элементы распределить по поверхности.

На этом процесс установки считается завершённым.

Что нужно знать о цепях противоскольжения

Единственное правило, которое следует учитывать пользователю, это что каждый вид цепи соответствует определённому виду автомобиля.

Как правило, цепи для легкового авто не подойдёт для грузового, хотя всё отличие заключается только в креплениях.

Тем не менее, не стоит рисковать, и лучше использовать цепи по их назначению.

К чему приводит использование цепей

Сюда относится не столько эксплуатация цепи, сколько неправильное её использование. Такая цепь, при неправильно установке, может вывести из строя датчики ABS, а также элементы подкрылков и тормозной системы.

Поэтому эксперты рекомендуют осуществлять монтаж на все колёса автомобиля.

Цепи противоскольжения нужны для более удобного передвижения. Водитель может приобрести устройство в специализированном магазине, либо изготовить его самостоятельно.
