Цепи на погрузчик вилочный своими руками

Мы постараемся ответить на вопрос: ремонт своими руками погрузчика вилочного погрузчика по рекомендациям подлинного мастера с максимально подробным описанием.

Погрузчики или погрузочные машины, выполняющие задачи по захвату, подъему, укладке и транспортировке грузов, набирают популярность в торговле и отраслях народного хозяйства. Техника незаменима при массовом производстве продукции, дорогостояща. Поэтому так важно обеспечивать пожизненную техническую поддержку, работоспособность машин.

В результате не соблюдения правил по эксплуатации и по ряду других причин придется ремонтировать самоходные погрузочные средства. Ремонт совершают самостоятельно, если есть навыки механика, большинство прибегают к услугам специальных сервисов. Данная статья послужит неким руководством в случае, если у вас возникли проблемы с повреждением, выходом из строя устройства для погрузки, представит рейтинг предприятий, специализирующихся на починке погрузчиков и отдельных деталей.

Ремонт погрузчиков представляет собой комплекс работ и мер, которые направлены на ликвидацию неисправностей и отказов, восстановление полной способности агрегата к потенциальному выполнению своих функций. Он может быть плановым, когда была осуществлена предварительная диагностика, показавшая необходимость его проведения. Но чаще приходится сталкиваться с внеплановым, т.е по необходимости, уже после поломки.

Как правило, заблаговременный ремонт экономит ваши затраты и ресурсы. С этой целью важно проводить своевременное техническое обслуживание погрузчиков, привлекая квалифицированных специалистов, способных качественно произвести работу по диагностике, дать рекомендации относительно проведения предупредительного ремонта.

Установка двигателя на погрузчик после кап ремонта

В зависимости от назначения, объемов и характера ремонтирование подразделяется на:

Предназначение текущего заключается в предупреждении, а также устранении поломок, возникших в устройстве, восстановлении либо замене узлов и деталей, за исключением базовых. Не имеет особых требований к месту его осуществления, чаще всего происходит на территории владельца машины. В зависимости от степени сложности, наличии запчастей длится от пары часов до 2-3 дней. Причины текущих ремонтных работ — износ манжета, втулок, сальников и т.п., функционирование на топливе плохого качества.

Капитальный ремонт погрузчиков – это полная разборка аппарата (одного из агрегатов), определение первопричины неисправности, оценка годности оборудования, замена неисправных деталей или их восстановление. Совершается, если текущий не привел погрузочную машину в работоспособность. Капремонт погрузчиков занимает приблизительно месяц.

Наиболее частыми деталями, ломающимися вследствие тех или иных причин, выступают: управляемый мост, коробка передач погрузчика, реже – акпп, двигатель. Это обуславливается неровностями в складских полах, прилегающих к ним территорий.
к меню ↑

Примитивный сервис и ремонт погрузчиков выполнять самостоятельно не сложно. Современные погрузочные машины благодаря простоте конструкции и универсальности предоставляют возможность сделать это без риска для них. Обратите внимание на главную уязвимость – узлы и детали, страдающие от погодных условий, движения по неровной поверхности, несоблюдения соответствующего скоростного режима.

Ремонт ходовой части погрузчика

Однако установку навесного оборудования, ремонт узлов и некоторых частей механизма, замену расходных материалов нужно проводить, соблюдая рекомендации, изложенные в инструкции. Данные действия позволят сэкономить финансы, узнать лучше технику. Починка, предлагаемая сервис-службами, надежнее, качественнее и эффективнее. Профессионалы решат проблемы, возникшие не только с мелкими поломками, но и с неисправностями серьезного характера. Они справятся с аварийными ситуациями, требующими замены узлов, редких запчастей.

К специалистам необходимо обратиться в первую очередь для выполнения следующих работ:

• ремонт двигателя погрузчика;
• ремонт коробки передач;
• восстановление колесных механизмов, полиуретановых роликов;
• токарно-фрезерные работы;
• ремонт стрелы погрузчика;
• починка стартера и ротора.

Чтобы избежать преждевременного выхода из строя трансмиссии машины для переноса и складирования грузов, ежедневно проводите техническое обслуживание агрегата, отвечающего за переключение скоростей. Делается акцент на исправности вала, цилиндра и поршня передач, шестерни привода насоса управления поворотом. Тот механизм, который выражается посторонним шумом, стуками, отсутствием легкости включения-выключения, плавности хода говорит о необходимости диагностики и наладки.

Поломки возникают в результате выработки подшипников, износа посадочных мест, деформации фрикционных дисков, выхода из строя муфты якоря, пластин реверса и других распространенных причин.

Ремонт кпп погрузчиков начинается с осмотра, позволяющего определить целостность корпуса трансмиссии. Затем во время разборки, анализируется состояние вала, шпинделя, шестерни. При незначительных изменениях состояния элементов их восстанавливают. Если износ существенный, заменяют на новые изделия. Тщательно проверяются посадочные места подшипников, а также шпоночных соединений; правильно ли производится зацепление шестерен. Заедание и проскальзывание должны отсутствовать.

Если цилиндры и поршни первой передачи не имеют царапин, деформаций, сколов, они в порядке. Наличие подобных неполадок влечет замену не подлежащих возобновлению оборудования. При необходимости посадочные отверстия подшипников восстанавливаются, обязательно меняются фрикционные диски, уплотнения, барабаны.

Для нормальной работы клапана переключения характерна своевременность переключения и четкость. Но отрегулировать его лучше в специализированной мастерской. После этих действий приступайте к сборке коробки передач.
к меню ↑

к меню ↑

Компаний и станций, которые совершают техобслуживание, сервисное обслуживание погрузчиков, тех- и капремонт много. Каждая пытается сделать выгодные предложения будущим клиентам в профессиональном подходе, приемлемых ценах, выполнении объективной диагностики и ТО устройств на регулярной основе. Выбор остается за вами.

В приведенном списке представлена малая доля из них:

Компьютерная диагностика погрузчика

Вилочные погрузчики относятся к специальному виду транспорта, который используется для разгрузки/погрузки, передвижения и крупногабаритных грузов. Подъем осуществляется специальным механизмом – вилами. Сегодня данная спецтехника повсеместно используется на транспортных терминалах и складах.

1. Из-за использования спецтехники на пределе возможностей часто возникают поломки. Чаще всего в таких случаях страдают сальники гидравлической системы, выходят из строя и приспособления для захвата грузов.
2. Несоблюдение скоростного режима – еще одна причина поломок ходовой части.
3. Спецтехника предназначена для использования в условиях закрытых помещений, атмосферные осадки, попадающие на корпус погрузчика, могут отрицательно сказаться на его состоянии. Вода может спровоцировать начало коррозионных процессов.
4. Некачественное топливо ведет к выходу из строя топливной системы. Первыми страдают топливные фильтры, а когда они уже не справляются, то выходит из строя двигатель.
5. Еще одной распространенной проблемой можно считать испорченные аккумуляторы.

Ремонт погрузчиков может быть плановым и капитальным. Второй вариант практически невозможен без привлечения технических специалистов, которые знакомы с устройством и нормами эксплуатации специальной техники. Мелкие недочеты и дефекты в работе вилочного погрузчика могут быть устранены на месте. Если владелец спецтехники не хочет переплачивать за ремонт в специализированной организации, то необходимо обучить персонал и закупить необходимое диагностическое оборудование, позволяющее выявлять недостатки и устранять их на ранних этапах. Чтобы не выполнять ремонт погрузчиков часто, необходимо придерживаться правил технической эксплуатации и регулярно проводить техническое обслуживание.

• естественный износ, выработка ресурса механизмов;
• систематическое нарушение правил эксплуатации;
• превышение нагрузок свыше допустимой нормы;
• механические повреждения;
• отсутствие смазки между трущимися элементами;
• отказ гидравлики.

Что касается ремонта данного подъемного оборудования, то тележки «старого» поколения еще можно отремонтировать самостоятельно. А более современные, которые перенасыщены дополнительными системами, лучше всего доставлять в сервисный центр. Это позволит избежать излишних поломок.

Продажа складской и строительной техники

Надежная деталь совместно с заводом изготовителем подъемно-транспортного оборудования NOBLELIFT, предлагает протестировать складскую технику данного бренда.

Устройство вилочного погрузчика, основные элементы конструкции и агрегаты. Что бы понять как работает вилочный погрузчик нужно знать его устройство.

Вилочные погрузчики самая распространённая техника для выполнения транспортных и подъемных операций на складе, производстве, в порту. Ежегодно продается порядком 10 000 единиц такой техники. Что бы понять, как работает вилочный автопогрузчик нужно разобраться в его устройстве вилочных погрузчиков

1. Мачта погрузчика
2. Гидроцилиндр подъема мачты
3. Цепь мачты
4. Зеркало заднего вида
5. Головное освещение
6. Световая сигнализация/поворотник
7. Рама кабины оператора
8. Ручка кабины
9. Кресло оператора
10. Задние фонари
11. Противовес
12. Люк топливного бака
13. Заднее колесо, рулевой мост погрузчика
14. Капот погрузчика
15. Гидроцилиндр наклона мачты
16. Передние колеса, ведущий мост
17. Вилы
18. Каретка погрузчика
19. Защитная решетка каретки

На каждом уровне вашей основной целью будет погрузить в грузовик определённое количество ящиков, коробок и бочек. Как только вы это сделаете, грузовик уедет и вы с чистой совестью приступите к следующему уровню. Но не думайте, что здесь всё так просто. Впереди вас ожидает огромное количество головоломок и логических задач. Вам придется продемонстрировать всю ловкость и сообразительность, чтобы добиться своей цели и заполучить все необходимые предметы. Но иногда вам придётся быть очень осторожными, ведь вам придётся работать с огнеопасным веществом, которое находиться в специальных ящиках. Проверьте на прочность себя и свою логику.

Производительность работы погрузчика в зимних условиях определяется степенью подготовки спецтехники к суровым условиям эксплуатации. Чтобы машина не подвела в лютый холод необходимо следовать нескольким простым правилам, помогающим сохранить работоспособность силового агрегата. .

, основные элементы конструкции и агрегаты. Что бы понять как работает вилочный погрузчик нужно знать его устройство. Вилочные погрузчики самая распространённая техника для выполнения транспортных и подъемных операций на складе, производстве, в порту. Ежегодно продается порядком 10 000 единиц такой техники. Что бы понять, как работает вилочный автопогрузчик нужно разобраться в его устройстве вилочных погрузчиков На схеме показан общий вид вилочного погрузчика: .

Немецкое издание DHF Intralogistik опубликовало новый рейтинг производителей вилочных погрузчиков и складской техники по итогам 2016 года. Вилочные погрузчики Toyota держат лидирующие позиции уже н протяжении 5 лет. .

Deere & Company – известный американский производитель дизельных моторов, а также разнообразной спецтехники, предназначенной для строительных, сельскохозяйственных, садово-парковых и лесозаготовительных работ. Компания ориентируется на выпуск большого ассортимента продукции для нужд фермеров, строителей, лесорубов, садовников и других представителей рабочих профессий. Также John Deere оказывает широкий спектр финансовых услуг. .

Уважаемое немецкое издание DHF Intralogistik разместило новый рейтинг производителей вилочных погрузчиков и складской техники по итогам 2015 года. Лидирующие позиции уже несколько лет подряд держит японская компания Toyota Industries. .

Погрузочная техника интенсивно используется в различных сферах человеческой деятельности. Она облегчает процессы, связанные с применением физической силы для подъема различных видов товаров или материалов. Большой популярностью пользуются компактные машины, которые могут передвигаться в закрытых помещениях складов, супермаркетов или строительных площадок. В процессе длительной эксплуатации даже самые надежные рабочие узлы мини-погрузчиков могут выйти из строя.

Как правило, ремонтом техники такого вида занимаются специализированные компании, в расположении которых есть необходимый комплект оборудования и запасных частей. Восстановление работоспособности погрузочных машин можно провести и самостоятельно. Для этого нужно иметь определенный запас знаний и навыков, а также набор слесарных инструментов. Очень часто из строя выходит ковш, который является основной рабочей частью машины.

Основными неисправностями считаются износ ножа, зубьев или днища, а также появление разрывов или трещина на боковых стенках емкости. При ремонте вне мастерской для замены лезвия можно использовать распущенные элементы рельс, куски прочного листового металла или различные подручные предметы. Они помогают на длительное время восстановить функционирование погрузчика. При капитальном ремонте ковша проводится замена его составных частей. Металлический материал закрепляется на основе рабочей емкости с помощью сварочного аппарата.

Погрузчики, которые сегодня предлагают компании-производители, отличаются простотой конструкции и универсальностью эксплуатации. Поэтому устранение незначительных поломок самостоятельно не угрожает нарушением их функциональности. Однако установку навесного оборудования, ремонт деталей или рабочих узлов, а также замену расходных материалу можно проводить только при строгом соблюдении инструкции по обслуживанию такого вида техники.

Если из строя вышел погрузчик цена восстановительных работ будет зависеть от сложности поломки и стоимости запасных частей. Самостоятельное проведение ремонта поможет сэкономить денежные средства, а также получить больше информации о конструкции эксплуатируемой техники. Чтобы правильно установить поломку технического средства, можно пригласить специалиста, который поможет провести профессиональную диагностику.

Ремонт погрузчиков — это комплекс мер, которые направлены на устранение неисправностей той или иной детали строительной техники.

Ремонт автопогрузчиков предусматривает решение возникших проблем с двигателем. Ремонтные работы включают в себя:

• дизельный сервис;
• дефектовку;
• замер компрессии ДВС.

Порядок проведения работ зависит от типа мотора: электрический или дизельный.

Ремонт электропогрузчиков может быть связан с устранением неполадок в двигателе агрегата.

Возможные неисправности электрических двигателей и методы их устранения:

1. Искрение щеток. Это происходит, если они неподходящей марки, размера или сломаны. В этом случае их необходимо заменить. Если проблема связана с тем, что изоляция выходит над коллекторными пластинами, рекомендуется прорезать между пластинами каналы 1-1,5 мм глубиной.
2. Шум в коллекторе. Необходимо произвести осмотр подшипников. Изношенные запчасти заменить. Отшлифовать коллектор.
3. Перегрев электродвигателя. Это может быть связано с повышенной температурой электролита в аккумуляторе, поэтому электроника дает сбой. В этом случае следует соблюдать температурный режим работы, измерить сопротивление отдельных катушек и заменить неисправные.
4. Шум во время работы. Он может быть связан с изношенными подшипниками, которые нужно заменить. Также причиной неполадок могут быть щетки, которые сильно прижаты к коллектору. В этом случае рекомендуется отрегулировать нажим щеток.
5. Вместе с грузом агрегат не двигается, а без груза — движение происходит рывком. Нужно проверить катушки возбуждения и заменить износившиеся запчасти.

Неисправности в работе двигателя дизельного погрузчика связаны с перегревом данной детали.

При перегреве мотора необходимо сделать следующее:

1. Поставить технику на стоянку в безопасное место.
2. Оставить мотор работать на холостом ходу и открыть капот.
3. Осмотреть вентилятор, если он не работает, то двигатель необходимо остановить.
4. Как только стрелка указателя вернется из красной зоны в белую, нужно отключить мотор.
5. После того как двигатель остынет, нужно проверить уровень охлаждающей жидкости, исправность ремня вентилятора, уровень моторного масла, засоренность контуров радиатора.
6. Если уровень охлаждающей жидкости или моторного масла недостаточный, то необходимо восстановить их объем в двигателе.
7. Очистить и промыть элементы системы охлаждения.
8. Проверить соты радиатора. Их нужно очистить сжатым воздухом, паром или водой. Во время проведения работ следует использовать защитные очки.

Нельзя открывать пробку радиатора до полного остывания двигателя. Если открыть пробку сразу же после остановки двигателя, человек может получить термические ожоги.

Ремонтные работы зависят от вида коробки передач: автоматическая или полуавтоматическая.

У полуавтоматических коробок передач проблемы чаще всего связаны с муфтой включения переднего моста.

• механизм отказывается переключаться;
• появляется запах гари;
• проскальзывают передачи;
• плохое сцепление;
• утечка масла и охлаждающей жидкости;
• скрежет или встряхивание;
• завывание, глухие звуки и жужжание;
• отсутствует реакция на включение.

Для того чтобы ликвидировать сбои, рекомендуется сделать следующее:

1. Проверить качество и уровень залитого масла.
2. Выполнить диагностику работы двигателя.
3. Проверить агрегат в заторможенном состоянии.
4. Снять показатели давления в системе управления.
5. Выполнить дорожные тесты.
6. Проверить трос управления.

Ремонтные работы по устранению неполадок включают такие процедуры, как:

1. Демонтаж КПП.
2. Полная разборка и переборка комплектующих коробки передач.
3. Замена неисправных или изношенных деталей механизма.
4. Сбор техники в исходное состояние.
5. Монтаж механизма на агрегат.
6. Тестирование транспортного средства.

Основные причины выхода из строя автоматической коробки передач:

• загрязнение теплообменника;
• сбои в насосной системе;
• неисправности соленоидов или их неправильная работа;
• недостаточное давление в системе охлаждения;
• низкий уровень масла;
• перегрев коробки передач.

Ремонт АКПП погрузчика включает в себя:

1. Устранение утечки масла на корпусе коробки. В этом случае необходимо заменить прокладки поддона и сальники.
2. Очищение гидроблока от грязи, попавшей от пакетов фрикционов. Нужно разобрать гидроблок и заменить вышедшие из строя золотники. Также может потребоваться чистка гидроплиты.
3. Ремонт соленоидов. Следует заменить бронзовые втулки и конец соленоидов.
4. Устранение неисправностей электронного блока управления. Необходимо заменить блок либо восстановить шлейфы, если они повреждены.

Если из строя вышел планетарный ряд или сразу несколько систем перестали работать, потребуется полная замена АКПП.

Ремонт автопогрузчиков предусматривает устранение неполадок в работе гидроцилиндра и всей гидросистемы.

Основные поломки и методы их ликвидации:

1. Насос вращается, но силовой цилиндр не двигается. Нужно проверить уровень масла, при необходимости долить его. Следует очистить и подтянуть всасывающий трубопровод, выполнить замену пружины и регулировку клапанов. Может потребоваться чистка и ремонт клапана. Если эти действия не помогли, нужно разобрать трубопроводы, промыть и продуть их сжатым воздухом.
2. Быстро наклоняется грузоподъемное устройство. В этом случае рекомендуется отрегулировать или отремонтировать дроссель, клапан и удалить манжеты. Если в гидравлическую систему попал воздух, его нужно удалить.
3. Не работает распределитель. Следует устранить повреждения в командном устройстве и заменить пружину, которая устанавливает плунжер в нейтральное положение.
4. Груз движется толчками. Потребуется удалить воздух, попавший в гидросистему, замаслить уплотнительный пакет цилиндра подъема.
5. Грузоподъемное устройство медленно наклоняется. Это происходит тогда, когда забит или поврежден регулируемый дроссель.

Ремонт ТНВД погрузчика необходим, когда:

• снижается мощность и динамика двигателя;
• силовой агрегат на холостом ходу работает нестабильно;
• увеличивается расход потребляемого топлива;
• изменяется цвет выхлопных газов.

Топливный насос выходит из строя из-за обрыва или перегорания контактов платы управления и сбоев в работе силовых транзисторов.

Для того чтобы отрегулировать максимальное число оборотов двигателя на холостом ходу, нужно изменить уровень жесткости пружины.

Восстановление топливного насоса высокого давления предполагает проведение следующих операций:

1. Установка ТНВД на стенд и подключение топливного провода.
2. Регулировка пусковой подачи горючего на 50-100%.
3. Установка рычага управления в крайнее положение.
4. Закручивание винта корректора до упора.
5. Установка необходимой топливной подачи при номинальных оборотах кулачкового вала.
6. Регулировка начала работы вентилятора на 10-15 оборотов за 1 минуту.
7. Проверка топливной системы.
8. Проверка полного отключения подачи топлива через форсунки.
9. Регулировка оборотов кулачкового вала насоса.
10. Регулировка подачи горючего в соответствии с необходимым запасом крутящего момента двигателя.

Неисправности и ремонт стартеров минипогрузчиков:

1. Недостаточная или слишком большая степень зарядки стартерного аккумулятора. Нужно отрегулировать реле зарядки батареи и устранить неисправности в генераторе.
2. Быстрая разрядка батареи. В этом случае нужно повысить уровень электролита, скорректировать его плотность, заменить батарею, если емкость понизилась вследствие сильной сульфитации.
3. Стартер не реагирует на поворот ключа. Необходимо проверить надежность контакта массы, подтянуть болты крепления провода, заменить переключатель блокировки коробки передач, осмотреть разъем на наличие повреждений, заменить вытягивающее реле, проверить якорь.
4. Стартер крутит, но коленвал стоит на месте. Следует заменить бендикс и неисправную часть редуктора.
5. После запуска двигателя стартер вращается вместе с маховиком. Рекомендуется заменить контактную группу замка и втягивающее реле.
6. Стартер медленно крутит двигатель. Нужно проверить длину и свободу перемещения щеток в щеткодержателе.

Если слышно биение колес, то причиной такой неисправности управляемого моста фронтального погрузчика могут быть ослабленные подшипники, гайки колес и искривленные обода. Чтобы ликвидировать поломку, нужно отрегулировать подшипники, подтянуть гайки и заменить обода.

Причиной шума в ведущем мосту в области ступиц может стать малый зазор в подшипниках, заедание или поломка этих элементов и отсутствие смазки. Решение проблемы — это регулировка, замена и смазка данной детали.

При перегревании картера дифференциала нужно долить масло, заменить перетянутые подшипники мини-погрузчика, отрегулировать зазор между коронной и ведущей шестернями и устранить заедание сателлитного колеса в крестовине.

Чтобы устранить утечку масла через уплотнение в ступице или замасливание колодок, нужно заменить сношенные уплотнения ступиц.

Если при включенном тяговом электродвигателе погрузчик не двигается с места, следует заменить полувал и порванную шпонку ротора.

Причиной повышенного шума ведущего моста может стать недостаточное количество масла, сломанные или разбитые подшипники и шестерни. Чтобы устранить неполадки, нужно долить масло и заменить испорченные детали.

Прайс на починку двигателя:

• дизельный сервис — от 1 600 рублей;
• замер компрессии ДВС — от 2 000 рублей;
• замена масла — от 4 000 рублей;
• капитальный ремонт — от 25 000 рублей.

Цена на восстановление ТНВД — от 1 000 рублей.

Стоимость ремонта коробки передач — от 7 000 рублей, гидравлической системы — от 5 000 рублей, стартера — от 1 500 рублей, моста — 4 000 рублей.

В отличие от обычного автомобиля, погрузчики работают в крайне тяжелых условиях. Это утверждение подтверждается словами механиков, инженеров и водителей спецтехники, использующейся внутри складов и фабрик. Прежде всего, данные условия характеризуются высокой запыленностью помещения. Также, работа погрузчиков происходит при высоком уровне динамической нагрузки, которая распространяется на противовес, корпус, подъемное устройство и прочие элементы кузова. Помимо этого, функционирование погрузчика происходит непрерывно, на протяжении 2-3 смен. Из-за этого, техника работает при высокой температуре, поскольку пауз между сменами не хватает для остывания. Следовательно, не смотря на внушительный запас прочности, а также общую надежность устройства, владельцам погрузчиков в любом случае потребуется ремонт. Рано или поздно, производственные показатели спецтехники ухудшатся, поэтому вам придется принять своевременные меры по устранению проблем.

В данном случае, специалисты рекомендуют обращаться за помощью к специализированным компаниям. При этом, вы должны выбрать ту фирму, которая занимается исключительно ремонтными работами погрузчиков. Не смотря на конструкционную схожесть данной спецтехники с бульдозером и трактором, погрузчики имеют иное устройство. Дело в том, что не каждый механик, который чинит вышеописанную технику, сможет восстановить работоспособность погрузчика. Следовательно, обратившись к такому специалисту, вы попросту потеряете свое время и не получите желаемого результата. Если поломка не несет глобального масштаба, она может быть исправлена у вас на складе. Мастер приедет на ваш объект и в кратчайшие временные сроки проведет ремонтные работы, которые обернутся восстановлением исходных функциональных показателей вашего погрузчика.

Здесь, команда специалистов выполнит работы по капитальному ремонту двигателя внутреннего сгорания, восстановит ходовую часть погрузчика, исправит проблемы в гидравлической части или исправит вышедшую из строя коробку передач. Помимо этого, здесь также ремонтируется вся тормозная система и проводится регулярное техническое обслуживание. Главным критерием, который отвечает за длительность ремонтных работ является наличие комплектующих частей на ремонтных станциях. Поэтому, если вы хотите сэкономить время, необходимо выявить функциональный узел, который вышел из строя и заранее сказать о нем техникам. Если вы затрудняетесь выполнить данную процедуру, вызовите мастера на свой объект. Он самостоятельно выявит причину ухудшения производственных показателей и продумает алгоритм дальнейших действий.

Абсолютно весь перечень ремонтных работ выполняется в строгом согласовании с установленными требованиями, занесенными в заводскую документацию погрузочной спецтехники. Если неисправность вызвана какими-либо факторами, которые не упомянуты в технической документации (авария, некорректная эксплуатация и т.д.), владелец погрузчика подписывает с компанией специальное соглашение.

Опираясь на все вышесказанное, можно сказать, что ремонт погрузочной спецтехники должен выполняться исключительно той компанией, которая специализируется на данном виде работ. В этом случае, вы получите максимально качественный и быстрый ремонт техники, следовательно, в скорейшем времени сможете использовать погрузчик в прежнем эксплуатационном режиме.

Габаритная погрузочная техника, аппаратура, а также механизмы очень тесно связаны с высокой опасностью для всего техперсонала, задействованного в обслуживании, находящегося в зоне опасных работ. Исходя из этого, для предотвращения непредвиденных ситуаций, следует при эксплуатации техники в промышленных процессах соблюдать перечень правил техники безопасности и поддерживать спецтехнику в исправном состоянии.

Главное правило эксплуатации — использование погрузчиков только по назначению:

• Перегрузка тоннажа машин выше нормы предусмотренной инструкцией установленной производителем категорически недопустимо;
• Не допускается нарушение ключевых правил по размещению грузов на вилах погрузчика;
• Подъем груза необходимо совершать плавно, перемещение на погрузчике, должно быть, без резких перемещений и использования активного тормоза;
• Виновник поломок и нередких неисправностей – некорректная эксплуатация.

Первопричина травматизма и дефекта товара — несоблюдение правил ремонта и обслуживания.

Большая часть собственников погрузчиков, изначально интересуются технической стороной эксплуатации техники как основной составляющей, которая оказывает влияние на качество и производительность выполнения работ компании и составления себестоимости на выпускаемое изделие.

Погрузчики, как и вся техника, имеют необходимость в регулярном ТО.

Замена жидкости и смена расходных материалов, естественно, всё это надлежит проводить регулярно. Проведение планового ТО должно выполняться согласно рекомендациям производителя. В случае если работа погрузчика очень интенсивная техническое обслуживание проводят чаще, тогда крупный ремонт будет выполнятся реже.

Часто случаются ситуации, когда собственники, пытаясь экономить, используют низкокачественные масла и комплектующие или же и вовсе забывают о сервисном обслуживании.

Такие неправильные действия со стороны владельцев приводят к раннему выходу со строя погрузчиков и другой техники.

В случае если парк техники большой, то очень рентабельно будет обратиться в специализированную фирму и доверить им сервисное поддержание на основе постоянного сотрудничества. В ином случае тогда, придется выделить средства для создания своей сервисной бригады.

Очень важным преимуществом в сотрудничестве со специализированной компанией по сервисному обслуживанию, является возможность закупки запчастей для погрузчиков по более низким ценам, но и без потерь в качестве. В таких компаниях всегда есть в наличии нужные расходные материалы и комплектующие к любым маркам погрузочной техники. Запчасти рекомендуется покупать у проверенных компаний.

Никогда не стоит выпускать из виду так называемые мелочи, которые могут стать зачастую, основным акцентом в надежности техники и безопасности эксплуатации.

Применение комплексного подхода, когда выполнение сервиса и поставка комплектующих проводится одновременно, значительно экономит финансы и время заказчиков, обеспечивая высокую долговечность техники.

Ниже приведены несколько простых правил, которым нужно следовать, чтобы обеспечить безопасное функционирование и эксплуатацию вилочного погрузчика. Эти советы представляют из себя инструкцию по эксплуатации вилочного погрузчика, которая содержит в себе принципы охраны здоровья и безопасности при работе на погрузчике.

Эксплуатация вилочного погрузчика

Погрузку/разгрузку на погрузчике должен выполнять специалист, прошедший подготовку и имеющий права на управление и эксплуатацию данного оборудования.

Вилочный погрузчик является самоходной машиной, которая оснащена самым современным и наиболее оптимальным для работы оборудованием, при помощи которого передвигаются и поднимаются различные грузы. Для того, чтобы выбрать самый оптимальный для конкретных условий погрузчик, нужно прежде всего разобраться с техническими условиями.

Двигатель для погрузчика может быть либо ДВС (внутреннего сгорания), либо электрический (электродвигатель).

Электропогрузчики стоят несколько дороже ДВС-аналогов, им требуются подходящие условия для подзарядки аккумуляторов, также они не могут работать в течение длительного времени по причине необходимости подзарядки. Таким образом, существуют условия, в которых эксплуатация электропогрузчиков станет практически невозможной. К преимуществам данных погрузчиков относятся практически полностью бесшумная работа, простота в эксплуатации. Стоят аккумуляторы для погрузчиков не очень дорого, но некачественный производитель способен выпустит на рынок товар, который быстро выходит из строя. Следует учитывать и отсутствие достаточно вредных выхлопных газов. Если работа проходит в тесном помещении, нужно учитывать то, что электропогрузчики не подвержены нагреву.

Автопогрузчики делятся по типу топлива на газовые погрузчики, бензиновые и дизельные. Существуют более редкие газобензиновые погрузчики. Такие варианты можно применять как на улице, так и в помещении. Стоят они несколько ниже, чем электропогрузчики, но у них есть свои недостатки. Их не очень удобно использовать в закрытом помещении по причине вредных для здоровья выхлопов, уровень шума у них относительно высокий, и они подвержены перегреву. Таким образом, газовые, бензиновые и дизельные погрузчики рациональнее всего использовать в открытых помещениях либо на улице.

Некоторые клиенты предпочитают приобретать погрузчик, ориентируясь на его производителя. В какой-то степени этот подход оправдан, но в настоящее время на рынке строительства представлено слишком много погрузчиков от самых различных производителей. Такой ассортимент создает проблему при выборе, поэтому в первую очередь нужно учитывать именно условия и технические характеристики. Не стоит доверять продавцам-консультантам в строительных магазинах, потому что в их задачу входит убедить покупателя приобрести именно тот товар, который создается спонсирующим магазин производителем.

Вилочный погрузчик ассоциируется с любым производством или складским терминалом. Эта компактная маневренная машина незаменима для выполнения таких операций, как поднятие, перемещение, разгрузка, погрузка, штабелирование палет, поддонов и других грузов.

Особенности конструкции погрузчика

Вилочные погрузчики различных брендов и разной грузоподъемности имеют общий принцип устройства. Основная концепция — максимально облегченная передняя часть, где расположено подъемное оборудование, при максимально возможной загрузке кормы: это создает противовес транспортируемому грузу. Кабина установлена как можно ближе к подъемному механизму, что обеспечивает хороший обзор вверх (для лучшего контроля над проводимыми операциями), а центр тяжести смещают как можно ниже (для лучшей устойчивости машины).

Основным рабочим органом погрузчика является подъемный механизм, устроенный так, что практически все манипуляции с ним оператор проводит, не покидая своего рабочего места в кабине. Его главная часть — вилы, похожие по своей конструкции на всех моделях, но различающиеся длиной и шириной. Они устроены таким образом, что позволяют изменять ширину установки в произвольном порядке, что дает возможность транспортировать грузы различных размеров.

В основном на погрузчиках Komatsu применяются силовые установки двух типов — дизельные и бензиновые двигатели. В большинстве случаев они агрегатируются с гидромеханическими коробками передач, позволяющими плавно регулировать скорость движения. Вилочные компактные погрузчики, работающие в закрытых помещениях, оснащаются электродвигателями.

Есть различия и в устройстве ходовой части погрузчиков. Так, в зависимости от условий эксплуатации могут применяться пневматические колеса, колеса из литой резины и колеса бандажного типа с низким профилем шины. Каждый из вышеназванных типов шин имеет свои преимущества и недостатки, которые необходимо учитывать при выборе конкретной модели. Кроме того, колеса передней и задней осей обычно имеют разную размерность, а также различаются шириной колеи. Пожалуй, единственным объединяющим моментом ходовой части подавляющего большинства погрузчиков является тот факт, что управляемая у них — задняя ось. Важный момент: в конструкции автопогрузчика не предусмотрена подвеска в ее обычном понимании, дабы снизить неконтролируемые колебания в ходе работы с грузом.

Рабочее место

В зависимости от задач, стоящих перед автопогрузчиком, к рабочему месту оператора предъявляются совершенно разные требования, поэтому его устройство может заметно различаться. Так, у компактного вилочного погрузчика, работающего внутри малых помещений с узкими проходами между штабелями товаров, может не только не быть полноценной кабины, но и полностью отсутствовать полноценное кресло для оператора. Все управление машиной он производит стоя, а вместо привычного всем рулевого колеса в руках у него — пара джойстиков.

На машинах покрупнее сиденье уже есть, однако ввиду работы в помещениях с постоянной температурой, а также для лучшего обзора вместо кабины устанавливается лишь каркас безопасности, защищающий оператора в случае падения груза.

Впрочем, даже те погрузчики, устройство которых подразумевает наличие полноценной кабины, заметно различаются как по ее внутреннему наполнению, так и по сути применения. Если в тяжелых машинах кабина крепится к раме, то на средних погрузчиках, работающих на складах с высокими штабелями, она может оснащаться устройством, позволяющим поднимать ее на необходимую высоту, для упрощения работы с верхними стеллажами.

Кроме необходимых органов управления, рабочее место современной складской техники оснащается оборудованием, позволяющим чувствовать себя комфортно во время всего рабочего дня: кондиционеры, отопители, магнитолы и ЖК-мониторы давно стали обыденностью этих «рабочих лошадок».

В то же время даже простейшие с виду кабины погрузчика отвечают самым высоким требованиям безопасности и надежно защищают оператора в форс-мажорных ситуациях.

Оцените статью:

Фронтальный погрузчик своими руками: самодельный, на трактор, чертежи, мини

Погрузчик не только позволяет загружать технику, инвентарь и мусор, но также способен разравнивать землю на грядках. Аналогичная техника, представленная на рынке, имеет высокую цену. При наличии соответствующих инструментов и материалов можно сделать небольшой фронтальный погрузчик своими руками, он станет хорошим помощником людям, которые привыкли работать на дачном участке или имеют свои фермерские хозяйства.

Необходимые материалы и инструменты

Прежде чем изготовить самодельный фронтальный погрузчик, подготавливают чертеж, в котором прорисовывают все детали. На основе чертежа подготавливают следующие материалы и инструменты:

• металлические профили и стальные листы (для ковша);
• шарнирные соединения в форме цилиндра, их подбирают в соответствии с чертежом и планируемой нагрузкой;
• 3 цилиндра;
• мощный сварочный аппарат;
• газовый резак или болгарку;
• молоток, плоскогубцы и различные мелкие инструменты;
• шайбы и болты.

Ковш можно приобрести в магазине или изготовить из металлических листов. Размер листов подбирают в зависимости от габаритов будущей конструкции. Лист можно согнуть в форме ковша или разрезать с помощью сварочного аппарата. Цилиндры для самодельного фронтального погрузчика снимают с гидравлической системы старой техники. Самая большая деталь будет регулировать подъем стрелы, а остальные цилиндры — наклон ковша.

Процесс конструирования

Если нет опыта и технических навыков в сборке различных устройств, то работу будет сделать сложно и на это понадобится много времени.

Но если придерживаться плана, соблюдать размеры, указанные в чертеже, и правильно работать со сваркой, техника получится качественной.

Сборку погрузчика делают поэтапно: вначале создают основу, затем стрелу и ковш. Изготовление частей и процесс сборки:

1. Основа. Для формирования основы самодельного фронтального погрузчика используют стальные уголки или трубы квадратной формы. Основа должна быть прочной и иметь форму прямоугольника. Ее монтируют на навес нижней стороной таким образом, чтобы ее край немного выступал вперед. Гидроцилиндр будет крепиться в центре рамы. Под него монтируют дополнительный треугольник, сделанный из труб. Распорку и шарнирные соединения под стрелу располагают вверху основы.
2. Стрела. Стрелу собирают из металлических профилей. Их угол должен соответствовать 30°. Концы рамы и гидроцилиндра монтируют вверху конструкции. В центральной точке стрелы устанавливают цилиндрический шарнир, если собирают мини-погрузчик. К шарниру крепят подвижные отрезки, которые соединены цилиндрами и перекладинами. Иногда для изготовления стрелы используют крупный швеллер, но более надежная конструкция получается на основе двух контуров.
3. Ковш. Изделие собирают из одного большого стального листа или нескольких маленьких. Для этого вырезают прямоугольные заготовки и сваривают их вместе таким образом, чтобы передняя часть располагалась под небольшим углом. Длина стрелы должна быть длиннее погрузчика максимум на 2 м, иначе он может перевернуться. Чтобы самоделка не перевернулась во время работы, эту деталь оснащают грузилом.
4. Процесс сборки. Стальные платформы, которые создают опору для инструмента, монтируют на передней части трактора под навеской. Предварительно в них делают пазы под монтаж тяги. Из стальных профилей изготавливают стрелу. Для этого отрезки профилей соединяют под углом в 30°, получается 2 контура. Чтобы самоделка получилась прочной, контуры фиксируют стальными скобами. Их устанавливают в центре изделия и по краям.

При изготовлении погрузчика на трактор своими руками нужно сделать в верхней части выступ. Для этого с одной стороны контура устанавливают вертикальную опору и приваривают ее сварочным аппаратом. Одну сторону распорки подсоединяют к выступу, вторую — к уголку, который находится в центре стрелы.

С тыльной стороны ковша проделывают проушины. Стрела крепится к нижней проушине. Гидроцилиндры закрепляют с двух сторон: одной стороной к уголку, второй — к верхней проушине ковша. Гидроцилиндры больших размеров из центрального участка переводят на опору, расположенную по вертикали. Гидроцилиндры, расположенные в передней части конструкции, отвечают за поворот рабочей части ковша, а задние позволяют стреле сгибаться и разгибаться. Конструкцию надежно прикрепляют к навеске трактора.

Источник: https://SpecMahina.ru/pogruzchik/frontalnyy-svoimi-rukami.html

Изготовление мини погрузчика своими руками

Если мини-погрузчик своими руками изготовить, то можно обеспечить себя необходимым устройством, позволяющим выполнять все наиболее сложные процессы без затрат своих сил и не подвергаясь опасности травмирования.

Ведение собственного хозяйства или проведение строительных работ требует существенного вложения сил и затрат энергии. При этом большинство наиболее сложных и трудоемких процессов направлено не на осуществление непосредственного ухода за постройками или их возведение, а на транспортировку тяжестей. Этот процесс приходится выполнять собственноручно, подвергаясь риску получения травмы и существенно нагружая опорно-двигательный аппарат.

Преимущества самодельного мини-погрузчика при ведении строительных и хозяйственных работ

Погрузчик является незаменимым устройством для самостоятельного ведения хозяйства или осуществления строительных работ. Любые перемещения тяжелых и габаритных грузов с его помощью становятся наиболее быстрыми, кроме того, производятся с максимальной эффективностью.

При этом аналогичные устройства, представленные на рынке, имеют достаточно высокую стоимость. В большинстве случаев этот фактор является определяющим и приводит к тому, что многие люди отказываются от совершения таких дорогостоящих покупок.

Единственным преимуществом аналогичных фабричных устройств является их практичность, доведенная до совершенства производителями техники. Однако этот положительный момент не стоит того, чтобы переплачивать за него.

Альтернатива фабричным экземплярам устройств все же есть. Ею является самодельный мини-погрузчик, который возможно сделать собственными руками.

Внешний вид подобных устройств не так лаконичен, как у заводских моделей, но их эффективность и практичность находятся практически на одном уровне.

Существенным положительным моментом самодельных приспособлений является их стоимость, которая в несколько раз ниже, нежели у красивых и лаконичных фабричных аналогов. Этот фактор является определяющим и способствует выбору подобных приборов, выполненных своими руками.

Самодельный мини-погрузчик предназначен для достаточно широкого применения. Он может как применяться для уборки придомовой территории, так и быть использованным для строительных нужд. Исходя из этого, можно выделить те положительные стороны, которые способствовали популяризации аналогичной техники среди населения и сделали ее неотъемлемой частью хозяйства. Выглядят эти факторы следующим образом:

• полная замена физического труда на автоматизированный;
• высокая продуктивность работ по сравнению с человеческим трудом;
• быстрота проведения манипуляций;
• способность работать с очень тяжелыми и габаритными объектами.

Приведенные выше факторы лишний раз подтверждают необходимость наличия такого устройства в хозяйстве. Оно может не только упростить человеческий труд, но сохранить здоровье хозяина. Практичность и эффективность такого погрузчика говорят сами за себя, поскольку он может превзойти усилия сразу нескольких человек и проделать все необходимые манипуляции в кратчайшие сроки.

Этапы создания мини-погрузчика

Самодельный фронтальный погрузчик сделать достаточно сложно. Исходя из этого, при отсутствии знания основ механики и гидравлики, кроме того, при неумении работать с инструментом лучше даже не начинать подобное строительство. Устройство, созданное без знания дела, вряд ли будет работать нормально.

Скорее всего, оно будет функционировать с дефектами или вообще не сможет выполнять возложенные на него обязанности. Поэтому знание вопроса является определяющим и требует существенной проработки.

В таких условиях наилучшим решением будет приобрести готовый вариант приспособления и не проводить долгих мучительных испытаний, которые не принесут результата.

Если же навыки и способности присутствуют, то можно начинать работы по созданию устройства незамедлительно. Самодельный мини-погрузчик и его воссоздание можно подразделить на несколько условных этапов, различных по своей структуре и направленности. Выглядят они следующим образом:

• составление плана;
• сбор инструмента;
• подбор материала;
• монтаж конструкции.

Как видно, самодельный минипогрузчик и его претворение в жизнь состоит всего лишь из 4 основных этапов. При этом каждый из них является достаточно ответственным и требует детальной проработки.

Составление плана и сбор необходимых инструментов

Первым и одним из наиболее важных этапов, знаменующих начало строительства, является составление принципиальной схемы. Она должна включать в себя полный обзор данных, необходимых для создания устройства, начиная от банальной визуальной модели и заканчивая ее полными характеристиками.

В таких условиях чертежи будущего приспособления являются крайне важным материалом, обеспечивающим точность проведения всех действий и правильность его сборки. Выполнить первоначальную часть работ можно как на обыкновенном листе бумаги при помощи карандаша, так и создав визуальную модель на компьютере.

Главное, чтобы она содержала подробную информацию касательно размеров деталей, их соотношения друг с другом и места присоединения к каркасу.

Когда все предварительные моменты будут учтены, а схема полностью готова, можно приступать к следующему этапу. Заключается он в сборе определенного инвентаря, который будет необходим в процессе проведения работ.

Его список достаточно обширен, поэтому процедура сбора всех инструментов может занять некоторое время. Этот шаг тоже является необходимостью, поскольку позволит существенно сэкономить время в будущем на поисках того или иного инвентаря.

В целом список необходимого инвентаря выглядит следующим образом (что подчеркивает всю сложность создания аналогичной самоделки):

• дрель;
• сварочный аппарат;
• набор ключей;
• болгарка;
• набор отверток;
• рулетка;
• ножницы по металлу;
• карандаш;
• кувалда;
• молоток.

Приведенный выше перечень инструментов достаточно велик. При этом он требует неукоснительного соблюдения. Еще одним немаловажным моментом является выбор места для сборки устройства. Оно должно быть просторным и содержать доступ к электрической сети, поскольку многие инструменты просто не могут обойтись без нее.

В свою очередь, свободное пространство необходимо не только для монтажа самой конструкции, но и ее проверки. Следует также учесть: изготовить фронтальный погрузчик своими руками подразумевает закрепление на мини-тракторе либо ином аналогичном устройстве.

Это делает наличие свободного пространства крайне необходимым фактором для комфортной и эффективной сборки.

Выбор материала и монтаж устройства

О выборе материала для создания погрузчика можно говорить долго. Некоторые предпочитают создавать громоздкие массивные и тяжелые системы, отличающиеся повышенной прочностью. Другие минимизируют затраты и обходятся наиболее дешевыми и простыми средствами, создавая несильно надежные конструкции.

Истина же находится где-то посередине между этими двумя подходами, поскольку излишняя тяжесть системы влияет на ее маневренность, а простота и экономия влечет за собой снижение прочности устройства. Исходя из этого, наилучшие показатели, подразумевающие надежность и практичность приспособления, подразумевают использование металлических квадратных труб с толщиной стенки, колеблющейся в пределах 5-7 мм.

Именно подобные значения позволяют создавать конструкции, обладающие оптимальными характеристиками маневренности и удельного веса.

Последним и наиболее ответственным этапом является монтаж самого погрузчика.

Начинается он со сварки крепления, которое фиксируется на коробке и двигателе, а также усиливается металлическими фиксаторами. В свою очередь, ковш сваривается из металла толщиной не менее 6-7 мм. Основные удерживающие его стойки создаются из металлической трубы диаметром не менее 100-110 мм, а компенсирующие тяги выполняют из аналогичной трубы сечением 50-60 мм.

Для закрепления на передней панели трактора используется опорная труба, сделанная из металлического уголка. В основе всего этого механизма лежит гидравлический усилитель, приводящий в действие всю систему. По завершении работ по созданию конструкции ее необходимо обработать любым антикоррозийным раствором либо обыкновенной краской. Такое решение позволит сберечь детали прибора и гарантирует их долговременную работу.

Мини-погрузчик, выполненный подобным образом, не только надежно закрепляется на передней панели трактора, но и является достаточно функциональным устройством, позволяющим выполнять хозяйственные и строительные работы любой сложности без особых усилий.

Заключение по теме

Мини-погрузчик является незаменимым помощником не только для ведения хозяйства, но и для выполнения строительных работ любой сложности. При этом сделать его собственноручно все же возможно, хотя это и является достаточно сложным и трудоемким процессом.

Браться за него стоит лишь при соответствующей технической подготовке и знании дела. В противном случае результат стараний вряд ли будет положительным.

Устройство, выполненное по всем правилам, наоборот, явит собой пример великолепного функционального устройства и позволит существенно сэкономить материальные средства.

Источник: http://1sadteh.ru/tehnika/mini-pogruzchik-svoimi-rukami.html

Как сделать мини погрузчик своими руками — Спецтехника

Погрузчик на трактор позволяет автоматизировать большую часть земельных работ на домашнем участке или фермерском хозяйстве. С помощью него можно разравнивать земляные валы, строительный мусор, перевозить грузы, загружать машины сельскохозяйственной продукцией.

Естественно, что стоит столь функциональный инструмент не дешево. Но, при наличии всех необходимых материалов можно провести сборку погрузчика своими руками.

Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования.

Основными плюсами такого самодельного устройства является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

1. Нехватка материала может привести к его покупке, что по стоимости может выйти значительно дороже покупного варианта. В таком случае рентабельнее будет взять подержанный инструмент.
2. Если нет нужного оборудования и опыт работы с металлическими конструкциями, техникой отсутствует, это может сказаться на качестве изготавливаемого устройства. Слабая стыковка металлических элементов приводит к недостатку прочности погрузчика. Неправильный расчет баланса и длины устройства может привести к опрокидыванию техники.

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

• погрузчик на заднюю навеску;
• фронтальный погрузчик;
• минипогрузчик.

к меню

Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

1. Прежде всего, нужны металлические листы и профиль, которые будут использоваться в качестве основы коша. Толщина металла подбирается исходя из размеров ковша.
2. Исходя из чертежа и расчетов нагрузки на погрузчик, подбираются шарнирные соединения цилиндрической формы.
3. Также следует подготовить три цилиндра от системы гидравлики старой техники. Два цилиндра будут отвечать за наклон ковша. Один, побольше, будет поднимать стрелу.

Что касается инструмента, то понадобится:

• болгарка или резак на газу, который обеспечит максимально точную резку металлических профилей;
• мощный сварочный аппарат;
• молот, болты, шайбы, плоскогубцы и другой мелкий инструмент.

к меню

к меню

Этапы сборки

Весь процесс сборки проходит в следующие этапы:

1. Первое что нужно сделать – прочную основу. Основа выглядит как прямоугольник из металлических уголков или труб с квадратным сечением. Нижним краем такая рама будет фиксироваться на навесе, так что она немного выступает. На середину рамы устанавливается еще один прямоугольник из труб. На него будет устанавливаться большой гидроцилиндр. На верхней части нужно сделать распорку и четыре шарнира под стрелу.
2. Дальше изготавливается стрела. Для ее разработки понадобится два металлических профиля, которые соединяются между собой под углом 30 градусов. К верхней части стрелы приваривается концы основы и крепление гидроцилиндра.
3. Середина стрелы оснащена шарниром цилиндрической формы. Сюда фиксируется два соединенных подвижно отрезка, которые соединяют между собой малые цилиндры и перекладину для установки ковша.
4. Дальше делается ковш. Для его изготовления понадобится один большой и четыре поменьше листа стали. Из них вырезаются соразмерные прямоугольники, которые будут свариваться вместе. Передний расположен под углом.

Следует помнить, что самоделка со стрелой больше 2-х метров будет перевешивать технику и может перевернуть. Поэтому переднюю часть лучше оборудовать дополнительным грузом.
к меню

Как сделать свой фронтальный вариант?

Устанавливается такой тип на трактора с ведущим передним мостом. Чтобы сделать фронтальный погрузчик своими руками, как и в предыдущем варианте, нужно сначала разработать четкий чертеж. Исходя из него, подбирать материалы и инструмент.

Трактор с самодельным погрузчиком

После разработки чертежа можно заготовить материалы. Для ковша понадобится три-четыре (в зависимости от размеров) листа стали.

При этом ковш может быть с дугообразной основой или из прямоугольных элементов. Первый тип требует меньше материала и работы.

Нижний лист стали изгибается по дуге, а на него сверху навариваются боковые вставки. Для второго типа понадобится пять прямоугольных пластин.

Кроме стальных листов, также нужен стальной профиль, трубы с квадратным сечением разного значения, четыре гидравлических цилиндра. Что касается инструмента, то здесь набор тот же, что и в предыдущем варианте.

Весь процесс сборки фронтальной модели имеет следующий вид:

1. Прежде всего, на переднюю часть техники, прямо под навеской привариваются дополнительные стальные платформы, которые будут обеспечивать опору инструменту. В платформах делаются выемки для установки тяг.
2. Дальше делается стрела. Она изготавливается из профилей. Для этого делаются два контура из отрезков профиля, соединенных под углом в 30 градусов. Между собой контуры фиксируются стальными перемычками в центральной, нижней и верхней части для большей прочности.
3. На одну сторону каждого контура приваривается вертикальная опора с выступом в верхней части. К ней приваривается дополнительная распорка, которая второй стороной крепится к уголку на центральной части стрелы.
4. На готовом ковше, сваренном из металлических прямоугольников, в задней части делаются проушины. На нижнюю проушину фиксируется стрела, на верхнюю устанавливаются два гидроцилиндра. Другим концом гидроцилиндры фиксируются на уголке в центре стрелы. Большие гидроцилиндры проводятся из центра стрелы на вертикальную опору.
5. Вся конструкция фиксируется на навеску трактора.

Процесс изготовления погрузчика на трактор МТЗ

В таком устройстве передние гидроцилиндры отвечают за поворот рабочего ковша, а большие задние сгибают и разгибают стрелу.
к меню

Мини погрузчик своими руками

Самодельный мини погрузчик по своему принципу действия практически идентичен моделям, рассчитанным на крупногабаритную технику. Но, учитывая ограниченные возможности минитрактора, следует проводить более тщательные расчеты длины и веса устройства.

Конструкция наиболее простого минипогрузчика состоит из трех основных комплектующих:

• рабочий ковш устройства;
• гидравлический привод и каркас инструмента;
• система управления устройством.

Ковш целесообразно делать с дугообразной основой. Для этого стальной лист с толщиной 6-7 мм изгибается под углом (угол подбирается исходя из запланированного чертежа и предназначения устройства). К дугообразной конструкции привариваются боковые Стенки. Нижняя часть основы оборудуется зубьями, которые упростят работу с фракциями сыпучего типа.

Дальше следует изготовить гидравлику на самодельный мини погрузчик. Для этого, в первую очередь, изготавливается стрела. Для нее берутся швеллера с формой сечения в виде буквы П. Одной стороной они крепятся к ковшу, другой к специальным доваренным пластинам на раме минитрактора. Можно сделать стрелу из одного крупного швеллера, но, конструкция из двух контуров – более надежная.

  Погрузчик бобкэт технические характеристики

Самодельный мини-погрузчик

Дальше из квадратной трубы изготавливаются рычаги. Они соединены посредством втулок. Для них заранее нужно сделать отверстие. Рычаг поменьше устанавливается ближе к середине стрелы. Второй одним краем фиксируется на свободном конце первого, а вторым цепляется за ковш. С другой стороны делается такая же конструкция.

Последним элементом являются гидравлические тяги. Две из них фиксируются между рамой и вертикальной опорой. Две соединяют вертикальные опоры и свободный конец центрального рычага.

Если такой самодельный мини погрузчик сделан на основе одной основы стрелы, его лучше использовать на заднюю навеску минитрактора. Если самодельные конструкции оборудованы двумя стрелами с перемычками, они фиксируются спереди.

Источник: https://spectehnica-mo.com/kak-sdelat-mini-pogruzchik-svoimi-rukami/

10 применений мини-погрузчика, о которых вы не знали 06:35, 6 сентября 2019 Версия для печати

Спектр применения мини-погрузчиков – как колесных (SSL), так и гусеничных (CTL) – настолько широк, что перечисление всех функций займет достаточно много времени. В этом материале рассматриваются некоторые из наиболее необычных вариантов использования мини-погрузчика.

В 1962 году компания Melroe представила первую машину, которую мы сегодня знаем, как колесный мини-погрузчик — M440 Melroe Bobcat. Мало кто в то время мог представить, что данный класс техники окажет такое огромное влияние на строительство, горную промышленность и сельскохозяйственную отрасль.

Современные машины отличаются компактностью, простотой в управлении и высокой мощностью, при этом имеют малый радиус разворота и, что самое главное, могут использоваться для множества задач благодаря их способности использовать широкий ассортимент навесного оборудования.

Спектр применения мини-погрузчиков (для простоты будем применять данный термин, как к колесным (SSL), так и к гусеничным (CTL) машинам) настолько широк, что перечисление всех функций займет достаточно много времени. Именно поэтому в данном материале мы рассмотрим некоторые из наиболее необычных применений мини-погрузчика.

Ремонт и расширение дороги

Нет необходимости вызывать большие машины для расширения и ремонта дорог, если у вас есть мини-погрузчик и навесное оборудование в виде асфальтоукладчика ShoulderMaster.

Данной устройство разработано в Австралии компанией Stabilcorp специально для мини-погрузчиков, и может использоваться для ремонта и восстановления обочин дороги, расширения дорог, обратной засыпки траншей, а также укладки асфальта и заполнителей.

Навесное оборудование ShoulderMaster способно укладывать асфальт на ширину до 1,6 м со скоростью до 400 м/ч. По заявлению Stabilcorp, модель SM1500 может проложить участок дороги размером 1×300 м за один день при меньшей на треть стоимости и расходе топлива, чем при работе специализированного асфальтоукладчика.

Удаление бетонных плит

Навесное оборудование The Beak – это вилочное погрузочное устройство, предназначенное для разрушения и перемещения кусков бетонных плит.

В настоящее время существует множество подобных продуктов, однако The Beak упрощает задачу, комбинируя вилы в форме лома с мощным рычагом и мощной гидравлической челюстью, которая немного напоминает клюв (особенно с глазами, нарисованными сбоку).

Навесное оборудование The Beak разработано и изготавливается компанией Daniel Mfg. Inc. в США.

Бетономешалка

Достаточно оригинальное применение для мини-погрузчика. Однако, учитывая тот факт, что строителям приходится выполнять работы в местах, где нет электричества или плохие подъездные пути, то подобное применение весьма оправдано.

Есть несколько вариантов бетономешалок для мини-погрузчиков. Один тип крепления — это смесительная емкость с разгрузочной трубой, а другой — емкость, которая прикрепляется к концу привода шнека.

Оба варианта прекрасно подходят для производства раствора в небольших количествах и выполнения работ на пересеченной местности. На фото представлено решение компании Auger Torque.

Ножничный подъемник

А вот это навесное оборудование подчеркивает, насколько универсален мини-погрузчик. Skid-Lift — это подъемная рабочая платформа (AWP), которая крепится к машине и питается от вспомогательной гидравлической системы.

Данное устройство выпускается компанией Skid-Lift из Северной Дакоты (США), и поставляется в трех версиях с рабочей высотой 6,4 м, 7,3 м или 8,5 м. Средняя модель может даже наклоняться на 4º в сторону для доступа в труднодоступные места.

Сделай из своей машины грейдер

Когда дело доходит до сортировки, вы можете просто добавить лезвие на мини-погрузчик, или получить почти полноценный грейдер в комплекте с управлением станка Trimble 3D.

Компания Bobcat предлагает три варианта грейдера: шириной 2 м для маленьких моделей, 2,4 м – для средних и 2,7 м для больших мини-погрузчиков. Их лезвия имеют шесть или восемь ходов, поэтому каждая сторона лезвия может двигаться вверх и вниз независимо друг от друга. Большие модели имеют гидравлическое боковое смещение 33 см, поэтому вы можете плотно прилегать к объектам или перемещать материал в труднодоступные места.

Буфер способен качаться при качении по неровной поверхности и придает большую устойчивость остальной части машины для более тонкого создания уклона. Этому способствуют большие флотационные колеса на раме навесного оборудования. Если вам нужен полный пакет, вы можете добавить систему управления Trimble, которая может выполнять сложные конструкции с точностью 3-5 мм.

Вывоз отходов

Источник: https://news.ati.su/article/2019/09/06/10-primeneniy-mini-pogruzchika-o-kotoryh-vy-ne-znali-063500/

Погрузчик самодельный: инструкция по изготовлению

Погрузчик самодельный позволяет автоматизировать некоторый объем земляных работ в условиях фермерского хозяйства или домашнего участка.

С помощью данного оборудования можно убирать строительный мусор, разравнивать грунт, перевозить грузы, а также загружать технику сельскохозяйственной продукцией. Однако стоимость такого приспособления довольно высока.

Если же вы будете иметь в наличии весь необходимый материал, а также соответствующие инструменты, то сможете собрать погрузчик самостоятельно.

Особенности самодельных погрузчиков

Наиболее часто в отечественном сельском хозяйстве встречаются тракторы Т-40 и МТЗ. Они имеют переднюю и заднюю подвеску, гидравлическую систему и механический отбор мощности, это и обеспечивает движение навесного оборудования.

В качестве главных плюсов последних из упомянутых устройств выступает низкая стоимость при наличии необходимых инструментов и материалов.

Если учитывать технические характеристики техники, то можно изготовить погрузчик на заднюю подвеску с нужной длиной стрелы и подходящим объёмом.

Основные минусы

Однако стоит выделить и минусы, выраженные в возможной необходимости приобретения дополнительных материалов и инструментов. Если их стоимость окажется достаточно высока, то лучше приобрести подержанный инструмент.

Кроме того, еще один минус выражен в необходимости наличия у мастера опыта работы с металлическими конструкциями. Если его нет, то это может негативно сказаться на качестве изготавливаемого устройства.

Если не очень хорошо стыковать металлические элементы между собой, то по прочности погрузчик окажется низкокачественным. Неправильно рассчитав длину и баланс, вы можете столкнуться с опрокидыванием техники.

Если вы решили изготовить погрузчик на навеску, то в тандеме с данным оборудованием можно использовать Т-25 и Т-40. Этот вариант станет более простым по сравнению с фронтальным погрузчиком, что верно в вопросах установки на трактор и расчёта габаритов. На первом этапе необходимо найти или самостоятельно выполнить чертеж, в котором следует указать размеры и пропорции металлических деталей.

Подготовка инструментов и материалов

Если вы решили изготовить самодельный погрузчик на трактор, то следует подготовить некоторые материалы, среди них:

• металлические профили;
• стальные листы;
• шарнирные соединения;
• цилиндры от системы гидравлики старой техники;
• резак на газу или углошлифовальная машина;
• сварочный аппарат;
• шайбы;
• болты;
• молот;
• плоскогубцы.

Металлический профиль и листы необходимы для изготовления основы ковша. Металл должен быть подобран с учетом толщины, которая будет соответствовать размерам будущей конструкции. Что касается шарнирных соединений, то они должны иметь цилиндрическую форму. От системы гидравлики нужно позаимствовать три цилиндра, два из которых станут отвечать за наклон ковша, тогда как другой будет иметь более внушительные размеры и станет отвечать за подъем стрелы.

Металлический профиль можно будет разрезать с помощью болгарки. Выбирая сварочный аппарат, вы должны предпочесть наиболее мощный. Следует позаботиться о наличии плоскогубцев и другого мелкого инструмента.

Проведение сборки

Если вы решили изготовить мини-погрузчик, то необходимо соблюдать правила сборки. На первом этапе нужно изготовить прочную основу. Она будет иметь вид прямоугольника из труб квадратного сечения или металлических уголков. Такая рама нижним краем будет укрепляться на навесе, она должна немного выступать. В центральную часть рамы нужно укрепить еще один прямоугольник из труб, на него следует установить гидроцилиндр. На верхней части изготавливается распорка и шарниры под стрелу.

На следующем этапе выполняется сама стрела. Для ее сборки нужно подготовить металлические профили, соединяемые между собой под углом в 30 о. В верхней части конструкции укрепляются концы основы и гидроцилиндр. Когда выполняется мини-погрузчик, центральная часть стрелы дополняется шарниром, он тоже должен иметь цилиндрическую форму. В это место фиксируются соединительные подвижные отрезки, их крепление между собой осуществляется цилиндрами и перекладинами для монтажа ковша.

На следующем этапе нужно сделать ковш. Для этого предстоит использовать четыре листа стали, можно заменить их одним большим. Из материала вырезаются прямоугольники, которые предстоит сварить между собой. Передний должен быть расположен под углом.

Когда изготавливается погрузчик на МТЗ, вы должны помнить, что его стрела не должно превышать 2 м в длину, в противном случае техника в процессе работы может попросту перевернуться.

Переднюю часть необходимо оборудовать дополнительным грузом, чтобы этого избежать.

Изготовление фронтального погрузчика

Самодельный фронтальный погрузчик можно установить на трактор с передним ведущим мостом. Для осуществления работ необходимо подготовить чертеж, а после этого запастись всем необходимым инструментом.

Для ковша понадобятся листы стали, их может быть три или четыре, всё будет зависеть от размеров конструкции. Ковш должен иметь дугообразную основу, в качестве альтернативного решения выступает использование в процессе работы прямоугольных элементов.

Первый вариант будет сопровождаться меньшими затратами сил и материалов.

Нижний лист нужно изогнуть по дуге, укрепив сверху боковые вставки. Для второго варианта понадобятся прямоугольные пластины в количестве 5 штук. Помимо стальных листов, необходимо подготовить еще профиль, трубы квадратного сечения и 4 гидравлических цилиндра. Когда выполняется погрузчик на МТЗ, следует запастись инструментами и материалами, которые были перечислены выше.

Процесс сборки

На переднюю часть техники на первом этапе под навеской укрепляются стальные платформы, обеспечивающие инструменту опору. В платформах необходимо выполнить выемки для установки тяги.

На следующем этапе можно изготовить стрелу, использовать для этого следует профили. Нужно выполнить два контура, применив отрезки профиля, их соединение осуществляется под углом в 30 о.

Контуры укрепляются между собой стальными перемычками в верхней, нижней и центральной частях, чтобы обеспечить более внушительную прочность.

Когда пополняется погрузчик самодельный, на одну сторону конкура необходимо приварить вертикальную опору, обеспечив выступ в верхней части. К ней укрепляется распорка, которая второй стороной фиксируется к уголку в центральной части стрелы. На ковше, который будет изготовлен из металлических прямоугольников, нужно выполнить проушины в задней части.

На нижнюю укрепляется стрела, тогда как на верхнюю – два гидроцилиндра. Гидроцилиндры другим концом укрепляются на уголок. Большие гидроцилиндры из центральной части проводятся на вертикальную опору. Погрузчик самодельный должен быть укреплен на навеску трактора.

Поворот рабочего части ковша будет обеспечен передними гидроцилиндрами, тогда как задние будут разгибать и сгибать стрелу.

Заключение

Изготавливая погрузчик самодельный, вы можете выполнить стрелу из крупного швеллера, однако конструкция из двух контуров окажется более надежной. Рычаги в этом случае можно выполнить из квадратной трубы. Их соединение осуществляется с помощью втулок. Для них заблаговременно выполняются отверстия.

Источник: https://FB.ru/article/302549/pogruzchik-samodelnyiy-instruktsiya-po-izgotovleniyu

Фронтальный погрузчик своими руками: самодельный, на трактор, чертежи, мини — Спецтехника Инфо

27.12.2018

Наличием на животноводческой ферме или в небольшом аграрном хозяйстве мини-трактора сегодня никого не удивишь. Такая техника ежедневно необходима для выполнения целого ряда сельскохозяйственных и строительных задач.

От подготовки почвы и посевных работ до очистки территории от мусора, снега, остатков стройматериалов.

Еще больше расширить функциональные возможности компактной сельхозтехники позволяет использование различного навесного оборудования:

• бульдозерных отвалов;
• фронтальных погрузчиков;
• экскаваторных установок и ковшей;
• культиваторов и борон;
• ворошилок;
• севалок.

Приспособления управляются посредством гидравлики и за счет универсальной конструкции могут использоваться с разными моделями мини-тракторов.

Навесной универсальный копновоз (кун)

Как и другие типы навесного оборудования, кун для минитрактора предназначен для увеличения функциональности сельхозмашины. Он существенно расширяет возможности фермера и облегчает выполнение различных задач. Эта фронтальная навеска в форме стрелы позволяет:

• грузить тюки сена, силос, солому, рулоны рубероида, стройматериалы;
• выполнять землеройные и дорожные работы;
• облегчить загородное строительство и ремонт.

Оборудование приводится в действие и управляется гидросистемой имеющегося мини-трактора. Гидравлические механизмы участвуют как в подъеме грузов, работе стрелы, так и в управлении фронтальным ковшом (регулировании угла наклона).

Плюсы использования кун

Главным преимуществом кунов является их универсальность. Среди других плюсов этого типа навесного оборудования:

• установки и демонтажа кун на мини-трактор любой модели;
• простота и удобство обслуживания (все узлы доступны и легко меняются в случае износа, поломки);
• простота управления за счет гидравлической системы сельхозмашины;
• надежность в работе;
• высокая грузоподъемность.

Это особенно важно для фермеров и владельцев садовых хозяйств, где нет более мощных тягачей и тракторов (для перевозки габаритного груза, больших объемов зерна, сыпучих стройматериалов).

Изготовление кун своими руками

Кун на минитрактор делает технику действительно универсальной и производительной, за несколько минут превращая оборудование в удобный погрузчик, бульдозер, компактную строительную технику.

Однако стоимость оборудования, в том числе – маломощных моделей, зачастую превосходит финансовые возможности мелких хозяйств и ферм.

Что делать аграриям в этом случае? Грузить тюки, щебень, зерно вручную, расходуя на порядок больше времени и сил Или прибегнуть к самостоятельному изготовлению универсальной навески.

Для этой цели потребуется запастись инструментами для раскроя металла, сварочным аппаратом, набором разводных ключей, кувалдой и молотком. Кроме того, для самостоятельной сборки понадобятся:

• чертежи и схемы сборки оборудования с указанием размеров каждого элемента;
• металлические профили, стальные трубы и листовой металл для изготовления каркаса для кун;
• гидравлические цилиндры и шарниры, подвижный гидроусилитель (для подъемного механизма, управления ковшом);
• рабочий ковш.

Эту деталь можно купить б/у или сварить из имеющегося листового металла. Причем не обязательно гнуть по форме ковша металлический лист. Можно разрезать сталь на прямоугольники нужных размеров и сварить их между собой, уделив особое внимание сварным швам. От их качества напрямую зависит долговечность изделия.

При наличии грамотных чертежей и соблюдении правил сварки, функциональность, долговечность и эксплуатационные характеристики самоделок часто не уступают заводским моделям.

Однако при работе с самодельным кун и изделиям заводского производства следует помнить о соблюдении рекомендаций по эксплуатации.

Технику можно использоваться только по прямому назначению, внимательно следя за ковшом в процессе подъема/опускания грузов.

Фронтальные погрузчики

Схожие с куном задачи может выполнять минитрактор с фронтальным погрузчиком. Разница между механизмами довольно мала и она заключается в способах крепления и грузоподъемности. Передний ковш со специальным механизмом выравнивания устанавливается на сельхозмашину для:

• погрузки и выгрузки урожая, сена, земли, дров;
• погрузки сыпучих стройматериалов;
• транспортировки различных грузов;
• перевозки, перемещения леса (крупных бревен, досок, деревянных брусьев);
• выравнивания земельных валов, закапывания траншей;
• уборки снега, расчистки проезжей части.

Легко монтируется. Погрузчик прост в управлении. Выдерживает большие нагрузки и облегчает работу фермеров и владельцев небольших дачных участков.

В зависимости от мощности навеска позволяет поднимать, перемещать и перевозить грузы весом в несколько центнеров. Это положительно сказывается на оперативности выполнения поставленных перед аграриями и строителями задач.

Однако покупку заводской модели может позволить далеко не каждое хозяйство.

Приспособление стоит довольно дорого. Полноценно выполнять работу на ферме или частной стройке без излишних затрат позволит самодельный погрузчик на самодельный минитрактор.

Как сделать погрузчик самостоятельно и что понадобится для такой самодельной конструкции? В первую очередь, необходимо запастись терпением, чертежами и материалами для сборки. Подобная самоделка будет состоять из нескольких основных элементов:

• стальной рамной конструкции;
• гидравлической системы;
• используемого на малогабаритных тракторах шасси;
• применяемых в зависимости от типа работ насадок (Это могут быть ковши различной вместимости, вилочное оборудование, челюстной отвал и даже бревнозахват).

Для самостоятельной сборки конструкции понадобятся не только материалы, но и ряд технических навыков. Таких, как умение читать чертежи, работать с металлом, пользоваться сваркой. Если подобного опыта нет, лучше отбросить эксперименты и купить доступную по цене заводскую модель погрузчика.

Экскаваторный ковш для минитрактора своими руками

Экскаваторная навеска на минитрактор предназначена для широкого спектра задач. Компактное и функциональное оборудование востребовано как в небольших аграрных хозяйствах, так и на частной стройке. В зависимости от характеристик мини-трактор с ковшом обеспечивает глубину копания до 3,3 метров, что позволяет:

• выполнить несложные земляные работы;
• вырыть траншеи, канавы, котлованы под фундамент, ямы под посадку плодовых деревьев;
• транспортировать различные сыпучие материалы;
• погрузить и перевезти урожай, землю, различные стройматериалы, лес, удобрения.

Зачастую экскаваторная установка оснащена собственным гидравлическим контуром и регулируемыми опорами. Что обеспечивает надежную работу, быстрое соединение и простоту управления навеской.

Навесной экскаватор для минитрактора можно смастерить самостоятельно. Для этого понадобится изготовить надежный несущий элемент – сваренную из металлических уголков раму.

Можно использовать раму от старого трактора, если таковая имеется. Потребуется также опорная платформа, расположенная по бокам от рамы. Опорные башмаки (2 или 4) предотвратят опрокидывание при использовании экскаватора.

Для таких стоек потребуются трубы диаметром 10 см.

Также потребуется изготовить ковш (для него понадобится листовой металл, который сгибается по форме ковша или распиливается на подходящие по размеру треугольники) и 4 гидроцилиндра для изготовления подъемной стрелы. Подойдут гидроэлементы с большегрузных автомобилей.

Самостоятельное изготовление экскаватора – дело трудоемкое, требующее времени, опыта и определенных технических навыков. При соблюдении чертежей и грамотной сварке такая самоделка не уступит заводским моделям ни в производительности, ни в надежности. Однако при отсутствии нужных познаний в механике и навыков сварки стоит задуматься о покупке готового изделия.

Источник: https://exkavatori-exmash.ru/harakteristiki/frontalnyj-pogruzchik-svoimi-rukami-samodelnyj-na-traktor-chertezhi-mini.html

Погрузчик самодельный

Для существенного повышения эффективности погрузочно-разгрузочных работ, повсеместно используются специальные агрегаты — погрузчики. С их помощью можно автоматизировать процесс, сделать его менее трудоемким. При желании можно изготовить мини погрузчик своими руками, что позволит избежать затрат на приобретение устройства заводского производства.

Виды техники

Многие фермеры решают купить самодельный мини погрузчик, что позволяет существенно сэкономить, однако значительно дешевле сделать подобный агрегат самостоятельно. Самой распространенной моделью таких устройств представляется трактор Т-40 от МТЗ, который можно использовать в качестве образца при сооружении погрузчика.

Следует отметить, что самостоятельное изготовление этого приспособления целесообразно только в том случае, если у мастера имеется достаточное количество материала, а также инструментов. В противном случае, затраты на приобретение недостающих элементов могут существенно превысить выгоду от сборки изделия своими руками.

Погрузчик необходим при определенных работах в хозяйстве

Существует несколько основных разновидностей подобных приспособлений. Среди них:

• фронтальный;
• задний;
• мини-версия.

Поскольку каждый вариант имеет свои характерных особенности, их целесообразно изучить подробнее. Самым простым вариантом представляется задняя модификация погрузчика, которая применяется на таких моделях тракторной техники, как Т 25 и Т40. Несколько менее популярным вариантом представляется фронтальная версия, которая обладает более сложной конструкцией, однако более эффективна в работе.

Принцип работы мини-агрегата идентичен крупным аналогам, однако из-за скромных габаритов и ограниченной мощности минитрактора возникает потребность в тщательном планировании конструкции.

Принцип работы погрузчика

Планируя изучить чертежи погрузчика, необходимо предварительно ознакомиться с принципом его работы. Мини-погрузчики способны осуществлять манипуляции с внушительными объемами грузов. При этом в отличие от высокомощных моделей экскаваторов, они могут применяться в условиях ограниченного пространства.

Основным рабочим органом подобного агрегата представляется ковш, вилы или стрела. Управление им осуществляется с помощью гидравлического оборудования. Грузоподъемность самодельных изделий зависит от используемых комплектующих и конструкции устройства, может варьироваться от 1 до 5 тонн.

Обязательно почитайте:

Вилочные погрузчики Heli, дизельные и электрические

Самым распространенным вариантом погрузчика представляется ковшевые модели, которые отлично подходят для перемещения и загрузки сыпучих веществ. Благодаря высокой популярности такие устройства повсеместно применяются не только в строительной сфере, но и в сельском хозяйстве.

Самостоятельная сборка

Если планируется собрать погрузчик фронтальный самодельный либо его аналог на заднюю навеску, необходимо разработать чертеж или найти готовый вариант. После этого целесообразно убедиться в наличии всех деталей, предусмотренных конструкцией модели, а затем можно приступать непосредственно к сборке.

Для работы необходимо подобрать оптимальный чертеж минипогрузчика

Необходимые инструменты

Для того чтобы самодельный мини погрузчик на гидроприводе обошелся дешевле покупного аналога, необходимо убедиться в наличии всех нужных инструментов и материалов. Мастеру потребуется сварочный аппарат, который будет использоваться для соединения ключевых узлов в конструкции.

Помимо стандартного набора инструментов, для сборки потребуется мощная дрель с набором сверл, УШМ, а также следующие элементы:

• листовая сталь;
• металлический профиль;
• гидроцилиндры от аналогичной техники;
• крепежные элементы.

Особое внимание следует уделить качеству и прочности материалов, поскольку от этого напрямую зависят эксплуатационные параметры, а также срок службы сооружаемого агрегата.

Порядок действий

Чтобы процесс изготовления прошел успешно, необходимо осуществлять сборку в соответствии с простой инструкцией. Сначала потребуется изготовить прямоугольную основу, для чего отлично подойдут трубы металлопрофиля. После необходимо придерживаться простейшего алгоритма действий:

1. Сформировать по центру основы еще один прямоугольник из квадратных металлических труб.
2. Смонтировать на него крупный гидроцилиндр.
3. Сделать в верхней части рамы распорку и шарниры.
4. Изготовить стрелу из металлопрофиля, закрепив в её конце гидроцилиндр.

Также потребуется сделать ковш, с помощью которого будет осуществляться /разгрузка. Для этой цели отлично подойдет листовой металл, который должен обладать высокой прочностью. Сначала необходимо вырезать участки прямоугольной формы, сварить их между собой, расположив последний под небольшим углом.

Обязательно почитайте:

Мини-погрузчик bobcat s175

Передний гидроцилиндр, предусмотренный конструкцией, будет отвечать за поворот агрегата, в то время как задние используются для сгибания/разгибания рабочего органа. Планируя собрать прочный и надежный агрегат, следует помнить, что толщина металлических труб, используемых для изготовления основы устройства, должна быть не менее 7 мм, иначе велика вероятность поломки при интенсивном использовании.

Подобный самодельный погрузчик может быть успешно использован в связке с различными моделями мини-тракторов, а также их стандартных аналогов. При этом необходимо учитывать, что при избыточной длине манипулятора существенно возрастает вероятность перевеса. Решить проблему проще всего сокращением длины стрелы либо установкой противовеса.

Чертежи

Поскольку самостоятельное изготовление погрузчика представляется довольно сложной процедурой, настоятельно рекомендуется на всех этапах использовать чертежи выбранной модели, что позволит избежать ошибок. Они содержат подробную информацию о составных элементах, конструкции погрузчика, а также другие полезные сведения.

Погрузчик своими руками (мини): самодельный — как сделать?

Погрузчик на трактор позволяет автоматизировать большую часть земельных работ на домашнем участке или фермерском хозяйстве. С помощью него можно разравнивать земляные валы, строительный мусор, перевозить грузы, загружать машины сельскохозяйственной продукцией.

Естественно, что стоит столь функциональный инструмент не дешево. Но, при наличии всех необходимых материалов можно провести сборку погрузчика своими руками.

Специальная техника, которая эксплуатируется с целью перевоза груза, не всегда перемещается по хорошей дороге. Чтобы обеспечить лучшую проходимость по внедорожью, необходимо установить цепи противоскольжения на погрузчик. Данные устройства являются незаменимым атрибутом для быстрых поездок по рыхлому грунту, снегу, грязи и льду.

Они крайне просты в использовании, поэтому позволяют в кратчайшие сроки подготовить спецтехнику для проезда по плохому маршруту. Стоит отметить, что такие цепи необходимо применять только для трудных участков дороги, поскольку в противном случае они только нанесут существенный вред шинам спецтехники и хорошему асфальту.

Процедура подбора осуществляется в зависимости от исходных размеров колес и видов шин техники. Если вы приобретете цепи противоскольжения на погрузчик, без предварительного учитывая данных параметров, вы попросту потратите деньги, поскольку они не будут выполнять свою основную задачу за счет плохого сцепления с поверхностью колес погрузочной техники.

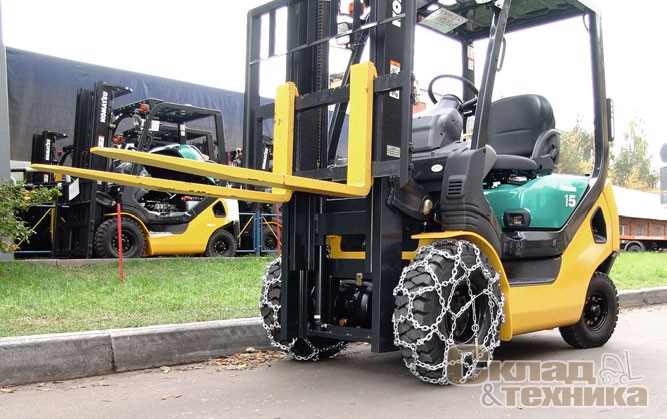

Как правильно надевать цепи?

Изначально, представленное вспомогательное устройство для перемещения по плохим участкам дороги, необходимо правильно расположить перед спецтехникой. Для этого, они раскладываются строго по пути перемещения погрузчика. Убедитесь, что цепи лежат внешней стороной по направлении к наружной плоскости колеса. После этого, оператор обязан наехать на устройства противоскольжения колесами. При этом, за 30 см до окончания цепи необходимо остановиться.

С такого положения начинается надевание вспомогательных элементов на колесо. Найдите крючок и закрепите его с той стороны, в которой он находился по ходу движения. Убедитесь, что все звенья были правильно расправлены на всем колесе спецтехники и выполните соответствующую операцию с крючком, только теперь с внешней стороны.

После выполнения описанных предварительных процедур, оператор должен проехать 30-50 метров, чтобы цепи противоскольжения на погрузчике правильно улеглись по всей поверхности колеса. Не стоит полагать, что на этом процедуру можно считать завершенной. По завершению «прокатки» нужно подтянуть замки на цепях, обеспечив прочное и равномерное распределение устройства противоскольжения.

Не бойтесь, что сначала данная процедура будет занимать у вас много времени, однако постоянный опыт, позволит вам в ближайшем будущем надевать «защиту» на колеса в максимально сжатые сроки. Опытные операторы надевают цепи противоскольжения на погрузчик за 5 минут, при этом, прикладывая усилий не больше, чем при одевании рабочей формы на работе.

Для увеличения проходимости погрузчиков по заснеженной и обледеневшей поверхности на ведущую пару колес устанавливают специальные цепи на колеса погрузчика. Такая несложная операция позволяет исключить пробуксовку транспорта и боковые заносы, улучшает маневренность и управляемость погрузчиком на скользких поверхностях. За счет применения цепей противоскольжения улучшается устойчивость техники на зимних укатанных дорогах и скользких склонах, что способствует повышению безопасности работы водителя и сохранности грузов.

Особенности выбора цепей на погрузчик

В зависимости от характеристик погрузчика, условий эксплуатации техники и сезона года выбирают подходящие цепи. По типу плетения наиболее распространены 2 конфигурации:

• «соты/ромб» – для работы в тяжелых условиях, такие цепи можно устанавливать даже на изношенные протекторы;
• «лесенка» – бюджетный вариант цепей противоскольжения на погрузчик для работ умеренной интенсивности как на улице, так и в помещении.

Для выполнения складских и погрузочно-разгрузочных работ в пределах товарной площадки обычно используют вилочные погрузчики. Для передвижения по ровной поверхности подъемно-транспортное оборудование комплектуется цепями на вилочный погрузчик типа «лесенка».

Для правильного выбора типоразмера цепей в маркировке указан минимальный и максимальный диаметр шины (в дюймах), а также диаметр звеньев цепи (в мм).

Компания Рабочий Ход предлагает для вилочных погрузчиков цепи наиболее ходовых размеров с диаметром поперечного сечения звена 6 мм:

• Цепь противоскольжения 6.50-10 д-6мм сталь (лесенка);
• Цепь противоскольжения 7.00-12 д-6мм сталь (лесенка);
• Цепь противоскольжения 28х9-15 д-6мм сталь (лесенка).

Вся продукция отечественного производства – имеет соответствующие сертификаты. Цепи противоскольжения на погрузчик изготовлены из высокопрочной износоустойчивой стали Т8 с высокой твердостью после закалки. Для монтажа/демонтажа не потребуются какие-либо специальные инструменты – можно обойтись без СТО и установить/отрегулировать цепи своими руками.

Компания Рабочий Ход предлагает купить цепи на погрузчик со склада в Ростове-на-Дону. Для получения всей необходимой информации по товару просьба обращаться удобным способом по каналам, указанным в разделе Контакты.

Вилочный подъемник на трактор

Вы здесь

Страницы

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Возникла необходимость сделать вилочный подъемник для хозяйства. Надоело мешки на собственном горбу тягать.
Требования к подъемнику такие: 1. грузоподъемность 1000 кг. и больше 2. высота подъема три или больше метра. 3. возможность быстро устанавливать и снимать устройство с трактора. 4. совместимость с гидросистемой трактора. 5. чтобы было дешево.
Сначала собирался сам делать устройство полностью, однако понял, что дело это затратное и хлопотное, а результат не гарантирован – не факт что работать будет и что самодельная конструкция выдержит нешутейные нагрузки.
Родилась мысль приделать мачту от обычного вилочного подъемника к трактору, однако найти такой сразу не удалось, и мысль созревала еще год, пока на глаза не попалась разукомплектованная болгарская електрокара. Присмотрелся к ней и понял что почти мой идеал – высота подъема 3,5 метра, грузоподъемность 800 кг, комплектная мачта (в наличии гидроцилиндр и вилы). Были существенные недостатки. Во-первых, кара была не моя, во-вторых, подшипники были сгнившие, цепи тоже. За могорыч и потраченное на его распитие здоровье удалость выклянчить кару у хозяина, благо хозяин был миллионер и убитая кара ему и наф_г не надо была.
Притащил ее домой трактором, демонтировал мачту, разобрал. Месяц потратил на поиск диковинных подшипников, которые привезли под заказ из России (10 шт. по 48 грн/шт.) и пластинчатых тяговых цепей, которые тоже удалось найти не сразу. Цепи обошлись по 250 грн/шт. Новые. Для механизма их нужно две. С цепями повезло, думаю, что взял их по дешевке.
Для быстрого присоединения погрузчика к трактору пришлось к мачте погрузчика приварить массивную железную плиту, а к ней треугольник (рамку) от культиватора. Получилось надежно, а главное что теперь девайс легко и быстро снимается и надевается на навеску трактора.
С гидравликой все просто – гидрошланг от трактора присоединил на прямую к гидроцилиндру подъемника.
Для подъема мешков типа Биг-Бег, весом 500 и 1000 кг. и других габаритных грузов, приспособил массивный швеллер, который просто надевается на вилы погрузчика и, таким образом, получился своеобразный мини-кран.
Что получилось:
Получилось то, что надо. Грузоподъемность 1000 кг., высота подзема 3,5 метра. Постоянно им пользуюсь – гружу и разгружаю мешки на поддонах, биг-беги, снимаю двигатели с техники (и даже устанавливаю их на место, даже шлицы первичного вала удается совпадать), обрывал с его помощью сливы на высоте и многое многое другое. Подъем происходит как вертикально, за щет гидроцилиндра подъемника, так и к себе-от себя, за щет гидроцилиндра навески. Ето позволяет наклонять поддоны к трактору чтобы не сваливались мешки. Нужен противовес.
Пользуюсь подъемником уже 6 лет, очень доволен. До того как сделал подобного нигде не видал но после мне говорили что устройства такого типа весьма распространены.

Источник

Кун на заднюю навеску трактора мтз своими руками, чертежи

Одним из распространённых навесных оборудований для трактора МТЗ является погрузочные гидравлические устройства, широко используемые во всех сферах хозяйственной деятельности. По способу размещения основная часть навесных тракторных погрузчиков имеет переднее фронтальное размещение, обеспечивающее удобное выполнение работ при погрузке. Однако в небольших хозяйствах и частном использовании в последнее время стали популярны погрузчики, размещаемые на задней навеске трактора, преимуществами которых является:

Для отечественного потребителя самым основным фактором популярности заднего КУНа является простота конструкции с возможностью его самостоятельного изготовления при минимальных затратах. Когда на базе обычных слесарных условий можно изготовить полноценное погрузочное оборудование для трактора, полностью решающее вопрос с трудоёмким процессом ручной загрузки.

Конструкция КУНа на заднюю навеску

Погрузчик присоединяется к трёхточечной навеске трактора, выполнен в виде стрелы с одним плечом подъёма и рабочим ковшом. Оборудование состоит из трёх шарнирно сочленённых частей:

Одновременно с работой гидроцилиндра навески амплитуда подъёма создаётся одним гидроцилиндром, установленным на вертикальной колоне, подвижный шток которого и соединён с подъёмным рычагом стрелы. Поворот ковша осуществляется вторым гидроцилиндром, установленным в линию копирующей тяги на рычаге подъёма.

Колона стрелы погрузчика

Вертикальная часть изготавливается из двух стоек соединённых между собой мощной поперечной балкой у основания и поперечинами в средней и верхней части. Края нижней балки оборудованы пальцами для опоры в шарнирах продольных планок навески. В зависимости от габаритов используемого подъёмного гидроцилиндра, колона оборудована упорной площадкой с проушинами для крепления шарнира его корпуса на нижней балке или дополнительной поперечине выше. Дополнительно среднюю часть нижней балки можно оборудовать отверстиями для установки через пальцы буксировочной серьги. В центральной части средней поперечины колоны оборудованы проушины для шарнирного соединения с центральной тягой навески, обеспечивающей фиксацию колоны в вертикальном положении.

Подъёмный рычаг стрелы

Данная часть стрелы также выполняется из двух параллельных брусов, сваренных между собой поперечинами. Средняя часть рычага оборудована шарниром для соединения со штоком подъёмного гидроцилиндра. Свободные края рычага делают с небольшим изгибом наверх для обеспечения амплитуды поворота ковша достаточной для хорошего наполнения в нижнем и выгрузки поднятом положениях.

Рабочий орган оборудован двумя соосно размещёнными проушинами для шарнирного соединения через пальцы с изогнутыми наружными краями подъёмного рычага. Дополнительная проушина на ковше соединена со штоком гидроцилиндра осуществляющего своим рабочим ходом поворот ковша.

Копир стелы

Данная система шарнирных рычагов соединяет верхние точки вертикальной колоны с ковшом через гидроцилиндр. Копир обеспечивает неизменное положение ковша при подъёме и опускании стрелы. Таким образом, отпадает надобность постоянной регулировки положения ковша гидроцилиндром при работе стрелы для предотвращения самопроизвольной выгрузки.

Основные моменты по изготовлению КУНа

В данном материале нет привязки к конкретным размерам и чёткому расположению узлов и сочленений конструкции, так как в каждом индивидуальном случае желающий изготовить погрузчик на заднюю навеску будет отталкиваться от своих требований, имеющейся материальной базы, габаритов конструкции и гидроузлов. Для понимания описываем основные аспекты и требования, которые нужно учесть при изготовлении КУНа.

Нужно учесть, что исходя из высоты колоны и длины подъёмного рычага, максимального угла развода стрелы будет определяться максимальная высота погрузки. Плюсом к высоте подъёма стрелы будет подъём самой навески трактора. Для того чтобы, загрузка ковша осуществлялась бульдозерным способом при толкании навеской, в сложенном состоянии стрелы ковш должен максимально опускаться. Поэтому длина обеих частей стрелы — вертикальной колоны и подъёмного рычага должны быть одинаковой длины.

Гидроцилндры

Конструирование копира

Особые сложности при самостоятельном изготовлении погрузчика вызывает расчёт и внедрение копира стрелы в связи с тем, что в каждом отдельном случае приходится отталкиваться от своих данных. В частности, длина тяг и размещение опор копирующего механизма будут зависеть от используемого гидроцилиндра его длины и рабочего хода.

Основным условием в конструировании копира является ход тяги копира и встроенного гидроцилиндра поворота ковша без зацепов об основную конструкцию стрелы во всех её положениях. Для этого на вершине колоны шарнирную опору копира делают на достаточной высоте для размещения гидроцилиндра с его опорным шарниром на подъёмном рычаге. Также точка крепления копира к колоне должна быть размещена с небольшим смещением по фронту наружу относительно оси опор подъёмного рычага стрелы для обеспечения полного складывания стрелы при опускании ковша.

Предварительно, непосредственно по месту, можно проверить положение копира в сложенном состоянии и с максимально поднятой стрелой с учётом расположения гидроцилиндра поворота ковша и размеров копирующей тяги.

В самом примитивном варианте в линию тяги копира можно просто встроить гидроцилиндр и этого будет достаточно для того, чтобы механизм выполнял свои функции и при необходимости выгрузки выдвижением штока осуществлял поворот ковша. Но с учётом нагрузки, создаваемой грузом в ковше для гидроцилиндра, делают опору с помощью шарнирной тяги, один конец которой шарнирно соединён с поперечиной подъёмной части стрелы другой с проушиной штока цилиндра. Такое решение обеспечивает достаточную жёсткость. Визуально система тяг в приводе ковша и копира напоминает складывающиеся ножницы, где непосредственно длиной тяг и расположением точек опор на стреле и ковше определяется амплитуда поворота ковша.

Более сложная конструкция копира имеет две дублирующие тяги, с двумя соответствующими опорами на колоне стрелы под и двумя шарнирами на рамке крепления рабочего органа.

Рабочие органы погрузчика

Ковш изготавливают из листовой стали, оптимально подойдут листы толщиной 4 мм. Ширина захвата должна быть до 1,5 м с учётом общего объёма ковша 0,25-0,3 м³. При работе с сыпучими материалами такими как: песок, грунт, щебень, уголь такой объём будет соответствовать грузоподъёмности погрузчика. Для соединения с наружной частью стрелы ближе к основанию ковша приваривают две проушины на одной оси. Шарнир, соединяющий ковш с копиром, делают выше по середине передней стенки.
Также для погрузки грузов меньшей плотности навоза, сенажа, силоса, сена стрелу оборудуют вилами. Для погрузки грузов на поддонах устанавливают соответствующую вилочную платформу.

Кроме этого, стрелу можно оборудовать платформой-переходником по типу автоматической сцепки (треугольником) для быстрой смены рабочих органов, оборудованных соответствующим навесным креплением.

Источник

САМОДЕЛЬНЫЙ ПОГРУЗЧИК НА ТРАКТОР

Вы здесь

погрузчик на заднюю навеску трактора и его эволюция

Так случилось, что у меня пропал доступ к трактору с погрузчиком, пришлось срочно решать вопрос. Думал быстренько сварю дня за три, но ушло 3 месяца.

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

При изготовлении рамки автосцепки использовал вначале 36 Ф кругляк, но понял что ошибся и вырезал его и взамен купил 40Ф. 36 слаб, да и сталь кто его знает, а 40 сталь полное говно, но зато ложиться как надо. Хорошей стали нет, а если заказать то цена приводит в восторг как продавца так и покупателя. Но 40 это всё таки что-то.

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

пальцы верхнего шарнира от вращения закрепил как на фото

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

Поскольку я отказался изначально от параллелограмма, что было ошибкой, а погрузчик считал на параллелограмм, то у меня получилось то что цилиндры не доворачивают ковш. Теперь надо либо мудрить параллелограмм, что было бы правильно, либо на ленивце стрелы смещать отверстия сильно вверх. К которому крепится тяга.

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

Пока временно проблема решена тем, что в кронштейне автомата-сцепки просверлено по 3 отверстия на 40Фс каждой стороны. И я могу менять угол наклона ковша по необходимости. Это плохой вариант.

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

На 1 фото вал для сборки. Где я писал, что посередине тоньше.
Когда подцеплял погрузчик, было сильно неудобно его цеплять одному. То думаю, что к весне перейти надо на евро автосцепку. На втором фото Вал для неё.

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

На одном из фото видно, что на стреле погрузчика вварен гнутый профиль. Изначально хотел вставить 2 таких профиля и сварить их коробкой. Как я думаю, они сделаны из хорошей стали. Это задний мост Ниссан. Но на данный момент, стрела сильно играет на этом профиле. И прогибается, если ковш с одной стороны больше нагружен.

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

А с тяжёлым грузом(песок,гравий)не тяжело стаким положением цилиндров рукаети подымать?

ЛУЧШЕЕ ВРАГ ХОРОШЕГО

Владимир Костерин
инженер-механик сельского хозяйства

Источник
