Как сделать цепи противоскольжения своими руками на КАМАЗ

Эксплуатация20 апреля 2020

Желая сэкономить, многие автовладельцы предпочитают делать цепи противоскольжения своими руками вместо того, чтобы покупать изделия заводского изготовления. Для этого необходимо правильно выбрать материал, размер комплектующих и способ плетения.

Для чего нужны цепи противоскольжения на автомобиль?

Аксессуар применяется в условиях плохого сцепления колес с дорогой, т.е. когда машина движется по одной из следующих поверхностей:

• льду;
• глубокому снегу;
• раскисшей грязи.

В такой ситуации наблюдается пробуксовывание шин, автомобиль движется с трудом либо остается на месте.

Цепи противоскольжения имеют вид крупноячеистой сетки, плотно охватывающей колесо. В результате на покрышках образуется сильно выраженный рельеф, как на т.н. агрессивном протекторе специальных шин для внедорожников. Выступающие элементы внедряются в покрытие, давая возможность автомобилю зацепиться за него.

Разновидности и классы

Изделия отличаются по нескольким признакам.

Виды по типу материала

Выделяют 2 группы:

• жесткие;
• мягкие.

У первых каждый элемент представляет собой металлическую цепь. Используются материалы:

• сталь, в т.ч. нержавеющая (дорогой вариант);
• алюминий;
• титан (элитный обвес, выполняется под заказ).

Преимущества жесткого оснащения:

• долговечность;
• повышенная проходимость.

Недостатки:

• существенный износ резины и механизмов автомобиля (подвески, рулевой колонки, коробки передач и т.д.);
• запрет на перемещение по асфальту;
• ограничение по скорости (не более 40 км/ч);
• сильный шум;
• большой вес;
• повышенные требования к надежности (в случае разрыва цепь может сильно повредить автомобиль и стать причиной аварии).

Мягкий обвес делают из следующих материалов:

• резины;
• пластмассы;
• полиуретана.

Изделие армируют проволокой. Есть модели с металлическими шипами. Они лишены недостатков жестких цепей (меньше вредят резине, не шумят и позволяют разогнаться до 80 км/ч), но уступают в проходимости и служат всего несколько лет.

Виды по рисунку

Наиболее распространены 3 типа:

1. «Лестница».
2. «Ромб».
3. «Соты».

Преимущества «лестницы»:

• простота конструкции;
• низкая стоимость;
• высокое тяговое усилие.

Недостатки:

• вибрации во время движения машины, обуславливающие перегрузки трансмиссии, подвески и других механизмов;
• плохое сцепление в поперечном направлении;
• затрудненный выход автомобиля из колеи.

«Ромб» устроен сложнее и стоит дороже. Его преимущества:

• уверенный выход из колеи;
• хорошая управляемость.

Недостатки:

• слабое сцепление в поперечном направлении;
• низкое тяговое усилие;
• вибрационные нагрузки на ходовую часть.

Наиболее дороги и сложны в изготовлении «соты». Они же наиболее практичны. Автомобиль с таким оснащением:

• уверенно выходит из колеи;
• плавно передвигается по плотному грунту;
• легок в управлении;
• не сползает в сторону (за счет хорошего сцепления в поперечном направлении).

Недостаток только 1: «соты» несколько уступают в тяговом усилии «лестнице».

Устройство противоскольжения

В конструкции цепей выделяют следующие составляющие:

1. Несущие кольца или обвязка. Располагаются по обе стороны колеса.
2. Поперечные элементы (грунтозацепы). Соединяют кольца между собой, облегая шину. Выполняют главную функцию: внедряются в снег или грязь, обеспечивая зацепление.
3. Замки. Фиксируют обвес на покрышке и обеспечивают плотное прилегание к ней. Свободно висящая цепь сильно повреждает резину.

Разные виды цепей противоскольжения отличаются конструкцией грунтозацепов и размером звеньев.

Схемы плетения

У «лестницы» поперечные элементы представляют собой прямые отрезки, перехватывающие шину перпендикулярно. С виду они похожи на перекладины, чем и объясняется название этой схемы плетения.

У «ромба» грунтозацеп образован 2 сходящимися под углом прямыми отрезками. Точка их пересечения лежит посредине рабочей поверхности шины. Соседние поперечные элементы формируют подобие ромба.

Грунтозацепы «соты» сплетаются из прямых участков, лежащих в 3 направлениях:

• вдоль шины;
• перпендикулярно ей;
• под углом.

В результате соседние элементы формируют периодически повторяющиеся 6-угольные фрагменты.

Размер звеньев

С увеличением данного параметра возрастают:

• долговечность;
• проходимость (кроме гололеда).

Одновременно ускоряется износ шин и ходовой. Поэтому цепи с крупным звеном (6-19 мм) устанавливают только на грузовых машинах и спецтехнике. Для легковых и кроссоверов подойдет размер 3,5-6 мм. Чем мельче обвес, тем лучше он вгрызается в лед.

Пошаговая инструкция по изготовлению

Комплект цепей на колеса ведущего моста (2 шт.) стоит до 9 тыс. руб. Для сравнения: 4 летние покрышки «Кама» для автомобилей семейства ВАЗ обходятся в 7 тыс. руб.

Таким образом, решение изготовить обвесы самому выглядит привлекательным, тем более что процесс этот не отличается сложностью.

Выбор и подготовка материалов

Необходимо приобрести комплектующие:

• стальную цепь;
• соединительные элементы;
• замки с натяжным устройством.

Бюджетный вариант допускает применение троса в качестве обвязки. Тогда дорогая цепь потребуется только для поперечных элементов. Такое исполнение характеризуется низкой надежностью, поскольку трос со временем расплетается или перетирается. При отсутствии стеснения в средствах обвязку лучше тоже выполнить из цепи. Предпочтительна нержавеющая сталь.

В среднем на 2 устройства противоскольжения требуется около 15 м цепи. Точную длину рассчитывают исходя из размера автомобильных колес. При этом диаметр несущих боковых колец подбирают так, чтобы они располагались на середине высоты покрышки.

Количество грунтозацепов принимают таким, чтобы на пятно контакта шины с дорогой их приходилось не менее 2.

Соединительные элементы для скрепления отдельных участков цепи между собой можно изготовить самостоятельно. Болгаркой разрезают звено, немного разгибают, затем после сборки снова сжимают и заваривают стык.

Самодельный ромб

Сборка осуществляется в следующем порядке:

1. Колесо снимают с автомобиля и кладут на горизонтальную поверхность.
2. Вдоль шины на середине ее боковой поверхности выкладывают цепь в виде кольца.
3. К ее концу прикручивают часть замка.
4. Помечают звено цепи, к которому будет прикрепляться вторая сторона фиксатора, и делают разрез болгаркой.
5. Крепят замок соединительным кольцом к другому концу обвязки.
6. Выполняют точную копию для противоположной плоскости колеса.
7. Несколько ослабив замки, крепят оба кольца в рабочем положении веревкой или изолентой.
8. Вычерчивают мелом на покрышке ромбовидные грунтозацепы, стараясь сделать рисунок равномерно распределенным.
9. Прикладывают цепь к одному из вычерченных участков, чтобы замерить его длину.
10. Отрезают необходимый фрагмент.
11. Используя его как шаблон, нарезают цепь на куски в количестве, в 2 раза превышающем число грунтозацепов.
12. Собирают поперечные элементы, соединяя отдельные куски кольцами, затем прикрепляют их к обвязке.

Колесное устройство противоскольжения готово.

Сота своими руками

Применяют тот же порядок действий, только ромбы в рисунке чередуют с прямыми участками. Плетение начинают формировать с наружной стороны. Здесь оно состоит из полуромбов с прямыми отрезками.

Рисунок можно выполнить 2 способами:

• собрать из коротких кусков, соединив их кольцами;
• выложить одним цельным фрагментом цепи.

Рисунок на внутренней части дополняет наружный. Он набирается из отдельных коротких фрагментов, составляющих вторую половину ромба.

«Соты» крепят к обвязке одним из 2 способов:

• болтами и гайками с крупными шайбами (бюджетный вариант);
• кронштейнами (потребуется 3 разных типа).

Устройство для противоположного колеса изготавливается зеркально.

Самодельная лесенка

Наиболее простой вариант. Правую и левую обвязки скрепляют прямыми отрезками в количестве 13-15 шт., уложенными поперек шины.

Виды замков

Применяют 3 типа соединителей:

1. S-образный.
2. Крюк с пружиной.
3. С храповиком.

Первый вариант устроен просто, но имеет ряд недостатков:

• неудобен в монтаже (приходится затягивать гаечным ключом);
• ненадежен (есть риск отвинчивания);
• не поддается регулировке.

Подпружиненный замок с крюком застегивается 1 движением и не может самопроизвольно раскрыться. По этой причине данная разновидность более распространена. Для защелкивания нужна отвертка. Опытные пользователи рекомендуют с целью повышения надежности дополнительно связать части замка проволокой диаметром 1-3 мм.

Детали с храповиком самые сложные и стоят дороже других. Одновременно они являются наиболее практичными:

• обеспечивают высокую надежность фиксации;
• защелкиваются без применения инструментов.

Бюджетный вариант замка – длинный болт с 2 широкими шайбами и таким же количеством гаек. Установка производится в 2 этапа: сначала противобуксовочное устройство стягивают, навинчивая гайку, затем ее контрят второй.

Критерии выбора цепи

Жесткий обвес применяют в условиях, когда участок бездорожья имеет большую продолжительность.

Если труднопроходимые отрезки прерывистые и часто сменяются грунтовым или асфальтовым покрытием, используют мягкие устройства противоскольжения. В них можно перемещаться по плотной поверхности, тогда как жесткие пришлось бы постоянно снимать и надевать снова.

Выбор рисунка тоже зависит от этого фактора:

• «лестница» – для кратковременного использования на особо труднопроходимых участках;
• «ромб» и «соты» – для длительных поездок.

Предпочтительный материал для жестких цепей – нержавеющая сталь. Алюминиевые мало весят, но быстро рвутся.

Если участки бездорожья короткие и встречаются редко, целесообразно использовать т.н. противобуксовочные браслеты. Они легко устанавливаются, даже на авто, застрявшее в грязи, но охватывают только часть колеса, поэтому для длительного применения не предназначены.

Как правильно надевать?

Существует 2 способа:

• с применением домкрата;
• без подъема машины.

Первый вариант наиболее прост. Автомобиль приподнимают так, чтобы колесо повисло в воздухе, укладывают цепь и стягивают замок. Затем транспортное средство опускают и подтягивают устройство (оно ослабится из-за сдавливания шины).

Второй способ используется при отсутствии домкрата:

1. Обвесы раскладывают перед колесами, тщательно расправив.
2. Наезжают на них так, чтобы из-под покрышки выглядывал конец длиной в 20-25 см.
3. Охватывают цепью шину и стягивают замок.

После установки следует медленно проехать 20-30 м, чтобы приспособление улеглось, и подтянуть замки.

Опасность использования цепей против скольжения

В случае разрыва стальное антибуксовочное устройство может нанести следующий ущерб:

1. Разбить крыло и прилегающие части кузова.
2. Привести к аварии в результате зацепления за элементы ходовой.

Избежать этого помогут следующие меры:

1. Применение качественных замков и соединительных колец.
2. Правильная установка с плотным стягиванием.
3. Передвижение со скоростью не более 40 км/ч.

При быстрой езде возрастают центробежные силы и вероятность разрыва становится выше.

Всем привет! Зимняя эксплуатация любого автомобиля приносит множество хлопот и проблем водителю, если он не проживает, конечно, где-нибудь в Таиланде или на Бали. А в наших широтах нередко лежит многосантиметровый слой снега, плюс гололед, мороз и так далее. В таких условиях нужно предусматривать разные приспособления, которые повысят сцепление с дорогой. Как сделать цепи противоскольжения своими руками, и что это вообще такое — разберемся далее.

Бывалые водители заблаговременно готовятся к зиме — кто-то попросту ставит , а кто-то старается обеспечить свое авто более надежными средствами противостояния скользкому покрытию. Многие приспособления стоят дорого или не обеспечивают качественный контакт колес с дорогой в гололедицу. В то же время, изготовление таких цепей не составит особого труда, а необходимые комплектующие можно найти в магазинах даже маленьких городов.

Для изготовления несложной конструкции потребуется запастись:

Из инструмента необходимо приготовить болгарку, тиски, набор гаечных ключей, молоток, отвертки. Для того, чтобы начать готовить стальной обвес в домашних условиях, следует знать размеры своих покрышек, или провести предварительные замеры. Потребуется знать значения диаметра и ширины каждого ската. Под каждую модель автомобиля индивидуально надо подобрать и поперечные элементы, так называемые грунтозацепы.

Как сделать цепи — читаем инструкцию

Теперь посмотрим, как сделать противоскользящие цепи, которые позволят поднять проходимость Вашего автомобиля. Алгоритм выполнения работ будет примерно следующим:

1. Болгаркой нарезаем поперечные и продольные элементы из приготовленной цепи.
2. Находим 6-е звено и фиксируем на нем первый поперечный элемент. Сделать это можно сваркой или же болтами и крючками.
3. Через каждые несколько звеньев монтируем следующие поперечные элементы.
4. Для обеспечения хорошего натяжения всей конструкции на одном продольном элементе ставим отрезок, включающий 7–8 звеньев. Он придаст дополнительную надежность.
5. По концам продольных участков крепим карабины, диаметр которых должен быть не менее 5 мм.

Если заранее запастись всем необходимым инструментом и есть некоторые навыки пользования им, то операция по созданию цепей для легковых автомобилей не отнимет больше часа времени. Применение сварки даст возможность не пользоваться крепежными элементами, а это положительно скажется на общей конструкционной надежности. Теперь останется лишь установить собранные цепи на колеса автомобиля.

Проводить эту операцию лучше всего в условиях гаража. Понадобится поддомкратить транспортное средство, чтобы одеть на каждое из колес отрезок цепи. Чтобы облегчить одевание, надо выпустить часть воздуха из колеса. Если нет возможности применить домкрат, можно действовать и другим способом. Цепи выкладываются перед колесами так, чтобы нигде не было перекручиваний. Автомобиль наезжает колесом на конструкцию и ставится на ручной тормоз.

После этого цепь для внедорожников и других типов авто одевается таким образом, чтобы крюк с карабином располагались на внешней стороне покрышки. Карабинная муфта надевается снаружи на систему натяжения и фиксируется. По периметру автомобильного ската равномерно распределяются поперечные элементы и можно выполнять общую натяжку. Теперь можно завести двигатель и проехать несколько десятков метров. После этого производится окончательная подгонка и регулировка, чтобы цепь максимально плотно прилегала к колесу.

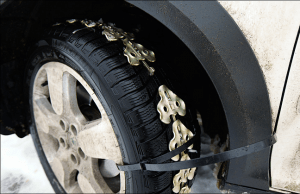

Некоторые водители упрощают конструкцию и ставят так называемые браслеты. В них нет продольных элементов, а только лишь поперечные. Для них требуется более скромный набор инструментов и до 5 метров стальной цепи. Они удобны тем, что не занимают много места в багажнике, зато всегда будут под рукой в зимнее время года.

Для тех, у кого остались вопросы по технической части сборки, советуем посмотреть видео на описываемую тематику. Если Вы любите улучшать свой авто самостоятельно, то для Вас есть целый блок статей начиная с самостоятельного изготовления и , до реализации . На сегодня будем прощаться с Вами. Не забывайте подписаться на обновления и рассказать о блоге своим коллегам и друзьям. Спасибо за внимание!

Цепи противоскольжения представляют собой сменный протектор, который позволяет автомобилистам повысить проходимые качества обычных шоссейных шин. Увеличенная проходимость позволяет преодолевать гололед, снег и глубокую грязь. Важно знать как можно сделать цепи противоскольжения своими руками, поскольку забираясь на участки бездорожья на таком авто как Нива Шевроле всегда есть риск застрять и нужно помочь себе с помощью подручных средств.

Цепь противоскольжения представляет собой довольно простое устройство, состоящее преимущественно из армированной проволоки, которая растягивается вокруг колеса таким образом, чтобы практически полностью оплести его поверхность. Цепь образуют внутренние и внешние тросы, которые соединяются между собой поперечными креплениями. Их еще называют грунтозацепы. Они и обеспечивают надежное сцепление с любым дорожным покрытием.

На данный момент широко распространено несколько основных разновидностей цепей:

• резиновые – они подходят для любого типа шин. конструкция такого типа цепей позволяет быстро и равномерно установить их на колесо. специальный состоав сохраняет свою эластичность даже при низких температурах.
• металлические – обладают более высокой прочностью. существует несколько основных вариантов плетения.
• бюджетные модели – устанавливаются на колеса для преодоления препятствий, например для того, чтобы вытащить забуксовавший автомобиль. не подходит для длительного использования.

Помимо различий в зависимости от используемых материалов, существует несколько разных вариантов внешнего изготовления цепей. Например, на данный момент большинство изготовляемых цепей можно разделить условно на три группы по внешнему виду. Каждый тип придает определенные свойства и позволяет увеличить те или иные качества авто:

1. Лесенка. Названа так, потому что состоит из параллельных прямых звеньев, соединенных между собой поперечными перемычками. Может быть выполнена с разным рисунком, для того, чтобы обеспечить наибольшее сцепление с поверхностью. Наиболее дешевая в изготовлении и одновременно самая практичная. Но имеет один недостаток – во время движения из-за неравномерного сцепления транспортное средство может двигаться рывками.
2. Ромб. В отличие от лесенки тут перемычки располагаются немного под углом, образуя рисунок немного напоминающий паутину.
3. Соты. Более сложный рисунок, в которым присутствуют элементы, расположенные параллельно основным линиям. Такое плетение позволяет минимизировать рывки, возникающие при движении.

Изготовление цепей противоскольжения в домашних условиях

Сделать цепи самостоятельно сможет даже начинающий автолюбитель. В данном случае скорее понадобятся навыки работы с инструментов. Для того чтобы сделать все необходимое понадобиться следующий набор:

• цепь, лучше заранее запастить достаточной длиной
• крючки и карабины для соединения звеньев
• устройства для натяжения
• тиски и болгарка для проведения работ

Этапы работы

Для начала необходимо запастить материалом в достаточном количестве. Для этого необходимо знать диаметр колеса, чтобы высчитать нужную длину. Примерные результаты можно посмотреть в таблице

Получается, что для изготовления цепи по типу лесенка нужно почти 3 метра цепи только для продольных участков, при радиусе колес 16 дюймов. При этом необходимо обращать внимание на свойства цепи. Все ее звенья должны быть проварены а не спаяны. Если необходимо закрепить какие то участки, то используется только армированная проволока. Иначе при движении она может разорваться.

Для тех, кто делает работу в первый раз лучше всего остановиться на простой конструкции, типа лесенки.

Цепь нарезается на участки необходимой длины. Для этого лучше использовать болгарку.

На продольных цепях закрепляются карабины, чтобы было проще устанавливать конструкцию на колесо.

После этого производиться крепление поперечных отрезков. Чем больше используется перекладин, тем лучшая проходимость обеспечивается для авто.

Затем монтируются боковые ответвления, на которые крепятся устройства натяжения.

Установка цепей противоскольжения.

Перед установкой всегда проверяется целостность цепей. Нельзя устанавливать из на колесо если какие-то части перекручены, или есть следы повреждений.

Если с цепями все в порядке, то необходимо разложить их перед колесом таким образом, чтобы замки оказались с внешней стороны относительно кузова.

Затем автомобиль должен проехать ведущими колесами по ним и остановиться в том положении, в котором будет гарантировано откатывание назад. После этого все замки на цепи прочно защелкиваются.

Если условия не позволяют производить монтаж таким образом, то можно воспользоваться домкратом и обуть каждое колесо по отдельности.

Важно помнить, что самодельные цепи противоскольжения не предназначены для постоянного использования и надеваются только при преодолении препятствий. Так же запрещается передвижение в цепях со скоростью более 50 км/ч. В противном случае возможен обрыв и повреждение деталей автомобиля.

Если необходимо эксплуатировать автомобиль с высокой скоростью – используются мягкие цепи противоскольжения. Но они обладают значительно худшими показателями по степени проходимости.

Цепи на автомобильные колеса – это атрибут, необходимый в каждом транспортном средстве, для передвижения в суровых погодных и климатических условиях. Благодаря им удается перемещаться не только по снежной поверхности, но и по песчаному грунту, рыхлому желтозему или даже слякоти. Высокая цена оригинальных цепей для повышения проходимости, заставляет владельцев автомобилей создать цепи на колеса своими руками.

Необходимые составляющие для этого без особых проблем удастся отыскать в любой торговой точке, занимающейся продажей крепежной техники. Цепи противоскольжения являются съемной защитой, которая улучшает ходовые возможности автомобиля и выполняет функцию «грузозацепа». Их создали не для одного вида автомобиля, поэтому они актуальны для следующих ТС:

• легковые автомобили;
• внедорожники;
• грузовики.

Каждый вид цепи зависит от величины размера колеса. Для вездеходов и тяжелых машин подобные атрибуты дополняются вспомогательными шипами, способствующие лучшей проходимости автомобиля.

Материалом для данной конструкции являются:

• металлический трос, диаметр которого должен быть не меньше 0,4 см;
• разноразмерные крюки;
• зажимы с завинчивающимся фитингом;
• механический натяжитель цепи;
• небольшие крепежные элементы.

Принцип использования включает в себя одинаковый порядок размещения всех звеньев по поверхности покрышки колеса. Разрыв устройства и утрата возможности скольжения произойдет в том случае, если нарушатся данное условие. Одна из распространенных моделей, испытанная многими специалистами, состоит из внешних и внутренних частей, проходящих по всей поверхности покрышки колеса.

Детали вертикально соединены друг с другом «грузозацепами». Работа по созданию цепи для колес своими руками доступна даже новичкам. Различают три основных рисунка цепи:

• лесенка;
• ромб;
• соты.

Каждая модель в текущей конфигурации имеет положительные и отрицательные стороны. Наиболее доступным и быстрым в изготовлении способом является методика – «лесенка».

После точных замеров можно будет узнать, сколько метров цепи вам понадобится для создания. Однако, стоит учитывать, что в среднем для сборки цепного приспособления легкового автомобиля понадобится примерно 14-15 метров. Как правило, рекомендованным материалом являются материалы из нержавеющей стали, выдерживающие длительные нагрузки и способные сопротивляться трению по абразивным поверхностям. Но для начала необходимо разобраться, какие в принципе бывают цепи противоскольжения на колеса.

Широкий выбор

Множество вариантов «заводской» продукции представлено различными производителями. На сегодняшний день можно выделить мягкие и металлические цепи. К мягким относятся следующие элементы безопасности авто:

• пластиковые цепи на колеса;
• резиновые изделия;
• полиуретановые сцепки.

Они могут различаться не только по материалу, но и по рисунку. Востребованными являются такие металлические и мягкие в равной степени. Металлические считаются самыми прочными и надежными в использовании. Можно применять как на легковом транспорте, так и на тяжелых грузовых машинах. Могут отличаться по рисунку. Мягкие цепи производятся из пластика, резины и полиуретана. Принцип их действия состоит в специальных нашивках с шипами.

Пластиковые цепи на колеса являются одними из последних разработанных материалов. Не особо выделяются своей прочностью и используются исключительно по рыхлой поверхности, чаще по снегу.

Резиновые цепи противоскольжения накидывают на легковые автомобили. Они пользуются популярностью в режиме городской эксплуатации авто.

Полиуретановые цепи пользуются наибольшим спросом в продаже. По своим характеристикам, считаются лучше резины из-за своих характеристик:

• повышенная износостойкость;
• устойчивость к разным химическим продуктам;
• надежны к трещинам;
• наличие неплохой гибкости;
• хорошая растяжимость (даже при минусовой окружающей температуре воздуха).

Достоинства полиуретановых изделий:

• возможная скорость передвижения достигает 60-80 км/ч;
• бесшумность и плавный ход машины;
• толщина звеньев цепи меньше, по сравнению с металлическими;
• минимальное изнашивание протектора колес;
• имея шипы из металла и пластика;
• обладают прекрасной вездеходностью по таким поверхностям, как снег, грязь и гололед;
• могут устанавливаться на любую резину.

Недостатки сводятся к таким факторам, как:

• затвердевание покрышек автомобиля в морозную погоду, что затрудняет монтаж;
• не так долговечны как железные;
• дороже металлических.

Как сделать цепи на колеса своими руками

В каждом случае используется свой метод изготовления. Он немного отличается как для металлической продукции, так и для иных материалов.

Мягкие цепи

Немалая цена товара служит основной причиной, чтобы владелец своего транспорта решил изготовить мягкие цепи самостоятельно. Рассмотрим одну из актуальных методик.

Противобуксовочные цепи своими руками представляют собой арматурный провод, соединяющийся пластинами, имеющие способность растягиваться и охватывать колесо по кругу. Устройство выглядит таким образом: по внутреннему и внешнему ободку шины проведены два осевых каната, соединенных резиновыми пластинами «грузозацепами».

Пошаговый алгоритм производства:

1. Отрезаем четыре осевых ветви, примерно по 83 звена каждая. Для соединения используются «грузозацепы», по обе их сторон устанавливаются крючки, для следующих соединений.
2. Необходимо выполнить соединение всех частей. Первое соединение крепится на шестом звене, а все последующие через десять звеньев.
3. На оба конца резиновых пластин крепятся карабины и после четвертой поперечной пластины на одну из осевых ветвей присоединяем отрезок цепи. К одному краю имеющегося сегмента с помощью зажима удерживается натяжное строение, к другому краю фиксируется крючок, для дальнейшей сцепки.

Металлические цепи

Металлические цепи отличаются надежной прочностью и гарантируют предельную вездеходность. В критический момент можно обойтись способом, обмотав автошину канатом, но, естественно, не все имеют его в багажнике машины. И это грозит опасной аварией для системы торможения, так как нарушает принцип действие установки.

Рассмотрим, как сделать цепи на колеса самому из металла. Для этого требуется:

• металлическая цепь;
• крючки;
• зажимы с завинчивающейся муфтой;
• угловая шлифмашина;
• тиски для фиксации;
• натяжитель цепи.

Внимательно рассмотрите цепь, убедившись в отсутствии технологических дефектов. Определиться с размерами звеньев цепи, можно после уточнения размера необходимой шины. Опытные водители предлагают сделать так, чтобы в точке пересечения с поверхностью грунта конструкция соприкасалась с двумя пластинами. При этом увеличивается сила тяги и прочность всей вспомогательной системы.

Подготовительная работа по монтированию колеса своими руками состоит из следующих этапов:

• нарезание осевых структур;
• нарезание вертикальных структур;
• фиксации вертикальной детали на шестом карабине осевой цепи;
• установка с помощью колец или крючка дальнейших вертикальных пластин через каждые девять звеньев;
• в центр устанавливается продольная заготовка, закрепляем отрезок, он состоит из шести карабинов и одного натяжного устройства с крюком.

Весь этот процесс при определенном опыте занимает не больше 45 мин. Если имеется в наличии электросварочный аппарат, вполне можете отказаться и не использовать соединений с резьбами. Однако, это повлияет на качество материала и эстетичность.

Установить изделие на колеса машины, можно только удостоверившись в его надежности.

Стоит учесть, что подобные внедрения в конструкцию автомобиля чреваты определенными минусами:

• значительно увеличивается механическая нагрузка на шестерню, рулевую рейку и подвеску, в результате частого интенсивного или необоснованного использования таких вспомогательных приспособлений ломается рулевая рейка;
• увеличивается изнашивание резины;
• уменьшается коэффициент полезного действия;
• производится сильный шум;
• ограничивается предельная скорость передвижения, которая не может быть выше 50-60 км/ч.

По виду соприкосновения поверхности цепи различают по рисунку:

1. «Лесенка» — самая простая разновидность цепи. Наиболее простой вариант, в котором поперечные пластины соединяются с двумя канатами параллельно.
2. «Ромб» — вязка цепей установлена по рисунку шины, обеспечивает хорошую долговечность и улучшает качество сцепления.
3. «Соты» — замысловатое строение, в котором канаты соединяются по диагонали, в итоге получаем своего рода переплетение.

При самостоятельном производстве, цепи противоскольжения фиксируются на покрышке такими замочными механизмами:

• S-образная замочная конструкция запирается четырехгранным, или возможно шестигранным ключами. Но поступали недовольства на недостаток регулирующих элементов и на слабое крепление. Установка такого приспособления достаточно неудобна.
• Крюкообразная замочная конструкция широко распространена и пользуется хорошим спросом. Уложив правильно цепь, вы не столкнетесь с проблемами. Скрепление проводится с помощью одной отвертки. Демонтаж конструкции проходит без особых сложностей.
• Храповый тип замкового механизма используется на тяжелых транспортных средствах. Главное достоинство в этом механизме он выделяется прочностью и простотой использования. Монтируется без вспомогательных инструментов.

Неправильно установленный механизм нарушает работу датчиков антиблокировочной системе тормозов и подкрылков. На внедорожниках, где подключается второй мост, механизм ставится на постоянно рабочую пару колес. Работа по монтажу выполняется двумя методами:

• с поддомкрачиванием;
• на ровно стоящей машине.

Первый метод с использованием домкрата очень прост. Фиксируете машину на высоте с помощью домкрата, снижаете давление в колесах, чтобы легче выполнить работу. Надеваете цепь и защелкиваете замки.

Другое дело, если домкрата нет в наличии, тогда необходимо сделать следующее:

• укладываете цепи перед колесами машины, не позволяя перекрутиться звеньям;
• заезжаете парой колес на цепи, не доезжая до конца примерно 30-40 см;
• ставите на стояночный тормоз;
• длинную сторону цепного механизма набрасываете на покрышку колеса, чтобы крюк и зажим оказались на внешней части колеса;
• последнее звено осевой запчасти и крюк соединяете с внутренней частью колеса;
• муфту карабина соединяем с системой натяжения и закрепляем узел;
• поправить все вертикальные детали по всей поверхности колеса, направить по всей области покрышки и затянуть.

Для одинакового направления элементов конструкции и добиться максимального прилегания всех звеньев необходимо проехать на машине примерно 50 метров.

Реальная альтернатива

В магазинах можно встретить браслеты противоскольжения. Но смекалка отечественных гаражных специалистов безгранична. Они смогли создавать копии оригинальных браслетов своими руками. Это те же металлические цепи только отсутствуют поперечные пластины.

Достоинство браслетов:

• неприхотливы в изготовлении;
• легко устанавливаются;
• прочная и эффективная модель.

Необходимые детали для создания:

• деталь из резины с крепления глушителя ВАЗ;
• цепь диаметром не меньше 0,5 см.

Остается только нарезать цепи необходимой длины для покрышек.

Комплекты для сборки браслетов своими руками является еще одним вариантом полезного приспособления для передвижения автомобиля по проблемным участкам. На них установлена приемлемая цена и при этом они демонстрируют неплохое качество.

В состав набора входят элементы:

• нарезные части цепи;
• крепежные материалы;
• канат;
• тиски.

Важно всегда тщательно читать инструкцию по сборке от производителя. Неплохо было бы, если заранее провести тренировку в теплое время или в гаражных условиях. Вы получите опыт, который в дальнейшем облегчит установку цепей в холодное время года.

Важно знать, что использование противоскользящих цепей непозволительно для движения по твердому дорожному покрытию такому, как асфальт или бетон.
Если передвигаться по снегу или рыхлой земле соблюдайте скорость 15-20 км/ч. Категорически не допускается пробуксовка, поэтому не стоит резко жать на акселератор.

Цепи противоскольжения для автомобиля представляют собой сменный протектор, позволяющий преобразить типичную шоссейную шину в колесо высокой проходимости для езды по бездорожью, гололеду, глубокой грязи, а также снегу и т. д.

Браслет и цепи противоскольжения

Данное приспособление изготавливают из армированной проволоки и связывают таким образом, чтобы оно равномерно оплело колесо по всему кругу. Цепь состоит из внешних и внутренних продольных параллельных тросов, соединенных при помощи поперечных цепей или резиновых так называемых грунтозацепов, которые в значительной мере увеличивают сцепление колес с дорожным покрытием.

Типы цепей противоскольжения

Выпускается несколько разновидностей цепей:

1. Резиновые цепи, у которых достоинство в том, что они устанавливаются абсолютно на любую резину, равномерно опутывают колесо, легко устанавливаются, не разрушают протектор покрышки, зимой сохраняют свою эластичность;
2. Металлические с различным типом плетения;
3. Цепи эконом — класса. Данный вид надевается только на застрявшие колеса автомобилей.

Разновидности конструкции

Цепи противоскольжения различаются между собой размерами, а также формами звеньев. Для их изготовления используется самый разный материал (сталь, алюминий, титан, армированный пластик и т. д.).

В зависимости от условий использования и возможностей изготавливают три главных вида плетения:

1. Лесенка, в которой тросы соединены прямыми поперечными кусочками. Это достаточно простая, достаточно практичная и легкая в исполнении система. Однако у нее есть недостаток – автомобиль может двигаться рывками.

2. Ромб, в котором соединение выполнено наискосок, при этом получается рисунок в виде паутины.

3. Соты. Эта конструкция немного сложнее, продольные тросы соединены по диагонали, в результате чего получается переплетенный рисунок.

Самостоятельное изготовление цепей

Цепи противоскольжения своими руками изготовить не так уж и сложно в домашних условиях, ведь они могут понадобиться в самый неподходящий момент. Для этого понадобится:

• Болгарка;
• Тиски;
• Цепь;
• Несколько десятков соединительных звеньев или карабинов;
• Крючки;
• Натяжные устройства;
• Несколько часов времени.

Изготовление цепи

Простая инструкция, как сделать самому цепи противоскольжения:

1. Прежде всего, необходимо подобрать подходящую цепь. Ее звенья должны быть сваренными, а не спаянными, а длина достаточной для того, чтобы оплести все колесо.

Важно! Для цепи необходимо использовать армированную проволоку, в противном случае при большой скорости движения или буксировке она может разорваться и привести к травмам.

2. Выберите подходящую для вас конструкцию цепи, например, лесенку.

Можно сделать вот так:1 – поперечные ветви, 2 – продольная ветвь, 3 – хвостовые ветви, 4 – запорный гак, 5 – запорный крюк, 6 — запорное кольцо.

3. Нарежьте при помощи болгарки цепь на заготовки необходимых размеров.

4. Оденьте карабины на концы продольных заготовок, крепить можно крюками или кольцами.

5. Произведите прикрепление поперечных частей конструкции к местам соединения продольной цепи.

Следует учитывать! Чем больше будет сделано поперечных перекладин, тем лучше станет проходимость машины.

6. К боковому отростку с помощью карабина подцепите устройство натяжения, а на другой конец нужно одеть крюк.

7. Для окончательного соединения системы на колесах используйте два натяжных устройства.

Видео: цепи противоскольжения своими руками (человек показывает свой оригинальный способ изготовления грунтозацепов).

Видео: как сделать браслеты противоскольжения самостоятельно.

Установка цепей

Несомненным преимуществом колесных цепей является то, что их есть возможность надеть перед самым въездом на бездорожье, а по трассе ехать в обычном режиме. Для того, чтобы получить лучший эффект, лучше поставить их на все ведущие колеса.

Перед тем, как установить металлические и резиновые цепи противоскольжения своими руками, прежде всего, необходимо их осмотреть и убедиться в их целостности, тщательно расправить, чтобы звенья небыли перекручены. Далее расстелить на поверхности дороги перед колесами, при этом замки цепей должны располагаться в обязательно порядке с внешней стороны по отношению к кузову.

Одеть цепи методом наезда

Наехать ведущими колесами на цепи, зафиксировать автомобиль в положении, которое полностью исключит самопроизвольное движение, и закрепить их. После того, как будет произведена установка, необходимо хорошо проверить, насколько плотно и надежно закрыты замки на цепях, так как при движении транспортного средства цепи могут случайно расстегнуться, что может создать при движении опасную аварийную ситуацию.

Видео: как надеть цепи противоскольжения.

Монтаж цепи можно производить с поддомкрачиванием автомобиля

Одеть цепи с помощью домкрата

Для этого его ставят на ручной тормоз, под колеса устанавливают упоры, поднимают на домкрате на 30 см от поверхности и надевают устройство. Затем соединяют натяжное устройство и медленно затягивают его болты.

Сделать самодельные цепи противоскольжения, а также произвести их установку совсем не сложно, достаточно выбрать подходящий вариант и следовать указанным инструкциям.

Следует помнить! Цепи противоскольжения не предназначаются для постоянной езды, а только на проблемных участках. Очень важно соблюдать скоростной режим (до 50 км/ч) и не ездить длительное время по асфальту. В противном случае это может привести к обрыву и повреждению деталей автомобиля.

Цепи противоскольжения продаются в парах

Основные преимущества цепи противоскольжения – цена, которая довольно таки доступна (от 1 200 до 11 000 рублей), простота монтажа, возможность их подбора под необходимый размер колес.

Как выбрать цепи противоскольжения

Ассортимент их очень велик. При выборе нужно учитывать в первую очередь размеры шин, ширину протектора, размер арок колеса, а также тех условий, при которых они в дальнейшем будут эксплуатироваться.

Размеры звеньев в цепях для езды в зимнее и летнее время

Обозначение: Д — диаметр звеньев, Дл — длина, Ш — ширина.

Достоинством жестких цепей является лучшая приспособленность к жесткому бездорожью, однако, их недостаток – ограничение скорости (до 40 км/ч) и возможность повреждения элементов трансмиссии автомобиля.

Мягкие цепи позволяют развить скорость до 80 км/час, они более безобидны для протекторов и намного меньше изнашивают резину. Однако их недостаток – с бездорожьем справляются значительно хуже.

Самыми надежными, качественными и более дорогими являются цепи, которые изготовлены из титана или нержавеющей стали.

avto-i-avto.ru

Повысим проходимость: как сделать цепи противоскольжения своими руками и видео рабочих моментов

Опытные автомобилисты могут привести тысячи примеров, когда удачному завершению поездки препятствуют грязь, гололед или глубокий снег. Мощь ведущих колес бессильна в подобных ситуациях – только буксир или лебедка. После таких малоприятных моментов одни владельцы отказываются от поездок в непогоду, другие – ставят шипованные шины. Однако существует еще одна категория водителей, которые предпочитают самостоятельно изготовить дополнительное оборудование для увеличения проходимости.

Конструктивные особенности самодельных цепей на автомобильные колеса

Базовая схема представляет собой элементарную конструкцию, которая состоит из набора стальных звеньев или армированной проволоки. Равномерное распределение компонентов по всей площади покрышки является залогом успешной эксплуатации изделия.

Классические цепи противоскольжения своими руками на видео выглядят как два элемента, которые расположены продольно по радиусу колеса с внешней и внутренней стороны. Между собой они соединены поперечными деталями, так называемыми грунтозацепами. Методика изготовления не представляет сложности даже для начинающих автомобилистов. Компоновка деталей осуществляется по трем схемам:

Каждый из приведенных типов обладает своими недостатками и преимуществами. Первый вариант с «лесенкой» по финансовым понятиям, а также по трудозатратам наиболее доступен. Не менее интересно решение с браслетами, которые к тому же удобны при установке на колесо.

Что нужно для изготовления самодельных автомобильных цепей противоскольжения на колеса?

Отсутствие возможности приобретения заводских устройств, повышающих проходимость, а также их высокая цена толкают автолюбителей к решению проблемы своими силами. Надо отметить, что это вполне разумный выбор – нужные комплектующие можно найти в любом метизном магазине, а минимальный набор инструмента есть у каждого уважающего себя шофера.

Следует сказать, что не всегда информация о том, как сделать цепи противоскольжения своими руками и видео, включают список элементов конструкции. Остановимся на самой простой модели, изготовленной по схеме «лесенка». Для ее реализации понадобятся:

• цепь сечением не менее 5 мм из стали;
• карабины с муфтой на резьбе;
• механизм для натяжения;
• шайбы, болты и гайки;
• крючки, карабины.

В среднем для сборки цепных устройств для ведущих колес легкового авто потребуется около 15 метров цепи, более точные цифры будут известны только после конкретных обмеров. В качестве цепей рекомендуется использовать метизы из нержавеющего металла. Подготовительный процесс завершается сбором инструмента:

• болгарка;
• тиски;
• молоток;
• набор гаечных ключей.

Бывалые автомобилисты уверяют, что в критические моменты хорошо выручает трос или даже простой такелаж. Ими можно элементарно обмотать колесо, другой вопрос – не всегда такие вещи есть под рукой. Больше того, данный способ категорически противопоказан для машин, оборудованных тормозной системой дискового типа. Поэтому лучше заранее запастись терпением и изготовить «цепной обвес» самостоятельно.

Делая цепи противоскольжения своими руками по доступным видео, где не всегда указан метраж заготовок, важно сделать точные замеры радиуса и ширины покрышки. Исходя из полученных результатов, рассчитать параметры будущего изделия. Количество поперечных элементов (грунтозацепов) также подбирается для каждой модели автомобиля индивидуально. Мастера рекомендуют ориентироваться на то, что в плоскости контактного пятна резины с покрытием должны находиться сразу две поперечные детали.

Процедура сборки устройства для повышения проходимости заключается в выполнении следующих пунктов:

• нарезать болгаркой продольные и поперечные заготовки цепи;
• закрепить первый поперечный элемент на 6-м звене продольной детали при помощи болтов и шайб, крючков или сварки;
• монтировать все последующие поперечины через каждые 8-9 звеньев;
• по центру одного продольного элемента установить отрезок, состоящий из 6-8 звеньев и устройства натяжения для надежной фиксации изделия;
• на концах продольных участков установить карабины диаметром не менее 5 мм.

При наличии определенных навыков и инструмента, операция займет около 40-60 минут. Нелишним будет опыт проведения сварочных работ, который позволит на практике отказаться от соединений на резьбе, что положительно отразится на качестве устройства.

Детали: какие замки на самодельных цепях противоскольжения лучше и почему?

При изготовлении противобуксовочных устройств в гаражных условиях водители чаще всего используют для их фиксации на покрышке следующие типы запорных механизмов:

• S-образный;
• крюкообразный;
• с храповым механизмом.

Некоторые самодельные цепи на колеса комплектуются S-образной замочной конструкцией, которая закрывается четырех- или шестигранным ключом. Однако многие жалуются на ненадежную фиксацию и отсутствие регулировок у этого варианта. Кроме этого, установка такого оборудования представляет собой сплошное неудобство.

Второй вариант фиксации цепи более распространен и довольно хорошо держит. При правильно уложенной цепи застегивание выполняется отверткой без особых проблем. Для полной гарантии автолюбители советуют обвязать место контакта мягкой проволокой 1-3 мм. Разборка оборудования также происходит быстро без больших усилий.

Модель храпового замкового механизма раньше применялась на грузовых автомобилях. Отличается высокой надежностью и простотой в эксплуатации. Образец обеспечивает фиксацию без применения дополнительных материалов.

Специалисты рекомендуют монтировать противобуксовочное оборудование на все колеса, а не только на ведущие. Неправильная установка может привести к поломке датчиков ABS, элементов тормозной системы и подкрылков, а также боковым порезам покрышки. На внедорожниках с подключаемым вторым мостом устройство ставится в первую очередь на ту пару, которая находится в работе постоянно. Операция монтажа выполняется двумя способами:

1. С поддомкрачиванием.
2. На стоящей машине.

Суть вопроса состоит не только в том, как правильно сделать цепи противоскольжения на авто своими руками по видео – о монтажных работах следует подумать еще до въезда на проблемный участок. Только так удастся получить удовольствие от проделанной операции, сохранить свое время и избежать досадных ошибок.

Первый способ с применением домкрата описывать не имеет смысла – процедура элементарна и не вызовет никаких затруднений даже у начинающего водителя. Единственная рекомендация – снизить давление в шинах для облегчения выполнения работ.

Другой вопрос, когда данного приспособления нет под рукой. В таком случае технология имеет следующий вид:

• уложить цепи перед колесной парой, не допуская перекручивания звеньев;
• наехать колесами на изделие;
• задействовать ручной тормоз;
• надеть устройство, чтобы крюк и карабин были с наружной стороны колеса;
• крюк и последнее звено продольной детали соединить с внутренней стороны колеса;
• надеть муфту карабина на систему натяжения с наружной стороны и зафиксировать узел;
• поперечные элементы распределить по всему периметру покрышки и выполнить натяжку.

Важно! Для равномерного распределения компонентов оборудования следует проехать 20-30 метров и затем произвести окончательную регулировку. Это мероприятие будет гарантией максимального прилегания изделия к резине.

Альтернативные варианты

В автомагазинах продаются противобуксовочные браслеты – достойная альтернативная замена цепному оборудованию. Отличаются возможностью быстрого монтажа и невысокой ценой. Но и здесь инженерная мысль наших автомобилистов не стоит на месте, они достаточно умело научились копировать заводские экземпляры.

Браслеты – это те же самодельные цепи противоскольжения, но только без продольных элементов, их преимущества заключаются в следующем:

1. Простота изготовления.
2. Быстрый монтаж.
3. Высокая эффективность и надежность.

Для изготовления понадобится скромный набор:

• элемент крепления глушителя ВАЗ из резины;
• болты длиной 40-60 мм, шайбы и гайки;
• трубка с диаметром равным диаметру болта;
• цепь из стали диаметром не менее 5-6 мм.

Для оборудования колес с типоразмером 195 и 205 мм потребуется 4-5 метра метизной продукции. В магазинах также продаются готовые комплекты для самостоятельной сборки браслетов, за исключением китайских наборов, они довольно приличного качества и недороги. Он состоит из:

• заготовок;
• крепежной фурнитуры;
• строп;
• зажимного замка.

Комплект удобен в эксплуатации, перевозится в специальном кейсе и не занимает много лишнего места. Важное преимущество металлических браслетов – возможность установки на колеса с дисковыми тормозами. А если учесть отзывы, то такими приборами не брезгуют пользоваться и владельцы дорогих иномарок, что тоже говорит о многом.

Важно помнить

Любое противобуксовочное оборудование неблагоприятно сказывается на сохранности покрышек, а также на состоянии ходовой части. Особо тщательно нужно подходить к выбору замков для самодельных цепей на автомобильные колеса, поскольку от них зависит безаварийная эксплуатация машины.

Передвигаться по твердому покрытию недопустимо. При езде по рыхлому снегу или грязи следует выдерживать режим движения 20-30 км/ч, допускать пробуксовку колес не рекомендуется. Опытные водители советуют во время движения периодически контролировать натяжение оборудования по всему внутреннему и наружному периметру покрышки.

autobann.su

Разновидности цепей противоскольжения для автомобиля, какие лучше и как сделать самому

Иногда случается так, что для преодоления какого-то участка пути, возможностей автомобиля оказывается недостаточно. Это может быть крутой обледенелый подъем, глубокая грязь или отрезок пути, занесенный снегом. В этой ситуации могут выручить пластиковые браслеты или цепи противоскольжения. Даже обычная шина, предназначенная для езды исключительно по асфальту, с их помощью приобретает впечатляющие внедорожные характеристики.

Надевая на колеса такие браслеты, водитель получает хорошую проходимость в глубоком снегу, улучшенные сцепные свойства и, следовательно, управляемость на льду, более широкие возможности для преодоления грязевых участков. Многие любители путешествовать по бездорожью выкладывают свои фото и видео на тематических форумах, где можно воочию убедиться, как преображается автомобиль, обутый в цепи противоскольжения.

Разумеется, цепи противоскольжения имеют и определенные недостатки, ограничивающие их применение.

1. Прежде всего, необходимо учитывать, что подвеска и рулевое управление подвергаются повышенным нагрузкам, ведущим к усиленному износу. Особенно сильно страдает рулевая рейка, если браслеты монтируются на передние колеса.
2. Вторым немаловажным фактором является сильный износ шины и значительное сокращение ее срока службы.
3. Страдает, хотя и в меньшей степени, коробка передач.
4. Скорость передвижения ограничивается значением 50 км/ч.
5. Не стоит забывать и об акустическом комфорте – цепи издают сильный шум.

Существует и более щадящий вариант увеличения проходимости автомобиля – пластиковые или резиновые цепи противоскольжения. Их внедорожные качества несколько хуже, но и воздействие на шины, подвеску и КПП не такое губительное, а ездить при этом можно со скоростью до 90 км/ч.

Устройство цепей противоскольжения

Колесные цепи противоскольжения условно делятся на жесткие и мягкие. И те, и другие представляют собой два продольных троса или цепи, натягивающиеся по окружности колеса, между которыми натянуты, в первом случае, поперечные цепи, а во втором – резиновые или пластиковые грунтозацепы.

Поперечины располагаются либо лесенкой, либо в виде ромбов или сот. Каждый из вариантов имеет свои преимущества и недостатки. «Лесенка» обладает лучшими гребущими способностями, поэтому ее предпочтительнее использовать для преодоления грязевых участков. Вместе с тем, колесо, «обутое» в такие цепи противоскольжения, склонно к зарыванию, поэтому ездить с ними нужно только «внатяг». Водителя подстерегают и другие опасности, а именно плохая поперечная устойчивость автомобиля, очень быстрый износ шин и сильные ударные нагрузки на коробку передач и рулевое управление.

Колесные цепи противоскольжения с «сотовым» рисунком наносят намного меньше урона узлам автомобиля, шины с ними тоже прослужат намного дольше. В отличие от «лесенок» такие браслеты обеспечивают хорошую поперечную устойчивость машины и постоянный контакт с поверхностью.

Какие цепи противоскольжения лучше

Однозначно сказать, какие цепи противоскольжения лучше, нельзя. Каждая разновидность лучше подходит для определенных условий, и выбрать какой-либо универсальный вариант не получится.
Так, жесткие цепи предпочтительнее использовать в условиях полного бездорожья. Благодаря более выраженным гребущим способностям, они позволяют с меньшими трудностями преодолевать сложные участки.

Мягкие резиновые или пластиковые браслеты скорее подойдут тем, кто не штурмует бездорожье, но периодически вынужден преодолевать труднопроходимые места. Преимущество данного варианта в том, что пластиковые браслеты нет необходимости снимать сразу после того, как автомобиль проехал проблемный отрезок – можно двигаться дальше с достаточно высокой скоростью, без риска повредить шины, КПП или рулевое управление.

Если водитель решил выбрать жесткие цепи, ему следует обратить внимание на размер и сечение их звеньев. Чем они крупнее, тем лучше гребущие способности цепей, и тем сильнее изнашиваются шины, коробка передач и рулевое управление. Звенья квадратного сечения также обеспечивают лучшие гребущие качества.

Цепи противоскольжения своими руками

Поскольку стоимость хорошего комплекта довольно высока, многие водители, желая сэкономить, предпочитают изготавливать цепи противоскольжения своими руками. Процесс этот не очень сложный, а все необходимое можно найти в любом строительном магазине. Самодельные цепи обойдутся в несколько раз дешевле, тогда как их главные качества не хуже, чем у фирменных изделий из магазинов. В интернете есть немало пособий с подробными фото и видео того, как своими руками сделать подобное приспособление.

Проще всего своими руками сделать «лесенку». Для этого отмеряется два одинаковых отрезка цепи таким образом, чтобы их длина была немного меньше длины окружности колеса. Между ними с равными интервалами при помощи S-образных крючков или колец крепятся поперечные отрезки равной длины. Их длина должна быть немного больше ширины шины.

Концы продольных отрезков соединяются между собой при помощи карабинов. Посередине каждой продольной цепи нужно закрепить натяжное устройство, которое другим концом при помощи крюка будет крепиться к карабину. С помощью такого приспособления можно надежно закрепить самодельные цепи противоскольжения на колесах.

Изготовить своими руками цепи с ромбовидным рисунком несколько сложнее, хотя и с этой задачей можно справиться, особенно если воспользоваться фото- или видео-инструкциями более опытных автовладельцев.

Монтаж цепей противоскольжения на колеса

Методы монтажа не зависят от того, какие цепи надеваются на автомобиль – самодельные или заводские. Надеть цепи или пластиковые браслеты противоскольжения на колеса автомобиля можно двумя способами. Первый вариант проще, но требует больше времени. Машина поддомкрачивается, и на вывешенное колесо надевается браслет.

Второй способ более быстрый, но требует определенных навыков. Вначале нужно разложить цепи или браслеты на земле, тщательно расправив их, после чего наехать на них таким образом, чтобы до конца оставалось около 30 см. После этого длинная часть цепи надевается на колесо. С внутренней стороны цепь скрепляется крючком, все звенья расправляются, затем внешняя часть также скрепляется, и цепь стягивается регулировочным тросом.

Прежде, чем отправляться на штурм бездорожья, нужно проехать 30-50 метров и еще раз подтянуть цепи. Это позволить продлить срок службы шин. Следует отметить, что надевать цепи или пластиковые браслеты на все колеса нет необходимости, если только автомобиль не полноприводный. Для обычной машины достаточно, чтобы цепи были только на ведущих колесах.

ZnanieAvto.ru

Делаем цепи противоскольжения своими руками

Наступление осенне-зимнего сезона означает ухудшение ситуации на дорогах. Снег, грязь и обледенение дороги приводят к ухудшению сцепления колес и плохой управляемости автомобиля. Так как гусеницы на легковушку все равно не поставишь, давно был изобретен другой способ повысить проходимость автомобиля.

Данная статья расскажет, как изготовить добротные цепи противоскольжения своими руками и получит возможность ездить по дороге, даже если она вся покрыта мокрым снегом.

По своему устройству, цепь противоскольжения представляет собой гибкую конструкцию из цепей или прочной армированной проволоки, все части которой соединены так, чтобы по всей окружности, равномерно оплетать колесо.

Устроена эта конструкция так: по ободу шины идут два продольных троса (внешний и внутренний), соединенные поперечными элементами из отрезков цепи или «грунтозацепами», сделанными из резины.

По своей форме, цепи противоскольжения различаются своим «узором» заставляющим колеса крепко сцепляться с любой поверхностью дороги. Существуют три вида цепей противоскольжения:

Все виды цепей выполняют свою функцию борьбы со скольжением, имеют плюсы и минусы, но в данной статье будет описана конструкция «лесенка», так как именно такой вариант цепи противоскольжения своими руками изготовить проще всего.

Такая цепь для защиты от скольжения состоит из элементов шести разновидностей, соединенных друг с другом связывающими кольцами:

• Продольные ветви;
• Поперечные ветви;
• Хвостовые ветви;
• Запорный крюк;
• Запорный гак;
• Запорное кольцо.

Перед изготовлением такой цепи нужно приготовить крючки (32 шт), 15 метров цепи диаметром прутка четыре – пять миллиметров и два натяжных устройства.

Как сделать цепи противоскольжения своими руками

Отрежьте от цепи четыре фрагмента, по 83 звена каждый, это будут продольные ветви цепи. Для поперечных ветвей нужно нарезать 16 фрагментов по 13 звеньев. Далее переходим к соединению кусков цепи.

На шестом звене обоих продольных цепей крепим первый из поперечных фрагментов, дальше поперечные ветви следует крепить на каждом десятом звене, а последний фрагмент закрепим на 12-м. Соединение поперечных ветвей с продольными выполняется либо с помощью колец, либо крючками.

На концы продольных фрагментов цепи ставим карабины 5-мм диаметра, также, после четвертой поперечной ветви, на одной из продольных ветвей надо закрепить отрезок цепи из пяти звеньев. К свободному концу этого фрагмента прикрепим карабином натяжное устройство, а ко второму концу этого устройства надеваем крюк.

Как противоскользящие цепи монтировать на колеса

Теперь цепи готовы, можно одеть в них колеса своего автомобиля и испытать на деле. Монтаж цепей противоскольжения осуществляется на ведущие колеса одним из двух способов: с поддомкрачиванием автомобиля и без поддомкрачивания.

Как устанавливать цепи без поддомкрачивания

• Выровнять цепь против скольжения, тщательно проверить, что звенья цепи не перекручены;
• Расстелить цепи на дороге и наехать на них ведущими колесами;
• Зафиксировать автомобиль так, чтобы он не мог непроизвольно начать двигаться;
• Надеть цепи на колесо таким образом, чтобы запорное кольцо и запорный гак были расположены на наружной стороне колеса;
• Запорный крюк, зацепите с внутренней стороны колеса за любое звено на хвостовой ветви;
• Расправьте поперечные фрагменты так, чтобы они располагались равномерно по окружности шины;
• В одно из звеньев в конце хвостового фрагмента нужно продеть хвостовой гак;
• Поверните запорный гак в направлении запорного кольца;
• Заведите запорное кольцо в паз запорного гака;

Если вы видите, что цепь надо еще натянуть, то запорный крюк нужно перецепить за следующие звенья хвостовой ветви;

Убедитесь, что продольные и поперечные фрагменты плотно охватывают колесо.

Способ с поддомкрачиванием такой

• Зафиксировать транспортное средство ручным тормозом;
• Установить под передние колеса машины упоры;
• Поднять домкратом колесо над дорогой на 2-3 сантиметра;
• Надеть цепь на колесо, как это описано в предыдущем способе.
• Снимается данное приспособление с колеса в обратном порядке.

Итак, теперь вы знаете, как же сделать цепи противоскольжения своими руками и как установить их на колеса вашего автомобиля. Надеемся, эта статья поможет вам встретить бездорожье и непогоду во всеоружии.

Самодельные цепи противоскольжения — самый простой вариант

sdelaj-sam.com

Цепи на колёса своими руками

Всем привет, решили мы с отцом сделать цепи на колеса, так как бывает ездим с ним на рыбалку, вдруг пригодятся, да и зимой тоже могут пригодится. Цепи достались по наследству от бывших дворняжек)), ремень нашелся в гараже от классики.

…………………………………………………………………….

Взяли уголок 32 в нем прорезали болгаркой прорезь для ремня, ремень на всех браслетах пустили вдвойне прошили капроновой ниткой, дальше поставили болт восьмерку, на него втулку с шайбами и ремень также прошили, далее цепь толщина 6 , 12 звеньев вышло, последнее звено разрезали и вставили в дырки, в уголок и звено прихватили сваркой.

………………………………………………………………….

Для стягивания взяли болт 10. Уголки с нижней стороны закруглили чтобы при затяжке по резине не цеплялись. Уголки взяли такие чтобы они проходили между диском и суппортом. Замок как у покупных браслетов мне не захотелось ставить потому что по отзывам они ослабевают.

………………………………………………………………………………..

Уголок ни за что не задевает проверял даже на выкрученных до упора колесах. Браслеты можно поставить даже если колеса стоят прямо, но если вывернуть колесо в сторону, то удобнее. Ремни пришлось пару раз перешивать, потому что они немного вытягиваются. Проходимость пока не проверял нету грязи рядом(((.

……………………………………………………………………………………

…………………………………………………………………………………

И ещё хочу отметить один момент, теперь у всех автолюбителей появилась возможностькупить шины с доставкой в любую точку. Заходите на сайт выбирайте и заказывайте, индивидуальный подход к каждому клиенту.

xn—-7sbgjfsnhxbk7a.xn--p1ai

Цепи противоскольжения предназначены для того чтобы значительно увеличить проходимость автомобиля как на льду, так в условиях снегопада и по другому бездорожью. О том как изготовить цепи противоскольжения своими руками пойдет речь в этой статье.

Цепи противоскольжения —
конструктивно представляют собой конструкцию из армированной проволоки или цепи, связанной так чтобы равномерно оплетала шину по всей окружности.Состоит такая конструкция из двух продольных тросов — внешнего и внутреннего, проходящих по окружности колеса, которые соединяются поперечными элементами или резиновыми «грунтозацепами”.

Сами по себе цепи противоскольжения бывают 3 видов:

цепи противоскольжения в виде лесенки;

цепи противоскольжения в виде ромба;

цепи противоскольжения в виде сотов.

Каждые обладают своими достоинствами и недостатками, но изготовить цепи противоскольжения в форме лесенки проще. поэтому и берем их за основу:

Цепи противоскольжения в форме лесенки состоят из продольных и поперечных ветвей, хвостовых ветвей, запорного гака, запорного крюка и запорного кольца. Соединение элементов цепи происходит при помощи связующих колец (рис.1)

Рис.1 Схема цепи противоскольжения (лесенка)

1 — поперечная ветвь, 2 — продольная ветвь, 3 — хвостовая ветвь, 4 — запорный гак, 5 — запорный крюк, 6 — запорное кольцо.

Для изготовления цепи противоскольжения своими руками понадобится:

Цепь с диаметром прутка 4-5 мм — 15 метров;

Крючки — 32 штуки;

Натяжное устройство — 2 штуки.

Нарезаем 4 куска цепи по 83 звена для продольных цепей.

Нарезаем 16 кусков по 13 звеньев для поперечных цепей.

Первую поперечную цепь закрепляем на 6-м звене продольных цепей, а все остальные, кроме последней на каждом 10-м звене от предшествующей, последнюю закрепляем на 12-м.

Крепим продольные звенья с поперечными с помощью крючков или колец.

После 4-й поперечной цепи, закрепляем отрезок из 5-ти звеньев на одну сторону, а на концы обоих продольных звеньев одеваем такие карабины диаметром 5мм.

На ту сторону, где закреплен отрезок из 5-ти звеньев, на карабин закрепляем натяжное устройство.

На другой его конец закрепляем крюк.

Одеваем цепи на колес.

Испытываем цепи, на своем автомобиле…..

Монтаж цепи противоскольжения

Цепи противоскольжения монтируются на ведущие колеса автомобиля. Монтаж цепи противоскольжения можно производить двумя способами:

1 — без поддомкрачивания автомобиля;

2 — с поддомкрачиванием автомобиля.

Способ монтажа выбирает водитель в зависимости от навыков и дорожных условий. Монтаж цепей противоскольжения желательно производить до выезда на труднопроходимый участок дороги.

1-й способ — без поддомкрачивания автомобиля:

Тщательно расправить цепь противоскольжения (звенья цепи не должны быть перекручены);

Расстелить цепи противоскольжения на поверхности дороги и наехать на них ведущими колесами;

Автомобиль закрепить в положении, исключающем самопроизвольное движение по дороге;

Надеть цепи на шину таким образом, чтобы запорный гак (поз. 4) с запорным кольцом (поз.6) находились с наружной стороны колеса;

Зацепить запорный крюк (поз.5) с внутренней стороны колеса за одно из звеньев хвостовой ветви (поз.3);

Расправить поперечные ветви (поз.2) равномерно по окружности колеса;

Продеть запорный гак (поз.4) в одно из концевых звеньев хвостовой ветви (поз.3);

Повернуть запорный гак по направлению к запорному кольцу (поз.6);

Запорное кольцо завести в паз запорного гака;

При необходимости произвести дополнительную натяжку цепи (перецепить запорный крюк и гак за следующие хвостовые звенья).

Продольные и поперечные ветви должны плотно захватить шину. Снятие приспособления с колеса производить в обратном порядке.

2-й способ — с поддомкрачиванием автомобиля:

Под передние колеса автомобиля установить упоры;

Установить автомобиль на ручной тормоз;

Поддомкратить автомобиль, вывесив колесо над дорогой на высоту 20-30 мм;

Надеть устройство аналогично 1-му способу.

Зачем нужны?

Резко повышают проходимость машины на поверхностях имеющих твердое основание.
На цепях Жигули почти что Нива, Нива почти что УАЗ, УАЗ почти что трактор. Далее
не пробовал…

А может не нужны?

Если так думаешь, значит или не пробовал или не умеешь правильно их использовать.
Возможен третий вариант: Ты исключительно ленив, что бы истратить полчаса на одевание
цепей. Но зато будешь полдня ждать трактор который тебя ленивого и вытащит. Нечего
дальше тебе и читать…

Какие бывают?

• Буржуйские. Либо хлам пригодный только собачку привязать, либо фирма известная и соответственно деньги не малые. Сам не пробовал.
• Отечественные. Отличаются конструкцией.

1. Расстилаем перед колесами а/м цепи ровно вдоль оси движения. Замки вперед и расположить наружу.
   Так что бы крючок был с внутренней стороны. Расправить аккуратно «беговые дорожки». Процедура для
   передней и задней оси идентична. Последовательность передняя или задняя ось — не важна. Выполнять
   необходимо последовательно — сначала 2 колеса допустим передней оси, затем 2 колеса задней оси.

1. Заезжаем колесами на цепи, остановившись в 20-30см от конца цепи. Заводим бОльшую часть цепи на колесо. Зацепляем крючок со внутренней стороны.

1. Затем, расправив все звенья на колесе, заводим и зацепляем замок. Замок необходимо застегивать на максимально
   дальнее от него звено. При затруднениях можно использовать плоскую отвертку. После того как все цепи
   одеты и замок застегнуты полезно проехать 5-10м. После чего возможно еще переместить замок на одно
   звено (относится к «зубастой» резине, где таковыми действиями можно добиться равномерного распределения звеньев цепи между ламелями резины)

Точнее не “сота”. А опять же по ошибке завода, получилась усеченная “сота” или
смесь “елочки” и “лесенки”.
Исправим в ближайшее время. Но и это показатель.

Ввиду отсутствия желающих опробовать цепи на Ниве, использовался только УАЗ 31514. Резина Я-192 215/90R15. Цепи на всех колесах.

1. Крылатское 31/01/2002

Более уверенное движение. Т.е. при отсутствии рывков снижается шанс закопаться.

Да. Бесспорно. Бокового сноса какой либо оси а/м нет.

Значительное снижение рывков при движении (лесенка обладает таким эффектом в силу своей конструкции)

Да. Бесспорно. ПОЛНОСТЬЮ отсутствуют какие либо рывки в движении. Есть эффект переваливания. Выражается в плавных бортовых кренах на не столь значительную величину. Примерно переезд под 45 градусов “лежачего полицейского”.

Более легкий выход из колеи (в силу большего зацепления самой цепи за грунт)

Не удалось попробовать. Колеи не нашлось J То что было в наличии просто не вызывало затруднений. Повернул руль и машина повернула именно на тот заданный рулем угол поворота.

Повышенная надежность (применение иного материала цепи)

Материал на этих цепях такой же, как и на лесенке. Порвать или расстегнуть мне не удалось. Хотя и не фиксировал замок дополнительно.

Кто был в Крылатском, знает насыпную горку. В день испытаний горка была раскатана
до состояния льда. Заехать на нее получилось на 2-й нижней передаче, разгон 2-3метра,
со второй попытки.
На других подъемах я просто ставил машину носом к вершине, останавливался и включив 1-ю
нижнюю передачу, заезжал на склон. Ощущения — сухой асфальт под колесами.
Спуски со склонов. Даже на насыпной горке машину на склоне удавалось удерживать
сколь угодно долго только лишь тормозами

Общее впечатление:
Поверхность держит зубами:). Или как будто одел другую,
сильно зубастую резину, или изменили покрытие под колесами. Я просто нигде не мог
застрять. Машина едет туда, куда захочет водитель.

НЕГАТИВ:
К моему большому сожалению, завод допустил ошибку при изготовлении
цепей. В результате средние “беговые дорожки” из-за лишних пары звеньев болтались
очень свободно на одетом колесе. Недостаток в ближайшее время устраним. Но на эксперимент
это повлиять значительно это не могло.
Несколько более неудобно расправлять большее количество “беговых дорожек” при
одевании цепи на колесо.
Больший в 1.5 раза примерно вес цепи. Но на малых скоростях никак сказаться не может.

1. Дер.Ворново. Владим. обл. 120км Горьковского ш. 03/02/2002

Температура на улице около 0. Слежавшийся мокрый снег. Наст выдерживал вес меня как
такового. Глубина может быть не столь значительна, но повторяю, наст очень крепкий.
Снег слежавшийся. При такой глубине свежевыпавшего снега даже и цепи одевать не стоит.

1-я пониженная, передний мост естественно ON. За поездку 3км сесть не удалось нигде. По прямой
машина идет медленно, пробивая себе колею сквозь наст. На поворотах пытается копать разгруженным
колесом. Пару раз сдавал назад. Затруднений в движении по уже пробитой колеи просто нет.
На подъемах идет медленнее, но лезет. Без цепей вероятность проехать по такому снегу,
даже на Я-192 очень не велика. К сожалению, по времени не успевал попробовать снять цепи
и попробовать без них. Как вариант проезда можно рассматривать применение значительно более
широкой резины (допустим 12.5″ против 8.40″ Я-192). И проезжать, стараясь, не провалится
под наст.

Видео с 11 дня рождения Уазбуки наглядно показывающее работу цепей.

Цепи противоскольжения представляют собой сменный протектор, который позволяет автомобилистам повысить проходимые качества обычных шоссейных шин. Увеличенная проходимость позволяет преодолевать гололед, снег и глубокую грязь. Важно знать как можно сделать цепи противоскольжения своими руками, поскольку забираясь на участки бездорожья на таком авто как Нива Шевроле всегда есть риск застрять и нужно помочь себе с помощью подручных средств.

Цепь противоскольжения представляет собой довольно простое устройство, состоящее преимущественно из армированной проволоки, которая растягивается вокруг колеса таким образом, чтобы практически полностью оплести его поверхность. Цепь образуют внутренние и внешние тросы, которые соединяются между собой поперечными креплениями. Их еще называют грунтозацепы. Они и обеспечивают надежное сцепление с любым дорожным покрытием.

На данный момент широко распространено несколько основных разновидностей цепей:

• резиновые – они подходят для любого типа шин. конструкция такого типа цепей позволяет быстро и равномерно установить их на колесо. специальный состоав сохраняет свою эластичность даже при низких температурах.
• металлические – обладают более высокой прочностью. существует несколько основных вариантов плетения.
• бюджетные модели – устанавливаются на колеса для преодоления препятствий, например для того, чтобы вытащить забуксовавший автомобиль. не подходит для длительного использования.

Помимо различий в зависимости от используемых материалов, существует несколько разных вариантов внешнего изготовления цепей. Например, на данный момент большинство изготовляемых цепей можно разделить условно на три группы по внешнему виду. Каждый тип придает определенные свойства и позволяет увеличить те или иные качества авто:

1. Лесенка. Названа так, потому что состоит из параллельных прямых звеньев, соединенных между собой поперечными перемычками. Может быть выполнена с разным рисунком, для того, чтобы обеспечить наибольшее сцепление с поверхностью. Наиболее дешевая в изготовлении и одновременно самая практичная. Но имеет один недостаток – во время движения из-за неравномерного сцепления транспортное средство может двигаться рывками.
2. Ромб. В отличие от лесенки тут перемычки располагаются немного под углом, образуя рисунок немного напоминающий паутину.
3. Соты. Более сложный рисунок, в которым присутствуют элементы, расположенные параллельно основным линиям. Такое плетение позволяет минимизировать рывки, возникающие при движении.

Изготовление цепей противоскольжения в домашних условиях

Сделать цепи самостоятельно сможет даже начинающий автолюбитель. В данном случае скорее понадобятся навыки работы с инструментов. Для того чтобы сделать все необходимое понадобиться следующий набор:

• цепь, лучше заранее запастить достаточной длиной
• крючки и карабины для соединения звеньев
• устройства для натяжения
• тиски и болгарка для проведения работ

Этапы работы

Для начала необходимо запастить материалом в достаточном количестве. Для этого необходимо знать диаметр колеса, чтобы высчитать нужную длину. Примерные результаты можно посмотреть в таблице

Получается, что для изготовления цепи по типу лесенка нужно почти 3 метра цепи только для продольных участков, при радиусе колес 16 дюймов. При этом необходимо обращать внимание на свойства цепи. Все ее звенья должны быть проварены а не спаяны. Если необходимо закрепить какие то участки, то используется только армированная проволока. Иначе при движении она может разорваться.

Для тех, кто делает работу в первый раз лучше всего остановиться на простой конструкции, типа лесенки.

Цепь нарезается на участки необходимой длины. Для этого лучше использовать болгарку.

На продольных цепях закрепляются карабины, чтобы было проще устанавливать конструкцию на колесо.

После этого производиться крепление поперечных отрезков. Чем больше используется перекладин, тем лучшая проходимость обеспечивается для авто.

Затем монтируются боковые ответвления, на которые крепятся устройства натяжения.

Установка цепей противоскольжения.

Перед установкой всегда проверяется целостность цепей. Нельзя устанавливать из на колесо если какие-то части перекручены, или есть следы повреждений.

Если с цепями все в порядке, то необходимо разложить их перед колесом таким образом, чтобы замки оказались с внешней стороны относительно кузова.

Затем автомобиль должен проехать ведущими колесами по ним и остановиться в том положении, в котором будет гарантировано откатывание назад. После этого все замки на цепи прочно защелкиваются.

Если условия не позволяют производить монтаж таким образом, то можно воспользоваться домкратом и обуть каждое колесо по отдельности.

Важно помнить, что самодельные цепи противоскольжения не предназначены для постоянного использования и надеваются только при преодолении препятствий. Так же запрещается передвижение в цепях со скоростью более 50 км/ч. В противном случае возможен обрыв и повреждение деталей автомобиля.

Если необходимо эксплуатировать автомобиль с высокой скоростью – используются мягкие цепи противоскольжения. Но они обладают значительно худшими показателями по степени проходимости.

Всем привет! Зимняя эксплуатация любого автомобиля приносит множество хлопот и проблем водителю, если он не проживает, конечно, где-нибудь в Таиланде или на Бали. А в наших широтах нередко лежит многосантиметровый слой снега, плюс гололед, мороз и так далее. В таких условиях нужно предусматривать разные приспособления, которые повысят сцепление с дорогой. Как сделать цепи противоскольжения своими руками, и что это вообще такое — разберемся далее.

Бывалые водители заблаговременно готовятся к зиме — кто-то попросту ставит , а кто-то старается обеспечить свое авто более надежными средствами противостояния скользкому покрытию. Многие приспособления стоят дорого или не обеспечивают качественный контакт колес с дорогой в гололедицу. В то же время, изготовление таких цепей не составит особого труда, а необходимые комплектующие можно найти в магазинах даже маленьких городов.

Для изготовления несложной конструкции потребуется запастись:

Из инструмента необходимо приготовить болгарку, тиски, набор гаечных ключей, молоток, отвертки. Для того, чтобы начать готовить стальной обвес в домашних условиях, следует знать размеры своих покрышек, или провести предварительные замеры. Потребуется знать значения диаметра и ширины каждого ската. Под каждую модель автомобиля индивидуально надо подобрать и поперечные элементы, так называемые грунтозацепы.

Как сделать цепи — читаем инструкцию

Теперь посмотрим, как сделать противоскользящие цепи, которые позволят поднять проходимость Вашего автомобиля. Алгоритм выполнения работ будет примерно следующим:

1. Болгаркой нарезаем поперечные и продольные элементы из приготовленной цепи.
2. Находим 6‑е звено и фиксируем на нем первый поперечный элемент. Сделать это можно сваркой или же болтами и крючками.
3. Через каждые несколько звеньев монтируем следующие поперечные элементы.
4. Для обеспечения хорошего натяжения всей конструкции на одном продольном элементе ставим отрезок, включающий 7–8 звеньев. Он придаст дополнительную надежность.
5. По концам продольных участков крепим карабины, диаметр которых должен быть не менее 5 мм.

Если заранее запастись всем необходимым инструментом и есть некоторые навыки пользования им, то операция по созданию цепей для легковых автомобилей не отнимет больше часа времени. Применение сварки даст возможность не пользоваться крепежными элементами, а это положительно скажется на общей конструкционной надежности. Теперь останется лишь установить собранные цепи на колеса автомобиля.

Проводить эту операцию лучше всего в условиях гаража. Понадобится поддомкратить транспортное средство, чтобы одеть на каждое из колес отрезок цепи. Чтобы облегчить одевание, надо выпустить часть воздуха из колеса. Если нет возможности применить домкрат, можно действовать и другим способом. Цепи выкладываются перед колесами так, чтобы нигде не было перекручиваний. Автомобиль наезжает колесом на конструкцию и ставится на ручной тормоз.

После этого цепь для внедорожников и других типов авто одевается таким образом, чтобы крюк с карабином располагались на внешней стороне покрышки. Карабинная муфта надевается снаружи на систему натяжения и фиксируется. По периметру автомобильного ската равномерно распределяются поперечные элементы и можно выполнять общую натяжку. Теперь можно завести двигатель и проехать несколько десятков метров. После этого производится окончательная подгонка и регулировка, чтобы цепь максимально плотно прилегала к колесу.

Некоторые водители упрощают конструкцию и ставят так называемые браслеты. В них нет продольных элементов, а только лишь поперечные. Для них требуется более скромный набор инструментов и до 5 метров стальной цепи. Они удобны тем, что не занимают много места в багажнике, зато всегда будут под рукой в зимнее время года.

Для тех, у кого остались вопросы по технической части сборки, советуем посмотреть видео на описываемую тематику. Если Вы любите улучшать свой авто самостоятельно, то для Вас есть целый блок статей начиная с самостоятельного изготовления и , до реализации . На сегодня будем прощаться с Вами. Не забывайте подписаться на обновления и рассказать о блоге своим коллегам и друзьям. Спасибо за внимание!

Если машина задумана не для штурма бездорожья, а для нормального движения требуется чистый асфальт, то обойтись без средств противоскольжения не получится.

В обозримой истории нет достоверных фактов первых случаев использования цепи противоскольжения для увеличения проходимости. Вероятнее всего, первые аналоги появились на грузовых автомобилях, работающих колонной в раскисшей грязи или снегу. А опытом применения цепей противоскольжения для грузовых автомобилей были попытки обматывать кусками цепей и тросов колеса тягачей и малотоннажных буксиров на дорогах Первой мировой войны. Разумеется, большинство того, что относилось к первым цепям противоскольжения, изготавливалось своими руками.

Сегодня немалая часть автолюбителей изготавливает различные варианты цепей противоскольжения своими руками, фиксирует процесс на видео и выкладывает в интернет.

Конструкции цепных приспособлений противоскольжения

Эффект увеличения проходимости автомобиля основан на увеличении сцепления шины колеса с грунтовым или снежным основанием, сделать его более надежным Звенья цепи выступают в качестве грунтозацепов с большой площадью охвата снежной или грязевой массы. С другой стороны, под весом колеса и машины давление звеньев цепи на поверхность дороги — лед, снег или раскисший грунт, возрастает в сотни раз, благодаря чему опорная поверхность уплотняется и сцепляется с колесом. Простое приспособление противоскольжения позволяет сделать движение автомобиля управляемым и увеличить тягу вдвое.

Рабочая зона цепи противоскольжения представляет собой ленту из соединенных между собой фрагментов по 15-20 звеньев, образующих ромбовидный, лестничный или диагональный рисунок. Более плотный рисунок может просто сделать приспособление неподъемным. В зависимости от конструкции, крепление ленты осуществляется двумя тросами или проволочными кольцами, стягивающими концы фрагментов по обе стороны колеса, тем самым обеспечивая крепление рабочей поверхности на протекторе шины. Для фиксации натяжения обычно используется рамочный замок или защелка. По-разному оценивается эффективность рисунка в противоскольжении.

Наиболее важные характеристики цепей противоскольжения:

• прочность звеньев, высокое качество металла и сварки, наличие защитного покрытия, способного сделать коррозию минимальной;
• сделать наименьшее количество манипуляций при монтаже, цепь нужно фиксировать закрытием одного или двух замков;
• отсутствие элементов, способных вывести из строя узлы подвески, суппорта или резину шины колеса.

Иногда для увеличения эффекта противоскольжения звенья могут сделать из прутка или проволоки не круглого сечения, а квадратного или прямоугольного.

Самодельные цепи противоскольжения

Если присмотреться к цепи противоскольжения на фото и внимательно изучить систему натяжения, становится ясно, как сделать цепи противоскольжения своими руками, особенно, если есть видео процесса изготовления. Проще говоря, необходимо сделать своего рода сетку из цепных отрезков по размеру шины, с механизмом натяжения системы. Обычно для изготовления вымеряют размеры боковин и поперечных отрезков с запасом в 1 звено и определяют длину троса, с помощью которого предполагается натянуть цепи на колесе. В самом простом варианте цепи можно использовать обычную хозяйственную цепь, с диаметром прутка не менее 5-6мм, с надежно сваренными звеньями.

В качестве натягивающего устройства используется пара болтов М10 или М12. В качестве бокового крепления можно сделать проволочную арку, а можно использовать тросик от привода ручного тормоза автомобиля, предварительно выполнив на концах петли для продевания натяжного болта. Иногда самодельные цепи противоскольжения изготавливаются из разных материалов, например, для фиксации и натяжения используются ремни из кевларовых и полиамидных волокон.

Отличия устройств противоскольжения, изготовленных промышленным способом.

В отличие от домашних вариантов, сделанных собственными руками, промышленные образцы вынуждены конкурировать на рынке, а значит, из нужно сделать более удобными и надежными за счет применения:

В качестве иллюстрации можно привести продукцию — классические цепи противоскольжения фирмы Рewag, одной из старейших в Австрии, или трекеры — цепи противоскольжения Mita. Последние устанавливаются в желоб протектора, крепятся индивидуально, все операции можно сделать одним ключом. Эффективность не хуже классического варианта, но стоимость комплекта весом в 9 кг примерно втрое дороже.

Одним из известнейших брендов являлись цепи противоскольжения Thule в классическом исполнении. В конструкции использован ромбовидный рисунок с наружной асимметрией, что дает возможность эффективно обеспечивать сцепление на льду. Монтирование на колесо осуществляется с помощью специального арочного приспособления и центральной алюминиевой стойки, обеспечивающих автоматическое натяжение фрагментов и быстрое снятие в несколько движений. Для предупреждения возможного повреждения диска дополнительно устанавливается защита из синтетического износостойкого материала.

Что лучше — цепи или браслеты противоскольжения

Кроме необычной идеи трекеров Мита, среди устройств противоскольжения особняком стоят браслеты цепи противоскольжения. Идея унитарного устройства, более дешевого, универсального и простого в использовании, давно требовала своего воплощения. В чем преимущества браслетной схемы борьбы с пробуксовкой.

Во-первых — универсальность и гибкость применения. Браслет легче одеть на колесо, можно легко регулировать количество установленных устройств, значительно меньше страдает резина колеса.

Во-вторых, они изготавливаются на основе высокопрочной резины, кевларовых волокон, износостойких полимеров и, как результат, значительно легче стальных цепных устройств. Браслет легче ремонтировать и обслуживать, шипованную высокопрочными металлокерамическими или твердосплавными шипами резиновую накладку проще отремонтировать, чем, если бы речь шла о цельнометаллической конструкции.

Среди недостатков браслетов можно отметить более высокую стоимость и опасность сделать крутые повороты на скорости более чем 20-25 км/ч, в любом случае, после преодоления снежных или грязевых преград их необходимо демонтировать.

Классические цепные устройства имеют более высокий срок службы, дешевле и тяжелее в применении. Для классического бездорожья это лучший вариант.

Цепи противоскольжения для грузовых автомобилей своими руками

Все, что позволяет бороться с пробуксовкой грузового автотранспорта, сделает его работу более надежной. Широкое применение нашли как обычные классические цепные приспособления противоскольжения, так и оригинальные идеи — автоматические цепи противоскольжения для грузовых автомобилей. Один из представителей автоматических устройств, ONSPOT VBG, управляется дистанционно, конструкция позволяет сделать подключение с помощью пневмопривода, управляемого с пульта в кабине водителя. Используется на скорости не выше 50 кмч. Эффективность работы автомата и его надежность несколько ниже обычных цепей противоскольжения для грузовиков, но автомат сделает применение более безопасным.

Для того, чтобы сделать цепное устройство противоскольжения своими руками следует:

• правильно измерить длину и ширину протектора колеса по окружности покрышки;
• сделать две заготовки кольцевых креплений для колес. Они будут располагаться по обе стороны диска. Одно из креплений выполняется разъемными с замком — для натяжения и фиксации цепей с наружной части колес. Второе крепление тоже разъемное, но вместо замка на концах заготовки кольца выполняются крючки, позволяющие замкнуть крепление в кольцо;
• нарезаем заготовки — 8-9 кусков цепей поперечных цепных сегментов и через последние звенья продеваем проволоку кольцевых креплений;
• для облегчения монтажа цепи противоскольжения своими руками один из цепных отрезков заменяем отрезком проволоки диаметром 7-8мм, выгибаем его в виде арки и привариваем концы к кольцевым проволочным креплениям.


Как одеть цепи противоскольжения своими руками

Одеть ее не представляет особой сложности, но требует труда, аккуратности и внимания. Прежде всего, цепь раскладывается перед колесом, замками на внешнюю сторону и крючками задней части цепи на внутреннюю сторону колеса. Наезжаем на устройство так, чтобы от конца разложенного приспособления вдоль следа до точки опоры колеса на снег или грунт было примерно 20-25см. Забрасываем оставшуюся часть цепной системы на колесо и аккуратно расправляем все элементы. Далее зацепляется крючок с внутренней стороны колеса и замыкается наружный замок. Если на цепи есть устройство регулировки натяжения, необходимо сделать все, чтобы увеличить натяжение и выбрать слабину.

Видео как установить цепи противоскольжения:

В жизни автовладельца возникают ситуации, когда он преодолевает бездорожье или снежные заносы. Проблем не возникнет, если автомобиль – внедорожник, и на нем установили шипованные шины. Что же касается обычных авто, то попытки проехать грязь или снег зимой заканчиваются неудачно.

Цепи противоскольжения. Назначение, достоинства и недостатки

Чтобы повысить внедорожные качества автомобиля, используются цепи противоскольжения или антипробуксовочные цепи. Задача этих аксессуаров – повысить проходимость авто. Они играют роль универсальных грунтозацепов.

После их установки водитель получает:

• хорошие показатели проходимости по заснеженной дороге;
• возможность преодолевать подъемы и спуски с меньшей вероятностью потери управления;
• улучшенная управляемость авто на обледенелом покрытии;
• повышенные гребные свойства при преодолении грязи.

Благодаря противобуксовочным цепям на колесах авто преодолевает серьезное бездорожье. Но отметим, что проходимость при этом зависит от клиренса.

Недостатки цепей противоскольжения:

1. Повышение нагрузки на рулевой механизм, элементы трансмиссии.
2. Невозможность быстрого перемещения (не удастся ехать на скорости свыше 40 км/ч).
3. Интенсивный износ шин.
4. Сильный шумовой эффект.

Цепи для легкового автомобиля помогут в бездорожье или снежный занос, но длительная эксплуатация не рекомендуется.

Разновидности цепей

Несмотря на негативные качества, цепи противоскольжения увеличивают проходимость машины.

Между собой эти средства различаются по:

• материалу изготовления;
• геометрии рисунка.

Указанные различия влияют на поведение автомобиля на дороге и внедорожные качества.

Материал изготовления

По материалу изготовления цепи делятся на:

1. Жесткие.
2. Мягкие.

Изначально такие средства повышения проходимости изготавливались из металла – жесткие цепи на колеса. Материалом изготовления выступали сталь, алюминий, титан. При этом на прочность такого изделия влияет металл, размеры и толщина звеньев. Чем больше звенья, тем выше показатели проходимости.

Видео: Азбука офф-роуд. Цепи противоскольжения

Достоинства жесткой конструкции — улучшенная проходимость авто и улучшенные противобуксовочные и противогололедные показатели на ледяном покрытии. Такая цепь в виде браслета лучше «выгребает» из-под колес. При этом они сильно шумят и ускоряют износ шин. У таких браслетов на колесах ограничение по скорости составляет 40 к/ч. Изделие с крупными звеньями обладает значительной массой, да и далеко не на всех авто пространство арок позволяет их использовать.

Конструктивно они могут полностью выполняться из металлической цепи, без жесткой основы, к которой крепятся поперечные элементы.

Мягкие цепи отличаются тем, что для их создания используется неметаллические материалы:

• резина;
• пластик;
• полиуретан.

Для прочности таких аксессуаров применяется армирование. Они й и меньше . Для них скоростной предел составляет уже 80 км/ч, при этом сильного шумового эффекта у них нет. К недостаткам же их относятся показатели при движении по льду.

Для движения в городских условиях в зимний период лучше подобрать мягкие противобуксовочные автоцепи, например, резиновые. А вот при выездах за город, где высока вероятность попадания на грязевой участок или лед, пользуются жестким типом.

Геометрия рисунка

Что касается геометрии рисунка, то выпускаются три типа:

1. «Лесенка».
2. «Ромб».
3. «Соты».

«Лесенка» состоит из основы – двух продольных веток, и располагается она по окружности колеса с обеих сторон. Для закрепления на колесе на основе устанавливаются замки. К ней перпендикулярно крепятся рабочие элементы. Внешне расправленная цепь похожа на веревочную лестницу, отсюда и название.

«Лесенка» — самый простой тип средства повышения проходимости, поэтому такие изделия стоят недорого. Но у такой цепи существует ряд недостатков:

• рабочие элементы параллельны друг другу. Из-за этого контакт с дорогой у такой цепи – переменный, из-за чего авто на рыхлой почве или снегу может «зарыться»;
• «Лесенка», из-за особенностей расположения рабочих элементов, хороша только при продольном движении, поперечная же устойчивость у таких грунтозацепов низкая;
• из-за переменного контакта высокая нагрузка на элементы трансмиссии.

Лучше в эксплуатационном плане цепи типа «ромб». В их конструкции используются продольные ветки, рабочие элементы формируют ромбовидный узор.

У «сот» тоже сформированные поперечными ветками ромбы имеют периодичное расположение, при этом между собой они еще дополнительно связаны линейным соединением.

В отличие от «лесенки», у «ромба» и «сот» контакт рабочих веток с покрытием происходит постоянно, что снижает негативные воздействия на покрышки и трансмиссию. Они обеспечивают сопротивление поперечным воздействиям, то есть автомобиль меньше сносит в стороны.

Что нужно учитывать при выборе

При выборе цепей противоскольжения обращайте внимание на материал изготовления, геометрический рисунок и на размеры цепи. Она должна плотно обтягивать колесо. Поэтому когда выбираете обязательно узнайте диаметр и ширину колеса.

Обратите внимание на размеры самых звеньев. Мелкие составные элементы обеспечивают проходимость в условиях снега или гололеда, но хуже справляются с грязью – для нее нужны крупные звенья.

Как одевать цепи на колеса?

Монтировать на колеса нужно заранее, до выезда на проблемный участок. Если же машина уже завязла в грязи или сугробе, надеть их на колеса проблематично.

Чтобы одеть цепи на колеса нужно:

1. Перед колесами ведущей оси на землю укладываем цепи продольно движению и расправляем. Фиксирующие элементы (крюки, замки, карабины и т. д.) должны смотреть в сторону движения.
2. Наезжаем колесами на цепи так, чтобы впереди колеса оставалось 20-30 см изделия.
3. Накидываем на колесо часть, расположенную за колесом.
4. Соединяем фиксирующим элементом сначала внутреннюю продольную ветку, и только затем – внешнюю.
5. Если имеется механизм натяжения цепи – используем его.
6. Проезжаем на авто 20-30 метров, чтобы изделие нормально село на колесо и расправилось.

Видео: Как надеть цепь на колесо не наезжая и без домкрата

И только после этого пробуем преодолевать бездорожье. При этом делать это нужно на низкой передаче и с повышенными оборотами двигателя, чтобы колеса могли «выгребать» из-под себя. В городских же условиях на цепях передвигаемся в обычном режиме, но перед этим лучше сделать тестовый заезд, чтобы определить поведение авто, причем сделать это следует на дороге с разными условиями – снег, лед. И главное – нельзя превышать скоростной режим, иначе потеряете управление или разорвёте цепь.

Как самостоятельно сделать цепи на колеса

Выбор цепей противоскольжения сейчас на рынке очень большой, но приобретать их не обязательно, поскольку они не сложные в изготовлении и сделать вполне можно и самому. Но в домашних условиях изготавливаем только жесткую цепь.

В первую очередь определимся с геометрией рисунка. Самым простым будет «лесенка», но при желании можно сделать и «ромб», хотя он и сложнее в изготовлении. Из материалов потребуется:

• металлическая цепь, звенья которой соединяются при помощи сварки. При этом сразу же определяемся с размерами звеньев;
• крепление;
• натяжное устройство.

Видео: Делаем ЦЕПИ на колёса

Что касается инструментов, то понадобиться:

• угловая шлиф. машинка с отрезным кругом («болгарка»);
• сварочный аппарат;
• измерительный инструмент;
• тиски.

Имея это, приступаем к работам:

1. Делаем замеры. В первую очередь следует по колесу отмерить продольные ветки, обе они должны быть одной длины.
2. Отрезаем «болгаркой» требуемые участки.
3. Замеряем длину поперечных элементов и нарезаем их в нужном количестве (чем больше поперечин, тем лучше).
4. В концевых звеньях поперечных веток в месте сварного шва делаем разрез и немного разгибаем. Делаем так со всеми подготовленными элементами.
5. Укладываем на землю продольные ветки и разрезами звеньев поперечин зацепляемся к ним. Следим, чтобы поперечины располагались перпендикулярно основам и на одном расстоянии друг от друга.
6. При помощи сварочного аппарата завариваем проделанные прорези.
7. На передние концы продольных веток таким же образом крепим крюки или карабины.
8. При надобности на ту ветку, которая будет располагаться с внутренней стороны, устанавливаем натяжное устройство.
9. Изготовленное изделие устанавливаем на колесо и проверяем, как она садится (при надобности наращиваем или укорачиваем продольные ветки).

Можно при сборке использовать и болтовые соединения поперечин с продольными ветками, но сварной шов надёжнее.

МТЗ 80 с цепями противоскольжения.

Изготовление цепи противоскольжения МТЗ

Про цепи на задние колеса МТЗ. Своими руками.

В суровых условиях зимы или осени довольно часто случаются ситуации, когда машина вязнет в грязи или снегу. А в случае гололёда, вообще торможение становится невозможным, и высока вероятность аварии. В основном хорошей проходимостью может похвастаться внедорожник с шипованной резиной, однако, что делать с обычным авто в таком случае?

Сейчас существуют цепи противоскольжения, которые очень сильно выручают в ситуациях гололёда или застревания, именно о них мы сейчас и поговорим.

Что собой представляют цепи противоскольжения

По-другому данную конструкцию можно также назвать противобуксовочной. Её надевают на колёса авто, для того, чтобы улучшить его проходимость. Основным плюсом таких цепей, является эргономика, их можно использовать тогда, когда это необходимо.

Помимо антибуксовочной системы, цепи так же хорошо помогают на обледенелой дороге, что значительно повышает безопасность.

Виды цепей

Подразделить цепи можно на 2 группы:

• мягкие
• жесткие

Что касается жесткого варианта, то за основу берётся металлическая цепь, она может быть изготовлена из стали, алюминия или титана.

Но прочность готовой конструкции зависит не только от метала, но и от толщины звеньев и их размера. Данный вид цепей отлично будет «выгребать» увязшее авто, да и будет хорошо тормозить на обледенелом асфальте.

Минус такой конструкции в очень быстром износе шин и шуме, который будет издаваться во время езды. Скорость авто не должно превышать 40 км/ч, иначе возможна потеря контроля над автомобилем или цепи просто порвутся. Очень часто именно такие цепи противоскольжения используются на колёсах грузовых автомобилей.

Мягкие конструкции изготавливаются из пластика, полиуретана или резины. С ними уже можно развивать скорость до 80 км/ч, да и шума практически нет. Износ шин так же становится меньше.

Использовать такие цепи рекомендовано в городской черте, но на льду они себя показывают довольно слабее, нежели жесткие.

Если же Вы до сих пор не поняли о чём речь, то рекомендуем посмотреть фото мягких цепей противоскольжения на колёсах авто.

Размеры и рисунок

Так же можно ещё разделить эти конструкции по размеру и по рисунку.

Размер подбирается исключительно под параметры самого автомобиля, а именно, какой клиренс, ширина колеса и т. п.

В основном в инструкции пишут, для каких авто рассчитана та или иная цепь. В противном случае можно самому всё замерить. Это очень необходимо, дабы предостеречь себя от возможного зацепа этой самой цепи, за детали ходовой части автомобиля.

Существует 3 классификации рисунка:

• Лесенка
• Треугольники
• Соты

«Лесенка» является самым доступным вариантом. Такая цепь полностью соответствует своему названию, потому что плетение происходит полосами по протектору, перпендикулярно колесу.

Подходит такая конструкция на грязевых участках, но из-за малого контакта с дорогой есть риск самозарывания. Поэтому в глубоком снегу, такой вид не эффективен.

«Треугольники». Подходят отлично в глубоком снегу, но не эффективны на грязевых участках. Если смотреть на ширину протектора, то виднеется зигзагообразная форма.

«Соты» — это перекрещивающиеся диагональные линии. Данный вариант имеет 100% контакт с землёй, за счёт чего обеспечивается отличная поперечная устойчивость. Но конструкция ограничивает скорость передвижения.

Противобуксовочные цепи своими руками

Сама по себе конструкция очень простая, поэтому можно с лёгкостью сделать цепи противоскольжения на колеса своими руками.

Только надо приобрести необходимые материалы, а именно:

• Металлическую цепь (размер звеньев и толщину выбирайте сами)
• Крепления (карабин и т. п.)
• Натяжной механизм

Выполнять будем самый простой вариант — «Лесенку». Такая цепь противоскольжения может подойти на колёса квадроцикла и обычного автомобиля, главное сделать правильные замеры.

Делаем замер продольных веток и отрезаем. Просто по кругу обода разложите цепь и на месте стыка обрежьте.

Нарезаем поперечные элементы, а после соединяем их с ветками, делая некую лесенку. Для соединения просто разогните кольца, а потом сварите.

Затем с внешней стороны колеса надо соединить 2 края при помощи натяжного механизма, а с другой стороны при помощи карабина.

Как одевать цепи

Ну и самое главное, чтобы не случилось никаких происшествий, надо знать, как одеть цепи противоскольжения на колеса автомобиля.

Делать это можно разными способами, но самый простой сейчас расскажем:

• Необходимо разложить конструкцию перед колесом, при этом все крепежи должны смотреть в сторону направления.
• Наехать на конструкцию колесом, чтобы спереди оставалось ещё 25-30 см цепи.
• Теперь сначала скрепляем внутреннюю часть, а после — внешнюю. Если есть натяжитель — натягиваем.
• Потом необходимо проехать буквально 30 метров, чтобы всё встало на свои места и всё, в путь.

Обязательно следите за состоянием протектора и всех креплений. Выбирайте только подходящие цепи и тогда всё будет без происшествий. Желаем удачи!

Фото цепей противоскольжения на колеса
