Цепи противоскольжения своими руками на уаз размеры чертеж

Приветствую мозгоавтомобилистов. Зимние поездки на автомобиле напоминают русскую рулетку: если ты выехал из пункта А – это не означает, что ты обязательно доберёшься до пункта В 🙂

Даже, если ты и сидишь за рулем «внедорожника», нет гарантии того, что машина сможет пробраться через снеговые заметы. А за передний/задний привод и говорить нечего. Однако, если у водителя «жигулей»/«москвича» на колесах будут такие самоделки
, то проходимость авто увеличится в несколько раз.

Конечно же можно купить уже готовые цепи, но такие «зубы» лучше делать своими руками
, конкретно под свой автомобиль.

Чтобы «обуть» одно колесо нужно:

• Цепь длиной 5,5 м;
• 1 карабин;
• Верёвка длиной 6 м.

Отрежем цепь почти на 60 см короче вычисленной окружности (в моём случае 1,5 м).

Лучший способ разрезать цепь – зажать звено в тисках и распилить его ножовкой по металлу. Затем используя долото, расширим зазор и удалим звено.

Цепь следует порезать на отрезки:

Один отрезок длинной 1,5 м и 12 отрезков по 30 см каждый. На фото колесо обуто в две 1,5 м цепи, позже изменил конструкцию и заменил цепь на лицевой стороне на верёвку.

Все разрезанные звенья станут перемычками, за счёт которых отрезки цепи будут соединяться воедино.

Разложим 1,5 м отрезок цепи на столе и прикрепим на ней первый 30 см отрезок. После этого начинаем крепить отрезки через каждые четыре звена, не забывая зажимать установленные перемычки.

С верёвкой намного легче работать. Просто пропустим её с одного края, завязав по узлу на звеньях, убедившись в том, что расстояние между отрезками одинаковое.

Сначала разложим цепь и установим колесо почти посредине. Затем, используя карабин, заблокируем одну часть цепи на обратной стороне колеса. Для крепления цепи на передней стороне колеса возьмём верёвку и завяжем её, как можно более плотнее. После того, как передняя часть увязана, воспользуемся вторым куском верёвки и перемотаем каждый сегмент верёвочного кольца. Пока ничего не затягиваем. Как только всё будет переплетено, выпрямим цепь и затянем её во всех точках. Таким образом, цепь будет натянутой и наиболее эффективной.

Как говорил ранее, к преимуществам такой самодельной цепи можно отнести то, что такая поделка
изготовлена под определенное колесо и имеет явное превосходство в сравнении с магазинным вариантом.

На этом всё. Ни гвоздя, ни жезла 🙂

Нередко автомобилисты делают цепи противоскольжения на колеса своими руками. Это необходимо, чтобы обеспечить устойчивое движение на плохой дороге. Такие изделия вполне оправданы, если машина выезжает на рыхлый грунт или снег и двигается уверенно. На асфальтовых и бетонных дорогах их применять нельзя.

Заводские и самодельные цепи

Изготовление цепи противоскольжения своими руками часто оказывается выгодным и доступным делом. Ведь в магазинах цены на них «кусаются». Но там можно подобрать вариант, конструкция которого устроит любого автомобилиста. При наличии необходимых навыков и инструментов можно сделать своими руками цепи на колеса. Придумать подходящий дизайн, приобрести материалы и организовать изготовление не сложно. В таком случае самодельный подход себя оправдывает.

В большинстве случаев создается простое устройство из звеньев стальной цепи с системой ее натяжения. Они распределяются равномерно по поверхности колеса снаружи и внутри. Соединяются поперечными частями, цепляющимися за дорогу. Игнорирование равномерности размещения деталей делает противоскольжение сомнительным и чревато разрывом.

Как сделать цепи противоскольжения своими руками

Собираясь изготавливать своими руками цепи на колеса легкового автомобиля или внедорожника, необходимо приобрести комплектующие для нее. Главное здесь – цепи. Лучше российского и европейского производства. Найти их не сложно. Они – залог того, что конструкция будет надежной. Прежде всего, определиться, какой вариант цепи противоскольжения будет своими руками изготавливаться.

Самая простая и доступная по затратам конструкция с цепными поперечными перекладинками по всей окружности шины. Но не исключены другие геометрические формы поперечин. Их можно выполнить в виде ромба, шестиугольника, креста и пр. Предварительно определяются размеры, и делается простой чертеж на бумаге. Из картона или шпагата компонуется макет изделия и накладывается на шину.

Это поможет уяснить, как сделать цепи на колеса своими руками. Следует учесть опыт самодельщиков, уверенных, что в месте соприкосновения с землей нужны две поперечные части устройства. Важно также определить, где закрепить звенья. Изготовление своими руками колесных цепей требует заготовки их частей с учетом геометрии резины.

Для начала работ надо иметь:

• цепь необходимой длины с запасом;
• оснащенные заворачивающейся муфтой карабины;
• стягивающие крючки;
• натягивающий механизм;
• крепеж для резьбовых соединений.

Металлические части должны изготавливаться из стали, а звенья сварены. Для малолитражек толщина прутка звена не меньше 5 мм. Заготовленные элементы сверить с чертежом и окончательно уточнить, где их крепить. Шина может служить основой для макета.

Затем приступают к подготовительным работам, которые предусматривают:

• нарезание болгаркой заготовок для продольных и поперечных частей;
• закрепление первого поперечного грунтозацепа на нужное звено продольного элемента;
• с помощью крючков и колец соединение последующих поперечных элементов в заранее определенных местах;
• установку натяжного механизма в центре продольной части.

Проводить это на ровной поверхности, постоянно сверяясь с чертежом. После окончательной проверки начинается изготовление. Для прочности и удобства стоит отказаться от соединений с помощью болтов. Сварка значительно упрочняет изделие и делает удобнее пользование им. Затраты на нее окупятся качеством и надежностью. В Сети содержится немало рекомендаций, помогающих разобраться, каким образом своими руками можно сделать цепи на колеса. В любом случае изготавливать их следует не спеша, уточняя на каждом этапе размеры и проверяя правильность соединений.

Как одевать цепи на колеса

Сделанные своими руками цепи противоскольжения испытываются на автомобиле. Для этого место, где планируется проверка, должно быть подготовлено, а резина очищена от грязи. Испытывают двумя вариантами. Один предусматривает использование домкрата, другой – без него. Достоинство использования домкрата в том, что оборудование противоскольжения очень плотно прилегает к резине. Перед началом этой операции транспортное средство надежно обездвиживается. В шине после поддомкрачивания стравливается воздух. После установки давление восстанавливается.

Во втором варианте на ровной поверхности перед колесами необходимо разложить цепь. На ее середину заезжает машина и фиксируется ручником. Надевание происходит таким образом, чтобы механизм натяжения с крюком и карабином располагались с внешней стороны колеса. Затем с внутренней стороны за продольный элемент цепляется крюк. Поперечные детали равномерно распределяются по поверхности шины, после чего делается натяжение и фиксация.

Когда она установлена, следует проехать сотню метров. Остановившись, проверить натяжение по всей окружности колеса и надежность крепления. В любом случае резина должна быть оборудована до того, как она окажется на сложной дороге. Для комфортного пользования самодельным оборудованием необходим чехол из непромокаемого материала и рукавицы для работы.

Цепи противоскольжения значительно увеличивают проходимость автомобиля на льду, в условиях снегопада и по любому другому бездорожью и в основном их делают сами на Уаз, Ниву или ВАЗ. Данная статья поможет тем, кто хочет готовить цепи противоскольжения собственными руками прочитав инструкцию с фото или посмотрев видео материал.

Цепь противоскольжения на Уаз конструктивно представляет собой конструкция из армированной цепи или проволоки, которые связаны так, что равномерно по всей окружности оплетают шину.

Эта конструкция состоит из двух продольных тросов – внутреннего и внешнего, которые проходят по окружности колеса и соединяются резиновыми грунтозацепами или поперечными элементами.

Цепи противоскольжения обыкновенно бывают 3 видов

В виде лесенки;

В виде ромба;

В виде сотов.

Каждый отдельный вид имеет свои преимущества и недостатками, но так как изготовление цепи противоскольжения на ниву или ваз в форме лесенки более проще, поэтому для примера будем брать этот вид.

Цепь в виде лесенки состоит из поперечных
(1), продольных
(2) и хвостовых
(3) ветвей
, запорного крюка
(5), гака
(4) и кольца
(6). Элементы цепи соединяются с помощью связующих колец (рисунок).

Чтобы своими руками изготовить цепи противоскольжения понадобятся

Крючки — 32штуки;
Цепь с диаметром прутка 4-5 мм — 15метров;
Натяжное устройство — 2штуки.

Процесс изготовления цепей своими руками:

И так, для продольных цепей необходимо нарезать 4 куска цепи по 83 звеньев, а для поперечных цепей нарезаем 16 кусков по 13 звена.

Первую поперечную цепь нужно закрепить на 6-ом звене продольных цепей, а остальные, кроме последней (последнюю нужно закрепить на 12-ом), на каждом 10-ом звене от предыдущей.

Кстати, а вы уже сделали ? Если нет, то посмотрите как его сделать в гаражных условиях.

Продольные звенья с поперечными нужно крепить при помощи колец или крючков.

После 4-ой поперечной цепи, необходимо закрепить отрезок из 5-ти звена на одну сторону, а на концы продольных звеньев одевать карабины диаметром 5 мм.

На закрепленную сторону на карабин необходимо закрепить натяжное устройство, а на другой конец закрепить крюк.

И все, изготовление цепи уже завершено, можно уже одевать их на колес.

После всего этого можно уже испытывать цепи на автомобиле.

Цепи противоскольжения на , ВАЗ или Ниву монтируются на ведущие колеса машины. Монтаж цепи противоскольжения производится 2 способами
:

С поддомкрачиванием автомобиля;

Без поддомкрачивания автомобиля.

В зависимости от дорожных условий и навыков, водитель сам выбирает способ монтажа. Рекомендуется монтаж таких цепей производить до выезда на участок бездорожья.

Для монтажа без поддомкрачивания автомобиля необходимо:

Детально расправить цепь (звена цепи не должны быть накручены);

Разложить цепи на поверхность дороги и накатить на них ведущими колесами;

Автомобиль фиксировать в положении, которое исключает самопроизвольное движение;

Надеть цепи на шину так, чтоб запорный гак (4) с запорным кольцом (6) находились с внешней стороны колеса;

Зацепить запорный крюк (5) с внутренней стороны колеса за одно из звена хвостовой ветви (3);

Равномерно разделить поперечные ветви (2) по окружности всего колеса;

Вставить запорный гак (4) в одно из концевых звеньев хвостовой ветви (3);

Запорный гак повернуть по направлению к запорному кольцу (6);

Запорное кольцо завести в отверстие запорного гака;

Если есть необходимость, произвести дополнительную натяжку цепи, перецепившая запорный гак и крюк за следующие хвостовые звенья.

Снятие цепи с колеса делать в обратном порядке.

Продольные и поперечные ветви должны очень плотно захватить шину.

Для монтажа с поддомкрачиванием автомобиля необходимо:

Установить упоры под передние колеса автомобиля;

На ручной тормоз установить ;

Вывести колесо автомобиля над дорогой на высоту 20- 30мм;

Надеть цепи так, как в детально сказано выше.

Видео как сделать цепи на колеса против скольжения своими руками

Цепи на автомобильные колеса – это атрибут, необходимый в каждом транспортном средстве, для передвижения в суровых погодных и климатических условиях. Благодаря им удается перемещаться не только по снежной поверхности, но и по песчаному грунту, рыхлому желтозему или даже слякоти. Высокая цена оригинальных цепей для повышения проходимости, заставляет владельцев автомобилей создать цепи на колеса своими руками.

Необходимые составляющие для этого без особых проблем удастся отыскать в любой торговой точке, занимающейся продажей крепежной техники. Цепи противоскольжения являются съемной защитой, которая улучшает ходовые возможности автомобиля и выполняет функцию «грузозацепа». Их создали не для одного вида автомобиля, поэтому они актуальны для следующих ТС:

• легковые автомобили;
• внедорожники;
• грузовики.

Каждый вид цепи зависит от величины размера колеса. Для вездеходов и тяжелых машин подобные атрибуты дополняются вспомогательными шипами, способствующие лучшей проходимости автомобиля.

Материалом для данной конструкции являются:

• металлический трос, диаметр которого должен быть не меньше 0,4 см;
• разноразмерные крюки;
• зажимы с завинчивающимся фитингом;
• механический натяжитель цепи;
• небольшие крепежные элементы.

Принцип использования включает в себя одинаковый порядок размещения всех звеньев по поверхности покрышки колеса. Разрыв устройства и утрата возможности скольжения произойдет в том случае, если нарушатся данное условие. Одна из распространенных моделей, испытанная многими специалистами, состоит из внешних и внутренних частей, проходящих по всей поверхности покрышки колеса.

Детали вертикально соединены друг с другом «грузозацепами». Работа по созданию цепи для колес своими руками доступна даже новичкам. Различают три основных рисунка цепи:

• лесенка;
• ромб;
• соты.

Каждая модель в текущей конфигурации имеет положительные и отрицательные стороны. Наиболее доступным и быстрым в изготовлении способом является методика – «лесенка».

После точных замеров можно будет узнать, сколько метров цепи вам понадобится для создания. Однако, стоит учитывать, что в среднем для сборки цепного приспособления легкового автомобиля понадобится примерно 14-15 метров. Как правило, рекомендованным материалом являются материалы из нержавеющей стали, выдерживающие длительные нагрузки и способные сопротивляться трению по абразивным поверхностям. Но для начала необходимо разобраться, какие в принципе бывают цепи противоскольжения на колеса.

Широкий выбор

Множество вариантов «заводской» продукции представлено различными производителями. На сегодняшний день можно выделить мягкие и металлические цепи. К мягким относятся следующие элементы безопасности авто:

• пластиковые цепи на колеса;
• резиновые изделия;
• полиуретановые сцепки.

Они могут различаться не только по материалу, но и по рисунку. Востребованными являются такие металлические и мягкие в равной степени. Металлические считаются самыми прочными и надежными в использовании. Можно применять как на легковом транспорте, так и на тяжелых грузовых машинах. Могут отличаться по рисунку. Мягкие цепи производятся из пластика, резины и полиуретана. Принцип их действия состоит в специальных нашивках с шипами.

Пластиковые цепи на колеса являются одними из последних разработанных материалов. Не особо выделяются своей прочностью и используются исключительно по рыхлой поверхности, чаще по снегу.

Резиновые цепи противоскольжения накидывают на легковые автомобили. Они пользуются популярностью в режиме городской эксплуатации авто.

Полиуретановые цепи пользуются наибольшим спросом в продаже. По своим характеристикам, считаются лучше резины из-за своих характеристик:

• повышенная износостойкость;
• устойчивость к разным химическим продуктам;
• надежны к трещинам;
• наличие неплохой гибкости;
• хорошая растяжимость (даже при минусовой окружающей температуре воздуха).

Достоинства полиуретановых изделий:

• возможная скорость передвижения достигает 60-80 км/ч;
• бесшумность и плавный ход машины;
• толщина звеньев цепи меньше, по сравнению с металлическими;
• минимальное изнашивание протектора колес;
• имея шипы из металла и пластика;
• обладают прекрасной вездеходностью по таким поверхностям, как снег, грязь и гололед;
• могут устанавливаться на любую резину.

Недостатки сводятся к таким факторам, как:

• затвердевание покрышек автомобиля в морозную погоду, что затрудняет монтаж;
• не так долговечны как железные;
• дороже металлических.

Как сделать цепи на колеса своими руками

В каждом случае используется свой метод изготовления. Он немного отличается как для металлической продукции, так и для иных материалов.

Мягкие цепи

Немалая цена товара служит основной причиной, чтобы владелец своего транспорта решил изготовить мягкие цепи самостоятельно. Рассмотрим одну из актуальных методик.

Противобуксовочные цепи своими руками представляют собой арматурный провод, соединяющийся пластинами, имеющие способность растягиваться и охватывать колесо по кругу. Устройство выглядит таким образом: по внутреннему и внешнему ободку шины проведены два осевых каната, соединенных резиновыми пластинами «грузозацепами».

Пошаговый алгоритм производства:

1. Отрезаем четыре осевых ветви, примерно по 83 звена каждая. Для соединения используются «грузозацепы», по обе их сторон устанавливаются крючки, для следующих соединений.
2. Необходимо выполнить соединение всех частей. Первое соединение крепится на шестом звене, а все последующие через десять звеньев.
3. На оба конца резиновых пластин крепятся карабины и после четвертой поперечной пластины на одну из осевых ветвей присоединяем отрезок цепи. К одному краю имеющегося сегмента с помощью зажима удерживается натяжное строение, к другому краю фиксируется крючок, для дальнейшей сцепки.

Металлические цепи

Металлические цепи отличаются надежной прочностью и гарантируют предельную вездеходность. В критический момент можно обойтись способом, обмотав автошину канатом, но, естественно, не все имеют его в багажнике машины. И это грозит опасной аварией для системы торможения, так как нарушает принцип действие установки.

Рассмотрим, как сделать цепи на колеса самому из металла. Для этого требуется:

• металлическая цепь;
• крючки;
• зажимы с завинчивающейся муфтой;
• угловая шлифмашина;
• тиски для фиксации;
• натяжитель цепи.

Внимательно рассмотрите цепь, убедившись в отсутствии технологических дефектов. Определиться с размерами звеньев цепи, можно после уточнения размера необходимой шины. Опытные водители предлагают сделать так, чтобы в точке пересечения с поверхностью грунта конструкция соприкасалась с двумя пластинами. При этом увеличивается сила тяги и прочность всей вспомогательной системы.

Подготовительная работа по монтированию колеса своими руками состоит из следующих этапов:

• нарезание осевых структур;
• нарезание вертикальных структур;
• фиксации вертикальной детали на шестом карабине осевой цепи;
• установка с помощью колец или крючка дальнейших вертикальных пластин через каждые девять звеньев;
• в центр устанавливается продольная заготовка, закрепляем отрезок, он состоит из шести карабинов и одного натяжного устройства с крюком.

Весь этот процесс при определенном опыте занимает не больше 45 мин. Если имеется в наличии электросварочный аппарат, вполне можете отказаться и не использовать соединений с резьбами. Однако, это повлияет на качество материала и эстетичность.

Установить изделие на колеса машины, можно только удостоверившись в его надежности.

Стоит учесть, что подобные внедрения в конструкцию автомобиля чреваты определенными минусами:

• значительно увеличивается механическая нагрузка на шестерню, рулевую рейку и подвеску, в результате частого интенсивного или необоснованного использования таких вспомогательных приспособлений ломается рулевая рейка;
• увеличивается изнашивание резины;
• уменьшается коэффициент полезного действия;
• производится сильный шум;
• ограничивается предельная скорость передвижения, которая не может быть выше 50-60 км/ч.

По виду соприкосновения поверхности цепи различают по рисунку:

1. «Лесенка» — самая простая разновидность цепи. Наиболее простой вариант, в котором поперечные пластины соединяются с двумя канатами параллельно.
2. «Ромб» — вязка цепей установлена по рисунку шины, обеспечивает хорошую долговечность и улучшает качество сцепления.
3. «Соты» — замысловатое строение, в котором канаты соединяются по диагонали, в итоге получаем своего рода переплетение.

При самостоятельном производстве, цепи противоскольжения фиксируются на покрышке такими замочными механизмами:

• S-образная замочная конструкция запирается четырехгранным, или возможно шестигранным ключами. Но поступали недовольства на недостаток регулирующих элементов и на слабое крепление. Установка такого приспособления достаточно неудобна.
• Крюкообразная замочная конструкция широко распространена и пользуется хорошим спросом. Уложив правильно цепь, вы не столкнетесь с проблемами. Скрепление проводится с помощью одной отвертки. Демонтаж конструкции проходит без особых сложностей.
• Храповый тип замкового механизма используется на тяжелых транспортных средствах. Главное достоинство в этом механизме он выделяется прочностью и простотой использования. Монтируется без вспомогательных инструментов.

Неправильно установленный механизм нарушает работу датчиков антиблокировочной системе тормозов и подкрылков. На внедорожниках, где подключается второй мост, механизм ставится на постоянно рабочую пару колес. Работа по монтажу выполняется двумя методами:

• с поддомкрачиванием;
• на ровно стоящей машине.

Первый метод с использованием домкрата очень прост. Фиксируете машину на высоте с помощью домкрата, снижаете давление в колесах, чтобы легче выполнить работу. Надеваете цепь и защелкиваете замки.

Другое дело, если домкрата нет в наличии, тогда необходимо сделать следующее:

• укладываете цепи перед колесами машины, не позволяя перекрутиться звеньям;
• заезжаете парой колес на цепи, не доезжая до конца примерно 30-40 см;
• ставите на стояночный тормоз;
• длинную сторону цепного механизма набрасываете на покрышку колеса, чтобы крюк и зажим оказались на внешней части колеса;
• последнее звено осевой запчасти и крюк соединяете с внутренней частью колеса;
• муфту карабина соединяем с системой натяжения и закрепляем узел;
• поправить все вертикальные детали по всей поверхности колеса, направить по всей области покрышки и затянуть.

Для одинакового направления элементов конструкции и добиться максимального прилегания всех звеньев необходимо проехать на машине примерно 50 метров.

Реальная альтернатива

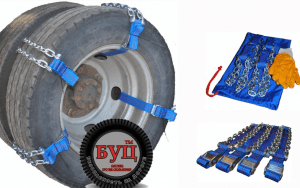

В магазинах можно встретить браслеты противоскольжения. Но смекалка отечественных гаражных специалистов безгранична. Они смогли создавать копии оригинальных браслетов своими руками. Это те же металлические цепи только отсутствуют поперечные пластины.

Достоинство браслетов:

• неприхотливы в изготовлении;
• легко устанавливаются;
• прочная и эффективная модель.

Необходимые детали для создания:

• деталь из резины с крепления глушителя ВАЗ;
• цепь диаметром не меньше 0,5 см.

Остается только нарезать цепи необходимой длины для покрышек.

Комплекты для сборки браслетов своими руками является еще одним вариантом полезного приспособления для передвижения автомобиля по проблемным участкам. На них установлена приемлемая цена и при этом они демонстрируют неплохое качество.

В состав набора входят элементы:

• нарезные части цепи;
• крепежные материалы;
• канат;
• тиски.

Важно всегда тщательно читать инструкцию по сборке от производителя. Неплохо было бы, если заранее провести тренировку в теплое время или в гаражных условиях. Вы получите опыт, который в дальнейшем облегчит установку цепей в холодное время года.

Важно знать, что использование противоскользящих цепей непозволительно для движения по твердому дорожному покрытию такому, как асфальт или бетон.
Если передвигаться по снегу или рыхлой земле соблюдайте скорость 15-20 км/ч. Категорически не допускается пробуксовка, поэтому не стоит резко жать на акселератор.

Цепи противоскольжения, своими руками сделанные, начинают пользоваться все большим спросом. Чтобы разобраться, как их сделать самостоятельно, нужно для начала узнать, что это такое. Итак, цепи противоскольжения — это протектор, который превращает обычное колесо в резину высокой проходимости. Такие изобретения в основном изготавливаются из армированной проволоки, которая связывается таким образом, чтобы равномерно оплести колесо по всей окружности.

Данная конструкция состоит из двух тросов — внутреннего и внешнего. Они проходят параллельно друг другу по окружности и соединяются между собой резиновыми «грунтозацепами».

Для чего нужны цепи противоскольжения, своими руками сделанные? Данное изобретение отлично увеличивает проходимость автомобиля, увеличивает сцепные свойства колес как на льду, так и в грязи. К примеру, если вы собрались на рыбалку, вначале вы едете по нормальной дороге, а потом выезжаете на трудный участок. Если до этого ваша машина двигалась нормально, то сейчас вы сможете застрять в грязи надолго. Чтобы этого не случилось, рекомендуется надевать на колеса цепи противоскольжения. Теперь вы можете ехать дальше спокойно и не переживать за то, что можете застрять. Места, такие, как крутые обледеневшие подъемы, также не осилить без специального обмундирования.

Делятся на 2 категории: мягкие и жесткие. У первых роль поперечин играют резиновые «грунтозацепы», а у вторых — звеньевые элементы.
Существует также два вида рисунков: «соты» или «лесенка». У первых продольные тросы соединяются по диагонали, в итоге получается переплетенный рисунок. Во втором случае они соединяются прямыми поперечными линиями, что напоминает Также они различаются размерами и по материалу производства. Так, может быть использован титан, сталь, алюминий и др. Некоторые цепи снабжаются специальными шипами из металла.

Какие лучше сделать цепи противоскольжения своими руками? Однозначного ответа на этот вопрос вам никто не даст. Прежде всего, стоит обратить внимание на условия, где вы планируете их использовать.

«Жесткие» лучше «мягких» справятся с грязью и рыхлым снегом. Но при их эксплуатации не рекомендуется набирать скорость выше 40 км/час, так как могут повредиться элементы трансмиссии автомобиля. Резиновые цепи противоскольжения намного меньше портят резину, с ними вы можете развивать скорость до 80 км/час.
То же самое можно сказать и о размерах: чем крупнее звенья, тем выше проходимость и больше вес. Довольно трудно ехать по прямой дороге, увеличивается нагрузка на трансмиссию, ускоряется износ резины.

Если вы уже решили, что вам надо, можете смело приступать к изготовлению цепи противоскольжения своими руками. Для этого вам понадобится приобрести обычную цепь, желательно из армированной проволоки. Изготовьте конструкцию в соответствии с условиями, в которых она будет использоваться. Не забывайте сделать ее немного длиннее окружности вашего колеса, потом лишнее можно будет убрать.

Цепи противоскольжения для внедорожников имеют плетение типа «сота». Оно позволяет прекрасно преодолевать все препятствия, отлично справляется с заболоченными местностями и грязью.

Главная » Блог » Цепи противоскольжения на уаз своими руками

Самодельные цепи противоскольжения на шины «Медведь» — УАЗ 31514, 2.4 л., 2001 года на DRIVE2

Цепи на рынке предлагаются разные, но в основном – лесенка или ромб и за приличные денежки. Мой самодельный вариант не хуже! Это даже не противоскольжение… машина идет как танк и следы как от траков… Цепь легче «ромба», прыгания на поперечинах нет, цепи по ободу колес держат машину устойчиво по направлению.

Полный размер

Не лесенка и не ромб!

Итак, идем в центр строительного крепежа, покупаем шайбы гровера на 25 мм, цепи — звено на 6 мм и на 5 мм короткое и длинное. Запасаемся ножницами для резки звеньев цепи (бесшумно и пожаробезопасно), сваркой и тисами.Делаем цепи на передний мост! Звено на 6 мм не дает установить цепи на задний мост – здесь рессоры близко к обечайке шины, цепь заклинит/сорвет. Для возможной установки цепей и на задний мост поставил покупные расширители (10 мм) на тормозные барабаны. При этом пришлось заменить колесные шпильки на более длинные и пару раз хорошо их протянуть на установленных колесах, чтобы колеса не разболтались в движении.

Суть конструкции и последовательность изготовления – на фото.

Полный размер

Соединяем цепочки через шайбу гровера, отгибая шайбу клещами в тисах, получаем поперечины.

Делаем заготовки отдельных цепочек. Разрезанные звенья отгибаем и удаляем.

Полный размер

Очень хорошо резать звенья цепи такими ножницами.

Полный размер

Соединяем цепочки через шайбу гровера, отгибая шайбу клещами в тисах, получаем поперечины.

Полный размер

Примеряем полученные цепные поперечины на запасном колесе.Соединяем все поперечины по ободу колеса отдельными цепочками (опять в тисах) – получаем тяжелую косу! Гровера загибаем обратно в кольцо на тисах.

Примеряем эту косу на запасном колесе, стягиваем проволокой и определяем количество звеньев соединительной цепочки в 5 мм для концов поперечин.

Выполняем соединение поперечин косы цепочками в 5 мм с обоих сторон на запасном колесе уже снятом с машины – так удобнее. Разрезные звенья загибаем обратно на тисах.

Полный размер

Делаем внутренний крючок из проволоки Ф8 мм примеряем его на хвосте стягивающей внутренней цепи и устанавливаем на выбранное звено. Молоток и тисы – рулят!

Полный размер

Делаем наружный замок из полоски металла толщиной не менее 3 мм по трафарету. Примеряем замок на выбранное звено стягивающей наружной цепи и устанавливаем его.

Провариваем все стыки разрезаных шайб гровера и звеньев цепи!

Полный размер

Приготовим ведро – где цепи будут жить, их общий вес ~ пуд.

Для установки цепи в грязи или на снегу понадобятся обрезиненные х/б перчатки, плоскогубцы и проволока для фиксации наружного замка – на всякий случай! Цепи после использования сушим на любой «вешалке» и потом отправляем их «спать» в ведро.

Практика применения:

Предварительно расстелил цепи на дороге позади(!) колес переднего моста, наехал на треть цепи, закинул остаток цепи на колеса — замки получились спереди машины, распределил поперечины по зацепам шины, зацепил сначала внутренний замок, затем внешний. Пару раз продвинул машину вперед/назад, протянул наружную цепь еще потуже и перестегнул наружный замок, зафиксировал его проволокой.

Полный размер

Вид с горки на наш путь

Полный размер

Замок во льду!

Полный размер

Липучий снег нам не помеха!

Полный размер

Фишка цепи — мягкое цепное ребро на обечайке

Полный размер

Так работает замок

Полный размер

Готовая цепь — вес…10-15 кг!

Полный размер

Хороший инструмент для разгибания — загибания звеньев

Полный размер

Сварка сомкнутых гроверов на приподнятой

Полный размер

Посадка цепи на колесе.

Полный размер

Для тех кто хочет сварганить подобное — длина боковых цепей ~ 1750 мм, но для настройки на колесе с обоих сторон лесенки нужно иметь хвосты — запас звеньев.

Полный размер

Соответственно, средняя цепь длиннее — меряйте по своему колесу.

Полный размер

Часть цепи — 4 квадрата. В цепи два ряда по 13 квадратов, плюс — хвосты звеньев на зацепы. Цепь и меньшие квадраты слева — к мосту, правые — снаружи машины. Ширина цепи — 37- 38 см. Средняя цепь дает курсовую устойчивость, да и тряски от лесенки я не наблюдал. Считайте звенья и примеряйте в процессе на запасном колесе.

Проехал в гору – грязь, колеи под снегом, сверху талый тяжелый (оттепель) снег 10-15 см. Передача пониженная -2 (или 3 -?), уже забыл. В отдельных местах – начиналось пробуксовывание – сдавал назад на корпус машины и снова вперед, машина идет ровно! На следующий день подмерзло, спуск без заносов, машина идет ровно!

Изготовление и установка цепей противоскольжения на УАЗ

Зимний тюнинг колес

Цепи противоскольжения представляют собой разновидность съемного протектора, при помощи которого обычное колесо для шоссе превращается в резину улучшенной проходимости. С точки зрения конструкции цепи на колеса представляют собой связанную проволоку с армированием, равномерно обхватывающую всю длину окружности шины. В состав таких цепей входит два продольных троса, расположенных на окружности колеса внутри и снаружи. Для их соединения между собой используются поперечные элементы или специальные «грунтозацепы», изготовленные из армированной резины.

Применение цепей противоскольжения позволяет существенно повысить проходимость транспортного средства за счет повышения сцепных характеристик покрышек. Это актуально при езде по таким поверхностям, как лед, грязь, рыхлый или мокрый снег и т.д. Например, при поездке за город первые 100 км пути могут пролегать по обычной дороге, покрытой асфальтом, тогда как далее необходимо повернуть на грунтовую трассу, которая и представляет собой «непроходимое» бездорожье.

В этом случае на колеса надевают цепочки против скольжения и продолжают свой путь. В противном случае существенно возрастает риск застрять в непролазной грязи, в результате чего придется искать трактор или другое транспортное средство для буксировки автомобиля. Кроме того, цепи противоскольжения существенно облегчают прохождение таких участков, как крутые подъемы, покрытые льдом, достаточно сложно преодолеваемые даже при наличии шипованной резины.

Содержание:

• Виды колесных цепей
• Самостоятельное изготовление
• Монтаж элементов

Вернуться к оглавлению

Виды колесных цепей

Разные виды защитных цепей

Существуют две основные разновидности цепей противоскольжения: мягкие и жесткие. В мягких цепях в роли поперечин выступают резиновые «грунтозацепы», тогда как жесткие соединяются при помощи звеньевых элементов. Кроме того, различают две разновидности рисунка цепей: «лесенка» и «ромбик» (другое название — «соты»). В случае рисунка «лесенка» соединения между продольными тросами выполняются в виде прямых линий, расположенных поперек аналогично веревочной лестнице. Соединения в цепях с рисунком типа «ромб» или «соты» выполняются по диагонали, в результате чего получается переплетенная конструкция.

Цепи противоскольжения также классифицируются по следующим признакам:

• размер;
• форма звеньев или «грунтозацепов»;
• материал изготовления: сталь, алюминий, титан, стеклопластик с армированием и так далее.

В ряде случаев выполняется дополнительное армирование колесных цепных конструкций при помощи металлических шипов. Однозначно ответить на вопрос о том, какую именно разновидность цепей стоит предпочесть, достаточно сложно, поскольку индивидуальные характеристики во многом зависят от планируемых условий эксплуатации. В частности, жесткие цепи лучше, чем мягкие, подходят для передвижения в условиях тяжелого бездорожья, такого как рыхлый снег или грязь.

При этом с жесткими конструкциями связаны и определенные ограничения, поскольку при скорости, превышающей 40 км/ч, возникает риск повреждения трансмиссии. В случае же мягких цепей противоскольжения, оптимально подходящих для обледенелых или немного раскисших участков дороги, можно разгоняться до 80 км/ч. При этом изнашивание резины существенно снижается по сравнению с жесткими цепями.

Аналогичная ситуация и с размерами цепей: увеличение звеньев повышает проходимость, но при этом возрастает и масса конструкции, а движение автомобиля на ровных участках дороги становится более сложным и неприятным. К тому же сильнее нагружается трансмиссия и ускоряется изнашивание резины.

Вернуться к оглавлению

Самостоятельное изготовление

Все что нужно для изготовления аксессуара

Случается также, что необходимо проехать по бездорожью, а готовой цепи противоскольжения под рукой нет. В такой ситуации можно попытаться изготовить цепи противоскольжения своими руками, используя доступные инструменты и материалы. Для этого понадобятся следующие детали:

• натяжные приспособления;
• цепочка с диаметром проволоки 4-5 мм;
• карабины диаметром 5 мм;
• крючки.

Нарезаем цепь на куски определенного размера. Для изготовления продольных участков потребуется четыре куска, в каждом из которых по 83 звена. Поперечные участки будут изготовлены из шестнадцати 13-звенных куска. Первый поперечный участок крепится на шестом звене продольной цепочки, последний — на двенадцатом. Остальные поперечные цепи закрепляются с интервалом в 10 звеньев. Для соединения поперечных и продольных звеньев используются крючки или кольца. После четвертой поперечной цепочки с одной стороны крепится пятизвенный отрезок. На концах звеньев, расположенных вдоль, устанавливаются карабины. Натяжное приспособление ставится на закрепленном конце карабина, крючок — на другом. На этом цепь можно считать готовой и пригодной для испытания на колесах автомобиля УАЗ.

Вернуться к оглавлению

Монтаж элементов

Вот готовые самодельные цепи

Цепи, повышающие проходимость, устанавливаются на ведущие колеса транспортного средства. Это можно сделать своими руками двумя основными способами: с подъемом автомашины или без него. Конкретный способ выбирает автовладелец в соответствии со своими практическими навыками и условиями работы. В любом случае установкой цепей желательно заняться еще до выезда на сложный участок трассы.

Опытные владельцы автомобилей УАЗ, набившие руку в этом деле, не испытывают никаких затруднений с самостоятельным надеванием цепей противоскольжения и справляются с этой работой буквально за несколько минут. Новички же достаточно часто сталкиваются с определенными сложностями, в результате чего могут даже отказаться от использования колесных цепей. Поэтому рекомендуется сначала потренироваться и отточить свои навыки на ровной и сухой площадке, чтобы не сталкиваться с подобными сложностями в «полевых условиях», то есть на дороге.

Установка цепей без подъема автомобиля осуществляется следующим образом:

• цепная конструкция противоскольжения тщательно расправляется таким образом, чтобы ее звенья не накручивались друг на друга, после чего раскладывается на поверхности земли;
• заводят автомобиль УАЗ, наезжают ведущими колесами на разложенную колесную цепь и фиксируют автомашину во избежание самопроизвольного начала движения;
• надевают цепочки на покрышки таким образом, чтобы по внешней стороне колес располагались запорный гак и запирающее кольцо;
• запорный крючок цепляется изнутри колеса к одному из звеньев хвостового участка цепи (3);
• поперечные ветви цепной конструкции равномерно распределяются по всей длине окружности колеса;
• запорный гак вставляется в одно из звеньев, расположенных в конце хвостового участка и разворачивается в направлении запирающего кольца;
• запирающее кольцо вводится в отверстие гака.

Надевание цепи с подъемом включает в себя следующие дополнительные этапы:

• под передними колесами автомашины устанавливаются упоры;
• автомобиль ставится на ручной тормоз;
• колесо выводится на высоту в 2-3 см над уровнем дороги.

Далее установка цепочки противоскольжения на УАЗ своими руками осуществляется описанным выше методом. Демонтаж конструкции осуществляется в обратном порядке. Установив цепь противоскольжения, рекомендуется выполнить ее тестирование, то есть проехать на автомобиле 10-50 метров и при возникновении необходимости выполнить дополнительное натягивание цепи. Для этого запорный гак и запирающий крючок переставляют на следующие звенья в хвосте цепочки.

Цепи противоскольжения своими руками на уаз, ваз, ниву (видео)

Цепи противоскольжения значительно увеличивают проходимость автомобиля на льду , в условиях снегопада и по любому другому  бездорожью и в основном их делают сами на Уаз, Ниву или ВАЗ. Данная статья поможет тем, кто хочет готовить цепи противоскольжения собственными  руками прочитав инструкцию с фото или посмотрев видео материал.

Цепь противоскольжения на Уаз конструктивно представляет собой конструкция  из армированной цепи или проволоки, которые связаны  так, что равномерно по всей окружности оплетают  шину.

Эта конструкция состоит из двух продольных тросов – внутреннего и  внешнего, которые проходят по окружности колеса и соединяются резиновыми  грунтозацепами  или поперечными элементами.

 Цепи противоскольжения обыкновенно бывают 3 видов

• в виде лесенки;

• в виде ромба;

• в виде сотов.

Каждый отдельный вид имеет свои преимущества  и недостатками, но так как  изготовление  цепи противоскольжения на ниву или ваз в форме лесенки более проще,  поэтому для примера будем брать  этот вид.

Цепь в виде лесенки состоит из поперечных ( 1),  продольных (2) и хвостовых(3)  ветвей, запорного крюка (5), гака (4) и кольца(6). Элементы цепи соединяются с помощью связующих колец (рисунок).

Чтобы своими руками изготовить цепи противоскольжения понадобятся

• Крючки — 32штуки; • Цепь с диаметром прутка 4-5 мм — 15метров;

• Натяжное устройство — 2штуки.

Процесс изготовления цепей своими руками:

И так,  для продольных цепей необходимо нарезать 4 куска цепи по 83 звеньев, а  для поперечных цепей нарезаем 16 кусков по 13 звена.

Первую поперечную цепь нужно закрепить на 6-ом звене продольных цепей, а остальные, кроме последней (последнюю нужно закрепить  на 12-ом), на каждом 10-ом звене от предыдущей.

Кстати, а вы уже сделали силовой бампер на УАЗ? Если нет, то посмотрите как его сделать в гаражных условиях.

Продольные звенья с поперечными нужно крепить  при помощи  колец или крючков.

После 4-ой поперечной цепи, необходимо закрепить отрезок из 5-ти звена  на одну сторону, а на концы продольных звеньев одевать карабины диаметром 5 мм.

На закрепленную  сторону на карабин необходимо закрепить натяжное устройство, а на другой конец закрепить  крюк.

И все, изготовление цепи уже завершено, можно уже одевать их на колес.

После всего этого можно уже испытывать цепи на автомобиле.

Цепи противоскольжения на Уаз Патриот 2014, ВАЗ или Ниву монтируются на ведущие колеса машины. Монтаж цепи противоскольжения производится 2 способами:

• с поддомкрачиванием автомобиля;

•  без поддомкрачивания автомобиля.

В зависимости от дорожных условий и навыков, водитель сам  выбирает способ монтажа.  Рекомендуется монтаж таких  цепей производить до выезда на участок бездорожья.

Для монтажа  без поддомкрачивания автомобиля необходимо:

• детально расправить цепь (звена цепи не должны быть накручены);

• разложить цепи на поверхность дороги и накатить на них ведущими колесами;

• автомобиль фиксировать в положении, которое  исключает  самопроизвольное движение;

• надеть цепи на шину так , чтоб  запорный гак (4) с запорным кольцом (6) находились с внешней  стороны колеса;

• зацепить запорный крюк (5) с внутренней стороны колеса за одно из звена хвостовой ветви (3);

• равномерно разделить  поперечные ветви (2) по окружности всего колеса;

• вставить запорный гак (4) в одно из концевых звеньев хвостовой ветви (3);

• запорный гак повернуть по направлению к запорному кольцу (6);

• запорное кольцо завести в отверстие запорного гака;

• если есть необходимость,  произвести дополнительную натяжку цепи, перецепившая запорный гак  и крюк за следующие хвостовые звенья.

• Снятие цепи  с колеса делать в обратном порядке.

• Продольные и поперечные ветви должны  очень плотно захватить шину.

Для монтажа  с поддомкрачиванием автомобиля необходимо:

•  установить упоры под передние колеса автомобиля;

• на ручной тормоз установить автомобиль;

• вывести  колесо автомобиля над дорогой на высоту 20- 30мм;

• надеть цепи так,  как  в детально сказано выше.

 Видео как сделать цепи на колеса против скольжения своими руками

Как изготовить цепи противоскольжения своими руками и видео рабочих процессов

Опытные автомобилисты могут привести тысячи примеров, когда удачному завершению поездки препятствуют грязь, гололед или глубокий снег. Мощь ведущих колес бессильна в подобных ситуациях – только буксир или лебедка. После таких малоприятных моментов одни владельцы отказываются от поездок в непогоду, другие – ставят шипованные шины. Однако существует еще одна категория водителей, которые предпочитают самостоятельно изготовить дополнительное оборудование для увеличения проходимости.

Конструктивные особенности самодельных цепей на автомобильные колеса

Базовая схема представляет собой элементарную конструкцию, которая состоит из набора стальных звеньев или армированной проволоки. Равномерное распределение компонентов по всей площади покрышки является залогом успешной эксплуатации изделия.

Классические цепи противоскольжения своими руками на видео выглядят как два элемента, которые расположены продольно по радиусу колеса с внешней и внутренней стороны. Между собой они соединены поперечными деталями, так называемыми грунтозацепами. Методика изготовления не представляет сложности даже для начинающих автомобилистов. Компоновка деталей осуществляется по трем схемам:

Каждый из приведенных типов обладает своими недостатками и преимуществами. Первый вариант с «лесенкой» по финансовым понятиям, а также по трудозатратам наиболее доступен. Не менее интересно решение с браслетами, которые к тому же удобны при установке на колесо.

Что нужно для изготовления самодельных автомобильных цепей противоскольжения на колеса?

Отсутствие возможности приобретения заводских устройств, повышающих проходимость, а также их высокая цена толкают автолюбителей к решению проблемы своими силами. Надо отметить, что это вполне разумный выбор – нужные комплектующие можно найти в любом метизном магазине, а минимальный набор инструмента есть у каждого уважающего себя шофера.

Следует сказать, что не всегда информация о том, как сделать цепи противоскольжения своими руками и видео, включают список элементов конструкции. Остановимся на самой простой модели, изготовленной по схеме «лесенка». Для ее реализации понадобятся:

• цепь сечением не менее 5 мм из стали;
• карабины с муфтой на резьбе;
• механизм для натяжения;
• шайбы, болты и гайки;
• крючки, карабины.

В среднем для сборки цепных устройств для ведущих колес легкового авто потребуется около 15 метров цепи, более точные цифры будут известны только после конкретных обмеров. В качестве цепей рекомендуется использовать метизы из нержавеющего металла. Подготовительный процесс завершается сбором инструмента:

• болгарка;
• тиски;
• молоток;
• набор гаечных ключей.

Бывалые автомобилисты уверяют, что в критические моменты хорошо выручает трос или даже простой такелаж. Ими можно элементарно обмотать колесо, другой вопрос – не всегда такие вещи есть под рукой. Больше того, данный способ категорически противопоказан для машин, оборудованных тормозной системой дискового типа. Поэтому лучше заранее запастись терпением и изготовить «цепной обвес» самостоятельно.

Делая цепи противоскольжения своими руками по доступным видео, где не всегда указан метраж заготовок, важно сделать точные замеры радиуса и ширины покрышки. Исходя из полученных результатов, рассчитать параметры будущего изделия. Количество поперечных элементов (грунтозацепов) также подбирается для каждой модели автомобиля индивидуально. Мастера рекомендуют ориентироваться на то, что в плоскости контактного пятна резины с покрытием должны находиться сразу две поперечные детали.

Процедура сборки устройства для повышения проходимости заключается в выполнении следующих пунктов:

• нарезать болгаркой продольные и поперечные заготовки цепи;
• закрепить первый поперечный элемент на 6-м звене продольной детали при помощи болтов и шайб, крючков или сварки;
• монтировать все последующие поперечины через каждые 8-9 звеньев;
• по центру одного продольного элемента установить отрезок, состоящий из 6-8 звеньев и устройства натяжения для надежной фиксации изделия;
• на концах продольных участков установить карабины диаметром не менее 5 мм.

При наличии определенных навыков и инструмента, операция займет около 40-60 минут. Нелишним будет опыт проведения сварочных работ, который позволит на практике отказаться от соединений на резьбе, что положительно отразится на качестве устройства.

Детали: какие замки на самодельных цепях противоскольжения лучше и почему?

При изготовлении противобуксовочных устройств в гаражных условиях водители чаще всего используют для их фиксации на покрышке следующие типы запорных механизмов:

• S-образный;
• крюкообразный;
• с храповым механизмом.

Некоторые самодельные цепи на колеса комплектуются S-образной замочной конструкцией, которая закрывается четырех- или шестигранным ключом. Однако многие жалуются на ненадежную фиксацию и отсутствие регулировок у этого варианта. Кроме этого, установка такого оборудования представляет собой сплошное неудобство.

Второй вариант фиксации цепного устройства более распространен и довольно хорошо держит. При правильно уложенной цепочке застегивание выполняется отверткой без особых проблем. Для полной гарантии автолюбители советуют обвязать место контакта мягкой проволокой 1-3 мм. Разборка оборудования также происходит быстро без больших усилий.

Модель храпового замкового механизма раньше применялась на грузовых автомобилях. Отличается высокой надежностью и простотой в эксплуатации. Образец обеспечивает фиксацию без применения дополнительных материалов.

Как установить цепи противоскольжения на автомобиль своими руками и видео операции

Специалисты рекомендуют монтировать противобуксовочное оборудование на все колеса, а не только на ведущие. Неправильная установка может привести к поломке датчиков ABS, элементов тормозной системы и подкрылков, а также боковым порезам покрышки. На внедорожниках с подключаемым вторым мостом устройство ставится в первую очередь на ту пару, которая находится в работе постоянно. Операция монтажа выполняется двумя способами:

1. С поддомкрачиванием.
2. На стоящей машине.

Суть вопроса состоит не только в том, как правильно сделать цепи противоскольжения на авто своими руками по видео – о монтажных работах следует подумать еще до въезда на проблемный участок. Только так удастся получить удовольствие от проделанной операции, сохранить свое время и избежать досадных ошибок.

Первый способ с применением домкрата описывать не имеет смысла – процедура элементарна и не вызовет никаких затруднений даже у начинающего водителя. Единственная рекомендация – снизить давление в шинах для облегчения выполнения работ.

Другой вопрос, когда данного приспособления нет под рукой. В таком случае установить цепи на колеса для снега своими руками можно по следующей технологии:

• уложить изделие перед колесной парой, не допуская перекручивания звеньев;
• наехать колесами на изделие;
• задействовать ручной тормоз;
• надеть устройство, чтобы крюк и карабин были с наружной стороны колеса;
• крюк и последнее звено продольной детали соединить с внутренней стороны колеса;
• надеть муфту карабина на систему натяжения с наружной стороны и зафиксировать узел;
• поперечные элементы распределить по всему периметру покрышки и выполнить натяжку.

Важно! Для равномерного распределения компонентов оборудования следует проехать 20-30 метров и затем произвести окончательную регулировку. Это мероприятие будет гарантией максимального прилегания изделия к резине.

Альтернативные варианты

В автомагазинах продаются противобуксовочные браслеты – достойная альтернативная замена цепному оборудованию. Отличаются возможностью быстрого монтажа и невысокой ценой. Но и здесь инженерная мысль наших автомобилистов не стоит на месте, они достаточно умело научились копировать заводские экземпляры.

Браслеты – это те же самодельные цепи противоскольжения, но только без продольных элементов, их преимущества заключаются в следующем:

1. Простота изготовления.
2. Быстрый монтаж.
3. Высокая эффективность и надежность.

Для изготовления понадобится скромный набор:

• элемент крепления глушителя ВАЗ из резины;
• болты длиной 40-60 мм, шайбы и гайки;
• трубка с диаметром равным диаметру болта;
• цепь из стали диаметром не менее 5-6 мм.

Для оборудования колес с типоразмером 195 и 205 мм потребуется 4-5 метра метизной продукции. В магазинах также продаются готовые комплекты для самостоятельной сборки браслетов, за исключением китайских наборов, они довольно приличного качества и недороги. Он состоит из:

• заготовок;
• крепежной фурнитуры;
• строп;
• зажимного замка.

Комплект удобен в эксплуатации, перевозится в специальном кейсе и не занимает много лишнего места. Важное преимущество металлических браслетов – возможность установки на колеса с дисковыми тормозами. А если учесть отзывы, то такими приборами не брезгуют пользоваться и владельцы дорогих иномарок, что тоже говорит о многом.

Важно помнить

Любое противобуксовочное оборудование неблагоприятно сказывается на сохранности покрышек, а также на состоянии ходовой части. Особо тщательно нужно подходить к выбору замков для самодельных цепей на автомобильные колеса, поскольку от них зависит безаварийная эксплуатация машины.

Передвигаться по твердому покрытию недопустимо. При езде по рыхлому снегу или грязи следует выдерживать режим движения 20-30 км/ч, допускать пробуксовку колес не рекомендуется. Опытные водители советуют во время движения периодически контролировать натяжение оборудования по всему внутреннему и наружному периметру покрышки.

Цепи противоскольжения, виды, как сделать своими руками

Когда на улице мороз, на дороге гололедица или горы снега, автолюбитель задумывается об оптимизации собственного автомобиля и повышении его эффективности. При этом лучший вариант – комплексное решение.

В прогреве двигателя поможет установка подогревателя тосола, в удержании тепла внутри салона — атермальная тонировка Хамелеон, а лучшую проходимость готовы обеспечить цепи противоскольжения.

Именно о цепях, их особенностях и назначении, видах и способах самостоятельного изготовления мы поговорим в этой статье.

Назначение

Цепи противоскольжения способны превратить любой автомобиль в вездеходное устройство.

Их задача – улучшить качество сцепления транспорта с дорогой, вне зависимости от покрытия. Грязь, гололедица, глубокий снег – это не препятствия для авто с цепями на колесах.

При этом огромный плюс изделий – возможность их применения время от времени (по необходимости).

К примеру, вы проехали сотни километров по асфальту, повернули на бездорожье и уперлись в труднопроходимый участок дороги.

Все, что необходимо – надеть цепи противоскольжения на колеса и продолжить движение. Это надежные помощники автолюбителя, которые всегда рядом.

Виды и особенности

Широкие возможности и удобство применения сделали цепи противоскольжения по-настоящему востребованными в среде автолюбителей.

Производители со своей стороны предлагают весьма широкий ассортимент продукции.

Так, сегодня можно выделить несколько основных видов цепей, отличающихся по материалу и рисунку.

Мягкие цепи

Изготавливаются из пластика, резины или полиуретана. Основную функцию здесь выполняют специальные накладки с шипами.

Наибольшей популярностью пользуются полиуретановые цепи противоскольжения.

Из преимущества – повышенная износоустойчивость, стойкость к различным химикатам, прочность на разрыв и хорошая эластичность (даже при предельно низких температурах).

По своим качествам полиуретан намного лучше резины.

Если говорить в общем, то мягкие цепи имеют целый ряд преимуществ:

• допустимая скорость движения составляет до 80 км/ч;
• уровень лишнего шума минимален;
• меньшая толщина (в сравнении с металлическими цепями). Это позволяет монтировать изделия на авто с малыми колесными арками;
• минимальный износ шин;
• отличная проходимость по грязи, снегу или гололеду при наличии специальных металлических или пластиковых шипов;
• долгий срок эксплуатации (если правильно эксплуатировать устройство, то оно может прослужить несколько лет).

Недостатки.

К основным недостаткам можно отнести высокую стоимость (если сравнивать с металлическими конструкциями) и «затвердевание» резины на морозе, что усложняет монтаж.

Металлические цепи

Противоскольжения обладают повышенной надежностью, имеют доступную цену и обеспечивают максимальную проходимость.

Но есть и недостатки:

• повышенная нагрузка на рулевое управление и подвеску. При частой езде на цепях больше всего страдает рулевая рейка;
• повышенный износ резины и снижение ее срока службы;
• уменьшение ресурса КПП;
• высокая шумность;
• требования к максимальной скорости (не более 50 км/ч).

Кроме этого, металлические цепи противоскольжения различаются по рисунку.

«Лесенка».

Наиболее простой вариант. Здесь два параллельных троса соединяются поперечными полосками.

Такие устройства имеют наиболее доступную цену, они просты по конструкции и обладают минимальным весом.

Монтаж производится на неуправляемых колесах. Этот вариант считается лучшим для длительных поездок в условиях бездорожья.

Недостаток – «бросание» транспорта во время движения, появление рывков, вероятность «зарывания» и так далее.

В свою очередь движение с рывками негативно сказывается на подвеске и трансмиссии авто.

Рисунок «Ромб».

Имеет схему рисунка в форме одноименной геометрической фигуры.

«Соты».

Наиболее сложная конструкция. Здесь продольные тросы объединяются еще и по диагонали, что дает эффект переплетения.

Рисунки «ромб» и «соты» обеспечивают автомобилю меньшее тяговое усилие, чем «лесенка», но зато из колеи можно выбраться намного быстрее.

Преимущество этих цепей – плавность хода, отсутствие риска зарыться в грязи и отличная управляемость.

Классы цепей

Современные цепи противоскольжения различаются по классам. Они бывают нескольких видов — для легковых автомобилей, внедорожников и грузовиков.

Основное отличие здесь – размеры колеса. При этом специальные цепи для джипов и грузовых машины имеют больший размер звеньев и могут оборудоваться дополнительными шипами для улучшения проходимости автомобиля.

Цепи своими руками

При желании сделать цепи противоскольжения можно и своими руками.

Для этого действуйте в следующей последовательности:

• подготовьте рабочее место и необходимое оборудование — тиски, болгарку, цепь, крючки, соединительные звенья (карабины) и устройства для натяжения;

• внимательно осмотрите выбранную цепь – она должна быть сварена максимально качественно (спайка запрещена). Особое внимание уделите длине – ее должно хватить для опоясывания всего колеса;
• определитесь с наиболее предпочтительным рисунком. Самый простой вариант – лесенка;

• произведите разметку цепи и отрежьте необходимые заготовки с помощью болгарки;

• на концы заготовок с продольной стороны оденьте карабины. Крепление можно производить с помощью колец или крюков;

• поперечные элементы прикрепите к местам соединения на продольных цепях. При этом чем большее число поперечных планок имеют цепи противоскольжения, тем лучше;

• к боковому отростку подцепите устройство натяжения (сделать это можно с применением карабина), а с другого конца наденьте крюк;
• остается окончательно соединить систему – для этого понадобится два натяжных устройства.

Вот и вся схема монтажа. Если подготовить весь материал и действовать четко по плану, то на выполнение работы уходит не более 2-3 часов.

Правила надевания

Монтаж цепей может осуществляться двумя способами – здесь все зависит от типа устройства, погодных условий и ваших навыков.

Первый способ – с применением домкрата.

Здесь все просто. Необходимо зафиксировать машину специальными упорами и поставить на стояночный тормоз.

Далее поочередно поднимаете каждое колесо домкратом, надеваете цепь, защелкиваете замки.

Второй способ.

Требует определенных навыков (домкрат не нужен). Ставьте машину на ровном участке и раскладывайте перед колесами цепи.

Проследите, чтобы замки располагались с внешней стороны. Очень важно, чтобы звенья и узлы не были перекручены.

Теперь остается плавно разложить цепи противоскольжения перед колесами и наехать на них. При этом до конца должно оставаться около 25-30 см.

Далее длинный участок цепи накидывается на колесо, производится скрепление внутренней и внешней части. Вот и все. Остается стянуть изделие регулировочным тросом.

Перед тем, как форсировать какую-то преграду, желательно проехать на цепях несколько десятков метров, подтянуть их и после этого уже отправляться в путь.

В противном случае эффективность изделий снизится.

Вывод

Качественные цепи для колес способны сделать из вашего автомобиля мощное вездеходное устройство. Все, что необходимо – купить понравившийся вариант конструкции или смастерить цепи своими руками.

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Цепи противоскольжения своими руками: пошаговая инструкция

Каждому автолюбителю необходимо иметь в багажнике цепи противоскольжения. Они выручат в самых сложных дорожных условиях. Как сделать цепи противоскольжения своими руками и как их правильно использовать рассмотрим ниже.

Для чего нужны цепи противоскольжения

Антипробуксовочные цепи сделают из среднестатистического автомобиля вездеход повышенной проходимости. Они увеличивают сцепление автомобиля с любым дорожным покрытием. С такими цепями автомобилю не страшны любые преграды: ни грязная жижа, ни скользкий лед, ни высокие сугробы.

Главное достоинство таких устройств заключается в том, что их возможно применить в случае острой необходимости. Например, вы поехали на рыбалку. Сначала двигались по асфальтированной дороге, а затем съехали на проселок. Тут возникло неожиданное препятствие — дорогу размыло дождем. В этом случае просто достаньте цепи противоскольжения и пристегните их на колеса. Теперь можно ехать.

Всегда храните в багажнике машины данные устройства, чтобы применить их экстренной ситуации. Они пригодятся владельцам не только джипов и паркетников, но и обычных легковушек.

Осторожно: Используйте цепи в исключительных ситуациях, когда необходимо повысить проходимость автомобиля. Не пользуйтесь на постоянной основе подобными устройствами — это негативно сказывается на состоянии авто.

Виды цепей против скольжения по типу материала

В свободной продаже имеется оборудование против скольжения различных видов, также возможно сделать цепи на колеса своими руками. Различаются они по типам использованных для изготовления материалов и по характерному рисунку самих цепей.

Мягкие цепи

Мягкие цепи на колеса изготавливаются из резины, полиуретана и других пластмасс. Представляют из себя сетку, по всему периметру которой располагаются металлические шипы.

Самые популярные мягкие противоскользящие цепи производятся из полиуретана. Они обладают высокой стойкостью к износу и на разрыв, очень эластичны и устойчивы к воздействию химвеществ.

Резина по своим свойствам сильно уступает полиуретану.

Стоят довольно дорого, но зато эксплуатируются в городских условиях без ущерба дороге. К тому же скорость при движении с такими цепями на колесах можно держать довольно высокую — до 80 км/ч. Для сильного бездорожья и гололеда такие устройства не эффективны.

Жесткие цепи

Этот вид цепей производится из твердых материалов — стали, алюминия или титана. Недорого стоят, но очень надежны. Идеально подойдут даже для сильного гололеда и бездорожья. С классическими цепными устройствами не рекомендуется ездить быстрее 50 км/ч.

Браслеты противоскольжения

Такое оборудование отличается отсутствием продольных элементов. Браслеты крепятся поперек по всей окружности колеса на одинаковом расстоянии. Просты в установке, но менее эффективны на бездорожье.

Виды антипробуксовочных цепей по рисунку

В зависимости от узора переплетения звеньев цепи, различают несколько видов устройства. Их свойства отличаются, поэтому будьте внимательны при выборе.

Лесенка

Это две окружности из цепей, соединенных между собой поперечными отрезками. Получили такое название, потому что снаружи эти устройства очень похожи на лесенку.

Это самый недорогой и простой в изготовлении вариант цепей противоскольжения. Есть у них и некоторые недостатки:

• менее эффективны при езде по сугробам и грунту;
• автомобиль передвигается «рывками», а это перегружает трансмиссию;
• машину бросает в стороны поперек движению.

Ромб

В таких устройствах окружности из цепочек соединяются отрезками не по прямой, а по диагонали крест-накрест. Так получается характерный ромбовидный рисунок.

Такие антипробуксовочные цепи идеально подходят для передвижения по заболоченной местности или глубокому снежному покрову. Они очень прочные и обеспечивают хорошее сцепление с поверхностью.

Отлично подойдут для паркетников и внедорожных автомобилей. Во много раз повышают проходимость транспортного средства.

Лишены практически всех недостатков «лестничных» собратьев.

Соты

Такой рисунок получается в результате соединения шестиугольников из цепочек между собой по углам. По центру располагаются шестиугольники, а по краям пятиугольники. Такие устройства обладают всеми преимуществами ромбовидных, плюс добавляют еще большую поперечную устойчивость.

Материалы и инструменты для изготовления своими руками

Чтобы сделать цепи противоскольжения своими руками, потребуется:

• отрезок стальной цепочки необходимой длины (сечение не меньше 5мм);
• карабины или крючки для соединения поперечных отрезков (по 2 шт на каждый отрезок);
• болгарка;
• тиски;
• рулетка;
• устройство для натяжения цепи.

Делаем цепи противоскольжения своими руками

Чтобы изготовить самодельное цепное оборудование, необходимо выполнить следующие действия:

1. Измерьте рулеткой длину окружности покрышки. Отрежьте от цепочки 2 отрезка, равных этому измерению минус 20-30 см. Готовые отрезки, замкнутые в кольцо, должны лежать примерно на линии протектора шины. Соедините их в 2 круга при помощью карабинов.
2. Для поперечных отрезков измерьте расстояние между двумя кольцами из цепочки по внешней стороне покрышки (здесь нужно учитывать и длину соединителей).
3. Отрежьте нужное количество поперечных цепей — их должно быть не меньше 8 шт.
4. На концы полученных отрезков прикрепите карабины или крючки. Их можно сделать из армированной проволоки или воспользоваться звеньями цепочки, но обязательно закрепляйте сваркой.
5. Теперь прикрепите поперечные отрезки к окружностям на равном расстоянии.
6. Для регулировки натяжения нужно изготовить подходящую систему. Можно ее сделать из отрезка цепочки, дополнив регулятором с двумя винтами. Также возможно использовать пружины из металла или резиновые жгуты. На концы регуляторов тоже прикрепите карабины.
7. Лучше всего использовать 2 регулятора натяжения: с наружной стороны и с внутренней стороны колеса. При необходимости можно натянуть систему и одним регулятором.

На передне- и заднеприводных авто оборудование надевается только на ведущие колеса. На машинах с полным приводом «одевать в панцирь» необходимо весь комплект колес.​

Как правильно надеть цепи на колеса

Разверните цепи на ровной поверхности перед каждым колесом. Двигаясь на минимальной скорости, заезжайте на подготовленные устройства так, чтобы колеса встали на них полностью. Застегните все карабины и наденьте регуляторы натяжения.

При нехватке места возможно по очереди «обуть» колеса в оборудование антискольжения с использованием домкрата.

Обязательно производите проверку цепей на наличие повреждений и перекручивания.

Чем опасно использование цепей против скольжения

При постоянном использовании цепей противоскольжения возможны следующие негативные последствия:

• Увеличивается нагруженность рулевого устройства.
• Быстро изнашивается подвеска.
• Цепи сильно шумят при езде.
• Повышается изнашиваемость покрышек.
• Невозможно держать высокую скорость.
• Не комфортно передвигаться.

Не пользуйтесь данными устройствами жесткого типа при езде по асфальтированным дорогам — это приводит к повреждению дорожного полотна. Соблюдайте скоростной режим: для жестких — не выше 80 км/ч, для мягких — не выше 50 км/ч. Используйте такое оборудование только в экстренных ситуациях для увеличения проходимости.

Цепи противоскольжения. — УАЗ 3303, 2.5 л., 1987 года на DRIVE2

Долго я собирался это сделать, а то штатная резина меня замучала, на задке ездить совсем не возможно, как только газелисты справляются.Нашел в сарае старенькую цепь, пруток четверка, показалась мелковата, но нахаляву, как говорят… Решил делать из нее. Приволок запаску и по ней примерял. А она зараза не штатная, а чуть шире оказалась. Благо резина высокая и позволяет сыграть.Отсчитал две цепи по 94 звена и на концах приварил фиксаторы, далее нарубил поперечены по 20 звеньев. Все обжал и сварил.В итоге получились вот такие штуки.Сегодня повез тротуарные камни на участок, дороги к которому не было с прошлого года. Обул все четыре колеса, пониженную и в путь… По полю ребята гуляли с собакой, и кричали не надо сюда ехать… Но ни чего, провез, разгребая снег мостами и бампером…Обратно боялся конечно выезжать, вроде и пустой, да и колею ниже прорежу… Но ни чего, без остановочек… На ура!

Ну теперь мне море по колено. Так и оставил машину в них обутую.

Цена вопроса: 230 ₽ Пробег: 13800 км

Приветствую мозгоавтомобилистов. Зимние поездки на автомобиле напоминают русскую рулетку: если ты выехал из пункта А – это не означает, что ты обязательно доберёшься до пункта В 🙂

Даже, если ты и сидишь за рулем «внедорожника», нет гарантии того, что машина сможет пробраться через снеговые заметы. А за передний/задний привод и говорить нечего. Однако, если у водителя «жигулей»/«москвича» на колесах будут такие самоделки
, то проходимость авто увеличится в несколько раз.

Конечно же можно купить уже готовые цепи, но такие «зубы» лучше делать своими руками
, конкретно под свой автомобиль.

Чтобы «обуть» одно колесо нужно:

• Цепь длиной 5,5 м;
• 1 карабин;
• Верёвка длиной 6 м.

Отрежем цепь почти на 60 см короче вычисленной окружности (в моём случае 1,5 м).

Лучший способ разрезать цепь – зажать звено в тисках и распилить его ножовкой по металлу. Затем используя долото, расширим зазор и удалим звено.

Цепь следует порезать на отрезки:

Один отрезок длинной 1,5 м и 12 отрезков по 30 см каждый. На фото колесо обуто в две 1,5 м цепи, позже изменил конструкцию и заменил цепь на лицевой стороне на верёвку.

Все разрезанные звенья станут перемычками, за счёт которых отрезки цепи будут соединяться воедино.

Разложим 1,5 м отрезок цепи на столе и прикрепим на ней первый 30 см отрезок. После этого начинаем крепить отрезки через каждые четыре звена, не забывая зажимать установленные перемычки.

С верёвкой намного легче работать. Просто пропустим её с одного края, завязав по узлу на звеньях, убедившись в том, что расстояние между отрезками одинаковое.

Сначала разложим цепь и установим колесо почти посредине. Затем, используя карабин, заблокируем одну часть цепи на обратной стороне колеса. Для крепления цепи на передней стороне колеса возьмём верёвку и завяжем её, как можно более плотнее. После того, как передняя часть увязана, воспользуемся вторым куском верёвки и перемотаем каждый сегмент верёвочного кольца. Пока ничего не затягиваем. Как только всё будет переплетено, выпрямим цепь и затянем её во всех точках. Таким образом, цепь будет натянутой и наиболее эффективной.

Как говорил ранее, к преимуществам такой самодельной цепи можно отнести то, что такая поделка
изготовлена под определенное колесо и имеет явное превосходство в сравнении с магазинным вариантом.

На этом всё. Ни гвоздя, ни жезла 🙂

Повысить проходимость автомобиля можно несколькими способами, но самым распространенным был и остается способ, предусматривающий использование специальных цепей противоскольжения. В зимний период, когда за окном выпало приличное количество снега, многие водители предпочитают использовать металлические цепи, так как они более эффективно справляются с сугробами и скользкой дорогой. Однако вопрос проходимости может возникать не только зимой, но и в весенне-осенний период, когда снег уже сошел, но под ногами еще осталась скользкая каша. В таких случаях использовать стандартные металлические цепи противоскольжения крайне нежелательно, ведь, поездив по асфальту, есть реальный шанс испортить резину. Именно для таких случаев производители и придумали мягкие цепи. О том, что они собой представляют и как их можно сделать в домашних условиях, Вы узнаете, дочитав до конца эту статью.

1.Как самому сделать резиновые цепи противоскольжения

Мягкие цепи – это изделия, изготовленные из износоустойчивой армированной резины, пластика или же более современного материала, именуемого полиуретаном.
Поскольку резина используется чаще всего, то в обиходе прижилось название «резиновые цепи противоскольжения». Для качественного сцепления с землей, в таких цепях применяются грунтозацепы, представленные в виде дополнительных шипованных накладок, сделанных из тех же материалов. За силу натяжения и равномерное распределение конструкции по колесу отвечает резиновый жгут, а боковую фиксацию обеспечивают звенья из вышеупомянутого материала, правда, иногда их заменяют обычной металлической цепочкой.

Достоинство резиновых цепей заключается в том, что они могут устанавливаться на любую резину, равномерно опутывая колесо. Кроме того, они не разрушают протектор покрышки, а в зимний период сохраняют свою эластичность.

В мягких цепях поперечинами являются вышеописанные «грунтозацепы», в то время как на жестких конструкциях соединение происходит с помощью звеньевых элементов. Также, разделение всех цепей противоскольжения может базироваться на виде рисунка, среди которых наиболее распространенными есть «лесенка» и «ромбик» (или «соты»).
В рисунке «лесенка» соединения между продольными тросами выполнены в виде прямых линий, которые расположены поперек, так как в веревочной лестнице. В случае рисунка «ромб» («соты») соединения выполнены по диагонали, вследствие чего выходит переплетенная конструкция.

Основными преимуществами резиновых (мягких) цепей являются:

1)

Возможность передвижения по сухой дороге со скоростью от 60 до 80 км/ч, правда, производитель обычно рекомендует ограничиться небольшими пробегами – от 20 до 40 километров.

2)

Высокий уровень комфорта езды, который достигается благодаря более плавному ходу автомобиля и меньшей нагрузке на подвеску.

3)

Сравнительная безопасность для всех компонентов кузова автомобиля: резиновые изделия меньше травмируют подкрылки и, в случае обрыва крепления, не нанесут лакокрасочному покрытию серьезного вреда.

Естественно, что одними лишь положительными сторонами вопрос эксплуатации мягких цепей не ограничивается, а значит, есть и отрицательные моменты. Во-первых
, такие изделия менее эффективны в плане увеличения потенциальной проходимости автомобиля, во-вторых
, они менее долговечны, нежели их стальные собратья, и в-третьих
, использовать резиновые цепи рекомендуется только обладателям легковых автомобилей, которые не практикуют езду по серьезному бездорожью. «Лихачам» на полноприводных машинах лучше выбирать традиционные стальные цепи.

Не секрет, что оба вида цепей противоскольжения на сегодняшний день стоят не так уж и дешево, поэтому многие автовладельцы предпочитают изготавливать их самостоятельно. Сейчас мы опишем несколько возможных вариантов выполнения данной задачи.

Вариант 1.
В данном случае, резиновая цепь противоскольжения представлена в виде гибкой конструкции из прочной армированной проволоки, части которой соединены резиновыми поперечинами и равномерно оплетают колесо по всей окружности.
Устройство указанной конструкции следующее: по ободу шины проходят два продольных троса или стальные цепи (внутренний и внешний), а в роли соединительных поперечин между ними выступают элементы «грунтозацепов», сделанные из резины.

Сам процесс создания таких цепей предусматривает выполнение определенных действий:

1)

Сначала возьмите цепь и отрежьте от нее четыре фрагмента примерно по 83 звена каждый (но лучше предварительно примерить их к конкретным колесам) – это и будут наши продольные ветви. Для поперечных ветвей, следует использовать вышеупомянутые «грунтозацепы», с двух сторон которых крепятся небольшие крючки, необходимые для последующего соединения с продольными цепями.

2)

Теперь выполняем скрепление отдельных частей: первый из поперечных фрагментов крепится примерно на шестом звене обоих продольных цепей, а все остальные ветви крепятся на каждом десятом звене. Для соединения вместо крючков можно использовать небольшие кольца.

3)

На концы всех продольных ветвей цепи, следует установить карабины диаметром в 5 миллиметров, а где-то после четвертой поперечины, на одной из продольных ветвей, дополнительно закрепляют небольшой отрезок цепи. К свободному концу этого отрезка с помощью карабина крепится натяжное устройство, на второй конец которого надевается крюк, необходимый для последующей фиксации.

Вариант 2:
Это самодельное приспособление отличается существенной эффективностью и удобством использования. По сути, это такая же резиновая цепь противоскольжения, но для ее создания потребуется старая резиновая покрышка.

Технология изготовления этого варианта цепей противоскольжения следующая:

1)

В качестве заготовки возьмите старую покрышку, причем она может быть абсолютно «лысой», но главное, чтобы ее борта были крепкими;

2)

Затем, на беговой дорожке, учитывая заранее сделанную разметку, при помощи острого ножа (а еще лучше, скальпеля) нужно вырезать «окна». Для того чтобы разрезы получились чистыми и ровными, по углам каждого такого окна пробойником делают круглые отверстия, а сам нож (скальпель) смазывают растительным маслом или мыльным раствором. Применять в этих целях минеральное масло категорически не рекомендуется, так как входящие в его состав вещества разрушат резину. Также обратите внимание, что скорость выполнения работы увеличится, если покрышку полностью погрузить в бак с мыльным раствором.

3)

После этого оба борта покрышки обрезают по кругу, тем самым удаляя завулканизированные в борта проволочные кольца. Осталась ажурная и достаточно эластичная решетка («цепь»), которую впоследствии и натягивают на целую, но уже не новую покрышку, предварительно снятую с диска. Надо сразу сказать, что работа эта не из легких и выполняется с помощью монтажных лопаток, деревянных клиньев или любых других приспособлений, и желательно с помощником.

4)

Как только «цепь» окажется на колесе, можно устанавливать его на место.

5)

В результате должна получиться такая себе двухслойная покрышка, с достаточно глубоким протектором, который и обеспечит движение машины в тяжелых дорожных условиях.
Для передвижения по особо трудным участкам пути можно дополнительно повысить проходимость с помощью небольших отрезков швеллера, подсунутых под перемычки. Проехав такой участок, швеллер нужно вытянуть, а сами резиновые «цепи» противоскольжения можно использовать и при езде по дорогам с твердым покрытием. Вырезы в «цепи» могут иметь самую разную форму, ведь тут все зависит от Вашей фантазии.

Вариант 3.
Подойдет для тех, кто заблаговременно не позаботился об использовании цепей противоскольжения и уже «застрял» на скользком участке. В этом случае альтернативой таким приспособлениям является резиновый трос, которым шина просто обматывается, для чего используются отверстия в колесном диске. Правда, такой вариант – это крайняя мера и может применяться только на автомобилях с барабанными тормозами, ведь в противном случае есть реальный шанс повредить элементы .

Также хотелось бы отдельно описать способ самостоятельного изготовления натяжителя для цепей противоскольжения. Для этого Вам понадобится шнур-эспандер (d=8 мм), длиной около 1 метра; двухболтовый зажим для канатов; 5 штук винтовых карабинов (5мм).

Создание натяжителя проводится в следующем порядке: шнур-эспандер скручивают в кольцо и зажимают в двухболтовом зажиме для контактов, лишние концы болтов спиливаются ножовкой по металлу и заклепываются так, чтобы не повредить покрышку. Затем по кругу надеваются 5 карабинов. Основным преимуществом такого натяжителя есть то, что он равномерно натягивает цепь и легко устанавливается на колесо.

2. Материалы для создания резиновых цепей противоскольжения

В зависимости от выбранного Вами варианта, требуется определенное количество инструментария, который в каждом отдельном случае несколько отличается.

Если Вы решили создать резиновые цепи противоскольжения, руководствуясь первым описанным способом, то для этого Вам понадобится: 2-3 метра стальной цепи (возможно, надо будет меньше, но лучше пусть останется лишняя), элементы «грунтозацепов» (их можно сделать из старой покрышки), острый нож, кусачки, крючки для соединения поперечин с продольными ветвями, карабины диаметром 5 мм, натяжное устройство с крюком (подойдет и самодельное). Также, как и в любом другом случае, не помешает стандартный чемоданчик с инструментами.

Воплощение в жизнь второго варианта потребует от Вас наличия покрышки-заготовки, острого скальпеля, пробойника, монтажных лопаток (либо деревянных клиньев), мыльного раствора (или растительного масла), а также отрезка швеллера, который хоть и не устанавливается сразу, но все равно нужно правильно его подобрать.
Что касается третьего варианта, то тут все еще проще, так как для создания таких «цепей» Вам нужно иметь только резиновый трос. Но помните – это крайняя мера и скорее альтернатива вышеописанным способам создания резиновых цепей противоскольжения.

3. Установка резиновых цепей противоскольжения

Любые противоскользящие цепи, будь они резиновые или стальные, монтируются на ведущие колеса автомобиля
, а если Вы владелец полноприводного внедорожника, то придется «одеть» все четыре колеса.
Существует два возможных способа выполнения монтажных работ – с использованием домкрата и без него. Выбор того или иного варианта зависит от умений водителя и погодных условий. Если Вы покупаете готовый комплект цепей, то проблем с этим вообще не должно возникать, так как к нему обычно прилагается инструкция по их установке и эксплуатации.

В первом случае, когда в гараже имеется домкрат, транспортное средство нужно поднять так, как Вы это делаете для замены колеса, причем машина должна быть зафиксирована стояночным тормозом и упорами. Цепь следует равномерно натянуть и защелкнуть замки.

Для выполнения установки без использования домкрата нужно найти ровный и чистый участок дороги и положить цепи перед колесами автомобиля. Главное, проследите, чтобы замки располагались с внешней стороны, а узлы и звенья оставались ровными и не перекручивались.
Далее нужно медленно наехать на цепи, примерно на 0,4-0,5 метра, что позволит накинуть их основную часть на колесо. Таким способом Вам будет легче натянуть и расправить все звенья.

Установив цепи противоскольжения, шины следует «обкатать», для чего достаточно проехать 20-50 метров. Это делается для того, чтоб они равномерно разместились по всей площади покрышек, после чего можно будет подтянуть замки. Прежде чем устанавливать цепи, убедитесь, что они не будут соприкасаться с элементами кузова, тормозной системы и датчиками .
Описанный способ монтажа, не требующий наличия домкрата, был приведен на примере установки стальных цепей, но крепление резиновых изделий ничем не отличается. Давайте рассмотрим все действия по порядку:

1)

Выровняв мягкую цепь противоскольжения, нужно расстелить ее на ровной поверхности и ведущими колесами наехать на край;

2)

Зафиксируйте транспортное средство так, чтобы оно не могло сдвинуться с места (для этого используют ручник и подпорки под остальные, не ведущие колеса);

4)

Поперечные фрагменты (резиновые ветви) расправляются так, чтобы они могли равномерно расположиться по окружности шины;

5)

В одно из звеньев, расположенных в конце продольных цепей (хвостового фрагмента), нужно продеть запорный гак и, повернув его в направлении запорного кольца, соединить детали. Если цепь держится немного свободно, то ее можно подтянуть, переместив крюк на следующие звенья хвостовой ветви.

6)

Прежде чем выезжать, убедитесь, что все фрагменты (и продольные, и поперечные) плотно охватывают колесо.
В случае, когда у Вас есть и Вы не хотите играться с подобными «попаданиями» на расстеленную цепь, процедура установки имеет другой вид:

Сначала фиксируем транспортное средство с помощью «ручника»;

Затем под передние колеса (если автомобиль заднеприводный) устанавливаем подпоры;

Поднимаем нужное колесо на 2-3 сантиметра над поверхностью;

Надеваем цепь на колесо так, как это описано в предыдущем способе. Фиксируем и расправляем все ветви.

Снятие приспособления выполняется в обратном порядке.

В жизни автовладельца возникают ситуации, когда он преодолевает бездорожье или снежные заносы. Проблем не возникнет, если автомобиль – внедорожник, и на нем установили шипованные шины. Что же касается обычных авто, то попытки проехать грязь или снег зимой заканчиваются неудачно.

Цепи противоскольжения. Назначение, достоинства и недостатки

Чтобы повысить внедорожные качества автомобиля, используются цепи противоскольжения или антипробуксовочные цепи. Задача этих аксессуаров – повысить проходимость авто. Они играют роль универсальных грунтозацепов.

После их установки водитель получает:

• хорошие показатели проходимости по заснеженной дороге;
• возможность преодолевать подъемы и спуски с меньшей вероятностью потери управления;
• улучшенная управляемость авто на обледенелом покрытии;
• повышенные гребные свойства при преодолении грязи.

Благодаря противобуксовочным цепям на колесах авто преодолевает серьезное бездорожье. Но отметим, что проходимость при этом зависит от клиренса.

Недостатки цепей противоскольжения:

1. Повышение нагрузки на рулевой механизм, элементы трансмиссии.
2. Невозможность быстрого перемещения (не удастся ехать на скорости свыше 40 км/ч).
3. Интенсивный износ шин.
4. Сильный шумовой эффект.

Цепи для легкового автомобиля помогут в бездорожье или снежный занос, но длительная эксплуатация не рекомендуется.

Разновидности цепей

Несмотря на негативные качества, цепи противоскольжения увеличивают проходимость машины.

Между собой эти средства различаются по:

• материалу изготовления;
• геометрии рисунка.

Указанные различия влияют на поведение автомобиля на дороге и внедорожные качества.

Материал изготовления

По материалу изготовления цепи делятся на:

1. Жесткие.
2. Мягкие.

Изначально такие средства повышения проходимости изготавливались из металла – жесткие цепи на колеса. Материалом изготовления выступали сталь, алюминий, титан. При этом на прочность такого изделия влияет металл, размеры и толщина звеньев. Чем больше звенья, тем выше показатели проходимости.

Видео: Азбука офф-роуд. Цепи противоскольжения

Достоинства жесткой конструкции — улучшенная проходимость авто и улучшенные противобуксовочные и противогололедные показатели на ледяном покрытии. Такая цепь в виде браслета лучше «выгребает» из-под колес. При этом они сильно шумят и ускоряют износ шин. У таких браслетов на колесах ограничение по скорости составляет 40 к/ч. Изделие с крупными звеньями обладает значительной массой, да и далеко не на всех авто пространство арок позволяет их использовать.

Конструктивно они могут полностью выполняться из металлической цепи, без жесткой основы, к которой крепятся поперечные элементы.

Мягкие цепи отличаются тем, что для их создания используется неметаллические материалы:

• резина;
• пластик;
• полиуретан.

Для прочности таких аксессуаров применяется армирование. Они й и меньше . Для них скоростной предел составляет уже 80 км/ч, при этом сильного шумового эффекта у них нет. К недостаткам же их относятся показатели при движении по льду.

Для движения в городских условиях в зимний период лучше подобрать мягкие противобуксовочные автоцепи, например, резиновые. А вот при выездах за город, где высока вероятность попадания на грязевой участок или лед, пользуются жестким типом.

Геометрия рисунка

Что касается геометрии рисунка, то выпускаются три типа:

1. «Лесенка».
2. «Ромб».
3. «Соты».

«Лесенка» состоит из основы – двух продольных веток, и располагается она по окружности колеса с обеих сторон. Для закрепления на колесе на основе устанавливаются замки. К ней перпендикулярно крепятся рабочие элементы. Внешне расправленная цепь похожа на веревочную лестницу, отсюда и название.

«Лесенка» — самый простой тип средства повышения проходимости, поэтому такие изделия стоят недорого. Но у такой цепи существует ряд недостатков:

• рабочие элементы параллельны друг другу. Из-за этого контакт с дорогой у такой цепи – переменный, из-за чего авто на рыхлой почве или снегу может «зарыться»;
• «Лесенка», из-за особенностей расположения рабочих элементов, хороша только при продольном движении, поперечная же устойчивость у таких грунтозацепов низкая;
• из-за переменного контакта высокая нагрузка на элементы трансмиссии.

Лучше в эксплуатационном плане цепи типа «ромб». В их конструкции используются продольные ветки, рабочие элементы формируют ромбовидный узор.

У «сот» тоже сформированные поперечными ветками ромбы имеют периодичное расположение, при этом между собой они еще дополнительно связаны линейным соединением.

В отличие от «лесенки», у «ромба» и «сот» контакт рабочих веток с покрытием происходит постоянно, что снижает негативные воздействия на покрышки и трансмиссию. Они обеспечивают сопротивление поперечным воздействиям, то есть автомобиль меньше сносит в стороны.

Что нужно учитывать при выборе

При выборе цепей противоскольжения обращайте внимание на материал изготовления, геометрический рисунок и на размеры цепи. Она должна плотно обтягивать колесо. Поэтому когда выбираете обязательно узнайте диаметр и ширину колеса.

Обратите внимание на размеры самых звеньев. Мелкие составные элементы обеспечивают проходимость в условиях снега или гололеда, но хуже справляются с грязью – для нее нужны крупные звенья.

Как одевать цепи на колеса?

Монтировать на колеса нужно заранее, до выезда на проблемный участок. Если же машина уже завязла в грязи или сугробе, надеть их на колеса проблематично.

Чтобы одеть цепи на колеса нужно:

1. Перед колесами ведущей оси на землю укладываем цепи продольно движению и расправляем. Фиксирующие элементы (крюки, замки, карабины и т. д.) должны смотреть в сторону движения.
2. Наезжаем колесами на цепи так, чтобы впереди колеса оставалось 20-30 см изделия.
3. Накидываем на колесо часть, расположенную за колесом.
4. Соединяем фиксирующим элементом сначала внутреннюю продольную ветку, и только затем – внешнюю.
5. Если имеется механизм натяжения цепи – используем его.
6. Проезжаем на авто 20-30 метров, чтобы изделие нормально село на колесо и расправилось.

Видео: Как надеть цепь на колесо не наезжая и без домкрата

И только после этого пробуем преодолевать бездорожье. При этом делать это нужно на низкой передаче и с повышенными оборотами двигателя, чтобы колеса могли «выгребать» из-под себя. В городских же условиях на цепях передвигаемся в обычном режиме, но перед этим лучше сделать тестовый заезд, чтобы определить поведение авто, причем сделать это следует на дороге с разными условиями – снег, лед. И главное – нельзя превышать скоростной режим, иначе потеряете управление или разорвёте цепь.

Как самостоятельно сделать цепи на колеса

Выбор цепей противоскольжения сейчас на рынке очень большой, но приобретать их не обязательно, поскольку они не сложные в изготовлении и сделать вполне можно и самому. Но в домашних условиях изготавливаем только жесткую цепь.

В первую очередь определимся с геометрией рисунка. Самым простым будет «лесенка», но при желании можно сделать и «ромб», хотя он и сложнее в изготовлении. Из материалов потребуется:

• металлическая цепь, звенья которой соединяются при помощи сварки. При этом сразу же определяемся с размерами звеньев;
• крепление;
• натяжное устройство.

Видео: Делаем ЦЕПИ на колёса

Что касается инструментов, то понадобиться:

• угловая шлиф. машинка с отрезным кругом («болгарка»);
• сварочный аппарат;
• измерительный инструмент;
• тиски.

Имея это, приступаем к работам:

1. Делаем замеры. В первую очередь следует по колесу отмерить продольные ветки, обе они должны быть одной длины.
2. Отрезаем «болгаркой» требуемые участки.
3. Замеряем длину поперечных элементов и нарезаем их в нужном количестве (чем больше поперечин, тем лучше).
4. В концевых звеньях поперечных веток в месте сварного шва делаем разрез и немного разгибаем. Делаем так со всеми подготовленными элементами.
5. Укладываем на землю продольные ветки и разрезами звеньев поперечин зацепляемся к ним. Следим, чтобы поперечины располагались перпендикулярно основам и на одном расстоянии друг от друга.
6. При помощи сварочного аппарата завариваем проделанные прорези.
7. На передние концы продольных веток таким же образом крепим крюки или карабины.
8. При надобности на ту ветку, которая будет располагаться с внутренней стороны, устанавливаем натяжное устройство.
9. Изготовленное изделие устанавливаем на колесо и проверяем, как она садится (при надобности наращиваем или укорачиваем продольные ветки).

Можно при сборке использовать и болтовые соединения поперечин с продольными ветками, но сварной шов надёжнее.

Если машина задумана не для штурма бездорожья, а для нормального движения требуется чистый асфальт, то обойтись без средств противоскольжения не получится.

В обозримой истории нет достоверных фактов первых случаев использования цепи противоскольжения для увеличения проходимости. Вероятнее всего, первые аналоги появились на грузовых автомобилях, работающих колонной в раскисшей грязи или снегу. А опытом применения цепей противоскольжения для грузовых автомобилей были попытки обматывать кусками цепей и тросов колеса тягачей и малотоннажных буксиров на дорогах Первой мировой войны. Разумеется, большинство того, что относилось к первым цепям противоскольжения, изготавливалось своими руками.

Сегодня немалая часть автолюбителей изготавливает различные варианты цепей противоскольжения своими руками, фиксирует процесс на видео и выкладывает в интернет.

Конструкции цепных приспособлений противоскольжения

Эффект увеличения проходимости автомобиля основан на увеличении сцепления шины колеса с грунтовым или снежным основанием, сделать его более надежным Звенья цепи выступают в качестве грунтозацепов с большой площадью охвата снежной или грязевой массы. С другой стороны, под весом колеса и машины давление звеньев цепи на поверхность дороги — лед, снег или раскисший грунт, возрастает в сотни раз, благодаря чему опорная поверхность уплотняется и сцепляется с колесом. Простое приспособление противоскольжения позволяет сделать движение автомобиля управляемым и увеличить тягу вдвое.

Рабочая зона цепи противоскольжения представляет собой ленту из соединенных между собой фрагментов по 15-20 звеньев, образующих ромбовидный, лестничный или диагональный рисунок. Более плотный рисунок может просто сделать приспособление неподъемным. В зависимости от конструкции, крепление ленты осуществляется двумя тросами или проволочными кольцами, стягивающими концы фрагментов по обе стороны колеса, тем самым обеспечивая крепление рабочей поверхности на протекторе шины. Для фиксации натяжения обычно используется рамочный замок или защелка. По-разному оценивается эффективность рисунка в противоскольжении.

Наиболее важные характеристики цепей противоскольжения:

• прочность звеньев, высокое качество металла и сварки, наличие защитного покрытия, способного сделать коррозию минимальной;
• сделать наименьшее количество манипуляций при монтаже, цепь нужно фиксировать закрытием одного или двух замков;
• отсутствие элементов, способных вывести из строя узлы подвески, суппорта или резину шины колеса.

Иногда для увеличения эффекта противоскольжения звенья могут сделать из прутка или проволоки не круглого сечения, а квадратного или прямоугольного.

Самодельные цепи противоскольжения

Если присмотреться к цепи противоскольжения на фото и внимательно изучить систему натяжения, становится ясно, как сделать цепи противоскольжения своими руками, особенно, если есть видео процесса изготовления. Проще говоря, необходимо сделать своего рода сетку из цепных отрезков по размеру шины, с механизмом натяжения системы. Обычно для изготовления вымеряют размеры боковин и поперечных отрезков с запасом в 1 звено и определяют длину троса, с помощью которого предполагается натянуть цепи на колесе. В самом простом варианте цепи можно использовать обычную хозяйственную цепь, с диаметром прутка не менее 5-6мм, с надежно сваренными звеньями.

В качестве натягивающего устройства используется пара болтов М10 или М12. В качестве бокового крепления можно сделать проволочную арку, а можно использовать тросик от привода ручного тормоза автомобиля, предварительно выполнив на концах петли для продевания натяжного болта. Иногда самодельные цепи противоскольжения изготавливаются из разных материалов, например, для фиксации и натяжения используются ремни из кевларовых и полиамидных волокон.

Отличия устройств противоскольжения, изготовленных промышленным способом.

В отличие от домашних вариантов, сделанных собственными руками, промышленные образцы вынуждены конкурировать на рынке, а значит, из нужно сделать более удобными и надежными за счет применения:

В качестве иллюстрации можно привести продукцию — классические цепи противоскольжения фирмы Рewag, одной из старейших в Австрии, или трекеры — цепи противоскольжения Mita. Последние устанавливаются в желоб протектора, крепятся индивидуально, все операции можно сделать одним ключом. Эффективность не хуже классического варианта, но стоимость комплекта весом в 9 кг примерно втрое дороже.

Одним из известнейших брендов являлись цепи противоскольжения Thule в классическом исполнении. В конструкции использован ромбовидный рисунок с наружной асимметрией, что дает возможность эффективно обеспечивать сцепление на льду. Монтирование на колесо осуществляется с помощью специального арочного приспособления и центральной алюминиевой стойки, обеспечивающих автоматическое натяжение фрагментов и быстрое снятие в несколько движений. Для предупреждения возможного повреждения диска дополнительно устанавливается защита из синтетического износостойкого материала.

Что лучше — цепи или браслеты противоскольжения

Кроме необычной идеи трекеров Мита, среди устройств противоскольжения особняком стоят браслеты цепи противоскольжения. Идея унитарного устройства, более дешевого, универсального и простого в использовании, давно требовала своего воплощения. В чем преимущества браслетной схемы борьбы с пробуксовкой.

Во-первых — универсальность и гибкость применения. Браслет легче одеть на колесо, можно легко регулировать количество установленных устройств, значительно меньше страдает резина колеса.

Во-вторых, они изготавливаются на основе высокопрочной резины, кевларовых волокон, износостойких полимеров и, как результат, значительно легче стальных цепных устройств. Браслет легче ремонтировать и обслуживать, шипованную высокопрочными металлокерамическими или твердосплавными шипами резиновую накладку проще отремонтировать, чем, если бы речь шла о цельнометаллической конструкции.

Среди недостатков браслетов можно отметить более высокую стоимость и опасность сделать крутые повороты на скорости более чем 20-25 км/ч, в любом случае, после преодоления снежных или грязевых преград их необходимо демонтировать.

Классические цепные устройства имеют более высокий срок службы, дешевле и тяжелее в применении. Для классического бездорожья это лучший вариант.

Цепи противоскольжения для грузовых автомобилей своими руками

Все, что позволяет бороться с пробуксовкой грузового автотранспорта, сделает его работу более надежной. Широкое применение нашли как обычные классические цепные приспособления противоскольжения, так и оригинальные идеи — автоматические цепи противоскольжения для грузовых автомобилей. Один из представителей автоматических устройств, ONSPOT VBG, управляется дистанционно, конструкция позволяет сделать подключение с помощью пневмопривода, управляемого с пульта в кабине водителя. Используется на скорости не выше 50 кмч. Эффективность работы автомата и его надежность несколько ниже обычных цепей противоскольжения для грузовиков, но автомат сделает применение более безопасным.

Для того, чтобы сделать цепное устройство противоскольжения своими руками следует:

• правильно измерить длину и ширину протектора колеса по окружности покрышки;
• сделать две заготовки кольцевых креплений для колес. Они будут располагаться по обе стороны диска. Одно из креплений выполняется разъемными с замком — для натяжения и фиксации цепей с наружной части колес. Второе крепление тоже разъемное, но вместо замка на концах заготовки кольца выполняются крючки, позволяющие замкнуть крепление в кольцо;
• нарезаем заготовки — 8-9 кусков цепей поперечных цепных сегментов и через последние звенья продеваем проволоку кольцевых креплений;
• для облегчения монтажа цепи противоскольжения своими руками один из цепных отрезков заменяем отрезком проволоки диаметром 7-8мм, выгибаем его в виде арки и привариваем концы к кольцевым проволочным креплениям.


Как одеть цепи противоскольжения своими руками

Одеть ее не представляет особой сложности, но требует труда, аккуратности и внимания. Прежде всего, цепь раскладывается перед колесом, замками на внешнюю сторону и крючками задней части цепи на внутреннюю сторону колеса. Наезжаем на устройство так, чтобы от конца разложенного приспособления вдоль следа до точки опоры колеса на снег или грунт было примерно 20-25см. Забрасываем оставшуюся часть цепной системы на колесо и аккуратно расправляем все элементы. Далее зацепляется крючок с внутренней стороны колеса и замыкается наружный замок. Если на цепи есть устройство регулировки натяжения, необходимо сделать все, чтобы увеличить натяжение и выбрать слабину.

Видео как установить цепи противоскольжения:

Каждому автолюбителю необходимо иметь в багажнике цепи противоскольжения. Они выручат в самых сложных дорожных условиях. Как сделать цепи противоскольжения своими руками и как их правильно использовать рассмотрим ниже.

Для чего нужны цепи противоскольжения

Антипробуксовочные цепи сделают из среднестатистического автомобиля вездеход повышенной проходимости. Они увеличивают сцепление
автомобиля с любым дорожным покрытием. С такими цепями автомобилю не страшны любые преграды
: ни грязная жижа, ни скользкий лед, ни высокие сугробы.

Главное достоинство таких устройств заключается в том, что их возможно применить в случае острой необходимости
. Например, вы поехали на рыбалку. Сначала двигались по асфальтированной дороге, а затем съехали на проселок. Тут возникло неожиданное препятствие — дорогу размыло дождем. В этом случае просто достаньте
пристегните их на колеса
. Теперь можно ехать.

Всегда храните в багажнике
машины данные устройства, чтобы применить их экстренной ситуации. Они пригодятся владельцам не только джипов и паркетников
, но и обычных легковушек
.

Осторожно:
Используйте цепи в исключительных ситуациях, когда необходимо повысить проходимость автомобиля. Не пользуйтесь на постоянной основе подобными устройствами — это негативно сказывается на состоянии авто.

Виды цепей против скольжения по типу материала

В свободной продаже имеется оборудование против скольжения различных видов
, также возможно сделать
цепи на колеса своими руками. Различаются они по типам использованных для изготовления материалов
и по характерному рисунку
самих цепей.

Мягкие цепи

Мягкие цепи на колеса изготавливаются из резины, полиуретана и других пластмасс
. Представляют из себя сетку, по всему периметру которой располагаются металлические шипы.

Самые популярные мягкие противоскользящие цепи производятся из полиуретана
. Они обладают высокой стойкостью
к износу и на разрыв, очень эластичны
и устойчивы к воздействию химвеществ.

Резина по своим свойствам сильно уступает полиуретану.

Стоят довольно дорого
, но зато эксплуатируются в городских условиях без ущерба дороге
. К тому же скорость
при движении с такими цепями на колесах можно держать довольно высокую — до 80 км/ч
. Для сильного бездорожья и гололеда
такие устройства не эффективны
.

Жесткие цепи

Этот вид цепей производится из твердых материалов — стали, алюминия или титана. Недорого стоят, но очень надежны. Идеально подойдут даже для сильного гололеда и бездорожья. С классическими цепными устройствами не рекомендуется ездить быстрее 50 км/ч.

Браслеты противоскольжения

Такое оборудование отличается отсутствием продольных элементов
. Браслеты крепятся поперек
по всей окружности колеса на одинаковом расстоянии. Просты в установке, но менее эффективны
на бездорожье.

Виды антипробуксовочных цепей по рисунку

В зависимости от узора переплетения
звеньев цепи, различают несколько видов
устройства. Их свойства отличаются
, поэтому будьте внимательны при выборе.

Лесенка

Это две окружности
из цепей, соединенных между собой поперечными отрезками
. Получили такое название, потому что снаружи эти устройства очень похожи на лесенку.

Это самый недорогой и простой
в изготовлении вариант цепей противоскольжения. Есть у них и некоторые недостатки
:

• менее эффективны
  при езде по сугробам
  и грунту
  ;
• автомобиль передвигается «рывками»
  , а это перегружает трансмиссию;
• машину бросает в стороны
  поперек движению.

Ромб

В таких устройствах окружности из цепочек
соединяются отрезками не по прямой, а по диагонали
крест-накрест. Так получается характерный ромбовидный
рисунок.

Такие антипробуксовочные цепи идеально подходят для передвижения по заболоченной местности или глубокому снежному покрову
. Они очень прочные
и обеспечивают хорошее сцепление
с поверхностью.

Отлично подойдут для паркетников и внедорожных автомобилей
. Во много раз повышают проходимость
транспортного средства.

Лишены практически всех недостатков «лестничных» собратьев.

Соты

Такой рисунок
получается в результате соединения шестиугольников из цепочек
между собой по углам. По центру располагаются шестиугольники, а по краям пятиугольники. Такие устройства обладают всеми преимуществами ромбовидных
, плюс добавляют еще большую поперечную устойчивость
.

Материалы и инструменты для изготовления своими руками

Чтобы сделать цепи противоскольжения своими руками, потребуется
:

• отрезок стальной цепочки необходимой длины (сечение не меньше 5мм);
• карабины или крючки для соединения поперечных отрезков (по 2 шт на каждый отрезок);
• болгарка;
• тиски;
• рулетка;
• устройство для натяжения цепи.

Делаем цепи противоскольжения своими руками

Чтобы изготовить самодельное
цепное оборудование, необходимо выполнить следующие действия
:

1. Измерьте
   рулеткой длину окружности покрышки. Отрежьте от цепочки 2 отрезка
   , равных этому измерению минус 20-30 см. Готовые отрезки, замкнутые в кольцо, должны лежать примерно на линии протектора шины. Соедините
   их в 2 круга при помощью карабинов.
2. Для поперечных отрезков
   измерьте расстояние между двумя кольцами из цепочки по внешней
   стороне покрышки (здесь нужно учитывать и длину соединителей).
3. Отрежьте
   нужное количество поперечных цепей
   — их должно быть не меньше 8 шт
   .
4. На концы полученных отрезков прикрепите карабины или крючки
   . Их можно сделать из армированной проволоки или воспользоваться звеньями цепочки, но обязательно закрепляйте сваркой.
5. Теперь прикрепите поперечные отрезки
   к окружностям на равном расстоянии.
6. Для регулировки натяжения нужно изготовить подходящую систему. Можно ее сделать из отрезка цепочки
   , дополнив регулятором с двумя винтами. Также возможно использовать пружины из металла или резиновые жгуты
   . На концы регуляторов тоже прикрепите карабины
   .
7. Лучше всего использовать 2 регулятора натяжения
   : с наружной стороны и с внутренней стороны колеса. При необходимости можно натянуть систему и одним регулятором.

На передне- и заднеприводных авто
оборудование надевается только на ведущие колеса
. На машинах с полным приводом
«одевать в панцирь» необходимо весь комплект колес
.​

Как правильно надеть цепи на колеса

Разверните цепи
на ровной поверхности перед каждым колесом. Двигаясь на минимальной скорости, заезжайте
на подготовленные устройства так, чтобы колеса встали на них полностью
. Застегните все карабины и наденьте регуляторы натяжения.

При нехватке места
возможно по очереди «обуть» колеса в оборудование антискольжения с использованием домкрата
.

Обязательно производите проверку цепей
на наличие повреждений и перекручивания.

Чем опасно использование цепей против скольжения

При постоянном использовании цепей противоскольжения возможны следующие негативные последствия
:

• Увеличивается нагруженность рулевого устройства.
• Быстро изнашивается подвеска.
• Цепи сильно шумят при езде.
• Повышается изнашиваемость покрышек.
• Невозможно держать высокую скорость.
• Не комфортно передвигаться.

Не пользуйтесь данными устройствами жесткого типа при езде по асфальтированным дорогам
— это приводит к повреждению дорожного полотна.

Соблюдайте скоростной режим
: для жестких — не выше 80 км/ч, для мягких — не выше 50 км/ч. Используйте такое оборудование только в экстренных ситуациях
для увеличения проходимости.

Иногда случается так, что для преодоления какого-то участка пути, возможностей автомобиля оказывается недостаточно. Это может быть крутой обледенелый подъем, глубокая грязь или отрезок пути, занесенный снегом. В этой ситуации могут выручить пластиковые браслеты или цепи противоскольжения. Даже обычная шина, предназначенная для езды исключительно по асфальту, с их помощью приобретает впечатляющие внедорожные характеристики.

Надевая на колеса такие браслеты, водитель получает хорошую проходимость в глубоком снегу, улучшенные сцепные свойства и, следовательно, управляемость на льду, более широкие возможности для преодоления грязевых участков. Многие любители путешествовать по бездорожью выкладывают свои фото и видео на тематических форумах, где можно воочию убедиться, как преображается автомобиль, обутый в цепи противоскольжения.

Разумеется, цепи противоскольжения имеют и определенные недостатки, ограничивающие их применение.

1. Прежде всего, необходимо учитывать, что подвеска и рулевое управление подвергаются повышенным нагрузкам, ведущим к усиленному износу. Особенно сильно страдает рулевая рейка, если браслеты монтируются на передние колеса.
2. Вторым немаловажным фактором является сильный износ шины и значительное сокращение ее срока службы.
3. Страдает, хотя и в меньшей степени, коробка передач.
4. Скорость передвижения ограничивается значением 50 км/ч.
5. Не стоит забывать и об акустическом комфорте – цепи издают сильный шум.

Существует и более щадящий вариант увеличения проходимости автомобиля – пластиковые или резиновые цепи противоскольжения. Их внедорожные качества несколько хуже, но и воздействие на шины, подвеску и КПП не такое губительное, а ездить при этом можно со скоростью до 90 км/ч.

Устройство цепей противоскольжения

Колесные цепи противоскольжения условно делятся на жесткие и мягкие. И те, и другие представляют собой два продольных троса или цепи, натягивающиеся по окружности колеса, между которыми натянуты, в первом случае, поперечные цепи, а во втором – резиновые или пластиковые грунтозацепы.

Поперечины располагаются либо лесенкой, либо в виде ромбов или сот. Каждый из вариантов имеет свои преимущества и недостатки. «Лесенка» обладает лучшими гребущими способностями, поэтому ее предпочтительнее использовать для преодоления грязевых участков. Вместе с тем, колесо, «обутое» в такие цепи противоскольжения, склонно к зарыванию, поэтому ездить с ними нужно только «внатяг». Водителя подстерегают и другие опасности, а именно плохая поперечная устойчивость автомобиля, очень быстрый износ шин и сильные ударные нагрузки на коробку передач и рулевое управление.

Колесные цепи противоскольжения с «сотовым» рисунком наносят намного меньше урона узлам автомобиля, шины с ними тоже прослужат намного дольше. В отличие от «лесенок» такие браслеты обеспечивают хорошую поперечную устойчивость машины и постоянный контакт с поверхностью.

Какие цепи противоскольжения лучше

Однозначно сказать, какие цепи противоскольжения лучше, нельзя. Каждая разновидность лучше подходит для определенных условий, и выбрать какой-либо универсальный вариант не получится.

Так, жесткие цепи предпочтительнее использовать в условиях полного бездорожья. Благодаря более выраженным гребущим способностям, они позволяют с меньшими трудностями преодолевать сложные участки.

Мягкие резиновые или пластиковые браслеты скорее подойдут тем, кто не штурмует бездорожье, но периодически вынужден преодолевать труднопроходимые места. Преимущество данного варианта в том, что пластиковые браслеты нет необходимости снимать сразу после того, как автомобиль проехал проблемный отрезок – можно двигаться дальше с достаточно высокой скоростью, без риска повредить шины, КПП или рулевое управление.

Если водитель решил выбрать жесткие цепи, ему следует обратить внимание на размер и сечение их звеньев. Чем они крупнее, тем лучше гребущие способности цепей, и тем сильнее изнашиваются шины, коробка передач и рулевое управление. Звенья квадратного сечения также обеспечивают лучшие гребущие качества.

Цепи противоскольжения своими руками

Поскольку стоимость хорошего комплекта довольно высока, многие водители, желая сэкономить, предпочитают изготавливать цепи противоскольжения своими руками. Процесс этот не очень сложный, а все необходимое можно найти в любом строительном магазине. Самодельные цепи обойдутся в несколько раз дешевле, тогда как их главные качества не хуже, чем у фирменных изделий из магазинов. В интернете есть немало пособий с подробными фото и видео того, как своими руками сделать подобное приспособление.

Проще всего своими руками сделать «лесенку». Для этого отмеряется два одинаковых отрезка цепи таким образом, чтобы их длина была немного меньше длины окружности колеса. Между ними с равными интервалами при помощи S-образных крючков или колец крепятся поперечные отрезки равной длины. Их длина должна быть немного больше ширины шины.

Концы продольных отрезков соединяются между собой при помощи карабинов. Посередине каждой продольной цепи нужно закрепить натяжное устройство, которое другим концом при помощи крюка будет крепиться к карабину. С помощью такого приспособления можно надежно закрепить самодельные цепи противоскольжения на колесах.

Изготовить своими руками цепи с ромбовидным рисунком несколько сложнее, хотя и с этой задачей можно справиться, особенно если воспользоваться фото- или видео-инструкциями более опытных автовладельцев.

Монтаж цепей противоскольжения на колеса

Методы монтажа не зависят от того, какие цепи надеваются на автомобиль – самодельные или заводские. Надеть цепи или пластиковые браслеты противоскольжения на колеса автомобиля можно двумя способами. Первый вариант проще, но требует больше времени. Машина поддомкрачивается, и на вывешенное колесо надевается браслет.

Второй способ более быстрый, но требует определенных навыков. Вначале нужно разложить цепи или браслеты на земле, тщательно расправив их, после чего наехать на них таким образом, чтобы до конца оставалось около 30 см. После этого длинная часть цепи надевается на колесо. С внутренней стороны цепь скрепляется крючком, все звенья расправляются, затем внешняя часть также скрепляется, и цепь стягивается регулировочным тросом.

Прежде, чем отправляться на штурм бездорожья, нужно проехать 30-50 метров и еще раз подтянуть цепи. Это позволить продлить срок службы шин. Следует отметить, что надевать цепи или пластиковые браслеты на все колеса нет необходимости, если только автомобиль не полноприводный. Для обычной машины достаточно, чтобы цепи были только на ведущих колесах.
