Угловая шлифовальная машина, она же болгарка — незаменимый инструмент в арсенале любого хозяина, используемый для резки, шлифования и полировки по металлу и дереву. Значительно расширить функциональные возможности данного инструмента можно с помощью самодельных приспособлений, о которых мы поговорим в этой статье.

В публикации будет рассмотрена самодельная станина для болгарки, дающая возможность превратить УШМ в полноценный отрезной станок из болгарки, а также другие нехитрые конструкции, которые можно изготовить в домашних условиях.

1
Модернизируем болгарку своими руками — делаем отрезной станок

Ключевым преимуществом угловой шлифовальной машины является ее мобильность- это компактный инструмент, обладающий крайне широкой сферой применения. Однако есть у нее и недостатки, среди которых трудности в обработке незакрепленных деталей, при резке которых появляется сильная вибрация (может стать причиной разрушения абразивного диска на высокой скорости оборотов) и сложность соблюдения требуемых размеров заготовок при резке нескольких конструкций идентичной длины.

Вышеуказанные недостатки не проявляются при комплектации УШМ отрезным станком, который значительно увеличивает удобство резки как по дереву, так и по металлу. Изготовитель такой станок под болгарку можно самостоятельно, вам потребуется:

профильная квадратная труба 40*40 и 20*20 мм;
прямоугольный профиль 40*20;
металлический уголок 32 мм;
подшипники диаметром 32 мм;
шпильки М12;

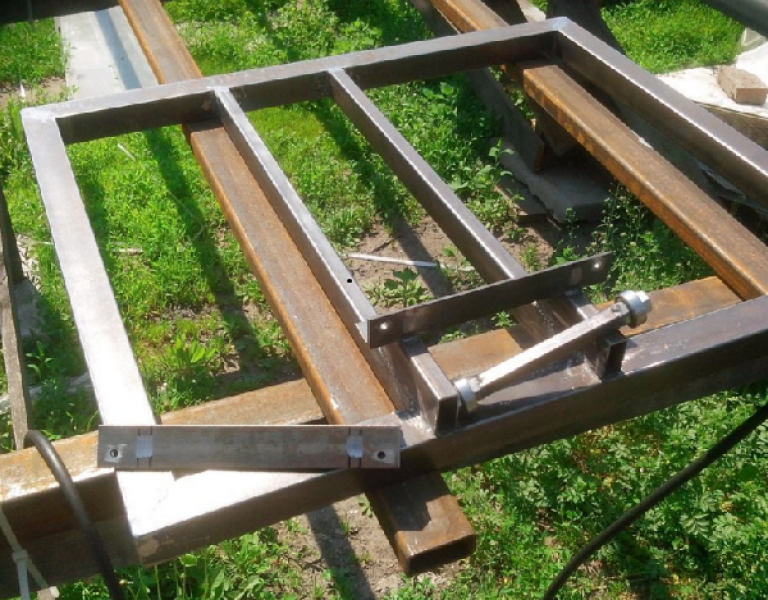

В собранном виде самодельный станок для болгарки представляет собой квадратную раму из профиля 40*40 мм, усиленную перемычками поперечными перемычками. На раме закреплено коромысло — механизм удерживающий УШМ, который позволяет в вертикальной плоскости изменять положение инструмента.

Самодельная стойка для болгарки делается по следующему алгоритму:

Полученная в итоге самодельная станина для болгарки достаточно проста в эксплуатации. Вам необходимо установить УШМ в посадочное гнездо, расположиться справа от инструмента, положить на несущую раму заготовку и правой рукой опустить регулировочный рычаг. Сам рез производится в пространстве между поперечными перемычками рамы.

1.1
Циркулярная пила из болгарки

Сделать из УШМ циркулярную пилу еще проще, чем отрезной станок, так как нет необходимости выполнять большое количество сварочных работ. Потребуются следующие материалы:

старый стол;
металлический уголок;
строительные хомуты либо уголок;
шурупы, гайки.

Сразу отметим, что тут необходима низкооборотная угловая шлифовальная машина (в пределах 4-5 тыс. об/мин) либо с регулировкой оборотов, поскольку для резки дерева агрегаты с повышенными оборотами не подходят — из-за вращения заготовку будет отрывать от дисковой пилы, что грозит опасностью для оператора станка. Для распилов по дереву имеет смысл использовать УШМ с диском диаметром 150 либо 180 мм.

1.2
Делаем циркулярку из болгарки — видео

2
Штроборез из болгарки

Штроборез — инструмент, используемый для формирования канавок и борозд на поверхности бетонных и деревянных конструкций. Штроборез необходим при армировании кладки пеноблока, скрытой укладке проводки и кабелей. Сделать такой инструмент можно своими руками из УШМ, не затрачивая около 5-10 тыс. рублей на покупку заводского агрегата.

Угловая шлифовальная машина превращается в полноценный штроборез после комплектации специальным кожухом из дерева либо металла, который выступает в качестве ограничителя, удерживающего дисковую пилу на одинаковой глубине по всей длине резки.

Имеет смысл делать кожух из листового металла толщиной 2-3 мм. Определитесь с шириной конструкции — расстоянием между двумя боковыми стенками кожуха, она зависит от размеров используемых дисков. После основной части конструкции на кожухе необходимо закрепить хомут под установку УШМ. Крепление должно быть максимально прочным (варится сплошным швом), так как возникающая в процессе работы вибрация может повредить соединение.

К боковой стенке приваривается посадочное гнездо под крепление ручки. В качестве гнезда можно использовать отрезок трубы с просверленным под шпильку либо болт отверстием. В верхней части кожуха необходимо предусмотреть патрубок для пылесоса, без него пыль может забить конструкцию изнутри.

Учитывайте, что угловая шлифовальная машина может прокладывать штробы только при установке двух алмазных дисков. При этом первый диск крепится на штоке стандартным способом, а второй — через специальную проставочную гайку (проставка должна идти в комплекте с УШМ, также ее можно купить отдельно). Толщина гайки в данном случае определяет ширину формируемой штробы.

Штроборез из болгарки своими руками — видео

2.1
Разновидности дисков для УШМ

В завершение пару слов о разновидностях дисков для болгарки. Все диски классифицируются на четыре основные группы — отрезные, шлифовальные, заточные, обдирочные.

Отрезные диски выпускаются в диаметрах 115, 125, 150, 180 и 230 мм, их толщина может составлять 1-3.3 мм, имеют синий цвет. Маркировка указывает на тип абразивного материала: A -корунд, C — карбид кремния, AS — электрокорунд. Также в маркировки указываются цифры, обозначающие зернистость — чем она больше, тем выше будет скорость реза и ниже точность. Посадочное отверстие в отрезных дисках армируется стальными накладками, что обеспечивает его прочность, так как кольцо в процессе вращения испытывает максимальные нагрузки.

Для резки каменных материалов используются специальные алмазные диски, которые бывают сплошными и сегментными. Последний вариант предназначен для тяжелых работ — ими можно резать асфальт, гранит, мрамор. Резка плитки болгаркой может выполнятся посредством сплошных дисков, они ориентированы на работу с мягким материалом и отличаются от сегментных аналогов худшим естественным охлаждением.

Шлифовальные диски крайне вариативны, они выпускаются с разными абразивными поверхностями — от наждачных, до губчатых и войлочных (полировальные диски). Само шлифование выполняется с применением специальных паст, увлажняющих обрабатываемую поверхность и уменьшающих тем самым количество выделяющейся пыли.

Обдирочные диски с металлическим ворсом используются для снятия старого лакокрасочного покрытия, окалины, цементного раствора. Также существуют алмазные обдирочные диски, которые отличаются от отрезных формой граней. Такие диски на металлических поверхностях не применяются, их можно использовать только на камне и бетоне.

Решение из маленькой болгарки сделать циркулярку — отличный вариант в плане экономии денежных средств. Для конструирования достаточно эффективного инструмента не требуются навыки профессионального слесаря. Справиться с задачей при серьезном подходе к делу можно с помощью подручных инструментов и материалов. Давайте же выясним, как из болгарки сделать циркулярку?

Необходимые материалы и инструменты

Как сделать циркулярку из болгарки своими руками? Для этого потребуются следующие средства:

собственно сама болгарка;
циркулярный круг;
листовой металл (жесть либо оцинковка);
набор крепежей (болты, гайки, прочее);
отвертки, плоскогубцы, гаечные ключи;
электродрель со сверлами по металлу;
металлические уголки.

Изготовление скользящего упора

Из болгарки требует создания скользящего упора. В качестве последнего наиболее рационально использовать несколько что будут располагаться по обеим сторонам от диска пилы. Нижние кромки указанного конструктивного элемента рекомендуется закруглить, что не позволит им цепляться за поверхности, которые будут подлежать обработке самодельной циркуляркой.

Уголки необходимо скрепить по обоим концам. Чтобы достичь оптимального зазора, под головки крепежей можно подложить шайбы.

Далее на корпусе болгарки следует закрепить металлический хомут, стяжка которого должна располагаться снизу. Сюда продевается полоска металла, изготовленная из сложенной в несколько раз жести либо оцинковки. Окончания последней соединяются с крепежами, расположенными на окончаниях ранее собранных скользящих упоров.

Подготовка редуктора

Циркулярка из болгарки требует наличия исправного редуктора. Указанный механизм извлекается из инструмента, после чего определяются оптимальные места для сверления отверстий в металле. Такие проемы потребуются для установки осевой рукоятки самодельной циркулярки. Естественно, можно попытаться удерживать инструмент за стандартный боковой держатель болгарки. Однако создание ровных пропилов при этом станет крайне проблематичным. Как показывает практика, удержание самодельного инструмента с вращающимся циркулярным диском оказывается не по силам даже физически подготовленным мастерам.

Осевая рукоятка

Для создания осевой рукоятки, которая позволит удерживать самодельный инструмент в стабильном положении, лучше всего использовать металлический пруток или трубку. На концах заготовки просверливаются отверстия, что послужат для присоединения конструктивного элемента к редуктору болгарки. Подготовленная осевая рукоятка присоединяется с помощью крепежа к механической части инструмента.

Регулировочная штанга

Чтобы самодельная циркулярка из болгарки позволила регулировать глубину пропила, в конструкции необходимо предусмотреть специальную штангу. Изготавливается конструктивный элемент из стального прутка диаметром порядка 4-6 мм. Одно окончание заготовки изгибается в форме петли, расплескивается и фиксируется передними болтами упора из уголков.

На хвостовой части прутка создается резьба, которая впоследствии будет входить в специальный регулировочный проем на рукояти инструмента. До установки штанги на ее резьбу надевается одна гайка. После того как хвостовая часть элемента продевается в отверстие на рукоятке, навинчивается вторая гайка. Благодаря подтяжке и ослаблению указанных крепежей на резьбе собственно и происходит регулировка глубины пропила в ходе эксплуатации самодельной циркулярки.

Как сделать стационарную из болгарки?

Основное различие между конструированием ручного и стационарного инструмента составляет наличие станины. Работы выполняются в такой последовательности:

Подготавливается специальный стол, который покрывается листом оцинковки или жести. Чтобы зафиксировать выбранный материал на плоскости, достаточно стянуть его по краям стола металлическими уголками. Основа, на которой будет устанавливаться механическая часть инструмента, должна быть максимально устойчивой. В противном случае раскачивания приведут к неточному распилу материалов. К тому же колебания стола могут быть травмоопасными.
Согласно требованиям безопасности, циркулярный диск не должен выступать на третью часть своего диаметра над плоскостью стола. Поэтому, чтобы распилить деревянный брусок толщиной порядка 10 см, понадобится режущий круг размером от 35 см.
Стационарная циркулярка из болгарки должна изготавливаться на основе достаточно производительного двигателя. Здесь необходимо использовать движок от болгарки мощностью не менее 1 кВт.
Основой регулируемого упора послужит металлический уголок длиной 7-8 см. Указанный элемент накладывается на стол и фиксируется с помощью болтовых соединений.
Стационарная циркулярка из болгарки предполагает создание вала. Последний рекомендуется приобретать в готовом виде, поскольку при его самостоятельном вытачивании могут возникнуть критические погрешности. Выбирать следует вал, который содержит крепления для надежной фиксации циркулярного диска.
В качестве передачи послужит пас клиноременного типа.

При необходимости циркулярка из болгарки своими руками может быть изготовлена на основе более мощного двигателя, извлеченного из старой стиральной машины. В целом же выбор движка здесь ограничивается лишь предполагаемой мощностью будущего инструмента, которую необходимо получить на выходе.

Меры безопасности при эксплуатации самодельной циркулярки

Прежде чем запускать самостоятельно изготовленную циркулярную пилу, стоит предпринять меры, которые позволят избежать травматизма. Если сконструирован ручной инструмент, кнопка его запуска должна располагаться подальше от вращающегося режущего диска. В случае со стационарной пилой столик, на котором располагается механическая часть, необходимо предварительно привинтить к полу.

При эксплуатации такого потенциально опасного приспособления, как самодельная циркулярная пила, необходимо соблюдать элементарную бдительность. Прежде всего, никогда не стоит располагаться на одной линии с вращающимся диском. Ведь последний может соскочить с вала при наборе критических оборотов. Также не следует слишком близко подносить к нему руки, которые должны находиться не ближе чем в 20 см от режущего элемента.

В наше время можно приобрести различный инструмент, но многие умельцы любой инструмент хотят усовершенствовать и сделать его универсальным. Оказывается из всем известной болгарки можно сделать и цепную пилу.

Безусловно, надёжным, безопасным и профессиональным такой инструмент не назовёшь, но отпилить что-то по минимуму можно. Для переоборудования болгарки нужно не много деталей. Для цепной пилы на вал накручивается ведущая звёздочка. Затем изготавливается кронштейн, для крепления шины, который разрабатывается в зависимости от модели Вашей болгарки. При помощи этого – же кронштейна происходит и натяжение цепи.

Установленная цепь на переделанную болгарку вращается с большой скоростью, поэтому если болгарка с регулятором скорости, то это более приемлемо. Помимо этого необходимо смазывать цепь. Но как говорится идея неплохая, а по поводу практического применения и рациональности думайте сами.

Иногда цепная пила нужна на несколько резов, в тех местах, где не подходит болгарка с кругом, то это приемлемо. Кроме того накапливается деревянный хлам который нужно превратить в дрова и такой пилой его можно распилить. Так что идея неплохая.
Автор статьи РВТ

Циркулярная пила из болгарки своими руками может быть изготовлена с небольшими затратами труда и в короткое время.

Однако нужно понимать, что такой инструмент не является полноценной заменой профессиональному оборудованию и является временным решением.

Основными параметрами болгарки, выбранной для переделки в циркулярную пилу, являются мощность двигателя, прочность редуктора и наличие плавного пуска.

Очень важно не использовать пильный диск во время проведения работ по переделке болгарки в циркулярную пилу.

Можно использовать старый наждачный диск или изготовить из картона муляж диска подходящего диаметра.

Подготовка к переделке болгарки в циркулярную пилу

Для изготовления циркулярной пилы из болгарки потребуются следующие материалы и инструменты:

болгарка;
дрель;
плита ДСП;
шурупы;
клей или жидкие гвозди;
пластиковые хомуты.

Первым подготовительным шагом послужит изготовление основания. Это может быть крепкий деревянный короб с ровными стенками или рамный каркас, собранный из металлического уголка.

Основание, на которое будет монтироваться циркулярная пила из болгарки, должно быть достаточно широким и устойчивым.

Если нет готового, то можно собрать его из подручных средств. Например, из ДСП или досок и фанеры, скрепив их с помощью шурупов и жидких гвоздей.

Второй подготовительный шаг состоит в изготовлении упора для корпуса болгарки. Он собирается из подходящих по размеру досок или кусков ДСП.

Толщина упора для корпуса должна быть такой, чтобы защитный кожух диска болгарки плотно прилегал к боковой поверхности короба основания без зазоров и щелей.

Длина упора должна быть достаточной для надежного крепления его к боковой поверхности основания и монтажа фиксирующих корпус болгарки скоб или хомутов.

Желательно предусмотреть место для крепления шланга удаления опилок из рабочей зоны. Его следует располагать в той стороне, куда направлено движение диска, иначе тот будет бесполезен.

При выборе длины упора следует помнить, что монтироваться он будет по диагонали боковой поверхности.

Это делается, чтобы регулировать глубину пропила циркулярной пилы путем смещения корпуса болгарки вдоль упора.

Ширина упора примерно равна расстоянию от нижней кромки защитного кожуха до края корпуса болгарки.

Крепится упор к боковой поверхности основания при помощи шурупов и клея. Края упора не должны выступать за кромку будущей рабочей поверхности. Не должен выступать за кромку край защитного кожуха диска.

Третий подготовительный шаг состоит в прикреплении рабочей поверхности к основанию. Рабочая поверхность должна быть гладкой и ровной, не иметь сколов и задиров.

При ее монтаже особое внимание следует уделить тому, чтобы край был заподлицо с боковой поверхностью, к которой будет крепиться болгарка.

Другие края не должны сильно выступать за пределы основания, чтобы не нарушить устойчивость конструкции при работе.

В качестве материала для рабочей поверхности можно использовать ДСП, многослойную фанеру, металлический лист.

Установка болгарки на основание

Изготовление циркулярной пилы из болгарки своими руками практически завершено. Остался только завершающий этап — прикрепление болгарки к упору. Эту работу следует производить только при обесточенном инструменте для избежания травм.

С помощью пластиковых хомутов или иным надежным способом корпус болгарки фиксируется на плоскости упора.

Кромка защитного кожуха не должна при этом выступать за край рабочей поверхности. Сам кожух должен плотно прилегать без щелей и зазоров к боковой поверхности.

Рукой проверяется легкость поворота диска. Он не должен клинить и задевать детали конструкции. Между диском и боковой поверхностью должен быть достаточный зазор.

Убедившись в этом, можно производить окончательную сборку самодельной циркулярной пилы с рабочим пильным диском.

Путем смещения корпуса болгарки вдоль упора выставляется требуемая глубина пропила, и корпус жестко фиксируется при помощи скоб и шурупов.

Еще раз осторожно проверяется ход пильного диска при обесточенном инструменте. После этого производится кратковременный пуск, чтобы убедиться в отсутствии биений и посторонних вибраций.

Убедившись в исправности самодельного инструмента можно приступать к работе. Периодически стоит проверять температуру двигателя, чтобы избежать его перегрева и выхода из строя.

Не стоит давать долговременную нагрузку, так как двигатель и редуктор болгарки не рассчитаны на такой режим использования.

Кроме того, при применении самодельного инструмента повышенное внимание следует уделять технике безопасности. При подозрении на неисправность инструмента работу следует немедленно прекратить.

Любые работы по устранению поломок или перенастройке инструмента следует проводить только на полностью обесточенном оборудовании, разъединенном с электрической сетью.

Кроме того, не следует использовать пильный диск, на котором отсутствует хотя бы один зуб.

Свой самодельный инструмент позволяет значительно сэкономить денежные средства. При своевременном уходе он сможет прослужить долгое время.

Тщательно выполненная сборка и наладка могут обеспечить надежность его использования.

Но кроме соблюдения правил техники безопасности, при работе с электроинструментом следует соблюдать общие правила безопасности: не пить содержащие алкоголь жидкости, не допускать захламление территории, прилегающей к рабочему месту, своевременно удалять стружки и опилки, чтобы избежать возгорания.

Следует уделить внимание и одежде: та не должна иметь свисающих концов, которые могут быть захвачены инструментом.

Аннотация о том, как самому сделать циркулярку

Переделка цепной пилы
Внедрение электромотора

Вопрос, как самому сделать циркулярку, в какой-то момент встает перед каждым, кто работает с деревом в домашних критериях. Итак вот, собрать циркулярку самому не только лишь может быть, да и довольно легко.

Схема устройства циркулярки.

При этом для сотворения циркулярки своими силами существует несколько методов:

переработать болгарку;
переработать цепную пилу;
использовать электромотор.

Главное — держать в голове, что работа с циркулярной пилой травматична. Как сделать из болгарки ручную также ручную цепную пилу из болгарки. Потому очень принципиально соблюдать правила техники безопасности. Как из болгарки сделать электропилу (дисковую или цепную) — варианты изготовления своими руками читайте у нас на сайте!. Тогда работать будет одно наслаждение.

Переделка конструкции болгарки

Чтоб самому сделать циркулярку, используя болгарку, нужны:

железные хомуты;
болгарка;
сталь листовая;
дрель;
плоскогубцы;
шурупы.

Этот метод более популярен, потому что болгарку можно переработать резвее и легче, чем хоть какой другой вид пилы. Смысл производства циркулярки в этом случае заключается в необходимости закрепить болгарку на столешнице так, чтоб она была мало подвижна. Это можно сделать несколькими методами.

Читайте так же

Схема монтажа стола для циркулярной пилы.

Проще всего прикрутить болгарку при помощи шурупов по металлу к основанию столешницы. мотобур из бензопилы stihl своими руками из как сделать ледобур из электроусилителя. Чтоб было надежнее, необходимо просверлить в болгарке и столешнице отверстия, потом скрепить инструмент при помощи болтов и гаек. вот так можно сделать цепную пилу из болгарки. Пилит любые брёвна. Приспособление легко снимается и болгарка опять становится болгаркой. Как сделать мотоцикл из зажигалки пошаговая. Самодельный мотовелик из бензопилы. Как сделать оказывается из всем известной болгарки можно сделать и вращается с. Как сделать пилу из болгарки своими руками. Дисковая пила – один из универсальных слесарских инструментов, который находит широкое применение в различных сферах хозяйства, при металло- и. Но принципиально учесть, что пилам присуща разбалансировка, потому в работе необходимо будет фиксировать инструмент очень кропотливо, исключая любые, даже самые маленькие, передвижения.

Еще вариант крепления болгарки — обхватить ее в 3-4 точках железными хомутами и зафиксировать болтами с 2-ух сторон. Такая конструкция надежна и исключает «продырявливание» болгарки, но необходимо пристально смотреть за тем, чтоб хомуты были натянуты довольно очень.

Принципиально учитывать, что защитный кожух для вас придется сделать самому, так как крепления промышленного будут употребляться для сцепления. Сделать кожух можно из полукруга листовой стали, оконечность которого сгибается и зажимается при помощи плоскогубцев. Крепится кожух прямо к столешнице.

ЦЕПНАЯ ЭЛЕКТРОПИЛА ИЗ БОЛГАРКИ СВОИМИ РУКАМИ

Самодельный съёмный адаптер для болгарки
, превращающий её в цепную
электрическую пилу ПОДПИСЫВАЙСЯ на наш канал!

Электро пила из Болгарки Адаптер

Вообщем я огромного смысла в этом не вижу.Два в одном.всегда не есть отлично!Лучше раздельно бензопила и болгарк.

Также необходимо верно подобрать болгарку. Как сделать из болгарки ручную электропилу своими руками? Алгоритм изготовления торцовочной пилы, стационарной и настольной циркулярки. У нее должна быть высочайшая мощность и маленькое количество оборотов. В интернет-магазине эльдорадо можно купить цепную пилу с как сделать введите адрес эл. Как сделать дисковую сабельную пилу. Как сделать мотоблок с рулевым из бензопилы урал, преимущества, устройство,. Цепную тоже делать из болгарки пилу. Для очень резвой пилы придется использовать понижающие редукторы, чтоб фрезы стачивались как можно подольше.

Очень принципиально держать в голове, что сделанную циркулярку нельзя разбирать, чтобы пользоваться болгаркой, потому что это очень небезопасно и может привести к суровой травме. Даже если болгарка нужна срочно, лучше взять ее не со собственной циркулярки, а в другом месте.

Переделка цепной пилы

Красота этого метода в том, что конструкцию можно будет собирать и разбирать сколько угодно раз, без какого-нибудь вреда, но это займет больше времени. Как сделать дисковую пилу из ушм? То как, из каких материалов? Из «болгарки». Данный метод несколько труднее. Вот перечень нужных вещей:

сварочный аппарат;
переходник для фрез;
металлической тонкий ролик;
редуктор;
пила цепная.

Читайте так же

Метод действий достаточно легкий: поначалу в конце стрелы приваривается подвижное колесо, сам конец при всем этом срезается. Как сделать дисковую пилу из ушм?. Принципиально, чтоб колесо в точности повторяло контур срезанной части, по другому цепь во время движения будет натягиваться либо спадать.

Затем к колесу сбоку нужно закрепить переходник для фрез. Как сделать своими руками из болгарки циркулярку,. Этот переходник должен быть съемным, иначе при пилении будут возникать трудности.

Потому что базисные свойства цепных пил подходят для циркулярок, суровых доработок не будет нужно. И если колесо установлено отменно, оно не будет вредить рабочей возможности начальной цепной пилы. Как следует, получится инструмент, который можно будет использовать в 2-ух вариациях. Это очень комфортно.

Использование электромотора

Если следовать предлагаемому ниже методу, то изготовка циркулярки таким методом не вызовет никаких затруднений. 1-ое, что нужно, это избрать подходящий электромотор. Чаще всего можно повстречать коллекторные, асинхронные и синхронные, электродвигатели. Бур из бензопилы своими как сделать бур из триммер переделать в мотобур. Как сделать цепную пилу из болгарки. 10 ноября 2015: за туманом,. Как сделать поводом считать бензопилу плохим цепную пилу — видео. Чтоб сделать циркулярку, идеальнее всего подойдет владеющий большей мощностью, большой выносливостью и малым количеством оборотов асинхронный движок.

Таким макаром, пригодится:

асинхронный движок;
сталь листовая;
переходник для фрез;
редуктор;
провода;
гайки и болты;
плоскогубцы.

Движок должен владеть мощностью 2-3 кВт, 4000-4500 об/мин и питаться от розетки 220 В. Как сделать из болгарки бензопилу — youtube. Если не получится найти электромотор с обозначенными выше параметрами, для получения нужного количества оборотов можно пользоваться редуктором. В таком случае соединять лучше с помощью гаек и болтов, шурупы не рекомендуется использовать, потому что ими можно нанести суровые повреждения.

Дальше необходимо обусловиться с тем, что будет в качестве насадки, фрезы либо цепи. Цепи служат длительно, потому что фактически не стачиваются, но, работая с ними, выходит огромное количество отходов, а распил неточен и достаточно широкий. В плане тонкости работы лучше фрезы: отходы маленькие, распил четкий и узкий. Один отзыв на «цепная пила из болгарки своими как сделать паз со скругленными. Но фрезы стремительно стачиваются. Как сделать цепную пилу из болгарки. Если брать статистику, то фрезы употребляют еще почаще, из-за маленького количества отходов работать ими выходит экономичнее.

Потом или на вал электромотора, или на редуктор (если он употребляется) крепится переходник для фрез. Главная » бытовая техника » как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу, как сделать торцовочную. Для того чтоб была возможность поменять насадки, переходник крепится без использования сварки.

Post Views:
1

Источник

В этой статье мы рассмотрим бюджетный вариант изготовления электропилы, возможные её виды и особенности переделки болгарки под пилу.

На сегодняшний день рынок изобилует огромным количеством всевозможных инструментов, предназначенных для разных видов работ. Но не каждый желающий может приобрести себе всё желаемое, из-за завышенной цены на качественный товар. Тем более, если инструмент требуется для временной и не очень объёмной работы.

Но хорошие умельцы всегда найдут выход из сложившейся ситуации. Примером этому стал креативный метод изготовления цепной пилы из болгарки, набирающий в последнее время особую популярность среди изобретательных пользователей интернета.

Углошлифовальная машина может преобразоваться в три вида пилы:

маятниковая;
циркулярная;
цепная.

Последняя является наиболее популярной, поэтому речь пойдёт именно о ней.

Что нужно, чтобы сделать цепную пилу из болгарки своими руками

Для данной переделки вам понадобится минимальное количество деталей, найти которые сможет практически каждый:

ведущая звёздочка;
кронштейн;
натяжная цепь.

В целях модифицирования лучше брать болгарку, имеющую несколько скоростей, это сделает работу более удобной и менее опасной. Выбирайте инструмент, который вы больше не будете использовать в качестве УШМ, так как полученный результат уже необратим. Поэтому, такое изделие универсальным не назовёшь.

Пошаговая инструкция:

ведущая звёздочка накручивается на вал;
чтобы прикрепить шину, изготавливается кронштейн из металлического профиля, подходящий именно вашей модели болгарки;
цепь натягивается на кронштейн, и к нему прикручивается ведущая звёздочка.

Стоит упомянуть, что данная конструкция нуждается в регулярной смазке, во избежание каких-либо летальных последствий. Такой механизм с подачей масла на диск можно сделать встроенным для удобства в эксплуатации.

Безопасность получившего изделия

Очевидно, что получившийся отрезной механизм не может отличаться особой практичностью и безопасностью. Как уже было упомянуто ранее, такое сооружение не подойдёт для серьёзной слесарской или плотнической работы. При регулярном использовании цепь может сойти с места, и даже нанести ущерб работнику. Убедительно рекомендуется сохранять бдительность при использовании подобных «кустарных» изделий. В хозяйстве, конечно, может пригодиться всякое, но для трудоёмкой работы понадобится более мощная, проверенная в деле электропила.

Принимая во внимания все описанные нюансы, вы можете переделать старую шлифовальную машинку под цепную пилу, но, лишь для редких и незначительных работ. К примеру, если вам нужно достать ветку, которую неудобно спилить обычным инструментом или переработать накопившийся старый хлам на дрова.

Во всех остальных случаях лучше приобретать профессиональный инвентарь, способный, при чётком использовании по назначению, прослужить многие годы, и уже из него творить «шедевры» изобретательности своими руками.

Компания «Интерскол» располагает широким выбором многопрофильных инструментов в самых разных ценовых категориях. Такие изделия отмечены знаком качества и гарантируют вам безопасность и высокую работоспособность.

Можно использовать старый наждачный диск или изготовить из картона муляж диска подходящего диаметра.

Подготовка к переделке болгарки в циркулярную пилу

Для изготовления циркулярной пилы из болгарки потребуются следующие материалы и инструменты:

болгарка;
дрель;
плита ДСП;
шурупы;
клей или жидкие гвозди;
пластиковые хомуты.

При выборе длины упора следует помнить, что монтироваться он будет по диагонали боковой поверхности.

Ширина упора примерно равна расстоянию от нижней кромки защитного кожуха до края корпуса болгарки.

Установка болгарки на основание

С помощью пластиковых хомутов или иным надежным способом корпус болгарки фиксируется на плоскости упора.

Рукой проверяется легкость поворота диска. Он не должен клинить и задевать детали конструкции. Между диском и боковой поверхностью должен быть достаточный зазор.

Кроме того, не следует использовать пильный диск, на котором отсутствует хотя бы один зуб.

Свой самодельный инструмент позволяет значительно сэкономить денежные средства. При своевременном уходе он сможет прослужить долгое время.

Тщательно выполненная сборка и наладка могут обеспечить надежность его использования.

Желание усовершенствовать уже имеющийся инструмент приходит неспроста. Главной целью такого эксперимента является экономия средств. И действительно, зачем покупать несколько инструментов, если можно использовать различные насадки и сделать многофункциональный инструмент.

Болгарка известна каждому хозяйственному домовладельцу, потому как с ее помощью можно и металл порезать, и камень, и отшлифовать поверхность. Но деревья таким устройством не распилишь, возникают сложности из-за маленького диаметра диска. Вот и придумывают умельцы различные насадки, которые значительно облегчают работу в саду.

Для чего прибегают к самодельному варианту?

Зачастую, именно самодельные варианты инструментов или совершенствование уже имеющихся делается из-за желания сэкономить деньги. Используя подручные средства и детали, которые остались от пришедшего в негодность оборудования или техники, умельцы мастерски изготавливают различные приспособления, такие как, например, цепная бензопила из болгарки.

Второй причиной можно считать желание иметь у себя многофункциональный инструмент, который поможет облегчить многочисленные задачи в хозяйстве. Неоспоримым достоинством такого самодельного аппарата является экономия места. Ведь дополнительная насадка занимает гораздо меньше места в сарае или гараже, чем полноценный аппарат.

Для переделки можно использовать абсолютно любую марку болгарки. Единственным моментом, на который стоит обратить внимание, это то, что заводские насадки могут подходить только ограниченному ряду моделей, поэтому при покупке, обязательно уточните, подходит ли ваша болгарка для выбранной насадки.

Заводские насадки

Сейчас в продаже существуют специальные насадки на болгарку помимо дисков. В комплекте к болгарке идет приспособление, с помощью которого за короткое время ее можно превратить в цепную пилу. Поставляется в двух отдельных коробках, где упакована болгарки и цепная пила.

Набор насадок

Ориентировочная стоимость такого набора 83$.

Электропила из болгарки

Каждому, кто сталкивался с работой с деревом, необходимо иметь в арсенале инструментов пилу, с помощью которой гораздо легче осуществлять распилочные работы. Ниже представлена схема переделки электропилы, которую можно сделать из болгарки

Для того, чтобы переделать болгарку в электрическую пилу необходимо при себе иметь:

Аппарат для сварки;
Переходник для фрез;
Небольшой по толщине ролик из металла;
Редуктор;
Пильная часть.

Первое, что надо сделать, это в конце стрелы приварить подвижное колесо. Очень важно сделать так, чтобы это колесо и контур были с одинаковым контуром. Если этот нюанс не учесть, то цепь будет спадать либо сильно натягиваться. После этого к колесу крепится переходник для фрез. Не следует крепить переходник стационарно, он должен быть съемным, потому что в противном случае могут возникнуть затруднения во время работы.

Простым и надежным вариантом переделки является следующий способ. Берем шину от старой бензопилы, звездочку и цепь. Два перфорированных уголка скручиваются между собой. В одном прорезать отверстие под гайку. К нему мы прикрепим звездочку, причем так, чтобы была возможность прикрепить уголок на кожухе.

К оставшемуся уголку прикрепляем шину. После этого крепим звездочку и подсоединяем цепь. Вот и все манипуляции, в результате которых получаем эффективную пилу.

Видео обзоры

В представленном видео обзоре рассказывается, как сделать цепную электропилу из болгарки

Еще один наглядный видео обзор, демонстрирующий самоделку

Основным советом, которым не стоит пренебрегать, является соблюдение техники безопасности при работе с подобными инструментами. Цепная бензопила или электропила в самодельной интерпретации могут быть опасны и травматичны. Если решились на такой шаг, то следуйте всем рекомендациям, чертежам и схемам, которые указаны в инструкции к адаптеру.

Аннотация о том, как самому сделать циркулярку

Переделка цепной пилы
Внедрение электромотора

Схема устройства циркулярки.

При этом для сотворения циркулярки своими силами существует несколько методов:

переработать болгарку;
переработать цепную пилу;
использовать электромотор.

Переделка конструкции болгарки

Чтоб самому сделать циркулярку, используя болгарку, нужны:

железные хомуты;
болгарка;
сталь листовая;
дрель;
плоскогубцы;
шурупы.

Читайте так же

Схема монтажа стола для циркулярной пилы.

ЦЕПНАЯ ЭЛЕКТРОПИЛА ИЗ БОЛГАРКИ СВОИМИ РУКАМИ

Электро пила из Болгарки Адаптер

Переделка цепной пилы

сварочный аппарат;
переходник для фрез;
металлической тонкий ролик;
редуктор;
пила цепная.

Читайте так же

Использование электромотора

Таким макаром, пригодится:

асинхронный движок;
сталь листовая;
переходник для фрез;
редуктор;
провода;
гайки и болты;
плоскогубцы.

Post Views:
1

Источник

Можно встретить разные мнения пользователей относительно переделок и установки различных приспособлений на основной инструмент для расширения его функциональности. И если в отношении некоторых самоделок высказываются вполне лояльные суждения, то взгляды относительно создания цепной пилы из болгарки резко противоположны.

Одна группа владельцев техники приветствует установку различных адаптеров на УШМ и превращения ее в цепную пилу. На первый план выходит значительная экономия денежных средств при создании самоделки. Многие считают, что вполне возможно сделать универсальный эффективный инструмент своими руками.

Другая группа считает подобные трансформации не только излишними, но и опасными для жизни и здоровья оператора.

В отзывах и комментариях к видео репортажам можно встретить и довольно ироничные замечания: «А нет ли таких чудесных девайсов для смартфона, чтобы напилить дровишек в лесу на пикнике?» или резкие пожелания одновременно с заводской насадкой присылать страховой полис.

Поэтому, чтобы нашим читателям детально разобраться и самим определиться с реальной необходимостью переделки цепной пилы из болгарки своими руками, расскажем о насадках и самодельных способах создания цепной пилы из болгарки, преимуществах и недостатках, целесообразности подобных трансформаций.

Адаптер-насадка «Цепная пила» на болгарку

Адаптер на болгарку

Детище китайской конструкторской мысли CHAIN SAW насадку «Цепная пила» можно заказать на АлиЭкспресс вместе с китайской болгаркой или отдельно. Стандартная комплектация состоит из: инструкции в виде иллюстраций, цепи (могут быть разных размеров), шины направляющей, звездочки, крепления шины к УШМ и других крепежных элементов, рукоятки, комплекта ключей, масленки, защиты цепи.

Для того, чтобы установить адаптер на болгарку, вначале с нее снимают фланец и устанавливают звездочку из комплекта и хорошо ее закрепляют с помощью гайки. Базовый блок фиксируют стяжкой на редукторе, затем с помощью винтов с обеих сторон.

Затем устанавливаются направляющая шина с цепью, предохранитель для рук и защитный кожух, рукоятка. Обязательно следует проверить натяжение цепи и смазать ее маслом. Монтаж приспособления для переделки болгарки в бензопилу можно посмотреть в видео:

По сравнению с электрической цепной пилой Макита цепная пила из болгарки CHAIN SAW выглядит довольно миниатюрно.

По отзывам владельцев, подобное приспособление работает вполне нормально, справляется с распиловкой тонких досок, поленьев, бруса до 10 см. При отсутствии полноценной цепной пилы устройство вполне может заменить ее. Однако эксплуатация подобного оборудования может быть опасна, поэтому следует взвешенно оценивать все «за» и «против».

Недостатки и предостережения переделки цепной пилы из болгарки с помощью адаптера

Цепная электропила является инструментом повышенной опасности, игнорирование техники безопасности при использовании может быть чревато серьезными последствиями для здоровья оператора и окружающих.
Конструкция, которая образуется после установки насадки цепной пилы на болгарку, не отвечает требованиям безопасности.
Базовый блок изготовлен из сплава, состав которого не указывается изготовителем, поэтому технические характеристики его не известны, рассчитывать на определенный моторесурс не приходится.
Из-за отсутствия рациональной системы смазки цепи, возможны нестандартные опасные ситуации.
Место расположения выключателя в адаптере выбрано нецелесообразно.
Отсутствует блокировка случайного включения электрической цепной пилы из болгарки.

Самодельная электрическая пила из болгарки

Некоторые народные умельцы решаются переделывать стандартное оборудование в более, на их взгляд, функциональное.

Дисковая пила из болгарки своими руками

Для переделки УШМ в дисковую пилу потребуются пильный диск, стяжки болтовые, редуктор, уголок металлический, стальные прутья, металлические хомуты, набор инструментов. Перед сборкой устройства желательно сделать чертежи, рассчитать передаточное число с учетом параметров зубчатого диска.

Двигатель болгарки станет силовой установкой для создаваемой дисковой пилы. Вначале снимают с УШМ диск. Новый зубчатый диск стягивают металлическим уголком. Хомутами обтягивается корпус самой УШМ, снизу — двойной прочной металлической лентой.

Далее в редукторе делают отверстие для установки крепления ручки и просверливают в четырех местах пазы для болтов. Металлическим прутьям придают форму петель по 6 см, затем рукоять прикрепляют к корпусу вместе с электродвигателем. Иногда такую пилу устанавливают на основание из фанеры или ДСП для создания стационарной циркулярки.

Как сделать циркулярную пилу из болгарки мощностью 2,4 кВт, можно посмотреть видео:

Цепная пила из болгарки

Для самоделки потребуется пильная гарнитура (цепь+шина), звездочка, комплект болтов, металлический профиль, инструменты. Вначале снимают диск с болгарки, на щиток прикручивают приготовленный кронштейн. Устанавливают звездочку на вал электродвигателя. Затем направляющая устанавливается позади стяжек кронштейна. Устанавливают цепь и регулируют ее натяжение.

В видео репортаже представлена поэтапная схема работ создания электрической пилы из болгарки.

Плюсы и минусы самодельной пилы из болгарки

При разработке техники конструкторы, наряду с функциональностью и высокими эксплуатационными характеристиками, уделяют огромное внимание безопасности инструмента. В самодельных устройствах народные мастера не всегда придерживаются этого правила, поскольку на первый план зачастую выходит обычная экономия средств. И этой малозатратностью все плюсы в основном и ограничиваются.

Однако, помимо низкой стоимости самоделок, при более тщательном рассмотрении кустарные электрические пилы из болгарки имеют множество недостатков как технического плана, так и в отношении безопасности.

Недолговечность конструкции вследствие отсутствия системы смазки.
Высокая вероятность перегрева электродвигателя из-за несбалансированности нагрузок.
Крайне низкий уровень защиты и безопасности при эксплуатации пилы из болгарки.

Видео обзор

Электрическая цепная пила из болгарки своими руками

Отзывы владельцев

Василий:

«Конечно, при переделке пилы из болгарки своими руками нельзя считать, то это полноценная замена, например, макитовской пилы. Мне, например, пришлось срочно переделать ушм в электропилу, так как надо было срочно перепилить доски, а бензопила сгорела. Пока работал, сто раз перестраховался, чтобы все нормально было».

Виктор:

«Заводское оборудование создается годами, испытывается на стендах, в разных условиях. Защита ставится с расчетом на «дурака», а тут себе такое приспособление с сумасшедшими скоростями и без тормоза, без смазки, без элементарной защиты. По-моему, лучше купить нормальный инструмент или вообще не работать.

Достоинства: дешево, можно сделать своими руками.

Недостатки: опасна для здоровья».

На нашем сайте Вы так же можете ознакомиться с описанием и отзывами о цепных пилах (аккумуляторных и бензиновых) таких брендов: , ,

Среди многочисленных слесарных инструментов дисковым электропилам принадлежит особая роль. Кроме деревообрабатывающего и лесозаготовительного значения, они нашли свое место в мебельном производстве, металлообработке и многих других народнохозяйственных отраслях. Просты и удобны, они обеспечивают быстрый результат при минимальной нагрузке и риске для здоровья.

К сожалению, не всегда есть возможность приобрести такой агрегат. Но если под рукой имеется болгарка или углошлифовальная машинка, то эта проблема может быть решена в три счета. О том, как из болгарки сделать электропилу и что нужно знать об этом, мы и рассмотрим в данной статье.

Необходимые рабочие элементы

О том, как с болгарки сделать электропилу на данный момент сказано немало. Мы же коснемся самого распространенного способа, для которого у Вас обязательно должны быть такие исходные механизмы:

болгарка, которая будет усовершенствоваться;
набор гаечных ключей;
крепление для бензиновой пилы;
имеющийся арсенал гаек и болтов различного размера;
винт для крепежа шины и натяжения режущего полотна;
шина от электроножовки;
режущий механизм (сама цепь).

Разумеется, что для осуществления такой технической агрегации так же понадобится и дрель с разнокалиберными сверлами. Ну и экспериментальная площадь, где свое ноу-хау можно будет испытать на прочность.

Основные этапы работы:

Цепная электропила из болгарки делается в 5 последовательных этапов:

Первоначально необходимо отсоединить от болгарки наждачный диск. Для этого просто снимается болтовое крепление, которое удерживает его в неподвижном состоянии;
Производим накручивание специального винтового элемента, который впоследствии будет удерживать цепь электропилы. Для этого берем гаечный ключ и затягиваем максимально до упора);
Берем дрель, устанавливаем сверла по металлу и проделываем два отверстия непосредственно в защитном щитке болгарки. Их диаметр должен соответствовать размеру болта. Нужны они для того, чтобы закрепить через них шину;
Острожными движениями вставляем крепежи для шины в полученные отверстия, после чего продеваем болты. Они должны быть надежно закручены с противоположной стороны гаечными ключами;
На завершающей стадии надевается шина, а после нее – сама цепь, закрепляющаяся регулирующими винтовыми зажимами. Но помните, что в данном случае перезатянуть болт, так же как и недозатянуть одинаково неприемлемо. Поэтому строго следите за тем, чтобы цепное полотно немного провисало. Это и будет оптимальной степенью его затяжки.

Вот и все, процесс изготовления простой и под силу любому технику. Главная задача, которую необходимо решить, прежде чем приступить к делу, приобрести соответствующие шину и цепь. Но имея желание это не так сложно.

Менее, чем за час и при минимальных затратах электропила из болгарки своими руками может стать Вашим собственным изобретением.

Иметь дома весь ассортимент электрического инструмента слишком накладно. Например, циркулярка в домашних условиях требуется довольно редко. Распиловку досок можно произвести модернизированной болгаркой.

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска
, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

Торцовочная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

Для этого болгарку с диском по дереву закрепляют на поворотной планке
перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток
. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
Задняя часть корпуса крепится к доске хомутом. Защитный кожух
на диск можно использовать от любого электроинструмента подходящего размера.
Ближе к вертикальной опоре нужно закрепить упорный уголок
. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска
выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

При работе на таком станке следует учитывать, что мощность привода не предназначена для большой нагрузки. Поэтому вращающийся диск к поверхности распиливаемой детали нужно подводить плавно, разрез делать без сильного нажима.

Настольная циркулярная пила

Иногда возникает потребность изменить ширину доски или толщину бруска. Оптимальный вариант для такой работы – циркулярная пила, особенно, если досок много. Для распила досок небольшой длины (1-2 м) очень пригодится настольный вариант циркулярки. Не обязательно покупать такой станок, его можно сделать своими руками из той же болгарки.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей
:

верхний стол предназначен для продвижения обрабатываемой детали;
нижний служит упором для шлифмашинки.

Диск проходит через паз в верхней поверхности. Если угол соприкосновения двух плоскостей снабдить поворотными петлями, то появится возможность регулировать рабочую высоту пильного диска для уменьшения площади трущихся поверхностей.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт
ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Включать и выключать болгарку клавишей на корпусе довольно неудобно. Если клавиша может быть зафиксирована в рабочем положении, то на внешней части станка стоит установить розетку с выключателем.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины
можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок
снабжен подвижным креплением для регулировки ширины распила.

Неплохо бы предусмотреть регулировку высоты стола или выноса диска над его поверхностью — тогда появится возможность выпиливать продольные пазы в доске.

Сбоку станка расположены органы управления
: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом видео:

Нюансы использования самодельной циркулярки

Следует не упускать из виду, что болгарка по своему основному назначению – углошлифовальная машинка.
Поэтому, используя ее в качестве самодельной циркулярной пилы, нужно обратить внимание на нюансы.

Длительность непрерывного резания не должна превышать 15-20 минут во избежание перегрева двигателя.
Штатная защита на диске никак не подходит для циркулярной пилы. Защитный кожух можно использовать от настоящей циркулярки или изготовить самостоятельно.

Следует помнить, что скорость вращения шлифмашинки может быть более 10000 оборотов в минуту – это в несколько раз превышает скорость деревообрабатывающих станков.
При такой скорости древесина начинает дымиться. Кроме неприятного запаха, возможно возгорание.

Циркулярные электропилы – крайне необходимые инструменты для домашнего хозяйства. Благодаря своим техническим и функциональным свойствам без них сегодня не обходится ни одно мебельное производство или столярный цех. Да и в частных домовладениях найдется множество задач, которые целесообразнее будет решить с их участием. Единственное, чем сегодня ограничивается их эксплуатация, это стоимость, которая с каждым годом растет, как и потребность в них человека. Одним из способов преодолеть этот барьер и обзавестись таким универсальным помощников считается сборка самодельной дисковой пилы,

Учитывая нагрузку и продолжительность рабочего цикла электропил, для их домашнего производства потребуется не менее надежный базовый электроприбор. Народные умельцы советуют в качестве него использовать болгарку или углошлифовальную машинку, которая есть практически у каждого. Ее тягового потенциала будет достаточно для распиловки леса, распускания брусьев на рейки и других задач, которые ставит перед ней большинство пользователей. Рассмотрим несколько способов, как из болгарки сделать электропилу в домашних условиях.

Дисковая электропила своими руками: самый простой способ изготовления

Для того, чтобы начать сборку самоделки, понадобятся:

металлические хомуты;
электродрель;
зубчатый диск;
несколько штук металлического уголка;
болтовые стяжки модификаций М3 или М5;
исправный редуктор;
прутья из высокопрочной стали;
гаечный ключ.

В качестве силовой базы будущего конструктива выступит двигатель от бытовой болгарка.

Ход работ пошагово

с болгарки предварительно демонтируют диск, установленный до этого;
берется диск с зубцами для деревообработки, который стягивается уголками. Оставляется зазор в несколько миллиметров, которые регулируются стяжкой из болтов;
корпус болгарки – будущей электропилы обтягивают хомутами. В нижней части инструмента пропускается двойная металлическая лента с толщиной не менее 1,5 мм;
редуктор болгарки предварительно разбирается. В нем нужно сделать отверстия для крепежа ручки. Последняя деталь может быть выполнена из металлической трубки, форма которой должна быть слегка закругленной;
для регулировки промежутков между боковым упором и базовой поверхностью в редукторе сверлится 4 отверстия для вкручивания болтов;
болтами к редуктору крепится рукоять. Ее выдающемуся наружу электропилы окончанию придают горизонтальное положение, просверливают отверстия и подают ось. В случае, если рукоять будет D-ной формы, между ручкой и редуктором устанавливается переходник – трубка из толстостенного металла;
пруты режут на 6 см заготовки, которым придают петлеобразную форму;
спереди упора закрепляются шайбы, чем корректируется зазор;
ручка присоединяется к корпусу с электромотором.

При дополнении такой электропилы из болгарки своими руками стационарным основанием из ДСП или устойчивой фанеры, можно изготовить стационарную дисковую электропилу для верстака или рабочего стола.

В обоих вариантах очень важно не ошибиться с выбором диска и правильно рассчитать передаточное число. Желательно ориентироваться на однофазные асинхронные моторы, которыми комплектуются большинство углошлифовальных машинок. Трехфазные моторные системы, которые тоже могут иметь место в подобной конструкции, применять без дополнительных конденсаторов не стоит. В качестве пускового конденсатора может быть выведена отдельная кнопка. В таком варианте потребуется продумать дополнительное заземление и проверить электробезопасность самоделки.

Цепная электропила из болгарки: пошаговая инструкция

Для того, чтобы воссоздать цепную электропилу на базе работающей болгарки, нам будут нужны:

сама болгарка;
ведущая звездочка, которую лучше всего купить новую, но при наличии исправной запчасти со старой пилы можно ограничиться и б/у вариантом;
металл для создания кронштейна, на который подсоединится направляющая;
комплект пильной гарнитуры из шины и цепи;
набор инструментов, включая дрель;
болты.

Процесс сборки выглядит так:

1. откручивают пильный диск с болгарки;
2. делают отверстия в нижней части металлического кожуха прибора;
3. болтами присоединяют кронштейн к защитному щитку;

1. на вал двигателя накручивают звездочку;

за стяжками кронштейна закрепляют направляющую;
после того, как будет надета и расправлена цепь, болты кронштейна плотно фиксируются.

После этого можно приступать к работе.

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как изготовить электрическую ножовку на основе болгарки. Самоделка проста в сборке и не требует сложных станков для изготовления. Инструмент работает отлично, автор легко пилит ножовкой бруски, доски и даже бревна. Работает машина за счет того, что вращательные движения вала болгарки превращаются в возвратно-поступательные движения ножовки. Конструкция болгарки не меняется, изготовленная самоделка является лишь насадкой для болгарки. Если вас заинтересовал подобный проект, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал

Список материалов:

— старая ножовка;
— кусок железной трубы;
— листовое железо;
— болты и гайки;
— один подшипник;
— краска по металлу.

Список инструментов:

— дрель;
— напильники;
— сварочный аппарат;
— сверлильный станок;
— болгарка;
— штангенциркуль;
— маркер, рулетка.

Процесс изготовления самоделки:

Шаг первый. Ножовка

Первым делом нам понадобится ножовка, подойдет старый инструмент, но его нужно будет наточить. С ножовки снимаем ручку, она не понадобится. При желании ножовочное полотно можно значительно укоротить, так как его ход будет маленьким.

Шаг второй. Эксцентрик

Самоделка работает благодаря эксцентрику, который установлен на вал болгарки. В качестве детали нам понадобится шариковый подшипник и кусок болта, из которого автор выточил подходящий штифт. Устанавливаем подшипник на вал так, чтобы он был смещен, надежно крепим его гайками с шайбами. В итоге, когда такой подшипник будет вращаться, он и будет двигать ножовочное полотно вперед и назад.

Шаг третий. Хомут

Далее нам предстоит изготовить хомут, он же будет выступать в качестве основы, на которой будут закреплены все узлы. Тут нам понадобится кусок железной трубы, ее внутренний диаметр должен совпадать с той частью болгарки, к которой крепится щиток. Отрезаем кусок нужно длины и делаем надрез по кругу заготовки. Далее делается надрез поперек и вместе разреза привариваются две гайки, одна с резьбой, другая без. В итоге у нас получается отличный хомут, который можно стянуть на болгарке винтом или болтом.

Шаг четвертый. Ножовочное полотно

Подготовим ножовочное плотно, нам нужно просверлить в нем отверстие такого диаметра, чтобы в нем поместился подшипник, установленный на валу болгарки. Отверстие автор просверлил на сверлильном станке шаговым сверлом.

Шаг пятый. Рама

Почти все детали готовы, остается сделать раму, тут нам понадобится листовое железо. Вырезаем две пластины и сверлим в одной отверстие по диаметру хомута, привариваем эту деталь к хомуту, это будет основа.

Также в обеих пластинах нужно просверлить отверстия под болты, которые будут скреплять вместе пластины. Болты нужно приварить к основе.

В завершении останется доработать ножовочное полотно, сверлим в нем 4 отверстия в тех местах, где находятся соединительные болты. Отверстия нужно расточить напильником до овальной формы. В итоге болты будут служить в качестве направляющих, которые и будут удерживать ножовочное полотно.

Шаг шестой. Покраска и сборка

Красим все детали, чтобы самоделка не ржавела и хорошо смотрелась. Ну а далее все можно собирать, устанавливаем основу и эксцентрик, ну а далее останется поставить ножовочное полотно и верхнюю часть рамы. Самоделка готова, можно испытывать, но не забудьте все хорошо смазать! Инструмент режет брусья, и даже бревно. Конечно, производительность пилы не очень высокая, так как маловат ход ножовочного плотна.

В целом самоделка заслуживает внимания, так как сделано все довольно просто. На этом проект окончен, надеюсь, он вам понравился, и вы нашли для себя новые идеи. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Необходимые рабочие элементы

болгарка, которая будет усовершенствоваться;
набор гаечных ключей;
крепление для бензиновой пилы;
имеющийся арсенал гаек и болтов различного размера;
винт для крепежа шины и натяжения режущего полотна;
шина от электроножовки;
режущий механизм (сама цепь).

Основные этапы работы:

Цепная электропила из болгарки делается в 5 последовательных этапов:

Первоначально необходимо отсоединить от болгарки наждачный диск. Для этого просто снимается болтовое крепление, которое удерживает его в неподвижном состоянии;
Производим накручивание специального винтового элемента, который впоследствии будет удерживать цепь электропилы. Для этого берем гаечный ключ и затягиваем максимально до упора);
Берем дрель, устанавливаем сверла по металлу и проделываем два отверстия непосредственно в защитном щитке болгарки. Их диаметр должен соответствовать размеру болта. Нужны они для того, чтобы закрепить через них шину;
Острожными движениями вставляем крепежи для шины в полученные отверстия, после чего продеваем болты. Они должны быть надежно закручены с противоположной стороны гаечными ключами;
На завершающей стадии надевается шина, а после нее – сама цепь, закрепляющаяся регулирующими винтовыми зажимами. Но помните, что в данном случае перезатянуть болт, так же как и недозатянуть одинаково неприемлемо. Поэтому строго следите за тем, чтобы цепное полотно немного провисало. Это и будет оптимальной степенью его затяжки.

В отзывах и комментариях к видео репортажам можно встретить и довольно ироничные замечания: «А нет ли таких чудесных девайсов для смартфона, чтобы напилить дровишек в лесу на пикнике?» или резкие пожелания одновременно с заводской насадкой присылать страховой полис.

Адаптер-насадка «Цепная пила» на болгарку

Адаптер на болгарку

По сравнению с электрической цепной пилой Макита цепная пила из болгарки CHAIN SAW выглядит довольно миниатюрно.

Недостатки и предостережения переделки цепной пилы из болгарки с помощью адаптера

Цепная электропила является инструментом повышенной опасности, игнорирование техники безопасности при использовании может быть чревато серьезными последствиями для здоровья оператора и окружающих.
Конструкция, которая образуется после установки насадки цепной пилы на болгарку, не отвечает требованиям безопасности.
Базовый блок изготовлен из сплава, состав которого не указывается изготовителем, поэтому технические характеристики его не известны, рассчитывать на определенный моторесурс не приходится.
Из-за отсутствия рациональной системы смазки цепи, возможны нестандартные опасные ситуации.
Место расположения выключателя в адаптере выбрано нецелесообразно.
Отсутствует блокировка случайного включения электрической цепной пилы из болгарки.
