Цифровая антенна для телевизора своими руками комнатная на дальний прием

Антенну для цифрового телевидения DVB-T2 можно собрать своими руками. Вот основные способы изготовления телеантенны из подручных материалов.

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

• кусачки, пассатижи, плоскогубцы;
• изоленту, скотч, клей;
• герметик с пластиковым стержнем;
• рулетку;
• желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.
V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

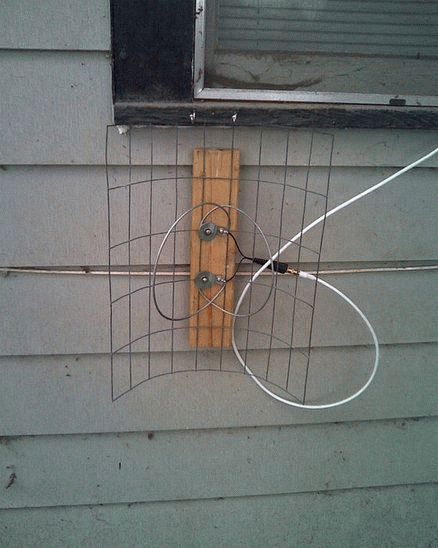

Телевизионная антенна типа «восьмёрка»

Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.

Особенности конструкции

В интернете есть масса различных вариантов по созданию антенного устройства. Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.

Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.
Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.

Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом. Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.
Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.
Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок. Например, сделайте «восьмёрку» из трёх квадратов или ромбов.

Материал для сборки

Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:

• трубки;
• уголки;
• кабель;
• полосы.

Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.

Чертёж

Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны. Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.

Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.
Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.

Сборка антенны

Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.

Мы получили следующие параметры конструкции:

1. 13-сантиметровый элемент. Остаётся один запасной сантиметр специально для петли, которую можно согнуть.
2. Пара 14-сантиметровых элементов.
3. Пара 13-сантиметровых компонентов. Не забывайте о повороте противоположной направленности. Должен быть перегиб на другой ромб.
4. Ещё пара 14-сантиметровых комплектующих.
5. Последняя деталь полностью соответствует первой.

Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор. Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.

Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.

Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.
Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.
Приведём краткую пошаговую инструкцию по сборке антенны:

1. Зачистка антенного кабеля с обеих сторон.
2. Подключите провод к антенне, он должен выпирать на пару сантиметров.
3. Добавьте дополнительный проводник, для этого скрутите оплётку и экран.
4. К другому концу припаивается штекер.
5. Сделайте ещё 2 дополнительных проводника.
6. Места, на которых осуществлялась пайка, нужно протереть.
7. Пластиковый штекер надевается на кабель.
8. Пайка моножилы к центральному входу.
9. Многожильный жгут закрепляется на боковом входе штекера.
10. Зажмите изоляцию и накрутите наконечник. Можно также залить клеем.

Телеантенна собрана, поэтому самое время закрепить её.

Установка

Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.

Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.

Антенна собрана, поэтому самое время проверить её работоспособность. Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.

Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.
Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты. Это временное решение.
Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.

Телеантенна «двойной (тройной) квадрат»

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.
Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.
Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
4. Направляющая должна быть настроена в сторону телевизионной вышки.
5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
7. Оптимальный материал для изготовления мачты – древесина.

Телевизионная антенна типа «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

1. Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
2. Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
3. Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
4. Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
5. Отдельно приготовьте два провода по 22 см каждый.
6. Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
7. Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
8. Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
2. Обработайте конец антенного провода.
3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
4. У вас есть два проводника, которые необходимо прикрепить к банкам.
5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Антенна DVB-T2 из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

1. Для начала необходимо подготовить около 50 см коаксиального кабеля.
2. С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.
3. Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
4. Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
5. Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
6. Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Телевизионная антенна из болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB-T2. По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.



Типы телевизионных антенн

Телевизионная антенна — это устройство, специально разработанное для приема телевизионных сигналов, передаваемых на частотах от 41 до 250 МГц в диапазоне ОВЧ и от 470 до 960 МГц в диапазоне УВЧ.

Телевизионные антенны бывают двух типов:

• В помещении: размещается над или рядом с телевизором;
• На открытом воздухе — устанавливается на крыше или чердаке дома.

Наружные антенны сложнее изготовить и установить, но такие устройства необходимы для адекватного приема в периферийных областях, удаленных от телевизионных станций.

Антенные устройства также делятся на:

• Активные, дополненные усилителем и требующие подключения к источнику электрического питания;
• Пассивные, которые усиливают сигнал только для конструктивных особенностей.

Внешняя телевизионная антенна — это устройство с большой входной мощностью, имеет одностороннюю интенсивность излучения, поэтому ее дальний конец всегда должен смотреть на передающую станцию.

В зависимости от длин волн, которые могут принимать телевизионные антенны, они делятся на три группы:

• Антенны МВ — такие устройства принимают очень длинные метрические волны, размер которых может варьироваться от 0,5 до 1,5 м;
• Широкополосные антенны представляют собой гибридную конструкцию, в которой установлены элементы как среднего, так и УВЧ диапазона. Эти радиосистемы используются для одновременного приема цифрового и аналогового вещания.
• Антенны УВЧ — эти устройства работают в дециметровом диапазоне, где длина волны составляет от 15 до 40 см. Именно в этом покрытии обслуживается цифровое телевидение (DTV);

Наиболее часто используемая конструкция внешней телеантенны основана на логопериодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических прутков. Они действуют как резонаторы, в которых энергия накапливается радиоволнами, которые заставляют электроны двигаться и создавать стабильные волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем их больше, тем больше ее коэффициент усиления.

Еще одна популярная конструкция, используемая в основном для приема в диапазоне УВЧ, — это отражающая телевизионная антенна. Это устройство представляет собой вертикальный металлический экран, перед которым установлены несколько дипольных элементов.

Полосы телевещания, которые должны быть покрыты одной антенной, имеют слишком широкую частоту, поэтому для диапазонов VHF и UHF используются отдельные антенны или комбинированные устройства. В таких конструкциях есть два типа элементов: длинные, которые улавливают МВ (они расположены за антенным кронштейном и часто функционируют как логопериодическая антенна), и короткие элементы, которые улавливают передачу УВЧ (они расположены в перед стрелой).

При прослушивании радио вы замечаете, что местные каналы легко настраиваются на диапазон FM или VHF, но у вас не получится захватывать на них дальние зарубежные передачи, для этого вам необходимо установить приемник в режим MW и HF.

Это говорит о том, что метрические, средние и короткие волны хорошо передаются на большие расстояния, тогда как ультракороткие и дециметровые сигналы имеют небольшую зону покрытия. Однако недостаток диапазона УВЧ, в котором работает наше цифровое телевидение, сводится к минимуму по двум причинам:

• Прежде всего, наличие большого количества башен;
• Во-вторых, способность крупных объектов отражать сигнал.

Если вы живете в частном доме возле многоэтажки, то правильнее направить антенну ТВ не на дальнюю вышку, а на соседний дом, который отлично отражает волны. От правильного выбора направления во многом зависит качество ТВ-сигнала.

Материалы и расчёт

Как и из каких предметов и материалов можно сделать антенну в домашних условиях? Давайте рассмотрим 5 самых интересных вариантов:

• Мощная коаксиальная антенна;
• «Восьмерка» или зигзаг;
• Все волновые проволочные антенны;
• Антенна из пивных банок.
• «Бабочка»;

Медная или алюминиевая трубка, стержень или проволока — отличные материалы для изготовления антенны. Они податливы, хорошо гнутся и отлично держат форму. Можно использовать любые токопроводящие изделия из металла: проволоку, уголки, прутки, полосы и так далее

Коаксиальный кабель имеет те же свойства, что и медный, но намного дешевле и, кроме того, коаксиальный кабель также механически прочен, что очень важно для конструкции антенны. Чтобы сэкономить деньги, вы можете использовать кусочки проволоки, которые есть в вашем доме, или купить в магазине в разделе неликвидов.

В первую очередь определяем размер антенны. Длина антенного кабеля (L) рассчитывается на основе частоты передачи. Для расчета нам понадобятся два значения:

• Скорость волны в вакууме ≈ 300 млн м / с;
• F — частота приема (частоты цифрового ТВ-сигнала обычно находятся в диапазоне 500-800 МГц).

Если мы возьмем параметр частоты в МГц, желаемое значение длины волны будет в метрах. Расчетный параметр скорости света равен 300. Вы можете рассчитать длину волны в кабеле по простой формуле:

L = 300 / F

Пример расчета: пусть цифровая передача осуществляется на средней частоте 610,5 МГц. Таким образом, средняя длина волны = 300 / 610,5 = 0,491 м. Это в точности длина петли антенны.

Для приема цифрового сигнала нет необходимости точно рассчитывать длину волны, вы можете просто сделать конструкцию продукта более широкополосной.

Особенности конструкции антенны

Большинство предлагаемых в Интернете антенн имеют угловую конструкцию из медных или алюминиевых трубок (или толстых проводов), которые хорошо работают на открытых площадках с прямой видимостью переводчика. Другой тип основан на петле из антенного кабеля.

Оба проекта обеспечивают не очень хороший прием в плотной городской застройке или в помещении в зоне прямой видимости переводчика.

Наша версия антенны (подсмотренная на просторах известного видеохостинга) ориентирована как на прямой, так и на отраженный от городских зданий сигнал. Поэтому конструкция состоит из двух концентрических колец из антенного кабеля, что значительно упрощает ее изготовление.

Первая антенна своими руками: штыревая

Это определенно самая простая антенна. По сути, это кусок проволоки длиной 1/4 длины волны.
Берем кусок кабеля, защищаем его конец под вилкой.
Ставим и вкручиваем заглушку.
Снимаем утеплитель с заготовки.
Затем снимите экранированный слой. Согните в месте перехода и измерьте линейкой 12,8 см (1/4 длины волны) и обрежьте лишнее.
На этом антенна завершена! Его можно подключить к телевизору или приставке и использовать.

Изготовление и расположение

Сегодня все телевидение обслуживается в цифровом формате, от аналогового скоро полностью откажутся. Старые антенны практически не работают с сигналами DVB, поэтому нужно делать антенну с десятичной дробью.

Передача цифрового ТВ в формате DVB-T2 осуществляется в диапазоне UHF, и поскольку сигнал передается в цифровом виде, его прием всегда будет хорошего качества, либо просто не удастся его захватить и будет нет сигнала. Шум, искажение или нечеткое изображение — это характеристика только аналогового телевидения.

Кодирование DVB (Digital Video Broadcasting) нечувствительно к электромагнитным помехам, однако при сильно загрязненном воздухе может возникнуть несовпадение сигналов, в результате чего изображение застынет или полностью рассыпется. Поэтому эффективнее вынести антенну вне дома: за окном, на крыше, на балконе.

Чтобы уменьшить количество помех, за антенной может быть встроен рефлектор (рефлектор). Для конструкции антенны подходят самые простые материалы металлического цвета: фольга, упаковка для кофе или сока, банка, компакт-диск и т.д. Для того, чтобы отражатель оказывал целенаправленное воздействие, форму отражателя можно сделать параболической. Хотя это более актуально для аналоговых приемников, отражатели также помогают при слабом цифровом сигнале.

И последний совет: опытные инженеры рекомендуют паять все антенные соединения, а не только скручивать или привинчивать, так как со временем они окисляются и ухудшают качество приема. Внешние антенны, сделанные своими руками, лучше покрыть краской, это надежнее защитит вашу конструкцию от неблагоприятных погодных факторов.

Для соединения антенных элементов лучше использовать сварочные аппараты мощностью 36-40 Вт, флюс и мягкую пайку.

«Бабочка»

Относительно простая, но эффективная коротковолновая антенна для приема цифрового телевидения называется «бабочкой» из-за ее специфической формы: проводники-вибраторы отходят от оси крепления веером, как крылья настоящего насекомого.

Для изготовления вам потребуются:

• около 4 м медной проволоки или, что еще хуже, алюминиевой сечением 4-6 мм;
• кусачки или плоскогубцы;
• тонкая доска или фанера размером около 550 на 70 мм и толщиной около 5 мм;
• F разъемы для подключения.
• паяльник с припоем и флюсовой пастой;
• саморезы;
• карандаш, чтобы пометить доску;
• вилка 75 Ом;
• отвертка или отвертка;
• нож для зачистки;
• линейка для разметки;

Производство выглядит так:

1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длину 37,5 см.
2. Резьба нарезается по рассчитанным размерам. Требуется восемь проводников.
3. Центр каждого проводника зачищен на 2 см.
4. Каждую проволоку сгибают по дуге так, чтобы между концами оставалось не менее 7,5 мм. Вместо двух проводов вы можете использовать лист металла, вырезанный в форме треугольника, поэтому эта антенна будет ближе к конструкции, запатентованной в 1938 году под названием диполь Butterfly.
5. Два провода длиной около 43 см нарезаются и зачищаются в местах крепления к плате.
6. Все провода соединены между собой согласно схеме подключения.
7. Антенные выходы припаяны к штекеру.
8. К вилке подключается переходной кабель на 75 Ом.
9. К адаптеру подключается кабель.
10. Антенна настроена на прием и устанавливается в подходящем месте.

Преимущества:

• простота изготовления;
• эффективность.

Недостатки:

• относительно низкий прирост.

9 вариантов самоделок для приема DVB-T2 в домашних условиях

Переход на цифровое телевидение происходит постепенно, без резкой остановки на аналоговое. В результате у пользователей было достаточно времени, чтобы придумывать различные самодельные антенны и тестировать их. Предлагаем рассмотреть самые популярные: оценить сложность изготовления, положительные и отрицательные качества, процесс сборки.

Из пивных банок

антенну собрать из пивных банок несложно, благодаря простому способу получения исходного материала. Вам понадобятся банки не только пива, но и других напитков. Конструкция эффективна, потому что алюминий в банках хорошо проводит сигнал. Но вам нужно будет точно измерить расстояние между вибратором банки, подключите его в четкой последовательности.

Вам необходимо подготовить:

• четное количество пустых банок — не менее двух, а максимальное количество не ограничено;
• схема сборки;
• дрель;
• кабель.
• саморезы;

Учтите, что чем больше банок вы возьмете, тем лучше будет сигнал.

1. Просверлите отверстие, чтобы пропустить проволоку.
2. С помощью саморезов закрепите вибраторы на кронштейне.
3. Подключайте скамейки строго так, как указано на схеме.
4. Подключите кабель к месту соединения двух проводов.

Характеристики:

• простая сборка;
• высокий уровень эффективности.

Все материалы используются повсеместно, за исключением коаксиального кабеля. Эффективность, конечно же, зависит от местности. С ровной поверхностью вы можете уловить сигнал на расстоянии до 50 км.

Обратите внимание, что для четкого сигнала необходимо произвести расчет размера вибратора. Банки также интересно надежно защитить, так как пустые конструкции легко сдувает ветром. Изменение их направленности отрицательно сказывается на качестве сигнала.

В виде восьмерки (Харченко)

Антенна Харченко — простой, но технологически очень понятный метод. Как те, кто смотрел аналоговое телевидение с расстояния в метр. Если присмотреться к конструкции, можно увидеть два одинаковых квадрата. За необычную форму и открытые углы их еще называют Z-антеннами.

Следуй этим шагам:

• согнуть большую металлическую проволоку на заранее рассчитанном кабинете;
• подключите кабель.
• крепим конструкцию к каркасу.

Достоинства метода — технологичность. Сделать это несложно, если для фиксации достаточно использовать кусок проволоки и крепеж.

Двойной-тройной квадрат

Тройной квадрат еще называют антенной Сотникова. Интересно, что все изобретения, которые не работают по стандартной схеме, часто называются в честь их изобретателя или человека, который приложил усилия, чтобы представить их широким массам.

Устройство состоит из трех (двух) рам квадратной формы, в состав которых входят:

• директор;
• отражатель.
• вибратор;

Это изобретение является развитием основного принципа волнового канала. Но сделать это намного проще. Внешне — простое сочетание квадратов с постепенным уменьшением. Элементы закреплены на оси по направлению к источнику сигнала.

Для сборки такой конструкции вам понадобится стальная или медная проволока.

1. Сложите квадраты и установите перемычку.
2. Соединить стыки паяльником.
3. В месте соединения проводов припаяйте оголенный конец кабеля.

Если вы уверены в своих силах, можете сложить конструкцию по чертежу и получить:

• высокая степень чувствительности;
• возможность подключения усилителя.
• технологичность;

Также устройство отлично улавливает слабый сигнал на большом расстоянии.

Из картонной коробки

Обратите внимание, картонная коробка — это всего лишь рабочий материал для самодельной антенны. Вам просто нужно вырезать два плоских прямоугольника размером 25х30см. Также готовит:

• пищевая пленка;
• отвертка;
• клей;
• кабель с вилкой.
• несколько болтов с гайками;
• медная проволока;

Телевизионная антенна HQClear: вся правда о разводе, отзывы реальных клиентов

Затем следуйте инструкциям.

1. Вырежьте из фольги два квадрата.
2. Используйте обычный клей, чтобы приклеить их к картону.
3. Удалите остатки алюминиевого клея.
4. Вырежьте отверстие под болты.
5. Нарисуйте внутренний контур на первом отверстии и внешнее устройство на втором.
6. Закрепите контакты болтами.

На этом конструкция завершена, но необходимо выделить расстояние между элементами. Подключите кабель к телевизору и раздвиньте квадраты. Осторожно разложите пленку на картоне, четко в обозначенном месте. Если работа некачественная, четкого сигнала не будет. Как только вы найдете нужное расстояние, прикрепите квадраты к раме.

Обратите внимание, что этот тип антенны предназначен только для использования в помещении. Картон и пленка не выдерживают негативного воздействия внешних факторов.

Бабочка

Это название дизайна, который легко реализовать. Это эффективная короткая антенна. Это связано с практичностью, благодаря интересной форме: вибраторы расположены относительно застежек таким образом, что напоминают крылья бабочки.

Требуются следующие предметы:

• четыре метра медного провода;
• простой карандаш;
• тонкая фанера;
• сварщик;
• саморезы;
• вилка 75 Ом;
• кусачки;
• отвертка;
• нож;

Следуйте алгоритму.

1. Измерьте размер вибраторов, установите расстояние.
2. Обрежьте нити в соответствии с полученными значениями.
3. Используйте 8 проводов.
4. Зачистите проводники минимум на 2 см.
5. Сложите поводья в дугу.
6. Отрежьте 2 пряди длиной 43 см.

Очистите их в точках крепления к столу.

Подключите провода по инструкции:

• антенный выход припаян к штекеру;
• подключить кабель к адаптеру.
• подключить провод;

Отрегулируйте антенну и используйте ее как обычно. Провести такие действия несложно. Но выигрыш будет небольшой.

С помощью паяльника

Использование этого инструмента значительно ускорит выполнение поставленной задачи. Возьмите палку и закрепите металлические элементы — обычной ниткой. Отрежьте от провода 16 частей, припаяйте в точке 4 и обмотайте изолентой. Сварщик надежно фиксирует все элементы, исключая их окисление и образование положений, не соответствующих выставленному ранее вектору.

С помощью болтов

Конструкцию можно собрать только на болтах и ​​без паяльника. Следуй инструкциям:

• алюминиевые антенны диаметром до 6 мм, прикрепленные к стержню;
• соедините антенны вместе алюминиевым кабелем, который используется вместо вибратора.

Для подключения коаксиального кабеля требуется переходник балуна.

Пользователи отмечают, что для дома это лучшая антенна, изготовленная без использования специальных инструментов. Гарантирует качественный прием на расстоянии до 60 км. Он также устраняет задержку и стабилизирует качество сигнала.

Из коаксиального кабеля

Сделать антенну для цифрового ТВ своими руками из кабеля — лучший вариант для тех, кто не часто что-то делает своими руками. Для его реализации достаточно иметь только кабель с медной жилой. Также пригодятся нож, плоскогубцы и дюбель, чтобы создать желаемую форму у вас под рукой. Затем выполните простые действия.

1. Возьмите кабель длиной полтора метра.
2. Снимите изоляцию с одного конца.
3. Отмерьте 22 см и обнажите центральную вену.
4. Снимите изоляцию с экрана через такое же расстояние.
5. В последнем разделе удалите центральную жилу, пока она не образует кольцо.
6. Подключите вилку к другому концу.

При доскональном знании пользователем правил изготовления изготовление такой антенны займет не более 5 минут. Но этот вариант используется только как вариант комнаты. И то только при сильном сигнале. Исправить ситуацию после подключения усилителя не удастся.

Но конструкцию можно немного улучшить, если вместо кольца установить спираль от кабеля. Но необходимо заранее рассчитать радиус, тем самым улучшив качество сборки. Примитивность этого метода радует пользователей, выбравших именно этот дизайн.

Логопериодическая

Схема логопеда считается классическим вариантом. Особенности в следующих пунктах:

• вибраторы необходимо закреплять только на главной оси;
• определение положения вибратора происходит с периодом волн.
• контроль длины используемых элементов — не выходить за пределы, установленные диапазоном ДМВ.
• значения используемых деталей изменяются по логопериодическим законам;

Антенна предназначена для приема волн. Вот почему у него такое же название. Отличается следующими конструктивными особенностями:

• широчайший ассортимент;
• универсальность: также используется для приема мобильного сигнала;
• антенна более компактна и технологична по сравнению с другими вариантами;

Как сделать логопериодическую антенну для цифрового ТВ своими руками

Чтобы установить мобильный сигнал и настроить Wi-Fi, размер элементов меняется. Учтите это при разработке проекта. Пользователь также должен понимать, что такую ​​конструкцию изготовить непросто. Технология требует определенных знаний и навыков. Необходимо четко установить конкретную длину вибраторов и определить оптимальное расстояние.

сделать расчеты на обычной бумаге практически невозможно. Придется применить интегральные уравнения. Чтобы упростить задачу, воспользуйтесь онлайн-калькуляторами, которые самостоятельно произведут расчеты после ввода необходимых данных.

Алгоритм действий:

• установить элементы для фиксации сигнала: сплошные из толстой проволоки и полые из тонкой;
• подключите коаксиальный кабель;
• выберите 2 толстые трубы;
• другой конец кабеля вставьте в приставку или в специальную розетку на телевизоре.
• установка сначала проводится с одной стороны, а затем переносится на другую;
• рассчитать размеры стержней и вибраторов, установить расстояния;
• соединить стержни специальными перемычками;

Имейте в виду, что вы можете использовать текстолитовые пластины с алюминиевым покрытием. Уровень сигнала такой замены не ухудшится.

Туркина

Самодельная антенна такого типа нужна для улавливания дальнего сигнала. Он также назван в честь своего изобретателя, радиолюбителя Туркина. Впоследствии инженер Поляков с помощью компьютера довел его до совершенства.

Ознакомьтесь с конструктивными особенностями на фото выше. Это показывает, что металлические вибрирующие кольца размещены в четко обозначенном месте. Их роль в дизайне отмечают специальные знаки:

• D — элементы, не принимающие активного участия в процессе;
• R — это функция, предотвращающая образование задержек.
• V — активные части;

Размер и расстояние до вибратора определяются в зависимости от длины кабеля. Показатели можно рассчитать вручную или с помощью калькулятора, доступного в Интернете. Обозначения отображаются в миллиметрах. Для сборки сначала подготовьте сосновую обрешетку. Затем выполните следующие действия:

• измерить положение колец;
• сложить кольцами;
• проделываем дырочки дрелью;
• установить кольца в проделанные отверстия;
• откусить по 2,5 мм за каждый конец;

Завершите процесс, припаяв к антенне коаксиальный кабель кабеля. Антенна срабатывает сразу даже из комнаты. Однако помехи могут наблюдаться на большом расстоянии от датчика.

Простая для Wi-Fi — из металлической банки

Хорошую антенну Wi-Fi легко сделать — все под рукой. Например, взять консервную банку. Эту идею тоже можно реализовать за 10 минут. Но учтите, что банка только металлическая, без видимых следов деформации. Высокие и узкие, они отлично улавливают сигнал. Если вы решили установить антенну на открытом воздухе, ищите пластиковую крышку. Кабель берется на 75 Ом, некоторые элементы можно регулировать по ситуации. Но имейте в виду, что чем точнее вы будете следовать инструкциям, тем лучше будет передача сигнала.

Считается, что такая антенна может захватывать до 7 каналов. Лучше всего защелки возле окна или на валу стабилизатора.

Антенна из коаксиального кабеля

Для изготовления этой версии антенны вам понадобится примерно 0,5 м наиболее распространенного телевизионного кабеля с маркировкой «RK-75». Один конец изолированного кабеля нужно зачистить для подключения к розетке телевизора (вставляется разъем F и переходник для подключения к телевизору), а на втором мы создадим круглую антенну.

Отойдите на 5 см от края и снимите верхний слой изоляционной грунтовки. Затем снимите обмотку с центральной жилы кабеля и плотно скрутите оставшиеся жилы в жгут.

Затем отойдите на 22 см от подготовленного конца кабеля и удалите 2 см внешней изоляции вместе с экранированной фольгой и оплеткой, не затрагивая изоляцию центрального проводника.

От этого места отмерьте следующие 22 см и обрежьте внешнюю изоляцию до экранированного листа. Теперь нужно соединить кабель в кольцо — для этого плотно фиксируем подготовленный для вновь созданного разреза первый конец. Вот и все — в ваших руках мощная коаксиальная антенна, сделанная своими руками.

Подключите его к телевизору и начните настраивать каналы. Такая антенна считается хорошим вариантом для приема цифрового телевидения. Лучше всего устанавливать антенну за окном и сбоку от телебашни, так как стены здания могут заглушать полезный сигнал. Вы можете сами убедиться в его местонахождении.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Показываю общий вид собранной мною конструкции с фотографией. С учетом вертикальной поляризации он находится в форме восьмерки, а для горизонтальной ориентации поворачивается бабочкой.

Для наглядности перевернул: с экраном в центре передачи и с активным вибратором из медной шины — в комнате.

Телевизионный кабель просто перевязан изолентой с одной стороны квадрата, закреплен на подставке, а в моем случае также выполняет роль застежки: его просто перекидывают через карниз — на нем висит антенна.

Многие соседи уже повторили мой проект. Я вижу это с этим оконным декором.

Люди даже вешают восьмерку на шторы, начали делать без экрана и монтажной рейки — уверенно дает прием активный вибратор. Это упрощает сборку. Однако в случае появления посторонних помех рекомендую собрать экран.

Делаю вывод, что антенна Харченко достаточно надежно работает в зоне надежного приема. Поскольку его расчет и установка просты, не требует дефицитных деталей, рекомендую сборку.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения размеров помещения Харченко я нашла множество советов, которые, мягко говоря, не подходят, но работают. На фото я привожу всего 3 метода расчета.

А еще есть онлайн-калькуляторы, которые рассчитывают разные размеры. Все это я объясняю тем, что такая конструкция не критична для точности изготовления, что считаю ее преимуществом.

Для проверки я выбрал технику, при которой сторона квадрата равна 0,25 длины волны электромагнитного колебания. Здесь требуется меньше материала, а условия работы самые сложные.

Я умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А потом я покажу вам технологию, которую вам не составит труда повторить. Но я все же рекомендую немного расширить сторону квадрата.

Затем он начнет захватывать немного более широкий диапазон сигналов из-за того, что эта форма вибратора обрабатывает все амплитуды полуволн напряжения, которые в него вставляются. Благодаря этому обеспечивается его широкополосный доступ.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор получен из медной шины прямоугольного сечения 1х4 мм.

Такой профиль сложно согнуть. Вы должны работать в тисках. С круглым сечением легче работать. Очистил среднюю часть от краски и припаял контактные площадки паяльником.

С одной стороны квадрата я перевязал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным участкам.

За счет созданного полукольца образуется угол адаптации волновых сопротивлений кабеля и антенны. Это самая простая конструкция. Но она играет важную роль.

Показываю эту связь с другими фото на готовой антенне.

Далее мне осталось завершить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не мешали приему информации.

Я разметил деревянную планку, проделал несколько мелких отверстий.

Я вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заблокировал их спичками. Можно добавить еще клея.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь я показываю его позицию на окне во время работы прошлым летом.

И я недавно сделал это фото: я показываю другой вид.

На данный момент я уже отказался от использования антенны цифрового ТВ DVB T2 после подключения оптоволокна и перешел на пакет услуг «Ясна» Белтелекома.

Другие видео инструкции

Всеволновая антенна

Телевизионная антенна может иметь разную форму. Например, из медного провода диаметром 2-5 мм можно построить всеволновую антенну в виде двух универсальных элементов. Такие устройства отличаются частотной независимостью, поэтому пользуются большой популярностью у дачников. Устройство CHNA можно собрать буквально за час и получить хороший уровень сигнала вдали от телецентров.

Для этого вам понадобятся:

• Эмалированный медный провод;
• 2 деревянные или пластиковые рейки.
• 2 металлоконструкции в форме равнобедренного треугольника;

Вместо металлических треугольников можно использовать эластичный ламинат, из которого нужно будет вырезать треугольники (или оставить треугольную форму медной облицовки).

Ширина и высота антенны должны быть одинаковыми. Лопасти устанавливаются под прямым углом и фиксируются паяльником. Антенный кабель ЧНА необходимо прокладывать в точке нулевого потенциала, которая находится на пересечении кабеля с вертикальной направляющей. Кроме того, он должен быть соединен муфтой, а не припаян.

Расстояние между соседними прядями должно быть 25-30 мм, а между пластинами — не более 10 мм. Антенную конструкцию лучше устанавливать внутри окна шириной 150 см. Приемник сигнала в виде двух только что изготовленных развернутых элементов уверенно принимает все каналы ДМВ и СВ. Если вы живете в районе с плохим уровнем сигнала, было бы целесообразно интегрировать такое устройство с усилителем.

Простая антенна для приёма цифрового ТВ

Еще один полезный вид домашней антенны для дачи — «бабочка». Это совершенно простая конструкция, для создания которой вам потребуются:

• Доска или фанера длиной около 60 см и шириной 7 см, толщиной около 20 мм;
• Шайбы, винты, паяльник.
• Экранированный медный провод сечением жилы 4 мм;
• Коаксиальный кабель «РК-75»;

Ниже мы приводим схему разводки, по которой необходимо сделать основание антенны-бабочки.

Схема

Затем подготовьте 8 кусков медной проволоки длиной 37,5 см каждая, отступите на 17,75 см и удалите 2 см изоляционного слоя в центре каждого отрезка. Придайте им V-образную форму, чтобы концы элементов находились на расстоянии 7,5 см друг от друга (такая форма считается оптимальной для четкого и качественного приема ТВ-сигнала).

На следующем этапе необходимо подготовить еще два элемента из проволоки длиной около 22 см. Разметить каждый элемент на 3 равные части и зачистить изоляцию провода между полученными кусочками.

Нам понадобится еще два небольших отрезка провода, чтобы подключить антенну к розетке.

Теперь осталось только собрать все подготовленные элементы в одну конструкцию и припаять кабель к вилке.

Таким образом, вы можете легко создать свою собственную эффективную антенну-бабочку для приема цифрового телевещания.

Как сделать антенну для телевизора

Ниже приведены пошаговые инструкции по изготовлению антенны DVB-T2 своими руками. Ссылки прикреплены к дополнительным пошаговым инструкциям, где вы можете узнать больше и увидеть более точный алгоритм сборки.

Из кабеля

Преимущество — простота изготовления. Вам не нужно быть опытным инженером-электриком. Вам просто нужно пометить кабель по точному размеру и очистить его ножом. Он также уютен, но может быть установлен на открытом воздухе, если конструкция хорошо закреплена и открытые участки защищены от влаги (дождя).

Недостаток: Нет смысла подключать усилитель. Никакого эффекта от устройства не будет. Он улавливает только сильный сигнал поблизости, который поступает без помех для антенны.

Для изготовления цифрового ресивера необходимо иметь:

• кабель необходимой длины (можно использовать старый кабель от предыдущей телевизионной линии, если вы планируете прокладывать новый);
• штекер для подключения к розетке ТВ.
• управлять;
• нож;

Инструкция, как сделать комнатную антенну из кабеля:

Последний шаг — вставить штекер в свободный конец кабеля, чтобы можно было подключить антенну к телевизору. Необходимо снять верхнюю оболочку на 1 см и оставить примерно 2 мм от внутренней. Экран сложен. Разъем накручивается на кабель над экраном до конца. Затем прикручивается переходник, который будет крепиться к розетке телевизора. См. Изображение ниже для получения более подробной информации.

«Пивная»

Антенна цифрового телевидения из пивной банки состоит только из четного числа емкостей. Самый простой способ — прикрепить две банки из токопроводящего материала.

Подходит не только для пивной тары, но и для других напитков. Главное, чтобы банки проводили электричество, иначе сигнал с репитера не возбудит ток на элементах.

Преимущество, как и в случае с петлей, — простота изготовления. Необходимые материалы можно приобрести дома или в продуктовом магазине / магазине бытовой техники. А инструменты есть в каждом доме. Плюсом также является достаточно хороший уровень приема. Если ничего не мешает сигналу (холмы, высокие здания, густой навес деревьев за окном) на сооружение, настройте цифровое телевидение для полного списка, и вы получите два десятка каналов с расстояния до 40 и даже 50 км. Антенну можно использовать как в помещении, так и на улице.

Возможен снос при установке на открытом воздухе. То есть изменение формы, деформация, смещение элементов из-за порывов ветра. Поэтому крепить нужно аккуратно, использовать полноценные застежки, а не скотч, как описано ниже. Кроме того, для максимального качества приема необходима точная регулировка размеров контейнеров и расстояний между сторонами.

Производство требует:

• блок достаточной длины или другой прямой материал (например, пластик), но не токопроводящий; часто используют обычный крючок как основу для крепления банок;
• кабель;
• пара поллитровых банок;
• кусок наждачной бумаги.
• 3 винта по металлу с шайбами;
• скотч;
• отвертка;

Chertech для приемника коллекции показан на следующем рисунке. Под схемой инструкция в точности совпадает с картинкой.

Как сделать:

1. Чтобы облегчить работу, сломайте «язычки» на обеих банках.
2. Внизу одной из банок просверлите отверстие диаметром под кабель.
3. Присоедините первую банку к крючку так, чтобы отверстие для питья было обращено внутрь. Вы можете закрепить его изолентой, но лучше просверлить отверстие в боковой части банки и вкрутить винт в деревянную часть через углубление в емкости. К тому же нейлоновая стяжка — хороший заменитель скотча. Для каждой банки используйте две стяжки: одну вверху и одну внизу.
4. Расстояние между банками должно быть примерно 7,5 см, это означает, что нужно зачистить кабель так, чтобы длины зачищенного участка хватило для прикручивания ко второй банке. Таким образом можно удалить около 9-10 см верхнего утеплителя. Нет необходимости полностью удалять внутренний слой, чтобы свести к минимуму риск экранирования экрана от сердечника в будущем. Следовательно, можно убрать примерно 5-6 см.
5. На закрепленной банке по бокам от отверстия для питья отметьте места, где будут вкручиваться саморезы, которые будут соединять поверхность с экраном кабеля. Очень тщательно отшлифуйте наждачной бумагой или ножом. Особенно, если материал банки изначально был окрашен в другой цвет, как это часто бывает.
6. Вверните винты наполовину.
7. Проденьте кабель через дно, выньте его из верхнего отверстия банки. Разделите плетеный экран пополам, как показано на схеме выше. Проденьте тесьму на каждый саморез в направлении закрутки, затем затяните до конца.
8. Вкрутите часть винта во вторую банку. Не забудьте отменить место на берегу.
9. Накручиваем сердечник на саморез под шайбу и затягиваем.
10. Закрепите вторую банку на расстоянии 75 мм от первой.
11. Присоедините разъем F к другому концу антенного кабеля.

После этого можно проверить антенну. Убедитесь, что банки хорошо смотрят друг на друга. Если вы используете ленту или другой клей, чтобы прикрепить его к раме, вы можете отрегулировать вторую банку, чтобы увеличить или уменьшить расстояние по мере необходимости. Поэтому иногда получается улучшить прем «цифры» самодельной антенной Т2.

Бабочка

Подходит для приема ТВ-сигнала от удаленных ретрансляторов. Вы можете установить усилитель для еще более сильного приема. Итак, антенну можно использовать для дачи, загородного дома. Конструкция довольно прочная, особенно если вы сделаете эту антенну из одного провода, а не из частей.

Обратной стороной является подверженность незначительным изменениям конструкции. Из-за малейшей деформации, изгиба качество работы может значительно снизиться. Как и в случае с другими телевизионными антеннами, достижение требуемых характеристик достигается только путем тщательных расчетов. Если частоты вещания обоих мультиплексов (пакетов телеканалов) далеки друг от друга, бабочка, скорее всего, не поймает двадцать или тридцать каналов. В этом случае вам нужно будет сделать двух бабочек, каждая из которых отвечает за отображение мультиплекса цифрового ТВ.

Чтобы сделать бабочку, вам понадобится:

• медная проволока;
• два разъема F (один для телевизора, другой для подключения кабеля к антенне);
• тиски или плоскогубцы для загиба проволоки;

Антенну сделать очень просто. Необходимо получить из проволоки два равносторонних треугольника. Нижняя сторона имеет длину 20 см, боковые стороны около 27 см каждая (точнее 26,9 см).

Дизайн бабочки

Затем оба треугольника подключаются к разъему антенны. Сначала в разъем вставляется кусок кабеля с использованием стандартной технологии монтажа. Далее два верхних конца треугольника нужно припаять к сердечнику кабеля от входной стороны к разъему и к корпусу детали. Вы можете понять суть из изображения ниже.

Бабочка состоит из множества элементов. 16 антенн прикреплены к куску дерева длиной один метр. Они состоят из 8 отрезков сплошной проволоки, сложенных под углом 30°.

Сначала антенны прикручиваются к планке саморезами. Затем по схеме соединяются вибраторы будущей дециметровой телевизионной антенны для цифрового телевидения. Соединение осуществляется от верхнего крайнего уса к нижнему с той же стороны через два внутренних центральных элемента. Между двумя центральными усиками можно сделать два промежуточных крепления для соединения кабельного соединителя.

Антенна Харченко

Требуется расчет по формуле или калькулятору. Вам необходимо знать длину волны, передаваемую радиосигналом цифрового телевидения. Длина волны соответствует размеру стороны квадрата. Подробнее читайте в статье о расчете антенны Харченко для цифрового ТВ.

По расчету, сделанному с учетом частот вещания в вашем регионе, из одной проволоки нужно сделать два ромба. Складки выполняются плоскогубцами или руками. У вас также должны получиться квадраты с углом 90 °. Свободные после складывания кромки фиксируют сваркой. Затем по каждому внутреннему углу закрепляется трос.

Центральную точку, где проводится сварка, рекомендуется защищать от влаги, если вы планируете устанавливать устройство на открытом воздухе. Его можно залить горячим клеем, перемотать скотчем или накрыть пластиком. Также важно, чтобы внутренние края не смыкались.

Логопериодическая

Название состоит из двух частей: логотипа и журнала. Обе стороны определяют дизайн устройства. Строительство ведется по логарифмическим законам.

новичку сделать логопериодическую конструкцию сложно. Надо не только многое делать руками, но и не делать простейших расчетов.

Его можно использовать не только для цифрового телевещания, но и для усиления мобильных сигналов и сигналов Wi-Fi. Он имеет широкий частотный диапазон и высокое усиление.

Он также состоит из двух частей: линии сбора (две штанги) и вибраторов. К стропам прикреплены вибраторы. Крепление осуществляется поочередно с помощью вибратора. Есть чередование с каждой стороны. Сначала прикрепляется вибратор к нижней строчке, затем к верхней и так до конца строчки.

необходимо строго соблюдать значения длины вибраторов и расстояния между каждым элементом.

К трубам для анкерной линии (оси) легче отводить тросы. Таким образом получится пропустить вибратор внутрь и прижать его болтом.

Коробка тоже может ловить цифровое ТВ

Устройство аналогично первым вариантам, рассмотренным в этом материале.

• Концы с двух сторон каждой прядки зачищаем по 2-3 см.
• Коробка закрывается, к верхней части крышки скотчем прикрепляется сложенный по кругу шнур. Оба круга должны быть обращены друг к другу концами.
• необходимо отрезать два отрезка ТВ-кабеля длиной по 50 см каждый.
• Телевизионный кабель, идущий к ТВ-приемнику, подключается к антенне. Жила кабеля скручена двумя переплетенными «кольцами». Экран из проволоки также скручен с другими круговыми оплетками.
• Выбирайте коробку такого размера, чтобы в нее можно было уместить два круга деталей кабеля.
• Скрутите косу и скрутите.
• Дно коробки покрыто фольгой. Он плотно прилегает к поверхности. А чтобы лист не отставал, можно использовать клей.

Чтобы ТВ-кабель не шатался, его можно протянуть через просверленное отверстие по всей толщине коробки.

Антенна «восьмёрка»

Следующий вариант создания простой телевизионной антенны дециметрового диапазона получил свое название от формы ее «восьмерки» или «зигзагообразной» конструкции. Такой прибор надежно обнаружит сигнал даже в глухой деревне.

Чтобы сделать внешнюю антенну для цифрового телевидения своими руками, вам потребуются:

• Усилитель (можно использовать любые старые);
• Кабельное телевидение;
• 2 куска медной проволоки (по 180 см);
• Железный столб для поднятия антенны.
• Плита (деревянная или металлическая) 15 * 15;

Сначала создаем тело ловушки: из медной проволоки формируем два ромба с оптимальным размером сторон 45 см каждый. Прикрепляем концы двух элементов к пластине: формируем из сердечника кольцо и немного сплющиваем, фиксируем болтами или привариваем сварочным аппаратом.

Подключаем усилитель и вставляем штекер кабеля в разъем. В общем так и есть. Осталось установить готовую конструкцию на высокое дерево, которое необходимо надежно врыть в землю.

Для изготовления наружной телевизионной антенны подходит любой токопроводящий материал подходящего сечения: медные или алюминиевые трубы, полосы или профильный элемент толщиной от 1 до 5 мм. Главное — придать корпусу антенны правильную форму.

Антенна из банок из-под пива

Основные антенные устройства могут быть изготовлены из множества простых материалов, используемых в доме, даже из обычных банок из-под газировки. Такой мини-ресивер будет не очень мощным, но вы сможете захватывать около 7 каналов, причем не только в ДМВ диапазоне, но и в самом длинном — МВ.

Важное условие: банки должны быть плоскими, без задиров, чистыми и сухими. Суть этой конструкции очень проста — нужно всего лишь приварить к кабелю 2 банки и разместить их с противоположных сторон на деревянной основе.

Количество банок можно использовать по-разному, считается, что оптимально сделать 3 или 4 ряда банок, так как 1-2 линии слабо улавливают сигнал, а более 5 линий сложно сопоставить. Помимо банок нужно подготовить следующие материалы:

• Около 5 метров обычного телевизионного кабеля с маркировкой «РК-75»;
• Несколько шурупов, изолента и сварочный аппарат.
• Основание из дерева или пластика;

Для начала нужно подготовить ТВ-кабель: отступить от края 10 см, сделать неглубокий надрез и снять верхний слой изоляции. Скрутите внутренний плетеный экран в одну связку. С той же стороны кабеля снимите пластиковую изоляцию и обнажите центральный провод. Подключите вилку к противоположному концу кабеля.

Далее нам нужно будет подключить коаксиальный кабель к банкам. Для этого лучше использовать небольшие саморезы для гипсокартона: к одной скамейке прикрутите скрученную оплетку кабеля, а ко второй — медную жилу. Для лучшего контакта соединения можно спаять.

Теперь следует закрепить банки на деревянной доске. Сделать это можно с помощью обычного изоленты, изоленты или клеевого пистолета, можно даже использовать для этого обычную плечики или любую самодельную плоскую конструкцию. Главное, чтобы металлические банки имели одинаковую форму, одинаковые размеры (объем) и располагались строго на одной линии. Расстояние между жестяными элементами, а также место установки антенны подбирается экспериментально.

Усовершенствовать конструкцию можно, сделав решетку из нескольких линий с банками, а если есть такая возможность, подключить усилитель. Если на улице будет обнаружена самодельная антенна из пивных банок, ее элементы придется спрятать в пластиковые бутылки большего размера.

Длина кабеля влияет на подавление сигнала: чем больше размер кабеля, тем больше подавляется передача в эфире. Особенно это актуально для приема метровых волн.

Антенны телевизионные Fagor — Фагор Электроника

Антенны для дальнего приема цифрового телевидения.

Качественная антенна является залогом успеха, особенно когда речь идет о дальнем приеме цифрового телевидения! Как с дружба начинается с улыбки, так и прием телевизионного сигнала начинается с антенны. Ведь насколько высоким будет качество принимаемого телевизионного сигнала, во многом зависит именно от характеристик приемной антенны. От ее способности взять из эфира телевизионный сигнал, с максимально высоким уровнем полезного сигнала, относительно окружающих шумов.

Качество прежде всего!

Вопрос качества принимаемого сигнала здесь имеет первостепенное значение, ведь требуемый уровень тв сигнала можно легко получить с помощью усилителя либо аттенуатора-при избыточном уровне. А вот ограничивать возможность усиления тв сигнала будет его качество. Почему? Потому что усиление снижает качество сигнала за счет вносимых усилителем шумов и искажений.

При всей кажущейся простоте конструкции, выбор телевизионной антенны требует самого серьезного отношения к этому важному элементу приемного тракта. Неудачный выбор тв антенны может привести к значительным затратам средств и времени на борьбу с проблемами,  обусловленными недостатками выбранной антенны.

Для тех, кто знаком с искусством фотографии, для наглядности, аналогично может выглядеть важность подбора оптики/объектива для камеры. Та же волновая природа источника и фокусировка.

В Fagor Electronica, более полувека, мы создаем  конструкции антенн с характеристиками, отвечающие требованиям самых взыскательных клиентов и современных условий приема цифрового телевидения. Для тех, кто стоит перед выбором из широкого спектра предлагаемых рынком антенн, необходимо отметить, что кроме самих паспортных технических параметров приема сигнала, на которые обычно ссылаются при продаже антенны, есть и еще и не менее важные…

Над крышей дома..

Как в исторической части старого города,

Как часть архитектурного дизайна здания, антенна — важный компонент, венчающий его и характеризующий его целостное состояние. Выбор модели устанавливаемой антенны, при проектировании здания, не должен определяться только ее техническими характеристиками. Также должен учитываться ее вклад в визуальное восприятие архитектурного облика всего здания. Совершенно нет необходимости жертвовать красотой здания, когда у вас есть под рукой изящная антенна!

Элегантность в целом

Так и в современном загородном особняке.

В зависимости от исполнения, антенна ДМВ для приема цифрового ТВ DVB-T2 может быть, как, не бросающимся в глаза!, и в тоже время, гармоничным и стильным атрибутом дорогой или уникальной недвижимости, или же совсем наоборот…

Трехэтажные громоздкие конструкции антенных постов проектов прежних лет и современные дешевые имитации больших дальнобойных антенн серьезно ухудшают эстетическое восприятие облика здания. В Fagor Electronica мы позаботились о том, чтобы наши антенны украшали ваш быт — и без компромиссов!

Указания дальности приема

Заманчивые цифры дальности приема сигнала антенной, обещающие прием телевизионного сигнала за несколько десятков или даже сотен километров- не несут в себе полезной информации для потребителя.

Потому, что дальность приема телевизионного сигнала антенной будет напрямую зависеть от целого ряда факторов, даже не относящихся к самой антенне. Необходимо принимать во внимание такие факторы влияния, как мощность и качество передатчика, его высота, рельеф местности, высота установки антенны на землей и прочее.

Просто проверить указанные значения дальности приема, как например, если заявленная выходная мощность 300 Вт на наклейке магнитолы — не укладывается с потребляемой ей мощностью в 25 Вт, здесь не получится. Для проверки потребуется наличие как специального оборудования, так и глубоких знаний. И придавать серьезного значения этим цифрам дальности приема антенной — не стоит.

Размер имеет значение?

Теоретически, качественно исполненная большая антенна DVB-T2 имеет больший коэффициент усиления сигнала, чем меньшая по размеру.

Но на практике, довольно часто можно встретить в продаже весьма габаритные антенны — по цене компактной фирменной наружной антенны. Как правило, такие рекламируемые как «мощные» и «дальнобойные» антенны с заявляемым супер-усилением имеют низкий Ку и избирательность по поляризации сигнала. Приобретение и установка такой антенны может привести к дополнительному расходу средств. Это и усиленное крепление мачты из-за большой ветровой нагрузки, и оборудование обработки/регенерации тв-сигнала. И в конечном счете, такую антенну придется заменить, теряя средства и время.

Поэтому не стоит ориентироваться только на внушительный внешний вид антенны, тем более, предлагаемой по подозрительно низкой цене.

Долговечность телевизионной антенны

Как долго вам не придется менять антенну? Условия всепогодной эксплуатации способны довольно быстро изменить потребительские свойства наружной антенны, казавшимися вам безупречными, на еще новенькой конструкции. Будь это купленная, или аккуратно сделанная, своими руками, телевизионная антенна. Важно учитывать долговечность и стойкость телевизионной антенны: к коррозии, сильным ветрам и другим факторам воздействия.

Антенны из покрашенного железа, либо же растрескивающегося уже через год, пластика — привлекательно дешевы и могут предлагаться в любом ближайшем супермаркете. При этом продавцы и установщики будут уверять вас в необыкновенной эффективности таких антенн! Но нужно совсем не ценить свое время, чтобы терять его на частую замену потерявшей свои приемные качества, проржавевшей и поломанной птицами, антенны ТВ.

Выполненные из высококачественного алюминия и специального прочного пластика, антенны Fagor Electronica сохраняют высокие потребительские качества и сохраняют внешний вид в течении длительного времени, в условиях резких воздействий окружающей среды.

Антенны для морского побережья!

Соленый бриз и штормовой ветер проводят свою оценку стойкости антенн, установленных на морском побережье.

Антенны с фильтрацией LTE/4G/3G

Антенны Fagor специально разработаны для приема в сложных условиях интерференций сигнала мобильной связи. В подавляющем большинстве случаев применения, установка дополнительных фильтров на выходе с антенны Fagor не потребуется. Это существенно сокращает ваши затраты, делает соединение антенного тракта более надежным, снижает потери в линии  антенного спуска. И такая специально спроектированная  антенна цифрового тв значительно лучше усиливает сигнал за счет сужения рабочей полосы приема, если сравнивать ее с более широкополосной тв-антенной!

Не запасаясь терпением

Наши клиенты не теряют свое время на изучение особенностей комплектующих и схемы сборки антенны на несколько листов, со списком пронумерованных мелких элементов: как правило, это успешные люди, ценящие свое время.

Мелкие детали конструкции антенн ДМВ от Fagor уже надежно смонтированы профессионалами в заводских условиях, что позволяет клиенту в считанные секунды подготовить ее к установке, не заботясь об особенностях крепления мелких элементов конструкции, и без опасения повредить их, а  также и при подъеме заранее собранной антенны на крышу. Вы можете в секунды собрать антенну ДМВ Fagor из заводской упаковки — прямо на крыше!

Более чем полувековые традиции производства

Дают возможность нашим клиентам получить такой продукт, качества которого раскрываются перед ними со временем, как хорошее, выдержанное вино раскрывает свой ароматный букет постепенно, растворяясь с воздухом и удивляя новыми ощущениями, оставляя изысканное послевкусие напоследок.

Оригинальные антенны для приема цифрового телевидения, от всемирно известного бренда по производству именно антенного оборудования.

Антенна для цифрового ТВ: выбор.

Откуда принимать тв-сигнал?

Если расположение ТВ ретранслятора и его данные вам неизвестны, то найти ближайшие к вам передатчики поможет интерактивная карта телерадиовещания: на сайте РТРС. Это может помочь и при монтаже антенны.

С разных направлений!

С развитием сети цифрового вещания ТВ, увеличивается общее количество передающих станций. Поэтому иногда возникает необходимость принимать телевизионный сигнал: уже с нескольких из них, и с разных направлений. Здесь можно эффективно комбинировать антенный пост, используя антенны с высокой направленностью — для удаленных передающих станций и компактные антенны — для ближайших станций.

Для усиления сигнала, с нескольких антенн ДМВ, мы можем предложить широкий ассортимент усилителей — с раздельными входами ДМВ: от мачтовых диапазонных до селективных одно- и многоканальных.

С разных поляризаций!

Классическая модель телевещания преимущественно в горизонтальной поляризации постепенно сдает свои позиции, с развитием цифрового телевещания. Это можно легко увидеть в странах, где цифровизация телевещания началась годами раньше. Это обусловлено целым рядом причин, описание которых займет много времени, но здесь мы ограничимся только констатацией факта.  И далеко не все предлагаемые сейчас на рынке антенны готовы к такому повороту — на 90 градусов.

Конструкция производимых Fagor Electronica антенн универсальна: позволяет производить установку антенн цифрового тв — под любую из требуемых к приему поляризаций сигнала, без ухудшения надежности и качества приема сигнала!

Антенна ближнего приема

Без прямой видимости

Необходимо установить компактную наружную антенну DVB-T2 на балконе, лоджии или за окном? Почему и бы нет?- Прием сигнала цифрового телевидения будет заметно увереннее с антенной FAGOR AURA, чем при его приеме на обычную комнатную антенну. Причем, даже в том случае, если нет прямой видимости тв передатчика или же антенна будет находится внутри застекленной лоджии. В конструкции антенны AURA предусмотрена защита от негативного влияния  сигнала LTE/4G на приемное оборудование. Поэтому применение дополнительных фильтров LTE/4G/ (5G — AURA 2), при установке антенны AURA, в подавляющем большинстве случаев, не потребуется. Быстрая сборка антенны AURA без инструментов, всего в 2 клика! Высокая устойчивость антенны к коррозии сохранит внешний вид и потребительские качества на протяжении долгих лет службы Fagor AURA.



•Антенна ДМВ (21-60к) серии Aura



Антенна дальнего приема

Антенна на дачу

Получившая известность на европейском рынке и популярная среди инсталляторов модель Fagor Rhombus. Легкая и прочная, элегантная антенна Fagor Rhombus будет заменима в тех случаях, когда необходима антенна для дальнего приема сигнала цифрового телевидения.  Например, на даче, санатории или для удаленных от ретранслятора населенных пунктов. Или же в профессиональных решениях приема цифрового телевидения, когда необходимо обеспечить максимальный запас по качеству сигнала. Например, для головной станции сети коллективной антенны. Способная усилить слабый сигнал для уверенного приема в условиях, когда многие другие антенны бесполезны.

made in Spain

Вы не поверите, но мы производим тв-антенны Fagor Rhombus в Испанском Королевстве, в Стране Басков. Достаточно много ручной работы, но зато мы уверены в качестве и долговечности предлагаемых вам антенн.

Когда другие бесполезны

Одни люди сразу ставят хорошую антенну и сразу имеют хороший сигнал на выходе, другие — только после того, как потратят драгоценное время и средства на установку большой и дешевой псевдо-антенны, фильтра защиты и даже! регенераторов тв сигнала. Выбор за вами!

•Антенны ДМВ (21-60к) серии Rhombus

Антенны МВ и Радио ФМ:

Для пока малочисленных регионов РФ и пограничных областей, где цифровое телевещание идет в метровом диапазоне волн МВIII, будет полезна серия антенн ANF BIII DIGITAL.

Используемые для приема сигнала Радио ФМ  Антенны ANF RADIO, прекрасно дополняют инсталляцию, позволяя использовать тот же кабель коаксиальной сети, для уверенного приема сигнала радиовещания в помещении.

•Антенны MBIII (6-12к) серии ANF BIII DIGITAL

•Антенны FM серии ANF RADIO

Антенные фильтры и грозозащита:

В цепях первоначальной обработки сигнала и защиты приемного оборудования, на антенном спуске, могут быть полезны устройства грозозащиты эфирных и спутниковых антенн. Также  и фильтры режекции сигнала 3G/4G/ LTE сетей. Предназначены для не адаптированных антенн тв, широкополосных тв усилителей или из-за расположенных слишком близко к передающим антеннам базовых станций:

•Фильтр грозозащиты SAF E100

•Фильтры защиты от 3G/4G/5G/LTE серии LBF

•Фильтры и аттеньюаторы

Сумматоры (делители) сигнала спутникового и наземного ТВ:

• Диплексеры TV+SAT

О бесплатных тв-каналах и фантастических антеннах

Список каналов бесплатного наземного цифрового телевидения, для вашего региона, доступен на официальном сайте РТРС. Все предлагаемые в интернете чудо-антенны: якобы японские/немецкие/американские антенны, Aerial, «ключ к бесплатному тв». Со слов ее продавцов,  принимающие сотни бесплатных каналов, есть не что иное, как банальный обман. На само деле, это простая комнатная антенна, вроде обыденных «усов», продаваемая по многократно завышенной цене.

Усиление усилению рознь!

Одна из самых распространенных ошибок при выборе антенны связана с вполне объяснимым желанием: чтобы она занимала как можно меньше места, т.е. была миниатюрной и стоила дешево.

Некоторые продавцы умело пользуются этим и предлагают потребителю активные комнатные антенны. Приемные характеристики таких антенн близки к показателям простого отрезка металлической проволоки, подключенного к усилителю. В итоге: низкий Ку самой антенны и высокий уровень вносимых шумов. Шум от встроенного простейшего усилителя, которые серьезно ухудшают качество принимаемого сигнала. Поэтому применение указанных активных мини-антенн возможно только для приема сигнала вблизи передатчик. Где, собственно, и самая простая пассивная наружная антенна даст несравненно лучшие результаты.

Рекомендации по выбору антенны для цифрового телевидения

Хотите начать смотреть цифровое телевидение Т2 в своем загородном доме? Вам понадобится правильная антенна для приема цифрового телевидения DVB T2 на дачу. Не знаете, какую поставить, есть проблемы и неясности с цифровым телевидением за городом? Эта статья – для вас, потому что антенна – самый действенный, самый лучший способ решения этих проблем, а очень часто и единственный.

Если прием цифрового телевидения у вас оказался плохим, и у вас нет практического опыта для обеспечения хорошего приема, то внимательно прочтите статью, а главное, пробуйте выполнять прочитанные рекомендации.

Виды антенн

Что самое главное для уверенного, устойчивого приема цифрового телевидения? Антенна. Не важно, где находится ваша загородная усадьба, для приема цифрового сигнала вам придется потрудиться с выбором телевизионной антенны для дачи. Нет работы более бестолковой и ненужной, чем пробовать принимать цифровой сигнал за городом комнатной антенной. Только везучие счастливчики без проблем будут смотреть цифровое телевидение на комнатную антенну, и только при условии, что она, будет находится в зоне уверенного приема, вблизи телевышки или ретранслятора.

Активные и пассивные аналоговые антенны

Антенна для телевизора на дачу может быть активной и пассивной. Если на традиционной внешней есть коробочка, в которую входит антенный кабель, а в самой коробочке установлена плата согласования (симметризатор), тогда она является пассивной. Если вы используете антенну для дачи с усилителем, к которому подведено электропитание, то она – активного типа.

Блок питания платы усиления 12 В 0,5 А

Антенна для приема цифрового телевидения на даче

Самое время узнать, что цифровая антенна для дачи – это маркетинговая выдумка. Не бывает «цифровых антенн», «цифровых кабелей», «цифровых усилителей». Есть эфирные антенны, коаксиальные кабели, антенные усилители. Их параметры и стоимость никак не соотносятся ни с цифровым, ни с аналоговым стандартом ТВ.

Специальная антенна для «цифры» – это рекламное надувательство. Для цифрового ТВ на даче подойдут обычные дециметровые (ДМВ) или широкополосные антенны (МВ-ДМВ).

И все же, какую антенну поставить на даче для дальнего приема? Многодиректорная на максимально возможной высоте, точно направленная на башню транслятора, даст наилучший результат. Общее правило: более длинные антенны, с большим количеством перекладин (эти перекладины называются «директора») обеспечивают гораздо лучший прием, чем короткие.

Антенна для дальнего приема

Параметры ТВ сигнала

Уровень – показатель того, насколько силен телевизионный цифровой сигнал на входе в тюнер. Уровень определяете не вы или его продавец. В меню любого эфирного цифрового тюнера есть функция, которая показывает вам уровень сигнала.

Качество – это главный показатель, ради которого вам придется повозиться с антенной. Он показывает, насколько ТВ сигнал пригоден для цифрового декодирования без ошибок. Цифровой тюнер сам высчитывает качество и может показывать вам его через свое меню.

Уровень сигнала на приставке

Выставив частоту нужного вам мультиплекса, вы будете видеть на экране телевизора, графически отображенные, уровень и качество сигнала. А затем, поворачивая свою антенну в разные направления, а также устанавливая ее в разные места, сможете оценивать, как меняются эти параметры.

Чрезвычайно важно верно разместить антенну на даче. 1-2 метра в любую сторону, и прием  может сильно измениться. Чем выше расположена антенна, тем лучше. Чем дальше от больших металлических объектов, тем лучше.

Причины ухудшения сигнала

Что нужно делать и чего не делать, чтобы получать более-менее качественный цифровой сигнал и не ухудшать его?

Сначала сделайте все необходимое, чтобы получить максимально хороший антенный сигнал. Качественная, узконаправленная антенна для телевизора на дачу размещается подальше и повыше от больших металлических предметов. Желательно, чтобы на воображаемой линии от антенны к телевизионному передатчику не было очень высоких заграждений: холмов, терриконов, высоких деревьев. Установите вашу антенну подальше от железной крыши вашего дачного дома, и ни в коем случае – под самой железной крышей, тогда приема цифрового телевидения гарантированно не будет.

Чтобы не ухудшать полученный сигнал, укладывайте правильно кабель:

• не используйте кабель, купленный, когда ваш дедушка пошел в первый класс;
• не покупайте самый дешевый кабель с практически отсутствующей оплеткой. Выбирайте нормальные кабели;
• не стоит максимально укорачивать кабель;
• не делайте острых заломов кабеля;
• лишний кабель не скручивайте в бухту.

Даже если вы соединяете куски кабеля стандартным коаксиальным разъемом, качество сигнала гарантированно ухудшится.

Использование усилителя

Усилители тв сигнала

Зачем вообще усилитель? Он компенсирует потери сигнала на кабеле. На самом деле его необходимость условна. Только антенна принимает сигнал, и только от неё зависит качество сигнала. Но пока сигнал дойдет по длинному кабелю к тюнеру, он значительно ослабнет. Если уличная антенна для дачи установлена на значительном расстоянии от телевизора, например, в 30-40 метрах и более, в этом случае усилитель выручает.

Если у вас на даче сигнал от трансляционной вышки достаточно сильный, то его потери в кабеле несущественны. Но если он относительно слабый, важно сохранить весь сигнал, принятый антенной. Поэтому он усиливается с помощью антенного усилителя, а затем, усиленный, он идет по кабелю к тюнеру.

Что надо знать об усилителе

Решив купить или снабдить свою ТВ антенну для дачи усилителем, вы должны учесть несколько особенностей его использования. Вот они:

• ему требуется питание;
• он может перегореть во время сильной грозы, особенно если нет хорошего заземления и грозозащиты;
• электропитание усилителя со временем может стать не очень качественным, это испортит вам сигнал;
• усилитель может усиливать какой-то мешающий сильный сигнал, и этим ухудшать полезный антенный сигнал.

Часто возникающий вопрос: что это за непонятное питание для антенного усилителя, или для антенны? Куда его втыкать? Так вот, самой антенне никакое питание не требуется. Но, если антенный сигнал слабоват, и вы, дополнительно используете усилитель, то к нему действительно нужно электропитание. Специальный блок питания вы покупаете вместе с усилителем.

Если усилитель может работать от питания 5 Вольт, то вы сможете подавать питание на него от самого тюнера, это питание качественное и не имеет пульсаций. Но большинство антенных усилителей работают от питания 12 Вольт.

А нужен ли усилитель для антенны

Антенный усилитель бессилен или вреден, если:

• сигнал сильнее, чем нужно для усилителя;
• антенна, кроме нужного сигнала, ловит также сильный мешающий сигнал, и его влияние резко увеличится после усилителя;
• антенный сигнал критически низок.

Надежность

Говоря о надежности, нужно сказать, что это – промышленно изготовленная антенна. Она должна быть хорошо закреплена на мачте и кабель, подходящий к ней, не должен болтаться на ветру. Если усилитель установлен не на самой антенне, то жестко прикрепите его к какой-то неподвижной опоре. Хорошо заклейте коробку с усилителем от влаги или залейте силиконом. Все это делайте только после окончательной настройки.

Если антенну с симетризатором поставить над крышей, а усилитель поставить ниже, под крышей, то это дает дополнительное удобство в обслуживании, потому что периодически в усилитель нужно заглядывать, зачищать соединения, убирать паутину из коробочки.

Примеры некоторых дачных антенн

Ворона

Эта недорогая антенна для дачи дает неплохой результат. Если вы планируете принимать этой антенной только цифровое телевидение, то два её длинных боковых «уса» можно открутить.

Волновой канал

Дают хорошие результаты, особенно для удаленного приема сигнала, когда он достаточно слабый.

Польская

Очень многие телезрители используют «польскую» антенну – сетка и четыре ряда усиков. Не важно, где была изготовлена, её привыкли называть «польская», а иногда «сетка». Очень часто она демонстрирует не самые лучшие характеристики для приема цифрового сигнала.

В целом,  для приема цифрового телевидения DVB T2 на дачу, очень даже чувствительная. Если прием цифрового сигнала на ее в вашей местности окажется нормальным, то вам просто повезло. Усилитель этой антенны может работать от питания 5 Вольт, которое можно брать от цифрового тюнера, и тогда не нужно использовать дополнительный блок питания.

Зигзагообразные

Очень мало представлены в торговой сети, они знакомы только радиолюбителям. Они слабо защищены от радиопомех, хотя имеют достаточно равномерную частотную характеристику.

Комнатные

Лишь в очень редких случаях комнатная антенна показывает хорошие результаты для цифрового телевидения. Даже если вы дорого заплатили за нее, результат может оказаться нулевым.

Если вы хотите в качестве эфирной антенны для дачи только комнатную, вам могут «посоветовать» купить ее подороже и «получше». Но если вы надеетесь, что она в вашей комнате начнет давать вам прекрасный сигнал, то эта надежда тщетна. Если в доме плохой сигнал, никакая антенна не поможет. Внешняя – вот решение проблемы, если в комнате приема нет.

Спутниковая

Помните? Мы говорим об эфирном цифровом телевидении Т2, так что забудьте о спутниках. Вы не будете через спутниковый тюнер принимать эфирное телевидение в стандарте DVB-T2. Вы не будете подключать тюнер Т2 к спутниковой «тарелке». Сигнал Т2 мы принимаем с ближайшей трансляционной вышки в дециметровом диапазоне. На обычную эфирную антенну для дачи, а не «тарелку».

Похожие статьи

[View 25+] комнатная антенна для цифрового тв с усилителем своими руками

View Images Library Photos and Pictures. Антенна дмв для дальнего приема своими руками Телевизионная антенна для дачи: выбор, установка, производители Выбор антенны для цифрового телевидения DVB-T2 Как поставить усилитель на антенну телевизора

. Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна Комнатная антенна для телевизора Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто

Простая комнатная антенна для телевизора своими руками — Морской флот

Простая комнатная антенна для телевизора своими руками — Морской флот

Антенна из кабеля для цифрового ТВ за 5 минут | Мастер-класс своими руками

Цифровая антенна с усилителем своими руками за 1$. Как сделать DVB-T2 антенну с усилителем SWA-99999 دیدئو dideo

Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 — Мир телевизоров — Статьи

Дед клуб: Простая самодельная антенна для приёма эфирного цифрового телевидения.

Антенна цифровая для ТВ своими руками — YouTube

Активная антенна для цифрового тв своими руками

Выбор антенны для цифрового телевидения DVB-T2

Антенна для телевизора своими руками: 7 рабочих способов

Как сделать антенну цифрового телевидения своими руками для дачи и дома | Дизайн и ремонт квартир своими руками

Антенна для цифрового ТВ из кабеля: простой комнатный вариант своими руками за 5 минут

Как подключить DVB T2? Цифровое эфирное телевидение своими руками

Антенна Харченко для цифрового ТВ своими руками: расчет биквадрата, калькулятор антенны для цифрового телевидения

Какую антенну купить для цифрового ТВ? Сравниваем варианты

КАК СДЕЛАТЬ АНТЕННУ ДЛЯ ЦИФРОВОГО ТВ — YouTube

Простая комнатная антенна для телевизора своими руками — Морской флот

Как переделать польскую антенну без усилителя

Простая комнатная антенна для телевизора своими руками — Морской флот

Как сделать ТВ антенну своими руками

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Как усилить сигнал антенны: 3 лучших варианта подключения в домашних условиях

Телевизионные антенны для DVB-T2 — подборка из 20 антенн от профи

Комнатная антенна своими руками. — Магазин антенн и ПДУ в Калининграде

Антенный усилитель для телевизора: принцип работы и правила выбора усилителя тв антенны — Электромонтаж

Как сделать антенну для телевизора своими руками, антенна харченко

Куда направить антенну для приема цифрового ТВ

Самодельная антенна для цифрового. Самодельная DVB T2 антенна своими руками. Из металлопластиковой трубы

Печать

Дельта h2381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

Итак подводим итоги. Если вам нужна антенна для телевизора на свою дачу, то при дальности от телевышки от 10 до 30 км выбираем среди комнатных активных, при большем расстоянии — выбираем среди уличных (наружных). Чем больше удаленность, тем больше должно быть усиление. Ничего плохого не случится если антенна для дачи будет иметь несколько большее усиление чем нужно, так сказать запас не повредит и тогда 10 или 20 каналов (зависит от региона) будут показывать без проблем.

Цифровое телевидение
быстрыми шагами приходит в нашу жизнь. И именно сейчас нужно задуматься о его приобретении. Ведь уже очень скоро планируется отключение аналогового сигнала. В таком случае ваш телевизор не будет показывать картинки без соответствующего оборудования. Сегодня подумаем о приобретении антенны для приема цифрового телевидения DVB-T2.

Выбор антенны для приема цифрового телевидения DVB-T2

Что бы выбрать антенну для приема прежде всего нужно учесть расстояние от передатчика. Это очень важный критерий. Ведь чем вы ближе к передатчику тем сильнее сигнал и прием в таком случае возможен даже на самые маленькие или даже комнатные антенны.

В некоторых случаях легко сделать антенну для самому с куска телевизионного кабеля.

Изготовление не составит большого труда.

Для усиления слабого сигнала DVB-T2
подойдет любой усилитель, как для польской антенны, со средним или слабым коэффициентом усиления. Его легко можно присоединить к антенне типа DIPOL
. В таком случае прием цифрового телевидения DVB-T2
будет возможен на расстоянии более 100 км от передатчика.

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством. Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Ловим Т2

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ — это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.

Какую антенну выбрать для цифрового телевидения? Чем отличаются антенны? Как подать питание на активную антенну? Какая антенна лучше? Эти и другие вопросы на сайт

Всем привет! По роду деятельности мне очень плотно приходится сталкиваться с подключением и настройкой антенн для цифрового эфирного телевидения.

Поэтому, опираясь на полученный опыт, имею возможность поделится тем как выбрать антенну для цифрового телевидения и настроить dvb-t2 — бесплатные 20 каналов.

Быстрая навигация по статье

Какая антенна подойдёт для цифрового телевидения DVB-T2

С приходом цифрового эфирного телевидения у многих возникают вопросы связанные с выбором антенны для DVB-T2. Например!

• Можно ли использовать свою старую антенну, если таковая была?
• Подойдёт ли для этого антенна типа «Решётка»она же «Польская»
• Нужна ли мне антенна с усилителем или без него?
• если стоит вопрос о приобретении новой?
• Нужна ли разрекламированная антенна «Ключ к бесплатному телевидению»

Давайте для начала разберёмся, какие вообще бывают антенны.

Для приёма телевизионных сигналов используются антенны метрового (МВ) и дециметрового (ДМВ) диапазонов. Бывают антенны широкополосные, это «гибрид» когда в конструкции антенны используются элементы МВ и ДМВ диапазонов.

Эти антенны легко отличить друг от друга по размерам.

У МВ диапазона элементы более длинные. Всё согласно названию.

Так в антеннах МВ элементы приблизительно от полуметра до полутора метров в длину.

А элементы ДМВ антенны, в длину все го лишь примерно от 15 до 40 см.

Именно антенна ДМВ диапазона нужна для цифрового эфирного телевидения.

Итак — Для приёма цифрового эфирного телевидения нужна антенна дециметрового диапазона, т.е. антенна с короткими элементами. Или широкополосная.

Теперь вы можете оценить, подойдёт ли ваша старая антенна для приёма телевидения в формате DVB -T2 Открытым остаётся только вопрос её исправности и эффективности в вашей местности.

Кроме разделения по принимаемым диапазонам, антенны делятся так же на…

Комнатные и наружные (Внешние) — думаю здесь с применением всё понятно.

А ещё активные и пассивные — об этом чуть позже.

Ну вот, краткий экскурс в непростую тему эфирных антенн проведён. Продолжим…

Особенности распространения телевизионного сигнала

Расстояние на которое передаётся сигнала в ДМВ диапазоне, не отличается большой зоной покрытия. Оно гораздо меньше чем в метровом диапазоне.

Для примера:

Если вы пользовались радиоприёмником, то могли заметить, что вы не сможете поймать дальние зарубежные радиостанции в FM или УКВ диапазонах, а только те что рядом, местные.
Но зато, можно целую кучу зарубежного наловить в СВ или КВ диапазонах.

Всё потому, что средние и короткие волны, как и метровые распространяются на большие расстояния, а ультракороткие, подобно как и ДМВ, на небольшие.

Данный недостаток ДМВ диапазона для цифрового ТВ компенсируется расположением и количеством телевизионных передатчиков — по аналогии вышек сотовой связи, их много.

Так же имейте в виду, телевизионный сигнал прекрасно отражается от встретившихся на пути объектов.

Это позволяет вести приём передач когда нет возможности антенну направить в сторону телевышки. Или же имеются препятствия для прямого прохождения сигнала.

Осмотритесь! Нет ли возможности принимать сигнал отражённый?

Так что при правильном выборе антенны и её правильной установке, вы наверняка добьётесь успеха.

Что ещё нужно учитывать при выборе антенны

Условия приёма телевизионного сигнала очень отличаются в разных местах и эти условия необходимо учитывать при выборе антенны.

Вот некоторые факторы, от которых зависит то какую антенну вам нужно приобретать и как устанавливать.

1. Мощность телевизионного передатчика и
2. Рельефа местности — горы, низины, равнины.
3. Стоящие рядом и загораживающие антенну по направлению на вышку, высокие, густые деревья.
4. Застроенность высотными зданиями и ваше расположение по отношению к этим зданиям и вышке.
5. Этаж на котором вы живёте — чем выше, тем проще понадобится антенна.
6. Возможность или невозможность повернуть антенну в сторону передающей вышки.

Активная и пассивная антенны — в чём отличие?

Антенны любых видов могут быть так же активными или пассивными.

Пассивные антенны — это те которые усиливают сигнал только за счёт своей конструкции, без применения электронных усилителей, такие антенны применяют в зонах уверенного сигнала.

Активная антенна — в своей конструкции имеет усилитель, такая антенна нуждается в подключении к источнику питания.
Усилитель помогает поднять уровень принимаемого сигнала в зонах неуверенного приёма.

Как подключить питание на усилитель активной антенны, несколько способов

Усилители антенн питаются напряжением 12 или 5 вольт. Но в последнее время, всё больше, производители нацелены на производство антенн имеющих пяти вольтовое питание.

И этому есть причина! Такие антенны проще подключить тем, кто пользуется приставкой для DVB-T2.

Три способа подключения

А) Использовать специальный блок питания с сепаратором который выдаёт напряжение соответствующее вашему усилителю.

Цель сепаратора — разделить. Он пропускает напряжение на антенну, но не пропускает его в гнездо телевизора. Однако, при этом не возникает препятствий сигналу от усилителя антенны, поступающему в телевизор.

Б) Если применяется приставка DVB-T2. Напряжение 5 вольт можно подать прямо с приставки. Причём для любых усилителей и на 5 и на 12 вольт.

Для этого не нужен какой либо дополнительный провод, блок питания и прочее. Напряжение 5 вольт, с антенного гнезда приставки, прямо по антенному кабелю, пойдёт к усилителю.

Нужно только включить это питание непосредственно из меню приставки. Зайти в раздел настроек и найти пункт «Питание антенны ВКЛ- ВЫКЛ» выбрать ВКЛ, и выйти из меню (в различных моделях приставок названия этих пунктов могут отличаться)

В) Если у вас ЖК телевизор с уже встроенным тюнером DVB-T2 то кроме способа под литерой А) можно сделать следующее.

Придётся приобрести специальный переходник для питания усилителя от любого USB порта, в первую очередь рассматривается USB порт самого ЖК телевизора. Но можно подключится и к любому зарядному устройству с выходом USB

Какую выбрать антенну — рассмотрим примеры

Как вы поняли из всего сказанного выше, выбирая для себя антенну, нужно оценивать различные факторы.

Несколько примеров:

Расстояние до вышки 5-15 км

Вы живёте в городе где имеется передатчик сигнала DVB-T2. Или в населённом пункте, недалеко в 5-15 км от передатчика.

Скорее всего для вас подойдёт комнатная антенна, даже самая простая. Особенно, если вы живёте выше первого этажа.

А находясь не далеко от вышки, даже простого куска провода вместо антенны, может быт достаточно.

Учитывая распространённость вышек и довольно большое количество мест с уверенным сигналом, этим пользуются мошенники, предлагая различные, по сути

При описанных выше условиях, они будут неплохо работать.

Но учтите, количество каналов будет не более того которое транслирует телевышка в вашей местности! А никак не 100 и не 200 как обещает реклама.
Потому возникает вопрос, а нужно ли отваливать несколько сотен, а то и тысяч, за обычную комнатную антенну из рекламы?!

Вот несколько недорогих, компактных вариантов антенн, для условий где имеется хороший сигнал.

Комнатная антенна — особенности применения

Правильное место для комнатной антенны, это не то место где она будет хорошо смотреться и удобно стоять, это то место, где она будет хорошо принимать сигнал. И эти два обстоятельства — «смотреться» и «принимать» не всегда совпадают.

Потому как часто лучшим, а порою единственным местом где можно поймать сигнал, это место у окна выходящего в сторону телевышки. Принимайте это во внимание!

Для решения этой проблемы можно добавить кабель нужной длины и у некоторых антенн (например тех что на фото вверху) это не сложно.

Но есть комнатные антенны, которые имеют в своём корпусе встроенный блок питания. Они так же имеют сетевой шнур для подключения к розетке. Ну и конечно кабель для подключения к телевизору.

Это может показаться удобным, но увы это не всегда так.
Часто, место где антенна способна принимать ТВ сигнал, находится совсем не рядом с телевизором и розеткой, а например у окна.

И в таком случае, короткий сетевой шнур станет препятствием к тому что бы расположить антенну в правильном месте. Помимо кабеля придётся ещё и удлинитель тянуть. В общем куча проводов.

Вы живёте на расстоянии от телевышки примерно 25-30 или более км.

Конечно многое зависит от мощности передатчика.

Но в целом на расстоянии в 25 км достаточно небольшой наружной антенны. Как например тех что, изображены в самом начале этого поста, имеется в виду антенна ДМВ или широкополосная «Колибри».

В моей местности с расстояния 25 км по прямой видимости, на пассивную ДМВ антенну с длиной стрелы примерно 80 см идёт уверенный приём без необходимости поднимать антенну выше двух метров от земли.

Можно так же вести приём на хорошую активную, комнатную антенну.

В некоторых домах даже с первого этажа, если имеется окно по направлению к вышке или возможность принимать отражённый сигнал от соседних зданий.
Этаж выше второго значительно повышает вероятность успеха.

Есть простой принцип как определить мощность антенны — чем длиннее стрела антенны, тем больше коэффициент именно её собственного усиления, а не за счёт усилителя.

Антенна для сложных условий приёма сигнала

Например активная антенна фото которой ниже, в нашей местности вытягивает сигнал с расстояния в 60 и более км. Успешно применяется в самых трудных местах, в домах находящихся в сильной низине, её длина примерно 1,7 метра, но есть антенны и под 4 метра длины.

Кроме длинны, в трудных условиях или при сильной удалённости от телевышки играет важную роль наличие усилителя, т.е. антенна должна быть активной.

Есть варианты мощных антенн, где вместо одной стрелы используется сразу три, так способность антенны усиливать сигнал за счёт только конструкции сильно увеличивается.

А в тандеме с усилителем эта антенна становится очень мощной ловушкой для телевизионного сигнала.

Но впечатлившись этой антенкой, не спешите бежать за нею. Она нужна лишь при действительно очень, очень сложных условиях приёма.

В большинстве случаев достаточно других, гораздо более дешёвых вариантов. К тому же если в вашей местности сигнал и так сильный, то усилитель в антенне будет только мешать.

Здесь как раз тот случай когда кашу маслом можно испортить. Пример этому описан ниже.

Польская антенна решётка для цифрового телевидения

В некоторых случаях антенна «Решётка» может вполне успешно работать принимая цифровое телевидение. Особенно, если вы от передающей вышки находитесь не очень близко.

Не раз однако сталкивался с ситуацией, когда используя свою старую антенну — Полячку (Решётку) люди не могли добиться от неё сигнала цифрового вещания.

Либо вообще, либо сигнал периодически «отваливался» картинка сыпалась на кубики, наблюдалось подвисание изображения и звука. Мог пропадать один из пакетов цифрового телевидения, в то время как другой нормально работал.

Проблема этих явлений в переусилении сигнала.

Выход есть, рассмотрим варианты….

1) Иногда просто достаточно отключить блок питания антенны из розетки и всё. Но это помогает не всегда и тогда нужны более серьёзные меры.

2) Снизить напряжение питания усилителя используя регулируемый блок питания. Или подать питание непосредственно с приставки минуя сепаратор штатного блока питания антенны, установив обычный штекер.

3) Добраться до платы усилителя, той платки что стоит на самой антенне, и подключить всё без усилителя.

4) Выбросить эту старую полуразвалившуюся антенну и купить нормальную, ДМВ диапазона.

P.S. Новая, типа решётка.

Надеюсь эта статья будет кому-то полезной, оставляйте свои отзывы, комментарии, делитесь своим опытом.

P.S. Если приобретаете новую антенну, но не уверенны подойдёт ли она вам, спросите у местных продавцов занимающимися антеннами.

Бывает они неплохо осведомлены о том, какую антенну лучше взять ориентируясь именно по вашему месту проживания.

И договаривайтесь о возможности, если вдруг не подойдёт, поменять на антенну другого типа. По крайней мере в моём магазине это возможно.

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Порядок действий такой:

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

[39+] комнатная антенна для цифрового тв с усилителем своими руками

Download Images Library Photos and Pictures. ТВ-антенна своими руками: ДМВ, цифровая – как сделать различных видов Антенна для цифрового ТВ из кабеля: простой комнатный вариант своими руками за 5 минут Как переделать польскую антенну без усилителя Антенна дмв для дальнего приема своими руками

. Размеры антенны для цифрового телевидения своими руками – Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления — Мир Антенн — Спутниковое телевидение в Бийске Цифровая антенна с усилителем своими руками за 1$. Как сделать DVB-T2 антенну с усилителем SWA-99999 دیدئو dideo Простая комнатная антенна для телевизора своими руками — Морской флот

Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

Цифровые антенны своими руками: из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Антенна дмв для дальнего приема своими руками

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Цифровая антенна с усилителем. Использование польской антенны для DVB-T2 –

Какую антенну купить для цифрового ТВ? Сравниваем варианты

Как сделать антенну цифрового телевидения своими руками для дачи и дома | Дизайн и ремонт квартир своими руками

Антенна для ? цифрового ТВ своими руками. Цифровая ? самодельная антенна для цифрового телевидения

Простая комнатная антенна для телевизора своими руками — Морской флот

Ремонт антенн своими руками — Chip Stock

Как сделать антенну Рў2 СЃРІРѕРёРјРё руками или РёР· старой антены РґРѕРјР° самому | Телевизионная антенна, Радиолюбитель, Электротехника

Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто

Как сделать DVB-T2 антенну для цифрового ТВ своими руками: расчеты, сборка, установка

Пассивная антенна для цифрового тв своими руками

Как поставить усилитель на антенну телевизора

Простая комнатная антенна для телевизора своими руками — Морской флот

Телевизионные антенны для DVB-T2 — подборка из 20 антенн от профи

Как можно сделать антенну в домашних условиях

Простая комнатная антенна для телевизора своими руками — Морской флот

Как переделать польскую антенну без усилителя

Усилитель ТВ сигнала УСШ-1А «In Door» — купить ТВ-антенну Рэмо УСШ-1А «In Door» по выгодной цене в интернет-магазине ЭЛЬДОРАДО с доставкой в Москве и регионах России

Как сделать ТВ антенну своими руками

Телевизионные антенны | Дачная жизнь

Активная антенна для цифрового ТВ своими руками — YouTube

Как сделать ТВ антенну своими руками

Как усилить сигнал антенны: 3 лучших варианта подключения в домашних условиях

Как сделать антенну для цифрового ТВ DVB T2 своими руками — YouTube

Лучшие антенны для цифрового телевидения: рейтинг топ-10 по версии КП

Как правильно выбрать комнатную антенну для цифрового ТВ с усилителем и без: ТОП-10 моделей, критерии выбора антенн для цифрового телевидения

[43+] антенна т2 своими руками для дальнего приема

Download Images Library Photos and Pictures. Антенна Т2 для дальнего приёма — 17 dB: продажа, цена в Харькове. телевизионные антенны от «Магазин ANTENNA-MARKET» — 553733213 Антенна своими руками для цифрового ТВ DVB-T2: чертежи и описание, как сделать дециметровую (ДМВ), для дальнего приема телевидения, комнатную на 30 каналов и другие Как сделать антенну для телевизора своими руками, антенна харченко Модернизация «польской» антены и ДМВ антены для Т2 своими руками(без обсуждения!!!) » Форум Спутниковый мир

. СУПЕР АНТЕННА Т2 ДЛЯ ДАЛЬНЕГО ПРИЕМА ЗА 170км Состит из 8 квадратов — YouTube Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления Самодельная ДМВ антенна — Страница 52 — Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv

ТВ антенна своими руками: для цифрового, эфирного TV

ТВ антенна своими руками: для цифрового, эфирного TV

Антенна дмв для дальнего приема своими руками

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

в помощь выбора антенны для дальнего приема. — Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv

Простейшая антенна DVB-T2 своими руками | Пикабу

Выбор антенны для Т2, обзор DVB-T2 антенн.

Самодельная телевизионная антенна дальность 60 км. Антенна цифрового телевидения DVB-T2

Антенны для цифрового ТВ своими руками

Антенна харченко для цифрового тв своими руками

Уличная антенна для цифрового тв своими руками — Морской флот

Внешняя антенна ДМВ повышенной эффективности — stoom

Антенна Харченко для дальнего приёма DVB-T2

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Yagi-Uda или волновой канал для цифрового телевидения своими руками — 3G-aerial

ЭТО ПРИВОДИТ В ШОК! ЗАПРЕЩЕННАЯ САМАЯ МОЩНАЯ АНТЕННА DVB — Т2 ИЗ ;4Х ТРЕУГОЛЬНИКОВ — YouTube | Энергетические технологии, Полезные советы, Бытовые советы

ЗАПРЕЩЕННАЯ РТУТНАЯ СВЕРХ ЧУВСТВИТЕЛЬНАЯ АНТЕННА ЦИФРОВОГО TV DVB Т2 СВОИМИ РУКАМИ

САМАЯ МОЩНАЯ АНТЕННА DVB Т2 из АПВ 16 На дальний приём — YouTube | Разное, Телевизионная антенна, Для дома

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Логопериодическая антенна ДМВ: характеристика, принцип работы, изготовление компактных моделей своими руками

Антенна своими руками для цифрового ТВ — ElectrikTop.ru

Купить антенны на 50 каналов с большим коэффициентом усиления до 50 дБ. Магазин Мир Антенн

Как сделать антенну для цифрового телевидения своими руками

Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 — Мир телевизоров — Статьи

ТВ антенна своими руками: для цифрового, эфирного TV

Цифровое телевидение
ДМВ антенна своими руками

1.Телевизионная антенна ДМВ своими руками

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К антенне.

Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

]

2.Телевизионная антенна ДМВ «Народная» своими руками

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

8. Направить антенну на телецентр.

Сайт

Антенна от пользователя Евген:
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

4.1
/
5
(
139

голосов
)

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 02 Дек 2010 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=350

Сборка антенны дальнего действия за 20 долларов — DIY

Несколько лет назад некоторые мои друзья отказались от городской жизни ради деревни, сбежав на небольшой участок земли в горах. Они были в восторге от чистого воздуха и места для локтей, но изоляция взяла свое, так сказать, неожиданно: поскольку их участок лежал в дупле, теле- и радиоприемник практически отсутствовал.

Тот факт, что их дом был окружен холмистой местностью, а также находился в 70–120 милях от большинства местных передатчиков, диктовал необходимость в антенне с большим усилением и большим радиусом действия, способной принимать сигналы на таком расстоянии.Однако цена в 100 долларов, которую они назвали за коммерческую единицу, остановила их. Поэтому они пришли ко мне (я инженер-электрик) и спросили, могут ли они построить антенну , которая служила бы той же цели.

Проведя небольшое исследование и последующий анализ цифр, я обнаружил, что они не только могут дублировать производительность высоконагруженной буровой установки, но и — используя обычное оборудование и некоторые участки бамбука, которые росли поблизости — они, вероятно, могли бы это сделать. так примерно за 20 долларов! К этому времени я был достаточно взволнован, чтобы прыгнуть и протянуть им руку помощи, поэтому я составил план, и мы построили антенну — дважды! Понимаете, первая модель была разрушена во время шторма, поэтому я воспользовался возможностью, чтобы опробовать некоторые новые идеи на второй версии — модели кабелепровода и пластиковой трубы.Тот, который я собираюсь описать, включает в себя лучшие черты обоих этих прототипов.

Любая антенна — ТВ, радио или что-то еще — состоит из трех частей: массива элементов, каркаса и мачты. С точки зрения производительности массив элементов является наиболее важным, потому что он улавливает сигналы, но на самом деле это не что иное, как металлический узор правильного размера и формы для конкретной цели. В этой конструкции используется логопериодический шаблон с расширением Яги, что, проще говоря, означает, что он обладает широкополосной способностью и, таким образом, может охватывать очень высокие частоты (VHF, каналы 2-13), сверхвысокие частоты (UHF, каналы 14-83). ) и радиовещательные диапазоны с частотной модуляцией (FM).

Коммерческие элементы обычно изготавливаются из алюминиевого прутка, иногда анодированного для защиты от коррозии. Однако мы обошлись с оголенным медным многожильным «радио» проводом и некоторым изолированным проводом звонка, оставшимся от другого проекта.

Каркас почти так же важен, как и массив элементов, потому что он поддерживает этот шаблон и удерживает его в форме. Наш бамбук нам ничего не стоил, он был прочным и легким; детали для ПВХ-трубы и каркаса кабелепровода пришлось закупить, но собрать его было немного проще, чем «тростниковый» вариант.На самом деле, все легкое и жесткое должно работать, но было бы лучше выбрать непроводящий материал, чтобы не мешать рисунку.

Наконец, мачта удерживает весь антенный узел над крышей параллельно земле. Для выполнения этой работы мы использовали 10-футовый канал длиной 1 дюйм (электрические металлические трубки или сокращенно EMT), но также подойдут любые тонкостенные механические трубки.

Часто, в зависимости от географического положения, четвертый компонент — ротор — может оказаться очень полезным для наведения антенны непосредственно на разные передающие станции.Купленные в магазине модели с моторным приводом стоят от 50 до 60 долларов, но мы разработали простую ручную версию с дистанционным управлением, не превышающую стоимости проволочного кабеля и нескольких аппаратных средств.

Звучит достаточно просто, не правда ли? Что ж, потерпите меня, и я шаг за шагом проведу вас через процедуру строительства.

Экономное обрамление

Для начала вам нужно набросать структуру. Для этого потребуется один удлинитель EMT диаметром 3/4 дюйма и 10 футов, второй кусок диаметром 1/2 дюйма длиной около 6 футов и третий сегмент 1/2 дюйма на 40 дюймов.Вам также понадобятся две 10-дюймовые секции трубы из ПВХ диаметром 3/4 дюйма, длиной 8 футов, одна часть и две 6-дюймовые трубы. (Если у вас есть доступ к бамбуку, не стесняйтесь его использовать, но не забудьте высушить и покрыть лаком примерно , вдвое, стеблей, сколько вам понадобится, потому что он хрупкий и склонен к раскалыванию при резке или сверлении. )

Идея состоит в том, чтобы сделать решетку, как показано на схеме антенн. Используя крепежные болты 1/4 дюйма, начните с «точки» (которую я назову передней частью рамы) и «защипните» концы трех 10-дюймовых секций между двумя 6-дюймовыми пластиковыми заглушками, оставив около дюйма между наконечниками (водовод должен быть по центру).Затем переместитесь к противоположному концу столбов и прикрутите их болтами к 8-футовой ПВХ секции, сохраняя расстояние между наконечниками одинаковым.

Затем отмерьте 42 дюйма от передней части рамы и отметьте место установки для 40-дюймовой части EMT, затем отмерьте 43 дюйма от этой точки и сделайте то же самое для оставшейся 6-футовой секции. При необходимости обрежьте части кабелепровода, просверлите и установите их на раму с той же стороны, что и крестовина 8 футов.

Наконец, закрепите 12-дюймовую вертикальную пластмассовую штангу перпендикулярно задней 8-футовой секции (половина вверху и половина внизу).Поднимите всю раму за центральный полюс, чтобы установить точку баланса, отметьте это место, и вы будете готовы нанизывать провода элементов, которые образуют узор.

Это элементарно!

Возможно, будет легче представить себе узор из элементов, если вы представите скелет рыбы с позвоночником и ребрами. Сначала подключите магистраль, используя толстый неизолированный медный провод. Установите клеммы спереди, затянув винт № 10 x 1/2 «для листового металла через каждую 6-дюймовую заглушку на передней панели параллельно 10-футовым секциям рамы.После этого установите аналогичные крепления на каждом конце вертикальной стойки, на заднем конце центральной стойки и на одном плече задней поперечины в точке на полпути между двумя стойками.

Начните спереди и проложите один непрерывный отрезок провода от одной клеммы до винта на вертикальном стержне, сверху и вниз до головки на задней поперечине, до другого фиксатора на стержне и обратно к оставшейся клемме на перед. По мере продвижения затягивайте каждую секцию, а затем оберните провод один раз вокруг каждого винта.

Затем вам нужно сделать «отражатель» — еще один отрезок того же провода, протянутого между болтами в задних углах рамы и винтом на конце центральной стойки. (Лучше всего изолировать этот провод от головки винта лентой или трубкой, чтобы изолировать его от металлической опоры.)

Ребра рыбы, называемые в терминологии резонансными диполями, представляют собой парные короткие отрезки провода, которые выполняют большую часть работы по сбору сигнала. Они выходят из пролетов магистрали под углами, примерно параллельными отражателю.

Для их изготовления возьмите сантиметровую ленту и смазочный карандаш и, начиная с передней части, отметьте следующие расстояния на верхнем и нижнем магистральных проводах и на внешней стороне двух пластиковых боковых столбов:

7 1/2 «… 8-3 / 8» … 9 1/2 «… 10 5/8» … 11 7/8 «… 13 3/8» … 15 «… 16 7/8» … 18 7/8 «… 21 1/4» … 23 7/8 «… 26 3/4» … 30 «… 33 5/8 «… 37 3/4» … 42 3/8 «… 47 5/8» … 53 1/2 «… 60″ … 67 3/8 » … 75 5/8 «… 85» … 95 1/4 «… 106 7/8».

Теперь у вас должно быть четыре набора по 24 метки в каждом, причем метки расположены близко друг к другу в передней части рамки и дальше друг от друга к задней части.Просверлите пилотные отверстия 9/64 дюйма в местах, указанных на схеме антенн, в обеих трубах из ПВХ и частично навинтите 48 винтов для листового металла 10 x 1/2 дюйма.

Теперь установите раму ровно так, чтобы передняя часть была направлена ​​от вас, а три длинных шеста были наверху поперечин. Начиная с задней отметки на верхней опорной проволоки, твист и припой конце вашего тяжелого провода к нему, а затем запустить его на задний винт на правой полюсной секции и вытащить его достаточно просто взять слабину. Затяните винт и обрежьте оставшуюся часть провода.

После этого протяните еще один кусок толстой проволоки от следующей отметки на опоре ко второму винту на левой стойке рамы и закрепите его с обоих концов, как и раньше. Сделайте это еще четыре раза, чередуя левый и правый, пропуская все остальные винты с каждой стороны.

На этом этапе вы можете использовать более легкий провод, если он у вас есть. Просто продолжайте описанную мною процедуру, пока не дойдете до последней отметки на верхнем магистральном проводе. Затем переверните всю раму и проделайте то же самое с нижней прядью позвоночника, прикрепив провода ко всем винтам, которые вы оставили свободными при установке верхнего.(Не забудьте использовать более тяжелую проволоку для задних пяти или шести дипольных ребер.)

Пока рама перевернута, измерьте и отметьте нижнюю часть каждой боковой стойки на следующих расстояниях от передней части рамы: 3 3/4 дюйма… 4 1/4 дюйма… 4 3/4 дюйма… 5 3 / 8 «… 6» и 6 3/4 «. Просверлите пилотные отверстия на этих отметках и вставьте еще двенадцать винтов для листового металла. Протяните толстый провод (если он у вас есть) между противоположными парами винтов, чтобы создать «директора», которые улучшат прием на каналах УВЧ с более высокими номерами.

Наконец, установите двухпроводные клеммы, затянув еще два винта для листового металла в нижней 6-дюймовой трубе спереди, по центру и на расстоянии около 1 дюйма друг от друга. Отрежьте два провода длиной 4 дюйма и соедините каждый из них между магистралью и клеммным винтом, скручивая и припаявая сращивания проводов, чтобы обеспечить хорошее соединение. После того, как антенна будет постоянно установлена, вы можете подключить двухжильный провод на 300 Ом. который будет передавать сигнал в ваш дом.

Два пива перед мачтой?

Антенная мачта крепится к центральной стойке рамы с помощью U-образного болта 1 1/4 «x 3» и некоторых коротких секций из железа или алюминия 1/2 «x 1».Отрежьте канал примерно до 4 дюймов в длину. Затем, используя U-образный болт в качестве шаблона, просверлите соответствующие отверстия 1/4 дюйма в центре каждой планки. Две части швеллера устанавливаются вокруг центрального полюса в ранее отмеченной точке баланса; третий прижимается к мачте перпендикулярно своей плоской задней частью к одной из других секций канала. Расположите раму примерно на 30 см ниже одного конца тонкостенного канала длиной 1 дюйм x 10 футов и зафиксируйте ее на месте с помощью U-образного болта. Убедитесь, что ни один из проводов медных элементов не касается мачты или мачты. П-образный болт.

Перед установкой антенны подумайте о молниезащите. Если у вас уже есть высокий громоотвод, прикрепленный к крыше или дымоходу, запланируйте установку антенны на несколько футов ниже этого уровня. В противном случае вы можете добавить удлинитель мачты, который в большинстве случаев будет обеспечивать «конус защиты» для рамы антенны. Для этой рамы шириной 10 футов подойдет удлинение на 5 футов … и вы можете легко выполнить задачу, вставив кусок EMT размером 1/2 x 5 футов примерно 9 дюймов в верхнюю часть трубы мачты, прикрутите его поперечным болтом с помощью винта с головкой под ключ 1/4 «x 1 1/2» и гайки, и запечатайте соединение и открытый конец силиконовыми наконечниками или наконечниками для мебели с сердечником.(Вскоре я расскажу о фактическом заземлении мачты.)

Как я упоминал ранее, какое-то роторное устройство действительно может улучшить мощность сигнала, поэтому я собираюсь описать, как вы можете построить опору мачты, ротор и наземный столб — все в одном. (Если вам не нужна возможность «прицеливания», просто прикрепите мачту к дымоходу или дому с помощью местного монтажного оборудования, но обязательно заземлите ее, пропустив провод 6-го калибра или аналогичный прямо между зажимом на дно трубы и металлический стержень или труба, вбитые на 4 фута в землю рядом с фундаментом.)

Для начала изучите свесы крыши рядом с окном, через которое вы планируете пропустить двойной провод. Если они обычной длины (около 16 дюймов), вам повезло, но не рассчитывайте размещать антенну где-нибудь рядом с линиями обслуживания или высокими соснами. Первые могут представлять реальную опасность поражения электрическим током, а вторые могут действительно мешает приему! (Попробуйте также установить рамку над коньком крыши; если вы этого не сделаете, эффективность антенны может снизиться.)

Вам, вероятно, придется добавить еще одну полную длину 1 «ЕМТ к основанию мачты, чтобы достичь своей цели.Если это так, соедините две секции с помощью центрального стержня из трубы Schedule 40 диаметром 3/4 дюйма длиной не менее полфута с резьбой на обоих концах. Убедитесь, что она проходит на равное расстояние в обе трубы, затем просверлите каждую половину и установите Стопорные болты 1/4 «x 1 1/2» для скрепления соединения.

Теперь поднимите мачту и с помощью друга удерживайте ее в вертикальном положении примерно в дюйме от края крыши, желоба или чего-то еще. Отметьте место на земле, где стоит мачта, затем осторожно отложите мачту в сторону и удалите в этом месте ядро ​​земли глубиной не менее двух футов, используя землеройный комбайн.Закройте крышку железной трубы 1 1/4 дюйма длиной 4 фута и плотно забейте ею — сначала заглушкой — в центр этого отверстия. Утрамбуйте землю вокруг трубы, затем вставьте мачту кабелепровода в железное отверстие.

Еще раз выпрямите мачту и отметьте места для двух опор: одна на потолке крыши или рядом с ней, а другая на уровне талии. Вы можете использовать две 18-дюймовые или 20-дюймовые длины 1 x 4 с отверстиями 1 1/4 дюйма, просверленными в их концах, чтобы удерживать мачту, и 6-дюймовые кронштейны для полок и стягивающие винты для крепления опор в зависимости от вашей ситуации.На самом деле не устанавливайте опоры, пока они не будут находиться вокруг кабелепровода … и вы можете усилить края досок, обрезав их прибитой полосой из листового металла. (При желании можно использовать вырезанный теннисный мяч, чтобы закрыть нижнее отверстие шарнирного крепления.)

Теперь ваша антенна будет поворачиваться, но для этого вам понадобится внутренний пульт управления. Просто согните кусок стального стержня 1/2 «x 20» в форму кривошипа и вставьте вал в отверстие 9/16 «, просверленное по толщине прорези 1 x 6, чтобы оно соответствовало ширине вашего подоконника. штифтовый фиксатор с каждой стороны дерева не даст шатуну «ходить»).

Закройте окно на плате кривошипа, затем ввинтите несколько резьбонарезных винтов в открытый металлический вал на расстоянии примерно 6 дюймов друг от друга. Сделайте то же самое с антенной мачтой (на уровне рукоятки) и установите пару 1 / Блоки шкивов 8 «x 1» на сайдинге дома на одной линии с трубопроводом.

Наконец, прикрепите проволочный трос диаметром 3/32 дюйма к одному из винтов на мачте и протяните его вокруг столба примерно пять раз. Сделайте то же самое с другим винтом, но оберните его в противоположном направлении, не разматывая первую группу кабелей. катушки.Повторите эту процедуру с коленчатым валом, убедившись, что тросы пропущены через блоки шкивов и достаточно туго натянуты.

Эта установка брашпиля должна быть большим подспорьем в точной настройке приема; тем не менее, он также может обеспечить альтернативный путь для электричества, если при прямом ударе молнии следует выбрать путь по кабелю управления, а не поиск более непосредственного заземления. Секция «изолятора» пластиковой трубы размером 1/2 «x 16», вставленная в каждый кабель, должна прерывать этот проводящий путь.

Получите сигнал прямо

К этому времени сильная смесь ТВ и FM сигналов должна стремиться проникнуть в вашу гостиную. Все, что осталось сделать, это подключить двойной провод соответствующей длины 300 Ом к клеммам на передней панели антенны и направить этот провод вниз до уровня окна, используя стойки для антенных проводов (обязательно оставьте достаточно ослабьте в этом месте, чтобы обеспечить один полный оборот шеста) и пропустите провод под оконной створкой.

Как только он окажется внутри, вы можете использовать разветвитель сигнала за 4 доллара для подключения второго телевизора или FM-приемника — но помните, что чем больше оборудования вы добавите, тем слабее будет сигнал, который каждый получит. И еще одно: несмотря на меры предосторожности, которые вы предприняли при заземлении мачты, электрический заряд — от накопления статического электричества или в виде периферийной энергии от удара молнии — все еще может проникнуть в ваш телевизор. Вы можете достаточно эффективно защититься от этого, установив недорогой блок статического разряда (иногда называемый оптимистами молниеотводом) на подводящей линии.Эта часть должна быть подключена к заземляющей трубе отдельным проводом.

Вот и все. Поверьте, это сложнее объяснить, чем выполнить на самом деле, поэтому не бойтесь сразу же приступить к делу. Если вам придется покупать каждый компонент новым, я уверен, что вы в конечном итоге потратите больше, чем 20 долларов, которые мы потратили, но некоторые серьезные поиски, вероятно, поставят вас прямо в парк мячей, даже если вы купите пластиковую трубу и кабелепровод. Важно то, что вы будете улавливать поданные вам сигналы.И вы будете делать это с помощью примерно очень базовой воздушной анатомии.

---

Первоначально опубликовано: май / июнь 1985 г.

Лучшие варианты ТВ-антенн для улучшенного приема

Фото: amazon.com

Вещательные телеканалы, такие как местные филиалы ABC, CBS, FOX и NBC, общественные телеканалы и многие другие, должны были быть бесплатными. С помощью телевизионной антенны вы можете получить до 20 каналов — а возможно и больше — бесплатного приема телепрограмм в эфире. Это может быть хорошим дополнением к потоковым сервисам или заменой кабельной или спутниковой подписки. Современные цифровые эфирные сигналы обеспечивают качество экрана такое же или даже лучшее, чем кабельное или спутниковое, и включают множество каналов, транслирующих в формате высокой четкости.Для их получения вам понадобится антенна.

Однако антенна — это не универсальный продукт. Читайте дальше, чтобы узнать, что искать в лучшей телевизионной антенне для вас.

1. НАИЛУЧШИЙ В ЦЕЛОМ: GE Ultra Edge Indoor TV Antenna
2. RUNNER UP: 1 BY ONE Внутренняя телевизионная антенна
3. НАИЛУЧШЕЕ УСИЛЕНИЕ: GE Amplified HD TV антенна
4. RC TV TV Антенна
5. ТАКЖЕ УЧИТЫВАЙТЕ: GE Pro Наружная телевизионная антенна
6. ТАКЖЕ УЧИТЫВАЙТЕ: Антенны Прямая 4-элементная телевизионная антенна Bowtie

Фото: amazon.com

Типы телевизионных антенн

Если вы ищете наилучший возможный прием эфирного телевидения (OTA), вам понадобится антенна подходящего типа для вашей конкретной установки. Читайте дальше, чтобы узнать больше о некоторых наиболее распространенных вариантах и ​​о том, какой тип телевизионной антенны может быть наиболее подходящим для вас.

Диполь

Дипольные антенны, иногда называемые «кроличьими ушами», являются одним из наиболее распространенных типов домашних телевизионных антенн. Два антенных «полюса» работают вместе, чтобы принимать широковещательный сигнал.Хотя они часто выглядят как уши кролика, где оба полюса торчат вверх и выходят из телевизора, это не всегда так. Конфигурация позволяет им быть нацеленными в том направлении, откуда транслируется сигнал, чтобы они принимали сигнал в плоскости, что делает его более сильным и четким, чем в случае с монополем. Этот тип антенны наиболее эффективно принимает каналы очень высокой частоты или УКВ (каналы 2-13).

Петля

Рамочная антенна — еще одна популярная комнатная телевизионная антенна.Рамочная антенна — это модификация диполя, в которой два полюса загнуты назад, чтобы встретиться друг с другом. Рамочная антенна часто имеет форму круга, но может также образовывать квадрат или даже серию кругов или квадратов. Рамочные антенны особенно хороши для приема каналов сверхвысокой частоты или УВЧ (каналов выше 13). Плоские прямоугольные комнатные антенны, которые стали довольно распространенными с тех пор, как вещатели перешли с аналоговых сигналов на цифровые, сделаны с металлической рамочной антенной, встроенной в проводящий пластик.

Yagi

Антенны Yagi хорошо принимают каналы VHF и UHF. Антенна Yagi — это наружная направленная антенна, которая концентрирует прием сигнала в одном направлении за счет всех остальных. Они известны высоким коэффициентом усиления, что означает, что они способны принимать сигналы малой мощности намного лучше, чем другие типы антенн. Антенна Yagi может быть хорошим вариантом, если вы живете в сельской местности, где требуется максимальное усиление для приема слабого сигнала.

Логопериодическая (LP)

Логопериодическая (LP) антенна или логопериодическая дипольная решетка (LPDA) — это многоэлементная чердачная или наружная направленная антенна, которая предназначена для работы в широком диапазоне частот. .Он работает как серия связанных антенн Яги, каждая из которых настроена на разные частоты. Разница в том, что Yagi имеет один ведомый элемент, тогда как LP имеет несколько ведомых элементов. В то время как Yagi обеспечивает большее усиление для одной частоты, LP более эффективно обрабатывает диапазон частот. Антенны LP — хороший выбор для пригородных и сельских районов, где сигнал слабый.

Reflective Array

Отражательная антенная решетка — это тип чердачной или наружной антенны, в которой используются отражатели сигналов для фокусировки направленного приема и блокировки сигналов, поступающих с других направлений.Антенна направлена ​​в сторону желаемой радиовещательной вышки. Когда сигнал достигает отражающей матрицы, он отражается обратно к дипольному элементу, увеличивая усиление. В то же время сигналы, приближающиеся с других направлений, отражаются от элемента. Отражающий массив может помочь отсортировать шум в областях с большим потоком сигналов.

Что следует учитывать при выборе лучшей телевизионной антенны

При выборе лучшей телевизионной антенны вы должны учитывать расстояние, направление, частоты и препятствия между вашим домом и ближайшей вещательной вышкой.Вы также захотите узнать больше о сигналах местного телевещания и доступных каналах.

Местоположение

Перед тем, как выбрать антенну, узнайте, откуда вещают местные станции. В AntennaWeb есть полезный инструмент поиска, который позволяет вам находить местные вещательные вышки по вашему почтовому индексу.

Уровень сигнала соответствует расстоянию от радиовещательной вышки. Если вы находитесь близко к вышке, в пределах 20 миль, небольшая комнатная антенна будет работать нормально.Если вы находитесь дальше, до 35 миль, выберите более мощную наружную всенаправленную антенну. В сельской местности, где сигнал слабый, направленная антенна может быть лучшим выбором.

Направленные и всенаправленные

Направленные антенны принимают сигналы только с того направления, в котором они нацелены. Всенаправленные антенны принимают сигналы со всех сторон. В пригороде и сельской местности или там, где сигнал слабый, выберите направленную антенну, которая усилит слабый сигнал.В местах, где поблизости есть несколько вышек, расположенных в разных направлениях, рассмотрите возможность использования всенаправленной антенны.

Доступные каналы

Узнайте, какие каналы транслируются в эфире в вашем регионе. Обратите внимание, какие частоты они используют и где находится телевышка. УКВ-сигналы обычно легче всего принимать, если радиовещательная вышка находится в пределах 35 миль или около того от вашей телевизионной антенны. Сигналы УВЧ нарушаются из-за холмистой местности, больших зданий и других препятствий.Вы можете обойти эти препятствия, разместив антенну на чердаке, на крыше или в другом месте на возвышенности.

VHF vs. UHF

Каждой телевизионной станции дается частота, на которой она может транслировать свои программы OTA. Частота будет находиться в диапазоне VHF или UHF. Каналы со 2 по 6 считаются низкими частотами ОВЧ. Каналы с 7 по 13 — это высокие VHF. Каналы с 14 по 69 — УВЧ.

Низкочастотные ОВЧ-сигналы имеют относительно большую длину волны, тогда как высокочастотные УВЧ-сигналы намного короче.Более длинные волны каналов VHF менее подвержены помехам из-за препятствий. Они могут огибать горы и холмы. Более короткие длины волн каналов УВЧ больше зависят от прямой видимости между передатчиком и телевизионной антенной. Они подвержены разрушению из-за гор, зданий и даже густой листвы.

Для приема этих сигналов используются разные типы антенн. Дипольные антенны принимают сигналы ОВЧ, а рамочные антенны — сигналы УВЧ. Многие антенны построены с использованием нескольких технологий для приема как на частотах ОВЧ, так и на УВЧ.Наружные антенны способны принимать как сигналы УКВ, так и УВЧ.

Уровень сигнала

В пределах 20 миль от радиовещательной вышки большинство внутренних всенаправленных антенн обеспечивают хороший прием. Чем дальше вы находитесь от радиовещательной вышки, тем слабее становится сигнал. Здесь вам может пригодиться внешняя или усиленная антенна. В наружных антеннах используются различные технологии, такие как направленный прием и отражающие решетки, чтобы улучшить усиление сигнала и максимально использовать слабый сигнал.

Усилитель

Антенный усилитель — это электронное устройство, которое либо включено в схему антенны, либо может быть добавлено к антенне для улучшения ее характеристик. Он усиливает сигнал, поступающий от радиовещательной вышки, улучшая слабый сигнал. Усилители помогают снизить потери сигнала, если антенна подключена к нескольким телевизорам или если кабель от антенны до телевизора слишком длинный.

Важно знать, что антенные усилители не отфильтровывают шум; все, что принимает антенна, усиливается.В некоторых случаях усиленные антенны могут работать лучше при выключенном усилителе.

Необходимые кабели

Телевизионные антенны используют подключение коаксиальным кабелем. Если ваш телевизор был произведен после 2006 года, он, вероятно, имеет встроенный цифровой тюнер. В этом случае просто подключите коаксиальный кабель от антенны к порту «антенны» на задней панели телевизора.

Старые телевизоры, а также некоторые новые телевизоры не имеют цифровых тюнеров, поэтому антенный сигнал должен «транслироваться» внешним цифровым тюнером (продается отдельно).С помощью коаксиального кабеля подключите антенну к порту «антенны» на тюнере, затем подключите порт «выход к телевизору» на тюнере к порту «антенны» на телевизоре с помощью второго коаксиального кабеля.

Установка

Установка зависит от типа выбранной антенны. Комнатные антенны можно просто установить рядом с телевизором или прикрепить к нему, либо их можно прикрепить к стене или ближайшему окну с помощью клея. Подключите их к телевизору, и они готовы к работе. Антенны дальнего действия необходимо собрать и установить на чердаке, на крыше дома или на опоре на открытом воздухе.Затем коаксиальный кабель будет пропущен от антенны в дом, где расположен телевизор.

Наши фавориты

Если вы готовы воспользоваться преимуществами бесплатного программирования OTA, вам понадобится хорошая антенна. Этот список лучших телевизионных антенн основан на приведенных выше соображениях по поводу покупок и их способности улучшить прием сигналов цифрового вещания OTA.

Фото: amazon.com

Поистине универсальная телевизионная антенна от GE для помещений обеспечивает отличный прием сигналов УКВ и УВЧ, способна принимать несжатый сигнал 1080p и поддерживает формат 4K UltraHD.Он работает со всеми марками HDTV и конвертеров. Мощная рамочная антенна в корпусе принимает сигналы с любого направления на расстояние до 40 миль. Благодаря его гладкому, современному внешнему виду вы можете отображать как черную, так и белую сторону, чтобы безупречно сочетаться с домашним декором. Его можно использовать либо горизонтально, положив его на плоскую поверхность, либо вертикально, прикрепив к стене или окну с помощью прилагаемых липких полос.

Фото: amazon.com

Еще один вариант для использования внутри помещений — домашняя телевизионная антенна 1 BY ONE имеет легкую плоскую конструкцию, которая удобно прикрепляется к окну или стене, а также может использоваться в горизонтальном положении.Он поставляется со встроенным антенным усилителем для увеличения мощности сигнала, что обеспечивает прием на расстоянии 180 миль. Усилитель работает независимо от антенны и может быть включен или выключен по мере необходимости для достижения наилучших характеристик. Устройство питается от USB-подключения к телевизору или от настенного USB-адаптера. В комплект входит антенна, 17 футов коаксиального кабеля, антенный усилитель и адаптер питания.

Фото: amazon.com

Телевизионная антенна HD с усилением GE способна принимать полные 1080p HD-сигналы от вещательных вышек на расстоянии до 55 миль.Обновленная технология усиливает сигнал на антенне при фильтрации электронного шума, блокирует помехи сотовой связи 4G / 5G LTE и сокращает потери. Установите его где угодно в доме. Это устройство может похвастаться превосходным приемом сигналов УКВ и УВЧ. Элегантный новый дизайн может быть установлен на телевизоре, стене или использован в качестве настольного устройства.

Фото: amazon.com

Эта антенна RCA совместима с 4K, 8K и 1080 HDTV для получения изображения и звука высочайшего качества, включая станции VHF и UHF.Он имеет дальность приема до 70 миль и более, что делает его отличным выбором для удаленных мест. Он создан для тяжелых уличных условий, но также может быть установлен на чердаке. Он поставляется в предварительно собранном виде с легко фиксируемым, раскладывающимся UHF-отражателем и элементами защелкивания. В комплект также входят мачта, фиксирующий зажим мачты, монтажное оборудование и согласующий трансформатор на 75 Ом. Коаксиальный кабель продается отдельно. Используйте бесплатное приложение RCA Signal Finder в качестве цифрового компаса, чтобы найти каналы самого высокого разрешения для идеального выравнивания антенны.

Фото: amazon.com

За счет использования направленного приема с набором отражателей сигнала для усиления сигнала на большом расстоянии и блокирования шума конкурирующего сигнала наружная телевизионная антенна GE Pro способна принимать широковещательные сигналы на расстоянии до 70 миль. далеко. Он принимает сигналы как VHF, так и UHF, включая несжатый 1080p HD. В комплект входит регулируемый монтажный кронштейн, мачта и оборудование с инструкциями по сборке для удобной установки на чердаке, на крыше или на опоре в окружении ландшафта.

Фото: amazon.com

Если вы живете в районе с густой листвой, подумайте об этой антенне-бабочке от Antennas Direct. Он использует запатентованную технологию для приема телевизионных сигналов на расстоянии до 60 миль от вещательных вышек и, при установке на чердаке или на открытом воздухе, может устранить помехи или ослабить сигнал, вызванные препятствиями. Многонаправленные элементы принимают сигналы с большой площади. Отражатель фокусирует мощность антенны для увеличения дальности действия, одновременно защищая от помех.Всепогодное монтажное оборудование и инструкции прилагаются к антенне, но крепление и кабель продаются отдельно.

Преимущества владения телевизионной антенной

Телевизионная антенна — отличный способ получить бесплатные эфирные телевизионные программы. Вложение в недорогое устройство может сэкономить сотни и более долларов в год на стоимости кабельного, спутникового и потокового вещания. Но важно провести исследование, чтобы убедиться, что вы получаете подходящую антенну.

Телевизионные антенны принимают спектр электромагнитных радиоволн от радиовещательных вышек, обычно на расстоянии 35 миль. Сигналы наиболее эффективно доставляются в зоне прямой видимости, когда препятствия, такие как горы, большие здания и даже густая листва, истощают или блокируют сигнал. Зрителям, находящимся дальше, и тем, кто находится вне прямой видимости телебашни, требуется более мощное оборудование для приема этих сигналов. Изучив местоположение и частоту ваших местных трансляций, вы получите информацию, необходимую для выбора лучшей антенны для вашего телевизора.

• Телевизионная антенна позволит вам смотреть бесплатные эфирные телепрограммы.
• Правильный выбор телевизионной антенны обеспечит наилучшее возможное качество изображения с наибольшего количества доступных станций.
• Телевизионная антенна дает вам доступ к локальным и сетевым программам, которые недоступны в потоковых сервисах.

Часто задаваемые вопросы о телевизионных антеннах

Остались вопросы без ответа? Продолжайте читать, чтобы получить дополнительные советы и информацию о телевизионных антеннах.

В. Наружные антенны лучше домашних?

Комнатные антенны недороги, просты в установке и лучше всего работают в зонах с сильными сигналами вещания, обычно в пределах 20 или 30 миль от вышки вещания. Наружные антенны значительно дороже, сложнее в установке и достаточно мощны, чтобы улавливать слабые сигналы в областях, удаленных от источника вещания.

В. Какая комнатная антенна имеет самый большой радиус действия?

Хотя маркетологи антенн заявляют, что их антенны улавливают сигналы на расстоянии 200 миль или дальше, правда менее интересна.Поскольку сигналы телевещания требуют приема в пределах прямой видимости, максимальная дальность действия антенны составляет около 70 миль. После этого кривизна земли блокирует сигнал.

В. Нужна ли смарт-ТВ антенна для местных каналов?

Smart TV, как и другие телевизоры, принимает сигнал по воздуху. В непосредственной близости от вещательной вышки он может принимать сигнал OTA без внешней антенны, но в подавляющем большинстве случаев качество приема и количество каналов будут значительно улучшены с добавлением антенны.

В. Как навести телевизионную антенну?

Зависит от типа и модели. Всенаправленные антенны не нужно нацеливать, хотя может потребоваться их установка на вертикальной поверхности, такой как стена или окно. Направленные антенны должны быть направлены в сторону вещательной вышки. Используйте инструмент, подобный тому, что есть на AntennaWeb, чтобы узнать, в каком направлении находится.

В. Как я могу усилить сигнал антенны?

Вы можете сделать несколько вещей, чтобы улучшить свой сигнал.Убедитесь, что ваша телевизионная антенна обращена к вышке, даже если она всенаправленная. Добавьте более длинный коаксиальный кабель RG6, чтобы получить более подходящее окно. Если он пришел с кабелем RG59, замените его на RG6. Поэкспериментируйте, переместив его на более высокое место или снаружи, или разместив горизонтально, а не вертикально. Если к антенне прилагался усилитель, попробуйте выключить его. Регулярно выполняйте сканирование, чтобы гарантировать актуальность.

Мощная современная самодельная антенна HDTV: 7 ступеней (с изображениями)

Телевизионные антенны существуют уже много лет — и люди пробовали всевозможные неприглядные вещи, чтобы «исправить» их или улучшить их работу — от прикрепления металла одежда ангар из алюминиевой фольги! Я понял, что это не работает, и я не хочу тратить деньги на новые неисправные антенны.Иногда лучший способ исправить что-то — это Сделай сам !!!

Много месяцев назад я решил отказаться от кабельного телевидения. Моя местная кабельная компания убедила меня платить 10 долларов в месяц за местные каналы — это казалось нормальным. Антенны, казалось, ушли в прошлое — даже не думал о том, чтобы попробовать их использовать. Итак, прошло несколько месяцев, и прекрасная кабельная компания подняла стоимость моего местного канала до 35 долларов в месяц; смешно для нескольких каналов. Я избавился от него и купил антенну.У первого почти не было канала — и у него был ужасный прием. Зря потратил деньги на вторую, которую я использовал некоторое время. Но, если бы мой кот подошел к окну, каналы не работали бы. Мне пришлось бы постоянно двигать эту штуку, чтобы попытаться получить прием — даже тогда она бы погасла много раз. Я покрыл его алюминиевой фольгой и выглядел безумно и ужасно — и это не помогло. Очень хотелось посмотреть Masterchef!

Итак, я поискал в Интернете и нашел информацию о том, как сделать современную антенну HDTV из картона и алюминиевой фольги.Я сказал об этом своему отцу, и он сначала рассмеялся, но после того, как он услышал о моем, он хочет, чтобы я сделал его одним из них! Я прочитал массу комментариев от людей, которые сделали этот тип антенны, и они были в восторге от того, насколько она лучше, чем их дорогая антенна за 70 долларов! Итак, я должен поблагодарить и отдать должное парню, который создал этот дизайн здесь — большое вам спасибо за то, что поделились этим с миром! Вы также можете получить шаблон там. Инструкции были отличными, но я плохо разбираюсь в электронике, и то, что я смог это сделать, означает, что это просто! Я надеюсь, что мой путеводитель и фотографии помогут тем, кто похож на меня, и которым нужно еще больше разбираться.Я старался делать много четких снимков.

Прежде чем мы начнем, я просто хочу сказать, что после подключения этого устройства, даже не помещая его высоко или в каком-либо определенном направлении или особом месте — у меня появилось больше каналов, чем я когда-либо принимал на этом телевизоре. У меня больше каналов, чем было, когда я заплатил за них кабельной компании! Все они кристально чистые — мне это нравится! Кроме того, не забудьте повторно сканировать каналы после подключения — это также увеличило количество каналов, которые я получил.

Amazon.com: Цифровая HDTV-антенна Oliomp на расстояние 150 миль с усилителем усиленного сигнала 4K 1080P Freeview Life Местные каналы поддерживают все виды телевидения, коаксиальный кабель 16,5 футов: домашнее аудио и кинотеатр

Цвет: Blue & Black

Oliomp 2020 НОВАЯ домашняя усиленная телевизионная антенна в новом стиле
Наша интеллектуальная ТВ-антенна использует модернизированный усилитель сигнала 2020 года со встроенным чипом Smart IC четвертого поколения и технологией Crystal Clear Filter для приема сигналов в радиусе более 150 миль.

Технические характеристики изделия:
Диапазон частот: 174-230 / 470-862 МГц
Разъемы: F-штекер, напряжение: 5 В
Импеданс: 75 Ом
Длина кабеля: 16 футов
Кабель: 2,5c-2V Тип монтажа магнитный
Усиление: 25 дБ с усилителем) / 5 дБ (без усилителя)
Размер: 70 * 165 мм Цвет Черный

Обратите внимание:
1. Фактический диапазон приема может сильно зависеть от вашего расстояния и местоположения. Области с большими препятствиями, такие как долины, горы и т. Д., Уменьшат эффективную дальность действия.Всегда повторно просматривайте каналы после перемещения антенны HDTV, результат может быть лучше.
2. Перед покупкой, пожалуйста, сначала посетите сайт «antennaweb.org», чтобы узнать, сколько вещательных вышек окружают вас в радиусе 60–150 миль. Узнайте, сколько БЕСПЛАТНЫХ КАНАЛОВ доступно у ваших местных вещательных компаний. Антенна HDTV позволяет транслировать сотни кристально чистых цифровых и HD-шоу!
3. Важность: количество принимаемых каналов зависит от расстояния от вашего дома до передающей башни и окружающей среды перед покупкой. Мы рекомендуем вам проверить доступные каналы и уровень сигнала в вашем районе, посетив «dtv.gov / maps »или« tvfool »
4. Примечание. В меню настройки телевизора установите режим« Антенна HDTV »или« эфир ». Если сигнал неудовлетворительный или доступно только несколько каналов, попробуйте подключить или отключить усилитель.
Переместите комнатную антенну в другое место. Повторно сканировайте сигнал при каждом движении. Рекомендуется размещать ее ближе к окну.

Лучшая домашняя антенна HDTV на 2021 год

Круглая всенаправленная антенна с радиусом действия 30 миль от 1byone — самая маленькая из опробованных нами антенн и одна из самых дешевых. Честно говоря, он также кажется дешевым, что может стать проблемой, если вы планируете часто менять его положение или вам нужна антенна, чтобы она выдерживала много злоупотреблений.Встроенный 10-футовый шнур очень тонкий, что говорит о том, что он не очень хорошо изолирован. Он хорошо зарекомендовал себя в Пенсильвании, но не так хорошо в Нью-Йорке, где он был подвержен большему количеству многолучевых помех.

Ультратонкая комнатная антенна AmazonBasics — это еще одна антенна-подражатель Mohu Leaf. Он неплохо выступил в Пенсильвании, за исключением The CW и Fox. Кроме того, это была одна из самых низкоэффективных антенн в Нью-Йорке, и у нее были особые трудности с Ion, хотя она могла давать приемлемое изображение.

Нам понравился Channel Master Flatenna, когда мы первоначально его тестировали, но сочли его хлипким и отметили, что его шестифутовый кабель слишком короткий. Теперь он поставляется со съемной 12-футовой антенной, но в остальном это та же антенна.

Mohu Curve 50 — настольная антенна со встроенным в кабель усилителем. В качестве настольной или полочной антенны труднее найти идеальное место для нее, так как это повлияет на качество приема. Мы предпочитаем гибкость плоских настенных антенн, таких как Eclipse или ReLeaf, для большинства ситуаций.Усилитель увеличивает цену, но вы не узнаете, поможет ли усилитель, пока не попробуете его.

Mohu Leaf 30 — это антенна, которая помещает плоские антенны на карту. Сам пользуюсь одним уже два года и к его работоспособности претензий не имею. Сделанный в США Leaf явно лучше сконструирован, чем любая из поддельных плоских антенн. Два листа пластика (одна сторона — черная, другая — белая), закрывающие элементы антенны, прочны и включают съемный 10-футовый кабель RG-6.Нам не нравятся кнопки для настенного монтажа, потому что они оставляют отверстия. Он привлек каналы почти так же хорошо, как и наш лучший выбор, но сеть FOX в Филадельфии оказалась неаккуратной.

HD Frequency Aerowave задействовал 41 канал, что на 10 меньше, чем Eclipse или ReLeaf, и его производительность была удовлетворительной только с нашими труднодоступными каналами, особенно с Fox и The CW. Металлическая конструкция делает ее тяжелее других настенных антенн, и ее труднее повесить. Поставляется со съемным кабелем длиной 12 футов.

Кабельный резак HD Frequency Cable Cutter Mini — это новый, меньший родственник HD Frequency Aerowave. Эта антенна проходит через большинство каналов в нашем районе, но меньше, чем любой из наших медиаторов, а ее жесткая металлическая конструкция затрудняет установку и скрытие, чем наши медиаторы. Поставляется со съемным кабелем длиной 12 футов.

Внутренняя наружная антенна для резки кабеля высокой частоты была лучшей в более ранней версии этого руководства. При повторном тестировании мы обнаружили, что, хотя он работал довольно хорошо, он не соответствовал лучшим антеннам в нашем обзоре и даже уступал своему младшему брату.Это, его более высокая цена и тот факт, что он относительно большой для внутренней антенны и его сложнее повесить на стену из-за его веса и размера, поэтому мы не можем рекомендовать его среди наших лучших решений.

Антенны Direct ClearStream Max — одна из внутренних / наружных антенн, которые мы тестировали, чтобы выяснить, какое преимущество имеет большая антенна по сравнению с маленькой и плоской разновидностью.
