Приборная панель автомобиля является очень важной его деталью. Именно с помощью приборной панели автомобилист может быстро сориентироваться на дороге и принять верное решение, понять, стоит ли ему прибавить скорость или пора бы перейти на другую ступень коробки передач. В любом случае, от того, насколько качественно будет работать приборная панель, будет зависеть не только безопасность автомобилиста на дороге, но и его комфорт за рулем.
О внешнем виде приборной панели также стоит сказать, ведь именно приборную панель постоянно видит перед собой водитель. И именно этот элемент автомобиля следует следить и при необходимости приводить в порядок, независимо от того, старый ли у вас автомобиль или новый.
Даже при помощи самых простых действий, которые может совершить практически любой автомобилист, который способен разобрать приборную панель своего авто, можно преобразить ее и сделать действительно уникальной.
Каким бывает тюнинг приборной панели
Тюнинг этого элемента автомобиля можно условно отнести либо к функциональным улучшениям, либо к эстетическим. Часто автомобилисты, которые задумываются над улучшением приборной доски автомобиля, преследуют обе цели и хотят сделать панель как красивее, так и функциональнее.
Достаточно сложный, но интересный процесс тюнинга приборной панели в подробностях:
Функциональный тюнинг в первую очередь направлен либо на замену элементов управления или приборов автомобиля на более совершенные аналоги, либо попросту предусматривает добавление дополнительных приборов или элементов управления. Главной целью такого тюнинга является улучшение качества получения информации о состоянии автомобиля или о погодных или других условиях за бортом.
Эстетический тюнинг же в свою очередь направлен исключительно на улучшение внешнего вида приборной панели. Естественно, что такие улучшения могут быть сделаны даже в ущерб функциональности, что далеко не всегда хорошо сказывается на автомобиле, но если человек хочет сделать что-то со своим авто, его сложно остановить.
Сложности функционального тюнинга
Часто функциональный тюнинг ограничивается лишь заменой более старых или вышедших из строя приборов автомобиля более новыми и современными. Однако не стоит забывать и том, что к функциональному тюнингу стоит отнести и установку дополнительных элементов контроля автомобиля вроде иммобилайзера, бортового компьютера или встраиваемых дополнительных приборов. Основной проблемой при подобной доработке является не столько выбор комплектующих, сколько их грамотная установка. Чаще всего начинающим любителям тюнинга, которые в домашних условиях захотят провести такую установку, придется столкнуться с такой проблемой, как сложности в калибровке приборов. Представьте себе, что спидометр будет показывать неадекватную скорость движения автомобиля или датчик топлива обманет вас в самый неподходящий момент.
Отдельно нужно сказать и о таком моменте, как законность доработок. То есть – если конструкцией автомобиля предусмотрен спидометр или тахометр именно той модели, которая устанавливается на заводе, достаточно сложно будет объяснить его замену во время техобслуживания. Поэтому лучше проводить эстетический тюнинг приборов, которые уже были установнены на автомобиле, а дополнительные размещать либо сверху приборной панели, либо тех ее местах, которые еще свободны.
Эстетический вопрос
При проведении эстетического тюнинга нужно тщательно все спланировать, ведь навыков вам понадобится не меньше, чем при проведении функционального улучшения приборной панели, а кроме него еще и понадобится отменное чувство вкуса. Если вы сами знаете чего хотите, осталось только подготовить необходимые материалы и элементы, а об этом мы поговорим чуть позже, но если четкого плана у вас нет, то стоит заранее его разработать.
В первую очередь поищите вдохновения на автомобильных форумах или спросите совета у друзей автомобилистов, которые тюнинговали свои автомобили. Естественно, что у каждого человека исключительно свой вкус, но чьи-то готовые доработки вполне могут натолкнуть вас на интересное решение, которое впоследствии вы сможете реализовать.
Кроме того, зная чего вы хотите добиться со своим автомобилем, вы легко сможете подобрать нужные материалы и применить те или иные решения, связанные с изготовлением необходимых для тюнинга элементов.
С чего начать тюнинг
Как бы вы не планировали усовершенствовать приборную панель автомобиля, в первую очередь подготовьте необходимые инструменты:
Инструменты для разборки приборной панели
Промышленный фен
Канцелярский нож или острое лезвие
Необходимая проводка и органы управления
Паяльник и припой
Остальные необходимые инструменты и материалы будут отличаться друг от друга в зависимости от того, что же вы собираетесь делать с приборной панелью. Также вам могут понадобиться специфические инструменты в том случае, если для разборки панели необходимо использовать нестандартные приемы и нестандартный инструмент. Заранее узнайте какие инструменты нужны для снятия обшивки авто и откручивания тех элементов, которые нужно заменить или доработать.
Разбираем приборную панель
Специалисты рекомендуют проводить любые работы в сухом помещении, в котором нет пыли. Это достаточно важный момент, от которого зависит общий успех нашей затеи. Во-первых, пыль может нам помешать ровно наклеить различные цветные пленки для изменения цвета подсветки приборов на панели, а повышенная влажность попросту испортит проводку.
Следует аккуратно снять обшивку на приборной панели вашего автомобиля для того, чтобы получить доступ к тем органам управления или контроля за состоянием авто, над которыми вы хотите работать. В том случае, если вы собираетесь изменить шкалу на приборах, советуем вам крайне аккуратно снять стрелки. Для этого идеально подойдет простой маркер, которым помечается место соединения стрелки при помощи черточки или точек. В том случае, если стрелка припаяна, можно воспользоваться паяльником и разогреть олово, которое удерживает стрелку на катушке. Однако не забывайте, что стрелку все равно нужно будет установить назад, а для того, чтобы сделать это правильно, нужно обозначить места соединения, ведь в противном случае калибровку можно будет провести только в автосервисе.
Как улучшить приборную панель
Когда вы разобрали приборную панель до того состояния, что с ней можно работать, стоит остановиться и еще раз задуматься над тем, что вы планируете сделать. Также нужно проверить, не повредят ли ваши модификации автомобилю и если все в порядке, то можно продолжать.
После этого со своей приборной панелью вы сможете делать практически все, что захотите, но от обилия различных возможностей, часто начинаешь теряться, так что давайте рассмотрим несколько вариантов тюнинга.
Меняем шкалу приборов
В первую очередь можно заменить шкалу на приборах. Для этого можно либо закрасить старую шкалу и нанести на нее рисунок от руки или при помощи трафарета, либо же наклеить поверх шкалы специальную пленку с уже распечатанным рисунком. Чаще всего именно такой вариант дает наиболее красивый и качественный результат.
Для того, чтобы изготовить такую пленку, достаточно даже в самом просто графическом редакторе нарисовать макет того, какую разметку вы хотите увидеть на том или ином приборе и распечатать ее на специальной пленке, для чего можно обратиться в типографию. В том же случае, если вы хотите изменить цвет стрелки или отдельных элементов на шкале прибора, можно даже аккуратно закрасить нужные участки при помощи краски. Некоторые автомобилисты, которые хотят добиться интересных эффектов свечения используют для этого флуоресцентную краску, которая отлично светится при подключении даже небольшого светодиода к подсветке.
Заменяем подсветку приборов
Раз уж зашла речь о добавлении светодиодов к освещению тех или иных приборов, стоит сказать и о том, что светодиодная подсветка приборов – это очень популярный тюнинг.
Однако, несмотря на его популярность, с добавлением или полной заменой подсветки на светодиодную, стоит быть очень осторожным. Во-первых, вам придется столкнуться с достаточно сложным процессом удаления заводской проводки и заводских ламп подсветки, а во-вторых, можно переборщить с количеством светодиодов. Чтобы этого не произошло, советуем вам ограничиваться 1-2 светодиодами на прибор, чего будет вполне достаточно для яркой подсветки, которую будет хорошо видно в сумерках, но и она не будет бить по глазам в ночное время.
В том случае, если в приборе реализовано свечение изнутри, а сама шкала прибора прозрачная, можно добавить чуть больше светодиодов, но размещать их стоит таким образом, чтобы их прямой свет не попадал в глаза водителю или пассажирам.
Интересный способ замены подсветки на Шкода Октавиа:
Для установки такой подсветки стоит использовать родную проводку автомобиля, так как она изначально подключена к органам управления и вам не придется ломать голову как запитать подсветку или где разместить кнопку для ее включения.
Регулируем яркость подсветки
Чаще всего для регулировки яркости подсветки, расположенной за прибором, нужно собрать его, но если что-то не будет устраивать в яркости, прибор нужно будет снова разобрать и настроить. Для того, чтобы не пришлось тратить время на такие действия, советуем вам подключить подсветку через переменный реостат, которым можно будет контролировать интенсивность свечения, просто подкрутив его. Естественно, что настройку лучше всего проводить 3 раза – днем, в сумерках и ночью, чтобы понять, удобно ли смотреть на приборы.
Комплексный тюнинг
Достаточно часто автомобилисты, которые своими руками улучшают свою приборную панель, дорабатывают сразу несколько приборов или общую подсветку приборной панели, чтобы она выглядела более стильно. В таком случае лучше заготовить заранее одинаковые шаблоны для шкал приборов и одинакового цвета светодиоды подсветки. В том же случае, если у вас нет доступа к светодиодам нужного цвета, можно обойтись обычными белыми светодиодами и просто наклеить на нужные места полупрозрачную пленку нужного цвета. Такая пленка будет обычным световым фильтром, и эффекта вы достигните такого же, как и при использовании светодиодов разного цвета.
Приемы тюнинга
Чтобы успешно выполнить любую доработку автомобиля или его приборной панели, нужно владеть несколькими простыми приемами, которые позволят вам выполнить нужные действия. О том, как правильно наклеивать тонировочную пленку мы уже рассказывали, а именно такие приемы используются и при наклеивании полупрозрачных пленок на обратную сторону табло прибора с прорезями для того,чтобы деления и цифры светились нужным светом. Другим не менее интересным приемом является использование флуоресцентных красок для закрашивания стрелки или делений шкалы прибора. Чтобы ровно нанести такую краску достаточно использовать либо простой шаблон, поверх которого можно смело красить, либо просто аккуратно наносить ее тонкой кистью.
Также не забывайте о необходимости правильной калибровки стрелки после ее снятия, ведь неверно откалиброванный прибор – это очень серьезная проблема, которую можно будет решить только в сервисном центре.
Установка приборов и сборка приборной панели
Когда вы удостоверились в том, что вы сделали все, что хотели и полностью довольны результатом, пора установить снятые приборы на место, подключить их и собрать приборную панель. Не забудьте проверить, запитаны ли приборы и все ли в порядке с креплениями обшивки. Если вы сделаете все спокойно и не будете торопиться, то такой тюнинг приборной панели не только будет не хуже, чем тот, за который вам пришлось бы заплатить достаточно большую сумму в ателье, но и даже лучше, ведь вы сделаете такой тюнинг своими руками и в любой момент сможете что-то изменить или переделать.
Такую приборную панель можно собрать на любой автомобиль, это универсальное устройство. Мы собирали приборную панель на базе уже существующей под названием Venator.
Для ее создания потребуются следующие комплектующие:
- Контроллер Arduino MEGA
- Планшет с операционной систем Androir
- Модуль Wi-Fi esp8266
- Преобразователь питания с 12 до 5 вольт (можно использовать любое автомобильное зарядное устройство для мобильных телефонов).
К контроллеру Arduino подключаются все датчики автомобиля. В нашем случае потребовалось еще установить датчик скорости в коробку передач вместо тросика привода спидометра. А так же завести провод в салон автомобиля от коммутатора зажигания, чтобы контроллер смог отображать обороты двигателя (это нужно было сделать, так как в ОКЕ не был установлен тахометр).
Схема
Датчики к контроллеру подключить необходимо по следующей схеме:
Скетч (прошивка) для контроллера Arduino Mega
Скачать готовый скетч в файле можете по .
unsigned long micros_sp = 0, micros_th = 0;
volatile int tz;
volatile int sz;
volatile int sp; //импульсы спидометра
volatile int th; //импульсы тахометра
int analogInput ; //массив аналоговых значений
int digitalInput; //массив цифровых значений
String resultString = «»; //строка
int i; //счетчик циклов
void setup(){
for(i=0; i
digitalInput[i]=0;
}
for(i=0; i
analogInput[i]=0;
}
Serial.begin(115200);
Serial2.begin(115200); //инициализация ком порта
attachInterrupt(0, speedometr, RISING); //прерывание спидометра по фронтам импульса
attachInterrupt(1, tahometr, RISING); //прерывание тахометра по фронтам импульса
}
//********************************************************************
void loop(){
analogInput = analogRead(0); // B13 напряжение
analogInput = analogRead(1); // B24 топливо
analogInput = analogRead(2); // B21 температура охлаждения
analogInput = analogRead(8); //
analogInput = analogRead(7); //
analogInput = analogRead(3); //
analogInput = analogRead(4); //
analogInput = analogRead(9); //
analogInput = analogRead(10); //
analogInput = analogRead(11); //
analogInput = analogRead(12); //
analogInput = analogRead(13); //
analogInput = analogRead(14); //
analogInput = analogRead(15); //
analogInput = analogRead(6); //
DigitalInput = digitalRead(4); // зажигание
// digitalInput = digitalRead(5); //
//********************************************************************
digitalInput = digitalRead(53) + //
digitalRead(51) * 2; //
//********************************************************************
digitalInput = digitalRead(5) + // A14 левый поворот
digitalRead(6) * 2; // A13 правый поворот
//********************************************************************
digitalInput = digitalRead(8) + // A18 ближний
digitalRead(9) * 2; // A17 дальний
//********************************************************************
digitalInput = digitalRead(10) + // А16 птф передние
digitalRead(11) * 2; // A15 птф задний
//********************************************************************
digitalInput = digitalRead(23); // A23 чек
digitalInput = !digitalRead(21); // B 9 — уровень тж
digitalInput = !digitalRead(31); // A19 — ручник
digitalInput = digitalRead(25); // B 3 износ колодок
digitalInput = !digitalRead(45); // B10 — лампа топлива
digitalInput = !digitalRead(51); // B12 — уровень ож
digitalInput = !digitalRead(47); // А24 — давление масла
digitalInput = digitalRead(27); // A20 лампа вентилятора
digitalInput = !digitalRead(29); // A23 зарядка
digitalInput = digitalRead(33); // A 5 абс
digitalInput = digitalRead(35); // A20 srs
digitalInput = digitalRead(37); // A 3 ремень
digitalInput = digitalRead(39); // B 1 двери
digitalInput = 0;//digitalRead(22); // B 2 p
digitalInput = 0;//digitalRead(24); // А22 r
digitalInput = 0;//digitalRead(26); // A 7 n
digitalInput = 0;//digitalRead(28); // B 6 d
digitalInput = 0;//digitalRead(30); // B 5 s
digitalInput = digitalRead(41); // A 8 резерв
digitalInput = 0;//digitalRead(32); // A 9 резерв
digitalInput = digitalRead(43); // A10 резерв
digitalInput = 0;//digitalRead(34); // A11 резерв
digitalInput = digitalRead(49); // B 4 резерв
ResultString = String(resultString + sp);
resultString = String(resultString + th*10);
resultString = String(resultString + «,»);
for(i=0; i
resultString = String(resultString + analogInput[i]);
resultString = String(resultString + «,»);
}
for(i=0; i
resultString = String(resultString + digitalInput[i]);
}
resultString = String(resultString + «:n»);
// Serial2.print (resultString);
Serial.print (resultString);
resultString = String(«»);
tz = tz — 1;
sz = sz — 1;
if (tz == 0){th = 0;}
if (sz == 0){sp = 0;}
delay(50);
}
//********************************************************************
void speedometr(){ //измеряем частоту на входе спидометра по прерыванию
sp=(900000.0/(micros() — micros_sp));
micros_sp = micros();
sz = 10;
}
//********************************************************************
void tahometr(){ //измеряем частоту на входе тахометра по прерыванию
th=(2900000.0/(micros() — micros_th));
micros_th = micros();
tz = 10;
}
Настройка ESP-8266
Перед тем как подключать Модуль ESP8266 к схеме его нужно прошить и настроить в режиме прозрачного моста Tcp2uart (tcp to uart), чтобы полученные данные с ком-порта он передавал планшету по Wi-Fi.
Прошивать лучше через USB-UART преобразователь, который должен иметь выход источника 3.3V для питания ESP8266. Так же этот источник должен обеспечить необходимый ток не менее 200мА.
Контакт CPIO0 определяет режим работы модуля. При не подключенном контакте модуль работает в штатном режиме и выполняет AT команды. При замыкании контакта на землю, модуль переводится в режим обновления встроенной прошивки. Перевод модуля в режим прошивки требует, что бы контакт CPIO0 был подключен к «земле» в момент подачи питания на модуль. Если замыкать контакт при работающем модуле, перевод модуля в режим обновления прошивки не произойдет.Теперь нужно запустить Пропишите КОМ порт вашего конвертера и выбирете саму прошивку fullflash_tcp2uart.bin ().
Нажимайте Download и дождитесь пока процесс выполнения дойдет до 99%. На этом он остановится и можно отключать модуль.Далее на ESP8266 нужно подать питание, либо сразу подключить к контроллеру Arduino по схеме. После появления на модуле питания запустите поиск wifi сетей на своем компьютере. Должна появиться сеть ESP8266. Подключитесь к ней. После этого нужно в браузере перейти по адресу http://192.168.4.1/fsupload (Ввести данные Name: ESP8266 Password: 0123456789) и загрузить в устройство файл WEBFiles.bin (он в архиве с прошивками).Осталось настроить Tcp-Uart мост. Для этого в браузере зайдите на http://192.168.4.1 . Перейдите во вкладку TCP-UART Settings и установите настройки как на скриншоте снизу:
Готово! Теперь при подключении модуля ESP-8266 к ардуино он работает в режиме прозрачного моста и по Wi-Fi передает необходимые данные.
Приложение «Приборная панель для планшета»
Благодарим пользователя Frud портала Drive2 за опубликованную версию приложения и описание метода установки приложения:
После установки приложение уже будет работать. Для того чтобы включить его автозагрузку необходимо сделать следующее:
После установки необходимо зайти в настройки Андроид, в раздел «Домашний экран», выбрать приложение приборной панели VenatorLite2. Очень важный момент! Выйти в настройки Андроида из приложения приборной панели для возврата стандартного Launcher-a нельзя. Перед тем как установить приложение вместо Launcher-a необходимо убедиться что в настройки можно зайти из статусбара. Иначе вернуть стандартный лаунчер будет проблематично.
ПРИМЕЧАНИЕ!
Перед установкой автозагрузки желательно настроить и отладить работу приложения.
После запуска приложения нужно зайти в настройки (нажать на значок шестеренки справа вверху). Тут надо указать ip-адрес и порт (В нашем примере этими значениями являются: адрес 192.168.4.1 и порт 3333).
Осталось все подключить и протестировать. Если все сделали правильно, то при вкючении устройства и подаче на 4-ый пин ардуино «плюса» приборная панель включится.
А вот как выглядит приборная панель, установленная в ОКУ:
Желаем успеха в реализации данного проекта
Буквально через пару-тройку лет автопроизводители начнут оснащать цифровыми панелями приборов даже относительно бюджетные модели. Держащий нос по ветру концерн Volkswagen Group запустил этот процесс чуть раньше других — «виртуальная» приборная доска уже стала нормой даже для массового Passat, что уж говорить про более премиальную Audi A4. Мало того, новая «четверка» вообще стала первой среди компактных седанов «большой немецкой тройки», кто сегодня предлагает альтернативу аналоговым стрелкам и колодцам.
Если ориентироваться на цифры официального конфигуратора, то формально стоимость опции Audi Virtual Cockpit для А4 составляет всего 35 074 рубля. На первый взгляд, это очень разумная плата за эффектную и всегда заметную глазу владельца технологию. Но здесь есть свой нюанс — чтобы оснастить автомобиль цифровой панелью, нужно обязательно заказывать и дорогущую мультимедийную систему MMI Navigation plus (188 тыс. руб.), показания которой частично и выводятся на дисплей.
Минимальная цена
Максимальная цена
12,3-дюймовый экран цифровой приборки обладает разрешением 1440х540 точек, так что детализация достаточно высокая, а картинка на дисплее — очень гладкая. В принципе, на «виртуальный кокпит» помимо стандартных данных о скорости/оборотах выводится почти все, с чем водитель чаще всего имеет дело — данные бортового компьютера, запущенные медиафайлы и многое другое. Коронный номер — навигационные Google-карты, которые отображаются на панели приборов в полноэкранном режиме. Невероятно удобно и зрелищно!
Вот что пишет о работе Audi Virtual Cockpit сам производитель:
Водитель может переключаться между двумя режимами отображения с помощью многофункционального рулевого колеса. В информационно-развлекательном режиме доминирующей является средняя часть дисплея, а тахометр и спидометр отображаются в виде небольших круглых элементов. В классическом представлении акцент сделан на приборах. Здесь центральное окно с навигационной картой или списком телефонов, радиостанций или песен занимает значительно меньшую площадь.
Из маркетинговых материалов компании Audi.
Вопрос — сколько в итоге прослужит полностью цифровая приборная панель, и не возникнут ли c ней проблемы в ходе многолетней эксплуатации автомобиля — в условиях жары и холода, на ровных и разбитых российских дорогах? Все-таки в современных машинах, напичканных цифровыми технологиями, именно электроника чаще всего морочит голову своим владельцам. По «глюкам» и отказам таких приборок данных пока нет, тем более что первое время машина защищена гарантией, а затем программой «куланц», зато уже накопилась другая неприятная статистика: зная высокую стоимость LED-приборок, ими начинают активно интересоваться автоворы.
Не верите? Загляните, к примеру, на форумы сообществ BMW. Владельцы BMW X5 и 5-й серии последнего поколения очень любят дооснащать свои машины цифровыми панелями, которые числятся в списке опций. А спрос, как мы знаем, порождает предложение на «барахолке», так что у обладателей Audi A4 последнего поколения тоже есть повод для легкой тревоги. АвтоВести разузнали у официальных дилеров Audi в Москве, во сколько обойдется покупка приборной доски для автомобиля 2016 года выпуска. За новый модуль Audi Virtual Cockpit официалы просят 291 010 рублей, а за сервисные работы по установке и адаптации дисплея — еще 17 350 рублей. Итого — 308 360 рублей!
Запчасти
Работы по установке

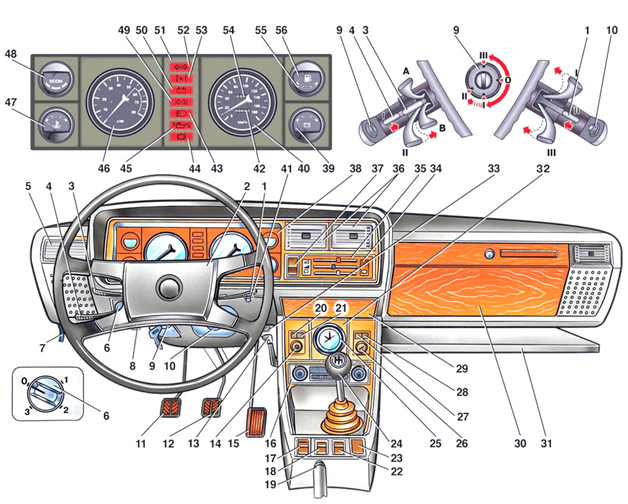

Контрольные приборы на «семерке» сосредоточены в едином блоке и отличаются высокой информативностью. Для автомобиля ВАЗ 2107 помимо штатной комбинации производится электронная панель оригинального вида, полностью приспособленная для установки без переделки торпеды. Компаний изготовителей изделий такого рода несколько и каждая из них предлагает собственный вариант.
На автомобиле модели ВАЗ 2107 так называемая европанель контрольных приборов может быть установлена и подключена своими руками без привлечения специалистов. В комплекте поставки имеются все необходимые детали, для коммутации устройства с бортовой сетью на его корпусе смонтированы стандартные разъемы. Кроме того, имеется руководство по монтажу и технический паспорт, в котором ставится отметка о продаже магазином.
Демонтаж штатной комбинации приборов
Снять заводскую панель с автомобиля ВАЗ 2107 довольно просто, она установлена в нише на специальных кронштейнах и закреплена на них винтами. Порядок демонтажа оборудования следующий:
- Производим отключение аккумуляторной батареи путем отсоединения отрицательного провода от соответствующего вывода аккумулятора.
- Действуя отверткой с плоским шлицем, вынимаем рукоятки с рычагов управления системы вентиляции и отопления салона.
- Стопорную гайку рукоятки сброса суточного счетчика отворачиваем ключом и снимаем ее вместе с шайбой.
- Вынимаем заглушку винта крепления декоративной панели и выкручиваем его.
- С небольшим разворотом достаем узел из ниши и получаем доступ к комбинации приборов.
- Рукой откручиваем накидную гайку крепления троссика спидометра к прибору и отстыковываем его.
- Снимаем трубку со штуцера эконометра и производим отключение электрических разъемов в количестве трех штук.
После этого декоративная панель с комбинацией приборов полностью вынимается из ниши и с нею можно работать на столе. Как видно из представленного описания, демонтаж данного устройства на автомобиле ВАЗ 2107 особой сложности не составляет и может быть выполнен автолюбителем самостоятельно.

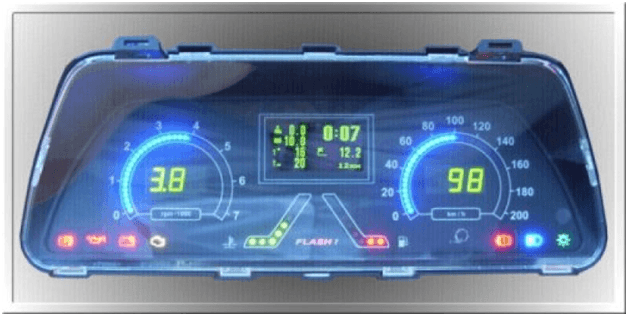

Описание электронной комбинации приборов
В нашей стране имеются несколько производителей такого рода оборудования, предлагающих свою продукцию потребителю. Электронная панель для автомобиля модели ВАЗ 2107 представляет собой набор индикаторов и блоков измерительных устройств, собранных в едином корпусе и адаптированных для установки вместо заводской. В составе такой комбинации приборов присутствуют следующие элементы:
- бортовой компьютер с жидкокристаллическим дисплеем размеров 132х48 точек;
- спидометр;
- тахометр;
- указатель уровня топлива;
- эконометр;
- индикаторы включения указателей поворота;
- контрольные лампы давления масла в системе смазки и уровня заряда аккумулятора.
Для удобства восприятия информации водителем приборная компьютеризованная панель для автомобиля ВАЗ 2107 имеет привычный для него вид. Спидометр, тахометр и указатель уровня топлива оформлены в виде стрелочных индикаторов. Данная комбинация приборов имеет следующий функционал:
- тестер диагностический;
- маршрутный компьютер;
- индикатор аварийной сигнализации;
- часы с будильником и календарь;
- индикатор динамических параметров;
- хранилища и отображения информации сервисной книжки.
После соответствующей настройки такая комбинации приборов будет напоминать о необходимость выполнения операций по техническому обслуживанию автомобиля. Информативность такой панели на автомобиле ВАЗ 2107 находится на очень высоком уровне, а грамотно подобранная подсветка не отвлекает от управления машиной. Приборная комбинация работает по принципу индикации только тех параметром, что имеют существенные отклонения от заданных.
Совместимость электронной комбинации с бортовой сетью
Описанная выше приборная панель может быть использована на автомобилях ВАЗ 2107, оснащенных системой впрыска разных модификаций. Разработчики использовали для подключения жгутов проводов стандартные разъемы по цвету соответствующие заводским, что значительно облегчает установку и коммутацию оборудования. Геометрические размеры, форма и расположение крепежных кронштейнов полностью идентичны штатной панели.
Оборудование адаптировано для работы с блоками электронного управления двигателем моделей Январь 5.1 и BOSCH M1.5.4. Имеется возможность перепрограммирования комбинации приборов при помощи энкодера с подключением последнего через специальный разъем. Электронная европанель совместима с парктроником того же производителя, информация с которого отображается на жидкокристаллическом дисплее.
Установка данного оборудования на автомобиль при помощи входящих в набор поставки комплектующих:
- жгута проводов;
- соединителя специальной формы;
- крепежных болтов.
Данная приборная панель специально разрабатывалась для автомобиля ВАЗ 2107 как электронная ее версия и органично вписывается в дизайн салона. Автоматическая подстройка подсветки делает показания хорошо различимыми и вместе с тем не раздражает зрение водителя и пассажиров.
Установка электронной комбинации
Приобретенное оборудование вынимается из упаковки и осматривается и крепится при помощи саморезов к декоративной накладке. К расположенным на оборотной стороне разъемам подключаются жгуты проводов бортовой сети автомобиля ВАЗ 2107, для удобства они имеют разную форму и отличаются по цвету. Приборная комбинация вставляется в нишу и фиксируется в ней при помощи винта.
Как и обещал выкладываю фотки процесса изготовления печатной платы.
1. Отрезал лобзиком кусок текстолита.
2. Легонечко зашкурил нулёвкой.
3.Почистил заготовку пемолюксом
4.Кинул на 10 сек в слабый раствор (цвета «мочи младенца») хлорного железа для активации меди.
5. снова почистил пемолюксом.
6.Напечатал на листе из глянцевого журнала на лазерном принтере разводку платы. (Разводку платы делал в программе sprint layout 4.0)
7.Тщательно обезжирил плату ацетоном, приложил глянцевый лист к плате и приутюжил.
(Приутюживаю я равномерно переставляя утюг в разные точки платы, стараяясь надавить посильнее. Из опыта — не следует водить утюгом по плате, из серии как гладишь одежду, т.к. дорожки получаются размазанные и могут замыкать между собой. Если утюг мамин и его жалко рекомендуют класть между утюгом и глянцевой бумагой чистый лист А4)
8.Даю плате чутка остыть и кидаю в раковину под холодную воду. Бумага промакает и убираю её нежненько губкой.
9.На плате обычно остаются непроутюженные места. Если их критически много, то оттираем всё ацетоном и утюжим ещё раз соответсвенно с новой бумажкой. Если непроутюженных мест мало то подправляю их CD-маркером и кидаю плату в раствор воды с хлорным железом.
10.На фотке видно 2 ванночки (одна в другой) в верхней хлорное железо, в нижней горячая вода, её я каждую 1-2 минуты меняю на более горячую. Ванночки я покачиваю рукой для перемешивания и теплопередачи. Плата травится примерно 10-15 минут. Голая медь сгорает, та что под тоннером остаётся.
11.Вытаскиваю плату, мою с мылом и вытираю.
12.Смываю тоннер ваткой и ацетоном.
В итоге спаял такую плату:
Подключил к LCD — работает.
Изначально поставил плату на заднюю сторону приборки, но со жгута проводки шли жуткие помехи и пришлось переставить плату внутрь корпуса преварительно экранировав его фольгой (фото нет)
Скорость снимается с датчика скоростии подаётся на вход для внешних прерываний контроллера.
Приборка управляется микроконтроллером ATmega8. Прошивка написана на языке Си в программе CodeVisionAVR. Все датчики остались старые. Информация с датчиков поступает через делитель напряжения на многоканальный аналогово-цифровой преобразователь контроллера, обрабатывается по формулам и выдаётся на дисплеи.
Из увиденных в магазинах кронштейнов ничего не выбрал по причине их крепления на присосках к лобовухе (ну очень сильно загораживает обзор, да и видеорегистратор мешается). К зеркалу заднего вида если крепить, то обзор тоже никакой. Появилась мысль заколхозить Г-образные кронштейны (под БК и над крутилками печки) на которые просто планшетник ставить и облокачивать на БК. Но перед этим хочу спросить совета у народа: а как вы крепите планшетники?
Здесь можно составить понравившуюся конфигурацию. Мне все доставили без проблем, ушло не более недели. Держатели, так держатели. Наиболее подходящий (или универсальный) вариант — это RAM-B-316-1-238U.
Мое крепление планшета весьма колхозное, но зато очень дешевое (20 рублей).:ah:
Вокруг козырька маршрутника натянул ленту (внутри она просто завязана):
Вложение 63866
При необходимости закрепить планшет, подсовываю крышку чехла под эту ленту:
Вложение 63867Вложение 63868
Если вдруг понадобиться маршрутник, планшетник можно просто кувыркнуть на козырек:
Вложение 63869
Чтобы планшет не сильно прыгал на неровной дороге, внизу на полке приклеил два шероховатых кусочка (3М — типа ножки для какой-то техники). Конструкция вполне надежная — на больших неровностях мой Samsung TAB 7,0 PLUS не вываливается. Конечно же, такое крепление не жесткое и планшет немного потряхивает на говенной дороге.
Мое крепление планшета весьма колхозное, но зато очень дешевое (20 рублей).:ah:
Вокруг козырька маршрутника натянул ленту (внутри она просто завязана):
Вложение 63866
При необходимости закрепить планшет, подсовываю крышку чехла под эту ленту:
Вложение 63867Вложение 63868
Если вдруг понадобиться маршрутник, планшетник можно просто кувыркнуть на козырек:
Вложение 63869
Чтобы планшет не сильно прыгал на неровной дороге, внизу на полке приклеил два шероховатых кусочка (3М — типа ножки для какой-то техники). Конструкция вполне надежная — на больших неровностях мой Samsung TAB 7,0 PLUS не вываливается. Конечно же, такое крепление не жесткое и планшет немного потряхивает на говенной дороге.
Вот достойное решение!
Одобряю.
Просто и эффективно.
Это из категории «Полезные советы» или «Хозяйке на заметку» :ae:
:dk:Парни не в обиду,но все что тут показали откровенный колхоз. Чего велик изобретать,когда есть лидеры в это области.например
http://www.rammount.com/
Я сделал по-простому. Взаял универсальный крепеж для планшета с присоской. Круглую основу присоски дреммелем превратил в прямоугольник и четырьмя саморезами прикрутил в нишу под БК. Колхоз, конечно, но его не видно. И всё держится. Только вот за планшетом бк не видно)))
Я не предлагал оценить мое творение.
Поэтому не надо, оставьте свои оценки при себе.
Лично я уважаю любую мысль или поделку. Поэтому не вижу ничего страшного в изобретении Abrusa
Ребят, на данный момент я заколхозил таким образом:
http://s005.radikal.ru/i210/1301/f7/3cf0d902103d.jpg
http://s019.radikal.ru/i614/1301/80/c85f02ccb355.jpg
Походил по Митинскому радиорынку сегодня, посмотрел на предложения и немного ужаснулся от цен. То что мне понравилось стоило 4000 руб. Не готов был платить такую сумму. Но увидел витринные подставки под телефоны. Купил за 50 руб, отломил заднюю часть и на двусторонний скотч прилепил. Держится крепко, немного пружинит на кочках, бокового скольжения не наблюдается. Как поведет себя на бездорожье — увидим.
Спасибо за поддержку!
Форум нужен, в том числе, и для того, чтоб делится опытом. А свою машину я максимально подгоняю под свои нужды.
Вот хоть тут уже просили не давать оценок. но не удержусь.
вот показанное по ссылке хоть и не колхоз но ИМХО не удобно. Все не пробовал, но большинство решений с торчащими палками или креплениями на лобовое громоздко и неудобно. Причина банальна — не будут производители выпускать крепление под планшет XYZ на машину L200. Они вынуждены делать некий универсальный (одинаково неудобный продукт) + варианты с уродованием торпеды не найдут массового спроса а без этого трудно.
ЗЫ если честно мне более всего понравился вариант с лентой под которую просовываешь крышку планшета: Лаконично — красиво
Торчащие опоры с креплением планшета в 99% случаев будут вибрировать.
Для снижения вибраций надо делать минимум три точки крепления.
У меня есть крепление для ноута с коленами, кучей разных крепежей и кронштейнов.
Первое, что пришлось сделать — это заменить подставку под комп с системой поворота, т.к. штатное поворотное устройство не выдерживает вибраций дорог общего пользования, не грунтовок, а, именно, асфальтированных дорог. Поставил голову от профессионального фотоштатива. Следующим слабым звеном оказалась сама подставка, которая вибрировала и поворачивалась во втором колене (первое крепилось распоркой).
По результатам поездки на Кольский модернизированное покупное крепление было отправлено в архив и может использоваться, как фотоштатив, прикрученный к машине.
Крепление, которое я сваял (фото на первой странице) держит нужный мне планшет без проблем, не вибрирует вообще (или почти не вибрирует), планшет жестко закреплен и не слетит (крепление прикручено в том числе и к силовой распорке кузова).
Один совет — планшет, каким бы легким он ни был, надо жестко крепить к торпеде. Тогда идея приживется. Либо присоской на стекло и чтоб планшет опирался на торпеду и как-то там фиксировался (липучки, например).
В противном случае вибрации будут
А о каком устройстве идет речь? Каковы размеры?
Сначала был куплен универсальный кронштейн под все размеры на присоске.
С ним я чуть не разбил планшетом панель приборов в Воронежской области на М4 весной прошлого года — люфт был знатный.
Сейчас у меня 7 дюймовый Галахи таб плюс (а до этого первый Галакси таб, но украли) стоит
на такой штуке
Покупал по совету знакомого, но не у них. Покупал на горбушке. По заверению продавцов ставили ipad 10 дюймовый.
Какая-то патентованная конструкция, но делают китайцы. Покупал за 900 руб в 2011 году.
Первоначально прикрепил на панель приборов на двусторонний скотч. Все салфетки и скотч с креплениями в комплекте.
Держалось долго.
После того как украли первый планшет повесил на новый крепление и перенастроил кронштейн.
Со временем отклеился от панели скотч (надо было зашкурить :)). Суперклей тоже не помог 🙂 (теперь остался пятачок от клея на панели)
Опять же по совету знакомого перевесил на присоску на стекло (то-же в комплекте) и все соединения протянул не штатным ключиком,
а шестигранником.
Висит пока. У знакомого на таком же креплении висит на присоске к стеклу 5 дюймовый навигатор в уазике для покатушек.
Говорит что держит хорошо.
Для понимания размеров самого устройства ниже фотки планшета в чехле и его задняя стенка с креплением
фотку в машине смогу сделать только вечером, если не забуду.
Abrus А что нужно от планшета? Как собираетесь использовать?
Ну у меня и ко всем остальным еще вопрос, кто читает тему. А какая диагональ для вас актуальна, как хотите использовать и как крепить?
Поясню вопрос. Есть планшеты 7″, 8″, 9.7″, 10.1″. Остальное не рассматриваем, как экзотику.
Любой планшет, по идее, можно использовать как: 1. Навигатор, 2. Видео регистратор, 3. Интернет, 4. диагностика авто (ELM327).. ну и т.д. Поэтому от того, как его использовать зависит диагональ и место установки. И вообще, было бы интересно, к примеру, выводить изображение с камеры заднего вида на планшет?
Ну или стоит ли планшет рассматривать только как посмотреть мультики задним пассажирам, а все остальное — не важно? :))
Заранее спасибо за ответы.
P.S. Сейчас использую Samsung Galaxy Note. Думаю еще в машину планшет поставить.. но вот какой.
По хорошему, конено же нужно крепить жестко, чтоб, не дай Бог, не начало это летать по салону в самый не подходящий момент. А вот с вибрацией можно и смириться. Мой 7″ планшет с верхним креплением (под ленту) начинает подпрыгивать, только тогда когда ни на что кроме дороги уже и не смотришь.:dr:
Мой планшет — это полноценный комп с экраном 10 дюймов, который я таскаю в путешествия.
Он используется как для просмотра мультиков ребенком, так и для навигации (ози, гармин, саспланета), интернет и т.д. Ну и полноценный диагностический комплекс для моего автомобиля (точнее для всех мицубиси) — комп+мут3
И мне другого планшета не надо. )))
[QUOTE=bond123;1555320]Abrus А что нужно от планшета? Как собираетесь использовать?
Считаю для планшета оптимально 7″. У меня влезает в сумку с документами, типо барсетки.
Большие размеры требуют отдельной сумки, но удобней работать и являются заменой нетбукам.
Меньшие — телефон, с возможностям планшета. У меня есть и телефон (3,5″ Motorola) и планшет
Он выполняет у меня
1. Навигатор (Яндекс, Гугль, Навител, аналог OZI)
2. Работа в удалении от ноута (перевел корпоративную почту на гугль)
3. Выход в Интернет
4. Раздача инета ноуту
5. диагностика авто (ELM327)
6. МР3 плеер
7. Развлекаловка — ТВ (нормально только в москве), видео, читалка.
Видеорегистратор стоит отдельно.
Буду заказывать вот такой планшет http://uberdeal.ru/deals/pd10_3g_mtk6577. Использовать в качестве навигатора, интернет, диагностика авто (ELM327 уже приехал), подключу через встроенный FM трансмиттер к штатной магнитоле и буду использовать аудио видео плеер. Считаю что всё таки в авто 7 дюймов самый приемлимый размер. Приедет планшет, буду смотреть как лучше его пристроить на панели.
Вот основные задачи которые решает мой Samsung TAB 7,0 Plus:
1. Навигация;
2. Диагностика (Голубозубый ELM327);
3. МР3 проигрыватель (через AUX на штатной магнитоле);
4. Интернет (планшет с 3G), есть возможность использовать его как ВиФи роутер;
5. Ну и развлекаловка для детворы.
Камера заднего вида и монитор на зеркале у меня уже стоит, поэтуму эту функцию даже не рассматривал. А видеорегистратор, считаю, должен быть отдельным.
При покупке целенаправлено выбирал 7″ — носить его можно хоть в кармане, да и с размещением в машине проблем на пару дюймов меньше.:bk:
Коллеги,
ну если большинству нужно 7 дюймов, то, правильно ли я понимаю, что его имеет смысл крепить вместо/поверх дисплея штатного компа?
Когда мне ставили круиз контроль у бразы, я посмотрел, что в теории можно замутить жесткое крепление для 7 дюймов.
Теперь следующий вопрос. Если мутить крепление на штатное место, нужно ли делать планшет съемным, или вмонтируем его на мертво ВМЕСТО штатного компа?
10ка, только выносная получается и крепится только снаружи.
Кстати, если делать как у CaveMan, т.е. крепить за чехол, то, по идее, можно это крепление сделать на магнитах. Только какой нужен магнит, что бы выдержал вес планшета в динамике на кочке ))
Коллеги,
ну если большинству нужно 7 дюймов, то, правильно ли я понимаю, что его имеет смысл крепить вместо/поверх дисплея штатного компа?
Когда мне ставили круиз контроль у бразы, я посмотрел, что в теории можно замутить жесткое крепление для 7 дюймов.
Теперь следующий вопрос. Если мутить крепление на штатное место, нужно ли делать планшет съемным, или вмонтируем его на мертво ВМЕСТО штатного компа?
10ка, только выносная получается и крепится только снаружи.
Кстати, если делать как у CaveMan, т.е. крепить за чехол, то, по идее, можно это крепление сделать на магнитах. Только какой нужен магнит, что бы выдержал вес планшета в динамике на кочке ))
Думаю, магниты от привода головок HD 5′ подойдут вполне. Держат они «будь здоров». Если без прокладки, то хрен оторвёшь.
И ещё надо учитывать, xто чехол перегнут почти под 90 град., так что основное усилие действует на сдвиг, а не на отрыв.
Может даже сработает приклеить магниты под пластик (2 шт. по углам), а на чехле закрепить железную пластину.
п.с. Ну вот. Идея развивается.:dp:
Маленький мощный неодимовый магнит убивает сим-карту при расположении ее на расстоянии около 1 см.
Я бы на своем планшете не стал экспериментировать с магнитом 🙂
У меня планшет крепится так же как с лентой, только вместо неё липучки на скотче. Продаются готовые. Две на крышке чехла, две на козырьке бк.
Поделюсь своими сомнениями:
сейчас мучаюсь что брать — планшет 7 дюймофф или car pc + 7 дюймовый монитор
задачи
1. городская навигация
2. внедорожная навигация (ОЗИ SAS. )
3. диагностика + сброс ошибок
4. возможность «посмотреть/показать кино» с регистратора
5. мультики (минимальный вариант). По взрослому нужен 10 дюймовый планшет
мое мнение — устройство должно «жить в авто» (прежде всего из за 1 и 3) — съемное устанешь таскать туда сюда — посему планшет 7-6 дюймов . а таких мало. вернее нет пока (из нормальных).
вопрос к пользователям — насколько читаем экран нормального планшета на солнце (экран дешевого навигатора без козырька не читается в ясный день почти никак 🙁 ).
Это важно, поскольку пока я считаю что ставить надо «внутрь штатной ниши» — а это значит либо вместо штатного БК (возня+деньги) либо съемным. тогда вопрос с хитрым креплением
ЗЫ у меня сейчас стоит 5 дюймовый навигатор. Крепление — закладной элемент по форме ниши под штатным БК.
Пилюстрогаюпаяю такой планшет в данный момент по вечерам, будет встроен жестко вместо БК. По электрике вроде все ОК получается (все что я задумал) По габаритам немного проблема, точнее не проблема а дилема. По ширине планшет четко влезает между креплениями 2din Вложение 63962 Но видимая область экрана у него не по центру, да еще и разъемы вставляются сбоку, поэтому просто закрепить между ними не получится. Варианта вижу два (собственно это и есть дилема 🙂 )
Вариант 1. Пропилить правое крепление, планшет встанет точно вместо БК, но
во 1х не люблю необратимых изменений.
во 2х далековато пальцами тянуться получается (пробовал уже, приходится от спинки отклоняться).
в 3х демонтаж сложнее если вдруг надо домой унести, поменять чтонибудь.
Плюс вижу только один — меньше засветка от солнца т.к. экран «утоплен».
Вариант 2. Пилить-резать верхнюю крышку консоли и монтировать все на нее. (получится примерно как встает 2din)
плюсы
1 сдернул крышку и унес все домой на случай «что-то изменить»
2 пальцами достану скорее всего не отклоняясь от спинки
минусы
1 засветка от солнца (а экран у этого планшета не из самых ярких)
2 крышка консоли из какого-то полиэтилена, очень плохо обрабатывается. Выводить шпаклевкой-эпоксидкой скорее всего не получится, пообсыпется со временем.
мож мой опыт поможет, прада я устанавливал навигатор 7″, проводку провел внутри к прикуривателю с дополнительным тумблером выключения питания, звук через AUX на магнитолу, камеру заднего вида, кабель USB в бардачек
Полностью поддержу мнение «должно жить в авто».
Что до саrPC против планшета — тут у каждому свое. На carpс форумах это холивар 🙂
Что до меня (не сочтите за агитацию 🙂 я свой выбор сделал:
У меня был вполне законченый сarPC (Foxcon nt330 + lilliput 7ми дюймовый) и все было хорошо, но с развитием андроида и китайского «планшетостроения» PC для автомобильного применения стал больше походить на какого-то архаичного, жрущего и жутко неудобного монстра. Это было проверено, временной полустационарной установкой планшета. (Сорри фоток выкладывать не буду, хоть тут они и были бы в тему 🙂 т.к. 2х сторонний скотч + фантазия 😀 ) в итоге PC проиграл почти во всем, за что и был разобран и разжалован домой в ранг медиатанка для ТВ.
Prototype, рамку переделывал сам (шпаклевка для бамперов и балончик матовой краски), держится уже почти 3 года
Прям аж завидую габаритам девайса, и расположению разъемов как-бы в нише 🙂 А у freelandera по габаритам всего-то какие-то миллиметры . а гемороя вагон.
Если можно — пара вопросов
1 чем лепили шпаклевали рамку? На сколько прочно слепилось? Свои опасения по поводу ее обработки я выше высказал, но вижу что всетаки возможно.
2 на сколько удобно тянуться пальцами? От спинки отклоняетесь?
kukht
Пока писал вы успели ответить на первый вопрос 🙂
Ситуация хитрая
Если ставить как у вас — мне ничего шпаклевать не придется, остается вопрос удобства управления.
Если же выбирать вариант со шпаклевкой, то там несколько сложнее чем у вас получается, т.к. на рамке должны быть закреплены и сам планшет и ШИМы для питания планшета и переферии, разъемы и т.д.
Есть еще третий вариант — попытаться разрезать стекло. от рамки я его только что отклеил — нет там ничего важного в этом «мешающем» месте. Тогда получится вполне законченная самостоятельная конструкция «android 2din»
1 шпаклевка 501 для ремонта бамперов, в рамке сделал дырку, каркас из картона для БК ну и шпателем, потом наждачкой крупной/мелкой форму выводил
2 приходится немного тянуться, но ничего страшного
Креплю планшет на шнурок протянутый между дефлекторами, все просто, надежно и удобно, единственное что планшет закрывает климат, но планшет легко приподнимается.
Единственное что нужно помимо шнурка это чехол а-ля книжка.
Ок, спасибо. Решение почти принял. Буду ставить «в глубине»
Осталось только решить: резать крепление внутри торпеды или резать планшет.
Крепление — легко но необратимо. А вдруг концепция изменится? 🙂 Вот КарПЦ например уже надоел.
Планшет — слишком сложно, мелкое все и хрупкое, как его потом без корпуса в кучу собрать пока не понятно. Да и стекло не факт что получится разрезать не сломав.
реж конечно внутри, у меня кроме самой рамки всё обратимо, хоть и нарезал немного, каркас под навигатор сделал из оцинковки
kukht Какой из «внутри» имеется ввиду? Торпеду или планшет? 🙂
Я под «резать внутри» подразумевал что придется срезать правое крепление 2din ,обведенное красным на фотке во вложении, в сообщении #31 (картинкой как у тебя прицепить чет не осилил 🙂 ) Не очень то обратимо получится.
Для тех кто желает оказать спонсорскую помощь проектам —
Наш webmoney рублёвый кошелек — R274284338204Expand text…
Наш webmoney кошелёк в гривне — U288113759304
Наш webmoney кошелёк в в долларе — Z268797741329
Приложение имеет два экрана. Первый экран для повседневной езды, второй «боевой». Переключение между экранами осуществляется тапом по кнопке «М» (Mode).
На первом экране мы имеем набор приборов необходимый каждому владельцу турботачки.
Основной конечно же Буст. Комбинированный стрелочно-цифровой прибор. Шкала буста меняет цвет с синего на красный при достижении значением установленного порога(варнинг), в момент срабатывания также возможна подача звукового сигнала. Над цифровым значением буста находится пиковое значение буста.
С левой стороны расположены линейно-цифровые приборы температурных сенсоров.
На втором экране основным прибором является большой стрелочный тахометр, размеченый до 9000 об/мин и большая шифт-лампа. Обороты срабатывания шифта также доступны в панели настроек. Слева и справа от тахометра дублируются некоторые приборы основного экрана, со своими варнингами и спидометр.
Панель настроек можно включить тапом по соответствующей кнопке.
Здесь можно установить пороги варнингов для всех приборов, выбрать один из вариантов звукового оповещения (или совсем отключить звук), откорректировать показания скорости и задать смещение температуры сенсора EGT.
Еще одна полезная фишка -уменьшение яркости подсветки экрана при подаче 12В на соответствующий вход прибора. Например подключить вход на кнопку включения габаритных огней.
Также реализована функция записи лога. Запись активируется тапом по соответствующей кнопке. Лог записывается в формате .csv, что позволяет его анализировать в программе ecuEdit или MS Exel.
Кнопки пререключения экрана, настроек и записи лога автоматически скрываются если несколько секунд не прикасаться к экрану. Если включена запись лога, то кнопка записи не скрывается. При повторном касании к экрану кнопки снова становятся видимыми.
Дополнительную информацию по разработке этого проекта можете найти в блоге на drive2 — https://www.drive2.ru/users/addelectronics/#blog
#medusa #medusagauge #medusa_приборка #медуза #медуза_панель_приборов #виртуальные_приборы #innovate #aem #greddy #motec Website: http://addelectronics.com/
Буквально через пару-тройку лет автопроизводители начнут оснащать цифровыми панелями приборов даже относительно бюджетные модели. Держащий нос по ветру концерн Volkswagen Group запустил этот процесс чуть раньше других — «виртуальная» приборная доска уже стала нормой даже для массового Passat, что уж говорить про более премиальную Audi A4. Мало того, новая «четверка» вообще стала первой среди компактных седанов «большой немецкой тройки», кто сегодня предлагает альтернативу аналоговым стрелкам и колодцам.
Если ориентироваться на цифры официального конфигуратора, то формально стоимость опции Audi Virtual Cockpit для А4 составляет всего 35 074 рубля. На первый взгляд, это очень разумная плата за эффектную и всегда заметную глазу владельца технологию. Но здесь есть свой нюанс — чтобы оснастить автомобиль цифровой панелью, нужно обязательно заказывать и дорогущую мультимедийную систему MMI Navigation plus (188 тыс. руб.), показания которой частично и выводятся на дисплей.
12,3-дюймовый экран цифровой приборки обладает разрешением 1440х540 точек, так что детализация достаточно высокая, а картинка на дисплее — очень гладкая. В принципе, на «виртуальный кокпит» помимо стандартных данных о скорости/оборотах выводится почти все, с чем водитель чаще всего имеет дело — данные бортового компьютера, запущенные медиафайлы и многое другое. Коронный номер — навигационные Google-карты, которые отображаются на панели приборов в полноэкранном режиме. Невероятно удобно и зрелищно!
Вот что пишет о работе Audi Virtual Cockpit сам производитель:
Вопрос — сколько в итоге прослужит полностью цифровая приборная панель, и не возникнут ли c ней проблемы в ходе многолетней эксплуатации автомобиля — в условиях жары и холода, на ровных и разбитых российских дорогах? Все-таки в современных машинах, напичканных цифровыми технологиями, именно электроника чаще всего морочит голову своим владельцам.
Не верите? Загляните, к примеру, на форумы сообществ BMW. Владельцы BMW X5 и 5-й серии последнего поколения очень любят дооснащать свои машины цифровыми панелями, которые числятся в списке опций. А спрос, как мы знаем, порождает предложение на «барахолке», так что у обладателей Audi A4 последнего поколения тоже есть повод для легкой тревоги. АвтоВести разузнали у официальных дилеров Audi в Москве, во сколько обойдется покупка приборной доски для автомобиля 2016 года выпуска. За новый модуль Audi Virtual Cockpit официалы просят 291 010 рублей, а за сервисные работы по установке и адаптации дисплея — еще 17 350 рублей. Итого — 308 360 рублей!
Просто сумасшедшие деньги для такой детали, причем ждать приборку из Германии в случае чего придется аж 3 недели.
Разумеется, сэкономить можно уже на этапе покупки новой Audi A4, просто ограничившись стандартной приборной панелью с классическими колодцами и стрелками — кардинально на качество езды это никак не повлияет. Тем более что аналоговый модуль как запчасть стоит в 4 раза дешевле цифрового — «всего» 70 тысяч рублей, да и в целом стать источником неприятностей он не должен.
Но если вы хотите узнать наше субъективное мнение, то мы все равно обеими руками проголосуем за Audi Virtual Cockpit. Ведь отказывать себе в современных технологиях — значит, отказывать в комфорте и удовольствии от владения автомобилем. А это дорогого стоит!
Опции темы
Поиск по теме
цифровая приборная панель
Здравствуйте дорогие форумчане автолюбители! загорелся идеей цифровой приборной панели из планшета.
Нашел два старых не рабочих планшета, у одного совсем экрана не было у другого батареии сделал один но без мультитач,
более интересующие
Где взять программу?
Как связать на прямую и чтоб при включении зажигания загорелась сразу приборка а не просто планшет?
как подлючить ко всем датчикам?
как подключить веб камеру вместо камеры заднего вида?
как сделать чтоб камера переключалась при включении задней передачи(мкпп)
скачал программу приборноф панели Venator не нравиться интерфейс как сменить его?
как пользоваться планшетом без сенсора через компьютер?
как все сделать чтоб не мерз ведь мобильные девайсы плохо работают даже при -15 — -20 а если ночь состоит в -40 умрет же, проблем чем больше информации тем лучше, может кто схемы даст какие)и объяснения планшет prestigio машина toyota sprinter ae101 двигатель 4a ge коробка механика
По температуре проблема при такой постановке не решаема принципиально.
По камерам и датчикам — должен быть инженером с возможностью копаться в блютус устройствах.
По софту — если даже не знаешь, как реализован запуск напрямую панели, а не оболочки планшета — даже не берись.
то что ты ищешь это переходники elm327 (как их заказывать и проверять что бы не кинули см. на 4pda и аналогичных ресурсах).
к ним работает прога Torque (ну и другие), там все датчики уже выведены. если нужно можно поставить ее на автозагрузку в андройде. есть usb камеры для андройдзеркал они совместимы с любым андроидом, надо будет только разъем перепаять. там внутри них есть подсветка и оно генерирует событие при подаче питания, надо как то его перехватить и запустить вторую программу с экраном, это самое сложное будет.
зимой такая техника может умереть, а может и выжить как повезет, я бы не рекомендовал резких перепадов температуры делать. а дальше как получится. я свое зеркало первый год тестирую.
Аварийная сигнализация вспомогательного оборудования
Технология и дизайн аварийной сигнализации авто изменялись вместе с развитием транспорта, однако, принцип ее остался тем же. Следующий список не является всеобъемлющим, изображения индикаторов не универсальны, так как их перечень зависит от автопроизводителя. Общий перечень:
- Индикатор подушки безопасности. Сигнальный свет указывает на наличие проблемы с одной или несколькими подушками безопасности или всей системы.
- Индикация ремней безопасности. Напоминает водителю и пассажирам пристегнутся.
- Низкий уровень топлива. Предупреждает, что автомобиль работает на предельно низком уровне топлива.
- Автоматическая блокировка двигателя. Этот индикатор является информационным и означает, что необходимо задействовать тормоз, чтобы либо вывести автомобиль из парка, либо запустить автомобиль.
- Индикатор подсветки двери. Загорается, когда одна из дверей не закрыта, или если один из переключателей дверных косяков неисправен.
Это отдельные из наиболее распространенных предупреждающих или информационных огней на панели управления, которые могут освещаться.
Какие бывают значки и о чём они сигнализируют
Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.
Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.
- Зелёный сигнал оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
- Жёлтый или оранжевый индикатор сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
- Красный сигнал – опасность! Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.
Если у вас имеется персональный ODB-2 сканер, более детально о причинах загорания индикаторов желтого и красного цвета можно судить после диагностики с его помощью.
Cканер корейской разработки Scan Tool Pro Black Edition
Данный сканер относится к бюджетному сегменту, но благодаря качественной элементной базе способен диагностировать не только двигатель, но и другие агрегаты автомобиля (ABSSRSESPкоробку передачтрансмиссию и т.д.). Для начинающего автовладельца приятным моментом будет русифицированное ПО и удобное подключение к любому устройству по wi-fi или bluetooth. Так же автосканер способен отображать показания со всех датчиков автомобиля, VIN номер, его реальный пробег и многое другое.
Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.
Audi R8
Многие автопроизводители в наши дни предлагают комбинированные приборные панели, которые сочетают в себе аналоговые кластеры и цифровые. Также некоторые автопроизводители предлагают настроить индивидуальный стиль отображения комбинации цифровых приборов. Но Ауди пошла дальше.
Их полная цифровая панель приборов в спорткаре Audi R8 не только может настраиваться водителем по своему личному предпочтению, но и может отображать карту навигации во весь экран. Но главная изюминка приборки Ауди в ее простоте настройки.
При взгляде на эту приборную панель складывается ощущение, что мы уже в далеком будущем. Мы считаем, что уже совсем скоро многие производители автомобилей последуют этому же примеру.
Ошибки EPC по моделям
Ошибок и неисправностей, о которых сигнализирует EPC — сотни. Всех, естественно, не перечислить. Все рассчитано на то, чтобы автовладелец обратился в сервисный центр. Но, как говорится, у каждой модели есть свои характерные проблемы, на которые жалуются владельцы на профильных форумах. Ниже краткая выжимка по некоторым моделям бренда.
Q5
Индикатор EPC на приборной панели у владельцев Ауди Q5 часто выдает следующие ошибки:
- Ошибка сопровождается индикатором «Check Engine» и говорит о неисправности процессора блока управления КПП. Потребуется, либо замена блока целиком, либо разъема, либо нескольких проводов;
- Данная ошибка EPC на Audi Q5 свидетельствует о повреждении концевого выключателя идущего на педаль сцепления. Только замена;
- Ошибка высвечивается при неисправности реле муфты компрессора климата. Ремонта заключается в замене реле или самой муфты;
- Сбой модуля управления свечами. Требуется замена проводов, свечей, реле или самого модуля.
Что интересно, у многих владельцев Audi Q5 EPS загорался, когда Ингольштадт выкатывал новую прошивку, которую предлагалось установить в добровольно-принудительном порядке.
Ошибка EPC на приборке Audi Q5
A4
Если посмотреть «ветку» владельцев модели A4, тут выявляются свои «болячки». Например:
- Отсутствие сигнала от турбины гидротрансформатора АКПП. Проблема решается заменой масла, датчика температуры или корпуса клапана. По ситуации;
- Ошибочный сигнал от датчика оборотов двигателя. Потребуется его замена или визуальный осмотр на наличие коррозийных проводов;
- Проблема с передаточным отношением в КПП. Ремонт зависит от характера поломки. Начиная от замены проводов и масляного насоса, заканчивая полной заменой коробки.
Как убрать ошибку УЗС на Ауди А4 1.8Т, смотрите в видеоролике ниже:
A6
По Ауди А6 автомобилисты также часто спрашивают по таким ошибкам, как:
- Неисправность в датчике скорости. Ремонт может не ограничится парой проводов или самим датчиком. Периодически приходится менять весь модуль ECM;
- Высокая температура модуля управления мотором. При ремонте проверяется заземление и предохранители. При необходимости модуль меняется;
- Ненормированное напряжение во входной цепи уровня топлива. Ремонт может ограничится заменой проводов и соединителей, либо заменой модуля РСМ.
Резюмируя, ошибок в системе EPC сотни и каждая сигнализирует об определенной проблеме. Это значительно упрощает ремонт высокотехнологичных авто и помогает вовремя предупредить серьезные неисправности двигателя и КПП, пока стоимость ремонта не превысила стоимость самой машины.
Ошибка EPC и чек двигателя на автомобилях VAG — тема данного видео:
Приложение «Приборная панель для планшета»
Благодарим пользователя портала Drive2 за опубликованную версию приложения и описание метода установки приложения:
После установки приложение уже будет работать. Для того чтобы включить его автозагрузку необходимо сделать следующее:
После установки необходимо зайти в настройки Андроид, в раздел «Домашний экран», выбрать приложение приборной панели VenatorLite2. Очень важный момент! Выйти в настройки Андроида из приложения приборной панели для возврата стандартного Launcher-a нельзя. Перед тем как установить приложение вместо Launcher-a необходимо убедиться что в настройки можно зайти из статусбара. Иначе вернуть стандартный лаунчер будет проблематично.
ПРИМЕЧАНИЕ! Перед установкой автозагрузки желательно настроить и отладить работу приложения.
После запуска приложения нужно зайти в настройки (нажать на значок шестеренки справа вверху). Тут надо указать ip-адрес и порт (В нашем примере этими значениями являются: адрес 192.168.4.1 и порт 3333).
Осталось все подключить и протестировать. Если все сделали правильно, то при вкючении устройства и подаче на 4-ый пин ардуино «плюса» приборная панель включится.
А вот как выглядит приборная панель, установленная в ОКУ:
Желаем успеха в реализации данного проекта
Авиационная панель приборов
Приборная доска лётчиков самолёта Ан-26. Далеко не самая сложная.
В отечественной авиации принят термин «приборная доска» ( в англоязычной терминологии — «контрольная панель»). Основными пилотажно-навигационными приборами в центре приборной доски будут авиагоризонт (или более сложный командный пилотажный прибор), навигационный прибор (навигационный пилотажный плановый), высотомер барометрический, вариометр (указатель вертикальной скорости) и указатель скорости (а скоростей в самолёте несколько — воздушная, приборная, истинная, путевая и т.д.). Также на приборной доске масса дополнительных приборов и индикаторов о пространственном положении летательного аппарата, навигационной информации, состоянии и работе силовых установок, топливной аппаратуре, системе кондиционирования, связи, электрике и ещё многих и многих параметров и значений. Помимо приборов и экранов широко применяются светосигнализаторы в виде сигнальных лампочек и табло. Вне приборной доски в кабине воздушного судна часто смонтирована масса дополнительных щитков и панелей на бортах кабины, её потолке и задней стенке. В больших воздушных судах с многочленным экипажем приборами, светосигнализаторами и многочисленными выключателями часто занято абсолютно всё внутреннее пространство кабины.
Приборная панель для мотодельтаплана
Набор бывших самолётно-вертолётных приборов — компас КИ-13; высотомер ВД-10, вариометр ВАР-5 (или ВАР-10); указатель скорости УС-250 (150); тахометр для Ротакса, манометр для химической системы; указатели остатка топлива и остатка химии в хим. баке.
Кроме этого, на приборной панели расположены выключатели зажигания основного двигателя (R-503) и вспомогательного (привода помпы хим. системы), кронштейны крепления GPS (обычно Garmin 72, 76 или Е-МАР) и, тогда, компас снимается.
Настройка ESP-8266
Перед тем как подключать Модуль ESP8266 к схеме его нужно прошить и настроить в режиме прозрачного моста Tcp2uart (tcp to uart), чтобы полученные данные с ком-порта он передавал планшету по Wi-Fi.
Прошивать лучше через USB-UART преобразователь, который должен иметь выход источника 3.3V для питания ESP8266. Так же этот источник должен обеспечить необходимый ток не менее 200мА.
Контакт CPIO0 определяет режим работы модуля. При не подключенном контакте модуль работает в штатном режиме и выполняет AT команды. При замыкании контакта на землю, модуль переводится в режим обновления встроенной прошивки. Перевод модуля в режим прошивки требует, что бы контакт CPIO0 был подключен к «земле» в момент подачи питания на модуль. Если замыкать контакт при работающем модуле, перевод модуля в режим обновления прошивки не произойдет.Теперь нужно запустить esp8266_flasher.exeПропишите КОМ порт вашего конвертера и выбирете саму прошивку fullflash_tcp2uart.bin (ссылка на архив нужных прошивок).
Нажимайте Download и дождитесь пока процесс выполнения дойдет до 99%. На этом он остановится и можно отключать модуль.Далее на ESP8266 нужно подать питание, либо сразу подключить к контроллеру Arduino по схеме. После появления на модуле питания запустите поиск wifi сетей на своем компьютере. Должна появиться сеть ESP8266. Подключитесь к ней. После этого нужно в браузере перейти по адресу http://192.168.4.1/fsupload (Ввести данные Name: ESP8266 Password: 0123456789) и загрузить в устройство файл WEBFiles.bin (он в архиве с прошивками).Осталось настроить Tcp-Uart мост. Для этого в браузере зайдите на http://192.168.4.1. Перейдите во вкладку TCP-UART Settings и установите настройки как на скриншоте снизу:
Готово! Теперь при подключении модуля ESP-8266 к ардуино он работает в режиме прозрачного моста и по Wi-Fi передает необходимые данные.
Полезные советы

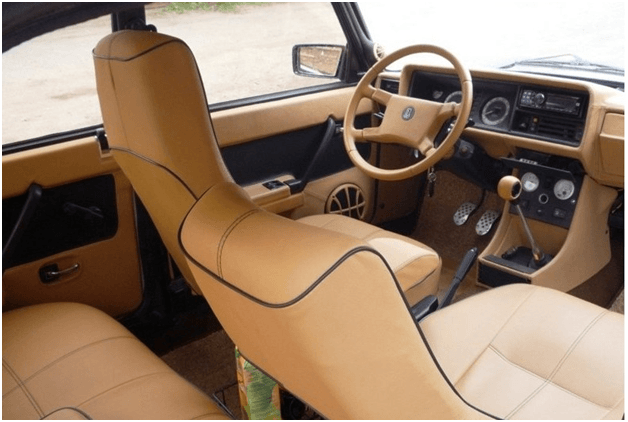

С тем, как проводится перетяжка салона автомобиля своими руками, разобрались. Технология, видеоинструкции и фотографии – в вашем распоряжении. Осталось лишь уточнить некоторые моменты:
- клей нужно использовать качественный. Подойдёт профессиональный обувной двухкомпонентный клей для работы с кожей. Он очень быстро сохнет, но имеет специфический запах. После высыхания запах полностью исчезнет;
- для шлифовки пластиковых деталей подойдёт обычная наждачная бумага;
- нагревая материал, будьте осторожны. Можно ведь и прожечь его случайно;
- разметку проводите тщательно. Лучше 3–4 раза подряд проверить размеры, чем вырезать и сшить «чехол», который окажется намного меньше/больше, чем нужно;
- сшивать элементы обтяжки нужно плотной, крепкой нитью. Идеально подойдёт капроновая, которая обычно используется обувными мастерами.
Общепринятые значки на приборной панели
Каждый автомобиль независимо от года выпуска снабжен световой сигнализацией, которая информирует о важных факторах для работы транспортного средства, причем группа значков имеет общепринятый характер.
Оригинальная панель приборов
Уровень бензина
Индикатору уровня топлива уделяется особое значение, поэтому он выполняется в различных модификациях от стрелочных до полностью световых. Для привлечения внимания в случаях остатка малого количества топлива обязательно выполнена дублирующая «лампочка», которая начинает мигать при необходимости срочной дозаправки (бензин на нуле). От начала мигания до полного осушения бака обычно можно проехать порядка 50 км, причем непрерывное свечение обозначает, что двигатель может заглохнуть в любую минуту. В ряде моделей сигнализатор не мигает предупреждающе, а просто загорается.
Индикация топлива
Лампочка включенного ручника
Сигнальный значок красного, желтого или оранжевого цвета в виде круга с боковыми лепестками и английской буквой «P» (Парковка) в центре загорается, когда включен ручной тормоз. Красная подсветка обусловлена необходимостью повышенного внимания, связанного с невозможностью продолжения движения или начала движения.
Лампочка значка связана с датчиком рычага ручного тормоза, поэтому она зажигается при даже небольшом смещении рычага или изменении регулировки свободного хода. Частой причиной является отказ датчиков или контакторов. В любом случае подсветка значка требует остановки и проверки состояния ручного тормоза.
Индикация стояночного тормоза
Подушки безопасности Airbag
Каждый современный автомобиль оснащен подушкой безопасности, причем это не только дорогостоящий компонент, а сложная электронная система со своими датчиками и управляющим компьютером. Любые сбои в работе системы безопасности отражаются загоранием персональной контрольной иконки на приборной панели.
Все приспособления системы безопасности объединены в единую систему с сигнализацией единой лампочкой (выглядит как пристегнутый ремнем человечек), поэтому даже проблемы в ремнях безопасности сигнализируются подсветкой соответствующей лампы. Рекомендуется незамедлительно посетить СТО для проверки системы безопасности.
Сигнализация ошибки подушки безопасности
Значок уровня заряда аккумулятора
Восклицающий знак в виде аккумулятора загорается красным цветом на панели приборов как признак проблем в бортовой сети. Первично при включении зажигания светящаяся лампа обозначает, что цепь исправна, но при заведенном двигателе бортовая сеть переходит на питание от генератора, а аккумулятор только заряжается.
Подсветка ламы при работающем двигателе обозначает проблемы в цепи зарядки аккумулятора или падение напряжения от генератора, т.к. сам световой датчик подключен по мостовому принципу и загорается при возникновении разницы потенциала напряжений аккумулятор/генератор. Сигнализация лампы – это обозначение отсутствия зарядки аккумулятора, но не указывает на причины, которые могут быть связаны с генератором, АКБ или проводниками. Долгое путешествие на транспорте от батареи, особенно при включении энергоемких приборов невозможно, поэтому рекомендуется без отлагательств посетить СТО.
Сигнализация уровня заряда аккумулятора
Цветовая индикация
Итак, поговорим про обозначения лампочек на панели приборов, научимся простым правилам их «понимания».
Чем новее тачка, тем большее ее бортовой компьютер похож на табло приборов современного авиалайнера. Водитель сталкивается с десятком индикаторов, значков, указателей, светящихся надписей… Кажется, их расположение лишено всякой логики, но это не так!
В первую очередь все значки на панели приборов всегда классифицируются по цвету. Именно он позволяет судить о серьезности сигнала. Стандартно индикация на панели приборов в авто имеет 3 цвета: красный, желтый и зеленый.
Вспомним индикацию светофора
Тут все аналогично: красный – тревога, желтый – внимание, зеленый – все ОК!. Также, в некоторых автомобилях встречаются синие лампочки
По серьезности сигнала их можно приравнять к зеленым
Также, в некоторых автомобилях встречаются синие лампочки. По серьезности сигнала их можно приравнять к зеленым.
Ниже в статье вы найдете подробную расшифровку лампочек на панели приборов, а сейчас, для лучшего понимания, давайте кратко обсудим каждую цветовую категорию.
Ford Thunderbird (1983)
Девятое поколение автомобиля вышло на рынок в нескольких вариантах комплектации. В частности, предлагалась модификация с электронными приборами: спидометром и тахометром. Также водитель получал данные об экономии топлива в реальном времени и средней скорости. Топовые комплектации предлагали многофункциональные рулевые колеса, цифровые индикаторы климат-контроля и стереосистему с эквалайзером.
Но вентиляционные выходы, похожие на венецианские вафли, испортили футуристическую концепцию интерьера автомобиля, сняли какие-либо претензии на благородную роскошь. Mercury Cougar шестого поколения был тесно связан с Thunderbird, поэтому покупатели могли приобрести модель с таким же цифровым интерьером.
Устройство панели приборов
Транспортное средство оснащено несколькими датчиками, за которыми должен следить водитель во время движения. На главной панели сразу бросаются в глаза два больших индикатора, вокруг которых организована работа всех остальных. Список типового набора значков:
- Спидометр, который позволяет водителю контролировать скорость движения.
- Тахометр, отслеживающий с какими оборотами работает двигатель.
- Манометр, показывающий сколько топлива осталось в баке и обозначен символом в виде насоса.
- Манометр давления масла. Стрелка этого датчика в нормальном состоянии должна находится в средней части циферблата, например, как на приборной панели ваз. Если стрелка демонстрирует высокое или низкое показание, водитель должен остановиться и устранить проблему.
- Датчик температуры охлаждающей жидкости двигателя. Если он показывает предельно высокую температуру, то нужна немедленная остановка авто, иначе двигатель заглохнет или перегреется.
- Вольтметр. Этот датчик сообщает водителю напряжение, создаваемое батареей во время работы двигателя. Если этот датчик показывает особенно высокое или низкое значение, это может означать, что аккумулятор или генератор переменного тока работает неправильно.
Разновидности индикаторов заряда аккумулятора
Контроллер заряда аккумулятора
Разделяют индикаторы по методу подключения и индикации сигнала. Зарядка – это сложный процесс, поэтому в основном индикаторы информируют только об окончании зарядки в аналоговом или цифровом виде.
Для каждого типа аккумулятора необходимы адекватные схемы и конструкции зарядки, электроизмерительные или электронные. Так, для телефонов и ноутбуков используются импульсные зарядки, которые должны обладать интеллектом, в них используют микропроцессоры. Электронный контроллер ШИМ Weswen применяется для зарядки аккумуляторных батарей для независимого электроснабжения домов.
Одним из простых является встроенный индикатор заряда батареи, который выполнен в виде глазка. Устанавливается в одну из банок автомобильного аккумулятора. Разновидность работы индикатора с двумя шариками показана на рис. ниже.
Встроенный индикатор зарядки аккумулятора
Индикатор представляет собой пластмассовый цилиндр с плавающими шариками зелёного и красного цветов. В работе индикатора используется принцип ареометра. Красный шарик реагирует только на уровень электролита, зелёный – на уровень и плотность электролита. Есть варианты и с одним зелёным шариком.
Используются ещё и электроизмерительные индикаторы в виде стрелочных вольтметров. Один из них показан на рис. ниже. Подключается параллельно, в цепи аккумулятора.
Электроизмерительный индикатор напряжения на батареи
Устанавливается как на приборной панели, так и в удобном месте. При нормальном напряжении на аккумуляторе стрелка должна находиться в пределах последнего зелёного сектора. Если стрелка показывает ниже 75%, то требуется подзарядка. Нахождение стрелки в начале шкалы (красный сектор) говорит о том, что аккумулятор неисправен.
Опытные владельцы аккумуляторов могут использовать простые готовые цифровые индикаторы. Один из таких изображён на рис. ниже
Цифровой вольтметр
Он просто показывает напряжение в данное время. Владельцу самому решать, что делать. При диагностике аккумулятора можно использовать стрелочный или цифровой тестер.
Радиолюбители могут использовать индикацию, сделанную своими руками. В основном изготавливают схемы разнообразных индикаторов для контроля заряда аккумулятора на световых индикаторах, двух или больше. Схемное решение устройств индикации зависит от сложности зарядки.
Важно! Чем проще зарядка, тем сложнее должна быть схема индикации. На рис
ниже изображена схема проверки степени зарядки на 5 индикаторах
На рис. ниже изображена схема проверки степени зарядки на 5 индикаторах.
Схема контроля напряжения на светодиодах
На рисунке изображена одна из возможных эл.схем, собранная на компараторе Lm339 с термокомпенсацией. HL1 будет гореть при недозаряженном или плохом аккумуляторе. HL2 – это недозаряд, значит, требуется зарядка. HL3 – напряжение в норме. HL4 – небольшой перезаряд. HL5 – недопустимый перезаряд. Остановить зарядку необходимо при загорании HL4.
Нужно отметить! Во время работы будет гореть только один световой индикатор. Таких вспомогательных плат можно разработать столько, на сколько хватит знаний и необходимости.
В современных гаджетах, использующих питание от аккумуляторных батарей, зарядки делают более сложными, чтобы создать оптимальные условия работы батареи. Например, в зарядках для шуруповёртов используются импульсные блоки с применением запрограммированных контроллеров. В таких автоматических зарядках два состояния индикации: разряжен и заряжен. Для удобства в качестве световых индикаторов применяются и жидкокристаллические индикаторы.
В нынешних авто за состоянием аккумулятора следят главный модуль, модуль управления двигателем и датчик, который следит за параметрами батареи. Электронная система автомобиля сама следит за правильной эксплуатацией аккумулятора. Водителю остаётся только наблюдать за информацией на экране дисплея.
Развивается использование батарей при автономном электроснабжении домов. Ветрогенераторы и солнечные панели объединяются в общую электросеть, и аккумуляторы управляются с помощью ШИМ контроллера, например, от компании WESWEN.
Необходимо постоянно следить за работоспособностью аккумуляторных батарей. Для этого предназначены указатели заряда. Простые устройства – просто следят, а контроллеры контролируют и управляют подзарядкой аккумулятора.
Распиновка приборки
Стандартная панель Каптура не выделяется особенно сложными элементами подключения и питания. Здесь представлена всего одна фишка на несколько разъемов. При этом, часть пинов даже не заполнена.
Выше представлена принципиальная схема распиновки. Расшифровка контактов следующая:
- 103 – управляющий сигнал на генераторную установку;
- 1390 – на реостат корректора фар головной оптики;
- 145- вывод на переключатель дворников и стеклоомывателя;
- 156- плюсовой контакт индикатора стояночного тормоза;
- 1601 – модуль датчика не пристегнутого ремня безопасности;
- 205 – манометр;
- 207 – индикатор минимального уровня расширительного бачка тормозной системы;
- 2230 – электропривод правого наружного зеркала;
- 225 – диагностический разъем;
- 260 – к предохранителю в салоне;
- 833 – бензонасос и поплавок в баке.
В зависимости от модификации и комплектации автомобиля, точная распиновка панели может незначительно отличаться. Для получения точной информации следует смотреть инструкцию по конкретному авто.
Синий значок
Синяя лампочка появляется на приборке, когда двигатель недостаточно прогрет. После выхода на рабочую температуру индикатор должен погаснуть.
Устройство приборной панели автомобиля
Как правило, приборная панель встроена в торпедо и располагается напротив водителя. В редких случаях она может находиться посередине торпедо, между водителем и пассажиром. Примеры такого расположения: , Toyotа Yaris и др. На автомобилях Mini Cooper часть приборов устанавливается напротив водителя, а спидометр – посередине. Возможны и другие решения.
Существует мнение, что в современном автомобиле на панели должно находиться порядка десяти приборов
Приборы панели работают за счет электричества от аккумулятора или генератора автомобиля. При этом сами приборы имеют механическое устройство. Но встречаются и автомобили, в которых приборная панель выглядит как экран компьютера. Пример такого электронного интерфейса — Citroen C4.
Есть некий классический набор приборов, которыми чаще всего производители оборудуют свои автомобили. Существует мнение, что в современном автомобиле на панели должно находиться порядка десяти приборов
Большее количество будет отвлекать внимание водителя от непосредственного управления машиной, а меньшее снизит необходимую информативность
Индикаторы приборной панели делятся на два типа: контрольно-измерительные и контрольные лампы.
К первому типу можно отнести спидометр, тахометр и одометр. Назначение спидометра известно каждому – он показывает величину скорости движения. Стрелка тахометра указывает количество оборотов двигателя, а одометр – пройденное машиной расстояние. К этому же типу относятся такие приборы как указатель уровня топлива, указатель температуры охлаждающей жидкости двигателя. Кроме того, в различных автомобилях могут быть установлены и дополнительные приборы, вроде указателей заряда аккумулятора, давления в шинах, температуры масла в КПП.
Любая приборная панель включает в себя контрольно-измерительные лампы в тех или иных комбинациях. К стандартным лампам можно отнести индикаторы поворотников и фар ближнего и дальнего света, «аварийки», включения стояночного тормоза и заднего хода и т. д.
Кроме того, на приборной панели может находиться и дисплей бортового компьютера.
Дополнительные системы
Дополнительные указатели не отвечают за работоспособность головного оборудования. При загорании индикаторов машина может продолжать движение без негативных последствий для механизма.
| Внешний вид | Расшифровка |
| Требование пристегнуть ремни безопасности. Сопровождается звуковым сигналом. | |
| Такое предупреждение говорит о необходимости проверить прочность закрытия капотов, дверей. | |
| Необходимо пополнить запас омывайки – уровень бачка почти или полностью исчерпан. | |
| Работает подогрев заднего стекла | |
| Топливный бак опустел – требуется заправка. | |
| Используется на новых иномарках. Включена система автоматического переключения между дальним и ближним режимами работы головной оптики. | |
| Устройство автоматической смены наклона оптики некорректно работает или сломано. | |
| Вышеуказанная система отключена. | |
| Устройство ДРЛ работает в штатном режиме. | |
| На современных иномарках с МКПП вспыхивает, когда требуется повысить передачу. Опцию можно настроить. | |
| Устройство облегчения доступа в салон машины. Комплектуются исключительно высокие внедорожники. При нормальной работе прибора – машина приседает, что обеспечивает комфортную посадку пассажиров. |
Daewoo Lanos Lazda › Бортжурнал › Простые способы стайлинга приборки
Гляжу я — скоро меня вновь отправят в бессрочный бан на год, не избежать мне этого. Поэтому постараюсь выложить готовые статьи побыстрее, чтобы хоть какую-то память о себе оставить…
Сразу оговорюсь, что, когда я эту статью выложил среди владельцев иномарок, она подверглась жесткой критике. Мол, колхоз все это, ай-нэ-нэ тюнинг и тому подобное. В общем, ребята, знайте — кто решит делать себе приборку — Вы жуткие колхозники по мнению владельцев иномарок. Ну а мне нравится…
ВАЖНО! Это статья касается абсолютно любой приборки, будь то рестайл, дорестайл, запорожец, гелендваген или хверрарри!
На многие идеи в этой статье меня подтолкнул Satuner — человек, который собаку съел на приборках. Познакомились мы с ним два года назад, в Харькове. К слову, в его БЖ, в принципе, довольно много оригинальных идей по внешнему стайлингу автомобиля. Именно этот человек может сделать следующее:
Поэтому предлагаю не сидеть на месте. Творите, черпайте идеи из других источников, придумывайте что-то новое. Быть может, именно Вы придумаете идею, которая захватит весь драйв!
Самое первое, что стоит сделать — это пересветить приборку в любимый цвет. Мне, например, больше всего нравится белый — это самый богатый цвет. Главное — не дешевить на диодах. Я себе в приборку брал диоды-маяки, по пять диодов на одном цоколе Т10. При этом их свет получается равномерным, без каких-либо засветов, присущим обычным диодам.
Можно равномерно напаять диодную ленту, тем самым получив более яркий свет. Хотя в этом случае не помешо бы дополнить приборку регулировкой яркости. В качестве ленты можно выбрать вариант RGB — таким образом Вы сможете менять цвет приборки по настроению. Можно подключить RGB-ленту к разным источникам, тем самым сделав так, чтобы подсветка меняла свой цвет в зависимости от скорости, оборотов, включения габаритов или любого другого действия.
Можно подключить подсветку к плафону, сделав так, чтобы приборка светилась при открытии двери. Не лишним в этом случае будет задиммировать плафон.
Довольно популярным нынче видом стайлинга приборки является изготовление новых шкал. Сделать это могут многие люди. В любом городе есть печатники, которые смогут отпечатать шкалы по Вашему эскизу, или даже нарисовать эскиз сами. Стоит это не слишком дорого — от 10-15$ и выше, в зависимости от количества шкал, сложности и т.п. Шкалы меняются в автомобиле довольно просто (читай ниже) и особых трудностей этот процесс вызвать не должен. Простая замена шкал, особенно в комплексе с пересветом, сделает автомобиль намного более ярким, индивидуальным.
Если заморочиться, то можно пойти дальше и дополнить приборку новшествами. Можно, например, разграфлить тахометр до 10тыс. оборотов, или спидометр до 300 км/ч. Понятно, что от этого Ваша машина быстрее не поедет, но выглядит это довольно эффектно, особенно в глазах людей, которые по стечению обстоятельств оказались внутри Вашего авто.
Еще один интересный вид изменения шкал — это вертикальные стрелки. Т.е. моторчик перевешивается так, чтобы цифра 0 на спидометре и тахометре была в самом низу. Это, опять таки, придает автомобилю более дерзкий характер, ведь подобное положение стрелок изначально делалось на спортивных авто.
Можно, например, поменять тахометр и спидометр местами, по аналогии со спортивными машинами, у которых тахометр занимает главное место. В комплексе — вертикальные шкалы, тахометр по-центру и разметка до 10тыс. сделают кокпит водителя более спортивным и агрессивным.
Еще можно сделать «тест стрелок». Это такой вид стайлинга, когда при подаче зажигания все стрелки пробегают со своего крайнего левого положения в крайней правое и обратно. Практической пользы это не несет, но иногда выглядит довольно стильно.
Часть 3. Слепые шкалы.
Еще можно сделать «слепые шкалы». Принцип этого вида стайлинга такой же, как я делал с потолком. Т.е. в обычном режиме шкалы затянуты черной пленкой и выглядят полностью черными (как потолок затянут тканью). В случае же включения подсветки через пленку (ткань) проходит свет, и все показания получаются читаемы.
Для этого вида стайлинга нам много денег не нужно, лишь кусок пленки и желание. Но сперва расскажу, как правильно снять стрелки. Про это действие читал на драйве неоднократно (потянуть на себя), но мало кто упоминал, как снять стрелки так, чтобы, поставив их обратно, показания были верные! Ведь нельзя же их прилепить просто в любом положении.
Итак, снимаем стрелки правильно. Для этого сдвиньте каждую из них в крайнее правое положение. У каждого моторчика есть упор. В этом положении под стрелку наклейте малярный скотч и поставьте метку. Это позволит в будущем, когда Вы будете собирать все обратно, поставить стрелку точно в это же положение. Далее стрелку просто потяните на себя. Она ничем не фиксируется, просто надевается на круглую направляющую.
Будьте аккуратны со шкалами — ни в коем случае не трогайте их пальцами. Касайтесь шкал только с торцов либо за те части, которые не видны. Отпечатки пальцев со шкал стереть нельзя. Попытки тереть шкалу тряпкой испортят ее окончательно. Единственный способ более-менее скрыть оставшиеся пальцы (который я нашел) — это несколько раз наклеить (и снять) на шкалу пленку. И то, пальцы полностью не уйдут, просто станут не столь заметны.
Итак, Вы сняли стрелки, сняли шкалы. Теперь находите дома на чердаке остатки старой тонировочной пленки (15-20%), вырезаете ее по форме и наклеиваете. Шкала получается полностью черная, выглядит довольно интересно. Я выбрал пленку черного цвета, но Вы можете выбрать абсолютно любую — желтую, красную. Если у Вас светлая кожа, Вы можете изготовить белую приборку — она выглядит очень нарядно.
Несколько лет назад на смену обычным кольцам в приборке пришли колодцы.
Колодцы — это неизменный атрибут любой современной приборной панели. Однако, еще совсем недавно это была диковинка и вызывала у людей невероятный восторг. Так что же мешает нам изготовить в свой автомобиль колодцы? Идея проста, как мир. Самый простой способ — это обратиться к токарю и выточить колодцы из металла. Однако этот способ для слабаков:)
Подбирать диаметр колодцев будем, тыкая их в приборку. В строительном магазине есть много полезных вещей — вентиляционные трубы, канализационные, горшки из-под цветов и многое другое. Выбирать Вам. Из сырья вырезаем колодцы по форме, красим в любимый цвет и крепим с помощью двухстороннего скотча.
Я не жду, что всем понравится мой вариант стайлинга приборки. Более того, я готов к негативным отзывам — я их за четыре года моей жизни на драйве получил намного больше, чем это может показаться. Единственное, на что я рассчитываю — что Вы, прочитав мою статью, скажете: «эврика», и пойдете мастерить что-то новое. Ведь колодцы тоже кто-то когда-то придумал впервые. И, возможно, этот «кто-то» до последнего не знал, как они будут выглядеть. Да и пленку на шкалы кто-то когда-то наклеил впервые. Может, именно Вы сможете придумать идею, которую скоро украдут у Вас все модные автопроизводители:)
И еще одна просьба — не будьте скупы на информацию. Делитесь, рассказывайте. Даже если сейчас Вы в первых рядах топа, уже через пол года про Вас может никто не вспомнить. Поверьте мне. А Ваше изобретение будет жить вечно. И через год, и через три Вы будете открывать интернет, и будете встречать записи: «когда-то я увидел … Уже не вспомнить, кто первый это придумал, но выглядит отлично, и я решил сделать себе так же…» Такие статьи очень сильно греют душу, поверьте…
П.С. Однажды довелось мне оказаться внутри представительского советского автомобиля ЗиЛ-115. И как Вы думаете, что я там увидел? Да-да, те самые колодцы, вошедшие в моду несколько лет назад, были изобретены в СССР!
Источник
Aleksandr-99999 › Блог › Создаем универсальную панель приборов из планшета
Универсальная панель приборов VENATOR представляет собой программно-аппаратную систему, позволяющую дублировать показания штатной приборной панели автомобиля, и выводить их в графическом виде, на дисплее CAR PC под управлением Windows (на отдельном, или в составе фронтенда на основном) или на разного рода ANDROID устройствах. Блок сбора данных не использует протоколы СAN, K-line, OBD и подобные, чем принципиально отличается от аналогичных решений. Все штатные датчики подключаются непосредственно к блоку. Блок опрашивает датчики с периодом 50 мс, и передает данные в цифровом виде в программу визуализации. Независимый опрос датчиков позволяет значительно повысить частоту опроса, а также использовать систему на автомобилях не имеющих ЭБУ (карбюраторные, дизельные, электро).
Система состоит из Блока сбора и обработки данных Venator PSU, программы Venator и устройства отображения (компьютер на Windows или Android устройство)
Программа Venator использует платформу Adobe AIR. Благодаря этому достигается высокое качество графики и совместимость с платформами Windows и Android. Так же присутствуют несколько стилей оформления активных элементов пользовательского интерфейса и возможность использовать пользовательские фоны (скины).
Передача обработанных данных осуществляется по интерфейсам COM over USB, Ethernet, Wi-Fi, причем одновременно, что дает возможность, запустив программу на нескольких устройствах, получать на них данные с одного блока обработки
На сегодняшний день доступен следующий функционал:
1. Индикация скорости
2. Индикация оборотов ДВС
3. Сигналы зеленой и красной зоны оборотов ДВС т.н. SHIFT (настраиваются пользователем)
4. Общий одометр (начальный пробег задается пользователем)
5. Суточный сбрасываемый одометр (сбрасывается кнопкой)
6. Сервисный счетчик обратного отсчета (интервал межсервисного пробега задается пользователем)
7. Индикация напряжения бортсети (калибруется пользователем)
8. Индикация температуры ДВС (калибруется пользователем)
9. Индикация остатка топлива (калибруется пользователем)
10. Контрольные лампы
11. Часы
12. 5 скинов
13. Дневной и ночной режим каждого скина (переключение при включении габаритов или по датчику освещенности)
14. 4 стиля стрелок (выбирается пользователем)
На данный момент в базовую версию программы включены 5 скинов:
Источник
Цифровая приборная панель на автомобиль своими руками
Такую приборную панель можно собрать на любой автомобиль, это универсальное устройство. Мы собирали приборную панель на базе уже существующей под названием Venator.
Для ее создания потребуются следующие комплектующие:
К контроллеру Arduino подключаются все датчики автомобиля. В нашем случае потребовалось еще установить датчик скорости в коробку передач вместо тросика привода спидометра. А так же завести провод в салон автомобиля от коммутатора зажигания, чтобы контроллер смог отображать обороты двигателя (это нужно было сделать, так как в ОКЕ не был установлен тахометр).
Схема
Датчики к контроллеру подключить необходимо по следующей схеме:
Скетч (прошивка) для контроллера Arduino Mega
Скачать готовый скетч в файле можете по этой ссылке.
unsigned long micros_sp = 0, micros_th = 0;
volatile int tz;
volatile int sz;
volatile int sp; //импульсы спидометра
volatile int th; //импульсы тахометра
int analogInput [15]; //массив аналоговых значений
int digitalInput[29]; //массив цифровых значений
String resultString = «»; //строка
int i; //счетчик циклов
//********************************************************************
void setup() for(i=0; i
digitalInput[i]=0;
>
for(i=0; i
analogInput[i]=0;
>
Serial.begin(115200);
Serial2.begin(115200); //инициализация ком порта
attachInterrupt(0, speedometr, RISING); //прерывание спидометра по фронтам импульса
attachInterrupt(1, tahometr, RISING); //прерывание тахометра по фронтам импульса
>
//********************************************************************
void loop() analogInput[0] = analogRead(0); // B13 напряжение
analogInput[1] = analogRead(1); // B24 топливо
analogInput[2] = analogRead(2); // B21 температура охлаждения
analogInput[3] = analogRead(8); //
analogInput[4] = analogRead(7); //
analogInput[5] = analogRead(3); //
analogInput[6] = analogRead(4); //
analogInput[7] = analogRead(9); //
analogInput[8] = analogRead(10); //
analogInput[9] = analogRead(11); //
analogInput[10] = analogRead(12); //
analogInput[11] = analogRead(13); //
analogInput[12] = analogRead(14); //
analogInput[13] = analogRead(15); //
analogInput[14] = analogRead(6); //
resultString = String(resultString + sp);
resultString = String(resultString + «,»);
resultString = String(resultString + th*10);
resultString = String(resultString + «,»);
for(i=0; i
resultString = String(resultString + analogInput[i]);
resultString = String(resultString + «,»);
>
for(i=0; i
resultString = String(resultString + digitalInput[i]);
>
resultString = String(resultString + «:n»);
// Serial2.print (resultString);
Serial.print (resultString);
resultString = String(«»);
tz = tz — 1;
sz = sz — 1;
if (tz == 0)
delay(50);
>
//********************************************************************
void speedometr() sp=(900000.0/( micros() — micros_sp));
micros_sp = micros();
sz = 10;
>
//********************************************************************
void tahometr() th=(2900000.0/( micros() — micros_th));
micros_th = micros();
tz = 10;
>
Настройка ESP-8266
Перед тем как подключать Модуль ESP8266 к схеме его нужно прошить и настроить в режиме прозрачного моста Tcp2uart (tcp to uart), чтобы полученные данные с ком-порта он передавал планшету по Wi-Fi.
Прошивать лучше через USB-UART преобразователь, который должен иметь выход источника 3.3V для питания ESP8266. Так же этот источник должен обеспечить необходимый ток не менее 200мА.
Готово! Теперь при подключении модуля ESP-8266 к ардуино он работает в режиме прозрачного моста и по Wi-Fi передает необходимые данные.
Приложение «Приборная панель для планшета»
Приложение можете скачать по ссылке.
Благодарим пользователя Frud портала Drive2 за опубликованную версию приложения и описание метода установки приложения:
После установки приложение уже будет работать. Для того чтобы включить его автозагрузку необходимо сделать следующее:
После установки необходимо зайти в настройки Андроид, в раздел «Домашний экран», выбрать приложение приборной панели VenatorLite2. Очень важный момент! Выйти в настройки Андроида из приложения приборной панели для возврата стандартного Launcher-a нельзя. Перед тем как установить приложение вместо Launcher-a необходимо убедиться что в настройки можно зайти из статусбара. Иначе вернуть стандартный лаунчер будет проблематично.
ПРИМЕЧАНИЕ! Перед установкой автозагрузки желательно настроить и отладить работу приложения.
После запуска приложения нужно зайти в настройки (нажать на значок шестеренки справа вверху). Тут надо указать ip-адрес и порт (В нашем примере этими значениями являются: адрес 192.168.4.1 и порт 3333).
Осталось все подключить и протестировать. Если все сделали правильно, то при вкючении устройства и подаче на 4-ый пин ардуино «плюса» приборная панель включится.
А вот как выглядит приборная панель, установленная в ОКУ:
Желаем успеха в реализации данного проекта
Источник
Daewoo Matiz IN BLACK STYLE › Бортжурнал › Плавный розжиг приборной панели, слепая приборка часть первая.
Всем доброго времени суток, драйвовчане! Давно витала в голове идея переделки приборки! Цель- слепая приборка. Два дня было потрачено не зря. Ну, погнали!
Вчера, благодаря гуру автомобильной и не только электроники, Степану Палычуwww.drive2.ru/users/camokat-betepaha/?page=1, была выбрана модель плавного розжига на микроконтроллере. Более простую схему использовать не захотелось. Нарисовав плату, распечатал ее на принтере,
затем перенес на текстолит методом ЛУТ (лазерно-утюжная технология, если вдруг кто не в курсе был).
После этого плата отправилась в хлорное железо, предварительно подогретое градусов до 80, минут на 10. В итоге получаем вот такую чудесную готовую плату.
Пролудив ее, принялся собирать плату. Особо сложного в этом нет ничего- глаза боятся, а руки делают.
После того, как плата была собрана, необходимо было прошить контроллер и впаять его на место, здесь мне помогли- я пока в этом не разбираюсь. Конечно, детали мелкие, но работать с ними можно.
Прошив контроллер и припаяв его на место, прибор проверил, понял алгоритм его работы, и спрятал в термоусадку.
Стрелки снять я не смог сегодня, поэтому временно вставил в приборку светодиодную ленту.
На выходных разберу приборы снова и сделаю платы под светодиоды для стрелок и самих приборов. Стекло на щитке заклеил темно-серым Оракалом 8300. Тоже, временно.
Как закончу с платами, сделаю слепые шкалы.
Цена вопроса- гривень 30.Вот так прошли два дня из моей жизни.
Сил потрачено много, но результат определенно радует)
Ну и фото конечного результата…
Источник
Лада 2107 › Бортжурнал › Эпопея с пересветом щитка приборов
Всем доброго времени суток! Сегодня я расскажу об истории с пересветом моей панели приборов ваз 2107. Сразу извиняюсь за качество фото (нет возможности делать их качественно) и за немного юмористический характер статьи. Почему целая эпопея спросите Вы? Да потому что длилась она чуть меньше года: я то сделал её, то переделывал, то купил стоковую, а эту забросил и многое другое.
Короче началось всё с того, что я как и многие, распечатал на плёнке оракал шкалы приборов, наклеил на коробки из-под дисков, вырезал нагретым канцелярским ножом. Таким образом подготовил шкалы к установке
Дальше получилась одна нелепая ситуация: с тахометра стрелку я снял легко, а со спидометра не получалось. Где-то в просторах интернета я нашел подсказку, что мол можна снять прокрутив её по часовой…Собственно я так и сделал, стрелка снялась, я прикрутил новые шкалы и установил приборку. Вместо штатного экономайзера, я втулил электронный вольтметр, купленый на алиэкспресс.
Но спидометр почему-то не сбрасывался на 0 при движении и двигался только вперёд…Как оказалось позже, когда снимал стрелку, я скрутил ограничитель из тонкой то ли проволоки, то ли жестянки, который пружинит и возвращает стрелку обратно. Далее был куплен на разборке рабочий спидометр, аккуратно разобран и заменён вал вместе с тем горе-ограничителем. Но походу я уже выставил его не так, как на заводе, и отсчёт скорости начинался уже с 5 км/час, а не с 10 км/час как обычно.
Далее я так ездил примерно целое лето, пока мне не надело то, что стрелок почти не видно и я не купил комплект стрелок с Ауди 100 или ауди 80 Б4
Естественно посадочные места не подходили, мне пришлось родные крепления впаивать в новые стрелки и баллансировать на игле.
Короче в один момент, мне эта возня надоела и я с психами закинул её подальше в комнате. Купил с разборки рабочий щиток и ездил ещё 2-3 месяца… Приборка валялась дома и служила отличным лежбищем для моего кота, который её приютил
Потом, собравшись с силами, я подумал, что все же нужно доделать её до конца.
Валялось у меня пару метров синей светодиодной ленты и я решил попробовать проклеить её вместо белой (чтобы хоть этим отличиться от других xD ). Стрелки подсвечивал по простому: вырезал из красной ленты 2 (для маленьких приборов) и 3( для тахометра, спидометра) светодиода, с помощью калькуляторов подбирал резисторы на 14,5 вольт (чтобы дольше прослужили) и спаивал.
Источник
Как, своими руками видоизменить дизайн приборной панели? Немного времени, труда, и все готово! Рассмотрим, как можно сделать такой тюнинг на примере автомобиля Hyundai Accent. Вот список того, что нам понадобится для работы:
- маленькие плоскогубцы;
- наждачная бумага;
- двусторонний скотч;
- отвертки разного размера;
- фотобумага Lomond Satin, матовая, с плотностью 280 г.
- ножницы.
1 Этап. Разборка.
Приступаем к разборке панели. Вверху выкручиваем два самореза. Затем отсоединяем три разъема и теперь можно уютно устроиться за столом и открутить приборы.
2 Этап. Снимаем стрелки.
Используйте для этого 2 отвертки и фен.
Следите, чтобы не пострадали тахометры.
3 Этап. Обработка пластиковой подложки.
Берем наждачную бумагу и зашкуриваем подложку.
4 Этап. Промежуточный.
В результате ваших манипуляций на столе должно быть следующее:
- непрозрачная часть шкалы (1);
- старая шкала (2);
- распечатки новой внешней стороны шкалы (3);
- подложка шкалы (4);
- тахометр (5);
- стрелка.
5 Этап. Распечатки.
Аккуратно вырезаем распечатки острыми ножницами.
6 Этап. Крепление.
Прикрепляем к шкале подложку. Двухсторонним скотчем крепим непрозрачную часть шкалы. Если при температурных амплитудах клей не покоробит бумагу, тол можно использовать и его.
Здесь представлена непрозрачная часть в уже приклеенном виде. Для ее изготовления использована фотобумага с черной заливкой. Можно использовать и другой непрозрачный и тонкий материал.
7 Этап. Сбор конструкции.
Примеряем шкалу, используя просвет. Прорехи обозначены цифрами 1 и 2. Это скотч, видный сквозь фотобумагу. Это можно исправить, если сделать подложку из пластика.
Все крепим на штатные винтики.
Сборка панели. Калибровка стрелок предстоит на автомобиле.
8 Этап. Калибровка.
Хорошо прогреваем машину, в среднем положении крепим стрелку t-ры охлажденной жидкости. Делаем разгазовку – ставим стрелку тахометра на холостые обороты. Скорее всего, она стоит неправильно, может либо не двигаться совсем или двигается рывками. Снимаем и устанавливаем ее снова, пока она не будет двигаться как надо! Выкатываем бензин и ставим в нулевое положение стрелку «Уровень топлива», пока не загорится сигнальная лампа.
Сначала стрелку нанизываем в положении “полбака”, после чего она начинает двигаться, внизу или вверху достигая до ограничителя. Тут ее надо снять и снова быстро поставить на место и закрепить “на ноль”. Далее замеряем скорость, следим в какую сторону и на сколько, будет погрешность, после чего снимаем панель и сам прибор. Внутреннюю вращающуюся часть, что в задней части прибора, поджимаем отверткой, а затем прокручиваем стрелку.
В объективы фотошпионов попал обновленный Mercedes-Benz C-Class c экраном вместо обычной стрелочной панели приборов. Как правило, новые технологии сначала обкатываются на флагманских моделях, а потом их предлагают для более доступных автомобилей. Так, LCD-приборные панели еще недавно устанавливались исключительно на очень дорогие машины. И нет сомнений в том, что этот тренд в автомобилестроении получит развитие и в будущем.
Volvo S60
Некоторые производители начали располагать дополнительные цифровые дисплеи в центре циферблатов. Позже популярность приобрела «мотоциклетная» комбинация со стрелочным циферблатом по центру и виртуальными указателями по бокам, как на Ferrari FF и Ford Explorer. В новых Volvo центральный прибор тоже стал жидкокристаллическим – он позволяет менять графику приборов. Например, в спортивном режиме фон наливается красным цветом, а стрелочная индикация сменяется цифровой.
Lexus LFA
Круглый прибор по центру щитка суперкара LFA мог сдвигаться вправо. Таким образом слева на дисплее освобождалось место для отображения различной информации. Та же технология применена и на более массовом седане IS с пакетом F-Sport. Шкалы и стрелка тахометра виртуальные, но сам круглый прибор реальный и двигается по панели под жужжание электропривода.
Tesla Model S
Виртуальная приборная панель Model S построена по тому же принципу, что и панели Volvo и Lexus: по центру расположен круглый прибор, а по бокам от него можно вывести практически любую интересующую информацию. По дизайну приборный щиток Tesla можно назвать самым необычным.
Mercedes-Benz S-Class
Первым автомобилем с полностью цифровой приборной панелью принято считать Mercedes-Benz S-Class W221. Однако цифровым у него был только спидометр по центру. Качество прорисовки было таким, что отличить реальным прибор от виртуального было сложно. Вместо спидометра на тот же жидкокристаллический экран можно было вывести картинку с камеры ночного видения.
Range Rover (2010)
В 2009 году для Jaguar и Range Rover начали предлагать полностью виртуальную приборную панель. Она представляла собой TFT-дисплей диагональю 12,3 дюйма. В Range Rover на него выводились информация о работе внедорожной трансмиссии, угле поворота колес и артикуляции подвески. Разработавшая виртуальный приборный щиток компания Visteon в настоящее время работает над технологией HMEYE, которая позволит управлять информацией на водительской панели при помощи глаз.
Chrysler 200C EV
Необычное решение применил Chrysler в концепте электрического седана 200С EV, показанного в 2009 году — там приборка плавно «перетекала» на центральную консоль. Получался громадный тачскрин причудливой формы, через который управлялись все бортовые системы автомобиля. Ни кнопок, ни рычагов у концепта не было. С пассажирской стороны был расположен еще один экран, посредством которого можно было управлять климат-контролем.
Audi TT
Audi пошла другим путем и в новом спорткаре TT объединила центральный информационный дисплей с приборной панелью. Теперь водитель может вывести навигационную карту во всю приборку — в этом случае циферблаты значительно уменьшаются в размерах. У немцев получился автомобиль для эгоиста: передний пассажир лишен традиционного мультимедийного дисплея по центру.
Marussia B1
Суперкар Marussia стал первым российским автомобилем с полностью виртуальной панелью приборов. Особенностью моделей B1 и B2 было расположение трех одинаковых дисплеев на передней панели. Крайний левый выполнял роль приборной панели. На два других можно было выводить навигационные карты, меню мультимедийной системы и картинку с камеры заднего вида.
Контрольные приборы на «семерке» сосредоточены в едином блоке и отличаются высокой информативностью. Для автомобиля ВАЗ 2107 помимо штатной комбинации производится электронная панель оригинального вида, полностью приспособленная для установки без переделки торпеды. Компаний изготовителей изделий такого рода несколько и каждая из них предлагает собственный вариант.
На автомобиле модели ВАЗ 2107 так называемая европанель контрольных приборов может быть установлена и подключена своими руками без привлечения специалистов. В комплекте поставки имеются все необходимые детали, для коммутации устройства с бортовой сетью на его корпусе смонтированы стандартные разъемы. Кроме того, имеется руководство по монтажу и технический паспорт, в котором ставится отметка о продаже магазином.
Демонтаж штатной комбинации приборов
Снять заводскую панель с автомобиля ВАЗ 2107 довольно просто, она установлена в нише на специальных кронштейнах и закреплена на них винтами. Порядок демонтажа оборудования следующий:
- Производим отключение аккумуляторной батареи путем отсоединения отрицательного провода от соответствующего вывода аккумулятора.
- Действуя отверткой с плоским шлицем, вынимаем рукоятки с рычагов управления системы вентиляции и отопления салона.
- Стопорную гайку рукоятки сброса суточного счетчика отворачиваем ключом и снимаем ее вместе с шайбой.
- Вынимаем заглушку винта крепления декоративной панели и выкручиваем его.
- С небольшим разворотом достаем узел из ниши и получаем доступ к комбинации приборов.
- Рукой откручиваем накидную гайку крепления троссика спидометра к прибору и отстыковываем его.
- Снимаем трубку со штуцера эконометра и производим отключение электрических разъемов в количестве трех штук.
После этого декоративная панель с комбинацией приборов полностью вынимается из ниши и с нею можно работать на столе. Как видно из представленного описания, демонтаж данного устройства на автомобиле ВАЗ 2107 особой сложности не составляет и может быть выполнен автолюбителем самостоятельно.
Описание электронной комбинации приборов
В нашей стране имеются несколько производителей такого рода оборудования, предлагающих свою продукцию потребителю. Электронная панель для автомобиля модели ВАЗ 2107 представляет собой набор индикаторов и блоков измерительных устройств, собранных в едином корпусе и адаптированных для установки вместо заводской. В составе такой комбинации приборов присутствуют следующие элементы:
- бортовой компьютер с жидкокристаллическим дисплеем размеров 132х48 точек;
- спидометр;
- тахометр;
- указатель уровня топлива;
- эконометр;
- индикаторы включения указателей поворота;
- контрольные лампы давления масла в системе смазки и уровня заряда аккумулятора.
Для удобства восприятия информации водителем приборная компьютеризованная панель для автомобиля ВАЗ 2107 имеет привычный для него вид. Спидометр, тахометр и указатель уровня топлива оформлены в виде стрелочных индикаторов. Данная комбинация приборов имеет следующий функционал:
- тестер диагностический;
- маршрутный компьютер;
- индикатор аварийной сигнализации;
- часы с будильником и календарь;
- индикатор динамических параметров;
- хранилища и отображения информации сервисной книжки.
После соответствующей настройки такая комбинации приборов будет напоминать о необходимость выполнения операций по техническому обслуживанию автомобиля. Информативность такой панели на автомобиле ВАЗ 2107 находится на очень высоком уровне, а грамотно подобранная подсветка не отвлекает от управления машиной. Приборная комбинация работает по принципу индикации только тех параметром, что имеют существенные отклонения от заданных.
Совместимость электронной комбинации с бортовой сетью
Описанная выше приборная панель может быть использована на автомобилях ВАЗ 2107, оснащенных системой впрыска разных модификаций. Разработчики использовали для подключения жгутов проводов стандартные разъемы по цвету соответствующие заводским, что значительно облегчает установку и коммутацию оборудования. Геометрические размеры, форма и расположение крепежных кронштейнов полностью идентичны штатной панели.
Оборудование адаптировано для работы с блоками электронного управления двигателем моделей Январь 5.1 и BOSCH M1.5.4. Имеется возможность перепрограммирования комбинации приборов при помощи энкодера с подключением последнего через специальный разъем. Электронная европанель совместима с парктроником того же производителя, информация с которого отображается на жидкокристаллическом дисплее.
Установка данного оборудования на автомобиль при помощи входящих в набор поставки комплектующих:
- жгута проводов;
- соединителя специальной формы;
- крепежных болтов.
Данная приборная панель специально разрабатывалась для автомобиля ВАЗ 2107 как электронная ее версия и органично вписывается в дизайн салона. Автоматическая подстройка подсветки делает показания хорошо различимыми и вместе с тем не раздражает зрение водителя и пассажиров.
Установка электронной комбинации
Приобретенное оборудование вынимается из упаковки и осматривается и крепится при помощи саморезов к декоративной накладке. К расположенным на оборотной стороне разъемам подключаются жгуты проводов бортовой сети автомобиля ВАЗ 2107, для удобства они имеют разную форму и отличаются по цвету. Приборная комбинация вставляется в нишу и фиксируется в ней при помощи винта.
Большинство современных автомобилей имеют хорошие и красивые панели приборов. Какие то , какие то . Но совсем скоро в автомобилях начнут массово появляться цифровые панели приборов, которые придут на смену аналоговым. Новые приборные панели уже начали использовать некоторые производители. Предлагаем Вам десять лучших цифровых кластеров приборов, которые представлены сегодня на авторынке.
Еще немного и подобные цифровые системы станут нормой для всех автомобилей. Цифровые показатели приборов намного практичнее и точнее своих аналоговых предшественников. Как правило, в панель приборов производитель встраивает ЖК-дисплей, который выводит имитацию привычных нам показателей приборов, таких как спидометр, тахометр, уровень топлива и многое другое. К тому же цифровые панели приборов, могут выводить некоторую дополнительную информацию, которая была не доступна в аналоговых . К примеру, вывод карты навигации, что облегчает водителю обзор маршрута, практически не отвлекаясь от дороги.
1) Tesla Model S
Любая дискуссия о новых цифровых технологиях всегда приводит оппонентов к автомобилям компании Tesla. Их приборная панель представляет собой радикальный отход от того, что мы привыкли видеть в автомобилях. Панель приборов в этих автомобилях полностью электронная, которая выводит множество информации, начиная от графика эффективности управления машиной и заканчивая информации из интернета о погоде.
Широкие возможности индивидуальной настройки поможет водителю выводить различную информацию с . Когда Вы заводите автомобиль, на панели приборов появляется аналитика Ваших предыдущих поездок.
Панель сообщает, открыты ли у Вас двери, идет ли зарядка машины и многое другое. Цифровой дизайн ЖК-экрана заменивший аналоговые комбинации приборов самый передовой на авторынке.
2) Audi TT 2015
Самая последняя модель, как правило, имеет самые . Поэтому нет ничего удивительного в том, что в этом списке присутствует новая модель . Новинка получила новую приборную панель, которая представляет собой цифровой кластер комбинации приборов. Красочные и красивые элементы графического изображения очень качественны. Панель обеспечивает вывод большого количества различной информации, в том числе навигации.
3) Chevrolet Corvette 2014
Великолепен и высокотехнологичен. Чего стоит только новый настраиваемый ЖК-экран, который установлен вместо аналоговых комбинаций приборов. Конечно, многие владельцы старых автомобилей этой марки скажут, что новая приборная панель не дает такого ощущения спортивной классики. Но, тем не менее, новая панель приборов намного лучше.
Сила крутящего момента, давление в шинах, разгон с 0 до 100 км/час и многая другая информация выводится на дисплей, что делает панель ценным инструментом для измерения мощности автомашины.
4) Dodge Viper SRT
В прошлых поколениях эти автомобили часто «наказывали» водителей за неумение управлять мощной машиной. В новом же поколении , которые предупреждают водителя об опасности. Причем «гадюка» начинает предупреждать Вас об опасности пугающим образом в буквальном смысле, выводя на ЖК-экран комбинации приборов, логотип «Страйкер», который начинает угрожающе мигать красным цветом.
Используя этот дисплей, Вы можете узнать, за сколько Вы разогнались с 0-100 км/час, с 0 до 200 км/час, максимальный крутящий момент на заданном отрезки пути и другую информацию.
5) Cadillac CTS и XTS 2014 года
Прощай аналоговая панель приборов. Привет компьютерной комбинации приборов. Новая цифровая панель появилась на автомобилях третьего поколения . Конфигурируемый экран высоко разрешения перед водителем может менять визуальные настройки, как темы на рабочем столе Windows 8.
Настройки оформления включают, как традиционные три круга панелей приборов, так и спорт тему, где на передний план выводится тахометр. Дизайнерам цифровой панели удалось создать качественное оформление в стиле минимализма. Скорее всего, разработчики вдохновились научной фантастикой. Также помимо основных наборов комбинации приборов водитель может вывести на экран перед собой карту навигационной системы и любую информацию с информационно-развлекательной системы.
6) 2014 Kia K900/Quoris
Последние годы компания Kia удивляет своими разработками и инновациями. Высокотехнологичные функции применяются на автомобилях премиум класса. Последняя роскошная модель Корейской компании , которая на Российском рынке носит имя Quoris. Эта модель имеет потрясающий цифровой кластер комбинации приборов, с цветным ярким дисплеем. На экране представлена вся необходимая информация, начиная от навигации и заканчивая мультимедийной информацией с информационно-развлекательной системы.
Но самое интересное решение в мелочах. На экране нарисован куб, который представляет собой механизм машины. Этот квадрат отображает режим работы автомобиля. Включив режим спорт, квадрат появляется в 3-D режиме. Грани куба показывают Вам скорость коробки передач.
7) 2009 Lexus LFA
На LFA после запуска двигателя на экране появляется четыре цифровых прибора: уровень топлива, давление масла, температура двигателя и запас хода. Как только Вы нажимаете педаль газа, эти приборы раздвигаются по краям, а по центру появляются спидометр и тахометр.
Чем больше Вы нажимаете педаль газа, тем краснее становится тахометр. Когда Вы переключаете передачу, на экране остается след от предыдущей скорости. Это сделано для того, чтобы дать Вам информацию о прошлой передаче и сообщить на какой передачи Вы в настоящий момент движетесь.
Совсем недавно в новом седане IS появилась подобная приборная панель. Пока, правда, в комплектации «спорт».
8) 2015 BMW i8
Имеет полностью электронный цифровой дисплей, который заменяет аналоговые комбинации приборов. Графика проработана очень качественно и ярко. Экран предусматривает вывод 3-D графики.
Помимо основных приборов автомобиля и навигации на экране также выводится различная техническая информация. Если, к примеру, водитель выбирает экономичный режим «Eco Pro», то экране начинают появляться подсказки, которые сообщают водителю, как необходимо ехать с максимальной экономией топлива, экономя разряд аккумулятора.
9) 2014 Cadillac ELR
При первом взгляде Вы можете подумать, что ELR оснащен точно таким же экраном, как CTS и XTS, но это не так. Все дело в том, что автомобиль ориентирован на электрические автомобили, которые должны показывать водителю эффективность управления и другие специфические данные о гибридном автомобиле. Вместо того, чтобы с помощью индикатора скорости показывать Вам предпочтительную скорость для эффективности, на дисплеи с правой стороны отображается зеленый знак, который в зависимости от нагрузки передвигается то вверх, то вниз.
Если Вы начинаете чаще нажимать педаль тормоза, то значок передвигается вверх. Если Вы едите в спокойном темпе или накатом, то индикатор опускается вниз. Балансируя этот прибор на серединном уровне Вы добьетесь оптимального передвижения на автомашине, экономя ресурсы аккумулятора. Помимо этого цифровая панель может отображать карту навигации и другую информацию из информационно-развлекательной системы.
10) 2015 GMC Sierra Denali
GMC Sierra Denali имеет эксклюзивный цифровой дисплей на панели приборов. Вы не найдете ничего подобного на других . Машина помимо аналоговых приборов имеет по центру цифровой дисплей, на который выводится информация о Вашем текущем местоположении. В том числе на экране может выводиться различная информация из развлекательной системы, а также данные о звонящем абоненте, которому Вы можете ответить с помощью встроенной громкой связи. Также на экране может быть отображена Ваша записная книжка сотового телефона.
Обновленная Mazda СХ-5 – одна из самых ярких новинок этого сезона: она
выросла из класса компактных внедорожников и явно метит в конкуренты кроссоверам Lexus.
Для тест-драйва в салоне «Мазда Независимость », что на Сельской Богородской, нам предоставили полноприводный автомобиль с двигателем 2,5 (194 л.с.) с комплектацией
Supreme
в ярко-красном цвете. Цена за такой автомобиль составляет чуть более 2 млн рублей. Сама по себе комплектация предполагает богатое оснащение: помимо традиционных для одноклассников опций, здесь есть двухзонный климат-контроль, обогрев заднего стекла и задних сидений, круиз-контроль, большой цветной экран над панелью приборов, камера заднего вида, кнопка старт, подогрев руля и зеркал — по большому счету, все, как у более дорогих конкурентов.
Что больше всего удивило на тест-драйве? Во-первых, полная тишина в салоне — на уровне автомобилей премиум класса, а во-вторых, стиль прохождения неровностей дороги, который ожидаешь скорее от седана бизнес-класса. То есть Мазда полностью ломает стереотип о своей жесткой подвеске. Комфортная подвеска сочетается с серьезным дорожным просветом — 200 мм. Оптимальное сочетание для дорог Уфы.
Салон Мазды солидный и комфортный
(Фото: Валерий Шахов)
Динамика у автомобиля впечатляющая, особенно на режиме «спорт». До 100 км/ч автомобиль разгоняется за 9 секунд, максимальная заявленная скорость — 195 км/ч. При этом надо учесть, что автомобиль довольно тяжелый, весит более 1,6 тонны — сказывается использование качественных шумоизоляционных материалов. Шестиступенчатая коробка передач в обычном режиме ведет себя традиционно для коробки-автомат — небольшие «провалы» мощности на низких передачах чувствуются, хотя в режиме «спорт» этого нет. Возможно дело в том, что автомобиль подстраивается под конкретный стиль езды, как нам объяснили в салоне, и за время тест драйва он этого сделать не успел. Вообще, спортивный режим преображает машину — вряд ли он будет востребован в городе, а вот получить удовольствие от вождения «болида» на трассе — стоит того, чтобы остановить выбор на Мазде.
Экономика автомобиля
Цена на обновленную Mazda СХ-5 стартует от 1431 тысяч рублей. За эту цену доступен автомобиль с двигателем 2.0 и 6-ступенчатой механической коробкой передач. Автомобили с полным приводом и «автоматом» стартуют от 1721 тысяч рублей. Максимальная комплектация стоит 2159,6 тысяч рублей.
Модель, которую мы тестировали, расходует 7,2 л 95-го бензина на 100 км по трассе и 9,2л/100 км в городе (по ощущениям на тест драйве, расход на практике больше, но пока спишем это на малый пробег). Транспортный налог составляет 9750 рублей в год.
Стоимость 3-х первых плановых ТО составит около 31 000 рублей.
Если уж речь зашла о наших дорогах. Мы протестировали Мазду в условиях глубоких луж и вязкой грязи. В какой-то момент машина начала пробуксовывать в луже с рыхлым дном, вот здесь и пригодились полный привод и 195 лошадиных сил. Бездорожье новой Mazdа СХ-5 по плечу, но все же этот автомобиль создан для городских дорог и городских жителей.
«Застрять» в грязи на Мазде сложно, но реально
(Фото: Валерий Шахов)
Новая СХ-5 — это история не только про управляемость, но и про новейшие модные и полезные «фишки» в салоне. В ней появился дополнительный head-up экран — он проецирует изображение прямо на лобовое стекло. То есть, водителю нет нужды постоянно отвлекаться на приборную панель — он может следить за дорожной обстановкой и одновременно управлять бортовым компьютером, что уменьшает риск попадания в ДТП. На лобовое стекло выводится не только информация о скорости, но и дорожные знаки, встречающиеся на пути.
При парковке задним ходом очень помогает траектория, которая автоматически выводится на большом экране над панелью приборов
(Фото: Валерий Шахов)
Радуют и боковые зеркала — помимо того, что у них нет «мертвых зон», на зеркале есть датчик, который предупреждает о приближающейся сбоку машине и начинает мигать, как только вы включите поворотник. Крайне полезный в городе функции из разряда безопасности — система безопасного торможения
SCDS
— при резком торможении включаются аварийные сигналы и системы предупреждения о выходе за полосы движения.
Еще один момент — любители хорошего звука в салоне могут выбрать аудиосистему
Bose
с 10 динамиками.
Личные впечатления редактора — автомобиль оптимален для города, тем более для такого, как Уфа, где встречаются и снежные завалы, и неровные дороги. У него высокий клиренс, мощный двигатель, очень комфортная подвеска, удобные габариты. При этом он легко управляется, буквально напичкан системами помощи водителю и дарит комфорт автомобиля премиум-сегмента. Mazda СХ-5 — не самый дешевый вариант в своем классе, но, учитывая, что по функционалу он приближается к более высоким сородичам, ценовая политика производителя становится понятна.
Если утром, садясь в свой автомобиль VW или AUDI вы замечаете, что красный ЖК-дисплей бортового компьютера расположенные внизу в центре на приборной панели отображает информацию искаженную горизонтальными или вертикальными полосами, часть пикселов на LCD дисплее размыты или попросту не работают, дисплей показывает информацию только на «холодную» и при прогреве гаснет и становится черным – значит дисплей не работает, требуется ремонт приборной панели и замена ЖК-дисплея.
Проблема неработающего или затухающего информационного дисплея на немецких автомобилях марки AUDI, VW, SKODA, SEAT, OPEL известна давно. Иногда ЖК-экран бортового компьютера полностью тухнет после часа работающей машины, а иногда выпадают только некоторые строчки пикселов. Если раньше при подобной проблеме был только один выход – замена приборной панели на новую или б/у с авторазборки, то сейчас появилась возможность ремонта и замены LCD дисплея компьютера, расположенного на приборной панели. Если вы надумаете поменять приборную панель на б/у с другого автомобиля, то придется перезаписать все ключи, заменить транспондеры в ключах, откорректировать пробег в одометре и привязать приборную панель к моторному блоку. Стоимость данных работ выйдет намного дороже, чем перепайка LCD-дисплея.
Если же вы захотели поменять панель на б.у. Вам нужно будет перезаписать ключи, заменить в них транспондеры и скорректировать пробег в панели, также связать панель с моторным блоком, мы выполняем эти работы, но их стоимость много дороже чем замена дисплея.
Дисплей приборки VW AUDI половинчатыйПанель приборов, спидометр, одометры новых современных автомобилей импортного производства буквально напичканы различной электроникой и при выходе из строя официальные дилеры рекомендуют менять щиток приборов на новый. Обычно, неисправность приборной панели можно найти и исправить, значительно сэкономив при этом денежные средства. Неисправности панели приборов, спидометров, одометров бывают различные: от времени и тряски могут появиться трещины в дорожке платы, лопнувшая пайка контактов, сгоревшие дорожки платы. Есть болезни, которым подвержены приборные панели автомобилей конкретных марок: пропадающая подсветка комбинации приборов на ВАЗ 2110, перестает работать стрелка спидометра или тахометра, информационный жидкокристаллический дисплей на панели приборов гаснет через некоторое время работы. Не работающие продольные и поперечные строки пикселов на информационном ЖК-дисплее приборной панели – частая болезнь немецких автомобилей таких марок как AUDI, VW, SKODA, SEAT, OPEL. На автомобилях AUDI моделей A3, A6 и TT оснащенными приборными панелями итальянского концерна Magnetti Marelli производящего электронные приборы для автомобилей и мотоциклов регулярно возникают проблемы с неработающим LCD дисплеем бортового компьютера. Моргающая подсветка, гаснущие индикаторы приборов, затухающие показания часов и одометра, дергающиеся стрелки спидометра и тахометра – часто встречающиеся неисправности итальянских щитков приборов. На дисплеях приборных панелей итальянского производства фирмы Jaeger Магнетти Марелли применяется скошенный шлейф.
Для приборных панелей производства VDO возможна замена дисплея LCD бортового компьютера. При ремонте вместо старого дисплея впаивается новый. Дисплеи с прямым шлейфом подходят для различных моделей автомобилей немецкого производства VAG группы с приборной панелью VDO. Отличить панель можно по задней крышке приборной панели черного цвета с надписью VDO.
Дисплеи VDO с прямым шлейфом применяются на следующих автомобилях:
1996-2003 Audi A3 (серия 8L)
1996-2005 Audi S3 (серия 8L)
1995-2001 Audi A4 (серия B5)
1995-2002 Audi S4 (серия B5)
1995-2001 Audi RS4 (серия B5)
1997- 2004 Audi A6 (серия C5 и 4B)
1997-2005 Audi S6 (серия C5 и 4B)
1997-2005 Audi RS6 (серия C5 и 4B)
1999-2005 Audi Allroad (серия C5)
1995-2005 Audi TT (S-Line и 1.8 T)
Также они встречаются на других автомобилях: Volkswagen Passat B5 and B5 facelift (3B & 3BG) VDO, Volkswagen JETTA/BORA, Volkswagen T4 и T5, Volkswagen Golf 4, Volkswagen Polo, Volkswagen Sharan, Skoda Fabia, Octavia, Superb. Внимание! LCD ЖК-дисплей VDO не подходит для AUDI TT!
Бываю случаи, когда необходимо откорректировать показания одометра, смотать или накрутить пробег на отечественных и импортных автомобилях. Мы производим корректировку показаний приборной панели по OBD разъему, со снятием приборной панели, с разборкой приборной панели в случае необходимости. Осуществляем ремонт приборных панелей, смотку показаний одометра, изменение километража на большинстве иномарок и отечественных автомобилях. Для активации некоторых скрытых функций мы осуществляем перепрошивку программного обеспечения приборных панелей. Так на автомобилях Лада Гранта и Лада Калина 2 после перепрошивки приборной панели на экране бортового компьютера появляются дополнительные показания температуры охлаждающей жидкости двигателя, температура за бортом автомобиля и т.д.
Позвоните нам и узнайте стоимость ремонта, прошивки панели приборов или коррекции пробега вашего автомобиля. Наш тел. в Кирове +7-922-900-70-60
,
Во втором поколении кроссовера Mазда СХ 5 салон претерпел значительные изменения. Профессионалы компании Mazda уделили большое внимание его архитектуре, а также расположению каждого элемента. Это позволило создать интерьер ещё более комфортным и доступным.
Нововведения
Салон Mazda CX 5 в современном виде выполнен под девизом: «Качество, удобство и тишина!». Исполнение здесь на высоком уровне. В СХ 5 интерьер имеет различные варианты оформления. Применяются только качественные материалы: натуральная кожа двух цветов, ткань, мягкий пластик и алюминий. Салон кроссовера стал просторнее и с комфортом может разместить пять человек. В новой СХ 5 обзор улучшен за счет смещенных назад передних стоек крыши. Инженеры поработали и над шумоизоляцией. По сравнению с предшественником в салоне гораздо тише. Даже бардачок и карманы для мелочей в дверях обтянуты звукопоглощающим материалом. Покупатели Мазда СХ 5 2017 по достоинству оценят богатые отделочные материалы, модернизированную переднюю панель с модной «строчкой», обогрев лобового стекла в зоне дворников и рулевого колеса, новые сиденья и инновационную электронную начинку.
В обновленном кроссовере Мазда СХ 5 2017 интерьер отличается измененной передней панелью. Она стала ниже, на центральной консоли новые объединенные воздушные дефлекторы и установленный сверху экран мультимедийной системы. Блок управления климатом перекочевал с прошлой модели без изменений. В приборной панели те же стрелочные приборы в классических круглых колодцах, но в крайнем расположился цветной дисплей бортового компьютера.
Органы управления
Центральный тоннель практически не изменился. Из изменений — рычаг переключения коробки передач расположен выше по сравнению с прошлой моделью. За ним в удобной зоне установлен джойстик мультимедиа, которым можно управлять, не отрываясь от дороги. Система голосового управления поможет менять режимы радио, навигации и телефонной книги. Квадратный подлокотник между передними сиденьями имеет емкость для мелочей и USB-разъемы. Классический «ручник» сменила современная система электронного стояночного тормоза и функцией AUTO HOLD, кнопки которой расположены на центральном тоннеле.
Рулевое колесо
Измененный руль достался СХ 5 от старшей модели СХ 9 с новыми кнопками и эргономическими наплывами. Рулевое колесо получило подогрев в зоне хвата, нижнюю поддержку и большую фирменную эмблему. Руль очень удобен, а два блока кнопок позволяют управлять основными функциями, не отвлекаясь от вождения.
Электронные компоненты
В центре передней панели сверху установлен новый сенсорный экран диагональю 7» штатной мультимедиасистемы MZD Connect. Комплекс обеспечивает доступ к музыкальным файлам, навигатору и приложениям глобальной сети, а также синхронизируется с вашим смартфоном. Возможно трехсторонне управление системой MZD Connect: HMI-коммандер на центральном тоннеле, сенсор и голосовые команды. Это обеспечивает быстрый и безопасный доступ к любым информации и настройкам. Благодаря оптимальному углу обзора, экран не мешает водителю и позволяет пользоваться им пассажиру.
Для уверенного управления автомобилем в любой ситуации в Mazda CX 5 2017 опционально устанавливается проекционный дисплей, на который выводится информация систем безопасности i-ACTIVSENSE, навигации и скоростном режиме. Картинка проецируется на прозрачный дисплей между панелью приборов и лобовым стеклом, что позволяет водителю, не отводя глаз, получать нужную информацию.
Меломанам в престижных версиях предлагается аудиосистема Hi-Fi класса известного бренда Bose. Из десяти динамиков вырывается качественное и объемное звучание любимых треков под ритм сабвуфера, спрятанного внутри запасного колеса в багажнике.
Японские специалисты понимают, как важно удобное расположение органов управления для водителя Мазда СХ 5. Одновременно с этим они обеспечили и полный комфорт пассажирам кроссовера. Поэтому салон СХ 5 функционально поделен на 2 зоны:
- Водительская для безопасного и точного управления автомобилем.
- Пассажирская, обеспечивающая комфорт и безопасность путешествующих.
В салоне Мазда появились новые сиденья для водителя и переднего пассажира с удобным профилем, удлиненной подушкой и развитой боковой поддержкой. Водительское кресло регулируется электроприводом по нескольким позициям, не хватает только памяти положения. Ведь в семье часто используется один автомобиль на несколько водителей. При пересадке придется подгонять положение сиденья под себя снова.
Второй ряд сидений также имеет анатомическую форму с системой Karakuri – регулирование наклона спинки в двух положениях. Задний диван выполнен по классической схеме с возможностью трансформации в два кресла, разделяет их подлокотник. Конструкторы спрятали в задний подлокотник 3 уровня подогрева сидений. Для задних пассажиров предусмотрены собственные воздуховоды климатической системы.
Задние кресла складываются в пропорции 4/2/4 и позволяют увеличить объем багажного отсека.
Багажное отделение
Багажное отделение Мазда Сх 5 порадует любителей использовать свой кроссовер в качестве грузоперевозчика. Объем в новом поколении достигает 442 л. А при сложенных задних сиденьях объем увеличивается до внушительных 1600 л. Отделка багажного отсека сделана не пластиком, а ковролином, что снижает шум.
Дверь багажного отделения получила электропривод, кнопка которого расположена на передней панели. Возможно управление открыванием задней двери и дистанционно с ключа.
В остальном детали интерьера постарались сохранить, по тому же, почему не стали глобально менять экстерьер. В Японии видимо знают русские поговорки: «От добра добра не ищут!».
Результат
Новая философия Mazda сравнивает вождение автомобиля с верховой ездой. Когда достигается определенная гармония, и на команду водителя автомобиль реагирует мгновенно, как конь на движения всадника. Мазда СХ 5 предоставляет удобный интерфейс для управления, когда вы можете производить настройку и регулировать системы безопасности, коммуникации и навигации, не отвлекаясь от дороги даже на пересеченной местности. Это важнейший компонент управления в современном высокотехнологичном автомобильном мире, которого нет у большинства одноклассников.
В автосалоне дилера Мазда вам предложат инновационные опции и варианты отделки салона автомобиля.
Такую приборную панель можно собрать на любой автомобиль, это универсальное устройство. Мы собирали приборную панель на базе уже существующей под названием Venator.
Для ее создания потребуются следующие комплектующие:
- Контроллер Arduino MEGA
- Планшет с операционной систем Androir
- Модуль Wi-Fi esp8266
- Преобразователь питания с 12 до 5 вольт (можно использовать любое автомобильное зарядное устройство для мобильных телефонов).
К контроллеру Arduino подключаются все датчики автомобиля. В нашем случае потребовалось еще установить датчик скорости в коробку передач вместо тросика привода спидометра. А так же завести провод в салон автомобиля от коммутатора зажигания, чтобы контроллер смог отображать обороты двигателя (это нужно было сделать, так как в ОКЕ не был установлен тахометр).
Схема
Датчики к контроллеру подключить необходимо по следующей схеме:
Скетч (прошивка) для контроллера Arduino Mega
Скачать готовый скетч в файле можете по .
unsigned long micros_sp = 0, micros_th = 0;
volatile int tz;
volatile int sz;
volatile int sp; //импульсы спидометра
volatile int th; //импульсы тахометра
int analogInput ; //массив аналоговых значений
int digitalInput; //массив цифровых значений
String resultString = «»; //строка
int i; //счетчик циклов
void setup(){
for(i=0; i
digitalInput[i]=0;
}
for(i=0; i
analogInput[i]=0;
}
Serial.begin(115200);
Serial2.begin(115200); //инициализация ком порта
attachInterrupt(0, speedometr, RISING); //прерывание спидометра по фронтам импульса
attachInterrupt(1, tahometr, RISING); //прерывание тахометра по фронтам импульса
}
//********************************************************************
void loop(){
analogInput = analogRead(0); // B13 напряжение
analogInput = analogRead(1); // B24 топливо
analogInput = analogRead(2); // B21 температура охлаждения
analogInput = analogRead(8); //
analogInput = analogRead(7); //
analogInput = analogRead(3); //
analogInput = analogRead(4); //
analogInput = analogRead(9); //
analogInput = analogRead(10); //
analogInput = analogRead(11); //
analogInput = analogRead(12); //
analogInput = analogRead(13); //
analogInput = analogRead(14); //
analogInput = analogRead(15); //
analogInput = analogRead(6); //
DigitalInput = digitalRead(4); // зажигание
// digitalInput = digitalRead(5); //
//********************************************************************
digitalInput = digitalRead(53) + //
digitalRead(51) * 2; //
//********************************************************************
digitalInput = digitalRead(5) + // A14 левый поворот
digitalRead(6) * 2; // A13 правый поворот
//********************************************************************
digitalInput = digitalRead(8) + // A18 ближний
digitalRead(9) * 2; // A17 дальний
//********************************************************************
digitalInput = digitalRead(10) + // А16 птф передние
digitalRead(11) * 2; // A15 птф задний
//********************************************************************
digitalInput = digitalRead(23); // A23 чек
digitalInput = !digitalRead(21); // B 9 — уровень тж
digitalInput = !digitalRead(31); // A19 — ручник
digitalInput = digitalRead(25); // B 3 износ колодок
digitalInput = !digitalRead(45); // B10 — лампа топлива
digitalInput = !digitalRead(51); // B12 — уровень ож
digitalInput = !digitalRead(47); // А24 — давление масла
digitalInput = digitalRead(27); // A20 лампа вентилятора
digitalInput = !digitalRead(29); // A23 зарядка
digitalInput = digitalRead(33); // A 5 абс
digitalInput = digitalRead(35); // A20 srs
digitalInput = digitalRead(37); // A 3 ремень
digitalInput = digitalRead(39); // B 1 двери
digitalInput = 0;//digitalRead(22); // B 2 p
digitalInput = 0;//digitalRead(24); // А22 r
digitalInput = 0;//digitalRead(26); // A 7 n
digitalInput = 0;//digitalRead(28); // B 6 d
digitalInput = 0;//digitalRead(30); // B 5 s
digitalInput = digitalRead(41); // A 8 резерв
digitalInput = 0;//digitalRead(32); // A 9 резерв
digitalInput = digitalRead(43); // A10 резерв
digitalInput = 0;//digitalRead(34); // A11 резерв
digitalInput = digitalRead(49); // B 4 резерв
ResultString = String(resultString + sp);
resultString = String(resultString + th*10);
resultString = String(resultString + «,»);
for(i=0; i
resultString = String(resultString + analogInput[i]);
resultString = String(resultString + «,»);
}
for(i=0; i
resultString = String(resultString + digitalInput[i]);
}
resultString = String(resultString + «:n»);
// Serial2.print (resultString);
Serial.print (resultString);
resultString = String(«»);
tz = tz — 1;
sz = sz — 1;
if (tz == 0){th = 0;}
if (sz == 0){sp = 0;}
delay(50);
}
//********************************************************************
void speedometr(){ //измеряем частоту на входе спидометра по прерыванию
sp=(900000.0/(micros() — micros_sp));
micros_sp = micros();
sz = 10;
}
//********************************************************************
void tahometr(){ //измеряем частоту на входе тахометра по прерыванию
th=(2900000.0/(micros() — micros_th));
micros_th = micros();
tz = 10;
}
Настройка ESP-8266
Перед тем как подключать Модуль ESP8266 к схеме его нужно прошить и настроить в режиме прозрачного моста Tcp2uart (tcp to uart), чтобы полученные данные с ком-порта он передавал планшету по Wi-Fi.
Прошивать лучше через USB-UART преобразователь, который должен иметь выход источника 3.3V для питания ESP8266. Так же этот источник должен обеспечить необходимый ток не менее 200мА.
Контакт CPIO0 определяет режим работы модуля. При не подключенном контакте модуль работает в штатном режиме и выполняет AT команды. При замыкании контакта на землю, модуль переводится в режим обновления встроенной прошивки. Перевод модуля в режим прошивки требует, что бы контакт CPIO0 был подключен к «земле» в момент подачи питания на модуль. Если замыкать контакт при работающем модуле, перевод модуля в режим обновления прошивки не произойдет.Теперь нужно запустить Пропишите КОМ порт вашего конвертера и выбирете саму прошивку fullflash_tcp2uart.bin ().
Нажимайте Download и дождитесь пока процесс выполнения дойдет до 99%. На этом он остановится и можно отключать модуль.Далее на ESP8266 нужно подать питание, либо сразу подключить к контроллеру Arduino по схеме. После появления на модуле питания запустите поиск wifi сетей на своем компьютере. Должна появиться сеть ESP8266. Подключитесь к ней. После этого нужно в браузере перейти по адресу http://192.168.4.1/fsupload (Ввести данные Name: ESP8266 Password: 0123456789) и загрузить в устройство файл WEBFiles.bin (он в архиве с прошивками).Осталось настроить Tcp-Uart мост. Для этого в браузере зайдите на http://192.168.4.1 . Перейдите во вкладку TCP-UART Settings и установите настройки как на скриншоте снизу:
Готово! Теперь при подключении модуля ESP-8266 к ардуино он работает в режиме прозрачного моста и по Wi-Fi передает необходимые данные.
Приложение «Приборная панель для планшета»
Благодарим пользователя Frud портала Drive2 за опубликованную версию приложения и описание метода установки приложения:
После установки приложение уже будет работать. Для того чтобы включить его автозагрузку необходимо сделать следующее:
После установки необходимо зайти в настройки Андроид, в раздел «Домашний экран», выбрать приложение приборной панели VenatorLite2. Очень важный момент! Выйти в настройки Андроида из приложения приборной панели для возврата стандартного Launcher-a нельзя. Перед тем как установить приложение вместо Launcher-a необходимо убедиться что в настройки можно зайти из статусбара. Иначе вернуть стандартный лаунчер будет проблематично.
ПРИМЕЧАНИЕ!
Перед установкой автозагрузки желательно настроить и отладить работу приложения.
После запуска приложения нужно зайти в настройки (нажать на значок шестеренки справа вверху). Тут надо указать ip-адрес и порт (В нашем примере этими значениями являются: адрес 192.168.4.1 и порт 3333).
Осталось все подключить и протестировать. Если все сделали правильно, то при вкючении устройства и подаче на 4-ый пин ардуино «плюса» приборная панель включится.
А вот как выглядит приборная панель, установленная в ОКУ:
Желаем успеха в реализации данного проекта
В объективы фотошпионов попал обновленный Mercedes-Benz C-Class c экраном вместо обычной стрелочной панели приборов. Как правило, новые технологии сначала обкатываются на флагманских моделях, а потом их предлагают для более доступных автомобилей. Так, LCD-приборные панели еще недавно устанавливались исключительно на очень дорогие машины. И нет сомнений в том, что этот тренд в автомобилестроении получит развитие и в будущем.
Volvo S60
Некоторые производители начали располагать дополнительные цифровые дисплеи в центре циферблатов. Позже популярность приобрела «мотоциклетная» комбинация со стрелочным циферблатом по центру и виртуальными указателями по бокам, как на Ferrari FF и Ford Explorer. В новых Volvo центральный прибор тоже стал жидкокристаллическим – он позволяет менять графику приборов. Например, в спортивном режиме фон наливается красным цветом, а стрелочная индикация сменяется цифровой.
Lexus LFA
Круглый прибор по центру щитка суперкара LFA мог сдвигаться вправо. Таким образом слева на дисплее освобождалось место для отображения различной информации. Та же технология применена и на более массовом седане IS с пакетом F-Sport. Шкалы и стрелка тахометра виртуальные, но сам круглый прибор реальный и двигается по панели под жужжание электропривода.
Tesla Model S
Виртуальная приборная панель Model S построена по тому же принципу, что и панели Volvo и Lexus: по центру расположен круглый прибор, а по бокам от него можно вывести практически любую интересующую информацию. По дизайну приборный щиток Tesla можно назвать самым необычным.
Mercedes-Benz S-Class
Первым автомобилем с полностью цифровой приборной панелью принято считать Mercedes-Benz S-Class W221. Однако цифровым у него был только спидометр по центру. Качество прорисовки было таким, что отличить реальным прибор от виртуального было сложно. Вместо спидометра на тот же жидкокристаллический экран можно было вывести картинку с камеры ночного видения.
Range Rover (2010)
В 2009 году для Jaguar и Range Rover начали предлагать полностью виртуальную приборную панель. Она представляла собой TFT-дисплей диагональю 12,3 дюйма. В Range Rover на него выводились информация о работе внедорожной трансмиссии, угле поворота колес и артикуляции подвески. Разработавшая виртуальный приборный щиток компания Visteon в настоящее время работает над технологией HMEYE, которая позволит управлять информацией на водительской панели при помощи глаз.
Chrysler 200C EV
Необычное решение применил Chrysler в концепте электрического седана 200С EV, показанного в 2009 году — там приборка плавно «перетекала» на центральную консоль. Получался громадный тачскрин причудливой формы, через который управлялись все бортовые системы автомобиля. Ни кнопок, ни рычагов у концепта не было. С пассажирской стороны был расположен еще один экран, посредством которого можно было управлять климат-контролем.
Audi TT
Audi пошла другим путем и в новом спорткаре TT объединила центральный информационный дисплей с приборной панелью. Теперь водитель может вывести навигационную карту во всю приборку — в этом случае циферблаты значительно уменьшаются в размерах. У немцев получился автомобиль для эгоиста: передний пассажир лишен традиционного мультимедийного дисплея по центру.
Marussia B1
Суперкар Marussia стал первым российским автомобилем с полностью виртуальной панелью приборов. Особенностью моделей B1 и B2 было расположение трех одинаковых дисплеев на передней панели. Крайний левый выполнял роль приборной панели. На два других можно было выводить навигационные карты, меню мультимедийной системы и картинку с камеры заднего вида.
Aleksandr-99999 › Блог › Создаем универсальную панель приборов из планшета
Универсальная панель приборов VENATOR представляет собой программно-аппаратную систему, позволяющую дублировать показания штатной приборной панели автомобиля, и выводить их в графическом виде, на дисплее CAR PC под управлением Windows (на отдельном, или в составе фронтенда на основном) или на разного рода ANDROID устройствах. Блок сбора данных не использует протоколы СAN, K-line, OBD и подобные, чем принципиально отличается от аналогичных решений. Все штатные датчики подключаются непосредственно к блоку. Блок опрашивает датчики с периодом 50 мс, и передает данные в цифровом виде в программу визуализации. Независимый опрос датчиков позволяет значительно повысить частоту опроса, а также использовать систему на автомобилях не имеющих ЭБУ (карбюраторные, дизельные, электро).
Система состоит из Блока сбора и обработки данных Venator PSU, программы Venator и устройства отображения (компьютер на Windows или Android устройство)
Программа Venator использует платформу Adobe AIR. Благодаря этому достигается высокое качество графики и совместимость с платформами Windows и Android. Так же присутствуют несколько стилей оформления активных элементов пользовательского интерфейса и возможность использовать пользовательские фоны (скины).
Передача обработанных данных осуществляется по интерфейсам COM over USB, Ethernet, Wi-Fi, причем одновременно, что дает возможность, запустив программу на нескольких устройствах, получать на них данные с одного блока обработки
На сегодняшний день доступен следующий функционал:
1. Индикация скорости
2. Индикация оборотов ДВС
3. Сигналы зеленой и красной зоны оборотов ДВС т.н. SHIFT (настраиваются пользователем)
4. Общий одометр (начальный пробег задается пользователем)
5. Суточный сбрасываемый одометр (сбрасывается кнопкой)
6. Сервисный счетчик обратного отсчета (интервал межсервисного пробега задается пользователем)
7. Индикация напряжения бортсети (калибруется пользователем)
8. Индикация температуры ДВС (калибруется пользователем)
9. Индикация остатка топлива (калибруется пользователем)
10. Контрольные лампы
11. Часы
12. 5 скинов
13. Дневной и ночной режим каждого скина (переключение при включении габаритов или по датчику освещенности)
14. 4 стиля стрелок (выбирается пользователем)
На данный момент в базовую версию программы включены 5 скинов:
Источник
Цифровая приборная панель на автомобиль своими руками
Такую приборную панель можно собрать на любой автомобиль, это универсальное устройство. Мы собирали приборную панель на базе уже существующей под названием Venator.
Для ее создания потребуются следующие комплектующие:
К контроллеру Arduino подключаются все датчики автомобиля. В нашем случае потребовалось еще установить датчик скорости в коробку передач вместо тросика привода спидометра. А так же завести провод в салон автомобиля от коммутатора зажигания, чтобы контроллер смог отображать обороты двигателя (это нужно было сделать, так как в ОКЕ не был установлен тахометр).
Схема
Датчики к контроллеру подключить необходимо по следующей схеме:
Скетч (прошивка) для контроллера Arduino Mega
Скачать готовый скетч в файле можете по этой ссылке.
unsigned long micros_sp = 0, micros_th = 0;
volatile int tz;
volatile int sz;
volatile int sp; //импульсы спидометра
volatile int th; //импульсы тахометра
int analogInput [15]; //массив аналоговых значений
int digitalInput[29]; //массив цифровых значений
String resultString = «»; //строка
int i; //счетчик циклов
//********************************************************************
void setup() for(i=0; i
digitalInput[i]=0;
>
for(i=0; i
analogInput[i]=0;
>
Serial.begin(115200);
Serial2.begin(115200); //инициализация ком порта
attachInterrupt(0, speedometr, RISING); //прерывание спидометра по фронтам импульса
attachInterrupt(1, tahometr, RISING); //прерывание тахометра по фронтам импульса
>
//********************************************************************
void loop() analogInput[0] = analogRead(0); // B13 напряжение
analogInput[1] = analogRead(1); // B24 топливо
analogInput[2] = analogRead(2); // B21 температура охлаждения
analogInput[3] = analogRead(8); //
analogInput[4] = analogRead(7); //
analogInput[5] = analogRead(3); //
analogInput[6] = analogRead(4); //
analogInput[7] = analogRead(9); //
analogInput[8] = analogRead(10); //
analogInput[9] = analogRead(11); //
analogInput[10] = analogRead(12); //
analogInput[11] = analogRead(13); //
analogInput[12] = analogRead(14); //
analogInput[13] = analogRead(15); //
analogInput[14] = analogRead(6); //
resultString = String(resultString + sp);
resultString = String(resultString + «,»);
resultString = String(resultString + th*10);
resultString = String(resultString + «,»);
for(i=0; i
resultString = String(resultString + analogInput[i]);
resultString = String(resultString + «,»);
>
for(i=0; i
resultString = String(resultString + digitalInput[i]);
>
resultString = String(resultString + «:n»);
// Serial2.print (resultString);
Serial.print (resultString);
resultString = String(«»);
tz = tz — 1;
sz = sz — 1;
if (tz == 0)
delay(50);
>
//********************************************************************
void speedometr() sp=(900000.0/( micros() — micros_sp));
micros_sp = micros();
sz = 10;
>
//********************************************************************
void tahometr() th=(2900000.0/( micros() — micros_th));
micros_th = micros();
tz = 10;
>
Настройка ESP-8266
Перед тем как подключать Модуль ESP8266 к схеме его нужно прошить и настроить в режиме прозрачного моста Tcp2uart (tcp to uart), чтобы полученные данные с ком-порта он передавал планшету по Wi-Fi.
Прошивать лучше через USB-UART преобразователь, который должен иметь выход источника 3.3V для питания ESP8266. Так же этот источник должен обеспечить необходимый ток не менее 200мА.
Готово! Теперь при подключении модуля ESP-8266 к ардуино он работает в режиме прозрачного моста и по Wi-Fi передает необходимые данные.
Приложение «Приборная панель для планшета»
Приложение можете скачать по ссылке.
Благодарим пользователя Frud портала Drive2 за опубликованную версию приложения и описание метода установки приложения:
После установки приложение уже будет работать. Для того чтобы включить его автозагрузку необходимо сделать следующее:
После установки необходимо зайти в настройки Андроид, в раздел «Домашний экран», выбрать приложение приборной панели VenatorLite2. Очень важный момент! Выйти в настройки Андроида из приложения приборной панели для возврата стандартного Launcher-a нельзя. Перед тем как установить приложение вместо Launcher-a необходимо убедиться что в настройки можно зайти из статусбара. Иначе вернуть стандартный лаунчер будет проблематично.
ПРИМЕЧАНИЕ! Перед установкой автозагрузки желательно настроить и отладить работу приложения.
После запуска приложения нужно зайти в настройки (нажать на значок шестеренки справа вверху). Тут надо указать ip-адрес и порт (В нашем примере этими значениями являются: адрес 192.168.4.1 и порт 3333).
Осталось все подключить и протестировать. Если все сделали правильно, то при вкючении устройства и подаче на 4-ый пин ардуино «плюса» приборная панель включится.
А вот как выглядит приборная панель, установленная в ОКУ:
Желаем успеха в реализации данного проекта
Источник
slongshum › Блог › приборная панель LCD
Как только появляется немного свободного времени, продолжаю работу над своей приборкой, со времени последнего поста многое изменилось, кроме основной идеи — сделать многофункциональную приборную панел в которой будет все что мне нужно для удобства путешествий.
Основной сложностью в разработке стало, как ни странно, отсутствие осциллографа. В связи с этим данных о том каким сигналом управляются родные приборы панели у меня не было. Собирать на коленке осциллограф и кататься с ним чтобы посмотреть сигнал приходящий на приборку — не было никакого желания, по сему, решил собрать тестовый стенд. Купил на разборке приборку такую-же как у меня в машине и решил ее оживить подавая разной формы и частоты сигналы на управляющие контакты, в качестве генератора использовал ардуино, через обычные транзисторные ключи подавала прямоугольные сигналы 12 вольт на приборку и методом «тыка» удалось понять протокол работы родных приборов. Далее уже рабочим микроконтроллером на базе stm32 снимал эти сигналы с приборки, серилизовал и через UART пересылал в головной компьютер который собственно рисует данные на экране.
Вот пример того как это работало:
Забавный факт, после оптимизаций всех и выхода на нормальную производительность точность электронной приборки оказалась намного точнее реальной, так как у реальной накладывается инерция двигателя, возвратный механизм и вес стрелки, наверное проще всего начать имитировать инерцию движения стрелки программно.
Далее было решено сделать блок снятия и обработки данных разнооброзных лампочек на приборке, так как на каждую лампочку отдельный пин микроконтроллера выделять слишком жирно, сделал через оптроны и обычные ригистры сдвига, нарисовал схему, развел плату, заказал, жду…
И самое наверное главное, сильно поменялся стек технологий для реализации этого всего.
1. В качестве головного устройства было принято решение отказаться от андройд в пользу микрокомпьютера (intel compute stick с линуксом на борту) так как слишком неудобно и через неправильное место пришлось делать большинство функционала на андройде, на линуксе все это делается намного удобнее и работает намного быстрее.
2. Сама программа была полностью периписана на си++ (заиспользовал Qt) во-первых опять же намного быстрее работает, во-вторых так делают правильные разработчики тесла и прочих компьютеризированных автомобилий.
3. Окончательно решил избавиться от ардуины, так как ее мощностей просто перестало хватать, а городить трехэтажные модули из avr-ок не сильно радует.
На этом пока все, жду плату, делаю модуль и будем пытаться интегрировать в машину, посмотрим что получится.
Источник
