Цифровой указатель температуры охлаждающей жидкости своими руками

Моторов, которые работают в режимах больших нагрузок (постоянная езда на высоких оборотах, на изначально двигателе и т.д.).

Что касается температуры охлаждающей жидкости, за ней нужно постоянно следить на любом силовом агрегате, а точная информация позволит избежать . При этом важно учитывать, что штатный датчик на многих автомобилях дает весьма посредственное представление о степени нагрева ОЖ.

Также некоторые модели прямо с завода и вовсе лишены указателя температуры двигателя на приборной панели. В подобных случаях (когда указателя нет или он показывает только усредненные значения) водители обычно устанавливают сторонний датчик температуры двигателя (цифровой аналог дает более точные данные сравнительно со штатным решением). Давайте рассмотрим это устройство более подробно.

Читайте в этой статье

Индикатор температуры двигателя: особенности

Начнем с распространенной ситуации. Допустим, в автомобиле имеется штатный стрелочный указатель температуры, однако на таких приборах шкала зачастую может не иметь калибровок, а стрелка рабочей температуры двигателя в среднем положении отображает реальную картину только условно.

При этом в процессе эксплуатации водитель замечает, что если середина на шкале является нормой, то в различных ситуациях стрелка может заметно подниматься и выше (например, в пробках). Казалось бы, происходит перегрев мотора.

Естественно, движение на автомобиле сразу прекращается, владелец спешит заглушить двигатель и открыть капот. Однако при осмотре агрегата нет. Далее производится повторный запуск и выясняется, что даже не включается, хотя устройство работоспособно.

При ощупывании верхний патрубок радиатора имеет приемлемую температуру, нигде не «давит» антифриз, нижний патрубок может быть и вовсе холодным и т.д. Дальнейшая проверка уровня ОЖ и состояния самого также показывает, что жидкость в норме, нормально работает внутрисалонный отопитель (печка), в системе нет воздушных пробок, также исправна.

Еще бывает так, что если дать двигателю полностью остыть, затем завести мотор и прогревать силовой агрегат до рабочих температур, этот процесс может занять много времени (судя по указателю на панели приборов). При этом можно заметить, что хотя стрелка только немного поднялась, а вентилятор радиатора уже срабатывает, нижний патрубок радиатора теплый и т.д.

Если учесть, что с вентилятором и системой охлаждения все в порядке, тогда описанные выше признаки указывают на большую погрешность или проблемы именно с указателем температуры двигателя. Вполне очевидно, что в подобной ситуации становится сложно понять, когда мотор выходит на рабочие температуры, перегревается ли ДВС, сколько необходимо прогревать двигатель перед поездкой и т.д.

На начальном этапе многие водители начинают искать причину. Некоторые сразу:

• проверяются штатные температурные датчики на двигателе и в приборной панели;
• прозванивается проводка и т.д.

В одних случаях проблему удается решить, тогда как в других добиться корректной работы штатного указателя температуры все равно не удается. Дело в том, что нередко виновником являются управляющие электронные модули, дающие определенный сбой.

Менять такие модули дорого и нецелесообразно. В этой ситуации качественным решением является цифровой индикатор температуры двигателя. Такой электронный датчик имеет вполне приемлемую стоимость (в среднем, от 15 до 55 у.е.), относительно легко подключается и устанавливается. Диапазон измеряемых температур также весьма широк (в среднем, от -65 до +240).

Отметим, что на разных типах ДВС особенности монтажа могут несколько отличаться.

1. Запитывается устройство обычно от замка зажигания.

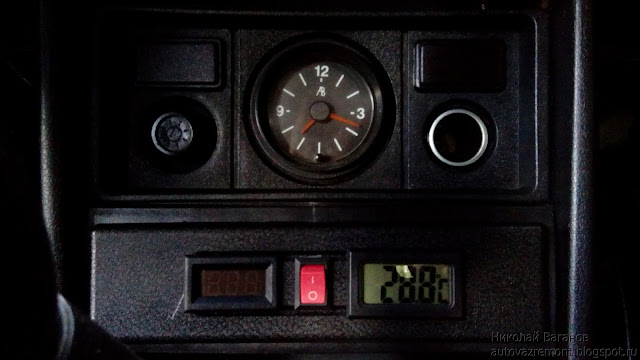

2. Цифровая панель устанавливается в удобном месте в салоне автомобиля.

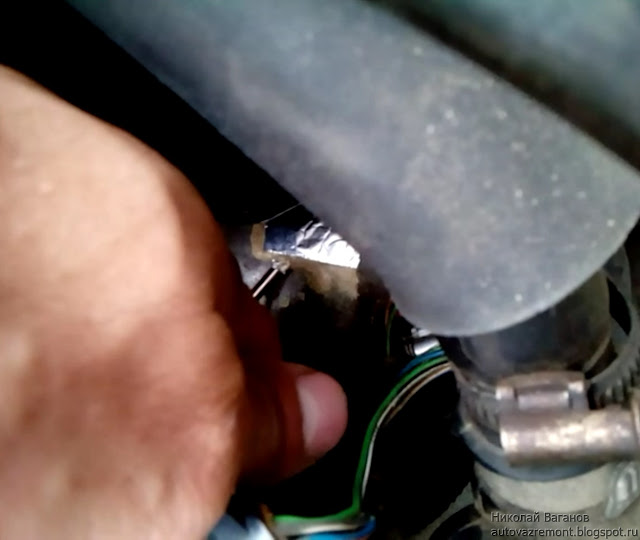

3. Что касается самого датчика, для точных показаний его необходимо погружать в охлаждающую жидкость.

Другими словами, устройство нужно вкрутить в блок или врезать в патрубок. Чтобы это сделать, одни водители заменяют штатный датчик температуры, попросту вкручивая вместо него новый. Однако на автомобилях с по ряду причин так делать нельзя.

Дело в том, что контроллер получает показания о температуре ОЖ. В этом случае нужно отдельно реализовывать монтаж датчика цифрового индикатора, так как убирать стандартный температурный датчик из системы настоятельно не рекомендуется.

Подведем итоги

Теперь несколько слов о практической эксплуатации. Если датчик установлен правильно, тогда погрешность его показаний будет минимальной (не более 1 градуса по Цельсию). Наличие данного устройства в автомобиле позволяет постоянно следить за температурой двигателя и ОЖ.

При этом стоит отметить, что по индикатору можно также проверять работу термостата и заявленную температуру термостатирования. Если просто, например, термостат должен открываться при температуре 85 градусов.

Двигатель сначала прогревается до средних температур, затем можно взяться за патрубок радиатора. Когда он станет горячим, это укажет на открытие термостата. При этом на индикаторе также должна быть отображена заявленная температура открытия термостата, то есть все те же 85 градусов (с поправкой на погрешность). Также среди плюсов следует выделить возможность точного мониторинга температуры не только горячего, но и холодного мотора.

Напоследок отметим, что наиболее ответственным моментом при установке можно считать монтаж самого датчика на двигателе. Устройство обязательно должно быть герметичным. Также повышенные требования выдвигаются и к надежности его крепления. Важно избежать даже малейших утечек антифриза из системы охлаждения, которые могут происходить именно в месте установки цифрового датчика температуры мотора.

Читайте также

Устройство, принцип работы и расположение датчика температуры двигателя. Отличительные особенности различных по типу температурных датчиков ДВС.

Основные признаки, по которым можно самому определить проблемы с датчиком положения коленчатого вала ДПКВ. Причины сбоев, поломок, самостоятельная проверка.

Назначение

Датчиков в автомобиле существует множество. Все они контролируют работу различных систем автомобиля и его двигателя. Если датчики выдают некорректные показания, то работоспособность автомобиля ставится под угрозу. То же самое можно сказать и о ДТОЖ.

ДТОЖ предназначен для поддержания стабильной работы двигателя внутреннего сгорания (далее ДВС). За счёт ДТОЖ автомобиль быстрее прогревается и меньше достигает слишком высоких температур. Некоторые путают ДТОЖ с датчиком указателя температуры охлаждающей жидкости. Это — два совершенно разных прибора.

ДТОЖ предоставляет свои показания электронному блоку управления двигателем, а второй датчик уведомляет водителя о температуре рабочей жидкости в системе охлаждения. Выход из строя второго датчика не приводит к серьёзным последствиям в отличие от первого.

Говоря о ДТОЖ, следует также упомянуть о назначении системы охлаждения двигателя, так как работа этих двух агрегатов неразрывно связана. Чаще всего используется жидкостная система охлаждения, главной задачей которой является отведение тепла от двигателя.

Кроме этого, система также несёт функции охлаждения масла в системе смазки, воздуха, который циркулирует в системе турбонаддува, отработавших газов, рабочей жидкости коробки передач. Также у неё имеется функция нагревания воздуха в системах вентиляции и отопления.

Работа столь важной системы автомобиля напрямую зависит от такой маленькой детали, как ДТОЖ. Поэтому не стоит недооценивать датчик и пренебрегать его диагностикой.

ДТОЖ по своему устройству напоминает резистор. Конструкция датчика предусматривает изменение его сопротивления электрическому току при колебаниях температуры окружающей среды. Эти изменения фиксируются и используется для подачи команд ДВС.

Предшественниками современных ДТОЖ были термореле. Термореле были установлены в системах впрыска. Когда контакты находились в открытом положении, двигатель нагревался. Если контакт замыкался — значит двигатель уже достаточно прогрелся (достиг рабочей температуры).

В основе устройства современных ДТОЖ лежит термистор, который и устанавливает зависимость сопротивления от температуры. В основе термистора лежат оксиды кобальта и никеля. При росте температуры в этих веществах растёт количество свободных электронов, за счёт чего и падает сопротивление.

Некоторые термисторы в ДТОЖ характеризуются отрицательным температурным коэффициентом. При этом термистор выдаёт максимальные показатели при холодном двигателе. На датчик подаётся напряжение около 5 вольт. После этого по мере прогревания силового агрегата сопротивление понижается. Электронный блок управления (далее ЭБУ) двигателем следит за изменением напряжения и рассчитывает температуру жидкости. После нагревания двигателя ЭБУ начинает обеднять топливную смесь. Неисправность ДТОЖ может также привести к ошибочному обогащению топливной смеси. Результатом этого будет усиленное загрязнение атмосферы и преждевременный выход из строя свечей.

Если количество оборотов двигателя при запуске будет недостаточным — может произойти остановка двигателя. Уплывающая команда ЭБУ на повышение оборотов может это предотвратить. Для поддержания управляемости в процессе запуска двигателя клапан рециркуляции должен быть закрыт до тех пор, пока двигатель не достигнет своей установленной рабочей температуры.

Здесь результатом неисправности ДТОЖ будут плавающие обороты двигателя. Двигатель при этом тоже может остановиться. Угол зажигания также зависит от функционирования датчика, так как этот параметр регулируется системой. Выброс вредных газов при такой регулировке значительно снижается. В конечном итоге мощность и тяга двигателя, а также уровень потребления топлива напрямую зависят от работы ДТОЖ.

Таким образом, ДТОЖ очень важен для корректного функционирования автомобиля.

Где находится датчик температуры охлаждающей жидкости в автомобиле? У разных моделей место установки ДТОЖ различается. Чаще всего он устанавливается в головке блока цилиндров возле корпуса термостата или на нём. Обязательным является расположение датчика возле отводящего патрубка, по которому охлаждающая жидкость поступает обратно в радиатор. Такое расположение необходимо для точности передачи данных в ЭБУ.

Виды датчиков

ДТОЖ классифицируются по принципу зависимости от изменения сопротивления:

1. ДТОЖ с отрицательным температурным коэффициентом. Принцип работы таких датчиков заключается в том, что внутреннее сопротивление уменьшается по мере роста температуры и наоборот.
2. ДТОЖ с положительным температурным коэффициентом. Принцип работы противоположен предыдущей разновидности датчиков. В этих датчиках сопротивление увеличивается при росте температуры.

В настоящее время наиболее популярен первый тип датчиков. Иногда в автомобиле встречаются сразу два датчика: основной и дополнительный.

Основной датчик выполняет функцию передачи значения температуры на ЭБУ, а дополнительный — включение вентилятора.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Поломка ДТОЖ достаточно редко беспокоит автолюбителей вследствие своей простой конструкции. Но причин выхода из строя всё же достаточно. Использование некачественного антифриза и моторного масла приводит к разрушению поверхности ДТОЖ. Чувствительный элемент датчика может покрываться осадком в виде кристаллов. Причина может крыться и в производственном браке. Не стоит покупать ДТОЖ на барахолках и различных дешёвых рынках автозапчастей. ДТОЖ, купленный на таком рынке, зачастую не будет отвечать заявленным параметрам и малейшие повреждения приведут к выходу датчика из строя. Утечка антифриза может привести к износу прокладки. Скачок напряжения в бортэлектросети и коррозия контактов также могут быть причиной выхода из строя датчика.

Проверка работоспособности датчика температуры охлаждающей жидкости

Необходимые инструменты и оборудование

Для процедуры проверки, снятия и замены датчика вам понадобятся следующие инструменты:

• ключ на 19;
• мультиметр;
• ёмкость, в которую вы будете сливать охлаждающую жидкость (подойдёт обычное ведро);
• электрический чайник для нагрева воды;
• термометр;
• ёмкость для горячей жидкости (подойдёт стакан или маленькое ведро).

Порядок проверки

Как проверить датчик температуры охлаждающей жидкости? Этот процесс недолгий и не требует какой-то специальной диагностики в автосалоне.

Не забывайте — для того, чтобы датчик корректно указывал температуру охлаждающей жидкости, необходимо, чтобы ДТОЖ был погружён в эту жидкость. Для этого необходимо регулярно проверять наличие в системе хладагента. Эта проверка — первый этап, который стоит предпринять при возникновении подозрения о неисправности ДТОЖ.

Следующим этапом будет проверка контактов на окисление и коррозию. Также необходимо выявить нарушения подключения ДТОЖ к системе. Изучив инструкцию по эксплуатации автомобиля, уточните количество и расположение датчиков. После этого найдите ДТОЖ и установите, что с его подключением всё в порядке. Для этого ДТОЖ придётся демонтировать, так как проверка связана с его погружением в ёмкость для горячей жидкости.

Возьмите датчик и опустите его в ёмкость с кипятком. Далее необходимо замерить сопротивление на выходе. При этом датчики на разных моделях автомобиля будут показывать разные значения. В интернете доступны таблицы с оптимальным сопротивлением для каждой модели.

Если показатели эталонной и измеренной величин различны, то ДТОЖ подлежит замене. Конструкция датчика настолько проста, что не предусматривает ремонт.

Как проверить датчик температуры охлаждающей жидкости? Необходимо опустить его в нагретую воду (как было сказано выше). Затем возьмите термометр и опустите его в ёмкость с холодной водой. Рекомендуется использовать электронный термометр. Подключите к датчику мультиметр, который настроен на измерение сопротивления. Затем опустите ДТОЖ в воду и проведите измерения. Затем ёмкость с холодной водой нагревается до 15, 20, 25 градусов, а полученные результаты измерений фиксируются. Если результаты не совпали с эталонными — потребуется замена.

Существует способ проверить ДТОЖ и без термометра. Температура воды при кипении достигает 100 градусов. Эта температура берётся за основу и измеряется сопротивление. При кипении воды сопротивление должно равняться примерно 176,7 ом. С погрешностями оно может достигать около 190 ом. В случае несовпадения показателей также потребуется замена датчика.

В качестве примера ниже приведена таблица зависимости температуры от сопротивления.

Замена датчика температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости легко проводится самостоятельно. Перед заменой необходимо предварительно слить охлаждающую жидкость в подготовленную ёмкость. Далее выполняется демонтаж старого датчика. ДТОЖ вкручен в специальное отверстие с резьбой. Выкрутите и извлеките его, а затем в обратном порядке установите новый датчик. Перед монтажными работами уточните в инструкции по эксплуатации автомобиля точное расположение датчика.

После приобретения нового датчика рекомендуется проверить его на предмет брака методами, описанными выше. Перед вкручиванием нового датчика в посадочное место резьбу рекомендуется обработать герметиком. После установки нового датчика к нему подсоединяется проводка. Затем охлаждающая жидкость в системе должна быть доведена до нормы. То есть недопустимы протекания жидкости. Убедившись в их отсутствии, можно запускать двигатель.

Заключение

Мы выяснили, что ДТОЖ представляет собой необходимый компонент силового агрегата. Его отказ может привести к серьёзным нарушениям в работоспособности автомобиля. Признаки поломки ДТОЖ очень разнообразны и их легко спутать с причинами поломки других агрегатов автомобиля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Артикул: 9280

Универсальный индикатор температуры двигателя с функцией диагностики

Индикатор предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Индикатор применяется в автомобилях, оснащенных цифровой информационной шиной CAN.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПЕРЕЧЕНЬ ПОДДЕРЖИВАЕМЫХ АВТОМОБИЛЕЙ

Список автомобилей будет увеличиваться по мере проведения испытаний.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG.

СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

Температура охлаждающей жидкости отображается на индикаторе в течении нескольких секунд после включения зажигания. Индикатор периодически посылает запрос в CAN шину и обновляет показания температуры.

Диагностика двигателя и коробки происходит при включении зажигания, на индикаторе отображается количество сохраненных ошибок в формате EXX, где XX количество ошибок. Далее бегущей строкой отображаются коды ошибок. Код состоит и пяти символов: одной буквы и четырех цифр. Расшифровку кодов можно найти в интернете. После отображения всех ошибок индикатор покажет температуру двигателя.

Чтобы стереть коды из памяти блоков автомобиля необходимо выключить зажигание, затем нажать педаль акселератора до максимума, включить зажигание и дождаться появления уведомления о стирании ошибок «clr» на индикаторе. Если ошибки не пропали, повторите процедуру стирания.

Для контроля работы двигателя внутреннего сгорания используются разнообразные сигнализаторы. Предлагаем рассмотреть, как работает датчик температуры охлаждающей жидкости, как производится его проверка и замена, если он неисправен.

Что это такое

Стандартный датчик охлаждающей жидкости – это устройство, которое используется для измерения антифриза, находящегося в двигателе внутреннего сгорания. Зафиксированные параметры датчика при помощи сигналов возвращаются в блок управления двигателем, который в свою очередь использует эти данные, чтобы отрегулировать нужное количество топлива и определенный угол зажигания.

Без этого термометра действительно трудно понять, когда наш двигатель работает при рабочей температуре, а время его достижения зависит от разных факторов, таких как проводимость, которую мы практикуем в первые моменты, или экологический фактор, Наружная температура. Именно по этой причине приоритетным должен быть принцип предосторожности. Лучше исцелять себя здоровьем, грехом предосторожностей, избегая брать мотор нашего автомобиля в высокий режим на несколько минут, чем грех смелости и слишком долго вращать двигатель.

Для этого нам не обязательно стоять без дела. Температура термометра хладагента не обязательно покажет нам, что двигатель нашего автомобиля достиг рабочей температуры. В чем разница между масляным термометром и термометром хладагента? Излишне говорить, что важно провести различие между термометром охлаждающей жидкости и термометром смазки. Первый обычно обозначается пиктограммой термометра в воде, а второй — бутылкой масла. На приборной панели в дополнительной консоли с тремя метрами мы находим температуру смазки, давление турбонаддува и давление в контуре смазки.

В некоторых моделях автомобилей сигнализатор может применяться для переключения на элекровентиляционную систему охлаждения. Скажем, так работает датчик температуры автомобильной охлаждающей жидкости в ВАЗ-1117 (и номер 1119) Лада Калина, Лада Приора и Гранта, Ланос, Тойота Камри (Toyota).

Фото — датчик температуры охлаждающей жидкости ВАЗ 2010

Эти метры особенно важны в спортивном автомобиле, в котором понимается, что ваш двигатель должен будет реагировать на требования интенсивного использования. Его отсутствие в других версиях, менее мощных и в других автомобилях, не отвечает ни на какой другой аспект, а на то, что производители считают, что они не актуальны для своих клиентов. И в этом случае они считают предпочтительным сохранить их установку, а не экономию, но прежде всего показать нам более простую и ясную панель приборов.

Избыток температуры хладагента может показать проблему в радиаторе или отсутствие хладагента, частоту, которую мы должны решить как можно скорее, чтобы избежать серьезных повреждений. То, что температура хладагента достигла показателей, которые мы считаем нормальными, не обязательно отражает то, что смазка двигателя достигла рабочей температуры. Вот почему мы считаем наличие этого индикатора настолько важным.

На многих иностранных машинах, показания прибора также выводятся на приборной панели. Например, в Volkswagen Golf (Фольксваген Гольф), Subaru (Субару), Mazda (Мазда), Opel Vectra (Опель Вектра) и Passat (Пассат), BMW (БМВ), Ford Focus (Форд Фокус), Daewoo Nexia (Дэу Нексия), Fiat (Фиат), Audi (Ауди) и прочих.

По мере измерения температуры датчика, его уровень сопротивления может меняться. Существует два вида
таких датчиков в зависимости от изменения сопротивления:

Почему так важно, чтобы мы не пренебрегали изменениями масла, и что наша мера предосторожности возрастает с требованиями использования? В потоке рабочей температуры двигателя неудивительно, почему очень важно быть очень осторожным и уважать периоды обслуживания нашего автомобиля. Но мы не должны забывать, что производительность этой смазки и, следовательно, ее способность защищать те компоненты, которые подвержены трению, не только уменьшаются с холодом, но и с использованием, погодой, климатологией или даже требованием Что мы делаем из нашей машины.

1. Датчики с отрицательным температурным коэффициентом , работают по принципу: внутреннее сопротивление уменьшается при росте температуры и наоборот;
2. Датчики с положительным температурным коэффициентом. При росте температуры они увеличивают сопротивление.

У практически всех автомобилей установлены сигнализаторы с отрицательным коэффициентом. Датчики отрицательной температуры охлаждающей жидкости есть в Газель, ГАЗ, МАЗ, Камаз, Мерседес, Ниссан, Нива, Мицубиси, ОКА, Пежо, Вольво, Renault Logan (Рено Логан), OPEL Astra (Опель Астра), Geely, ЗМЗ.

Большую часть времени цель, которая ведет к установке кондиционирования воздуха, — дать человеку среду, более благоприятную для его благополучия. С другой стороны, это действенный способ защиты от инфекций и от загрязнения воздуха крупными населенными пунктами в замкнутых пространствах. Он помогает в терапевтическом лечении многих заболеваний; в отраслях, является фактором, способствующим увеличению производства за счет более высоких доходов работников, размещенных в более комфортных условиях.

Кондиционирование воздуха — это система обработки воздуха, которая проникает в определенное место, обеспечивая определенные условия температуры и влажности. Обработки могут быть очень разными, поскольку желаемые условия меняются в зависимости от места, которое подается. Например, склад для хранения продуктов питания требует условий, отличных от тех, которые требуются для крупного коммерческого магазина, офиса или смотровой комнаты кинотеатра.

Фото — температурный датчик

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

Эти различные потребности привели к появлению многочисленных систем кондиционирования воздуха, отличающихся размерами, конструкцией и оборудованием управления. Однако принцип работы не меняется существенно от одного к другому, от малого до большого. В организме высших животных, и в частности в организме человека, происходит серия химических превращений, посредством которых поглощенная пища преобразуется в тепловую и механическую энергию. Это производство тепла зависит от многих факторов. Одним из них является постоянный обмен тепла между телом и окружающей средой.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.

Это изменение зависит от условий воздуха, в которых погружается тело, в зависимости от разницы температур между поверхностью тела и окружающей средой, с вентиляцией и т.д. При температурах воздуха, близких к воздуху, тепло, выделяемое организмом, не легко устраняется, и индивидуум чувствует чувство угнетения. В эти жаркие сезоны очень влажная атмосфера, насыщенная водяным паром, столь же вредна, как и избыточное тепло, поскольку она не позволяет испарения пота. По этой причине кондиционер должен регулировать не только температуру, но также количество пара, содержащегося в воздухе.

Фото — схема датчика температуры охлаждающей жидкости

Сопротивление датчика охлаждающей жидкости очень зависит от внешних факторов. Это температура воздуха вне автомобиля, различные особенности привода. Для наиболее корректной работы сигнализатора нужно использовать охлаждающую жидкость, рекомендованную для определенного времени года, она стоит дорого, но продлевает жизнь Вашему авто.

В дополнение к температуре и влажности есть третий фактор, влияющий на состояние воздуха: вентиляция. Эти три не являются независимыми; они взаимодействуют таким образом, что в кондиционировании изменение одного должно быть компенсировано соответствующим изменением двух других, чтобы организм всегда находился в состоянии достаточного комфорта.

В большой системе кондиционирования воздуха есть несколько этапов. Тем не менее, объекты не всегда включают все компоненты, которые в небольших единицах объединяются в одну коробку. Воздух сначала входит в участок, где он смешивается с рециркулированным воздухом самой окружающей среды , потому что требуется только определенная доля свежего воздуха. Затем смешанный воздух проходит через секцию фильтрации, которая может иметь две стадии. Первый удаляет толстую пыль с помощью волокнистого материала, обычно стекловолокна, в виде экрана, который заменяется при загрязнении.

Видео: проверка датчика температуры двигателя

Замена датчика

Чтобы начать ремонт датчика охлаждающей жидкости, нужно определить его расположение. Чаще всего он установлен возле термостата или радиатора, в некоторых случаях бортовой компьютер использует показания с обоих датчиков или одного из них, в зависимости от марки авто и его модели. Например, так датчик расположен в Рено, Шевроле, Ситроен, Шкода, Чери, КИА, Субару Импреза.

Затем фильтр второй ступени, который обычно имеет электростатический тип, удаляет более мелкие частицы, такие как сигаретный дым. В этом фильтре высокое напряжение используется для электрического заряда частиц пыли, которые затем притягиваются к сетке заряженных пластин с противоположной полярностью. При прохождении через два набора труб воздух контролируется температурой. Один из них циркулирует горячей водой или паром, а для другой холодной воды или хладагента.

В области вентиляции установлен датчик температуры, который настроен на требуемое значение. Разница между желаемой температурой и температурой окружающей среды автоматически определяет, будут ли использоваться нагревательные или охлаждающие трубы. Следующим этапом является фильтр запаха, изготовленный из активированного угля, вещество, способное поглощать молекулы запаха в воздухе. Уголь необходимо периодически активировать с помощью нагревания для извлечения поглощенного материала.

Есть несколько способов, которые помогут узнать, что датчик нужно поменять. Если у Вас рабочие все остальные системы в авто, то на приборной панели о неисправности сообщит при помощи светового сигнала. Если в автомобиле компьютерное управление, то определить проблему можно будет при помощи расшифровки комбинации на мониторе.

Желаемая влажность вырабатывается путем впрыскивания в воздух пара или очень мелкие капли воды с помощью испарителя. Это также контролируется датчиком, находящимся в окружающей среде. В случае чрезмерной влажности обычным способом является охлаждение воздуха, а затем, при необходимости, подогревание на стадии контроля температуры, так что влажность будет конденсироваться в холодильных трубах.

От самой маленькой до самой большой системы используются одни и те же принципы. Единицы для небольшой среды содержат простой моющийся фильтр, холодильный компрессор и электрический воздухонагреватель. В более крупных средах используются более мощные блоки , и часто секция охлаждения размещается вне здания.

Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы
того, что нужно купить новый датчик температуры охлаждающей жидкости:

Его изобретение придет, чтобы помочь промышленности. В жаркие летние месяцы у нью-йоркской компании были проблемы с печатными работами. Бумага поглощала влагу из воздуха и расширялась. Цвета, напечатанные в сырые дни, не выстраивались в линию, создавая размытые и неясные изображения.

Перевозчик считал, что он может удалить влагу с завода, охлаждая воздух. Для этого он разработал машину, которая циркулировала воздухом через воздуховоды, искусственно охлажденные. Этот процесс, который контролировал температуру и влажность, был первым примером кондиционирования воздуха механическим процессом. Тем не менее, текстильная промышленность стала первым крупным рынком для кондиционеров, который вскоре стал использоваться во многих зданиях и учреждениях в бумажных, фармацевтических, табачных и коммерческих заведениях.

1. Автомобиль стал потреблять топлива больше, чем обычно;
2. Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
3. Появились проблемы с запуском;
4. Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

Первая жилая заявка находилась в особняке Миннеаполиса, в Карриере спроектировано специальное оборудование для резиденций, большее и простое, чем современные кондиционеры. Система вводила дополнительную влагу в детскую для преждевременных родов, помогая снизить смертность от обезвоживания.

Фактически, кондиционер помог киноиндустрии, потому что в летние месяцы частота кинотеатров упала много, и в то время несколько комнат закрылись. Также в 1930-х годах Уиллис Карьер разработал систему, которая сделала кондиционер более жизнеспособным в небоскребах.

Фото — разные датчики температуры охлаждающей жидкости

В этой модели при поломке датчика охлаждающей жидкости, поступает аварийный сигнал 117, который говорит о том, что дальнейшая работа прибора невозможна и необходима установка нового сигнализатора. В Шевроле номер PO118 это высокий сигнал. Общая схема работы
выглядит так:

В 1950-х годах модели жилых кондиционеров стали серийно выпускаться. Акции были проданы через две недели. Десять лет спустя эти растения уже не были новыми и все еще приносят решения во всех частях мира. Энергосберегающие приборы будут иметь большое значение в вашем световом счете, особенно летом, когда кондиционирование воздуха составляет треть потребления энергии в доме.

Избегайте чрезмерного холода, правильно регулируя термостат. Установите прибор в место с хорошей циркуляцией воздуха. Держите двери и окна плотно закрытыми, чтобы воздух не попадал в окружающую среду. Периодически очищайте фильтры. Грязные фильтры предотвращают свободную циркуляцию воздуха и усиливают работу устройства.

Совет от автолюбителей на форумах: если по какой-то причине Вы не можете сразу при поломке понять датчик температуры охлаждающей жидкости, то вместо него можно подключить дополнительный (такое подключение может по показателям температуры немного отличаться от основного).

Защищайте внешнюю часть устройства от солнечного света, не блокируя вентиляционные решетки. Привыкайте к выключению кондиционера, когда вам нужно долгое время покидать помещение. Избегайте солнечного тепла в окружающей среде, закрывая шторы и шторы. Не закрывайте воздуховыпускное отверстие прибора.

Покупая, отдавайте предпочтение моделям с функциями программирования, такими как таймер. Очень важно, чтобы размер выбранного блока соответствовал размеру участка и тепловой нагрузке, поскольку, если установленный блок ниже тепловой нагрузки окружающей среды, он должен работать в течение более длительных периодов времени, следовательно, потребляя больше энергии, пока не достигнет температуры комфорт.

Указатель температуры работает от датчика. Как правило, датчики температуры охлаждающей жидкости в автомобиле не требуют никакого обслуживания. Но зачастую у автолюбителя закрадывается сомнение в правильности его показаний. А неисправный датчик температуры может стать причиной поломки двигателя, ремонт которого выльется в кругленькую сумму. В этом случае проверьте правильность его показаний.

Вам понадобится

набор инструментов, тестер, горячая вода, резистор на 100 Ом

Спонсор размещения P&G
Статьи по теме «Как проверить указатель температуры»
Как повысить температуру двигателя
Как заменить датчик температуры охлаждающей жидкости
Почему двигатель греется

Инструкция

Отсоедините разъем датчика температуры охлаждающей жидкости на двигателе, когда он выключен. Возьмите резистор на 100 Ом, и соедините его с разъемом датчика температуры. После этого поворотом ключа включите зажигание. Если указатель температуры исправен, стрелка на нем должна показать 90?С. При выполнении этих работ двигатель должен быть холодным. Если же стрелка на приборной доске ничего не показывает, прозвоните проводку, ведущую к указателю температуры. В том случае, если проводка целая, а указатель не работает, просто замените это устройство – проблема в нем.

В том случае, если указатель работает нормально, подключите разъемы к датчику температуры охлаждающей жидкости. Заведите двигатель, и дайте ему полностью прогреться. Если указатель температуры ничего не показывают, или его показания не соответствуют нормальной температуре двигателя – проблема в самом датчике, замените его.

Есть и другой способ проверки указателя температуры. Отсоедините на автомобиле минусовую клемму аккумулятора. Слейте с двигателя тосол, чтобы при откручивании датчика он не пролился. Двигатель при этом не должен быть горячим. Сдвиньте защитный кембрик со жгута, который подходит к датчику, и отсоедините его от разъема, к которому он подключался.

Ключом аккуратно ослабьте затяжку датчика, а затем выверните его из гнезда. Возьмите тестер, отрегулируйте его в режим работы омметра. Присоедините один контакт к выводу датчика, а второй к его корпусу. Тестер должен показать сопротивление 700-800 Ом при комнатной температуре. При погружении датчика в горячую воду, его сопротивление должно уменьшиться, а по мере остывания воды, опять увеличиться. Если этого не происходит – проблема в датчике. В том случае, если датчик цел – позванивайте проводку, и при необходимости меняйте указатель температуры.

Как просто

Многих автолюбителей по некоторым причинам попросту не устраивает обычный стрелочный индикатор температуры двигателя на приборной панели автомобиля. Вызвано это в основном тем, что такие датчики, в большинстве своем случаев, показывают неточные, а иногда и неверные данные. В сегодняшней статье мы расскажем о возможном решении данной проблемы, а решением у нас будет установка нового датчика с цифровым индикатором температуры.

Причиной того, что стрелочные индикаторы показывают неверные данные, обычно является то, что их рабочий диапазон, который составляет примерно 300-400 Ом, имеет некоторую погрешность в размере до 50 Ом. Из-за этого и выводятся неточные данные. Цифровой индикатор, в свою очередь, не имеет никаких погрешностей в выводе данных и способен более точно определить температуру двигателя и передать ее значение на циферблат. Кроме этого, такие индикаторы оснащаются дополнительным рядом полезных функций, таких как:

Включение вентилятора на радиаторе, когда температура двигателя достигает 910С и его выключение при 880С;
Применение звукового сигнала, что-то в виде тревоги, когда температура достигает 990С и ее выключение при 980С;
Включение дополнительного сигнала при критических 1100С;

В неком смысле, можно сказать, что данный индикатор не только измеряет точную температуру двигателя, но и имеет (хоть и урезанный) функционал бортовых компьютеров.

Данный прибор настроен таким образом, что температура включения датчика вентилятора 2103-07, диапазон которой сужен с обеих сторон на 10С. Нужно это для более точного измерения температуры в блоке двигателя, а не на радиаторе.
Сам датчик температуры помещается в корпус стандартного, старого датчика температуры ТМ106. Перед помещением все обрабатывается термопастой и делается разъем для того, чтобы при дефекте или выходе из эксплуатации датчика температуры, его можно было заменить без деформации самого корпуса.

Если у вас не имеется прошивки датчика, то схема не даст вам никакой полезной информации. Прошивку к вышеуказанной схеме можете найти по этой ссылке . Ну а этот вариант поможет вам подключать несколько термометров разом, а так же использовать один из приборов PIC на выбор.

В нашем случае был автомобиль ВАЗ 2110, который не имел дополнительного отверстия для циферблата датчика, поэтому мы вырезали его самостоятельно. Установив циферблат, может быть такое, что яркость циферблата превышает яркость других приборов на панели, поэтому на циферблат мы наклеили затемняющую поверхность, которая немного снизила его яркость.
Данный небольшой тюнинг вашего автомобиля обеспечит вам более точную слежку за параметрами температуры двигателя автомобиля, а также вовремя оповестит вас о перегреве.

Для контроля работы двигателя внутреннего сгорания используются разнообразные сигнализаторы. Предлагаем рассмотреть, как работает датчик температуры охлаждающей жидкости, как производится его проверка и замена, если он неисправен.

Что это такое

Стандартный датчик охлаждающей жидкости – это устройство, которое используется для измерения антифриза, находящегося в двигателе внутреннего сгорания. Зафиксированные параметры датчика при помощи сигналов возвращаются в блок управления двигателем, который в свою очередь использует эти данные, чтобы отрегулировать нужное количество топлива и определенный угол зажигания.

Без этого термометра действительно трудно понять, когда наш двигатель работает при рабочей температуре, а время его достижения зависит от разных факторов, таких как проводимость, которую мы практикуем в первые моменты, или экологический фактор, Наружная температура. Именно по этой причине приоритетным должен быть принцип предосторожности. Лучше исцелять себя здоровьем, грехом предосторожностей, избегая брать мотор нашего автомобиля в высокий режим на несколько минут, чем грех смелости и слишком долго вращать двигатель.

Для этого нам не обязательно стоять без дела. Температура термометра хладагента не обязательно покажет нам, что двигатель нашего автомобиля достиг рабочей температуры. В чем разница между масляным термометром и термометром хладагента? Излишне говорить, что важно провести различие между термометром охлаждающей жидкости и термометром смазки. Первый обычно обозначается пиктограммой термометра в воде, а второй — бутылкой масла. На приборной панели в дополнительной консоли с тремя метрами мы находим температуру смазки, давление турбонаддува и давление в контуре смазки.

В некоторых моделях автомобилей сигнализатор может применяться для переключения на элекровентиляционную систему охлаждения. Скажем, так работает датчик температуры автомобильной охлаждающей жидкости в ВАЗ-1117 (и номер 1119) Лада Калина, Лада Приора и Гранта, Ланос, Тойота Камри (Toyota).

Фото — датчик температуры охлаждающей жидкости ВАЗ 2010

Эти метры особенно важны в спортивном автомобиле, в котором понимается, что ваш двигатель должен будет реагировать на требования интенсивного использования. Его отсутствие в других версиях, менее мощных и в других автомобилях, не отвечает ни на какой другой аспект, а на то, что производители считают, что они не актуальны для своих клиентов. И в этом случае они считают предпочтительным сохранить их установку, а не экономию, но прежде всего показать нам более простую и ясную панель приборов.

Избыток температуры хладагента может показать проблему в радиаторе или отсутствие хладагента, частоту, которую мы должны решить как можно скорее, чтобы избежать серьезных повреждений. То, что температура хладагента достигла показателей, которые мы считаем нормальными, не обязательно отражает то, что смазка двигателя достигла рабочей температуры. Вот почему мы считаем наличие этого индикатора настолько важным.

На многих иностранных машинах, показания прибора также выводятся на приборной панели. Например, в Volkswagen Golf (Фольксваген Гольф), Subaru (Субару), Mazda (Мазда), Opel Vectra (Опель Вектра) и Passat (Пассат), BMW (БМВ), Ford Focus (Форд Фокус), Daewoo Nexia (Дэу Нексия), Fiat (Фиат), Audi (Ауди) и прочих.

По мере измерения температуры датчика, его уровень сопротивления может меняться. Существует два вида
таких датчиков в зависимости от изменения сопротивления:

Почему так важно, чтобы мы не пренебрегали изменениями масла, и что наша мера предосторожности возрастает с требованиями использования? В потоке рабочей температуры двигателя неудивительно, почему очень важно быть очень осторожным и уважать периоды обслуживания нашего автомобиля. Но мы не должны забывать, что производительность этой смазки и, следовательно, ее способность защищать те компоненты, которые подвержены трению, не только уменьшаются с холодом, но и с использованием, погодой, климатологией или даже требованием Что мы делаем из нашей машины.

1. Датчики с отрицательным температурным коэффициентом , работают по принципу: внутреннее сопротивление уменьшается при росте температуры и наоборот;
2. Датчики с положительным температурным коэффициентом. При росте температуры они увеличивают сопротивление.

У практически всех автомобилей установлены сигнализаторы с отрицательным коэффициентом. Датчики отрицательной температуры охлаждающей жидкости есть в Газель, ГАЗ, МАЗ, Камаз, Мерседес, Ниссан, Нива, Мицубиси, ОКА, Пежо, Вольво, Renault Logan (Рено Логан), OPEL Astra (Опель Астра), Geely, ЗМЗ.

Большую часть времени цель, которая ведет к установке кондиционирования воздуха, — дать человеку среду, более благоприятную для его благополучия. С другой стороны, это действенный способ защиты от инфекций и от загрязнения воздуха крупными населенными пунктами в замкнутых пространствах. Он помогает в терапевтическом лечении многих заболеваний; в отраслях, является фактором, способствующим увеличению производства за счет более высоких доходов работников, размещенных в более комфортных условиях.

Кондиционирование воздуха — это система обработки воздуха, которая проникает в определенное место, обеспечивая определенные условия температуры и влажности. Обработки могут быть очень разными, поскольку желаемые условия меняются в зависимости от места, которое подается. Например, склад для хранения продуктов питания требует условий, отличных от тех, которые требуются для крупного коммерческого магазина, офиса или смотровой комнаты кинотеатра.

Фото — температурный датчик

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

Эти различные потребности привели к появлению многочисленных систем кондиционирования воздуха, отличающихся размерами, конструкцией и оборудованием управления. Однако принцип работы не меняется существенно от одного к другому, от малого до большого. В организме высших животных, и в частности в организме человека, происходит серия химических превращений, посредством которых поглощенная пища преобразуется в тепловую и механическую энергию. Это производство тепла зависит от многих факторов. Одним из них является постоянный обмен тепла между телом и окружающей средой.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.

Это изменение зависит от условий воздуха, в которых погружается тело, в зависимости от разницы температур между поверхностью тела и окружающей средой, с вентиляцией и т.д. При температурах воздуха, близких к воздуху, тепло, выделяемое организмом, не легко устраняется, и индивидуум чувствует чувство угнетения. В эти жаркие сезоны очень влажная атмосфера, насыщенная водяным паром, столь же вредна, как и избыточное тепло, поскольку она не позволяет испарения пота. По этой причине кондиционер должен регулировать не только температуру, но также количество пара, содержащегося в воздухе.

Фото — схема датчика температуры охлаждающей жидкости

Сопротивление датчика охлаждающей жидкости очень зависит от внешних факторов. Это температура воздуха вне автомобиля, различные особенности привода. Для наиболее корректной работы сигнализатора нужно использовать охлаждающую жидкость, рекомендованную для определенного времени года, она стоит дорого, но продлевает жизнь Вашему авто.

В дополнение к температуре и влажности есть третий фактор, влияющий на состояние воздуха: вентиляция. Эти три не являются независимыми; они взаимодействуют таким образом, что в кондиционировании изменение одного должно быть компенсировано соответствующим изменением двух других, чтобы организм всегда находился в состоянии достаточного комфорта.

В большой системе кондиционирования воздуха есть несколько этапов. Тем не менее, объекты не всегда включают все компоненты, которые в небольших единицах объединяются в одну коробку. Воздух сначала входит в участок, где он смешивается с рециркулированным воздухом самой окружающей среды , потому что требуется только определенная доля свежего воздуха. Затем смешанный воздух проходит через секцию фильтрации, которая может иметь две стадии. Первый удаляет толстую пыль с помощью волокнистого материала, обычно стекловолокна, в виде экрана, который заменяется при загрязнении.

Видео: проверка датчика температуры двигателя

Замена датчика

Чтобы начать ремонт датчика охлаждающей жидкости, нужно определить его расположение. Чаще всего он установлен возле термостата или радиатора, в некоторых случаях бортовой компьютер использует показания с обоих датчиков или одного из них, в зависимости от марки авто и его модели. Например, так датчик расположен в Рено, Шевроле, Ситроен, Шкода, Чери, КИА, Субару Импреза.

Затем фильтр второй ступени, который обычно имеет электростатический тип, удаляет более мелкие частицы, такие как сигаретный дым. В этом фильтре высокое напряжение используется для электрического заряда частиц пыли, которые затем притягиваются к сетке заряженных пластин с противоположной полярностью. При прохождении через два набора труб воздух контролируется температурой. Один из них циркулирует горячей водой или паром, а для другой холодной воды или хладагента.

В области вентиляции установлен датчик температуры, который настроен на требуемое значение. Разница между желаемой температурой и температурой окружающей среды автоматически определяет, будут ли использоваться нагревательные или охлаждающие трубы. Следующим этапом является фильтр запаха, изготовленный из активированного угля, вещество, способное поглощать молекулы запаха в воздухе. Уголь необходимо периодически активировать с помощью нагревания для извлечения поглощенного материала.

Есть несколько способов, которые помогут узнать, что датчик нужно поменять. Если у Вас рабочие все остальные системы в авто, то на приборной панели о неисправности сообщит при помощи светового сигнала. Если в автомобиле компьютерное управление, то определить проблему можно будет при помощи расшифровки комбинации на мониторе.

Желаемая влажность вырабатывается путем впрыскивания в воздух пара или очень мелкие капли воды с помощью испарителя. Это также контролируется датчиком, находящимся в окружающей среде. В случае чрезмерной влажности обычным способом является охлаждение воздуха, а затем, при необходимости, подогревание на стадии контроля температуры, так что влажность будет конденсироваться в холодильных трубах.

От самой маленькой до самой большой системы используются одни и те же принципы. Единицы для небольшой среды содержат простой моющийся фильтр, холодильный компрессор и электрический воздухонагреватель. В более крупных средах используются более мощные блоки , и часто секция охлаждения размещается вне здания.

Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы
того, что нужно купить новый датчик температуры охлаждающей жидкости:

Его изобретение придет, чтобы помочь промышленности. В жаркие летние месяцы у нью-йоркской компании были проблемы с печатными работами. Бумага поглощала влагу из воздуха и расширялась. Цвета, напечатанные в сырые дни, не выстраивались в линию, создавая размытые и неясные изображения.

Перевозчик считал, что он может удалить влагу с завода, охлаждая воздух. Для этого он разработал машину, которая циркулировала воздухом через воздуховоды, искусственно охлажденные. Этот процесс, который контролировал температуру и влажность, был первым примером кондиционирования воздуха механическим процессом. Тем не менее, текстильная промышленность стала первым крупным рынком для кондиционеров, который вскоре стал использоваться во многих зданиях и учреждениях в бумажных, фармацевтических, табачных и коммерческих заведениях.

1. Автомобиль стал потреблять топлива больше, чем обычно;
2. Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
3. Появились проблемы с запуском;
4. Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

Первая жилая заявка находилась в особняке Миннеаполиса, в Карриере спроектировано специальное оборудование для резиденций, большее и простое, чем современные кондиционеры. Система вводила дополнительную влагу в детскую для преждевременных родов, помогая снизить смертность от обезвоживания.

Фактически, кондиционер помог киноиндустрии, потому что в летние месяцы частота кинотеатров упала много, и в то время несколько комнат закрылись. Также в 1930-х годах Уиллис Карьер разработал систему, которая сделала кондиционер более жизнеспособным в небоскребах.

Фото — разные датчики температуры охлаждающей жидкости

В этой модели при поломке датчика охлаждающей жидкости, поступает аварийный сигнал 117, который говорит о том, что дальнейшая работа прибора невозможна и необходима установка нового сигнализатора. В Шевроле номер PO118 это высокий сигнал. Общая схема работы
выглядит так:

В 1950-х годах модели жилых кондиционеров стали серийно выпускаться. Акции были проданы через две недели. Десять лет спустя эти растения уже не были новыми и все еще приносят решения во всех частях мира. Энергосберегающие приборы будут иметь большое значение в вашем световом счете, особенно летом, когда кондиционирование воздуха составляет треть потребления энергии в доме.

Избегайте чрезмерного холода, правильно регулируя термостат. Установите прибор в место с хорошей циркуляцией воздуха. Держите двери и окна плотно закрытыми, чтобы воздух не попадал в окружающую среду. Периодически очищайте фильтры. Грязные фильтры предотвращают свободную циркуляцию воздуха и усиливают работу устройства.

Совет от автолюбителей на форумах: если по какой-то причине Вы не можете сразу при поломке понять датчик температуры охлаждающей жидкости, то вместо него можно подключить дополнительный (такое подключение может по показателям температуры немного отличаться от основного).

Защищайте внешнюю часть устройства от солнечного света, не блокируя вентиляционные решетки. Привыкайте к выключению кондиционера, когда вам нужно долгое время покидать помещение. Избегайте солнечного тепла в окружающей среде, закрывая шторы и шторы. Не закрывайте воздуховыпускное отверстие прибора.

Покупая, отдавайте предпочтение моделям с функциями программирования, такими как таймер. Очень важно, чтобы размер выбранного блока соответствовал размеру участка и тепловой нагрузке, поскольку, если установленный блок ниже тепловой нагрузки окружающей среды, он должен работать в течение более длительных периодов времени, следовательно, потребляя больше энергии, пока не достигнет температуры комфорт.

Указатель температуры работает от датчика. Как правило, датчики температуры охлаждающей жидкости в автомобиле не требуют никакого обслуживания. Но зачастую у автолюбителя закрадывается сомнение в правильности его показаний. А неисправный датчик температуры может стать причиной поломки двигателя, ремонт которого выльется в кругленькую сумму. В этом случае проверьте правильность его показаний.

Вам понадобится

набор инструментов, тестер, горячая вода, резистор на 100 Ом

Спонсор размещения P&G
Статьи по теме «Как проверить указатель температуры»
Как повысить температуру двигателя
Как заменить датчик температуры охлаждающей жидкости
Почему двигатель греется

Инструкция

Отсоедините разъем датчика температуры охлаждающей жидкости на двигателе, когда он выключен. Возьмите резистор на 100 Ом, и соедините его с разъемом датчика температуры. После этого поворотом ключа включите зажигание. Если указатель температуры исправен, стрелка на нем должна показать 90?С. При выполнении этих работ двигатель должен быть холодным. Если же стрелка на приборной доске ничего не показывает, прозвоните проводку, ведущую к указателю температуры. В том случае, если проводка целая, а указатель не работает, просто замените это устройство – проблема в нем.

В том случае, если указатель работает нормально, подключите разъемы к датчику температуры охлаждающей жидкости. Заведите двигатель, и дайте ему полностью прогреться. Если указатель температуры ничего не показывают, или его показания не соответствуют нормальной температуре двигателя – проблема в самом датчике, замените его.

Есть и другой способ проверки указателя температуры. Отсоедините на автомобиле минусовую клемму аккумулятора. Слейте с двигателя тосол, чтобы при откручивании датчика он не пролился. Двигатель при этом не должен быть горячим. Сдвиньте защитный кембрик со жгута, который подходит к датчику, и отсоедините его от разъема, к которому он подключался.

Ключом аккуратно ослабьте затяжку датчика, а затем выверните его из гнезда. Возьмите тестер, отрегулируйте его в режим работы омметра. Присоедините один контакт к выводу датчика, а второй к его корпусу. Тестер должен показать сопротивление 700-800 Ом при комнатной температуре. При погружении датчика в горячую воду, его сопротивление должно уменьшиться, а по мере остывания воды, опять увеличиться. Если этого не происходит – проблема в датчике. В том случае, если датчик цел – позванивайте проводку, и при необходимости меняйте указатель температуры.

Как просто

Моторов, которые работают в режимах больших нагрузок (постоянная езда на высоких оборотах, на изначально двигателе и т.д.).

Что касается температуры охлаждающей жидкости, за ней нужно постоянно следить на любом силовом агрегате, а точная информация позволит избежать . При этом важно учитывать, что штатный датчик на многих автомобилях дает весьма посредственное представление о степени нагрева ОЖ.

Также некоторые модели прямо с завода и вовсе лишены указателя температуры двигателя на приборной панели. В подобных случаях (когда указателя нет или он показывает только усредненные значения) водители обычно устанавливают сторонний датчик температуры двигателя (цифровой аналог дает более точные данные сравнительно со штатным решением). Давайте рассмотрим это устройство более подробно.

Читайте в этой статье

Индикатор температуры двигателя: особенности

Начнем с распространенной ситуации. Допустим, в автомобиле имеется штатный стрелочный указатель температуры, однако на таких приборах шкала зачастую может не иметь калибровок, а стрелка рабочей температуры двигателя в среднем положении отображает реальную картину только условно.

При этом в процессе эксплуатации водитель замечает, что если середина на шкале является нормой, то в различных ситуациях стрелка может заметно подниматься и выше (например, в пробках). Казалось бы, происходит перегрев мотора.

Естественно, движение на автомобиле сразу прекращается, владелец спешит заглушить двигатель и открыть капот. Однако при осмотре агрегата нет. Далее производится повторный запуск и выясняется, что даже не включается, хотя устройство работоспособно.

При ощупывании верхний патрубок радиатора имеет приемлемую температуру, нигде не «давит» антифриз, нижний патрубок может быть и вовсе холодным и т.д. Дальнейшая проверка уровня ОЖ и состояния самого также показывает, что жидкость в норме, нормально работает внутрисалонный отопитель (печка), в системе нет воздушных пробок, также исправна.

Еще бывает так, что если дать двигателю полностью остыть, затем завести мотор и прогревать силовой агрегат до рабочих температур, этот процесс может занять много времени (судя по указателю на панели приборов). При этом можно заметить, что хотя стрелка только немного поднялась, а вентилятор радиатора уже срабатывает, нижний патрубок радиатора теплый и т.д.

Если учесть, что с вентилятором и системой охлаждения все в порядке, тогда описанные выше признаки указывают на большую погрешность или проблемы именно с указателем температуры двигателя. Вполне очевидно, что в подобной ситуации становится сложно понять, когда мотор выходит на рабочие температуры, перегревается ли ДВС, сколько необходимо прогревать двигатель перед поездкой и т.д.

На начальном этапе многие водители начинают искать причину. Некоторые сразу:

• проверяются штатные температурные датчики на двигателе и в приборной панели;
• прозванивается проводка и т.д.

В одних случаях проблему удается решить, тогда как в других добиться корректной работы штатного указателя температуры все равно не удается. Дело в том, что нередко виновником являются управляющие электронные модули, дающие определенный сбой.

Менять такие модули дорого и нецелесообразно. В этой ситуации качественным решением является цифровой индикатор температуры двигателя. Такой электронный датчик имеет вполне приемлемую стоимость (в среднем, от 15 до 55 у.е.), относительно легко подключается и устанавливается. Диапазон измеряемых температур также весьма широк (в среднем, от -65 до +240).

Отметим, что на разных типах ДВС особенности монтажа могут несколько отличаться.

1. Запитывается устройство обычно от замка зажигания.
2. Цифровая панель устанавливается в удобном месте в салоне автомобиля.
3. Что касается самого датчика, для точных показаний его необходимо погружать в охлаждающую жидкость.

Другими словами, устройство нужно вкрутить в блок или врезать в патрубок. Чтобы это сделать, одни водители заменяют штатный датчик температуры, попросту вкручивая вместо него новый. Однако на автомобилях с по ряду причин так делать нельзя.

Дело в том, что контроллер получает показания о температуре ОЖ. В этом случае нужно отдельно реализовывать монтаж датчика цифрового индикатора, так как убирать стандартный температурный датчик из системы настоятельно не рекомендуется.

Подведем итоги

Теперь несколько слов о практической эксплуатации. Если датчик установлен правильно, тогда погрешность его показаний будет минимальной (не более 1 градуса по Цельсию). Наличие данного устройства в автомобиле позволяет постоянно следить за температурой двигателя и ОЖ.

При этом стоит отметить, что по индикатору можно также проверять работу термостата и заявленную температуру термостатирования. Если просто, например, термостат должен открываться при температуре 85 градусов.

Двигатель сначала прогревается до средних температур, затем можно взяться за патрубок радиатора. Когда он станет горячим, это укажет на открытие термостата. При этом на индикаторе также должна быть отображена заявленная температура открытия термостата, то есть все те же 85 градусов (с поправкой на погрешность). Также среди плюсов следует выделить возможность точного мониторинга температуры не только горячего, но и холодного мотора.

Напоследок отметим, что наиболее ответственным моментом при установке можно считать монтаж самого датчика на двигателе. Устройство обязательно должно быть герметичным. Также повышенные требования выдвигаются и к надежности его крепления. Важно избежать даже малейших утечек антифриза из системы охлаждения, которые могут происходить именно в месте установки цифрового датчика температуры мотора.

Читайте также

Устройство, принцип работы и расположение датчика температуры двигателя. Отличительные особенности различных по типу температурных датчиков ДВС.

Основные признаки, по которым можно самому определить проблемы с датчиком положения коленчатого вала ДПКВ. Причины сбоев, поломок, самостоятельная проверка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Артикул: 9280

Универсальный индикатор температуры двигателя с функцией диагностики

Индикатор предназначен для отображения температуры охлаждающей жидкости в цифровом виде, а так же отображения и стирания диагностических кодов, возникающих при появлении неисправностей в системе управления двигателем и трансмиссией. Индикатор применяется в автомобилях, оснащенных цифровой информационной шиной CAN.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG(Фольксваген, Ауди,Шкода,Сеат).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПЕРЕЧЕНЬ ПОДДЕРЖИВАЕМЫХ АВТОМОБИЛЕЙ

Список автомобилей будет увеличиваться по мере проведения испытаний.

ВНИМАНИЕ! Индикатор не работает на автомобилях группы VAG.

СПОСОБ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ

Температура охлаждающей жидкости отображается на индикаторе в течении нескольких секунд после включения зажигания. Индикатор периодически посылает запрос в CAN шину и обновляет показания температуры.

Диагностика двигателя и коробки происходит при включении зажигания, на индикаторе отображается количество сохраненных ошибок в формате EXX, где XX количество ошибок. Далее бегущей строкой отображаются коды ошибок. Код состоит и пяти символов: одной буквы и четырех цифр. Расшифровку кодов можно найти в интернете. После отображения всех ошибок индикатор покажет температуру двигателя.

Чтобы стереть коды из памяти блоков автомобиля необходимо выключить зажигание, затем нажать педаль акселератора до максимума, включить зажигание и дождаться появления уведомления о стирании ошибок «clr» на индикаторе. Если ошибки не пропали, повторите процедуру стирания.

Моторов, которые работают в режимах больших нагрузок (постоянная езда на высоких оборотах, на изначально двигателе и т.д.).

Что касается температуры охлаждающей жидкости, за ней нужно постоянно следить на любом силовом агрегате, а точная информация позволит избежать . При этом важно учитывать, что штатный датчик на многих автомобилях дает весьма посредственное представление о степени нагрева ОЖ.

Также некоторые модели прямо с завода и вовсе лишены указателя температуры двигателя на приборной панели. В подобных случаях (когда указателя нет или он показывает только усредненные значения) водители обычно устанавливают сторонний датчик температуры двигателя (цифровой аналог дает более точные данные сравнительно со штатным решением). Давайте рассмотрим это устройство более подробно.

Читайте в этой статье

Индикатор температуры двигателя: особенности

Начнем с распространенной ситуации. Допустим, в автомобиле имеется штатный стрелочный указатель температуры, однако на таких приборах шкала зачастую может не иметь калибровок, а стрелка рабочей температуры двигателя в среднем положении отображает реальную картину только условно.

При этом в процессе эксплуатации водитель замечает, что если середина на шкале является нормой, то в различных ситуациях стрелка может заметно подниматься и выше (например, в пробках). Казалось бы, происходит перегрев мотора.

Естественно, движение на автомобиле сразу прекращается, владелец спешит заглушить двигатель и открыть капот. Однако при осмотре агрегата нет. Далее производится повторный запуск и выясняется, что даже не включается, хотя устройство работоспособно.

При ощупывании верхний патрубок радиатора имеет приемлемую температуру, нигде не «давит» антифриз, нижний патрубок может быть и вовсе холодным и т.д. Дальнейшая проверка уровня ОЖ и состояния самого также показывает, что жидкость в норме, нормально работает внутрисалонный отопитель (печка), в системе нет воздушных пробок, также исправна.

Еще бывает так, что если дать двигателю полностью остыть, затем завести мотор и прогревать силовой агрегат до рабочих температур, этот процесс может занять много времени (судя по указателю на панели приборов). При этом можно заметить, что хотя стрелка только немного поднялась, а вентилятор радиатора уже срабатывает, нижний патрубок радиатора теплый и т.д.

Если учесть, что с вентилятором и системой охлаждения все в порядке, тогда описанные выше признаки указывают на большую погрешность или проблемы именно с указателем температуры двигателя. Вполне очевидно, что в подобной ситуации становится сложно понять, когда мотор выходит на рабочие температуры, перегревается ли ДВС, сколько необходимо прогревать двигатель перед поездкой и т.д.

На начальном этапе многие водители начинают искать причину. Некоторые сразу:

• проверяются штатные температурные датчики на двигателе и в приборной панели;
• прозванивается проводка и т.д.

В одних случаях проблему удается решить, тогда как в других добиться корректной работы штатного указателя температуры все равно не удается. Дело в том, что нередко виновником являются управляющие электронные модули, дающие определенный сбой.

Менять такие модули дорого и нецелесообразно. В этой ситуации качественным решением является цифровой индикатор температуры двигателя. Такой электронный датчик имеет вполне приемлемую стоимость (в среднем, от 15 до 55 у.е.), относительно легко подключается и устанавливается. Диапазон измеряемых температур также весьма широк (в среднем, от -65 до +240).

Отметим, что на разных типах ДВС особенности монтажа могут несколько отличаться.

1. Запитывается устройство обычно от замка зажигания.
2. Цифровая панель устанавливается в удобном месте в салоне автомобиля.
3. Что касается самого датчика, для точных показаний его необходимо погружать в охлаждающую жидкость.

Другими словами, устройство нужно вкрутить в блок или врезать в патрубок. Чтобы это сделать, одни водители заменяют штатный датчик температуры, попросту вкручивая вместо него новый. Однако на автомобилях с по ряду причин так делать нельзя.

Дело в том, что контроллер получает показания о температуре ОЖ. В этом случае нужно отдельно реализовывать монтаж датчика цифрового индикатора, так как убирать стандартный температурный датчик из системы настоятельно не рекомендуется.

Подведем итоги

Теперь несколько слов о практической эксплуатации. Если датчик установлен правильно, тогда погрешность его показаний будет минимальной (не более 1 градуса по Цельсию). Наличие данного устройства в автомобиле позволяет постоянно следить за температурой двигателя и ОЖ.

При этом стоит отметить, что по индикатору можно также проверять работу термостата и заявленную температуру термостатирования. Если просто, например, термостат должен открываться при температуре 85 градусов.

Двигатель сначала прогревается до средних температур, затем можно взяться за патрубок радиатора. Когда он станет горячим, это укажет на открытие термостата. При этом на индикаторе также должна быть отображена заявленная температура открытия термостата, то есть все те же 85 градусов (с поправкой на погрешность). Также среди плюсов следует выделить возможность точного мониторинга температуры не только горячего, но и холодного мотора.

Напоследок отметим, что наиболее ответственным моментом при установке можно считать монтаж самого датчика на двигателе. Устройство обязательно должно быть герметичным. Также повышенные требования выдвигаются и к надежности его крепления. Важно избежать даже малейших утечек антифриза из системы охлаждения, которые могут происходить именно в месте установки цифрового датчика температуры мотора.

Читайте также

Устройство, принцип работы и расположение датчика температуры двигателя. Отличительные особенности различных по типу температурных датчиков ДВС.

Основные признаки, по которым можно самому определить проблемы с датчиком положения коленчатого вала ДПКВ. Причины сбоев, поломок, самостоятельная проверка.

Назначение

Датчиков в автомобиле существует множество. Все они контролируют работу различных систем автомобиля и его двигателя. Если датчики выдают некорректные показания, то работоспособность автомобиля ставится под угрозу. То же самое можно сказать и о ДТОЖ.

ДТОЖ предназначен для поддержания стабильной работы двигателя внутреннего сгорания (далее ДВС). За счёт ДТОЖ автомобиль быстрее прогревается и меньше достигает слишком высоких температур. Некоторые путают ДТОЖ с датчиком указателя температуры охлаждающей жидкости. Это — два совершенно разных прибора.

ДТОЖ предоставляет свои показания электронному блоку управления двигателем, а второй датчик уведомляет водителя о температуре рабочей жидкости в системе охлаждения. Выход из строя второго датчика не приводит к серьёзным последствиям в отличие от первого.

Говоря о ДТОЖ, следует также упомянуть о назначении системы охлаждения двигателя, так как работа этих двух агрегатов неразрывно связана. Чаще всего используется жидкостная система охлаждения, главной задачей которой является отведение тепла от двигателя.

Кроме этого, система также несёт функции охлаждения масла в системе смазки, воздуха, который циркулирует в системе турбонаддува, отработавших газов, рабочей жидкости коробки передач. Также у неё имеется функция нагревания воздуха в системах вентиляции и отопления.

Работа столь важной системы автомобиля напрямую зависит от такой маленькой детали, как ДТОЖ. Поэтому не стоит недооценивать датчик и пренебрегать его диагностикой.

ДТОЖ по своему устройству напоминает резистор. Конструкция датчика предусматривает изменение его сопротивления электрическому току при колебаниях температуры окружающей среды. Эти изменения фиксируются и используется для подачи команд ДВС.

Предшественниками современных ДТОЖ были термореле. Термореле были установлены в системах впрыска. Когда контакты находились в открытом положении, двигатель нагревался. Если контакт замыкался — значит двигатель уже достаточно прогрелся (достиг рабочей температуры).

В основе устройства современных ДТОЖ лежит термистор, который и устанавливает зависимость сопротивления от температуры. В основе термистора лежат оксиды кобальта и никеля. При росте температуры в этих веществах растёт количество свободных электронов, за счёт чего и падает сопротивление.

Некоторые термисторы в ДТОЖ характеризуются отрицательным температурным коэффициентом. При этом термистор выдаёт максимальные показатели при холодном двигателе. На датчик подаётся напряжение около 5 вольт. После этого по мере прогревания силового агрегата сопротивление понижается. Электронный блок управления (далее ЭБУ) двигателем следит за изменением напряжения и рассчитывает температуру жидкости. После нагревания двигателя ЭБУ начинает обеднять топливную смесь. Неисправность ДТОЖ может также привести к ошибочному обогащению топливной смеси. Результатом этого будет усиленное загрязнение атмосферы и преждевременный выход из строя свечей.

Если количество оборотов двигателя при запуске будет недостаточным — может произойти остановка двигателя. Уплывающая команда ЭБУ на повышение оборотов может это предотвратить. Для поддержания управляемости в процессе запуска двигателя клапан рециркуляции должен быть закрыт до тех пор, пока двигатель не достигнет своей установленной рабочей температуры.

Здесь результатом неисправности ДТОЖ будут плавающие обороты двигателя. Двигатель при этом тоже может остановиться. Угол зажигания также зависит от функционирования датчика, так как этот параметр регулируется системой. Выброс вредных газов при такой регулировке значительно снижается. В конечном итоге мощность и тяга двигателя, а также уровень потребления топлива напрямую зависят от работы ДТОЖ.

Таким образом, ДТОЖ очень важен для корректного функционирования автомобиля.

Где находится датчик температуры охлаждающей жидкости в автомобиле? У разных моделей место установки ДТОЖ различается. Чаще всего он устанавливается в головке блока цилиндров возле корпуса термостата или на нём. Обязательным является расположение датчика возле отводящего патрубка, по которому охлаждающая жидкость поступает обратно в радиатор. Такое расположение необходимо для точности передачи данных в ЭБУ.

Виды датчиков

ДТОЖ классифицируются по принципу зависимости от изменения сопротивления:

1. ДТОЖ с отрицательным температурным коэффициентом. Принцип работы таких датчиков заключается в том, что внутреннее сопротивление уменьшается по мере роста температуры и наоборот.
2. ДТОЖ с положительным температурным коэффициентом. Принцип работы противоположен предыдущей разновидности датчиков. В этих датчиках сопротивление увеличивается при росте температуры.

В настоящее время наиболее популярен первый тип датчиков. Иногда в автомобиле встречаются сразу два датчика: основной и дополнительный.

Основной датчик выполняет функцию передачи значения температуры на ЭБУ, а дополнительный — включение вентилятора.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Поломка ДТОЖ достаточно редко беспокоит автолюбителей вследствие своей простой конструкции. Но причин выхода из строя всё же достаточно. Использование некачественного антифриза и моторного масла приводит к разрушению поверхности ДТОЖ. Чувствительный элемент датчика может покрываться осадком в виде кристаллов. Причина может крыться и в производственном браке. Не стоит покупать ДТОЖ на барахолках и различных дешёвых рынках автозапчастей. ДТОЖ, купленный на таком рынке, зачастую не будет отвечать заявленным параметрам и малейшие повреждения приведут к выходу датчика из строя. Утечка антифриза может привести к износу прокладки. Скачок напряжения в бортэлектросети и коррозия контактов также могут быть причиной выхода из строя датчика.

Проверка работоспособности датчика температуры охлаждающей жидкости

Необходимые инструменты и оборудование

Для процедуры проверки, снятия и замены датчика вам понадобятся следующие инструменты:

• ключ на 19;
• мультиметр;
• ёмкость, в которую вы будете сливать охлаждающую жидкость (подойдёт обычное ведро);
• электрический чайник для нагрева воды;
• термометр;
• ёмкость для горячей жидкости (подойдёт стакан или маленькое ведро).

Порядок проверки

Как проверить датчик температуры охлаждающей жидкости? Этот процесс недолгий и не требует какой-то специальной диагностики в автосалоне.

Не забывайте — для того, чтобы датчик корректно указывал температуру охлаждающей жидкости, необходимо, чтобы ДТОЖ был погружён в эту жидкость. Для этого необходимо регулярно проверять наличие в системе хладагента. Эта проверка — первый этап, который стоит предпринять при возникновении подозрения о неисправности ДТОЖ.

Следующим этапом будет проверка контактов на окисление и коррозию. Также необходимо выявить нарушения подключения ДТОЖ к системе. Изучив инструкцию по эксплуатации автомобиля, уточните количество и расположение датчиков. После этого найдите ДТОЖ и установите, что с его подключением всё в порядке. Для этого ДТОЖ придётся демонтировать, так как проверка связана с его погружением в ёмкость для горячей жидкости.

Возьмите датчик и опустите его в ёмкость с кипятком. Далее необходимо замерить сопротивление на выходе. При этом датчики на разных моделях автомобиля будут показывать разные значения. В интернете доступны таблицы с оптимальным сопротивлением для каждой модели.

Если показатели эталонной и измеренной величин различны, то ДТОЖ подлежит замене. Конструкция датчика настолько проста, что не предусматривает ремонт.

Как проверить датчик температуры охлаждающей жидкости? Необходимо опустить его в нагретую воду (как было сказано выше). Затем возьмите термометр и опустите его в ёмкость с холодной водой. Рекомендуется использовать электронный термометр. Подключите к датчику мультиметр, который настроен на измерение сопротивления. Затем опустите ДТОЖ в воду и проведите измерения. Затем ёмкость с холодной водой нагревается до 15, 20, 25 градусов, а полученные результаты измерений фиксируются. Если результаты не совпали с эталонными — потребуется замена.

Существует способ проверить ДТОЖ и без термометра. Температура воды при кипении достигает 100 градусов. Эта температура берётся за основу и измеряется сопротивление. При кипении воды сопротивление должно равняться примерно 176,7 ом. С погрешностями оно может достигать около 190 ом. В случае несовпадения показателей также потребуется замена датчика.

В качестве примера ниже приведена таблица зависимости температуры от сопротивления.

Замена датчика температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости легко проводится самостоятельно. Перед заменой необходимо предварительно слить охлаждающую жидкость в подготовленную ёмкость. Далее выполняется демонтаж старого датчика. ДТОЖ вкручен в специальное отверстие с резьбой. Выкрутите и извлеките его, а затем в обратном порядке установите новый датчик. Перед монтажными работами уточните в инструкции по эксплуатации автомобиля точное расположение датчика.

После приобретения нового датчика рекомендуется проверить его на предмет брака методами, описанными выше. Перед вкручиванием нового датчика в посадочное место резьбу рекомендуется обработать герметиком. После установки нового датчика к нему подсоединяется проводка. Затем охлаждающая жидкость в системе должна быть доведена до нормы. То есть недопустимы протекания жидкости. Убедившись в их отсутствии, можно запускать двигатель.

Заключение

Мы выяснили, что ДТОЖ представляет собой необходимый компонент силового агрегата. Его отказ может привести к серьёзным нарушениям в работоспособности автомобиля. Признаки поломки ДТОЖ очень разнообразны и их легко спутать с причинами поломки других агрегатов автомобиля.

Многих автолюбителей по некоторым причинам попросту не устраивает обычный стрелочный индикатор температуры двигателя на приборной панели автомобиля. Вызвано это в основном тем, что такие датчики, в большинстве своем случаев, показывают неточные, а иногда и неверные данные. В сегодняшней статье мы расскажем о возможном решении данной проблемы, а решением у нас будет установка нового датчика с цифровым индикатором температуры.

Причиной того, что стрелочные индикаторы показывают неверные данные, обычно является то, что их рабочий диапазон, который составляет примерно 300-400 Ом, имеет некоторую погрешность в размере до 50 Ом. Из-за этого и выводятся неточные данные. Цифровой индикатор, в свою очередь, не имеет никаких погрешностей в выводе данных и способен более точно определить температуру двигателя и передать ее значение на циферблат. Кроме этого, такие индикаторы оснащаются дополнительным рядом полезных функций, таких как:

Включение вентилятора на радиаторе, когда температура двигателя достигает 910С и его выключение при 880С;
Применение звукового сигнала, что-то в виде тревоги, когда температура достигает 990С и ее выключение при 980С;
Включение дополнительного сигнала при критических 1100С;

В неком смысле, можно сказать, что данный индикатор не только измеряет точную температуру двигателя, но и имеет (хоть и урезанный) функционал бортовых компьютеров.

Данный прибор настроен таким образом, что температура включения датчика вентилятора 2103-07, диапазон которой сужен с обеих сторон на 10С. Нужно это для более точного измерения температуры в блоке двигателя, а не на радиаторе.
Сам датчик температуры помещается в корпус стандартного, старого датчика температуры ТМ106. Перед помещением все обрабатывается термопастой и делается разъем для того, чтобы при дефекте или выходе из эксплуатации датчика температуры, его можно было заменить без деформации самого корпуса.

Если у вас не имеется прошивки датчика, то схема не даст вам никакой полезной информации. Прошивку к вышеуказанной схеме можете найти по этой ссылке . Ну а этот вариант поможет вам подключать несколько термометров разом, а так же использовать один из приборов PIC на выбор.

В нашем случае был автомобиль ВАЗ 2110, который не имел дополнительного отверстия для циферблата датчика, поэтому мы вырезали его самостоятельно. Установив циферблат, может быть такое, что яркость циферблата превышает яркость других приборов на панели, поэтому на циферблат мы наклеили затемняющую поверхность, которая немного снизила его яркость.
Данный небольшой тюнинг вашего автомобиля обеспечит вам более точную слежку за параметрами температуры двигателя автомобиля, а также вовремя оповестит вас о перегреве.

Для контроля работы двигателя внутреннего сгорания используются разнообразные сигнализаторы. Предлагаем рассмотреть, как работает датчик температуры охлаждающей жидкости, как производится его проверка и замена, если он неисправен.

Что это такое

Стандартный датчик охлаждающей жидкости – это устройство, которое используется для измерения антифриза, находящегося в двигателе внутреннего сгорания. Зафиксированные параметры датчика при помощи сигналов возвращаются в блок управления двигателем, который в свою очередь использует эти данные, чтобы отрегулировать нужное количество топлива и определенный угол зажигания.

Без этого термометра действительно трудно понять, когда наш двигатель работает при рабочей температуре, а время его достижения зависит от разных факторов, таких как проводимость, которую мы практикуем в первые моменты, или экологический фактор, Наружная температура. Именно по этой причине приоритетным должен быть принцип предосторожности. Лучше исцелять себя здоровьем, грехом предосторожностей, избегая брать мотор нашего автомобиля в высокий режим на несколько минут, чем грех смелости и слишком долго вращать двигатель.

Для этого нам не обязательно стоять без дела. Температура термометра хладагента не обязательно покажет нам, что двигатель нашего автомобиля достиг рабочей температуры. В чем разница между масляным термометром и термометром хладагента? Излишне говорить, что важно провести различие между термометром охлаждающей жидкости и термометром смазки. Первый обычно обозначается пиктограммой термометра в воде, а второй — бутылкой масла. На приборной панели в дополнительной консоли с тремя метрами мы находим температуру смазки, давление турбонаддува и давление в контуре смазки.

В некоторых моделях автомобилей сигнализатор может применяться для переключения на элекровентиляционную систему охлаждения. Скажем, так работает датчик температуры автомобильной охлаждающей жидкости в ВАЗ-1117 (и номер 1119) Лада Калина, Лада Приора и Гранта, Ланос, Тойота Камри (Toyota).

Фото — датчик температуры охлаждающей жидкости ВАЗ 2010

Эти метры особенно важны в спортивном автомобиле, в котором понимается, что ваш двигатель должен будет реагировать на требования интенсивного использования. Его отсутствие в других версиях, менее мощных и в других автомобилях, не отвечает ни на какой другой аспект, а на то, что производители считают, что они не актуальны для своих клиентов. И в этом случае они считают предпочтительным сохранить их установку, а не экономию, но прежде всего показать нам более простую и ясную панель приборов.

Избыток температуры хладагента может показать проблему в радиаторе или отсутствие хладагента, частоту, которую мы должны решить как можно скорее, чтобы избежать серьезных повреждений. То, что температура хладагента достигла показателей, которые мы считаем нормальными, не обязательно отражает то, что смазка двигателя достигла рабочей температуры. Вот почему мы считаем наличие этого индикатора настолько важным.

На многих иностранных машинах, показания прибора также выводятся на приборной панели. Например, в Volkswagen Golf (Фольксваген Гольф), Subaru (Субару), Mazda (Мазда), Opel Vectra (Опель Вектра) и Passat (Пассат), BMW (БМВ), Ford Focus (Форд Фокус), Daewoo Nexia (Дэу Нексия), Fiat (Фиат), Audi (Ауди) и прочих.

По мере измерения температуры датчика, его уровень сопротивления может меняться. Существует два вида
таких датчиков в зависимости от изменения сопротивления:

Почему так важно, чтобы мы не пренебрегали изменениями масла, и что наша мера предосторожности возрастает с требованиями использования? В потоке рабочей температуры двигателя неудивительно, почему очень важно быть очень осторожным и уважать периоды обслуживания нашего автомобиля. Но мы не должны забывать, что производительность этой смазки и, следовательно, ее способность защищать те компоненты, которые подвержены трению, не только уменьшаются с холодом, но и с использованием, погодой, климатологией или даже требованием Что мы делаем из нашей машины.

1. Датчики с отрицательным температурным коэффициентом , работают по принципу: внутреннее сопротивление уменьшается при росте температуры и наоборот;
2. Датчики с положительным температурным коэффициентом. При росте температуры они увеличивают сопротивление.

У практически всех автомобилей установлены сигнализаторы с отрицательным коэффициентом. Датчики отрицательной температуры охлаждающей жидкости есть в Газель, ГАЗ, МАЗ, Камаз, Мерседес, Ниссан, Нива, Мицубиси, ОКА, Пежо, Вольво, Renault Logan (Рено Логан), OPEL Astra (Опель Астра), Geely, ЗМЗ.

Большую часть времени цель, которая ведет к установке кондиционирования воздуха, — дать человеку среду, более благоприятную для его благополучия. С другой стороны, это действенный способ защиты от инфекций и от загрязнения воздуха крупными населенными пунктами в замкнутых пространствах. Он помогает в терапевтическом лечении многих заболеваний; в отраслях, является фактором, способствующим увеличению производства за счет более высоких доходов работников, размещенных в более комфортных условиях.

Кондиционирование воздуха — это система обработки воздуха, которая проникает в определенное место, обеспечивая определенные условия температуры и влажности. Обработки могут быть очень разными, поскольку желаемые условия меняются в зависимости от места, которое подается. Например, склад для хранения продуктов питания требует условий, отличных от тех, которые требуются для крупного коммерческого магазина, офиса или смотровой комнаты кинотеатра.

Фото — температурный датчик

Принцип работы датчика

Блок управления автомобилем отправляет регулируемое напряжение (9-вольтовое) непосредственно в датчик указателя температуры охлаждающей жидкости. В зависимости от падения вольтажа на контактах сигнализатора, будет падать сопротивление, что сразу же зафиксирует блок управления.

Эти различные потребности привели к появлению многочисленных систем кондиционирования воздуха, отличающихся размерами, конструкцией и оборудованием управления. Однако принцип работы не меняется существенно от одного к другому, от малого до большого. В организме высших животных, и в частности в организме человека, происходит серия химических превращений, посредством которых поглощенная пища преобразуется в тепловую и механическую энергию. Это производство тепла зависит от многих факторов. Одним из них является постоянный обмен тепла между телом и окружающей средой.

В таком случае, автомобильная компьютерная или механическая система сможет вычислить температуру двигателя, а затем (используя данные других приборов) применить справочные таблицы для выполнения корректировки приводов двигателя, т.е. изменить уровень и поступления топлива или угол опережения зажигания.

Это изменение зависит от условий воздуха, в которых погружается тело, в зависимости от разницы температур между поверхностью тела и окружающей средой, с вентиляцией и т.д. При температурах воздуха, близких к воздуху, тепло, выделяемое организмом, не легко устраняется, и индивидуум чувствует чувство угнетения. В эти жаркие сезоны очень влажная атмосфера, насыщенная водяным паром, столь же вредна, как и избыточное тепло, поскольку она не позволяет испарения пота. По этой причине кондиционер должен регулировать не только температуру, но также количество пара, содержащегося в воздухе.

Фото — схема датчика температуры охлаждающей жидкости

Сопротивление датчика охлаждающей жидкости очень зависит от внешних факторов. Это температура воздуха вне автомобиля, различные особенности привода. Для наиболее корректной работы сигнализатора нужно использовать охлаждающую жидкость, рекомендованную для определенного времени года, она стоит дорого, но продлевает жизнь Вашему авто.

В дополнение к температуре и влажности есть третий фактор, влияющий на состояние воздуха: вентиляция. Эти три не являются независимыми; они взаимодействуют таким образом, что в кондиционировании изменение одного должно быть компенсировано соответствующим изменением двух других, чтобы организм всегда находился в состоянии достаточного комфорта.

В большой системе кондиционирования воздуха есть несколько этапов. Тем не менее, объекты не всегда включают все компоненты, которые в небольших единицах объединяются в одну коробку. Воздух сначала входит в участок, где он смешивается с рециркулированным воздухом самой окружающей среды , потому что требуется только определенная доля свежего воздуха. Затем смешанный воздух проходит через секцию фильтрации, которая может иметь две стадии. Первый удаляет толстую пыль с помощью волокнистого материала, обычно стекловолокна, в виде экрана, который заменяется при загрязнении.

Видео: проверка датчика температуры двигателя

Замена датчика

Чтобы начать ремонт датчика охлаждающей жидкости, нужно определить его расположение. Чаще всего он установлен возле термостата или радиатора, в некоторых случаях бортовой компьютер использует показания с обоих датчиков или одного из них, в зависимости от марки авто и его модели. Например, так датчик расположен в Рено, Шевроле, Ситроен, Шкода, Чери, КИА, Субару Импреза.

Затем фильтр второй ступени, который обычно имеет электростатический тип, удаляет более мелкие частицы, такие как сигаретный дым. В этом фильтре высокое напряжение используется для электрического заряда частиц пыли, которые затем притягиваются к сетке заряженных пластин с противоположной полярностью. При прохождении через два набора труб воздух контролируется температурой. Один из них циркулирует горячей водой или паром, а для другой холодной воды или хладагента.

В области вентиляции установлен датчик температуры, который настроен на требуемое значение. Разница между желаемой температурой и температурой окружающей среды автоматически определяет, будут ли использоваться нагревательные или охлаждающие трубы. Следующим этапом является фильтр запаха, изготовленный из активированного угля, вещество, способное поглощать молекулы запаха в воздухе. Уголь необходимо периодически активировать с помощью нагревания для извлечения поглощенного материала.

Есть несколько способов, которые помогут узнать, что датчик нужно поменять. Если у Вас рабочие все остальные системы в авто, то на приборной панели о неисправности сообщит при помощи светового сигнала. Если в автомобиле компьютерное управление, то определить проблему можно будет при помощи расшифровки комбинации на мониторе.

Желаемая влажность вырабатывается путем впрыскивания в воздух пара или очень мелкие капли воды с помощью испарителя. Это также контролируется датчиком, находящимся в окружающей среде. В случае чрезмерной влажности обычным способом является охлаждение воздуха, а затем, при необходимости, подогревание на стадии контроля температуры, так что влажность будет конденсироваться в холодильных трубах.

От самой маленькой до самой большой системы используются одни и те же принципы. Единицы для небольшой среды содержат простой моющийся фильтр, холодильный компрессор и электрический воздухонагреватель. В более крупных средах используются более мощные блоки , и часто секция охлаждения размещается вне здания.

Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы
того, что нужно купить новый датчик температуры охлаждающей жидкости:

Его изобретение придет, чтобы помочь промышленности. В жаркие летние месяцы у нью-йоркской компании были проблемы с печатными работами. Бумага поглощала влагу из воздуха и расширялась. Цвета, напечатанные в сырые дни, не выстраивались в линию, создавая размытые и неясные изображения.

Перевозчик считал, что он может удалить влагу с завода, охлаждая воздух. Для этого он разработал машину, которая циркулировала воздухом через воздуховоды, искусственно охлажденные. Этот процесс, который контролировал температуру и влажность, был первым примером кондиционирования воздуха механическим процессом. Тем не менее, текстильная промышленность стала первым крупным рынком для кондиционеров, который вскоре стал использоваться во многих зданиях и учреждениях в бумажных, фармацевтических, табачных и коммерческих заведениях.

1. Автомобиль стал потреблять топлива больше, чем обычно;
2. Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
3. Появились проблемы с запуском;
4. Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

Первая жилая заявка находилась в особняке Миннеаполиса, в Карриере спроектировано специальное оборудование для резиденций, большее и простое, чем современные кондиционеры. Система вводила дополнительную влагу в детскую для преждевременных родов, помогая снизить смертность от обезвоживания.

Фактически, кондиционер помог киноиндустрии, потому что в летние месяцы частота кинотеатров упала много, и в то время несколько комнат закрылись. Также в 1930-х годах Уиллис Карьер разработал систему, которая сделала кондиционер более жизнеспособным в небоскребах.

Фото — разные датчики температуры охлаждающей жидкости

В этой модели при поломке датчика охлаждающей жидкости, поступает аварийный сигнал 117, который говорит о том, что дальнейшая работа прибора невозможна и необходима установка нового сигнализатора. В Шевроле номер PO118 это высокий сигнал. Общая схема работы
выглядит так:

В 1950-х годах модели жилых кондиционеров стали серийно выпускаться. Акции были проданы через две недели. Десять лет спустя эти растения уже не были новыми и все еще приносят решения во всех частях мира. Энергосберегающие приборы будут иметь большое значение в вашем световом счете, особенно летом, когда кондиционирование воздуха составляет треть потребления энергии в доме.

Избегайте чрезмерного холода, правильно регулируя термостат. Установите прибор в место с хорошей циркуляцией воздуха. Держите двери и окна плотно закрытыми, чтобы воздух не попадал в окружающую среду. Периодически очищайте фильтры. Грязные фильтры предотвращают свободную циркуляцию воздуха и усиливают работу устройства.

Совет от автолюбителей на форумах: если по какой-то причине Вы не можете сразу при поломке понять датчик температуры охлаждающей жидкости, то вместо него можно подключить дополнительный (такое подключение может по показателям температуры немного отличаться от основного).

Защищайте внешнюю часть устройства от солнечного света, не блокируя вентиляционные решетки. Привыкайте к выключению кондиционера, когда вам нужно долгое время покидать помещение. Избегайте солнечного тепла в окружающей среде, закрывая шторы и шторы. Не закрывайте воздуховыпускное отверстие прибора.

Покупая, отдавайте предпочтение моделям с функциями программирования, такими как таймер. Очень важно, чтобы размер выбранного блока соответствовал размеру участка и тепловой нагрузке, поскольку, если установленный блок ниже тепловой нагрузки окружающей среды, он должен работать в течение более длительных периодов времени, следовательно, потребляя больше энергии, пока не достигнет температуры комфорт.

Указатель температуры работает от датчика. Как правило, датчики температуры охлаждающей жидкости в автомобиле не требуют никакого обслуживания. Но зачастую у автолюбителя закрадывается сомнение в правильности его показаний. А неисправный датчик температуры может стать причиной поломки двигателя, ремонт которого выльется в кругленькую сумму. В этом случае проверьте правильность его показаний.

Вам понадобится

набор инструментов, тестер, горячая вода, резистор на 100 Ом

Спонсор размещения P&G
Статьи по теме «Как проверить указатель температуры»
Как повысить температуру двигателя
Как заменить датчик температуры охлаждающей жидкости
Почему двигатель греется

Инструкция

Отсоедините разъем датчика температуры охлаждающей жидкости на двигателе, когда он выключен. Возьмите резистор на 100 Ом, и соедините его с разъемом датчика температуры. После этого поворотом ключа включите зажигание. Если указатель температуры исправен, стрелка на нем должна показать 90?С. При выполнении этих работ двигатель должен быть холодным. Если же стрелка на приборной доске ничего не показывает, прозвоните проводку, ведущую к указателю температуры. В том случае, если проводка целая, а указатель не работает, просто замените это устройство – проблема в нем.

В том случае, если указатель работает нормально, подключите разъемы к датчику температуры охлаждающей жидкости. Заведите двигатель, и дайте ему полностью прогреться. Если указатель температуры ничего не показывают, или его показания не соответствуют нормальной температуре двигателя – проблема в самом датчике, замените его.

Есть и другой способ проверки указателя температуры. Отсоедините на автомобиле минусовую клемму аккумулятора. Слейте с двигателя тосол, чтобы при откручивании датчика он не пролился. Двигатель при этом не должен быть горячим. Сдвиньте защитный кембрик со жгута, который подходит к датчику, и отсоедините его от разъема, к которому он подключался.

Ключом аккуратно ослабьте затяжку датчика, а затем выверните его из гнезда. Возьмите тестер, отрегулируйте его в режим работы омметра. Присоедините один контакт к выводу датчика, а второй к его корпусу. Тестер должен показать сопротивление 700-800 Ом при комнатной температуре. При погружении датчика в горячую воду, его сопротивление должно уменьшиться, а по мере остывания воды, опять увеличиться. Если этого не происходит – проблема в датчике. В том случае, если датчик цел – позванивайте проводку, и при необходимости меняйте указатель температуры.

Как просто

Как известно, температура охлаждающей жидкости, а также давление и температура моторного масла являются важными показателями, которые позволяют водителю контролировать работу и следить за состоянием ДВС.

Если говорить о моторном масле, такие решения больше нужны для форсированных моторов, которые работают в режимах больших нагрузок (постоянная езда на высоких оборотах, турбонаддув на изначально атмосферном двигателе и т.д.).

Также некоторые модели прямо с завода и вовсе лишены указателя температуры двигателя на приборной панели. В подобных случаях (когда указателя нет или он показывает только усредненные значения) водители обычно устанавливают сторонний датчик температуры двигателя (цифровой аналог дает более точные данные сравнительно со штатным решением). Давайте рассмотрим это устройство более подробно.

Индикатор температуры двигателя: особенности

Начнем с распространенной ситуации. Допустим, в автомобиле имеется штатный стрелочный указатель температуры, однако на таких приборах шкала зачастую может не иметь калибровок, а стрелка рабочей температуры двигателя в среднем положении отображает реальную картину только условно.

При этом в процессе эксплуатации водитель замечает, что если середина на шкале является нормой, то в различных ситуациях стрелка может заметно подниматься и выше (например, в пробках). Казалось бы, происходит перегрев мотора.

Естественно, движение на автомобиле сразу прекращается, владелец спешит заглушить двигатель и открыть капот. Однако при осмотре агрегата следов утечки ОЖ нет. Далее производится повторный запуск и выясняется, что вентилятор радиатора даже не включается, хотя устройство работоспособно.

При ощупывании верхний патрубок радиатора имеет приемлемую температуру, нигде не «давит» антифриз, нижний патрубок может быть и вовсе холодным и т.д. Дальнейшая проверка уровня ОЖ и состояния самого тосола/антифриза также показывает, что жидкость системы охлаждения в норме, нормально работает внутрисалонный отопитель (печка), в системе нет воздушных пробок, помпа также исправна.

Если учесть, что с вентилятором и системой охлаждения все в порядке, тогда описанные выше признаки указывают на большую погрешность или проблемы именно с указателем температуры двигателя. Вполне очевидно, что в подобной ситуации становится сложно понять, когда мотор выходит на рабочие температуры, перегревается ли ДВС, сколько необходимо прогревать двигатель перед поездкой и т.д.

На начальном этапе многие водители начинают искать причину. Некоторые сразу:

• промывают систему охлаждения
• меняют ОЖ и термостат
• проверяются штатные температурные датчики на двигателе и в приборной панели;
• прозванивается  проводка и т.д.

В одних случаях проблему удается решить, тогда как в других добиться корректной работы штатного указателя температуры все равно не удается.  Дело в том, что нередко виновником являются управляющие электронные модули, дающие определенный сбой.

Отметим, что на разных типах ДВС особенности монтажа могут несколько отличаться.

1. Запитывается устройство обычно от замка зажигания.
2. Цифровая панель устанавливается в удобном месте в салоне автомобиля.
3. Что касается самого датчика, для точных показаний его необходимо погружать в охлаждающую жидкость.

Другими словами, устройство нужно вкрутить в блок или врезать в патрубок. Чтобы это сделать, одни водители заменяют штатный датчик температуры, попросту вкручивая вместо него новый. Однако на автомобилях с ЭБУ по ряду причин так делать нельзя.

Дело в том, что контроллер получает показания о температуре ОЖ. В этом случае нужно отдельно реализовывать монтаж датчика цифрового индикатора, так как убирать стандартный температурный датчик из системы настоятельно не рекомендуется.

Подведем итоги

Теперь несколько слов о практической эксплуатации. Если датчик установлен правильно, тогда погрешность его показаний будет минимальной (не более 1 градуса по Цельсию).  Наличие данного устройства в автомобиле позволяет постоянно следить за температурой двигателя и ОЖ.

При этом стоит отметить, что по индикатору можно также проверять работу термостата и заявленную температуру термостатирования. Если просто, например, термостат должен открываться при температуре 85 градусов.

Напоследок отметим, что наиболее ответственным моментом при установке можно считать монтаж самого датчика на двигателе. Устройство обязательно должно быть герметичным. Также повышенные требования выдвигаются и к надежности его крепления. Важно избежать даже малейших утечек антифриза из системы охлаждения, которые могут происходить именно в месте установки цифрового датчика температуры мотора.
