Цифровой вольтметр своими руками для блока питания

Прелюдия

Изучая как-то бескрайние просторы Интернета на предмет китайских полезностей, наткнулся я на модуль цифрового вольтметра:

Китайцы «выкатили» вот такие ТТХ: 3-digit red color display; Voltage: 3.2~30V; Working temperature: -10~65″C. Application: Voltage testing.

Не совсем он мне подходил в блок питания (показания не от нуля — но это расплата за питание от измеряемой цепи), зато недорого.
Решил взять и разбираться на месте.

Схема модуля вольтметра

На поверку модуль оказался не так уж и плох. Выпаял индикатор, срисовал схему (нумерация деталей показана условно):

К сожалению, чип остался неопознанным — маркировка отсутствует. Возможно, это какой-то микроконтроллер. Номинал конденсатора С3 неизвестен, выпаивать мерять не стал. С2 — предположительно 0.1мк, тоже не выпаивал.

Обработать напильником по месту…

А теперь о доработках, которые необходимы, чтоб довести этот «показиметр» до ума.

1. Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую (по схеме) контактную площадку подать напряжение 5-12В с внешнего источника (выше можно, но нежелательно — стабилизатор DA1 сильно греется). Минус внешнего источника подать на общий провод схемы. Измеряемое напряжение подавать на штатный провод (который был изначально припаян китайцами).

2. После доработки по п.1 диапазон измеряемого напряжения увеличивается до 99.9В (ранее он был ограничен максимальным входным напряжением стабилизатора DA1 — 30В). Коэффициент деления входного делителя около 33, что дает нам максимально 3 вольта на входе DD1 при 99,9В на входе делителя. Я подавал максимум 56В — больше у меня нету, ничего не сгорело:-), но и погрешность возросла.

4. Чтобы переместить или совсем выключить точку, нужно выпаять ЧИП-резистор R13 10кОм, который находится рядом с транзистором и вместо него запаять обычный резистор 10кОм 0.125Вт между дальней от подстроечного ЧИП-резистора контактной площадкой и соответствующим управляющим сегментным выводом DD1 — 8, 9 или 10.
Штатно точка засвечивается на средней цифре и база транзистора VT1 соответственно через ЧИП 10кОм подключена к выв. 9 DD1.

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
После описанной переделки весь этот ток будет потребляться от внешнего источника питания, не нагружая измеряемую цепь.

Итого

И в заключении еще несколько фото вольтметра.

Заводское состояние

С выпаяным индикатором, вид спереди

С выпаяным индикатором, вид сзади

Индикатор тонирован автомобильной тонировочной пленкой (20%) для уменьшения яркости и улучшения видимости индикатора на свету.
Очень рекомендую его затонировать. Обрезков тонировочной пленки вам с удовольствием дадут бесплатно в любом автосервисе, занимающемся тонировкой.

Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед!

Схема до переделки:

Схема после:

Красным обозначены перерезанные дорожки. От резистора R6 решил отказаться, поскольку, похоже, он нужен только для того, чтобы амперметр показывал «0» при отключенном шунте. Так же перенос питания ad8605 (2 ножка) не является необходимым (судя по испытаниям в симуляторе).

Вторая переделка решает проблему, связанную с тем, что индикатор не «видит» первые ~180мА тока, то есть при подаче на шунт 1А прибор показывает 0,8А, если подать 0,2, то ноль и тд. Это связано со смещением входа ОУ и АЦП. Его можно посчитать, зная сопротивление шунта и величину, на которую прибор «врёт». У меня вышло 270мкВ на входе ОУ. Это смещение легко создать искусственно, добавив один резистор в схему, в результате прибор начнёт измерять от нуля.

В моём случае потребовалось добавить резистор 1140кОм от интегрального стабилизатора на 3В до «+» входа ОУ. Этот резистор, совместно с R7 и шунтом образовывает делитель, задающий начальное смещение.

Составной резистор получился ровно столько, сколько нужно, за счёт погрешности одного из них:)

В результате он теперь измеряет, начиная с 50мА, до 50А с минимальным шагом примерно 20мА (0 тоже показывает). Линейность тоже не подкачала, но, иногда, пропускает единицу, например с 0,12 сразу на 0,14 перескакивает.

Достигнутая точность приятно меня удивила, получился настоящий измерительный прибор, который можно использовать в лабораторном БП в качестве основного индикатора. Которому даже можно верить:) (это касается, по крайней мере, тока). Непонятно, почему китайцы решили сэкономили на паре копеечных деталей. Их стоимость явно на порядок ниже остальных комплектующих, того же ad8605, например. Пользуйтесь хорошими приборами:)

Ещё фотки с результатами измерений:

P.S.
Уже хотел было опубликовать статью, но решил проверить — а как там с напряжением дела обстоят? Оказалось, что тоже не хорошо обстоят — на 0,1В прибор врёт, и элегантно это не пофиксить, потому что нижний резистор подстроечный. Но я всё равно запаял туда резистор на 20МОм и результат меня устроил)

Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. В принципе можно сейчас и дешевле найти (если хорошо поискать), но не факт что это не будет в ущерб качеству сборки прибора. Вот его характеристики:

• рабочий диапазон 2,5 В — 30 В
• цвет свечения красный
• габаритный размер 23 * 15 * 10 мм
• дополнительного питания не требует (двухпроводной вариант)
• есть возможность подстройки
• частота обновления: около 500 мс/время
• обещанная точность измерения: 1% (+/-1 разряд)

И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.

Цифровой китайский вольтметр

Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.

Подключаем модуль цифровой вольтметр

Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

Схема доработки V-метра

Схема доработки: амперметр в вольтметр

Так родилась эта схема соединения дополнительных электронных компонентов с уже существующими в схеме вольтметра. Отмеченный синим цветом штатный резистор схемы подлежит обязательному удалению. Скажу сразу отличия от других схем приведённых в интернете нашёл, например соединение подстроечного резистора. Всю схему вольтметра перерисовывать не стал (повторять не собираюсь), начертил только ту часть, которая необходима для доработки. То, что питание вольтметра нужно делать отдельным считаю очевидным, всё-таки начало отсчёта в показаниях должно начинаться с нуля. В дальнейшем выяснилось, что питание от батарейки или аккумулятора не подойдет, ибо токопотребление вольтметра при напряжении в 5 вольт составляет 30 мА.

Плата — модуль китайский вольтметр

После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.

Пошаговая инструкция

Итак
, действие первое
– из схемы выпаивается СМД резистор сопротивлением 130 кОм стоящий на входе плюсового провода питания, между диодом и подстроечным резистором 20 кОм.

Подключаем резистор в вольтметр-амперметр

Второе
. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины (для пробы удобно 150 мм и лучше красного цвета)

Выпаять СМД резистор

Третье
. На дорожку соединяющую резистор 12 кОм и конденсатор, с «земляной» стороны припаивается второй провод (например синий).

Испытание новой схемы

Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.

Блок вольтметр переделываем в А-метр

А вот тут проводов побольше, хотя всё и просто:

» — парой соединительных проводов подсоединён э/двигатель
«отдельное питание вольтметра
» — аккумулятор с ещё двумя проводами
«выход блока питания
» — ещё парочка проводов

После подачи питания на вольтметр сразу высветилось «0,01», после подачи питания на электродвигатель измеритель в режиме вольтметра показал напряжение на выходе блока питания равное 7 вольтам, затем переключил в режим амперметра. Переключение производил при отключении подачи питания на нагрузку. В дальнейшем вместо тумблера поставлю кнопку без фиксации, так безопасней для схемы и удобней для эксплуатации. Порадовало то, что всё заработало с первой попытки. Однако показания амперметра были отличные от показаний на мультиметре больше чем в 7 раз.

Китайский вольтметр — амперметр после переделки

Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом. Ошибся в измерении при его изготовлении в подсчёте нулей. Вышел из положения так: крокодил с минусовым проводом с нагрузки (оба чёрные) подвинул по распрямлённой нихромовой спирали в сторону входа с блока питании, тот момент, когда показания мультиметра и доработанного теперь уже ампервольтметра совпали и стали моментом истины. Сопротивление задействованного участка нихромовой проволоки составило 0,21 Ом (мерил приставкой к мультиметру на пределе «2 Ом»). Так что это даже и не плохо получилось, что вместо 0,08 резистор получился 0,8 Ом. Тут как не считай, по формулам, всё равно придётся подгонять. Для наглядности результат своих хлопот записал на видеоролик.

Видео

Приобретение данных вольтметров считаю удачным, вот только жаль, что их нынешняя цена в том магазине сильно выросла, без малого 3 доллара за штуку. Автор Babay iz Barnaula.

Эту статью я решил написать, когда делал источник питания для своей домашней лаборатории. Из собственного опыта замечено, что на регулируемом блоке питания должен быть вольтметр
, для оценки устанавливаемого напряжения. А так же ампермет
р
, для приблизительной оценки тока потребляемого нагрузкой. Решено в новый источник питания установить эти полезные элементы: вольтметр и амперметр. Поискав в ящиках, нашел две подходящих измерительных головки (основной критерий — минимальные размеры). С максимальным током 50мкА и 30мА.

Сначала сделаем
вольтметр из амперметра

Итак, перейдем к расчетам.

Самое простое сделать вольтметр из амперметра, я использую второй амперметр. Для расчетов нам понадобятся: максимальный ток отклонения стрелки — в моем случае 30мА, Максимальное напряжение, которое должен измерять наш вольтметр — 30В.

Используя
закон Ома

находим сопротивление: R=U/I, R=1кОм.

Значит
шунт

(резистор) сопротивлением 1кОм нужно подключить последовательно с амперметром. При этом мы получим вольтметр. Т.е. если через такую последовательную цепь будет протекать ток в 30мА, то падение напряжения на этом резисторе равно 30В. В моем случае мне даже не нужно изменять шкалу прибора, достаточно наклеить букву «V», чтобы было понятно, что это вольтметр.

Следует помнить, что через такой вольтметр всегда будет течь ток 0-30мА, в зависимости от измеряемого напряжения от 0-30В. А так как он используется в блоке питания это не критично. Так же не следует забывать, что резистор должен быть подходящей можности, которую определим по формуле P = I*I*R получим P=30мА*30мА*1кОм=0,9Вт ставим с запасом не меньше 1Вт.

Надо ещё учесть внутреннее сопротивление прибора. Тогда добавочный резистор считается так: Rд=Uп/Iи-Rи.

Rд — сопротивление добавочного резистора;

Uп — макс. значение выбранного предела измерения напряжения;

Iи — ток полного отклонения выбранного амперметра;

Rи — внутреннее сопротивление (рамки прибора) выбранного амперметра, оно указывается.

Делаем
амперметр из амперметра

у которого маленькая шкала.

У первого амперметра шкала 50мкА это очень мало, мне нужно 1,5А. Чтобы расширить диапазон измерения амперметра, нужно установить шунт, но не последовательно, а параллельно с измерительной головкой. Получается ток будет разветвляться и одна часть потечет через амперметр, а другая через сопротивление. Нужно подобрать такое сопротивление, чтобы ток в 1,5А делился на два, 50мкА через амперметр, а остальной ток через резистор.

Для расчетов понадобится знать сопротивление амперметра, но так как его я не знаю, то шунт буду изготавливать методом подгона. Для этого нужно взять медную проволоку диаметром 0,8-1мм длинной 1 метр и измерить ток, при котором стрелка отклоняется в крайнее положение.

Для этого понадобится регулируемый источник напряжения и нагрузка, я использовал автомобильную лампочку. Далее таким образом подгоняем шунт увеличивая длину проволоки если нужно уменьшить максимальный ток или укорачиваем проволоку если нужно увеличить максимальное значение шкалы амперметра.

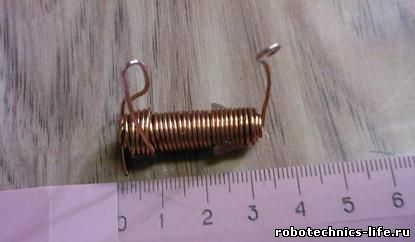

У меня получился вот такой шунт в четыре слоя. Края я проклеил силиконовым клеем.

Следует помнить, что если случайно оторвется шунт, то через микроамперметр потечет большой ток и он выйдет из строя.

Амперметр из вольтметра


делается по аналогии с первым вариантом, только шунт устанавливается не последовательно а параллельно. Также бывает, что в вольтметрах устанавливаются внутренние резисторы, убрав которые можно получить амперметр.

Следует помнить что амперметр должен иметь минимальное сопротивление, а вольтметр должен обладать очень высоким сопротивлением.

это ампервольтметр на 100 вольт/10 ампер, он поставляется уже со встроенным шунтом. Многие радиолюбители такие измерительные приборы довольно часто приобретают для своих самоделок . Цифровой прибор может запитываться как от отдельных источников,

так и от одного эксплуатируемого и измеряемого источника напряжения. Но тут скрыт небольшой нюанс, необходимо соблюдать условие — напряжение используемого источника питания находилось в рамках 4,5-30 В.

Самодельщикам, которым еще не совсем понятно: толстый проводок черного цвета подключаем на минус блока питания, толстый проводок красного цвета — на плюс блока питания (засветятся показания шкалы вольтметра),

толстый проводок синего цвета подключаем к нагрузке, второй конец от нагрузки приходит на плюс блока питания (засветятся показания шкалы амперметра).

При работе с различными электронными изделиями возникает потребность измерять режимы или распределение переменных напряжений на отдельных элементах схемы. Обычные мультиметры, включённые в режиме AC, могут фиксировать лишь большие значения этого параметра с высокой степенью погрешности. При необходимости снятия небольших по величине показаний желательно иметь милливольтметр переменного тока, позволяющий производить измерения с точностью до милливольта.

Для того чтобы изготовить цифровой вольтметр своими руками, нужен определённый опыт работы с электронными компонентами, а также умение хорошо управляться с электрическим паяльником. Лишь в этом случае можно быть уверенным в успехе сборочных операций, осуществляемых самостоятельно в домашних условиях.

Вольтметр на основе микропроцессора

Выбор деталей

Перед тем, как сделать вольтметр, специалисты рекомендуют тщательно проработать все предлагаемые в различных источниках варианты. Основное требование при таком отборе – предельная простота схемы и возможность измерять переменные напряжения с точностью до 0,1 Вольта.

Анализ множества схемных решений показал, что для самостоятельного изготовления цифрового вольтметра целесообразнее всего воспользоваться программируемым микропроцессором типа РІС16F676. Тем, кто плохо знаком с техникой перепрограммирования этих чипов, желательно приобретать микросхему с уже готовой прошивкой под самодельный вольтметр.

Особое внимание при закупке деталей следует уделить выбору подходящего индикаторного элемента на светодиодных сегментах (вариант типового стрелочного амперметра в этом случае полностью исключён). При этом предпочтение следует отдать прибору с общим катодом, поскольку число компонентов схемы в этом случае заметно сокращается..

После приобретения всех необходимых деталей следует перейти к разводке схемы вольтметра (изготовлению его печатной платы).

Подготовка платы

Перед изготовлением печатной платы нужно внимательно изучить схему электронного измерителя, учтя все имеющиеся на ней компоненты и разместив их на удобном для распайки месте.

После того, как плата готова, нужно «набить» её, то есть разместить на своих местах все электронные компоненты (включая микропроцессор), а затем запаять их низкотемпературным припоем. Тугоплавкие составы в этой ситуации не подойдут, поскольку для их разогрева потребуются высокие температуры. Так как в собираемом устройстве все элементы миниатюрные, то их перегрев крайне нежелателен.

Блок питания (БП)

Для того чтобы будущий вольтметр нормально функционировал, ему потребуется отдельный или встроенный блок питания постоянного тока. Этот модуль собирается по классической схеме и рассчитан на выходное напряжение 5 Вольт. Что касается токовой составляющей этого устройства, определяющей его расчетную мощность, то для питания вольтметра вполне достаточно половины ампера.

Исходя из этих данных, подготавливаем сами (или отдаём для изготовления в специализированную мастерскую) печатную плату под БП.

При самостоятельном изготовлении это позволит за один раз выполнять сразу несколько однотипных операций, а именно:

• Вырезка из листов стеклотекстолита нужных по размеру заготовок и их зачистка;
• Изготовление фотошаблона для каждой из них с его последующим нанесением;
• Травление этих плат в растворе хлористого железа;
• Набивка их радиодеталями;
• Пайка всех размещённых компонентов.

В случае, когда платы отправляются для изготовления на фирменном оборудовании, их одновременная подготовка также позволит выгадать как по цене, так и по времени.

Сборка и настройка

При сборке вольтметра важно следить за правильностью установки самого микропроцессора (он должен быть уже запрограммирован). Для этого необходимо найти на корпусе маркировку его первой ножки и в соответствии с ней зафиксировать корпус изделия в посадочных отверстиях.

Иногда для установки микросхемы рекомендуется впаивать в плату специальную панельку под неё, существенно упрощающую все рабочие и настроечные процедуры. Однако такой вариант выгоден лишь в том случае, если используемая панелька имеет качественное исполнение и обеспечивает надёжный контакт с ножками микросхемы.

После запайки микропроцессора можно набить и сразу же посадить на припой все остальные элементы электронной схемы. В процессе пайки следует руководствоваться следующими правилами:

• Обязательно использовать активный флюс, способствующий хорошему растеканию жидкого припоя по всей посадочной площадке;
• Стараться не задерживать жало на одном месте слишком долго, что исключает перегрев монтируемой детали;
• По завершении пайки следует обязательно промыть печатную плату спиртом или любым другим растворителем.

В том случае, если при сборке платы не допущено никаких ошибок, схема должна заработать сразу после подключения к ней питания от внешнего источника стабилизированного напряжения 5 Вольт.

В заключение отметим, что собственный блок питания может быть подключен к готовому вольтметру по завершении его настройки и проверки, производимой по стандартной методике.

Видео

Вольтметр

Внимание! Название «электромеханический» означает, что все эти конструкции: электромагнитные, магнитоэлектрические и другие, производят отклонение электроизмерительной системы под воздействием электричества.

Электромеханический вольтметр электромагнитной системы

Важно! Вольтметры – наиболее подходящие приборы для осуществления всего спектра диагностики, который может дать микропроцессор.

Блок-схема вольтметра с цифровым процессором

Информация. Цифровые вольтметры на микропроцессоре – это тестеры, имеющие широкие пределы измерения, ручной или автоматический выбор измеряемого диапазона. Ими можно измерять не только напряжения обоих видов тока, но и определять сопротивление резистивных элементов.

Внимание! В данной сборке существует функция опроса разрядности схемы при динамической индикации. Для этого задействуются общие выводы анодов.

Схема вольтметра на АЦП СА31162

К сведению. В случае необходимости можно добавить воды и подогревать раствор, это поможет процессу проходить быстрее. Данная пропорция рассчитана на объём раствора, позволяющий обработать текстолит площадью 10 см2.

Использование разъёма USB для питания вольтметра

Придумать все самому не получается – пока знаний программирования микропроцессоров не достаточно (только учусь), а отставать не хочется. Серфинг Интернета дал несколько разных вариантов как по сложности схемотехники и выполняемых функций, так и самих процессоров. Анализ ситуации на местных радиорынках и трезвый подход (покупать то что по карману; делать то, что реально сможешь, а процесс изготовления да время настройки не затянется на неограниченное время) остановил мой выбор на схеме вольтметра описанного на www.CoolCircuit.com.

Итак, нижеприведенная принципиальная схема уже исправлена

. Прошивка осталась родная (main.HEX — приобщаю).

Те, кто процессоры «держит в руках часто» дальше могут не читать, а остальным, особенно кто в первый раз, расскажу, как все сделать хоть и не оптимально (да простят мне профессионалы стиль изложения), но в итоге правильно.
Итак, для справки: семейство процессоров РІC на 14 ножек имеют разную распиновку поэтому нужно проверить подходит ли имеющийся у Вас программатор с панельками под этот чип. Обратите внимание именно на 8-пиновую панельку, как правило, именно она и подходит, а крайние справа выводы просто висят. Я пользовался обычным программатором «PonyProg» .

Следует учесть при пограммировании РІС важно не затереть калибровочную константу внутреннего генератора чипа ибо внешний кварц здесь не используется. Она записана в последней ячейке (адресе) памяти процессора. Если использовать IcProg, выбрав тип МК, то в окне – «Адрес программного кода» в последней строке обозначенной адресом — 03F8 крайние справа четыре символа и есть указанная индивидуальная константа. (Если микросхема новая и ни разу не программированная то после кучи символов 3FFF – последним будет что то типа 3454 – это самое то).

Чтобы расчет показаний вольтметра соответствовал истине, все сделать правильно и понять процесс происходящего предлагаю хоть не оптимальный но надеюсь понятный алгоритм:

Перед программированием МК, необходимо в IcProg сначала дать команду «Читать все» и посмотреть на вышеуказанную ячейку памяти – там будет значится индивидуальная константа этого чипа. Ее надо переписать на бумажку (в памяти не держать!- забудешь).
— загрузить программный файл прошивки МК – с расширением *.hex (в даном случае -«main.hex») и проверить какая константа записана в той же ячейке в данном программном продукте. Если она отличается – поставить курсор и ввести туда данные, ранее записанные на бумажке.
— нажимаем команду программировать — после появившегося вопроса типа: «использовать ли данные осцилятора из файла» – соглашаетесь. Ибо Вы уже проверили, что там то что надо.

Еще раз прошу прощения у тех, кто программирует много и так не делает, но я пытаюсь донести до начинающих информацию о достаточно важном программном элементе данного микропроцессора и не потерять его из-за разных иногда совсем непонятных, а то и необъяснимых потом ситуаций. Особенно если дрожащими от волнения руками воткнул чип в только что сооруженный и впервые соединенный с компом программатор и, волнуясь, нажимаешь кнопку программировать, а оное чудо техники начинает еще и непонятные вопросы задавать – вот тут то все неприятности и начинаются.

Итак, если все этапы пройдены верно, – микросхема МК готова к использованию. Дальше дело техники.
От себя хочу добавить, что транзисторы здесь не критичные – подходят любые р-n-р структуры, в т.ч. советские, в пластмассовом корпусе. Я использовал выпаянные из импортной бытовой техники после проверки на соответствие структуры проводимости. В этом случае присущ еще один нюанс – расположение вывода базы транзистора может быть по середине корпуса или с краю. Для работы схемы это безразлично, нужно только соответственно формировать выводы при пайке. Постоянные резисторы для делителя напряжения – именно указанного номинала. Если найти импортный подстроечный резистор на 50 кОм не удастся, то советского производства желательно взять чуточку больше — 68 кОм, а 47 кОм брать не рекомендую ибо в случае одновременного совпадения пониженных номиналов — потеряется расчетное соотношение сопротивлений делителя напряжения, которое может быть трудно исправить подстоечником.

Как я уже писал у моего блока питания два плеча – поэтому сделал сразу два вольтметра на одной плате, а индикаторы вывел на отдельную плату для экономии места на лицевой панели. Развел под обычные элементы. Файлы с разводкой плат, исходник и hex прилагаются в архиве. У Вас — SMD, то переделать ее не трудно, если надо обращайтесь.

Для тех, кто захочет повторить этот вольтметр и имеет, как у меня, двухполярный блок питания с общей средней точкой — напоминаю о необходимости питания обоих вольтметров от двух отдельных (гальванически разделенных) источников. Скажем — отдельных обмоток сылового трансформатора или, как вариант – импульсный преобразователь, но обязательно с двумя обмотками по 7 Вольт (нестабилизированных). Для тех, кто будет делать «импульсник»: ток потребления вольтметра от 70 до 100 мА в зависимости от размера и цвета индикатора. Иначе никак ибо на порт МК нельзя подавать отрицательное напряжение.
Если кому понадобится и схема преобразователя, спрашивайте на форуме, я сейчас над этим вопросом работаю.

Архив с нужными даными и печатками в SLayout-5rus:

▼

⚖ 33,04 Kb ⋅ ⇣ 745

Эта конструкция описывает простой вольтметр, с индикатороми на двенадцати светодиодах. Данное измерительное устройство позволяет
отображать измеряемое напряжение в диапазоне значений от 0 до 12 вольт с шагом в 1 вольт, причем погрешность в измерении очень низкая.

На трех операционных усилителях LM324 собраны компараторы напряжения. Их инверсные входы подсоединены к резисторному делителю напряжения, собранного на резисторах R1 и R2, через который на схему идет контролируемое напряжение.

На неинвертирующие входы операционных усилителей поступает опорное напряжение с делителя, выполненного на сопротивлениях R3 — R15. Если на входе вольтметра отсутствует напряжение, то на выходах ОУ будет высокий уровень сигнала и на выходах логических элементов будет логический ноль, поэтому светодиоды не светятся.

При поступление на вход светодиодного индикатора измеряемого напряжения, на определенных выходах компараторов ОУ установится низкий логический уровень, соответственно на светодиоды поступит высокий логический уровень, в результате чего загорится соответствующий светодиод. Для предотвращения подачи уровня напряжения на входе устройства имеется защитный стабилитрон на 12 вольт.

Этот вариант рассмотренной выше схемы отлично подойдет любому автовладельцу и даст ему наглядную информацию о состоянии заряда аккумуляторной батареи. В данном случае задействованы четыре встроенных компаратора микросборки LM324. Инвертирующими входами формируются опорные напряжения 5,6V, 5,2V, 4,8V, 4,4V соответственно. Напряжение аккумулятора напрямую поступает на инвертирующий вход через делитель на сопротивлениях R1 и R7.

Светодиоды выступают в роли мигающих индикаторов. Для настройки, вольтметр, подсоединяют к АКБ, затем регулируют переменный резистор R6 так, чтобы нужные напряжения присутствовали на инвертирующих выводах. Зафиксируйте индикаторные светодиоды на передней панели авто и нанесите рядом с ними напряжение аккумулятора, при котором загораются тот, или иной индикатор.

Итак, хочу сегодня рассмотреть очередной проект с применением микроконтроллеров, но еще и очень полезный в ежедневных трудовых буднях радиолюбителя. Это цифровое устройство на современном микроконтроллере. Конструкция его была взята из журнала радио за 2010 год и может быть с легкостью перестроена под амперметр в случае необходимости.

Это простая конструкция автомобильного вольтметра используется для контроля напряжения бортовой сети автомобиля и расчитана на диапазон от 10,5В до 15 вольт. В роли индикатора применены десять светодиодов.

Сердцем схемы является ИМС LM3914. Она способна оценить уровень входное напряжение и отобразить приблизительный результат на светодиодах в режиме точка или столбик.

Светодиоды выводят текущее значение напряжения аккумулятора или бортовой сети в режиме точки (вывод 9 не подключен или подсоединен на минус) или столбика (вывод 9 к плюсу питания).

Сопротивление R4 регулирует яркость свечения светодиодов. Резисторы R2 и переменный R1 образуют делитель напряжения. При помощи R1 осуществляется настройка верхнего порога напряжения, а при помощи резистора R3 нижнего.

Калибровка схемы делается по следующуму принципу. Подаем на вход вольтметра 15 вольт. Затем изменяя сопротивление R1, добивемся, зажигания светодиода VD10 (в режиме точка) или всех светодиодов(в режиме столбик).

Затем на вход подаем 10,5 вольт и R3 добиваемся свечения VD1. А затем увеличиваем уровень напряжение с шагом в половину вольта. Тумблер SA1 используется для переключения между режимами индикации точка/столбик. При замкнутом SA1 – столбик, при разомкнутом – точка.

Если напряжение на аккумуляторной батареи ниже уровня 11 вольт, стабилитроны VD1 и VD2 не пропускают ток, из-за чего светится только HL1, говорящий о низком уровне напряжения бортовой сети автомобиля.

Если напряжение лежит в интервале от 12 до 14 вольт, стабилитрон VD1 отпирает VT1. HL2 горит, указывая на нормальный уровень АКБ. Если напряжение батареи выше 15 вольт, стабилитрон VD2 отпирает VT2, и загорается светодиод HL3, показывающий значительное превышение напряжения в сети автомобиля.

В роли индикатора, как и в предыдущей конструкции, применены три светодиода.

При низком напряжении уровне загорается HL1. Если норма HL2. А более 14 вольт, вспыхивает третий светодиод. Стабилитрон VD1 формирует опорное напряжение для работы ОУ.

Цифровой вольтметр является довольно востребованным прибором. Предназначен он исключительно для определения напряжения, которое имеется в электрической цепи. Подключение цифрового вольтметра может осуществляться двумя способами. В первом варианте он устанавливается параллельно цепи. Второй способ подразумевает подсоединение прибора непосредственно к источнику электроэнергии. Особенность цифровых вольтметров заключается в удобстве использования. Дополнительно они имеют довольно большой показатель внутреннего сопротивления. Это крайне важно, поскольку данный параметр влияет на точность устройства.

Какие типы бывают?

Все вольтметры можно разделить по виду измеряемой величины. Основными типами считаются устройства постоянного, а также переменного тока. Первый вид, в свою очередь, делится на выпрямительные, а также квадратичные приборы. Дополнительно существуют импульсные вольтметры. Отличительной их особенностью является измерение радиоимпульсных сигналов. При этом замеры напряжения они могут проводить как постоянного, так и переменного тока.

Схема цифрового вольтметра

Обычная схема цифрового вольтметра основана на дискретных величинах. Важную роль в ней играет входное устройство. При этом управляющий прибор взаимодействует с цифровым отсчетным блоком через десятичные числа. Особенность входного устройства заключается в высоком делителе напряжения. Если работа сводится к определению переменного тока, то оно работает как обычный преобразователь. При этом на выходе получается постоянный ток.

В это время центральный блок занимается аналоговым сигналом. В данной системе он представлен в виде цифрового кода. Процесс преобразования свойственен не только вольтметрам, но и мультиметрам. В некоторых моделях устройств применяется двоичный код. В таком случае процесс получения сигнала значительно упрощается, и преобразование происходит значительно быстрее. Старые модели вольтметров работали исключительно с десятичными числами. При этом проводилась регистрация измерительной величины. Дополнительно схема цифрового вольтметра имеет в себе центральный блок, который отвечает за все важные узлы прибора.

Цифровые преобразователи вольтметров

На сегодняшний день существует множество различных типов преобразователей, которые устанавливаются в вольтметры. Наиболее распространенными считаются времяимпульсные модели. Дополнительно существуют кодоимпульсные преобразователи.

Отличительной их особенностью от прочих устройств является возможность заниматься поразрядным уравновешиванием. В это время частотно-импульсные модели такой привилегии лишены. Однако с их помощью можно проводить пространственное кодирование, а это в некоторых исследованиях может быть крайне важным. Особенно это касается замеров напряжения в закрытых цепях электричества.

Самодельные вольтметры

Вольтметр (цифровой) своими руками сделать можно. В первую очередь подбирают детектор, который предназначен для определения средневыпрямленного значения. При этом устанавливается он, как правило, рядом с преобразователем переменного тока. Минимум-напряжение детектором определяется от 100 МВ, однако некоторые модели способны распознавать силу тока до 1000 МВ. Дополнительно, для того чтобы сделать вольтметр (цифровой) своими руками, потребуется транзистор, который влияет на чувствительность устройства, а именно его порог. Связан он с уровнем квантовой амплитуды напряжения. Еще на чувствительность влияет дискретность прибора. Если напряжение составляет менее 100 МВ, то уровень сопротивления непременно растет и может составить, в конечном счете, 10 Ом.

Сопротивление электрической схемы

Сопротивление, которое образуется в системе, зависит от количества знаков в цепи. В данном случае следует понимать, что шкалы вольтметров могут сильно отличаться. Отношение измеряемой величины прямо пропорционально напряжению. Дополнительно нужно учитывать помехозащищенность, которая также влияет на сопротивление устройства. Тут следует отметить, что именно цифровой встраиваемый вольтметр отличается большими амплитудами.

В данном случае это оказывает большое влияние на возникновения помех в цепи. Наиболее частой причиной резкого скачка считают неправильную работу блока питания. При этом средняя частота устройства может нарушаться. Таким образом, на входе в цепи имелось, к примеру, 50 Гц, а на выходе получилось 10 Гц. Как результат, в соединительном проводе образуется сопротивление. Постепенно это приводит к утечке, а происходит это в месте, где находятся клеммы. В данном случае проблема может быть решена путем заземления этого участка. В итоге помехи переходят на входную цепь и частота в приборе стабилизируется.

Погрешности измерений

Погрешность измерений вольтметра напрямую связана с При этом следует учитывать напряжение наводки на выходе. Чаще всего помехи общего вида изменяют параметры сопротивления. В результате данный показатель может значительно уменьшиться. На сегодняшний день имеется три проверенных способа борьбы с разного рода помехами в вольтметрах. Первый прием заключается в применении проводов экранированного типа. При этом вход электрической цепи очень важно изолировать от оборудования.

Второй способ заключается в наличие интегрирующего элемента. В результате период помехи можно значительно уменьшить. Наконец, последним приемом принято считать установку специальных фильтров на вольтметры. Основной их задачей является повышение сопротивления в электрической цепи. В результате амплитуда помехи на выходе после блока значительно уменьшается. Также следует отметить, что многие системы преобразователей способны значительно увеличить скорость измерений. Однако при повышении производительности снижается точность регистрации данных. В итоге такие преобразователи могут быть причиной больших помех в электрической цепи.

Кодоимпульсные вольтметры

Кодоимплульсный цифровой вольтметр переменного тока работает по принципу поразрядного уравновешивания. При этом к данным устройствам применим метод компенсационного измерения напряжения. Процесс расчета в свою очередь осуществляется при помощи прецизионного делителя. Дополнительно рассчитывается опорное напряжение в электрической цепи.

В целом, компенсированный ток имеет несколько уровней. Согласно квантовой теории, исчисления производят в двоично-десятичной системе. Если использовать двухразрядный цифровой вольтметр для автомобиля, то напряжение распознается до 100 В. Весь процесс при этом осуществляется по командам. Особого внимания в работе заслуживает сравнение напряжений. Основано оно на принципе управляющих импульсов, а происходят они в системе через определенные интервалы времени. При этом есть возможность проводить переключение сопротивления одного делителя.

В результате на выходе происходит изменение предельной частоты. Одновременно есть возможность подключать отдельное устройство для сравнения показателей. Главное, не забывать учитывать размер делителя в звене. При этом сигнал устройства может не поступать. В итоге данные можно сравнить по положениям ключей. По сути, они являются кодом, который считывается вольтметром.

Упрощенная схема кодоимпульсного вольтметра-амперметра

Цифровой вольтметр-амперметр постоянного тока схематически можно представить в виде взаимодействующих элементов электрической цепи. Наиболее важным является входное устройство, которое играет роль источника опорного напряжения. Таким образом, прецизионный делитель связан с прибором сравнения.

В свою очередь, механизмы цифрового отсчета показывают сопротивление электрической цепи. Далее управляющие устройства способны напрямую взаимодействовать с входным прибором и проводить сравнения показателей напряжения сети. Наиболее просто процесс измерения можно представить в виде весов. При этом в системе часто бывают сбои. Связаны они по большей мере из-за неправильного сравнения.

Точность измерений

Точность измерений вольтметра-амперметра напрямую связана со стабильностью опорного напряжения. Дополнительно должен быть учтен порог прецизионного делителя во входном устройстве. Защита от помех в цепочке также берется во внимание. Для этого в самом начале электрической цепи имеется фильтр. В результате качество проведений лабораторных работ можно значительно улучшить.

Вольтметры с времяимпульсными типами преобразователей

Данные типы вольтметров используют специальные преобразователи, которые измеряют напряжение только в определенных интервалах времени. При этом учитываются импульсные колебания в электрической цепи. Дополнительно просчитывается средняя частота напряжения в системе. Для ее стабилизации, как правило, применяется дискретный сигнал, который посылается с выхода преобразователя.

При этом счетные импульсы способны значительно сократиться. На погрешность измерения вольтметров влияет множество факторов. В первую очередь это касается дискретизации сигнала. Также проблема может заключаться в нестабильности частоты. Связана она с порогом чувствительности электрической цепи. В результате сравнение напряжения устройством осуществляется нелинейно.

Простая схема вольтметра-амперметра с преобразователем

Цифровой вольтметр-амперметр с частотным преобразователем включает в обязательном порядке генератор, который следит за изменениями напряжения в электрической цепи. При этом измерение осуществляется поэтапно с интервалами. Генератор в электрической цепи используется линейного типа. Для сравнения полученных данных в устройстве имеется триггер. В свою очередь, для расчета частоты важно использовать счетчик, который принимает дискретный сигнал. Происходит это на выходе преобразователя вольтметра-амперметра. При этом учитывается величина предельного напряжения.

Непосредственно информация поступает на вход вольтметра-амперметра. На этом этапе осуществляется процесс сравнения, а когда возникает импульс, то система фиксирует нулевой уровень. Непосредственно сигнал в вольтметре-амперметре попадает на триггер, и в результате на выходе получается положительное напряжение. Возвращается импульс в исходное положение только после проведения устройством сравнения. При этом учитываются любые изменения предельной частоты, которые сформировались в данном промежутке времени. Также принимается во внимание коэффициент преобразования. Рассчитывается он исходя из показателя силы сигнала.

Дополнительно в формуле имеется счетный импульс, который появляется на выходе генератора. В результате напряжение может отображаться только при наличии определенных колебаний, которые возникают в электрической цепи. В конечном счете, сигнал должен дойти до выхода триггера и там считаться. При этом количество импульсов фиксируется в вольтметре-амперметре. Как результат, срабатывает индикатор, который оповещает о наличии напряжения.

Вольтметры двойного интегрирования

Цифровой вольтметр постоянного тока двойного интегрирования работает по принципу периодического повторения. При этом возврат исходного кода в цепи осуществляется автоматически. Работает данная система исключительно с постоянным током. При этом частота предварительно выпрямляется и подается на выходное устройство.

Погрешности дискретизации в вольтметрах не учитываются. Таким образом, могут возникнуть моменты несовпадений счетных импульсов. В результате на начало и конец интервала один параметр может сильно отличаться. Однако, как правило, погрешность не является критичной из-за работы преобразователя.

Особая проблема состоит именно в шумовой помехе. В результате она способна значительно искривить показатель напряжения. В конечном счете, это находит свое отображение в величине импульса, а именно его длительности. Таким образом, среди цифровых вольтметров данные типы не пользуются большой популярностью.

Цифровой амперметр на светодиодах – удобный способ отображения информации, при котором имеет значение не только модуль измеряемой величины (что, кстати, значительно удобнее определять не по отклонению стрелочного индикатора, а по величине столбчатой диаграммы, или при помощи мини-дисплея), но и частоту изменения этого параметра.

Описание схемы

Светодиоды не отличаются большой мощностью, но использовать их в слаботочных электрических цепях допустимо и целесообразно. В качестве примера можно рассмотреть схему получения цифрового амперметра для определения силы тока в аккумуляторной батарее автомобиля, при номинальном диапазоне значений в 40…60 мА.

Вариант внешнего вида амперметра на светодиодах в столбик

Количество использованных светодиодов определит пороговое значение тока, при котором в работу будет включаться один из светодиодов. В качестве операционного усилителя можно использовать LM3915, либо подходящий по параметрам микроконтроллер. На вход будет подаваться напряжение через любой низкоомный резистор.

Удобно отражать результаты измерения в виде столбчатой диаграммы, где весь, практически используемый диапазон тока будет разделяться на несколько сегментов по 5…10 мА. Плюсом LED является то, что в схеме можно использовать элементы разного цвета – красного, зелёного, синего и т.д.

Для работы цифрового амперметра потребуются следующие компоненты:

1. Микроконтроллер типа PIC16F686 с АЦП на 16 бит.
2. Настраиваемые джамперы для выхода конечного сигнала. Можно, как альтернативу, применить DIP-переключатели, которые используются в качестве электронных шунтов или сигнальных замыканий в обычных электронных цепях.
3. Источник питания постоянного тока, который рассчитан на рабочее напряжение от 5 до 15 В (при наличии стабильного напряжения, что контролируется вольтметром, подойдёт и 6 В).
4. Контактная плата, где можно разместить до 20 светодиодов типа SMD.

Электрическая схема амперметра на LED источниках

Последовательность размещения и монтажа амперметра

Входной сигнал по току (не более 1 А) подаётся от стабилизированного блока питания через шунтирующий резистор, допустимое напряжение на котором не должно быть более 40…50 В. Далее, проходя через операционный усилитель, сигнал поступает на светодиоды. Поскольку значение тока во время прохождения сигнала изменяется, то соответственно будет изменяться и высота столбика. Управляя током нагрузки, можно регулировать высоту диаграммы, получая результат с различной степенью точности
.

Монтаж платы с SMD-компонентами, по желанию пользователя, можно размещать либо горизонтально, либо вертикально. Смотровое окошко перед началом тарировки необходимо перекрывать тёмным стеклом (подойдёт фильтр с кратностью 6…10 х от обычной сварочной маски).

Тарировка цифрового амперметра состоит в подборе минимального значения нагрузки по току, при которой светодиод будет светиться. Варьирование настройки производится экспериментально, для чего в схеме предусматривается резистор с небольшим (до 100 мОм) сопротивлением. Погрешность показаний такого амперметра обычно не превышает нескольких процентов.

Вы знали, что можно переделать старый вольтметр в амперметр? Как это сделать — смотрите видео:

Как настраивать регулировочный резистор

Для этого последовательно устанавливают силу тока, которая проходит через определённый светодиод. В качестве контрольного прибора можно использовать обычный тестер. Вольтметр включается в схему перед микроконтроллером, а амперметр – после него. Для исключения влияния случайных пульсаций подключается также сглаживающий конденсатор.

Практическим плюсом изготовления прибора своими руками (светодиодов не должно быть менее четырёх) является устойчивость схемы при значительных изменениях первоначально заданного диапазона силы тока. В отличие от обычных диодов, которые при коротком замыкании выйдут из строя, светодиоды просто не загораются.

Св-диоды как измерители тока в аккумуляторной батарее автомобиля, не только экономят заряд и сохраняют аккумуляторы, но и позволяют более удобным способом считывать показания.

Аналогичным образом можно построить и цифровой вольтметр. В качестве источников света для такого варианта применения подойдут элементы на 12 В, а наличие дополнительного шунта в схеме вольтметра позволит более рационально использовать всю высоту столбчатой диаграммы.

И то, что ко всему привыкаешь и то, что с кем поведешься от того и наберешься — прописные истины. Вот и я привык к своему мультиметру и когда его кто-то хватает (извините, берёт попользоваться) — меня «жаба душит». Сказать ничего не могу, это от меня домочадцы подцепили некоторое количества вируса радиолюбительства и теперь имеют потребность померить напряжение батареек в пульте, аккумулятора в телефоне и т.д. Терпел. Пока не услышал, что некоторые граждане заинтересовались напряжением в розетках.

Откуда появилась эта измерительная головка уже не помню, но всегда считал её «убитой в ноль» — ошибался. При проверке выяснилась её полная адекватность. Вот только внешний вид…

Разобрал по максимуму. Корпус отмыл, верхнюю часть подклеил. Со шкалы кончиком лезвия маленького канцелярского ножа соскрёб лишние нолики. Получилась шкала на 15 вольт. Вместо сопротивления на 150к запаял в колодку перемычку. Отломанный кончик стрелки вернул на место при помощи кусочка изоляции и клея.

Стрелка, конечно, нуждалась в балансировке. Сделал по следующей технологии уравновешивания стрелки имеющимися противовесами с капельками припоя на них (двигаем хорошо разогретым паяльником, эти самые капельки).

1. Куда двигать
   — стрелку располагаем горизонтально и смотрим, что перевешивает, если стрелка, то каплю передвинуть от центра. Если противовес — то каплю к центру.
2. Какую каплю двигать
   — стрелку располагаем вертикально.

• а) нужно двигать «к центру». Стрелка отклонилась вправо — двигаем правую каплю. Влево — левую.
• б) нужно двигать «от центра». Стрелка отклонилась вправо — двигаем левую каплю. Влево — правую.

Имеющиеся углубления в верхней части корпуса заполнил при помощи паяльника пластмассой и выровнял напильником, затем мелкой и потом самой мелкой шкуркой, наконец, покрасил и вставил в неё на клей вырезанное стекло. Покрасил и внутреннюю металлическую планку (чтоб всё в цвет), просушил и собрал.

Внешний шарм появился. А для придания технического изыска дополнил измерительную головку переключателем на три положения и тремя резисторами.

Измерительная головка стала обладательницей трёх пределов измерения: на 3, 15 и 30 вольт. Вот картинка печатной платы и схемы по совместительству:

Остановлюсь на моменте сборки. Как оказалось, научиться выколупывать компаунд из зазора между нижней и верхней частями измерительных головок и тем самым их разъединять не проблема, проблема их соединить. Ну не заморачиваться же, в самом деле, их заливкой компаундом по новой. Соединяю так:

В самом уголке сверлю отверстие несколько меньшее диаметром, чем приготовленные саморезы (исключительно алюминиевые) и… А если кого смущает возможность проникновения вовнутрь пыли, то для этого есть пластилин. По готовности измерителя (назвал его вольтметром первого уровня) проинструктировал причастных и выдал в пользование. Прибор понравился, особенно тем, что всего одна «кнопочка». В розетку просил щупы не толкать — лучше сразу гвоздики. С пожеланием успеха, Babay
.

Обсудить статью СТРЕЛОЧНЫЙ ВОЛЬТМЕТР

Схема собрана на intersil ICL7107, R3 значение изменения масштаба, P1 настроить вольтметр

Components

• R1 = 180k
• R2 = 22k
• R3 = 12k (смотри примечание)
• R4 = 1M
• R5 = 470k
• R6 = 560
• C1 = 100pF
• C2 = 100nF
• C3 = 47nF
• C4 = 10nF
• C5 = 220nF
• P1 = 20k Trimpot
• U1 = ICL 7107
• LD1,2,3,4 = 7 контактный сегмент

Примечание- R3 ( шкала вольтметра)

• 0-20 V ….R3 = 1.2K
• 0-200 V …R3 = 12K
• 0-2000 V ..R3 = 120K

Voltmeter PCB

<<< Схемы электрические 3

Опубликовал admin | Дата 23 декабря, 2013

     На рисунке 1 представлена схема цифрового амперметра и вольтметра, которая может быть использована, как дополнение к схемам блоков питания, преобразователей, зарядных устройств и т.д. Цифровая часть схемы выполнена на микроконтроллере PIC16F873A. Программа обеспечивает измерение напряжения 0… 50 В, измеряемый ток — 0… 5 А.

      Для отображения информации используются светодиодные индикаторы с общим катодом. Один из операционных усилителей микросхемы LM358 используется в качестве повторителя напряжения и служит для защиты контроллера при внештатных ситуациях. Все-таки цена контроллера не так уж и мала. Измерение тока производится косвенным образом, при помощи преобразователя ток-напряжение, выполненного операционном усилителе DA1.2 микросхемы LM358 и транзисторе VT1 – КТ515В. Почитать о таком преобразователе еще можно здесь и здесь. Датчиком тока в этой схеме служит резистор R3. Преимуществом такой схемы измерения тока состоит в том, что здесь отпадает необходимость точной подгонки миллиомного резистора. Скорректировать показания амперметра можно просто триммером R1 и в довольно широких пределах. Сигнал тока нагрузки для дальнейшей оцифровки снимается с нагрузочного резистора преобразователя R2. Напряжение на конденсаторе фильтра стоящем после выпрямителя вашего блока (вход стабилизатора, точка 3 на схеме)питания не должно быть более 32 вольт, это обусловлено максимальным напряжением питания ОУ. Максимальное входное напряжение микросхемного стабилизатора КР142ЕН12А – тридцать семь вольт.

     Регулировка вольтамперметра заключается в следующем. После всех процедур — сборки, программирования, проверки на соответствие на собранное вами произведение подают напряжение питания. Резистором R8 выставляют на выходе стабилизатора КР142ЕН12А напряжение 5,12 В. После этого вставляют в панельку запрограммированный микроконтроллер. Измеряют напряжение в точке 2 мультиметром, которому вы доверяете, и резистором R7 добиваются одинаковых показаний. После этого к выходу (точка 2) подключают нагрузку с контрольным амперметром. Равенства показаний обоих приборов в данном случае добиваются при помощи резистора R1.

     Резистор-датчик тока можно изготовить самому, используя для этого, например, стальную проволоку. Для расчета параметров этого резистора можно использовать программу «Программа для работы с проволокой» Программу скачали? Открыли? Значит так, нам нужен резистор номиналом в 0,05 Ом. Для его изготовления выберем стальную проволоку диаметром 0,7мм – у меня она такая, да еще и не ржавеющая. С помощью программы вычисляем необходимую длину отрезка, имеющего такое сопротивление. Смотрим скрин окна данной программы.

     И так нам нужен отрезок стальной нержавеющей проволоки диаметром 0,7мм и длиной всего 11 сантиметров. Не надо этот отрезок свивать в спираль и концентрировать все тепло в одной точке. Вроде все. Что не понятно, прошу на форум. Успехов. К.В.Ю. Чуть не забыл про файлы.

Скачать “Цифровой амперметр и вольтметр для блока питания” Ism_U_I_873.rar – Загружено 2124 раза – 26 КБ

Скачать “Ism_U_I_873_dly-toka-50A” Ism_U_I_873_dly-toka-50A.rar – Загружено 1 раз – 807 Б

Просмотров:62 300
