Циклон для пылесоса из бочки своими руками

Все началось с того, что я стал засыпаться опилками. Любое действие с электроинструментом генерирует опилки. Я пытался воспользоваться сразу керхеровским строительным пылесосом, но он перестает работать через 5 минут работы — просто забивается фильтр. Поэтому было решено делать пылесос самому. Честно говоря, это мой третий пылесос, а будет их еще много, люди просят повторить.

Все начинается с емкости. Емкость было решено делать самостоятельно, потому, что не мог найти на 100 литров бочку без сужения и легкую. Поэтому сделал каркас из фанеры и заполнил его сотовым поликарбонатом. Внутри стоит кольцо, чтобы бочка не схлопнулась.

С помощью фрезерного циркуля нарезал колец и сделал корпус сепаратора, в который по касательной заходит поток с мусором и под действием центробежной силы падает через прорезь вниз бочки. Сдуру взял ДВП для круглой стенки, не повторяйте моих ошибок! Фанера 3 или 4мм лучше для этого подходит. Патрубок сделан из сантехтрубы 50мм.

Сверху сепаратор накрыт крышкой с дыркой, на которой смонтирован корпус фильтра. Фильтрующий элемент используется от инжекторного ВАЗовского авто, у них цена доступная.

На крышке корпуса фильтра смонтирован двигатель от мощного пылесоса с родным демпферным кольцом, что уменьшает звук и вибрации.

Чтобы бочку не раздавило при перекрытии шланга в ней установлен предохранительный клапан. Простая и надежная конструкция, можно отрегулировать даже:)

Корпус оклеен шумкой. Установлен выключатель и розетки для подключения электроинструмента.

Собран блок автостарта пылесоса от подключенной нагрузки с задержкой выключения. Своеобразное реле тока. 🙂 На фото опытный образец.

Вот фото теста пылесоса. Рядом Керхер. У него есть колесики от старого кресла, чтобы за собой таскать:) И ручка, чтобы вытряхивать.

Пылесос занял свое место на подставке в углу и вылазит оттуда только на очистку. Шланг от него идет под потолок вместе с кабелем для подключения инструмента достает ко всем рабочим поверхностям мастерской.

Выложу фото других братанов моего пылесоса. Первый вариант. Трудится уже давно в чужом гараже, хозяин просит повторить:) Ведро на 25 литров. Пробный вариант без всяких изысков, чистая функциональность.

Этот страшный монстр у моего отца. не очень устойчивая конструкция, но он просто зверь! При перекрытии воздуха полметра шланга всасывает внутрь и схлопывает ведро. 🙂

Древесина всегда считалась экологичным и безопасным материалом. Мелкая древесная пыль, образующаяся во время обработки деревянной заготовки, не так уж безобидна, как может показаться. Ее вдыхание отнюдь не способствует насыщению организма полезными микроэлементами. Накапливаясь в легких и верхних дыхательных путях (а древесная пыль не перерабатывается организмом), она медленно, но результативно уничтожает дыхательную систему. Крупная стружка постоянно скапливается возле станков и рабочих инструментов. Убирать ее лучше сразу, не дожидаясь появления непреодолимых завалов в пространстве столярной .

Для того чтобы поддерживать в домашней столярке необходимый уровень чистоты, можно купить дорогостоящую вытяжную систему, состоящую из мощного вентилятора, циклона, стружкоуловителей, емкости для стружки и вспомогательных элементов. Но пользователи нашего портала – не из тех, кто привык покупать то, что можно сделать своими руками. Используя их опыт, любой может собрать вытяжную систему, мощность которой будет соответствовать потребностям небольшой домашней мастерской.

Пылесос для сбора опилок

Стружкоотсос с использованием обычного бытового пылесоса – наиболее бюджетный вариант из всех существующих решений. И если вам удастся задействовать в работу своего старого помощника для уборки, который из жалости до сих пор не был выброшен на помойку, значит, присущая вам бережливость еще раз сослужила для вас добрую службу.

ADKXXI
Пользователь FORUMHOUSE

Моему пылесосу больше пятидесяти лет (марка – «Уралец»). Вполне справляется с ролью стружкососа. Тяжелый он только, как мои грехи, но умеет не только сосать, но и дуть. Иногда этой возможностью пользуюсь.

Сам по себе бытовой пылесос, установленный на почетное место в мастерской в качестве стружкоотсоса, будет бесполезен. И основная тому причина – слишком малый объем мешка (емкости) для сбора пыли. Именно поэтому между пылесосом и станком должен находиться дополнительный узел вытяжной системы, состоящий из циклона и объемного резервуара для сбора опилок.

Ося
Пользователь FORUMHOUSE

Самая простая установка
– пылесос и циклон. Причём, пылесос можно использовать самый домашний. Вместо циклона (цилиндрического конуса) можно использовать разделительную крышку.

Пылесос для опилок своими руками

Схема рассматриваемого нами стружкоотсоса предельно проста.

Устройство состоит из двух основных модулей: циклон (поз. 1) и емкость для стружки (поз. 2). Принцип его работы следующий: с помощью пылесоса в камере циклона создается разрежение. Из-за разницы давлений внутри и снаружи устройства опилки вместе с воздухом и пылью поступают во внутреннюю полость циклона. Здесь под действием сил инерции и тяжести механические взвеси отделяются от воздушного потока и падают в нижнюю емкость.

Рассмотрим конструкцию устройства более подробно.

Циклон

Циклон можно сделать в виде крышки, которая устанавливается поверх накопительной емкости, а можно просто совместить эти два модуля. Для начала рассмотрим второй вариант – циклон, выполненный в корпусе емкости для стружки.

Первым делом нам следует приобрести резервуар с подходящим объемом.

ForceUser
Пользователь FORUMHOUSE,
Москва.

Емкость – 65 л. Брал по принципу – нужны объем и удобства во время переноски заполненной емкости. У этой бочки присутствуют ручки, что очень удобно для ее очистки.

Вот список дополнительных элементов и материалов, которые нам понадобятся для сбора устройства:

Винты, шайбы и гайки – для крепления входного патрубка;
Отрезок канализационной трубы с манжетами;
Переходная муфта (с канализационной трубы на всасывающий патрубок пылесоса);
Пистолет с монтажным клеем.

Пылесос из бочки своими руками: последовательность сборки

В первую очередь в боковине резервуара проделывается отверстие под входной патрубок, который будет расположен по касательной к корпусу. На рисунке изображен вид с наружной стороны резервуара.

Патрубок целесообразно устанавливать в верхней части пластикового бочонка. Это позволит добиться максимальной степени очистки.

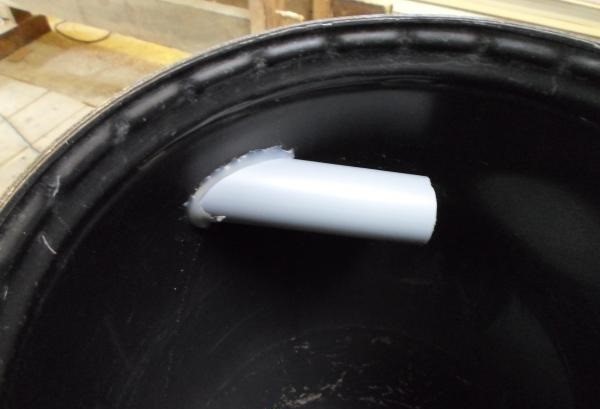

Изнутри входной патрубок выглядит следующим образом.

Щели между трубой и стенками резервуара следует залить монтажным герметиком.

На следующем этапе проделываем отверстие в крышке, вставляем туда переходную муфту и тщательно герметизируем все щели вокруг патрубка. В конечном итоге конструкция стружкоотсоса будет иметь следующий вид.

Пылесос подсоединяется к верхнему выходу устройства, а патрубок, отводящий стружку от станка, вдевается в боковую трубу.

Как видим, представленная конструкция не оснащается дополнительными фильтрами, что не сильно отражается на качестве очистки воздуха.

ден_61
Пользователь FORUMHOUSE

Сделал стружкоотсос по мотивам темы. За основу взят пылесос «Ракета» мощностью 400 Вт и бочка объемом 100 л. После сборки агрегата успешно проведены испытания. Все работает, как надо: опилки – в бочке, мешок пылесоса пуст. Пока что пылесборник подведен только к фрезеру.

Как бы там ни было, но определенный процент древесной пыли циклон задержать все-таки не может. И для того, чтобы довести степень очистки до максимума, некоторые пользователи нашего портала задумываются над необходимостью установки дополнительного фильтра тонкой очистки. Да, фильтр нужен, но не всякий фильтрующий элемент будет уместен.

Ося
Пользователь FORUMHOUSE

Я думаю, что после циклона фильтр тонкой очистки ставить не совсем правильно. Вернее, нужно ставить, но замучаешься его чистить (очень часто придется). Там и просто фильтрующая ткань прокатит (типа мешка в пылесосе). У меня в Корвете верхний мешок задерживает основную массу мелкой пыли. Я это вижу, когда снимаю нижний мешок для удаления опилок.

Тканевый фильтр можно создать, прикрепив каркас к верхней крышке циклона и обтянув его плотным материалом (можно брезентом).

Основная задача циклона состоит в том, чтобы отводить опилки и пыль из рабочей зоны (от станка и т.п.). Поэтому качество очистки воздушного потока от мелкодисперсных взвесей играет в нашем случае второстепенную роль. А, учитывая, что стандартный пылеприемник, установленный в пылесос, обязательно задержит оставшийся мусор (неотфильтрованный циклоном), мы добьемся необходимой степени очистки.

Циклон-крышка

Как мы уже говорили, циклон можно сделать в виде крышки, которая будет одеваться на накопительный резервуар. Действующий пример подобного устройства представлен на фото.

ОстриеБревна
Пользователь FORUMHOUSE

По фотографиям конструкция должна быть ясна. Пластик паял обычным паяльником, используя мелкую стальную сетку. Циклон довольно эффективный: при наполнении бочки на 40 литров, мусора в мешке пылесоса скопилось не более стакана.

Несмотря на то, что этот циклон входит в состав самодельного строительного пылесоса, его с успехом можно внедрить в конструкцию столярного стружкоотсоса.

Опилкопровод

Шланги, подключаемые к стружкоотсосу, лучше приобретать именно от пылесоса. По стене можно проложить пластиковый трубопровод с гладкими внутренними стенками. Он будет соединять станок с всасывающим патрубком циклона.

Определенную опасность представляет статическое электричество, которое образуется во время движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, воспламенение древесной пыли и т. д. Если вы желаете нейтрализовать подобное явление, то лучше сделать это в процессе строительства опилкопровода.

На явление статического электричества внутри опилкопровода обращают внимание далеко не все владельцы домашних мастерских. Но если делать конструкцию стружкоотсоса в соответствии с правилами противопожарной безопасности, то в качестве опилкопровода следует использовать гофру со встроенным металлическим проводником. Подключение такой системы к заземляющему контуру поможет избежать проблем в процессе эксплуатации.

alex_k11
Пользователь FORUMHOUSE

На пластиковые трубы обязательно заводить заземление. Шланги следует брать с проводом, иначе статика скапливается очень сильно.

А вот какое решение для борьбы со статическим электричеством в пластиковых трубах предлагает один из пользователей FORUMHOUSE: обвить пластиковую трубу фольгой и подсоединить ее к заземляющему контуру.

Вытяжные устройства

Конструкция устройств, отводящих стружку непосредственно от рабочих органов столярного оборудования, зависит от особенностей самих станков. Поэтому в качестве вытяжных элементов можно использовать изделия из пластика, фанеры и других подходящих материалов.

Для того, чтобы решить эту проблему, корпус резервуара можно оснастить металлическим каркасом, или вставить внутрь несколько металлических обручей подходящего диаметра (как предлагает пользователь alex_k11
). Конструкция получится более громоздкая, но зато абсолютно надежная.

Стружкоотсос для нескольких станков

Система на основе бытового пылесоса обладает небольшой производительностью. Поэтому одновременно она может обслуживать только один станок. Иными словами, при наличии нескольких станков всасывающий патрубок придется подключать к ним поочередно. Можно также установить стружкоотсос централизованно. Но для того, чтобы мощность всасывания не падала, неработающие станки следует отключать от общей системы с помощью шиберов (заслонок).

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
Пылесос обеспечивает тягу воздушному потоку внутри устройства;
В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

строительный нож;
маркер или карандаш;
циркуль;
электролобзик;
шуруповёрт;
пила-ножовка;
шило;
клеевой пистолет.

Материалы

два пластиковых 10 литровых ведра;
водопроводная ПВХ труба и уголок ø 32 мм;
автомобильный воздушный фильтр;
клеевой стержень;
строительная фанера;
кровельное железо;
саморезы;
шланги от пылесоса;
столярный клей;
герметик.

Пошаговая инструкция сборки циклона

С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
Отрезок трубы заключают в коробчатую конструкцию из фанеры.
Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
Пространство между патрубком и фанерой заполняют герметиком.
Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
Конструкцию прислоняют к ведру.
Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
Ножом вырезают проём.
По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
Жестяной круг разрезают наполовину от центра к краю.
Внешние края разреза разводят на угол 300.
Фигурную вставку устанавливают в ведре враспор.
Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
У верхнего ведра срезают днище.
Камеру циклона плотно вставляют в накопитель.
В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
Место соединения обрабатывают клеевым пистолетом.
Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
Отгибы крепят к тыльной поверхности крышки ведра винтами.
Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

У 5 литрового ведра срезают ножом верхний бортик.
Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
Середину крышки вырезают ножом.
Дрелью просверливают отверстия вверху малой ёмкости.
Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
Круг от крышки крепят саморезами к фиксирующему кольцу.
В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
В проём вклеивают термоклеем угловой ПВХ патрубок.
Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Инструменты

угловая машинка;
дрель;
клеевой пистолет;
клепальник;
электролобзик;
строительный нож.

Материалы

ПВХ Канализационная труба ø 100 мм;
ПВХ труба ø 40 мм;
шланг;
заклёпки;
клеевой стержень;
фиксирующие кольца – хомуты;
две 2-х литровые бутылки;
5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
Из жести электролобзиком вырезают 3 круга ø 100 мм.
В центре каждого круга вырезают отверстие ø 40 мм.
Полученные диски разрезают пополам.
Половинки последовательно соединяют между собой заклёпками, получая шнек.
Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
Верхнее отверстие горловины склеивают с выводом внутренней трубы.
В нижнюю пробку ввинчивают бутылку – накопитель.
В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник). Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
Все соединения обрабатывают термоклеевым пистолетом.
Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Циклонный фильтр, сделанный своими руками, не только обеспечивает чистоту в домашней мастерской, жилом помещении, но и обережёт дыхательные пути и лёгкие окружающих людей. Существование различных «рецептов» по изготовлению циклона своими руками подтверждает то, что при желании это сделать может каждый любитель изготовления самоделок.

С самого начала работы в мастерской столкнулся с проблемой удаления пыли после работы. Единственной доступной возможностью навести порядок на полу было подмести его. Но из-за этого в воздух поднималось просто невероятное количество пыли, которая оседала ощутимым слоем на мебели, на станках, на инструментах, в волосах и в легких. Бетонный пол в мастерской усугублял проблему. Некоторым решением стало разбрызгивание воды перед подметанием и использование респиратора. Однако, это лишь полумеры. Вода зимой замерзает в неотапливаемом помещении и ее приходится возить с собой, кроме того, водно-пылевую смесь на полу трудно собирать и она тоже не способствует гигиене рабочего места. Респиратор во-первых блокирует не все 100% пыли, некоторая часть все же вдыхается, во-вторых он не защищает от оседания пыли на окружающую обстановку. Да и не во все закоулочки можно пролезть веником чтобы выковырять оттуда мелкий мусор и опилки.

В такой ситуации самым эффективным решением было бы пылесосить помещение.

Однако, использовать бытовой пылесос не получится. Во-первых, его придется чистить через каждые 10-15 минут работы (особенно если работать на фрезерном столе). Во-вторых, по мере заполнения пылесборника эффективность всасывания падает. В-третьих, количество пыли, сильно превышающее расчетные значения, сильно скажется на ресурсе пылесоса. Тут нужно что-то более специализированное.

Существует множество готовых решений для пылеудаления в мастерской, однако, их стоимость, особенно в свете Кризиса-2014, не делает их слишком доступными. На тематических форумах нашел интересное решение — использовать циклонный фильтр в совокупности с обычным бытовым пылесосом. Все перечисленные проблемы бытовых пылесосов решаются если удалять из воздуха грязь и пыль до штатного пылесосного пылесборника. Некоторые собирают циклонные фильтры из дорожных конусов, другие -из канализационных труб, третьи — из фанеры и всего того, на что хватает фантазии. Но я решил купить уже готовый фильтр с крепежом.

Принцип работы прост — воздушный поток закручивается в конусообразном корпусе фильтра и пыль удаляется из воздуха под действием центробежной силы. При этом пыль осыпается через нижнее отверстие в емкость под фильтром, а очищенный воздух выходит через верхнее отверстие в пылесос.

Одной из частых проблем в работе циклонов является так называемая «карусель». Это ситуация, когда грязь и опилки не падают в емкость для сбора пыли, а бесконечно кружатся внутри фильтра. Такая ситуация возникает от слишком большой скорости потока воздуха, создаваемого турбиной пылесоса. Нужно уменьшить немного обороты и «карусель» пропадет. В принципе она не мешает — следующая порция мусора продавливает в емкость большую часть из «карусели» и встает на ее место. Да и во второй модели пластиковых циклонов этой карусели практически не бывает. Для устранения подсоса воздуха промазал термоклеем место соединения фильтра с крышкой.

Емкость для сбора пыли решил взять по-больше, чтобы реже нужно было выносить мусор. Купил бочку 127 литров, произведенную, кажется, в Самаре — размерчик что надо! Возить бочку до мусорки собираюсь как бабушка авоську — на другой тележке, чтобы не надрываться.

Дальше выбор компоновки. Некоторые устанавливают пылесборную установку стационарно и ведут каналы к станкам. Другие просто ставят рядом пылесос и бочку и перетаскивают их в нужное место. Мне же хотелось сделать мобильную установку на колесиках, чтобы перемещать все по мастерской одним блоком.
У меня довольно маленькая мастерская и вопрос экономии места весьма актуален. Поэтому решил выбрать компоновку, при которой бочка, фильтр и пылесос располагаются друг над другом, занимая минимальную площадь. Корпус установки решено варить из металла. Рамка из профильной трубы определяет габариты будущей установки.

При вертикальной компоновке возникает вероятность опрокидывания. Чтобы уменьшить такую вероятность нужно максимально утяжелить основание. Для этого материалом для основания выбран уголок 50х50х5, которого ушло почти 3,5 метра.

Ощутимый вес тележки компенсируется наличием поворотных колес. Были мысли, если конструкция будет не достаточно устойчивая, засыпать в полость рамки свинцовую дробь или песок. Но этого не потребовалось.

Для того, чтобы добиться вертикальности штанг пришлось применить смекалку. Пригодились недавно приобретенные тиски. Благодаря такой нехитрой оснастке удалось добиться точной установки углов.

Удобно перемещать тележку, держась за вертикальные штанги, поэтому усилил места их крепления. Кроме того, это дополнительное, пусть и не большое, утяжеление основания. Вообще, мне нравятся надежные вещи с запасом прочности.

Бочка будет фиксироваться в каркасе установки с помощью хомутов.

В верхней части штанг находится площадка для пылесоса. Далее в уголках в нижней части будут просверлены отверстия и закреплены деревянные дощечки с помощью саморезов.

Вот, собственно, и весь каркас. Вроде бы и ничего сложного, но почему-то на его сборку ушло четыре вечера. С одной стороны, я вроде не спешил, работал в своем темпе, стараясь выполнить каждый этап качественно. Но с другой стороны низкая производительность связана с отсутствием отопления в мастерской. Защитные очки и сварная маска быстро запотевают, ухудшая обзорность, громоздкая верхняя одежда сковывает движения. Но задача выполнена. Кроме того, до весны осталась всего пара-тройка недель.

Мне очень не хотелось оставлять каркас в таком виде. Хотелось его покрасить. Но на всех банках с краской, которые нашел в магазине написано, что использовать их можно при температуре не ниже +5, а на некоторых даже не ниже +15. Градусник в мастерской показывает -3. Как же быть?
Почитал тематические форумы. Народ пишет, что красить можно смело даже в мороз, лишь бы краска была не на водной основе и на детали не было конденсата. А если краска с отвердителем, так вообще не париться.
Нашел в загашниках старую, немного загустевшую банку Хаммерайта, которой еще летом красил на даче турник — . Краска довольно дорогая, поэтому решил испытать ее в экстремальных условиях. Вместо дорогого оригинального растворителя Хаммерайт долил в нее немного обычного обезжиривателя, чтобы сделать немного пожиже, размешал до нужной консистенции и начал красить.
Летом эта краска сохла за один час. Сложно сказать сколько она сохла зимой, но когда я вернулся в мастерскую к вечеру следующего дня краска высохла. Правда без обещанного молоткового эффекта. Наверное, виноват обезжириватель, а не отрицательная температура. В остальном других проблем не обнаружено. Покрытие и выглядит и на ощупь надежно. Пожалуй, не зря эта краска стоит в магазине почти 2500 рублей.

Корпус циклона сделан из хорошего пластика и имеет достаточно толстые стенки. Но крепление фильтра к крышке бочки довольно хлипкое — четыре саморезика, вкрученные в пластик. При этом на шланге, который крепится непосредственно к фильтру могут возникать значительные боковые нагрузки. Поэтому крепление фильтра к бочке нужно усиливать. Народ по-разному подходит к решению этой проблемы. В основном, собирают дополнительный каркас жесткости для фильтра. Конструкции самые разнообразные, но идея примерно такая:

Я подошел к этому несколько иначе. На одну из штанг наварил держатель для труб подходящего диаметра.

В этом держателе я зажимаю шланг, на который приходятся все скручивания и рывки. Таким образом, корпус фильтра защищен от каких-либо нагрузок. Теперь установку можно тянуть за собой прямо за шланг не боясь что-либо повредить.

Фиксировать бочку решил стяжными ремнями. Когда выбирал в хозяйственном магазине замки, сделал интересное наблюдение. Пятиметровый стяжной ремень с храповым замком иностранного производства обошелся мне в 180 рублей, а лежащий рядом голый замок типа «лягушка» российского производства обошелся бы мне в 250 рублей. Вот где торжество отечественной инженерной мысли и высоких технологий.

Опыт показал, что у такого способа крепления есть важное достоинство. Дело в том, что на форумах, посвященных этим фильтрам пишут, что бочки как у меня при подключении мощного пылесоса могут быть раздавлены из-за вакуума, возникающего при забивании входного шланга. Поэтому при испытаниях я намеренно перекрыл отверстие шланга и под действием вакуума бочка сжалась. Но благодаря очень плотному обхвату хомутами бочка сжалась не вся, а лишь в одном месте ниже обруча возникла вмятина. И когда я отключил пылесос вмятина сама выправилась со щелчком.

В верхней части установки расположилась площадка для пылесоса

В качестве бытового пылесоса приобрел безмешкового почти двухкиловаттного монстра. Я уж было подумал, и дома мне такой пригодился бы.
Покупая пылесос по объявлению столкнулся с какой-то необъяснимой человеческой глупостью и жадностью. Народ продает бывшие в употреблении вещи без гарантии, с выработанной частью ресурса, недостатками во внешнем виде по ценам ниже магазинных на какие-то 15-20 процентов. И ладно это были бы какие-то ходовые вещи, но б/у-шные пылесосы! Судя по сроку размещения объявлений торговля эта тянется порой годами. И стоит только начать торговаться и называть адекватную цену, как натыкаешься на грубость и непонимание.
В итоге через пару дней все же нашел для себя отличный вариант за 800 рублей. Известный бренд, 1900 Ватт, встроенный циклонный фильтр (уже второй в моей системе) и еще один фильтр тонкой очистки.
Для его крепления не придумал ничего более элегантного, чем прижать стяжным ремнем. В принципе, держит надежно.

Пришлось немного помудрить с соединением шлангов. В итоге имеем такую установку. И она работает!

Обычно когда читаешь отзывы от первого использования таких штуковин народ захлебывается от восторга. Вот нечто подобное и я испытал при первом включении. Шутка ли — пылесосить в мастерской! Там, где все ходят в уличной обуви, где повсюду летит металлическая стружка и опилки!

Я никогда раньше не видел этот бетонный пол, который невозможно вымести из-за застрявшей в порах пыли, таким чистым. Настойчивые попытки подмести его приводят только к повышению плотности пыли в воздухе. И такая чистота далась мне за пару легких движений! Даже не пришлось надевать респиратор!

В бочку удалось собрать то, что осталось после предыдущей уборки веником. При работе устройства благодаря просвечиваемости фильтра можно наблюдать струйки пыли, закручивающиеся внутри. В пылесборнике пылесоса тоже оказалась пыль, но ее было незначительное количество и это были особо легкие и летучие фракции.

Очень доволен результатом. Больше в мастерской не будет пыльных бурь. Можно сказать, перехожу в новую эру.

Достоинства моей конструкции:
1. Занимает минимальную площадь, обусловленную лишь диаметром бочки.
2. Установку можно таскать и дергать за шланг не боясь вырвать фильтр.
3. Бочка защищена от раздавливания при забивании входного патрубка.

Через некоторое время использования установки все-таки столкнулся с проблемой нехватки жесткости бочки.
Приобрел более мощный пылесос. Бытовой, но сосет как зверь — засасывает камни, гайки, саморезы, отрывает штукатурку и вырывает кирпичи из кладки))
Этот пылесос схлопнул синюю бочку даже без засорения входного шланга
! Плотный обхват бочки хомутами не помог. Камеры с собой небыло, очень жаль. Но выглядит это примерно так:

На тематических форумах предупреждают о такой возможности, но все равно такого я не ожидал. С большим трудом выправил бочку и отправил ее, изрядно помятую, на дачу — хранить воду. На большее она не способна.

Из этой ситуации было два выхода:
1. Купить вместо пластиковой бочки металлическую. Но нужно найти бочку совершенно конкретного размера, чтобы она точно встала в мою установку — диаметр 480, высота 800. Поверхностный поиск в интернете результата не дал.
2. Самостотельно собрать короб нужного размера из 15 мм фанеры. Вот это реальнее.

Короб собирал на саморезы. Стыки уплотнял с помощью двустороннего скотча на вспененной основе.

Тележку пришлось немного переделать — переварить задний хомут под квадратный бак.

Новый бак, кроме прочности и увеличенного за счет прямых углов объема, имеет еще одно важное приемущество — широкое горло. Это позволяет установить в бак мусорный мешок. Он значительно упрощает выгрузку и делает ее на порядок чище (завязал мешок прямо в баке и без пыли вынул и выбросил). Старая бочка этого не позволяла.

Крышку уплотнял вспененным утеплителем для окон

Крышку удерживают четыре замка-лягушки. Они создают необходимый натяг для уптолнения крышки на вспененной прокладке. Чуть выше я писал о ценовой политике на эти замки-лягушки. Но пришлось раскошелиться.

Хорошо получилось. Симпатично, функционально, надежно. Как я люблю.

Источник

В процессе различных строительных и ремонтных работ в помещениях, часто возникает необходимость в уборке строительного мусора. Обычный пылесос для этой цели использовать не рекомендуется, так как велика вероятность выхода из строя фильтра, а то и всего пылесоса. Для этой цели применяется строительный пылесос, который сконструирован специально для таких работ.

Рассмотрим, что представляет собой строительный (промышленный) пылесос и его основные отличия от бытового.

Мощность строительного пылесоса в несколько раз превосходит мощность бытового и может достигать 4 кВт. Благодаря этому легко можно убрать строительный мусор как мелкий, так и крупный. С его помощью без труда можно убрать цементную пыль, обломки штукатурки, различные осколки и песок и т. д. Корпус у промышленного пылесоса в основном выполнен из металла.

Пылесос имеет усиленную систему фильтрации. Мотор такого пылесоса способен работать долго и выдерживать большие нагрузки, благодаря специальной системе охлаждения. Объем пылесборника строительного пылесоса гораздо больше обычного пылесоса. Все строительные пылесосы имеют розетку для подключения электроинструмента.

Стоит такой пылесос дороже обычного, поэтому многие умельцы пытаются сделать строительный пылесос своими руками, переделав бытовой пылесос, и часто встречаются с определенными трудностями.

В этой статье содержаться наиболее удачные технические решения, как переделать бытовой пылесос в строительный. Если у вас имеется дома пылесос средней мощности, то при желании вы можете превратить его в строительный. Или вы можете купить недорогой пылесос и, усовершенствовав его превратить в промышленный. Для этого вам не придется переделывать сам пылесос, а надо лишь изготовить внешний фильтр циклон своими руками. Далее будут рассматриваются два основных варианта изготовления такого фильтра с конусом и без него.

Описание самодельных фильтров циклон дается в этой статье в основном для того, чтобы познакомить вас с общей идеей и принципом работы таких устройств. Это означает, что вы, ознакомившись с конструкцией, не обязаны ее полностью повторять, а можете вносить в неё различные изменения, или используя основную идею изготовить фильтр циклон совершенно новой конструкции.

Принцип работы фильтра циклон

Принцип работы этого фильтра основан на прохождении загрязненного воздуха через внешнее устройство, в котором крупные частицы оседают в его корпусе, далее воздух очищается от мелкой пыли, проходя через масляный фильтр, и поступает в турбину пылесоса. Таким образом, в сам пылесос поступает уже очищенный воздух от пыли и мусора.

Фильтр циклон вариант 1 (без конуса)

Для изготовления фильтра циклон своими руками потребуются следующие детали и материалы:

Масляный фильтр. Он фильтрует мелкую пыль.
Ведро с плотно прилегающей крышкой 20 л.
Колена полипропиленовые, предназначенные для систем водоснабжения, и имеющие угол 90 и 45 градусов и диаметр 40 мм – 1 штука.
Труба сантехническая, пластиковая – 1 метр, диаметр 40 мм.
Кусок гофрированной трубы длиной в 2 метра и диаметром 40 мм. Она потребуется для входа в устройство.

Процесс изготовления

1. В крышке от ведра, в центре, нужно прорезать отверстие, в которое вставляется уголок 90 градусов, к нему будет подсоединен пылесос.

2. Замазать щели герметиком.

3. В боковой стенке ведра прорезать отверстие и вставить уголок 45 градусов.

4. Для соединения гофры с коленом служит отрезок трубы.
5. Для более долгой службы фильтра, на него можно натянуть кусок капроновых колготок.

6. Выход фильтра надо соединить с коленом в крышке ведра.

Возможно, фильтр не удастся одеть на выходную трубу. Для этой цели, надо придумать какой-нибудь переходник. Может подойти отрезок гофра для сантехнического сифона, или резиновый шланг определенного диаметра. Желательно все соединения промазывать герметиком. Масляный фильтр можно приобрести в магазине, торгующем автозапчастями.

Надо иметь в виду, что при закрытии входного отверстия, ведро может дать трещину. Поэтому надо укрепить стенки ведра, каким-либо способом, или предусмотреть что-то вроде клапана. Главное, в этом деле не спешить, замерять все соединения, и тогда у вас все получиться.

Выше описан лишь один из вариантов. Подобных конструкций существует множество. Вместо ведра применяют пластиковые бочки, имеются конструкции, где роль ведра выполняет фановая труба. Многие умельцы самостоятельно изготавливают емкости из жести или тонкого железа.

Некоторые изобретатели конструируют фильтр циклон с использованием конуса. В этой конструкции часто используется дорожный конус.

Вариант 2 (с использованием дорожного конуса)

Потребуются следующие детали и материалы:

Конус дорожный (можно приобрести в автомагазине).
Два метровых стержня 8 мм.
Шайбы, гайки и гроверные шайбы 8 мм.
Гофрированные трубки диаметром 32 мм и длиной около 2 метров – две штуки.

Процесс изготовления

У конуса отпилить подставку у самого основания. Конус вставляется в ведро сверху в перевернутом виде. Внутрь ведра вставляется трубка. Пространство между конусом и трубкой следует залить строительной пеной.
Из фанеры толщиной 20 мм выпилить квадрат, размером чтобы основание конуса вписывалось в него и еще оставалось немного места. По углам квадрата просверливаются 4 отверстия диаметром 8 мм. В центре прорезается отверстие под трубку, на нее будет одет гофрированный шланг, соединяющий устройство с пылесосом.
Крышка для ведра выпиливается из многослойной фанеры, и должна плотно прилегать к ведру. По ее краям приклеить резиновую прокладку.
В крышке пропиливается отверстие диаметром под узкий конец конуса.
После того как конус будет вставлен в фанерную крышку, место соединения покрывается пеной. Конус должен располагаться на ведре в перевернутом виде, и крепится при помощи четырех стержней, на которых нарезана резьба, имеющих длину 50 см и диаметр 8 мм, они удерживают фанерный квадрат с привинченным к нему конусом.
Недалеко от основания конуса, в его широкой части просверливается отверстие под трубку, для соединения с гофрированным шлангом. Через него будет всасываться различный строительный мусор.

Фильтр тонкой очистки в этом варианте циклона не используется, поэтому мелкая пыль может попадать в турбину пылесоса. При конструировании таких устройств в основном применяют пылесосы, имеющие мешок. Поэтому мелкая пыль, в случае проникновения внутрь оседает в мешке.

Варианты самодельных строительных пылесосов с дополнительным фильтром циклон позволяет мастерам испытывать различные варианты, не боясь испортить сам пылесос, так как большая часть мусора задерживает фильтр.

При изготовлении фильтра циклон своими руками не бойтесь экспериментировать, и в итоге вы обязательно добьетесь желаемого результата.

Если крупные и относительно крупные куски строительного мусора хороша переносятся с пола в мешки, то строительная пыль — это бич ремонта.

Обращаем свой взор на предложения на рынке пылесосов: от 6000 р.

Хм, т. к. еще не известно, будут ли еще заказы на ремонт по окончании этого, то инвестиции в пылесос могут и не окупиться. Переносим свой взор на самоделки. Гуглим. Принцип фильтра-циклона известен уже давно, изучаем передовой опыт самостоятельного его изготовления. Есть очень недурственные конструкции, но сложноваты в изготовлении. Все ж пылесос нужен быстро, нет времени на долгую с ним возню. Но общая тенденция ясна: стандартный пылесос + автомобильный фильтр + бочка. В закромах находится вполне достойный экземпляр пылесоса (бесценно) Воздушный фильтр от Газели покупается в автозапчастях (180 р) Бочка берется в строительном супермаркете (пришлось побегать по разным, чтобы найти подходящую и по незаоблачной цене. 500 р.)

Уже после покупки бочки понимаю, что она по сути квадратная. Пусть и скругленные углы, но классического циклона может не получиться. Ладно, понадеюсь на фильтр от Газели.

Можно приступать. Дырка в крышке уже просверлена, патрубки нужных диаметров тоже найдены.

Сперва придумываю, как крепить фильтр к крышке. Очень удачная дырочка в нем сподвигает на мысль, использовать ее. Во-первых быстросъемное крепление, во вторых ее все равно надо было чем-то закрывать. Из жести вырезаю лепестки (тут Мерседес должен отвалить немного денег за рекламу)

И делаю такую центральную стяжку.

Фильтр надет.

Первая примерка компоновки.

Кусок трубы по касательной и немного вниз. Такой чистой бочку мы видим в последний раз.

Кожух на фильтр. Форма повторяет предполагаемый поток пескоструя (кстати, тема, надо бы какую-то деталь тут повесить, посмотреть, ошкурит ли) Нужен, чтобы пыль сразу не врезалась в фильтр.

Угадайте, что надето на фильтр?

Первопроходцы советуют надеть на фильтр женский чулок, чтобы не допустить забивания фильтра крупными кусками грязи. Диаметр фильтра, правда, великоват. Еле натянул, порвал. Короче, отрабатывает свое лишь частично.

Первые тестовые пуски показали, что жесткости бочке не хватает, высасывающая сила больше и поэтому бочку корежит, особенно, когда поток грязи плотный. Нужно усиливать бока.

Покумекал, понял, что встраивать обечайку внутрь и сложно и ухудшит и без того не идеальную аэродинамику внутри. Поэтому делаю обечайку снаружи. Полоса 25 мм, согнутая на моем гибочном станке. Состоит из двух половинок — для простоты монтажа. Крепится изнутри на шурупы с большими шайбами.

Корежить стало меньше.

К станине приделываются 4 поворотных колесика (завалялись на даче).

И окончательная женитьба комплектующих.

Хитрая быстросъемная система крепления бочки на веревочках. Это лучшее, что пришло в голову.

И разумеется судну изделию нужно имя. Как назовешь, так и поплывет.

Мой строительный пылесос, сделанный своими руками называется «Ветерок-М».

Красавец!

А работает как зверь. Уже во всю трудится на объекте.

Стоимость изделия 680 р + несколько рабочих часов. Если не завалялось пылесоса, то бюджет увеличится на 1000 р (это как повезет с покупкой б/у) Но в любом случае, гораздо лучше (на порядок), чем продающиеся готовые пылесосы. Еще один удар мировым корпорациям под дых!

В такой ситуации самым эффективным решением было бы пылесосить помещение.

Бочка будет фиксироваться в каркасе установки с помощью хомутов.

Я подошел к этому несколько иначе. На одну из штанг наварил держатель для труб подходящего диаметра.

В верхней части установки расположилась площадка для пылесоса

Пришлось немного помудрить с соединением шлангов. В итоге имеем такую установку. И она работает!

Очень доволен результатом. Больше в мастерской не будет пыльных бурь. Можно сказать, перехожу в новую эру.

Короб собирал на саморезы. Стыки уплотнял с помощью двустороннего скотча на вспененной основе.

Тележку пришлось немного переделать — переварить задний хомут под квадратный бак.

Крышку уплотнял вспененным утеплителем для окон

Хорошо получилось. Симпатично, функционально, надежно. Как я люблю.

Очень часто после ремонтных и строительных работ остается много мусора и пыли, которые можно убрать только с помощью мощного пылесоса. Так как обычный домашний прибор для этих целей не подходит, используется , фильтр для которого может быть и самодельным. Как сделать циклон для пылесоса своими руками, чтобы агрегат эффективно справлялся с уборкой строительной пыли?

Тем, чья работа постоянно связана с ремонтом, строительством и столярным делом, не понаслышке знакома проблема уборки помещения после завершения непосредственной работы. Строительная древесная пыль, осыпавшаяся штукатурка, мельчайшие крупинки пенопласта и гипсокартона обычно оседают плотным слоем на всех горизонтальных поверхностях помещения. Протереть вручную или подмести веником подобное безобразие не всегда возможно, ведь при большой площади помещения такая уборка займет долгое время. Влажная уборка также зачастую нецелесообразна: смесь воды и густой пыли оттереть еще сложнее.

В данном случае оптимальное решение – применение пылесоса
. Стандартный пылесос, который мы привыкли использовать в быту, не подойдет. Во-первых, из-за большого количества мусора пылесборник моментально забьется, и вам потребуется чистить его не реже, чем раз в 15-20 минут. Во-вторых, попадание крупных частиц, например, осколков, опилок или щепок может вызвать засор или полную неисправность прибора.

Строительный пылесос обладает гораздо более высокой , чем бытовой. Особенности его движка обеспечивают длительную работу, а наличие длинного шланга (3-4 м и более) позволяет проводить уборку обширной территории.

Однако промышленные и строительные пылесосы имеют крупные габариты, не слишком удобны в использовании, чистке и перемещении, а также не всем доступны по цене. Поэтому многие умельцы увеличивают возможности бытового пылесоса, снабжая его специальным циклонным фильтром. Подобные пылеуловители можно купить как в готовом виде, так и собрать свой вариант самостоятельно.

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
Емкость на 20-25 л с плотно привинченной крышкой.
Полипропиленовое колено с углами 45° и 90°.
Труба длиной около метра.
Гофрированный шланг длиной 2 метра.

Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
Имеющиеся щели закрыть с помощью герметика.
На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Сделанный фильтр проверяем на герметичность, а также на качество всасывания. Мусор должен быть собран на дне емкости либо оседать на стенках.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Создателем циклонного пылесоса был физик Джеймс Дайсон. Именно он первым разработал компактный отделитель пыли (или фильтр), функционирующий по принципу центробежной силы. Он установил патент на свое изобретение – пылесос марки «G-Force»– в 1986 году. Позднее, в начале 90-х годов Дайсон запустил в продажу модель «Dayson DC01», которая вышла на мировой рынок. В чем же заключался успех этого технологического новшества?

Фильтр циклон представляет собой агрегат из двух камер: внешней и внутренней. Под влиянием центробежной силы все элементы, поступающие в пылесос (пыль, мусор, стружка и т.д.), начинают вращаться по спирали
. Именно поэтому циклонный фильтр для пылесоса универсальный имеет форму конуса: пыль в нем крутится, словно в воронке. При этом крупные частицы мусора оседают в первой, внешней камере, а мелкие остаются на внутренней стороне. Таким образом, из пылесоса через верхнее отверстие выходит тщательно очищенный воздух.

Достоинства фильтра:

Нет необходимости в контейнерах и одноразовых мешочках для сбора пыли и их бесконечной замене.
Компактность.
Бесшумная работа.
Если корпус фильтра прозрачный, можно контролировать его загрязнённость.
Высокая эффективность.

Пылесос с подобным фильтром достаточно универсальный, и подходит как для домашнего пользования, так и для промышленных помещений.

Соорудив циклонный фильтр своими руками, вы без труда сумеете изготовить и .

Сегодня мы расскажем вам о циклонном фильтре для пылесоса в мастерской, ведь одна из проблем, с которой приходится бороться при деревообработке — пылеудаление. Промышленное оборудование достаточно дорого, поэтому будем делать циклон своими руками — это совершенно несложно.

Что такое циклон и зачем он нужен

В мастерской почти всегда есть необходимость убирать мусор достаточно крупной фракции. Опилки, мелкие обрезки, металлическая стружка — всё это, в принципе, может улавливать и обычный фильтр пылесоса, но он с высокой вероятностью быстро придёт в негодность. К тому же не будет лишней возможность убирать и жидкие отходы.

Фильтр-циклон использует аэродинамическое завихрение, чтобы связать соринки разных размеров. Раскручиваясь по кругу, мусор успевает слипаться до такой консистенции, когда он уже не может увлекаться потоком воздуха и оседает на дне. Такой эффект возникает почти всегда, если воздушный поток с достаточной скоростью проходит через цилиндрическую ёмкость.

Такого рода фильтры входят в комплект многих промышленных пылесосов , но их стоимость никак не назвать доступной для обывателя. В то же время спектр задач, решаемых с помощью самодельных устройств, ничуть не уже. Кустарный циклон может применяться как совместно с рубанками, перфораторами или лобзиками, так и для удаления опилок или стружки от разного рода станков. В конце концов, даже простая уборка с таким приспособлением происходит гораздо проще, ибо основная масса пыли и мусора оседает в ёмкости, откуда может быть легко удалена.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Делаем из подручных материалов

Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80-100 Вт.

Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.

Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.

Вторым элементом циклона послужит набор канализационных колен под 90º и 45º. Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:

Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.
С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10-15 см.

Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.

Как приспособить устройство для станков и инструмента

Чтобы иметь возможность втягивать отходы при работе ручного и стационарного инструмента потребуется система переходников. Обычно шланг для пылесоса оканчивается изогнутой трубкой, диаметр которой сопоставим со штуцерами для мешков-пылесборников электроинструмента. В крайнем случае, можно уплотнить соединение несколькими слоями двухстороннего скотча для зеркал, обмотанного виниловой изолентой для устранения липкости.

Со стационарным оборудованием всё сложнее. Пылеотводы имеют очень отличающуюся конфигурацию, особенно у самодельных станков, поэтому можно лишь дать несколько полезных рекомендаций:

Если пылеотвод станка рассчитан на 110 мм или более крупный рукав, используйте сантехнические переходы на 50 мм диаметр для подключения гофрированного шланга пылесоса.
Для стыковки с уловителем пыли самодельных станков удобно использовать пресс-фитинги для ПНД труб на 50 мм.
Разрабатывая кожух и отвод пылеуловителя, используйте конвекционный поток, создаваемый движущими частями инструмента, для большей эффективности. Для примера: патрубок для отвода опилок от циркулярной пилы должен быть направлен по касательной к пильному диску.
Иногда требуется обеспечивать отсос пыли с разных сторон обрабатываемой детали, например, для ленточной пилы или фрезера. Используйте 50 мм канализационные тройники и гофрированные шланги для стоков.

Какой пылесос и систему соединений использовать

Обычно пылесос для самодельного циклона не выбирают самостоятельно, а используют тот, что есть в наличии. Однако имеется ряд ограничений помимо упомянутой выше мощности. Если вы хотите продолжить использовать пылесос в бытовых целях, то как минимум потребуется найти дополнительный шланг.

Вся прелесть использованных в конструкции канализационных колен в том, что они идеально подходят под диаметр наиболее распространённых шлангов. Поэтому запасной шланг можно смело разрезать на 2/3 и 1/3, более короткий отрезок должен стыковаться с пылесосом. Другой, более длинный отрезок, в таком виде как есть заправляется в раструб впускного патрубка циклона. Максимум, что потребуется в этом месте — уплотнить соединение силиконовым герметиком или сантехническим скотчем, но обычно плотность посадки достаточно высокая. Особенно при наличии уплотнительного кольца.

На видео ещё один пример изготовления циклона для пылеудаления в мастерской

Чтобы натянуть короткий отрезок шланга на вытяжной патрубок, крайнюю часть гофротрубы придётся разровнять. В зависимости от диаметра шланга, его может быть более удобным заправить внутрь. Если расправленный край немного не налезает на трубу, рекомендуется немного погреть его феном или косвенным пламенем газовой горелки. Последнее считается отличным вариантом, ибо так соединение расположится оптимально по отношению к направлению движущегося потока.

Источник

О фильтрах.

Циклонный фильтр не задерживает больше 97% пыли. Поэтому, зачастую к ним добавляются дополнительные фильтры. С английского «HEPA» переводится как High Efficiency Particulate Air» — фильтр для содержащихся в воздухе частиц.

Согласитесь, что даже Вы не представляете свою жизнь без такой необходимой техники, как пылесос? Они справляются не только с пылью, но и с грязью.

Конечно, пылесосы могут использоваться не только в домашних условиях, но еще они бывают различными: аккумуляторными, моющими, пневматическими. А так же автомобильными, низковольтными промышленными, ранцевыми, бензиновыми и т.д.

Принцип работы пылесоса циклон

Джеймс Дайсон первый создатель циклонного пылесоса. Первым его творением стал, G-Force в 1986 г.

Чуть позже в 1990-х годах он подал прошение об изготовлении циклонных аппаратов и уже собрал свой центр по созданию пылесосов. В 1993 году в продажу поступил его первый пылесос – известный как «Dayson DC01».
Так все-таки, как же работает это чудо циклонного типа?

Похоже, создатель Джейм Дайсон был замечательным физиком. Благодаря центробежной силе задействован в сборе пыли.

Аппарат двухкамерный и делится он на два типа — внешняя и внутренняя. Воздух, который крутится внутри пылесборщика, двигается вверх, словно по спирали.

По закону крупные пылинки попадают во внешнюю камеру, а во внутренней остается все остальное. А очищенный воздух выходит из пылесборника через фильтры. Вот как работают пылесосы с циклонным фильтром.

Пылесосы с циклонным фильтром, особенности

Не останавливайте свой выбор на тех моделях, которые требуют мало мощи. Такая уборка Вам точно не понравится и скорее всего, захотите выбросить такой прибор.

Не тратьте деньги зря, а подходите к покупке пылесоса более серьезно. Стоит только обратиться к продавцу консультанту и он вам поможет с выбором того или иного пылесоса.

Аппарат стоит выбирать, который на 20-30% мощнее мешкового пылесоса. Лучше всего брать тот, что с мощностью 1800 Вт. Практически все производители пылесосов выпускают модели с данным фильтром, что не может не радовать.

Плюсы циклонных пылесборников

1.Скаждым, наверно, такое бывало, когда нечаянно нужный вам предмет оказывался в пылесборщике? Теперь это не проблема, потому что он прозрачен! И Вы всегда сможете заметить предметы, которые нужно оттуда скорее вытащить.

Это один из важнейших плюсов.

2. Мощность таких пылесосов максимальна и не сбавляет обороты и мощность, даже при забитом контейнере. Уборка намного приятнее, мощность не падает, уборка чище.

Такой пылесос способен задерживать на много больше, чем вы представляете. До 97%!!! Не вероятно, правда? Хотя некоторые недовольны и таким результатом, так как предпочитают пылесосы с водным фильтром.

3. Покупая циклонный пылесос, вы не только делаете выгодную покупку, но и экономите место для его хранения, так как его вес довольно легок. Вам не придется таскать тяжести.

4. Не нужно постоянно менять бумажные мешки, для пылесоса.

5. Мощность. Она не теряется от наполненности.

6. Его можно хорошенько промыть водой и высушить.

Минусы циклонных пылесборников

1. Один из минусов данных пылесосов не очень приятен. Это мытье и чистка фильтра. Конечно, не придется каждый день вычищать с помощью щетки контейнер, но все, же это один из минусов. Лень присутствует в каждом человеке. Да, конечно неприятно сталкиваться с тем фактом, что нужно испачкать ручки.

2. Шум. Шума от такого вида пылесоса на много больше, нежели от обычного.

3. Энергопотребление. Оно так же на много выше, чем от обычного пылесоса. Это маленькое торнадо.

Покупать это маленькое чудо или нет, решать только Вам. На самом деле все его достоинства перекрывают те не многие его недостатки. Чистота в доме на много приятнее, чем не до конца доделанная приборка, согласитесь?

Личные впечатления

По сравнению со старым пылесосом, циклонный пылесборник выглядит довольно скромно по габаритам. Невозможно поверить, что такая малютка способна на что-то серьезное. Теперь старый пылесос можно использовать только при влажной уборке.

Достаю принадлежности, при первом использовании, вставляю не большую в диаметре трубу, включаю аппарат, и вот что действительно удивляет, щетка чистит ковры значительно лучше, чем мой предыдущий помощник.

Он чистит все. Грязь, шерсть наших домашних питомцев. Раньше приходилось прилагать не малые усилия, чтобы справляться с такими «теперь мелочами».

В коридоре у меня ламинированное покрытие и оно так же легко очистилось. Дело в том, что у меня в запасе есть еще одна щетка, более жесткая, чем предыдущая для ковров, поэтому я так просто справился и с этой задачей. Вы знаете, и звук этого пылесоса не настолько громкий как писали об этом в интернете.

Меня радует этот аппарат тем, что он легкий и не такой уж, и громкий. Еще понравился отсек для хранения всех нужных насадок, это очень удобно, что он встроен в сам пылесос.

Как только я узнал, на что способен этот маленький торнадо, пришло время почистить контейнер. Слава богу, когда я стал вытряхивать из пылесборника мусор, он падал плотными большими комками.

Так как мусор был утрамбован потоком воздуха. Клубков пыли не видно, и он не поднимался в воздух! Так я закончил свою первую уборку со своим циклонным пылесосом. Промыл контейнер и на этом уборка закончилась!

Циклон для пылесоса фото

Все пылесосы предназначены для одной цели – чистота. Речь идет обо всех пылесосах
Промышленные и строительные пылесосы обычно используют на станках или для уборки любых помещений. Эти пылесосы дороговаты, так как принцип работы пылесоса циклон фильтра необходимо подбирать тщательно.
Так же следует знать, что чаще всего промышленными аппаратами пользуются при ремонте и стройке. Оставлять свое рабочее место нужно в чистоте.

Циклон своими руками, из прозрачного пластика видео

Строительные работы проводят после его подготовки и очистки поверхности. Как Вы понимаете, Генеральную уборку невозможно совершить обычным пылесосом. Иначе говоря, это чревато поломкой аппарата.
Даже мелкий мусор, такой как: песок, масло, сухие смеси порошковые абразивы и деревянная стружка – рассчитан только на промышленный пылесос.
Если вы вдруг пойдете выбирать пылесос для строительных работ, то обязательно уточняйте те виды загрязнений, с которыми он будет сталкиваться.
Задумали использовать пылесос в ремонтных условиях? Тогда рассмотрите вариант циклон для пылесоса своими руками. Есть много примеров, как можно сделать такого рода пылесос.

Циклон для пылесоса своими руками

1. Для того чтобы сделать такой пылесос самостоятельно потребуется Пылесос Урал ПН-600, ведро пластиковое (подойдет даже из-под краски), патрубка 20 см длиной и диаметром 4 см.
2. Шильдик тоже откручивают, а отверстия нужно заклеивать.
3. Патрубка довольно толста и не войдет в отверстие, поэтому надо сточить заклепки при помощи болгарки и удалить крепления патрубка. Перед этим сняв пружины с фиксаторами. На заглушку намотать изоленту и вставить на заглушку.
4. На дне сделать отверстие сверлом посередине. Потом его расширить до 43-х мм специальным инструментом.
5. Для его уплотнения вырезают прокладки диаметром 4 мм.
6. Затем нужно все сложить, крышку ведра, прокладку, патрубок центрирующий.
7. Теперь нам потребуются саморезы длиной 10 мм и диаметром 4.2 мм. Саморезов потребуется 20 штук.
8. С бока ведра вырезаем отверстие по всасывающий патрубок. Угол выреза должен составлять 10-15 градусов.
9. Примеряемся и редактируем форму отверстия с помощью специальных ножниц, которые режут по металлу.
10. Не забывайте, что и внутри тоже нужно примеряться. Так же изнутри оставьте полосы для саморезов.
11. Маркером, разметьте отверстие в ведре и обрежьте лишний материал ножницами. Закрепите патрубок снаружи к ведру.
12. Чтобы все герметизировать нужно, использовать бинт 30x. Из обыкновенной аптечки и клей вроде «титана» для пенопласта. Обмотайте бинт вокруг патрубка и пропитайте клеем. Желательно не один раз!
13. Пока высыхает клей, можно проверить как будет работать этот пылесос. Включите пылесос и нагрузите его, перекрывая ладонью патрубок. Во время проверки работы пылесоса улучшается процесс герметизации и соединения с патрубком. Маловероятно, что он в скором времени изживет себя.
14. Пылесос лучше всего хранить в чехле.

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках. Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка может хорошенько ударить по кошельку. А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

Обычного пылесоса (желательно мощного);
Циклонного фильтра;
Емкости, собирающей мусор.

Во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

Мотор;
Шнур подключающий устройство к сети;
Устройство регулировки мощности;
Всасывающая гофра.

Для корпуса подготовьте:

Трубу из пластика диаметром 5 см;
Емкость с крышкой;
Лист фанеры толщиной около 0,5 см;
По 14 гаек и болтов М6;
Полосу жести оцинкованной;
Автомобильный фильтр (с микроавтобуса);
Выключатель – 220 В;
Герметик;
Наждачку;
Стержни для клеевого пистолета;
Шланг-гофру (можно от стир. машины);
Резьбовую шпильку с гайками и шайбами;
Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

Дрель;
Пистолет для клея;
Пистолет для герметика;
Ключи слесарные;
Отвертки;
Электролобзик;
Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты. Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Конечно не каждый захочет заниматься изготовлением пылесоса с нуля, да и необходимых деталей может не быть. В таком случае, прекрасно подойдет обычный бытовой пылесос, лучше с большой мощностью. Далее нужно будет просто изготовить для него циклонный фильтр, который не потребует больших затрат. Чаще всего его делают из дорожного конуса или ведра. Рассмотрим оба варианта.

Чертеж самодельного циклона можно посмотреть ниже.

Чертеж циклона

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

Дорожный конус;
Трубы пластиковые (примерно 40 мм)
Угол на 45 градусов;
Фанера;
Кусочки ЛДСП;
Клеевой пистолет и стержни;
Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

Ведро с крышкой (можно из под строительных смесей);
Циркуль;
По 2 колена 90 и 45 градусов;
Пластиковая труба;
Силикон;
Резина или уплотнительные кольца;
Канцелярский нож;
Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.

Вставляем трубы в крышку ведра, правильно поворачивая угол

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.

Вид с обратной стороны

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.

Циклонный фильтр подключенный к бытовому пылесосу

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

Очень часто при монтажных работах с электрикой, невозможно обойтись без пылесоса. В первую очередь это связано с процессами штробления стен.

Использовать для этого дела домашние бытовые модели нельзя, иначе вы их угробите в первый же день работы. Их пылесборники будут заполняться очень быстро, а сам пылесос перегреваться.

Купить строительный, который стоит совсем не малых денег, могут позволить себе только профессиональные мастера, ежедневно зарабатывающие данным видом деятельности.

А что делать, если вы не строитель и вам подобный аппарат нужен только для того, чтобы закончить ремонт электрики у себя в квартире? Оптимальный выход в этом случае один — самостоятельно сделать строительный пылесос из обычного.

Причем по времени на такую переделку у вас уйдет всего несколько минут. А материалы которые для этого потребуются, можно спокойно найти в кладовке, либо докупить в ближайшем сантехническом магазине.

Давайте подробнее рассмотрим два весьма схожих способа, имеющих тем не менее конструктивные отличия между собой.

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Почему пылесос все равно выходит из строя

При таком способе вся мелкая пыль будет поступать в мешок пылесоса, а более-менее крупные фракции просто осядут и останутся в ведре. Как уверяют самоделкины, более 95% строительного мусора оседает в сепараторе и лишь 5% попадает непосредственно в пылесборник бытового пылесоса.

Однако все дело в том, что даже эти 5% способны постепенно убить пылесос. Кроме того, даже у промышленных циклонов заявленный КПД редко бывает больше 90%, а что же говорить об изделиях, сделанных своими руками, в которых аэродинамика далека от совершенства.

Для 100% сборки мелкой фракции нужен электрофильтр или барботажная колонна.

Кстати, от некоторых видов пыли, появляется очень сильное статическое напряжение. Будьте осторожны при работе.

Чем дольше вы работаете с агрегатом, не отключая его от сети, тем выше может быть заряд. Вот почитайте поучительный комментарий одного реального пользователя такой самоделки.

Поэтому на многих циклонах, даже заводской сборки, заземляют фланец.

Пять процентов мелкой древесной стружки конечно не страшны для бытового пылесоса. А если это будет мелкая цементная пыль при штроблении?

Такие частицы при попадании во внутрь, наглухо забивают фильтр.

Причем происходит это очень быстро. Вся эффективность «циклона» в течение считанных минут падает минимум на 2/3.

Главная проблема в мешке для сбора пыли. Он плотный, а площадь фильтрации маленькая. Поэтому он и не подходит для отходов от штукатурки и бетонных стен.

Что же делать? Неужели без настоящего строительного девайся не обойтись? При интенсивной работе, действительно спасает только дорогой и профессиональный инструмент.

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею .

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Рабочий вариант строительного пылесоса из бытового

Главный дополнительный элемент здесь — фильтр мешок из нетканого материала. Очень хорошо подходят экземпляры от фирмы Керхер — артикул 2.863-006.0

Вообще-то этот фильтр одноразовый. Ваша задача сделать из него многоразовый элемент.

Для этого разрезаете его нижнюю часть и немного складываете ее, чуток уменьшая ширину (до 22см).

Далее эту нижнюю часть нужно закрыть специальной закрывашкой. Изготавливаете ее из двух элементов пластикового кабельного канала и куска полипропиленовой трубы.

Трубку распиливаете вдоль, с шириной прорези примерно в 5мм.

Прикладываете их тыльной стороной к ткани в нижней части.

После чего вдеваете через прорезь подготовленную трубку.

В итоге из одноразового у вас получился многоразовый фильтр мешок. Причем гораздо большего размера чем тот, что установлен внутри бытовой модели.

Далее проделываете уже ранее рассмотренные этапы по модернизации ведра. В крышке просверливаете отверстия и вставляете в них резиновые гофропереходники.

Одно будет для подсоединения фильтр-мешка, другое — для шланга.Размеры подбирайте по диаметрам своих девайсов.

Здесь можно обойтись без фановых труб и уголков. Далее одеваете пластиковую вставку от многоразового фильтра на переходник.

Осталось плотно закрыть крышку на ведре. Конструкция готова к работе.

Она хоть и похожа, но отличается от вышеприведенного первого варианта. После того как вы включите агрегат и начнете засасывать мусор, именно самодельный многоразовый пылесборник и будет собирать в себе всю гадость и грязь.

Пыль не будет летать вокруг как в предыдущем случае. Наоборот, данный мешок от потока воздуха будет раздуваться внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть пропущены циклоном.

Однако не забывайте про забивание стенок у многоразового фильтра и уменьшение тяги охлаждающего потока воздуха. Чтобы не спалить двигатель бытового пылесоса, необходимо осуществить еще одно мероприятие.

Как не спалить бытовой пылесос

У большинства современных моделей есть встроенный предохранительный клапан. Он показывает, когда фильтра уже засорены и в этот момент открывается дополнительный поток воздуха.

Правда это считается уже аварийной ситуацией. Ваша задача не дожидаться момента срабатывания этого клапана, а воспользоваться несколько иной хитростью.

У некоторых девайсов непосредственно на ручке есть регулятор тяги в виде отверстия, которое открывается или закрывается. Его как раз таки и следует приоткрыть при любых видах работ.

Если у вас нет такого заводского регулятора, можете в самой крышке ведра просверлить небольшое дополнительное отверстие диаметром 12мм.

Ну и самое главное не забывайте, что любой бытовой пылесос, как бы вы его не модернизировали, имеет определенный срок непрерывной работы. Обязательно фиксируйте время запуска и не работайте дольше положенного периода.

То есть, элементарно делайте паузы. Хотя бы для того, чтобы встряхнуть самодельный фильтр. А встряхивается он просто вместе с ведром.

Когда пылесборник существенно заполнится, открываете крышку ведра и легким движением вытаскиваете трубку с направляющих в нижней части мешка.

Он у вас раскроется и мусор с пылью можно удалить. После этого собираете всю конструкцию обратно и работаете дальше.

Нормального функционирования мешка, хватает примерно на три полных наполнения. После этого, цементная пыль в самой ткани начинает сильно тормозить поток воздуха.

Придется либо заменить фильтр на новый, либо не просто потрясти, а капитально очистить его от всякого мелкодисперсного мусора и продолжить работу как ни в чем не бывало.

При работе в мастерской или дома шлифовальным инструментом, при обработке деталей и подготовке поверхностей возникает потребность в удалении мелкодисперсной пыли. И, конечно, желательно снизить ее концентрацию еще во время работы, организовав на рабочем месте локальную постоянную очистку воздуха.

На предприятиях такая проблема решается путем монтажа фильтровальных установок с циклоном, который производит улавливание и осаждение пыли с требуемой эффективностью.

В нашем случае достаточно сделать пылесос с циклоном
, тем самым сэкономив на покупке строительного пылесоса, где такая функция предусмотрена производителем.

Принцип работы самодельного строительного пылесоса с циклонным фильтром

Существует несколько вариантов изготовления циклона для бытовых нужд. Чтобы определиться с наиболее эффективной схемой функционирования оборудования, следует знать принцип работы этого фильтра.

Циклон в классическом варианте представляет собой цилиндр и конус, в верхней части которого выполнен вход для загрязненного и выход для очищенного воздуха.

Вход сделан так, чтобы воздух входил в фильтр по касательной, формируя вращающийся поток, направленный к конусу оборудования (вниз).

Инерционные силы воздействуют на частицы загрязнителей, выносят их из потока к стенкам аппарата, где происходит осаждение пыли.

Под воздействием гравитации и вторичного потока, осажденная на стенках масса перемещается к конусу и удаляется в приемный бункер. Очищенный воздух поднимается вверх по центральной оси и выводится через патрубок, расположенный строго по центру верхней площадки циклона.

Обязательным условием эффективной очистки воздуха является точный расчет аппарата и герметичность циклона, в том числе и по отношению к приемному бункеру.

В ином случае нарушается принцип действия и возникает хаотичное движение воздуха, не позволяя пыли оседать в штатном режиме.

Кроме того, необходимо подобрать и двигатель, осуществляющий всасывание загрязненного воздуха, что обеспечит оптимальные параметры работы оборудования.

Самодельный фильтр для строительного пылесоса
, варианты которого предлагаются в интернете нельзя назвать полноценным циклоном.

Самая простая схема такого оборудования представляет собой пластиковую бочку с врезанным патрубком входа по касательной, вмонтированным фильтром от автомобиля внутри корпуса «циклона», через который удаляется очищенный воздух и к которому подключен бытовой пылесос.

Недостатки оборудования заключаются в отсутствии сформированного потока, закрученного по стенкам бочки и ламинарного возвратного потока.

По-сути мы получаем дополнительную емкость для осаждения крупных частиц (опилок, стружки), а мелкодисперсная пыль будет забивать фильтр на выходе, и потребуется постоянная его очистка.

Чтобы улучшить конструкцию, предлагаем дополнить пластиковую бочку самодельным циклоном, сделанным из дорожного конуса. Лучше всего, если работа ведется на протяжении нескольких часов, установить стационарный вариант оборудования для удаления пыли с рабочего места.

В этом случае нам понадобиться радиальный бытовой вентилятор. А при разовом подключении циклона достаточно использовать обычный пылесос с регулировкой мощности по всасыванию.

Иногда устанавливается дополнительный реостат для уменьшения частоты вращения двигателя пылесоса, тем самым подбирая параметры необходимые для нормального функционирования фильтра.

В следующих разделах статьи мы представим вам два варианта циклона для бытового использования.

Подбор инвентаря — что потребуется для работы

Для первого варианта конструкции стационарной установки вам потребуются следующие составные части:

Пластиковая бочка;
Серая пластиковая канализационная труба диаметром 50 мм;
Дорожный конус;
Гофрированные шланги, усиленные стальной проволокой или металлизированные шланги;
Клей для пластика;
Радиальный бытовой вентилятор с возможностью изменения частоты вращения двигателя и по производительности равной шестикратному обмену воздуха в помещении;
Фанера толщиной 10-12 мм.

Второй вариант изделия является наиболее удачным, так как в этом случае изделие приближается к функционалу настоящего циклона.

Для изготовления фильтра потребуется приобрести:

Готовый пластиковый циклон производства Китай;
Бочка, ведро или иная емкость для изготовления пылевого бункера;
Гофрированные шланги.

Пластиковый циклон стоит недорого, примерно 1500-2500 рублей и предназначен для сбора пыли средней и тяжелой фракции. Отлично справляется со стружкой и опилками.

Поэтапная инструкция к процессу сборки циклона

Первым вариантом у нас на очереди стационарная конструкция для мастерских с большим образованием пыли различного происхождения.

Собираем фильтр циклонного типа для пылесоса

Сначала изготавливаем сам циклон. В пластиковом конусе делаем отверстие для прохода канализационной трубы по касательной.
Для лучшего соединения патрубка с корпусом конуса поверхности сопряжения матируем наждачной шкуркой. Проклейку швов ведем с помощью монтажного пистолета.
В верхней части конуса устанавливаем вертикальный патрубок, нижний конец которого должен находиться ниже входного отверстия. Таким образом, мы сможем добиться вихревого движения воздуха. Патрубок закрепляется в фанерном листе в форме окружности с диаметром равным размеру основания конуса.
Подготовленный циклон закрепляется на крышке бочки с помощью круглого фанерного листа.
Чтобы пластиковая бочка при забивании мусором входного патрубка не деформировалась под воздействием вакуума, внутри емкости устанавливаем распорку — рамку, выполненную из фанерного листа. Внешние размеры рамки повторяют внутренний диаметр бочки. Для усиления конструкции, притягиваем строительный конус к крышке емкости с помощью металлических шпилек.
Далее проводим подключение циклона к гофрированным шлангам на входе и выходе. Радиальный бытовой вентилятор устанавливаем на улице под навесом.

Второй вариант строительного пылесоса имеет в основе китайский пластиковый циклон, который также закрепляется на любой из выбранных емкостей. Получается надежная и эффективная конструкция.
Крепление циклона к емкости осуществляется с помощью прижимного металлического фланца.

ВИДЕО ИНСТРУКЦИЯ

При запуске пылесоса и дальнейшей эксплуатации не забывайте прочищать входной патрубок и останавливать внутренние распорки на емкостях, чтобы не допустить деформации приемного бункера.

Если необходима более тонкая очистка воздуха, то конструкция дополняется автомобильным фильтром в корпусе на выходе изделия.

Сохраните здоровье ваших легких. Если вы занимаетесь деревообработкой, вы знаете, что столярная мастерская, независимо от ее размеров, нуждается в пылеуловителе. Сделайте циклон для пылесоса своими руками.

Многие говорят, что сердце мастерской — это ручная пила, другие говорят, что это стол, ленточная пила, строгальный станок и т.д.

Что бы ни было сердцем, можно сказать наверняка, что легкие мастерской — это пылеуловитель.

Большинство деревянных болванок, которые вы обрабатываете, достаточно тяжелы, чтобы упасть на пол. Но древесная пыль и опилки летают в воздухе, которым вы дышите. Эти мелкие частицы легко проникают в ваши легкие и представляют серьезную угрозу для здоровья.

Есть много способов защитить себя. Маски от пыли (они недешевы, но хорошо работают), недорогие бумажные респираторы (не очень безопасны, но лучше, чем ничего). Вы можете установить воздушный фильтр на потолке (пыли нужно сначала пройти через уровень вашего лица, прежде чем попасть в него, так что это подходит для уборки после работы), и, наконец, существуют пылеуловители, которые могут быть сложными или простыми (если вы можете себе это позволить, они очень хороши до определенной степени).

Независимо от того, хороша ли ваша система пылеуловления, в воздухе всё еще летает пыль, ускользнувшая от системы, особенно если вы шлифуете или разрезаете что-либо. Вам нужно что-то легкое в использовании, портативное, и достаточно мощное, чтобы убирать пыль с инструментов. Вот где полезен пылесос.

Проблема покупных пылесосов заключается в том, что если вы подключите их непосредственно к инструменту, фильтры засорятся в течение 10 минут. Также их нелегко чистить, даже если вы увеличите емкость для сбора мусора.
Альтернативой этому является наличие промежуточной системы между вашим инструментом и пылесосом, а именно циклон.

Циклонное пылесборное ведро собирает 99% пыли, которая скапливается в нижней части, оставляя пылесос почти свободным от пыли и чистым.

Мой самодельный фильтр для пылесоса очень недорог и эффективен. Строительный пылесос обошелся мне менее чем в 2000 рублей, и его легко построить на выходных.

Шаг 1: Список материалов и чертежи

Список материалов:

1 пылесос (1600 Вт +)
1 пластмассовое ведро 20 литров
1 металлическое (оловянное) ведро 20 литров
1 пластиковая воронка
1 ПВХ труба длиной около 30 см
2 муфты для трубы
1 водопроводный фитинг 90 градусов
4 гайки, болта и шайбы
8 саморезов
быстродействующий эпоксидный клей
какая-нибудь грунтовка
2 куска фанеры 0X30X18 мм

Чертежи:
Выше приведен чертеж, которым я руководствовался при конструировании насадки циклон для пылесоса.

Шаг 2: Система циклона

Система циклона состоит из двух ступеней.

Первая ступень — это пластиковое ведро с верхней крышкой, фитингами и воронкой. Вторая ступень — металлическое ведро, которое прикрепляется под пластиковым и собирает пыль и отходы.

Две ступени соединяются друг с другом стандартными зажимами, которые идут в комплекте с ведрами.

Шаг 3: Первая ступень — верхняя крышка

Перед покупкой любых фитингов обязательно проверьте конец гибкого шланга вашего пылесоса и купите подходящие по диаметру (не все пылесосы имеют шланги и концы одинакового диаметра).

Возьмите крышку верхнего пластикового ведра и сделайте в центре отверстие такого же диаметра, как ваша труба (здесь будет сидеть длинная труба), и одно отверстие сбоку крышки (здесь будет локтевой фитинг).

Вставьте муфту в первое отверстие и заклейте — здесь будет находиться длинная труба (используйте ПВХ-клей или эпоксидку). Убедитесь, что труба перпендикулярна крышке.

Вы сможете обрезать длинную трубу, если понадобится, и после первого теста, если в пылесосе окажется пыль, по-хорошему нужно будет вогнать ее глубже, до деревянного кольца.

Вставьте муфту в боковое отверстие и приклейте. После того как клей высохнет, вставьте в него 90-градусный локтевой фитинг, чтобы фитинг располагался параллельно стенам пластикового ведра. Это даст циклоническое круговое действие на входящую пыль. Удостоверьтесь, что нет утечек. Если вы чувствуете дыры, залейте их эпоксидным клеем или силиконом.

Дополнительная модификация:
Если пластиковая крышка слишком мягкая, как у меня, можно добавить два круга из ДСП диаметром около 22 см и толщиной 6 мм для поддержки. Деревянные круги располагаются под крышкой, и я притянул их 4 болтами.

Это дает мне дополнительную прочность и преимущество, если я захочу добавить еще два 90-градусных локтевых фитинга и вставить более длинные трубы из ПВХ, чтобы минимизировать использование гибких шлангов и улучшить поток воздуха и падение давления.

Шаг 4: Первая ступень — Воронка

Показать еще 4 изображения

Чтобы вставить воронку, вам нужно вырезать деревянный диск/кольцо из одного из кусков дерева. Деревянное кольцо должно войти в пластиковое ведро (внутренний диск, который останется после вырезания кольца, используется позже).

Наружный диаметр диска должен быть таким, чтобы диск плотно входил в ведро примерно наполовину, а внутренний диаметр должен быть достаточно широким, чтобы воронка могла сидеть в кольце. Я вырезал кольцо с помощью перевернутого лобзика на моем верстаке, а затем довел до идеального круга, используя шлифовальную машинку. Вставьте кольцо в ведро, чтобы проверить.

Не делайте следующих вещей до завершения второго этапа!

После второго этапа я положу деревянное кольцо внутрь пластикового ведра (примерно на середину высоты или чуть глубже), так что конец воронки будет выступать из отверстия ведра. Я привинтил деревянное кольцо снаружи 8 саморезами.

В моей версии я чуть подрезал воронку, так что ее торцовое отверстие не будет слишком узким (так пыли легче уйти вниз) около 4 см в диаметре, а затем приклеил трубу чтобы закрепить элемент.

Теперь становятся сложнее. Я склеил край воронки с краем деревянного кольца, а затем добавил
грунтовки, чтобы сделать наклон к центру воронки, для лучшего движения пыли вниз. Поскольку я не смог найти нормальную грунтовку, я взял грунтовку из полиэфира, которая могла бы приклеиться и к дереву, и к пластику. Кроме уродливого цвета (черный) и разведенной грязи (используйте перчатки), оно работает нормально.

Примечание. Если я буду делать это снова, я буду использовать меньше отвердителя, чем предполагаемое значение, чтобы у меня было больше времени для формовки и сглаживания поверхности, даже если высыхание займет больше времени.
Этот наполнитель из полиэфира дал мне поверхность, которую я покрыл более мягким, белым слоем. Влажной тряпкой я сумел сгладить поверхность, чтобы пыль стекала в воронку.

Еще одна идея. Мне сообщают, что найти достаточно большую воронку непросто. Здесь есть решение. Вы можете пойти в любой магазин автомобильных аксессуаров и купить уличный/дорожный конус, а затем обрезать его по размеру для вашего ведра. Это тоже сработает.

Шаг 5: Вторая ступень — нижнее ведро и верхняя металлическая крышка

Пластиковое ведро должно плотно сидеть над металлическим. Вот как мы это сделаем. Нам понадобятся 2 куска круговой фанеры или ДСП, которые будут поддерживать и соединять пластиковое ведро с крышкой металлического ведра.

Мы вырезаем два диска около 4/5 диаметра дна пластикового ведра (у нас уже есть один кусок, который остался после вырезания кольца для воронки, поэтому нужно вырезать только один).

Точность здесь не очень важна, поэтому вы можете использовать лобзик или саблевую пилу. Я использовал лобзик.
Мы поместим первый круг на дно пластикового ведра, а второй под крышку металлического.

Поскольку два диска имеют одно и то же отверстие в центре, такие же отверстия нам нужно сделать в дне пластикового ведра и в крышке металлического, чтобы воронка проходила через них.

Прижмите первый диск ко дну пластикового ведра, а второй сверху на крышку металлического и притяните их с помощью 4 болтов, гаек и шайб. Теперь мы можем соединить два ведра вместе.

Шаг 6: Окончательная сборка и тестовый прогон

Теперь я могу поставить пластмассовое ведро поверх металлического и закрепить вёдра зажимом. Вставьте гибкий шланг пылесоса в центральную соединительную трубу, а второй шланг (я нашел его в старом пылесосе) в боковую трубу, включите пылесос и дайте циклону работать. Вся пыль опускается в металлическое ведро, оставляя пылесос чистым.

Не забудьте надеть маску, когда будете очищать нижнее ведро. Не нужно дышать этой пылью.

Шаг 7: Дополнение

Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.

Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.

Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.

Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.

Источник

Принцип работы пылесоса циклон

Джеймс Дайсон первый создатель циклонного пылесоса. Первым его творением стал, G-Force в 1986 г.

Пылесосы с циклонным фильтром, особенности

Плюсы циклонных пылесборников

Это один из важнейших плюсов.

4. Не нужно постоянно менять бумажные мешки, для пылесоса.

5. Мощность. Она не теряется от наполненности.

6. Его можно хорошенько промыть водой и высушить.

Минусы циклонных пылесборников

2. Шум. Шума от такого вида пылесоса на много больше, нежели от обычного.

3. Энергопотребление. Оно так же на много выше, чем от обычного пылесоса. Это маленькое торнадо.

Личные впечатления

Циклон для пылесоса фото

Циклон своими руками, из прозрачного пластика видео

Циклон для пылесоса своими руками

Установки типа «циклон» применяются в промышленности для очистки газов и жидкостей. Принцип работы фильтра основан на физических законах инерции и гравитации. Через верхнюю часть фильтра из аппарат отсасывается воздух (вода). В фильтре создается вихревой поток. Вследствие этого загрязненный продукт поступает в фильтр через патрубок находящийся сбоку верхней части. Так как частицы мусора тяжелее, то они оседают в нижней части фильтр, а очищенный продукт выводиться через верхнюю часть. Именно такой фильтр, сделанный для мастерской, рассмотрим сегодня вместе с автором самоделки .

Инструменты и материалы:

Емкость для мусора на 76 л;
Фанера;
Поликарбонат;
Пластиковая труба;
Муфта;
Крепеж;
Малярный скотч:
Ручной фрезер;
Электрический лобзик;
Дрель;
Клеевой пистолет;
Ленточнопильный станок;
Шлифовальная машинка.

Затем из крышки, с помощью ленточнопильного станка, вырезает круг диаметром 40 см.

Место прореза склеивает, шлифует.

В круге диаметром 40 см, который остался от вырезания нижней крышке, вырезает середину по диаметру пластиковой трубы. Эта заготовка будет установлена в верхней части устройства.

Для боковой стенки автор использовал прозрачный поликарбонат. Это позволит контролировать работу фильтр и заполняемость мусорного бака. Свернув из поликарбоната цилиндр, вставил его во внутреннее отверстие нижней крышки. Наметил и обрезал по стыку. Получил цилиндр с диаметром 40 см и высотой 15 см.

Вставив цилиндр поликарбоната во внутреннее кольцо нижней крышки, сверлит отверстия с шагом 10 см. Фиксирует цилиндр саморезами. Что бы ни раздавить поликарбонат нижняя часть саморезов должна быть плоской.

В другую часть цилиндра вставляет верхнюю крышку. Фиксирует скотчем. Просверлив отверстия, крепит поликарбонат саморезами.

Jpg

Для входного и выходного отверстия автор использовал пластиковую трубу диаметром 7.6 см, а также две муфты для нее.
Сначала изготавливает входное отверстие. Отрезает от трубы кусок 23 см. Разрезает пополам муфту. Из фанеры вырезает прямоугольник со сторонами 12.5 и 15 см. Посередине вырезает отверстие 8.9 см (наружный диаметр муфты). Вставив в отверстие трубу, с двух сторон фиксирует ее муфтой. Герметизирует шов термоклеем.

К боковой стенке прямоугольника (12.5 см) прикручивает Вырезанный кусок размером 12.5 на 20 см.

Затем автор обрезает трубу и фанеру таким образом, что бы кривизна обреза совпадала с кривизной цилиндра.
1

Приложив конструкцию к месту установки, делает измерения для изготовления вертикальной подпорки. Вырезав ее, крепит к корпусу. Крепит там, где идет шов цилиндра, таким образом, закрывает его.

Отмечает на поликарбонате место выреза входного отверстия. Вырезает его с помощью бормашины.

Устанавливает входную трубу в отверстие, закрепляет ее. Шов уплотняет термоклеем.

Дальше делает выходной патрубок. Отрезает кусок трубы 15 см. Вставляет её в отверстие в верхней крышке. С двух сторон устанавливает муфту. Обрабатывает термоклеем.

Нижний экран автор изготовил из МДФ. Размер экрана 46 см в диаметре, толщина 3 мм. На расстоянии 5 см от края рисует круг. Отмеряет угол 120 градусов. Обрезает полосу между сторонами угла. Прикручивает экран к нижней крышке таким образом, что бы вырез начинался сразу за входной трубой.

Статья о том, как я делал самодельный строительный пылесос
с фильтром типа «циклон». Производительность этой полезной самоделки для дома
можно оценить посмотрев видео его работы.

Для демонстрации работы собрал ведро песка. Результатом проделанной работы в общем доволен (если учесть, что это так сказать действующий макет-прототип).

Скажу сразу: эта статья является изложением моей истории создания моего первого (и как я думаю не последнего) самодельного пылесоса-циклона
, и я ни в коей мере не собираюсь кому-либо что-то навязывать, доказывать и утверждать, что описанные здесь решения являются единственно правильными и безошибочными. Поэтому прошу отнестись с пониманием, так сказать «понять и простить». Надеюсь, мой маленький опыт будет полезен таким же, как я «больным» людям, которым «дурная голова рукам покоя не дает» (в хорошем смысле этого выражения).

Задумался я как-то о предстоящем ремонте и вытекающих из этого последствиях в виде пыли, строительного мусора и т.п. А так как предстоит штробить, пилить бетон и «перфорировать», то опыт прошлого подсказал, что надо искать решение для этих проблем. Покупать готовый строительный пылесос накладно, да и конструкция их в большинстве все равно предусматривает фильтр (в некоторых моделях даже со специальным «встряхивателем») или бумажный мешок+фильтр, который забивается, ухудшает тягу, периодически требует замены и также стоит немалых денег. Да и просто эта тема заинтересовала, и появился так сказать «чисто спортивный интерес». В общем, решено было делать пылесос-циклон. Очень много информации было почерпнуто здесь: forum.woodtools.ru Специальных расчетов (например по Биллу Пенцу) не проводил, делал из того, что попалось под руку и по собственному чутью. По случаю, на сайте объявлений (за 1100 руб.) и совсем рядом с моим местом жительства попался вот такой пылесосик. Поглядел параметры, вроде устраивают – будет донором!

Сам корпус циклона решил делать металлическим, потому как были сильные сомнения в том, как долго продержатся, например пластмассовые стенки под воздействием «наждачки» из струи песка и кусочков бетона. А также по поводу статического электричества при трении мусора о его стенки, и не хотелось, чтобы будущий самодельный пылесос
метал искры в своих пользователей. И лично я думаю, что налипание пыли из-за статики не скажется положительно на работе циклона.

Общая схема построения пылесоса такая:

Загрязненный воздух проходит через циклон, в котором крупные частицы оседают в нижнюю емкость-мусоросборник. Остальное проходит через автомобильный воздушный фильтр, двигатель и через выходной патрубок наружу. Было принято решение сделать патрубок и на выход, причем размеры входа и выхода должны быть одинаковыми. Это позволит использовать пылесос, например для продувки чего-либо. Также можно дополнительным шлангом сделать выход «отработанного» воздуха на улицу, чтобы не поднимать пыль в помещении (это наталкивает на мысль пристроить этот блок в качестве «встроенного» стационарного пылесоса где-нибудь в подвале или на балконе). Используя два шланга одновременно можно чистить всякого рода фильтры, не раздувая пыль вокруг (одним шлангом дуть, другим втягивать).

Воздушный фильтр выбран «плоский» не кольцевой, чтобы при выключении попавший туда мусор падал в мусоросборник. Если учесть, что в фильтр попадает только оставшаяся после циклона пыль, то его замена потребуется не скоро как в обычном строительном пылесосе с фильтром без циклона. Причем по цене такой фильтр (где-то 130 руб.) гораздо дешевле «фирменных», которые используются в промышленных пылесосах. Также можно частично прочистить такой фильтр обычным бытовым пылесосом, присоединив его к входному патрубку «циклона». При этом мусор из мусоросборника засасываться не будет. Крепление фильтра сделано разборным для упрощения его чистки и замены.

Для корпуса циклона очень кстати нашлась подходящая жестяная банка, а центральный патрубок сделан из баллончика от монтажной пены.

Входной патрубок сделан с расчетом на пластиковую канализационную трубу 50 мм в которую с соответствующей резиновой муфтой довольно плотно вставляется имеющийся в пылесосе шланг.

Второй конец патрубка переходит в прямоугольник так сказать для «спрямления» потока. Его ширина была выбрана по наименьшему диаметру входного отверстия шланга (32 мм), чтобы не забивался. Примерный расчет: L= (3.14*50 мм — 2*32)/2=46,5 мм. Т.е. сечение патрубка 32*46 мм.

Собирал всю конструкцию на пайке с кислотой и 100 Ваттным паяльником (с жестью работал практически первый раз, если не считать пайку корабликов в детстве, поэтому прошу прощения за красоту швов)

Впаял центральный патрубок. Конус сделал по предварительно подогнанному картонному шаблону-развертке.

Корпус для автофильтра также сделан по шаблонам из оцинковки.

Верхнюю часть центральной трубы воздуховода выгнул в форме квадрата и подогнал под него нижнее отверстие корпуса (пирамиды) автофильтра. Собрал все вместе. По бокам банки циклона сделал три направляющих для повышения жесткости и крепления. Получилась вот такая «гравицапа».

Для мусоросборника и моторного отсека использовал 2 бочки из-под машинного масла (60 литров). Великоваты, конечно, но это то, что удалось найти. В днище моторного отсека сделал отверстия для крепления циклона, а на поверхность прилегания мусоросборника для уплотнения по периметру наклеил губчатую резину. После этого в боковине вырезал отверстие для входного патрубка с учетом толщины резиновой манжеты.

Циклон-«гравицапу» крепил шпильками М10 и гайками с фторопластом для предотвращения откручивания от вибрации. Здесь и далее все места, где необходима герметичность, сочленял с резиновым уплотнителем (или резиновыми шайбами) и автогерметиком.

Для соединения моторного отсека и мусоросборника использовал защелки от военных деревянных ящиков (отдельное спасибо Игорю Санычу!). Пришлось их немного отквасить в растворителе и «подкорректировать» молотком. Крепил заклепками (с резиновыми прокладками из камеры).

После этого для пущей жесткости и уменьшения шума запенил всю конструкцию монтажной пеной. Можно, конечно заполнить все доверху, но я решил подстраховаться, вдруг возникнет необходимость разобрать. К тому же получилось все довольно жестко и крепко.

Для удобства передвижения и переноски мусоросборника прикрепил 2 дверные ручки и 4 колеса с тормозами. Так как бочка-мусоросборник имеет снизу отбортовку, то пришлось для установки колес сделать дополнительное «дно» из пластмассового листа толщиной 10 мм. К тому же это позволило укрепить днище бочки, чтобы не «хлюпало» при работе пылесоса.

Основание для крепления воронки фильтра и площадки двигателя сделал из ДСП с креплением к бочке по периметру мебельными «евровинтами». Для фиксации площадки двигателя вклеил на эпоксидку 8 болтов М10 (я так думаю, достаточно было бы и 4). Покрасил. По периметру места установки фильтра проклеил губчатой резиной.

При сборке горловину корпуса автофильтра по периметру промазал герметиком и притянул к основанию саморезами с плоской шляпкой.

Площадку двигателя сделал из 21 мм фанеры. Для более равномерного распределения воздуха по площади фильтра, выбрал фрезером в площадке углубление 7 мм.

Для сбора уходящего воздуха и крепления двигателя был использован имеющийся в пылесосе пластмассовый моторный отсек. С него обрезано «всё лишнее» и вклеен на эпоксидку с усилением саморезами выходной патрубок. Все вместе собрано на герметике и при помощи металлического профиля (в него вставлена толстая губчатая резина) притянуто к площадке двигателя двумя длинными болтами М12. Их головки утоплены заподлицо в площадку и для герметичности залиты термоклеем. Гайки с фторопластом для предотвращения откручивания от вибрации.

Таким образом, получился съемный моторный модуль. Для удобства доступа к автофильтру он крепится при помощи восьми барашковых гаек Увеличенные шайбы приклеены (шоб не убежали).

Сделал отверстие для выходного патрубка.

Покрасил весь «пепелац» в черный цвет из баллончика, предварительно зачистив наждачкой и обезжирив.

Регулятор оборотов двигателя использовал существующий (см. фото), дополнив его самодельной схемой для автоматического запуска пылесоса при включении электроинструмента.

Пояснения по схеме самодельного пылесоса:

Автоматы (2х полюсные) QF1 и QF2 защищают соответственно цепи для подключения электроинструмента (розетка XS1) и схему регулирования оборотов двигателя пылесоса. При включении инструмента ток его нагрузки протекает через диоды VD2-VD4 и VD5 Они выбраны по справочнику из-за большого падения напряжения на них при прямом токе. На цепочке из трех диодов при протекании одной (назовём её «положительной») полуволны тока создается пульсирующее падение напряжения которое через предохранитель FU1, диод Шоттки VD1и резистор R2 заряжает конденсатор С1. Предохранитель FU1 и варистор RU1 (на 16 Вольт) защищают схему управления от повреждений при перенапряжении, которое может возникнуть, например, при обрыве (перегорании) в цепочке диодов VD2-VD4. Диод Шоттки VD1 выбран с малым падением напряжения (чтобы «сберечь» и без того маленькие Вольты) и предотвращает разряд конденсатора С1 во время «отрицательной» полуволны тока через диод VD5. Резистор R2 ограничивает ток заряда конденсатора С1. Напряжение, полученное на С1 открывает оптрон DA1, тиристор которого включен в цепь управления регулятора скорости двигателя. Переменный резистор R4 для регулирования скорости двигателя подобран такого же номинала как в плате регулятора пылесоса (он удален) и сделан выносным (в корпусе от диммера) для размещения на верхней крышке пылесоса. К нему параллельно припаян вынесенный из платы резистор R. Выключатель S2 «вкл/выкл» в разрыве цепи резистора R4 служит для ручного включения пылесоса. Выключатель S1 «автомат/ручной». В ручном режиме управления S1 включен и ток регулятора идет по цепочке R4 (R) – S2 включен – S1. В автоматическом режиме S1 выключен и ток регулятора идет по цепочке R4 (R) –выводы 6-4 DA1. После отключения электроинструмента за счет большой емкости конденсатора С1 и инерции двигателя пылесос продолжает работать порядка 3-5 сек. Этого времени достаточно, чтобы втянуть остатки мусора из шланга внутрь пылесоса.

Схема автоматического запуска собрана на макетной плате. Выключатели S1, S2, корпус диммера (для размещения переменного резистора R4) и розетка XS1 подобраны из одной не очень дорогой серии так сказать для эстетики. Все элементы размещены на верхней крышке пылесоса, выпеленной из ДСП 16 мм и оклеенной ПВХ окантовкой. В дальнейшем необходимо будет сделать изолированные корпуса для плат, чтобы защитить находящиеся под напряжением детали от случайного прикосновения.

Для питания пылесоса выбран трехжильный гибкий кабель в резиновой изоляции КГ 3*2,5 (5 метров) и вилка с заземляющим контактом (не забываем об электробезопасности и боремся со статическим электричеством). Учитывая кратковременный прерывистый режим работы пылесоса совместно с электроинструментом, выбранного сечения кабеля достаточно, чтобы не нагреваться. Более толстый кабель (например КГ 3*4) соответственно более тяжелый и грубый, что создало бы неудобство при пользовании пылесосом. От устройства для смотки кабеля, которое было в пылесосе-доноре, решено было отказаться, так как существующие там контакты не выдержали бы суммарную нагрузку пылесоса и электроинструмента.

Верхняя крышка фиксируется при помощи шпильки и барашковой гайки.

Для удобства снятия верхней крышки двигатель соединяется со схемой управления через разъем. Корпус двигателя и пылесоса присоединяются к защитному заземляющему проводнику. Для охлаждения схемы регулятора в выходном патрубке просверлил небольшое отверстие, чтобы создать проток воздуха внутри корпуса моторного отсека.

Для того, чтобы в мусоросборник можно было вставить пакет для мусора, верхнюю кромку оклеил разрезанным вдоль резиновым уплотнителем для дверей.

А чтобы мусорный мешок не засосало внутрь циклона из-за подсоса воздуха через неплотности, необходимо сделать в нем небольшое отверстие.

Доделка и испытания получившегося пылесоса проходили уже при начавшемся ремонте, так сказать в «боевых» условиях. Тяга, конечно, в разы мощнее чем у бытового пылесоса, которого не хватило бы и на пару минут работы со строительным мусором. Относительно тяжелый мусор от бетона практически полностью осаждается в мусоросборнике и дополнительный фильтр долго не нуждается в очистке, при этом тяга равномерная и не зависит от степени заполнения мусоросборника. Пыль от шпаклевки (в виде муки) очень легкая и соответственно хуже отфильтровывается циклоном, что заставляет периодически чистить автофильтр. Задача сделать пылеводосос не ставилась и поэтому на данную функцию теста не проводилось.

ЗАКЛЮЧЕНИЕ и ВЫВОДЫ:

Получившийся аппарат в конце концов оказался работоспособен и уже прошел проверку при ремонте одной комнаты. Сейчас рассматриваю его скорее как действующий макет из серии «получится или нет ради интереса».

Основные недостатки данной конструкции:

— относительно большие габариты не удобны для транспортировки в автомобиле, хотя по комнате на колесиках пылесос перемещается очень легко. Можно использовать бочки литров по 30 например. Как показала эксплуатация, такой большой мусоросборник неудобен для очистки, а мешок с большим количеством мусора может порваться.

— диаметр шланга можно увеличить, например, до 50 мм и применить шланг от промышленного пылесоса (но встает вопрос цены от 2000 рублей). Хотя и при имеющемся шланге мусор собирается достаточно бодро, если конечно не пытаться втянуть половинку кирпича.

— необходимо сделать легкосъемное крепление дополнительного автофильтра и двигателя, для более удобного и оперативного обслуживания и очистки.

— в цепь управления можно включить термореле (только определиться с температурой срабатывания) для защиты двигателя от перегрева.

Плохое отсеивание легкой мелкой пыли, что можно решить внедрением второй ступени более мелких циклонов.

В заключение хочется поблагодарить всех своих друзей, которые помогали идеями и материалами в постройке данного «пепелаца». И отдельное большое спасибо моей любимой жене Юле за то, что поддерживает меня в моих увлечениях.

Надеюсь мой небольшой опыт будет полезен читателям .

Работа циклона заключается в следующем:

Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
Пылесос обеспечивает тягу воздушному потоку внутри устройства;
В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Циклон из пластиковых вёдер

Инструменты

строительный нож;
маркер или карандаш;
циркуль;
электролобзик;
шуруповёрт;
пила-ножовка;
шило;
клеевой пистолет.

Материалы

два пластиковых 10 литровых ведра;
водопроводная ПВХ труба и уголок ø 32 мм;
автомобильный воздушный фильтр;
клеевой стержень;
строительная фанера;
кровельное железо;
саморезы;
шланги от пылесоса;
столярный клей;
герметик.

Пошаговая инструкция сборки циклона

С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
Отрезок трубы заключают в коробчатую конструкцию из фанеры.
Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
Пространство между патрубком и фанерой заполняют герметиком.
Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
Конструкцию прислоняют к ведру.
Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
Ножом вырезают проём.
По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
Жестяной круг разрезают наполовину от центра к краю.
Внешние края разреза разводят на угол 300.
Фигурную вставку устанавливают в ведре враспор.
Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
У верхнего ведра срезают днище.
Камеру циклона плотно вставляют в накопитель.
В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
Место соединения обрабатывают клеевым пистолетом.
Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
Отгибы крепят к тыльной поверхности крышки ведра винтами.
Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

У 5 литрового ведра срезают ножом верхний бортик.
Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
Середину крышки вырезают ножом.
Дрелью просверливают отверстия вверху малой ёмкости.
Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
Круг от крышки крепят саморезами к фиксирующему кольцу.
В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
В проём вклеивают термоклеем угловой ПВХ патрубок.
Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Стружкоотсос из канализационного стояка

Инструменты

угловая машинка;
дрель;
клеевой пистолет;
клепальник;
электролобзик;
строительный нож.

Материалы

ПВХ Канализационная труба ø 100 мм;
ПВХ труба ø 40 мм;
шланг;
заклёпки;
клеевой стержень;
фиксирующие кольца – хомуты;
две 2-х литровые бутылки;
5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
Из жести электролобзиком вырезают 3 круга ø 100 мм.
В центре каждого круга вырезают отверстие ø 40 мм.
Полученные диски разрезают пополам.
Половинки последовательно соединяют между собой заклёпками, получая шнек.
Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
Верхнее отверстие горловины склеивают с выводом внутренней трубы.
В нижнюю пробку ввинчивают бутылку – накопитель.
В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник). Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

Циклон из дорожной фишки

Поступают следующим образом:

Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
Все соединения обрабатывают термоклеевым пистолетом.
Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

При проведении ремонтных и строительных работ появляется много мусора. Опилки, стружка, обрезки материалов вперемешку с пылью должны регулярно убираться. Обычное подметание шваброй исключается из-за специфики работы, если возможно налипание пыли и мелких частичек на поверхность, к примеру, после грунтовки или окраски.

Обычный пылесос с таким мусором не справится или очень быстро выйдет из строя. Бытовые электрические приборы рассчитаны на среднюю непродолжительную нагрузку.

Для таких случаев выпускается специализированная техника. Строительный пылесос может достаточно долго работать без остановки, имеет значительную мощность, и в нем используются совершенно иные, чем в бытовых пылесосах, системы фильтров.

Когда стоит использовать строительный пылесос

Те, кто постоянно сталкиваются со строительными, ремонтными и столярными работами, знают о необходимости своевременной уборки рабочего места по окончания этапа. Уборка может проводиться неоднократно в течение одного дня, поэтому вполне обоснованно желание облегчить себе процесс.

Кусочки пенопласта и полиэтиленовой пленки
, обрезки гипрока, отколовшаяся штукатурка, пыль после разрезания газобетона — весь этот мусор оседает не только на горизонтальных поверхностях, но и, наэлектризовавшись, крепится на вертикальных стенах.

Уборка при помощи швабры и совка не всегда уместна из-за больших площадей, а мытье только превратит сухую грязь в мокрую жижу, особенно в помещениях без отделки.

Обычный бытовой прибор из-за малого размера пылесборника быстро забьется, его придется непрерывно чистить. При попадании крупных частиц и вовсе велик риск сломать технику.

Именно в таких условиях лучшим решением будет использование строительного пылесоса.

Плюсы и минусы строительного пылесоса

Большая мощность позволяет профессиональной технике работать без перерыва достаточно долго, а длинный шланг обеспечивает доступ к удаленной территории без необходимости переносить пылесос или прерывать работу.

Но у него есть и минусы:

Высокая стоимость. При необходимости периодических или разовых работ покупка нового дорогого инструмента нецелесообразна.
Большие размеры и вес.

Некоторые умельцы придумали выход из положения в виде дополнительной опции к имеющейся технике. При достаточно небольших расходах можно собрать циклонный фильтр для пылесоса своими руками. Эта конструкция увеличит возможности уже имеющегося обычного бытового пылесоса.

Изготовление циклона своими руками

В Интернете есть огромный выбор инструкций по самостоятельному изготовлению фильтра циклон, в том числе с приложенными чертежами и фотографиями. Но их объединяет стандартный набор комплектующих.

Итак, что нам потребуется:

Инструкция по сборке
.

Главным показателем того, что циклон для пылесоса своими руками собран правильно, будет мусор, собирающийся на дне или оседающий на стенках емкости, при этом всасывание будет быстрым и качественным. Не забывайте контролировать герметичность конструкции
.

История появления фильтра циклон

Создателем технологии циклонного фильтра является Джеймс Дайсон. Именно он первый сделал фильтр с работой, основанной на действии центробежной силы. Почему это устройство стало так популярно и востребовано, что изобретатель оформил на него патент?

Фильтр состоит из двух камер. Под действием центробежной силы внутри агрегата мусор начинает закручиваться в воронку. Крупный мусор
при этом оседает в первой камере, внешней, а пыль и легкий мусор собирается на внутренней стороне. Так через верхнее отверстие выходит чистый воздух.

Основные плюсы фильтра циклон:

не требуются мешки для сбора пыли и их постоянная замена;
компактные размеры фильтра;
тихая работа;
легко снимающаяся крышка позволяет регулярно проверять уровень загрязненности и своевременно выбрасывать мусор;
скорость и эффективность работы.

Пылесос с фильтром циклон может использоваться и в быту, и в профессиональных целях.

Источник

Зачем нужен циклонный фильтр?

Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Устройство циклонного фильтра

Обычного пылесоса (желательно мощного);
Циклонного фильтра;
Емкости, собирающей мусор.

Строительный пылесос своими руками: что нужно

Итак, из пылесоса извлекаем такие элементы как:

Мотор;
Шнур подключающий устройство к сети;
Устройство регулировки мощности;
Всасывающая гофра.

Для корпуса подготовьте:

Трубу из пластика диаметром 5 см;
Емкость с крышкой;
Лист фанеры толщиной около 0,5 см;
По 14 гаек и болтов М6;
Полосу жести оцинкованной;
Автомобильный фильтр (с микроавтобуса);
Выключатель – 220 В;
Герметик;
Наждачку;
Стержни для клеевого пистолета;
Шланг-гофру (можно от стир. машины);
Резьбовую шпильку с гайками и шайбами;
Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

Дрель;
Пистолет для клея;
Пистолет для герметика;
Ключи слесарные;
Отвертки;
Электролобзик;
Кусачки.

Изготовление

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Расположение шпильки и отверстия для отвода воздуха

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Чертеж самодельного циклона можно посмотреть ниже.

Чертеж циклона

Циклон из дорожного конуса

Что необходимо для работы?

Дорожный конус;
Трубы пластиковые (примерно 40 мм)
Угол на 45 градусов;
Фанера;
Кусочки ЛДСП;
Клеевой пистолет и стержни;
Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Круг из фанеры с отверстиями для входа и выхода воздуха

Труба вставленная в одно из отверстий

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Циклонный фильтр из ведра

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

Ведро с крышкой (можно из под строительных смесей);
Циркуль;
По 2 колена 90 и 45 градусов;
Пластиковая труба;
Силикон;
Резина или уплотнительные кольца;
Канцелярский нож;
Клеевой пистолет.

Изготовление

Вставляем трубы в крышку ведра, правильно поворачивая угол

Вид с обратной стороны

Циклонный фильтр подключенный к бытовому пылесосу

Сложности, с которыми можно столкнуться во время работы

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену
. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы
.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Чтобы сделать пылесос своими руками, необходимо:

В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра)
.

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

Текстолит (размер подбирается индивидуально под каждый пылесос).
Любой текстильный плотный мешок (многие используют мешки из-под обуви).
Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном
и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

Циклонные конструкции бытовых пылесосов считаются одними из наиболее удачных вариантов техники в плане эффективности работы. Циклонная система представляет собой относительно простой механизм сепарации, благодаря которому появляется возможность продуктивно фильтровать взвешенные частицы, присутствующие в потоке воздуха.

Основываясь на теоретических принципах построения такой системы, вполне допустимо создать циклон для пылесоса, выступающий в качестве дополнительного инструмента – к примеру, строительного сепаратора. Заинтересованы в вопросе, но не знаете, как самостоятельно смастерить простой циклонник? Мы поможем вам в реализации задуманного.

В статье изложена подробная информация об устройстве циклонного сепаратора, а также приведена пошаговая инструкция по его сборке и подключению к пылесосу. Описание всех этапов рабочего процесса сопровождается наглядными фотографиями.

Выводы и полезное видео по теме

О том, как своими руками соорудить другую – более простую конструкцию циклона, наглядно показывает и рассказывает видеоролик ниже.

Автор использует эту самодельную систему в бытовой практике и крайне доволен. Циклонный сепаратор, сделанный из обычного ведра, помогает работать в чистых условиях при производстве хозяйственно-строительных работ:

Самостоятельная сборка циклона для пылесоса допустима и вполне возможна. Более того, существуют проекты подобных “самопальных” систем, которые реально делаются если не за 2 минуты, то за пару часов. Такой циклонник действительно стоит того, чтобы потратить на его изготовление какое-то время. Издержки полностью компенсируются.

Есть опыт изготовления циклонного фильтра для пылесоса? Пожалуйста, расскажите читателям о вашем способе сборки сепаратора. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Затем из крышки, с помощью ленточнопильного станка, вырезает круг диаметром 40 см.

Место прореза склеивает, шлифует.

Jpg

К боковой стенке прямоугольника (12.5 см) прикручивает Вырезанный кусок размером 12.5 на 20 см.

Затем автор обрезает трубу и фанеру таким образом, что бы кривизна обреза совпадала с кривизной цилиндра.
1

Отмечает на поликарбонате место выреза входного отверстия. Вырезает его с помощью бормашины.

Устанавливает входную трубу в отверстие, закрепляет ее. Шов уплотняет термоклеем.

Принцип работы самодельного строительного пылесоса с циклонным фильтром

Циклон в классическом варианте представляет собой цилиндр и конус, в верхней части которого выполнен вход для загрязненного и выход для очищенного воздуха.

Обязательным условием эффективной очистки воздуха является точный расчет аппарата и герметичность циклона, в том числе и по отношению к приемному бункеру.

Недостатки оборудования заключаются в отсутствии сформированного потока, закрученного по стенкам бочки и ламинарного возвратного потока.

В следующих разделах статьи мы представим вам два варианта циклона для бытового использования.

Подбор инвентаря — что потребуется для работы

Для первого варианта конструкции стационарной установки вам потребуются следующие составные части:

Пластиковая бочка;
Серая пластиковая канализационная труба диаметром 50 мм;
Дорожный конус;
Гофрированные шланги, усиленные стальной проволокой или металлизированные шланги;
Клей для пластика;
Радиальный бытовой вентилятор с возможностью изменения частоты вращения двигателя и по производительности равной шестикратному обмену воздуха в помещении;
Фанера толщиной 10-12 мм.

Для изготовления фильтра потребуется приобрести:

Готовый пластиковый циклон производства Китай;
Бочка, ведро или иная емкость для изготовления пылевого бункера;
Гофрированные шланги.

Пластиковый циклон стоит недорого, примерно 1500-2500 рублей и предназначен для сбора пыли средней и тяжелой фракции. Отлично справляется со стружкой и опилками.

Поэтапная инструкция к процессу сборки циклона

Собираем фильтр циклонного типа для пылесоса

Сначала изготавливаем сам циклон. В пластиковом конусе делаем отверстие для прохода канализационной трубы по касательной.
Для лучшего соединения патрубка с корпусом конуса поверхности сопряжения матируем наждачной шкуркой. Проклейку швов ведем с помощью монтажного пистолета.
В верхней части конуса устанавливаем вертикальный патрубок, нижний конец которого должен находиться ниже входного отверстия. Таким образом, мы сможем добиться вихревого движения воздуха. Патрубок закрепляется в фанерном листе в форме окружности с диаметром равным размеру основания конуса.
Подготовленный циклон закрепляется на крышке бочки с помощью круглого фанерного листа.
Чтобы пластиковая бочка при забивании мусором входного патрубка не деформировалась под воздействием вакуума, внутри емкости устанавливаем распорку — рамку, выполненную из фанерного листа. Внешние размеры рамки повторяют внутренний диаметр бочки. Для усиления конструкции, притягиваем строительный конус к крышке емкости с помощью металлических шпилек.
Далее проводим подключение циклона к гофрированным шлангам на входе и выходе. Радиальный бытовой вентилятор устанавливаем на улице под навесом.

ВИДЕО ИНСТРУКЦИЯ

При запуске пылесоса и дальнейшей эксплуатации не забывайте прочищать входной патрубок и останавливать внутренние распорки на емкостях, чтобы не допустить деформации приемного бункера.

Loading…

Источник

Общая схема построения пылесоса такая:

Впаял центральный патрубок. Конус сделал по предварительно подогнанному картонному шаблону-развертке.

Корпус для автофильтра также сделан по шаблонам из оцинковки.

Сделал отверстие для выходного патрубка.

Покрасил весь «пепелац» в черный цвет из баллончика, предварительно зачистив наждачкой и обезжирив.

Пояснения по схеме самодельного пылесоса:

Верхняя крышка фиксируется при помощи шпильки и барашковой гайки.

ЗАКЛЮЧЕНИЕ и ВЫВОДЫ:

Основные недостатки данной конструкции:

Плохое отсеивание легкой мелкой пыли, что можно решить внедрением второй ступени более мелких циклонов.

В заключение хочется поблагодарить всех своих друзей, которые помогали идеями и материалами в постройке данного «пепелаца». И отдельное большое спасибо моей любимой жене Юле за то, что поддерживает меня в моих увлечениях.

Надеюсь мой небольшой опыт будет полезен читателям .

Домашний пылесос настолько привычен в хозяйстве, что никто не задумывается о принципе его действия. С момента изобретения этого помощника в уборке помещений, использовался единственно возможный способ отделения пыли от чистого воздуха – фильтр.

С годами фильтрующий элемент совершенствовался, из банального мешка из плотного брезента, он превратился в высокотехнологичные мембраны, удерживающие мельчайшие частицы мусора. При этом от главного недостатка избавиться не удалось.

Создатели фильтров постоянно ищут компромисс между плотностью ячеек и пропускной способностью для воздуха. К тому же, чем загрязненнее мембрана, тем хуже проходит через нее воздушный поток.
30 лет назад, физик Джеймс Дайсон произвел прорыв в технологии уборки пыли.

Он изобрел компактный пылеотделитель, работающий по принципу центробежной силы. Надо сказать, что идея эта была не нова. Промышленные пилорамы использовали центробежные накопители опалок и стружек типа «циклон» достаточно давно.

Но никто не догадался применить это физическое явление в быту. В 1986 году зарегистрировал патент на первый пылесос циклонного типа, с названием G-Force.

Вообще существует три способа отделения пыли от чистого воздуха:

Фильтрующая мембрана. Самый массовый и дешевый способ убрать пыль. Применяется в большинстве современных пылесосов;
Водный фильтр. Воздух с мусором проходит через емкость с водой (как в кальяне), все частицы остаются в жидкой среде, на выход поступает идеально чистый воздушный поток. Такие устройства завоевали популярность, но их применение не стало массовым из-за высокой стоимости.
Центробежный фильтр сухой очистки типа «циклон». Является компромиссом по стоимости и качеству очистки в сравнение с мембраной и водяным фильтром. На этой модели остановимся подробнее.

Принцип работы циклона

На иллюстрации показаны процессы, происходящие в камере фильтра циклонного типа.

Загрязненный воздух через патрубок (1) попадает в корпус фильтра (2) цилиндрической формы. Патрубок расположен по касательной к стенкам корпуса, благодаря чему воздушный поток (3) закручивается в спираль вдоль стенок цилиндра.

Под действием центробежной силы частицы пыли (4) прижимаются к внутренним стенкам корпуса, и под воздействием силы тяжести оседают в пылесборник (5). Воздух с мельчайшими частицами мусора (на которые не действует центробежная сила), попадает в камеру (6) с обычным мембранным фильтром. После окончательной очистки выходят в приемный вентилятор (7).

Отличный способ сэкономить на стружкоудалении — это изготовить в мастерскую самодельный стружкоотсос. Его стоимость на сегодняшний день начинается примерно от 9000 рублей, так что экономия выходит немалая. Именно такой проект и предложил нам мастер из Дзержинска Сергей Юркевич.

Все началось с того что возникла проблема обустроить рейсмус стужкоудалением, так как мастерская маленькая и очень нервируют опилки под ногами, сначала делал , под который даже спер у тещи последний советский пылесос «Ракета»)) Но ненадолго,он сгорел. Но времени работы его хватило чтоб сделать вывод: для стружкоудаления это не лучший вариант.

Идея и ее воплощение была найдена на Ютубе. А именно, изготовление улитки без пылесоса.. Чертежей не делал, вся работа по проектированию шла прямо по ходу изготовления, примерно как рассказывали создатели ролика…

Первое что было изготовлено — сам диск-вентилятор. Изготавливался он из 9 мм фанеры диаметром 300 мм…. Нижний круг сплошной — с отверстием под шпиндель. В этом месте целесообразно наклеить еще один-два круга-усилителя, чтобы вал не болтался. Верхний круг с отверстием под «всос»

Изготовить такие окружности несложно с помощью, например, фрезерного стола, есть методики и с помощью циркулярки….

Потом надо было сделать корпус, в ход пошло то, что.было под рукой. На листе старого ДСП скрутил короб пред этим разметив на нем расположение вентилятора, внутрь короба вставил изогнутую полосу ДВП,углы закрыл поролоном а швы на клее ПУР.. Чтобы полоска ДВП не раскручивалась — усилил ее клиньями по углам короба.

Вибраций при вращении практически нет, балансировка производилась путем высверливания выемок на более тяжелой стороне до тех пор пока крыльчатка не начинала с легкостью останавливаться в разных местах на своем весу…

Сначала этот барабан ставил на асинхронный движок 500Вт 2800 об/мин, Для нормального функционирования требуется не менее 3000 об/мин. Но, движок оказался слабоват, слишком большое сопротивление.. — быстро перегревался… Поставил движок от стиральной машины но и тут минут 10 работы и теплозащита вырубает но уже это через маленький вал на подшипниках..

Сбоку поставил бочонок старенький из алюминия какой уж нашел) надо ж куда то стружку девать)) Это типа как в заводских стружкососах.. У бочонка удалено дно, а сбоку прорезано отверстие под выход из улитки. При этом поток воздуха закручивается по стенке, по типу циклона, осаждая опилки.

Получившаяся труба крепится к корпусу стружкоотсоса парой болтов. Снизу этого бачка хомутом крепится мешок для опилок, сверху — тканевой мешок-фильтр.

Потом сделал основную крышку на улитку, вход стружки труба диаметром 80 мм, (опять таки позаимствовал у жены на кухне от круп всяких))

На испытаниях отсос показал такую мощность, что спокойно удерживал брусок.

Ну, вот, так как с движком проблемы,плюнул на все поставил с самодельного станка 2,2 киловата через конденсаторы с пусковым.. Стало совсем прекрасно..

Надо было и сверху какой то фильтр воздушный ставить, у всех спрашивал какая для этого используется ткань, но четкого ответа не не нашел, Решение предложила теща! Наволочка от подушки, не знаю как ткань называется, но пыль не пропускает.. Так и стоит))

Стружкоотсос пока используется только на рейсмусе Makita 2010NB … Надо сделать распределитель на другое оборудование, но это пока в проекте.

Распределитель нужен не только для того, чтобы разгонять поток на несколько устройств. При работе рейсмусом 30 мм могут забиваться стружкой. Вот его принципиальная схема.

Конструкция, конечно, получается более громоздкой, но более универсальной.

В деревообрабатывающей промышленности система удаления пыли и стружки является неизменной составляющей общего технического оснащения мастерских и потому должна рассчитываться, проектироваться и монтироваться в соответствии с рядом установленных правил.

Почему так важна система пылеудаления

Столярная обработка всегда сопряжена с обильным образованием побочного материала. Не будет преувеличением назвать количество выделяемой пыли и стружки умопомрачительным, ведь пылевая взвесь в деревообрабатывающих мастерских — это настоящий бич, который как домашние, так и профессиональные мастера превозмогают с разной степенью успешности.

Но в чём в действительности заключены необходимость и сложность удаления отходов деревообработки? Они представлены сочетанием ряда факторов, каждый из которых требует решения довольно специфических задач:

Проблема № 1: малый вес продуктов отхода. В отличие от металлообрабатывающей отрасли и даже работ с полимерными материалами древесные стружка и пыль очень легки, они медленно оседают под воздействием силы тяжести, к тому же частицы крайне плохо связываются между собой из-за статического электричества.
Проблема № 2: сложность технологического процесса. Даже в скромной столярной мастерской присутствует внушительный перечень обрабатывающего оборудования: строгальные, рейсмусовые, распиловочные , фрезерные и шлифовальные станки — каждая технологическая единица служит источником стружки и пыли. При таком разнообразии организовать систему аспирации крайне сложно.
Проблема № 3: высокое разнообразие фракций отходов. В процессе обработки могут образовываться щепа, крупная и мелкая стружка, опилки, пыль и пудра. Сложно представить единую систему фильтрации, на каждой ступени которой осуществляется задержка частиц определённого размера, в то время как создание универсального фильтра видится ещё менее вероятной перспективой.
Проблема № 4: влияние на качество обработки. Как стружка, так и микроскопическая пыль могут образовывать наросты на режущих кромках или налипать на поверхность детали. Всё это негативно сказывается на чистоте поверхности, к тому же повышается вероятность загрязнения функциональных узлов оборудования.
Проблема № 5: опасность побочных продуктов обработки. Речь идёт вовсе не о том, что колоссальное количество пыли оседает на инструментах и материалах или наносит вред органам дыхания. И даже не о том, что обилие легковоспламеняющихся частиц служит негативным фактором противопожарной безопасности. Взрывы в деревообрабатывающих мастерских носят поистине катастрофические масштабы, ведь взвесь мелкодисперсных горючих частиц в воздухе — не что иное, как взрывчатое вещество аэрозольного типа, аналогичное по разрушительности с газовоздушной смесью. Без шуток.

Вывод из вышеизложенного таков: любой объект деревообрабатывающей промышленности должен комплектоваться системой пыле- и стружкоудаления, причём желательно, чтобы исполнение такой системы было выполнено на профессиональном уровне.

Общая конфигурация

В целом можно выделить два типа систем аспирации. Первый — локальные фильтрующие комплексы, которыми комплектуется каждая из единиц установленного обрабатывающего оборудования. Преимущества локальных установок наиболее очевидны при значительной удалённости техники на просторных площадках. Отсутствует необходимость прокладки магистральных каналов, нет нужды в организации воздухонасосного узла повышенной мощности. При этом наблюдается очевидная выгода в энергосбережении, ведь локальный узел фильтрации работает только тогда, когда задействована определённая часть оборудования.

Централизованные системы удаления стружки и пыли также не лишены достоинств. Их наиболее выгодно использовать в тесных мастерских, где пространство ограничено, а компоновка оборудования выполнена максимально компактно. Каждая единица обрабатывающей техники подключена к магистральному вытяжному ставу, который функционирует практически всё время работы мастерской, по крайней мере, если задействован хотя бы один из станков. Преимущества централизованных систем аспирации наиболее очевидны при высокой загруженности производства, однако такой подход требует качественной организации технологического процесса. Стоит отметить, что общая система удаления побочных продуктов деревообработки требует меньше вложений при организации, но влечёт более значительные затраты в процессе использования.

При этом не возбраняется организация гибридных систем. Скажем, наиболее задействованные части комплекса, такие как циркулярная пила, рейсмус, фрезерный станок и иже с ними могут быть объединены общей системой пылеудаления. В то же время станки, используемые время от времени, например, гриндер или барабанная шлифовка, имеют собственные локальные узлы фильтрации. Ключевое правило таково: вопрос организации системы удаления стружки и пыли должен быть поставлен во главу угла при создании закрытой деревообрабатывающей мастерской и тщательно продуман перед окончательным решением о размещении оборудования и утверждении технологического цикла.

Какой выбрать воздушный насос

Сердцем всей системы аспирации служит воздушный насос. Вне зависимости от того, является ли система локальной или централизованной, эффективность её работы всецело зависит от производительности этого узла. Можно предложить несколько вариантов: промышленный пылесос, один или несколько канальных лопастных вентиляторов, либо один центробежный.

В домашних мастерских пылесосы используются наиболее часто в роли центрального узла системы аспирации. Объясняется это достаточно просто: во-первых, производительности такого оборудования зачастую оказывается вполне достаточно, ну а во-вторых, сам пылесос может использоваться для уборки мастерской, либо быстрой очистки рабочего места и инструмента. Для подобных целей могут успешно применяться как промышленные (строительные) пылесосы , так и бытовые электроприборы мощностью свыше 2-2,5 кВт. Нужно отметить, что есть большая разница между пылесосом и стружкоотсосом, но подробнее этой темы мы коснёмся несколько позже.

Другой тип систем аспирации подразумевает использование канальных вентиляторов высокой мощности. По сути, такой вариант представляет попытку адаптирования оборудования для нехарактерных целей, тем не менее, подобные проекты имеют право на жизнь и, более того, успешно используются в домашних и небольших производственных мастерских. Нужно помнить, что канальные лопастные вентиляторы крайне уязвимы к наличию в потоке перекачиваемого воздуха твёрдых частиц, поэтому их всегда устанавливают в конце цикла очистки, иными словами, такой воздушный насос перекачивает уже очищенный воздух, при том, что все элементы системы работают в режиме разрежения, но не нагнетания.

Говорить о ключевых параметрах насосного узла лучше в контексте сравнения современных пылесосов и стружкоотсосов. Всего таких параметра три: потребляемая мощность, объём перемещаемого воздуха, или попросту производительность, а также создаваемое разрежение. Если не вдаваться в технические детали, пылесос больше предназначен для отрыва частиц с поверхности, в то время как стружкоотсос ориентирован на захват взвешенных в воздухе частиц, вылетевших из-под рабочего органа, будь то фреза, пильный диск или шлифовальная лента. Среди прочих преимуществ стружкоотсоса необходимо выделить наличие сборного мешка внушительного объёма, а также нетребовательность к наличию в составе системы сепарационного узла, то есть циклонного отделителя. При этом центробежные вентиляторы, которые используются в абсолютном большинстве стружкоотсосов, сильно теряют в производительности, если в системе трубопроводов есть заужение сечения. Пылесосы же в составе общей системы аспирации требуют глушения выводов на оборудовании, которое в данный момент не используется. Поэтому системы на базе пылесосов лучше использовать в паре с ручным инструментом или, например, шлифовальными станками, где область захвата должна располагаться как можно ближе к зоне обработки для максимально эффективного удаления мелкодисперсной пыли, представляющей наибольшую опасность. В свою очередь, центробежные вентиляторы особенно полезны из-за возможности перекачивать воздух даже при высоком содержании частиц крупной фракции, ведь двигатель «улитки» расположен вне потока.

Трубопроводный став и гибкие каналы

Как централизованные, так и локальные системы аспирации нуждаются в соединительных трубопроводах, посредством которых производится перемещение отходов от зоны захвата к фильтрующему узлу. Перечень материалов, подходящих для устройства системы трубопроводов, весьма широк.

Изначально наибольший интерес вызывают гибкие вентиляционные каналы. Они состоят из полиэтиленовой или полиуретановой оболочки, усиленной спиральным армирующим шнуром. Столь высокое распространение гибкие трубопроводы получили благодаря простоте монтажа, дешевизне, отсутствию необходимости в использовании поворотных фитингов и возможности оперативно изменять конфигурацию системы. Одним из важнейших преимуществ гибких каналов служит плавность поворота става, что снижает общее аэродинамическое сопротивление.

Однако гибкие трубопроводы не лишены недостатков. Нельзя забывать, что внутри канала действует достаточно сильное разрежение, особенно если система подключена к мощному воздухонасосу. Если большая часть выводов аспирационной системы заглушена, трубопровод может попросту схлопнуться, такие случаи отнюдь не редки. Также из-за малой механической прочности каналы не рекомендуется прокладывать по полу или в зонах, где потенциально возможно их повреждение. Наиболее бюджетные представители гофрированных шлангов имеют внутреннюю ребристую поверхность, из-за чего при работе системы аспирации трубопровод начинает вполне ощутимо свистеть, при этом увеличивается сопротивление потоку воздуха. Также для них очень характерно налипание пыли на стенках из-за накопления статического заряда.

Преимущества и недостатки жёстких трубопроводов прямо противоположные. Да, в таком случае требуется надёжная система крепления, соединений будет больше, однако благодаря внутренней гладкой поверхности труб в них не происходит засоров, налипания влажной стружки и снижения скорости потока. Нужно, однако, помнить, что по стоимости жёсткий став обойдётся существенно дороже гибкого, к тому же оборудование, подключенное к системе аспирации, останется иммобилизованным. Ввиду последнего часто практикуется комбинирование жёстких и гибких трубопроводов: по потолку разводят магистраль системы пылеудаления из металлических или ПВХ-каналов круглого или квадратного сечения, а затем с помощью специальных ответвительных фасонных изделий выполняется переход на гофрированные рукава для подключения оборудования.

Системы фильтрации

Важнейший функциональный элемент системы аспирации после воздушного насоса — узел фильтрации, абсорбции и утилизации побочных продуктов обработки. В этом плане существует достаточно большое число вариаций, однако для домашних мастерских пригодны всего несколько.

Первый и наиболее важный элемент — сепарационный фильтр, иначе называемый циклоном. Его основное назначение — отделить наиболее крупные фрагменты, такие как стружка и щепа, чтобы в дальнейший цикл очистки поступала только взвесь мелких частиц. Устройство циклонного фильтра примитивно, из-за чего многие мастера изготавливают его самостоятельно, тем не менее покупной вариант обеспечивает дополнительные преимущества. Например, благодаря распределённой подаче достигается более эффективное осаждение частиц, к тому же в некоторых моделях предусмотрена возможность влажной абсорбции, что снижает количество мелкодисперсной пыли на выходе.

Иногда системы аспирации не имеют иного фильтрующего элемента, кроме циклонного фильтра. Например, если выброс воздуха выполняется на улицу, система тонкой фильтрации попросту не требуется. Такой подход не всегда разумен: в зимнее время при работе вытяжной системы с мощным воздухонасосом теплота из помещения выбрасывается практически мгновенно, что вынуждает устанавливать фильтры тонкой очистки. В простейшем случае это обычные сборные мешки, задерживающие основную часть мелкодисперсной пыли, такой вариант наиболее характерен для локальных установок. Наивысшим качеством очистки воздуха характеризуются системы пылеудаления, основным узлом в которых служит пылесос с двумя и более ступенями очистки. Магистральные пылесосы также могут комплектоваться широким набором очистных элементов, хотя наиболее часто используются бумажные мешки и гофрированные воздушные фильтры по типу автомобильных.

Уловители и прочие комплектующие

В заключение стоит рассказать о тех элементах, которым уделяется наименьшее значение, хотя их важность трудно переоценить. Речь идёт о всевозможных раструбах, приёмных воронках и кожухах, а также об уместности их использования с тем или иным видом оборудования.

Как уже говорилось, при работе на шлифовальных станках образуется внушительное количество микроскопической пыли. При подключении системы аспирации к такому оборудованию основная ставка делается на захват именно мельчайших частиц, в то время как крупная стружка может свободно падать на пол и затем собираться ручным способом или пылесосом. Если использовать в таких случаях приёмные воронки, воздушный поток от самого рабочего органа будет создавать завихрения и захват мелкой пыли станет возможным только при условии достаточно сильного всасывания. Наиболее разумным будет исключить приёмный раструб и разместить всасывающий патрубок в непосредственной близости к зоне обработки.

А вот где раструбы действительно необходимы, так это во фрезерных, токарных и распиловочных станках, а также на строгальном оборудовании. Здесь основной упор делается на втягивание крупной стружки и опилок, поэтому наилучшим вариантом будет оснастить рабочую зону приёмным кожухом, максимально точно повторяющим форму рабочего органа и прилегающим к стационарным поверхностям как можно более плотно. Обращаем внимание, что оптимальное суммарное сечение зазора по всем сторонам кожуха должно быть в 1,5-2 раза больше условного прохода канала, которым станок подключен к системе пылеудаления. При больших значениях рекомендуется использование уплотнительных щёток, особенно это важно для фрезерного оборудования.

При обработке деревянных заготовок каждый наверняка сталкивался с тем, что всё вокруг покрывается большим количеством стружек, опилок и древесной пыли. Чтобы хоть частично от них избавиться, применяют различные пылеулавливатели, стружкоотсосы, фильтры и другие приспособления. Многие электроинструменты и станки имеют собственные пылесборники, а на других есть специальные отводы для подключения пылесоса.

В домашних мастерских будет получше всё-же применить спец. пылесос, чем бытовой. Во-1-ых, движок в спец. пылесосе рассчитан на более чем продолжительную работу, а во-2-х, как правило он снабжен шланг длиной от 3 м, что заметно упрощает его применение с электроинструментом. И всё же минусом каждого пылесоса есть небольшая ёмкость для мусора.

Как сделать фильтр циклон своими руками

Задавшись целью как-то упростить работу по чистке пылесоса и сократить расходы на мешки, я начал собирать информацию по данному вопросу. В Интернете обнаружил описание разных видов несложных приспособлений в виде промежуточных пылесборников для пылесоса. Во-первых, это пылеуловители в виде мини-циклона. Они неплохо выполняют свою функцию по сбору пыли в отдельный контейнер, препятствуя попаданию её в пылесос, что в десятки раз увеличивает срок службы мешков. Облегчается и процесс очистки пылесборника от мусора. Готовые приспособления продаются через интернет-магазины, но стоимость их довольно высока при очень простой конструкции.

Конструкция.
Я решил изготовить пылесборник типа мини-циклон самостоятельно. Автором и разработчиком данной конструкции считается Билл Пентз (Bill Pentz) из Калифорнии. Заработав себе серьёзную аллергию на мелкую древесную пыль, он впоследствии много времени и сил посвятил борьбе как с самой болезнью, так и с её причинами.

Пылесборник представляет собой устройство, основным элементом которого является перевёрнутый усечённый конус, вставленный нижней частью в ёмкость для сбора пыли. В верхнюю часть пылесборника вставлена трубка для подключения к пылесосу, а сбоку по касательной — трубка для подключения шланга от инструмента.

При втягивании пылесосом воздуха внутри аппарата образуются завихрения, и мусор, двигаясь вместе с воздухом, отбрасывается центробежными силами к внутренним стенкам фильтра, где они продолжают своё движение. Но по мере сужения конуса частицы чаще сталкиваются, замедляют движение и под действием гравитации ссыпаются в нижнюю ёмкость. А частично очищенный воздух меняет направление и выходит через установленную вертикально трубу и попадает в пылесос.

Есть два обязательных требования для данной конструкции. Это, во-первых, её герметичность, иначе будет резкая потеря мощности всасывания и качества очистки воздуха. И, во-вторых, жёсткость ёмкости и самого корпуса циклона — в противном случае он норовит сплющиться.

В Интернете есть таблицы с чертежами циклонов для различных по размеру частиц. Корпус циклона можно самим изготовить из оцинковки или пластика либо подобрать готовый контейнер похожей формы. Я, например, видел циклоны, сделанные на базе дорожного конуса (обязательно жёсткого), пластиковой цветочной вазы, жестяного рупора, большой тубы от тонера копировального аппарата и т.д. Всё зависит от того, какого размера нужен циклон. Чем крупнее частицы мусора, тем больше по диаметру должны быть трубки для подключаемых шлангов и тем массивнее получается сам циклон.

Билл Пентз указывает на некоторые особенности своей конструкции. Так, чем меньше циклон по диаметру, тем будет больше нагрузка на пылесос. А если ёмкость для мусора низкая и плоская, то есть вероятность подсоса мусора из ёмкости и попадания его в пылесос. При использовании ёмкости любой формы её нельзя заполнять мусором доверху.

Выбор материала.
Я решил использовать в качестве заготовок пластиковые трубы для наружной канализации и фитинги к ним. Конечно, из них создать полноценный конус не удастся, но я оказался не первым, кто попытался их использовать для этой цели. Преимущество такого выбора — в жёсткости деталей и герметичности их соединений за счёт уплотнителей. Ещё один плюс в том, что есть различные резиновые вставки для труб, позволяющие легко и герметично подключить шланг пылесоса. К тому же при необходимости конструкцию можно легко разобрать.

Для своей для сбора крупных древесных опилок и стружки я сделал циклон из трубы ∅160 мм. В качестве соединителей для шлангов использовал трубы ∅50 мм. Хочу обратить внимание, что эксцентрический переходник с трубы ∅110 мм на ∅160 мм должен быть обязательно воронкообразной формы. Я встречал плоские, но они не подойдут — с ними ничего не получится, и мусор будет застревать.

Циклон своими руками ход работ

Порядок работы.
В заглушке на трубу ∅160 мм и трубе корпуса сделал отверстия под отводы для шлангов. Дальше, используя термопистолет, вклеил в заглушку кусок трубы ∅50 мм. Она должна располагаться посередине корпуса циклона и быть на пару сантиметров ниже боковой трубки, поэтому лучше сначала в заглушку вклеить трубу более длинную, а затем обрезать по месту во время сборки.

В Интернете я нашёл жалобы на то, что термоклей не прилипает к ПВХ трубе, и совет сваривать детали с помощью паяльника и кусочков самой трубы. Я попробовал, но так делать не стал. Во-первых, клей у меня отлично прилип, а, во-вторых, запах расплавленной пластмассы отбил всякую охоту что-либо сваривать таким способом, хотя соединение, возможно, будет более прочным и аккуратным.

Сложность работы с термоклеем в том, что он не растекается, и шов при отсутствии навыков получается не очень ровным. У меня был такой печальный опыт — я для выравнивания шва решил нагреть его феном. Ровную поверхность клеевого наплыва я получил, но при этом деформировалась сама пластиковая трубка, и её пришлось выбросить.

На следующем этапе я приклеил к внутренней поверхности корпуса спираль, которая должна направлять воздушный поток вниз к пылеуловителю. Такое решение рекомендовал сам Билл Пентз — по его словам, это повышает КПД циклона чуть ли не вдвое. Спираль высотой около 20% зазора должна плотно прилегать к корпусу и делать один виток с шагом, равным диаметру входного отверстия для боковой трубы.

В качестве материала для неё я использовал пластиковый стержень, который нагрел феном и согнул в форме спирали (фото 1)
, после чего вклеил его в корпус (фото 2)
, используя термопистолет. Затем вклеил боковую трубку (фото 3)
, внутренний конец которой направлен немного вниз.

Как только клей остыл и затвердел, я отмерил и обрезал трубку вертикального отвода, чтобы она была ниже обреза боковой трубки на 2-3 см, и окончательно собрал всю конструкцию.

Ёмкость для мусора сделал из жёсткой пластиковой бочки, к днищу которой прикрепил колёсики — для её чистки это оказалось очень удобно (фото 4)
. Сбоку в бочке прорезал смотровое окошко и закрыл акриловым стеклом на термоклее. Сверху усилил соединение пластиковым кольцом и болтами. Через такой иллюминатор удобно следить за заполнением ёмкости.

Крышки от бочки у меня не было, и я сделал её из куска столешницы, который долго ждал своего часа после врезки мойки на кухне (фото 5)
. С нижней стороны столешницы фрезером выбрал паз под края бочки и в него для герметичности соединения вклеил оконный уплотнитель (фото 6)
. Отверстие в крышке по правилам нужно делать в центре, но тогда у меня возникли бы проблемы с размещением циклона в мастерской, поэтому я сделал отверстие со смещением. Крышка крепится к бочке на защёлках от давно сломанного пылесоса. От него также использовал шланг для подключения циклона. Хочу обратить внимание, что шланги лучше брать именно от пылесосов. Если взять, скажем, гофрированную трубу для электропроводки, при включении пылесоса появляются свист и жуткий шум.

Циклон для пылесоса своими руками

Подключение циклона к инструменту.
Далеко не все инструменты имеют выход для пылесоса. Поэтому я решил изготовить несложный регулируемый держатель для шланга пылесоса. Для него из обрезков фанеры сделал заготовки рычагов (фото 7)
. Держатель дополнил канализационным хомутом для крепления шланга (фото 8)
. Подставку специально сделал больших размеров, чтобы была возможность закрепить её струбциной или удерживать грузом. Держатель получился удобным — я его использую не только для шланга пылесоса, но и для переносной лампы, лазерного уровня и поддержки длинной заготовки в горизонтальном положении.

После сборки циклона провёл несколько экспериментов для определения его КПД. Для этого всасывал стакан мелкой пыли, после чего измерял её объём, попавшей в ёмкость пылесборника. В результате убедился, что в бочку попадает примерно 95% всего мусора, а в мешок пылесоса — только очень мелкая пыль, и то незначительное её количество. Меня такой результат вполне устраивает — мешок теперь чищу в 20 раз реже, и только от мелкой пыли, что гораздо легче. И это при том, что моя конструкция по форме и пропорциям далеко не совершенна, что, безусловно, понижает КПД.

Разводка.
Проверив работоспособность циклона, я решил сделать стационарную разводку шлангов по мастерской, так как трёхметрового шланга, безусловно, мало, а пылесос с циклоном громоздки и неповоротливы, каждый раз перемещать их по мастерской неудобно.

Благодаря тому, что использовались стандартные трубы, смонтировать такую разводку удалось за час. Пылесос и циклон я задвинул в самый дальний угол, а по мастерской проложил трубы ∅50 мм (фото 9)
.

В мастерской использую специализированный пылесос BOSCH зелёной серии. После четырёх месяцев эксплуатации его в паре с циклоном могу сказать, что со своей задачей в целом они справляются. Но хотелось бы немного увеличить мощность всасывания (при работе с лобзиком приходится придвигать шланг чуть ли не вплотную к зоне резания) и уменьшить уровень шума. Так как в сам пылесос попадает мало стружки, есть идея изготовить более мощную крыльчатку и вынести её за пределы мастерской на улицу.

Ещё могу сказать, что мощность всасывания пылесоса немного упала при использовании его с циклоном, но на работе это не сильно заметно. Были сомнения, что на элементах может накапливаться статическое электричество, ведь вся конструкция — пластиковая, но практически этого не происходит, хотя раньше при сборе мелкой пыли шланг приходилось заземлять.

Безусловно, при использовании профессиональных с большими выходными отверстиями трубопроводов такого диаметра недостаточно. Лучше брать ∅110 мм или больше, но тогда и пылесос, и циклон должны быть более мощными. Однако для моих домашних работ и этого вполне хватает.

Шланг пылесоса жёстко закрепил на маленьком отводе трубы ∅50 мм и вставил его в нужном месте разводки. Остальные выходы разводки при этом закрываются заглушками, жёстко надетыми на короткие отводы. Перенести шланг — секундное дело.

В процессе эксплуатации столкнулся с одной небольшой проблемой. Если в шланг попадает маленький камушек (бетонные полы у меня давно не ремонтировались) или другой небольшой, но тяжёлый предмет, он движется по трубам до вертикального участка перед циклоном и там остаётся. При скоплении таких частиц за них цепляется другой мусор, и может образоваться засор. Поэтому перед вертикальным участком разводки я врезал камеру из трубы ∅110 мм с ревизионным окошком. Теперь весь тяжёлый мусор собирается там, и, открутив крышку, его легко достать. Это очень удобно, когда случайно в пылесос попадает крепёж или мелкая деталь. здесь простая — откручиваю крышку, включаю пылесос и рукой перемешиваю всё, что осталось в ревизии. Мелкие частицы тут же улетают в ёмкость циклона, а крупные остаются и легко вынимаются. Количество их обычно незначительное, но недавно в таком мусоре нашёл пропавшую биту шуруповёрта.

Также отверстие ревизии можно использовать для временного подключения шланга ∅100 мм. Достаточно открутить крышку — и получаем готовое отверстие ∅100 мм. Естественно, в этом случае надо заглушить все остальные входы разводки. Для упрощения подсоединения можно использовать гибкий переходник (фото 10)
.

Для дистанционного включения пылесоса рядом с хомутом крепления шланга установил выключатель (фото 11)
и дополнительную . Её можно использовать для подключения электроинструмента, тогда точно не забудешь включить пылесос перед использованием инструмента — со мной такое часто случается.

Всеми перечисленными приспособлениями я регулярно пользуюсь. Результатом доволен — в мастерской стало заметно меньше пыли, проще проводить уборку. За это время собрал несколько мешков опилок, а в пылесосе скапливается очень мало мусора. Хочу проверить циклон на сбор мелкого садового мусора и пыли при зачистке бетонного пола.

Считаю данную конструкцию очень полезной и доступной для изготовления в домашних условиях.

Сергей Головков, Ростовская обл., г. Новочеркасск

Источник

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса
. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли. Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению. Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит. Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя. А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость. По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром. Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующие
достоинства циклонных фильтров:

не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
малые размеры;
тихая работа устройства;
когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

патрубок;
корпус;
пылесборник;
камера с мембранным фильтром;
приемный вентилятор.

Грязный воздух сквозь патрубок попадает в цилиндрический корпус изделия. Патрубок располагается по касательной к боковым стенкам корпуса, поэтому поток воздуха около стенок цилиндра закручивается по спирали. Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами. В итоге вся собранная пыль попадает в приемный вентилятор.

Меньше всего загрязняется мембранный отсек, который необходимо чистить только после окончания уборки. Собранная пыль просто удаляется из специального накопителя, и устройство снова готово к выполнению своих обязанностей.

Пылесосы с подобным принципом действия стоят намного дешевле водяных, но дороже мембранных. По этой причине домашние мастера самостоятельно собирают циклон, а потом подсоединяют его к бытовому пылесосу.

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают
немало проблем
. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Когда человеку не нужен профессиональный строительный пылесос, то можно изготовить водный фильтр для стружки другим способом. К примеру, его можно сделать из обычного дорожного конуса. Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы
, а утечка плохо влияет на мощность устройства. Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В верхнюю крышку при помощи герметика закрепляется выходной патрубок, который стоит сделать из обычной канализационной трубы. Эта деталь обязана быть опущена до середины строительного конуса. Когда она поднята выше, то завихрение пыли будет неправильное. В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Узкая часть дорожного конуса тоже герметично закрепляется в круг из фанеры, который присоединяется к отсеку для мусора. Стоит несколько раз проверить герметичность всех швов и соединений. Около верхнего среза конуса ставится входной патрубок, в который будет попадать грязный воздух.

Далее необходимо проверить правильность сборки пылеулавливателя. Выходной патрубок необходимо присоединить к входу бытового пылесоса с помощью заводской шланги. Поэтому патрубок стоит подбирать в соответствии с диаметром шланга пылесоса. Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск. Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Форму для конуса можно сделать своими руками. К примеру, изготовить из металлической жести, предварительно просчитав развертку изделия. А также может подойти старое ведро из оцинкованного металла.

Вообще существует три способа отделения пыли от чистого воздуха:

Фильтрующая мембрана. Самый массовый и дешевый способ убрать пыль. Применяется в большинстве современных пылесосов;
Водный фильтр. Воздух с мусором проходит через емкость с водой (как в кальяне), все частицы остаются в жидкой среде, на выход поступает идеально чистый воздушный поток. Такие устройства завоевали популярность, но их применение не стало массовым из-за высокой стоимости.
Центробежный фильтр сухой очистки типа «циклон». Является компромиссом по стоимости и качеству очистки в сравнение с мембраной и водяным фильтром. На этой модели остановимся подробнее.

Принцип работы циклона

На иллюстрации показаны процессы, происходящие в камере фильтра циклонного типа.

Мембранный фильтр загрязняется минимально, и его надо лишь изредка очищать после проведения уборки. Вся грязь просто высыпается из накопителя, и пылесос снова готов к работе.

Пылесосы с таким фильтром стоят дешевле водяных, но все же более дорогие, в сравнении с мембранными. Поэтому многие народные умельцы делают фильтр типа «циклон» своими руками, и соединяют его с входом в обычный пылесос.

Общая схема построения пылесоса такая:

Впаял центральный патрубок. Конус сделал по предварительно подогнанному картонному шаблону-развертке.

Корпус для автофильтра также сделан по шаблонам из оцинковки.

Сделал отверстие для выходного патрубка.

Покрасил весь «пепелац» в черный цвет из баллончика, предварительно зачистив наждачкой и обезжирив.

Пояснения по схеме самодельного пылесоса:

Верхняя крышка фиксируется при помощи шпильки и барашковой гайки.

ЗАКЛЮЧЕНИЕ и ВЫВОДЫ:

Основные недостатки данной конструкции:

Плохое отсеивание легкой мелкой пыли, что можно решить внедрением второй ступени более мелких циклонов.

В заключение хочется поблагодарить всех своих друзей, которые помогали идеями и материалами в постройке данного «пепелаца». И отдельное большое спасибо моей любимой жене Юле за то, что поддерживает меня в моих увлечениях.

Надеюсь мой небольшой опыт будет полезен читателям .

В такой ситуации самым эффективным решением было бы пылесосить помещение.

Бочка будет фиксироваться в каркасе установки с помощью хомутов.

Я подошел к этому несколько иначе. На одну из штанг наварил держатель для труб подходящего диаметра.

В верхней части установки расположилась площадка для пылесоса

Пришлось немного помудрить с соединением шлангов. В итоге имеем такую установку. И она работает!

Очень доволен результатом. Больше в мастерской не будет пыльных бурь. Можно сказать, перехожу в новую эру.

Короб собирал на саморезы. Стыки уплотнял с помощью двустороннего скотча на вспененной основе.

Тележку пришлось немного переделать — переварить задний хомут под квадратный бак.

Крышку уплотнял вспененным утеплителем для окон

Хорошо получилось. Симпатично, функционально, надежно. Как я люблю.

Принцип работы самодельного строительного пылесоса с циклонным фильтром

Циклон в классическом варианте представляет собой цилиндр и конус, в верхней части которого выполнен вход для загрязненного и выход для очищенного воздуха.

Обязательным условием эффективной очистки воздуха является точный расчет аппарата и герметичность циклона, в том числе и по отношению к приемному бункеру.

Недостатки оборудования заключаются в отсутствии сформированного потока, закрученного по стенкам бочки и ламинарного возвратного потока.

В следующих разделах статьи мы представим вам два варианта циклона для бытового использования.

Подбор инвентаря — что потребуется для работы

Для первого варианта конструкции стационарной установки вам потребуются следующие составные части:

Пластиковая бочка;
Серая пластиковая канализационная труба диаметром 50 мм;
Дорожный конус;
Гофрированные шланги, усиленные стальной проволокой или металлизированные шланги;
Клей для пластика;
Радиальный бытовой вентилятор с возможностью изменения частоты вращения двигателя и по производительности равной шестикратному обмену воздуха в помещении;
Фанера толщиной 10-12 мм.

Для изготовления фильтра потребуется приобрести:

Готовый пластиковый циклон производства Китай;
Бочка, ведро или иная емкость для изготовления пылевого бункера;
Гофрированные шланги.

Пластиковый циклон стоит недорого, примерно 1500-2500 рублей и предназначен для сбора пыли средней и тяжелой фракции. Отлично справляется со стружкой и опилками.

Поэтапная инструкция к процессу сборки циклона

Собираем фильтр циклонного типа для пылесоса

Сначала изготавливаем сам циклон. В пластиковом конусе делаем отверстие для прохода канализационной трубы по касательной.
Для лучшего соединения патрубка с корпусом конуса поверхности сопряжения матируем наждачной шкуркой. Проклейку швов ведем с помощью монтажного пистолета.
В верхней части конуса устанавливаем вертикальный патрубок, нижний конец которого должен находиться ниже входного отверстия. Таким образом, мы сможем добиться вихревого движения воздуха. Патрубок закрепляется в фанерном листе в форме окружности с диаметром равным размеру основания конуса.
Подготовленный циклон закрепляется на крышке бочки с помощью круглого фанерного листа.
Чтобы пластиковая бочка при забивании мусором входного патрубка не деформировалась под воздействием вакуума, внутри емкости устанавливаем распорку — рамку, выполненную из фанерного листа. Внешние размеры рамки повторяют внутренний диаметр бочки. Для усиления конструкции, притягиваем строительный конус к крышке емкости с помощью металлических шпилек.
Далее проводим подключение циклона к гофрированным шлангам на входе и выходе. Радиальный бытовой вентилятор устанавливаем на улице под навесом.

ВИДЕО ИНСТРУКЦИЯ

При запуске пылесоса и дальнейшей эксплуатации не забывайте прочищать входной патрубок и останавливать внутренние распорки на емкостях, чтобы не допустить деформации приемного бункера.

Источник
