Циклон из пылесоса тайфун своими руками

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

• Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.). Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
• Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
• Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
• Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
• Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

• В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
• Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
• Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра).

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

• Текстолит (размер подбирается индивидуально под каждый пылесос).
• Любой текстильный плотный мешок (многие используют мешки из-под обуви).
• Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

Originally posted 2018-07-04 08:34:22.

Дети, играя в ролевые игры, вживаются в различные образы. И лучше всего у малышей получается изображать своих родителей, ведущих домашний быт. Для таких игр необходимы различные предметы, которые можно изготовить самостоятельно из подручных средств. В данном случае, это будет пылесос.
Для изготовления игрушечного пылесоса своими руками потребуется:
— бутылка с ручкой от кондиционера или жидкого стирального порошка;
— кусок гофрированной трубы или шланга (50-70 см);
— колеса на оси от детской машинки;
— щетка хозяйственная для одежды;
— изолента или скотч;
— шило и ножницы.

Вставляем «заподлицо» с крышкой один конец гофротрубы. Фиксируем детали вместе, дабы «пылесос» не развалился во время детских игр. Самый простой способ крепления – проделать шилом отверстия и скрепить ниткой. Закручиваем крышку обратно в горлышко бутылки.

Далее, закрепляем на другом конце гофротрубы хозяйственную щетку. Ее ширина должна быть примерно такой же, как и диаметр трубы. Если на щетке имеется ручка, то ее лучше срезать. Лишние щетинки также убираем заранее.

Вырезаем на конце трубы прямоугольное отверстие, в которое вставляем щетку. Фиксируем ее при помощи изоленты: сначала торец, а затем в двух местах по диаметру трубы.

На последнем этапе устанавливаем колеса. Для этого прокалываем шилом два отверстия в бутылке, продеваем ось, крепим колесики. Остается только украсить детский пылесос. Например, наклеить на поверхность бутылки логотип какой-нибудь известной компании по продаже бытовой техники или красочную картинку.

25 K

April 14, 2016 22:22

By Fabiosa

В жизни бывают разные ситуации. Если вдруг возникла необходимость использования мини-пылесоса, можно сэкономить на покупке и сделать его своими руками.

1. Обрисуйте этикетку по верхней и нижней линии. Вырежьте часть бутылки, где была этикетка по разметке.

2. Возьмите старый пустой баллончик или жестяную банку, удалите дно и верхушку, затем разрежьте посередине, чтобы получилось прямоугольное полотно.

3. Отмерьте и вырежьте круг из жестяного полотна по диаметру бутылки.

4. Оставив посередине место для небольшого мотора, расчертите жестяной круг и сделайте надрезы, чтобы получилось 8 секторов. Каждый из них надо немного выгнуть. В центре сделайте небольшую дырочку.

5. Теперь прикрепите мотор к получившемуся импровизированному вентилятору.

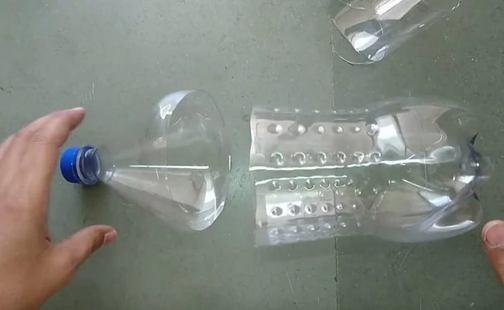

6. При помощи дрели и крупного сверла сделайте на дне бутылки 3 ряда отверстий.

7. Крышку от другой бутылки приклейте к мотору, предварительно продев провода от мотора в отверстие сбоку.

8. Поместите вентилятор внутрь бутылки и приклейте его к дну. К верхней части бутылки на внутреннюю сторону приклейте уплотнитель.

9. Из проволоки сделайте кольцо с таким диаметром, чтобы оно помещалось в бутылку и его можно было плотно разместить сверху на уплотнителе. Приклейте на кольцо круг из тонкой ткани.

10. Положите кольцо в бутылку на уплотнитель и плотно закройте конструкцию верхней частью бутылки.

Как сделать пылесос? Самодельный агрегат предполагает наличие двигателя на 6000 оборотов. Такая деталь может быть снята с соковыжималки. Учтите, что не все моторы электроприборов рассчитаны на длительную службу. Поэтому при выборе двигателя руководствуйтесь правилом: мотор должен выносить большую нагрузку и обладать защитой от перегревания.

Как поступить, если кроме детали от соковыжималки вы ничего найти не можете?

В этом случае советуется оснастить его термическим предохранителем, рассчитанным на 126 ºС. Сечение меди должно соответствовать мощности рассеивания, поэтому такая температура для выбранного вами мотора может и не подойти. Следует отметить, что граница в 130 ºС является средним показателем, на который рассчитано большинство трансформаторов.

Что можно взять в качестве основы самодельного агрегата?

Многие интересуются, как сделать пылесос своими руками.

За основу можно взять:

• Двигатель вытяжки с Осевая модель не подойдет, так как она применяется в моделях дешевого сегмента и не обладает нужной мощностью.
• Двигатель вышедшего из употребления пылесоса.
• Двигатель стиральной машины.
• Двигатель холодильного компрессора.

Применение двигателя рефрижератора

Как сделать пылесос из Подобрать деталь будет трудно, так как скорость вращения вала у разных моделей рефрижераторов разнится. Если вы собираете пылесос, то потребуются строгие 6000 оборотов. Компрессоры старого кулисного образца рассчитаны на 3000 оборотов.

Кривошипно-шатунные модификации имеют скорость в два раза меньше, а линейные инверторные агрегаты вовсе не подойдут для сборки.

Внутри поршневого компрессора стоит электродвигатель. Если разрезать корпус и извлечь мотор, то он подойдет для каких угодно целей. Он обладает высокой мощностью и бесшумной работой.

Асинхронные двигатели применяются редко. К примеру, коллекторная конфигурация функционирует от розетки, если не требуется регулировка скорости.

Использование двигателя от стиральной машины

Конструкция стиральных машин предполагает наличие коллекторного двигателя. Скорость его работы регулируется при помощи тиристорного ключа. Если мотор питается прямо от розетки, то обороты станут высокими, но они не достигнут показателя в 6000 при отсутствии ременного редуктора. В этом случае функция отжима вполне достижима.

Как заставить агрегат засасывать пыль?

В рекламных роликах часто говорят о создаваемом в пылесосе вакууме. Двигатель якобы способствует разряжению, в которое и устремляется втягиваемый воздушный поток. Но так ли это в действительности? Скорее, нет, потому что при отрицательном давлении подключается перепускной клапан, обеспечивающий равновесие. Но суть работы состоит не в этом. Для засасывания пыли используется герметично закрытый корпус, благодаря которому поток молекул азота и кислорода устремляется в нужном направлении. Контейнер в этом случае никакой роли не играет.

Если придерживаться заводской конфигурации, то требуется ведро из стали или пластика, дно которого имеет отверстие для забора воздуха. Крепление мотора осуществляется на оси, а на валу устанавливается нечто похожее на беличью клетку. Поток воздуха захватывается лопастями и выбрасывается на периметр. За счет этого обеспечивается тяга. Ко дну герметично присоединяется шланг. Будем считать, что сборка пылесоса своими руками завершена.

Как устроен мини-пылесос?

Как сделать мини-пылесос? Регуляция скорости агрегата производится по тиристорной схеме. Пригодится любая электронная часть от старого пылесоса, стиральной машины или кухонного комбайна.

Главным является метод нарезки, а не мощность двигателя. Но ключ также перегревается. Легко понять, соответствует ли он, если сравнить мощность прибора, с которого была снята схема, с мощностью двигателя. Если показатель тиристора низкий, то советуется приделать к нему радиатор, а принудительное охлаждение уже имеется.

Как сделать контейнер для самодельного пылесоса?

Пылесос устроен так, что без контейнера работать не будет.

Для самодельного агрегата подойдут:

• обыкновенный мешок;
• контейнер, наполненный водой;
• циклонная камера.

Подвергнуть фильтрации мешок проблематично. Если вы будете пылесосить крошки со стола, такая конструкция подойдет. Тип контейнера выбирается в соответствии с видом мусора. К примеру, сбор пыли лучше осуществлять посредством фильтра с водой или же циклонной камеры. Оба вида контейнера конструируются с легкостью. Сам агрегат получается стационарным. Если таким устройством пользуется садовод, то его можно водрузить на тележку и передвигать по всему саду.

Стоимость стационарных моделей пылесосов высока, поэтому самодельная конструкция будет как нельзя кстати.

Самая простая модель контейнера — большой бак, наполненный водой. Он играет роль аквафильтра. В этом случае пыль будет тонуть. Входное отверстие шланга делается с учетом, чтобы поток сталкивался с водной преградой. Обычный плоскодонный ящик на две трети заполняется водой. Помимо этого с потолка над поверхностью фильтра свисает перегородка. Вся пыль оседает в воде и тонет. Такое устройство требует периодической очистки. Такая конструкция не будет пригодной для работы в саду, так как вес воды большой. Поэтому ее заменяют воздухом.

При сборке пылесосов для сада своими руками придерживаются следующих правил:

• Воздух входит по касательной в высокую бочку.
• По оси емкости, примерно до двух третьих высоты, пролегает труба, обеспечивающая выход.
• Мусор садится на дно за счет того, что выносится на периферию центробежной силой.
• Воздушный поток выходит по центру.
• Мельчайшие частицы проникают в двигатель в любом случае. Поэтому рекомендуется на выходе контейнер снабдить НЕРА-фильтром. Экономить на этом не стоит. В противном случае вам придется постоянно подвергать двигатель смазке. Если пылесос засосет воду, то она окажется в бочке.

Такой самодельный пылесос для садовода большой. Агрегат можно сделать и универсальным. К примеру, срез бочки произвести под диаметр цистерны со стандартными размерами и оснастить устройство фургоном для передвижения. Так можно будет убрать целый парк.

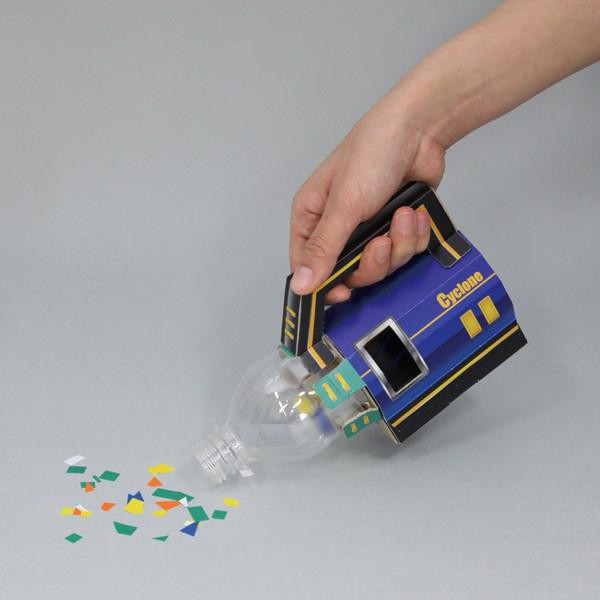

Как сделать мини-пылесос из пластиковой бутылки?

Сегодня практически у всех дома есть компьютер. Как известно, корпус его периодически забивается пылью, что мешает охлаждению многих деталей. Время от времени схемы следует пылесосить. Для облегчения процесса можно применить самодельный мини-пылесос.

Для изготовления агрегата нужны:

• вентилятор от компьютера;
• бутылка из пластика;
• шланг;
• полистирол;
• блок питания 220 В/14 В;
• изоляционная лента;
• паралон.

Ход работы

• Пластиковая бутылка разрезается пополам. Берется та часть, которая осталась с пробкой. Из поролона вырезается фильтр. Он вставляется в горлышко. Материал должен сидеть плотно.
• В пробке продевается отверстие, в которое вставляется шланг.
• Пробка накручивается на бутылку.
• Берется вентилятор от компьютера (его углы сглаживаются). Он вставляется в бутылку таким образом, чтобы при работе воздушный поток устремлялся к широкой стороне бутылки.
• То место, где находится кулер, заматывается изоляционной лентой. Для прочной фиксации применяется проволока.
• К вентилятору подключается блок питания. Красный провод подводится к плюсовой стороне, а черный — к минусовой.

Как сделать промышленный пылесос своими руками?

Как сделать назначения? Основу одного из таких агрегатов составляет модель «Урал ПН-600».

Вам понадобятся:

• болгарка;
• патрубок, диаметр которого составляет 4 см, а длина — 20 см;
• ведро из пластика с ручкой и крышкой;
• скотч;
• изоляционная лента;
• дрель;
• саморезы;
• клей;
• медицинский бинт.

Этапы работы

• В первую очередь следует доработать мусоросборник «Урала». С этой целью отверткой откручиваются колеса с самого дна. Отверстия заклеиваются скотчем.
• Затем понадобится болгарка, при помощи которой удаляются защелки и закрепки. Устанавливается заглушка, перемотанная изоляционной лентой.
• В днище сверлится отверстие диаметром 43 мм.
• Из уплотнителя вырезаются прокладки, толщина которых составляет 4 мм.
• В мусоросборник кладутся прокладка, крышка ведра и центрирующий патрубок.
• При помощи дрели делается отверстие диаметром 2 мм.
• Крышка фиксируется саморезами 4,2х10 мм.
• Делается наружное отверстие для всасывающего патрубка. Его намечают под углом 15º. Отверстие вырезается ножницами по металлу.
• Патрубок закрепляется при помощи саморезов. Для герметизации пользуются обыкновенным медицинским бинтом, который пропитывается клеем «Титан». Бинт наматывается вокруг патрубка.

Второй способ

Для сборки агрегата вторым способом вам понадобятся:

• старый домашний пылесос;
• фильтр на масляной основе;
• ведро емкостью 20 л с плотно прилегающей крышкой;
• углы ПП 90º и 45º диаметром 40 мм;
• метр трубы из пластмассы диаметром 45 мм (подойдет гофрированная труба длиной 2 м и диаметром 40 мм).

Сборка устройства

• Для начала берется крышка ведра. В ней вырезается отверстие под углом 90º. Затем вставляется уголок такого же размера.
• Когда в крышку вставлен уголок, все щели замазываются клеем при помощи строительного пистолета.
• В боку ведра производится прорезь, в которую вставляется уголок 45º. Все щели также замазываются клеем.
• Чтобы подсоединить гофру к уголку, необходимо отрезать кусок трубы диаметром 40 мм. Гофра должна прилегать плотно. Если она не налезает на входную трубу, то можно прибегнуть к использованию модели от сифона на кухонной раковине.
• Узкий конец гофры подгоняется к сорокамиллиметровой трубе. Другой конец подсоединяется к отверстию пылесоса.
• Для продления срока службы фильтра на него следует натянуть капроновый чулок.

Может ли пригодиться старый пылесос?

Дома имеется старый пылесос. Что можно сделать из ненужного агрегата?

Если устройство работает, то его можно применить с другой целью. Некоторые способы требуют технической подготовки, так как переделка техники представляет опасность. В особенности следует разбираться в принципе работы моторов.

В этой статье будут описаны самые безопасные методы.

Прибор для нагнетания воздуха

Если осуществить подсоединение шланга к выходному отверстию, имеющемуся в большинстве моделей, то можно получить агрегат для накачивания матрасов из резины, бассейнов для детей и других аналогичный вещей. Контейнер пылесоса при этом нуждается в предварительной очистке от остатков мусора.

Что можно сделать пылесоса «Тайфун»?

Что сделать из старого пылесоса «Тайфун»? Принцип работы агрегата отличается высоким уровнем производительности.

Корпус пылесоса советского производства как нельзя лучше подойдет для создания прибора для измельчения травы. Он обладает верхним отверстием подходящего диаметра. «Тайфун» является прекрасным вариантом, но не единственным.

Что еще можно применить?

• Корпус устройства может быть заменен емкостью в форме цилиндра. К примеру, используется кастрюля, ведро или же отрезок трубы.
• Двигатель мощностью 180 Ватт берется из старой стиральной машины.
• В качестве ножей применяется ножовочное полотно. Для стойки понадобится профиль прямоугольной формы размером 15х15 мм.
• Втулка для крепления ножей вытачивается на токарном станке. Ее высота составляет 40 мм.
• Двигатель со снятым шкивом прикрепляется посредством шпилек снизу к контейнеру.
• Для зажатия ножей используются водопроводные гайки диаметром 32 мм.
• Для вала двигателя вырезается отверстие.
• Для надежной фиксации на валу во втулке делается пара отверстий диаметром 7 мм и резьбой М8 для стопорных болтов.
• На валу двигателя с обратной стороны протачиваются площадки для повышения уровня надежности крепления втулки стопорными болтами.

Изготовление зернодробилки

Для изготовления зернодробилки человек должен обладать опытом работы с техникой. Самостоятельное изготовление устройства без соответствующих знаний не рекомендуется.

• Берется лист фанеры квадратной формы. На нем закрепляется электродвигатель с тем учетом, чтобы вал спускался вниз на 40 мм.
• Стальная пластина устанавливается на хвостике с резьбой. Она закрепляется посредством гаек, втулок и шайб.
• По обеим сторонам оси затачиваются передние кромки.
• Осевое отверстие выполняется в средине пластины.
• Для создания рабочей камеры будущего агрегата делается корпус в виде кольца. Его основу составляют Правильная конструкция детали предполагает выгибание ребер колец наружу. Они должны образовать фланцы по 10 мм. Именно при их помощи корпус крепится к основанию. К ним же привинчивается сито.

Изготовление аттракциона для детей

Что можно сделать из старого пылесоса для детей? Если мотор агрегата работает, то его можно использовать для аттракциона.

С этой целью теннисный мяч прокалывается булавкой насквозь, таким образом, чтобы концы булавки находились по обе стороны мяча.

После этого изготовляется пропеллер. Применяется баночка из полистирола. Пропеллер крепится поверх мяча. Для него хватает одной полосы. Она вырезается при помощи ножниц.

Пропеллер прокалывается посередине и насаживается на ось булавки. Для быстроты и легкости вращения советуется делать подшипники из бусинок. Они крепятся с обеих сторон полоски.

Верхний край булавки загибается таким образом, чтобы на оси не было большого люфта.

Такой мяч можно запускать в воздух посредством выходного отверстия. При желании шарик украшается блестками.

Заключение

В этой статье было описано, как сделать пылесос. Вариантов сборки существует много. Также было описано, что можно сделать из пылесоса.

Помните, что без соответствующих технических знаний приниматься за дело не стоит. Самому сделать пылесос в этом случае будет сложно. Лучше обратиться за помощью к специалисту.

Для этого нам достаточно самого обычного хлама, который найдётся в любой квартире: сломанной техники, электроники, проводов, обрезок трубок, шлангов и прочего «мусора», который вы пожалели выбросить. Всё это нам пригодится, чтобы изготовить пылесос из бутылки своими руками. Рассмотрим поэтапно, как это сделать.

В первую очередь, необходимо раздобыть где-нибудь небольшой рабочий электромоторчик. Без него всё остальное так и останется бесполезным хламом.

Техника часто выходит из строя по причине поломки какой-нибудь одной детали, а всё остальное остаётся исправным. Поэтому можно, например, позаимствовать моторчик и другие нужные нам детали из своего старого кассетного магнитофона, проигрывателя, музыкального центра или детской игрушки.

Чтобы изготовить пылесос своими руками, необходимо подготовить следующие детали:

• Пластиковую бутылку подходящего размера.
• Электромотор.
• Выключатель с проводами.
• Блок питания или батарейки.
• Разъём для блока питания.
• Гибкий шланг или трубку.

Инструменты и расходные материалы:

• Канцелярский нож.
• Паяльник.
• Припой.
• Термоклей.
• Ножницы.
• Жестяная банка или флакон.
• Маркер.
• Линейка.
• Канцелярские кнопки.
• Капроновая стяжка или толстая проволока.
• Мелкая капроновая сетка.
• Скотч, клейкая лента или пластырь.

Подготовка

В самом начале следует четко определиться с целями, которые должен будет выполнять ваш самодельный пылесос. От этого будут зависеть некоторые особенности его конструкции. Если нам нужен , то для этого вполне сгодится моторчик на батарейках от детской игрушки. Если же мы собираемся смастерить что-то более серьёзное (например, ) то используемые детали и материалы должны быть, соответственно, больше и прочнее.

Тщательнее всего нужно подойти к выбору моторчика и источника питания для него. Их электрические характеристики должны полностью совпадать, иначе могут возникнуть проблемы: одно из двух либо сгорит, либо просто не будет работать.

Пошаговая инструкция

Итак, как сделать пылесос из бутылки? Для этого нужно четко представлять, как выглядит и . Берём пластиковую бутылку неправильной формы и отрезаем от неё горлышко в том месте, где оно расширяется. У нас должно получиться что-то вроде крышки, которую можно плотно вставить обратно.

Затем от среза горлышка отмеряем лишнюю часть и отрезаем её с таким расчётом, чтобы оставшегося объёма хватило под пылесборник и размещение мотора.

Для изготовления вентилятора нам подойдет любой кусок мягкого металла подходящего размера. Это может быть донышко банки, жестяная крышка или что-то, что можно легко разрезать ножницами, а затем изогнуть. Идеально, если нам повезёт найти уже готовый пропеллер от какой-нибудь игрушки.

Диаметр крыльчатки вентилятора должен почти совпадать с внутренним диаметром бутылки, для лучшего всасывания.

Вырезаем из жестянки круг и размечаем его на восемь равных частей. Далее по линиям разметки делаем надрезы ножницами, оставляя около 5-10 мм до центра окружности.

В центре проделываем отверстие под ротор моторчика, а лопасти крыльчатки слегка сгибаем под углом так, чтобы они всасывали воздух во время вращения, а не наоборот.

Скрепляем вместе вентилятор и ротор электромотора термоклеем или иным способом, стараясь не допускать при этом перекосов в соединении.

В донышке проделываем отверстия для выхода воздушного потока, просто срезав выступающие края донышка канцелярским ножом.

Затем нужно к внутренней стороне донышка прикрепить электромотор. Для этого нам пригодится любая пластмассовая крышка. Главное, чтобы её размер примерно совпадал с размерами моторчика.

Это нужно, чтобы надёжно приклеить электромотор к донышку бутылки с помощью термоклея.

Самодельный пылесос почти готов, осталось , который будет отделять электромотор от отсека для сбора пыли. Для этого мы используем мелкую сетку, которую натянем на капроновую стяжку или проволоку, согнутую в круг.

Если изготовленный фильтр плотно вставляется в наш самодельный пылесос без дополнительных креплений, то можно всё так и оставить. В противном случае нужно закрепить его на держателях, в качестве которых можно использовать канцелярские кнопки. Последние нужно воткнуть в бутылку по окружности в месте крепления фильтра и обмотать их снаружи клейкой лентой.

Для изготовления шланга мы используем трубку диаметром чуть меньше горлышка бутылки. На конец трубки можно намотать несколько слоёв медицинского пластыря, чтобы трубка плотно входила в горлышко и не выскальзывала из него.

Всасывающие насадки можно изготовить из чего угодно: из шариковой ручки, трубки от капельницы, шприца, пластмассового флакона – в зависимости от их назначения. Можно даже использовать маленькие сменные насадки от настоящего пылесоса, если они подойдут.

Теперь останется только решить вопрос с питанием электромотора, а именно: подсоединить к нему проводами выключатель и источник питания, в качестве которого могут служить батарейки, аккумулятор или сетевой адаптер.

После этого наш самодельный пылесос готов к использованию!

Заключение

Как видите, сделать небольшой самодельный пылесос или машинку для чистки клавиатуры совсем несложно. Причём, сделанный нами прибор можно легко переносить с места на место не только в пределах квартиры, но и использовать, к примеру, в гараже для чистки сидений и панелей в салоне автомобиля.

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках. Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка строительного пылесоса может хорошенько ударить по кошельку. А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

• Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
• Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
• Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

• Обычного пылесоса (желательно мощного);
• Циклонного фильтра;
• Емкости, собирающей мусор.

Мощность пылесоса – важный пункт во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, понадобится старый бытовой пылесос, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

• Мотор;
• Шнур подключающий устройство к сети;
• Устройство регулировки мощности;
• Всасывающая гофра.

Для корпуса подготовьте:

• Трубу из пластика диаметром 5 см;
• Емкость с крышкой;
• Лист фанеры толщиной около 0,5 см;
• По 14 гаек и болтов М6;
• Полосу жести оцинкованной;
• Автомобильный фильтр (с микроавтобуса);
• Выключатель – 220 В;
• Герметик;
• Наждачку;
• Стержни для клеевого пистолета;
• Шланг-гофру (можно от стир. машины);
• Резьбовую шпильку с гайками и шайбами;
• Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

• Дрель;
• Пистолет для клея;
• Пистолет для герметика;
• Ключи слесарные;
• Отвертки;
• Нож;
• Электролобзик;
• Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты.  Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Двигатель пылесоса, для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Конечно не каждый захочет заниматься изготовлением пылесоса с нуля, да и необходимых деталей может не быть. В таком случае, прекрасно подойдет обычный бытовой пылесос, лучше с большой мощностью. Далее нужно будет просто изготовить для него циклонный фильтр, который не потребует больших затрат. Чаще всего его делают из дорожного конуса или ведра. Рассмотрим оба варианта.

Чертеж самодельного циклона можно посмотреть ниже.

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

• Ведро с крышкой (можно из под строительных смесей);
• Циркуль;
• По 2 колена 90 и 45 градусов;
• Пластиковая труба;
• Силикон;
• Резина или уплотнительные кольца;
• Канцелярский нож;
• Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Далее займемся канализационными коленями.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Вот и все. Далее останется только накрыть ведро крышкой и подключить пылесос к самодельному циклону, который прекрасно подойдет для уборки большого количества мусора.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства.  В случае с дорожным конусом, такой проблемы не возникает.

Циклонный фильтр, пылесос, сделанный своими руками

О фильтрах.
Циклонный фильтр не задерживает больше 97% пыли. Поэтому, зачастую к ним добавляются дополнительные фильтры. С английского «HEPA» переводится как High Efficiency Particulate Air» — фильтр для содержащихся в воздухе частиц.

Согласитесь, что даже Вы не представляете свою жизнь без такой необходимой техники, как пылесос? Они справляются не только с пылью, но и с грязью.

Конечно, пылесосы могут использоваться не только в домашних условиях, но еще они бывают различными: аккумуляторными, моющими, пневматическими. А так же автомобильными, низковольтными промышленными, ранцевыми, бензиновыми и т.д.

Принцип работы пылесоса циклон

Джеймс Дайсон первый создатель циклонного пылесоса. Первым его творением стал, G-Force в 1986 г.

Чуть позже в 1990-х годах он подал прошение об изготовлении циклонных аппаратов и уже собрал свой центр по созданию пылесосов. В 1993 году в продажу поступил его первый пылесос – известный как «Dayson DC01».
Так все-таки, как же работает это чудо циклонного типа?

Похоже, создатель Джейм Дайсон был замечательным физиком. Благодаря центробежной силе задействован в сборе пыли.

Аппарат двухкамерный и делится он на два типа — внешняя и внутренняя. Воздух, который крутится внутри пылесборщика, двигается вверх, словно по спирали.

По закону крупные пылинки попадают во внешнюю камеру, а во внутренней остается все остальное. А очищенный воздух выходит из пылесборника через фильтры. Вот как работают пылесосы с циклонным фильтром.

Пылесосы с циклонным фильтром, особенности

Не останавливайте свой выбор на тех моделях, которые требуют мало мощи. Такая уборка Вам точно не понравится и скорее всего, захотите выбросить такой прибор.

Интересно! Как варить полуавтоматом с углекислотой, здесь!

Не тратьте деньги зря, а подходите к покупке пылесоса более серьезно. Стоит только обратиться к продавцу консультанту и он вам поможет с выбором того или иного пылесоса.

Аппарат стоит выбирать, который на 20-30% мощнее мешкового пылесоса. Лучше всего брать тот, что с мощностью 1800 Вт. Практически все производители пылесосов выпускают модели с данным фильтром, что не может не радовать.

Плюсы циклонных пылесборников

1.Скаждым, наверно, такое бывало, когда нечаянно нужный вам предмет оказывался в пылесборщике? Теперь это не проблема, потому что он прозрачен! И Вы всегда сможете заметить предметы, которые нужно оттуда скорее вытащить.

Это один из важнейших плюсов.

2. Мощность таких пылесосов максимальна и не сбавляет обороты и мощность, даже при забитом контейнере. Уборка намного приятнее, мощность не падает, уборка чище.

Такой пылесос способен задерживать на много больше, чем вы представляете. До 97%!!! Не вероятно, правда? Хотя некоторые недовольны и таким результатом, так как предпочитают пылесосы с водным фильтром.

3. Покупая циклонный пылесос, вы не только делаете выгодную покупку, но и экономите место для его хранения, так как его вес довольно легок. Вам не придется таскать тяжести.

4. Не нужно постоянно менять бумажные мешки, для пылесоса.

5. Мощность. Она не теряется от наполненности.

6. Его можно хорошенько промыть водой и высушить.

Минусы циклонных пылесборников

1. Один из минусов данных пылесосов не очень приятен. Это мытье и чистка фильтра. Конечно, не придется каждый день вычищать с помощью щетки контейнер, но все, же это один из минусов. Лень присутствует в каждом человеке. Да, конечно неприятно сталкиваться с тем фактом, что нужно испачкать ручки.

2. Шум. Шума от такого вида пылесоса на много больше, нежели от обычного.

3. Энергопотребление. Оно так же на много выше, чем от обычного пылесоса. Это маленькое торнадо.

Покупать это маленькое чудо или нет, решать только Вам. На самом деле все его достоинства перекрывают те не многие его недостатки. Чистота в доме на много приятнее, чем не до конца доделанная приборка, согласитесь?

Личные впечатления

По сравнению со старым пылесосом, циклонный пылесборник выглядит довольно скромно по габаритам. Невозможно поверить, что такая малютка способна на что-то серьезное. Теперь старый пылесос можно использовать только при влажной уборке.

Достаю принадлежности, при первом использовании, вставляю не большую в диаметре трубу, включаю аппарат, и вот что действительно удивляет, щетка чистит ковры значительно лучше, чем мой предыдущий помощник.

Он чистит все. Грязь, шерсть наших домашних питомцев. Раньше приходилось прилагать не малые усилия, чтобы справляться с такими «теперь мелочами».

В коридоре у меня ламинированное покрытие и оно так же легко очистилось. Дело в том, что у меня в запасе есть еще одна щетка, более жесткая, чем предыдущая для ковров, поэтому я так просто справился и с этой задачей. Вы знаете, и звук этого пылесоса не настолько громкий как писали об этом в интернете.

Меня радует этот аппарат тем, что он легкий и не такой уж, и громкий. Еще понравился отсек для хранения всех нужных насадок, это очень удобно, что он встроен в сам пылесос.

Как только я узнал, на что способен этот маленький торнадо, пришло время почистить контейнер. Слава богу, когда я стал вытряхивать из пылесборника мусор, он падал плотными большими комками.

Так как мусор был утрамбован потоком воздуха. Клубков пыли не видно, и он не поднимался в воздух! Так я закончил свою первую уборку со своим циклонным пылесосом. Промыл контейнер и на этом уборка закончилась!

Циклон для пылесоса фото

Циклон для пылесоса своими руками

Все пылесосы предназначены для одной цели – чистота. Речь идет обо всех пылесосах
Промышленные и строительные пылесосы обычно используют на станках или для уборки любых помещений. Эти пылесосы дороговаты, так как принцип работы пылесоса циклон фильтра необходимо подбирать тщательно.
Так же следует знать, что чаще всего промышленными аппаратами пользуются при ремонте и стройке. Оставлять свое рабочее место нужно в чистоте.

Циклон своими руками, из прозрачного пластика видео

Строительные работы проводят после его подготовки и очистки поверхности. Как Вы понимаете, Генеральную уборку невозможно совершить обычным пылесосом. Иначе говоря, это чревато поломкой аппарата.
Даже мелкий мусор, такой как: песок, масло, сухие смеси порошковые абразивы и деревянная стружка – рассчитан только на промышленный пылесос.
Если вы вдруг пойдете выбирать пылесос для строительных работ, то обязательно уточняйте те виды загрязнений, с которыми он будет сталкиваться.
Задумали использовать пылесос в ремонтных условиях? Тогда рассмотрите вариант циклон для пылесоса своими руками. Есть много примеров, как можно сделать такого рода пылесос.

 Циклон для пылесоса своими руками

1. Для того чтобы сделать такой пылесос самостоятельно потребуется Пылесос Урал ПН-600, ведро пластиковое (подойдет даже из-под краски), патрубка 20 см длиной и диаметром 4 см.
2. Шильдик тоже откручивают, а отверстия нужно заклеивать.
3. Патрубка довольно толста и не войдет в отверстие, поэтому надо сточить заклепки при помощи болгарки и удалить крепления патрубка. Перед этим сняв пружины с фиксаторами. На заглушку намотать изоленту и вставить на заглушку.
4. На дне сделать отверстие сверлом посередине. Потом его расширить до 43-х мм специальным инструментом.
5. Для его уплотнения вырезают прокладки диаметром 4 мм.
6. Затем нужно все сложить, крышку ведра, прокладку, патрубок центрирующий.
7. Теперь нам потребуются саморезы длиной 10 мм и диаметром 4.2 мм. Саморезов потребуется 20 штук.
8. С бока ведра вырезаем отверстие по всасывающий патрубок. Угол выреза должен составлять 10-15 градусов.
9. Примеряемся и редактируем форму отверстия с помощью специальных ножниц, которые режут по металлу.
10. Не забывайте, что и внутри тоже нужно примеряться. Так же изнутри оставьте полосы для саморезов.
11. Маркером, разметьте отверстие в ведре и обрежьте лишний материал ножницами. Закрепите патрубок снаружи к ведру.
12. Чтобы все герметизировать нужно, использовать бинт 30x. Из обыкновенной аптечки и клей вроде «титана» для пенопласта. Обмотайте бинт вокруг патрубка и пропитайте клеем. Желательно не один раз!
13. Пока высыхает клей, можно проверить как будет работать этот пылесос. Включите пылесос и нагрузите его, перекрывая ладонью патрубок. Во время проверки работы пылесоса улучшается процесс герметизации и соединения с патрубком. Маловероятно, что он в скором времени изживет себя.
14. Пылесос лучше всего хранить в чехле.

А также вы можете посмотреть видео пылесос + Циклон мобильная база
