Циклон из старого пылесоса своими руками

В жизни бывают разные ситуации. Если вдруг возникла необходимость использования мини-пылесоса, можно сэкономить на покупке и сделать его своими руками.

1. Обрисуйте этикетку по верхней и нижней линии. Вырежьте часть бутылки, где была этикетка по разметке.

2. Возьмите старый пустой баллончик или жестяную банку, удалите дно и верхушку, затем разрежьте посередине, чтобы получилось прямоугольное полотно.

3. Отмерьте и вырежьте круг из жестяного полотна по диаметру бутылки.

4. Оставив посередине место для небольшого мотора, расчертите жестяной круг и сделайте надрезы, чтобы получилось 8 секторов. Каждый из них надо немного выгнуть. В центре сделайте небольшую дырочку.

5. Теперь прикрепите мотор к получившемуся импровизированному вентилятору.

6. При помощи дрели и крупного сверла сделайте на дне бутылки 3 ряда отверстий.

7. Крышку от другой бутылки приклейте к мотору, предварительно продев провода от мотора в отверстие сбоку.

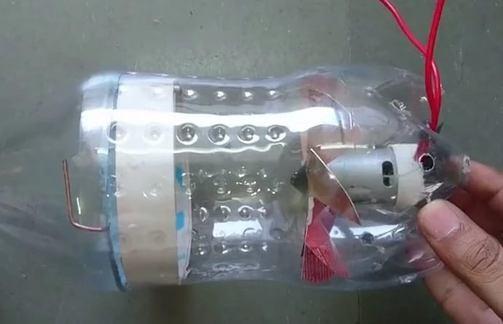

8. Поместите вентилятор внутрь бутылки и приклейте его к дну. К верхней части бутылки на внутреннюю сторону приклейте уплотнитель.

9. Из проволоки сделайте кольцо с таким диаметром, чтобы оно помещалось в бутылку и его можно было плотно разместить сверху на уплотнителе. Приклейте на кольцо круг из тонкой ткани.

10. Положите кольцо в бутылку на уплотнитель и плотно закройте конструкцию верхней частью бутылки.

Как сделать пылесос? Самодельный агрегат предполагает наличие двигателя на 6000 оборотов. Такая деталь может быть снята с соковыжималки. Учтите, что не все моторы электроприборов рассчитаны на длительную службу. Поэтому при выборе двигателя руководствуйтесь правилом: мотор должен выносить большую нагрузку и обладать защитой от перегревания.

Как поступить, если кроме детали от соковыжималки вы ничего найти не можете?

В этом случае советуется оснастить его термическим предохранителем, рассчитанным на 126 ºС. Сечение меди должно соответствовать мощности рассеивания, поэтому такая температура для выбранного вами мотора может и не подойти. Следует отметить, что граница в 130 ºС является средним показателем, на который рассчитано большинство трансформаторов.

Что можно взять в качестве основы самодельного агрегата?

Многие интересуются, как сделать пылесос своими руками.

За основу можно взять:

Двигатель вытяжки с Осевая модель не подойдет, так как она применяется в моделях дешевого сегмента и не обладает нужной мощностью.
Двигатель вышедшего из употребления пылесоса.
Двигатель стиральной машины.
Двигатель холодильного компрессора.

Применение двигателя рефрижератора

Как сделать пылесос из Подобрать деталь будет трудно, так как скорость вращения вала у разных моделей рефрижераторов разнится. Если вы собираете пылесос, то потребуются строгие 6000 оборотов. Компрессоры старого кулисного образца рассчитаны на 3000 оборотов.

Кривошипно-шатунные модификации имеют скорость в два раза меньше, а линейные инверторные агрегаты вовсе не подойдут для сборки.

Внутри поршневого компрессора стоит электродвигатель. Если разрезать корпус и извлечь мотор, то он подойдет для каких угодно целей. Он обладает высокой мощностью и бесшумной работой.

Асинхронные двигатели применяются редко. К примеру, коллекторная конфигурация функционирует от розетки, если не требуется регулировка скорости.

Использование двигателя от стиральной машины

Конструкция стиральных машин предполагает наличие коллекторного двигателя. Скорость его работы регулируется при помощи тиристорного ключа. Если мотор питается прямо от розетки, то обороты станут высокими, но они не достигнут показателя в 6000 при отсутствии ременного редуктора. В этом случае функция отжима вполне достижима.

Как заставить агрегат засасывать пыль?

В рекламных роликах часто говорят о создаваемом в пылесосе вакууме. Двигатель якобы способствует разряжению, в которое и устремляется втягиваемый воздушный поток. Но так ли это в действительности? Скорее, нет, потому что при отрицательном давлении подключается перепускной клапан, обеспечивающий равновесие. Но суть работы состоит не в этом. Для засасывания пыли используется герметично закрытый корпус, благодаря которому поток молекул азота и кислорода устремляется в нужном направлении. Контейнер в этом случае никакой роли не играет.

Если придерживаться заводской конфигурации, то требуется ведро из стали или пластика, дно которого имеет отверстие для забора воздуха. Крепление мотора осуществляется на оси, а на валу устанавливается нечто похожее на беличью клетку. Поток воздуха захватывается лопастями и выбрасывается на периметр. За счет этого обеспечивается тяга. Ко дну герметично присоединяется шланг. Будем считать, что сборка пылесоса своими руками завершена.

Как устроен мини-пылесос?

Как сделать мини-пылесос? Регуляция скорости агрегата производится по тиристорной схеме. Пригодится любая электронная часть от старого пылесоса, стиральной машины или кухонного комбайна.

Главным является метод нарезки, а не мощность двигателя. Но ключ также перегревается. Легко понять, соответствует ли он, если сравнить мощность прибора, с которого была снята схема, с мощностью двигателя. Если показатель тиристора низкий, то советуется приделать к нему радиатор, а принудительное охлаждение уже имеется.

Как сделать контейнер для самодельного пылесоса?

Пылесос устроен так, что без контейнера работать не будет.

Для самодельного агрегата подойдут:

обыкновенный мешок;
контейнер, наполненный водой;
циклонная камера.

Подвергнуть фильтрации мешок проблематично. Если вы будете пылесосить крошки со стола, такая конструкция подойдет. Тип контейнера выбирается в соответствии с видом мусора. К примеру, сбор пыли лучше осуществлять посредством фильтра с водой или же циклонной камеры. Оба вида контейнера конструируются с легкостью. Сам агрегат получается стационарным. Если таким устройством пользуется садовод, то его можно водрузить на тележку и передвигать по всему саду.

Стоимость стационарных моделей пылесосов высока, поэтому самодельная конструкция будет как нельзя кстати.

Самая простая модель контейнера — большой бак, наполненный водой. Он играет роль аквафильтра. В этом случае пыль будет тонуть. Входное отверстие шланга делается с учетом, чтобы поток сталкивался с водной преградой. Обычный плоскодонный ящик на две трети заполняется водой. Помимо этого с потолка над поверхностью фильтра свисает перегородка. Вся пыль оседает в воде и тонет. Такое устройство требует периодической очистки. Такая конструкция не будет пригодной для работы в саду, так как вес воды большой. Поэтому ее заменяют воздухом.

При сборке пылесосов для сада своими руками придерживаются следующих правил:

Воздух входит по касательной в высокую бочку.
По оси емкости, примерно до двух третьих высоты, пролегает труба, обеспечивающая выход.
Мусор садится на дно за счет того, что выносится на периферию центробежной силой.
Воздушный поток выходит по центру.
Мельчайшие частицы проникают в двигатель в любом случае. Поэтому рекомендуется на выходе контейнер снабдить НЕРА-фильтром. Экономить на этом не стоит. В противном случае вам придется постоянно подвергать двигатель смазке. Если пылесос засосет воду, то она окажется в бочке.

Такой самодельный пылесос для садовода большой. Агрегат можно сделать и универсальным. К примеру, срез бочки произвести под диаметр цистерны со стандартными размерами и оснастить устройство фургоном для передвижения. Так можно будет убрать целый парк.

Как сделать мини-пылесос из пластиковой бутылки?

Сегодня практически у всех дома есть компьютер. Как известно, корпус его периодически забивается пылью, что мешает охлаждению многих деталей. Время от времени схемы следует пылесосить. Для облегчения процесса можно применить самодельный мини-пылесос.

Для изготовления агрегата нужны:

вентилятор от компьютера;
бутылка из пластика;
шланг;
полистирол;
блок питания 220 В/14 В;
изоляционная лента;
паралон.

Ход работы

Пластиковая бутылка разрезается пополам. Берется та часть, которая осталась с пробкой. Из поролона вырезается фильтр. Он вставляется в горлышко. Материал должен сидеть плотно.
В пробке продевается отверстие, в которое вставляется шланг.
Пробка накручивается на бутылку.
Берется вентилятор от компьютера (его углы сглаживаются). Он вставляется в бутылку таким образом, чтобы при работе воздушный поток устремлялся к широкой стороне бутылки.
То место, где находится кулер, заматывается изоляционной лентой. Для прочной фиксации применяется проволока.
К вентилятору подключается блок питания. Красный провод подводится к плюсовой стороне, а черный — к минусовой.

Как сделать промышленный пылесос своими руками?

Как сделать назначения? Основу одного из таких агрегатов составляет модель «Урал ПН-600».

Вам понадобятся:

болгарка;
патрубок, диаметр которого составляет 4 см, а длина — 20 см;
ведро из пластика с ручкой и крышкой;
скотч;
изоляционная лента;
дрель;
саморезы;
клей;
медицинский бинт.

Этапы работы

В первую очередь следует доработать мусоросборник «Урала». С этой целью отверткой откручиваются колеса с самого дна. Отверстия заклеиваются скотчем.
Затем понадобится болгарка, при помощи которой удаляются защелки и закрепки. Устанавливается заглушка, перемотанная изоляционной лентой.
В днище сверлится отверстие диаметром 43 мм.
Из уплотнителя вырезаются прокладки, толщина которых составляет 4 мм.
В мусоросборник кладутся прокладка, крышка ведра и центрирующий патрубок.
При помощи дрели делается отверстие диаметром 2 мм.
Крышка фиксируется саморезами 4,2х10 мм.
Делается наружное отверстие для всасывающего патрубка. Его намечают под углом 15º. Отверстие вырезается ножницами по металлу.
Патрубок закрепляется при помощи саморезов. Для герметизации пользуются обыкновенным медицинским бинтом, который пропитывается клеем «Титан». Бинт наматывается вокруг патрубка.

Второй способ

Для сборки агрегата вторым способом вам понадобятся:

старый домашний пылесос;
фильтр на масляной основе;
ведро емкостью 20 л с плотно прилегающей крышкой;
углы ПП 90º и 45º диаметром 40 мм;
метр трубы из пластмассы диаметром 45 мм (подойдет гофрированная труба длиной 2 м и диаметром 40 мм).

Сборка устройства

Для начала берется крышка ведра. В ней вырезается отверстие под углом 90º. Затем вставляется уголок такого же размера.
Когда в крышку вставлен уголок, все щели замазываются клеем при помощи строительного пистолета.
В боку ведра производится прорезь, в которую вставляется уголок 45º. Все щели также замазываются клеем.
Чтобы подсоединить гофру к уголку, необходимо отрезать кусок трубы диаметром 40 мм. Гофра должна прилегать плотно. Если она не налезает на входную трубу, то можно прибегнуть к использованию модели от сифона на кухонной раковине.
Узкий конец гофры подгоняется к сорокамиллиметровой трубе. Другой конец подсоединяется к отверстию пылесоса.
Для продления срока службы фильтра на него следует натянуть капроновый чулок.

Может ли пригодиться старый пылесос?

Дома имеется старый пылесос. Что можно сделать из ненужного агрегата?

Если устройство работает, то его можно применить с другой целью. Некоторые способы требуют технической подготовки, так как переделка техники представляет опасность. В особенности следует разбираться в принципе работы моторов.

В этой статье будут описаны самые безопасные методы.

Прибор для нагнетания воздуха

Если осуществить подсоединение шланга к выходному отверстию, имеющемуся в большинстве моделей, то можно получить агрегат для накачивания матрасов из резины, бассейнов для детей и других аналогичный вещей. Контейнер пылесоса при этом нуждается в предварительной очистке от остатков мусора.

Что можно сделать пылесоса «Тайфун»?

Что сделать из старого пылесоса «Тайфун»? Принцип работы агрегата отличается высоким уровнем производительности.

Корпус пылесоса советского производства как нельзя лучше подойдет для создания прибора для измельчения травы. Он обладает верхним отверстием подходящего диаметра. «Тайфун» является прекрасным вариантом, но не единственным.

Что еще можно применить?

Корпус устройства может быть заменен емкостью в форме цилиндра. К примеру, используется кастрюля, ведро или же отрезок трубы.
Двигатель мощностью 180 Ватт берется из старой стиральной машины.
В качестве ножей применяется ножовочное полотно. Для стойки понадобится профиль прямоугольной формы размером 15х15 мм.
Втулка для крепления ножей вытачивается на токарном станке. Ее высота составляет 40 мм.
Двигатель со снятым шкивом прикрепляется посредством шпилек снизу к контейнеру.
Для зажатия ножей используются водопроводные гайки диаметром 32 мм.
Для вала двигателя вырезается отверстие.
Для надежной фиксации на валу во втулке делается пара отверстий диаметром 7 мм и резьбой М8 для стопорных болтов.
На валу двигателя с обратной стороны протачиваются площадки для повышения уровня надежности крепления втулки стопорными болтами.

Изготовление зернодробилки

Для изготовления зернодробилки человек должен обладать опытом работы с техникой. Самостоятельное изготовление устройства без соответствующих знаний не рекомендуется.

Берется лист фанеры квадратной формы. На нем закрепляется электродвигатель с тем учетом, чтобы вал спускался вниз на 40 мм.
Стальная пластина устанавливается на хвостике с резьбой. Она закрепляется посредством гаек, втулок и шайб.
По обеим сторонам оси затачиваются передние кромки.
Осевое отверстие выполняется в средине пластины.
Для создания рабочей камеры будущего агрегата делается корпус в виде кольца. Его основу составляют Правильная конструкция детали предполагает выгибание ребер колец наружу. Они должны образовать фланцы по 10 мм. Именно при их помощи корпус крепится к основанию. К ним же привинчивается сито.

Изготовление аттракциона для детей

Что можно сделать из старого пылесоса для детей? Если мотор агрегата работает, то его можно использовать для аттракциона.

С этой целью теннисный мяч прокалывается булавкой насквозь, таким образом, чтобы концы булавки находились по обе стороны мяча.

После этого изготовляется пропеллер. Применяется баночка из полистирола. Пропеллер крепится поверх мяча. Для него хватает одной полосы. Она вырезается при помощи ножниц.

Пропеллер прокалывается посередине и насаживается на ось булавки. Для быстроты и легкости вращения советуется делать подшипники из бусинок. Они крепятся с обеих сторон полоски.

Верхний край булавки загибается таким образом, чтобы на оси не было большого люфта.

Такой мяч можно запускать в воздух посредством выходного отверстия. При желании шарик украшается блестками.

Заключение

В этой статье было описано, как сделать пылесос. Вариантов сборки существует много. Также было описано, что можно сделать из пылесоса.

Помните, что без соответствующих технических знаний приниматься за дело не стоит. Самому сделать пылесос в этом случае будет сложно. Лучше обратиться за помощью к специалисту.

Для этого нам достаточно самого обычного хлама, который найдётся в любой квартире: сломанной техники, электроники, проводов, обрезок трубок, шлангов и прочего «мусора», который вы пожалели выбросить. Всё это нам пригодится, чтобы изготовить пылесос из бутылки своими руками. Рассмотрим поэтапно, как это сделать.

В первую очередь, необходимо раздобыть где-нибудь небольшой рабочий электромоторчик. Без него всё остальное так и останется бесполезным хламом.

Техника часто выходит из строя по причине поломки какой-нибудь одной детали, а всё остальное остаётся исправным. Поэтому можно, например, позаимствовать моторчик и другие нужные нам детали из своего старого кассетного магнитофона, проигрывателя, музыкального центра или детской игрушки.

Чтобы изготовить пылесос своими руками, необходимо подготовить следующие детали:

Пластиковую бутылку подходящего размера.
Электромотор.
Выключатель с проводами.
Блок питания или батарейки.
Разъём для блока питания.
Гибкий шланг или трубку.

Инструменты и расходные материалы:

Канцелярский нож.
Паяльник.
Припой.
Термоклей.
Ножницы.
Жестяная банка или флакон.
Маркер.
Линейка.
Канцелярские кнопки.
Капроновая стяжка или толстая проволока.
Мелкая капроновая сетка.
Скотч, клейкая лента или пластырь.

Подготовка

В самом начале следует четко определиться с целями, которые должен будет выполнять ваш самодельный пылесос. От этого будут зависеть некоторые особенности его конструкции. Если нам нужен , то для этого вполне сгодится моторчик на батарейках от детской игрушки. Если же мы собираемся смастерить что-то более серьёзное (например, ) то используемые детали и материалы должны быть, соответственно, больше и прочнее.

Тщательнее всего нужно подойти к выбору моторчика и источника питания для него. Их электрические характеристики должны полностью совпадать, иначе могут возникнуть проблемы: одно из двух либо сгорит, либо просто не будет работать.

Пошаговая инструкция

Итак, как сделать пылесос из бутылки? Для этого нужно четко представлять, как выглядит и . Берём пластиковую бутылку неправильной формы и отрезаем от неё горлышко в том месте, где оно расширяется. У нас должно получиться что-то вроде крышки, которую можно плотно вставить обратно.

Затем от среза горлышка отмеряем лишнюю часть и отрезаем её с таким расчётом, чтобы оставшегося объёма хватило под пылесборник и размещение мотора.

Для изготовления вентилятора нам подойдет любой кусок мягкого металла подходящего размера. Это может быть донышко банки, жестяная крышка или что-то, что можно легко разрезать ножницами, а затем изогнуть. Идеально, если нам повезёт найти уже готовый пропеллер от какой-нибудь игрушки.

Диаметр крыльчатки вентилятора должен почти совпадать с внутренним диаметром бутылки, для лучшего всасывания.

Вырезаем из жестянки круг и размечаем его на восемь равных частей. Далее по линиям разметки делаем надрезы ножницами, оставляя около 5-10 мм до центра окружности.

В центре проделываем отверстие под ротор моторчика, а лопасти крыльчатки слегка сгибаем под углом так, чтобы они всасывали воздух во время вращения, а не наоборот.

Скрепляем вместе вентилятор и ротор электромотора термоклеем или иным способом, стараясь не допускать при этом перекосов в соединении.

В донышке проделываем отверстия для выхода воздушного потока, просто срезав выступающие края донышка канцелярским ножом.

Затем нужно к внутренней стороне донышка прикрепить электромотор. Для этого нам пригодится любая пластмассовая крышка. Главное, чтобы её размер примерно совпадал с размерами моторчика.

Это нужно, чтобы надёжно приклеить электромотор к донышку бутылки с помощью термоклея.

Самодельный пылесос почти готов, осталось , который будет отделять электромотор от отсека для сбора пыли. Для этого мы используем мелкую сетку, которую натянем на капроновую стяжку или проволоку, согнутую в круг.

Если изготовленный фильтр плотно вставляется в наш самодельный пылесос без дополнительных креплений, то можно всё так и оставить. В противном случае нужно закрепить его на держателях, в качестве которых можно использовать канцелярские кнопки. Последние нужно воткнуть в бутылку по окружности в месте крепления фильтра и обмотать их снаружи клейкой лентой.

Для изготовления шланга мы используем трубку диаметром чуть меньше горлышка бутылки. На конец трубки можно намотать несколько слоёв медицинского пластыря, чтобы трубка плотно входила в горлышко и не выскальзывала из него.

Всасывающие насадки можно изготовить из чего угодно: из шариковой ручки, трубки от капельницы, шприца, пластмассового флакона – в зависимости от их назначения. Можно даже использовать маленькие сменные насадки от настоящего пылесоса, если они подойдут.

Теперь останется только решить вопрос с питанием электромотора, а именно: подсоединить к нему проводами выключатель и источник питания, в качестве которого могут служить батарейки, аккумулятор или сетевой адаптер.

После этого наш самодельный пылесос готов к использованию!

Заключение

Как видите, сделать небольшой самодельный пылесос или машинку для чистки клавиатуры совсем несложно. Причём, сделанный нами прибор можно легко переносить с места на место не только в пределах квартиры, но и использовать, к примеру, в гараже для чистки сидений и панелей в салоне автомобиля.

Группа в ВК http://vk.com/99diy
Всем привет! Я Андрей! И сегодня покажу Вам простой и максимально наглядный способ как сделать крутой компактный, реально рабочий, циклонный пылесос своими руками из подручных материалов в домашних условиях!

Нам понадобиться:

Пластиковая бутылка 2л,
— пустой металлический флакон либо листовой металл,
— электро двигатель на 12 В 6000 rpm (можно найти в старом фене, активаторе дверных замков автомобиля, в игрушках и т.д.),
— пластиковый хомут,
— мелкая сетка или сеточная ткань,
— термоклеевой пистолет или любой другой клей,
— гофрированная трубка, например, гофра для элктро проводки,
— пустой тюбик, например от клея,
— крышки от пластиковых бутылок,
— и др.

Такой пылесос отлично подойдет для уборки в мастерской, на рабочем столе, в машине или в труднодоступных местах. Компактность и портативность обеспечивают широкие спектр условий использования. Такой пылесос может работать как от блока питания, так и от аккумуляторной батареи.

99% Сделаешь сам 99% Do it yourself

Внимание! Будьте осторожны и не повторяйте этого дома, автор не несет ответственности за ваши действия, это видео развлекательного характера, а не обучение или призыв к действию!

Видео Как сделать пылесос из бутылки своими руками? / How to make the vacuum cleaner out of the bottle? канала 99DIY

Самодельный циклон для пылесоса из пластиковой бутылки.
Делаем циклон
из пластиковой бутыли на 19 литров для сбора опилок и другого мусора в домашней мастерской.

При использовании обычного пылесоса для сбора опилок мешок очень быстро наполняется. Для себя я решил эту проблему — собрал циклон или сепаратор для работы с электроинструментом.Собран из доступных и дешёвых материалов:
— пустая бутыль на 19 литров;
— фитинг для канализации на 40 мм. (с отводом на 90 градусов);
— муфта и хомут также на 40 мм;
— полипропиленовая труба и фитинги на 20 мм;
— старый шланг от пылесоса;
— полиэтиленовый пакет и резинка.

Сборка циклона

В днище и сбоку бутыли были просверлены коронкой два отверстия на 40 мм. Одно отверстие под шланг от пылесоса, а другое для шланга, через которое будет всасываться стружка. Из полипропиленовой трубы была сварена стойка для удерживания бутыли от опрокидывания. Эта была самая трудоёмкая работа при сборке всей моей конструкции.

На стойке есть хомут для фиксации шланга. А на горлышке бутыли надет
пакет для сбора мусора и стянут резинкой. После окончания работы (уборки), бутыль приподнимается, и весь мусор попадает в мешок.

В основном циклон был собран для работы с мини циркулярной пилой и лобзика, при использовании которых много опилок, но он хорошо зарекомендовал себя и при сборе обычного мусора, так как менять мешок для сбора пыли теперь нет необходимости: он почти пуст.

Получилась очень выгодная и полезная самоделка!

Теги:

Источник

Ни один пылесос не обходится без контейнера для сбора пыли. Пылесборники делятся на несколько видов: мешок, аквафильтр или циклонный. Циклон для пылесоса постепенно становится популярнее других типов. Это связано с его эффективностью, удобством использования и экономичностью.

Что такое циклон для пылесоса

Циклон из старого пылесоса своими руками

Пылесборник или емкость для сбора пыли и грязи — это важная часть любого пылесоса. Они бывают нескольких видов: мешок из ткани или бумаги (одноразовые или многоразовые), аквафильтр или циклон. Последний чаще всего устанавливают в моделях, предназначенных для сухой чистки.

Циклонный фильтр для пылесоса представляет собой воздухоочиститель. Система фильтрует воздух при помощи инерции или центробежной силы. Его принцип работы несложен:

Воздух всасывает внутрь.
Циклон образует спиралевидный воздушный вихрь.
Под действием центробежной силы вся грязь и мусор сперва вдавливаются в стенки, а после оседают в виде осадка на фильтре. В среднем циклон очищает воздух на 97%.

Важно! В подобных пылесосах действует не один фильтр. Сперва поток воздуха проходит через первичную очистку (пластиковую сетку), после циклона – через систему НЕРА (фильтр высокоэффективной очистки, который задерживает мельчайшие пылинки и аллергены).

Благодаря высокой эффективности пылесосы с циклонным фильтром используются в разных областях: дома, на строительстве, при заправке картриджей, в лесоперерабатывающих и красочных цехах и т. д. Циклон применяется везде, где необходимо быстро и тщательно убрать мелкую пыль и нет возможности часто менять мешки или воду из аквафильтра.

Достоинства и недостатки

К преимуществам циклонных фильтров относятся:

Увеличенное время работы: техника может работать намного дольше благодаря многоступенчатой очистке.
Экономичность: не нужно покупать мешки или стирать их, достаточно регулярно промывать емкость.
Гигиеничность: не приходится контактировать с грязью.
Удобное обслуживание: емкость легко и быстро вынимается, чистится и вставляется обратно. Сам контейнер выполнен из прочного пластика, который не ломается от попадания внутрь постороннего предмета. Чаще всего он прозрачный, что позволяет следить за заполняемостью.
Компактность: циклоны небольшие по размерам и удобно расположены в пылесосе.

Важно! Емкость не нужно каждый раз мыть с водой – достаточно вытряхнуть пыль.

У пылесосов есть и недостатки:

При засорении мощность всасывания и самого циклона быстро снижается, из-за чего увеличивается время уборки.
Циклон пропускает самые мелкие частицы пыли и аллергены. Однако их задерживает НЕРА-фильтр.
Обычно модели отличаются повешенным уровнем шума. Если же в пылесборник попадет посторонний предмет, он легко создаст дополнительный шум.

Изготовление насадки циклон для бытового домашнего пылесоса из ведра

Сделать циклон-фильтр для пылесоса своими руками несложно. При работе важно понимать принцип действия воздухочистки и делать емкость герметичной, иначе пыль будет вылетать обратно в комнату.

Использовать можно не только ведро. Подходит любая достаточно прочная и плотно закрывающаяся емкость: конус, бочки, пластиковые канализационные трубы, банки с прочными стеклами, некоторые мастера даже делают контейнер сами из фанеры и оргстекла или используют старые советские пылесосы. Главное, чтобы форма была круглая, без углов, а внутри на стенках не было препятствий, иначе вихрь не сможет закружиться.

Поскольку самодельный циклон не фильтрует воздух также хорошо, как фирменный, мелкая пыль может проникнуть в технику и испортить мотор. Не стоит использовать насадку на пылесосе, который жалко потерять.

При работе важно обратить особое внимание на места соединения. Они должны быть прочно заклеены герметиком или проложены резиновой прокладкой. Если там появятся трещины, мощность пылесоса упадет, а мусор будет вылетать наружу. Кроме того, велика вероятность, что насадка попросту развалится.

Необходимые материалы

Для изготовления самодельного фильтра потребуются:

Большое ведро или другая пластиковая емкость примерно на 10-25 литров с плотно прилегающей крышкой. При выборе объема ведра стоит исходить из мощности пылесоса – на каждые 80-100 Вт приходится 1 литр.
2 полипропиленовых колена для водоснабжения – с углом наклона 30 или 45 градусов (для создания потока воздуха) и 90 градусов.
Труба длиной около 1,5 метров.
2 гофрированных шланга по 1 метру.
Фильтр – специальный масляный или альтернативный, например, кусок воздухопроницаемой ткани.

Схема и изготовление

Несложно понять, как можно сделать пылесос циклонного типа своими руками. По упрощенной схеме из указанных выше частей собрать насадку можно в несколько шагов:

В центре крышки нужно сделать отверстие под колено в 90 градусов и вставить его. В боковой части емкости делается отверстие для колена в 30 градусов. Все отверстия закрепить при помощи герметика, чтобы не оставалось щелей.
Внутри ведра поместить масляный фильтр, соединив его с трубой в крышке.
Шланги прикрепить снаружи к коленам – один (соединенный с коленом в 90 градусов) соединить с пылесосом, через второй будет втягиваться пыль.
Проверить работоспособность лучше на крупном мусоре, например, опилках.

Иными словами, домашний вариант циклона – это насадка между пылесосом и шлангом для сбора грязи. Если устройство не предполагается использовать постоянно, можно упростить схему: взять колена на 90 градусов и закрепить на крышке, а также не использовать фильтр. Колена потребуется вдавить внутрь посильнее, чтобы пыль не проникла обратно.

Если герметика нет, можно закрепить колена при помощи строительного фена. Для этого необходимо вырезать отверстия под колена немного меньше, чем нужно, нагреть края и вдавить внутрь. Пластик расплавится, прогнется и крепко захватит трубы.

Также можно использовать два ведра, соединив их между собой верхними частями. Должна получиться выпуклая бочка.

Насадка из конуса

Это второй по простоте чертеж насадки-циклона. Для ее изготовления потребуются:

Дорожный конус.
Кусок фанеры толщиной 2 см (вместо крышки для конуса).
Пластиковые трубы диаметром около 4 см.
Колено на 45 градусов.
Пластиковое или металлическое ведро с крышкой.

Главное отличие этого затвора от прошлого – пыль будет падать не просто вниз, а скатываться по конусу и оставаться в ведре.

Создание фильтра циклона для строительного пылесоса по данной схеме происходит следующим образом:

Необходимо отрезать подставку конуса и, если нужно, верхушку (сверху должно быть отверстие).
Затем сделать крышку для конуса – вырезать круг нужного диаметра. В нем необходимо сделать 2 отверстия – в центре и возле края, отступив от него примерно на 1-3 см.
В центральное отверстие нужно вставить трубу, протолкнув ее на несколько сантиметров, и тщательно проклеить.
В боковое отверстие также вставляется труба, на нее сверху надевается колено углом внутрь. Проходя по нему, воздух будет закручиваться в вихрь.
Далее крышка вставляется в конус и заклеивается.
В крышке ведра в центре нужно сделать отверстие диаметром чуть больше конца конуса. Последний вставляется в дыру и проклеивается. Изнутри крышку можно усилить фанерой.
Вся конструкция стягивается саморезами.

Создание из канализационных труб

Из канализационных ПВХ труб также можно сделать хорошую насадку. Для этого необходимы 2 трубы диаметром 11 и 5 см, емкость цилиндрической фирмы большего диаметра (например, 20 см) и колено в 90 градусов.

Порядок действий следующий:

В трубе диаметром 11 см возле раструба нужно вырезать отверстие.
Вставить в него колено и повернуть так, чтобы отверстие внутри «смотрело» в противоположную сторону от раструба.
Вырезать заглушку для трубы диаметром 11 см так, чтобы оставалась кромка шириной около 1 см.
Закрыть дно цилиндрической емкости наглухо, а сверху вырезать отверстие и закрепить на нем устроенную заглушку с помощью болтов.
Сверху трубу закрыть заглушкой с отверстием и закрепленной трубой диаметром 5 см.
Соединить части.

Итого устройство выглядит следующим образом: внизу стоит цилиндрическая емкость, к ней прикреплена труба диаметром 11 см. Сверху стоит заглушка с трубой, закрепленной с шлангом, ведущим к пылесосу. Сбоку к колену присоединен шланг или гофрированная труба, которой будут собирать мусор.

Как сделать фильтр циклон для строительного пылесоса

Циклон из старого пылесоса своими руками

Самодельный циклон для строительного пылесоса хорошо подходит, если уборка после ремонта или строительства требуется нечасто или вовсе один раз. Несмотря на кажущуюся непрочность, он отлично собирает любую пыль и фильтрует воздух, может быть сделан практически из любых подручных средств.

Фильтр для строительного пылесоса делается аналогично бытовому. Но, поскольку строительная техника более мощная, для изготовления насадки стоит использовать более крепкие детали или укреплять имеющиеся. В остальном она ничем не отличается от циклона для бытового устройства.

Фильтр циклон для строительного пылесоса или бытовых моделей можно встретить в большом количестве моделей. Его популярность связана с немалыми достоинствами при незначительных недостатках. Насадку можно не только приобрести, но и сделать «двойника» фирменной своими руками из подручных материалов.

Источник

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Конструкция и принцип работы

Внешний вид циклонного фильтра представляет собой цилиндрическую емкость, снизу которой есть конусообразная часть. Сверху самоделки располагаются два отверстия – входное и выходное, предназначенные для прохождения воздуха. В нижней части конструкции также есть отверстие, через которое выходит отфильтрованный мусор. Входное отверстие вверху оснащается каналом, благодаря которому поступающий воздушный поток подается в Циклон по касательной.

Поскольку система имеет цилиндрическую форму, входящий поток движется по кругу, приводя к завихрениям. Из-за центробежной силы происходит отбрасывание на периферию тяжелых частиц, содержащихся в потоке. Второе отверстие, являющееся выходным, расположено перпендикулярно по отношению к входному. Такое расположение приводит к изменению вихревого потока на вертикальный, исключая подхватывание отсеянных частиц. Мусор перемещается по стенкам цилиндра вниз и попадет в конус, из которого через выходное отверстие попадает в мусоросборник.

Однако у циклонного фильтра есть один недостаток – с его помощью можно убирать только сухой строительный мусор. Если же в нем присутствует вода, то в процессе всасывания возникнут проблемы. Кроме этого, применяемый пылесос должен иметь достаточную мощность, поскольку воздух проходит через дополнительный фильтр, а сама конструкция имеет длинный воздуховод.

Готовое оборудование получается громоздким, поэтому всасывающий воздуховод для удобства эксплуатации лучше использовать подлиннее.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Материалы

ПВХ Канализационная труба ø 100 мм;
ПВХ труба ø 40 мм;
шланг;
заклёпки;
клеевой стержень;
фиксирующие кольца – хомуты;
две 2-х литровые бутылки;
5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
Из жести электролобзиком вырезают 3 круга ø 100 мм.
В центре каждого круга вырезают отверстие ø 40 мм.
Полученные диски разрезают пополам.
Половинки последовательно соединяют между собой заклёпками, получая шнек.
Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
Верхнее отверстие горловины склеивают с выводом внутренней трубы.
В нижнюю пробку ввинчивают бутылку – накопитель.
В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Изготовление «Циклона» из ведер: пошаговая инструкция

Циклон из старого пылесоса своими руками

Подготовив материалы и инструменты, далее надо приступать непосредственно к созданию изделия. Чтобы сделать самодельный «Циклон» из ведер, нужно выполнить следующие этапы:

Изготовить цилиндрическую часть. Для этого надо срезать ножницами по металлу верхнюю часть пятилитрового ведра. В результате должна получиться емкость в виде небольшого конуса.
Перевернуть полученную деталь и поставить на фанеру.
Обвести маркером емкость.
Отметить циркулем дополнительную окружность, радиус которой должен быть на 3 см больше предыдущей.
Прорезать внутри кольца 50-милиметровой коронкой два отверстия.
Нанести контур фигурного элемента (вставки) и вырезать его лобзиком. Результат работ — две детали будущего фильтра, изготовленные из фанеры. Роль вставки — формировать направление потока воздуха внутри устройства.
Приложить кольцо к обратной стороне крышки 10-литрового ведра и выполнить маркером обвод.
Вырезать середину по намеченным линиям.
Просверлить отверстия вверху малого ведра.
Надеть фанерное кольцо на емкость. Чтобы его закрепить, нужно закрутить шуруповертом винты через дырки ведра.
Наложить на фиксирующий пояс круг крышки от тары объемом 10 л бортиком вверх и закрепить его.
Сделать сбоку и сверху в корпусе циклона два отверстия диаметрами 50 мм.
Вырезать из листовой фанеры квадрат, в котором необходимо выполнить аналогичный проем.
Положить рамку на крышку корпуса фильтра, совмещая при этом отверстия. Крепится указанная деталь винтами.
Установить фигурную вставку немного ниже кольца. С наружной стороны емкости надо закрутить винты, которые должны войти в тело элемента.
Вставить в рамку пластиковую трубу. Главное, чтобы нижним кольцом она не доходила до фигурной вставки на 50 мм.
Расширить боковое отверстие, сделанное в корпусе циклона, чтобы в результате получилась форма капли.
Вклеить в полученный проем колено из ПВХ. На этом этапе пригодится термопистолет.
Надеть корпус «Циклона» на большое ведро, которое является бункером для мусора.
Вставить в верхний вывод шланг от пылесоса, а в боковой — гофрированную трубу для сбора пыли, опилок и т. п.
Обработать все стыки силиконовым герметиком.

Самодельный «Циклон» необходимо регулярно чистить. В этом деле пригодится зубная щетка.

Нюансы такого аппарата

Для того чтобы собрать свой строительный пылесос, необходимо иметь под рукой силовой агрегат, обороты которого должны составлять не менее 6 000. Что касается подручного материала, то он практически всегда может быть найден дома. В качестве донора для двигателя, можно применить не только старый пылесос, но и стиральную машину.

Если силовой агрегат найден, то нужно позаботиться о его герметичности. Также вам понадобится вентилятор. Очень часто в качестве корпуса для пылесоса берется обыкновенное ведро, в котором проделывается отверстие. Естественно, необходим и контейнер для мусора, и фильтр, который можно сделать своими руками.

На представленных видео показано несколько вариаций сборки строительного пылесоса. Рекомендуется изучить их, если вы решились на создание самодельной модели.

Этапы выполнения работы

Данный метод позволяет сделать циклон из старого пылесоса. Для этого берется пластиковая емкость, например, ведро — из него нужно сделать фильтр. Для этого из жести делается крышка для верхней части емкости. Там же нужно прорезать отверстие под пластиковые трубы. Они вводятся в пазы под углом. Направление трубок должно совпадать – или обе по часовой стреле, или обе против нее. Герметичность создается путем проклеивания места вхождения трубок в емкость.

На нижней части ведра с помощью болтов крепится жестяной круг с торчащей посередине длиной резьбовой шпилькой. На нее надевается обычный фильтр от микроавтобуса. Это необходимо для очистки воздуха. Когда верхняя крышка емкости будет закрываться, в центре должно быть отверстие для этой шпильки, что обеспечит плотное закрытие ведра с помощью гайки.

На крышку емкости устанавливается мотор от пылесоса с помпой и выключателем. Одно из отверстий соединяется с помпой посредством гофрированного шланга.

Двигатель должен быть жестко соединен с крышкой болтовым соединением, чтобы он не опрокинулся во время работы. Все пазы под крепления на дне и на крышке емкости обрабатываются силиконом или клеевым пистолетом для обеспечения герметизации.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

Бытовой пылесос
Циклонный фильтр
Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Простой «Циклон» из ведра

В этом случае потребуется емкость на 20 л. Чтобы изготовить самодельный «Циклон» для пылесоса из металлического ведра, нужно следовать такой инструкции:

Вырезать болгаркой или ножницами отверстие в центре оцинкованной крышки.
Щели закрыть герметиком.
Сделать в боковой части ведра отверстие диаметром 40 мм.
Вставить в него пластиковое колено на 45°.
Соединить гофрированный шланг с установленным элементом трубой. Гофру желательно наклонить в сторону дна, поскольку так получится направить воздух по нужной траектории.
Надеть на фильтр капроновую ткань или другой проницаемый материал. Благодаря этому в самодельный «Циклон» не попадут крупные частицы мусора.
Соединить выход фильтра с коленом на крышке.
Обработать герметиком или клеем все соединения.

Если не получается вставить трубу, значит, придется делать переходник из резинового шланга.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

Дорожный конус;
Трубы пластиковые (примерно 40 мм)
Угол на 45 градусов;
Фанера;
Кусочки ЛДСП;
Клеевой пистолет и стержни;
Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Циклон из старого пылесоса своими руками

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Циклон из старого пылесоса своими руками

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

Создание фиксирующего кольца и фигурной вставки
Установка фиксирующего кольца
Установка бокового патрубка
Установка верхнего ввода
Установка фигурной вставки
Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра

Обратите внимание, что верхней частью малого ведра теперь стало его дно

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

Верхний патрубок – к бытовому пылесосу
Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Изготовление циклона из бочки

Если дома имеется современный пылесос, соединить его с ведром по принципу «Урала» не получится из-за особенности конструкции и другой формы. Циклон для такого агрегата изготавливают как отдельно подключающийся шлангами фильтр. Мусоросборник удобнее сделать с пластиковой бочки, имеющей резьбовую крышку. Принцип изготовления аналогичен, но дополнительно понадобится новый масляный фильтр от автомобиля. Ровные патрубки заменены ПВХ коленами с углом 45о и 90о.

Сборку циклона осуществляют в следующей очередности:

На крышке бочки по центру вырезают отверстие для колена 90о. Из оцинкованной листовой стали отрезают три полосы. Заготовки с одной стороны соединяют шпилькой. Лепестки выгибают пирамидой, свободные концы которой фиксируют болтами к крышке вокруг отверстия.

Колено вставляют в отверстие, герметизируют горячим пистолетом или клеем. На пирамидальный держатель надевают машинный масляный фильтр, зажимая гайкой с широкой шайбой.

Для защиты от пыли фильтр обматывают капроновым чулком. Вокруг делают из оцинковки отбойник, защищающий от ударов крупного мусора.

В боковой стенке бочки прорезают отверстие. Колено с углом 45о вставляют поворотом вниз. Внутри бочки патрубок фиксируют к боковой стенке хомутом. Стык тщательно герметизируют.

Все элементы циклона готовы. Крышку с фильтром накручивают на бочку. Верхний патрубок соединяют шлангом с пылесосом, а к боковому выходу подсоединяют гофру для втягивания мусора.

Источник

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках. Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка строительного пылесоса может хорошенько ударить по кошельку. А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

Обычного пылесоса (желательно мощного);
Циклонного фильтра;
Емкости, собирающей мусор.

Мощность пылесоса – важный пункт во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, понадобится старый бытовой пылесос, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

Мотор;
Шнур подключающий устройство к сети;
Устройство регулировки мощности;
Всасывающая гофра.

Для корпуса подготовьте:

Трубу из пластика диаметром 5 см;
Емкость с крышкой;
Лист фанеры толщиной около 0,5 см;
По 14 гаек и болтов М6;
Полосу жести оцинкованной;
Автомобильный фильтр (с микроавтобуса);
Выключатель – 220 В;
Герметик;
Наждачку;
Стержни для клеевого пистолета;
Шланг-гофру (можно от стир. машины);
Резьбовую шпильку с гайками и шайбами;
Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

Дрель;
Пистолет для клея;
Пистолет для герметика;
Ключи слесарные;
Отвертки;
Нож;
Электролобзик;
Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты. Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Двигатель пылесоса, для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Конечно не каждый захочет заниматься изготовлением пылесоса с нуля, да и необходимых деталей может не быть. В таком случае, прекрасно подойдет обычный бытовой пылесос, лучше с большой мощностью. Далее нужно будет просто изготовить для него циклонный фильтр, который не потребует больших затрат. Чаще всего его делают из дорожного конуса или ведра. Рассмотрим оба варианта.

Чертеж самодельного циклона можно посмотреть ниже.

Самодельный циклонный фильтр для пылесоса: руководство к действию

Чертеж циклона
