Циклонный фильтр для пылесоса своими руками чертежи и размеры

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.). Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра).

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

Текстолит (размер подбирается индивидуально под каждый пылесос).
Любой текстильный плотный мешок (многие используют мешки из-под обуви).
Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

Originally posted 2018-07-04 08:34:22.

Источник

При обработке деревянных заготовок каждый наверняка сталкивался с тем, что всё вокруг покрывается большим количеством стружек, опилок и древесной пыли. Чтобы хоть частично от них избавиться, применяют различные пылеулавливатели, стружкоотсосы, фильтры и другие приспособления. Многие электроинструменты и станки имеют собственные пылесборники, а на других есть специальные отводы для подключения пылесоса.

В домашних мастерских будет получше всё-же применить спец. пылесос, чем бытовой. Во-1-ых, движок в спец. пылесосе рассчитан на более чем продолжительную работу, а во-2-х, как правило он снабжен шланг длиной от 3 м, что заметно упрощает его применение с электроинструментом. И всё же минусом каждого пылесоса есть небольшая ёмкость для мусора.

Как сделать фильтр циклон своими руками

Задавшись целью как-то упростить работу по чистке пылесоса и сократить расходы на мешки, я начал собирать информацию по данному вопросу. В Интернете обнаружил описание разных видов несложных приспособлений в виде промежуточных пылесборников для пылесоса. Во-первых, это пылеуловители в виде мини-циклона. Они неплохо выполняют свою функцию по сбору пыли в отдельный контейнер, препятствуя попаданию её в пылесос, что в десятки раз увеличивает срок службы мешков. Облегчается и процесс очистки пылесборника от мусора. Готовые приспособления продаются через интернет-магазины, но стоимость их довольно высока при очень простой конструкции.

Конструкция.
Я решил изготовить пылесборник типа мини-циклон самостоятельно. Автором и разработчиком данной конструкции считается Билл Пентз (Bill Pentz) из Калифорнии. Заработав себе серьёзную аллергию на мелкую древесную пыль, он впоследствии много времени и сил посвятил борьбе как с самой болезнью, так и с её причинами.

Пылесборник представляет собой устройство, основным элементом которого является перевёрнутый усечённый конус, вставленный нижней частью в ёмкость для сбора пыли. В верхнюю часть пылесборника вставлена трубка для подключения к пылесосу, а сбоку по касательной — трубка для подключения шланга от инструмента.

При втягивании пылесосом воздуха внутри аппарата образуются завихрения, и мусор, двигаясь вместе с воздухом, отбрасывается центробежными силами к внутренним стенкам фильтра, где они продолжают своё движение. Но по мере сужения конуса частицы чаще сталкиваются, замедляют движение и под действием гравитации ссыпаются в нижнюю ёмкость. А частично очищенный воздух меняет направление и выходит через установленную вертикально трубу и попадает в пылесос.

Есть два обязательных требования для данной конструкции. Это, во-первых, её герметичность, иначе будет резкая потеря мощности всасывания и качества очистки воздуха. И, во-вторых, жёсткость ёмкости и самого корпуса циклона — в противном случае он норовит сплющиться.

В Интернете есть таблицы с чертежами циклонов для различных по размеру частиц. Корпус циклона можно самим изготовить из оцинковки или пластика либо подобрать готовый контейнер похожей формы. Я, например, видел циклоны, сделанные на базе дорожного конуса (обязательно жёсткого), пластиковой цветочной вазы, жестяного рупора, большой тубы от тонера копировального аппарата и т.д. Всё зависит от того, какого размера нужен циклон. Чем крупнее частицы мусора, тем больше по диаметру должны быть трубки для подключаемых шлангов и тем массивнее получается сам циклон.

Билл Пентз указывает на некоторые особенности своей конструкции. Так, чем меньше циклон по диаметру, тем будет больше нагрузка на пылесос. А если ёмкость для мусора низкая и плоская, то есть вероятность подсоса мусора из ёмкости и попадания его в пылесос. При использовании ёмкости любой формы её нельзя заполнять мусором доверху.

Выбор материала.
Я решил использовать в качестве заготовок пластиковые трубы для наружной канализации и фитинги к ним. Конечно, из них создать полноценный конус не удастся, но я оказался не первым, кто попытался их использовать для этой цели. Преимущество такого выбора — в жёсткости деталей и герметичности их соединений за счёт уплотнителей. Ещё один плюс в том, что есть различные резиновые вставки для труб, позволяющие легко и герметично подключить шланг пылесоса. К тому же при необходимости конструкцию можно легко разобрать.

Для своей для сбора крупных древесных опилок и стружки я сделал циклон из трубы ∅160 мм. В качестве соединителей для шлангов использовал трубы ∅50 мм. Хочу обратить внимание, что эксцентрический переходник с трубы ∅110 мм на ∅160 мм должен быть обязательно воронкообразной формы. Я встречал плоские, но они не подойдут — с ними ничего не получится, и мусор будет застревать.

Циклон своими руками ход работ

Порядок работы.
В заглушке на трубу ∅160 мм и трубе корпуса сделал отверстия под отводы для шлангов. Дальше, используя термопистолет, вклеил в заглушку кусок трубы ∅50 мм. Она должна располагаться посередине корпуса циклона и быть на пару сантиметров ниже боковой трубки, поэтому лучше сначала в заглушку вклеить трубу более длинную, а затем обрезать по месту во время сборки.

В Интернете я нашёл жалобы на то, что термоклей не прилипает к ПВХ трубе, и совет сваривать детали с помощью паяльника и кусочков самой трубы. Я попробовал, но так делать не стал. Во-первых, клей у меня отлично прилип, а, во-вторых, запах расплавленной пластмассы отбил всякую охоту что-либо сваривать таким способом, хотя соединение, возможно, будет более прочным и аккуратным.

Сложность работы с термоклеем в том, что он не растекается, и шов при отсутствии навыков получается не очень ровным. У меня был такой печальный опыт — я для выравнивания шва решил нагреть его феном. Ровную поверхность клеевого наплыва я получил, но при этом деформировалась сама пластиковая трубка, и её пришлось выбросить.

На следующем этапе я приклеил к внутренней поверхности корпуса спираль, которая должна направлять воздушный поток вниз к пылеуловителю. Такое решение рекомендовал сам Билл Пентз — по его словам, это повышает КПД циклона чуть ли не вдвое. Спираль высотой около 20% зазора должна плотно прилегать к корпусу и делать один виток с шагом, равным диаметру входного отверстия для боковой трубы.

В качестве материала для неё я использовал пластиковый стержень, который нагрел феном и согнул в форме спирали (фото 1)

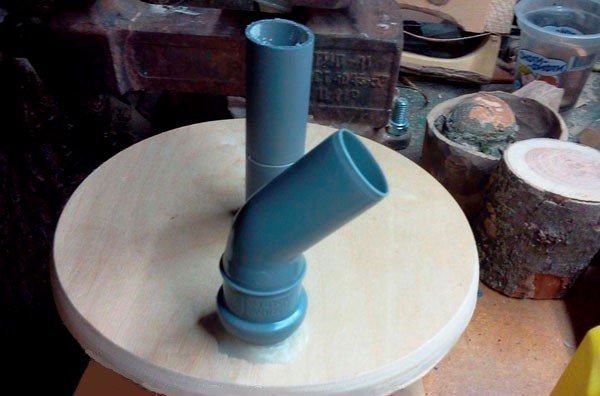

, после чего вклеил его в корпус (фото 2)
, используя термопистолет. Затем вклеил боковую трубку (фото 3)
, внутренний конец которой направлен немного вниз.

Как только клей остыл и затвердел, я отмерил и обрезал трубку вертикального отвода, чтобы она была ниже обреза боковой трубки на 2-3 см, и окончательно собрал всю конструкцию.

Ёмкость для мусора сделал из жёсткой пластиковой бочки, к днищу которой прикрепил колёсики — для её чистки это оказалось очень удобно (фото 4)
. Сбоку в бочке прорезал смотровое окошко и закрыл акриловым стеклом на термоклее. Сверху усилил соединение пластиковым кольцом и болтами. Через такой иллюминатор удобно следить за заполнением ёмкости.

Крышки от бочки у меня не было, и я сделал её из куска столешницы, который долго ждал своего часа после врезки мойки на кухне (фото 5)
. С нижней стороны столешницы фрезером выбрал паз под края бочки и в него для герметичности соединения вклеил оконный уплотнитель (фото 6)
. Отверстие в крышке по правилам нужно делать в центре, но тогда у меня возникли бы проблемы с размещением циклона в мастерской, поэтому я сделал отверстие со смещением. Крышка крепится к бочке на защёлках от давно сломанного пылесоса. От него также использовал шланг для подключения циклона. Хочу обратить внимание, что шланги лучше брать именно от пылесосов. Если взять, скажем, гофрированную трубу для электропроводки, при включении пылесоса появляются свист и жуткий шум.

Циклон для пылесоса своими руками

После сборки циклона провёл несколько экспериментов для определения его КПД. Для этого всасывал стакан мелкой пыли, после чего измерял её объём, попавшей в ёмкость пылесборника. В результате убедился, что в бочку попадает примерно 95% всего мусора, а в мешок пылесоса — только очень мелкая пыль, и то незначительное её количество. Меня такой результат вполне устраивает — мешок теперь чищу в 20 раз реже, и только от мелкой пыли, что гораздо легче. И это при том, что моя конструкция по форме и пропорциям далеко не совершенна, что, безусловно, понижает КПД.

Разводка.
Проверив работоспособность циклона, я решил сделать стационарную разводку шлангов по мастерской, так как трёхметрового шланга, безусловно, мало, а пылесос с циклоном громоздки и неповоротливы, каждый раз перемещать их по мастерской неудобно.

Благодаря тому, что использовались стандартные трубы, смонтировать такую разводку удалось за час. Пылесос и циклон я задвинул в самый дальний угол, а по мастерской проложил трубы ∅50 мм (фото 9)
.

В мастерской использую специализированный пылесос BOSCH зелёной серии. После четырёх месяцев эксплуатации его в паре с циклоном могу сказать, что со своей задачей в целом они справляются. Но хотелось бы немного увеличить мощность всасывания (при работе с лобзиком приходится придвигать шланг чуть ли не вплотную к зоне резания) и уменьшить уровень шума. Так как в сам пылесос попадает мало стружки, есть идея изготовить более мощную крыльчатку и вынести её за пределы мастерской на улицу.

Ещё могу сказать, что мощность всасывания пылесоса немного упала при использовании его с циклоном, но на работе это не сильно заметно. Были сомнения, что на элементах может накапливаться статическое электричество, ведь вся конструкция — пластиковая, но практически этого не происходит, хотя раньше при сборе мелкой пыли шланг приходилось заземлять.

Безусловно, при использовании профессиональных с большими выходными отверстиями трубопроводов такого диаметра недостаточно. Лучше брать ∅110 мм или больше, но тогда и пылесос, и циклон должны быть более мощными. Однако для моих домашних работ и этого вполне хватает.

Шланг пылесоса жёстко закрепил на маленьком отводе трубы ∅50 мм и вставил его в нужном месте разводки. Остальные выходы разводки при этом закрываются заглушками, жёстко надетыми на короткие отводы. Перенести шланг — секундное дело.

В процессе эксплуатации столкнулся с одной небольшой проблемой. Если в шланг попадает маленький камушек (бетонные полы у меня давно не ремонтировались) или другой небольшой, но тяжёлый предмет, он движется по трубам до вертикального участка перед циклоном и там остаётся. При скоплении таких частиц за них цепляется другой мусор, и может образоваться засор. Поэтому перед вертикальным участком разводки я врезал камеру из трубы ∅110 мм с ревизионным окошком. Теперь весь тяжёлый мусор собирается там, и, открутив крышку, его легко достать. Это очень удобно, когда случайно в пылесос попадает крепёж или мелкая деталь. здесь простая — откручиваю крышку, включаю пылесос и рукой перемешиваю всё, что осталось в ревизии. Мелкие частицы тут же улетают в ёмкость циклона, а крупные остаются и легко вынимаются. Количество их обычно незначительное, но недавно в таком мусоре нашёл пропавшую биту шуруповёрта.

Также отверстие ревизии можно использовать для временного подключения шланга ∅100 мм. Достаточно открутить крышку — и получаем готовое отверстие ∅100 мм. Естественно, в этом случае надо заглушить все остальные входы разводки. Для упрощения подсоединения можно использовать гибкий переходник (фото 10)
.

Для дистанционного включения пылесоса рядом с хомутом крепления шланга установил выключатель (фото 11)
и дополнительную . Её можно использовать для подключения электроинструмента, тогда точно не забудешь включить пылесос перед использованием инструмента — со мной такое часто случается.

Всеми перечисленными приспособлениями я регулярно пользуюсь. Результатом доволен — в мастерской стало заметно меньше пыли, проще проводить уборку. За это время собрал несколько мешков опилок, а в пылесосе скапливается очень мало мусора. Хочу проверить циклон на сбор мелкого садового мусора и пыли при зачистке бетонного пола.

Считаю данную конструкцию очень полезной и доступной для изготовления в домашних условиях.

Сергей Головков, Ростовская обл., г. Новочеркасск

Специальный пылесос отличается от обычного. Если последний применим для небольшого количества мелкого мусора, то специальная модель предназначается для сбора, например, в домашних мастерских. Однако она стоит дорого. Да и зачем платить нужные деньги, если можно сделать циклон для пылесоса своими руками? Почему именно циклон и что это такое? Это важный элемент, с помощью которого увеличивается емкость пылесоса для мусора, а, значит, он приносит больше пользы. Если вам понадобится , то мы уже приготовили подробную инструкцию.

Особенности и преимущества

К покупке пылесоса стоит подходить со всей серьезностью, ведь маломощный аппарат способен создать множество проблем и не позволит достичь той чистоты, к которой вы стремитесь. Прислушайтесь к советам продавца-консультанта, что позволит не только сэкономить, но и сделать рациональный выбор.

Лучше всего остановиться на моделях с циклонным фильтром, мощность которых составляет около 1800 Вт. К счастью на сегодняшний день многие производители выпускают подобные модели, поэтому выбор сделать несложно.

Принцип действия циклонного фильтра для пылесоса

К преимуществам циклонных пылесборников можно отнести:

прозрачность. Всегда можно заметить, если внутрь попадает случайный предмет;
высокая мощность. Благодаря максимально возможной мощности, нет необходимости сбавлять обороты даже при полностью загруженном контейнере;
благодаря небольшому весу такой аппарат способен значительно сэкономить место для хранения;
нет необходимости тратиться на бумажные мешки для пылесоса;
при наполнении пылесос не теряет своей мощности в работе;
такой пылесос легко моется и сушится;
его легко сделать своими руками, так как все необходимое вполне можно отыскать в своем доме. Чтобы сделать пылесос циклонного типа можно использовать любой двигатель – от старой стиральной машинки или вышедшего из строя пылесоса.

Недостатки

Существует ряд недостатков, о которых следует помнить, выбирая циклонный пылесос. К ним относятся:

центрифуга данной модели не задерживает мельчайшую пыль, поэтому аллергикам от работы с таким устройством лучше отказаться;
во время работы пылесос издает громкий, пронзительный звук;
неудобный шланг, который из-за частого запутывания может порваться в любой момент;
из-за частого засорения фильтра всасывающаяся способность пылесоса резко снижается.

Пылесос циклонного типа

Характеристики

Пылесосы типа циклон обладают рядом важных характеристик, в зависимости от которых модели отличаются друг от друга:

объем контейнера. Приобретать пылесос с объемом колбы менее полутора литров нет смысла, учитывая тот мусор, который предстоит собирать этому устройству. К тому же следует проверять, чтобы очистить пылесос после работы было максимально легко;
мощность всасывания. От нее зависит качество уборки, но этот показатель не стоит путать с мощностью потребления;
система фильтрации. От нее зависит, насколько чистым будет выходящий воздух, что особенно актуально для аллергиков. В большинстве современных моделей на выходе установлены НЕРА-фильтры, способные остановить выход даже мельчайших частиц пыли. Помните, не все фильтры можно мыть;
удобство шланговой конструкции. При покупке пылесоса проверяйте максимальную длину телескопической трубки, чтобы оценить, достаточно ли она длинна. У качественных агрегатов все места соединений плотно фиксируются, но одновременно с легкостью разъединяются при необходимости;
размещение кнопок для управления. Они могут находиться на корпусе или рукоятке;
длина шнура для подключения к сети. Оптимальная длина, которой достаточно для полноценного использования пылесоса, может быть от 8 до 10 метров;
комплектация. К хорошему пылесосу должно прилагаться максимальное количество насадок.

Промышленные пылесосы системы циклон

В деревообрабатывающей промышленности, производстве, местах, где наблюдается большое скопление пыли не обойтись без циклонного пылесоса. Благодаря постоянной силе всасывания мусора, повышенной эффективности такой аппарат гарантирует быструю и главное качественную уборку помещения любой площади. С учетом характеристик, промышленные модели циклонных пылесосов разделяются на:

пылесосы, собирающие низкий по уровню опасности мусор и пыль;
для мусора средней и высокой опасности, к которому можно отнести бетонную пыль, асбест, канцерогены;
для взрывоопасной пыли. Зачастую используются на элеваторах.

Промышленный пылесос циклонного типа

Принцип работы

Прежде чем начать делать такой важный механизм, следует разобраться в его принципе работы. Итак, циклон – это фильтр, иначе говоря — циклонный фильтр в мастерскую. На самом деле это чудо, так как заметно упрощает работу мастеров, точнее, их уборку за плодами своего творчества.

Как работает пылесос циклонного типа

Работа основана на том, что всякая пыль и опилки не добираются до самого пылесоса, мощность не становится ниже, в обычные фильтры не попадает ненужный мусор, который их засоряет. Тубус втягивает в себя воздух, его поток закручивается по спирали. Весомая пыль, например, опилки, проникают в узкий ход конуса, а воздушный поток или взвеси направляется в пылесос.

Такой циклон сделать не сложно, нужно лишь иметь необходимые материалы и знать, как ими пользоваться. Есть несколько вариантов, как это осуществить.

Первый вариант

Необходимые материалы

Этапы работы

Дополнения

фильтр масляного типа (фильтрует паль мелкого размера);
ведро, к которому плотно прилегает крышка, это основная тара;
полипропиленовые колена (они должны быть предназначены в водоснабжение, иметь угол прямой и сорока пятиградусный, диаметр одной штуки – 40 миллиметров;
сантехническая труба из пластика, метровая, с сорокамиллиметровым диаметром;
труба гофра с сорокамиллиметровым диаметром и двухметровой длиной

вырезать дырку в центре крышки ведра;
промазать герметиком полученные щели;
вырезать отверстие в боковой стенке ведра;
вставить в него уголок в 45 градусов;
гофра с коленом соединяется частью трубы;
на фильтр можно одеть капроновый материал, это продлит его службу;
выход фильтра соединяется с коленом в крышке

Если не получается одеть фильтр на трубу, нужно сделать переходник. Им может выступать шланг из резины. Все соединения следует промазывать герметиком.

Когда входное отверстие закрывается, ведро может треснуть. В связи с этим необходимо укрепить его стенки или установить клапан, главное – делать правильные замеры.

Масляный фильтр

Выход из циклона

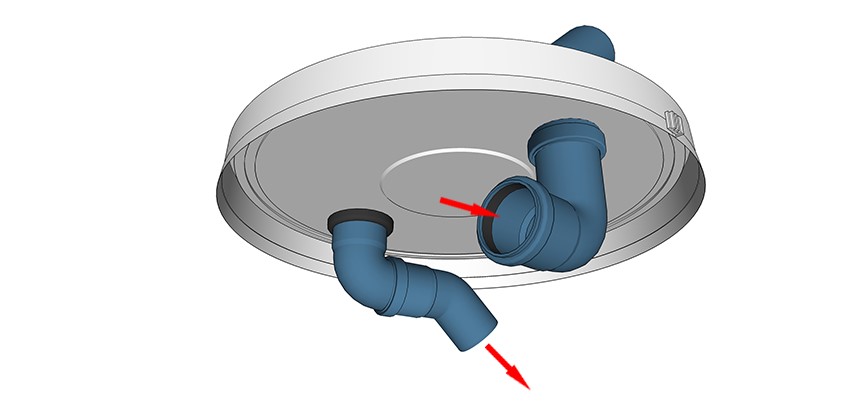

Вход в сборе

Второй вариант

Еще один вариант, основан на использовании конуса для дороги, высота которого составляет 520 миллиметров. Сделан он из нежесткого пластика. Итак, в конструкции нужно:

конусообразная форма;
двадцатилитровая тара и хорошо закрывающаяся крышка;
пару труб для сантехники сорока миллиметровым диаметром;
угловой переходник;
шестнадцатимиллиметровая фанера из дерева.

По сути, создание похоже на вышеописанный пример. Лишь несколько дополнений – на фляжную крышку следует выпилить пару идентичных круговых форм и склеить их.
Это позволит конусу держаться крепко. Соединения нужно посадить на термический клей, можно использовать пистолеты. Последнюю часть вертикальной трубы необходимо опустить ниже горизонтальной, что позволит создать движение вихревого характера мусорных частиц именно по конусу, после чего они упадут во флягу.

Нюансы изготовления своими руками

Хотя сделать пылесос циклонного типа самостоятельно особого труда не составит, при этом следует учитывать некоторые нюансы, способные повлиять на качественную работу аппарата в дальнейшем. Вот несколько советов:

откажитесь от установки НЕРА фильтра, так как из-за не выхода на поверхность мельчайших частиц сила всасывания будет постоянно уменьшаться, а качество уборки – ухудшаться. Сразу будьте готовы, что без такого фильтра при работе пылесоса будет возникать неприятный запах;
оптимизировать работу пылесоса позволит подключение двух шлангов – на всасывание и на выдувание;
выбирайте мотор с количеством оборотов более 6 тысяч. В качестве мотора можно использовать деталь со старого пылесоса или компрессор холодильника;
во избежание сбоев в работе обязательно устанавливайте на пылесос вентилятор и следите за герметичностью контейнера;
при необходимости аппарат можно оборудовать резервуаром с водой.

Вот так просто можно сделать циклон, главное – соблюдать пропорции, а также настроиться на то, что все обязательно получится!

__________________________________________________

Очень часто после ремонтных и строительных работ остается много мусора и пыли, которые можно убрать только с помощью мощного пылесоса. Так как обычный домашний прибор для этих целей не подходит, используется , фильтр для которого может быть и самодельным. Как сделать циклон для пылесоса своими руками, чтобы агрегат эффективно справлялся с уборкой строительной пыли?

Тем, чья работа постоянно связана с ремонтом, строительством и столярным делом, не понаслышке знакома проблема уборки помещения после завершения непосредственной работы. Строительная древесная пыль, осыпавшаяся штукатурка, мельчайшие крупинки пенопласта и гипсокартона обычно оседают плотным слоем на всех горизонтальных поверхностях помещения. Протереть вручную или подмести веником подобное безобразие не всегда возможно, ведь при большой площади помещения такая уборка займет долгое время. Влажная уборка также зачастую нецелесообразна: смесь воды и густой пыли оттереть еще сложнее.

В данном случае оптимальное решение – применение пылесоса
. Стандартный пылесос, который мы привыкли использовать в быту, не подойдет. Во-первых, из-за большого количества мусора пылесборник моментально забьется, и вам потребуется чистить его не реже, чем раз в 15-20 минут. Во-вторых, попадание крупных частиц, например, осколков, опилок или щепок может вызвать засор или полную неисправность прибора.

Строительный пылесос обладает гораздо более высокой , чем бытовой. Особенности его движка обеспечивают длительную работу, а наличие длинного шланга (3-4 м и более) позволяет проводить уборку обширной территории.

Однако промышленные и строительные пылесосы имеют крупные габариты, не слишком удобны в использовании, чистке и перемещении, а также не всем доступны по цене. Поэтому многие умельцы увеличивают возможности бытового пылесоса, снабжая его специальным циклонным фильтром. Подобные пылеуловители можно купить как в готовом виде, так и собрать свой вариант самостоятельно.

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
Емкость на 20-25 л с плотно привинченной крышкой.
Полипропиленовое колено с углами 45° и 90°.
Труба длиной около метра.
Гофрированный шланг длиной 2 метра.

Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
Имеющиеся щели закрыть с помощью герметика.
На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Сделанный фильтр проверяем на герметичность, а также на качество всасывания. Мусор должен быть собран на дне емкости либо оседать на стенках.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

О фильтрах.

Циклонный фильтр не задерживает больше 97% пыли. Поэтому, зачастую к ним добавляются дополнительные фильтры. С английского «HEPA» переводится как High Efficiency Particulate Air» — фильтр для содержащихся в воздухе частиц.

Согласитесь, что даже Вы не представляете свою жизнь без такой необходимой техники, как пылесос? Они справляются не только с пылью, но и с грязью.

Конечно, пылесосы могут использоваться не только в домашних условиях, но еще они бывают различными: аккумуляторными, моющими, пневматическими. А так же автомобильными, низковольтными промышленными, ранцевыми, бензиновыми и т.д.

Принцип работы пылесоса циклон

Джеймс Дайсон первый создатель циклонного пылесоса. Первым его творением стал, G-Force в 1986 г.

Чуть позже в 1990-х годах он подал прошение об изготовлении циклонных аппаратов и уже собрал свой центр по созданию пылесосов. В 1993 году в продажу поступил его первый пылесос – известный как «Dayson DC01».
Так все-таки, как же работает это чудо циклонного типа?

Похоже, создатель Джейм Дайсон был замечательным физиком. Благодаря центробежной силе задействован в сборе пыли.

Аппарат двухкамерный и делится он на два типа — внешняя и внутренняя. Воздух, который крутится внутри пылесборщика, двигается вверх, словно по спирали.

По закону крупные пылинки попадают во внешнюю камеру, а во внутренней остается все остальное. А очищенный воздух выходит из пылесборника через фильтры. Вот как работают пылесосы с циклонным фильтром.

Пылесосы с циклонным фильтром, особенности

Не останавливайте свой выбор на тех моделях, которые требуют мало мощи. Такая уборка Вам точно не понравится и скорее всего, захотите выбросить такой прибор.

Не тратьте деньги зря, а подходите к покупке пылесоса более серьезно. Стоит только обратиться к продавцу консультанту и он вам поможет с выбором того или иного пылесоса.

Аппарат стоит выбирать, который на 20-30% мощнее мешкового пылесоса. Лучше всего брать тот, что с мощностью 1800 Вт. Практически все производители пылесосов выпускают модели с данным фильтром, что не может не радовать.

Плюсы циклонных пылесборников

1.Скаждым, наверно, такое бывало, когда нечаянно нужный вам предмет оказывался в пылесборщике? Теперь это не проблема, потому что он прозрачен! И Вы всегда сможете заметить предметы, которые нужно оттуда скорее вытащить.

Это один из важнейших плюсов.

2. Мощность таких пылесосов максимальна и не сбавляет обороты и мощность, даже при забитом контейнере. Уборка намного приятнее, мощность не падает, уборка чище.

Такой пылесос способен задерживать на много больше, чем вы представляете. До 97%!!! Не вероятно, правда? Хотя некоторые недовольны и таким результатом, так как предпочитают пылесосы с водным фильтром.

3. Покупая циклонный пылесос, вы не только делаете выгодную покупку, но и экономите место для его хранения, так как его вес довольно легок. Вам не придется таскать тяжести.

4. Не нужно постоянно менять бумажные мешки, для пылесоса.

5. Мощность. Она не теряется от наполненности.

6. Его можно хорошенько промыть водой и высушить.

Минусы циклонных пылесборников

1. Один из минусов данных пылесосов не очень приятен. Это мытье и чистка фильтра. Конечно, не придется каждый день вычищать с помощью щетки контейнер, но все, же это один из минусов. Лень присутствует в каждом человеке. Да, конечно неприятно сталкиваться с тем фактом, что нужно испачкать ручки.

2. Шум. Шума от такого вида пылесоса на много больше, нежели от обычного.

3. Энергопотребление. Оно так же на много выше, чем от обычного пылесоса. Это маленькое торнадо.

Покупать это маленькое чудо или нет, решать только Вам. На самом деле все его достоинства перекрывают те не многие его недостатки. Чистота в доме на много приятнее, чем не до конца доделанная приборка, согласитесь?

Личные впечатления

По сравнению со старым пылесосом, циклонный пылесборник выглядит довольно скромно по габаритам. Невозможно поверить, что такая малютка способна на что-то серьезное. Теперь старый пылесос можно использовать только при влажной уборке.

Достаю принадлежности, при первом использовании, вставляю не большую в диаметре трубу, включаю аппарат, и вот что действительно удивляет, щетка чистит ковры значительно лучше, чем мой предыдущий помощник.

Он чистит все. Грязь, шерсть наших домашних питомцев. Раньше приходилось прилагать не малые усилия, чтобы справляться с такими «теперь мелочами».

В коридоре у меня ламинированное покрытие и оно так же легко очистилось. Дело в том, что у меня в запасе есть еще одна щетка, более жесткая, чем предыдущая для ковров, поэтому я так просто справился и с этой задачей. Вы знаете, и звук этого пылесоса не настолько громкий как писали об этом в интернете.

Меня радует этот аппарат тем, что он легкий и не такой уж, и громкий. Еще понравился отсек для хранения всех нужных насадок, это очень удобно, что он встроен в сам пылесос.

Как только я узнал, на что способен этот маленький торнадо, пришло время почистить контейнер. Слава богу, когда я стал вытряхивать из пылесборника мусор, он падал плотными большими комками.

Так как мусор был утрамбован потоком воздуха. Клубков пыли не видно, и он не поднимался в воздух! Так я закончил свою первую уборку со своим циклонным пылесосом. Промыл контейнер и на этом уборка закончилась!

Циклон для пылесоса фото

Все пылесосы предназначены для одной цели – чистота. Речь идет обо всех пылесосах
Промышленные и строительные пылесосы обычно используют на станках или для уборки любых помещений. Эти пылесосы дороговаты, так как принцип работы пылесоса циклон фильтра необходимо подбирать тщательно.
Так же следует знать, что чаще всего промышленными аппаратами пользуются при ремонте и стройке. Оставлять свое рабочее место нужно в чистоте.

Циклон своими руками, из прозрачного пластика видео

Строительные работы проводят после его подготовки и очистки поверхности. Как Вы понимаете, Генеральную уборку невозможно совершить обычным пылесосом. Иначе говоря, это чревато поломкой аппарата.
Даже мелкий мусор, такой как: песок, масло, сухие смеси порошковые абразивы и деревянная стружка – рассчитан только на промышленный пылесос.
Если вы вдруг пойдете выбирать пылесос для строительных работ, то обязательно уточняйте те виды загрязнений, с которыми он будет сталкиваться.
Задумали использовать пылесос в ремонтных условиях? Тогда рассмотрите вариант циклон для пылесоса своими руками. Есть много примеров, как можно сделать такого рода пылесос.

Циклон для пылесоса своими руками

1. Для того чтобы сделать такой пылесос самостоятельно потребуется Пылесос Урал ПН-600, ведро пластиковое (подойдет даже из-под краски), патрубка 20 см длиной и диаметром 4 см.
2. Шильдик тоже откручивают, а отверстия нужно заклеивать.
3. Патрубка довольно толста и не войдет в отверстие, поэтому надо сточить заклепки при помощи болгарки и удалить крепления патрубка. Перед этим сняв пружины с фиксаторами. На заглушку намотать изоленту и вставить на заглушку.
4. На дне сделать отверстие сверлом посередине. Потом его расширить до 43-х мм специальным инструментом.
5. Для его уплотнения вырезают прокладки диаметром 4 мм.
6. Затем нужно все сложить, крышку ведра, прокладку, патрубок центрирующий.
7. Теперь нам потребуются саморезы длиной 10 мм и диаметром 4.2 мм. Саморезов потребуется 20 штук.
8. С бока ведра вырезаем отверстие по всасывающий патрубок. Угол выреза должен составлять 10-15 градусов.
9. Примеряемся и редактируем форму отверстия с помощью специальных ножниц, которые режут по металлу.
10. Не забывайте, что и внутри тоже нужно примеряться. Так же изнутри оставьте полосы для саморезов.
11. Маркером, разметьте отверстие в ведре и обрежьте лишний материал ножницами. Закрепите патрубок снаружи к ведру.
12. Чтобы все герметизировать нужно, использовать бинт 30x. Из обыкновенной аптечки и клей вроде «титана» для пенопласта. Обмотайте бинт вокруг патрубка и пропитайте клеем. Желательно не один раз!
13. Пока высыхает клей, можно проверить как будет работать этот пылесос. Включите пылесос и нагрузите его, перекрывая ладонью патрубок. Во время проверки работы пылесоса улучшается процесс герметизации и соединения с патрубком. Маловероятно, что он в скором времени изживет себя.
14. Пылесос лучше всего хранить в чехле.

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках. Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка может хорошенько ударить по кошельку. А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

Обычного пылесоса (желательно мощного);
Циклонного фильтра;
Емкости, собирающей мусор.

Во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

Мотор;
Шнур подключающий устройство к сети;
Устройство регулировки мощности;
Всасывающая гофра.

Для корпуса подготовьте:

Трубу из пластика диаметром 5 см;
Емкость с крышкой;
Лист фанеры толщиной около 0,5 см;
По 14 гаек и болтов М6;
Полосу жести оцинкованной;
Автомобильный фильтр (с микроавтобуса);
Выключатель – 220 В;
Герметик;
Наждачку;
Стержни для клеевого пистолета;
Шланг-гофру (можно от стир. машины);
Резьбовую шпильку с гайками и шайбами;
Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

Дрель;
Пистолет для клея;
Пистолет для герметика;
Ключи слесарные;
Отвертки;
Электролобзик;
Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты. Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Конечно не каждый захочет заниматься изготовлением пылесоса с нуля, да и необходимых деталей может не быть. В таком случае, прекрасно подойдет обычный бытовой пылесос, лучше с большой мощностью. Далее нужно будет просто изготовить для него циклонный фильтр, который не потребует больших затрат. Чаще всего его делают из дорожного конуса или ведра. Рассмотрим оба варианта.

Чертеж самодельного циклона можно посмотреть ниже.

Чертеж циклона

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

Дорожный конус;
Трубы пластиковые (примерно 40 мм)
Угол на 45 градусов;
Фанера;
Кусочки ЛДСП;
Клеевой пистолет и стержни;
Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

Ведро с крышкой (можно из под строительных смесей);
Циркуль;
По 2 колена 90 и 45 градусов;
Пластиковая труба;
Силикон;
Резина или уплотнительные кольца;
Канцелярский нож;
Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.

Вставляем трубы в крышку ведра, правильно поворачивая угол

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.

Вид с обратной стороны

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.

Циклонный фильтр подключенный к бытовому пылесосу

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

Источник

Древесина всегда считалась экологичным и безопасным материалом. Мелкая древесная пыль, образующаяся во время обработки деревянной заготовки, не так уж безобидна, как может показаться. Ее вдыхание отнюдь не способствует насыщению организма полезными микроэлементами. Накапливаясь в легких и верхних дыхательных путях (а древесная пыль не перерабатывается организмом), она медленно, но результативно уничтожает дыхательную систему. Крупная стружка постоянно скапливается возле станков и рабочих инструментов. Убирать ее лучше сразу, не дожидаясь появления непреодолимых завалов в пространстве столярной .

Для того чтобы поддерживать в домашней столярке необходимый уровень чистоты, можно купить дорогостоящую вытяжную систему, состоящую из мощного вентилятора, циклона, стружкоуловителей, емкости для стружки и вспомогательных элементов. Но пользователи нашего портала – не из тех, кто привык покупать то, что можно сделать своими руками. Используя их опыт, любой может собрать вытяжную систему, мощность которой будет соответствовать потребностям небольшой домашней мастерской.

Пылесос для сбора опилок

Стружкоотсос с использованием обычного бытового пылесоса – наиболее бюджетный вариант из всех существующих решений. И если вам удастся задействовать в работу своего старого помощника для уборки, который из жалости до сих пор не был выброшен на помойку, значит, присущая вам бережливость еще раз сослужила для вас добрую службу.

ADKXXI
Пользователь FORUMHOUSE

Моему пылесосу больше пятидесяти лет (марка – «Уралец»). Вполне справляется с ролью стружкососа. Тяжелый он только, как мои грехи, но умеет не только сосать, но и дуть. Иногда этой возможностью пользуюсь.

Сам по себе бытовой пылесос, установленный на почетное место в мастерской в качестве стружкоотсоса, будет бесполезен. И основная тому причина – слишком малый объем мешка (емкости) для сбора пыли. Именно поэтому между пылесосом и станком должен находиться дополнительный узел вытяжной системы, состоящий из циклона и объемного резервуара для сбора опилок.

Ося
Пользователь FORUMHOUSE

Самая простая установка
– пылесос и циклон. Причём, пылесос можно использовать самый домашний. Вместо циклона (цилиндрического конуса) можно использовать разделительную крышку.

Пылесос для опилок своими руками

Схема рассматриваемого нами стружкоотсоса предельно проста.

Устройство состоит из двух основных модулей: циклон (поз. 1) и емкость для стружки (поз. 2). Принцип его работы следующий: с помощью пылесоса в камере циклона создается разрежение. Из-за разницы давлений внутри и снаружи устройства опилки вместе с воздухом и пылью поступают во внутреннюю полость циклона. Здесь под действием сил инерции и тяжести механические взвеси отделяются от воздушного потока и падают в нижнюю емкость.

Рассмотрим конструкцию устройства более подробно.

Циклон

Циклон можно сделать в виде крышки, которая устанавливается поверх накопительной емкости, а можно просто совместить эти два модуля. Для начала рассмотрим второй вариант – циклон, выполненный в корпусе емкости для стружки.

Первым делом нам следует приобрести резервуар с подходящим объемом.

ForceUser
Пользователь FORUMHOUSE,
Москва.

Емкость – 65 л. Брал по принципу – нужны объем и удобства во время переноски заполненной емкости. У этой бочки присутствуют ручки, что очень удобно для ее очистки.

Вот список дополнительных элементов и материалов, которые нам понадобятся для сбора устройства:

Винты, шайбы и гайки – для крепления входного патрубка;
Отрезок канализационной трубы с манжетами;
Переходная муфта (с канализационной трубы на всасывающий патрубок пылесоса);
Пистолет с монтажным клеем.

Пылесос из бочки своими руками: последовательность сборки

В первую очередь в боковине резервуара проделывается отверстие под входной патрубок, который будет расположен по касательной к корпусу. На рисунке изображен вид с наружной стороны резервуара.

Патрубок целесообразно устанавливать в верхней части пластикового бочонка. Это позволит добиться максимальной степени очистки.

Изнутри входной патрубок выглядит следующим образом.

Щели между трубой и стенками резервуара следует залить монтажным герметиком.

На следующем этапе проделываем отверстие в крышке, вставляем туда переходную муфту и тщательно герметизируем все щели вокруг патрубка. В конечном итоге конструкция стружкоотсоса будет иметь следующий вид.

Пылесос подсоединяется к верхнему выходу устройства, а патрубок, отводящий стружку от станка, вдевается в боковую трубу.

Как видим, представленная конструкция не оснащается дополнительными фильтрами, что не сильно отражается на качестве очистки воздуха.

ден_61
Пользователь FORUMHOUSE

Сделал стружкоотсос по мотивам темы. За основу взят пылесос «Ракета» мощностью 400 Вт и бочка объемом 100 л. После сборки агрегата успешно проведены испытания. Все работает, как надо: опилки – в бочке, мешок пылесоса пуст. Пока что пылесборник подведен только к фрезеру.

Как бы там ни было, но определенный процент древесной пыли циклон задержать все-таки не может. И для того, чтобы довести степень очистки до максимума, некоторые пользователи нашего портала задумываются над необходимостью установки дополнительного фильтра тонкой очистки. Да, фильтр нужен, но не всякий фильтрующий элемент будет уместен.

Ося
Пользователь FORUMHOUSE

Я думаю, что после циклона фильтр тонкой очистки ставить не совсем правильно. Вернее, нужно ставить, но замучаешься его чистить (очень часто придется). Там и просто фильтрующая ткань прокатит (типа мешка в пылесосе). У меня в Корвете верхний мешок задерживает основную массу мелкой пыли. Я это вижу, когда снимаю нижний мешок для удаления опилок.

Тканевый фильтр можно создать, прикрепив каркас к верхней крышке циклона и обтянув его плотным материалом (можно брезентом).

Основная задача циклона состоит в том, чтобы отводить опилки и пыль из рабочей зоны (от станка и т.п.). Поэтому качество очистки воздушного потока от мелкодисперсных взвесей играет в нашем случае второстепенную роль. А, учитывая, что стандартный пылеприемник, установленный в пылесос, обязательно задержит оставшийся мусор (неотфильтрованный циклоном), мы добьемся необходимой степени очистки.

Циклон-крышка

Как мы уже говорили, циклон можно сделать в виде крышки, которая будет одеваться на накопительный резервуар. Действующий пример подобного устройства представлен на фото.

ОстриеБревна
Пользователь FORUMHOUSE

По фотографиям конструкция должна быть ясна. Пластик паял обычным паяльником, используя мелкую стальную сетку. Циклон довольно эффективный: при наполнении бочки на 40 литров, мусора в мешке пылесоса скопилось не более стакана.

Несмотря на то, что этот циклон входит в состав самодельного строительного пылесоса, его с успехом можно внедрить в конструкцию столярного стружкоотсоса.

Опилкопровод

Шланги, подключаемые к стружкоотсосу, лучше приобретать именно от пылесоса. По стене можно проложить пластиковый трубопровод с гладкими внутренними стенками. Он будет соединять станок с всасывающим патрубком циклона.

Определенную опасность представляет статическое электричество, которое образуется во время движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, воспламенение древесной пыли и т. д. Если вы желаете нейтрализовать подобное явление, то лучше сделать это в процессе строительства опилкопровода.

На явление статического электричества внутри опилкопровода обращают внимание далеко не все владельцы домашних мастерских. Но если делать конструкцию стружкоотсоса в соответствии с правилами противопожарной безопасности, то в качестве опилкопровода следует использовать гофру со встроенным металлическим проводником. Подключение такой системы к заземляющему контуру поможет избежать проблем в процессе эксплуатации.

alex_k11
Пользователь FORUMHOUSE

На пластиковые трубы обязательно заводить заземление. Шланги следует брать с проводом, иначе статика скапливается очень сильно.

А вот какое решение для борьбы со статическим электричеством в пластиковых трубах предлагает один из пользователей FORUMHOUSE: обвить пластиковую трубу фольгой и подсоединить ее к заземляющему контуру.

Вытяжные устройства

Конструкция устройств, отводящих стружку непосредственно от рабочих органов столярного оборудования, зависит от особенностей самих станков. Поэтому в качестве вытяжных элементов можно использовать изделия из пластика, фанеры и других подходящих материалов.

Для того, чтобы решить эту проблему, корпус резервуара можно оснастить металлическим каркасом, или вставить внутрь несколько металлических обручей подходящего диаметра (как предлагает пользователь alex_k11
). Конструкция получится более громоздкая, но зато абсолютно надежная.

Стружкоотсос для нескольких станков

Система на основе бытового пылесоса обладает небольшой производительностью. Поэтому одновременно она может обслуживать только один станок. Иными словами, при наличии нескольких станков всасывающий патрубок придется подключать к ним поочередно. Можно также установить стружкоотсос централизованно. Но для того, чтобы мощность всасывания не падала, неработающие станки следует отключать от общей системы с помощью шиберов (заслонок).

Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос.

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

Бытовой пылесос
Циклонный фильтр
Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

электродрель,
шуруповёрт,
электролобзик,
циркуль,
струбцины,
отвёртка крестообразная,
карандаш,
по дереву (50-60мм),
набор .

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
Лист толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины .
Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, л	Диаметр крышки, мм	Высота, мм
1,0	125	115
1,2	132	132
2,2	160	150
2,3	175	133
2,6	200	124
3,0	200	139
3,4	200	155
3,8	200	177
3,8	200	177
5,0	225	195
11	292	223
18	326	275
21	326	332
26	380	325
33	380	389

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

Создание фиксирующего кольца и фигурной вставки
Установка фиксирующего кольца
Установка бокового патрубка
Установка верхнего ввода
Установка фигурной вставки
Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить .

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Сборка циклонного фильтра

Затем необходимо правильно подсоединить воздуховоды:

Верхний патрубок – к бытовому пылесосу
Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

Зачем нужен циклонный фильтр?

Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Устройство циклонного фильтра

Обычного пылесоса (желательно мощного);
Циклонного фильтра;
Емкости, собирающей мусор.

Строительный пылесос своими руками: что нужно

Итак, из пылесоса извлекаем такие элементы как:

Мотор;
Шнур подключающий устройство к сети;
Устройство регулировки мощности;
Всасывающая гофра.

Для корпуса подготовьте:

Трубу из пластика диаметром 5 см;
Емкость с крышкой;
Лист фанеры толщиной около 0,5 см;
По 14 гаек и болтов М6;
Полосу жести оцинкованной;
Автомобильный фильтр (с микроавтобуса);
Выключатель – 220 В;
Герметик;
Наждачку;
Стержни для клеевого пистолета;
Шланг-гофру (можно от стир. машины);
Резьбовую шпильку с гайками и шайбами;
Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

Дрель;
Пистолет для клея;
Пистолет для герметика;
Ключи слесарные;
Отвертки;
Электролобзик;
Кусачки.

Изготовление

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Расположение шпильки и отверстия для отвода воздуха

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Чертеж самодельного циклона можно посмотреть ниже.

Чертеж циклона

Циклон из дорожного конуса

Что необходимо для работы?

Дорожный конус;
Трубы пластиковые (примерно 40 мм)
Угол на 45 градусов;
Фанера;
Кусочки ЛДСП;
Клеевой пистолет и стержни;
Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Круг из фанеры с отверстиями для входа и выхода воздуха

Труба вставленная в одно из отверстий

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Циклонный фильтр из ведра

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

Ведро с крышкой (можно из под строительных смесей);
Циркуль;
По 2 колена 90 и 45 градусов;
Пластиковая труба;
Силикон;
Резина или уплотнительные кольца;
Канцелярский нож;
Клеевой пистолет.

Изготовление

Вставляем трубы в крышку ведра, правильно поворачивая угол

Вид с обратной стороны

Циклонный фильтр подключенный к бытовому пылесосу

Сложности, с которыми можно столкнуться во время работы

При работе в мастерской или дома шлифовальным инструментом, при обработке деталей и подготовке поверхностей возникает потребность в удалении мелкодисперсной пыли. И, конечно, желательно снизить ее концентрацию еще во время работы, организовав на рабочем месте локальную постоянную очистку воздуха.

На предприятиях такая проблема решается путем монтажа фильтровальных установок с циклоном, который производит улавливание и осаждение пыли с требуемой эффективностью.

В нашем случае достаточно сделать пылесос с циклоном
, тем самым сэкономив на покупке строительного пылесоса, где такая функция предусмотрена производителем.

Принцип работы самодельного строительного пылесоса с циклонным фильтром

Существует несколько вариантов изготовления циклона для бытовых нужд. Чтобы определиться с наиболее эффективной схемой функционирования оборудования, следует знать принцип работы этого фильтра.

Циклон в классическом варианте представляет собой цилиндр и конус, в верхней части которого выполнен вход для загрязненного и выход для очищенного воздуха.

Вход сделан так, чтобы воздух входил в фильтр по касательной, формируя вращающийся поток, направленный к конусу оборудования (вниз).

Инерционные силы воздействуют на частицы загрязнителей, выносят их из потока к стенкам аппарата, где происходит осаждение пыли.

Под воздействием гравитации и вторичного потока, осажденная на стенках масса перемещается к конусу и удаляется в приемный бункер. Очищенный воздух поднимается вверх по центральной оси и выводится через патрубок, расположенный строго по центру верхней площадки циклона.

Обязательным условием эффективной очистки воздуха является точный расчет аппарата и герметичность циклона, в том числе и по отношению к приемному бункеру.

В ином случае нарушается принцип действия и возникает хаотичное движение воздуха, не позволяя пыли оседать в штатном режиме.

Кроме того, необходимо подобрать и двигатель, осуществляющий всасывание загрязненного воздуха, что обеспечит оптимальные параметры работы оборудования.

Самодельный фильтр для строительного пылесоса
, варианты которого предлагаются в интернете нельзя назвать полноценным циклоном.

Самая простая схема такого оборудования представляет собой пластиковую бочку с врезанным патрубком входа по касательной, вмонтированным фильтром от автомобиля внутри корпуса «циклона», через который удаляется очищенный воздух и к которому подключен бытовой пылесос.

Недостатки оборудования заключаются в отсутствии сформированного потока, закрученного по стенкам бочки и ламинарного возвратного потока.

По-сути мы получаем дополнительную емкость для осаждения крупных частиц (опилок, стружки), а мелкодисперсная пыль будет забивать фильтр на выходе, и потребуется постоянная его очистка.

Чтобы улучшить конструкцию, предлагаем дополнить пластиковую бочку самодельным циклоном, сделанным из дорожного конуса. Лучше всего, если работа ведется на протяжении нескольких часов, установить стационарный вариант оборудования для удаления пыли с рабочего места.

В этом случае нам понадобиться радиальный бытовой вентилятор. А при разовом подключении циклона достаточно использовать обычный пылесос с регулировкой мощности по всасыванию.

Иногда устанавливается дополнительный реостат для уменьшения частоты вращения двигателя пылесоса, тем самым подбирая параметры необходимые для нормального функционирования фильтра.

В следующих разделах статьи мы представим вам два варианта циклона для бытового использования.

Подбор инвентаря — что потребуется для работы

Для первого варианта конструкции стационарной установки вам потребуются следующие составные части:

Пластиковая бочка;
Серая пластиковая канализационная труба диаметром 50 мм;
Дорожный конус;
Гофрированные шланги, усиленные стальной проволокой или металлизированные шланги;
Клей для пластика;
Радиальный бытовой вентилятор с возможностью изменения частоты вращения двигателя и по производительности равной шестикратному обмену воздуха в помещении;
Фанера толщиной 10-12 мм.

Второй вариант изделия является наиболее удачным, так как в этом случае изделие приближается к функционалу настоящего циклона.

Для изготовления фильтра потребуется приобрести:

Готовый пластиковый циклон производства Китай;
Бочка, ведро или иная емкость для изготовления пылевого бункера;
Гофрированные шланги.

Пластиковый циклон стоит недорого, примерно 1500-2500 рублей и предназначен для сбора пыли средней и тяжелой фракции. Отлично справляется со стружкой и опилками.

Поэтапная инструкция к процессу сборки циклона

Первым вариантом у нас на очереди стационарная конструкция для мастерских с большим образованием пыли различного происхождения.

Собираем фильтр циклонного типа для пылесоса

Сначала изготавливаем сам циклон. В пластиковом конусе делаем отверстие для прохода канализационной трубы по касательной.
Для лучшего соединения патрубка с корпусом конуса поверхности сопряжения матируем наждачной шкуркой. Проклейку швов ведем с помощью монтажного пистолета.
В верхней части конуса устанавливаем вертикальный патрубок, нижний конец которого должен находиться ниже входного отверстия. Таким образом, мы сможем добиться вихревого движения воздуха. Патрубок закрепляется в фанерном листе в форме окружности с диаметром равным размеру основания конуса.
Подготовленный циклон закрепляется на крышке бочки с помощью круглого фанерного листа.
Чтобы пластиковая бочка при забивании мусором входного патрубка не деформировалась под воздействием вакуума, внутри емкости устанавливаем распорку — рамку, выполненную из фанерного листа. Внешние размеры рамки повторяют внутренний диаметр бочки. Для усиления конструкции, притягиваем строительный конус к крышке емкости с помощью металлических шпилек.
Далее проводим подключение циклона к гофрированным шлангам на входе и выходе. Радиальный бытовой вентилятор устанавливаем на улице под навесом.

Второй вариант строительного пылесоса имеет в основе китайский пластиковый циклон, который также закрепляется на любой из выбранных емкостей. Получается надежная и эффективная конструкция.
Крепление циклона к емкости осуществляется с помощью прижимного металлического фланца.

ВИДЕО ИНСТРУКЦИЯ

При запуске пылесоса и дальнейшей эксплуатации не забывайте прочищать входной патрубок и останавливать внутренние распорки на емкостях, чтобы не допустить деформации приемного бункера.

Если необходима более тонкая очистка воздуха, то конструкция дополняется автомобильным фильтром в корпусе на выходе изделия.

Сохраните здоровье ваших легких. Если вы занимаетесь деревообработкой, вы знаете, что столярная мастерская, независимо от ее размеров, нуждается в пылеуловителе. Сделайте циклон для пылесоса своими руками.

Многие говорят, что сердце мастерской — это ручная пила, другие говорят, что это стол, ленточная пила, строгальный станок и т.д.

Что бы ни было сердцем, можно сказать наверняка, что легкие мастерской — это пылеуловитель.

Большинство деревянных болванок, которые вы обрабатываете, достаточно тяжелы, чтобы упасть на пол. Но древесная пыль и опилки летают в воздухе, которым вы дышите. Эти мелкие частицы легко проникают в ваши легкие и представляют серьезную угрозу для здоровья.

Есть много способов защитить себя. Маски от пыли (они недешевы, но хорошо работают), недорогие бумажные респираторы (не очень безопасны, но лучше, чем ничего). Вы можете установить воздушный фильтр на потолке (пыли нужно сначала пройти через уровень вашего лица, прежде чем попасть в него, так что это подходит для уборки после работы), и, наконец, существуют пылеуловители, которые могут быть сложными или простыми (если вы можете себе это позволить, они очень хороши до определенной степени).

Независимо от того, хороша ли ваша система пылеуловления, в воздухе всё еще летает пыль, ускользнувшая от системы, особенно если вы шлифуете или разрезаете что-либо. Вам нужно что-то легкое в использовании, портативное, и достаточно мощное, чтобы убирать пыль с инструментов. Вот где полезен пылесос.

Проблема покупных пылесосов заключается в том, что если вы подключите их непосредственно к инструменту, фильтры засорятся в течение 10 минут. Также их нелегко чистить, даже если вы увеличите емкость для сбора мусора.
Альтернативой этому является наличие промежуточной системы между вашим инструментом и пылесосом, а именно циклон.

Циклонное пылесборное ведро собирает 99% пыли, которая скапливается в нижней части, оставляя пылесос почти свободным от пыли и чистым.

Мой самодельный фильтр для пылесоса очень недорог и эффективен. Строительный пылесос обошелся мне менее чем в 2000 рублей, и его легко построить на выходных.

Шаг 1: Список материалов и чертежи

Список материалов:

1 пылесос (1600 Вт +)
1 пластмассовое ведро 20 литров
1 металлическое (оловянное) ведро 20 литров
1 пластиковая воронка
1 ПВХ труба длиной около 30 см
2 муфты для трубы
1 водопроводный фитинг 90 градусов
4 гайки, болта и шайбы
8 саморезов
быстродействующий эпоксидный клей
какая-нибудь грунтовка
2 куска фанеры 0X30X18 мм

Чертежи:
Выше приведен чертеж, которым я руководствовался при конструировании насадки циклон для пылесоса.

Шаг 2: Система циклона

Система циклона состоит из двух ступеней.

Первая ступень — это пластиковое ведро с верхней крышкой, фитингами и воронкой. Вторая ступень — металлическое ведро, которое прикрепляется под пластиковым и собирает пыль и отходы.

Две ступени соединяются друг с другом стандартными зажимами, которые идут в комплекте с ведрами.

Шаг 3: Первая ступень — верхняя крышка

Перед покупкой любых фитингов обязательно проверьте конец гибкого шланга вашего пылесоса и купите подходящие по диаметру (не все пылесосы имеют шланги и концы одинакового диаметра).

Возьмите крышку верхнего пластикового ведра и сделайте в центре отверстие такого же диаметра, как ваша труба (здесь будет сидеть длинная труба), и одно отверстие сбоку крышки (здесь будет локтевой фитинг).

Вставьте муфту в первое отверстие и заклейте — здесь будет находиться длинная труба (используйте ПВХ-клей или эпоксидку). Убедитесь, что труба перпендикулярна крышке.

Вы сможете обрезать длинную трубу, если понадобится, и после первого теста, если в пылесосе окажется пыль, по-хорошему нужно будет вогнать ее глубже, до деревянного кольца.

Вставьте муфту в боковое отверстие и приклейте. После того как клей высохнет, вставьте в него 90-градусный локтевой фитинг, чтобы фитинг располагался параллельно стенам пластикового ведра. Это даст циклоническое круговое действие на входящую пыль. Удостоверьтесь, что нет утечек. Если вы чувствуете дыры, залейте их эпоксидным клеем или силиконом.

Дополнительная модификация:
Если пластиковая крышка слишком мягкая, как у меня, можно добавить два круга из ДСП диаметром около 22 см и толщиной 6 мм для поддержки. Деревянные круги располагаются под крышкой, и я притянул их 4 болтами.

Это дает мне дополнительную прочность и преимущество, если я захочу добавить еще два 90-градусных локтевых фитинга и вставить более длинные трубы из ПВХ, чтобы минимизировать использование гибких шлангов и улучшить поток воздуха и падение давления.

Шаг 4: Первая ступень — Воронка

Показать еще 4 изображения

Чтобы вставить воронку, вам нужно вырезать деревянный диск/кольцо из одного из кусков дерева. Деревянное кольцо должно войти в пластиковое ведро (внутренний диск, который останется после вырезания кольца, используется позже).

Наружный диаметр диска должен быть таким, чтобы диск плотно входил в ведро примерно наполовину, а внутренний диаметр должен быть достаточно широким, чтобы воронка могла сидеть в кольце. Я вырезал кольцо с помощью перевернутого лобзика на моем верстаке, а затем довел до идеального круга, используя шлифовальную машинку. Вставьте кольцо в ведро, чтобы проверить.

Не делайте следующих вещей до завершения второго этапа!

После второго этапа я положу деревянное кольцо внутрь пластикового ведра (примерно на середину высоты или чуть глубже), так что конец воронки будет выступать из отверстия ведра. Я привинтил деревянное кольцо снаружи 8 саморезами.

В моей версии я чуть подрезал воронку, так что ее торцовое отверстие не будет слишком узким (так пыли легче уйти вниз) около 4 см в диаметре, а затем приклеил трубу чтобы закрепить элемент.

Теперь становятся сложнее. Я склеил край воронки с краем деревянного кольца, а затем добавил
грунтовки, чтобы сделать наклон к центру воронки, для лучшего движения пыли вниз. Поскольку я не смог найти нормальную грунтовку, я взял грунтовку из полиэфира, которая могла бы приклеиться и к дереву, и к пластику. Кроме уродливого цвета (черный) и разведенной грязи (используйте перчатки), оно работает нормально.

Примечание. Если я буду делать это снова, я буду использовать меньше отвердителя, чем предполагаемое значение, чтобы у меня было больше времени для формовки и сглаживания поверхности, даже если высыхание займет больше времени.
Этот наполнитель из полиэфира дал мне поверхность, которую я покрыл более мягким, белым слоем. Влажной тряпкой я сумел сгладить поверхность, чтобы пыль стекала в воронку.

Еще одна идея. Мне сообщают, что найти достаточно большую воронку непросто. Здесь есть решение. Вы можете пойти в любой магазин автомобильных аксессуаров и купить уличный/дорожный конус, а затем обрезать его по размеру для вашего ведра. Это тоже сработает.

Шаг 5: Вторая ступень — нижнее ведро и верхняя металлическая крышка

Пластиковое ведро должно плотно сидеть над металлическим. Вот как мы это сделаем. Нам понадобятся 2 куска круговой фанеры или ДСП, которые будут поддерживать и соединять пластиковое ведро с крышкой металлического ведра.

Мы вырезаем два диска около 4/5 диаметра дна пластикового ведра (у нас уже есть один кусок, который остался после вырезания кольца для воронки, поэтому нужно вырезать только один).

Точность здесь не очень важна, поэтому вы можете использовать лобзик или саблевую пилу. Я использовал лобзик.
Мы поместим первый круг на дно пластикового ведра, а второй под крышку металлического.

Поскольку два диска имеют одно и то же отверстие в центре, такие же отверстия нам нужно сделать в дне пластикового ведра и в крышке металлического, чтобы воронка проходила через них.

Прижмите первый диск ко дну пластикового ведра, а второй сверху на крышку металлического и притяните их с помощью 4 болтов, гаек и шайб. Теперь мы можем соединить два ведра вместе.

Шаг 6: Окончательная сборка и тестовый прогон

Теперь я могу поставить пластмассовое ведро поверх металлического и закрепить вёдра зажимом. Вставьте гибкий шланг пылесоса в центральную соединительную трубу, а второй шланг (я нашел его в старом пылесосе) в боковую трубу, включите пылесос и дайте циклону работать. Вся пыль опускается в металлическое ведро, оставляя пылесос чистым.

Не забудьте надеть маску, когда будете очищать нижнее ведро. Не нужно дышать этой пылью.

Шаг 7: Дополнение

Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.

Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.

Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.

Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.

Источник

Простой циклонный фильтр-сепаратор для пылесоса своими руками

Здравствуйте, уважаемые читатели и самоделкины!

Наверняка каждому из Вас приходилось наводить порядок в мастерской, гараже, или дома во время ремонтных работ. Конечно, убрать мусор можно с помощью обычного пылесоса, но его фильтры очень быстро придут в негодность, да и предназначен он для более простых задач. Кроме того, емкость пылесборника очень маленькая, и даже при уборке крупных опилок его придется часто опустошать.
Само собой, для этого есть промышленные пылесосы, однако приобретать такой агрегат для мастерской нецелесообразно.

В данной статье Сергей, автор YouTube канала «Домашний мастер» расскажет Вам, как можно соорудить специальный промежуточный циклонный фильтр-сепаратор, в котором будет оседать практически весь мусор, за исключением совсем уж мелкодисперсной пыли (а ее спокойно задержат штатные фильтры бытового пылесоса).

Эта самоделка весьма проста в изготовлении, и может быть повторена даже в домашних условиях.

Материалы.
— Пластиковое ведро с крышкой (от строительных смесей)
— Канализационные трубы, переходы, уголки
— Обратный клапан
— Мебельные ролики
— Мебельные колеса
— Гофрированная трубка
— Изоляционная лента, наждачная бумага.

Инструменты, использованные автором.
— Шуруповерт, перьевые сверла по дереву
— Ступенчатые сверла
— Клеевой пистолет
— Болгарка, отрезной диск.

Процесс изготовления.
Итак, в качестве корпуса фильтра Сергей будет использовать пластиковое ведро от строительной смеси емкостью 30 л. Конечно, если Вам удастся раздобыть металлическое, будет намного лучше.

Возле края крышки нужно просверлить два отверстия диаметром 50 мм. Автор делает это с помощью перьевого сверла по дереву, также подойдет и коронка.

В первое отверстие вставляется обрезок 50-мм канализационной трубы.

Во второе — обычный 50-й уголок (90 градусов). Это будет выход из фильтра, подключаемый к пылесосу.

Хотя трубы сидят весьма плотно, автор дополнительно фиксирует их с помощью горячего клея с двух сторон крышки. Более надежно их можно закрепить с помощью секундного клея и добавления соды. Про этот способ было подробно рассказано в недавней статье.

Теперь нужно отсоединить от пылесоса штатный шланг, и подобрать трубку подходящего диаметра
для изготовления переходника. В случае автора, подошла та же 50-я труба.

Край трубы с уплотнительным кольцом срезается, и заготовка отделяется от основной трубы.

При отрезании болгаркой остается большое количество неровностей, так как пластик плавится. Оба торца переходника зачищаются наждачной бумагой, обернутой вокруг бруска.

Широкая часть переходника отлично подошла ко входному отверстию пылесоса.

Этот переходник соединяется с гофрированной трубой с помощью муфты, и подключается к пылесосу.

Второй конец гофрированной трубы имеет меньший диаметр, и, чтобы присоединить его к выходной трубе фильтра, отлично подходит переход 40X50 мм.

Остается присоединить штатный шланг ко входному уголку фильтра.

Поскольку пластиковое ведро имеет небольшую жесткость, то при перекрытии входного отверстия шланга, оно сильно деформируется.

Автор решил установить вот такой обратный клапан.

Для этого он сделал еще одно отверстие в крышке ступенчатым сверлом, и установил клапан, затянув гайкой. Клапан будет срабатывать только когда давление в фильтре упадет слишком сильно.

С нижней стороны крышки на входное отверстие он установил патрубок из такого 90 градусного уголка. Эта трубка будет направлять поток воздуха с мусором по касательной вдоль стенки фильтра. Причем не стоит принудительно направлять поток «вниз», ко дну фильтра.

Еще один немаловажный момент (в котором автор допустил ошибку) — выходная трубка должна быть расположена строго по центру крышки фильтра.

Чтобы фильтр и пылесос можно было перемещать по полу одновременно, Сергей прикрепил ко дну фильтра несколько небольших мебельных колес. Остается притянуть фильтр к пылесосу резинкой.

Теперь можно спокойно собирать мусор с поверхностей. Не страшны даже металлические стружки, гвозди и саморезы, которые первыми упадут на дно фильтра. Также в нем останутся и все мелкие детальки, случайно упавшие на пол.

А вот и результат. Даже попался небольшой гвоздик, который мог серьезно повредить пылесос.

Благодарю Сергея за простое, но полезное приспособление для мастерской!

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Фильтр «Циклон» из пластмассовых ведер своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете как можно сделать фильтр «циклон» из старых и ненужных пластмассовых ведер своими руками. Данный вид фильтров очень полюбился столярами и мебельщиками, потому как очень прост в изготовлении, и неприхотлив в эксплуатации.
Каждый мастеровой человек занимающийся или увлекающийся столярным делом, просто обязан иметь в своей мастерской подобный фильтр.

Вот и наш автор занимающийся столярным делом, дабы не зарастать опилками и стружкой у себя в мастерской, решил содержать свое рабочее место в чистоте, для чего сделал циклон из старого пластмассового бочка и ведра, а так же пылесоса который и приводит в действие данный фильтр.

И так, давайте более внимательно рассмотрим, как мастер собирал циклонный фильтр и что конкретно для этого понадобилось?

Материалы
1. пластмассовый бочек 25-30 л
2. ЛДСП
3. термоклей
4. ПВХ труба
5. силиконовый уплотнитель
6. саморез
7. болт
8. гайка
9. гофрированный шланг
10. пылесос
11. скотч
12. изолента

Инструменты
1. фрезер
2. дрель
3. электролобзик
4. фестуловская рулетка
5. термопистолет
6. канцелярский нож
7. сверло-коронка 50 мм
8. карандаш
9. отвертка
10. плоскогубцы

Процесс создания циклонного фильтра своими руками.

И так, сначала следует все таки разобраться, как все таки работает этот чудо-аппарат? Сложного здесь особого нечего нет, берется 2 емкости, одна для циклона другая для сбора мусора и опилок (бункер) Внутри первой емкости расположен конус который не дает подниматься пыли наверх, а так же расположены 2 трубки на вход в боковой части емкости под углом в 45 градусов, то есть при всасывании пыль и опилки попадая в фильтр устремляются в завихрение вдоль стенки емкости, а по прямой трубе расположенной в верхней части крышки подается очищенный воздух. Чтоб стало более понятно автор предоставил образную схему работы фильтра, смотрим.

Далее весь аппарат в сборе. И простенький чертеж для пущей наглядности.
В общих чертах принцип работы циклонного фильтра думаю понятен, теперь следует перейти непосредственно к самому процессу изготовления аппарата.
Как было оговорено выше, мастер использовал 2е емкости -это пластмассовый бочек объемом 25-30 литров, он будет служить приемным бункером для опилок, а для циклона использовалось 10 л ведро, тоже из пластмассы. Вот собственно они.Далее автор приступил к изготовлению крышек для ведер, потому как родных не было, да и пластиковые крышки малонадежны. В качестве материала использовалось ЛДСП. При помощи фистуловской рулетки был замерен диаметр ведра и вычислен радиус, то есть диаметр делится на 2 и получается радиус, наносится окружность на доску.Выпиливается при помощи электролобзика, с напуском 2-3 мм прозапас.Полученную крышку затем необходимо обкромить на фрезерном станке, для чего автор сделал нехитрое приспособление из ламината.Обрабатывает края и создается паз.Паз необходим для того чтобы крышка подошла очень плотно и герметично, потому как фильтр не в коем случае не должен подсасывать воздух через какие либо щели.Все подошло идеально.Тем же самым способом вырезается и крышка для самого циклона. Автор на ведро ставит силиконовый уплотнитель.Крышка тоже очень хорошо подошла.После чего необходимо в крышке бункера пропилить большое отверстие, которое соединит 2е емкости в одно целое.На внутренней части крышки нужно проточить посадочный паз под установку ведра.Работу автор выполняет аккуратно и не торопясь.Вот что получается.Проверка, все подошло.Далее у ведра мастер выпиливает дно.А из выпиленного дна изготавливает конус, вырезал сектор и склеил клеем для ПВХ. Стянул струбцинами и оставил на просушку, но в итоге вышло так что клей нечего не склеил и пришлось переделывать.Посадочный паз на крышке бункера заполняется термоклеем, но работать надо пошустрей, мастер немного промедлил и ведро встало немного криво, потому как клей уже стал застывать.Ведро установлено.Излишки клея срезаются при помощи канцелярского ножа.Силиконовый уплотнитель тоже желательно посадить на термоклей, дабы в процессе он не слетал.В центре крышки сверлится отверстие коронкой при помощи дрели.В полученное отверстие диаметром 50 мм вставляется обрезок ПВХ трубы длинной 12 см, посадочное место так же желательно обработать клеем либо герметиком. Установлено и герметично.В нижней части трубка выступает на 5 см.Далее в боковой части корпуса фильтра сверлится отверстие той же самой коронкой.Вставляется угловой патрубок на 45 градусов.Крепится к стенке ведра при помощи болта и гайки.Место соединения обрабатывает термоклеем (можно силиконовым герметиком).И теперь конус, как было сказано первый этап его создания прошел неудачно и автор сделал крепление при помощи болтов и гаек.Установил и закрепил в полости ведра острием конуса вверх.Поставил крышку на корпус циклона.И вот циклонный блок в сборе.Крышка ставится очень плотно, но все же автор дополнительно закрепил на несколько саморезов (на всякий случай)))После чего вся конструкция собирается воедино.Затем подключается пылесос через переходники и гофрированные шланги, соединения мастер дополнительно обматывает скотчем и изолентой, дабы была полная герметизация и фильтр работал без нареканий.

Как видите циклонный фильтр довольно просто изготовить, главное было б желание))) Очень полезный аппарат для мастерской профессионала и любителя столярного дела.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Источник (Source)

Самодельный циклонный фильтр для мастерской: фото и видео

Введение

пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Принцип работы

Бытовой пылесос
Циклонный фильтр
Емкость для сбора мусора

Подготовительные работы

Инструменты

Для производства работ будут необходимы следящие инструменты:

электродрель,
шуруповёрт,
электролобзик,
циркуль,
нож,
струбцины,
отвёртка крестообразная,
карандаш,
корончатое сверло по дереву (50-60мм),
набор сверл.

Материалы и крепёж

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, л	Диаметр крышки, мм	Высота, мм
1,0	125	115
1,2	132	132
2,2	160	150
2,3	175	133
2,6	200	124
3,0	200	139
3,4	200	155
3,8	200	177
3,8	200	177
5,0	225	195
11	292	223
18	326	275
21	326	332
26	380	325
33	380	389

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

Создание фиксирующего кольца и фигурной вставки
Установка фиксирующего кольца
Установка бокового патрубка
Установка верхнего ввода
Установка фигурной вставки
Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Делаем разметку – ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Установка бокового патрубка

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка – очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

Верхний патрубок – к бытовому пылесосу
Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

Вконтакте

Facebook

Twitter

Мой мир

изготовление циклонного фильтра в домашних условиях

Принцип действия

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

При изготовлении циклона своими руками из подручных материалов необходимы:

Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др. ). Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

Текстолит (размер подбирается индивидуально под каждый пылесос).
Любой текстильный плотный мешок (многие используют мешки из-под обуви).
Зажим для части сброса мусора.

Originally posted 2018-07-04 08:34:22.

Как сделать фильтр циклон для пылесоса своими руками?

Подготовительные работы

Инструменты

Для производства работ будут необходимы следящие инструменты:

электродрель,
шуруповёрт,
электролобзик,
циркуль,
нож,
струбцины,
отвёртка крестообразная,
карандаш,
корончатое сверло по дереву (50-60мм),
набор сверл.

Материалы и крепёж

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
Канализационный отвод градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
Ведро («малое») пластиковое 5-11 литров.Примечание

Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, л	Диаметр крышки, мм	Высота, мм
1,0	125	115
1,2	132	132
2,2	160	150
2,3	175	133
2,6	200	124
3,0	200	139
3,4	200	155
3,8	200	177
3,8	200	177
5,0	225	195
11	292	223
18	326	275
21	326	332
26	380	325
33	380	389

Прибор для сада

Для владельцев частных домовладений со своим двором актуальным становится вопрос уборки листьев и прочего мусора. Для этих целей собирают садовые пылесосы.

Своими руками установить измельчитель сложно. Но можно обойтись увеличением диаметра всасывающей трубки

Пылесборник циклон для пылесоса своими руками: пошагово, чертежи

Как сделать фильтр циклон своими руками

Конструкция. Я решил изготовить пылесборник типа мини-циклон самостоятельно. Автором и разработчиком данной конструкции считается Билл Пентз (Bill Pentz) из Калифорнии. Заработав себе серьёзную аллергию на мелкую древесную пыль, он впоследствии много времени и сил посвятил борьбе как с самой болезнью, так и с её причинами.

циклон схема пылеуловитяля

Выбор материала. Я решил использовать в качестве заготовок пластиковые трубы для наружной канализации и фитинги к ним. Конечно, из них создать полноценный конус не удастся, но я оказался не первым, кто попытался их использовать для этой цели. Преимущество такого выбора — в жёсткости деталей и герметичности их соединений за счёт уплотнителей. Ещё один плюс в том, что есть различные резиновые вставки для труб, позволяющие легко и герметично подключить шланг пылесоса. К тому же при необходимости конструкцию можно легко разобрать.

Для своей мастерской для сбора крупных древесных опилок и стружки я сделал циклон из трубы ∅160 мм. В качестве соединителей для шлангов использовал трубы ∅50 мм. Хочу обратить внимание, что эксцентрический переходник с трубы ∅110 мм на ∅160 мм должен быть обязательно воронкообразной формы. Я встречал плоские, но они не подойдут — с ними ничего не получится, и мусор будет застревать.

Циклон своими руками ход работ

Порядок работы. В заглушке на трубу ∅160 мм и трубе корпуса сделал отверстия под отводы для шлангов. Дальше, используя термопистолет, вклеил в заглушку кусок трубы ∅50 мм. Она должна располагаться посередине корпуса циклона и быть на пару сантиметров ниже боковой трубки, поэтому лучше сначала в заглушку вклеить трубу более длинную, а затем обрезать по месту во время сборки.

В качестве материала для неё я использовал пластиковый стержень, который нагрел феном и согнул в форме спирали (фото 1), после чего вклеил его в корпус (фото 2), используя термопистолет. Затем вклеил боковую трубку (фото 3), внутренний конец которой направлен немного вниз.

Ёмкость для мусора сделал из жёсткой пластиковой бочки, к днищу которой прикрепил колёсики — для её чистки это оказалось очень удобно (фото 4). Сбоку в бочке прорезал смотровое окошко и закрыл акриловым стеклом на термоклее. Сверху усилил соединение пластиковым кольцом и болтами. Через такой иллюминатор удобно следить за заполнением ёмкости.

циклон своими руками

Крышки от бочки у меня не было, и я сделал её из куска столешницы, который долго ждал своего часа после врезки мойки на кухне (фото 5). С нижней стороны столешницы фрезером выбрал паз под края бочки и в него для герметичности соединения вклеил оконный уплотнитель (фото 6). Отверстие в крышке по правилам нужно делать в центре, но тогда у меня возникли бы проблемы с размещением циклона в мастерской, поэтому я сделал отверстие со смещением. Крышка крепится к бочке на защёлках от давно сломанного пылесоса. От него также использовал шланг для подключения циклона. Хочу обратить внимание, что шланги лучше брать именно от пылесосов. Если взять, скажем, гофрированную трубу для электропроводки, при включении пылесоса появляются свист и жуткий шум.

Циклон для пылесоса своими руками

Подключение циклона к инструменту. Далеко не все инструменты имеют выход для пылесоса. Поэтому я решил изготовить несложный регулируемый держатель для шланга пылесоса. Для него из обрезков фанеры сделал заготовки рычагов (фото 7). Держатель дополнил канализационным хомутом для крепления шланга (фото 8). Подставку специально сделал больших размеров, чтобы была возможность закрепить её струбциной или удерживать грузом. Держатель получился удобным — я его использую не только для шланга пылесоса, но и для переносной лампы, лазерного уровня и поддержки длинной заготовки в горизонтальном положении.
После сборки циклона провёл несколько экспериментов для определения его КПД. Для этого всасывал стакан мелкой пыли, после чего измерял её объём, попавшей в ёмкость пылесборника. В результате убедился, что в бочку попадает примерно 95% всего мусора, а в мешок пылесоса — только очень мелкая пыль, и то незначительное её количество. Меня такой результат вполне устраивает — мешок теперь чищу в 20 раз реже, и только от мелкой пыли, что гораздо легче. И это при том, что моя конструкция по форме и пропорциям далеко не совершенна, что, безусловно, понижает КПД.

Разводка. Проверив работоспособность циклона, я решил сделать стационарную разводку шлангов по мастерской, так как трёхметрового шланга, безусловно, мало, а пылесос с циклоном громоздки и неповоротливы, каждый раз перемещать их по мастерской неудобно.

Благодаря тому, что использовались стандартные канализационные трубы, смонтировать такую разводку удалось за час. Пылесос и циклон я задвинул в самый дальний угол, а по мастерской проложил трубы ∅50 мм (фото 9).

Безусловно, при использовании профессиональных станков с большими выходными отверстиями трубопроводов такого диаметра недостаточно. Лучше брать ∅110 мм или больше, но тогда и пылесос, и циклон должны быть более мощными. Однако для моих домашних работ и этого вполне хватает.

В процессе эксплуатации столкнулся с одной небольшой проблемой. Если в шланг попадает маленький камушек (бетонные полы у меня давно не ремонтировались) или другой небольшой, но тяжёлый предмет, он движется по трубам до вертикального участка перед циклоном и там остаётся. При скоплении таких частиц за них цепляется другой мусор, и может образоваться засор. Поэтому перед вертикальным участком разводки я врезал камеру из трубы ∅110 мм с ревизионным окошком. Теперь весь тяжёлый мусор собирается там, и, открутив крышку, его легко достать. Это очень удобно, когда случайно в пылесос попадает крепёж или мелкая деталь. Технология здесь простая — откручиваю крышку, включаю пылесос и рукой перемешиваю всё, что осталось в ревизии. Мелкие частицы тут же улетают в ёмкость циклона, а крупные остаются и легко вынимаются. Количество их обычно незначительное, но недавно в таком мусоре нашёл пропавшую биту шуруповёрта.

Для дистанционного включения пылесоса рядом с хомутом крепления шланга установил выключатель (фото 11) и дополнительную розетку. Её можно использовать для подключения электроинструмента, тогда точно не забудешь включить пылесос перед использованием инструмента — со мной такое часто случается.

Считаю данную конструкцию очень полезной и доступной для изготовления в домашних условиях.

Сергей Головков, Ростовская обл., г. Новочеркасск

Лучший фильтр для пылесоса с циклоном — Отличные скидки на фильтр для пылесоса с циклоном от global filter для пылесоса с циклоном продавцы

Отличная новость !!! Вы обратились по адресу, чтобы купить фильтр для пылесоса с циклоном. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний фильтр для пылесоса с циклоном вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели фильтр для пылесоса с циклоном на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в фильтре для пылесоса с циклоном и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите фильтр для пылесоса с циклоном по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

История пылесосов — Изобретение и история пылесосов

Пылесос — это устройство, которое создает частичный вакуум и используется для всасывания пыли и грязи. Он использует воздушный насос для создания вакуума и используется для мытья полов, но он также может очищать другие поверхности. То, что всасывает в себя пылесос, собирается в мешок для пыли или в циклон, а затем утилизируется.Сегодня существует множество размеров и моделей пылесосов, от ручных вариантов, которые питаются от батарей, до промышленных моделей, которые могут пылесосить несколько сотен литров пыли, до пылесосов, которые имеют размер (и форму) грузовик, который используется для очистки крупных разливов или удаления загрязненной почвы.

Пылесос — это не современная машина (его начало относится к 19 веку), и ему потребовалось около 100 лет, чтобы стать частью каждого домашнего хозяйства, но сегодня мы живем намного здоровее, чем у нас есть.Подробнее об истории развития пылесосов.

Люди, которые разработали пылесос до того, что мы имеем сегодня, были разного типа и происхождения. Некоторые были инженерами-естественниками, а некоторые — дворниками, но это не помешало им стать великими изобретателями.

У нас было много вариантов пылесосов на протяжении всей истории.Все они работали по схожим принципам, но подходили к ним с разных сторон, пытаясь решить важные проблемы эффективности, шума и здоровья. Узнайте больше интересных фактов о пылесосах.

Пылесосы — продукт промышленной революции во всех смыслах. Они появились как решение проблемы, вызванной революцией, но без нее они были бы невозможны.Итак, вот их отношения. Узнайте больше о процессе изготовления пылесоса.

Краткая история пылесоса

Первым механическим устройством для мытья полов была «машина для чистки ковров», изобретенная Дэниелом Хессом в 1860 году. Она имела вращающуюся щетку и сильфон, который создавал всасывание. После этого, в 1869 году, Айвз В. МакГафф создал «Вихрь», в котором вентилятор с ременным приводом приводился в движение вручную.В 1898 году Джон С. Турман изобрел очиститель с бензиновым двигателем, который был настолько большим, что его приходилось тащить на лошади и не создавал вакуума, но он продувал воздух и «очищал» вот так.

Первый пылесос, который использовал тот же принцип, что и те, которые мы используем сегодня, был изобретен Хьюбертом Сесилом Бутом из Англии в 1901 году. Бут был настолько вдохновлен демонстрацией машины Турмана в Empire Music Hall в Лондоне, что попробовал эту идею. что он получил почти сразу.Он положил носовой платок на сиденье ресторанного стула, приложил рот к платку и втянул воздух. Когда он увидел, сколько пыли собралось на платке, он понял, что его идея заслуживает внимания. Его пылесос имел двигатель внутреннего сгорания, который приводил в действие поршневой насос, который пропускал воздух через тканевый фильтр. Всю машину тащила лошадь, и люди прозвали ее «Пыхтящий Билли». Он был большим и не мог входить в здания, а в окна вставлялись только трубы.Его следующая модель питалась от электричества, но была слишком большой и не подходила для индивидуальных домовладельцев, поэтому использовалась для уборки или была установлена в самом здании.

Первая очистительная машина, в которой использовался пылесос и которую можно было носить с собой, была разработана Уолтером Гриффитсом в 1905 году. В ней использовались сильфоны для всасывания пыли и гибкая труба. Джеймс Б. Кирби изобрел вакуумную машину в 1906 году, получившую название «Домашний циклон», в которой для отделения грязи вместо фильтра использовалась вода.Первый портативный пылесос с двигателем был детищем Джеймса Мюррея Спенглера, дворника из Кантона, штат Огайо, который изобрел его в 1907 году. У этой машины была вращающаяся щетка, электрический вентилятор, ящик и мешок для пыли (для которую Джеймс использовал наволочку своей жены). У него не было денег, чтобы начать реализацию своей идеи, и он продал патент Уильяму Генри Гуверу в 1908 году. Гувер модернизировал пылесос, поместив его в стальной ящик и разработав насадки для шланга. Позже он добавил фильтровальные мешки для утилизации и в 1926 году сконструировал первый вертикальный пылесос.

Пылесос сначала был роскошью, но после Второй мировой войны средний класс мог себе это позволить, и постепенно он стал частью многих домашних хозяйств. Сегодня у нас есть много разных типов пылесосов. Некоторые используют фильтры, а другие собирают пыль с помощью циклонной сепарации. Некоторые могут даже собирать жидкости. Существуют более крупные варианты с большей мощностью и небольшие портативные пылесосы, работающие от батареек. Большинство из них перемещается вручную, но есть такие, которые обладают своей движущей силой или даже являются роботами.

Vacuum — Домашний помощник

Пылесос Интеграция позволяет управлять роботами-уборщиками дома с помощью Home Assistant.

Конфигурация

Чтобы использовать эту интеграцию в своей установке, добавьте платформу Vacuum в свой файл configuration.yaml , например Xiaomi.

  # Пример записи configuration.yaml
вакуум:
  - платформа: xiaomi_miio
    имя: Гостиная
    хост: 192.168.1.2

Компонентные услуги

Доступные услуги: turn_on , turn_off , start_pause , start , pause , stop , return_to_base , locate , clean_spot , set_fanspeed и send_command send_command

Перед вызовом одной из этих служб убедитесь, что ваша вакуумная платформа поддерживает ее.

Сервисный вакуум. Поворот на

Запустить новую задачу очистки.Для Xiaomi Vacuum, Roomba и Neato используйте пылесос . Вместо этого начните .

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме. Используйте `entity_id: all` для нацеливания на всех.

Сервисный вакуум.turn_off

Остановите текущую задачу очистки и вернитесь в док. Для Xiaomi Vacuum, Roomba и Neato используйте пылесос .остановите вместо этого .

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме. Используйте `entity_id: all` для нацеливания на всех.

Сервисный вакуум.start_pause

Запуск, приостановка или возобновление задачи очистки. Для Xiaomi Vacuum, Roomba и Neato используйте пылесос . начните с вакуума и .вместо этого сделайте паузу .

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме. Используйте `entity_id: all` для нацеливания на всех.

Сервис Vacuum.start

Запуск или возобновление задачи очистки.

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме.Используйте `entity_id: all` для нацеливания на всех.

Сервисный вакуум. Пауза

Приостановить очистку.

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме. Используйте `entity_id: all` для нацеливания на всех.

Сервисный вакуум. Стопор

Остановить текущую активность вакуума.

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме. Используйте `entity_id: all` для нацеливания на всех.

Сервисный вакуум.return_to_base

Скажите пылесосу, чтобы он вернулся домой.

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме.Используйте `entity_id: all` для нацеливания на всех.

Сервисный вакуум. Местоположение

Найдите робота-пылесоса.

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме. Используйте `entity_id: all` для нацеливания на всех.

Сервисный вакуум.clean_spot

Скажите пылесосу, чтобы он провел уборку пятен.

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме. Используйте `entity_id: all` для нацеливания на всех.

Сервисный вакуум.set_fan_speed

Установите скорость вентилятора пылесоса. скорость вентилятора может быть меткой, как сбалансированный или турбо , или быть числом; это зависит от вакуумной платформы .

Атрибут служебных данных	Дополнительно	Описание
`entity_id`	да	Действовать только при определенном вакууме. Используйте `entity_id: all` для нацеливания на всех.
`fan_speed`

MC-CL779RV47 Пылесос 2200 Вт — Panasonic Malaysia

Поищи здесь

Главное меню

Потребитель
- ТВ и AV
  - Привет, новый я
  - Телевидение
    - OLED и 4K LED-телевизор
  - Аудиосистема
    - Домашний кинотеатр
    - Городское аудио
    - Саундбар
    - Мини-система Hi-Fi
    - Микро-система Hi-Fi
    - Радио
  - Проигрыватель Blu-ray и DVD
    - DVD-плеер
  - Наушники
    - Спортивные беспроводные наушники / Bluetooth-наушники
    - Наушники Street Fashion
    - Наушники-вкладыши
- Air Solutions
  - наноэ
  - Качество воздуха для жизни
  - Кондиционер
    - Настенный кондиционер
    - Принадлежность
  - Очиститель воздуха
    - Очиститель воздуха nanoe ™
  - Потолочный вентилятор
    - LED и потолочный вентилятор Bayu
  - Вентилятор
    - Настенный и потолочный вентилятор
  - Подставка и настольный вентилятор
    - Автоматическая подставка и настольный вентилятор
  - Общий вентилятор
    - Настенный вентилятор и качающийся вентилятор
  - Воздушная завеса
    - Воздушная завеса
- Бытовая техника
  - Холодильник
    - Многодверный холодильник
    - 2-дверный холодильник
    - 1-дверный холодильник
    - Минибар
  - Стиральная и сушильная машины
    - Стирально-сушильная машина
    - Шайба с фронтальной загрузкой
    - Шайба с вертикальной загрузкой
    - Полуавтоматическая стиральная машина
  - Пылесос
    - Робот-пылесос
    - Stick Беспроводной пылесос
    - Пылесос без мешка
    - Мешковый пылесос
    - Танковый пылесос
  - Утюг и отпариватель для одежды
    - отпариватель для одежды
    - Оптимальный утюг
    - Шнур и беспроводной паровой утюг
    - Сухой утюг со шнуром и аккумулятором
  - Домашний душ
    - Водонагреватель с струйным насосом
    - Водонагреватель без струйного насоса
  - Очиститель воды и щелочной ионизатор
    - Ионизатор щелочной воды
    - Очиститель воды
  - Освещение
    - Энергосберегающая лампочка
    - Светильник Даунлайт
    - Прожектор
    - Настольная лампа
  - Биде и водяной насос
    - Биде
    - Водяной насос
- Кухонная техника
  - Здоровый каждый день
  - Привет, новый я
  - Cubie, Микроволновая печь и электрическая духовка
    - Куби Духовка
    - Микроволновая печь
    - Электрическая духовка
  - Плита
    - Рисоварка
    - Медленная плита
  - Соковыжималка
    - Соковыжималка и соковыжималка медленного действия
  - Погружной и ручной блендер
    - Блендер
    - Погружной блендер
  - Приготовление еды
    - Кухонный комбайн
    - Мельница для пищевых продуктов и влажных смесей
    - Ручной и настольный миксер
  - Термо Горшок
    - Все Thermo Pot
  - Прибор для завтрака
    - Хлебопечка
    - Тостер
    - Сэндвичница
    - Кофеварка
    - Чайник
  - Встраиваемая техника и прочее
    - Встраиваемая духовка
    - IH и керамическая варочная панель
    - Вытяжка
    - Посудомоечная машина
    - Сушилка для посуды
- Красота, здоровье и уход за мужчинами
  - Привет, новый я
  - Уход за волосами
    - Фен
    - Стайлер для волос, выпрямитель и щетка-утюжок
  - Уход за лицом
    - Очищение, тонизирование и отпариватель для лица
  - Уход за телом
    - Эпилятор и женская бритва
  - Mobile Beauty
    - Щипцы для завивки ресниц
  - Уход для мужчин
    - Мужская бритва
    - Триммер мужской
  - Уход за полостью рта
    - Электрическая зубная щетка и ирригатор для полости рта
  - Массажер
    - Массажер для ног, глаз и кожи головы
- Фотоаппарат и видеокамера
  - LUMIX Home
  - Привет, новый я
  - LUMIX серии S
    - Полнокадровая камера LUMIX S
    - Объектив LUMIX S
  - LUMIX серии G
    - Беззеркальная камера LUMIX G
    - Объектив LUMIX G
  - Цифровая камера LUMIX
    - Advance Creative Camera
    - с зумом
    - Камера с супер зумом
    - Жесткая камера
  - Видеокамера
    - Видеокамера Full-HD
  - Линза
    - Объектив LUMIX S
    - Объектив LUMIX G
  - Принадлежность
    - Аксессуары для камеры
    - Аксессуар для видеокамеры
- Телефон, факс и видеодомофон
  - Видеодомофон
    - Все системы видеодомофона
  - Телефон и факс
    - Беспроводной стационарный телефон
    - Однолинейный телефон
    - Домашний факс
- Аккумулятор и фонарик
  - Аккумулятор
    - Аккумуляторная батарея Eneloop
    - EVOLTA Аккумулятор
    - Щелочная батарея
    - марганцевая батарея
    - Литиевая монета
    - Микро щелочной
  - Аккумулятор
    - Фонарик и светодиодный фонарь в одно касание
Бизнес
- Офисные и коммуникационные решения

Топ-10 лучших пылесосов для ковров, которые можно купить в 2020 году

У вас всегда есть проблемы с чисткой ковра? Вы уже пробовали лучший пылесос для ковров? Что ж, регулярная чистка ковра часто оставляет ваш ковер свежим и чистым.Однако для этого потребуется помощь хорошего пылесоса.

Сегодня на рынке представлено несколько отличных пылесосов для ковров. По этой причине вам придется учитывать различные ключевые факторы, чтобы найти хороший продукт. Основные факторы, на которые следует обратить внимание, включают: хорошая система фильтрации, предпочтительно система фильтрации HEPA, сильная сила всасывания и щеточный валик среди прочего.

Основная цель приобретения хорошего пылесоса для ковров — всегда избавляться от пятен на ковре.Это достигается путем взбалтывания и отсасывания грязи и мусора из волокон. С учетом сказанного, давайте посмотрим, каковы некоторые из преимуществ наличия лучшего пылесоса для домашнего ковра.

Вы также можете посмотреть это короткое видео и узнать, как правильно мыть пол и ковер с помощью пылесоса

Преимущества наличия лучшего пылесоса для ковров в вашем доме

Пылесосы для ковров считаются одними из самых эффективных бытовых приборов.Это потому, что они предлагают ряд чистящих средств. Это включает в себя; очистка ковра от грязи, пятен домашних животных и пыли. Ниже приведен ряд причин, по которым вам стоит подумать о том, чтобы купить лучший пылесос для вашего ковра.

экономит время и энергию

Использование традиционной техники подметания может быть очень утомительным и трудоемким. Это особенно важно, если у вас большой дом с множеством комнат. К счастью, с появлением пылесосов чистка ковров превратилась в обычную прогулку по парку.

Использование этих устройств для чистки ковров сокращает время чистки и удаляет 99% грязи и аллергенов. Лучший пылесос для ковров использует отличный механизм для сбора грязи и мусора за короткий промежуток времени.

Легче в использовании и эффективнее

Пылесосы собирают грязь с ковровой ткани и затем хранят ее в резервуаре для хранения. Это значительно упрощает уборку, в отличие от использования метлы, где вам придется постоянно проверять, удалили ли вы уже грязь.

Кроме того, пылесосы для чистки ковров в отличие от метлы собирают грязь в больших количествах, что делает процесс уборки более эффективным. Кроме того, процесс установки пылесоса довольно прост.

Все, что вам нужно сделать, это подключить его к источнику питания, и все готово. Когда дело доходит до опорожнения мешка для мусора или контейнера, пылесосы для ковров опорожняются быстро и легко. Вам нужно только снять емкость для мусора и вылить грязь в мусорное ведро.

Они портативные

Портативность — важный фактор, когда речь идет об эффективной чистке ковров.Это позволяет легко переносить машины по дому во время уборки. При этом вам не придется беспокоиться о напряжении рук или спины.

Самые портативные из них — беспроводные, поэтому вам не придется искать источник питания при переходе из одной комнаты в другую. А вот проводные идут с длинными силовыми кабелями, которые можно проложить на большие расстояния.

Защитит ваше благополучие

Использование традиционного метода очистки может вызвать у вашей семьи болезни и другие опасные проблемы со здоровьем.Это связано с тем, что во время уборки веники постоянно выдувают в воздух пыль и другие аллергены.

Пылесосы работают, всасывая грязь и аллергены в вашем доме. Это оставляет вам чистую и здоровую окружающую среду для жизни. Таким образом, улучшается качество воздуха в вашем доме, а значит, вы защищаете дом от болезней.

Экономия денег

Как упоминалось ранее, регулярная чистка пылесосом сохраняет ковер в хорошем состоянии в течение длительного периода времени. Это позволяет сэкономить то, что вы могли бы использовать при поиске замены ковру.С хорошим пылесосом для ковров вам не придется платить за чистку ковров. Вы можете делать это, не выходя из дома, когда захотите.

Кроме того, ковры немного дороже, и если они есть у вас дома, вы должны следить за тем, чтобы за ними хорошо ухаживали, чтобы они прослужили долго. С увеличением количества пылесосов для чистки ковров на рынке может быть немного сложно выбрать лучшее.

Тем не менее, вот ряд ключевых факторов, которые вы можете принять во внимание, чтобы выбрать лучший пылесос для ковров.

Факторы, которые следует учитывать при выборе лучшего пылесоса для ковров

Чистка ковра с помощью подходящего пылесоса делает весь процесс проще и менее утомительным. Если вам нужно сосредоточиться на правильных вещах, вы можете найти ту отличную уборочную машину, которую искали. Ниже приведены несколько вещей, на которые вы можете обратить внимание при покупке хорошего пылесоса для ковров.

Тип средства для чистки ковров

Пылесосы для ковров могут быть упакованы в мешки или без мешка.Пылесосы с мешками поставляются с мешком для удержания и улавливания грязи во время уборки. Здесь вам придется постоянно менять заполненный мешок для мусора. С другой стороны, пылесосы без мешка для ковров имеют фильтры для улавливания грязи в емкости для мусора.

Когда емкость для мусора будет заполнена, отсоедините ее от пылесоса и вылейте грязь в мусорное ведро. Выбирая лучший пылесос для ковров, подумайте, готовы ли вы постоянно заменять мешки для грязи или предпочитаете чистящие средства без мешка для ковров.Средства для чистки ковров без мешка экологически чистые. Однако мешки менее беспорядочные и требуют минимального обслуживания.

Эргономика

Рассмотрите возможность проверки веса машины перед ее покупкой. Хороший очиститель должен быть легким и достаточно портативным. Это облегчит вам перемещение устройства во время чистки. Хороший пылесос для ковров имеет длинный кабель питания, поэтому вам не нужно постоянно подключать его к разным розеткам при уборке.

Наконец, ручка должна быть прочной и мягкой, чтобы пользователь не испытывал боли и давления на руки и запястья, что обеспечивало удобство очистки.

Объем памяти

Перед покупкой определите размер мешка для хранения или емкости для мусора. Выбирайте машину с большой емкостью для хранения, чтобы свести к минимуму частоту, с которой вы будете опорожнять емкость для мусора или заменять мешок для мусора. Учитывая, что эффективность пылесоса снижается по мере заполнения мешка, наличие большой емкости, безусловно, является преимуществом.

Простота использования

Пылесос может оказаться занятием неинтересным. Однако с правильным инструментом вы можете найти процесс довольно приятным с минимальными трудностями. Хороший пылесос для ковров должен быть простым в эксплуатации. Он также должен хорошо ощущаться в ваших руках, а удаление грязи должно происходить легко и быстро.

Дополнительное оборудование

Чистка ковров может быть довольно дорогой. Найдите устройство с дополнительными аксессуарами, чтобы не терять деньги на лишние аксессуары.Эти дополнительные вложения могут включать: Щелевая насадка для удаления грязи в труднодоступных углах, щетка для более глубокой очистки и регулируемая высота для лучшей очистки толстых ковров.

Наличие длинного шланга также является дополнительным преимуществом, поскольку он позволяет покрыть более широкое пространство во время уборки. Наличие системы фильтрации HEPA для фильтрации мелкой грязи также является дополнительным преимуществом и, наконец, щеткой для удаления шерсти домашних животных с вашего ковра.

Лучший пылесос для ковров Таблица сравнения 2020

В таблице ниже дополнительно поясняются различные спецификации лучших пылесосов для ковров.Вы можете использовать его как инструмент, чтобы узнать больше о продуктах, которые мы для вас представили.

Топ 10 лучших пылесосов для ковров 2020

Если вы хотите найти лучший пылесос для своего ковра, обратите внимание на приведенный ниже список.

1. Пылесос без мешка Bissell 9595A Clean View с OnePass

(Выбор редакции)

Самая выдающаяся особенность Bissell 9595A — однопроходная технология.Приведенный в действие мощным двигателем на 12 ампер, это устройство обладает мощной силой всасывания, которой достаточно, чтобы вытащить грязь и мех с ковра. Его изысканный щеточный валик вращается через волокно ковра и очищает его за один проход. Пылесос идеально подходит как для тяжелых, так и для легких ковров.

Вы можете легко отрегулировать высоту чистящей головки для качественного выполнения работы. Он оснащен многоциклонной системой очистки, которая отделяет мелкую грязь от крупных частиц грязи. Это улучшает процесс фильтрации и предотвращает попадание грязи и аллергенов в воздух.Более того, этот процесс позволяет сэкономить на расходах на замену фильтров, так как вам не придется часто их менять.

Бачок для грязи большой и может вместить объемные загрязнения, собранные при чистке. С этой машиной вам не придется тратиться на дополнительные мешки для мусора. Опорожнить мусорную корзину также легко. Все, что вам нужно сделать, это отсоединить грязезащитный стакан от устройства, а затем нажать кнопку внизу, чтобы выпустить мусор.

Bissell 9595A легко перемещать, поскольку он легкий и весит примерно 15 фунтов.1 фунт. Угол нажатия на рукоятке позволяет перемещать его в любое место, не оказывая большого давления на руку. Кроме того, он поставляется с шнуром длиной 25 футов, поэтому вам не придется беспокоиться о замене источника питания. Другие особенности включают в себя щетку для удаления пыли, щелевой инструмент и обширную палату для очистки труднодоступных углов.

Плюсы

Имеет регулируемую головку для помощи при чистке ковров различных типов
Устройство легкое портативное
Поставляется с многоразовым поролоновым фильтром
Превосходно очищает за один проход инновационного щеточного валика

Минусы

Без автоматической перемотки шнура
Нет кнопки выключения вращающегося ролика

2.Пылесос Hoover T-Series WindTunnel UH70120

(лучший вертикальный вакуум)

Это устройство является одним из самых мощных вертикальных пылесосов на рынке. Он поставляется с очень большим мусорным баком и идеально подходит для уборки больших помещений. Устройство также немного больше по размеру по сравнению с другими пылесосами для ковров и весит примерно 16,5 фунтов.

Кроме того, он оснащен длинным шнуром питания и устройством для перемотки шнура, позволяющим оттянуть шнур на исходное место, когда он не используется.Кнопка переключения в нижней части пылесоса позволяет переключаться между высоким и низким ворсом ковра во время уборки. Это делает чистку ковров более простой и эффективной при работе с разными типами ковров.

Другие функции включают; Щелевая насадка для глубокой очистки труднодоступных мест. Он также поставляется с щелями, моторизованным щеточным валиком, щеткой для пыли и 8-дюймовым шлангом для чистки потолка. Он также оснащен системой фильтрации HEPA, которая улавливает и фильтрует мелкую пыль, а также удаляет пыльцу и другие аллергены с ковра.

Использовать это устройство довольно просто, и процесс установки также прост. Вам нужно только собрать все детали вместе и с помощью отвертки затянуть их. Наконец, пылесос Hoover T-Series WindTunnel для ковров оснащен технологией WindTunnel, которая всасывает и поднимает грязь с ковровой ткани.

Плюсы

Имеет длинный шнур питания
Поставляется с дополнительными насадками для глубокой очистки
Имеет систему фильтрации HEPA
Имеет мощную всасывающую силу
Поставляется с очень большим мусорным баком

3.Shark Navigator Lift-Away Professional NV356E

(лучше всего подходит для глубокой очистки)

Этот многоцелевой пылесос для ковров — один из лучших пылесосов на рынке. Он имеет впечатляющую откидную конструкцию, которая позволяет отделить головку от цилиндра, что позволяет очищать труднодоступные места. Он также оснащен системой фильтрации HEPA, предназначенной для удаления аллергенов и предотвращения их выхода в воздух.

Очень большая емкость для грязи обеспечивает максимальное хранение собранной грязи. Поворотные рулевые колеса позволяют легко перемещаться во время уборки пылесосом и легко убираются под мебелью. Самое замечательное в этом устройстве — это то, что оно никогда не теряет своей мощности всасывания, поэтому вы можете быть уверены в постоянной мощности всасывания. Имея 5-летнюю гарантию, вы можете использовать этот пылесос Shark Navigator NV356E для уборки, не беспокоясь о его повреждении.

Кроме того, он оснащен невероятным валиком для щеток и турбо-щеткой для волос для домашних животных для удаления застрявшего мусора и шерсти домашних животных с ковра.К другим насадкам для более глубокой очистки относятся сверхэластичный шланг, подушечки из микрофибры, моющийся инструмент для удаления пыли для голого пола и щелевая насадка. Shark Navigator NV356E — это умный пылесос, который лучше всего подходит для сбора шерсти домашних животных и мусора с волокон ковра. Грязевая чаша без беспорядка значительно упрощает процесс опорожнения, и вам не придется беспокоиться о том, чтобы вся грязь вылилась.

Плюсы

Поставляется с рядом насадок для глубокой очистки
Имеет систему фильтрации HEPA
Поставляется с 5-летней гарантией
Не теряет мощности всасывания

4.Bissell Zing Bagged Canister Vacuum, Бордовый, 4122 — Проводной

(лучше всего подходит для ковров с низким ворсом)

Bissell Zing 4122 приводится в действие мощным двигателем на 10 ампер, обеспечивающим высокую мощность всасывания. Это устройство способно собрать даже самую стойкую грязь с вашего ковра. Он имеет длинный 10,3-дюймовый путь очистки и ряд насадок, которые помогут вам при глубокой очистке.

Его выдвижная щетка на головке лучше всего подходит для чистки твердых поверхностей, а также ковров с низким ворсом.

Кнопка регулировки мощности всасывания позволяет изменять мощность всасывания на высокую или низкую, что упрощает очистку чувствительных тканей. Кроме того, этот пылесос для ковров легкий и его легко перемещать во время уборки. Вы можете легко переключиться с чистки ковров на чистку твердых полов, нажав кнопку переключателя. Все эти прекрасные особенности делают Bissell Zing 4122on самым используемым пылесосом для чистки ковров во многих домах.

Он также имеет ряд дополнительных принадлежностей, в том числе щелевая насадка, щетка для удаления пыли, телескопическая палочка и инструмент для обивки для глубокой очистки.Автоматическая перемотка шнура возвращает шнур питания на место после использования. Опорожнение пылесборника упрощается благодаря наличию индикатора заполнения мешка, который уведомляет вас, когда пылесборник заполнен и готов к опорожнению. Кроме того, вы можете приобрести это устройство по доступной цене, и это очень удобно.

Плюсы

Относительно дешево
Имеет мощную всасывающую силу
Поставляется с автоматическим перемотчиком шнура
Лучшее для многих поверхностей
Поставляется с рядом дополнительных приспособлений

Минусы

Имеет короткий шнур питания
Без HEPA-фильтров

5.iRobot Roomba 690 Робот-пылесос

(лучше всего подходит для нескольких поверхностей)

Если вы ищете доступный робот-пылесос с управлением по Wi-Fi, то подумайте о покупке робота-пылесоса Roomba 690. Вы также можете подключить его к своему смартфону через домашнюю сеть, чтобы запрограммировать его для удобства во время уборки. Он полагается на инфракрасные световые индикаторы, которые обнаруживают грязь и другие препятствия на ковре во время уборки.

Roomba 690 легкий и имеет большие боковые колеса, которые позволяют ему перемещаться по ковру при уборке. К тому же это устройство легко установить и использовать. Все, что вам нужно сделать, это развернуть ее, закрепить боковую щетку и затем включить. Когда он полностью зарядится, используйте кнопку «очистить» на его поверхности, чтобы начать, отменить или приостановить процесс очистки.

Он также включает сменный контактный штифт для обеспечения полной зарядки устройства, щеточный валик для удаления мусора с ковра, HEPA-фильтр для фильтрации мелкой грязи с помощью системы фильтрации AeroVac.Обслуживание устройства должно быть приоритетом, чтобы обеспечить его более длительный срок службы.

Roomba 690 поставляется с дополнительными фильтрами и чистящим устройством для обеспечения надлежащего ухода. Эти аксессуары также позволяют сэкономить на расходах на техническое обслуживание. Наконец, это устройство поставляется с виртуальным стеновым барьером, который позволяет заблокировать Roomba 690 от уборки тех мест, которые вы не хотите убирать.

Плюсы

Управлять им можно со смартфона
Отличная производительность
Поставляется с дополнительными принадлежностями для обслуживания
Имеет систему фильтрации HEPA

Минусы

Отсутствует аккумулятор с длительным сроком службы

6.Пылесос Dyson V8 Absolute Cordless Stick, желтый (214730-01)

(лучший беспроводной пылесос)

Пылесос Dyson V8 Absolute — один из самых мощных беспроводных пылесосов для ковров. Этот легкий пылесос, оснащенный мощным двигателем V8, отлично справляется со своей задачей, всасывая как крупные, так и мелкие частицы грязи с ковровой ткани. Лучшее в этом пылесосе для ковров заключается в том, что его можно использовать в качестве ручного пылесоса для очистки подоконников, потолков и других труднодоступных поверхностей.

Кроме того, пылесос для ковров Dyson V8 Absolute может проработать до 40 минут во время использования и может заряжаться, когда он разрядится. Он имеет индикатор заряда батареи, который позволяет отслеживать оставшийся заряд и необходимость подзарядки. Он оснащен настенным креплением для хранения устройства и его аксессуаров, поэтому вам не нужно беспокоиться о пространстве для хранения.

Чистящая головка предназначена для глубокой чистки ковров. С помощью нейлоновой щетины на чистящей головке этот пылесос легко очистит острые углы.Кроме того, пылесос Dyson V8 идеально подходит для ковров как низкого, так и среднего размера. Его компактная и легкая конструкция позволяет легко перемещаться при очистке. Абсолютное устройство Dyson V8 также поставляется с дополнительными насадками.

Эти вложения включают: Щелевая насадка, комбинированный инструмент, мини-моторизованный инструмент и щетка для удаления пыли, идеально подходящая для очистки щелей, лестниц и других труднодоступных поверхностей. Лучшее в этом продукте — то, что он имеет систему фильтрации HEPA для фильтрации более мелкого мусора и двухуровневые радиальные циклоны для улучшения воздушного потока.

Плюсы

Питание от долговечной батареи
Легкий и портативный
Поставляется с другой головкой для многоразового использования
Тихо
Лучше всего подходит для очистки труднодоступных поверхностей

Минусы

Имеет небольшую емкость хранения
Довольно дорого

7. Eureka NEU182A Легкий вертикальный пылесос без мешка PowerSpeed

(Лучшая очистка кором для различных поверхностей)

Если вы ищете доступный и простой в использовании пылесос для ковров, то Eureka NEU182A — это устройство для вас.Его легкий вес позволяет легко перемещаться во время стирки. Для установки устройства не требуются профессиональные навыки, так как его запуск осуществляется без помощи рук.

Eureka NEU182A имеет самый мощный двигатель, что делает его идеальным для очистки самых разных поверхностей.

Кроме того, он оснащен очень широкой насадкой для всасывания большего количества грязи за один проход. Устройство также оснащено длинным шлангом для очистки потолка и других труднодоступных мест. Кроме того, его можно растянуть почти в 5 раз от исходного размера, чтобы охватить все углы пола.Преимущество 5-кратной регулировки высоты делает его более гибким инструментом для чистки тяжелых и легких ковров.

Моющийся и многоразовый фильтр помогает отфильтровывать грязь, облегчая очистку. Тот факт, что фильтры можно использовать повторно, позволяет сэкономить на замене. Кроме того, он не требует особого ухода. Нужно только чаще чистить фильтры. Благодаря длинному кабелю питания вы можете легко покрыть большую площадь, а его эргономичная ручка позволяет долго убирать, не напрягая руку.

Eureka NEU182A поставляется с большой емкостью для грязи, которая позволяет вам убирать весь дом, не останавливаясь, чтобы опорожнить емкость для грязи. Бачок для грязи также оснащен прочным и моющимся фильтром для отфильтровывания мусора.

Плюсы

Требуется минимальное обслуживание
Имеет высокую мощность всасывания
Можно легко очистить потолок и другие труднодоступные места
Поставляется с емкостью для грязи

Минусы

Имеет слабый удлинитель

8.Kenmore 81614 Удобная легкая канистра с мешком

(Лучше всего для сильных пятен на ковре)

Kenmore 81614 гарантирует отличную производительность и гарантию возврата денег от производителей. Это устройство, работающее от двухмоторной системы на 12 А, гарантирует высокую мощность всасывания, достаточную для удаления сильных пятен и грязи на ковре. Эта мощность всасывания подкрепляется технологией полов с покрытием, чтобы гарантировать, что устройство не потеряет свою мощность всасывания и не оставит после себя грязный мусор.

Другая насадка включает в себя щетку для пола, щётку и щетку для более глубокой очистки ковра. Он также оснащен длинной насадкой, которая находится в переднем кармане для облегчения очистки. Более того, это устройство предназначено для уборки больших поверхностей. Наличие длинного 28-футового кабеля питания и телескопической трубки позволяет покрывать широкие ковровые покрытия во время уборки пылесосом.

Если у вас аллергическая реакция на пыль и другие аллергены, не беспокойтесь.Это устройство оснащено моторизованным Pet PowerMate, который устраняет стойкую перхоть, шерсть домашних животных, пыль и другие аллергены. Когда вы закончите уборку, автоматическая перемотка шнура вернет шнур в исходное положение.

Кроме того, вам не нужно дополнительное место для хранения дополнительных приспособлений, так как вы можете хранить их внутри корпуса устройства. Если вы ищете лучший пылесос для ковров для удаления пятен от домашних животных, очистки лестниц и труднодоступных поверхностей, то подумайте о пылесосе Kenmore 81614 для ковров.

Плюсы

Это устройство оснащено системой фильтрации HEPA
Имеет двухмоторную систему
Встроенное хранилище для дополнительного оборудования
Имеет автомат перемотки шнура

Минусы

При уборке достаточно шумно

9. Bissell Pet Hair Eraser 1650A Вертикальный пылесос с щеточкой для предотвращения спутывания

(лучше всего подходит для очистки пятен от домашних животных)

Если в вашем доме есть домашние животные, вам обязательно понадобится лучший пылесос для чистки ковров.Ластик Bissell Pet Hair Eraser 1650A пригодится, когда дело доходит до чистки шерсти домашних животных на ковре. Это относительно дешево, в отличие от других пылесосов-ластиков для домашних животных, и производительность также потрясающая.

Он идеально подходит для уборки под мебелью, поэтому вам не нужно перемещать всю мебель во время уборки пылесосом. Приведенный в действие мощным двигателем на 8,5 А, этот пылесос обладает большой мощностью всасывания. Он работает быстро, всасывая грязь и мусор с ковра, делая его свежим и чистым.Вы можете дополнительно отрегулировать высоту чистящей головки при чистке тяжелых ковров, чтобы сделать процесс чистки намного проще.

Он также оснащен мини-турбо-щеткой, которая упрощает очистку пятен домашних животных на обивке. Также имеется щеточный валик, не позволяющий спутаться, чтобы мех домашних животных не попадал на пылесос во время уборки. Кроме того, он имеет емкость для мусора объемом 1,5 л, которой достаточно для хранения всосанной грязи и мусора.

Его система циклонной намотки упрощает опорожнение бачка для мусора и предотвращает рассыпание.При использовании этого замечательного продукта вы также будете уверены, что в доме не будет аллергенов. В этом устройстве используется интеллектуальная система защиты от аллергенов для улавливания и улавливания пыли и других аллергенов, чтобы они не попадали в воздух во время уборки.

Если вы ищете пылесос, который относительно дешевле и с отличными характеристиками, то Bissell Pet Hair Eraser 1650A — это то, что вам нужно. Благодаря своим уникальным характеристикам он выделяется как один из лучших пылесосов на рынке.

Плюсы

Относительно дешево
На базе мощного 8.Мотор на 5 ампер
Система циклонной намотки упрощает опорожнение устройства и не разбрызгивает
Лучшее для очистки шерсти и пятен домашних животных

Минусы

Его короткий шланг ограничивает возможности очистки больших поверхностей

10. Вертикальный пылесос Soniclean Soft Carpet

(Лучшее для мягких ковровых покрытий)

Пылесос Soniclean Soft для ковров стал популярным среди многих пользователей за последние годы и получил награду, подтверждающую его эффективность.Это легкое устройство с большими передними колесами и запатентованной системой регулировки EZ-Push. Это позволяет легко перемещаться во время процесса очистки.

В дополнение к этому, он приводится в действие мощным двигателем, что обеспечивает большую силу всасывания. Это устройство ровно лежит на полу и его можно легко убрать под сиденьями. Он также имеет двухскоростные настройки. Тихий режим и режим глубокой очистки. Тихий режим идеально подходит для чистки легких и мягких ковровых тканей, а режим глубокой очистки — для глубокой чистки тяжелых ковров.

Кроме того, он также может убирать твердые полы в тихом режиме. Пылесос Soniclean Soft для ковров имеет тонкую систему фильтрации HEPA, которая надежно защищена запатентованной системой уплотнения. Эта система фильтрации HEPA фильтрует даже самую мелкую пыль и предотвращает ее попадание в воздух.

Помимо фильтрации грязи и пыли, этот пылесос издает свежий аромат с помощью ароматических капсул Sonicfresh, пока вы продолжаете пылесосить.Другие функции включают в себя дополнительный мягкий валик для щеток, который смахивает и удаляет грязь, аккуратно чистя ткань ковра. В случае, если щетка застревает, когда грязь попадает в щетку, устройство автоматически отключается, позволяя аккуратно удалить грязь.

Пылесос Soniclean Soft идеально подходит для чистки как мягких, так и тяжелых ковров. Он не только удаляет пятна с ковра, но также очищает воздух и придает аромат. Наконец, это устройство поставляется с 5-летней гарантией на двигатель, 1-летней гарантией на детали и ограниченной пожизненной гарантией на ремень, поэтому вам не нужно беспокоиться в случае каких-либо повреждений.

Плюсы

Имеет длинный шнур питания
Поставляется с 2-скоростным режимом настройки для всех типов ковров
Легко чистится под мебелью
Поставляется с ароматизаторами Sonicfresh для освежения воздуха

Минусы

Без дополнительных приспособлений
Довольно шумно

Имея это в виду, давайте рассмотрим различные советы, которые вы можете использовать при покупке пылесоса для чистки ковров.

Руководство по покупке лучшего пылесоса для ковров 2020

Покупка лучшего пылесоса для ковров может быть довольно сложной задачей из-за увеличения количества различных моделей на рынке. Однако при покупке пылесоса для ковров следует помнить о нескольких важных моментах.

Обратите внимание на основные характеристики

Среди наиболее важных вещей, на которые следует обратить внимание при покупке определенного продукта, — это различные функции, которыми он поставляется, и то, соответствуют ли они вашим потребностям.

Если у вас аллергическая реакция на пыль и другие аллергены, купите пылесос с системой фильтрации HEPA для удаления мелкой грязи и аллергенов.

Если вы любите заводить домашних животных, поищите устройство с изысканным валиком-щеткой, подходящим для уборки шерсти и пятен от домашних животных.

Бюджет

Купите пылесос, который соответствует вашему бюджету. Избегайте импульсивных покупок, которые заставят вас зарыться в карманы. Имея на рынке множество разновидностей пылесосов для ковров, вы обязательно получите один с доступным диапазоном цен.

Производительность

Выбирайте пылесос с большой мощностью всасывания. Таким образом, вы можете быть уверены, что он втянет всю грязь и мусор с ковра, не оставляя при этом никаких следов. Высокая производительность обеспечивается типом используемого щеточного валика, вакуумной головкой и мощностью всасывания.

Посмотрите это видео, чтобы узнать больше о том, как можно починить чистящее устройство, если у вас возникли проблемы с мощностью всасывания.

Уровень шума

Никто не всегда хочет работать с достаточно громкой и шумной машиной.Шумный пылесос для ковров заставит вас носить наушники или, что еще хуже, принимать обезболивающие от головной боли.
Выберите пылесос, который работает тихо или издает терпимое количество шума.

Длина шнура

Длинный шнур питания позволяет покрыть большую площадь в доме, не ища другие розетки. Кроме того, регулярное отключение и включение кабеля питания довольно утомительно и утомительно. Иногда розетки могут быть не в каждой комнате.

Чтобы избежать всех этих неприятностей, приобретите для удобства чистящую машину с длинным кабелем питания.

Тип поверхности

У разных пылесосов есть разные типы чистки ковров. Проверьте свой дом, нет ли в нем ковров. Ковер мог быть тяжелым или легким. В зависимости от типа вашего ковра выберите модель, которая идеально вам подойдет.

Дополнительные аксессуары

Дополнительные насадки в пылесосе предназначены для глубокой уборки.Эти насадки включают щелевые инструменты, щетку для удаления шерсти домашних животных и инструменты для обивки. Советы в этом видео также помогут вам найти хороший пылесос для вашего ковра.

Заключение

Если у вас дома полы с ковровым покрытием, и у вас есть домашние животные и дети, пятна на ковре неизбежны. Вам обязательно понадобится хороший пылесос для чистки ковров.

Я бы посоветовал вам проверить пылесос без мешка Bissell 9595A CleanView, так как он выполняет невероятную работу.Его щеточный валик вращается через волокно ковра и очищает его за один проход. С этим устройством вы можете быть уверены, что ваш ковер станет безупречным за короткий промежуток времени.

Кроме того, поддержание чистоты ковра увеличивает срок его службы, а также устраняет микробы и другие аллергены. Кроме того, не стесняйтесь сообщить мне свои мысли об этих продуктах, оставив комментарий ниже. Счастливые ребята, пылесосившие.

Вы также можете посмотреть другие замечательные продукты здесь:

Источник

Сегодня мы расскажем вам о циклонном фильтре для пылесоса в мастерской, ведь одна из проблем, с которой приходится бороться при деревообработке — пылеудаление. Промышленное оборудование достаточно дорого, поэтому будем делать циклон своими руками — это совершенно несложно.

Что такое циклон и зачем он нужен

В мастерской почти всегда есть необходимость убирать мусор достаточно крупной фракции. Опилки, мелкие обрезки, металлическая стружка — всё это, в принципе, может улавливать и обычный фильтр пылесоса, но он с высокой вероятностью быстро придёт в негодность. К тому же не будет лишней возможность убирать и жидкие отходы.

Фильтр-циклон использует аэродинамическое завихрение, чтобы связать соринки разных размеров. Раскручиваясь по кругу, мусор успевает слипаться до такой консистенции, когда он уже не может увлекаться потоком воздуха и оседает на дне. Такой эффект возникает почти всегда, если воздушный поток с достаточной скоростью проходит через цилиндрическую ёмкость.

Такого рода фильтры входят в комплект многих промышленных пылесосов , но их стоимость никак не назвать доступной для обывателя. В то же время спектр задач, решаемых с помощью самодельных устройств, ничуть не уже. Кустарный циклон может применяться как совместно с рубанками, перфораторами или лобзиками, так и для удаления опилок или стружки от разного рода станков. В конце концов, даже простая уборка с таким приспособлением происходит гораздо проще, ибо основная масса пыли и мусора оседает в ёмкости, откуда может быть легко удалена.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Делаем из подручных материалов

Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80-100 Вт.

Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.

Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.

Вторым элементом циклона послужит набор канализационных колен под 90º и 45º. Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:

Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.
С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10-15 см.

Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.

Как приспособить устройство для станков и инструмента

Чтобы иметь возможность втягивать отходы при работе ручного и стационарного инструмента потребуется система переходников. Обычно шланг для пылесоса оканчивается изогнутой трубкой, диаметр которой сопоставим со штуцерами для мешков-пылесборников электроинструмента. В крайнем случае, можно уплотнить соединение несколькими слоями двухстороннего скотча для зеркал, обмотанного виниловой изолентой для устранения липкости.

Со стационарным оборудованием всё сложнее. Пылеотводы имеют очень отличающуюся конфигурацию, особенно у самодельных станков, поэтому можно лишь дать несколько полезных рекомендаций:

Если пылеотвод станка рассчитан на 110 мм или более крупный рукав, используйте сантехнические переходы на 50 мм диаметр для подключения гофрированного шланга пылесоса.
Для стыковки с уловителем пыли самодельных станков удобно использовать пресс-фитинги для ПНД труб на 50 мм.
Разрабатывая кожух и отвод пылеуловителя, используйте конвекционный поток, создаваемый движущими частями инструмента, для большей эффективности. Для примера: патрубок для отвода опилок от циркулярной пилы должен быть направлен по касательной к пильному диску.
Иногда требуется обеспечивать отсос пыли с разных сторон обрабатываемой детали, например, для ленточной пилы или фрезера. Используйте 50 мм канализационные тройники и гофрированные шланги для стоков.

Какой пылесос и систему соединений использовать

Обычно пылесос для самодельного циклона не выбирают самостоятельно, а используют тот, что есть в наличии. Однако имеется ряд ограничений помимо упомянутой выше мощности. Если вы хотите продолжить использовать пылесос в бытовых целях, то как минимум потребуется найти дополнительный шланг.

Вся прелесть использованных в конструкции канализационных колен в том, что они идеально подходят под диаметр наиболее распространённых шлангов. Поэтому запасной шланг можно смело разрезать на 2/3 и 1/3, более короткий отрезок должен стыковаться с пылесосом. Другой, более длинный отрезок, в таком виде как есть заправляется в раструб впускного патрубка циклона. Максимум, что потребуется в этом месте — уплотнить соединение силиконовым герметиком или сантехническим скотчем, но обычно плотность посадки достаточно высокая. Особенно при наличии уплотнительного кольца.

На видео ещё один пример изготовления циклона для пылеудаления в мастерской

Чтобы натянуть короткий отрезок шланга на вытяжной патрубок, крайнюю часть гофротрубы придётся разровнять. В зависимости от диаметра шланга, его может быть более удобным заправить внутрь. Если расправленный край немного не налезает на трубу, рекомендуется немного погреть его феном или косвенным пламенем газовой горелки. Последнее считается отличным вариантом, ибо так соединение расположится оптимально по отношению к направлению движущегося потока.

Владельцам небольших мастерских и просто домашним мастерам часто приходится сталкиваться с проблемой очистки воздуха после интенсивных работ по обработке древесины, шлифовке металлических поверхностей и т.д. Обычная вентиляция помещения тут не поможет, потребуется смонтировать специализированное оборудование. При известных навыках его можно сделать и своими руками.

Назначение и характеристики циклонов

Циклон представляет собой специализированную воздухоочистительную установку (хотя подобные агрегаты применяются также в качестве стружкоотсосов, опилок и иных средств для удаления отходов).

В качестве воздухоочистителей промышленные конструкции циклонов должны обеспечивать отсос и пылеудаление с эффективностью не ниже 85…90%, при пылеудалении фрагментов с размерами не менее 10…12 мкм. Они оснащаются различной конструкции фильтрами. Наиболее эффективны электрофильтры, благодаря которым одновременно производится снятие зарядов статического электричества с частиц пыли.

Принцип действия циклона заключается в следующем. В улиткообразное входное пространство циклона с большой скоростью (до 20 м/с) поступает воздух, для чего обычно используются вентиляторы. Воздух, содержащий частички пыли, закручивается, после чего поступает в коническую полость аппарата. Особенности геометрического строения циклона обуславливают постепенное увеличение скорости воздушного потока, содержащего пыль и иные отходы. В процессе этого происходит самоотделение более тяжёлых частиц пыли от более лёгких. Первые оседают на дно, а вторые, перемещаясь в конусообразном пространстве, попадают в пылесборник, откуда их уже легко удалить с помощью ведра или герметичного контейнера. Очищенный воздух через трубу удаляется в атмосферу.

Количество циклонов, в зависимости от требований к качеству пылеудаления, можно сделать разным: встречаются группы из трёх, четырёх и даже восьми одиночных циклонов.

Эксплуатационные требования к циклонам включают в себя следующие параметры:

допустимую дисперсность частиц, которые поступают в циклон, мкм.

эффективность процесса, которая выражается в предельной весовой концентрации частиц после пылеудаления, в г/мм 3 ;

производительность циклона, в м 3 /ч;

граничная температура воздуха или газа, поступающего в раструб циклона (более характерно для систем газоочистки, чем пылеудаления) – обычно до 400…600 °C;

внутренний диаметр циклона, мм.

Кроме чисто конструктивных требований, предъявляются ещё и условия качественной установки воздухоочистных аппаратов. Например, при превышении зазоров в соединениях воздуховодов часто происходит подсос воздуха, при котором производительность отделения пыли от воздуха резко снижается. Допустимая величина подсоса не должна быть более 6…8%.

Циклоны выполняют не только удаление пыли из окружающего воздуха, но могут также обеспечивать подачу чистого воздуха в помещение.

Конструкция бытового циклона

Универсальных циклонов для выполнения различных очистных операций нет. Например, стружкоотсос должен иметь повышенную прочность стенок трубы, что предотвратит преждевременный износ. Относительно циклона, предназначенного для сбора и удаления опилок, важно предусматривать минимальные потери во всасывающих воздуховодах. Предусматривая циклон для целей очистки воздуха от цементной пыли, возникающей в строительных работах, особое внимание уделяют конструкции фильтров.

В бытовых условиях наиболее универсальными считаются циклоны, очищающие воздух от крупнодисперсной пыли. Изменяя конструкцию фильтров, такие аппараты можно сделать для целей пылеудаления, в качестве стружкоотсоса, для очистки воздуха от опилок в деревообрабатывающей мастерской (например, у действующей пилорамы).

Составными частями такого агрегата являются:

корпус – включает в себя коническую и цилиндрическую части, причём преимущественное влияние на качество процесса оказывает форма именно конической части;

патрубок – один или несколько, куда поступает исходный загрязнённый воздух;

выхлопная труба, предназначенная для отвода очищенного от пыли воздуха;

входной фильтр (или их система) в качестве стружкоотсоса;

приёмное ведро;

приводной электродвигатель;

вентилятор.

Все перечисленные детали/узлы можно приобрести, либо сделать своими руками.

Выбор электродвигателя

Поскольку самодельный циклон устанавливается в мастерской, то главным параметром двигателя является его мощность и количество оборотов ротора. При наличии вентилятора мощность двигателя особого значения не имеет, поскольку частицы пыли всё равно в работающий станок, пилораму и т.п. попадать не будут. Тем не менее, мощность и диаметр улитки циклона должны быть взаимоувязаны между собой. При диаметре колеса улитки до 300…350 мм вполне подойдёт высокооборотистый (обязательно!) двигатель до 1,5 кВт. При меньших диаметрах мощность может быть ниже, однако снизится и производительность очистки. Поэтому при наличии в мастерской металлообрабатывающего станка принимают двигатель от 1 кВт.

Мощность электродвигателя существенно увеличивается, если планируется обустроить своими руками самодельное устройство за пределами помещения. Свободного места прибавится, но эффективность очистки снизится, в основном, из-за потерь в воздуховодах. Также стоит отметить, что в холодную пору года такой самодельный циклон будет эффективно «вытягивать» тепло из мастерской.

Удачным вариантом следует признать покупку электродвигателя в комплекте с приёмной улиткой, номер которой определяет потребительские возможности самодельной системы очистки воздуха. Наиболее распространённые для бытового применения параметры улиток и рекомендуемых к ним электродвигателей приведены в таблице:

Системы поставляются с резиновыми виброизоляторами. Они способны создавать рабочее давление от 0,8 кПа и выше.

Выбирая (либо изготавливая своими руками) улитку, предпочтение необходимо отдать радиальной схеме воздухозабора, чем тангенциальной.

В последнем случае для самодельной улитки возрастают непроизводительные потери, а инерционность способа отбора частиц для варианта со стружкоотсосом окажется весьма низкой.

Выбирая двигатель, необходимо учитывать, что скорость движения воздуха в устройстве не может быть меньше 2,5…3 м/с. При неудовлетворительной очистке элементы самодельного циклона как стружкоотсоса (фильтр, ведро) быстро забиваются стружкой, опилками и другими мелкими отходами.

Изготовление элементов циклона

На специализированных форумах сети Интернет можно найти чертежи всех составляющих агрегата, которые доступны для того, чтобы сделать их своими руками. Из подручных средств часто производится переделка бытового (а лучше – промышленного) пылесоса. Дополнительно необходимы:

комплект шлангов из полупрозрачного гофрированного материала (это облегчит визуальный контроль за осевшими внутри частицами пыли). Для стружкоотсоса практичнее резиновые шланги;

звукоизолирующая коробка, которая будет выполнять две функции – обеспечит снижение уровня шума в мастерской, и дополнительную защиту всех находящихся там станков и электроинструментов от периодически накапливаемого пылью статического электричества. С этой целью коробку можно сделать своими руками из фанеры, а изнутри отделать любого типа звукоизолятором;

воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминиевого листа, и соединяются между собой фальцами;

ёмкость для сбора отходов – можно изготовить из обычного строительного ведра вместимостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом самодельного циклона;

фильтр (можно использовать фильтр от грузовых автомобилей), который устанавливается на выходном патрубке.

Переделанный своими руками для нужд пылеудаления пылесос проверяют: сначала на холостом ходу, прогоняя через систему обычный воздух, а потом уже с подключением пылесоса к работающему станку.

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
Пылесос обеспечивает тягу воздушному потоку внутри устройства;
В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

строительный нож;
маркер или карандаш;
циркуль;
электролобзик;
шуруповёрт;
пила-ножовка;
шило;
клеевой пистолет.

Материалы

два пластиковых 10 литровых ведра;
водопроводная ПВХ труба и уголок ø 32 мм;
автомобильный воздушный фильтр;
клеевой стержень;
строительная фанера;
кровельное железо;
саморезы;
шланги от пылесоса;
столярный клей;
герметик.

Пошаговая инструкция сборки циклона

С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
Отрезок трубы заключают в коробчатую конструкцию из фанеры.
Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
Пространство между патрубком и фанерой заполняют герметиком.
Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
Конструкцию прислоняют к ведру.
Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
Ножом вырезают проём.
По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
Жестяной круг разрезают наполовину от центра к краю.
Внешние края разреза разводят на угол 300.
Фигурную вставку устанавливают в ведре враспор.
Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
У верхнего ведра срезают днище.
Камеру циклона плотно вставляют в накопитель.
В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
Место соединения обрабатывают клеевым пистолетом.
Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
Отгибы крепят к тыльной поверхности крышки ведра винтами.
Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

У 5 литрового ведра срезают ножом верхний бортик.
Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
Середину крышки вырезают ножом.
Дрелью просверливают отверстия вверху малой ёмкости.
Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
Круг от крышки крепят саморезами к фиксирующему кольцу.
В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
В проём вклеивают термоклеем угловой ПВХ патрубок.
Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Инструменты

угловая машинка;
дрель;
клеевой пистолет;
клепальник;
электролобзик;
строительный нож.

Материалы

ПВХ Канализационная труба ø 100 мм;
ПВХ труба ø 40 мм;
шланг;
заклёпки;
клеевой стержень;
фиксирующие кольца – хомуты;
две 2-х литровые бутылки;
5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
Из жести электролобзиком вырезают 3 круга ø 100 мм.
В центре каждого круга вырезают отверстие ø 40 мм.
Полученные диски разрезают пополам.
Половинки последовательно соединяют между собой заклёпками, получая шнек.
Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
Верхнее отверстие горловины склеивают с выводом внутренней трубы.
В нижнюю пробку ввинчивают бутылку – накопитель.
В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник). Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
Все соединения обрабатывают термоклеевым пистолетом.
Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Циклонный фильтр, сделанный своими руками, не только обеспечивает чистоту в домашней мастерской, жилом помещении, но и обережёт дыхательные пути и лёгкие окружающих людей. Существование различных «рецептов» по изготовлению циклона своими руками подтверждает то, что при желании это сделать может каждый любитель изготовления самоделок.

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса
. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли. Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению. Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит. Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя. А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость. По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром. Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующие
достоинства циклонных фильтров:

не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
малые размеры;
тихая работа устройства;
когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

патрубок;
корпус;
пылесборник;
камера с мембранным фильтром;
приемный вентилятор.

Грязный воздух сквозь патрубок попадает в цилиндрический корпус изделия. Патрубок располагается по касательной к боковым стенкам корпуса, поэтому поток воздуха около стенок цилиндра закручивается по спирали. Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами. В итоге вся собранная пыль попадает в приемный вентилятор.

Меньше всего загрязняется мембранный отсек, который необходимо чистить только после окончания уборки. Собранная пыль просто удаляется из специального накопителя, и устройство снова готово к выполнению своих обязанностей.

Пылесосы с подобным принципом действия стоят намного дешевле водяных, но дороже мембранных. По этой причине домашние мастера самостоятельно собирают циклон, а потом подсоединяют его к бытовому пылесосу.

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают
немало проблем
. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Когда человеку не нужен профессиональный строительный пылесос, то можно изготовить водный фильтр для стружки другим способом. К примеру, его можно сделать из обычного дорожного конуса. Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы
, а утечка плохо влияет на мощность устройства. Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В верхнюю крышку при помощи герметика закрепляется выходной патрубок, который стоит сделать из обычной канализационной трубы. Эта деталь обязана быть опущена до середины строительного конуса. Когда она поднята выше, то завихрение пыли будет неправильное. В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Узкая часть дорожного конуса тоже герметично закрепляется в круг из фанеры, который присоединяется к отсеку для мусора. Стоит несколько раз проверить герметичность всех швов и соединений. Около верхнего среза конуса ставится входной патрубок, в который будет попадать грязный воздух.

Далее необходимо проверить правильность сборки пылеулавливателя. Выходной патрубок необходимо присоединить к входу бытового пылесоса с помощью заводской шланги. Поэтому патрубок стоит подбирать в соответствии с диаметром шланга пылесоса. Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск. Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Форму для конуса можно сделать своими руками. К примеру, изготовить из металлической жести, предварительно просчитав развертку изделия. А также может подойти старое ведро из оцинкованного металла.

Статья о том, как я делал самодельный строительный пылесос
с фильтром типа «циклон». Производительность этой полезной самоделки для дома
можно оценить посмотрев видео его работы.

Для демонстрации работы собрал ведро песка. Результатом проделанной работы в общем доволен (если учесть, что это так сказать действующий макет-прототип).

Скажу сразу: эта статья является изложением моей истории создания моего первого (и как я думаю не последнего) самодельного пылесоса-циклона
, и я ни в коей мере не собираюсь кому-либо что-то навязывать, доказывать и утверждать, что описанные здесь решения являются единственно правильными и безошибочными. Поэтому прошу отнестись с пониманием, так сказать «понять и простить». Надеюсь, мой маленький опыт будет полезен таким же, как я «больным» людям, которым «дурная голова рукам покоя не дает» (в хорошем смысле этого выражения).

Задумался я как-то о предстоящем ремонте и вытекающих из этого последствиях в виде пыли, строительного мусора и т.п. А так как предстоит штробить, пилить бетон и «перфорировать», то опыт прошлого подсказал, что надо искать решение для этих проблем. Покупать готовый строительный пылесос накладно, да и конструкция их в большинстве все равно предусматривает фильтр (в некоторых моделях даже со специальным «встряхивателем») или бумажный мешок+фильтр, который забивается, ухудшает тягу, периодически требует замены и также стоит немалых денег. Да и просто эта тема заинтересовала, и появился так сказать «чисто спортивный интерес». В общем, решено было делать пылесос-циклон. Очень много информации было почерпнуто здесь: forum.woodtools.ru Специальных расчетов (например по Биллу Пенцу) не проводил, делал из того, что попалось под руку и по собственному чутью. По случаю, на сайте объявлений (за 1100 руб.) и совсем рядом с моим местом жительства попался вот такой пылесосик. Поглядел параметры, вроде устраивают – будет донором!

Сам корпус циклона решил делать металлическим, потому как были сильные сомнения в том, как долго продержатся, например пластмассовые стенки под воздействием «наждачки» из струи песка и кусочков бетона. А также по поводу статического электричества при трении мусора о его стенки, и не хотелось, чтобы будущий самодельный пылесос
метал искры в своих пользователей. И лично я думаю, что налипание пыли из-за статики не скажется положительно на работе циклона.

Общая схема построения пылесоса такая:

Загрязненный воздух проходит через циклон, в котором крупные частицы оседают в нижнюю емкость-мусоросборник. Остальное проходит через автомобильный воздушный фильтр, двигатель и через выходной патрубок наружу. Было принято решение сделать патрубок и на выход, причем размеры входа и выхода должны быть одинаковыми. Это позволит использовать пылесос, например для продувки чего-либо. Также можно дополнительным шлангом сделать выход «отработанного» воздуха на улицу, чтобы не поднимать пыль в помещении (это наталкивает на мысль пристроить этот блок в качестве «встроенного» стационарного пылесоса где-нибудь в подвале или на балконе). Используя два шланга одновременно можно чистить всякого рода фильтры, не раздувая пыль вокруг (одним шлангом дуть, другим втягивать).

Воздушный фильтр выбран «плоский» не кольцевой, чтобы при выключении попавший туда мусор падал в мусоросборник. Если учесть, что в фильтр попадает только оставшаяся после циклона пыль, то его замена потребуется не скоро как в обычном строительном пылесосе с фильтром без циклона. Причем по цене такой фильтр (где-то 130 руб.) гораздо дешевле «фирменных», которые используются в промышленных пылесосах. Также можно частично прочистить такой фильтр обычным бытовым пылесосом, присоединив его к входному патрубку «циклона». При этом мусор из мусоросборника засасываться не будет. Крепление фильтра сделано разборным для упрощения его чистки и замены.

Для корпуса циклона очень кстати нашлась подходящая жестяная банка, а центральный патрубок сделан из баллончика от монтажной пены.

Входной патрубок сделан с расчетом на пластиковую канализационную трубу 50 мм в которую с соответствующей резиновой муфтой довольно плотно вставляется имеющийся в пылесосе шланг.

Второй конец патрубка переходит в прямоугольник так сказать для «спрямления» потока. Его ширина была выбрана по наименьшему диаметру входного отверстия шланга (32 мм), чтобы не забивался. Примерный расчет: L= (3.14*50 мм — 2*32)/2=46,5 мм. Т.е. сечение патрубка 32*46 мм.

Собирал всю конструкцию на пайке с кислотой и 100 Ваттным паяльником (с жестью работал практически первый раз, если не считать пайку корабликов в детстве, поэтому прошу прощения за красоту швов)

Впаял центральный патрубок. Конус сделал по предварительно подогнанному картонному шаблону-развертке.

Корпус для автофильтра также сделан по шаблонам из оцинковки.

Верхнюю часть центральной трубы воздуховода выгнул в форме квадрата и подогнал под него нижнее отверстие корпуса (пирамиды) автофильтра. Собрал все вместе. По бокам банки циклона сделал три направляющих для повышения жесткости и крепления. Получилась вот такая «гравицапа».

Для мусоросборника и моторного отсека использовал 2 бочки из-под машинного масла (60 литров). Великоваты, конечно, но это то, что удалось найти. В днище моторного отсека сделал отверстия для крепления циклона, а на поверхность прилегания мусоросборника для уплотнения по периметру наклеил губчатую резину. После этого в боковине вырезал отверстие для входного патрубка с учетом толщины резиновой манжеты.

Циклон-«гравицапу» крепил шпильками М10 и гайками с фторопластом для предотвращения откручивания от вибрации. Здесь и далее все места, где необходима герметичность, сочленял с резиновым уплотнителем (или резиновыми шайбами) и автогерметиком.

Для соединения моторного отсека и мусоросборника использовал защелки от военных деревянных ящиков (отдельное спасибо Игорю Санычу!). Пришлось их немного отквасить в растворителе и «подкорректировать» молотком. Крепил заклепками (с резиновыми прокладками из камеры).

После этого для пущей жесткости и уменьшения шума запенил всю конструкцию монтажной пеной. Можно, конечно заполнить все доверху, но я решил подстраховаться, вдруг возникнет необходимость разобрать. К тому же получилось все довольно жестко и крепко.

Для удобства передвижения и переноски мусоросборника прикрепил 2 дверные ручки и 4 колеса с тормозами. Так как бочка-мусоросборник имеет снизу отбортовку, то пришлось для установки колес сделать дополнительное «дно» из пластмассового листа толщиной 10 мм. К тому же это позволило укрепить днище бочки, чтобы не «хлюпало» при работе пылесоса.

Основание для крепления воронки фильтра и площадки двигателя сделал из ДСП с креплением к бочке по периметру мебельными «евровинтами». Для фиксации площадки двигателя вклеил на эпоксидку 8 болтов М10 (я так думаю, достаточно было бы и 4). Покрасил. По периметру места установки фильтра проклеил губчатой резиной.

При сборке горловину корпуса автофильтра по периметру промазал герметиком и притянул к основанию саморезами с плоской шляпкой.

Площадку двигателя сделал из 21 мм фанеры. Для более равномерного распределения воздуха по площади фильтра, выбрал фрезером в площадке углубление 7 мм.

Для сбора уходящего воздуха и крепления двигателя был использован имеющийся в пылесосе пластмассовый моторный отсек. С него обрезано «всё лишнее» и вклеен на эпоксидку с усилением саморезами выходной патрубок. Все вместе собрано на герметике и при помощи металлического профиля (в него вставлена толстая губчатая резина) притянуто к площадке двигателя двумя длинными болтами М12. Их головки утоплены заподлицо в площадку и для герметичности залиты термоклеем. Гайки с фторопластом для предотвращения откручивания от вибрации.

Таким образом, получился съемный моторный модуль. Для удобства доступа к автофильтру он крепится при помощи восьми барашковых гаек Увеличенные шайбы приклеены (шоб не убежали).

Сделал отверстие для выходного патрубка.

Покрасил весь «пепелац» в черный цвет из баллончика, предварительно зачистив наждачкой и обезжирив.

Регулятор оборотов двигателя использовал существующий (см. фото), дополнив его самодельной схемой для автоматического запуска пылесоса при включении электроинструмента.

Пояснения по схеме самодельного пылесоса:

Автоматы (2х полюсные) QF1 и QF2 защищают соответственно цепи для подключения электроинструмента (розетка XS1) и схему регулирования оборотов двигателя пылесоса. При включении инструмента ток его нагрузки протекает через диоды VD2-VD4 и VD5 Они выбраны по справочнику из-за большого падения напряжения на них при прямом токе. На цепочке из трех диодов при протекании одной (назовём её «положительной») полуволны тока создается пульсирующее падение напряжения которое через предохранитель FU1, диод Шоттки VD1и резистор R2 заряжает конденсатор С1. Предохранитель FU1 и варистор RU1 (на 16 Вольт) защищают схему управления от повреждений при перенапряжении, которое может возникнуть, например, при обрыве (перегорании) в цепочке диодов VD2-VD4. Диод Шоттки VD1 выбран с малым падением напряжения (чтобы «сберечь» и без того маленькие Вольты) и предотвращает разряд конденсатора С1 во время «отрицательной» полуволны тока через диод VD5. Резистор R2 ограничивает ток заряда конденсатора С1. Напряжение, полученное на С1 открывает оптрон DA1, тиристор которого включен в цепь управления регулятора скорости двигателя. Переменный резистор R4 для регулирования скорости двигателя подобран такого же номинала как в плате регулятора пылесоса (он удален) и сделан выносным (в корпусе от диммера) для размещения на верхней крышке пылесоса. К нему параллельно припаян вынесенный из платы резистор R. Выключатель S2 «вкл/выкл» в разрыве цепи резистора R4 служит для ручного включения пылесоса. Выключатель S1 «автомат/ручной». В ручном режиме управления S1 включен и ток регулятора идет по цепочке R4 (R) – S2 включен – S1. В автоматическом режиме S1 выключен и ток регулятора идет по цепочке R4 (R) –выводы 6-4 DA1. После отключения электроинструмента за счет большой емкости конденсатора С1 и инерции двигателя пылесос продолжает работать порядка 3-5 сек. Этого времени достаточно, чтобы втянуть остатки мусора из шланга внутрь пылесоса.

Схема автоматического запуска собрана на макетной плате. Выключатели S1, S2, корпус диммера (для размещения переменного резистора R4) и розетка XS1 подобраны из одной не очень дорогой серии так сказать для эстетики. Все элементы размещены на верхней крышке пылесоса, выпеленной из ДСП 16 мм и оклеенной ПВХ окантовкой. В дальнейшем необходимо будет сделать изолированные корпуса для плат, чтобы защитить находящиеся под напряжением детали от случайного прикосновения.

Для питания пылесоса выбран трехжильный гибкий кабель в резиновой изоляции КГ 3*2,5 (5 метров) и вилка с заземляющим контактом (не забываем об электробезопасности и боремся со статическим электричеством). Учитывая кратковременный прерывистый режим работы пылесоса совместно с электроинструментом, выбранного сечения кабеля достаточно, чтобы не нагреваться. Более толстый кабель (например КГ 3*4) соответственно более тяжелый и грубый, что создало бы неудобство при пользовании пылесосом. От устройства для смотки кабеля, которое было в пылесосе-доноре, решено было отказаться, так как существующие там контакты не выдержали бы суммарную нагрузку пылесоса и электроинструмента.

Верхняя крышка фиксируется при помощи шпильки и барашковой гайки.

Для удобства снятия верхней крышки двигатель соединяется со схемой управления через разъем. Корпус двигателя и пылесоса присоединяются к защитному заземляющему проводнику. Для охлаждения схемы регулятора в выходном патрубке просверлил небольшое отверстие, чтобы создать проток воздуха внутри корпуса моторного отсека.

Для того, чтобы в мусоросборник можно было вставить пакет для мусора, верхнюю кромку оклеил разрезанным вдоль резиновым уплотнителем для дверей.

А чтобы мусорный мешок не засосало внутрь циклона из-за подсоса воздуха через неплотности, необходимо сделать в нем небольшое отверстие.

Доделка и испытания получившегося пылесоса проходили уже при начавшемся ремонте, так сказать в «боевых» условиях. Тяга, конечно, в разы мощнее чем у бытового пылесоса, которого не хватило бы и на пару минут работы со строительным мусором. Относительно тяжелый мусор от бетона практически полностью осаждается в мусоросборнике и дополнительный фильтр долго не нуждается в очистке, при этом тяга равномерная и не зависит от степени заполнения мусоросборника. Пыль от шпаклевки (в виде муки) очень легкая и соответственно хуже отфильтровывается циклоном, что заставляет периодически чистить автофильтр. Задача сделать пылеводосос не ставилась и поэтому на данную функцию теста не проводилось.

ЗАКЛЮЧЕНИЕ и ВЫВОДЫ:

Получившийся аппарат в конце концов оказался работоспособен и уже прошел проверку при ремонте одной комнаты. Сейчас рассматриваю его скорее как действующий макет из серии «получится или нет ради интереса».

Основные недостатки данной конструкции:

— относительно большие габариты не удобны для транспортировки в автомобиле, хотя по комнате на колесиках пылесос перемещается очень легко. Можно использовать бочки литров по 30 например. Как показала эксплуатация, такой большой мусоросборник неудобен для очистки, а мешок с большим количеством мусора может порваться.

— диаметр шланга можно увеличить, например, до 50 мм и применить шланг от промышленного пылесоса (но встает вопрос цены от 2000 рублей). Хотя и при имеющемся шланге мусор собирается достаточно бодро, если конечно не пытаться втянуть половинку кирпича.

— необходимо сделать легкосъемное крепление дополнительного автофильтра и двигателя, для более удобного и оперативного обслуживания и очистки.

— в цепь управления можно включить термореле (только определиться с температурой срабатывания) для защиты двигателя от перегрева.

Плохое отсеивание легкой мелкой пыли, что можно решить внедрением второй ступени более мелких циклонов.

В заключение хочется поблагодарить всех своих друзей, которые помогали идеями и материалами в постройке данного «пепелаца». И отдельное большое спасибо моей любимой жене Юле за то, что поддерживает меня в моих увлечениях.

Надеюсь мой небольшой опыт будет полезен читателям .

Источник

Надоело что весь гараж в стеклопластиковой пыли. Было решено сократить её количество путем покупки хозяйственно-строительного пылесососа. Но денег на него пока нет и вот покурив инет наткнулся на циклоны.

Есть разные — красивые, маленькие, большие, страшные, ровные и из дорожных конусов и т.д. (кто хочет погуглите). Я же наткнулся на такой вариант www.drive2.

ru/b/2555855/Может не самый эффективный (посмотрим сколько будет лететь пыли в пылесос), но один из простых в изготовлении.

Полный размер

Труба 110мм. Вырезаю дырку дремелем. Тут пока дырки нет))

Полный размер

Вырезал дырку, вставил уголок 40*90

Полный размер

Уголок смотрит чуть вниз для завихрения.))

Полный размер

Заглушка 110мм с вырезанной дыркой

Полный размер

Стыкуем заглушку на бачок

Полный размер

Заглушка 110мм и заглушка бочка 200мм скреплены при помощи 6 винтов М5

Полный размер

Сам бачок. В его роли муфта 200мм, дно — заглушка 200мм

Полный размер

Ну и собранная конструкция. Как впаял верхнюю трубку 40мм фоток нет — если что смотрите ссылку в начале поста, там все есть.

Полный размер

Собрал чудо монстра. Пылесос нашел какой был на работе на пробу.

Полный размер

Пыли и грязи мало, но она стеклопластиковая и можно понят куда она пойдет

Полный размер

Еще чуток пыли

Полный размер

Ну и бачок после уборки

Трубки запаивал паяльником 40Вт. Сотка прожигает, хоть ей и быстрее.Плюсы:1. Работает.Минусы:1. Шланг купил сливной (35р/метр) он в роли всасывающего свистит как соловей-разбойник.2. Снимать бычок с мусором пока неудобно — есть мысли как сделать на защелке.3. Пока непонятно сколько уйдет грязи в пылесос — время покажет

4. Какой то пылесос в гараж к этому циклончику по прежнему нужен, а финансов на него нету)))

Источник: https://www.drive2.ru/b/2807608/

Как сделать циклон для пылесоса своими руками?

Принцип работы циклона

Работа циклона заключается в следующем:

Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
Пылесос обеспечивает тягу воздушному потоку внутри устройства;
В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Циклон из пластиковых вёдер

Инструменты

строительный нож;
маркер или карандаш;
циркуль;
электролобзик;
шуруповёрт;
пила-ножовка;
шило;
клеевой пистолет.

Материалы

два пластиковых 10 литровых ведра;
водопроводная ПВХ труба и уголок ø 32 мм;
автомобильный воздушный фильтр;
клеевой стержень;
строительная фанера;
кровельное железо;
саморезы;
шланги от пылесоса;
столярный клей;
герметик.

Пошаговая инструкция сборки циклона

С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
Отрезок трубы заключают в коробчатую конструкцию из фанеры.
Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
Пространство между патрубком и фанерой заполняют герметиком.
Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
Конструкцию прислоняют к ведру.
Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
Ножом вырезают проём.
По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища.
Разметку выполняют циркулем.
Жестяной круг разрезают наполовину от центра к краю.
Внешние края разреза разводят на угол 300.
Фигурную вставку устанавливают в ведре враспор.
Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
У верхнего ведра срезают днище.
Камеру циклона плотно вставляют в накопитель.
В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
Место соединения обрабатывают клеевым пистолетом.
Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
Отгибы крепят к тыльной поверхности крышки ведра винтами.
Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

У 5 литрового ведра срезают ножом верхний бортик.
Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
Середину крышки вырезают ножом.
Дрелью просверливают отверстия вверху малой ёмкости.
Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
Круг от крышки крепят саморезами к фиксирующему кольцу.
В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
В проём вклеивают термоклеем угловой ПВХ патрубок.
Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Стружкоотсос из канализационного стояка

Инструменты

угловая машинка;
дрель;
клеевой пистолет;
клепальник;
электролобзик;
строительный нож.

Материалы

ПВХ Канализационная труба ø 100 мм;
ПВХ труба ø 40 мм;
шланг;
заклёпки;
клеевой стержень;
фиксирующие кольца – хомуты;
две 2-х литровые бутылки;
5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
Обрезанную бутылку вставляют в нижнее отверстие стояка.
Соединение герметизируют термоклеем и стягивают хомутом.
Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
Из жести электролобзиком вырезают 3 круга ø 100 мм.
В центре каждого круга вырезают отверстие ø 40 мм.
Полученные диски разрезают пополам.
Половинки последовательно соединяют между собой заклёпками, получая шнек.
Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
Верхнее отверстие горловины склеивают с выводом внутренней трубы.
В нижнюю пробку ввинчивают бутылку – накопитель.
В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник).

Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

Циклон из дорожной фишки

Поступают следующим образом:

Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
Все соединения обрабатывают термоклеевым пистолетом.
Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное.

Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром.

Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки.

Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Источник: https://remboo.ru/instrumenty/tsiklon-dlya-pyilesosa-svoimi-rukami.html

Как сделать фильтр циклон для пылесоса своими руками

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Назначение циклона для пылесоса

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли.

Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению.

Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость.

По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром.

Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующие достоинства циклонных фильтров:

не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
малые размеры;
тихая работа устройства;
когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

патрубок;
корпус;
пылесборник;
камера с мембранным фильтром;
приемный вентилятор.

Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами.

В итоге вся собранная пыль попадает в приемный вентилятор.

Меньше всего загрязняется мембранный отсек, который необходимо чистить только после окончания уборки. Собранная пыль просто удаляется из специального накопителя, и устройство снова готово к выполнению своих обязанностей.

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины.

Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса.

Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают немало проблем. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

пластиковая тара для жидкости объемом около 4 литров;
цилиндрический воздушный фильтр, который можно взять из старого автомобиля;
отрезок канализационной трубы, который должен по диаметру соответствовать шлангам бытового пылесоса;
кусок гофрированного шланга такого же диаметра;
арматура, обрезки уголков из металла для изготовления подставок и кронштейнов;
небольшой лист фанеры для основы толщиной около 7 мм;
старый женский чулок;
герметик и различные крепежные материалы.

Сборка циклона для бытового пылесоса

В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия.

Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий.

Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы, а утечка плохо влияет на мощность устройства.

Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В верхнюю крышку при помощи герметика закрепляется выходной патрубок, который стоит сделать из обычной канализационной трубы. Эта деталь обязана быть опущена до середины строительного конуса. Когда она поднята выше, то завихрение пыли будет неправильное. В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск.

Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Источник: https://ObInstrumentah.info/kak-sdelat-filtr-tsiklon-dlya-pylesosa-svoimi-rukami/

Как сделать циклон для пылесоса своими руками?

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках.

Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка строительного пылесоса может хорошенько ударить по кошельку.

А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Зачем нужен циклонный фильтр?

Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Устройство циклонного фильтра

Обычного пылесоса (желательно мощного);
Циклонного фильтра;
Емкости, собирающей мусор.

Мощность пылесоса – важный пункт во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли.

В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше.

Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Строительный пылесос своими руками: что нужно

Для того чтобы сделать такое устройство, понадобится старый бытовой пылесос, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

Мотор;
Шнур подключающий устройство к сети;
Устройство регулировки мощности;
Всасывающая гофра.

Для корпуса подготовьте:

Трубу из пластика диаметром 5 см;
Емкость с крышкой;
Лист фанеры толщиной около 0,5 см;
По 14 гаек и болтов М6;
Полосу жести оцинкованной;
Автомобильный фильтр (с микроавтобуса);
Выключатель – 220 В;
Герметик;
Наждачку;
Стержни для клеевого пистолета;
Шланг-гофру (можно от стир. машины);
Резьбовую шпильку с гайками и шайбами;
Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

Дрель;
Пистолет для клея;
Пистолет для герметика;
Ключи слесарные;
Отвертки;
Нож;
Электролобзик;
Кусачки.

Изготовление

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты. Детали крепятся с двух сторон.

После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся.

Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Расположение шпильки и отверстия для отвода воздуха

Двигатель пылесоса, для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Чертеж самодельного циклона можно посмотреть ниже.

Чертеж циклона

Циклон из дорожного конуса

Что необходимо для работы?

Дорожный конус;
Трубы пластиковые (примерно 40 мм)
Угол на 45 градусов;
Фанера;
Кусочки ЛДСП;
Клеевой пистолет и стержни;
Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Циклонный фильтр из ведра

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

Ведро с крышкой (можно из под строительных смесей);
Циркуль;
По 2 колена 90 и 45 градусов;
Пластиковая труба;
Силикон;
Резина или уплотнительные кольца;
Канцелярский нож;
Клеевой пистолет.

Изготовление

Далее займемся канализационными коленями.

Вставляем трубы в крышку ведра, правильно поворачивая угол

Вид с обратной стороны

Вот и все. Далее останется только накрыть ведро крышкой и подключить пылесос к самодельному циклону, который прекрасно подойдет для уборки большого количества мусора.

Циклонный фильтр подключенный к бытовому пылесосу

Сложности, с которыми можно столкнуться во время работы

Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства.

В случае с дорожным конусом, такой проблемы не возникает.

Источник: https://TechnoSova.ru/dlja-chistoty-i-porjadka/pylesos/ciklonnyj-filtr/

Как сделать циклон для пылесоса своими руками: устройство сепаратора + пошаговый инструктаж по изготовлению

Циклонные конструкции бытовых пылесосов считаются одними из наиболее удачных вариантов техники в плане эффективности работы. Циклонная система представляет собой относительно простой механизм сепарации, благодаря которому появляется возможность продуктивно фильтровать взвешенные частицы, присутствующие в потоке воздуха.

Основываясь на теоретических принципах построения такой системы, вполне допустимо создать циклон для пылесоса, выступающий в качестве дополнительного инструмента – к примеру, строительного сепаратора. Заинтересованы в вопросе, но не знаете, как самостоятельно смастерить простой циклонник? Мы поможем вам в реализации задуманного.

В статье изложена подробная информация об устройстве циклонного сепаратора, а также приведена пошаговая инструкция по его сборке и подключению к пылесосу. Описание всех этапов рабочего процесса сопровождается наглядными фотографиями.

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.

Классическое исполнение циклонного сепаратора: входной и выходной каналы, корпус (цилиндрический конусный) верхнего и нижнего циклона; фильтр и мусоросборник

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Пошаговая инструкция сборки циклона

В продаже представлено много пылесосов циклонного типа. Агрегаты отличаются мощностью, назначением и стоимостью. Если есть желание сэкономить, то можно попробовать собрать сепаратор самостоятельно, используя недорогие материалы.

Такой отдельно взятый фильтр может успешно применяться как дополнение к строительному инструменту:

электролобзику;
перфоратору;
электродрели и др.

Работа подобного строительного инструмента часто сопровождается значительным выделением пыли и мелких частиц разного характера.

Между тем современные конструкции строительного инструмента оснащаются специальным каналом для удаления рабочих отходов непосредственно в процессе действия.

Одна из многочисленных по разнообразию конструкций строительного пылесоса, где в качестве дополнительного аксессуара применяется циклонный фильтр. Эффективный инструмент для чистой работы

Но чтобы этот канал задействовать, необходим циклон или в крайнем случае пылесос, специально предназначенный под строительные цели.

Варианты исполнения самодельного циклона могут быть разными. Всё зависит от используемой материальной базы и видения проекта исполнителем.

Однако в любом случае необходимо придерживаться технологических критериев, которыми определяется правильная работа сепаратора:

Форма корпуса.
Расположение входного и выходного каналов.
Пропорции в размерах компонентов.

То есть конструкция циклона должна обеспечивать как эффект завихрения потока, так и эффективную сепарацию мусора. Рассмотрим пошаговое исполнение своими руками одного из возможных проектов.

Шаг 1 — инструменты и базовые материалы

Из материалов, требуемых для производства циклона, потребуются:

труба пластиковая сантехническая длиной 125-150 мм, диаметром 50 мм;
пластиковый сантехнический уголок 30°;
два пластиковых ведра на 10 и на 5 литров;
фанера листовая;
шланг пылесосный стандартный.

Набор инструментов под изготовление циклона для пылесоса и его сборку своими руками включает: электродрель с набором свёрл (включая коронку 50 мм); электрический лобзик; измерительный и чертёжный инструмент; отвёртки, нож, струбцину.

Шаг 2 — изготовление корпуса и других деталей

Первым делом изготавливается цилиндрическая часть. Для этого используется малое (пятилитровое) пластиковое ведро. Верхняя часть ведра, выполненная в виде бортика, обрезается с учётом остатка ровных краев по линии обреза.

Выполнение разметки для изготовления кольца, которое будет исполнять роль буртика цилиндрической детали (корпуса) будущего циклонного сепаратора

Полученная цилиндрическая емкость, напоминающая небольшой конус, переворачивается вверх дном, устанавливается на лист фанеры и очерчивается по диаметру.

Отступив от размеченного круга 30 мм к периферии, отмечают ещё один круг. Затем по разметке вырезают кольцо.

Выполнение разметки и вырез с помощью электрического лобзика фигурного элемента циклонного сепаратора. Кроме лобзика здесь требуется коронка для резки по дереву

Далее необходимо вырезать фигурный элемент, для чего используется режущая коронка по дереву диаметром 50 мм и электрический лобзик. Внешний диаметр ступицы фигурного элемента равен внутреннему диаметру ранее вырезанного кольца.

Вот такой, примерно, вид готовых компонентов получается после завершения подготовительных работ по изготовлению циклона своими руками из широко распространённых материалов

В результате проведённых работ получают две детали (как на картинке выше) будущего циклонного сепаратора, сделанные из листовой фанеры.

Шаг 3 — соединение заготовок с цилиндром

На этом этапе вырезанное из фанеры кольцо надевается и закрепляется по линии верхнего обреза на приготовленном ранее из малого ведра цилиндрическом сосуде.

Крепление выполняется саморезами равномерно по всей окружности. Места сопряжения кольца и ведра по кругу тщательно герметизируются.

Закрепление фанерного кольца на корпусе малого цилиндра циклона. Желательно предварительно разметить отверстия и засверлить на небольшую глубину для большего удобства вкручивания винтов

Установленное фанерное кольцо нужно дополнить со стороны открытой части цилиндра крышкой от большого пластикового ведра.

Но прежде крышку следует разметить и вырезать строго по центру отверстие, равное по диаметру внутреннему диаметру фанерного кольца. Вырезанную часть крышки наложить на кольцо и закрепить.

Накладка заготовки, сделанной из крышки большого пластикового ведра, на плоскость фанерного кольца. Получается своего рода стыковочный элемент циклонного сепаратора с мусоросборником

Шаг 4 — монтаж входного патрубка

Входной патрубок монтируется в области днища заготовленного цилиндра. Учитывая, что в состоянии полной сборки малый цилиндр будет стоять вверх дном, патрубок окажется в верхней точке циклона.

Отступив от плоскости днища примерно 10 мм, при помощи коронки вырезается отверстие в 50 мм. Чтобы сантехнический уголок плотно «сел», форма отверстия корректируется под «каплю».

Изготовление входного канала циклона при помощи сантехнического уголка. Применение уголка позволяет установить направление потока строго по касательной относительно стенки цилиндра циклона

Сантехнический уголок обрабатывают герметиком, устанавливают в отверстие и фиксируют саморезами.

Аналогичную операцию проводят по монтажу второго – выходного патрубка. Это отрезок сантехнической трубы 100-150 мм, который устанавливается непосредственно по центру днища малого цилиндра.

В итоге после проведенных мероприятий должна получиться конструкция, как на картинке ниже:

Изготовление канала выхода с применением отрезка сантехнической трубы диаметром 50 мм.

Для усиления опоры канала при монтаже используется деревянная накладка

Для прочности сантехнический патрубок оснащается дополнительно обечайкой, сделанной из фанеры.

Таких элементов желательно сделать два и установить по обе стороны днища. После установки стянуть плашки саморезами. Конечно же, не забыть применить герметик в местах соединения.

Шаг 5 — монтаж фигурного элемента

Один из важных моментов сборки циклона своими руками – монтаж фигурного элемента, ранее изготовленного из листа фанеры. Именно благодаря этому элементу внутри малого цилиндра циклона формируется среда, способствующая эффективной сепарации.

Фигурный элемент монтируется на расстоянии примерно 10 мм от края открытой области цилиндра. При этом плоскость фигурной пластины, направленная внутрь цилиндра, не должна контактировать с патрубком выходного канала.

Расстояние между конечной кромкой патрубка и плоскостью фигуры составляет 25-30 мм, но допустимо подбирать экспериментально оптимальное расстояние.

Установка фигурного элемента – пластины, вырезанной из листа фанеры. Этот элемент при работе циклона исполняет своего рода функции отсекателя, предотвращая захват мусора из мусоросборника

После установки пластины строго параллельно днищу малого цилиндра, крепление выполняют всё теми же саморезами с внешней части цилиндра, вкручивая винты в область, плотно прилегающую к внутренней стенке.

Для фиксации достаточно трёх-четырёх винтов, герметик здесь применять необязательно.

Шаг 6 — полная сборка циклонного сепаратора

Собственно, после завершения монтажа фигурной пластины конструкция циклона фактически собрана. Останется лишь «посадить» выполненную сборку малого цилиндра на верхнюю часть большого ведра из пластика.

Полностью собранный циклонный сепаратор, сделанный своими руками из подручных материалов. Конструкция обеспечивает объёмный сбор строительного мусора и может успешно применяться в бытовой практике

Плотная посадка в данном случае обеспечивается частью областью крышки большого ведра, которая ранее была смонтирована на нижней плоскости фанерного кольца малого цилиндра.

Как видно по измерительной ленте, общая высота конструкции составляет чуть больше 50 см. При этом сборник мусора (нижняя часть) довольно объёмный.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.
Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.
Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Выводы и полезное видео по теме

О том, как своими руками соорудить другую – более простую конструкцию циклона, наглядно показывает и рассказывает видеоролик ниже.

Автор использует эту самодельную систему в бытовой практике и крайне доволен. Циклонный сепаратор, сделанный из обычного ведра, помогает работать в чистых условиях при производстве хозяйственно-строительных работ:

Самостоятельная сборка циклона для пылесоса допустима и вполне возможна. Более того, существуют проекты подобных “самопальных” систем, которые реально делаются если не за 2 минуты, то за пару часов. Такой циклонник действительно стоит того, чтобы потратить на его изготовление какое-то время. Издержки полностью компенсируются.

Есть опыт изготовления циклонного фильтра для пылесоса? Пожалуйста, расскажите читателям о вашем способе сборки сепаратора. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Источник: https://sovet-ingenera.com/tech/pylesosy/ciklon-dlya-pylesosa.html

Источник

Что такое циклон и зачем он нужен

Разница между мокрым и сухим циклоном

Делаем из подручных материалов

Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.
С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

Как приспособить устройство для станков и инструмента

Если пылеотвод станка рассчитан на 110 мм или более крупный рукав, используйте сантехнические переходы на 50 мм диаметр для подключения гофрированного шланга пылесоса.
Для стыковки с уловителем пыли самодельных станков удобно использовать пресс-фитинги для ПНД труб на 50 мм.
Разрабатывая кожух и отвод пылеуловителя, используйте конвекционный поток, создаваемый движущими частями инструмента, для большей эффективности. Для примера: патрубок для отвода опилок от циркулярной пилы должен быть направлен по касательной к пильному диску.
Иногда требуется обеспечивать отсос пыли с разных сторон обрабатываемой детали, например, для ленточной пилы или фрезера. Используйте 50 мм канализационные тройники и гофрированные шланги для стоков.

Какой пылесос и систему соединений использовать

На видео ещё один пример изготовления циклона для пылеудаления в мастерской

Введение

пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Принцип работы

Бытовой пылесос
Циклонный фильтр
Емкость для сбора мусора

Подготовительные работы

Инструменты

Для производства работ будут необходимы следящие инструменты:

электродрель,
шуруповёрт,
электролобзик,
циркуль,
струбцины,
отвёртка крестообразная,
карандаш,
по дереву (50-60мм),
набор .

Материалы и крепёж

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
Лист толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины .
Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, л	Диаметр крышки, мм	Высота, мм
1,0	125	115
1,2	132	132
2,2	160	150
2,3	175	133
2,6	200	124
3,0	200	139
3,4	200	155
3,8	200	177
3,8	200	177
5,0	225	195
11	292	223
18	326	275
21	326	332
26	380	325
33	380	389

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

Создание фиксирующего кольца и фигурной вставки
Установка фиксирующего кольца
Установка бокового патрубка
Установка верхнего ввода
Установка фигурной вставки
Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Делаем разметку — ставим малое ведро на и чертим линию по краю – получаем окружность.

Установка фиксирующего кольца

Установка бокового патрубка

Установка верхнего ввода

Установка фигурной вставки

Сборка циклонного фильтра

Затем необходимо правильно подсоединить воздуховоды:

Верхний патрубок – к бытовому пылесосу
Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

При механической обработке различных материалов может образовываться большое количество стружки. С ее удалением ручным способом возникает много трудностей. Для существенного упрощения рассматриваемой процедуры стали использовать специальные приспособления, называемые стружкоотсосами. Их можно встретить в специализированных магазинах, стоимость варьирует в достаточно большом диапазоне, что связано с функциональностью, производительностью и популярностью бренда. При желании подобное оборудование можно изготовить своими руками, для чего достаточно знать разновидности и принцип работы.

Принцип работы

Стружкоотсос типа циклон своими руками можно только после определения основных принципов работы. К особенностям можно отнести нижеприведенные моменты:

К основному корпусу подключается гофрированный шланг небольшого сечения, который концентрирует и усиливает тягу. На наконечнике может быть различная насадка, все зависит от конкретной поставленной задачи.
В верхней части конструкции расположен двигатель, который напрямую связан с крыльчаткой. При вращении воздух разряжается, за счет чего создается требующаяся тяга.
При всасывании стружка оседает в специальной емкости, а воздух выводится через специальный патрубок, на котором устанавливается фильтр грубой очистки.
На выходном патрубке устанавливается еще фильтр тонкой очистки, который задерживает мелкие частицы и пыль.

В целом можно сказать, что принцип работы стружкоотсосов типа циклон достаточно прост, за счет чего конструкция характеризуется надежностью.

Типы стружкоотсосов

Практически все модели стружкоотсосов типа циклон схожи. При этом основные механизмы, к примеру, двигатель или система циклона могут несколько отличаться, что и определяют основную классификацию. Все стружкотсосы типа циклон условно можно разделить на несколько категорий:

Для бытового применения.
Универсальные.
Для профессионального применения.

Выбирая модель для домашней мастерской следует уделить внимание двум первым группам оборудования. Эта рекомендация связана с тем, что их стоимость должна быть относительно невысокой, при этом производительности будет достаточно.

При частом проведении работы с мастерской, большом количество стружек и при профессиональном предоставлении услуг по уборке мастерских и других помещений нужно рассматривать при выборе стружкоотсосов типа циклон с профессиональной группы. Это связано с тем, что оно характеризуется более высокой производительностью и надежностью, может выдерживать длительное применение.

Устройство стружкоотсоса типа циклон

Большинство моделей напоминает обычный пылесос, который за счет сильной тяги всасывает крупные и мелкие стружки. Однако, использовать даже мощный и качественный пылесос для проведения уборки мастерской нельзя. Основными конструктивными элементами можно назвать:

Устанавливается электродвигатель фланцевого типа, мощность которого составляет всего 3,5 кВт.
Для разряжения воздуха устанавливается вентилятор с прочной и устойчивой к механическому воздействию крыльчаткой. Она должна быть достаточно большой для создания требующей тяги.
Циклон предназначается для очищения воздуха, который будет выбрасываться наружу. Его устройство рассчитано на фильтрацию крупных элементов.
Многоступенчатый фильтр существенно повышает эффективность проводимой процедуры. Это связано с тем, что на первичном этапе происходит отделение крупных элементов, после чего отделяются мелкие. За счет многоступенчатой чистки можно существенно продлить срок эксплуатации фильтра и повысить его эффективность.
Нижний циклон предназначается для непосредственного забора стружки.
Сборный мешок из прочного материала предназначен для временного хранения стружки и другого мусора, которые были отделены от проходящего потока воздуха.

Качественные модели имеют герметичный корпус, который обшивается звукопоглощающими панелями. Для управления стружкоотсосом типа циклон размещается электрический или механический блок, для подключения гофрированного шланга с насадкой должно быть специальное отверстие.

Стружкоотсос типа циклон своими руками изготовить несложно, так как он во многом напоминает обычный пылесос с большим количеством фильтрующих элементов и высокой мощностью. Устройство циклона деревообработки характеризуется высокой надежностью, при соблюдении рекомендаций по эксплуатации устройство прослужить длительный срок.

Конструкционные особенности

В большинстве случаев при самостоятельном изготовлении стружкоотсоса типа циклон устанавливается двигатель малой и средней производительности, который может питаться от стандартной сети 220В.

Более мощные агрегаты снабжаются трехфазными двигателями, с питанием которых в бытовых условиях возникает довольно много трудностей.

Среди конструктивных особенностей следует отметить тот момент, что крыльчатка устанавливается для обеспечения спирального завихрения воздушного потока. При этом тяжелые частицы сбрасываются в специальную емкость, после чего центробежная сила снова поднимает воздух для его удаления.

Подготовительные работы

При изготовлении конструкции своими руками можно существенно сэкономить, однако некоторые механизмы все же самостоятельно не собрать. Примером можно назвать наиболее подходящий двигатель и крыльчатку. К подготовительному этапу можно отнести следующие действия:

Формирование плана действий по сборке самодельного оборудования.
Поиск подходящего электродвигателя, проверка его состояния.
Подбор других механизмов, которые не могут быть изготовлены своими руками.

В столярной мастерской многое, что требуется для создания стружкоотсосов типа циклон, можно изготовить своими руками.

Инструменты

В зависимости от выбранной схемы могут потребоваться самые различные инструменты. Проще всего наружный корпус изготовить из дерева. Именно к нему будут подсоединяться другие элементы. Рекомендуемый набор инструментов следующий:

Индикатор и мультиметр.
Стамеска и другие инструменты для работы с деревом.
Шуруповерт и различные отвертки, молоток.

Простота конструкции определяет то, что ее можно изготовить при наличии самых распространенных инструментов.

Материалы и крепеж

Создаваемый прибор должен быть легким и герметичным, а также выдерживать давление, оказываемое при завихрении воздуха. Для его изготовления потребуются:

Корпус можно собрать из фанеры, толщина которой около 4 мм. За счет этого конструкция будет прочной и легкой.
Для изготовления других деталей также потребуются бруски дерева различной толщины.
Поликарбонат.
Фильтр можно взять от ВАЗ инжекторного типа. Подобный фильтр стоит дешево, прослужит довольно долго.
Двигатель можно снять со старого мощного пылесоса, крыльчатка будет крепится на выходном валу.
Для соединения основных элементов потребуются винты, саморезы, болты с гайками, а также герметик.

После нахождения всего необходимого можно приступать к выполнению работы.

Изготовление циклонного фильтра

Как ранее было отмечено, изготовить фильтр достаточно сложно, лучше всего приобрести дешевый уже готовый вариант исполнения. Однако, для него также потребуется посадочное герметичное место.

Посадочное место также изготавливается из дерева. В этом случае главное правильно выбрать подходящий диаметр отводящего отверстия, так как слишком малый приведет к снижению пропускной способности. Крепить фильтр не нужно, достаточно создать для него блок, который будет идеально подходить по своим размерам.

Создание фиксирующего кольца и фигурной вставки

Для фиксации поликарбоната при изготовлении корпуса требуются деревянные кольца. Они должны иметь внутренний диаметр, обеспечивающий требуемый объем накопительного бака. Между двумя фиксирующими кольцами будут расположены вертикальный планки, удерживающие листы поликарбоната.

Изготовить подобные кольца в домашней мастерской можно при наличии соответствующих навыков и оборудования. При этом не стоит забывать о том, что они должны обладать высокой прочностью.

Установка фиксирующего кольца

Сборку корпуса можно начать с размещения фиксирующих колес и листов поликарбоната. Среди особенностей данного этапа можно отметить следующие моменты:

Листы фиксируются с обоих сторон планками.
Соединение проводится при помощи саморезов.
Для повышения герметизации в нижнем и верхнем кольце создаются прорези для листов, после установки которых швы заделываются герметиком.

После сборки корпуса можно приступить к установке других элементов конструкции.

Установка бокового патрубка

Для того чтобы исключить вероятность разрыва конструкции из-за засорения фильтрующего элемента устанавливается боковой патрубок с предохранительным клапаном. Для этого в листе поликарбоната создается отверстие, которое с обоих сторон закрывается корпусом предохранительного патрубка.

Между деревянным планками и стенкой следует положить резиновую прокладку, можно повысить степень герметизации путем использования герметика. Крепиться элемент на корпусе при помощи болтов и гаек.

Установка верхнего ввода

Всасывание стружки и воздуха происходит с верхней части конструкции. Для размещения верхнего ввода создается небольшой корпус, в котором размещается патрубок от старого пылесоса.

При использовании специального патрубка обеспечивается надежная фиксация всасывающего шланга, который, к тому же, при необходимости можно будет быстро снять. Именно поэтому не стоит его изготавливать своими руками.

Установка фигурной вставки

Фигурная вставка также требуется для соединения входного патрубка. Она должна быть расположена так, чтобы воздух с частицами поступал без затруднений.

Как правило, располагается фигурная ставка напротив вентилятора, за счет которого и осуществляется завихрение воздушного потока. Швы лучше всего обработать герметиком, что повысит степень изоляции конструкции.

Сборка циклонного фильтра

После создания корпуса для размещения фильтра его нужно установить на свое место. Стоит учитывать, что внутри также будут расположены электронные элементы, обеспечивающие питание электродвигателя.

От наружной части корпуса циклонного фильтра отводится еще один патрубок. Он потребуется для отведения воздушного потока.

Принципы выбора стружкоотсоса и основные производители

Производством стружкоотсосов типа циклон занимается довольно большое количеств различных компаний. Принцип действия устройства при этом не отличается, только повышается мощность и надежность конструкции.

Большей популярностью пользуются стружкоотсосы типа циклон иностранных брендов, отечественные стоят дешевле, но служат намного меньше.

Уважаемые посетители сайта «В гостях у Самоделкина » из представленного автором мастер-класса вы узнаете как можно сделать фильтр «циклон» из старых и ненужных пластмассовых ведер своими руками . Данный вид фильтров очень полюбился столярами и мебельщиками, потому как очень прост в изготовлении, и неприхотлив в эксплуатации.
Каждый мастеровой человек занимающийся или увлекающийся столярным делом, просто обязан иметь в своей мастерской подобный фильтр.

Материалы

1. пластмассовый бочек 25-30 л
2. ЛДСП
3. термоклей
4. ПВХ труба
5. силиконовый уплотнитель
6. саморез
7. болт
8. гайка
9. гофрированный шланг
10. пылесос
11. скотч
12. изолента

Инструменты

1. фрезер
2. дрель
3. электролобзик
4. фестуловская рулетка
5. термопистолет
6. канцелярский нож
7. сверло-коронка 50 мм
8. карандаш
9. отвертка
10. плоскогубцы

Процесс создания циклонного фильтра своими руками.

И простенький чертеж для пущей наглядности.

В общих чертах принцип работы циклонного фильтра думаю понятен, теперь следует перейти непосредственно к самому процессу изготовления аппарата.
Как было оговорено выше, мастер использовал 2е емкости -это пластмассовый бочек объемом 25-30 литров, он будет служить приемным бункером для опилок, а для циклона использовалось 10 л ведро, тоже из пластмассы. Вот собственно они.

Далее автор приступил к изготовлению крышек для ведер, потому как родных не было, да и пластиковые крышки малонадежны. В качестве материала использовалось ЛДСП. При помощи фистуловской рулетки был замерен диаметр ведра и вычислен радиус, то есть диаметр делится на 2 и получается радиус, наносится окружность на доску.

Выпиливается при помощи электролобзика, с напуском 2-3 мм прозапас.

Полученную крышку затем необходимо обкромить на фрезерном станке, для чего автор сделал нехитрое приспособление из ламината.

Обрабатывает края и создается паз.

Паз необходим для того чтобы крышка подошла очень плотно и герметично, потому как фильтр не в коем случае не должен подсасывать воздух через какие либо щели.

Все подошло идеально.

Тем же самым способом вырезается и крышка для самого циклона.

Крышка тоже очень хорошо подошла.

После чего необходимо в крышке бункера пропилить большое отверстие, которое соединит 2е емкости в одно целое.

На внутренней части крышки нужно проточить посадочный паз под установку ведра.

Вот что получается.

Проверка, все подошло.

А из выпиленного дна изготавливает конус, вырезал сектор и склеил клеем для ПВХ.

Стянул струбцинами и оставил на просушку, но в итоге вышло так что клей нечего не склеил и пришлось переделывать.

Посадочный паз на крышке бункера заполняется термоклеем, но работать надо пошустрей, мастер немного промедлил и ведро встало немного криво, потому как клей уже стал застывать.

Ведро установлено.

Излишки клея срезаются при помощи канцелярского ножа.

Силиконовый уплотнитель тоже желательно посадить на термоклей, дабы в процессе он не слетал.

В центре крышки сверлится отверстие коронкой при помощи дрели.

В полученное отверстие диаметром 50 мм вставляется обрезок ПВХ трубы длинной 12 см, посадочное место так же желательно обработать клеем либо герметиком.

Установлено и герметично.

В нижней части трубка выступает на 5 см.

Вставляется угловой патрубок на 45 градусов.

Крепится к стенке ведра при помощи болта и гайки.

Место соединения обрабатывает термоклеем (можно силиконовым герметиком).

Очень часто при монтажных работах с электрикой, невозможно обойтись без пылесоса. В первую очередь это связано с процессами штробления стен.

Использовать для этого дела домашние бытовые модели нельзя, иначе вы их угробите в первый же день работы. Их пылесборники будут заполняться очень быстро, а сам пылесос перегреваться.

Купить строительный, который стоит совсем не малых денег, могут позволить себе только профессиональные мастера, ежедневно зарабатывающие данным видом деятельности.

А что делать, если вы не строитель и вам подобный аппарат нужен только для того, чтобы закончить ремонт электрики у себя в квартире? Оптимальный выход в этом случае один — самостоятельно сделать строительный пылесос из обычного.

Причем по времени на такую переделку у вас уйдет всего несколько минут. А материалы которые для этого потребуются, можно спокойно найти в кладовке, либо докупить в ближайшем сантехническом магазине.

Давайте подробнее рассмотрим два весьма схожих способа, имеющих тем не менее конструктивные отличия между собой.

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

гравитация

трение

центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Почему пылесос все равно выходит из строя

При таком способе вся мелкая пыль будет поступать в мешок пылесоса, а более-менее крупные фракции просто осядут и останутся в ведре. Как уверяют самоделкины, более 95% строительного мусора оседает в сепараторе и лишь 5% попадает непосредственно в пылесборник бытового пылесоса.

Однако все дело в том, что даже эти 5% способны постепенно убить пылесос. Кроме того, даже у промышленных циклонов заявленный КПД редко бывает больше 90%, а что же говорить об изделиях, сделанных своими руками, в которых аэродинамика далека от совершенства.

Для 100% сборки мелкой фракции нужен электрофильтр или барботажная колонна.

Кстати, от некоторых видов пыли, появляется очень сильное статическое напряжение. Будьте осторожны при работе.

Чем дольше вы работаете с агрегатом, не отключая его от сети, тем выше может быть заряд. Вот почитайте поучительный комментарий одного реального пользователя такой самоделки.

Поэтому на многих циклонах, даже заводской сборки, заземляют фланец.

Пять процентов мелкой древесной стружки конечно не страшны для бытового пылесоса. А если это будет мелкая цементная пыль при штроблении?

Такие частицы при попадании во внутрь, наглухо забивают фильтр.

Причем происходит это очень быстро. Вся эффективность «циклона» в течение считанных минут падает минимум на 2/3.

Главная проблема в мешке для сбора пыли. Он плотный, а площадь фильтрации маленькая. Поэтому он и не подходит для отходов от штукатурки и бетонных стен.

Что же делать? Неужели без настоящего строительного девайся не обойтись? При интенсивной работе, действительно спасает только дорогой и профессиональный инструмент.

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею .

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Рабочий вариант строительного пылесоса из бытового

Главный дополнительный элемент здесь — фильтр мешок из нетканого материала. Очень хорошо подходят экземпляры от фирмы Керхер — артикул 2.863-006.0

Вообще-то этот фильтр одноразовый. Ваша задача сделать из него многоразовый элемент.

Для этого разрезаете его нижнюю часть и немного складываете ее, чуток уменьшая ширину (до 22см).

Далее эту нижнюю часть нужно закрыть специальной закрывашкой. Изготавливаете ее из двух элементов пластикового кабельного канала и куска полипропиленовой трубы.

Трубку распиливаете вдоль, с шириной прорези примерно в 5мм.

Прикладываете их тыльной стороной к ткани в нижней части.

После чего вдеваете через прорезь подготовленную трубку.

В итоге из одноразового у вас получился многоразовый фильтр мешок. Причем гораздо большего размера чем тот, что установлен внутри бытовой модели.

Далее проделываете уже ранее рассмотренные этапы по модернизации ведра. В крышке просверливаете отверстия и вставляете в них резиновые гофропереходники.

Одно будет для подсоединения фильтр-мешка, другое — для шланга.Размеры подбирайте по диаметрам своих девайсов.

Здесь можно обойтись без фановых труб и уголков. Далее одеваете пластиковую вставку от многоразового фильтра на переходник.

Осталось плотно закрыть крышку на ведре. Конструкция готова к работе.

Она хоть и похожа, но отличается от вышеприведенного первого варианта. После того как вы включите агрегат и начнете засасывать мусор, именно самодельный многоразовый пылесборник и будет собирать в себе всю гадость и грязь.

Пыль не будет летать вокруг как в предыдущем случае. Наоборот, данный мешок от потока воздуха будет раздуваться внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть пропущены циклоном.

Однако не забывайте про забивание стенок у многоразового фильтра и уменьшение тяги охлаждающего потока воздуха. Чтобы не спалить двигатель бытового пылесоса, необходимо осуществить еще одно мероприятие.

Как не спалить бытовой пылесос

У большинства современных моделей есть встроенный предохранительный клапан. Он показывает, когда фильтра уже засорены и в этот момент открывается дополнительный поток воздуха.

Правда это считается уже аварийной ситуацией. Ваша задача не дожидаться момента срабатывания этого клапана, а воспользоваться несколько иной хитростью.

У некоторых девайсов непосредственно на ручке есть регулятор тяги в виде отверстия, которое открывается или закрывается. Его как раз таки и следует приоткрыть при любых видах работ.

Если у вас нет такого заводского регулятора, можете в самой крышке ведра просверлить небольшое дополнительное отверстие диаметром 12мм.

Ну и самое главное не забывайте, что любой бытовой пылесос, как бы вы его не модернизировали, имеет определенный срок непрерывной работы. Обязательно фиксируйте время запуска и не работайте дольше положенного периода.

То есть, элементарно делайте паузы. Хотя бы для того, чтобы встряхнуть самодельный фильтр. А встряхивается он просто вместе с ведром.

Когда пылесборник существенно заполнится, открываете крышку ведра и легким движением вытаскиваете трубку с направляющих в нижней части мешка.

Он у вас раскроется и мусор с пылью можно удалить. После этого собираете всю конструкцию обратно и работаете дальше.

Нормального функционирования мешка, хватает примерно на три полных наполнения. После этого, цементная пыль в самой ткани начинает сильно тормозить поток воздуха.

Придется либо заменить фильтр на новый, либо не просто потрясти, а капитально очистить его от всякого мелкодисперсного мусора и продолжить работу как ни в чем не бывало.

Источник
