Циклонный фильтр для строительного пылесоса своими руками

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

• Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.). Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
• Полипропиленовое колено с углом наклона в 30 и 90 градусов. Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
• Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
• Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
• Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

• В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
• Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
• Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра).

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

• Текстолит (размер подбирается индивидуально под каждый пылесос).
• Любой текстильный плотный мешок (многие используют мешки из-под обуви).
• Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

Originally posted 2018-07-04 08:34:22.

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса
. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли. Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению. Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит. Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя. А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость. По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром. Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующие
достоинства циклонных фильтров:

• не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
• малые размеры;
• тихая работа устройства;
• когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
• высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

• патрубок;
• корпус;
• пылесборник;
• камера с мембранным фильтром;
• приемный вентилятор.

Грязный воздух сквозь патрубок попадает в цилиндрический корпус изделия. Патрубок располагается по касательной к боковым стенкам корпуса, поэтому поток воздуха около стенок цилиндра закручивается по спирали. Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами. В итоге вся собранная пыль попадает в приемный вентилятор.

Меньше всего загрязняется мембранный отсек, который необходимо чистить только после окончания уборки. Собранная пыль просто удаляется из специального накопителя, и устройство снова готово к выполнению своих обязанностей.

Пылесосы с подобным принципом действия стоят намного дешевле водяных, но дороже мембранных. По этой причине домашние мастера самостоятельно собирают циклон, а потом подсоединяют его к бытовому пылесосу.

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают
немало проблем
. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Когда человеку не нужен профессиональный строительный пылесос, то можно изготовить водный фильтр для стружки другим способом. К примеру, его можно сделать из обычного дорожного конуса. Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы
, а утечка плохо влияет на мощность устройства. Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В верхнюю крышку при помощи герметика закрепляется выходной патрубок, который стоит сделать из обычной канализационной трубы. Эта деталь обязана быть опущена до середины строительного конуса. Когда она поднята выше, то завихрение пыли будет неправильное. В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Узкая часть дорожного конуса тоже герметично закрепляется в круг из фанеры, который присоединяется к отсеку для мусора. Стоит несколько раз проверить герметичность всех швов и соединений. Около верхнего среза конуса ставится входной патрубок, в который будет попадать грязный воздух.

Далее необходимо проверить правильность сборки пылеулавливателя. Выходной патрубок необходимо присоединить к входу бытового пылесоса с помощью заводской шланги. Поэтому патрубок стоит подбирать в соответствии с диаметром шланга пылесоса. Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск. Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Форму для конуса можно сделать своими руками. К примеру, изготовить из металлической жести, предварительно просчитав развертку изделия. А также может подойти старое ведро из оцинкованного металла.

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках. Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка может хорошенько ударить по кошельку. А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

• Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
• Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
• Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

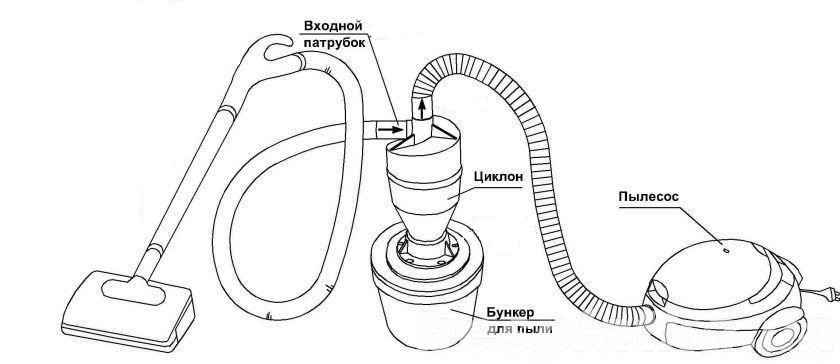

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

• Обычного пылесоса (желательно мощного);
• Циклонного фильтра;
• Емкости, собирающей мусор.

Во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

• Мотор;
• Шнур подключающий устройство к сети;
• Устройство регулировки мощности;
• Всасывающая гофра.

Для корпуса подготовьте:

• Трубу из пластика диаметром 5 см;
• Емкость с крышкой;
• Лист фанеры толщиной около 0,5 см;
• По 14 гаек и болтов М6;
• Полосу жести оцинкованной;
• Автомобильный фильтр (с микроавтобуса);
• Выключатель – 220 В;
• Герметик;
• Наждачку;
• Стержни для клеевого пистолета;
• Шланг-гофру (можно от стир. машины);
• Резьбовую шпильку с гайками и шайбами;
• Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

• Дрель;
• Пистолет для клея;
• Пистолет для герметика;
• Ключи слесарные;
• Отвертки;
• Электролобзик;
• Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты. Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Конечно не каждый захочет заниматься изготовлением пылесоса с нуля, да и необходимых деталей может не быть. В таком случае, прекрасно подойдет обычный бытовой пылесос, лучше с большой мощностью. Далее нужно будет просто изготовить для него циклонный фильтр, который не потребует больших затрат. Чаще всего его делают из дорожного конуса или ведра. Рассмотрим оба варианта.

Чертеж самодельного циклона можно посмотреть ниже.

Чертеж циклона

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

• Ведро с крышкой (можно из под строительных смесей);
• Циркуль;
• По 2 колена 90 и 45 градусов;
• Пластиковая труба;
• Силикон;
• Резина или уплотнительные кольца;
• Канцелярский нож;
• Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.

Вставляем трубы в крышку ведра, правильно поворачивая угол

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.

Вид с обратной стороны

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.

Циклонный фильтр подключенный к бытовому пылесосу

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

С недавних пор увлёкся работой с деревом и весьма остро встал вопрос удаления стружки и опилок. Пока что вопрос уборки рабочего места решается домашним пылесосом, но он быстро забивается и перестаёт всасывать. Приходится часто вытряхивать мешок. В поисках решения проблемы пересмотрел множество страниц в интернете и кое что нашёл. Как оказалось, из подручных материалов можно изготовить вполне работоспособные пыле сборники.

Мини пылесос из пластиковой бутылки

Вот ещё одна идея мини-пылесоса основанного на эффекте Вентури
работает такой пылесос от нагнетаемого воздуха.

Эффект Вентури

Эффект Вентури заключается в падении давления, когда поток жидкости или газа протекает через суженную часть трубы. Этот эффект назван в честь итальянского физика Джованни Вентури (1746—1822).

Обоснование

Эффект Вентури является следствием действия закона Бернулли, которому соответствует уравнение Бернулли, определяющее связь между скоростью v
жидкости, давлением p
в ней и высотой h
, на которой находится рассматриваемый элемент жидкости, над уровнем отсчёта:

где — плотность жидкости, а — ускорение свободного падения.

Если уравнение Бернулли записать для двух сечений потока, то будем иметь:

Для горизонтального потока средние члены в левой и правой частях уравнения равны между собой, и потому сокращаются, и равенство принимает вид:

то есть при установившемся горизонтальном течении идеальной несжимаемой жидкости в каждом её сечении сумма пьезометрического и динамического напоров будет постоянной. Для выполнения этого условия в тех местах потока, где средняя скорость жидкости выше (то есть, в узких сечениях), её динамический напор увеличивается, а гидростатический напор уменьшается (и значит, уменьшается давление).

Применение

Эффект Вентури наблюдается или используется в следующих объектах:

• в гидроструйных насосах, в частности, в танкерах для продуктов нефтяной и химической промышленности;
• в горелках, которые смешивают воздух и горючие газы в гриле, газовой плите, горелке Бунзена и аэрографах;
• в трубках Вентури — сужающих элементах расходомеров Вентури;
• в расходомерах Вентури;
• в водяных аспираторах эжекторного типа, которые создают небольшие разрежения с использованием кинетической энергии водопроводной воды;
• пульверизаторах (опрыскивателях) для распыления краски, воды или ароматизации воздуха.
• карбюраторах, где эффект Вентури используется для всасывания бензина во входной воздушный поток двигателя внутреннего сгорания;
• в автоматизированных очистителях плавательных бассейнов, которые используют давление воды для собирания осадка и мусора;
• в кислородных масках для кислородной терапии и др.

А теперь посмотрим на образцы которые смогут занять достойное место в мастерской.

В идеале хотелось бы получить нечто похожее на циклонный фильтр, но из подручных материалов:

Самодельный стружкоотделитель.

Принцип тот же, но изготовлен гораздо проще:

А вот этот вариант мне больше всех приглянулся, так как является уменьшенным аналогом промышленного циклона:

ч1

Поскольку дорожного конуса у меня нет, то решил всё-таки остановиться на вот такой конструкции, собранной из пластиковых труб для канализации. Несомненный плюс — доступность и дешевизна материала для сборки конструкции:

Самодельный циклон из пластиковых канализационных труб

Прошу обратить внимание на ошибку которую допустил мастер. Труба для забора мусора должна располагаться вот так:

В этом случае будет создаваться нужный вихрь.
На следующем видео показана подобная конструкция в работе:

Ну и напоследок немножко изменённый вариант:

В процессе различных строительных и ремонтных работ в помещениях, часто возникает необходимость в уборке строительного мусора. Обычный пылесос для этой цели использовать не рекомендуется, так как велика вероятность выхода из строя фильтра, а то и всего пылесоса. Для этой цели применяется строительный пылесос, который сконструирован специально для таких работ.

Рассмотрим, что представляет собой строительный (промышленный) пылесос и его основные отличия от бытового.

Мощность строительного пылесоса в несколько раз превосходит мощность бытового и может достигать 4 кВт. Благодаря этому легко можно убрать строительный мусор как мелкий, так и крупный. С его помощью без труда можно убрать цементную пыль, обломки штукатурки, различные осколки и песок и т. д. Корпус у промышленного пылесоса в основном выполнен из металла.

Пылесос имеет усиленную систему фильтрации. Мотор такого пылесоса способен работать долго и выдерживать большие нагрузки, благодаря специальной системе охлаждения. Объем пылесборника строительного пылесоса гораздо больше обычного пылесоса. Все строительные пылесосы имеют розетку для подключения электроинструмента.

Стоит такой пылесос дороже обычного, поэтому многие умельцы пытаются сделать строительный пылесос своими руками, переделав бытовой пылесос, и часто встречаются с определенными трудностями.

В этой статье содержаться наиболее удачные технические решения, как переделать бытовой пылесос в строительный. Если у вас имеется дома пылесос средней мощности, то при желании вы можете превратить его в строительный. Или вы можете купить недорогой пылесос и, усовершенствовав его превратить в промышленный. Для этого вам не придется переделывать сам пылесос, а надо лишь изготовить внешний фильтр циклон своими руками. Далее будут рассматриваются два основных варианта изготовления такого фильтра с конусом и без него.

Описание самодельных фильтров циклон дается в этой статье в основном для того, чтобы познакомить вас с общей идеей и принципом работы таких устройств. Это означает, что вы, ознакомившись с конструкцией, не обязаны ее полностью повторять, а можете вносить в неё различные изменения, или используя основную идею изготовить фильтр циклон совершенно новой конструкции.

Принцип работы фильтра циклон

Принцип работы этого фильтра основан на прохождении загрязненного воздуха через внешнее устройство, в котором крупные частицы оседают в его корпусе, далее воздух очищается от мелкой пыли, проходя через масляный фильтр, и поступает в турбину пылесоса. Таким образом, в сам пылесос поступает уже очищенный воздух от пыли и мусора.

Фильтр циклон вариант 1 (без конуса)

Для изготовления фильтра циклон своими руками потребуются следующие детали и материалы:

• Масляный фильтр. Он фильтрует мелкую пыль.
• Ведро с плотно прилегающей крышкой 20 л.
• Колена полипропиленовые, предназначенные для систем водоснабжения, и имеющие угол 90 и 45 градусов и диаметр 40 мм – 1 штука.
• Труба сантехническая, пластиковая – 1 метр, диаметр 40 мм.
• Кусок гофрированной трубы длиной в 2 метра и диаметром 40 мм. Она потребуется для входа в устройство.

Процесс изготовления

1. В крышке от ведра, в центре, нужно прорезать отверстие, в которое вставляется уголок 90 градусов, к нему будет подсоединен пылесос.

2. Замазать щели герметиком.

3. В боковой стенке ведра прорезать отверстие и вставить уголок 45 градусов.

4. Для соединения гофры с коленом служит отрезок трубы.
5. Для более долгой службы фильтра, на него можно натянуть кусок капроновых колготок.

6. Выход фильтра надо соединить с коленом в крышке ведра.

Возможно, фильтр не удастся одеть на выходную трубу. Для этой цели, надо придумать какой-нибудь переходник. Может подойти отрезок гофра для сантехнического сифона, или резиновый шланг определенного диаметра. Желательно все соединения промазывать герметиком. Масляный фильтр можно приобрести в магазине, торгующем автозапчастями.

Надо иметь в виду, что при закрытии входного отверстия, ведро может дать трещину. Поэтому надо укрепить стенки ведра, каким-либо способом, или предусмотреть что-то вроде клапана. Главное, в этом деле не спешить, замерять все соединения, и тогда у вас все получиться.

Выше описан лишь один из вариантов. Подобных конструкций существует множество. Вместо ведра применяют пластиковые бочки, имеются конструкции, где роль ведра выполняет фановая труба. Многие умельцы самостоятельно изготавливают емкости из жести или тонкого железа.

Некоторые изобретатели конструируют фильтр циклон с использованием конуса. В этой конструкции часто используется дорожный конус.

Вариант 2 (с использованием дорожного конуса)

Потребуются следующие детали и материалы:

• Конус дорожный (можно приобрести в автомагазине).
• Два метровых стержня 8 мм.
• Шайбы, гайки и гроверные шайбы 8 мм.
• Гофрированные трубки диаметром 32 мм и длиной около 2 метров – две штуки.

Процесс изготовления

1. У конуса отпилить подставку у самого основания. Конус вставляется в ведро сверху в перевернутом виде. Внутрь ведра вставляется трубка. Пространство между конусом и трубкой следует залить строительной пеной.
2. Из фанеры толщиной 20 мм выпилить квадрат, размером чтобы основание конуса вписывалось в него и еще оставалось немного места. По углам квадрата просверливаются 4 отверстия диаметром 8 мм. В центре прорезается отверстие под трубку, на нее будет одет гофрированный шланг, соединяющий устройство с пылесосом.
3. Крышка для ведра выпиливается из многослойной фанеры, и должна плотно прилегать к ведру. По ее краям приклеить резиновую прокладку.
4. В крышке пропиливается отверстие диаметром под узкий конец конуса.
5. После того как конус будет вставлен в фанерную крышку, место соединения покрывается пеной. Конус должен располагаться на ведре в перевернутом виде, и крепится при помощи четырех стержней, на которых нарезана резьба, имеющих длину 50 см и диаметр 8 мм, они удерживают фанерный квадрат с привинченным к нему конусом.
6. Недалеко от основания конуса, в его широкой части просверливается отверстие под трубку, для соединения с гофрированным шлангом. Через него будет всасываться различный строительный мусор.

Фильтр тонкой очистки в этом варианте циклона не используется, поэтому мелкая пыль может попадать в турбину пылесоса. При конструировании таких устройств в основном применяют пылесосы, имеющие мешок. Поэтому мелкая пыль, в случае проникновения внутрь оседает в мешке.

Варианты самодельных строительных пылесосов с дополнительным фильтром циклон позволяет мастерам испытывать различные варианты, не боясь испортить сам пылесос, так как большая часть мусора задерживает фильтр.

При изготовлении фильтра циклон своими руками не бойтесь экспериментировать, и в итоге вы обязательно добьетесь желаемого результата.

Древесина всегда считалась экологичным и безопасным материалом. Мелкая древесная пыль, образующаяся во время обработки деревянной заготовки, не так уж безобидна, как может показаться. Ее вдыхание отнюдь не способствует насыщению организма полезными микроэлементами. Накапливаясь в легких и верхних дыхательных путях (а древесная пыль не перерабатывается организмом), она медленно, но результативно уничтожает дыхательную систему. Крупная стружка постоянно скапливается возле станков и рабочих инструментов. Убирать ее лучше сразу, не дожидаясь появления непреодолимых завалов в пространстве столярной .

Для того чтобы поддерживать в домашней столярке необходимый уровень чистоты, можно купить дорогостоящую вытяжную систему, состоящую из мощного вентилятора, циклона, стружкоуловителей, емкости для стружки и вспомогательных элементов. Но пользователи нашего портала – не из тех, кто привык покупать то, что можно сделать своими руками. Используя их опыт, любой может собрать вытяжную систему, мощность которой будет соответствовать потребностям небольшой домашней мастерской.

Пылесос для сбора опилок

Стружкоотсос с использованием обычного бытового пылесоса – наиболее бюджетный вариант из всех существующих решений. И если вам удастся задействовать в работу своего старого помощника для уборки, который из жалости до сих пор не был выброшен на помойку, значит, присущая вам бережливость еще раз сослужила для вас добрую службу.

ADKXXI
Пользователь FORUMHOUSE

Моему пылесосу больше пятидесяти лет (марка – «Уралец»). Вполне справляется с ролью стружкососа. Тяжелый он только, как мои грехи, но умеет не только сосать, но и дуть. Иногда этой возможностью пользуюсь.

Сам по себе бытовой пылесос, установленный на почетное место в мастерской в качестве стружкоотсоса, будет бесполезен. И основная тому причина – слишком малый объем мешка (емкости) для сбора пыли. Именно поэтому между пылесосом и станком должен находиться дополнительный узел вытяжной системы, состоящий из циклона и объемного резервуара для сбора опилок.

Ося
Пользователь FORUMHOUSE

Самая простая установка
– пылесос и циклон. Причём, пылесос можно использовать самый домашний. Вместо циклона (цилиндрического конуса) можно использовать разделительную крышку.

Пылесос для опилок своими руками

Схема рассматриваемого нами стружкоотсоса предельно проста.

Устройство состоит из двух основных модулей: циклон (поз. 1) и емкость для стружки (поз. 2). Принцип его работы следующий: с помощью пылесоса в камере циклона создается разрежение. Из-за разницы давлений внутри и снаружи устройства опилки вместе с воздухом и пылью поступают во внутреннюю полость циклона. Здесь под действием сил инерции и тяжести механические взвеси отделяются от воздушного потока и падают в нижнюю емкость.

Рассмотрим конструкцию устройства более подробно.

Циклон

Циклон можно сделать в виде крышки, которая устанавливается поверх накопительной емкости, а можно просто совместить эти два модуля. Для начала рассмотрим второй вариант – циклон, выполненный в корпусе емкости для стружки.

Первым делом нам следует приобрести резервуар с подходящим объемом.

ForceUser
Пользователь FORUMHOUSE,
Москва.

Емкость – 65 л. Брал по принципу – нужны объем и удобства во время переноски заполненной емкости. У этой бочки присутствуют ручки, что очень удобно для ее очистки.

Вот список дополнительных элементов и материалов, которые нам понадобятся для сбора устройства:

• Винты, шайбы и гайки – для крепления входного патрубка;
• Отрезок канализационной трубы с манжетами;
• Переходная муфта (с канализационной трубы на всасывающий патрубок пылесоса);
• Пистолет с монтажным клеем.

Пылесос из бочки своими руками: последовательность сборки

В первую очередь в боковине резервуара проделывается отверстие под входной патрубок, который будет расположен по касательной к корпусу. На рисунке изображен вид с наружной стороны резервуара.

Патрубок целесообразно устанавливать в верхней части пластикового бочонка. Это позволит добиться максимальной степени очистки.

Изнутри входной патрубок выглядит следующим образом.

Щели между трубой и стенками резервуара следует залить монтажным герметиком.

На следующем этапе проделываем отверстие в крышке, вставляем туда переходную муфту и тщательно герметизируем все щели вокруг патрубка. В конечном итоге конструкция стружкоотсоса будет иметь следующий вид.

Пылесос подсоединяется к верхнему выходу устройства, а патрубок, отводящий стружку от станка, вдевается в боковую трубу.

Как видим, представленная конструкция не оснащается дополнительными фильтрами, что не сильно отражается на качестве очистки воздуха.

ден_61
Пользователь FORUMHOUSE

Сделал стружкоотсос по мотивам темы. За основу взят пылесос «Ракета» мощностью 400 Вт и бочка объемом 100 л. После сборки агрегата успешно проведены испытания. Все работает, как надо: опилки – в бочке, мешок пылесоса пуст. Пока что пылесборник подведен только к фрезеру.

Как бы там ни было, но определенный процент древесной пыли циклон задержать все-таки не может. И для того, чтобы довести степень очистки до максимума, некоторые пользователи нашего портала задумываются над необходимостью установки дополнительного фильтра тонкой очистки. Да, фильтр нужен, но не всякий фильтрующий элемент будет уместен.

Ося
Пользователь FORUMHOUSE

Я думаю, что после циклона фильтр тонкой очистки ставить не совсем правильно. Вернее, нужно ставить, но замучаешься его чистить (очень часто придется). Там и просто фильтрующая ткань прокатит (типа мешка в пылесосе). У меня в Корвете верхний мешок задерживает основную массу мелкой пыли. Я это вижу, когда снимаю нижний мешок для удаления опилок.

Тканевый фильтр можно создать, прикрепив каркас к верхней крышке циклона и обтянув его плотным материалом (можно брезентом).

Основная задача циклона состоит в том, чтобы отводить опилки и пыль из рабочей зоны (от станка и т.п.). Поэтому качество очистки воздушного потока от мелкодисперсных взвесей играет в нашем случае второстепенную роль. А, учитывая, что стандартный пылеприемник, установленный в пылесос, обязательно задержит оставшийся мусор (неотфильтрованный циклоном), мы добьемся необходимой степени очистки.

Циклон-крышка

Как мы уже говорили, циклон можно сделать в виде крышки, которая будет одеваться на накопительный резервуар. Действующий пример подобного устройства представлен на фото.

ОстриеБревна
Пользователь FORUMHOUSE

По фотографиям конструкция должна быть ясна. Пластик паял обычным паяльником, используя мелкую стальную сетку. Циклон довольно эффективный: при наполнении бочки на 40 литров, мусора в мешке пылесоса скопилось не более стакана.

Несмотря на то, что этот циклон входит в состав самодельного строительного пылесоса, его с успехом можно внедрить в конструкцию столярного стружкоотсоса.

Опилкопровод

Шланги, подключаемые к стружкоотсосу, лучше приобретать именно от пылесоса. По стене можно проложить пластиковый трубопровод с гладкими внутренними стенками. Он будет соединять станок с всасывающим патрубком циклона.

Определенную опасность представляет статическое электричество, которое образуется во время движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, воспламенение древесной пыли и т. д. Если вы желаете нейтрализовать подобное явление, то лучше сделать это в процессе строительства опилкопровода.

На явление статического электричества внутри опилкопровода обращают внимание далеко не все владельцы домашних мастерских. Но если делать конструкцию стружкоотсоса в соответствии с правилами противопожарной безопасности, то в качестве опилкопровода следует использовать гофру со встроенным металлическим проводником. Подключение такой системы к заземляющему контуру поможет избежать проблем в процессе эксплуатации.

alex_k11
Пользователь FORUMHOUSE

На пластиковые трубы обязательно заводить заземление. Шланги следует брать с проводом, иначе статика скапливается очень сильно.

А вот какое решение для борьбы со статическим электричеством в пластиковых трубах предлагает один из пользователей FORUMHOUSE: обвить пластиковую трубу фольгой и подсоединить ее к заземляющему контуру.

Вытяжные устройства

Конструкция устройств, отводящих стружку непосредственно от рабочих органов столярного оборудования, зависит от особенностей самих станков. Поэтому в качестве вытяжных элементов можно использовать изделия из пластика, фанеры и других подходящих материалов.

Для того, чтобы решить эту проблему, корпус резервуара можно оснастить металлическим каркасом, или вставить внутрь несколько металлических обручей подходящего диаметра (как предлагает пользователь alex_k11
). Конструкция получится более громоздкая, но зато абсолютно надежная.

Стружкоотсос для нескольких станков

Система на основе бытового пылесоса обладает небольшой производительностью. Поэтому одновременно она может обслуживать только один станок. Иными словами, при наличии нескольких станков всасывающий патрубок придется подключать к ним поочередно. Можно также установить стружкоотсос централизованно. Но для того, чтобы мощность всасывания не падала, неработающие станки следует отключать от общей системы с помощью шиберов (заслонок).

Очень часто после ремонтных и строительных работ остается много мусора и пыли, которые можно убрать только с помощью мощного пылесоса. Так как обычный домашний прибор для этих целей не подходит, используется строительный пылесос, фильтр для которого может быть и самодельным. Как сделать циклон для пылесоса своими руками, чтобы агрегат эффективно справлялся с уборкой строительной пыли?

Значение циклонного фильтра

Тем, чья работа постоянно связана с ремонтом, строительством и столярным делом, не понаслышке знакома проблема уборки помещения после завершения непосредственной работы. Строительная древесная пыль, осыпавшаяся штукатурка, мельчайшие крупинки пенопласта и гипсокартона обычно оседают плотным слоем на всех горизонтальных поверхностях помещения. Протереть вручную или подмести веником подобное безобразие не всегда возможно, ведь при большой площади помещения такая уборка займет долгое время. Влажная уборка также зачастую нецелесообразна: смесь воды и густой пыли оттереть еще сложнее.

В данном случае оптимальное решение – применение пылесоса. Стандартный пылесос, который мы привыкли использовать в быту, не подойдет. Во-первых, из-за большого количества мусора пылесборник моментально забьется, и вам потребуется чистить его не реже, чем раз в 15-20 минут. Во-вторых, попадание крупных частиц, например, осколков, опилок или щепок может вызвать засор или полную неисправность прибора.

Строительный пылесос обладает гораздо более высокой мощностью, чем бытовой. Особенности его движка обеспечивают длительную работу, а наличие длинного шланга (3-4 м и более) позволяет проводить уборку обширной территории.

Однако промышленные и строительные пылесосы имеют крупные габариты, не слишком удобны в использовании, чистке и перемещении, а также не всем доступны по цене. Поэтому многие умельцы увеличивают возможности бытового пылесоса, снабжая его специальным циклонным фильтром. Подобные пылеуловители можно купить как в готовом виде, так и собрать свой вариант самостоятельно.

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

• Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
• Емкость на 20-25 л с плотно привинченной крышкой.
• Полипропиленовое колено с углами 45° и 90°.
• Труба длиной около метра.
• Гофрированный шланг длиной 2 метра.

Далее выполняем ряд действий:

1. Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
2. Имеющиеся щели закрыть с помощью герметика.
3. На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
4. Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
5. На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
6. Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Сделанный фильтр проверяем на герметичность, а также на качество всасывания. Мусор должен быть собран на дне емкости либо оседать на стенках.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Принцип действия циклонного фильтра

Создателем циклонного пылесоса был физик Джеймс Дайсон. Именно он первым разработал компактный отделитель пыли (или фильтр), функционирующий по принципу центробежной силы. Он установил патент на свое изобретение – пылесос марки «G-Force»– в 1986 году. Позднее, в начале 90-х годов Дайсон запустил в продажу модель «Dayson DC01», которая вышла на мировой рынок. В чем же заключался успех этого технологического новшества?

Фильтр циклон представляет собой агрегат из двух камер: внешней и внутренней. Под влиянием центробежной силы все элементы, поступающие в пылесос (пыль, мусор, стружка и т.д.), начинают вращаться по спирали. Именно поэтому циклонный фильтр для пылесоса универсальный имеет форму конуса: пыль в нем крутится, словно в воронке. При этом крупные частицы мусора оседают в первой, внешней камере, а мелкие остаются на внутренней стороне. Таким образом, из пылесоса через верхнее отверстие выходит тщательно очищенный воздух.

Достоинства фильтра:

1. Нет необходимости в контейнерах и одноразовых мешочках для сбора пыли и их бесконечной замене.
2. Компактность.
3. Бесшумная работа.
4. Если корпус фильтра прозрачный, можно контролировать его загрязнённость.
5. Высокая эффективность.

Пылесос с подобным фильтром достаточно универсальный, и подходит как для домашнего пользования, так и для промышленных помещений.

Соорудив циклонный фильтр своими руками, вы без труда сумеете изготовить и аквафильтр для пылесоса.

С самого начала работы в мастерской столкнулся с проблемой удаления пыли после работы. Единственной доступной возможностью навести порядок на полу было подмести его. Но из-за этого в воздух поднималось просто невероятное количество пыли, которая оседала ощутимым слоем на мебели, на станках, на инструментах, в волосах и в легких. Бетонный пол в мастерской усугублял проблему. Некоторым решением стало разбрызгивание воды перед подметанием и использование респиратора. Однако, это лишь полумеры. Вода зимой замерзает в неотапливаемом помещении и ее приходится возить с собой, кроме того, водно-пылевую смесь на полу трудно собирать и она тоже не способствует гигиене рабочего места. Респиратор во-первых блокирует не все 100% пыли, некоторая часть все же вдыхается, во-вторых он не защищает от оседания пыли на окружающую обстановку. Да и не во все закоулочки можно пролезть веником чтобы выковырять оттуда мелкий мусор и опилки.

В такой ситуации самым эффективным решением было бы пылесосить помещение.

Однако, использовать бытовой пылесос не получится. Во-первых, его придется чистить через каждые 10-15 минут работы (особенно если работать на фрезерном столе). Во-вторых, по мере заполнения пылесборника эффективность всасывания падает. В-третьих, количество пыли, сильно превышающее расчетные значения, сильно скажется на ресурсе пылесоса. Тут нужно что-то более специализированное.

Существует множество готовых решений для пылеудаления в мастерской, однако, их стоимость, особенно в свете Кризиса-2014, не делает их слишком доступными. На тематических форумах нашел интересное решение — использовать циклонный фильтр в совокупности с обычным бытовым пылесосом. Все перечисленные проблемы бытовых пылесосов решаются если удалять из воздуха грязь и пыль до штатного пылесосного пылесборника. Некоторые собирают циклонные фильтры из дорожных конусов, другие -из канализационных труб, третьи — из фанеры и всего того, на что хватает фантазии. Но я решил купить уже готовый фильтр с крепежом.

Принцип работы прост — воздушный поток закручивается в конусообразном корпусе фильтра и пыль удаляется из воздуха под действием центробежной силы. При этом пыль осыпается через нижнее отверстие в емкость под фильтром, а очищенный воздух выходит через верхнее отверстие в пылесос.

Одной из частых проблем в работе циклонов является так называемая «карусель». Это ситуация, когда грязь и опилки не падают в емкость для сбора пыли, а бесконечно кружатся внутри фильтра. Такая ситуация возникает от слишком большой скорости потока воздуха, создаваемого турбиной пылесоса. Нужно уменьшить немного обороты и «карусель» пропадет. В принципе она не мешает — следующая порция мусора продавливает в емкость большую часть из «карусели» и встает на ее место. Да и во второй модели пластиковых циклонов этой карусели практически не бывает. Для устранения подсоса воздуха промазал термоклеем место соединения фильтра с крышкой.

Емкость для сбора пыли решил взять по-больше, чтобы реже нужно было выносить мусор. Купил бочку 127 литров, произведенную, кажется, в Самаре — размерчик что надо! Возить бочку до мусорки собираюсь как бабушка авоську — на другой тележке, чтобы не надрываться.

Дальше выбор компоновки. Некоторые устанавливают пылесборную установку стационарно и ведут каналы к станкам. Другие просто ставят рядом пылесос и бочку и перетаскивают их в нужное место. Мне же хотелось сделать мобильную установку на колесиках, чтобы перемещать все по мастерской одним блоком.
У меня довольно маленькая мастерская и вопрос экономии места весьма актуален. Поэтому решил выбрать компоновку, при которой бочка, фильтр и пылесос располагаются друг над другом, занимая минимальную площадь. Корпус установки решено варить из металла. Рамка из профильной трубы определяет габариты будущей установки.

При вертикальной компоновке возникает вероятность опрокидывания. Чтобы уменьшить такую вероятность нужно максимально утяжелить основание. Для этого материалом для основания выбран уголок 50х50х5, которого ушло почти 3,5 метра.

Ощутимый вес тележки компенсируется наличием поворотных колес. Были мысли, если конструкция будет не достаточно устойчивая, засыпать в полость рамки свинцовую дробь или песок. Но этого не потребовалось.

Для того, чтобы добиться вертикальности штанг пришлось применить смекалку. Пригодились недавно приобретенные тиски. Благодаря такой нехитрой оснастке удалось добиться точной установки углов.

Удобно перемещать тележку, держась за вертикальные штанги, поэтому усилил места их крепления. Кроме того, это дополнительное, пусть и не большое, утяжеление основания. Вообще, мне нравятся надежные вещи с запасом прочности.

Бочка будет фиксироваться в каркасе установки с помощью хомутов.

В верхней части штанг находится площадка для пылесоса. Далее в уголках в нижней части будут просверлены отверстия и закреплены деревянные дощечки с помощью саморезов.

Вот, собственно, и весь каркас. Вроде бы и ничего сложного, но почему-то на его сборку ушло четыре вечера. С одной стороны, я вроде не спешил, работал в своем темпе, стараясь выполнить каждый этап качественно. Но с другой стороны низкая производительность связана с отсутствием отопления в мастерской. Защитные очки и сварная маска быстро запотевают, ухудшая обзорность, громоздкая верхняя одежда сковывает движения. Но задача выполнена. Кроме того, до весны осталась всего пара-тройка недель.

Мне очень не хотелось оставлять каркас в таком виде. Хотелось его покрасить. Но на всех банках с краской, которые нашел в магазине написано, что использовать их можно при температуре не ниже +5, а на некоторых даже не ниже +15. Градусник в мастерской показывает -3. Как же быть?
Почитал тематические форумы. Народ пишет, что красить можно смело даже в мороз, лишь бы краска была не на водной основе и на детали не было конденсата. А если краска с отвердителем, так вообще не париться.
Нашел в загашниках старую, немного загустевшую банку Хаммерайта, которой еще летом красил на даче турник — . Краска довольно дорогая, поэтому решил испытать ее в экстремальных условиях. Вместо дорогого оригинального растворителя Хаммерайт долил в нее немного обычного обезжиривателя, чтобы сделать немного пожиже, размешал до нужной консистенции и начал красить.
Летом эта краска сохла за один час. Сложно сказать сколько она сохла зимой, но когда я вернулся в мастерскую к вечеру следующего дня краска высохла. Правда без обещанного молоткового эффекта. Наверное, виноват обезжириватель, а не отрицательная температура. В остальном других проблем не обнаружено. Покрытие и выглядит и на ощупь надежно. Пожалуй, не зря эта краска стоит в магазине почти 2500 рублей.

Корпус циклона сделан из хорошего пластика и имеет достаточно толстые стенки. Но крепление фильтра к крышке бочки довольно хлипкое — четыре саморезика, вкрученные в пластик. При этом на шланге, который крепится непосредственно к фильтру могут возникать значительные боковые нагрузки. Поэтому крепление фильтра к бочке нужно усиливать. Народ по-разному подходит к решению этой проблемы. В основном, собирают дополнительный каркас жесткости для фильтра. Конструкции самые разнообразные, но идея примерно такая:

Я подошел к этому несколько иначе. На одну из штанг наварил держатель для труб подходящего диаметра.

В этом держателе я зажимаю шланг, на который приходятся все скручивания и рывки. Таким образом, корпус фильтра защищен от каких-либо нагрузок. Теперь установку можно тянуть за собой прямо за шланг не боясь что-либо повредить.

Фиксировать бочку решил стяжными ремнями. Когда выбирал в хозяйственном магазине замки, сделал интересное наблюдение. Пятиметровый стяжной ремень с храповым замком иностранного производства обошелся мне в 180 рублей, а лежащий рядом голый замок типа «лягушка» российского производства обошелся бы мне в 250 рублей. Вот где торжество отечественной инженерной мысли и высоких технологий.

Опыт показал, что у такого способа крепления есть важное достоинство. Дело в том, что на форумах, посвященных этим фильтрам пишут, что бочки как у меня при подключении мощного пылесоса могут быть раздавлены из-за вакуума, возникающего при забивании входного шланга. Поэтому при испытаниях я намеренно перекрыл отверстие шланга и под действием вакуума бочка сжалась. Но благодаря очень плотному обхвату хомутами бочка сжалась не вся, а лишь в одном месте ниже обруча возникла вмятина. И когда я отключил пылесос вмятина сама выправилась со щелчком.

В верхней части установки расположилась площадка для пылесоса

В качестве бытового пылесоса приобрел безмешкового почти двухкиловаттного монстра. Я уж было подумал, и дома мне такой пригодился бы.
Покупая пылесос по объявлению столкнулся с какой-то необъяснимой человеческой глупостью и жадностью. Народ продает бывшие в употреблении вещи без гарантии, с выработанной частью ресурса, недостатками во внешнем виде по ценам ниже магазинных на какие-то 15-20 процентов. И ладно это были бы какие-то ходовые вещи, но б/у-шные пылесосы! Судя по сроку размещения объявлений торговля эта тянется порой годами. И стоит только начать торговаться и называть адекватную цену, как натыкаешься на грубость и непонимание.
В итоге через пару дней все же нашел для себя отличный вариант за 800 рублей. Известный бренд, 1900 Ватт, встроенный циклонный фильтр (уже второй в моей системе) и еще один фильтр тонкой очистки.
Для его крепления не придумал ничего более элегантного, чем прижать стяжным ремнем. В принципе, держит надежно.

Пришлось немного помудрить с соединением шлангов. В итоге имеем такую установку. И она работает!

Обычно когда читаешь отзывы от первого использования таких штуковин народ захлебывается от восторга. Вот нечто подобное и я испытал при первом включении. Шутка ли — пылесосить в мастерской! Там, где все ходят в уличной обуви, где повсюду летит металлическая стружка и опилки!

Я никогда раньше не видел этот бетонный пол, который невозможно вымести из-за застрявшей в порах пыли, таким чистым. Настойчивые попытки подмести его приводят только к повышению плотности пыли в воздухе. И такая чистота далась мне за пару легких движений! Даже не пришлось надевать респиратор!

В бочку удалось собрать то, что осталось после предыдущей уборки веником. При работе устройства благодаря просвечиваемости фильтра можно наблюдать струйки пыли, закручивающиеся внутри. В пылесборнике пылесоса тоже оказалась пыль, но ее было незначительное количество и это были особо легкие и летучие фракции.

Очень доволен результатом. Больше в мастерской не будет пыльных бурь. Можно сказать, перехожу в новую эру.

Достоинства моей конструкции:
1. Занимает минимальную площадь, обусловленную лишь диаметром бочки.
2. Установку можно таскать и дергать за шланг не боясь вырвать фильтр.
3. Бочка защищена от раздавливания при забивании входного патрубка.

Через некоторое время использования установки все-таки столкнулся с проблемой нехватки жесткости бочки.
Приобрел более мощный пылесос. Бытовой, но сосет как зверь — засасывает камни, гайки, саморезы, отрывает штукатурку и вырывает кирпичи из кладки))
Этот пылесос схлопнул синюю бочку даже без засорения входного шланга
! Плотный обхват бочки хомутами не помог. Камеры с собой небыло, очень жаль. Но выглядит это примерно так:

На тематических форумах предупреждают о такой возможности, но все равно такого я не ожидал. С большим трудом выправил бочку и отправил ее, изрядно помятую, на дачу — хранить воду. На большее она не способна.

Из этой ситуации было два выхода:
1. Купить вместо пластиковой бочки металлическую. Но нужно найти бочку совершенно конкретного размера, чтобы она точно встала в мою установку — диаметр 480, высота 800. Поверхностный поиск в интернете результата не дал.
2. Самостотельно собрать короб нужного размера из 15 мм фанеры. Вот это реальнее.

Короб собирал на саморезы. Стыки уплотнял с помощью двустороннего скотча на вспененной основе.

Тележку пришлось немного переделать — переварить задний хомут под квадратный бак.

Новый бак, кроме прочности и увеличенного за счет прямых углов объема, имеет еще одно важное приемущество — широкое горло. Это позволяет установить в бак мусорный мешок. Он значительно упрощает выгрузку и делает ее на порядок чище (завязал мешок прямо в баке и без пыли вынул и выбросил). Старая бочка этого не позволяла.

Крышку уплотнял вспененным утеплителем для окон

Крышку удерживают четыре замка-лягушки. Они создают необходимый натяг для уптолнения крышки на вспененной прокладке. Чуть выше я писал о ценовой политике на эти замки-лягушки. Но пришлось раскошелиться.

Хорошо получилось. Симпатично, функционально, надежно. Как я люблю.

Установки типа «циклон» применяются в промышленности для очистки газов и жидкостей. Принцип работы фильтра основан на физических законах инерции и гравитации. Через верхнюю часть фильтра из аппарат отсасывается воздух (вода). В фильтре создается вихревой поток. Вследствие этого загрязненный продукт поступает в фильтр через патрубок находящийся сбоку верхней части. Так как частицы мусора тяжелее, то они оседают в нижней части фильтр, а очищенный продукт выводиться через верхнюю часть. Именно такой фильтр, сделанный для мастерской, рассмотрим сегодня вместе с автором самоделки .

Инструменты и материалы:

Емкость для мусора на 76 л;
Фанера;
Поликарбонат;
Пластиковая труба;
Муфта;
Крепеж;
Малярный скотч:
Ручной фрезер;
Электрический лобзик;
Дрель;
Клеевой пистолет;
Ленточнопильный станок;
Шлифовальная машинка.

Затем из крышки, с помощью ленточнопильного станка, вырезает круг диаметром 40 см.

Место прореза склеивает, шлифует.

В круге диаметром 40 см, который остался от вырезания нижней крышке, вырезает середину по диаметру пластиковой трубы. Эта заготовка будет установлена в верхней части устройства.

Для боковой стенки автор использовал прозрачный поликарбонат. Это позволит контролировать работу фильтр и заполняемость мусорного бака. Свернув из поликарбоната цилиндр, вставил его во внутреннее отверстие нижней крышки. Наметил и обрезал по стыку. Получил цилиндр с диаметром 40 см и высотой 15 см.

Вставив цилиндр поликарбоната во внутреннее кольцо нижней крышки, сверлит отверстия с шагом 10 см. Фиксирует цилиндр саморезами. Что бы ни раздавить поликарбонат нижняя часть саморезов должна быть плоской.

В другую часть цилиндра вставляет верхнюю крышку. Фиксирует скотчем. Просверлив отверстия, крепит поликарбонат саморезами.

Для входного и выходного отверстия автор использовал пластиковую трубу диаметром 7.6 см, а также две муфты для нее.
Сначала изготавливает входное отверстие. Отрезает от трубы кусок 23 см. Разрезает пополам муфту. Из фанеры вырезает прямоугольник со сторонами 12.5 и 15 см. Посередине вырезает отверстие 8.9 см (наружный диаметр муфты). Вставив в отверстие трубу, с двух сторон фиксирует ее муфтой. Герметизирует шов термоклеем.

К боковой стенке прямоугольника (12.5 см) прикручивает Вырезанный кусок размером 12.5 на 20 см.

Затем автор обрезает трубу и фанеру таким образом, что бы кривизна обреза совпадала с кривизной цилиндра.
1

Приложив конструкцию к месту установки, делает измерения для изготовления вертикальной подпорки. Вырезав ее, крепит к корпусу. Крепит там, где идет шов цилиндра, таким образом, закрывает его.

Отмечает на поликарбонате место выреза входного отверстия. Вырезает его с помощью бормашины.

Устанавливает входную трубу в отверстие, закрепляет ее. Шов уплотняет термоклеем.

Дальше делает выходной патрубок. Отрезает кусок трубы 15 см. Вставляет её в отверстие в верхней крышке. С двух сторон устанавливает муфту. Обрабатывает термоклеем.

Нижний экран автор изготовил из МДФ. Размер экрана 46 см в диаметре, толщина 3 мм. На расстоянии 5 см от края рисует круг. Отмеряет угол 120 градусов. Обрезает полосу между сторонами угла. Прикручивает экран к нижней крышке таким образом, что бы вырез начинался сразу за входной трубой.

При обработке деревянных заготовок каждый наверняка сталкивался с тем, что всё вокруг покрывается большим количеством стружек, опилок и древесной пыли. Чтобы хоть частично от них избавиться, применяют различные пылеулавливатели, стружкоотсосы, фильтры и другие приспособления. Многие электроинструменты и станки имеют собственные пылесборники, а на других есть специальные отводы для подключения пылесоса.

В домашних мастерских будет получше всё-же применить спец. пылесос, чем бытовой. Во-1-ых, движок в спец. пылесосе рассчитан на более чем продолжительную работу, а во-2-х, как правило он снабжен шланг длиной от 3 м, что заметно упрощает его применение с электроинструментом. И всё же минусом каждого пылесоса есть небольшая ёмкость для мусора.

Как сделать фильтр циклон своими руками

Задавшись целью как-то упростить работу по чистке пылесоса и сократить расходы на мешки, я начал собирать информацию по данному вопросу. В Интернете обнаружил описание разных видов несложных приспособлений в виде промежуточных пылесборников для пылесоса. Во-первых, это пылеуловители в виде мини-циклона. Они неплохо выполняют свою функцию по сбору пыли в отдельный контейнер, препятствуя попаданию её в пылесос, что в десятки раз увеличивает срок службы мешков. Облегчается и процесс очистки пылесборника от мусора. Готовые приспособления продаются через интернет-магазины, но стоимость их довольно высока при очень простой конструкции.

Конструкция.
Я решил изготовить пылесборник типа мини-циклон самостоятельно. Автором и разработчиком данной конструкции считается Билл Пентз (Bill Pentz) из Калифорнии. Заработав себе серьёзную аллергию на мелкую древесную пыль, он впоследствии много времени и сил посвятил борьбе как с самой болезнью, так и с её причинами.

Пылесборник представляет собой устройство, основным элементом которого является перевёрнутый усечённый конус, вставленный нижней частью в ёмкость для сбора пыли. В верхнюю часть пылесборника вставлена трубка для подключения к пылесосу, а сбоку по касательной — трубка для подключения шланга от инструмента.

При втягивании пылесосом воздуха внутри аппарата образуются завихрения, и мусор, двигаясь вместе с воздухом, отбрасывается центробежными силами к внутренним стенкам фильтра, где они продолжают своё движение. Но по мере сужения конуса частицы чаще сталкиваются, замедляют движение и под действием гравитации ссыпаются в нижнюю ёмкость. А частично очищенный воздух меняет направление и выходит через установленную вертикально трубу и попадает в пылесос.

Есть два обязательных требования для данной конструкции. Это, во-первых, её герметичность, иначе будет резкая потеря мощности всасывания и качества очистки воздуха. И, во-вторых, жёсткость ёмкости и самого корпуса циклона — в противном случае он норовит сплющиться.

В Интернете есть таблицы с чертежами циклонов для различных по размеру частиц. Корпус циклона можно самим изготовить из оцинковки или пластика либо подобрать готовый контейнер похожей формы. Я, например, видел циклоны, сделанные на базе дорожного конуса (обязательно жёсткого), пластиковой цветочной вазы, жестяного рупора, большой тубы от тонера копировального аппарата и т.д. Всё зависит от того, какого размера нужен циклон. Чем крупнее частицы мусора, тем больше по диаметру должны быть трубки для подключаемых шлангов и тем массивнее получается сам циклон.

Билл Пентз указывает на некоторые особенности своей конструкции. Так, чем меньше циклон по диаметру, тем будет больше нагрузка на пылесос. А если ёмкость для мусора низкая и плоская, то есть вероятность подсоса мусора из ёмкости и попадания его в пылесос. При использовании ёмкости любой формы её нельзя заполнять мусором доверху.

Выбор материала.
Я решил использовать в качестве заготовок пластиковые трубы для наружной канализации и фитинги к ним. Конечно, из них создать полноценный конус не удастся, но я оказался не первым, кто попытался их использовать для этой цели. Преимущество такого выбора — в жёсткости деталей и герметичности их соединений за счёт уплотнителей. Ещё один плюс в том, что есть различные резиновые вставки для труб, позволяющие легко и герметично подключить шланг пылесоса. К тому же при необходимости конструкцию можно легко разобрать.

Для своей для сбора крупных древесных опилок и стружки я сделал циклон из трубы ∅160 мм. В качестве соединителей для шлангов использовал трубы ∅50 мм. Хочу обратить внимание, что эксцентрический переходник с трубы ∅110 мм на ∅160 мм должен быть обязательно воронкообразной формы. Я встречал плоские, но они не подойдут — с ними ничего не получится, и мусор будет застревать.

Циклон своими руками ход работ

Порядок работы.
В заглушке на трубу ∅160 мм и трубе корпуса сделал отверстия под отводы для шлангов. Дальше, используя термопистолет, вклеил в заглушку кусок трубы ∅50 мм. Она должна располагаться посередине корпуса циклона и быть на пару сантиметров ниже боковой трубки, поэтому лучше сначала в заглушку вклеить трубу более длинную, а затем обрезать по месту во время сборки.

В Интернете я нашёл жалобы на то, что термоклей не прилипает к ПВХ трубе, и совет сваривать детали с помощью паяльника и кусочков самой трубы. Я попробовал, но так делать не стал. Во-первых, клей у меня отлично прилип, а, во-вторых, запах расплавленной пластмассы отбил всякую охоту что-либо сваривать таким способом, хотя соединение, возможно, будет более прочным и аккуратным.

Сложность работы с термоклеем в том, что он не растекается, и шов при отсутствии навыков получается не очень ровным. У меня был такой печальный опыт — я для выравнивания шва решил нагреть его феном. Ровную поверхность клеевого наплыва я получил, но при этом деформировалась сама пластиковая трубка, и её пришлось выбросить.

На следующем этапе я приклеил к внутренней поверхности корпуса спираль, которая должна направлять воздушный поток вниз к пылеуловителю. Такое решение рекомендовал сам Билл Пентз — по его словам, это повышает КПД циклона чуть ли не вдвое. Спираль высотой около 20% зазора должна плотно прилегать к корпусу и делать один виток с шагом, равным диаметру входного отверстия для боковой трубы.

В качестве материала для неё я использовал пластиковый стержень, который нагрел феном и согнул в форме спирали (фото 1)
, после чего вклеил его в корпус (фото 2)
, используя термопистолет. Затем вклеил боковую трубку (фото 3)
, внутренний конец которой направлен немного вниз.

Как только клей остыл и затвердел, я отмерил и обрезал трубку вертикального отвода, чтобы она была ниже обреза боковой трубки на 2-3 см, и окончательно собрал всю конструкцию.

Ёмкость для мусора сделал из жёсткой пластиковой бочки, к днищу которой прикрепил колёсики — для её чистки это оказалось очень удобно (фото 4)
. Сбоку в бочке прорезал смотровое окошко и закрыл акриловым стеклом на термоклее. Сверху усилил соединение пластиковым кольцом и болтами. Через такой иллюминатор удобно следить за заполнением ёмкости.

Крышки от бочки у меня не было, и я сделал её из куска столешницы, который долго ждал своего часа после врезки мойки на кухне (фото 5)
. С нижней стороны столешницы фрезером выбрал паз под края бочки и в него для герметичности соединения вклеил оконный уплотнитель (фото 6)
. Отверстие в крышке по правилам нужно делать в центре, но тогда у меня возникли бы проблемы с размещением циклона в мастерской, поэтому я сделал отверстие со смещением. Крышка крепится к бочке на защёлках от давно сломанного пылесоса. От него также использовал шланг для подключения циклона. Хочу обратить внимание, что шланги лучше брать именно от пылесосов. Если взять, скажем, гофрированную трубу для электропроводки, при включении пылесоса появляются свист и жуткий шум.

Циклон для пылесоса своими руками

Подключение циклона к инструменту.
Далеко не все инструменты имеют выход для пылесоса. Поэтому я решил изготовить несложный регулируемый держатель для шланга пылесоса. Для него из обрезков фанеры сделал заготовки рычагов (фото 7)
. Держатель дополнил канализационным хомутом для крепления шланга (фото 8)
. Подставку специально сделал больших размеров, чтобы была возможность закрепить её струбциной или удерживать грузом. Держатель получился удобным — я его использую не только для шланга пылесоса, но и для переносной лампы, лазерного уровня и поддержки длинной заготовки в горизонтальном положении.

После сборки циклона провёл несколько экспериментов для определения его КПД. Для этого всасывал стакан мелкой пыли, после чего измерял её объём, попавшей в ёмкость пылесборника. В результате убедился, что в бочку попадает примерно 95% всего мусора, а в мешок пылесоса — только очень мелкая пыль, и то незначительное её количество. Меня такой результат вполне устраивает — мешок теперь чищу в 20 раз реже, и только от мелкой пыли, что гораздо легче. И это при том, что моя конструкция по форме и пропорциям далеко не совершенна, что, безусловно, понижает КПД.

Разводка.
Проверив работоспособность циклона, я решил сделать стационарную разводку шлангов по мастерской, так как трёхметрового шланга, безусловно, мало, а пылесос с циклоном громоздки и неповоротливы, каждый раз перемещать их по мастерской неудобно.

Благодаря тому, что использовались стандартные трубы, смонтировать такую разводку удалось за час. Пылесос и циклон я задвинул в самый дальний угол, а по мастерской проложил трубы ∅50 мм (фото 9)
.

В мастерской использую специализированный пылесос BOSCH зелёной серии. После четырёх месяцев эксплуатации его в паре с циклоном могу сказать, что со своей задачей в целом они справляются. Но хотелось бы немного увеличить мощность всасывания (при работе с лобзиком приходится придвигать шланг чуть ли не вплотную к зоне резания) и уменьшить уровень шума. Так как в сам пылесос попадает мало стружки, есть идея изготовить более мощную крыльчатку и вынести её за пределы мастерской на улицу.

Ещё могу сказать, что мощность всасывания пылесоса немного упала при использовании его с циклоном, но на работе это не сильно заметно. Были сомнения, что на элементах может накапливаться статическое электричество, ведь вся конструкция — пластиковая, но практически этого не происходит, хотя раньше при сборе мелкой пыли шланг приходилось заземлять.

Безусловно, при использовании профессиональных с большими выходными отверстиями трубопроводов такого диаметра недостаточно. Лучше брать ∅110 мм или больше, но тогда и пылесос, и циклон должны быть более мощными. Однако для моих домашних работ и этого вполне хватает.

Шланг пылесоса жёстко закрепил на маленьком отводе трубы ∅50 мм и вставил его в нужном месте разводки. Остальные выходы разводки при этом закрываются заглушками, жёстко надетыми на короткие отводы. Перенести шланг — секундное дело.

В процессе эксплуатации столкнулся с одной небольшой проблемой. Если в шланг попадает маленький камушек (бетонные полы у меня давно не ремонтировались) или другой небольшой, но тяжёлый предмет, он движется по трубам до вертикального участка перед циклоном и там остаётся. При скоплении таких частиц за них цепляется другой мусор, и может образоваться засор. Поэтому перед вертикальным участком разводки я врезал камеру из трубы ∅110 мм с ревизионным окошком. Теперь весь тяжёлый мусор собирается там, и, открутив крышку, его легко достать. Это очень удобно, когда случайно в пылесос попадает крепёж или мелкая деталь. здесь простая — откручиваю крышку, включаю пылесос и рукой перемешиваю всё, что осталось в ревизии. Мелкие частицы тут же улетают в ёмкость циклона, а крупные остаются и легко вынимаются. Количество их обычно незначительное, но недавно в таком мусоре нашёл пропавшую биту шуруповёрта.

Также отверстие ревизии можно использовать для временного подключения шланга ∅100 мм. Достаточно открутить крышку — и получаем готовое отверстие ∅100 мм. Естественно, в этом случае надо заглушить все остальные входы разводки. Для упрощения подсоединения можно использовать гибкий переходник (фото 10)
.

Для дистанционного включения пылесоса рядом с хомутом крепления шланга установил выключатель (фото 11)
и дополнительную . Её можно использовать для подключения электроинструмента, тогда точно не забудешь включить пылесос перед использованием инструмента — со мной такое часто случается.

Всеми перечисленными приспособлениями я регулярно пользуюсь. Результатом доволен — в мастерской стало заметно меньше пыли, проще проводить уборку. За это время собрал несколько мешков опилок, а в пылесосе скапливается очень мало мусора. Хочу проверить циклон на сбор мелкого садового мусора и пыли при зачистке бетонного пола.

Считаю данную конструкцию очень полезной и доступной для изготовления в домашних условиях.

Сергей Головков, Ростовская обл., г. Новочеркасск

Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос.

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

• Бытовой пылесос
• Циклонный фильтр
• Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

1. электродрель,
2. шуруповёрт,
3. электролобзик,
4. циркуль,
5. струбцины,
6. отвёртка крестообразная,
7. карандаш,
8. по дереву (50-60мм),
9. набор .

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

1. Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
2. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
3. Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
4. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
5. Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.


6. Лист толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.


7. Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины .
8. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

1. Создание фиксирующего кольца и фигурной вставки
2. Установка фиксирующего кольца
3. Установка бокового патрубка
4. Установка верхнего ввода
5. Установка фигурной вставки
6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить .

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Сборка циклонного фильтра

Затем необходимо правильно подсоединить воздуховоды:

1. Верхний патрубок – к бытовому пылесосу
2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

Очень часто при монтажных работах с электрикой, невозможно обойтись без пылесоса. В первую очередь это связано с процессами штробления стен.

Использовать для этого дела домашние бытовые модели нельзя, иначе вы их угробите в первый же день работы. Их пылесборники будут заполняться очень быстро, а сам пылесос перегреваться.

Купить строительный, который стоит совсем не малых денег, могут позволить себе только профессиональные мастера, ежедневно зарабатывающие данным видом деятельности.

А что делать, если вы не строитель и вам подобный аппарат нужен только для того, чтобы закончить ремонт электрики у себя в квартире? Оптимальный выход в этом случае один — самостоятельно сделать строительный пылесос из обычного.

Причем по времени на такую переделку у вас уйдет всего несколько минут. А материалы которые для этого потребуются, можно спокойно найти в кладовке, либо докупить в ближайшем сантехническом магазине.

Давайте подробнее рассмотрим два весьма схожих способа, имеющих тем не менее конструктивные отличия между собой.

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

•
  гравитация

•
  трение

•
  центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Почему пылесос все равно выходит из строя

При таком способе вся мелкая пыль будет поступать в мешок пылесоса, а более-менее крупные фракции просто осядут и останутся в ведре. Как уверяют самоделкины, более 95% строительного мусора оседает в сепараторе и лишь 5% попадает непосредственно в пылесборник бытового пылесоса.

Однако все дело в том, что даже эти 5% способны постепенно убить пылесос. Кроме того, даже у промышленных циклонов заявленный КПД редко бывает больше 90%, а что же говорить об изделиях, сделанных своими руками, в которых аэродинамика далека от совершенства.

Для 100% сборки мелкой фракции нужен электрофильтр или барботажная колонна.

Кстати, от некоторых видов пыли, появляется очень сильное статическое напряжение. Будьте осторожны при работе.

Чем дольше вы работаете с агрегатом, не отключая его от сети, тем выше может быть заряд. Вот почитайте поучительный комментарий одного реального пользователя такой самоделки.

Поэтому на многих циклонах, даже заводской сборки, заземляют фланец.

Пять процентов мелкой древесной стружки конечно не страшны для бытового пылесоса. А если это будет мелкая цементная пыль при штроблении?

Такие частицы при попадании во внутрь, наглухо забивают фильтр.

Причем происходит это очень быстро. Вся эффективность «циклона» в течение считанных минут падает минимум на 2/3.

Главная проблема в мешке для сбора пыли. Он плотный, а площадь фильтрации маленькая. Поэтому он и не подходит для отходов от штукатурки и бетонных стен.

Что же делать? Неужели без настоящего строительного девайся не обойтись? При интенсивной работе, действительно спасает только дорогой и профессиональный инструмент.

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею .

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Рабочий вариант строительного пылесоса из бытового

Главный дополнительный элемент здесь — фильтр мешок из нетканого материала. Очень хорошо подходят экземпляры от фирмы Керхер — артикул 2.863-006.0

Вообще-то этот фильтр одноразовый. Ваша задача сделать из него многоразовый элемент.

Для этого разрезаете его нижнюю часть и немного складываете ее, чуток уменьшая ширину (до 22см).

Далее эту нижнюю часть нужно закрыть специальной закрывашкой. Изготавливаете ее из двух элементов пластикового кабельного канала и куска полипропиленовой трубы.

Трубку распиливаете вдоль, с шириной прорези примерно в 5мм.

Прикладываете их тыльной стороной к ткани в нижней части.

После чего вдеваете через прорезь подготовленную трубку.

В итоге из одноразового у вас получился многоразовый фильтр мешок. Причем гораздо большего размера чем тот, что установлен внутри бытовой модели.

Далее проделываете уже ранее рассмотренные этапы по модернизации ведра. В крышке просверливаете отверстия и вставляете в них резиновые гофропереходники.

Одно будет для подсоединения фильтр-мешка, другое — для шланга.Размеры подбирайте по диаметрам своих девайсов.

Здесь можно обойтись без фановых труб и уголков. Далее одеваете пластиковую вставку от многоразового фильтра на переходник.

Осталось плотно закрыть крышку на ведре. Конструкция готова к работе.

Она хоть и похожа, но отличается от вышеприведенного первого варианта. После того как вы включите агрегат и начнете засасывать мусор, именно самодельный многоразовый пылесборник и будет собирать в себе всю гадость и грязь.

Пыль не будет летать вокруг как в предыдущем случае. Наоборот, данный мешок от потока воздуха будет раздуваться внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть пропущены циклоном.

Однако не забывайте про забивание стенок у многоразового фильтра и уменьшение тяги охлаждающего потока воздуха. Чтобы не спалить двигатель бытового пылесоса, необходимо осуществить еще одно мероприятие.

Как не спалить бытовой пылесос

У большинства современных моделей есть встроенный предохранительный клапан. Он показывает, когда фильтра уже засорены и в этот момент открывается дополнительный поток воздуха.

Правда это считается уже аварийной ситуацией. Ваша задача не дожидаться момента срабатывания этого клапана, а воспользоваться несколько иной хитростью.

У некоторых девайсов непосредственно на ручке есть регулятор тяги в виде отверстия, которое открывается или закрывается. Его как раз таки и следует приоткрыть при любых видах работ.

Если у вас нет такого заводского регулятора, можете в самой крышке ведра просверлить небольшое дополнительное отверстие диаметром 12мм.

Ну и самое главное не забывайте, что любой бытовой пылесос, как бы вы его не модернизировали, имеет определенный срок непрерывной работы. Обязательно фиксируйте время запуска и не работайте дольше положенного периода.

То есть, элементарно делайте паузы. Хотя бы для того, чтобы встряхнуть самодельный фильтр. А встряхивается он просто вместе с ведром.

Когда пылесборник существенно заполнится, открываете крышку ведра и легким движением вытаскиваете трубку с направляющих в нижней части мешка.

Он у вас раскроется и мусор с пылью можно удалить. После этого собираете всю конструкцию обратно и работаете дальше.

Нормального функционирования мешка, хватает примерно на три полных наполнения. После этого, цементная пыль в самой ткани начинает сильно тормозить поток воздуха.

Придется либо заменить фильтр на новый, либо не просто потрясти, а капитально очистить его от всякого мелкодисперсного мусора и продолжить работу как ни в чем не бывало.

Статья о том, как я делал самодельный строительный пылесос
с фильтром типа «циклон». Производительность этой полезной самоделки для дома
можно оценить посмотрев видео его работы.

Для демонстрации работы собрал ведро песка. Результатом проделанной работы в общем доволен (если учесть, что это так сказать действующий макет-прототип).

Скажу сразу: эта статья является изложением моей истории создания моего первого (и как я думаю не последнего) самодельного пылесоса-циклона
, и я ни в коей мере не собираюсь кому-либо что-то навязывать, доказывать и утверждать, что описанные здесь решения являются единственно правильными и безошибочными. Поэтому прошу отнестись с пониманием, так сказать «понять и простить». Надеюсь, мой маленький опыт будет полезен таким же, как я «больным» людям, которым «дурная голова рукам покоя не дает» (в хорошем смысле этого выражения).

Задумался я как-то о предстоящем ремонте и вытекающих из этого последствиях в виде пыли, строительного мусора и т.п. А так как предстоит штробить, пилить бетон и «перфорировать», то опыт прошлого подсказал, что надо искать решение для этих проблем. Покупать готовый строительный пылесос накладно, да и конструкция их в большинстве все равно предусматривает фильтр (в некоторых моделях даже со специальным «встряхивателем») или бумажный мешок+фильтр, который забивается, ухудшает тягу, периодически требует замены и также стоит немалых денег. Да и просто эта тема заинтересовала, и появился так сказать «чисто спортивный интерес». В общем, решено было делать пылесос-циклон. Очень много информации было почерпнуто здесь: forum.woodtools.ru Специальных расчетов (например по Биллу Пенцу) не проводил, делал из того, что попалось под руку и по собственному чутью. По случаю, на сайте объявлений (за 1100 руб.) и совсем рядом с моим местом жительства попался вот такой пылесосик. Поглядел параметры, вроде устраивают – будет донором!

Сам корпус циклона решил делать металлическим, потому как были сильные сомнения в том, как долго продержатся, например пластмассовые стенки под воздействием «наждачки» из струи песка и кусочков бетона. А также по поводу статического электричества при трении мусора о его стенки, и не хотелось, чтобы будущий самодельный пылесос
метал искры в своих пользователей. И лично я думаю, что налипание пыли из-за статики не скажется положительно на работе циклона.

Общая схема построения пылесоса такая:

Загрязненный воздух проходит через циклон, в котором крупные частицы оседают в нижнюю емкость-мусоросборник. Остальное проходит через автомобильный воздушный фильтр, двигатель и через выходной патрубок наружу. Было принято решение сделать патрубок и на выход, причем размеры входа и выхода должны быть одинаковыми. Это позволит использовать пылесос, например для продувки чего-либо. Также можно дополнительным шлангом сделать выход «отработанного» воздуха на улицу, чтобы не поднимать пыль в помещении (это наталкивает на мысль пристроить этот блок в качестве «встроенного» стационарного пылесоса где-нибудь в подвале или на балконе). Используя два шланга одновременно можно чистить всякого рода фильтры, не раздувая пыль вокруг (одним шлангом дуть, другим втягивать).

Воздушный фильтр выбран «плоский» не кольцевой, чтобы при выключении попавший туда мусор падал в мусоросборник. Если учесть, что в фильтр попадает только оставшаяся после циклона пыль, то его замена потребуется не скоро как в обычном строительном пылесосе с фильтром без циклона. Причем по цене такой фильтр (где-то 130 руб.) гораздо дешевле «фирменных», которые используются в промышленных пылесосах. Также можно частично прочистить такой фильтр обычным бытовым пылесосом, присоединив его к входному патрубку «циклона». При этом мусор из мусоросборника засасываться не будет. Крепление фильтра сделано разборным для упрощения его чистки и замены.

Для корпуса циклона очень кстати нашлась подходящая жестяная банка, а центральный патрубок сделан из баллончика от монтажной пены.

Входной патрубок сделан с расчетом на пластиковую канализационную трубу 50 мм в которую с соответствующей резиновой муфтой довольно плотно вставляется имеющийся в пылесосе шланг.

Второй конец патрубка переходит в прямоугольник так сказать для «спрямления» потока. Его ширина была выбрана по наименьшему диаметру входного отверстия шланга (32 мм), чтобы не забивался. Примерный расчет: L= (3.14*50 мм — 2*32)/2=46,5 мм. Т.е. сечение патрубка 32*46 мм.

Собирал всю конструкцию на пайке с кислотой и 100 Ваттным паяльником (с жестью работал практически первый раз, если не считать пайку корабликов в детстве, поэтому прошу прощения за красоту швов)

Впаял центральный патрубок. Конус сделал по предварительно подогнанному картонному шаблону-развертке.

Корпус для автофильтра также сделан по шаблонам из оцинковки.

Верхнюю часть центральной трубы воздуховода выгнул в форме квадрата и подогнал под него нижнее отверстие корпуса (пирамиды) автофильтра. Собрал все вместе. По бокам банки циклона сделал три направляющих для повышения жесткости и крепления. Получилась вот такая «гравицапа».

Для мусоросборника и моторного отсека использовал 2 бочки из-под машинного масла (60 литров). Великоваты, конечно, но это то, что удалось найти. В днище моторного отсека сделал отверстия для крепления циклона, а на поверхность прилегания мусоросборника для уплотнения по периметру наклеил губчатую резину. После этого в боковине вырезал отверстие для входного патрубка с учетом толщины резиновой манжеты.

Циклон-«гравицапу» крепил шпильками М10 и гайками с фторопластом для предотвращения откручивания от вибрации. Здесь и далее все места, где необходима герметичность, сочленял с резиновым уплотнителем (или резиновыми шайбами) и автогерметиком.

Для соединения моторного отсека и мусоросборника использовал защелки от военных деревянных ящиков (отдельное спасибо Игорю Санычу!). Пришлось их немного отквасить в растворителе и «подкорректировать» молотком. Крепил заклепками (с резиновыми прокладками из камеры).

После этого для пущей жесткости и уменьшения шума запенил всю конструкцию монтажной пеной. Можно, конечно заполнить все доверху, но я решил подстраховаться, вдруг возникнет необходимость разобрать. К тому же получилось все довольно жестко и крепко.

Для удобства передвижения и переноски мусоросборника прикрепил 2 дверные ручки и 4 колеса с тормозами. Так как бочка-мусоросборник имеет снизу отбортовку, то пришлось для установки колес сделать дополнительное «дно» из пластмассового листа толщиной 10 мм. К тому же это позволило укрепить днище бочки, чтобы не «хлюпало» при работе пылесоса.

Основание для крепления воронки фильтра и площадки двигателя сделал из ДСП с креплением к бочке по периметру мебельными «евровинтами». Для фиксации площадки двигателя вклеил на эпоксидку 8 болтов М10 (я так думаю, достаточно было бы и 4). Покрасил. По периметру места установки фильтра проклеил губчатой резиной.

При сборке горловину корпуса автофильтра по периметру промазал герметиком и притянул к основанию саморезами с плоской шляпкой.

Площадку двигателя сделал из 21 мм фанеры. Для более равномерного распределения воздуха по площади фильтра, выбрал фрезером в площадке углубление 7 мм.

Для сбора уходящего воздуха и крепления двигателя был использован имеющийся в пылесосе пластмассовый моторный отсек. С него обрезано «всё лишнее» и вклеен на эпоксидку с усилением саморезами выходной патрубок. Все вместе собрано на герметике и при помощи металлического профиля (в него вставлена толстая губчатая резина) притянуто к площадке двигателя двумя длинными болтами М12. Их головки утоплены заподлицо в площадку и для герметичности залиты термоклеем. Гайки с фторопластом для предотвращения откручивания от вибрации.

Таким образом, получился съемный моторный модуль. Для удобства доступа к автофильтру он крепится при помощи восьми барашковых гаек Увеличенные шайбы приклеены (шоб не убежали).

Сделал отверстие для выходного патрубка.

Покрасил весь «пепелац» в черный цвет из баллончика, предварительно зачистив наждачкой и обезжирив.

Регулятор оборотов двигателя использовал существующий (см. фото), дополнив его самодельной схемой для автоматического запуска пылесоса при включении электроинструмента.

Пояснения по схеме самодельного пылесоса:

Автоматы (2х полюсные) QF1 и QF2 защищают соответственно цепи для подключения электроинструмента (розетка XS1) и схему регулирования оборотов двигателя пылесоса. При включении инструмента ток его нагрузки протекает через диоды VD2-VD4 и VD5 Они выбраны по справочнику из-за большого падения напряжения на них при прямом токе. На цепочке из трех диодов при протекании одной (назовём её «положительной») полуволны тока создается пульсирующее падение напряжения которое через предохранитель FU1, диод Шоттки VD1и резистор R2 заряжает конденсатор С1. Предохранитель FU1 и варистор RU1 (на 16 Вольт) защищают схему управления от повреждений при перенапряжении, которое может возникнуть, например, при обрыве (перегорании) в цепочке диодов VD2-VD4. Диод Шоттки VD1 выбран с малым падением напряжения (чтобы «сберечь» и без того маленькие Вольты) и предотвращает разряд конденсатора С1 во время «отрицательной» полуволны тока через диод VD5. Резистор R2 ограничивает ток заряда конденсатора С1. Напряжение, полученное на С1 открывает оптрон DA1, тиристор которого включен в цепь управления регулятора скорости двигателя. Переменный резистор R4 для регулирования скорости двигателя подобран такого же номинала как в плате регулятора пылесоса (он удален) и сделан выносным (в корпусе от диммера) для размещения на верхней крышке пылесоса. К нему параллельно припаян вынесенный из платы резистор R. Выключатель S2 «вкл/выкл» в разрыве цепи резистора R4 служит для ручного включения пылесоса. Выключатель S1 «автомат/ручной». В ручном режиме управления S1 включен и ток регулятора идет по цепочке R4 (R) – S2 включен – S1. В автоматическом режиме S1 выключен и ток регулятора идет по цепочке R4 (R) –выводы 6-4 DA1. После отключения электроинструмента за счет большой емкости конденсатора С1 и инерции двигателя пылесос продолжает работать порядка 3-5 сек. Этого времени достаточно, чтобы втянуть остатки мусора из шланга внутрь пылесоса.

Схема автоматического запуска собрана на макетной плате. Выключатели S1, S2, корпус диммера (для размещения переменного резистора R4) и розетка XS1 подобраны из одной не очень дорогой серии так сказать для эстетики. Все элементы размещены на верхней крышке пылесоса, выпеленной из ДСП 16 мм и оклеенной ПВХ окантовкой. В дальнейшем необходимо будет сделать изолированные корпуса для плат, чтобы защитить находящиеся под напряжением детали от случайного прикосновения.

Для питания пылесоса выбран трехжильный гибкий кабель в резиновой изоляции КГ 3*2,5 (5 метров) и вилка с заземляющим контактом (не забываем об электробезопасности и боремся со статическим электричеством). Учитывая кратковременный прерывистый режим работы пылесоса совместно с электроинструментом, выбранного сечения кабеля достаточно, чтобы не нагреваться. Более толстый кабель (например КГ 3*4) соответственно более тяжелый и грубый, что создало бы неудобство при пользовании пылесосом. От устройства для смотки кабеля, которое было в пылесосе-доноре, решено было отказаться, так как существующие там контакты не выдержали бы суммарную нагрузку пылесоса и электроинструмента.

Верхняя крышка фиксируется при помощи шпильки и барашковой гайки.

Для удобства снятия верхней крышки двигатель соединяется со схемой управления через разъем. Корпус двигателя и пылесоса присоединяются к защитному заземляющему проводнику. Для охлаждения схемы регулятора в выходном патрубке просверлил небольшое отверстие, чтобы создать проток воздуха внутри корпуса моторного отсека.

Для того, чтобы в мусоросборник можно было вставить пакет для мусора, верхнюю кромку оклеил разрезанным вдоль резиновым уплотнителем для дверей.

А чтобы мусорный мешок не засосало внутрь циклона из-за подсоса воздуха через неплотности, необходимо сделать в нем небольшое отверстие.

Доделка и испытания получившегося пылесоса проходили уже при начавшемся ремонте, так сказать в «боевых» условиях. Тяга, конечно, в разы мощнее чем у бытового пылесоса, которого не хватило бы и на пару минут работы со строительным мусором. Относительно тяжелый мусор от бетона практически полностью осаждается в мусоросборнике и дополнительный фильтр долго не нуждается в очистке, при этом тяга равномерная и не зависит от степени заполнения мусоросборника. Пыль от шпаклевки (в виде муки) очень легкая и соответственно хуже отфильтровывается циклоном, что заставляет периодически чистить автофильтр. Задача сделать пылеводосос не ставилась и поэтому на данную функцию теста не проводилось.

ЗАКЛЮЧЕНИЕ и ВЫВОДЫ:

Получившийся аппарат в конце концов оказался работоспособен и уже прошел проверку при ремонте одной комнаты. Сейчас рассматриваю его скорее как действующий макет из серии «получится или нет ради интереса».

Основные недостатки данной конструкции:

— относительно большие габариты не удобны для транспортировки в автомобиле, хотя по комнате на колесиках пылесос перемещается очень легко. Можно использовать бочки литров по 30 например. Как показала эксплуатация, такой большой мусоросборник неудобен для очистки, а мешок с большим количеством мусора может порваться.

— диаметр шланга можно увеличить, например, до 50 мм и применить шланг от промышленного пылесоса (но встает вопрос цены от 2000 рублей). Хотя и при имеющемся шланге мусор собирается достаточно бодро, если конечно не пытаться втянуть половинку кирпича.

— необходимо сделать легкосъемное крепление дополнительного автофильтра и двигателя, для более удобного и оперативного обслуживания и очистки.

— в цепь управления можно включить термореле (только определиться с температурой срабатывания) для защиты двигателя от перегрева.

Плохое отсеивание легкой мелкой пыли, что можно решить внедрением второй ступени более мелких циклонов.

В заключение хочется поблагодарить всех своих друзей, которые помогали идеями и материалами в постройке данного «пепелаца». И отдельное большое спасибо моей любимой жене Юле за то, что поддерживает меня в моих увлечениях.

Надеюсь мой небольшой опыт будет полезен читателям .

Очень часто после ремонтных и строительных работ остается много мусора и пыли, которые можно убрать только с помощью мощного пылесоса. Так как обычный домашний прибор для этих целей не подходит, используется , фильтр для которого может быть и самодельным. Как сделать циклон для пылесоса своими руками, чтобы агрегат эффективно справлялся с уборкой строительной пыли?

Тем, чья работа постоянно связана с ремонтом, строительством и столярным делом, не понаслышке знакома проблема уборки помещения после завершения непосредственной работы. Строительная древесная пыль, осыпавшаяся штукатурка, мельчайшие крупинки пенопласта и гипсокартона обычно оседают плотным слоем на всех горизонтальных поверхностях помещения. Протереть вручную или подмести веником подобное безобразие не всегда возможно, ведь при большой площади помещения такая уборка займет долгое время. Влажная уборка также зачастую нецелесообразна: смесь воды и густой пыли оттереть еще сложнее.

В данном случае оптимальное решение – применение пылесоса
. Стандартный пылесос, который мы привыкли использовать в быту, не подойдет. Во-первых, из-за большого количества мусора пылесборник моментально забьется, и вам потребуется чистить его не реже, чем раз в 15-20 минут. Во-вторых, попадание крупных частиц, например, осколков, опилок или щепок может вызвать засор или полную неисправность прибора.

Строительный пылесос обладает гораздо более высокой , чем бытовой. Особенности его движка обеспечивают длительную работу, а наличие длинного шланга (3-4 м и более) позволяет проводить уборку обширной территории.

Однако промышленные и строительные пылесосы имеют крупные габариты, не слишком удобны в использовании, чистке и перемещении, а также не всем доступны по цене. Поэтому многие умельцы увеличивают возможности бытового пылесоса, снабжая его специальным циклонным фильтром. Подобные пылеуловители можно купить как в готовом виде, так и собрать свой вариант самостоятельно.

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

• Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
• Емкость на 20-25 л с плотно привинченной крышкой.
• Полипропиленовое колено с углами 45° и 90°.
• Труба длиной около метра.
• Гофрированный шланг длиной 2 метра.

1. Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
2. Имеющиеся щели закрыть с помощью герметика.
3. На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
4. Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
5. На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
6. Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Сделанный фильтр проверяем на герметичность, а также на качество всасывания. Мусор должен быть собран на дне емкости либо оседать на стенках.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Создателем циклонного пылесоса был физик Джеймс Дайсон. Именно он первым разработал компактный отделитель пыли (или фильтр), функционирующий по принципу центробежной силы. Он установил патент на свое изобретение – пылесос марки «G-Force»– в 1986 году. Позднее, в начале 90-х годов Дайсон запустил в продажу модель «Dayson DC01», которая вышла на мировой рынок. В чем же заключался успех этого технологического новшества?

Фильтр циклон представляет собой агрегат из двух камер: внешней и внутренней. Под влиянием центробежной силы все элементы, поступающие в пылесос (пыль, мусор, стружка и т.д.), начинают вращаться по спирали
. Именно поэтому циклонный фильтр для пылесоса универсальный имеет форму конуса: пыль в нем крутится, словно в воронке. При этом крупные частицы мусора оседают в первой, внешней камере, а мелкие остаются на внутренней стороне. Таким образом, из пылесоса через верхнее отверстие выходит тщательно очищенный воздух.

Достоинства фильтра:

1. Нет необходимости в контейнерах и одноразовых мешочках для сбора пыли и их бесконечной замене.
2. Компактность.
3. Бесшумная работа.
4. Если корпус фильтра прозрачный, можно контролировать его загрязнённость.
5. Высокая эффективность.

Пылесос с подобным фильтром достаточно универсальный, и подходит как для домашнего пользования, так и для промышленных помещений.

Соорудив циклонный фильтр своими руками, вы без труда сумеете изготовить и .

Сегодня мы расскажем вам о циклонном фильтре для пылесоса в мастерской, ведь одна из проблем, с которой приходится бороться при деревообработке — пылеудаление. Промышленное оборудование достаточно дорого, поэтому будем делать циклон своими руками — это совершенно несложно.

Что такое циклон и зачем он нужен

В мастерской почти всегда есть необходимость убирать мусор достаточно крупной фракции. Опилки, мелкие обрезки, металлическая стружка — всё это, в принципе, может улавливать и обычный фильтр пылесоса, но он с высокой вероятностью быстро придёт в негодность. К тому же не будет лишней возможность убирать и жидкие отходы.

Фильтр-циклон использует аэродинамическое завихрение, чтобы связать соринки разных размеров. Раскручиваясь по кругу, мусор успевает слипаться до такой консистенции, когда он уже не может увлекаться потоком воздуха и оседает на дне. Такой эффект возникает почти всегда, если воздушный поток с достаточной скоростью проходит через цилиндрическую ёмкость.

Такого рода фильтры входят в комплект многих промышленных пылесосов , но их стоимость никак не назвать доступной для обывателя. В то же время спектр задач, решаемых с помощью самодельных устройств, ничуть не уже. Кустарный циклон может применяться как совместно с рубанками, перфораторами или лобзиками, так и для удаления опилок или стружки от разного рода станков. В конце концов, даже простая уборка с таким приспособлением происходит гораздо проще, ибо основная масса пыли и мусора оседает в ёмкости, откуда может быть легко удалена.

Разница между мокрым и сухим циклоном

Для создания закрученного потока главное требование — чтобы попадающий в ёмкость воздух не следовал по кратчайшему пути к вытяжному отверстию. Для этого входной патрубок должен иметь специальную форму и быть направленным либо ко дну ёмкости, либо по касательной к стенкам. Вытяжной канал по аналогичному принципу рекомендуется делать поворотным, оптимально, если он будет направлен к крышке устройства. Ростом аэродинамического сопротивления из-за изгибов труб можно пренебречь.

Как уже говорилось, циклонный фильтр потенциально способен удалять и жидкие отходы. С жидкостью всё обстоит несколько сложнее: воздух в трубе и циклоне частично разреженный, что способствует испарению влаги и её разбиению на очень мелкие капли. Поэтому входной патрубок нужно располагать как можно ближе к поверхности воды или даже опускать под неё.

В большинстве моющих пылесосов воздух подаётся в воду через диффузор, таким образом любая содержащаяся в нём влага эффективно растворяется. Однако для большей универсальности с минимальным количеством переделок использовать такую схему не рекомендуется.

Делаем из подручных материалов

Наиболее простым и доступным вариантом для ёмкости циклона будет ведро от краски или прочих строительных смесей. Объём должен быть сопоставим с мощностью используемого пылесоса, ориентировочно это по одному литру на каждые 80-100 Вт.

Крышка ведра обязательно должна быть целой и герметично надеваться на корпус будущего циклона. Её придётся доработать, проделав пару отверстий. Вне зависимости от материала ведра, самый простой способ изготовить отверстия нужного диаметра — использовать самодельный циркуль. В деревянную рейку нужно вкрутить два самореза таким образом, чтобы их острия находились друг от друга на расстоянии 27 мм, ни больше, ни меньше.

Центры отверстий нужно намечать в 40 мм от края крышки, желательно чтобы они были максимально удалены друг от друга. И металл, и пластик превосходно выцарапываются таким самодельным инструментом, образуя ровные кромки практически без задиров.

Вторым элементом циклона послужит набор канализационных колен под 90º и 45º. Заранее обратим ваше внимание, что положение уголков должно соответствовать направлению потока воздуха. Их крепление в крышке корпуса выполняется по следующей схеме:

1. Колено вставляется до упора в бортик раструба. Предварительно под бортик наносится силиконовый герметик.
2. С обратной стороны на раструб с усилием натягивается резиновое уплотнительное кольцо. Для уверенности его можно дополнительно обжать винтовым хомутом.

Входной патрубок располагается узкой поворотной частью внутрь ведра, раструб находится с внешней стороны почти заподлицо с крышкой. Колено нужно снабдить ещё одним поворотом под 45º и направить наискосок вниз и по касательной к стенке ведра. Если циклон изготавливается с расчётом на влажную уборку, следует нарастить крайнее колено обрезком трубы, сократив расстояние от дна до 10-15 см.

Вытяжной патрубок располагается в обратном положении и его раструб находится под крышкой ведра. В него также нужно вставить одно колено, чтобы забор воздуха происходил у стенки или сделать два поворота для всасывания из-под центра крышки. Последнее предпочтительнее. Не забывайте об уплотнительных кольцах, для более надёжной фиксации и исключения проворачивания колен их можно обмотать сантехническим скотчем.

Как приспособить устройство для станков и инструмента

Чтобы иметь возможность втягивать отходы при работе ручного и стационарного инструмента потребуется система переходников. Обычно шланг для пылесоса оканчивается изогнутой трубкой, диаметр которой сопоставим со штуцерами для мешков-пылесборников электроинструмента. В крайнем случае, можно уплотнить соединение несколькими слоями двухстороннего скотча для зеркал, обмотанного виниловой изолентой для устранения липкости.

Со стационарным оборудованием всё сложнее. Пылеотводы имеют очень отличающуюся конфигурацию, особенно у самодельных станков, поэтому можно лишь дать несколько полезных рекомендаций:

1. Если пылеотвод станка рассчитан на 110 мм или более крупный рукав, используйте сантехнические переходы на 50 мм диаметр для подключения гофрированного шланга пылесоса.
2. Для стыковки с уловителем пыли самодельных станков удобно использовать пресс-фитинги для ПНД труб на 50 мм.
3. Разрабатывая кожух и отвод пылеуловителя, используйте конвекционный поток, создаваемый движущими частями инструмента, для большей эффективности. Для примера: патрубок для отвода опилок от циркулярной пилы должен быть направлен по касательной к пильному диску.
4. Иногда требуется обеспечивать отсос пыли с разных сторон обрабатываемой детали, например, для ленточной пилы или фрезера. Используйте 50 мм канализационные тройники и гофрированные шланги для стоков.

Какой пылесос и систему соединений использовать

Обычно пылесос для самодельного циклона не выбирают самостоятельно, а используют тот, что есть в наличии. Однако имеется ряд ограничений помимо упомянутой выше мощности. Если вы хотите продолжить использовать пылесос в бытовых целях, то как минимум потребуется найти дополнительный шланг.

Вся прелесть использованных в конструкции канализационных колен в том, что они идеально подходят под диаметр наиболее распространённых шлангов. Поэтому запасной шланг можно смело разрезать на 2/3 и 1/3, более короткий отрезок должен стыковаться с пылесосом. Другой, более длинный отрезок, в таком виде как есть заправляется в раструб впускного патрубка циклона. Максимум, что потребуется в этом месте — уплотнить соединение силиконовым герметиком или сантехническим скотчем, но обычно плотность посадки достаточно высокая. Особенно при наличии уплотнительного кольца.

На видео ещё один пример изготовления циклона для пылеудаления в мастерской

Чтобы натянуть короткий отрезок шланга на вытяжной патрубок, крайнюю часть гофротрубы придётся разровнять. В зависимости от диаметра шланга, его может быть более удобным заправить внутрь. Если расправленный край немного не налезает на трубу, рекомендуется немного погреть его феном или косвенным пламенем газовой горелки. Последнее считается отличным вариантом, ибо так соединение расположится оптимально по отношению к направлению движущегося потока.

Очень часто при монтажных работах с электрикой, невозможно обойтись без пылесоса. В первую очередь это связано с процессами штробления стен.

Использовать для этого дела домашние бытовые модели нельзя, иначе вы их угробите в первый же день работы. Их пылесборники будут заполняться очень быстро, а сам пылесос перегреваться.

Купить строительный, который стоит совсем не малых денег, могут позволить себе только профессиональные мастера, ежедневно зарабатывающие данным видом деятельности.

А что делать, если вы не строитель и вам подобный аппарат нужен только для того, чтобы закончить ремонт электрики у себя в квартире? Оптимальный выход в этом случае один — самостоятельно сделать строительный пылесос из обычного.

Причем по времени на такую переделку у вас уйдет всего несколько минут. А материалы которые для этого потребуются, можно спокойно найти в кладовке, либо докупить в ближайшем сантехническом магазине.

Давайте подробнее рассмотрим два весьма схожих способа, имеющих тем не менее конструктивные отличия между собой.

Самодельный циклон из бытового пылесоса

Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.

Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.

А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.

Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».

Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:

Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.

Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.

Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.

Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.

Края при этом получатся неровными, но их можно обработать круглым напильником.

В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.

Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.

Ту же самую операцию проделываете с крышкой.

После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.

Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.

Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.

Они бывают разного диаметра. Подбирайте по размерам своего шланга.

Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.

На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.

На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.

Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.

А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.

Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.

На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.

Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.

Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.

Помогает в этом деле три фактора:

•
  гравитация

•
  трение

•
  центробежная сила

Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.

Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.

Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.

В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.

Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.

Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.

Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.

Почему пылесос все равно выходит из строя

При таком способе вся мелкая пыль будет поступать в мешок пылесоса, а более-менее крупные фракции просто осядут и останутся в ведре. Как уверяют самоделкины, более 95% строительного мусора оседает в сепараторе и лишь 5% попадает непосредственно в пылесборник бытового пылесоса.

Однако все дело в том, что даже эти 5% способны постепенно убить пылесос. Кроме того, даже у промышленных циклонов заявленный КПД редко бывает больше 90%, а что же говорить об изделиях, сделанных своими руками, в которых аэродинамика далека от совершенства.

Для 100% сборки мелкой фракции нужен электрофильтр или барботажная колонна.

Кстати, от некоторых видов пыли, появляется очень сильное статическое напряжение. Будьте осторожны при работе.

Чем дольше вы работаете с агрегатом, не отключая его от сети, тем выше может быть заряд. Вот почитайте поучительный комментарий одного реального пользователя такой самоделки.

Поэтому на многих циклонах, даже заводской сборки, заземляют фланец.

Пять процентов мелкой древесной стружки конечно не страшны для бытового пылесоса. А если это будет мелкая цементная пыль при штроблении?

Такие частицы при попадании во внутрь, наглухо забивают фильтр.

Причем происходит это очень быстро. Вся эффективность «циклона» в течение считанных минут падает минимум на 2/3.

Главная проблема в мешке для сбора пыли. Он плотный, а площадь фильтрации маленькая. Поэтому он и не подходит для отходов от штукатурки и бетонных стен.

Что же делать? Неужели без настоящего строительного девайся не обойтись? При интенсивной работе, действительно спасает только дорогой и профессиональный инструмент.

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею .

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Рабочий вариант строительного пылесоса из бытового

Главный дополнительный элемент здесь — фильтр мешок из нетканого материала. Очень хорошо подходят экземпляры от фирмы Керхер — артикул 2.863-006.0

Вообще-то этот фильтр одноразовый. Ваша задача сделать из него многоразовый элемент.

Для этого разрезаете его нижнюю часть и немного складываете ее, чуток уменьшая ширину (до 22см).

Далее эту нижнюю часть нужно закрыть специальной закрывашкой. Изготавливаете ее из двух элементов пластикового кабельного канала и куска полипропиленовой трубы.

Трубку распиливаете вдоль, с шириной прорези примерно в 5мм.

Прикладываете их тыльной стороной к ткани в нижней части.

После чего вдеваете через прорезь подготовленную трубку.

В итоге из одноразового у вас получился многоразовый фильтр мешок. Причем гораздо большего размера чем тот, что установлен внутри бытовой модели.

Далее проделываете уже ранее рассмотренные этапы по модернизации ведра. В крышке просверливаете отверстия и вставляете в них резиновые гофропереходники.

Одно будет для подсоединения фильтр-мешка, другое — для шланга.Размеры подбирайте по диаметрам своих девайсов.

Здесь можно обойтись без фановых труб и уголков. Далее одеваете пластиковую вставку от многоразового фильтра на переходник.

Осталось плотно закрыть крышку на ведре. Конструкция готова к работе.

Она хоть и похожа, но отличается от вышеприведенного первого варианта. После того как вы включите агрегат и начнете засасывать мусор, именно самодельный многоразовый пылесборник и будет собирать в себе всю гадость и грязь.

Пыль не будет летать вокруг как в предыдущем случае. Наоборот, данный мешок от потока воздуха будет раздуваться внутри ведра.

Постепенно он будет заполняться как тяжелыми, так и мелкими фракциями, которые могли быть пропущены циклоном.

Однако не забывайте про забивание стенок у многоразового фильтра и уменьшение тяги охлаждающего потока воздуха. Чтобы не спалить двигатель бытового пылесоса, необходимо осуществить еще одно мероприятие.

Как не спалить бытовой пылесос

У большинства современных моделей есть встроенный предохранительный клапан. Он показывает, когда фильтра уже засорены и в этот момент открывается дополнительный поток воздуха.

Правда это считается уже аварийной ситуацией. Ваша задача не дожидаться момента срабатывания этого клапана, а воспользоваться несколько иной хитростью.

У некоторых девайсов непосредственно на ручке есть регулятор тяги в виде отверстия, которое открывается или закрывается. Его как раз таки и следует приоткрыть при любых видах работ.

Если у вас нет такого заводского регулятора, можете в самой крышке ведра просверлить небольшое дополнительное отверстие диаметром 12мм.

Ну и самое главное не забывайте, что любой бытовой пылесос, как бы вы его не модернизировали, имеет определенный срок непрерывной работы. Обязательно фиксируйте время запуска и не работайте дольше положенного периода.

То есть, элементарно делайте паузы. Хотя бы для того, чтобы встряхнуть самодельный фильтр. А встряхивается он просто вместе с ведром.

Когда пылесборник существенно заполнится, открываете крышку ведра и легким движением вытаскиваете трубку с направляющих в нижней части мешка.

Он у вас раскроется и мусор с пылью можно удалить. После этого собираете всю конструкцию обратно и работаете дальше.

Нормального функционирования мешка, хватает примерно на три полных наполнения. После этого, цементная пыль в самой ткани начинает сильно тормозить поток воздуха.

Придется либо заменить фильтр на новый, либо не просто потрясти, а капитально очистить его от всякого мелкодисперсного мусора и продолжить работу как ни в чем не бывало.

Установки типа «циклон» применяются в промышленности для очистки газов и жидкостей. Принцип работы фильтра основан на физических законах инерции и гравитации. Через верхнюю часть фильтра из аппарат отсасывается воздух (вода). В фильтре создается вихревой поток. Вследствие этого загрязненный продукт поступает в фильтр через патрубок находящийся сбоку верхней части. Так как частицы мусора тяжелее, то они оседают в нижней части фильтр, а очищенный продукт выводиться через верхнюю часть. Именно такой фильтр, сделанный для мастерской, рассмотрим сегодня вместе с автором самоделки .

Инструменты и материалы:

Емкость для мусора на 76 л;
Фанера;
Поликарбонат;
Пластиковая труба;
Муфта;
Крепеж;
Малярный скотч:
Ручной фрезер;
Электрический лобзик;
Дрель;
Клеевой пистолет;
Ленточнопильный станок;
Шлифовальная машинка.

Затем из крышки, с помощью ленточнопильного станка, вырезает круг диаметром 40 см.

Место прореза склеивает, шлифует.

В круге диаметром 40 см, который остался от вырезания нижней крышке, вырезает середину по диаметру пластиковой трубы. Эта заготовка будет установлена в верхней части устройства.

Для боковой стенки автор использовал прозрачный поликарбонат. Это позволит контролировать работу фильтр и заполняемость мусорного бака. Свернув из поликарбоната цилиндр, вставил его во внутреннее отверстие нижней крышки. Наметил и обрезал по стыку. Получил цилиндр с диаметром 40 см и высотой 15 см.

Вставив цилиндр поликарбоната во внутреннее кольцо нижней крышки, сверлит отверстия с шагом 10 см. Фиксирует цилиндр саморезами. Что бы ни раздавить поликарбонат нижняя часть саморезов должна быть плоской.

В другую часть цилиндра вставляет верхнюю крышку. Фиксирует скотчем. Просверлив отверстия, крепит поликарбонат саморезами.

Для входного и выходного отверстия автор использовал пластиковую трубу диаметром 7.6 см, а также две муфты для нее.
Сначала изготавливает входное отверстие. Отрезает от трубы кусок 23 см. Разрезает пополам муфту. Из фанеры вырезает прямоугольник со сторонами 12.5 и 15 см. Посередине вырезает отверстие 8.9 см (наружный диаметр муфты). Вставив в отверстие трубу, с двух сторон фиксирует ее муфтой. Герметизирует шов термоклеем.

К боковой стенке прямоугольника (12.5 см) прикручивает Вырезанный кусок размером 12.5 на 20 см.

Затем автор обрезает трубу и фанеру таким образом, что бы кривизна обреза совпадала с кривизной цилиндра.
1

Приложив конструкцию к месту установки, делает измерения для изготовления вертикальной подпорки. Вырезав ее, крепит к корпусу. Крепит там, где идет шов цилиндра, таким образом, закрывает его.

Отмечает на поликарбонате место выреза входного отверстия. Вырезает его с помощью бормашины.

Устанавливает входную трубу в отверстие, закрепляет ее. Шов уплотняет термоклеем.

Дальше делает выходной патрубок. Отрезает кусок трубы 15 см. Вставляет её в отверстие в верхней крышке. С двух сторон устанавливает муфту. Обрабатывает термоклеем.

Нижний экран автор изготовил из МДФ. Размер экрана 46 см в диаметре, толщина 3 мм. На расстоянии 5 см от края рисует круг. Отмеряет угол 120 градусов. Обрезает полосу между сторонами угла. Прикручивает экран к нижней крышке таким образом, что бы вырез начинался сразу за входной трубой.

В процессе различных строительных и ремонтных работ в помещениях, часто возникает необходимость в уборке строительного мусора. Обычный пылесос для этой цели использовать не рекомендуется, так как велика вероятность выхода из строя фильтра, а то и всего пылесоса. Для этой цели применяется строительный пылесос, который сконструирован специально для таких работ.

Рассмотрим, что представляет собой строительный (промышленный) пылесос и его основные отличия от бытового.

Мощность строительного пылесоса в несколько раз превосходит мощность бытового и может достигать 4 кВт. Благодаря этому легко можно убрать строительный мусор как мелкий, так и крупный. С его помощью без труда можно убрать цементную пыль, обломки штукатурки, различные осколки и песок и т. д. Корпус у промышленного пылесоса в основном выполнен из металла.

Пылесос имеет усиленную систему фильтрации. Мотор такого пылесоса способен работать долго и выдерживать большие нагрузки, благодаря специальной системе охлаждения. Объем пылесборника строительного пылесоса гораздо больше обычного пылесоса. Все строительные пылесосы имеют розетку для подключения электроинструмента.

Стоит такой пылесос дороже обычного, поэтому многие умельцы пытаются сделать строительный пылесос своими руками, переделав бытовой пылесос, и часто встречаются с определенными трудностями.

В этой статье содержаться наиболее удачные технические решения, как переделать бытовой пылесос в строительный. Если у вас имеется дома пылесос средней мощности, то при желании вы можете превратить его в строительный. Или вы можете купить недорогой пылесос и, усовершенствовав его превратить в промышленный. Для этого вам не придется переделывать сам пылесос, а надо лишь изготовить внешний фильтр циклон своими руками. Далее будут рассматриваются два основных варианта изготовления такого фильтра с конусом и без него.

Описание самодельных фильтров циклон дается в этой статье в основном для того, чтобы познакомить вас с общей идеей и принципом работы таких устройств. Это означает, что вы, ознакомившись с конструкцией, не обязаны ее полностью повторять, а можете вносить в неё различные изменения, или используя основную идею изготовить фильтр циклон совершенно новой конструкции.

Принцип работы фильтра циклон

Принцип работы этого фильтра основан на прохождении загрязненного воздуха через внешнее устройство, в котором крупные частицы оседают в его корпусе, далее воздух очищается от мелкой пыли, проходя через масляный фильтр, и поступает в турбину пылесоса. Таким образом, в сам пылесос поступает уже очищенный воздух от пыли и мусора.

Фильтр циклон вариант 1 (без конуса)

Для изготовления фильтра циклон своими руками потребуются следующие детали и материалы:

• Масляный фильтр. Он фильтрует мелкую пыль.
• Ведро с плотно прилегающей крышкой 20 л.
• Колена полипропиленовые, предназначенные для систем водоснабжения, и имеющие угол 90 и 45 градусов и диаметр 40 мм – 1 штука.
• Труба сантехническая, пластиковая – 1 метр, диаметр 40 мм.
• Кусок гофрированной трубы длиной в 2 метра и диаметром 40 мм. Она потребуется для входа в устройство.

Процесс изготовления

1. В крышке от ведра, в центре, нужно прорезать отверстие, в которое вставляется уголок 90 градусов, к нему будет подсоединен пылесос.

2. Замазать щели герметиком.

3. В боковой стенке ведра прорезать отверстие и вставить уголок 45 градусов.

4. Для соединения гофры с коленом служит отрезок трубы.
5. Для более долгой службы фильтра, на него можно натянуть кусок капроновых колготок.

6. Выход фильтра надо соединить с коленом в крышке ведра.

Возможно, фильтр не удастся одеть на выходную трубу. Для этой цели, надо придумать какой-нибудь переходник. Может подойти отрезок гофра для сантехнического сифона, или резиновый шланг определенного диаметра. Желательно все соединения промазывать герметиком. Масляный фильтр можно приобрести в магазине, торгующем автозапчастями.

Надо иметь в виду, что при закрытии входного отверстия, ведро может дать трещину. Поэтому надо укрепить стенки ведра, каким-либо способом, или предусмотреть что-то вроде клапана. Главное, в этом деле не спешить, замерять все соединения, и тогда у вас все получиться.

Выше описан лишь один из вариантов. Подобных конструкций существует множество. Вместо ведра применяют пластиковые бочки, имеются конструкции, где роль ведра выполняет фановая труба. Многие умельцы самостоятельно изготавливают емкости из жести или тонкого железа.

Некоторые изобретатели конструируют фильтр циклон с использованием конуса. В этой конструкции часто используется дорожный конус.

Вариант 2 (с использованием дорожного конуса)

Потребуются следующие детали и материалы:

• Конус дорожный (можно приобрести в автомагазине).
• Два метровых стержня 8 мм.
• Шайбы, гайки и гроверные шайбы 8 мм.
• Гофрированные трубки диаметром 32 мм и длиной около 2 метров – две штуки.

Процесс изготовления

1. У конуса отпилить подставку у самого основания. Конус вставляется в ведро сверху в перевернутом виде. Внутрь ведра вставляется трубка. Пространство между конусом и трубкой следует залить строительной пеной.
2. Из фанеры толщиной 20 мм выпилить квадрат, размером чтобы основание конуса вписывалось в него и еще оставалось немного места. По углам квадрата просверливаются 4 отверстия диаметром 8 мм. В центре прорезается отверстие под трубку, на нее будет одет гофрированный шланг, соединяющий устройство с пылесосом.
3. Крышка для ведра выпиливается из многослойной фанеры, и должна плотно прилегать к ведру. По ее краям приклеить резиновую прокладку.
4. В крышке пропиливается отверстие диаметром под узкий конец конуса.
5. После того как конус будет вставлен в фанерную крышку, место соединения покрывается пеной. Конус должен располагаться на ведре в перевернутом виде, и крепится при помощи четырех стержней, на которых нарезана резьба, имеющих длину 50 см и диаметр 8 мм, они удерживают фанерный квадрат с привинченным к нему конусом.
6. Недалеко от основания конуса, в его широкой части просверливается отверстие под трубку, для соединения с гофрированным шлангом. Через него будет всасываться различный строительный мусор.

Фильтр тонкой очистки в этом варианте циклона не используется, поэтому мелкая пыль может попадать в турбину пылесоса. При конструировании таких устройств в основном применяют пылесосы, имеющие мешок. Поэтому мелкая пыль, в случае проникновения внутрь оседает в мешке.

Варианты самодельных строительных пылесосов с дополнительным фильтром циклон позволяет мастерам испытывать различные варианты, не боясь испортить сам пылесос, так как большая часть мусора задерживает фильтр.

При изготовлении фильтра циклон своими руками не бойтесь экспериментировать, и в итоге вы обязательно добьетесь желаемого результата.

Домашний пылесос настолько привычен в хозяйстве, что никто не задумывается о принципе его действия. С момента изобретения этого помощника в уборке помещений, использовался единственно возможный способ отделения пыли от чистого воздуха – фильтр.

С годами фильтрующий элемент совершенствовался, из банального мешка из плотного брезента, он превратился в высокотехнологичные мембраны, удерживающие мельчайшие частицы мусора. При этом от главного недостатка избавиться не удалось.

Создатели фильтров постоянно ищут компромисс между плотностью ячеек и пропускной способностью для воздуха. К тому же, чем загрязненнее мембрана, тем хуже проходит через нее воздушный поток.
30 лет назад, физик Джеймс Дайсон произвел прорыв в технологии уборки пыли.

Он изобрел компактный пылеотделитель, работающий по принципу центробежной силы. Надо сказать, что идея эта была не нова. Промышленные пилорамы использовали центробежные накопители опалок и стружек типа «циклон» достаточно давно.

Но никто не догадался применить это физическое явление в быту. В 1986 году зарегистрировал патент на первый пылесос циклонного типа, с названием G-Force.

Вообще существует три способа отделения пыли от чистого воздуха:

1. Фильтрующая мембрана. Самый массовый и дешевый способ убрать пыль. Применяется в большинстве современных пылесосов;
2. Водный фильтр. Воздух с мусором проходит через емкость с водой (как в кальяне), все частицы остаются в жидкой среде, на выход поступает идеально чистый воздушный поток. Такие устройства завоевали популярность, но их применение не стало массовым из-за высокой стоимости.
3. Центробежный фильтр сухой очистки типа «циклон». Является компромиссом по стоимости и качеству очистки в сравнение с мембраной и водяным фильтром. На этой модели остановимся подробнее.

Принцип работы циклона

На иллюстрации показаны процессы, происходящие в камере фильтра циклонного типа.

Загрязненный воздух через патрубок (1) попадает в корпус фильтра (2) цилиндрической формы. Патрубок расположен по касательной к стенкам корпуса, благодаря чему воздушный поток (3) закручивается в спираль вдоль стенок цилиндра.

Под действием центробежной силы частицы пыли (4) прижимаются к внутренним стенкам корпуса, и под воздействием силы тяжести оседают в пылесборник (5). Воздух с мельчайшими частицами мусора (на которые не действует центробежная сила), попадает в камеру (6) с обычным мембранным фильтром. После окончательной очистки выходят в приемный вентилятор (7).

Мембранный фильтр загрязняется минимально, и его надо лишь изредка очищать после проведения уборки. Вся грязь просто высыпается из накопителя, и пылесос снова готов к работе.

Пылесосы с таким фильтром стоят дешевле водяных, но все же более дорогие, в сравнении с мембранными. Поэтому многие народные умельцы делают фильтр типа «циклон» своими руками, и соединяют его с входом в обычный пылесос.

Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос.

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

• Бытовой пылесос
• Циклонный фильтр
• Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

1. электродрель,
2. шуруповёрт,
3. электролобзик,
4. циркуль,
5. струбцины,
6. отвёртка крестообразная,
7. карандаш,
8. по дереву (50-60мм),
9. набор .

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

1. Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
2. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
3. Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
4. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
5. Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.


6. Лист толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.


7. Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины .
8. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

1. Создание фиксирующего кольца и фигурной вставки
2. Установка фиксирующего кольца
3. Установка бокового патрубка
4. Установка верхнего ввода
5. Установка фигурной вставки
6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить .

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Сборка циклонного фильтра

Затем необходимо правильно подсоединить воздуховоды:

1. Верхний патрубок – к бытовому пылесосу
2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

При работе в мастерской или дома шлифовальным инструментом, при обработке деталей и подготовке поверхностей возникает потребность в удалении мелкодисперсной пыли. И, конечно, желательно снизить ее концентрацию еще во время работы, организовав на рабочем месте локальную постоянную очистку воздуха.

На предприятиях такая проблема решается путем монтажа фильтровальных установок с циклоном, который производит улавливание и осаждение пыли с требуемой эффективностью.

В нашем случае достаточно сделать пылесос с циклоном
, тем самым сэкономив на покупке строительного пылесоса, где такая функция предусмотрена производителем.

Принцип работы самодельного строительного пылесоса с циклонным фильтром

Существует несколько вариантов изготовления циклона для бытовых нужд. Чтобы определиться с наиболее эффективной схемой функционирования оборудования, следует знать принцип работы этого фильтра.

Циклон в классическом варианте представляет собой цилиндр и конус, в верхней части которого выполнен вход для загрязненного и выход для очищенного воздуха.

Вход сделан так, чтобы воздух входил в фильтр по касательной, формируя вращающийся поток, направленный к конусу оборудования (вниз).

Инерционные силы воздействуют на частицы загрязнителей, выносят их из потока к стенкам аппарата, где происходит осаждение пыли.

Под воздействием гравитации и вторичного потока, осажденная на стенках масса перемещается к конусу и удаляется в приемный бункер. Очищенный воздух поднимается вверх по центральной оси и выводится через патрубок, расположенный строго по центру верхней площадки циклона.

Обязательным условием эффективной очистки воздуха является точный расчет аппарата и герметичность циклона, в том числе и по отношению к приемному бункеру.

В ином случае нарушается принцип действия и возникает хаотичное движение воздуха, не позволяя пыли оседать в штатном режиме.

Кроме того, необходимо подобрать и двигатель, осуществляющий всасывание загрязненного воздуха, что обеспечит оптимальные параметры работы оборудования.

Самодельный фильтр для строительного пылесоса
, варианты которого предлагаются в интернете нельзя назвать полноценным циклоном.

Самая простая схема такого оборудования представляет собой пластиковую бочку с врезанным патрубком входа по касательной, вмонтированным фильтром от автомобиля внутри корпуса «циклона», через который удаляется очищенный воздух и к которому подключен бытовой пылесос.

Недостатки оборудования заключаются в отсутствии сформированного потока, закрученного по стенкам бочки и ламинарного возвратного потока.

По-сути мы получаем дополнительную емкость для осаждения крупных частиц (опилок, стружки), а мелкодисперсная пыль будет забивать фильтр на выходе, и потребуется постоянная его очистка.

Чтобы улучшить конструкцию, предлагаем дополнить пластиковую бочку самодельным циклоном, сделанным из дорожного конуса. Лучше всего, если работа ведется на протяжении нескольких часов, установить стационарный вариант оборудования для удаления пыли с рабочего места.

В этом случае нам понадобиться радиальный бытовой вентилятор. А при разовом подключении циклона достаточно использовать обычный пылесос с регулировкой мощности по всасыванию.

Иногда устанавливается дополнительный реостат для уменьшения частоты вращения двигателя пылесоса, тем самым подбирая параметры необходимые для нормального функционирования фильтра.

В следующих разделах статьи мы представим вам два варианта циклона для бытового использования.

Подбор инвентаря — что потребуется для работы

Для первого варианта конструкции стационарной установки вам потребуются следующие составные части:

• Пластиковая бочка;
• Серая пластиковая канализационная труба диаметром 50 мм;
• Дорожный конус;
• Гофрированные шланги, усиленные стальной проволокой или металлизированные шланги;
• Клей для пластика;
• Радиальный бытовой вентилятор с возможностью изменения частоты вращения двигателя и по производительности равной шестикратному обмену воздуха в помещении;
• Фанера толщиной 10-12 мм.

Второй вариант изделия является наиболее удачным, так как в этом случае изделие приближается к функционалу настоящего циклона.

Для изготовления фильтра потребуется приобрести:

• Готовый пластиковый циклон производства Китай;
• Бочка, ведро или иная емкость для изготовления пылевого бункера;
• Гофрированные шланги.

Пластиковый циклон стоит недорого, примерно 1500-2500 рублей и предназначен для сбора пыли средней и тяжелой фракции. Отлично справляется со стружкой и опилками.

Поэтапная инструкция к процессу сборки циклона

Первым вариантом у нас на очереди стационарная конструкция для мастерских с большим образованием пыли различного происхождения.

Собираем фильтр циклонного типа для пылесоса

1. Сначала изготавливаем сам циклон. В пластиковом конусе делаем отверстие для прохода канализационной трубы по касательной.
2. Для лучшего соединения патрубка с корпусом конуса поверхности сопряжения матируем наждачной шкуркой. Проклейку швов ведем с помощью монтажного пистолета.
3. В верхней части конуса устанавливаем вертикальный патрубок, нижний конец которого должен находиться ниже входного отверстия. Таким образом, мы сможем добиться вихревого движения воздуха. Патрубок закрепляется в фанерном листе в форме окружности с диаметром равным размеру основания конуса.
4. Подготовленный циклон закрепляется на крышке бочки с помощью круглого фанерного листа.
5. Чтобы пластиковая бочка при забивании мусором входного патрубка не деформировалась под воздействием вакуума, внутри емкости устанавливаем распорку — рамку, выполненную из фанерного листа. Внешние размеры рамки повторяют внутренний диаметр бочки. Для усиления конструкции, притягиваем строительный конус к крышке емкости с помощью металлических шпилек.
6. Далее проводим подключение циклона к гофрированным шлангам на входе и выходе. Радиальный бытовой вентилятор устанавливаем на улице под навесом.

Второй вариант строительного пылесоса имеет в основе китайский пластиковый циклон, который также закрепляется на любой из выбранных емкостей. Получается надежная и эффективная конструкция.
Крепление циклона к емкости осуществляется с помощью прижимного металлического фланца.

ВИДЕО ИНСТРУКЦИЯ

При запуске пылесоса и дальнейшей эксплуатации не забывайте прочищать входной патрубок и останавливать внутренние распорки на емкостях, чтобы не допустить деформации приемного бункера.

Если необходима более тонкая очистка воздуха, то конструкция дополняется автомобильным фильтром в корпусе на выходе изделия.

С недавних пор увлёкся работой с деревом и весьма остро встал вопрос удаления стружки и опилок. Пока что вопрос уборки рабочего места решается домашним пылесосом, но он быстро забивается и перестаёт всасывать. Приходится часто вытряхивать мешок. В поисках решения проблемы пересмотрел множество страниц в интернете и кое что нашёл. Как оказалось, из подручных материалов можно изготовить вполне работоспособные пыле сборники.

Мини пылесос из пластиковой бутылки

Вот ещё одна идея мини-пылесоса основанного на эффекте Вентури
работает такой пылесос от нагнетаемого воздуха.

Эффект Вентури

Эффект Вентури заключается в падении давления, когда поток жидкости или газа протекает через суженную часть трубы. Этот эффект назван в честь итальянского физика Джованни Вентури (1746—1822).

Обоснование

Эффект Вентури является следствием действия закона Бернулли, которому соответствует уравнение Бернулли, определяющее связь между скоростью v
жидкости, давлением p
в ней и высотой h
, на которой находится рассматриваемый элемент жидкости, над уровнем отсчёта:

где — плотность жидкости, а — ускорение свободного падения.

Если уравнение Бернулли записать для двух сечений потока, то будем иметь:

Для горизонтального потока средние члены в левой и правой частях уравнения равны между собой, и потому сокращаются, и равенство принимает вид:

то есть при установившемся горизонтальном течении идеальной несжимаемой жидкости в каждом её сечении сумма пьезометрического и динамического напоров будет постоянной. Для выполнения этого условия в тех местах потока, где средняя скорость жидкости выше (то есть, в узких сечениях), её динамический напор увеличивается, а гидростатический напор уменьшается (и значит, уменьшается давление).

Применение

Эффект Вентури наблюдается или используется в следующих объектах:

• в гидроструйных насосах, в частности, в танкерах для продуктов нефтяной и химической промышленности;
• в горелках, которые смешивают воздух и горючие газы в гриле, газовой плите, горелке Бунзена и аэрографах;
• в трубках Вентури — сужающих элементах расходомеров Вентури;
• в расходомерах Вентури;
• в водяных аспираторах эжекторного типа, которые создают небольшие разрежения с использованием кинетической энергии водопроводной воды;
• пульверизаторах (опрыскивателях) для распыления краски, воды или ароматизации воздуха.
• карбюраторах, где эффект Вентури используется для всасывания бензина во входной воздушный поток двигателя внутреннего сгорания;
• в автоматизированных очистителях плавательных бассейнов, которые используют давление воды для собирания осадка и мусора;
• в кислородных масках для кислородной терапии и др.

А теперь посмотрим на образцы которые смогут занять достойное место в мастерской.

В идеале хотелось бы получить нечто похожее на циклонный фильтр, но из подручных материалов:

Самодельный стружкоотделитель.

Принцип тот же, но изготовлен гораздо проще:

А вот этот вариант мне больше всех приглянулся, так как является уменьшенным аналогом промышленного циклона:

ч1

Поскольку дорожного конуса у меня нет, то решил всё-таки остановиться на вот такой конструкции, собранной из пластиковых труб для канализации. Несомненный плюс — доступность и дешевизна материала для сборки конструкции:

Самодельный циклон из пластиковых канализационных труб

Прошу обратить внимание на ошибку которую допустил мастер. Труба для забора мусора должна располагаться вот так:

В этом случае будет создаваться нужный вихрь.
На следующем видео показана подобная конструкция в работе:

Ну и напоследок немножко изменённый вариант:
