Циклонный пылесос своими руками для мастерской

Изготовление прекрасной деревянной мебели таит в себе для работника производства или частной мастерской опасность — это мельчайшая древесная пыль, которую приходится вдыхать.

Применение индивидуальных средств защиты — очков и респираторов позволяет сохранить чистоту дыхания, но воздух в столярной мастерской в любом случае должен быть максимально чист от древесной пыли. Иначе атмосфера станет в прямом смысле взрывоопасной — древесная пыль прекрасно горит.

Циклон — это тип воздухоочистителя, который используют в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки инерционный, с использованием центробежной силы. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются в разных областях промышленности. Даже некоторые модели современных бытовых пылесосов используют инерционную очистку. Принцип действия простейшего противоточного циклона наглядно показан на рисунке.

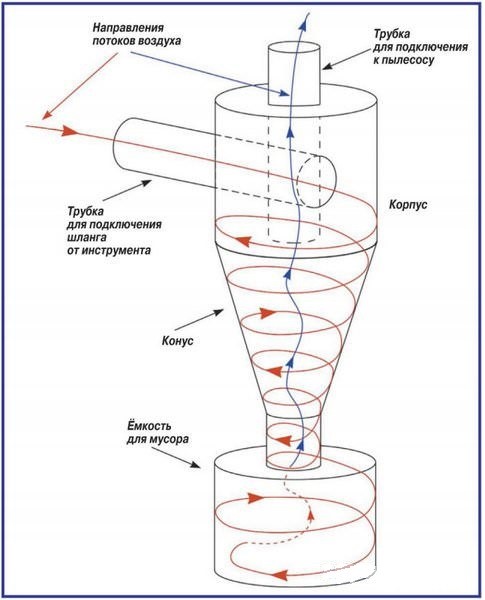

Принцип работы пылеуловителя «Циклон»

Поток запылённого воздуха вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный в низ конической части аппарата. Под действием центробежной силы частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Затем очищенный от пыли газовый поток движется снизу вверх и выводится из циклона через соосную выхлопную трубу. Центробежный вентилятор, установленный в верхней части рабочей камеры, создаёт разрежение в корпусе циклона, в результате чего воздух закачивается через входной патрубок. Проходя по спирали под действием центробежной силы, тяжёлые фракции отделяются и оседают в бункер, воздух же выходит через выхлопную трубу и попадает в фильтр, где задерживаются более мелкие частицы.

В обычных условиях оптимальная скорость воздуха в цилиндрической части циклона составляет 4 м/с. На скорости 2,5 м/с пылеуловитель лучше всего справляется с очищением воздуха от тяжёлых примесей. Для понижения уровня шума агрегат помещают в отдельную комнату со звукоизоляцией. Контроль заполнения бункера облегчается с помощью небольшого источника света, помещённого за прозрачным гофро-шлангом. Если свет тускнеет — бункер заполнен. Кстати, применение шлангов большого диаметра, а также шлангов из антистатических

материалов улучшает их проходимость. Для подключения таких шлангов используют соединения подходящего диаметра. При достаточной производительности устройство можно использовать для уборки мастерской в качестве промышленного пылесоса, В результате из 20-мм фанеры и листа оцинкованной стали получился вот такой агрегат (фото 1).

Центробежный вентилятор для Циклона своими руками

Сначала сделал центробежный вентилятор-улитку. Крышки корпуса изготовил из фанеры толщиной 20 мм, корпус согнул из алюкобонда, лёгкого и прочного композитного материала, толщиной 3 мм (фото 2). В крышках профрезеровал канавки с помощью

ручного фрезера и циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм (фото 3). Вставил корпус улитки в канавки и всё стянулдлиннымиболтами. Получилась жёсткая надежная конструкция (фото 4). Затем из того же алюкобонда изготовил вентилятор для улитки. Вырезал фрезером два круга, профрезеровал в них пазы (фото 5), 8 которые вставил лопасти (фото 6), и проклеил их с помощью термоклеевого пистолета (фото 7). Получился барабан, похожий на беличье колесо (фото 8).

Крыльчатка получилась лёгкая, прочная и с точной геометрией, её даже не пришлось балансировать. Надел её на ось двигателя. Собрал полностью улитку. Под рукой оказался двигатель 0,55 кВт 3000 об/мин на 380 В.

Подключил и опробовал вентилятор на ходу (фото 9). Дует и всасывает очень сильно.

Корпус циклона своими руками

Из 20-мм фанеры фрезером с циркулем вырезал круги основания (фото 10). Из кровельного листа согнул верхний корпус-цилиндр, прикрутил саморезами к фанерному основанию, стык проклеил двухсторонним скотчем, стянул лист двумя стяжками и проклепал вытяжными заклёпками (фото 11). Таким же образом изготовил нижнюю коническую часть корпуса (фото 12). Далее

в цилиндр вставил трубы, применил полипропиленовые для наружной канализации 0 160 мм, проклеил их термоклеем (фото 13). Всасывающей трубе заранее с внутренней стороны цилиндра придал прямоугольную форму. Предварительно нагрел её феном, вставил в неё деревянную оправку прямоугольного сечения и остудил (фото 14). Таким же образом согнул корпус для воздушного фильтра. Кстати, фильтр применил от КамАЗа из-за большой площади фильтровальной шторы (фото 15). Соединил верхний цилиндр и нижний конус, прикрутил сверху улитку, под-

соединил воздушный фильтр с помощью полипропиленовых отводов к улитке (фото 16). Собрал всю конструкцию, под опилки поставил пластиковую бочку, соединил с нижним конусом прозрачной гофротрубой, чтобы видеть уровень заполнения. Провёл испытания самодельного агрегата: подключил его к фуговальному станку, от которого стружки больше всего (фото 17). Испытания прошли на ура, на полу ни соринки! Проделанной работой остался очень доволен.

Циклон своими руками – фото

1. Циклон в сборе. Такая установка обеспечивает высокий уровень очистки воздуха.
2. Заготовки для вентилятора.
3. Канавки в крышке работал фрезером с помощью циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм.
4. Готовые для сборки корпус и вентилятор.
5. Перед приклеиванием лопастей.
6. Барабан с крыльчаткой выглядят как промышленно изготовленные детали.
7. Клеевой пистолет выручает именно в тот момент, когда он просто незаменим.

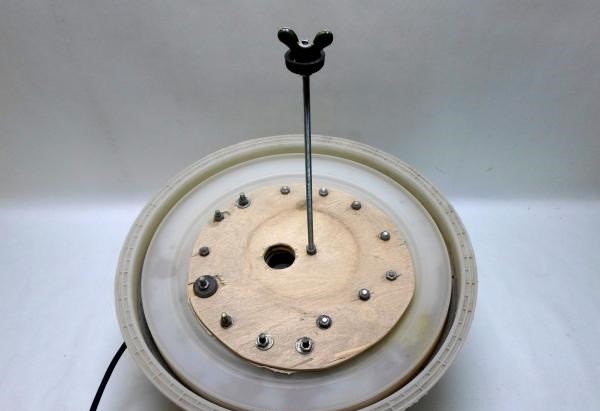

8. Перед сборкой электродвигателя важно проверить крепление крыльчатки на валу.
9. Мощный мотор может превратить циклон в настоящий пылесос!
10. Заготовки для корпуса циклона.
11. Верхний корпус-цилиндр из оцинкованной кровельной стали.
12. Готовая конусная часть ожидает сборки.

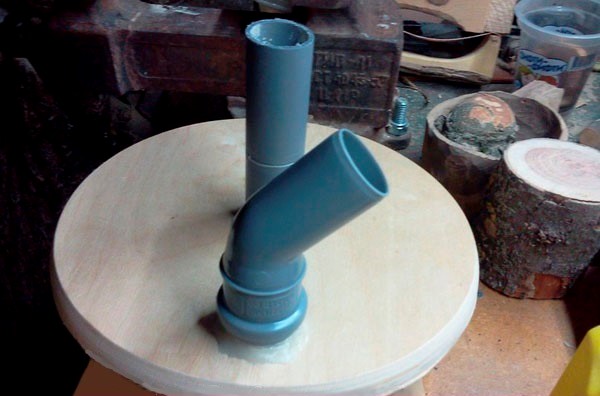

13. Пропиленовые трубы как элементы подводящей и отводящей магистралей.
14. Полипропиленовая труба превратилась из круглой и большой в прямоугольную маленькую.
15. Камазовский фильтр для тонкой очистки воздуха после циклона.
16. Полипропиленовые канализационные отводы отлично работают в качестве воздушной магистрали.
17. И правда, пыли стало значительно меньше, можно и доску начисто пройти.

© Олег Самборский, г. Сосновоборск Красноярского края

КАК СДЕЛАТЬ ВЫТЯЖКУ ДЯЛ МАСТЕРСКОЙ СВОИМИ РУКАМИ – ВАРИАНТЫ, ОТЗЫВЫ И СПОСОБЫ

Вытяжка для мастерской своими руками

Понадобилось: оцинкованная листовая сталь толщиной 1 мм сантехнические трубы d 50 мм и переходники для них пылесос ведро из-под краски.

1. Начертил эскиз циклона и схему проводки для удаления пыли и опилок (см. рис. на стр. 17). Вырезал заготовки корпуса и крышки циклона
2. Загнул кромки прямых сторон жестяной детали корпуса (на чертеже отмечено штрих-пунктиром) на ширину 10 мм — для соединения.

1. На обрезке трубы придал получившейся заготовке округлую конусную форму. Застегнул замок (загнул кромки в зацеп) и опрессовал жесть.
2. Сверху и снизу корпуса под угол 90 град, отогнул кромки шириной 8 мм для крепления крышки и мусоросборника.
3. В цилиндре вырезал овальное отверстие, установил в него боковой патрубок d 50 мм (фото 1), который закрепил внутри полоской оцинковки.
4. В крышке вырезал отверстие, зафиксировал в нем входной патрубок d 50 мм (фото 2), закрепил готовую деталь на корпусе и завальцевал стык на наковальне.
5. Циклон приклепал к горловине ведра (фото 3). Стыки всех элементов промазал силиконовым герметиком.
6. Вдоль стены закрепил два канала вытяжной системы (фото 4) с заслонками изменения потока (фото 5) Рядом установил бытовой пылесос, а на пол поставил ведро с циклоном (см. фото 3). Все соединил резиновыми шлангами.

СХЕМА ВЫТЯЖКИ-ЦИКЛОНА И ФОТО

Отличный способ сэкономить на стружкоудалении — это изготовить в мастерскую самодельный стружкоотсос. Его стоимость на сегодняшний день начинается примерно от 9000 рублей, так что экономия выходит немалая. Именно такой проект и предложил нам мастер из Дзержинска Сергей Юркевич.

Все началось с того что возникла проблема обустроить рейсмус стужкоудалением, так как мастерская маленькая и очень нервируют опилки под ногами, сначала делал , под который даже спер у тещи последний советский пылесос «Ракета»)) Но ненадолго,он сгорел. Но времени работы его хватило чтоб сделать вывод: для стружкоудаления это не лучший вариант.

Идея и ее воплощение была найдена на Ютубе. А именно, изготовление улитки без пылесоса.. Чертежей не делал, вся работа по проектированию шла прямо по ходу изготовления, примерно как рассказывали создатели ролика…

Первое что было изготовлено — сам диск-вентилятор. Изготавливался он из 9 мм фанеры диаметром 300 мм…. Нижний круг сплошной — с отверстием под шпиндель. В этом месте целесообразно наклеить еще один-два круга-усилителя, чтобы вал не болтался. Верхний круг с отверстием под «всос»

Потом надо было сделать корпус, в ход пошло то, что.было под рукой. На листе старого ДСП скрутил короб пред этим разметив на нем расположение вентилятора, внутрь короба вставил изогнутую полосу ДВП,углы закрыл поролоном а швы на клее ПУР.. Чтобы полоска ДВП не раскручивалась — усилил ее клиньями по углам короба.

Вибраций при вращении практически нет, балансировка производилась путем высверливания выемок на более тяжелой стороне до тех пор пока крыльчатка не начинала с легкостью останавливаться в разных местах на своем весу…

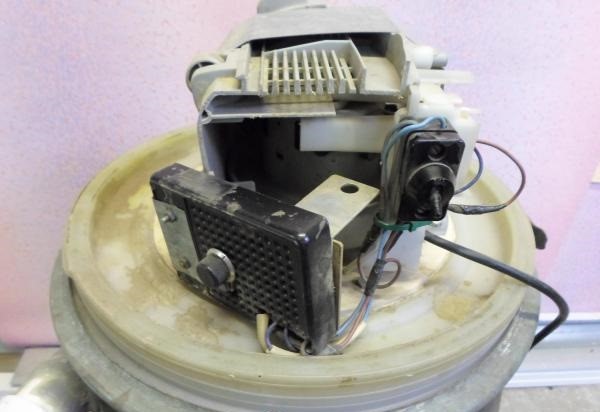

Сначала этот барабан ставил на асинхронный движок 500Вт 2800 об/мин, Для нормального функционирования требуется не менее 3000 об/мин. Но, движок оказался слабоват, слишком большое сопротивление.. — быстро перегревался… Поставил движок от стиральной машины но и тут минут 10 работы и теплозащита вырубает но уже это через маленький вал на подшипниках..

Сбоку поставил бочонок старенький из алюминия какой уж нашел) надо ж куда то стружку девать)) Это типа как в заводских стружкососах.. У бочонка удалено дно, а сбоку прорезано отверстие под выход из улитки. При этом поток воздуха закручивается по стенке, по типу циклона, осаждая опилки.

Получившаяся труба крепится к корпусу стружкоотсоса парой болтов. Снизу этого бачка хомутом крепится мешок для опилок, сверху — тканевой мешок-фильтр.

Потом сделал основную крышку на улитку, вход стружки труба диаметром 80 мм, (опять таки позаимствовал у жены на кухне от круп всяких))

На испытаниях отсос показал такую мощность, что спокойно удерживал брусок.

Ну, вот, так как с движком проблемы,плюнул на все поставил с самодельного станка 2,2 киловата через конденсаторы с пусковым.. Стало совсем прекрасно..

Надо было и сверху какой то фильтр воздушный ставить, у всех спрашивал какая для этого используется ткань, но четкого ответа не не нашел, Решение предложила теща! Наволочка от подушки, не знаю как ткань называется, но пыль не пропускает.. Так и стоит))

Стружкоотсос пока используется только на рейсмусе Makita 2010NB … Надо сделать распределитель на другое оборудование, но это пока в проекте.

Распределитель нужен не только для того, чтобы разгонять поток на несколько устройств. При работе рейсмусом 30 мм могут забиваться стружкой. Вот его принципиальная схема.

Конструкция, конечно, получается более громоздкой, но более универсальной.

Очень простой Циклон из подручных материалов, вполне справляется со своей работой по обслуживанию самодельного ЧПУ фрезера.

На видео: первое включение, тест показал, что нижней бутылке необходимо добавить жесткости, что и сделано.

Материалы и инструменты:

1. Старый рабочий пылесос и два шланга к нему
Трубы канализационные ПВХ D=100мм, D=40мм
Образец труб

2. Тонкий листовой метал ~0.2-0.5мм или металлопрофиль кровельный (надо распрямить молотком)
3. Две пластиковые бутылки на 2,5 литра с пробками, баклажка на 5 л.
4. Ножницы по металлу, эл. дрель, сверла, ножницы для бумаги, нож, изолента ПВХ, пистолет с термоклеем, заклепочник и заклепки
5. Сварочные электроды или аналогичные стержни 6 штук, скотч широкий, карандаш

Назначение:

Фильтр Циклон предназначен для грубой очистки всасываемого воздуха, он удаляет тяжелые фракции перед поступлением воздуха на крыльчатку турбины насоса. Благодаря этому можно всасывать достаточно крупный мусор, стружку, щепу и она не повредит и не закупорит крыльчатку насоса, при использовании пылесоса без мешка, пакета.

Применение:

Для сбора стружки из рабочей зоны станка, дрели, эл.рубанка, пилы и др.

Пример применения этого самодельного Циклона

Работает с ЧПУ фрезером

Принцип действия Циклона показан на рисунке ниже

Всасываемый воздух с мусором закручивается в спиральный вихрь большой скорости, крупные частицы прижимаются центробежной силой к стенке трубы и по спирали под собственным весом сползают в бутылку сборник.

Изготовление:

Отрезаем от ПВХ трубы диаметром 100 мм. прямой отрезок 400-500 мм. , ровный, без крепежной арматуры участок, это будет корпус Циклона.

Отрезаем от трубы диаметром 40 мм. отрезок на 100 мм. короче корпуса (это выход на пылесос) и отрезок длиной 150 мм. (всас для мусора). На листовом металле чертим три одинаковые окружности, диаметром равному внутреннему диаметру трубы корпуса, удобно обвести прямо через трубу карандашом, в центре этих кружков чертим еще круги равные наружному диаметру тонкой трубы, обвести по трубе карандашом.

[u]Схема

Вырезаем круги ножницами по металлу, затем разрезаем круги до средины, как на схеме, вырезаем внутренние круги. Соединяем с помощью заклепок полученные круги в единую спираль. Надеваем ее на тонкую трубу, распределяем равномерно витки и дополнительно проклеиваем все термоклеем из пистолета.

Теперь засовываем аккуратно полученную конструкцию спираль в корпус, при необходимости подрезаем зацепы, оставляем выступ наружу как на схеме.

В верхней части трубы корпуса сверлим отверстие под трубу (всас), правим ножом, чтобы получился правильный овал, для плотного крепления трубы.

Вставляем трубу и направляем как на схеме, по касательной, все хорошо проклеиваем из пистолета.

Вырезаем ножницами из пятилитровой баклажки колпак, удаляем резьбовое горлышко, подгоняем отверстие под плотное вхождение трубы D-40 мм., надеваем на корпус и проклеиваем вверху и внизу термоклеем.

Отрезаем 2/3 длины бутылки на 2,5 литра и надеваем её снизу корпуса, проклеиваем.

Делаем из двух пробок, склеивая их между собой, самодельную соединительную муфту, высверливаем средину. Бутылку, сборник для мусора, необходимо усилить ребрами жесткости, иначе она не выдержит вакуума пылесоса и просто сожмется, ребра можно сделать из тонких сварочных электродов, предварительно оббив обмазку молотком, и проклеит их корсетом по окружности с помощью широкого скотча. Прикручиваем бутылку на место, присоединяем шланги пылесоса на всас и выход, они идеально стыкуются с ПВХ D-40 мм., включаем и проверяем работу устройства.

Сделать циклон для пылесоса своими руками при наличии опыта работы с инструментами будет не сложно. Установка, называемая циклоном, исполняет роль эффективного очистителя воздуха от мелкого мусора и пыли. Множество деревообрабатывающих станков комплектуют соплами для стружкоотсоса. Самодельный циклон подсоединяют к этому патрубку.

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха. Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

1. Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
2. В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
3. Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
4. Пылесос обеспечивает тягу воздушному потоку внутри устройства;
5. В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
6. Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
7. Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
8. По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

Циклон из пластиковых вёдер




В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

• строительный нож;
• маркер или карандаш;
• циркуль;
• электролобзик;
• шуруповёрт;
• пила-ножовка;
• шило;
• клеевой пистолет.

Материалы

• два пластиковых 10 литровых ведра;
• водопроводная ПВХ труба и уголок ø 32 мм;
• автомобильный воздушный фильтр;
• клеевой стержень;
• строительная фанера;
• кровельное железо;
• саморезы;
• шланги от пылесоса;
• столярный клей;
• герметик.

Пошаговая инструкция сборки циклона

1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
4. Пространство между патрубком и фанерой заполняют герметиком.
5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
8. Конструкцию прислоняют к ведру.
9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
10. Ножом вырезают проём.
11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
15. Жестяной круг разрезают наполовину от центра к краю.
16. Внешние края разреза разводят на угол 300.
17. Фигурную вставку устанавливают в ведре враспор.
18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
19. У верхнего ведра срезают днище.
20. Камеру циклона плотно вставляют в накопитель.
21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
23. Место соединения обрабатывают клеевым пистолетом.
24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Циклон с фигурной вставкой

Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:

1. У 5 литрового ведра срезают ножом верхний бортик.
2. Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
3. Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
4. Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
5. Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
6. Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
7. Середину крышки вырезают ножом.
8. Дрелью просверливают отверстия вверху малой ёмкости.
9. Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
10. На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
11. Круг от крышки крепят саморезами к фиксирующему кольцу.
12. В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
13. Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
14. Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
15. В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
16. Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
17. В проём вклеивают термоклеем угловой ПВХ патрубок.
18. Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
19. В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
20. Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.

У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Инструменты

• угловая машинка;
• дрель;
• клеевой пистолет;
• клепальник;
• электролобзик;
• строительный нож.

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Мусор «стекает» по поверхности шнека вниз и попадает в бутылку (мусоросборник). Воздух, освобождённый от твёрдых включений, уходит вверх по внутренней трубе. Для того чтобы очистить накопитель, достаточно вывинтить пластиковую бутылку из пробки и вытрясти всё её содержимое.

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

1. Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
2. Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
3. Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
4. В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.
5. Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
6. Все соединения обрабатывают термоклеевым пистолетом.
7. Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Улитка для стружкоотсоса своими руками

Мощность бытового пылесоса для некоторых видов обработки деревянных заготовок бывает недостаточной. Чтобы очищать большие объёмы воздуха, изготавливают стружкоотсос типа «улитка» своими руками. Корпус устройства напоминает своей формой раковину улитки.

Мастера изготавливают корпус улитки из двух видов материалов – металла и древесины. Создание металлического корпуса потребует применения сварочного аппарата и умения обращаться с этим оборудованием. Есть другой путь – изготовление улитки из строительной фанеры.

Для работы с фанерой в домашней мастерской нужно иметь электролобзик, дрель и другие деревообрабатывающие инструменты. Важнейшей деталью вытяжного вентилятора является воздухозаборное колесо. Его изготавливают из лёгких материалов таких, как дерево, пластик и тому подобное. Крыльчатку собирают таким образом, чтобы лопасти были изогнутыми или повёрнуты внутренним краем по отношению к линии радиуса колеса на 450.

Выходное отверстие с помощью переходных муфт и шланги стыкуют с циклонным фильтром. Ось воздухозаборного колеса соединяют напрямую с валом электродвигателя или устанавливают ременную передачу, что предпочтительнее соосной стыковки. Во-первых, шкив на оси колесе легче изолировать от бокового проёма улитки, что повышает производительность устройства. Во-вторых, вынос электродвигателя способствует его необходимому охлаждению.

Целесообразность применения улитки обусловлено большими объёмами производства. Мощность двигателя подбирают сообразно режиму работы вытяжного вентилятора. Обычно достаточно установить мотор мощностью от 5 кВт до 30 кВт асинхронного типа. Желательно подключить силовой агрегат через устройство регулировки скорости вращения вала.

Заключение

Циклонный фильтр, сделанный своими руками, не только обеспечивает чистоту в домашней мастерской, жилом помещении, но и обережёт дыхательные пути и лёгкие окружающих людей. Существование различных «рецептов» по изготовлению циклона своими руками подтверждает то, что при желании это сделать может каждый любитель изготовления самоделок.

Очень часто после ремонтных и строительных работ остается много мусора и пыли, которые можно убрать только с помощью мощного пылесоса. Так как обычный домашний прибор для этих целей не подходит, используется , фильтр для которого может быть и самодельным. Как сделать циклон для пылесоса своими руками, чтобы агрегат эффективно справлялся с уборкой строительной пыли?

Тем, чья работа постоянно связана с ремонтом, строительством и столярным делом, не понаслышке знакома проблема уборки помещения после завершения непосредственной работы. Строительная древесная пыль, осыпавшаяся штукатурка, мельчайшие крупинки пенопласта и гипсокартона обычно оседают плотным слоем на всех горизонтальных поверхностях помещения. Протереть вручную или подмести веником подобное безобразие не всегда возможно, ведь при большой площади помещения такая уборка займет долгое время. Влажная уборка также зачастую нецелесообразна: смесь воды и густой пыли оттереть еще сложнее.

В данном случае оптимальное решение – применение пылесоса
. Стандартный пылесос, который мы привыкли использовать в быту, не подойдет. Во-первых, из-за большого количества мусора пылесборник моментально забьется, и вам потребуется чистить его не реже, чем раз в 15-20 минут. Во-вторых, попадание крупных частиц, например, осколков, опилок или щепок может вызвать засор или полную неисправность прибора.

Строительный пылесос обладает гораздо более высокой , чем бытовой. Особенности его движка обеспечивают длительную работу, а наличие длинного шланга (3-4 м и более) позволяет проводить уборку обширной территории.

Однако промышленные и строительные пылесосы имеют крупные габариты, не слишком удобны в использовании, чистке и перемещении, а также не всем доступны по цене. Поэтому многие умельцы увеличивают возможности бытового пылесоса, снабжая его специальным циклонным фильтром. Подобные пылеуловители можно купить как в готовом виде, так и собрать свой вариант самостоятельно.

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

• Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
• Емкость на 20-25 л с плотно привинченной крышкой.
• Полипропиленовое колено с углами 45° и 90°.
• Труба длиной около метра.
• Гофрированный шланг длиной 2 метра.

1. Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
2. Имеющиеся щели закрыть с помощью герметика.
3. На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
4. Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
5. На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
6. Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Сделанный фильтр проверяем на герметичность, а также на качество всасывания. Мусор должен быть собран на дне емкости либо оседать на стенках.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса
. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли. Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению. Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит. Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя. А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость. По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром. Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующие
достоинства циклонных фильтров:

• не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
• малые размеры;
• тихая работа устройства;
• когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
• высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

• патрубок;
• корпус;
• пылесборник;
• камера с мембранным фильтром;
• приемный вентилятор.

Грязный воздух сквозь патрубок попадает в цилиндрический корпус изделия. Патрубок располагается по касательной к боковым стенкам корпуса, поэтому поток воздуха около стенок цилиндра закручивается по спирали. Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами. В итоге вся собранная пыль попадает в приемный вентилятор.

Меньше всего загрязняется мембранный отсек, который необходимо чистить только после окончания уборки. Собранная пыль просто удаляется из специального накопителя, и устройство снова готово к выполнению своих обязанностей.

Пылесосы с подобным принципом действия стоят намного дешевле водяных, но дороже мембранных. По этой причине домашние мастера самостоятельно собирают циклон, а потом подсоединяют его к бытовому пылесосу.

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают
немало проблем
. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Когда человеку не нужен профессиональный строительный пылесос, то можно изготовить водный фильтр для стружки другим способом. К примеру, его можно сделать из обычного дорожного конуса. Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы
, а утечка плохо влияет на мощность устройства. Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В верхнюю крышку при помощи герметика закрепляется выходной патрубок, который стоит сделать из обычной канализационной трубы. Эта деталь обязана быть опущена до середины строительного конуса. Когда она поднята выше, то завихрение пыли будет неправильное. В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Узкая часть дорожного конуса тоже герметично закрепляется в круг из фанеры, который присоединяется к отсеку для мусора. Стоит несколько раз проверить герметичность всех швов и соединений. Около верхнего среза конуса ставится входной патрубок, в который будет попадать грязный воздух.

Далее необходимо проверить правильность сборки пылеулавливателя. Выходной патрубок необходимо присоединить к входу бытового пылесоса с помощью заводской шланги. Поэтому патрубок стоит подбирать в соответствии с диаметром шланга пылесоса. Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск. Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Форму для конуса можно сделать своими руками. К примеру, изготовить из металлической жести, предварительно просчитав развертку изделия. А также может подойти старое ведро из оцинкованного металла.

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену
. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы
.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Чтобы сделать пылесос своими руками, необходимо:

• В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
• Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
• Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра)
.

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

• Текстолит (размер подбирается индивидуально под каждый пылесос).
• Любой текстильный плотный мешок (многие используют мешки из-под обуви).
• Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном
и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

Если у человека есть своя мастерская, то одним из важнейших вопросов стоит уборка помещения. Но в отличие от уборки пыли в квартире, обычный бытовой пылесос тут не поможет, так как он не рассчитан на строительный мусор и опилки – его резервуар для мусора (пылесборник или мешок) очень быстро забьется и придет в негодность. Поэтому часто используют самодельный циклонный фильтр, который вместе с бытовым пылесосом, поможет убрать мастерскую.

Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Есть хорошие промышленные пылесосы и если есть возможность, то лучше подобрать наиболее оптимальный вариант по цене и качеству и купить строительный пылесос.

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Принцип работы

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

• Бытовой пылесос
• Циклонный фильтр
• Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

1. электродрель,
2. шуруповёрт,
3. электролобзик,
4. циркуль,
5. струбцины,
6. отвёртка крестообразная,
7. карандаш,
8. по дереву (50-60мм),
9. набор .

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

1. Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
2. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
3. Канализационный отвод 30 или 45 градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
4. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
5. Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.


6. Лист толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.


7. Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины .
8. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

1. Создание фиксирующего кольца и фигурной вставки
2. Установка фиксирующего кольца
3. Установка бокового патрубка
4. Установка верхнего ввода
5. Установка фигурной вставки
6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить .

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Сборка циклонного фильтра

Затем необходимо правильно подсоединить воздуховоды:

1. Верхний патрубок – к бытовому пылесосу
2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Видео

Видео, по которому сделан данный обзор:

При обработке деревянных заготовок каждый наверняка сталкивался с тем, что всё вокруг покрывается большим количеством стружек, опилок и древесной пыли. Чтобы хоть частично от них избавиться, применяют различные пылеулавливатели, стружкоотсосы, фильтры и другие приспособления. Многие электроинструменты и станки имеют собственные пылесборники, а на других есть специальные отводы для подключения пылесоса.

В домашних мастерских будет получше всё-же применить спец. пылесос, чем бытовой. Во-1-ых, движок в спец. пылесосе рассчитан на более чем продолжительную работу, а во-2-х, как правило он снабжен шланг длиной от 3 м, что заметно упрощает его применение с электроинструментом. И всё же минусом каждого пылесоса есть небольшая ёмкость для мусора.

Как сделать фильтр циклон своими руками

Задавшись целью как-то упростить работу по чистке пылесоса и сократить расходы на мешки, я начал собирать информацию по данному вопросу. В Интернете обнаружил описание разных видов несложных приспособлений в виде промежуточных пылесборников для пылесоса. Во-первых, это пылеуловители в виде мини-циклона. Они неплохо выполняют свою функцию по сбору пыли в отдельный контейнер, препятствуя попаданию её в пылесос, что в десятки раз увеличивает срок службы мешков. Облегчается и процесс очистки пылесборника от мусора. Готовые приспособления продаются через интернет-магазины, но стоимость их довольно высока при очень простой конструкции.

Конструкция.
Я решил изготовить пылесборник типа мини-циклон самостоятельно. Автором и разработчиком данной конструкции считается Билл Пентз (Bill Pentz) из Калифорнии. Заработав себе серьёзную аллергию на мелкую древесную пыль, он впоследствии много времени и сил посвятил борьбе как с самой болезнью, так и с её причинами.

Пылесборник представляет собой устройство, основным элементом которого является перевёрнутый усечённый конус, вставленный нижней частью в ёмкость для сбора пыли. В верхнюю часть пылесборника вставлена трубка для подключения к пылесосу, а сбоку по касательной — трубка для подключения шланга от инструмента.

При втягивании пылесосом воздуха внутри аппарата образуются завихрения, и мусор, двигаясь вместе с воздухом, отбрасывается центробежными силами к внутренним стенкам фильтра, где они продолжают своё движение. Но по мере сужения конуса частицы чаще сталкиваются, замедляют движение и под действием гравитации ссыпаются в нижнюю ёмкость. А частично очищенный воздух меняет направление и выходит через установленную вертикально трубу и попадает в пылесос.

Есть два обязательных требования для данной конструкции. Это, во-первых, её герметичность, иначе будет резкая потеря мощности всасывания и качества очистки воздуха. И, во-вторых, жёсткость ёмкости и самого корпуса циклона — в противном случае он норовит сплющиться.

В Интернете есть таблицы с чертежами циклонов для различных по размеру частиц. Корпус циклона можно самим изготовить из оцинковки или пластика либо подобрать готовый контейнер похожей формы. Я, например, видел циклоны, сделанные на базе дорожного конуса (обязательно жёсткого), пластиковой цветочной вазы, жестяного рупора, большой тубы от тонера копировального аппарата и т.д. Всё зависит от того, какого размера нужен циклон. Чем крупнее частицы мусора, тем больше по диаметру должны быть трубки для подключаемых шлангов и тем массивнее получается сам циклон.

Билл Пентз указывает на некоторые особенности своей конструкции. Так, чем меньше циклон по диаметру, тем будет больше нагрузка на пылесос. А если ёмкость для мусора низкая и плоская, то есть вероятность подсоса мусора из ёмкости и попадания его в пылесос. При использовании ёмкости любой формы её нельзя заполнять мусором доверху.

Выбор материала.
Я решил использовать в качестве заготовок пластиковые трубы для наружной канализации и фитинги к ним. Конечно, из них создать полноценный конус не удастся, но я оказался не первым, кто попытался их использовать для этой цели. Преимущество такого выбора — в жёсткости деталей и герметичности их соединений за счёт уплотнителей. Ещё один плюс в том, что есть различные резиновые вставки для труб, позволяющие легко и герметично подключить шланг пылесоса. К тому же при необходимости конструкцию можно легко разобрать.

Для своей для сбора крупных древесных опилок и стружки я сделал циклон из трубы ∅160 мм. В качестве соединителей для шлангов использовал трубы ∅50 мм. Хочу обратить внимание, что эксцентрический переходник с трубы ∅110 мм на ∅160 мм должен быть обязательно воронкообразной формы. Я встречал плоские, но они не подойдут — с ними ничего не получится, и мусор будет застревать.

Циклон своими руками ход работ

Порядок работы.
В заглушке на трубу ∅160 мм и трубе корпуса сделал отверстия под отводы для шлангов. Дальше, используя термопистолет, вклеил в заглушку кусок трубы ∅50 мм. Она должна располагаться посередине корпуса циклона и быть на пару сантиметров ниже боковой трубки, поэтому лучше сначала в заглушку вклеить трубу более длинную, а затем обрезать по месту во время сборки.

В Интернете я нашёл жалобы на то, что термоклей не прилипает к ПВХ трубе, и совет сваривать детали с помощью паяльника и кусочков самой трубы. Я попробовал, но так делать не стал. Во-первых, клей у меня отлично прилип, а, во-вторых, запах расплавленной пластмассы отбил всякую охоту что-либо сваривать таким способом, хотя соединение, возможно, будет более прочным и аккуратным.

Сложность работы с термоклеем в том, что он не растекается, и шов при отсутствии навыков получается не очень ровным. У меня был такой печальный опыт — я для выравнивания шва решил нагреть его феном. Ровную поверхность клеевого наплыва я получил, но при этом деформировалась сама пластиковая трубка, и её пришлось выбросить.

На следующем этапе я приклеил к внутренней поверхности корпуса спираль, которая должна направлять воздушный поток вниз к пылеуловителю. Такое решение рекомендовал сам Билл Пентз — по его словам, это повышает КПД циклона чуть ли не вдвое. Спираль высотой около 20% зазора должна плотно прилегать к корпусу и делать один виток с шагом, равным диаметру входного отверстия для боковой трубы.

В качестве материала для неё я использовал пластиковый стержень, который нагрел феном и согнул в форме спирали (фото 1)
, после чего вклеил его в корпус (фото 2)
, используя термопистолет. Затем вклеил боковую трубку (фото 3)
, внутренний конец которой направлен немного вниз.

Как только клей остыл и затвердел, я отмерил и обрезал трубку вертикального отвода, чтобы она была ниже обреза боковой трубки на 2-3 см, и окончательно собрал всю конструкцию.

Ёмкость для мусора сделал из жёсткой пластиковой бочки, к днищу которой прикрепил колёсики — для её чистки это оказалось очень удобно (фото 4)
. Сбоку в бочке прорезал смотровое окошко и закрыл акриловым стеклом на термоклее. Сверху усилил соединение пластиковым кольцом и болтами. Через такой иллюминатор удобно следить за заполнением ёмкости.

Крышки от бочки у меня не было, и я сделал её из куска столешницы, который долго ждал своего часа после врезки мойки на кухне (фото 5)
. С нижней стороны столешницы фрезером выбрал паз под края бочки и в него для герметичности соединения вклеил оконный уплотнитель (фото 6)
. Отверстие в крышке по правилам нужно делать в центре, но тогда у меня возникли бы проблемы с размещением циклона в мастерской, поэтому я сделал отверстие со смещением. Крышка крепится к бочке на защёлках от давно сломанного пылесоса. От него также использовал шланг для подключения циклона. Хочу обратить внимание, что шланги лучше брать именно от пылесосов. Если взять, скажем, гофрированную трубу для электропроводки, при включении пылесоса появляются свист и жуткий шум.

Циклон для пылесоса своими руками

Подключение циклона к инструменту.
Далеко не все инструменты имеют выход для пылесоса. Поэтому я решил изготовить несложный регулируемый держатель для шланга пылесоса. Для него из обрезков фанеры сделал заготовки рычагов (фото 7)
. Держатель дополнил канализационным хомутом для крепления шланга (фото 8)
. Подставку специально сделал больших размеров, чтобы была возможность закрепить её струбциной или удерживать грузом. Держатель получился удобным — я его использую не только для шланга пылесоса, но и для переносной лампы, лазерного уровня и поддержки длинной заготовки в горизонтальном положении.

После сборки циклона провёл несколько экспериментов для определения его КПД. Для этого всасывал стакан мелкой пыли, после чего измерял её объём, попавшей в ёмкость пылесборника. В результате убедился, что в бочку попадает примерно 95% всего мусора, а в мешок пылесоса — только очень мелкая пыль, и то незначительное её количество. Меня такой результат вполне устраивает — мешок теперь чищу в 20 раз реже, и только от мелкой пыли, что гораздо легче. И это при том, что моя конструкция по форме и пропорциям далеко не совершенна, что, безусловно, понижает КПД.

Разводка.
Проверив работоспособность циклона, я решил сделать стационарную разводку шлангов по мастерской, так как трёхметрового шланга, безусловно, мало, а пылесос с циклоном громоздки и неповоротливы, каждый раз перемещать их по мастерской неудобно.

Благодаря тому, что использовались стандартные трубы, смонтировать такую разводку удалось за час. Пылесос и циклон я задвинул в самый дальний угол, а по мастерской проложил трубы ∅50 мм (фото 9)
.

В мастерской использую специализированный пылесос BOSCH зелёной серии. После четырёх месяцев эксплуатации его в паре с циклоном могу сказать, что со своей задачей в целом они справляются. Но хотелось бы немного увеличить мощность всасывания (при работе с лобзиком приходится придвигать шланг чуть ли не вплотную к зоне резания) и уменьшить уровень шума. Так как в сам пылесос попадает мало стружки, есть идея изготовить более мощную крыльчатку и вынести её за пределы мастерской на улицу.

Ещё могу сказать, что мощность всасывания пылесоса немного упала при использовании его с циклоном, но на работе это не сильно заметно. Были сомнения, что на элементах может накапливаться статическое электричество, ведь вся конструкция — пластиковая, но практически этого не происходит, хотя раньше при сборе мелкой пыли шланг приходилось заземлять.

Безусловно, при использовании профессиональных с большими выходными отверстиями трубопроводов такого диаметра недостаточно. Лучше брать ∅110 мм или больше, но тогда и пылесос, и циклон должны быть более мощными. Однако для моих домашних работ и этого вполне хватает.

Шланг пылесоса жёстко закрепил на маленьком отводе трубы ∅50 мм и вставил его в нужном месте разводки. Остальные выходы разводки при этом закрываются заглушками, жёстко надетыми на короткие отводы. Перенести шланг — секундное дело.

В процессе эксплуатации столкнулся с одной небольшой проблемой. Если в шланг попадает маленький камушек (бетонные полы у меня давно не ремонтировались) или другой небольшой, но тяжёлый предмет, он движется по трубам до вертикального участка перед циклоном и там остаётся. При скоплении таких частиц за них цепляется другой мусор, и может образоваться засор. Поэтому перед вертикальным участком разводки я врезал камеру из трубы ∅110 мм с ревизионным окошком. Теперь весь тяжёлый мусор собирается там, и, открутив крышку, его легко достать. Это очень удобно, когда случайно в пылесос попадает крепёж или мелкая деталь. здесь простая — откручиваю крышку, включаю пылесос и рукой перемешиваю всё, что осталось в ревизии. Мелкие частицы тут же улетают в ёмкость циклона, а крупные остаются и легко вынимаются. Количество их обычно незначительное, но недавно в таком мусоре нашёл пропавшую биту шуруповёрта.

Также отверстие ревизии можно использовать для временного подключения шланга ∅100 мм. Достаточно открутить крышку — и получаем готовое отверстие ∅100 мм. Естественно, в этом случае надо заглушить все остальные входы разводки. Для упрощения подсоединения можно использовать гибкий переходник (фото 10)
.

Для дистанционного включения пылесоса рядом с хомутом крепления шланга установил выключатель (фото 11)
и дополнительную . Её можно использовать для подключения электроинструмента, тогда точно не забудешь включить пылесос перед использованием инструмента — со мной такое часто случается.

Всеми перечисленными приспособлениями я регулярно пользуюсь. Результатом доволен — в мастерской стало заметно меньше пыли, проще проводить уборку. За это время собрал несколько мешков опилок, а в пылесосе скапливается очень мало мусора. Хочу проверить циклон на сбор мелкого садового мусора и пыли при зачистке бетонного пола.

Считаю данную конструкцию очень полезной и доступной для изготовления в домашних условиях.

Сергей Головков, Ростовская обл., г. Новочеркасск

Статья о том, как я делал самодельный строительный пылесос
с фильтром типа «циклон». Производительность этой полезной самоделки для дома
можно оценить посмотрев видео его работы.

Для демонстрации работы собрал ведро песка. Результатом проделанной работы в общем доволен (если учесть, что это так сказать действующий макет-прототип).

Скажу сразу: эта статья является изложением моей истории создания моего первого (и как я думаю не последнего) самодельного пылесоса-циклона
, и я ни в коей мере не собираюсь кому-либо что-то навязывать, доказывать и утверждать, что описанные здесь решения являются единственно правильными и безошибочными. Поэтому прошу отнестись с пониманием, так сказать «понять и простить». Надеюсь, мой маленький опыт будет полезен таким же, как я «больным» людям, которым «дурная голова рукам покоя не дает» (в хорошем смысле этого выражения).

Задумался я как-то о предстоящем ремонте и вытекающих из этого последствиях в виде пыли, строительного мусора и т.п. А так как предстоит штробить, пилить бетон и «перфорировать», то опыт прошлого подсказал, что надо искать решение для этих проблем. Покупать готовый строительный пылесос накладно, да и конструкция их в большинстве все равно предусматривает фильтр (в некоторых моделях даже со специальным «встряхивателем») или бумажный мешок+фильтр, который забивается, ухудшает тягу, периодически требует замены и также стоит немалых денег. Да и просто эта тема заинтересовала, и появился так сказать «чисто спортивный интерес». В общем, решено было делать пылесос-циклон. Очень много информации было почерпнуто здесь: forum.woodtools.ru Специальных расчетов (например по Биллу Пенцу) не проводил, делал из того, что попалось под руку и по собственному чутью. По случаю, на сайте объявлений (за 1100 руб.) и совсем рядом с моим местом жительства попался вот такой пылесосик. Поглядел параметры, вроде устраивают – будет донором!

Сам корпус циклона решил делать металлическим, потому как были сильные сомнения в том, как долго продержатся, например пластмассовые стенки под воздействием «наждачки» из струи песка и кусочков бетона. А также по поводу статического электричества при трении мусора о его стенки, и не хотелось, чтобы будущий самодельный пылесос
метал искры в своих пользователей. И лично я думаю, что налипание пыли из-за статики не скажется положительно на работе циклона.

Общая схема построения пылесоса такая:

Загрязненный воздух проходит через циклон, в котором крупные частицы оседают в нижнюю емкость-мусоросборник. Остальное проходит через автомобильный воздушный фильтр, двигатель и через выходной патрубок наружу. Было принято решение сделать патрубок и на выход, причем размеры входа и выхода должны быть одинаковыми. Это позволит использовать пылесос, например для продувки чего-либо. Также можно дополнительным шлангом сделать выход «отработанного» воздуха на улицу, чтобы не поднимать пыль в помещении (это наталкивает на мысль пристроить этот блок в качестве «встроенного» стационарного пылесоса где-нибудь в подвале или на балконе). Используя два шланга одновременно можно чистить всякого рода фильтры, не раздувая пыль вокруг (одним шлангом дуть, другим втягивать).

Воздушный фильтр выбран «плоский» не кольцевой, чтобы при выключении попавший туда мусор падал в мусоросборник. Если учесть, что в фильтр попадает только оставшаяся после циклона пыль, то его замена потребуется не скоро как в обычном строительном пылесосе с фильтром без циклона. Причем по цене такой фильтр (где-то 130 руб.) гораздо дешевле «фирменных», которые используются в промышленных пылесосах. Также можно частично прочистить такой фильтр обычным бытовым пылесосом, присоединив его к входному патрубку «циклона». При этом мусор из мусоросборника засасываться не будет. Крепление фильтра сделано разборным для упрощения его чистки и замены.

Для корпуса циклона очень кстати нашлась подходящая жестяная банка, а центральный патрубок сделан из баллончика от монтажной пены.

Входной патрубок сделан с расчетом на пластиковую канализационную трубу 50 мм в которую с соответствующей резиновой муфтой довольно плотно вставляется имеющийся в пылесосе шланг.

Второй конец патрубка переходит в прямоугольник так сказать для «спрямления» потока. Его ширина была выбрана по наименьшему диаметру входного отверстия шланга (32 мм), чтобы не забивался. Примерный расчет: L= (3.14*50 мм — 2*32)/2=46,5 мм. Т.е. сечение патрубка 32*46 мм.

Собирал всю конструкцию на пайке с кислотой и 100 Ваттным паяльником (с жестью работал практически первый раз, если не считать пайку корабликов в детстве, поэтому прошу прощения за красоту швов)

Впаял центральный патрубок. Конус сделал по предварительно подогнанному картонному шаблону-развертке.

Корпус для автофильтра также сделан по шаблонам из оцинковки.

Верхнюю часть центральной трубы воздуховода выгнул в форме квадрата и подогнал под него нижнее отверстие корпуса (пирамиды) автофильтра. Собрал все вместе. По бокам банки циклона сделал три направляющих для повышения жесткости и крепления. Получилась вот такая «гравицапа».

Для мусоросборника и моторного отсека использовал 2 бочки из-под машинного масла (60 литров). Великоваты, конечно, но это то, что удалось найти. В днище моторного отсека сделал отверстия для крепления циклона, а на поверхность прилегания мусоросборника для уплотнения по периметру наклеил губчатую резину. После этого в боковине вырезал отверстие для входного патрубка с учетом толщины резиновой манжеты.

Циклон-«гравицапу» крепил шпильками М10 и гайками с фторопластом для предотвращения откручивания от вибрации. Здесь и далее все места, где необходима герметичность, сочленял с резиновым уплотнителем (или резиновыми шайбами) и автогерметиком.

Для соединения моторного отсека и мусоросборника использовал защелки от военных деревянных ящиков (отдельное спасибо Игорю Санычу!). Пришлось их немного отквасить в растворителе и «подкорректировать» молотком. Крепил заклепками (с резиновыми прокладками из камеры).

После этого для пущей жесткости и уменьшения шума запенил всю конструкцию монтажной пеной. Можно, конечно заполнить все доверху, но я решил подстраховаться, вдруг возникнет необходимость разобрать. К тому же получилось все довольно жестко и крепко.

Для удобства передвижения и переноски мусоросборника прикрепил 2 дверные ручки и 4 колеса с тормозами. Так как бочка-мусоросборник имеет снизу отбортовку, то пришлось для установки колес сделать дополнительное «дно» из пластмассового листа толщиной 10 мм. К тому же это позволило укрепить днище бочки, чтобы не «хлюпало» при работе пылесоса.

Основание для крепления воронки фильтра и площадки двигателя сделал из ДСП с креплением к бочке по периметру мебельными «евровинтами». Для фиксации площадки двигателя вклеил на эпоксидку 8 болтов М10 (я так думаю, достаточно было бы и 4). Покрасил. По периметру места установки фильтра проклеил губчатой резиной.

При сборке горловину корпуса автофильтра по периметру промазал герметиком и притянул к основанию саморезами с плоской шляпкой.

Площадку двигателя сделал из 21 мм фанеры. Для более равномерного распределения воздуха по площади фильтра, выбрал фрезером в площадке углубление 7 мм.

Для сбора уходящего воздуха и крепления двигателя был использован имеющийся в пылесосе пластмассовый моторный отсек. С него обрезано «всё лишнее» и вклеен на эпоксидку с усилением саморезами выходной патрубок. Все вместе собрано на герметике и при помощи металлического профиля (в него вставлена толстая губчатая резина) притянуто к площадке двигателя двумя длинными болтами М12. Их головки утоплены заподлицо в площадку и для герметичности залиты термоклеем. Гайки с фторопластом для предотвращения откручивания от вибрации.

Таким образом, получился съемный моторный модуль. Для удобства доступа к автофильтру он крепится при помощи восьми барашковых гаек Увеличенные шайбы приклеены (шоб не убежали).

Сделал отверстие для выходного патрубка.

Покрасил весь «пепелац» в черный цвет из баллончика, предварительно зачистив наждачкой и обезжирив.

Регулятор оборотов двигателя использовал существующий (см. фото), дополнив его самодельной схемой для автоматического запуска пылесоса при включении электроинструмента.

Пояснения по схеме самодельного пылесоса:

Автоматы (2х полюсные) QF1 и QF2 защищают соответственно цепи для подключения электроинструмента (розетка XS1) и схему регулирования оборотов двигателя пылесоса. При включении инструмента ток его нагрузки протекает через диоды VD2-VD4 и VD5 Они выбраны по справочнику из-за большого падения напряжения на них при прямом токе. На цепочке из трех диодов при протекании одной (назовём её «положительной») полуволны тока создается пульсирующее падение напряжения которое через предохранитель FU1, диод Шоттки VD1и резистор R2 заряжает конденсатор С1. Предохранитель FU1 и варистор RU1 (на 16 Вольт) защищают схему управления от повреждений при перенапряжении, которое может возникнуть, например, при обрыве (перегорании) в цепочке диодов VD2-VD4. Диод Шоттки VD1 выбран с малым падением напряжения (чтобы «сберечь» и без того маленькие Вольты) и предотвращает разряд конденсатора С1 во время «отрицательной» полуволны тока через диод VD5. Резистор R2 ограничивает ток заряда конденсатора С1. Напряжение, полученное на С1 открывает оптрон DA1, тиристор которого включен в цепь управления регулятора скорости двигателя. Переменный резистор R4 для регулирования скорости двигателя подобран такого же номинала как в плате регулятора пылесоса (он удален) и сделан выносным (в корпусе от диммера) для размещения на верхней крышке пылесоса. К нему параллельно припаян вынесенный из платы резистор R. Выключатель S2 «вкл/выкл» в разрыве цепи резистора R4 служит для ручного включения пылесоса. Выключатель S1 «автомат/ручной». В ручном режиме управления S1 включен и ток регулятора идет по цепочке R4 (R) – S2 включен – S1. В автоматическом режиме S1 выключен и ток регулятора идет по цепочке R4 (R) –выводы 6-4 DA1. После отключения электроинструмента за счет большой емкости конденсатора С1 и инерции двигателя пылесос продолжает работать порядка 3-5 сек. Этого времени достаточно, чтобы втянуть остатки мусора из шланга внутрь пылесоса.

Схема автоматического запуска собрана на макетной плате. Выключатели S1, S2, корпус диммера (для размещения переменного резистора R4) и розетка XS1 подобраны из одной не очень дорогой серии так сказать для эстетики. Все элементы размещены на верхней крышке пылесоса, выпеленной из ДСП 16 мм и оклеенной ПВХ окантовкой. В дальнейшем необходимо будет сделать изолированные корпуса для плат, чтобы защитить находящиеся под напряжением детали от случайного прикосновения.

Для питания пылесоса выбран трехжильный гибкий кабель в резиновой изоляции КГ 3*2,5 (5 метров) и вилка с заземляющим контактом (не забываем об электробезопасности и боремся со статическим электричеством). Учитывая кратковременный прерывистый режим работы пылесоса совместно с электроинструментом, выбранного сечения кабеля достаточно, чтобы не нагреваться. Более толстый кабель (например КГ 3*4) соответственно более тяжелый и грубый, что создало бы неудобство при пользовании пылесосом. От устройства для смотки кабеля, которое было в пылесосе-доноре, решено было отказаться, так как существующие там контакты не выдержали бы суммарную нагрузку пылесоса и электроинструмента.

Верхняя крышка фиксируется при помощи шпильки и барашковой гайки.

Для удобства снятия верхней крышки двигатель соединяется со схемой управления через разъем. Корпус двигателя и пылесоса присоединяются к защитному заземляющему проводнику. Для охлаждения схемы регулятора в выходном патрубке просверлил небольшое отверстие, чтобы создать проток воздуха внутри корпуса моторного отсека.

Для того, чтобы в мусоросборник можно было вставить пакет для мусора, верхнюю кромку оклеил разрезанным вдоль резиновым уплотнителем для дверей.

А чтобы мусорный мешок не засосало внутрь циклона из-за подсоса воздуха через неплотности, необходимо сделать в нем небольшое отверстие.

Доделка и испытания получившегося пылесоса проходили уже при начавшемся ремонте, так сказать в «боевых» условиях. Тяга, конечно, в разы мощнее чем у бытового пылесоса, которого не хватило бы и на пару минут работы со строительным мусором. Относительно тяжелый мусор от бетона практически полностью осаждается в мусоросборнике и дополнительный фильтр долго не нуждается в очистке, при этом тяга равномерная и не зависит от степени заполнения мусоросборника. Пыль от шпаклевки (в виде муки) очень легкая и соответственно хуже отфильтровывается циклоном, что заставляет периодически чистить автофильтр. Задача сделать пылеводосос не ставилась и поэтому на данную функцию теста не проводилось.

ЗАКЛЮЧЕНИЕ и ВЫВОДЫ:

Получившийся аппарат в конце концов оказался работоспособен и уже прошел проверку при ремонте одной комнаты. Сейчас рассматриваю его скорее как действующий макет из серии «получится или нет ради интереса».

Основные недостатки данной конструкции:

— относительно большие габариты не удобны для транспортировки в автомобиле, хотя по комнате на колесиках пылесос перемещается очень легко. Можно использовать бочки литров по 30 например. Как показала эксплуатация, такой большой мусоросборник неудобен для очистки, а мешок с большим количеством мусора может порваться.

— диаметр шланга можно увеличить, например, до 50 мм и применить шланг от промышленного пылесоса (но встает вопрос цены от 2000 рублей). Хотя и при имеющемся шланге мусор собирается достаточно бодро, если конечно не пытаться втянуть половинку кирпича.

— необходимо сделать легкосъемное крепление дополнительного автофильтра и двигателя, для более удобного и оперативного обслуживания и очистки.

— в цепь управления можно включить термореле (только определиться с температурой срабатывания) для защиты двигателя от перегрева.

Плохое отсеивание легкой мелкой пыли, что можно решить внедрением второй ступени более мелких циклонов.

В заключение хочется поблагодарить всех своих друзей, которые помогали идеями и материалами в постройке данного «пепелаца». И отдельное большое спасибо моей любимой жене Юле за то, что поддерживает меня в моих увлечениях.

Надеюсь мой небольшой опыт будет полезен читателям .

Статья о том, как я делал самодельный строительный пылесос
с фильтром типа «циклон». Производительность этой полезной самоделки для дома
можно оценить посмотрев видео его работы.

Для демонстрации работы собрал ведро песка. Результатом проделанной работы в общем доволен (если учесть, что это так сказать действующий макет-прототип).

Скажу сразу: эта статья является изложением моей истории создания моего первого (и как я думаю не последнего) самодельного пылесоса-циклона
, и я ни в коей мере не собираюсь кому-либо что-то навязывать, доказывать и утверждать, что описанные здесь решения являются единственно правильными и безошибочными. Поэтому прошу отнестись с пониманием, так сказать «понять и простить». Надеюсь, мой маленький опыт будет полезен таким же, как я «больным» людям, которым «дурная голова рукам покоя не дает» (в хорошем смысле этого выражения).

Задумался я как-то о предстоящем ремонте и вытекающих из этого последствиях в виде пыли, строительного мусора и т.п. А так как предстоит штробить, пилить бетон и «перфорировать», то опыт прошлого подсказал, что надо искать решение для этих проблем. Покупать готовый строительный пылесос накладно, да и конструкция их в большинстве все равно предусматривает фильтр (в некоторых моделях даже со специальным «встряхивателем») или бумажный мешок+фильтр, который забивается, ухудшает тягу, периодически требует замены и также стоит немалых денег. Да и просто эта тема заинтересовала, и появился так сказать «чисто спортивный интерес». В общем, решено было делать пылесос-циклон. Очень много информации было почерпнуто здесь: forum.woodtools.ru Специальных расчетов (например по Биллу Пенцу) не проводил, делал из того, что попалось под руку и по собственному чутью. По случаю, на сайте объявлений (за 1100 руб.) и совсем рядом с моим местом жительства попался вот такой пылесосик. Поглядел параметры, вроде устраивают – будет донором!

Сам корпус циклона решил делать металлическим, потому как были сильные сомнения в том, как долго продержатся, например пластмассовые стенки под воздействием «наждачки» из струи песка и кусочков бетона. А также по поводу статического электричества при трении мусора о его стенки, и не хотелось, чтобы будущий самодельный пылесос
метал искры в своих пользователей. И лично я думаю, что налипание пыли из-за статики не скажется положительно на работе циклона.

Общая схема построения пылесоса такая:

Загрязненный воздух проходит через циклон, в котором крупные частицы оседают в нижнюю емкость-мусоросборник. Остальное проходит через автомобильный воздушный фильтр, двигатель и через выходной патрубок наружу. Было принято решение сделать патрубок и на выход, причем размеры входа и выхода должны быть одинаковыми. Это позволит использовать пылесос, например для продувки чего-либо. Также можно дополнительным шлангом сделать выход «отработанного» воздуха на улицу, чтобы не поднимать пыль в помещении (это наталкивает на мысль пристроить этот блок в качестве «встроенного» стационарного пылесоса где-нибудь в подвале или на балконе). Используя два шланга одновременно можно чистить всякого рода фильтры, не раздувая пыль вокруг (одним шлангом дуть, другим втягивать).

Воздушный фильтр выбран «плоский» не кольцевой, чтобы при выключении попавший туда мусор падал в мусоросборник. Если учесть, что в фильтр попадает только оставшаяся после циклона пыль, то его замена потребуется не скоро как в обычном строительном пылесосе с фильтром без циклона. Причем по цене такой фильтр (где-то 130 руб.) гораздо дешевле «фирменных», которые используются в промышленных пылесосах. Также можно частично прочистить такой фильтр обычным бытовым пылесосом, присоединив его к входному патрубку «циклона». При этом мусор из мусоросборника засасываться не будет. Крепление фильтра сделано разборным для упрощения его чистки и замены.

Для корпуса циклона очень кстати нашлась подходящая жестяная банка, а центральный патрубок сделан из баллончика от монтажной пены.

Входной патрубок сделан с расчетом на пластиковую канализационную трубу 50 мм в которую с соответствующей резиновой муфтой довольно плотно вставляется имеющийся в пылесосе шланг.

Второй конец патрубка переходит в прямоугольник так сказать для «спрямления» потока. Его ширина была выбрана по наименьшему диаметру входного отверстия шланга (32 мм), чтобы не забивался. Примерный расчет: L= (3.14*50 мм — 2*32)/2=46,5 мм. Т.е. сечение патрубка 32*46 мм.

Собирал всю конструкцию на пайке с кислотой и 100 Ваттным паяльником (с жестью работал практически первый раз, если не считать пайку корабликов в детстве, поэтому прошу прощения за красоту швов)

Впаял центральный патрубок. Конус сделал по предварительно подогнанному картонному шаблону-развертке.

Корпус для автофильтра также сделан по шаблонам из оцинковки.

Верхнюю часть центральной трубы воздуховода выгнул в форме квадрата и подогнал под него нижнее отверстие корпуса (пирамиды) автофильтра. Собрал все вместе. По бокам банки циклона сделал три направляющих для повышения жесткости и крепления. Получилась вот такая «гравицапа».

Для мусоросборника и моторного отсека использовал 2 бочки из-под машинного масла (60 литров). Великоваты, конечно, но это то, что удалось найти. В днище моторного отсека сделал отверстия для крепления циклона, а на поверхность прилегания мусоросборника для уплотнения по периметру наклеил губчатую резину. После этого в боковине вырезал отверстие для входного патрубка с учетом толщины резиновой манжеты.

Циклон-«гравицапу» крепил шпильками М10 и гайками с фторопластом для предотвращения откручивания от вибрации. Здесь и далее все места, где необходима герметичность, сочленял с резиновым уплотнителем (или резиновыми шайбами) и автогерметиком.

Для соединения моторного отсека и мусоросборника использовал защелки от военных деревянных ящиков (отдельное спасибо Игорю Санычу!). Пришлось их немного отквасить в растворителе и «подкорректировать» молотком. Крепил заклепками (с резиновыми прокладками из камеры).

После этого для пущей жесткости и уменьшения шума запенил всю конструкцию монтажной пеной. Можно, конечно заполнить все доверху, но я решил подстраховаться, вдруг возникнет необходимость разобрать. К тому же получилось все довольно жестко и крепко.

Для удобства передвижения и переноски мусоросборника прикрепил 2 дверные ручки и 4 колеса с тормозами. Так как бочка-мусоросборник имеет снизу отбортовку, то пришлось для установки колес сделать дополнительное «дно» из пластмассового листа толщиной 10 мм. К тому же это позволило укрепить днище бочки, чтобы не «хлюпало» при работе пылесоса.

Основание для крепления воронки фильтра и площадки двигателя сделал из ДСП с креплением к бочке по периметру мебельными «евровинтами». Для фиксации площадки двигателя вклеил на эпоксидку 8 болтов М10 (я так думаю, достаточно было бы и 4). Покрасил. По периметру места установки фильтра проклеил губчатой резиной.

При сборке горловину корпуса автофильтра по периметру промазал герметиком и притянул к основанию саморезами с плоской шляпкой.

Площадку двигателя сделал из 21 мм фанеры. Для более равномерного распределения воздуха по площади фильтра, выбрал фрезером в площадке углубление 7 мм.

Для сбора уходящего воздуха и крепления двигателя был использован имеющийся в пылесосе пластмассовый моторный отсек. С него обрезано «всё лишнее» и вклеен на эпоксидку с усилением саморезами выходной патрубок. Все вместе собрано на герметике и при помощи металлического профиля (в него вставлена толстая губчатая резина) притянуто к площадке двигателя двумя длинными болтами М12. Их головки утоплены заподлицо в площадку и для герметичности залиты термоклеем. Гайки с фторопластом для предотвращения откручивания от вибрации.

Таким образом, получился съемный моторный модуль. Для удобства доступа к автофильтру он крепится при помощи восьми барашковых гаек Увеличенные шайбы приклеены (шоб не убежали).

Сделал отверстие для выходного патрубка.

Покрасил весь «пепелац» в черный цвет из баллончика, предварительно зачистив наждачкой и обезжирив.

Регулятор оборотов двигателя использовал существующий (см. фото), дополнив его самодельной схемой для автоматического запуска пылесоса при включении электроинструмента.

Пояснения по схеме самодельного пылесоса:

Автоматы (2х полюсные) QF1 и QF2 защищают соответственно цепи для подключения электроинструмента (розетка XS1) и схему регулирования оборотов двигателя пылесоса. При включении инструмента ток его нагрузки протекает через диоды VD2-VD4 и VD5 Они выбраны по справочнику из-за большого падения напряжения на них при прямом токе. На цепочке из трех диодов при протекании одной (назовём её «положительной») полуволны тока создается пульсирующее падение напряжения которое через предохранитель FU1, диод Шоттки VD1и резистор R2 заряжает конденсатор С1. Предохранитель FU1 и варистор RU1 (на 16 Вольт) защищают схему управления от повреждений при перенапряжении, которое может возникнуть, например, при обрыве (перегорании) в цепочке диодов VD2-VD4. Диод Шоттки VD1 выбран с малым падением напряжения (чтобы «сберечь» и без того маленькие Вольты) и предотвращает разряд конденсатора С1 во время «отрицательной» полуволны тока через диод VD5. Резистор R2 ограничивает ток заряда конденсатора С1. Напряжение, полученное на С1 открывает оптрон DA1, тиристор которого включен в цепь управления регулятора скорости двигателя. Переменный резистор R4 для регулирования скорости двигателя подобран такого же номинала как в плате регулятора пылесоса (он удален) и сделан выносным (в корпусе от диммера) для размещения на верхней крышке пылесоса. К нему параллельно припаян вынесенный из платы резистор R. Выключатель S2 «вкл/выкл» в разрыве цепи резистора R4 служит для ручного включения пылесоса. Выключатель S1 «автомат/ручной». В ручном режиме управления S1 включен и ток регулятора идет по цепочке R4 (R) – S2 включен – S1. В автоматическом режиме S1 выключен и ток регулятора идет по цепочке R4 (R) –выводы 6-4 DA1. После отключения электроинструмента за счет большой емкости конденсатора С1 и инерции двигателя пылесос продолжает работать порядка 3-5 сек. Этого времени достаточно, чтобы втянуть остатки мусора из шланга внутрь пылесоса.

Схема автоматического запуска собрана на макетной плате. Выключатели S1, S2, корпус диммера (для размещения переменного резистора R4) и розетка XS1 подобраны из одной не очень дорогой серии так сказать для эстетики. Все элементы размещены на верхней крышке пылесоса, выпеленной из ДСП 16 мм и оклеенной ПВХ окантовкой. В дальнейшем необходимо будет сделать изолированные корпуса для плат, чтобы защитить находящиеся под напряжением детали от случайного прикосновения.

Для питания пылесоса выбран трехжильный гибкий кабель в резиновой изоляции КГ 3*2,5 (5 метров) и вилка с заземляющим контактом (не забываем об электробезопасности и боремся со статическим электричеством). Учитывая кратковременный прерывистый режим работы пылесоса совместно с электроинструментом, выбранного сечения кабеля достаточно, чтобы не нагреваться. Более толстый кабель (например КГ 3*4) соответственно более тяжелый и грубый, что создало бы неудобство при пользовании пылесосом. От устройства для смотки кабеля, которое было в пылесосе-доноре, решено было отказаться, так как существующие там контакты не выдержали бы суммарную нагрузку пылесоса и электроинструмента.

Верхняя крышка фиксируется при помощи шпильки и барашковой гайки.

Для удобства снятия верхней крышки двигатель соединяется со схемой управления через разъем. Корпус двигателя и пылесоса присоединяются к защитному заземляющему проводнику. Для охлаждения схемы регулятора в выходном патрубке просверлил небольшое отверстие, чтобы создать проток воздуха внутри корпуса моторного отсека.

Для того, чтобы в мусоросборник можно было вставить пакет для мусора, верхнюю кромку оклеил разрезанным вдоль резиновым уплотнителем для дверей.

А чтобы мусорный мешок не засосало внутрь циклона из-за подсоса воздуха через неплотности, необходимо сделать в нем небольшое отверстие.

Доделка и испытания получившегося пылесоса проходили уже при начавшемся ремонте, так сказать в «боевых» условиях. Тяга, конечно, в разы мощнее чем у бытового пылесоса, которого не хватило бы и на пару минут работы со строительным мусором. Относительно тяжелый мусор от бетона практически полностью осаждается в мусоросборнике и дополнительный фильтр долго не нуждается в очистке, при этом тяга равномерная и не зависит от степени заполнения мусоросборника. Пыль от шпаклевки (в виде муки) очень легкая и соответственно хуже отфильтровывается циклоном, что заставляет периодически чистить автофильтр. Задача сделать пылеводосос не ставилась и поэтому на данную функцию теста не проводилось.

ЗАКЛЮЧЕНИЕ и ВЫВОДЫ:

Получившийся аппарат в конце концов оказался работоспособен и уже прошел проверку при ремонте одной комнаты. Сейчас рассматриваю его скорее как действующий макет из серии «получится или нет ради интереса».

Основные недостатки данной конструкции:

— относительно большие габариты не удобны для транспортировки в автомобиле, хотя по комнате на колесиках пылесос перемещается очень легко. Можно использовать бочки литров по 30 например. Как показала эксплуатация, такой большой мусоросборник неудобен для очистки, а мешок с большим количеством мусора может порваться.

— диаметр шланга можно увеличить, например, до 50 мм и применить шланг от промышленного пылесоса (но встает вопрос цены от 2000 рублей). Хотя и при имеющемся шланге мусор собирается достаточно бодро, если конечно не пытаться втянуть половинку кирпича.

— необходимо сделать легкосъемное крепление дополнительного автофильтра и двигателя, для более удобного и оперативного обслуживания и очистки.

— в цепь управления можно включить термореле (только определиться с температурой срабатывания) для защиты двигателя от перегрева.

Плохое отсеивание легкой мелкой пыли, что можно решить внедрением второй ступени более мелких циклонов.

В заключение хочется поблагодарить всех своих друзей, которые помогали идеями и материалами в постройке данного «пепелаца». И отдельное большое спасибо моей любимой жене Юле за то, что поддерживает меня в моих увлечениях.

Надеюсь мой небольшой опыт будет полезен читателям .

При работе в мастерской или дома шлифовальным инструментом, при обработке деталей и подготовке поверхностей возникает потребность в удалении мелкодисперсной пыли. И, конечно, желательно снизить ее концентрацию еще во время работы, организовав на рабочем месте локальную постоянную очистку воздуха.

На предприятиях такая проблема решается путем монтажа фильтровальных установок с циклоном, который производит улавливание и осаждение пыли с требуемой эффективностью.

В нашем случае достаточно сделать пылесос с циклоном
, тем самым сэкономив на покупке строительного пылесоса, где такая функция предусмотрена производителем.

Принцип работы самодельного строительного пылесоса с циклонным фильтром

Существует несколько вариантов изготовления циклона для бытовых нужд. Чтобы определиться с наиболее эффективной схемой функционирования оборудования, следует знать принцип работы этого фильтра.

Циклон в классическом варианте представляет собой цилиндр и конус, в верхней части которого выполнен вход для загрязненного и выход для очищенного воздуха.

Вход сделан так, чтобы воздух входил в фильтр по касательной, формируя вращающийся поток, направленный к конусу оборудования (вниз).

Инерционные силы воздействуют на частицы загрязнителей, выносят их из потока к стенкам аппарата, где происходит осаждение пыли.

Под воздействием гравитации и вторичного потока, осажденная на стенках масса перемещается к конусу и удаляется в приемный бункер. Очищенный воздух поднимается вверх по центральной оси и выводится через патрубок, расположенный строго по центру верхней площадки циклона.

Обязательным условием эффективной очистки воздуха является точный расчет аппарата и герметичность циклона, в том числе и по отношению к приемному бункеру.

В ином случае нарушается принцип действия и возникает хаотичное движение воздуха, не позволяя пыли оседать в штатном режиме.

Кроме того, необходимо подобрать и двигатель, осуществляющий всасывание загрязненного воздуха, что обеспечит оптимальные параметры работы оборудования.

Самодельный фильтр для строительного пылесоса
, варианты которого предлагаются в интернете нельзя назвать полноценным циклоном.

Самая простая схема такого оборудования представляет собой пластиковую бочку с врезанным патрубком входа по касательной, вмонтированным фильтром от автомобиля внутри корпуса «циклона», через который удаляется очищенный воздух и к которому подключен бытовой пылесос.

Недостатки оборудования заключаются в отсутствии сформированного потока, закрученного по стенкам бочки и ламинарного возвратного потока.

По-сути мы получаем дополнительную емкость для осаждения крупных частиц (опилок, стружки), а мелкодисперсная пыль будет забивать фильтр на выходе, и потребуется постоянная его очистка.

Чтобы улучшить конструкцию, предлагаем дополнить пластиковую бочку самодельным циклоном, сделанным из дорожного конуса. Лучше всего, если работа ведется на протяжении нескольких часов, установить стационарный вариант оборудования для удаления пыли с рабочего места.

В этом случае нам понадобиться радиальный бытовой вентилятор. А при разовом подключении циклона достаточно использовать обычный пылесос с регулировкой мощности по всасыванию.

Иногда устанавливается дополнительный реостат для уменьшения частоты вращения двигателя пылесоса, тем самым подбирая параметры необходимые для нормального функционирования фильтра.

В следующих разделах статьи мы представим вам два варианта циклона для бытового использования.

Подбор инвентаря — что потребуется для работы

Для первого варианта конструкции стационарной установки вам потребуются следующие составные части:

• Пластиковая бочка;
• Серая пластиковая канализационная труба диаметром 50 мм;
• Дорожный конус;
• Гофрированные шланги, усиленные стальной проволокой или металлизированные шланги;
• Клей для пластика;
• Радиальный бытовой вентилятор с возможностью изменения частоты вращения двигателя и по производительности равной шестикратному обмену воздуха в помещении;
• Фанера толщиной 10-12 мм.

Второй вариант изделия является наиболее удачным, так как в этом случае изделие приближается к функционалу настоящего циклона.

Для изготовления фильтра потребуется приобрести:

• Готовый пластиковый циклон производства Китай;
• Бочка, ведро или иная емкость для изготовления пылевого бункера;
• Гофрированные шланги.

Пластиковый циклон стоит недорого, примерно 1500-2500 рублей и предназначен для сбора пыли средней и тяжелой фракции. Отлично справляется со стружкой и опилками.

Поэтапная инструкция к процессу сборки циклона

Первым вариантом у нас на очереди стационарная конструкция для мастерских с большим образованием пыли различного происхождения.

Собираем фильтр циклонного типа для пылесоса

1. Сначала изготавливаем сам циклон. В пластиковом конусе делаем отверстие для прохода канализационной трубы по касательной.
2. Для лучшего соединения патрубка с корпусом конуса поверхности сопряжения матируем наждачной шкуркой. Проклейку швов ведем с помощью монтажного пистолета.
3. В верхней части конуса устанавливаем вертикальный патрубок, нижний конец которого должен находиться ниже входного отверстия. Таким образом, мы сможем добиться вихревого движения воздуха. Патрубок закрепляется в фанерном листе в форме окружности с диаметром равным размеру основания конуса.
4. Подготовленный циклон закрепляется на крышке бочки с помощью круглого фанерного листа.
5. Чтобы пластиковая бочка при забивании мусором входного патрубка не деформировалась под воздействием вакуума, внутри емкости устанавливаем распорку — рамку, выполненную из фанерного листа. Внешние размеры рамки повторяют внутренний диаметр бочки. Для усиления конструкции, притягиваем строительный конус к крышке емкости с помощью металлических шпилек.
6. Далее проводим подключение циклона к гофрированным шлангам на входе и выходе. Радиальный бытовой вентилятор устанавливаем на улице под навесом.

Второй вариант строительного пылесоса имеет в основе китайский пластиковый циклон, который также закрепляется на любой из выбранных емкостей. Получается надежная и эффективная конструкция.
Крепление циклона к емкости осуществляется с помощью прижимного металлического фланца.

ВИДЕО ИНСТРУКЦИЯ

При запуске пылесоса и дальнейшей эксплуатации не забывайте прочищать входной патрубок и останавливать внутренние распорки на емкостях, чтобы не допустить деформации приемного бункера.

Если необходима более тонкая очистка воздуха, то конструкция дополняется автомобильным фильтром в корпусе на выходе изделия.

При обработке деревянных заготовок каждый наверняка сталкивался с тем, что всё вокруг покрывается большим количеством стружек, опилок и древесной пыли. Чтобы хоть частично от них избавиться, применяют различные пылеулавливатели, стружкоотсосы, фильтры и другие приспособления. Многие электроинструменты и станки имеют собственные пылесборники, а на других есть специальные отводы для подключения пылесоса.

В домашних мастерских будет получше всё-же применить спец. пылесос, чем бытовой. Во-1-ых, движок в спец. пылесосе рассчитан на более чем продолжительную работу, а во-2-х, как правило он снабжен шланг длиной от 3 м, что заметно упрощает его применение с электроинструментом. И всё же минусом каждого пылесоса есть небольшая ёмкость для мусора.

Как сделать фильтр циклон своими руками

Задавшись целью как-то упростить работу по чистке пылесоса и сократить расходы на мешки, я начал собирать информацию по данному вопросу. В Интернете обнаружил описание разных видов несложных приспособлений в виде промежуточных пылесборников для пылесоса. Во-первых, это пылеуловители в виде мини-циклона. Они неплохо выполняют свою функцию по сбору пыли в отдельный контейнер, препятствуя попаданию её в пылесос, что в десятки раз увеличивает срок службы мешков. Облегчается и процесс очистки пылесборника от мусора. Готовые приспособления продаются через интернет-магазины, но стоимость их довольно высока при очень простой конструкции.

Конструкция.
Я решил изготовить пылесборник типа мини-циклон самостоятельно. Автором и разработчиком данной конструкции считается Билл Пентз (Bill Pentz) из Калифорнии. Заработав себе серьёзную аллергию на мелкую древесную пыль, он впоследствии много времени и сил посвятил борьбе как с самой болезнью, так и с её причинами.

Пылесборник представляет собой устройство, основным элементом которого является перевёрнутый усечённый конус, вставленный нижней частью в ёмкость для сбора пыли. В верхнюю часть пылесборника вставлена трубка для подключения к пылесосу, а сбоку по касательной — трубка для подключения шланга от инструмента.

При втягивании пылесосом воздуха внутри аппарата образуются завихрения, и мусор, двигаясь вместе с воздухом, отбрасывается центробежными силами к внутренним стенкам фильтра, где они продолжают своё движение. Но по мере сужения конуса частицы чаще сталкиваются, замедляют движение и под действием гравитации ссыпаются в нижнюю ёмкость. А частично очищенный воздух меняет направление и выходит через установленную вертикально трубу и попадает в пылесос.

Есть два обязательных требования для данной конструкции. Это, во-первых, её герметичность, иначе будет резкая потеря мощности всасывания и качества очистки воздуха. И, во-вторых, жёсткость ёмкости и самого корпуса циклона — в противном случае он норовит сплющиться.

В Интернете есть таблицы с чертежами циклонов для различных по размеру частиц. Корпус циклона можно самим изготовить из оцинковки или пластика либо подобрать готовый контейнер похожей формы. Я, например, видел циклоны, сделанные на базе дорожного конуса (обязательно жёсткого), пластиковой цветочной вазы, жестяного рупора, большой тубы от тонера копировального аппарата и т.д. Всё зависит от того, какого размера нужен циклон. Чем крупнее частицы мусора, тем больше по диаметру должны быть трубки для подключаемых шлангов и тем массивнее получается сам циклон.

Билл Пентз указывает на некоторые особенности своей конструкции. Так, чем меньше циклон по диаметру, тем будет больше нагрузка на пылесос. А если ёмкость для мусора низкая и плоская, то есть вероятность подсоса мусора из ёмкости и попадания его в пылесос. При использовании ёмкости любой формы её нельзя заполнять мусором доверху.

Выбор материала.
Я решил использовать в качестве заготовок пластиковые трубы для наружной канализации и фитинги к ним. Конечно, из них создать полноценный конус не удастся, но я оказался не первым, кто попытался их использовать для этой цели. Преимущество такого выбора — в жёсткости деталей и герметичности их соединений за счёт уплотнителей. Ещё один плюс в том, что есть различные резиновые вставки для труб, позволяющие легко и герметично подключить шланг пылесоса. К тому же при необходимости конструкцию можно легко разобрать.

Для своей для сбора крупных древесных опилок и стружки я сделал циклон из трубы ∅160 мм. В качестве соединителей для шлангов использовал трубы ∅50 мм. Хочу обратить внимание, что эксцентрический переходник с трубы ∅110 мм на ∅160 мм должен быть обязательно воронкообразной формы. Я встречал плоские, но они не подойдут — с ними ничего не получится, и мусор будет застревать.

Циклон своими руками ход работ

Порядок работы.
В заглушке на трубу ∅160 мм и трубе корпуса сделал отверстия под отводы для шлангов. Дальше, используя термопистолет, вклеил в заглушку кусок трубы ∅50 мм. Она должна располагаться посередине корпуса циклона и быть на пару сантиметров ниже боковой трубки, поэтому лучше сначала в заглушку вклеить трубу более длинную, а затем обрезать по месту во время сборки.

В Интернете я нашёл жалобы на то, что термоклей не прилипает к ПВХ трубе, и совет сваривать детали с помощью паяльника и кусочков самой трубы. Я попробовал, но так делать не стал. Во-первых, клей у меня отлично прилип, а, во-вторых, запах расплавленной пластмассы отбил всякую охоту что-либо сваривать таким способом, хотя соединение, возможно, будет более прочным и аккуратным.

Сложность работы с термоклеем в том, что он не растекается, и шов при отсутствии навыков получается не очень ровным. У меня был такой печальный опыт — я для выравнивания шва решил нагреть его феном. Ровную поверхность клеевого наплыва я получил, но при этом деформировалась сама пластиковая трубка, и её пришлось выбросить.

На следующем этапе я приклеил к внутренней поверхности корпуса спираль, которая должна направлять воздушный поток вниз к пылеуловителю. Такое решение рекомендовал сам Билл Пентз — по его словам, это повышает КПД циклона чуть ли не вдвое. Спираль высотой около 20% зазора должна плотно прилегать к корпусу и делать один виток с шагом, равным диаметру входного отверстия для боковой трубы.

В качестве материала для неё я использовал пластиковый стержень, который нагрел феном и согнул в форме спирали (фото 1)
, после чего вклеил его в корпус (фото 2)
, используя термопистолет. Затем вклеил боковую трубку (фото 3)
, внутренний конец которой направлен немного вниз.

Как только клей остыл и затвердел, я отмерил и обрезал трубку вертикального отвода, чтобы она была ниже обреза боковой трубки на 2-3 см, и окончательно собрал всю конструкцию.

Ёмкость для мусора сделал из жёсткой пластиковой бочки, к днищу которой прикрепил колёсики — для её чистки это оказалось очень удобно (фото 4)
. Сбоку в бочке прорезал смотровое окошко и закрыл акриловым стеклом на термоклее. Сверху усилил соединение пластиковым кольцом и болтами. Через такой иллюминатор удобно следить за заполнением ёмкости.

Крышки от бочки у меня не было, и я сделал её из куска столешницы, который долго ждал своего часа после врезки мойки на кухне (фото 5)
. С нижней стороны столешницы фрезером выбрал паз под края бочки и в него для герметичности соединения вклеил оконный уплотнитель (фото 6)
. Отверстие в крышке по правилам нужно делать в центре, но тогда у меня возникли бы проблемы с размещением циклона в мастерской, поэтому я сделал отверстие со смещением. Крышка крепится к бочке на защёлках от давно сломанного пылесоса. От него также использовал шланг для подключения циклона. Хочу обратить внимание, что шланги лучше брать именно от пылесосов. Если взять, скажем, гофрированную трубу для электропроводки, при включении пылесоса появляются свист и жуткий шум.

Циклон для пылесоса своими руками

Подключение циклона к инструменту.
Далеко не все инструменты имеют выход для пылесоса. Поэтому я решил изготовить несложный регулируемый держатель для шланга пылесоса. Для него из обрезков фанеры сделал заготовки рычагов (фото 7)
. Держатель дополнил канализационным хомутом для крепления шланга (фото 8)
. Подставку специально сделал больших размеров, чтобы была возможность закрепить её струбциной или удерживать грузом. Держатель получился удобным — я его использую не только для шланга пылесоса, но и для переносной лампы, лазерного уровня и поддержки длинной заготовки в горизонтальном положении.

После сборки циклона провёл несколько экспериментов для определения его КПД. Для этого всасывал стакан мелкой пыли, после чего измерял её объём, попавшей в ёмкость пылесборника. В результате убедился, что в бочку попадает примерно 95% всего мусора, а в мешок пылесоса — только очень мелкая пыль, и то незначительное её количество. Меня такой результат вполне устраивает — мешок теперь чищу в 20 раз реже, и только от мелкой пыли, что гораздо легче. И это при том, что моя конструкция по форме и пропорциям далеко не совершенна, что, безусловно, понижает КПД.

Разводка.
Проверив работоспособность циклона, я решил сделать стационарную разводку шлангов по мастерской, так как трёхметрового шланга, безусловно, мало, а пылесос с циклоном громоздки и неповоротливы, каждый раз перемещать их по мастерской неудобно.

Благодаря тому, что использовались стандартные трубы, смонтировать такую разводку удалось за час. Пылесос и циклон я задвинул в самый дальний угол, а по мастерской проложил трубы ∅50 мм (фото 9)
.

В мастерской использую специализированный пылесос BOSCH зелёной серии. После четырёх месяцев эксплуатации его в паре с циклоном могу сказать, что со своей задачей в целом они справляются. Но хотелось бы немного увеличить мощность всасывания (при работе с лобзиком приходится придвигать шланг чуть ли не вплотную к зоне резания) и уменьшить уровень шума. Так как в сам пылесос попадает мало стружки, есть идея изготовить более мощную крыльчатку и вынести её за пределы мастерской на улицу.

Ещё могу сказать, что мощность всасывания пылесоса немного упала при использовании его с циклоном, но на работе это не сильно заметно. Были сомнения, что на элементах может накапливаться статическое электричество, ведь вся конструкция — пластиковая, но практически этого не происходит, хотя раньше при сборе мелкой пыли шланг приходилось заземлять.

Безусловно, при использовании профессиональных с большими выходными отверстиями трубопроводов такого диаметра недостаточно. Лучше брать ∅110 мм или больше, но тогда и пылесос, и циклон должны быть более мощными. Однако для моих домашних работ и этого вполне хватает.

Шланг пылесоса жёстко закрепил на маленьком отводе трубы ∅50 мм и вставил его в нужном месте разводки. Остальные выходы разводки при этом закрываются заглушками, жёстко надетыми на короткие отводы. Перенести шланг — секундное дело.

В процессе эксплуатации столкнулся с одной небольшой проблемой. Если в шланг попадает маленький камушек (бетонные полы у меня давно не ремонтировались) или другой небольшой, но тяжёлый предмет, он движется по трубам до вертикального участка перед циклоном и там остаётся. При скоплении таких частиц за них цепляется другой мусор, и может образоваться засор. Поэтому перед вертикальным участком разводки я врезал камеру из трубы ∅110 мм с ревизионным окошком. Теперь весь тяжёлый мусор собирается там, и, открутив крышку, его легко достать. Это очень удобно, когда случайно в пылесос попадает крепёж или мелкая деталь. здесь простая — откручиваю крышку, включаю пылесос и рукой перемешиваю всё, что осталось в ревизии. Мелкие частицы тут же улетают в ёмкость циклона, а крупные остаются и легко вынимаются. Количество их обычно незначительное, но недавно в таком мусоре нашёл пропавшую биту шуруповёрта.

Также отверстие ревизии можно использовать для временного подключения шланга ∅100 мм. Достаточно открутить крышку — и получаем готовое отверстие ∅100 мм. Естественно, в этом случае надо заглушить все остальные входы разводки. Для упрощения подсоединения можно использовать гибкий переходник (фото 10)
.

Для дистанционного включения пылесоса рядом с хомутом крепления шланга установил выключатель (фото 11)
и дополнительную . Её можно использовать для подключения электроинструмента, тогда точно не забудешь включить пылесос перед использованием инструмента — со мной такое часто случается.

Всеми перечисленными приспособлениями я регулярно пользуюсь. Результатом доволен — в мастерской стало заметно меньше пыли, проще проводить уборку. За это время собрал несколько мешков опилок, а в пылесосе скапливается очень мало мусора. Хочу проверить циклон на сбор мелкого садового мусора и пыли при зачистке бетонного пола.

Считаю данную конструкцию очень полезной и доступной для изготовления в домашних условиях.

Сергей Головков, Ростовская обл., г. Новочеркасск

Владельцам небольших мастерских и просто домашним мастерам часто приходится сталкиваться с проблемой очистки воздуха после интенсивных работ по обработке древесины, шлифовке металлических поверхностей и т.д. Обычная вентиляция помещения тут не поможет, потребуется смонтировать специализированное оборудование. При известных навыках его можно сделать и своими руками.

Назначение и характеристики циклонов

Циклон представляет собой специализированную воздухоочистительную установку (хотя подобные агрегаты применяются также в качестве стружкоотсосов, опилок и иных средств для удаления отходов).

В качестве воздухоочистителей промышленные конструкции циклонов должны обеспечивать отсос и пылеудаление с эффективностью не ниже 85…90%, при пылеудалении фрагментов с размерами не менее 10…12 мкм. Они оснащаются различной конструкции фильтрами. Наиболее эффективны электрофильтры, благодаря которым одновременно производится снятие зарядов статического электричества с частиц пыли.

Принцип действия циклона заключается в следующем. В улиткообразное входное пространство циклона с большой скоростью (до 20 м/с) поступает воздух, для чего обычно используются вентиляторы. Воздух, содержащий частички пыли, закручивается, после чего поступает в коническую полость аппарата. Особенности геометрического строения циклона обуславливают постепенное увеличение скорости воздушного потока, содержащего пыль и иные отходы. В процессе этого происходит самоотделение более тяжёлых частиц пыли от более лёгких. Первые оседают на дно, а вторые, перемещаясь в конусообразном пространстве, попадают в пылесборник, откуда их уже легко удалить с помощью ведра или герметичного контейнера. Очищенный воздух через трубу удаляется в атмосферу.

Количество циклонов, в зависимости от требований к качеству пылеудаления, можно сделать разным: встречаются группы из трёх, четырёх и даже восьми одиночных циклонов.

Эксплуатационные требования к циклонам включают в себя следующие параметры:

1. допустимую дисперсность частиц, которые поступают в циклон, мкм.
2. эффективность процесса, которая выражается в предельной весовой концентрации частиц после пылеудаления, в г/мм 3 ;
3. производительность циклона, в м 3 /ч;
4. граничная температура воздуха или газа, поступающего в раструб циклона (более характерно для систем газоочистки, чем пылеудаления) – обычно до 400…600 °C;
5. внутренний диаметр циклона, мм.

Кроме чисто конструктивных требований, предъявляются ещё и условия качественной установки воздухоочистных аппаратов. Например, при превышении зазоров в соединениях воздуховодов часто происходит подсос воздуха, при котором производительность отделения пыли от воздуха резко снижается. Допустимая величина подсоса не должна быть более 6…8%.

Циклоны выполняют не только удаление пыли из окружающего воздуха, но могут также обеспечивать подачу чистого воздуха в помещение.

Конструкция бытового циклона

Универсальных циклонов для выполнения различных очистных операций нет. Например, стружкоотсос должен иметь повышенную прочность стенок трубы, что предотвратит преждевременный износ. Относительно циклона, предназначенного для сбора и удаления опилок, важно предусматривать минимальные потери во всасывающих воздуховодах. Предусматривая циклон для целей очистки воздуха от цементной пыли, возникающей в строительных работах, особое внимание уделяют конструкции фильтров.

В бытовых условиях наиболее универсальными считаются циклоны, очищающие воздух от крупнодисперсной пыли. Изменяя конструкцию фильтров, такие аппараты можно сделать для целей пылеудаления, в качестве стружкоотсоса, для очистки воздуха от опилок в деревообрабатывающей мастерской (например, у действующей пилорамы).

Составными частями такого агрегата являются:

• корпус – включает в себя коническую и цилиндрическую части, причём преимущественное влияние на качество процесса оказывает форма именно конической части;
• патрубок – один или несколько, куда поступает исходный загрязнённый воздух;
• выхлопная труба, предназначенная для отвода очищенного от пыли воздуха;
• входной фильтр (или их система) в качестве стружкоотсоса;
• приёмное ведро;
• приводной электродвигатель;
• вентилятор.

Все перечисленные детали/узлы можно приобрести, либо сделать своими руками.

Выбор электродвигателя

Поскольку самодельный циклон устанавливается в мастерской, то главным параметром двигателя является его мощность и количество оборотов ротора. При наличии вентилятора мощность двигателя особого значения не имеет, поскольку частицы пыли всё равно в работающий станок, пилораму и т.п. попадать не будут. Тем не менее, мощность и диаметр улитки циклона должны быть взаимоувязаны между собой. При диаметре колеса улитки до 300…350 мм вполне подойдёт высокооборотистый (обязательно!) двигатель до 1,5 кВт. При меньших диаметрах мощность может быть ниже, однако снизится и производительность очистки. Поэтому при наличии в мастерской металлообрабатывающего станка принимают двигатель от 1 кВт.

Мощность электродвигателя существенно увеличивается, если планируется обустроить своими руками самодельное устройство за пределами помещения. Свободного места прибавится, но эффективность очистки снизится, в основном, из-за потерь в воздуховодах. Также стоит отметить, что в холодную пору года такой самодельный циклон будет эффективно «вытягивать» тепло из мастерской.

Удачным вариантом следует признать покупку электродвигателя в комплекте с приёмной улиткой, номер которой определяет потребительские возможности самодельной системы очистки воздуха. Наиболее распространённые для бытового применения параметры улиток и рекомендуемых к ним электродвигателей приведены в таблице:

Системы поставляются с резиновыми виброизоляторами. Они способны создавать рабочее давление от 0,8 кПа и выше.

Выбирая (либо изготавливая своими руками) улитку, предпочтение необходимо отдать радиальной схеме воздухозабора, чем тангенциальной.

В последнем случае для самодельной улитки возрастают непроизводительные потери, а инерционность способа отбора частиц для варианта со стружкоотсосом окажется весьма низкой.

Выбирая двигатель, необходимо учитывать, что скорость движения воздуха в устройстве не может быть меньше 2,5…3 м/с. При неудовлетворительной очистке элементы самодельного циклона как стружкоотсоса (фильтр, ведро) быстро забиваются стружкой, опилками и другими мелкими отходами.

Изготовление элементов циклона

На специализированных форумах сети Интернет можно найти чертежи всех составляющих агрегата, которые доступны для того, чтобы сделать их своими руками. Из подручных средств часто производится переделка бытового (а лучше – промышленного) пылесоса. Дополнительно необходимы:

• комплект шлангов из полупрозрачного гофрированного материала (это облегчит визуальный контроль за осевшими внутри частицами пыли). Для стружкоотсоса практичнее резиновые шланги;
• звукоизолирующая коробка, которая будет выполнять две функции – обеспечит снижение уровня шума в мастерской, и дополнительную защиту всех находящихся там станков и электроинструментов от периодически накапливаемого пылью статического электричества. С этой целью коробку можно сделать своими руками из фанеры, а изнутри отделать любого типа звукоизолятором;
• воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминиевого листа, и соединяются между собой фальцами;
• ёмкость для сбора отходов – можно изготовить из обычного строительного ведра вместимостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом самодельного циклона;
• фильтр (можно использовать фильтр от грузовых автомобилей), который устанавливается на выходном патрубке.

Переделанный своими руками для нужд пылеудаления пылесос проверяют: сначала на холостом ходу, прогоняя через систему обычный воздух, а потом уже с подключением пылесоса к работающему станку.

Изготовление прекрасной деревянной мебели таит в себе для работника производства или частной мастерской опасность — это мельчайшая древесная пыль, которую приходится вдыхать.

Применение индивидуальных средств защиты — очков и респираторов позволяет сохранить чистоту дыхания, но воздух в столярной мастерской в любом случае должен быть максимально чист от древесной пыли. Иначе атмосфера станет в прямом смысле взрывоопасной — древесная пыль прекрасно горит.

Циклон — это тип воздухоочистителя, который используют в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки инерционный, с использованием центробежной силы. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются в разных областях промышленности. Даже некоторые модели современных бытовых пылесосов используют инерционную очистку. Принцип действия простейшего противоточного циклона наглядно показан на рисунке.

Принцип работы пылеуловителя «Циклон»

Поток запылённого воздуха вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный в низ конической части аппарата. Под действием центробежной силы частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Затем очищенный от пыли газовый поток движется снизу вверх и выводится из циклона через соосную выхлопную трубу. Центробежный вентилятор, установленный в верхней части рабочей камеры, создаёт разрежение в корпусе циклона, в результате чего воздух закачивается через входной патрубок. Проходя по спирали под действием центробежной силы, тяжёлые фракции отделяются и оседают в бункер, воздух же выходит через выхлопную трубу и попадает в фильтр, где задерживаются более мелкие частицы.

В обычных условиях оптимальная скорость воздуха в цилиндрической части циклона составляет 4 м/с. На скорости 2,5 м/с пылеуловитель лучше всего справляется с очищением воздуха от тяжёлых примесей. Для понижения уровня шума агрегат помещают в отдельную комнату со звукоизоляцией. Контроль заполнения бункера облегчается с помощью небольшого источника света, помещённого за прозрачным гофро-шлангом. Если свет тускнеет — бункер заполнен. Кстати, применение шлангов большого диаметра, а также шлангов из антистатических

материалов улучшает их проходимость. Для подключения таких шлангов используют соединения подходящего диаметра. При достаточной производительности устройство можно использовать для уборки мастерской в качестве промышленного пылесоса, В результате из 20-мм фанеры и листа оцинкованной стали получился вот такой агрегат (фото 1).

Центробежный вентилятор для Циклона своими руками

Сначала сделал центробежный вентилятор-улитку. Крышки корпуса изготовил из фанеры толщиной 20 мм, корпус согнул из алюкобонда, лёгкого и прочного композитного материала, толщиной 3 мм (фото 2). В крышках профрезеровал канавки с помощью

ручного фрезера и циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм (фото 3). Вставил корпус улитки в канавки и всё стянулдлиннымиболтами. Получилась жёсткая надежная конструкция (фото 4). Затем из того же алюкобонда изготовил вентилятор для улитки. Вырезал фрезером два круга, профрезеровал в них пазы (фото 5), 8 которые вставил лопасти (фото 6), и проклеил их с помощью термоклеевого пистолета (фото 7). Получился барабан, похожий на беличье колесо (фото 8).

Крыльчатка получилась лёгкая, прочная и с точной геометрией, её даже не пришлось балансировать. Надел её на ось двигателя. Собрал полностью улитку. Под рукой оказался двигатель 0,55 кВт 3000 об/мин на 380 В.

Подключил и опробовал вентилятор на ходу (фото 9). Дует и всасывает очень сильно.

Корпус циклона своими руками

Из 20-мм фанеры фрезером с циркулем вырезал круги основания (фото 10). Из кровельного листа согнул верхний корпус-цилиндр, прикрутил саморезами к фанерному основанию, стык проклеил двухсторонним скотчем, стянул лист двумя стяжками и проклепал вытяжными заклёпками (фото 11). Таким же образом изготовил нижнюю коническую часть корпуса (фото 12). Далее

в цилиндр вставил трубы, применил полипропиленовые для наружной канализации 0 160 мм, проклеил их термоклеем (фото 13). Всасывающей трубе заранее с внутренней стороны цилиндра придал прямоугольную форму. Предварительно нагрел её феном, вставил в неё деревянную оправку прямоугольного сечения и остудил (фото 14). Таким же образом согнул корпус для воздушного фильтра. Кстати, фильтр применил от КамАЗа из-за большой площади фильтровальной шторы (фото 15). Соединил верхний цилиндр и нижний конус, прикрутил сверху улитку, под-

соединил воздушный фильтр с помощью полипропиленовых отводов к улитке (фото 16). Собрал всю конструкцию, под опилки поставил пластиковую бочку, соединил с нижним конусом прозрачной гофротрубой, чтобы видеть уровень заполнения. Провёл испытания самодельного агрегата: подключил его к фуговальному станку, от которого стружки больше всего (фото 17). Испытания прошли на ура, на полу ни соринки! Проделанной работой остался очень доволен.

Циклон своими руками – фото

1. Циклон в сборе. Такая установка обеспечивает высокий уровень очистки воздуха.
2. Заготовки для вентилятора.
3. Канавки в крышке работал фрезером с помощью циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм.
4. Готовые для сборки корпус и вентилятор.
5. Перед приклеиванием лопастей.
6. Барабан с крыльчаткой выглядят как промышленно изготовленные детали.
7. Клеевой пистолет выручает именно в тот момент, когда он просто незаменим.
8. Перед сборкой электродвигателя важно проверить крепление крыльчатки на валу.
9. Мощный мотор может превратить циклон в настоящий пылесос!
10. Заготовки для корпуса циклона.
11. Верхний корпус-цилиндр из оцинкованной кровельной стали.
12. Готовая конусная часть ожидает сборки.
13. Пропиленовые трубы как элементы подводящей и отводящей магистралей.
14. Полипропиленовая труба превратилась из круглой и большой в прямоугольную маленькую.
15. Камазовский фильтр для тонкой очистки воздуха после циклона.
16. Полипропиленовые канализационные отводы отлично работают в качестве воздушной магистрали.
17. И правда, пыли стало значительно меньше, можно и доску начисто пройти.

© Олег Самборский, г. Сосновоборск Красноярского края

КАК СДЕЛАТЬ ВЫТЯЖКУ ДЯЛ МАСТЕРСКОЙ СВОИМИ РУКАМИ – ВАРИАНТЫ, ОТЗЫВЫ И СПОСОБЫ

Вытяжка для мастерской своими руками

Понадобилось: оцинкованная листовая сталь толщиной 1 мм сантехнические трубы d 50 мм и переходники для них пылесос ведро из-под краски.

1. Начертил эскиз циклона и схему проводки для удаления пыли и опилок (см. рис. на стр. 17). Вырезал заготовки корпуса и крышки циклона
2. Загнул кромки прямых сторон жестяной детали корпуса (на чертеже отмечено штрих-пунктиром) на ширину 10 мм — для соединения.

1. На обрезке трубы придал получившейся заготовке округлую конусную форму. Застегнул замок (загнул кромки в зацеп) и опрессовал жесть.
2. Сверху и снизу корпуса под угол 90 град, отогнул кромки шириной 8 мм для крепления крышки и мусоросборника.
3. В цилиндре вырезал овальное отверстие, установил в него боковой патрубок d 50 мм (фото 1), который закрепил внутри полоской оцинковки.
4. В крышке вырезал отверстие, зафиксировал в нем входной патрубок d 50 мм (фото 2), закрепил готовую деталь на корпусе и завальцевал стык на наковальне.
5. Циклон приклепал к горловине ведра (фото 3). Стыки всех элементов промазал силиконовым герметиком.
6. Вдоль стены закрепил два канала вытяжной системы (фото 4) с заслонками изменения потока (фото 5) Рядом установил бытовой пылесос, а на пол поставил ведро с циклоном (см. фото 3). Все соединил резиновыми шлангами.

СХЕМА ВЫТЯЖКИ-ЦИКЛОНА И ФОТО

В процессе различных строительных и ремонтных работ в помещениях, часто возникает необходимость в уборке строительного мусора. Обычный пылесос для этой цели использовать не рекомендуется, так как велика вероятность выхода из строя фильтра, а то и всего пылесоса. Для этой цели применяется строительный пылесос, который сконструирован специально для таких работ.

Рассмотрим, что представляет собой строительный (промышленный) пылесос и его основные отличия от бытового.

Мощность строительного пылесоса в несколько раз превосходит мощность бытового и может достигать 4 кВт. Благодаря этому легко можно убрать строительный мусор как мелкий, так и крупный. С его помощью без труда можно убрать цементную пыль, обломки штукатурки, различные осколки и песок и т. д. Корпус у промышленного пылесоса в основном выполнен из металла.

Пылесос имеет усиленную систему фильтрации. Мотор такого пылесоса способен работать долго и выдерживать большие нагрузки, благодаря специальной системе охлаждения. Объем пылесборника строительного пылесоса гораздо больше обычного пылесоса. Все строительные пылесосы имеют розетку для подключения электроинструмента.

Стоит такой пылесос дороже обычного, поэтому многие умельцы пытаются сделать строительный пылесос своими руками, переделав бытовой пылесос, и часто встречаются с определенными трудностями.

В этой статье содержаться наиболее удачные технические решения, как переделать бытовой пылесос в строительный. Если у вас имеется дома пылесос средней мощности, то при желании вы можете превратить его в строительный. Или вы можете купить недорогой пылесос и, усовершенствовав его превратить в промышленный. Для этого вам не придется переделывать сам пылесос, а надо лишь изготовить внешний фильтр циклон своими руками. Далее будут рассматриваются два основных варианта изготовления такого фильтра с конусом и без него.

Описание самодельных фильтров циклон дается в этой статье в основном для того, чтобы познакомить вас с общей идеей и принципом работы таких устройств. Это означает, что вы, ознакомившись с конструкцией, не обязаны ее полностью повторять, а можете вносить в неё различные изменения, или используя основную идею изготовить фильтр циклон совершенно новой конструкции.

Принцип работы фильтра циклон

Принцип работы этого фильтра основан на прохождении загрязненного воздуха через внешнее устройство, в котором крупные частицы оседают в его корпусе, далее воздух очищается от мелкой пыли, проходя через масляный фильтр, и поступает в турбину пылесоса. Таким образом, в сам пылесос поступает уже очищенный воздух от пыли и мусора.

Фильтр циклон вариант 1 (без конуса)

Для изготовления фильтра циклон своими руками потребуются следующие детали и материалы:

• Масляный фильтр. Он фильтрует мелкую пыль.
• Ведро с плотно прилегающей крышкой 20 л.
• Колена полипропиленовые, предназначенные для систем водоснабжения, и имеющие угол 90 и 45 градусов и диаметр 40 мм – 1 штука.
• Труба сантехническая, пластиковая – 1 метр, диаметр 40 мм.
• Кусок гофрированной трубы длиной в 2 метра и диаметром 40 мм. Она потребуется для входа в устройство.

Процесс изготовления

1. В крышке от ведра, в центре, нужно прорезать отверстие, в которое вставляется уголок 90 градусов, к нему будет подсоединен пылесос.

2. Замазать щели герметиком.

3. В боковой стенке ведра прорезать отверстие и вставить уголок 45 градусов.

4. Для соединения гофры с коленом служит отрезок трубы.
5. Для более долгой службы фильтра, на него можно натянуть кусок капроновых колготок.

6. Выход фильтра надо соединить с коленом в крышке ведра.

Возможно, фильтр не удастся одеть на выходную трубу. Для этой цели, надо придумать какой-нибудь переходник. Может подойти отрезок гофра для сантехнического сифона, или резиновый шланг определенного диаметра. Желательно все соединения промазывать герметиком. Масляный фильтр можно приобрести в магазине, торгующем автозапчастями.

Надо иметь в виду, что при закрытии входного отверстия, ведро может дать трещину. Поэтому надо укрепить стенки ведра, каким-либо способом, или предусмотреть что-то вроде клапана. Главное, в этом деле не спешить, замерять все соединения, и тогда у вас все получиться.

Выше описан лишь один из вариантов. Подобных конструкций существует множество. Вместо ведра применяют пластиковые бочки, имеются конструкции, где роль ведра выполняет фановая труба. Многие умельцы самостоятельно изготавливают емкости из жести или тонкого железа.

Некоторые изобретатели конструируют фильтр циклон с использованием конуса. В этой конструкции часто используется дорожный конус.

Вариант 2 (с использованием дорожного конуса)

Потребуются следующие детали и материалы:

• Конус дорожный (можно приобрести в автомагазине).
• Два метровых стержня 8 мм.
• Шайбы, гайки и гроверные шайбы 8 мм.
• Гофрированные трубки диаметром 32 мм и длиной около 2 метров – две штуки.

Процесс изготовления

1. У конуса отпилить подставку у самого основания. Конус вставляется в ведро сверху в перевернутом виде. Внутрь ведра вставляется трубка. Пространство между конусом и трубкой следует залить строительной пеной.
2. Из фанеры толщиной 20 мм выпилить квадрат, размером чтобы основание конуса вписывалось в него и еще оставалось немного места. По углам квадрата просверливаются 4 отверстия диаметром 8 мм. В центре прорезается отверстие под трубку, на нее будет одет гофрированный шланг, соединяющий устройство с пылесосом.
3. Крышка для ведра выпиливается из многослойной фанеры, и должна плотно прилегать к ведру. По ее краям приклеить резиновую прокладку.
4. В крышке пропиливается отверстие диаметром под узкий конец конуса.
5. После того как конус будет вставлен в фанерную крышку, место соединения покрывается пеной. Конус должен располагаться на ведре в перевернутом виде, и крепится при помощи четырех стержней, на которых нарезана резьба, имеющих длину 50 см и диаметр 8 мм, они удерживают фанерный квадрат с привинченным к нему конусом.
6. Недалеко от основания конуса, в его широкой части просверливается отверстие под трубку, для соединения с гофрированным шлангом. Через него будет всасываться различный строительный мусор.

Фильтр тонкой очистки в этом варианте циклона не используется, поэтому мелкая пыль может попадать в турбину пылесоса. При конструировании таких устройств в основном применяют пылесосы, имеющие мешок. Поэтому мелкая пыль, в случае проникновения внутрь оседает в мешке.

Варианты самодельных строительных пылесосов с дополнительным фильтром циклон позволяет мастерам испытывать различные варианты, не боясь испортить сам пылесос, так как большая часть мусора задерживает фильтр.

При изготовлении фильтра циклон своими руками не бойтесь экспериментировать, и в итоге вы обязательно добьетесь желаемого результата.

Изготовление прекрасной деревянной мебели таит в себе для работника производства или частной мастерской опасность — это мельчайшая древесная пыль, которую приходится вдыхать.

Применение индивидуальных средств защиты — очков и респираторов позволяет сохранить чистоту дыхания, но воздух в столярной мастерской в любом случае должен быть максимально чист от древесной пыли. Иначе атмосфера станет в прямом смысле взрывоопасной — древесная пыль прекрасно горит.

Циклон — это тип воздухоочистителя, который используют в промышленности для очистки газов или жидкостей от взвешенных частиц. Принцип очистки инерционный, с использованием центробежной силы. Циклонные пылеуловители составляют наиболее массовую группу среди всех видов пылеулавливающей аппаратуры и применяются в разных областях промышленности. Даже некоторые модели современных бытовых пылесосов используют инерционную очистку. Принцип действия простейшего противоточного циклона наглядно показан на рисунке.

Принцип работы пылеуловителя «Циклон»

Поток запылённого воздуха вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный в низ конической части аппарата. Под действием центробежной силы частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли. Затем очищенный от пыли газовый поток движется снизу вверх и выводится из циклона через соосную выхлопную трубу. Центробежный вентилятор, установленный в верхней части рабочей камеры, создаёт разрежение в корпусе циклона, в результате чего воздух закачивается через входной патрубок. Проходя по спирали под действием центробежной силы, тяжёлые фракции отделяются и оседают в бункер, воздух же выходит через выхлопную трубу и попадает в фильтр, где задерживаются более мелкие частицы.

В обычных условиях оптимальная скорость воздуха в цилиндрической части циклона составляет 4 м/с. На скорости 2,5 м/с пылеуловитель лучше всего справляется с очищением воздуха от тяжёлых примесей. Для понижения уровня шума агрегат помещают в отдельную комнату со звукоизоляцией. Контроль заполнения бункера облегчается с помощью небольшого источника света, помещённого за прозрачным гофро-шлангом. Если свет тускнеет — бункер заполнен. Кстати, применение шлангов большого диаметра, а также шлангов из антистатических

материалов улучшает их проходимость. Для подключения таких шлангов используют соединения подходящего диаметра. При достаточной производительности устройство можно использовать для уборки мастерской в качестве промышленного пылесоса, В результате из 20-мм фанеры и листа оцинкованной стали получился вот такой агрегат (фото 1).

Центробежный вентилятор для Циклона своими руками

Сначала сделал центробежный вентилятор-улитку. Крышки корпуса изготовил из фанеры толщиной 20 мм, корпус согнул из алюкобонда, лёгкого и прочного композитного материала, толщиной 3 мм (фото 2). В крышках профрезеровал канавки с помощью

ручного фрезера и циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм (фото 3). Вставил корпус улитки в канавки и всё стянулдлиннымиболтами. Получилась жёсткая надежная конструкция (фото 4). Затем из того же алюкобонда изготовил вентилятор для улитки. Вырезал фрезером два круга, профрезеровал в них пазы (фото 5), 8 которые вставил лопасти (фото 6), и проклеил их с помощью термоклеевого пистолета (фото 7). Получился барабан, похожий на беличье колесо (фото 8).

Крыльчатка получилась лёгкая, прочная и с точной геометрией, её даже не пришлось балансировать. Надел её на ось двигателя. Собрал полностью улитку. Под рукой оказался двигатель 0,55 кВт 3000 об/мин на 380 В.

Подключил и опробовал вентилятор на ходу (фото 9). Дует и всасывает очень сильно.

Корпус циклона своими руками

Из 20-мм фанеры фрезером с циркулем вырезал круги основания (фото 10). Из кровельного листа согнул верхний корпус-цилиндр, прикрутил саморезами к фанерному основанию, стык проклеил двухсторонним скотчем, стянул лист двумя стяжками и проклепал вытяжными заклёпками (фото 11). Таким же образом изготовил нижнюю коническую часть корпуса (фото 12). Далее

в цилиндр вставил трубы, применил полипропиленовые для наружной канализации 0 160 мм, проклеил их термоклеем (фото 13). Всасывающей трубе заранее с внутренней стороны цилиндра придал прямоугольную форму. Предварительно нагрел её феном, вставил в неё деревянную оправку прямоугольного сечения и остудил (фото 14). Таким же образом согнул корпус для воздушного фильтра. Кстати, фильтр применил от КамАЗа из-за большой площади фильтровальной шторы (фото 15). Соединил верхний цилиндр и нижний конус, прикрутил сверху улитку, под-

соединил воздушный фильтр с помощью полипропиленовых отводов к улитке (фото 16). Собрал всю конструкцию, под опилки поставил пластиковую бочку, соединил с нижним конусом прозрачной гофротрубой, чтобы видеть уровень заполнения. Провёл испытания самодельного агрегата: подключил его к фуговальному станку, от которого стружки больше всего (фото 17). Испытания прошли на ура, на полу ни соринки! Проделанной работой остался очень доволен.

Циклон своими руками – фото

1. Циклон в сборе. Такая установка обеспечивает высокий уровень очистки воздуха.
2. Заготовки для вентилятора.
3. Канавки в крышке работал фрезером с помощью циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм.
4. Готовые для сборки корпус и вентилятор.
5. Перед приклеиванием лопастей.
6. Барабан с крыльчаткой выглядят как промышленно изготовленные детали.
7. Клеевой пистолет выручает именно в тот момент, когда он просто незаменим.
8. Перед сборкой электродвигателя важно проверить крепление крыльчатки на валу.
9. Мощный мотор может превратить циклон в настоящий пылесос!
10. Заготовки для корпуса циклона.
11. Верхний корпус-цилиндр из оцинкованной кровельной стали.
12. Готовая конусная часть ожидает сборки.
13. Пропиленовые трубы как элементы подводящей и отводящей магистралей.
14. Полипропиленовая труба превратилась из круглой и большой в прямоугольную маленькую.
15. Камазовский фильтр для тонкой очистки воздуха после циклона.
16. Полипропиленовые канализационные отводы отлично работают в качестве воздушной магистрали.
17. И правда, пыли стало значительно меньше, можно и доску начисто пройти.

© Олег Самборский, г. Сосновоборск Красноярского края

КАК СДЕЛАТЬ ВЫТЯЖКУ ДЯЛ МАСТЕРСКОЙ СВОИМИ РУКАМИ – ВАРИАНТЫ, ОТЗЫВЫ И СПОСОБЫ

Вытяжка для мастерской своими руками

Понадобилось: оцинкованная листовая сталь толщиной 1 мм сантехнические трубы d 50 мм и переходники для них пылесос ведро из-под краски.

1. Начертил эскиз циклона и схему проводки для удаления пыли и опилок (см. рис. на стр. 17). Вырезал заготовки корпуса и крышки циклона
2. Загнул кромки прямых сторон жестяной детали корпуса (на чертеже отмечено штрих-пунктиром) на ширину 10 мм — для соединения.

1. На обрезке трубы придал получившейся заготовке округлую конусную форму. Застегнул замок (загнул кромки в зацеп) и опрессовал жесть.
2. Сверху и снизу корпуса под угол 90 град, отогнул кромки шириной 8 мм для крепления крышки и мусоросборника.
3. В цилиндре вырезал овальное отверстие, установил в него боковой патрубок d 50 мм (фото 1), который закрепил внутри полоской оцинковки.
4. В крышке вырезал отверстие, зафиксировал в нем входной патрубок d 50 мм (фото 2), закрепил готовую деталь на корпусе и завальцевал стык на наковальне.
5. Циклон приклепал к горловине ведра (фото 3). Стыки всех элементов промазал силиконовым герметиком.
6. Вдоль стены закрепил два канала вытяжной системы (фото 4) с заслонками изменения потока (фото 5) Рядом установил бытовой пылесос, а на пол поставил ведро с циклоном (см. фото 3). Все соединил резиновыми шлангами.

СХЕМА ВЫТЯЖКИ-ЦИКЛОНА И ФОТО

DSO138 с открытым исходным кодом 2,4 «TFT 1msps цифровой осциллограф…

При обработке деревянных заготовок каждый наверняка сталкивался с тем, что всё вокруг покрывается большим количеством стружек, опилок и древесной пыли. Чтобы хоть частично от них избавиться, применяют различные пылеулавливатели, стружкоотсосы, фильтры и другие приспособления. Многие электроинструменты и станки имеют собственные пылесборники, а на других есть специальные отводы для подключения пылесоса.

В домашних мастерских будет получше всё-же применить спец. пылесос, чем бытовой. Во-1-ых, движок в спец. пылесосе рассчитан на более чем продолжительную работу, а во-2-х, как правило он снабжен шланг длиной от 3 м, что заметно упрощает его применение с электроинструментом. И всё же минусом каждого пылесоса есть небольшая ёмкость для мусора.

Как сделать фильтр циклон своими руками

Задавшись целью как-то упростить работу по чистке пылесоса и сократить расходы на мешки, я начал собирать информацию по данному вопросу. В Интернете обнаружил описание разных видов несложных приспособлений в виде промежуточных пылесборников для пылесоса. Во-первых, это пылеуловители в виде мини-циклона. Они неплохо выполняют свою функцию по сбору пыли в отдельный контейнер, препятствуя попаданию её в пылесос, что в десятки раз увеличивает срок службы мешков. Облегчается и процесс очистки пылесборника от мусора. Готовые приспособления продаются через интернет-магазины, но стоимость их довольно высока при очень простой конструкции.

Конструкция.
Я решил изготовить пылесборник типа мини-циклон самостоятельно. Автором и разработчиком данной конструкции считается Билл Пентз (Bill Pentz) из Калифорнии. Заработав себе серьёзную аллергию на мелкую древесную пыль, он впоследствии много времени и сил посвятил борьбе как с самой болезнью, так и с её причинами.

Пылесборник представляет собой устройство, основным элементом которого является перевёрнутый усечённый конус, вставленный нижней частью в ёмкость для сбора пыли. В верхнюю часть пылесборника вставлена трубка для подключения к пылесосу, а сбоку по касательной — трубка для подключения шланга от инструмента.

При втягивании пылесосом воздуха внутри аппарата образуются завихрения, и мусор, двигаясь вместе с воздухом, отбрасывается центробежными силами к внутренним стенкам фильтра, где они продолжают своё движение. Но по мере сужения конуса частицы чаще сталкиваются, замедляют движение и под действием гравитации ссыпаются в нижнюю ёмкость. А частично очищенный воздух меняет направление и выходит через установленную вертикально трубу и попадает в пылесос.

Есть два обязательных требования для данной конструкции. Это, во-первых, её герметичность, иначе будет резкая потеря мощности всасывания и качества очистки воздуха. И, во-вторых, жёсткость ёмкости и самого корпуса циклона — в противном случае он норовит сплющиться.

В Интернете есть таблицы с чертежами циклонов для различных по размеру частиц. Корпус циклона можно самим изготовить из оцинковки или пластика либо подобрать готовый контейнер похожей формы. Я, например, видел циклоны, сделанные на базе дорожного конуса (обязательно жёсткого), пластиковой цветочной вазы, жестяного рупора, большой тубы от тонера копировального аппарата и т.д. Всё зависит от того, какого размера нужен циклон. Чем крупнее частицы мусора, тем больше по диаметру должны быть трубки для подключаемых шлангов и тем массивнее получается сам циклон.

Билл Пентз указывает на некоторые особенности своей конструкции. Так, чем меньше циклон по диаметру, тем будет больше нагрузка на пылесос. А если ёмкость для мусора низкая и плоская, то есть вероятность подсоса мусора из ёмкости и попадания его в пылесос. При использовании ёмкости любой формы её нельзя заполнять мусором доверху.

Выбор материала.
Я решил использовать в качестве заготовок пластиковые трубы для наружной канализации и фитинги к ним. Конечно, из них создать полноценный конус не удастся, но я оказался не первым, кто попытался их использовать для этой цели. Преимущество такого выбора — в жёсткости деталей и герметичности их соединений за счёт уплотнителей. Ещё один плюс в том, что есть различные резиновые вставки для труб, позволяющие легко и герметично подключить шланг пылесоса. К тому же при необходимости конструкцию можно легко разобрать.

Для своей для сбора крупных древесных опилок и стружки я сделал циклон из трубы ∅160 мм. В качестве соединителей для шлангов использовал трубы ∅50 мм. Хочу обратить внимание, что эксцентрический переходник с трубы ∅110 мм на ∅160 мм должен быть обязательно воронкообразной формы. Я встречал плоские, но они не подойдут — с ними ничего не получится, и мусор будет застревать.

Циклон своими руками ход работ

Порядок работы.
В заглушке на трубу ∅160 мм и трубе корпуса сделал отверстия под отводы для шлангов. Дальше, используя термопистолет, вклеил в заглушку кусок трубы ∅50 мм. Она должна располагаться посередине корпуса циклона и быть на пару сантиметров ниже боковой трубки, поэтому лучше сначала в заглушку вклеить трубу более длинную, а затем обрезать по месту во время сборки.

В Интернете я нашёл жалобы на то, что термоклей не прилипает к ПВХ трубе, и совет сваривать детали с помощью паяльника и кусочков самой трубы. Я попробовал, но так делать не стал. Во-первых, клей у меня отлично прилип, а, во-вторых, запах расплавленной пластмассы отбил всякую охоту что-либо сваривать таким способом, хотя соединение, возможно, будет более прочным и аккуратным.

Сложность работы с термоклеем в том, что он не растекается, и шов при отсутствии навыков получается не очень ровным. У меня был такой печальный опыт — я для выравнивания шва решил нагреть его феном. Ровную поверхность клеевого наплыва я получил, но при этом деформировалась сама пластиковая трубка, и её пришлось выбросить.

На следующем этапе я приклеил к внутренней поверхности корпуса спираль, которая должна направлять воздушный поток вниз к пылеуловителю. Такое решение рекомендовал сам Билл Пентз — по его словам, это повышает КПД циклона чуть ли не вдвое. Спираль высотой около 20% зазора должна плотно прилегать к корпусу и делать один виток с шагом, равным диаметру входного отверстия для боковой трубы.

В качестве материала для неё я использовал пластиковый стержень, который нагрел феном и согнул в форме спирали (фото 1)
, после чего вклеил его в корпус (фото 2)
, используя термопистолет. Затем вклеил боковую трубку (фото 3)
, внутренний конец которой направлен немного вниз.

Как только клей остыл и затвердел, я отмерил и обрезал трубку вертикального отвода, чтобы она была ниже обреза боковой трубки на 2-3 см, и окончательно собрал всю конструкцию.

Ёмкость для мусора сделал из жёсткой пластиковой бочки, к днищу которой прикрепил колёсики — для её чистки это оказалось очень удобно (фото 4)
. Сбоку в бочке прорезал смотровое окошко и закрыл акриловым стеклом на термоклее. Сверху усилил соединение пластиковым кольцом и болтами. Через такой иллюминатор удобно следить за заполнением ёмкости.

Крышки от бочки у меня не было, и я сделал её из куска столешницы, который долго ждал своего часа после врезки мойки на кухне (фото 5)
. С нижней стороны столешницы фрезером выбрал паз под края бочки и в него для герметичности соединения вклеил оконный уплотнитель (фото 6)
. Отверстие в крышке по правилам нужно делать в центре, но тогда у меня возникли бы проблемы с размещением циклона в мастерской, поэтому я сделал отверстие со смещением. Крышка крепится к бочке на защёлках от давно сломанного пылесоса. От него также использовал шланг для подключения циклона. Хочу обратить внимание, что шланги лучше брать именно от пылесосов. Если взять, скажем, гофрированную трубу для электропроводки, при включении пылесоса появляются свист и жуткий шум.

Циклон для пылесоса своими руками

Подключение циклона к инструменту.
Далеко не все инструменты имеют выход для пылесоса. Поэтому я решил изготовить несложный регулируемый держатель для шланга пылесоса. Для него из обрезков фанеры сделал заготовки рычагов (фото 7)
. Держатель дополнил канализационным хомутом для крепления шланга (фото 8)
. Подставку специально сделал больших размеров, чтобы была возможность закрепить её струбциной или удерживать грузом. Держатель получился удобным — я его использую не только для шланга пылесоса, но и для переносной лампы, лазерного уровня и поддержки длинной заготовки в горизонтальном положении.

После сборки циклона провёл несколько экспериментов для определения его КПД. Для этого всасывал стакан мелкой пыли, после чего измерял её объём, попавшей в ёмкость пылесборника. В результате убедился, что в бочку попадает примерно 95% всего мусора, а в мешок пылесоса — только очень мелкая пыль, и то незначительное её количество. Меня такой результат вполне устраивает — мешок теперь чищу в 20 раз реже, и только от мелкой пыли, что гораздо легче. И это при том, что моя конструкция по форме и пропорциям далеко не совершенна, что, безусловно, понижает КПД.

Разводка.
Проверив работоспособность циклона, я решил сделать стационарную разводку шлангов по мастерской, так как трёхметрового шланга, безусловно, мало, а пылесос с циклоном громоздки и неповоротливы, каждый раз перемещать их по мастерской неудобно.

Благодаря тому, что использовались стандартные трубы, смонтировать такую разводку удалось за час. Пылесос и циклон я задвинул в самый дальний угол, а по мастерской проложил трубы ∅50 мм (фото 9)
.

В мастерской использую специализированный пылесос BOSCH зелёной серии. После четырёх месяцев эксплуатации его в паре с циклоном могу сказать, что со своей задачей в целом они справляются. Но хотелось бы немного увеличить мощность всасывания (при работе с лобзиком приходится придвигать шланг чуть ли не вплотную к зоне резания) и уменьшить уровень шума. Так как в сам пылесос попадает мало стружки, есть идея изготовить более мощную крыльчатку и вынести её за пределы мастерской на улицу.

Ещё могу сказать, что мощность всасывания пылесоса немного упала при использовании его с циклоном, но на работе это не сильно заметно. Были сомнения, что на элементах может накапливаться статическое электричество, ведь вся конструкция — пластиковая, но практически этого не происходит, хотя раньше при сборе мелкой пыли шланг приходилось заземлять.

Безусловно, при использовании профессиональных с большими выходными отверстиями трубопроводов такого диаметра недостаточно. Лучше брать ∅110 мм или больше, но тогда и пылесос, и циклон должны быть более мощными. Однако для моих домашних работ и этого вполне хватает.

Шланг пылесоса жёстко закрепил на маленьком отводе трубы ∅50 мм и вставил его в нужном месте разводки. Остальные выходы разводки при этом закрываются заглушками, жёстко надетыми на короткие отводы. Перенести шланг — секундное дело.

В процессе эксплуатации столкнулся с одной небольшой проблемой. Если в шланг попадает маленький камушек (бетонные полы у меня давно не ремонтировались) или другой небольшой, но тяжёлый предмет, он движется по трубам до вертикального участка перед циклоном и там остаётся. При скоплении таких частиц за них цепляется другой мусор, и может образоваться засор. Поэтому перед вертикальным участком разводки я врезал камеру из трубы ∅110 мм с ревизионным окошком. Теперь весь тяжёлый мусор собирается там, и, открутив крышку, его легко достать. Это очень удобно, когда случайно в пылесос попадает крепёж или мелкая деталь. здесь простая — откручиваю крышку, включаю пылесос и рукой перемешиваю всё, что осталось в ревизии. Мелкие частицы тут же улетают в ёмкость циклона, а крупные остаются и легко вынимаются. Количество их обычно незначительное, но недавно в таком мусоре нашёл пропавшую биту шуруповёрта.

Также отверстие ревизии можно использовать для временного подключения шланга ∅100 мм. Достаточно открутить крышку — и получаем готовое отверстие ∅100 мм. Естественно, в этом случае надо заглушить все остальные входы разводки. Для упрощения подсоединения можно использовать гибкий переходник (фото 10)
.

Для дистанционного включения пылесоса рядом с хомутом крепления шланга установил выключатель (фото 11)
и дополнительную . Её можно использовать для подключения электроинструмента, тогда точно не забудешь включить пылесос перед использованием инструмента — со мной такое часто случается.

Всеми перечисленными приспособлениями я регулярно пользуюсь. Результатом доволен — в мастерской стало заметно меньше пыли, проще проводить уборку. За это время собрал несколько мешков опилок, а в пылесосе скапливается очень мало мусора. Хочу проверить циклон на сбор мелкого садового мусора и пыли при зачистке бетонного пола.

Считаю данную конструкцию очень полезной и доступной для изготовления в домашних условиях.

Сергей Головков, Ростовская обл., г. Новочеркасск

Древесина всегда считалась экологичным и безопасным материалом. Мелкая древесная пыль, образующаяся во время обработки деревянной заготовки, не так уж безобидна, как может показаться. Ее вдыхание отнюдь не способствует насыщению организма полезными микроэлементами. Накапливаясь в легких и верхних дыхательных путях (а древесная пыль не перерабатывается организмом), она медленно, но результативно уничтожает дыхательную систему. Крупная стружка постоянно скапливается возле станков и рабочих инструментов. Убирать ее лучше сразу, не дожидаясь появления непреодолимых завалов в пространстве столярной .

Для того чтобы поддерживать в домашней столярке необходимый уровень чистоты, можно купить дорогостоящую вытяжную систему, состоящую из мощного вентилятора, циклона, стружкоуловителей, емкости для стружки и вспомогательных элементов. Но пользователи нашего портала – не из тех, кто привык покупать то, что можно сделать своими руками. Используя их опыт, любой может собрать вытяжную систему, мощность которой будет соответствовать потребностям небольшой домашней мастерской.

Пылесос для сбора опилок

Стружкоотсос с использованием обычного бытового пылесоса – наиболее бюджетный вариант из всех существующих решений. И если вам удастся задействовать в работу своего старого помощника для уборки, который из жалости до сих пор не был выброшен на помойку, значит, присущая вам бережливость еще раз сослужила для вас добрую службу.

ADKXXI
Пользователь FORUMHOUSE

Моему пылесосу больше пятидесяти лет (марка – «Уралец»). Вполне справляется с ролью стружкососа. Тяжелый он только, как мои грехи, но умеет не только сосать, но и дуть. Иногда этой возможностью пользуюсь.

Сам по себе бытовой пылесос, установленный на почетное место в мастерской в качестве стружкоотсоса, будет бесполезен. И основная тому причина – слишком малый объем мешка (емкости) для сбора пыли. Именно поэтому между пылесосом и станком должен находиться дополнительный узел вытяжной системы, состоящий из циклона и объемного резервуара для сбора опилок.

Ося
Пользователь FORUMHOUSE

Самая простая установка
– пылесос и циклон. Причём, пылесос можно использовать самый домашний. Вместо циклона (цилиндрического конуса) можно использовать разделительную крышку.

Пылесос для опилок своими руками

Схема рассматриваемого нами стружкоотсоса предельно проста.

Устройство состоит из двух основных модулей: циклон (поз. 1) и емкость для стружки (поз. 2). Принцип его работы следующий: с помощью пылесоса в камере циклона создается разрежение. Из-за разницы давлений внутри и снаружи устройства опилки вместе с воздухом и пылью поступают во внутреннюю полость циклона. Здесь под действием сил инерции и тяжести механические взвеси отделяются от воздушного потока и падают в нижнюю емкость.

Рассмотрим конструкцию устройства более подробно.

Циклон

Циклон можно сделать в виде крышки, которая устанавливается поверх накопительной емкости, а можно просто совместить эти два модуля. Для начала рассмотрим второй вариант – циклон, выполненный в корпусе емкости для стружки.

Первым делом нам следует приобрести резервуар с подходящим объемом.

ForceUser
Пользователь FORUMHOUSE,
Москва.

Емкость – 65 л. Брал по принципу – нужны объем и удобства во время переноски заполненной емкости. У этой бочки присутствуют ручки, что очень удобно для ее очистки.

Вот список дополнительных элементов и материалов, которые нам понадобятся для сбора устройства:

• Винты, шайбы и гайки – для крепления входного патрубка;
• Отрезок канализационной трубы с манжетами;
• Переходная муфта (с канализационной трубы на всасывающий патрубок пылесоса);
• Пистолет с монтажным клеем.

Пылесос из бочки своими руками: последовательность сборки

В первую очередь в боковине резервуара проделывается отверстие под входной патрубок, который будет расположен по касательной к корпусу. На рисунке изображен вид с наружной стороны резервуара.

Патрубок целесообразно устанавливать в верхней части пластикового бочонка. Это позволит добиться максимальной степени очистки.

Изнутри входной патрубок выглядит следующим образом.

Щели между трубой и стенками резервуара следует залить монтажным герметиком.

На следующем этапе проделываем отверстие в крышке, вставляем туда переходную муфту и тщательно герметизируем все щели вокруг патрубка. В конечном итоге конструкция стружкоотсоса будет иметь следующий вид.

Пылесос подсоединяется к верхнему выходу устройства, а патрубок, отводящий стружку от станка, вдевается в боковую трубу.

Как видим, представленная конструкция не оснащается дополнительными фильтрами, что не сильно отражается на качестве очистки воздуха.

ден_61
Пользователь FORUMHOUSE

Сделал стружкоотсос по мотивам темы. За основу взят пылесос «Ракета» мощностью 400 Вт и бочка объемом 100 л. После сборки агрегата успешно проведены испытания. Все работает, как надо: опилки – в бочке, мешок пылесоса пуст. Пока что пылесборник подведен только к фрезеру.

Как бы там ни было, но определенный процент древесной пыли циклон задержать все-таки не может. И для того, чтобы довести степень очистки до максимума, некоторые пользователи нашего портала задумываются над необходимостью установки дополнительного фильтра тонкой очистки. Да, фильтр нужен, но не всякий фильтрующий элемент будет уместен.

Ося
Пользователь FORUMHOUSE

Я думаю, что после циклона фильтр тонкой очистки ставить не совсем правильно. Вернее, нужно ставить, но замучаешься его чистить (очень часто придется). Там и просто фильтрующая ткань прокатит (типа мешка в пылесосе). У меня в Корвете верхний мешок задерживает основную массу мелкой пыли. Я это вижу, когда снимаю нижний мешок для удаления опилок.

Тканевый фильтр можно создать, прикрепив каркас к верхней крышке циклона и обтянув его плотным материалом (можно брезентом).

Основная задача циклона состоит в том, чтобы отводить опилки и пыль из рабочей зоны (от станка и т.п.). Поэтому качество очистки воздушного потока от мелкодисперсных взвесей играет в нашем случае второстепенную роль. А, учитывая, что стандартный пылеприемник, установленный в пылесос, обязательно задержит оставшийся мусор (неотфильтрованный циклоном), мы добьемся необходимой степени очистки.

Циклон-крышка

Как мы уже говорили, циклон можно сделать в виде крышки, которая будет одеваться на накопительный резервуар. Действующий пример подобного устройства представлен на фото.

ОстриеБревна
Пользователь FORUMHOUSE

По фотографиям конструкция должна быть ясна. Пластик паял обычным паяльником, используя мелкую стальную сетку. Циклон довольно эффективный: при наполнении бочки на 40 литров, мусора в мешке пылесоса скопилось не более стакана.

Несмотря на то, что этот циклон входит в состав самодельного строительного пылесоса, его с успехом можно внедрить в конструкцию столярного стружкоотсоса.

Опилкопровод

Шланги, подключаемые к стружкоотсосу, лучше приобретать именно от пылесоса. По стене можно проложить пластиковый трубопровод с гладкими внутренними стенками. Он будет соединять станок с всасывающим патрубком циклона.

Определенную опасность представляет статическое электричество, которое образуется во время движения опилок по пластиковой трубе: налипание опилок на стенки трубопровода, воспламенение древесной пыли и т. д. Если вы желаете нейтрализовать подобное явление, то лучше сделать это в процессе строительства опилкопровода.

На явление статического электричества внутри опилкопровода обращают внимание далеко не все владельцы домашних мастерских. Но если делать конструкцию стружкоотсоса в соответствии с правилами противопожарной безопасности, то в качестве опилкопровода следует использовать гофру со встроенным металлическим проводником. Подключение такой системы к заземляющему контуру поможет избежать проблем в процессе эксплуатации.

alex_k11
Пользователь FORUMHOUSE

На пластиковые трубы обязательно заводить заземление. Шланги следует брать с проводом, иначе статика скапливается очень сильно.

А вот какое решение для борьбы со статическим электричеством в пластиковых трубах предлагает один из пользователей FORUMHOUSE: обвить пластиковую трубу фольгой и подсоединить ее к заземляющему контуру.

Вытяжные устройства

Конструкция устройств, отводящих стружку непосредственно от рабочих органов столярного оборудования, зависит от особенностей самих станков. Поэтому в качестве вытяжных элементов можно использовать изделия из пластика, фанеры и других подходящих материалов.

Для того, чтобы решить эту проблему, корпус резервуара можно оснастить металлическим каркасом, или вставить внутрь несколько металлических обручей подходящего диаметра (как предлагает пользователь alex_k11
). Конструкция получится более громоздкая, но зато абсолютно надежная.

Стружкоотсос для нескольких станков

Система на основе бытового пылесоса обладает небольшой производительностью. Поэтому одновременно она может обслуживать только один станок. Иными словами, при наличии нескольких станков всасывающий патрубок придется подключать к ним поочередно. Можно также установить стружкоотсос централизованно. Но для того, чтобы мощность всасывания не падала, неработающие станки следует отключать от общей системы с помощью шиберов (заслонок).

Довольно часто после различного вида работ остается большое количество мелкой пыли и мусора, которые можно удалить лишь при помощи хорошего пылесоса
. Простой домашний аппарат к этому не приспособлен. Необходимо применять промышленный пылесос большой мощности. Фильтр для него можно сделать самостоятельно.

Людям, которые постоянно работают в сфере строительства, необходимо убирать за собой большое количество различного мелкого мусора и пыли. Это может быть старая штукатурка, остатки пенопласта, гипсокартона или древесная пыль. Такой мусор способен оседать толстым слоем по всему помещению. Подмести веником или протереть тряпкой эту пыль очень сложно, потому что из-за больших размеров помещения подобная уборка затянется надолго.

Использование в этом случае пылесоса является оптимальным. Обычное изделие, которое применяется в домашних условиях, для этих целей не подходит. Попадание щепок или опилок приведет к засору пылесоса или вовсе выведет его из строя. А также большое количество мелкой пыли быстро забьет пылесборник, который необходимо будет чистить каждые 20 минут.

Но строительные пылесосы обладают большими размерами, неудобны в применении, обслуживании и имеют очень высокую стоимость. По этой причине некоторые домашние мастера научились повышать возможности своего бытового изделия, оборудуя его специализированным циклонным фильтром. Такие пылесборники можно приобрести в строительном магазине или изготовить в домашних условиях своими руками. В интернете можно найти много чертежей пылеуловителей для мастерских по деревообработке.

Специалисты выделяют следующие
достоинства циклонных фильтров:

• не нужно постоянно покупать одноразовые мешки и контейнеры для сбора мелкой пыли;
• малые размеры;
• тихая работа устройства;
• когда корпус фильтра сделан из прозрачного пластика, есть возможность осуществлять контроль за его загрязненностью;
• высокая эффективность.

Принцип работы циклонного фильтра

Циклон состоит из нескольких частей:

• патрубок;
• корпус;
• пылесборник;
• камера с мембранным фильтром;
• приемный вентилятор.

Грязный воздух сквозь патрубок попадает в цилиндрический корпус изделия. Патрубок располагается по касательной к боковым стенкам корпуса, поэтому поток воздуха около стенок цилиндра закручивается по спирали. Из-за центробежной силы частички грязи прижимаются к корпусу устройства, а потом попадают в специальный пылесборник. Оставшийся воздух с частичками пыли попадает в другую камеру, которая оборудована несколькими мембранными фильтрами. В итоге вся собранная пыль попадает в приемный вентилятор.

Меньше всего загрязняется мембранный отсек, который необходимо чистить только после окончания уборки. Собранная пыль просто удаляется из специального накопителя, и устройство снова готово к выполнению своих обязанностей.

Пылесосы с подобным принципом действия стоят намного дешевле водяных, но дороже мембранных. По этой причине домашние мастера самостоятельно собирают циклон, а потом подсоединяют его к бытовому пылесосу.

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают
немало проблем
. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Как сделать аквафильтр для пылесоса

Когда человеку не нужен профессиональный строительный пылесос, то можно изготовить водный фильтр для стружки другим способом. К примеру, его можно сделать из обычного дорожного конуса. Пылесборником будет служить любая пластиковая тара с плотными стенками и хорошо закрывающейся крышкой. Стоит заметить, что пластиковая тара выполняет роль воздушной системы
, а утечка плохо влияет на мощность устройства. Необходимо отрезать опорный квадрат от дорожного конуса. По получившейся форме отверстия нужно выкроить верхнюю крышку из фанеры.

В верхнюю крышку при помощи герметика закрепляется выходной патрубок, который стоит сделать из обычной канализационной трубы. Эта деталь обязана быть опущена до середины строительного конуса. Когда она поднята выше, то завихрение пыли будет неправильное. В случае если выходная труба спускается слишком низко, то грязь будет засасываться в нее.

Узкая часть дорожного конуса тоже герметично закрепляется в круг из фанеры, который присоединяется к отсеку для мусора. Стоит несколько раз проверить герметичность всех швов и соединений. Около верхнего среза конуса ставится входной патрубок, в который будет попадать грязный воздух.

Далее необходимо проверить правильность сборки пылеулавливателя. Выходной патрубок необходимо присоединить к входу бытового пылесоса с помощью заводской шланги. Поэтому патрубок стоит подбирать в соответствии с диаметром шланга пылесоса. Шланг для сбора мусора присоединяется к приемному патрубку изделия. Обязательно проводится испытательный запуск. Когда устройство собрано верно, на дне пластиковой тары будет скапливаться весь мусор, а мембранный фильтр бытового пылесоса должен оставаться чистым.

Форму для конуса можно сделать своими руками. К примеру, изготовить из металлической жести, предварительно просчитав развертку изделия. А также может подойти старое ведро из оцинкованного металла.

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках. Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка может хорошенько ударить по кошельку. А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Зачем нужен циклонный фильтр?

Строительная, металлическая или древесная пыль на вид совершенно безобидны. Но это только на первый взгляд. Работа в помещении где скопилось много пыли, может навредить органам дыхания и вызвать серьезные заболевания. Да и инструменты будут портиться от бесконечного потока мусора. Причин может быть несколько:

• Пыль попадает в инструмент и на смазку внутри него. В результате он перегревается и выходит из строя.
• Если в устройстве есть движущиеся части, то пыль вполне может затруднить их работу, и также привести к поломке в дальнейшем.
• Пыль может забить специальные вентиляционные отверстия, которые призваны охлаждать инструмент. Как результат – снова перегрев и поломка.

Циклонный фильтр обеспечит сбор любого мусора на производстве без вреда для пылесоса.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.

Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

• Обычного пылесоса (желательно мощного);
• Циклонного фильтра;
• Емкости, собирающей мусор.

Во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

• Мотор;
• Шнур подключающий устройство к сети;
• Устройство регулировки мощности;
• Всасывающая гофра.

Для корпуса подготовьте:

• Трубу из пластика диаметром 5 см;
• Емкость с крышкой;
• Лист фанеры толщиной около 0,5 см;
• По 14 гаек и болтов М6;
• Полосу жести оцинкованной;
• Автомобильный фильтр (с микроавтобуса);
• Выключатель – 220 В;
• Герметик;
• Наждачку;
• Стержни для клеевого пистолета;
• Шланг-гофру (можно от стир. машины);
• Резьбовую шпильку с гайками и шайбами;
• Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

• Дрель;
• Пистолет для клея;
• Пистолет для герметика;
• Ключи слесарные;
• Отвертки;
• Электролобзик;
• Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты. Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Что делать, если нет возможности сделать пылесос своими руками?

Конечно не каждый захочет заниматься изготовлением пылесоса с нуля, да и необходимых деталей может не быть. В таком случае, прекрасно подойдет обычный бытовой пылесос, лучше с большой мощностью. Далее нужно будет просто изготовить для него циклонный фильтр, который не потребует больших затрат. Чаще всего его делают из дорожного конуса или ведра. Рассмотрим оба варианта.

Чертеж самодельного циклона можно посмотреть ниже.

Чертеж циклона

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

На ведре должна быть герметично прилегающая крышка, а сама форма емкости обязательно круглая!

Для изготовления понадобится:

• Ведро с крышкой (можно из под строительных смесей);
• Циркуль;
• По 2 колена 90 и 45 градусов;
• Пластиковая труба;
• Силикон;
• Резина или уплотнительные кольца;
• Канцелярский нож;
• Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.

Вставляем трубы в крышку ведра, правильно поворачивая угол

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.

Вид с обратной стороны

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.

Циклонный фильтр подключенный к бытовому пылесосу

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

При механической обработке различных материалов может образовываться большое количество стружки. С ее удалением ручным способом возникает много трудностей. Для существенного упрощения рассматриваемой процедуры стали использовать специальные приспособления, называемые стружкоотсосами. Их можно встретить в специализированных магазинах, стоимость варьирует в достаточно большом диапазоне, что связано с функциональностью, производительностью и популярностью бренда. При желании подобное оборудование можно изготовить своими руками, для чего достаточно знать разновидности и принцип работы.

Принцип работы

Стружкоотсос типа циклон своими руками можно только после определения основных принципов работы. К особенностям можно отнести нижеприведенные моменты:

1. К основному корпусу подключается гофрированный шланг небольшого сечения, который концентрирует и усиливает тягу. На наконечнике может быть различная насадка, все зависит от конкретной поставленной задачи.
2. В верхней части конструкции расположен двигатель, который напрямую связан с крыльчаткой. При вращении воздух разряжается, за счет чего создается требующаяся тяга.
3. При всасывании стружка оседает в специальной емкости, а воздух выводится через специальный патрубок, на котором устанавливается фильтр грубой очистки.
4. На выходном патрубке устанавливается еще фильтр тонкой очистки, который задерживает мелкие частицы и пыль.

В целом можно сказать, что принцип работы стружкоотсосов типа циклон достаточно прост, за счет чего конструкция характеризуется надежностью.

Типы стружкоотсосов

Практически все модели стружкоотсосов типа циклон схожи. При этом основные механизмы, к примеру, двигатель или система циклона могут несколько отличаться, что и определяют основную классификацию. Все стружкотсосы типа циклон условно можно разделить на несколько категорий:

1. Для бытового применения.
2. Универсальные.
3. Для профессионального применения.

Выбирая модель для домашней мастерской следует уделить внимание двум первым группам оборудования. Эта рекомендация связана с тем, что их стоимость должна быть относительно невысокой, при этом производительности будет достаточно.

При частом проведении работы с мастерской, большом количество стружек и при профессиональном предоставлении услуг по уборке мастерских и других помещений нужно рассматривать при выборе стружкоотсосов типа циклон с профессиональной группы. Это связано с тем, что оно характеризуется более высокой производительностью и надежностью, может выдерживать длительное применение.

Устройство стружкоотсоса типа циклон

Большинство моделей напоминает обычный пылесос, который за счет сильной тяги всасывает крупные и мелкие стружки. Однако, использовать даже мощный и качественный пылесос для проведения уборки мастерской нельзя. Основными конструктивными элементами можно назвать:

1. Устанавливается электродвигатель фланцевого типа, мощность которого составляет всего 3,5 кВт.
2. Для разряжения воздуха устанавливается вентилятор с прочной и устойчивой к механическому воздействию крыльчаткой. Она должна быть достаточно большой для создания требующей тяги.
3. Циклон предназначается для очищения воздуха, который будет выбрасываться наружу. Его устройство рассчитано на фильтрацию крупных элементов.
4. Многоступенчатый фильтр существенно повышает эффективность проводимой процедуры. Это связано с тем, что на первичном этапе происходит отделение крупных элементов, после чего отделяются мелкие. За счет многоступенчатой чистки можно существенно продлить срок эксплуатации фильтра и повысить его эффективность.
5. Нижний циклон предназначается для непосредственного забора стружки.
6. Сборный мешок из прочного материала предназначен для временного хранения стружки и другого мусора, которые были отделены от проходящего потока воздуха.

Качественные модели имеют герметичный корпус, который обшивается звукопоглощающими панелями. Для управления стружкоотсосом типа циклон размещается электрический или механический блок, для подключения гофрированного шланга с насадкой должно быть специальное отверстие.

Стружкоотсос типа циклон своими руками изготовить несложно, так как он во многом напоминает обычный пылесос с большим количеством фильтрующих элементов и высокой мощностью. Устройство циклона деревообработки характеризуется высокой надежностью, при соблюдении рекомендаций по эксплуатации устройство прослужить длительный срок.

Конструкционные особенности

В большинстве случаев при самостоятельном изготовлении стружкоотсоса типа циклон устанавливается двигатель малой и средней производительности, который может питаться от стандартной сети 220В.

Более мощные агрегаты снабжаются трехфазными двигателями, с питанием которых в бытовых условиях возникает довольно много трудностей.

Среди конструктивных особенностей следует отметить тот момент, что крыльчатка устанавливается для обеспечения спирального завихрения воздушного потока. При этом тяжелые частицы сбрасываются в специальную емкость, после чего центробежная сила снова поднимает воздух для его удаления.

Подготовительные работы

При изготовлении конструкции своими руками можно существенно сэкономить, однако некоторые механизмы все же самостоятельно не собрать. Примером можно назвать наиболее подходящий двигатель и крыльчатку. К подготовительному этапу можно отнести следующие действия:

1. Формирование плана действий по сборке самодельного оборудования.
2. Поиск подходящего электродвигателя, проверка его состояния.
3. Подбор других механизмов, которые не могут быть изготовлены своими руками.

В столярной мастерской многое, что требуется для создания стружкоотсосов типа циклон, можно изготовить своими руками.

Инструменты

В зависимости от выбранной схемы могут потребоваться самые различные инструменты. Проще всего наружный корпус изготовить из дерева. Именно к нему будут подсоединяться другие элементы. Рекомендуемый набор инструментов следующий:

1. Индикатор и мультиметр.
2. Стамеска и другие инструменты для работы с деревом.
3. Шуруповерт и различные отвертки, молоток.

Простота конструкции определяет то, что ее можно изготовить при наличии самых распространенных инструментов.

Материалы и крепеж

Создаваемый прибор должен быть легким и герметичным, а также выдерживать давление, оказываемое при завихрении воздуха. Для его изготовления потребуются:

1. Корпус можно собрать из фанеры, толщина которой около 4 мм. За счет этого конструкция будет прочной и легкой.
2. Для изготовления других деталей также потребуются бруски дерева различной толщины.
3. Поликарбонат.
4. Фильтр можно взять от ВАЗ инжекторного типа. Подобный фильтр стоит дешево, прослужит довольно долго.
5. Двигатель можно снять со старого мощного пылесоса, крыльчатка будет крепится на выходном валу.
6. Для соединения основных элементов потребуются винты, саморезы, болты с гайками, а также герметик.

После нахождения всего необходимого можно приступать к выполнению работы.

Изготовление циклонного фильтра

Как ранее было отмечено, изготовить фильтр достаточно сложно, лучше всего приобрести дешевый уже готовый вариант исполнения. Однако, для него также потребуется посадочное герметичное место.

Посадочное место также изготавливается из дерева. В этом случае главное правильно выбрать подходящий диаметр отводящего отверстия, так как слишком малый приведет к снижению пропускной способности. Крепить фильтр не нужно, достаточно создать для него блок, который будет идеально подходить по своим размерам.

Создание фиксирующего кольца и фигурной вставки

Для фиксации поликарбоната при изготовлении корпуса требуются деревянные кольца. Они должны иметь внутренний диаметр, обеспечивающий требуемый объем накопительного бака. Между двумя фиксирующими кольцами будут расположены вертикальный планки, удерживающие листы поликарбоната.

Изготовить подобные кольца в домашней мастерской можно при наличии соответствующих навыков и оборудования. При этом не стоит забывать о том, что они должны обладать высокой прочностью.

Установка фиксирующего кольца

Сборку корпуса можно начать с размещения фиксирующих колес и листов поликарбоната. Среди особенностей данного этапа можно отметить следующие моменты:

1. Листы фиксируются с обоих сторон планками.
2. Соединение проводится при помощи саморезов.
3. Для повышения герметизации в нижнем и верхнем кольце создаются прорези для листов, после установки которых швы заделываются герметиком.

После сборки корпуса можно приступить к установке других элементов конструкции.

Установка бокового патрубка

Для того чтобы исключить вероятность разрыва конструкции из-за засорения фильтрующего элемента устанавливается боковой патрубок с предохранительным клапаном. Для этого в листе поликарбоната создается отверстие, которое с обоих сторон закрывается корпусом предохранительного патрубка.

Между деревянным планками и стенкой следует положить резиновую прокладку, можно повысить степень герметизации путем использования герметика. Крепиться элемент на корпусе при помощи болтов и гаек.

Установка верхнего ввода

Всасывание стружки и воздуха происходит с верхней части конструкции. Для размещения верхнего ввода создается небольшой корпус, в котором размещается патрубок от старого пылесоса.

При использовании специального патрубка обеспечивается надежная фиксация всасывающего шланга, который, к тому же, при необходимости можно будет быстро снять. Именно поэтому не стоит его изготавливать своими руками.

Установка фигурной вставки

Фигурная вставка также требуется для соединения входного патрубка. Она должна быть расположена так, чтобы воздух с частицами поступал без затруднений.

Как правило, располагается фигурная ставка напротив вентилятора, за счет которого и осуществляется завихрение воздушного потока. Швы лучше всего обработать герметиком, что повысит степень изоляции конструкции.

Сборка циклонного фильтра

После создания корпуса для размещения фильтра его нужно установить на свое место. Стоит учитывать, что внутри также будут расположены электронные элементы, обеспечивающие питание электродвигателя.

От наружной части корпуса циклонного фильтра отводится еще один патрубок. Он потребуется для отведения воздушного потока.

Принципы выбора стружкоотсоса и основные производители

Производством стружкоотсосов типа циклон занимается довольно большое количеств различных компаний. Принцип действия устройства при этом не отличается, только повышается мощность и надежность конструкции.

Большей популярностью пользуются стружкоотсосы типа циклон иностранных брендов, отечественные стоят дешевле, но служат намного меньше.

При проведении ремонтных и строительных работ появляется много мусора. Опилки, стружка, обрезки материалов вперемешку с пылью должны регулярно убираться. Обычное подметание шваброй исключается из-за специфики работы, если возможно налипание пыли и мелких частичек на поверхность, к примеру, после грунтовки или окраски.

Обычный пылесос с таким мусором не справится или очень быстро выйдет из строя. Бытовые электрические приборы рассчитаны на среднюю непродолжительную нагрузку.

Для таких случаев выпускается специализированная техника. Строительный пылесос может достаточно долго работать без остановки, имеет значительную мощность, и в нем используются совершенно иные, чем в бытовых пылесосах, системы фильтров.

Когда стоит использовать строительный пылесос

Те, кто постоянно сталкиваются со строительными, ремонтными и столярными работами, знают о необходимости своевременной уборки рабочего места по окончания этапа. Уборка может проводиться неоднократно в течение одного дня, поэтому вполне обоснованно желание облегчить себе процесс.

Кусочки пенопласта и полиэтиленовой пленки
, обрезки гипрока, отколовшаяся штукатурка, пыль после разрезания газобетона — весь этот мусор оседает не только на горизонтальных поверхностях, но и, наэлектризовавшись, крепится на вертикальных стенах.

Уборка при помощи швабры и совка не всегда уместна из-за больших площадей, а мытье только превратит сухую грязь в мокрую жижу, особенно в помещениях без отделки.

Обычный бытовой прибор из-за малого размера пылесборника быстро забьется, его придется непрерывно чистить. При попадании крупных частиц и вовсе велик риск сломать технику.

Именно в таких условиях лучшим решением будет использование строительного пылесоса.

Плюсы и минусы строительного пылесоса

Большая мощность позволяет профессиональной технике работать без перерыва достаточно долго, а длинный шланг обеспечивает доступ к удаленной территории без необходимости переносить пылесос или прерывать работу.

Но у него есть и минусы:

• Высокая стоимость. При необходимости периодических или разовых работ покупка нового дорогого инструмента нецелесообразна.
• Большие размеры и вес.

Некоторые умельцы придумали выход из положения в виде дополнительной опции к имеющейся технике. При достаточно небольших расходах можно собрать циклонный фильтр для пылесоса своими руками. Эта конструкция увеличит возможности уже имеющегося обычного бытового пылесоса.

Изготовление циклона своими руками

В Интернете есть огромный выбор инструкций по самостоятельному изготовлению фильтра циклон, в том числе с приложенными чертежами и фотографиями. Но их объединяет стандартный набор комплектующих.

Итак, что нам потребуется:

Инструкция по сборке
.

Главным показателем того, что циклон для пылесоса своими руками собран правильно, будет мусор, собирающийся на дне или оседающий на стенках емкости, при этом всасывание будет быстрым и качественным. Не забывайте контролировать герметичность конструкции
.

История появления фильтра циклон

Создателем технологии циклонного фильтра является Джеймс Дайсон. Именно он первый сделал фильтр с работой, основанной на действии центробежной силы. Почему это устройство стало так популярно и востребовано, что изобретатель оформил на него патент?

Фильтр состоит из двух камер. Под действием центробежной силы внутри агрегата мусор начинает закручиваться в воронку. Крупный мусор
при этом оседает в первой камере, внешней, а пыль и легкий мусор собирается на внутренней стороне. Так через верхнее отверстие выходит чистый воздух.

Основные плюсы фильтра циклон:

• не требуются мешки для сбора пыли и их постоянная замена;
• компактные размеры фильтра;
• тихая работа;
• легко снимающаяся крышка позволяет регулярно проверять уровень загрязненности и своевременно выбрасывать мусор;
• скорость и эффективность работы.

Пылесос с фильтром циклон может использоваться и в быту, и в профессиональных целях.

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену
. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы
.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Чтобы сделать пылесос своими руками, необходимо:

• В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
• Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
• Все отверстия следует плотно закрыть с помощью герметика.

Шланг плотно фиксируется с полипропиленовым коленом и направляется чётко вниз, тем самым задавая устойчивую траекторию. Проводится тестирование на жёстком соре.

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра)
.

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

• Текстолит (размер подбирается индивидуально под каждый пылесос).
• Любой текстильный плотный мешок (многие используют мешки из-под обуви).
• Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном
и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

Ремонтные и строительные работы не только являются трудными, но и оставляют много пыли и мусора, который чаще всего лень убирать, а обычные домашние пылесосы просто не способны справиться с поставленной задачей. Поможет циклон для пылесоса, способный отсеивать стружку, опилки и другой мусор, не засоряя при этом сам пылесборник.

Блок: 1/5 | Кол-во символов: 330
Источник: https://pochini.guru/sovety-mastera/sozdanie-tsiklona-dlya-pyilesosa

Принцип действия

Многие знают, что такое строительный сор, и как его трудно убирать, особенно в промышленных масштабах. На рынке существуют специальные строительные пылесосы, которые обладают высокой мощностью, в сравнении с бытовыми, но при этом имеют крупные габариты и немалую цену. Поэтому мастера своего дела создают стружкоотсосы типа циклон своими руками, тем самым совершенствуют свои бытовые пылесосы и облегчают свою работу.

Фильтр представляет собой конструкцию из двух отсеков: внешнего и внутреннего. Под действием центробежной силы весь сор, поступающий в пылеулавливатель, на основе циклонного принципа сортируется на крупные и мелкие частицы.

Крупные оседают во внешней камере, а мелкие — во внутренней. Именно из-за такого принципа работы фильтра его и назвали циклонным.

Блок: 2/5 | Кол-во символов: 785
Источник: https://pochini.guru/sovety-mastera/sozdanie-tsiklona-dlya-pyilesosa

Шаг 1: Список материалов и чертежи

Список материалов:

• 1 пылесос (1600 Вт +)
• 1 пластмассовое ведро 20 литров
• 1 металлическое (оловянное) ведро 20 литров
• 1 пластиковая воронка
• 1 ПВХ труба длиной около 30 см
• 2 муфты для трубы
• 1 водопроводный фитинг 90 градусов
• 4 гайки, болта и шайбы
• 8 саморезов
• быстродействующий эпоксидный клей
• какая-нибудь грунтовка
• 2 куска фанеры 0X30X18 мм

Блок: 2/8 | Кол-во символов: 492
Источник: https://masterclub.online/topic/15927-tsiklon-dlya-pylesosa-svoimi-rukami

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

1. электродрель,
2. шуруповёрт,
3. электролобзик,
4. циркуль,
5. нож,
6. струбцины,
7. отвёртка крестообразная,
8. карандаш,
9. корончатое сверло по дереву (50-60мм),
10. набор сверл.

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

1. Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
2. Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
3. Канализационный отвод градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
4. Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
5. Ведро («малое») пластиковое 5-11 литров.Примечание. Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
6. Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
7. Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
8. Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Блок: 4/6 | Кол-во символов: 1732
Источник: https://verstakdoma.ru/stati/instrument/samodelny/tsiklonnyj-pylesos-dlya-masterskoj/

Шаг 2: Система циклона

Система циклона состоит из двух ступеней.

Первая ступень — это пластиковое ведро с верхней крышкой, фитингами и воронкой. Вторая ступень — металлическое ведро, которое прикрепляется под пластиковым и собирает пыль и отходы.

Две ступени соединяются друг с другом стандартными зажимами, которые идут в комплекте с ведрами.

Блок: 3/8 | Кол-во символов: 345
Источник: https://masterclub.online/topic/15927-tsiklon-dlya-pylesosa-svoimi-rukami

Аквафильтр из подручных средств

При возникновении проблем с поиском магазинного аквафильтра можно спокойно сделать циклонный фильтр для пылесоса своими руками. Для этого понадобится всего лишь пластмассовая труба, размеры которой устанавливают, опираясь на размер ёмкости (подойдет канализационная небольшого диаметра).

Чтобы сделать фильтр самостоятельно, необходимо распилить трубу на части и плотно соединить в Т-образную форму так, чтобы между камерами спокойно проходил воздух, а боковые ответвления нужно заглушить тканевым воздухопроницаемым материалом.

Снизу, у основания широкой части, необходимо просверлить дырочки в шахматном порядке (для забора воды). Далее необходимо соединить циклонный фильтр с водяным при помощи полипропиленового колена так, чтобы водяной фильтр, находясь внутри ёмкости, слегка касался воды.

Вода добавляется непосредственно перед эксплуатацией пылесоса.

Блок: 4/5 | Кол-во символов: 886
Источник: https://pochini.guru/sovety-mastera/sozdanie-tsiklona-dlya-pyilesosa

Шаг 3: Первая ступень — верхняя крышка

Перед покупкой любых фитингов обязательно проверьте конец гибкого шланга вашего пылесоса и купите подходящие по диаметру (не все пылесосы имеют шланги и концы одинакового диаметра).

Возьмите крышку верхнего пластикового ведра и сделайте в центре отверстие такого же диаметра, как ваша труба (здесь будет сидеть длинная труба), и одно отверстие сбоку крышки (здесь будет локтевой фитинг).

Вставьте муфту в первое отверстие и заклейте — здесь будет находиться длинная труба (используйте ПВХ-клей или эпоксидку). Убедитесь, что труба перпендикулярна крышке.

Вы сможете обрезать длинную трубу, если понадобится, и после первого теста, если в пылесосе окажется пыль, по-хорошему нужно будет вогнать ее глубже, до деревянного кольца.

Вставьте муфту в боковое отверстие и приклейте. После того как клей высохнет, вставьте в него 90-градусный локтевой фитинг, чтобы фитинг располагался параллельно стенам пластикового ведра. Это даст циклоническое круговое действие на входящую пыль. Удостоверьтесь, что нет утечек. Если вы чувствуете дыры, залейте их эпоксидным клеем или силиконом.

Дополнительная модификация:
Если пластиковая крышка слишком мягкая, как у меня, можно добавить два круга из ДСП диаметром около 22 см и толщиной 6 мм для поддержки. Деревянные круги располагаются под крышкой, и я притянул их 4 болтами.

Это дает мне дополнительную прочность и преимущество, если я захочу добавить еще два 90-градусных локтевых фитинга и вставить более длинные трубы из ПВХ, чтобы минимизировать использование гибких шлангов и улучшить поток воздуха и падение давления.

Блок: 4/8 | Кол-во символов: 1608
Источник: https://masterclub.online/topic/15927-tsiklon-dlya-pylesosa-svoimi-rukami

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

• строительный нож;
• маркер или карандаш;
• циркуль;
• электролобзик;
• шуруповёрт;
• пила-ножовка;
• шило;
• клеевой пистолет.

Материалы

• два пластиковых 10 литровых ведра;
• водопроводная ПВХ труба и уголок ø 32 мм;
• автомобильный воздушный фильтр;
• клеевой стержень;
• строительная фанера;
• кровельное железо;
• саморезы;
• шланги от пылесоса;
• столярный клей;
• герметик.

Пошаговая инструкция сборки циклона

1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
4. Пространство между патрубком и фанерой заполняют герметиком.
5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
8. Конструкцию прислоняют к ведру.
9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
10. Ножом вырезают проём.
11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
15. Жестяной круг разрезают наполовину от центра к краю.
16. Внешние края разреза разводят на угол 300.
17. Фигурную вставку устанавливают в ведре враспор.
18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
19. У верхнего ведра срезают днище.
20. Камеру циклона плотно вставляют в накопитель.
21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
23. Место соединения обрабатывают клеевым пистолетом.
24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.

Можно не делать коробчатое обрамление бокового патрубка, а внешние его края надрезать и отогнуть. Затем отогнутые бортики скрепить с краями отверстия ведра винтами или заклёпками. Но такое соединение будет менее надёжным, чем вышеописанное крепление.

Блок: 3/8 | Кол-во символов: 3463
Источник: https://remboo.ru/instrumentyi-i-materialyi/tsiklon-dlya-pyilesosa-svoimi-rukami.html

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

1. Создание фиксирующего кольца и фигурной вставки
2. Установка фиксирующего кольца
3. Установка бокового патрубка
4. Установка верхнего ввода
5. Установка фигурной вставки
6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра.

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра. Обратите внимание, что верхней частью малого ведра теперь стало его дно.

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа,  она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

1. Верхний патрубок – к бытовому пылесосу
2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Блок: 5/6 | Кол-во символов: 3334
Источник: https://verstakdoma.ru/stati/instrument/samodelny/tsiklonnyj-pylesos-dlya-masterskoj/

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создают немало проблем. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

• пластиковая тара для жидкости объемом около 4 литров;
• цилиндрический воздушный фильтр, который можно взять из старого автомобиля;
• отрезок канализационной трубы, который должен по диаметру соответствовать шлангам бытового пылесоса;
• кусок гофрированного шланга такого же диаметра;
• арматура, обрезки уголков из металла для изготовления подставок и кронштейнов;
• небольшой лист фанеры для основы толщиной около 7 мм;
• старый женский чулок;
• герметик и различные крепежные материалы.

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Далее необходимо качественно закрепить к станине собранный фильтр и бытовой пылесос. Крепление обязано обеспечить быстрый демонтаж, чтобы чистить емкость от собранного мусора. В конце работы нужно произвести испытания устройства. На дне пластиковой емкости должен оставаться весь мусор.

Блок: 4/5 | Кол-во символов: 2980
Источник: https://ObInstrumentah.info/kak-sdelat-filtr-tsiklon-dlya-pylesosa-svoimi-rukami/

Изготовление циклона с использованием канализационного стояка

Изготовить фильтр циклонного типа можно и из канализационных труб. Для этого потребуется угловая шлифовальная машинка, шуруповерт, клей, лобзик, нож, клепальная машинка. Для изготовления конструкции нужны такие материалы, как канализационная труба диаметром 100 мм и 40 мм, гофрированный шланг, заклепки, клей, хомуты, одна пятилитровая и пара двухлитровых бутылок. Изготовление устройства выполняется в следующем порядке.

1. Отрезается горловина от канализационной трубы — оставшийся отрезок должен иметь длину примерно 1 метр.
2. Разрезается бутылка — должен получиться цилиндр с конусом, горлышком и крышкой.
3. Просверливаются пробки двухлитровых бутылок, склеиваются и стягиваются хомутом.
4. Обрезанная бутылка устанавливается снизу в канализационную трубу и стягивается хомутом. Стыки заливаются герметиком.
5. Сбоку в трубе изготавливается отверстие диаметром 40 мм и устанавливается патрубок длиною 70 мм. Стыки герметизируются.
6. Вырезаются из жестяного листа 3 круга диаметром 100 мм. В центре каждой окружности делается отверстие диаметром 40 мм. Круги разрезаются пополам и клепками поочередно скрепляются между собой, формируя спираль, которая надевается на тонкую трубку, а витки равномерно распределяются. Конструкция тщательно проклеивается.
7. Труба со спиралью размещается внутри канализационного стояка таким образом, чтобы снаружи осталось 100-мм.
8. Из пятилитровой бутылки вырезается верхняя часть, отрезается горловина, после чего получившийся колпак надевается на конструкцию, пропуская в отверстие бывшей горловины отрезок трубы. Все детали плотно фиксируются, колпак приклеивается к канализационному стояку, стыки герметизируются.
9. В нижнюю пробку вкручивается бутылка-мусороприемник.
10. В патрубок сбоку конструкции подключается гофрированная трубка с насадкой для уборки, а в верхнюю трубку крепится шланг пылесоса. Если диаметр не совпадает, можно использовать муфты-переходники, подобрав их под размер трубок.

Конструкция работает следующим образом — воздушный поток попадает внутрь, мусор отделяется и падает в бутылку-накопитель, а чистый воздух уходит в шланг, идущий к пылесосу.

На заметку! Чтобы почистить конструкцию, достаточно выкрутить бутылку и опустошить.

Блок: 5/8 | Кол-во символов: 2233
Источник: https://hitech-online.ru/tehnika-dlya-doma/pylesos/tsiklon-svoimi-rukami.html

Шаг 4: Первая ступень — Воронка

Чтобы вставить воронку, вам нужно вырезать деревянный диск/кольцо из одного из кусков дерева. Деревянное кольцо должно войти в пластиковое ведро (внутренний диск, который останется после вырезания кольца, используется позже).

Наружный диаметр диска должен быть таким, чтобы диск плотно входил в ведро примерно наполовину, а внутренний диаметр должен быть достаточно широким, чтобы воронка могла сидеть в кольце. Я вырезал кольцо с помощью перевернутого лобзика на моем верстаке, а затем довел до идеального круга, используя шлифовальную машинку. Вставьте кольцо в ведро, чтобы проверить.

Не делайте следующих вещей до завершения второго этапа!

После второго этапа я положу деревянное кольцо внутрь пластикового ведра (примерно на середину высоты или чуть глубже), так что конец воронки будет выступать из отверстия ведра. Я привинтил деревянное кольцо снаружи 8 саморезами.

В моей версии я чуть подрезал воронку, так что ее торцовое отверстие не будет слишком узким (так пыли легче уйти вниз) около 4 см в диаметре, а затем приклеил трубу чтобы закрепить элемент.

Теперь становятся сложнее. Я склеил край воронки с краем деревянного кольца, а затем добавил
грунтовки, чтобы сделать наклон к центру воронки, для лучшего движения пыли вниз. Поскольку я не смог найти нормальную грунтовку, я взял грунтовку из полиэфира, которая могла бы приклеиться и к дереву, и к пластику. Кроме уродливого цвета (черный) и разведенной грязи (используйте перчатки), оно работает нормально.

Примечание. Если я буду делать это снова, я буду использовать меньше отвердителя, чем предполагаемое значение, чтобы у меня было больше времени для формовки и сглаживания поверхности, даже если высыхание займет больше времени.
Этот наполнитель из полиэфира дал мне поверхность, которую я покрыл более мягким, белым слоем. Влажной тряпкой я сумел сгладить поверхность, чтобы пыль стекала в воронку.

Еще одна идея. Мне сообщают, что найти достаточно большую воронку непросто. Здесь есть решение. Вы можете пойти в любой магазин автомобильных аксессуаров и купить уличный/дорожный конус, а затем обрезать его по размеру для вашего ведра. Это тоже сработает.

Блок: 5/8 | Кол-во символов: 2168
Источник: https://masterclub.online/topic/15927-tsiklon-dlya-pylesosa-svoimi-rukami

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Блок: 6/8 | Кол-во символов: 1601
Источник: https://TechnoSova.ru/dlja-chistoty-i-porjadka/pylesos/ciklonnyj-filtr/

Шаг 5: Вторая ступень — нижнее ведро и верхняя металлическая крышка

Пластиковое ведро должно плотно сидеть над металлическим. Вот как мы это сделаем. Нам понадобятся 2 куска круговой фанеры или ДСП, которые будут поддерживать и соединять пластиковое ведро с крышкой металлического ведра.

Мы вырезаем два диска около 4/5 диаметра дна пластикового ведра (у нас уже есть один кусок, который остался после вырезания кольца для воронки, поэтому нужно вырезать только один).

Точность здесь не очень важна, поэтому вы можете использовать лобзик или саблевую пилу. Я использовал лобзик.
Мы поместим первый круг на дно пластикового ведра, а второй под крышку металлического.

Поскольку два диска имеют одно и то же отверстие в центре, такие же отверстия нам нужно сделать в дне пластикового ведра и в крышке металлического, чтобы воронка проходила через них.

Прижмите первый диск ко дну пластикового ведра, а второй сверху на крышку металлического и притяните их с помощью 4 болтов, гаек и шайб. Теперь мы можем соединить два ведра вместе.

Блок: 6/8 | Кол-во символов: 1037
Источник: https://masterclub.online/topic/15927-tsiklon-dlya-pylesosa-svoimi-rukami

Советы мастеров

Чтобы самостоятельно изготовить действительно эффективное циклонное устройство для сбора мусора, рекомендуется придерживаться советов опытных мастеров.

1. Для работы с самодельным циклонным фильтром рекомендуется использовать только мощный пылесос. Не стоит ожидать эффективной уборки от слабого устройства, потому что часть мощности потеряется во время прохождения через циклон.
2. При сборке циклона нужно тщательно герметизировать все стыки и соединения. В противном случае будет происходить не только потеря мощности, но и выход наружу загрязненного воздуха.
3. Все используемые емкости – бутылки, ведра и т.д. – должны быть прочными, иначе они сожмутся при работе мощного пылесоса.

Итак, собрать для бытового пылесоса циклонный фильтр своими руками не составит сложности, если знать порядок действий, иметь необходимый инструмент и подготовить нужные материалы. Такое устройство эффективно собирает крупный мусор, благодаря этому до пылесборника доходит только мелкая пыль, а значит, опустошать его потребуется гораздо реже. Данную конструкцию можно безопасно применять для уборки строительных мелких отходов, чтобы уберечь обычный пылесос от быстрого засорения и выхода из строя. Более детально ознакомиться с чертежами и увидеть порядок действий наглядно можно на видео, в котором раскрываются секреты изготовления самодельных циклонов.

Блок: 7/8 | Кол-во символов: 1355
Источник: https://hitech-online.ru/tehnika-dlya-doma/pylesos/tsiklon-svoimi-rukami.html

Шаг 6: Окончательная сборка и тестовый прогон

Теперь я могу поставить пластмассовое ведро поверх металлического и закрепить вёдра зажимом. Вставьте гибкий шланг пылесоса в центральную соединительную трубу, а второй шланг (я нашел его в старом пылесосе) в боковую трубу, включите пылесос и дайте циклону работать. Вся пыль опускается в металлическое ведро, оставляя пылесос чистым.

Не забудьте надеть маску, когда будете очищать нижнее ведро. Не нужно дышать этой пылью.

Блок: 7/8 | Кол-во символов: 473
Источник: https://masterclub.online/topic/15927-tsiklon-dlya-pylesosa-svoimi-rukami

Шаг 7: Дополнение

Перемещение циклона и пылесоса по мастерской — не очень легкое дело, поэтому я думаю, что тележка на роликах может оказаться практичной и полезной.

Конструкция тележки очень проста, и ее можно построить только из фанеры. Здесь нет размеров, потому что вам придется подстраивать габариты под ваш пылесборник.

Скажу только, что основание изготовлено из двух листов фанеры, верхний из которых имеет отверстие, в котором сидит ведро.

Можно также добавить липучки, чтобы закрепить пылесос и сделать две деревянные ручки на пластмассовом ведре, чтобы оно не падало при опорожнении нижнего ведра.

Блок: 8/8 | Кол-во символов: 614
Источник: https://masterclub.online/topic/15927-tsiklon-dlya-pylesosa-svoimi-rukami
