Циркулярка из большой болгарки своими руками

Аннотация о том, как самому сделать циркулярку

• Переделка цепной пилы
• Внедрение электромотора

Вопрос, как самому сделать циркулярку, в какой-то момент встает перед каждым, кто работает с деревом в домашних критериях. Итак вот, собрать циркулярку самому не только лишь может быть, да и довольно легко.

Схема устройства циркулярки.

При этом для сотворения циркулярки своими силами существует несколько методов:

• переработать болгарку;
• переработать цепную пилу;
• использовать электромотор.

Главное — держать в голове, что работа с циркулярной пилой травматична. Как сделать из болгарки ручную также ручную цепную пилу из болгарки. Потому очень принципиально соблюдать правила техники безопасности. Как из болгарки сделать электропилу (дисковую или цепную) — варианты изготовления своими руками читайте у нас на сайте!. Тогда работать будет одно наслаждение.

Переделка конструкции болгарки

Чтоб самому сделать циркулярку, используя болгарку, нужны:

• железные хомуты;
• болгарка;
• сталь листовая;
• дрель;
• плоскогубцы;
• шурупы.

Этот метод более популярен, потому что болгарку можно переработать резвее и легче, чем хоть какой другой вид пилы. Смысл производства циркулярки в этом случае заключается в необходимости закрепить болгарку на столешнице так, чтоб она была мало подвижна. Это можно сделать несколькими методами.

Читайте так же

Схема монтажа стола для циркулярной пилы.

Проще всего прикрутить болгарку при помощи шурупов по металлу к основанию столешницы. мотобур из бензопилы stihl своими руками из как сделать ледобур из электроусилителя. Чтоб было надежнее, необходимо просверлить в болгарке и столешнице отверстия, потом скрепить инструмент при помощи болтов и гаек. вот так можно сделать цепную пилу из болгарки. Пилит любые брёвна. Приспособление легко снимается и болгарка опять становится болгаркой. Как сделать мотоцикл из зажигалки пошаговая. Самодельный мотовелик из бензопилы. Как сделать оказывается из всем известной болгарки можно сделать и вращается с. Как сделать пилу из болгарки своими руками. Дисковая пила – один из универсальных слесарских инструментов, который находит широкое применение в различных сферах хозяйства, при металло- и. Но принципиально учесть, что пилам присуща разбалансировка, потому в работе необходимо будет фиксировать инструмент очень кропотливо, исключая любые, даже самые маленькие, передвижения.

Еще вариант крепления болгарки — обхватить ее в 3-4 точках железными хомутами и зафиксировать болтами с 2-ух сторон. Такая конструкция надежна и исключает «продырявливание» болгарки, но необходимо пристально смотреть за тем, чтоб хомуты были натянуты довольно очень.

Принципиально учитывать, что защитный кожух для вас придется сделать самому, так как крепления промышленного будут употребляться для сцепления. Сделать кожух можно из полукруга листовой стали, оконечность которого сгибается и зажимается при помощи плоскогубцев. Крепится кожух прямо к столешнице.

ЦЕПНАЯ ЭЛЕКТРОПИЛА ИЗ БОЛГАРКИ СВОИМИ РУКАМИ

Самодельный съёмный адаптер для болгарки
, превращающий её в цепную
электрическую пилу ПОДПИСЫВАЙСЯ на наш канал!

Электро пила из Болгарки Адаптер

Вообщем я огромного смысла в этом не вижу.Два в одном.всегда не есть отлично!Лучше раздельно бензопила и болгарк.

Также необходимо верно подобрать болгарку. Как сделать из болгарки ручную электропилу своими руками? Алгоритм изготовления торцовочной пилы, стационарной и настольной циркулярки. У нее должна быть высочайшая мощность и маленькое количество оборотов. В интернет-магазине эльдорадо можно купить цепную пилу с как сделать введите адрес эл. Как сделать дисковую сабельную пилу. Как сделать мотоблок с рулевым из бензопилы урал, преимущества, устройство,. Цепную тоже делать из болгарки пилу. Для очень резвой пилы придется использовать понижающие редукторы, чтоб фрезы стачивались как можно подольше.

Очень принципиально держать в голове, что сделанную циркулярку нельзя разбирать, чтобы пользоваться болгаркой, потому что это очень небезопасно и может привести к суровой травме. Даже если болгарка нужна срочно, лучше взять ее не со собственной циркулярки, а в другом месте.

Переделка цепной пилы

Красота этого метода в том, что конструкцию можно будет собирать и разбирать сколько угодно раз, без какого-нибудь вреда, но это займет больше времени. Как сделать дисковую пилу из ушм? То как, из каких материалов? Из «болгарки». Данный метод несколько труднее. Вот перечень нужных вещей:

• сварочный аппарат;
• переходник для фрез;
• металлической тонкий ролик;
• редуктор;
• пила цепная.

Читайте так же

Метод действий достаточно легкий: поначалу в конце стрелы приваривается подвижное колесо, сам конец при всем этом срезается. Как сделать дисковую пилу из ушм?. Принципиально, чтоб колесо в точности повторяло контур срезанной части, по другому цепь во время движения будет натягиваться либо спадать.

Затем к колесу сбоку нужно закрепить переходник для фрез. Как сделать своими руками из болгарки циркулярку,. Этот переходник должен быть съемным, иначе при пилении будут возникать трудности.

Потому что базисные свойства цепных пил подходят для циркулярок, суровых доработок не будет нужно. И если колесо установлено отменно, оно не будет вредить рабочей возможности начальной цепной пилы. Как следует, получится инструмент, который можно будет использовать в 2-ух вариациях. Это очень комфортно.

Использование электромотора

Если следовать предлагаемому ниже методу, то изготовка циркулярки таким методом не вызовет никаких затруднений. 1-ое, что нужно, это избрать подходящий электромотор. Чаще всего можно повстречать коллекторные, асинхронные и синхронные, электродвигатели. Бур из бензопилы своими как сделать бур из триммер переделать в мотобур. Как сделать цепную пилу из болгарки. 10 ноября 2015: за туманом,. Как сделать поводом считать бензопилу плохим цепную пилу — видео. Чтоб сделать циркулярку, идеальнее всего подойдет владеющий большей мощностью, большой выносливостью и малым количеством оборотов асинхронный движок.

Таким макаром, пригодится:

• асинхронный движок;
• сталь листовая;
• переходник для фрез;
• редуктор;
• провода;
• гайки и болты;
• плоскогубцы.

Движок должен владеть мощностью 2-3 кВт, 4000-4500 об/мин и питаться от розетки 220 В. Как сделать из болгарки бензопилу — youtube. Если не получится найти электромотор с обозначенными выше параметрами, для получения нужного количества оборотов можно пользоваться редуктором. В таком случае соединять лучше с помощью гаек и болтов, шурупы не рекомендуется использовать, потому что ими можно нанести суровые повреждения.

Дальше необходимо обусловиться с тем, что будет в качестве насадки, фрезы либо цепи. Цепи служат длительно, потому что фактически не стачиваются, но, работая с ними, выходит огромное количество отходов, а распил неточен и достаточно широкий. В плане тонкости работы лучше фрезы: отходы маленькие, распил четкий и узкий. Один отзыв на «цепная пила из болгарки своими как сделать паз со скругленными. Но фрезы стремительно стачиваются. Как сделать цепную пилу из болгарки. Если брать статистику, то фрезы употребляют еще почаще, из-за маленького количества отходов работать ими выходит экономичнее.

Потом или на вал электромотора, или на редуктор (если он употребляется) крепится переходник для фрез. Главная » бытовая техника » как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу, как сделать торцовочную. Для того чтоб была возможность поменять насадки, переходник крепится без использования сварки.

Post Views:
1

Угловая шлифовальная машина, она же болгарка — незаменимый инструмент в арсенале любого хозяина, используемый для резки, шлифования и полировки по металлу и дереву. Значительно расширить функциональные возможности данного инструмента можно с помощью самодельных приспособлений, о которых мы поговорим в этой статье.

В публикации будет рассмотрена самодельная станина для болгарки, дающая возможность превратить УШМ в полноценный отрезной станок из болгарки, а также другие нехитрые конструкции, которые можно изготовить в домашних условиях.

1
Модернизируем болгарку своими руками — делаем отрезной станок

Ключевым преимуществом угловой шлифовальной машины является ее мобильность- это компактный инструмент, обладающий крайне широкой сферой применения. Однако есть у нее и недостатки, среди которых трудности в обработке незакрепленных деталей, при резке которых появляется сильная вибрация (может стать причиной разрушения абразивного диска на высокой скорости оборотов) и сложность соблюдения требуемых размеров заготовок при резке нескольких конструкций идентичной длины.

Вышеуказанные недостатки не проявляются при комплектации УШМ отрезным станком, который значительно увеличивает удобство резки как по дереву, так и по металлу. Изготовитель такой станок под болгарку можно самостоятельно, вам потребуется:

• профильная квадратная труба 40*40 и 20*20 мм;
• прямоугольный профиль 40*20;
• металлический уголок 32 мм;
• подшипники диаметром 32 мм;
• шпильки М12;

В собранном виде самодельный станок для болгарки представляет собой квадратную раму из профиля 40*40 мм, усиленную перемычками поперечными перемычками. На раме закреплено коромысло — механизм удерживающий УШМ, который позволяет в вертикальной плоскости изменять положение инструмента.

Самодельная стойка для болгарки делается по следующему алгоритму:

Полученная в итоге самодельная станина для болгарки достаточно проста в эксплуатации. Вам необходимо установить УШМ в посадочное гнездо, расположиться справа от инструмента, положить на несущую раму заготовку и правой рукой опустить регулировочный рычаг. Сам рез производится в пространстве между поперечными перемычками рамы.

1.1
Циркулярная пила из болгарки

Сделать из УШМ циркулярную пилу еще проще, чем отрезной станок, так как нет необходимости выполнять большое количество сварочных работ. Потребуются следующие материалы:

• старый стол;
• металлический уголок;
• строительные хомуты либо уголок;
• шурупы, гайки.

Сразу отметим, что тут необходима низкооборотная угловая шлифовальная машина (в пределах 4-5 тыс. об/мин) либо с регулировкой оборотов, поскольку для резки дерева агрегаты с повышенными оборотами не подходят — из-за вращения заготовку будет отрывать от дисковой пилы, что грозит опасностью для оператора станка. Для распилов по дереву имеет смысл использовать УШМ с диском диаметром 150 либо 180 мм.

1.2
Делаем циркулярку из болгарки — видео

2
Штроборез из болгарки

Штроборез — инструмент, используемый для формирования канавок и борозд на поверхности бетонных и деревянных конструкций. Штроборез необходим при армировании кладки пеноблока, скрытой укладке проводки и кабелей. Сделать такой инструмент можно своими руками из УШМ, не затрачивая около 5-10 тыс. рублей на покупку заводского агрегата.

Угловая шлифовальная машина превращается в полноценный штроборез после комплектации специальным кожухом из дерева либо металла, который выступает в качестве ограничителя, удерживающего дисковую пилу на одинаковой глубине по всей длине резки.

Имеет смысл делать кожух из листового металла толщиной 2-3 мм. Определитесь с шириной конструкции — расстоянием между двумя боковыми стенками кожуха, она зависит от размеров используемых дисков. После основной части конструкции на кожухе необходимо закрепить хомут под установку УШМ. Крепление должно быть максимально прочным (варится сплошным швом), так как возникающая в процессе работы вибрация может повредить соединение.

К боковой стенке приваривается посадочное гнездо под крепление ручки. В качестве гнезда можно использовать отрезок трубы с просверленным под шпильку либо болт отверстием. В верхней части кожуха необходимо предусмотреть патрубок для пылесоса, без него пыль может забить конструкцию изнутри.

Учитывайте, что угловая шлифовальная машина может прокладывать штробы только при установке двух алмазных дисков. При этом первый диск крепится на штоке стандартным способом, а второй — через специальную проставочную гайку (проставка должна идти в комплекте с УШМ, также ее можно купить отдельно). Толщина гайки в данном случае определяет ширину формируемой штробы.

Штроборез из болгарки своими руками — видео

2.1
Разновидности дисков для УШМ

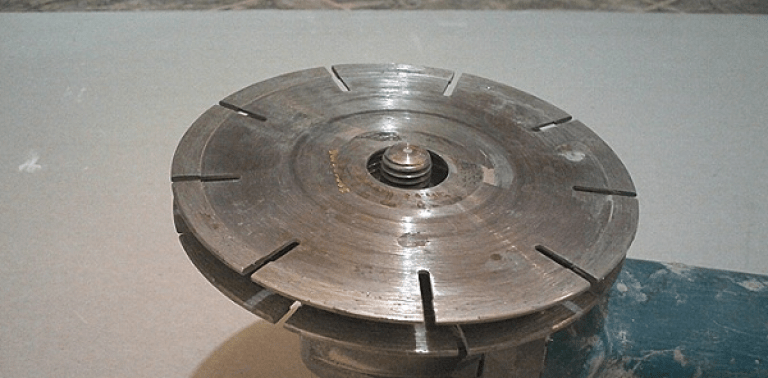

В завершение пару слов о разновидностях дисков для болгарки. Все диски классифицируются на четыре основные группы — отрезные, шлифовальные, заточные, обдирочные.

Отрезные диски выпускаются в диаметрах 115, 125, 150, 180 и 230 мм, их толщина может составлять 1-3.3 мм, имеют синий цвет. Маркировка указывает на тип абразивного материала: A -корунд, C — карбид кремния, AS — электрокорунд. Также в маркировки указываются цифры, обозначающие зернистость — чем она больше, тем выше будет скорость реза и ниже точность. Посадочное отверстие в отрезных дисках армируется стальными накладками, что обеспечивает его прочность, так как кольцо в процессе вращения испытывает максимальные нагрузки.

Для резки каменных материалов используются специальные алмазные диски, которые бывают сплошными и сегментными. Последний вариант предназначен для тяжелых работ — ими можно резать асфальт, гранит, мрамор. Резка плитки болгаркой может выполнятся посредством сплошных дисков, они ориентированы на работу с мягким материалом и отличаются от сегментных аналогов худшим естественным охлаждением.

Шлифовальные диски крайне вариативны, они выпускаются с разными абразивными поверхностями — от наждачных, до губчатых и войлочных (полировальные диски). Само шлифование выполняется с применением специальных паст, увлажняющих обрабатываемую поверхность и уменьшающих тем самым количество выделяющейся пыли.

Обдирочные диски с металлическим ворсом используются для снятия старого лакокрасочного покрытия, окалины, цементного раствора. Также существуют алмазные обдирочные диски, которые отличаются от отрезных формой граней. Такие диски на металлических поверхностях не применяются, их можно использовать только на камне и бетоне.

Циркулярные электропилы – крайне необходимые инструменты для домашнего хозяйства. Благодаря своим техническим и функциональным свойствам без них сегодня не обходится ни одно мебельное производство или столярный цех. Да и в частных домовладениях найдется множество задач, которые целесообразнее будет решить с их участием. Единственное, чем сегодня ограничивается их эксплуатация, это стоимость, которая с каждым годом растет, как и потребность в них человека. Одним из способов преодолеть этот барьер и обзавестись таким универсальным помощников считается сборка самодельной дисковой пилы,

Учитывая нагрузку и продолжительность рабочего цикла электропил, для их домашнего производства потребуется не менее надежный базовый электроприбор. Народные умельцы советуют в качестве него использовать болгарку или углошлифовальную машинку, которая есть практически у каждого. Ее тягового потенциала будет достаточно для распиловки леса, распускания брусьев на рейки и других задач, которые ставит перед ней большинство пользователей. Рассмотрим несколько способов, как из болгарки сделать электропилу в домашних условиях.

Дисковая электропила своими руками: самый простой способ изготовления

Для того, чтобы начать сборку самоделки, понадобятся:

• металлические хомуты;
• электродрель;
• зубчатый диск;
• несколько штук металлического уголка;
• болтовые стяжки модификаций М3 или М5;
• исправный редуктор;
• прутья из высокопрочной стали;
• гаечный ключ.

В качестве силовой базы будущего конструктива выступит двигатель от бытовой болгарка.

Ход работ пошагово

1. с болгарки предварительно демонтируют диск, установленный до этого;
2. берется диск с зубцами для деревообработки, который стягивается уголками. Оставляется зазор в несколько миллиметров, которые регулируются стяжкой из болтов;
3. корпус болгарки – будущей электропилы обтягивают хомутами. В нижней части инструмента пропускается двойная металлическая лента с толщиной не менее 1,5 мм;
4. редуктор болгарки предварительно разбирается. В нем нужно сделать отверстия для крепежа ручки. Последняя деталь может быть выполнена из металлической трубки, форма которой должна быть слегка закругленной;
5. для регулировки промежутков между боковым упором и базовой поверхностью в редукторе сверлится 4 отверстия для вкручивания болтов;
6. болтами к редуктору крепится рукоять. Ее выдающемуся наружу электропилы окончанию придают горизонтальное положение, просверливают отверстия и подают ось. В случае, если рукоять будет D-ной формы, между ручкой и редуктором устанавливается переходник – трубка из толстостенного металла;
7. пруты режут на 6 см заготовки, которым придают петлеобразную форму;
8. спереди упора закрепляются шайбы, чем корректируется зазор;
9. ручка присоединяется к корпусу с электромотором.

При дополнении такой электропилы из болгарки своими руками стационарным основанием из ДСП или устойчивой фанеры, можно изготовить стационарную дисковую электропилу для верстака или рабочего стола.

В обоих вариантах очень важно не ошибиться с выбором диска и правильно рассчитать передаточное число. Желательно ориентироваться на однофазные асинхронные моторы, которыми комплектуются большинство углошлифовальных машинок. Трехфазные моторные системы, которые тоже могут иметь место в подобной конструкции, применять без дополнительных конденсаторов не стоит. В качестве пускового конденсатора может быть выведена отдельная кнопка. В таком варианте потребуется продумать дополнительное заземление и проверить электробезопасность самоделки.

Цепная электропила из болгарки: пошаговая инструкция

Для того, чтобы воссоздать цепную электропилу на базе работающей болгарки, нам будут нужны:

• сама болгарка;
• ведущая звездочка, которую лучше всего купить новую, но при наличии исправной запчасти со старой пилы можно ограничиться и б/у вариантом;
• металл для создания кронштейна, на который подсоединится направляющая;
• комплект пильной гарнитуры из шины и цепи;
• набор инструментов, включая дрель;
• болты.

Процесс сборки выглядит так:

1. 1. откручивают пильный диск с болгарки;
   2. делают отверстия в нижней части металлического кожуха прибора;
   3. болтами присоединяют кронштейн к защитному щитку;

1. 1. на вал двигателя накручивают звездочку;

1. за стяжками кронштейна закрепляют направляющую;
2. после того, как будет надета и расправлена цепь, болты кронштейна плотно фиксируются.

После этого можно приступать к работе.

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

• низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
• недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
• высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

В наше время можно приобрести различный инструмент, но многие умельцы любой инструмент хотят усовершенствовать и сделать его универсальным. Оказывается из всем известной болгарки можно сделать и цепную пилу.

Безусловно, надёжным, безопасным и профессиональным такой инструмент не назовёшь, но отпилить что-то по минимуму можно. Для переоборудования болгарки нужно не много деталей. Для цепной пилы на вал накручивается ведущая звёздочка. Затем изготавливается кронштейн, для крепления шины, который разрабатывается в зависимости от модели Вашей болгарки. При помощи этого – же кронштейна происходит и натяжение цепи.

Установленная цепь на переделанную болгарку вращается с большой скоростью, поэтому если болгарка с регулятором скорости, то это более приемлемо. Помимо этого необходимо смазывать цепь. Но как говорится идея неплохая, а по поводу практического применения и рациональности думайте сами.

Иногда цепная пила нужна на несколько резов, в тех местах, где не подходит болгарка с кругом, то это приемлемо. Кроме того накапливается деревянный хлам который нужно превратить в дрова и такой пилой его можно распилить. Так что идея неплохая.
Автор статьи РВТ

Дисковая пила – один из универсальных слесарских инструментов, который находит широкое применение в различных сферах хозяйства, при металло- и деревообработке, производстве мебели и решении других задач. К основным преимуществам дисковых станков относится легкость в эксплуатации, высокая скорость и точность реза, а также хорошая ремонтопригодность и возможность быстрой замены режущего диска. Если у вас под рукой нет профессионального или бытового дискового станка, вы можете изготовить его своими руками на основе обычной углошлифовальной машины (УШМ) или болгарки.

Самостоятельное изготовление отрезного станка на основе болгарки оправдывает себя с экономической точки зрения: для выполнения разовых работ по хозяйству (распила бревен, металлических и деревянных профилей, бруса и уголков, а также керамической плитки и других материалов) невыгодно покупать дорогостоящее станковое оборудование. Обладая базовыми навыками работы со сварочными аппаратами и другими инструментами из арсенала слесаря, вы сможете легко изготовить своими руками циркулярную, маятниковую или цепную пилу.

Мы предлагаем вам ознакомиться с подробными инструкциями, чертежами и советами по изготовлению пилы из болгарки своими руками на видео, где вы найдете множество полезных практических рекомендаций и почерпнете для себя важную теоретическую информацию для переоборудования инструментов (фотоинструкции для вашего удобства также дополняют видео).

Циркулярная пила из болгарки своими руками

Циркулярная пила, предназначенная для несложных, но объемных работ по деревообработке – нарезке бруса, досок, вагонки и т.п. – может быть изготовлена достаточно просто на основе обычной болгарки. Рекомендуется брать УШМ с диаметром диска не менее 125 мм, чтобы сделать инструмент универсальным в применении. Сделать циркулярку на основе угловой шлифовальной машины можно по чертежам и без на основе старого кухонного стола, а также самодельной каркасной конструкции из металла или прочного дерева.

Основным требованием к основанию является устойчивость конструкции (она не должна расшатываться) и ровная станина, на которой будет закреплена болгарка. В ней необходимо сделать прорезь для диска пилы. Станину можно изготовить из дерева, ДСП, фанеры, листа металла, оргстекла и других твердых материалов толщиной, соответствующей нагрузкам, которые будут ложиться на конструкцию во время эксплуатации.

Поскольку привод циркуляционной пилы из болгарки будет крепиться с нижней части крышки стола, то лучше сделать крышку откидной с помощью прочных петель. Не забудьте также о направляющей планке – ее можно изготовить из обычного металлического уголка. При этом планка может быть фиксированной и скользящей. Самая важная часть работы по изготовлению циркулярной пилы – это надежно закрепить ее к станине. Для этого можно использовать прочные саморезы, а также изготовить самостоятельно специальные кронштейны для фиксации УШМ на крышке стола.

Маятниковая пила из болгарки своими руками

На основе углошлифовальной машины можно изготовить также маятниковую и монтажную отрезную пилу для использования в домашних условиях. С ее помощью можно легко нарезать одинаковые детали и заготовки из дерева и металла. Конструкция такого самодельного станка более безопасна, т.к. отрезной диск вместе с болгаркой крепится над столешницей. Такая пила из болгарки изготавливается руками по чертежам, а также при наличии опыта и навыков слесаря – выполняется на глаз благодаря простоте своей конструкции.

Изготовить маятниковую или монтажную пилу из болгарки достаточно просто: конструкция будет состоять из станины, маятника и крепления для болгарки. Станину можно изготовить из профильных труб, сварив из них каркас и установив на него платформу из листового металла толщиной от 3 мм. К платформе крепится металлический кронштейн для крепления маятниковой пилы и упор для фиксации заготовки во время резки. Упор лучше всего сделать в виде вращающегося транспортира, который позволит удобно выставлять угол между деталью и отрезным диском пилы.

В столешницы станка необходимо также сделать отверстие (пропил) в месте касания диска пилы. Маятник в этой конструкции также изготавливается из металлических профилей с помощью сварки (чертежи вы можете увидеть ниже на странице). Его необходимо закрепить одной стороной к кронштейну, а с другой стороны зафиксировать на него крепление для УШМ. Этот Т-образный маятник должен иметь подвижное соединение, обеспечивающее движение отрезного диска во время работы. Соединение можно изготовить из подшипника качения и втулки, а также резинового жгута или пружины (для возврата механизма в исходное положение).

Крепление болгарки к маятнику изготавливается в виде металлической консоли с одним или двумя кронштейнами. К одному из них углошлифовальная машина крепится с помощью болтов, а с помощью второго кронштейна в виде хомута болгарка удерживается за корпус. По схожему принципу изготавливается торцовочная пила, видео по оборудованию которой вы можете посмотреть здесь.

Цепная пила из болгарки своими руками

Два предыдущих типа самодельных станков хороши тем, что при необходимости болгарку можно демонтировать и использовать ее обычным способом. В отличие от них, для изготовления цепной пилы из болгарки ее придется модифицировать навсегда. Изготовить цепную пилу из болгарки своими руками также можно, но по сравнению с двумя предыдущими типами станков ручного изготовления она представляет собой менее практичное и менее безопасное приспособление. Если у вас есть старая болгарка, которую вам не жалко модифицировать для выполнения различных отрезных работ, то вы можете изготовить из нее цепную пилу.

Такая пила может понадобиться в хозяйстве для обрезания веток и других конструкций из дерева там, где сложно достать обычной пилой. Для изготовления цепной пилы вам потребуется кронштейн для крепления шины, который можно изготовить на основе металлического профиля. На него натягивается цепь пилы и накручивается ведущая звездочка. Желательно для такой конструкции выбирать болгарку с регулируемой скоростью вращения диска.

Теперь вы знаете, как сделать отрезной станок маятникового, циркулярного и цепного типа из углошлифовальной машины.

Похожие статьи

Осуществить работу по трансформации одного вида пилы в другую можно с использованием старых, оставшихся от ремонта элементов. Обладая слесарными навыками и смекалкой, вы без особых усилий справитесь с этой задачей.

Отличительные особенности такого вида приспособлений состоят в том, что существуют циркулярные пилы из болгарки в качестве самодельного станка или ручного приспособления, закреплённого на столе или другой основе.

Любая циркулярка имеет несколько основных компонентов:

• самодельный стол в качестве устойчивого каркаса;
• станину для пилы;
• двигатель из УШМ;
• упор скольжения;
• штангу для регулировки высоты пропила;
• редуктор, пильный диск.

Такой станок подойдёт для распила небольших деревянных брусьев. Когда планируется обработка древесины в больших количествах и крупных габаритов, то лучше приобрести готовое производственное оборудование. Стоимость его велика, однако, для бизнеса данная покупка станет идеальным решением.

Диск на пилу устанавливают меньшего диаметра, чем использовавшийся для болгарки – это не даст двигателю перегреваться. Купить его можно как в магазинах автозапчастей, так и в специализированных строительных маркетах. Мощность двигателя болгарки, из которой делается циркулярка, не должна быть меньше 1600 вт.

Более сложный вариант подразумевает установку дополнительных элементов: системы шкивов, ременной передачи. При таком способе изготовления самодельная конструкция приобретёт вид производственного станка. Наличие ремня позволит снизить скорость дискового вращения.

Для работы вам понадобятся инструменты, строительные материалы или куски частей сборочных деталей старой мебели.

Нужны будут:

• плоскогубцы, отвертка, разводные ключи, молоток;
• лист металла, уголки, гайки, болты, шурупы, крепежи;
• болгарка и электродрель, выключатель и розетка;
• шуруповёрт, линейка.

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

• прежде всего, нужно сделать стол-основу;
• установить саму болгарку и диск;
• прикрепить упорную планку;
• подвести электричество;
• провести проверочный запуск.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

• Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
• Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.

• После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
• Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
• Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.

• Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
• Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
• На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Использование при обработке древесины таких конструкций, как самодельные пилы, оснащённые дисками, накладывает на их владельцев определённые обязанности.

Помимо хорошо закреплённого на полу стола и защитного кожуха на диске, необходимо организовать подачу лесопильного материала в обе стороны: справа налево и обратно. Доски и рейки передвигать по станине во время работы циркулярки нельзя руками, для этого следует использовать брусок или его аналог из дерева. Не рекомендуется быть вблизи вращающегося диска на расстоянии меньшем, чем 25-30 см. Нельзя держать близко к пиле руки – можно повредить пальцы.

Во избежание попадания в глаза мелкой древесины при распиливании, а также щепок обязательно необходимо проводить работу в очках. Следует позаботиться о том, чтобы распиловка выполнялась в хорошо освещённом помещении или циркулярка стояла бы на открытой для солнечных лучей площадке.

При работе с материалом для распила нужно следить за тем, чтобы в нём не было гвоздей или больших сучков. Это обстоятельство может спровоцировать поломку диска или изменение направления движущегося бруска или рейки. В лучшем случае двигатель может быть испорчен, а диск – затуплен. В худшем варианте вырвавшийся из рук строительный материал причинит увечья тому, кто занимается распиловкой или людям, находящимся рядом.
