Циркулярка своими руками с подъемным механизмом

Как сделать циркулярку своими руками из ручной дисковой пилы

Если человек проживает в личном доме либо у него имеется дачно-садовый участок, то наличие стационарной циркулярной пилы в арсенале домашнего мастера не только лишь лучше, да и иногда нужно. К огорчению, цена промышленно сделанного эталона таковой пилы не соответствует частоте ее домашнего использования, а для неких россиян просто не по кармашку. В то же время сделать «циркулярку» своими руками довольно легко, использовав для этого привод швейной машинки либо обыденную электродрель. Но качество выполнения работ и номенклатура выполняемых операций почти во всем зависят от станины циркулярной пилы.

Конструкция станины

Простейшую станину циркулярной пилы, мощность привода которой не превышает 0,8…12 киловатта вполне доступно сделать своими руками из толстой фанеры и деревянных брусков. Для привода можно использовать электродрель «BOSCH GSB 19-2» (мощность 0,85 киловатт) или «DWT SBM-1050» (мощность 1,05 киловатта), которая при помощи специального кронштейна крепится к под плитой. Длина станины будет зависеть от длины распиливаемого материала. Для стола необходимо приобрести бакелитовую фанеру толщиной не менее 50,0 миллиметров. Конечно, для профессиональных работ деревянная станина не подойдет, но для того, чтобы распустить доски, быстро перепилить бруски, такой самодельной конструкции вполне достаточно.

В общем случае станина будет состоять из основания и столешницы (рабочего стола). Конечно, при ручном самостоятельном изготовлении циркулярной пилы надо стремиться максимально упростить конструкцию. Конструкция рабочего стола в первую очередь будет определяться конструкцией узла крепления режущего диска. В самодельных циркулярных устройствах используется или циркулярный диск, закрепленный непосредственно в патроне электродрели, или (что более предпочтительно) двух опорный вал, приводимый во вращение от электродвигателя через ременную передачу.

Изготовление столешницы

На первом этапе изготовления станины с деревянной столешницей своими руками имеющийся лист фанеры размещают в соответствии с имеющимся эскизом или чертежом. Для того, чтобы уменьшить число распилов, разметку проводят от кромок листа. В качестве инструмента используют ножовку с мелким зубом или электролобзик.

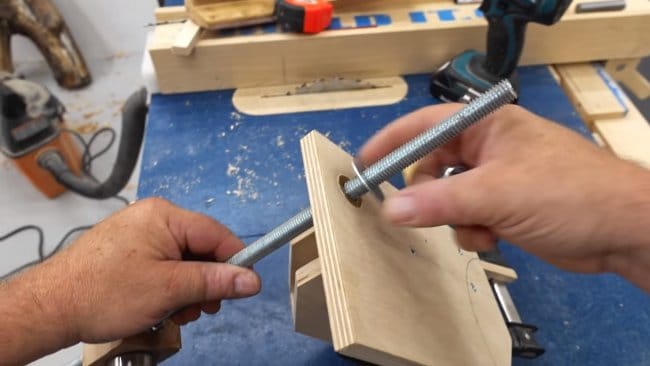

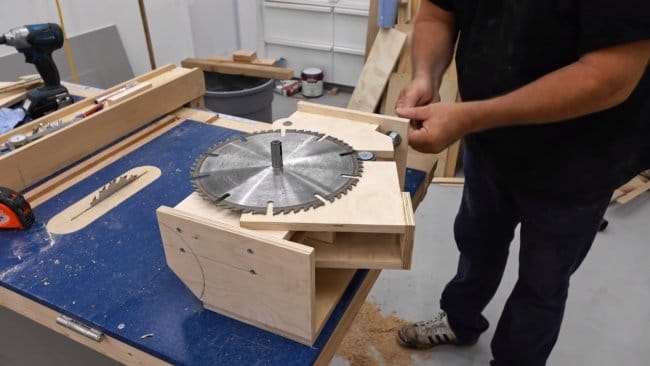

Лифт циркулярной пилы Механизм подъема пильного диска в циркулярном столе

Смотрите так же другие серии про самодельный циркулярный стол: 1 часть (Начало начал): 4 .

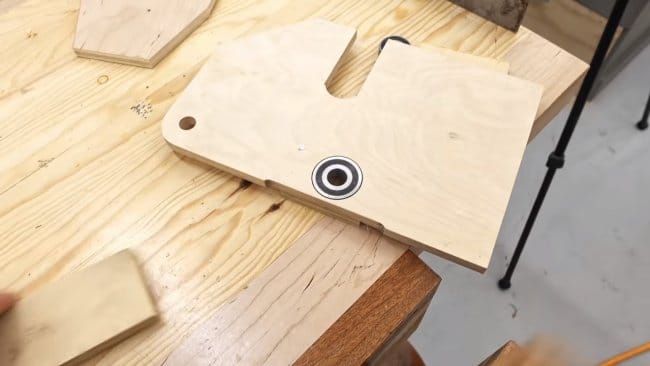

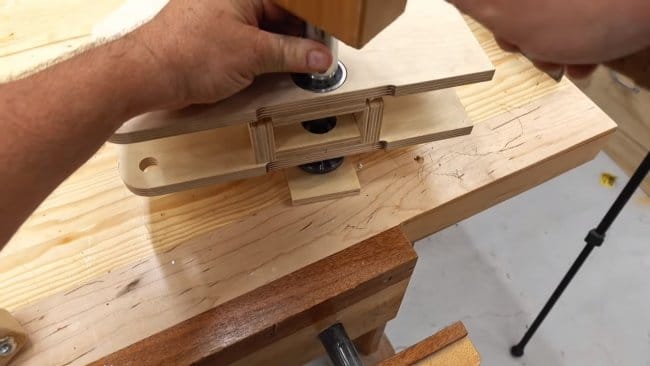

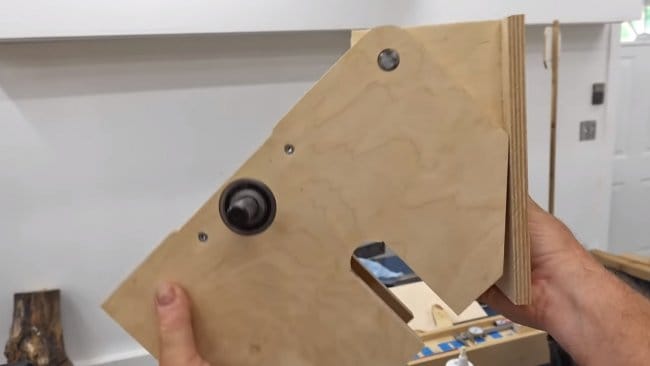

Циркулярная пила, с регулировкой наклона и подъема.

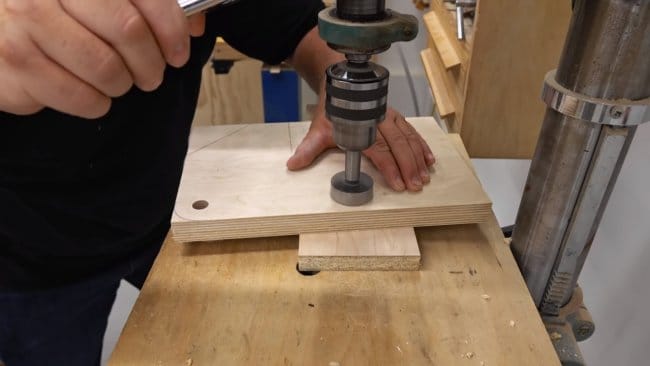

Потратил на это чудо много времени порядка месяца по выходным и пара вечеров. Достаточно метало емкий проце.

На нижней стороне отпиленного куска намечают прорезь для диска. Пропил можно выполнить пальчиковой фрезой, закрепив ее своими руками в патрон электродрели. Для того, чтобы соблюсти прямолинейность кромок пропила, к столешнице струбцинами крепят простейший самодельный копир из двух металлических уголков.
Дальнейшие работы зависят от механизма крепления диска циркулярной пилы. Наиболее просто его ручным способом установить на двух подшипниковых опорах, а привод осуществлять через ременную передачу от отдельного электродвигателя или от электродрели.

Для придания дополнительной жесткости столешницы по его краям желательно закрепить ребра жесткости, которые можно сделать из брусков или алюминиевых уголков. Крепление ребер жесткости к столу осуществляется при помощи саморезов. Для придания большей прочности всей конструкции дополнительно на место стыка можно нанести слой эпоксидного клея, который будет фиксировать брусок к столешнице по всей плоскости стыка.
Расстояние от края столешницы до бруска должно быть равным 2,0…4,0 сантиметра.

После этого, в соответствии с выбранной конструкцией привода, крепят опорный узел циркулярного диска. Для надежности крепления фиксацию корпусов подшипников к станине лучше осуществить с использованием винтового, резьбового соединения. При этом потайные головки винтов находятся на верхней плоскости столешницы и не должны выступать над ее плоскостью. Верхнюю рабочую поверхность рабочего стола следует покрыть износостойким лаком и отполировать.

Для большей безопасности работы с самодельным устройством над режущей кромкой диска желательно установить качающийся защитный кожух.

Конструкция основания

Для безопасной работы самодельной циркулярной пилы стол должен устанавливаться на достаточно жесткое и прочное основание. Чтобы его сделать ручным способом, фантазии мастера предоставляется полная свобода. Основание можно сделать в виде деревянного подстолья, но лучше сварить из уголка (типа аквариумного каркаса) в соответствии с размерами столешницы.

Некоторые нюансы изготовления

Основным параметром, который определяет конструкцию самодельной «циркулярки», является толщина распиливаемых досок. Для бытовых работ своими руками обычно распиливать древесину толще 15,0 …20,0 миллиметров не требуется. Для изменения глубины пропила можно использовать и/или сделать специальный механизм подъема диска, но это значительно усложнит конструкцию самоделки.

При выборе приводного электродвигателя следует учитывать частоту вращения его вала. Используя ременную передачу, можно сделать изменение числа оборотов своими руками. Если предполагается в качестве привода использовать электродрель, то предпочтение следует отдать моделям с изменяемой частотой вращения патрона, тогда пользоваться такой циркулярной пилой, сделанной своими руками, будет одно удовольствие.

Вывод

Несмотря на примитивность описанной конструкции, она заметно облегчит домашние работы своими руками, начиная от столярных операций с досками и заканчивая поперечной распиловкой обрезанных с садовых деревьев толстых сучков.

Источник

Циркулярная пила стационарная на дому – по нашим чертежам и управлению возможным каждому

В домашнем хозяйстве нередко мало циркулярной пилы, в особенности если затеян полный ремонт либо строительство. Промышленные изделия далеко не всем доступна – очень недешево. Но конечно сделать циркулярку самому, используя те материалы, что имеются в домашнем хозяйстве.

Циркулярная пила стационарная в кустарных условиях создается с продвижением в нескольких вероятных направлениях:

приспособление имеющегося ручного инструмента, используя движок и дисковую пилу для новых способностей;
улучшение промышленных изделий для расширения функционала;
сборка из отдельных деталей, сделанных, по большей части, своими силами.

Стационарный циркулярный станок включает несколько главных узлов: стол, вал, движок и некие другие, свойства которых не настолько важны.

Делаем верстак со интегрированной пилой недорого и сурово

Стол служит для крепления деревообрабатывающих устройств. Его можно собрать вполне из металла, что лучше, в особенности для станков с движком большой мощности. Из дерева тоже получаются отличные столы для циркулярки. Однако нужно учесть, что столешницу следует покрыть листом металла, по другому дерево скоро износится. Столы обязательно должны быть жесткими и устойчивыми, способными выдержать большую нагрузку во время работы. Поверхность делается совершенно ровненькой, над вращающимися деталями неотклонима установка щитков защиты.

Для самодельной циркулярки хорошо подходит движок от стиральной машины. Переносной инструмент годится меньше: их коллекторые движки рассчитаны только для непродолжительной работы. У их очень высочайшие обороты, маленький КПД, страшатся засорения. Есть вариант применить трехфазный электродвигатель, если в хозяйстве нет 380 В, пригодится приобрести конденсаторы, чтоб он работал от 220 В.

Самым ответственным узлом является вал. Употребляют готовый, если имеется, либо вытачивают из металла-кругляка. Работу на токарном станке делают за один установ, потом в сборе с рабочими органами инспектируют центрирование. Неприемлимо даже малое биение, по другому в работах оно станет посильнее, когда работать неприемлимо. На валу предугадывают посадочные места: под дисковую пилу и под шкивы а дополнительно. Также делают пазы для строгальных ножей.

Свойства дисковой пилы, мотора и наибольшей толщины пиломатериала, который есть вариант порезать, взаимоповязаны. На покупном циркулярном диске указываются наибольшие обороты, на которые он рассчитан. Число оборотов, передающихся движком на вал, является меньше. Мощность мотора оказывает влияние на очень допустимый поперечник зубчатой пилы. Поперечник обязан чем двух, чем втрое чем просто толщины материала, по другому пилить будет тяжело. Считается, что для распиловки материалов шириной 100 мм, нужен мотор более 1 кВт мощности.

Передачу делают только клиноременной – при попадании сторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в данном варианте фактически исключается. Принципиально верно подобрать передаточное число. Берем к сведению два показателя: обороты мотора и очень допустимое число оборотов дисковой пилы. Рассчитываем нужные поперечникы шкивов. На движок устанавливается шкив с огромным поперечником, а на вал для циркулярки – с наименьшим, чтоб прирастить число оборотов.

Обороты вала с дисковой пилой во столько раз не просто оборотов мотора, как меньше поперечник его шкива от поперечника шкива на движке.

Для работ с древесной породой в огромных объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется довольно мощнейший электродвигатель, жесткий стол. Представляем конструкцию, выполненную из железного уголка и стали. Она обеспечивает глубину пропила 60 мм, конечно строгать доски шириной 200 мм. Применяется трехфазный движок 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 4 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – десктоп из 2-ух половин; 6 – основание; 8 – движок; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Станок фуганок, циркулярка в кустарных условиях подъёмный механизм

обычный подъемный механизм для циркулярки.вылет пилы выставляется до каждого миллиметра.время производства приме.

Простой механизм подъема пилы для циркулярки

Показан механизм подъема и опускания самодельной циркулярной пилы.

Десктоп имеет размеры 700×300 мм. На чертеже лицезреем, что высота всей конструкции 350 мм. Высота недостающая для комфортной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно прирастить длину и ширину, высоту прирастить до 1200 мм. Другие размеры подгоняем под их, но конструктивные особенности остаются постоянными.

Поначалу делаем раму станины из железных уголков 25×25 мм. Если не собираемся наращивать высоту, делаем следущую такую же нижнюю раму. Для каркаса с большей высотой поначалу к верхней раме привариваем четыре ножки из таких же уголков, а далее делаем их обвязку на высоте 15– 20 см от низа. На либо верхней раме имеются пазы для стопорных болтов площадки мотора. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части либо верхней рамы. Подтягивая шпильки, натягиваем ремни, потом стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтоб регулировать высоту стола в отношении к пиле, применяем легкий подъемный механизм. Он состоит из стоек, в верха которых пропиливаем пазы под углом 45°. Всего необходимо восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К наружным стойкам крепим поперечины. Посредине всех их сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. С боковой стороны там ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из 2-ух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

отпускаем гайки на стойках;
крутим винт, который надавливает на упор, поднимая либо опуская стол;
затягиваем гайки шпилек;
исполняем аналогичную регулировку для 2-ой половины рабочей поверхности.

Функциональный станок для деревообработки

Конструкцию конечно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из 2-ух половинок, а сплошным, пригодится только четыре стойки для подъемного механизма.

Из ручной дисковой пилы нетрудно сделать стационарную, расширив ее способности. Сразу пригодится стол. Комфортным материалом послужит финская фанера, которая, в противоположность обыкновенной, ламинирована – заготовки при обработке отлично скользят по поверхности. Она довольно толстая, чтоб выдержать большой вес, гидростойкая, отлично поддается обработке. Используются обыденную фанеру 20 мм, только ее необходимо выкрасить, а лучше покрыть листовой сталью как еще его называют текстолитом.

Необходимо осознавать, что глубина реза уменьшится на толщину крышки. Пригодится диск огромного поперечника, чтоб не уменьшить функциональность сравнительно с переносным инвентарем. Размеры столешницы делаем достаточными чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и разъяснения, несложно сделать дополнительные приспособления для дисковой пилы, которые расширят ее способности.

Размечаем на листе фанеры прямоугольник нужных размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, однако не свыше 10 мм, чтоб не ослабить столешницу. Таковой метод производства дозволит приблизить глубину пропила к обозначенной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтоб укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски шурупы. Отверстия для их производства сверху зенкуем, чтоб спрятались головки шурупов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную твердость, потому в низу ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. Тут сверлим два перпендикулярных диску паза, где планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести конфигурации в систему управления: закрепляем кнопку управления когда он включен изолентой. На царгу устанавливаем розетку, присоединенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Вроде бы отлично не была изготовлена циркулярка, отдельные ошибки приводят для того, что ее работоспособность окажется ограниченной. Это касается, изначально, по сути мелочей. Начнем с подшипников для вала. Установка обыденных оправдана, если станок употребляется иногда. Для самодельного устройства с неизменным применением лучше установить самоустанавливающиеся подшипники. Они состоят из 2-ух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки непременно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Наверное третируют установкой защитного щитка над диском, а напрасно – исцеление от попадания стружки в глаз иначе говоря в более суровых ситуациях обходится дороже.

Во время работы с разными материалами нередко требуется регулировать обороты циркулярной пилы. Самодельная конструкция, Вы, не обладает способностями регулирования числа оборотов мотора. Выход один – применение шкивов различного поперечника. Их устанавливают на валу мотора. Если беретесь заказывать шкивы у токаря, сходу делайте сплошной шкив с двумя–тремя различными поперечниками.

Наверное хотят установить на распиловочный станок трехфазный электродвигатель, без 380 В. Пригодятся конденсаторы, рассчитанные на малое рабочее напряжение 600 В картонного либо масляно-бумажного типа.

Емкость конденсаторов рассчитываем, из параметров мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем в два раза большей. Пусковое устройство SB – это кнопка, которая сама ворачивается в начальное положение. Пуск обычный: врубается SQ, на несколько секунд нажимается SB. После пуска кнопка отпускается, когда движок наберет обороты, конечно пилить.

Источник

Стол для дисковой пилы своими руками. Чертежи, фото, советы.

Дисковая пила применяется, чтобы распиливать древесину.

Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным

Режущая основа имеет плоскость, напоминающую диск, оснащенный внешним краем с зубцами. Существуют модели не только ручного типа, но и с возможностью фиксации на столе.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол

Есть несколько способов обзавестись последним для удобства выполнения манипуляций. Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Устройство стола для циркулярной пилы

Преимущества создания своими руками

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия. Сложностей в процессе не возникнет, если тщательно изучить вопрос. Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Небольшая настольная подставка для циркулярки

Определяемся с дизайном и конструкцией

Самым простым вариантом стола для циркулярки является конструкция из достаточно толстой фанеры и досок

Основание может быть изготовлено из древесины или металла. Для столешницы выбирают листовые породы деревьев. В ней следует проделать специальное отверстие под диск. Ключевым свойством созданного стола должно быть удобство.

Станина циркулярного станка

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности. У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

Стол для циркулярной пилы требует обязательного присутствия направляющих

Сооружение может быть дополнено специальным расклинивающим ножом. Он может сниматься. Его оснащают специальной дисковой защитой, позволяющей избавляться от летящей в рабочего стружки.

Направляющая каретка стола для циркулярки

Некоторые убирают заводской кожух и меняют фабричную платформу на самодельную. Если не собираетесь проводить пиления под углом, можно убрать детали, которые регулируют наклон диска.

Чертежи

Схема для изготовления стола для циркулярной пилы

Перед началом работы рекомендуется пройти подготовительный этап. Обязательно следует сделать чертеж. Это облегчит процесс создания конструкции. Сначала рассчитайте размеры стола, затем перенесите полученные данные на бумагу. Отверстие, выполняемое в сооружении, должно точно подходить к размерам пилы. Все зависит от марки оборудования. Потому сделать универсальное отверстие нельзя. Основание должно отличаться устойчивостью и хорошо выдерживать нагрузки механического характера.

Чертеж стола для циркулярки своими руками

Недопустимо перевешивание конструкции в одну из сторон. Габариты столешницы должны подходить под поток распиловки. Окончательный вариант выявляется, исходя из индивидуальных желаний. Некоторые комфортно работают со складным столом или изделием с маленькими габаритами.

Чертеж универсального настольного станка

На чертежах следует учесть важный момент. Если в планах при работе оставлять на столе инструменты или материалы, тогда габариты столешницы нужно увеличить до квадратного метра в площади. Подходящим размером будет 120 на 120 см. Следует делать чертеж аккуратно и медленно, чтобы сделать все грамотно.

Схема стола для циркулярки с подетальным описанием

Необходимые материалы

Самодельный стол можно сделать из дерева

Для подобного стола может использоваться древесина, фанера или ЛДСП. Также подойдет МДФ и ДСП. Некоторые предпочитают выбирать сталь или алюминий.

Стол циркулярного станка из стальной пластины

Не рекомендуется использовать пластик, он совершенно непригоден для стола такого назначения. Если выбрана древесина, тогда после завершения сборки следует обработать изделие специальным антисептическим составом. Это обеспечит надежную защиту от влажности и поможет избежать гниения.

Чтобы сделать пильный стол самостоятельно нужно подготовить материалы.

Выбранное сырье для основы. Толщина должна составлять 21 мм.
Брус, необходимый для каркаса. Подойдет обрезная доска длиной 3 метра с габаритами 50 на 150 мм. Всего нужно 5 штук.
Шканты из дерева с размерами 10 см. Не менее 12 штук.
Столярный клей.
Крепления из металла в количестве 4 штук.
Уголки из металла. Достаточно 10 шт.
Саморезы.

Указанные элементы нужно заранее подготовить и расположить возле рабочего места.

Необходимые инструменты

Помимо материалов следует подготовить инструменты.

карандаш и маркер;
инструменты для измерения, включая метр и рулетку;
электролобзик;
ручной фрезер;
машинка для шлифовки;
наждачка (должна иметь среднюю или мелкую зернистость);
рубанок и дрель;
шуруповерт.

Подготовить нужно все заранее и держать под рукой на протяжении всего процесса.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

Шаги	Описание
1	Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2	В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3	Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4	Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5	После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6	Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7	Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8	Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9	Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию. При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Видео: Стол для циркулярки из подручных материалов

Стол для ручной циркулярной пилы своими руками

Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.

Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).

Циркулярная пила настольная

При выборе циркулярной пилы нужно руководствоваться такими характеристиками:

Мощность пилы. Если объём работ довольно большой, желательно брать инструмент мощностью не менее 1,2 кВт.
Глубина резки. От этого параметра зависит толщина материала, который подлежит обработке. У ручных пил это 40–70 мм. Но при ее установке в стол будет уменьшение в районе 10 мм.
Размещение кнопок. Конструкция распилочного стола должна обеспечивать свободный и безопасный доступ ко всем кнопкам управления, иначе необходимо будет доработать систему управления самостоятельно.
Скорость вращения. Для резки дерева приоритетнее высокая скорость вращения. Это влияет на качество порезки. Для пластика, например, это не очень хорошо. От большой частоты вращения круга пластик нагревается. Нужно выбирать средние характеристики. 3–4 тыс. оборотов в минуту будет достаточно.

Стол для циркулярной пилы своими руками, установка, крепление

Для изготовления самого пильного стола нужно будет обзавестись материалами, которые продаются в любом строительном магазине.

Нам понадобится:

фанера толщиной 15–20 мм;
брус 50*50 мм;
доски, примерно 50*100 мм;
выключатель;
розетка;
саморезы;
лак;
клей ПВА;
ролики;
металлические уголки.

Изготовление верстака

Разметить и вырезать из фанеры столешницу нужного размера. Зачистить наждачной бумагой поверхность.
В нижней части на столешнице размечаем места под отверстия для крепления пилы. Для этого нужно снять диск и установить пилу в нужное место, делая пометки. На поверхности дыры под болты зенкуем, а шляпы болтов нужно зашлифовать.
Если материал будет резаться под разными углами, отверстие под диск нужно сделать в форме перевернутой трапеции.
Нанесите на столешнице места крепления ребер жесткости (снизу, на расстоянии около 8 см от края). Ножки нужно закрепить к ребрам. Ребра прикручиваются саморезами с промежутками в 25 см и проклеиваются ПВА.
Ножки делаются из бруса длиной 100 см. Затем делают стяжку из бруса для дополнительной прочности.
Для возможности регулировать высоту ножек стола снизу крепят гайки с болтами М14.
Фиксируем пилу снизу.
Крепим розетку с внутренней стороны стола. От нее тянем провод к выключателю.
Делаем параллельный упор. Отрезаем две полосы из фанеры, длиной такой же, как ширина стола. Ширина полос по 10 см. Углы делаем круглыми. Обе полосы шлифуем и скрепляем саморезами. Потом режем две полосы такой же длины, но втрое шире. Скрепляем их. Это будет направляющая. Скрепляем упор и направляющую. Выставляем прямой угол относительно диска. Крепим ролики.

Чертежи стола для циркулярной пилы

Есть и другие способы сделать станину для ручной дисковой пилы своими руками. Вот еще два примера.

Стол для ручной циркулярной пилы с механизмом подъема

Для изменения глубины прореза можно дополнительно установить механизм подъема (лифт).

Сам подъемный механизм монтируем с металлического листа, что крепится к раме на станке. Подъем будет происходить вдоль направляющих методом подкручивания болтов.

Один из способов – установка регулировочной штанги гайками фиксации. Вместо штанг, используем шпильки. Рукоятку регулировки делаем из пластины, приваренной к концу шпильки. На расстоянии 4–5 мм от центра делаем дыры под саморезы. На край пластины привариваем стержень, которым будем вращать конструкцию.

Заключение

Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Интерскол, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.

Сделай сам: нестандартный распиловочный стол для циркулярной пилы

Если изучить раздел на FORUMHOUSE «Самодельные станки, инструменты и механизмы», то можно найти «1000 и 1 вариант» приспособлений для самостройщика, которых не купишь в магазине. Это может быть стойка для «болгарки», для точного и быстрого разрезания металлического профиля, токарный мини-станок, а также всевозможные арматуро- и трубогибы и рубанки для газобетона. Интересен многофункциональный и недорогой распиловочный стол, который создал участник портала с ником id215711128.

Я строю дом из «оцилиндровки». Т.к. при возведении сруба хочется сэкономить и получить качественный результат, стараюсь большинство работ делать самостоятельно, без привлечения наёмных рабочих. Как-то я начал делать обсадные коробки для окон и двери и понял, что обычная циркулярка по дереву с этой работой не справляется. Нужно что-то более точное и удобное. Поэтому я изготовил стол для дисковой пилы и хотел бы поделиться его конструкцией с пользователями FORUMHOUSE.

Как сделать распиловочный стол для циркулярной пилы.
Какие материалы и детали для этого нужны.

Универсальный распиловочный стол для дисковой пилы

Итак, у id215711128 есть мощная циркулярка, которой уже больше 20 лет. Глубина реза пилы 65 мм. В ходе её эксплуатации выяснилось, что добиться качественной распиловки древесины с её помощью сложно. Причины: постоянно сбиваются настройки угла наклона диска и глубины реза. Подошва пилы сделана из тонкого металла, в результате она гнётся, и не выдерживается геометрия при распиле заготовки.

Сначала пользователь пошёл стандартным путём — стал дорабатывать пилу. Изготовил приспособления для соблюдения перпендикулярности реза. Подкладывал клинышки для соблюдения глубины распила. Встраивал пилу в стол, как есть, но хилая резьба М4, на стойках циркулярки, ослабевала и каждый новый проход приходилось настраивать заново. Несмотря на сложности распиловки, id215711128 изготовил 5 обсадных коробок. «Авария», которая дала толчок для строительства многофункционального распиловочного стола, произошла тогда, когда умелец делал боковины для обсады двери.

Я пилил двухметровый брус. Уже выбрал четверти, нарезал замки, осталось выбрать продольный паз, предназначенный для фиксации изделия на стене. Сделал пилой несколько резов и, когда заготовка была почти готова, у циркулярки сбилась глубина. Я практически распилил брус пополам, полностью испортив деталь. Всё, на этом я понял, что с меня хватит этих «танцев с бубном», и нужен нормальный распиловочный стол.

Сначала пользователь купил в строительном гипермаркете фанеру для столешницы. Затем разработал техническое задание, каким требованиям должен отвечать стол. Итак:

Нужен максимально возможный вылет пильного диска.

Пильный диск должен иметь регулируемый угол наклона – 90-45 градусов и вылет 0 – max с надежной фиксацией заданных параметров.
На столе должны помещаться детали большого сечения, поэтому габариты стола – 1.22 х1 м.
Нужен регулируемый и надежно фиксируемый параллельный упор, а также настраиваемые горизонтальные и вертикальные прижимы для обрабатываемых деталей.
Стол должен быть многофункциональным, с возможностью дальнейшей установки фрезера и электрического лобзика.

По теме «универсальные приспособления столярки» рекомендуем прочесть статьи: самодельный верстак-монтажный стол и универсальные складные ко́злы.

Определившись с требованиями, id215711128 задумался, из чего сделать механизм подъёма и опускания пилы. Выбор пал на автомобильный винтовой ромбический домкрат.

Но, поехав в магазин за болтами, шпильками и гайками, пользователь забыл его там купить. Т.к. возвращаться обратно не хотелось, самодельщик решил заменить домкрат на струбцину, от которой отрезал всё лишнее и приварил нужное.

Далее настал черёд апгрейда циркулярки. С неё пользователь снял подошву, крышку пильного диска, т.к. она мешала, и защиту диска. Разборка пилы производилась с расчётом, что, при необходимости, её можно будет собрать заново. Пилу установил на подъёмник.

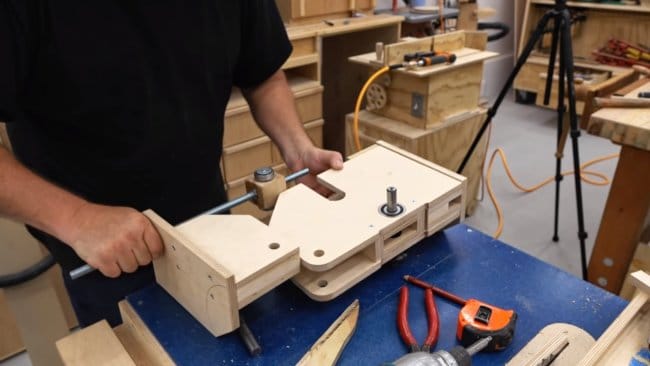

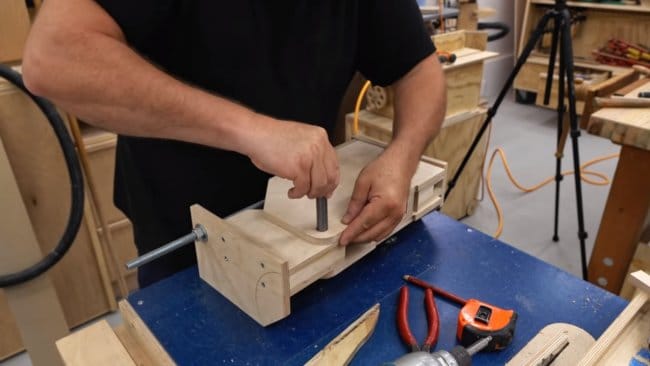

Наклон пилы осуществляется при помощи самодельного поворотного механизма, сделанного из шпильки и досок.

По словам самодельщика, из-за метрической резьбы ручки приходится вращать на большое количество оборотов, но при нечастых перенастройках станка это некритично.

Параллельный упор имеет длину 1220 мм. Для исключения сдвига дальнего края заготовки при её распиловке упор оснащён дополнительным фиксатором.

Испытания станка показали, что всё работает, как надо. Углы наклона и глубина распила не сбиваются.

На этом этапе пользователь взял тайм-аут и подумал, как модернизировать станок для распиливания больших заготовок. На ум пришло сделать каретку, но она «съест» около 1 см глубины реза. Это может быть критично, т.к. детали обсадных коробок делаются из бруса и имеют размеры 1.5-2 м, при сечении 10х20 см. Кроме этого, такой брус немало весит, и толкать его по столу неудобно. Выход – заготовка стоит на месте, а передвигается сама пила.

Я вспомнил, что, когда в строительном гипермаркете мне распиливали фанеру, делали это таким «хитрым» станком, пильный диск которого ездит сверху-вниз и слева-направо. Поразмыслив, я решил сделать тележку с роликами и поправляющими, по которым будет передвигаться пила.

Для изготовления приспособления пользователь купил ролики для мебельной тележки и уголок 5х5 см. Сначала id215711128 решил поставить только нижние и горизонтальные ролики. Но, т.к. из-за приложения усилий при перемещении тележки может получиться перекос, мастер поставил на тележку дополнительные ролики, которые упираются в нижнюю поверхность столешницы.

В ходе «обкатки» стола пришлось регулировать соосность направления пропила и направление движения тележки.

Для этого подкладывались шайбы под крепление направляющих уголков.

Отрегулировав станок, самодельщик испытал его, распилив доску сечением 20х5 см.

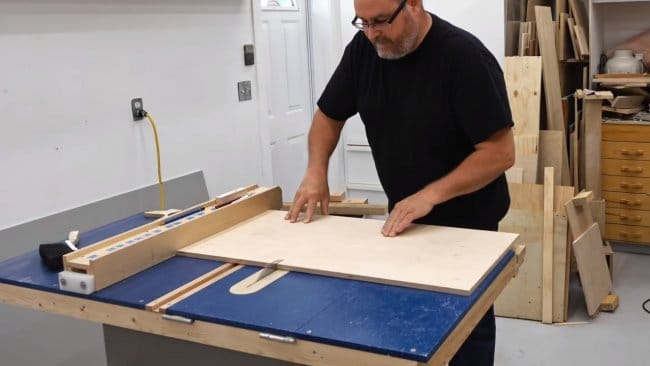

Взяв за основу простую циркулярку, мне удалось сделать распиловочный и торцовочный станок с возможностью продольного и поперечного распила. Пилить можно или жестко зафиксировав циркулярку, двигая заготовку, или двигая пилу, при зажатой струбцинами заготовке с регулировкой глубины и наклона диска. Планирую ещё доработать станок, чтобы сделать его ещё функциональнее и удобнее. Для этого нужно поставить:

Быстросъёмный неподвижный упор с транспортиром для торцевания заготовок под любым нужным углом при перемещении пилы.
Подвижный транспортир для обработки небольших деревянных изделий при зафиксированной циркулярке.

Также пользователь установил эксцентриковый зажим для фиксации каретки в любом из положений пилы.

Чтобы сохранить позиционирование столешницы относительно подстолья при снятии пильного механизма и тележки, завинтили два штыря, которые попадают в отверстия в столешнице.

Также сделана каретка поперечного реза.

При неподвижной пиле каретка перпендикулярно двигается за счёт вмонтированных в столешницу металлических профилей (П-образный и квадратный), скользящих друг в друге.

При заворачивании воротка каретка фиксируется. Теперь пильный диск циркулярки распиливает упертую в каретку заготовку.

Дополнительно в столешнице сделано углубление для крепления ручного фрезера.

Инструмент крепится при помощи штырей, идущих с ним в комплекте.

Чтобы ручки фрезера не упирались в крепления, их придётся ещё доработать, также инструмент будет подниматься и опускаться «лифтом», сделанным из струбцины по аналогии с подъёмником циркулярной пилы.

Следить за доработкой распиловочного станка можно в теме id215711128: моя история станкостроения.

В видеосюжете пользователь FORUMHOUSE делится опытом работы с инструментом для строительства каркасного дома.

Стол для циркулярной пилы своими руками: инструкция, необходимые материалы и чертежи

Для работы с древесиной часто используются дисковые циркулярные пилы. Эти инструменты незаменимы в хозяйстве и позволяют распиливать дерево любой толщины. Люди, которые хотят заняться обработкой деревянных материалов, должны заранее сделать специальный стол для циркулярной пилы. С его помощью использовать инструмент в разы проще.

Особенности циркулярной пилы

Циркулярка – инструмент, позволяющий заниматься раскроем разных материалов при помощи распила диском с зубцами. Чаще всего такое оборудование используется для столярной или плотницкой работы. Есть разные модели таких устройств. Однако собой популярностью пользуются стационарные настольные инструменты. Они подходят для выполнения таких типов работ:

распиливание фанеры и досок;
раскрой бруса или реек;
вырезание соединений пазовых шипов;
снятие фаски.

Плюсы изготовления стола для циркулярки

Не обязательно покупать стол для циркулярки. Дело в том, что такую конструкцию можно изготовить и самостоятельно. Создание столика своими руками имеет ряд достоинств:

простота изготовления;
возможность создать стол, который идеально подойдет под используемую модель циркулярки;
можно подогнать размеры конструкции, чтобы сделать ее более компактной или, наоборот, большой.

Требования к конструкции

Самодельный стол для дисковой пилы должен соответствовать ряду требований. К ним относят следующее:

устойчивость;
идеально гладкая поверхность стола, без шероховатостей и неровностей;
надежное крепление распиливающего диска;
удобное размещение кнопок запуска и остановки работы.

Также рекомендуется закрепить на конструкции металлические ножки. Это сделает стол более устойчивым.

Устройство рабочего стола

Перед тем как сделать стол для циркулярной пилы своими руками, надо ознакомиться с устройством конструкции.

Каркас

Каркас является основой конструкции. Рекомендуется изготавливать его металлического профиля. Идеально подойдет сталь или алюминий. Размеры каркаса могут быть разными, все зависит от количества свободного пространства в помещении и габаритов используемой пилы.

Боковые расширения

Иногда люди сталкиваются с ситуациями, когда нужно расширить рабочую поверхность. Чаще всего такое может понадобиться при работе с габаритными изделиями, которые не помещаются на столе. В таком случае придется прикрепить к конструкции специальные боковые расширения. Они могут изготавливаться из древесины, пластика или железа.

Рекомендуется использовать боковые расширения, которые можно было бы отсоединить или свернуть в любое время. Например, можно сделать, чтобы они опускались по бокам столика.

Боковые упоры

Некоторые люди сталкиваются с проблемой, что стол сильно шатается во время работы пилы. Чтобы он дольше простоял, придется встроить дополнительные боковые упоры. С их помощью удастся сделать конструкцию устойчивой, чтобы она перестала шататься.

Прижимные пластины

На столе должны обязательно присутствовать прижимные пластины. Их изготавливают из металлического профиля. Такие прижимы дополнительно оснащают механизмом для более прочной фиксации. Фиксируются пластины с обеих сторон рабочей поверхности. Таким образом удастся надежнее прикрепить их к столу.

Чертежи

Перед созданием стола для циркулярки своими руками делается чертеж. Благодаря этому удастся в разы упростить процесс создания конструкции. На схеме необходимо обязательно отметить все размеры, чтобы определить точные габариты конструкции.

Помимо чертежа нужно сделать и эскиз столика для циркулярной пилы. Он поможет понять, как будет примерно выглядеть готовое изделие.

Необходимые материалы

Необходимо заранее разобраться, какие материалы понадобятся для изготовления конструкции.

Столешница

Одной из основных частей конструкции является столешница. Именно на ней будут выполнятся работы по распиливанию материалов. Рекомендуется делать столешницу из прочного деревянного листа. Его поверхность должна быть идеально ровной. Нельзя, чтобы на ней были бугры, так как это негативно скажется на качестве распила.

Станина

Станина – основание, которое отвечает за устойчивость всей конструкции. Его рекомендуется делать из металлических листов или плотной древесины. Если используется дерево, лучше выбирать только листовые породы. Они считаются наиболее качественными и прочными.

Необходимые инструменты

Люди, которые собираются самостоятельно изготавливать столик для циркулярки, должны заготовить рабочие инструменты. Для выполнения работы понадобятся:

шуруповерт;
фрезер;
шлифовальная машинка;
лобзик;
дрель;
наждачная бумага;
рулетка.

Инструменты надо подготовить заранее, чтобы они всегда были под рукой.

Пошаговая инструкция изготовления

Создание стола для ручной циркулярки выполняется в несколько последовательных шагов:

Шлифовка брусков и сбор каркаса в соответствии с чертежом.
Крепление шкантов к столешнице. Их заранее обрабатывают клеем для лучшей фиксации.
Установка столешницы на каркас. Ее можно прикрепить обычными шурупами.
Выпиливание в столешнице отверстия под рабочий круг. Размер выемки должен быть на 3-4 см больше габаритов используемого круга.

После выполнения вышеописанных действий можно приступать к фиксации циркулярки.

Установка пилы в самодельный стол

Чтобы установить циркулярку от Интерскол или любого другого производителя, необходимо заранее сделать в столешнице крепежные отверстия. После этого надо перевернуть стол, чтобы не пришлось заниматься подъемом пилы и креплении на весу. Когда конструкция будет перевернута, нужно положить пилу на столешницу таким образом, чтобы совпали крепежные отверстия. Теперь можно прикрутить инструмент к столу.

Людям, которые регулярно работают с древесиной, рано или поздно понадобится столки для циркулярки. Некоторые предпочитают изготавливать его самостоятельно. Однако прежде чем сделать это, надо разобраться с нюансами создания таких изделий.

Простой распиловочный стол для ручной дисковой пилы своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Незаменимым помощником в столярной мастерской является циркулярный станок. Конечно, такой агрегат имеется далеко не у всех, а вот ручную дисковую пилу может позволить себе практически каждый.

В данной статье автор YouTube канала «Mistry MakeTool» расскажет Вам, как расширить возможности такого ручного инструмента, изготовив для него простой распиловочный столик с направляющей.

Этот проект очень прост в изготовлении, и легко повторяется за полчаса.

Материалы.
— Листовая фанера 14 мм толщиной
— Сосновый брус 50X50 мм
— Алюминиевый уголок, саморезы по дереву
— Наждачная бумага.

Процесс изготовления.
Итак, в качестве основания послужит обычная листовая фанера, кусок ламинированного ДСП или МДФ, из которой вырезается прямоугольная деталь.

К верхней стороне основания, по его краям, нужно прикрепить два сосновых бруса 50X50 мм.

Для этого автор переворачивает основание наиболее ровной поверхностью вниз, подкладывает под края бруски, и выравнивает их. Затем, в шахматном порядке, делаются пилотные отверстия для саморезов с помощью сверла по дереву с зенковкой. Остается скрепить между собой детали саморезами.

Та же операция выполняется и со вторым краем направляющей.

Перед закреплением края второй направляющей, автор передвигает пилу в эту сторону, чтобы получить точное расстояние между направляющими.

Автор решил заблокировать защиту диска в открытом положении. Острой необходимости в этом нет, и повторять данное действие не рекомендуется.

На кожухе отмечается и делается отверстие, в которое (на самый кончик) закручивается стопорный винт.

Для проверки достаточно совместить оба обрезка между собой. В итоге — качественный стык, и общий угол в 90 градусов.

Конечно, на таком приспособлении можно получать и другие углы реза. Достаточно сделать соответствующие отверстия для упора в основании.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Изготовление стола для дисковой пилы

Время на чтение:

Стол для дисковой пилы применяется для распиловки древесины. Конструкция оснащена плоской режущей основой, которая по внешнему виду напоминает диск. По внешней части расположены острые зубья.

Дисковая пила применяется, чтобы распиливать древесину.

Плюсы и минусы самодельного стола для дисковой пилы
Что необходимо для создания
- Материалы и инструменты
- Определение дизайна и конструкции
- Чертежи и схемы
Процесс сбора стола для дисковой пилы
- Электрической пилы
- Ручной пилы
Видео: стол для циркулярной пилы своими руками

Плюсы и минусы самодельного стола для дисковой пилы

Стол для дисковой пилы можно сделать самостоятельно с учетом личных требований и предпочтений. Он будет максимально комфортным в применении. Стол можно делать разного размера, высоты.

Существуют модели не только ручного типа, но и с возможностью фиксации на столе.

Можно выделить несколько основных преимуществ:

минимизация затрат;
возможность оснастить конструкцию толкателями, упорами;
обеспечение максимальной жесткости и устойчивости.

Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным.

К минусам самодельного стола для дисковой пилы относят затраты по времени. Мастеру потребуется изучить схемы, чертежи, подготовить материалы, качественно выполнить обработку.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения.

Материалы, которые потребуются в процессе работы:

основа, толщина которой не меньше 22 см;
брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
столярный клей;
крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
металлические уголки в количестве 10 штук;
саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

направляющие брусья;
фанеру;
пропил;
бортики для надежного упора;
планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы.

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Процесс сбора стола для дисковой пилы

Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.

Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.

Электрической пилы

Процесс сбора стола для электрической пилы:

Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
В царгах также делают отверстия аналогичного диаметра.
На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.

Ключевым свойством созданного стола должно быть удобство.

Важно! При установке электрической пилы нужно сделать фиксацию пусковой кнопки.

Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.

Ручной пилы

Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.

Последующая технология сборки:

Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
При помощи ручного фрезера выполняют углубление в 10 мм.
Далее примеряется пила, выполняется корректировка разметки.
С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.

У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

Ручная дисковая пила устанавливается в готовый паз с нижней стороны, подошва фиксируется болтами. В прорезь вставляется зубчатый диск. Следуя технологии и выполняя все этапы, можно сделать самодельный стол с минимальными затратами под свой рост.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Видео: стол для циркулярной пилы своими руками

Источник

Подъемный узел для циркулярной пилы (из фанеры)

Приветствую всех любителей помастерить, эта самоделка будет полезна для тех, кто решил сделать циркулярную пилу . Сегодня мы рассмотрим, как изготовить подъемный узел, который позволяет поднимать и опускать диск циркулярной пилы. Благодаря такой полезной функции можно регулировать глубину реза пилы. Узел изготовлен из качественной фанеры и смотрится все довольно надежно. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— хорошая фанера;
— ось с подшипниками (на которую устанавливается диск пилы;
— кругляк (для осей);
— резьбовой стержень, гайки, шайбы;
— подшипники;
— деревянный брусок;
— столярный клей;
— саморезы.

Для изготовления самоделки можно использовать и более простые инструменты.

Процесс изготовления самоделки:

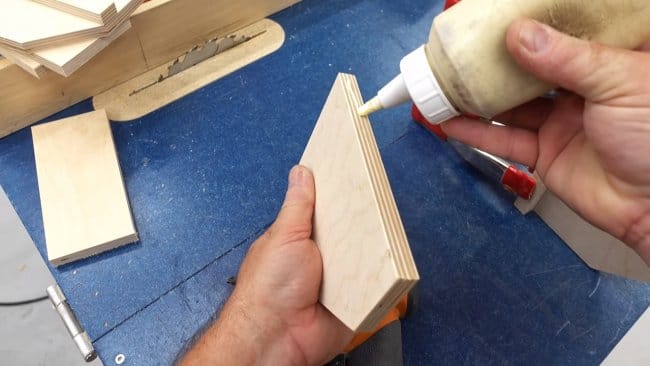

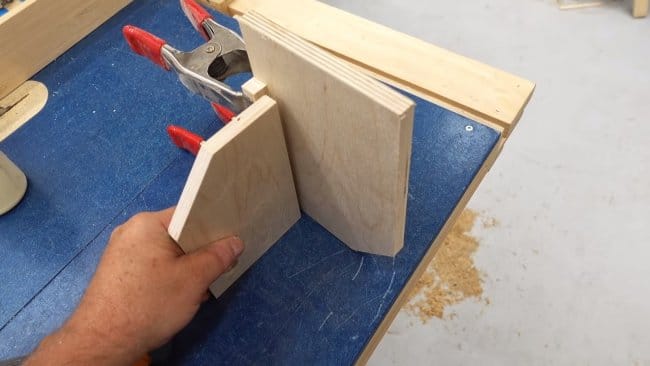

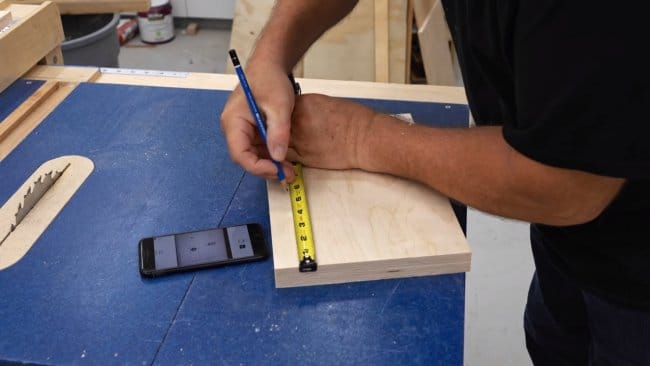

Шаг первый. Основной узел

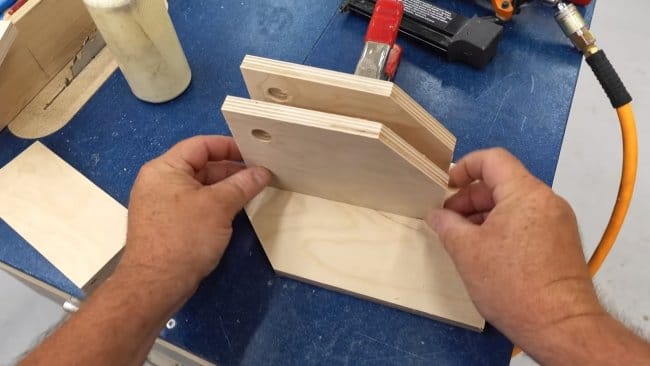

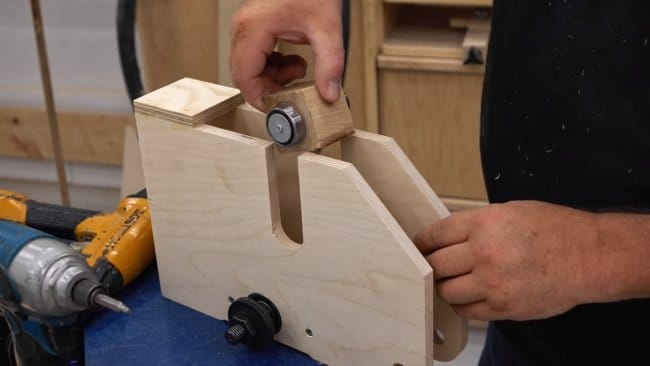

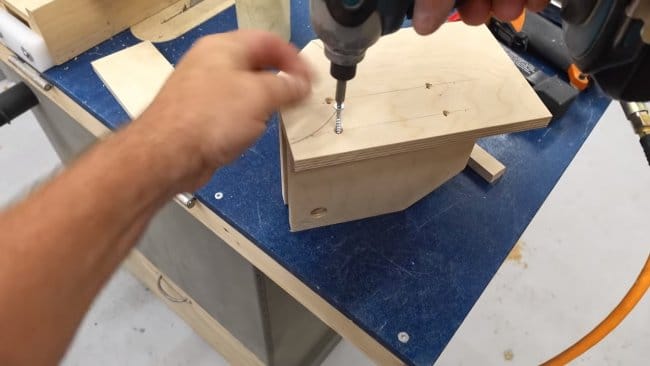

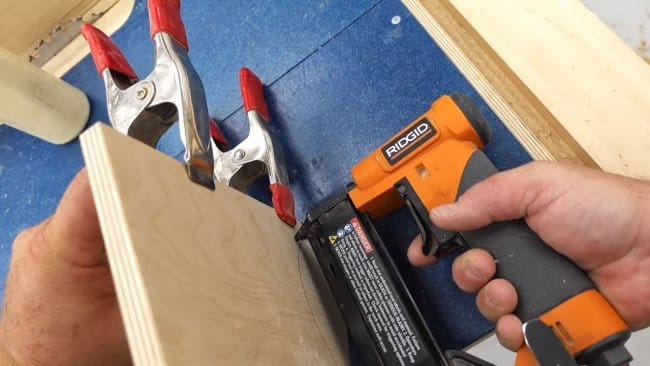

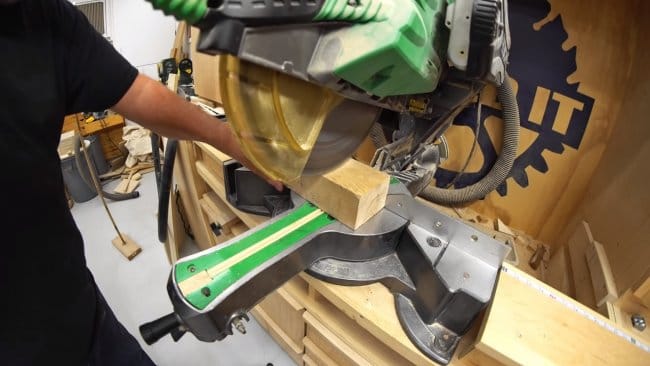

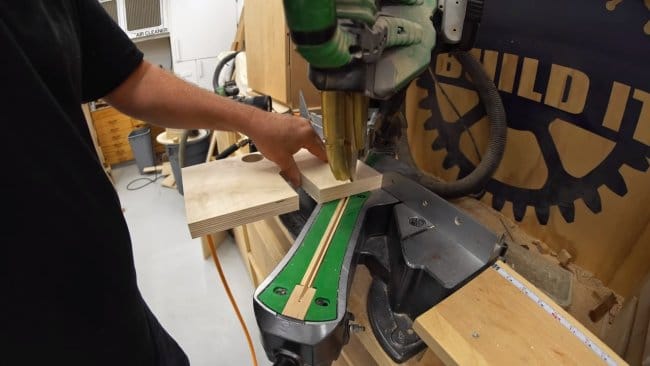

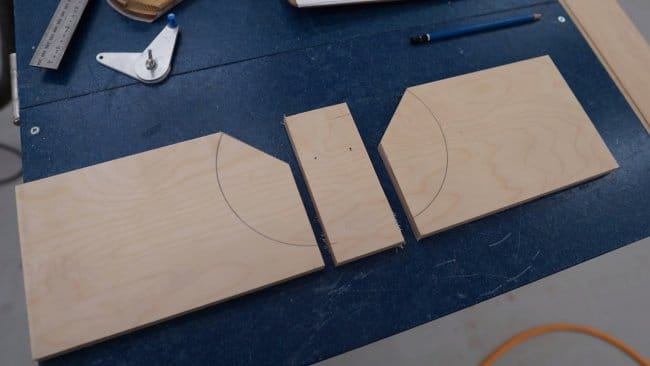

Основным узлом машины можно считать тот, который закреплен шарнирно и на котором находится рабочая ось машины. Для изготовления этого узла понадобится изготовить две одинаковые детали из фанеры, это будут стойки.

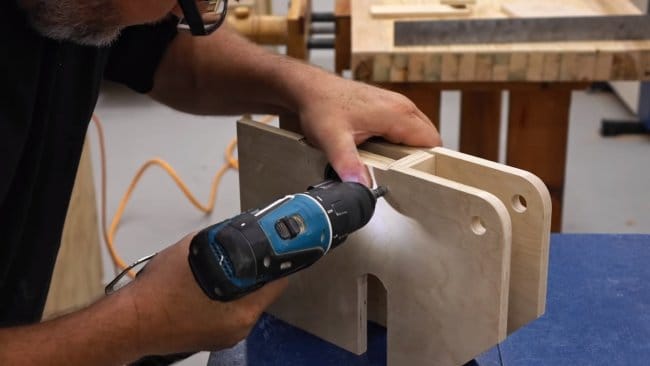

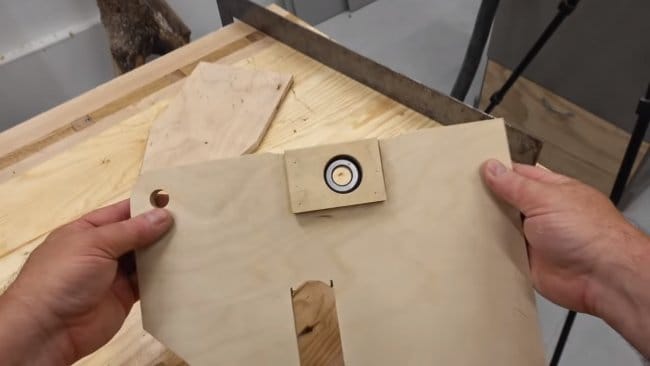

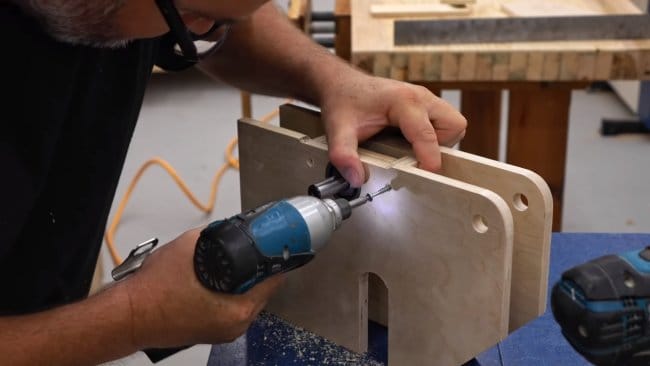

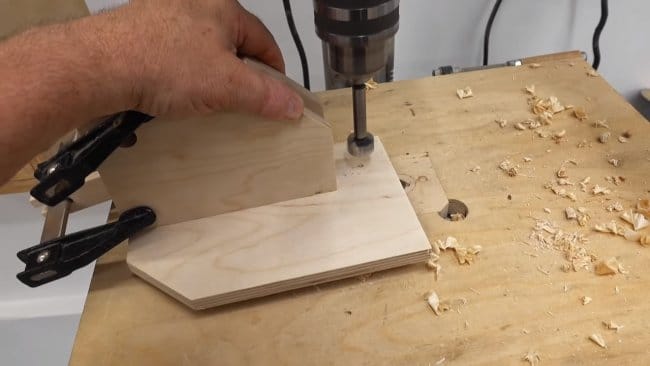

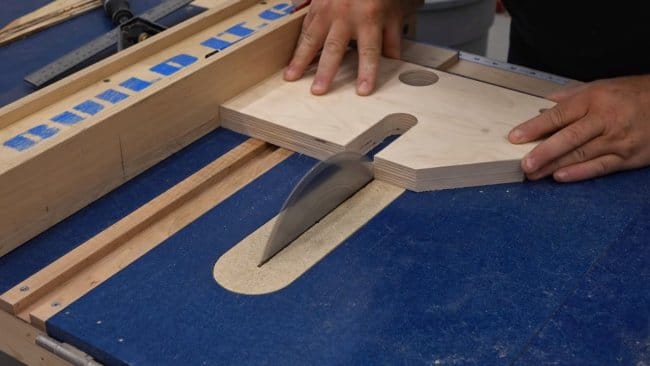

В стоках можно увидеть вырез овальной формы, он служит для установки блока, который будет поднимать и опускать основной узел.

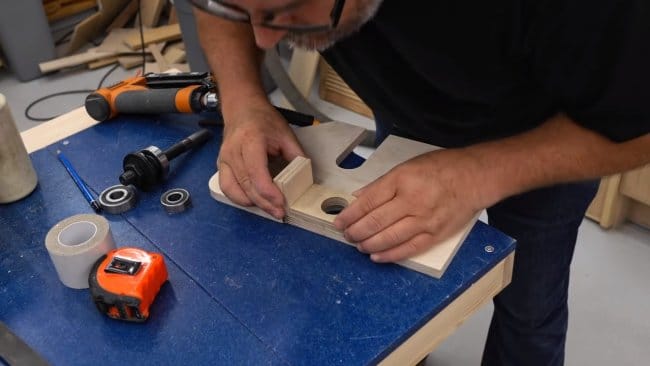

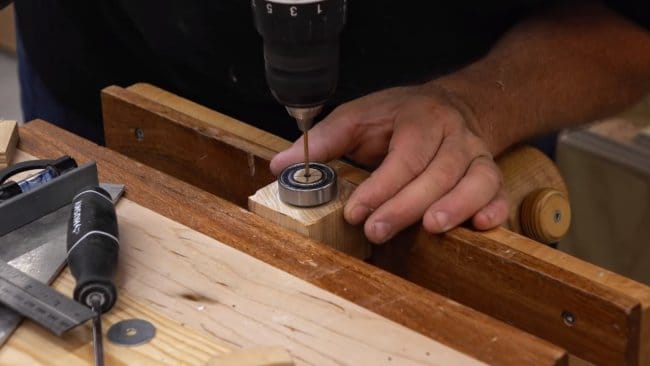

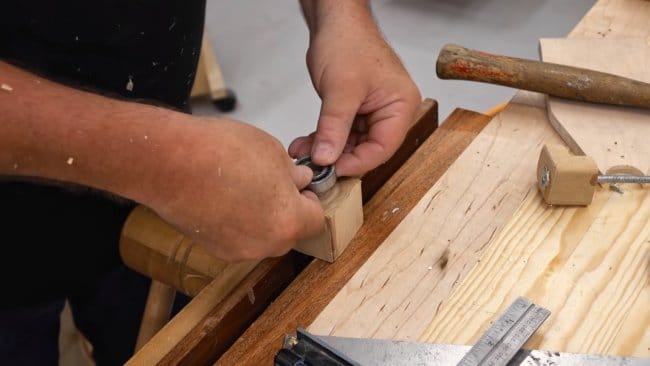

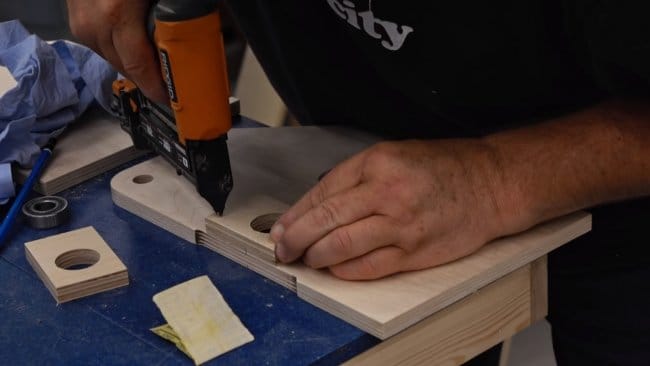

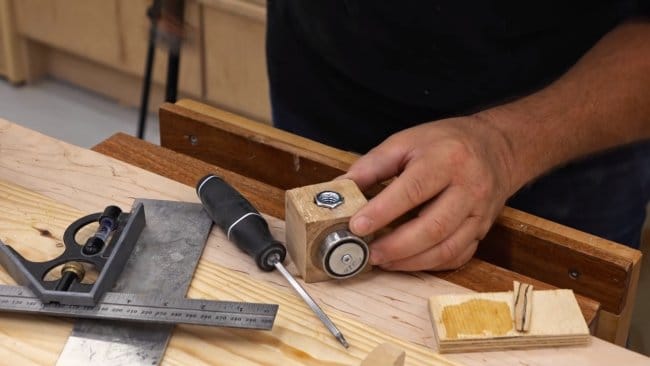

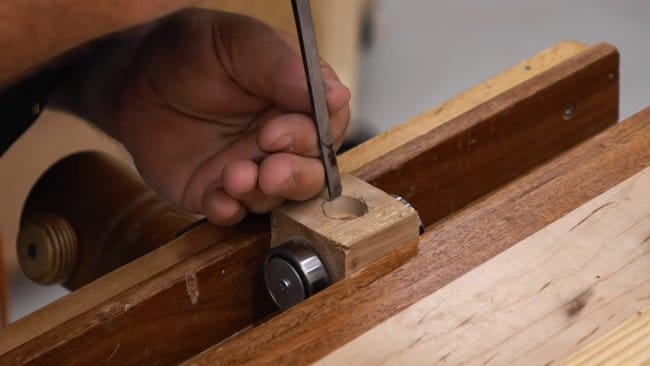

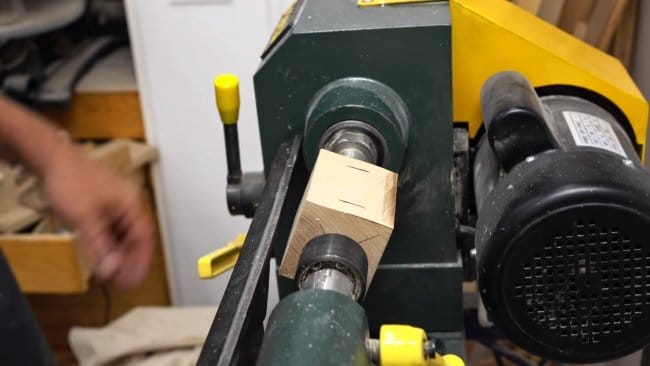

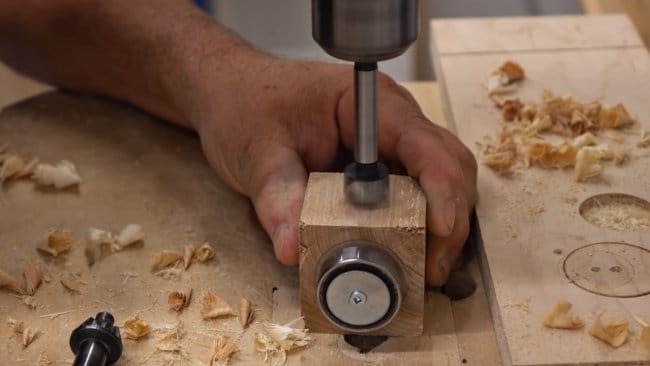

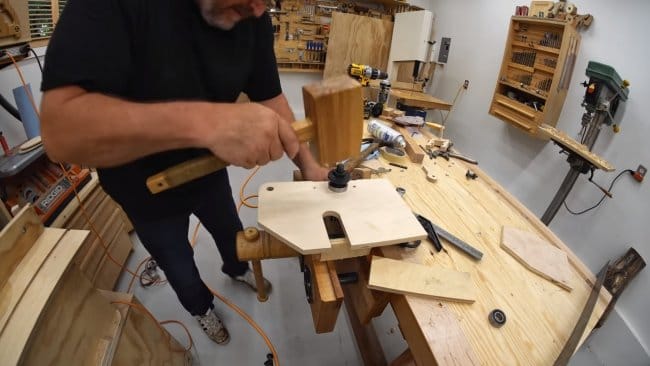

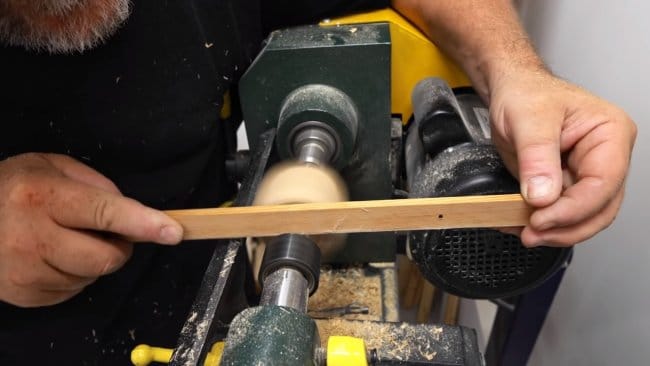

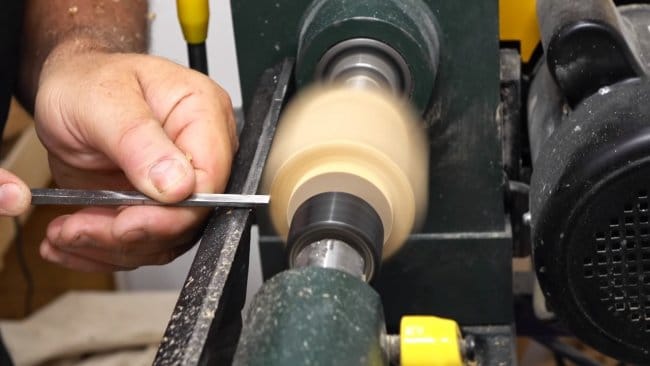

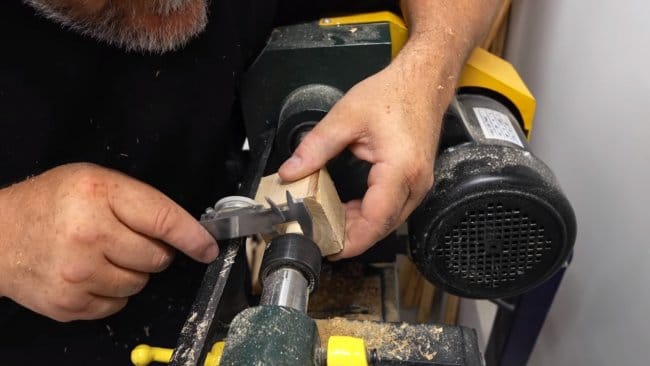

Также в деталях нужно просверлить отверстия и установить два подшипника. Места под подшипники укрепляем дополнительными вставками из фанеры. В завершении нарезаем распорки из двух склеенных слоев фанеры и скручиваем всю конструкцию на клею саморезами, не забыв установить рабочую ось.

Шаг второй. Подъемный блок

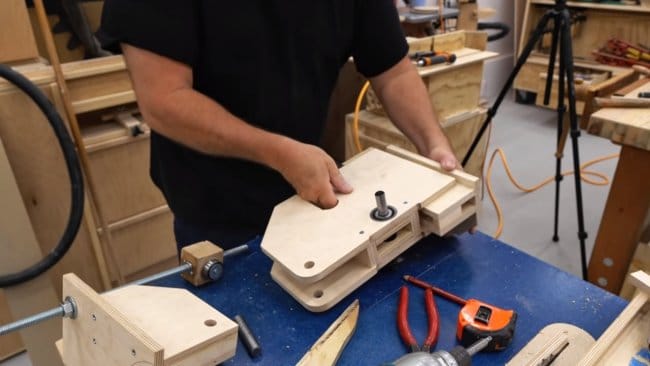

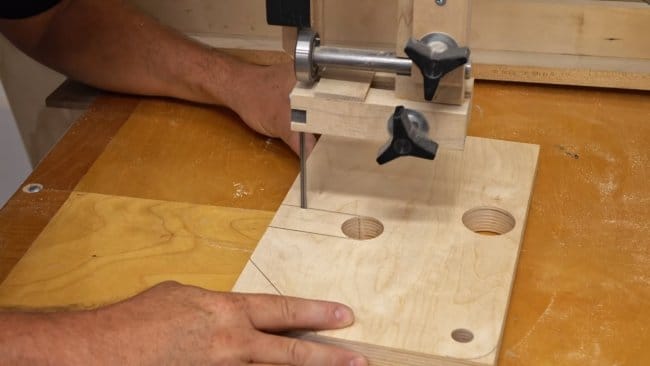

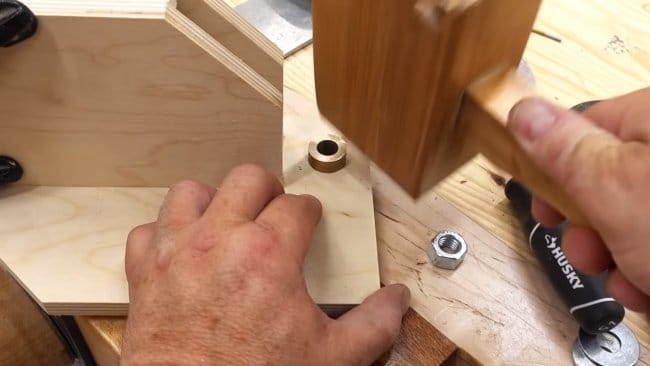

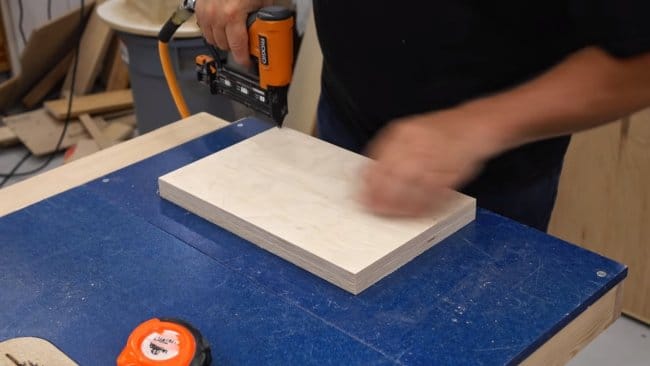

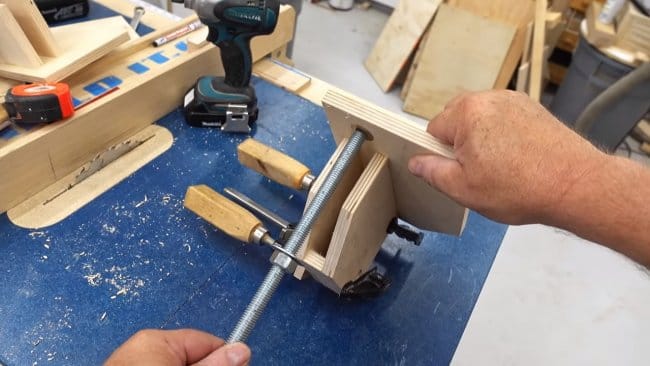

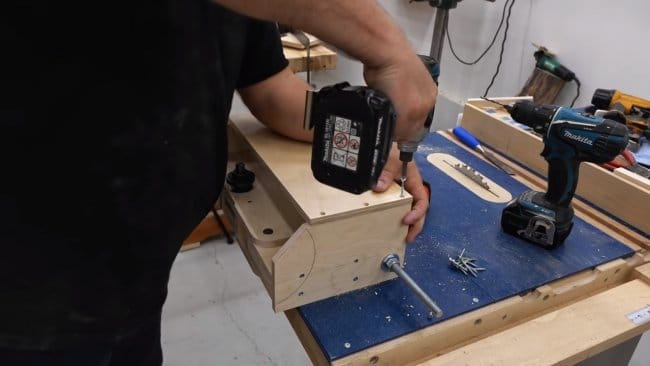

Изготовим блок, который будет поднимать и опускать всю конструкцию. Для этого нам понадобится деревянный брусок, его нужно обработать на токарном станке. В итоге должен получиться прямоугольник или кубик с двумя осями из дерева. На эти оси устанавливаем подшипники. Для крепления подшипников автор использует шайбы и саморезы.

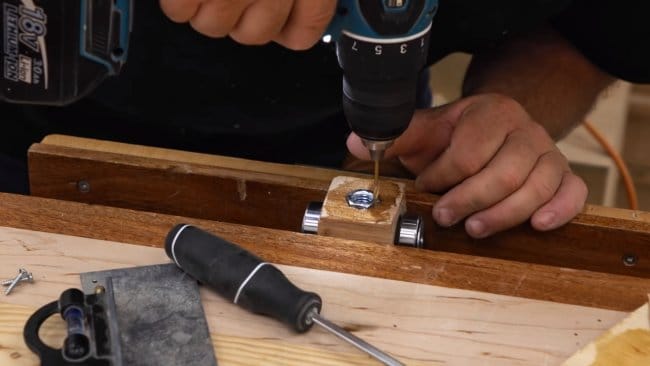

Помимо этого, через весь блок сверлим отверстие, а также нарезаем шлицы и вклеиваем гайку, в которую будет заворачиваться резьбовой стержень. Дополнительно фиксируем гайку шурупами.

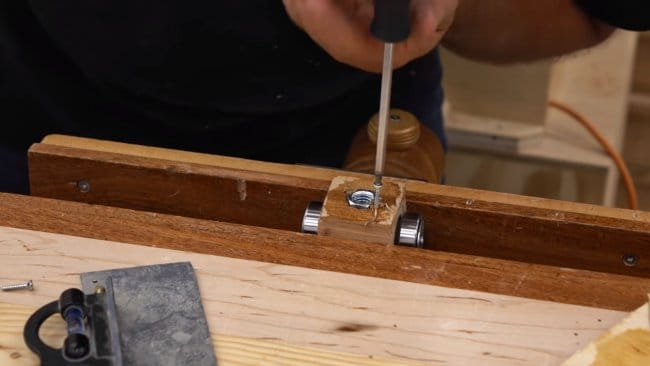

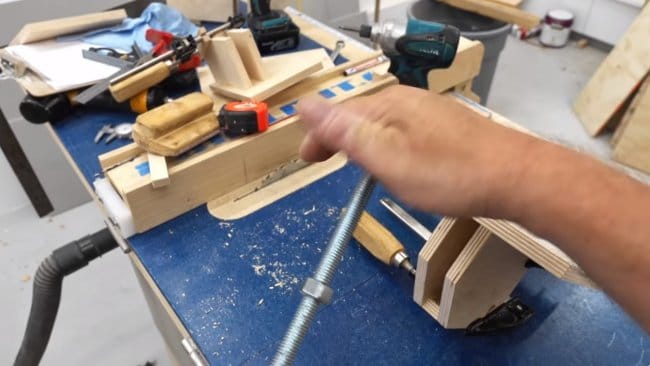

Устанавливаем на свое место резьбовой стержень с гайками и шайбами. Чтобы вал не терся о фанеру, автор установил кусок латунной трубки в качестве втулки. Вот и все, устанавливаем циркулярный диск и проверяем работоспособность самоделки. Автор вращает резьбовой стержень руками и этих усилий вполне хватает, чтобы самоделка работала. Конечно же, в будущем тут будет сделана ручка, а еще лучше подключить к резьбовому стержню небольшой редукторный моторчик, скажем, от автомобильных дворников.

Самоделку останется установить на стол и подключить двигатель. Проект окончен, надеюсь, для вас информация была полезной, и вы нашли интересные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Столешница Для Ручной Циркулярной Пилы

Подъемный Механизм Для Циркулярки Своими Руками

, в особенности если затеян полный ремонт либо строительство. Промышленные изделия далеко не всем доступна – очень недешево. Но конечно сделать циркулярку самому, используя те материалы, что имеются в домашнем хозяйстве.

приспособление имеющегося ручного инструмента, используя движок и дисковую пилу для новых способностей;
улучшение промышленных изделий для расширения функционала;
сборка из отдельных деталей, сделанных, по большей части, своими силами.

Подъемный Механизм Для Циркулярки Своими Руками

Делаем верстак со интегрированной пилой недорого и сурово

Станок фуганок, циркулярка в кустарных условиях подъёмный механизм

обычный подъемный механизм

для
циркулярки
.вылет пилы выставляется до каждого миллиметра.время производства приме.

Лифт для циркулярной пилы своими руками

Понятно, что не в каждой домашней мастерской есть микрометры и часовые индикаторы. Научимся обходиться без высокоточных измерительных устройств.

Стол для ручной циркулярной пилы с механизмом подъема

Для конфигурации глубины прореза можно дополнительно установить механизм подъема (лифт).

Распиловочный стол и механизм подъема и наклона пилы Dnipro-M.

лифт, циркулярный, пила, рука

Настройка циркулярной пилы – пошаговая инструкция с фото

Если циркулярный станок стал хуже работать, возможно, что оборудование просто давно не обслуживалось. Потратьте немного времени на профилактическую чистку и сделайте ряд настроек своими руками. Вы сразу увидите разницу в работе вашей «циркулярки».

Перед началом обслуживания выньте вилку электропитания из розетки и не включайте круглопильный станок до окончания работ.

Cтол для ручной циркулярной пилы своими руками

Ни одна деревянная работа не обходится без пиления. Ручная циркулярка не очень-то удобна для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки. Т.к. мастерская у меня маленькая — то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. («Лень — двигатель прогресса» Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.

Стол получился простым, но вполне функциональным.Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)

Для столешницы мне удалось на рынке найти лист ламинированной фанеры 9мм. Что очень порадовало он был идеально отпилен: все стороны строго 90 o. На столешницу прикрепил ручную циркулярку BlackDecker CD601. (1100 Вт, 5000 об/мин, 170мм). Пила может менять глубину и угол пропила.

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание — тогда лучше выбрать модель с железным основанием. Литое может треснуть.

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании — прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

Еще один важный параметр ручной циркулярки — это возможность подключения пылесоса. Если пилить без пылесоса — в воздух поднимается мелкая древесная пыль.

Основание сделал из 22мм панелей ДСП. Размеры основания выбрал такое, чтобы к краю столешницы можно было прикрепить оснастку.

Диск пропилился на верхнюю сторону столешницы. Высота — 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

Чтобы пуском пилы было удобнее управлять — поставил кнопку пуска (получилось, что это — самая дорогая деталь моего стола )

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Для этого кнопку пилы на рукоятке фиксировал стяжкой в нажатом положении.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

Для поперечного пиления сделал вот такие салазки.

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90 о. Тонкие деревяшки можно класть внутрь салазок.

Можно даже нарезать рейку, как колбасу Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.

Для этого я купил алюминиевую трубу 30х30 и пару винтов М6 с барашками.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

У него есть только один недостаток — каждый раз, выставляя размер, приходится его выравнивать, чтобы он был строго параллелен диску.

Циркулярная пила — опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

Самодельный лифт для циркулярной пилы | True Roots Workshop

В будущем я еще доработаю этот стол: — переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску— поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска— Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)— Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

Такое оборудование позволяет делать более качественные и глубокие распилы.
Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

Переделка ручной дисковой пилы Interskol в циркулярную настольную

Ребятя, искреннее спасибо тем, кто пережевает за соблюдение ТБ в процессе снятия ролика ! Однако мы были очень осторожн.

Циркулярная пила в кустарных условиях регулировка – Как избрать дисковую пилу. Советы специалиста

Циркулярка в стол из ручной циркулярки

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Это любопытно

Распиловочный станок из ручной циркулярки фото

В основании параллельно оси вращения вала пилы избрал сквозной паз шириной, равной поперечнику крепёжной шпильки. С одной из стороны основания эта шпилька фиксируется гайкой с большой шайбой, проходит через опору, и сверху на неё также навинчивается гайка с шайбой. Если необходимо передвинуть заднюю бабку, довольно мало отпустить верхнюю гайку, установить бабку в необходимое место и вновь затянуть гайку.

Это позволяет обрабатывать на станке детали разной длины. Потом на опоре, на полосы оси вращения вала, установил конусный центр для фиксации обрабатываемой заготовки.

Источник

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

станины, служащей основанием всего изделия;
столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается

Важно правильно подобрать передаточное число

Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.

Техника безопасности во время работы

В основном техника безопасности для работы с такой пилой такая же, как и на обычной циркулярке:

рука не должна проходить близко к пильному диску, используются толкатели для дисковой пилы;
следует предвидеть возможность зажима и отброса мелкой заготовки;
работать следует обязательно в защитных очках.

Кроме этого, есть специфика.

включение/отключение пилы нельзя проводить штатной кнопкой, расположенной на ручке пилы. Если тянуться к ней под стол, есть вероятность попасть рукой во вращающийся пильный диск;
сама пила должна быть закреплена достаточно надежно. При перекосе вращающийся пильный диск может зацепиться за стол, что приведет к непредсказуемым последствиям.

Преимущества: сама ручная электропила – готовый пильный узел со своим двигателем. Её можно использовать и как ручной, и как стационарный вариант.

Есть возможность пиления под углом за счет функции регулировки углового положения платформы. Пиление под углом возможно только на достаточно дорогих традиционных стационарных циркулярках.

Недостатки: в отличие от традиционной циркулярки с асинхронным двигателем, такой станок не может работать долго под большими нагрузками.

Сложность конструкции и качество сборки таких станков может быть очень разным. От сбитых из досок на скорую руку, на гвоздях, верстаков. До сложных точных устройств с салазками, подвижными упорами, винтовыми регулировками, креплениями параллельной планки и т.д. Однако, сделать такие полнофункциональные станки, аналогичные заводским стационарным циркуляркам, в домашних условиях довольно сложно. К тому же много деталей и узлов придется покупать.

Миниатюрная модель

Для работы с оргстеклом, пластиком, ламинатом может пригодиться минициркулярка – маленькая конструкция, похожая на табурет с диском по центру. Такая модель рассчитана на тонкие листы материала и не выдержит больших нагрузок.

Использовать можно болгарку, прикрепив ее снизу вышеописанным методом.

Для упора можно прикрепить брус высотой 2 см.

Ножки не обязательно укреплять, потому что устройство планируется переносить.

Мощность двигателя на микроциркулярке небольшая – до 40 Вт. Диск можно взять от ручной пилы, но вполне возможно использовать сборную конструкцию, где в качестве вала выступает стержень с резьбой – строительная шпилька. Диск крепится с помощью гайки, накрученной на резьбу.

Преимущества создания своими руками

Сделать стол для циркулярной пилы вполне по силам каждому мастеру

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Небольшая настольная подставка для циркулярки

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

многослойная фанера толщиной 10 мм и более;
выключатель и провод;
болты со шляпкой под потай;
шурупы;
деревянный брусок 40х40 мм.

Читать также: Как настроить телевизионную приставку

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

Параллельный упор.
Направляющая шина для распиловки листовых заготовок.
Приспособление для перпендикулярного распила и торцевания.
Установочные бруски для точного размещения направляющей.
Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

Зафиксировать упор на нужной ширине распила.
Закрепить заготовку.
Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Чертеж. Основные этапы создания фуговального станка

Циркулярка своими руками с подъемным механизмом

Настольный фуговальный станок — чертеж

Циркулярка своими руками с подъемным механизмом

Настольный фуговальный станок — чертеж (часть2)

Фуговальный станок, самый простой его вариант без дополнительных функций, можно довольно легко изготовить своими руками. Общий ход работ в этом случае будет выглядеть следующим образом:

вначале приготовьте все необходимые детали, инструменты и материалы;
создаем чертеж будущего станка. Без этого «документа» нельзя начинать работу. С помощью чертежа вы сможете просчитать все нюансы и подготовиться к ним. Кроме того, наличие такого плана значительно облегчит и упростить задачу;
далее, переносим все размеры будущих деталей на заготовку и изготавливаем их;
очень важная деталь – это место для установки подшипников ротора. Его делают из нескольких заготовок.

При скреплении используется клей и прижим. Выемка должна идеально подходить по размерам подшипника;

далее, проводим установку электродвигателя. Для этого, как уже отмечалось выше, можно использовать консольное крепление, или установить агрегат на салазки;
следующим этапом будет сборка ротора с подшипником и установка их на свое место. Одновременно проводится подсоединение к электродвигателю при помощи ременной передачи. Проверьте, чтобы ротор свободно вращался в подшипнике;
далее, проводится сборка и установка рабочей поверхности. Она будет состоять из двух частей – подающей и принимающей. При этом вторая должна быть на пару миллиметров выше первой. Рабочую поверхность можно выполнить из многослойной фанеры, а для большей прочности и увеличения срока службы оббить листовым железом.

После создания системы включение и выключения электродвигателя станок готов к использованию. Но чтобы ваш новый инструмент приносил только пользу и радость работы, стоит его правильно и безопасно эксплуатировать.

Отделочные работы

Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу. Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола

Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок

В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны. Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Второй вариант стола для циркулярки. Фото технологии изготовления

Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:

фанерный лист (толщина 20 мм и выше);

доски 50 на 100 мм;

бруски 50 на 50 мм;

несколько саморезов;

деревянный клей;

один из видов древесного лака.

Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Рекомендуем: Заклепочник ручной — какой выбрать и как им пользоваться

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей. Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать. Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи, придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

просто фуговальный станок. Он будет выполнять только одну функцию;
комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

С чего начать?

Очевидно, что такая конструкция предполагает наличие у вас ручной циркулярной пилы. Если только планируете сделать подобного рода приобретение, то обязательно ознакомьтесь с главными факторами, влияющими на выбор агрегата

При покупке обращайте внимание на:

частоту вращения диска;
максимальную характеристику пропила;
удельную мощность;
эргономику оборудования.

Частота вращения

Напрямую влияет на качество распила и спектр пиломатериалов. Зачастую статичный показатель данной частоты существенно ограничивает владельца в разнообразии работ. Например, слишком большая частота может нагреть диск вашей пилы, который просто расплавит материал. Проблема решаема — покупайте регулируемый агрегат с опцией самостоятельного изменения частоты вращения.

Максимальная глубина пропила

Данный показатель влияет на наши возможности работать циркулярной пилой с материалами определенной толщины. Тут принцип – чем больше, тем лучше сработает во всей красе. Для бытовых целей, циркулярки с глубиной пропила от 60-70 мм вам хватит с головой. Не забываем, что при дальнейшей установке ручной циркулярной пилы в самодельный пункт распила, вы потеряете миллиметраж равный крышке вашего будущего стола!

Удельная мощность пилы

Ваше желание сделать регулируемый стол под циркулярную пилу наталкивает на вывод, что вы заинтересованы в довольно серьезных объемах работы и изготовке продукции. Следовательно, вам необходимо подбирать агрегат с мощностью 1000 Вт или даже больше. Главное, не берите оборудование слабее, дабы избежать неприятных и долгих мучений во время рабочего процесса.

Общая эргономика циркулярной пилы

Довольно важный фактор, если вы хотите вмонтировать свою пилу неподвижно. Заранее просмотрите расположение всех важных элементов управления, легко ли их достать, с какой именно стороны расположены и т.д. Доступ к ним должен быть в первую очередь безопасным и удобным. Если вы упустите этот момент, то, вам, скорее всего, придется полностью переделывать чертежи и схемы самодельного столика под ваш тип циркулярки.

Источник

Циркулярка своими руками с подъемным механизмом

Конструкция станины

Изготовление столешницы

Лифт циркулярной пилы Механизм подъема пильного диска в циркулярном столе

Циркулярная пила, с регулировкой наклона и подъема.

Конструкция основания

Некоторые нюансы изготовления

Вывод

Станок фуганок, циркулярка в кустарных условиях подъёмный механизм

Простой механизм подъема пилы для циркулярки

Стол для дисковой пилы своими руками. Чертежи, фото, советы.

Преимущества создания своими руками

Определяемся с дизайном и конструкцией

Чертежи

Необходимые материалы

Необходимые инструменты

Процесс изготовления: пошаговая инструкция

Видео: Стол для циркулярки из подручных материалов

Стол для ручной циркулярной пилы своими руками

Циркулярная пила настольная <img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://pro-instrument.com/wp-content/uploads/2017/11/stol-dlya-pily_thumb-e1510522610615.jpg">

Стол для циркулярной пилы своими руками, установка, крепление

Нам понадобится:

Изготовление верстака

Чертежи стола для циркулярной пилы

Стол для ручной циркулярной пилы с механизмом подъема

Заключение

Сделай сам: нестандартный распиловочный стол для циркулярной пилы

Универсальный распиловочный стол для дисковой пилы

Стол для циркулярной пилы своими руками: инструкция, необходимые материалы и чертежи

Особенности циркулярной пилы

Плюсы изготовления стола для циркулярки

Требования к конструкции

Устройство рабочего стола

Каркас

Боковые расширения

Боковые упоры

Прижимные пластины

Чертежи

Необходимые материалы

Столешница

Станина

Необходимые инструменты

Пошаговая инструкция изготовления

Установка пилы в самодельный стол

Простой распиловочный стол для ручной дисковой пилы своими руками

Изготовление стола для дисковой пилы

Плюсы и минусы самодельного стола для дисковой пилы

Что необходимо для создания

Материалы и инструменты

Определение дизайна и конструкции

Чертежи и схемы

Процесс сбора стола для дисковой пилы

Электрической пилы

Ручной пилы

Видео: стол для циркулярной пилы своими руками

Подъемный узел для циркулярной пилы (из фанеры)

Столешница Для Ручной Циркулярной Пилы

Станок фуганок, циркулярка в кустарных условиях подъёмный механизм

Лифт для циркулярной пилы своими руками

Стол для ручной циркулярной пилы с механизмом подъема

Распиловочный стол и механизм подъема и наклона пилы Dnipro-M.

Настройка циркулярной пилы – пошаговая инструкция с фото

Cтол для ручной циркулярной пилы своими руками

Самодельный лифт для циркулярной пилы | True Roots Workshop

Ручное устройство из угловой шлиф машинки

Стационарная установка

Компактный настольный станок

Переделка ручной дисковой пилы Interskol в циркулярную настольную

Циркулярка из угловой шлифовальной машины

Это любопытно

Требования к конструкции

Основные параметры – расчет мощности, оборотов, передачи

Техника безопасности во время работы

Миниатюрная модель

Преимущества создания своими руками

Простая циркулярка из болгарки или дисковой пилы

Необходимые принадлежности

Последовательность действий

Приспособления для циркулярной пилы и их назначение

Упор для циркулярной пилы

Циркулярная пила настольная
