Циркулярная пила с фуганком своими руками

Без циркулярной пилы сложно себе представить столярную мастерскую, так как самая основная и распространенная операция – это именно продольное пиление заготовок. О том, как сделать самодельную циркулярную пилу и пойдет речь в данной статье.

Введение

Станок состоит из трех основных конструктивных элементов:

основание;
распиловочный стол;
параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

Циркулярная пила или можно использовать .
Шуруповерт.
Болгарка (Угло-шлифовальная машинка).
Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

Фанера.
Массив сосны.
Стальная трубка с внутренним диаметром 6-10 мм.
Стальной стержень с наружным диаметром 6-10 мм.
Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
Саморезы.
Столярный клей.

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

Основание поперечной части;

Продольная часть

Основание продольной части;

Зажим

Рукоятка эксцентрика

Изготовление циркулярки

Подготовка заготовок

Нужно отметить пару моментов:

плоскостные продольные элементы делаются из , а не из массива сосны, как другие детали.

На 22 мм сверлим отверстие в торце под ручку.

Лучше это сделать с помощью сверления, но можно и просто набить гвоздем.

В циркулярной пиле, используемой для работы, используется самодельная подвижная каретка из (или как вариант можно сделать «на скорую руку» фальш-стол), который не очень жалко деформировать или испортить. В эту каретку в размеченное место заколачиваем гвоздь и откусываем шляпку.

В итоге получим ровную цилиндрическую заготовку, которую нужно обработать ленточной или эксцентриковой шлифмашинкой.

Делаем рукоятку – это цилиндр диаметром 22 мм и длиной 120-200 мм. Затем вклеиваем ее в эксцентрик.

Поперечная часть направляющей

Приступаем к изготовлению поперечной части направляющей. Она состоит, как было сказано выше из следующих деталей:

Основание поперечной части;
Верхняя поперечная прижимная планка (с косым торцом);
Нижняя поперечная прижимная планка (с косым торцом);
Торцевая (фиксирующая) планка поперечной части.

Верхняя поперечная прижимная планка

Обе прижимные планки – верхняя и нижняя имеют один торец не прямой 90º, а наклонный («косой») с углом 26,5º (если быть точным, то 63,5 º). Эти углы мы уже соблюли при распиловке заготовок.

Верхняя поперечная прижимная планка служит для перемещения по основанию и дальнейшей фиксации направляющей прижатием к нижней поперечной прижимной планке. Она собирается из двух заготовок.

Обе прижимные планки готовы. Нужно проверить плавность хода и удалить все дефекты, мешающие ровному скольжению, кроме того, нужно проверить плотность прилегания наклонных кромок; зазоров и щелей быть не должно.

При плотном прилегании прочность соединения (фиксация направляющей) будет максимальной.

Сборка поперечной всей части

Продольная часть направляющей

Вся продольная часть состоит из:

Основание продольной части.

Этот элемент выполняется из по тому, что поверхность ламинированная и более гладкая – это уменьшает трение (улучшает скольжение), а также более плотная и прочная – более долговечная.

На этапе формирования заготовок мы уже напилили их в размер, осталось только облагородить кромки. Это делается с помощью кромочной ленты.

Технология кромления проста (можно даже утюгом приклеить!) и понятна.

Основание продольной части

А также дополнительно фиксируем саморезами. Не забываем соблюсти угол 90º между продольными и вертикальными элементами.

Сборка поперечной и продольной частей.

Вот тут ОЧЕНЬ!!!

важно соблюсти угол 90º, так как именно от него будет зависеть параллельность направляющей с плоскостью пильного диска.

Установка эксцентрика

Установка направляющей

Пришло время закрепить всю нашу конструкцию на циркулярный станок. Для этого нужно прикрепить планку поперечного упора к циркулярному столу. Крепление, как и везде, осуществляем на клей и саморезы.

… и считаем работу законченной – циркулярная пила своими руками готова.

Видео

Видео, по которому делался этот материал.

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы
и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость
. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры
оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента
. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля
. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза
. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения
. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается
, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева
. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным
. Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка
либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор
(ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера
, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка
и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

лист железа;
лист фанеры;
брус размером 50×50 мм;
доска размером 50×100 мм;
стальной уголок для направляющих;
две струбцины;
ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

Шуруповёрт, электродрель.
Ножовка или электрический лобзик.
Инструменты для замеров (рулетка, угольник, линейка).
Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга
. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм
для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков
, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов
. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь
. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем
. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер
. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость
. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком
или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку
, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

Для любого домашнего мастера, наличие собственного стационарного распиловочного станка – это экономия времени и безопасность работы.

Можно купить готовую стационарную циркулярку. Стоимость небольших станков начинается от 9000 рублей, более или менее приличные стационарные пилы продаются в ценовом диапазоне от 30 до 100 тысяч.

Несмотря на кажущуюся сложность конструкции, изготовить самодельную циркулярную пилу может любой мастер, имеющий элементарные слесарные навыки. Тем более что в процессе проектирования есть возможность добавить функции, не предусмотренные заводом изготовителем.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

Разумеется, ни о какой безопасности и функциональности при использовании такого устройства не может быть и речи.

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Обязательно над диском установите защитный кожух, а вращающиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» размещается в доступном месте и делается крупного размера.

Не промахнешься при аварии

Как сделать циркулярку, соблюдая баланс между экономией, функциональностью и безопасностью

Рассмотрим основные узлы, из которых состоит домашняя циркулярная пила. Изготовить их самостоятельно можно, но при наличии определенных навыков и инструмента.

Каркас можно изготовить из металлического уголка (швеллера), купленного у сборщиков металлолома. Если вы располагаете средствами – обратитесь на склад металлопроката. Ножки допустимо делать из старых водопроводных труб, соединив их уголками.

Хороший вариант самодельной станины из металлопроката

ВАЖНО! Использование болтовых соединений запрещено, поскольку из-за вибрации такое крепление раскрутится.

Необходимо использовать электросварку. Обязательно усильте угловые соединения укосиной.
Верхнюю часть станины (на которую будет опираться стол) и подиум для электромотора делают из уголка со стороной не меньше 50 мм.

Если станок оснащен колесами для передвижения – они должны быть со стальными ободами и иметь фиксаторы. Чем выше масса станины – тем устойчивей будет станок, и тем безопаснее будет работа.

Сначала скажу о своем хобби. Люблю мастерить: создавать своими руками нужные
в доме вещи, повышающие комфортность и украшающие жилище. Особенно мне нравится
работать с деревом — плотничать, столярничать. Желание иметь в своем пользовании
«помощника», ускоряющего работу и повышающего ее качество, послужило главным
мотивом к созданию представляемого комбинированного станка для получения
столярных заготовок, а можно сказать — деревообрабатывающего мини-комплекса.

Мой практический, хотя и небольшой опыт работы на промышленных станках, как
деревообрабатывающих, так и металлорежущих, оказался весьма полезным при
проектировании и изготовлении этого мини-комплекса. Теперь с его помощью можно
производить самую различную обработку: пиление (как в продольном, так и
поперечном направлении волокон); строгание; шлифование и полирование, точение и
сверление (да мало ли еще чего — все трудно перечислить) изделий из дерева, а
некоторые операции даже из металла.

Мини-комплекс состоит из двух, в общем-то, независимых, станков (если не
считать, что первый служит для второго основанием или опорой). Первый — это
циркулярная пила с электрофуганком. Второй — токарно-сверлильный станок.

Сегодня разговор пойдет о первом Рассмотрим его устройство подробнее Но прежде
всего отмечу, что спроектирован он, так сказать, по агрегатной схеме (ножи
фуганка и дисковая пила имеют общий привод и закреплены на одном рабочем валу —
роторе). Данное решение позволило мне сделать конструкцию более простой и
технологичной, что, несомненно, сказалось на рациональном размещении основных
узлов и агрегатов. В этом станке есть узлы как промышленного изготовления, так и
заказанные профессионалам и, конечно же, сделанные собственными руками. Имеются
даже необычные детали, например, опорная часть станка — рама, не что иное, как
«ноги» от старой швейной машины. И она удачно вписались в общую конструкцию
практически без переделок, а точнее — ширину стола рубанка подогнал под ее
соответствующий размер. Основные части станины (царги, поперечины, дистанционные
подложки) были изготовлены из швеллера №5. Обе конструкции: рама и станина —
сварные.

Установленный на станке трехножевой ротор с двусторонними (обоюдоострыми) ножами
фуганка, пильные диски с твердосплавными напайками, различного рода
приспособления позволяют получать изделия из пиломатериала высокого качества. В
режиме фугования (строгания) ширина обработанной поверхности составляет 260 мм,
а глубина резания — до 2 мм.

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

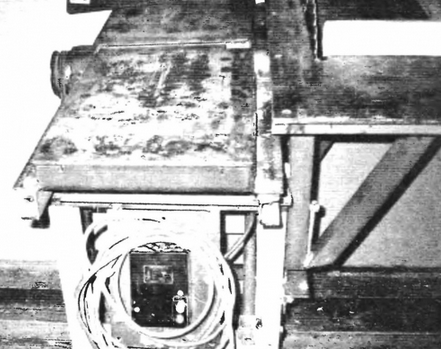

Деревообрабатывающий станок-фуганок и «циркулярка» (нажмите для увеличения):
1 — рама (от ножной швейной машинки, стальной штампованный швеллер 50x50x50, 4
шт.; 2 — шарнирно закрепленная подмоторная площадка; 3 — дополнительная стойка рамы
для крепления подъемного стола «циркулярки» (уголок 50×50, 2 шт.; 4 — лоток
(дюралюминиевый лист s1,5); 5 — продольная царга (прокатный швеллер № 5,2 шт.; 6
— подстольная дистанционная подложка (прокатный швеллер № 5, 4 шт.; 7 — дисковая пила
(Ø300×32); 8 — пульт управления; 9 — подрамник подъемного стола «циркулярки» (уголок
№ 5); 10 — механизм подъема стола «циркулярки» (домкрат); 11 — поперечная царга
(прокатный швеллер № 5, 2 шт.; 12 — фуганок; 13 — ведомый шкив; 14 — клиновой
ремень (2 шт.; 15 — ведущий шкив клиноременной передачи; 16 — электродвигатель (N=3 кВт, n=1500
об/мин, U=380 В); 17 — поперечная связь (стальной профиль, 4 шт.; 18 — отводящий
стол фуганка; 19 — приемный стол рубанка; 20 — подъемный стол «циркулярки»; 21
— направляющая устройства торцовки (труба Ø17); 22 — корпус подшипника
рабочего вала (2 шт

Ротор (или рабочий вал) — наиболее важная, сложная и ответственная деталь
станка. К тому же он является общим для фуганка и циркулярки. Его я изготовил (а
вернее заказал токарю, а потом фрезеровщику) сообразно чертежам, опубликованным
в статье «Мал, да универсал» В. Автуха из белорусского г. Гродно в журнале
«Моделист-конструктор» № 11 за 2003 год. Но поскольку деталь эта очень
ответственная, а публикация была достаточно давно, приведу чертеж ротора еще
раз, тем более, что в него внес свои изменения: например, удлинил ножи, а
соответственно и ротор, посадочные места (цапфы) под другие подшипники и т.д.

В этом же номере журнала «подсмотрел» и механизм подъема стола «циркулярки» —
регулировкой высоты его на станке, заменив дисковую пилу на подходящую фрезу
(или той же пилой за один или несколько проходов), можно производить выборку
пазов, «четвертей» и фальцев различных размеров.

Пильный диск имеет диаметр 300 мм и позволяет за один проход обеспечить
максимальную высоту распила (или глубину паза) до 80 мм. Обрезанию кромок доски
под разными углами помогает приспособление, монтируемое на краю рабочего стола
циркулярной пилы. Этот скользящий механизм (назову его салазками) очень удобен
при обработке торцевых кромок доски.

Надежность данного станка была проверена в процессе создания другого станка —
токарного. Работая над его станиной, я в течение трех часов подряд прорезал
продольные направляющие продолговатые отверстия (пазы) на верхних полках ее
швеллеров при помощи отрезных кругов, установленных на месте пильного диска, а
затем производил их шлифование.

Стол фуганка:
1 — продольный элемент обвязки (уголок 45×45, 2 шт.; 2 — задний элемент обвязки
(уголок 45×45); 3 — передний элемент обвязки (уголок 45×45); 4 — столешница
(стальной лист s5)

Рамка подмоторной площадки:
1 — продольный элемент обвязки (стальной штампованный швеллер № 5, 2 шт.; 2 —
поперечный элемент обвязки (стальной штампованный швеллер № 5,2 шт.; 3 —
проушина подвески рамки (стальной лист s5, 2 шт.; 4 — поперечная связь рамы; 5 —
проушина поперечной связи (стальной лист s5, 2 шт.; 6 — ось подвески рамки
(сталь, круг 20); 7 — шплинт

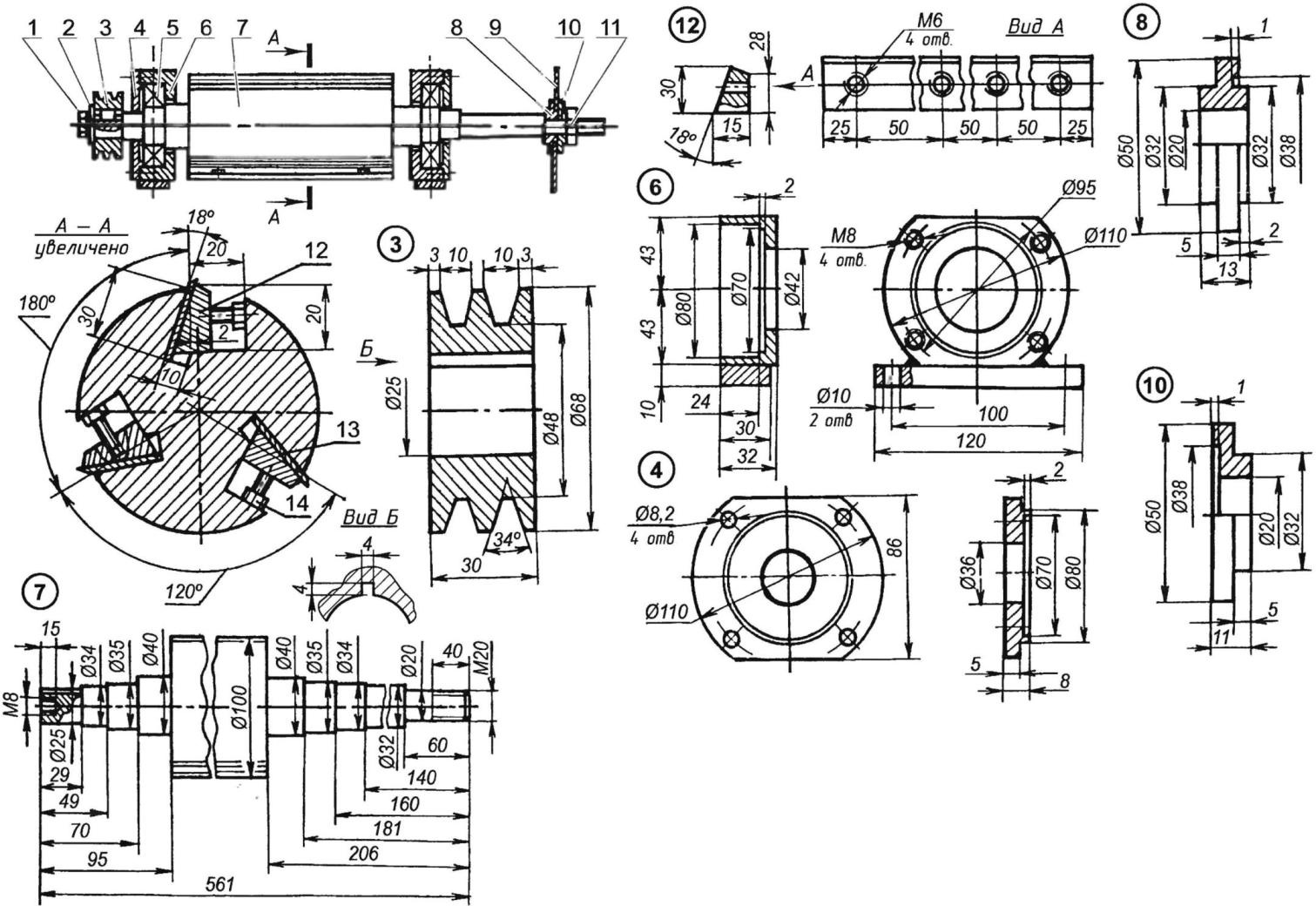

Ротор фуганка и дисковой пилы (нажмите для увеличения):
1 — винт М8 с пружинной шайбой; 2 — прижимная шайба O35x25 (сталь, лист s4);
3 — ведомый двухручьевой шкив; 4 — крышка корпуса подшипника (2 шт.; 5-подшипник
18037 (2 шт.; 6 — корпус подшипника (2 шт.; 7 — ротор (сталь 45); 8 — упорная
шайба; 9 — диск пилы; 10 прижимная шайба; 11 — гайка М20; 12-прижимная планка ножа
(3 шт.; 13-нож фуганка, 3 шт.; 14 — распорка (винт М6, 12 шт.

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

На середине станины (половине длины) установлен рабочий вал, подшипниковые узлы
которого закреплены на ней при помощи болтов М20х1,5 длиной 70 мм. Привод вала
осуществляется с левой стороны. Если смотреть со стороны места работающего, то
левую часть составляет ножевая часть строгальной головки. На правой стороне
расположена шейка вала диаметром 32 мм. В зависимости от производимой операции
на ней могут быть установлены: циркулярная пила, фреза, наждачный, шлифовальный
или отрезной круг. Важно! Гайка крепления инструмента на валу имеет правую
резьбу. Рабочая поверхность станка сформирована из трех стальных плит (столов).
Две плиты расположены по сторонам от строгального ротора (вала). Первая —
приемный стол, располагается ближе к столяру, второй стол — отводящий. Оба стола
имеют одинаковые размеры. Специального механизма регулировки высоты относительно
режущего инструмента у отводящего стола нет, и эта операция осуществляется по
мере необходимости с помощью стальных прокладок.

Поверхности столов изготовлены из стального листа толщиной 5 мм в форме
перевернутых лотков (или желобов), установленных в рамки из уголков 45×45 и
приваренных к ним.

Стол циркулярной пилы, напротив, в процессе работы может быть легко выставлен по
высоте относительно пильного диска с помощью встроенного подъемного механизма.
На правой стороне стола «циркулярки» на продольной направляющей размещен
механизм, имеющий шкалу установки угла, при помощи которого можно производить
торцевание концов досок, причем не только под прямым, но и под любым другим
углом. За основу этого механизма взято соответствующее приспособление для ручной
ножовки.

Замечу, что описанное приспособление легко убирается: снимается или опускается
вниз. Продольная направляющая изготовлена из стальной трубы диаметром 17 мм, ее
крепление производится с помощью кронштейнов-ушков на краях стола циркулярной
пилы.

На этой же стороне данного же стола посредством прижимных брусков болтами М10 к
столу крепится направляющая планка, выполненная из стального прокатного уголка
50×50 мм. Расстоянием между диском пилы и планкой определяется ширина отрезаемой
заготовки. А сама планка помогает выдержать заданную ширину по всей длине
заготовки без разметки последней.

Механизм подъема стола «циркулярки» и крепление к столу направляющей планки
(нажмите для увеличения):
1 — рама, 2 — упорная поперечина рамы (уголок 50×50); 3 — домкрат (винт М20х2);
4 — упорная поперечина подъемного стола (уголок 45×45); 5 — стопор подъемного стола
(специальный винт М12х1,5,2 шт.; 6 — дисковая пила; 7 — направляющая планка; 8 — царга
(уголок 40×40, 4 шт.; 9 — стойка подъемного стола (уголок 40×40, 2 шт.;
10 — подкос (уголок 40×40, 2 шт.; 11 — столешница; 12 — дополнительная стойка рамы;
13 — прижимной брусок (сталь, 2 шт.; 14 — полушпилька-фиксатор с гайкой М10 (2
компл; 15 — специальный винт М10,2 шт

Механизм для торцевания заготовок (детали поз. 3,4,6 использованы от
приспособления для ручной ножовки) (нажмите для увеличения):
1 — основание (доска s15); 2 — упор (доска s18); 3 — стойка (сталь); 4 — пластина со
шкалой (сталь); 5 — крепление пластины к основе (болт М8,2 шт.; 6 — стопор
(специальная гайка М8 с накаткой); 7 — крепление втулок к основанию (гайка М8, 2
шт.; 8 — подъемный стол «циркулярки»; 9 — кронштейн крепления направляющей к столу
(стальной лист s5, 2 шт.; 10 — направляющая штанга (труба Ø17); 11 — подкладная
пластина (сталь, лист s5); 12 — втулка (сталь, 2 шт.; 13 — крепление
направляющей штанги (винт М12, 2 шт

Привод ротора — рабочего (инструментального) вала — осуществляется двухручьевой
клиноременной передачей (хотя на практике использую только один ремень) от
трехфазного (380 В) электродвигателя мощностью 3 кВт с частотой вращения 1500
оборотов в минуту. Двигатель располагается в самом низу внутри рамы и закреплен
шарнирно на подвешенном консольно подрамнике, что позволило решить проблему
натяжения ремня без дополнительного ролика. Для обеспечения качественной
обработки материала частота вращения рабочего вала была увеличена за счет
ускоряющей клиноременной передачи. У привода диаметр шкива мотора больше
диаметра шкива рабочего вала в полтора раза, следовательно, ножевой ротор и
дисковая пила вращаются с угловой скоростью около 2250 оборотов в минуту.
Питание электродвигателя осуществляется через четырехжильный кабель,
электропроводка выполнена со всеми требованиями норм безопасности, рама имеет
заземление. На случай короткого замыкания или перегрузок пусковой автомат
способен почти мгновенно отключить электропитание в автоматическом режиме. После
работы станок следует обесточить, очистить от опилок и пыли.

Станок функционирует уже шесть лет. Провожу регламентные работы: шприцую
подшипниковые узлы, проверяю исправность крепления ножей фуганка, состояние
зубьев пильного диска, осматриваю клиновые ремни привода и кабели питания
станка.

Не лишним будет напомнить о том, что станок относится к механизмам повышенной
опасности. Вращающиеся детали и не используемые режущие инструменты необходимо
закрывать закрепленными кожухами. Работа на станке требует предельной
концентрации внимания, соблюдения правил техники безопасности. Не спешите, не
прикладывайте силу для ускорения процесса, трудитесь в свое удовольствие.
Рабочее место столяра должно быть хорошо освещено, пространство около станка —
достаточно свободным, покрытие пола не скользким.

Cодержание:

Чтобы любая работа спорилась, необходимо иметь хорошее оборудование и инструменты. Это же утверждение подходит и для любителей (или профессионалов) «повозиться» с деревом. Мастера по изготовления мебели или других деревянных изделий всегда стараются обзавестись различными инструментами и приспособлениями, которые смогут помочь им в работе.

Например, фуговальный станок. Это устройство существенно повышает производительность и качество работ по дереву. Но вот приобрести его получается не у всех любителей, ведь его цена довольно высокая. А как выйти из такой сложной ситуации? Решение есть, и оно довольно простое – это сделать настольный фуганок своими руками. А о самом процессе изготовления и будет рассказано в статье.

Для чего нужен фуговальный станок

В деревообрабатывающей мастерской могут находиться самые разные станки, но наиболее часто используемые (конечно, кроме циркулярной пилы) можно назвать фуговальные и рейсмусовые устройства. Эти два вида агрегатов немного схожи по своей функции, но отличаются по способу использования.

Если вам необходимо изготовить деревянную заготовку в виде доски, бруса или щита, то лучше воспользоваться рейсмусовым станком.
Такое устройство, основным инструментом которого является все тот же нож, способно разрезать исходный материал на две параллельные части. При этом обе они будут подогнаны к определенным размерам.

Рейсмусовые станки выпускаются как одностороннего, так и двустороннего типа. В первом случае за один проход обрабатывается только одна сторона заготовки. Более производительным является двусторонний рейсмусовый станок. Здесь на выходе уже получается практически готовая деталь.

У рейсмусовых станков вал расположен над столешницей. Причем последняя делается массивной, чтобы сгладить большие вибрации. Кроме этого, механизм оснащается специальным кожухом, который предназначен для погашения шумов.

У фуговального станка немного другая задача. Это устройство используется для создания гладкой, без существенных шероховатостей, поверхности на заготовке. Такой станок также как и предыдущий вариант оснащается валом с ножами, только в фуговальном он расположен под столешницей.

Заготовка подается на рабочую поверхность с одной стороны, выход с противоположной уже частично обработанной. Так слоем за слоем достигается нужная ровность. После обработки на фуговальном станке деталь можно подавать на рейсмусовый.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей.
Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать. Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи, придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

просто фуговальный станок. Он будет выполнять только одну функцию;
комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Электропривод фуговального станка

Ну и конечно не забудьте про привод. Все механизмы должны вращаться. Это значит, что привод будет являться «сердцем» станка. Приведем некоторые рекомендации по этому элементу конструкции:
— в первую очередь приготовьте электродвигатель.

Электродвигатель для фуговального станка

Лучше всего для этих целей использовать трехфазный агрегат.
Конечно, в этом случае вам возможно придется переделывать электрическую сеть в своей мастерской, то это того стоит. Трехфазные электродвигатели, работающие при напряжении в 380 В, способны развивать большую мощность. К тому же и крутящийся момент у таких устройств подходящий для наших целей. Минимальное значение по мощности должно быть 3 кВт, ну а максимальное по вашему усмотрению;

для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.

Очень внимательно отнеситесь к обеспечению питанию станка. Трехфазный ток подается по четырехжильному кабелю. При этом должно быть организовано надежное заземление.
Эти требования помогут избежать несчастных случаев при работе на станке.

Чертеж. Основные этапы создания фуговального станка

Настольный фуговальный станок — чертеж

Настольный фуговальный станок — чертеж (часть2)

Фуговальный станок, самый простой его вариант без дополнительных функций, можно довольно легко изготовить своими руками. Общий ход работ в этом случае будет выглядеть следующим образом:

вначале приготовьте все необходимые детали, инструменты и материалы;
создаем чертеж будущего станка. Без этого «документа» нельзя начинать работу. С помощью чертежа вы сможете просчитать все нюансы и подготовиться к ним. Кроме того, наличие такого плана значительно облегчит и упростить задачу;
далее, переносим все размеры будущих деталей на заготовку и изготавливаем их;
очень важная деталь – это место для установки подшипников ротора. Его делают из нескольких заготовок.

При скреплении используется клей и прижим. Выемка должна идеально подходить по размерам подшипника;

далее, проводим установку электродвигателя. Для этого, как уже отмечалось выше, можно использовать консольное крепление, или установить агрегат на салазки;
следующим этапом будет сборка ротора с подшипником и установка их на свое место. Одновременно проводится подсоединение к электродвигателю при помощи ременной передачи. Проверьте, чтобы ротор свободно вращался в подшипнике;
далее, проводится сборка и установка рабочей поверхности. Она будет состоять из двух частей – подающей и принимающей. При этом вторая должна быть на пару миллиметров выше первой. Рабочую поверхность можно выполнить из многослойной фанеры, а для большей прочности и увеличения срока службы оббить листовым железом.

После создания системы включение и выключения электродвигателя станок готов к использованию. Но чтобы ваш новый инструмент приносил только пользу и радость работы, стоит его правильно и безопасно эксплуатировать.

Роторный станок, как и любой механизм, нуждается в правильной эксплуатации. Если не соблюдать определенные правила, то устройство может быстро выйти из строя. А в худшем случае вы сами получите травму. Поэтому при использовании следует соблюдать рекомендации от специалистов:

чтобы станок работал надежно необходимо периодически проводить профилактические работы. В такой комплекс включают следующие мероприятия – проверка надежности расположении ножей на валу, шприцевание подшипников, проверка электродвигателя, осмотр ременной передачи на предмет достаточности ее натяжение, проверка всех контактов и так далее;
вращающиеся детали всегда опасны. А если они еще оснащены острыми лезвиями, то риск получения трав очень велик. Чтобы повысить безопасность эксплуатации вал с ножами лучше закрывать кожухом. Он будет раскрываться при происхождении деревянной заготовки, и снова закрываться при простое;
при работе на станке соблюдайте все меры безопасности. Особенно это касается качества освещения рабочего места. Над станком повесьте мощную лампу, да и само помещение вашей мастерской должно быть светлым. Также обратите внимание на качество пола. Если он слишком скользкий, то лучше установить деревянный помост или резиновый коврик;
не стоит прибегать к чрезмерным усилиям во время строгания или резки материала. Лишняя сила не ускорит работу, а только испортить заготовку или приведет к поломкам самого станка;
не стесняйтесь приглашать помощника при обработке длинных заготовок. Так работа будет выполнена быстрее, качественней и безопасней для вашего здоровья.

Конечно, стоит следить за чистотой рабочего стола. После окончания работы, при выключенном и обесточенном станке, проведите очистку устройства от стружки. То же самое нужно периодически нужно делать для выполнения больших объемов. Выключите станок и удалите все накопившиеся стружки из всех механизмов и поверхностей. Чистота облегчит вашу работу и поможет сохранить работоспособность установки на более длительный срок.

В видео будет подробно рассмотрен один из вариантов самодельного фуговального станка.

Видео: самодельный фуговальный станок

Источник

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

Cодержание:

Для чего нужен фуговальный станок

Основные понятия

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи, придется покупать или заказывать

просто фуговальный станок. Он будет выполнять только одну функцию;
комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Электропривод фуговального станка

Электродвигатель для фуговального станка

для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.

Чертеж. Основные этапы создания фуговального станка

Настольный фуговальный станок — чертеж

Настольный фуговальный станок — чертеж (часть2)

вначале приготовьте все необходимые детали, инструменты и материалы;
создаем чертеж будущего станка. Без этого «документа» нельзя начинать работу. С помощью чертежа вы сможете просчитать все нюансы и подготовиться к ним. Кроме того, наличие такого плана значительно облегчит и упростить задачу;
далее, переносим все размеры будущих деталей на заготовку и изготавливаем их;
очень важная деталь – это место для установки подшипников ротора. Его делают из нескольких заготовок.

При скреплении используется клей и прижим. Выемка должна идеально подходить по размерам подшипника;

далее, проводим установку электродвигателя. Для этого, как уже отмечалось выше, можно использовать консольное крепление, или установить агрегат на салазки;
следующим этапом будет сборка ротора с подшипником и установка их на свое место. Одновременно проводится подсоединение к электродвигателю при помощи ременной передачи. Проверьте, чтобы ротор свободно вращался в подшипнике;
далее, проводится сборка и установка рабочей поверхности. Она будет состоять из двух частей – подающей и принимающей. При этом вторая должна быть на пару миллиметров выше первой. Рабочую поверхность можно выполнить из многослойной фанеры, а для большей прочности и увеличения срока службы оббить листовым железом.

чтобы станок работал надежно необходимо периодически проводить профилактические работы. В такой комплекс включают следующие мероприятия – проверка надежности расположении ножей на валу, шприцевание подшипников, проверка электродвигателя, осмотр ременной передачи на предмет достаточности ее натяжение, проверка всех контактов и так далее;
вращающиеся детали всегда опасны. А если они еще оснащены острыми лезвиями, то риск получения трав очень велик. Чтобы повысить безопасность эксплуатации вал с ножами лучше закрывать кожухом. Он будет раскрываться при происхождении деревянной заготовки, и снова закрываться при простое;
при работе на станке соблюдайте все меры безопасности. Особенно это касается качества освещения рабочего места. Над станком повесьте мощную лампу, да и само помещение вашей мастерской должно быть светлым. Также обратите внимание на качество пола. Если он слишком скользкий, то лучше установить деревянный помост или резиновый коврик;
не стоит прибегать к чрезмерным усилиям во время строгания или резки материала. Лишняя сила не ускорит работу, а только испортить заготовку или приведет к поломкам самого станка;
не стесняйтесь приглашать помощника при обработке длинных заготовок. Так работа будет выполнена быстрее, качественней и безопасней для вашего здоровья.

В видео будет подробно рассмотрен один из вариантов самодельного фуговального станка.

Видео: самодельный фуговальный станок

Сложно при ремонте, строительстве или дачных работах справиться без циркулярной пилы. Увы, работать ручным устройством не всегда комфортно, а покупка дорогостоящего станка невозможна по понятным причинам.

Талантливые умельцы способны решить данную проблему, делая самодельный циркулярный станок своими руками. Какие инструменты и материалы необходимы для этого? Что предусмотреть перед началом работ? Как продлить срок службы полученного изделия? Обо всем по порядку.

Требования к самодельному циркулярному станку

Вопреки заблуждению, для изготовления устройства понадобятся обычные пиломатериалы и инструменты. Но до продумывания конструкции необходимо подумать о станине — элементе, на котором будет установлен станок.

Главные требования к ней — надежность и устойчивость. Обычно для производственных процессов используется сварная металлическая конструкция, но для бытовых нужд она не пойдет.
Поскольку настольный циркулярный станок по дереву будет пилить не самые объемные материалы, для него не понадобится самый мощный двигатель, и станину допускается сделать из дерева. Здесь не потребуется дополнительная фиксация (монтировка в бетон), а возможная вибрация при работе снизится до минимума.

Второе требование — подбор оптимальной мощности пильного оборудования.

В противном случае установка не будет оправдана, а на работу станка уйдет много электроэнергии.

Также при разработке проекта циркулярного станка необходимо учесть следующие параметры оборудования:

Лучше расположить кнопки с внешней стороны циркулярного станка либо предусмотреть под них открывающуюся столешницу.

Теперь — несколько слов об основных элементах конструкции для мелких домашних работ.

Составные части станка

Кроме станины, важным элементом является силовой агрегат. Часть специалистов советует ставить заводские ручные пилы, однако их мощность не всегда сопоставима с показателями настоящих станков. К тому же, можно ошибиться с размером диска. Поэтому лучше собрать силовой агрегат из двух частей — двигателя и вала под диск.

В качестве первого подойдет произвольная силовая установка асинхронного типа, работающая от сети 220 В. Мощность ее не превышает 1200 Вт, а частота вращения — до 4-4,5 тыс. об/мин. Шкивы под монтаж режущего элемента на валу лучше брать стандартные, при этом имеющие систему натяжки для надежной фиксации и передачи крутящего момента.

Еще потребуется сделать:

опорную планку (ограничитель заготовки по длине, который может смещаться относительно плоскости пильного элемента; делает возможной регулировку ширины пользователем);
столешницу;
ножки (требуется брус сечением 30х30 или 40х40 мм).

При подборе высоты ножек стола учитывается рост пользователя. Аналогично выбираются параметры столешницы.

Если на циркулярном станке будут распиливаться длинные заготовки, потребуется больше ножек, иначе конструкция начнет вибрировать.

Подходящий материал столешницы — толстая фанера не менее 50 мм, оргстекло или стеклотекстолит. ДСП не рекомендуется — она не очень надежна и может крошиться при работе.

Инструменты и материалы

С целью обобщения ранее сказанного ниже приводится полный перечень необходимых материалов:

лист фанеры/оргстекла/текстолита;
доски 50х100 мм;
бруски деревянные;
стальной уголок для направляющих (желательно);
пара струбцин;
ручная циркулярная пила.

Для изготовления могут пригодиться двигатели от стиральных машин, углошлифовальных машинок, дрелей.
Однако их срок службы может близиться к концу, поэтому для стабильно функционирующего станка они не пойдут.

Столешницей может послужить старый кухонный стол, но лучше собрать станину своими руками.

Перед началом работы проверить наличие следующих инструментов:

шуруповерт или дрель;
ножовка/лобзик;
рулетка и карандаш.

Теперь пора приступать к производству станка

Этапы работы

Основные конструктивные особенности мы рассмотрели, необходимым инструментом запаслись, самое время преступить к делу и понять, как сделать цирукулярный станок своими руками, чтобы он стал надежным помощником в любых строительных делах.

Изготовление столешницы

Разметка и выпиливание столешницы.
Исходя из габаритов деталей, которые будут обрабатываться на станке, лист фанеры выпиливается электролобзиком. После этого он затирается наждачной бумагой. С нижней стороны столешницы отмечается место под прорезь циркулярного диска. Также измеряются размеры подошвы агрегата путем прикладывания его с наружной стороны; для этого с пилы снимают диск и обводят ее нужную часть, определяя так посадочное место.

Посадочные бруски выбирают на глубину примерно 10 мм (зависит от размеров диска). Потом примеряется пила; если места мало, отверстие углубляется.

Установка реек.
Поперечные и продольные рейки лучше поставить с изнаночной стороны столешницы. Сами планки в количестве 4 штук (по паре тех и других) выполняются из бруса.

У поперечных длина должна быть на 7-8 см меньше ширины столешницы с каждой стороны.

Рейки крепятся на саморезы, под которые предварительно делаются гнезда. Крепеж фиксируется так, чтобы его головка не выступала над столешницей.

Проверить, чтобы каждая сторона поверхности выходила за края полученной рамы на 7-8 см.

Окончательная фиксация элементов.
Сначала крепятся поперечные ребра. Края реек смазываются столярным клеем для наибольшей прочности. Далее конструкция фиксируется струбцинами, и вкручиваются саморезы. Когда клей полностью высыхает, аналогичное проделывается с продольными рейками. Потом части каркаса стягиваются друг с другом двумя крепежами с каждой стороны. Струбцины убираются.

Изготовление ножек

После выбора брусков выполняются следующие действия:

Разметка и выпиливание заготовки.
Высота ножек (длина бруса) должна быть такой, чтобы было удобно работать. Обычно столешница располагается на уровне бедер; это надо учесть.

Подгонка угла наклона опор.
Снизу каждой опоры надо сострогать часть материала, чтобы ножка располагалась под наклоном. Площадь основания должна получиться меньше площади вершины (места соединения со столешницей).

Фиксация ножек.
Рекомендуется использовать стальные уголки, устанавливаемые враспор, чтобы придать конструкции дополнительную жесткость, устойчивость. Крепежом служат болты с шайбами, фиксируются шляпкой наружу, чтобы при работе о них не травмироваться.

Стяжка опор.
Еще одна операция для придания большей устойчивости. Попарно с каждого бока станины скрепить ножки по диагонали.

Вот таким в принципе несложным способом изготавливается качественный циркулярный станок по дереву своими руками за небольшое время и средства.

Полезное видео

Для более полного понимания всего процесса изготовления посмотрите интересное видео на данную тему.

Безопасная работа на циркулярном станке

Самодельное режущее или пилящее оборудования требует особого подхода к работе. Приведенные ниже правила техники безопасности помогут избежать травм.

Нежелательна распиловка заготовок с сучками, вырубками, обледенелостями, а с металлическими включениями — запрещена.
При пилении древесины длиной более 2 м используются подставки или опорные рамы. Для приема распиленного материала потребуется помощь одного человека с противоположной стороны.
Подача заготовки осуществляется плавно, без нажима и резких движений. Иначе диск может сломаться, или застрять в древесине.
Подталкивать пальцем оставшуюся часть малогабаритного материала нельзя — для этого есть специальные толкатели.
Очистка рабочей поверхности выполняется щетками, но не руками.
Обязательно использование очков, одежды с длинными рукавами, при необходимости — респиратора.
Замену пильного диска разрешено проводить только при выключенном станке.
Регулярно удалять из рабочей зоны стружку, опилки либо другие отходы.
Следить за состоянием зубьев рабочего элемента. Если произошла их разводка, диск стоит поменять либо заточить зубья. Иначе щель под диск может увеличиться, и эксплуатация оборудования вновь станет опасной.

Справиться с изготовлением самодельного циркулярного станка по дереву под силу даже начинающему мастеру, если заранее предусмотреть важные моменты будущей конструкции.
При производстве агрегата следить за соблюдением размеров, надежностью креплений, устойчивости элементов. Чтобы оборудование служило долго, стоит руководствоваться требованиями эксплуатации, предъявляемыми к ручным циркулярным пилам. Приведенные выше рекомендации помогут продлить срок службы установки.

В домашнем хозяйстве часто не хватает циркулярной пилы, особенно если затеян капитальный ремонт или строительство. Промышленные изделия не всем по карману – слишком дорого. А ведь можно изготовить циркулярку самому, используя те материалы, что имеются в домашнем хозяйстве.

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
совершенствование промышленных изделий для расширения функционала;
сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.

Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается. Важно правильно подобрать передаточное число. Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.

Обороты вала с дисковой пилой во столько раз больше оборотов двигателя, насколько меньше диаметр его шкива от диаметра шкива на двигателе.

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

отпускаем гайки на стойках;
крутим винт, который нажимает на упор, поднимая или опуская стол;
затягиваем гайки шпилек;
выполняем аналогичную регулировку для второй половины рабочей поверхности.

Конструкцию можно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из двух половинок, а сплошным, понадобится только четыре стойки для подъемного механизма.

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

Технические особенности циркулярных станков

Изготовление циркулярной пилы своими руками

Инструменты и материалы для сборки

Для сооружения стола вам будут необходимы такие материалы:

лист железа;
лист фанеры;
брус размером 50×50 мм;
доска размером 50×100 мм;
стальной уголок для направляющих;
две струбцины;
ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

Шуруповёрт, электродрель.
Ножовка или электрический лобзик.
Инструменты для замеров (рулетка, угольник, линейка).
Ручная фреза или фрезерный станок.

Изготовление столешницы для циркулярного станка

Изготовление каркаса стола

Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Крепление ножек (опор)

Источник

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
совершенствование промышленных изделий для расширения функционала;
сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Основные параметры – расчет мощности, оборотов, передачи

Обороты вала с дисковой пилой во столько раз больше оборотов двигателя, насколько меньше диаметр его шкива от диаметра шкива на двигателе.

Деревообрабатывающий станок – капитальное изделие для дома

отпускаем гайки на стойках;
крутим винт, который нажимает на упор, поднимая или опуская стол;
затягиваем гайки шпилек;
выполняем аналогичную регулировку для второй половины рабочей поверхности.

Конструкцию можно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из двух половинок, а сплошным, понадобится только четыре стойки для подъемного механизма.

Ручная дисковая пила – превращение в стационарную

Некоторые моменты исполнения самодельных устройств

Строгание и распиловка это обязательные стадии обработки древесины. Осуществляются они на специальном оборудовании. В недалеком прошлом комбинированные станки, выполняющие обе операции, были распространены на производствах. Но при увеличении производительности такие устройства перестали отвечать требованиям рынка. Поэтому циркулярные механизмы с фуганком используют в основном небольшие кустарные мастерские и любители.

Назначение

Станок сочетает в себе возможности циркулярной пилы и фуганка. Циркулярка используется для распиливания больших объемов бруса, доски, ламината, фанеры, гипсокартона, изделий из мягких сплавов. Распиливание осуществляется быстро, аккуратно и точно по размерам, чего невозможно добиться, используя ручной инструмент.

Фуганок предназначен для снятия верхнего, грубого слоя материала и придания гладкости заготовке. На обрабатывают исключительно дерево. Существуют двухсторонние модели, которые одновременно обрабатывают две плоскости. Операции, выполняемые на циркулярном и фуговальном станках, осуществляют одну за другой, поэтому логично объединить их в единое устройство.

Конструкция

Циркулярный станок представляет собой стол-станину, на котором размещается вертикальный пильный круг, направляющая, шарниры для пиления под углом.

Основа фуганка — это также стол-станина, в который заподлицо встроен вал ножей. Стол делают из двух частей, положение которых регулируется относительно вала ножей. Двигатель у обоих аппаратов размещается внизу, под столешницей.

Комбинированный станок это столешница, на которой установлены пильный диск и ножевой вал. Работают оба механизма от единого двигателя, движение передается ременной передачей. На таких моделях фугование можно производить лишь с одной стороны.

Преимущества и недостатки

Основные плюсы совмещения фуганка в одно устройство с циркуляркой:

универсальность: одно устройство предоставляет широкие возможности по обработке заготовок;
компактность: отдельные механизмы занимают довольно много места, здесь же достигается двойная экономия пространства при сохранении функционала;
материальная выгода: один аппарат дешевле, чем два;
удобство и простота эксплуатации: оно элементарно превращается из фуганка в циркулярку и обратно. На заводских моделях предусмотрены удобные крепления для деталей, защитные короба, которые предохраняют мастера от травм, а также стружкоотсосы.
производительность: высокая производительность больше нужна в мини-мастерских, чем в домашнем хозяйстве. Если приобрести станок с мощностью 2,5 — 3 киловатт, он справится с любыми задачами за кратчайшее время и подойдет для небольшого цеха. В домашней мастерской не требуется громоздкое и прожорливое оборудование — достаточно и 1 киловатта мощности;
большой выбор моделей: ассортимент на рынке от настольных до агрегатов с несколькими 12-киловаттными двигателями, работающими от трехфазной сети;
аккуратность: заводские модели оснащены системой сбора опилок с помощью специального пылесоса.

Минусы комбинированных станков:

единственный электромотор: если при распиловке перегорит мотор, работа остановится. Поэтому не следует перегружать универсал;
опасность травм: работа на любом станке опасна, но комбинированные устройства часто недостаточно оснащены защитными приспособлениями, прикрывающими тот или иной рабочий орган.

Несмотря на множество преимуществ, на крупных производствах используют только специализированное оборудование. В условиях потока эффективнее работать по принципу одна операция — один станок — один рабочий. Поэтому комбинированные модели относятся к категории любительского оборудования.

Самодельный фуговальный станок с циркуляркой

Для оптимизации конструкции самодельные станки оснащают одним рабочим валом, от которого привод идет на пилу и ножевой вал. Так проще разместить все необходимые механизмы.

Опорную раму можно сварить из уголка или приспособить основание от ножной швейной машинки. В таком случае ширина фугования будет равняться ширине столешницы. Дополнения станины привариваются из швеллера (поперечины, царги).

Ротор целесообразно использовать 3-ножевой. Это очень важная деталь, которую желательно заказывать профессионалу. На него надеваются двухсторонние ножи и круг для распиливания. Диски лучше сразу брать с твердосплавными зубцами. Подходит диск поперечником 30 см, который выполняет глубину распила до 8 см. Фуганок снимает за один раз до 2 миллиметров древесины слоем шириной до 26 см.

Станок дополнительно оборудуется салазками — подвижным механизмом, который передвигается по краю столешницы циркулярки и помогает обрабатывать края заготовок со скосом.

Вал ножей устанавливается посередине столешницы на подшипники, прикрепленные болтами. К валу привод идет слева. Шейка вала поперечником 32 миллиметра располагается по правую руку от рабочего места.

На шейку вала можно установить шлифовальный круг, фрезу или циркулярный диск. При этом инструмент крепится к валу гайкой с правой резьбой! Это важная деталь!

Столешница составлена из трех частей. Материал — лист стали 5 миллиметров. Две части одинакового размера примыкают к ножевому валу: приемный и отводящий столы. Можно дополнительно продумать механизм регулировки их положения относительно вала, например, с помощью винтов или прокладок.

Уровень столешницы циркулярной пилы выставляется механически. Также предусмотрено устройство для выставления угла, его делают на основе аналога для ножовки. При необходимости его можно снять со столешницы, закрепляется оно кронштейнами к краям столешницы со стороны циркулярки.

Здесь же на болты фиксируется направляющая линейка, сделанная из металлического уголка №5. Ширина детали соответствует промежутку между кругом циркулярки и направляющей. Благодаря линейке не нужно размечать линию реза по всей длине заготовки.

От электромотора к ротору идет клиноременная двухручьевая передача. Рекомендуется не экономить на двигателе и взять помощнее 3 киловатта, 1,5 тыс. оборотов, трехфазный. Его навешивают под рамой на подрамник, установленный шарнирно. За счет передачи можно повысить частоту кручения ротора. Поперечник шкива привода в 1,5 раза больше поперечника рабочего вала. Поэтому рабочие органы вращаются уже со скоростью до 2,25 тысяч оборотов. Электроэнергия подается на мотор с заземлением по четырехжильному проводу. При перегрузке или замыкании автомат тут же прекращает питание.

Станки, собранные по предложенной схеме, успешно работают уже по нескольку лет. Для продления срока службы их следует после каждого использования тщательно очищать от стружки и пыли, отключать подачу электропитания. Периодически смазывать подшипники, вовремя заменять или точить пильные диски. Также разрушению могут подвергаться приводные ремни и электропроводка.

Необходимо обеспечить свободный подход со всех сторон, яркое освещение. Все неработающие элементы во избежание травм прикрываются защитными кожухами.

Самодельный циркулярно-фуговальный станок и полезные советы по работе в видеороликах:

Зачастую обработка древесины проводится путем строгания. Строгание – процесс с прямолинейной подачей дерева в зону резания, когда плоскость резания, поверхность резания и обработанная поверхность совпадают. Строгальный станок имеет вал с ножами, которые установлен на станине и движется вокруг своей оси. При этом заготовка совершает возвратно-поступательное движение. Большой популярностью пользуется фуговальный станок. Подобный станок по дереву используется в домашних условиях на протяжении последних нескольких лет. Промышленные модели подобного оборудования имеют достаточно большую стоимость, но можно сделать и самодельный фуганок, которые также можно использовать при обработке дерева.

Основные узлы

Прежде чем сделать самодельный фуганок нужно создать чертежи и разобраться с основными элементами, которые будут входить в схему. Как правило, строгальный станок состоит из следующих основных элементов:

станины;
вала с ножом;
ролика;
электродвигателя, от которого подается вращение;
нескольких столов;
упорного конька.

Создаваемый чертеж самодельного фуганка должен содержать информацию о том, на каком расстоянии устанавливается электродвигатель с роликом и вал с ножами. Схема определяет то, насколько будет уменьшено количество вращений на выходе и увеличена мощность.

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Стоит учитывать, что фуговальный станок должен устанавливаться ровно. Поэтому при соединении всех элементов строго выдерживается уровень.

Установка вала с ножами

Самодельный фуганок, как и промышленный вариант исполнения, имеет барабан ножами на поверхности, который при вращении проводит снятие дерева с поверхности заготовки. К особенностям установки этого элемента отнесем:

Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Конструкция имеет два стола, которые расположены на противоположенных сторонах барабана. Сложность их изготовления заключается в том, что механизм крепления должен жестко фиксировать поверхность. Фуговальный станок, созданный своими руками, должен иметь гладкую поверхность столов. Это связано с тем, что подача дерева будет проводится при сильном прижиме. Если между столом и заготовкой возникает сильное трение, то обработка существенно затрудняется.

Кроме этого следует учитывать тот момент, что стол должен выставляться по уровню относительно барабана с лезвиями. При этом высота должна регулироваться, для чего устанавливается специальные механизм. Своими руками можно создать подобный механизм регулировки путем использования резьбового соединения.

Еще одним важным моментом можно назвать то, что стол должен иметь ширину и длину согласно тому, какие заготовки будут подаваться. Сделать можно также разборный механизм своими руками.

Установка двигателя с приводом

Вращение режущего инструмента происходит от электрического двигателя. При рассмотрении рекомендаций по установке электродвигателя рассмотрим следующие моменты:

Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Особое внимание уделяют безопасности самодельного фуганка. Электродвигатель станка должен иметь заземление не через станину, так как при определенных обстоятельствах возможно поражение током.

Жесткий упор

Последним конструктивным элементом, который также можно создавать своими руками, является жесткий упор. Он необходим для выдерживания прямолинейного движения заготовки вдоль стола. Для этого мастери во время подачи заготовки в продольном направлении также оказывает поперечное усилие. Упор устанавливается на дальнем краю стола, своими руками его можно сделать из обычного куска дерева, для чего достаточно повысить качество поверхности для минимальной степени шероховатости.

В заключение отметим, что самодельный фуганок делают как можно более безопасным, так как он имеет большое количество вращающихся элементов. Для этого из дерева или пластика можно создать специальный кожух, который закроет электродвигатель, ролики и ремень. Также нужно обращать внимание на то, что самодельный фуганок должен иметь жесткую установку.

Для чего нужна циркулярная пила

Циркулярка для работ с бревнами

Разумеется, ни о какой безопасности и функциональности при использовании такого устройства не может быть и речи.

Обязательно над диском установите защитный кожух, а вращающиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» размещается в доступном месте и делается крупного размера.

Не промахнешься при аварии

Как сделать циркулярку, соблюдая баланс между экономией, функциональностью и безопасностью

Хороший вариант самодельной станины из металлопроката

ВАЖНО! Использование болтовых соединений запрещено, поскольку из-за вибрации такое крепление раскрутится.

Источник

Все фото из статьи

Обработка древесины часто подразумевает снятие с нее определенного слоя. Сделать это можно вручную, но лучше всего использовать специальный механизм. Если вам нравится изготавливать из древесных заготовок различные изделия, вам просто необходимо приобрести или сконструировать бытовой строгальный станок по дереву. Сегодня будем разбираться именно со вторым случаем.

Возможности оборудования

Что можно сделать с помощью строгального станка:

разную мебель для дачи и квартиры;
забор;
лестницу; (См. также статью .)
подготовить облицовку;
обновить старую потемневшую от времени древесину.

На фото — один из вариантов многофункционального станка по дереву с консольным размещением двигателя со стороны циркулярной пилы

Делаем строгальный станок самостоятельно

Как и любое оборудование, где используются вращающиеся детали, и состоящее из нескольких компонентов, в изготовлении оно довольно сложное. Очень хорошо, если у вас есть некоторый опыт работы на нем, который весьма пригодится при проектировании и осуществлении задуманного.

Фактически будем конструировать мини-комплекс, где можно будет древесину:

пилить вдоль и поперек волокон, для чего понадобится циркулярная пила;
строгать;
шлифовать и ;
точить;
сверлить.

Состоять оборудование будет из 2-х станков:

Циркулярная пила с фуганком
.
Токарно-сверлильный
.

При этом первый будет являться своеобразной опорой второго. Нас больше интересует первый, поэтому ниже в статье речь пойдет именно о нем.

Схема

Будет использоваться агрегатная компоновка — циркулярная пила и фуговочные ножи размещены на одном валу ротора.
Удастся максимально упростить оборудование и увеличить его функциональность.
В этом случае размещение основных узлов и агрегатов максимально рационально.

Увы, но сделать станок только из деталей, изготовленных своими руками, не получится, поэтому придется привлекать профессионалов с их станочным парком. Главным образом это касается основного вала и посадочных мест для подшипников.

Но, никто не запрещает вам приспосабливать к нему имеющиеся в хозяйстве детали, когда принадлежавшие другим механизмам, к примеру, станину от швейной машинки. Причем нередко удается это сделать без какой-либо особой переделки последней.

Рассмотрим детали оборудования:

Станина	Вам понадобится швеллер №5 с толщиной стенкой 8-10 мм. Из него нужно будет сделать: поперечины; царги; дистанционные подложки. Изготовить ее и раму можно разборную, используя болты, или сделать ее монолитной с помощью сварочного аппарата.
Ножи и пила	Для фугования вам понадобятся специальные ножи из прочной стали, которые следует болтами надежно зафиксировать в пазах основного вала. Распил досок и брусов проводится циркулярной пилой с победитовыми напайками.
Ротор	Самая важная деталь оборудования. К нему крепят ножи, пилу, фрезу, сверло, долбежку или диск для полировки. Как сказано выше, изготовление детали лучше доверить профессиональному токарю, которому нужно дать правильно сделанный чертеж.
Плиты	Используется три рабочих стола: два для работы с фугованием; один для циркулярной пилы. Толщина столов не менее 5 мм. Для регулировки используются прокладки, но можно приделать и резьбовой механизм. На плите для циркулярки следует подготовить место для направляющей планки, которая очень облегчит процесс резания. Ширина между ней и циркулярной пилой будет размером отпила.

Совет: гайка на роторе должна быть с правой резьбой, тогда во время работы будет производиться ее самозатяг.

Привод

Для нормальной работы такого оборудования необходимо приобрести трехфазный электродвигатель на 380 В мощностью не менее 3 кВт.
Работа основного вала будет осуществляться с помощью двухручьевого ремня клинообразной формы.
Прикрепить двигатель можно консольно, закрепив внутри рамы, что решит проблему необходимой натяжки ремня. Также следует рассмотреть стационарный способ, но тогда нужно сделать салазки для его регулировки.

Чем выше скорость рабочего вала, тем чище будет обработка древесины. Поэтому следует использовать два шкива разного диаметра, причем больший должен быть на двигателе.
Питание мотора подведите по 4-х жильному кабелю, проведя все мероприятия по заземлению оборудования. Включение станка следует проводить с помощью автомата, который в случае замыкания или перегрузок мгновенно отключит его.

Следует периодически проводить профилактические работы оборудования:

шприцевать подшипники;
проверять надежность крепления ножей;
оценивать состояние зубьев циркулярной пилы;
осматривать ремни;
проверять электрокабель.

Не забывайте, что данного оборудование опасно во время работы из-за вращающихся деталей, поэтому их следует закрывать кожухом.
Во время работы будьте предельно внимательны и соблюдайте правила ТБ.
В процессе строгания и резки не стоит применять излишнюю силу, чтобы ускорить процесс.

Установите над рабочим местом хорошее освещение, а пространство возле станка не захламляйте ненужными вещами.
Обратите внимание на поверхность пола – она не должна быть скользкой.

Совет: используйте резиновые ковры или транспортерную ленту, чтобы предотвратить несчастный случай.

Желательно работать вдвоем, если приходиться строгать длинные заготовки – один на подаче, второй на приеме.
Если приходится срезать большой слой, чаще убирайте стружку со стола или используйте пылеотсос.

Изготовление фуганка на деревянной станине

Инструкция ниже расскажет все поэтапно:

Приготовьте двигатель и основной вал.
Нарисуйте модель на компьютере или от руки.
Начертите детали оборудования с соблюдением масштаба.
Приготовьте место для подшипников ротора.
Установите двигатель и ротор на станину и соедините их ремнем.
Изготовьте механизм для стола подачи, который может подниматься и опускаться.
Установите стол подачи из березовой фанеры.
Прикрепите сверху стальные пластины.
Станок готов.

Вывод

Строгальный станок лучше всего сделать многофункциональным, чтобы можно было не только фуговать заготовки, но и резать их, сверлить, долбить, а также полировать. Основной элемент – главный вал, следует заказать профессиональному токарю. Мощность электродвигателя должна быть примерно 3 кВт при 1500 об/мин, а для более качественной обработки деталей следует установить шкивы на двигатель и ротор разного диаметра.

Рама станка должна быть массивной и надежной, для чего используйте швеллер №5 с толщиной стенки 8-10 мм, хотя это может быть и дерево. Обязательно все вращающиеся элементы должны быть закрыты кожухом. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Строгальное оборудование – обязательная составляющая полноценного процесса деревообработки. Заводские изделия стоят довольно дорого, поэтому для домашних нужд вполне подойдет самодельный фуговальный станок.

Назначение этого инструмента – продольное выравнивание заготовки из дерева или ДСП (окрашенные или содержащие клей материалы могут затупить режущие элементы оборудования). После строгания на фуганке, обработанная сторона заготовки становится гладкой и ровной, что необходимо для последующей калибровки на рейсмусовом станке или фрезеровки.

Промышленные варианты отличаются габаритами и значительным весом, который обеспечивает подавление вибрации, возникающей от быстровращающихся деталей станка (до 12000 об/мин). Общая длина рабочей поверхности такого оборудования составляет 2–2,5 м. Ширина стола, которая определяет максимальную ширину обрабатываемой заготовки, находится в пределах 400–600 мм.

Более простые фуговальные станки, которые можно изготовить своими руками в домашних условиях, имеют меньший вес, размеры и соответственно, частоту вращения вала (не более 6000 об/мин). Совокупная длина столешниц на таком оборудовании составляет 1–1,5 м при ширине 200–300 мм.

Основные узлы фуговального станка

Станина. Массивный элемент, обеспечивающий жесткость конструкции, отвод стружки, размещение электропривода.
Рабочие столы (подающий и принимающий).
Упорная линейка. Для строгания под углом.
Вал с режущими элементами (ножами).
Электропривод. Обеспечивает вращение вала посредством ременной передачи и шкивов.
Защитный механизм реечного или веерного типа.

Основные составляющие фуговального станка

Дополнительно свой фуганок можно оборудовать механизмом подачи заготовки и аспирационной системой удаления стружки.

Самостоятельное изготовление фуганка

Перед началом каких-либо мероприятий по изготовлению станка своими руками понадобятся три вещи: проект, материалы и инструменты. Все они взаимосвязаны, поскольку проект напрямую зависит от того, какие материалы доступны и какие инструменты есть в наличии. Если нет сварочного аппарата и навыков работы с ним, рассматривать проект, подразумевающий сварную конструкцию, нет смысла.

Металлическую конструкцию можно собрать и при помощи болтовых соединений. Этот вариант будет обладать некоторыми положительными качествами: фуговальный станок на болтах можно при необходимости разобрать без особых усилий.

Для столяра наиболее удобный вариант – деревянная конструкция, но она уступает металлической в жесткости и в сроке эксплуатации некоторых элементов станка. К тому же, определенные узлы, из дерева невозможно сделать.

Часть комплектующих придется покупать или заказывать. Это такие части, как:

вал с ножами, фиксирующими клиньями, комплектом подшипников, бугелями;
электродвигатель;
шкивы;
ремень;
пусковое устройство.

Для составления проекта нужно определиться, какие функции будет выполнять устройство. Возможны следующие варианты:

Фуговальный станок. Устройство, назначение которого – строгание детали с одной стороны без калибровки.
Двухоперационный станок, выполняющий функцию и фуганка.
Многооперационный станок. Такие устройства можно использовать для распиловки, строгания, высверливания пазов и фрезеровки, как рейсмусовый станок.

Фуганок наиболее прост в изготовлении, требует меньше инструмента, материала и навыков.

Изготовление станины

Основной элемент фуговального станка, на нем будут расположены рабочие столы, вал с ножами и упорная линейка. В корпусе станины будет установлен привод, а также реализован отвод стружки. Чтобы конструкция получилась жесткой, понадобится соответствующий материал.

для верхней части, на которой располагаются столешницы, подойдет высотой 100 мм и толщиной стенки 5 мм;
ножки и нижнюю площадку можно изготовить из металлического уголка (50 мм);
конструкцию скрепляют при помощи сварки или болтового соединения.

Схема сборки станины станка

Вал с ножами

Этот узел нужно покупать в сборе. Комплект должен включать в себя:

ножи;
подшипники с корпусами (бугеля);
клинья, при помощи которых фиксируются ножи.

Качество материала и балансировка подобных элементов, выполненных в заводских условиях, намного выше самодельных экземпляров.

Этот узел можно заказать у токаря, предоставив ему чертежи и оговорив детали. Хорошо, если токарь работает на предприятии и у него есть доступ к балансировочному оборудованию.

Рабочие столы

Промышленные фуганки оснащены массивными литыми столешницами с ребрами жесткости для исключения деформаций в процессе эксплуатации. При изготовлении своими руками подобное недостижимо. Поэтому в качестве оптимального решения для обустройства платформы рубанка лучше использовать листовой материал. В идеале это должна быть ровная металлическая плита толщиной 10 мм, в самом крайнем случае – лист фанеры.

Фанера должна быть достаточной толщины (минимум 10 мм), кроме этого, нужно обращать внимание на качество поверхности – плоскость должна быть ровной. Желательно использовать шлифованную водостойкую фанеру, без мелких бугорков или выпавших сучков. Чтобы увеличить срок службы фанерной столешницы, на ее рабочую поверхность можно прикрепить своими руками лист оцинкованного металла.

Подающий стол делают в 2 раза длиннее принимающего. Это облегчает выравнивание заготовки при фуговании.

Электродвигатель

Основные параметры, которые нужно учитывать, выбирая электропривод для своего фуговального станка:

мощность;
количество оборотов;
рабочее напряжение сети питания (220, 380 V).

Чем длиннее и больше в диаметре режущий инструмент, тем мощнее понадобится двигатель. Можно использовать маломощный привод, компенсируя недостаток мощности шкивами, но в таком случае не получится добиться оборотов, необходимых для чистой обработки.

В качестве примера, рассмотрим вал диаметром 100 мм и длиной 300 мм. Для стабильной продолжительной работы на оборотах порядка 6000 в минуту понадобится привод мощностью не менее 3 кВт. Если изменить во входных данных длину, уменьшив ее до 200 мм, можно использовать двигатель с минимальной мощностью 2 кВт.

Что касается оборотов двигателя: более рационально использовать привод, у которого не менее 3000 об/мин. Иначе для получения достаточных оборотов режущего инструмента придется использовать шкивы.

Рабочее напряжение привода зависит от напряжения электрической сети в мастерской. Двигатель, который работает от 380 V, будет мощнее и более надежен, чем двигатель с такой же номинальной мощностью, но рассчитанный на работу в сети 220 V. Но в домашней мастерской 380 V – редкость, а подключение стоит столько, что на эти средства можно купить недорогой заводской фуганок.

Следует помнить, что это самодельный фуганок для бытового использования, и его не нужно безжалостно нагружать, строгая на всю ширину ножей по 5 мм за проход. Подобные нагрузки выдержит не каждый промышленный агрегат (особенно современный).

Вал с режущими элементами крепят к верху станины посередине, точное расположение зависит от размеров рабочих столов, между которых он должен находиться. Вал и столешница должны располагаться в одной плоскости так, чтобы верхняя точка ножей режущего инструмента совпадала с верхней поверхностью принимающего стола.

Подающий стол монтируют в одной плоскости с принимающим, но на 1–2 мм ниже. Это расстояние определяет толщину снимаемой стружки за один проход. От того, насколько точно будут совпадать плоскости поверхностей, зависит качество строгания, а именно — насколько ровной будет строганая заготовка.

Схема сборки станка

Существуют варианты регулируемой высоты подающей плоскости посредством эксцентриков или винтового механизма.

При сборке фуговального станка своими руками в домашних условиях качественно реализовать подобный механизм очень сложно. Можно считать невероятным достижением, если это оборудование будет ровно строгать с фиксированными столешницами.

Электропривод крепят на нижней площадке станины. Желательно для установки двигателя использовать регулируемую платформу, чтобы обеспечить более удобное натяжение ремней. Натяжной механизм может быть реализован при помощи технологического отверстия в платформе и винта с гайкой в качестве регулирующих элементов.

Подключение механизмов

Вращение передается с двигателя на вал посредством ременной передачи, через шкивы. Размеры шкивов подбираются в соответствии с мощностью и оборотами двигателя.

Для привода с вращением 3000 об/мин нормальным можно считать соотношение 1 к 2. Например, диаметр шкива режущего инструмента – 100 мм, на приводе – 200 мм. Оптимальное соотношение при сборке своими руками может быть получено экспериментально и во многом зависит от качества и балансировки вращающихся деталей фуговального станка.

Подключение привода к электросети реализуется посредством пускового устройства, согласно инструкции электродвигателя.

Альтернативный вариант

Более простой и быстрый способ изготовить станок для строгания своими руками – это использовать ручной электрорубанок, предварительно его немного модернизировав. У каждого уважающего себя домашнего столяра такой инструмент обязан быть в наличии. Все что необходимо сделать, так это изготовить приспособление для его фиксации.

Самый простой вариант для изготовления станка своими руками — использовать в качестве основы листовой материал.

Основные узлы

станины;
вала с ножом;
ролика;
электродвигателя, от которого подается вращение;
нескольких столов;
упорного конька.

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Установка вала с ножами

Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Установка двигателя с приводом

Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Жесткий упор

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

Для чего нужна циркулярная пила

Циркулярка для работ с бревнами

Разумеется, ни о какой безопасности и функциональности при использовании такого устройства не может быть и речи.

Обязательно над диском установите защитный кожух, а вращающиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» размещается в доступном месте и делается крупного размера.

Не промахнешься при аварии

Как сделать циркулярку, соблюдая баланс между экономией, функциональностью и безопасностью

Хороший вариант самодельной станины из металлопроката

ВАЖНО! Использование болтовых соединений запрещено, поскольку из-за вибрации такое крепление раскрутится.

Источник

Как сделать
циркулярный стол своими руками?

Общие требования к столу для циркулярной пилы
Нужный материал и сборка стола для ручной циркулярной пилы
Некие полезные мелочи, которые необходимо знать

При покупке циркулярной пилы
будущий мастер не всегда представляет для себя объем работ, который ему предстоит делать этим оборудованием. Это одна сторона препядствия. С другой стороны, мастер соображает, что ему лучше приобрести сходу циркулярный станок, но очень тяжело подобрать удачный стол, который бы соответствовал всем требованиям.

Циркулярный стол позволяет сделать
более четкий и ровненький спил.

Таким макаром рождается мысль сделать
стол для ручной циркулярной пилы своими руками. В этой области у реальных умельцев нет никаких ограничений.

Общие требования к столу для циркулярной пилы

Шипорезное приспособление на циркулярном столе.

Стол для рабочей пилы должен соответствовать нескольким главным требованиям:

Кроме этих требований, есть несколько нужных критерий, которые нужно учитывать при разработке станка под циркулярную пилу.

Безопасность и надежность крепления пилы.
Огораживание для диска пилы, что очень нередко остается невыполненным.
Открытый доступ к кнопке включения и выключения.

Дополнительный набор функций приспособлений находится в зависимости от требований самого мастера и его квалификации. В этот набор входят приспособления, которые:

помогают делать ровненький продольный распил;
таковой же высококачественный поперечный распил.

Конструкция циркулярной пилы
.

Стандартный стол, который можно приобрести вместе с циркулярной пилой, изготавливается, как правило, из нержавеющей стали. Само распиловочное устройство крепится вверх ногами, примерно посередине выполняется надрез или щель для помещения в него диска самой пилы. Его ширина должна соответствовать ширине, используемых пильных дисков. Нельзя допускать, чтобы эта щель была слишком широкой. В таком случае стружка и другой рабочий мусор будет часто засорять прибор, выводя его из строя.

Что касается технических параметров пилы, которая будет использоваться для станочной распиловки, то мощность ее двигателя может быть больше, чем у обычной ручной пилы
. Но все же не превышать 1200 Вт, специалисты считают неоправданным такой риск. Ведь чем мощнее пила, тем более прочный и надежный стол нужен.

Промышленные станки изготавливаются, как уже упоминалось, исключительно из металла, но их опора очень часто заливается цементом для более надежного крепления прибора.

Необходимый материал и сборка стола для ручной циркулярной
пилы

Раскрой циркулярной пилой.

Для изготовления стола можно взять следующие материалы:

фанеру толщиной 20-50 мм;
оргстекло;
плиты стеклотекстолита.

Читайте так же

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы
не по назначению будет отбирать примерно 1 см распиловочной толщины.

Параметры стола во многом зависят от обрабатываемых поверхностей.

Проверка циркулярной пилы
.

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Простая самодельная (Своими руками) циркулярная пила с фуганком. Часть 1.

Циркулярная пила-фуганок
сделанная своими руками Пока ещё не готово то новое, что я сейчас делаю, продолж.

Самодельная циркулярка homemade circular saw

Мой первый самодельный станок Самоделки для столяра.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

крышка 70х80 см;
высота 110 см.

Крышка стола: как много полезного на ней может быть

Схема применения циркулярной пилы
.

Для самой пилы, в зависимости от выбранной толщины столешницы, делается спил глубиной около 1 см. Спил делается для крепления рабочего стола самого прибора по периметру. Для того чтобы его сделать
, используя линейку, простой карандаш и саму ручную пилу, отмечают место, где будет располагаться прибор.

Есть несколько вариантов, как крепления пилы к столу. Все зависит от того, какая цель поставлена. Если человек хочет, чтобы пила свободно демонтировалась при необходимости, крепление должно позволять это делать, но при этом быть надежным.

Для этого вокруг отмеченного периметра рабочей поверхности пилы, устанавливают ограничивающие брусья с пазами, не образуя замкнутой рамки. Таким образом фиксируется ручная пила. Но такая установка применима для малых объемов работ и небольших скоростей оборотов диска.

Более надежное крепление выглядит аналогично, но при таком креплении брусья имеют меньший размер: их не 4, а 6 или 8, каждый закреплен возле конкретного участка станины, и в случае необходимости мастеру придется откручивать болты возле каждого такого бруска. Некоторые крепят циркулярку
без деревянных брусьев, прикручивая ее прямо к столу, сделав отверстия в станине.

Перевернув крышку стола, можно увидеть прорезь с торчащим из нее диском пилы. При установке используется функция фиксации платформы диска.

Можно сделать
на распиловочном столе прорезь для съемного расклиновочного ножа, который при помощи струбцины будет крепиться рядом с пилой с нижней стороны.

Направляющие для продольных и поперечных спилов

Стол должен иметь направляющие, для их изготовления используют алюминиевые строительные П-образные рейки. Открытым краем они цепляются к столу. В последующем по ним будут передвигаться вспомогательные детали крепления, позволяющие выполнять более точные распилы.

Первой должна быть встроена направляющая, идущая вдоль пилы. Рейки для параллельной направляющей будут идти по краям стола, перпендикулярно самой пиле. Сами направляющие тоже изготавливаются из фанеры.

Как выполнить поперечные распилы?

Читайте так же

Стусло для циркулярной пилы
.

Для выполнения поперечных распилов чаще всего используют планку, которая похожа на маленький стол. Он перевернут, имеет 2 параллельные основы и щель, через которую может проходить диск пилы. Если все углы были соблюдены, распил будет строго перпендикулярным.

Решением для поперечного направления распиливания может еще один интересный вариант. На фанеру (чуть большую, чем стол) крепятся брусья с нижней стороны. Они должны быть расположены четко на ширине стола. С верхней части доски крепятся 2 параллельные пластины, которые выше пильного диска и имеют щели для его прохождения. Результат тот же, но такое решение более легко осуществить.

Кроме того, крышка стола может быть оснащена линейками по обеим направляющим.

Некоторые полезные мелочи, которые нужно знать

Включение циркулярной ручной пилы
можно осуществить несколькими способами.

Самый простой и неправильный: зафиксировав кнопку блокировки включения, подключить прямо в сеть, при необходимости отключить. Так делать противопоказано по 2-м причинам:

небезопасно для жизни и здоровья мастера;
грозит двигателю пилы сгоранием.

2-ой способ, пожалуй, наиболее распространенный. Все фиксируется, но пила включается не сеть, а в переходник с кнопкой выключения.

3-й способ наиболее правильный, но он может лишить владельца прибора гарантии на него. Надо вывести на панель стола пластмассовую заготовку для кнопок включения и выключения. Заменить провод с вилкой на провод, который будет напрямую подключен к этим кнопкам. Безопасно и для мастера, и для пилы.

Сборка передней части станка.

На самом деле совсем необязательно, чтобы пила крепилась именно снизу стола. Придумано множество способов, когда путем дополнительных приспособлений циркулярка может передвигаться поверху. Так, если подошву дисковой пилы с одной стороны снабдить специальной платформой, изготовив заблаговременно шину из алюминиевой прямоугольной трубы высотой около 1 см и закрепив ее на распиливаемой поверхности строго параллельно срезу, можно выполнить точный спил. Это становиться возможным благодаря тому, что пила при помощи платформы передвигается по шине, не меняя расстояние до края среза.

Есть разновидность циркулярных погружных пил. Они имеют управляемое приспособление, удерживающее пилу над изделием, при необходимости опускаются.

Нельзя забывать и о том, что можно приобрести стационарный стол вместе с пилой.

В данном разделе хочется сказать несколько слов о самих пильных дисках. Они бывают:

для продольного распиливания;
для поперечного распиливания;
универсальные.

Первые 2 вида дисков отличаются способом затачивания. Для работы с поперечным сечением используется так называемый отрицательный угол заточки.

Когда мастер не знает, что именно он будет пилить, или ассортимент продукции требует распиловки в различных направлениях, рекомендуют использовать универсальные диски. Это предотвратит необходимость часто менять диски на пилах. Зубья таких дисков выполнены из отличного материала.

Для чего нужна циркулярная пила

Циркулярка для работ с бревнами

Разумеется, ни о какой безопасности и функциональности при использовании такого устройства не может быть и речи.

Обязательно над диском установите защитный кожух, а вращающиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» размещается в доступном месте и делается крупного размера.

Не промахнешься при аварии

Как сделать циркулярку, соблюдая баланс между экономией, функциональностью и безопасностью

Хороший вариант самодельной станины из металлопроката

ВАЖНО! Использование болтовых соединений запрещено, поскольку из-за вибрации такое крепление раскрутится.

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

Назначение

Конструкция

Комбинированный станок это столешница, на которой установлены пильный диск и ножевой вал. Работают оба механизма от единого двигателя, движение передается ременной передачей. На таких моделях фугование можно производить лишь с одной стороны.

Преимущества и недостатки

Основные плюсы совмещения фуганка в одно устройство с циркуляркой:

универсальность: одно устройство предоставляет широкие возможности по обработке заготовок;
компактность: отдельные механизмы занимают довольно много места, здесь же достигается двойная экономия пространства при сохранении функционала;
материальная выгода: один аппарат дешевле, чем два;
удобство и простота эксплуатации: оно элементарно превращается из фуганка в циркулярку и обратно. На заводских моделях предусмотрены удобные крепления для деталей, защитные короба, которые предохраняют мастера от травм, а также стружкоотсосы.
производительность: высокая производительность больше нужна в мини-мастерских, чем в домашнем хозяйстве. Если приобрести станок с мощностью 2,5 — 3 киловатт, он справится с любыми задачами за кратчайшее время и подойдет для небольшого цеха. В домашней мастерской не требуется громоздкое и прожорливое оборудование — достаточно и 1 киловатта мощности;
большой выбор моделей: ассортимент на рынке от настольных до агрегатов с несколькими 12-киловаттными двигателями, работающими от трехфазной сети;
аккуратность: заводские модели оснащены системой сбора опилок с помощью специального пылесоса.

Минусы комбинированных станков:

единственный электромотор: если при распиловке перегорит мотор, работа остановится. Поэтому не следует перегружать универсал;
опасность травм: работа на любом станке опасна, но комбинированные устройства часто недостаточно оснащены защитными приспособлениями, прикрывающими тот или иной рабочий орган.

Самодельный фуговальный станок с циркуляркой

На шейку вала можно установить шлифовальный круг, фрезу или циркулярный диск. При этом инструмент крепится к валу гайкой с правой резьбой! Это важная деталь!

Необходимо обеспечить свободный подход со всех сторон, яркое освещение. Все неработающие элементы во избежание травм прикрываются защитными кожухами.

Самодельный циркулярно-фуговальный станок и полезные советы по работе в видеороликах:

Циркулярная пила представляет собой специализированное оборудование, которое используют для распиливания древесины, ламината, некоторых разновидностей стеновых панелей, листовых материалов, таких как фанера, ОСП, ДСП. При проведении ряда строительно-ремонтных работ и столярных операций наличие распиловочной установки стационарного типа позволяет значительно снизить затраты времени и повысить качество результата. Если нет возможности приобрести модель заводского производства, то можно собрать циркулярную пилу своими руками. Для ее самостоятельного изготовления потребуется наиболее распространенные слесарные инструменты и навык работы с ними. Чем больше будет в наличии необходимых материалов и деталей, тем дешевле обойдется реализация проекта.

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки
, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем
. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком.
Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом
с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Подбор материалов и деталей

При создании самодельной циркулярной пилы необходимо соблюдение оптимального баланса между ее функциональными возможностями, безопасностью во время эксплуатации и затратами на изготовление. Чтобы достичь этого, следует подобрать материалы и детали с нужными характеристиками. Для снижения затрат отталкиваться нужно от старого или неиспользуемого оборудования, которое имеется в наличии.

Материалы для изготовления станины со столом

Для изготовления станины (каркаса) можно использовать швеллер либо металлические уголки
(достаточно размером от 25×25 мм до 50×50 мм). Если этих материалов нет в наличии, то самый экономный вариант – это приобрести их в пункте приема металлолома. На ножки станка пойдут водопроводные или профильные трубы из металла.

Совет! Элементы каркаса нужно соединять друг с другом с помощью электросварки, потому что болтовые соединения раскручиваются под действием вибраций.

Собирая станину, требуется также для придания жесткости конструкции по углам приваривать распорки. Чтобы облегчить перемещение станка, можно оснастить его прочными колесами (с металлическим ободом), оснащенными фиксаторами. Следует учитывать, что чем массивнее создаваемый агрегат, тем он должен быть устойчивее во избежание травматизма.

Станина из металлической трубы

Главные требования к столу для циркулярки: устойчивость к механическим воздействиям (вибрационным, ударным), способность выдерживать без прогибов заготовки массой более 50 кг и гладкость поверхности
. Этими свойствами характеризуются листы следующих материалов:

стали;
дюралюминия;
силумина;
текстолита;
устойчивой к воздействию влаги фанеры;
органического стекла.

Если использовать влагостойкую фанеру
, то ее стоит предварительно оббить покрытой цинком жестью. Применять ДСП или ОСП не рекомендуется из-за неустойчивости этих листовых материалов к вибрационным воздействиям.

Важно! Прочность стола имеет большое практическое значение. При его растрескивании либо перекосе из-за прогиба диск может заклинить. Это способно привести не только к повреждению заготовки, но и к получению травмы.

Для проведения различных работ (например, распускания бревен на доски) нужно оснастить стол боковым упором
. Он выполняет ту же функцию, что и шина для циркулярной пилы ручного типа: обеспечивает ровное распиливание пиломатериалов. При этом его применение позволяет получать заготовки разных размеров.

Направляющий упор
должен быть строго параллельным диску для избегания заклинивания последнего. Его можно сделать из деревянного бруска или металлического уголка. В первом случае следует использовать только древесину твердых пород. Чтобы иметь возможность регулировать рабочий зазор, упор должен быть съемным. Его можно фиксировать с помощью струбцин либо в специальных пазах (болтами), сделанных параллельно друг другу на рабочей поверхности столешницы.

Выбор двигателя и пусковой аппаратуры

В качестве привода для рассматриваемого варианта самодельного циркулярного станка проще всего использовать однофазный электродвигатель
. Мощность его требуется подбирать с учетом предстоящей нагрузки. Косвенно можно ориентироваться по диаметру устанавливаемого диска:

если он составляет 350 мм, то для нормальной работы агрегата нужен электромотор мощностью 1000 Вт;
для диска диаметром 170 мм достаточно двигателя 500 Вт.

В последнем случае можно изготовить приводной механизм из двигателя от стиральной машинки-автомата. Он способен работать длительное время при среднем уровне нагрузки. Для дисков диаметром 350 мм подойдет электродвигатель от промышленной вентиляционной установки. Его следует закреплять жестко, чтобы обеспечить нормальное зацепление ременной передачи. По этой причине не получится снизить уровень вибраций установкой мотора на амортизаторы: он будет постоянно колебаться.

Можно также оснастить самодельное оборудование трехфазным электродвигателем
(на 380 V) подходящей мощности. Чтобы его запустить от сети напряжением 220 V потребуется дополнительно устанавливать в электрическую цепь рабочий (фазосдвигающий) и пусковой конденсаторы. Следует также учитывать, что мощность двигателя при этом будет меньше номинальной величины, указанной на его табличке либо в паспорте.

Пусковую аппаратуру следует подбирать, исходя из мощности мотора, от которой будет зависеть максимальная сила тока в цепи. Хорошим вариантом является использование пусковой кнопки совместно с тепловой защитой — это предохранит электродвигатель от перегорания обмоток, если ток возрастет при заклинивании диска
. Защиту лучше установить в отдельном электрическом щитке, прикрепленном к боковой панели станка с удобной стороны.

Все соединения нужно хорошо изолировать, чтобы провода не замкнули на станину самодельной циркулярной электропилы. Кнопки включения и отключения должны нажиматься без каких-либо усилий. По причине частого хранения оборудования на улице необходимо электрическую часть хорошо защитить от намокания
. Самое простое – это накрывать установку клеенкой или аналогичным не пропускающим воду материалом.

Передача, вал и диск

Для передачи вращения от электромотора к диску оптимальным вариантом является использование клиновидного ремня
совместно со шкивами от двигателя автомобиля. Применять шестерни не рекомендуется по соображениям безопасности. Это связано с тем, что если заклинит диск, то ремень просто будет проскальзывать, а шестереночная передача из-за своей жесткости может вызвать выход из строя всего приводного узла.

Совет! Если использовать шкивы разных диаметров, то можно будет изменять обороты диска и устанавливать на станок различные его типы. Это актуально при отсутствии регулятора скорости электродвигателя.

Изготовление вала
лучше доверить специалисту, заказав его у профессионального токаря. Тем более, когда планируется сделать циркулярную электропилу более функциональной, оснастив ее, например, рубанком. Но наиболее простой вариант – это купить готовую деталь заводского производства. Ее образец представлен на фото ниже.

Диск для циркулярного станка
проще купить готовый, чем делать его из листа инструментальной стали. Проблема заключается в балансировке. Дисбаланс пилы во время эксплуатации оборудования приводит к быстрому выходу его из строя и снижает уровень безопасности рабочего процесса. Если есть дисковая пила по дереву, то можно снимать пильный диск с нее.

Нужно, чтобы диаметр диска соответствовал соответствующему параметру распиливаемых пиломатериалов: так, для 100 мм бревен понадобится использовать пилу размером примерно 350 мм. Связано это с тем, что диск не должен выступать более чем на треть своего диаметра над рабочей поверхностью стола.

Игнорирование данного требования приводит не только к ухудшению качества распиливания заготовок, но и повышает возможность травмирования.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

из уголков делают прямоугольную раму;
к ней приваривают четыре ножки по углам нужной высоты;
на высоте около 200 мм от их нижнего края делают обвязку из уголков;
на верхней раме монтируют вал;
фиксируют на одной его стороне ведомый шкив, а на другой – диск;
изготавливают и прикрепляют к станине стол с подъемным механизмом;
на нижней раме делают площадку из уголков или листового металла под электродвигатель;
на валу мотора фиксируют ведущий шкив;
надевают ремень на шкивы;
на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования
. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Важно! Чтобы предотвратить возможность заклинивания пилы по причине соединения фрагментов распиливаемой заготовки, рекомендуется установить расклинивающий нож. Расположить его следует на расстоянии примерно 3 мм позади от диска.

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать.
Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы
. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить
. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Источник

Назначение

циркулярный станок с фуганком

Фуганок предназначен для снятия верхнего, грубого слоя материала и придания гладкости заготовке. На фуговальных станках обрабатывают исключительно дерево. Существуют двухсторонние модели, которые одновременно обрабатывают две плоскости. Операции, выполняемые на циркулярном и фуговальном станках, осуществляют одну за другой, поэтому логично объединить их в единое устройство.

Конструкция

Комбинированный станок это столешница, на которой установлены пильный диск и ножевой вал. Работают оба механизма от единого двигателя, движение передается ременной передачей. На таких моделях фугование можно производить лишь с одной стороны.

Преимущества и недостатки

заводской циркулярно-фуговальный станок

Основные плюсы совмещения фуганка в одно устройство с циркуляркой:

универсальность: одно устройство предоставляет широкие возможности по обработке заготовок;
компактность: отдельные механизмы занимают довольно много места, здесь же достигается двойная экономия пространства при сохранении функционала;
материальная выгода: один аппарат дешевле, чем два;
удобство и простота эксплуатации: оно элементарно превращается из фуганка в циркулярку и обратно. На заводских моделях предусмотрены удобные крепления для деталей, защитные короба, которые предохраняют мастера от травм, а также стружкоотсосы.
производительность: высокая производительность больше нужна в мини-мастерских, чем в домашнем хозяйстве. Если приобрести станок с мощностью 2,5 — 3 киловатт, он справится с любыми задачами за кратчайшее время и подойдет для небольшого цеха. В домашней мастерской не требуется громоздкое и прожорливое оборудование — достаточно и 1 киловатта мощности;
большой выбор моделей: ассортимент на рынке от настольных до агрегатов с несколькими 12-киловаттными двигателями, работающими от трехфазной сети;
аккуратность: заводские модели оснащены системой сбора опилок с помощью специального пылесоса.

Минусы комбинированных станков:

единственный электромотор: если при распиловке перегорит мотор, работа остановится. Поэтому не следует перегружать универсал;
опасность травм: работа на любом станке опасна, но комбинированные устройства часто недостаточно оснащены защитными приспособлениями, прикрывающими тот или иной рабочий орган.

Самодельный фуговальный станок с циркуляркой

чертеж самодельного фуганочно-циркулярного станка

На шейку вала можно установить шлифовальный круг, фрезу или циркулярный диск. При этом инструмент крепится к валу гайкой с правой резьбой! Это важная деталь!

устройство для торцевания доски

Необходимо обеспечить свободный подход со всех сторон, яркое освещение. Все неработающие элементы во избежание травм прикрываются защитными кожухами.

Самодельный циркулярно-фуговальный станок и полезные советы по работе в видеороликах:

Источник

Самодельная циркулярная пила

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Подбор материалов и деталей

Материалы для изготовления станины со столом

Для изготовления станины (каркаса) можно использовать швеллер либо металлические уголки (достаточно размером от 25×25 мм до 50×50 мм). Если этих материалов нет в наличии, то самый экономный вариант – это приобрести их в пункте приема металлолома. На ножки станка пойдут водопроводные или профильные трубы из металла.

Станина из металлической трубы

Главные требования к столу для циркулярки: устойчивость к механическим воздействиям (вибрационным, ударным), способность выдерживать без прогибов заготовки массой более 50 кг и гладкость поверхности. Этими свойствами характеризуются листы следующих материалов:

стали;
дюралюминия;
силумина;
текстолита;
устойчивой к воздействию влаги фанеры;
органического стекла.

Если использовать влагостойкую фанеру, то ее стоит предварительно оббить покрытой цинком жестью. Применять ДСП или ОСП не рекомендуется из-за неустойчивости этих листовых материалов к вибрационным воздействиям.

Важно! Прочность стола имеет большое практическое значение. При его растрескивании либо перекосе из-за прогиба диск может заклинить. Это способно привести не только к повреждению заготовки, но и к получению травмы.

Для проведения различных работ (например, распускания бревен на доски) нужно оснастить стол боковым упором. Он выполняет ту же функцию, что и шина для циркулярной пилы ручного типа: обеспечивает ровное распиливание пиломатериалов. При этом его применение позволяет получать заготовки разных размеров.

Направляющий упор должен быть строго параллельным диску для избегания заклинивания последнего. Его можно сделать из деревянного бруска или металлического уголка. В первом случае следует использовать только древесину твердых пород. Чтобы иметь возможность регулировать рабочий зазор, упор должен быть съемным. Его можно фиксировать с помощью струбцин либо в специальных пазах (болтами), сделанных параллельно друг другу на рабочей поверхности столешницы.

Выбор двигателя и пусковой аппаратуры

В качестве привода для рассматриваемого варианта самодельного циркулярного станка проще всего использовать однофазный электродвигатель. Мощность его требуется подбирать с учетом предстоящей нагрузки. Косвенно можно ориентироваться по диаметру устанавливаемого диска:

если он составляет 350 мм, то для нормальной работы агрегата нужен электромотор мощностью 1000 Вт;
для диска диаметром 170 мм достаточно двигателя 500 Вт.

Можно также оснастить самодельное оборудование трехфазным электродвигателем (на 380 V) подходящей мощности. Чтобы его запустить от сети напряжением 220 V потребуется дополнительно устанавливать в электрическую цепь рабочий (фазосдвигающий) и пусковой конденсаторы. Следует также учитывать, что мощность двигателя при этом будет меньше номинальной величины, указанной на его табличке либо в паспорте.

Пусковую аппаратуру следует подбирать, исходя из мощности мотора, от которой будет зависеть максимальная сила тока в цепи. Хорошим вариантом является использование пусковой кнопки совместно с тепловой защитой — это предохранит электродвигатель от перегорания обмоток, если ток возрастет при заклинивании диска. Защиту лучше установить в отдельном электрическом щитке, прикрепленном к боковой панели станка с удобной стороны.

Все соединения нужно хорошо изолировать, чтобы провода не замкнули на станину самодельной циркулярной электропилы. Кнопки включения и отключения должны нажиматься без каких-либо усилий. По причине частого хранения оборудования на улице необходимо электрическую часть хорошо защитить от намокания. Самое простое – это накрывать установку клеенкой или аналогичным не пропускающим воду материалом.

Передача, вал и диск

Для передачи вращения от электромотора к диску оптимальным вариантом является использование клиновидного ремня совместно со шкивами от двигателя автомобиля. Применять шестерни не рекомендуется по соображениям безопасности. Это связано с тем, что если заклинит диск, то ремень просто будет проскальзывать, а шестереночная передача из-за своей жесткости может вызвать выход из строя всего приводного узла.

Изготовление вала лучше доверить специалисту, заказав его у профессионального токаря. Тем более, когда планируется сделать циркулярную электропилу более функциональной, оснастив ее, например, рубанком. Но наиболее простой вариант – это купить готовую деталь заводского производства. Ее образец представлен на фото ниже.

Совместно с валом рекомендуется использовать самоустанавливающиеся подшипники шарикового типа. Крепления для них подойдут от автомобильного ступичного комплекта. При этом подшипники следует хорошо защищать от пыли.

Диск для циркулярного станка проще купить готовый, чем делать его из листа инструментальной стали. Проблема заключается в балансировке. Дисбаланс пилы во время эксплуатации оборудования приводит к быстрому выходу его из строя и снижает уровень безопасности рабочего процесса. Если есть дисковая пила по дереву, то можно снимать пильный диск с нее.

Нужно, чтобы диаметр диска соответствовал соответствующему параметру распиливаемых пиломатериалов: так, для 100 мм бревен понадобится использовать пилу размером примерно 350 мм. Связано это с тем, что диск не должен выступать более чем на треть своего диаметра над рабочей поверхностью стола.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

из уголков делают прямоугольную раму;
к ней приваривают четыре ножки по углам нужной высоты;
на высоте около 200 мм от их нижнего края делают обвязку из уголков;
на верхней раме монтируют вал;
фиксируют на одной его стороне ведомый шкив, а на другой – диск;
изготавливают и прикрепляют к станине стол с подъемным механизмом;
на нижней раме делают площадку из уголков или листового металла под электродвигатель;
на валу мотора фиксируют ведущий шкив;
надевают ремень на шкивы;
на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Важно! Чтобы предотвратить возможность заклинивания пилы по причине соединения фрагментов распиливаемой заготовки, рекомендуется установить расклинивающий нож. Расположить его следует на расстоянии примерно 3 мм позади от диска.

Циркулярная пила своими руками – надежно, практично, дешево!

Для чего нужна циркулярная пила

Циркулярка для работ с бревнами

Разумеется, ни о какой безопасности и функциональности при использовании такого устройства не может быть и речи.

Циркулярка на моторе от стиральной машины

Обязательно над диском установите защитный кожух, а вращающиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» размещается в доступном месте и делается крупного размера.

Не промахнешься при аварии

Как сделать циркулярку, соблюдая баланс между экономией, функциональностью и безопасностью

Станина для циркулярки

Хороший вариант самодельной станины из металлопроката

Необходимо использовать электросварку. Обязательно усильте угловые соединения укосиной. Верхнюю часть станины (на которую будет опираться стол) и подиум для электромотора делают из уголка со стороной не меньше 50 мм.

Из чего сделать стол для циркулярной пилы?

Рабочая поверхность изготавливается из стального, дюралевого или силуминового листа. Допустимо применять текстолит, оргстекло или влагостойкую фанеру. Поверх фанеры набивается оцинкованная жесть.

Главное условие – материал не должен трескаться от вибраций, иметь гладкую поверхность и не допускать прогибов под весом не менее 50 кг. Если столешница треснет или перекосится – диск циркулярки заклинит.

Универсальный самодельный стол для циркулярной пилы и фрезера. Рекомендую это видео к просмотру

Это приведет к травмам и порче заготовки. Использование популярных материалов OSB и ДСП нежелательно. Эти материалы неустойчивы к вибрациям, и могут разрушиться в самый ответственный момент.

Есть два варианта изготовления рабочего паза для циркулярного диска:

Можно пропилить паз.
или разместить две половинки столешницы на расстоянии друг от друга.

Диск должен выступать над столом не более чем на 1/3 от диаметра.

Для любых работ, от пиления дров до столярных – необходим надежный боковой упор. Это может быть металлический уголок или брусок из твердого дерева. Для регулировки рабочего зазора можно предусмотреть параллельные пазы на столешнице или просто крепить упор при помощи струбцин.

Боковой упор должен быть параллелен плоскости диска. Малейшее отклонение приведет к его заклиниванию.

Какой выбрать двигатель для циркулярной пилы?

Устанавливать электродвигатель «на глазок» нельзя. Необходимо рассчитать мощность. Для диска диаметром 350 мм необходим мотор 1 кВт, для диаметра 170 мм хватит и 500 Вт.

Хороший вариант – мотор от старой стиральной машины.

Двигатель от стиральной машины

Он рассчитан на продолжительную работу со средней нагрузкой. Если предполагается работа с диском более 350 мм – можно использовать силовую установку от б/у промышленной вентиляции.

Крупные электромоторы, как правило, устанавливаются на демпферы (амортизаторы), которые предотвращают лишние вибрации.

Для стационарной пилы это недопустимо, поскольку ременный или шестеренчатый привод не обеспечит постоянного зацепления.

Поэтому двигатель закрепляется на жестком и прочном основании. Для регулировки натяжения ременного шкива предусматривается возможность перемещения мотора.

Как сделать привод?

Наилучший вариант – клиновидный ремень. Можно использовать поликлиновый приводной ремень в комплекте со шкивами от автомобильного мотора.

Что такое клиноременная передача и как ее рассчитать, смотрите в этом видео.

Ременная передача гарантирует определенную безопасность при заклинивании диска (например, гвоздь в заготовке). В отличие от жесткой шестеренной передачи, ремень проскользнет на шкиве, предотвращая разрушение циркулярного диска.

Если электромотор не имеет регулятора оборотов, можно изготовить сменные шкивы разного диаметра. Это даст возможность использовать диски всех типов, под различные рабочие обороты.

Вал для диска — важная деталь в циркулярке

Пожалуй, самая ответственная деталь самодельной циркулярной пилы. Заниматься кустарным изготовлением из куска трубы небезопасно, поэтому лучше заказать его у хорошего токаря или купить готовый. Тоже самое касается крепления для подшипников. Для экономии можно использовать ступичные комплекты от автомобиля.

Покупной вал для циркулярной пилы со шкивом

Подшипники должны быть защищены от пыли, для этого в пазы между обоймами подшипника устанавливается кожух прокладка.

Вал может иметь прорези с креплениями для ножей рубанка. В этом случае он подлежит балансировке. Также его можно оснастить креплениями для фрез. Тогда на станке можно будет изготавливать филенчатые двери и карнизы сложной формы.

Электрическая часть

Пусковое устройство должно соответствовать мощности электродвигателя. Наиболее безопасный вариант – кнопочный, с теплозащитой по превышению тока. В этом случае при заклинивании диска возможно автоматическое отключение.

Электрощиток монтируется на диэлектрическом материале, проводка надежно изолируется от металлической станины. Кнопка отключения располагается в доступном месте, нажиматься она должна без усилия.

Схема подключения самодельной циркулярной пилы

Зачастую подобные станки хранятся на улице. Поэтому электрическая часть должна быть защищена от прямого попадания влаги. При проектировании самодельной циркулярной пилы необходимо предусмотреть возможность ее ремонта, обслуживания, замены изношенных деталей.

Движущиеся части должны смазываться. Перед практическими работами делаются чертежи, в которых предусматривается любая мелочь. Любая ошибка при изготовлении влечет за собой покупку нового материала, что неизбежно увеличит стоимость конструкции.

Схема циркулярной пилы

Циркулярная пила из болгарки или дисковой пилы

Если необходимости в работе с массивными деревянными заготовками нет, можно изготовить малогабаритную стационарную пилу из готового электроинструмента.

Дисковая пила

Ручная дисковая пила — это готовый и достаточно безопасный инструмент.

Ручная циркулярная пила на направляющих

Есть два варианта стационарного применения:

Можно просто закрепить пилу снизу стола таким образом, чтобы диск выступал над поверхностью на необходимую высоту. Сложность в том, что выключатель будет недоступен. Следовательно, необходимо его блокировать и дублировать пусковое устройство или выносить штатный переключатель из корпуса дисковой пилы. Это эффективно, но небезопасно.
Еще один вариант – скользящая станина. Из двух параллельных металлических направляющих монтируется основа. На нее устанавливается станина с роликами и закрепленной дисковой пилой.

Заготовка неподвижна, а циркулярка, перемещаясь по направляющим на каретке, делает пропилы под нужным углом. Этот несложный в изготовлении станок на самом деле может творить чудеса с заготовками небольших размеров.

Как применить дисковую пилу в качестве циркулярки вы можете увидеть в этом видео

Циркулярка из «болгарки»

Этот электроинструмент есть в арсенале любого уважающего себя мастера. Вместо отрезного или шлифовального диска можно установить зубчатый диск от пилы.

Осторожно! Пилить дерево металлическим диском, держа УШМ в руках – ЗАПРЕЩЕНО! Это может привести к тяжелым травмам.

«Болгарку» необходимо надежно прикрепить к краю стола, обеспечив параллельность оси к столешнице. Только после этого допускается монтаж на УШМ стального зубчатого диска.

Циркулярка из болгарки

Так же, как и в случае с дисковой пилой – необходимо продумать выносное пусковое устройство. Если «болгарка» оснащена защитой от пропадания напряжения в сети – придется вносить изменения в конструкцию выключателя.

Если конструкция простая – достаточно установить розетку с выключателем, а пусковую клавишу УШМ зафиксировать в положении «ВКЛ».

Все вышеописанное относится к простым способам обработки деревянных заготовок, то есть «параллельно» и «перпендикулярно». Если необходимо выполнять сложные столярные работы, циркулярка требует доработки.

Как сделать деревообрабатывающий станок из циркулярной пилы

Собственно рабочая часть (то есть сам диск) остается на своем месте. Главный элемент полноценного станка – движущийся координатный стол. Оптимальный вариант – сделать одну половинку столешницы подвижной, чтобы она перемещалась относительно жестко закрепленной второй половины и дисковой пилы.

Для этого в магазине мебельной фурнитуры приобретаются мощные «салазки» для ящиков или сдвижных дверей. Нижняя часть салазок крепится к станине, а на подвижную верхнюю, крепится половинка стола.

Важно добиться параллельности половинок как по горизонтали, так и по вертикали. Никаких люфтов быть не должно, иначе произойдет заклинивание пилы.

ВАЖНО! Направление движения подвижного стола всегда параллельно плоскости диска пилы. Необходимый угол отпила, задается положением заготовки.

На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки.

Фиксатор должен иметь максимальную свободу для размещения обрабатываемой детали, в тоже время обеспечивать ее надежное крепление. Можно использовать струбцины.

Пример крепления детали

Заготовка крепится к подвижной столешнице под необходимым углом, каретка перемещается, диск отпиливает деталь под нужным углом.

Регулируя высоту заготовки, можно выпиливать даже проходные пазы.

В целях безопасности, крепление обрабатываемой детали должно исключать попадание рук оператора в рабочую зону пилы.

Также можно предусмотреть отклонение плоскости циркулярного диска от вертикали. Такое дополнение расширяет возможности станка и позволяет выполнять распилы сложной конфигурации.

Еще один вариант повышения универсальности стационарной циркулярной пилы – маятниковый подвес диска.

Иллюстрация маятникового подвеса диска

Двигатель, привод и диск крепятся на пространственной раме. Одна сторона на шарнирах крепится снизу стола, вторая сторона фиксируется винтовым регулятором высоты.

Диск может возвышаться над рабочим столом на заданную высоту, обеспечивая выбор толщины заготовки. В комплексе с регулировкой оборотов вращения, такой вариант дает возможность устанавливать на один вал диски разного диаметра.

Вывод

Самодельная циркулярная пила дает возможность не только сэкономить средства, но и добавить любое количество функций по вашему желанию. А использование подручных материалов позволяет приблизить себестоимость приспособления к нулю.

Как сделать из ручной циркулярной пилы стационарную, подробно описано в приложении, с выкладкой чертежей и нескольких примеров реализации, которое можно скачать тут.

Самодельная Циркулярка С Фуганком

Сборка самодельной циркулярки с фуганком

Циркулярка с фуганком для изготовления ульев

Для обеспечения более гладкого среза при поперечном распиле древесины, решил запустить циркулярку на .

1/3 Простая самодельная (Своими руками) циркулярная пила с фуганком. Часть 1.

Циркулярная пила-фуганок сделанная своими руками . Пока ещё не готово то новое , что я сейчас делаю , продолж.

Циркулярка и рубанок

БЕРЕШЬ И ДЕЛАЕШЬ

Самодельный Фуганок (Handmade jointer)

Фуганок своими руками. Устройство самодельного фуговального станка. Патрон под диск и фрезу https://yadi.sk/i/kHdaIWGg3.

Циркулярка своими руками ! Часть 1 изготовление подающего стола фуговального станка

Приветствую всех на канал о сельской жизни , в этом ролике продолжаем модернизацию, и усовершенствование.

станок фуганок, циркулярка своими руками подъёмный механизм

Бюджетный вариант Циркулярка с фуганком💥Деревообробний Станок💥ИЭ 6009 А 2.1 💥Станок для Дома

Класный Бюджетный вариант для дома и гаража.Приятная цена и высокой производительностью. Также есть и.

Циркулярка с фуганком для изготовления ульев

Решил опубликовать видео со своей самоделкой, а если быть точнее, то что можно делать с помощью самодельной.

Самодельная циркулярка homemade circular saw

Мой первый самодельный станок Самоделки для столяра.

ЦИРКУЛЯРКА В МАСТЕРСКОЙ ПЧЕЛОВОДА

ПАСЕКА С БОРОДОЙ

Всем привет. В данном обзоре показываю свои циркулярные станки. Приятного просмотра. E-mail:[email protected]

Циркулярка+фуганок. Circular saw & jointer

Зробив собі найпростіший саморобний верстат — циркулярку і фуганок в одному корпусі. Знов все зроблено.

Устройство циркулярки с фуганком

Циркулярка с фуганком для изготовления ульев

Друзья, Как то мне попался на YouTube видеоролик, как сделать самому циркулярку с фуганком. После этого просмот.

Циркулярка с фуганком СССР советская церкулярка 380/220В

Циркулярка с фуганком СССР советская церкулярка 380/220В интернет магазин irena.in.ua.

Станок деревообрабатывающий циркулярка + фуганок

Станок деревообрабатывающий заводского изготовления (циркулярка + фуганок 3 ножа по 260мм, ), стол разделён.

Самодельная циркулярка (краткий обзор)

Показана конструкция параллельного упора, общий вид и устройство циркуклярной пилы.

Обзор циркулярки с фуганком, самоделка.Мой дебют на канале.

Иван_Баев #Станки_Ивана_Баева #Самоделки В этом видео я показал свой самодельный станок. Комплектующие.

Циркулярка фуганок СТАНОК ЧТО ОН МОЖЕТ? (обзор)

SAOS + обо всём на свете

циркулярка + фуганок + рейсмус своими руками (6 часть ) пробный пуск

1 часть https://www.youtube.com/watch?v=Ifjx2RqJSwM.

Стационарная циркулярка своими руками

Колхозник с Урала

Пришлось заколхозить циркулярку, и сделать стационарную, пусть хотя бы такую. Инстаграм: https://www.instagram.com/invite.

Самодельная циркулярка с электродвигателем

Изготовление строгального вала для деревообрабатывающего станка в Ростове на Дону.

Токарные работы Ростов-на-Дону

Телефон : 8-952-588-11-25. E-mail: [email protected] Выполняем заказ любых объемов! Изготовим партии деталей до 20 000 шт! Наша.

ОБЗОР станок циркулярка фуганок своими руками. МОЙ деревообрабатывающий станок

SAOS + обо всём на свете

САМОДЕЛЬНЫЙ СТАНОК циркулярка + фуганок/ Мой новый канал по ПЧЕЛОВОДСТВУ ЖМИ СЮДА https://www.youtube.com/channel/UCc795.

Самодельный фуганок (станок) своими руками #0

Задумал сделать самодельный фуговальный станок на базе вала, подаренного Юрием Максименко. Дело для меня.

Самодельная циркулярная пила с фуганком для МТЗ

Самодельная циркулярная пила с фуганком. Работает от трактора МТЗ через редуктор и от электродвигателя.

Циркулярная пила (опытный образец)

Наш официальный сайт http://kruchkov.com.ua/ Наша страница в Вконтакте https://vk.com/kruchkov_poltava Наша страница в Facebook https://www.face.

Безопасность Циркулярка фуганок ПРИСПОСОБА чтоб не отрезало пальцы.

SAOS + обо всём на свете

Активная безопасность на циркулярке. Вот случайно наткнулся на способ защиты.

циркулярка + фуганок + рейсмус своими руками (3 часть )

1 часть https://www.youtube.com/watch?v=Ifjx2RqJSwM 2 часть https://www.youtube.com/watch?v=2ARdUTRWo-g 4 часть .

Самодельный фуганок

Сергей Столяр Woodworker

Самодельный фуганок из фанеры и деталей настольного рейсмуса.

Самодельный деревообрабатывающий станок. Регулировка и механизм подъема стола

Самодельный деревообрабатывающий станок. Регулировка и механизм подъема стола. Несколько советов из собст.

Фуганок из циркулярки

Циркулярка и правИло вместо фуганка.

Деревообрабатывающий станок СУ-2.2.Циркулярка фуганок

Дв.2.2кВт 3000об. http://kiev.ko.olx.ua/uk/obyavlenie/tsirkulyarka-s-fugankom-novaya-IDbn91t.html.

Универсальный деревообрабатывающий станок . Мастерская Ивлева Сергея .

Универсальный деревообрабатывающий станок который я использую на стройке . Этот станок имеет циркулярку.

Деревообрабатывающий станок. Циркулярка-фуганок своими руками.

SAOS + обо всём на свете

Мастакам-дачникам не обойтись без циркулярной пилы и фуганка. Изготовление фуганка и циркулярки своими.

Циркулярка фуганок (ОБОРОТЫ на валах. ) Измерение тахометром

SAOS + обо всём на свете

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Циркулярная пила

Самодельная циркулярная пила. Реанимация после долгой спячки.

Фуганок своими руками. Часть 3. Подъемный стол

Закончил конструкцию подъёмного стола.

Станок 3в1 своими руками. Пильный, фрезерный, лобзиковый | Building table saw

Многофункциональный станок который мы сделали для своей мастерской. Характеристики следующие: ⚡Выполняе.

Вибрация Циркулярка-фуганок. Основные причины. Допустимые нормы.

SAOS + обо всём на свете

Плохая балансировка частей станка, приспособления и обрабатываемой заготовки вызывают вибрацию станка.

Рейсмус своими руками .Бюджетный вариант .Принцип работы

Деревообрабатывающий станок. Циркулярка-фуганок своими руками. (обзор)

SAOS + обо всём на свете

Мастакам-дачникам не обойтись без циркулярной пилы и фуганка. Изготовление фуганка и циркулярки своими.

Тайная жизнь иностранного агента

ВСЯ ПРАВДА О МОЕЙ УЧЁБЕ

ЗАСТРЯЛ ГОЛОВОЙ В ЗАБОРЕ | ПРАНК

Сериал ИП Пирогова 2 сезон 5 серия

КОРОЧЕ ГОВОРЯ, САМЫЙ ХУДШИЙ ДЕНЬ [От первого лица] Выживание в лесу 24 часа

24 ЧАСА В ЛЕСУ С ТОВАРАМИ ALIEXPRESS

КОРОЧЕ ГОВОРЯ, МЕНЯ ОГРАБИЛИ

Как я занимался паркуром (Анимация)

Больница как я ПОПАЛ 3 (анимация)

ВОТ ЭТО FOCUS. Деды Морозы на гидроциклах

ПЕРЕПИСКА С БИЛЛИ АЙЛИШ | КАК ТЫ МОГЛА БИЛЛИ.

ЧТО КОРНЕЙ ТАРАСОВ СДЕЛАЛ C BMW X5 АРТЕМА ТАРАСОВА !?

Nissan Almera — ВНЕБРАЧНЫЙ СЫН АВТОВАЗА!

Последняя тренировка АМКАЛА / КОГО НЕ БУДЕТ в 4 сезоне? / День рождения тренера

ЗЛОЙ МАЛОЙ — Ветер Перемен (2 раунд 17ib) / Джарахов

Смотрите видео онлайн на Providosiki.ru. Смотрите сериалы бесплатно, музыкальные клипы, новости мира и кино, обзоры мобильных устройств

[email protected] — Почта для жалоб и предложений

Самодельная Циркулярка С Фуганком

Сборка самодельной циркулярки с фуганком

Для обеспечения более гладкого среза при поперечном распиле древесины, решил запустить циркулярку на .

1/3 Простая самодельная (Своими руками) циркулярная пила с фуганком. Часть 1.

Циркулярная пила-фуганок сделанная своими руками . Пока ещё не готово то новое , что я сейчас делаю , продолж.

Циркулярка и рубанок

Самодельный Фуганок (Handmade jointer)

Фуганок своими руками. Устройство самодельного фуговального станка. Патрон под диск и фрезу https://yadi.sk/i/kHdaIWGg3.

Циркулярка своими руками ! Часть 1 изготовление подающего стола фуговального станка

Приветствую всех на канал о сельской жизни , в этом ролике продолжаем модернизацию, и усовершенствование.

станок фуганок, циркулярка своими руками подъёмный механизм

Бюджетный вариант Циркулярка с фуганком Деревообробний Станок ИЭ 6009 А 2.1 Станок для Дома

Класный Бюджетный вариант для дома и гаража.Приятная цена и высокой производительностью. Также есть и.

Циркулярка с фуганком для изготовления ульев

Решил опубликовать видео со своей самоделкой, а если быть точнее, то что можно делать с помощью самодельной.

Самодельная циркулярка homemade circular saw

Мой первый самодельный станок Самоделки для столяра.

ЦИРКУЛЯРКА В МАСТЕРСКОЙ ПЧЕЛОВОДА

Всем привет. В данном обзоре показываю свои циркулярные станки. Приятного просмотра. E-mail:[email protected]

Циркулярка+фуганок. Circular saw & jointer

Зробив собі найпростіший саморобний верстат — циркулярку і фуганок в одному корпусі. Знов все зроблено.

Устройство циркулярки с фуганком

Друзья, Как то мне попался на YouTube видеоролик, как сделать самому циркулярку с фуганком. После этого просмот.

Циркулярка с фуганком СССР советская церкулярка 380/220В

Циркулярка с фуганком СССР советская церкулярка 380/220В интернет магазин irena.in.ua.

Станок деревообрабатывающий циркулярка + фуганок

Станок деревообрабатывающий заводского изготовления (циркулярка + фуганок 3 ножа по 260мм, ), стол разделён.

Самодельная циркулярка (краткий обзор)

Показана конструкция параллельного упора, общий вид и устройство циркуклярной пилы.

Обзор циркулярки с фуганком, самоделка.Мой дебют на канале.

Иван_Баев #Станки_Ивана_Баева #Самоделки В этом видео я показал свой самодельный станок. Комплектующие.

Циркулярка фуганок СТАНОК ЧТО ОН МОЖЕТ? (обзор)

циркулярка + фуганок + рейсмус своими руками (6 часть ) пробный пуск

1 часть https://www.youtube.com/watch?v=Ifjx2RqJSwM.

Стационарная циркулярка своими руками

Пришлось заколхозить циркулярку, и сделать стационарную, пусть хотя бы такую. Инстаграм: https://www.instagram.com/invite.

Самодельная циркулярка с электродвигателем

Изготовление строгального вала для деревообрабатывающего станка в Ростове на Дону.

Телефон : 8-952-588-11-25. E-mail: [email protected] Выполняем заказ любых объемов! Изготовим партии деталей до 20 000 шт! Наша.

ОБЗОР станок циркулярка фуганок своими руками. МОЙ деревообрабатывающий станок

САМОДЕЛЬНЫЙ СТАНОК циркулярка + фуганок/ Мой новый канал по ПЧЕЛОВОДСТВУ ЖМИ СЮДА https://www.youtube.com/channel/UCc795.

Самодельный фуганок (станок) своими руками #0

Задумал сделать самодельный фуговальный станок на базе вала, подаренного Юрием Максименко. Дело для меня.

Самодельная циркулярная пила с фуганком для МТЗ

Самодельная циркулярная пила с фуганком. Работает от трактора МТЗ через редуктор и от электродвигателя.

Циркулярная пила (опытный образец)

Наш официальный сайт http://kruchkov.com.ua/ Наша страница в Вконтакте https://vk.com/kruchkov_poltava Наша страница в Facebook https://www.face.

Безопасность Циркулярка фуганок ПРИСПОСОБА чтоб не отрезало пальцы.

Активная безопасность на циркулярке. Вот случайно наткнулся на способ защиты.

циркулярка + фуганок + рейсмус своими руками (3 часть )

1 часть https://www.youtube.com/watch?v=Ifjx2RqJSwM 2 часть https://www.youtube.com/watch?v=2ARdUTRWo-g 4 часть .

Самодельный фуганок

Самодельный фуганок из фанеры и деталей настольного рейсмуса.

Самодельный деревообрабатывающий станок. Регулировка и механизм подъема стола

Самодельный деревообрабатывающий станок. Регулировка и механизм подъема стола. Несколько советов из собст.

Фуганок из циркулярки

Циркулярка и правИло вместо фуганка.

Деревообрабатывающий станок СУ-2.2.Циркулярка фуганок

Дв.2.2кВт 3000об. http://kiev.ko.olx.ua/uk/obyavlenie/tsirkulyarka-s-fugankom-novaya-IDbn91t.html.

Универсальный деревообрабатывающий станок . Мастерская Ивлева Сергея .

Универсальный деревообрабатывающий станок который я использую на стройке . Этот станок имеет циркулярку.

Деревообрабатывающий станок. Циркулярка-фуганок своими руками.

Мастакам-дачникам не обойтись без циркулярной пилы и фуганка. Изготовление фуганка и циркулярки своими.

Циркулярка фуганок (ОБОРОТЫ на валах. ) Измерение тахометром

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Циркулярная пила

Самодельная циркулярная пила. Реанимация после долгой спячки.

Фуганок своими руками. Часть 3. Подъемный стол

Закончил конструкцию подъёмного стола.

Станок 3в1 своими руками. Пильный, фрезерный, лобзиковый | Building table saw

Многофункциональный станок который мы сделали для своей мастерской. Характеристики следующие: ⚡Выполняе.

Вибрация Циркулярка-фуганок. Основные причины. Допустимые нормы.

Плохая балансировка частей станка, приспособления и обрабатываемой заготовки вызывают вибрацию станка.

Рейсмус своими руками .Бюджетный вариант .Принцип работы

Деревообрабатывающий станок. Циркулярка-фуганок своими руками. (обзор)

Мастакам-дачникам не обойтись без циркулярной пилы и фуганка. Изготовление фуганка и циркулярки своими.

станок фуганок, циркулярка своими руками или как строгать без рейсмуса

строгальный ,циркулярка

пробный пуск моего станка.

Циркулярка с подъемом и наклоном пильного диска #1

Добрый день, друзья! Многие из вас знают, что вот уже год я провожу массовую ревизию станков в своей мастерс.

Обороты для самодельного станка

Этому станку 20 лет , подшипники менялись один раз , ширина вала 250 мм.

Циркулярка своими руками ! Часть 2 собрали приемный стол доски.Тестируем фуганок

Приветствую всех на канал о сельской жизни.В этой серий закончили делать фуговальный стол и немного его.

Циркулярка с фуганком.Цена 2300грн.0986926782

Самодельный циркулярно-фуговальный станок.

самодельный циркулярно-фуговальный станок своими руками и доработка некоторый деталей станка.

Рейсмус + фуганок своими руками │Часть 1/4

Рейсмусно-фуговальный станок своими руками с подручных материалов . Прошу прощение за качество видео .

обзор циркулярки с кареткой

Моя самодельная циркулярка,пусть не совершенная,но работу свою выполняет. #Иван_Баев #самодельная_циркуляр.

Фуганок. Видео вопрос специалистам

Всем привет. Вот решил восстановить станок. Интересно мнение специалистов. Как проще сделать подьем передн.

Тайная жизнь иностранного агента

ВСЯ ПРАВДА О МОЕЙ УЧЁБЕ

ЗАСТРЯЛ ГОЛОВОЙ В ЗАБОРЕ | ПРАНК

Сериал ИП Пирогова 2 сезон 5 серия

КОРОЧЕ ГОВОРЯ, САМЫЙ ХУДШИЙ ДЕНЬ [От первого лица] Выживание в лесу 24 часа

24 ЧАСА В ЛЕСУ С ТОВАРАМИ ALIEXPRESS

КОРОЧЕ ГОВОРЯ, МЕНЯ ОГРАБИЛИ

Как я занимался паркуром (Анимация)

Больница как я ПОПАЛ 3 (анимация)

ВОТ ЭТО FOCUS. Деды Морозы на гидроциклах

ЧТО КОРНЕЙ ТАРАСОВ СДЕЛАЛ C BMW X5 АРТЕМА ТАРАСОВА !?

ПЕРЕПИСКА С БИЛЛИ АЙЛИШ | КАК ТЫ МОГЛА БИЛЛИ.

Nissan Almera — ВНЕБРАЧНЫЙ СЫН АВТОВАЗА!

ЗЛОЙ МАЛОЙ — Ветер Перемен (2 раунд 17ib) / Джарахов

Последняя тренировка АМКАЛА / КОГО НЕ БУДЕТ в 4 сезоне? / День рождения тренера

Хотите хорошо провести время за просмотром видео? На нашем видео портале вы найдете видеоролики на любой вкус, смешные видео, видео о животных, видео трансляции и многое другое

Источник
