Циркулярный станок по дереву с фуганком своими руками

В домашнем хозяйстве часто не хватает циркулярной пилы, особенно если затеян капитальный ремонт или строительство. Промышленные изделия не всем по карману – слишком дорого. А ведь можно изготовить циркулярку самому, используя те материалы, что имеются в домашнем хозяйстве.

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
совершенствование промышленных изделий для расширения функционала;
сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.

Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается. Важно правильно подобрать передаточное число. Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.

Обороты вала с дисковой пилой во столько раз больше оборотов двигателя, насколько меньше диаметр его шкива от диаметра шкива на двигателе.

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

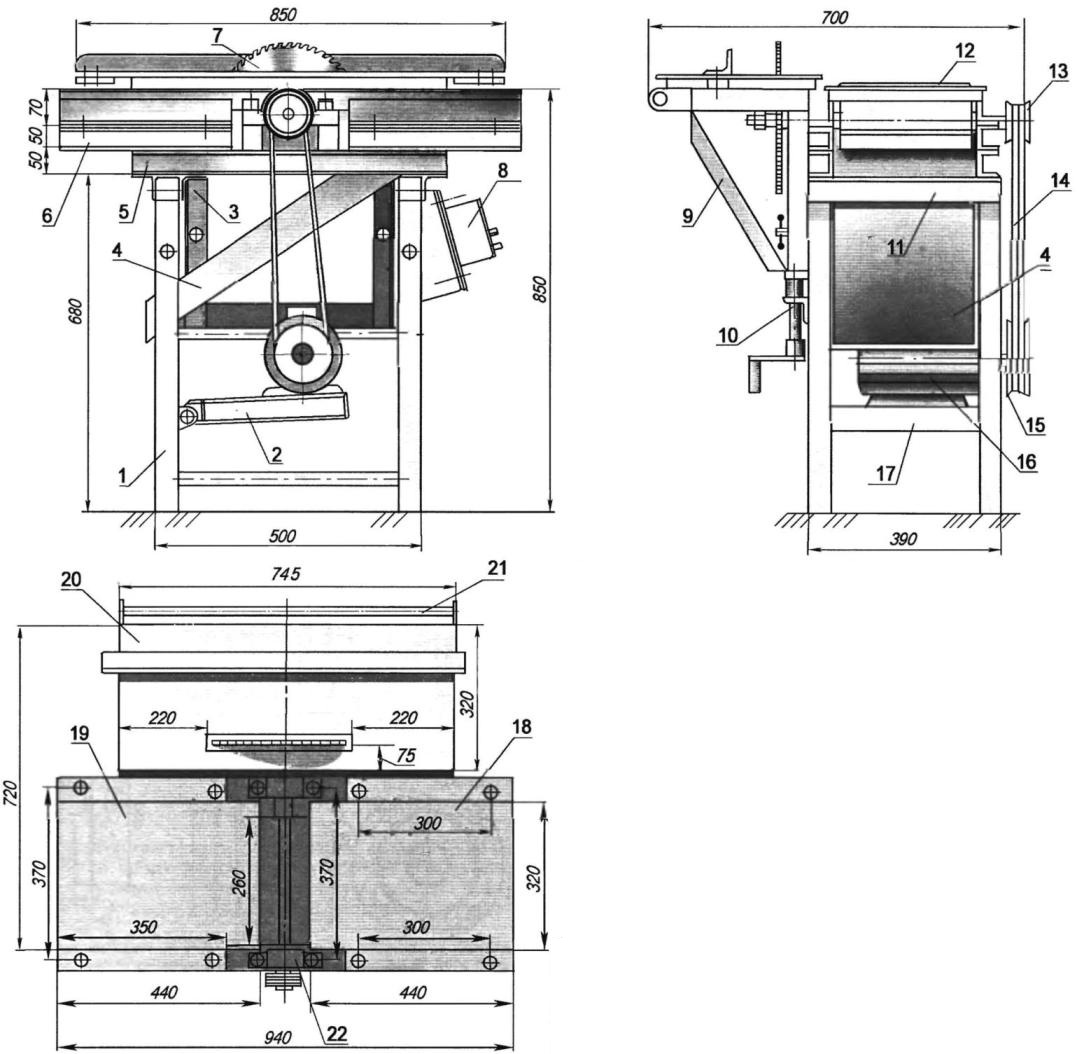

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

отпускаем гайки на стойках;
крутим винт, который нажимает на упор, поднимая или опуская стол;
затягиваем гайки шпилек;
выполняем аналогичную регулировку для второй половины рабочей поверхности.

Конструкцию можно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из двух половинок, а сплошным, понадобится только четыре стойки для подъемного механизма.

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

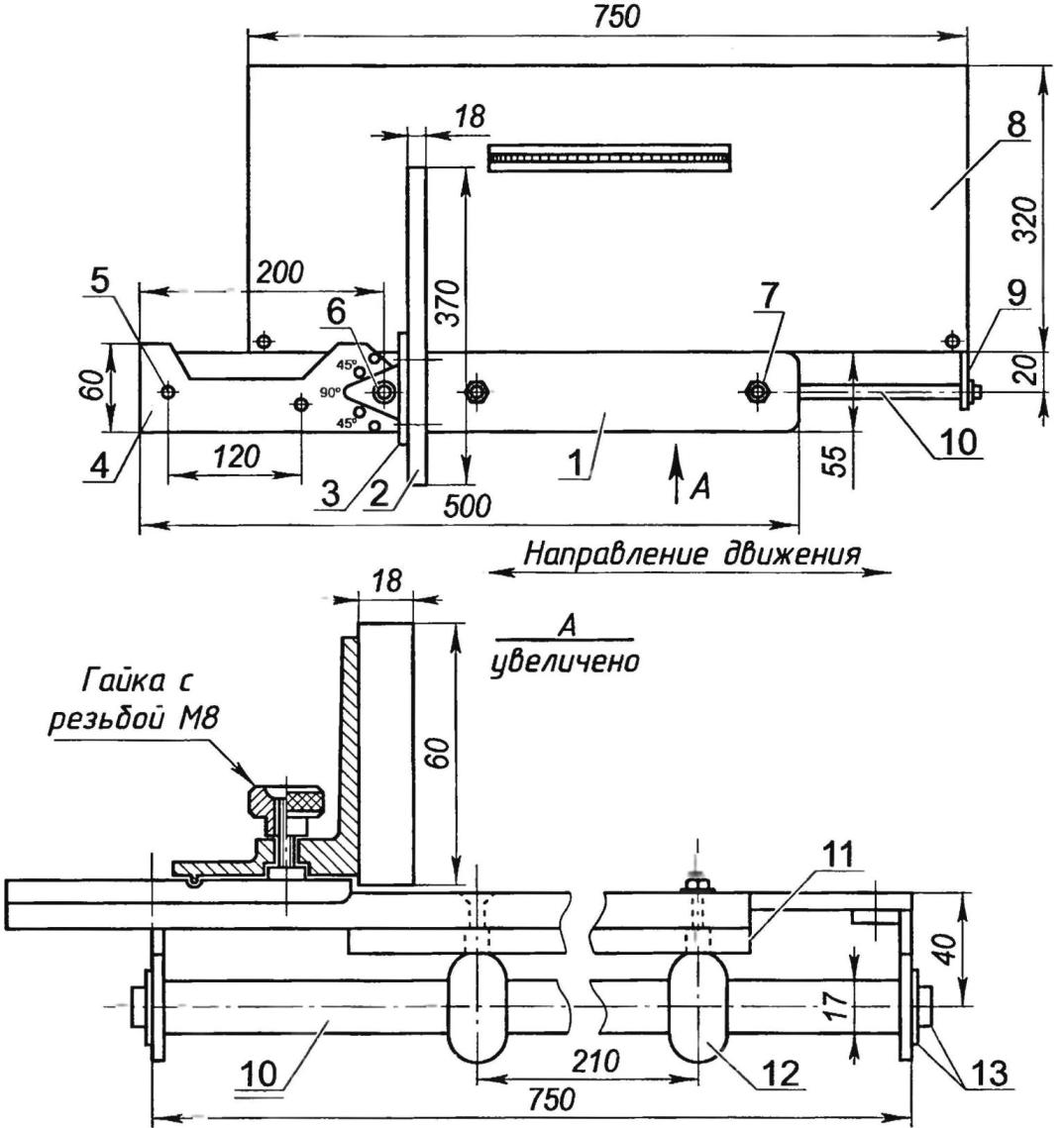

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

Зачастую обработка древесины проводится путем строгания. Строгание – процесс с прямолинейной подачей дерева в зону резания, когда плоскость резания, поверхность резания и обработанная поверхность совпадают. Строгальный станок имеет вал с ножами, которые установлен на станине и движется вокруг своей оси. При этом заготовка совершает возвратно-поступательное движение. Большой популярностью пользуется фуговальный станок. Подобный станок по дереву используется в домашних условиях на протяжении последних нескольких лет. Промышленные модели подобного оборудования имеют достаточно большую стоимость, но можно сделать и самодельный фуганок, которые также можно использовать при обработке дерева.

Основные узлы

Прежде чем сделать самодельный фуганок нужно создать чертежи и разобраться с основными элементами, которые будут входить в схему. Как правило, строгальный станок состоит из следующих основных элементов:

станины;
вала с ножом;
ролика;
электродвигателя, от которого подается вращение;
нескольких столов;
упорного конька.

Создаваемый чертеж самодельного фуганка должен содержать информацию о том, на каком расстоянии устанавливается электродвигатель с роликом и вал с ножами. Схема определяет то, насколько будет уменьшено количество вращений на выходе и увеличена мощность.

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Стоит учитывать, что фуговальный станок должен устанавливаться ровно. Поэтому при соединении всех элементов строго выдерживается уровень.

Установка вала с ножами

Самодельный фуганок, как и промышленный вариант исполнения, имеет барабан ножами на поверхности, который при вращении проводит снятие дерева с поверхности заготовки. К особенностям установки этого элемента отнесем:

Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Конструкция имеет два стола, которые расположены на противоположенных сторонах барабана. Сложность их изготовления заключается в том, что механизм крепления должен жестко фиксировать поверхность. Фуговальный станок, созданный своими руками, должен иметь гладкую поверхность столов. Это связано с тем, что подача дерева будет проводится при сильном прижиме. Если между столом и заготовкой возникает сильное трение, то обработка существенно затрудняется.

Кроме этого следует учитывать тот момент, что стол должен выставляться по уровню относительно барабана с лезвиями. При этом высота должна регулироваться, для чего устанавливается специальные механизм. Своими руками можно создать подобный механизм регулировки путем использования резьбового соединения.

Еще одним важным моментом можно назвать то, что стол должен иметь ширину и длину согласно тому, какие заготовки будут подаваться. Сделать можно также разборный механизм своими руками.

Установка двигателя с приводом

Вращение режущего инструмента происходит от электрического двигателя. При рассмотрении рекомендаций по установке электродвигателя рассмотрим следующие моменты:

Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Особое внимание уделяют безопасности самодельного фуганка. Электродвигатель станка должен иметь заземление не через станину, так как при определенных обстоятельствах возможно поражение током.

Жесткий упор

Последним конструктивным элементом, который также можно создавать своими руками, является жесткий упор. Он необходим для выдерживания прямолинейного движения заготовки вдоль стола. Для этого мастери во время подачи заготовки в продольном направлении также оказывает поперечное усилие. Упор устанавливается на дальнем краю стола, своими руками его можно сделать из обычного куска дерева, для чего достаточно повысить качество поверхности для минимальной степени шероховатости.

В заключение отметим, что самодельный фуганок делают как можно более безопасным, так как он имеет большое количество вращающихся элементов. Для этого из дерева или пластика можно создать специальный кожух, который закроет электродвигатель, ролики и ремень. Также нужно обращать внимание на то, что самодельный фуганок должен иметь жесткую установку.

Все фото из статьи

Обработка древесины часто подразумевает снятие с нее определенного слоя. Сделать это можно вручную, но лучше всего использовать специальный механизм. Если вам нравится изготавливать из древесных заготовок различные изделия, вам просто необходимо приобрести или сконструировать бытовой строгальный станок по дереву. Сегодня будем разбираться именно со вторым случаем.

Возможности оборудования

Что можно сделать с помощью строгального станка:

разную мебель для дачи и квартиры;
забор;
лестницу; (См. также статью .)
подготовить облицовку;
обновить старую потемневшую от времени древесину.

На фото — один из вариантов многофункционального станка по дереву с консольным размещением двигателя со стороны циркулярной пилы

Делаем строгальный станок самостоятельно

Как и любое оборудование, где используются вращающиеся детали, и состоящее из нескольких компонентов, в изготовлении оно довольно сложное. Очень хорошо, если у вас есть некоторый опыт работы на нем, который весьма пригодится при проектировании и осуществлении задуманного.

Фактически будем конструировать мини-комплекс, где можно будет древесину:

пилить вдоль и поперек волокон, для чего понадобится циркулярная пила;
строгать;
шлифовать и ;
точить;
сверлить.

Состоять оборудование будет из 2-х станков:

Циркулярная пила с фуганком
.
Токарно-сверлильный
.

При этом первый будет являться своеобразной опорой второго. Нас больше интересует первый, поэтому ниже в статье речь пойдет именно о нем.

Схема

Будет использоваться агрегатная компоновка — циркулярная пила и фуговочные ножи размещены на одном валу ротора.
Удастся максимально упростить оборудование и увеличить его функциональность.
В этом случае размещение основных узлов и агрегатов максимально рационально.

Увы, но сделать станок только из деталей, изготовленных своими руками, не получится, поэтому придется привлекать профессионалов с их станочным парком. Главным образом это касается основного вала и посадочных мест для подшипников.

Но, никто не запрещает вам приспосабливать к нему имеющиеся в хозяйстве детали, когда принадлежавшие другим механизмам, к примеру, станину от швейной машинки. Причем нередко удается это сделать без какой-либо особой переделки последней.

Рассмотрим детали оборудования:

Станина	Вам понадобится швеллер №5 с толщиной стенкой 8-10 мм. Из него нужно будет сделать: поперечины; царги; дистанционные подложки. Изготовить ее и раму можно разборную, используя болты, или сделать ее монолитной с помощью сварочного аппарата.
Ножи и пила	Для фугования вам понадобятся специальные ножи из прочной стали, которые следует болтами надежно зафиксировать в пазах основного вала. Распил досок и брусов проводится циркулярной пилой с победитовыми напайками.
Ротор	Самая важная деталь оборудования. К нему крепят ножи, пилу, фрезу, сверло, долбежку или диск для полировки. Как сказано выше, изготовление детали лучше доверить профессиональному токарю, которому нужно дать правильно сделанный чертеж.
Плиты	Используется три рабочих стола: два для работы с фугованием; один для циркулярной пилы. Толщина столов не менее 5 мм. Для регулировки используются прокладки, но можно приделать и резьбовой механизм. На плите для циркулярки следует подготовить место для направляющей планки, которая очень облегчит процесс резания. Ширина между ней и циркулярной пилой будет размером отпила.

Совет: гайка на роторе должна быть с правой резьбой, тогда во время работы будет производиться ее самозатяг.

Привод

Для нормальной работы такого оборудования необходимо приобрести трехфазный электродвигатель на 380 В мощностью не менее 3 кВт.
Работа основного вала будет осуществляться с помощью двухручьевого ремня клинообразной формы.
Прикрепить двигатель можно консольно, закрепив внутри рамы, что решит проблему необходимой натяжки ремня. Также следует рассмотреть стационарный способ, но тогда нужно сделать салазки для его регулировки.

Чем выше скорость рабочего вала, тем чище будет обработка древесины. Поэтому следует использовать два шкива разного диаметра, причем больший должен быть на двигателе.
Питание мотора подведите по 4-х жильному кабелю, проведя все мероприятия по заземлению оборудования. Включение станка следует проводить с помощью автомата, который в случае замыкания или перегрузок мгновенно отключит его.

Следует периодически проводить профилактические работы оборудования:

шприцевать подшипники;
проверять надежность крепления ножей;
оценивать состояние зубьев циркулярной пилы;
осматривать ремни;
проверять электрокабель.

Не забывайте, что данного оборудование опасно во время работы из-за вращающихся деталей, поэтому их следует закрывать кожухом.
Во время работы будьте предельно внимательны и соблюдайте правила ТБ.
В процессе строгания и резки не стоит применять излишнюю силу, чтобы ускорить процесс.

Установите над рабочим местом хорошее освещение, а пространство возле станка не захламляйте ненужными вещами.
Обратите внимание на поверхность пола – она не должна быть скользкой.

Совет: используйте резиновые ковры или транспортерную ленту, чтобы предотвратить несчастный случай.

Желательно работать вдвоем, если приходиться строгать длинные заготовки – один на подаче, второй на приеме.
Если приходится срезать большой слой, чаще убирайте стружку со стола или используйте пылеотсос.

Изготовление фуганка на деревянной станине

Инструкция ниже расскажет все поэтапно:

Приготовьте двигатель и основной вал.
Нарисуйте модель на компьютере или от руки.
Начертите детали оборудования с соблюдением масштаба.
Приготовьте место для подшипников ротора.
Установите двигатель и ротор на станину и соедините их ремнем.
Изготовьте механизм для стола подачи, который может подниматься и опускаться.
Установите стол подачи из березовой фанеры.
Прикрепите сверху стальные пластины.
Станок готов.

Вывод

Строгальный станок лучше всего сделать многофункциональным, чтобы можно было не только фуговать заготовки, но и резать их, сверлить, долбить, а также полировать. Основной элемент – главный вал, следует заказать профессиональному токарю. Мощность электродвигателя должна быть примерно 3 кВт при 1500 об/мин, а для более качественной обработки деталей следует установить шкивы на двигатель и ротор разного диаметра.

Рама станка должна быть массивной и надежной, для чего используйте швеллер №5 с толщиной стенки 8-10 мм, хотя это может быть и дерево. Обязательно все вращающиеся элементы должны быть закрыты кожухом. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Строгание и распиловка это обязательные стадии обработки древесины. Осуществляются они на специальном оборудовании. В недалеком прошлом комбинированные станки, выполняющие обе операции, были распространены на производствах. Но при увеличении производительности такие устройства перестали отвечать требованиям рынка. Поэтому циркулярные механизмы с фуганком используют в основном небольшие кустарные мастерские и любители.

Назначение

Станок сочетает в себе возможности циркулярной пилы и фуганка. Циркулярка используется для распиливания больших объемов бруса, доски, ламината, фанеры, гипсокартона, изделий из мягких сплавов. Распиливание осуществляется быстро, аккуратно и точно по размерам, чего невозможно добиться, используя ручной инструмент.

Фуганок предназначен для снятия верхнего, грубого слоя материала и придания гладкости заготовке. На обрабатывают исключительно дерево. Существуют двухсторонние модели, которые одновременно обрабатывают две плоскости. Операции, выполняемые на циркулярном и фуговальном станках, осуществляют одну за другой, поэтому логично объединить их в единое устройство.

Конструкция

Циркулярный станок представляет собой стол-станину, на котором размещается вертикальный пильный круг, направляющая, шарниры для пиления под углом.

Основа фуганка — это также стол-станина, в который заподлицо встроен вал ножей. Стол делают из двух частей, положение которых регулируется относительно вала ножей. Двигатель у обоих аппаратов размещается внизу, под столешницей.

Комбинированный станок это столешница, на которой установлены пильный диск и ножевой вал. Работают оба механизма от единого двигателя, движение передается ременной передачей. На таких моделях фугование можно производить лишь с одной стороны.

Преимущества и недостатки

Основные плюсы совмещения фуганка в одно устройство с циркуляркой:

универсальность: одно устройство предоставляет широкие возможности по обработке заготовок;
компактность: отдельные механизмы занимают довольно много места, здесь же достигается двойная экономия пространства при сохранении функционала;
материальная выгода: один аппарат дешевле, чем два;
удобство и простота эксплуатации: оно элементарно превращается из фуганка в циркулярку и обратно. На заводских моделях предусмотрены удобные крепления для деталей, защитные короба, которые предохраняют мастера от травм, а также стружкоотсосы.
производительность: высокая производительность больше нужна в мини-мастерских, чем в домашнем хозяйстве. Если приобрести станок с мощностью 2,5 — 3 киловатт, он справится с любыми задачами за кратчайшее время и подойдет для небольшого цеха. В домашней мастерской не требуется громоздкое и прожорливое оборудование — достаточно и 1 киловатта мощности;
большой выбор моделей: ассортимент на рынке от настольных до агрегатов с несколькими 12-киловаттными двигателями, работающими от трехфазной сети;
аккуратность: заводские модели оснащены системой сбора опилок с помощью специального пылесоса.

Минусы комбинированных станков:

единственный электромотор: если при распиловке перегорит мотор, работа остановится. Поэтому не следует перегружать универсал;
опасность травм: работа на любом станке опасна, но комбинированные устройства часто недостаточно оснащены защитными приспособлениями, прикрывающими тот или иной рабочий орган.

Несмотря на множество преимуществ, на крупных производствах используют только специализированное оборудование. В условиях потока эффективнее работать по принципу одна операция — один станок — один рабочий. Поэтому комбинированные модели относятся к категории любительского оборудования.

Самодельный фуговальный станок с циркуляркой

Для оптимизации конструкции самодельные станки оснащают одним рабочим валом, от которого привод идет на пилу и ножевой вал. Так проще разместить все необходимые механизмы.

Опорную раму можно сварить из уголка или приспособить основание от ножной швейной машинки. В таком случае ширина фугования будет равняться ширине столешницы. Дополнения станины привариваются из швеллера (поперечины, царги).

Ротор целесообразно использовать 3-ножевой. Это очень важная деталь, которую желательно заказывать профессионалу. На него надеваются двухсторонние ножи и круг для распиливания. Диски лучше сразу брать с твердосплавными зубцами. Подходит диск поперечником 30 см, который выполняет глубину распила до 8 см. Фуганок снимает за один раз до 2 миллиметров древесины слоем шириной до 26 см.

Станок дополнительно оборудуется салазками — подвижным механизмом, который передвигается по краю столешницы циркулярки и помогает обрабатывать края заготовок со скосом.

Вал ножей устанавливается посередине столешницы на подшипники, прикрепленные болтами. К валу привод идет слева. Шейка вала поперечником 32 миллиметра располагается по правую руку от рабочего места.

На шейку вала можно установить шлифовальный круг, фрезу или циркулярный диск. При этом инструмент крепится к валу гайкой с правой резьбой! Это важная деталь!

Столешница составлена из трех частей. Материал — лист стали 5 миллиметров. Две части одинакового размера примыкают к ножевому валу: приемный и отводящий столы. Можно дополнительно продумать механизм регулировки их положения относительно вала, например, с помощью винтов или прокладок.

Уровень столешницы циркулярной пилы выставляется механически. Также предусмотрено устройство для выставления угла, его делают на основе аналога для ножовки. При необходимости его можно снять со столешницы, закрепляется оно кронштейнами к краям столешницы со стороны циркулярки.

Здесь же на болты фиксируется направляющая линейка, сделанная из металлического уголка №5. Ширина детали соответствует промежутку между кругом циркулярки и направляющей. Благодаря линейке не нужно размечать линию реза по всей длине заготовки.

От электромотора к ротору идет клиноременная двухручьевая передача. Рекомендуется не экономить на двигателе и взять помощнее 3 киловатта, 1,5 тыс. оборотов, трехфазный. Его навешивают под рамой на подрамник, установленный шарнирно. За счет передачи можно повысить частоту кручения ротора. Поперечник шкива привода в 1,5 раза больше поперечника рабочего вала. Поэтому рабочие органы вращаются уже со скоростью до 2,25 тысяч оборотов. Электроэнергия подается на мотор с заземлением по четырехжильному проводу. При перегрузке или замыкании автомат тут же прекращает питание.

Станки, собранные по предложенной схеме, успешно работают уже по нескольку лет. Для продления срока службы их следует после каждого использования тщательно очищать от стружки и пыли, отключать подачу электропитания. Периодически смазывать подшипники, вовремя заменять или точить пильные диски. Также разрушению могут подвергаться приводные ремни и электропроводка.

Необходимо обеспечить свободный подход со всех сторон, яркое освещение. Все неработающие элементы во избежание травм прикрываются защитными кожухами.

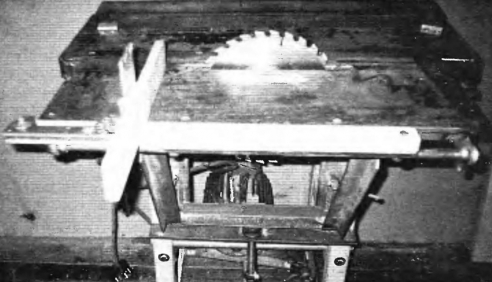

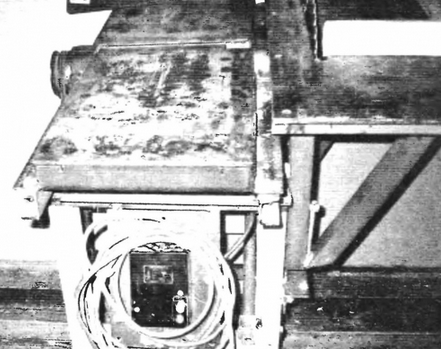

Самодельный циркулярно-фуговальный станок и полезные советы по работе в видеороликах:

Сначала скажу о своем хобби. Люблю мастерить: создавать своими руками нужные
в доме вещи, повышающие комфортность и украшающие жилище. Особенно мне нравится
работать с деревом — плотничать, столярничать. Желание иметь в своем пользовании
«помощника», ускоряющего работу и повышающего ее качество, послужило главным
мотивом к созданию представляемого комбинированного станка для получения
столярных заготовок, а можно сказать — деревообрабатывающего мини-комплекса.

Мой практический, хотя и небольшой опыт работы на промышленных станках, как
деревообрабатывающих, так и металлорежущих, оказался весьма полезным при
проектировании и изготовлении этого мини-комплекса. Теперь с его помощью можно
производить самую различную обработку: пиление (как в продольном, так и
поперечном направлении волокон); строгание; шлифование и полирование, точение и
сверление (да мало ли еще чего — все трудно перечислить) изделий из дерева, а
некоторые операции даже из металла.

Мини-комплекс состоит из двух, в общем-то, независимых, станков (если не
считать, что первый служит для второго основанием или опорой). Первый — это
циркулярная пила с электрофуганком. Второй — токарно-сверлильный станок.

Сегодня разговор пойдет о первом Рассмотрим его устройство подробнее Но прежде
всего отмечу, что спроектирован он, так сказать, по агрегатной схеме (ножи
фуганка и дисковая пила имеют общий привод и закреплены на одном рабочем валу —
роторе). Данное решение позволило мне сделать конструкцию более простой и
технологичной, что, несомненно, сказалось на рациональном размещении основных
узлов и агрегатов. В этом станке есть узлы как промышленного изготовления, так и
заказанные профессионалам и, конечно же, сделанные собственными руками. Имеются
даже необычные детали, например, опорная часть станка — рама, не что иное, как
«ноги» от старой швейной машины. И она удачно вписались в общую конструкцию
практически без переделок, а точнее — ширину стола рубанка подогнал под ее
соответствующий размер. Основные части станины (царги, поперечины, дистанционные
подложки) были изготовлены из швеллера №5. Обе конструкции: рама и станина —
сварные.

Установленный на станке трехножевой ротор с двусторонними (обоюдоострыми) ножами
фуганка, пильные диски с твердосплавными напайками, различного рода
приспособления позволяют получать изделия из пиломатериала высокого качества. В
режиме фугования (строгания) ширина обработанной поверхности составляет 260 мм,
а глубина резания — до 2 мм.

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

Деревообрабатывающий станок-фуганок и «циркулярка» (нажмите для увеличения):
1 — рама (от ножной швейной машинки, стальной штампованный швеллер 50x50x50, 4
шт.; 2 — шарнирно закрепленная подмоторная площадка; 3 — дополнительная стойка рамы
для крепления подъемного стола «циркулярки» (уголок 50×50, 2 шт.; 4 — лоток
(дюралюминиевый лист s1,5); 5 — продольная царга (прокатный швеллер № 5,2 шт.; 6
— подстольная дистанционная подложка (прокатный швеллер № 5, 4 шт.; 7 — дисковая пила
(Ø300×32); 8 — пульт управления; 9 — подрамник подъемного стола «циркулярки» (уголок
№ 5); 10 — механизм подъема стола «циркулярки» (домкрат); 11 — поперечная царга
(прокатный швеллер № 5, 2 шт.; 12 — фуганок; 13 — ведомый шкив; 14 — клиновой
ремень (2 шт.; 15 — ведущий шкив клиноременной передачи; 16 — электродвигатель (N=3 кВт, n=1500
об/мин, U=380 В); 17 — поперечная связь (стальной профиль, 4 шт.; 18 — отводящий
стол фуганка; 19 — приемный стол рубанка; 20 — подъемный стол «циркулярки»; 21
— направляющая устройства торцовки (труба Ø17); 22 — корпус подшипника
рабочего вала (2 шт

Ротор (или рабочий вал) — наиболее важная, сложная и ответственная деталь
станка. К тому же он является общим для фуганка и циркулярки. Его я изготовил (а
вернее заказал токарю, а потом фрезеровщику) сообразно чертежам, опубликованным
в статье «Мал, да универсал» В. Автуха из белорусского г. Гродно в журнале
«Моделист-конструктор» № 11 за 2003 год. Но поскольку деталь эта очень
ответственная, а публикация была достаточно давно, приведу чертеж ротора еще
раз, тем более, что в него внес свои изменения: например, удлинил ножи, а
соответственно и ротор, посадочные места (цапфы) под другие подшипники и т.д.

В этом же номере журнала «подсмотрел» и механизм подъема стола «циркулярки» —
регулировкой высоты его на станке, заменив дисковую пилу на подходящую фрезу
(или той же пилой за один или несколько проходов), можно производить выборку
пазов, «четвертей» и фальцев различных размеров.

Пильный диск имеет диаметр 300 мм и позволяет за один проход обеспечить
максимальную высоту распила (или глубину паза) до 80 мм. Обрезанию кромок доски
под разными углами помогает приспособление, монтируемое на краю рабочего стола
циркулярной пилы. Этот скользящий механизм (назову его салазками) очень удобен
при обработке торцевых кромок доски.

Надежность данного станка была проверена в процессе создания другого станка —
токарного. Работая над его станиной, я в течение трех часов подряд прорезал
продольные направляющие продолговатые отверстия (пазы) на верхних полках ее
швеллеров при помощи отрезных кругов, установленных на месте пильного диска, а
затем производил их шлифование.

Стол фуганка:
1 — продольный элемент обвязки (уголок 45×45, 2 шт.; 2 — задний элемент обвязки
(уголок 45×45); 3 — передний элемент обвязки (уголок 45×45); 4 — столешница
(стальной лист s5)

Рамка подмоторной площадки:
1 — продольный элемент обвязки (стальной штампованный швеллер № 5, 2 шт.; 2 —
поперечный элемент обвязки (стальной штампованный швеллер № 5,2 шт.; 3 —
проушина подвески рамки (стальной лист s5, 2 шт.; 4 — поперечная связь рамы; 5 —
проушина поперечной связи (стальной лист s5, 2 шт.; 6 — ось подвески рамки
(сталь, круг 20); 7 — шплинт

Ротор фуганка и дисковой пилы (нажмите для увеличения):
1 — винт М8 с пружинной шайбой; 2 — прижимная шайба O35x25 (сталь, лист s4);
3 — ведомый двухручьевой шкив; 4 — крышка корпуса подшипника (2 шт.; 5-подшипник
18037 (2 шт.; 6 — корпус подшипника (2 шт.; 7 — ротор (сталь 45); 8 — упорная
шайба; 9 — диск пилы; 10 прижимная шайба; 11 — гайка М20; 12-прижимная планка ножа
(3 шт.; 13-нож фуганка, 3 шт.; 14 — распорка (винт М6, 12 шт.

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

На середине станины (половине длины) установлен рабочий вал, подшипниковые узлы
которого закреплены на ней при помощи болтов М20х1,5 длиной 70 мм. Привод вала
осуществляется с левой стороны. Если смотреть со стороны места работающего, то
левую часть составляет ножевая часть строгальной головки. На правой стороне
расположена шейка вала диаметром 32 мм. В зависимости от производимой операции
на ней могут быть установлены: циркулярная пила, фреза, наждачный, шлифовальный
или отрезной круг. Важно! Гайка крепления инструмента на валу имеет правую
резьбу. Рабочая поверхность станка сформирована из трех стальных плит (столов).
Две плиты расположены по сторонам от строгального ротора (вала). Первая —
приемный стол, располагается ближе к столяру, второй стол — отводящий. Оба стола
имеют одинаковые размеры. Специального механизма регулировки высоты относительно
режущего инструмента у отводящего стола нет, и эта операция осуществляется по
мере необходимости с помощью стальных прокладок.

Поверхности столов изготовлены из стального листа толщиной 5 мм в форме
перевернутых лотков (или желобов), установленных в рамки из уголков 45×45 и
приваренных к ним.

Стол циркулярной пилы, напротив, в процессе работы может быть легко выставлен по
высоте относительно пильного диска с помощью встроенного подъемного механизма.
На правой стороне стола «циркулярки» на продольной направляющей размещен
механизм, имеющий шкалу установки угла, при помощи которого можно производить
торцевание концов досок, причем не только под прямым, но и под любым другим
углом. За основу этого механизма взято соответствующее приспособление для ручной
ножовки.

Замечу, что описанное приспособление легко убирается: снимается или опускается
вниз. Продольная направляющая изготовлена из стальной трубы диаметром 17 мм, ее
крепление производится с помощью кронштейнов-ушков на краях стола циркулярной
пилы.

На этой же стороне данного же стола посредством прижимных брусков болтами М10 к
столу крепится направляющая планка, выполненная из стального прокатного уголка
50×50 мм. Расстоянием между диском пилы и планкой определяется ширина отрезаемой
заготовки. А сама планка помогает выдержать заданную ширину по всей длине
заготовки без разметки последней.

Механизм подъема стола «циркулярки» и крепление к столу направляющей планки
(нажмите для увеличения):
1 — рама, 2 — упорная поперечина рамы (уголок 50×50); 3 — домкрат (винт М20х2);
4 — упорная поперечина подъемного стола (уголок 45×45); 5 — стопор подъемного стола
(специальный винт М12х1,5,2 шт.; 6 — дисковая пила; 7 — направляющая планка; 8 — царга
(уголок 40×40, 4 шт.; 9 — стойка подъемного стола (уголок 40×40, 2 шт.;
10 — подкос (уголок 40×40, 2 шт.; 11 — столешница; 12 — дополнительная стойка рамы;
13 — прижимной брусок (сталь, 2 шт.; 14 — полушпилька-фиксатор с гайкой М10 (2
компл; 15 — специальный винт М10,2 шт

Механизм для торцевания заготовок (детали поз. 3,4,6 использованы от
приспособления для ручной ножовки) (нажмите для увеличения):
1 — основание (доска s15); 2 — упор (доска s18); 3 — стойка (сталь); 4 — пластина со
шкалой (сталь); 5 — крепление пластины к основе (болт М8,2 шт.; 6 — стопор
(специальная гайка М8 с накаткой); 7 — крепление втулок к основанию (гайка М8, 2
шт.; 8 — подъемный стол «циркулярки»; 9 — кронштейн крепления направляющей к столу
(стальной лист s5, 2 шт.; 10 — направляющая штанга (труба Ø17); 11 — подкладная
пластина (сталь, лист s5); 12 — втулка (сталь, 2 шт.; 13 — крепление
направляющей штанги (винт М12, 2 шт

Привод ротора — рабочего (инструментального) вала — осуществляется двухручьевой
клиноременной передачей (хотя на практике использую только один ремень) от
трехфазного (380 В) электродвигателя мощностью 3 кВт с частотой вращения 1500
оборотов в минуту. Двигатель располагается в самом низу внутри рамы и закреплен
шарнирно на подвешенном консольно подрамнике, что позволило решить проблему
натяжения ремня без дополнительного ролика. Для обеспечения качественной
обработки материала частота вращения рабочего вала была увеличена за счет
ускоряющей клиноременной передачи. У привода диаметр шкива мотора больше
диаметра шкива рабочего вала в полтора раза, следовательно, ножевой ротор и
дисковая пила вращаются с угловой скоростью около 2250 оборотов в минуту.
Питание электродвигателя осуществляется через четырехжильный кабель,
электропроводка выполнена со всеми требованиями норм безопасности, рама имеет
заземление. На случай короткого замыкания или перегрузок пусковой автомат
способен почти мгновенно отключить электропитание в автоматическом режиме. После
работы станок следует обесточить, очистить от опилок и пыли.

Станок функционирует уже шесть лет. Провожу регламентные работы: шприцую
подшипниковые узлы, проверяю исправность крепления ножей фуганка, состояние
зубьев пильного диска, осматриваю клиновые ремни привода и кабели питания
станка.

Не лишним будет напомнить о том, что станок относится к механизмам повышенной
опасности. Вращающиеся детали и не используемые режущие инструменты необходимо
закрывать закрепленными кожухами. Работа на станке требует предельной
концентрации внимания, соблюдения правил техники безопасности. Не спешите, не
прикладывайте силу для ускорения процесса, трудитесь в свое удовольствие.
Рабочее место столяра должно быть хорошо освещено, пространство около станка —
достаточно свободным, покрытие пола не скользким.

Источник

Cодержание:

Чтобы любая работа спорилась, необходимо иметь хорошее оборудование и инструменты. Это же утверждение подходит и для любителей (или профессионалов) «повозиться» с деревом. Мастера по изготовления мебели или других деревянных изделий всегда стараются обзавестись различными инструментами и приспособлениями, которые смогут помочь им в работе.

Например, фуговальный станок. Это устройство существенно повышает производительность и качество работ по дереву. Но вот приобрести его получается не у всех любителей, ведь его цена довольно высокая. А как выйти из такой сложной ситуации? Решение есть, и оно довольно простое – это сделать настольный фуганок своими руками. А о самом процессе изготовления и будет рассказано в статье.

Для чего нужен фуговальный станок

В деревообрабатывающей мастерской могут находиться самые разные станки, но наиболее часто используемые (конечно, кроме циркулярной пилы) можно назвать фуговальные и рейсмусовые устройства. Эти два вида агрегатов немного схожи по своей функции, но отличаются по способу использования.

Если вам необходимо изготовить деревянную заготовку в виде доски, бруса или щита, то лучше воспользоваться рейсмусовым станком.
Такое устройство, основным инструментом которого является все тот же нож, способно разрезать исходный материал на две параллельные части. При этом обе они будут подогнаны к определенным размерам.

Рейсмусовые станки выпускаются как одностороннего, так и двустороннего типа. В первом случае за один проход обрабатывается только одна сторона заготовки. Более производительным является двусторонний рейсмусовый станок. Здесь на выходе уже получается практически готовая деталь.

У рейсмусовых станков вал расположен над столешницей. Причем последняя делается массивной, чтобы сгладить большие вибрации. Кроме этого, механизм оснащается специальным кожухом, который предназначен для погашения шумов.

У фуговального станка немного другая задача. Это устройство используется для создания гладкой, без существенных шероховатостей, поверхности на заготовке. Такой станок также как и предыдущий вариант оснащается валом с ножами, только в фуговальном он расположен под столешницей.

Заготовка подается на рабочую поверхность с одной стороны, выход с противоположной уже частично обработанной. Так слоем за слоем достигается нужная ровность. После обработки на фуговальном станке деталь можно подавать на рейсмусовый.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей.
Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать. Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи, придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

просто фуговальный станок. Он будет выполнять только одну функцию;
комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Электропривод фуговального станка

Ну и конечно не забудьте про привод. Все механизмы должны вращаться. Это значит, что привод будет являться «сердцем» станка. Приведем некоторые рекомендации по этому элементу конструкции:
— в первую очередь приготовьте электродвигатель.

Электродвигатель для фуговального станка

Лучше всего для этих целей использовать трехфазный агрегат.
Конечно, в этом случае вам возможно придется переделывать электрическую сеть в своей мастерской, то это того стоит. Трехфазные электродвигатели, работающие при напряжении в 380 В, способны развивать большую мощность. К тому же и крутящийся момент у таких устройств подходящий для наших целей. Минимальное значение по мощности должно быть 3 кВт, ну а максимальное по вашему усмотрению;

для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.

Очень внимательно отнеситесь к обеспечению питанию станка. Трехфазный ток подается по четырехжильному кабелю. При этом должно быть организовано надежное заземление.
Эти требования помогут избежать несчастных случаев при работе на станке.

Чертеж. Основные этапы создания фуговального станка

Настольный фуговальный станок — чертеж

Настольный фуговальный станок — чертеж (часть2)

Фуговальный станок, самый простой его вариант без дополнительных функций, можно довольно легко изготовить своими руками. Общий ход работ в этом случае будет выглядеть следующим образом:

вначале приготовьте все необходимые детали, инструменты и материалы;
создаем чертеж будущего станка. Без этого «документа» нельзя начинать работу. С помощью чертежа вы сможете просчитать все нюансы и подготовиться к ним. Кроме того, наличие такого плана значительно облегчит и упростить задачу;
далее, переносим все размеры будущих деталей на заготовку и изготавливаем их;
очень важная деталь – это место для установки подшипников ротора. Его делают из нескольких заготовок.

При скреплении используется клей и прижим. Выемка должна идеально подходить по размерам подшипника;

далее, проводим установку электродвигателя. Для этого, как уже отмечалось выше, можно использовать консольное крепление, или установить агрегат на салазки;
следующим этапом будет сборка ротора с подшипником и установка их на свое место. Одновременно проводится подсоединение к электродвигателю при помощи ременной передачи. Проверьте, чтобы ротор свободно вращался в подшипнике;
далее, проводится сборка и установка рабочей поверхности. Она будет состоять из двух частей – подающей и принимающей. При этом вторая должна быть на пару миллиметров выше первой. Рабочую поверхность можно выполнить из многослойной фанеры, а для большей прочности и увеличения срока службы оббить листовым железом.

После создания системы включение и выключения электродвигателя станок готов к использованию. Но чтобы ваш новый инструмент приносил только пользу и радость работы, стоит его правильно и безопасно эксплуатировать.

Роторный станок, как и любой механизм, нуждается в правильной эксплуатации. Если не соблюдать определенные правила, то устройство может быстро выйти из строя. А в худшем случае вы сами получите травму. Поэтому при использовании следует соблюдать рекомендации от специалистов:

чтобы станок работал надежно необходимо периодически проводить профилактические работы. В такой комплекс включают следующие мероприятия – проверка надежности расположении ножей на валу, шприцевание подшипников, проверка электродвигателя, осмотр ременной передачи на предмет достаточности ее натяжение, проверка всех контактов и так далее;
вращающиеся детали всегда опасны. А если они еще оснащены острыми лезвиями, то риск получения трав очень велик. Чтобы повысить безопасность эксплуатации вал с ножами лучше закрывать кожухом. Он будет раскрываться при происхождении деревянной заготовки, и снова закрываться при простое;
при работе на станке соблюдайте все меры безопасности. Особенно это касается качества освещения рабочего места. Над станком повесьте мощную лампу, да и само помещение вашей мастерской должно быть светлым. Также обратите внимание на качество пола. Если он слишком скользкий, то лучше установить деревянный помост или резиновый коврик;
не стоит прибегать к чрезмерным усилиям во время строгания или резки материала. Лишняя сила не ускорит работу, а только испортить заготовку или приведет к поломкам самого станка;
не стесняйтесь приглашать помощника при обработке длинных заготовок. Так работа будет выполнена быстрее, качественней и безопасней для вашего здоровья.

Конечно, стоит следить за чистотой рабочего стола. После окончания работы, при выключенном и обесточенном станке, проведите очистку устройства от стружки. То же самое нужно периодически нужно делать для выполнения больших объемов. Выключите станок и удалите все накопившиеся стружки из всех механизмов и поверхностей. Чистота облегчит вашу работу и поможет сохранить работоспособность установки на более длительный срок.

В видео будет подробно рассмотрен один из вариантов самодельного фуговального станка.

Видео: самодельный фуговальный станок

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

Как сделать
циркулярный стол своими руками?

Общие требования к столу для циркулярной пилы
Нужный материал и сборка стола для ручной циркулярной пилы
Некие полезные мелочи, которые необходимо знать

При покупке циркулярной пилы
будущий мастер не всегда представляет для себя объем работ, который ему предстоит делать этим оборудованием. Это одна сторона препядствия. С другой стороны, мастер соображает, что ему лучше приобрести сходу циркулярный станок, но очень тяжело подобрать удачный стол, который бы соответствовал всем требованиям.

Циркулярный стол позволяет сделать
более четкий и ровненький спил.

Таким макаром рождается мысль сделать
стол для ручной циркулярной пилы своими руками. В этой области у реальных умельцев нет никаких ограничений.

Общие требования к столу для циркулярной пилы

Шипорезное приспособление на циркулярном столе.

Стол для рабочей пилы должен соответствовать нескольким главным требованиям:

Кроме этих требований, есть несколько нужных критерий, которые нужно учитывать при разработке станка под циркулярную пилу.

Безопасность и надежность крепления пилы.
Огораживание для диска пилы, что очень нередко остается невыполненным.
Открытый доступ к кнопке включения и выключения.

Дополнительный набор функций приспособлений находится в зависимости от требований самого мастера и его квалификации. В этот набор входят приспособления, которые:

помогают делать ровненький продольный распил;
таковой же высококачественный поперечный распил.

Конструкция циркулярной пилы
.

Стандартный стол, который можно приобрести вместе с циркулярной пилой, изготавливается, как правило, из нержавеющей стали. Само распиловочное устройство крепится вверх ногами, примерно посередине выполняется надрез или щель для помещения в него диска самой пилы. Его ширина должна соответствовать ширине, используемых пильных дисков. Нельзя допускать, чтобы эта щель была слишком широкой. В таком случае стружка и другой рабочий мусор будет часто засорять прибор, выводя его из строя.

Что касается технических параметров пилы, которая будет использоваться для станочной распиловки, то мощность ее двигателя может быть больше, чем у обычной ручной пилы
. Но все же не превышать 1200 Вт, специалисты считают неоправданным такой риск. Ведь чем мощнее пила, тем более прочный и надежный стол нужен.

Промышленные станки изготавливаются, как уже упоминалось, исключительно из металла, но их опора очень часто заливается цементом для более надежного крепления прибора.

Необходимый материал и сборка стола для ручной циркулярной
пилы

Раскрой циркулярной пилой.

Для изготовления стола можно взять следующие материалы:

фанеру толщиной 20-50 мм;
оргстекло;
плиты стеклотекстолита.

Читайте так же

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы
не по назначению будет отбирать примерно 1 см распиловочной толщины.

Параметры стола во многом зависят от обрабатываемых поверхностей.

Проверка циркулярной пилы
.

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Простая самодельная (Своими руками) циркулярная пила с фуганком. Часть 1.

Циркулярная пила-фуганок
сделанная своими руками Пока ещё не готово то новое, что я сейчас делаю, продолж.

Самодельная циркулярка homemade circular saw

Мой первый самодельный станок Самоделки для столяра.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

крышка 70х80 см;
высота 110 см.

Крышка стола: как много полезного на ней может быть

Схема применения циркулярной пилы
.

Для самой пилы, в зависимости от выбранной толщины столешницы, делается спил глубиной около 1 см. Спил делается для крепления рабочего стола самого прибора по периметру. Для того чтобы его сделать
, используя линейку, простой карандаш и саму ручную пилу, отмечают место, где будет располагаться прибор.

Есть несколько вариантов, как крепления пилы к столу. Все зависит от того, какая цель поставлена. Если человек хочет, чтобы пила свободно демонтировалась при необходимости, крепление должно позволять это делать, но при этом быть надежным.

Для этого вокруг отмеченного периметра рабочей поверхности пилы, устанавливают ограничивающие брусья с пазами, не образуя замкнутой рамки. Таким образом фиксируется ручная пила. Но такая установка применима для малых объемов работ и небольших скоростей оборотов диска.

Более надежное крепление выглядит аналогично, но при таком креплении брусья имеют меньший размер: их не 4, а 6 или 8, каждый закреплен возле конкретного участка станины, и в случае необходимости мастеру придется откручивать болты возле каждого такого бруска. Некоторые крепят циркулярку
без деревянных брусьев, прикручивая ее прямо к столу, сделав отверстия в станине.

Перевернув крышку стола, можно увидеть прорезь с торчащим из нее диском пилы. При установке используется функция фиксации платформы диска.

Можно сделать
на распиловочном столе прорезь для съемного расклиновочного ножа, который при помощи струбцины будет крепиться рядом с пилой с нижней стороны.

Направляющие для продольных и поперечных спилов

Стол должен иметь направляющие, для их изготовления используют алюминиевые строительные П-образные рейки. Открытым краем они цепляются к столу. В последующем по ним будут передвигаться вспомогательные детали крепления, позволяющие выполнять более точные распилы.

Первой должна быть встроена направляющая, идущая вдоль пилы. Рейки для параллельной направляющей будут идти по краям стола, перпендикулярно самой пиле. Сами направляющие тоже изготавливаются из фанеры.

Как выполнить поперечные распилы?

Читайте так же

Стусло для циркулярной пилы
.

Для выполнения поперечных распилов чаще всего используют планку, которая похожа на маленький стол. Он перевернут, имеет 2 параллельные основы и щель, через которую может проходить диск пилы. Если все углы были соблюдены, распил будет строго перпендикулярным.

Решением для поперечного направления распиливания может еще один интересный вариант. На фанеру (чуть большую, чем стол) крепятся брусья с нижней стороны. Они должны быть расположены четко на ширине стола. С верхней части доски крепятся 2 параллельные пластины, которые выше пильного диска и имеют щели для его прохождения. Результат тот же, но такое решение более легко осуществить.

Кроме того, крышка стола может быть оснащена линейками по обеим направляющим.

Некоторые полезные мелочи, которые нужно знать

Включение циркулярной ручной пилы
можно осуществить несколькими способами.

Самый простой и неправильный: зафиксировав кнопку блокировки включения, подключить прямо в сеть, при необходимости отключить. Так делать противопоказано по 2-м причинам:

небезопасно для жизни и здоровья мастера;
грозит двигателю пилы сгоранием.

2-ой способ, пожалуй, наиболее распространенный. Все фиксируется, но пила включается не сеть, а в переходник с кнопкой выключения.

3-й способ наиболее правильный, но он может лишить владельца прибора гарантии на него. Надо вывести на панель стола пластмассовую заготовку для кнопок включения и выключения. Заменить провод с вилкой на провод, который будет напрямую подключен к этим кнопкам. Безопасно и для мастера, и для пилы.

Сборка передней части станка.

На самом деле совсем необязательно, чтобы пила крепилась именно снизу стола. Придумано множество способов, когда путем дополнительных приспособлений циркулярка может передвигаться поверху. Так, если подошву дисковой пилы с одной стороны снабдить специальной платформой, изготовив заблаговременно шину из алюминиевой прямоугольной трубы высотой около 1 см и закрепив ее на распиливаемой поверхности строго параллельно срезу, можно выполнить точный спил. Это становиться возможным благодаря тому, что пила при помощи платформы передвигается по шине, не меняя расстояние до края среза.

Есть разновидность циркулярных погружных пил. Они имеют управляемое приспособление, удерживающее пилу над изделием, при необходимости опускаются.

Нельзя забывать и о том, что можно приобрести стационарный стол вместе с пилой.

В данном разделе хочется сказать несколько слов о самих пильных дисках. Они бывают:

для продольного распиливания;
для поперечного распиливания;
универсальные.

Первые 2 вида дисков отличаются способом затачивания. Для работы с поперечным сечением используется так называемый отрицательный угол заточки.

Когда мастер не знает, что именно он будет пилить, или ассортимент продукции требует распиловки в различных направлениях, рекомендуют использовать универсальные диски. Это предотвратит необходимость часто менять диски на пилах. Зубья таких дисков выполнены из отличного материала.

Циркулярная пила представляет собой специализированное оборудование, которое используют для распиливания древесины, ламината, некоторых разновидностей стеновых панелей, листовых материалов, таких как фанера, ОСП, ДСП. При проведении ряда строительно-ремонтных работ и столярных операций наличие распиловочной установки стационарного типа позволяет значительно снизить затраты времени и повысить качество результата. Если нет возможности приобрести модель заводского производства, то можно собрать циркулярную пилу своими руками. Для ее самостоятельного изготовления потребуется наиболее распространенные слесарные инструменты и навык работы с ними. Чем больше будет в наличии необходимых материалов и деталей, тем дешевле обойдется реализация проекта.

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки
, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем
. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком.
Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом
с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Подбор материалов и деталей

При создании самодельной циркулярной пилы необходимо соблюдение оптимального баланса между ее функциональными возможностями, безопасностью во время эксплуатации и затратами на изготовление. Чтобы достичь этого, следует подобрать материалы и детали с нужными характеристиками. Для снижения затрат отталкиваться нужно от старого или неиспользуемого оборудования, которое имеется в наличии.

Материалы для изготовления станины со столом

Для изготовления станины (каркаса) можно использовать швеллер либо металлические уголки
(достаточно размером от 25×25 мм до 50×50 мм). Если этих материалов нет в наличии, то самый экономный вариант – это приобрести их в пункте приема металлолома. На ножки станка пойдут водопроводные или профильные трубы из металла.

Совет! Элементы каркаса нужно соединять друг с другом с помощью электросварки, потому что болтовые соединения раскручиваются под действием вибраций.

Собирая станину, требуется также для придания жесткости конструкции по углам приваривать распорки. Чтобы облегчить перемещение станка, можно оснастить его прочными колесами (с металлическим ободом), оснащенными фиксаторами. Следует учитывать, что чем массивнее создаваемый агрегат, тем он должен быть устойчивее во избежание травматизма.

Станина из металлической трубы

Главные требования к столу для циркулярки: устойчивость к механическим воздействиям (вибрационным, ударным), способность выдерживать без прогибов заготовки массой более 50 кг и гладкость поверхности
. Этими свойствами характеризуются листы следующих материалов:

стали;
дюралюминия;
силумина;
текстолита;
устойчивой к воздействию влаги фанеры;
органического стекла.

Если использовать влагостойкую фанеру
, то ее стоит предварительно оббить покрытой цинком жестью. Применять ДСП или ОСП не рекомендуется из-за неустойчивости этих листовых материалов к вибрационным воздействиям.

Важно! Прочность стола имеет большое практическое значение. При его растрескивании либо перекосе из-за прогиба диск может заклинить. Это способно привести не только к повреждению заготовки, но и к получению травмы.

Для проведения различных работ (например, распускания бревен на доски) нужно оснастить стол боковым упором
. Он выполняет ту же функцию, что и шина для циркулярной пилы ручного типа: обеспечивает ровное распиливание пиломатериалов. При этом его применение позволяет получать заготовки разных размеров.

Направляющий упор
должен быть строго параллельным диску для избегания заклинивания последнего. Его можно сделать из деревянного бруска или металлического уголка. В первом случае следует использовать только древесину твердых пород. Чтобы иметь возможность регулировать рабочий зазор, упор должен быть съемным. Его можно фиксировать с помощью струбцин либо в специальных пазах (болтами), сделанных параллельно друг другу на рабочей поверхности столешницы.

Выбор двигателя и пусковой аппаратуры

В качестве привода для рассматриваемого варианта самодельного циркулярного станка проще всего использовать однофазный электродвигатель
. Мощность его требуется подбирать с учетом предстоящей нагрузки. Косвенно можно ориентироваться по диаметру устанавливаемого диска:

если он составляет 350 мм, то для нормальной работы агрегата нужен электромотор мощностью 1000 Вт;
для диска диаметром 170 мм достаточно двигателя 500 Вт.

В последнем случае можно изготовить приводной механизм из двигателя от стиральной машинки-автомата. Он способен работать длительное время при среднем уровне нагрузки. Для дисков диаметром 350 мм подойдет электродвигатель от промышленной вентиляционной установки. Его следует закреплять жестко, чтобы обеспечить нормальное зацепление ременной передачи. По этой причине не получится снизить уровень вибраций установкой мотора на амортизаторы: он будет постоянно колебаться.

Можно также оснастить самодельное оборудование трехфазным электродвигателем
(на 380 V) подходящей мощности. Чтобы его запустить от сети напряжением 220 V потребуется дополнительно устанавливать в электрическую цепь рабочий (фазосдвигающий) и пусковой конденсаторы. Следует также учитывать, что мощность двигателя при этом будет меньше номинальной величины, указанной на его табличке либо в паспорте.

Пусковую аппаратуру следует подбирать, исходя из мощности мотора, от которой будет зависеть максимальная сила тока в цепи. Хорошим вариантом является использование пусковой кнопки совместно с тепловой защитой — это предохранит электродвигатель от перегорания обмоток, если ток возрастет при заклинивании диска
. Защиту лучше установить в отдельном электрическом щитке, прикрепленном к боковой панели станка с удобной стороны.

Все соединения нужно хорошо изолировать, чтобы провода не замкнули на станину самодельной циркулярной электропилы. Кнопки включения и отключения должны нажиматься без каких-либо усилий. По причине частого хранения оборудования на улице необходимо электрическую часть хорошо защитить от намокания
. Самое простое – это накрывать установку клеенкой или аналогичным не пропускающим воду материалом.

Передача, вал и диск

Для передачи вращения от электромотора к диску оптимальным вариантом является использование клиновидного ремня
совместно со шкивами от двигателя автомобиля. Применять шестерни не рекомендуется по соображениям безопасности. Это связано с тем, что если заклинит диск, то ремень просто будет проскальзывать, а шестереночная передача из-за своей жесткости может вызвать выход из строя всего приводного узла.

Совет! Если использовать шкивы разных диаметров, то можно будет изменять обороты диска и устанавливать на станок различные его типы. Это актуально при отсутствии регулятора скорости электродвигателя.

Изготовление вала
лучше доверить специалисту, заказав его у профессионального токаря. Тем более, когда планируется сделать циркулярную электропилу более функциональной, оснастив ее, например, рубанком. Но наиболее простой вариант – это купить готовую деталь заводского производства. Ее образец представлен на фото ниже.

Диск для циркулярного станка
проще купить готовый, чем делать его из листа инструментальной стали. Проблема заключается в балансировке. Дисбаланс пилы во время эксплуатации оборудования приводит к быстрому выходу его из строя и снижает уровень безопасности рабочего процесса. Если есть дисковая пила по дереву, то можно снимать пильный диск с нее.

Нужно, чтобы диаметр диска соответствовал соответствующему параметру распиливаемых пиломатериалов: так, для 100 мм бревен понадобится использовать пилу размером примерно 350 мм. Связано это с тем, что диск не должен выступать более чем на треть своего диаметра над рабочей поверхностью стола.

Игнорирование данного требования приводит не только к ухудшению качества распиливания заготовок, но и повышает возможность травмирования.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

из уголков делают прямоугольную раму;
к ней приваривают четыре ножки по углам нужной высоты;
на высоте около 200 мм от их нижнего края делают обвязку из уголков;
на верхней раме монтируют вал;
фиксируют на одной его стороне ведомый шкив, а на другой – диск;
изготавливают и прикрепляют к станине стол с подъемным механизмом;
на нижней раме делают площадку из уголков или листового металла под электродвигатель;
на валу мотора фиксируют ведущий шкив;
надевают ремень на шкивы;
на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования
. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Важно! Чтобы предотвратить возможность заклинивания пилы по причине соединения фрагментов распиливаемой заготовки, рекомендуется установить расклинивающий нож. Расположить его следует на расстоянии примерно 3 мм позади от диска.

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать.
Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы
. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить
. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Основные узлы

станины;
вала с ножом;
ролика;
электродвигателя, от которого подается вращение;
нескольких столов;
упорного конька.

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Установка вала с ножами

Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Установка двигателя с приводом

Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Жесткий упор

Источник

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
совершенствование промышленных изделий для расширения функционала;
сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Основные параметры – расчет мощности, оборотов, передачи

Обороты вала с дисковой пилой во столько раз больше оборотов двигателя, насколько меньше диаметр его шкива от диаметра шкива на двигателе.

Деревообрабатывающий станок – капитальное изделие для дома

отпускаем гайки на стойках;
крутим винт, который нажимает на упор, поднимая или опуская стол;
затягиваем гайки шпилек;
выполняем аналогичную регулировку для второй половины рабочей поверхности.

Конструкцию можно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из двух половинок, а сплошным, понадобится только четыре стойки для подъемного механизма.

Ручная дисковая пила – превращение в стационарную

Некоторые моменты исполнения самодельных устройств

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

Основные узлы

станины;
вала с ножом;
ролика;
электродвигателя, от которого подается вращение;
нескольких столов;
упорного конька.

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Установка вала с ножами

Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Установка двигателя с приводом

Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Жесткий упор

Cодержание:

Для чего нужен фуговальный станок

Основные понятия

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи, придется покупать или заказывать

просто фуговальный станок. Он будет выполнять только одну функцию;
комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Электропривод фуговального станка

Электродвигатель для фуговального станка

для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.

Чертеж. Основные этапы создания фуговального станка

Настольный фуговальный станок — чертеж

Настольный фуговальный станок — чертеж (часть2)

вначале приготовьте все необходимые детали, инструменты и материалы;
создаем чертеж будущего станка. Без этого «документа» нельзя начинать работу. С помощью чертежа вы сможете просчитать все нюансы и подготовиться к ним. Кроме того, наличие такого плана значительно облегчит и упростить задачу;
далее, переносим все размеры будущих деталей на заготовку и изготавливаем их;
очень важная деталь – это место для установки подшипников ротора. Его делают из нескольких заготовок.

При скреплении используется клей и прижим. Выемка должна идеально подходить по размерам подшипника;

далее, проводим установку электродвигателя. Для этого, как уже отмечалось выше, можно использовать консольное крепление, или установить агрегат на салазки;
следующим этапом будет сборка ротора с подшипником и установка их на свое место. Одновременно проводится подсоединение к электродвигателю при помощи ременной передачи. Проверьте, чтобы ротор свободно вращался в подшипнике;
далее, проводится сборка и установка рабочей поверхности. Она будет состоять из двух частей – подающей и принимающей. При этом вторая должна быть на пару миллиметров выше первой. Рабочую поверхность можно выполнить из многослойной фанеры, а для большей прочности и увеличения срока службы оббить листовым железом.

чтобы станок работал надежно необходимо периодически проводить профилактические работы. В такой комплекс включают следующие мероприятия – проверка надежности расположении ножей на валу, шприцевание подшипников, проверка электродвигателя, осмотр ременной передачи на предмет достаточности ее натяжение, проверка всех контактов и так далее;
вращающиеся детали всегда опасны. А если они еще оснащены острыми лезвиями, то риск получения трав очень велик. Чтобы повысить безопасность эксплуатации вал с ножами лучше закрывать кожухом. Он будет раскрываться при происхождении деревянной заготовки, и снова закрываться при простое;
при работе на станке соблюдайте все меры безопасности. Особенно это касается качества освещения рабочего места. Над станком повесьте мощную лампу, да и само помещение вашей мастерской должно быть светлым. Также обратите внимание на качество пола. Если он слишком скользкий, то лучше установить деревянный помост или резиновый коврик;
не стоит прибегать к чрезмерным усилиям во время строгания или резки материала. Лишняя сила не ускорит работу, а только испортить заготовку или приведет к поломкам самого станка;
не стесняйтесь приглашать помощника при обработке длинных заготовок. Так работа будет выполнена быстрее, качественней и безопасней для вашего здоровья.

В видео будет подробно рассмотрен один из вариантов самодельного фуговального станка.

Видео: самодельный фуговальный станок

Как сделать
циркулярный стол своими руками?

Общие требования к столу для циркулярной пилы
Нужный материал и сборка стола для ручной циркулярной пилы
Некие полезные мелочи, которые необходимо знать

Циркулярный стол позволяет сделать
более четкий и ровненький спил.

Общие требования к столу для циркулярной пилы

Шипорезное приспособление на циркулярном столе.

Стол для рабочей пилы должен соответствовать нескольким главным требованиям:

Безопасность и надежность крепления пилы.
Огораживание для диска пилы, что очень нередко остается невыполненным.
Открытый доступ к кнопке включения и выключения.

помогают делать ровненький продольный распил;
таковой же высококачественный поперечный распил.

Конструкция циркулярной пилы
.

Необходимый материал и сборка стола для ручной циркулярной
пилы

Раскрой циркулярной пилой.

Для изготовления стола можно взять следующие материалы:

фанеру толщиной 20-50 мм;
оргстекло;
плиты стеклотекстолита.

Читайте так же

Параметры стола во многом зависят от обрабатываемых поверхностей.

Проверка циркулярной пилы
.

Простая самодельная (Своими руками) циркулярная пила с фуганком. Часть 1.

Циркулярная пила-фуганок
сделанная своими руками Пока ещё не готово то новое, что я сейчас делаю, продолж.

Самодельная циркулярка homemade circular saw

Мой первый самодельный станок Самоделки для столяра.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

крышка 70х80 см;
высота 110 см.

Крышка стола: как много полезного на ней может быть

Схема применения циркулярной пилы
.

Направляющие для продольных и поперечных спилов

Как выполнить поперечные распилы?

Читайте так же

Стусло для циркулярной пилы
.

Кроме того, крышка стола может быть оснащена линейками по обеим направляющим.

Некоторые полезные мелочи, которые нужно знать

Включение циркулярной ручной пилы
можно осуществить несколькими способами.

небезопасно для жизни и здоровья мастера;
грозит двигателю пилы сгоранием.

Сборка передней части станка.

Нельзя забывать и о том, что можно приобрести стационарный стол вместе с пилой.

В данном разделе хочется сказать несколько слов о самих пильных дисках. Они бывают:

для продольного распиливания;
для поперечного распиливания;
универсальные.

Источник

Конструкционные особенности циркулярки

Каждый предлагаемый производителями станок циркулярный отличается своими уникальными эксплуатационными характеристиками. Одна группа рассчитана на промышленное использование в условиях мастерской или производственного цеха, а другая часть круглопильных станков по дереву предусмотрена для домашнего, бытового использования.

Устройство круглопильного станка

При этом такие стационарные аппараты имеют сходные базовые модули. Распиловочный станок по дереву обладает такими узлами и элементами:

электромотор – обеспечивает вращение режущему инструменту, от его мощности зависят возможности циркулярки;
рабочее полотно – круглый плоский инструмент с заточенными радиально расположенными зубьями;
корпус или станина – может быть выполнена в разных вариациях, в зависимости от предназначения оборудования;
защитные приспособления – при работе по дереву с вращающимся инструментом требуется максимальная осторожность и безопасность, соблюдать для циркулярной пилы ее помогают защитные кожухи, тормозные системы, всевозможные блокировки и ограничители.

Современный станок для распила дерева может быть нескольких типов:

Стационарная модель

Стационарный FDB Maschinen DB-300

Предполагает наличие массивного каркаса. На станине крепятся электромотор, режущее и защитное оборудование. Плюсы заключаются в высокой продуктивности. В большинстве случаев пила ставится снизу основной рабочей поверхности. У популярных брендов даже б/у оборудование после длительного периода эксплуатации отлично справляется со своими задачами.

Ручные циркулярные пилы

Ручная дисковая циркулярная пила

Монтируются в закрытый корпус с комфортными ручками. Внутри также стоит электродвижок. Преимуществом является высокая степень мобильности, так как можно относительно легкую модель перемещать в нужную точку. Недостаток проявляется в сниженной производительности в отличие от стационарных моделей.

Погружные пилы по дереву

Погружная пила с направляющей шиной

Укомплектованы диском, который можно консольно поднимать и опускать, врезаясь в заготовку. Такие особенности конструкции позволяют делать не только обрезку, но и использовать станок с целью выполнения внутренних вырезов в брусе или доске.

Основные разновидности дисковых пил для станков

По конструкции выделяются несколько видов циркулярных станков для обработки дерева.

Станок циркулярный настольный

Его характерной особенностью является небольшой вес. Масса у большинства моделей не превышает 20 кг. Также их отличает достаточно большая мощность. Используя это оборудование для обработки дерева, можно выполнять пропил глубиной до 80 мм. При выполнении работ по распилу древесины станина устанавливается на верстак. После завершения работы ее можно убрать на хранение в подходящее место.

Следует отметить, что модели, предназначенные для бытового использования, могут применяться и для операций по распилу крупных заготовок, поскольку большинство моделей рассчитано на обработку поверхностей, у которых ширина варьируется от 30 до 62 см. Касаемо цены стоимость этих станков невысока. Рыночный ценник на эти модели варьируется от 3 до 20 тыс. руб. Применяя один из таких агрегатов в своей домашней мастерской, можно легко справиться с выполнением несложных задач. Поэтому для бытового использования чаще всего их и приобретают.

Станок стационарный круглопильный

Это оборудование представляет собой габаритный станок, обладающий высоким показателем производительности. Основной сферой его использования являются предприятия, действующие в сфере деревопереработки. Его можно использовать в качестве основного или вспомогательного оборудования при выполнении обработки древесины. Используя такие агрегаты, можно осуществлять пропил глубиной от 70 до 125 мм.

Это оборудование изготавливают из чугуна, что делает его устойчивым при использовании. При работе обеспечивается высокое качество заготовок. Кроме этого, оборудование работает без вибрации. В оснащении таких аппаратов имеется мощный двигатель, благодаря чему обеспечивается высокая скорость вращения пильного диска. Это дает возможность выполнять распил материала, обладающего высоким показателем твердости. Однако во внимание необходимо принимать то, что работа некоторых машин возможна только при подключении к трехфазному питанию 380В.

Станок с удлинителем стола

Оборудование такого вида относится к промежуточному классу. То есть, по своей мощности оно превосходит станки бытового использования, но по производительности уступает профессиональному распиловочному оборудованию. Характерная особенность таких станков заключается в наличии подставки, которая выступает в качестве удлинителя стола. Это обеспечивает возможность совершения пропила на глубину 890 мм. Также это оборудование применяется для обработки заготовок больших габаритов. Такой агрегат, находящийся в сложенном состоянии, отличается компактными размерами и для его размещения не требуется много места.

Некоторые модели таких машин имеют откидывающиеся опорные ножки, что обеспечивает удобство при транспортировке. Говоря в общем про это оборудование, следует отметить, что оно обладает хорошим сочетанием функциональности и компактных размеров. Использовать их можно в мастерских, а также в быту. Нередко их применяют на деревообрабатывающих производствах в качестве вспомогательного оборудования. Эксплуатационные характеристики — это основной фактор, влияющий на стоимость таких агрегатов. На рынке это оборудование предлагается производителями по цене от 4 до 30 тыс. руб.

Основными разновидностями распиловочных станков являются:

горизонтальный;
вертикальный.

Если говорить о принципе их действия, то он один и тот же. Основное различие заключается в их конструкции.

Разнообразие моделей

Циркулярный станок по дереву стационарного типа востребован для выполнения большого объема работ. Чаще всего их можно встретить на стройплощадках или в специализированных мастерских.

В домашних условиях более актуальными являются компактные модели, например, настольные циркулярные аппараты или ручные типы устройств. Последние удобно использовать непосредственно на месте монтажа, не перемещая тяжелые габаритные заготовки.

Классифицировать распиловочные модели можно по глубине реза. Условно происходит деление на станки трех групп:

Легкая

Позволяет обеспечить глубину пропила в пределах 4-5 см. Данный тип подходит для применения вне производственных мастерских, если требуется, чтобы деревообрабатывающий мини циркулярный агрегат распускал брусья и доски небольшой толщины.

Средняя

Универсальная группа, в которую входят циркулярные станки по дереву, рассчитанные на спил до 50-65 мм. Модели прекрасно подойдут для большинства домашних мастеров, выполняющих работу своими руками, или для небольшого производственного цеха.

Тяжелая

В группе используется оборудование и дисковые пилы, способные обрабатывать заготовки до 150 мм, а иногда и более. Это будет мощное стационарное оборудование для дерева, востребованное в промышленных условиях.

Прежде чем отправляться в магазин за пилами, нужно определиться с текущими потребностями, чтобы не переплатить или не взять маломощный пильный агрегат. Для решения большинства домашних задач хватает ручных моделей. Они справляются с глубиной пропила и обладают умеренной мощностью.

Лучшие фуговально-рейсмусовые деревообрабатывающие станки для дома

Для обработки поверхности доски используются фуганки и рейсмусы. Их отличие в технологии обработки, но на современном рынке чаще всего встречаются универсальные станки, называемые фуговально-рейсмусовые. Запуская в них обычную, необработанную доску, на другом конце вы получаете гладкую, ровную поверхность, идеальной толщины и размера.

Эксплуатационные характеристики

Кроме различной цены оборудования электрические станки по дереву могут питаться от бытовой электросети или от подсоединенных аккумуляторов. В каждом случае имеются свои преимущества и недостатки, ведь стационарные аппараты являются более мощными, но стоят дороже и не мобильные, а циркулярки с АКБ хоть и менее мощные и имеет ограниченный период действия, но могут работать в любых условиях без доступа к сети.

Пила циркулярная аккумуляторная BOSCH Professional GKS 10,8 V-LI/12V-26

По мощности проводится деление между следующими типами:

высокомощные – более 1,2 кВт;
среднемощные – 0,8-1,2 кВт;
маломощные – ниже 0,8 кВт.

Отдавать предпочтения нужно в зависимости от предполагаемой толщины обработки заготовок. Чем больше брус, тем сильней для его разрезания нужен мотор.

Частота вращения и посадочный диаметр также связаны. Для меньших по диаметру посадочных валов нужен более скоростной инструмент. В этой ситуации можно обойтись мотором на 800 Вт. Для более крупных по диаметру циркулярных пил обороты должны быть немного меньше, чтобы режущая кромка на внешнем диаметре не пригорала, а обеспечивалась оптимальная скорость резания.

Важно учитывать дополнительные параметры, которые оказывают влияние на комфорт, облегчают эксплуатацию и помогают сделать циркулярный станок в работе максимально безопасным:

Плавный пуск. Опция преследует две цели, одной из которых является бережное отношение к эксплуатации электродвигателя, а вторая – минимизирование скачков напряжения в сети. Функционал особо полезен для мощного и стационарного оборудования.
Блокировка пуска. Приспособление не позволяет случайно запускать инструмент, что позитивно сказывается на безопасности модели.
Сбор стружки. В процессе распиловки образуется значительное количество мелких отходов. Их требуется своевременно удалять, чтобы комфортно и безопасно осуществлять эксплуатацию. Некоторые модели позволяют подключать пылесос для отбора опилок.
Лазер для разметки. Он помогает во время распускания длинных заготовок вдоль центральной оси. Таким образом получатся максимально ровные края.

Режущий диск может идти с электроинструментом, а также иногда его требуется приобретать отдельно, цена в таком случае будет немного выше. С циркулярными пилами идут такие диски:

С напайками из твердосплавных зубьев. Данный тип дисков актуален для поперечной распиловки и обработки древесины твердых пород. Модели отличаются высокой стойкостью и долговечностью, но требуют бережного обращения из-за хрупкости материала.
Переменные размеры зубьев. Разновидность применяется для продольной обработки вдоль волокон. В большинстве случаев образуется небольшая толщина спила.
Универсальный тип из быстрорежущего материала (HSS) с классической разводкой. Наиболее часто встречающийся вариант дисков, который применяется в большинстве случаев.

Предпочтительней выбирать молодым специалистам популярные бренды с универсальными характеристиками. Более опытные мастера имеют несколько разных инструментов, например, с фуганком или с рубанком для разных типов работ.

Назначение

циркулярный станок с фуганком

Фуганок предназначен для снятия верхнего, грубого слоя материала и придания гладкости заготовке. На фуговальных станках обрабатывают исключительно дерево. Существуют двухсторонние модели, которые одновременно обрабатывают две плоскости. Операции, выполняемые на циркулярном и фуговальном станках, осуществляют одну за другой, поэтому логично объединить их в единое устройство.

Виды станков

Электрическая стационарная циркулярная пила – это достаточно крупногабаритный распиловочный агрегат со значительными коэффициентами производительности и мощности. Они используются обычно на средних и крупных производствах и заводах для вспомогательных операций. А в домашней мастерской и небольшом производственном цеху такое оборудование может пригодиться и в качестве основного деревообрабатывающего станка. Высокая скорость вращения пильного вала этих станков обеспечивается довольно мощным мотором, что дает возможность резать даже твердый материал без перегруза.

Настольный циркулярный станок, как и многие деревообрабатывающие станки для дома можно установить на верстаке, а затем без каких-либо трудностей и сопутствующих проблем демонтировать для использования в другом месте или его хранения. Обычно вес данного оборудования не превышает 25 килограмм, что подтверждает его мобильность.

Стационарный бытовой круглопильный станок Bosch PTS 10

Как в стационарном исполнении, так и в настольном варианте есть оборудование бытового и профессионального класса. Отличия профессиональных станков помимо стоимости заключаются обычно в более качественном их исполнении, а соответственно имеют больший рабочий ресурс, в наличии некоторых дополнительных принадлежностей и так далее.

Также существуют многопильные круглопильные станки. Они обычно используются в том случае, когда необходима продольная распиловка дисковыми пилами 2-х кантных и 3-х кантных брусьев на обрезные доски и 4-х кантный брус. На многопильных циркулярных станках можно делать заготовки разных габаритов, заранее установив положение пил. Важным преимуществом многопильных круглопильных станков является достаточно высокая точность пропила. Достичь это получилось благодаря значительному увеличению прочности данного оборудования.

Циркулярные станки с дисковой пилой

Распиловочные станки с дисковой пилой представляют собой крупную станину с горизонтальной рабочей плоскостью. На ней установлен пильный круг, на который подается деревянная заготовка вдоль станины.

Такие модели примечательны тем, что делают точный срез без сколов, трещин и отслоений. Любые конструкции предусматривают установку стружкоотсоса, который упрощает работу. Дисковые станки по мощности и характеру применения разделяют на бытовые, с увеличенной столешницей и стационарные.

Бытовые или настольные распиловочные инструменты компактны, удобны в применении и хранении. Вес общей конструкции до 30 килограммов.

Для выполнения работ станина устанавливается на верстак или рабочий стол. Они рассчитаны на умеренное количество работ. Максимальный пропил для продольной резки – 80 мм.

Выбирая дисковую пилу по дереву для дома, можно обратить внимание на модели, которые применяются для работы с крупными заготовками от 30 до 60 см.

Средняя рыночная стоимость таких станков от 4 до 22 тысяч рублей, в зависимости от комплектации и производителя.

Станки с увеличенной столешницей – это промежуточное оборудование для распиловки, мощность которого превосходит бытовые аппараты, но производительность уступает профессиональным распиловочным станкам.

Такие распиловочные устройства нашли применение на небольших производственных работах и в быту. Для аппаратов подобной мощности они компактны, размещение и хранение не требуют много пространства. Некоторые производители предлагают раскладные опорные ножки. Удобны при работе с ДВП, ДСП, МДФ, всевозможными досками, особенно при необходимости определенной траектории кривизны. Максимальная толщина материала для работы – 90 мм.

Средняя рыночная стоимость от 4 до 35 тысяч рублей, в зависимости от комплектации вспомогательного оборудования и производителя.

Стационарные (круглопильные) – крупные габаритные пильные станки с высокими показателями мощности и производительности. Некоторые модели таких циркулярных пил рассчитаны на беспрерывную работу в течение 4-5 часов, другие на 8-10 часов, максимальное предложение на рынке – 16-20 часов. Применяются на масштабных производствах, поскольку имеют высокую мощность и скорость кругового вращения, что позволяет работать с твердыми видами древесины. Максимальный пропил – 140 мм.

Обратите внимание! При оборудовании специальной подвижной кареткой классифицируются как форматно-раскроечные станки – самый эффективный вариант работы для раскроя или форматной обрезки плитных, щитовых и листовых материалов. Многие модели работают исключительно при подключении к трехфазному питанию в 380В.

По количеству рабочих дисков циркулярки подразделяют на однодисковые и многодисковые виды.

Последние подразделяются в свою очередь на одновальные, многовальные, ортогональные. Главное отличие ортогонального типа – несколько вертикальных и один горизонтальный диск, закрепленный на отвесной оси, что удобно для распила крупных массивов на мелкие. Подобные распиловочные устройства обычно применяется при обработке камня.

Плюсы	Минусы
высокая производительность, точность нарезки, без сколов, мини-трещин, скорость подачи дерева может превышать 2 метра в минуту, надежность	большое количество отходов от дерева, высокая стоимость режущего инструмента

Используемые источники:

http://nagdak.ru/oboryd/cirkuljarnyi-stanok
https://stanok.guru/stanki/otreznye-stanki-i-pily/osobennosti-raspilovochnyh-stankov-dlya-raboty-po-derevu.html
http://markakachestva.ru/rating-of/3719-luchshie-derevoobrabatyvajuschie-stanki-dlja-doma.html
http://stanokgid.ru/derevo/cirkulyarnyy-stanok-s-fugankom.html
https://stankiexpert.ru/stanki/stanki-dlya-rezki/tsyrkulyarnye-stanki.html
https://drevogid.com/instrumenty/stanki/raspilovochnyj.html

Источник

Привод фуганка и циркулярной пилы

Столы (приемный и отводной) фуганка и пульт управления (на переднем плане)

Подъемный стол циркулярной пилы с механизмом торцевания заготовок

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
совершенствование промышленных изделий для расширения функционала;
сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Основные параметры – расчет мощности, оборотов, передачи

Обороты вала с дисковой пилой во столько раз больше оборотов двигателя, насколько меньше диаметр его шкива от диаметра шкива на двигателе.

Деревообрабатывающий станок – капитальное изделие для дома

отпускаем гайки на стойках;
крутим винт, который нажимает на упор, поднимая или опуская стол;
затягиваем гайки шпилек;
выполняем аналогичную регулировку для второй половины рабочей поверхности.

Конструкцию можно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из двух половинок, а сплошным, понадобится только четыре стойки для подъемного механизма.

Ручная дисковая пила – превращение в стационарную

Некоторые моменты исполнения самодельных устройств

Назначение

Конструкция

Комбинированный станок это столешница, на которой установлены пильный диск и ножевой вал. Работают оба механизма от единого двигателя, движение передается ременной передачей. На таких моделях фугование можно производить лишь с одной стороны.

Преимущества и недостатки

Основные плюсы совмещения фуганка в одно устройство с циркуляркой:

универсальность: одно устройство предоставляет широкие возможности по обработке заготовок;
компактность: отдельные механизмы занимают довольно много места, здесь же достигается двойная экономия пространства при сохранении функционала;
материальная выгода: один аппарат дешевле, чем два;
удобство и простота эксплуатации: оно элементарно превращается из фуганка в циркулярку и обратно. На заводских моделях предусмотрены удобные крепления для деталей, защитные короба, которые предохраняют мастера от травм, а также стружкоотсосы.
производительность: высокая производительность больше нужна в мини-мастерских, чем в домашнем хозяйстве. Если приобрести станок с мощностью 2,5 — 3 киловатт, он справится с любыми задачами за кратчайшее время и подойдет для небольшого цеха. В домашней мастерской не требуется громоздкое и прожорливое оборудование — достаточно и 1 киловатта мощности;
большой выбор моделей: ассортимент на рынке от настольных до агрегатов с несколькими 12-киловаттными двигателями, работающими от трехфазной сети;
аккуратность: заводские модели оснащены системой сбора опилок с помощью специального пылесоса.

Минусы комбинированных станков:

единственный электромотор: если при распиловке перегорит мотор, работа остановится. Поэтому не следует перегружать универсал;
опасность травм: работа на любом станке опасна, но комбинированные устройства часто недостаточно оснащены защитными приспособлениями, прикрывающими тот или иной рабочий орган.

Самодельный фуговальный станок с циркуляркой

На шейку вала можно установить шлифовальный круг, фрезу или циркулярный диск. При этом инструмент крепится к валу гайкой с правой резьбой! Это важная деталь!

Необходимо обеспечить свободный подход со всех сторон, яркое освещение. Все неработающие элементы во избежание травм прикрываются защитными кожухами.

Самодельный циркулярно-фуговальный станок и полезные советы по работе в видеороликах:

Основные узлы

станины;
вала с ножом;
ролика;
электродвигателя, от которого подается вращение;
нескольких столов;
упорного конька.

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Установка вала с ножами

Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Установка двигателя с приводом

Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Жесткий упор

Для любого домашнего мастера, наличие собственного стационарного распиловочного станка – это экономия времени и безопасность работы.

Можно купить готовую стационарную циркулярку. Стоимость небольших станков начинается от 9000 рублей, более или менее приличные стационарные пилы продаются в ценовом диапазоне от 30 до 100 тысяч.

Несмотря на кажущуюся сложность конструкции, изготовить самодельную циркулярную пилу может любой мастер, имеющий элементарные слесарные навыки. Тем более что в процессе проектирования есть возможность добавить функции, не предусмотренные заводом изготовителем.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

Разумеется, ни о какой безопасности и функциональности при использовании такого устройства не может быть и речи.

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Обязательно над диском установите защитный кожух, а вращающиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» размещается в доступном месте и делается крупного размера.

Не промахнешься при аварии

Как сделать циркулярку, соблюдая баланс между экономией, функциональностью и безопасностью

Рассмотрим основные узлы, из которых состоит домашняя циркулярная пила. Изготовить их самостоятельно можно, но при наличии определенных навыков и инструмента.

Каркас можно изготовить из металлического уголка (швеллера), купленного у сборщиков металлолома. Если вы располагаете средствами – обратитесь на склад металлопроката. Ножки допустимо делать из старых водопроводных труб, соединив их уголками.

Хороший вариант самодельной станины из металлопроката

ВАЖНО! Использование болтовых соединений запрещено, поскольку из-за вибрации такое крепление раскрутится.

Необходимо использовать электросварку. Обязательно усильте угловые соединения укосиной.
Верхнюю часть станины (на которую будет опираться стол) и подиум для электромотора делают из уголка со стороной не меньше 50 мм.

Если станок оснащен колесами для передвижения – они должны быть со стальными ободами и иметь фиксаторы. Чем выше масса станины – тем устойчивей будет станок, и тем безопаснее будет работа.

Источник

Станки циркулярного типа относятся к классу специализированных обрабатывающих механизмов, без которых не обходится ни одна хорошо оснащённая домашняя мастерская.

Особо актуален этот образец деревообрабатывающей техники в условиях загородного дома и дачного хозяйства.

При оценке возможностей приобретения готового оборудования вы столкнётесь с рядом проблем, связанных с неудобством обращения с дешёвыми автономными циркулярными пилами и слишком высокой стоимостью профессиональной обрабатывающей техники.

Единственно правильный подход к решению этой проблемы – это сделать циркулярный станок своими руками, воспользовавшись материалами и оборудованием, поступающими в свободную продажу.

Обратите внимание! В целях экономии в малогабаритных моделях станков в качестве режущего инструмента чаще всего используется автономная циркулярная пила, которая жёстко крепится на станине.

С помощью самодельного станка вы сможете пилить доски, остругивать горбыль, а также изготавливать бруски нужного вам сечения.

При желании можно будет заметно расширить функциональность вашего изделия, предусмотрев в нём возможность обработки древесины с помощью электрического рубанка.

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры. При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

станины, служащей основанием всего изделия;
столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

Дополнительна информация: В том случае, когда вам потребуется обрабатывать заготовки древесины большей толщины – необходимо предусмотреть в станине специальный подъёмный механизм, позволяющий изменять положение диска по высоте.

Перед изготовлением капитального станка с отдельным приводом следует учитывать рабочую частоту вращения ротора электродвигателя. Выбор этого параметра определяется режимами обработки пиломатериала, с которыми вам чаще всего придётся иметь дело. Для простой нарезки древесных заготовок этот показатель может быть относительно низким, а для получения идеально ровного («чистого») среза вам потребуется более высокая частота вращения.

Важно! Оптимальной для самодельных режущих станков считается частота вращения, не превышающая значения 4500 об/мин. При невысоких оборотах двигателя станина может изготавливаться на основе усиленного деревянного каркаса, достаточно массивного для предотвращения вибраций механизма.

При составлении эскиза также должны учитываться требования по эргономике, предполагающие удобство управления работой оборудования, а также безопасности обращения с ним. Они касаются порядка расположения кнопок на рабочем пульте, ограничения доступа к режущему полотну, а также электрической защищённости привода или отдельных элементов управления.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Важно! При выборе подшипников рекомендуется брать изделия закрытого типа, что исключает возможность попадания в них мелкой стружки, в избытке образующейся при обработке дерева.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Станок на деревянном каркасе

Самый простой и доступный способ изготовления станины для станка предполагает использование для этих целей обычных досок или толстой фанеры. В данном варианте конструкции исполнительный узел размещается непосредственно под столом (столешницей), в котором для режущего полотна проделывается прорезь соответствующих размеров.

Каркас из дерева надежен и прост в изготовлении

В качестве примера нами будет рассмотрен вариант изготовления станины высотой приблизительно 110 — 120 см, предназначенного для закрепления на ней ручной циркулярной пилы. Длину столешницы такой конструкции можно будет изменять в небольших пределах по своему усмотрению.

Обратите внимание! Высоту конструкции при желании можно будет скорректировать, принимая во внимание рост работающего на станке человека. А при необходимости обработки на нём очень длинных досок размеры столешницы могут быть увеличены до требуемой величины. При этом вам придётся побеспокоиться о монтаже дополнительных опорных ножек.

Самый удобный для изготовления столешницы материал – это многослойная клеёная фанера толщиной не менее 50 мм. Однако для этих целей могут выбираться и другие материалы (оргстекло или плиты стеклотекстолита, например). Что касается такого распространённого материала, как ДСП, то его применение в данном случае нежелательно, как не обеспечивающего достаточную прочность поверхности.

Для изготовления станка на деревянной основе вам потребуются перечисленные ниже материалы:

заготовка листового железа;
стандартный лист толстой клеёной фанеры;
пара брусьев сечением 50Ч50 мм;
толстые доски с типоразмером 50 x 100 мм;
стальной уголок, необходимый для повышения жёсткости крепления направляющих;
циркулярная пила;
две струбцины.

Кроме того, вам придётся запастись следующим комплектом инструмента, без которого сборка станка просто невозможна:

классические шуруповёрт и электродрель;
простая ножовка по дереву или электролобзик;
измерительные инструменты (угольник, рулетка, линейка);
переносная фреза для обработки древесины.

При отсутствии такой фрезы можно будет воспользоваться помощью друзей или соседей, имеющих в своём хозяйстве фрезерный станок.

Дополнительная информация: Некоторые домашние мастера предпочитают изготавливать столешницы из отслуживших свой срок кухонных столов. Однако такая конструкция не будет отличаться долговечностью, поскольку исходный материал долгое время эксплуатировался во влажном помещении. Вот почему будет разумнее изготовить все элементы конструкции из новых заготовок, что заодно позволит учесть ваши личные вкусы и предпочтения.

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны.
Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Электрическая схема

В капитальном варианте конструкции циркулярного станка используется автономный привод, включающий в свой состав электродвигатель асинхронного типа, обмотки которого включаются в электросеть по схеме треугольника.

Схема подключения асинхронного двигателя циркулярного станка

Эти цепи содержат ряд дополнительных элементов, облегчающих запуск двигатели в работу (так называемые «пусковые» конденсаторы и другие электронные компоненты).

Для управления работой и обеспечения автоматического запуска электродвигателя в схеме предусматривается магнитный пускатель, построенный на базе электронного коммутатора (симистора) и трансформатора тока.

Для построения схемы управления станком на деревянном каркасе (вариант, предусматривающий использование ручной циркулярной пилы) достаточно будет продублировать кнопки включения и выключения механизма, выведя их наружу и закрепив на одной из ножек столешницы

Более подробно о подключении электродвигателя станка вы узнаете из видео.

Источник

Циркулярный станок – основа любого деревообрабатывающего производства. Это касается как промышленных цехов, так и небольших домашних пилорам.

Циркулярный станок по дереву

Благодаря массивной станине, на таком оборудовании можно распустить как небольшие доски или фанерки, так и массивные бревна или брусья.

Читайте также: виды и особенности применения ленточнопильных станков по дереву.

Конструкция агрегата

В зависимости от моделей и производителей (настольный Ryobi и прочие) циркулярные станки работающие по дереву могут иметь различные дополнительные оборудования для облегчения и удобства работы. Но, как бытовые, так и промышленные распиловочные агрегаты имеют стандартную базовую комплектацию. К ней относятся стол со щелью для выхода пилы, сама пила, расклинивающий нож, защитный кожух, направляющие, двигатель и привод. Рассмотрим задачу каждого компонента отдельно.

Читайте также: оцилиндровочные станки для обработки бревен, их особенности и характеристики и «Руководство по изготовлению слесарного верстака».

к меню ↑

Станина

Станина является основной частью любого станка. Именно на нее крепятся все остальные элементы агрегата. Станина должна быть максимально прочной, устойчивой и не допускать возникновения вибраций, поскольку они могут значительно осложнить процесс работы или, даже, сделать его невозможным. Поэтому станины Ryobi, как правило, делают из чугуна или прочной стали.

Станины могут быть:

литые. Литые станины используют в промышленных цехах. Они имеют большой вес и устанавливаются на ровный пол из армированного высокопрочного бетона;
сварные. Бытовые распиловочные станки и мини станки оснащаются сварной станиной. Такой стол весит гораздо меньше и позволяет перемещать агрегат в случае необходимости.

Сделать станину, на которой будет закреплен настольный мини станок Ryobi можно из любого материала, включая надежные деревянные брусья. Но такой стол должен быть скреплен с установкой достаточного количества ребер жесткости для достижения максимальной прочности.

Читайте также: особенности технологии лазерной резки фанеры на автоматическом станке с ЧПУ.

Станина самодельного циркулярного станка

к меню ↑

Рабочая поверхность

Рабочая поверхность представляет собой гладкий стол, на который укладывается распиливаемый материал. Как правило, верхняя часть рабочей поверхности делается из чугуна, алюминия или гладкой стали. На ней располагаются направляющие и линейки для замеров и удобства установки распиливаемого материла.

Так же, часть рабочей поверхности, в том месте, где выступает пила, должна быть съемной, что значительно облегчает процесс замены пильного круга. Щель, через которую выступает пила, должна соответствовать толщине режущего инструмента. Если прорезь будет больше, лишнее пространство будет забиваться цепками и прочими отходами, что сделает распиловочные работы невозможными.

В этом случае, вставку можно сделать самостоятельно из твердой древесины или пластика. Щель лучше пропилить с помощью рабочей пилы. Тогда она будет полностью соответствовать ее размеру.

Читайте также: «Эксплуатационные параметры ленточнопильных станков».

к меню ↑

Распиловочный диск

Распиловочный диск Ryobi производится диаметром от 140 до 300 мм. Чем больше пила, тем больше может быть толщина обрабатываемой древесины. При установке диска нужно учитывать, что над рабочей поверхностью он может выступать не более чем на 1/3 своего диаметра.

Мини станки редко имеют дополнительные функции, но профессиональный деревообрабатывающий станок обычно имеет механизмы для наклона пилы. Это позволяет делать угловые пропилы под углом до 45 градусов.

Маркировка распиловочного диска для циркулярной пилы

Прежде чем приступать к выставлению угла, нужно изучить инструкцию конкретного агрегата. Возможно, придется снять или заменить защитную вставку рабочей поверхности.
к меню ↑

Защитный кожух

Самодельный циркулярный станок редко оснащают механизмами защиты оператора. Поэтому распиловочный агрегат часто становится причиной травматизма.

Профессиональные станки, особенно современного производства, типа Ryobi, имеют защитный кожух, который устанавливается непосредственно над пилой и защищает руки оператора от контакта с пильным диском. Кроме этого, защитный кожух выполняет функцию прижима материала. В случае попадания пилы на сучок или другой труднопроходимый участок, кожух не даст брусу подпрыгнуть.

Читайте также: применение и разновидности кромкообрезных станков.

к меню ↑

Расклинивающий нож

Расклинивающий нож значительно продлевает жизнь как пилы, так и самого агрегата. К тому же, он значительно упрощает весь деревообрабатывающий процесс.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

При работе с неправильно высушенной древесиной, с сучковатыми участками материала и т.д. может происходить заклинивание пилы. Расклинивающий нож устанавливается, чтобы не допускать подобных сложностей в работе. Технические параметры установки следующие:

нож устанавливается сзади пильного диска, относительно его рабочего хода;
расстояние между нижней частью ножа и зубцами – 3 мм;
расстояние от кончика расклиновщика до зубьев – 7-9 мм;

к меню ↑

Продольный упор

При распиловке длинных досок или брусьев вдоль, очень сложно выдержать прямую линию, не имея направляющего ориентира. Поэтому на рабочей поверхности крепиться упор для продольной распиловки.

Читайте также: обзор моделей распиловочных станков Корвет.

Ширина отрезной доски регулируется с помощью расстояния от упора до пилы.

Продольный упор на циркулярном станке

Упор не должен смещаться или прогибаться. Поэтому, он должен быть сделан из плотного материала и закреплен как минимум в двух местах.
к меню ↑

Привод

К приводу, в данном случае, относится мотор и вал, на который надевается пила.

Читайте также: о преимуществах ручных фрезеров по дереву.

Циркулярный аппарат должен выдерживать беспрерывный деревообрабатывающий процесс в течение 8-10 часов. Да и обороты должны быть не маленькими (4500—6000 оборотов в минуту), чтобы срез получался ровным и гладким. Для этого подойдет двухфазный или трехфазный двигатель, мощностью 1200—1500 Вт.

Вал, на котором будет закреплена пила, должен иметь диаметр, соответствующий внутреннему диаметру круга и позволять плотно и надежно его закрепить. Малейший люфт пилы приведет к порче обрабатываемого материала и самого распиловочного диска.
к меню ↑

Циркулярно-фуговальный аппарат

Циркулярный аппарат, для упрощения работ по дереву, может быть оснащен фуганком.

Не стоит думать, что циркулярно-фуговальный аппарат выполняет работы по распиловке и шлифовке одновременно. Их удобство в том, что оба оборудования находятся на одной станине, одной рабочей поверхности и работают от одного двигателя.

Читайте также: устройство и принцип работы фуговальных станков.

к меню ↑

Типы агрегатов

Исходя из сферы применения и особенностей конструкции, разделим распиловочные станки на три подвида:

Настольный. Настольный станок применяется в бытовых условиях. Он не требует постоянной стационарной станины большого веса и габаритов. Мини агрегат весит не более 25 кг, поэтому может быть установлен на любом верстаке или подобной подставке. После окончания работы, его легко можно убрать в гараж или кладовку. Настольный мини станок Ryobi позволяет сделать пропил глубиной максимум 75 мм.
С подставкой. Это так же небольшие агрегаты, используемые в бытовой сфере. Они оснащены складными ножками и откидной поверхностью для распиловки длинных материалов. Удобны для транспортировки. Максимальная глубина пропила – 85 мм.
Стационарные. Такие агрегаты имеют большой вес и немалые габариты. Применяются в профессиональной сфере на средних и крупных предприятиях по дереву. Позволяют распиливать доску и брус толщиной до 125 мм.

Циркулярная пила Ryobi RTS1800EF-G

к меню ↑

Что нужно знать о циркулярных станках?

Читайте также: «Электроэрозионный станок своими руками для резки».

Не зависимо от того, решили вы приобрести агрегат типа Ryobi, или сделать его своими руками, нужно знать некоторые особенности и нюансы данного оборудования.

Разница между профессиональными и бытовыми агрегатами заключается не только в весе и габаритах, но и в возможностях и безопасности оборудования. Профессиональные станки, в отличие от бытовых, всегда оснащены дополнительными кожухами и механизмами защиты, различными приспособлениями. У них обязательно есть выход для стружкоотсоса.
Чем выше мощность двигателя, тем выше производительность агрегата. Трехфазные двигателя более производительны, чем двухфазные.
Диаметр пилы говорит о максимальной глубине пропила; от глубины пропила зависит возможный размер обрабатываемого материала.
При двигателях одинаковой мощности, скорость вращения диска обратно пропорциональна его диаметру.
Чем быстрее вращается пила, тем ровнее и чище получается срез.

к меню ↑

Циркулярный станок сделанный своими руками

Читайте также: как сделать дровокол своими руками?

Ручной циркулярный станок своими руками можно сделать из обычной угловой шлифмашинки, или «болгарки».

Самодельный циркулярный станок

Читайте также: какими методами происходит процесс фрезерной резки фанеры на станках с ЧПУ.

Много изобретать, в данном случае, не придется. Покупаем дисковую пилу для «болгарки», ставим и ручной циркулярный станок, можно сказать, готов.Однако отметим, что сделать ровный пропил, удерживая «болгарку» в руках, практически не возможно.

Поэтому, придется изготовить небольшую станину или верстак, сделать рабочую поверхность (для этого подойдет лист стали или просто плита ДСП) и закрепить шлифмашинку снизу так, чтобы пила выходила на поверхность через рабочую щель. Такой ручной станок позволит производить распиловку фанеры, ДСП, ДВП или досок, толщиной до 4 мм.

Читайте также: обзор моделей и характеристик форматно-распиловочных станков для распиловки ДСП.

к меню ↑

Демонстрация циркулярной пилы Bosch GTS 10 XC (видео)

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

Источник

Циркулярный станок по дереву с фуганком своими руками

Конструкция – основные узлы, их назначение

Основные параметры – расчет мощности, оборотов, передачи

Деревообрабатывающий станок – капитальное изделие для дома

Ручная дисковая пила – превращение в стационарную

Некоторые моменты исполнения самодельных устройств

Основные узлы

Изготавление

Изготавливаем станину

Установка вала с ножами

Стол

Установка двигателя с приводом

Жесткий упор

Возможности оборудования

Делаем строгальный станок самостоятельно

Схема

Привод

Изготовление фуганка на деревянной станине

Вывод

Назначение

Конструкция

Преимущества и недостатки

Самодельный фуговальный станок с циркуляркой

Для чего нужен фуговальный станок

Основные понятия

Электропривод фуговального станка

Чертеж. Основные этапы создания фуговального станка

Видео: самодельный фуговальный станок

Общие требования к столу для циркулярной пилы

Необходимый материал и сборка стола для ручной циркулярной пилы

Читайте так же

Простая самодельная (Своими руками) циркулярная пила с фуганком. Часть 1.

Самодельная циркулярка homemade circular saw

Крышка стола: как много полезного на ней может быть

Направляющие для продольных и поперечных спилов

Как выполнить поперечные распилы?

Читайте так же

Некоторые полезные мелочи, которые нужно знать

Подбор материалов и деталей

Материалы для изготовления станины со столом

Выбор двигателя и пусковой аппаратуры

Передача, вал и диск

Алгоритм сборки самодельной циркулярной пилы

Основные узлы

Изготавление

Изготавливаем станину

Установка вала с ножами

Стол

Установка двигателя с приводом

Жесткий упор

Конструкция – основные узлы, их назначение

Основные параметры – расчет мощности, оборотов, передачи

Деревообрабатывающий станок – капитальное изделие для дома

Ручная дисковая пила – превращение в стационарную

Некоторые моменты исполнения самодельных устройств

Основные узлы

Изготавление

Изготавливаем станину

Установка вала с ножами

Стол

Установка двигателя с приводом

Жесткий упор

Для чего нужен фуговальный станок

Основные понятия

Электропривод фуговального станка

Чертеж. Основные этапы создания фуговального станка

Видео: самодельный фуговальный станок

Общие требования к столу для циркулярной пилы

Необходимый материал и сборка стола для ручной циркулярной пилы

Читайте так же

Простая самодельная (Своими руками) циркулярная пила с фуганком. Часть 1.

Самодельная циркулярка homemade circular saw

Крышка стола: как много полезного на ней может быть

Направляющие для продольных и поперечных спилов

Как выполнить поперечные распилы?

Читайте так же

Некоторые полезные мелочи, которые нужно знать

Конструкционные особенности циркулярки

Стационарная модель

Ручные циркулярные пилы

Необходимый материал и сборка стола для ручной циркулярной
пилы

Необходимый материал и сборка стола для ручной циркулярной
пилы
