Циркулярный станок своими руками из ручной циркулярки

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
Высокая жесткость системы «диск циркулярной пилы — рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

К сведению!
В промышленных циркулярных пилах используют диски большого диаметра, до 60-70 см, поэтому обороты электродвигателя относительно небольшие — 800-1200 об/мин. У домашней циркулярки размеры режущего диска не превышают 25 см, поэтому скорость вращения требуется достаточно большая — до 10 000 об/мин.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность — 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

Во-первых
, ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
Во-вторых
, в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
В-третьих
, консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

К сведению!
Основным преимуществом приведенной схемы циркулярной пилы является грамотно подобранный вращающий момент двигателя и его обороты, обеспечивающие максимальную производительность аппарата.

На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

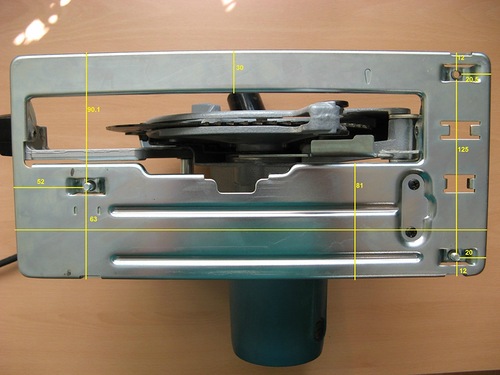

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

Многие дачники и владельцы частных домов сталкивались с необходимостью обработки и распиливания досок, фанеры и других пиломатериалов. Для такой работы потребуется циркулярка, выполнить которую из подручных средств не составит труда. Такое самодельное оборудование не будет уступать покупному в функциональности и качестве исполнения, позволив сэкономить несколько десятков тысяч рублей на приобретении уже готовых агрегатов.

Описание оборудования

Изготовленные своими руками циркулярные пилы могут быть стационарными или переносными. Конструкция простейшей циркулярки будет включать металлическую или деревянную несущую раму, внутри которой закреплены электромотор, блок управления подачей электричества, столешница и сама рабочая пила, которая насажена на вал циркулярки или установлена через шестерёнки и цапфовый механизм. Пила располагается в прорези в столешнице, что позволяет с легкостью разрезать пиломатериалы, выполняя качественную обработку древесины.

Стол-столешницу можно выполнить из пиломатериалов или использовать для этого уже готовые металлические заготовки. Из древесины изготавливаются ровные станковые столы, сверху такую столешницу нужно будет покрыть прочным металлическим листом
. В противном случае без металлической защиты дерево начнет быстро изнашиваться, а оборудование при активной эксплуатации прослужит несколько лет, после чего потребуется сложный и дорогостоящий ремонт.

В первую очередь необходимо определиться с основными задачами распиловочного станка. Если требуется распиливать доски или дрова на зиму, то достаточно будет простейшей установки из крепкого стола с прорезью для диска.

Отдельные модели подразумевают наличие дополнительного вала, к которому крепятся ножи, фуганок и рубанок. Такие универсальные станки оснащаются мощными электродвигателями, что позволяет выполнять широкий спектр работ по обработке древесины. Изготавливая многофункциональный станок, необходимо руководствоваться качественными схемами-чертежами, которые позволят выполнить универсальное и надежное оборудование.

Если требуется выполнять различного рода столярные работы, то обустраивают координатный стол с направляющими. Имеющиеся ограничители и направляющие могут фиксироваться под различными углами, что позволяет не только обеспечить безопасность работы на станке, но и выполнять качественную обработку древесины, с легкостью меняя диски на пилы различного диаметра.

Преимущества самодельной техники

Большой популярностью самодельные циркулярки пользуются за счёт простоты своего изготовления, долговечности и надежности. Сегодня многие дачники используют самодельные агрегаты, а не покупают дорогую технику в специализированных магазинах.

К основным преимуществам такой техники можно отнести следующее:

Универсальность инструмента.
Простота его изготовления.
Возможность существенной экономии.
Надежность и долговечность оборудования.

Имеющиеся в интернете и тематических печатных изданиях схемы исполнения стационарных и мобильных циркулярок позволяют изготовить технику для обработки как тонких заготовок, так и толстых пиломатериалов. Можно подобрать простейшие варианты, которые отлично справляются с обработкой вагонки, тонких ламелей и фанеры.

Характеристики и мощность

Именно от правильности выбора параметров, в том числе показателей оборотов и мощности привода, будет зависеть функциональность использования техники. На показатель мощности влияет максимально допустимый диаметр зубчатой пилы. Считается, что для обработки пиломатериалов с толщиной около 10 миллиметров потребуется электромотор мощностью в 1 кВт. Исходя из толщины обрабатываемых и распиливаемых пиломатериалов и следует выбирать мощность электромотора.

Передачу от привода в самостоятельно изготовленной циркулярке лучше всего выполнять клиноременной. Это позволяет обеспечить необходимую безопасность использования техники. Клиноременная передача при попадании под пилу посторонних предметов будет проскальзывать на шкивах, что исключает травматизм и заклинивание рабочего диска.

Изготовление циркулярки

Перед тем как приступать непосредственно к изготовлению циркулярного станка необходимо продумать его устройство и конструкцию, а в идеале подобрать схему-чертёж, по которой в последующем будут выполняться все работы. Планируя изготовления станины, необходимо помнить о том, что такая конструкция должна быть устойчивой и надежной
. Для производственных мощных пил основание выполняется из усиленной сваренной металлоконструкции. Для бытовых моделей можно использовать для станины деревянные бруски с фанерой или сварить основание из металлического уголка.

Выбор используемого электромотора будет зависеть от того, какие работы и какую древесину планируется обрабатывать на станке. Привод может работать от однофазной электросети либо применяются мощные промышленные моторы, которые работают от трехфазной электрической сети.

Сделать мощную и простую в использовании циркулярку можно из мотора от стиральной машины. Это не составит особой сложности. Такие двигатели имеют компактные размеры, работают от однофазной сети с напряжением 220 вольт, отличаются надежностью и способны работать на высоких оборотах.

Одним из важнейших узлов электропилы является вал, на который крепится рабочая пила. Можно использовать уже готовый вал от аналогичного оборудования или изготовить его на фрезере из металла кругляка. Вытачивают вал на токарном станке, проверяя идеально точное центрирование. Даже минимальное биение вала не допускается, так как в последующем работать на таком неправильно отцентрированном циркулярном станке будет невозможно и небезопасно. На валу следует выполнить посадочные места под шкивы и дисковую пилу.

Пильный диск должен возвышаться над поверхностью рабочей столешницы максимум на треть своего диаметра. В противном случае при большей высоте пилы обрабатывать древесину будет затруднительно, а работа на таком станке станет попросту опасной. При необходимости работы с брусом диаметр пильного диска будет приблизительно 350 миллиметров. Для обработки досок следует выбирать небольшие диски, диаметр которых составляет 250−300 миллиметров. Качеству используемых пильных дисков необходимо уделить должное внимание, так как в последующем на минициркулярку будет приходиться существенная нагрузка, некачественные диски быстро затупятся и потребуют замены.

Материалы и инструменты

Изготовить циркулярный станок своими руками не составит особой сложности. Для такой работы потребуются следующие материалы и инструменты:

В каждом случае конструкция циркулярки будет отличаться, поэтому необходимо выбирать те или иные комплектующие, что позволит изготовить функциональную и надежную технику. При использовании пиломатериалов для изготовления основания и рабочего стола древесину необходимо будет покрыть пропитками, которые защищают материал от гниения и воздействия влаги.

Пошаговая сборка

Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:

Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.

Изготовление самодельной циркулярной пилы не представляет особой сложности. Можно использовать болгарки или ручные пилы, которые монтируются внутри деревянной основы станка.

Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

для продольного роспуска древесины;
для обрезки краев не обрезной доски для получения ровных сторон;
для получения одинаковых по размерам планок, реек, досок;
для выборки части доски (четверти) для создания плотного соединения досок в щит.
в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

пиления;
шлифования;
строгания;
сверления;
заточки инструмента.

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;
усовершенствование промышленно изготовленного инструмента под особенности применения;
сборка станка из отдельных элементов – вала, двигателя, станины;
самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью будет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы, основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте. Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.

Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.

Отдельно, для соблюдения максимальной безопасности нужно предусмотреть кнопку включения и выключения электропитания инструмента, и механизм блокировки кнопок включения на самой пиле или болгарке.

Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.

Особенностью такой, полноценной дисковой пилы является ее полноразмерное изготовление корпуса, возможность более точной регулировки положения пилы, более мощный двигатель и соответственно более продолжительный режим работы.

Изготовление упора и подготовка необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие.

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

на краю через раму станка;
посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

созданием подъемного механизма рабочей плиты;
созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

направляющих по которым происходит движение каретки с валом и двигателем;
регулировочной штанги с фиксирующими гайками;
рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;
для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;
для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;
для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Для правильного и надежного соединения деталей, создания жесткой конструкции, способной выдерживать большие нагрузки понадобятся:

инструменты:
болгарка с отрезными кругами;
сварочный аппарат;
молоток;
дрель с набором сверл;
разметочный инструмент – рулетка, метр, угольник, чертилка, керн;
расходные материалы – электроды, щетки по металлу;
струбцины, тиски
материалы:
уголки металлические или профильная труба;
металлический лист для рабочей плиты;
болты, шайбы, гайки, шпильки;
полоса металлическая;
доски из дерева твердых пород;

Трудно себе представить рабочее место плотника или столяра, где нет стационарной циркулярки. Многие мастера изготавливают циркулярный станок по дереву своими руками. Здесь нет особых сложностей, нужно только определиться, что будет взято за основу. Для самого себя необходимо поставить цель, а потом наметить пути ее достижения. Подобрать подходящие устройства, которые будут использованы в процессе создания будущего технологического оборудования для мастерской.

Некоторые специалисты используют не один, а несколько станков. Крупные детали будущих предметов мебели изготавливают на достаточно мощном оборудовании. При сборке иногда требуется изготовить дополнительные комплектующие. Поэтому применяют небольшие переносные станочки, с которыми легко управляться вдали от дома.

Из чего можно сделать станок для распиловки древесины?

Для домашней мастерской используют:

Специальные валы с крепежными элементами для диска и электродвигатели достаточно большой мощности. Подобное оборудование может работать с дисковыми пилами большого диаметра, что позволит распиливать довольно толстые заготовки.
Углошлифовальные машинки (болгарки) выпускают разной мощности под диски различных размеров. Частота вращения вала с инструментом достигает до 12-15 тыс. об/мин. Поэтому качество реза отличается высокой чистотой. Некоторым мастерам нравится пользоваться станками, где за основу взята УШМ.
Ручные дисковые пилы (РДП) изначально оснащены диском по дереву и довольно удобным кожухом, способным удалять стружку из зоны пиления. Многие производители РДП при разработке инструкции по эксплуатации прилагают схемы возможного монтажа инструмента в столешницу. В комплекте часто присутствуют вспомогательные крепежные элементы, облегчающие подобный монтаж.
Обычная электродрель тоже может помочь в создании небольшого циркулярного станка. На нем можно выпиливать небольшие детали из фанеры, досок и ДСП.
При необходимости производить распиловку крупных заготовок и даже стволов деревьев приспосабливают цепные пилы. С их помощью можно создать не просто небольшой станок по распилу досок и брусков. Изготавливается небольшая домашняя пилорама, она позволит утилизировать древесину из сада или ближайшего леса.

С чего начать изготовление станка?

Любое станочное оборудование, которое предполагается эксплуатировать стационарно, размещается в столе. Эти столы могут быть изготовлены:

в полную высоту. Верхний уровень столешницы размещают в 75-80 см от пола;
настольные. Небольшие станки, устанавливаемые на подставки или небольшие столики. Их делают невысокими (до 30-40 см). Такие станочки удобно брать с собой в поездку они помещаются в багажнике автомобиля или в прицепе.

Могут потребоваться:

профильные трубы 25·25 (30·30) мм. Используя такие заготовки, получают довольно легкие каркасы, которые потом обшивают досками, ламинированной фанерой или ДСП. На сегодняшний день – это самый технологичный материал. Но требуется сварка, и опыт работы со сварочным аппаратом;

Станина из профильных труб отличается небольшой массой. На ней жестко устанавливается вал

уголки катаные 32·32 (40·40, 50·50) мм. Каркас получается тяжелее. Отличается довольно высокой прочностью. Обшивают подобные металлокаркасы древесиной или металлическими листами толщиной от 6 мм;

Стол из уголка 50·50 мм. Станок отличается высокой прочностью

деревянные бруски 40·40 (50·50) мм. Для изготовления подобного каркаса нет необходимости использовать сварку. Все соединения выполняют саморезами. Для большей жесткости используют клей;

Для резки в размер удобно использовать

ДСП позволяет изготавливать простые столы. Сборку производят на конфирматы или саморезы;
фанера толщиной 15 мм и выше является довольно удобным материалом для изготовления стола для будущего станка. Потребуется дополнительно защитить изделие от влаги.

Фанеру легко распилить в нужный размер. Для удобства разметки используют угольники и стальные линейки

Для пиления применяют дисковые пилы. Их выпускают в самом разном исполнении:

из быстрорежущей стали. Такие диски изготавливают на штампах. В дальнейшем выполняется заточка и разводка зубьев. Подобный инструмент используют для грубого распила заготовок. Чаще всего он востребован при плотницких работах с досками;

Штампованная дисковая пила из стали Р6М5

с напаянными пластинами из твердых сплавов. Подобные диски отличаются высокой культурой исполнения. После пиления подобным инструментом образуется кромка, которую часто не обрабатывают.

Пильный диск с напаянными пластинами из сплавов Т5К10, ВК-8, ВК-10. Такие пилы жестко крепят на вал. Биение устраняют

Для изготовления станка понадобятся инструменты:

дисковая ручная пила. На этапе изготовления применяют направляющие шины, они позволяют выполнять длинные и ровные распилы в облицовочном материале;
электрический лобзик. С помощью этого инструмента нетрудно произвести сложный фигурный распил заготовок;

электрический нужен для завинчивания саморезов и конфирматов;

углошлифовальная машинка используется довольно широко. Ее оснащают отрезными или зачистными дисками. Некоторые заводы выпускают даже пилы для распиловки древесины;

ручная отвертка понадобится для точной фиксации отдельных деталей на станке.

пассатижи помогают выполнять сложный крепеж;
паяльник пригодится для спаивания проводов, припаивания клемм;
измерительный инструмент: рулетка, штангенциркуль, металлические линейки и угольники;
карандаши и маркеры помогут размечать детали на заготовках.

В результате должен получиться самодельный циркулярный станок. В него войдет ряд основных механизмов. Они помогут управлять создаваемым оборудованием.

Комбинированный станок для распиловки и строгания древесины

Для комфортного просмотра кликните на изображение

Классическая схема самодельного деревообрабатывающего станка предполагает наличие не только распиловочной (циркулярной) части. Дополнительно оснащают строгальным столом и валом. После завершения пиления на фуговальной части производят дополнительную обработку пиломатериалов, устраняя имеющиеся сучки и заусенцы.

Для желающих повторить классическую схему, приводятся дополнительные чертежи. Пользуясь им, можно изготовить универсальный деревообрабатывающий станок.

Создавая первое подобное оборудование, можно остановиться и на менее сложной модели.

Простейший станок, оборудованный валом и электродвигателем. Для подобного оборудования приспосабливают даже двигатель от стиральной машины

Болгарка в качестве привода пилы

Положительным качеством любой УШМ является высокая частота вращения вала. У большинства моделей она превышает 12000 об/мин. Поэтому качество реза получается довольно высоким.

Приспосабливают болгарку разными способами. Ниже показаны варианты фиксации инструмента к столешнице.

Фиксация внутри деревянного каркаса

Закрепление УШМ с помощью болта М8 на редукторе

Установка на поворотной опоре. Здесь используют небольшие оконные петли

Из металлического листа изготавливается каркас, который жестко фиксируется снизу к столешнице

Сложная рама для установки болгарки. Подобная конструкция позволит жестко прикрутить инструмент к столу

Ручная электрическая дисковая пила в основе станка

Большинство современных мастеров ориентируются на создание станка из циркулярной пилы для ручной распиловки дерева. Привлекает наличие мощного оборотистого электродвигателя и удобство в монтаже.

Для установки в столешницу достаточно зафиксировать снизу инструмент, а потом пропилить паз. При использовании фанеры нетрудно изготовить поворотную столешницу.

Сама же пила выставляется по осям так, чтобы в дальнейшем не возникало трудностей в изготовлении вспомогательного оборудования.

Крепление выполняется винтами с потайной головкой или с помощью саморезов.

Варианты изготовления подобного станка показаны ниже.

Для ручного инструмента изготавливают специальный корпус. Опилки будут направляться в строго отведенное место

С помощью пластикового хомутика две кнопки пуска устанавливают в положение «Включено». На выносной панели будет установлен отдельный включатель

Интересный вариант изготовления показан в прилагаемом видео.

Пошаговый процесс создания небольшого циркулярного станка своими руками

Настольный станок из ДСП изготовить довольно просто. Как сделать его самостоятельно, показано в таблице.

Дополнительная оснастка для станка

Чтобы удобнее работать на станке изготавливают ряд дополнительных приспособлений. Они помогают мастеру выполнять ряд операций. К ним относятся:

направляющие для продольного пиления;
каретка для поперечного перемещения заготовок;
каретка для выпиливания пазов. Пазовые соединения используют при изготовлении ящиков у мебели;
приспособления для выпиливания круглых деталей;
устройства для пиления под углом. Оно помогает изготавливать ножки у мебели.

Сейчас довольно часто встречаются самодельные пилы. Следует знать, что циркулярка своими руками изготавливается несложно. Для сооружения подобного изделия нужно иметь лишь начальные навыки работы с металлическими приборами. Все манипуляции должны выполняться аккуратно. Нужно заметить, что подобный самодельный инструмент является полезной вещью.

Для полноценных работ по распилу будет необходим стол с циркулярной пилой, который можно изготовить своими руками.

Чертежи стационарной и ручной циркулярной пилы можно увидеть на рис. 1 и рис. 2.

Пилу подобного типа есть смысл изготавливать, когда в наличии имеются какие-то из этих материалов: кусочки стального уголка, нерабочий двигатель или элементы от болгарки. Если электромотора нет, то можно его купить в строительном супермаркете.

Рисунок 1. Схема компоновки стационарной циркулярной пилы.

Циркулярная пила своими руками может быть произведена, когда в наличии есть болгарка. Для выполнения всех работ понадобится подготовить такие элементы:

алюминиевый уголок;
болгарка;
труба из металла или пруток;
гайки;
полоса металла.

Также своими руками надо будет дополнительно сделать такие изделия:

упор для скольжения;
осевая рукоятка.

Как сделать упор и отверстия?

Первым делом следует соорудить упор и подготовить нужные отверстия. Данная конструкция собирается из небольших кусочков металлического уголка. Они будут расположены по две стороны от рабочего элемента, которым в этом случае будет выступать диск с зубчиками, используемый вместо абразивного круга. С каждой стороны нужно сделать углубления примерно по 2-5 мм. Горизонтальные кромки следует сгладить в нижней части, чтобы они не соприкасались с разрезаемой деталью. Уголки понадобится скрепить поперечными связками спереди и сзади. В качестве крепежных элементов рекомендуется применять болты с гайками. Углубление можно будет сделать при помощи установки нескольких шайб.

Рисунок 2. Устройство ручной переносной циркулярной пилы.

На корпус приспособления следует надеть хомут, который изготавливается из металлической полоски. Стяжку хомута нужно размещать в нижней части изделия. Обязательно потребуется надежно зафиксировать жестяную или стальную полоску, которая складывается вдвое. Затем надо подготовить отверстие под задний крепеж для упора, за счет которого будет происходить скольжение. Упор следует закреплять в задней части приспособления. Чтобы это сделать, нужно подобрать полоску из металла толщиной 1,2-1,6 мм. Путем перемещения шайб можно получить идентичные щели между диском с зубчиками и боковыми упорами.

В корпусе редуктора изделия надо будет высверлить несколько углублений с резьбой под элементы для крепежа маленьких размеров. Сначала понадобится разобрать редуктор, чтобы определить места, где можно разместить отверстия. Углубления нужны для того, чтобы можно было закрепить осевую рукоятку. Если планируется использовать обыкновенную боковую рукоять болгарки, то выполнить правильный пропил не сможет даже квалифицированный мастер с соответствующим опытом работы.

Изготовление рукоятки и штанги для регулировки

Осевая рукоятка может быть сооружена из трубки или прутка в виде рога, который направляется вверх. Можно применить и узкую поперечную скобу. Крайние части, которыми она будет крепиться к редуктору, расплескивать не требуется. В этих частях следует подготовить углубления под элементы для крепежа. Если будут расплескиваться концы крепежей, то рукоятка может выгнуться от усилий во время работы.

Если рукоятка имеет вид рога, то дальнюю его сторону следует расплескать в горизонтальной плоскости и проделать углубление под ось с запасом 2,5-3 мм. В углубления, которые размещаются в редукторе, следует вставить кусочек прутка или трубы, торчащей вперед. Крайнюю часть элемента надо расплескать и проделать в ней углубление. Между прутком и скобой нужно обеспечить расстояние примерно в 10 см.

Далее нужно взять кусочек прутка из алюминия 3-4 мм. Одну его часть понадобится загнуть в виде петли, немного расплескать и высверлить углубление под передний болт для упора. Путем подкладки шайб на переднюю часть упора надо будет сделать равномерную ширину зазора по всей длине приспособления. Если в планах использовать штангу 6 мм, то надо будет подготовить несколько шайб маленькой толщины.

На задней части штанги надо вырезать резьбу. Элемент должен войти в углубление на рукоятке. На него надо предварительно надеть одну гайку в процессе сборки и еще одну в конце. Потребуется отпускать и постепенно зажимать гайки, чтобы можно было выполнять регулировку глубины распила. На этом этапе инструмент готов к работе.

Настольная пила маленьких размеров

Следует знать, что ручную циркулярку своими руками можно легко переделать в настольное приспособление маленьких размеров. Для этого нужно соорудить из трубки или прутка 16-22 мм станину и присоединить рычажок. Нижняя часть столика должна быть изогнута в направлении распила, после этого элемент крепится к столу саморезами. Для устойчивости конструкции рекомендуется предусмотреть монтаж откосов.

Стоит заметить, что для подобного самодельного инструмента нужен устойчивый столик.
Его раскачивание в процессе работ может стать опасным. Можно использовать обыкновенный кухонный столик из деревянного бруса и металлопрофиля.

На поперечину следует надеть прокручивающийся рычажок из Т-образной трубки. Поперечная часть детали разрезается на несколько фрагментов. Когда монтаж конструкции будет произведен, элементы следует соединить хомутами. К крайней вертикальной части с помощью хомута понадобится притянуть ручной инструмент, который был сделан ранее.

Такое приспособление может использоваться и в качестве инструмента для резки. Нужно лишь вставить в болгарку обыкновенный круг для резки. Однако в этом случае толщина пропила будет составлять менее 75-80 мм. Если планируется обрабатывать древесину большой толщины, то будет необходима полноценная самодельная циркулярная пила.

Как сделать стационарную пилу?

Чтобы соорудить станок подобного типа, будут необходимы чертежи. Отличается стационарная пила от настольной лишь высотой станины.

Важная часть станины – это ровное и широкое основание с прорезью для пилки. Его можно соорудить из оргстекла, ДСП или железного листа. Толщина крышки, на которой в такой конструкции закрепляется провод, определяется исходя из нагрузок. Крышка станины должна быть съемной, чтобы можно было с легкостью получить доступ ко всем компонентам станка.

Первый компонент конструкции, который понадобится изготовить самостоятельно, это стол. Его следует покрыть листом из жести или стали. Дерево трется о дерево или пластмассу, в связи с чем появляется лунка небольших размеров. Следовательно, выполнить качественный пропил не получится. Поперечные связки столика нужно будет делать из алюминиевого уголка 60-70 мм.

Если планка будет скользящей, то крышка столика должна иметь строго параллельные стороны.

Салазки можно изготовить из алюминиевого уголка, который позволит беспрепятственно скользить по краю без потери угла.

Следует позаботиться о том, чтобы диск с зубчиками не выступал над основанием столика больше чем на 1/3 диаметра, иначе инструмент будет опасным. Если нужно выполнить распил бруска 10 см, то диаметр диска должен составлять 35 см или больше. Для привода диска понадобится электромотор мощностью минимум 1 кВт.

Прежде всего нужно сопоставить мощность подготовленного электродвигателя с личными потребностями. Для деталей 15 см и больше сделать инструмент для распила самостоятельно очень сложно.

Если нет возможности сделать циркулярку своими руками с электродвигателем большой мощности, то можно использовать ручную дисковую пилу, болгарку или электродрель.

На любой из данных элементов можно насадить отрезную круглую пилку. Они имеют небольшие размеры и могут использоваться в качестве электропривода для распила досок небольшой толщины. Подобные приспособления рекомендуется закреплять снизу крышки столика.

Качественный упор с возможностью регулировки можно сделать из кусочка уголка 7-8 см, при этом его длина должна быть на 3,5-4 см больше длины столика. Далее надо обрезать с обеих сторон полочку так, чтобы остаток равнялся длине столика. Задние части загибаются вниз. В нижних полочках надо будет подготовить углубления под резьбу элементов для крепежа. После этого следует надеть на столик упор и скрепить его в нужном положении болтами. Упор следует выставить по шаблону, который предварительно нужно установить между ним и рабочим элементом приспособления.

Особое внимание необходимо обратить на вал. Лучше всего применить готовую деталь с местом для установки диска. Его можно купить в любом магазине по продаже строительных материалов и инструментов.

Обязательно нужно использовать подшипники. Их можно смонтировать своими руками. Цапфы должны быть укомплектованы крышками. Данные элементы позволяют защитить конструкцию от попадания опилок.

Следует предусмотреть клиноременную передачу. Электродвигатель можно взять, к примеру, от неиспользуемой стиральной машинки. Конденсаторы следует выбирать бумажные или масляные. Другие детали не смогут выдержать реактивной мощности, которая будет циркулировать в цепи.

Если планируется выполнять торцевание деталей, то пригодится каретка. Данный элемент состоит из направляющих брусков, которые крепятся к фанере.

Сооружение дисковой пилы в домашних условиях не является сложным процессом, понадобится лишь подготовить все нужные элементы, выбрать подходящий тип конструкции и следовать данной инструкции.

Источник

Распиловочный станок из ручной циркулярки

Циркулярный станок из ручной пилы – Универсальные козлы

Самодельный распиловочный станок
. видеоклип стол для ручной циркулярки
в кустарных условиях самодельная малый — экскаватор циркулярная пила видео сд

Как циркулярку сделать стационарной – Циркулярная пила своими
силами

Стол для циркулярной пилы самостоятельно: видео, чертежи и фото

Станок
циркулярка из ручной циркулярной пилы в кустарных условиях. – MicPlay – Fastest HD Videos Portal

Циркулярный станок из ручной
циркулярной пилы своими

Читайте так же

Столик для циркулярной пилы

BOSCH Настольная циркулярная пила GTS 10 XC Professional (0601B30400) приобрести дешево – стоимость, отзывы, свойства

Как сделать неплохую циркулярку – Как сделать самодельный стол для циркулярки самостоятельно

Декабрь 2016 – Страничка 7 – Verius

Циркулярная пила в кустарных условиях

Самодельная циркулярная пила самостоятельно (циркулярка, распиловочный
стол)

Простой
распиловочный станок в мировом сообществе!

В самом конце видео я разыгрываю нож FlexCut! Конечно у меня встречаются неплохой распиловочный станок
, мне понадоби.

Переделка ручной дисковой пилы Интерскол в циркулярную настольную

Ребятя, искреннее спасибо тем, кто пережевает за соблюдение ТБ в процессе снятия ролика! Однако мы были очень осторожн.

Циркулярная пила в кустарных условиях регулировка – Как избрать дисковую пилу. Советы специалиста

Циркулярка в стол из ручной циркулярки

Читайте так же

Стол для ручной
циркулярки

Раскроечный станок из циркулярки

Торцовка для каретки своими силами – Тайландский массаж

Это любопытно

Ремонт телескопической стойки ВАЗ 2110 Прокачка неразборных амортизаторов ВАЗ. Сделай Сам! PakVim Fastest HD Video Experience pak vim Ремонт стоек амортизатора на дому, фото и […]
Как сделать колонки в машине. Vzmorie Adler Подий ПОД ДИНАМИКИ В СВОЁ АВТО Своими силами.PODIUM UNDER THE DYNAMICS. MicPlay. Fastest HD Videos Portal Акустический подий своими […]
Как заработать биткоин (bitcoin). Наилучшая стратегия! Глядеть онлайн видео в Моем Мире. Бесплатная раздача Bitcoin на spinandw. zebroid.tv краны раздающие бесплатные биткоины САМыЙ Потрясающий […]
Отрастить волосы на дому отзывы. Sviyash-edu.ru Как вырастить волосы самостоятельно у парней. Как сделать омбре своими руками
Full House Hair Cut Long Hairstyles Updated […]
Фрезерный стол с лифтом для ручного фрезера чертежи Неплохой мастер своими силами просто сумеет сделать лифт для фрезера Пример производства фрезерного стола своими силами, особенности и […]
KIVsound. Изготовка печатных плат своими силами самостоятельно. Ремонт печатных плат на дому. Создание тротуарной плитки Создание печатной платы дома. […]
Как сменять ос 7 на ос xp с диска. Stroy portal Переустановка пароля юзера в Ос 7/8 ИТ общество Украины Как убрать имя юзера и email-адрес с экрана входа Ос […]

Дисковая пила применяется, чтобы распиливать древесину.

Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным

Режущая основа имеет плоскость, напоминающую диск, оснащенный внешним краем с зубцами. Существуют модели не только ручного типа, но и с возможностью фиксации на столе.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол

Есть несколько способов обзавестись последним для удобства выполнения манипуляций. Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Устройство стола для циркулярной пилы

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия. Сложностей в процессе не возникнет, если тщательно изучить вопрос. Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Небольшая настольная подставка для циркулярки

Определяемся с дизайном и конструкцией

Самым простым вариантом стола для циркулярки является конструкция из достаточно толстой фанеры и досок

Основание может быть изготовлено из древесины или металла. Для столешницы выбирают листовые породы деревьев. В ней следует проделать специальное отверстие под диск. Ключевым свойством созданного стола должно быть удобство.

Станина циркулярного станка

Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности. У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.

Стол для циркулярной пилы требует обязательного присутствия направляющих

Сооружение может быть дополнено специальным расклинивающим ножом. Он может сниматься. Его оснащают специальной дисковой защитой, позволяющей избавляться от летящей в рабочего стружки.

Направляющая каретка стола для циркулярки

Некоторые убирают заводской кожух и меняют фабричную платформу на самодельную. Если не собираетесь проводить пиления под углом, можно убрать детали, которые регулируют наклон диска.

Чертежи

Схема для изготовления стола для циркулярной пилы

Перед началом работы рекомендуется пройти подготовительный этап. Обязательно следует сделать чертеж. Это облегчит процесс создания конструкции. Сначала рассчитайте размеры стола, затем перенесите полученные данные на бумагу. Отверстие, выполняемое в сооружении, должно точно подходить к размерам пилы. Все зависит от марки оборудования. Потому сделать универсальное отверстие нельзя. Основание должно отличаться устойчивостью и хорошо выдерживать нагрузки механического характера.

Чертеж стола для циркулярки своими руками

Недопустимо перевешивание конструкции в одну из сторон. Габариты столешницы должны подходить под поток распиловки. Окончательный вариант выявляется, исходя из индивидуальных желаний. Некоторые комфортно работают со складным столом или изделием с маленькими габаритами.

Чертеж универсального настольного станка

На чертежах следует учесть важный момент. Если в планах при работе оставлять на столе инструменты или материалы, тогда габариты столешницы нужно увеличить до квадратного метра в площади. Подходящим размером будет 120 на 120 см. Следует делать чертеж аккуратно и медленно, чтобы сделать все грамотно.

Схема стола для циркулярки с подетальным описанием

Необходимые материалы

Самодельный стол можно сделать из дерева

Для подобного стола может использоваться древесина, фанера или ЛДСП. Также подойдет МДФ и ДСП. Некоторые предпочитают выбирать сталь или алюминий.

Стол циркулярного станка из стальной пластины

Не рекомендуется использовать пластик, он совершенно непригоден для стола такого назначения. Если выбрана древесина, тогда после завершения сборки следует обработать изделие специальным антисептическим составом. Это обеспечит надежную защиту от влажности и поможет избежать гниения.

Чтобы сделать пильный стол самостоятельно нужно подготовить материалы.

Выбранное сырье для основы. Толщина должна составлять 21 мм.
Брус, необходимый для каркаса. Подойдет обрезная доска длиной 3 метра с габаритами 50 на 150 мм. Всего нужно 5 штук.
Шканты из дерева с размерами 10 см. Не менее 12 штук.
Столярный клей.
Крепления из металла в количестве 4 штук.
Уголки из металла. Достаточно 10 шт.
Саморезы.

Указанные элементы нужно заранее подготовить и расположить возле рабочего места.

Необходимые инструменты

Помимо материалов следует подготовить инструменты.

Среди них:

карандаш и маркер;
инструменты для измерения, включая метр и рулетку;
электролобзик;
ручной фрезер;
машинка для шлифовки;
наждачка (должна иметь среднюю или мелкую зернистость);
рубанок и дрель;
шуруповерт.

Подготовить нужно все заранее и держать под рукой на протяжении всего процесса.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

Шаги	Описание
1	Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2	В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3	Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4	Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5	После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6	Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7	Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8	Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9	Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию. При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой.

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Видео: Стол для циркулярки из подручных материалов

Циркулярная пила, сделанная своими руками, отличный инструмент, позволяющий решить большое количество бытовых и иных задач. По сути, самостоятельно изготовить это устройство не трудно даже в той ситуации, если у вас нет никаких специальных навыков, самое главное хотя бы немного понимать принцип обработки металлических сплавов.

Материалы, необходимые для работы, можно найти в домашней мастерской или в гараже. Итак, циркулярка из дисковой пилы своими руками
делается из следующих элементов:

уголок из крепкой стали;
прямоугольная профильная труба;
двигатель.

Готовую циркулярную пилу можно расположить на верстаке. Если у вас его нет, придется делать стол самостоятельно. Двигатель можно взять от старого мотоблока или стиральной машины.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка»
, это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута
. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу
, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага
обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

Такое оборудование позволяет делать более качественные и глубокие распилы.
Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

Из чего можно сделать станок для распиловки древесины?

Для домашней мастерской используют:

Специальные валы с крепежными элементами для диска и электродвигатели достаточно большой мощности. Подобное оборудование может работать с дисковыми пилами большого диаметра, что позволит распиливать довольно толстые заготовки.
Углошлифовальные машинки (болгарки) выпускают разной мощности под диски различных размеров. Частота вращения вала с инструментом достигает до 12-15 тыс. об/мин. Поэтому качество реза отличается высокой чистотой. Некоторым мастерам нравится пользоваться станками, где за основу взята УШМ.
Ручные дисковые пилы (РДП) изначально оснащены диском по дереву и довольно удобным кожухом, способным удалять стружку из зоны пиления. Многие производители РДП при разработке инструкции по эксплуатации прилагают схемы возможного монтажа инструмента в столешницу. В комплекте часто присутствуют вспомогательные крепежные элементы, облегчающие подобный монтаж.
Обычная электродрель тоже может помочь в создании небольшого циркулярного станка. На нем можно выпиливать небольшие детали из фанеры, досок и ДСП.
При необходимости производить распиловку крупных заготовок и даже стволов деревьев приспосабливают цепные пилы. С их помощью можно создать не просто небольшой станок по распилу досок и брусков. Изготавливается небольшая домашняя пилорама, она позволит утилизировать древесину из сада или ближайшего леса.

С чего начать изготовление станка?

в полную высоту. Верхний уровень столешницы размещают в 75-80 см от пола;
настольные. Небольшие станки, устанавливаемые на подставки или небольшие столики. Их делают невысокими (до 30-40 см). Такие станочки удобно брать с собой в поездку они помещаются в багажнике автомобиля или в прицепе.

Могут потребоваться:

профильные трубы 25·25 (30·30) мм. Используя такие заготовки, получают довольно легкие каркасы, которые потом обшивают досками, ламинированной фанерой или ДСП. На сегодняшний день – это самый технологичный материал. Но требуется сварка, и опыт работы со сварочным аппаратом;

Станина из профильных труб отличается небольшой массой. На ней жестко устанавливается вал

уголки катаные 32·32 (40·40, 50·50) мм. Каркас получается тяжелее. Отличается довольно высокой прочностью. Обшивают подобные металлокаркасы древесиной или металлическими листами толщиной от 6 мм;

Стол из уголка 50·50 мм. Станок отличается высокой прочностью

деревянные бруски 40·40 (50·50) мм. Для изготовления подобного каркаса нет необходимости использовать сварку. Все соединения выполняют саморезами. Для большей жесткости используют клей;

Для резки в размер удобно использовать

ДСП позволяет изготавливать простые столы. Сборку производят на конфирматы или саморезы;
фанера толщиной 15 мм и выше является довольно удобным материалом для изготовления стола для будущего станка. Потребуется дополнительно защитить изделие от влаги.

Фанеру легко распилить в нужный размер. Для удобства разметки используют угольники и стальные линейки

Для пиления применяют дисковые пилы. Их выпускают в самом разном исполнении:

из быстрорежущей стали. Такие диски изготавливают на штампах. В дальнейшем выполняется заточка и разводка зубьев. Подобный инструмент используют для грубого распила заготовок. Чаще всего он востребован при плотницких работах с досками;

Штампованная дисковая пила из стали Р6М5

с напаянными пластинами из твердых сплавов. Подобные диски отличаются высокой культурой исполнения. После пиления подобным инструментом образуется кромка, которую часто не обрабатывают.

Для изготовления станка понадобятся инструменты:

дисковая ручная пила. На этапе изготовления применяют направляющие шины, они позволяют выполнять длинные и ровные распилы в облицовочном материале;
электрический лобзик. С помощью этого инструмента нетрудно произвести сложный фигурный распил заготовок;

электрический нужен для завинчивания саморезов и конфирматов;

углошлифовальная машинка используется довольно широко. Ее оснащают отрезными или зачистными дисками. Некоторые заводы выпускают даже пилы для распиловки древесины;

ручная отвертка понадобится для точной фиксации отдельных деталей на станке.

пассатижи помогают выполнять сложный крепеж;
паяльник пригодится для спаивания проводов, припаивания клемм;
измерительный инструмент: рулетка, штангенциркуль, металлические линейки и угольники;
карандаши и маркеры помогут размечать детали на заготовках.

Комбинированный станок для распиловки и строгания древесины

Для комфортного просмотра кликните на изображение

Создавая первое подобное оборудование, можно остановиться и на менее сложной модели.

Болгарка в качестве привода пилы

Приспосабливают болгарку разными способами. Ниже показаны варианты фиксации инструмента к столешнице.

Фиксация внутри деревянного каркаса

Закрепление УШМ с помощью болта М8 на редукторе

Установка на поворотной опоре. Здесь используют небольшие оконные петли

Из металлического листа изготавливается каркас, который жестко фиксируется снизу к столешнице

Сложная рама для установки болгарки. Подобная конструкция позволит жестко прикрутить инструмент к столу

Ручная электрическая дисковая пила в основе станка

Крепление выполняется винтами с потайной головкой или с помощью саморезов.

Варианты изготовления подобного станка показаны ниже.

Интересный вариант изготовления показан в прилагаемом видео.

Пошаговый процесс создания небольшого циркулярного станка своими руками

Настольный станок из ДСП изготовить довольно просто. Как сделать его самостоятельно, показано в таблице.

Дополнительная оснастка для станка

направляющие для продольного пиления;
каретка для поперечного перемещения заготовок;
каретка для выпиливания пазов. Пазовые соединения используют при изготовлении ящиков у мебели;
приспособления для выпиливания круглых деталей;
устройства для пиления под углом. Оно помогает изготавливать ножки у мебели.

Время чтения ≈ 4 минут

Для раскроя древесины, пластика используется круглая пила. Ее режущая основа — плоский диск из металла с зубчатым внешним краем. Выбирая такой инструмент, каждый решает для себя, какая разновидность ему нужна: настольная, ручная, стационарная. Многие предпочитают ручной вариант. Однако в некоторых ситуациях требуется зафиксировать пилу. В этом случае можно сделать стол для циркулярной пилы своими руками, получив возможность при необходимости закреплять инструмент.

Подготовка инструмента и материалов

Решив сделать стол для ручной циркулярной пилы самостоятельно, надо позаботиться о наличии всех необходимых для работы материалов:

ламинированная фанера (9 или 11 мм), размер 800 мм на 800 мм;
ЛДСП 16 мм или другой листовой материал, подходящий для изготовления корпуса, размер листов 400 на 784 мм — 4 штуки;
бруски 40 на 40 мм (длина зависит от способа установки);
саморезы;
болты.

Для такого стола подойдет любая ручная дисковая пила. При этом надо помнить, что при креплении к столу глубина реза уменьшается на 10-20 мм. Так что пилы с небольшими дисками для такого стола не подойдут.

Пошаговая инструкция по сборке стола для циркулярной пилы

1. Изготовление корпуса. Листовой материал для корпуса раскраивается по размерам: 400 мм на 800 мм. Крепятся детали с помощью саморезов и брусков. Лучше вести сборку, предварительно рассверливая внешние детали короба. В итоге получается прямоугольный ящик без дна и крышки. Верхнюю часть брусков впоследствии используют для закрепления листа фанеры.

2. Подготовка и закрепление верхней части из фанеры. Прорезь отверстия. Сначала из листа фанеры вырезают деталь 800 мм на 80 мм. Далее проводят замеры опорного башмака той пилы, которая будет крепиться на столешнице. На обратной стороне фанеры выполняют разметку. Потребуются 2 центральные оси. Без них не выполнить точную разметку. Затем на фанеру наносят метки, соответствующие размерам опорного башмака. Потом делают такие замеры, которые имеет циркулярка: диаметр нижнего защитного кожуха, его толщина, максимальное расстояние от краев опорного башмака. В соответствии с полученными размерами ставят метки и вырезают с помощью лобзика прямоугольное отверстие.

3. Крепление пилы к фанерной столешнице. Сначала 4 отверстия делают в башмаке. Диаметр — 10 мм. Далее устанавливают инструмент так, чтобы рабочая часть заходила в выпиленное отверстие. Когда пила будет выровнена, надо отметить место отверстий. Метки делают в центральной части. Чтобы инструмент стоял надежно, для крепления понадобятся лемешные болты, имеющие потайную конусную головку (М8). Чтобы их установить, придется позаботиться о качественном углублении шляпки, она может выступать максимум на 1 мм в незатянутом виде.

Фанера просверливается с внешней стороны, диаметр полученных отверстий должен быть 8 мм, а потом следует сделать зенковку под шляпку. Когда отверстия будут готовы, на распиловочный стол для циркулярной пилы устанавливают саму пилу, болты затягивают изнутри с помощью гаек с пластиковыми гроверами или пружинными шайбами.

4. Крепление столешницы к корпусу. Пусковая кнопка. Сначала на расстоянии 30 мм делают отверстия в углах фанерной столешницы. Потом просверливают отверстие в центральной части брусков. Детали соединяют с помощью стальной футорки М8 на18 мм. На боковой части устанавливают обычную кнопку «Старт — пуск». Внутри корпуса прокладывают электросеть, а кнопку на самом инструменте зажимают.

5. Изготовление упорной балки. Простой стол для циркулярной пилы станет намного удобнее, если оснастить его упорной балкой. Чертежи содержат все нужные размеры. Балку можно сделать из фанеры, а закрепить с помощью мебельных направляющих полного выдвижения. Получившаяся балка должна скользить над поверхностью под углом 90° к плоскости реза с незначительным зазором.

6. Упор для продольных распилов. Его делают из алюминиевого карниза. В 150 мм от краев сначала просверливают отверстия для болтов, а потом проводят 2 черты от места крепления болтов до осевой линии. На месте пересечения и далее по направлению к болтам на расстоянии 30 мм делают отверстия в 12 мм. Болты снизу затягивают гайками. А по прорисованным линиям делают тонике прорези, их ширину можно увидеть на фото.

Источник

Если человек проживает в частном доме или у него имеется дачно-садовый участок, то наличие стационарной циркулярной пилы в арсенале домашнего мастера не только желательно, но и порой необходимо. К сожалению, стоимость промышленно изготовленного образца такой пилы не соответствует частоте ее домашнего использования, а для некоторых россиян просто не по карману. В то же время сделать «циркулярку» своими руками достаточно просто, использовав для этого привод швейной машинки или обычную электродрель. Однако качество выполнения работ и номенклатура выполняемых операций во многом зависят от станины циркулярной пилы.

Конструкция станины

Простейшую станину циркулярной пилы, мощность привода которой не превышает 0,8…12 киловатта вполне доступно сделать своими руками из толстой фанеры и деревянных брусков. Для привода можно использовать электродрель «BOSCH GSB 19-2» (мощность 0,85 киловатт) или «DWT SBM-1050» (мощность 1,05 киловатта), которая при помощи специального кронштейна крепится к под плитой. Длина станины будет зависеть от длины распиливаемого материала. Для стола необходимо приобрести бакелитовую фанеру толщиной не менее 50,0 миллиметров. Конечно, для профессиональных работ деревянная станина не подойдет, но для того, чтобы распустить доски, быстро перепилить бруски, такой самодельной конструкции вполне достаточно.

В общем случае станина будет состоять из основания и столешницы (рабочего стола). Конечно, при ручном самостоятельном изготовлении циркулярной пилы надо стремиться максимально упростить конструкцию. Конструкция рабочего стола в первую очередь будет определяться конструкцией узла крепления режущего диска. В самодельных циркулярных устройствах используется или циркулярный диск, закрепленный непосредственно в патроне электродрели, или (что более предпочтительно) двух опорный вал, приводимый во вращение от электродвигателя через ременную передачу.

Изготовление столешницы

На первом этапе изготовления станины с деревянной столешницей своими руками имеющийся лист фанеры размещают в соответствии с имеющимся эскизом или чертежом. Для того, чтобы уменьшить число распилов, разметку проводят от кромок листа. В качестве инструмента используют ножовку с мелким зубом или электролобзик.

На нижней стороне отпиленного куска намечают прорезь для диска. Пропил можно выполнить пальчиковой фрезой, закрепив ее своими руками в патрон электродрели. Для того, чтобы соблюсти прямолинейность кромок пропила, к столешнице струбцинами крепят простейший самодельный копир из двух металлических уголков.
Дальнейшие работы зависят от механизма крепления диска циркулярной пилы. Наиболее просто его ручным способом установить на двух подшипниковых опорах, а привод осуществлять через ременную передачу от отдельного электродвигателя или от электродрели.

Для придания дополнительной жесткости столешницы по его краям желательно закрепить ребра жесткости, которые можно сделать из брусков или алюминиевых уголков. Крепление ребер жесткости к столу осуществляется при помощи саморезов. Для придания большей прочности всей конструкции дополнительно на место стыка можно нанести слой эпоксидного клея, который будет фиксировать брусок к столешнице по всей плоскости стыка.
Расстояние от края столешницы до бруска должно быть равным 2,0…4,0 сантиметра.

После этого, в соответствии с выбранной конструкцией привода, крепят опорный узел циркулярного диска. Для надежности крепления фиксацию корпусов подшипников к станине лучше осуществить с использованием винтового, резьбового соединения. При этом потайные головки винтов находятся на верхней плоскости столешницы и не должны выступать над ее плоскостью. Верхнюю рабочую поверхность рабочего стола следует покрыть износостойким лаком и отполировать.

Для большей безопасности работы с самодельным устройством над режущей кромкой диска желательно установить качающийся защитный кожух.

Конструкция основания

Для безопасной работы самодельной циркулярной пилы стол должен устанавливаться на достаточно жесткое и прочное основание. Чтобы его сделать ручным способом, фантазии мастера предоставляется полная свобода. Основание можно сделать в виде деревянного подстолья, но лучше сварить из уголка (типа аквариумного каркаса) в соответствии с размерами столешницы.

Некоторые нюансы изготовления

Основным параметром, который определяет конструкцию самодельной «циркулярки», является толщина распиливаемых досок. Для бытовых работ своими руками обычно распиливать древесину толще 15,0 …20,0 миллиметров не требуется. Для изменения глубины пропила можно использовать и/или сделать специальный механизм подъема диска, но это значительно усложнит конструкцию самоделки.

При выборе приводного электродвигателя следует учитывать частоту вращения его вала. Используя ременную передачу, можно сделать изменение числа оборотов своими руками. Если предполагается в качестве привода использовать электродрель, то предпочтение следует отдать моделям с изменяемой частотой вращения патрона, тогда пользоваться такой циркулярной пилой, сделанной своими руками, будет одно удовольствие.

Вывод

Несмотря на примитивность описанной конструкции, она заметно облегчит домашние работы своими руками, начиная от столярных операций с досками и заканчивая поперечной распиловкой обрезанных с садовых деревьев толстых сучков.

Конструкция станины

Станина на циркулярную пилу

В общем случае станина будет состоять из основания и столешницы (рабочего стола). Конечно, при ручном самостоятельном изготовлении циркулярной пилы надо стремиться максимально упростить конструкцию. Конструкция рабочего стола в первую очередь будет определяться конструкцией узла крепления режущего диска. В самодельных циркулярных устройствах используется или циркулярный диск, закрепленный непосредственно в патроне электродрели, или (что более предпочтительно) двух опорный вал, приводимый во вращение от электродвигателя через ременную передачу.

Изготовление столешницы

На нижней стороне отпиленного куска намечают прорезь для диска. Пропил можно выполнить пальчиковой фрезой, закрепив ее своими руками в патрон электродрели. Для того, чтобы соблюсти прямолинейность кромок пропила, к столешнице струбцинами крепят простейший самодельный копир из двух металлических уголков. Дальнейшие работы зависят от механизма крепления диска циркулярной пилы. Наиболее просто его ручным способом установить на двух подшипниковых опорах, а привод осуществлять через ременную передачу от отдельного электродвигателя или от электродрели.

Для придания дополнительной жесткости столешницы по его краям желательно закрепить ребра жесткости, которые можно сделать из брусков или алюминиевых уголков. Крепление ребер жесткости к столу осуществляется при помощи саморезов. Для придания большей прочности всей конструкции дополнительно на место стыка можно нанести слой эпоксидного клея, который будет фиксировать брусок к столешнице по всей плоскости стыка. Расстояние от края столешницы до бруска должно быть равным 2,0…4,0 сантиметра.

Для большей безопасности работы с самодельным устройством над режущей кромкой диска желательно установить качающийся защитный кожух.

Конструкция основания

Некоторые нюансы изготовления

Вывод

Обзор и сравнение заводских моделей

Einhell RT-TS 920 Hitachi C10RD Jet JBTS-10 Metabo TKHS 315

stanokgid.ru

Как сделать своими руками станок из циркулярной пилы?

Деревянный станок из циркулярной пилы
Изготовление металлической станины: инструкция
Делаем стационарную циркулярку

Для распиловки различных пиломатериалов в домашних условиях отличным инструментом является ручная дисковая пила. Этим электроинструментом можно разрезать пиломатериалы различных сечений под любым углом. Такой инструмент отлично режет листы фанеры, оргалит или ДСП.

Схема станка из циркулярной пилы.

Однако технические возможности такого инструмента можно значительно расширить, что часто необходимо при выполнении ремонтных работ, если сделать стационарный станок из циркулярной пилы своими руками.

Выполнить такое перевоплощение несложно, и сделать станок из циркулярной пилы может любой, кому это необходимо. Для этого требуется просто закрепить ее на подготовленной поверхности в определенном положении. В простейшем варианте в качестве места установки можно использовать прочные строительные козлы. Для длительного использования станка из циркулярной пилы лучше изготовить прочную, сварную металлическую станину.

Чтобы сделать такое деревянное основание, потребуется:

лист фанеры толщиной 8-10 мм;
деревянные бруски размером 40х50 мм;
универсальный клей;
саморезы и болты с гайками М8.

Схема самодельного отрезного приспособления.

Из фанеры вырезается лист размером примерно 100х60 см (может быть и другой). По краям листа фанеры (по его периметру) с помощью клея и саморезов крепятся бруски. Затем с внутренней стороны листа прикладывается корпус инструмента, и намечаются места его крепления к нему, а также паз для режущего диска. После чего электролобзиком (можно фрезером) выпиливается паз для прохода диска, и сверлятся отверстия для крепления корпуса. К боковым брускам с помощью болтов крепятся ножки. Высота станка из циркулярной пилы выбирается от 80 до 90 см. На заранее подготовленное место с его внутренней стороны крепится корпус. Болты для его крепления должны быть выполнены в потай (не выступать на поверхности). Крышку необходимо покрыть лаком или покрасить.

Для того чтобы материал распиливался строго по размеру, параллельно режущему диску устанавливается направляющий брусок. Брусок можно крепить к поверхности стола струбцинами. Деревянный станок из циркулярной пилы готов к работе.

Вернуться к оглавлению

Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:

лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
металлический уголок примерно 45х45 мм;
болты и гайки М8;
сварочный аппарат;
электродрель;
болгарка;
струбцины.

В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

Схема сборки самодельной пилорамы.

С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.

При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.

Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.

Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.

После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.

Вернуться к оглавлению

Если отсутствует циркулярная пила, а для работы необходимо иметь более мощный станок, можно изготовить небольшой стационарный станок. Такой станок, изготовленный на заводе, стоит достаточно дорого, а изготовленный своими руками будет в несколько раз дешевле. Для того чтобы сделать такой агрегат, нам потребуется следующий материал и инструмент:

Сборка передней части станка.

стальной лист толщиной от 3 до 5 мм, размером примерно 1200х700 мм;
металлический уголок 50х50 мм;
асинхронный двигатель на 220 В, 2,2 Квт, 2850 об/мин. (или другой, по желанию исполнителя);
шкив для двигателя;
вал с подшипниками и шкивом;
клиновой ремень;
диск пилы:
болты М10;
сварочный аппарат;
болгарка;
электродрель;
струбцины.

В первую очередь необходимо приобрести вал с подшипниками и крепление для режущего диска. Его можно купить в магазине строительных материалов или заказать и изготовить в мастерских (у них часто бывают готовые изделия и дешевле, чем в магазине).

Под размер подготовленного листа из уголка варится рамка. Затем она временно на него устанавливается. После чего производится разметка мест установки вала и электромотора. Затем в рамку ввариваются два уголка плоскими поверхностями вверх для крепления вала и двигателя. Подготовленная рамка струбцинами крепится к листу и приваривается. В листе вырезается паз для диска. На подготовленных местах сверлятся отверстия диаметром 10 мм для крепления вала и мотора. В местах крепления мотора в уголках прорезаются пазы по размеру отверстий (для натяжки клинового ремня).

Нарезаются четыре уголка для ножек станка. Подготовленные ножки привариваются в углах рамки стола. Конструкция очищается от ржавчины, грязи и окрашивается краской по металлу. На обратную сторону стола крепится болтами вал и двигатель, устанавливается клиновой ремень. Натягивается ремень путем перемещения двигателя по пазам, а затем болты крепления плотно затягиваются. С торцовой части на раме крепится пусковое устройство двигателя. Для обеспечения качественного распила параллельно диску устанавливается направляющая планка, которую можно крепить к поверхности стола струбцинами или болтами в заранее подготовленные отверстия. Агрегат готов к работе.

Сделав станок из циркульной пилы, можно значительно облегчить работы по распиловке пиломатериалов.

Построив правильно такой агрегат своими руками, можно сэкономить значительные денежные средства.

masterbrusa.ru

Стол для циркулярной пилы своими руками

Для раскроя древесины, пластика используется круглая пила. Ее режущая основа – плоский диск из металла с зубчатым внешним краем. Выбирая такой инструмент, каждый решает для себя, какая разновидность ему нужна: настольная, ручная, стационарная. Многие предпочитают ручной вариант. Однако в некоторых ситуациях требуется зафиксировать пилу. В этом случае можно сделать стол для циркулярной пилы своими руками, получив возможность при необходимости закреплять инструмент.

Подготовка инструмента и материалов

ламинированная фанера (9 или 11 мм), размер 800 мм на 800 мм;
ЛДСП 16 мм или другой листовой материал, подходящий для изготовления корпуса, размер листов 400 на 784 мм – 4 штуки;
бруски 40 на 40 мм (длина зависит от способа установки);
саморезы;
болты.

Для такого стола подойдет любая ручная дисковая пила. При этом надо помнить, что при креплении к столу глубина реза уменьшается на 10–20 мм. Так что пилы с небольшими дисками для такого стола не подойдут.

Пошаговая инструкция по сборке стола для циркулярной пилы

3. Крепление пилы к фанерной столешнице. Сначала 4 отверстия делают в башмаке. Диаметр – 10 мм. Далее устанавливают инструмент так, чтобы рабочая часть заходила в выпиленное отверстие. Когда пила будет выровнена, надо отметить место отверстий. Метки делают в центральной части. Чтобы инструмент стоял надежно, для крепления понадобятся лемешные болты, имеющие потайную конусную головку (М8). Чтобы их установить, придется позаботиться о качественном углублении шляпки, она может выступать максимум на 1 мм в незатянутом виде.

4. Крепление столешницы к корпусу. Пусковая кнопка. Сначала на расстоянии 30 мм делают отверстия в углах фанерной столешницы. Потом просверливают отверстие в центральной части брусков. Детали соединяют с помощью стальной футорки М8 на18 мм. На боковой части устанавливают обычную кнопку «Старт – пуск». Внутри корпуса прокладывают электросеть, а кнопку на самом инструменте зажимают.

Информацию, как сделать стол для циркулярной пилы, можно посмотреть на видео. Это поможет вам быстро и без особых трудностей улучшить оснащение своей мастерской.

Видео изготовления циркулярного стола своими руками

Самодельная циркулярная пила своими руками (циркулярка, распиловочный стол)
Циркулярный стол из ручной циркулярной пилы. Вариант 2.

mainavi.ru

Как сделать самодельный стол для циркулярки своими руками по чертежам

Ручная циркулярная пила это мощный инструмент с высокой производительностью. Одно из основных преимуществ циркулярки — маневренность становится недостатком, когда необходимо распилить большие объемы дерева. Чтобы упростить процесс, можно легко собрать стол для циркулярной пилы своими руками.

Устройство стола

небольшая настольная подставка для циркулярки

Конструкция стола для ручной циркулярной пилы настолько проста, что большинство мастеров изготавливают его без предварительных чертежей и схем. Это крепкий верстак, который делается из дерева и фанеры. Самые надежные основания для стола изготавливают из металла. Они же самые тяжелые и требуют наличие навыков сварщика. Поэтому чаще подставки выполняют из отходов пиломатериалов. Под столешницей прикрепляется циркулярная пила, диск выступает над ней через специально проделанную прорезь. Пиломатериал продвигают по столешнице и распиливают вращающимся диском. Для удобства и точности работы стол оснащают дополнительными приспособлениями: угловым и продольным упором.

Столешница «съедает» часть рабочей поверхности диска, глубина пропила уменьшится на толщину столешницы. Поэтому желательно подбирать циркулярку с максимальным диаметром диска, а столешницу тонкую, но жесткую.

Если пила еще не куплена, подбирайте модели с высокой мощностью (от 1200 Вт). Они справятся с распилом больших объемов древесины. Для крепления в подошве будут просверлены отверстия: литое основание может треснуть. Поэтому желательно выбирать инструмент со штампованной подошвой.

Подбор материалов

крепление циркулярной пилы под столешницей

Чтобы сделать хорошую подставку для ручной циркулярной пилы, следует припомнить столярные навыки, запастись терпением и небольшим количеством материалов:

ламинированная фанера 15 — 20 мм;
брус 50 х 50;
доска;
выключатель;
внешняя розетка;
отрезок электрокабеля;
клей ПВА;
лак по дереву (если фанера не ламинирована);
саморезы.

И инструментами:

электролобзиком;
шуруповертом;
дрелью;
линейкой.

Размер столешницы будет зависеть от площади мастерской. Вместе с тем, на слишком маленьком столе будет неудобно распиливать длинные отрезки. Если деталь целиком умещается на рабочей поверхности, срез выполняется ровнее и аккуратнее. Высоту ножек подбирают в зависимости от роста мастера.

Для маленькой мастерской удобна настольная конструкция с приблизительными габаритами 50 х 50 х 25 см.

Процесс изготовления стола

Из листа ламинированной фанеры вырезаем столешницу необходимого размера. Разметка наносится на нижнюю плоскость с использованием металлической линейки и карандаша. Раскраиваем фанеру электролобзиком, края при необходимости фрезеруем. Если фанера не ламинированная, поверхность стола зачищаем шкуркой.
Переворачиваем и с нижней части делаем разметку для крепления ручной циркулярки. Для этого с инструмента снимаем диск и устанавливаем его подошвой на необходимое место. Делаем отметки на столешнице и на подошве под крепеж и паз для пильного диска. Просверливаем отверстия под болты. Они будут закручиваться сверху, через столешницу и снизу удерживаться гайками. Поэтому со стороны рабочей поверхности отверстия зенкуем, а шляпки болтов зашлифовываем, чтобы они не выступали.
Если планируется резка материала под различными углами, прорезь под пильный круг выполняется в форме перевернутой трапеции. Для ровного пиления выполняется обычный паз. Перед тем, как вырезать прорезь и отверстия под крепеж, приложите пилу, откорректируйте отметки и лишь потом вырезайте.
Нанесите карандашом места расположения ребер жесткости. Их делают из доски и устанавливают снизу в 8 — 9 см от кромки столешницы. Ножки стола мы будем крепить к ребрам. Ребра фиксируются саморезами с промежутками 15 — 25 сантиметров, дополнительно проклеиваются ПВА. Саморезы вкручивают сверху, через столешницу, головки полностью утапливают. Ребра между собой скрепляются длинными саморезами.
Ножки стола делают из бруска или доски, их длина составит от 100 до 113 см. Большую устойчивость придадут ножки, немного расходящиеся книзу. Их фиксируют на крупные болты, закрученные снаружи, изнутри крепят гайками. Стяжки из бруска дополнительно упрочат каркас.
Чтобы регулировать высоту стола, снизу прикрепляются гайки, в которые завинчиваются болты М14.
Теперь можно снизу зафиксировать пилу, пропустив диск в подготовленную прорезь.
Прикрепляем на внутреннюю часть стола электророзетку, пропускаем от нее электрический провод и устанавливаем выключатель в удобном месте (на наружную часть ребра жесткости). Питание к розетке будет подаваться от выключателя. От него протягиваем провод к ближайшему источнику питания в мастерской. С помощью строительной стяжки фиксируем кнопку ВКЛ-ВЫКЛ на корпусе циркулярной пилы в утопленном положении.

Приступим к изготовлению вспомогательных упоров. Для продольного упора понадобится алюминиевая труба квадратного сечения №30 и два винта с гайками-барашками.

Отпиливаем кусок трубы по длине столешницы, в 3 см от края вырезаем отверстия под винты.
Из кусочков фанеры выпиливаем два прижима. Конструкция готова.
Для пиления поперек стола делаем салазки из фанеры. Их выравниваем относительно кромок стола, прижимаем и продвигаем вдоль зубчатого круга. В месте прохода круга в салазках пропиливаем паз. Небольшие детали можно укладывать прямо внутрь салазок и перепиливать.

Отвод пыли организовывается из-под стола, но большая часть пыли при этом разлетается сверху, поэтому неплохо дополнить устройство верхним пылеотводом.

Работа на циркулярной пиле очень опасна, поэтому необходимо позаботиться о защите пальцев. Из куска доски или мебельного щита выпилите толкатель.

Дополнения к конструкции

Эту конструкцию можно дополнить расклинивающим ножом, который будет сниматься. На него надеть защиту для диска, которая отсекает поток стружки, летящей прямо в столяра.

Некоторые мастера, собирая стол по уникальным чертежам, полностью снимают заводской защитный кожух, а фабричную платформу заменяют самодельной. Если не планируется пиление под углом, можно снять и все приспособления для регулировки наклона диска. Пила фиксируется прямо на новом основании, что позволяет выиграть несколько миллиметров глубины пропила.

Без внутреннего кожуха проще снимать диск, пила не так сильно забивается стружкой при работе с сырыми досками. Разборка требует лишнего времени, но сберегается ресурс двигателя, предупреждается перегрузка.

Первый ролик о стационарном столе для циркулярной пилы, второй о небольшой переносной конструкции:

Универсальный инструментарий является необходимостью в мастерской каждого мужчины, если он привык заниматься строительными работами самостоятельно. Однако, необязательно все предметы покупать на рынке или специальных магазинах, следя определенной инструкции, подчас легко изготовить даже циркулярный станок своими руками.

Что собой представляет конструкция?

Чтобы изготовить циркулярный станок не нужно обладать специальными технически знаниями. Главное – освободить немного времени и приобрести для изготовления обыкновенные пиломатериалы.

Перед началом процесса, необходимо просчитать, какую нагрузку обязан выдерживать будущий инструмент. Для мощных приборов используется усиленная металлическая конструкция, составляющая основу станка. Но при условии ручного труда, об этом аспекте следует забыть.

Чтобы самодельный циркулярный станок активно использовался в будущем, нужно правильно рассчитать его параметры и размеры. В зависимости от типа инструмента, выбирается специальный вид станины.

Вторым условием перед началом изготовления является корректный расчет мощности. Для использования в домашних условиях хватит агрегата с мощностью не более 850 Вт. Если планируется использовать инструмент для активного и продолжительного строительства, то требуется станок с большими параметрами и выносливостью.

При большой производительности, для станка обязана быть изготовлена твердая основа из стального или металлического профиля. При необходимости следует забетонировать конструкцию к полу. В противном случае каждый человек подвергает свое здоровье большой опасности.

Изготовление стационарного устройства

Если в мастерской отсутствует , устройство средних размеров легко изготовить самостоятельно, придерживаясь определенных правил и инструкции.

Конструкция циркулярной пилы

Приобрести высококлассный пильный станок, изготовленный на заводе, стоит очень дорого, это не по средствам многим мужчинам. Самодельный вариант обойдется в десятки раз дешевле.

Предварительно необходимо подготовить следующий инструментарий и материалы:

лист из стали 1200 на 700 мм, толщиной не менее 3 мм;
уголок из металла 50 на 50 мм;
асинхронный двигатель в 220 В;
шкив;
вал, оснащенный шкивом и подшипником;
диск;
болты (лучше брать М10);
электродрель;
струбцины.

Для начала необходимо купить оснащенный вал и крепеж, на него будет монтироваться режущий диск. Проще всего приобрести материал в специализированных строительных магазинах или рынках, но также стоит поинтересоваться и в частных мастерских. Взяв стальной лист, при помощи рамки необходимо сварить рамку, временно ее необходимо прикрепить.

Следующий этап – разметка будущего местоположения электромотора. В получившуюся рамку необходимо вварить два плоских уголка вершинами вверх для будущего крепления двигателя и вала. Получившаяся рамка приваривается к стальному листу и закрепляется струбцинами. На листе надо вырезать пазы для дисков и отверстия в диаметре 10 мм, чтобы закрепить мотор и вал. Пазы обязаны быть прорезаны в соответствии с размерами мотора.

После этого необходимо нарезать четыре заготовки в виде уголков для формирования ножек, их приваривают в разных углах сконструированной рамки.

Полученное устройство очистить от грязи, пыли ржавчины.

Сверху покрыть специальной краской для металлических поверхностей. На внутреннюю часть полученного стола необходимо прикрепить клиновый ремень, вал и мотор. Натягивание ремня осуществляется за счет движений двигателя по заранее приготовленным пазам. В конце работы болты М10 плотно затягиваются для безопасности эксплуатации устройства в будущем.

Циркулярный стол из ручной циркулярной пилы

Изготовление деревянного станка

Деревянный станок из ручной циркулярной пилы – альтернативный вариант предыдущего инструмента, оптимальное решение для домашнего использования. Чтобы его изготовить из ручной циркулярки, следует подготовить следующие инструменты и материалы:

фанера (1 лист), оптимальная толщина 8 мм;
бруски из дерева 40 на 50 см;
клей универсальный;
болты М8 и саморезы.

Берем фанеру и вырезаем полотно 100 на 60 см, но размер варьируется в зависимости от величины будущего станка.

К одной стороне листа при помощи клея крепятся заготовленные деревянные бруски. С внутренней стороны необходимо наложить инструмент для точной разметки и будущего расположения. Не стоит забывать про паз для диска

При помощи электролобзика или других инструментов следует выпилить паз для диска и высверлить небольшие дырочки для будущего крепления.

После того как образовали паз проверяем свободно ли вращение диска в пазе, для этого достаточно провернуть диск от руки

С боковой стороны деревянных брусков при помощи подготовленных болтов с гайками следует прикрепить ножки.

Оптимальной высотой для прибора считается 90 см, корпус крепится в соответствии с предварительно выбранной разметкой. Важно проконтролировать, чтобы болты не выступали на поверхности и туго прилегали к конструкции. Специальным лаком для древесины надо покрыть изделие, а потом покрасить.

Чтобы материал качественно распиливался при помощи циркулярной пилы своими руками и в соответствии с необходимым размером, в качестве направляющей устанавливается деревянный брусок. Для крепежа следует использовать струбцины или подготовленные болты с гайками.

Станок для настольного использования

Как сделать циркулярный станок стационарного типа – нередкий запрос многих мужчин. Однако, его мастера превращают в мини модель для настольного использования, это помогает сэкономить необходимое количество места, но при этом устройство не будет хуже выполнять свою работу.

Для этого необходимо использовать П-образную сбор статины, используя трубу 14 мм в диаметре. В обязательном порядке к ней крепится поперечный подвижный рычаг. В процессе изготовления концы обязаны быть изогнуты вверх по направлению реза. Болтами их необходимо прикрепить к столу.

Чтобы статина приобрела максимальную устойчивость, требуется изготовить дополнительные опоры. К перемычке присоединяется рычаг из предварительно сваренной трубы.

Статичность нарушается посредством распила горизонтальной поверхности на две равные части, но по завершении монтажа их необходимо скрепить хомутами. На вертикальную часть при помощи хомута монтируется пила. Важно обратить внимание, что пропил сквозного типа не должен превышать 80 мм.

Если мастеру необходимо распиливать материалы большого размера и толщины, то подобный циркулярный станок не подойдет. В этом случае понадобиться устройство большего размера с дополнительными опорами для обеспечения необходимой устойчивости. Сделать циркулярный станок своими руками не составит большого труда, если грамотно следовать инструкции и вымерять все действия перед их совершением.

Подобного рода станки изготавливают из циркулярной пилы, но для квалифицированной обработки следует использовать также чертежи специалистов. Одной циркульной пилой мастер не сможет обойтись.

Циркулярная пила – это важный и нужный для многих людей инструмент, позволяющий самостоятельно заниматься многочисленными видами работы по дому. Он обладает достаточно высокой стоимостью, поэтому многие люди задумываются о том, чтобы сделать его своими силами. Для этого надо подготовить верстак или стол оптимального размера, заменяющий этот инструмент, а также надо обладать умениями работать с металлом. Во время процесса следует быть острожным и аккуратным, чтобы не навредить себе, а также получить идеальный результат работы.

Циркулярка своими руками производится с применением следующих компонентов:

профильная труба прямоугольной формы;
уголки, сформированные из стали;
двигатель.

Как сделать ручную пилу из болгарки?

Довольно популярной считается самодельная циркулярка из дисковой пилы своими руками. Наиболее часто для этой работы используется болгарка. Для этого только производятся некоторые изменения с уже готовым инструментом, который оснащается специальным скользящим упором, а также устанавливается осевая рукоятка.

Вся работа по самостоятельному созданию циркуляционной пилы из болгарки заключается в следующих этапах:

Создается на инструменте скользящий упор, представленный двумя уголками небольших габаритов, сделанных из металла. Они устанавливаются с двух сторон основного рабочего органа инструмента, представленного диском с разными зубьями, используемым вместо стандартного абразивного круга. При этом с каждой стороны оставляется зазор в 4 мм.
Чтобы установленные уголки во время использования уже готовой пилы не цеплялись за деталь, подвергающуюся обработке, их надо снизу немного закруглить. Впереди и сзади они соединяются специальными поперечными связями, для чего используются стандартные крепежи – болты и гайки.
На саму болгарку крепится специальный хомут, сделанный из ленты, сформированной из металла. При этом его винтовая стяжка должна находиться внизу инструмента. К этому хомуту фиксируется полоска жести, заранее сложенная вдвое, причем ее разрешается заменить оцинковкой. На этом элементе обязательно должно быть специальное отверстие, предназначенное для фиксации заднего болта скользящего упора.
Создаются идентичные зазоры между упором будущей циркуляционной пилы и ее рабочим органом.
В корпусе редуктора, являющегося важным элементом болгарки, создается от 2 до 4 отверстий, оснащенных резьбой. Они предназначены для использования небольших болтов. Для этой работы первоначально разбирается редуктор, чтобы точно определить, где можно в его корпусе создавать отверстия сверлом. Именно с их помощью фиксируется осевая рукоятка, которая может быть куплена в готовом виде или сделана своими силами.
Если предполагается выполнять осевую рукоятку своими силами, то для этого используется металлическая трубка, а также может быть применен пруток из металла, который обладает необычной кривой формой. В созданной рукоятке, так же как и в корпусе редуктора, формируются отверстия для крепления, после чего реализуется сама фиксация.
Далее создается регулировочная штанга, для чего обычно используется небольшой отрезок от прутка из стали, причем его толщина обычно равняется 5 мм. Один конец данного отрезка загибается, в результате чего получается петля. Создается отверстие для переднего болта упора. На передней части упора подбираются шайбы, что позволит получить равномерный и оптимальный по ширине зазор. На другой стороне штанги формируется резьба, которая входит в отверстие, имеющееся на рукоятке пилы. Для этого на это отверстие заблаговременно наворачивается гайка, а как только будет выполнена сборка, наворачивается и вторая гайка. С помощью этих гаек, которые легко подтягиваются или отпускаются, обеспечивается оптимальная и нужная глубина пропила.

Таким образом, процесс создания ручной циркулярной плиты считается достаточно простым. Здесь не надо пользоваться дорогостоящими инструментами и материалами, а также все работы легко реализуются своими силами.

Как сделать настольную циркуляционную плиту?

Можно сделать даже стол для циркулярки своими руками с чертежами, которые формируются заранее, а также являются высококачественными и правильными. С их помощью можно получить конструкцию, обладающую высоким качеством, безопасностью применения и эффективностью работы.

Полноценная циркулярная пила, сформированная своими силами, представлена серьезной, сложной и необычной конструкцией, которая создается только при предварительном обдумывании всех ее элементов, изучении чертежей и подготовки материалов и инструментов.

Важно определиться, будет ли циркулярка стационарной или настольной, а выбор зависит от того, как часто будет применяться инструмент, а также, какого масштабы работы предполагается реализовать с его помощью.

Конструкция стандартной циркулярной пилы

«Настоящая» стационарная циркулярка

Стол для циркулярки своими руками, чертежи которого имеются в свободном доступе, создается легко и быстро, если хорошо знать его конструкцию. Если отдельно сформировать и подготовить все компоненты, то в результате они просто надежно и крепко соединяются друг с другом, обеспечивая получение оптимальной конструкции.

К основным элементам данного оборудования относится:

Стол. Обычно он покрывается листом, созданным из оцинкованной стали или жести. Не допускается применять для этих целей пластик или древесину, поскольку эти материалы не смогут выдерживать существенного воздействия других материалов, поэтому протрутся, в результате чего будет получены деформации, изгибы и отверстия.
Поперечные связи. Они создаются для стола, причем обычно для этих целей применяется уголок из стали, толщина которого равняется примерно 7 см. Данные связи оснащаются полкой, прикрепляющейся снаружи в горизонтальном положении. В этом случаи обеспечивается легкость формирования бокового ограничителя.
Рабочий орган циркуляционной пилы. Он представлен зубчатым диском, который выступает за пределы стола, поскольку это обеспечивает хороший процесс пропиливания разных элементов.
Мотор оборудования, который должен быть достаточно мощным. Его выбор зависит от диаметра пилы. Если предполагается работать с пиломатериалами, толщина которых превышает 15 см, то выбирается очень мощный мотор, поэтому и процесс создания циркулярки будет достаточно сложным, поскольку найти этот элемент в свободном доступе трудно.
Боковой упор. Делается он регулируемым, причем используется для его создания ровный кусок уголка из стали, толщина которого равняется примерно 7 см. Данный упор по длине должен быть больше длины стола примерно на 35 см. Одна вертикальная полка с каждой стороны обрезается, поэтому она получается равной длине стола. Хвосты, являющиеся плоскими, изгибаются вниз. В нижних их полочках формируются отверстия для резьбы. Упор прикрепляется к столу болтами, причем он выставляется ровно по шаблону.
Вал. Является важным элементом оборудования, причем желательно приобрести его в готовом виде, чтобы он обладал высоким качеством и надежностью. Обычно готовый элемент обладает специальным посадочным местом, предназначенным для диска будущей пилы.
Подшипники. Они могут быть разными, но самым оптимальным выбором считаются самоустанавливающиеся элементы, которые являются шариковыми. Они оснащены двойным рядом из специальных шариков. Внутри обойма в разрезе является криволинейной. Если же применять в самодельной циркулярке дешевые и некачественные подшипники, то они не прослужат слишком долго. Цапфы оснащаются крышками, предотвращающими попадание в подшипники опилок.
Передача пилы. Обычно выбирается клиноременная конструкция, поскольку если выбрать шестеренчатую, то она считается достаточно опасной для применения любителем. Это обусловлено тем, что если используется пиломатериал, который ранее уже применялся для других целей, то в нем может попасться гвоздь или другой крепежный элемент, который при попадании на передачу может способствовать тому, что диск двигателя просто разлетится.
Передаточное число. Выбирается оно в зависимости от параметров двигателя, а именно от его оборотов и от частоты вращения диска.
Двигатель. Лучше всего выбирать асинхронный двигатель, являющийся однофазовым. Обычно такими элементами оснащаются стандартные стиральные машинки. Они идеально подходит для самодельной циркуляционной пилы. Не желательно пользоваться коллекторными двигателями, которые обычно устанавливаются в разных электрических приборах, поскольку они дают чрезвычайно существенные обороты, а также не могут работать слишком долго, что считается важным для циркулярки.
Трехфазный двигатель используется часто, однако он дополняется пусковым и рабочим конденсатором, которые оснащаются арматурой. Они обладают существенной стоимостью, причем они должны быть либо масляно-бумажными, либо просто бумажными.
Схема запуска двигателя, которая может применяться для треугольника или звезды, причем она не должна нуждаться в дополнительной доработке.

Таким образом, процесс создания своими силами циркуляционной пилы считается достаточно сложным, однако если знать, из каких основных элементов состоит оборудование, а также выбрать качественные элементы, надежно и безопасно соединяющиеся друг с другом, то работа будет правильно выполнена самостоятельно.

Читали эту статью на блоге — будьте аккуратны в экспериментах и работе с острыми инструментами. Пишите отзывы и делитесь советами по работе с пилами и циркулярками, которые сделали собственноручно.

– нужный и полезный инструмент в арсенале домашнего мастера. Особенно она необходима тем, кто много работает с древесиной. Чтобы сделать циркулярную пилу своими силами, достаточно иметь большое желание, необходимые инструменты и уметь работать с металлом.

Серьезный инструмент

Циркулярная пила, своими руками сооруженная, может быть стационарной или настольной модели.
По своей сути это одно и то же. Отличаются приборы только высотой станины. Какую высоту делать, будет зависеть от интенсивности использования рабочего места. Если пила используется редко, то ее можно выполнить в настольном варианте. При необходимости конструкцию можно будет разобрать и освободить место в мастерской для других работ. Если же мастер постоянно работает с древесиной, то ему больше подойдет стационарная циркулярная пила.

Стационарная конструкция складывается из нескольких основных узлов: стола, зубчатого диска, двигателя, регулируемого бокового упора и вала.

Для ее изготовления будут необходимы:

Лист металла толщиной не менее 8 мм.
Металлический уголок 45х45 мм.
Электродвигатель.
Металлический диск с зубьями (диаметр 400 мм).
Шариковые подшипники.
Сварочный аппарат.
Деревянный брусок.
Отрезок пластика или ламината.

Циркулярная пила своими руками делаться будет намного легче, если предварительно составить чертеж будущей конструкции и указать все необходимые размеры. Все детали изготавливаются в соответствии с чертежом, а затем собираются в каркас при помощи сварочного аппарата.

О продольной порезке проката .

Вернуться к оглавлению

Сборка стационарной конструкции

Основная деталь пилы – стол. Столешница должна быть сделана из листа металла. Ее размеры зависят от предпочтений мастера. Главное, чтобы циркулярная пила своими руками была устойчивой и на ней было удобно работать. Если потребуется дополнительное место для установки других приспособлений, то поверхность можно закрыть листом толстой фанеры (рис. 1).

Особое внимание необходимо уделить высоте направляющей. Наиболее удобно, когда направляющая выступает над столом на 120 мм. Как показывает опыт, при таком расположении появляется возможность обрабатывать доски не только по ширине, но и по толщине.

Рисунок 1. Лист толстой фанеры отлично подойдет для закрытия поверхности столешницы, чтобы установить дополнительные приспособления.

Для изготовления направляющей на циркулярную пилу понадобится 2 отрезка металлического уголка и зажим, который приваривается к ним. Металлическая деталь намеренно делается из двух частей уголка. Цельный уголок будет вести при работе пилы. К уголкам при помощи болтов и саморезов нужно прикрутить деревянный брусок, а на нем закрепить кусок пластика или ламината шириной в 120 мм. Длина отрезка ламината должна соответствовать длине стола. Эта деталь должна выставляться под углом в 90° относительно столешницы (рис. 2).

Циркулярная пила своими руками должна быть регулируемой по высоте. В некоторых конструкциях можно регулировать стол, но для работы удобнее, когда можно поднимать и опускать саму пилу.

Для установки двигателя и вала необходима единая площадка. Ее следует установить на одной оси в виде коромысла. Фиксируется она отрезком болта диаметром в 15 мм, который к ней приваривается. На боковой части пилы нужно приварить металлическую пластину, в которой предварительно сделать отверстие. Его форма должна быть продолговатой по ходу коромысла. Через него будет проходить болт, на который следует накрутить барашек с ручками. Фиксатор пилы готов. Если возникает необходимость регулировки по высоте, то барашек откручивается, пила выставляется по линейке и барашек закручивается обратно. При использовании диска диаметром в 400 мм можно обрабатывать доски шириной до 240 мм (рис. 3).

Вернуться к оглавлению

Изготовьте другие варианты

Рисунок 2. К деревянному бруску необходимо прикрепить кусок ламината, угол которого должен быть 90° относительно столешницы.

Циркулярная пила своими руками может быть сделана в ручном варианте. Проще всего его изготовить из болгарки, внеся в ее конструкцию некоторые усовершенствования. На болгарке нужно установить осевую рукоятку и скользящий упор.

Чтобы сделать скользящий упор, будут необходимы 2 отрезка уголка. Располагаются они по бокам диска с зубьями, который заменяет абразивный круг. Уголки крепятся с зазором в 3-4 мм. Впереди и сзади они соединяются болтами и гайками. Для получения зазора необходимо использовать шайбы. Нижняя кромка уголков должна быть закруглена. Благодаря этому они не будут цепляться за обрабатываемые предметы.

Циркулярная пила своими руками из болгарки оснащается скользящим упором. На корпусе закрепляется хомут. Делается он из металлической ленты. Стяжка его должна располагаться снизу. К ленте крепится полоса из оцинковки толщиной не менее 1-1,5 мм, на которой предварительно нужно сделать отверстие под болт скользящего упора. При помощи шайб устанавливаются зазоры между работающей частью и боковыми частями упора. Зазоры должны иметь одинаковые размеры.

К корпусу редуктора прикрепляется осевая рукоятка. Для этого редуктор разбирается, чтобы можно было определить, в каких точках сделать 4 отверстия для небольших болтов. Рукоятка выполняется из отрезка трубы или прута и должна иметь форму скобы. Ширина ее немного шире ладони мастера. На концах, которыми она будет крепиться к редуктору, необходимо просверлить отверстия для болтов. Развальцовывать концы трубки не стоит, чтобы рукоятка не выгибалась при работе.

Под рукояткой следует закрепить отрезок прута или трубки, выступающий вперед. Конец трубки развальцевать и сделать отверстие для оси толщиной в 4-6 мм. Отверстие должно быть больше на 4 мм. Чтобы работать было удобно, между прутом и ручкой оставляется зазор не менее 100-150 мм.

Рисунок 3. Схема диска для циркулярки.

Следующий этап – изготовление регулировочной штанги. Для этого потребуется отрезок прута диаметром в 4-6 мм. Конец трубы выгибается в форме петли, немного развальцовывается. При помощи шайб на переднем конце упора устанавливается одинаковый зазор вдоль всей длины.

Та часть штанги, что будет входить в отверстие на рукоятке, должна быть оснащена резьбой. Прежде чем вставлять штангу, следует навернуть на нее гайку. Другая гайка наворачивается после сборки. Гайки будут обеспечивать регулировку глубины пропила. При необходимости их нужно отпускать или подтягивать.

Источник

Распиловочный станок из ручной циркулярки

Циркулярный станок из ручной пилы – Универсальные козлы

Как циркулярку сделать стационарной – Циркулярная пила своими
силами

Стол для циркулярной пилы самостоятельно: видео, чертежи и фото

Станок
циркулярка из ручной циркулярной пилы в кустарных условиях. – MicPlay – Fastest HD Videos Portal

Циркулярный станок из ручной
циркулярной пилы своими

Читайте так же

Столик для циркулярной пилы

BOSCH Настольная циркулярная пила GTS 10 XC Professional (0601B30400) приобрести дешево – стоимость, отзывы, свойства

Как сделать неплохую циркулярку – Как сделать самодельный стол для циркулярки самостоятельно

Декабрь 2016 – Страничка 7 – Verius

Циркулярная пила в кустарных условиях

Самодельная циркулярная пила самостоятельно (циркулярка, распиловочный
стол)

Простой
распиловочный станок в мировом сообществе!

Переделка ручной дисковой пилы Интерскол в циркулярную настольную

Циркулярная пила в кустарных условиях регулировка – Как избрать дисковую пилу. Советы специалиста

Циркулярка в стол из ручной циркулярки

Читайте так же

Стол для ручной
циркулярки

Раскроечный станок из циркулярки

Торцовка для каретки своими силами – Тайландский массаж

Это любопытно

Ремонт телескопической стойки ВАЗ 2110 Прокачка неразборных амортизаторов ВАЗ. Сделай Сам! PakVim Fastest HD Video Experience pak vim Ремонт стоек амортизатора на дому, фото и […]
Как сделать колонки в машине. Vzmorie Adler Подий ПОД ДИНАМИКИ В СВОЁ АВТО Своими силами.PODIUM UNDER THE DYNAMICS. MicPlay. Fastest HD Videos Portal Акустический подий своими […]
Как заработать биткоин (bitcoin). Наилучшая стратегия! Глядеть онлайн видео в Моем Мире. Бесплатная раздача Bitcoin на spinandw. zebroid.tv краны раздающие бесплатные биткоины САМыЙ Потрясающий […]
Отрастить волосы на дому отзывы. Sviyash-edu.ru Как вырастить волосы самостоятельно у парней. Как сделать омбре своими руками
Full House Hair Cut Long Hairstyles Updated […]
Фрезерный стол с лифтом для ручного фрезера чертежи Неплохой мастер своими силами просто сумеет сделать лифт для фрезера Пример производства фрезерного стола своими силами, особенности и […]
KIVsound. Изготовка печатных плат своими силами самостоятельно. Ремонт печатных плат на дому. Создание тротуарной плитки Создание печатной платы дома. […]
Как сменять ос 7 на ос xp с диска. Stroy portal Переустановка пароля юзера в Ос 7/8 ИТ общество Украины Как убрать имя юзера и email-адрес с экрана входа Ос […]

Циркулярная пила требуется в частном домовладении довольно часто, но покупать для этого дорогой инструмент совсем не обязательно. Сделать циркулярную пилу можно своими руками из подручных средств.

Основные материалы и инструменты

Для создания циркулярной пилы потребуются материалы:

труба (45 мм);
швеллер;
уголок «4» и «6»;
доски шириной 30 мм;
лист металла толщиной до 8 мм.

Из узлов нужны будут:

движок;
подшипники.

В работе не обойтись без инструментов и материалов:

лобзик;
турбинка;
шуруповерт;
отвертка;
скотч;
молоток;
кусачки;
пассатижи;
рулетка и треугольник-линейка.

Как сделать своими руками?

Циркулярную электропилу по дереву можно сделать своими руками из различных устройств. Есть важное условие: следует иметь навыки работы по металлу.

Из болгарки

Сделать самодельную стационарную циркулярную пилу в домашних условиях несложно.Следует, в первую очередь, определиться с проектом, нарисовать схему и сделать чертеж. Различия между стационарной и настольной самодельными циркулярными пилами заключаются в высоте основания.
Прежде чем собирать инструмент, следует подумать о создании «стола». Делается он обычно деревянным (толщина доски – 3 см) и покрывается жестью или алюминиевым листом. Также для этих целей может подойти и стальной лист толщиной до 6 мм. Поперечины делаются из уголка (до 80 мм).

Рабочий диск выступает за пределы стола обычно на 35%, то есть для бруса толщиной 120 мм диаметр диска должен быть соответственно 370 мм. Силовая установка необходима будет 1000 вт (возможно и больше). Если заготовки будут более массивные, то самодельная циркулярка может их не «взять».
Упор создается из уголка «8» – это достаточно массивная и прочна конструкция, которая способна выдержать довольно значительные нагрузки. Упор выдвигается за границы стола на 4-5 см. Одна полка обрабатывается с двух сторон, остаток в этом случае должен быть равен длине стола.

Очень важным узлом является вал – его лучше всего взять уже готовый.
Если есть навыки работы на токарном станке, то выточить подобную деталь не представляет большой сложности. Потребуется купить подшипники с защитой. Шкив лучше поставить клиноременной. В качестве движка может подойти силовая установка от холодильника или стиральной машины. Конденсаторы ставятся обычно масляно-бумажные.

После того как из подручных средств удалось собрать станок, следует его протестировать без каких-либо нагрузок. Все элементы должны «притереться» друг к другу, чтобы работать в едином комплексе. В процессе тестирования могут проявиться какие-то недоработки, их надо будет устранить. Для самодельной циркулярки идеально может подойти движок от стиральной машины.

Такие силовые установки функционируют от сети в 220 вольт, они имеют хороший КПД и приемлемый коэффициент вращения.
Если ставить трехфазный движок (он питается от 380 вольт), то придется докупать конденсаторы, чтобы переформатировать агрегат на 220 вольт. Иногда используют агрегаты с бензиновым двигателем – подобные силовые установки имеют хороший КПД, неприхотливы во время эксплуатации.

Важнейшим элементом в самодельном агрегате является вал.
Его можно выточить самостоятельно из металлической чушки. На токарном станке сделать подобный элемент несложно. Важно при этом соблюдать центровку детали, чтобы затем отсутствовала лишняя вибрация механизма. На валу вытачиваются специальные пазы, где будет крепиться диск пилы и шкивы. Иногда вытачивают также выемки для крепления ножей. С мощностью движка напрямую связан размер самого диска пилы. Диаметр должен больше в 3,5 раза толщины изделия. Также есть проверенные расчеты: на 110 мм толщины материла потребуется мощность движка от 1 кВт.

Народные умельцы нередко делают циркулярную пилу вместе с фуганком на одном основании. Оба инструмента в этом случае могут работать от одного движка. Фуговальный станок способен зачищать деревянную поверхность до зеркального блеска, его присутствие в сочетании с циркуляркой более чем уместно.

Из ручной дисковой пилы

Из ручной дисковой пилы собрать циркулярку также несложно. Упор для скольжения можно изготовить из уголков, которые монтируются с двух сторон от вращающегося элемента (диск с зубцами). Ширина прорези обычно бывает до 5 миллиметров. Все кромки обязательно следует обработать, чтобы они были немного закругленные. Все уголки делаются с поперечинами, которые должны их прочно связывать. Использовать в качестве крепления можно болты с гайками.

На корпус следует прикрепить металлический хомут.
Винтовая стяжка монтируется в нижней части блока. Хомут (толщина до 2 мм) в связке с задней стойкой представляет собой единый узел, который может выдержать значительные нагрузки. Упор закрепляется в тыльной части агрегата. Шайбы, которые создают зазор, можно перемещать, регулируя размер прорези между диском и боковинами упора.

Передачу делать лучше всего линоремнями – если попадет посторонний предмет, то при заклинивании такие шкивы будут проскальзывать, что исключает вероятность получения травмы. На движок ставится шкив с большими размерами, на вал для циркулярки помещается шкив с меньшим диаметром – в таком соотношении достигается оптимальное количество оборотов.

Из бензопилы

Чтобы сделать циркулярную пилу из бензопилы, потребуется металлический навес, который будет монтироваться к корпусу пилы. Двигатель уже имеется, поэтому сделать агрегат будет не очень сложно. Необходимо также будет два швеллера размерами 185х8000 мм. Нужны также будут уголки (55 х100 мм) и два обрезка рельсов, которые поворачиваются подошвами наверх. В основе пилорамы просверливаются отверстия в 16 мм, между ними должно быть расстояние в один метр.

Делаются стяжки из трубы (длина – 255 мм). Крепление конструкции реализуется на болтах. Изготавливаются отдельно стойки, на них будет крепиться корпус пилорамы. Важно отслеживать, чтобы все элементы не имели деформации.
Между стойками расстояние должно быть не больше одного метра. Затем пилорама снабжается подвижной кареткой. Делается она из стального листа 620х55 мм, к металлу снизу привариваются уголки. На тележку монтируются небольшие подшипники. Вверху также следует приварить два уголка, к ним крепится бензопила. Затем делается держалка, которая будет работать как фиксатор для бруса или бревна.

Нужна будет труба диаметром 45 мм. Для работы потребуется шланг, который будет крепиться на заданной высоте, которая не должна быть больше протяженности самой трубы. Таким образом делается пилорама. Обрабатывать на таком агрегате можно брус или бревно любого сечения.

Из дрели

Дрель – универсальный инструмент, из которого можно сделать такие агрегаты:

сверлильный мини-агрегат;
токарный станок;
косилку;
турбинку.

Слесари в СТО делают из дрелей даже лебедки для подъема достаточно объемных грузов. Дрель также активно используется в строительстве, в частности – в малярных работах. Аграрии часто используют дрель, чтобы инсталлировать в грунт саженцы. Циркулярка из дрели будет компактной. Для создания инструмента будут нужны такие элементы:

основания из доски толщиной 2-3 см;
вертикальные подпорки;
вал, на котором крепится диск;
электрический привод в виде дрели.

Вместо доски, также можно использовать листы ДСП толщиной не менее 30 миллиметров.
На таком материале следует выпилить прямоугольник размером 310х255 мм. Также для рабочего стола потребуется дюралевый лист толщиной 5 мм. Такой материал хорош тем, что он имеет приемлемый коэффициент жесткости и одновременно небольшой вес. В намеченном маркером месте прорезается отверстие размером 165х12 мм.

Крепеж самой дрели также можно сделать своими руками. Узел для вала с пилой можно без труда найти на любом строительном рынке. Во время работы будет возникать много пыли, поэтому следует искать подшипник с защитой – так будет значительно пролонгирован срок службы. Циркулярная пила из дрели компонуется по стандартному алгоритму:

все основные детали крепятся на основании;
затем монтируется стол;
дрель подключается, делаются тестовые испытания.

Оборудование требует соблюдения техники безопасности:

следует расчистить место работы;
заготовка должна работать плавно, без каких-либо задержек;
станок должен обязательно быть оборудован защитным экраном;
мусор не должен скапливаться на станке, его следует вовремя убирать;
следует делать профилактический осмотр агрегата, производить его смазку.

Такое механическое приспособление дает возможность обрабатывать не только деревянные изделия. Если поставить хорошие фрезы, то работать можно с цветными металлами, ПВХ, ДСП, брусками.

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку.
Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Параллельный упор – необходимое приспособление для работы с габаритными заготовками. Сделать их собственноручно можно из фанеры, доски или ДСП. Величина упора обычно не превышает 25 мм. Крепится упор с помощью саморезов или болтов.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

прорезаются продольные пазы для шпонок;
шпонки монтируются на упорной планке;
между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе. Важно также сделать:

лифт;
расклинивающий нож;
подъемный механизм.

Если на станок ставится трехфазный движок (380 вольт), то непременно потребуются конденсаторы, которые выдерживают минимальное напряжение 620 вольт. Эти устройства могут быть бумажного вида.

Конденсаторы рассчитываются по такой схеме:
на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

нельзя работать с древесиной, в которой присутствуют металлические фрагменты (гвозди, саморезы и т. д.);
разметка материала возможна только при наличии специальных фиксаторов или подложек (особенно это касается длинных досок и бруса);
доски и брус от двух метров длиной должны обрабатывать два человека;
при работе с диском не должно применяться резких движений или толчков, в противном случае – устройство может заклинить, оно может сломаться;
если материал имеет размеры от 42 см, то рекомендуется использовать специальный толкатель;
если древесина неоднородна (есть сучья и узлы), то ее необходимой перед работой распустить;
следует всегда пользоваться перчатками: как во время работы, так и во время очистки агрегата;
нельзя накапливать древесные отходы на станке – это может вызвать пожар или короткое замыкание.

На станке нельзя работать при таких обстоятельствах:

нет направляющей шины;
нет кожуха;
слишком широкая щель (от 10 мм);
нет предохранителей (расклинивающий резец, задерживающие пальцы), которые уберегают работника от сорвавшейся заготовки;
высота расклинивающего ножа превышает высоту пильного диска (от 6 мм), расстояние его монтажа (17-110 мм).

На станке должен присутствовать собиратель стружек. Во время работы обязательно следует пользоваться защитными очками. При смене элементов на станке его следует обязательно обесточить.

О том, как сделать циркулярную пилу своими руками, смотрите в следующем видео.

Без циркулярной пилы сложно себе представить столярную мастерскую, так как самая основная и распространенная операция – это именно продольное пиление заготовок. О том, как сделать самодельную циркулярную пилу и пойдет речь в данной статье.

Введение

Станок состоит из трех основных конструктивных элементов:

основание;
распиловочный стол;
параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

Циркулярная пила или можно использовать .
Шуруповерт.
Болгарка (Угло-шлифовальная машинка).
Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

Фанера.
Массив сосны.
Стальная трубка с внутренним диаметром 6-10 мм.
Стальной стержень с наружным диаметром 6-10 мм.
Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
Саморезы.
Столярный клей.

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

Основание поперечной части;

Продольная часть

Основание продольной части;

Зажим

Рукоятка эксцентрика

Изготовление циркулярки

Подготовка заготовок

Нужно отметить пару моментов:

плоскостные продольные элементы делаются из , а не из массива сосны, как другие детали.

На 22 мм сверлим отверстие в торце под ручку.

Лучше это сделать с помощью сверления, но можно и просто набить гвоздем.

В циркулярной пиле, используемой для работы, используется самодельная подвижная каретка из (или как вариант можно сделать «на скорую руку» фальш-стол), который не очень жалко деформировать или испортить. В эту каретку в размеченное место заколачиваем гвоздь и откусываем шляпку.

В итоге получим ровную цилиндрическую заготовку, которую нужно обработать ленточной или эксцентриковой шлифмашинкой.

Делаем рукоятку – это цилиндр диаметром 22 мм и длиной 120-200 мм. Затем вклеиваем ее в эксцентрик.

Поперечная часть направляющей

Приступаем к изготовлению поперечной части направляющей. Она состоит, как было сказано выше из следующих деталей:

Основание поперечной части;
Верхняя поперечная прижимная планка (с косым торцом);
Нижняя поперечная прижимная планка (с косым торцом);
Торцевая (фиксирующая) планка поперечной части.

Верхняя поперечная прижимная планка

Обе прижимные планки – верхняя и нижняя имеют один торец не прямой 90º, а наклонный («косой») с углом 26,5º (если быть точным, то 63,5 º). Эти углы мы уже соблюли при распиловке заготовок.

Верхняя поперечная прижимная планка служит для перемещения по основанию и дальнейшей фиксации направляющей прижатием к нижней поперечной прижимной планке. Она собирается из двух заготовок.

Обе прижимные планки готовы. Нужно проверить плавность хода и удалить все дефекты, мешающие ровному скольжению, кроме того, нужно проверить плотность прилегания наклонных кромок; зазоров и щелей быть не должно.

При плотном прилегании прочность соединения (фиксация направляющей) будет максимальной.

Сборка поперечной всей части

Продольная часть направляющей

Вся продольная часть состоит из:

Основание продольной части.

Этот элемент выполняется из по тому, что поверхность ламинированная и более гладкая – это уменьшает трение (улучшает скольжение), а также более плотная и прочная – более долговечная.

На этапе формирования заготовок мы уже напилили их в размер, осталось только облагородить кромки. Это делается с помощью кромочной ленты.

Технология кромления проста (можно даже утюгом приклеить!) и понятна.

Основание продольной части

А также дополнительно фиксируем саморезами. Не забываем соблюсти угол 90º между продольными и вертикальными элементами.

Сборка поперечной и продольной частей.

Вот тут ОЧЕНЬ!!!

важно соблюсти угол 90º, так как именно от него будет зависеть параллельность направляющей с плоскостью пильного диска.

Установка эксцентрика

Установка направляющей

Пришло время закрепить всю нашу конструкцию на циркулярный станок. Для этого нужно прикрепить планку поперечного упора к циркулярному столу. Крепление, как и везде, осуществляем на клей и саморезы.

… и считаем работу законченной – циркулярная пила своими руками готова.

Видео

Видео, по которому делался этот материал.

В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

Циркулярная пила

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Вам также могут быть интересны статьи:

Как сделать торцовочные станки по дереву своими руками
Дисковая пилорама своими руками

Время чтения ≈ 4 минут

Подготовка инструмента и материалов

ламинированная фанера (9 или 11 мм), размер 800 мм на 800 мм;
ЛДСП 16 мм или другой листовой материал, подходящий для изготовления корпуса, размер листов 400 на 784 мм — 4 штуки;
бруски 40 на 40 мм (длина зависит от способа установки);
саморезы;
болты.

Пошаговая инструкция по сборке стола для циркулярной пилы

Источник

Введение

Станок состоит из трех основных конструктивных элементов:

основание;
распиловочный стол;
параллельный упор.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

Подготовка к работе

Для работы будут использованы следующие инструменты:

Циркулярная пила или можно использовать .
Шуруповерт.
Болгарка (Угло-шлифовальная машинка).
Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

Фанера.
Массив сосны.
Стальная трубка с внутренним диаметром 6-10 мм.
Стальной стержень с наружным диаметром 6-10 мм.
Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
Саморезы.
Столярный клей.

Конструкция упора циркулярного станка

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

Основание поперечной части;

Продольная часть

Основание продольной части;

Зажим

Рукоятка эксцентрика

Изготовление циркулярки

Подготовка заготовок

Нужно отметить пару моментов:

плоскостные продольные элементы делаются из , а не из массива сосны, как другие детали.

На 22 мм сверлим отверстие в торце под ручку.

Лучше это сделать с помощью сверления, но можно и просто набить гвоздем.

Делаем рукоятку – это цилиндр диаметром 22 мм и длиной 120-200 мм. Затем вклеиваем ее в эксцентрик.

Поперечная часть направляющей

Основание поперечной части;
Верхняя поперечная прижимная планка (с косым торцом);
Нижняя поперечная прижимная планка (с косым торцом);
Торцевая (фиксирующая) планка поперечной части.

Верхняя поперечная прижимная планка

При плотном прилегании прочность соединения (фиксация направляющей) будет максимальной.

Сборка поперечной всей части

Продольная часть направляющей

Вся продольная часть состоит из:

Основание продольной части.

Технология кромления проста (можно даже утюгом приклеить!) и понятна.

Основание продольной части

Сборка поперечной и продольной частей.

Установка эксцентрика

Установка направляющей

… и считаем работу законченной – циркулярная пила своими руками готова.

Видео

Видео, по которому делался этот материал.

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях. В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом
. Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками. Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать мини циркулярную пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками
. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

Миниатюрный циркулярный станок настольного типа

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами
. К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

Стационарный станок

Циркулярный станок , максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей. В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство. Разовая работа может осуществляться на компактной настольной пиле, при этом циркулярку из ручной дисковой пилы можно без проблем спрятать в сарае или кладовке, а столяру, постоянно проводящему манипуляции с пиломатериалом, понадобится стационарная самодельная циркулярка. Ниже размещена схема, на которой подробно расписаны все элементы и приспособления для циркулярной пилы такого типа.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки. Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.

Стол для циркулярки

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей. Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной.
Поперечные связи, укрепляющие распиловочный стол, лучше изготавливать из стального уголка 60 – 80 мм с горизонтальным сегментом наружу для того, чтобы упростить монтаж бокового ограничителя. Самодельный стол, на который будет установлена циркулярка из дисковой пилы, должен быть прочным и устойчивым, а также его необходимо надежно фиксировать в неподвижном положении.

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт. Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы. Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола. Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов. Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

Вал

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании. Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака
. Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности. Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму. Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером. Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска. Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей. В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям. Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости.

Основным компонентом столярной домашней мастерской является циркулярная пила. Она предназначена для первичной обработки материалов ручным или автоматизированным методом. Из-за высокой стоимости заводского оборудования мастера чаще всего приходят к выводу, что лучше всего изготовить этот станок своими руками.

Требования к бытовым циркулярным станкам

Конструктивно не должна отличаться от заводских моделей. Они состоят из опорного стола, в центре которого расположена прорезь для пильного диска. Помимо этого, в конструкции присутствуют измерительные компоненты, элементы для фиксации заготовки и для обеспечения безопасности работы.

Перед изготовлением необходимо ознакомиться с основными требованиями к его компонентам. Важно, чтобы они подходили друг другу не только конструктивно, но и по техническим параметрам. Для этого можно взять схему типичной конструкции заводского деревообрабатывающего станка.

Комплектация деревообрабатывающего пильного оборудования:

стол. Должен обладать достаточной устойчивостью, поверхность столешницы — идеально ровная;
силовая установка. Основные параметры электродвигателя для вращения диска — мощность и количество оборотов;
дополнительные компоненты. К ним относятся упоры для фиксации деревянной заготовки, линейки для измерения.

Преимуществом самодельных моделей является возможность выбора ее габаритов, производительности и других технических параметров. В процессе составления схемы изготовления можно подобрать оптимальную высоту стола, размеры столешницы, характеристики электродвигателя. Этим не обладает ручной инструмент для деревообработки.

Требования к деревообрабатывающим дискам напрямую зависят от параметров заготовки, породы древесины и требуемой скорости производительности. Это рассчитывается в индивидуальном порядке.

Материалы для изготовления циркулярного станка

После составления оптимального чертежа для изготовления стационарного оборудования своими руками необходимо подобрать расходные материалы. Для этого можно закупить металлопрокат либо использовать имеющиеся компоненты.

Основной проблемой является выбор силового агрегата. Некоторые рекомендуют устанавливать заводскую модель ручной дисковой пилы. Однако зачастую они не обладают должной мощностью для обработки больших объемов древесины. К тому же ограничение по диаметру диска уменьшит функциональные возможности оборудования. Поэтому лучше всего выбрать чертежи, в которых присутствует два отдельных блока — электродвигатель и вал для крепления диска.

Соединение несущих элементов рабочего стола выполняется с помощью сварки своими руками. Механические узлы не обеспечат должный показатель надежности, так как из-за постоянной вибрации сформируется люфт.

стол. Для ножек можно использовать стальные уголки 30*30 или 40*40 мм;
столешница. Она изготавливается из плотного ДСП, хотя специалисты считают оптимальным вариантом применение стального листа. В этом случае в верхней части стола делается решетчатая конструкция;
электродвигатель. Можно применять любую бытовую модели асинхронной силовой установки 220 В, мощность которой не превышает 1,5 кВт, а максимальное количество оборотов составляет 2400 об/мин.;
система шкивов для передачи крутящего момента на валу с диском. Шкивы лучше всего взять заводские. Обязательно должна быть предусмотрена система натяжки.

Для фиксации заготовки по длине необходимо предусмотреть опорную планку. Она должна смещаться относительно плоскости диска, регулируя тем самым своими руками ширину обрабатываемой доски.

Перед сваркой все стальные заготовки должны быть очищены от ржавчины. Покраска выполняется только после окончательного изготовления станка-пилы своими руками.

Сборка самодельного циркулярного станка

После подготовки компонентов можно приступать к сборке конструкции по дереву. Заранее составляются чертежи, на которых указываются все параметры элементов: габариты, места сварки, зоны обязательной обработки.

Сначала выполняется сборка рамы станка-пилы своими руками. В ней необходимо предусмотреть места для крепления вала с диском и электродвигателем. Шкивы должны располагаться на внешней части. Это необходимо для периодической натяжки передаточных ремней и оперативного осуществления ремонта.

Согласно схеме, в центре столешницы делается прорезь, через которую будет проходить диск. Края материала должны быть обработаны, но при этом столешница должна быть ровной. Плоскость диска должна быть строго перпендикулярна поверхности стола. Рекомендуемые размеры прорези: ширина — до 5 см; длина — до 400 мм.

Блок управления электродвигателем располагается перед зоной резки. Это поможет избежать попадания стружки в электрические компоненты.

Для ознакомления с примером изготовления циркулярного станка-пилы своими руками рекомендуется просмотреть видеоматериал:

Упор для продольного пиления.

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание — тогда лучше выбрать модель с железным основанием. Литое может треснуть.

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании — прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

Еще один важный параметр ручной циркулярки — это возможность подключения пылесоса. Если пилить без пылесоса — в воздух поднимается мелкая древесная пыль.

Диск пропилился на верхнюю сторону столешницы. Высота — 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90 о. Тонкие деревяшки можно класть внутрь салазок.

Можно даже нарезать рейку, как колбасу:) Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Вцепляется в края мертвой хваткой.

Циркулярная пила — опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:
— переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску
— поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
— Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
— Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Распиловочный станок из ручной циркулярки

Циркулярный станок из ручной пилы – Универсальные козлы

Как циркулярку сделать стационарной – Циркулярная пила своими
силами

Стол для циркулярной пилы самостоятельно: видео, чертежи и фото

Станок
циркулярка из ручной циркулярной пилы в кустарных условиях. – MicPlay – Fastest HD Videos Portal

Циркулярный станок из ручной
циркулярной пилы своими

Читайте так же

Столик для циркулярной пилы

BOSCH Настольная циркулярная пила GTS 10 XC Professional (0601B30400) приобрести дешево – стоимость, отзывы, свойства

Как сделать неплохую циркулярку – Как сделать самодельный стол для циркулярки самостоятельно

Декабрь 2016 – Страничка 7 – Verius

Циркулярная пила в кустарных условиях

Самодельная циркулярная пила самостоятельно (циркулярка, распиловочный
стол)

Простой
распиловочный станок в мировом сообществе!

Переделка ручной дисковой пилы Интерскол в циркулярную настольную

Циркулярная пила в кустарных условиях регулировка – Как избрать дисковую пилу. Советы специалиста

Циркулярка в стол из ручной циркулярки

Читайте так же

Стол для ручной
циркулярки

Раскроечный станок из циркулярки

Торцовка для каретки своими силами – Тайландский массаж

Это любопытно

Ремонт телескопической стойки ВАЗ 2110 Прокачка неразборных амортизаторов ВАЗ. Сделай Сам! PakVim Fastest HD Video Experience pak vim Ремонт стоек амортизатора на дому, фото и […]
Как сделать колонки в машине. Vzmorie Adler Подий ПОД ДИНАМИКИ В СВОЁ АВТО Своими силами.PODIUM UNDER THE DYNAMICS. MicPlay. Fastest HD Videos Portal Акустический подий своими […]
Как заработать биткоин (bitcoin). Наилучшая стратегия! Глядеть онлайн видео в Моем Мире. Бесплатная раздача Bitcoin на spinandw. zebroid.tv краны раздающие бесплатные биткоины САМыЙ Потрясающий […]
Отрастить волосы на дому отзывы. Sviyash-edu.ru Как вырастить волосы самостоятельно у парней. Как сделать омбре своими руками
Full House Hair Cut Long Hairstyles Updated […]
Фрезерный стол с лифтом для ручного фрезера чертежи Неплохой мастер своими силами просто сумеет сделать лифт для фрезера Пример производства фрезерного стола своими силами, особенности и […]
KIVsound. Изготовка печатных плат своими силами самостоятельно. Ремонт печатных плат на дому. Создание тротуарной плитки Создание печатной платы дома. […]
Как сменять ос 7 на ос xp с диска. Stroy portal Переустановка пароля юзера в Ос 7/8 ИТ общество Украины Как убрать имя юзера и email-адрес с экрана входа Ос […]

Источник

Иметь у себя в мастерской небольшую, но функциональную циркульную пилу желают очень многие начинающие мастера. Купить станок заводского производства можно, но обойдется он довольно дорого. Таким путем идут профессиональные столяры, у которых есть прямая материальная зависимость финансового состояния от производительности труда. Вложенные средства быстро окупаются и приносят прямые прибыли.

У любителей есть неплохой выход из сложившегося положения – сделать циркулярный станок самостоятельно теми инструментами, которые присутствуют у большинства мастеров. Но перед началом производства работ рекомендуется ознакомиться с существующими инженерными решениями и особенностями работы оборудования.

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы.
Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах. Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.
Прочность всех узлов.
Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила. На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.
Противопожарная и электрическая безопасность.
Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Вари
а
нты ко
нст
р
у
кции

Теперь необходимо немного ознакомиться с возможными конструктивными решениями.

Тип циркулярной пилы	Краткое описание технических особенностей и эксплуатационные характеристики
	Однофазные двигатели нужно покупать в специализированных магазинах, дополнительно необходимо иметь вал на подшипниках. Это самая сложная для изготовления и дорогая по цене циркулярная пила. Если точно подсчитать все затраты, включая стоимость материалов на изготовление стола и потерянное время, то экономически целесообразнее купить готовый станок для домашнего пользования. Кроме того, полное изготовление прочной металлической станины пилы со всеми регулировочными приспособлениями в домашних условиях невозможно, придется обращаться в механические мастерки для точения и фрезерования некоторых деталей. Начинающим мастерам не рекомендуется использовать этот вариант циркулярной пилы.
	Такие решения предлагают пожилые столяры, они еще помнят стиральные машины с мощными двигателями. В те временная никто не экономил электрическую энергию, мощность всегда устанавливалась со значительным запасом. Сегодня ситуация изменилась, на стиральных машинах монтируются маломощные экономичные двигатели. Делать на их основании станок, который в состоянии распиливать лишь фанеру толщиной в несколько миллиметров, нет никакого смысла.
	Крайне нежелательный вариант по нескольким причинам. ● Во-первых, рекомендованная скорость вращения вала циркулярной пилы не более 2–3 тыс. об. в минуту, а болгарка дает 9–11 тыс. об. Материал изготовления зубьев, углы заточки, величина развода и прочие очень важные параметры дисковых пил рассчитываются исходя из этого параметра. Категорически запрещается использовать их на таких больших оборотах. ● Во-вторых, мощность болгарки примерно 1 кВт, что очень мало для стационарной циркулярки, она не сможет распиливать толстые доски. А для резания только одних реек делать опасный для жизни стационарный станок нецелесообразно.

Вывод.
Для непрофессионального мастера самым оптимальным вариантом изготовления стационарной циркулярки следует считать использование в качестве привода переносной дисковой пилы.

Преимуще
с
т
ва пер
енос
но
й
пилы

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Видео — Как выбрать циркулярную пилу

Пошаговая
инструкция
по изготовлению станка

Предлагаемая нами технология не предполагает использование сложных деревообрабатывающих станков и оборудования, это намного облегчает процесс для начинающих. Перед началом рекомендуется изготовить простейшее приспособление в виде большого деревянного угольника. Делается оно из бруска 10×30 мм и полоски фанеры 10×50 мм. Оно намного упростит процесс разметки и контроля правильности размеров отдельных деталей станка.

Стол делается из старой ламинированной ДСП, но отлично подходит специальная влагостойкая фанера для бетонных работ. Если у вас есть возможность, то купите этот материал, не пожалеете. Лучше выбирать иностранных производителей, но это обойдется дороже.

Шаг 1.
Сделайте раскрой материала для столешницы.

Конкретные размеры большого значения не имеют, исходите из размеров щита и свободного пространства в мастерской. Нужно понимать, что на длинном столе лучше удерживаются заготовки, что облегчает распил длинных досок.

Для обеспечения ровного и перпендикулярного распила пользуйтесь приготовленным приспособлением, рейка должна упираться о кромку ДСП, а пила скользить по полоске фанеры, закрепленной струбциной.

У нас центральная часть стола станка имеет ширину 36 см, две боковые по 18 см. Между ними установятся деревянные рейки из твердых пород древесины для крепления каретки поперечного реза. Такая каретка намного упрощает торцевание и распил деталей.

Три части столешницы, между которыми будут лежать незакрепленные рейки, передвигающиеся вместе с кареткой во время распила материалов

Шаг 2.
Положите пилу на центральную часть стола и шилом обведите контур металлической площадки.

Шаг 3.
По углам стола просверлите отверстия, делать это можно обыкновенной дрелью или на сверлильном станке.

Шаг 4.
Электрическим лобзиком аккуратно вырежьте проем для пилы.

Используя его в качестве шаблона, нарисуйте вкладыш и лобзиком вырежьте его.

Цены на популярные модели электролобзиков

Электролобзик

Есть варианты не делать вкладыш, то в таком случае уменьшается максимальная глубина резания. Конкретное решение принимайте в зависимости от планируемого использования пилы, но практики всегда советуют рассчитывать на максимальные параметры. Дело в том, что никто не может предвидеть требования к станку на длительную перспективу.

Шаг 5.
Закрепите на столике пилу. Приспосабливайте для этого различные подручные материалы, подбирайте их по длине и толщине.

Важно.
Никогда не закручивайте саморезы в ДСП без предварительного высверливания отверстия. Плита не рассчитана на такие нагрузки и может дать трещины.

Закрепите пилу с обратной стороны стола.

Шаг 6.
Установите на место вкладыш. Он делается из прочного материала, желательно стали или алюминия, но подойдет и пластик. Вкладыш должен выдерживать сильные ударные нагрузки, которые возникают во время пиления, ДСП не справляется с такими задачами.

Деталь фиксируется к подошве пилы, надо готовить отверстия и использовать различные метизы.

Шаг 7.
Сделайте разметку под боковины столешницы, они будут фиксироваться при помощи саморезов. Закрепите на клей все части стола на поперечных штангах. С лицевой стороны они дополнительно прикручиваются саморезами с потайными головками, под них отверстия обязательно зенкуются.

Шаг 8.
Проверьте ход деревянных реек. Если они в некоторых местах клинят, то надо найти причину и устранить ее. Рейки должны скользить свободно, но без шатаний.

Практический совет.
Намного проще вместо реек установить металлические профили. Для этого требуется меньше времени, а качество работы станка намного увеличивается.

Купить профили можно в любом строительном магазине, по возможности приобретайте алюминиевые элементы. У них небольшой коэффициент трения, а это очень важно для плавного передвижения каретки поперечного реза.

Шаг 9.
К нижней части стола прикрепите доски ДСП или пластик, они предупреждают выпадение реек.

Испытайте работоспособность станка. Временно установите его на ровную поверхность, включите в сеть и распилите несколько досок.

Сразу обращайте внимание на нехарактерные звуки и вибрации. Надо выяснить причину их появления и немедленно устранить. На этом этапе изготовления стационарной циркулярной пилы выполнять корректировки намного проще, чем на полностью собранном механизме. Все в норме – продолжайте сборку оборудования.

Видео — Простой распиловочный станок

Видео — Стол для циркулярной пилы

Изг
о
тов
л
е
н
и
е
боковых уп
о
ро
в стола и
пр
и
спос
о
блений для распиливания

После того как вы устранили проблемы, обнаруженные при испытании, на пиле сделайте заготовки для боковин стола. Размеры произвольные, можете привязывать их к своим фактическим потребностям и параметрам имеющихся материалов.

Шаг 1.
Подготовьте заготовки для боковин.

Практический совет.
Для ускорения процесса торцевания к пиле приделайте временное устройство – небольшой отрезок ровной доски под угольник прикрепите саморезами к рейке.

После торцевания заготовок временное приспособление снимается, станок возвращается в прежнее состояние.

Шаг 2.
Установите столик на постоянные ножки, засверлите отверстия и зазенкуйте их под потайные головки саморезов.

Шаг 3.
В нижней части боковин прикрепите доски соответствующей длины. Они усиливают конструкцию и увеличивают площадь упора. За счет этого повышается устойчивость конструкции, что очень важно для циркульного станка.

Интересный факт.
Вы никогда не интересовались, почему все старые станки имеют литую тяжелую станину? В те времена отечественная промышленность не могла изготавливать точные детали для высокооборотных механизмов, из-за этого во время их работы неизбежно появлялись биения. Тяжелая станина гасила вибрации – повышалось качество обработки. Это мы к тому, какое большое значение имеет качество всех элементов циркулярки.

Шаг 4.
Еще раз испытайте конструкцию, в этот раз давайте максимальные нагрузки.

Приспособление для подачи распиливаемых материалов

Видео — Самодельный упор для циркулярки

Изготов
л
е
н
ие
каретки

Делается она из полочки ДСП толщиной 16 мм.

Шаг 1.
Вдоль краев высверлите отверстия для полозьев, прозенкуйте их. Расстояние между крепежами примерно 10 см.

Шаг 2.
Прикрутите основание каретки к деревянным рейкам, установленным на столешнице. Проверьте ее ход, если есть проблемы, то скользящие деревянные поверхности можно намазать мылом или парафином. Большие заедания придется шлифовать мелкой наждачной шкуркой. Работайте очень осторожно, проверяйте ход, не снимите лишний материал.

Шаг 3.
Прикрутите две спинки, постоянно замеряйте углы, все они должны быть прямыми.

Шаг 4.
Пропилите отверстие для пилы. Делается это в несколько этапов.

Установите каретку в пазы, приподнимите ее вверх, плоскость не должна касаться зубьев пилы.
Включите пилу и медленно опускайте каретку. Отверстие пропиливается до тех пор, пока каретка не опустится в горизонтальное положение.
Аккуратно сделайте отверстие по всей длине каретки.
Поверьте угол, добейтесь правильного положения. Если все в норме, то надо дополнительно закрепить спинки каретки.

Шаг 5.
Установите параллельный пиле упор, убедитесь в его работоспособности.

Цены на струбцины

Струбцины

Стационарная циркулярная пила готова к использованию, можете делать собственными руками различные изделия из дерева. Это очень увлекательный и полезный процесс.

Видео — Каретка для циркулярки

Стационарная циркулярная пила намного увеличивает производительность труда и повышает его безопасность. Такой станок должен быть у каждого начинающего мастера, сделать его можно с использованием минимального набора инструментов. Мы рассказали лишь об одном варианте изготовления пилы, но существует много других не менее интересных решений. Как изготовлять различные виды столов для циркулярной пилы
можно

уголок из крепкой стали;
прямоугольная профильная труба;
двигатель.

Циркулярка из угловой шлифовальной машины

Компактный настольный станок

Стационарная установка

Циркулярный станок имеет следующие преимущества:

Такое оборудование позволяет делать более качественные и глубокие распилы.
Станок гораздо удобнее ручного оборудования.

Описание оборудования

В первую очередь необходимо определиться с основными задачами распиловочного станка. Если требуется распиливать доски или дрова на зиму, то достаточно будет простейшей установки из крепкого стола с прорезью для диска.

Преимущества самодельной техники

К основным преимуществам такой техники можно отнести следующее:

Универсальность инструмента.
Простота его изготовления.
Возможность существенной экономии.
Надежность и долговечность оборудования.

Характеристики и мощность

Изготовление циркулярки

Выбор используемого электромотора будет зависеть от того, какие работы и какую древесину планируется обрабатывать на станке. Привод может работать от однофазной электросети либо применяются мощные промышленные моторы, которые работают от трехфазной электрической сети.

Материалы и инструменты

Пошаговая сборка

Изготовление самодельной циркулярной пилы не представляет особой сложности. Можно использовать болгарки или ручные пилы, которые монтируются внутри деревянной основы станка.

Ручная электрическая пила – вещь полезная и удобная, но работать с ней долго не получится, так как нужно прилагать усилия. Если необходимо распилить целое дерево или постоянно приходится работать с большими объемами, то для этого изготавливается циркулярка из дисковой пилы своими руками.

Вконтакте

Преимущества и особенности инструмента

Круглая пила имеет свои плюсы: позволяет делать ровный распил, повышает скорость монтажа, обеспечивает удобство работы, экономит электричество
. Если заменить диск, можно и мягкий метал одолеть. Чтобы сделать полноценный инструмент для работы, нужно установить его на стол и обеспечить подход со всех сторон.

При этом надо соблюдать следующие условия:

стол должен быть хорошо укреплен, для чего его ножки иногда заливают бетоном или привинчивают болтами;
ручная пила закрепляется железными скобами к столешнице для обеспечения безопасности при работе;
необходимо заземление.

Неудобство при работе представляет большая ширина
стола. Оптимальный размер не должен превышать 60 – 70 см, чтобы удобно было держать брусок (не на вытянутых руках).

Если рабочая поверхность не статична, то ухудшается качество распила, поэтому необходимо закрепление. Провод можно зафиксировать скобами в полу, чтобы при работе случайно не споткнуться.

Как вариант – сделать дополнительную розетку под столешницей.

Предварительно нужно подготовить рисунок с указанием размеров. Это почти чертеж, но упрощенный. На бумаге нужно указать величину зазора для диска – по ширине и длине, где он должен находиться по отношению к краям стола. Сразу можно будет представить свою работу за таким устройством.

Необходимые приспособления

Из дополнительных инструментов понадобятся:

для креплений;
карандаш или маркер для разметок;
рулетка;
наждачная бумага.

В процессе работы может понадобиться фрезер
.

Для изготовления стола необходимо приготовить:

2 направляющие рейки;
болты;
лист размером 60/120 см;
заготовка для стола с ножками (если есть).

Станина может быть изготовлена самостоятельно из обычных деревянных заготовок, скрепленных между собой рейками, а может использоваться готовый распилочный стол, железный или деревянный.

Цены на ДСП

Описание рабочего процесса

Как изготавливается направляющая для дисковой пилы. Сделать распил ровным поможет направляющая линейка, прикрепленная к верстаку.

Суть приспособления в том, чтобы не дать распилочному материалу двигаться в процессе работы.

Самый простой вариант прикрепить два профиля, один – на подошву пилы, другой – на распилочный стол.

Для этого необходимо подобрать два куска трубы, можно использовать алюминиевый квадратный профиль разного размера. Трубы надо разрезать по вертикали болгаркой. Должна получиться конструкция по подобию рельсы
, когда одна деталь входит в другую.

Далее надо отмерить кусок по длине стола. Предварительно вырезать углубление и посадить в него профиль, закрепив его болтами с нижней стороны. Профиль меньшего размера отрезается по длине подошвы и прикручивается болтами. Следует зашлифовать края металла, чтобы не мешали плавно двигаться. Останется совместить оба профиля и протестировать устройство.

Как сделать верстак

Стол для циркулярной пилы своими руками можно сделать из плиты МДФ, ДСП, толстой фанеры, дерева, металла. Пластиковый материал не подходит.

Этапы работы:

Отмерить необходимую длину и ширину из листа материала.
Обрезать болгаркой и обточить края.
На ножки стола прикрепить болтами столешницу, для верности можно воспользоваться столярным клеем.
Выровнять верхнюю часть с помощью уровня, закрепить на полу металлическими скобами или залить бетоном.

Важно!
Столешница устанавливается на ножки после закрепления пилы.

Циркулярка из дисковой пилы крепится снизу к столу при помощи деревянных реек.

Цены на МДФ

Описание работ:

Перевернуть столешницу, сделать разметку маркером и прорезать отверстие для диска.
Срезать верхний слой по форме подошвы на глубину на 0,7 мм.
Взять два бруска и закрепить саморезами подошву параллельно длине стола.
Закрепить подошву перпендикулярно столу еще двумя рейками.

Крепление циркулярной пилы на верстак готово. Если планируется постоянная работа, то можно оборудовать стол дополнительным упором. Для этого необходим ровный брус по длине столешницы. Установить его требуется параллельно диску пилы, желательно в углубление, закрепить болтами. Важно хорошо выровнять деталь, чтобы она располагалась строго параллельно – от этого будет зависеть качество распила, особенно, если понадобится делать мебель.

Изготовление вала

Как сделать вал для циркулярки своими руками.

Если циркулярная пила своими руками собирается по частям, двигатель берется от стиральной машины, диски покупаются отдельно или снимаются с нерабочей болгарки, то придется подумать, как выточить вал.

Эту важную деталь делать из старых труб небезопасно, поскольку на вал будет крепиться сам диск.

Вал для дисковой пилы своими руками сделать сложно
. Здесь нужен профессиональный токарь, желательно не новичок. Сначала следует подобрать специальную 45-ю марку стали. Материал отличается износоустойчивостью и упругостью, специально предназначен для изготовления валов, цилиндров, шестерней.

Для обточки на токарном станке используется двустороннее крепление. Деталь обрабатывается сначала обычным резцом, чтобы придать нужный диаметр. Далее чистовым резцом удаляются все задиры. Оставляется небольшой припуск для финальной шлифовки наждачной бумагой до зеркального блеска.

Канавки на валу
выполняются канавочным резцом, как указывают чертежи. В процессе работы можно снимать деталь и примерять на нее компоненты, которые впоследствии будут монтироваться.

На вал можно установить крепления для:

различных фрез, которые могут пригодиться при вытачивании фигурных изделий из дерева;
обычной циркулярки;
ножей рубанка.

Самодельная циркулярная пила своими руками оснащается мотором от старой стиральной машины. К нему необходимо подсоединить пусковое устройство, соответствующее мощности двигателя.

При монтаже электрики необходимо соблюдать
правила безопасности:

Предусмотреть теплозащиту для случаев повышения напряжения.
Электрощиток должен быть установлен на материале, который не проводит ток.
Если установлена металлическая станина, то электропроводку следует хорошо заизолировать.
Если самодельный станок с дисковой пилой находится на улице, то электрический узел должен быть защищен от попадания воды.

Если провести электрику для циркулярной пилы своими руками сложно, то лучше обратиться к профессионалу, чтобы оборудование работало долго и без поломок.

Миниатюрная модель

Для работы с оргстеклом, пластиком, ламинатом может пригодиться минициркулярка – маленькая конструкция, похожая на табурет с диском по центр
у.

Такая модель рассчитана на тонкие листы материала и не выдержит больших нагрузок.

Использовать можно болгарку, прикрепив ее снизу вышеописанным методом.

Для упора можно прикрепить брус высотой 2 см.

Ножки не обязательно укреплять, потому что устройство планируется переносить.

Обратите внимание!
Приспособление хорошо справляется с тонкими мягкими материалами, но дерево поддается с трудом, для работы с ним нужно увеличивать мощность мотора.

Мощность двигателя на микроциркулярке небольшая – до 40 Вт. Диск можно взять от ручной пилы, но вполне возможно использовать сборную конструкцию, где в качестве вала выступает стержень с резьбой – строительная шпилька. Диск крепится с помощью гайки, накрученной на резьбу.

Прочие приспособления

Различные приспособления для ручной дисковой пилы своими руками сделать проще простого. Один из них – обычный брусок, который вставляется в упор, входящий в комплект. Стандартный упор не позволяет распиливать более широкие детали, так как рассчитан на определенную ширину, для каждой модели разную. Чтобы иметь возможность увеличить зазор, требуется вставить между стенкой упора деревянную деталь нужной ширины и задвинуть
ее в подошву.

Можно сделать приспособление для вырезания пазов, которое может пригодиться при изготовлении мебели.

Циркулярку из ручной дисковой пилы можно приспособить для распила под углом. Применяются как дополнительные детали, так и возможность закрепления самого диска под нужный угол.

Простое приспособление для торцевания при помощи ручной дисковой пилы. Есть возможность распиливать под заданным углом.

Вспомогательная деталь «клин» подойдет для производства круглых заготовок из дерева для декоративных целей.

Торцевой спил применяется в строительстве для отделки деревом стен, которые впоследствии покрываются лаком, оставляя видимой поперечную структуру дерева.

Чтобы лишний раз не тратиться на различные устройства
для мелких работ, можно попробовать самостоятельно продумать решение проблемы и создать рабочий инструмент из доступных материалов.

Для обустройства циркулярки подойдут старые ручные пилы, возможно, с нерабочим мотором. Сконструировать рабочее место можно по любой схеме. Подобрав детали по мощности, есть возможность распиливать материалы различной ширины и плотности. При помощи дополнительных приспособлений можно организовать столярную мастерскую и выполнять различные операции без лишних затрат.

Видео: делаем циркулярку из дисковой пилы

Циркулярная пила представляет собой специализированное оборудование, которое используют для распиливания древесины, ламината, некоторых разновидностей стеновых панелей, листовых материалов, таких как фанера, ОСП, ДСП. При проведении ряда строительно-ремонтных работ и столярных операций наличие распиловочной установки стационарного типа позволяет значительно снизить затраты времени и повысить качество результата. Если нет возможности приобрести модель заводского производства, то можно собрать циркулярную пилу своими руками. Для ее самостоятельного изготовления потребуется наиболее распространенные слесарные инструменты и навык работы с ними. Чем больше будет в наличии необходимых материалов и деталей, тем дешевле обойдется реализация проекта.

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки
, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем
. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком.
Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом
с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Подбор материалов и деталей

При создании самодельной циркулярной пилы необходимо соблюдение оптимального баланса между ее функциональными возможностями, безопасностью во время эксплуатации и затратами на изготовление. Чтобы достичь этого, следует подобрать материалы и детали с нужными характеристиками. Для снижения затрат отталкиваться нужно от старого или неиспользуемого оборудования, которое имеется в наличии.

Материалы для изготовления станины со столом

Для изготовления станины (каркаса) можно использовать швеллер либо металлические уголки
(достаточно размером от 25×25 мм до 50×50 мм). Если этих материалов нет в наличии, то самый экономный вариант – это приобрести их в пункте приема металлолома. На ножки станка пойдут водопроводные или профильные трубы из металла.

Совет! Элементы каркаса нужно соединять друг с другом с помощью электросварки, потому что болтовые соединения раскручиваются под действием вибраций.

Собирая станину, требуется также для придания жесткости конструкции по углам приваривать распорки. Чтобы облегчить перемещение станка, можно оснастить его прочными колесами (с металлическим ободом), оснащенными фиксаторами. Следует учитывать, что чем массивнее создаваемый агрегат, тем он должен быть устойчивее во избежание травматизма.

Станина из металлической трубы

Главные требования к столу для циркулярки: устойчивость к механическим воздействиям (вибрационным, ударным), способность выдерживать без прогибов заготовки массой более 50 кг и гладкость поверхности
. Этими свойствами характеризуются листы следующих материалов:

стали;
дюралюминия;
силумина;
текстолита;
устойчивой к воздействию влаги фанеры;
органического стекла.

Если использовать влагостойкую фанеру
, то ее стоит предварительно оббить покрытой цинком жестью. Применять ДСП или ОСП не рекомендуется из-за неустойчивости этих листовых материалов к вибрационным воздействиям.

Важно! Прочность стола имеет большое практическое значение. При его растрескивании либо перекосе из-за прогиба диск может заклинить. Это способно привести не только к повреждению заготовки, но и к получению травмы.

Для проведения различных работ (например, распускания бревен на доски) нужно оснастить стол боковым упором
. Он выполняет ту же функцию, что и шина для циркулярной пилы ручного типа: обеспечивает ровное распиливание пиломатериалов. При этом его применение позволяет получать заготовки разных размеров.

Направляющий упор
должен быть строго параллельным диску для избегания заклинивания последнего. Его можно сделать из деревянного бруска или металлического уголка. В первом случае следует использовать только древесину твердых пород. Чтобы иметь возможность регулировать рабочий зазор, упор должен быть съемным. Его можно фиксировать с помощью струбцин либо в специальных пазах (болтами), сделанных параллельно друг другу на рабочей поверхности столешницы.

Выбор двигателя и пусковой аппаратуры

В качестве привода для рассматриваемого варианта самодельного циркулярного станка проще всего использовать однофазный электродвигатель
. Мощность его требуется подбирать с учетом предстоящей нагрузки. Косвенно можно ориентироваться по диаметру устанавливаемого диска:

если он составляет 350 мм, то для нормальной работы агрегата нужен электромотор мощностью 1000 Вт;
для диска диаметром 170 мм достаточно двигателя 500 Вт.

В последнем случае можно изготовить приводной механизм из двигателя от стиральной машинки-автомата. Он способен работать длительное время при среднем уровне нагрузки. Для дисков диаметром 350 мм подойдет электродвигатель от промышленной вентиляционной установки. Его следует закреплять жестко, чтобы обеспечить нормальное зацепление ременной передачи. По этой причине не получится снизить уровень вибраций установкой мотора на амортизаторы: он будет постоянно колебаться.

Можно также оснастить самодельное оборудование трехфазным электродвигателем
(на 380 V) подходящей мощности. Чтобы его запустить от сети напряжением 220 V потребуется дополнительно устанавливать в электрическую цепь рабочий (фазосдвигающий) и пусковой конденсаторы. Следует также учитывать, что мощность двигателя при этом будет меньше номинальной величины, указанной на его табличке либо в паспорте.

Пусковую аппаратуру следует подбирать, исходя из мощности мотора, от которой будет зависеть максимальная сила тока в цепи. Хорошим вариантом является использование пусковой кнопки совместно с тепловой защитой — это предохранит электродвигатель от перегорания обмоток, если ток возрастет при заклинивании диска
. Защиту лучше установить в отдельном электрическом щитке, прикрепленном к боковой панели станка с удобной стороны.

Все соединения нужно хорошо изолировать, чтобы провода не замкнули на станину самодельной циркулярной электропилы. Кнопки включения и отключения должны нажиматься без каких-либо усилий. По причине частого хранения оборудования на улице необходимо электрическую часть хорошо защитить от намокания
. Самое простое – это накрывать установку клеенкой или аналогичным не пропускающим воду материалом.

Передача, вал и диск

Для передачи вращения от электромотора к диску оптимальным вариантом является использование клиновидного ремня
совместно со шкивами от двигателя автомобиля. Применять шестерни не рекомендуется по соображениям безопасности. Это связано с тем, что если заклинит диск, то ремень просто будет проскальзывать, а шестереночная передача из-за своей жесткости может вызвать выход из строя всего приводного узла.

Совет! Если использовать шкивы разных диаметров, то можно будет изменять обороты диска и устанавливать на станок различные его типы. Это актуально при отсутствии регулятора скорости электродвигателя.

Изготовление вала
лучше доверить специалисту, заказав его у профессионального токаря. Тем более, когда планируется сделать циркулярную электропилу более функциональной, оснастив ее, например, рубанком. Но наиболее простой вариант – это купить готовую деталь заводского производства. Ее образец представлен на фото ниже.

Диск для циркулярного станка
проще купить готовый, чем делать его из листа инструментальной стали. Проблема заключается в балансировке. Дисбаланс пилы во время эксплуатации оборудования приводит к быстрому выходу его из строя и снижает уровень безопасности рабочего процесса. Если есть дисковая пила по дереву, то можно снимать пильный диск с нее.

Нужно, чтобы диаметр диска соответствовал соответствующему параметру распиливаемых пиломатериалов: так, для 100 мм бревен понадобится использовать пилу размером примерно 350 мм. Связано это с тем, что диск не должен выступать более чем на треть своего диаметра над рабочей поверхностью стола.

Игнорирование данного требования приводит не только к ухудшению качества распиливания заготовок, но и повышает возможность травмирования.

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

из уголков делают прямоугольную раму;
к ней приваривают четыре ножки по углам нужной высоты;
на высоте около 200 мм от их нижнего края делают обвязку из уголков;
на верхней раме монтируют вал;
фиксируют на одной его стороне ведомый шкив, а на другой – диск;
изготавливают и прикрепляют к станине стол с подъемным механизмом;
на нижней раме делают площадку из уголков или листового металла под электродвигатель;
на валу мотора фиксируют ведущий шкив;
надевают ремень на шкивы;
на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования
. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Важно! Чтобы предотвратить возможность заклинивания пилы по причине соединения фрагментов распиливаемой заготовки, рекомендуется установить расклинивающий нож. Расположить его следует на расстоянии примерно 3 мм позади от диска.

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать.
Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы
. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить
. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Источник

Со многими бытовыми и строительными задачами всегда поможет справиться циркулярная пила. Сделать ее своими руками не так сложно, как кажется на первый взгляд. Достаточно придерживаться простых правил в работе с металлом, иметь подходящие материалы дома или в гараже. Если коротко описать конструкцию, то нужно сделать следующее: придется соорудить верстак для пилы нужных размеров и адаптировать под него ручную дисковую пилу. Стационарный станок такого типа значительно облегчит работу и увеличит ее объемы. Итак, рассмотрим, как самому изготовить данный инструмент.

Изготовление циркулярки из ручной дисковой пилы

Циркулярную пилу довольно просто сделать из ручной. Необязательно вносить изменения в конструкцию исходного инструмента. Весь смысл – в изготовлении стола, на который будет прикреплена дисковая пила с обратной стороны. Отверстие для пропила под диск будет изготовлено заранее. Рассмотрим процесс поэтапно:

Столешница с гладкой и ровной поверхностью выпиливается из фанеры. В ней уже сделано отверстие под диск и под крепления пилы.
Ручной инструмент крепится с нижней стороны стола болтами, шляпки которых должны быть утоплены в фанере.
Чтобы не вносить конструктивные изменения в исходный инструмент, его кнопку надо зафиксировать в рабочем положении, а выключатель подсоединить в розетку.

Станина для домашней циркулярной пилы

Такую станину можно изготовить в бытовых условиях. Есть два варианта привода мощностью, не превышающей 1,2 кВт. Это делается для того, чтобы исключить повышенный расход электроэнергии. Конструкция первого привода может включать в себя электродрель указанной мощности. Такая конструкция идеально подходит для дома, но для профессиональной работы ее применение уже будет неуместным.

Станина состоит из рабочего стола и основания. Для упрощения механизма нужно максимально этого добиться в креплении диска. Основных вариантов три: ручная дисковая пила на столешнице, соединение диска и патрона электропилы, валы, приводимые во вращение двигателем.

Стол должен иметь прочное и жесткое основание, для того чтобы обеспечить безопасную работу. В бытовых условиях вариантов может быть множество, все зависит от фантазии автора. Важным параметром конструкции будет являться толщина распиливания заготовок.

Важно! В домашних условиях и для бытовых нужд возможностей циркулярки из ручного инструмента будет вполне достаточно. При этом можно сделать регулятор частоты оборотов, что позволит работать с еще большей продуктивностью.

Станок из циркулярной пилы

Чтобы создать циркулярный станок, необходимо грамотно подойти к его сборке. Только продуманное до мелочей устройство способно выполнять задачи, поставленные для него. Для мелких работ, конечно, лучше применять циркулярку на основе ручной пилы (Интерскол, например). Это и компактность размеров, и относительно низкое энергопотребление. Чтобы обрабатывать более габаритные заготовки в большом количестве, необходим стационарный станок. Рассмотрим самые важные узлы циркулярного станка.

Стол для станка можно сделать множеством способов, даже из обычного кухонного. Главное, чего нужно добиться, это стойкость и прочность конструкции.
Рабочий инструмент – диск. Он должен выходить за пределы стола максимум на одну треть от диаметра. Лучше всего использовать для обработки заготовок толщиной менее 150 мм, иначе такой станок вряд ли подойдет.
Валы и передачи. Лучшим решением является установка готового вала под инструмент, так как изготовление вала требует специальное оборудование и навыки, во избежание погрешностей и выхода из строя техники. Клино-ременная передача обеспечит большую безопасность и плавность хода.
Мотор. Среди моторов для циркулярки неизменным успехом пользуется привод от стиральной машины с его высоким КПД и более длительным ресурсом работы.

В заключение скажем, что самодельная циркулярная пила способна решать довольно обширный ряд бытовых задач. Оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему – оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчит нашу задачу. Конструкция ее необязательно будет сложной, главное – продумать все детали, сделать чертежи, осуществить правильную сборку.

Внимание! Во избежание травм всегда следите за техникой безопасности!

Приятной работы!

Источник

Циркулярный станок своими руками из ручной циркулярки

Условия работы циркулярной пилы по дереву

Варианты изготовления циркулярки

Строим домашнюю циркулярку

Переделка ручной циркулярной пилы в стационарный вариант

Изготовление направляющей линейки

Заключение

Описание оборудования

Преимущества самодельной техники

Характеристики и мощность

Изготовление циркулярки

Материалы и инструменты

Пошаговая сборка

Ручная конструкция циркулярки

Изготовление упора и подготовка необходимых отверстий

Из чего можно сделать станок для распиловки древесины?

С чего начать изготовление станка?

Комбинированный станок для распиловки и строгания древесины

Болгарка в качестве привода пилы

Ручная электрическая дисковая пила в основе станка

Пошаговый процесс создания небольшого циркулярного станка своими руками

Дополнительная оснастка для станка

Как сделать упор и отверстия?

Изготовление рукоятки и штанги для регулировки

Настольная пила маленьких размеров

Как сделать стационарную пилу?

Читайте так же

Простой распиловочный станок в мировом сообществе!

Переделка ручной дисковой пилы Интерскол в циркулярную настольную

Читайте так же

Это любопытно

Определяемся с дизайном и конструкцией

Чертежи

Необходимые материалы

Необходимые инструменты

Процесс изготовления: пошаговая инструкция

Видео: Стол для циркулярки из подручных материалов

Циркулярка из угловой шлифовальной машины

Компактный настольный станок

Стационарная установка

Из чего можно сделать станок для распиловки древесины?

С чего начать изготовление станка?

Комбинированный станок для распиловки и строгания древесины

Болгарка в качестве привода пилы

Ручная электрическая дисковая пила в основе станка

Пошаговый процесс создания небольшого циркулярного станка своими руками

Дополнительная оснастка для станка

Подготовка инструмента и материалов

Пошаговая инструкция по сборке стола для циркулярной пилы

Конструкция станины

Изготовление столешницы

Конструкция основания

Некоторые нюансы изготовления

Вывод

Конструкция станины

Изготовление столешницы

Конструкция основания

Некоторые нюансы изготовления

Вывод

Обзор и сравнение заводских моделей

Как сделать своими руками станок из циркулярной пилы?

Стол для циркулярной пилы своими руками

Подготовка инструмента и материалов

Пошаговая инструкция по сборке стола для циркулярной пилы

Видео изготовления циркулярного стола своими руками

Как сделать самодельный стол для циркулярки своими руками по чертежам

Устройство стола

Подбор материалов

Процесс изготовления стола

Дополнения к конструкции

Что собой представляет конструкция?

Изготовление стационарного устройства

Изготовление деревянного станка

Станок для настольного использования

Как сделать ручную пилу из болгарки?

Как сделать настольную циркуляционную плиту?

Конструкция стандартной циркулярной пилы

Серьезный инструмент

Сборка стационарной конструкции

Изготовьте другие варианты

Простой
распиловочный станок в мировом сообществе!

Простой
распиловочный станок в мировом сообществе!

Простой
распиловочный станок в мировом сообществе!
