Датчик давления в шинах ремонт своими руками

Датчики давления в шинах Ремонт TPMS своими руками

Ремонт датчика давления в шинах TPMS — замена батарейки

Ремонт датчиков давления в шинах

2 месяца назад «умерли» 2 датчика давления в шинах, ну как померли, просто сели батарейки, но по идее, они не ремонтоспособны, но ведь я же всё таки не Американец ?

Я сел и подумал зачем я буду платить 3500 руб. за 2 датчика, плюс разбортировать колёса, сбортировать, отбалансировать, всё таки выйдет в круглую сумму.

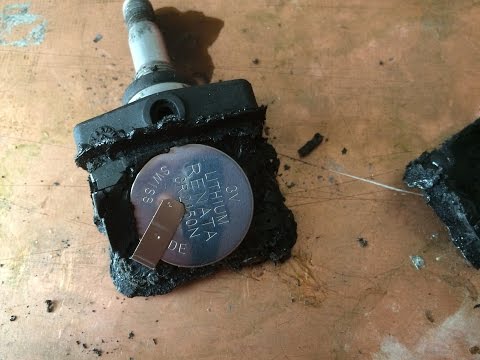

И так я взял мантровку, отжал лезину от диска, вытащил датчики давления (единый блок с золотником). Затем ножиком разобрал датчик, который склеин из двух сторон, аккуратно разобрал и обнаружил батарейки как на часах, самые маленькие. Заменил батарейки, заново склеил датчики, залил аккуратно герметиком, силиконом. И аккуратно поставил на место.

Затем необходимо, что бы компьютер их определил. Нужно выполнить, так называемое обучение. Я нашёл кучу документации в интернете, и оказалось что для этого необходим магнит. Вообще обучение производят специальным аппаратом, но для этого нужно ехать на сервис, если честно мне этого не хотелось, и я решил произвести обучение самостоятельно.

Поехал на Царицинский радиорынок, купил большой, мощный магнит и начал обучение. В меню компьютеры выбрал меню «датчики давления», затем нажал на кнопку обучение, у меня высветилась надпись передние левое колесо, я приложил магнит к золотнику на диске, подождав 5 секунд, машина подала короткий сигнал, далее на дисплее компьютера загорелась надпись передние правое колесо, я выполнил это дело со всеми колоёсами по часовой стрелке, и компьютер обнаружив все датчики, наконец то погасил лампу неисправной системы контроля давления в шинах.

Вот так вот нездоровый Российский ум, нашёл выход из ещё одной ситуации, а вы говорите Америка ?

Cодержание

Для чего нужен датчик давления в шинах

Поддержание оптимального давления в автомобильных шинах обеспечивает надежную управляемость машины, увеличивает ресурс эксплуатации автопокрышек и снижает расход топлива.

Что такое датчики давления в шинах

Это специальные малогабаритные устройства, монтируемые на колеса для контроля давления воздуха в шинах (иногда и температуры).
Различают несколько типов датчиков давления:

Принцип действия – механические или электронные.
Место установки – наружные или внутренние.
Способ измерения – прямого или косвенного контроля.
Тип измерительного элемента – тензорезисторные или пьезоэлектрические (только для электронных систем).

Конструкция и принцип работы датчиков

Конструкция и принцип действия подобных устройств зависит от вида используемой системы контроля давления в шинах.

Механические датчики

Представляют собой миниатюрные манометры, измеряющие давление воздуха в автошинах. Конструктивно выполняются в виде прозрачного колпачка, накручиваемого на ниппель вместо обычного защитного. С помощью поршней определенного цвета они выдают соответствующий сигнал: если давление более 2 бар – зеленый, от 1 до 2 бар – желтый, менее 1 бар – красный.

Основным достоинством является простота установки, а также отсутствие необходимости какой-либо настройки и дальнейшего обслуживания.

Из недостатков отмечают следующие:

свободный доступ посторонних лиц;
неточность показаний;
контроль только визуальный, возможен лишь при остановке машины.

Электронные устройства

Среди этих систем слежения за давлением в шинах самыми простыми являются датчики достаточно распространенной тормозной системы ABS, отслеживающей частоту оборота колес. У спущенного колеса уменьшается внешний диаметр покрышки, что приводит к увеличению скорости ее вращения и повышению внутренней температуры. Отслеживая эти параметры, штатно установленные и запрограммированные нужным образом, датчики передают информацию в бортовой компьютер, который выдает соответствующий сигнал. При этом установка какого-либо дополнительного оборудования не требуется.

Более точными являются электронные устройства, непосредственно измеряющие давление воздуха в автопокрышке. Каждое из них имеет собственный источник электропитания (малогабаритную батарейку) и связано по радиочастотному каналу (Bluetooth) с блоком управления и/или сигнализации.

Такие датчики могут быть установлены снаружи колеса на золотник вместо защитного колпачка. Но чаще они встраиваются внутрь бескамерной покрышки вместо штатных ниппельных грибков или просто крепятся на ее внутренней поверхности.

В качестве элемента управления и индикации может использоваться отдельный блок с элементами световой и/или звуковой сигнализации, либо мобильное устройство (например, обычный смартфон) с установленным на нем специальным программным обеспечением.

Главное преимущество электронных систем заключается в том, что водитель может отслеживать состояние накачки колес в любой момент, в том числе, во время движения автомобиля.

Но есть и определенные недостатки:

трудоемкость монтажа внутренних датчиков;
необходимость периодической замены элементов питания;
такие устройства нуждаются в настройке и дополнительном обслуживании .

Установка датчиков давления колес

Установить механические датчики не составит особого труда даже для начинающего автолюбителя. Для этого достаточно открутить стандартные колпачки на колесах и поставить вместо них приобретенные устройства.

С электроникой бывает сложнее. Если система предусматривает использование наружных датчиков, то их установка также осуществляется легко. Единственное затруднение может вызвать подключение блока управления, если он не имеет автономного питания от встроенного аккумулятора или батарейки.

Для установки внутреннего электронного датчика необходимо разбортировать покрышку и вставить устройство на место штатного ниппельного грибка. Сделать это в домашних условиях сложно, так как после перебортовки бескамерной шины накачивать ее нужно под высоким давлением, чтобы края покрышки сразу сели на диск. Для этого потребуется компрессор, который вряд ли имеется в гараже у обычного автолюбителя.

После установки датчиков на колеса необходимо подключить блок управления и/или сигнализации и произвести настройку системы в целом – «прописать» каждый элемент так, чтобы сигнал от него был виден блоку управления или бортовому компьютеру.

Так называемая «прописка» датчиков по общему правилу осуществляется по кругу, начиная с левого переднего колеса, затем – правое переднее, заднее правое и, наконец, левое заднее. Тем автолюбителям, что не очень дружат с электроникой, лучше обратиться в автосервис, оказывающий подобные услуги.

Эксплуатация датчиков

При использовании механических устройств какое-либо дополнительное обслуживание не требуется. Единственное желательное условие – не оставлять автомобиль без присмотра надолго, так как колпачки вызывают излишний интерес у окружающих, в том числе, детей, которые могут открутить их просто из любопытства.

При эксплуатации электронных систем существуют некоторые дополнительные условия:

батарейки требуют периодической замены, что при использовании внутренних датчиков вызывает необходимость обращения в шиномонтажную мастерскую;
при движении автомобиля на большой скорости автопокрышки нагреваются сами по себе, что может привести к ложному срабатыванию системы;
после срабатывания необходимо сбросить показания датчика давления в шинах, обнулив его программным способом согласно инструкции.

Для машин премиум-класса и многих иномарок средней стоимости системы контроля давления в колесах (TPMS) уже давно входят в штатную комплектацию. Но и для большинства современных бюджетных моделей установка датчиков давления в шинах может быть осуществлена в качестве дополнительной опции. В США и ряде европейских стран подобные устройства обязательны к применению на законодательном уровне.

Время на чтение: 6 минут

Очень важными составляющими автомобиля являются колеса. От их состояния напрямую зависит безопасность человека во время поездки. Поэтому они требуют не меньшего внимания, чем остальные детали машины. А точнее, постоянного контроля давления в шинах. Проверять его необходимо регулярно, так как неправильные показатели могут привести к массе проблем.

Избыточное либо недостаточное давление в шинах влияет не только на преждевременный износ резины, но и на управляемость авто. Особенно остро это ощущается в зимнее время на скользкой дороге. Для контроля измерений чаще всего используются манометры, но иногда о проблемах с количеством атмосфер в колесе может оповестить специальный датчик.

Датчик контроля давления

Что такое датчик давления? Это специальный прибор для контроля количества атмосфер в автошине. Он является малогабаритным и иногда может измерять не только давление, но и температуру воздуха в покрышке.

Такие устройства делятся на несколько типов:

по принципу действия;
по месту установки;
по способу измерений.

Датчик давления колес

Такие приборы можно разделить на штатные, например система ТРМS (tyre pressure monitoring system), а также не штатные, типа простейших недорогих устройств, которые не требуют специального оборудования. Систему ТРМS устанавливают еще на заводе на некоторые модели авто. Но если таковой нет, то купить ее и установить в автосервисе не составит особого труда.

Стоит она дорого, поэтому не каждый автолюбитель может ее себе позволить. Но давление контролирует она качественно, и к тому же может быть оборудована даже измерителем внутренней температуры воздуха колеса.

После установки происходит следующий алгоритм действий:

Задается оптимальное значение рабочих параметров системы (минимальный и максимальный предел давления).
Котроллеры собирают все необходимые данные по каждой отдельной шине.
Показания передаются на трансивер.
Передача осуществляется с частотой около 3 секунд через Bluetooth.
Происходит обработка полученной информации и сравнение с установленными параметрами.
Если выявляются какие-либо отклонения от нормы, то программа оповещает об этом звуковым либо световым сигналом.

Как установить и настроить датчик

Все контролирующие устройства можно разделить на несколько групп по способу определения давления:

механические;
электронные внешние;
электронные внутренние;
работающие с помощью ПО.

Механические модели являются самыми простыми и дешевыми. Крепятся они на место ниппельного колпачка без использования каких-либо дополнительных инструментов. Принцип их действия основывается на смещении колпачка под давлением воздуха. Если он зеленый, то давление в норме, а если красный, то нужно проверять шину и подкачивать. Следить за их работой можно только визуально, так как никаких световых и звуковых сигналов они не выдают. Настраивать тоже не нужно, так как модель не электронная.

Устанавливаются они снаружи камеры и передают показания на блок с дисплеем. В данном случае нет необходимости постоянно смотреть на датчик и визуально оценивать состояние шин. Всю работу делает электроника, владельцу остается только реагировать на сигналы. Установить такую систему можно самостоятельно, главное — ввести правильные параметры максимального и минимального давления.

Внутренние электронные устройства встраиваются внутрь бескамерной шины вместо ниппельных грибков либо крепятся на внутренней поверхности колеса. Они оснащены микрочипом, который собирает все показания (температура внутри колеса, скорость вращения, показатели Бар) и передает на трансивер. Установка такой системы требует обращения к профессионалам, работающим в автосервисах.

Самыми сложными и дорогостоящими являются системы, которые передают показания на смартфон водителя с помощью специального ПО. Это очень удобный и надежный контроллер, который также проверяет не только давление в шине, но и температуру и скорость вращения колеса.

Датчик давления шин «Мазда СХ-5»

Виды датчиков и принцип их действия

Как упоминалось ранее, бывают внешние и внутренние измерительные приборы. К внешним относятся маленькие колпачки, которые устанавливаются на ниппель. Они являются своего рода блокираторами воздуха в шине. Если происходит спад давления, то колпачок меняет цвет сначала на желтый (некритичное понижение), потом на красный (критичное понижение давления). За такими приборами можно только наблюдать, никаких показаний они не передают. Минусом таких устройств является то, что они не защищены от повреждений и их легко можно украсть. Такой маленький прибор могут незаметно скрутить голыми руками даже в пробке.

Внутренние модели надежнее, чем внешние, но стоят дорого. Украсть либо повредить их невозможно, так как они находятся внутри колеса. Также они практичны, так как вся проверка автоматическая, без участия человека. Их минусом является цена и сложность настройки некоторых моделей. Еще такой прибор требует полного обнуления после того, как он срабатывает.

Как поменять резину Autel с датчиком

Произвести замену шины с датчиком может быть не так уж и просто. Все потому, что неосторожный монтаж либо демонтаж шин может привести к их повреждению. И вследствие этого нарушится работа всей системы в целом. Менять шину с датчиком лучше в специальном автосервисе. При этом напомнить мастерам о том, что она с датчиками, будет не лишним. При неаккуратной работе можно их повредить, а стоят они недешево. Также следует внимательно следить за тем, чтобы все колеса поставили на свои места, иначе если их поменяют, то система не будет давать точные показания. Она получает настройки на каждое отдельное колесо, а если происходит их замена, то в программе будет сбой.

Если необходимо снять шину самостоятельно, то сначала следует отделить наружный борт, начиная с противоположной вентилю стороны. Далее отделить внутренний, при этом контролировать, чтобы внешний борт не давил на контроллер. Для перекидывания наружного борта понадобится монтажная лопатка, которую необходимо установить в 15 см от клапана и произвести перекидывание. С внешним бортом следует сделать то же самое.

Внутренний датчик

Активация датчика на «Мерседесе»

Такая система всегда работает на автомате, но бывают ситуации, когда требуется переустановить параметры. Активировать датчик самостоятельно вполне возможно. Это потребуется сделать в случае замены колеса либо изменения прежних значений давления. Если система не перезагрузилась автоматически с подкачкой колес, то ее нужно перезапустить вручную. На рулевом колесе имеется кнопка сброса, которую и понадобится нажать. После этого начнется общая проверка, об окончании которой система оповестит надписью на дисплее.

Решаясь купить для машины систему проверки давления, необходимо заострять свое внимание на практичности использования. Более сложные приборы хоть и стоят дороже, зато обеспечивают полный контроль над колесами и безопасность владельца.

Источник

Установка датчиков давления в шинах своими руками. Делаем в гараже »

Установка датчиков давления в шинах своими руками. Делаем в гараже

Установка датчиков давления в шинах своими руками может производиться в гаражных условиях, особенно при использовании простых типов приборов. Но, в некоторых случаях потребуется использовать шиномонтажный станок, при этом, подключение все-таки будет производиться самостоятельно. Обратите внимание, что сейчас многие иномарки (даже в средней ценовой категории) имеют подобную приблуду в штатной комплектации. Поэтому, не за горами время, когда все автомобили будут комплектоваться подобным образом. Ну, а пока, такое нововведение в конструкции не является обязательным.

Для начала, имеет смысл разобраться в особенностях изменения давления в покрышках. Если колесо не проколото, то объем воздуха внутри камеры будет неизменен. Но, откуда может браться изменение давления в шине, если объем его не меняется. Давайте вспомним физику. Причем нам не понадобится курс высшей школы, достаточно школьных знаний. При повышении температуры давление газа увеличивается, а при понижении этот показатель снижается. На практике, это выглядит примерно так. Если накачать колесо до 2,1 атм при температуре 20 C, то при повышении температуры до 30 C давление увеличится до 2,2 атм, при снижении температуры до 10 C, показатель уменьшится до 2,0 атм. Но, тут необходимо понимать, что зависимость от температуры окружающего воздуха не линейная, шина нагревается в процессе поездки, поэтому давление может меняться довольно существенно.
На практике встречается несколько типов подобных приборов. Поэтому, перед тем как перейти к процессу установки их на автомобиль мы рассмотрим, какие варианты предлагаются в продаже:

Внешний

Внутренний. Он представляет собой воздуховод, который имеет встроенный датчик. Прибор находится внутри шины, что делает его полностью защищенным от внешнего воздействия. Также его невозможно украсть (не будем рассматривать варианты снятия колес). Но, у подобного приспособления имеется один недостаток – высокая цена. Даже самый дешевый датчик, обойдется вам в 5-7 тысяч рублей, а вариант с максимальным функционалом может стоить до 80000 рублей.

Установка датчиков давления в шинах своими руками. Делаем в гараже

Достаточно часто сейчас производится установка датчиков давления в шинах своими руками. Это новое веяние в тюнинге, которое в отличие от многих остальных позволяет минимизировать риски возникновения опасных ситуаций на дорогах. Ведь достаточно много аварий происходит по причине низкого давления в колесах, особенно, это влияет на управляемость при наличии разных показателей в шинах. Также не стоит забывать, что низкое давление в покрышках отрицательно сказывается на физическом состоянии резины. Если своевременно не выполнить подкачку, то скорее всего, вам потребуется покупать новую шину.

Содержание

Особенности

Установка датчиков давления в шинах своими руками может производиться в гаражных условиях, особенно при использовании простых типов приборов. Но, в некоторых случаях потребуется использовать шиномонтажный станок, при этом, подключение все-таки будет производиться самостоятельно. Обратите внимание, что сейчас многие иномарки (даже в средней ценовой категории) имеют подобную приблуду в штатной комплектации. Поэтому, не за горами время, когда все автомобили будут комплектоваться подобным образом. Ну, а пока, такое нововведение в конструкции не является обязательным.

На практике, это выглядит примерно так. Если накачать колесо до 2,1 атм при температуре 20°C, то при повышении температуры до 30°C давление увеличится до 2,2 атм, при снижении температуры до 10°C, показатель уменьшится до 2,0 атм. Но, тут необходимо понимать, что зависимость от температуры окружающего воздуха не линейная, шина нагревается в процессе поездки, поэтому давление может меняться довольно существенно.

На практике встречается несколько типов подобных приборов. Поэтому, перед тем как перейти к процессу установки их на автомобиль мы рассмотрим, какие варианты предлагаются в продаже:

Внешний. Эти приборчики устанавливаются вместо золотника. Они запирают воздух в шине, заодно контролируя уровень давления. Такие датчики могут показывать колебания давления путем изменения цвета. У такой разновидности имеется целый ряд недостатков. Самым основным минусом является возможность повреждения датчика, ведь он никак не защищен от воздействия. Также его могут просто скрутить, сделать это можно даже руками;
Внутренний. Он представляет собой воздуховод, который имеет встроенный датчик. Прибор находится внутри шины, что делает его полностью защищенным от внешнего воздействия. Также его невозможно украсть (не будем рассматривать варианты снятия колес). Но, у подобного приспособления имеется один недостаток – высокая цена. Даже самый дешевый датчик, обойдется вам в 5-7 тысяч рублей, а вариант с максимальным функционалом может стоить до 80000 рублей.

Виды датчиков

Мы разобрались с особенностями установки датчиков, но на практике, смотрят и на другие особенности этого прибора. В частности, важным параметром является принцип работы датчика. Давайте посмотрим, какие варианты можно встретить на рынке:

Механические. Это самый простой тип датчика, купить из можно в пределах 1000 рублей за комплект. Они бывают только наружными. Работают следующим образом: воздух давит на датчик, в результате чего, сигнализирующий колпачок смещается, при нормальном давлении он находится в зеленой зоне, при сниженном в красной;
Внешние электронные. Эти датчики более сложные. Обычно они выполняются в виде колпачков, но существуют модели и для внутренней установки. В конструкцию входят чипы, которые замеряют давление, и передают информацию на несложный дисплей. Обычно индикация демонстрируется в двух позициях, если горит зеленая лампа, то все в порядке, горит красная лампа – следует проверить колесо;

Электронные внутреннего крепления. Это наиболее навороченные датчики. Они оснащаются мини компьютером, который демонстрирует водителю разбивку давления по разным колесам. Также многие модели датчиков могут показывать температуру колеса, параметры вращения и так далее. Некоторые из них имеют возможность передачи данных на смартфон.

Разобравшись с особенностями и разновидностями датчиков, можно переходить к их приобретению и установке на автомобиль.

Установка и настройка

Самыми простыми в установке являются механические датчики. Тут потребуется только снять штатные колпачки, и поменять их на купленные приборы. Проблем это не доставит.

Несколько сложнее процесс установки наружных электронных датчиков. Тут следует учитывать, что у них имеется блок управления, который требуется подключать к питанию. Большая часть моделей подключается через прикуриватель. Перед установкой датчиков подключите блок управления, также его потребуется включить в режим обучения. Делается это в соответствии с инструкцией. После этого можно начинать установку датчиков. Практически все приборы подразумевают установку по кругу, начиная с левого переднего колеса. В любом случае, установив очередной датчик смотрите, где на дисплее он отображается.

Установка внутренних датчиков

Для установки вам потребуется шиномонтажный станок. В целом, работа не слишком отличается от обычной смены резины. При установке шины на место следует помнить, что первоначальное положение лапы должно быть напротив датчика, так удастся добиться максимальной герметичности. Обязательно после завершения установки накачайте колесо, и проверьте правильность установки соска датчика.

Но, установить данный прибор еще не все, его необходимо правильно настроить. Если вы будете считывать показатели с дисплея пульта, идущего в комплекте, то никаких особых настроек не потребуется. Но для передачи данных на головное устройство необходимо провести следующие действия:

Скачайте и установите приложение, соответствующее вашему датчику;
Подключите пульт датчиков к магнитоле через Bluetooth;
После этого можно произвести обучение. Для этого, выбираем на дисплее одно из колес, переводим его в режим обучения. Спускаем воздух, и накачиваем шину. На дисплее будет отображаться актуальная информация о давлении. Эту же процедуру следует провести и с остальными колесами.

На этом настройка завершена. В принципе, можете настроить приложение под себя. Тут можно выбрать единицы измерения, способ отображения, тип сигнала тревоги. Все это может упростить вам эксплуатацию автомобиля.

Заключение. Давление воздуха в колесах является одним из основных показателей, отвечающих за безопасность движения. Поэтому, установка датчиков давления в шинах своими руками сейчас не является чем-то редким. Работа это не сложная, но в некоторых случаях потребуется специальное оборудование для демонтажа покрышки. Также некоторые модели датчиков требуют дополнительных настроек.

Датчики контроля давления в шинах

Cодержание

Для чего нужен датчик давления в шинах

Что такое датчики давления в шинах

Принцип действия – механические или электронные.
Место установки – наружные или внутренние.
Способ измерения – прямого или косвенного контроля.
Тип измерительного элемента – тензорезисторные или пьезоэлектрические (только для электронных систем).

Конструкция и принцип работы датчиков

Механические датчики

Из недостатков отмечают следующие:

свободный доступ посторонних лиц;
неточность показаний;
контроль только визуальный, возможен лишь при остановке машины.

Электронные устройства

Но есть и определенные недостатки:

трудоемкость монтажа внутренних датчиков;
необходимость периодической замены элементов питания;
такие устройства нуждаются в настройке и дополнительном обслуживании .

Установка датчиков давления колес

Эксплуатация датчиков

При эксплуатации электронных систем существуют некоторые дополнительные условия:

батарейки требуют периодической замены, что при использовании внутренних датчиков вызывает необходимость обращения в шиномонтажную мастерскую;
при движении автомобиля на большой скорости автопокрышки нагреваются сами по себе, что может привести к ложному срабатыванию системы;
после срабатывания необходимо сбросить показания датчика давления в шинах, обнулив его программным способом согласно инструкции.

Установка датчика давления в шинах: инструкция и рекомендации

Проверку давления в шинах немалая часть автомобилистов воспринимает как незначительную формальность. Одни водители с многолетним стажем по устоявшейся традиции выполняют самостоятельный осмотр с контролем колес два-три раза в год, а другие всецело доверяют словам работников шиномонтажа после очередного ремонта. Оба подхода неэффективны, поскольку рабочие показатели могут измениться в любую секунду, например, при наезде на кочку или выполнении резкого маневра при перестроении. И сегодня технически стал возможен постоянный контроль такого рода. Для этого выполняется установка датчика давления в шинах, который позволит отслеживать целевые показатели в режиме реального времени.

Зачем нужен мониторинг давления в шинах?

Недостаточная накачка колес отрицательно сказывается на нескольких важных параметрах управления. Понижение чувствительности и резкости отклика на манипуляции водителя в итоге повышает тормозной путь и увеличивает топливный расход. И это не говоря о негативных факторах износа внутри самой шины. Низкое давление увеличивает процессы внутреннего трения, что провоцирует нагрев и способствует разрушению материала. Резина расслаивается, в структуре образуются трещины и разрывы. Конечно, это длительный процесс, но в конечном итоге он сокращает эксплуатационный срок изделия на 15-20%. Чем же поможет установка датчика давления в шинах? Наличие индикатора позволит зафиксировать факт недокачанности колеса и своевременно исправить ситуацию. К тому же и в процессе шиномонтажа этот показатель контролируется, что исключает риск перекачивания. Не стоит забывать, что чрезмерно высокое давление тоже не способствует благоприятному вождению.

Принцип действия датчика

Компактные сенсоры, контролирующие рабочие показатели в шинах, получили широкое распространение не так давно. Но принципы мониторинга давления в реальном времени существуют уже несколько десятилетий. К традиционным средствам контроля можно отнести системы косвенного измерения TPMS и блок управления ABS, одной из функций которого также является контроль давления в шинах. Новый же подход к реализации этой задачи по сути своей не изменился, если не брать в расчет коммуникационную составляющую. Как работает датчик давления в шинах современного типа? Он размещается либо в колесе, либо прикручивается к ниппелю (некоторые производители «резины» уже в базовой комплектации поставляют изделия с интегрированными сенсорами). В дальнейшем фиксация давления выполняется по типу компактного манометра. Главная же особенность, как уже отмечалось, заключается в реализации коммуникационной функции. Датчик может не иметь никаких проводов, а передача сигнала осуществляется по каналу Bluetooth. То есть автовладелец контролирует параметры через смартфон, обеспеченный специальным приложением.

Меры предосторожности

Изначально следует проверить качество всех компонентов, которые входят в набор поставки датчика. Это касается и приемного устройства, и монтажной оснастки. После окончания установочных мероприятий тщательно проверяется герметичность шины, соединительного узла и самого датчика. Желательно на все целевые поверхности нанести мыльный раствор и проконтролировать возможное появление пузырей. Если обеспеченное сенсором колесо не планируется использовать, то и в этом случае оно должно находиться под давлением. Некоторые изготовители не рекомендуют выполнять установку датчика давления в шинах на поврежденные колеса. Даже если ранее был произведен комплексный профессиональный ремонт, изменение резиновой структуры может повлиять на корректность функции передатчика. По этой причине изготовители часто отменяют гарантию на устройства контроля.

Установка датчика давления в шинах

Монтаж производится достаточно просто. Механические датчики устанавливаются путем закручивания на место любого стандартного колпачка шины. В случае с электронными моделями колесо предварительно снимается, разбортируется, затем удаляется вентиль подкачки и производится аналогичное закручивание измерительного устройства. Далее могут быть разные подходы к организации связи. Стандартное подключение датчиков давления в шинах осуществляется через бортовую сеть. То есть подводится кабельная проводка, от которой устройство будет питаться. Беспроводные современные модели, как уже говорилось, вовсе не требуют подключения через кабельные линии и отправляют сигнал по Bluetooth. Однако такие приборы не обходятся без встройки собственных элементов энергоснабжения, как правило, для этого используются пальчиковые батарейки.

Установка монитора для отражения показаний

Традиционная автомобильная аппаратура формируется двумя компонентами: измерительным, фиксирующим или управляющим элементом и средством предоставления рабочих данных водителю. В данной ситуации действует тот же принцип, в соответствии с которым информация о давлении должна поступать на дисплей, расположенный на приборной панели. Если инструкция по установке датчиков давления в шинах не предъявляет специальных требований по дополнительному креплению именно манометра, то экраны рекомендуется фиксировать двухсторонним скотчем или кронштейнами. В основном это небольшие дисплеи, поэтому в особой жесткости при фиксации они не нуждаются. И, опять же, в случае применения беспроводных датчиков с Bluetooth без дисплея вовсе можно обойтись, синхронизировав прибор с мобильным устройством.

Эксплуатация датчика

Большинство сенсоров постоянно транслируют сигналы о текущем рабочем состоянии посредством звуковых или световых индикаторов. Их контроль важен как средство подтверждения, что манометр активен и контролирует состояние шин. Если же в какой-то момент индикация прекратила свое действие, то следует проверить состояние датчика и его подключение. Некоторые системы предусматривают наличие самодиагностики, к которой желательно обратиться в первую очередь при обнаружении неполадок с индикацией. В крайних случаях производится замена датчиков давления в шинах, которая может выражаться не только в физическом обновлении элемента контроля. В запрограммированных системах, подключенных к пусковому модулю двигателя и центральному блоку управления, например, каждый сенсор имеет свой ID. Поэтому перед заменой следует выполнить программную перенастройку с удалением неисправного компонента и только после этого интегрировать новое устройство.

Особенности балансировки колес с датчиками

Данная процедура выполняется в рамках комплексного шиномонтажа и ставит целью устранение вибраций, колебаний и биений в колесах. В свою очередь, датчик является очевидным источником неравномерного качания, давая хоть небольшую, но дополнительную массу на ось. Как же правильно установить датчики давления в шинах, чтобы они не отражались на оптимальном балансе колеса? Полностью исключить эффект «крена» все равно не получится, поэтому главной задачей останется надежность фиксации. Что касается нюансов балансировки, то грамотный монтажник обеспечит распределение массы с помощью специального грузика. Это небольшие приспособления, которые фиксируются внутрь колеса. Но поскольку вес типового датчика редко превышает 15 г, что соответствует массе случайно застрявшего в протекторе камня, то и эту поправку специалисты делают далеко не всегда.

Как правильно выбрать датчик?

Помимо системы индикации, связи и техники инсталляции, следует обращать внимание на точность работы манометрической системы. Ведь именно от нее будет зависеть корректность работы мониторинга и, как следствие, качество обслуживания колес. Здесь надо вспомнить, как работает датчик давления в шинах встраиваемого типа. Он фиксирует конкретную величину давления, измеряемого в барах. Затем отправляет сигнал на реле контроля через панель управления или прямо на телефон с соответствующим приложением. Как отмечают специалисты, оптимальной величиной погрешности будет ±0,05 бар. Такой датчик превосходит по точности даже автомобильные компрессоры.

Заключение

Как видно, работы по установке и эксплуатации измерительного устройства не доставляют особых проблем. Тем не менее первичный базовый монтаж все-таки есть смысл доверять профессионалам. Сколько стоит установка датчика давления в шинах? Комплексная инсталляция на все колеса может обойтись 5-7 тыс. руб. Конкретные цифры зависят от типа датчика, способа коммуникации и средств индикации. Как правило, подобные операции заказываются в рамках общего шиномонтажа, поэтому можно будет сэкономить и на расходниках, и на приборе, если он приобретается непосредственно в этом же сервисном центре.

Источник

Что это такое
Принцип работы
Причины неисправностей
Подводим итоги

Всем привет! Если своевременно не узнать об изменения в шинах, можно столкнуться с достаточно серьезными проблемами. В лучшем случае это неравномерный износ и рост расхода топлива. В худшем разбортировка и последующее ДТП. Чтобы контролировать состояние покрышек, на многих авто применяется специальное устройство. Сегодня поговорим о том, как работает датчик давления в шинах, и по каким причинам он может выйти из строя.

Достаточно полезный и значимый контроллер для любого автомобиля. Он не только упрощает ручной контроль давления, но и своевременно сообщает даже о незначительных изменениях. К примеру, при медленном проколе водитель сразу и не заметит его. А датчик это зафиксирует сразу. Даже если знать правильное давление в шинах для своего авто, все равно эти параметры нужно контролировать.

Ответим, как он функционирует, и почему не работает. А также поговорим о том, что нужно делать в той или иной ситуации.

Что это такое

Системой контроля давления в покрышках является специальный узел в автомобиле, который включает в себя 2 ключевых компонента. Это сам датчик, находящийся в колесе. А также принимающее устройство, расположенное в салоне.

Задача принимающего устройства заключается в том, чтобы считывать показания датчиков, и передавать их на дисплей в салоне.

Сами датчики бывают 2 типов. Это электронные и механические.

Механические устройства располагаются на месте золотника. По цене самые доступные. Но их надежность и долговечность незначительные. Из-за этого применяются редко.

Электронные устройства куда более популярные. Они находятся внутри колеса, из-за чего повышается их надежность и срок службы. Плюс они более точные.

Электронные датчики состоят из:

измерительного устройства (манометра);
микрочипа для преобразования сигнала;
батарейки;
акселерометра;
антенны.

Что интересно, в большинстве случае в качестве антенны используется металлический колпачок непосредственно на ниппеле.

Большую роль играет акселерометр, поскольку именно он способен измерять разница между создаваемыми ускорениями, ориентируясь на угловую скорость автомобильного вращающегося колеса.

Принцип работы

Такая система контроля функционирует на основе считывания данные, которые определяются прямыми и некоторым косвенными признаками.

Задача датчика заключается в том, чтобы измерять определенные и необходимые рабочие параметры.

Увеличение показателей угловой скорости . Когда давление в колесе падает, его диаметр уменьшается, из-за чего скорость вращения незначительно увеличивается. В этом случае изменения фиксируются системой ABS, которая непосредственно связана с датчиками давления;
Увеличение температуры . Еще один косвенный признак, когда повышается температура резины и воздуха у спущенного колеса. Это обусловлено тем, что меняется площадь пятна контакта с дорожным полотном. Множество современных контроллеров параллельно фиксируют изменения давления и температуры;
Изменения давления в колесе . Это уже прямой признак. Тут датчики основаны на использовании пьезоэлементов. То есть речь идет о манометрах электронного типа.

Считав все эти параметры, в зависимости от конкретной модели автомобиля, данные передаются на бортовой компьютер. Давление отображается в виде цифровых значений. А если параметры меняются и выходят за пределы допустимых значений, тогда появляются звуковые или графические сигналы. То есть загорается лампочка, включается сигнал, и водитель может своевременно остановиться и проверить, что не так с колесом.

Причины неисправностей

Для всех машин и колес, установленных на них, есть определенные понятия правильного давления , в рамках которого и нужно держаться. Выход за эти пределы грозит теми или иными проблемами.

Существует несколько характерных причин неисправностей этого датчика. Причем не принципиально важно, китайские они, европейские или японские.

Поломка питающего элемента . Если датчики перестали работать, есть вероятность, что источник питания вышел из строя. Особенно это характерно для старых датчиков, у которых батарейка садится за долгое время эксплуатации;
Дефект антенны . Поскольку антенной часто выступает колпачок на ниппеле, повредить его не так сложно. При механических повреждениях контроллер может вообще не работать, либо функционировать некорректно;
Загрязнение . Если на устройство попадет грязь, химические реагенты, средство для мытья машины, есть вероятность его поломки или неправильной работы;
Повреждение . Корпус должен быть всегда надежно закреплен к штоку ниппельного клапана. Повреждения обычно происходит при ДТП, после наезда на неровности, при попадании в яму. Либо же это следствие неудачного ремонта;
Прикипание . А конкретно прикипает колпачок к резьбовому соединению. При этом колпачок с передатчиком приходится срезать, и устройство выходит из строя.

Причин более чем достаточно. Вопрос лишь в том, удастся ли вам ее определить самостоятельно.

Некоторые неисправности хорошо видны невооруженным глазом. Другие же приходится проверять с помощью диагностического оборудования.

Подводим итоги

Если вам интересно, в последующих статьях будет представлена подробная инструкция о ремонте контроллера давления в покрышках автомобиля.

Эти датчики являются очень полезными, а порой просто необходимыми. Увы, но далеко не каждый водитель перед поездкой проверяет давление. Максимум, он пройдется вокруг автомобиля, и ударит ногой по каждому колесу.

А ведь выезд на дорогу с потенциальным проколом или неправильным давлением может повлечь за собой ряд неприятных последствий. В подробности вдаваться нет смысла, все и так прекрасно понимают, о чем идет речь. Но помощь датчика несомненная. Это возможность своевременно накачать колесо, чтобы потом не мучиться вопросами о том, как накачать шины без насоса .

Плюс ко всему, этот датчик достаточно надежный. Он редко выходит из строя, а потому уделять ему повышенное внимание не придется.

Автомобильное колесо вместе с покрышкой отвечают за безопасность движения. Водитель должен регулярно проверять эти компоненты, чтобы не столкнуться с разрывом покрышки в самый неподходящий момент. На сегодняшний день существуют современные автомобильные системы, такие как датчик контроля давления, помогающие следить за состоянием шин.

В этом обзоре мы рассмотрим, что собой представляет и как работает датчик давления в шинах. Этот компонент позволяет нам контролировать давление и в экстренной ситуации предупреждает о критичном повышении или понижении показателя.

Виды датчика давления

Контроль давления в шинах автомобиля ведется при помощи разных датчиков, которые делятся на:

Внешние. Удобный вариант, который идеально подходит для любителей бездорожья или владельцев нескольких автомобилей. Устанавливается внешний датчик прямо на ниппель, при необходимости вы можете его быстро снять и переставить на другую покрышку.
Внутренние. Такие датчики стоит отнести к новому поколению, они крепятся на колесный диск вместо мундштука. Современные автомобили изначально комплектуются системами, которые осуществляют контроль давления в шинах. При необходимости вы можете самостоятельно выполнить монтаж датчика.

Важно! Компания Continental производит не только автомобильные шины, но и датчики контроля давления в них. Особенность их продуктов заключается в том, что компонент крепится к внутренней стороне шины. Помимо давления он измеряет длину поля зацепления покрышки. Благодаря этим данным водитель сможет подобрать оптимальное давление. Следить за шинами вы можете прямо со своего смартфона.

Принцип работы, расположение и устройство датчика давления

Датчики давления шин отличаются друг от друга не только качествами, но функциями. В любом случае, принцип работы датчика контроля давления в шинах основывается на одной и той же схеме. На новых моделях датчики устанавливаются в виде колпачков – миниатюрный элемент передает данные на бортовой компьютер и сообщает и резком повышении или понижении давления. Также в серийных комплектациях датчики давления работают через ABS. Устройство следит за скоростью вращения шины. Когда давление падает, профиль покрышки уменьшается, как результат, автомобилю требуется большая скорость для прохождения того же расстояния. При изменении давления колеса начинают вращаться с разной скоростью – датчик фиксирует эти изменения и запускает индикацию.

Отдельно стоит рассмотреть систему за контролем давления, TPMS в которую входят внутренние датчики. Устанавливаются устройства на колесе. Передача данных ведется по Bluetooth или при помощи радиосвязи, в итоге данных приходят на коммуникатор или смартфон. Установка датчиков давления в шинах проходит за пару минут, если не считать демонтаж покрышки, который не всегда требуется. Главный вопрос – это прошивка. Процедуру стоит выполнять самостоятельно, если у вас есть опыт в установке программного обеспечения на компоненты автомобиля.

Нужна прошивка для того, чтобы каждый датчик получил определенное место, в соответствии с колесами. Обычно прошивку выполняют на специализированных станциях техобслуживания. Еще один распространенный вопрос — где находится датчик давления в шинах. Компонент может располагаться на колесе (выглядит как вентиль) или внутри покрышки. Что касается автомобилей, где контроль давления выполняется при помощи системы ABS, то там датчики – это миниатюрные элементы, которые снять будет проблематично.

Установка и отключение датчиков давления

Иногда датчики давления в шинах выходят из строя и на экране появляется индикатор. Датчик можно заменить или отключить – это зависит от предпочтений водителя. Сначала узнаем, как отключить датчик давления в шинах. На современных (особенно японских) авто отключение через бортовой компьютер невозможно, поэтому приходится разбирать подлокотник и доставать штекеры, установленные за пепельницей. В других случаях придется менять датчики, также стоит попробовать подкачать шину, возможно устройство работает исправно.

Проще всего устанавливать внешние датчики, так как вам нужно только прикрепить компонент к колесу. Обычно в комплекте есть схема крепления и даже материал (специальный клей или двухсторонний скотч). Встроенные датчики следует менять в специализированном центре технического обслуживания.

Теперь читатели знают устройство датчика давления в шинах и принцип работы. Если на вашей машине нет штатного компонента, то рекомендуется приобрести внешний датчик. Это полезное дополнение, которое увеличит безопасность и предотвратит разрыв шины, главное, следить за индикатором.

Установленные на машинах, датчики давления в шинах, необходимы для извещения водителя о возникших проблемах, связанных со спущенной резиной. Они являются неотъемлемой частью блока TPMS и устанавливаются на каждое колесо. В настоящее время получили широкое распространение в заводской комплектации автомобилей многих производителей.

Преимущество опции

Датчик давления в шинах обеспечивает подачу сигнала, о критическом значении накачки колес, через звуковой или визуальный «оповещатель» (в зависимости от модели). Позволяет избежать:

Неуправляемого заноса при торможении, вхождении в поворот или ускорении из-за разницы давления в колесах.
Преждевременного износа и выхода из строя резины.
Излишнего расхода топлива.

Система TPMS, стала обязательной для установки в США и странах европейского союза. Служит дополнительной опцией, обеспечивающей снижение аварийности при эксплуатации автомобиля, наравне с подушками и ремнями безопасности.

Технические характеристики

К наиболее простым, относятся датчики давления в шинах, выполненные в виде колпачка для ниппеля колеса. Они имеют цветовую индикацию, обозначающую:

Зеленый – нормальное давление.
Желтый – снижение на 0,2 атм.
Красный – падение свыше 0,4 атм.

Расчетным, нормальным, считается давление 2 атм. Данная опция имеет большую погрешность. Отсутствие возможности контроля во время движения и плохая восприимчивость к температурным перепадам, не позволили ей получить широкое распространение.

Полноценная система TPMS, включающая в себя блок управления, приема сигналов, передающие антенны и дисплей, для отображения информации о давлении в резине, работает от датчиков одного из 2 видов:

Внешние – устанавливаются в качестве колпачков, каждый из которых представляет собой модуль из встроенного сенсора измерения давления. Устройства, передающего на блок управления сигнала и элемента автономного питания (обычно литиевая батарея). Легко устанавливаются и пользуются спросом для самостоятельной комплектации.
Внутренние – крепятся в посадочном гнезде автомобильного диска. Включают в себя датчик измерения давления и температуры, передающую антенну и программный блок, который настраивается индивидуально у каждого датчика. Устанавливаются заводом изготовителем или в условиях сервисного центра. С использованием оборудования под шиномонтаж.

Автомобили представительского и бизнес-класса, могут быть укомплектованы заводскими внутренними датчиками, выполненными в виде микрочипа. Они содержат в себе большой объем информации о давление в шинах по: определенным условиям эксплуатации, скоростным режимам и отклонению от температурных норм.

Датчик давления в шинах хендай

Датчик давления в шинах хендай крета, представляет собой устройство, которое включает в себя:

Термометр.
Манометр.
Электронный блок снятия показаний.
Аккумуляторную батарею.
Передающую антенну.

Монтируется в предусмотренное изготовителем место вентиля. Через каждую минуту передает информацию о состоянии колеса, через главный блок, преобразующий и выдающий сигнал, на панель приборов. Водитель контролирует давление каждого колеса, в режиме реального времени.

Датчик давления Хендай

Датчик давления в шинах мазда

Штатные датчики контроля давления в шинах автомобилей концерна мазда отсутствуют. TPMS относится к ABS косвенного типа, которая работает только во время движения автомобиля. Показания давления в шине рассчитываются по данным скорости вращения колеса. Как дополнительная опция, оснащается прямыми датчиками. Они устанавливаются на дисках всех колес.

Датчик давления Мазда

Укомплектованы специальными антеннами, через которые посылается сигнал:

Снижение установленного значения давления.
Критического повышения температуры.

На центральный блок управления и дисплей приборной панели. Передача сигнала происходит в онлайн режиме, от датчика каждого колеса, через каждые 7 – 10 секунд.

Фольксваген тигуан

TPMS Фольксваген тигуан, может быть косвенного типа, работающий совместно с ABS и с комплектацией датчиками – классическая, прямая схема. Их можно узнать по характерному утолщению серебристого цвета на ниппелях колес (при заводской установке).

Датчики давления в шинах на Фольксваген тигуан настраиваются индивидуально с блоком управления, Оснащены литиевой аккумуляторной батареей, ее срок службы составляет 8 – 10 лет.

Датчик давления Фольксваген тигуан

Перед началом работы, датчики давления в шинах калибруются с главным блоком управления. По давлению, рекомендуемому заводом изготовителем. На некоторых моделях, ими укомплектовывается запаска, показания с которой поступают на дисплей системы.

При сезонной замене резины, для поддержания TPMS в рабочем состоянии, необходимо переставлять имеющиеся датчики или укомплектовать сменную резину аналогичными, которые можно приобрести у дилеров.

О том, что снижение давления в шинах негативно влияет на управляемость и устойчивость машины на дороге, знают все автолюбители. Но многие продолжают подкачивать колеса при удобном случае либо заметном проседании скатов, поскольку на частые проверки манометром не хватает времени. Решить вопрос поможет установка датчиков давления в шинах, предупреждающих о возникшей проблеме световым или звуковым сигналом. Это позволит владельцу автомобиля вовремя накачать колесо или отремонтировать его, если случился прокол во время движения.

Разновидности систем контроля шин

Существует несколько видов подобных систем, отличающихся по принципу действия и способу передачи сигнала водителю:

колпачки, накручиваемые на головки вентилей;
электронные датчики, встраиваемые внутрь скатов;
датчики скорости вращения колес, действующие совместно с антиблокировочной системой автомобиля (ABS).

Хотя все перечисленные устройства функционируют по-разному, выполняют они одну задачу: зафиксировать понижение давления и сообщить об этом автомобилисту.

Причем системы контроля не только избавляют хозяина машины от ежедневных проверок с помощью манометра, но и предупреждают о спущенных скатах на ранней стадии, ведь малую просадку резины визуально определить невозможно. Функция полезна при небольших проколах, когда воздух выходит из шины постепенно.

Единственная ситуация, когда подобные устройства оказываются бесполезными, — серьезный прокол либо разрыв покрышки. Тогда воздух выходит очень быстро и водитель чувствует ухудшение управляемости до того, как прибор подаст сигнал. Чтобы выбрать для автомобиля такое следящее устройство, стоит разобраться, как работает датчик давления в шинах той или иной конструкции.

Датчики в виде колпачков

Есть 2 вида приборчиков, накручивающихся на воздушные вентили:

Дешевые колпачки — индикаторы, изменяющие цвет в зависимости от степени наполнения скатов.
Колпачки с радиопередатчиками, посылающие сигналы небольшому прибору с дисплеем, установленному в салоне машины.

Принцип работы разноцветных колпачков простой: пока давление воздуха в колесе соответствует установленному значению, внутри прозрачной колбы виден элемент зеленого цвета. Когда оно снижается на 10%, зеленая вставка сменяется желтой, а при уменьшении на 25% появляется красная. Главный плюс подобных устройств – простота и дешевизна, но есть и недостатки:

невысокая точность измерений;
чтобы проверить состояние шин, нужно остановиться и обойти автомобиль по кругу;
колбы из дешевой пластмассы со временем теряют прозрачность;
колпачки не защищены от кражи и повреждений на плохих дорогах.

Приборчик настроен на определенную величину давления, изменить ее нельзя. Поэтому при покупке необходимо подбирать комплект по параметрам, указанным в инструкции по эксплуатации авто.

Вторая разновидность колпачков представляет собой герметичные датчики, совмещенные с радиомодулями (так называемая система TPMS). Они тоже накручиваются на вентили и выполняют измерение с интервалом 2-4 сек., передавая результаты контроллеру. Последний оснащен ЖК-дисплеем, где и отображаются цифровые данные о состоянии шин. Каждый модуль и электронный блок работает от собственного источника питания, чьей емкости хватает минимум на 1 год.

Прибор устанавливается перед водителем в любом удобном месте и выдает довольно точные показания. Хотя подобный комплект обойдется дороже цветных колпачков, он лишен большинства их недостатков. Остается один, но существенный: радиомодули могут банально скрутить или поломать вандалы.

Системы со встроенными измерителями

Принцип работы подобных систем мониторинга давления похож на действие радиодатчиков в виде колпачков. Разница в том, что модули спрятаны внутри скатов и надежно прикреплены к колесным дискам специальными хомутами.

Отсюда появляется множество преимуществ:

высокая точность замеров;
надежность в работе;
элементы защищены от внешних воздействий;
устройства позволяют отслеживать состояние шин в режиме реального времени;
блок управления способен передавать данные на ваш смартфон либо компьютер после установки соответствующего приложения.

Источники питания радиодатчиков – одноразовые, что является минусом. Но их ресурс достаточно велик – порядка 5 тыс. часов непрерывной работы. Это значит, что новый комплект придется покупать через несколько лет, точный срок службы зависит от условий эксплуатации. Недостаток один – более высокая стоимость оборудования и его установки на авто.

Штатные системы слежения

Автомобили иностранного производства, продающиеся в максимальной комплектации, нередко оснащаются системами слежения за давлением, устанавливаемыми прямо на заводе. Принцип действия следующий: датчики скорости, стоящие на всех колесах, фиксируют изменение количества их оборотов и передают импульсы контроллеру ABS. Тот выполняет расчет и в случае несоответствия заложенным в программу параметрам включает предупредительную лампочку на приборной панели.

Суть способа заключается в том, что спущенный скат немного уменьшается в диаметре и в процессе движения совершает большее число оборотов, чтобы пройти определенное расстояние. Но подобная картина наблюдается и во время прохождения поворотов, поскольку внешнее колесо вращается быстрее внутреннего. Поэтому для корректной работы системы блок управления использует сложную формулу расчета и сравнения, учитывающую обороты всех шин. Позитивные стороны такого мониторинга следующие:

схема стоит на машине изначально;
надежность и отсутствие источников питания, которые нужно менять;
удобство для водителя.

Наряду с очевидными достоинствами есть и недостатки, с чем автомобилисту придется мириться на протяжении всего срока эксплуатации машины. Главный минус – инертность, то есть, электронике требуется некоторое время, чтобы обработать сигналы и определить, какая шина спускает. Отсюда возникают следующие неудобства:

При серьезном повреждении резины система не сразу подаст сигнал о потере воздуха.
После устранения утечки и накачивания ската надо проехать несколько километров со скоростью 30 км/ч (не меньше), чтобы сигнальная лампочка на панели погасла. Поэтому у неопытных автомобилистов часто возникает вопрос, как отключить этот индикатор.
Если из шины улетучилось 5-10% воздуха, то лампа не загорится. Сигнал тревоги появится после падения давления свыше 20%.

Впрочем, датчики и контроллеры постоянно совершенствуются и работа штатных устройств контроля давления улучшается. В последних разработках контроллеры ABS учитывают не только скорость вращения колес, но и температуру окружающей среды и воздуха внутри ската, чтобы правильно рассчитать изменение давления и вовремя подать сигнал.

Накаченное колесо — одна из составляющих безопасного вождения. Однако исследования, проведённые автоэкспертами Европы и Северной Америки, установили, что большая часть водителей не проверяют состояние покрышек перед эксплуатацией. Такое пренебрежительное отношение повышает риск дорожно-транспортного происшествия. А около 40% владельцев транспортных средств интересуются колёсной темой лишь в том случае, когда нужно заменить летнюю резину на зимнюю и обратно.

Автопроизводители, зная о сложившейся ситуации, начали снабжать современные модели транспортных средств специальной системой — датчиком, контролирующим давление в шинах.

Что такое датчик давления в шинах, и где он находится

Tyre pressure monitoring system (TPMS) – так называется установка, помогающая следить за давлением в покрышках.

Изобрели устройство военные, потому изначально встретить TPMS можно было лишь на армейской технике. Позже производители начали устанавливать девайс на модели премиального сегмента в качестве дополнительной опции.

Сегодня TPMS оснащаются автомобили среднего и бюджетного сегмента. Это связано со значительным удешевлением производства девайса. Кроме того, в продаже можно обнаружить датчики контроля с демократичной стоимостью, работающие на операционной системе Android. Их можно установить и настроить под любое транспортное средство.

Установка имеет массу достоинств:

в случае уменьшения давления водитель будет предупреждён, что снижает риск возникновение нештатной ситуации;
увеличивает срок эксплуатации покрышек;
более современные разновидности имеют дополнительную функцию — антивандальную защиту.

Справка. Важно знать, что давление в камере, не соответствующее норме, увеличивает риск возникновения дорожно-транспортного происшествия, расход топлива и ускоряет износ резины.

Внешне девайс представляет собой заглушку от камеры — декоративный элемент. Верхняя часть изделия прозрачная. Внутри располагаются три пластиковых цилиндра, окрашенных в разные цвета. Самый маленький — жёлтый — помещён внутрь более крупного, имеющего красную расцветку. Когда в покрышках создаётся давление, слои пластика, из которого состоят коаксиальные цилиндры, начинают перемещаться.

Каждый окрас имеет своё обозначение:

зелёный — давление соответствует норме;
жёлтый — давление немного ниже нормального значения;
красный — давление упало ниже отметки 1,5 атмосферы.

Располагаться датчики могут в двух местах:

Внутри покрышки. Устанавливается девайс прямо на ниппель камеры. При необходимости датчик можно демонтировать и расположить на другой покрышке. Внутренние — оптимальный вариант для людей, любящих езду по бездорожью или обладателей нескольких транспортных средств.
Снаружи. Это более инновационный вариант, размещаемый вместо мундштука непосредственно на диск колеса. Обычно ими комплектуются все современные транспортные средства. При необходимости владелец автомобиля может демонтировать устройство самостоятельно.

Конструкция и принцип работы датчика давления

Принцип устройства гаджета одинаков, вне зависимости от используемого варианта.

Заключается он в следующем:

На колесо (внутрь или наружу) монтируется контроллер. Устройство собирает информацию о давлении в камерах и другие параметры.
Данные, получаемые контроллером, передаются с интервалом в три секунды трансиверу. Для этого применяется беспроводная технология.
Установленная программа анализирует поступившие данные, сравнивая значения с занесёнными нормативами. Если полученные данные выше или ниже нормы, трансивер сигнализирует об этом владельцу ТС.
В зависимости от используемой модели оповещение может быть звуковым или визуальным.
Более современные разновидности способны передавать информацию на смартфон.

Как устройство рассчитывает данные

Обычно контроллер изучает угловое вращение колеса в разных участках. Зная угловую скорость, можно рассчитать промежутки, которые проходит покрышка за один поворот. Если давление разное, изменится внешний радиус колеса. Это изменение настолько незначительное, что его трудно увидеть невооружённым взглядом. Однако чувствительному датчику это по силам. Именно эти отклонения от нормы регистрирует TPMS.

Какие бывают датчики давления

Существует несколько разновидностей считывающих устройств:

Механические. Самые доступные по цене и простые в работе. Производятся только для внешнего способа крепления. Они не имеют дополнительных чипов, потому не способны передавать данные на ПУ. Изучать информацию можно только при визуальном осмотре.
Электронные. Более продвинутый и удобный в использовании вариант. Такие разновидности оснащаются чипами, потому могут передавать полученные значения на ЖК-дисплей. Однако экран имеет лишь два положения: зелёное — давление в пределах нормы, красное — следует незамедлительно проверить покрышки.
Электронные для внутреннего размещения. Более дорогая и технически сложная разновидность. Конструкция состоит из двух частей: внутренняя — для установки в покрышку, внешняя — представляет собой миниатюрный компьютер. Устройство анализирует поступающую информацию, показывает скорость вращения и температуру покрышек и прочие параметры.
Самые дорогие и сложные. Имеют множество датчиков, измеряющих самые разные данные. Информацию передают непосредственно на смартфон автолюбителя.

Датчик давления — удобное приспособление, которое поможет снизить риск ДТП. Однако наличие современной системы не снимает с автолюбителя ответственность. Чтобы исключить аварийные ситуации, возникшие из-за неправильного давления в камерах, необходимо регулярно проверять давление привычными механическими способами.

Современные автомобили представляют собой сложные технические устройства, состоящие из комплекса взаимосвязанных между собой компонентов. Одним из них является колесо. Оно обеспечивает связь автомобиля с дорогой и является важным элементом, от которого зависит безопасность. Именно поэтому необходимо регулярно проверять давление в шинах.

Спустившая шина не сулит ничего хорошего, она, как и упавшее в ней давление, может существенно повлиять на безопасность. Не секрет, что низкое давление ухудшает управляемость, увеличивает тормозной путь, приводит к неравномерному износу протектора и снижает срок службы шины.

Чтобы упростить процедуру измерения инженеры придумали систему контроля давления в шинах. Она состоит из датчиков и приемника. Датчики давления представляют собой устройства, объединенные в едином корпусе с вентилем или смонтированные на внешней стороне колесного вентиля колпаки. Они предназначены для контроля за давлением воздуха в шине.

Впервые системы контроля давления в шинах появились на американской военной технике в 90-х годах прошлого века. В салоне автомобилей был установлен стрелочный манометр и компрессор, позволяющие снижать давление в шинах для преодоления бездорожья и увеличивать давление при возврате техники на гражданские дороги. Помимо прочего, данная система позволяла обеспечивать непрерывную подачу воздуха в систему при небольших повреждениях шин.

В отечественной технике система подкачки шин нашла широкое применение на автомобилях ГАЗ-66. На нем устанавливались автоматизированные системы позволяющие изменять давление воздуха в шинах с места водителя, как на стоянке, так и на ходу автомобиля, контролировать давление в шинах, а также продолжать движение автомобиля при небольших повреждениях шины.

С 70-х годов в списке дополнительных опций премиальных автомобилей появилась система контроля давления в шинах TPMS (Tire Pressure Monitor System). Сегодня наличие системы контроля давления в шинах является обязательным в ряде европейских и азиатских стран, а также в США.

Принцип работы и типы датчиков

Принцип работы современной электронной системы контроля давления в шинах достаточно прост. Датчики, установленные в шинах, каждые 60 секунд отправляют информацию о давлении управляющему блоку. Он сравнивает полученные данные с заводскими параметрами и отображает их на дисплее в салоне автомобиля. Если уровень давления колеса не соответствует норме, система информирует об этом водителя графическим элементом, текстом и звуковым сигналом.

— Штатные датчики давления устанавливаются заводом изготовителем и выводят данные на экран бортового компьютера автомобиля. Они являются наиболее распространенными.

— Нештатные датчики давления в шинах отличаются от штатных конструкцией передатчиков, которые могут быть внешними и внутренними, и приемником. Приемник совмещает в себе функции дисплея, отображающего полученную с датчиков информацию. Он устанавливается на торпедо или подключается к гнезду прикуривателя.

Важно! Каждый датчик имеет в своей конструкции батарейку, обеспечивающую его бесперебойную работу на протяжении 7-10 лет. Стоит помнить, что батарея не съемная и по истечении этого срока датчик меняется на новый. В связи с разной частотой передачи данных, весом и другими особенностями конструкции следует производить замену только на датчики давления воздуха в шинах, рекомендованные заводом изготовителем.

Большая часть автолюбителей задумывается о давлении в шинах дважды в год во время сезонной смены резины. Сменив резину и подкачав покрышки, владельцы автомобилей часто забывают о давлении в покрышках до следующего сезонного посещения шиномонтажа. Однако пониженное или повышенное давление в шинах — не только причина увеличенного расхода топлива, снижения управляемости автомобиля и ускоренного износа покрышек, но и дополнительный риск аварий. Для постоянного контроля давления в покрышках многие автопроизводители разработали систему контроля давления — датчики давления воздуха в шинах, которые интегрируются с бортовым компьютером автомобиля.

Как и многие другие технические нововведения, первые датчики давления в шинах являются плодом деятельности военной промышленности. Они использовались на армейских грузовиках в сочетании со стрелочными манометрами и специальным краном для снижения давления в шинах, что повышало проходимость грузовика. Современные датчики давления используются и на гражданских автомобилях.

Виды датчиков

Существуют несколько основных видов датчиков давления в шинах: внешние датчики, а также внутренние с прямым или косвенным измерением.

Датчики с косвенным измерением интегрированы в систему ABS с расширенным программным обеспечением. Принцип измерения основан на том, что спущенное колесо имеет меньший радиус и за 1 оборот проходит меньшее расстояние. Датчик системы ABS, измерив пройденное расстояние, определяет, что колесо проехало меньше, чем заложено в контрольных результатах. После этого подается сигнал о неисправности, а водитель извещается об этом благодаря загорающейся на приборной панели лампочке.
При системе прямого измерения давления TPMS (Tire Pressure Monitoring System) каждый датчик расположен непосредственно в колесе вместо штатного вентиля. Датчик снабжен передающей антенной и встроенным блоком питания в виде литиевой аккумуляторной батареи. Раз в минуту данные с каждого датчика передаются на принимающую антенну, которая передает показатели непосредственно в бортовой компьютер автомобиля. Полученные результаты сравниваются с контрольными данными, в случае несовпадения результатов бортовой компьютер извещает автовладельца о неисправности.
Внешние датчики устанавливаются на штатные вентили снаружи. Вся система состоит из датчиков, мобильного приложения на сотовом телефоне автовладельца и блока управления, который нужен для синхронизации при регистрации аккаунта программы и в тех случаях, когда владелец отправляется в поездку без сотового телефона. Датчики синхронизируются с сотовым телефоном посредством Bluetooth, данные передаются на мобильный телефон и в блок управления. Владелец авто может сам установить контрольные параметры, при выходе за пределы которых владелец будет извещаться о неисправности.

Принцип работы TPMS

Датчики прямого измерения TPMS — более сложная система, чем при косвенном контроле с помощью датчиков ABS. В установленной штатно системе TPMS каждый датчик давления комбинируется с датчиками температуры, ускорения и напряжения. Датчик напряжения следит за состоянием аккумуляторной батареи, датчик скорости активирует непосредственно сам датчик давления при начале движения автомобиля, датчик температуры контролирует перегрев шины и обеспечивает температурную компенсацию передаваемых данных.
Данные замеров передаются радиосигналом на ресивер каждые 60 с, при изменении давления в шинах частотность передачи увеличивается до 15 с.

Плюсы и минусы различных систем

Различные системы контроля давления в шинах, к которым относятся датчики давления TPMS или косвенный контроль с помощью системы ABS или внешние датчики, имеют свои преимущества и недостатки.

Косвенный контроль дешевле, однако в этом случае система может лишь дать сигнал о том, что в одном из колес снижено давление. Так как контрольный результат складывается из суммирования расстояния, пройденного расположенными по диагонали колесами, то определить конкретную шину со снизившимся давлением система не способна. Водителю приходится самому выходить и осматривать каждое колесо. Такая система дешевле и используется, например, на автомобиле Mazda CX-5.
Штатная система TPMS позволяет определить конкретное колесо, в котором снижено или, наоборот, повышено давление. Благодаря радиоантеннам, расположенным в каждом датчике на каждом колесе, бортовой компьютер, принимая информацию, сообщает водителю о проблемах с давлением в конкретном колесе. Эта система контроля давления в шинах обходится дороже и, как правило, применяется на автомобилях стоимостью от 1000000 рублей и выше. Еще одним недостатком TPMS является то, что в датчиках используется несъемная аккумуляторная батарея, после выработки ее ресурса придется полностью менять датчик. Кроме того, замена дисков автомобиля со штатных на новые может повредить датчики.
Внешняя система контроля — компромисс между косвенным и прямым контролем. Она намного дешевле и может быть установлена самостоятельно любым автовладельцем. Однако из-за того, что колпачки датчика устанавливаются снаружи на вентили, их можно потерять, да и выглядят они не всегда уместно. Впрочем, эти недостатки компенсируются ценой и возможностью самостоятельной установки на любой автомобиль.

На каких автомобилях используются?

Встроенные датчики давления в шинах TPMS — неотъемлемая часть многих современных автомобилей. Большинство производителей использует стандартную систему TPMS, однако в некоторых моделях применяются неординарные схемы работы системы контроля давления в шинах.

В Hyundai Creta датчики устанавливаются в любых комплектациях, запасная покрышка датчиком не оснащается, систему информирования отключить нельзя. Поэтому при замене дисков с резиной на необорудованные датчиками, система информирования будет выдавать ошибку — в виде желтой лампочки индикации на стандартной панели приборов или панели Supervision. После перестановки колес или смены резины без замены дисков системе требуется несколько километров пути для автоматического определения местоположения датчиков, поэтому запоминать местоположение или «прописывать» датчики не требуется. Полностью аналогичная система устанавливается на Kia Sportage — собрат Creta по концерну Hyundai Motor Group. Дело в том, что в обоих автомобилях устанавливается система контроля шин от компании Mobis — южнокорейского производителя автокомпонентов, также входящего в состав Hyundai Motor Group.
В модели Toyota RAV4 по умолчанию устанавливаются оригинальные датчики от концерна Toyota. Оборудовать сезонный комплект шин можно также оригинальными датчиками (дорогостоящими) или более бюджетными клонами. При смене резины необходимо прописывать идентификационный код каждого датчика в бортовой компьютер, так как автоматического определения датчиков у этого автомобиля нет.
В Volkswagen Tiguan применяется стандартная система TPMS, а вот в старшем собрате Touareg используется иной вариант системы контроля давления — все датчики соединены с блоком управления, размещенным под днищем автомобиля. Уже от блока управления данные передаются на бортовой компьютер автомобиля. Система определяет датчики автоматически через несколько километров пути.

Первый патент на шину был получен в 1846 году, и с тех пор колёса постоянно прокалываются. Любому ясно, что спустившая покрышка не сулит ничего хорошего. Да и упавшее давление может быть весьма опасно: недаром в разделе «Ежедневное обслуживание» инструкции по эксплуатации автомобиля пункт «Проверка давления в шинах» стоит одним из первых.

Когда шина «испускает дух», сопротивление качению значительно увеличивается. К чему это ведёт? К повышению расхода топлива, повышенному износу шин и, конечно же, к боковому уводу автомобиля. Причём небольшой такой увод в сторону можно списать на уклон дороги или колею. Так что водитель, по ошибке или неопытности, может продолжать движение довольно долго. И самое опасное в этом то, что при экстренной ситуации, например, при резком манёвре или торможении подспущенная покрышка может сорваться с диска или провернуться. А здесь и до аварии недалеко.

Стало быть, с этим безобразием нужно бороться всеми силами. И чем раньше водитель заметит потерю давления, тем лучше. Конечно, самый простой способ — перед поездкой проверить давление, поочерёдно присоединив к каждому колесу насос или манометр. Но мы с вами народ ленивый и забывчивый. Да и удовольствие ковыряться на морозе или в дождь с какими-то приборами невелико. Тем более что есть уже целый ворох систем, умеющих проверять это самое давление.

Самая простая из них — это специальные колпачки с цветовыми индикаторами, которые устанавливаются вместо штатных на вентили подкачки. Упало давление ниже, допустим, двух атмосфер — под прозрачной крышечкой такого чудо-колпачка появится предупреждающая жёлтая (оранжевая, фиолетовая) полоска. Ага, понятно, с колесом что-то неладное, надо проверить. Опустилось давление ещё ниже — колпачок «окрасится» в другой, как правило, красный цвет, который будет говорить о критичности происходящего. Достоинство такого подхода — простота. Минус — недостаточно хорошая информативность. Ведь колпачки можно увидеть только во время остановки. И всё равно, обойти перед поездкой автомобиль, посмотрев на цвета колпачков, намного проще, чем мерить каждый раз давление.

Ещё один недостаток — колпачки начинают информировать об изменении давления только тогда, когда оно падает ниже каких-то определённых значений, которые, кстати, для вашего автомобиля и ваших колёс могут быть вполне нормальными. Значит, подбирать их надо именно под вашу машину.

А для того чтобы заметить неладное во время движения, неплохо бы иметь на борту электронную систему, которая автоматически оповещала бы об опасных падениях давления. И не просто оповещала, а делала бы это вовремя (чтобы было время сориентироваться) и без ложных срабатываний.

Установленная система контроля в таком случае в нужный момент предупредит водителя об изменении соответствующего параметра и даст ему достаточно времени для безопасной остановки автомобиля. Понятно, в случаях серьёзного прокола или взрыва покрышки такие системы не помогут, поскольку водитель и без всяких датчиков почувствует увод автомобиля. А вот при «медленном» проколе подобная электроника просто незаменима.
Есть, например, системы, которые передают данные о давлении и температуре в шинах на центральный блок при помощи радиосвязи. А есть и такие, которые могут передавать эти данные по Bluetooth-связи на телефоны или коммуникаторы. А что, очень удобно.

Но есть и более хитрые системы, которые работают без «настоящих» датчиков давления, а через ABS. Именно они обычно и ставятся в серийной комплектации автомобилей. Как они работают?

Электроника при помощи датчиков в каждый момент времени определяет частоты вращения колёс и их относительную разницу. Как известно, при падении давления высота профиля шины становится ниже. Следовательно, скорость вращения колеса с «больной» шиной увеличивается, следовательно, увеличивается и разность частот вращения колёс на одной оси. В результате система фиксирует эти изменения — и даёт тревожный сигнал.

Система X-Pressure (Фото №5) в исполнении Acoustic. В колпачки встроены датчики, которые регистрируют давление, и радиопередатчики, обеспечивающие связь с центральным блоком. Как только давление упало, на табло этого блока появляется соответствующая индикация и раздаётся предупреждающий звуковой сигнал. Элементов питания в колпачках хватает примерно на 5 тысяч часов работы, что соответствует пяти годам эксплуатации. Замена батареек в колпачках не предусмотрена, поэтому по истечении срока службы комплект нужно менять полностью.

Чем плох такой косвенный способ определения давления в шинах? Такие системы могут срабатывать, например, в затяжных поворотах, когда на протяжении относительно долгого времени система фиксирует большую разницу частот вращения колёс разных бортов (ведь внешние колёса крутятся с большей скоростью, нежели внутренние). И это ещё цветочки.

Один из самых навороченных вариантов X-Pressure — AcousticBlue умеет передавать данные о давлении через порт Bluetooth на мобильный телефон. Стоит такая штука от 160 евро.

В некоторых случаях такие системы бесполезны вовсе. Например, когда на автомобиле устанавливаются покрышки с технологией Run-Flat. Напомним, у шин с такой технологией даже при полной потере давления высота профиля уменьшается незначительно — примерно на 30—40%. Давления в шине нет, а усиленные боковины продолжают «держать», и не просто держать, а позволяют продолжать движение с очень даже приличной скоростью, на протяжении достаточно длительного времени.

Многие автомобили сами предупреждают своего хозяина о падении давления в шине.

И всё же эта система может очень сильно помочь, особенно в дальней дороге, своевременно предупредив о том, что с колёсами проблемы. Но полагаться на «помощников» полностью не стоит. Поэтому вместо вывода напишем всего два, нет, — три слова. Следите за давлением, товарищи! Хотя бы в неделю раз, а уж если заметили, что колесо подспущено, не ленитесь, подкачайте.

Есть ли польза от датчиков давления, и стоит ли их устанавливать?

Суть изобретения
Стоит ли устанавливать датчики давления в шинах?

Давление в колесе может упасть в самый неподходящий момент. Если такое случится в пути, водителю придется остановиться, чтобы подкачать покрышку. Если под рукой не окажется насоса, автомобилист рискует опоздать к месту назначения. Еще одна сложность состоит в том, что проблема не всегда обнаруживается сразу. Водитель чувствует неладное только после того, как колесо почти полностью спустит. В результате резина может прийти в негодность. Чтобы избежать подобных неприятностей, некоторые автовладельцы устанавливают датчики давления в шинах. Помогают ли подобные аксессуары, и стоит ли их покупать?

Суть изобретения

Электронную систему контроля за давлением в покрышках (Tire Pressure Monitoring System или TRMS) начали разрабатывать в США в середине 90-х годов. Толчком к этому послужило исследование автоэкспертов, которые изучали влияние неисправных шин на безопасность езды. Стало понятно, что большинству водителей попросту лень то и дело измерять давление в колесах. Итогом такой легкомысленности стал постоянный рост числа аварий.

В настоящее время все автомобили американского производства комплектуются системой TRMS. Датчики являются обязательным элементом комплектации. В России эти устройства пока устанавливаются по желанию.

Помимо TRMS существует еще несколько видов устройств. Механические датчики устанавливают на место штатных колпачков. Их достаточно просто вкрутить, чтобы они начали работать. Никаких дополнительных настроек таким приспособлениям не требуется.

В каждом механическом датчике есть поршень, который сообщает водителю о состоянии покрышек. При нормальном давлении (не менее 2 бар) виден зеленый индикатор. Если значение показателя падает, поршень смещается, и автомобилист видит желтый цвет. При критическом падении давления (до 1,2 бар и ниже) появляется красный индикатор.

С внешними электронными датчиками дело обстоит сложнее. Они имеют блок управления, который потребуется присоединить к прикуривателю. После полной зарядки он способен несколько часов работать в автономном режиме. Сначала систему переводят в обучающий режим. После запуска программы каждый датчик должен отобразиться на дисплее. Рекомендуется соблюдать определенный порядок установки: начинают с левого переднего колеса и двигаются по часовой стрелке.

Для монтажа внутренних датчиков потребуется специальный станок, поэтому такая процедура возможна только на профессиональной СТО. После установки накачивают колеса и проверяют каждое устройство. В комплекте к системе обычно идет не только блок с дисплеем, но и пульт дистанционного управления. К датчикам прилагаются стикеры, которые приклеиваются на диски (для информирования работников шиномонтажа).

Стоит ли устанавливать датчики давления в шинах?

Система TRMS имеет свои недостатки. Например, владелец автомобиля, на котором она установлена, не сможет самостоятельно «переобуть» машину. Чтобы поменять резину, ему придется посетить автосервис.

Просто приобрести второй комплект датчиков для покрышек нельзя. Машина способна «запомнить» только один набор приспособлений. По этой же причине не получится поставить переднее колесо назад или поменять местами левую и правую шины. После замены резины в любом случае потребуется вновь перепрограммировать датчики.

Некоторые умельцы умудряются «клонировать» устройства. Одни и те же программные данные прописываются одновременно для двух датчиков. После этого их устанавливают сразу и на летнюю, и на зимнюю резину. Следует отметить, что такой «обман» возможен не со всеми устройствами. Разобраться в этом способен только профессионал.

Несмотря на сложности в использовании датчики контроля давления в шинах – полезное изобретение. Если пятно контакта покрышки с дорогой оптимально, то и безопасность водителя будет находиться на высоком уровне.

Источник

Самое подробное описание: ремонт датчика давления в шинах своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Многие датчики давления в шинах является неразборными, т.е. вентиль запаян в корпус датчика давления в шинах. Такими являются датчики давления в шинах Pacific для Toyota и Lexus (см. рис. 1), Pacific , Schrader Clamp-in Gen 2/3 Type для Nissan и Infiniti и некоторые другие типы датчиков для различных моделей автомобилей.

Для самостоятельного ремонта вентилей таких датчиков давления в шинах необходимы следующие материалы и инструменты:

плашка М6;
метчики М6 (Номер 1 и 2);
сверло Ø 5,1мм;
стандартный резиновый вентиль;
канцелярский нож;
тиски;
сверлильный станок;

Далее проиллюстрирован весь процесс ремонта вентиля у неразборного датчика давления в шине Pacific для Lexus ( рис. 2 -13).

Так никто и не оторвал мой отчет из темы nemo, поэтому решено сделать его отдельной темой.

Итак!
После того как мне пришлось переобуться я решил таки заняться неработающей системой контроля давления в шинах. На шиномонтаже попросил ребят вставить мне обычные соски, а датчики торжественно вручить мне в руки, что и было сделано. Основная причина выхода из строя этих датчиков – это батарейки, т.к. 10 лет эксплуатации это уже слишком для батарейки которая и в жару и в мороз пытается че-то подпитывать.
Вот он какой!

Разбор датчика происходил с помощью раскаленного ножа на кухне собственной квартиры. В случае повторения данных операций убедительная просьба даже близко к клапанам не подходить, либо смерть датчика прибежит быстрее чем датчик реанимируется

Боковой разрез делается для того чтобы достать волшебный нижний контакт. Там нужна еще большая аккуратность.

Питашка припаяна к контактам точечной пайкой и залита внутри датчика некой тягучей массой. Для отрыва контактов я взял маленькую плоскую отвертку и аккуратными движениями отрывал точечную пайку.

После замены батарейки все детали ставятся на свои места и корпус датчика запаивается обратно.
Не забудьте сделать все так, как умные французы. контакты к батарейке необходимо припаять дабы избежать коррозии контактов и тем самым создать себе предпосылки к очередному разбору датчиков.

Видео (кликните для воспроизведения).

Характеристики стоящей у меня в датчиках питашки “3V LITHIUM RENATA CR2450N”

ЗЫ: Спасибо Tolik-minskiy. делал все так как ты, результат положительный!

После неудачного шиномонтажа на котором мне сломали монтажкой корпус датчика давления в шине. Решил выложить процесс ремонта)))

Правильно было бы с шиномонтажа стрясти деньги на новый датчик. Ремонт конечно имеёт место быть, но все-таки надежность всего этого не самая лучшая.

Согласен, но возмещать стоимость нового отказались . И че мне им шиномонтажку спалить? Документы они никакие не дают. На основании чего я с ними бодаться должен?((

На основании показаний под присягой. Сначала вручаешь претензию, ждёшь 10 дней и потом в мировой суд. Это отнимет много времени, но иначе у нас ни когда не научатся уважать клиента

Снова радуете интересным видео, Владимир! Музыка классная =)

Спасибо))) скоро будет полная замена масла в Акпп своими руками)))

Снова радуете интересным видео, Владимир! Музыка классная =)

Спасибо))) скоро будет полная замена масла в Акпп своими руками)))

Снова радуете интересным видео, Владимир! Музыка классная =)

Спасибо))) скоро будет полная замена масла в Акпп своими руками)))

Такая же проблема и ещё плюс воздух травит через резиновый уплотнитель! Не порекомендуешь чего?

Уплотнитель думаю можно какой то подобрать в каком нибудь магазине сальников и резиновых колечек, в теории может герметик какой нибудь стекольный может помочь.

мне вот интересно, этих батареек на сколько хватает?
и чо делать если 2 комплекта колес например? на лето и на зиму
еще комплект датчиков походу покупать?

Батареек хватает на несколько лет. Датчики можно переставлять с одних дисков на другие. Главное чтоб шиномонтажники не накосячили. Они же все как попало делают

Мне тоже сломали датчик этой весной, и главное на последнем колесе, просто склеил его поксиполом и за армировал простым бинтом.

Главное сильно не гнать. Может от центробежной силы развалиться)))

Я так и не понял, как они с диска снимаются пришлось утилизировать вместе с датчиками.

и как работает. то же надо 2 потухло

Да нормально работает)) Там ломаться то нечему))) Батарейки меняем и вперед. Вобще не пойму почему все решили что они должны быть одноразовыми)))) Я вот пульт от телика не выбрасываю когда в нем батарейки садятся ))))

))) так то согласен… ок …буду ломать))

Ремонт своими руками всегда плюс! … но… но вот гляжу я на этот пережженный паяльником пластик и скобы и клеевой пистолет … внутри колеса не развалится?

Нет. Скобы вплавлены в пластик. Но по поводу расколупать датчик паяльником, согласен))) Идея была не фонтан))))) Лучше аккуратно распилить)))

Берем нож. Отколупываем контакты от старой батарейки. Вставляем новую. Заплавляем назад))))) Достаточно букаФ?)))

Это только для замены батареек?

Короче. Есть видео. Специально для Вас снимал. Описывать все текстом не буду. Иначе на кой черт я все это снимал и объяснял.

А к людям с ограниченными возможностями у Вас хоть немного сострадания есть? ну, например, ко мне — старенький нетбук, под линухом, в условиях санкций (я из Крыма, нам тут обновления флеша для огнелиса скачать тяжко) — очень плохо тянет видео, зависает. В общем, очень ограниченные возможности. Читать ещё могу, фоток не более десяти вытягиваю, а вот видео — тяжко, только в случае острой необходимости.
Ну, нет — так нет, извините за беспокойство.

Не понимаю тогда зачем Вам эта информация))) Я парился видео снимал, редактировал, музыку накладывал чтоб наглядно и понятно всем было))) Если коротко то: аккуратно распиливаете датчик по периметру, половините его . ну а дальше как я писал раньше … Берем нож. Отколупываем контакты от старой батарейки. Вставляем новую. Заплавляем назад))))) Вуаля!)))))

вот этих букв всего то и не хватало в описании.

А наглядность на видео по вашему мнению это плохо? Сделано что бы ни кто не читал, не думал что да как. Просто посмотрел и все понятно. Мне лично гораздо понятнее будет если я своими глазами посмотрю а не прочитаю текст и возникнет еще больше вопросов что да как.

А саму батарейку отпаивали, а потом новую припаивали?

Да там на фото видно, что она не припаяна, просто прижата.

Т.е Вы не припаивали?На фотовидно как будто точечная припайка.

Да там на фото видно, что она не припаяна, просто прижата.

Нет видео.

Видео (кликните для воспроизведения).

Батарейку аккуратненько нужно отколупать, отпаивать не нужно. Подцепили острым предметом и орывайте контакт от батарейки. С нижним только контактом аккуратнее. А новую я просто положил в нишу и все. Паять не стал.

Убедительная просьба, прежде чем задать вопрос в конфе и открыть новую тему, поищите ответ на свой вопрос здесь:
ССЫЛКА 1,здесь: ССЫЛКА 2 и здесь:ССЫЛКА 3
Я уверен, что 90% ответов вы найдёте по приведённым ссылкам. Также – попробуйте поиск с ГЛАВНОЙ страницы сайта – там могут быть более полные результаты!

P.S Если вам известен код ошибки, то просто “вбейте” его в поисковую строку. И обратите внимание на то, что первая буква кода должна быть набрана в “латинской” раскладке! Иначе результаты поиска вас никуда не приведут.
Первая буква кода – НЕ русская буква “Р”!

И еще – ОГРОМНАЯ просьба писать в данном форуме на РУССКОМ языке – поберегите албанский для курилки.

Прописался
Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fforum.chrysler-dodge.ru%2Fstyle_images%2Fcafe%2Fpip

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fforum.chrysler-dodge.ru%2Fstyle_images%2Fcafe%2Fpip

Группа: Пользователи
Сообщений: 239
Регистрация: 21.6.2008
Из: Ногинск, Московская обл.
Пользователь №: 15 018
Реальное имя:Дмитрий

Выдалась в отпуске свободная минутка , решил выложить что накопилось в закромах. Всем кто мучается с закисшими и сломавшимися алюминиевыми датчиками давления на колесах наших американских машинках, а также иных но с такимиже проблемами. И так, имеем датчик у которого отломилась резьбовая часть. Зачищаем остатки, режем внутри резьбу М6.
Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fforum.chrysler-dodge.ru%2Fstyle_images%2Fcafe%2Ffolder_mime_types%2Fgif


Берем резиновый нипель, можно срезаный с диска, коих полно в любом шиномонтаже. С резаем с него всю резину, режем на освободившемся длинном стержне наружную резьбу М6.
Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fforum.chrysler-dodge.ru%2Fstyle_images%2Fcafe%2Ffolder_mime_types%2Fgif


Стержни поподаются разного диаметра, где то резьба режется в полнитки а где приходится обтачивать, но нам полная резьба и не нужна как таковая.
Берем готовый стержень и обмазав его любой эпоксидкой ввинчиваем в наш алюминивый корпус.
Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fforum.chrysler-dodge.ru%2Fstyle_images%2Fcafe%2Ffolder_mime_types%2Fgif


Получаем наш новый почти вечный датчик
Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fforum.chrysler-dodge.ru%2Fstyle_images%2Fcafe%2Ffolder_mime_types%2Fgif


А не вечен он по причине наличия в нем батарейки С2335. Которая как оказалось тоже меняется. Берём что нибудь острое и кавыряем в том месте где датчик имеет закругление. Вековыриваем батарейку и акуратно ее отпаиваем от платы запомнив где плюс и минус. Далее берем новую батарейку и впаиваем на место. Залив все это дело герметиком ставим в колесо, но найти такую батарейки я не смог и тут на помощь пришла фантазия, вот. Взяв похожую таблетку С2332 и две латунных шайбы с припаяными проводками я получил не плохой заменитель штатной батареи. Фоток извиняйте не сделал, каюсь, но тут не чего сложного нет. Поменял таким образом три батарейки и все ок. Как только подверётся случай обязательно выложу фотки.

Сообщение отредактировал Dodger – 5.8.2011, 0:17

Автомобильные шины являются важным элементом автомобиля. Необходимо регулярно следить за давлением в шинах, чтобы обеспечить безопасность водителя и пассажиров. Для выполнения этой задачи предназначен датчик контроля давления в автомобильных шинах. Об устройстве датчика, принципе его работы и возможных неисправностях говорится в данной статье. Прилагаются фото и видео материалы.

Датчик давления в шинах (ДДШ) – прибор, с помощью которого контролируется давление воздуха в шинах. Они реализуются ремкомплектом по 5 штук. ДДШ отличается типом крепления. Они могут быть внешние и внутренние.

Внешние дешевле, но ненадежные, так как надеваются на воздуховод резины. Второй тип монтируется вместо воздуховода внутрь диска. Через них осуществляется подкачка шин. Это надежные устройства, защищенные от внешних воздействий и аэробных нагрузок. Существуют как механические, так и электрические датчики обоих типов, которые отличаются конструкцией и принципом действия.

Самые простые датчики контроля давления – механические. Они представляют собой внешние колпачки, которые устанавливают вместо штатных. В них находится клапан, замеряющий давление воздуха в колесах. В зависимости от этого значения индикатор находится либо в зеленой зоне – давление в 2 бар, либо в желтой – до 1,7 бар, либо в красной – до 1,3 бар.

Электронные датчики боле сложного исполнения. В них встроены электронные чипы, которые необходимо прописать. С помощью чипов информация о давлении передается на дисплей. Самые простые электрические датчики контроля давления оснащены индикатором, который горит зеленым, если показатель в норме, и горит красным, если есть отклонения от нормы.

Современные автомобили оснащены универсальными TMPS – системой контроля давления в колесах. По европейским нормативам на каждой машине должна быть установлена система TMPS, работа которой обеспечивается датчиками. Датчики контроля давления устанавливаются на каждом диске, поэтому ремкомплект состоит из 4-х приборов. Пример ремкомплекта на фото.

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Favtozam.com%2Fwp-content%2Fuploads%2F2016%2F09%2FRemkomplekt-dlya-ustanovki-sistemy-TMPS

Ремкомплект для установки системы TMPS

Информация передается с помощью радиосигнала с периодичностью в 15 минут в спокойном состоянии и через 5 минут в движении. Обрабатывает сигналы система TMPS и выводит информацию на дисплей. На панели приборов в случае неполадок горит лампочка оповещения. Для питания ДДШ используются батарейки. Недостаток TMPS, что ее невозможно отключить. Поэтому, если сели батарейки горит контрольная лампочка. В этом случае батарейки нужно поменять.

В системе TPMS применяются внешние электронные датчики в виде колпачков, идущие в ремкомплекте. Они устанавливаются вместо штатных. Они не требуют балансировки, их легко устанавливать, что является их и плюсом, и минусом, так как вор легко их выкрутить. Герметичность обеспечивается только колпачком, что снижает их надежность.

Существуют ДДШ, вмонтированные в диски колес. Устройство устанавливается после разбортования шины на обод диска недалеко от ниппельного отверстия, что можно видеть на фото.

Шина устанавливается на место, балансируется с учетом ДДШ. Во время эксплуатации идет адаптация приборов. Минус таких устройств – сложность монтажа: их необходимо прописать, плюс – защищенность от воров, высокая герметичность системы.

Еще одним вариантом ДДШ являются микрочипы, которые монтируются внутрь шины при ее изготовлении. В памяти чипа заложена вся информация о шине (рекомендуемое давление, размерность, дата изготовления и др.). TPMS осуществляет контроль изменения давления воздуха в шинах. Если производилась подкачка или шиномонтаж, их нужно калибровать. Недостатком является неточность показаний при некоторых режимах движения и одноразовость использования, что ведет к удорожанию.

Неконтролируемое давление в шинах может привести к повышенному расходу топлива, преждевременному истиранию протектора и стать причиной ДТП.

Основная причина, по которой автоматические ДДШ выходят из строя, являются севшие батарейки. Для устранения этой проблемы нужно поменять батарейки. Возможна некорректная работа приборов после прокола шины и ее ремонта. Например, они могут выдавать на экран требования увеличить давление.

Для решения этой проблемы следует обнулить устройства контроля давления, то есть сбросить показания, и заново прописать после ремонта. Если это не помогло, то нужно обратиться в дилерский центр.

Второй часто встречающейся причиной являются механические повреждения, например, обламывается ниппель. Причиной поломки ниппеля чаще всего бывает плохое дорожное покрытие. Возможно повреждение ниппеля владельцем авто: если неаккуратно откручивать колпачок индикатора. Ремонт в этом случае невозможен, нужна замена исправными деталями. Обнаружить эти неисправности можно после визуального осмотра.

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Favtozam.com%2Fwp-content%2Fuploads%2F2016%2F09%2FPokazaniya-datchika-na-pribornoj-doske

Показания на приборной доске

Если горит индикатор, а давление нормальное, то нужно сбросить показания, путем обнуления прибора или прописать заново. Для этого при заглушенном двигателе включить зажигание и, не заводя мотор, жать кнопку SET до появления звукового сигнала. Таким образом, можно сбросить показания, после чего устройство будет выдавать правильные показания. Чтобы прописать устройство, можно обратиться в сервисный центр.

Если обнаружены механические повреждения ДДШ, им ремонт не поможет, а нужна замена. Ремонт системы TPMS заключается в замене неисправных датчиков. Обнаружить неисправные ДДШ можно с помощью прибора TPS TEXA путем тестирования, на дисплее которого отражается вся информация о каждой шине. Выявленные TPS дефектные датчики нужно заменить исправными приборами.

Установка датчиков контроля зависит от типа их размещения. Проще всего устанавливать датчики в виде колпачков. Для этого нужно приобрести ремкомплект, снять штатные колпачки и установить с датчиками. Для установки ДДШ на диски, необходимо снять шины, и устанавливать приборы на обода дисков в районе ниппелей.

Можно запрограммировать работу датчиков с помощью прибора TPS TEXA. Для этого нужно ввести код ID программируемого ДДШ на экране TPS и проверить его правильность. Устройство TPS имеет эксклюзивную функцию, которая позволяет сканировать универсальные ДДШ и определить датчик для программирования. Проверка соответствующего колеса показывает, что программирование TPS прошло успешно.

С помощью прибора TPS можно проверить момент затяжки гайки при монтаже датчика на диске и процедуру введения системы TPMS. Затем с помощью TPS нужно выключить лампочку, информирующую об ошибке, если она горит (автор видео — канал «РусТехника»).

При сезонной смене шин возникает ситуация, что при установленной системе TPMS выдается ошибка. Возникает вопрос, как отключить контроль датчиков. Полностью отключить систему TPMS невозможно. Можно попытаться отключить лампочку оповещения.

Существует несколько способов, как отключить индикаторную лампочку на приборной панели:

Физическое удаление индикаторной лампочки с приборной панели.
Физически отключить систему TPMS.
Установление обманки для TPMS в виде трубы с размещенными в ней датчиками и накачанным до необходимого давления воздухом.
Наклеить на лампочку черную ленту.

Все предложенные способы не способны отключить систему TPMS, они просто делают ее бесполезной. Чтобы она снова стала нормально работать, нужно либо купить дополнительный ремкомплект, либо заново прописать и т.д. Можно установить дешевый вариант системы TPMS китайского производства, правда, она может не подойти к данной модели авто. Система TPMS позволяет постоянно осуществлять контроль давления воздуха в шинах автомобиля.

Правильное давление в шинах дает возможность качественнее управлять автомобилем, повышает безопасность, экономит расход бензина и снижает износ шин.

Итак, мы разобрались с особенностями установки датчиков, но на практике, смотрят и на другие особенности этого прибора. В частности, важным параметром является принцип работы датчика. Давайте посмотрим, какие варианты можно встретить на рынке:

Механические датчики. Это самый простой тип датчика, купить из можно в пределах 1000 рублей за комплект. Они бывают только наружными. Работают следующим образом: воздух давит на датчик, в результате чего, сигнализирующий колпачок смещается, при нормальном давлении он находится в зеленой зоне, при сниженном в красной;
Электронные внешние датчики. Эти датчики более сложные. Обычно они выполняются в виде колпачков, но существуют модели и для внутренней установки. В конструкцию входят чипы, которые замеряют давление, и передают информацию на несложный дисплей. Обычно индикация демонстрируется в двух позициях, если горит зеленая лампа, то все в порядке, горит красная лампа – следует проверить колесо;
Электронные внутреннего крепления. Это наиболее навороченные датчики. Они оснащаются мини компьютером, который демонстрирует водителю разбивку давления по разным колесам. Также многие модели датчиков могут показывать температуру колеса, параметры вращения и так далее.
Некоторые из них имеют возможность передачи данных на смартфон.

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fmasakra.ru%2Ffoto%2Fustanovka-datchikov-davleniya-v-shinakh-svoimi-rukami-delaem-v-garazhe-2

Установка внутренних датчиков

Скачайте и установите приложение, соответствующее вашему датчику;
Подключите пульт датчиков к магнитоле через Bluetooth;
После этого можно произвести обучение. Для этого, выбираем на дисплее одно из колес, переводим его в режим обучения. Спускаем воздух, и накачиваем шину. На дисплее будет отображаться актуальная информация о давлении. Эту же процедуру следует провести и с остальными колесами.

В стремлении к совершенству выбираешь лучшее. AS8 Клуб – сделавшие свой выбор.

Сообщение Rusirus » Пн дек 01, 2014 11:02 pm

Появилась ошибка TPMS, прочитал, 10, 11, 12 выдал мертвый датчик.
По логике – я так понял это задний правый.

Снял, разобрал. Все очень просто и легко.

Батарейка внутренняя выдает 3,3 вольта.
Вопрос, а сколько она должна выдавать?
На что эту батарейку менять?
Аналог?

Датчик давления в шине 4D0907275 – почему все пишут что этот датчик не пригоден для ремонта, для меня остается загадкой

Сообщение Rusirus » Пн дек 01, 2014 11:03 pm

Сообщение Rusirus » Пн дек 01, 2014 11:11 pm

В общем замерил напряжение на батарейке, без соединения 3,45 в.

Как только ставлю на свое место и замыкаю на свои контакты, напряжение прыгает каждую секунду и падает потихоньку. ЗА одну минуту упало с 3,35 до 3,05

Я думаю должно быть 3,6 вольт.

Сообщение pillau39 » Пн дек 01, 2014 11:19 pm

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fmaster

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fpisatel

Сообщение АндрейS8 » Пн дек 01, 2014 11:40 pm

“А и еще, перед тем как ставить датчик в колесо его же нужно проверить Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fsmilies%2Fsmile

. Я ездил на запаске а датчик крутил рукой имитируя вращение колеса (как бы рисуя им окружность) со всей силы. И буквально сек через 5-10 высветилось сообщение что давление в колесе “0”. Значит датчик работает и его можно смело ставить в колесо.”

Сообщение Rusirus » Вт дек 02, 2014 7:41 am

Нет плата не повредилась, там особо и нечему ломаться, на плате со стороны батарейки ничего нет, с другой стороны схемки.

Помогите разобраться в одном вопросе?

10,11,12 канал это правый задний датчик или нет?

Я засомневался в правильности снятого датчика.

P.s. Крутить датчик нет необходимости, смысл в кручении отсутсвует.
Датчик просто передает информацию по давлению по температуре на антенну.

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fveteran

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fpisatel

Сообщение shtepa » Вт дек 02, 2014 8:21 am

Сообщение jelowsss » Вт дек 02, 2014 8:22 am

Сообщение Rusirus » Вт дек 02, 2014 12:27 pm

Там есть пять втулочек (или как их назвать) тонкие металические стержни, две нужно и можно вытолкнуть, далее все легко.

Батарейку понял какую надо ставить. Стоит такая 450-550 р.

Сообщение Rusirus » Вт дек 02, 2014 12:29 pm

Сообщение Vitas » Вт дек 02, 2014 12:43 pm

Сообщение Rusirus » Вт дек 02, 2014 12:55 pm

Сообщение Rusirus » Вт дек 02, 2014 12:57 pm

Еще интересно, чем залить обратно.

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fveteran

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fpisatel

Сообщение shtepa » Вт дек 02, 2014 1:03 pm

Сообщение Rusirus » Вт дек 02, 2014 2:33 pm

Сообщение pillau39 » Вт дек 02, 2014 2:47 pm

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fmaster

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fpisatel

Сообщение АндрейS8 » Вт дек 02, 2014 4:10 pm

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fveteran

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fpisatel

Сообщение a8s8 » Вт дек 02, 2014 4:16 pm

Ровно 6 лет тому назад проводились аналогичные научно-исследовательские работы

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fveteran

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fpisatel

Сообщение shtepa » Вт дек 02, 2014 4:37 pm

Сообщение Rusirus » Вт дек 02, 2014 5:28 pm

Ну не знаю, на вид всё одно и тоже. Кроме как батарейка)) у меня батарейка сидит в белом пластмассовом корпусе. Снизу батарейка была приклеена двухсторонним клеким кругом.

Редкая батарейка, нигде в продаже не нашел.

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fmaster

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fmedals%2Fpisatel

Сообщение АндрейS8 » Вт дек 02, 2014 5:36 pm

Сообщение Vitas » Вт дек 02, 2014 8:58 pm

Сообщение Мирный атом » Чт дек 18, 2014 9:25 am

Сообщение vladimir_a8 » Чт апр 23, 2015 6:21 pm

Родные батарейки действительно TADIRAL. Стоят по нынешним ценам около 600-700р на ebay, плюс ждать месяц.

По факту же подходят любые батарейки довольно редкого типа LiSOCl2, напряжением 3.6V, емкостью около 400мАч или выше, которые войдут на штатное место.
Нужны именно LiSOCl2 (Литий-тионилхлорид). Они долгоиграющие, имеют низкий саморазряд и работают при температурах от -50 градусов. Другие сдохнут быстро.

Батарейки типа LiSOCl2 имеют маркировку ERXXXXX. Делают их omnicel , EEMB, Minamoto, и другие китайцы. XXXXX – это типоразмер.
Например: ER14250 – диаметр 14мм, длина 25мм. ER2450 – диаметр 24, длина 5мм

Из подходящих распространенных типоразмеров имеет смысл искать ER2450. В СПБ есть.

А самые распространенные – ER14250 (выглядят как половинка батарейки AA). Они лежат на каждом углу, но по размерам, понятно, подходят фигово. Придется колхозить, на термоклей сажать, например, будут торчать из датчика. Зато они имеют емкость больше 1000mAh. Т.е. будут работать в 2.5 раза дольше штатных Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fas8.ru%2Fforum%2Fimages%2Fsmilies%2Fsmile

Многие автовладельцы Peugeot отключают функцию наблюдения за давлением шин. Но производитель все-таки советует воспользоваться диагностическим сканером Lexia и подключить мониторинг давления шин. Может оказаться так, что на дороге Вы не заметите спустившееся колесо и продолжите путь, тем самым подвергнув шину окончательному износу. Или в колесо может попасть инородный предмет, постепенно спускающий давление шин – визуально колесо выглядит работоспособным, а на деле в скором времени шину придется менять. А если функция наблюдения за давлением шин все-таки подключена, таких казусов точно не произойдет.

Покупая б/у Peugeot случается так, что из 4 датчиков работают только 3, а после суровой зимы и они могут выйти из строя. Приобрести новые датчики, конечно, можно, но дело это накладное – примерно 150 евро за один датчик. Поэтому автовладельцы французских авто не теряются и восстанавливают сломанные датчики самостоятельно. Чаще всего при разборе датчиков обнаруживается изжившая срок эксплуатации батарея. Именно о замене батареек в датчиках давления шин Peugeot мы сегодня и поговорим.

Для начала нужно приобрести саму батарейку, продается она практически во всех автомагазинах, ее стоимость равна одному доллару – берите сразу 4 штуки (для всех четырех датчиков).

Небольшой отверткой отделите герметик по контуру и осторожно оттяните его до середины датчика, подковырнув этой же отверткой. На фотографии герметик загнут, мы его не оторвали до конца, чтобы наклеить обратно либо гелем, либо силиконовым клеем.

Новенькие батарейки можно отнести к компьютерному мастеру, который по аналогу точечной сваркой припаяет к батарейке контакты. Также можно осуществить это с помощью паяльника, но делать это нужно осторожно и быстро, так как данные батарейки боятся перегрева.

Перед снятием датчика с колеса вентиль необходимо обработать препаратом WD-40. Для снятия следует взять глубокую головку на 12 и небольшой torx для болта антенны. Сначала нужно открутить датчик и отогнуть антенну, которую он прижимает к вентилю, чтобы избежать вот такой неприятности:

Изображение - Ремонт датчика давления в шинах своими руками proxy?url=http%3A%2F%2Fpsa-perm.ru%2Fwp-content%2Fuploads%2F2015%2F08%2F317

Скорее всего, гайка прикипела, а вентиль с обратной стороны закрепить нечем, за счет чего основание вентиля будет прокручиваться и в итоге поломает отверстие в датчике, как показано на фотографии:

Это можно исправить, а может и получится не допустить поломки посадочного места в датчике, поэтому прокрутите основание и посмотрите, как поведет себя вентиль в датчике – если он прокручивается, то попробуйте покрутить взад-вперед, если не получается – срежьте болгаркой.

Вот и весь ремонт. Стоит отметить, что раньше вентили продавались только вместе с датчиком, такой комплект стоит порядка ста евро. Но эти вентили очень быстро выходят из строя за счет окисления солью на дорогах, прикипания, да и от простого механического повреждения на той же мойке. На данный момент вентиль можно приобрести в интернет-магазинах китайских товаров, сэкономив при этом приличную сумму. Успехов в ремонте!

Привычка проверять давление в шинах есть не у многих. К сожалению, большинство автомобилистов делают это исключительно лишь во время “переобувания” или в случае замены колеса. Однако такое положение вещей, как оказалось грозит массой неприятностей и даже вероятностью ДТП.

Сегодня, дорогие друзья, поговорим о том, что собой представляют датчики давления в шинах, разберемся в том, как они работают и выясним можно ли на них положиться.

Для начала небольшая преамбула относительно того зачем нужно контролировать давление в шинах.

Увеличение тормозного пути;
Повышенный износ шин (особенно наружных частей протектора);
Ухудшение управляемости;
Увеличенный расход топлива;
Перегрев шин из-за повышенного внутреннего трения, в результате высокая вероятность разрушения шины, в том числе и во время движения.

Также некоторые ошибочно полагают, что лучше “перекачать чем недокачать”, однако это не так. На самом деле избыточное давление не менее вредно нежели низкое.

Увеличенным тормозным путем (за счет уменьшенного “пятна контакта” колеса с дорожным покрытием);
Высокой вероятностью повреждения в случае наезда на препятствие (яма, камни и т. д.);
Неравномерностью износа шины (“съедается” центральная часть);
Увеличенной нагрузкой на ходовую часть;
Снижением комфорта во время движения (перекачанные колеса приводят к тому, что все неровности ощущаются в салоне).

Более подробно о том, что такое давление и каким оно должно быть читайте в моей предыдущей статье.

Как видите, необходимость контроля давления в шинах не выдумка и не миф, другое дело каким именно образом вы будете его контролировать. Лень, как известно — двигатель прогресса, поэтому неудивительно, что на смену малоприятному занятию по замеру давления в шинах при помощи манометра появилась более продвинутая альтернатива. Ею стала система контроля давления в шинах (Tires Pressure Monitoring System —TPMS). Как и большинство полезных автомобильных помощников данную систему придумали американцы. На серийных автомобилях такая система появилась еще в 90-х. Сегодня системой контроля давления в шинах (СКДШ) оснащаются все без исключения автомобили, которые продаются в Штатах. Это правило работает в США еще с 2008 года, а “у нас” данная опция, как правило, предоставляется лишь в качестве опции или в базовой комплектации на дорогих авто.

Наиболее простой и примитивной с точки зрения конструкции считается система косвенного измерения давления. Данная система характерна тем, что не требует абсолютно никаких дополнительных блоков. Система представляет собой дополнительную программу, которая “вшита” в блок управления ABS.

Принцип работы заключается в том, что в случае понижения давления в шинах у них меняется радиус, следовательно, колесо проходит меньшее расстояние за один оборот. При помощи датчиков частоты вращения колес ABS система определяет расстояние, которое проходит каждая шина за один оборот. После этого полученные данные анализируются и сравниваются с контрольными параметрами. В случае расхождения значений, водитель оповещается о том, что давление в шинах ниже или выше нормы. Также данная система предусматривает возможность калибровки на тот случай, если вы планируете использовать шины большего или меньшего радиуса.

Можно ли купить датчики давления в шинах и установить на свое авто, если производителем они не предусмотрены?

Безусловно такая возможность существует причем имеет несколько реализаций. Первой рассмотрим систему контроля давления в шинах с датчиками, которые измеряют давление внутри шины после чего передают данные на приемник, по радиоканалу. Для передачи данных, которые отправляются примерно раз в минуту, необходима энергия поэтому датчики оснащены маленькими батарейками, способными обеспечить непрерывную работу на протяжении нескольких лет. Сам датчик располагается с внутренней стороны диска в точке расположения воздушного ниппеля.

СКДШ состоит из четырех датчиков, а также приемника с дисплеем. Правильное давление устанавливается автоматически либо в ручном режиме. Более продвинутые датчики давления в шинах умеют определять не только давление в шинах, но и температуру внутри шины. Более того, этот параметр учитывается при расчете давления. Также система контроля давления в шинах умеет отличать быстрое снижение давления как например при проколе колеса от естественного, которое происходит медленно.

Есть также и другие реализации датчиков давления. Возьмем хотя бы популярные сегодня датчики давления в шинах, которые выглядят как обычные колпачки и просто накручиваются на резьбу ниппеля колеса. Использование таких датчиков очень удобно так как для их установки их нужно всего лишь накрутить вместо колпачков. Вывод данных осуществляется по тому же принципу, данные передаются на приемник и выводится на дисплей, который нередко реализован в виде брелока или отдельного гаджета с питанием от прикуривателя. С появлением смартфонов информация о давлении в шинах нередко передается на телефон владельца по Bluetooth. Главным недостатком данных датчиков является то, что они никак не защищены от кражи.

К самым примитивным датчикам давления в шинах можно отнести механические. Работает такой датчик по принципу усилия которое создает давление внутри шины. В зависимости от силы давления датчик отображает соответствующий цветной индикатор. Минусов у такого датчика масса, во-первых, для проверки давления придется каждый раз останавливаться и производить визуальный осмотр всех колес. Во-вторых, индикаторы не показывают точных данных и понять какие именно давление в шинах невозможно.

Как видите смысл в системе контроля давления в шинах есть, поэтому если ваш автомобиль не оснащен этой полезной опцией рекомендую купить датчики давления в шинах и исправить эту ситуацию. Такой полезный помощник избавит вас от массы неприятных моментов перечисленных выше и вместо вас будет контролировать давление в шинах.

У меня все. Если статья вам пришлась по душе, в качестве благодарности вы можете поделиться ею в соц. сетях со своими близкими. Спасибо, что дочитали до конца, оставляйте ваши комментарии используя соответствующую форму. Напишите как по-вашему, есть ли смысл в датчиках и какие датчики давления на ваш взгляд лучше. Всем пока!

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь

Оцените статью:

Оценка 3.3 проголосовавших: 18

Источник


Рис. 1. Д атчик давления в шине Pacific для Toyota.

плашка М6;
метчики М6 (Номер 1 и 2);
сверло Ø 5,1мм;
стандартный резиновый вентиль;
канцелярский нож;
тиски;
сверлильный станок;


Рис. 2. Очистка стандартного вентиля от резины. Оставляем небольшой участок с резиной (т.к. под этим участком – утолщение диаметра трубки, и данный участок позволяет отрегулировать высоту отремонтированного вентиля).

Рис. 2. Очистка стандартного вентиля от резины. Оставляем небольшой участок с резиной (т.к. под этим участком – утолщение диаметра трубки, и данный участок позволяет отрегулировать высоту отремонтированного вентиля).


Рис. 3. Укорачиваем вентиль.


Рис. 4. Нарезаем резьбу М6 на ремонтном вентиле. Проверяем герметичность вентиля (например с помощью компрессора).


Рис. 5. Отпиливаем сломанную часть у датчика давления в шине.


Рис. 6. Высверливаем отверстие Ø 5,1 мм у вентиля в датчике давления в шине.


Рис. 7. Нарезаем резьбу М6 в вентиле датчика давления шине.


Рис. 8. Наносим герметик на ремонтный вентиль.


Рис. 9. Вкручиваем ремонтный вентиль в вентиль датчика давления в шине. Делаем это аккуратно, чтобы герметик равномерно «лег» на резьбу.


Рис. 10. Закручиваем сильно и ждем высыхания герметика.


Рис. 11. Аккуратно срезаем резину до диаметра основного вентиля.


Рис. 12. Отремонтированный вентиль датчика давления в шине.


Рис. 13. Внешний вид датчика с гайкой

Ремонт вентилей у неразборных датчиков давления в шинах!

Наша компания предлагает услугу по ремонту вентилей

Вот так вот нездоровый Российский ум, нашёл выход из ещё одной ситуации, а вы говорите Америка ?

2 месяца назад «умерли» 2 датчика давления в шинах, ну как померли, просто сели батарейки, но по идее, они не ремонтоспособны, но ведь я же всё таки не Американец 🙂

Вот так вот нездоровый Российский ум, нашёл выход из ещё одной ситуации, а вы говорите Америка 🙂

Cодержание

Для чего нужен датчик давления в шинах

Что такое датчики давления в шинах

Принцип действия – механические или электронные.
Место установки – наружные или внутренние.
Способ измерения – прямого или косвенного контроля.
Тип измерительного элемента – тензорезисторные или пьезоэлектрические (только для электронных систем).

Конструкция и принцип работы датчиков

Механические датчики

Из недостатков отмечают следующие:

свободный доступ посторонних лиц;
неточность показаний;
контроль только визуальный, возможен лишь при остановке машины.

Электронные устройства

Но есть и определенные недостатки:

трудоемкость монтажа внутренних датчиков;
необходимость периодической замены элементов питания;
такие устройства нуждаются в настройке и дополнительном обслуживании .

Установка датчиков давления колес

Эксплуатация датчиков

При эксплуатации электронных систем существуют некоторые дополнительные условия:

батарейки требуют периодической замены, что при использовании внутренних датчиков вызывает необходимость обращения в шиномонтажную мастерскую;
при движении автомобиля на большой скорости автопокрышки нагреваются сами по себе, что может привести к ложному срабатыванию системы;
после срабатывания необходимо сбросить показания датчика давления в шинах, обнулив его программным способом согласно инструкции.

Время на чтение: 6 минут

Датчик контроля давления

Такие устройства делятся на несколько типов:

по принципу действия;
по месту установки;
по способу измерений.

Датчик давления колес

После установки происходит следующий алгоритм действий:

Задается оптимальное значение рабочих параметров системы (минимальный и максимальный предел давления).
Котроллеры собирают все необходимые данные по каждой отдельной шине.
Показания передаются на трансивер.
Передача осуществляется с частотой около 3 секунд через Bluetooth.
Происходит обработка полученной информации и сравнение с установленными параметрами.
Если выявляются какие-либо отклонения от нормы, то программа оповещает об этом звуковым либо световым сигналом.

Как установить и настроить датчик

Все контролирующие устройства можно разделить на несколько групп по способу определения давления:

механические;
электронные внешние;
электронные внутренние;
работающие с помощью ПО.

Датчик давления шин «Мазда СХ-5»

Виды датчиков и принцип их действия

Как поменять резину Autel с датчиком

Внутренний датчик

Активация датчика на «Мерседесе»

No related posts.

Источник
