Датчик топлива своими руками в бензобак

Датчики в автомобиле обеспечивают контроль за работой систем его составных частей – силовой установки, трансмиссии и т. д. Часть из них напрямую влияют на функционирование мотора ( , и т. д.), и при их поломке двигатель начинает работать с перебоями. Но есть и такие, которые не оказывают особого влияния на работу автомобиля, но без них эксплуатация машины имела бы некоторые затруднения. Одним из таких является датчик уровня топлива (ДУТ).

Назначение и типы датчика уровня топлива

Общий принцип работы датчиков замера топлива

Данный элемент обеспечивает определение остаточного количества топлива в баке и передачу показаний на , установленный на приборной панели. Поэтому водитель во время движения может отследить остаток бензина или и своевременно его восполнить. Неисправности этого датчика может закончиться остановкой в самый неподходящий момент из-за пустого бака и походом к ближайшей заправке с канистрой.

Устанавливается датчик непосредственно в топливном баке. Он может быть как полностью отдельным элементом, так и быть объединенным с топливозаборником (карбюраторные авто), или же входить в состав блока подачи топлива (инжекторные модели).

Наибольшее распространение получили контактные датчики, созданные на основе потенциометра, их работа их основана на изменении сопротивления.

На авто применяются два типа датчика уровня топлива

1. рычажного;
2. и трубчатого типа.

Каждый из них имеет свои особенности конструкции, достоинства и недостатки.

Датчик рычажного типа

Рычажный датчик уровня состоит из потенциометра, поплавка и рычага, связывающего их. В свою очередь потенциометр состоит из двух секторов, на один из которых нанесены пластинки резистивного материала и бегунка, контактирующего с сектором, а также соединенного с рычагом. Второй конец его соединен с поплавком.

Работает данная конструкция достаточно просто: поплавок, сделанный в виде полого герметичного элемента (из металла или пластика) всегда находится на поверхности топлива. По мере расхода бензина он опускается, при этом посредством рычага он перемещает бегунок потенциометра. Он контактирует с секторами к которым подсоединены провода, идущие к индикатору топлива. За счет изменения количества пластин, которые подключены в электрическую цепь потенциометра, меняется и сопротивление.

То есть, при заполненном баке, бегунок находится в крайнем положении, поэтому электрический ток проходит по кратчайшему пути в потенциометре, на пластинчатом секторе через самую крайнюю пластину. Из-за этого сопротивление самое низкое (порядка 7 Ом). По мере расхода бензина бегунок перемещается и подключает в цепь все больше резистивных пластин, что повышает сопротивление (при половине бака данный параметр составляет 120-130 Ом). При пустом же баке задействован уже весь пластинчатый сектор, обеспечивая максимальное сопротивление в цепи (320-340 Ом). Отметим, что параметры сопротивления указаны приблизительно, поскольку разные модели датчика уровня топлива имеют свои конкретные параметры.

К положительным качествам рычажного типа датчика относится очень простая конструкция, что обеспечивает надежность, а также небольшая стоимость. Но есть у него и недостатки – контактные пары со временем изнашиваются, а также данный ДУТ имеет погрешность в показаниях, особенно это касается у авто с аналоговыми индикаторами топлива.

Применяется он повсеместно как на отечественных авто (ВАЗ всех моделей, ГАЗ, КамАЗ), так и на зарубежных — Toyota, Volkswagen и т. д.

Датчик трубчатого типа

Датчик трубчатого типа несколько отличается по конструкции. У него нет в конструкции потенциометра как такового, но задействован принцип его работы.

Состоит он из защитной трубки, внутри которой располагаются направляющая стойка, с перемещающимся по ней поплавком, а также закольцованный провод сопротивления, подсоединенный к проводам, идущим на индикатор. Внутри поплавка установлены контактные кольца, постоянно контактирующие с проводом, обеспечивая еще одно кольцевание провода сопротивления по которому и движется электрический ток.

Устройство ДУТ трубчатого типа

Работает данный тип датчика так: через отверстие внизу в защитную трубку заходит топливо, на поверхности которого и плавает поплавок. За счет перемещения поплавка в зависимости от количества топлива и происходит изменение сопротивление.

То есть, при заполненном баке поплавок находится вверху защитной трубки. При этом электрический ток движется по короткому пути, поскольку задействован лишь малый отрезок провода сопротивления. По мере потребления топлива, поплавок опускается, и длина провода увеличивается, что и обеспечивает увеличение сопротивления в цепи.

Видео: Проверка и ремонт датчика уровня топлива

Ещё кое-что полезное для Вас:

Достоинством данного типа ДУТ является более точное измерение, поскольку он не восприимчив к колебаниям топлива при разных положения авто. Достигается это благодаря наличию защитной трубки. Но применяется он далеко не на всех машинах из-за того, что далеко не всегда геометрия бака дает возможность его установить. Это и является главным недостатком трубчатого датчика. Поэтому большее распространение получил рычажный тип.

Что же касается авто, то такой тип встречается очень редко, но все же они используются. К примеру трубчатый датчик устанавливается на микроавтобус Mercedes-Benz T1.

При этом у обоих этих типов имеется еще один общий недостаток. Их невозможно использовать с альтернативными видами топлива (этанол, биодизель и т. д.) Для такого топлива используются бесконтактные магнитные датчики.

Почему не работает датчик уровня топлива

Несмотря на простоту конструкции, датчики уровня топлива нередко выходят из строя, что приводит к неправильным показаниям или вообще он может не срабатывать.

Возможные неисправности ДУТ можно поделить на электрические и механические.

Что касается неисправностей электроцепи, то здесь все просто: проблемы часто возникают из-за окисления контактов, перегорания предохранителя, повреждения проводки.

А вот механических неисправностей больше:

1. износ секторов потенциометра;
2. изгиб рычага;
3. нарушение герметичности поплавка.

При таких неисправностях индикатор уровня топлива может не работать или работать с перебоями – стрелка дергается, все время указывает на «пустой» бак и т. д.

Видео: Ремонт датчика уровня топлива

Чаще же всего проблемы создает износ секторов. Происходит это из-за контакта с бегунком, который постоянно перемещается по ним. В случае, когда износ небольшой и имеется только тонкая затертая полоса, устранить неисправность можно путем подгибания бегунка, из-за чего он начинает контактировать с неизношенной поверхностью секторов. Но это не поможет, если полоса стертости широкая. Здесь уже придется полностью менять датчик.

Изгиб рычага обычно случается, когда производилось извлечение датчика и последующая его неаккуратная установка. Следствием этого становиться некорректное показание уровня, причем значительное.

Пробой поплавка приводит к попаданию топлива внутрь, из-за чего он уже не будет постоянно находиться на поверхности. По мере увеличения внутри горючего, он начнет погружаться, что приводит к неправильным показаниям количества топлива.

Если проблемы с работой ДУТ не связаны с электрической составляющей, а механической, то восстановление работоспособности зачастую выполняется путем полной замены датчика, поскольку стоит он немного и большинство просто не заморачиваются с ремонтом.

Важным условием при замене является правильный подбор датчика. На разных авто данный элемент обладает своими рабочими параметрами, в частности – сопротивлением при разных положениях бегунка.

Выбирать надо тот датчик, который полностью соответствует параметрам цепи, заявленным в тех. документации к авто.

Чтобы автомобиль всегда был готов к эксплуатации, он должен быть заправлен топливом. О состоянии наличия бензина в баке свидетельствует датчик уровня топлива. В этой статье мы расскажем об основных особенностях этого устройства, принципе его работы, а также сообщим о том, как проверить и как осуществляется замены элемента.

[ Скрыть
]

Что представляет собой ДУТ?

Почему неправильно работает электронный датчик уровня топлива, как его снять и отремонтировать своими руками, если он показывает неверные показатели? Для начала необходимо разобраться в основных особенностях. Датчик уровня топлива или ДУТ представляет собой специальное устройство, позволяющее более-менее точно замерить объем топлива в баке. Девайс производит измерение уровня, конвертирует его в объем, после чего передает полученные показатели по аналоговой либо цифровой цепи.

Датчик уровня топлива может применяться в качестве дополнительного элемента к приборам либо контроллерам. Универсальный цифровой либо ультразвуковой регулятор должен наиболее точным образом производить замер объема и уровня бензина в баке.

Устройство

Что касается устройства, то любой универсальный ультразвуковой или цифровой датчик уровня топлива состоит из стального стержня, который по схеме монтируется в бак. Для установки стержня бак оборудован дополнительным отверстием с соответствующим диаметром. Сам датчик уровня топлива подключается к бортовой сети и электронному блоку управления транспортным средством, на который поступают все необходимые данные о состоянии уровня бензина.

Как правило, такое устройства являются универсальными, в результате чего они могут применяться не только в автомобильной отрасли, но и на промышленных предприятиях. Универсальный либо самодельный цифровой датчик уровня топлива напрямую взаимодействует с указателем бензина, который находится на панели приборов. Вне зависимости от того, какое сопротивление у регулятора и какой он по своей структуре, его предназначение заключается в мониторинге уровня бензина в баке автомобиля. Таким образом, если регулятор не пытается вас обмануть и не глючит, то водитель всегда сможет точно знать, когда следует заправлять свое транспортное средство.

Следует отметить, что указатель уровня топлива позволит также следить за сливом бензина из бака. Если регулятор работает и показывает правильные параметры, то это вполне возможно. Особенно следить за сливом бензина из бака актуально для руководителей компаний, которые хотят проследить за своими сотрудниками.

Принцип работы и функции

Какова схема и где находится регулятор — разобрались, теперь рассмотрим принцип работы устройства. Установить элемент можно в любой бак транспортного средства, хоть с бензином, хоть с дизелем. Выводить показатели ан контрольный щиток позволяет указатель уровня топлива. В зависимости от модели транспортного средства, сам бак может быть выполнен в разных конструкциях.

Любой регулятор, будь он самодельный или изготовленный на предприятии, устанавливается в баке, однако выдавать сигналы о наполнении емкости устройство начинает не сразу, а постепенно. Как показывает статистика, на 98% современных автомобилей указатель уровня топлива вполне может обмануть, так как он никогда не показывает верные показания.

Непосредственно сам принцип работы датчика основан на соответствии значений уровня бензина по определенному импульсу. Именно по принципу работы импульса регуляторы делятся между собой на цифровые или аналоговые. Что касается аналоговых элементов, то они могут обмануть гораздо чаще цифровых. Это не значит, что регулятор глючит, просто он показывает данные с меньшим процентом достоверности, в последнее время устройства такого типа почти не используются на практике.

Что касается цифровых элементов, то они почти никогда не могут обмануть человека, поскольку показывают более точную информацию о состоянии уровня бензина. В данном случае аналоговый сигнал переводится в цифровой, после чего корректируется, а возможные погрешности выравниваются (автор видео — канал А?).

Автомобили сегодня обычно оснащаются потенциометрическими регуляторами перемещения. Ключевым преимуществом такого устройства является простота конструкции, стоимость таких деталей невысокая, при этом они достаточно надежны. Что касается недостатков, то в результате того, что контакты устройства подвижны, работа ДУТ может быть нарушена, соответственно, устройство может глючить. Окисление и износ — основные проблемы таких ДУТ.

На сегодняшний день различаются два типа потенциометрических ДУТ — это рычажные и трубчатые. Оба типа оборудованы поплавками, располагающимися на поверхности бензина или дизеля.

Поплавки всегда выполняются из пластика, легкого металла либо пенопласта, но разумеется, каждый из этих типов характеризуется определенными особенностями:

1. К примеру, в рычажном ДУТ сам поплавок соединен с контактом потенциометра, который создает сопротивление току. Поплавок с элементом сопротивления связаны металлическим рычагом, в зависимости от конструкции, они могут использовать отдельно либо быть в составе блока подачи бензина. Такие ДУТ являются универсальными и могут применяться во всех баках.
2. Конструкция трубчатого устройства — это трубка, в которой сам поплавок двигателя по определенной траектории. Параллельно траектории установлены провода сопротивлений с контактами, замыкающимися на элементе. Такие ДУТ с проводкой сопротивления более устойчивы к изменениям уровня топлива во время поворотов или езде машины на спусках либо подъемах (автор видео — ЛЕША МАСТЕР).

Возможные неисправности и их признаки

Если глючит и врет датчик уровня топлива, то это может свидетельствовать об определенных проблемах.

Проверить наличие таких проблем своими руками вполне возможно:

1. Износ контактов на микросхеме.
   Одной из причин, по которым необходим ремонт датчика уровня топлива, является износ контактов на микросхеме. Эта неисправность встречается довольно часто в результате стирания дорожек при регулярном перемещении бегунка. В том случае, если процент стертости невысокий, ремонт датчика уровня топлива заключается к загибании бегунка — необходимо добиться того, чтобы элемент располагался чуть выше, чем стертая поверхность. Однако, если изношенная поверхность довольно большая, то единственным выходом для решения проблемы будет только замена датчика уровня топлива.
2. Неправильное размещение ограничителя хода ДУТ.
   В некоторых случаях, если подключение ДУТ нормальное, стрелка на панели приборов может показывать отсутствие бензина. ДУТ может глючить в результате того, что размещение ограничителя хода элемента некорректное.
3. Выход из строя предохранителя.
   Иногда бывает такое, что при запущенном двигателе стрелка регулятора не двигается. В первую очередь в этом случае необходимо проверить своими руками предохранитель, возможно, он просто перегорел. Также не лишним будет проверить работоспособность приемника ДУТ. Возможно и такое, что повредились соединительные контакты либо они окислились, поэтому их также желательно проверить.
4. Сбои в работе токосъемника.
   В том случае, если стрелка ДУТ на приборной панели опускается к нулю, после чего начинает дергаться, возможно, проблема заключается в токосъемнике, поэтому его также нужно проверить своими руками. Есть вероятность, что у этого компонента плохой контакт с резистором, также проблема может свидетельствовать об обрыве обмотки.
5. Неисправность резистора.
   Если отказывается работать лампа предупреждения о том, что уровень бензина в баке приближается к нулю, то необходимо произвести диагностику резистора. В большинстве случаев его замена позволяет решить неисправность.
6. Износ дорожек и их окисление.
   Одной из наиболее распространенных неисправностей, с которыми сталкиваются наши автомобилисты — это износ дорожек и их окисление. По этой причине могут проявляться многие другие проблемы.

Самый простой способ проверить датчик: взять его в руки при включенном зажигании и выключенном насосе плавно поднять поплавок вверх и смотря на приборную панель, где при исправном датчике должно быть плавное поднятие стрелки топлива без рывков.

Особенности замены

Ниже мы расскажем о том, как осуществляется замена датчика уровня топлива.

Как правильно снять и подключить устройство — инструкция, приведенная ниже, является универсальной, но может отличаться в зависимости от конкретной модели авто:

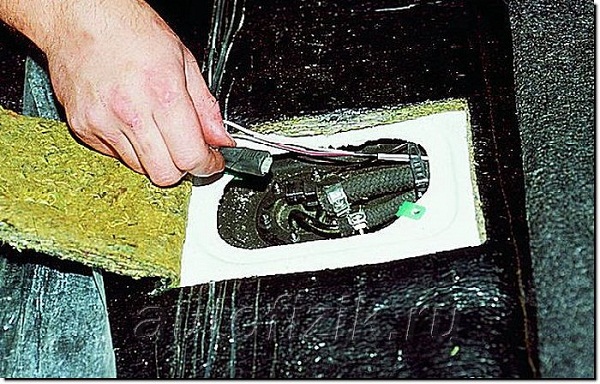

1. В первую очередь, нужно снять минус от аккумулятора автомобиля. После этого необходимо приподнять заднее сиденье и прочистить место вокруг люка от грязи.
2. Используя крестовую отвертку, необходимо открутить шурупы, фиксирующие данный люк. Сделав это, можно отключить провода, которые подходят к разъему.
3. С помощью гаечного ключа нужно выкрутить штуцеры, после чего отвести в сторону топливные патрубки. Это необходимо сделать для того, чтобы они не мешали снятию самого корпуса топливного насоса.
4. Далее, нужно выкрутит фиксирующие гайки, которые крепят прижимное кольцо. Для выполнения этой задачи используйте накидную головку. В том случае, если выкрутить гайки не получается, поскольку они закисли, попробуйте обработать их с помощью WD-40 или другого аналогичного вещества. После того, как фиксаторы будут удалены, можно немного поддеть кольцо и осторожно извлечь из бака полностью весь узел, в том числе рычаг с поплавком.
5. После этих действий необходимо выкрутить два болта, которые фиксируют сам регулятор. Для этого используйте отвертку с крестообразным наконечником. Электрический разъем насоса необходимо отключить.
6. Затем можно демонтировать направляющие из корпуса устройства, крепления отжимаются с помощью отвертки. Также следует выкрутить винты на крышке насоса, поддерживая гайки.
7. Демонтировав крышку, вы получаете свободный доступ к регулятору. Завершающим этапом будет подключение нового ДУТ. Процедура подключения осуществляется в обратной последовательности. Во время сборки необходимо обработать место стыка специальным герметиком.

Запрос вернул пустой результат.

Видео «Замена ДУТ на примере автомобиля Ланос»

Как своими руками осуществить замену ДУТ — узнайте из видео ниже (автор видео — Артем 74).

Извините, в настоящее время нет доступных опросов.

О количестве топлива, оставшегося в баке, мы узнаем при помощи указателя уровня топлива. Указатель же, в свою очередь, приводится в действие при помощи датчика уровня топлива, который устанавливается в бензобаке автомобиля и передает информацию об оставшемся топливе в баке.

На настоящий момент существует три вида таких датчиков. Первый представляет собой магнитный аналог или реостат, который широко применялся до 80-х годов 20 века. Остальные два – это цифровые и графические, которые не так давно стали применяться на многих автомобилях и постепенно вытесняют свои примитивные аналоги.

Реостатный датчик уровня топлива

Принцип действия такого датчика основан на биметаллических полосах, который перемещают стрелку индикатора на панели приборов. Положение полосы зависит от сопротивления, создаваемого в цепи датчика.

В бензобаке автомобиля устанавливается поплавок со специальным рычагом. При увеличении топлива в баке, сопротивление уменьшается, а значит, возрастает ток, который нагревает полосу и она перемещает стрелку индикатора.

При уменьшении уровня топлива, поплавок опускается и рычагом снижает напряжение в цепи. Таким образом, ток снижается, и биметаллическая полоса отодвигает стрелку индикатора в другое положение, соответствующее уровню топлива в баке.

Если говорить проще, то при разрыве цепи, датчик перестает работать, и все время будет указывать на то, что бак пустой, а при коротком замыкании в цепи реостата укажет, что бак заполнен бензином полностью.

Существует ряд датчиков, сопротивление в которых изменяется совсем наоборот. Соответственно, показания будут другими.

Датчик топлива с магнитом

Такой датчик, вместо биметаллической полосы, использует магнит, который помещен в магнитное поле. Данное поле создается с помощью трех индукционных катушек, на которые подается напряжение.

Принцип действия заключается в том, что часть напряжение подается на все три катушки и только оставшаяся часть выходит на первый виток. Эта часть будет меняться в зависимости от положения магнита в магнитном поле, который меняет сопротивление цепи.

Достоинством такого датчика можно назвать то, что его показания более точны и быстрее реагируют на изменения уровня топлива.

Электронный датчик уровня топлива

Данный тип датчиков существенно отличается от своих аналогов и представляет собой современное устройство, которое показывает более точное количество топлива в баке автомобиля.

Для указания уровня топлива используется цифровой дисплей, который работает на основе данных о сопротивлении все той же цепи. Специальный регулятор напряжения получает информацию о сопротивлении и принимает решение, какую часть дисплея необходимо включить в работу, чтобы вывести информацию о состоянии уровня топлива.

Диагностика неисправностей

Бывают случаи, когда датчик указывает на то, что бак всегда пустой или заполнен полностью. Причем показания не меняются, даже если поменять уровень топлива.

Основные причины:

1. Датчик неисправен и нуждается в замене.
2. Имеется плохое контактное соединение с кузовом.
3. Неисправность регулятора напряжения, который подает некорректное питание к датчику.
4. Указатель топлива неисправен.
5. Имеются проблемы, связанные с проводкой цепи датчика, чаще всего, обрыв.

Перед тем, как делать выводы о неисправности регулятора напряжения, необходимо замерить выходное напряжение на контактах устройства. Для этого потребуется снять приборную панель и подключить вольтметр к контактным выводам.

Для проверки устройств не имеет значение последовательности. Чаще всего, проблему начинают искать в приборах, которые находятся в самом доступном месте.

Как проверить работу датчика

Существует множество способов, чтобы проверить работоспособность датчика уровня топлива. Один из них – это проверка сопротивления цепи. Для этого подключите к отсоединенным контактам омметр и обратите внимание на показания. Если они отклоняются от нормы, значит, вы нашли причину неисправности. После этого, производится замена датчика уровня топлива.

Для проверки топлива в баке и оценки соответствия показаниям датчика можно использовать многие подручные средства. Вставьте в бак чистый щуп и проверьте полноту бака. Необязательно иметь точные показания, в этом случае прекрасно подойдут и приблизительные.

Другой способ проверки заключается в полном сливе бензина из бака и постепенном доливании. После каждого доливания контролируется величина сопротивления датчика, которая должна обязательно меняться.

Аналогичный вариант применяется и при снятии датчика с бака. В этом случае, менять положение рычага поплавка необходимо рукой. Таким образом, проверка становится намного точнее.

Неэлектрические причины неправильной работы датчика:

1. В поплавке появилось отверстие, что стало причиной его неправильного погружения в бензин.
2. Деформация топливного бака, в результате которой он мешает нормальному перемещению поплавка.
3. Дефекты рычага поплавка. Это могут быть его обломы и перегибы.

Если датчик находится в полном порядке, значит, проблему необходимо искать в указателе топлива или электрической проводке. Для проверки проводов нужно замерить их сопротивление или просто «прозвонить».

Как проверяется указатель уровня топлива?

Указатель уровня топлива тоже можно проверить при помощи нескольких способов. Чтобы провести диагностику его состояния можно вытащить датчик из бензобака и включить зажигание автомобиля. Рычаг поплавка переместите в разные стороны. Если показания прибора не поменялись, значит, он действительно не работает.

Другой способ проверки заключается в использовании специального тестера калибровки. Он подключается вместо датчика уровня топлива и меняет сопротивление цепи. Если стрелка прибора не реагирует, значит, указатель необходимо заменить.

Если у вас используется магнитный датчик, то можно проверить сопротивление цепи при помощи омметра. Как правило, нормой таких указателей считается сопротивление, равное 10-15 Ом.

.
Спрашивает
: Петров Виктор.
Суть вопроса
: Неправильно показывает уровень топлива в бензобаке или вообще ничего не показывает, сидит в нуле.

Здравствуйте! У меня такая проблема, что стрелка неправильно показывает уровень топлива, которое находится в бензобаке. Бывает, что стрелка, то повышает, то понижает реальное наличие бензина, а недавно и вовсе начала указывать на пустой бак, хотя я точно знаю, что там ещё больше половины. Что делать?

Самые основные причины не верного отображения уровня топлива на панели приборов ВАЗ-2112

Бывает, что датчик уровня топлива выходит из строя, однако причин того, что стрелка уровня топлива врёт может быть много, и в этой статье мы рассмотрим из них самые основные.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Скачки уровня топлива

Когда показания уровня топлива «скачут», показывая то одно, то другое значения, неисправность может заключаться в «истирании» дорожек платы на датчике уровня топлива
(расположенного на топливном насосе в бензобаке – прим.). Стираются они чаще всего из-за воздействия на них бегунка. Решить эту проблему возможно подогнув его основание к дорожке, однако если они стёрлись слишком сильно, придётся менять их в сборе с поплавком.

Часть дорожек на плате стёрлись.

Обратите внимание, что если вы собираетесь заменить ДУТ (датчик уровня топлива – прим.), то обязательно посмотрите на его маркировку. Так как аналогов для ВАЗ-2112 продаётся много, и значения сопротивления на них все разные. И если датчик будет отличаться от предыдущего, проблема никак не исчезнет, так как показания будут тоже неверными.

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Не показывает уровень топлива ВООБЩЕ

Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:

1. В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
2. Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
3. . Так как её механические части очень подвержены износу.
4. Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
5. Клинит поплавок или сам ДУТ.

Проанализировав всё вышеназванное, можно прийти к выводу, что вся эта проблема кроется целиком и полностью в системе электропитания и механической части датчика уровня топлива.

Обратите внимание, что при (не старых моделей – прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить.

Датчик уровня топлива (ДУТ), как следует из названия, выполняет единственную функцию – определяет количество горючего, находящегося в топливном баке автомобиля. Размещается он непосредственно внутри бака, а показания передаются на указатель уровня топлива, расположенный на приборной панели, который показывает остаток горючего.

Существует несколько разновидностей ДУТ, самым современным является ультразвуковой, самым массовым – потенциометрический. Автомобили отечественного производства, в частности, ВАЗ-2107, ВАЗ-2109, ВАЗ-2110 и ВАЗ-2115 оснащаются потенциометрическими ДУТ поплавкового типа.

Устройство датчика уровня топлива

Наиболее распространенный датчик уровня топлива – потенциометрический – имеет много достоинств, обусловивших его массовое распространение.
В первую очередь, это простое устройство, низкая стоимость и высокая надежность измерений. Среди основных недостатков следует отметить достаточно быстрый износ и окисление контактных дорожек под действием трения и горючего в баке. Датчики уровня топлива данного вида, по типу конструктивного исполнения, делятся на:

• трубчатые;
• рычажные.

Независимо от конструктивного исполнения, основным элементом устройства является поплавок, изготовленный из легкого материала, такого как пенопласт или пластмасса (встречаются также тонкостенные металлические поплавки), плавающий на поверхности топлива. У рычажного ДУТ (например, на автомобилях ВАЗ-2110 или ВАЗ-2107) поплавок и подвижный контакт потенциометра соединяются посредством тонкого металлического рычага.

Непосредственно потенциометр – это резистор с нанесенными на его поверхность металлическими полосами, имеющий подвижный контакт, принцип работы которого состоит в создании переменного сопротивления проходящему по нему электрическому току. Такой датчик полностью универсален, его можно установить в абсолютно любой топливный бак. Основным его недостатком является то, что он чувствителен к тому, как топливо плещется в баке, из-за чего при подъемах и спусках показывает оставшееся количество неправильно.

ДУТ трубчатого типа представляет собой цилиндр с поплавком, перемещающимся внутри. Поплавок имеет контактные кольца, которые замыкаются на контакты сопротивления, проложенные по стенкам цилиндра. Принцип его работы тот же, что и у рычажного датчика. Главное достоинство датчика уровня топлива данного типа, перед описанным выше – меньшая восприимчивость к колебаниям уровня горючего в баке, связанным с условиями движения автомобиля (подъемы, спуски, крены), т.е. оставшееся количество он показывает точнее. Однако в силу геометрических размеров, такое устройство может быть установлено далеко не во всякий топливный бак.

Другие варианты датчиков уровня топлива

Потенциометрический ДУТ имеет ряд ограничений по сфере применения. Так, он не может применяться на автомобилях, у которых в качестве топлива для двигателя используется метиловый, этиловый спирты или биодизель. Это связано с тем, что такое горючее более агрессивно действует на электрические контакты и ведет к их преждевременному износу.

В качестве альтернативного варианта, для измерения количества топлива в баке автомобиля, применяются всевозможные бесконтактные датчики, такие как MAAPS или неактивный магнитный датчик положения. Чувствительный элемент MAAPS не контактирует с топливом.

Он имеет следующий принцип работы. Количество оставшегося в баке горючего такой датчик определяет при помощи поплавка, соединенного с постоянным магнитом посредством рычага. Магнит передвигается по сектору, на котором лучами нанесено большое количество пластин различной длины. В пластинах под действием магнитного поля формируются электрические сигналы (в каждой пластине разный), в зависимости от того, какой сигнал подает датчик, определяется остаток топлива.

Описание работы датчика уровня топлива

Принцип работы любого ДУТ сводится к тому, что определенному уровню горючего в баке соответствует свой вполне определенный сигнал.
Но для корректной работы этого недостаточно.

Дело в том, что у современных машин используются баки сложной формы, адаптированные к форме кузова. Из этого следует, что остаток топлива зависит от его уровня не линейно. Существует и конструктивная особенность всех датчиков: уровень горючего должен опуститься до определенного значения, прежде чем ДУТ зафиксирует его изменение. В результате возникает погрешность в измерениях. Особенно сильно она проявляется в отечественных автомобилях, таких как ВАЗ-2109 или ВАЗ-2110. В результате случается так, что после заправки «под горло» автомобиль проехал 50 км, а указатель все еще показывает максимальное количество горючего в баке.

Для борьбы с погрешностью измерений инженеры нашли действенное средство. Все датчики по виду передаваемого сигнала делятся на:

1. аналоговые;
2. цифровые.

Аналоговый сигнал – это изменение напряжения на потенциометре. Уменьшить погрешность можно путем преобразования такого сигнала в цифровой. Для этого ДУТ оснащается микропроцессором, который не только преобразует сигнал, но и корректирует погрешность.

Неисправности датчика

Несмотря на то, что конструкция ДУТ довольно проста, у него тоже могут возникнуть неполадки в работе, особенно у старых автомобилей. По тому, какие показания он дает, можно судить о возникшей неисправности и о том, требуется ли замена датчика уровня топлива или можно ограничиться ремонтом.

Если врет датчик уровня топлива, это чаще всего говорит о нарушении целостности поплавка. Внутрь попадает топливо, поплавок тяжелеет и показывает меньшее количество горючего. Возможна и другая причина: во время демонтажа ДУТ или топливного насоса рычаг, на котором крепится поплавок, мог случайно погнуться, в результате количество горючего также будет отображаться неправильно. Если поврежден поплавок, как правило, требуется замена датчика уровня топлива целиком, т.к. отремонтировать поплавок, скорее всего, не удастся, а отдельно он не продается. Погнутый рычаг вполне можно выправить.

В работе ДУТ могут возникать перебои. Автовладельцы характеризуют это явление как глючит датчик уровня топлива. Это происходит из-за износа или окисления контактных пластин. Когда контакт пропадает, ДУТ перестает работать, при появлении контакта он дает правильные показания.

В такой ситуации можно попытаться произвести ремонт датчика уровня топлива. Для этого нужно очистить контактные полоски, если они окислились, после чего проверить, показывает ли изменение уровня стрелка указателя на панели приборов при перемещении подвижного контакта. Если же они стерлись, можно попробовать их пропаять. У автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2107, ВАЗ-2114 строение ДУТ довольно простое, и осуществить такие процедуры по силам даже автовладельцу, не имеющему большого опыта.

В случае если совсем не работает датчик уровня топлива, его необходимо менять. Особенно это касается отечественных автомобилей, т.к. стоимость датчика невысока и не соизмерима с тем, сколько времени и сил придется потратить на поиск и устранение неисправности.

Как проверить работоспособность датчика?

Чтобы проверить, работает ДУТ или нет, не имея под рукой измерительных приборов, нужно вынуть его из топливного бака и подключить к бортовой сети автомобиля. Затем нужно включить зажигание и подвигать рычаг с поплавком. Если показания указателя уровня топлива меняются, датчик исправен. Особенно нужно обратить внимание на показания указателя при крайних положениях подвижного контакта. Если уровень отображается неправильно, датчик лучше заменить.

При наличии мультиметра проверить показания датчика еще проще. Необходимо всего лишь замерить сопротивление при разных положениях подвижного контакта. Если оно меняется, значит, ДУТ работает.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Расскажем о том, как продиагностировать датчик уровня топлива в ВАЗ 2110, установить причину неисправности и произвести замену самостоятельно

Характерные неисправности

У автомобиля ВАЗ 2110 датчик топлива основан на реостате с резистором, который изготавливается из нихромовых частиц. Подвижный элемент реостата опускается в топливо и двигается при помощи рычага и поплавка.

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика.

Важно заметить, что не все поломки требуют обязательно его замены. Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю.

Характерные поломки

Определение маркировки

Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

1. Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
2. Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
3. Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
4. Не исключено, что крепежи фиксации проводов ослабли. Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Источник: http://luxvaz.ru/vaz-2110/98-datchik-urovnya-topliva.html

Что такое топливный датчик

Датчик уровня топлива (ДУТ) – это контрольно-измерительный прибор, который передает информацию о количестве горючего на приборную панель к указателю уровня топлива (УУТ), находящемуся на торпеде рядом со спидометром.

Принцип работы ДУТ прост: топливный датчик встраивается в систему бензобака, состоящую из обратного клапана, фильтра и топливного насоса. Подобная система подачи и контроля топлива применяется в инжекторных двигателях. Встроен он в крышку бензобака и вкручивается вместе с нею.

Такое устройство характерно для дизельных двигателей и устанавливается оно сбоку отдельным узлом. При этом, поплавок с рычагом у трубчатых приспособлений помещается внутрь бака, а движение последнего определяет уровень горючего в емкости.

Устройство ДУТ

В современных автомобилях устанавливают LENs преимущественно рычажного и трубчатого типов. В целом, принцип работы их имеет немало общего, хотя при детальном рассмотрении можно обнаружить между ними некоторые различия. На ВАЗ 2110 устанавливаются проверенные рычажные датчики. Они надежны, дают небольшую погрешность, но периодически выходят из строя. Иногда срок их службы удается продлить нехитрыми манипуляциями, однако рано или поздно появляется необходимость в полной замене датчика уровня топлива ВАЗ 2110.

На рисунке схема датчика уровня топлива ваз 2110.

Источник: http://vazweb.ru/desyatka/salon/datchik-urovnya-topliva-v-vaz-2110-priznaki-neispravnosti-zamena-svoimi-rukami.html

Что такое топливный датчик

✔ Данное небольшое устройство представляет собою реостат с резистором, какой собран из нихромовых составляющих. Меняющаяся часть реостата, соприкасающаяся с жидкостью, движется с помощью рычага с поплавком.

✔ На противоположном конце рычага – имеется еще один контакт, какой, оказываясь в конкретном положении, замыкает цепь, осуществляющую контроль над началом выработки запасного горючего. Запасной остаток составляет от 4 до 6,5 литров.

✔ Как ни печально, однако данное устройство (см. фотографии в начале) считается одним из элементов, нередко выходящих из строя. В неких случаях, замена топливного датчика может и не потребоваться, стоит только выполнить незначительную профилактику.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.

Схема

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

• Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
• В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Принцип работы датчика уровня на ВАЗ-2110

Принцип действия датчика уровня топлива.

Подавляющее большинство датчиков уровня топлива в недорогих автомобилях имеет похожую конструкцию. Работа устройства основана на принципе измерения сопротивления простейшего реостата.

Устройства бензонасоса ВАЗ.

Неподвижная часть устройства представляет собой контактные нихромовые дорожки, а подвижная часть — контакт, который отсекает часть дорожки, меняя при этом сопротивление на выходе. В итоге мы имеем систему, конвертирующую сопротивление датчика в объем топлива, указанный на панели приборов. К подвижному контакту прикреплена спица и поплавок, перемещающийся в зависимости от количества бензина в баке.

На фото видно шкалу датчика уровня топлива.

На десятом семействе ВАЗ датчик смонтирован в одном блоке с бензонасосом, топливном модуле. Датчик способен сигнализировать о низком уровне топлива (4–6 л), давая зазевавшемуся водителю шанс дотянуть до заправки.

Резерва должно хватить на 80–100 км в зависимости от условий и стиля езды.

Для замены датчика уровня топлива стараются находить оригинальные запчасти с артикулом 21101–3827010, 21102–3827010 или 2112–3827010. Цена датчика в сборе со спицей и поплавком колеблется от 350 рублей (предприятие Точмаш) до 420 (СЭПО, Cartronic, Моторика).

Лучше не приобретать запчасти сомнительного происхождения. В любом случае новый прибор нужно сравнить со старым датчиком.

Другие варианты датчиков уровня топлива

Потенциометрический ДУТ имеет ряд ограничений по сфере применения. Так, он не может применяться на автомобилях, у которых в качестве топлива для двигателя используется метиловый, этиловый спирты или биодизель. Это связано с тем, что такое горючее более агрессивно действует на электрические контакты и ведет к их преждевременному износу.

В качестве альтернативного варианта, для измерения количества топлива в баке автомобиля, применяются всевозможные бесконтактные датчики, такие как MAAPS или неактивный магнитный датчик положения. Чувствительный элемент MAAPS не контактирует с топливом.

Он имеет следующий принцип работы. Количество оставшегося в баке горючего такой датчик определяет при помощи поплавка, соединенного с постоянным магнитом посредством рычага. Магнит передвигается по сектору, на котором лучами нанесено большое количество пластин различной длины. В пластинах под действием магнитного поля формируются электрические сигналы (в каждой пластине разный), в зависимости от того, какой сигнал подает датчик, определяется остаток топлива.

Источник: http://KraiAvto.ru/vaz-2110/dmrv-na-vaz-2110-priznaki-neispravnosti-proverka-i-zamena/

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Поставьте отметку, чтобы продолжить.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Источник: http://baza.drom.ru/moskva/sell_spare_parts/+/%E4%E0%F2%F7%E8%EA+%F3%F0%EE%E2%ED%FF+%F2%EE%EF%EB%E8%E2%E0/model/%EB%E0%E4%E0+2110/

Где устанавливается

Существует два варианта установки РДТ: на топливной рампе и
в топливном баке.

На топливной рампе регулятор устанавливался на автомобилях с
1,5 литровым инжекторным двигателем. На таких двигателях из топливного бака
идет две топливные магистрали: прямая и обратная.

В топливном баке регулятор устанавливался на автомобилях с
1,6 литровым двигателем. В таких двигателях отказались от обратной магистрали.
Теперь регулятор напрямую скидывает давление в баке автомобиля.

Источник: http://KraiAvto.ru/vaz-2110/dmrv-na-vaz-2110-priznaki-neispravnosti-proverka-i-zamena/

Выбор нового

Приобрести датчик топлива для ВАЗ 2110 вовсе не проблема, если вы уже извлекли старый элемент из своего автомобиля.

Просто так идти и покупать первый попавшийся, пусть даже высококачественный, не рекомендуется, поскольку он может банально не подойти.

Есть два пути решения этого вопроса.

1. Извлечь старый элемент, отправиться с ним в магазин автозапчастей и приобрести аналогичный.
2. Заглянуть в руководство по эксплуатации своего автомобиля, узнать, какой датчик с какими характеристиками используется для вашей машины. Приобрести аналогичный.

Важно заметить, что на ВАЗ 2110 с завода устанавливают различные измерительные устройста, показатели сопротивления которых не идентичны. Потому важно заменить старый элемент на точно такой же, дабы избежать возможных проблем.

Источник: http://luxvaz.ru/vaz-2110/98-datchik-urovnya-topliva.html

Признаки неисправности датчика: правила самостоятельной диагностики

Первым и самым явным признаком выхода топливного датчика из строя является несоответствие между показаниями УУТ (указателя уровня топлива и состоянием бензобака). Правда, нельзя скидывать со счетов и другую причину: ведь вполне может быть разорван контакт между ДУТ и УУТ или возникнуть неполадки в приборной панели. Но это случается реже и легко диагностируется.

Датчик уровня топлива ВАЗ2110 работает некорректно, если подключен неправильно или неверно установлен поплавок. Если исправить ошибки, то прибор начнет давать верные показания. Но погрешности дают знать о себе сразу после неверной установки ДУТа, а если прибор длительное время функционировал корректно, и в один прекрасный день начал врать, значит, имеют место неполадки в его работе.

Сначала проводится визуальный осмотр деталей, находящихся снаружи. Наличие окислений на разъемах и клеммах выявляются сразу. Если они не значительны, то контакты зачищаются. Потенциометр тоже можно вскрыть, поддев тонкой отверткой крышку и осмотреть состояние бегунка и резистивных дорожек.

Источник: http://vazweb.ru/desyatka/salon/datchik-urovnya-topliva-v-vaz-2110-priznaki-neispravnosti-zamena-svoimi-rukami.html

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких  — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

• на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
• увеличился расход топлива, динамика разгона снизилась;
• двигатель автомобиля не запускается;
• на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ,  прежде чем приступить к демонтажу датчика, необходимо убедится  в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

• открыв капот, отключить разъем ДМРВ;
• завести двигатель автомобиля;
• так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
• проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить  с динамикой до отключения датчика;
• если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование  измерительного прибора (мультиметра).

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный  или розовый),  заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

• выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
• не заводя мотор, включить зажигание;
• подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
• сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

• напряжение 0,996-1,01 Вольт (датчик новый);
• напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
• напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
• напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
• напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).

Если же прибора нет под рукой,  часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

Источник: http://KraiAvto.ru/vaz-2110/dmrv-na-vaz-2110-priznaki-neispravnosti-proverka-i-zamena/

Замена

Чтобы заменить датчик топлива, вовсе не обязательно быть профессиональным автомехаником. Достаточно изучить руководство по эксплуатации, разобраться в нюансах разборки и сборки узла.

Увы, тут не обойтись без сопутствующих работ. Для того, чтобы добраться до датчика, сначала придется демонтировать топливный насос.

Перед началом работы слейте топливо, чтобы его оставалось в баке как можно меньше. Из инструментов вам пригодятся:

• Гаечные ключи;
• Отвертки;
• Молоток и пр.

Итак, приступаем к снятию бензонасоса:

• Снимите напольное покрытие, которое у вас имеется в багажнике;
• Снимите крепления прямоугольной крышки, которая выполнена в черном цвете;
• Отключите минусовую клемму с аккумулятора;
• Сделайте метки на трубках бензопровода, чтобы потом разобраться, какая предназначена для подачи, а какая — на возврат;
• Штуцер откручивается гаечным ключом на 17, после чего отводится подающий патрубок;
• Отводящий патрубок снимается аналогичным способом;
• Торцевым ключом на 7 миллиметров откручиваются гайки фиксации нажимного ободка;
• Тут может потребоваться молоток, поскольку метизы часто оказываются прочно закрепленными. Поместите плоскую отвертку на реберную часть гайки и нанесите по рукоятке небольшой удар молотков;
• Высвободив ободок, поднимите узел и выведите поплавок из топливного бака;
• Теперь можно снимать насос и соответственно датчик.

Демонтируем датчик

Данная работа выполняется в следующей последовательности.

1. Фигурной отверткой снимаются два винта, которые держат датчик на насосе.
2. Элементы фиксации разгибаются отверткой и освобождаются направляющие из корпуса насоса;
3. Датчик держится на болтах и гайках, потому обязательно держите заднюю часть шпильки, раскручивая крепежи;
4. Аккуратно доставайте указатель, после чего можете заменить его на новых;
5. Перед обратной сборкой внимательно изучите состояние всех узлов и элементов;
6. Важно обратить внимание на износ уплотнителей, патрубков, втулок. Если износ серьезный, обязательно замените их на новые. Стоят они дешево, потому серьезных финансовых потерь вы не ощутите;
7. Втулки при обратном монтаже обработайте всемогущим средством WD40. Причем вне зависимости от того, старые они или новые.

Процедура действительно кажется простой и легко выполнимой своими руками. Это частично так, поскольку вы имеете дело с бензином — легковоспламеняющимся веществом. Потому при самостоятельной замене датчика топлива обязательно придерживайтесь всех правил безопасности. Плюс у вас под рукой обязательно должен быть огнетушитель. Без него приступать к работе категорически запрещается. Любое нарушение правил безопасности влечет за собой довольно печальные последствия.

Источник: http://luxvaz.ru/vaz-2110/98-datchik-urovnya-topliva.html

Когда необходимо менять датчик

Топливный датчик подлежит замене, если имеет место хоть одна из названных ниже причин:

• контакты разрушены настолько, что защищать уже нечего;
• резистивные дорожки изношены до предела;
• имеются повреждения на поплавке. Такое редко, но случается. Разрывы на приводят к тому, что последний заполняется бензином и тонет, показывая пустой или полупустой бак,
• даже когда тот полон;
• поврежден сам бегунок.

При названных дефектах ДУТ необходимо заменить однозначно.

Источник: http://vazweb.ru/desyatka/salon/datchik-urovnya-topliva-v-vaz-2110-priznaki-neispravnosti-zamena-svoimi-rukami.html

Нарушения в работе автомобиля при неисправном ДУТ

Если неисправный датчик уровня топлива ВАЗ 2110 своевременно не отремонтировать или не заменить, то это может вывести из строя погружной бензонасос, для которого углеводороды служат охлаждающей средой. Когда уровень бензина в баке оказывается ниже критической отметки, это приводит к тому, что насос работает всухую, перегревается и может выйти из строя. При этом, последнее – это еще полбеды. Перегрев может спровоцировать возгорание, и, соответственно, еще большую порчу автомобиля.

Кроме этого, сеточки фильтра забиваются грязью со дна бензобака, что тоже вредит бензонасосу.

Источник: http://vazweb.ru/desyatka/salon/datchik-urovnya-topliva-v-vaz-2110-priznaki-neispravnosti-zamena-svoimi-rukami.html

Как заменить датчик уровня топлива своими руками: пошаговая инструкция

Когда не работает датчик топлива в ВАЗ 2110, и все попытки его реанимировать не увенчались успехом, остается только менять его на новый. Не следует экономить на этом приборе и затягивать покупку нового. Тем более, что цена его невысока, она находится в пределах 350-500 рублей.

Замена ДУТа выполняется из салона автомобиля. Чтобы подобраться к бензобаку, предстоит снять заднее сиденье.

Важно. Выполняя эту работу, необходимо соблюдать правила безопасности. Вести работу рекомендуется с открытыми дверями.

Дело в том, что при замене датчика придется открывать бак, а бензин – довольно летучее и взрывоопасное химическое соединение. Пары этой углеводородной смеси способны быстро заполнить собой салон автомобиля. Работая с бензобаком, ни в коем случае нельзя курить, зажигать спички во избежание возникновения пожара.

Теперь, когда вы, дорогой читатель, предупреждены, можно переходить к замене неисправного датчика уровня топлива ваз 2110 своими руками. Заднее сиденье сняли, прибор из бензобака выкрутили. Новый датчик готов к тому, чтобы его установить на место.

Покупая новый прибор, следует обращать внимание на два момента:

• выбирать новый датчик следует той же модели, что и старый. Обратите внимание на цифры, указанные на корпусе старого прибора. А лучше выпишите их для себя и сохраните.
• Обратите внимание на разъем. Покупая новый прибор, проследите, чтобы он был аналогичным, поскольку у ДУТ число концов на разъеме может разниться: у одних моделей их три, у ДУТ для инжекторных двигателей – 4.

Прежде чем снимать старый прибор, необходимо отщелкнуть разъемы, удерживающие датчик.

Доступ к крышке бензобака находится под задним пассажирским сиденьем. Чтобы к нему подобраться, придется вынимать сиденье из машины. Затем следует отсоединить насос, вынув его фишку. Чтобы сбросить давление, необходимо завести двигатель. Он почти сразу заглохнет, поскольку без насоса к нему не будет поступать бензин. Если машину в течение дня не заводили, то движок запускать не надо. Давление давно упало само собой. Сброс необходим для того, чтобы при откручивании крышки с датчиком горючее не вылилось из бака.

Для работы потребуются:

• Гаечный ключ на 17 для откручивания штуцеров;
• Крестовая отвертка для снятия крышки;
• Головка на 7 (для откручивания насоса);
• После того как отключили насос и сбросили давление, открутили и сняли крышку, необходимо отвинтить штуцеры на баке как показано на снимке.

Теперь предстоит аккуратно вынуть бензонасос. Помните, что он погружной, поэтому утоплен в бензин. Так что вынимать его следует осторожно, давая стечь горючему назад в бак.

Аккуратно отложите насос в сторону, а затем можно вынимать поплавок.

Сборка выполняется в обратном порядке. Только вместо старого устанавливается новый ДУТ.

Вот и все! Надеемся, наша публикация была для вас полезной и помогла справиться с неисправностью датчика уровня топлива на ВАЗ 2110.

Источник: http://vazweb.ru/desyatka/salon/datchik-urovnya-topliva-v-vaz-2110-priznaki-neispravnosti-zamena-svoimi-rukami.html

Заголовок

Датчик уровня топлива помогает определить объем горючего в топливном баке авто. Этот измерительный элемент входит в состав топливной системы и монтируется в топливный бак. Работает такое устройство совместно с указателем топливного уровня, расположенным на панели приборов.

Как устроены измерители топлива в различных автомобилях

Современные авто вместо классического топливного измерителя оснащаются потенциометрической конструкцией. Причиной тому служат несколько факторов:

• Конструкция проста;
• Измерения уровня топлива точны;
• Цена умеренная.

Хотя потенциометр и обладает рядом преимуществ, есть у него и существенный недостаток – контакты выходят из строя или окисляются из-за своей подвижности; Потенциометрический датчик для автомобиля может быть рычажным или трубчатым. Оба типа измерителя снабжаются пластмассовым, металлическим или пенопластовым поплавком.

Отличия датчиков рычажного и трубчатого типов

Принцип работы обоих устройств идентичен, но некоторые различия все же имеются. В рычажном измерителе поплавок, находящийся на поверхности топлива, соединяется с подвижными контактами потенциометра при помощи металлического рычага. Такой датчик включает в себя и топливный насос, и потенциометр, и топливозаборник, и транзисторы. При изготовлении потенциометрического измерителя своими руками, помните, что лучше использовать толстопленочный резистор – он прослужит гораздо дольше.

Рычажное устройство является универсальным, его можно применить к любому топливному баку.

Трубчатое устройство для измерения перемещает поплавок при помощи специальной направляющей трубочки. Параллельно трубке проходят проводки сопротивления, на которых замкнется кольцо поплавка. Главным плюсом такого принципа работы – измеряющий прибор будет устойчив к колебанию топлива, во время движения транспортного средства (при поворотах, спусках, подъемах).

Такой датчик можно установить не в каждую топливную систему. Ограничивать будут геометрические параметры топливных баков. Потенциометрические измерители лучше не устанавливать на автомобили, горючее для которых содержит спирты – этиловый или метиловый, а так же биодизель. Такие вещества губительны для контактных поверхностей. Для транспортных средств, использующих горючее, с биодизельными или спиртовыми примесями, лучшим вариантом станет бесконтактный датчик для измерения уровня топлива.

Виды бесконтактных датчиков

Наиболее усовершенствованными современными разработками стали бесконтактные измерительные приборы, определяющие объем горючего в баке. Основной принцип работы – определение количества топлива, без погружения чувствительных элементов датчика непосредственно в бак. Бесконтактных измерительных приборов существуют несколько видов:

1. Магнитные – его чувствительные элементы плотно закупорены и защищены от соприкосновения с горючим. Информацию об уровне топлива по-прежнему передает рычажный поплавок, соединенный с магнитом. Таким образом, происходит перемещение магнита по секторам, на каждом из которых закрепляются пластинки разной величины из металла. Информация передается от магнита к металлической пластине, создавая электрический импульс, этот сигнал считывает датчик, и мы видим показатель уровня топлива в баке.
2. Радиоуправляемые – данные передаются на приборную панель по средствам радиосигнала. Особенность таких приборов – питание. Запитан он на долговечную батарею. Срок годности источника питания до 7 лет. Соответственно – нет проводов, аккумулятор не расходует энергию, показатели не зависят от электроэнергии, а значит, более точные.
3. Ультразвуковой – устанавливается на внешней поверхности бака и контрольном информационном блоке. Для каждого типа топлива устанавливается определенная программа. Этот прибор имеет наиболее высокую взрывозащищенность.

Самодельный датчик для измерения горючего.

Если вы убежденный автолюбитель и любите заниматься ремонтом своей машины, увлечены электроникой и не выпускаете из рук паяльник, то устройство для измерения топлива сможете изготовить своими руками. Для того чтобы изготовить самодельный контактный датчик уровня топлива необходимо знать основные принципы и схемы изделия.

Как работают датчики уровня топлива

Основной принцип работы заключается в алгоритме – для каждого значения уровня горючего существует свой сигнал. Однако, это лишь поверхностная сторона вопроса. Современные измерительные приборы довольно сложны своей конструкцией. Горючее опускается на определенную отметку и только после этого поплавок опустится вслед за ним. Какое-то время указатель будет показывать наполненность бака и постепенно спустится до нужной меры.

Поэтому измерительные приспособления всегда дает некоторую погрешность измерений. Показатель погрешности зависит от колебания горючего и геометрии бака.На приборной панели может быть установлен аналоговый или цифровой выходные сигналы. Аналоговый практически утратил свою актуальность из-за сильной погрешности в измерениях. Цифровой же умеет корректировать и выравнивать данные. Неточности в показаниях минимальные, и возможны на этапе физического измерения.

Изготовление емкостного датчика уровня топлива

Емкостной датчик для измерения горючего основан на принципе сопоставления данных электрической емкости прибора. Сама конструкция – несложная – обыкновенный конденсатор. Поэтому самодельный измеритель топлива вполне реализуемое устройство. Изготовить его можно из подручных материалов – двух металлических пластинок или трубок. Важно соблюдать определенные меры, при изготовлении датчика:

• Поверхность обоих электродов должна быть изолирована от электрического контакта;
• Пространство между этими электродами должно беспрепятственно заполняться горючим, во время погружения датчика и опорожняться во время понижения уровня топлива;
• Монтируется в бак такой дизмеритель под наклоном;
• Самодельный прибор не должен иметь подвижных частей;
• Запитывать его можно не более чем на 5 ватт, при более высоком напряжении горючее воспламенится от искры;
• Размещать измерительную схему нужно как можно ближе к датчику;
• Провода для подключения схемы к датчику не должны превышать 2 см.

Самодельный емкостной датчик представляет собой два модуля, соединенные тремя проводами. Первый – модуль емкостного датчика, второй – модуль отображения. По двум проводам идет подача питания к модулю датчика по третьему проводу к модулю отображения передается сигнал, трансформируемый в показатель уровня горючего.

Модули – как это работает

Модуль датчика измеряет время заряда.
Чем больше горючего в баке, тем выше емкость датчика, значит, для заряда будет необходимо больше времени. Для создания такого измерительного устройства используйте встроенный микроконтроллер (компаратор). На вход будет подаваться часть напряжения посредством резистивного двигателя. Когда измеритель примет напряжение, сработает микроконтроллер, а когда напряжение достигнет пиковой отметки – запустится таймер.

Показания с таймера будут переданы на модуль отражения. Изготавливая самодельный измерительный прибор – тактируйте микроконтроллер кварцем на частоте 16 Мгц. Датчик можно изготовить из фольгированного текстолита. Склейте полоски фольги между собой. Сделайте зазор между пластинками не более полутора миллиметров. Длина пластин – остается на ваше усмотрение.

Что же делать, если неправильно показывает, глючит или врет датчик уровня топлива в баке? Конечно же, немедленно отремонтировать его либо заменить новым, так как данный прибор не только прогнозирует наши затраты на горючее, но и экономит семейный бюджет, контролируя его расход.

Основные функции устройства

Все емкостные датчики уровня топлива предназначены для измерения количества жидкости в емкости, а точнее, в бензобаке
. Их подключают к системе мониторинга транспортного средства, на которую они и передают соответствующие сигналы. В основном, это высокоточные универсальные устройства, использовать которые можно не только для автомобилей, но и для другой техники, а также стационарных объектов.

Сегодня существует несколько видов данного механизма. И совсем не важно, какой датчик уровня топлива (поплавковый, электронный, цифровой, ультразвуковой, универсальный) был выбран, его главная функция все равно остается неизменной – определение . А ведь именно затраты на горючее являются самыми постоянными и ощутимыми для кармана. Также датчик уровня бензина позволит контролировать и такие моменты, как слив топлива (эта функция особенно актуальна для предприятий, служб такси и т.д.), и, конечно же, не даст обдурить вас на заправке.

Для более детального наблюдения за уровнем горючего необходимо установить на своем автомобиле более чувствительные приборы с наименьшей погрешностью.

Принцип работы прибора

В основном, устройство датчика уровня топлива предполагает наличие поплавка. Чаще всего, он изготавливается из пластмассы, пенопласта или же другого легкого материала. Также важно и наличие потенциометра, его роль выполняет резистор, на поверхности которого нанесены металлические полосы, а его подвижный контакт создает переменное сопротивление току, который проходит по нему.

На сегодняшний день наиболее популярными являются потенциометрические датчики трубчатого или же рычажного типа. Принцип работы датчика уровня топлива первого типа сводится к тому, что поплавок, помещенный в трубку, перемещается в зависимости от положения жидкости и замыкает провода, расположенные параллельно направляющим. Во втором же случае подвижный контакт потенциометра соединяется с поплавком посредством металлического рычага.

Возможные неполадки датчика уровня бензина

Проблемы с датчиком уровня топлива носят различный характер. Наиболее распространенные неполадки связаны с тем, что прибор показывает недостоверные данные
, например, его стрелка указывает на то, что бак пустой, а на самом деле топлива в нем еще предостаточно. А причин подобного поведения довольно много, например, может выйти из строя сама панель, а возможно, что сбилась стрелка, или же заклинило поплавок.

Когда же показания прибора скачут: допустим, в начале движения он указывает на минимальный уровень топлива, зато потом это значение возрастает само по себе, то это тоже говорит о том, что устройство не работает, а как проверить и починить датчик уровня топлива в такой ситуации, мы опишем чуть ниже. Если же перестала загораться на панели лампочка, предупреждающая о минимальном количестве горючего в баке, или же она работает, но неисправно, то все дело в терморезисторе, который нужно немедленно заменить.

Ремонтируем датчик уровня топлива сами

Но прежде чем приступать непосредственно к замене или же ремонтным работам, нужно знать, где находится, как снять и отремонтировать датчик низкого уровня топлива. Крепится он на бензобак снизу, и поэтому, чтобы его снять, желательно поднять авто на домкрат и отсоединить контакты. Первым делом обращаем внимание на состояние дорожек, так как они зачастую стираются от воздействия бегунка. Если дефект небольшой, то можно подогнуть бегунок таким образом, чтобы он находился выше поврежденного участка. В случае, когда такое сделать невозможно, следует заменить весь прибор.

Также проверка неисправности датчика уровня топлива предполагает диагностику контактов и «массы» (особенно находящейся под ). Чтобы добраться до контактов, нужно снять панель и затем уже подтянуть все гаечки, посредством которых и создается замыкание. Если стрелка, показывающая уровень горючего, сбилась, то необходимо нажать на кнопку суточного пробега, а затем завести движок.

Но кроме информации, как отремонтировать или же заменить этот прибор, кому-то может быть интересно, как обмануть датчик указателя уровня топлива. Один из способов слить незаметно бензин – поставить, так называемую, капельницу, ведь этот прибор фиксирует только те сливы, которые происходят за весьма короткий временной интервал. А вот если жидкость будет капать потихоньку, то такая афера не будет обнаружена. В общем, ремонт и замена датчика уровня топлива – операции несложные, поэтому вовсе не обязательно обращаться для этого к специалистам, а можно сделать большинство мероприятий самостоятельно. Куда более важно подобрать действительно качественное устройство.

Датчик уровня топлива – это устройство, которое необходимо для определения степени заполненности топливного резервуара (на автомобиле – топливного бака). А так же косвенного контроля расхода бензина, дизельного или другого вида топлива, являющимися одними из основных эксплуатационных параметров автомобиля. Визуализированное представление показаний датчика отображается при помощи соответствующего указателя, оба этих элемента связаны между собой.

Принцип действия

Датчик передает сигнал, которому соответствует определенный уровень топлива в баке, на указатель. В зависимости от типа сигнала, выделяют аналоговые и цифровые датчики. Первый тип датчиков на сегодняшний день мало распространен из-за высокой степени их недостоверности. Цифровой датчик уровня топлива преобразует аналоговые данные в цифровой формат, а затем выдает выходное значение с учетом поправки на неравномерность распределения топлива в баке, а также на геометрические особенности резервуара. По сравнению с аналоговым, это устройство обладает гораздо меньшей погрешностью измерений.

Поплавковые измерительные устройства

В современных автомобилях уровень бензина или дизельного топлива измеряется при помощи цифровых потенциометрических (поплавковых) устройств. В таких системах положение поплавка, изготовленного из пенопласта, легкого металла или пластика, задает значение уровня горючего в топливном баке.

Такая схема обладает целым рядом преимуществ:

• простота устройства;
• надежность в эксплуатации;
• невысокая стоимость.

К недостаткам можно отнести подвижность контактов, что может приводить к их окислению и износу.

По конструкции различают два вида поплавковых датчиков:

• рычажные;
• трубчатые.

Особенности устройства

Трубчатый датчик уровня топлива работает следующим образом. Поплавок перемещается по направляющей, расположенной внутри трубки. Параллельно направлению движения поплавка проложены провода с контактными кольцами, замыканием которых поплавок фиксирует соответствующее значение уровня топлива.

Основным достоинством такой схемы является стабильность ее показаний при подъемах, спусках и поворотах автомобиля, когда происходят колебания уровня горючего.

Однако ее использование ограничено геометрической формой топливного бака.

Альтернативные виды топлива

Как уже было отмечено, рычажные и трубчатые системы могут применяться для бензина или дизеля, но, к примеру, для этанола, метанола, биодизеля они совершенно не подходят. Контакт этих видов топлива элементами датчика приводит к быстрому выходу последних из строя. В подобных случаях применяются бесконтактные датчики уровня топлива, например, неактивные магнитные датчики положения, в которых конструктивные элементы герметично изолированы от внешних агрессивных воздействий. В них также используется поплавок, соединенный с магнитом. Магнит движется по сектору, на котором расположены металлические пластины различной длины. В зависимости от величины передаваемого сигнала, определяется величина уровня топлива в баке.

Наиболее распространенные неисправности

Очевидно, что определить неисправность датчика уровня топлива можно только косвенным путем – через нарушения в работе указателя уровня топлива. Наиболее часто встречающимися неисправностями являются:

Снятие

Во многих описанных выше случаях для проверки или ремонта датчика уровня топлива его необходимо снять, а затем установить на место. Процедура снятия проводится в следующем порядке.

1. Для бензинового автомобиля обязательно нужно снять минусовую клемму аккумуляторной батареи.
2. Обеспечить доступ к датчику в зависимости от того, где он установлен – выгрузить содержимое и снять обивку багажника или демонтировать подушку заднего сидения.
3. Если сверху датчика установлена предохранительная пластина, нужно выкрутить крепежные болты и снять ее.
4. Очистить датчик уровня топлива и поверхность бака возле него от пыли и грязи.
5. Отсоединить подходящие электрические провода (рекомендуется их предварительно промаркировать).
6. Открутить болты крепления топливного датчика к баку и осторожно извлечь его во избежание повреждений элементов конструкции. В ряде случаев перед извлечением нужно будет открутить пластмассовую крышку.

Установка

Перед тем как обратно установить датчик уровня топлива, необходимо выполнить следующие операции.

1. Произвести очистку посадочного места от старого герметика.
2. При наличии новой прокладки установить ее на посадочное место, совместив отверстия под крепежные болты. Для автомобилей солидного возраста (10 лет и более) с новой прокладкой рекомендуется использовать герметик.
3. Сборка осуществляется в порядке обратном снятию.
4. После сборки проверить показания на индикаторе уровня топлива.
5. Проехать 30-50 км, снова обеспечить доступ к топливному датчику и проверить наличие запаха горючего и утечек.

обновлено в 23:56
22.10
20:55
31.10.2015

Обзор оборудования

В этой статье, мы поможем вам понять, как выбрать датчик уровня топлива на свой транспорт
. В последнее десятилетие в России широкое распространение получила технология удаленного контроля транспорта, в особенности контроль уровня топлива. Системы контроля расхода топлива не только удобны, но и выгодны с экономической точки зрения. Они позволяют в любой момент ознакомиться с количеством заправок, а также соответствием расчетов реального объема топлива в баке транспортного средства.

Основным компонентом любой системы контроля топлива является датчик уровня топлива (далее ДУТ). Выглядит он следующим образом:

ДУТ присоединяется к GPSГЛОНАСС терминалу, как правило, устанавливаемому в кабине транспортного средства, и передает на него данные об уровне топлива в каждый момент времени по проводному, или беспроводному каналу связи. От типа и качества ДУТа зависит качество контроля, поэтому здесь важно сделать правильный выбор.

Принцип работы датчика уровня топлива

Начнем с основ — с физического принципа, на основе которого осуществляется контроль. На данный момент подавляющее большинство ДУТов на рынке представляют собой емкостные датчики
. Как правило, датчик уровня топлива состоит из двух конструктивно объединённых элемента: емкостного датчика уровня и преобразователя («голова»). Емкостной датчик уровня это конденсатор, у которого одна обкладка выполнена в виде алюминиевой трубки, диаметром около 20 мм, а вторая обкладка вставлена в первую и выполнена в виде трубки или стержня меньшего диаметра. Между обкладками находятся элементы крепления. Как известно, емкость конденсатора зависит от свойств диэлектрика, находящегося между обкладками конденсатора. В нашем случае диэлектриком служит воздух и топливо — при изменении уровня топлива меняется соотношение между воздухом и топливом, что приводит к изменению ёмкости — преобразователь измеряет емкость конденсатора и преобразует это значение в код или измерительный сигнал. Таким образом, ДУТ можно использовать для измерения уровня диэлектрически непроницаемых жидкостей, к каковым относятся все нефтепродукты и некоторые масла. Наличие воды или других электропроводящих жидкостей в топливе зачастую приводит к выдаче некорректных результатов измерения уровня. На многих ДУТ центральный стержень изолирован, что позволяет использовать прибор для измерения, в том числе и в электропроводных жидкостях. Главная цель изоляции — это сделать ДУТ менее чувствительным к электропроводящим присадкам, которые могут оказаться в топливе, например, вода. Итак, с общими принципами разобрались.

Какие параметры датчика уровня топлива следует учитывать?

Датчики уровня топлива делятся по механическим свойствам — на цельные и разборные.

Разборные датчики уровня топлива представляют собой конструкцию из 3-х элементов — это измерительная трубка, фланец крепления и измерительная голова. При установке сначала на бак крепится фланец, в него вворачивается стержень (хотя бывает, что стержень вворачивается во фланец и до установки), финально устанавливается измерительная голова.

Цельные датчики уровня топлива представляют собой жесткую неделимую конструкцию. Такая конструкция считается более надежной, за счет отстуствия соединительных элементов, которые зачастую имеют люфт и со временем могут разбалтываться.

По виду выходного сигнала датчики уровня топлива делятся на аналоговые и цифровые.

1. Аналоговые датчики уровня топлива передают измеренное значение по одной из характеристик электрического сигнала — это напряжение, частота или сила тока. Напряжение — наиболее часто встречаемый вид передачи, но при этом наиболее подвержен помехам и внешнему воздействию, поэтому его следует использовать только в случае отсутствия альтернативы. Передача по силе тока, или «токовая петля» — метод широко применяемый в системах управления производством, в системах сбора данных лабораторного оборудования из-за стабильности выходного сигнала и точности показаний. На данный момент в системах мониторинга такой вид передачи измерений встречается нечасто, но благодаря высокой точности и развитости данного метода в иных отраслях можно ожидать, что и в системах СМТ (Спутнивого Мониторинга Траснпорта) в скором времени он станет новым стандартом. Передача сигнала по частоте так же практически не подвержена внешнему влиянию. Таким образом, при решении использовать аналоговый датчик уровня топлива, рекомендуется использовать прибор с частотной передачей измеренных значений, либо передачу измерений по выходу «токовая петля». Так же нужно знать, что при использовании аналоговых датчиков максимально возможное количество подключенных датчиков лимитируется количеством входов терминала сбора данных.
2. Цифровые датчики уровня топлива передают сигнал по цифровым интерфейсам в виде цифрового кода. Наиболее распространенные RS232 и RS485, встречаются так же датчики уровня топлива с передачей по стандартам CAN. Рассмотрим все интерфейсы подробнее.RS232 – технология, которая создавалась для телефонии и модемов, а затем стала промышленным стандартом для многих видов оборудования. С точки зрения стабильности и надежности нареканий нет, но есть неудобство физического характера — на один порт можно подключить только одно устройство. Таким образом, если у вас на одной машине два бака, или вы хотите отслеживать уровень в нескольких емкостях при использовании датчиков с интерфейсом RS232 вам нужно будет устройство, имеющее необходимое количество портов, что на самом деле встречается редко.

Передача кода по CAN шине

Следующий вариант — передача кода по шине RS485. RS485 – изначально разработанный для промышленной автоматизации, поэтому лишен недостатков RS232, в частности на один порт можно подвесить несколько датчиков (как правило, количество зависит от возможностей драйвера и конкретной реализацией выхода разработчиком терминала). Поэтому при использовании цифровых датчиков уровня топлива предпочтительнее остановиться на этом варианте.

Передача данных по RS232 и по RS485 осуществляется с использованием протокола LLS, разработанным компанией «Omnicomm». Данный протокол является де-факто стандартом в отрасли, и большинство производителей оборудования по умолчанию включают поддержку данного протокола в свое оборудование, поэтому проблемы совместимости возникают крайне редко. Это означает, что если у вас на ТС установлено оборудование с интерфейсом RS232 или RS485 вы можете смело брать ДУТ с любым из этих интерфейсов, и у вас не возникнет проблем с совместимостью.

Передача данных по CAN интрефейсу теоретически более универсальна и информативна, чем иные стандарты, поскольку стандарт CAN является стандартом передачи данных автомобильной промышленности. К сожалению, далеко не все терминалы имеют данный интерфейс, и даже при наличии такого интерфейса протокол устройства может быть не добавлен.

Погрешность датчика уровня топлива

Подавляющее большинство производителей заявляет погрешность измерений не более 1%, но по факту погрешность зависит от грамотной и качественной установки, а также правильно проведенной тарировки датчика. На данном параметре мы подробно останавливаться не будем, единственное, что можно сказать определенно, это то, что цифровые датчики обеспечивают более высокую точность за счет более высокой «чувствительности».

На каких основных характеристиках нужно остановиться при выборе датчика уровня топлива

Конструкция и фланец крепления. В данном случае нужно смотреть исходя из ситуации. Если вы выбираете датчики для автопарка (который еще не был оснащен датчиками) — разницы почти нет; если берете на замену какому-либо датчику — старайтесь взять с такой же системой крепления для упрощения замены, либо с наличием универсальных адаптеров крепления. Например, наличие сменного фланца в комплектах некоторых датчиков позволяет интегрировать датчик в любые посадочные места автомобиля. Учитывая тот факт, что большое количество транспорта на сегодняшний день уже оборудовано датчиками уровня топлива ранее, сменный фланец позволяет произвести замену датчика любого стороннего производителя без дополнительной потери времени.

1. Метод передачи сигнала — аналоговый или цифровой. Предпочтительнее использовать цифровые ДУТы, лучше всего по стандарту RS-485
2. Длина базового ДУТа. У многих производителей стандартная длина датчика, как правило, 70 — 80 см, более длинные датчики нужно заказывать отдельно, при этом на многих моделях спец. и сельхозтехники глубина бака достигает одного метра.
3. Комплектация поставки. На этот пункт нужно обратить самое тщательное внимание, поскольку, чем лучше комплектация поставки, тем ниже вероятность того, что установка датчика будет выполнена некорректно. Минимальная комплектация должна включать в себя, помимо самого датчика, резиновую прокладку между фланцем и баком, набор саморезов крепления, пломбу проволочную, либо пластиковую.
4. Наличие защиты по питанию и гальванической развязки. Чем больше значение защиты от скачка напряжения, тем лучше. Наличие гальванической развязки гарантирует сохранение работоспособности сигнальных цепей ДУТа при скачках напряжения. Многие производители отказываются от гальванической развязки и ставят только конденсатор, который не спасает при скачках высоких напряжений. Например, в новинке этого года — ДУТ «Уровень М1» от компании «ШТРИХ-М» выполнена развязка по сигнальным цепям и цепям питания, что позволяет защитить датчик от выгорания, если водитель будет заводить машину при отключённой массе. Обратите особое внимание на данный параметр, он реализован не у всех производителей.

Материал корпуса датчика. Как правило, используется металл или пластик, металл конечно более предпочтителен, поскольку обеспечивает большую стойкость измерительного механизма датчика к ударным и механическим нагрузкам. Кроме того металлический корпус ДУТ обеспечивает защиту от внешнего электромагнитного воздействия.

В таблице представлены основные характеристики наиболее популярных, на сегодняшний день, датчиков уровня топлива. Зеленым цветом мы выделили преимущества каждого датчика.

Плюсы и минусы трех лучших датчиков уровня топлива (ДУТ)

Сравнивая приборы, можно выделить три устройства, которые способны удовлетворить потребности практически любого владельца транспортного средства. Рассмотрим плюсы и минусы данных устройств.

Из плюсов датчиков уровня топлива от компании «Omnicomm»
можно отметить многолетний опыт компании и заслуженный бренд — стандарт стабильности и надежности. На каждый топливный датчик распространяется пожизненная гарантия производителя. Прибор позволяет производить гибкую настройку пределов и свойств выходных сигналов. Выходной уровень сигнала не зависит от напряжения питания, благодаря чему датчик можно использовать совместно с любым терминалом, имеющим измерительный вход по частоте или напряжению. Измерительный элемент датчиков сделан из стойкого к коррозии алюминиевого сплава. Защиту электрического кабеля от механических и атмосферных воздействий обеспечивает гермоввод и металлорукав. Прибор имеет удобный конфигуратор (ПО для настройки). Многоуровневая система обучения интеграторов и конечных потребителей позволяет исключить ошибки при установке данного оборудования. Из минусов я могу отметить высокую ценовую политику компании и в последние годы снижение показателей надежности устройств, судя по отзывам потребителей.

1. Датчик компании «Эскорт»
   обладает хорошим соотношением надежности и функциональности. Из плюсов я отметил возможность загрузки тарировочной таблицы, блокировка доступа к настройкам ДУТ паролем, использование ДУТ в качестве штатного измерителя уровня топлива. Датчики компании «Эскорт» может выдавать сигнал аварийного остатка топлива и перепрошивается в полевых условиях. Одним из преимуществ датчика от компании «Эскорт» служит продуманная комплектация, которая обеспечивает удобство монтажа. Из минусов данного ДУТ могу отметить меньшую по сравнению с конкурентами защиту от скачков напряжения.
2. Так же, я обратил бы внимание на датчик «Уровень М1» от компании «ШТРИХ-М»
   . Хотя данное решение новое на рынке, опыт компании производителя в производстве автомобильной электроники весьма значителен (компания «ШТРИХ-М» производит, в том числе тахографы и системы автоматизации транспорта). Датчик «Уровень М1» обладает уникальными характеристиками защиты по питанию — такого диапазона перепадов напряжения не может выдержать ни один другой ДУТ, что обеспечивает устойчивость ко многим внешним воздействиям и стабильность работы на технике с неисправной электропроводкой (актуально на автопарках со старой изношенной техникой).

На сегодняшний день основной причиной выхода из строят ДУТ являются перепады напряжения вызванные неисправностью автомобиля или саботажем со стороны водителей, данное решение гарантирует стабильную эксплуатацию во всех описанных случаях. Еще одним из преимуществ данного прибора является крепеж, который скрыт в корпусе датчика. Очень удобное решение, когда крепежи проходят внутри тела датчика и закрыты сверху крышкой. Отсутствие доступа к крепежу значительно снижает вероятность вмешательства в его работу третьих лиц. Наличие выхода «токовая петля» позволяет применять датчик «Уровень М1» в промышленных системах диспетчеризации и контроля (например контроль уровня масла в емкости и т.п.). Такой вид передачи измерений сейчас встречается нечасто, но благодаря высокой точности и распространенности данного метода в иных отраслях можно ожидать, что и в системах СМТ в скором времени он станет новым стандартом. Ну и конечно же неоспоримым плюсом ДУТ М1 является его стоимость, которая ниже, чем у большинства конкурентов.

Указатель уровня топлива 13.3806 электромагнитный, логометрического типа. Предназначен для контроля уровня топлива в баке. Оснащен сигнализатором резервного остатка топлива. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Показания на указатель поступают от датчиков установленных в топливных баках.

Указатель уровня топлива 13.3806.

Указатель уровня топлива 13.3806 представляет собой электромагнитный измеритель с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Сигнализатор резервного остатка топлива загорается при остатке топлива в баке менее 6-8 литров.

Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель 13.3806 применяется на автомобилях УРАЛ, ЗИЛ, ГАЗ, ПАЗ, ЛУАЗ.

Основные характеристики указателя 13.3806:

— Номинальное напряжение, В: 12
— Тип измерительного механизма: магнитоэлектрический
— Диапазон показаний, частей бака: 0 — П
— Цена деления, частей бака: 0,25
— Сопротивление реостата датчика уровня топлива, Ом: 90
— Конструкция электрического соединения: штекер 6,35 мм
— Посадочный диаметр кожуха, мм: 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм: 11,5
— Масса, кг: 0,133

Датчик указателя уровня топлива предназначен для измерения уровня топлива в баке. Представляет собой реостат изменяющий сопротивление в зависимости от уровня топлива. Подвижный контакт реостата перемещается рычагом поплавка. На автомобилях вагонной компоновки семейства УАЗ-3741 применяется датчик 50.3827 — аналог датчика БМ-124. На автомобилях семейства УАЗ-31512 — датчик 51.3827, аналог датчика БМ-142.

Датчики 50.3827 и 51.3827 принципиально одинаковые, но отличаются радиусом рычага поплавка. Если датчик указателя уровня топлива снимался по какой-либо причине, для промывки бака, ремонта и так далее, то при его обратной установке необходимо принять меры к сохранению герметичности между баком и датчиком.

Основные характеристики датчиков 50.3827 и 51.3827:

— Напряжение питания, В: 12
— Сопротивление реостата, Ом: 90
— Конструкция реостата: проволочный
— Радиус рычага, мм: 159 для 50.3827, 211 для 51.3827
— Конструкция электрического подключения: винт М4
— Положение поплавка, в мм, относительно фланца, для датчика 51.3827, соответствующее количеству топлива в баке/сопротивление реостата, Ом:
0 — 216/0-1,5
0,5 — 125/37,5-42,5
П — 32,5/85,5-91,5

Расположение датчика уровня топлива 51.3827 в автомобилях семейства УАЗ-31512.

Расположение датчика уровня топлива 50.3827 в автомобилях семейства УАЗ-3741.

Проверка исправности указателя уровня топлива 13.3806.

Указатель уровня топлива 13.3806 проверяется методом наполнения топливного бака топливом из мерной посуды. Если указатель и датчик исправны и правильно отрегулированы, то при напряжении 12,5 Вольт и температуре 20+-5 градусов точность показаний в точках шкалы указателя 0 и 1/4 составляет примерно 5%, в точке 1/2 — примерно 7%, а в точке П — примерно 9%.

Погрешность показаний определяйте по отклонению стрелки указателя от осевой линии штриха шкалы. Ширина стрелки при этом принимается равной 7% от длины шкалы. Таким образом, отклонение оси стрелки от оси штриха шкалы влево или вправо на ширину стрелки соответствует погрешности указателя равной 7%.

При изменении температуры окружающей среды или изменении напряжения в цепи указателя, его погрешность несколько увеличивается. Если показания указателя во всех точках шкалы равномерно завышены или занижены, то этот недостаток можно устранить подгибанием рычага поплавка реостата.

Если же погрешность показаний прибора превышает допустимые пределы, то замените датчик, а если это не дает положительных результатов, то замените и сам указатель. При выключенном зажигании стрелка указателя уровня топлива должна находиться слева от нулевого штриха.

Если стрелка указателя уровня топлива постоянно находится в начале шкалы.

Если стрелка постоянно показывает пустой бак, вне зависимости от количества топлива в нем и положения переключателя датчиков уровня топлива, значит неисправен указатель или замкнут на массу провод, соединяющий его и переключатель. Для проверки указателя надо снять щиток приборов, не отсоединяя от него колодку проводов. Затем соединить наконечник провода с вывода «Д» с массой и включить зажигание.

Если стрелка осталась в начале шкалы, то указатель уровня топлива 13.3806 неисправен. Если нет, то надо проверить целостность провода, соединяющего указатель с переключателем датчиков уровня топлива. Если стрелка находится в начале шкалы при включении только одного из датчиков уровня топлива, то неисправен датчик или замкнут на массу провод соединяющий его с переключателем.

Если стрелка указателя уровня топлива постоянно находится в конце шкалы.

Если стрелка постоянно показывает полный бак вне зависимости от количества топлива в нем и положения переключателя баков, то неисправен указатель или поврежден провод соединяющий его с переключателем датчиков уровня топлива. Для проверки указателя надо снять щиток приборов, не отсоединяя от него колодку проводов. Затем снять наконечник провода с вывода «Д» и включить зажигание.

Если стрелка не сместилась в начало шкалы, то указатель неисправен. Если сместилась, то надо проверить целостность провода соединяющего указатель с переключателем . Если стрелка находится в конце шкалы при включении только одного из датчиков уровня топлива, то неисправен сам датчик или поврежден провод соединяющий его с переключателем, или же провод массы имеет плохой контакт с датчиком.

Проверка исправности датчиков 50.3827 и 51.3827 указателя уровня топлива.

При сопротивлении датчика 0-1,5 Ом стрелка указателя уровня топлива должна показывать пустой бак — 0. При сопротивлении 37,5-42,5 Ом, показывать половину бака — 0,5. При сопротивлении 85,5-91,5 Ом, показывать полный бак — П.

Если стрелка указателя постоянно находится в начале шкалы.

Для проверки исправности датчика надо снять наконечник провода с его вывода. Если стрелка указателя уровня топлива сместилась, значит неисправен датчик. Если нет, то надо проверить целостность провода, соединяющего датчик с переключателем баков.

Если стрелка указателя постоянно находится в конце шкалы.

Для проверки исправности датчика надо снять наконечник провода с его вывода и поочередно замкнуть его сначала на корпус датчика, а затем на кузов. Если стрелка указателя в обоих случаях осталась в конце шкалы, то следует проверить целостность провода, соединяющего его с переключателем баков.

Если стрелка указателя отклонилась в начало шкалы только при замыкании провода на кузов, значит отсутствует или плохой контакт датчика с массой. Если стрелка в обоих случаях смещается, то датчик уровня топлива неисправен.

Ремонт указателя уровня топлива и его датчиков.

Указатель уровня топлива 13.3806 и датчики 50.3827 и 51.3827 изделия не ремонтопригодные, поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчик на новые. Рекомендуется сначала попробовать заменить датчик, так как он обычно чаще отказывает в работе.

Датчик топлива на ВАЗ 2110: замена своими руками

Каждый автомобилист знает, что датчик уровня топлива на инжекторном ВАЗ 2110 играет свою незаменимую роль на приборной панели. Как еще вы определите, сколько топлива в баке у вас осталось?!

Датчик уровня топлива

Если речь идет о движении по городу, особого внимания на это обращать не приходится, поскольку рядом всегда найдется какая-нибудь заправка. Выезжая за пределы города, где АЗС встречаются раз на несколько десятков, а то и сотен километров — очень рискованное занятие в том случае, когда измерительный элемент не работает.

Характерные неисправности

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика.

Характерные поломки

Определение маркировки

Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

1. Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
2. Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
3. Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
4. Не исключено, что крепежи фиксации проводов ослабли . Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Выбор нового

Приобрести датчик топлива для ВАЗ 2110 вовсе не проблема, если вы уже извлекли старый элемент из своего автомобиля.

Просто так идти и покупать первый попавшийся, пусть даже высококачественный, не рекомендуется, поскольку он может банально не подойти.

Есть два пути решения этого вопроса.

1. Извлечь старый элемент, отправиться с ним в магазин автозапчастей и приобрести аналогичный.
2. Заглянуть в руководство по эксплуатации своего автомобиля, узнать, какой датчик с какими характеристиками используется для вашей машины. Приобрести аналогичный.

Чтобы заменить датчик топлива, вовсе не обязательно быть профессиональным автомехаником. Достаточно изучить руководство по эксплуатации, разобраться в нюансах разборки и сборки узла.

Увы, тут не обойтись без сопутствующих работ. Для того, чтобы добраться до датчика, сначала придется демонтировать топливный насос .

Перед началом работы слейте топливо, чтобы его оставалось в баке как можно меньше. Из инструментов вам пригодятся:

Итак, приступаем к снятию бензонасоса:

• Снимите напольное покрытие, которое у вас имеется в багажнике;
• Снимите крепления прямоугольной крышки, которая выполнена в черном цвете;
• Отключите минусовую клемму с аккумулятора;
• Сделайте метки на трубках бензопровода, чтобы потом разобраться, какая предназначена для подачи, а какая — на возврат;
• Штуцер откручивается гаечным ключом на 17, после чего отводится подающий патрубок;
• Отводящий патрубок снимается аналогичным способом;
• Торцевым ключом на 7 миллиметров откручиваются гайки фиксации нажимного ободка;
• Тут может потребоваться молоток, поскольку метизы часто оказываются прочно закрепленными. Поместите плоскую отвертку на реберную часть гайки и нанесите по рукоятке небольшой удар молотков;
• Высвободив ободок, поднимите узел и выведите поплавок из топливного бака;
• Теперь можно снимать насос и соответственно датчик.

Демонтируем датчик

Данная работа выполняется в следующей последовательности.

1. Фигурной отверткой снимаются два винта, которые держат датчик на насосе.
2. Элементы фиксации разгибаются отверткой и освобождаются направляющие из корпуса насоса;
3. Датчик держится на болтах и гайках, потому обязательно держите заднюю часть шпильки, раскручивая крепежи;
4. Аккуратно доставайте указатель, после чего можете заменить его на новых;
5. Перед обратной сборкой внимательно изучите состояние всех узлов и элементов;
6. Важно обратить внимание на износ уплотнителей, патрубков, втулок. Если износ серьезный, обязательно замените их на новые. Стоят они дешево, потому серьезных финансовых потерь вы не ощутите;
7. Втулки при обратном монтаже обработайте всемогущим средством WD40. Причем вне зависимости от того, старые они или новые.

Процедура действительно кажется простой и легко выполнимой своими руками. Это частично так, поскольку вы имеете дело с бензином — легковоспламеняющимся веществом. Потому при самостоятельной замене датчика топлива обязательно придерживайтесь всех правил безопасности. Плюс у вас под рукой обязательно должен быть огнетушитель . Без него приступать к работе категорически запрещается. Любое нарушение правил безопасности влечет за собой довольно печальные последствия.

Как выполняется замена датчика топлива ваз 2110

Датчик, контролирующий уровень горючего в баке

На приборной панели любого автомобиля находится множество датчиков, выдающих всевозможную информацию. Наиболее важными, являются сведения о том, сколько топлива осталось в баке.
В черте города это не так важно.Но стоит выехать на трассу – сразу понимаешь, что, не зная остатка топлива, можно встать в «чистом поле» и долго дожидаться, пока кто-нибудь одолжит немного бензина, чтобы добраться до ближайшей заправки.
Поэтому, за исправностью датчика нужно следить. Мы расскажем вам, что представляет собой эта деталь, в чём выражается её неисправность, и как производится замена датчика уровня топлива на ВАЗ 2110.

Что такое топливный датчик

• Этот небольшой прибор представляет собой реостат с резистором, который набран из нихромовых элементов. Подвижная часть реостата, контактирующая с жидкостью, перемещается при помощи рычага с поплавком.
• На другом конце рычага – дополнительный контакт, который, попадая в определённое положение, замыкает цепь, контролирующую начало выработки резервного топлива. Резервный остаток составляет от 4 до 6,5 литра.
• Как ни прискорбно, но этот прибор(см. фото в начале) является одной из деталей, наиболее часто выходящих из строя. В некоторых случаях, замена топливного датчика может и не понадобиться, достаточно провести небольшую профилактику.

• Допустим, вы заметили, что показатели уровня бензина резко меняются. Причиной этого явления может быть, стёршаяся под воздействием бегунка, контактная дорожка.
• При незначительном износе, можно попробовать выйти из этого положения так: изогнуть крепление бегунка чуть выше проблемногоучастка.Если же износдорожки очень большой, придётся заменить датчик уровня топлива ВАЗ 2110.
• Есть ещё одна проблема, возникающая не менее часто: прибор врёт — стрелка его индикатора с большой погрешностью указывает уровень остатка топлива. Возможно, датчик просто нужно отрегулировать.

На комбинации приборов индикатор топлива находится справа

• В этом случае его демонтируют, и вручную переводят индикатор от левого крайнего положения «1» к правому положению «0», проверяя правильность показаний. Если до крайних положений стрелка не доходит, подогните регулировочный язычок — этим вы увеличите ход стрелки.
• Ещё бывает такая ситуация: у вас полбака бензина, а прибор показывает, что там пусто. В этом случае нужно проверить все контакты датчика.
  В первую очередь те, которые находятся на панели приборов — возможно, нужно подтянуть гаечки, которыми фиксируются провода.
• С проводами на панели всё в порядке – проверьте, нет ли заедания рычага в промежуточных положениях. Для определения общей работоспособности указателя топлива, нужно проверить соединения проводов массы и рукоятки ручника.

Вы проделали профилактику, а результата ноль — значит, необходима замена датчика уровня топлива ВАЗ 2110. Перед покупкой нового прибора, выясните его маркировку.
Для этого в руководстве по эксплуатации автомобиля есть соответствующая инструкция. Существует около десятка разновидностей датчиков, отличающихся уровнем сопротивления.
У каждого прибора этот показатель индивидуален.

Установка нового датчика

Эта работа выполняется следующим образом.

Снимаем топливный насос

Для большинства автомобилей, в том числе и ВАЗ 2110, замена датчика уровня топлива не представляет особой сложности. Любой автолюбитель, не говоря уже о профессиональных водителях, может выполнить её своими руками.
Для наглядности можно посмотреть видео.Демонтировать датчик можно только, сняв предварительно бензонасос. Желательно, чтобы при этом в баке было не очень много бензина, не больше половины.
Итак:

• Откинув покрытие пола багажника, с помощью отвёртки, снимите чёрную квадратную крышку.

Начинаем снимать бензонасос

• Затем отсоедините минусовую клемму аккумулятора и пометьте, какая трубка бензопровода идёт на подачу, а какая на возврат топлива. Направление потока горючего на патрубках показано стрелками.
• Ключом на 17 ослабьте штуцер, и отведите трубку подачи топлива, тоже самоепроделываем и со второй трубкой.

Отвинчиваем штуцер топливопровода

• Торцевой головкой на 7 отвинчиваете гайки, которые фиксируют прижимное кольцо.Обычно они затянуты очень сильно: ослабить захват можно, легонько ударяя молотком по рукоятке плоской отвёртки, поставленной на ребро гайки.
• Сняв прижимное кольцо, приподнимаете узел, выводите поплавок датчика из отверстия бензобака и снимаете насос. На этой стадии, замена датчика топлива на ВАЗ 2110 произведена наполовину.

Вынимаем насос из бензобака

Демонтируем датчик

• Далее нужно крестовой отвёрткой отвернуть два винта, которыми крепится к насосу указатель уровня топлива и освободить электрический разъём насоса.

• Отогнув отвёрткой фиксаторы, вынимаем направляющие из корпуса насоса. Затем, придерживая ключом на 5 гаечки, откручиваем крепёжные болты на его крышке.

• Сняв крышку, полностью освобождаем неисправный датчик. Теперь можно взять новую деталь и произвести обратную сборку.
  Прежде, чем приступить к ней, осмотрите, в каком состоянии находятся топливные трубки, втулки, резиновые уплотнители.

Снимаем крышку топливного насоса

• Если эти детали не внушают особого доверия, можно их тоже заменить, тем более что цена резиновой прокладки позволяет сделать это без ущерба для вашего бюджета. Втулки, центрирующие корпус бензобака, можно просто обработать смазкой WD-40.
• Хоть замена датчика уровня топлива на ВАЗ 2110 и не представляет особой сложности, производить демонтаж, да и сборку, нужно внимательно. При установке узла насоса в ёмкость бака, необходимо проверить, чтобы стрелка на фланце указывала на заднюю часть машины.

Работа почти закончена, осталась лишь маленькая деталь: перед тем, как зафиксировать лючок, необходимо проверить, нет ли утечки топлива. Для этого нужно просто запустить двигатель и дать ему немного поработать.
Если всё нормально, завинчиваем крышку — замена топливного датчика на ВАЗ 2110 завершена.

Датчик топлива на ВАЗ 2110: замена своими руками

Каждый автомобилист знает, что датчик уровня топлива на инжекторном ВАЗ 2110 играет свою незаменимую роль на приборной панели. Как еще вы определите, сколько топлива в баке у вас осталось?!

Датчик уровня топлива

Если речь идет о движении по городу, особого внимания на это обращать не приходится, поскольку рядом всегда найдется какая-нибудь заправка. Выезжая за пределы города, где АЗС встречаются раз на несколько десятков, а то и сотен километров — очень рискованное занятие в том случае, когда измерительный элемент не работает.

Характерные неисправности

У автомобиля ВАЗ 2110 датчик топлива основан на реостате с резистором, который изготавливается из нихромовых частиц. Подвижный элемент реостата опускается в топливо и двигается при помощи рычага и поплавка.

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика.

Важно заметить, что не все поломки требуют обязательно его замены. Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю.

Характерные поломки

Определение маркировки

Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

1. Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
2. Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
3. Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
4. Не исключено, что крепежи фиксации проводов ослабли. Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Выбор нового

Приобрести датчик топлива для ВАЗ 2110 вовсе не проблема, если вы уже извлекли старый элемент из своего автомобиля.

Просто так идти и покупать первый попавшийся, пусть даже высококачественный, не рекомендуется, поскольку он может банально не подойти.

Есть два пути решения этого вопроса.

1. Извлечь старый элемент, отправиться с ним в магазин автозапчастей и приобрести аналогичный.
2. Заглянуть в руководство по эксплуатации своего автомобиля, узнать, какой датчик с какими характеристиками используется для вашей машины. Приобрести аналогичный.

Важно заметить, что на ВАЗ 2110 с завода устанавливают различные измерительные устройста, показатели сопротивления которых не идентичны. Потому важно заменить старый элемент на точно такой же, дабы избежать возможных проблем.

Чтобы заменить датчик топлива, вовсе не обязательно быть профессиональным автомехаником. Достаточно изучить руководство по эксплуатации, разобраться в нюансах разборки и сборки узла.

Увы, тут не обойтись без сопутствующих работ. Для того, чтобы добраться до датчика, сначала придется демонтировать топливный насос.

Перед началом работы слейте топливо, чтобы его оставалось в баке как можно меньше. Из инструментов вам пригодятся:

Итак, приступаем к снятию бензонасоса:

• Снимите напольное покрытие, которое у вас имеется в багажнике;
• Снимите крепления прямоугольной крышки, которая выполнена в черном цвете;
• Отключите минусовую клемму с аккумулятора;
• Сделайте метки на трубках бензопровода, чтобы потом разобраться, какая предназначена для подачи, а какая — на возврат;
• Штуцер откручивается гаечным ключом на 17, после чего отводится подающий патрубок;
• Отводящий патрубок снимается аналогичным способом;
• Торцевым ключом на 7 миллиметров откручиваются гайки фиксации нажимного ободка;
• Тут может потребоваться молоток, поскольку метизы часто оказываются прочно закрепленными. Поместите плоскую отвертку на реберную часть гайки и нанесите по рукоятке небольшой удар молотков;
• Высвободив ободок, поднимите узел и выведите поплавок из топливного бака;
• Теперь можно снимать насос и соответственно датчик.

Демонтируем датчик

Данная работа выполняется в следующей последовательности.

1. Фигурной отверткой снимаются два винта, которые держат датчик на насосе.
2. Элементы фиксации разгибаются отверткой и освобождаются направляющие из корпуса насоса;
3. Датчик держится на болтах и гайках, потому обязательно держите заднюю часть шпильки, раскручивая крепежи;
4. Аккуратно доставайте указатель, после чего можете заменить его на новых;
5. Перед обратной сборкой внимательно изучите состояние всех узлов и элементов;
6. Важно обратить внимание на износ уплотнителей, патрубков, втулок. Если износ серьезный, обязательно замените их на новые. Стоят они дешево, потому серьезных финансовых потерь вы не ощутите;
7. Втулки при обратном монтаже обработайте всемогущим средством WD40. Причем вне зависимости от того, старые они или новые.

Процедура действительно кажется простой и легко выполнимой своими руками. Это частично так, поскольку вы имеете дело с бензином — легковоспламеняющимся веществом. Потому при самостоятельной замене датчика топлива обязательно придерживайтесь всех правил безопасности. Плюс у вас под рукой обязательно должен быть огнетушитель. Без него приступать к работе категорически запрещается. Любое нарушение правил безопасности влечет за собой довольно печальные последствия.

Меняем датчик уровня топлива на ВАЗ-2110 своими руками

Топлива в баке всегда должно быть достаточно. Независимо от того, сколько стоит бензин — хочешь-не хочешь, а ехать надо. И если в городе расстояние между бензозаправками максимум 500–800 метров, то за городом можно не рассчитать расход и высушить бак на полпути. Чтобы этого не случилось, всегда следим за состоянием датчика уровня топлива.

Принцип работы датчика уровня на ВАЗ-2110

Принцип действия датчика уровня топлива.

Подавляющее большинство датчиков уровня топлива в недорогих автомобилях имеет похожую конструкцию. Работа устройства основана на принципе измерения сопротивления простейшего реостата.

Устройства бензонасоса ВАЗ.

Неподвижная часть устройства представляет собой контактные нихромовые дорожки, а подвижная часть — контакт, который отсекает часть дорожки, меняя при этом сопротивление на выходе. В итоге мы имеем систему, конвертирующую сопротивление датчика в объем топлива, указанный на панели приборов. К подвижному контакту прикреплена спица и поплавок, перемещающийся в зависимости от количества бензина в баке.

На фото видно шкалу датчика уровня топлива.

На десятом семействе ВАЗ датчик смонтирован в одном блоке с бензонасосом, топливном модуле. Датчик способен сигнализировать о низком уровне топлива (4–6 л), давая зазевавшемуся водителю шанс дотянуть до заправки.

Резерва должно хватить на 80–100 км в зависимости от условий и стиля езды.

Для замены датчика уровня топлива стараются находить оригинальные запчасти с артикулом 21101–3827010 , 21102–3827010 или 2112–3827010 . Цена датчика в сборе со спицей и поплавком колеблется от 350 рублей (предприятие Точмаш) до 420 (СЭПО, Cartronic, Моторика).

Лучше не приобретать запчасти сомнительного происхождения. В любом случае новый прибор нужно сравнить со старым датчиком.

Признаки неисправности и диагностика

Наш датчик не относят к устройствам с высокой степенью надёжности, поскольку сама конструкция нихромового реостата подвержена износу. Иногда прибор можно ненадолго реанимировать, подогнув спицу так, чтобы подвижный контакт отрабатывал неизношенную часть, тем не менее, износ неизбежен и признаки неисправности не заставят себя долго ждать:

1. Показания указателя уровня топлива нестабильные, стрелка скачет . Это верный признак того, что рабочая поверхность контактных дорожек изношена. Как раз в этом случае можно попробовать подогнуть бегунок, если площадь износа не слишком большая.

Стертые дорожки не восстановишь, а вот грязные можно осторожно зачистить мелкой наждачкой.

Могут стереться контактные шарики ползунка, их бывает два – основной и резервный.

Бывает, что неисправность скрывается в поплавке датчика, потерявшего герметичность и наполненного бензином.

Теоретически мы готовы к встрече с датчиком, теперь протестируем его и при необходимости заменим новым.

Замена датчика уровня топлива (детальный тест)

Как мы уже знаем, датчик смонтирован в топливном модуле, в который помимо датчика, входит бензонасос и фильтры. Для демонтажа выполняем следующее:

1. Снимаем минусовую клемму АКБ.
2. Снимаем подушку заднего сиденья.

Под подушкой расположен лючок бензонасоса.

Лучше всё пропылесосить.

Отсоединяем клеммную колодку и снова беремся за пылесос – как правило, здесь пыли хватает.

Прижимная шайба фиксируется шпильками небольшого диаметра. Постарайтесь не сорвать резьбу как при откручивании, так и при установке деталей на место.

Вытаскиваем бензонасос и производим внешний осмотр.

Отщелкиваем разъемы датчика тонкой отверткой, а крестообразной выкручиваем винты крепления.

Так бензонасос выглядит без указателя уровня топлива.

Теперь можно протестировать датчик более детально. Рабочий прибор должен иметь сопротивление от 270 до 320 Ом в самой нижней точке (поплавок висит). В самой верхней точке сопротивление датчика должно быть в пределах 7–19 Ом . Снимаем эти данные с помощью мультиметра в режиме измерения сопротивления.

Если при перемещении поплавка значение сопротивления не изменяется или изменяется скачкообразно, датчик подлежит замене.

При уровне бензина в баке равном половине его объема сопротивление должно быть около 118 Ом.

Сборка топливного модуля с новым датчиком проводится в обратном порядке. При сборке желательно смазать бензостойким герметиком уплотнительное кольцо прижимной шайбы.

Конечно, необходимо помнить, что мы работаем в непосредственной близости от бензиновых паров, поэтому не должно быть и намёка на искру, открытый огонь или включённые в сеть электроприборы.

Заключение

Работы лучше проводить на открытом воздухе или в хорошо проветриваемом боксе. Удачной всем работы и всегда полных баков хорошего бензина!

Как самостоятельно поменять датчик топлива на ВАЗ десятой модели?

Датчик уровня топлива ВАЗ 2110 инжектор представляет собой устройство, предназначенное для контроля объема горючего в бензобаке. Этот элемент очень важен для топливной системы, ведь без него водитель не сможет узнать, сколько топлива осталось, соответственно, может случиться проблема, когда бензин просто закончится. Подробнее об устройстве контроллера, его неисправностях и замене вы сможете узнать из этого материала.

Общие сведения о датчике

На ВАЗ 2110 датчик расхода топлива выводит информацию на приборную панель, где расположен соответствующий контроллер. Сам контроллер представляет собой шкалу со стрелкой, которая демонстрирует уровень оставшегося бензина в баке. Многие автовладельцы путают этот регулятор с контроллером давления топлива ВАЗ 2110, но это совсем не верно, ведь это разные устройства.

Где находится?

В отечественных «десятках» датчик топлива (ДУТ) расположен непосредственно в топливном баке, а чтобы сэкономить место, инженеры автомобильного концерна решили установить его в одной конструкции с бензонасосом. Соответственно, если не работает датчик уровня топлива, то для его диагностики и замен потребуется полностью снимать насос. Если вам нужно добраться до устройства, то придется демонтировать заднее сиденье и открыть люк, о чем мы расскажем ниже.

Бензонасос «десятки» в сборе с ДУТ

Устройство и принцип работы

По своей конструкции данный контроллер представляет собой реостат с нихромным сопротивлением. Регулируемый контакт устройства перемещается в результате воздействия рычага поплавка, оснащенного добавочным контактом. Следует отметить, что этот контакт, когда расположен в определенном положении, может замыкать контрольную цепь. В результате этого демонстрируется необходимость использования резервного объема бензина — в зависимости от конструктивных особенностей авто, резерв может составлять от 4 до 6.5 литров топлива. Как сказано выше, предупреждение водителей о нехватке горючего осуществляется на приборной панели посредством стрелок.

Сам по себе контроллер уровня топлива на ВАЗ 2110 представляет собой устройство, которое не может похвастаться большой надежностью. После того, как узел отработает определенный ресурс эксплуатации, его показания могут быть неверными. Обычно это обусловлено основным недостатком устройства — дорожка его контактной группы стачивается в результате силы трения бегунка. Так что если вас интересует вопрос — почему не работает датчик — то в первую очередь необходимо проверить дорожку (автор — канал alehtrikus).

Распространенные неисправности

В зависимости от конструкции, устройство можно будет отремонтировать, незначительно изогнув изгиб бегунка, то есть делать так, чтобы его рабочая поверхность находилась чуть выше. Если же износ слишком большой, то единственным выходом будет замена датчика топлива ВАЗ. Часто бывает такое, что неправильно показывает датчик уровня топлива ВАЗ 2110, решить проблему может регулировка устройства. Необходимо будет произвести демонтаж и изменить положение рычага от одной границы до другой. При этом нужно внимательно контролировать правильность монтажа индикационной стрелки на приборке.

Кроме того, ремонт устройства может быть произведен в том случае, если в автомобиле пустой бензобак, а стрелка при этом показывает наличие топлива в системе. Или если бак полный, а стрелка находится где-то на середине шкалы. В этом случае нужно будет произвести реставрацию правильных значений путем подгиба язычка. Таким образом, вы сможете увеличить полезный ход спицы.

Есть еще один способ изменения параметров устройства, он заключается в позиционном корректировании стрелки на приборке. Чтобы осуществить этот метод, потребуется много времени, поскольку придется снимать контрольный щиток.

В том случае, если вы уверены, что бак вашего автомобиля заполнен как минимум наполовину, но при этом стрелка на приборке показывает ноль, нужно выполнить следующие действия:

1. Сначала произвести диагностику технической кондиции группы контактов на тыловой части контрольного щитка. Если есть необходимость, нужно будет также подтянуть крепление штекера с проводом.
2. Также нужно проверить плавность перемещения спицы с поплавком. Обратите внимание на то, что она не должна останавливаться на промежуточных позициях.
3. Не лишним будет произвести диагностику регулятора на функциональность в целом.
4. Как вариант, также можно взять под контроль качество контакта проводки, идущей от аккумулятора, а также участка цепи, который проходит под ручным тормозом (автор видео — канал Автоэлектрика ВЧ).

Пособие по замене

Как поменять датчик уровня топлива ВАЗ 2110 инжектор в домашних условиях?

Подробная инструкция представлена ниже:

1. В первую очередь, следует обесточить электроцепь авто. Для этого нужно откинуть минусовую клемму от аккумулятора.
2. Далее, откройте задние двери и демонтируйте с фиксатором заднее сиденье. Осторожно вытащите кресло из автомобиля и отложите в сторону. Используя отвертку с крестовым наконечником, вам нужно будет открутить болты, на которых закреплен специальный люк. Сделав это, вы можете демонтировать крышку.
3. Далее, необходимо отключить и отсоединить проводку, которая подводится к разъему — просто извлеките штекер.
4. Используя гаечный ключ на 17, необходимо открутить все шланги, после чего магистрали, по которым передается бензин, надо развернуть по сторонам. Эти действия позволят с большим комфортом заняться снятием бензонасоса.
5. Сделав это, можно открутить гайки, с помощью которых крепится прижимное кольцо. В этом нет ничего сложного — вам потребуется только ключ на 7. Бывает такое, что бензонасос давно не снимался, поэтому гайки крепления могут заржаветь. Если это так, то обработайте их средством WD-40 — оно позволит удалить ржавчину и без проблем выкрутить гайки. Когда крепление будет демонтировано, нужно осторожно поддеть колечко и извлечь из бензобака топливный насос, вместе с ним должны выйти рычаг, а также поплавок. На этом этапе вам необходимо действовать максимально аккуратно, в противном случае вы рискуете повредить узел.
6. Следующим шагом будет откручивание болтов, который фиксируют непосредственно сам контроллер на узле. Выкрутив их, вы можете снять электрический штекер с регулятора. Далее, из кожуха бензонасоса необходимо извлечь все направляющие, при этом не забудьте о креплениях — их можно отогнуть с использованием отвертки.
7. Выполнив эти действия, открутите винты, которые находятся на крышке насоса, при этом необходимо проследить, чтобы гайка не вращалась. Для этого ее можно зафиксировать ключом на 5. Демонтируйте саму крышку, так вы сможете увидеть контроллер. Внимательно осмотрите его — вам нужно понять принцип функционирования, чтобы вынести вердикт — рабочий датчик или нет. Если при диагностике были обнаружены неисправности, то устройство нужно будет поменять. Дальнейшая сборка осуществляется в обратном порядке, только не забудьте обработать площадь соприкосновения прижимного кольца и прокладки герметиком.

Видео «Наглядная инструкция по замене ДУТ»

Более наглядная инструкция по теме замены устройства своими руками представлена на видео ниже (автор — Алексей Романов).

Что представляет собой датчик уровня топлива и как его поменять?

ДУТ предназначен для измерения и контроля уровня топлива в топливном баке транспортного средства. Его функцией является определение уровня горючего, конвертация его в объем и передача данных для отображения на аналоговом или цифровом устройстве. Указатель регулятора находится на приборной панели, давая возможность водителю отслеживать объем горючего в бензобаке.

Устройство и принцип действия

По назначению можно сделать вывод, где находится ДУТ. Устанавливается он в топливном баке. В зависимости от типа он может быть отдельным элементом или объединяться с топливозаборником, если карбюраторный двигатель. На авто с инжектором он является частью блока подачи горючего.

Наиболее распространены контактные ДУТ. Основным элементом у них является потенциометр. Принцип работы основан на изменении сопротивления. Существует два типа таких устройств: рычажные и трубчатые. Они отличаются конструкцией.

В конструкцию прибора рычажного типа входит поплавок и потенциометр, соединенные рычагом. Потенциометр имеет два сектора, бегунок, который контактирует с секторами. Один конец соединен с рычагом, а второй с поплавком. Поплавок постоянно находится на поверхности. С расходом горючего он опускается, а вместе с ним перемещается бегунок, так как они соединены рычагом.

При этом меняется сопротивление датчика уровня топлива, по значению которого подаются сведения об объеме вещества. Плюс этих устройств – простота конструкции, недостаток – погрешность показаний, особенно для аналоговых указателей.

В конструкцию входит защитная трубка с направляющей стойкой, по которой перемещается поплавок. Поплавок соединен с проводом сопротивления, который присоединен к проводам индикатора.

Принцип действия: горючее попадает через отверстие в трубку, поплавок находится на поверхности и перемещается в зависимости от объема горючего в баке. От положения поплавка меняется сопротивление, которое передается на указатели.

Рычажный прибор дает показания точнее, но применяется реже из-за особенностей конструкции: может не подойти из-за геометрии бензобака.

Фотогалерея

1. Конструкция рычажного ДУТ2. Конструкция трубчатого ДУТ

Описанные ДУТ не подходят для новых видов горючего, так как быстро изнашиваются в агрессивной среде. В этом случае используются бесконтактные устройства, например пассивный магнитный датчик положения. В этих приборах чувствительный элемент загерметизирован и не контактирует с топливом.

В работе устройств используется также поплавок. Он соединен с постоянным магнитом рычагом. Перемещаясь по сектору, на котором закреплены металлические пластины разного размера, создает магнитное поле, формирующее соответствующий электрический сигнал.

Разновидности

Выше была описана конструкция и принцип действия существующих ДУТ. Таким образом, все измерители уровня горючего можно разделить на контактные и бесконтактные. Представителями первого вида являются рычажные и трубчатые устройства. Рычажный тип является универсальным ДУТ, так как может быть установлен в любой бензобак.

Бесконтактных ДУТ существует несколько видов:

1. Датчик уровня топлива ультразвуковой. Он расположен с внешней стороны топливного бака и контрольном информационном блоке. В зависимости от вида топлива используется определенная программа. Данные измерители самые взрывозащищенные.
2. У магнитных приборов чувствительный элемент герметично закупорен и не контактирует с топливом. Информация об уровне горючего также передается с помощью поплавка, который соединен с магнитом. Созданный электрический импульс считывается прибором и передается на приборную панель, показывая уровень горючего в баке.
3. В радиоуправляемых устройствах информация передается на панель приборов с помощью радиосигнала. Отличительной особенностью этих устройств является питание. Они запутываются от батареи, срок годности которой составляет около 7 лет. Они не зависят от зарядки аккумулятора автомобиля, поэтому дают более точные показания.

По передаваемому сигналу ДУТ делятся на аналоговые и цифровые. Первый вид приборов дает большую погрешность показаний, поэтому в настоящее время почти не используется.

Цифровые устройства переводят аналоговые сигналы в цифру, а затем анализируют данные и корректируют погрешности с учетом геометрии топливного бака и неравномерности уровня горючего.

Электронный указатель уровня топлива дает наиболее достоверную информацию, погрешности возможны лишь при физическом измерении объема горючего.

Можно изготовить ДУТ своими руками. Для этого нужно уметь обращаться с паяльником и иметь знания по электротехнике. При изготовлении следует учесть, что сигнал зависит от значения уровня топлива. Конструкция устройства довольно сложная. При опускании топлива на определенную отметку также опускается поплавок, но на указатель приборной доски данные приходят с некоторой задержкой.

Установить можно либо аналоговый, либо цифровой указатель уровня топлива своими руками. Последний дает показания поточнее, так как может корректировать и выравнивать полученные данные.

Самодельный измеритель топлива состоит из двух модулей, соединенных тремя проводами. Один модуль емкостного датчика, второй — модуль отображения. Модель датчика получает питание по двум проводам. Модуль отражателя по третьему проводу получает сигнал, преобразовывает его в показатель уровня горючего (автор видео — Вова Гришечко).

Возможные неисправности и способы их устранения

Несмотря на простоту конструкции, иногда возникают проблемы с ДУТ. При неисправности прибора датчик бензина неправильно показывает уровень топлива, стрелка аналогового прибора либо не поднимается, либо показывает полный бак и т.д. Если врет ДУТ, то возможны неполадки электрического и механического характера.

Причиной электрических неполадок являются:

• окислившиеся контакты;
• перегоревший предохранитель;
• повреждение проводки.

Ремонт датчика уровня топлива в этом случае заключается в зачистке контактов, замене предохранителя, прозвонке электросети и замене поврежденных участков. Причиной механических поломок чаще всего является износ и нарушение правил эксплуатации.

Можно назвать несколько причин:

• нарушение герметичности поплавка;
• износ комплектующих;
• изгиб рычага.

ДУТ дает неправильные показания при износе секторов. Они быстро приходят в негодность из-за постоянного передвижения по ним бегунка. Если износ небольшой, то для восстановления работоспособности можно подогнуть бегунок, он снова будет контактировать с поверхностью сектора. Если износ существенный, потребуется замена датчика уровня топлива (автор видео — Pavel Cherepnin).

Изгиб рычага возможен, когда топливный датчик неаккуратно извлекали из бака либо некорректно установили. Последствием этого будут неправильные показания.

Если пробит поплавок, горючее будет попадать внутрь, и поплавок не будет плавать на поверхности. Естественно, на приборах будет отражаться неправильная информация.

Механические неисправности устраняются путем замены деталей либо полностью устройства, определяющего уровень горючего в баке.

Неправильные показания могут быть из-за неправильного размещения ограничителя поплавка или неотрегулированного датчика уровня топлива в баке. Есть способ, как обмануть датчик уровня топлива. Для этого нужно регулировать угол на штанге, которая удерживает поплавок. Меняя угол, можно добиться, чтобы регулятор показывал более точные данные.

Неточные показания указателя, можно обмануть, регулируя угол на штанге, удерживающей поплавок. Выгибая его в разные стороны можно добиться в итоге более точных показаний.

Самостоятельная диагностика котроллера

Прежде чем приступать к ремонту, следует выяснить, не работает указатель уровня топлива или сам регулятор, находящийся в баке. Для доступа к проводке и разъемам индикатора в баке есть специальные технологические отверстия. Расположение лючка отличается на разных моделях автомобилей, поэтому нужно знать расположение ДУТ, перед тем, как проверить регулятор.

Проверка индикатора выполняется с помощью мультиметра. Если бак полный, то сопротивление должно быть около 7 Ом, при заполнении до половины сопротивление должно находится в пределах от 108 до 128 Ом. Если бензобак пустой, на мультиметре будут значения от 315 до 345 Ом.

Для проверки регулятора нужно отсоединить от него провода и подключить сопротивление в 330 Ом. Далее включить в цепь резистор на 10 Ом. Запустив двигатель, измеряется сопротивление на резисторе путем перемещения ползунка. Указатель при этом передвигается от значения, показывающего пустой бак, до значения — полный.

Для проверки указателя можно воспользоваться контрольной лампочкой, тестером, с помощью исправного измерителя уровня горючего. При исправном указателе напряжение на проводах должно быть равно по значению напряжению в бортовой сети.

Инструкция по замене и подключению регулятора своими руками

Для замены нужно приготовить набор ключей, новый ДУТ, знать, как снять датчик уровня топлива. Для того чтобы выяснить, как подключить ДУТ, нужно разобраться в схеме подключения.

Схема подключения датчика уровня топлива

Процедура замена состоит из следующих шагов:

1. Сливаем горючее из бака.
2. Далее следует определить, как лучше подобраться к регулятору: через заднее сиденье или через багажное отделение.
3. С топливного бака снимаем защитную пластиковую крышку, под которой находится ДУТ.
4. Отсоединяем от регулятора штекер с проводами.
5. Откручиваем и отводим все трубки, ослабив хомуты с помощью крестовой отвертки.
6. Вынимаем старый ДУТ и устанавливаем новый.
7. Делаем подключение согласно схеме.
8. Сборка производится в обратном порядке.

После замены нужно залить топливо в бак и проверить работу ДУТ. На указателе должно быть значение соответствующее объему залитого горючего.

 Загрузка …

Видео «Замена ДУТ на Калине, Гранте и Приоре»

Как заменить датчик массового расхода топлива, демонстрируется в ролике (автор видео — В гараже у Сандро).

Источник: https://avtoklema.com/sensors/datchik-urovnya-topliva-2850/

Как изготовить самодельный датчик уровня топлива

Датчик уровня топлива помогает определить объем горючего в топливном баке авто. Этот измерительный элемент входит в состав топливной системы и монтируется в топливный бак.

Работает такое устройство совместно с указателем топливного уровня, расположенным на панели приборов.

Если вас интересует оборудование для контроля и уровня топлива, то вы его можете посмотреть на сайте компании ЭТР ЮГ etr-yug.ru.

Как устроены измерители топлива в различных автомобилях

Датчик уровня топлива

Современные авто вместо классического топливного измерителя оснащаются потенциометрической конструкцией. Причиной тому служат несколько факторов:

• Конструкция проста;
• Измерения уровня топлива точны;
• Цена умеренная.

Хотя потенциометр и обладает рядом преимуществ, есть у него и существенный недостаток – контакты выходят из строя или окисляются из-за своей подвижности; Потенциометрический датчик для автомобиля может быть рычажным или трубчатым. Оба типа измерителя снабжаются пластмассовым, металлическим или пенопластовым поплавком.

Отличия датчиков рычажного и трубчатого типов

Принцип работы обоих устройств идентичен, но некоторые различия все же имеются. В рычажном измерителе поплавок, находящийся на поверхности топлива, соединяется с подвижными контактами потенциометра при помощи металлического рычага.

Такой датчик включает в себя и топливный насос, и потенциометр, и топливозаборник, и транзисторы.

При изготовлении потенциометрического измерителя своими руками, помните, что лучше использовать толстопленочный резистор – он прослужит гораздо дольше.

Трубчатое устройство для измерения перемещает поплавок при помощи специальной направляющей трубочки. Параллельно трубке проходят проводки сопротивления, на которых замкнется кольцо поплавка. Главным плюсом такого принципа работы – измеряющий прибор будет устойчив к колебанию топлива, во время движения транспортного средства (при поворотах, спусках, подъемах).

Такой датчик можно установить не в каждую топливную систему. Ограничивать будут геометрические параметры топливных баков.

Потенциометрические измерители лучше не устанавливать на автомобили, горючее для которых содержит спирты – этиловый или метиловый, а так же биодизель. Такие вещества губительны для контактных поверхностей.

Для транспортных средств, использующих горючее, с биодизельными или спиртовыми примесями, лучшим вариантом станет бесконтактный датчик для измерения уровня топлива.

Виды бесконтактных датчиков уровня топлива

Виды бесконтактных датчиков

Наиболее усовершенствованными современными разработками стали бесконтактные измерительные приборы, определяющие объем горючего в баке. Основной принцип работы – определение количества топлива, без погружения чувствительных элементов датчика непосредственно в бак. Бесконтактных измерительных приборов существуют несколько видов:

1. Магнитные – его чувствительные элементы плотно закупорены и защищены от соприкосновения с горючим. Информацию об уровне топлива по-прежнему передает рычажный поплавок, соединенный с магнитом. Таким образом, происходит перемещение магнита по секторам, на каждом из которых закрепляются пластинки разной величины из металла. Информация передается от магнита к металлической пластине, создавая электрический импульс, этот сигнал считывает датчик, и мы видим показатель уровня топлива в баке.
2. Радиоуправляемые – данные передаются на приборную панель по средствам радиосигнала. Особенность таких приборов – питание. Запитан он на долговечную батарею. Срок годности источника питания до 7 лет. Соответственно – нет проводов, аккумулятор не расходует энергию, показатели не зависят от электроэнергии, а значит, более точные.
3. Ультразвуковой – устанавливается на внешней поверхности бака и контрольном информационном блоке. Для каждого типа топлива устанавливается определенная программа. Этот прибор имеет наиболее высокую взрывозащищенность.

Самодельный датчик для измерения горючего

Если вы убежденный автолюбитель и любите заниматься ремонтом своей машины, увлечены электроникой и не выпускаете из рук паяльник, то устройство для измерения топлива сможете изготовить своими руками. Для того чтобы изготовить самодельный контактный датчик уровня топлива необходимо знать основные принципы и схемы изделия.

Как работают датчики уровня топлива

Основной принцип работы заключается в алгоритме – для каждого значения уровня горючего существует свой сигнал. Однако, это лишь поверхностная сторона вопроса.

Современные измерительные приборы довольно сложны своей конструкцией. Горючее опускается на определенную отметку и только после этого поплавок опустится вслед за ним.

Какое-то время указатель будет показывать наполненность бака и постепенно спустится до нужной меры.

Поэтому измерительные приспособления всегда дает некоторую погрешность измерений. Показатель погрешности зависит от колебания горючего и геометрии бака.

На приборной панели может быть установлен аналоговый или цифровой выходные сигналы. Аналоговый практически утратил свою актуальность из-за сильной погрешности в измерениях. Цифровой же умеет корректировать и выравнивать данные.

Неточности в показаниях минимальные, и возможны на этапе физического измерения.

Самодельный датчик уровня топлива

Изготовление емкостного датчика уровня топлива

Емкостной датчик для измерения горючего основан на принципе сопоставления данных электрической емкости прибора. Сама конструкция – несложная – обыкновенный конденсатор.

Поэтому самодельный измеритель топлива вполне реализуемое устройство. Изготовить его можно из подручных материалов – двух металлических пластинок или трубок.

Важно соблюдать определенные меры, при изготовлении датчика:

• Поверхность обоих электродов должна быть изолирована от электрического контакта;
• Пространство между этими электродами должно беспрепятственно заполняться горючим, во время погружения датчика и опорожняться во время понижения уровня топлива;
• Монтируется в бак такой дизмеритель под наклоном;
• Самодельный прибор не должен иметь подвижных частей;
• Запитывать его можно не более чем на 5 ватт, при более высоком напряжении горючее воспламенится от искры;
• Размещать измерительную схему нужно как можно ближе к датчику;
• Провода для подключения схемы к датчику не должны превышать 2 см.

Самодельный емкостной датчик представляет собой два модуля, соединенные тремя проводами. Первый – модуль емкостного датчика, второй – модуль отображения. По двум проводам идет подача питания к модулю датчика по третьему проводу к модулю отображения передается сигнал, трансформируемый в показатель уровня горючего.

Модули – как это работает

Модуль датчика измеряет время заряда. Чем больше горючего в баке, тем выше емкость датчика, значит, для заряда будет необходимо больше времени.

Для создания такого измерительного устройства используйте встроенный микроконтроллер (компаратор). На вход будет подаваться часть напряжения посредством резистивного двигателя.

Когда измеритель примет напряжение, сработает микроконтроллер, а когда напряжение достигнет пиковой отметки – запустится таймер.

Показания с таймера будут переданы на модуль отражения. Изготавливая самодельный измерительный прибор – тактируйте микроконтроллер кварцем на частоте 16 Мгц. Датчик можно изготовить из фольгированного текстолита. Склейте полоски фольги между собой. Сделайте зазор между пластинками не более полутора миллиметров. Длина пластин – остается на ваше усмотрение.

Была ли Вам данная статья полезной?

:

Источник: https://autodont.ru/fuel-system/datchik

Датчик уровня топлива: 11 причин неисправности и его ремонт

Установлен подобный датчик уровня топлива в баке, куда подаётся горючее, а на приборную панель в салоне автомобиля выводятся основные показатели.

Несмотря на то, что датчики не имеют изнашиваемых элементов, время от времени они выходят из строя.

В рамках данной статьи можно найти ответы на вопросы, что представляет собой ДУТ, каких видов бывают приборы, а также какие могут случиться поломки с ним и как их устранять.

Дополнительно советуем внимательно прочитать статью нашего эксперта, в которой рассказывается о том, как устроена топливная система автомобиля.

Принцип работы датчика уровня топлива в автомобиле

Принцип работы устройства достаточно прост. Прибор постоянно замеряет количество топлива и при критическом объёме автоматически выдает соответствующий сигнал. Замер горючего производится при помощи специального поплавка.

Как только водитель садится за руль, на приборе он видит степень заполнения бака. Через некоторое время, по мере траты топлива, осуществляется плавное снижение указателя.

Все это и фиксирует датчик уровня топлива в баке и выдает водителю на панели приборов.

Современные устройства могут допускать некоторые погрешности в замерах. В любом случае она не будет значительной, не превысит 1 %.

В основной массе топливных систем современных авто установлены специальные цифровые устройства, выдающие не стандартные аналоговые сигналы, а цифровые. Особенностью таких устройств является возможность преобразования полученного сигнала в определённые цифровые данные.

После фиксации необходимого показателя проводится корректировка и выравнивание значения, с принятием во внимание всех возможных колебаний в количестве топлива. Подобный цифровой указатель уровня топлива характеризуется высокими показателями точности.

Уровень погрешности здесь не превышает 0,5%.

Типы датчиков уровня топлива

Прежде чем рассмотреть вопрос, как проверить датчик уровня топлива, стоит изучить, какие бывают виды таких приборов. Современные датчики характеризуются определённым количеством преимуществ, среди которых можно отметить:

• надёжность, доступность и простота конструкции;
• высокие показатели точности замеров;
• низкая стоимость.

Среди недостатков можно выделить присутствие встроенных элементов, которые восприимчивы к частым поломкам по причине окисления.

В топливной системе современных авто используются устройства двух основных категорий – рычажные и трубчатые. Главным схожим элементом подобных устройств является поплавок. Для их изготовления задействуется тонколистовой металл, пенопласт и полая пластмасса. Остальные детали данных устройств несколько отличаются, потому каждый вид нужно рассмотреть отдельно.

Рычажного типа

Состоят подобные устройства из потенциометра, поплавка и рычага. Поплавок соединен с контактом датчика посредством небольшого рычага, выполненного из качественного металла. По своей конструкции датчики такого плана представляют собой сектор, разделённый на полосы из металла особого резистивного типа.

Такие датчики могут монтироваться отдельно или в самом блоке, отвечающем за подачу топлива. Благодаря именно этой универсальности датчики могут быть использованы практически на всех видах и категориях топливных баков.

Трубчатого типа

В этом датчике поплавок передвигается внутри полой части трубки. Здесь есть также специальные провода, которые создают определённое сопротивление. На концах присутствуют контактные кольца для входящего в комплектацию поплавка. Среди основных особенностей такого прибора можно отметить:

1. Высокий уровень устойчивости к колебаниям автомобиля.
2. Основной элемент полностью закрыт, что защищает контакт с используемым топливом.
3. Поплавок здесь соединяется с рычагом посредством магнита.

Передвижение магнита проводится по сектору, где установлены металлические пластины разной длины. Формируемое магнитное поле создаёт особый электронный сигнал, определяющий актуальный на время замера уровень топливной смеси в топливном баке.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

1. Указатель находится на нуле, вне зависимости от уровня топлива. Проблема заключается в поломке ограничителя хода поплавка.
2. Указатель перемещается, но всё равно опускается на нулевую отметку. В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
3. Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
4. В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки. Подобная неисправность связана напрямую с электроникой транспортного средства. Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
5. Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя.
6. Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

• потеря герметичности встроенного поплавка;
• сильный изгиб проволочного держателя;
• нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
• механический обрыв переменного резистора;
• потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива.

При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку.

Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются.

В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Если не работает датчик уровня топлива, перестал справляться с возложенной на него основной функцией, не контролирует расход бензина, потребуется провести специальные ремонтные работы.

Снятие датчика

В прямой зависимости от модели транспортного средства, процесс снятия устройства может немного отличаться. В любом случае определённые моменты являются схожими. Вот основные действия, направленные на снятие вышедшего из строя датчика:

1. Изначально сбрасывается минусовая клемма с аккумулятора транспортного средства.
2. Обеспечивается доступ к датчику. Для этого требуется снять в багажнике обивку. В некоторых случаях потребуется демонтировать одно из задних сидений.
3. Все датчики оснащены специальной фиксирующей предохранительной пластиной. Чтобы удалить её, нужно открутить крепёжные болты.
4. Обязательно нужно почистить датчик от пыли и грязи, если планируется после ремонта использовать его снова.
5. С прибора снимаются все крепёжные болты и провода.

После выполнения всех описанных манипуляций, устройство можно доставать. Данный процесс необходимо выполнять аккуратно, чтобы не была повреждена его конструкция.

Установка датчика

Монтаж прибора по контролю расхода топлива осуществляется в обратном демонтажу порядке. На данном этапе желательно проследить за тем, чтобы за пример была взята схема подключения датчика уровня топлива. Последовательность действий здесь соблюдается следующая:

1. От остатков герметика очищается посадочное место устройства.
2. Если был куплен новый прибор, можно рассчитывать на то, что в комплекте с ним идёт резиновая качественная прокладка. Её нужно положить на бак для совмещения отверстий под болты.
3. После этого вставляется датчик в топливный бак. При этом важно не перепутать направление встроенного поплавка.
4. Тщательно закручиваются все болты и затягиваются.
5. Если в комплекте не идет новый уплотнитель, можно использовать старый. Для этой цели требуется намазать место будущей установки датчика небольшим слоем автомобильного герметика.
6. Сверху кладется уплотнитель, и совмещаются отверстия для крепежных болтов.
7. Сверху требуется также намазать герметиком.
8. Вставляется датчик, совмещаются все крепёжные отверстия и тщательно закручиваются.
9. Осуществляется подключение всех проводов, аккумулятора.
10. Включается зажигание и изучаются показания индикатора.

Если транспортному средству больше 15 лет, стоит даже при новом уплотнителе использовать герметик.

Проверка датчика должна быть проведена обязательно, но сделать это сразу после установки невозможно. После установки прибора не нужно сразу закрывать к нему доступ. Проехав 50 км, нужно внимательно осмотреть датчик, удостоверится в полном отсутствии утечек. Если всё в порядке, доступ можно закрывать и пользоваться устройством, время от времени проводя стандартные проверки.

Заключение

Чтобы посреди пути не остаться без топлива, требуется знать количество горючего в баке.

Благодаря устройству можно понять, нужно или нет посещать заправку, какой запас бензина присутствует в баке и получится ли ехать далее.

Это не просто полезное устройство, а прибор, отвечающий за уровень безопасности на дороге. Современным законодательством предусмотрено обязательное наличие подобного датчика и его исправное состояние.

Пожалуйста, оцените этот материал!

(5 4,20 из 5)
Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Источник: https://motorsguide.ru/system/kak-ustroen-datchik-urovnya-topliva-avtomobilya

Указатель уровня топлива и его высокие показатели — гарант исправной работы авто

Главная страница » Электроника » Датчики » Характеристика датчика уровня топлива: неисправности, проверка и замена

ДУТ для автомобиля

Почему неправильно работает электронный датчик уровня топлива, как его снять и отремонтировать своими руками, если он показывает неверные показатели? Для начала необходимо разобраться в основных особенностях.

Датчик уровня топлива или ДУТ представляет собой специальное устройство, позволяющее более-менее точно замерить объем топлива в баке.

Девайс производит измерение уровня, конвертирует его в объем, после чего передает полученные показатели по аналоговой либо цифровой цепи.

Датчик уровня топлива может применяться в качестве дополнительного элемента к приборам либо контроллерам. Универсальный цифровой либо ультразвуковой регулятор должен наиболее точным образом производить замер объема и уровня бензина в баке.

Устройство

Что касается устройства, то любой универсальный ультразвуковой или цифровой датчик уровня топлива состоит из стального стержня, который по схеме монтируется в бак.

Для установки стержня бак оборудован дополнительным отверстием с соответствующим диаметром.

Сам датчик уровня топлива подключается к бортовой сети и электронному блоку управления транспортным средством, на который поступают все необходимые данные о состоянии уровня бензина.

Устройство регулятора контроля топлива

Как правило, такое устройства являются универсальными, в результате чего они могут применяться не только в автомобильной отрасли, но и на промышленных предприятиях. Универсальный либо самодельный цифровой датчик уровня топлива напрямую взаимодействует с указателем бензина, который находится на панели приборов.

Вне зависимости от того, какое сопротивление у регулятора и какой он по своей структуре, его предназначение заключается в мониторинге уровня бензина в баке автомобиля.

Таким образом, если регулятор не пытается вас обмануть и не глючит, то водитель всегда сможет точно знать, когда следует заправлять свое транспортное средство.

Следует отметить, что указатель уровня топлива позволит также следить за сливом бензина из бака. Если регулятор работает и показывает правильные параметры, то это вполне возможно. Особенно следить за сливом бензина из бака актуально для руководителей компаний, которые хотят проследить за своими сотрудниками.

Принцип работы и функции

Автомобильный датчик уровня бензина

Какова схема и где находится регулятор — разобрались, теперь рассмотрим принцип работы устройства. Установить элемент можно в любой бак транспортного средства, хоть с бензином, хоть с дизелем. Выводить показатели ан контрольный щиток позволяет указатель уровня топлива. В зависимости от модели транспортного средства, сам бак может быть выполнен в разных конструкциях.

Любой регулятор, будь он самодельный или изготовленный на предприятии, устанавливается в баке, однако выдавать сигналы о наполнении емкости устройство начинает не сразу, а постепенно. Как показывает статистика, на 98% современных автомобилей указатель уровня топлива вполне может обмануть, так как он никогда не показывает верные показания.

Непосредственно сам принцип работы датчика основан на соответствии значений уровня бензина по определенному импульсу. Именно по принципу работы импульса регуляторы делятся между собой на цифровые или аналоговые.

Что касается аналоговых элементов, то они могут обмануть гораздо чаще цифровых.

Это не значит, что регулятор глючит, просто он показывает данные с меньшим процентом достоверности, в последнее время устройства такого типа почти не используются на практике.

Что касается цифровых элементов, то они почти никогда не могут обмануть человека, поскольку показывают более точную информацию о состоянии уровня бензина. В данном случае аналоговый сигнал переводится в цифровой, после чего корректируется, а возможные погрешности выравниваются (автор видео — канал А?).

Автомобили сегодня обычно оснащаются потенциометрическими регуляторами перемещения.

Ключевым преимуществом такого устройства является простота конструкции, стоимость таких деталей невысокая, при этом они достаточно надежны.

Что касается недостатков, то в результате того, что контакты устройства подвижны, работа ДУТ может быть нарушена, соответственно, устройство может глючить. Окисление и износ — основные проблемы таких ДУТ.

На сегодняшний день различаются два типа потенциометрических ДУТ — это рычажные и трубчатые. Оба типа оборудованы поплавками, располагающимися на поверхности бензина или дизеля.

Поплавки всегда выполняются из пластика, легкого металла либо пенопласта, но разумеется, каждый из этих типов характеризуется определенными особенностями:

1. К примеру, в рычажном ДУТ сам поплавок соединен с контактом потенциометра, который создает сопротивление току. Поплавок с элементом сопротивления связаны металлическим рычагом, в зависимости от конструкции, они могут использовать отдельно либо быть в составе блока подачи бензина. Такие ДУТ являются универсальными и могут применяться во всех баках.
2. Конструкция трубчатого устройства — это трубка, в которой сам поплавок двигателя по определенной траектории. Параллельно траектории установлены провода сопротивлений с контактами, замыкающимися на элементе. Такие ДУТ с проводкой сопротивления более устойчивы к изменениям уровня топлива во время поворотов или езде машины на спусках либо подъемах (автор видео — ЛЕША МАСТЕР).

Возможные неисправности и их признаки

Если глючит и врет датчик уровня топлива, то это может свидетельствовать об определенных проблемах.

Проверить наличие таких проблем своими руками вполне возможно:

1. Износ контактов на микросхеме. Одной из причин, по которым необходим ремонт датчика уровня топлива, является износ контактов на микросхеме. Эта неисправность встречается довольно часто в результате стирания дорожек при регулярном перемещении бегунка. В том случае, если процент стертости невысокий, ремонт датчика уровня топлива заключается к загибании бегунка — необходимо добиться того, чтобы элемент располагался чуть выше, чем стертая поверхность. Однако, если изношенная поверхность довольно большая, то единственным выходом для решения проблемы будет только замена датчика уровня топлива.
2. Неправильное размещение ограничителя хода ДУТ. В некоторых случаях, если подключение ДУТ нормальное, стрелка на панели приборов может показывать отсутствие бензина. ДУТ может глючить в результате того, что размещение ограничителя хода элемента некорректное.
3. Выход из строя предохранителя. Иногда бывает такое, что при запущенном двигателе стрелка регулятора не двигается. В первую очередь в этом случае необходимо проверить своими руками предохранитель, возможно, он просто перегорел. Также не лишним будет проверить работоспособность приемника ДУТ. Возможно и такое, что повредились соединительные контакты либо они окислились, поэтому их также желательно проверить.
4. Сбои в работе токосъемника. В том случае, если стрелка ДУТ на приборной панели опускается к нулю, после чего начинает дергаться, возможно, проблема заключается в токосъемнике, поэтому его также нужно проверить своими руками. Есть вероятность, что у этого компонента плохой контакт с резистором, также проблема может свидетельствовать об обрыве обмотки.
5. Неисправность резистора. Если отказывается работать лампа предупреждения о том, что уровень бензина в баке приближается к нулю, то необходимо произвести диагностику резистора. В большинстве случаев его замена позволяет решить неисправность.
6. Износ дорожек и их окисление. Одной из наиболее распространенных неисправностей, с которыми сталкиваются наши автомобилисты — это износ дорожек и их окисление. По этой причине могут проявляться многие другие проблемы.

Особенности замены

Ниже мы расскажем о том, как осуществляется замена датчика уровня топлива.

Как правильно снять и подключить устройство — инструкция, приведенная ниже, является универсальной, но может отличаться в зависимости от конкретной модели авто:

1. В первую очередь, нужно снять минус от аккумулятора автомобиля. После этого необходимо приподнять заднее сиденье и прочистить место вокруг люка от грязи.
2. Используя крестовую отвертку, необходимо открутить шурупы, фиксирующие данный люк. Сделав это, можно отключить провода, которые подходят к разъему.
3. С помощью гаечного ключа нужно выкрутить штуцеры, после чего отвести в сторону топливные патрубки. Это необходимо сделать для того, чтобы они не мешали снятию самого корпуса топливного насоса.
4. Далее, нужно выкрутит фиксирующие гайки, которые крепят прижимное кольцо. Для выполнения этой задачи используйте накидную головку. В том случае, если выкрутить гайки не получается, поскольку они закисли, попробуйте обработать их с помощью WD-40 или другого аналогичного вещества. После того, как фиксаторы будут удалены, можно немного поддеть кольцо и осторожно извлечь из бака полностью весь узел, в том числе рычаг с поплавком.
5. После этих действий необходимо выкрутить два болта, которые фиксируют сам регулятор. Для этого используйте отвертку с крестообразным наконечником. Электрический разъем насоса необходимо отключить.
6. Затем можно демонтировать направляющие из корпуса устройства, крепления отжимаются с помощью отвертки. Также следует выкрутить винты на крышке насоса, поддерживая гайки.
7. Демонтировав крышку, вы получаете свободный доступ к регулятору. Завершающим этапом будет подключение нового ДУТ. Процедура подключения осуществляется в обратной последовательности. Во время сборки необходимо обработать место стыка специальным герметиком.

Запрос вернул пустой результат.

Видео «Замена ДУТ на примере автомобиля Ланос»

Как своими руками осуществить замену ДУТ — узнайте из видео ниже (автор видео — Артем 74).

Извините, в настоящее время нет доступных опросов.У Вас остались вопросы? Специалисты и читатели сайта LABAVTO помогут вам, задать вопрос

Источник: https://labavto.com/elektronika/sensor/datchik-urovnya-topliva/

Датчик уровня топлива и его ремонт

Датчики в автомобиле обеспечивают контроль за работой систем его составных частей – силовой установки, трансмиссии и т. д. Часть из них напрямую влияют на функционирование мотора (датчик положения коленвала, датчик массового расхода воздуха и т. д.

), и при их поломке двигатель начинает работать с перебоями. Но есть и такие, которые не оказывают особого влияния на работу автомобиля, но без них эксплуатация машины имела бы некоторые затруднения. Одним из таких является датчик уровня топлива (ДУТ).

Назначение и типы датчика уровня топлива

Общий принцип работы датчиков замера топлива

Данный элемент обеспечивает определение остаточного количества топлива в баке и передачу показаний на индикатор, установленный на приборной панели.

Поэтому водитель во время движения может отследить остаток бензина или дизтоплива и своевременно его восполнить.

Неисправности этого датчика может закончиться остановкой в самый неподходящий момент из-за пустого бака и походом к ближайшей заправке с канистрой.

Устанавливается датчик непосредственно в топливном баке. Он может быть как полностью отдельным элементом, так и быть объединенным с топливозаборником (карбюраторные авто), или же входить в состав блока подачи топлива (инжекторные модели).

Наибольшее распространение получили контактные датчики, созданные на основе потенциометра, их работа их основана на изменении сопротивления.

На авто применяются два типа датчика уровня топлива

1.  рычажного;
2. и трубчатого типа.

Каждый из них имеет свои особенности конструкции, достоинства и недостатки.

Датчик рычажного типа

Рычажный датчик уровня состоит из потенциометра, поплавка и рычага, связывающего их. В свою очередь потенциометр состоит из двух секторов, на один из которых нанесены пластинки резистивного материала и бегунка, контактирующего с сектором, а также соединенного с рычагом. Второй конец его соединен с поплавком.

Работает данная конструкция достаточно просто: поплавок, сделанный в виде полого герметичного элемента (из металла или пластика) всегда находится на поверхности топлива.

По мере расхода бензина он опускается, при этом посредством рычага он перемещает бегунок потенциометра. Он контактирует с секторами к которым подсоединены провода, идущие к индикатору топлива.

За счет изменения количества пластин, которые подключены в электрическую цепь потенциометра, меняется и сопротивление.

То есть, при заполненном баке, бегунок находится в крайнем положении, поэтому электрический ток проходит по кратчайшему пути в потенциометре, на пластинчатом секторе через самую крайнюю пластину. Из-за этого сопротивление самое низкое (порядка 7 Ом).

По мере расхода бензина бегунок перемещается и подключает в цепь все больше резистивных пластин, что повышает сопротивление (при половине бака данный параметр составляет 120-130 Ом). При пустом же баке задействован уже весь пластинчатый сектор, обеспечивая максимальное сопротивление в цепи (320-340 Ом).

Отметим, что параметры сопротивления указаны приблизительно, поскольку разные модели датчика уровня топлива имеют свои конкретные параметры.

К положительным качествам рычажного типа датчика относится очень простая конструкция, что обеспечивает надежность, а также небольшая стоимость. Но есть у него и недостатки – контактные пары со временем изнашиваются, а также данный ДУТ имеет погрешность в показаниях, особенно это касается у авто с аналоговыми индикаторами топлива.

Применяется он повсеместно как на отечественных авто (ВАЗ всех моделей, ГАЗ, КамАЗ), так и на зарубежных — Toyota, Volkswagen и т. д.

Датчик трубчатого типа

Датчик трубчатого типа несколько отличается по конструкции. У него нет в конструкции потенциометра как такового, но задействован принцип его работы.

Состоит он из защитной трубки, внутри которой располагаются направляющая стойка, с перемещающимся по ней поплавком, а также закольцованный провод сопротивления, подсоединенный к проводам, идущим на индикатор. Внутри поплавка установлены контактные кольца, постоянно контактирующие с проводом, обеспечивая еще одно кольцевание провода сопротивления по которому и движется электрический ток.

Устройство ДУТ трубчатого типа

фото Drive2.ru

Работает данный тип датчика так: через отверстие внизу в защитную трубку заходит топливо, на поверхности которого и плавает поплавок. За счет перемещения поплавка в зависимости от количества топлива и происходит изменение сопротивление.

То есть, при заполненном баке поплавок находится вверху защитной трубки. При этом электрический ток движется по короткому пути, поскольку задействован лишь малый отрезок провода сопротивления. По мере потребления топлива, поплавок опускается, и длина провода увеличивается, что и обеспечивает увеличение сопротивления в цепи.

Видео: Проверка и ремонт датчика уровня топлива

Ещё кое-что полезное для Вас:

Достоинством данного типа ДУТ является более точное измерение, поскольку он не восприимчив к колебаниям топлива при разных положения авто. Достигается это благодаря наличию защитной трубки.

Но применяется он далеко не на всех машинах из-за того, что далеко не всегда геометрия бака дает возможность его установить. Это и является главным недостатком трубчатого датчика.

Поэтому большее распространение получил рычажный тип.

Что же касается авто, то такой тип встречается очень редко, но все же они используются. К примеру трубчатый датчик устанавливается на микроавтобус Mercedes-Benz T1.

Почему не работает датчик уровня топлива

Несмотря на простоту конструкции, датчики уровня топлива нередко выходят из строя, что приводит к неправильным показаниям или вообще он может не срабатывать.

Возможные неисправности ДУТ можно поделить на электрические и механические.

Что касается неисправностей электроцепи, то здесь все просто: проблемы часто возникают из-за окисления контактов, перегорания предохранителя, повреждения проводки.

А вот механических неисправностей больше:

1. износ секторов потенциометра;
2. изгиб рычага;
3. нарушение герметичности поплавка.

При таких неисправностях индикатор уровня топлива может не работать или работать с перебоями – стрелка дергается, все время указывает на «пустой» бак и т. д.

Видео: Ремонт датчика уровня топлива

Чаще же всего проблемы создает износ секторов. Происходит это из-за контакта с бегунком, который постоянно перемещается по ним.

В случае, когда износ  небольшой и имеется только тонкая затертая полоса, устранить неисправность можно путем подгибания бегунка, из-за чего он начинает контактировать с неизношенной поверхностью секторов.

Но это не поможет, если полоса стертости широкая. Здесь уже придется полностью менять датчик.

Изгиб рычага обычно случается, когда производилось извлечение датчика и последующая его неаккуратная установка. Следствием этого становиться некорректное показание уровня, причем значительное.

Пробой поплавка приводит к попаданию топлива внутрь, из-за чего он уже не будет постоянно находиться на поверхности. По мере увеличения внутри горючего, он начнет погружаться, что приводит к неправильным показаниям количества топлива.

Если проблемы с работой ДУТ не связаны с электрической составляющей, а механической, то восстановление работоспособности зачастую выполняется путем полной замены датчика, поскольку стоит он немного и большинство просто не заморачиваются с ремонтом.

Важным условием при замене является правильный подбор датчика. На разных авто данный элемент обладает своими рабочими параметрами, в частности – сопротивлением при разных положениях бегунка.

Выбирать надо тот датчик, который полностью соответствует параметрам цепи, заявленным в тех. документации к авто.

Источник: http://AvtoMotoProf.ru/obsluzhivanie-i-uhod-za-avtomobilem/datchik-urovnya-topliva-i-ego-remont/

Почему не работает указатель уровня топлива: неисправности и самостоятельная замена

Принцип работы двигателей внутреннего сгорания основан на сжигании топливовоздушной смеси. Массовое распространение получили моторы, в которых используется дизель и бензин.

Водителю автомобиля важно понимать, как много топлива находится в баке, насколько быстро оно расходуется в том или ином режиме езды, и сколько километров машина еще сможет преодолеть до заправки. Чтобы информировать водителя об уровне топлива, на панели приборов имеется соответствующая шкала. Данные на нее передает датчик, расположенный в бензобаке.

Как и любой другой элемент автомобиля, он имеет типичные неисправности, и водителю необходимо знать: как их диагностировать, устранить или, в крайнем случае, заменить датчик уровня топлива.

Как измеряется уровень топлива в автомобиле

Взаимодействие между указателем уровня топлива и датчиком топлива основано на передаче сигнала, который может быть аналоговым или цифровым. В зависимости от типа передаваемого сигнала, различаются датчики уровня топлива.

В современных автомобилях наибольшее распространение получили цифровые датчики, которые гораздо точнее аналоговых вариаций.

Цифровой датчик получает аналоговую информацию об уровне топлива, которая преобразуется в сигнал, а после передается на указатель.

При этом значение, которое поступает с датчика, рассчитывается исходя из геометрических параметров топливного бака и учитывая поправку на неравномерность распределения топлива по резервуару.

Непосредственно за измерение уровня топлива в автомобильных баках отвечает поплавок, который, представляющий собой цифровое потенциометрическое устройство.

Он изготавливается из легких материалов (пластик, пенопласт, легкие металлы), чтобы находиться постоянно на поверхности топлива, тем самым передавая показания датчику.

Подобная система измерения уровня топлива в баке простая, надежная и недорогая, что важно при массовом производстве автомобилей.

Поплавковые датчики можно разделить на два типа:

• Рычажные. В таких типах датчиков поплавок соединяется с реостатом через металлический рычаг. Соответственно, при увеличении или уменьшении уровня топлива поплавок начинает движение, за ним поворачивается рычаг, движение передается на реостат и его сопротивление изменяется. Информация об этом сопротивлении, с учетом различных факторов, передается в виде цифрового сигнала на указатель уровня топлива.
• Трубчатые. Поплавок в подобных датчиках уровня топлива устанавливается внутри специальной трубки, которая монтируется в топливный бак. Поплавок в трубке зафиксирован таким образом, чтобы его движение было возможно только по вертикальной оси. В нижней части трубки находится отверстие, в которое поступает топливо. При поступлении топлива поплавок поднимается, при уменьшении его количества опускается. Параллельно движению поплавка располагают контактные кольца на проводах, замыкание которых фиксирует информацию об уровне топлива, передаваемую на указатель.

Трубчатые датчики уровня топлива считаются более точными, чем рычажные.

Преимущества трубчатой конструкции особенно проявляются при движении автомобиля в горку, с горки или на поворотах, когда уровень топлива в баке колеблется, и рычажная система может считывать не до конца достоверные показатели.

При этом трубчатый датчик уровня топлива более дорогой, чем рычажный, и он может быть установлен не во все топливные баки, из-за ограничений геометрической формой.

Неисправности в работе указателя уровня топлива

Главным симптомом проблем с датчиком уровня топлива автомобиля являются ложные данные, поступающие на указатель. По «поведению» указателя можно сделать некоторые выводы о возникшей неисправности:

• Указатель топлива находится на нуле, независимо от уровня топлива в баке. Вероятнее всего, проблема связана с ограничителем хода поплавка;
• Указатель топлива двигается, но постоянно опускается на нулевое значение. Необходимо обратить внимание на состояние обмотки потенциометра и надежность контакта токосъемника с потенциометром;
• Колебания указателя топлива. Подобная неисправность указывает на сильный износ контактов;
• При пуске двигателя указатель топлива не отрывается от нуля. Неисправность связана с электроникой автомобиля. Необходимо проверить провода на обрыв и надежность подключения, а также убедиться в целостности предохранителя;
• Лампочка низкого уровня топлива не загорается. Проблема может быть связана с выходом из строя потенциометра;
• Неправильные показания уровня топлива. В такой ситуации следует проверить поплавок на герметичность.

Согласно правилам дорожного движения, эксплуатация автомобиля с неисправным указателем уровня топлива запрещена. Исходя из этого, проблему следует устранить, и чаще всего это делается путем замены датчика.

Как снять датчик уровня топлива

В зависимости от модели автомобиля, процесс демонтажа датчика уровня топлива может немного отличаться. При этом можно выделить основные моменты, на которые необходимо обратить внимание, чтобы снять датчик уровня топлива:

1. Перед тем как приступать к демонтажу датчика, необходимо сбросить минусовую клемму с аккумулятора автомобиля;
2. Далее требуется обеспечить доступ к датчику. В зависимости от того, где он располагается, необходимо будет снять обивку багажника или демонтировать заднее сиденье;
3. Большинство датчиков сверху фиксируются предохранительной пластиной, для удаления которой потребуется открутить болты крепежа;
4. Обязательно следует почистить от грязи и пыли сам датчик, а также топливный бак вокруг него, чтобы загрязнения не оказались внутри топливного бака;
5. После этого с датчика снимаются провода и болты крепления.

Когда все описанные выше манипуляции будут выполнены, датчик уровня топлива можно доставать. Делать это необходимо максимально аккуратно, чтобы не повредить его конструкцию.

Как установить и проверить датчик уровня топлива

Установка датчика уровня топлива проводится в обратном демонтажу порядке. При этом важно помнить о некоторых основных рекомендациях по его установке и проверке:

1. Перед тем как монтировать датчик, необходимо очистить посадочное место, в том числе и от следов старого герметика, если он был нанесен;
2. Установить на посадочное место новую прокладку, предварительно смазав ее герметиком, если это требуется;
3. Проверить работу указателя уровня топлива. Для этого, установив новый датчик уровня топлива, не следует сразу закрывать доступ к нему. Проехав порядка 50 километров, потребуется осмотреть топливный датчик и убедиться в отсутствии утечек.

Правильные показатели с датчика уровня топлива позволяют водителям планировать свой маршрут, что особенно важно при дальних поездках.

(419 голос., 4,58 из 5)
Загрузка…

Источник: https://okeydrive.ru/ukazatel-urovnya-topliva-neispravnosti-zamena/

Изготовление бензобака более сложной формы, для чоппера.

Recommendations

Хочу такой же…чот я пропустил…хоть бы предложил вписаться в тему )

Ну так ты все явки и пароли знаешь

Парни делали сами или заказывали где?

на глаз — литров 55-60

Привет, обычно это 0.7-1 л при приеме большего количества могут приходить сурки или другая живность, говорят белки сейчас в дифиците и на всех не хватает согласен полностью — по фото только на глаз, с уважением

Эко там у вас все гниет в столицах)))

Климат г.но и дороги не понятно чем посыпают)

Гыыы чо по москве на нем гоняешь?))

Сань я вообще его давно не видел

Да ладно недавно телочек катал )))

Эко там у вас все гниет в столицах)))

Ни черта не понял что у вас там за соревнования)))

Там у санитарки другая конструкция и там не чему гнить. Сам кунг пластиковый

Да вот специально пытался найти такие же места где у вас там гниет и не нашел, хотя смотрел без ямы так снаружи. Мне кажется все таки там по разному конструктив сделан.

Изготовление емкостного датчика уровня топлива

Емкостной датчик для измерения горючего основан на принципе сопоставления данных электрической емкости прибора. Сама конструкция — несложная — обыкновенный конденсатор. Поэтому самодельный измеритель топлива вполне реализуемое устройство. Изготовить его можно из подручных материалов — двух металлических пластинок или трубок. Важно соблюдать определенные меры, при изготовлении датчика:

Самодельный емкостной датчик представляет собой два модуля, соединенные тремя проводами. Первый — модуль емкостного датчика, второй — модуль отображения. По двум проводам идет подача питания к модулю датчика по третьему проводу к модулю отображения передается сигнал, трансформируемый в показатель уровня горючего.

Ремонт бензобака своими руками: четыре проверенных способа

Автомобильные дороги не всегда идеальны, и сложно застраховаться от поломки во время передвижения по ним. Наиболее частой проблемой является пробой резины, но данную неисправность устранить не так сложно, особенно при наличии с собой запаски. Куда больше вопросов возникает, когда требуется провести ремонт бензобака своими руками, если он вдруг оказался пробит и из него начало выливаться топливо. Не всегда есть возможность вызвать эвакуатор, да и в некоторых ситуациях это вовсе ни к чему, поскольку отремонтировать бензобак на месте с помощью подручных средств может любой водитель, имея соответствующие знания.

Виды бесконтактных датчиков

Наиболее усовершенствованными современными разработками стали бесконтактные измерительные приборы, определяющие объем горючего в баке. Основной принцип работы — определение количества топлива, без погружения чувствительных элементов датчика непосредственно в бак. Бесконтактных измерительных приборов существуют несколько видов:

Как обнаружить повреждение бензобака

Если вы заметили признаки наличия пробоя в бензобаке, следует остановить автомобиль и заглушить двигатель. После этого внимательно осмотрите бензобак на наличие повреждений и пробоев. Когда они будут найдены, потребуется действовать, в зависимости от конкретной ситуации. Ниже мы приведем несколько способов самостоятельного ремонта топливного бака в дорожных условиях.

Как устроены измерители топлива в различных автомобилях

Датчик уровня топлива
Современные авто вместо классического топливного измерителя оснащаются потенциометрической конструкцией. Причиной тому служат несколько факторов:

Хотя потенциометр и обладает рядом преимуществ, есть у него и существенный недостаток — контакты выходят из строя или окисляются из-за своей подвижности; Потенциометрический датчик для автомобиля может быть рычажным или трубчатым. Оба типа измерителя снабжаются пластмассовым, металлическим или пенопластовым поплавком.

Ремонт бензобака своими руками

Топливный бак устроен довольно просто, и он представляет собой резервуар, который наполняется бензином. При этом выполнен бензобак может быть из стали, алюминия, пластмассы или других материалов. Пробитый бензобак лучше заменить на новый, часто недорогие варианты можно найти на различных автомобильных «разборках». Однако если вы находитесь в дороге, есть возможность своими руками отремонтировать резервуар, чтобы доехать до места технического обслуживания или продолжить эксплуатацию машины до покупки новой детали.

Способ 1: Ремонт бензобака резиновой накладкой и болтом

Самый эффективный способ ремонта бензобака в дороге – это его герметизация при помощи резиновой заглушки. Его целесообразно применять, когда пробой в топливном баке большого диаметра, и в него может быть вставлен болт. Ремонт производится следующим образом:

Важно: Подбирайте в качестве прокладки резину, которая не растворяется под действием бензина. Не используйте «сырую резину», которая быстро придет в негодность.

Следует отметить, что подобный способ ремонта бензобака популярен среди дальнобойщиков. Заделав подобным образом отверстие в топливном баке, можно не беспокоиться о его надежности. Если нет возможности заменить бензобак в ближайшем будущем, рекомендуется удалить резьбу и прокрасить стыки, чтобы избежать коррозии. При грамотном выполнении заплатки, бензобак сможет прослужить на ней месяцы или даже годы.

Способ 2: Решение проблемы с бензобаком на карбюраторном двигателе

Карбюраторные двигатели активно уходят в прошлое, но на старых моделях автомобилей они еще остаются, и водителям подобных машин будет полезно узнать, что делать при пробое бензобака. Устройство карбюратора с топливными насосами диафрагменного типа таково, что позволяет использовать в качестве бензобака любую емкость, опустив в нее шланг, который идет от бензонасоса.

Варианты изготовления

Мы рассмотрим два основных решения: сооружение емкости из листового металла и использование готовых емкостей, которые приспосабливаются для душевых конструкций. Каждый из них имеет свои особенности, рассмотрим их более подробно.

Самодельный бак

Для работы нам понадобится следующее:

Листовой металл – основное сырье для бака

Рассмотрим, как изготавливается прямоугольный бак для душа из листового материала:

Резка металла – довольно трудоемкое занятие, требующее аккуратности

Закрепление узла обязательно производится с использованием резиновых прокладок

Так выглядит металлический бак для душевой кабины в готовом виде, крышка делается отдельной и ставится после закрепления емкости

Использование готовых конструкций

Очень часто баки под душ делаются из подручных емкостей и бочек, этот вариант проще в исполнении:

Если используются пластиковые емкости, то работы еще проще, так как материал не нуждается в покраске и не повреждается коррозией. Работа по подготовке заключается в высверливании отверстия и закреплении душевой лейки с помощью зажимной гайки.

Важно врезать лейку надежно, чтобы в месте соединения не было протечек

Совет! Расположение лейки должно определяться из расчета расположения емкости, она должна быть посередине душевого отсека.

Как залатать пластиковый бензобак

Метод первый – залатать бензобак эпоксидным клеем

Слейте бензин из бака и дайте ему высохнуть. Отшлифуйте участок вокруг отверстия или трещины и протрите его тряпкой, пропитанной спиртом.

Смешайте 2 части эпоксидной смолы и нанесите по всему периметру отверстия. Отрежьте стекловолоконный пластырь достаточно большой ширины, чтобы закрыть отверстие и перекрыть его.

Поместите стекловолоконную заплату по всему диаметру отверстию и нажмите на эпоксидную смолу чтоб покрыть стеклоткань. Нанесите побольше эпоксидной смолы на участок и приложите вашу заплатку, придавите чем-либо и дайте высохнуть.

После высыхания можно осторожно зачистить и нанести краску в цвет бака.

Модули — как это работает

Модуль датчика измеряет время заряда. Чем больше горючего в баке, тем выше емкость датчика, значит, для заряда будет необходимо больше времени. Для создания такого измерительного устройства используйте встроенный микроконтроллер (компаратор). На вход будет подаваться часть напряжения посредством резистивного двигателя. Когда измеритель примет напряжение, сработает микроконтроллер, а когда напряжение достигнет пиковой отметки — запустится таймер.

Показания с таймера будут переданы на модуль отражения. Изготавливая самодельный измерительный прибор — тактируйте микроконтроллер кварцем на частоте 16 Мгц. Датчик можно изготовить из фольгированного текстолита. Склейте полоски фольги между собой. Сделайте зазор между пластинками не более полутора миллиметров. Длина пластин — остается на ваше усмотрение.

Ремонт пластикового бензобака с помощью специального паяльника по пластмассе

Купите или арендуйте сварку по пластику.

Снимите пластиковый бензобак с автомобиля и установите его в безопасном месте для сварки. Слейте бензин из бака и дайте ему высохнуть как внутри, так и снаружи. Надевайте защитные очки, сварочный шлем и сварочные перчатки.

Используйте пластиковый сварочный пруток, сделанный специально для этой цели, и заполните трещину или дыру разжиженной пластмассой. Начните с края и полностью пройдитесь по всей длине трещины или отверстия. Заполните пластиком немного с запасом лишнее потом зашлифуете.

Дайте сварному шву остыть, отшлифуйте его и, при желании, покрасьте его краской по пластмассе.

Если же дыра у вас вообще огромная то проще заменить пластиковый топливный бак на автомобиле на новый.

Ремонт бензобака автомобиля своими руками

Установка пластиковой заплатки с помощью паяльного пистолета и специального термоклея.

Слейте всё с бензобака и промойте его внутри и снаружи мыльной водой. Слегка отшлифуйте периметр участка, подлежащего ремонту.

Вырежьте кусок пластика размером больше чем дыра, сделанный из материала, похожего на бензобак, немного больше, чем отверстие для ремонта.

Так же дополнительно по контуре можно пройтись эпоксидной смолой или клеем устойчивым к растворителям, для большей надежности сварного шва.

Мастика или клей

Некоторые автомобилисты для ремонта используют мастику для кузова или клей «Момент». Конечно, этот способ тоже эффективный, но не долговременный. Его можно использовать для временной склейки, но по приезде в гараж рекомендуется отремонтировать бак более надежным способом.

Процедура подклейки простая – зачищаем поверхность трещины и наносим материал. Сохнет обычно он до часа, а поэтому можно быстро отремонтировать бак и ехать дальше. Но существует большая вероятность того, что клей отпадет в дороге.

Источник

Как запаять пластиковый бензобак своими руками

Пластиковые бензобаки пользуются большим спросом в мире автомобилей мотогонок и любителей квадроциклов. Пластиковый бензобак может весить менее половины сопоставимого металлического. Бесшовные бензобаки из пластика редко протекают и невосприимчивы к ржавчине и коррозии, которые влияют на металлические резервуары. Если в пластиковом топливном баке есть небольшие дыры или разрывы, есть несколько довольно простых способов сделать ремонт.

Как залатать пластиковый бензобак

Метод первый — залатать бензобак эпоксидным клеем

Слейте бензин из бака и дайте ему высохнуть. Отшлифуйте участок вокруг отверстия или трещины и протрите его тряпкой, пропитанной спиртом.

Смешайте 2 части эпоксидной смолы и нанесите по всему периметру отверстия. Отрежьте стекловолоконный пластырь достаточно большой ширины, чтобы закрыть отверстие и перекрыть его.

Поместите стекловолоконную заплату по всему диаметру отверстию и нажмите на эпоксидную смолу чтоб покрыть стеклоткань. Нанесите побольше эпоксидной смолы на участок и приложите вашу заплатку, придавите чем-либо и дайте высохнуть.

После высыхания можно осторожно зачистить и нанести краску в цвет бака.

Ремонт пластикового бензобака с помощью специального паяльника по пластмассе

Купите или арендуйте сварку по пластику.

Снимите пластиковый бензобак с автомобиля и установите его в безопасном месте для сварки. Слейте бензин из бака и дайте ему высохнуть как внутри, так и снаружи. Надевайте защитные очки, сварочный шлем и сварочные перчатки.

Используйте пластиковый сварочный пруток, сделанный специально для этой цели, и заполните трещину или дыру разжиженной пластмассой. Начните с края и полностью пройдитесь по всей длине трещины или отверстия. Заполните пластиком немного с запасом лишнее потом зашлифуете.

Дайте сварному шву остыть, отшлифуйте его и, при желании, покрасьте его краской по пластмассе.

Если же дыра у вас вообще огромная то проще заменить пластиковый топливный бак на автомобиле на новый.

Ремонт бензобака автомобиля своими руками

Установка пластиковой заплатки с помощью паяльного пистолета и специального термоклея.

Слейте всё с бензобака и промойте его внутри и снаружи мыльной водой. Слегка отшлифуйте периметр участка, подлежащего ремонту.

Вырежьте кусок пластика размером больше чем дыра, сделанный из материала, похожего на бензобак, немного больше, чем отверстие для ремонта.

Так же дополнительно по контуре можно пройтись эпоксидной смолой или клеем устойчивым к растворителям, для большей надежности сварного шва.

Источник
