Дециметровая антенна для цифрового телевидения своими руками из телевизионного кабеля

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством. Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

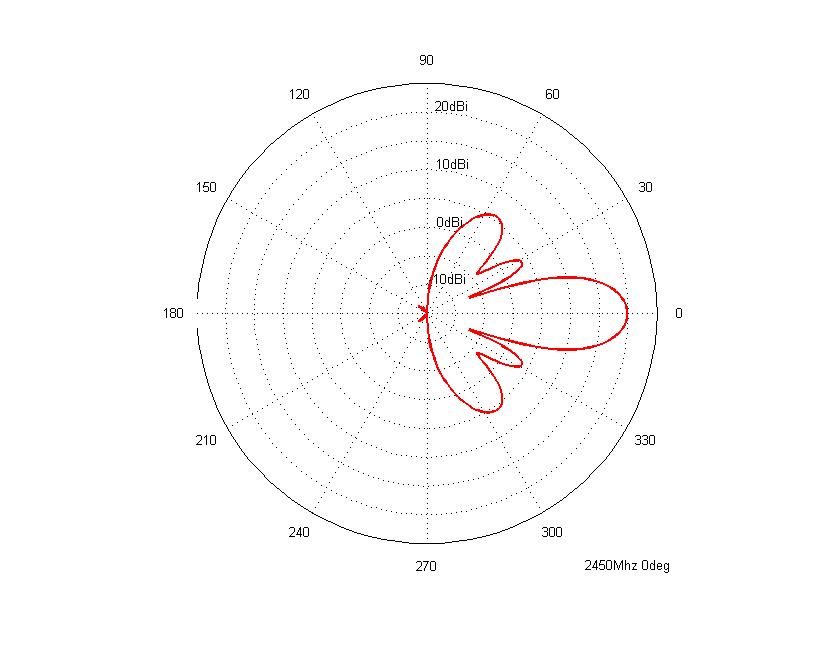

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Ловим Т2

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ – это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

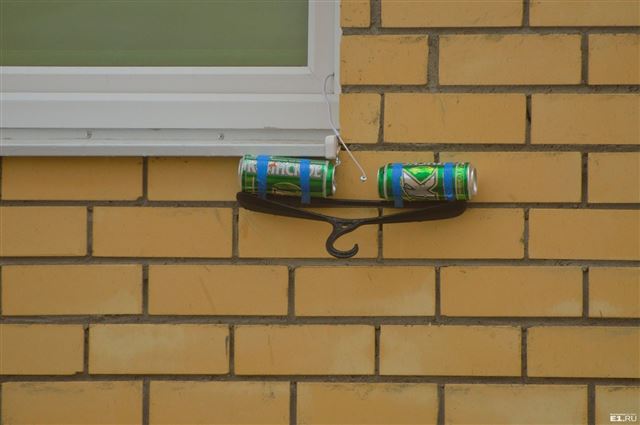

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

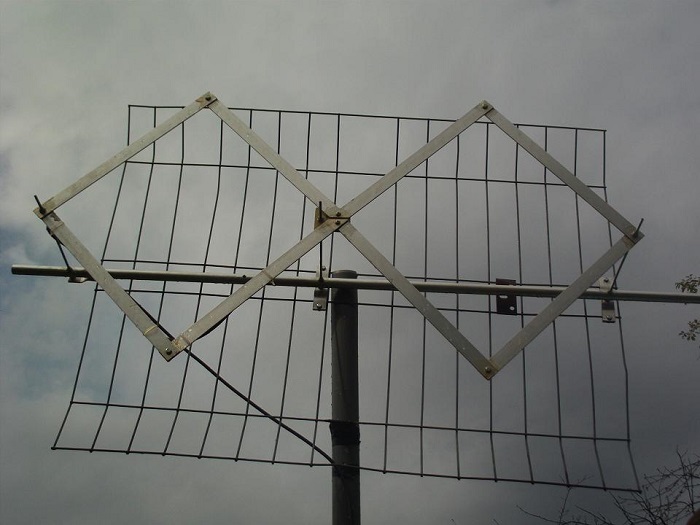

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

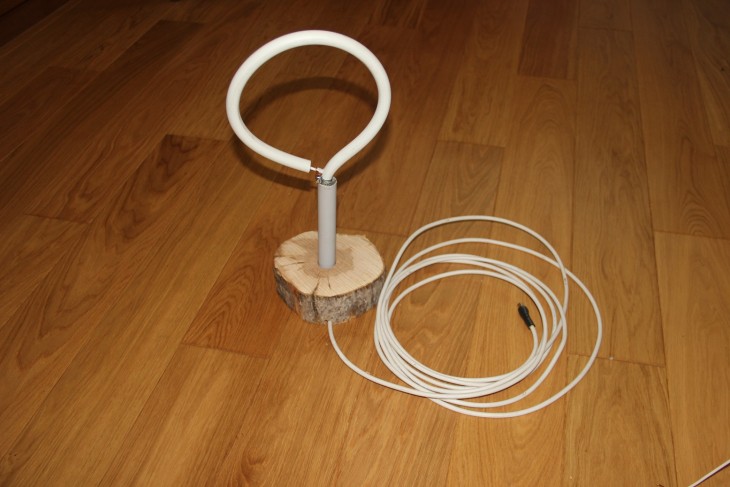

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

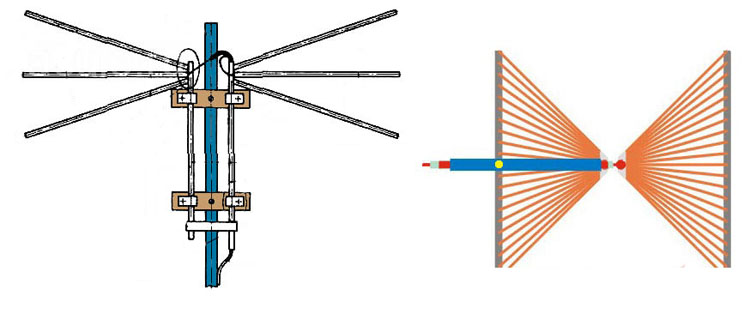

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

• соединить с помощью специального штекера антенну с кабелем.

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок
Чтобы сделать антенну вам понадобятся:

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко
Для изготовления зигзагообразной антенны вам понадобится:

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля
Получив длину кабеля сделайте следующее:

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

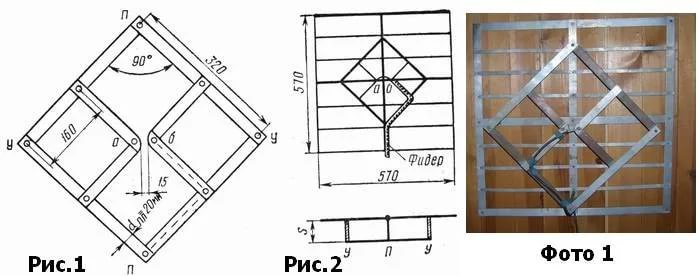

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 — представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: L_R = 300/f, где L_R – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем L_R, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной L_R.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Источник: www.asutpp.ru

Антенна ДМВ своими руками. Самодельная антенна ДМВ для цифрового телевидения

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством. Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ – это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.

Источник: www.syl.ru

Антенна для цифрового ТВ из кабеля

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

11 комментариев к Антенна для цифрового ТВ из кабеля

наконец то умная антенна ,только я сделал чуть по другому.

эффективные антенны с большими коэффициентами усиления с высотой подвеса 10 и более метров, так и комнатные антенны. Так же необходимо отметить, что понятия цифровой антенны не существует и в большинстве случаев прием ЦЭТВ программ будет возможен на уже существующую у абонентов антенну.

Для подключения эфирного цифрового телевидения, как и в обычном аналоговом ТВ необходимо использовать приемную антенну. Выбор приемной антенны, соответственно ее характеристик для каждого абонента индивидуален исходя из дальности от передающей станции, соответственно уровня принимаемого сигнала, условий прямой видимости на передающую станцию.

Ну да, если передатчик находится в 3х, 5ти км. Чуть далее, такая антенна плохо будет работать. А все потому, что центральная жила закорочена с оплеткой кабеля сразу. В оптимальном варианте жилу надо изолировать, и только потом соединить на оплетку с другого конца петли.

12 км от вышки, плюс нет прямой видимости. Словил всё!

Правда, мощность передатчика = 1,8 кВт.

Автор не имеет понятия о частотах, дифракции, интерференции, о длине электромагнитной волны в воздухе и кабеле, коэфициенте стоячей волны и элементарных принципах построения антенн. Есть справочник по антеннам Ротхаммеля, это настольная книга и букварь радиолюбителя, откройте и почитайте, там такого нет. Это не рамочная антенна и не диполь, это вообще какое то гуано (птичий помёт) малограмотного диванного кулибина. А работает это гуано потому что телевышка близко. Зачистите отдельно 22 см центральную жилу и 22 см оплётку и разведите их в стороны горизонтально. Это будет полуволновой диполь, и работать он будет лучше, потому что ему нелепые скрутки мешать не будут.

Не согласен с Романом, жаль не умею вложить схему замещения, но судя по словам Романа он все понимает, в отличии от автора, то кажется разберется : продолжение жилы кабеля внутри рабочей петли это емкостная и одновременно индуктивная связь с вибратором из оплетки кабеля, т.е. жила фидера последовательно включена с вибратором. Одновременно от точки соединения жилы с экраном фидера до точки перехода жилы в фидер это емкость параллельно фидеру, т.о. имеем емкостной делитель и более менее согласование вибратора 200 — 300 Ом с фидером 75 Ом. Без лишних паек, значит и КПД больше, а коэффициент усиления

конечно вопрос спорный т.к. он как правило берется относительно вот такого простейшего вибратора, так что судите сами — намой взгляд обывателя тут нужен КПД, а уже потом будем увеличивать КУ всеми известными на данный момент способами. Данная антенна работает на расстоянии более 40 км, мощность передатчика неизвестна, а также в городской среде на 1 этаже, при наличии 5 эт зданий по линии сигнала на расстоянии 100 м от приемной антенны, при этом расстояние до передатчика 20 км. Так что резко не судите автора.

Роман конечно нагородил, только про КБВ забыл вставить. Теоретически можно и синфазную решётку нагородить, только зачем? Эта антенна не противоречит справочникам, она проста в изготовлении, не требует дополнительных материалов и легко крепится, работая правда в зоне уверенного приёма.

Источник: sam-stroitel.com

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Затем скручиваем оплётку вместе с центральной жилой.

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Источник: bestdiy.ru

Дециметровая антенна своими руками из кабеля

ДМВ антенна своими руками

Постоянная ссылка на страницу: http://dvbpro.ru/?p=350

1.Телевизионная антенна ДМВ своими руками

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К антенне.

Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

2.Телевизионная антенна ДМВ «Народная» своими руками

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

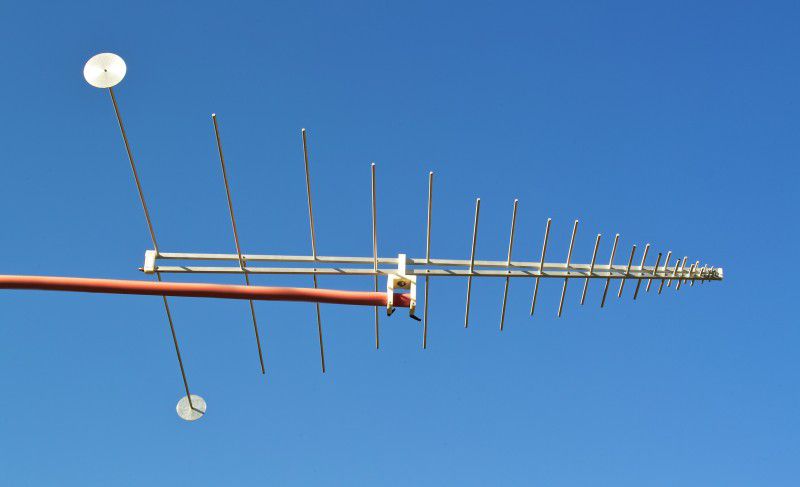

3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

8. Направить антенну на телецентр.

Антенна от пользователя Евген:
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

Источник: dvbpro.ru

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания.

Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками.

Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис.

1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции).

Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 –  представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц.

Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2).

Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Источник: //www.asutpp.ru/decimetrovaya-antenna-svoimi-rukami.html

Антенна из кабеля для цифрового ТВ

Чтобы получить возможность смотреть на своем телевизоре цифровое телевидение, потребуется соответствующий ресивер, а также антенна для приема сигнала. Такую антенну для цифрового ТВ можно приобрести в специализированных магазинах, либо сделать ее своими руками из телевизионного кабеля. В данной статье мы рассмотрим самые простые и доступные способы изготовления антенн для цифрового ТВ.

Покупать дорогостоящее оборудование для приема телевизионного сигнала не всегда бывает целесообразно. Очень часто, при относительно близком расположении радиовышки и отсутствии помех, самодельные антенны оказывают достойную конкуренцию фабричным моделям, а по некоторым параметрам даже превосходят их.

Изготовление антенны из кабеля

Для получения устойчивого телевизионного сигнала в городских условиях оптимальным вариантом является устройство по технологии Харченко. О том, как сделать антенну Харченко для цифрового ТВ мы уже рассказывали ранее на нашем сайте mainavi.ru. Однако для проведения всех вычислений потребуются специализированные навыки и инструменты.

В данной статье мы рассмотрим более простые виды телевизионных антенн, которые можно сделать из простого коаксиального кабеля.

Простая дециметровая антенна

Перед изготовлением устройства для приема цифрового сигнала необходимо вычислить его длину. Для этого нужно выяснить частоту цифрового вещания. Ее можно узнать на официальном сайте цифрового телевидения на интерактивной карте. Там будут указаны все активные радиовышки с указанием частот вещания.

Для определения длины разделим 7500 на частоту вещания мегагерцах. При необходимости полученный результат округляем до ближайшего целого числа. Если вещание ведется в нескольких мультиплексах, то настройка параметров проводится по среднему арифметическому значению этих частот.

После определения длины, можно приступать к сборке принимающего устройства. Рассмотрим, как сделать в домашних условиях:

• Зачищаем от изоляции и экранирующей оплетки один из концов кабеля. Должна остаться только центральная жила.
• Устанавливаем F-разъем на зачищенный конец кабеля. Провод должен выступать на 2-3 мм от края разъема.
• Прикручиваем антенный штекер под F-разъем.
• От другого края разъема отмеряем 20 мм и ставим метку маркером или ручкой.
• Начиная от метки, отмеряем вычисленную ранее длину. В нашем примере она равна 10 см. Остатки кабеля отрезаем кусачками.
• Делаем небольшой разрез по метке, чтобы снять только верхний слой изоляции. Вместе с ней удаляется и экранирующая оплетка. Внутренняя изоляция кабеля не снимается.
• Очищенную часть нужно загнуть под прямым углом.

Готовую антенну можно подключить к ресиверу и провести поиск доступных телеканалов в автоматическом режиме.

Петлевая антенна

Данная конструкция поможет обладателям телевизора и ресивера для цифрового ТВ поможет избежать лишних трат на приобретение дорогостоящих устройств для приема сигнала. Это особенно актуально при частых переездах или на даче, которая посещается не сильно часто.

Затраты на изготовление такого устройства будут минимальными – немногим более 0.5 коаксиального телевизионного кабеля и штекеры для подключения антенным к приемнику.

Порядок изготовления:

• Отмеряем от края коаксиального кабеля 50 мм и снимаем внешнюю изоляцию. Экран должен остаться целым.
• Оплетку аккуратно отгибаем, стараясь не повредить ее.
• Снимаем внутренний слой изоляции.
• Обматываем центральную жилу экранирующей оплеткой.
• От надреза отмеряем 220 мм и вырезаем кусок верхнего слоя изоляции и экрана. Длина этого куска составляет 20 мм. Внутренняя изоляция должна быть целой.
• Снова отмеряем 220 мм и срезаем примерно 10мм верхней изоляции. Экран должен остаться целым.
• На этот участок наматываем центральную жилу (зачищенный конец кабеля, с которого начиналась работа). В результате должна получиться своеобразная петля.
• Свободный конец коаксиального кабеля подключается к ресиверу при помощи F-разъема и антенного штекера.

Чтобы сигнал был более мощным, следует направлять антенну прямо на радиовышку. В этом поможет штатив, который можно вырезать из куска пластика или дерева. Либо можно просто повесить антенну за окно.

Дополнительная информация

• Стены дома создают множество препятствий для прохождения радиосигнала. Если телевизор с ресивером находятся возле окна, то можно подключать антенны напрямую. В противном случае их необходимо удлинить так, чтобы они выходили к окну или на балкон.
• Простые антенны сильно восприимчивы к удаленности от источника сигнала. На расстоянии 5-10 км от вышки они могут работать отлично, а 50 км или более окажутся для них непреодолимым расстоянием. В таком случае без усилителя сигнала не обойтись.
• Наибольшая эффективность от любых антенн будет, если вышка находится в прямой видимости. В густой застройке, где прохождению сигнала мешают окружающие здания, рассчитывать на хороший прием не стоит.
• Экспериментируйте с размещением. Иногда удается поймать мощный сигнал в самых неожиданных местах.

Изготовив своими руками антенну для цифрового ТВ из кабеля, вы сможете обеспечить получить качественный сигнал.

Однако такое простое устройство имеет ограничения по дальности приема и восприимчиво к помехам. Избавиться от этих проблем помогут более серьезные устройства и усилители сигнала.

Источник: //mainavi.ru/story/antena-iz-kabelya-dvb/

Любимые телепередачи без помех, или Как сделать ТВ антенну для цифрового ТВ своими руками. Антенна для цифрового тв с усилителем своими руками

РазноеАнтенна для цифрового тв с усилителем своими руками

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств.

Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года.

Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный.

Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен.

Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает.

Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то  картинка останавливается или рассыпается.

Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание.

Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале.

Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек.

Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств.

АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется.

Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои.

Хорошо обмакивайте обмотку в флюс и наносите припой  — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей.

Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования.

Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы.

Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах.

На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Внимание: рекомендуется создавать 3 или 4 линии банок. 1-2 дают слишком маленькое усиление, 5-6 — практически невозможно согласовать.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель.

Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем.

Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Интересное по теме:

knigaelektrika.ru

Источник: //led-set.ru/raznoe/antenna-dlya-cifrovogo-tv-s-usilitelem-svoimi-rukami.html

Антенна для цифрового ТВ своими руками – антенна Харченко, рамочная и другие самодельные варианты

Аналоговое вещание, применявшееся ранее, с 2009 года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства.

Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала.

Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью.

В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Принцип действия цифровой антенны

Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней. То есть состоит из непрерывного потока «координат» точек специфического графика синусоиды, передаваемой обычными аналоговыми устройствами.

Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике.

В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов.

Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте.

Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Делаем рамочную антенну своими руками

У круглой антенны для цифрового ТВ наибольшее входное сопротивление

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех.

Название «рамочная» говорит о специфической конфигурации — она представляет собой замкнутый контур в виде рамки круглой или прямоугольной формы. Изготавливается из медной проволоки.

Также, как вариант, можно использовать кусок антенного кабеля (RG6), освобождённого от виниловой изоляции.

Расчёт

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка. Формула для подсчёта выглядит следующим образом:

LR = 300/f,

где LR — длина провода в петле,

f — волновой коэффициент, представляющий собой среднее арифметическое между величинами границ волнового диапазона. Например, если вещание ведётся в диапазоне 568–720 МГц, то f = 568 + 720 / 2 = 644.

Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0,254 от длины волны (или f). То есть значение, полученное из расчёта по первой формуле, надо увеличить на 1,5 %. Разница незначительна, но в некоторых случаях она важна.

Необходимые инструменты и материалы

Для изготовления антенны понадобятся:

• Пассатижи;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (если используется антенный кабель).

Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Инструкция по изготовлению

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:

• Отрезать кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем этого требует расчёт, чтобы имелась возможность точнее подогнать длину при формировании конфигурации антенны.
• Придать антенне требуемую форму. Если используется круглая петля, то необходимо сделать как можно более ровную окружность, для квадратной рамки следует точно выдерживать длину сторон.
• Концы рамки соединяются с антенным проводом от телевизора: один конец — к оплётке, другой — к центральной жиле. Для выполнения этой задачи необходим паяльник или монтажная колодка с клеммными зажимами.
• Осталось установить устройство в наиболее удачном для приёма месте и настроить положение.

Как изготовить антенну Харченко

Такую антенну можо изготовить своими руками для приёма Wi-Fi

Конструкция была предложена К.П. Харченко в 1961 году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения.

Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках. Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму.

Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал.

Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио.

Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т.п. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех.

Расчёт

Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин.

Понадобится вычислить длину стороны квадрата, размер отражателя (рефлектора), общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.д.

Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм2;
• Алюминиевая пластина для отражателя (рефлектора). При её отсутствии в качестве рефлектора может быть использована металлическая решётка (сетка);
• Пассатижи, молоток, отвёртка;
• Электродрель с набором свёрл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные длинные бруски для изготовления опорной конструкции (мачты).

Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления. По необходимости они привлекаются в рабочем порядке.

Инструкция по изготовлению

• По рассчитанным данным изготавливается восьмёрка.
• Соединение в средней точке спаивается, вторая точка подвергается лужению для последующего присоединения питания.
• В пластине рефлектора просверливаются отверстия, в которые устанавливаются бобышки для крепления антенны.
• Она закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина рефлектора прикрепляется к мачте. Для этого используются шурупы или хомуты, если она изготовлена из металлической трубы.
• Мачта с антенной устанавливается на отведённое место.
• Подключается к телевизору, настраивается оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

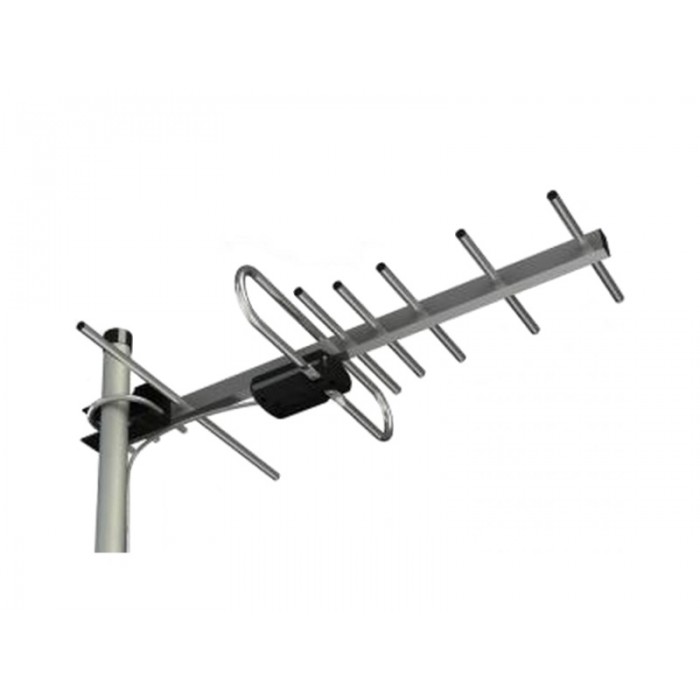

• Трёхэлементный волновой канал. Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова). Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина. Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры.

Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора.

При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.

• Anycaster
• Распечатать

Источник: //tehznatok.com/kak-podklyuchit/antenna-dlya-tsifrovogo-tv-svoimi-rukami.html

Как сделать антенну для телевизора – 4 простых идеи

Итак, представьте себе такую ситуацию: вечером Вы решили просмотреть свою любимую ТВ-программу, и вдруг телевизор перестал показывать. Либо другой случай: Вы приехали на дачу, уже приготовились к отдыху и опять та же ситуация – ни один канал не работает.

Как поступить в таком случае? Ответ простой – нужно сделать антенну для телевизора своими руками, ведь вероятнее всего причина поломки именно в данном устройстве.

Далее мы рассмотрим наиболее простые варианты создания, для которых потребуется минимум подручных средств и времени.

Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

• 2 маленьких самореза, именуемых также «клопами»;
• 2 подготовленных пивных банки (пустые, вымытые и высушенные);
• от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
• паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
• шуруповерт;
• деревянный тремпель;
• изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.
3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:
4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.
5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается.

Как Вы видите, весь процесс довольно простой и не представляет ничего сложного. Оптимальное расстояние составляет 75 мм между торцами банок, а лучшее место установки – возле окна. В индивидуальных случаях расстояние между банками можно сделать больше или меньше.

Наглядная видео инструкция по созданию простой антенны из банок

Идея №2 – Используем проволоку

Еще один не менее хороший вариант, который целесообразно использовать в деревне – самодельная антенна из медной проволоки с усилителем.

Все что Вам нужно для изготовления, это:

• усилитель (подойдет из старого устройства);
• два куска проволоки по 180 см;
• кусок металлической (либо деревянной) пластины 15*15 см;
• электрическая дрель с набором сверл (либо сварочный аппарат);
• маленькие болтики;
• молоток;
• железная труба;
• телевизионный кабель подходящей длины.

Итак, чтобы самому сделать антенну для телевизора из медной проволоки, нужно выполнить следующие этапы:

1. Подготавливаем уловитель: сгибаем проволоку ромбиком, чтобы все стороны были строго по 45 см (изобретатель самоделки утверждает, что это оптимальные размеры устройства).
2. Фиксируем проволоку к подготовленной пластине: расплющиваем жилы в местах крепления, сверлим отверстия и закручиваем болтики. Если есть сварочный аппарат, дело пойдет быстрее – нужно будет просто прихватить уловители сигнала к пластине. Сразу же нужно подключить усилитель (как показано на фото).
3. Подсоединяем кабель. Тут все просто, т.к. нужно всего лишь вставить штекер в разъем.
4. Создаем мачту, для чего используем металлическую трубу подходящей высоты. Вкапываем ее и самодельная антенна для телевизора готова, можно приступать к настройке каналов.

Обратите внимание — на фото примерах и усилитель, и отражатель, и проволока покрыты краской. Окрашивание защищает конструкцию от коррозии и других неблагоприятных факторов, заметно продлевая срок службы самодельной антенны для телевизора.

Идея №3 – Домашнее HDTV устройство

Если первые 2 варианта работали на частоту не более 270 МГц, то следующий способ изготовления позволит Вам наслаждаться более качественной картинкой, т.к. диапазон сигнала может достигать до 490 МГц.

 Единственная деталь, которая вряд ли найдется среди домашних мелочей, это согласующий трансформатор с 300 на 75 Ом. Его нужно будет купить заранее, если Вы решите самостоятельно сделать антенну для телевизора в качестве эксперимента и усовершенствования своих навыков.

Хотя существует инструкция по изготовлению самодельного трансформатора, можете найти и воспользоваться ею.

Из материалов Вам понадобятся:

1. Скотч
2. Картон
3. Канцелярский нож
4. Фольга
5. Степлер
6. Ножницы
7. Маркер
8. Рулетка
9. Клей

Подготовив весь этот школьный набор, переходим к делу!

Для начала необходимо зарисовать (либо распечатать на компьютере) данную схему:

Теперь, согласно схеме вырезаем все запчасти, в том числе и необходимые куски фольги:

Далее обклеиваем фольгой картонную бабочку и при желании закрашиваем заднюю часть маркером.

После этого нужно сделать рефлектор размерами 35*32,5 см (высота и ширина). Одну из сторон заклеиваем фольгой.

Посередине вырезаем два одинаковых прямоугольника, которые необходимы для того, чтобы полностью собрать уловитель сигнала самодельной антенны для телевизора. Прямоугольник должен быть длиной 3,5 см, его назначение – выдержать расстояние между рефлектором и вспомогательными деталями.

Приклеиваем запчасти на прямоугольник, и когда картонная самоделка застынет, сверлим отверстия под телевизионный кабель.

Подключаем трансформатор и вставляем кабель в штекер. Более мощная антенна для телевизора готова к использованию! Тут же следует отметить, что данный вариант самоделки подойдет только для комнатного использования, т.к. бумага быстро испортиться на улице.

Сборка цифровой антенны из ТВ кабеля и картонной коробки

Еще один вариант мощного устройства, сделанного в домашних условиях:

HDTV антенна из подручных средств

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах. Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны).

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции.

Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки.

Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Источник: //samelectrik.ru/kak-sdelat-antennu-dlya-televizora-4-prostyx-sposoba-izgotovleniya.html

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

• Шаг 1
• Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.
• На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Затем скручиваем оплётку вместе с центральной жилой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 4

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

1. Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.
2. Шаг 5
3. На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат.

Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата.

Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Забрать к себе:

Источник: http://bestdiy.ru/prostaya-tv-antenna-dlya-tsifrovogo-televideniya-za-5-minut-svoimi-rukami.html

Антенна ДМВ своими руками. Самодельная антенна ДМВ для цифрового телевидения :

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством.

Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием.

Дальше сигнала просто нет.

Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Ловим Т2

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ – это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше.

Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте.

Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.

Источник: https://www.syl.ru/article/177348/new_antenna-dmv-svoimi-rukami-samodelnaya-antenna-dmv-dlya-tsifrovogo-televideniya

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания.

Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками.

Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 —  представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц.

Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2).

Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

• Рекомендации.
• Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.
• Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Источник: https://www.asutpp.ru/decimetrovaya-antenna-svoimi-rukami.html

Телевизионная антенна для дачи своими руками: как сделать

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение.

Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Самодельная антенна из пивных банок с флюгером

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Заводская дециметровая антенна

Но для этого придётся учесть несколько несложных нюансов:

1. Коэффициенты направленного и защитного действия антенны не имеют определяющего значения, в отличие от её собственного коэффициента усиления. Это значит, что антенна, которая хорошо просматривает эфир, а не принимает лишь небольшую часть диапазона, даст некоторый запас мощности сигнала.


   КНД телевизионной антенны

2. Электрические параметры антенны должны сохранятся в естественном виде, а не приводиться к приемлемому путём инженерных ухищрений.


   Простая телеантенна с вибратором, фидером и подставкой

3. Чем более гладкой будет амлитудно-частотная характеристика антенны, тем чётче и сильнее будет сигнал.


   АЧХ телевизионной антенны

Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

Схема универсальной всеволновой телеантенны

1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

Направленная логопериодическая антенна

1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

ДМВ зигзагообразная антенна для дачи

Тонкости изготовления телевизионных антенн

Источник: https://dm-st.ru/instruktsiya-po-izgotovleniyu-televizionnoy-antennyi-dlya-dachi

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м).

Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Самодельная антенна — это сложно?

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

• слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
• дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
2. На одном его конце снимается изоляция с центральной жилы и экрана.
3. Через 22 см обнажается центральная жила.
4. Еще через 22 см снимается изоляция с экрана.
5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
6. На другой конец кабеля надевается .

Недостатки:

• Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование.

Однако единственным преимуществом этого типа является то, что оно самое примитивное.

Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

В общих чертах процесс этот выглядит так:

1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
3. Банки подключаются по строгой схеме.
4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).

Недостатки:

• Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
• Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Источник: https://ProDigTV.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami
