Дефлектор Вольперта Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Выглядят они следующим образом:

• диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
• высота диффузора — 1.5*D;
• погружение канала в диффузор — 0.15*D;
• высота обоих конусов зонтика — 0.25*D;
• расстояние между диффузором и колпаком — 0.25*D.

Как самому соорудить дефлектор

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

Если в вашей дымовой трубе есть отверстие, птицы часто находят заманчивым проникновение внутрь. В дымовых трубах маленькие коричневатые черные птицы с склонностью к строительству гнездят дымоход. Наличие этих птиц в дымоходе может быть довольно раздражающим — они вокальные маленькие педерасты!

Когда вы оказываетесь в затруднительном положении из-за дымовых трубок, которые классифицируются как виды, находящиеся под угрозой исчезновения, мало что можно сделать с юридической точки зрения. Закон о миграции мигрирующих птиц, федеральное постановление, предотвращает удаление быстрых яиц и цыплят дымохода. Лучшее, что вы можете сделать с помощью быстрых, — это очистить после их ухода. Техников можно вызвать позже, чтобы очистить и удалить остатки гнезда из дымохода.

• Медь;
• Оцинкованное железо;
• Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

Дымоходы и большинство других птиц с меньшей вероятностью возвращаются в место гнездования, если гнездо было удалено. Несколько животных могут попасть в ваш дымоход, включая белок и летучие мыши. Еноты, обычно женщины, проникают в дымоходы к родам и заботятся о щенках. Ужасные, как и они, мамы-еноты иногда удается не только попасть внутрь дымохода, но пройти через дымовую полку или прямо над камином. Если они дошли до этого, есть хорошие шансы в конечном итоге проникнуть в ваш дом. Если нет, вам, вероятно, придется по крайней мере бороться с различными запахами животных.

И вот как можно сделать дефлектор:

1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Енот — это животное, которого вы никогда не захотите повесить, поскольку они известны тем, что несут различные болезни. Еноты являются родиной ошибок, таких как блохи и клещи, которые вы или ваши домашние животные можете получить, а также такие болезни, как бешенство и круглый червь.

К счастью, есть способы удалить маму и ее детей из дымохода. Если вы не против запаха, такие предметы, как моча хищника, могут избавиться от енотов. Гуманный метод удаления — это живая ловушка. Вероятно, вы захотите поймать мать, пока она проходит через или даже пытается напугать ее каким-то образом. Младенцы до сих пор не выносят большую часть битвы, поэтому довольно просто добраться до каминов и схватить их.

Назначение и использование дефлекторов

Как правило, системы дымоходов считаются самым важным элементом всей отопительной системы, ведь именно работа дымохода влияет на процесс сгорания топлива и отвод всех продуктов сгорания из системы и дома в частности.

Весь процесс работы отопительного котла зависит от качественного притока воздуха и от полноценного вывода дыма из системы. Без должного количества кислорода невозможен процесс сгорания, а остатки продуктов в жилом помещении могут прилично навредить здоровью жильцов.

Для того чтобы организовать правильный уровень тяги в системе, необходимо знать некоторые особенности дымохода, устройство и организация которого должны быть правильными. В первую очередь стоит учесть нужное сечение трубы , предназначенной для притока и отвода воздуха. Немаловажными факторами можно считать высоту дымохода и его конфигурацию. Теперь рассмотрим эти требования более детально.

Выбор нужного сечения напрямую зависит от мощности генератора тепловой энергии. Сам дымоотводный канал или проход должен быть вертикального типа и достаточно прямым, чтобы не создавались воздушные пробки в процессе эксплуатации.

В том случае, когда соблюдение этих требований не дало ощутимого результата, стоит прибегнуть к использованию дефлектора, который монтируется на верхнюю часть дымоотводной трубы.

Принцип работы дефлектора заключается в использовании ветра как дополнительного инструмента в выравнивании или усилении уровня тяги в системе. Внешне это выглядит следующим образом. На окончание трубы устанавливается часть системы, которая имеет больший внутренний диаметр, чем сам дымоход.

Сильный ветер позволяет создать в дефлекторе пространство разреженного типа, в которое и перемещаются все продукты сгорания, оставшиеся в дымоходе.

Кроме всего прочего, дефлектор имеет и дополнительные полезные функции, которые положительно отражаются на всей работе дымоходного канала. При помощи такого элемента можно уберечь систему от попадания в нее дождевой воды и снега в зимнее время. Как правило, это помогает системе качественно функционировать в любую погоду.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Сколько стоит дефлектор

Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.

Самостоятельное изготовление дефлектора-флюгера

Флюгер позволяет уменьшить высоту трубы за счет усиления тяги, так как всегда находится в нужном отношении по отношению к ветру, предотвращает попадание осадков в трубу и украшает крышу.

Инструменты и расходные материалы для работы

Чтобы сделать один из вариантов флюгарки на трубу дымохода своими руками, нужно к вышеперечисленным инструментам и материалам добавить:

• набор гаечных ключей;
• отрезок трубы;
• металлический (желательно из нержавейки) стержень или уже готовую шпильку;
• плашку для нарезки резьбы на стержне;
• метчик для нарезки резьбы под фиксирующие болты;
• болты для фиксации подшипников в трубе;
• 8 гаек, которые необходимо будет накрутить на стержень для фиксации подшипников и крепления корпуса дефлектора.
• два подшипника, размер которых подбирается по диаметру стержня и внутреннему диаметру трубы.

Пошаговая инструкция и важные замечания

Порядок работы:

1. Первоначально делают чертеж, по которому далее изготавливают лекала для деталей из листа оцинкованной стали.
2. Используя лекала, наносят контуры элементов дефлектора на стальной лист специальным мелом или маркером.
3. Ножницами по металлу вырезают детали из металлического листа.
4. Из подготовленных элементов собирают корпус дефлектора путем просверливания отверстий и скрепления их заклепками. Необходимо не забыть сделать кронштейны, посредством которых корпус будет крепиться на стержне.
5. Отрезают стержень либо шпильку необходимой длины, чтобы хватало для закрепления подшипников и фиксации корпуса дефлектора.
6. Если используют стержень, то плашкой нарезают резьбу.
7. Далее на шпильке крепят два подшипника с расстоянием между ними, необходимым для создания достаточного упора при вращении дефлектора-флюгера. Для закрепления каждого подшипника сначала наворачивают первую гайку, следом на ось надевают подшипник, затем наворачивают вторую гайку и выполняют затяжку гаек до хорошей фиксации подшипника.
8. Обрезают трубу на необходимую длину.
9. В трубе проделывают отверстия в местах размещения подшипников. Нарезают метчиком резьбу для болтов, которыми подшипники будут закрепляться в трубе. Также подготавливают отверстия для закрепления опор, фиксирующих все устройство.
10. Из стальной полосы изготавливают кольцо для фиксации дефлектора к дымоходу.
11. Нарезают отрезки, используемые в качестве опор для крепления блока с подшипниками к кольцу, закрепляющему изделие на печной трубе.
12. Выполняют окончательную сборку изделия с использованием заклепок и фиксирующих болтов.

Вариантов того, как сделать дефлектор на трубу своими руками, немало. Каждый выбирает сам, какого типа устройство лучше всего подойдет. Необходимо лишь отметить, что такая конструкция, помещенная на трубе для отвода продуктов горения, выполняет несколько полезных функций – увеличивает тягу при отводе газов, защищает дымоход от попадания внутрь мусора и осадков. После установки дефлектора на печной трубе значительно возрастает эффективность отопления в доме.

Дефлектор Григоровича этапы изготовления

Наиболее простым изделием является устройство Григоровича, которое несложно сделать большинству людей.

Расчеты и подготовка чертежей

При рисовании чертежей и проставлении размеров этого изделия применяется следующее соотношение:

• высота конструкции составляет примерно 1,7d;
• колпак необходимо изготовить шириной 2d;
• ширина диффузора должна составлять около 1,3d.

Под символом d подразумевается диаметр дымового канала. Если при изготовлении будет применено другое соотношение размеров, то это негативно скажется на эффективности созданного устройства.

По нарисованным чертежам готовятся лекала, используемые при раскрое оцинкованного железа на элементы, из которых затем собирается изделие. Для этого на картон, используя линейку, рулетку и карандаш, переносят контур элементов в развернутом виде и в натуральную величину. Изготавливая дефлектор на трубу дымохода конструкции Григоровича, подготавливают лекала для внешнего цилиндра, диффузора и колпака.

Этапы и нюансы изготовления дефлектора

Далее выполняется следующая работа с металлом:

1. Используя подготовленные лекала, на листах металла наносят контуры необходимых деталей, обводя специальным мелом фигуры из картона. При отсутствии специального мела можно использовать простой карандаш. К контуру деталей в местах нахлеста добавляют по 20 мм, что позволит сохранить необходимую конфигурацию готовых элементов при сборке.
2. Посредством ножниц по металлу необходимые для сборки элементы вырезают из оцинкованного металла, тем самым подготавливая в развернутом виде внешний цилиндр, диффузор, обе части колпака – колпак-зонт вместе с обратным конусом.
3. Затем при помощи ножовки нарезают кусками нужной длины металлические полосы либо уголок, посредством которых будут соединяться все элементы в готовое изделие.
4. Деталям придают необходимую форму путем сворачивания и сгибания их определенным образом.
5. Следующей операцией является сборка изделия. Элементы накладывают друг на друга и, используя электрическую дрель, сверлят необходимые отверстия. Используя клепки, помещаемые в подготовленные отверстия, детали скрепляют между собой.
6. Для монтажа устройства Григоровича на дымоходе можно использовать два варианта – в первом случае в месте крепления сверлят сквозные отверстия, через которые конструкция фиксируется крепежом на дымоходе, а во втором варианте изготавливают стяжной хомут из полосы, посредством которого дефлектор закрепляется на трубе.

Применение дефлекторов

Основное качество дефлекторов, ради которых они применяются – способность усиливать тягу за счет отведения внешних воздушных потоков. Независимо от конструкции, любой дефлектор работает по единственному принципу – обходящий препятствие воздух создает зону с низким давлением, за счет чего в дымоходе увеличивается тяга. Хороший дефлектор может повысить эффективность дымоотводящей системы на 20%.

Кроме того, у дефлектора есть и дополнительная функция, возникающая косвенным образом – установленное на трубе дымохода препятствие предотвращает попадание в него атмосферных осадков и различного мусора.

В конструкцию простого дефлектора входят два цилиндра, один из которых находится внизу, а второй сверху, и защитный конус, также называемый зонтиком. Нижний цилиндр обычно являются частью дымовой трубы, выполненной из металла или асбестоцемента. Для изготовления самих дефлекторов используется оцинкованный металл.

Есть несколько стандартных вариантов дефлекторов:

• Дефлектор ЦАГИ;
• «Волпер» с круглым корпусом;
• Дефлектор Григоровича;
• Открытый дефлектор Astato;
• Н-образный;
• Звездообразный «Шенард».

Разные виды дефлекторов используются в следующих видах конструкций:

• Коллективные и частные вентиляционные шахты;
• Коллективные и частные дымоходы;
• Системы отвода газов и продуктов их сгорания;
• Стволы мусоропроводов.

Ошибки и проблемы с устройством

С дефлектором, как и со всеми приборами, могут возникать неприятности. Одна, самая большая и вполне предотвратимая – неправильная работа. Так случается, если устройство было подобрано неправильного размера. Оно попросту может провалиться внутрь трубы дымохода, закрыв путь для выхода продуктов горения.

Чтобы избежать такой ситуации, нужно обратить внимание, что диаметр патрубка дефлектора должен равняться диметру внутренней трубы дымохода. Если же дымоход кирпичный, а устанавливаемый прибор имеет круглое сечение, то без соответствующих переходников не обойтись

Если же дымоход кирпичный, а устанавливаемый прибор имеет круглое сечение, то без соответствующих переходников не обойтись.

Вторая ошибка при монтаже дефлектора – выбор вращающейся модели для районов с холодными и снежными зимами. Такое решение чревато обледенением прибора, а через несколько дней он занесется снегом и не только перестанет вращаться, но и будет существенно мешать нормальной работе дымохода.

Чтобы прочистить все, удалив снег со льдом, придется лезть на крышу, а это не самое приятное занятие в холодный и снежный день.

Третья неприятность – неэффективность дефлектора.

Проблема может возникнуть, если неправильно подобрано место установки или модель:

• корпус прибора плохо обдувается ветрами различных направлений;
• в местности с порывистыми ветрами более эффективным будет Н-образный дефлектор;
• нужно избегать установки устройства в зоне аэродинамической тени от деревьев и более высоких сооружений, находящихся рядом;
• прибор должен находиться выше конька крыши и выше других сооружений, если они присутствуют рядом с дымоходом.

Если дефлектор оказался малоэффективным, то необходимо искать причины обратной тяги дымохода.

Четвертая проблема – поломка вращающихся моделей. Дело в том, что механизмы, обеспечивающие вращение, требуют ухода. Точнее, нужно не забывать периодически проводить обслуживание отдельных частей дефлектора, смазывать вовремя подшипники.

Если приспособление было произведено своими руками, а материал, используемый при этом оказался дешевым и некачественным, то все может очень быстро проржаветь. В таком случае вскоре придется заменить новым дефлектором.

Еще одна проблема, когда вместо дефлектора установлен простой колпак. Он может обледенеть и его занесет снегом. Это придется устранять. Опасно, если такая ситуация произойдет ночью и все продукты сгорания останутся в доме. Это чревато летальным исходом для всех домочадцев.

Поэтому нужно сразу ставить дефлектор и не экспериментировать с различными козырьками-колпаками. Если же нет желания сооружать усилитель из подручных материалов, всегда можно купить понравившуюся модель и самостоятельно установить на дымоход.

Позаботиться о нормальной работе котла и эффективном отводе продуктов горения надо еще на стадии проектирования отопления. Полезная информация по сооружению дымохода представлена в этой статье.

Монтаж дефлектора с ветрозащитным устройством

Дефлектор с защитой от ветра монтируется так:

• В дымовой трубе на двух уровнях фиксируются два подшипника и вертикальная ось;
• На ось последовательно устанавливаются полуцилиндрическая ширма, полотно флюгера и крыша конструкции.

Принцип работы систем такого типа выглядит следующим образом:

1. При изменении направления ветра флюгер проворачивается и тянет за собой шторку, прикрывающую дымоход от ветра. В результате дым в любое время может выходить с подветренной стороны дымоотвода.
2. Воздушные потоки проходят по касательной над полуцилиндрической ширмой и подтягивают за собой дым, увеличивая тягу в системе.

Для увеличения эффективности конструкции нужно периодически смазывать подшипники дефлектора, а в холодное время года еще и устранять наледь, которая возникает в конструкции из-за конденсата. С учетом последнего нюанса можно сказать, что такая насадка на трубу дымохода от ветра сможет эффективно защищать только те конструкции, которые расположены в теплых регионах.

Разновидности и принципы устройства и работы дефлекторов

Дефлекторы могут быть выполнены в нескольких общепринятых конфигурациях и конструкциях:

• дефлекторы типа ЦАГИ;
• дефлектор круглого типа (Волпер);
• дефлектор конструкции Григоровича;
• дефлектор открытого и Н-образного типа.

Сам дефлектор имеет конструкцию, состоящую из нескольких отдельных частей. К таким частям относится цилиндр нижнего типа, диффузор и зонтик. Диффузор имеет вид цилиндра, расположенного в верхней части элемента, а зонтик защищает дымоход от попадания в него дождя и снега. Как правило, дефлекторы производят из стали оцинкованного типа, что исключает возможность коррозии металла и таким мусором.

Работа дефлектора не имеет в своем понятии никаких особенностей, которые не в состоянии освоить даже начинающий мастер. Поток ветра огибает весь дефлектор, сталкиваясь с ним. Это позволяет воздуху проникать в верхний цилиндр дефлектора, усиливая тягу в дымоходе и вытягивая весь застоявшийся в системе дым. Благодаря интенсивному перемещению воздуха внутри дефлектора сила тяги увеличивается в несколько раз.

Устройство данного элемента позволяет увеличивать тягу в даже в том случае, когда поток ветра движется в вертикальном направлении. Для этого в верхней части цилиндра имеются специальные зазоры, через которые воздух и проникает в вентиляционные и дымоходные системы.

Стоит учитывать такое понятие, как низовой ветер, который способен затруднить отвод дыма и снизить уровень тяги в трубе. Из-за такого потока ветра под зонтом дефлектора образуются разносторонние потоки ветра, которые и закупоривают всю трубу.

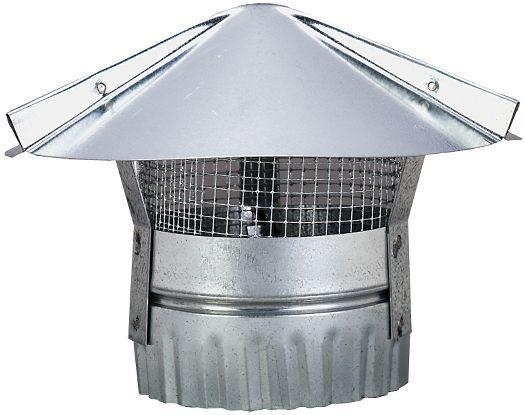

Разновидности колпаков для дымохода

Прежде чем сделать своими руками колпак для дымохода, нужно решить, какую он будет иметь форму, а потом сделать чертеж. Наиболее распространенные формы, которые может иметь колпак для дымохода:

Колпаки на дымоходы отличаются конструкционными особенностями и материалом, который используется при изготовлении изделия, но все они служат для усиления тяги и защиты дымохода от атмосферных явлений.

Выбирая вариант, следует учитывать общий архитектурный облик дома. Так, колпак для дымохода с плоским навершием из меди обычно устанавливают на дома в стиле модерн. Для европейского стиля дома лучше сделать козырек над дымоходом с полукруглыми навершиями. Флюгарки со щипцовой крышей служат для эффективного проветривания и защищают конструкцию от наполнения снегом.

Во флюгарки с встроенным флюгером можно поместить специальную заслонку, которая в ветреную погоду позволяет беспрепятственно выходить продуктам сгорания. Дымники с открывающейся крышкой очень практичны, они позволяют чистить дымоходные каналы без особых усилий (см. ).

Защита дефлекторов от ветра низового типа

По причине присутствия данной особенности ветровых потоков дефлекторы стали оснащать специальными защитными устройствами, которые способствуют увеличению уровня тяги в трубе при любой погоде. Для этого внутри дымохода устанавливается ось на двух подшипниках, расположенных на разных уровнях.

На ось устанавливается ширма полуцилиндрического типа, флюгерное полотно и крышка. Именно такая конструкция и защищает весь дымоход от воздействия нижнего ветрового потока.

После того как направление ветрового потока меняется, флюгерное полотно поворачивается, закрывая при этом дымоход от неправильного потока ветра. Таким образом, любое направление и сила ветра не в состоянии преградить путь отводимому дыму, а тяга в трубе остается прежней мощности.

Не стоит забывать о том, что дефлекторы рассчитаны на трубы круглого сечения, что может стать проблемой при наличии старой кирпичной трубы, имеющей сечение квадратного типа. Для того чтобы решить эту проблему, используют специальные патрубки, выполняющие роль переходников.

При дымоходах с большим квадратным сечением, которые строятся для каминных отопительных систем, необходимо использовать переходники в виде ножек распорок, которые соединяют трубу и сам дефлектор. Такие ножки выполнены из металлических полос, которые могут быть оцинкованы или качественно прокрашены.

Кирпичные трубы нуждаются в соответствующем переходе с напуском в нужном направлении, что позволяет соединить круглый дефлектор и квадратный дымоход.
Другими словами, закрепить данный элемент дымоотводной системы несложно при наличии любого типа и формы дымоходных конструкций.

Дефлектор не обязательно покупать в строительном магазине, ведь его можно предельно легко изготовить своими собственными руками. Для этого необходимо рассчитать размеры и форму элемента, после чего можно приступать к процессу изготовления.

На листовой оцинкованной стали необходимо нарисовать верхний и нижний цилиндры будущего дефлектора, что легко сделать при помощи обычного простого карандаша. Вырезать необходимые элементы можно при помощи ножниц по металлу, которые легко справятся с такой задачей.

Как только эти две части будут вырезаны и обработаны напильником, что требуется для качественной стыковки двух краев одной детали, можно приступать к закреплению этих краев. Как правило, для этого применяют сварочный аппарат, болты или заклепки.

Сразу стоит отметить, что соединить заготовку из оцинкованной стали при помощи сварочного аппарата предельно сложно, ведь он довольно быстро прожигает тонкий металл. Именно по этой причине чаще всего используют заклепки или небольшие болты.

Готовый конусный колпак необходимо закрепить на верхнем цилиндре дефлектора. Делают это при помощи небольших кронштейнов из той же листовой стали. Крепить кронштейны к патрубку стоит при помощи заклепок. Не стоит забывать о том, что крепить кронштейны стоит только к наружной стороне дефлектора, чтобы не создавать во внутренней его части дополнительных помех для правильного потока воздуха и вытяжки дыма.

К зонту элемента необходимо закрепить конус обратного типа. Кроме того, сборка всех частей дефлектора должна выполняться непосредственно на самой трубе, что позволит качественно смонтировать и закрепить каждую отдельную часть конструкции.

В противном случае можно некачественно соединить два элемента системы, что впоследствии станет причиной нарушения работоспособности конструкции и всего дымохода в целом. В некоторых случаях изготовить данную конструкцию собственными силами просто невозможно.

Как правило, это случается при кирпичных дымоходах, для которых требуются качественные переходники или стойки. Из этого можно сделать вывод, что значительно проще, выгоднее и быстрее купить этот недорогой элемент системы, чем попытаться изготовить его самостоятельно.

Стоит напомнить о том, что для изготовления дефлектора можно использовать только оцинкованную сталь, которая успешно сопротивляется образованию ржавчины, что отрицательно влияет на срок и качество службы такого элемента системы.

Возможные проблемы, связанные с задымлением системы

Чаще всего задымление дымоотводной системы случается по следующим причинам:

• сильные ветровые порывы, вследствие чего воздух под сильным давлением проникает в трубу, что и становится причиной уменьшения силы тяги и задымления жилого помещения;
• слишком узкий дымовой проход, который не в состоянии обеспечить систему нужным уровнем тяги;
• недостаточная высота подъема дымоходной трубы, что не позволяет образоваться нужному давлению и силе тяги в трубе.

Дефлекторы статистического типа предназначены именно для того, чтобы решить все эти проблемы, позволив дымоходу работать предельно правильно и качественно. Применение данного элемента системы актуально для частных или коллективных вентиляционных и дымоходных систем. Как правило, ограничений по применению этого вспомогательного устройства нет, если место его расположения не будет мешать другим функциям дымохода.

Для эффективного функционирования систем вентиляции и дымоотвода необходима стабильная естественная тяга. Только при этом условии будет происходить нормальная циркуляция воздуха и эффективное удаление продуктов сгорания. Для предотвращения попадания в вентиляционные и дымовые каналы посторонних предметов и осадков, а также защиты внутренней поверхности от сажи и жировых отложений, широко применяются дефлекторы.

• Что такое дефлектор ЦАГИ и для чего он нужен
• Устройство и принцип работы
• Достоинства и недостатки
• Расчет и чертежи
• Изготовление своими руками
• Что лучше дефлектор ЦАГИ или турбодефлектор

Модификация дефлектора типа «ЦАГИ», является одной наиболее распространенных среди таких устройств. В данной статье будут рассмотрены особенности конструкции, принцип действия, плюсы и минусы данного устройства.

Что такое дефлектор ЦАГИ и для чего он нужен

Дефлектор «ЦАГИ» является разработкой Центрального аэрогидродинамического института, предназначенной для усиления естественной тяги, предупреждения обратной тяги и защиты от попадания влаги и посторонних предметов в вентиляционные шахты и дымоотводы.

Применение таких типа дефлекторов позволяет улучшить микроклимат в помещении за счет интенсивной циркуляции воздуха и способствует более полному сгоранию топлива.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

• нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
• диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
• полый металлический цилиндр, являющийся наружной частью дефлектора;
• верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
• кронштейны крепления верхнего конуса;
• монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Достоинства и недостатки

Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:

• надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
• значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
• предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
• возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.

Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.

Расчет и чертежи

Прежде приобрести заводской дефлектор или приступить к самостоятельному изготовлению устройства, нужно провести аэродинамический расчет и ознакомиться с чертежами существующих устройств.

Основным критерием при создании чертежа дефлектора является внутренний диаметр воздуховода (D). На рисунке приведены размеры элементов конструкции.

Размеры дефлектора ЦАГИ

• диаметр верхнего основания диффузора – 1,18-1,26D;
• диаметр наружного гольца – 1,8-2D;
• высота наружного кольца – 1-1,2D;
• расстояние от кольца до основания диффузора – 0,4-0,5D;
• высота – 1,4-1,7D;
• диаметр колпака – 1,3-1,5D.

При самостоятельном изготовлении дефлектора желательно руководствоваться приведенными в таблице рекомендациями СНиП.

Изготовление дефлектора ЦАГИ своими руками

Учитывая относительную простоту конструкции изделия и доступность листовой оцинкованной стали, у многих владельцев частных домов возникает желание изготовить дефлектор ЦАГИ самостоятельно. Такая задача вполне по силам любому домашнему мастеру, достаточно иметь набор самых обычных инструментов и минимальные практические навыки в обработке листового металла.

Что потребуется

Чтобы изготовить в домашних условиях полноценный дефлектор потребуются:

• листовой металл 0,5-0,7 мм;
• ватман или плотный картон для изготовления шаблонов;
• маркер;
• линейка;
• циркуль;
• чертилка;
• пассатижи;
• два вида ножниц: обычные и для металла;
• электродрель или шуруповерт;
• сверла диаметром от 2 до 2,5 мм;
• специальный инструмент для установки заклепок.

Проектные работы

Прежде всего, следует измерить диаметр воздуховода и получить необходимое для дальнейшей разработки конструкции значение D. Далее, на основании приведенных выше соотношений, составить чертежи дефлектора ЦАГИ, соответствующего существующему диаметру воздуховода.

Поскольку размеры основных элементов конструкции остаются неизменными для конкретного диаметра дымохода или вентиляционного патрубка, для удобства расчетов эти значения приводятся в таблице.

К составлению чертежей нужно подходить со всей ответственностью, поскольку от их точности будет зависеть эффективность работы дефлектора.

Подготовка шаблонов

При изготовлении шаблонов придется вспомнить краткий курс геометрии. Сложнее всего изготовить лекало диффузора, которое представляет собой развертку прямого усеченного конуса. Ниже приводится методика ее построения.

Лекало колпака является не чем иным, как разверткой конуса с верхним основанием диаметром 1,18-1,26D и нижним, соответствующим диаметру воздуховода D.

Длину образующей можно определить, используя теорему Пифагора. Здесь гипотенузой является искомая длина образующей, а катетами – радиус основания, равный 0,65-0,75D и высота колпака, которая равняется 0,24D.

Развертки цилиндрических деталей представляют собой прямоугольники, длина которых равна длине окружности, а ширина определяется из приведенных выше соотношений.

Важно! При построении шаблонов необходимо учитывать величину запаса, необходимого для скрепления разверток. Обычно она составляет 15-20 мм.

Последовательность сборки

Из готовых картонных шаблонов, при помощи скрепок или иным способом, собирают макет в масштабе 1:1 и контролируют совпадение его геометрических параметров заданными значениями. Изготовление макета дефлектора ЦАГИ полностью исключает возникновение нестыковок в процессе сборки.

Сборка изделия состоит из нескольких последовательных этапов.

1. Лекала укладываются на металлический лист и обводятся по контуру маркером или фломастером.
2. С помощью ножниц для металла раскраиваются отдельные заготовки.
3. Используя пассатижи, внешние кромки подгибают на ширину 3-5 мм и плотно пристукиваются молотком. Это обеспечит элементам конструкции дополнительную жесткость.
4. Вырезанным заготовкам внешней обечайки и входного цилиндра придается соответствующая форма, с таким расчетом, чтобы нахлест составлял 20-25 мм. После этого по центру накладки сверлятся отверстия диаметром 2-2,5 мм, в которые устанавливаются заклепки. Расстояние между заклепками зависит от габаритных размеров изделия и может составлять от 20 до 50 мм. При отсутствии необходимого инструмента заклепки можно заменить винтами соответствующего диаметра. По такой же технологии изготавливаются верхний колпак и диффузор.
5. Следующим этапом является изготовление соединительных кронштейнов. Конструкцией предусмотрено наличие 3 креплений, однако для увеличения жесткости можно увеличить их число до четырех. Заготовка кронштейна представляет собой полосу, ширина которой составляет 30-35 мм, а длина – 200-300 мм. По всей длине заготовки с обеих сторон делается подвороти, размером 5 мм и плотно пристукивается молотком.
6. Кронштейны крепятся к конусу с помощью заклепок или винтов на расстоянии 45-50 мм от его наружной кромки.
7. После этого полосы отгибаются, и конический колпак соединяется с диффузором.
8. Заготовки кронштейнов крепят к конусному колпаку и загибают под нужным углом.
9. Зонтик с прикрепленными кронштейнами соединяется с диффузором, с помощью заклепок или винтами.
10. Полученную конструкцию закрепляют в наружной обечайке с учетом имеющихся на чертеже размеров. После этого, сборку дефлектора можно считать законченной.

Что лучше дефлектор ЦАГИ или турбодефлектор

По сравнению с ЦАГИ ротационные дефлекторы обеспечивают большую тягу даже при одинаковых габаритах. Еще одним преимуществом турбодефлектора является высокая эффективность.

При одинаковых размерах выходного патрубка, размеры дефлектора ЦАГИ значительно больше размеров вращающихся устройств. При диаметре воздуховода от 100 до 150 мм эффективность работы обоих устройств приблизительно одинакова, однако при увеличении проходного до 200 мм и более, соотношение размеров резко изменяется в пользу турбодефлекторов. Они имеют меньшую массу и в несколько раз компактнее.

Большой вес и габариты дефлекторов существенно усложняют монтажные работы при диаметре воздуховода начиная от 600 мм. Для сравнения, вращающийся устройство для вентиляционного канала диаметром 600 мм составляет от 12 до 15 кг и вполне может быть установлен одним человеком. Дефлектор для такого же воздуховода будет весить около 40 кг, а для его установки потребуется два человека.

Несмотря на приведенные выше преимущества ротационных устройств, дефлекторы ЦАГИ получили более широкое распространение. Это связано с доступной стоимостью изделий и простотой конструкции. Кроме того, такие устройства нередко изготавливаются самостоятельно, что позволяет сэкономить значительные средства.

Дефлектор ЦАГИ широко используются как в промышленном, так и в гражданском строительстве. Разработанная в центральном аэрогидродинамическом институте конструкция, за долгие годы зарекомендовала себя как эффективное и простое в эксплуатации устройство. Кроме того, многие владельцы частных домов самостоятельно изготавливают такие дефлекторы. При правильных расчетах и аккуратном выполнении работ, качество самодельных вентиляционных устройств не уступает заводским аналогам.

Для усиления тяги используют различные приспособления и технические новинки. Сложность подобранного варианта напрямую влияет на цену. Согласитесь, всегда хочется получить хорошее качество оборудования при минимальных затратах.

Наиболее выгодное решение – сделать дефлектор на дымоход своими руками. Конструкция предельна проста, а эффективность ее использования сложно переоценить.

Мы расскажем вам, как устроен прибор и объясним принцип его работы. А также приведем пошаговую инструкцию по сборке и установке простого дефлектора. Приведенную информацию мы дополнили наглядными фотографиями и видео-роликами, демонстрирующими нюансы сооружения и монтажа вентиляционного колпака.

Приспособление, используемое для усиления тяги, применяется повсеместно. Окончание дымохода, как правило, оформляется колпаком определенной формы. Причем, не простым колпаком для защиты от птиц, бабочек, листьев и прочих представителей флоры и фауны.

Это изделие, имеющее определенное строение, и выполняющее роль усилителя тяги, что положительно сказывается на расходе топлива.

Необходимость использования дефлектора

Дефлекторы, предлагаемые на рынке стройматериалов, имеют различную форму, размер. Материал, из которого они изготовлены, также отличается. Это может быть пластик, оцинкованная сталь, нержавейка и другие сплавы. Сфера применения прибора также весьма широка.

Разновидности усилителей тяги для установки на дымоходы для частного и коллективного использования отличаются внешним видом, материалом изготовления и стоимостью изделия.

Галерея изображений

Выводы и полезное видео по теме

Подробный ролик об изготовлении дефлектора на дымоход с пояснениями и наглядным изложением каждого действия:

Изучив более подробно вопрос сборки и установки дефлектора, можно воспользоваться собственными силами для защиты своего дымохода от нежелательного вмешательства в его работу ветра и различного рода осадков и мусора. Также это нехитрое приспособление поможет существенно увеличить тягу.

Приток чистого воздуха в помещение обеспечивает вентиляционная система. Её эффективность зависит от внутренней тяги. При попадании в каналы воздуховода пыли и мусора, нормальная работа устройств нарушается. Чтобы исключить подобную вероятность на выходе трубы устанавливают дефлектор вентиляционный – прибор, формирующий тягу в вентканалах.
Для чего нужен такой агрегат? – Данное устройство способно защитить шахты воздуховода от влаги, снега и дождя.

Обратите внимание
! Отсутствие указанного решения приводит к постепенному уменьшению диаметра трубы из-за того, что мелкие частицы мусора, пыли и жира накапливаются на стенках труб
.

В продаже представлен широкий ассортимент моделей. Их устройство и принцип работы рассмотрены ниже. Самые простые модели можно изготовить своими руками.

Показать всё

Устройство вентиляционного дефлектора


Каждый турбодефлектор для вентиляции состоит из нескольких функциональных элементов:

• металлические стаканы (в стандартном варианте их 2);
• фиксирующие кронштейны для надёжного крепления;
• приточно-отводящий патрубок, который надевается на трубу и крепится при помощи хомута.

По форме наружный стакан отличается формой, расширяющейся у нижней части. Что касается нижнего, то он абсолютно ровный. Цилиндры надеваются один на другой, а у верхней части фиксируется крышка на стойках.

Внимание! Диаметр крышки должен быть больше выходного отверстия, чтобы избежать по падения осадков внутрь системы.


На рисунке ниже показаны составные части разных типов конструкций.

Обратите внимание
! Монтаж отбоев осуществляется таким образом, чтобы уличный воздух создавал дополнительный подсос через выемки между соседними кольцами. Благодаря этому можно ускорить отвод «тяжелого кислорода» из вентиляционной системы
.

Устройства дефлектора в вентиляционной системе дома реализовано таким образом, что при направлении воздушных потоков снизу в верх, прибор срабатывает плохо: происходит его отражение от поверхности крыши, после чего кислород устремляется к газам, выходящим в верхней части отверстия. Этот недостаток типичен для всех агрегатов. Для его устранения требуются 2-х конусные решения, соединения между собой «мостиком».

Если ветер имеет боковое направление, то вывод воздушных масс осуществляется как снизу, так и сверху. Вертикальная направленность кислородам способствует оттоку снизу.


Что такое турбодефлектор? Вентиляция без электричества. Замена обычной системы вентиляции



Принцип действия дефлектора вентиляции


Дефлектор для вентиляции работает по простому принципу, вне зависимости от конструкции и модели аппарата:

• направленные потоки ветра ударяются о металлический корпуса;
• за счёт диффузоров воздух разветвляется, вследствие чего уровень давления понижается;
• в трубе системы тяга повышается.

Принцип действия устройства

Чем большее сопротивление создает основание корпуса, тем эффективнее отток воздуха в каналах систем. Принято считать, что качественнее работает аппарат, установленный на крышу под небольшим наклоном к горизонтальной плоскости. Специалисты констатируют – эффективность данных устройств определяется 3 факторами:


• конструкцией и формой корпуса;
• размером агрегата;
• высотой установки.

Какими бы надёжными и качественными не были вентиляционные дефлекторы, у них есть как преимущества, так и недостатки, на которых хотелось бы остановиться подробнее.

О «плюсах» и минусах дефлекторов


Как уже было сказано выше, зонтичные решения способны эффективно препятствовать попаданию грязи и осадков в воздуховоды. При грамотном подборе и профессиональной установке дефлектора улучшается вентиляция. КПД системы в целом увеличивается на 20%.

Вентиляционное устройство помогает создать или увеличить тягу воздуха в каналах вытяжной вентиляции

Совет
! Для регионов со слабыми ветрами рекомендуется оборудовать систему устройством для усиления притока и отвода воздуха. Оно исключит эффект «опрокидывания» тяги.


Устройства не лишены недостатков: при вертикальной направленности ветра, поток соприкасается с верхним участком конструкции, при этом воздух не может полноценно выводится на улицу. Чтобы исключить подобный эффект и были придуманы конструкции с 2 конусами. В зимний период на основании труб появляется наледь, поэтому необходимо регулярно проводить профилактические осмотры.



Виды дефлекторов


Проанализировав или бегло взглянув на виды дефлекторов, представленные на рынке, можно прийти в состояние лёгкого смятения от количества доступных решений.

С точки зрения конструкции устройства принято делить на несколько типов:


• ЦАГИ – тяга усиливается за счёт воздушного и теплового напора, высотному перепаду давления. Монтируется непосредственно в вентиляционный канал, что затрудняет профилактические осмотры и чистку;
• шарообразные или круглые (типа «Волпер»);
• решения Ханженкова в форме тарелки открытого типа – основное конструкционное отличие заключается в дополнительной стенке, расположенной вокруг воздуховода. Вытяжной зонт имеет форму тарелки;
• поворотные изделия (капюшон, сачок) – желоб для ветра, который вращается на специальном штоке. За счёт турбулентности тяга в канале усиливается;
• агрегаты, функционирующие по принципу, описанному Григоровичем;
• в виде звезды.

С точки зрения простоты конструкции и возможности реализации безоговорочное лидерство удерживает устройство вентиляции Григоровича. Он представляет собой несколько пар зонтов, скомпонованных в одной «тарелке», которая монтируется над стенкой канала.

Устройство Григоровича

В последние 2-3 года в продаже встречаются разнообразные изделия, не имеющие чёткой принадлежности к какому-либо виду: вращающийся дефлектор со спиралевидными лопастями, зонтик, агрегаты на подшипниках.

При выборе конкретной модели первостепенное внимание уделяют ее конструкции. Это один из ключевых параметров изделия. Определившись с конструктивным типом устройства, подбирается оптимальный размер агрегата для конкретного случая. Нужный аппарат легче выбрать, если дать ответ на простой вопрос – зачем устанавливается конструкция и для какого объекта.

Лучшие модели:


• ASTATO;
• ЦАГИ тарельчатого типа.

При выборе учитывают коэффициент потерь и разряжения воздуха. Из этого следует, что данные значения зависят от конкретной модели. Если речь идёт о решениях типа ДС, соответствующий коэффициент составит 1.4. Очевидно, что степень разряжения воздуха зависит от скорости ветра см, табл. ниже:

Таблица для подбора устройства

Вентиляционный дефлектор своими руками


Зная об устройстве и принципе работы прибора, многие хозяева решаются на изготовление вентиляционного дефлектора своими руками. С точки зрения собственноручной реализации, вариант изделия Григоровича вне конкуренции, поэтому мы рассмотрим реализацию именно этого варианта. Главное достоинство – работает такая вентиляция без электричества, круглый год.

Предварительно следует подготовить
:

• нержавеющая сталь листового типа, можно заменить оцинкованной;
• электродрель;
• фиксирующие хомуты, болты, заклёпки и гайки;
• чертёжный инструмент для металлических поверхностей;
• циркуль;
• листовой картон;
• линейка;
• ножницы по металлу и бумаге.

Расчёт параметров устройства (Григоровича)


Даем вам самый простой вариант расчета, без всяких формул:


• высота дефлектора равна 1.6 диаметра дымохода.
• ширина диффузора равна на 1.2 раза больше, чем диаметр дымохода.
• ширина крышки равна двум диаметрам дымохода.

На основе имеющихся размеров и чертежей из картона вырезаются отдельные элементы дефлектора. Для создания вращающегося устройства требуются определенные навыки, поэтому лучше потренироваться на макетах и лишь затем приступать к металлическому аналогу.

Изготовление конструкции


Лекала необходимо приложить к металлическим листам, а после – обвести чертилкой. Далее алгоритм простой – ножницами по металлу вырезаем элементы и детали будущей конструкции. Отдельные части соединяются между собой заклёпками и болтами. Если механизм активный, то лучше зафиксировать детали сваркой.

Макеты дефлекторы для вентиляционных систем из картона

Чтобы надёжно закрепить ротационный колпак, следует подготовить несколько изогнутых металлических полос, которые возьмут на себя роль кронштейнов.

Крепим кронштейны при помощи клепок или болтов

Что касается обратного конуса, то его имеет смысл зафиксировать у зонта.

Дефлектор

Монтажные работы


Нижний из 2-х стаканов устанавливается на выводной дымоход. На него крепится верхний стакан. Для большей конструкцией устойчивости 2 части зажимаются хомутом, аналогичным образом поступают и с вытяжными отверстиями. Колпак прижимается подготовленными кронштейнами. Если речь идёт о регионе, где направление ветра часто меняется, имеет смысл оборудовать установку обратным конусом, который позволит агрегату полноценно работать при любых направлениях ветра.

Итак, в данной статье мы рассмотрели что такое дефлектор в вентиляции. Подытоживая, можно сказать – это простое и эффективное приспособление, улучшающее вентиляцию объектов любой сложности, будь то общественные здания или жилые дома. Небольшой элемент увеличивает производительность вентиляционной системы на 15-20%, надёжно защищая внутреннее пространство от осадков, мелких частичек, мусора и пыли.

Опытные мастера знают, что хорошо сложить печь недостаточно — не менее важно соорудить дымоход, который сможет обеспечить хорошую тягу. В силу ряда причин печная труба может работать недостаточно эффективно, а приемлемые первоначальные характеристики со временем начинают снижаться. Предотвратить подобные неприятности совсем несложно — достаточно оборудовать дымоход дефлектором. Это простое устройство не только улучшит его аэродинамические свойства, но и защитит дымовой канал от мусора и осадков.

Что такое дефлектор и каким образом он улучшает тягу

Наверное, нет такого человека, который бы не замечал колпаков причудливой формы, установленных на верхушках дымовых труб и вентиляционных каналов. Если провести опрос, для чего служат подобные устройства, то большинство ответит, что дефлектор или дымник (так его называют печники) нужен для того, чтобы в печную трубу не попадала грязь и влага. Конечно же, будут и более знающие люди, которые скажут, что простая металлическая надстройка служит ещё и для усиления тяги. И лишь единицы смогут объяснить, каким образом это происходит.

Установленный на печную трубу дефлектор видели многие, однако лишь единицы знают его устройство и принцип действия

А вместе с тем всё просто. Чаще всего снижение тяги и ухудшение тепловой эффективности печи появляется на фоне резких изменений атмосферного давления или при сильном ветре. Неблагоприятствующие погодные условия нередко приводят даже к обратной тяге, вызывая задымление помещений. И вот тут-то на помощь и приходит дефлектор. В переводе с английского «deflector» есть ни что иное, как отклоняющее устройство или отражатель — эти слова как нельзя лучше характеризуют принцип работы несложной конструкции.

Установленный на пути ветра, дефлектор заставляет воздушный поток огибать его по периферии, способствуя появлению зон высокого и низкого давления. Если вы помните школьный курс физики, то сможете вспомнить закон Бернулли — по этому же принципу работает и большинство современных усилителей тяги. Разреженная атмосфера с подветренной стороны дефлектора позволяет создать дополнительный перепад давления между поддувалом и верхним срезом печной трубы
. В итоге дым как бы принудительно «высасывается» из дымохода, благодаря чему усиливается приток воздуха в зону горения.

Принцип действия усилителя тяги основывается на законе Бернулли

Тема дымоходных отражателей совсем недавно широко обсуждалась в научных кругах, вследствие чего появилось немало интересных конструкций. По проведённым исследованиям некоторые из них могут увеличить КПД теплового прибора на 20%. По этой причине подбор и расчёт отражателя является одним из важнейших этапов при конструировании печей прямого горения.

Разновидности и конструкция современных дефлекторов

В простейшем виде дымоходный отражатель состоит из нескольких частей:

• входной патрубок;
• внешний цилиндр (диффузор);
• корпус;
• колпак (зонтик).

Дополнительно дымник оснащается кронштейнами, которые используются для соединения отдельных его частей между собой, а некоторые конструкции — ещё и кольцевыми отбоями, эффективно защищающими конструкцию от осадков.

Дымоходный отражатель имеет простую конструкцию, поэтому его несложно изготовить своими руками

Как уже упоминалось выше, в конце XX века было разработано множество отражателей, которые различаются между собой как конфигурацией, так и аэродинамическими характеристиками. О самых популярных конструкциях расскажем более подробно.

Отражатель, разработанный специалистами Центрального аэродинамического института имени Жуковского, является, пожалуй, самой знаменитой и повторяемой разработкой в нашей стране. Конструкция имеет открытую проточную часть и отличается превосходной защитой от задувания ветра в дымоход. Вместе с тем эти преимущества в зимнее время оборачиваются и некоторыми недостатками. Так, при отрицательных температурах диффузор может покрываться слоем льда, который будет уменьшать и без того небольшой зазор между внутренним цилиндром и колпаком. Поскольку минимальное проходное сечение препятствует естественной тяге дымохода, дефлекторы ЦАГИ лучше всего применять для высоких сооружений и на местности с постоянным движением воздушных потоков.

Несложный в изготовлении, но достаточно эффективный дефлектор ЦАГИ является одной из самых популярных конструкций у домашних мастеров

Отражающий дымник Григоровича-Вольперта

Конструкция, которую предложили авиаконструктор Д. П. Григорович и учёный А. Ф. Вольперт, учитывает все недостатки отражателя ЦАГИ. Использовав в своей разработке схему со сужающимся каналом, инженеры смогли увеличить скорость газового потока настолько, что отражатель стал отлично работать даже при полном отсутствии ветра. Такой дымник является настоящим спасением для печных труб, которые находятся в низинах или затеняются многоэтажными строениями.

Отражатель Григоровича является усовершенствованной версией дефлектора ЦАГИ

Н-образный отражатель

У дефлектора, форма которого напоминает букву «Н», есть несколько весомых преимуществ. Так, горизонтальная часть конструкции позволяет разделить поток продуктов горения на две части, что немаловажно для печей повышенной производительности. Кроме того, поперечина защищает вертикальный канал от проникновения мусора и осадков — конструкция не требует установки зонтика. Несмотря на внешнюю простоту, Н-образные отражатели имеют два диффузора, что позволяет им справляться даже с самыми интенсивными выбросами промышленных печей.

Простой в изготовлении Н-образный дефлектор лучше всего подходит для мощных тепловых агрегатов

Так же, как и дефлектор ЦАГИ, тарельчатый отражатель имеет открытую проточную часть — этим, собственно, и обуславливается его эффективность. Столь примечательное название дымник получил совсем неслучайно — его конструкция состоит из нескольких конусообразных колпаков (тарелок), по центру которых выполнено отверстие газохода. В этой конструкции направленные друг к другу колпаки образуют сужающийся канал, в котором и возникает разрежение, как только с какого-то направления подует ветер. Из-за открытой конструкции тарельчатые дефлекторы нередко облачают в металлическую сетку. Тем самым газоход дополнительно защищается от мусора, а окружающая среда — от вылетающих искр.

Тарельчатый дефлектор является одной из самых неприхотливых конструкций

Этот дымник является практически полным аналогом устройства, разработанного ЦАГИ. Усовершенствование находится в верхней части устройства — инженеры всего лишь развернули защитный колпак вершиной вниз и установили его только над диффузором. Этого было достаточно, чтобы предотвратить образование наледи, которая мешала работе оригинального устройства во время сильных морозов.

Внешне Волпер имеет максимальное сходство с дефлектором ЦАГИ, но лишён присущих ему недостатков

Конструкции с флюгаркой

Являясь симбиозом простого дымника и флюгера, устройства этого типа имеют поворотный колпак (шторку). Поворачиваясь вокруг своей оси при порывах ветра, флюгарка защищает дымоход от задувания и способствует появлению зоны низкого давления с подветренной стороны. Нередко шторку поворотного дымника украшают различными фигурками, что делает конструкцию с флюгаркой чрезвычайно выигрышной эстетически.

Дефлектор с флюгаркой имеет узел вращения, благодаря которому всегда занимает оптимальное положение относительно набегающих воздушных потоков

Дефлектор-искрогаситель

В основе конструкции лежит простейший дымник, который состоит из диффузора и колпака. Для того чтобы предотвратить выброс искр, пространство между отдельными частями отражателя закрывают металлической сеткой. В принципе, любой дефлектор открытого типа (например, тарельчатый) можно сделать более безопасным, если установить искрогасящее ограждение. По этой причине дефлекторы с искрогасителем представляют собой скорее целый ряд устройств, нежели какую-то отдельную конструкцию.

Дефлектор с металлической сеткой не только усилит тягу, но и защитит имущество от пожара

Как и из чего можно сделать дефлектор своими руками

Отражатель устанавливается на самом краю дымохода, что делает его обслуживание и ремонт весьма проблематичным. По этой причине для изготовления устройства лучше всего использовать устойчивые к атмосферным воздействиям материалы:

• листовую медь;
• нержавеющую сталь;
• оцинкованный металлический лист.

Какую бы конструкцию вы ни выбрали, первым делом следует провести необходимые расчёты и сделать чертежи и выкройки. После этого сооружают картонный макет отражателя в масштабе 1:1. Убедившись в правильности собственных изысканий, приступают к раскрою металлических листов. Подобная схема позволяет вовремя устранить ошибки и сделать конструкцию более привлекательной.

При выборе дефлектора для самостоятельного изготовления рекомендуем не распыляться по мелочам и сразу же приступить к сооружению «взрослой» конструкции типа ЦАГИ или Григоровича-Вольперта. Ну а те, кто имеет достаточный опыт обращения со слесарным инструментом, могут попробовать построить дымник с флюгаркой. В дополнение к своим прямым обязанностям, вращающаяся конструкция создаст вокруг дома ауру индивидуальности и послужит предметом гордости перед окружающими.

При выборе дефлектора следует учитывать множество моментов, начиная из конструкции отопительного прибора и заканчивая погодными факторами и особенностями рельефа. Предлагаем вам несколько простых советов по подбору оборудования от печников с многолетним опытом работы:

• дефлекторы с минимальным проходным сечением лучше всего подходят для установки в районах с постоянным движением воздушных масс;
• дымоходы, подверженные влиянию порывистых ветров, оборудуют Н-образными отражателями — их конструкция идеально справляется с задуванием и предотвращает возникновение обратной тяги;
• в районах с суровыми погодными условиями рекомендуется устанавливать только статичные конструкции. Во время сильных морозов поворотные дефлекторы нередко обмерзают и перестают выполнять возложенные на них функции;
• если из-за складок местности или близлежащих объектов дымоход находится в точке с минимальной ветровой активностью, то установка усилителя тяги не только не принесёт ожидаемого эффекта, но и будет создавать препятствие для продуктов горения.

Результаты многочисленных экспериментов говорят о том, что дефлекторы круглой конфигурации работают намного эффективнее прямоугольных. Причины подобного поведения лежат на поверхности — более оптимальная форма и отсутствие углов даёт им возможность не зависеть от направления воздушных потоков. Для того чтобы установить круглый дефлектор на прямоугольный дымоход, используют специальный переходник.

Переходник для установки круглого дефлектора на квадратный дымоход можно изготовить из того же материала, что и отражатель

Какие материалы и инструмент понадобятся

Приступая к изготовлению отражателя на дымоход, необходимо иметь под рукой:

• деревянную или резиновую киянку;
• ножницы для резки листового металла;
• стальную чертилку и карандаш (маркер);
• пассатижи;
• линейку и циркуль;
• дрель и набор свёрл по металлу;
• заклёпочный инструмент.

Что касается материалов, то их выбор зависит от конструкции. Для изготовления статических дефлекторов будет нужен только листовой металл, тогда как вращающиеся отражатели нуждаются ещё и в деталях для изготовления узла вращения. В общем случае вам понадобится ось, подшипники, крепёж и резьбонарезной инструмент.

Расчёт размеров дымоходного колпака конструкции ЦАГИ

Вместе с подробными схемами и чертежами дефектора ЦАГИ инженеры научно-исследовательского института предоставили методику расчёта для дымоходов любого размера.

Схема дефлектора ЦАГИ, позволяющая выполнить точный расчёт его параметров

Чтобы определить размеры всех составных частей, необходимо определить внутреннее сечение печной трубы. Дальнейшие расчёты проводят на основании оптимальных соотношений, которые были получены экспериментальным путём:

• диаметр наружного кожуха — 2d;
• высота дефлектора — 2d+d/2;
• диаметр верхней части диффузора — 1.25d;
• диаметр зонта — 7d…1.9d;
• расстояние от основания диффузора до наружного кожуха — d/2.

Если дымоход построен из стандартных металлических труб, то заниматься расчётами и вовсе нет необходимости — можно воспользоваться специальной таблицей. В остальных случаях к расчётам следует подойти с должным вниманием, поскольку неправильные геометрические соотношения приведут к нарушению аэродинамических свойств отражателя.

Таблица: зависимость параметров дымохода от диаметра металлической печной трубы

Не следует думать, что дефлектор ЦАГИ — это конструкция, предназначенная исключительно для дымоходов круглой формы. По приведённой выше методике можно построить и отражатель для кирпичной печной трубы. И хоть его эффективность будет немного ниже, чем у оригинального устройства, вы сразу же отметите улучшение тяги и повышение КПД отопительного прибора.

Как сделать полномасштабный макет

С точки зрения геометрии, диффузор печного отражателя является полым конусом с усечённой вершиной. Его развёртка представлена на нижнем рисунке. Все необходимые размеры мы рассчитали выше, поэтому изготовление выкройки из картона не составит труда.

Лекало для изготовления корпуса диффузора

С изготовлением лекала для колпака дело обстоит ещё проще — оно представляет собой круг с радиусом 1.7d/2. Чтобы придать ему форму конуса вырезают угловой сектор шириной 30°, оставляя 20-миллиметровый напуск для соединения частей конуса между собой.

Лекало для изготовления колпака

Внешний кожух диффузора имеет цилиндрическую форму, поэтому его макетирование не представляет трудностей — достаточно вырезать картонную полосу необходимой ширины и свернуть её в кольцо.

После склейки макета в натуральную величину необходимо проверить, насколько его форма и размеры соответствуют выбранной конструкции. Если есть возможность, то следует убедиться в том, что копия дефлектора устанавливается на дымоход максимально плотно.

Отработав технологию на бумажном макете, можно смело приступать к изготовлению дефлектора из металла

Пошаговая инструкция

После проверки расчётов на бумажной модели в конструкцию вносят необходимые коррективы и приступают к постройке отражателя из металла.

При изготовлении дефлектора ЦАГИ автор этой статьи допустил одну оплошность, которая впоследствии потребовала дополнительных временных и трудовых затрат. Считая себя довольно опытным в слесарном деле, я отказался от изготовления бумажной модели, посчитав это детской затеей и ненужной тратой времени. Результат подобной небрежности проявился после вырезания заготовок из оцинкованной стали. Все попытки создать объёмные детали (диффузор, внешний кожух и зонт) провалились по совершенно банальной причине. Дело в том, что я совершенно забыл о напусках, поэтому соединить детали можно было только встык. Хоть выход и нашёлся в наращивании линейных размеров деталей металлическими полосами, всё же конструкция получилась не такой аккуратной, как это задумывалось изначально. Так что, друзья, советую прислушиваться к рекомендациям опытных мастеров, а главное — не забывать о напусках!

Необходимо соблюдать определённый порядок работ, иначе соединить отдельные части дефлектора в единую конструкцию будет очень сложно.

1. Макет разбирают на составные части, после чего контуры отдельных шаблонов переносят на листовой металл. Для этого можно воспользоваться чертилкой из инструментальной стали или перманентным маркером — так у вас будет уверенность, что рисунок не сотрётся во время вырезания.
2. Воспользовавшись ножницами по металлу, из листовой жести вырезают заготовки диффузора, внешнего кожуха, входного патрубка, конуса и креплений.
3. По внешним краям деталей делают отбортовку. Для этого пассатижами изгибают металл на расстоянии до 5 мм от среза, после чего простукивают бортики киянкой. Внешнее кольцо и входной патрубок получают простым сворачиванием из полос металла. В месте, где один край заготовки заходит на другой, выполняют сверления.

   Свернув цилиндрическую деталь, необходимо скрепить её края заклёпками

4. Полученные цилиндры скрепляют заклёпками. Дистанция между точками креплений зависит от размера конструкции и выбирается в диапазоне от 20 до 60 мм.


   Если под рукой нет заклёпочника, то соединить отдельные части заготовок можно при помощи резьбовых соединений. В том случае, когда отражатель изготавливается из нержавеющей или чёрной стали, можно и вовсе использовать сварочный аппарат.

5. Сворачивая и соединяя края деталей между собой, получают зонт, защитный колпак и диффузор. Места изгибов можно простучать молотком со стальным бойком — это сделает металл более податливым.

   При изготовлении колпака необходимо проконтролировать плоскостность его нижнего края — для этого деталь укладывают на ровную поверхность

6. Вырезают 3–4 металлические полосы шириной 40 мм и длиной 200 мм — они послужат кронштейнами для крепления всех составляющих отражателя между собой. Для того чтобы сделать их более жёсткими, по всей длине держателей делают бортики шириной по 10 мм.

   Для того чтобы надёжно присоединить зонт к дефлектору достаточно трёх точек крепления

7. При помощи всё тех же заклёпок кронштейны прикрепляют к внутренней части конуса, а затем устанавливают их в вертикальное положение.

   Перед креплением к диффузору крепления отгибают под углом 90 градусов

8. К входному патрубку присоединяют диффузор и конус. Полученную конструкцию заводят во внешний кожух и крепят к его стенкам заклёпками. Всё — дефлектор готов.

   Окончательную сборку дефлектора выполняют при помощи заклёпок

Покончив с изготовлением дымника, приступают к последнему этапу — установке конструкции на печную трубу. Тех, кто думает, что сделать это легко и просто, придётся немного разочаровать — на самом деле, монтаж отражателя на дымоход является одним из самых важных и ответственных моментов.

Видео: изготовление дефлектора ЦАГИ из жести

Установка дефлектора на печную трубу

Перед тем как монтировать дефлектор, внимательно осмотрите печную трубу и прилегающую к ней территорию. Если к верхнему срезу дымохода есть доступ, то усилитель тяги можно закрепить несколькими способами:

• стянуть нижнюю часть отражателя хомутом;
• использовать резьбовые соединения.

В первом случае на входном патрубке прорезают продольные пазы — они позволят ему сжиматься, максимально плотно охватывая печную трубу. Если же для крепления применяются болты и гайки, то конструкцию насаживают на дымоход и с трёх сторон выполняют сквозные сверления. Установив крепёж и затянув гайки, на открытую резьбовую часть наносят любой защитный состав — соединение надо будет периодически разбирать.

Для надёжного крепления дефлектора можно использовать дополнительные кронштейны — главное, чтобы конструкцию не могло сорвать при сильных порывах ветра

При монтаже дефлектора на дымоход не рекомендуется использовать заклёпочные соединения. Когда придёт время чистить печную трубу от сажи, снять усилитель тяги будет проблематично.

Для высоких дымоходов, а также в том случае, если подобраться к печной трубе сложно или небезопасно, отражатель присоединяют к переходнику, который позволяет плотно насадить устройство без дополнительных креплений. В этом случае порядок работ выглядит так:

1. От подходящей трубы отрезают кусок длиной 20–25 см. Если найти заготовку, в которую бы плотно вошёл дымоход, не удалось, то цилиндр нужного размера получают сворачиванием полосы листового металла с последующей сваркой встык.
2. При помощи резьбовых соединений дефлектор крепят на край переходной муфты.
3. Воспользовавшись длинным шестом, конструкцию поднимают наверх и насаживают на печную трубу.

Поскольку в последнем случае появляется возможность подсоса воздуха в зазор между муфтой и дымоходом, то следует законопатить щель любым огнеупорным материалом.

Посчитав последний вариант недостаточно надёжным, автор этих строк зафиксировал отражатель проволочными растяжками. Для этого в месте крепления дефлектора с муфтой мне пришлось использовать более длинные болты — к торчащей наружу резьбовой части я присоединил отрезки проволоки. К слову, такой способ позволил использовать максимально плотную муфту и обойтись без дополнительного уплотнения — растяжки позволили установить конструкцию на печную трубу с небольшим натягом.

Видео: дефлектор на дымоход — отличное решение для усиления тяги и защиты от ветра

Разнообразие конструкций дефлекторов позволяет без труда подобрать нужный вариант. Потратив несколько часов на его изготовление и монтаж, вы сможете существенно увеличить тягу и тем самым повысить производительность и безопасность отопительного прибора. Важно только правильно рассчитать параметры отражателя и изготовить его в полном соответствии с чертежами — только в этом случае законы аэродинамики будут играть вам на руку.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

• указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
• Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Этот элемент установлен в большинстве современных дымоходов. Предназначен он для увеличения тяги, а также предотвращения попадания мусора и прочих нежелательных вещей в дымовую трубу. Сегодня эти устройства не только выполняют свою целевую функцию, но еще и украшают любую крышу. Некоторые модели дефлекторов очень красиво смотрятся.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

Шаг 4. Флюгер-колпак готов.

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

• Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
• Для этого применяются гайки М 6 (8) и болты М 6 (7).
• После этого ставится верхний цилиндр (3) и крепится хомутом (5).
• После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

Этапы изготовления:

• Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

• Этап 2. На трубе нужно нарезать резьбу.

• Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

• Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

• Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

• Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

• Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

• Этап 8. На нее закрепляется флажок и противовес.

• Этап 9. Флюгер готов.

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Для правильной работы следует:

• Первоначально необходимо набить корпус литолом или солидолом.
• Применив компас, нужно отрегулировать направление стрелок розы ветров.
• Закрепить флюгер с помощью пластин, а также хомутов и припаек.
• Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Если присмотреться к дымовым и вентиляционным трубам жилых домов, то разнообразие дымников на них (дефлекторов, флюгарок) поражает. Но главная задача дефлектора не украсить дымоход, а увеличить и стабилизировать тягу в зависимости от погоды, а тем самым улучшить КПД отопительного прибора и уменьшить расходы на отопление. Дефлектор на вентиляционной трубе может обеспечить энергонезависимую (и бесплатную) приточно-вытяжную вентиляцию, см. далее. Но вместе с тем противников установки дефлекторов на трубы жилых домов тоже хватает, и доводы в свою пользу они приводят веские. Цель настоящей статьи – помочь читателю разобраться, в каких случаях имеет смысл ставить дефлектор на дымоход или вентиляцию, как тогда выбрать подходящий или сделать его самому.

Самый главный вопрос

Прежде чем подбирать или делать дефлектор на трубу, нужно решить – а нужен ли он вообще? Дефлектор может обмерзнуть, затянуться сажей или нагаром (закоксоваться), засорить палыми листьями, несомым ветром мусором или пылью. В любом из таких случаев, если дефлектор на дымовой трубе, обитатели дома рискуют угореть. КПД печи или котла дефлектор увеличивает ненамного, зато требует регулярного осмотра и чистки.
Не реже раза в 3 месяца для печей на твердом топливе и не реже раза в полгода для печей и котлов на газе, жидком топливе или пиролизных. Подробнее об опасностях, которые может повлечь за собой установка на трубу неподходящего дефлектора, см. видео:

Видео: чем опасны дефлекторы, зонтики и флюгеры на дымоходе?

Поэтому, если у вас старая дровяная или угольная печка, но тяга неважная и ветер в трубу задувает, вместо сложного дефлектора лучше поставить простой дымник, напр. зонтик или шатер. А в прочих случаях надо хорошенько разобраться, какой именно дефлектор нужен для данной конкретной печи/котла с данным конкретным дымоходом.
Важно также не перепутать дымовой дефлектор с вентиляционным – мелкие торговцы и авторы некоторых популярных публикаций разницы между ними не видят или не делают.

Эволюция дефлектора

Deflectio по-латыни значит «отражаю» в смысле «отбрасываю». Не направленно определенным образом, как рефлектор, а лишь бы в сторону. Колпак на трубу дымохода из шкур, больших ракушек и т.п. ставили уже первобытные люди, чтобы избежать задувания ветра в трубу.

О роли дефлектора в создании тяги, ее стабилизации вопреки капризам погоды и способности дефлектора увеличить КПД теплогенерирующих приборов впервые серьезно задумались в ЦАГИ почти 100 лет тому назад по заданию только что вылупившегося советского правительства. До того теплотехники пытались в этих целях усовершенствовать дымовые трубы. Видали на старых фотографиях огромные пузатые, как перевернутая груша, трубы американских паровозов или длинные тонкие, с розеткой наверху, английских?

В ЦАГИ дефлекторами занялся маститый авиаконструктор Д. П. Григорович в творческом содружестве с владевшим в совершенстве математическим аппаратом А. Ф. Вольпертом. Последний также, и даже более, известен работами в области радиотехники (диаграмма Вольперта-Смита и др.). Вместе и порознь Григорович с Вольпертом разработали несколько типов дефлекторов различного назначения, поэтому в специальной литературе описываются разные дефлекторы Григоровича, Вольперта и Вольперта-Григоровича.

Григорович начал с того, что аэродинамически правильно рассчитал обычный дымник-зонтик, поз. 1 на рис. Это уже существенно улучшило показатели устройства; конус Григоровича – запомните, очень пригодится. Вольперт предложил снабдить дефлектор-зонтик аэродинамической юбкой-диффузором (поз. 2), но дефлектор оставался аэродинамически несовершенным, см. далее. Его дополняли обтекаемым телом вращения вместо колпака и цилиндрическим корпусом-обечайкой. В конце концов, после многократных продувок в аэродинамической трубе, правительственной комиссии был предъявлен дефлектор ЦАГИ (поз. 3), полностью удовлетворявший выданному ТЗ и намного его перекрывавший.

Дефлектор ЦАГИ до сих пор наиболее распространены в мире благодаря своему техническому совершенству. Существуют их модификации для разных целей, см. далее. Но и другие наработки Григоровича с Вольпертом не пропали даром – на их основе разрабатывается большинство моделей современных дымовых дефлекторов. Какой из них для чего более пригоден, об этом мы и поговорим далее.

Типы и схемы

Все разнообразие торговых наименований дымовых дефлекторов укладывается в ограниченное число конструктивных типов и аэродинамических схем. Прежде всего, по взаимодействию с естественной тягой дымохода дефлекторы делятся на:

• Активные – со встроенным рабочим дымососом. Для обеспечения заданных характеристик дефлектора дымосос должен работать постоянно, пока горит в топке.
• Активно-пассивные – дымосос маломощный на крайний случай: полное безветрие, буря, избыточно интенсивная топка и т.п. Минимально допустимые технические характеристики дымохода обеспечиваются и при выключенном дымососе.
• Пассивно-активные – дефлектор создает небольшую собственную тягу энергонезависимым способом.
• Пассивные – собственная тяга дефлектора отсутствует.

Активные дефлекторы как энергозависимые и не оптимальные для домовых отопительных приборов малой мощности мы далее не рассматриваем. Из активно-пассивных будет рассмотрен один, рассчитанный на маломощный 12 В вентилятор и пригодный для изготовления своими руками.

По аэродинамической схеме дефлектор дымовой трубы возможно выполнить след. образом (вверху на рис.):

1. Аэродинамически несовершенный (неполный) – в занятом дефлектором пространстве имеется «карман» – область заветривания, в которой возможно скопление воздуха, дымовых газов или их смеси;
2. Аэродинамически полный открытый – ветрового кармана нет, но ветру открыт свободный доступ в рабочее пространство дефлектора;
3. Аэродинамически совершенный закрытый – ветрового кармана нет, ветер в рабочее пространство свободного доступа не имеет;
4. Дефлектор-флюгер (см. далее);
5. Вихревой дефлектор.

Аэродинамически совершенный закрытый дефлектор наиболее сложен конструктивно и технологически, но обладает огромным преимуществом: вследствие нагрева обечайки аэродинамически совершенные закрытые дефлекторы почти все дают собственную энергонезависимую тягу. Это единственный пассивный тип дефлектора, способный увеличить естественную тягу дымохода в полный штиль.

Примечание:
аэродинамически совершенный закрытый дефлектор и есть упомянутый выше дефлектор ЦАГИ. Данная аэродинамическая схема изобретена именно в ЦАГИ.

Вихревые дефлекторы легко узнать по «рваной» конструкции с острыми выступами. В их аэродинамике, как и в вихревой аэродинамике вообще, еще много неясного (уравнение Навье-Стокса было решено в общем виде всего 2 года назад). Предсказать поведение вихревого дефлектора при любых внешних условиях с любым дымоходом точно невозможно. Поэтому далее вихревые дефлекторы не рассматриваются. Верить или нет их производителям – это ваше личное дело.

Аэродинамика

Схем тока дымовых газов в дефлекторах в общедоступных источниках достаточно. Но с точки зрения домовладельца и мастера важнее характер взаимодействия дефлектора с естественной тягой дымохода и ветром в след. аспектах:

• Не ухудшит ли дефлектор исходную тягу?
• Способен ли дефлектор увеличить исходную тягу в безветрие?
• Насколько и каким образом дефлектор увеличивает ветровые нагрузки на трубу?
• Насколько дефлектор данной схемы склонен к обледенению/засорению и удобен для чистки?

Ветер тогда лучше рассматривать не по метеошкале, а по грубой градации силы и динамике поля скоростей:

1. безветрие;
2. слабый/средний (умеренный) – до 6 баллов по метеошкале;
3. сильный – 6-8 баллов;
4. очень сильный – свыше 8 баллов;
5. порывистый – ветер любой силы действительно порывистый, или резкий (сильно скошенный верх либо вниз), или взвихренный.

Представление об аэродинамических свойствах пассивных дымовых дефлекторов дает рис. выше.

Простой колпак

Обычный дымник на печную трубу в виде зонтика, если он выполнен в виде конуса Григоровича, не так уж плох:

• С массивным теплоемким дымоходом держит тягу в допустимых для дровяной/угольной печи пределах на ровном ветру силой до жестокого шторма (10 баллов).
• На любом ветру вплоть до ураганного не создает разрушающих нагрузок на трубу; скорее сам сорвется и улетит.
• Конструктивно прост.
• Слабо закоксовывается и засоряется, легко чистится в порядке ежегодного осмотра и обслуживания дымохода.
• Вследствие несовершенной аэродинамики мало чувствителен к конфигурации зонта. Если дом в заветрии, дымник-зонтик можно сделать шатровым (см. рис. справа), что упрощает работу и дает большие возможности для его дизайна.
• С 2-3 канальным дымоходом (см. далее) обеспечивает технические показатели (кроме увеличения тяги в безветрие) не хуже, чем аэродинамически совершенный закрытый дефлектор.

Недостатки несовершенного дефлектора-дымника также достаточно серьезны:

1. В безветрие уменьшает исходную тягу тем сильнее, чем интенсивнее топится печь. Что особенно опасно суровой тихой зимой: печь может захлебнуться и пыхнуть угаром.
2. На сильном ветру способен создавать избыточную тягу, что резко уменьшает КПД компактных канальных печей (напр., голландских на 2,5-3,5 кирпича) и каминов.
3. На очень сильном/порывистом ветру не исключено задувание в трубу и появление обратной тяги.

В целом несовершенный дефлектор-зонт это оптимальный дымник на кирпичную трубу правильно построенной и ухоженной домовой печи на твердом топливе,
эксплуатируемой в местах, где ураганы и бури крайне редки. Способы сделать дымник-зонтик незадуваемым есть (см. далее), но усложняют его до того, что чаще всего приходится выбирать аэродинамически полный или совершенный дефлектор.

Открытый

Аэродинамически открытый дефлектор не уменьшает исходную тягу и на любом ветру держит ее в пределах, допустимых для печей и котлов на твердом, жидком топливе и газе. Довольно сильно обмерзает, закоксовывается и замусоривается, но легко доступен для чистки. Недостатки его таковы:

• Обтекаемое тело вращения вместо колпака – технологически сложный узел.
• Результирующий вектор ветровых нагрузок таков, что аэродинамически открытый дефлектор стремится свернуть трубу, тогда как зонтик – сам с нее слететь.
• На ветру сильнее 8 баллов боковая нагрузка на трубу резко возрастает и далее растет по степенному закону.
• Плохо гасит динамическую нагрузку от порывов ветра, поэтому на кирпичную трубу открытый дефлектор ставить нельзя.
• Непригоден для пиролизных теплогенерирующих приборов: на сильном ветру сразу высасывает пиролизные газы и печь/котел гаснет.
• Мало пригоден под дизайн: нашлепки и фигурки портят общую аэродинамику. Единственно, где возможно разместить украшения – верхний полюс тела вращения и нижний обрез диффузора (см. далее).

Примечание:
в свое время у нас и в США проводились опыты по применению открытых дефлекторов на паровозах, для увеличения КПД на малом ходу. Результат плачевный – на среднем ходу из трубы показывался язык пламени, и ни один не смог разогнаться до конструкционной скорости.

В целом аэродинамически открытый дефлектор пригоден для всех типов отопительных приборов, кроме пиролизных. При условии, что дефлектор осматривается и чистится не реже раза в 2 месяца, а перед каждой топкой тяга проверяется. Очень хорошо подходит для дымоходов с недостаточной тягой и, особенно, для банных печей: случаев угорания в банях из-за открытого дефлектора не отмечено. Правильно истопить баньку дело непростое, и проверка дефлектора заметно его не усложнит.

Примечание:
существуют типы открытых дефлекторов, практически не создающих боковых нагрузок на трубу и пригодные для хрупких керамических и стеклянных дымоходов, см. рис. справа. Однако в открытом теле вращения скапливаются пыль, мусор и сажа, что портит аэродинамику устройства, а чистить его трудно. Поэтому производители рекомендуют такие изделия только для газовых котлов в местах с не сильно запыленным воздухом.

Совершенный

Достоинства аэродинамически совершенного закрытого дефлектора частично указаны выше. Кроме того:

• Аэродинамически совершенный закрытый дефлектор обеспечивает стабильность тяги в любых внешних условиях, достаточную для любых бытовых печей и котлов.
• Не засоряется и не обмерзает внутри, а наледь и пыль снаружи мало влияют на его работу.
• С небольшими модификациями пригоден для использования в качестве как дымового, так и вентиляционного энергонезависимого, см. далее.
• Отлично гасит динамическую нагрузку от порывов ветра и поэтому пригоден для установки на трубы из любых материалов.
• В одну овальную, треугольную или квадратную обечайку могут сходиться пучком 2-3-4 дымохода.

Недостатки закрытого дефлектора не столь существенны:

1. Боковое усилие на трубу на ветру до сильного дает большее, чем открытый, но далее с усилением ветра оно растет линейно, т.е. трубу под открытый дефлектор всегда можно усилить или укрепить оттяжками.
2. Достаточно сложен конструктивно и технологически.
3. Непригоден под дизайн: любые нашлепки и фигурки портят общую аэродинамику, а раскраска только усиливает утилитарный вид дефлектора.

Технологические хитрости

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

Зонт круглый:

Зонт пирамидальный (шатровый) с вершиной в центре:

Зонт удлиненный граненый:

Переход с квадрата на круг (квадрат внутри круга):

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее.

Переход с круга на круг:

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей. Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд. Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2. Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания. Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

1. Размечают и вырезают развертку;
2. Сверлят отверстия под заклепку;
3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
4. Заклепывают край;
5. Через деревянные подкладные бруски струбцинами сжимают борта;
6. Пропаивают шов.

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

И, наконец, самая сложная деталь: диффузор аэродинамически совершенного закрытого дефлектора, он же – переходник-юбка с квадрата на круг (круг внутри) для установки дымника-зонта на кирпичную трубу. Правила построения не сложны (см. рис.), но требуют точности и аккуратности в работе.

Примечание:
дополнительно выровнять тягу открытого и несовершенного дефлекторов на круглой трубе, а также свести в ничтожной вероятность задувания в последний можно, если образующую диффузора/юбки прогнуть внутрь, см. рис. Но работа такая сложна – после сборки переходника с круга на круг его нужно выколачивать на болване из твердого дерева.

Конструкции

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

На что способен зонтик

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Также не задувается, сохраняет исходную тягу и даже немного увеличивает ее двухэтажный дефлектор-зонт. Схема его действия дана на поз. 1 след. рис.:

Для дымоходов маломощных бытовых печей/котлов (прим. до 40 кВт) ее можно упростить, выполнив этажи одинаковыми, поз. 2. Каждый этаж – обрезанный вдвое по высоте конус Григоровича (см. выше); расстояние между этажами равно высоте этажа. Верхний этаж щипцовый, т.е. срезанная вершина конуса закрыта глухой крышкой. 3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

ЦАГИ

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Чертежи 3-х вариантов дефлектора ЦАГИ даны на рис. Размеры исходного промышленного варианта приведены справа вверху. Не полностью, т.к. рассчитан он на прочную трубу и уж никак не на сэндвичевый дымоход. Для дымохода частного домовладения более подойдет работающий по такой же схеме дефлектор Ханженкова (слева на рис.). Он дает меньшую горизонтальную ветровую нагрузку и его можно вставлять в трубу, как описано ниже.

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Видео: дефлектор ЦАГИ из металлочерепицы своими руками

Примечание:
вентиляционный дефлектор не такая уж роскошь, как может показаться. Когда ветер задувает в вентиляцию, в ванной холодно, а кухонный чад и туалетные запахи разносятся по дому. Клапаны-хлопушки не решают проблемы – захлопнулся, в ванной и кухне душно.

Что получается из конусов

Из дефлекторов открытого типа доступнее всего, и, по всему комплексу технических показателей, оптимален для частного домовладения дефлектор Вольперта-Григоровича. Хотя, сколько в нем на самом деле того и другого, знали только они сами.

Канонические (исходные из исследований ЦАГИ) пропорции дефлектора Вольперта-Григоровича даны на поз. 1 рис.:

Слева – модификация под асбоцементную трубу, хорошо держащую продольные нагрузки, но хрупкую поперек. Увеличенная вдвое высота верхнего образующего тело вращения конуса дает большую подъемную силу, стремящуюся сорвать дефлектор с трубы, но тугой хомут удержит его на любом ветру. Для труб 130-180 мм по внутри размеры меняются пропорционально.

Примечание:
еще об одном варианте самодельного дефлектора Вольперта-Григоровича см. след. ролик:

Видео: дефлектор Волперта Григоровича для увеличения тяги в печи

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

Дефлекторы для труб – флюгеры

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

Видео: турбодефлектор своими руками

Как ставить дефлектор

Ставить на трубу дефлектор возможно, только если дымоход выполнен точно по правилам СНиП 41-01-2003, поз. 1 на рис. ниже. Весьма желательно, чтобы труба, на которую будет установлен дефлектор, располагалась на подветренном относительно направления господствующих ветров скате крыши. Для справки: подветренный значит противоположный направлению, откуда ветер дует.

Крепить дефлектор к выдре (верхнему расширению кирпичной трубы) безусловно можно, только если труба изначально рассчитана под дефлектор. Если нет, или в кладке трубы есть хоть малейшие нарушения, крепить к ней дефлектор нужно так, как показано на поз. 2 рис:

1. В трубу вставляют прочную гильзу (стакан; переходник квадрат-круг) С;
2. Стакана закрепляют глухими анкерами А на уровне не выше нижнего ряда кладки выдры и закладными штырями З в канавки на устье трубы. Анкеры и закладные замуровываются цементно-песчаным раствором от М200;
3. На стакан надевают диффузор/юбку Д с карнизом (отливом) К. Обязательно для дефлектора любой схемы, в т.ч. несовершенного!
4. Диффузор крепят только к кладке мелкими анкерными болтами. Не саморезами в пластиковых дюбелях! К стакану юбку/диффузор не крепят!
5. На вороте (верхнем обрезе) юбки/диффузора прочно закрепляют рабочую конструкцию дефлектора.

Только при таком способе крепления дефлектор никогда не расшатает старую и/или не рассчитанную не него кирпичную трубу.
