Дефлектор на дымоход крутящийся своими руками

Дефлектор Вольперта Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Выглядят они следующим образом:

• диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
• высота диффузора — 1.5*D;
• погружение канала в диффузор — 0.15*D;
• высота обоих конусов зонтика — 0.25*D;
• расстояние между диффузором и колпаком — 0.25*D.

Как самому соорудить дефлектор

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

Если в вашей дымовой трубе есть отверстие, птицы часто находят заманчивым проникновение внутрь. В дымовых трубах маленькие коричневатые черные птицы с склонностью к строительству гнездят дымоход. Наличие этих птиц в дымоходе может быть довольно раздражающим — они вокальные маленькие педерасты!

Когда вы оказываетесь в затруднительном положении из-за дымовых трубок, которые классифицируются как виды, находящиеся под угрозой исчезновения, мало что можно сделать с юридической точки зрения. Закон о миграции мигрирующих птиц, федеральное постановление, предотвращает удаление быстрых яиц и цыплят дымохода. Лучшее, что вы можете сделать с помощью быстрых, — это очистить после их ухода. Техников можно вызвать позже, чтобы очистить и удалить остатки гнезда из дымохода.

• Медь;
• Оцинкованное железо;
• Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

Дымоходы и большинство других птиц с меньшей вероятностью возвращаются в место гнездования, если гнездо было удалено. Несколько животных могут попасть в ваш дымоход, включая белок и летучие мыши. Еноты, обычно женщины, проникают в дымоходы к родам и заботятся о щенках. Ужасные, как и они, мамы-еноты иногда удается не только попасть внутрь дымохода, но пройти через дымовую полку или прямо над камином. Если они дошли до этого, есть хорошие шансы в конечном итоге проникнуть в ваш дом. Если нет, вам, вероятно, придется по крайней мере бороться с различными запахами животных.

И вот как можно сделать дефлектор:

1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Енот — это животное, которого вы никогда не захотите повесить, поскольку они известны тем, что несут различные болезни. Еноты являются родиной ошибок, таких как блохи и клещи, которые вы или ваши домашние животные можете получить, а также такие болезни, как бешенство и круглый червь.

К счастью, есть способы удалить маму и ее детей из дымохода. Если вы не против запаха, такие предметы, как моча хищника, могут избавиться от енотов. Гуманный метод удаления — это живая ловушка. Вероятно, вы захотите поймать мать, пока она проходит через или даже пытается напугать ее каким-то образом. Младенцы до сих пор не выносят большую часть битвы, поэтому довольно просто добраться до каминов и схватить их.

Назначение и использование дефлекторов

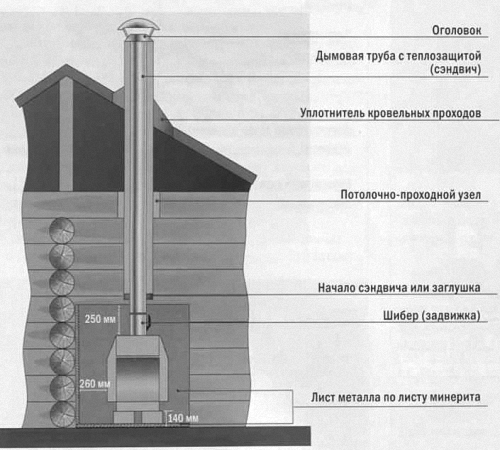

Как правило, системы дымоходов считаются самым важным элементом всей отопительной системы, ведь именно работа дымохода влияет на процесс сгорания топлива и отвод всех продуктов сгорания из системы и дома в частности.

Весь процесс работы отопительного котла зависит от качественного притока воздуха и от полноценного вывода дыма из системы. Без должного количества кислорода невозможен процесс сгорания, а остатки продуктов в жилом помещении могут прилично навредить здоровью жильцов.

Для того чтобы организовать правильный уровень тяги в системе, необходимо знать некоторые особенности дымохода, устройство и организация которого должны быть правильными. В первую очередь стоит учесть нужное сечение трубы , предназначенной для притока и отвода воздуха. Немаловажными факторами можно считать высоту дымохода и его конфигурацию. Теперь рассмотрим эти требования более детально.

Выбор нужного сечения напрямую зависит от мощности генератора тепловой энергии. Сам дымоотводный канал или проход должен быть вертикального типа и достаточно прямым, чтобы не создавались воздушные пробки в процессе эксплуатации.

В том случае, когда соблюдение этих требований не дало ощутимого результата, стоит прибегнуть к использованию дефлектора, который монтируется на верхнюю часть дымоотводной трубы.

Принцип работы дефлектора заключается в использовании ветра как дополнительного инструмента в выравнивании или усилении уровня тяги в системе. Внешне это выглядит следующим образом. На окончание трубы устанавливается часть системы, которая имеет больший внутренний диаметр, чем сам дымоход.

Сильный ветер позволяет создать в дефлекторе пространство разреженного типа, в которое и перемещаются все продукты сгорания, оставшиеся в дымоходе.

Кроме всего прочего, дефлектор имеет и дополнительные полезные функции, которые положительно отражаются на всей работе дымоходного канала. При помощи такого элемента можно уберечь систему от попадания в нее дождевой воды и снега в зимнее время. Как правило, это помогает системе качественно функционировать в любую погоду.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Сколько стоит дефлектор

Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.

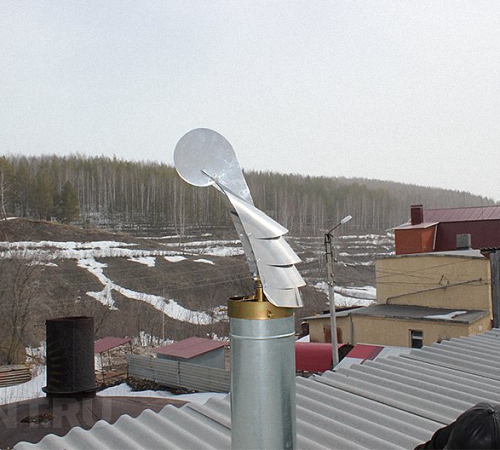

Самостоятельное изготовление дефлектора-флюгера

Флюгер позволяет уменьшить высоту трубы за счет усиления тяги, так как всегда находится в нужном отношении по отношению к ветру, предотвращает попадание осадков в трубу и украшает крышу.

Инструменты и расходные материалы для работы

Чтобы сделать один из вариантов флюгарки на трубу дымохода своими руками, нужно к вышеперечисленным инструментам и материалам добавить:

• набор гаечных ключей;
• отрезок трубы;
• металлический (желательно из нержавейки) стержень или уже готовую шпильку;
• плашку для нарезки резьбы на стержне;
• метчик для нарезки резьбы под фиксирующие болты;
• болты для фиксации подшипников в трубе;
• 8 гаек, которые необходимо будет накрутить на стержень для фиксации подшипников и крепления корпуса дефлектора.
• два подшипника, размер которых подбирается по диаметру стержня и внутреннему диаметру трубы.

Пошаговая инструкция и важные замечания

Порядок работы:

1. Первоначально делают чертеж, по которому далее изготавливают лекала для деталей из листа оцинкованной стали.
2. Используя лекала, наносят контуры элементов дефлектора на стальной лист специальным мелом или маркером.
3. Ножницами по металлу вырезают детали из металлического листа.
4. Из подготовленных элементов собирают корпус дефлектора путем просверливания отверстий и скрепления их заклепками. Необходимо не забыть сделать кронштейны, посредством которых корпус будет крепиться на стержне.
5. Отрезают стержень либо шпильку необходимой длины, чтобы хватало для закрепления подшипников и фиксации корпуса дефлектора.
6. Если используют стержень, то плашкой нарезают резьбу.
7. Далее на шпильке крепят два подшипника с расстоянием между ними, необходимым для создания достаточного упора при вращении дефлектора-флюгера. Для закрепления каждого подшипника сначала наворачивают первую гайку, следом на ось надевают подшипник, затем наворачивают вторую гайку и выполняют затяжку гаек до хорошей фиксации подшипника.
8. Обрезают трубу на необходимую длину.
9. В трубе проделывают отверстия в местах размещения подшипников. Нарезают метчиком резьбу для болтов, которыми подшипники будут закрепляться в трубе. Также подготавливают отверстия для закрепления опор, фиксирующих все устройство.
10. Из стальной полосы изготавливают кольцо для фиксации дефлектора к дымоходу.
11. Нарезают отрезки, используемые в качестве опор для крепления блока с подшипниками к кольцу, закрепляющему изделие на печной трубе.
12. Выполняют окончательную сборку изделия с использованием заклепок и фиксирующих болтов.

Вариантов того, как сделать дефлектор на трубу своими руками, немало. Каждый выбирает сам, какого типа устройство лучше всего подойдет. Необходимо лишь отметить, что такая конструкция, помещенная на трубе для отвода продуктов горения, выполняет несколько полезных функций – увеличивает тягу при отводе газов, защищает дымоход от попадания внутрь мусора и осадков. После установки дефлектора на печной трубе значительно возрастает эффективность отопления в доме.

Дефлектор Григоровича этапы изготовления

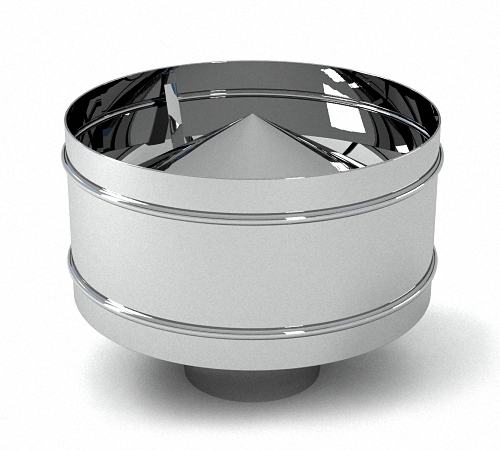

Наиболее простым изделием является устройство Григоровича, которое несложно сделать большинству людей.

Расчеты и подготовка чертежей

При рисовании чертежей и проставлении размеров этого изделия применяется следующее соотношение:

• высота конструкции составляет примерно 1,7d;
• колпак необходимо изготовить шириной 2d;
• ширина диффузора должна составлять около 1,3d.

Под символом d подразумевается диаметр дымового канала. Если при изготовлении будет применено другое соотношение размеров, то это негативно скажется на эффективности созданного устройства.

По нарисованным чертежам готовятся лекала, используемые при раскрое оцинкованного железа на элементы, из которых затем собирается изделие. Для этого на картон, используя линейку, рулетку и карандаш, переносят контур элементов в развернутом виде и в натуральную величину. Изготавливая дефлектор на трубу дымохода конструкции Григоровича, подготавливают лекала для внешнего цилиндра, диффузора и колпака.

Этапы и нюансы изготовления дефлектора

Далее выполняется следующая работа с металлом:

1. Используя подготовленные лекала, на листах металла наносят контуры необходимых деталей, обводя специальным мелом фигуры из картона. При отсутствии специального мела можно использовать простой карандаш. К контуру деталей в местах нахлеста добавляют по 20 мм, что позволит сохранить необходимую конфигурацию готовых элементов при сборке.
2. Посредством ножниц по металлу необходимые для сборки элементы вырезают из оцинкованного металла, тем самым подготавливая в развернутом виде внешний цилиндр, диффузор, обе части колпака – колпак-зонт вместе с обратным конусом.
3. Затем при помощи ножовки нарезают кусками нужной длины металлические полосы либо уголок, посредством которых будут соединяться все элементы в готовое изделие.
4. Деталям придают необходимую форму путем сворачивания и сгибания их определенным образом.
5. Следующей операцией является сборка изделия. Элементы накладывают друг на друга и, используя электрическую дрель, сверлят необходимые отверстия. Используя клепки, помещаемые в подготовленные отверстия, детали скрепляют между собой.
6. Для монтажа устройства Григоровича на дымоходе можно использовать два варианта – в первом случае в месте крепления сверлят сквозные отверстия, через которые конструкция фиксируется крепежом на дымоходе, а во втором варианте изготавливают стяжной хомут из полосы, посредством которого дефлектор закрепляется на трубе.

Применение дефлекторов

Основное качество дефлекторов, ради которых они применяются – способность усиливать тягу за счет отведения внешних воздушных потоков. Независимо от конструкции, любой дефлектор работает по единственному принципу – обходящий препятствие воздух создает зону с низким давлением, за счет чего в дымоходе увеличивается тяга. Хороший дефлектор может повысить эффективность дымоотводящей системы на 20%.

Кроме того, у дефлектора есть и дополнительная функция, возникающая косвенным образом – установленное на трубе дымохода препятствие предотвращает попадание в него атмосферных осадков и различного мусора.

В конструкцию простого дефлектора входят два цилиндра, один из которых находится внизу, а второй сверху, и защитный конус, также называемый зонтиком. Нижний цилиндр обычно являются частью дымовой трубы, выполненной из металла или асбестоцемента. Для изготовления самих дефлекторов используется оцинкованный металл.

Есть несколько стандартных вариантов дефлекторов:

• Дефлектор ЦАГИ;
• «Волпер» с круглым корпусом;
• Дефлектор Григоровича;
• Открытый дефлектор Astato;
• Н-образный;
• Звездообразный «Шенард».

Разные виды дефлекторов используются в следующих видах конструкций:

• Коллективные и частные вентиляционные шахты;
• Коллективные и частные дымоходы;
• Системы отвода газов и продуктов их сгорания;
• Стволы мусоропроводов.

Ошибки и проблемы с устройством

С дефлектором, как и со всеми приборами, могут возникать неприятности. Одна, самая большая и вполне предотвратимая – неправильная работа. Так случается, если устройство было подобрано неправильного размера. Оно попросту может провалиться внутрь трубы дымохода, закрыв путь для выхода продуктов горения.

Чтобы избежать такой ситуации, нужно обратить внимание, что диаметр патрубка дефлектора должен равняться диметру внутренней трубы дымохода. Если же дымоход кирпичный, а устанавливаемый прибор имеет круглое сечение, то без соответствующих переходников не обойтись

Если же дымоход кирпичный, а устанавливаемый прибор имеет круглое сечение, то без соответствующих переходников не обойтись.

Вторая ошибка при монтаже дефлектора – выбор вращающейся модели для районов с холодными и снежными зимами. Такое решение чревато обледенением прибора, а через несколько дней он занесется снегом и не только перестанет вращаться, но и будет существенно мешать нормальной работе дымохода.

Чтобы прочистить все, удалив снег со льдом, придется лезть на крышу, а это не самое приятное занятие в холодный и снежный день.

Третья неприятность – неэффективность дефлектора.

Проблема может возникнуть, если неправильно подобрано место установки или модель:

• корпус прибора плохо обдувается ветрами различных направлений;
• в местности с порывистыми ветрами более эффективным будет Н-образный дефлектор;
• нужно избегать установки устройства в зоне аэродинамической тени от деревьев и более высоких сооружений, находящихся рядом;
• прибор должен находиться выше конька крыши и выше других сооружений, если они присутствуют рядом с дымоходом.

Если дефлектор оказался малоэффективным, то необходимо искать причины обратной тяги дымохода.

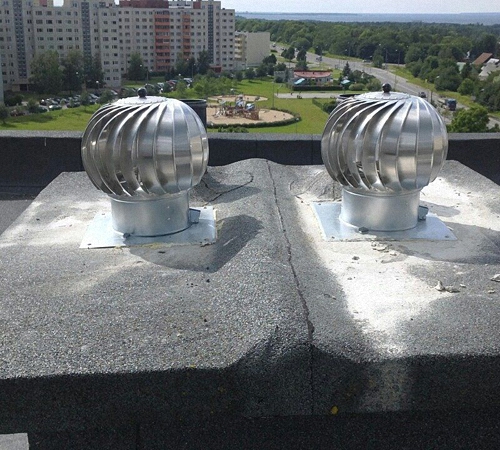

Четвертая проблема – поломка вращающихся моделей. Дело в том, что механизмы, обеспечивающие вращение, требуют ухода. Точнее, нужно не забывать периодически проводить обслуживание отдельных частей дефлектора, смазывать вовремя подшипники.

Если приспособление было произведено своими руками, а материал, используемый при этом оказался дешевым и некачественным, то все может очень быстро проржаветь. В таком случае вскоре придется заменить новым дефлектором.

Еще одна проблема, когда вместо дефлектора установлен простой колпак. Он может обледенеть и его занесет снегом. Это придется устранять. Опасно, если такая ситуация произойдет ночью и все продукты сгорания останутся в доме. Это чревато летальным исходом для всех домочадцев.

Поэтому нужно сразу ставить дефлектор и не экспериментировать с различными козырьками-колпаками. Если же нет желания сооружать усилитель из подручных материалов, всегда можно купить понравившуюся модель и самостоятельно установить на дымоход.

Позаботиться о нормальной работе котла и эффективном отводе продуктов горения надо еще на стадии проектирования отопления. Полезная информация по сооружению дымохода представлена в этой статье.

Монтаж дефлектора с ветрозащитным устройством

Дефлектор с защитой от ветра монтируется так:

• В дымовой трубе на двух уровнях фиксируются два подшипника и вертикальная ось;
• На ось последовательно устанавливаются полуцилиндрическая ширма, полотно флюгера и крыша конструкции.

Принцип работы систем такого типа выглядит следующим образом:

1. При изменении направления ветра флюгер проворачивается и тянет за собой шторку, прикрывающую дымоход от ветра. В результате дым в любое время может выходить с подветренной стороны дымоотвода.
2. Воздушные потоки проходят по касательной над полуцилиндрической ширмой и подтягивают за собой дым, увеличивая тягу в системе.

Для увеличения эффективности конструкции нужно периодически смазывать подшипники дефлектора, а в холодное время года еще и устранять наледь, которая возникает в конструкции из-за конденсата. С учетом последнего нюанса можно сказать, что такая насадка на трубу дымохода от ветра сможет эффективно защищать только те конструкции, которые расположены в теплых регионах.

Разновидности и принципы устройства и работы дефлекторов

Дефлекторы могут быть выполнены в нескольких общепринятых конфигурациях и конструкциях:

• дефлекторы типа ЦАГИ;
• дефлектор круглого типа (Волпер);
• дефлектор конструкции Григоровича;
• дефлектор открытого и Н-образного типа.

Сам дефлектор имеет конструкцию, состоящую из нескольких отдельных частей. К таким частям относится цилиндр нижнего типа, диффузор и зонтик. Диффузор имеет вид цилиндра, расположенного в верхней части элемента, а зонтик защищает дымоход от попадания в него дождя и снега. Как правило, дефлекторы производят из стали оцинкованного типа, что исключает возможность коррозии металла и таким мусором.

Работа дефлектора не имеет в своем понятии никаких особенностей, которые не в состоянии освоить даже начинающий мастер. Поток ветра огибает весь дефлектор, сталкиваясь с ним. Это позволяет воздуху проникать в верхний цилиндр дефлектора, усиливая тягу в дымоходе и вытягивая весь застоявшийся в системе дым. Благодаря интенсивному перемещению воздуха внутри дефлектора сила тяги увеличивается в несколько раз.

Устройство данного элемента позволяет увеличивать тягу в даже в том случае, когда поток ветра движется в вертикальном направлении. Для этого в верхней части цилиндра имеются специальные зазоры, через которые воздух и проникает в вентиляционные и дымоходные системы.

Стоит учитывать такое понятие, как низовой ветер, который способен затруднить отвод дыма и снизить уровень тяги в трубе. Из-за такого потока ветра под зонтом дефлектора образуются разносторонние потоки ветра, которые и закупоривают всю трубу.

Разновидности колпаков для дымохода

Прежде чем сделать своими руками колпак для дымохода, нужно решить, какую он будет иметь форму, а потом сделать чертеж. Наиболее распространенные формы, которые может иметь колпак для дымохода:

Колпаки на дымоходы отличаются конструкционными особенностями и материалом, который используется при изготовлении изделия, но все они служат для усиления тяги и защиты дымохода от атмосферных явлений.

Выбирая вариант, следует учитывать общий архитектурный облик дома. Так, колпак для дымохода с плоским навершием из меди обычно устанавливают на дома в стиле модерн. Для европейского стиля дома лучше сделать козырек над дымоходом с полукруглыми навершиями. Флюгарки со щипцовой крышей служат для эффективного проветривания и защищают конструкцию от наполнения снегом.

Во флюгарки с встроенным флюгером можно поместить специальную заслонку, которая в ветреную погоду позволяет беспрепятственно выходить продуктам сгорания. Дымники с открывающейся крышкой очень практичны, они позволяют чистить дымоходные каналы без особых усилий (см. ).

Защита дефлекторов от ветра низового типа

По причине присутствия данной особенности ветровых потоков дефлекторы стали оснащать специальными защитными устройствами, которые способствуют увеличению уровня тяги в трубе при любой погоде. Для этого внутри дымохода устанавливается ось на двух подшипниках, расположенных на разных уровнях.

На ось устанавливается ширма полуцилиндрического типа, флюгерное полотно и крышка. Именно такая конструкция и защищает весь дымоход от воздействия нижнего ветрового потока.

После того как направление ветрового потока меняется, флюгерное полотно поворачивается, закрывая при этом дымоход от неправильного потока ветра. Таким образом, любое направление и сила ветра не в состоянии преградить путь отводимому дыму, а тяга в трубе остается прежней мощности.

Не стоит забывать о том, что дефлекторы рассчитаны на трубы круглого сечения, что может стать проблемой при наличии старой кирпичной трубы, имеющей сечение квадратного типа. Для того чтобы решить эту проблему, используют специальные патрубки, выполняющие роль переходников.

При дымоходах с большим квадратным сечением, которые строятся для каминных отопительных систем, необходимо использовать переходники в виде ножек распорок, которые соединяют трубу и сам дефлектор. Такие ножки выполнены из металлических полос, которые могут быть оцинкованы или качественно прокрашены.

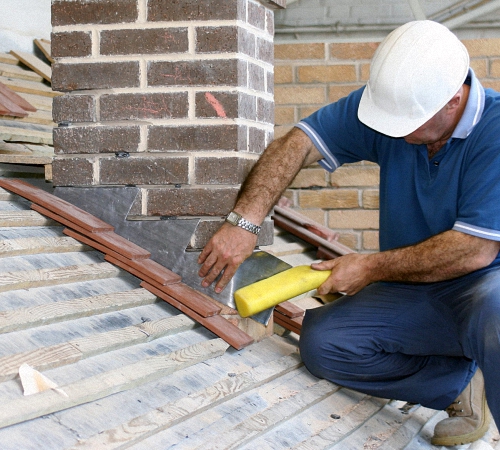

Кирпичные трубы нуждаются в соответствующем переходе с напуском в нужном направлении, что позволяет соединить круглый дефлектор и квадратный дымоход.
Другими словами, закрепить данный элемент дымоотводной системы несложно при наличии любого типа и формы дымоходных конструкций.

Дефлектор не обязательно покупать в строительном магазине, ведь его можно предельно легко изготовить своими собственными руками. Для этого необходимо рассчитать размеры и форму элемента, после чего можно приступать к процессу изготовления.

На листовой оцинкованной стали необходимо нарисовать верхний и нижний цилиндры будущего дефлектора, что легко сделать при помощи обычного простого карандаша. Вырезать необходимые элементы можно при помощи ножниц по металлу, которые легко справятся с такой задачей.

Как только эти две части будут вырезаны и обработаны напильником, что требуется для качественной стыковки двух краев одной детали, можно приступать к закреплению этих краев. Как правило, для этого применяют сварочный аппарат, болты или заклепки.

Сразу стоит отметить, что соединить заготовку из оцинкованной стали при помощи сварочного аппарата предельно сложно, ведь он довольно быстро прожигает тонкий металл. Именно по этой причине чаще всего используют заклепки или небольшие болты.

Готовый конусный колпак необходимо закрепить на верхнем цилиндре дефлектора. Делают это при помощи небольших кронштейнов из той же листовой стали. Крепить кронштейны к патрубку стоит при помощи заклепок. Не стоит забывать о том, что крепить кронштейны стоит только к наружной стороне дефлектора, чтобы не создавать во внутренней его части дополнительных помех для правильного потока воздуха и вытяжки дыма.

К зонту элемента необходимо закрепить конус обратного типа. Кроме того, сборка всех частей дефлектора должна выполняться непосредственно на самой трубе, что позволит качественно смонтировать и закрепить каждую отдельную часть конструкции.

В противном случае можно некачественно соединить два элемента системы, что впоследствии станет причиной нарушения работоспособности конструкции и всего дымохода в целом. В некоторых случаях изготовить данную конструкцию собственными силами просто невозможно.

Как правило, это случается при кирпичных дымоходах, для которых требуются качественные переходники или стойки. Из этого можно сделать вывод, что значительно проще, выгоднее и быстрее купить этот недорогой элемент системы, чем попытаться изготовить его самостоятельно.

Стоит напомнить о том, что для изготовления дефлектора можно использовать только оцинкованную сталь, которая успешно сопротивляется образованию ржавчины, что отрицательно влияет на срок и качество службы такого элемента системы.

Возможные проблемы, связанные с задымлением системы

Чаще всего задымление дымоотводной системы случается по следующим причинам:

• сильные ветровые порывы, вследствие чего воздух под сильным давлением проникает в трубу, что и становится причиной уменьшения силы тяги и задымления жилого помещения;
• слишком узкий дымовой проход, который не в состоянии обеспечить систему нужным уровнем тяги;
• недостаточная высота подъема дымоходной трубы, что не позволяет образоваться нужному давлению и силе тяги в трубе.

Дефлекторы статистического типа предназначены именно для того, чтобы решить все эти проблемы, позволив дымоходу работать предельно правильно и качественно. Применение данного элемента системы актуально для частных или коллективных вентиляционных и дымоходных систем. Как правило, ограничений по применению этого вспомогательного устройства нет, если место его расположения не будет мешать другим функциям дымохода.

Дефлектор на дымоход своими руками: чертежи и схемы

Содержание

Дефлектор — простейшее устройство, позволяющее увеличить тягу, чтобы дым быстрее выходил из трубы

Разновидности дефлекторов-отражателей

Существуют отражатели следующих видов:

• ЦАГИ. Самая популярная вариация. На устье дымохода крепится канал небольшого размера, который будет играть роль диффузора.
• Тарельчатой формы. Состоит из двух частей, по форме напоминающих тарелки. Верхняя играет роль козырька, нижняя обращенная в сторону трубы, является, собственно дефлектором.
• Круглый дефлектор. Мало чем отличается от ЦАГИ. Крышка в круглом отражателе расположена выше диффузора
• Григоровича;
• Н-образной формы.

Дефлектор — простейшее устройство, позволяющее увеличить тягу, чтобы дым быстрее выходил из трубы

Отражатели всех типов отлично справляются со своей задачей. Они значительно увеличивают тягу и не дают попадать атмосферным осадкам в дымовую трубу. Производятся дефлекторы, как правило, из оцинкованных металлов, чтобы выдерживать климатические влияния. В списке были приведены наиболее распространенные типы дымников. Устройство может выглядеть как угодно, главное чтобы оно выполняло свою основную задачу.

Важно: При отсутствии ветра, устройство начинает мешать естественной тяге.

Конструкции различных дефлекторов дымоходных труб

Читатели считают данные материалы полезными:

Самостоятельное создание дефлектора

Стоимость этого устройства начинается от 1000 рублей, верхняя отметка заметно выше. Целесообразность самостоятельного изготовления и установки объяснять не стоит.

Дымоход-конвектор — это хорошая альтернатива радиаторным отопительным приборам. Он обладает массой преимуществ и имеет простое устройство. Его не сложно сделать своими руками.

Дефлектор на дымоход своими руками предпочтительно собирать из оцинкованной стали. Но ей, в последнее время, нашли замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью. В тех случаях, когда дымник не контактирует с горячими потоками продуктов горения, его можно выполнить из пластика (Прочитайте статью о защите дымохода дымниками в дополнение к данному материалу).

Видео: инструкция по созданию дефлектора для дымохода своими руками

Прежде чем приступать к созданию дефлектора, необходимо сделать чертеж, на котором будут нанесены все размерности будущего изделия. При выборе размера, следует отталкиваться от диаметра дымоходной трубы. Эта величина определит высоту самого дымника и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымовой трубы и дефлектора:

Важно: Изготовление дымника нужно делать принимая во внимание данные пропорции, в противном случае КПД устройства будет низким.

Чтобы изготовить дефлектор на дымоход своими руками, чертежи лучше делать в натуральную величину. Путаница с масштабами может значительно затянуть процесс изготовления.

Приблизительная схема соотношений размеров

Необходимые инструменты, которые потребуются для работы:

• Чертежный набор. Сантиметровая лента, маркер, линейка.
• Ножницы для металла, деревянный молоток, устройство для заклепок.
• Дрель и сверла различного диаметра.

Совет: Если ваш дымоход имеет много поворотов, то дефлектор должен быть установлен в обязательном порядке. Лучше наносить размеры на металлические заготовки при помощи лекал, это исключит ошибки. Лекала можно сделать картонные. Если труба имеет максимально возможный диаметр, то при установке дефлектора используйте проволочные растяжки.

Этапы работы

Для начала необходимо выбрать вид металла для изготовления дефлектора. После чего, выполнив расчеты и убедившись в их правильности, можно начинать вырезать детали дымника из металла. Развертку корпуса диффузора необходимо свернуть в форме тарелки, затем, через высверленные отверстия, скрепить концы заклепками.

Верхний и нижний конусы склепываются, после чего на нижнем конусе устанавливаются крепления для соединения устройства с трубой дымохода. Советуем подробнее изучить особенности стальных дымоходов на нашем сайте.

Достаточно простая конструкция с конусообразным козырьком выглядит приблизительно та

Чтобы установить дымник на газоходный канал, его верхний модуль лучше снять. При помощи верстака, конструкция монтируется, затем устанавливается на место.

Совет: Установленный отражатель будет подвергаться значительному воздействию ветра, потому крепления должны быть затянуты хорошо.

Отдельные виды дефлекторов

Если идет речь об отражателе для камина, то с конструкцией изделия заморочек не возникает. Но в случае с отопительными приборами на жидком топливе, вопрос стоит по-другому. К примеру, дефлектор на дымоход газового котла должен отвечать определенным требованиям. Его размеры должны быть идеально подогнаны под дымовую трубу. Подбирать его нужно в соответствии с характеристиками газового котла.

Как может выглядеть полная конструкция в разрезе: Котел, дымоход, дефлектор и т.д.

Если отражатель будет слишком большой, он не создаст необходимой тяги, в результате процесс горения будет не интенсивным. Из-за больших габаритов устройства, в дымовую трубу может задувать ветер, который способен потушить огонь в котле. О последствиях можно только догадываться.

Советуем прочитать на нашем сайте, что делать, если задувает котел через дымоход и найти ответы на интересующие вопросы.

Важно! Дымоотражатель для газового котла обязательно должен быть оснащен искрогасителем.

Тяга в дымовой трубе не всегда держится на положенном уровне. Она может быть слишком сильная из-за частых ветров, либо слабая ввиду их отсутствия. Для устранения таких проблем используют дефлектор-флюгер. На дымоход он устанавливается так же, как и обычный.

В этом дымнике весь корпус вращается вместе с лопастями, которые изогнуты под определенным углом. Лопасти соединены с узлом подшипников, потому конструкция свободно вращается под напором ветра и располагает дефлектор по его направлению. Благодаря этому, выходное отверстие дымохода постоянно защищено от ветра. А продукты сгорания топлива беспрепятственно выходят в подветренную сторону.

Такой флюгерный дымник будет стабилизировать тягу в дымовой трубе, даже при сильном ветре. В домашних условиях изготовить такое устройство не получится. Необходимо специальное оборудование.

Важно: Не стоит экономить на флюгерном отражателе, так как некачественный металл под действием атмосферного влияния будет окисляться, что приведет к затрудненному вращению лопастей. Снег, дождь и другие осадки, как правило, идут по направлению ветра, так что флюгерник защитит и от них. За подвижной частью флюгерника, необходимо ухаживать. Это, собственно, является основным недостатком такого вида. Сильный ветер может деформировать подвижное, а значит, слабое соединение.

Специалисты рекомендуют использовать флюгерные отражатели для всех типов отопительных элементов. Их можно устанавливать внутри вентиляционных каналов для усиления тяги. Немаловажным показателем является рабочая температура, ведь под её действием изменяется объем металла, из которого сделан отражатель. При покупке обязательно стоит спросить продавца об этом параметре.

Воспользовавшись инструкцией и чертежами можно сделать флюгер на дымоход своими руками и сэкономить деньги. Как? Давайте разберемся в этом вопросе детально.

Этот материал отлично дополнят следующие публикации:

Фирмы производители

Лидирующие позиции на рынке таких устройств, занимает компания WEST. Её продукция популярна в последнее время. Фирма занимается разработкой инновационных систем удаления дыма и производит флюгерники уже больше десятка лет.

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Дефлектор на дымоход своими руками: размеры, чертежы, изготовление и монтаж

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Разновидности дефлекторов на трубу дымохода

После того, как мы разобрались с причинами, можно приступать к решению имеющейся проблемы путем анализа имеющихся видов.

По конструкции различаются несколько видов рассматриваемого устройства:

• «Вольпер» (имеет достаточно простую конструкцию и круглую форму)
• дефлектор на дымоход Григоровича (по виду напоминает беседку)
• шаровидный (название говорит само за себя)
• дефлектор н-образного типа
• «Шенард» (выпускается в форме звезды)
• ЦАГИ
• Двойной
• «Дефлектор-Флюгер»

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.8 d.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

• Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
• По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
• При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.
4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.
5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Что такое дефлектор на дымоход видео обзор

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

Как самому сделать дефлектор дымохода: инструкции, советы, секреты

Труба для удаления дыма из печи или котла частного дома нуждается в специальном устройстве, устанавливаемом на самой её верхушке. Без этого приспособления дымоход плохо работает. Речь идёт о дефлекторе. Оказывается, его легко соорудить самостоятельно. Разберём принцип действия этого изделия, его виды и способы изготовления своими руками.

Для чего нужен дефлектор

Предназначение устройства очевидно — изделие увеличивает тягу печи и одновременно защищает отопительную установку от попадания снега, дождя и грязи. Без дефлектора ветер задувает струю выходящего дыма, из-за чего возникает препятствие или даже противодействие. Тяга теплогенератора падает.

Опытные данные подсказывают, что наличие описываемого устройства на трубе частного дома обеспечивает повышение коэффициента полезного действия отопительной установки. Величина такого выигрыша составляет до 20%.

Как работает дефлектор

Принцип функционирования описываемой конструкции рассмотрим на простейшем примере. У данного дефлектора имеются внешний (верхний) цилиндр и зонт.

Самый простой дефлектор состоит из корпуса (дефлектора) и зонта

При его эксплуатации происходят следующие процессы:

1. Ветер несёт воздушные массы. Они ударяются о внешний цилиндр.
2. Далее потоки закручиваются по его поверхности.
3. Часть из них, поднимаясь после завихрения над внешним цилиндром, подхватывает дым из печки. Тяга увеличивается.
4. Зонт, в свою очередь, препятствует проникновению в теплогенератор осадков и грязи.

Такую компоновку люди придумали очень давно, так что её эффективность проверена годами.

У данной конструкции с зонтом есть один недостаток. Если ветер задувает снизу, он попадает на внутренние поверхности зонта. Отражаясь, воздушные массы препятствуют выходу дыма. Но подобное явление возможно лишь при редком низовом ветре. Хотя есть решение и для устранения этого недостатка. Оно таково — применяют вторичный зонт с обратными поверхностями, то есть не выпуклый, а вогнутый.

Типы дефлекторов

Основных вариантов не так уж и много.

Флюгер

Это изделие представляет собой несколько соединённых между собой козырьков, которые вращаются по ветру. Для такого их движения на самой верхушке конструкции расположен флюгер. Благодаря плоской поверхности, использующей эффект паруса, он реагирует на потоки воздушных масс и поворачивает за собой всю конструкцию.

Современный дефлектор с флюгером включает несколько козырьков и вращается под действием ветра

Во многих изделиях направление ветра указывает специальный штырёк в виде стрелки.

Козырьки увеличивают тягу дыма из тепловой установки. Это связано с их расположением — они препятствуют ветру, как бы рассекают его. Одновременно они защищают отопительный агрегат от проникновения осадков и грязи. Преимущество этой конструкции заключается в том, что она всегда устанавливается в нужное положение — именно там, где дует ветер. Но у данного вида дефлектора есть недостаток. Вращение козырьков обеспечивается подшипником, а он недолговечен и требует периодической смазки. Да и в морозы механизм может заклинить.

Н-образный дефлектор

Следующая конструкция основана на применении дополнительных отрезков труб.

Применение H-образных дефлекторов оправдано только в регионах с сильной ветровой нагрузкой

Эти элементы расположены в виде буквы «Н». Отсюда и название: «Н-образный». Понятно, что попадание осадков в дымоход в этом случае невозможно из-за горизонтально расположенного патрубка. Два вертикальных элемента по бокам конструкции обеспечивают увеличение тяги дыма из теплогенератора. Газы от продуктов сгорания подхватываются воздушными массами и выдуваются одновременно в нескольких направлениях. Описанная конструкция часто применяется в регионах с постоянными сильными ветрами. Однако при умеренном климате эффективность подобного аппарата невелика.

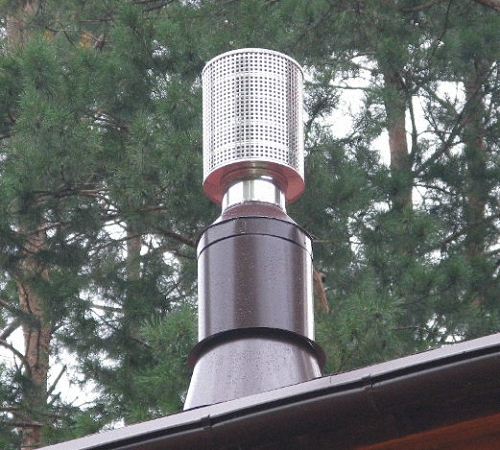

Искрогаситель

Существуют и такие типы устройств, с помощью которых избавляются от оставшихся в дыме продуктов горения. Обычно для этого классический дефлектор с цилиндром и зонтом оснащают сеткой. Она и гасит искры.

Сетка с мелкими ячейками препятствует вылету горячих искр за пределы дефлектора-искрогасителя

Это происходит так: продукты горения ударяются о грани ячеек. При столкновении с таким препятствием искры сразу затухают. Описанное достоинство привлекает хозяев, у которых дымоход расположен рядом с деревьями или иными легковоспламеняющимися предметами. Сетчатая поверхность этого дефлектора может быть единым целым со стенками цилиндра, а может и являться горизонтальной преградой внутри трубы на пути дыма.

Недостаток у искрогасителя один: при неправильном изготовлении данная конструкция может вопреки своему назначению снижать тягу.

Дефлектор ЦАГИ

Это один из самых распространённых вариантов. Его разработали в Центральном Аэрогидродинамическом институте. Аббревиатура этого заведения — в названии изделия. Данный дефлектор состоит из основного патрубка, присоединяемого к дымоходу, а также из диффузора, широкого кольца и зонта.

Преимуществом дефлектора ЦАГИ является низкое расположение зонта: тёплый воздух беспепятственно выходит из канала дымохода, что сильно увеличивает тягу

Принцип работы здесь прост. Ветер, разбиваясь о поверхность кольца, подхватывает дым и сверху, и снизу. А зонт, расположенный внутри этого внешнего цилиндра, защищает от осадков. Преимущество описанного типа дефлектора как раз в том, что зонт находится ниже верхней точки кольца. Следовательно, дым, выходящий из-под указанного элемента, вообще не испытывает никаких препятствий в виде ветра. К недостаткам конструкции можно отнести сложность изготовления.

Дефлектор Григоровича

Это самый простой вариант, который легко воссоздать собственными руками. Узел включает в себя зонт, диффузор и патрубок.

Дефлектор Григоровича можно легко изготовить собственными руками

Ветер ударяется о поверхность диффузора (часть канала, в котором из-за изменения диаметра повышается скорость потока). При этом внешние воздушные массы сверху подхватывают дым. Достоинство конструкции в её простоте. Недостаток изделия — зонт расположен высоко над диффузором, и частично ветер всё-таки задувает дым сбоку. Цилиндрический корпус может быть и прямолинейным при отсутствии диффузора. Из-за простоты конструкции устройство Григоровича не очень эффективно повышает тягу, но хорошо защищает от осадков.

Что лучше: дефлектор или просто зонт

Некоторые хозяева предпочитают не утруждаться. Они просто оснащают конец дымохода зонтом на держателе. Последний выполняют в виде цилиндра такого же диаметра, что и у дымохода. По сути, получается тот же дефлектор Григоровича, но с прямым корпусом, без диффузора. Такое устройство не увеличивает тягу. Но оно оправдывает себя на летней даче, где частный дом не используется как постоянное жильё. Если хозяева топят печь лишь несколько раз весной и осенью, то их вполне устроит и вариант с зонтом на держателе.

При постоянном проживании в загородном доме увеличение тяги за счёт дефлектора категорически необходимо. Иначе примерно пятая часть топлива для обогрева просто будет расходоваться впустую. Поэтому в данном случае лучше добавить в конструкцию хотя бы кольцо, разбивающее ветер, и получить полноценный дефлектор.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

• высоту всего изделия принимаем равной примерно 1,7 х D;
• диаметр колпака в основании считаем равным 2 х D;
• высоту колпака делаем около 5 — 7 см;
• больший диаметр диффузора тоже принимаем равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• рулетка;
• карандаш;
• картон;
• циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

Угол развёртки вычисляется по довольно простой формуле

Для того чтобы проверить правильность раскроя, сначала модель можно собрать из картона

Ножницами по металлу можно аккуратно разрезать оцинкованный лист по проведённой разметке

Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

Готовые детали скрепляются заклёпками или болтами

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
2. Устанавливаем входной патрубок дефлектора на дымоход.
3. Стягиваем место соединения вырезанной лентой.

Место соединения стягивается хомутом из стальной полосы

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Строим Вместе

Как сделать дефлектор на дымоход своими руками – чертежи и варианты исполнения

В любом доме, где присутствует печное отопление очень важно создание хорошей тяги в дымоходе. Значимым элементом в системе отвода газов является приспособление, усиливающее скорость вывода продуктов сгорания. Такую конструкцию называют дефлектором, он не только увеличивает тягу, но и защищает канал от попадания мусора или осадков. Устройство этого изделия довольно простое, что позволяет изготовить дефлектор на дымоход своими руками – чертежи, по которым можно сделать конструкцию, понятны и просты.

Важные моменты подготовки к сборке

Существует много видов устройств, увеличивающих тягу в дымоходе. Есть довольно несложные в изготовлении варианты, пользующиеся популярностью – дефлекторы ЦАГИ, Григоровича, дымники, закрепляемые на кирпичных трубах. Хотя и у таких сложных конструкций, как дефлекторы-флюгеры, есть преимущество, благодаря которому они также пользуются успехом – эти устройства обеспечивают приличную тягу при любом направлении ветра.

Что необходимо из материалов и инструментов

При создании любой из этих насадок на трубу для отвода продуктов сгорания можно использовать материалы и инструмент, не требующий таких специальных навыков, как, скажем, умение работать со сварочным аппаратом. Чтобы сделать дефлектор на дымоход своими руками, достаточно использовать:

• киянку из дерева либо резиновую;
• ножницы по металлу;
• рулетку;
• линейку;
• специальный мел по металлу;
• дрель электрическую;
• заклепочник ручной;
• сверла по металлу;
• ножовку по металлу;
• ножницы обычные;
• простой карандаш.

Сделать устройство несложно, имея в наличии:

• листовой металл, к примеру, оцинкованное железо;
• металлическую полосу или небольшого размера стальной уголок;
• заклепки алюминиевые (сверла подбираются по диаметру заклепок);
• для крепления изделия на дымоходе болты с гайками;
• картон для подготовки лекал.

Первый этап работы – составление чертежей и лекал

Прежде чем начать изготавливать дефлектор для дымохода своими руками, подготавливают чертежи на обычной бумаге. Для каждого варианта существует определенное соотношение, влияющее на эффективность работы устройства при отводе газов. Поэтому создается схема изделия с указанием размеров, согласно которой будут рассчитываться необходимое количество материалов и создаваться лекала для раскройки листового металла.

После подготовки чертежей делают лекала, используемые в дальнейшем для сооружения элементов определенного устройства. Сделав необходимые лекала, приступают к созданию конструкции из металла.

Дефлектор Григоровича – этапы изготовления

Наиболее простым изделием является устройство Григоровича, которое несложно сделать большинству людей.

Расчеты и подготовка чертежей

При рисовании чертежей и проставлении размеров этого изделия применяется следующее соотношение:

• высота конструкции составляет примерно 1,7d;
• колпак необходимо изготовить шириной 2d;
• ширина диффузора должна составлять около 1,3d.

Под символом d подразумевается диаметр дымового канала. Если при изготовлении будет применено другое соотношение размеров, то это негативно скажется на эффективности созданного устройства.

По нарисованным чертежам готовятся лекала, используемые при раскрое оцинкованного железа на элементы, из которых затем собирается изделие. Для этого на картон, используя линейку, рулетку и карандаш, переносят контур элементов в развернутом виде и в натуральную величину. Изготавливая дефлектор на трубу дымохода конструкции Григоровича, подготавливают лекала для внешнего цилиндра, диффузора и колпака.

Этапы и нюансы изготовления дефлектора

Далее выполняется следующая работа с металлом:

1. Используя подготовленные лекала, на листах металла наносят контуры необходимых деталей, обводя специальным мелом фигуры из картона. При отсутствии специального мела можно использовать простой карандаш. К контуру деталей в местах нахлеста добавляют по 20 мм, что позволит сохранить необходимую конфигурацию готовых элементов при сборке.
2. Посредством ножниц по металлу необходимые для сборки элементы вырезают из оцинкованного металла, тем самым подготавливая в развернутом виде внешний цилиндр, диффузор, обе части колпака – колпак-зонт вместе с обратным конусом.
3. Затем при помощи ножовки нарезают кусками нужной длины металлические полосы либо уголок, посредством которых будут соединяться все элементы в готовое изделие.
4. Деталям придают необходимую форму путем сворачивания и сгибания их определенным образом.
5. Следующей операцией является сборка изделия. Элементы накладывают друг на друга и, используя электрическую дрель, сверлят необходимые отверстия. Используя клепки, помещаемые в подготовленные отверстия, детали скрепляют между собой.
6. Для монтажа устройства Григоровича на дымоходе можно использовать два варианта – в первом случае в месте крепления сверлят сквозные отверстия, через которые конструкция фиксируется крепежом на дымоходе, а во втором варианте изготавливают стяжной хомут из полосы, посредством которого дефлектор закрепляется на трубе.

Порядок изготовления дефлектора ЦАГИ

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

• размер широкой части диффузора – 1,25d;
• диаметр кольца – 2d;
• высота кольца – 1,2d;
• расстояние от нижней кромки кольца до узкой части диффузора – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

Особенности создания шаблонов диффузора и зонта

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

• диаметр дымохода – d1;
• диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
• высота диффузора – H.

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Изготовление насадки на дымоход с квадратным или прямоугольным сечением

Создавая дефлектор дымохода, обладающего квадратным либо прямоугольным сечением, можно воспользоваться двумя вариантами конструкций.

Использование в конструкции переходника

Первоначально подготавливают чертеж и шаблон, по которому будут вырезать из оцинкованной стали переходник в развернутом виде.

После подготовки лекала переходят к работе с металлом:

1. С использованием лекала наносит контур переходника на оцинкованный металл. Необходимо не забывать об области нахлеста, добавляя к контуру 20 мм.
2. Ножницами по металлу вырезают изделие.
3. Затем плоский элемент сгибают таким образом, чтобы получилось изделие нужной формы.
4. В месте нахлеста проделывают с использованием электродрели отверстия под заклепки.
5. Ручным заклепочником фиксируют накладывающиеся края переходника.
6. Для крепления к дымоходу делают отверстия, через которые переходник с использованием крепежа будет фиксироваться на трубе.
7. В месте стыковки устройства и переходника также делают отверстия для стяжных болтов.

Технология создание простого дымника

Вторым вариантом является изготовление козырька, закрепляемого на прямоугольной печной трубе. С задачей, как сделать дымник на трубу своими руками, сможет разобраться любой человек, так как конструкция предельно проста и расчеты несложные.

Чертеж готовят на основании расчетов, благодаря которым выясняют необходимые размеры изделия. Затем на основании чертежа создают лекала, используемые при нанесении контуров деталей на лист оцинкованного железа.

После подготовки шаблона приступают к изготовлению самого изделия:

1. Используя лекала, специальным мелом наносят контуры развернутого зонта дымника на лист оцинкованного железа. Необходимо не забывать о местах нахлеста, добавляя 20 мм на соединение краев детали.
2. Ножницами по металлу вырезают детали согласно нанесенному контуру.
3. Ножовкой по металлу на куски нужной длины разрезают металлическую полосу либо уголок. Для фиксации дефлектора на дымоходе наиболее удобно использовать уголок.
4. Детали, вырезанные из листа, сгибают таким образом, чтобы зонт дымника принял необходимую форму.
5. Далее выполняют сборка изделия с просверливанием в нужных местах отверстий и фиксацией деталей заклепками.

Самостоятельное изготовление дефлектора-флюгера

Флюгер позволяет уменьшить высоту трубы за счет усиления тяги, так как всегда находится в нужном отношении по отношению к ветру, предотвращает попадание осадков в трубу и украшает крышу.

Инструменты и расходные материалы для работы

Чтобы сделать один из вариантов флюгарки на трубу дымохода своими руками, нужно к вышеперечисленным инструментам и материалам добавить:

• набор гаечных ключей;
• отрезок трубы;
• металлический (желательно из нержавейки) стержень или уже готовую шпильку;
• плашку для нарезки резьбы на стержне;
• метчик для нарезки резьбы под фиксирующие болты;
• болты для фиксации подшипников в трубе;
• 8 гаек, которые необходимо будет накрутить на стержень для фиксации подшипников и крепления корпуса дефлектора.
• два подшипника, размер которых подбирается по диаметру стержня и внутреннему диаметру трубы.

Пошаговая инструкция и важные замечания

1. Первоначально делают чертеж, по которому далее изготавливают лекала для деталей из листа оцинкованной стали.
2. Используя лекала, наносят контуры элементов дефлектора на стальной лист специальным мелом или маркером.
3. Ножницами по металлу вырезают детали из металлического листа.
4. Из подготовленных элементов собирают корпус дефлектора путем просверливания отверстий и скрепления их заклепками. Необходимо не забыть сделать кронштейны, посредством которых корпус будет крепиться на стержне.
5. Отрезают стержень либо шпильку необходимой длины, чтобы хватало для закрепления подшипников и фиксации корпуса дефлектора.
6. Если используют стержень, то плашкой нарезают резьбу.
7. Далее на шпильке крепят два подшипника с расстоянием между ними, необходимым для создания достаточного упора при вращении дефлектора-флюгера. Для закрепления каждого подшипника сначала наворачивают первую гайку, следом на ось надевают подшипник, затем наворачивают вторую гайку и выполняют затяжку гаек до хорошей фиксации подшипника.
8. Обрезают трубу на необходимую длину.
9. В трубе проделывают отверстия в местах размещения подшипников. Нарезают метчиком резьбу для болтов, которыми подшипники будут закрепляться в трубе. Также подготавливают отверстия для закрепления опор, фиксирующих все устройство.
10. Из стальной полосы изготавливают кольцо для фиксации дефлектора к дымоходу.
11. Нарезают отрезки, используемые в качестве опор для крепления блока с подшипниками к кольцу, закрепляющему изделие на печной трубе.
12. Выполняют окончательную сборку изделия с использованием заклепок и фиксирующих болтов.

Вариантов того, как сделать дефлектор на трубу своими руками, немало. Каждый выбирает сам, какого типа устройство лучше всего подойдет. Необходимо лишь отметить, что такая конструкция, помещенная на трубе для отвода продуктов горения, выполняет несколько полезных функций – увеличивает тягу при отводе газов, защищает дымоход от попадания внутрь мусора и осадков. После установки дефлектора на печной трубе значительно возрастает эффективность отопления в доме.

Дефлектор на дымоход

Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.

Дефлектор на дымоход

Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Цены на дефлекторы

Виды дефлекторов

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

• на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
• на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;

Возвышение дымоходов над строениями

Дефлектор с переходником на трубу

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

На первый взгляд, дефлектор воспринимают как специальный колпак над дымовой трубой. А при обстоятельном рассмотрении его видят как короткую трубу, монтируемую на оголовок с зонтом. Дефлектор защищает верхнюю часть дымохода от сильных дуновений ветра и выполняет задачу архитектурного элемента. Альтернативные названия этого незаменимого устройства — флюгарка и дымник.

1 Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

к меню ↑

2 Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

1. Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя. Дефлектор полностью исключает появление таких проблем.

   Без дефлектора дымоход быстро засоряется и нуждается в чистке

2. Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.

   При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход

3. Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.

   Дефлектор позволяет минимизировать затраты на монтаж дымохода

4. Гасить искры. Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.

   Дефлектор гасит искры, препятствуя случайному возгоранию

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

Стандартная конструкция дефлектора

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Механизм действия дефлектора основан на эффекте Бернулли

к меню ↑

3 Виды дефлекторов

Вид устройстваХарактеристики

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

к меню ↑

4 Принцип работы флюгарки

Функционирование дефлектора или флюгарки представляет собой следующий процесс:

• когда ветер дует в трубу сверху вниз, продукты сгорания топлива вытягивает нижнее кольцевое отверстие устройства;
• если потоки воздуха воздействуют снизу вверх, то газы выцеживает верхняя кольцевая прорезь;
• при дуновении ветра в горизонтальном направлении угарный газ и другие ненужные вещества высасывают сразу два отверстия.

Хуже всего флюгарка работает в ситуации устремления ветра снизу вверх. Это связано с тем, что зонтик отталкивает потоки воздуха и направляет их в сторону, обратную движению продуктов сгорания.

Устройство заставляет ветер путешествовать в определенном направлении, что улучшает тягу

Чтобы дефлектор работал без сбоев, вне зависимости от направления ветра, зонтику устройства придают форму двух конусов, соединяемых основаниями. Нижнему конусу отведена определённая роль — отталкивать потоки воздуха и продуктов сгорания топлива, раздвигая их и устремляя к выходному отверстию трубы.

к меню ↑

5 Дымовой вентилятор

Дымовой вентилятор представлен в виде электромотора и модулятора тяги. Он автоматически способен создавать требуемую тягу в трубе. Такое устройство лучше всего устанавливать в дымоходе каминов, где присутствует небольшое внутреннее сечение. Стоит принимать во внимание, что дымососам нужно электропитание 10-220 В. Этот параметр зависит от модели вентилятора.

Нежелательно над дымоходом устанавливать зонты, грибки и колпаки, так как в результате этого снижается тяга.

Оценить статью и поделиться ссылкой:

к меню ↑

6 Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

   Крепления нужны и для конуса

2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

   Заклепки позволяют надежно скрепить элементы

3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

   Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

к меню ↑

6.1 Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

к меню ↑

7 Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

• Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
• По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
• При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

к меню ↑

8 Установка дефлектора на печную трубу

Перед тем как монтировать дефлектор, внимательно осмотрите печную трубу и прилегающую к ней территорию. Если к верхнему срезу дымохода есть доступ, то усилитель тяги можно закрепить несколькими способами:

• стянуть нижнюю часть отражателя хомутом;
• использовать резьбовые соединения.

В первом случае на входном патрубке прорезают продольные пазы — они позволят ему сжиматься, максимально плотно охватывая печную трубу. Если же для крепления применяются болты и гайки, то конструкцию насаживают на дымоход и с трёх сторон выполняют сквозные сверления. Установив крепёж и затянув гайки, на открытую резьбовую часть наносят любой защитный состав — соединение надо будет периодически разбирать.
Для надёжного крепления дефлектора можно использовать дополнительные кронштейны — главное, чтобы конструкцию не могло сорвать при сильных порывах ветра

При монтаже дефлектора на дымоход не рекомендуется использовать заклёпочные соединения. Когда придёт время чистить печную трубу от сажи, снять усилитель тяги будет проблематично.

Для высоких дымоходов, а также в том случае, если подобраться к печной трубе сложно или небезопасно, отражатель присоединяют к переходнику, который позволяет плотно насадить устройство без дополнительных креплений. В этом случае порядок работ выглядит так:

1. От подходящей трубы отрезают кусок длиной 20–25 см. Если найти заготовку, в которую бы плотно вошёл дымоход, не удалось, то цилиндр нужного размера получают сворачиванием полосы листового металла с последующей сваркой встык.
2. При помощи резьбовых соединений дефлектор крепят на край переходной муфты.
3. Воспользовавшись длинным шестом, конструкцию поднимают наверх и насаживают на печную трубу.

Поскольку в последнем случае появляется возможность подсоса воздуха в зазор между муфтой и дымоходом, то следует законопатить щель любым огнеупорным материалом.

Разнообразие конструкций дефлекторов позволяет без труда подобрать нужный вариант. Потратив несколько часов на его изготовление и монтаж, вы сможете существенно увеличить тягу и тем самым повысить производительность и безопасность отопительного прибора. Важно только правильно рассчитать параметры отражателя и изготовить его в полном соответствии с чертежами — только в этом случае законы аэродинамики будут играть вам на руку.

к меню ↑

9 Как изготовить флюгер на дымоходную трубу?

Сегодня флюгер на трубу изготавливается из самых разных материалов: жести, алюминия, нержавеющей стали и меди. Используют компании-производители для изготовления частей флюгера, как правило, высококачественные сталь или медь, особенно для изготовления держателей снегозадержателей. Поймите, что любой другой материал просто не выдержит постоянных температурных колебаний и солнечного света.

Так, колпаки и оголовки печных и дымоходных труб обычно из тонколистовой стали, которая еще называется кровельным железом. Толщина ее колеблется от 0,8 миллиметров до 0,35 миллиметров. В кровельном металле содержится мало углерода, а поэтому он обладает приятной пластичностью, легко гнется и режется ножницами. Его несложно вытянуть в нужную форму молотком или чеканкой, стальными или обычными стамесками. А крышка корпуса флюгера делается из стальной заготовки, у которой уже есть внутренняя резьба.

Вот замечательный пример изготовления такого флюгера:

Также для изготовления флюгера на трубу применяется высокая антикоррозийная сталь, с оцинкованным покрытием и, наконец, на крайний случай в качестве листового материала можно также применять также остатки от бидона и старых ведер.

Главное – придумать удачный дизайн. Например, в Европе было модно ставить в качестве флюгера фигурки и видимые котов, которые якобы отгоняли несчастье, а петух на крыше дома всегда предупредит хозяев о грядущей беде. Что интересно, по-английски флюгер буквально называется «погодным петухом». Вы можете сделать такой флюгер, или его более модный аналог:

Вот какие инструменты вам понадобятся: кровельные клещи, молоток, ножницы по металлу, плоскогубцы и киянка. Понятно, что у вас вряд ли есть возможность раздобыть профессиональные инструменты для этого дела, но при определенной смекалке вы вполне обойдетесь и специальным кровельным молотком, и даже обычным четырехгранными слесарным. А киянку можно сделать из твердого дерева – бука или березы, а вместо кровельных клещей на время изготовления флюгера можете обойтись и даже простыми плоскогубцами. А чтобы нанести на будущий флюгер необходимые разметки, используйте риски и чертилки, которые изготовлены из стальных спиц. В ход также могут пойти линейка и циркуль.

Итак, сначала для дымоходной трубы изготавливают так называемый воротник. Именно он будет предотвращать падение дождевой воды в трубу и на чердак. Состоит такой из двух частей нижнего и верхнего. И каждый из фартуков может также, в свою очередь, состоять из трех частей, которые соединены друг с другом.

Сам флюгер вы можете сделать из нержавейки в форме человека, фигурки, предмета или целого сюжета, что особенно модно. Для работы на высоте вам понадобится металлический кронштейн, дрель со сверлом по металлу, шайбы с гайкой, гаечный ключ, заклепочник и прогонка.

Примерный алгоритм изготовления флюгера-петуха (как на картинках выше):

• Шаг 1. Колпак трубы закрепите по диагонали на металлическую полосу 1-2 миллиметра толщиной. Крышку флюгера нужно делать из стальной заготовки, с внутренней резьбой.
• Шаг 2. Теперь закрепите кронштейн при помощи заклепочника, с комбинированными заклепками.
• Шаг 3. Дрелью просверлите отверстие диаметром, который будет равен диаметру стержня флюгера. А на конце стержня на резьбу нарежьте резьбу.
• Шаг 4. Полоса загибается с каждого конца на несколько сантиметров. После чего крепится кронштейн, и при помощи заклепочника сверлится отверстие.
• Шаг 5. Далее в отверстие колпака вставляем ось флюгера и сверху надеваем шайбу. На нее накручиваем гайку. Закрутите, после чего можно будет приступать к ориентировке розы ветров относительно сторон света.
• Шаг 6. Для того чтобы на правильно направить флюгер, воспользуйтесь компасом. А, чтобы фигурка свободно вращались по ветру по ветру, в основании вставьте подшипник. А еще лучше металлографический подшипник скольжения, который отличаются более высокой чувствительностью к ветру.
• Шаг 7. Затем получившуюся фигурку закрепите болтами или приварите к самому верху стойки.
• Шаг 8. Еще одна шайба и накручивает уже на другой конец флюгера, чтобы обеспечить плотное его закрепление. Только после этого флюгер будет полностью установлен.

К слову, флюгер для дымоходной трубы вовсе не обязательно должен быть плоским:

к меню ↑

10 Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

• на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
• на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;

  Возвышение дымоходов над строениями

• нельзя устанавливать дефлектор в зоне аэродинамической тени от соседних зданий;
• корпус дефлектора должен обдуваться при любом направлении ветра;
• в регионах, отличающихся холодными зимами нежелательно использовать вращающиеся дефлекторы;
• на участках, где преобладают порывистые ветра, рекомендуется установка Н-образных конструкций;
• при монтаже дефлектора круглого сечения на кирпичный дымоход используются специальные переходные патрубки.

  Дефлектор с переходником на трубу

к меню ↑

11 Причины плохой тяги

Сложная ситуация возникает, если дымоход спроектирован и проложен неправильно. Неопытный человек неверно подбирает диаметр трубы или ошибается с длиной. Система дымоудаления должна быть перестроена, чтобы появилась тяговая сила.Тяга отсутствует при нарушении герметичности соединений трубы, колен, изгибов. Увеличить вытягивание дыма можно, заделав все отверстия, через которые просачивается горячий воздух. Засорение отводящего канала сажей также вызывает снижение тяги или обратное движение продуктов горения. Иногда в канал удаления дыма ставятся теплообменники различной конструкции для сбора тепла и повторного использования. Но встраиваемые установки влияют на силу тяги и ухудшают горение топлива.Тяговая сила ослабевает в условиях:

• дождя, тумана;
• повышенной влажности воздуха;
• высокой температуры снаружи;
• большой скорости ветра.

Обратная тяга или опрокидывание наступает, когда нет разреженности в дымовой трубе. Продукты горения не удаляются из помещения в атмосферу и затягиваются внутрь котельной, что опасно для человека угарным отравлением.

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).

12 Изготовление дефлекторов

Дефлектор для дымовой трубы — это устройство, состоящее из трёх главных частей: нижнего цилиндра, верхнего стакана (диффузора) и конусообразного колпака (зонтика).

Нижний цилиндр производится из трубы, материалом для создания которой может служить асбест, металл или керамика. К этому элементу присоединяют верхний стакан, фиксируемый на трёх или четырёх стойках и увеличивающийся книзу. Над ним устанавливают колпак в форме конуса, иногда называемый зонтиком.

На верхнем участке и нижнего, и верхнего стакана создают кольцевые отбои. Они не дают ветру принимать вертикальное направление.

Дефлектор состоит из: 1 — зонт-колпак, 2 — лапки, 3 — конусный щиток, 4 —диффузор, 5 — патрубок, 6 — корпус

Флюгарку устанавливают особым образом, чтобы ветер, дующий в любую сторону, не создавал преград для выведения газов. Воздушные потоки должны способствовать высвобождению продуктов сгорания, притягиваемых верхним и нижним кольцами.

Диффузор и зонтик — это изделия, чаще всего сделанные из стали, покрытой цинком. Лучшим сырьём для создания этих деталей дефлектора служит качественная котельная сталь, ведь они функционируют в условиях переменной влажности, неожиданных перепадов температуры и высокого риска образования ржавчины.

По конструкции флюгарки разделяют на виды:

• дефлектор Григоровича;
• дефлектор-флюгер;
• Н-образный дефлектор;
• дефлектор ЦАГИ;
• искрогаситель.

к меню ↑

12.1 Дефлектор Григоровича

Наиболее популярный тип дымника — это дефлектор Григоровича. Он отличается упрощённой конструкцией и поэтому без особого труда создаётся своими руками.

Нижний цилиндр дефлектора Григоровича включает в себя несколько патрубков. Кроме него, основными деталями флюгарки данного типа считаются верхний цилиндр, конусный элемент и два кронштейна для крепления изделия к дымовой трубе.

Дефлектор Григоровича разумнее создавать из жести и стали, покрытой цинком или созданной специально для изготовления котлов. Рекомендуемая толщина материала — 0,5 мм.

Самыми главными частями дефлектора Григоровича считают диффузор, колпак и обратный конус

Несмотря на прекрасную способность дефлектора Григоровича усиливать тягу и защищать дымоход от проникновения посторонних предметов, у него обнаруживают один существенный недостаток — плохую работу в условиях низового ветра.

Дефлектор Григоровича изготавливают поэтапно:

1. Подготавливают инструменты (рулетка, линейка, фломастер, картон, ножницы по металлу, дрель, свёрла и саморезы) и материалы (металлические листы и полосы).
2. Определяют размеры устройства. Желая упростить расчёты, пользуются формулами соотношения параметров дефлектора. Согласно им, высота дефлектора — это 1,6 диаметра дымохода, ширина диффузора — в 1,2 раза больше диаметра дымового канала, а ширина колпака равняется двум диаметрам дымоотвода.
3. На картонном листе составляют чертёж каждой детали. Получившиеся шаблоны вырезают и соединяют друг с другом, проверяя, соответствуют ли их размеры правильным параметрам.
4. Удостоверившись в отсутствии ошибок, контуры всех картонных деталей обводят на металлических листах. Заготовки вырезают ножницами по металлу.
5. Свернув одну из деталей, формируют цилиндр — корпус диффузора. По краям изделия просверливают два отверстия, куда вставляют саморезы.

   Первым делом создают такую деталь, как корпус дефлектора

6. По аналогии с изготовлением корпуса диффузора создают внешний цилиндр. Следом за ним делают колпак устройства, то есть сворачивают две металлические заготовки в конусы, а их края стыкуют.
7. В верхнем конусе, который чуть больше нижнего, вырезают и загибают 6 лапок. К этому изделию кромками прикрепляют нижний конус, заранее оснащаемый лапками для соединения с диффузором.

   Колпак дефлектора оснащают ножками, которые помугут ему соединиться с цилиндром устройства

8. Изготовленный зонтик ножками сцепляют с внутренним цилиндром (диффузором). После этого его помещают во внешний цилиндр.

   Дефлектор Григоровича имеет простую конструкцию

к меню ↑

12.2 Дефлектор-флюгер

Дефлектор-флюгер собирают из таких деталей, как:

• полуцилиндр, служащий барьером для сильного ветра;
• крышка, преграждающая путь внутрь дымовой трубы различному сору;
• полотно, совершающее вращения, согласованные с направлением ветра;
• центральная ось, сообщающаяся с каждым элементом приспособления;
• подпятник, выполняющий задачу дополнительного фиксатора устройства на дымовом канале.

По сравнению с другими устройствами по выравниванию тяги, дефлектор-флюгер — это усовершенствованное приспособление. Оно функционирует по принципу паруса корабля. Дефлектор-флюгер отличается вращающимся корпусом, который приходит в движение под воздействием ветра.

Дефлектор-флюгер постоянно находится в движении, поэтому легко улучшает тягу

Изготовление дефлектора-флюгера представляет собой следующий процесс:

1. Из металлических листов вырезают и формируют нижний и верхний цилиндры. К тому, что будет находиться внизу, на гайки и болты приделывают стойки. После этого к конструкции присоединяют верхний цилиндр, для закрепления которого берут хомут. На краях стоек, используя заклёпки, фиксируют обратный конус, тем самым получая основание под флюгер.
2. От трубы диаметром 1,3 см отрезают фрагмент длиной 12,5 см — опору для флюгера. Один край трубы дополняют резьбой, необходимой для крепления. Внутрь изделия вставляют подшипник, а по бокам приваривают две полосы из стали, наклоняемые так же, как купол. Важно, чтобы пластины не стали препонами для движения конструкции по кругу.

   Чтобы установить подшипник, на трубе необходимо выполнить резьбу

3. Используя компас, устанавливают розу ветров — прутики из стали, на которых крепятся буквы. Вращающуюся конструкцию прикрывают колпачком, дабы преградить влаге путь в корпус.
4. На резьбу трубы надевают крышку, изготовленную из стали и по виду напоминающую стрелу. К ней прикрепляют флажок с противовесом.

   По сути, дефлектор-флюгер — это улучшенный вариант обычного устройства

Видео: флюгер на дымоход своими руками

12.3 Н-образный дефлектор

По форме Н-образный дефлектор повторяет очертания буквы. Устройство устанавливают особым образом: устье дымового канала стыкуют с патрубком такого же сечения, после чего к нему с правой и левой сторон присоединяют ещё две детали.

Н-образный дефлектор — устройство нестандартное, поэтому используется редко

Преимуществами Н-образного дефлектора считают:

• функционирование устройства без защитного козырька, ведь устье дымовой трубы и так застраховано от попадания посторонних предметов включением в систему горизонтальных деталей;
• положительное влияние на тягу вне зависимости от того, куда дует ветер.

Н-образный дефлектор монтируют только на дымоходы предприятий или котельных, для работы которых необходимы значительные энергетические ресурсы. Поэтому в домашних условиях изготавливать его нецелесообразно.

к меню ↑

12.4 Дефлектор ЦАГИ

Дымник или дефлектор ЦАГИ состоит из входного патрубка, диффузора, корпуса, зонтиков и крепёжных элементов. Цилиндр устройства может быть как круглым, так и прямоугольным. С целью застраховать дефлектор от сбоев в функционировании, он прикрепляется на расстоянии от 1 до 1,6 метра от кровельного покрытия.

Дефлектор ЦАГИ оснащается кольцом, которого нет в конструкции дефлектора Григоровича

К достоинствам дефлектора ЦАГИ относятся:

• страховка оголовка патрубка, выводящего дым, от порчи природными явлениями;
• оснащение цилиндрическим экраном, предотвращающим появление неправильной тяги даже в канале значительного сечения;
• возможность при изготовлении устройства воспользоваться более экономным вариантом материала (нержавеющую сталь можно поменять на пластик в месте выхода холодного газа).

Недостатками дефлектора ЦАГИ считаются:

• незащищённость дымового канала от дождевых капель и снега, что требует оснащения устройства специальным колпаком;
• сложный монтаж в зимний период, ведь в это время внутренние стенки устройства покрываются слоем льда, способным запечатать проходное сечение;
• сильная восприимчивость к направлению ветра (из-за абсолютно безветренной погоды или едва ощутимых дуновений дефлектор формирует сопротивление тяге).

Дефлектор ЦАГИ функционирует без проблем, когда дует сильный ветер. Устройство желательно монтировать как можно выше над крышей, потому что это положительно скажется на процессе улучшения тяги.

Дефлектор ЦАГИ устроен так, чтобы усиливать тягу при сильном ветре

Дефлектор ЦАГИ создают, выполняя следующие действия:

1. Проводя расчёты параметров устройства, составляют чертёж. В этом деле опираются на диаметр дымохода (d). Во время проектирования дефлектора пользуются соотношениями размеров: параметр широкого участка диффузора — 1,25 d, диаметр кольцевой части — 2 d, высота кольца — 1,2 d, промежуток от нижней кромки кольца до суженого участка диффузора — d/2, высота диффузора — d/2 + 1,2 d, а ширина зонтика — 1,4 d.

   Размеры всех частей дефлектора ЦАГИ определяют, опираясь на диаметр дымового канала

2. Для диффузора, входного патрубка, кольца и зонтика изготавливают картонные лекала. Созданные детали обязательно измеряют, ведь в случае искажения размеров устройство не удастся легко собрать, и оно будет работать неэффективно. Во избежание ошибок параметры шаблонов определяют, основываясь на диаметре дымохода, высоте диффузора и диаметре широкой области диффузора. Лекало для зонтика делают просто — рисуют круг диаметром 1,7 d и две черты радиуса, создавая между ними угол в 30 градусов.
3. Нарисованные на картоне детали вырезают. На шаблоне зонтика делают дополнительный разрез — убирают лишнюю часть, которая заключена между двумя радиусными линиями.

   Чтобы придать зонту конусообразную форму, из круга полагается вырезать лишнее

4. Контуры каждого шаблона мелком или грифелем обводят на листе металла, не забывая оставлять 2 лишние сантиметра для образования нахлёста. Элементы дефлектора в развёрнутом состоянии вырезают ножницами по металлу. В дополнение к ним при помощи ножовки создают металлические пластины, которые послужат крепежами для деталей изделия.
5. Подготовленные детали сгибают, придавая им определённую форму. В зонах соприкосновения кромок проделывают дырочки, необходимые для фиксации изделий заклёпками. Сделанные металлические элементы собирают в единую конструкцию.

Видео: изготовление дефлектора ЦАГИ с подробностями

12.5 Искрогаситель на дымоход

Устройство, называемое искрогасителем, состоит из следующих деталей:

• корпус (цилиндрическая труба);
• колпак (защитная крышка);
• сетка, гасящая искры.

Самое простое приспособление представляет собой запечатанную вверху трубу с дырочками в стенках.

В установке искрогасителя обычно нуждается печь, камин или котёл, куда загружают твёрдое топливо. Речь идёт о дровах или продуктах переработки древесины.

Главное отличие искрогасителя — стенки из сетки

Искрогаситель характеризуется следующими достоинствами:

• оберегает кровлю от возгорания;
• создаёт барьер для мусора;
• предохраняет дымоход от проникновения птиц и плетения гнёзд.

К недостаткам устройства относят:

• гашение искр не на 100%, что особенно выражено при нормальной тяге;
• закупоривание дырочек сажей, из-за чего выход дыма из трубы затрудняется.

При изготовлении искрогасителя следует руководствоваться важным правилом: размеры ячейки не должны превышать 5 мм. Но делать дырочки устройства крошечными — это тоже неправильно, ведь газ из трубы не сможет вылетать легко.

Искрогаситель создают следующим образом:

1. Определяют, каков диаметр дымового канала. Ориентируясь на полученный параметр, на картоне прорисовывают контуры каждого элемента приспособления. Шаблоны вырезают, прикладывают к металлическому листу и обводят мелком. Чтобы получить детали искрогасителя, действуют ножницами по металлу.
2. Из металлических прутков толщиной от 1 до 6 мм делают сетку. Вместо них можно воспользоваться и куском уже изготовленной сетки.

   Для изготовления искрогасителя можно взять уже готовую металлическую сетку

3. Взяв сварочный аппарат, на деталях искрогасителя создают швы. Неровности убирают диском болгарки. Каждый элемент фиксируют заклёпками из стали и соединяют в необходимую конструкцию.

Металлическую сетку получится согнуть без усердий, если постучать по ней молотком. Такое необычное действие избавит металл от чрезмерного напряжения и сделает его послушным в плане изменения формы.

Искрогаситель можно совместить с дефлектором. С этой целью к его основанию полагается прикрепить козырёк, вырезанный из металла, определённым образом согнутый и зафиксированный заклёпками. Полученное изделие будет выглядеть как конус, диаметр которого чуть больше размера главной трубы.

Видео: сборка дефлектора-искрогасителя

13 Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

к меню ↑

13.1 Таблица размеров

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

• Высота дефлектора = 1,6 (1,7)×d.
• Ширина колпака = 1,7 (1,8)×d;
• Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

к меню ↑

14 Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

к меню ↑

14.1 Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;

  Вокруг устья трубы должно быть свободное пространство

• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

к меню ↑

14.2 Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Дефлектор на дымоход своими руками: размеры, чертежы, изготовление и монтаж

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы.

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Разновидности дефлекторов на трубу дымохода

После того, как мы разобрались с причинами, можно приступать к решению имеющейся проблемы путем анализа имеющихся видов.

По конструкции различаются несколько видов рассматриваемого устройства:

• «Вольпер» (имеет достаточно простую конструкцию и круглую форму)
• дефлектор на дымоход Григоровича (по виду напоминает беседку)
• шаровидный (название говорит само за себя)
• дефлектор н-образного типа
• «Шенард» (выпускается в форме звезды)
• ЦАГИ
• Двойной
• «Дефлектор-Флюгер»

Чертежи, размеры и параметры

Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.

Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d. При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала).

Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.8 d.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

• Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
• По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
• При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.
4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.
5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Что такое дефлектор на дымоход видео обзор

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

Как поставить дефлектор на дымоход своими руками: пошаговый инструктаж

Для усиления тяги используют различные приспособления и технические новинки. Сложность подобранного варианта напрямую влияет на цену. Согласитесь, всегда хочется получить хорошее качество оборудования при минимальных затратах.

Наиболее выгодное решение – сделать дефлектор на дымоход своими руками. Конструкция предельна проста, а эффективность ее использования сложно переоценить.

Мы расскажем вам, как устроен прибор и объясним принцип его работы. А также приведем пошаговую инструкцию по сборке и установке простого дефлектора. Приведенную информацию мы дополнили наглядными фотографиями и видео-роликами, демонстрирующими нюансы сооружения и монтажа вентиляционного колпака.

Что из себя представляет дефлектор?

Приспособление, используемое для усиления тяги, применяется повсеместно. Окончание дымохода, как правило, оформляется колпаком определенной формы. Причем, не простым колпаком для защиты от птиц, бабочек, листьев и прочих представителей флоры и фауны.

Это изделие, имеющее определенное строение, и выполняющее роль усилителя тяги, что положительно сказывается на расходе топлива.

Необходимость использования дефлектора

Дефлекторы, предлагаемые на рынке стройматериалов, имеют различную форму, размер. Материал, из которого они изготовлены, также отличается. Это может быть пластик, оцинкованная сталь, нержавейка и другие сплавы. Сфера применения прибора также весьма широка.

Разновидности усилителей тяги для установки на дымоходы для частного и коллективного использования отличаются внешним видом, материалом изготовления и стоимостью изделия.

Дефлектор используют для усиления тяги в вентканалах, дымоходах.

В зависимости от предназначения, выделяют изделия для установки на:

• дымоходы;
• вентканалы;
• канализационные вентстояки;
• поршневой авиамотор (в систему охлаждения);
• прочие системы.

Это устройство используют для дымоходов, расположенных на крышах как жилых домов, так и бань, гаражей и других помещений, которые отапливаются котлом.

Главное, чтобы по технике безопасности не было запрещено устанавливать такие дополнительные приборы на трубе. Причем, нет разницы, коллективный это дымоход или индивидуальный.

Основные функции, которые выполняет дефлектор, поставленный на дымоход:

• усиление тяги;
• защита от искр;
• предотвращение попадания сторонних предметов и живности в трубу дымохода;
• служит неким заменителем дополнительного отрезка трубы;
• защищает внутреннюю трубу от разрушения.

Выходит, что дефлектор весьма полезное приспособление. Единственное, нужно учитывать индивидуальные особенности отопительного котла, установленного в доме/бане и материал, которым покрыта крыша.

Особые требования предъявляются к монтажу дефлектора на газовые дымоходы. В некоторых моделях агрегатов категорически противопоказана установка каких-либо устройств на дымоход.

Как устроен отражатель?

Дефлектор в переводе означает «отражать», «отклонять», что полностью характеризует его возможности. Он, в зависимости от модели, может состоять из различных деталей.

Основные составные части устройства:

Входной патрубок или нижний цилиндр непосредственно контактирует с трубой дымохода. Его делают из металлического листа. Также это может быть патрубок из асбестоцементной или керамической трубы.

Верхний стакан расширяется в нижней части. Чтобы его прикрепить к цилиндру, используют специальные стойки. На верхнем и нижнем цилиндре для изменения направления ветра делают кольцевые отверстия.

Колпак, зонтик или навершие – все это название верхней части диффузора. Она может иметь различную форму – полукруглую, плоскую, с крышкой, двускатную щипцовую поверхность.

Принцип работы вентиляционного колпака

Дефлектор способен откланяться от малейшего воздействия ветра на него. Причем, он не просто откланяется в сторону, но и устанавливается так, чтобы обеспечить наиболее благоприятные условия для удаления продуктов горения через трубу дымохода. Главное, что ветер никак не мешает этому процессу.

Принцип работы дефлектора заключается в том, что он установлен на трубе, отводящей дым, и мешает свободному движению воздушных масс. Ветру приходится огибать это препятствие.

Причем, огибая крышу устройства, он ускоряется и в этом месте создается зона разрежения/низкого давления. Это позволяет тяге в дымоходе увеличиваться как минимум на 11-20%.

В зависимости от типа ветра, гуляющего над крышей, воздушные потоки могут вести себя по-разному.

• ветер обдувает трубу сверху вниз – в таком случае газы будут втягиваться сквозь нижние отверстия;
• ветер обдувает дефлектор снизу-вверх – воздушные массы проходят сквозь верхние кольцевые отверстия;
• воздушные массы движутся горизонтально – задействованы сразу верхний и нижний ряд отверстий.

Второй вариант движения ветра самый неблагоприятный. В таком случае зонтик дефлектора на дымоходе отражает ветер в направлении, противоположном движению продуктов сгорания.

Чтобы обернуть эту ситуацию себе на пользу, используют еще один конус, который имеет такой же размер, как и основной. Они соединяются между собой основаниями. Выходит, что зонтик дефлектора состоит из 2-х конусов, острие которых направлено в противоположные стороны.

Сделать самому или купить прибор?

Вопрос о целесообразности покупки дефлектора волнует экономных домовладельцев. Это не удивительно, ведь самое простое устройство стоит порядка 17-18 долларов. Средняя же цена при покупке составляет 45-60 долларов.

При этом изготовить прибор не составит особого труда. Да и эстетическая составляющая не всегда стоит на первом месте. Иногда дефлектор нужен на дымоход котла, обогревающего гараж или другое подсобное помещение.

Стоимость самых простых вариантов дефлектора начинается от 17 долларов. Чтобы купить модель Ханженкова, ЦАГИ или Вольперта-Григоровича из оцинкованной стали понадобится до 50 долларов. Причем, это могут быть заводские изделия или изготовленные кустарным способом.

От метода изготовления не зависит эффективность работы приспособления. Здесь главное подобрать правильный диаметр изделия и нужную модель, способную удовлетворить потребности конкретного дымохода.

При покупке следует обратить внимание на характеристики дефлектора:

• тип материала;
• толщину металла;
• диаметр патрубка для крепления на трубу дымохода.

Также производители предлагают варианты из нержавеющей стали. Они отличаются стоимостью – цена поворотных моделей из нержавейки может достигать 140 долларов и более.

Самые распространенные дефлекторы, применяемые для дымоходов в частных домах, коттеджах и банях: ЦАГИ, круглый «Волпер», Н-образный, звездообразный «Шенард», Григоровича и открытый Astato.

Купить или соорудить усилитель тяги – решать предстоит индивидуально. Для любителей что-то мастерить по дому это задание окажется приятным и интересным занятием.

Если же нет никаких инструментов и навыков проведения работ по дому, то проще и удобнее будет приобрести готовое изделие, подобрав наиболее подходящую модель, которая не будет выбиваться из общей картины крыши.

При покупке или самостоятельном изготовлении устройства важно учитывать материал покрытия крыши. Если это легковоспламеняющийся материал, то нужно обязательно предусмотреть наличие искрогасителя. Это важный пункт, обеспечивающий безопасность всем членам семьи, проживающим в доме.

Изготовление и установка дефлектора

Дефлектор проверен в действии не одним поколением владельцев домов/коттеджей. Его эффективность доказана неоднократно, поэтому неудивительно, что прибор пользуется спросом. А спрос, в свою очередь, рождает предложение.

Цена таких предложений подчас может кусаться – 140 долларов за простое устройство готов отдать не каждый рачительный хозяин.

Порядок сборки вентиляционного элемента

Гораздо дешевле обойдется сборка дефлектора из подручных материалов. Особенно, если есть желание что-то полезное соорудить своими руками. Весь процесс производства прибора займет 2-3 часа – время зависит от сноровки и навыков собирающего.

Процесс изготовления отражателя, усиливающего тягу, своими руками, состоит из таких этапов:

• создать чертеж;
• сделать заготовки;
• собрать прибор;
• установить и закрепить его на дымоходе.

Первый этап по созданию чертежа лучше всего делать на бумаге. Для этого важно правильно рассчитать диаметр входящего патрубка и диаметр колпака. А также, высоту самого дефлектора.

Чтобы не ошибиться, можно для своих расчетов использовать общепринятые формулы.

Основную роль в расчетах играет внутренний диаметр трубы дымохода:

• высота=1,6-1,7*диаметр;
• ширина диффузора=1,2-1,3*диаметр;
• ширина колпака=1,7-1,9*диаметр.

Когда есть формула, остается правильно измерить внутренний диаметр трубы у дымохода и подставить полученное значение. Зная размеры, можно приступать к нанесению контуров заготовок на бумагу.

Лучше всего после создания чертежа создать прототип готового изделия из бумаги. Так станут нагляднее возможные ошибки и недоработки. Если таких нет, то можно приступать ко второму этапу – созданию реальных заготовок из металла.

В качестве материала можно использовать лист оцинкованной или нержавеющей стали толщиной 0,5-1 мм. Иногда можно встретить мнение, что для дефлектора лучше всего использовать медь.

Это утверждение имеет право на жизнь, если в гараже или мастерской случайно имеется ненужный лист из меди. В противном случае такая дорогостоящая покупка себя не оправдает. Да и срок службы нержавейки нельзя назвать коротким, чтобы пренебрегать этим материалом.

Когда заготовки вырезаны ножницами по металлу из подготовленного листа, можно приступать к этапу сборки изделия. Для этого можно использовать заклепочник и дрель или сварку. При работе со сваркой нужно быть предельно аккуратным, чтобы не прожечь случайно участок будущего дефлектора.

Если планируется использование заклепок, то припуски на соединение деталей между собой удобно делать на прокаточном станке. Если такого нет, то вполне сгодиться молоток. Сделав припуски, предстоит ровно соединить между собой детали, дрелью сделать отверстия и поставить заклепки.

Колпак предстоит закрепить к основанию ножками, которые также вычерчиваются и вырезаются из листа нержавейки/оцинковки.

Когда с 3-м этапом покончено, и самоделка готова, можно приступать к последнему и самому ответственному моменту – установке на дымоход.

Установка дефлектора на крыше

Последний этап изготовления дефлектора на трубу дымохода заключается в его установке на место постоянного расположения – на дымоход. Поставить самостоятельно можно как самодельный прибор, так и покупную конструкцию. Разницы нету – все равно придется залезать на крышу.

Чтобы не возникло проблем с монтажом, даже покупную модель, идущую в разобранном виде, нужно собрать внизу, надежно зафиксировав все крепления. Только после этого можно брать необходимый инструмент и направляться к дымоходу.

При установке дефлектора на трубу дымохода нужно осторожно сверлить отверстия для крепления. Затем останется надежно закрепить шурупы или заклепки и проверить, не наклоняется ли установленный прибор в разные стороны.

Если он болтается, то дополнительно можно поставить хомут. Такой вариант подходит, если дымоход не облицован кирпичом.

Для кирпичной кладки с квадратным или прямоугольным сечением дымохода придется воспользоваться специальными переходниками. Когда работы закончены, можно испытать в действии установленный своими руками дефлектор, затопив печь/включив котел отопления.

Еще один важный момент – искрогаситель. Нужен он или нет – смотрят в конкретном доме. Можно сделать искрогаситель самостоятельно из листовой нержавейки или металлической сетки.

Ошибки и проблемы с устройством

С дефлектором, как и со всеми приборами, могут возникать неприятности. Одна, самая большая и вполне предотвратимая – неправильная работа. Так случается, если устройство было подобрано неправильного размера. Оно попросту может провалиться внутрь трубы дымохода, закрыв путь для выхода продуктов горения.

Чтобы избежать такой ситуации, нужно обратить внимание, что диаметр патрубка дефлектора должен равняться диметру внутренней трубы дымохода.

Если же дымоход кирпичный, а устанавливаемый прибор имеет круглое сечение, то без соответствующих переходников не обойтись.

Вторая ошибка при монтаже дефлектора – выбор вращающейся модели для районов с холодными и снежными зимами. Такое решение чревато обледенением прибора, а через несколько дней он занесется снегом и не только перестанет вращаться, но и будет существенно мешать нормальной работе дымохода.

Чтобы прочистить все, удалив снег со льдом, придется лезть на крышу, а это не самое приятное занятие в холодный и снежный день.

Третья неприятность – неэффективность дефлектора.

Проблема может возникнуть, если неправильно подобрано место установки или модель:

• корпус прибора плохо обдувается ветрами различных направлений;
• в местности с порывистыми ветрами более эффективным будет Н-образный дефлектор;
• нужно избегать установки устройства в зоне аэродинамической тени от деревьев и более высоких сооружений, находящихся рядом;
• прибор должен находиться выше конька крыши и выше других сооружений, если они присутствуют рядом с дымоходом.

Если дефлектор оказался малоэффективным, то необходимо искать причины обратной тяги дымохода.

Четвертая проблема – поломка вращающихся моделей. Дело в том, что механизмы, обеспечивающие вращение, требуют ухода. Точнее, нужно не забывать периодически проводить обслуживание отдельных частей дефлектора, смазывать вовремя подшипники.

Если приспособление было произведено своими руками, а материал, используемый при этом оказался дешевым и некачественным, то все может очень быстро проржаветь. В таком случае вскоре придется заменить новым дефлектором.

Еще одна проблема, когда вместо дефлектора установлен простой колпак. Он может обледенеть и его занесет снегом. Это придется устранять. Опасно, если такая ситуация произойдет ночью и все продукты сгорания останутся в доме. Это чревато летальным исходом для всех домочадцев.

Поэтому нужно сразу ставить дефлектор и не экспериментировать с различными козырьками-колпаками. Если же нет желания сооружать усилитель из подручных материалов, всегда можно купить понравившуюся модель и самостоятельно установить на дымоход.

Позаботиться о нормальной работе котла и эффективном отводе продуктов горения надо еще на стадии проектирования отопления. Полезная информация по сооружению дымохода представлена в этой статье.

Выводы и полезное видео по теме

Как устроен дефлектор, способный гасить искры, описано в видео ролике:

Пошаговое изготовление дефлектора ЦАГИ своими силами без спецоборудования показано в видео:

Расчет, изготовление и проверка в действии собственноручно изготовленного дефлектора приведены в видео ролике:

Подробный ролик об изготовлении дефлектора на дымоход с пояснениями и наглядным изложением каждого действия:

Изучив более подробно вопрос сборки и установки дефлектора, можно воспользоваться собственными силами для защиты своего дымохода от нежелательного вмешательства в его работу ветра и различного рода осадков и мусора. Также это нехитрое приспособление поможет существенно увеличить тягу.

У вас есть личный опыт сооружения дефлектора для дымохода? Хотите поделиться практическими навыками или задать вопросы по теме? Пожалуйста, оставляйте комментарии – форма для отзывов расположена ниже.

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Как самому сделать дефлектор дымохода: инструкции, советы, секреты

Труба для удаления дыма из печи или котла частного дома нуждается в специальном устройстве, устанавливаемом на самой её верхушке. Без этого приспособления дымоход плохо работает. Речь идёт о дефлекторе. Оказывается, его легко соорудить самостоятельно. Разберём принцип действия этого изделия, его виды и способы изготовления своими руками.

Для чего нужен дефлектор

Предназначение устройства очевидно — изделие увеличивает тягу печи и одновременно защищает отопительную установку от попадания снега, дождя и грязи. Без дефлектора ветер задувает струю выходящего дыма, из-за чего возникает препятствие или даже противодействие. Тяга теплогенератора падает.

Опытные данные подсказывают, что наличие описываемого устройства на трубе частного дома обеспечивает повышение коэффициента полезного действия отопительной установки. Величина такого выигрыша составляет до 20%.

Как работает дефлектор

Принцип функционирования описываемой конструкции рассмотрим на простейшем примере. У данного дефлектора имеются внешний (верхний) цилиндр и зонт.

Самый простой дефлектор состоит из корпуса (дефлектора) и зонта

При его эксплуатации происходят следующие процессы:

1. Ветер несёт воздушные массы. Они ударяются о внешний цилиндр.
2. Далее потоки закручиваются по его поверхности.
3. Часть из них, поднимаясь после завихрения над внешним цилиндром, подхватывает дым из печки. Тяга увеличивается.
4. Зонт, в свою очередь, препятствует проникновению в теплогенератор осадков и грязи.

Такую компоновку люди придумали очень давно, так что её эффективность проверена годами.

У данной конструкции с зонтом есть один недостаток. Если ветер задувает снизу, он попадает на внутренние поверхности зонта. Отражаясь, воздушные массы препятствуют выходу дыма. Но подобное явление возможно лишь при редком низовом ветре. Хотя есть решение и для устранения этого недостатка. Оно таково — применяют вторичный зонт с обратными поверхностями, то есть не выпуклый, а вогнутый.

Типы дефлекторов

Основных вариантов не так уж и много.

Флюгер

Это изделие представляет собой несколько соединённых между собой козырьков, которые вращаются по ветру. Для такого их движения на самой верхушке конструкции расположен флюгер. Благодаря плоской поверхности, использующей эффект паруса, он реагирует на потоки воздушных масс и поворачивает за собой всю конструкцию.

Современный дефлектор с флюгером включает несколько козырьков и вращается под действием ветра

Во многих изделиях направление ветра указывает специальный штырёк в виде стрелки.

Козырьки увеличивают тягу дыма из тепловой установки. Это связано с их расположением — они препятствуют ветру, как бы рассекают его. Одновременно они защищают отопительный агрегат от проникновения осадков и грязи. Преимущество этой конструкции заключается в том, что она всегда устанавливается в нужное положение — именно там, где дует ветер. Но у данного вида дефлектора есть недостаток. Вращение козырьков обеспечивается подшипником, а он недолговечен и требует периодической смазки. Да и в морозы механизм может заклинить.

Н-образный дефлектор

Следующая конструкция основана на применении дополнительных отрезков труб.

Применение H-образных дефлекторов оправдано только в регионах с сильной ветровой нагрузкой

Эти элементы расположены в виде буквы «Н». Отсюда и название: «Н-образный». Понятно, что попадание осадков в дымоход в этом случае невозможно из-за горизонтально расположенного патрубка. Два вертикальных элемента по бокам конструкции обеспечивают увеличение тяги дыма из теплогенератора. Газы от продуктов сгорания подхватываются воздушными массами и выдуваются одновременно в нескольких направлениях. Описанная конструкция часто применяется в регионах с постоянными сильными ветрами. Однако при умеренном климате эффективность подобного аппарата невелика.

Искрогаситель

Существуют и такие типы устройств, с помощью которых избавляются от оставшихся в дыме продуктов горения. Обычно для этого классический дефлектор с цилиндром и зонтом оснащают сеткой. Она и гасит искры.

Сетка с мелкими ячейками препятствует вылету горячих искр за пределы дефлектора-искрогасителя

Это происходит так: продукты горения ударяются о грани ячеек. При столкновении с таким препятствием искры сразу затухают. Описанное достоинство привлекает хозяев, у которых дымоход расположен рядом с деревьями или иными легковоспламеняющимися предметами. Сетчатая поверхность этого дефлектора может быть единым целым со стенками цилиндра, а может и являться горизонтальной преградой внутри трубы на пути дыма.

Недостаток у искрогасителя один: при неправильном изготовлении данная конструкция может вопреки своему назначению снижать тягу.

Дефлектор ЦАГИ

Это один из самых распространённых вариантов. Его разработали в Центральном Аэрогидродинамическом институте. Аббревиатура этого заведения — в названии изделия. Данный дефлектор состоит из основного патрубка, присоединяемого к дымоходу, а также из диффузора, широкого кольца и зонта.

Преимуществом дефлектора ЦАГИ является низкое расположение зонта: тёплый воздух беспепятственно выходит из канала дымохода, что сильно увеличивает тягу

Принцип работы здесь прост. Ветер, разбиваясь о поверхность кольца, подхватывает дым и сверху, и снизу. А зонт, расположенный внутри этого внешнего цилиндра, защищает от осадков. Преимущество описанного типа дефлектора как раз в том, что зонт находится ниже верхней точки кольца. Следовательно, дым, выходящий из-под указанного элемента, вообще не испытывает никаких препятствий в виде ветра. К недостаткам конструкции можно отнести сложность изготовления.

Дефлектор Григоровича

Это самый простой вариант, который легко воссоздать собственными руками. Узел включает в себя зонт, диффузор и патрубок.

Дефлектор Григоровича можно легко изготовить собственными руками

Ветер ударяется о поверхность диффузора (часть канала, в котором из-за изменения диаметра повышается скорость потока). При этом внешние воздушные массы сверху подхватывают дым. Достоинство конструкции в её простоте. Недостаток изделия — зонт расположен высоко над диффузором, и частично ветер всё-таки задувает дым сбоку. Цилиндрический корпус может быть и прямолинейным при отсутствии диффузора. Из-за простоты конструкции устройство Григоровича не очень эффективно повышает тягу, но хорошо защищает от осадков.

Что лучше: дефлектор или просто зонт

Некоторые хозяева предпочитают не утруждаться. Они просто оснащают конец дымохода зонтом на держателе. Последний выполняют в виде цилиндра такого же диаметра, что и у дымохода. По сути, получается тот же дефлектор Григоровича, но с прямым корпусом, без диффузора. Такое устройство не увеличивает тягу. Но оно оправдывает себя на летней даче, где частный дом не используется как постоянное жильё. Если хозяева топят печь лишь несколько раз весной и осенью, то их вполне устроит и вариант с зонтом на держателе.

При постоянном проживании в загородном доме увеличение тяги за счёт дефлектора категорически необходимо. Иначе примерно пятая часть топлива для обогрева просто будет расходоваться впустую. Поэтому в данном случае лучше добавить в конструкцию хотя бы кольцо, разбивающее ветер, и получить полноценный дефлектор.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

• высоту всего изделия принимаем равной примерно 1,7 х D;
• диаметр колпака в основании считаем равным 2 х D;
• высоту колпака делаем около 5 — 7 см;
• больший диаметр диффузора тоже принимаем равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• рулетка;
• карандаш;
• картон;
• циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

Угол развёртки вычисляется по довольно простой формуле

Для того чтобы проверить правильность раскроя, сначала модель можно собрать из картона

Ножницами по металлу можно аккуратно разрезать оцинкованный лист по проведённой разметке

Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

Готовые детали скрепляются заклёпками или болтами

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
2. Устанавливаем входной патрубок дефлектора на дымоход.
3. Стягиваем место соединения вырезанной лентой.

Место соединения стягивается хомутом из стальной полосы

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Дефлектор на дымоход

Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.

Дефлектор на дымоход

Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Цены на дефлекторы

Виды дефлекторов

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

• на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
• на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;

Возвышение дымоходов над строениями

Дефлектор с переходником на трубу

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.
