Главная » Вытяжная вентиляция » Как сделать вентиляционный дефлектор своими руками — от чертежа до готового устройства

Автор Евгений Апрелев На чтение 5 мин Просмотров 17к.

Нормальная работа системы вентиляции предполагает наличие тяги в каналах и воздуховодах. Но со временем в шахту может попасть мусор, каналы могут просто забиваться пылью, которая накрепко прилипает к их стенкам, в особенности если на них есть жировой налет. Все это уменьшает диаметр воздуховодов, что негативно сказывается на работе всей системы вентиляции.

Именно поэтому многие домовладельцы устанавливают на оголовках вентиляционных труб специальные устройства под названием дефлекторы.

Особенности работы устройства

Вентиляционный дефлектор устанавливают для увеличения тяги в воздуховодах, шахтах и каналах. Это устройство, отклоняя воздушные потоки создаваемые ветром, создает на выходе системы вентиляции зону пониженного давления. Воздушные массы, находящиеся в трубе, стараясь компенсировать разряжение, поднимаются к оголовку трубы, тем самым увеличивая тягу.

Это описание принципа действия всех дефлекторов, конструкций которых существует огромное количество. Многие устройства не только отклоняют воздушные потоки, но и увеличивают скорость их прохождения над оголовком вентиляционной трубы, за счет сужения канала, тем самым значительно усиливая тягу (принцип аэрографа).

Грамотное использование дефлектора способствует увеличению производительности всей вентиляционной системы до 20%, особенно полезен он на вентиляционных каналах с большими горизонтальными участками и изгибами.

Кроме того, дефлектор на вентиляционной трубе прекрасно защищает от попадания внутрь различного мусора, мелких птиц, насекомых, а главное, атмосферных осадков. В основном, материал, из которого изготавливают эти аппараты, стойкий к коррозийным проявлениям. Это оцинкованная или нержавеющая сталь, керамика или пластик.

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
Григоровича – также очень популярная конструкция дефлектора.
Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

Все многообразия моделей можно классифицировать по некоторым отличительным качествам:

По форме навершия устройства.
Вращающийся (роторный или турбинный).
Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

Изготовление простейшего прибора своими руками

Несмотря на сложность конструкции сделать дефлектор своими руками сможет каждый домашний мастер. Достаточно только иметь необходимые инструменты и материалы. Для самостоятельного изготовления этого устройства понадобится:

Лист плотной бумаги или картона.
Лист оцинкованного металла.
Чертеж дефлектора с расчетами относительно диаметра трубы.
Заклепочный пистолет.
Ножницы по металлу.
Дрель с набором сверел.
Маркер или чертилка.

После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками.

Прежде всего, следует перевести контуры изделия с чертежа на металл. Должны быть развертки всех основных частей устройства: колпак, диффузор, внешний цилиндр, стойки.
После этого, нужно вырезать все части устройства, по полученной выкройке.
Соединить все части устройства, согласно чертежу или эскиза, при помощи заклепочного пистолета.
Соединить две части дефлектора с помощью стоек, вырезанных из того же металла.

После изготовления можно устанавливать дефлектор на оголовок трубы, тщательно закрепив его с помощью хомутов.

Совет:
Дефлектор создаст дополнительную тягу в каналах только в том случае, если все его детали будут выполнены по определенным размерам. Следует помнить, что установку следует проводить, работая на высоте, поэтому лучше это делать вдвоем и со страховкой. Если вы не уверенны в своих силах обратитесь к профессионалам, которые имеют опыт в изготовлении и установке этих нужных приборов.

Источник

Для многих автовладельцев сохранность личного транспортного средства – не пустой звук. Они прибегают к различным способам ухода, ремонта, обслуживания автомобиля. Обустройство гаража – один из таких способов. Казалось бы, гаражное помещение вообще не нуждается в каком-либо значительном обустройстве. Но это в корне неверное утверждение. От создания комфортного гаражного пространства зависит здоровье человека, сохранность автомобиля. Здесь одним из первых возникает вопрос – как сделать вентиляцию в гараже, как с его помощью организовать то самое комфортное пространство? Давайте разбираться.

Гараж не является жилым пространством. Тем не менее в хорошей вентиляции нуждается так же, как и жилье человека. Приведем несколько подтверждений этому:

Ни для кого не новость, что внутри гаражного помещения постоянно скапливается конденсат, воздух наполнен застоявшейся сыростью. Это отрицательно сказывается на всем: самочувствии человека, металлических конструкциях строения, состоянии автомобиля (коррозия).
Хранение химических веществ, необходимых для ухода за авто, приводит к скоплению токсичных паров. К этому добавляются выхлопные газы от работы двигателя. Все вместе значительно загрязняет воздух гаража.
Также пары горючих веществ, химикатов, топлива в определенной концентрации взрывоопасны.

Организация правильного вентилирования гаража поможет справиться с перечисленными моментами. Ее задачами при этом являются:

нормализация уровня влажности (хорошо проветриваемое помещение впредь не будет сырым, застоявшийся воздух сменится на свежий);
предотвращение образования плесени на стенах, в яме.
удаление воздуха, содержащего пары топлива, токсические вещества;
выведение лишней влаги, попадающей вместе с транспортом;
просушивание кузова, наружных узлов автомобиля;
просушка смотровой ямы.

Необходимость проветривания приводит к вопросу о том, как правильно сделать вентиляцию в гараже. Возможны несколько вариантов того, как наладить смену воздушных масс в этом небольшом строении: естественный, принудительный, комбинированный. Рассмотрим каждый из них.

Естественная циркуляция воздушного потока основывается только на законах физики, аэродинамики. У входящего прохладного воздуха – пониженное давление. Он тяжелее комнатного, теплого и влажного, с давлением более высоким. За счет разницы температур, показателей давления происходит вытеснение застоявшегося теплого свежим тяжелым воздушным потоком. При условии, конечно, что система вентилирования налажена хорошо, на пути воздушных масс нет препятствий.

Это основной вариант организации проветривания гаража, требующий минимального вложения средств, сил. Воплощать его лучше всего еще на стадии строительства, когда можно беспроблемно установить вентиляционные трубы, отверстия.

К положительным моментам данного типа проветривания относится:

доступная стоимость;
простота самостоятельного монтажа.

Есть и отрицательные аспекты:

летом при температуре воздуха выше, чем внутри гаража, тяга сведется к минимуму, а то и вовсе иссякнет, проветривание на этом закончится;
перемена ветра может не лучшим образом сказаться на циркуляции воздушного потока внутри;
небольших параметров гаража может не хватить для создания той разницы температур/давления, которые необходимы для хорошей конвекции воздуха.

Тем не менее, наличие естественной вентиляции – уже хорошо. Пусть с перебоями, но проветривание все же будет. Это гораздо лучше, чем отсутствие вообще какого-либо движения воздуха.

Итак, общая схема, как сделать вентиляцию в гараже своими руками, довольно проста, минимальна по затратам. Приведенный ниже алгоритм одинаково применим ко всем вариантам вентилирования гаража, с небольшими дополнениями для каждого случая отдельно.

Материалы, которые пригодятся:

пластиковые/металлические/асбест-цементные трубы
решетки, колпак/дефлектор
инструменты для резки труб
инструменты для высверливания отверстий
крепежные механизмы
герметик.

Определить местонахождение вентиляционных проемов, разметить.
Выщитать диаметр труб исходя из общей площади гаража. Отталкиваться можно от требований санитарных норм, согласно которым для 10 м² необходимо 15 см диаметра трубы.
Сделать вентиляционные проемы для приточного, вытяжного воздуховодов соответственно их диаметру.
Вставить трубы в проемы, щели заделать монтажной пеной, герметиком.
На внешние выходы воздуховодов устанавливаются решетка (от грызунов, мусора), защитный колпак (от атмосферных осадков), либо дефлектор (для усиления тяги).

Для принудительного/комбинированного способов есть некоторые дополнения, приведем их ниже. А пока несколько общих моментов, которых рекомендуется придерживаться, чтобы максимально эффективно организовать циркуляцию воздуха.

Вход приточной трубы внутри помещения располагается не выше 10-15 см от пола (для усиления разницы давления).
Вытяжной выход монтируется максимум на 10 см ниже потолка (также для усиления тяги).

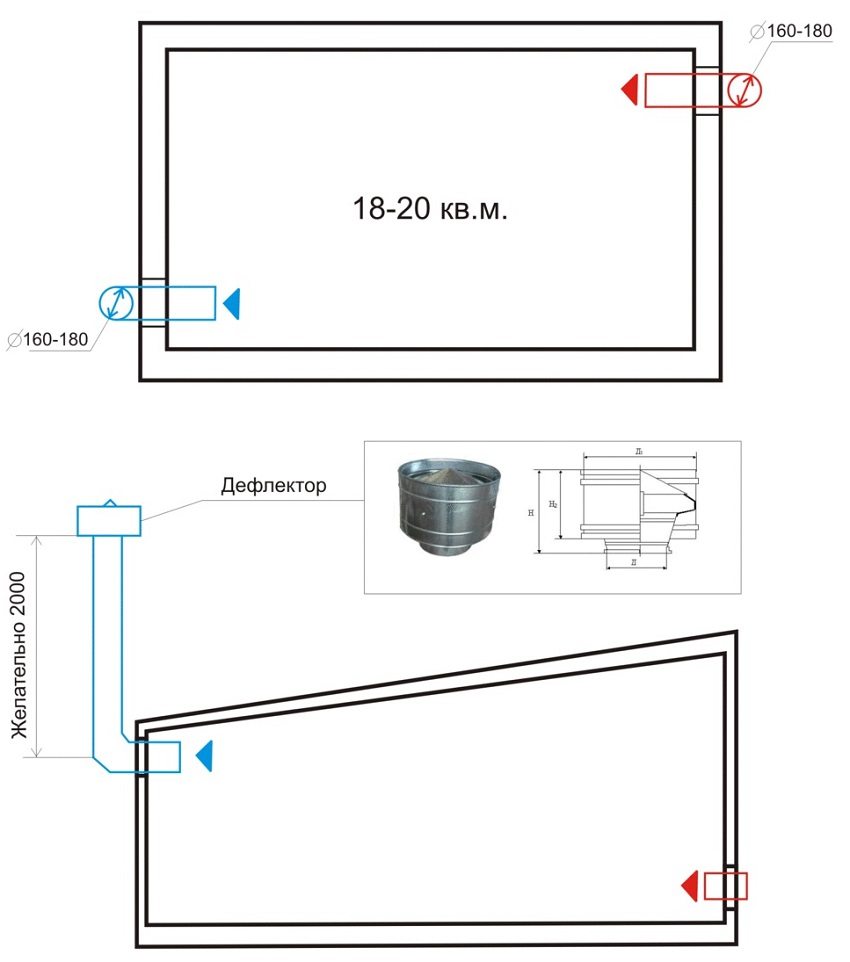

Вентиляционные воздуховоды размещаются в противоположных углах строения. Это обеспечит максимально возможный охват пространства свежим воздухом прежде, чем он выйдет наружу.
Чем выше вытяжная труба, тем сильнее создается естественная тяга. Рекомендуется устанавливать так, чтобы внешний выход отстоял от крыши гаража минимум на 50 см.
Необходимо проследить, чтобы расстояние между внутренним приточным отверстием и наружным вытяжным выходом составляло не менее 3 м.
Чтобы усилить тягу возможно установить приточный воздуховод с диаметром вдвое большим, чем вытяжной.
Монтаж дефлектора на вытяжном воздуховоде также позволит усилить тягу.
Приточный/вытяжной каналы рекомендуется делать без изгибов. Диаметр по всей длине должен быть одинаковым, внутренняя поверхность максимально гладкой, чтобы не препятствовать движению воздушного потока.
По возможности учитывать наиболее частое направление ветра, сделав вытяжную трубу так, чтобы ветер не задувал в нее.

При естественном проветривании приточный воздуховод могут заменить вентиляционные решетки, вмонтированные внизу гаражных ворот. При этом их общий диаметр/размер также должен быть не меньше диаметра вытяжного канала, а лучше – вдвое больше.

Устройство вентиляции в деревянном доме. Схемы устройства и пояснения.

Принудительный (механический) способ проветривания гаражного помещения отличается от естественного применением специальных механизмов, усиливающих приток/отведение воздушных масс – осевых, канальных вентиляторов.

Механизмы устанавливаются внутри вентиляционных проемов/каналов, чтобы нагнетать/выводить воздух более эффективно. Их использование требует питания от электросети, к которой необходимо подключить. В остальном же схема монтажа ничем не отличается от вышеприведенной.

Преимущества:

Эффективный воздухообмен производится количеством воздушных масс, достаточным гаражному строению вместе со смотровой ямой.
Проветривание происходит независимо от атмосферных явлений, времени года, температуры воздуха снаружи.
Возможность регулирования процесса при помощи встроенного таймера, датчика движения и т.д.
Единственная возможность проветривания подземного гаража.

К недостаткам условно можно отнести:

Увеличение общей стоимости системы вентиляции.
Увеличение затрат на электроэнергию.

При желании (а также возможности) автовладельца можно установить внутри приточного канала вентиляционное устройство с фильтром очистки воздуха и колорифером (подогрев воздуха).

Еще одним (более дорогостоящим) вариантом организации принудительного вентилирования гаражного помещения может стать установка моноблочного устройства с рекуператором тепла. Состоит из двух блоков, предназначенных для подачи/очистки/обогрева свежего воздуха и выведения отработанного.

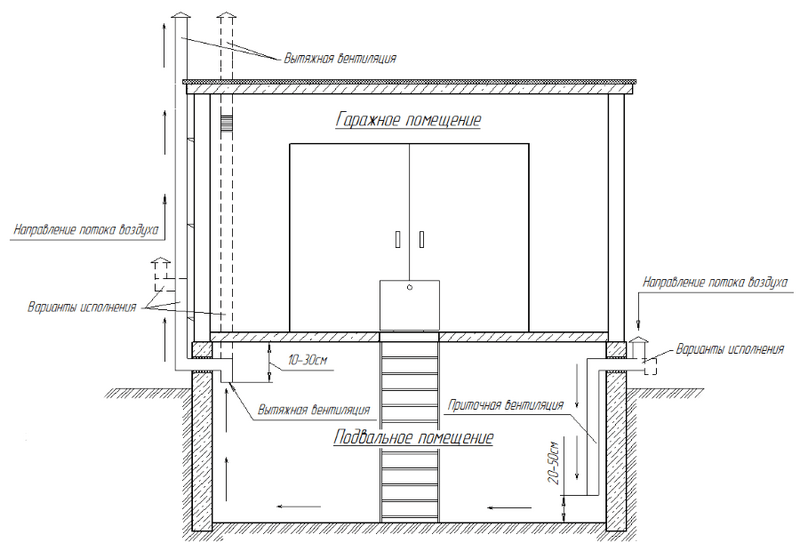

Устройство вентиляции в подвале гаража. Схемы и пояснения.

Объединяет два вышеописанных способа проветривания. Отведение застоявшегося воздуха организуется установленным внутри вытяжного проема/канала вентилятором. Таким образом усиливается тяга, благодаря которой приточные массы активнее поступают внутрь строения.

Механизмы могут быть осевые, канальные (по усмотрению). Подключаются к электросети. В целом же, схема построения комбинированной системы вентиляции идентична естественной.

Более эффективный воздухообмен по сравнению с естественным способом.
Отсутствует влияние погодных условий на качество проветривания.
Приемлемая стоимость по сравнению с принудительным способом воздухообмена.
Регулировка времени воздухообмена при помощи таймера.
Необременительный монтаж.

На вентилятор все-таки придется потратиться.
Хоть и небольшие, но затраты на электроэнергию будут.
Большее количество времени на установку.

Если гаражное помещение оборудовано смотровой ямой, она должна постоянно проветриваться. Здесь, как и во всем строении, без должного вентилирования скапливается конденсат, застаивается сырость. Как следствие – плесень на стенах, грибок, микроорганизмы и даже насекомые.

Как правило, чтобы проветрить, в яме достаточно организовать естественную циркуляцию воздушных масс. Делается это просто. По краям настила, возле приточного, вытяжного каналов оставляют зазоры (примерно 10-15 см). Там, где планируется приток воздуха, щель можно сделать вдвое больше противоположного отверстия, чтобы усилить тягу.

При автономном устройстве смотрового отсека понадобится оборудование отдельной системы воздухообмена. Принцип организации проветривания в яме такой же, как был приведен выше.

Важно помнить, что при открытом вытяжном зазоре в яме автомобиль над ним ставить крайне нежелательно. Ведь именно здесь проходит поток влажной воздушной массы, чтобы выйти наружу через вентиляционный канал. Его периодическое воздействие может привести к появлению коррозии элементов кузова машины.

Эффективный воздухообмен гаражного помещения крайне важен. Он защитит автомобиль от излишней влаги, обеспечит ему просушку после дождя/снега, предотвратит создание взрывоопасной ситуации, скопление токсичных паров внутри строения. Даже естественная вентиляция значительно улучшит процесс воздухообмена. Пусть не так регулярно, но помещение все-таки будет проветриваться.

Недостаточная или неэффективная вентиляция гаража способствует образованию конденсата на агрегатах автомобиля. Выхлопные газы и испарения рабочих жидкостей делают гаражную атмосферу небезопасной для автовладельца.

Чтобы избежать перечисленных проблем, необходимо позаботиться о нормальной циркуляции воздухопотока. Тем более, что улучшение микроклимата в автомобильном боксе зачастую не требует особых инженерно-строительных навыков и значительных финансовых вливаний.

Мы подскажем вам, как рассчитать и сделать естественную вентиляцию гаража более эффективной, а также предложим альтернативные методы побуждения воздухообмена.

На заре автолюбительства машины нуждались в огороженном укрытии для выполнения текущего ремонта. Позже автомобили стали ценностью, требующей защиты от угона – надежного гаража с защищенным от проникновения периметром.

Опыт прежних поколений автовладельцев требует оберегать машину, хранить ее вгаражном боксе.

Но гараж хорош, если в нем имеется вентиляция. Заезжая на автостоянку после многокилометрового путешествия по дождливым и заснеженным трассам, автомобиль привозит с собой влагу. Помещение для машины традиционно невелико — влага быстро насыщает его атмосферу.

И если объем влажного воздуха в гараже не сменять 6 раз в час (лучше 10 раз), то авто непременно заржавеет.

СНиП 21-02-99 устанавливает зимнюю температуру хранения машины в размере +5 о С, если бокс отапливается. К слову, данный СНиП позволяет также не отапливать помещения гаража.

Комфортная для автовладельца температура (например, +15 о С) в зимнем гараже «некомфортна» для машины из-за таяния наледи и снега, налипших на нее. Рациональнее придерживаться нормативных 5 о С.

Норматив воздухообмена в гараже устанавливается по ОНТП 01-91 в объеме от 150 м 3 /ч на каждое машиноместо. Внешне задача несложная – определить диаметр воздуховодов, выставить один на приточку, второй на вытяжку и обновление атмосферы происходит.

Однако в условиях холодного климата России приточно-вытяжную систему в помещении закрытой автостоянки нужно проектировать пристальнее.

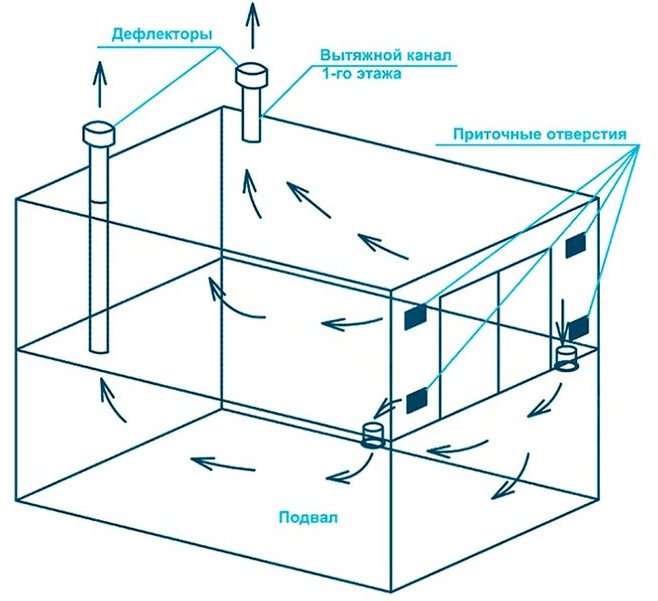

Чтобы построенная своими руками вентиляция в гараже работала, схема ее должна учитывать объем смены воздуха, сезонные перепады температур и розу ветров.

Естественная вентиляция автомобильного бокса прямо зависит от таких параметров:

Температурной разности воздуха внутри помещения и вне его. Атмосфера гаража должна быть горячее и поэтому легче наружного воздуха. Тогда тяжелый и свежий воздух будет проникать в гараж через приточный воздуховод самотеком, стремясь заместить менее плотный объем внутренней атмосферы.
Разности давления между вертикальными позициями притока и вытяжки. Необходим перепад более 3 м между приточным вводом и вытяжным выводом воздуха.
Давления перемещающейся воздушной массы (ветра). С наветренной стороны гаража устанавливается повышенное давление, с подветренной – пониженное. Необходимо поместить приточный воздуховод на стороне преобладающего направления ветра.

Игнорирование перечисленных условий приведет к полной неэффективности естественной вытяжки. Поэтому зимой следует установить в автомобильном боксе более высокую температуру по отношению к улице и уменьшить воздухообмен, регулируя степень открытия воздуховодов.

Летом требуется открыть приточно-вытяжные воздуховоды полностью, делая ставку на розу ветров.

Основной параметр воздухообмена – его кратность, т.е. число полных смен объема атмосферы в гараже «уличным» воздухом.

Зная нормированную кратность приточно-вытяжного воздухообмена (6-10 раз) и внутренний объем автомобильного бокса, необходимо вычислить потребление воздуха за час:

L – расход воздуха за час, м 3 /ч;
n – числовое значение норматива по кратности воздухообмена;
Vг – воздушный объем гаража, м 3 .

Чтобы определить объем воздуха, вмещаемый гаражом, нужно перемножить его внутренние размеры ширины, длины и высоты.

Например, бокс шириной 4 м, длиной 6 и высотой 2,7 м вмещает Vг=4•6•2,7=64,8 м 3 . При выборе, скажем, семикратного воздухообмена за час такому гаражу потребуется L=7•64,8=453,6 м 3 .

Для подбора сечения воздуховодов приточки и вытяжки, полученное значение L следует округлить в сторону увеличения, добившись его кратности к 5.

Поэтому, полученное в нашем расчете значение расхода воздуха, необходимо увеличить до 455 м 3 , т.к. это число делится на 5 без остатка – 455:5=91.

Далее — смотрим изображение диаграммы диаметра воздуховодов и подбираем подходящий параметр.

Учитывая, что скорость воздуха в каналах естественной вентиляции составляет порядка 0,5-1 м/с, для рассчитанного выше «примерного» гаража необходимы круглые воздуховоды диаметром от 500 мм. Либо профилированные, с внутренним сечением от 450х500 мм.

Для улучшения воздушного притока можно установить на высоте до полуметра от пола гаража не трубу-воздуховод, а решетчатый воздухозаборник. Причем, его сечение должно быть вдвое-втрое большим, чем у вытяжной трубы. Вентиляция улучшится, но зимой автомобильный бокс промерзнет.

Необходимо оснастить приточную решетку и вытяжку сдвижными или съемными крышками, позволяющими уменьшать сечение воздухозаборника при потребности.

Обращаем внимание на последовательность частичного перекрытия вытяжного и приточного проемов – сначала приточка, затем вытяжка.

При этом важно, чтобы сечение вытяжной трубы не оказалось больше сечения приточного воздухозаборника – произойдет опрокидывание тяги. Поэтому при частичном закрытии приточного воздуховода следует обязательно уменьшить сечение вытяжной трубы.

Вытяжной воздуховод необходимо выводить строго вертикально и, по меньшей мере, на 500 мм над плоскостью гаражной кровли.

Над двухскатной крышей вытяжку необходимо поднимать на высоту, соответствующую близости к ней кровельного конька (см. схему на изображении).

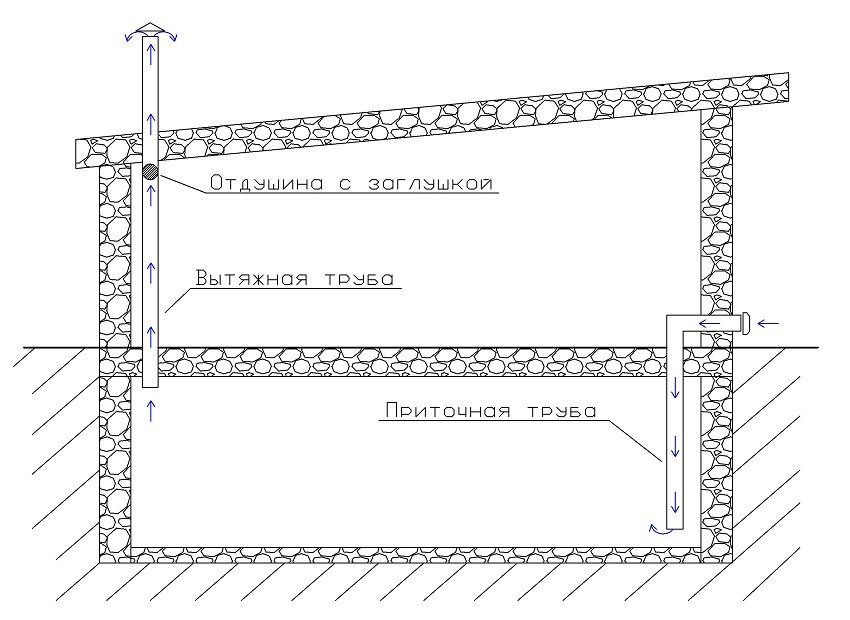

Если в гаражном помещении устраивается смотровая яма для проведения ремонтов и погреб для хранения продуктов, то для вентиляции подземных помещений потребуется монтаж отдельных воздуховодов приточки и вытяжки.

Таким образом, необходима самостоятельная труба на подаче воздуха в погреб и вторая, вертикальная – на вытяжку.

Не применяя механические инструменты усиления воздухообмена, добиться стабильного обновления атмосферы в помещении гаража можно двумя способами – нагревом вытяжной трубы и установкой на ней дефлектора.

Прогретый воздух легче холодных воздушных масс, поступающих через приточный воздухозаборник. Стремясь к наивысшей точке, он выходит через вытяжной вентканал, заменяясь свежим воздухом снаружи – давление внутренней (в гараже) и внешней (на улице) атмосфер должно сравняться.

Чтобы улучшить прогрев воздуха в верхнем слое атмосферы внутри холодного гаража, нужно выкрасить вытяжной канал черным. В итоге стенки воздуховода поглотят максимальное количество солнечной энергии и будут нагревать воздух внутри канала, побуждая его интенсивнее двигаться вверх.

Планируя естественную вентиляцию с учетом черного окраса, не следует осуществлять теплоизоляцию вентканала. Однако для метода «прогрев лампой накаливания» теплоизолировать вытяжной воздуховод крайне необходимо.

С осени в гараже становится холодно. Для автомобиля это не проблема, но для приточно-вытяжной вентиляции – очень плохо.

Если горячий двигатель первый час после заезда в бокс еще послужит источником тепла для воздуха, то спустя пару часов в неотапливаемом гараже установится температура, практически равная уличной. И естественная вентиляция перестанет действовать.

Сохранить воздухообмен и предотвратить обледенение вытяжного канала (в нем будет накапливаться конденсат) позволит обычная 40 ваттная лампа накаливания.

Достаточно подвесить ее патрон под проемом вертикального канала вытяжки и оставить включенной. Тепла, генерируемого лампой, хватит для движения воздуха на скорости 0,2-0,4 м/с.

Причем канал воздуховода обязательно нужно обернуть теплоизоляционным материалом и убедиться, что в утеплитель не поступает влага. Тепла от лампы накаливания немного, на полную длину вытяжной трубы его может не хватить и воздух быстро остынет.

Заметим, что применение люминесцентных или светодиодных ламп улучшению воздухообмена не способствует – они генерируют значительно меньше тепловой энергии. Пригодны только лампы накаливания.

Это устройство способствует увеличению вытяжной тяги до 20% без применения каких-либо механических приспособлений – за счет образования зоны низкого давления у оголовья воздуховода.

Основываясь на законе Бернулли, дефлекторы меняют движение потоков воздуха благодаря своей конструкции (сечению).

Ветер вынужден огибать изогнутый корпус дефлектора, что приводит к образованию миниатюрных зон относительного вакуума, побуждающих массу воздуха в трубе двигаться вверх.

Конструктивно вентиляционный дефлектор (на примере проекта ЦАГИ) состоит из таких элементов:

Диффузора (стакана), имеющего форму усеченной конической трубы. Узкой стороной он одевается на вытяжную трубу. Способствует установлению разницы воздушного давления и усилению тяги.
Колпака (зонта), предохраняющего канал воздуховода от проникновения летучего мусора и атмосферных осадков.
Внешнего корпуса, имеющего цилиндрическую форму. Создает зоны низкого давления путем рассечения ветрового потока.

Тип дефлектора ЦАГИ широко используется для усиления естественной тяги вентиляционных труб в России. Наряду с ним известны тарельчатые, флюгерные, Н-образные и ротационные дефлекторы.

Кстати, отечественные вытяжки естественной вентиляции особенно часто оборудуются дефлектором Григоровича.

Эффективность работы вытяжных дефлекторов любой конструкции прямо связана с атмосферными условиями, а именно — наличием ветра.

То есть, при сильном ветре это устройство развивает максимальную тягу в системе естественной вентиляции, а при безветрии совершенно не работает.

Дефлектор способен не только улучшить тягу, но и предотвратить «закупорку» вытяжной трубы при сильных ветрах, преодолеть которые слаботочная естественная вентиляция не в силах.

Кроме того оборудованный дефлекторным устройством вентиляционный комплекс наиболее защищен от опрокидывания тяги.

Обращаем внимание на потребность поднятия оголовья вытяжки, оснащенной дефлектором, над плоскостью крыши на полметра и более. Действуют также условия расположения в части близости кровельного конька, рассмотренные на схеме выше.

Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.

Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.

Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.

Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.

Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.

Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.

Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.

Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.

Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.

При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.

Ее главное преимущество в независимости от природных факторов. Основных недостатков два: зависимость от электроэнергии; достаточно высокая стоимость. Приток воздуха и удаление отработанного воздушного объема выполняют центробежные вентиляторы.

В автомобильных боксах устанавливаются следующие системы механической вентиляции:

Модульные. Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих закачку и подготовку приточного воздуха, а также отвод загрязненной атмосферы. Такие модули работают независимо, для их совместной работы необходимы управляющие датчики.
Моноблочные. Каждый такой блок является завершенным устройством механической вентиляции, он отвечает за приточку и вытяжку одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, снабженные рекуперационными пластинами. Рекуперация позволяет минимизировать энергозатраты на обогрев приточного воздуха.

Моноблочную механическую вентиляцию проще установить, подготовив единственное отверстие в стене гаража. Однако снабжающий воздухом комплекс, укомплектованный из необходимых модулей, является более производительным.

Свежий воздух перед поступлением в воздуховоды фильтруется и, в холодный сезон, нагревается. Его подача в помещение гаража ведется по воздушным каналам через забранные решетками отверстия, проделанные в полу или в стенах практически вровень с полом, а также в стенках смотровой ямы.

Забор отработанного воздуха происходит через вытяжную трубу, в канал которой установлен вентилятор достаточной мощности.

В крупных автобоксах, рассчитанных на несколько машин, вытяжку эффективнее выполнять через воздуховоды и при помощи канальной вентиляционной установки.

Если в гараже предполагается выполнять ремонтные работы с выполнением сварки и покраски металлических деталей, требуется серьезная вытяжка, которой необязательно пользоваться постоянно.

Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:

Техническую суть оригинальной инженерной задумки поможет оценить следующая фото-подборка:

Представленное к рассмотрению решение позволяет ремонтировать автомобиль зимой, не открывая нараспашку ворота.

Мастер сможет трудиться в нормальных для него температурных условиях, не облачаясь в затрудняющую движения теплую робу. Вытяжка будет выводить вредные токсины в вентиляционное отверстие при закрытых дверях.

Эффективная система естественной вентиляции в реальном гараже с подвалом:

Как утеплить вытяжную трубу над гаражом, чтобы прекратить накопление конденсата и обмерзание:

Механические приточно-вытяжные системы применяются в отапливаемых гаражных помещениях. Для неотапливаемых автобоксов лучше подойдет комплекс естественной вентиляции. Подземные гаражи допустимо вентилировать только лишь средствами механической вентиляции, подключая контроллеры угарного газа.

Подыскиваете способ улучшения воздухообмена в гараже? Или есть опыт использования механических вентустановок? Оставляйте, пожалуйста, комментарии к статье и задавайте вопросы. Блок для связи расположен ниже.

Источник

Опыт прежних поколений автовладельцев требует оберегать машину, хранить ее вгаражном боксе.

Но гараж хорош, если в нем имеется вентиляция. Заезжая на автостоянку после многокилометрового путешествия по дождливым и заснеженным трассам, автомобиль привозит с собой влагу. Помещение для машины традиционно невелико – влага быстро насыщает его атмосферу.

И если объем влажного воздуха в гараже не сменять 6 раз в час (лучше 10 раз), то авто непременно заржавеет.

Галерея изображений

Однако в условиях холодного климата России в помещении закрытой автостоянки нужно проектировать пристальнее.

Для равномерной вентиляции гаражного помещения круглый год наиболее подходит комбинированная система. Она не зависит от погоды и температуры на улице

Условия работы и расчет естественной вентиляции

Естественная вентиляция автомобильного бокса прямо зависит от таких параметров:

Температурной разности воздуха
внутри помещения и вне его. Атмосфера гаража должна быть горячее и поэтому легче наружного воздуха. Тогда тяжелый и свежий воздух будет проникать в гараж через приточный воздуховод самотеком, стремясь заместить менее плотный объем внутренней атмосферы.
Разности давления
между вертикальными позициями притока и вытяжки. Необходим перепад более 3 м между приточным вводом и вытяжным выводом воздуха.
Давления перемещающейся воздушной массы
(ветра). С наветренной стороны гаража устанавливается повышенное давление, с подветренной – пониженное. Необходимо поместить приточный воздуховод на стороне преобладающего направления ветра.

Кстати, отечественные вытяжки естественной вентиляции особенно часто оборудуются дефлектором Григоровича.

Эффективность работы вытяжных дефлекторов любой конструкции прямо связана с атмосферными условиями, а именно – наличием ветра.

Определяющим моментом является близость конька кровли. Чем он ближе к трубе, тем выше ее следует поднять (+)

Комбинированная вентиляция автомобильного бокса

Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.

Одна разница – установка в полость вытяжного воздуховода осевого или .

Приточный воздух в гаражный подвал со смотровой ямой из общей вентиляционной системы не попадет — слишком низкий уровень. Требуется завести отдельную приточку и вытяжку в это помещение (+)

Поместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/отключения электромеханического элемента вытяжной системы

При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.

Обустройство механической вентсистемы

В автомобильных боксах устанавливаются следующие системы механической вентиляции:

Модульные.
Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих закачку и подготовку приточного воздуха, а также отвод загрязненной атмосферы. Такие модули работают независимо, для их совместной работы необходимы управляющие датчики.
Моноблочные.
Каждый такой блок является завершенным устройством механической вентиляции, он отвечает за приточку и вытяжку одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, снабженные рекуперационными пластинами. Рекуперация позволяет минимизировать энергозатраты на обогрев приточного воздуха.

Возможность построения комплекса с требуемыми “воздушными” характеристиками – преимущество модульного приточно-вытяжного комплекса (+)

Организация временной вентиляции

Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:

Галерея изображений

На вытяжные отверстия, которых в примере по два с каждой стороны от ворот, ставим пластиковые угловые отводы. К ним будет подключаться вытяжная механическая система

Так как планируется устройство механической вытяжной системы, для работы ее вентилятора устраиваем проводку и подводим силовую линию к удобному для подключения месту

Вверху, практически под потолком, крепим обрезок доски, на котором зафиксирован канальный вентилятор

По факту замеряем расстояния воздуховодов: от вытяжного отверстия до вентилятора и от вентилятора до необходимого для работы места

Прокладываем гофрированный воздуховод до вентилятора, соединяем его с вытяжным отверстием, крепим хомутами к стене

Для подвижного отрезка воздуховода, который планируется убирать, чтоб не мешал передвижению по гаражу, ставим кронштейн с металлическим стержнем на потолок

Если воздух в гаражном помещении слабо вентилируем, то постоянно образующийся на автомобильных агрегатах конденсат неизбежно приведет к их поломке. Да и на обивку салона повышенная влажность положительно не влияет. Поэтому делать вентиляцию в гараже своими руками следует максимально вдумчиво и правильно. Влаги внутри должно быть как можно меньше, а выхлопные газы уходить на улицу должны как можно быстрее.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

С естественным воздухообменом.
С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция . Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

Воздухообмен при принудительной вентиляции

Варианты вентиляции в гараже

Проще всего своими руками смонтировать вентиляцию в собственном гараже в исполнении с естественной воздушной тягой. Для этого необходимо рассчитать диаметр труб на вытяжку и приток, а после пробить отверстия в стенах и/или крыше и установить эти воздуховоды. Главное потом не забыть про необходимость надежной герметизации просветов между трубой и бетоном, кирпичом или металлом стены.

Варианты оборудования вентиляционной шахты

По нормам тяга в гаражном помещении должна быть такой, чтобы весь объем воздуха полностью замещался в нем за час 6–10 раз. По минимуму это 180 кубов/час на 10 квадратов пола гаража. Чтобы обеспечить подобный естественный воздухообмен, на каждые 10 кв.м. необходима труба сечением около 15 см.

Приточное отверстие вентиляции следует располагать на высоте 15–20 см над землей на стене с дверью. Вытяжное должно размещаться напротив первого в крыше или в стене под потолком с подъемом воздуховода над кровлей порядка полуметра. Так тяга выйдет максимальной. При этом труба притока в сечении должна быть равной, а лучше немного меньше диаметра воздуховода-вытяжки. Если размеры сделать наоборот, то возможно опрокидывание тяги.

Схема расположения вентиляционных труб в гараже с ямой

Эффективность естественной вентиляции в гараже зависит от:

разницы температур воздуха внутри и снаружи;

наличия на улице ветра и его силы;

разницы давления между верхней точкой вытяжки и нижней притока;

места расположения вентиляционных труб на фасаде и степени их утепления.

Как расположить вентиляционную шахту для лучшей тяги

Факторов влияния немало. Поэтому нередко приходится делать систему вентиляции, функционирующую благодаря принудительной тяге воздушных масс. Здесь расчет параметров еще проще.

Трубы можно взять вдвое меньше, чем в рассматриваемом выше варианте. Все равно обмен воздуха будет производиться за счет работы вентилятора. Его мощность подбирается исходя из кубатуры гаража и необходимой кратности воздухообмена. В подавляющем большинстве случаев вполне хватает осевой канальной модели на 100 Вт.

Трубы и отверстия располагаются так же, как и в варианте с естественной тягой. При этом самостоятельно сделать вентиляцию с принудительным обменом зачастую проще. Воздуховоды требуются меньше в диаметре. А значит и дырки в стенах пробивать придется меньшего размера. Однако по затратам такая вентиляция за счет наличия электрооборудования выйдет дороже обычного аналога.

Схема воздушных потоков потоков при разных типах вентиляции

Если устанавливается вентилятор, то следует брать модель с таймером. Оставлять его постоянно включенным невыгодно по деньгам (счета за свет выйдут немалыми) и опасно из-за риска пожара. Работающее электрооборудование без присмотра надолго бросать не стоит.

Схема естественной вентиляции в гараже

А так можно задать нужный режим, чтобы вентилятор включался на некоторое время для полного замещения воздуха в помещении, а потом сразу отключался. Ведь выстраивается система вентилирования гаража, а не вентиляция в ванной комнате и туалете , где воздушная циркуляция должна быть непрерывной.

Гаражная вентиляция с естественным воздухообменом должна проектироваться так, чтобы между ее нижней и верхней точками было расстояние около 3-х метров. Если будет меньше, то тяга выйдет пониженной.

Вентиляция является обязательной коммуникационной системой практически в любом помещении. Ее значимость объясняется необходимостью циркуляции воздуха внутри здания. Автомобильный гараж – не исключение. Глупцом можно считать того, кто скажет: она не требуется, здесь, мол, никто не живет. Рассмотрим подробнее, для чего нужна и как обустраивается вентиляция в гараже своими руками. Схема установки и опытные обоснования помогут разобраться в ее назначении и функциях.

Можно сказать, что в разных помещениях вентиляционная система выполняет разные функции, но основная всегда одна – воздухообмен с наружным пространством. Атмосфере внутри помещения требуется обновление несколько раз в сутки. Например, в ванной комнате это нужно для удаления паров и излишней влажности при использовании водопроводной коммуникации. На кухне – для очищения воздуха от паров и газов при приготовлении пищи, а в обычной комнате – для вентиляции помещения от скопления вредных бактерий и временного охлаждения. В гараже данная система необходима по нескольким критериям:

Для защиты автомобиля. Это самое важное, о чем должен побеспокоиться любой автовладелец. Во влажном помещении металлические конструкции подвергаются коррозии. Более всего страдают угловые края открывающихся элементов (дверей, багажника, капота). Сырость приводит в непригодность механику и электрику в машине.
Для защиты самого гаража. Материалы, из которых изготовлена конструкция гаража, также подвержены пагубному воздействию сырости. Аналогично, со временем разрушаются металлические опоры здания, начинают гнить деревянные элементы, а бетон и другие связующие покрываются съедающей плесенью.

Для защиты людей. В невентилируемом гараже испарениям бензина и других горюче-смазочных материалов будет некуда деться, они будут только накапливаться в микроатмосфере. И тогда влажное пространство будет оказывать токсичное воздействие на здоровье человека. При некотором времени нахождения в таком помещении могут появиться сильные головные боли, и даже отравление.
Необходима и вентиляция в погребе гаража. Для удаления запахов и влажности, подвальное помещение необходимо оборудовать самостоятельной системой.

Согласно европейским нормам, воздушное пространство гаража должно обновляться на 100% примерно 10 раз в сутки. Независимо от размера здания, количества внутренних помещений и автомобильных мест, вентилировать необходимо абсолютно весь объем.

Очень сложно продумать вентиляционную конструкцию в готовом здании, поскольку оно заранее не приспособлено под такие коммуникации. Поэтому, проектировать систему важно еще на этапе подготовки к строительству самого гаража.

Способа обеспечения циркуляции воздуха всего 2 – естественный и искусственный. Из этого определяются и 3 вида вентиляционных систем: естественная, механическая и комбинированная.

Принцип первой разновидности основан на физических законах без вмешательства техники. По правилам аэродинамики воздух самостоятельно движется через два отверстия в конструкции здания.

Механика подразумевает принудительный воздухообмен. Специальные устройства, объединенные с одним или двумя выходными каналами, побуждают воздушные массы перемещаться по ним.

Комбинированная система: в ней объединены сразу два способа циркуляции – естественный и искусственный.

Естественная система

Правила аэродинамики в помещении основаны на разнице температур внешней и внутренней среды. Попробуем разобраться, как сделать вентиляцию в гараже, используя эти законы. Однозначно, в таком закрытом помещении, как гараж, температура внутри будет выше температуры снаружи. И это обстоятельство используют для циркуляции воздуха: физически теплый воздух стремится вверх, а холодный — вниз.

Таким образом, в несущей конструкции здания устанавливают два отверстия – одно вверху, другое – внизу. Холодный воздух снаружи заходит снизу. При этом внутри гаража возникает разница температур, и теплый объем выталкивается вверх, проходя через другое отверстие. Так обеспечивается постоянное движение.

Для естественной системы предусмотрены определенные правила установки, чтобы была эффективная вентиляция гаража. Как правильно разместить элементы системы? Приточную трубу для подвода свежего воздуха располагают почти у пола – на высоте десяти сантиметров от нижнего уровня гаража. При этом воздуховод должен быть не ниже 30 см от земли. В качестве входного отверстия можно использовать специальные вентиляционные решетки, встраиваемые в гаражные ворота.

Вытяжное отверстие устанавливают на 10 см ниже потолочного шва, а конец трубы выводят наружу на высоту 50 см от поверхности кровли. Ниже представлена схема вентиляции в гараже.

Механическая вентиляция

Данный вид коммуникации считается превосходным по отношению к другим и, соответственно, самым дорогим. Искусственная вентиляция в гараже своими руками предусматривает обустройство гаража двумя элементами: приточного и вытяжного оборудования.

Для того чтобы сохранить машину в первоначальном виде, поставить её в гараж недостаточно. Помещения, в которых не установлена или работает неправильно вентиляция, губительно влияют на состояние транспортного средства. Но что делать, если в доставшемся гараже таковая отсутствует? Выход есть — создать вентиляцию своими руками.

Для чего нужна вентиляция в гараже?

На вопрос «Нужна ли вентиляция в гараже?» опытные автовладельцы в один голос отвечают: «Да». Неопровержимое доказательство такой точки зрения — последствия процессов, происходящих с машиной в невентилируемом помещении:

разрушающее действие влаги на металлические части и электронику автомобиля,
порча и гниение продуктов, хранимых на чердаке или в подвале;
возникновение грибка на стенах, балках из дерева.

Если в помещении отсутствует вентиляция, то накапливаются вредные вещества, пагубно влияющие на здоровье автовладельца.

Без сомнений в гараже должна быть вентиляция

По общепринятым нормам, коммуникационную систему вентилирования в хозяйственных помещениях оборудуют на одном уровне с жилыми. Воздухообмен в полном объёме совершается за день 6–10 раз.
А приток воздуха составляет 180 кубометров за час.

Задачи вентиляционной системы:

Удаление влаги из гаража. Попадание происходит вместе с машиной во время дождя или снега на улице.
Высасывание из гаража газа и пара, они наносят вред человеческому здоровью.
Сушка внешней части машины после езды под дождём или снегом.
Предотвращение появление грибка на деревянных поверхностях, стенах помещения, и коррозии металлических составляющих.
Просушивание подвальных и чердачных частей гаража.

Комбинированная система вентиляции более эффективна, чем естественная

Виды вентиляции и их устройство. Выбираем по своим нуждам

Независимо от высоты гаража, оборудована ли в нём смотровая яма, есть подвал или чердачное помещение, из какого материала он изготовлен, — вентиляция в этом помещении нужна. Постройку вентилируют равнозначно. Тщательно прокладывают трубы в подвалах, так как эти места подвержены возникновению сырости и затхлости больше, чем другие помещения.

Рассмотрим три типа вентиляции.

Естественная. Приток воздуха в гараж происходит за счёт того, что температура в помещении и за пределами отличается.

Для самопроизвольной циркуляции воздуха устанавливают два вентиляционных отверстия: вытяжное и приточное. Ускорит этот процесс дефлектор в вытяжном отверстии. Вокруг такого устройства формируется зона пониженного давления, это помогает вытягиванию загрязнённого воздуха из помещения.

Экономный вариант вентиляции в гараже

Перемещение воздушных потоков проходит на основе физических законов и атмосферных явлений:

Различия плотности тёплого и холодного воздуха;
Силы ветра;
Перемещения воздуха из области с высоким давлением в зону с меньшим.

При установке такого вида вентиляции помните о следующем:

Циркуляция воздушных потоков летом проходить не будет;
Возможно возникновение сквозняка из-за резких перепадов давления;
Нужно тщательно следить за состоянием отверстий и вовремя чистить их.

Этот вид вентилирования подходит тем, для кого основополагающим принципом при установке является экономия.

Комбинированная. Модифицированная естественная вентиляция. Разница лишь в процессе оттока обработанного воздушного массива — он выполняется специальным оборудованием.

Решение обеспечит независимость от атмосферных явлений. Схема отличается установкой электровентилятора в вытяжном отверстии. Вариант независим от природы и дешевле, чем механическая схема циркуляции. Недостаток в том, что воздух не подогревается и не очищается при попадании в систему, поэтому за отверстиями нужно тщательно следить и убирать накопившуюся пыль, грязь и наледь.

Механическая. Вывод отработанного воздуха и подача регулируются специальным оборудованием. Принудительная система вентиляции не имеет недостатков, которые присущи предыдущим двум вариантам.

Воздух, который поступает с улицы в модуль притока, греется и очищается, а затем проходит по помещению. Загрязнённый поток вытягивается канальным оборудованием второго модуля.

Механическая система подачи и очистки воздуха

В гараже под землёй устанавливают механическую вентиляцию, потому что механизмы первого и третьего вида не способны втягивать воздух в это помещение. Такой вариант хорош и для построек с отоплением.

Подготовка: схемы

Перед началом работ составляют схему или план, на который наносят месторасположения вентиляционных отверстий и труб для забора, оттока воздуха, размеры отверстий, чертят выкладку вентиляционных каналов.

Примеры таких схем приведены ниже. Для гаражей без подвалов и чердаков используется естественное вентилирование.

Самая простая система вентиляции (1 — движение воздуха в гараже, 2 — отверстия воздухозабора, 3 — воздуховыводящее отверстие)

Наиболее правильная схема выглядит так:

от пола до отверстия для забора воздуха 10–15 см; на таком же расстоянии, только до потолка противоположной стены, устраивают вытяжное;
диаметр отверстия для вывода воздушного потока вдвое меньше, чем заборного,
вентиляционная труба возвышается над уровнем крыши не менее, чем на 0.5 м.

Следует обратить внимание на то, что схема рассчитана для гаража высотой не менее 3 м. Так как отверстия притока и оттока должны находиться между собой на расстоянии 2.5–3 м.

Комбинированное вентилирование

Необходимые инструменты и материалы. Расчёт

Для ускорения работы инструменты и материалы, нужные для монтирования вентиляции, готовятся заранее.

Перфоратор;
Болгарка;
Герметик и теплоизоляционный материал;
Решётки и/или жалюзи для защиты отверстий от внешних загрязнений;
Трубы для оттока воздуха из металла или пластика с сечением 100–200 мм.

Также нужны вентиляторы, если монтируется комбинированная система.

Без надёжного вентилятора сделать комбинированную систему не получится

Рассмотрим такие типы:

1. Вытяжные канальные — доступны и просты в установке. Потребление электричества не больше, чем 100 Вт. Встроенные регуляторы дают возможность изменять интенсивность проветривания. Также можно добавить дополнительные датчики, которые будут включать вентилятор при определённых показателях влажности. Оптимальный диаметр устройства 160 мм, вариант дешевле и проще — 120 мм. Выбор зависит от близости к гаражу источников влажности (рек, озёр, грунтовых вод).

Вытяжной канальный вентилятор

2. Центробежные (радиальные, «улитка»). Лучше всего справляются с вытяжкой отработанного воздуха, но дорогие и сложные при установке. Применяются в гаражах, где занимаются покраской автомобилей.

Центробежный вентилятор

3. Вихревые. Устройства третьего типа используются для вытягивания дыма при сварке или чистке форсунок.

Вихревые вентиляционные системы

Оптимальный вариант в обычный гараж на одну или две машины — вытяжной канальный вентилятор.
Он хорошо справляется со своими функциями, и в то же время отличается невысокой стоимостью.

Начертив схему и выбрав инструменты, рассчитывают диаметр каналов вентиляции. Формулы основаны на размерах гаража. Для примера возьмём помещение со сторонами 6 и 4 метра. Площадь, таким образом, составляет 24 м2. По требованиям и нормам, на десять квадратных метров гаража нужен воздуховод с диаметром в 15 см. Рассчитать диаметр воздуховода можно по следующей формуле:

(S/a)*d, где S — площадь гаража, a — 10 м2, умножаем на d — 15 см диаметра воздуховода.

Итог: диаметр вентиляционных каналов 36 см. Если вытяжных трубы две, то значение делится пополам.

Пошаговая инструкция по выкладке вентиляционных каналов своими руками

Проведение вентиляции в гараже начинается с выбора её вида и подготовки схемы. Когда с этим разобрались и рассчитали диаметр вентиляционных каналов, подготовьте необходимые инструменты и материалы.
Затем по схеме обозначьте на стенах места для сверления отверстий и подготовьте трубы. Проём для притока свежего воздуха будет находиться со стороны въезда автомобиля на расстоянии в 10–15 см от пола.
Размеры отверстия зависят от сечения выбранной вами трубы (160–180 мм). Можно сделать так, как изображено на картинке, которая находится ниже. Расчёты диаметра отверстий для моноканальной естественной вентиляции уже приведены в предыдущем пункте.

Отверстия служат для притока свежего воздуха в помещение

На втором этапе проделайте отверстия на указанной высоте от пола, которые нужны для труб, служащих притоку воздуха. Когда отверстия выполнены, их защищают от внешних загрязнений решёткой или специальными жалюзи.

Важно! Если гараж построен из кирпича или бетона, то используется перфоратор, чтобы не разрушить кладку и не позволить растрескаться покрытию.

Такую схему может начертить любой начинающий строитель

На третьем этапе проводится вытяжка. Для естественной системы вытяжной канал расположен напротив отверстия для забора воздуха, на расстоянии 10–15 см от потолка. Для правильной работы сечение отверстия для притока воздуха делается меньше (в два или три раза), нежели диаметр для оттока. Оборудование для проделывания вытяжного канала используется то же, что и для приточного.
Воздуховод выполняется из жести или асбеста. Он вставляется в подготовленное место и возвышается над крышей минимум на полметра. Этот фактор влияет на интенсивность воздухообмена в помещении.

Швы между трубой и стеной лучше всего заполнить герметиком

На следующем этапе при помощи герметика заполняют расстояние между трубой и стеной. При выборе материала обращают внимание на качество сцепки. Для того чтобы конструкция была прочной, адгезия должна быть очень хорошей. С учётом того, из чего изготовлен гараж и труба, чаще всего выбирают акриловые или полиуретановые смеси. Они гарантируют хорошую сцепку материалов с разными физическими свойствами (дерево, металл, бетон, кирпич).

Воздуховоды теплоизолируют и оборудуют решётками для защиты от пыли, грязи и мусора. Жалюзи и решётки не дают грызунам проникнуть в помещение и испортить электропроводку или продукты, хранимые в подвальном помещении.
Для защиты вытяжной трубы от атмосферных осадков сверху сооружают купол.

Это финальный этап сооружения системы естественной вентиляции в гараже. Помните, что такой вариант не эффективен при сильной жаре.

В заключение напоминаем, что материалы и комплектующие следует выбирать только в сертифицированных точках продаж, тогда вентиляция прослужит много лет, не доставляя хлопот. Уход и уборку делайте не реже чем раз в месяц, а в осенне-весенний период — каждую неделю, поскольку в это время велика вероятность загрязнения.

Гаражное помещение – особое пространство, к которому следует предъявлять повышенные требования. Здесь надо обеспечить не только достойную теплоизоляцию и гидроизоляцию, но и эффективную вентиляцию. Это имеет огромное значение для сохранности автомобиля, защиты металла от коррозии. Крайне важно предотвратить образование конденсата. И для этого нужна хорошая вытяжка в гараже.

Вентиляция позволит всегда вовремя устранять излишки влаги. Сегодня мы рассмотрим, как сделать вытяжку в гараже своими руками, чтобы все работало эффективно и экономично, без сбоев. Узнаем, какие типы вентиляционных систем бывают, как все обустроить качественно. Особое внимание уделим вытяжкам в гараже, расположенным над покрасочным участком и в погребе.

Некоторые автолюбители, к сожалению, не уделяют должного внимания вентиляционной системе. И они считают, что вполне можно обойтись без нее, вытяжка в гараже не нужна, особенно, если помещение хорошо отапливается, имеется достойная гидроизоляция.

На самом деле в гаражном помещении необходимо установить эффективную вытяжку, позаботиться о бесперебойной работе вентиляционной системы в целом. Обозначим только наиболее существенные факторы.
Когда автомобиль длительное время находится в гараже, высока вероятность коррозии металла. Только вентиляция поможет вовремя устранять все излишки влаги, особенно, в зимний период.
Если на улице идет дождь, просто высок уровень влажности, либо там достаточно холодно, из-за чего наблюдается сильная разница температур снаружи и внутри гаража, машина оказывается влажной. Крайне сложно все идеально протереть. Когда хорошо работает вентиляция, влага испаряется самостоятельно.
Безусловно, в гараже хранятся горючие материалы, предметы, которые могут спровоцировать испарения токсичных веществ. Кроме того, гаражники могут красить свои автомобили, проводить ремонтные работы. И здесь без хорошей вытяжки для обеспечения безопасности и комфорта просто не обойтись.

Вывод однозначный: вытяжка для гаража необходима.

Схемы вентиляции в гараже

Если вы решили самостоятельно сделать вытяжку в вашем гараже, для начала нужно определиться с типом вентиляционной системы. Сейчас наиболее часто используют три распространенных варианта.

Можно обустроить вытяжку, используя механические устройства. Такая вентиляция будет принудительной.
Некоторые стараются сделать естественную вентиляционную систему.
Хорошее решение – сконструировать комбинированную вентиляцию.

Естественную вытяжку делают довольно быстро, а процесс монтажа не такой сложный, не требует существенных вложений. Правда, эффективность подобной вентиляции тоже не так высока. Работает вытяжка только благодаря разности температур снаружи и внутри гаражного помещения. Такая система не очень подходит для строений из кирпича и пеноблоков, а также погребов.

Механическая вытяжка работает благодаря установленному вентилятору. Ее эффективность уже будет значительно выше. Когда используется комбинированный вариант, можно обеспечить эффективный отток воздуха благодаря монтажу вентилятора, а вот приток воздушного потока уже стимулировать естественным путем.

Механическая вытяжка: делаем самостоятельно

Рассмотрим, как сделать вытяжку в гараже, используя механический вентилятор. Таким образом обустраивается принудительная вентиляция с достаточно высоким уровнем эффективности. Все пространство будет хорошо проветриваться, воздух станет чистым и свежим, что в гараже особенно важно. Кроме того, нормальная атмосфера установится и в смотровой яме, в погребе.

Опытные гаражники отмечают, что такую принудительную вентиляцию можно очень удачно сочетать с обогреванием помещения. Для этого устанавливают тэны на приточные отверстия. И в помещение поступает не только свежий, но еще и нагретый воздушный поток.

Здесь необходимо принять во внимание два существенных фактора.

К вытяжным отверстиям надо заранее подвести защищенные электрические кабели, чтобы обеспечить бесперебойное питание вентилятора.
Приточное отверстие нужно обязательно монтировать сверху. А вот вытяжку располагают на противоположной стороне.

Механическая принудительная вентиляция – отличный вариант для повышения эффективности.

Делаем в гаражном помещении естественную вентиляцию

Теперь узнаем, как правильно сделать вытяжку в гараже, если выбирать естественную систему вентиляции. Понадобится обеспечить нормальную циркуляцию воздуха, а для этого постоянно должна соблюдаться разница в давлении между холодными и теплыми воздушными потоками. Нужно обустроить два вентиляционных канала в соответствии с определенными правилами. И лучше всего организовать такую вентиляционную систему еще на этапе строительства гаража. Запомните важные рекомендации.

Отверстие для притока потока воздуха с улицы располагают на расстоянии в 100 мм от пола. Сама вытяжка должна быть на расстоянии 300 мм от пола.
Очень важно оградить вентиляционную систему от попадания различных грызунов, насекомых, всевозможного мусора. Для этого на вентиляционные отверстия устанавливаются специальные частые решетки, сеточки.
Можно дополнить систему дефлектором. Он позволит обеспечить разницу в давлении, заметно повысить эффективность вентиляции. Дефлектор обязательно дополнительно теплоизолируют, чтобы на нем не скапливался конденсат.

К сожалению, у естественной вытяжки есть несколько существенных минусов, о которых не стоит забывать.

Когда люди находятся в гаражном помещении, может сильно ощущаться сквозняк, образующийся между двумя отверстиями для оттока и притока воздуха.
В жаркие дни такая вентиляция практически не функционирует, поскольку нет нужной разницы температур, а иногда в гараже даже прохладнее, чем снаружи.
Вентиляцию приходится регулярно тщательно очищать от скопившейся пыли, мусора.

Узнайте больше и о других возможностях для вентилирования гаража, чтобы выбрать оптимальный вариант.

Принудительная вентиляция

Разумеется, именно принудительная вентиляция позволяет повысить эффективность воздухообмена в гаражном помещении. Чтобы обустроить функциональную, действенную систему, нужно запастись следующим оборудованием.

Нужен приточный механизм. Понадобится вентилятор, калорифер и фильтр.
Обязательно надо использовать оборудование для вытяжки. Можно сделать один канал для оттока воздуха, либо две вытяжки сразу.

Воздушная масса в приточном механизме нагревается, после чего очищается фильтром. Потом воздух распределяется по системе. Осевой вентилятор сумеет вывести грязный воздух на улицу, а уже очищенный – в гаражное помещение. Можно обеспечить равномерное распределение воздуха по гаражу благодаря канальным воздуховодам.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

Вытяжка в подвале гаража

Важно позаботиться о хорошей вентиляции в подвале, погребе гаража. Это позволит предотвратить образование грибка, плесени, конденсата. Поскольку у погреба в гараже обычно маленькая площадь, автолюбители предпочитают ограничиться естественной вентиляционной системой. Вытяжку устанавливают сверху, а канал для притока воздуха – внизу.

Обязательно нужно сделать и воздуховоды для притока и оттока воздуха. Конец трубы, опущенной в подвал гаража, должен быть на расстоянии максимум 20 см от пола. Другой конец трубы выводят наружу. Отработанный воздух выводится на крышу: там воздуховод должен выступать над кровлей.

Специалисты отмечают, что при монтаже вентиляции, вытяжки в погребе подвала необходимо до минимума сократить количество поворотов и колен. Каждый изгиб снижает эффективность вентиляционной системы. Кроме того, помните о защите вытяжек решетками.

Вентиляция над покрасочной зоной

Автолюбители зачастую занимаются в гараже ремонтом, покраской машин. Конечно, в процессе окрашивания выделяется достаточно много токсических соединений, потенциально опасных для здоровья. Важно обеспечить данный участок дополнительной вытяжкой. При этом специалисты и более дальновидные гаражники отмечают, что вентиляционную систему над покрасочной зоной следует также оснастить фильтрами.

Обратите внимание: над зоной покраски вытяжку необходимо делать принудительную. Естественной вентиляции в таком опасном месте будет недостаточно, поскольку у нее достаточно низкая эффективность. Воздух обязательно нужно очищать от вредных химических соединений как можно быстрее.

Наиболее удачное решение – установить принудительную систему вентиляции с двумя вентиляторами. Один вентилятор будет усиливать отток загрязненного воздуха, а другой будет обеспечивать активное нагнетание чистого воздуха. Фильтры лучше установить на обоих воздуховодах, для оттока и притока.

Важно также обеспечить нормальные условия для самой работы в гараже. Например, когда идет окрашивание кузова, на свежей краске моментально выделяется любая мельчайшая соринка, попавшая из воздуха. Именно поэтому пол в гаражном помещении надо увлажнить перед работой, а приточное отверстие должно быть надежно защищено фильтром. Тогда частички сора и пыль не проникнут в помещение.

Когда вытяжка с фильтром будет правильно установлена, она не позволит попасть в атмосферу вредным токсичным испарениям. Помните и о грамотном расположении воздуховодов. Вытяжной канал располагается внизу, а вот отверстие для притока свежего воздуха монтируют под потолком гаражного помещения. Тогда вредные пары будут опускаться вниз и сразу же быстро устраняться из гаража.

Видео: больше полезной информации о вытяжке в гараже

Вы хотите получить более полное представление об обустройстве вентиляции в гаражном помещении? Тогда вам точно пригодится данный материал на видео. Здесь собрано много полезной информации, есть хорошие советы от опытных автолюбителей, которые делали вытяжки в гаражах.

Особого внимания, безусловно, заслуживает вентиляция в подвале или погребе гаража. Там тоже обязательно должна быть установлена эффективная вентиляционная система. Постарайтесь запомнить все ценные рекомендации, важные сведения из следующего ролика на видео.

Конечно, материал хорошо воспринимается и запоминается, когда все представлено в формате видео. Изучайте также наши фото, схемы. И вам непременно удастся сделать качественную вытяжку для гаража.

Климат

Наличие правильно организованной вентиляции в ванной комнате позволяет обеспечить в помещении гаража нормальный микроклимат для хранения в нем автомобиля и всех принадлежностей. Неправильно обустроенная вентиляция способствует повышению или снижению влажности в помещении, вследствие чего возникает коррозия или появляется неприятный запах. О том, как правильно сделать вытяжку в гараже рассмотрим далее.

Перед началом работы над вытяжкой в гараже, следует изучить требования, которые представлены в определенных нормах по обустройству гаражных помещений. На протяжении одного часа в помещение должно поступать около сто восемьдесят литров воздуха.

Различают три основных вида вентиляционных систем в гаражном помещении:

вентиляция естественного типа — принцип ее работы состоит в наличии разницы между температурой в помещении и на улице, таким образом, под воздействием давления, теплый воздух выходит наружу, а холодный прибывает в гараж;
механический или принудительный тип вентиляции устанавливается в том случае, если для воздухообмена гаража недостаточно естественной вентиляции, принцип его работы состоит в установке специальных вытяжных или вентиляционных приборов, которые способствуют воздухообмену;
комбинированный тип вентиляции предполагает объединение двух предыдущих вариантов и использование как естественной, так и принудительной вентиляции.

Естественная и принудительная вентиляция подразумевает использование одного или двух каналов, которые Для того, чтобы сформировать отверстие, требуется наличие трубы, чаще всего, выполненной из цемента или асбеста. Ее диаметр зависит от общей площади помещения и расхода воздуха в нем.

Необходимость обустройства вентиляционной системы в гаражном помещении объясняется также тем, что в нем находится большое количество легко возгораемых веществ, поэтому скопление воздуха может привести к их воспламенению. Каждый гараж должен иметь вентиляцию, которая соответствует данным требованиям:

1. Предотвращение скопления разного рода газов, выхлопного назначения, бензина или автомобильной химии. Таким образом, удастся обезопасить как помещение, так и людей, которые в нем находятся.

2. Кроме того, вентиляция в гараже, должна обеспечивать здоровый микроклимат и регулировать показатели влажности. Наличие излишней влаги провоцирует развитие коррозии и дальнейшей порчи автомобиля.

3. Наличие нормальной вентиляционной системы избавляет помещение от возникновения на его стенах конденсатных масс, провоцирующих коррозию инструмента.

Кроме того, вентиляция в гараже избавляет его стены от плесени и грибка, которые провоцируют их порчу, а также являются опасными для здоровья человека.

Как сделать вытяжку в гараже: особенности обустройства естественной вентиляции

Естественная циркуляция воздуха основывается на транспортировке воздушных потоков из помещения, на улицу за счет того, что между теплым и холодным воздухом присутствует разное давление. Чтобы обеспечить самопроизвольную циркуляцию воздуха, необходимо установить не один, а два вентиляционных канала.

Обустройство естественной вентиляции производится, чаще всего в процессе сооружения самого здания, хотя возможен вариант его изготовления и в уже эксплуатируемом гараже. Чтобы воздухообмен производился правильно, выполните ряд действий:

отверстие, через которое свежий воздух попадает в помещение, должно располагаться на 100 мм от нижней части пола, а сам воздуховод поднимается над полом на 300 мм, чтобы с системе не находились насекомые, насекомые, грызуны, рекомендуется устанавливать специальные сетки на отверстия;
на расстоянии в 100 мм от потолка находится второе отверстие, через которое производится отвод воздуха.

Возможен вариант замены приточных воздуховодов специальными отверстиями, которые располагаются непосредственно на гаражных воротах. Учтите, что в таком случае, следует увеличить площадь воздуховода в два раза.

Для того, чтобы загрязненный воздух удалялся с мгновенной скорость, рекомендуется произвести монтаж дефлектора. Он монтируется непосредственно на поверхность воздуховода и выполняет функцию понижения давления. Таким образом, не покупая дорогостоящее оборудование, удается оборудовать естественную вентиляцию. Чтобы на дефлекторе не скапливались конденсатные массы, рекомендуется его теплоизолировать.

Принцип работы данной системы и воздухообмен основывается на данных утверждениях:

воздух поступает в помещение благодаря тому, что существует разница между плотностью воздуха, находящегося снаружи и внутри;
интенсивность работы системы зависит от силы ветра, который способствует замене воздуха в гараже.

Данный метод обустройства вентиляции в гараже отличается прежде всего дешевизной, поэтому достаточно часто используется среди владельцев данных помещений, однако, у него имеется ряд недостатков, среди которых следует отметить:

в летние жаркие дни вентиляционная система такого типа практически не функционирует, так как воздух в гараже холоднее, нежели на улице;
если в гараже постоянно присутствуют люди, то им будет не комфортно, из-за сквозняка, образующегося между двумя отверстиями, кроме того, существует риск заболеть;
данная система требует постоянного ухода и чистки от пыли, паутины и мусора.

Комбинированная вентиляция: установка вытяжки в гараже

Монтаж комбинированной вентиляционной системы сразу же сглаживает все недостатки естественной вентиляции. Обустройство вентиляции практически не отличается от предыдущего варианта, однако, на вытяжную шахту монтируется специальное устройство — вытяжной электровентилятор. Существует несколько их вариантов:

осевые — устанавливаемые на стенах;
кровельные — монтируемые на крыше.

Данный вариант содержит в себе как экономию денежных средств так и получение оптимального результата за небольшие деньги. Вентилятор такого типа отличается низким потреблением электроэнергии, да и его стоимость невысокая. Кроме того, возможен вариант изготовления вентилятора для вытяжки в гараже своими руками.

Установленный на конструкции небольшой ветряк, поможет снизить расходы на энергопотребление вентилятора. Таким образом, вентилятор, при наличии ветра, будет работать без электричества.

Среди недостатков данного типа вентиляции следует отметить необходимость в периодическом контроле системы, а, именно в выключении и включении вентилятора. Поэтому, специалисты рекомендуют приобрести также таймер, который будет автоматически регулировать работоспособность системы. Кроме того, в зимнее время, воздух, который попадает в гараж, не очищается от грязи, поэтому система нуждается в постоянном контроле.

Особенности и принцип работы принудительной системы вентиляции

Механическая или принудительная система вентиляции, практически не имеет недостатков, кроме высокой стоимости ее обустройства. В любое время года, при любой температуре воздуха в помещении с такой вентиляцией будет комфортная атмосфера.

Особенно, если гараж находится в подвальном помещении, то для его вентилирования подойдет только данный тип вентиляции.

Вытяжка в гараже фото:

Для обеспечения работоспособности данной системы требуется наличие двух модулей:

приточного механизма, в его составе есть наличие фильтра, калорифера и вентилятора;
оборудования вытяжного назначения — отличается оборудованием в виде одного канального механизма или двух вентиляционных.

Воздух, находящийся в приточном механизме, нагревается, а затем производится его очистка системой фильтрации. Далее он попадает на механизм распределения воздуха по системе. Осевой вентилятор выводит грязный воздух на улицу, а очищенный — попадает в помещение. Возможен вариант монтажа канальных воздуховодов, которые способствуют равномерному распределению воздуха в гараже.

Кроме того, принудительная вентиляция обеспечивается монтажом системы моноблочного типа, которая состоит из двух блоков, функционирующих в роли вытяжки, которая обрабатывает и поставляет воздух в помещение. При наличии на моноблоке рекупетарота в форме пластин, он работает более экономично.

Вытяжка для гаража своими руками: технология обустройства вентиляции

Для выполнения работ потребуется наличие:

перфоратора;
болгарки;
герметика;
стальных или пластиковых труб;
стальных решеток;
вентилятора.

Если в гараже имеется погреб, то более дешевым и простым вариантом обустройстве вентиляции является оборудование вентиляционной системы естественного типа. Для этого, следует выполнить ряд действий:

1. Определите площадь помещения, в котором будут проводиться работы. Это нужно для того, чтобы определить диаметр вытяжных отверстий. На двадцать квадратных метров, необходимо установить воздуховод диаметром 30 см. В таком случае, рекомендуется монтировать две трубы, диаметр каждой из которых составляет 15 см.

4. На следующем этапе работы следует заполнить все пустоты, образовавшиеся после установки труб, с помощью герметика. Учтите, что герметик должен быть высокого качества, так как с его помощью нужно соединить материалы разного состава.

5. Кроме того, на воздуховоды монтируют специальные решетки, защищающие их от грязи и насекомых. Во избежание попадания атмосферных осадков в вытяжную систему, над ней сооружается конструкция в виде купола.

6. Учтите, что эффективность работы данной вентиляции обеспечивается только в то время, когда температура воздуха извне не превышает 15 градусов. В противном случае, потребуется монтаж специальных устройств, обеспечивающих принудительную циркуляцию воздуха.

Вытяжка в гараже, схема обустройства комбинированной вентиляции

Начальный этап проведения обустройства вентиляционной системы комбинированного типа, такой же как и при обустройстве естественной вентиляции. В составе системы присутствует наличие разного рода вытяжек, приточных воздуховодов, труб и двух или более отверстий. Однако, отверстие для подачи и забора воздуха располагаются в любом, удобном для этого месте.

Учтите, что данный тип вентиляции позволяет обеспечить циркуляцию воздуха в гараже не только в летнее, но и в зимнее время года. При выборе вентилятора для системы, лучше остановить свой выбор на устройствах с низкой шумопроизводительностью, хорошей мощностью, высокими показателями энергоэффективности.

Вытяжка для гаража для покраски автомобилей

В процессе постоянной работы в гаражном помещении в воздухе присутствуют разного рода вещества, так как гараж является замкнутым пространством в нем необходимо обустроить хорошую вентиляцию.

Если гаражное помещение используется для покраски автомобилей, но требуется также система обогрева воздуха, поступающего в него из улицы зимой.

Предлагаем ознакомиться с основными вентиляторами, устанавливаемыми в гараже для покраски:

1. Вентиляторы канального типа — способны создать большое давление для циркуляции воздуха в системе. При этом, при установке такого вентилятора, необязательно проделывать под него большое отверстие.

2. Осевой вентилятор — нуждается в проделывании под него большого отверстия, которое немного портит внешний вид стен. Данные типы вентиляторов отличаются хорошими качествами производительности.

3. Вентиляторы радиального типа — наименее популярный из-за высокой их стоимости. Но, в то же время, такие типы вентиляторов достаточно эффективны в гаражах, в которых производится покраска автомобилей.

Предлагаем рассмотреть инструкцию по монтажу канального вентилятора:

данный тип вентилятора отличается наличием двух отверстий, каждое из которых имеет разный диаметр;
в процессе монтажа потребуется наличие хомутов, воздуховодов, предпочтительно гофрированных, пластиковых крепежей;
сначала следует проделать отверстие в стене, в него монтируется воздуховод;
для работы потребуется наличие перфоратора, молотка и зубила;
установите пластиковую насадку крепеж на отверстие воздуховода, установите вентилятор на него;

соедините вентилятор и гофру при помощи хомутов;
сделайте еще одно отверстие, для компенсации вытяжки, с противоположной стороны.

Вытяжка в гараже видео:

Как сделать вытяжку в гараже своими руками

Большинство гаражей, которыми пользуются автовладельцы, являются совсем не новыми. Именно поэтому встретить хорошо проветриваемый сухой гараж является большой редкостью. Несмотря на это каждый автовладелец желает сохранить свой автомобиль в хорошем как внешнем, так и техническом состоянии. А если учесть что в погребе гаража зачастую хранится выращенный вами урожай, то потребность в хорошем микроклимате увеличивается в два раза.

Из-за неправильно установленной вентиляции или без ее отсутствия в помещении может быть сниженный или повышенный уровень влажности, в результате чего в гараже может быть неприятный запах, возникновение коррозии и другие неприятные моменты. В этой статье пойдет речь о том, как правильно сделать вытяжку в гараже. А также мы расскажем, как сделать вытяжку для подвального помещения.

Вытяжка в гараже своими руками

Перед тем как вы приступите к изготовлению собственной вытяжки хорошо ознакомьтесь с основными требованиями по ее обустройству в помещении гаража. Вы должны знать, что вовнутрь данного помещения должно поступать не меньше, чем 180 литров свежего воздуха.

В помещении гаража различают три основных вида вентиляционных систем:

При использовании естественной или принудительной вентиляции изготовляется один или два канала, как правило, в форме трубы, их можно сделать из асбеста или обычного цемента. Диаметр трубы зависит от площади гаража и расхода воздуха. Например, если в маленьком помещении постоянно ведутся ремонтные работы, которые выполняют несколько человек, то диаметр гофры должен быть намного больше, чем в большом гараже, который служит исключительно в целях хранения автомобиля.

Данное помещение нуждается в качественной вентиляции, потому что в нем хранится большое количество легковозгораемых составов, таких как бензин, химические очистительные вещества для деталей машины, масла и многое другое. Из-за большого наличия таких веществ, а также при скоплении тяжелого теплого воздуха может возникнуть возгорание. Независимо от возраста вашего гаража он должен соответствовать таким требованиям:

При использовании качественной вентиляции, вы обезопасите как свой автомобиль, а также инструменты и железные материалы от возникновения коррозии, благодаря чему вы продлите время их эксплуатации. А что еще важнее, вы защитите свои стены от возникновения на них грибка и плесени, которые являются опасными для вашего здоровья.

Принудительная вентиляция

Если вы хорошо обдумали какой вариант вентиляции вам подойдет больше всего и остановились на выборе механической вентиляции, то вы никогда не пожалеете о том что приняли это решение. Такое приспособление практически не имеет недостатков, при любой погоде, температуре воздуха, в любое время года, внутри помещения с такой вентиляцией вы будете комфортно себя чувствовать. Конечно же, при условии, что стены, потолок и пол хорошо теплоизолированы. Единственным недостатком является высокая цена на закупку всех необходимых материалов. Однако стоит учесть, что такая вентиляция может служить не только для самого гаража, но и в качестве вытяжки в подвале гаража.

Для работоспособности данного механизма требуется два незаменимых компонента:

Оборудование вытяжного механизма. Сюда входит одноканальный механизм или механизм с двумя вентиляторами.
Приточный механизм. Он имеет целый ряд приспособлений, таких как вентилятор, калорифер и специальные фильтры.

Как выполняется фильтрация данного механизма? Механизм принудительной вентиляции является довольно сложным, вся работа выполняется достаточно четко и последовательно. Фильтрация происходит в следующем порядке:

воздух, который находится в проточном механизме нагревается после чего он очищается через систему фильтрации:
после фильтрации чистый воздух попадает в систему распределения, благодаря чему он равномерно распределяется по всему помещению;
излишки грязного воздуха выбрасываются наружу, а чистый распределяется по системе, эту работу выполняет осевой вентилятор.

Как вы заметили, этот сложный механизм способен обеспечить помещение чистым воздухом, что позволит вам сделать пребывание в гараже более комфортным. Кроме того, гараж – это место где регулярно на поверхности стен, потолка, пола и даже на инструментах постоянно оседает много пыли. Именно поэтому данное помещение нуждается в хорошей вентиляции.

Естественная вентиляция

Естественная вентиляция является одной из самых распространенных, как правило, многие применяют данный ее, потому что это просто и экономно. Вентиляция воздуха при установке естественным способом такова: потоки воздуха попадают и выводятся через приточные отверстия.

Для выполнения вентиляционных работ нужно запастись следующими инструментами и материалами:

болгарка;
перфоратор;
защитные решетки;
пластиковые трубы.

Для того чтобы сделать качественный монтаж данного приспособления, вам необходимо четко придерживаться инструкции, изложенной ниже.

Первое что необходимо сделать – это рассчитать площадь отверстий под вентиляцию. Как делать такие расчеты? Например, если размеры гаража 6 на 3 м, то подходящим диаметром для отверстия будет 27 см, в том случае, когда нужно сделать два отверстия, то диаметр каждого из них должен составлять половину предыдущего результата.

Далее, в стенах нужно изготовить вентиляционные отверстия, в которые будут закладываться воздуховоды. Высота отверстия от пола должна быть от 10 до 15 см. На противоположной стене на 10 см от потолка делается отверстие для выводной трубы. Минимальная высота над уровнем крыши должна быть не меньше 50 см. Выполнять данную работу удобнее всего перфоратором.

После установки труб в изготовленные вами каналы, стыки труб нужно замазать герметиком, таким образом, вы избавитесь от возможных зазоров и сквозных дыр. Для защиты вентиляции от проникновения в нее грызунов необходимо установить специальные решетки, которые смогут обезопасить дорогостоящие материалы.

Естественная схема вентиляции в гараже выполняется достаточно просто, однако, перед ее установкой стоит учесть, что в жаркую погоду вытяжка в гараже не сможет обеспечить помещение свежим воздухом.

Комбинированная вентиляция

Монтаж комбинированной системы вентиляции практически ничем не отличается от установки вентиляции естественного типа. При установке вытяжки данного типа нужно прокладывать те же трубы и в том же порядке, что при естественном типе вентиляции. Единственным отличием между ними является то, что на вытяжную шахту данного вентилятора дополнительно крепится вытяжной электровентилятор. Таких вентиляторов есть несколько:

Данный материал является довольно качественным, несмотря на его невысокую цену, однако, небольшая цена этого приспособления является большим плюсом. Еще одним плюсом такой вытяжки является низкое потребление электроэнергии. Кроме того, для большей экономии можно изготовить ветряк, который снизит расходы на электроэнергию. Его устанавливают на выходе трубы из помещения.

Недостатком данной системы есть то, что вам придется периодически включать и выключать вентиляторы, тем самым обезопасив его от перегрева. Для более удобного применения рекомендуется установить специальный таймер, который будет регулировать работу вытяжки. Более того, в зимний период вытяжка не очищает воздух, поэтому она нуждается в постоянном уходе.

Заключение

Теперь вы знаете, как сделать вытяжку в гараже. А также вы узнали, что вытяжка в подвале гаража имеет достаточно большое влияние на микроклимат в помещении. Мы уверены в том, что руководствуясь советами, прочитанными в этой статье, вы сделаете работу качественно. Не бойтесь выполнить эту на первый взгляд, сложную работу и таким образом, вы сможете сэкономить немало денег и приобрести опыт, который пригодится вам в будущем.

Делаем вытяжку для гаража своими руками

Гараж предназначен для защиты автомобиля от угонщиков и неблагоприятных погодных условий. Однако неправильный микроклимат в гараже может стать причиной застоя грязного, затхлого воздуха, повышенного уровня влажности и плохого самочувствию владельца авто. Вытяжка в гараже поможет избежать возникновения таких неприятных явлений. Большинство автовладельцев обустраивают вентиляцию своими руками, однако, прежде чем приступать к подобным работам, необходимо знать, как правильно это делать.

Зачем нужна вытяжка в гараже?

Многие люди считают, что в нежилом помещении делать вентиляцию необязательно. Однако наличие вытяжки для гаража необходимо, поскольку её отсутствие может привести к таким последствиям:

при повышенной влажности на металлических частях кузова, электронных устройствах и деталях автомобиля оседает влага, которая приводит к коррозии и появлению плесени и грибка внутри и снаружи салона. Кроме того, стеллажи и инструмент, имеющийся в гараже, также со времена приходят в негодность;
отсутствие вентиляции способствует накоплению в помещении выхлопных газов и продуктов испарения бензина или дизельного топлива. Это может стать причиной ухудшения самочувствия, возникновению головных болей, и даже отравления.

Виды вентиляции

Гараж может быть обустроен в подвальном помещении или на улице. Варианты обустройства помещения системой вентиляции в обоих случаях практически одинаковы, однако подвальные и полуподвальные гаражи необходимо оснащать специальными вытяжными системами, поскольку в таких помещениях воздух циркулирует плохо, в результате чего образуются неприятные запахи и сырость. На фото изображен вариант организации вентиляции в подвальном помещении:

Существует три способа организации вентиляционной системы:

Естественная. Данный вид вентиляции осуществляется путем циркуляции воздуха через щели в воротах и окнах, а также через специальные вентиляционные отверстия.

Принудительная. Для обустройства гаража принудительной вентиляцией вентиляционные отверстия оборудуют специальными устройствами, которые способствуют быстрому и эффективному выводу из помещения грязного воздуха и обеспечивают доступ свежего.

Смешанная. Представляет собой естественную вентиляцию в сочетании с вытяжной, когда для вывода отработанного грязного воздуха гараж оборудуется специальной вытяжкой.

Нормами СНиПа установлено, что объём свежего воздуха, поступающего в гараж, должен составлять 180л в час, а течение суток воздух должен полностью поменяться 6-10 раз.

Организация вытяжки своими руками

Обустраивая вытяжку для гаража своими руками, необходимо учитывать, что используемые трубы могут быть сделаны из металла, пластика или из асбеста. При этом их диаметр будет зависеть от объёма воздуха, который требуется заменять. Согласно действующим нормам на 1 м² требуется диаметр 15 мм. К примеру, чтобы обустроить гараж площадью 10 м² следует использовать трубы с поперечным сечением в 150 мм.

Чтобы сделать вентиляцию своими руками, необходимо подготовить:

металлические решетки;
Трубы на 100-200 мм;
вытяжные вентиляторы;
болгарку;
перфоратор;
герметик.

Процесс монтажа своими руками

В первую очередь следует организовать в гараже естественную вентиляцию. Для этого выполняется следующий расчет: к примеру, размер гаража составляет 6:4 м, а его площадь, соответственно, 24 м². Поскольку 1 м² площади требуется диаметр 15 мм, следует умножить 24 м² на 15 мм. В результате получится размер диаметра вентиляционных каналов — 36 см. Однако полученная величина актуальна лишь в том случае, если гараж обустроен только одной приточной вытяжкой и одним приточным каналом. При наличии двух вытяжек полученную величину (36) следует разделить на два.
Рассчитав, какого диаметра должны быть трубы, в стенах гаража делаются отверстия соответствующего размера с помощью перфоратора. Отверстия для притока делаются на высоте около 15 см над полом.

Вытяжные отверстия должны располагаться на противоположной стене ниже уровня потолка примерно на 10-15 см. Далее в проделанное отверстие вставляется труба, которая выводится выше уровня крыши на 50см и более. Интенсивность воздухообмена зависит от длины трубы, выступающей над крышей: чем она выше, тем более эффективен будет воздухообмен внутри гаража.
Отверстия, которые остались между трубами и стенами, необходимо заполнить герметиком. Для защиты воздуховода от попадания в него мусора, посторонних предметов и грызунов, используются металлические решетки, которыми нужно закрыть концы труб. Для защиты верхней трубы от попадания в неё дождя и снега используются небольшие купола.
Когда обустройство естественной вентиляцией будет готово, необходимо оснастить вытяжные воздуховоды вентиляторами. При этом вентиляторами обустраивается только вытяжка для гаража, а в приточные отверстия воздух будет поступать естественным образом. Приобретая вентиляторы, желательно выбирать такие модели, которые работают максимально тихо, поскольку в процессе эксплуатации вытяжной системы слишком громкая работа вентиляторов будет мешать автовладельцу. На фото изображено вытяжное устройство, используемое для обеспечения эффективного и быстрого оттока воздуха:

Следует отметить, что приточные отверстия можно сделать не в стене гаража, а в нижней части ворот. Для этого в воротах проделываются отверстия, которые закрываются металлическими решетками. При этом размер отверстий должен быть больше диаметра вытяжной трубы в 2-3 раза.

Для ускорения процесса удаления воздуха можно использовать дефлеткор. Благодаря этому устройству, вмонтированному в воздуховод, создаётся пониженное давление, способствующее более быстрому и эффективному выводу грязного воздуха из помещения. Чтобы на дефлекторе не образовался конденсат, его необходимо оснастить теплоизоляцией.

Вытяжка для смотровой ямы

Многие автовладельцы используют смотровую яму не только для ремонтных работ, но и для хранения ключей, топлива, масла, инструментов. Кроме того, для удобства многие ямы оборудуются электрическим освещением. Поэтому в яме также необходимо поддерживать правильный микроклимат.

Вытяжка для гаража отличается от вытяжки смотровой ямы тем, что последнюю нет необходимости обустраивать вентиляторами. Чтобы поддерживать в ней правильный уровень влажности, достаточно установить в углах две трубы. Одна из них должна располагаться очень низко у дна ямы, а другая — в противоположном углу на высоте 10 см от верхнего уровня ямы. Для защиты воздуховода от мусора его концы оборудуются специальными решетками.

Следует помнить, что зимой из смотровой ямы в гараж выделяется большое количество влаги, которая из-за холода практически не испаряется. Поэтому опытные автовладельцы всегда в холодное время года зарывают яму деревянными досками.

Пренебрежение таким моментом, как организация вытяжки для гаража, может привести к достаточно неприятным последствиям. Поэтому каждый автовладелец должен знать, как сделать вытяжку в гараже своими руками, как правильно рассчитать объём воздуха, который должен поступать в помещение, и трубы какого диаметра необходимо использовать.

Вытяжка в гараже своими руками: особенности монтажа, технология и рекомендации

Владельцы гаража должны позаботиться о создании правильной вентиляции. От этого зависит сохранность как самого транспортного средства, так и других вещей в помещении. Также правильная вентиляция делает пребывание владельца внутри постройки безопасным.

Вытяжка в гараже может быть смонтирована собственными руками. Для этого владелец постройки должен ознакомиться с основными требованиями, выдвигаемыми к этому процессу, а также с последовательностью и порядком действий. Серьезное отношение к важности такой работы позволит создать качественную, надежную систему.

Необходимость обустройства вентиляции

Вытяжка в гараже должна обустраиваться независимо от того, есть в постройке отопление или нет. Такое требование выдвигается вследствие нескольких причин. Некоторые владельцы автомобилей считают, что нежилые помещения не нуждаются в монтаже вентиляции. Однако это большое заблуждение.

В помещении, где нет правильной вентиляции, появляется сырость. Повышенный уровень влажности губительно воздействует в первую очередь на металлические поверхности, например кузов автомобиля. Также из строя со временем начинают выходить электронные устройства, а также вся электрика машины. Если в гараже есть погреб или просто хранятся инструменты, консервация и прочее, процессы гниения затронут и их. На стенах будет появляться грибок. Он быстро распространится по всем металлическим и деревянным поверхностям внутри постройки.

Помимо сырости внутри гаража без вентиляции формируется токсичная среда. У владельца постройки появляются головные боли, заболевания дыхательных путей. Возможно даже сильное отравление. Токсины накапливаются в результате неполного сгорания топлива. Даже если неприятный запах какое-то время не ощущается владельцем гаража, со временем отравляющие вещества будут значительно сконцентрированы в воздухе.

Основные требования

Санитарные нормы регламентируют, что приток свежего воздуха должен составлять не менее чем 180 м³/ч. При этом температура внутри постройки не должна опускаться ниже 5ºС. Обновление воздушных масс внутри помещения должно происходить с периодичностью не менее 6 раз в сутки.

Система вентиляции требуется в двухэтажных и обычных постройках. Если гараж имеет мастерскую наверху, смотровую яму или прочие помещения, требуется обеспечить качественный воздухообмен везде. Если гараж имеет погреб, в нем создается самостоятельная вентиляционная система. Иначе здесь будет собираться сырость, появится неприятный запах.

Виды вентиляции

Изучая вопрос, как сделать вытяжку в гараже, следует рассмотреть разновидности обустройства подобной системы. Всего существует три типа вентиляции.

К первой группе относится вытяжка естественного типа. Ее работа строится по принципу разницы между температурой на улице и внутри постройки. Такой перепад создает определенное давление, благодаря чему теплые воздушные массы выходят из гаража. При этом они выносят с собой сырость и токсины. Чистый холодный воздух поступает внутрь гаража.

Принудительная (механическая) вентиляция может быть установлена при недостаточном воздухообмене естественного типа. В этом случае специальные приборы поставляют в помещение необходимое количество свежего воздуха. К третьей группе относится комбинированная система. Она предполагает одновременный монтаж представленных выше типов систем.

Вентиляционные каналы

Трубы для вентиляции могут быть асбестовыми или металлическими. Их диаметр рассчитывается, исходя из требуемого воздухообмена. Строительные правила говорят о необходимости произвести правильный расчет. Нужно замерять площадь гаража и умножить ее на 15 мм. Это будет требуемый размер вентиляционного канала.

Например, для гаража площадью 10 м² требуется труба диаметром 150 мм. Эту формулу чаще всего применяют при обустройстве естественной вентиляции. Для системы принудительного и комбинированного типа нужно просчитать третью часть площади гаража. Она будет равна сумме всех вентиляционных каналов, в которых нуждается помещение.

Естественная вентиляция

Правильная вытяжка в погребе гаража, а также в основном помещении может быть создана по естественному принципу воздухообмена. Здесь существует ряд требований, которые должен соблюдать мастер при планировке.

Отверстие входа вентиляции должно создаваться на уровне 10 см от уровня основания помещения. Сам воздуховод же должен находиться над полом на высоте 30 см. Чтобы в систему не попадали грызуны, насекомые, можно устанавливать на вход защитные сетки.

Второе отверстие должно находиться на уровне 10 см от потолка. Если же приточный воздух будет поступать непосредственно через отверстия на воротах, их диаметр необходимо увеличить в 2 раза.

Чтобы ускорить воздухообмен, на отверстие системы можно установить дефлектор. Он будет понижать давление. Такое устройство нуждается в качественной теплоизоляции. Это достаточно дешевый метод обустройства вентиляции в гараже. Однако в жаркие дни такая система практически не функционирует. Если же даже вентиляция будет работать, внутри строения будет находиться некомфортно из-за сквозняка.

Механическая система

Правильная вытяжка в погребе гаража и в основном его помещении проще всего создается при помощи комбинированных и принудительных механизмов вентиляции. Это одно из лучших решений. На такую систему не влияют погодные условия. Если гараж находится в подвале, естественная вентиляция будет неприемлема.

Система принудительной вентиляции состоит из двух модулей. К первому из них относятся калорифер, вентилятор и фильтр, а ко второму – один или два канала. При этом воздушные массы в системе нагреваются, а затем проходят через фильтр. После очистки они поступают в распределительный механизм. Вентилятор отводит загрязненный воздух из помещения, а очищенный поступает в гараж.

Комбинированная вентиляция

Вытяжка в гараже может быть комбинированной. Такой подход позволяет устранить недостатки естественной вентиляции. При этом на канал системы монтируется специальное оборудование. Электровентилятор может быть осевым или кровельным. Стоимость таких устройств относительно невысока.

Чтобы уменьшить энергопотребление системы, можно установить небольшой ветряк. Если погода будет ветреной, оборудование будет работать автономно, не требуя электричества.

Недостатком представленной системы является потребность в периодическом контроле, перезапуске вентилятора. Также зимой воздух будет очищаться недостаточно хорошо. Это приведет к необходимости постоянной чистки системы.

Гараж для покраски

Вытяжка в гараже для покраски имеет несколько особенностей. Замкнутое пространство, в котором присутствует большое количество токсичных веществ, нуждается в качественной очистке и проветривании. Иначе здоровью людей, которые участвуют в процессе покраски автомобилей, может быть нанесен значительный ущерб.

При эксплуатации гаража подобным образом крайне важно предусмотреть прогрев поступающего извне воздуха в зимнее время. Для этого применяют специальные вентиляторы. К ним относятся устройства канального, осевого и радиального типа. Первая группа приборов создает большое давление и хорошую циркуляцию воздуха.

Недостатком осевых вентиляторов является потребность проделывания для них больших отверстий в стенах. Однако такие устройства характеризуются высокой производительностью. Радиальные вентиляторы стоят относительно дорого, поэтому большой популярностью не пользуются. Но для гаража, в котором производится покраска автомобилей, такие устройства подходят идеально.

Самостоятельный монтаж

Вытяжка в гараже своими руками выполняется достаточно просто. Для этого необходимо подготовить соответствующий инструмент, составные части системы (болгарка, перфоратор, трубы вентиляции, решетки, вентилятор, герметик).

Если в гараже есть погреб, можно создать естественную вытяжку воздуха. Перед началом работы выполняется расчет. Нужно измерить площадь помещения и вычислить по приведенной выше методике ширину вентиляционных каналов.

Вытяжка монтируется на расстоянии 10 см от потолка. Труба выходит на крышу. Она на 50 см должна быть выше уровня кровли. Все пустоты после установки труб заполняются герметиком. На трубы устанавливаются решетки, на крыше монтируется купол над выходным отверстием.

Монтаж комбинированной вентиляции

Вытяжка в подвале гаража, а также в верхних помещениях в зимнее время года должна быть либо комбинированной, либо принудительной. Монтаж смешанного типа системы на начальном этапе выполняется так же, как в предыдущем случае. В такой вентиляции необходимо предусмотреть наличие вытяжки, труб, приточных воздуховодов и нескольких отверстий для воздушного обмена (их создают в любых удобных местах гаража).

Мощность вентилятора должна быть достаточная для помещения. При этом устройство должно быть энергоэффективным и производить мало шума.

Монтаж канального вентилятора

Вытяжка в гараже может быть смонтирована при участии канального вентилятора. Для этого потребуется 2 отверстия разного диаметра. В стене делается отверстие, в которое сначала устанавливается пластиковая насадка. Далее в нее монтируют вентилятор. Прибор соединяют с гофротрубой при помощи хомутов.

Рассмотрев технологию создания вытяжки в гараже, а также важность обустройства подобной системы, каждый владелец такого помещения сможет сделать всю работу качественно. При желании это можно сделать самостоятельно. Отсутствие сырости и токсичных веществ внутри гаража позволит эксплуатировать его в полном объеме длительное время.

Источник

Вентиляция в гараже – это важно!

Ни для кого не новость, что внутри гаражного помещения постоянно скапливается конденсат, воздух наполнен застоявшейся сыростью. Это отрицательно сказывается на всем: самочувствии человека, металлических конструкциях строения, состоянии автомобиля (коррозия).
Хранение химических веществ, необходимых для ухода за авто, приводит к скоплению токсичных паров. К этому добавляются выхлопные газы от работы двигателя. Все вместе значительно загрязняет воздух гаража.
Также пары горючих веществ, химикатов, топлива в определенной концентрации взрывоопасны.

нормализация уровня влажности (хорошо проветриваемое помещение впредь не будет сырым, застоявшийся воздух сменится на свежий);
предотвращение образования плесени на стенах, в яме.
удаление воздуха, содержащего пары топлива, токсические вещества;
выведение лишней влаги, попадающей вместе с транспортом;
просушивание кузова, наружных узлов автомобиля;
просушка смотровой ямы.

Естественная вентиляция

К положительным моментам данного типа проветривания относится:

доступная стоимость;
простота самостоятельного монтажа.

Есть и отрицательные аспекты:

летом при температуре воздуха выше, чем внутри гаража, тяга сведется к минимуму, а то и вовсе иссякнет, проветривание на этом закончится;
перемена ветра может не лучшим образом сказаться на циркуляции воздушного потока внутри;
небольших параметров гаража может не хватить для создания той разницы температур/давления, которые необходимы для хорошей конвекции воздуха.

Как сделать вентиляцию в гараже своими руками?

Материалы, которые пригодятся:

пластиковые/металлические/асбест-цементные трубы
решетки, колпак/дефлектор
инструменты для резки труб
инструменты для высверливания отверстий
крепежные механизмы
герметик.

Инструкция:

Определить местонахождение вентиляционных проемов, разметить.
Выщитать диаметр труб исходя из общей площади гаража. Отталкиваться можно от требований санитарных норм, согласно которым для 10 м² необходимо 15 см диаметра трубы.
Сделать вентиляционные проемы для приточного, вытяжного воздуховодов соответственно их диаметру.
Вставить трубы в проемы, щели заделать монтажной пеной, герметиком.
На внешние выходы воздуховодов устанавливаются решетка (от грызунов, мусора), защитный колпак (от атмосферных осадков), либо дефлектор (для усиления тяги).

Принудительный воздухообмен. Особенности установки

Преимущества:

Эффективный воздухообмен производится количеством воздушных масс, достаточным гаражному строению вместе со смотровой ямой.
Проветривание происходит независимо от атмосферных явлений, времени года, температуры воздуха снаружи.
Возможность регулирования процесса при помощи встроенного таймера, датчика движения и т.д.
Единственная возможность проветривания подземного гаража.

К недостаткам условно можно отнести:

Увеличение общей стоимости системы вентиляции.
Увеличение затрат на электроэнергию.

Устройство вентиляции в подвале гаража. Схемы и пояснения.

Комбинированный способ вентиляции

Плюсы:

Более эффективный воздухообмен по сравнению с естественным способом.
Отсутствует влияние погодных условий на качество проветривания.
Приемлемая стоимость по сравнению с принудительным способом воздухообмена.
Регулировка времени воздухообмена при помощи таймера.
Необременительный монтаж.

Минусы:

На вентилятор все-таки придется потратиться.
Хоть и небольшие, но затраты на электроэнергию будут.
Большее количество времени на установку.

Вентиляция в яме гаража. Не стоит забывать

Источник

В гараже в обязательном порядке должна быть, т.к. имеющийся в этом помещении погреб зачастую применяется при хранении разнообразных предметов. Помимо этого любой гараж всегда содержит большое количество запчастей для машины, а они обязаны храниться в сухих условиях. Вытяжка в гараже способствует удалению повышенной влажности, которая приводит к образованию неприятных затхлых запахов, плесени и грибков на стенах. В подобных условиях детали начнут покрываться ржавчиной. Поэтому о том, как правильно сделать вытяжку в гараже необходимо задумываться еще на этапе разработки проекта.

Если в гараже устроить подвал, то он превратится в многофункциональное строение, которое помимо ремонта и хранения автомобиля, можно будет сохранять продовольствие. Однако подобное решение потребует от вас дополнительных мероприятий, которые должны обеспечить приток свежего воздуха к вашим продуктам, а также для удаления лишних запахов и сырости. Именно поэтому эффективная вентиляция подвала в гараже – это необходимый этап обеспечения оптимальных условий хранения как продовольствий, так и автомобиля.

Зачем нужна вентиляция подвала?

Обустройство эффективной вентиляции будет защищать гараж от множества отрицательных факторов. Первое – негативное влияние конденсата. Особенно это коснется зимнего времени года. Подвал – это такое место, которое имеет повышенное влагосодержание. Оно может выражаться, в зависимости от времени года, либо в виде конденсата, либо в форме инея.

Этот отрицательный фактор является причиной заражения хранящихся овощей, после чего они поддаются гниению. Появляется плесень и ей характерный неприятный запах в подвале. Помимо этого, повышенная влажность является одной из причин развития ржавчины на кузове автомобиля и металлических частях помещения. Именно поэтому эффективная вентиляция подвалов и погребов является основным способом создания оптимальных условий для содержания продуктов питания и автомобилей.

Вторым негативным моментом, от которого будет защищать выполненная вентиляция подвала своими руками – это различные токсичные смеси: пары выхлопных газов, топлива, масел, растворителей и т.д. Для оптимальных и комфортный условий хранения продуктов и машины в гараже необходимо обеспечить приток свежего воздуха и отбор внутреннего. Для этих целей отлично подходит приточно-вытяжная вентиляция. Определение типа вентиляции будет зависеть от различных индивидуальных условий. Так, приточно-вытяжная может быть как естественной, так и принудительной.

Можно ли делать гараж без вытяжки?

Конечно же, в погребе гаража может не быть вентиляции. Однако в последующем могут возникать определенные проблемы, т.к. основная часть автовладельцев размещают в нем авто на зиму. А что будет если отсутствует вентилирование? Все металлические элементы будут подвергаться воздействию коррозии.

Помимо этого это помещения часто используется для самостоятельного ремонта машины. Периодически мероприятия сопряжены с применением вредных или опасных веществ. В связи с этим правильная вентиляция подвала способна удалять опасное испарение из сооружения и понизить опасность для здоровья.

Еще стоит напомнить о повышенном уровне влажности в зданиях, в которых не происходит вентилирование. Подобная проблема не решается даже обустройством надежного обогрева.

Подбор системы

В погребе гаража, как и в любых других помещениях, обязан быть организован нормальный воздухообмен. Он должен обладать достаточной эффективностью, чтобы исключать риски возникновения грибков и плесени, а также повышенной влажности. Вентиляция погреба в гараже может быть реализована в естественном или принудительном типе. Смешанный тип используется не часто, но она достаточно эффективна в летние периоды, когда в итоге повышения температуры процесс циркуляции замедляется или прекращается совсем.

Принудительная система в основном сооружается с привлечением специализированных организаций. Естественная же не станет проблемой даже для людей без опыта осуществления подобных операций. Список необходимых материалов также не велик.

Главным условием полноценного устранения негативных факторов является обеспечение верной схемы вентиляции гаража с подвалом. Так приточная система будет отличным решением для обеспечения постоянного поступления в подвал свежего воздуха. Вытяжная будет отлично очищать его в помещении. Но все же наиболее верным решением для гаража будет комбинированная система – приточно-вытяжная система вентиляции. Такая система может быть организована 2 способами:

Естественная вентиляция подвала – является наиболее дешевым и простым вариантом. Будет достаточно смонтировать 2 трубы, которые и будут выполнять функции подачи и отбора воздуха.

Система, основанная на перепаде температур в помещении и улицы. Но подобная схема прекращает работать в летний период, когда температуры сравниваются. С другой стороны зимой тоже бывают неполадки системы в связи с закупоркой инеем. В связи с этим естественную вентиляцию желательно использовать в небольших гаражах и при обеспечении постоянного обслуживания труб. Как вариант для облегчения обслуживания – можно поставить съемный элемент выходной части.

Второй вариант – принудительная вентиляция гаража. Это отличный способ обеспечения оптимального микроклимата в замкнутых помещениях. Принцип работы следующий: воздух подается и удаляется из помещения специальными устройствами. Организовать воздухообмен можно как по обычной схеме – с использованием 2 труб, так по нестандартной – с использованием 1 двухстворчатой.

Достоинством первого варианта является безусловная дешевизна. Однако этот способ для вентиляции в подвале не будет подходить для больших гаражей. Именно поэтому приточный способ вентиляции будет самым оптимальным способом воздухообмена. А вот для большей экономии можно применить комбинированный способ: установить и вентиляторы и организовать естественный обмен.

Обустройство естественной системы вентиляции

Естественная вентиляция в подвале гаража используется намного чаще, принудительной. Ее эффективность достаточна для организации качественного воздухообмена в этом небольшом помещении
.

Плюсы и минусы

Верно обустроенная система обязана обеспечивать качественное вентилирование. Весь процесс монтажа может быть выполнен своими силами, что позволит сэкономить на найме специалистов. Прежде, чем приступать к решению вопроса как сделать вытяжку в гараже своими руками следует определиться с тем, насколько она будет подходить к вашему сооружению.

Естественная вентиляция подвала обладает следующими достоинствами:

Невысокая стоимость сооружения. Если сделать все своими силами, то цена снижается в разы.
Минимальное время на монтаж. Установка может проводиться в любое время года и степени готовности сооружения.

Однако имеется и свой недостаток
– в летние периоды времени при повышении температуры окружающего воздуха движение воздушных потоков замедляется или вовсе прекращается. Для больших помещений в этом случае выходом будет использовать либо принудительную вытяжку в погребе, либо смешанный вариант. Это стоит также продумать до начала монтажа.

Способы монтажа

Естественная вентиляция в гараже с подвалом выполняется несколькими способами. Вы можете выбрать наиболее вам подходящий. Вытяжка в погребе обязана выполнять все требования по уровню притока воздуха. Далее разберем процесс обустройства.

Для обеспечения нормального воздухопритока необходимо монтировать 2 трубы. С помощью приточной воздушные массы станут проникать внутрь, а с помощью другой выходить наружу.

Можно повысить степень воздухообмена, если вытяжку в погребе сделать с трубами в различных местах и уровнях. За счет этого можно исключить забор свежего воздуха одной из труб.

Оптимальное расположение вытяжной трубы
– у потолка. Вторая должна размещаться внизу на уровне 500-600 мм от пола. Малое сечение использовать нежелательно.

Подобный способ организации воздухообмена в погребе в гараже основан на разнице удельного веса теплого воздуха внутри помещения и холодного снаружи. Это и есть естественных принцип воздухообмена.

Итак, как правильно сделать вентиляцию в подвале, технология:

Вытяжная труба должна быть выведена на уровень, который находится выше, чем конек крыши. Желательно, чтобы она была двойной. Если имеется чердак и она проходит через него, то в месте прохода стоит ее утеплить. Чем на более высоком уровне будет находиться вытяжка, тем более эффективным будет процесс. Самыми приемлемыми материалами является пластик и ПВХ.
Сечение должно подбираться исходя из размеров помещения. К примеру, с площадью до 10 м2 должно выбираться сечение не менее 120х120 мм. Если устанавливается одна труба, то диаметром не менее 150 мм. Сечение должно быть одинаковым по всей ее длине.
Обе трубы необходимо располагать в разных сторонах помещения. Самым оптимальным местом являются противоположные углы. Чем меньше вытяжка из погреба в гараже имеет поворотов, тем эффективнее будет процесс. Идеальным случаем является полное их отсутствие.
Приточный трубопровод лучше всего работает возле пола. Отверстие следует закрывать сеткой, чтобы туда не проникали животные или грызуны. Вытяжная – возле потолка.
Верх вытяжного трубопровода необходимо размещать как можно выше над коньком здания. При односкатной крыше замер следует проводить от наиболее высокого места.
Вытяжка в подвале гаража с высокой вытяжной трубой будет обеспечивать наилучшую эффективность. К тому же не возникнет занос снежными покровами.
Контроль за процессом вентилирования осуществляется при помощи регулировочных заслонок, которые встроены в каждую из труб. Ими возможно высушить помещение или же настроить регулировку подаваемых воздушных масс. Это будет актуально особенно в зимние периоды времени.
Наружные участки труб следует обеспечить защитными козырьками. Таким образом вытяжка в гараж будет защищена от проникновения осадков.
Через вытяжной трубопровод выходят теплые потоки. Поэтому при понижении температуры окружающего воздуха возможно образование конденсата. К тому же существует возможность снижения отверстия для прохода воздуха или даже полностью забивать сечение трубы. Для исключения этого следует провести утепление в том месте, в котором она проходит сквозь крышу.
При утеплении трубы подвала в гаражном помещении необходимо использовать материалы, обладающие стойкостью к воздействию влаги.

При правильном монтаже вытяжка в подвале гаража способна обеспечить качественное вентилирование и помещение станет более приспособленным для эксплуатации.

Принудительная система

Принудительная вытяжка в гараже позволяет создать условия для движения воздуха, при которых процесс не зависит от погодных условий. Для этого вытяжка обустраивается другим способом. В дополнение устанавливается вентилятор с электроприводом. Именно он будет создавать требуемое движение воздуха. Происходит принудительное удаление воздуха из помещения и нагнетание свежего по приточному трубопроводу.

Разобраться, как сделать вентиляцию в гараже, которая будет работать круглогодично, не сложно. Всю работу также можно выполнить своими силами. В этом случае от мощности вентилятора будет зависеть общий уровень эффективности системы.

Собрать схему монтажа возможно на базе уже существующего естественного типа. Для этого во внутреннее сечение вытяжного трубопровода следует вмонтировать вентилятор. Для того, чтобы обеспечить вентиляцию все уровни помещения вентилятор следует устанавливать под гаражным потолком. Так вытяжка будет происходить со всего объема помещения. Однако нужно учитывать, правильная вентиляция в этом случае подразумевает установку вентилятора такой мощности, которой будет хватать на весь объем сооружения.

После этого осуществляется прокладка электрокабеля, установка выключателя и установка решетки на трубу. Снаружи на верхнем конце устанавливается козырек для защиты от осадков.

Обеспечить поток возможно и не только при помощи вентиляторов:

Поворотный диффузор-флюгер – является проверенным вариантом, который следует установить на верху приточной трубы. Он будет использовать энергию напора ветра.
Дефлектор (воллер или вентиляционная турбина) – обеспечивает организацию эффективной вентиляции. Он создает области разреженного воздуха, тем самым усиливая воздухообмен. Дефлекторы должны устанавливаться на выходах вытяжных каналов.
Самым простым вариантом будет подключение электрической лампочки в трубе на выходе. Это обеспечит подогрев протекающего воздуха и ускорит его движение.

Что нужно знать при монтаже?

Когда реализована принудительная вытяжка в гараже беспокоиться о плохой вентиляции летом не стоит. Механическое нагнетание обеспечивает качественный воздухообмен в любые периоды года.

В подобном типе вентиляторы допускается монтировать как в одном вентканале, так и в обоих одновременно. При одинарной установке он внедряется в вытяжную трубу, т.к. в этом случае усиливается приток свежих воздушных масс.

Если же интересует вопрос о потреблении электричества вентиляторами
, то можно с уверенностью сказать, что подобная вытяжка для гаража своими руками не станет потреблять значительного количества электроэнергии, оно минимально.

При выборе естественного типа вентилирования полезными будут следующие рекомендации. Однако их стоит принимать во внимание и при работе с механическим типом:

Нормативы предполагают, что на 1м2 обустраивается примерно 26 см2 в сечении вентканал;
Диаметры приточной и отводящей трубы должны быть равными;
Чем выше находится над коньком труба, тем лучше работает система. Оптимально размещать конец трубы на высоте 0,8-1 метра от конька или высшей точки;
В вытяжке установите дефлектор. Он благоприятно оказывает влияние на силу тяги, т.к. образуется разряженное давление возле выхода;
Защитить от попадания мусора помогут решетки.

Не лишним будет установка регулировочных заслонок. Они позволят проводить регулировку подаваемого и удаляемого воздуха.

Какую бы систему вы ни выбрали, вытяжка в гараже своими руками должна проектироваться и монтироваться без ошибок. В противном случае возможны проблемы при эксплуатации. Поэтому если у вас нет достаточных знаний и опыта в этой сфере лучше получить рекомендации у профессионалов в этой области. Хотя многие предпочитают выполнять все своими силами.

Владельцы автомобилей понимают, насколько важна правильная организация гаража. Гараж — это жилище для автомобиля. Поэтому от его обустройства будет зависеть качество автомобиля. Особое внимание уделяется вентиляции в гараже. Ни одно помещение не может обойтись без подобных мероприятий. Свежий воздух — это не единственный положительный момент от вентиляции. Но понятно одно — без нее в гараже не обойтись.

Почему же так важна вентиляция в гараже? Какие виды вентиляций существуют? Как сделать качественную вентиляцию в гараже? Ответы на эти вопросы просты. Давайте рассмотрим их, чтобы сделать гараж безопасным и комфортным как для человека, который проводит внутри немало времени, так и для автомобиля.

Для чего делается вентиляция в гараже

Многие считают, что если помещение нежилое, то в нем вентиляция вовсе не нужна. Ведь человек там находится довольно редко, поэтому достаточно по прибытии открыть дверь и запустить свежий воздух. Однако, это не так. Каждое помещение нуждается в вентиляции. И вот несколько причин:

Первая причина — приток свежего воздуха. На самом деле в гараже человек бывает довольно часто. К тому же некоторые практически живут в них, делая мастерские в гараже. Поэтом куда приятней дышать свежим и чистым воздухом, а не задыхаться от вони и сирости. А в гараже есть масса деталей и материалов, что издают токсичные вещества. Поэтому это даже опасно для здоровья.
Наличие сырости плохо сказывается на самом автомобиле. А именно она может медленно разрушать металлические детали кузова, электронные устройства и электрику машины. Второй момент — сырость причиняет вред запасам и деталям, что хранятся внутри. Более того, стены покрываются грибком, образуется плесень. Конструкции из древесины могут начинать гнить, а металл покрываться ржавчиной. Понятно, что на эксплуатационный срок это влияет прямым образом.
Если в гараже отсутствует вентиляция, это негативно скажется на хозяине. Среда внутри токсичная, поэтому пребывание в ней приведет к головным болям и отравлению.

Только этого уже достаточно, чтобы немедленно заняться созданием вентиляции внутри гаража. Даже самая простая вентиляция позволит избавиться от всех негативных последствий. Основным аргументом является то, что СНИП 21.02.99 гласит о наличии вентиляции, точно также, как и в жилом доме.

Важно знать!
В независимости от того, какой это гараж, отапливается он или же нет, он должен иметь систему вентиляции. Нормативный регламент сообщает, что за 1 час приток свежего воздуха должен быть равен 180 м3.

Существуют и европейские стандартны, согласно которым полный обмен воздуха должен происходить от 6 до 10 раз за 24 часа. Ниже приводятся функции, которые выполняет вентиляция в гараже:

происходит удаление влажности. Она появляется при попадании внутрь дождя, снега и грязи с автомобилем;
выводятся все вредные токсичные и газовые скопления, воздух будет чистым, свежим и приятным;
на поверхностях не будет образовываться конденсат (стены, потолок, смотровая яма, автомобиль, детали);
все металлические поверхности будут защищены от коррозии, автомобиль быстрее высохнет;
внутри гаража создается прекрасный микроклимат. Он благотворно сказывается на автомобиле, на человека и на овощах, которые могут храниться внутри.

Все эти факторы указывают на то, что вентиляция в гараже — необходимость. Но, важно знать, какие виды вентиляции существуют.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб — приточная, а вторая — вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание!
Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага. А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража. Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий. Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м 2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м 2 . Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы — 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание!
Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха. Это особенно важно зимой.

Делаем естественную вентиляцию в гараже

Если вам понравился именно этот тип вентиляции, то нужно узнать, как именно она будет делаться. Некоторые особенности системы мы рассмотрели. Теперь же рассмотрим инструкцию по ее созданию. Чтобы реализовать все в жизнь, потребуется следующие инструменты:

при отсутствии отверстий нужен перфоратор;
болгарка, которой и будут нарезаться трубы;
канализационные трубы соответствующего диаметра или другие трубы из пластика;
защитная решетка, зонт и затворка;
силиконовый герметик;
рулетка, маркер и уровень.

С этим набором естественная вентиляция гаража своими руками будет выполнена в кратчайшие сроки. Итак, давайте рассмотрим инструкцию по созданию, чтобы сделать свой гараж безопасным и комфортным.

Обратите внимание!
Благодаря наличию заглушки, владелец может регулировать количество приточного воздуха по мере необходимости. Особенно это касается неблагоприятной погоды.

Остается только проверить функционирования системы вентиляции в гараже естественного типа. Вы убедились, что на ее создание не нужно много времени, денег и усилий. Гараж будет свежим и безопасным.

Заключение

Наличие вентиляции в гараже — это не пожелание, а требование. И дело не только в заботе о своем автомобиле, но и о собственной безопасности. Мы рассмотрели, почему именно нужна вентиляция в гараже. Все доводы логичны и понятны. Самый простой тип вентилирования — это естественная вентиляция. Это самый простой способ проветривать гараж, обеспечивая комфортные условия внутри. Работать при наличии свежего воздуха куда приятней. Поэтому не стоит затягивать с этой работой, собрать все силы, закупить материалы и выполнить работу своими руками. Тем более что есть инструкция, как это сделать.

Для чего нужна вентиляция в гараже?

разрушающее действие влаги на металлические части и электронику автомобиля,
порча и гниение продуктов, хранимых на чердаке или в подвале;
возникновение грибка на стенах, балках из дерева.

Без сомнений в гараже должна быть вентиляция

Задачи вентиляционной системы:

Удаление влаги из гаража. Попадание происходит вместе с машиной во время дождя или снега на улице.
Высасывание из гаража газа и пара, они наносят вред человеческому здоровью.
Сушка внешней части машины после езды под дождём или снегом.
Предотвращение появление грибка на деревянных поверхностях, стенах помещения, и коррозии металлических составляющих.
Просушивание подвальных и чердачных частей гаража.

Комбинированная система вентиляции более эффективна, чем естественная

Виды вентиляции и их устройство. Выбираем по своим нуждам

Рассмотрим три типа вентиляции.

Естественная. Приток воздуха в гараж происходит за счёт того, что температура в помещении и за пределами отличается.

Экономный вариант вентиляции в гараже

Перемещение воздушных потоков проходит на основе физических законов и атмосферных явлений:

Различия плотности тёплого и холодного воздуха;
Силы ветра;
Перемещения воздуха из области с высоким давлением в зону с меньшим.

При установке такого вида вентиляции помните о следующем:

Циркуляция воздушных потоков летом проходить не будет;
Возможно возникновение сквозняка из-за резких перепадов давления;
Нужно тщательно следить за состоянием отверстий и вовремя чистить их.

Этот вид вентилирования подходит тем, для кого основополагающим принципом при установке является экономия.

Комбинированная. Модифицированная естественная вентиляция. Разница лишь в процессе оттока обработанного воздушного массива — он выполняется специальным оборудованием.

Механическая. Вывод отработанного воздуха и подача регулируются специальным оборудованием. Принудительная система вентиляции не имеет недостатков, которые присущи предыдущим двум вариантам.

Механическая система подачи и очистки воздуха

Подготовка: схемы

Наиболее правильная схема выглядит так:

от пола до отверстия для забора воздуха 10–15 см; на таком же расстоянии, только до потолка противоположной стены, устраивают вытяжное;
диаметр отверстия для вывода воздушного потока вдвое меньше, чем заборного,
вентиляционная труба возвышается над уровнем крыши не менее, чем на 0.5 м.

Следует обратить внимание на то, что схема рассчитана для гаража высотой не менее 3 м. Так как отверстия притока и оттока должны находиться между собой на расстоянии 2.5–3 м.

Комбинированное вентилирование

Необходимые инструменты и материалы. Расчёт

Для ускорения работы инструменты и материалы, нужные для монтирования вентиляции, готовятся заранее.

Перфоратор;
Болгарка;
Герметик и теплоизоляционный материал;
Решётки и/или жалюзи для защиты отверстий от внешних загрязнений;
Трубы для оттока воздуха из металла или пластика с сечением 100–200 мм.

Также нужны вентиляторы, если монтируется комбинированная система.

Без надёжного вентилятора сделать комбинированную систему не получится

Рассмотрим такие типы:

Вытяжной канальный вентилятор

Центробежный вентилятор

3. Вихревые. Устройства третьего типа используются для вытягивания дыма при сварке или чистке форсунок.

Вихревые вентиляционные системы

(S/a)*d, где S — площадь гаража, a — 10 м2, умножаем на d — 15 см диаметра воздуховода.

Итог: диаметр вентиляционных каналов 36 см. Если вытяжных трубы две, то значение делится пополам.

Пошаговая инструкция по выкладке вентиляционных каналов своими руками

Проведение вентиляции в гараже начинается с выбора её вида и подготовки схемы. Когда с этим разобрались и рассчитали диаметр вентиляционных каналов, подготовьте необходимые инструменты и материалы.
Затем по схеме обозначьте на стенах места для сверления отверстий и подготовьте трубы. Проём для притока свежего воздуха будет находиться со стороны въезда автомобиля на расстоянии в 10–15 см от пола.
Размеры отверстия зависят от сечения выбранной вами трубы (160–180 мм). Можно сделать так, как изображено на картинке, которая находится ниже. Расчёты диаметра отверстий для моноканальной естественной вентиляции уже приведены в предыдущем пункте.

Отверстия служат для притока свежего воздуха в помещение

На втором этапе проделайте отверстия на указанной высоте от пола, которые нужны для труб, служащих притоку воздуха. Когда отверстия выполнены, их защищают от внешних загрязнений решёткой или специальными жалюзи.

Важно! Если гараж построен из кирпича или бетона, то используется перфоратор, чтобы не разрушить кладку и не позволить растрескаться покрытию.

Такую схему может начертить любой начинающий строитель

На третьем этапе проводится вытяжка. Для естественной системы вытяжной канал расположен напротив отверстия для забора воздуха, на расстоянии 10–15 см от потолка. Для правильной работы сечение отверстия для притока воздуха делается меньше (в два или три раза), нежели диаметр для оттока. Оборудование для проделывания вытяжного канала используется то же, что и для приточного.
Воздуховод выполняется из жести или асбеста. Он вставляется в подготовленное место и возвышается над крышей минимум на полметра. Этот фактор влияет на интенсивность воздухообмена в помещении.

Швы между трубой и стеной лучше всего заполнить герметиком

На следующем этапе при помощи герметика заполняют расстояние между трубой и стеной. При выборе материала обращают внимание на качество сцепки. Для того чтобы конструкция была прочной, адгезия должна быть очень хорошей. С учётом того, из чего изготовлен гараж и труба, чаще всего выбирают акриловые или полиуретановые смеси. Они гарантируют хорошую сцепку материалов с разными физическими свойствами (дерево, металл, бетон, кирпич).

Чтобы правильно организовать проветривание гаражного строения, необходимо знать параметры, объемность постройки, приблизительный перечень работ, которые планируется там производить. Немаловажным фактором является тип устанавливаемого оборудования, используемые материалы, расчет необходимых параметров. От того, насколько верно произведены предварительные расчеты, подобрано оборудование, зависит эффективность вентиляционной системы, которую планируется установить для гаража.

Способы вентиляции гаража

Как и любое другое, проветривание гаражного строения сводится к нескольким основным видам. Кратко рассмотрим отличительные особенности каждого из них.

Естественное вентилирование. Основано на использовании природного механизма смены воздушных масс, когда плотный свежий воздух вытесняет теплый и более легкий. Специально организованные вентиляционные проемы для естественного движения воздухопотока входя в систему аэрации.

Механическое проветривание. Полностью автоматизированная подача, отведение воздушных масс. Большие гаражные здания, где могут проводиться длительные ремонтные, технические работы, рекомендуется оснащать механической системой вентилирования.

Смешанная (комбинированная) вентсистема позволяет сэкономить на установке приточного оборудования. механической является зачастую именно вытяжка.

Кроме того, вентиляция может быть приточной, вытяжной, приточно-вытяжной. Наиболее эффективной представляется приточно-вытяжная система воздухообмена. Она организовывается естественным, механическим или комбинированным способами, что зависит от габаритов здания, специфики проводимых работ, количества машин и т.д.

Нормы вентиляции гаража

Строительство гаража планируется без обустройства дренажного оборудования, системы удаления избыточной влаги. Она попадает внутрь строения вместе с автомобилем – это оставшиеся на днище грязный снег, влага, соль, другие химические реактивы, используемые коммунальными службами для обработки дорог. Без выведения данных источников уровень относительной влажности внутри помещения повышается. В совокупности с оставшимися реактивами, солью влага постепенно начинает портить, разъедать кузов. Кроме того, неотрегулированный температурно-влажностный баланс негативно сказывается на деревянных, металлических конструкциях гаража, поверхностях инструмента.

Нормализовать температурный, влажностный показатели способна вентиляция строения. Также она вместе с отработанным потоком воздуха удаляет токсичные пары лако-красочной продукции, технических жидкостей, масла, топлива, угарный и выхлопные газы.

Нормы вентилирования гаражного строения, согласно СНиП, предусматривают организацию приточно-вытяжной вентсистемы для отапливаемого и неотапливаемого помещения, чтобы удалять, разбавлять вредные теплогазовыделения в соответствии с расчетом ассимиляции.

Внутри отапливаемого гаражного строения, предназначенного для хранения автомобиля, определяется температурный показатель – +5⁰ С. Внутри строения для хранения одной машины предусмотрен воздухообмен более 180 м³/ч. Иностранные изготовители вентиляционного оборудования рекомендуют оборудовать гаражи системой, позволяющей производить 6-10кратную смену воздушной массы за одни сутки.

Скорость движения воздушных масс – 0,3 м/с.

Естественное вентилирование

Естественное проветривание обустраивается внутри небольших построек, металлических переносных конструкций. Так как приточные, вытяжные проемы организуются намеренно, можно говорить о том, что это – аэрация.

Данный способ вентилирования основывается на природной смене воздушных масс. Поступающий свежий воздух почти всегда холоднее, а значит тяжелее и плотнее того. Который находится внутри. Он вытесняет теплый и легкий поток вместе с частицами углекислого, выхлопного, других токсичных газов наружу через зазоры, щели или специальные проемы, воздуховоды.

Чтобы усилить естественную тягу, часто устанавливаются воздуховоды. Вытяжной воздуховодный канал оптимально монтировать таким образом, чтобы его высота была как можно больше. Это создаст область разреженного давления внутри гаражного строения, поэтому свежий приточный воздухопоток будет сам, автоматически затягиваться.

Также помогают диффузоры, турбодефлекторы. Они монтируются на оголовки приточной, вытяжной труб соответственно, усиливая воздушную тягу.

Используя этот естественный механизм, представляется возможным в определенной степени проветрить внутреннее гаражное пространство. В летнее время он перестает работать из-за снижения температурной разницы температур внутри и снаружи. Здесь может понадобиться помощь механизмов принудительного побуждения движения воздушных масс.

Расчет естественной вентиляции

Расчет вентиляции естественного побуждения производится еще на стадии проектирования гаражного здания. При этом необходимо учитывать параметры здания, количество хранящихся автомобилей, специфика, количество производящихся внутри работ, уровень токсичности жидкостей, находящихся внутри.

Для естественного проветривания (аэрации) чаще всего предлагается два способа расчета внутреннего сечения воздуховодных труб:

На 1 м² приходится 15 мм диаметра трубы. Если следовать данной формуле, для гаражного строения площадью 10 м² понадобятся вентиляционные воздуховоды с внутренним сечением 150 мм. В данном случае не учитывается высота здания, т.е. его объемный показатель в целом.
Сумма площадей вентиляционных каналов равен 0,3% от площади гаражного строения. Как правило, данный метод используется для одноканального проветривания.

приток устанавливается над уровнем пола – 10-15 см;
вытяжка устраивается внутри потолка, или внутри стены (10-15 см от потолка);
оптимальное расстояние от входа притока до выходя вытяжки – 3 м;
высота вытяжки над кровлей гаража – от 50 см.

Для большого строения результат расчета диаметра вентиляционного канала может оказаться очень большим, тогда целесообразно сделать две воздуховодные трубы с суммарным внутренним сечением не меньше, чем в расчетах.

Механическое вентилирование

Часто применяется, особенно актуально для крупногабаритных гаражных построек с двумя этажами, хранением нескольких автомобилей и т.д. Данный способ не зависит от атмосферных условий, силы и направления ветра, сезонности, температуры наружного воздуха.

Для обустройства необходимого движения воздушных потоков внутри строения механизмы принудительного побуждения, вентиляционные каналы, по которым подается, удаляется воздух.

Применяются вентиляторы, устанавливаемые внутри вентканалов (канальные), вентиляционных проемов (осевые). Мощность механизмов примерно одинакова. При выключенном состоянии вентиляторов проветривание также осуществляется, но с меньшей производительностью.

Выбор оборудования

Механическое вентилирование осуществляется при помощи вентиляторов. Механизмы выбираются, исходя из площади строения, необходимой кратности воздухообмена, а также следуя объему удаляемого воздуха, который показывает прибор.

Производительная мощность вентилятора должна соответствовать заданным параметрам. Маломощный прибор не справится с удалением или подачей нужного количества воздушных масс. Механизм, более мощный, чем необходимо, станет неэкономичным по энергопотреблению, будет превышать допустимые значения рабочего шума.

Целесообразно приобретать вентиляторы с таймером, датчиком влажности, датчиком движения, чтобы система вентилирования работала автоматически, без участия автовладельца.

Воздуховодные каналы приобретаются из материалов, стойких к воздействию агрессивной среды токсичных, тепловых выделений. К таким относятся пластиковые водопроводные трубы, асбестоцементные трубы, а также из оцинкованной стали.

Кроме того, в число вентиляционного оборудования входят: переходные, поворотные сегменты, переходники, дроссель-клапаны, диффузоры, воздухозаборные решетки, блок управления.

Расчет механической вентиляции

Чтобы произвести расчет необходимого количества поступающего воздуха, предлагается воспользоваться следующей формулой:

L – расчетное количество приточного воздушного потока (м³/ч);

N – норма кратности воздушного обмена внутри гаражного здания, в данном случае – 6-10;

S – площадь постройки (м²);

H – высота здания (м).

В данной формуле учитывается не только площадь постройки, но и ее высота, т.е. в расчетах используется объемность всего строения.

Также необходимо учитывать размеры воздуховодов, что напрямую зависит от производительной мощности вентиляторов. Например, при низкой мощности уровень шума будет незначительным, но воздушные каналы должны быть увеличены в размере, что не всегда удобно и возможно сделать.

При высокой производительности вентилятора и узких вентиляционных каналах поток воздуха будет создавать дополнительный шум, что создаст дискомфортные условия нахождения, работы внутри гаража.

Sc = L x 2,77 / V

Sc – рассчитываемое значение параметров воздуховода;

L – количество поступающего воздухопотока (м³/ч);

V – скорость воздушного потока в сети (м/с), как правило, этот показатель равен 3-4 м/с;

2,77 – согласующий коэффициент.

Комбинированное вентилирование

Смешанный или комбинированный тип проветривания – популярный способ организовать вентилирование гаражного пространства. Один из каналов остается функционировать естественным способом, другой же оснащается механическим прибором для движения воздушной массы.

Зачастую для гаража средних габаритов вполне достаточно обустроить механическую вытяжку, в то время, как приточный воздух поступает самостоятельно через специально организованные проемы гаражных ворот, стен, воздуховод.

Вентилятор создает разреженное давление, в которое инерционно затягивается свежий воздух с улицы. Следует помнить, что при таком способе проветривания приточный поток не прогревается, не очищается от пыли. Это может быть важно, если в гараже производятся специфические работы, например, покраска. В данном случае необходим определенный температурный режим, чистота бокса.

В других же случаях, не предусматривающих таких видов работ, комбинированное проветривание – эффективный способ удаления отработанного, загрязненного воздуха. Все необходимые расчетные работы производятся в соответствии с приведенными выше формулам.

Вентиляция гаража необходима при его обустройстве. Она позволяет удалять опасные для автовладельца воздушные примеси: токсичные газовые смеси, углекислый газ, излишнюю теплоту, влажность. Закладка вентиляционной системы производится на стадии строительства здания. Для эффективной, оптимальной работы вентиляции необходимо сделать правильные расчеты притока, подачи воздуха, соблюсти кратность воздухообмена, размеры вентиляционных каналов.

Некоторые владельцы скептически смотрят на то, чтобы была сооружена вентиляция гаража. Но это в корне неверное решение. Замедленный обмен воздуха — прямой путь к порче автомобиля. Транспортное средство буквально на глазах начинает покрываться ржавчиной, разрушаться.

Виды вентиляционных систем

Ставится задача, как сделать вентиляцию в гараже своими руками. Вентиляцию в гараже своими руками способен смонтировать любой владелец автомобиля, если он имеет точное представление, как это начинать и его окончить.

Есть следующие виды вентиляции:

принудительная.
комбинированная.
естественная.

Самая не затратная — естественная. Но рассмотрим все по порядку. Чтобы создать благоприятный климат, монтируем принудительную вытяжку в гараже своими руками. Этот вид актуален для отапливаемых помещений. Устанавливают тепловентилятор. Разность температур внутри и снаружи «автодома» большая и она характерна для зимнего периода. В этот время вентиляция гаража должна быть особенно активной и постоянной. Создание вентиляции в гараже своими руками схему требует детальную.

Начертить правильно можно своими руками. Вытяжная принудительная вентиляция требует следующих материалов и инструментов:

перфоратора;
герметичного материала;
отрезного инструмента (болгарки);
пластиковых или металлических воздуховодов;
решеток (ластиковые или из металла);
электровентиляторов.

Все металлические материалы требуют покраски. Тогда вентиляционное устройство не будет ржаветь. Но это затратное мероприятие. Поможет дополнительно установленный тепловентилятор. Это механическая система обмена воздуха. Ее структуру составляют:

Модуль, который располагает фильтром, электрокалорифером, вентиляторами.
Вытяжными изделиями, оборудованными двумя вентиляторами и каналом удаления воздуха из помещения.

Стоит помнить, что это самая дорогостоящая система. Вентиляция гаража может быть дешевой, если применить естественную самодельную вентиляцию в гараже своими руками. Естественная система обмена воздуха также хороша, если изготовить даже такую вентиляцию в железном гараже своими руками.

Естественный воздухообмен

Вентиляция гаража — естественная

Для этого необходимо произвести расчет отверстия канала. Здесь доминантным исходным пунктом будет площадь «автодома». На квадратный метр площади необходимо использовать 1,5 см сечения воздушного канала. Приведем пример. Пусть площадь помещения составляет 20 м². Умножаем это значение на 1,5 см, получим 30см. Таким должно быть сечение воздушного короба.

В стенах помещения проделывают соответствующего диаметра отверстия. С таким расчетом, чтобы трубы свободно входили в них. Так постепенно происходит монтаж естественной вентиляции в гараже своими руками. В ход идет перфоратор. С его помощью под потолком пробивают отверстие. Отступ не больше 15-20 см. Работа не составляет особого труда, когда стены из пеноблоков. В нее вставляют пластиковые или другие трубы. Если устраивается вентиляция гаража из железа, то отверстия просто высверливаются.

Для притока воздуха также в стенах помещения проделывают отверстия. Диаметр их должен быть таким, чтобы свободно можно было установить пластиковые или другие трубы. Это приточная система.

Затем, таким же образом, выполняется вытяжная канальная система. Отверстие пробивают в противоположной стене. Её локация непосредственно под крышей. Используют одинаковые инструменты. Трубы выводят по крышу. Такой изначальный алгоритм устройства вентиляции в гараже своими руками.

Чем выше вытяжная система, тем лучше. Но стоит придерживаться оптимальных вариантов. Нормальная вытяжная система считается, если воздушный отвод будет возвышаться полметра над крышей. Трубы по окружности в стыках со стеновыми конструкциями, заполняют герметиком. Вытяжку целесообразно снабдить решетками, чтобы внутрь не попали мыши и другие грызуны.

Комбинированный воздухообмен

Естественная вентиляция гаража может быть дополнена принудительным вариантом. Ее устройство эффективно дополнит вытяжку существующую, и создаст условия обмена воздуха независимо от атмосферных капризов. Дооснащение касается только установкой вентилятора для гаража своими руками. Рекомендуется установить тепловентилятор. Его включения можно считать спорадическими, и они будут зависеть только от капризов внешней атмосферы. Это лучший и легкий вариант приточно вытяжной вентиляции в гараже своими руками.

Приточная вентиляция в принципе не имеет отличий от стандартных воздухообменов, которые гарантирует естественная регуляция воздушного потока. Просто гаражная вентиляция получает тепловентилятор, включающийся от случая к случаю. Экономичное и простое устройство. Требуется только правильно его расположить в системе. Обычно монтаж производят в утепленной зоне воздушного коллектора. Приточная система воздуха редко дает сбой.

Термовентилятор монтируют:

непосредственно в стену;
или другим способом.

В нерабочем положении при соответствующей розе ветров вентилятор сам будет вращаться, перемешивая воздух «в автодоме». Такая вентиляция гаража не затратная, и эффективная, поскольку включается при полном штиле. А при ветре, приточная система безотказная. При устройстве нужно знать розу ветров. Для того используют флюгер. Простой, безошибочный прибор, который нетрудно изготовить самому. Самодельный флюгер покажет направление ветра.

Многие автолюбители нашли в комбинированной вентиляции и минусы:

Считают затруднительным включать и выключать термовентилятор.
Входящий воздух с улицы не очищается.

Что можно посоветовать. Нужно, чтобы схема предусмотрела возможность установки тепловентилятора для гаража своими руками.

И еще. При устройстве вентиляции нужно предельно точно изготавливать отверстия. Здесь не рекомендуется их нарезать на глазок. Точность выбора места отверстия гарантирует экономию труб и другого материала.

Асбестовые трубы — ходовой материал

Для снижения затрат при монтаже вентиляции в гараже используют почти подручные материалы. Например, как сделать вентиляцию в гараже асбестовыми трубами. Ответ несложный. Просто. Вместо дорогостоящих металлических и других трубопроводом их. Преимущество очевидно. Они не требуют покраски. Такое устройство вентиляционное гаража для покраски своими руками не нуждается. Экономится время, средства. Притом можно асбестовые воздуховоды применить в приточной вентиляции. Будут неплохими конструктивными элементами при устройстве вентиляции в металлическом гараже своими руками. На сто процентов они пригодны и для покраски, кто обожает эстетику в своем «автодоме». Они более гармонично интегрируются в стеновые отверстия, особенно в кирпичные. Или изготовленные из пеноблоков. Самодельную трубную вентиляцию из воздухопроводов асбестовых выгодно использовать и по некоторым принципиально важным соображениям. Она не горит, держит приличную положительную температуру. Самодельная вентиляция из асбестовых труб долговечная и надежная. Сублимируется, как надежный воздухоотвод в гараже с автономным отоплением.

Источник

Любое тепловое устройство, начиная от обычной дровяной печи и заканчивая газовым котлом, может эксплуатироваться исключительно при наличии дымового канала. Его задача – создавать достаточную тягу. Если канал этого не обеспечивает, значит, его следует оснастить специальным устройством под названием дефлектор.

Нормальная тяга – главное условие работы отопительного агрегата

Все, кто пользуются печами, газовыми и другими котлами для отопления дома знают, что такие устройства невозможно эксплуатировать без обеспечения хорошей тяги. Сложности с ней, как правило, возникают из-за атмосферных осадков, сильных порывов ветра, частиц мусора и листьев, забивающих канал для отвода продуктов сгорания. Избежать указанных проблем позволяет монтаж дефлектора на дымоход. Разберемся, что собой представляет это приспособление.

Дефлектор – устройство, которое монтируется на самый край трубы с целью увеличения ее тяги. Оно предохраняет отводящий газы канал от мусора, листвы, снега, пыли, дождя, мелких насекомых, исключает вероятность его задувания ветром. Существует несколько типов дефлекторов (о них мы расскажем дальше). При этом конструктивно они все похожи друг на друга. Стандартное устройство для обеспечения тяги обычно состоит из:

внешней верхней части (обычно цилиндрической) – диффузора;
входного патрубка;
корпуса;
зонтика (колпака) и специальных деталей (кронштейнов) для его крепления.

Функционирует дефлектор очень просто. Потоки воздуха сталкиваются с диффузором, обтекают эту преграду, что приводит к образованию некоторого разрежения. Именно оно и делает тягу в дымоходе более эффективной. По сути, устройство работает за счет закона Бернулли (разрежение воздушных масс формируется благодаря их ускорению во время обтекания какой-либо твердой преграды). Такой принцип функционирования приспособления исключает риск обратного проникновения угарного газа и дыма в трубу. А это, согласитесь, немаловажно.

Разновидности дефлекторов – выбираем по назначению

Дефлекторы делят на несколько видов. Очень кратко опишем самые популярные конструкции:

Устройство ЦАГИ. На большинстве домов и зданий монтируются именно такие дефлекторы. Они имеют форму цилиндра, подходят для труб разного назначения (дымовые, вентиляционные), поэтому их часто называют универсальными. На приспособление ЦАГИ сверху фиксируется специальный канал. По сечению он должен быть больше трубы. Указанный канал играет роль диффузора. Порывы ветра сталкиваются с ним, образуя полосы разрежения сзади и спереди и участки повышенного давления по бокам.
Дефлектор Григоровича. Аналогичен описанному выше устройству. Но он характеризуется особым свойством. Разработка Григоровича прекрасно зарекомендовала себя в местностях с низкими и несильными ветрами. Даже когда на улице полностью безветренная погода, этот дефлектор дает прекрасную тягу.
Конструкция Ханжонкова. Изготавливается в виде добавочной стенки вокруг дымовой или вентиляционной трубы. Обязательно оснащается дождевиком в виде тарелки. Этот элемент заглубляется внутрь дополнительной стенки и выполняет функцию вытяжного купола.
Круглое устройство Вольперта. Конструктивно отличается от ЦАГИ своей верхней частью. Обычно дефлекторы круглой формы ставят на дымовые тракты в саунах и банях. Делают приспособления из меди, нержавейки либо оцинковки.
Astato (тарельчатый). Открытое изделие, гарантирующее отличную тягу при любом направлении ветра. Характеризуется простой конструкцией и высокой эксплуатационной надежностью. Изготавливается из металла (нержавеющая либо оцинкованная сталь).
Вращающийся дефлектор. Если отопление в доме осуществляется при помощи газового котла, специалисты советуют устанавливать именно такое изделие. Учтите! Вращающиеся конструкции не функционируют при сильном обледенении и в безветренную погоду.

Меньшей популярностью пользуются дефлекторы с флюгером в верхней части и вращающимся корпусом, Н-образные приспособления, шаровидные изделия, устройства Шенард. Они имеют более сложную конструкцию. При этом их трудно назвать универсальными.

Кроме чисто утилитарной функции, дефлекторы имеют и декоративное значение. Они придают крыше и всему зданию завершенный вид, делают постройку оригинальной. Описываемые устройства подбираются с учетом используемого кровельного материала и архитектурного стиля строения. Дефлекторы бывают с полукруглыми и плоскими верхними частями, с так называемой щипцовой крышей, с открывающейся крышкой.

Традиционно приспособления на вытяжку изготавливаются из оцинкованного металла. Такие изделия имеют длительный срок службы, они не ржавеют под действием атмосферных осадков, выглядят вполне презентабельно на любой крыше.

В последнее время производители дополнительно покрывают металлические конструкции пластиковыми либо эмалированными защитными слоями. Это еще больше увеличивает время эксплуатации изделий. Правда, слои из пластика можно накладывать только на вентиляционный дефлектор. Если речь идет о дымовой трубе, подобный вариант неприемлем из-за высокой опасности разрушения покрытия под действием горячего воздуха.

Самостоятельный расчет – чертеж и таблица размеров

Элементарный и при этом надежный в эксплуатации дефлектор несложно сделать своими руками. Далее мы подробно опишем этот процесс. Но сначала требуется выполнить грамотный расчет и сделать эскиз дефлектора. Можно использовать готовые чертежи и размеры. Особых затруднений не вызовет и самостоятельный их подбор.

Расчет основывается на определении трех размеров (смотрите чертеж):

D – ширина диффузора;
Н – высота всего устройства;
d – внутреннее сечение дымоотводящей трубы (диаметр дефлектора).

Ширина варьируется в пределах 24–100 см, высота – 14–60, диаметр – 10–50. Конкретные значения подбираем из таблички.

Когда требуется произвести расчет устройства, у которого основные элементы имеют редкие геометрические параметры, ориентируемся на следующие рекомендации: ширину диффузора берем в 1,2–1,3 раза больше сечения трубы, высоту приспособления – в 1,6–1,7, ширину колпака – в 1,7–1,9. Указанных требований нужно придерживаться строго. В противном случае готовый дефлектор не справится с отводом продуктов сгорания, что может привести к попаданию угарных соединений обратно в трубу.

Делаем приспособление на вытяжку – как получить качественный результат?

После выполнения расчетов и составления чертежей запасаемся такими инструментами: сварочник, ножницы по металлу, рулетка, рожковые ключи (комплект), хомут, электрическая дрель, гайки и болты, болгарка, металлическая полоса. В качестве материала для изготовления устройства на дымоход используем оцинкованные листы стали (берем металл толщиной 0,3–0,5 мм).

Теперь приступаем к главному – делаем дефлектор Григоровича. Почему именно его? По той причине, что он подходит для любых регионов. При всех погодных условиях такое приспособления обеспечит постоянную тягу в трубе.

Порядок действий следующий:

Отмечаем контуры всех элементов дефлектора на листе металла. Совет: удобнее всего сначала вырезать в натуральную величину лекала деталей из плотного картона и обвести их по контуру на железе.
Вырезаем из металлического листа обратный конус, диффузор, внешний цилиндр, колпак.
Сворачиваем корпус устройства, просверливаем его по краям, фиксируем конструкцию заклепками.
Сгибаем и соединяем остальные элементы по такому же принципу. Вместо заклепок разрешается использовать болты либо выполнять сварное соединение.
Берем металлическую полоску, вырезаем из нее кронштейны для фиксации колпака.
Подготовленные крепежные элементы устанавливаем с наружной стороны диффузора-конуса. Оптимально делать это с помощью сварки.
Обратный конус прикрепляем к зонтику (болты либо сварное соединение).

Дефлектор готов. Остается только собрать его и установить на дымоход. Такая операция под силу любому домашнему умельцу. Сборка конструкции выполняется так: первым ставим на дымоход нижний цилиндр, фиксируем его болтами. Затем на смонтированный цилиндр устанавливаем диффузор, используя для крепления хомут. Последний шаг – закрепление обратного конуса и колпака на кронштейны.

Все соединения делаем максимально надежными и прочными! Помните, что самодельный дефлектор станет подвергаться нешуточным ветровым нагрузкам. Если установка дефлектора осуществляется на большой по сечению вентиляционный или дымовой канал, желательно дополнительно зафиксировать элементы конструкции растяжками. Их несложно сделать из любой стальной проволоки.

Дефлектор, сделанный своими силами, несомненно, не будет иметь какой-либо декоративной ценности. Зато он прекрасно справится со своей основой задачей – усилит тягу процентов на 20–25. Пользу от него вы оцените сразу после начала отопительного сезона.

Источник

Для чего нужна вентиляция в гараже

Вентиляция в гараже, среди прочего, поможет избежать плесени и грибка

Опытные автолюбители, не задумываясь, скажут, что вентиляция в гараже должна быть обязательно. Неопровержимое доказательство их правоты – последствия влияния сырости на металл:

Появление и дальнейшее распространение грибка на деревянных частях гаража;
Порча продуктов, хранящихся в подвале;
Разрушение электроники и металла от воздействия влаги.

Если в гараже нет вентиляции, то в воздухе скапливаются токсичные вещества, которые могут стать причиной заболеваний. По нормам, полная замена внутреннего объёма воздуха гаража должна происходить 6–10 раз за сутки. А поступление свежего воздуха – 180 кубометров в течение одного часа.

Что должна делать вентиляционная система:

Удалять из гаража влагу, которая проникает внутрь, стекая с загнанной машины.
Удалять из помещения пары и газы, которые могут навредить человеческому здоровью.
После езды во время снега или дождя подсушивать поверхность автомобиля.
Предотвращать коррозию металла, а также развитие грибка на стенах помещения и изделиях из древесины.
Просушивать подвал.

Особенности

Если поставлена задача самостоятельно построить вентиляционную систему в гараже, то с ней способен справиться любой владелец автомобиля, если он, конечно, имеет представление о том, как это делается. Существует несколько видов создания оптимального воздухообмена:

принудительная система;

комбинированная;

естественная.

Последний вариант характеризуется минимальными затратами. Принудительная вытяжка будет оптимальной в тех помещениях, которые отапливаются. Это необходимо потому, что разница между температурами внутри и снаружи гаража будет достаточно большой. Это обуславливает то, что построенная вентиляционная система в данный период времени должна быть максимально эффективной. Чтобы создать правильную вентиляцию, необходимо детально разработать схему ее построения.

Для грамотного выполнения работы обязательно требуется план, в котором будут учтены все детали в создании вентиляции в гараже.

Многие автовладельцы вообще не понимают, зачем это нужно. На самом деле, вентиляция сказывается на многих моментах и способна решить множество задач. Рассматриваемая система необходима по нескольким причинам:

Для защиты транспортного средства. Именно об этом должен беспокоиться любой автовладелец. Если машина будет находиться в помещении с повышенной влажностью, то металлические элементы будут подвергаться коррозии. В первую очередь, будут страдать все элементы, которые открываются. То есть начнут ржаветь двери, багажник и капот. К тому же наличие сырости негативно скажется на функционировании механики и электроники в транспортном средстве.
Для защиты самого гаража. Те материалы, которые использовались для строительства гаража, также не приемлют сырость. Опоры здания, изготовленные из металла, со временем будут разрушаться, а деревянные элементы начнут гнить. Бетон и иные связующие покрытия будут съедены плесенью.
Для защиты людей. Если в гараже будет плохая вентиляция, то парам горюче-смазочных материалов некуда будет деться, поэтому они постепенно будут накапливаться в гаражном помещении. Посещая данное место, человек будет подвергаться токсичному воздействию. В некоторых случаях могут появиться головные боли или даже отравление.

Нельзя игнорировать важность наличия вентиляции в имеющейся смотровой яме/подвале. Требуется она там для удаления запахов и влажности. Данное подвальное помещение должно быть оснащено своей индивидуальной вентиляционной системой.
Поддержания оптимальной влажности. Необходимо учитывать, что в зимнее время года совместно с автомобилем в гараж попадают снег и лед. В помещении теплее, чем на улице, поэтому они тают и превращаются в водяные пары. В результате влажность в помещении существенно повышается, что плохо отражается на автомобиле.
Если вы ездили на машине во время дождя либо под снегом, то кузов нуждается в просушке. Выполнить данную процедуру можно посредством вентиляции.

Вентиляционная система способна удалить конденсат со стен и потолка, а также может просушить смотровую яму.

Помните, что влага способна разрушить любые строительные материалы, поэтому гараж не сможет прослужить долго, если не будет тщательно проветриваться.

Основные требования

Для организации правильной работы системы вохдухообмена в схеме должен быть учтен объём смены воздуха и сезонные температурные перепады. Вентиляционная система зависит от следующих критериев:

Разницы между температурой внутри гаража и за его пределами. Температура, сосредоточенная в гараже, должна быть немного выше. В таком случае воздух с улицы сможет проникать в гараж через построенный воздуховод с целью заменить более плотный воздух, сосредоточенный внутри.
Разность давления в вертикальной позиции притока и давления в вытяжке. Перепад должен быть обязательно более 3 м.
Давление перемещающегося воздуха. С более наветренной стороны сооружения необходимо установить повышенное давление, а с подветренной стороны должно быть установлено пониженное. Приточный воздуховод следует устанавливать на той стороне, где преобладает направление ветра.

Если игнорировать данные критерии, то вытяжка не будет эффективной. Зимой необходимо устанавливать внутри гаража температуру выше, чем на улице, однако уменьшая воздухообмен посредством регулирования степени открытия воздуховодов. В летнее время нужно поступить наоборот, полностью открыв воздуховоды.

СНиП и вентиляция

Для нежилых помещений нормы вентиляции также строго регламентируют циркуляцию воздуха.

Строительные нормы и правила предусматривают обеспечение воздухом гаражного помещения в количестве 180 литров в час.

Циркуляция воздушных масс должна быть организована постоянно. Отметим, что в западных странах эта цифра превышает и должна быть выше в два раза.

Если говорить о материалах, из которых построено помещение, вентиляция в металлическом гараже ничем не будет отличаться от вентиляции в кирпичном или бетонном гараже.

Расчет вентиляционных отверстий

Прежде чем приступить к монтажу вентиляции в гараже, требуется произвести расчет для определения оптимального диаметра отверстий. Выполнить этот расчёт можно двумя наиболее популярными способами:

В первом методе необходимо использовать соотношение, где на один квадратный метр помещения приходится 15 миллиметров диаметра трубы.
Второй способ предусматривает, чтобы при суммировании площади всех отверстий они составили 0,3% от общей площади помещения. Данная формула обычно используется тогда, когда выстраивается одноканальная система механического типа.

В России нормами предусмотрено, что за один час в помещение должно поступать минимум 180 м3 свежего воздуха. За рубежом данный показатель выше в 2 раза. Необходимо, чтобы вентиляция, установленная в вашем гараже, удовлетворяла данные требования, а для этого необходимо, чтобы трубы имели достаточный диаметр.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

Разница в плотности холодного и нагретого воздуха.
Воздействие потоков ветра.
Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

В летнее время циркуляция воздуха заметно снижается.
Из-за резкого изменения давления могут появляться сквозняки.
Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм. Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали.

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Нормы и правила

Обустраивая вентиляцию в гараже, помните о том, что есть нормы СНиП, которых необходимо придерживаться — в противном случае вероятность получить штраф высока как никогда.

Изучите их внимательно в разделе СНиП 21-02*99. Отметим, что свежий воздух должен поступать в объеме как минимум 180 литров час и течение суток обновлять весь внутренний объема гаража как минимум 6 раз.

Материалы и инструменты

металлические либо пластиковые трубы;
герметик;
вентилятор;
электрокалорифер для механической системы вентиляции;
болгарка;
перфоратор и др.

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты.

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий.

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Шаг 3. Оформите проем, в который будет поступать воздух.

Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход.

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.

Обустройство естественной системы вентиляции

Плюсы и минусы

Естественная вентиляция подвала обладает следующими достоинствами:

Невысокая стоимость сооружения. Если сделать все своими силами, то цена снижается в разы.
Минимальное время на монтаж. Установка может проводиться в любое время года и степени готовности сооружения.

Однако имеется и свой недостаток – в летние периоды времени при повышении температуры окружающего воздуха движение воздушных потоков замедляется или вовсе прекращается. Для больших помещений в этом случае выходом будет использовать либо принудительную вытяжку в погребе, либо смешанный вариант. Это стоит также продумать до начала монтажа.

Способы монтажа

Оптимальное расположение вытяжной трубы – у потолка. Вторая должна размещаться внизу на уровне 500-600 мм от пола. Малое сечение использовать нежелательно.

Итак, как правильно сделать вентиляцию в подвале, технология:

Вытяжная труба должна быть выведена на уровень, который находится выше, чем конек крыши. Желательно, чтобы она была двойной. Если имеется чердак и она проходит через него, то в месте прохода стоит ее утеплить. Чем на более высоком уровне будет находиться вытяжка, тем более эффективным будет процесс. Самыми приемлемыми материалами является пластик и ПВХ.
Сечение должно подбираться исходя из размеров помещения. К примеру, с площадью до 10 м2 должно выбираться сечение не менее 120х120 мм. Если устанавливается одна труба, то диаметром не менее 150 мм. Сечение должно быть одинаковым по всей ее длине.
Обе трубы необходимо располагать в разных сторонах помещения. Самым оптимальным местом являются противоположные углы. Чем меньше вытяжка из погреба в гараже имеет поворотов, тем эффективнее будет процесс. Идеальным случаем является полное их отсутствие.
Приточный трубопровод лучше всего работает возле пола. Отверстие следует закрывать сеткой, чтобы туда не проникали животные или грызуны. Вытяжная – возле потолка.
Верх вытяжного трубопровода необходимо размещать как можно выше над коньком здания. При односкатной крыше замер следует проводить от наиболее высокого места.
Вытяжка в подвале гаража с высокой вытяжной трубой будет обеспечивать наилучшую эффективность. К тому же не возникнет занос снежными покровами.
Контроль за процессом вентилирования осуществляется при помощи регулировочных заслонок, которые встроены в каждую из труб. Ими возможно высушить помещение или же настроить регулировку подаваемых воздушных масс. Это будет актуально особенно в зимние периоды времени.
Наружные участки труб следует обеспечить защитными козырьками. Таким образом вытяжка в гараж будет защищена от проникновения осадков.
Через вытяжной трубопровод выходят теплые потоки. Поэтому при понижении температуры окружающего воздуха возможно образование конденсата. К тому же существует возможность снижения отверстия для прохода воздуха или даже полностью забивать сечение трубы. Для исключения этого следует провести утепление в том месте, в котором она проходит сквозь крышу.
При утеплении трубы подвала в гаражном помещении необходимо использовать материалы, обладающие стойкостью к воздействию влаги.

Вентиляция в гараже своими руками: схема, фото примеры и способы устройства

Многие недооценивают важность наличия правильной вентиляции в гараже, считая, что отравление угарным газом не слишком опасно. Но это весьма опасное заблуждение. Основная опасность состоит в том, что человек практически не чувствует, как угарный газ воздействует на организм. Достаточно нескольких минут, чтобы он потерял сознание. А закончится это может летальным исходом, как чаще всего и происходит.

Снаружи приточка выглядит практически незаметно

Рассмотрим различные способы того, как правильно сделать вентиляцию гаража своими руками, а также сравним эффективность того или иного вида. Ведь не всегда будет достаточно естественных потоков воздуха – иногда необходимо наличие и дополнительных приспособлений. К тому же вентиляция погреба или подвала гаража так же имеет свои нюансы.

Устройство в гараже естественной вентиляции

Устроить естественную вентиляцию гаража с подвалом можно по принципу, схожему с воздухообменом выгребной ямы. Для этого слишком больших затрат времени и средств не понадобится. Но необходимо понимать, что приток воздуха и его отвод должны осуществляться из разных углов помещения. Идеальным вариантом будут противоположные по диагонали. Именно в этом случае достигается максимальный охват объема, который может обеспечить устройство естественной вентиляции в гараже.

Устройство подобной вентиляции обойдется достаточно дорого

Если рассмотреть чуть подробнее, то приток осуществляется по трубе, верхняя часть которой находится выше уровня пола гаража на 15-25 см, а нижняя – на том же уровне от пола подвала. При этом вытяжка располагается под потолком подпола и выводится как можно выше.

Важная информация! Чем выше будет находиться верхний край вытяжной трубы, тем лучше будет работать устроенная своими руками вентиляция гаража. Причина этому объясняется простейшими законами физики из школьного курса.

При этом устраивать воздухообмен только лишь в подвале нерационально. Обычно вместе с ним предусматривается и схема естественной вентиляции гаража своими руками. Дело в том, что скомбинировать их намного выгоднее и проще, чем делать отдельные контуры на эти помещения.

Отсутствие вентиляции приведет к постоянной сырости внутри помещения

Но, как уже упоминалось, не всегда естественный отток воздуха может справиться с отводом отработанных выхлопных газов из помещения. Многие автолюбители для этой цели держат в гараже гибкий толстый резиновый шланг, один конец которой одевается на выхлопную трубу, а второй выводится за пределы гаража. Конечно, подобным способом достигается максимальный отвод ядовитых газов наружу, но он не очень удобен по той причине, что появляется необходимость загонять автомобиль в гараж лишь в определенном положении, например, передом. Если же машина становится наоборот, то подобное приспособление уже невозможно подвести к выхлопной трубе. В этом случае необходимо устройство принудительной вентиляции.

Устройство принудительной вентиляции гаража и его варианты

Если делать все правильно, то при подобной работе необходимы некоторые расчеты. Но чаще всего автомобилисты делают по-другому. Двигатель с вентилятором берется помощнее, там самым отпадает необходимость вычислений. И все же это тоже «палка о двух концах». Ведь в таком случае возникает проблема переплаты за электроэнергию, которая расходуется бесполезно.

Достаточно дорогое, но при этом эффективное устройство для подачи и нагрева воздуха

Имеет смысл досконально разобраться в расчетах необходимой принудительной вентиляции своими руками в гараже, каким образом их произвести и что для этого потребуется. По нормам СанПиН воздухообмен должен составлять 180 л/ч на каждые 10 м2. Причем это касается как естественной, так и принудительной вентиляции в подвале гаража и в самом боксе.

Конечно, с одной стороны может показаться, что принудительная вентиляция имеет только лишь плюсы, однако это не совсем так. Есть у нее и свои недостатки:

Обратные клапаны в вытяжке заводского производства с электроприводом достаточно жесткие, а значит при отсутствии электроэнергии воздухообмен будет полностью перекрыт;
Дополнительная проводка создает опасность замыкания и самовозгорания, особенно при неправильном монтаже;
Как и любое электрооборудование, вытяжные двигатели требуют периодической ревизии и обслуживания.
Затраты на электроэнергию тоже стоить принять во внимание.

При правильном расчете вентиляции гаража с газами от автомобиля может справиться и естественная вентиляция, однако здесь есть небольшой нюанс.

Забор воздуха для вентиляции выглядит довольно эстетично

Важный совет! Если планируется устройство лишь естественной вентиляции, то не стоит делать вытяжную трубу большого диаметра и в одном месте. Лучше смонтировать несколько вытяжек в разных местах. Это обеспечит намного лучший воздухообмен.

И все же, если есть подозрение, что подобная схема не справится, существует вариант комбинации обоих типов, о чем сейчас и поговорим.

Организация комбинированной вентиляции гаража и подвала и как ее лучше устроить

В этом случае в помещении помимо естественной делается и принудительная подача либо отвод воздуха. Преимущество подобной схемы в том, что даже при отсутствии напряжения в сети, воздух будет свободно поступать в гараж или погреб и так же свободно удаляться. Однако, следует понимать, что зимой в таком помещении будет значительно холоднее, но и эта проблема решаема. Обычно воздуховоды приточно-вытяжных систем вентиляции в гараже можно с легкостью заглушить, открывая их только тогда, когда это необходимо.

Попробуем рассмотреть более подробно, каким образом можно устроить комбинированную вентиляцию своими руками при помощи небольшого фотоотчета.

Фото пример	Выполняемые действия
	Для начала имеет смысл составить примерную схему циркуляции воздуха в гараже и погребе или подвале. Сделать это можно на любой фанерке или листке бумаги – значения не имеет. Ее единственный смысл – помочь определиться со способом устройства
	Именно такими трубами из пластика, диаметром 110 мм наиболее удобно монтировать всю схему. На фото примере показана приточка воздуха из самого гаража в погреб или подвал. Дело в том, что делать его можно (и даже удобнее) в противоположном от ворот углу. При таком расположении воздух будет немного нагреваться, проходя через помещение, тем самым создавая более высокую температуру внизу. Особенно это актуально, если в погребе хранятся овощи
	А здесь показан вывод воздуха из подвала. Немного ниже объясним, каким образом все устроено внизу
	Сверху, над гаражом, на трубе обязательна подобная насадка – рефлектор. При этом указанные отверстия должны быть как можно шире. Имеет смысл даже расширить их при помощи дрели. Многие скажут, что таким образом холодный воздух при помощи ветра может пойти обратно, но это не так. Напротив, он поможет усилить поток на вытяжку
	В этом фото примере показано отверстие, на которое можно установить вентилятор, тем самым скомбинировав естественную и принудительную вытяжку. Зимой, когда в гараже нет автомобиля, его имеет смысл перекрыть
	Маркером (вдоль верхнего угла) отмечено место, куда в последствии будет установлена пластиковая труба вытяжки с отверстиями. Это позволит лучше удалять угарный газ из помещения при работе двигателя.
	Пенопласт здесь не позволяет образовываться конденсату, что достаточно важно. Именно в верхней точке он будет скапливаться, независимо от качества вытяжки
	Потолок погреба или подвала так же необходимо обшить пенопластом и основательно пропенить швы. Сейчас объясним назначение этих действий. Даже если потолок из бетона или кирпича, грунт, находящийся выше, будет холоднее, чем воздух в помещении. Таким образом это будет способствовать образованию конденсата не потолке, что повысит влажность в помещении. Ошибкой будет считать, что при этом вся влага будет скапливаться между потолком и пенопластом. Ведь при отсутствии там тепла (материал его туда просто не пропустит) исчезают условия образования конденсата
	Все же небольшая влажность в помещении нужна. Именно по этой причине нужно поставить хотя-бы литровую банку с водой в погребе. В нашем случае это ведро с водой и известью, что более практично
	Ну и напоследок нельзя не упомянуть о покрытии потолка гаража. Именно оно дополнит всю систему вентиляции, позволив ей работать более функционально.

Как становится понятно, схема вентиляции включает в себя не только устройство воздухообмена. Очень важны в этом деле и другие факторы, такие как утепление. Ну а для более полного понятия всей подобной работы, предлагаем просмотреть небольшое видео вентиляции в гараже, выполненной не профессионалами, а обычными домашними мастерами:

Watch this video on YouTube

Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Схема вентиляции гаража

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Установка комбинированной схемы

Такая схема практически не отличается от предыдущей. Точно так же будет делаться отверстие с одной стороны гаража на высоте десяти сантиметров от пола. Отличие состоит лишь в том, что нет необходимости делать вытяжное отверстие в противоположной стене. Установка вентилятора позволяет делать его в любом месте.

В комбинированной схеме добавляем вытяжной вентилятор

Таким образом, комбинированный способ обмена воздухом является более подходящим, так как будет работать эффективно в любое время года.

Что касается вентиляторов, потребление электроэнергии у многих из них минимальное, поэтому при покупке стоит выбирать тот, который будет издавать наименьшее количество шума.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.

Очищение воздуха в погребе

Как правило, гараж используется не только для стоянки автомобиля, но и для хранения продуктов. Соответственно, это тоже дает дополнительную влагу. Но даже если хранение не производится, проветривание ямы должно быть организовано для комфортной работы в нем.

Совмещение вентиляции погреба и гаража

Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.

При условии хорошего воздухообмена в помещении возможно использовать трубы диаметром 10 сантиметров.

Одна из них устанавливается в районе десяти сантиметров от пола, а вторая на противоположной стороне в десяти сантиметрах от потолка. Конец верхней трубы выводится наружу.

Также стоит позаботиться и о защите вытяжки.

Способы улучшения естественного вентилирования

Прогрев вытяжного канала

Выстраивая естественную вентиляцию в автобоксе, достаточно следовать рекомендациям данной схемы

Ветровой поток обдувает дефлектор (схема а), воздух из канала вытяжки делится на несколько направлений (схема б). При этом возникают множественные зоны пониженного (-) и повышенного (+) давления

Установка вентиляционного дефлектора

Параметры элементов дефлектора ЦАГИ привязаны к диаметру вытяжного вентканала. Цифрами на схеме обозначены: оголовок вытяжки (1); стакан диффузора (2); внешний корпус (3); стойки колпака (4); колпак (5) (+)

Конструктивно вентиляционный дефлектор (на примере проекта ЦАГИ) состоит из таких элементов:

Диффузора (стакана), имеющего форму усеченной конической трубы. Узкой стороной он одевается на вытяжную трубу. Способствует установлению разницы воздушного давления и усилению тяги.
Колпака (зонта), предохраняющего канал воздуховода от проникновения летучего мусора и атмосферных осадков.
Внешнего корпуса, имеющего цилиндрическую форму. Создает зоны низкого давления путем рассечения ветрового потока.

Кстати, отечественные вытяжки естественной вентиляции особенно часто оборудуются дефлектором Григоровича.

Определяющим моментом является близость конька кровли. Чем он ближе к трубе, тем выше ее следует поднять (+)

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

создание проекта;
приобретение нужных материалов;
утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется. Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха.

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Выводы и полезное видео по теме

Эффективная система естественной вентиляции в реальном гараже с подвалом:

Как утеплить вытяжную трубу над гаражом, чтобы прекратить накопление конденсата и обмерзание:

Источники

https://garazhmechti.ru/kommunikacii/ventilyatsiya-v-garazhe.html
https://dekoriko.ru/postrojki/garazh/ventilyaciya/
https://VentilyaciyaDom.ru/garazha/pravilno-sdelat-ventilyatsiyu-garazhe.html
https://garazhmechty.ru/kak-sdelat-ventilyatsiyu-v-garazh.html
https://StroySoveti.ru/ventilyatsiya/vitazka-podvala-v-garazhe.html
https://HouseChief.ru/ventilyaciya-v-garazhe-svoimi-rukami-skhema.html
https://sovet-ingenera.com/vent/raschety/ventilyaciya-garazha.html
https://AeroClima.ru/ventilyaciya/ventilyatsiya-v-garazhe/

[свернуть]

Источник

Дефлектор на трубу вентиляции своими руками в гараж

Дефлектор ЦАГИ. Подробное изготовление. Расчеты. Как усилить тягу и вентиляцию

ТУРБО ТЯГА Самодельный ДЕФЛЕКТОР ИСПЫТАНИЯ ДЕФЛЕКТОРА в ГАРАЖЕ Как СДЕЛАТЬ ВЕНТИЛЯЦИЮ

Дефлектор своими руками. Это может сделать каждый.

Особенности работы устройства

Существующие типы дефлекторов

Изготовление простейшего прибора своими руками

Условия работы и расчет естественной вентиляции

Комбинированная вентиляция автомобильного бокса

Обустройство механической вентсистемы

Организация временной вентиляции

Схемы вентиляции для гаража

Варианты вентиляции в гараже

Естественная система

Механическая вентиляция

Для чего нужна вентиляция в гараже?

Виды вентиляции и их устройство. Выбираем по своим нуждам

Подготовка: схемы

Необходимые инструменты и материалы. Расчёт

Пошаговая инструкция по выкладке вентиляционных каналов своими руками

Схемы вентиляции в гараже

Механическая вытяжка: делаем самостоятельно

Делаем в гаражном помещении естественную вентиляцию

Принудительная вентиляция

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Вытяжка в подвале гаража

Вентиляция над покрасочной зоной

Видео: больше полезной информации о вытяжке в гараже

Климат

Как сделать вытяжку в гараже: особенности обустройства естественной вентиляции

Комбинированная вентиляция: установка вытяжки в гараже

Особенности и принцип работы принудительной системы вентиляции

Вытяжка для гаража своими руками: технология обустройства вентиляции

Вытяжка в гараже, схема обустройства комбинированной вентиляции

Вытяжка для гаража для покраски автомобилей

Как сделать вытяжку в гараже своими руками

Вытяжка в гараже своими руками

Принудительная вентиляция

Естественная вентиляция

Комбинированная вентиляция

Заключение

Делаем вытяжку для гаража своими руками

Зачем нужна вытяжка в гараже?

Виды вентиляции

Организация вытяжки своими руками

Процесс монтажа своими руками

Вытяжка для смотровой ямы

Вытяжка в гараже своими руками: особенности монтажа, технология и рекомендации

Необходимость обустройства вентиляции

Основные требования

Виды вентиляции

Вентиляционные каналы

Естественная вентиляция

Механическая система

Комбинированная вентиляция

Гараж для покраски

Самостоятельный монтаж

Монтаж комбинированной вентиляции

Монтаж канального вентилятора

Вентиляция в гараже – это важно!

Естественная вентиляция

Как сделать вентиляцию в гараже своими руками?

Рекомендации по установке

Принудительный воздухообмен. Особенности установки

Комбинированный способ вентиляции

Вентиляция в яме гаража. Не стоит забывать

Зачем нужна вентиляция подвала?

Можно ли делать гараж без вытяжки?

Подбор системы

Обустройство естественной системы вентиляции

Плюсы и минусы

Способы монтажа

Принудительная система

Что нужно знать при монтаже?

Для чего делается вентиляция в гараже

Выбираем тип вентиляции

Делаем естественную вентиляцию в гараже

Заключение

Для чего нужна вентиляция в гараже?

Виды вентиляции и их устройство. Выбираем по своим нуждам
