Здравствуйте, наши уважаемые читатели, неисправимые романтики, Доны Кихоты дачной жизни. Как же хочется иногда сбросить с себя оковы цивилизации и крутануть рулетку времени лет эдак на 200-300 назад. Во времена, когда над плодородной, вспаханной волами степью четырех рукими великанами возвышались силуэты ветряных мельниц.

Сказка, – скажите вы. Но будете только отчасти правы. Ведь всегда можно своими руками изготовить декоративную мельницу для сада. Чертежи подобных элементов ландшафтного дизайна в сети не редкость. Однако большинство из них не читаемы, другие имеют убогий дизайн или требовательны к исходным материалам. Перелопатив множество ресурсов, решили вставить в эту тему свои пять копеек и мы. Тем более что рассказать есть о чем. Читаем! Вникаем! Учимся! И ветряная мельница украсит вашу дачу.

Что такое декоративная ветряная мельница

Ветер издавна являлся «мотором» для подавляющего большинства детских развлечений. Начиная с мыльных пузырей и заканчивая поднятием в небо воздушного змея, а уж соорудить из квадрата бумаги простенькую вертушку и вовсе умел каждый школьник. Но времена меняются, дети вооружились айпадами и айфонами. Их игры теперь измеряются не квадратами песчаных пляжей и просторами зеленых лугов, а гигабайтами оперативной памяти и пикселями передающей изображение матрицы. Но не все так грустно как кажется.

Истинные ценности не так легко потерять. Вот и ветряные мельницы перекочевали из неумелых юношеских рук во дворы элитных коттеджей, трансформировав их в неотъемлемый элемент современного ландшафтного дизайна.

Только посмотрите, какая у мастеров получается красота.

А если добить еще немного смекалки, то подобную радость запросто можно обгрейдить до ветрового генератора, который, допустим, будет освещать вашу подсобку. Но то уже на любителя. Основная же задача таких «игрушек» носит исключительно декоративных характер, а потому мастерить придется с душой и предельно аккуратно.

Инструменты и материалы

По большому счету, можно не заморачиваться и заказать садовое украшение в каком-нибудь интернет-магазине, и в течении недели мельница будет у вас на даче. Вот только выложить за этот атрибут достатка придется немало. Средняя цена на подобные изделия варьируется в диапазоне от пяти до двенадцати тысяч рублей. А вот материал не потянет и на треть этой суммы.

Потому, если с электроинструментом у вас все в порядке и руками вы привыкли не только кепку поправлять, есть хорошая возможность изготовить кое-что интересное, да еще и сэкономить пару тысяч для семейного бюджета.

Для работы понадобится:

1. Брус сечением 30×30 мм.
2. Рейка сечением 20×20 мм.
3. Брус сечением 50×50 мм.
4. Обрезки реек толщиной до 10 мм.
5. Лист фанеры толщиной 10 мм.
6. Лист фанеры толщиной 5 мм.
7. Два подшипника с внутренним диаметром 11-16 мм.
8. Стальной прут по внутреннему диаметру подшипника.
9. Саморезы.
10. Небольшого размера гвоздики.
11. Малярный скотч.
12. Столярный клей.
13. Лак для наружных работ.

Из инструмента будут нужны:

1. Электролобзик.
2. Шуруповерт.
3. Дрель.
4. Рейсмус (по возможности).
5. Рубанок.
6. Фрезер.
7. Наждачная шкурка.
8. Кисточки.
9. Молоток.
10. Рулетка.
11. Карандаш.
12. Уголок.
13. Циркуль.
14. И транспортир.

Если покупать все это для изготовления поделки – окажется, конечно же, неоправданно дорого. Но обычно весь этот инструмент в обязательном порядке присутствует в мастерской каждого не ленивого дачника.

План работ

Ну а теперь, собственно, сама инструкция.

На первом этапе вам понадобится лист фанеры (в качестве рабочего стола) и хорошо остроганный брус сечением 30×30 см. При этом, под словом «хорошо» подразумевается обработка в рейсмусе и полировка заготовок наждачной бумагой.

Когда все это будет у вас под рукой, расчертите на фанерном листе шестиугольник с радиусом в 250 мм и постройте внутри него вот такую фигуру.

Все детали склейте между собой столярным клеем. Это будет основание нашей мельницы, а потому будьте предельно аккуратны. Наделанные на этом этапе ошибки потом уже не исправишь.

После того как деревянное «кольцо» высохнет, выложите по нему второй ряд.

Как видите по фото, этот виток закручен в противоположную от первого сторону.

Таким образом, поднимите еще семь рядов, не забывая следить за вертикальностью получаемой стенки при помощи металлического угольника и промазывая каждый ряд столярным клеем. Кроме того, все детали нужно прибивать на торцах гвоздиками к ниже лежащим.

И вновь вам придется взять таймаут, чтобы дать время клею высохнуть и стянуть все детали в один монолит.

А пока возьмите пяти миллиметровую фанеру и изготовьте из ее полос вот такую игрушечную дверку.

Старайтесь максимально точно соблюдать размеры, красота, она любит прятаться в мелочах.

Несмотря на всю простоту поставленной задачи, мы уверенны, справитесь вы с ней нескоро. По крайней мере, ранее изготовленное основание мельницы успеет хорошо просохнуть, и с ним можно будет работать дальше.

А поработать еще как придется. Так при помощи лобзика нужно выпилить для нашей мельницы дверной и пару оконных проемов.

С последними просто. Начертили окружность. Проделали дрелью для лобзика отверстие и аккуратно извлекли все лишнее. После этого останется лишь вставить туда изготовленную из сантиметровых реек крестовину и считай готово.

А вот с дверью придется поиграться. Так, чтобы все выглядело натуральным нужно изготовить для нее красивый короб.

А потом закрепить на рояльной петле ранее изготовленную створку, да еще и облагородить проем наличником. Вся эта мелочевка не смотря на всю свою кажущуюся простоту отнимет вагон времени и сколько же нервных клеток, а потому запаситесь терпением, ведь результат того стоит.

Теперь выпилите из сантиметрового фанерного листа шестиугольник диаметром в 555 мм. Это будет перекрытие первого этажа, а заодно и основание «башни».

Но не спешите прибивать деталь на свое место. Просто отполируйте торцы и отложите в сторону, в самом скором времени эта деталь вам еще понадобится. А пока вырежьте из такой же фанеры еще шесть одинаковых трапеций.

Их высота должна составлять ровно 758 мм, при этом торцевые грани обязаны лежать в одной плоскости, а боковые скошены внутрь под углом в 60°.

Если все сделаете правильно, из полученных деталей легко будет собрать вот такую призму.

А чтобы было проще, связывайте детали между собой малярным скотчем. Если примерка прошла успешно, смажьте стыки клеем и вновь соберите конструкцию, зафиксировав ее в правильном положении все той же липкой лентой. В таком положении она должна оставаться до полной просушки.

Но не теряйте время даром. Возьмите ранее отложенную в сторону шестиугольную крышку и немного ее доработайте.

Сначала из рейки сечением 20×20 мм соорудите на фанере монтажный контур, только обратите внимание, все наружные его грани должны быть скошены внутрь.

А потом в центре прикрутите брус сечением 50×50 мм и длиной в 750 мм. Выглядеть это будет вот так.

К этому моменту ваша призма должна бы и высохнуть. Если это так, обрежьте излишки застывшего клея и отполируйте соединения, после чего проверьте, плотно ли надевается призма на монтажный контур. Должна плотно.

Дальше нужно позаботиться о винте, точнее о его оси. Для монтажа последней нужно будет изготовить вот такую вставку.

Сначала выберете в ней фрезером гнездо под подшипник. Как правило, наружный диаметр нужной нам детали будет составлять 23 мм, а высота 8 мм. Но ориентироваться нужно на тот, что купили вы.

По центру гнезда просверлите отверстие по внутреннему диаметру подшипника, ну или на миллиметр шире.

Аналогичное гнездо с отверстием продублируйте и на центральном брусе. Вал должен проходить как внутри него, так и через стенку башни, да еще и выступать за ее пределы на добрых 210 мм.

Кстати, перед тем как поставить деталь на место, на дальнем его торце необходимо нарезать резьбу, потом это будет сделать гораздо сложнее.

Теперь крышку, а потом и стоящую на ней «башню» можно закрепить на своих местах, не забывая работать не только шурупами, но и клеем.

Накрывается конструкция шестиугольным шпилем. Хотите, выстрогайте его из цельного бревна, но проще будет собрать из фанеры. Что именно от вас потребуется легко понять по следующим фото.

Главное не забудьте все тщательно отполировать и прикрепить «крышку» к центральному брусу. Без этого мельница вам долго служить не будет.

Ну и последняя деталь нашего «шедевра» – это лопасти. Была бы мельница водяная, их бы заменило водяное колесо. Но имеем то, что имеем, а потому возьмите две рейки сечением 30×30 мм и соедините их в полдерева под углом в 90° друг к другу.

Каждый луч получившегося креста требует дополнительной подрезки. Подробности на следующей схеме.

К этим скосам вам предстоит прикрепить фанерные лопасти, узкий край которых будет равняться 30 мм, а широкий составлять 286 мм. В качестве материала подойдет полированная фанера толщиной 5 мм.

После того как вы прикрутите этот винт к ранее установленному валу, у вас получится вот такая вот симпатичная мельница.

Останется только поработать над ней шкуркой, доводя изделие до идеала, и вскрыть дерево хорошим лаком.

Справились? Тогда приглашайте в гости соседей. Нужно же похвастать обновкой.

А на этом мы прощаемся с вами. До свидания и до скорых встреч на страницах Сайта про дачу.

Василий Молька

Существует немало способов подчеркнуть особенности ландшафта своего загородного участка, можно использовать садовые фигурки, постройки, стилизованные под колодцы, беседки, декоративные ограды и клумбы. Как показывает практика, наибольшее впечатление на гостей и знакомых из всего списка оказывает правильно спланированная и собранная декоративная мельница для сада своими руками. Сделать ее несложно, материалы на постройку всегда найдутся. Есть одно лишь условие – сделать декоративную мельницу на дачном участке нужно так, чтобы постройка выглядела, как полнофункциональное изделие, со своим стилем и всеми атрибутами.

Простенькая мельница сможет оживить скучный ландшафт осеннего сада

Выбор стиля декоративной мельницы

Как ни странно, но установка крылатой машины на участке — это не самая сложная задача. Все, кто хотя бы разочек видел настоящую ветряную мельницу, неважно, вживую или на фото, всегда смогут построить ее декоративный вариант. Ничего сложного, набросать эскиз, разобраться в работах поэтапно и сделать декоративную мельницу для сада своими руками. Гораздо сложнее подобрать для нее подходящий дизайн или даже стиль. Без надлежащего оформления декоративная мельница будет выглядеть огромным скворечником, не более.

Какой можно предложить стиль для постройки конструкции. Все зависит от оформления ландшафта в саду и ожидаемого эффекта от установки мельницы:

• Наиболее распространенный тип – деревенская деревянная мельница;
• Имитация очень популярных голландских и морских ветряков;
• Сказочные декоративные мельницы;
• Упрощенный вариант мельницы, используется в основном, как элемент декоративной отделки клумбы или дорожек в саду.

Существует множество авторских проектов, в которых используются современные схемы ветряков с круглыми многолопастными ветроколесами. Они, как правило, изготавливаются из металла и мало похожи на те симпатичные мельничные постройки, что широко использовались еще в прошлом веке. В качестве декоративного элемента в саду от них не так уж много пользы, такие ветряки больше похожи на вспомогательное оборудование для дачи.

Совет! Не спешите отказываться от подобной идеи, если есть возможность то лучше запастись чертежом такой декоративной мельницы или инструкцией по ее сборке. При том, что конструкция не отличается изысканным дизайном, но в ее использовании есть рациональное зерно.

Небольшой металлический ветряк очень хорошо ловит ветер в саду, и если немного дооборудовать конструкцию, ее можно использовать, как источник энергии для светодиодных фонариков или даже в качестве привода полива клумбы.

Ну а для тех, кому важен внешний вид и дизайн, можно посоветовать самостоятельно сделать чертежи декоративной ветряной мельницы в огороде, фото, и построить ветряк из древесины.

Модели, стилизованные под сказочные постройки

Наибольшей популярностью пользуются мельницы, построенные в стиле атрибутов сказочных персонажей. Чаще всего корпус декоративной постройки выполнен в виде имитации сруба, при этом форма и размеры могут сознательно быть изготовлены с искажением, более приземистыми, как бы вросшими в грунт.

Если по замыслу требуется сделать своими руками простую декоративную мельницу для сада, то лучше всего использовать прототип старого деревенского ветряка в виде сруба.

Мельница в мультяшном стиле

Имитации реальных проектов

Для более строгого ландшафта можно сделать в сад модель декоративной мельницы в форме реально существовавших или существующих проектов. Максимально реалистичная копия настоящего ветряка, как правило, вызывает живой интерес у гостей, поэтому владельцы сада часто идут на дополнительные затраты, находят своими руками аутентичные чертежи и строят садовые декоративные мельницы по образу и подобию реальных прототипов. При этом не обязательно точно копировать объект, для сада достаточно передать образ мельницы и отдельные ее детали.

Так выглядят прототипы настоящих ветряков.

А так выглядят построенные своими руками декоративные деревянные мельницы для сада.

Иногда процесс проектирования декоративных ветряков заходит довольно далеко, владельцы участков вместо одиночной постройки устанавливают в саду или вдоль дорожки у дома целые композиции, воспроизводят своими руками декоративные мельницы для сада, фото, реальные пейзажи с каналами и мельничными рядами.

Из чего можно сделать декоративную мельницу

Теоретически коробку и крылья-лопасти можно сделать из любых материалов, оставшихся на даче после очередного ремонта или строительства. Все зависит от размеров и устройства будущей мельницы. Чем выше декоративная конструкция, тем больше материалов потребуется для увеличения жесткости коробки. Кроме того, нужно будет продумать пошагово изготовление своими руками фундамента или основания для декоративной мельницы.

При сильном ветре коробку с лопастями может просто опрокинуть, поэтому придется делать бетонное основание или ставить деревянный корпус на забитых в грунт кольях.

Декоративные ветряки лучше всего строить из:

• Досок, вагонки, деревянных реек, фанеры;
• Пластиковой вагонки, металлического профиля, стальных уголков и труб;
• Природного камня на цементном растворе.

Кроме того, потребуются вспомогательные материалы – саморезы, металлические втулки, обрезки труб, лак или краска для защитного покрытия древесины. Возможно, потребуется тонер для искусственного состаривания древесины, битумная или металлическая черепица для крыши. Для имитации сруба часто используют блок-хаус или шлифованный горбыль.

Чертежи, схемы и размеры декоративных ветряных мельниц для дачи и сада

Понятно, что основным условием успешного строительства является правильно выбранная конструкция ветряка и грамотный чертеж на изделие. Если есть хороший опыт столярных работ, то заделать своими руками небольшую декоративную мельницу можно, что называется, «на коленке», имея под рукой лишь схему или эскиз.

Наиболее распространенный вариант — это ветряк высотой 100-102 см с размахом крыльев 80-85 см.

Один из вариантов такой мельницы с диаметром лопастей в 120 см представлен на сборочном чертеже ниже.

Если же для сада требуется нечто большее, то можно попытаться сделать полноценную мельницу – беседку по чертежу, приведенному ниже.

Это уже полноценный ветряк, который можно использовать в саду для обеспечения электроэнергией системы полива деревьев. Основание выполнено кирпичной кладкой, верхняя часть полностью строится из бруса и досок.

Важно! Выбирая размеры и размах крыльев мельницы, стоит помнить, что такие конструкции даже в декоративном исполнении могут сильно шуметь на ветру.

Для сада это не очень хорошо. Опытные садоводы утверждают, шум от ветроагрегатов и мельниц отпугивает пчел, поэтому большие постройки лучше всего располагать подальше от сада.

Как сделать декоративную мельницу из досок для дачи своими руками

Для первого опыта лучше всего выбрать мельницу с корпусом из фанеры толщиной не менее 12 мм. Корпус склеиваем любым столярным клеем, лучше всего использовать полиуретановые марки. Оголовок выполним из пластика, ветряное колесо собираем на металлической оси с опорой на подшипниках. В целом получится полностью работоспособная модель, которую можно использовать для практических нужд.

Как сделать корпус из фанеры

Процесс сборки коробки декоративной мельницы выглядит следующим образом:

• В первую очередь по шаблону вырезаем шесть одинаковых трапеций, сделать это можно на станке или обычным электролобзиком;
• Кромки на боках подрезаем на угол так, чтобы торцы после сборки плотно прилегали друг к другу, наносим клей и стягиваем скотчем до высыхания. Аналогичным способом делаем шестиугольное основание декоративной мельницы;
• Внутрь корпуса закладываем шестиугольное днище;
• На верхнюю часть корпуса крепим круглую «тарелку» — подставку под пластиковый колпак;
• Вырезаем из фанеры два квадрата, сверлим отверстия под подшипник и собираем опорный узел под установку оси вращения.

Остается лишь закрепить фанерный блок с осью и подшипниками, и можно приступать к изготовлению лопастей.

Это крайне важный этап, так как сделать крылья нужно максимально точно, иначе биение, возникающее при вращении лопастей, может стать причиной разрушения мельницы.

Как сделать лопасти для декоративной мельницы

Сами лопасти вырезаем из тонкой фанеры толщиной 5 мм по шаблону. Основной элемент – монокок, к которому будут крепиться крылья, нужно сделать по следующей схеме:

• Первым делом основа или заготовка, ее можно сделать из куска толстой фанеры, не менее 30 мм толщиной, или склеить два квадрата из листа 18 мм;
• Точно по центру сверлим отверстие под ось. Еще нужно сделать четыре отверстия для закладных втулок, в которые будут вворачиваться шпильки лопастей. Для них сделаем отверстия на гранях будущего кока;
• Вырезаем из ели четыре рейки, длиной не менее 40 см, сечением 30х30 мм. В торце каждой нужно сделать отверстие под переходной винт, вворачиваем его вовнутрь. Вырезанные заранее плоскости лопастей приклеиваем к рейкам.

Через сутки лопасти можно будет закрепить на монококе.

Крыльчатку одеваем на ось и фиксируем гайкой с шайбой.

Остается лишь отрегулировать биение лопастей. Для этого необходимо сделать несколько оборотов на большой скорости, чтобы понять, какое из крыльев оказалось наиболее тяжелым, и слегка подрезать его с конца ножовкой.

Совет! Перед окончательной сборкой и установкой декоративной мельницы в саду нужно будет провести небольшое испытание.

Достаточно установить корпус ветряка на сквозняке и понаблюдать за его работой в течение нескольких минут. Если нет вибраций, посторонних шумов и скрипа, можно делать фундамент и выполнять декоративную отделку конструкции.

Как построить декоративную мельницу с водопадом из дерева своими руками

Многие владельцы дачных участков считают, что конструкция с водяным колесом более подходит для сада, чем классический ветряк. Причин для такого мнения много, но чаще всего людям нравится звук и вид падающей с колеса воды. Его не сравнить ни с фонтаном, ни с искусственным водопадом.

Декоративную водяную мельницу невозможно сделать без ручья или мини-водопада. Если такой имеется в саду, то процесс постройки заметно упрощается. Если же нет, то большую часть работы придется сделать с нуля.

Процесс изготовления декоративной мельницы своими руками пошагово будет выглядеть следующим образом:

• Облагораживаем место установки на пруду в саду, выкладываем берег камнями, забиваем в дно четыре опоры, на которых будет держатся корпус мельницы. Декоративное колесо будет работать и на берегу, но в этом случае теряется натурализм композиции;
• Собираем корпус, сделать его не сложнее собачьей будки, нужно лишь добавить имитацию окошка и установить лоток подачи воды на колесо. Лоток можно заменить брусом с выфрезерованным внутри пазом;
• Коробку собираем из осины, соединяем на деревянных шпунтах, без клея и саморезов. Из-за высокой влажности металл быстро приходит в негодность, а клеевая основа даже на основе эпоксидной или полиэфирной смолы отслаивается от поверхности древесины;
• Собираем водяное колесо. Структурно оно состоит из двух одинаковых дисков, соединенных между собой дощечками из той же осины, или лучше — дуба. Каждую половинку колеса собираем из 6-8 трапециевидных заготовок, все это крепим на пластиковый обруч;
• Ось вращения делаем из обточенного на станке дубового бруска, или пластиковой водопроводной трубы дюймового размера. Если декоративная мельница будет зимовать в саду, то лучше все детали делать деревянными.

Остаются мелочи – установить в пруд аквариумный погружной насос и завести шланг для подачи воды внутрь декоративной мельницы. Если в саду имеется ручей, то можно просто по руслу вверх по течению пробросить шланг и сделать вывод на подающий желоб. Никакой дополнительной отделки лаками и красками не будет. Если сделать коробку крашенной или лакированной, то такая мельница будет выглядеть неестественно.

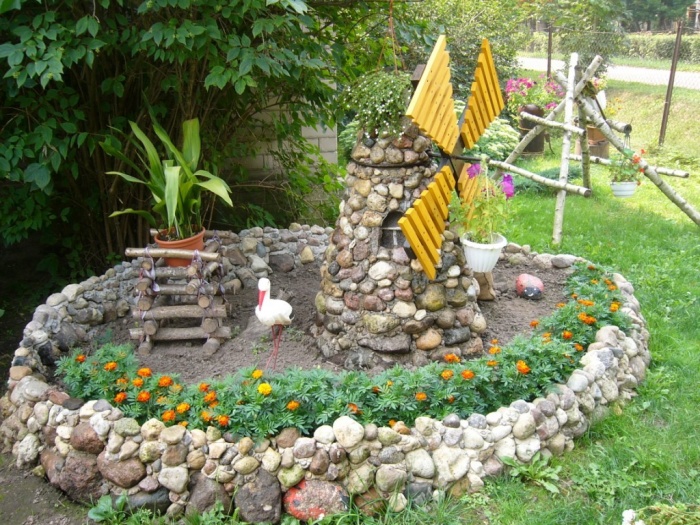

Как построить каменную декоративную мельницу своими руками

На первый взгляд построить корпус ветряка намного проще, чем сделать его из досок или фанеры. С одной стороны это так, нужно лишь выложить башню декоративной мельницы из камня. Но это только на первый взгляд. Обычно в саду не так много подходящего материала для кладки, придется привезти бутовый камень, или же сделать коробку из кирпича с последующей облицовкой галечником на глиняном растворе. Подобный подход потребует уйму материала, цемент, песок для бетонного фундамента, да и сделать такую башню идеально вертикальной не всегда получается.

Проще всего сделать мельницу на каркасе. Принцип постройки декоративной башни следующий:

• Нарезаем рейку сечением 40х40 мм, не меньше, из сосны или лучше лиственницы;
• Сбиваем гвоздями каркас в форме правильной пирамиды. Обтягиваем его сперва упаковочной пленкой, затем скотчем и полиэтиленом;
• Выкладываем галечник на стены, в качестве кладочного раствора можно использовать печной раствор. Из-за наличия положительного уклона стен кладка не деформируется и не обвалится;
• Через двое-трое суток в верхней части каменной башни устанавливаем деревянную полку, к которой крепим узел вращения с осью, коком и готовыми лопастями.

Верхнюю часть декоративной мельницы можно задекорировать любым имеющимся в саду материалом. Подойдет все, от спила бревна с дуплом до старого скворечника.

Если толщина стен каменной мельницы больше 5 см, то под возведение башни нужно будет сделать фундамент или хотя бы отсыпку площадки смесью песка и гравия. Иначе после первого же сильного дождя или полива в саду тяжелая конструкция может дать крен или опрокинуться на бок.

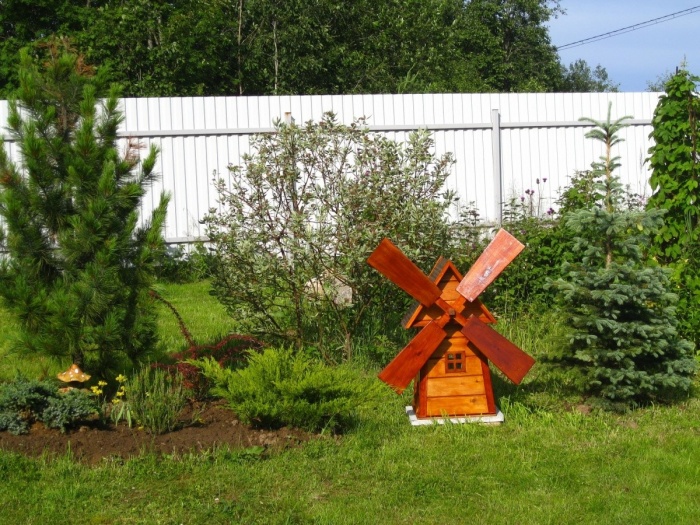

Как сделать декоративную мини-мельницу своими руками

Часто для сада не требуется полноразмерная модель с функционирующими лопастями. Достаточно будет сделать небольшую мини-мельницу, чтобы установить ее в клумбе или рядом с местом отдыха в саду, вместо порядком надоевших пластиковых фигурок зверушек и гномов.

Сделать ее можно за пару часов работы, но для постройки потребуется запастись обрезками досок, чем толще, тем лучше. Вряд ли в саду найдется доска двухдюймовой толщины, материал явно придется привезти из дому.

Собираем декоративный ветряк:

• Нарезаем из пиломатериалов квадраты, потребуется сделать несколько заготовок максимального размера. Следующие 3-4 квадрата вырезаем меньшего размера, последние 4 штуки нужно сделать с ребром 15-20 см;
• Из заготовок нужно сделать пирамидку высотой до 50 см, все слои выравниваем и сбиваем между собой гвоздями;
• На верхушке прибиваем два треугольных щита, имитирующих фронтоны крыши, кровлю можно сделать из фанеры, но можно оставить и без покрытия. Это декоративная версия мельницы, поэтому точного соответствия оригиналу не требуется.

Лопасти можно сделать из двух перекрещенных реек, крепим их к фронтону саморезами.

Готовое изделие покрываем морилкой и лаком, можно вскрыть олифой. Оставлять в саду даже такую мини-мельницу без защитного покрытия нельзя, иначе древесина разбухнет от влаги и деформируется.

Как самому сделать декоративную мельницу для цветов

Корпус ветряка может послужить неплохой подставкой для растений на клумбе в саду. Для вьющихся сортов можно использовать каменную башню, для обычных придется сделать корпус с боковыми ящиками.

Принцип сборки декоративной подставки таков:

• Собираем в саду все имеющиеся в наличии доски, желательно одного размера и не гнилые;
• Нарезаем комплекты заготовок по четыре штуки в каждом. Из заготовок сбиваем короба, самый нижний нужно сделать размером 40х40 см. Каждый последующий уменьшается в размерах на 1-15 см;
• Второй и четвертый короба нужно сделать в форме ящиков с днищем;
• Готовые коробки устанавливаем друг на друга пирамидой и сбиваем между собой гвоздиками — сороковкой.

Верхнюю часть запиливаем с двух сторон под углом, из обрезков выбираем наиболее ровные дощечки, из них нужно будет сделать скаты импровизированной кровли декоративной мельницы.

Крыльчатку и лопасти сделать крестом на деревянной оси. Вращаться мельничное колесо не будет, да это и не требуется от подставки под цветы в саду. Перед загрузкой грунта в ящики нужно будет покрасить конструкцию хорошей масляной краской. Примерно раз в два года покрытие нужно будет обновлять.

Рекомендации для безопасного размещения мельницы

Чем больше высота декоративной мельницы, тем выше ее парусность. Это значит, что постройку от 120 см и выше нужно обязательно ставить на фундамент, хотя бы самый простой. Обычно под деревянные коробки не заливают бетонную плиту, достаточно будет забить по углам в грунт несколько кольев или арматуры.

Если по проекту лопасти будут вращаться, то вокруг нужно будет обязательно сделать ограждение. На первый взгляд это пустяк, но если в саду и у дома будут играть дети, подобная ограда будет как нельзя кстати. Кроме того, в конструкции декоративной мельницы нужно будет предусмотреть стопорящее устройство, они пригодится для блокировки вращения в случае шторма или очень сильного ветра.

Видео инструкция по сборке мельницы

В сети достаточно много примеров самостоятельной постройки мельниц на приусадебных участках. Предлагаем посмотреть видео, изучив которое, можно построить неплохой вариант декоративной мельницы для сада своими руками.

Заключение

Декоративная мельница для сада своими руками строится за один уикенд, при условии, что чертеж, материалы и инструменты были заготовлены заранее. По отзывам, большинство владельцев, решившихся не покупать, а сделать своими руками, очень положительно вспоминают сам процесс постройки, видимо, позитивных впечатлений было немало.

Источник

Несмотря на то, что эпоха земледелия закончилась уже много лет назад, многих до сих пор интересует вопрос, как сделать мельницу для дачи своими руками без особых усилий. Сегодня раскроем максимально подробно данную тему.

В первую очередь, стоит поговорить вообще о том, для чего нужна на даче ветряная мельница сегодня? Ведь скорее всего никто не решит использовать ее для того, чтобы на ежедневной основе молоть в муку подготовленное пшено.

К тому же, на сегодняшний день выращивание пшена – уже больше занятие для профессиональных фермеров, ведь у них за производство в основном отвечает исключительно современная техника.

Обратите внимание. Еще больше идей можно найти на сайте https://dachadesign.ru/

Однако декоративная мельница своими руками, которая будет в дальнейшем установлена на даче еще никому не мешала.

Для чего нужна сегодня ветряная мельница?

Перед тем, как вы решить выбрать место, где в будущем будет установлена созданная своими руками ветряная мельница, обязательно стоит иметь в виду, что у сооружения может быть различное назначение.

Во-первых, мельница своими руками сделанная для дачи может спрятать некоторые из наименее симпатичных мест вашего дома, наподобие канализационного люка.

Во-вторых, большинство мельниц, которые без проблем можно в принципе сделать своими усилиями, достаточно просто выполняются из легких материалов, что дает возможность заметно сократить их размеры.

По этой причине такого типа сооружения в большинстве случаев применяют, как защитные колпаки, необходимые для различного типа инженерных объектов.

В-третьих, многие хозяева загородных домов решают превратить чертежи мельницы в реальной жизни в домик дли игр своих детей. Правда, для этого необходима немного укрупненная конструкции, но ничего возможного точно нет.

Главное, на что стоит обратить внимание – это на то, чтобы она была максимально устойчивой и с открытым входом.

Безусловно, решив все же сделать мельницу для сада можно будет впоследствии найти для нее огромное количество самых разнообразных применений, как составляющей ландшафтного современного дизайна.

Выбираем и готовим место для новой мельницы

Строительство ветряной мельницы – это достаточно ответственный момент. Важно обратить внимание на целый ряд достаточно важных факторов для того, чтобы добиться действительно красивого дизайна.

В идеале это должно быть открытое пространство, поскольку лопасти активно и безостановочно будут вращаться, и к тому же собирать массивную конструкцию намного проще на открытой площади, ведь не будет абсолютно ничего мешать.

После завершения вопроса с выбором места необходимо убрать все пеньки и кусты, которые могут помешать. Кстати, если трава достаточно высокая, то желательно даже ее срезать. Земля перед началом установки конструкции должна быть тщательно разровненной.

Создание плана

Проще всего понять по фото мельницы на даче, как именно должна быть построена конструкция.

Необходимо совершить следующие действия:

• Нарисовать эскиз будущего макета;
• При помощи чертежа рассчитать, какого размера будет каждая из деталей для будущей мельницы;
• Выбрать оптимальный для себя материал, который в последствии будет использоваться для создания всех элементов конструкции.

Считается, что одним из самых выгодных с финансовой точки зрения материалов является сосна, поскольку ее может себе позволить каждый, и при этом она наделена достаточно хорошими эксплуатационными качествами.

Обратите внимание!

После завершения всех вопросов с чертежом и соответственно планом, дальше можно переходить уже к процессу непосредственной сборки. Для того, чтобы мельница выглядела действительно красиво, можно выполнить ее декорирование. Это придаст объекту завершенный вид.

Важно обратить внимание на то, что если деревянные элементы были не достаточно хорошо обработаны, желательно для декорирования воспользоваться краской.

Безусловно, самостоятельно сделать мельницу под силу любому желающему. Самое главное – детально продумать первый этап и начертить верную разметку, а также подобрать в дальнейшем идеальное на ваш взгляд место.

Кроме того, заранее необходимо определиться с тем, какими качествами вы хотите наделить свое сооружение.

Фото мельницы своими руками

Обратите внимание!

Увидев у соседа весело крутящийся ветряк, мы невольно задумываемся о том, чтобы сделать мельницу своими руками для сада, и чтобы была она не хуже, чем у соседа. От задумки до воплощения путь недолгий, главное запастись необходимым материалом, определиться с размерами, а как ее построить, мы вас научим.

Первые шаги

Понимая, что не каждый из вас опытный столяр и грамотный инженер, мы решили провести пробный урок. Давайте построим декоративную ветряную мельницу небольшого размера, пусть это будет наша генеральная репетиция перед настоящим представлением. Создание маленькой копии поможет вам набить руку и избежать досадных ошибок при возведении масштабного проекта.

Естественно, нам понадобятся настоящие инструменты и материалы. Что следует приготовить?

Инструменты

• пила или лобзик

• шурупы

• шлифовальная машинка

• шайбы, болт (длину болта высчитываем, складывая толщину вагонки на скате



  Материалы


  для корпуса мельницы:


  • лист фанеры, ДСП или широкая доска
  • 4 деревянных бруска длина – 60-70 см, сечение 3х3 или 5х5
  • деревянные рейки 2 шт., длина – 60-70 см, ширина 3 см
  • любой материал для обшивки мельницы (вагонка, рейки)



  Чаще всего декоративные мельницы для сада делают деревянными

  Потому что этот природный материал лучше всего способен вписаться в любой ландшафтный дизайн садового участка

  • материал для планок лопастей (вагонка, рейки)
  • деревянные уголки (длина 60-70 см, сторона 3 см)



  для крыши


  • лист фанеры, ДСП
  • 3 рейки (длина вымеряется при сборе крыши, но не менее 50 см)
  • саморезы

  Подготовив исходные материалы, приступаем к выпиливанию деталей.





  Чертеж «тела» мельницы

  • Из фанеры или ДСП выпиливаем два основания: нижнее 50х50 см и верхнее 40х40 см.
  • Расчерчиваем на основаниях диагональный крест и в его центре просверливаем отверстия.
  • С помощью саморезов крепим рейки к углам нижнего основания, отступив от каждого края 2-3 см.



  Лучше всего установить мельницу на цементный помост или другой надежный материал, не проводящий влагу из почвы, например,декоративный камень или мощение

  • Вставляем в отверстие дополнительную рейку, она поможет нам в сборке каркаса.
  • Накладываем на вершины реек верхнее основание и закрепляем его на саморезы.
  • Обшиваем каркас вагонкой (горизонтально), подгоняя каждую планку по ширине стороны, на которую она крепится, лишнее отпиливаем.



  • Приступаем к строительству крыши. Выпиливаем из фанеры или ДСП два ската (равнобедренные треугольники). Размер сторон треугольников выбираем произвольно, но ориентируясь на гармоничное сочетание его с каркасом.



  Алея из декоративных ветряков на вашем участке имитирует мини-ферму

  • Соединяем скаты рейками по бокам и верху, чтобы получился объемный треугольник.
  • Крепим крышу к основанию, прикручивая рейки саморезами.
  • Проделываем в лицевом скате крыши отверстие.
  • Собираем лопасти. Две рейки выкладываем крестовиной, проделываем сквозное отверстие в центре креста, по диаметру равное отверстию в крыше.



  • Пропускаем болт через отверстие в крестовине и отверстие в крыше. Закрепляем его шайбами с двух сторон и гайкой.
  • Берем маленькие гвозди, заготовленные рейки для лопастей, и аккуратно прибиваем их на все четыре лопасти
  • Обшиваем бока крыши вагонкой, вертикально или горизонтально, как вам больше нравится.



  • Шлифуем обшивку мельницы.
  • Закрываем стыки на ребрах мельницы деревянными уголками.

  Совет!

  Форму лопасти можно составлять произвольно. Традиционные фигуры – трапеция или прямоугольник.




  Понимая, что даже при наличии пошаговой инструкции у человека всегда могут возникнуть дополнительные вопросы, мы решили дополнить наш обзор полезными советами.



  • из пород деревьев лучше всего брать сосну, она мягкая и теплая, хорошо поддается обработки и долго хранит приятный хвойный аромат
  • для упорядочения работы сделайте чертеж декоративной мельницы и отмечайте на нем уже выполненные детали



  Яркая декоративная мельница украшение вашего дачного участка

  • чтобы мельница прожила долго, обработайте деревянные части специальным составом, предохраняющим от влаги и древесных жуков
  • используйте подручные материалы для украшения мельницы



  • не перегружайте лопасти мельницы, правильно рассчитайте их массу, чтобы они не завалили все сооружение



  • устанавливайте основание мельницы на дополнительный подиум (цемент, камень, мощение), чтобы избежать гниения дерева от долгого соприкосновения с землей



  Теперь вы знаете, как сделать декоративную мельницу своими руками, но даже этот маленький макет может украсить ваш сад. Еще немного терпения, и ваша мельница превратится в произведение искусства.



  Функции декоративной мельницы


  Желание обустроить загородный участок приводит его хозяев к самым необычным идеям. Времена, когда дача ассоциировалась у нас только с ровными рядами грядок и фруктовых деревьев, ушли безвозвратно. Сегодня мы используем свои шесть соток и для отдыха семьи, и для дружеских вечеринок, и в качестве творческой мастерской.



  На скромном клочке земли, стараниями его владельцев, вырастают сказочные королевства и фантастические пейзажи. Впрочем, чаще всего, темой декорирования сада становятся атрибуты деревенской жизни. Расписные колодцы, декоративные деревянные мельницы, фигурки гномов и лешего, огромные грибы и забавные животные поселяются среди грядок, создавая особое настроение.



  Некоторые сооружения деревянной декоративной мельницы расширяют свое предназначения и с легкой руки хозяина превращаются в детский домик. В масштабных идеях мельница может стать частью игровой площадки, или сараем для хранения инструментов. У креативных хозяев мельница декоративная для сада становится стилизованной туалетной комнатой, а люди с инженерными навыками создают действующие модели мельниц.



  Естественно, что главная функция декоративной мельницы – это украшение для сада. Однако с помощью нее вы можете скрыть мелкие элементы инженерных коммуникаций, облагородив участок. Люк септика, вентиляционная труба, поливочный кран станут незаметными для ваших гостей, а сад получит стильный декоративный объект. Такие мельницы, как правило, не требуют больших затрат, выполняются в маленьких размерах и легко вписываются в любой ландшафт.

  Декоративная мельница, выложенная из камня для хранения садового инвентаря

  Из декоративной мельницы, дополненной боковыми ящиками, получается великолепный цветник. Она же служит прекрасным дополнением к искусственному водоему.



Сделать сад более привлекательным поможет декоративная ветряная или водяная мельница. Чтобы создать ее своими силами, нужны чертеж и простые инструменты. Мастер-класс по изготовлению этого декора собственными руками есть в статье.

Мельница в саду: красиво и функционально

Приусадебный участок уже давно перестал быть только местом для выращивания овощей и фруктов. Это уютный уголок для семейных посиделок и шумных вечеринок, зона отдыха и развлечений на свежем воздухе. В стремлении сделать дачу красивой, ухоженной и оригинальной, хозяева обустраивают на территории роскошные клумбы , высаживают редкие и экзотические растения, делают мини-фонтан , колодец или искусственный пруд с рыбками и лилиями, а иногда и устанавливают декоративную мельницу. Разумеется, свою первоначальную функцию — превращать зерно в муку — она не выполняет, но, тем не менее, успешно служит другим целям.

Декоративная мельница из металла

С помощью декоративной мельницы возможно:

• спрятать коммуникации, люки, вентили, расположенные на участке;
• обустроить цветник, предусмотрев маленькие ящики по бокам конструкции;
• создать интересный элемент детской игровой площадки ;
• оборудовать сарай или уборную;
• сделать оригинальную беседку или летнюю кухню.

Конечно, последние два варианта требуют большой площади, значительного капиталовложения и помощи родственников или друзей во время строительства. Если такие масштабы вам не нужны, остановитесь на мини-мельнице. Она непременно украсит ваш сад, а сделанная от души, да еще и руками самого хозяина, станет главной достопримечательностью вашего участка.

Как самому изготовить садовую мельницу. Пошаговый инструктаж

Обычно такое декоративное украшение делают из дерева, поэтому данный алгоритм монтажа рассчитан именно на этот материал. В первую очередь займитесь чертежом. Он поможет не только представить, как будет выглядеть готовая модель, но и скоординирует вас в правильном направлении в процессе работы. Отмечайте на бумаге, что вы уже сделали, и к какому этапу переходите.

• для разметки – рулетка, линейка или угольник;
• для шлифовки – наждачная бумага и специальная машинка;
• для разрезания древесины – пила или лобзик;
• для крепления – гвозди, шурупы, саморезы;
• для сборки – шуруповерт или отвертка;
• в обязательном порядке – молоток, дрель, уровень, а также карандаши/маркеры.

Из материалов понадобятся:

• фанера или листы ДСП;
• широкая доска для основы толщиной примерно в 2 см;
• деревянные рейки;
• бруски;
• уголки;
• вагонка для лопастей винта и обшивки корпуса (можно заменить рейками).

Точное количество необходимых материалов зависит от величины будущей мельницы. Рассчитать их можно, уже имея на руках готовый чертеж.

Совет. Выбирая древесину, остановитесь на сосне. Она мягкая, хорошо поддается обработке и долгое время сохраняет приятный аромат хвои. Прежде чем приступить к монтажу конструкции, смажьте все деревянные элементы специальным составом, который продлит срок службы мельницы, защитит от воздействия влаги и насекомых.

Один из вариантов изготовления декоративной мельницы

Сборка основы
. Нижняя часть изделия может имитировать сруб с 4-мя или 5-ю стенками, а может быть сделана в виде табуретки. Для этого:

• подготовьте каркас в форме квадрата;
• из брусков обрежьте 4 ножки. Их можно защитить от влаги, вставив каждую в кусок пластиковой трубы и закрепив саморезами;
• прикрепите ножки к внутренней стороне каркаса, высоту проверьте уровнем;
• накройте каркас досками, тщательно подгоняя их друг к другу;
• проделайте несколько отверстий в поверхности получившегося «табурета». Они необходимы для вентиляции и удаления воды после дождя.

Мельница из дерева

Монтаж каркаса.
Для него возьмите 4 одинаковых бруска и прибейте к основе таким образом, чтобы получить в итоге усеченную пирамиду. Снаружи обшейте конструкцию вагонкой.

Внимание! От того, насколько аккуратно и правильно собран каркас, зависит общий внешний вид готовой мельницы. Не ленитесь делать замеры.

Изготовление крыши
:

• подготовьте 2 одинаковых треугольника из фанеры или ДСП;
• соедините их вверху и по бокам;
• прикрепите к основанию.

Создание вертушки
:

• возьмите 2 одинаковые доски;
• в центре каждой из них сделайте пазы таким образом, чтобы при наложении досок друг на друга в виде креста эти выемки соединились;
• закрепите место стыка болтами;
• вырежьте крылья мельницы – они могут иметь форму треугольника или трапеции;
• прибейте крылья к лопастям;
• прикрепите вертушку к горизонтальной оси.

Совет. Если вы собираетесь создать конструкцию, которая вращается, к середине основания кровли и центру каркаса прикрутите с помощью гаек и болтов вертикальный стержень. Над его серединой расположите горизонтальную ось, которая будет располагаться параллельно скату кровли через доски с подшипниками. Собирать такую конструкцию сложнее, но и выглядит она гораздо более эффектно.

Декорирование мельницы. Как вписать ее в ландшафтный дизайн

Идеи отделки готовой конструкции:

1. Обработайте конструкцию морилкой. Сверху покройте лаком. Так вы не только защитите мельницу от влияния погоды, но и придадите ей максимально естественный вид.
2. Выкрасите готовое изделие яркими красками, чтобы создать впечатление игрушечной вещицы.
3. Сделайте окна и двери, украсив их, например, красивыми ажурными наличниками.
4. Поместите внутрь садовые фонарики, расположив их у окошек, чтобы любоваться мельницей и в темноте.
5. Украсьте крышу и стены декоративными бабочками, насекомыми.

Сама по себе мельница, конечно, хороша, но не менее важен фон, который вы для нее выберете. Это должно быть чистое, просторное место. Гармонично впишутся в ее компанию почвопокровные растения. Удачно сочетается мельница с любым водоемом на участке.

Совет. Поскольку мельница – это традиционный элемент голландского стиля, то более чем кстати смотрятся в ее окружении луковичные, и в первую очередь – тюльпаны.

Декоративная мельница своими руками: видео

Мельница для сада: фото

В последнее время при оформлении ландшафтного дизайна садовых и дачных участков все чаще используют не только растения, но и всевозможные элементы декора. В частности, большой популярностью пользуются декоративные мельницы, которые являются колоритным украшением любого ландшафта. В данной статье мы рассмотрим, какой бывает декоративная мельница для сада и как ее сделать самостоятельно.

Виды декоративных мельниц

Как правило, декоративные поделки — мельницы для сада являются не только украшением, но и выполняют практическую функцию.

Причем, по функциональному назначению их можно условно разделить на два типа:

• Маскирующие выступающие элементы, к примеру, вентили труб, люки септиков, колонки и пр. Как правило, такие изделия имеют небольшие размеры – 0,5-1 метр в высоту.
• Маскирующие надворные постройки, к примеру, туалет, бытовку или даже для отдыха. Подобные конструкции имеют внушительные размеры.

Конечно же, декоративная садовая мельница может и не выполнять никаких функций, а просто украшать участок. Такой подход позволит установить конструкцию в наиболее выгодном месте с точки зрения дизайна участка.

Совет! Если в саду имеется декоративный водоем, то на его берегу интересно будет смотреться водяная мельница.

Изготовление

Как правило, декоративные мельницы делают из дерева или различных древесных материалов. Вариантов изготовления такой поделки существует очень много. Ниже мы рассмотрим один из наиболее простых и быстрых способов изготовления небольшой декоративной или дачного участка.

Материалы

Итак, для изготовления изделия понадобятся следующие материалы:

Совет! Для изготовления поделки можно использовать строительный материал, оставшийся от ремонта или строительства дома. В таком случае цена изделия будет минимальной.

Кроме того, понадобятся расходные материалы – саморезы и древесный лак.

Чертеж

Прежде чем приступить к работе, нужно выполнить чертеж декоративной мельницы для сада, изобразив все детали с указанием размеров.

Конструкция изделия предельно простая:

• В основе лежит квадрат или прямоугольник из ДСП.
• По углам к основанию крепятся четыре стойки-бруса одинаковой длины.
• Сверху к стойкам крепится верхняя основа из ДСП, которая должна иметь такую же форму, как и нижняя, но немного меньшие размеры.
• К верхней части получившейся трапеции крепятся два треугольника из ДСП, которые образуют основу двускатной крыши.
• После этого каркас обшивается вагонкой и к нему приделываются лопасти.

Совет! По такому принципу можно сделать не только мельницу, но и декоративные домики для сада.

Размеры такой конструкции могут быть любыми, в зависимости от ваших пожеланий.

Сборка

Инструкция по изготовлению такой мельницы выглядит следующим образом:

• В первую очередь следует изготовить две основы, вырезав их лобзиком из листа ДСП
  . Как уже говорилось выше, размеры должны быть разными, к примеру, нижнюю деталь можно сделать размером 40х40 см, а верхнюю – 30х30 см.
• Далее нужно собрать каркас
  . Для этого в первую очередь следует подготовить брусья нужной длины. Так как конструкция каркаса представляет собой трапецию, на торцах бруса надо выполнить срезы под определенным углом, чтобы основа полностью прилегала к торцам опор.
• Затем на углах основания нужно просверлить отверстия под саморезы и установить опоры.


• Точно также к опорам крепится верхняя основа, в результате чего получается каркас трапеции.

• Следующим этапом является изготовление верхней части мельницы
  . Для этого нужно вырезать из ДСП два равносторонних треугольника. Размеры можно выбрать по своему усмотрению, однако стороны треугольников должны быть больше сторон верхней основы трапеции.

Соединить треугольники можно при помощи реек или брусьев. В итоге получится верхняя часть мельницы.

• Следующим шагом является обшивка каркаса вагонкой
  . В данном процессе нет ничего сложного – надо просто отрезать своими руками панели нужной длины и прикрепить их к каркасу при помощи саморезов.
• Окончив отделку, можно вырезать лобзиком импровизированное окно и дверь.


На фото — обшитая вагонкой конструкция

• После этого нужно при помощи саморезов прикрепить верхнюю часть изделия.

• Прежде чем обшивать крышу вагонкой, необходимо установить ось для лопастей
  . Сделать это очень просто – в одном из треугольников надо просверлить отверстие и закрепить в нем длинный болт.
• После этого можно обшить вагонкой верхнюю часть конструкции и закрепить уголки, которые скроют все дефекты в местах стыков вагонки.

• Последним этапом является изготовление лопастей
  . Их внешний вид может быть самым разным, в зависимости от вашей фантазии. Проще всего сделать лопасти из двух реек, для этого в месте их пересечения нужно просверлить отверстие и надеть детали на ось, закрепив гайками.

По краям реек можно выполнить поперечины, чтобы лопасти приобрели завершенный вид.

• После этого конструкцию нужно вскрыть лаком.


На этом процесс изготовления декоративной мельницы завешен.

Установка мельницы

Деревянные мельницы для сада отлично вписываются в деревенский и некоторые другие стили ландшафта. Однако, даже если сад оформлен подобным образом, при установке мельницы нужно учитывать некоторые нюансы.

Наилучшим вариантом является ее расположение на лужайке с высокой травой или где-нибудь в углу. В таком случае можно не учитывать тонкости сочетания элементов композиции. Однако, если все элементы декора будут расставлены по одиночке, возникнет впечатление, что они между собой не взаимосвязаны.

Так же можно поставить поделку возле беседки, но в этом случае конструкции должны сочетаться между собой стилистически. К примеру, беседка может быть обшита такой же вагонкой, как и мельница.

Гармонично будет смотреться поблизости мельницы деревенская телега или брошенное неподалеку деревянное колесо. Если сделать декоративные домики и мельницы для сада в одном стиле, то проблем с размещением композиции будет меньше.

В целом, самое главное, чтобы ни какой из элементов пейзажа не вызывал дисбаланса.

Вывод

Сделать самостоятельно мельницу для сада совершенно не сложно, даже если вы не имеете особых навыков в столярном деле. Главное – правильно выполнить разметку всех деталей и не допускать ошибок в процессе работы. В результате получится изделие, которое может стать центральным украшением всего садового ландшафта.

Из видео в этой статье можно получить некоторую дополнительную информацию по данной теме.

(18
оценок, среднее: 4,17
из 5)

Чаще всего для организации дачного пространства прибегают к приемам ландшафтного дизайна. В этом случае необходимо ответственно подходить к выбору деталей и расстановке акцентов. Существует огромное множество украшений для дачной территории: от изящных статуэток до глиняных конструкций. Самым популярным украшением можно считать аккуратную декоративную мельницу небольшого размера. Можно построить маленькую ветряную мельницу своими руками для дачи, и она станет главным ее украшением.

Подготовка и проектирование

Размеры декоративной мельницы должны быть довольно небольшими, иначе он не будет гармонировать с другими элементами декорации.

Чтобы работа была продуктивной, необходимо заранее составить чертежи и подготовить материалы, которые понадобятся в процессе конструирования:

Элементы каркаса

Нарезаем блок-хаус. Вся конструкция состоит из главного элемента, который собирается из 4-х одинаковых по размеру сторон трапециевидной формы: лицевая, задняя и боковые стороны. Каждая деталь собирается из 6-ти отрезков блок-хауса. Эти детали размещаются от большего к меньшему. Детали, находящиеся ниже, должны быть на 2 см больше предыдущих, чтобы создать нужную форму.

В итоге выйдет 4 элемента, длина которых будет варьироваться от 25 до 35 сантиметров
. Из оставшегося материала нужно вырезать дно конструкции квадратной формы. Дно состоит из 4-х кусочков блок-хауса одинакового размера и формы.

Материалы для крыши и ветрила

Используя рулетку, отмечаем необходимы размеры на рейке, из которых впоследствии получатся бруски.

Рейка с параметрами 4х4 см – 8 штук 54 см и 38 см и 4 штуки 35 см. Рейка с параметрами 3х3 см – штуки – 54 см и 9 см.

Размер вагонки, необходимой для крыши деревянной мельницы, должен составлять 36 см
. В результате необходимо нарезать 10 деталей, равных по размеру. Заранее следует отметить на материале треугольник с параметрами: высота – 30 см, основание – 38 см.

Также можно приступить к подготовке элементов для ветрила (5х2 см). Получатся детали:

• 1 штука — 91 см;
• 2 штуки — 46 см;
• 20 штук — 19 см;
• 4 штуки — 26 см;
• 4 штуки — 17 см;
• 4 штуки — 8 см.

С помощью циркуля на фанере отмечаем круг диаметров 17 сантиметров и вырезаем, используя электролобзик.

Обработка древесины

Когда все элементы были вырезаны, не стоит начинать собирать мельницу для сада. Ключевым моментом, который определить долговечность вашей мельницы, является обработка. Необходимо начать с обработки наждачной бумагой
. Чтобы мельница не разрушалась от избыточного количества влаги или высоких температур, следует обработать древесину специальными покрытиями, которые обеспечивают защиту и от вредителей, и от губительных грибков. На этикетке обычно дается описание нужное количество слоев.

Сборка конструкции

Каркас

Собирать все элементы мельницы нужно следующим образом: следует начать с мельницы, перейти к крыше и завершить ветряком.

Расположите детали, вырезанные из блок-хауса, как нужно. К ним нужно прикрутить, отступив 6 см от краев конструкции, рейки (4х4) размером в 54 см. Те же действия совершаем с оставшимися сторонами. В результате собраны четыре стороны каркаса. Далее к ним посредством реек (3х3 см) длиной 54 см нужно присоединить конструкцию, прикрутив к стыкам сторон рейки саморезами или прибив их гвоздями снизу и сверху.

Оставшиеся 4 детали размеров в 25 см необходимо закрепить при помощи рейки (3х3 см) длиной в 10 см.

Дно мельницы прибиваем к каркасу, к рейкам.

Крыша

Собрать крышу значительно легче, чем предыдущий элемент:

Ветряк

Обычно ветряк обладает крестообразной формой. Берем рейку длиной 91 см и к ней прикрепляем планки длиной 46 см. Крестообразная форма получена
. Далее:

• К четырем концам каркаса прибиваются бруски длиной 17 см. После к ним параллельно крепятся элементы длиной 26 см и завершается прямоугольная фигура деталью длиной 8 см. К каркасу прибиваются пять планок длиной 20 см на расстоянии 2 см друг от друга;
• Чтобы ветряк мог вращаться, к центру крепятся круги, вырезанные из фанеры. В центре нужно сделать отверстие диаметром, который был бы равен диаметру шпиля. В торцах крыши в центре необходимо сделать аналогичное отверстие, которое бы было равно размеру диаметра подшипника. Подшипники фиксируются молотком. Крепится шпиль, а к нему шайбы. Вся конструкция прикручивается гайками.

Завершающим этапом станет установка крыши с ветряком
. Конструкцию необходимо закрепить саморезами.

Галерея: декоративная мельница для сада (25 фото)

Установка на участке

Конструкция гтова. Один из способов, как сделать ветряную мельницу красивее, – нанести краску на ее поверхность. Также можно воспользоваться лаком
. Когда слой краски или лака подсохнет, мельницу можно смело установить в саду, заранее выделив подходящее для нее место. Она не должна контактировать с землей. Нужно разместить ее на небольшой возвышенности: будь то камень или выложенная камнями дорожка. Еще одним оптимальным решением могут стать ножки, прибитые к каркасу деревянной мельницы: можно выбрать пластиковые, чтобы погружение в землю не влияло на них отрицательно.

Деревянная мельница, сконструированная своими руками, станет достойным украшением
вашего дачного участка. Гармонично будет смотреться на фоне яркого и ухоженного газона, разнообразных растений и деревьев. Чтобы продлить срок годности ветряной мельницы, лучше убирать из сада ее в дом на зимний период времени.

Мельница, пожалуй, древнейший из известных механизмов. Мукомольные мельницы точно применялись в Нововавилонском царстве (это конец II – начало I тысячелетия до н.э.), а немного позже оригинальные ветряные мельницы были изобретены в Китае (см. далее). Мельница способна оживить и украсить самый унылый пейзаж, а ее декоративная модель придаст особую прелесть и совсем маленькому приусадебному участку, см. рис. ниже. Делается декоративная мельница своими руками без серьезных затруднений, но ее эстетический эффект часто оказывается много меньше ожидаемого. И дело тут не в качестве работы мастера – это как раз тот случай, когда эстетика почти полностью определяется видом технической реализации. О чем и написана эта статья.

В чем загвоздка?

Декоративная мельница дает эстетический эффект по след. причинам (в порядке возрастания его величины и убывания очевидности):

• Память тысячелетий. Это не метафора. За свою историю мельница обросла толстой культурной оболочкой, вызывающей у мало-мальски подготовленного зрителя многочисленные ассоциации. Один Дон Кихот чего стоит. Заставил бы его Сервантес воевать с курятником – и мы увидели бы в нем неизъяснимую романтику.
• Мельница технически может быть реализована только в монументальном архитектурном сооружении, причем для технически совершенной мельницы оно должно быть изысканной формы, диктуемой аэродинамикой.
• Главный секрет эстетики мельницы кроется в динамике, во вращении ротора. Вода краса природы потому, что по естеству своему подвижна. Мельница оживит и украсит самые, простите, похабные задворки потому что машет крыльями.

Примечание: китайская вертикальная ветряная мельница (см. рис. справа) не требует для противодействия напору ветра капитальной опоры. К подобной конструкции приходили и другие народы древности, но у них не было такого незаменимого в те времена материала как бамбук. В Японии бамбука предостаточно, но в избытке и мелких быстрых водных потоков, пригодных для устройства более простой, долговечной и постоянно действующей водяной мельницы нижнего боя (см. далее и, возможно, «Семь самураев» Куросавы). Поэтому безбашенные вертикальные ветряные мельницы применялись только в Древнем Китае и отчасти в Индокитае.

Техника производственная и декоративная

Для производственной мельницы определяющее значение имеет ее коэффициент использования ветра (КИВ), аналог КПД. Параметра чувствительности к ветру (ЧВ) или потоку (ЧП) в спецификациях «настоящих больших» мельниц не ищите – он там просто не нужен. ЧП/ЧВ это минимальная скорость потока, набегающего на ротор (колесо) мельницы, при котором он начинает вращаться без нагрузки, свободно, сам по себе. Но ведь промышленная мельница должна приводить в движение производственное оборудование. К примеру, ротор ветряной мельницы диаметром 12 м на ветру 8 м/с развивает мощность на валу ок. 10 кВт. Если скорость ветра упадет вдвое, до 4 м/с, мощность на валу упадет вдесятеро, до прим. 1 кВт, и зависит это от свойств потока воздуха. Чуть ветер ослаб еще – и колесо просто не провернет жернов, не толкнет пилу или поршень насоса. И к чему тогда ЧП/ЧВ? Нужно добиваться наибольшего КИВ.

Декоративная мельница для сада, дачи, приусадебного участка – пример противоположности. У ее ротора нет механической нагрузки, кроме трения в узле вращения (см. далее), и КИВ для мельницы – забавы и украшения – параметр третьестепенный. Зато, если легкий ветерок приятно холодит лицо, листва под ним трепещет и скатерть стола под навесом колышется, а мельница стоит, ее эстетический эффект умаляется или даже обращается в отрицательный. Поэтому для декоративной мельницы главный параметр – ЧВ/ЧП; ее колесо должно хорошо крутиться при ветре 2-2,5 м/с или скорости потока воды от 0,25-0,3 м/с. Вариант мельницы с микромотором, вращающим колесо, определенно неэстетичен: ветряная мельница должна крутиться сообразно скорости и направлению ветра, а у водяной должна быть видна естественная причина вращения колеса.

Примечание: если водяная декоративная мельница верхнего боя (см. далее), ее колесо должно вращаться, когда вода буквально сочится по каплям из желоба.

При постройке декоративной мельницы дело упрощается тем, что отбора мощности в вала ротора нет, а минимизировать трение в его узле вращения современным техническими средствами несложно и недорого. Но для ветряной мельницы много усложняется тем, что с пропорциональным (линейным) уменьшением размеров ротора ометаемая им площадь падает по квадрату. А еще более осложняется тем, что у самой земли (подстилающей поверхности) поток воздуха сильно скошен и турбулизирован, в результате чего величина несомой единицей его объема энергии падает в десятки раз; тут может выручить только использование начал аэродинамики. Для водяной мельницы эти закономерности выражены слабее, но все же имеют место, так что и гидродинамикой нельзя пренебрегать.

Какую делать?

Декоративная ветряная мельница по эстетике и в статике превосходит водяную (см. рис.), а в динамике превосходит ее многократно просто потому, что зримого движения в ней больше. Построить декоративную модель ветряной мельницы в общем проще, чем водяной, но действовать она будет только при ветре; мельница-вентилятор с моторчиком по эстетике не вариант, см. выше.

Водяная мельница – украшение участка – будет энергонезависимой только если его зона отдыха на уклоне (что уже неудобно) и там есть естественный источник или поток воды (ключ, родник, ручей, слева на рис.), что вообще маловероятно. В противном случае вам придется самому сделать уклон, соорудить искусственный водоем с ручейком (каскадом, фонтаном) и расходовать электричество на перекачку воды; об украшении водяной мельницей альпийской горки с ручейком см. ролик:

Видео: пример декоративной водяной мельницы

Зато, во-первых, эстетический эффект декоративной водяной мельницы почти не зависит от погоды, лишь бы температура была плюсовая, а в жару мельница будет освежать воздух; правда, при этом возрастет расход воды на испарение. В целом же эстетика водного потока с мельницей может существенно превосходить таковую ветряной мельницы, но и трудов/расходов это будет стоить много больших.

Ветряная

По указанным причинам для украшения зон отдыха личных хозяйств используют чаще всего ветряные мельницы, готовые покупные (недешево, кстати) или самодельные, см. след. рис. Но в том и другом случае оказывается, что эстетический эффект мельницы на своей земле много меньше ожидаемого или видимого в рекламном проспекте. Причина указана выше – низкая ЧВ/ЧП мельницы. Чтобы ее повысить, придется вначале обратиться к вещам сугубо прозаическим.

Примечание: примеры украшения сада ветряными мельницами см. в сюжете ниже:

Видео: 30 примеров декора сада ветряными мельницами

Аэродинамика

Из сказанного выше ясно также, что главная причина, мешающая повысить ЧВ декоративной ветряной мельницы, кроется в свойствах приземного потока воздуха. Изменить их не в состоянии, но использовать в полной мере можем.

Способ до некоторой степени компенсировать скос набегающего потока строители «настоящих больших» ветряных мельниц изобрели давно – это обратный ему скос оси вращения ротора, поз. 1 и 2 на рис.:

В больших мельницах его берут в пределах 2-12 градусов в зависимости от условий местности. Для малой декоративной мельницы, тем более что стоять она будет не на гладком голом камне, лучше придерживаться пределов 8-12 градусов. Меньшее значение – для мельницы высотой 1,5-1,7 м; большее – для ее высоты 40-50 см; промежуточные вычисляются линейной интерполяцией (пропорциональным делением). Углу скоса 12 градусов соответствует наклон оси ротора прим. на 1/4 ее длины; 8 градусам – прим. на 1/7. Точно несложно просчитать по тангенсу. Т.е., если, напр., длина оси ротора 50 см, а необходимый угол его скоса 10 градусов, то берем: tg10 grad = 0,176. 1/0,176 = 5,6. 50/5,6 = 8,9, т.е. передний (встречный потоку) конец оси ротора нужно приподнять на 9 см и соотв. образом сделать узел его вращения, см. далее.

Набегающий поток воздуха скошен не только по направлению, но и по скорости (см. опять поз. 1 на рис.); собственно, вторым и обусловлено первое. Устранить скоростной скос потока мы не можем, но его усугубляет отражение ветра от строения (корпуса, башни) мельницы. Поэтому башни ветряных мельниц издавна делают гранеными (см. рис. справа) или круглыми, т.е. обтекаемыми в горизонтальной плоскости; пренебрегать этим условием для малых декоративных мельниц не следует, т.к. отражение потока ЧВ снижает еще больше, чем КИВ.

Затем, колесо ветряной мельницы ни в коем случае не пропеллер самолета или ротор быстроходного ветроагрегата. Ветряная мельница – тихоходный ветряк, т.е. линейная скорость концов лопастей ее ротора сопоставима или меньше скорости набегающего потока. Поэтому их аэродинамика проста и тяга лопасти определяется почти нацело разностью давлений на ее лобовой (передней, наветренной) и задней (теневой) сторонах (плоскостях), поз. 3 на пред. рис.

Примечание: кто знаком с аэродинамикой не понаслышке – в расчетах ротора ветряной мельницы за характерный физический размер в числе Рейнольдса Re берется поперечник (ширина) лопасти.

Отсюда следует благоприятное для строителей ветряных мельниц обстоятельство: тщательно сглаживать и профилировать лопасти тихоходного ветряка нет нужды. Во-первых, гладкая обшивка лопастей необходима только на их лобовой плоскости (поз. 4), а теневая может быть какой угодно, это упрощает конструкцию (набор) лопастей и изготовление ротора. Во-вторых, лопасти желательно изогнуть навстречу потоку, но мельницу это лишит значительной части эстетики – настоящие-то мельницы с корытообразными лопастями не строились.

Примечание: мах на поз. 4 это не физик Эрнст Мах и не число его имени, а лонжерон (главный несущий стержень) лопасти. Иглицы – нервюры, ну, а кромки, передняя и задняя, они так и есть кромки.

Полуобтекание

Лопасти старинных ветряных мельниц делались с постоянным по размаху зауголиванием на 14-15 градусов (равнозначный, но неоднозначный термин – заклинение), но «почти нацело» выше также можно использовать для повышения ЧВ мельницы (и КИВ производственной), т.к. зачаточная круговая циркуляция есть и у самого тихоходного ветряка. А именно: придать лопасти некоторую винтовую крутку по размаху, т.е. различные углы установки у корня и на конце, и несколько заузить крыло лопасти у корня, чего требует то самое вредное Re.

Однако результатом бездумного пропорционального уменьшения лопастей ротора совершенной шатровой мельницы (см. далее), вроде тех, что на рис. справа, оказывается мельница, очень плохо чувствующая ветер. Аэродинамика тонкая штука. К примеру, первые опытные экземпляры легендарного МИГ-25 разбились, погибли опытные летчики-испытатели – о катапультировании на скорости 2,5М тогда никто и помыслить не смел. Если бы эта машина не опережала тогдашнюю авиацию на эпоху, ее бы не пустили в серию. Но – довели все-таки, полетела как надо. А пришлось всего-то сдвинуть на 140 мм ось вращения стабилизатора.

Но вернемся в тему. Развертка крыла полуобтекаемой лопасти ветряной мини-мельницы, работающей в сильно скошенном и турбулизированном приземном потоке, и установочные углы для нее даны на рис.:

Указанные линейные размеры минимальные; их можно пропорционально увеличить втрое, а недостающие брать с чертежа, он в масштабе. Т. е., с таким ротором можно делать мельницы от мини-настольной (см. далее) до большой, почти в рост человека. В шатер можно и встроить мини-генератор со стабилизатором напряжения для подзарядки мобильника – избыток мощности на валу будет 20-30 Вт. Старины мельницы от этого не убудет, т.к. электроника внутри и не видна. Махи лопастей – из круглого стержня (лучше деревянного) диаметром 12-40 мм; иглицы крепятся и фиксируются на углы установки растяжками из жесткой проволоки. Обшивка – любая; «для старины» лучше реечная либо из драни или шпона.

Примечание: мельничные ветроколеса с полуобтекаемыми лопастями имеют достоинство и для производства, и для эстетики – с повышением скорости ветра возрастает роль круговой циркуляции воздуха в плоскости вращения ротора и скорость его вращения стабилизируется, т.е. ротор не станет крутиться как бешеный, что некрасиво, а для большой мельницы и опасно.

Мини-мельницы с закрылками

Декоративная ветряная мини-мельница уместна на даче по совсем неэстетичной причине – чтобы ее, простите, не стырили в отсутствие хозяев. Лопасти роторов мини-мельниц делают чаще всего цельнодеревянными, см. рис., разве что мастер – опытный авиамоделист.

Но сделать круглую или граненую башню мельницы «под старину» сложновато будет и ему, а хорошая ЧВ необходима и здесь. Выход из положения нашли также еще мастера старого времени по большим мельницам из мест, бедных стабильными ветрами достаточной силы: сделать в лопастях ближе к их задней (сбегающей) кромке продольные прорези, поз. 2 на рис. Уже когда самолеты хорошо полетели, оказалось, что эти щели работают как закрылки. Если вы не поленитесь и придадите цельным лопастям мини-мельницы хотя бы примитивную профилировку (поз. 3; плоская сторона теневая), то мельничка высотой 30 см и с колесом диаметром 20-25 см на хорошем узле вращения (см. далее) закрутится и при ветре в 2-2,5 м/с, а более слабый уже и не чувствуется.

Примечание: минимальные размеры настольной декоративной мини-мельницы даны на рис.:

Чего не надо

В технике есть общий принцип, нашедший отражение и в законах Мэрфи: прежде чем что-то улучшать, подумай, как бы там чего не напортить. Итак, по итогам вводно-теоретической части посмотрим, как не надо делать декоративную ветряную мельницу. Имея при этом в виду и эстетическую сторону дела.

Изделие на поз. 1 рис. – сборище всех недочетов: грубая поделка, а те три рогульки, что торчат из нее, назвать лопастями никак невозможно. Автор(ы) мельницы на поз. 2, вероятно, взяли за прототип мельницу с парусным ротором (см. далее), не зная о ее непригодности в данном качестве для малой декоративной. Кроме того, в парусном роторе должно быть не менее 8-ми лопастей, иначе он будет вовсе неэффективным.

Прототип мельницы на поз. 3, скорее всего, музейная на поз. 4. Но набор ее лопастей обнажен, дабы уберечь экспонат от поломки сильным ветром. Обшивка лопастей совершенных шатровых мельниц была съемной; набор лопастей покрывался ею частично или полностью сообразно силе ветра и потребности в мощности на валу, см. рис. справа.

Имея в виду необходимость для декоративной мельницы максимальной ЧВ, лопасти не мешало бы зашить полностью тканью, чтобы набор просвечивал. Это только придало бы мельнице респекта и зрелищности, т.к. лопасти лучших мельниц прошлого обтягивались парусиной, сквозь которую набор тоже проглядывал.

В мельнице на поз. 5 обшивка на лопасти наложена не с той стороны: она будет с наветра только если ротор окажется в ветровой тени башни. Что, разумеется, ни в коем случае не улучшит чувствительности ротора к ветру. И, наконец, изделие на поз. 6 с ротором то ли из крыльчатки комнатного вентилятора, то ли из гребного винта от электромотора надувной лодки, мельницей просто не выглядит – вместо эстетики в данном случае получился абсурд.

Выбираем прототип

Теперь определимся, какого типа настоящую мельницу нужно взять за прототип. Учитывая также эстетическое значение и условия работы декоративной.

Монументальное строение, в котором размещаются механизмы и служебные помещения, однозначно необходимо только для мельницы с горизонтальным ротором (горизонтальной осью его вращения) – раз. Плоскость вращения горизонтального ротора ортогональна его оси, т.е. вертикальна, а наибольший эстетический эффект и количество неосознанных ассоциаций дает плавное движение вверх-вниз, напр. взмахи крыльев птицы – два. Поэтому «вертикалки» наподобие показанной выше китайской бамбуковой с крыльями из циновок, отметаем.

Неповоротные башенные мельницы (поз. 1 на рис.) распространены в местах с абсолютно доминирующими ветрами одного направления, напр. на равнинах центральной Испании. Посмотрите внимательно: теперь понимаете, почему Дон Кихот набросился на мельницу, а не на курятник, что было бы гораздо смешнее? Такую мельницу можно взять за прототип для дачной и/или настольной.

Строение козловой мельницы (поз. 2) вращается на козле (или на чем-то козлином, по местной неформальной терминологии) – врытом в землю толстом бревне. Козловая мельница может быть построена без единого гвоздя, но ее поворот на ветер требует огромных усилий, а при ветре сильнее свежего – непомерных. Поэтому козловые мельницы были распространены в тихих лесистых местах, удаленных от источников железных изделий. Как прототип для декоративной козловая мельница мало пригодна – прижата к земле, и добиться от нее хорошей ЧВ очень трудно.

В Сибири леса и сильные ветра держатся вместе, распространена вечная мерзлота, а мужики живут крепкие, поэтому там прижились колчанные мельницы, поз. 3. Ее вертикальная ось вращения (тоже бревно, но уже не козел, а шкворень) не врыто в землю, а закреплено в срубе-колчане. Одновременно колчан позволил приподнять ротор и увеличить его размах, отчего возросли и КИВ, и ЧВ; для поворота мельницы на свежий ветер уже хватало силы мельника, привезшего зерно на помол крестьянина и, возможно, их взрослых сыновей. Колчанная мельница хорошо подойдет как прототип декоративной на участке, оформленном в стиле рустикальном или кантри.

Самые совершенные горизонтальные ветряные мельницы – шатровые, поз. 4. Шкворень в них железный и вращается только шатер на поворотным круге; кроме того, усложняется механизм передачи усилия с ротора на жернов. Повернуть шатер с ротором на ветер способны 1-2 средне развитых человека или вовсе простейшая автоматика. Шатровая мельница годится в прототипы для любой декоративной, поэтому рассмотрим ее строение подробнее (поз. 4а):

• А – камора (цоколь, мельничная изба). Капитальное строение на капитальном же фундаменте, в котором размещаются закрома для зерна, сусеки для муки, конюшня и, чаще всего, жилье мельника.
• Б – башня (тулово). Надстройка над каморой для технологического оборудования. Каркасное, как правило, сооружение. Обшивка зачастую дощатая разборная, чтобы проще было менять жернова.
• В – шатер. Легкое навершие на поворотном кругу. В шатре располагается 1-я (или единственная) ступень зубчатой угловой передачи с ротора на жернов. В позднейших шатровых мельницах к шатру приспосабливали и виндрозу – энергонезависимый механизм автоматического разворота ротора на ветер, см. рис. справа и по тексту далее.



  Шатровая ветряная мельница с виндрозой в Норфолке (Англия)

• Г – ротор (вертушок, колесо, крыльчатка); назначение понятно.

О парусных роторах

В Европу ветряные мельницы пришли поздно – их впервые увидели крестоносцы у арабов. Новинка сразу пришлась по вкусу рыцарям, которым, между прочим, хозяйствовать приходилось не меньше, чем воевать. Тогдашняя Европа была отсталым краем света, разделенным на множество мелких и мельчайших полунезависимых феодальных владений, и счастливые обладатели текучих вод, пригодных для устройства водяных мельниц, драли с соседей за помол почище, чем те с купцов на большой дороге.

Арабские ветряные мельницы строились с парусным ротором (см. рис.): своего строевого лесу у арабов считай что не было (пальмовая древесина непрочная и нестойкая), зато ровных сильных ветров в степях и пустынях было вдосталь. Но в Европе парусные мельницы не прижились, кроме как в сходной по условиям с Аравией Испании и в Греции, изобилующей созданными горами «ветровыми коридорами».

Парусная мельница работает только при ветре достаточной силы (более 6-7 м/с): пока лопасти-паруса не надуются до нужного профиля, ротор не завертится. Т.е., у и КИВ, и ЧВ парусной мельницы низки, и в прототип декоративной она непригодна несмотря на романтическую зрелищность. Тем не менее, парусный ротор-вертушка, действующий по иному принципу, может найти полезное и эффектное применение в механизме шатровой мельницы, см. далее.

Узлы и механизмы

Наверное, нет нужды повторять, что ЧВ декоративной мельницы определяется техническим совершенством ее узлов вращения, а в передаче мощности с ротора нет никакой необходимости. Зато весьма и весьма желательна автоматическая ориентация на ветер: если к мельнице надо подходить, чтобы повернуть всю ее или шатер, то эстетика оборачивается раздражением и утомлением. Определенное значение имеет также общая конструктивная схема ротора.

Узлы вращения

В декоративной мельнице от одного до 4-х узлов вращения, см. далее. Обязательный для любой и самый строгий к качеству исполнения – узел вращения ротора: он должен иметь минимальные механические потери и держать довольно сильные нерегулярные знакопеременные боковые нагрузки, поэтому выполняется этот узел на самоустанавливающихся шарикоподшипниках, см. рис. справа. Обычные однорядные опорные подшипники если и не будут заедать, то существенно снизят ЧВ мельницы. Но не надейтесь только на подшипники: если ротор аэродинамически и/или конструктивно «неправильный», он не завертится, т.к. его лопасти не дадут тяги.

Для узла вращения ротора нужны 2 подшипника, расположенных на оси вращения на расстоянии не менее 50 мм друг от друга (в настольной мини-мельнице – не ближе 15-20 мм друг к другу). Фиксируются подшипники любым удобным способом: в деревянных обоймах (слева на рис.), хомутами и т.п.

Самая ось – отрезок резьбового прутка М4 – М16 в зависимости от размеров мельницы. В подшипниках ось фиксируется парами гаек с шайбами, а после затягивания гаек – каплями масляной, глифталевой или пентафталевой краски, подпущенными в резьбу. К работе узел будет готов спустя 2-3 суток. Вязкий силикон не просочится глубоко в резьбу, а быстросохнущие краски и клеи не эластичны высохшие, от вибрации и рывков ротора связующее из них скоро потрескается и узел разболтается. Контргайки не повредят, но без дополнительной фиксации эластичным связующим тоже скоро ослабнут. О любительском опыте изготовления ротора на подшипниках для декоративной ветряной мельницы см. видео:

Видео: изготовление лопастей для мельница на подшипнике

Если ротор мельницы разворачивается на ветер флюгаркой (что не естественно, настоящие мельницы так не строились), то узел вращения шатра выполняется аналогично, на подшипниках. Если же ротор разворачивается на ветер вручную или виндрозой (см. далее), то узел вращения шатра можно сделать проще, как показано в центре на рис. Собирается такой узел в деревянном (фанерном) коробе, справа на рис. Стальные накладки – толщиной от 2 мм (не менее 2-х шагов резьбы оси вращения). Горизонтальный люфт оси 0,5-1 мм; вертикальный (гайки затягиваются не натуго!) ок. 0,5 мм. Гайки фиксируются также краской, а после ее высыхания под шайбы подпускают по 2-3 капли веретенки или др. невысыхающего жидкого машинного масла.

Виндроза

Энергонезависимое механическое устройство автоматики, разворачивающее ротор мельницы на ветер, изобрели голландцы. Новинка оказалась настолько удобной, экономичной и надежной, что мельницы с виндрозой действуют в развитых странах до сих пор (см. напр. рис. выше с мельницей в Норфолке).

Виндроза – разновидность активного флюгера: небольшая ветрочувствительная дополнительная крыльчатка устанавливается перпендикулярно (ортогонально) ротору в горизонтальной плоскости. Когда ротор стоит точно по ветру, крыльчатка виндрозы неподвижна. Чуть ветер уходит в сторону, крыльчатка вращается и через механическую передачу поворачивает шатер с ротором снова на ветер.

Ротор декоративной мельницы механически не нагружен, и усилие для его поворота требуется на порядки меньшее, чем для ротора производственной мельницы. Поэтому некоторые готовые декоративные ветряные мельницы дополняются флюгаркой, имитирующей виндрозу (врезка слева вверху на рис.). Шатер с ротором становится простым (пассивным) флюгером, что для мельницы ненатурально.

Виндроза производственной мельницы достаточно сложный механизм (слева на рис.), вряд ли повторимый в домашних условиях. Но по указанной выше причине (ненагруженный ротор) виндрозу декоративной ветряной мельницы можно сделать гораздо проще из подручных материалов (центр и справа на рис.).

Конструкция вертушки в точности скопирована с первых голландских виндроз с тряпичными лопастями. Внешне она похожа на парусный ротор, но благодаря некоторому начальному углу установки полотнищ и иной конфигурации щелей между ними действует не как кливера и стакселя парусников, а скорее как решетчатое крыло, применяемое в системах спасения космических аппаратов при аварии на старте; это выяснилось уже в наше время. Аэродинамическое качество решетчатого крыла низкое, т.е. оно дает небольшую подъемную силу, но при самых малых скоростях и в широком диапазоне углов атаки. Так и матерчатая вертушка виндрозы дает ничтожную мощность на валу, но при легчайшем дуновении сильнейшим образом скошенного ветра.

Размах махов вертушки 3-15 см в зависимости от размеров мельницы; полотнища из скользкой синтетической ткани или пленки (по эстетике – хуже) натягиваются туго. Ведущий шкив можно стянуть с вала мотора старого кассетного магнитофона. Оттуда же берутся маховик с тонваломи и подшипником скольжения для ведомого шкива и горизонтальной оси; скорее всего подойдет штатный резиновый пасик. Магнитофон лучше курочить советский – их маховики больше и массивнее, отчего заявленный в ТД коэффициент детонации соответствовал реальному. Ось вертушки и ведущего шкива из велосипедной спицы; к ней нужно подобрать или сделать бронзографитовый или фторопластовый подшипник скольжения.

Количество зубьев трибы (диаметр цевки ок. 10 мм) – 6-8. Шаг зубьев на поворотном кругу должен быть точно таким же, а их количество не менее 60-ти. Исходя из этого рассчитывают радиус венца для размещения зубьев на кругу; возможно, придется подкорректировать его диаметр. Зубья в лунках цевки и круга фиксируются силиконовым клеем; любой другой от вибрации и толчков скоро потрескается и зубья начнут выпадать.

Примечание: если виндроза поворачивает ротор тылом к ветру, петлю пасика на ведущем шкиве нужно перевернуть на 180 градусов.

Ротор

Об аэродинамике ротора выше сказано достаточно, осталось уточнить некоторые конструктивные особенности. Лопасти ротора выполнялись обычно с передним/задним или средним расположением маха, см. рис. (висячие и полнонаборные лопасти).

Первые давали больший КИВ и лучшую ЧВ, т.к. исключались аэродинамические потери на соотв. кромке, но чаще ломались на сильном ветру, а крутка лопасти по размаху более чем на 5-7 градусов еще более уменьшала их прочность. Ветровое давление на единицу площади лобовой проекции декоративной мельницы многократно меньше, чем большой, поэтому для нее предпочтительны висячие лопасти. Исключение – ротор с полуобтекаемыми лопастями (см. выше), т.к. при угле крутки более 10-12 градусов он будет работать надлежащим образом только если закручены и передняя, и задняя кромки, а незакрученный мах (лонжерон) расположен по ширине лопасти согласно аэродинамическому расчету.

Сколько надо лопастей?

В местах, ветрами небогатых, строились мельницы с 6-ти и даже 8-ми лопастными роторами – это повышало мощность на их валу при слабом ветре, хотя КИВ при сильном падал. Но если подойти с точки зрения максимальной ЧВ, то оптимальным оказывается… однолопастный ротор с противовесом; это объясняется трением лопастей о воздух. Однако тихоходные ветряки с числом лопастей меньше 4-х почти никогда не строятся: мощность на валу оказывается слишком мала, т.к. без развитой круговой циркуляции энергия ветра, «проскакивающего» между медленно движущимися лопастями, пропадает даром. Соответственно и декоративная мельница менее чем с 4-мя лопастями выглядеть будет ненатурально, так что 4 лопасти для нее следует принять за оптимум.

Строение мельницы

Построить имитацию мельничной избы и тулова квадратными в горизонтальном сечении (см. рис. справа) несложно, но хорошей ЧВ такой мельницы ожидать не приходится. Значение обтекаемости строения мельницы было понято еще в старину, и строения производственных мельниц выполнялись многогранными или круглыми.

Чертежи основных узлов (ротора в сборе, башни и вертушка) простой декоративной ветряной мельницы даны на рис. ниже. Предельная в данном случае (но не максимально возможная) ЧВ достигается увеличенным зауголиванием простых лопастей на 16,7 градуса. Обратите внимание, в какую сторону свешены крылья лопастей: поскольку продажные резьбовые прутки с правой резьбой, то и ротор должен вращаться вправо (по часовой стрелке, если смотреть спереди); иначе он отвинтится и слетит, т.к. крепится запрессованной в перекрестье махов гайкой. В целом такая мельница удобна для дачи выходного дня: для хранения разбирается, а собранную ее легко переносит один взрослый любого пола или двое детишек.

Реализовать своими руками граненую башню декоративной ветряной мельницы из фанеры на клею возможно (см. след. рис.), и похвалы вашему мастерству будут вполне заслуженными. Но, во-первых, материал требуется дорогой (поинтересуйтесь в ближайшем строймаге, сколько стоит лист фанеры-двадцатки). Во-вторых, с увеличением числа граней башни и/или уменьшением ее размеров резко растет трудоемкость работы вместе с требованиями к точности разметки и распиловки деталей, а последняя имеет предел, равный толщине пилки или пильного диска.

Можно собрать все строение комбинированным способом (см. рис.), но это тоже работа не из простых, и ее сложность также растет с увеличением числа граней. Между тем многогранные вплоть до почти круглых избу и башню граненой декоративной ветряной мельницы вполне возможно сделать зеленому новичку в столярке буквально из обрезков. Дело в том, что тангенсы углов 30 и 60 градусов с достаточной для работ по дереву точностью равны 0,58 и 1,73.

Как подрезается брус 40х40 для сборки частей строения 12-ти и 6-ти гранной декоративной ветряной мельницы, показано на рис.:

Самая сборка – на клею без металлического крепежа и столярных соединений. Чтобы изделие было прочнее, используется прием, аналогичный перевязке кладочных швов в строительстве: венцы имитации сруба (зрительно весьма убедительной) собираются в зеркальном отражении поочередно. На рис. видно также, что при перпендикулярной подрезке не скошенного торца бруса поперечник венца меняется пропорционально. Это дает возможность собрать башню мельницы в виде усеченной пирамиды, а если она 12-гранная, то и ошкурить ее до круглой.

А если посовременнее?

Находятся, хотя и немногие, любители украшать участок моделями тихоходных ветросиловых установок (ВСУ; попросту – ветряков) уже из индустриальной эпохи, см. рис. справа. Что ж, промышленным сооружениям присуща своя эстетика, порой довольно тонкая и многозначная. Но в таком, довольно-таки трудоемком, случае не мешало бы сделать настоящий ветросиловой агрегат: декоративный эффект он даст не меньший, и к тому же выполнит некоторую полезную работу – подкачает воды из колодца в напорный бак, подзарядит аккумулятор дежурного освещения и т.п.

Пробуем сделать водяную мельницу

Условия для установки декоративной водяной мельницы на своем участке складываются реже и создаются гораздо труднее, чем для ветряной, так что и строят их не так уж часто. Однако водяная мини-мельница в зоне отдыха может быть даже зрелищнее ветряной, см. видео:

Видео: водяная мельница для сада своими руками

Определяющим для эстетики водяной мельницы является такой чисто технический фактор, как бой ее рабочего колеса. Наиболее зрелищны (и лучше освежают воздух) мельницы верхнего боя (слева на рис.), но и сделать такую сложнее всего.

Мельничное колесо нижнего боя с заплеском (в центре на рис.) по декоративности уступает верхнему, но конструктивно и технологически много проще. Простое колесо нижнего боя (подливное), справа на рис., смотрится вообще-то неважно. Колеса полунижнего и среднего боя (см. ниже) требуют особых природных условий для их установки, а по эстетике сами по себе ничуть не лучше нижнего и поэтому для декоративных целей мало пригодны.

Типы рабочих колес

Простое подливное рабочее колесо (см. рис. ниже) использует только кинетическую энергию набегающей воды. Наименее эффективно, но проще всего конструктивно. Устанавливается просто в поток достаточной мощности; декоративное – практически в любой ручей естественный или искусственный. Эстетический эффект обусловлен фактически только вращением колеса. Воздух почти не освежает, но и расход воды на испарение минимален.

Колеса производственных мельниц полунижнего и среднего боя ставят в местах с большим перепадом воды: на перекате, за водопадом. Для колеса среднего боя нужно доработать естественную преграду (или соорудить погруженную запруду) и поставить над ней загородку-шандору, частично перекрывающую поток воды сверху. В колесах полунижнего и среднего боя частично используется и потенциальная энергия поднятой воды, поэтому они эффективнее простого подливного, но их лопасти должны быть профилированы.

Наиболее эффективное колесо верхнего боя работает большей частью от потенциальной энергии воды, которая должна быть поднята достаточно высоко: высокой запрудой или, для декоративного колеса, перекачкой. Профилировка лопастей простая или они вовсе прямые наклонные. Эстетический эффект великолепен – вращение колеса дополняют каскады воды – но ее расход на испарение в жаркую погоду может достигать десятков литров в сутки.

Примечание: вертикальные (мутовчатое и прямолопастное) рабочие водяные колеса (см. рис. справа) – прообразы соотв. реактивной и активной водяных турбин. Брызгаются очень красиво, но напор и расход воды для них нужны вряд ли возможные в личном хозяйстве.

Как сделать колесо…

Изготовители декоративных водяных колес на заказ проектируют из чаще всего по образцам старых производственных. Скорее всего, по желанию заказчиков: кто способен оплатить такое изделие, наверняка захочет, чтобы оно было «как настоящее». Однако эффекта «взаправдашней старины» можно добиться гораздо проще, наложив на фанерную основу планки из драни или шпона на жидких гвоздях и дополнительно закрепив их бронзовыми т. наз. финишными гвоздями (их широко применяют, напр., столяры-дверники для крепления наличников).

Но делать основу колеса так, как показано на поз. А рис. , не надо:

Во-первых, снова слишком сложно. А главное – в барабан колеса непременно проникнет вода, застоится там и колесо загниет. По способу, показанному на поз. Б, сделать колесо для декоративной водяной мельницы можно из отходов и обрезков, причем профиль лопастей сразу получится ломаным, что хорошо, см. ниже.

…и как пустить в него воду

Запитка рабочего колеса декоративной водяной мельницы задача куда посложнее его сооружения. Не говоря уже о соотв. гидротехнических сооружениях, насос для фонтана дорог, а его производительность и напор в данном случае явно излишни. Для мельницы с колесом диаметром до 1 м лучше подойдет аквариумная помпа; штатный фильтр снимать не надо, он все равно нужен.

Насосы в аквариумных помпах высокопроизводительные безнапорные – они качают из воды в воду. Но какой-то остаточный напор есть у любого безнапорного насоса. У мини-помп для маленьких аквариумов он не превышает 10-20 см, у помп для аквариумов от 100 до 200 л составляет ок. 60 см, а у помп для больших аквариумов может доходить до 80-100 см. При напоре в половину остаточного производительность насоса падает втрое-вчетверо, но для декоративного водяного колеса этого оказывается достаточно.

Проще всего запитать декоративную водяную мельницу нижнего боя, слева на рис. Колесо нижнего боя можно делать без внутренней обечайки но, как сказано выше, его зрелищность минимальна. Не намного выше она у колеса полунижнего и среднего боя (в центре), да еще им нужны профилированные лопасти, внутренняя обечайка и гидросооружения, возни с которыми будет предостаточно. Единственное упрощение сравнительно с производственным колесом – не нужна шандора, т.к. отбора мощности с колеса нет и кинетическая энергия бьющей в колесо струи воды не имеет значения.

Наиболее зрелищное (и хорошо освежающее воздух) колесо верхнего боя (справа на рис.) также должно быть с внутренней обечайкой, но профиль его лопастей технологически проще – ломаный, или лопасти прямые скошенные. Последнее в общем нежелательно, т.к. сильно увеличивается расход воды на испарение: для колеса диаметром 1 м с 16-ю лопастями при наружной температуре +30 до прим. 2 куб. м в месяц против 0,3-0,5 куб. м, если лопасти ломаные. В последнем случае вместо водяных каскадов с колеса падает частая капель, которая смотрится не хуже.

Однако для запитки колеса верхнего боя понадобятся две помпы разной производительности. Ту, что послабее, ставят в верхний бак, который с избытком подпитывается мощной нижней помпой. Дело в том, что, если аквариумная помпа оказывается на осушке, ее мотор сгорает, поэтому верхний бак должен быть постоянно заполнен водой. Передвигая в нем помпу вверх-вниз, регулируют скорость вращения колеса и его декоративный эффект.

Примечание: колесо, питаемое аквариумными помпами, раскручивается медленно, пока не нальются 3-4 лотка в лопастях. Но потом крутится хорошо, т.к. приток воды расходуется только на компенсацию трения в узле(ах) вращения колеса.

Будьте осторожны!

Нет, речь пойдет не о травмоопасности декоративных мельниц и не об их вреде для здоровья – таковых не имеется. Но, если вы живете не в РФ, то, прежде чем строить декоративную ветряную мельницу, или водяную на естественном потоке, проконсультируйтесь с юристом. В ряде стан, в т.ч. бывшего СССР, использование возобновляемых природных энергоресурсов облагается налогом, а самовольное сооружение и/или установка соотв. устройств карается большим штрафом. Подпадает ли под этот закон декоративная мельница – решают местные компетентные органы, наделенные на то всеми необходимыми полномочиями. А если дух закона не в согласовании интересов, а в запрете всего, неугодного надуманным и вредным самим же себе «ценностям», то простому человеку, желающему просто украсить свой участок и приятно отдохнуть на нем, ничего хорошего для себя ожидать не приходится.

Загрузка…

Декоративная мельница своими руками: чертежи, инструкция

Имея загородный дом, всегда хочется сделать садовый участок при нем интересным, поражающим необычностью и красотой.

Если Вы хотите сделать Ваш приусадебный участок оригинальным и неповторимым — строительство декоративной мельницы отличная идея.

Одним из способов разнообразить ландшафт является установка на нем различных архитектурных миниатюрных построек.

Предлагаем построить декоративную мельницу своими руками по чертежам, доступным для прочтения людьми, даже очень далекими от строительства из материалов, которые всегда в изобилии хранятся в загородных домах и на дачах. Поможет в этом подробная инструкция по сборке.

Материалы и инструменты

Чертеж постройки простой мельницы.

Садовая декоративная мельница своими руками, чертежи которой вы видите справа, собирается из следующих материалов:

• гвозди 80 мм, саморезы 4х20 мм;
• фанера 38х38 см — 1 шт., 30х30 — 1 шт., 35х35 — 1 шт. для крыши, 18х15 — для двери;
• отрезки брусков: 50х50 мм длиной 60 см — 4 штуки, длиной 33 см — 4 шт.; 30х30 мм длиной 28 см на крышу; 15х40 мм длиной 85 см — 2 шт. для лопастей;
• металлические уголки — 8 шт.;
• деревянные уголки: размером от 3 см и выше длиной 60 см — 4 шт. для каркаса, 25 см -1 шт. для конька крыши; размером 2 см для отделки проемов окон и дверей общей длиной около 2 м — зависит от ширины и количества элементов;
• деревянные планки 10х30 мм длиной 35 см — 4 шт., 15 см — 2 шт. для одного окна, 18 см — 2 шт. для двери, 29 см — 10 шт. для крыши;
• металлический 35-сантиметровый и более штырь;
• краска или лак.

Для избежания ржавчины необходимо выбирать оцинкованные крепежные элементы.

Элементы крепежа лучше брать оцинкованные, они не ржавеют на открытом воздухе под влиянием атмосферных осадков.

Собрать конструкцию своими руками помогут инструменты:

• молоток;
• крестовая отвертка;
• рубанок;
• пила.

Вернуться к оглавлению

Собираем основной каркас

Схема устройства каркаса декоративной мельницы.

1. Распиливаем брус 50х50 на отрезки длиной 60 см. Мельница должна быть пирамидальной формы, для этого на обоих торцевых концах каждой заготовки делаем скосы под углом 10^° так, чтобы из каждого бруска получился параллелограмм.
2. На листе фанеры размером 38х38, отступая от края по 4 см с каждой стороны, большими гвоздями (минимум по 2 штуки) прибиваем вертикально каждый брус. Для фундамента с нижней стороны листа по периметру, отступив 2 см, крепим бруски длиной 33 см.
3. Измеряем получившийся вверху из стоек квадрат и, соответственно его размеру, выпиливаем второй лист основания каркаса из фанеры 30х30 см, прибиваем его.
4. Определяем размеры и местонахождение двери, окна/окон (см. чертежи). Для окон делаем конструкцию из 4-х планок 10х30: к двум длинным (равным расстоянию между стойками) прикручиваем две вертикальные 15 см, расстояние между которыми равно ширине окна. Отступив от ребра бруска каркаса мельницы 1 см, для того чтобы будущая обшивка стены прибивалась к вертикальным планкам и была ровной, прикрепляем оконную конструкцию уголками. Также оформляем проем двери, используя 18-сантиметровые отрезки. Если запланировано открывание двери, толщину вертикальных планок надо выбрать под размер посадочного основания петли. Соответственно, отступ от края ребра будет равен их размеру.
5. Обшиваем каркас: это можно делать рейками или вагонкой, горизонтально или вертикально, все зависит от предпочтений и имеющегося материала. Выступающие за грань края обшивки отпилить, прибить деревянный уголок.

Вернуться к оглавлению

Собираем конструкцию крыши

Чертеж основания крыши: А — крыша из дощечек; Б — крыша из толстой фанеры.

1. Срезаем торцы брусков на угол 60° так, чтобы из них получились трапеции. Складываем и крепим отрезки по две штуки срезанными плоскостями между собой, получившиеся треугольники прибиваем к фанере. У вершины треугольника, в середине и внизу, по боковым сторонам уголками заподлицо к стойкам крыши прикручиваем планки 10х30 мм для крепления обшивки. С анфаса и тыльной стороны в середине тем же способом создаем перемычку для крепления оси лопастей.
2. Прикручиваем конструкцию к верхней фанере основания мельницы.
3. Обшиваем крышу планками с таким расчетом, чтобы скаты выступали за каркас на 1,5-2 см в сторону и на 3-4 см вниз. Фронтоны проще закрыть фанерой, отметив на них точки выхода оси крепления лопастей. Конек крыши закрываем уголком
4. Построенная мельница красится или покрывается лаком в 3 слоя.

Вернуться к оглавлению

Изготовление лопастей

Для устройства наклонного положения лопастей у брусков 1,5х4 см необходимо сточить по одному ребру следующим образом:

• толщина конца планки должна быть с одной стороны — 1,5 см, а с другой — 0,5 см;
• не доходя до середины 3 см, угол обтачки сходит на 0°;
• у одного бруска обрабатываются с двух сторон разные ребра одной грани, то есть если смотреть на широкую плоскость бруска, то слева стачивается нижнее ребро, а справа — верхнее.

Схема устройства лопастей декоративной мельницы.

Плоскость лопастей может изготавливаться разнообразных форм из любых материалов, которые есть под рукой: фанеры, вагонки, пластиковых листов, планок и т.д. Наши чертежи предлагают сделать их из обычных деревяшек толщиной не более 10 мм. Ширина самой большой из них равна 15 см, самой маленькой — 5 см.

Чтобы срезать их под скос, на большом листе бумаги начертите фигуру лопасти, разметьте на ней необходимые отрезки. Вырежьте их и, используя как трафарет, обрежьте дощечки. Срезы обязательно обработайте наждачной бумагой, обеспечив гладкие края без заусениц.

Все детали прибейте к брускам, каждую лопасть покройте не менее чем 3 слоями лака или краски.
Соедините их под углом 90° и скрепите между собой саморезами, отступив от центра в каждую сторону на 1-2 см. В центре просверлите отверстие под ось крепления к крыше.
Просверлите во фронтоне и тыльной части крыши отверстия под штырь, вставьте его, как указывает схема, закрепите и наденьте лопасти. Выходы оси закроет декоративная накладка.

Маленькая садовая мельница готова.

Вернуться к оглавлению

Советы по украшению

Для того, чтобы мельница приобрела оригинальный вид, можно ее задекорировать.

Чертежи и описание работ рассказали, как сделать простейшую декоративную мельницу своими руками. Даже такую простую конструкцию можно сделать интересной, если:

• надеть на штырь втулку или подшипник, для того чтобы декоративная мельница имела вращающиеся при ветре лопасти;
• сделать окна в каждой стене или, уменьшив размер, расположить два на одной;
• сделать внутри под окном подставку, на которую вечером ставить садовые фонарики;
• окошко сделать стеклянным до обшивки корпуса;
• вырезать и установить наличники, ставни;
• предусмотреть сзади дверь;
• покрыть детали разными цветами красок и лаков.

Много чего можно придумать и сделать своими руками, чтобы декоративная мельница была не просто архитектурным украшением сада, но и произведением искусства.

Большой бедой всех владельцев летних загородных домов является воровство с участков, не всегда помогают даже глухие, высокие заборы. Для сохранности мельницы, тем более что сделана она своими руками, можно предусмотреть невозможность ее выноса. Для этого вкопать и залить бетоном металлическую трубу и надеть на нее каркас мельницы до обшивки стен, предварительно высверлив в фанерных основаниях отверстия.

1landscapedesign.ru

Декоративная мельница своими руками [60+ фото] ?Мастер-класс

Оригинальный креативный элемент ландшафтного дизайна

Свободным местом на участке обладают не многие, но если оно есть, стоит позаботиться о его функциональном использовании. При этом не обязательно тратить огромные деньги, можно вполне успешно создать своими руками декор. Один из оригинальных вариантов – декоративная мельница.

Содержание:

Необходимость или прихоть?

Уменьшенная копия мельницы навеет приятные ассоциации. Можно придать ей определенную функциональность, например, сделать в конструкции клумбу. Данный декор оригинален, к тому же создать его не так и сложно.

Кроме того, она успешно может скрывать дефекты участка – к примеру, неровности, выступающие элементы коммуникаций, такие как вентили, люки.

На заметку! Ее можно сделать и побольше по габаритам, в этом случае получится замаскировать даже дачный туалет. Сделав ее толще и отойдя от стандартных пропорций, внутри реально разместить небольшую беседку.

Миниатюрное строение имеет массу полезных функций для дачника

Большая постройка может служить местом для хранения инвентаря

Совет! Еще один вариант использования минимального внутреннего пространства декоративной мельницы – обустройство места для складирования инвентаря.

Отлично на участке смотрится водяная мельница. Конечно, для ее обустройства нужна площадь побольше. Установив в зоне отдыха такую конструкцию, можно наслаждаться ее видом и получать эстетическое удовольствие. Способов оригинального использования мельницы на участке много, но мы рассмотрим исключительно декоративный вариант.

Водяная мельница, сделанная своими руками

Советы перед началом работ

1. Прежде чем приступать к сооружению, необходимо рассмотреть правила. Первым делом нужно выбрать место. Оно должно хорошо просматриваться и гармонировать с окружающим антуражем. То есть поставить мельницу прямо под домом не особо логично, а вот в отдалении, чтобы за ней можно было наблюдать, – то, что нужно.
2. Второй момент: будем делать мельницу из древесины. Проблем сочетаемости этого натурального материала с другими элементами ландшафтного дизайна не возникнет.

Деревянная стилистика оформления придомовой территории

Совет! Если нет идей, где именно разместить мельницу, в дизайне участка можно воспользоваться таким направлением, как пейзажное. Оно предусматривает независимое размещение декоративных элементов на участке, на определенном удалении. Между собой они могут быть вовсе ничем не связаны.

Красивое строение в центре сада

• Стилистика мельницы на участке как нельзя лучше подчеркивает набирающий популярности деревенский стиль. Конструкцию можно установить неподалеку от беседки, если та выполнена в виде стилизованной избушки.
• Если в оформлении участка просматривается восточный стиль, то без водяной мельницы просто не обойтись. Ее можно гармонично расположить неподалеку от лавочки или пагоды. Не стоит монтировать ее в дальнем уголке сада, так как она наверняка станет центральным элементов декора на участке и должна украшать, а не быть запрятанной куда подальше.
• Также следует очень внимательно выбирать место размещения, если планируется подвижные лопасти. Такое возможно даже для декоративной мельницы, которую мы и планируем создавать. То есть слишком близко к деревьям и любым строениям размещать ее не нужно.

Необходимые инструменты и материалы

Выбрать можно любой материал, но удобнее всего изготовлять мельницу из дерева. Хотя умельцы предлагают варианты из других материалов:

1. Влагостойкой фанеры.
2. Пластика.
3. Металла.

Строение мельницы зависит от ее назначения

Так как в планах у нас классическая деревянная мельница, из материалов понадобится деревянный брус, доска, фанера, рубероид, полиэтилен. Если планируется достаточно массивное строение от 1 метра в высоту, потребуется цемент для обустройства легкого фундамента. Также нужны метизы для крепления, элементы декора, краска и лак.

Что касается инструментов, то, в принципе, можно обойтись ножовкой по дереву, молотком и гвоздями. Но если в хозяйстве есть рубанок, дрель, шлифмашина – процесс очень упростится.

Небольшое сооружение, выступающее в роли украшения сада

Подготовка места

Выбрав удобное место, нужно подготовить его. Суть процесса:

1. Удалить лишнюю растительность.
2. Выровнять площадку.
3. По необходимости залить фундамент небольшой толщины.

Открытое пространство позволяет лопастям свободно вращаться

Создаем основание

Для того чтобы мельница стояла крепко на земле, для нее следует создать основание. В данном случае оно будет из бревен, без фундамента.

Совет! Также можно использовать прочные бруски сечением от 5 х 5. Между собой элементы основания скрепляются.

Далее идет возведение каркаса. Он имеет вид трапеции, уменьшается к крыше в 1,5 раза. Так удастся достичь пропорциональности и правдоподобности конструкции. По верху также нужно сделать каркас – это опора для крыши.

Устойчивое основание поможет сохранить форму и место, предназначенное для постройки

Совет! Для усиления конструкции необходимо сделать вертикальные и диагональные раскосы. Для этого используется брус несколько меньшего сечения, нежели основной, для каркаса. Все деревянные элементы поэтапно фиксируются саморезами или гвоздями.

Практичный вариант переносной конструкции с простейшим основанием

Обшивка

Теперь важная задача – аккуратно обшить каркас. При этом нужно сделать небольшое декоративное окошко, дверь. На этом этапе создается крыша, лопасти. На первом этапе обшивки используется фанера. Поверх нее – предварительно отшлифованная доска.

Совет! Привлекательно выглядит блок-хаус. Эта имитация бревенчатой кладки монтируется достаточно легко. Ее декоративный эффект весьма привлекательный.

Прочная подножка из бетона

Схема построения садовой мельницы

На данном этапе можно покрасить и покрыть лаком основной корпус, так как когда будут прикреплены лопасти, это делать неудобно.

Крыша мельницы

Она может быть как классической двускатной, так и относительно ровной с небольшим уклоном. Задача создаваемого элемента декоративная, поэтому к конструкции крыши следует подойти с особой тщательностью. Особенных функциональных задач у нее нет, разве что отведение воды, то есть должен быть скат. Все остальное – на усмотрение хозяина.

Совет! Для того чтобы влага не попадала внутрь мельницы, под кровлю необходимо настелить полиэтиленовую пленку или рубероид, а уже сверху – выбранный материал.

Остатки битумной черепицы прекрасно защитят конструкцию от намокания

Лопасти – основной элемент

Какая же мельница без лопасти? Создание ее – процесс ответственный, так как от этого зависит общий вид конструкции. Без нее это просто трапециевидный домик на участке. В работе можно использовать:

1. Деревянные рейки и фанеру. Данная конструкция будет легковесной и практичной. При этом фанеру нужно брать влагостойкую.
2. Деревянные бруски и плотную плену. Возможный, но не самый практичный вариант, так как под UV-лучами плена рвется за 1 сезон.

Классические лопасти из тонкой доски

Вес и размер лопастей очень важен, они не должны цеплять землю и быть тяжелее самого «домика». Нормальный вес – 2-3 килограмма в общем. Если мельница побольше, то они не должны весить больше, чем 10% веса конструкции.

Важно! В месте крепления лопастей обязательно нужно предусмотреть усиление – балки внутри каркаса. Это правило нужно выполнять независимо от габаритов декорации.

Детский игровой домик в виде мельницы

Декорирование

Последний шаг – декорирование. Для этого используются краски и дополнительные элементы. На маленькой мельнице двери и окна могут быть накладными, поскольку вместить их в конструкцию сложно.

Так как она будет находиться на улице, важно защитить древесину. Для этого используется:

Совет! На корпусе и лопастях разноцветными красками можно сделать роспись – это будет выглядеть весьма оригинально.

Вывод

Мельница – отменная декорация для сада и любого участка. Ее легко сделать из простых материалов. Удовольствия от созерцания такого декора садового участка незаменимы!

Ветряная мельница из металла

happymodern.ru

Ветряная мельница своими руками

Эстетичная и грациозная ветряная мельница на участке может быть не только украшением, но и приносить практическую пользу в том случае, если к её конструированию подойти с умом. Фото ветряков, которые представлены на странице, безусловно, порадуют глаз, тем не менее едва ли кто-то будет их строить для помола муки. Сегодня для этого есть более технологичные устройства, но ветряная мельница привлекает не только эффектным внешним видом.

Содержание:

1. Кинетическая скульптура или практическая польза?
2. Для чего строить мельницу
3. Ветрогенератор из мельницы
4. Строим декоративную мельницу самостоятельно

Кинетическая скульптура или практическая польза?

Ветряная мельница своими руками — это великолепный элемент ландшафтного дизайна, который сделает дачный участок неповторимым. Вместе с тем, декоративная мельница может приносить и практическую пользу в том числе, как электрогенератор. Основная задача любой мельницы — это преобразование энергии ветра в любой другой вид энергии, механическую, электрическую, которые могут быть направлены на что угодно.

К примеру, установив мельницу неподалёку от огорода, можно успешно отпугивать кротов и птиц. С птицами понятно, но и кротов можно отвадить от грядки. Для этого необходимо вкопать каркас мельницы в грунт на глубину 25-30 см и просто передать вибрацию от вращающегося ротора на каркас. Вибрация будет распространяться в грунте, тем самым отпугивая кротов.

Для чего строить мельницу

Кроме этого мельницу можно приспособить под массу других полезных функций:

• если на участке есть объект, который неплохо было бы скрыть от посторонних глаз, к примеру, канализационный люк или дренажная ревизия, декоративная ветряная мельница успешно с этим справится;

• компактный и лёгкий ветряк можно использовать как защитный колпак для вентиляционных труб;

• небольшая сказочная мельница может стать центровым объектом на детской площадке для игр, в этом случае, правда, придётся позаботиться о безопасности и прочности конструкции в первую очередь;

• ветряная мельница солидных размеров может быть использована, как подсобное помещение для круглогодичного хранения садового инвентаря;

• если построить основание мельницы из камня, она может служить отличным стильным мангалом;

• если применить чертежи и схемы, расположенные ниже, ветряная мельница может обеспечивать электричеством хотя бы уличные источники света круглый год;

• мельница может быть использована в качестве насоса для воды.

Да и это далеко не все, на что способна казалось бы исключительно декоративная кинетическая композиция.

Ветрогенератор из мельницы

Самый очевидный вариант использования силы ветра — преобразование его энергии в электричество. Однако приступая к работам в этом направлении, слишком обнадёживаться не стоит. Дело в том, что любой самый эффективный ветрогенератор имеет КПД не более 60%. С другой стороны, эту энергию мы получаем абсолютно бесплатно, поэтому есть смысл хотя бы попробовать сэкономить на покупке электричества у государства.

Максимальная мощность, которую дарит ветер, просто вычислить по формуле — площадь лопасти, на которую воздействует ветер, умножается на скорость ветра в третьей степени, а результат умножается на коэффициент полезного действия, в нашем случае — 0,6. Несложно вычислить, что при средней скорости ветра в два метра в секунду и площади лопастей в 1 квадратный метр, эффективная мощность генератора будет не более 5 Вт. Слабовато. Но уже при скорости от 8м/с можно получить на выходе с генератора около трехсот Вт с квадратного метра площади.

Конечно, это не сравнится с показателями дорогих ветрогенераторов импортного производства, которые могут стоить от 4 тысяч евро и выдавать номинальную мощность от 1,5 кВт. Но перед тем как вкладывать деньги в дорогой ветрогенератор, стоит познакомится со сводками о скорости и направлении ветра в конкретном регионе за несколько прошедших лет. Может получиться так, что генератор себя не окупит вовсе.

Строим декоративную мельницу самостоятельно

Одной из основных задач при постройке ветряной мельницы будет выбор места для её установки. Желательно, чтобы мельница находилась на возвышении, если её лопасти должны вращаться, а также лучше устанавливать конструкцию вдали от основных дачных построек. Как ни крути, а мельница будет шуметь при работе. Для деревянной конструкции необязательно устраивать прочный надёжный фундамент, будет достаточно основания из бруса или бревна.

Чертежи, которые размещены на странице, просто показывают пропорции конструкции, а реальные размеры стоит вписывать в конкретный ландшафт. Форма лопастей для мельницы может быть произвольной, но минимальный угол отклонения от направления движения ветра должен соблюдаться, также стоит минимизировать вес лопастей и оси, на которую они будут закреплены.

Фантазия и смекалка помогут выполнить работу быстро и качественно, на вашем участке вырастет необычная и, возможно, функциональная конструкция. Удачной работы и творческого настроения!

nashprorab.com

Ветряная мельница своими руками: чертежи, фото

У большинства владельцев дачных участков имеется одна единая задача — как свой приусадебный участок декорировать. Для этого можно использовать различные способы и методы устройства декора на даче, как показано на фото. При этом все можно сделать своими руками, как показано на видео ниже. Поэтому дачники постоянно ищут новые идеи для воплощения их в реальность для своего приусадебного участка. В качестве такого декора для сада может послужить ветряная мельница. Ветряная мельница. скорее всего, окажется украшением любого сада. Далее рассмотрим, как сделать ветряную мельницу.

Ветряная мельница

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Этапы строительства ветряной мельницы

Условно маленькие ветряные мельницы делятся на следующие части:

• нижняя,
• средняя,
• верхняя.

Каждую из этих частей можно изготовить по отдельности и собрать в результате в одну конструкцию, как показано на фото. Вначале необходимо, как показано на видео, соорудить платформу. Ее необходимо своими руками сделать как можно более устойчивой, так как именно на ней будет крепиться ветряная мельница.

Рассмотрим этапы создания ветряной мельницы своими руками:

1. Монтаж платформы декоративных водяных мельниц — это нижняя часть конструкции.

Начинаем сооружение нижней части с постройки каркаса квадратной формы. Эту часть лучше всего сделать деревянной, при этом для ее изготовления можно использовать различные породы древесины. Примерные габариты модели примерно 50 на 50 сантиметров. А толщина досок должна быть около двух сантиметров, ширина — около 18 сантиметров. Отличное решение в данном случае — деревянная «вагонка». Модели получатся такие, как на картинки ниже. Если модели планируется использовать в качестве декора, то вы можете подобрать для нее место на земле либо газоне. Деревянная конструкция может намокнуть, поэтому будьте готовы к этому. Чтобы конструкция получилась мобильной, необходимо приделать к основе 4 ножки, как показано на картинке. В качестве основного строительного материала вы можете воспользоваться черенками от лопат.

Важный момент: необходимо принять во внимание, чтобы не вышел перекос платформы. Для этого вы можете воспользоваться рулеткой и сверять длину по диагонали. Деревянную часть из брусьев проще будет приделать к каждому из внутренних углов платформы, как видно на схеме.

Деревянная мельница

Нижнюю часть такой постройки ветряной мельницы нужно закрыть посредством досок сверху. Их нужно прибивать с помощью гвоздей либо саморезами, тщательно подгоняя одну доску к другой. В результате получится конструкция, схожая с табуретом. Нужно просверлить в основании пару отверстий. Таким образом, вода будет стекаться после осадков и получится хорошая вентиляция всей постройки с внутренней стороны.

2. Строительство каркаса водяных и ветряных мельниц — это средняя часть конструкции

Для сооружения каркаса пригодятся 4 деревянных метровых бруса и 4 бруса для того, чтобы создать основание и вершину постройки. Маленькие ветряные мельницы обычно имеют основание с размерами около 35 на 35 сантиметров. Вершину необходимо изготовить своими руками меньше, около 23 на 23 сантиметров. Всю конструкцию нужно делать в виде пирамиды. А скрепить все части модели нужно саморезами.

В основном среднюю часть такой постройки, как маленькая ветряная мельница, можно декорировать, как показано на рисунке, с помощью окошек, дверцы либо балконов. При этом старая ветряная мельница выглядит более изящно. Пирамиду маленькой ветряной мельницы нужно прикрепить к основе с помощью болтов и гаек. В результате постройка выйдет разборной, и ее комфортно будет хранить в зимний период, как показано на видео. Набор ветряной мельницы всегда одинаковый.

3. Постройка каркаса — это верхняя часть

Законченность постройке следует придать с помощью шапки, как показано на рисунке. Каркас модели, как показано на видео, будет основан из двух равнобедренных фигур треугольной формы, которые соединены с помощью деревянных брусьев с верхней частью, и с помощью трех широких досок — с основой. Любые типы основаны на одном и том же способе: изготавливаем основу, среднюю часть и каркас с лопастями ветряной мельницы, как видно на видео.

Старая мельница

Для того чтобы маленькие ветряные мельницы получились устойчивыми, нужно каркас и основу скрепить с помощью вертикально расположенной оси, которая будет зафиксирована на двух подшипниках. С помощью этого каркас окажется свободно вращающимся. Для осей берем стержень из металла. В среднюю часть центральных досок основы каркаса и нижнюю область нужно закрепить вертикально расположенную ось, у которой резьба по длине крыше постройки.

Горизонтально расположенная ось должна проходить над центральной частью вертикальной оси с таким же крепежом. Также нужно осуществлять крепление оси через 2 доски посредством подшипников и зафиксировать с помощью гаек. Доски нужно скрепить к основе шапки с помощью ребра и спилить под нее. На оси нужно закрепить саму лопасть. Также учтите, что самый важный момент строительства мельницы — это составление чертежа на бумаге. На бумаге нужно отметить все части конструкции, к тому же бумажный чертеж должен содержать подробное описание и выбор материалов. Бумага с подробным чертежом должна быть при работе под рукой.

• Обшивка крыльев мельницы

Завершающим этапом возведения мельницы для приусадебного участка является изготовление вертушки. Крылья постройки не нужно делать очень тяжелыми. Лопасти изготавливаем из двух деревянных досок, толщина которых примерно два сантиметра. Их нужно наложить друг на друга в виде креста и прикрепить друг к другу, для чего заранее вырезаем в области стыка пазы. Область стыков необходимо стягивать с помощью болтов.

Строительство мельницы

На каждое крыло нужно набить горизонтально расположенные дощечки из дерева, чтобы крылья выглядели как трапеция. После окончания монтажных работ с крышей и лопастью, лишнюю часть оси необходимо срезать. Как видно на рисунке, габариты с размерами и внешним видом — все это основано на вашей идее и зависит от того, какой стройматериал будет использоваться.

Важный момент: чтобы постройка получилась устойчивой и легкой, на вертикальную ось сверху средней части следует установить площадку из металла с ребрами жесткости. Таким образом, как показано на рисунке, можно предотвратить наклон каркаса постройки.

Если вы хотите, чтобы ваша постройка украшала ваш участок, нужно подвести электричество. Таким образом, ваша постройка в ночное время суток будет выглядеть красиво и подсвечено. Обустройство электричества — это несложная задача в руках профессиональных электриков. Каждый дачник непременно может найти место для такого декоративного элемента у себя в саду. При этом такая постройка будет украшать весь участок в течение всего года. Таким образом, вам удастся полностью преобразить территорию у себя на приусадебном участке и добавить в него изюминку.

Автор: С. Диана

rozarii.ru

Ветряная мельница на даче своими руками

Строительство ветряной мельницы на дачном участке люди объясняют своим рвением прильнуть к культуре, обеспечить территорию классическим декоративным элементом, или же создать помощника по хозяйственной части. Мы же пока отталкиваемся только от украшения территории, но и не против практичности.

Много лет назад ветряные мельницы служили специальными сооружениями для помола зерна на корм животным, и в муку, для выпечки хлеба и других хлебобулочных изделий. Кроме того, они задействовались в процессах деревообработки и подготовки древесины. В наше время уже никто не использует такие конструкции в данной сфере, так как все процессы уже давно автоматизированы и не требуют участия подобных построек. Но внешний вид мельниц продолжает привлекать нас своим величием, интересной формой, практичностью конструкции. Именно поэтому сегодня мы решили поговорить о ветряных мельницах на даче, больших и маленьких, декоративных и построенных для собственных нужд хозяев дачного участка.

Для каких целей строят ветряные мельницы

Несомненно, мельница сегодня строится для украшения ландшафта, соблюдения определенного стиля или наладки гармонии на участке в определенном дизайне. Она несет в себе древнее величие, красоту и даже некую мудрость, ведь преобразование силы ветра в определенные процессы было настоящим рывком в развитии человека. Сейчас мы строим мельницы только для декорирования территории, но всегда можно преследовать и немного другие цели. К примеру, конструкция может быть установлена на детской площадке, чтобы малыши имели место для игр. Но также использовать мельницу можно по типу ветрогенератора, если, конечно, вы серьезно взялись за самостоятельную добычу электроэнергии.

На данный момент, мы не рассматриваем сооружение ветряной мельнички в целях сокращения затрат как альтернативного метода, для этого у нас будет абсолютно отдельный материал. А вот как постройку декоративного плана, внутри которой может быть организован небольшой детский домик, – конечно!

Строительство мельницы на дачном участке своими руками

Весь процесс возведения мы бы хотели разделить на несколько этапов. Это поможет нашим читателям соблюдать правильную последовательность построения, а также равномерно распределять работу и время.

Инструменты и материалы

В зависимости от выбора дачника, конструкция может быть построена из дерева, фанеры, пластика и металла, прочих комбинаций материалов. Но мы решили отталкиваться от классики, а значит, для сооружения нам потребуется деревянный брус, деревянная доска, фанера, полиэтилен, рубероид.

Не стоит забывать и о материалах для фундамента, если таковой подразумевается, а также о крепеже и расходниках на декоративное оформление.

Инструменты же мы выбрали самые простые, чтобы не пришлось ничего докупать – ножовка, молоток, дрель, рубанок, шлифовальная машина, кисти, ведра и еще некоторые мелочи для комфортного процесса сооружения.

Место установки

Если мы строим декоративный вариант мельницы, это вовсе не значит, что ее лопасти должны оставаться неподвижными. Поэтому выбираем место не только удобное для стройки и ландшафтного дизайна дачи, но и для обеспечения функциональности сооружения. Кроме того, строить следует на ровной территории, возможно, на небольшой возвышенности, поодаль от высоких деревьев и основных дачных строений.

Подготовка места под строительство

Определив площадку, ее следует убрать, освободить от мусора и поросли, мелких кустарников и сорняков. По большому счету, мы должны получить несколько квадратных метров ровной и чистой территории. На такой площадке можно будет начинать строительство в любое время.

Устройство основания

Начинаем стройку с основания. Мы решили не копать ямы и не заливать фундамент, а установить основание на несколько бревен или куски прочного бруса.

Выбрав размеры сторон, и уложив брус или бревна, устанавливаем прямоугольный каркас из деревянного бруса. Делаем повтор каркаса, только с меньшими размерами сторон. Он пойдет на создание основания крыши. То есть, полностью повторяем форму, но уменьшаем размеры примерно в 1,5 раза, чтобы по окончанию установки получить трапециевидную конструкцию.

Соединяем два каркаса вертикальными стойками, которые будут у нас под определенным углом, напрямую зависимому от высоты стоек.

Стойки устанавливаются на нижний каркас, закрепляются и соединяются с верхним каркасом для крыши. Таким образом, мы получаем готовый скелет под мельницу.

Обшивка сооружения

Обшивка каркаса ветряной мельницы на даче происходит с учетом проемов под окна и двери, мест установки кровли и лопастей мельницы. Обязательно стоит предусмотреть усиление в местах монтажа проемов, а также установить усиленные балки или деревянный брус для установки лопастей.

Сама же обшивка происходит деревянной доской, а далее, и плотной фанерой, которая сделает внутреннюю часть конструкции более герметичной, и придаст внешнему виду природного и колоритного очарования.

Обшиваем доской на гвозди, устанавливая материалы на скелет каркаса. Ближе к верхней части можно перейти на фанерную обшивку, но только не с той стороны строения, где будут лопасти.

Установка крыши

Крыша может быть ровной, под минимальным углом для схода воды, или двухскатной, классической. Мы предпочитаем большее внимание уделять внешности, а потому предлагаем потратить на несколько часов больше, но получить хороший результат.

Простейший каркас для крыши, обрешетка и лаги из бруса и рейки, натяжка рубероида и настил фанеры или же специальной кровли поверх.

По завершению установки крыши вы получите готовую коробку, которая потребует только небольших доработок.

Создаем лопасти

Лопасти – самый важный момент, ведь они являются главной частью любой мельницы. Но не стоит сильно мудрить, ибо наш вариант – лишь декоративная поделка для дизайна экстерьера дачного участка. Но это не значит, что достаточно будет сбить доски и прицепить их на фасад. Стоит продумать размер, ширину лопастей, их вес и угол наклона от оси, за счет которого они будут принимать на себя поток ветра и придаваться вращательным движениям.

Мы рекомендуем вам рассмотреть варианты создания лопастей из следующих материалов:

• Из деревянной рейки и фанеры – легкие и практичные лопасти:
• Из деревянного бруса и плотной полиэтиленовой клеенки;
• Стандартные деревянные из тонкой рейки, которые закрепляются и фиксируются на ось вращения лопастей.

Обязательно продумайте размер лопастей и их массу, так как лопасти не должны упираться в землю, а также перевешивать общую конструкцию, давить на ось и тем самым отнимать прочность у мельницы. В идеале, общий вес лопастей не должен превышать несколько килограммов, а если считать более точно, то не превышать 10% веса всей конструкции.

Теперь устанавливаете ось в усиленные балки внутри мельницы, о которых мы говорили ранее, и надеваете лопасти, тщательно закрепляя их.

Декоративная отделка

Вся отделка у нас заключается в обеспечении защиты древесины от атмосферных явлений, для чего чаще всего используется олифа и лак. Также, необходимо будет оборудовать окошки и двери мельницы, сделать внутри столик для детей и небольшие стульчики. Можно устроить и деревянный настил, чтобы обеспечить максимальную защиту от холода.

Размеры сооружения

Мы оставляем право определения размеров сторон, высоты и прочих параметров ветряной мельницы на даче именно вам, так как только сам дачник вправе определять, какая декоративная конструкция будет установлена в саду или на газоне. Сегодня известны случаи возведения мельниц в человеческий рост и в несколько этажей, что позволяет оборудовать и внутренние помещения. Но всегда можно минимизировать затраты и соорудить компактное строение, скажем, в половину человеческого роста. Конечно, тогда внутри не будет помещения для игр и веселья детей, зато конструкция будет очень аккуратной и гармоничной.

Мы же приводили пример средней мельницы, примерные параметры которой следующие:

• Ширина сторон строения (длина каждой части нижнего каркаса) – около 1,5 м;
• Высота стоек каркаса (расстояние между землей и лагами крыши) – не более 2 м;
• Размеры верхнего каркаса (длина сторон) – не более 1-1,2 м.

Размер и тип крыши подбирается уже под готовую постройку и собственные требования. Кроме того, в ходе составления плана работ могут меняться очень многие параметры – размеры, материалы, виды скрепления деталей, материал создания лопастей и настила кровли, прочее.

Декоративная ветряная мельница на дачной территории (видео)

Как видите, ничего сложного, тем более, если опираться на уже имеющиеся знания и опыт (крольчатник, летний душ, туалет, сараи, навесы и беседки – все это мы уже строили на даче). Стоит только следовать плану и беспокоиться о надежности и безопасности будущей конструкции, и у вас обязательно получится замечательная ветряная мельница, о «битвах» с которой мог бы мечтать сам Дон Кихот!

dachadecor.ru

Ветряная декоративная мельница на даче своими руками — фото | Своими руками

Ветряная мельница – одно из самых удивительных творений человеческого гения. Первые мельницы появились, как считают историки, во втором тысячелетии до нашей эры в Вавилоне. С тех пор и вплоть до изобретения парового двигателя они верой и правдой служили людям – мололи зерно, качали воду, давили масло, пилили доски.

Ветряки восхищают своими размерами, формами и функциональностью. Кроме того, в них есть что-то мистическое и притягательное, ведь вращаться их огромные лопасти заставляет сама природа! Сегодня ветряные мельницы хотя и утратили свое былое значение, но тем не менее сохраняются во многих странах. На них любуются туристы, в них устраивают кафе и рестораны, маленькие этнографические музеи, там охотно селятся художники.

Ветряные мельницы, действующие или бездействующие, встречаются по всему миру как в общественных парках, так и в частных садах, где они могут быть просто украшениями или беседками, гостевыми домиками и даже хозблоками, в которых располагают водяные насосы и электрогенераторы, хранят садовый инвентарь.

А вот наши читатели нашли другие применения такой садовой постройке. Олег Щербаков из Москвы на загородном участке устроил в мельнице душ, а Иван Столетов из Беларуси приспособил её для отпугивания вечных врагов садовода — птиц и кротов.

Самодельная мельница – пугает птиц и кротов

Мельница, которую построил своими руками Иван Столетов из Гродно, — не просто элемент ландшафтного дизайна. У неё есть ряд весьма полезных для дачника функций — она отгоняет птиц от сада и огорода, отпугивает кротов, служит местом для хранения инструмента и садового инвентаря, скрывает разводку водопровода.

Мельницу я задумал сделать давно, однако там, где ей было самое место на участке, росла груша. И вот однажды холодной зимой груша подмёрзла и приболела. Оставалось только выкорчевать дерево и начать строительство. Но ствол и развилка ветвей дерева были весьма прочными, не прогнившими, а про устойчивый креп кий корень груши с глубоким залеганием и говорить не приходится. Возникла мысль использовать дерево в качестве каркаса для сооружения.

Сначала я обрезал все ветки за исключением крупных ответвлений ствола — на них предполагал установить верхнюю платформу. Затем снял кору, паяльной лампой обработал все поверхности ствола и веток, покрыл лаком для наружных работ.

---

Читайте также:  Как бороться с кротами

---

Корпус ветряной мельницы

Сооружение представляет собой усеченную пирамиду, на верхней площадке сделана надстройка, которая служит опорой для вращающегося механизма – горизонтального вала с выносной крестовиной и лопастями. Корпус пирамиды состоит из двух прямоугольных платформ, соединённых между собой деревянным каркасом, обшитым вагонкой.

1. Корпус мельницы пропитан отработанным машинным маслом — защита для древесины, проверенная временем.

2. Детали крепления крестовины на валу закрыты декоративными накладками.

3. Цоколь выложен из крупных камней, собранных в своё время на участке.

Каркас пирамиды

Сначала я подрезал крупные стволы и опорные ветки груши на высоте примерно 2,5 м, отметив линии реза в горизонтальной плоскости. Затем установил и закрепил на стволах дерева верхнюю платформу – бывшую в употреблении оконную раму размерами примерно 1,2 х 1,2 м. Она удачно вписалась по размерам в развилку между стволами и ветками груши – получилась устойчивая и надёжная опора. Сверху раму обшил в два слоя обрезками досок, расположенных в разных направлениях, чтобы увеличить площадь верхней площадки и придать ей нужную конфигурацию (в виде шестигранника). Верхняя площадка будет служить опорой для надстройки.

В качестве нижней платформы мне тоже подошла старая оконная рама. Я зафиксировал её на отметке 0,5 м, закрепив на прочных деревянных кольях, которые пропитал антисептиком и вбил в землю по периметру рамы с шагом примерно 30 см. Раму сверху и снизу закрыл рубероидом. Сверху усилил её обвязочным брусом.

Верхнюю и нижнюю платформы скрепил обрешёткой из досок толщиной 25 мм. По обрешётке уложил чёрную плотную плёнку и обшил каркас вагонкой, которую, как, впрочем, и все наружные деревянные поверхности сооружения, пропитал отработкой машинного масла для защиты от осадков. Дверь собрал лёгкую, из обрезков вагонки, и навесил на лицевую грань пирамиды при помощи рояльных петель.

Когда пирамида была готова, собрал каркас надстройки, которая служит опорой для механизма вращения. Надстройку расположил на площадке верхней платформы так, чтобы образовался консольный вынос примерно 60 см, а крестовина с лопастями при вращении не задевала корпус мельницы. Кровлю надстройки сначала я сделал из отходов пластиковых газонных лент (волнообразные, зелёного цвета), а впоследствии покрыл ондулином, который остался после реконструкции погреба. Площадку верхней платформы покрыл обрезками линолеума, а из бывших в употреблении металлических цепей сделал для неё декоративное ограждение.

Фундамент мельницы

Цоколь-фундамент подводил уже в процессе возведения каркаса, сделав его практически без углубления, а камни укладывал всухую за исключением отдельных мест и углов, которые скрепил раствором.

Ветры бывают сильными

В конструкции механизма вращения основная нагрузка приходится на горизонтальный вал, на который навешена крестовина с лопастями. Это стальная шпилька, установленная на двух подшипниках в трубе 0 80 мм и длиной примерно 1,7 м. Труба зафиксирована на каркасе надстройки хомутами. Подшипники можно устанавливать в обойме, с вкладышами или без них – главное, чтобы они были надёжно прикреплены к стенкам трубы. Я закрепил их саморезами, вкрутив их шуруповёртом в предварительно просверленные отверстия.

В трубе через отверстия подшипников проходит шпилька длиной примерно 2 м и 0 30 мм (по внутреннему отверстию подшипников). Шпилька не много длиннее трубы, чтобы обеспечить крепление крестовины. После того как я «посадил» шпильку в подшипники, вынос от конца трубы до края шпильки составил примерно 30 см.

Крестовину я изготовил из облегчённого металлического Г-образного оцинкованного профиля (отходы от реконструкции большой теплицы), а лопасти – из деревянной вагонки.

Лопасти прикрепил к металлической крестовине под углом 35 градусов. Общая длина каждого элемента крестовины с лопастью составила примерно 2,4 м. Крестовину на валу зафиксировал гайками с шайбами и закрыл декоративными накладками. Для страховки с тыльной стороны вала сделал растяжки из троса, которые прикрепил к столбам ограждения.

Надо отметить, что первоначальный, более лёгкий вариант механизма не выдержал напоров ураганного ветра и продержался всего около трёх лет. Валом служила стальная водопроводная труба 15 мм, а крестовина на всю длину была изготовлена из обрезных досок толщиной 32 мм. Усовершенствованная конструкция показала отличные результаты и работает бесперебойно уже несколько лет.

Пугало огородное

Подвешенные на лопастях яркие лоскуты, шуршащая фольга, светодиоды и пустые пластиковые бутылки повышают эффект борьбы с налётчиками птицами. Для отпугивания кротов я применяю иной способ: забиваю в землю гибкие металлические пластины примерно на 25-30 см так, чтобы выступающая над землёй часть касалась лопасти при вращении крестовины, отчего вибрация передаётся в грунт. С моего участка кроты ушли на приличное расстояние.

Мельница вращается даже от небольшого ветерка, что наводит на мысль о реконструкции и возможном расширении её функций. Необходимости такой пока нет, но возможность и наработки уже есть.

Ветряная мельница – чертежи

Каркас мельницы – чертеж: 1 — колья, к которым крепится рама основания; 2 — доски каркаса мельницы; 3 —рама верхней площадки; 4 — ствол старой груши; 5 — нижняя рама основания.
Конструкция мельницы:
1 — цоколь из бутового камня; 2 — столб ограждения; 3 — корпус мельницы; 4 — растяжка из стального троса; 5 — надстройка-опора для установки механизма вращения; 6 — труба, через которую проходит вал.

---

Ссылка по теме:  Декоративный (фальшивый) камин своими руками – фото и чертеж

---

Декоративная ветряная мельница – летний душ

Душевая с крыльями

Декоративные мельницы стали традиционной деталью садового ландшафта. Обычно они — маленькие, практически игрушечные, не больше метра высотой. Олег Щербаков с друзьями построил оригинальную душевую кабину, которая похожа на настоящую мельницу. Сооружение — не только декоративное, но и функциональное.

Нам хотелось соорудить боль­шую мельницу, почти насто­ящую. Почему почти? Пото­му что настоящая мельница всегда стоит на открытом месте, на воз­вышении, свободном от деревьев и стро­ений. Ну и, разумеется, для её функцио­нирования необходимы стабильные ветры на протяжении всего года.

В усло­виях обычного садового товарищества нам хотелось соорудить большую мельницу, почти настоящую. Почему почти? Потому что настоящая мельница всегда стоит на открытом месте, на возвышении, свободном от деревьев и строений. Ну и, разумеется, для её функционирования необходимы стабильные ветры на протяжении всего года. В условиях обычного садового товарищества-«муравейника» соблюсти эти условия невозможно. Пришлось отказаться от идеи использования мельницы по её прямому назначению, вместо этого мы нашли весьма необычное решение — построить в виде мельницы… душевую кабину!

Фундамент ветряной мельницы-душа

Основой для мельницы послужили стальные каркасы, привезённые с одного из закрывающихся заводов. Их установили на ленточный бетонный фундамент. Вследствие того что грунты здесь пучинистые, фундамент пришлось делать довольно серьёзный – вырыли траншею глубиной в метр с лишним и залили её бетоном, использовав в качестве арматуры раму из стального профиля, жёстко стянутого винтами. Песчаная подушка – толщиной 0,6 м, обратная отсыпка — тоже песчаная.

---

Ссылка по теме: Летний душ своими руками от А до Я

---

Отделка мельницы снаружи

К каркасам прикрутили сосновые бруски сечением 40 х 40 мм, уже к ним крепили наружную обшивку – вагонку, а фанеру и пластик – внутри. Цоколь сделали в виде короба из соснового бруса сечением 50 х 100 мм.

Ветряк

Лопасти мельницы собрали из сосновых брусков сечением 50 х 50 мм и планок сечением 25 х 45 мм, соединяя детали саморезами. Затем закрепили их на крестовине из стального профиля, а её в свою очередь насадили на металлическую трубу диаметром 1,5 дюйма. Трубу зафиксировали в станине от какого-то старого ржавого механизма, но с рабочими подшипниками. Весь механизм установили на втором этаже мельницы.

Душевая

На втором этаже мельницы поместили бак для воды. Внутри мельница состоит из двух отсеков: в одном можно переодеться, а во втором – принять душ. В первом отсеке предусмотрена лестница для подъёма наверх. Внизу, в душевом отсеке, поместили деревянную решётку, под которой стоит пластиковый поддон. Оттуда «отработанная» вода уходит в септик. Все деревянные части мельницы тщательно обработали защитной пропиткой, металлические – кузбасслаком.

©Авторы О.Щербаков ©Иван Столетов. Рисунки В.Давыдов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Мельница с дозатором своими руками (+ чертеж)
Как сделать мельницу с автоматическим…

Соковыжималка своими руками (фото) Как сделать соковыжималку своими руками
Соковыжималкой…

Траворезка для измельчения травы своими руками Самодельное устройство для измельчения травы
С…

Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими…

Кафельный столик своими руками – декор
Декор старого столикаУ многих где-нибудь…

Насадка на мотоблок для уборки сена своими руками Как сделать своими руками приспособление…

Ночник из светодиодов своими руками Как сделать ночной светильник своими…

---

Подпишитесь на обновления в наших группах.

Будем друзьями!

---

kak-svoimi-rukami.com

Декоративная мельница своими руками :: SYL.ru

Ветряная мельница является добрым знаком и полным позитива символом для любителей природы. Она олицетворяет прекрасный, изобильный урожай, созидательные направления в деятельности и успешный результат, плодородие и благосклонность природы к земледельцу. Поэтому декоративная ветряная мельница стала приятным дополнением в оформлении ландшафтного дизайна дачного участка или загородного дома с садом. С другой стороны, это народный символ того, что все перемелется, и это значит, что символ мельницы часто используют еще и в смысле течения времени и состояния расслабленного спокойствия.

Декоративная мельница – модный садовый аксессуар

Участки, расположенные за городом, где проводятся работы по ландшафтному дизайну, включают огромный спектр подготовительных мероприятий, подбора идей. Как правило, загородный дом, где есть сад, ассоциируется с покоем, удаленностью от городской суеты, шума мегаполиса и суматохи. А в таком месте декоративная мельница олицетворяет эту вселенскую тишь и размеренность, уверенность в том, что колесо сансары тихонько движется, не беспокоя всплесками окружающий мир, и путь того, чья судьба от него зависит, такой же неспешный и уверенный.

Оформление участка на даче при помощи такого позитивного символа сделает место отдыха очень уютным. Ведь еще одно значение мельницы – трудолюбие и альтруизм. Декоративная мельница на дачу может сделать это место одним из любимых для отдыха с детьми или друзьями целой компанией. Ассоциация со свежеиспеченным хлебом сделает и энергетику места очень приятной.

Варианты декоративных мельниц в собственном саду

Если вы хотите создать в своем саду на приусадебном участке такой шедевр своими руками, стоит для начала определиться с размерами. На большом участке декоративная мельница может достигать и пары метров в высоту. Утопая в зелени сада, такая конструкция может быть даже с движущимися лопастями. А если объединить идею мельницы с водой, можно создать в своем саду прекрасный уголок для релаксации. Журчащая вода, ниспадающая с крыльев водяной мельницы будет успокаивать и расслаблять ваших гостей и вас в минуты прогулки неподалеку от источника. Правда, при создании стоит учитывать, что за такой конструкцией нужен уход, особенно в сырое время года, ведь контакт с водой требует обработки соприкасающихся с ней частей мельницы.

Какому материалу отдать преимущество

Для этого нужно определиться с выбором материала, из которого она будет изготовлена. Поскольку декоративная мельница для сада часто ассоциируется с натуральными и естественным, для конструкции чаще всего выбирают натуральные материалы. Пластиковые детали будут долговечными, но сама идея внедрить пластиковые (то есть искусственные) составляющие в природу кощунственна. Поэтому остановимся на деревянных элементах для мельницы.

Что нужно для создания декоративной мельницы

Для работы понадобится:

1. Бревнышки маленького диаметра (30-40 мм).
2. Брусочки маленького сечения (10-20 мм).
3. Рейки для лопастей.
4. Металлические шпильки, гвозди, шайбы, гайки, уголки.
5. Дрель, отвертка, линейка, пила.
6. Клей, пропитка или лак для отделки.

Если вы хотите смастерить мельницу по фото

Если чертежа к варианту, понравившемуся вам, нет, но декоративная мельница, фото которой вы нашли, например, в журнале, четкое, можно сделать чертеж самому. Мельница – практически симметричная конструкция, поэтому достаточно знать примерные пропорции одной из сторон, чтобы воспроизвести все величины. Если мельница состоит из четырех дощатых стен, за диагональ основания берем 500 мм, соответственно одна сторона будет равна около 350 мм. От центра (который найдем пересечением двух диаметров) откладываем перпендикуляр высотой 1500 мм. Верхняя сторона квадратного основания будет равна 220 мм. Прежде чем выпиливать выемки бревнышек, равные их полудиаметру, нужно нарезать их нужной длины. В этом и поможет эскиз. Бревнышки приклеиваются друг к другу по мере того, как выкладываются на последующее, точнее, попадают в заготовленную выемку. Конечно, предварительно, потребуется зашлифовать все недочеты.

Сложнее сделать выемки для конструкции, в основании которой не квадрат, а шестиугольник. Сторона такого основания будет равна 250 мм внизу мельницы и 190 мм вверху. Сложность заключается в том, что выемку под бревна придется делать под углом, который составит 60°. Зато и мельница выйдет очень красивой.

Для того, чтобы у вас была эксклюзивная декоративная мельница, чертежи не обязательно изменять. Возьмите готовый вариант, адаптируйте его под собственные идеи, сохраняя пропорции и не сомневайтесь в размерах. Заодно можно выбрать идею для конструкции верхней части мельницы с лопастями.

Откуда взять материалы для конструкции

Бревнышки сруба, которые легко подобрать по диаметру готовых черенков для сельскохозяйственных орудий труда. Они имеют ровную структуру, четкий диаметр, поэтому их легко обрабатывать для сооружения нижней части декоративной мельницы.

Даже для маленького участка подойдет небольшая декоративная мельница, которая украсит сад, а ее создание, по подобию настоящей ветряной мельницы, должно быть из деревянных материалов. Сруб традиционной мельницы ставится «в чашку» (когда каждое бревно по диаметру ложится в выемку предыдущего) либо «в лапу» (когда квадратное сечение стен сруба составляет четкий угол). Такая работа, безусловно, будет выглядеть очень впечатляюще, маленькая копия настоящей ветряной мельницы будет выглядеть роскошно. Но такое оформление участка довольно кропотливое занятие и не всегда знаний и навыков достаточно, чтобы своими руками сделать настоящую миниатюру мельницы. Поэтому мы остановимся на варианте попроще.

Схема конструкции декоративной мельницы

Изготовление сруба возможно в любой форме: квадратной, пятиугольной, шестигранной и круглой. Любая декоративная мельница имеет приблизительно одну и ту же схему.

1. Основание ее должно быть выполнено из тяжелых пород дерева для того, чтобы при порывах ветра мельница не расшатывалась и была устойчивой. Для ножек можно выбрать дуб и сосну. Для щита основания – влагостойкую фанеру МДФ или ОСБ. Нижняя часть конструкции может быть изготовлена из небольших бревнышек, это будет красивый вариант, особенно если добавить в конструкцию отверстия для окон и двери.
2. В средней части можно уложить еще один щит, повторяющий форму первого, как завершение первого уровня. Или обустроить декоративную смотровую площадку из тонких реечек.
3. Верхняя часть мельницы будет сужающейся. В этом месте можно изменить форму. То есть если нижняя часть была квадратной, верхнюю можно сделать конусом, и наоборот, если нижняя часть была круглой, верхняя вполне может быть шестиугольной. В этой части тоже не помешают окошки, расположенные несимметрично, можно сделать даже маленькие ставни, тогда мельница получится очень симпатичной.

Это позволит вращаться крыльям при порывах ветра. Крыша может быть оформлена в виде сферы, двустороннего ската, четырехсторонней башни и т. д.

5) Каркас верхней части завершается верхушкой, на которую крепятся лопасти. По всем законам физики, чтобы мельница была устойчивой во время ветра, лопасти нужно делать как можно легче, желательно собирать из тонких реек, устанавливая чуть под углом к основанию корпуса, и каждое отдельное крыло тоже слегка разворачивать.

Размеры для небольшой декоративной мельницы на участке

До начала работ стоит определиться с тем, какая вам нужна декоративная мельница, фото можно найти в интернете, в журналах по ландшафтному дизайну, можно вообще придумать собственный проект. Целесообразно представить объем работ и свои возможности. Если вы определились с тем, какой будет в вашем саду декоративная мельница, своими руками изготовить ее несложно. Примерные расчетные величины для нее будут следующие:

1. Место в саду для мельницы потребует площади около квадратного полуметра.
2. Радиус основания, например, шестиугольной формы 200 мм.
3. Высота мельницы вместе с лопастями чуть более полутора метров.
4. Ось вращения лопастей находится на высоте около метра.
5. Лопасти в размахе 1200 мм.

Такая конструкция будет более устойчива, если соблюдать все рекомендации по пропорциям и размерам и дополнительно создать щит, на котором можно установить декоративную мельницу, прикрутив к нему ножки.

Как сделать декоративную мельницу с подвижными лопастями

Обычная декоративная мельница будет в спокойном и защищенном месте сада реагировать только на порывы ветра, лопасти начнут крутиться, если сделать их наклонными по отношению к основанию, откуда они крепятся. Все эти лопасти нужно развернуть в одном направлении, повернув на 30°. А можно подвести контакты прямо к самим крыльям. И с ветром или без него, по вашему желанию, мельница может работать на солнечных батареях или от электросети.

Сборка декоративной мельницы

Чтобы конструкция была устойчивой и надежной, можно добавить дополнительное крепление в стыки углов основания. Помимо выемок для другого яруса, в центре них нужно просверлить отверстие, которое позволит «надевать» соединенные бревнышки на шпильки. Длина шпилек должна быть равна высоте нижнего яруса.

Выполнив устойчивое основание, собираем бревнышки нижнего уровня, проклеивая их между собой, на шпильки. Закончив эту процедуру, закрываем конструкцию следующим щитом, служащим основанием для второго уровня. Стенки его могут быть выложены любыми деревянными рейками, можно сделать их внахлест (получится рельеф) из палочек для мороженого или распиленных реек.

Третья часть, верхняя, содержит крышу, которую проще всего сделать двухскатной. Лопасти мельницы можно сделать из реек от жалюзи. Рекомендуется соорудить сначала шаблон, чтобы все четыре лопасти были одинаковыми. Приклеив их на основание, в котором закреплена шпилька, можно собирать конструкцию. Чтобы лопасти не цепляли при вращении стенки, нужно приподнять крепление на шпильке под небольшим углом к стенке при помощи деревянного брусочка – нарастить высоту.

Покрытие лаком, отделка

Декоративная мельница своими руками станет особенно дорога от того, что она неподражаема и эксклюзивна. Чтобы она радовала глаз долго, ее поверхность необходимо обработать несколькими слоями водонепроницаемого лака, пропитать и просушить. Различные декоративные детали белого или светлого цвета, которые будут контрастировать с основным цветом мельницы, украсят ее и сделают ваш уголок в саду нарядным.

www.syl.ru
