Делаем откатные ворота своими руками из профильной трубы

Если вы решили установить на своем участке ворота, то перед вами может стать вопрос, какой тип конструкции установить проще и экономичней.

Доступность материалов, простота изготовления и установки, транспортировки и эксплуатации, это лишь краткий список преимуществ, которыми обладают ворота из профильной трубы. Для изготовления конструкции этого типа не требуется большой список материалов и инструментов, главное это умение работать со сварочным аппаратом и знание особенностей стального материала.

Главным преимуществом материала является долговечность, надежность и прочность, а главное цена. Конечно существует и ряд недостатков, но их перекрывает .

Плюсы и минусы

Врата из профильных труб имеют ряд достоинств и недостатков, на которые следует обратить внимание.

Основные плюсы:

• Доступность и стоимость профильных труб на рынке;
• Длительная эксплуатация;
• Простая установка, которую можно произвести своими руками, без привлечения специалистов;
• Надежная конструкция;
• Возможность реализации различных дизайнерских решений, в том числе в отношении забора и калитки;

Но существуют и недостатки ворот из данного материала, к ним можно отнести следующие минусы профильных труб:

1. Подверженность к коррозии – при постоянном контакте и взаимодействии с влажной средой, а также при проникновении жидкостей внутрь труб, существует опасность развития ржавчины;
2. При использовании резьбовых креплений, возможно появление деформации конструкции;
3. Большое количество необходимой краски и грунтовки, а также длительное нанесение защитных материалов.

Виды ворот

Ворота из профтрубы подразделяются на разновидности по способам открывания: раздвижные, откатные или распашные. Каждый из этих трех вариантов можно выполнить в уникальном и красивом дизайне, главное это заранее подготовить правильные чертежи для успешного монтажа и удобной эксплуатации в будущем.

Распашные

Самая легкая в установке конструкция, для её монтажа необходима только сварка и болгарка. Такие ворота устанавливаются как к забору, так и на гараж, очень легко, на обычные петли.

Раздвижные

Этот тип часто используется если решено из профиля сконструировать гаражные ворота.

Их можно установить и к обычному забору. Их так же устанавливают на роликах, они сложны в реализации, но при этом имеют большую популярность.

Откатные

Если у вас нет желания возиться с петлями или вы хотите сделать удобную для эксплуатации конструкцию, то можно установить откатное решение на роликах – это более сложно в реализации, но выглядит эффектно и удобнее чем обычные распашные ворота.

Подготовка

Перед тем как начать изготовление ворот из профильной трубы своими руками, нужно провести ряд подготовительных работ, которые позволят изготовить каркас соответствующим образом.

Для начала проведите замеры, затем приступите к составлению чертежей и только после этого приступайте к приобретению материала и монтажу.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту. Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

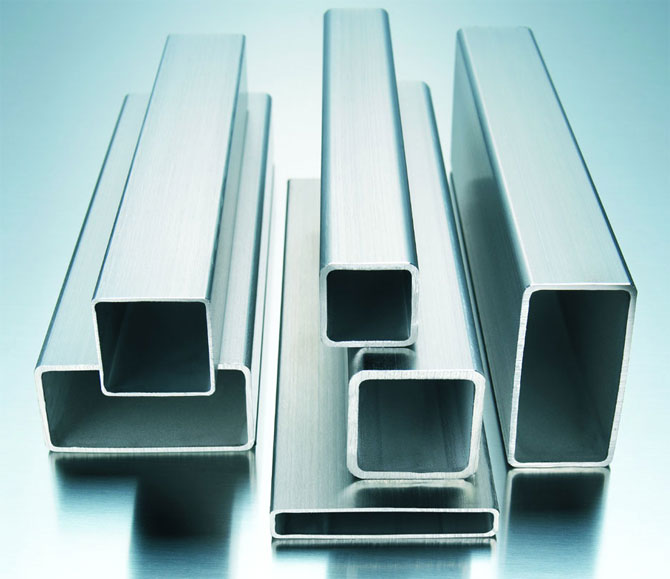

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Стали различных марок имеют разную плотность и могут использоваться в различных климатических регионах.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

1. Петли или ролики – в зависимости от выбранного типа решения;
2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
3. Замок или другие элементы фиксации, например, щеколда или защелка;
4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

• Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
• Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
• Замок для калитки.
• Металлический засов.
• Петли гаражные 6 штук.
• 1 мешок цемента для фундамента основания.
• Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Необходимые инструменты

Перечень инструментария для сооружения может быть различным, но обычно возникает необходимость в следующих инструментах:

1. Сварочный аппарат и электроды;
2. Измерительные инструменты: уровень, уголок, рулетка;
3. Дрель;
4. Болгарка и диски для резки и шлифовки металла;
5. Кисти для нанесения краски и грунтовки.

Пошаговая инструкция сборка и установка своими руками

Когда подготовлен чертеж и материалы, можно приступать к работам по монтажу ворот. Более подробно разобраться как поэтапно установить ворота своими руками можно ознакомившись с видеороликом в конце статьи.

Для начала определитесь, как вы будете сооружать конструкцию: или соединяя профиль резьбовым способом.

Сварка или резьба

Если вы не знаете, как правильно сварить ворота, так как не умеете обращаться со сваркой, то можно собрать конструкцию из профильных труб при помощи обычных болтов и дрели. Это более трудоемкий процесс, но его сможет произвести любой домохозяин. В любом случае лучше использовать сварку – если вы не умеете обращаться с аппаратом, можно нанять квалифицированного сварщика для этой цели.

Резка трубы

Нарезка заготовок производится соответственно чертежу, при помощи болгарки и диска для резки металла. На местах срезов металлопрофиль необходимо зачистить шлифовальной машинкой. Ржавчина удаляется так же.

Установка опор

Заранее определяется местоположение будущих ворот, в местах установки опор выкапываются ямы глубиной не менее одного метра и шириной 10 сантиметров. Высота опорных столбов должна соответствовать составленному чертежу и высоте ворот. Внутрь ям засыпается песок, щебень. Затем столбы устанавливаются внутрь ямок, после чего они заливаются бетоном.

Используйте схему или чертеж, подготовленный заранее для правильного монтажа опорных конструкций.

Используя чертеж выше, можно понять, что опора должна быть закопана и забетонирована в землю на глубину 1 метр.

Петли

Петли для монтажа устанавливаются заранее, на местоположение, предусмотренное на чертежах. Петли легче всего приваривать обычным сварочным аппаратом, но при желании их можно монтировать посредством болтов. Варить петли на ворота лучше всего третьими электродами, чтобы не повредить детали или профиль.

Монтаж каркаса

Когда петли приварены к опорам, можно приступать к сборке ворот. Используя чертеж выше, необходимо правильно сложить конструкцию перед сварочными работами на земле. Каждая створка должна иметь форму прямоугольника, при этом в середине каждой, горизонтально земли устанавливаются планки, для целостности конструкции. Чтобы створки имели правильные углы устанавливается диагональная планка.

Все трубы, используемые в конструкции предложенную нами для установки, имеют размер 2 метра. Таким образом согласно чертежу выше, у вас получится две зеркальные створки, на каждую из которых навариваются петли на расстоянии 15 сантиметров от нижнего и верхнего угла. Они позволят прикрепить каркас к опорным столбам.

Крепление к опорам

Процесс крепления к опорам проводится вручную. Для работ понадобится несколько человек: поднимающие каркас и контролирующие процесс крепления каркаса при помощи петель к опорным столбам.

Калитка

Если вы так же из профильных труб, то её изготовление, монтаж и крепление производится точно так же. Согласно чертежу, предложенному нами, калитка имеет ту же высоту, но три горизонтальные планки должны иметь меньшую длину – 1.2 метра. Сборка конструкции так же производится на земле, согласно рисунку.

После окончания сборки, навариваются 2 петли на расстоянии 15 сантиметров от верхнего и нижнего углов калитки.

Отделка

После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.

Декор ковкой

Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:

Сетка

Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.

Поликарбонат

Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.

Профлист

Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:

Обшивка металлом

В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.

Грунтовка и окраска

После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.

Древесина

Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.

После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

1. В виде решётки.
2. Обшитые сайдингом, деревом либо профнастилом.
3. С элементами ковки.
4. Ажурные.

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

• Для изготовления опор — 80*80 мм.
• Для рамы — 60*40 или 40*20 мм.
• Для перемычек — 40*20 или 20*20 мм.

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

• Электроды.
• Бур или лопата.
• Песок, цемент и гравий для бетонного раствора.

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Сварочные работы

Поэтапно сварка ворот из профильной трубы производится следующим образом:

1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
2. Сваривается каркас ворот из профильной трубы.
3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.

После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.

Установка вертикальных опор

При выполнении данной операции потребуется соблюдение следующих условий:

• Установить опоры строго вертикально.
• Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
• Тщательно забетонировать подземную часть опоры.

Прежде всего следует отметить расположение ямок, глубина которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.

После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.

После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.

Установка раздвижных ворот

Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.

Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.

К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.

В статье рассмотрим как правильно сварить ворота из профтрубы (видео уроки), для правильной сварки рамы шириной 3 метра, нужно использовать квадрат трубу не меньше чем 25х50мм. Оно должна быть не менее 2-х мм в толщину.

Следует вырезать из профильной трубы каждую сторону под будущую раму, так, чтобы когда вы соедините все в единое целое,получилась прямоугольная конструкция. После того, как вы убедитесь в прямоте углов, конструкцию нужно слегка подварить, просто чтобы не рассыпалась.

Теперь, когда конструкция зафиксирована, меряем рулеткой диагонали, и если они имеют одинаковую длину, то можно заваривать конструкцию полностью. Проводите замеры постоянно, это избавит вас от того, что придется переделывать конструкцию, если она перекоситься и не влезет.

Свариваем створки

Каркас створок сваривается исходя из размеров уже готового каркаса внешней рамки. Сделайте одну из створок длиннее другой, так створки будут накладываться, и это избавит вас от лишних просветов и сквозняков. При сварке каркаса, целесообразно пользоваться металлическими квадратными трубами, поскольку они обеспечивают требуемую плотность конструкции и легко свариваются.

Самое важное как правильно приварить петли — Видео

Когда каркас дверей будет готов, его потребуется обшить. Для этой задачи можно использовать вырезанные в размер металлические листы, которые привариваются на каркас. Причем сварку нужно производиться от середины к краям, чтобы листы не вспучивались. Когда створки будут готовы, можно переходить к петлям.

Они привариваются на расстоянии приблизительно равном 30 см от пола и от потолка. Можно выполнить крепление еще одной трубы по центру, это делается уже в сборе, прямо на воротах. Данная операция повысит показатели надежности дверей, однако к обязательным действиям её отнести нельзя.

Вот и все о сварке гаражных ворот. Да полноты представления данного процесса, вы можете посмотреть видеоролик, представленный ниже.

Все тонкости подготовки и сварки ворот (видео)

В наше время для ограждения загородного участка часто применяется профнастил. Чтобы поддержать общий архитектурный стиль ворота и калитки так же выполняют из этого материала. Каркас для данных изделий изготавливается из профильной трубы. Этот материал эстетичен, удобен в обработке, обладает высокой прочностью. Обладая навыками в сварочном деле, можно изготовить красивые и надежные ворота самостоятельно. Разберемся, как сварить ворота на забор из профильной трубы своими руками.

Источник заборы-для-вас.рф

Материалы для изготовления

Для изготовления ворот понадобятся:

• Профильная труба.
• Профильный лист для обшивки каркаса.
• Заклепки или саморезы для крепления профлиста.
• Ролики для откатных ворот.
• Фурнитура: замки, петли, ручки.

Профильная труба может быть следующих размеров:

• 60 х 30 мм для изготовления каркаса ворот;
• 100 х 100 мм для столбов;
• 40 х 20 мм для перемычек и ребер жесткости.

Профильный лист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0,4 мм. Профильную трубу удобнее использовать прямоугольного или квадратного сечения. Для тренировки навыков сначала лучше изготовить калитку.

Изготовление калитки

Рассмотрим, как сварить калитку из профильной трубы своими руками. Для ее изготовления необходимо учитывать расположение. Калитка должна находиться на ровной местности, без ям, впадин и уклонов. Так же следует учитывать удобство использования. Располагаться она должна напротив входа в дом или напротив дорожки, ведущей к входу кратчайшим путем.

После выбора места установки калитки, выполняются замеры и чертеж изделия. Стандартный проем должен быть не менее 1 метра в ширину, высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больший у нее вес, и тем большое воздействие она будет оказывать на опорные столбы и петли.

Источник dostup-zabor.ru

Основные этапы изготовления:

1. Производится установка столбов. Для этого применяются профильные трубы 100 х 100 мм. Они заглубляются на 1-1,5 м и бетонируются.
2. Изготавливается каркас калитки из профиля 60 х 30мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее, согласно чертежа, производится нарезка труб необходимой длинны. Стыки на углах должны быть отпилены и сварены под углом 45°. Таким образом получается более эстетичная и надежная конструкция.
3. Из трубы 40 х 20 мм вырезаются и привариваются дополнительные перемычки.
4. К калитке привариваются завесы. Затем завесы с калиткой привариваются к опорным столбам.
5. Все сварные швы шлифуются. Каркас калитки и столбы окрашиваются.
6. Далее калитка обшивается профлистом. Крепится он с помощью кровельных саморезов или заклепок. Отверстия под заклепки необходимо предварительно просверливать.
7. На готовую калитку крепится ручка и замок.

Источник metabox.by

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

• простота изготовления;
• дешевизна;
• надежность.

К недостаткам можно отнести:

• большая зона открывания ворот;
• сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

• по чертежу с соблюдением углов 45° выпиливаются заготовки;
• для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
• далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
• все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Источник zabor-vorota-stolby.ru

• привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
• ворота привариваются к столбикам 100 х 100мм;
• вся конструкция зачищается, убирается ржавчина, окалина;
• ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

• снимаются завесы со створками;
• столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
• после затвердевания бетона навешиваются створки;
• окрашивается конструкция;
• к каркасу с помощью саморезов или заклёпок крепится профлист;
• врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Источник stella-partner.ru

Видео описание

Пример, как изготовить распашные ворота из профильной трубы в видео:

Раздвижные ворота своими руками

Раздвижные ворота – это отличный вариант для дома или дачи. Они обладают надежной конструкцией и имеют длительный срок службы. Раздвижные ворота изготавливаются из профильной трубы и обшиваются различными материалами, в том числе, металлопрофилем.

Раздвижные ворота бывают двух видов:

• Рельсовые
  – устаревшая модель, применяемая в основном на промышленных предприятиях.
• Консольные
  – наиболее распространённый вариант. Данная конструкция предусматривает наличие консоли, которая является продолжением ворот и спрятана за забором. Благодаря ей ворота перемещаются по откатным тележкам, прикрепленным к фундаменту. Каждый откатной механизм снабжен подшипниками с полимерными или металлическими катками. Сами тележки находятся в направляющей, что защищает их от загрязнения и атмосферных осадков.

Источник vorota-goroda.ru

При использовании в частном доме такая конструкция прослужит более 20 лет. Она рассчитана на 60000 циклов открывания-закрывания.

Достоинства раздвижных ворот:

• возможность ручного и автоматического управления;
• отсутствие ограничений по высоте и тяжести проходящего транспорта;
• лёгкость в изготовлении;
• отсутствие необходимости обслуживания.

Недостатки:

• необходимость в более мощных несущих опорах;
• требуется большая ширина забора для открытия створки.

Основные элементы раздвижных ворот:

1. Верхний улавливатель.
2. Поддерживающая шина.
3. Зубчатая рейка.
4. Нижний ограничитель.
5. Ролик опорный.
6. Направляющая.
7. Регулируемое крепление откатной тележки.
8. Откатная тележка.
9. Сервопривод.

Для дистанционного управления дополнительно приобретаются: пульт ДУ, фотодатчики или световые датчики для приема сигнала пульта ДУ, препятствующие закрытию ворот, если в проеме находится какой либо предмет.

Источник сварной1.рф

Для изготовления ворот из профильной трубы в первую очередь требуется чертеж со всеми размерами, габаритами, местом для отката. Ширина проема ворот должна быть не менее 3 метров, однако при заезде под углом ширину ворот следует сделать больше. Высота ворот должна быть на 10 см ниже забора. Делается это для того, чтобы спрятать направляющие и приемные ролики.

Дальнейшее изготовление откатных ворот производится по следующему алгоритму:

• Производится установка столбов.
  В качестве столбов можно использовать как кирпичные или бетонные столбы, так и профильные трубы сечением 100 х 100мм. Для их установки выкапывается яма глубиной не менее 1 метра, устанавливаются столбы и бетонируются.
• Монтируется фундамент под откатные ролики.
  Фундамент может быть как прямоугольной формы, так и в форме буквы «П» . Основу его выполняет металлический швеллер шириной 200 мм, к которому приварена арматура диаметром не менее 12 мм. Металлический каркас устанавливается в котлован и бетонируется таким образом, чтобы швеллер выступал над землей на 5-10 см. Есть вариант установки откатных роликов прямо в бетон, без использования швеллера и последующей сварки. Для этого потребуется закрепить площадку ролика с помощью загнутой внизу арматуры и соединить ее с основным каркасом фундамента.

Источник ворота-перми.рф

• Изготавливается каркас ворот.
  Рассмотрим, как правильно сварить ворота из профильной трубы своими руками. По заранее разработанному чертежу производится нарезка профильных труб необходимого размера с обязательным соблюдением углов. В дальнейшем все заготовки следует зачисть и обезжирить. Так как длинна ворот большая, при сварке требуется особая точность. Для этого все заготовки либо раскладываются на идеально ровной поверхности, либо на временный деревянный каркас. Для этого в землю забиваются колышки по всем углам и стыкам створки ворот. На эти колышки устанавливаются трубы и соединяются с помощью сварки.

Сварка производится в несколько этапов. Сначала соединяемые элементы прихватываются, и проверяется диагональ рамы. Если значения в норме, конструкция сваривается окончательно. К нижней балке каркаса ворот приваривается направляющая. По окончании сборки, сварочные швы зачищаются, каркас грунтуется и окрашивается.

К несущим столбам приваривается:

• Одиночная стойка из профтрубы 60 х 40мм, на которую будут крепится верхний и нижний улавливатели.
• Со стороны фундамента приваривается П-образная конструкция из такой же трубы, в которой будет двигаться створка.

П-образная стойка, прикреплённая к кирпичной опоре
Источник artstroy.info

• На одиночную стойку устанавливаются верхний и нижний улавливатели. На П-образную – поддерживающая шина.
• К швеллеру привариваются крепления для откатных тележек.
• Каркас ворот устанавливается на штатное место. В направляющие заводятся откатные тележки, которые в дальнейшем соединяются болтами со своими креплениями.
• К нижнему переднему краю ворот монтируется опорный ролик. Он должен четко входить в нижний улавливатель.
• Производится регулировка ворот с помощью болтовых соединений на откатных тележках.
• Все сварные швы зачищаются и окрашиваются.
• Производится облицовка корпуса ворот профильным листом. Для этого применяется материал толщиной не менее 0,4мм. Профлист крепится с помощью кровельных саморезов или заклепок.
• Производится монтаж электропривода. На всю длину ворот крепится зубчатая рейка. Она прикручивается саморезами к нижней профильной трубе. Запрещается прикручивать рейку к направляющей. На фундамент ворот крепится приводной серво-мотор. Его зубчатый вал должен войти в зацепление с рейкой. Так же на рейке устанавливаются концевые выключатели на открытие и закрытие ворот. Подключение электромотора и включателей производится по приложенной к ним схеме.

Источник dh-ural.ru

Видео описание

В этом видео о том, как сделать откатные ворота:

Заключение

В наше время сварить ворота своими руками по силам любому технически подкованному человеку. Для этого необходимы чертежи и инструмент. А такие современные материалы как профильная труба и профильный лист обеспечат высокую надежность, долговечность и отличный внешний вид изделия.

Имея свой загородный дом или дачу, рано или поздно вы задаетесь вопросом: [как сварить ворота], чтобы они были не только функциональные, но и красивые?

Из какого материала и как сварить ворота, с чего начинать?

Чтобы не ломать себе голову, можно воспользоваться услугами специалистов, а можно, потратив не так много времени, изучить технологию, понять, что все достаточно просто, и выполнить работу своими руками.

Выбор материала

Чаще всего ворота делают из профлиста. Объясняется это рядом причин. Материал достаточно легкий, создание конструкции из него не требует возведение фундамента, происходит отдельное бетонирование труб (опор).

Профиль является недорогим материалом. Еще несколько лет назад ограждения из профлиста смотрелись, мягко сказать, не очень.

Сегодня этот материал добавляет эстетичности и облагораживает весь экстерьер участка.

Монтаж профлиста легко осуществляется своими руками.

Ворота, сделанные из этого материала, будут служить не одно десятилетие. Отличаются высокой прочностью и надежностью.

Необходимые материалы:

1. для создания опор потребуется профильная труба 100х100 мм;

2. чтобы сделать каркас, нужна труба 50х50 мм;

3. чтобы сделать всю конструкцию более жесткой и устойчивой, необходимы перемычки. Для этого используют трубы 40х20 мм;

4. обшивка ворот будет производиться из профлиста;

5. саморезы для крепления;

6. замок и дополнительный материал на установку петель;

7. грунтовка и краска, предназначенные для металла;

8. если делать откатные ворота, то потребуются ролики.

Подготовительный этап

Своими руками проще всего сделать распашные ворота. Начинать строительство нужно с чертежа, а также с подсчета количества необходимого материала.

Если в планах есть создание автоматического ограждения, то именно на этом этапе необходимо рассчитать дополнительный материал и заложить его стоимость в смету, схема также должна быть скорректирована.

Видео:

Далее все профильные трубы просматриваются на пригодность: на них не должно быть ржавчины, поэтому в случае наличия коррозии трубы зачищаются болгаркой или наждачной бумагой. Новые трубы обезжиривают растворителем или бензином.

Как только трубы будут подготовлены, начинается нарезка. Распашные ворота должны сохранять свою симметрию, поэтому обрезание труб делается парно.

Для крепления ворот необходимо установить опоры. Для этого выкапывается яма 50х50 см, глубиной до одного метра.

Профтрубы устанавливаются вертикально, после чего заливаются бетоном, можно использовать для укрепления бутовый камень.

Полное высыхание произойдет по прошествии трех суток (при 25 градусах). Оно зависит от температуры, поэтому необходимо смотреть по обстоятельствам.

Сварка ворот

Следующий этап – сварка. Ниже представлена схема расположения створок, калитки, опор.

Створки и калитку лучше сваривать на ровной поверхности, если есть специальный сварочный стол, то он будет лучшим вариантом.

Эти меры необходимы для избежания деформации всей конструкции. Сначала сварке подвергается внешняя рама.

Правильно будет сложить рамы на стол (для получения ровного прямоугольника), проверить углы, они должны быть 90 градусов, и диагонали также должны быть равными.

После этого сваривают внутреннюю раму, которую приваривают к внешней. Швы при этом не должны быть большими (не более 2 см).

Если створки ворот получаются больше 1 метра, то правильно будет установить вертикальную перекладину для укрепления конструкции. См. видео.

Видео:

Расположение внутренней рамы зависит от количества слоев обшивки: при односторонней – профильные трубы располагают ближе к одной из сторон каркаса, при двусторонней – расположение внутреннего каркаса должно быть между профильных труб внешней рамы.

Калитку делают аналогичным образом, без вертикальных укрепляющих труб, поскольку ее размер меньше размера ворот.

После проделанных работ необходимо зачистить и отшлифовать все швы.

Если обшивка ворот будет происходить с помощью профлиста, то тогда необходимо перед обшивкой сделать покраску каркаса, в других случаях (кованые ворота, из цельного металлического листа) покраска осуществляется после обшивки.

Красить ворота правильно после грунтовки.

Обшивка начинается с приваривания петель. Расположение петель должно быть ровным, сначала они крепятся к опорам, после – к каркасу. Обшивать ворота можно деревом, металлическими листами, с помощью профиля, ковки и пр.

Обшивать можно с двух сторон либо с одной – в зависимости от желания хозяина.

Откатные ворота

Откатные ворота также можно сделать самому. Откатные ворота делятся на подтипы: консольные, подвесные и откатные по рельсу.

Подвесные ограждения представляют собой прямоугольную конструкцию, которая может ограничивать проход или въезд по высоте.

Схема таких ворот представлена ниже.



Откатные ворота подвесного типа состоят из обрешетки, двух каркасов: внутреннего и внешнего, перемычек, которые необходимы для крепления роликов.

Откатные врата по рельсу не имеют никаких ограничений по высоте, конструкция из профильных труб обходится дешевле подвесной, но также имеют свой недостаток: в холодное время могут возникнуть трудности с очищением рельса.

Сначала монтируется рельс, к нижней части каркаса створки крепятся ролики, также один ролик необходимо прикрепить к опоре сверху, он нужен для того, чтобы облегчить движение створки.

Ролик крепится к той опоре, в сторону которой ворота будут отъезжать.

Откатные консольные – являются наиболее удобными в использовании, но и наиболее сложными в исполнении.

Сделать своими руками их можно, но потребуется затратить больше усилий, чем на монтаж рельсовых или подвесных откатных ворот.

К нижней части полотна крепится направляющая, которая при движении не будет касаться земли и ограничиваться сверху.

Монтаж откатных консольных ворот см. на видео.

Видео:

Гаражные ворота

Особенность гаражных ворот заключается в том, что они должны не только хорошо и легко открываться и закрываться, но быть защищенными от взлома.

Они должны обеспечивать свободный проезд автомобиля, при этом не должны быть помехой для третьих лиц, если речь не идет об отдельном гараже на участке.

Гаражные ворота бывают трех видов:

1. Распашные – являются классическим вариантом, легко монтируются своими руками, можно установить калитку;
2. Роллетные – автоматически (или вручную) складываются в потолочной части гаража, представляют собой несколько скрепленных между собой секций. Своими руками такие ворота делать очень сложно, чаще всего, они оснащаются электронными замками, управление происходит при помощи пульта, калитку на них не сделаешь;
3. Подъемно-поворотные – конструкция таких ворот позволяет створке подниматься вверх и уходить под потолок. В такую конструкцию можно установить калитку для входа.

Рассмотрим наиболее простой для выполнения своими руками вид распашных ворот.

Сварка гаражных ворот осуществляется аналогично приведенной выше технологии, но имеет свои особенности.

Сначала делается прямоугольный каркас из профильных труб, правильно делать сварку на ровной поверхности. Каркас должен быть ровным, проверить это можно при помощи уровня.

Делается это для того, чтобы впоследствии обеспечить плотное прилегание ворот к гаражу, тем самым, обеспечивая защиту входа.

Защита также обеспечивается установкой дополнительных петель.

Видео:

Рама должна быть плотно закреплена в проеме гаража, это можно обеспечить несколькими кусками арматуры, которые нужно приварить к каждой стороне.

В стенах делаются отверстия, после чего вставляется рама, и производится бетонирование.

Если сделать такие отверстия нет возможности, то изготавливается вторая рама. Она будет устанавливаться во внутренней части гаража, а с помощью арматуры нужно будет соединить обе рамы.

Одна из рам бетонируется, а вторая становится основанием, на которое своими руками будут крепиться створки.

Делать створки начинаем с каркаса из профильных труб. Высота должна совпадать с высотой рамы, а ширина должны быть в половину входного проема.

Каркас из труб сначала прихватывается сваркой, после чего проверяется, при необходимости делается подгонка размеров, а затем производится окончательная сварка.

Для двери приваривается еще одна стойка, на которую будет производиться установка петель.

Далее производится крепление к раме петель. Сварка производится очень аккуратно, после чего осуществляется примерка петель и их окончательная сварка.

Металлический лист для створок должен быть разрезан таким образом, чтобы одна створка заходила немного на другую, примерно, на 10 см. Этот момент касается установки двери.

Видео:

Лист приваривается по всему периметру каркаса створок. Предварительно металлический лист необходимо зачистить болгаркой от заусенцев. При необходимости можно поверхность ворот отшлифовать.

Замки устанавливаются как на калитку (дверь), так и на створки. Правильно будет расположить замок с внутренней стороны гаражных ворот.

Можно установить Г-образные засовы с помощью специальных петель для обеспечения лучшего прилегания створок к раме.

При недостатке места перед въездом оптимальным решением будет установка сварных откатных ворот. Им не требуется место для открытия створок, как у распашных, а зимой не придется махать лопатой, расчищая сугробы. При желании любой, кто дружит со сваркой, сделает откатные ворота своими руками.

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

• вес не больше 400 кг, шириной до 4 м;
• масса до 600 кг, размер не больше 6 м;
• вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

• нижнюю направляющую балку;
• поддерживающую скобу, на ней устанавливаются резиновые ролики;
• пару опорных тележек с площадками под них;
• концевой ролик;
• нижний и верхний уловители;
• заглушки из пластика.

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

• профильные трубы 50×50 или 60×40 мм для сборки рамы;
• труба 40×20 для сборки каркаса под обшивку;
• 20-й швеллер длиной 2 м для монтажа роликовых тележек;
• отрезки листового железа для закладных на кирпичных или каменных опорах;
• арматурные прутья диаметром 10 — 12 мм для установки швеллера на фундаменте;
• при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом;
• краска и грунтовка по металлу.

Как сделать откатные ворота своими руками: поэтапная инструкция

Чтобы конструкция не получилась в виде пропеллера, сварку откатных ворот нужно производить на ровной площадке. Поскольку работу придется выполнять самому поэтапно, нужно на каждом шагу контролировать правильность изготовления и сборки элементов конструкции.

Устанавливаем столбы

Опоры делают из дерева, швеллера, профильных труб, кирпича, камня. Их устанавливают на глубину не меньше метра, но надежней обустроить общий фундамент. Для монтажа уловителей и поддерживающей скобы используется сварка, поэтому на каменных и кирпичных опорах устанавливаются закладные из листового металла. Под столбы выкапываются ямы размером не меньше 50×50 см. После установки проверяется вертикальность, заливается бетон.

Монтируем фундамент

Котлован под фундамент шириной 0,5 м и длиной на 30 см больше противовеса выкапывается рядом с забором. Дно траншеи должно быть ниже точки промерзания грунта. Далее:

• из арматуры нарезаются стержни длиной равной глубине котлована и по 20 см;
• длинные прутья привариваются к бокам швеллера с шагом 50 см;
• противостоящие стержни свариваются парами на расстоянии 0,7 — 0,8 м от швеллера;
• после установки сделанной конструкции в котлован швеллер выравнивается по горизонтали так, чтобы его верхняя полка была вровень с поверхностью проезда;
• устанавливается опалубка и дополнительная арматура по бокам;
• траншея заливается бетоном.

Свариваем створку ворот

Чтобы сварить ворота из профтрубы, нарезаются в соответствии с чертежом заготовки. Затем:

1. К направляющей балке приваривается нижняя труба 50×50 мм, а к ней вертикальные стойки. Далее монтируется верхняя поперечина и противовес.
2. Внутреннее пространство рамы заполняется элементами каркаса из трубы 40×20 для крепления обшивки. Чтобы не допустить перегрева и деформации сваривать их нужно в шахматном порядке.
3. Сварочные швы зачищаются болгаркой, конструкция покрывается грунтовкой, окрашивается.

Устанавливаем ворота

Для удобства монтажа, между опорами, на расстоянии от них равном толщине створки, натягивается шнур. Высота над проездом 15 — 20 см. Он будет использоваться как осевая линия при установке опорных тележек.

Сборка производится в следующем порядке:

1. Размечаются места под роликовые тележки на швеллере. Чтобы концевой ролик на направляющей не выступал в проезд, первую тележку ставят в 15 см от края проема. Задняя располагается на расстоянии равном длине рамы (с учетом противовеса) минус 10 см, отмеренном от принимающей опоры.
2. После прихватки площадок на них ставятся роликовые тележки.
3. Устанавливается створка, проверяется ее положение относительно столбов. Если все нормально, полотно и тележки снимаются.
4. Обвариваются поддерживающие площадки.
5. Устанавливаются тележки и створка, ворота закрываются.
6. Уровнем проверяется горизонтальность. При необходимости, положение поправляется регулирующими болтами на площадках.
7. Концевой ролик вставляется в торец направляющей, закрепляется болтами, прихватывается сваркой.
8. На опору, стоящую рядом с тележками, приваривается поддерживающая скоба так, чтобы верхний край створки был внутри нее. Роликами выставляется положение створки по вертикали.
9. На концевой ролик надевается нижний уловитель, ворота закрываются, намечается место на приемной опоре. Крепление делается на болтах, чтобы была возможность регулировки по высоте.
10. В таком же порядке устанавливается верхний уловитель, но крепится сваркой.
11. Завершается монтаж окончательной регулировкой роликов, уловителей, поддерживающей скобы. Торец направляющей закрывается заглушкой.

Обшиваем и красим ворота

Обшивка из листовых материалов крепится саморезами или заклепками. Под них, в элементах каркаса откатных ворот, просверливаются отверстия. При обшивке штакетником или вагонкой их нужно обработать перед покраской антисептиком. Кованые элементы используются самостоятельно или в сочетании с другими материалами.

Профнастил и поликарбонат заранее выбираются по цвету. Листовое железо и кованые детали предварительно обезжириваются и покрываются антикоррозийной грунтовкой. Окраска производится алкидной эмалью или акриловой краской в 2 — 3 слоя. Работа выполняется краскопультом, валиком либо кистью.

Что понадобится для автоматического открывания раздвижных ворот

Для оснащения откатных ворот системой автоматики, можно купить готовый комплект или приобрести составляющие по отдельности. Набор должен состоять из следующих элементов:

• зубчатой рейки;
• электропривода;
• сигнальной лампы;
• фотоэлементов;
• пульта ДУ;
• блока управления.

Для установки привода используется швеллер, на котором смонтированы опорные тележки. Монтаж выполняется в следующем порядке:

1. Приложив зубчатую рейку к нижней трубе рамы и совместив ее с зубьями шестерни, определяется место размещения привода между тележками. Если нужно поднять его или установить рядом со швеллером к нему приваривается пластина из толстого металла.
2. На подготовленное место приваривается основание привода, на него крепят само устройство.
3. Открыв ворота и установив рейку, проверяется правильность ее положения. В любом крайнем положении должен остаться запас в 10 см. Затем ее приваривают.
4. На рейке крепятся концевые выключатели и фотоэлементы.
5. На левой опоре устанавливается сигнальная лампа.

Элементы соединяются кабелями в соответствии с инструкцией или схемой, проводится тестирование. Если вес ворот небольшой в качестве привода подойдет шуруповерт, а блок управления заменяется дешевой системой автомобильной сигнализации.

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

1. Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
2. Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
3. Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
4. Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Ворота из профильной трубы отличаются высокой прочностью, простотой в самостоятельном монтаже и доступной ценой. Неудивительно, что подобные изделия пользуются большой популярностью среди владельцев загородной недвижимости. Как сделать ворота из профильной трубы своими руками, описано ниже в статье.

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Как видно выше, достоинства профильных труб с лихвой компенсируют их недостатки.

Как сварить ворота на забор из профильной трубы своими руками

Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.

Выбор труб

Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:

• нержавейки;
• оцинковки;
• углеродистой.

На фото представлены металлические створки.

Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.

Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.

Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

На фото изображена конструкция после установки.

Подготовка участка

На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:

• по общей ширине – 2,5–3,5 м;
• по высоте (ворот и калитки) – 1м 50 см;
• по ширине калитки – 0,75–1 м.

На фото изображены ворота на даче.

С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.

Чертежи и расчет

Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.

Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.

Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.

Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.

На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).

Подготовка инвентаря

Работа выполняется посредством следующих инструментов:

• оборудования для сварки и электродов;
• угловой шлифовальной машины (болгарки) с абразивными и отрезными кругами;
• измерительных приборов: рулетки, строительного уровня, отвеса, угольника;
• винтоверта с самонарезающими шурупами по металлу;
• бура или лопаты;
• молотка.

Используемые материалы:

1. Профильные трубы. Из профиля изготавливается каркас. Для сваривания рамы и перемычек используют трубы сечением 50х50, 20х40 или 20х20 мм.
2. Материал для обшивки. Створчатая рама отделывается профлистом, деревом, коваными элементами. При планировании оригинального дизайна обшивка комбинируется.
3. Крепежные изделия. Для соединения воротин с опорными столбами приобретаются готовые петли.
4. Цемент и песок. Из цемента и песка готовится раствор для бетонирования опорных стоек, к которым крепятся створки.
5. Грунтовка, краска, кисточка (при использовании неоцинкованных труб). Неоцинкованные трубы перед сваркой покрывают антикоррозийными составами.

На фото ниже изображена дача.

Пошаговая инструкция изготовления распашных ворот из профилированных труб

Ворота из профильной трубы своими руками монтируются по представленной ниже пошаговой инструкции:

1. Первыми монтируются опорные стойки. Для этого, ориентируясь по чертежу, отрезают 2 куска трубы. Отрезки профиля тщательно очищают и покрывают антикоррозийными составами. В размеченных под стойки участках лопатой или буром в почве делается отверстие глубиной не менее 1 метра и диаметром, не превышающим диагональ трубы на 100 мм.
2. Перед установкой опор дно ям метровой глубины, в которых будут находиться опорные столбы, равномерно засыпается щебневой подушкой. Трубы помещают в углубления, выравнивают по вертикали и горизонтали с помощью измерительных приборов, а затем бетонируют. Следующий шаг – сваривание каркаса.
3. В первую очередь нужно варить раму створок. От профиля болгаркой отрезают 4 куска трубы размерами, указанными на чертеже. Со срезов профильных труб посредством болгарки со шлифовальным кругом удаляются зазубрины. Если на поверхности имеется ржавчина, проводится ее тщательная зачистка.
4. Подбирается ровная горизонтальная площадка, и на нее по форме створок кладется металлический профиль.
5. При помощи угольника на краях профтруб прорисовывают линии под углом 45 градусов, ориентируясь по которым, на каждом профиле болгаркой делают косые надрезы. Профильные элементы стыкуют между собой, затем в местах косых стыков они привариваются.
6. Во избежание деформации рама створок обязательно обваривается продольными и поперечными ребрами жесткости и усиливающими планками, возле петель.
7. После этого к раме привариваются элементы жесткости из отрезков профильной трубы 40х20 мм. Сварочные швы шлифуют болгаркой с абразивным кругом или наждачной бумагой.

Далее закрепляют ворота к опорам. Для этого на стойки и створки путем приваривания или прикручивания саморезами крепятся петли. Таким же образом ставится калитка. При необходимости в покраске все поверхности предварительно обезжиривают. Когда каркас высохнет, врезают замки.

Распашные ворота из профильных труб для ограды навешиваются исключительно на металлические опоры. Стойки из менее прочных материалов могут попросту не выдержать нагрузки, когда створки будут открываться и закрываться.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Створки такой конструкции отличаются долговечностью.

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Такая конструкция представляет собой круглое отверстие размером, позволяющим производить манипуляции с открыванием и закрыванием створок изнутри, просунув в него одну руку.

Фото гаражных дверей с калиткой внутри представлено ниже.

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.

Особенности изготовления ворот из профильной трубы своими руками

Ворота или калитки из профильной трубы, сделанные своими руками, можно увидеть на многих приусадебных участках. Владельцы стараются не тратить много денег, а выполнять всё самостоятельно. С такой работой способен справиться даже человек без опыта, если есть необходимое оборудование, материалы, рекомендации и советы, которые помогут не совершать распространённых ошибок.

Профтрубы для ворот

Использовать профтрубы при создании ворот стали сравнительно недавно. Этот материал имеет несколько видов сечения, из которых выделяют прямоугольную, квадратную, овальную и округлую форму.

Кроме того, трубы делят на различные категории по материалам и прочности стали. Из них выделяют следующие типы:

• углеродная;
• нержавеющая;
• оцинкованная сталь.

Создание красивого внешнего вида частного дома начинается именно со стен и ворот, но это не главное их качество, ведь они в первую очередь повышают уровень безопасности хозяев и имущества.

Соответственно, для изготовления ворот выбирают только углеродную или оцинкованную сталь. Нержавеющая сталь отличается высокой долговечностью, но не способна выдерживать большие нагрузки, поэтому подходит больше в качестве основы для калитки.

Способы производства профтруб

Существует несколько способов производства профтруб, от которых зависит прочность и долговечность. Среди основных выделяют следующие:

1. конструкции, которые не требуют большой нагрузки, изготовляют из труб, выпущенных сварным горячекатаным способом;
2. холоднокатаные трубы больше подходят для создания каркасов, используемых в быту;
3. бесшовные трубы — это лучший выбор для изготовления ворот или аналогичных изделий, требующих долговечности и прочности. Ещё один плюс этого вида материала заключается в хорошем сопротивлении при вертикальных нагрузках.

Какие выбирать профтрубы для создания ворот, каждый решает сам. У всех у них свои плюсы и минусы, но рекомендуется остановиться на материале, который будет удовлетворять поставленным целям.

Чаще всего используется комплексное применение всех видов материалов. На изготовление каркаса ворот идёт прочная, долговечная бесшовная труба. Далее определяют, какими будут ворота: подвесными, откатными или распашными. Это очень важно для выбора схемы конструкции, дополнительных систем безопасности и материалов.

Например, многие ставят систему дистанционного управления, сигнализацию, видеокамеры, звонок, и всё это предварительно нужно внедрить в конструкцию. В итоге получаются красивые и безопасные ворота, выполненные из прочных профтруб. Аналогичный подход помогает сделать и калитку из профильных труб своими руками.

Для самостоятельной работы человек должен владеть начальными навыками в сварке, нарезке труб с помощью болгарки и умением составлять чертежи. Если подобные навыки отсутствуют, помогут многочисленные советы по изготовлению конструкции ворот. В интернете есть масса различных схем и пошаговых инструкций.

Советы по выбору обшивки

Профильные трубы значительно удешевляют итоговую стоимость ворот. При изготовлении обшивки используют такие материалы:

1. гофрированный лист. Он отличается высокой стойкостью к воздействию внешних или механических факторов. Всё это подкрепляется сравнительно небольшой ценой и весом этого материала;
2. оцинкованный лист. Обшивка из металлического материала страдает от постоянного распространения коррозии на её поверхности. Поэтому покупают высококачественный и специально обработанный оцинкованный лист, на котором не образуется ржавчина, но стоимость его выше;
3. древесина. Это самый требовательный материал из всех, ведь его необходимо постоянно обрабатывать краской или лаком, который препятствует деформации и гниению. Деревянная обшивка прочная, но недолговечная. Такой минус окупается великолепным внешним видом, поэтому хозяевам часто приходится решать, что важнее — красота или качество.

Выбор профильной трубы

Одна из главных задач при самостоятельной сборке конструкции — это выбор профтрубы. Некоторые специалисты машут на это рукой и используют для создания каркаса различные остатки металлических труб.

В итоге это приводит к заметному перекосу ворот из-за большого веса, к быстрой деформации, непрезентабельному виду, да и просто калитку тяжело открывать и закрывать.

Остатки труб используют исключительно для создания перемычек, молдинга или внешней отделки. При этом даже тут рекомендуется использовать прочную углеродистую сталь, которая выдерживает высокие нагрузки и влияние механических и внешних факторов.

Нержавеющая сталь или её остатки не подходят при создании ворот. Этот материал не способен выдерживать постоянные высокие нагрузки и просто деформируется. Его лучше использовать как основу для калитки или в качестве материала для мелких деталей.

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место. При этом важно помнить о таких особенностях:

1. размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
2. эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
3. при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Расчёт материалов

Подсчитывается количество труб и денег только после окончания работы с чертежом и выбора «ингредиентов», которые будут использованы при создании ворот.

Для опор подходит профиль с сечением 100×100 мм. Это прочное изделие, которое отлично справится с тем, чтобы долгое время стойко переносить большие нагрузки. В качестве материалов для каркаса или рамы подходят трубы с сечением 40×40 или 50×50 мм.

Основа для перемычек может быть из стального прута или куска трубы, причём тут следует обращать внимание на качество и плотность стали. Сечение обычно подбирают 40×20 мм.

Нельзя забывать, что тип ворот, который был выбран, оказывает прямое влияние на количество материалов и их необходимую прочность. Из профильной трубы можно сделать такие ворота:

• ажурные;
• с обшивкой из деревянной доски;
• с обшивкой из профлиста;
• кованые;
• решётчатые.

Соответственно, профтрубы будут выбраны, в зависимости от целевого назначения и величины нагрузки.

Ворота выбирают, исходя не только из личных предпочтений или денежной стоимости, если речь идёт о сборке своими руками. Ещё один важный критерий — это навыки человека. Если не получается сварить ворота своими руками, лучше отказаться от раздвижных ворот, сделав выбор в пользу распашного типа, который практически не требует сварочных швов.

С учётом всех вышеперечисленных факторов подсчитывается максимальное количество материалов, расходы на оборудование и дополнительные системы, которые будут установлены для повышения безопасности жилья. К примеру, систему автоматического, дистанционного управления воротами. Это значительно сэкономит время, силы и повысит презентабельность.

По габаритам конструкция ворот должна быть универсальной, чтобы любая машина смогла спокойно проехать. Минимальная ширина проёма обычно равняется трём метрам. Такое расстояние позволяет проезжать через ворота не только легковым, но и грузовым машинам.

Такое же правило касается и калиток, которые должны соответствовать ширине от 0,75 до 1 метра. Это позволяет заходить спокойно людям с любыми габаритами или сумками. Высота ворот позволяет обезопасить дом от проникновения или лишних взглядов. Стандартная высота ворот из профтрубы — 1,6 м, но многие предпочитают делать конструкцию высотой 2−2,5 метра.

Необходимые инструменты

Независимо от габаритов или типа выбранной конструкции, необходимы такие инструменты:

• молоток;
• строительный уголок;
• мощная дрель;
• набор электродов;
• строительный уровень;
• болгарка и шлифовальная машина;
• кисточки;
• отрезные и шлифовальные диски;
• цемент, песок, бутовый камень;
• сварочный аппарат;
• прочный замок;
• петли;
• краска;
• саморезы;
• грунтовка для металла;
• элементы для декора конструкции.

Это лишь перечень основных инструментов и материалов. Остальные детали добавляют специалисты во время сборки ворот, в зависимости от личных предпочтений, опыта и фантазии.

Инструкция по изготовлению ворот

Для изготовления ворот необходимо следовать пошаговой инструкции. За пример возьмём самую распространённую распашную конструкцию.

• После покупки труб они заранее подготавливаются. Новые материалы и трубы обезжиривают и помечают согласно необходимым параметрам конструкции. Со старыми трубами придётся немного повозиться, удаляя коррозию и восстанавливая некоторые деформированные места. Ржавчина удаляется шлифовальным кругом или обычной наждачной бумагой.
• Второй шаг — это нарезка труб. От точности зависит, насколько удачно получится сварить попарные элементы в одно целое. Незначительная погрешность при нарезке в результате отразится большими проблемами на внешнем виде или работе конструкции.
• Устанавливают опоры на глубину около 1 метра. Диаметр ямы должен соответствовать размеру 50×50 см, чтобы оставалось место для заливки цементного раствора.
• Каркас ворот из профильной трубы сделать просто, если сосредоточить внимание на точности. Необходимо постоянно проверять уголком отсутствие перекоса после сварки двух элементов. Окончание сборки каркаса сопровождается работой шлифовальной машинки, с помощью которой все острые углы и швы затираются.
• После того как работа с каркасом была закончена, переходят к установке петель. Здесь важно точно сопоставить все части петель. Для этого сначала приваривают первые части петель к опорам, а только потом на каркас. При этом лучше позвать помощников, которые помогут поднять каркас и проверить, соединяются петельные изделия или нет.
• Подходит очередь обшивки, которую нужно установить на каркас. Выбор обшивочного материала огромен. Металлопрокат, дерево и поликарбонат отличаются хорошей прочностью и красивым внешним видом. Лист такой обшивки крепится с задней и передней части каркаса. Их расположение может быть самым разным, в зависимости от предпочтения хозяина. Некоторые даже создают рисунки с помощью обшивки разных цветов или материалов.
• Обычный прокатный лист не рекомендуется использовать в качестве обшивки из-за большого веса. Во-первых, его крепят с помощью сварки, потому что крепления через время придётся менять, а, во-вторых, большой вес деформирует каркас и через время срывает петли. Поэтому прокатный лист используют только в качестве обшивки на ворота складов или гаражей.

Как сварить ворота из профильной трубы? Перечисленные советы и инструкции помогут с лёгкостью решить эту задачу своими силами, даже если нет достаточного опыта. Главное — всё делать шаг за шагом, следовать рекомендациям и советам, чтобы избежать распространённых ошибок и получить качественные и долговечные ворота.

Как изготовить ворота из профильной трубы своими руками

Сегодня на многих приусадебных загородных участках можно увидеть ворота, изготовленные из профильной трубы. Обычно многие владельцы загородных домов стараются самостоятельно изготовить ворота, которые будут отвечать их требованиям и параметрам. Давайте посмотрим, как можно своими руками сделать надёжные ворота, и какие для этого нужны будут инструменты.

Профильная труба для устройства ворот-плюсы и минусы

Профильная труба имеет несколько видов сечения: прямоугольное, квадратное, круглое и овальное, а также может иметь различные параметры и обычно используется для изготовления прочных каркасов различных типов ворот. Труба может быть выполнена из прочной стали:

В основном для изготовления распашных или откатных ворот используют прочную углеродистую или оцинкованную сталь. Нержавейка является более лёгким материалом и поэтому она не сможет выдерживать слишком большие весовые нагрузки.

Профильная труба для изготовления каркаса для ворот

Профильная труба отличается по способу производства:

1. Сварная горячекатаная предназначена для изготовления сварных конструкций, которые не требуют сильной и большой нагрузки.
2. Сварная холоднокатаная труба обычно используется в быту для изготовления различных каркасов.
3. Бесшовная труба является более надёжной и качественной, так как наиболее слабым местом всех сварных изделий считается именно большой и грубый шов. Такие трубы очень пластичные и устойчивые к проявлению высокого вертикального давления. Поэтому она зачастую применяется для устройства ворот.

Для устройства прочных и надёжных распашных или откатных ворот отлично подойдёт недорогая по своей стоимости горячекатаная труба. Конструкция их достаточно простая и включает только каркас и створки. Именно каркас изготавливается из прочной трубы. Загородные ворота могут быть обычными распашными, подвесными или откатными и независимо от их типа на них можно устанавливать современную автоматическую систему для дистанционного открытия и закрытия пультом управления конструкции. Такие ворота будут прекрасно смотреться на приусадебном участке и надёжно защищать двор от посторонних глаз.

Практически каждый хозяин дома сможет самостоятельно изготовить ворота из профильной трубы, если умеет пользоваться сваркой, болгаркой, дрелью, а также умеет составлять чертежи. Также залогом надёжных ворот будет качественная профильная труба и фурнитура.

Стальная труба самым лучшим образом подходит для устройства загородных ворот, так как здесь предусматривается меньший расход материала, что существенно удешевляет всю воротную конструкцию.

Обшивка выполняется из таких материалов, как:

Профильный или гофрированный лист. Он достаточно прочен, устойчив к негативному воздействию внешних факторов, а также имеет небольшой вес и доступную цену.

Ворота из профиля, обшитые профлистом

Распашные ворота из профиля с деревянной обшивкой

Подготовка к постройке: как рассчитать размеры будущей конструкции

Распашные ворота, несмотря на всю свою простоту, также требуют проведения определённых расчётов.

Створки распашных ворот необходимо делать таким образом, чтобы автомобиль мог свободно в них проходить. Также следует учитывать площадь пространства, которую будет занимать створка при её открывании.

Чертеж распашных ворот из профиля

Откатные ворота из профильной трубы

Какую профильную трубу выбрать, советы

Главное, правильно подобрать профильные трубы нужного сечения. Некоторые мастера делают неправильно и создают каркас из остатков металла (трубы). В результате этого ворота получаются тяжёлыми и сильно перекошенными. Вид у них будет непрезентабельный, и они буду плохо закрываться.

Из остатков рекомендуют делать только отделку, перемычки и молдинг. Квадратное или прямоугольное сечение является наиболее выгодным вариантом для изготовления перемычек на воротах. Обычно используют бесшовную трубу из углеродистой стали различных марок. Реже используется оцинковка или нержавейка. Нержавеющая сталь достаточно дорогая, поэтому ворота из неё будут очень дорого стоить. А вот калитку из неё сделать вполне можно. Цельные или бесшовные трубы могут легко выдержать большую нагрузку, поэтому каркас, прочные опорные столбы и рамные конструкции лучше всего делать именно из этого материала.

Расчёт материала и инструменты для работы

Распашные загородные ворота достаточно лёгкие в устройстве, поэтому для них подойдёт недорогая, но прочная стальная труба.

• Для прочных опор рекомендуется брать профиль с определённым сечением 100х100 мм;
• Для устройства рам и каркаса необходимо использовать трубу с сечением 40х40 мм или 50х50 мм;
• Для сваривания перемычек или решётки подойдёт стальной прут или куски труб с сечением 40х20 мм.

Сваренные ворота из профильной трубы

Из профилированной трубы можно сделать несколько типов ворот:

• Ажурные;
• Решётчатые;
• Кованые;
• С обшивкой из профилированного листа;
• С обшивкой из деревянной доски.

Если у вас ещё совсем мало опыта в сварочных работах, то лучше всего сделать распашные ворота из надёжной металлической профильной трубы и стального прута. Точные расчёты необходимы для того чтобы приобрести необходимое количество требуемого материала. Если вы хотите устанавливать современное автоматическое управление, то его также необходимо включить в расходы.

Конструкция должна быть достаточно удобной для ежедневного пользования машиной. Минимальный проём рекомендуется делать не менее 3 метров для того, чтобы легковой или даже грузопассажирский автомобиль без проблем мог выезжать на улицу и заезжать обратно. По высоте каркас ворот должен быть не менее 1,6 метра, но обычно владельцы домов предпочитают делать ворота, а также и забор не менее 2 метров. Ширина калитки также должна быть оптимальной для того, чтобы человек любой комплекции мог свободно проходить в неё. Это может быть калитка шириной от 0,75 до 1 метра.

Распашные ворота из профильной трубы с коваными элементами

Для изготовления загородных ворот нам понадобятся:

• Петли (мощные);
• Декоративные элементы ковки;
• Прочный замок;
• Грунтовка для металла;
• Саморезы;
• Краска;
• Цемент, песок, бутовый камень.
• Сварочный аппарат;

• Набор электродов;
• Мощная дрель;
• Болгарка (углошлифовальная машинка);
• Кисточка;
• Строительный уголок;
• Строительный уровень;
• Отрезной и шлифовальный круг;
• Молоток.



  Инструменты для изготовления ворот из металлопрофиля

  Инструкция по изготовлению различных типов ворот

  Распашные ворота для загородного дома

  После того как масштабный чертёж полностью составлен и весь нужный материал закуплен мы приступаем к следующим этапам работы.

  1. Подготавливаем материалы и трубы к последующей обработке. Если вы приобрели не новые профильные трубы, то их надо тщательно очистить от коррозии и окалины с помощью болгарки и специального шлифовального круга. Можно взять и обыкновенную наждачную крупнозернистую бумагу, но ней работать придётся очень долго. Новые трубы надо будет просто хорошо обезжирить обычным растворителем.
  2. Далее происходит полная разметка и дальнейшая нарезка труб и металла. Для того чтобы сделать правильно конструкцию необходимо трубы с большим сечением нарезать ровно (одинакового размера) попарно. Такие действия необходимо произвести для того, чтобы будущая сварная конструкция была симметричной, а также для исключения неровной и неправильной нарезки профиля.



  нарезка профильных труб для ворот



  Установка опорных столбов для ворот



  Свареный каркас распашных ворот



  Приваривание петли к металлическому профилю



  Профнастил для обшивки ворот



  Листовой металл для обшивки ворот



  Деревянная обшивка ворот

  Откатные ворота

  Ещё совсем недавно откатные загородные ворота были большой редкостью, так как автоматический механизм стоил достаточно дорого, и не каждый владелец дома мог его себе позволить приобрести.

  Сегодня ассортимент достаточно расширился и теперь можно купить недорогую и достаточно хорошую систему. Некоторые умельцы сами делают некоторые простые элементы и детали механизмов, но лучше всего перестраховаться и купить просто весь комплект автоматической системы заводского производства, так как она будет намного лучше самодельной и рассчитана на максимальный вес конструкции.



  Откатный механизм для ворот



  Откатные ворота из профильной трубы



  Откатные подвесные ворота из профильной трубы



  Откатные консольные ворота из профильной трубы



  Устройство откатной системы для изготовления ворот

  Советы по отделке

  • Для защиты труб от коррозии их необходимо хорошо обработать специальной высококачественной грунтовкой. Затем можно приступать к окрашиванию самого каркаса.
  • Профилированный и гофрированный лист продаётся уже окрашенным, поэтому не требует дополнительной обработки.
  • При обивке каркаса деревом необходимо доски обработать средством от грибка и затем вскрыть их лаком или краской. Такая обработка существенно увеличит срок службы материалу.

  Элементы ковки-как сделать

  Элементами ковки можно легко украшать ворота. Для этого можно самостоятельно с помощью сварочного аппарата или паяльной лампы изготовить декоративные элементы (вензеля, завитушки и другие), а затем их аккуратно приварить их к металлической обшивке ворот.



  Изготовление кованых элементов для ворот

  А можно просто приобрести готовые кованые изделия в специализированной компании или на кузнице. Там профессиональные мастера сделают любой вид узоров по вашему эскизу и ворота приобретут свою индивидуальность.

  Видео: как сварить ворота из профтрубы своими руками

  Какой бы вид ворот вы ни выбрали, главное, чтобы они полностью отвечали вашим требованиям и были изготовлены по правильным и чётким чертежам. Если вы начинающий мастер, то лучше всего остановить свой выбор на распашных воротах, которые легки в изготовлении и достаточно надёжны. Откатные ворота имеют более сложную конструкцию, поэтому для того, чтобы их сделать придётся хорошо постараться.

  Изготовление ворот из профильной трубы своими руками



  Строитель 4 разряда

  Участки, прилегающие к жилым домам, стандартно обносятся ограждением с последующей установкой ворот. Это достаточно громоздкое и тяжелое оборудование, для монтажа которого необходима спецтехника. На небольших территориях неудобно и сложно выполнять подобную работу, да и затраты человек несет немалые. Изготовление ворот из профильной трубы в самостоятельном порядке станет верным решением.

  Ворота из подобного материала имеют свои нюансы

  Правильный выбор материала

  Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:

  • нержавеющими;
  • оцинкованными;
  • углеродистыми.

  Металлопрофиль, изготовленный из нержавеющей стали, отличается незначительным весом, подходит для создания мебельных каркасов. Углеродистая или оцинкованная сталь используется при изготовлении долговечных и надежных каркасов для ворот.

  Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.

  В этом видео вы подробнее узнаете, как сделать ворота:

  Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.

  Подробная инструкция по сборке ворот

  Прежде чем приступать к работе, необходимо подготовить соответствующие инструменты. При желании самостоятельно сварить ворота из профильных труб нужно пройти ряд последовательных этапов:

  • снятие замеров будущей конструкции;
  • создание эскиза, чертежа;
  • приобретение необходимых для работы материалов;
  • сборка и монтажные мероприятия.

  Если есть транспортное средство, очень важно создать конструкцию, свободно пропускающую автомобиль. Стандартные размеры для ворот, через которые предстоит проезжать легковой машине, представлены показателями в 3 м (длина) и 1,5 м (высота). Что касается прилегающей калитки, ее параметры будут идентичны за исключением ширины, она изменится на 0,75 м.

  Часто воротная конструкция монтируется на участке, где уже присутствует готовое ограждение. В таком случае ее высота должна рассчитываться исходя из параметров имеющегося забора. Перепад по высоте в таком случае не превышает показатель в 30 см. Обычно расстояние, которое оставляется между столбами опорного типа под будущую каркасную установку, составляет шаг в 3 м.

  Чертеж и его построение

  Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:

  • толщина используемых труб;
  • размеры готовой конструкции;
  • промежуток между опорными столбами;
  • замеры вспомогательных частей, дополняющих общую конструкцию.

  Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.



  Если предполагается возведение массивной конструкции, она нуждается в достаточном количестве распорок. Ворота с обшивкой из оцинкованной стали или металлопрофиля оснащаются усиленными каркасными элементами, которые обеспечивают защиту от резких температурных перепадов, сильного ветра.

  Подготовка материалов и оборудования

  Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:

  1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
  2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
  3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
  4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.

  При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:

  • дрель;
  • сварочная установка вместе с электродами;
  • уровень, рулетка, уголок для выполнения точных замеров;
  • болгарка;
  • кисточки;
  • шлифовальное устройство, необходимое для работы со швами.

  Выбор материалов и инструментов на рынке огромен. При самостоятельном выполнении ворот для приусадебного участка каждый человек без труда сможет приобрести необходимую продукцию.

  Монтаж конструкции

  Ворота из металлопрофиля отличаются надежностью. Они прослужат длительное время, если при монтаже соблюдены не допущено ошибок:

  1. Приобретенный металл нарезается с помощью болгарки по предварительно созданным эскизам. Рекомендуется заготовить материал в количестве, на пару метров превышающем предварительные подсчеты.
  2. Металлопрофильный срез обязательно зачищается шлифовальным инструментом. Таким способом устраняются появившиеся зазубрины и сколы. Участки со ржавчиной также тщательно обрабатываются. Таким способом продлевается эксплуатационный срок каркаса, облегчается его монтаж.
  3. Грунтовые работы. Под опорные столбы предварительно готовятся ямы. Их диаметр должен превышать обхват трубы примерно на 10 см. Глубина ямы должна быть не менее 1 м. Для усиленного крепежа опор в выкопанные углубления помещается песок со щебнем, все это заливается бетонным раствором.
  4. Проведение сварочных мероприятий. Нарезанные металлические фрагменты собираются в единое изделие. Работа выполняется с одного из углов, предполагает создание цельной прочной рамы. Точность углов определяется посредством уровня. Недопустимо наличие даже минимального перекоса.
  5. На готовом каркасе отчетливо просматриваются швы. Их необходимо обработать надлежащим образом, придав конструкции законченный вид и обеспечив защиту окружающих от травмирования острыми краями, заусенцами.
  6. Далее устанавливается крепеж. На раму со створками и опорные столбы напаиваются петли, на которые и насаживаются готовые ворота.
  7. При необходимости каркасная конструкция окрашивается. Перед этим рабочая поверхность зачищается и обезжиривается.

  Установка замка и обшивочного материала допустима только после полного высыхания красящего слоя.

  Выбор обшивки

  На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

  Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

  Беспроигрышный вариант — профнастил

  Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

  Дерево — вне моды и времени

  Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

  Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

  Металлическая отделка

  Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

  Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

  Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

  Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.

  Как самостоятельно сварить ворота из профильной трубы

  Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.



  Преимущества профильной трубы для изготовления ворот

  Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

  • низкая стоимость;
  • высокая прочность и при этом небольшой вес;
  • удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.



  Но наряду с плюсами есть и недостатки:

  • Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
  • Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
  • При неаккуратном обращении и ошибках при установке каркас часто деформируется.

  Как изготовить ворота самостоятельно

  Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.



  Подготовительные работы

  Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

  1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
  2. Продумать обшивку и цветовой тон каркаса.
  3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
  4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
  5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.



  Рекомендации по выбору материала

  При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

  Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.



  Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

  Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

  Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.

  Как сделать необходимые расчеты для конструкции?

  Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.



  Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

  Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

  После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

  Пошаговая инструкция

  Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

  Распашные ворота

  Это более простая конструкция и требует меньших затрат.



  Алгоритм подготовки и монтажа таких ворот:

  1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
  2. Далее необходимо согласно чертежу, разметить и нарезать металл.
  3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
  4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
  5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
  6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

  Откатные ворота

  Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.



  Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

  • Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
  • Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
  • Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.



  Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

  Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

  Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

  Все элементы необходимо защитить от проникновения воды, пыли и грязи.

  В воротах на стадии проектирования предусматривают удобную калитку.

  В качестве обшивки применяют любой материал.

  Варианты отделки

  Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

  Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.



  Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

  Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.



  Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

  Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

  Ворота из профильной трубы

  Ворота – это, по сути, визитная карточка хозяина дома. Пожалуй, никто не захочет иметь перед своим участком перекошенные ворота: самому неудобно и перед соседями стыдно. Поэтому установка надежной конструкции: ворот из профильной трубы будет правильным решением. Статья отвечает на вопрос, как сварить каркас ворот из труб своими руками, приводится чертеж и видео. А так же, как правильно обустроить калитку из профильной трубы и какие плюсы и минусы есть у профильной трубы, как у материала.



  В статье использованы в качестве наглядного пособия чертежи ворот из профильной трубы с калиткой, описывается пошаговая инструкция изготовления ворот из профильной трубы, даны полезные рекомендации. В заключение традиционно подводятся итоги и материал обобщается.

  Вступление

  Рынок предлагает разные виды каркасов для ворот. Для их установки часто требуется специальная техника. Стоят они дорого, монтаж занимают немало времени. Особенно проблемно ставить конструкции, где поле деятельности техники ограничено. Из этой ситуации есть простой и действенный способ: можно установить ворота из профильной трубы своими руками. Для того чтобы изготовить ворота из профильной трубы не понадобится специальная техника и другое сложное оборудование. Если произвести расчёты, станет ясно, что расходные материалы для самостоятельной изготовки каркасов обойдутся намного дешевле заводских конструкций.

  Выбираем необходимый материал

  Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

  Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

  В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

  В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

  Сварные горячекатаные трубы – это идеальный вариант для сборки каркасов и других конструкций.

  Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

  О видах ворот несколько слов

  Ворота могут быть по своему техническому исполнению:

  Если говорить об откатном варианте, то есть деление на двухстворчатые и одностворчатые. Важным показателем при принятии того или иного решения является размер участка в целом. А также, расположение подъездных путей к строению.

  По исполнению ворота и калитка из профильной трубы могут представлять сбой глухую защиту или полупрозрачный вариант с добавлением различных элементов декора.

  Собираем ворота: инструкция по сборке

  Этапы сборки ворот включают в себя:

  • снятие рабочих замеров;
  • наброска эскиза и/или построение чертежа;
  • приобретение необходимых материалов;
  • сборка конструкции с последующим монтажом.

  Если у вас в пользовании есть легковой или грузовой транспорт нужно учитывать при обустройстве въезда размер машины. За основу берутся показатели автомобиля (они могут отличаться) длина 3 метра, высота 1,5 м. Главный принцип: автомобиль должен беспрепятственно проезжать в открытые ворота. Высота калитки из профильной трубы та же, а ширина составляет 0,75 метра.

  Для ворот необходимо оставлять расстояние между опорными столбами забора. За основу возьмём стандартный шаг между опорами – это 3 метра. Этого вполне хватит для установки каркасных ворот из профильных труб.

  Посмотрите это видео перед началом работ:

  Чертёж – это неотъемлемая часть начальных работ



  Что бы установить правильно ворота и калитку из профильной трубы нужно выполнить на первоначальном этапе хотя бы элементарный чертёж с расчетами. Что необходимо знать и какие значения могут понадобиться:

  1. размеры ворот.
  2. Толщина опорных труб.
  3. Расстояние до столбов.
  4. Размеры дополнительных частей каркаса.



  Важно, что чертёж облегчит вам жизнь и позволит максимально точно рассчитать строительный материал и сварку каркаса.

  При планировке обустройства ворот автоматикой место монтажа нужно отметить на чертеже. Не забывайте, что в этом случае, понадобится большой зазор между крепежами и створками.

  Как правильно установить откатные и распашные ворота



  Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.

  При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.

  Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.

  Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.

  О материалах и инструментах

  Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента. Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.



  Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.

  Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.

  Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:

  1. Сварочный аппарат с электродами.
  2. Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
  3. Важно не забыть дрель.
  4. Измерительные инструменты, в том числе: рулетку, уголок, уровень.
  5. Нужно запастись кругом для шлифования сварочных швов.
  6. Понадобится ступица и молот.

  И нужно купить кисть для обработки и покраски рабочей поверхности.

  В заключение

  Какие бы ворота вы не планировали устанавливать, начальный этап – это расчёты, воплощённые на ватмане. Закупка материала и подготовка инструмента является подготовительным этапом. Монтируя ворота из профильной трубы нужно чётко следовать намеченным показателям и чертежам. Устанавливая калитку из профильной трубы соблюдать необходимые размеры, а при отклонении от намеченных расчётов вносить коррективы в чертёж.



  Определившись с системой ворот и калитки работы придется выполнять с участием одного или двух помощников с соблюдением требований противопожарной безопасности при сварке каркаса. Не следует забывать о безопасности при работах болгаркой. Перед тем как устанавливать ворота из профильных труб рекомендуется полистать техническую литературу и, заглянув в интернет, посмотреть обучающие ролики по установке подобных конструкций.

  Ворота из профильной трубы своими руками – этапы изготовления: чертежи, расчет, сварка

  Въездные ворота с металлическим каркасом для частного дома или дачи – практичная конструкция, которую при наличии навыков выполнения слесарных и сварочных работ можно изготовить самостоятельно. Наиболее простым решением является использование стальной профильной трубы с квадратным или прямоугольным поперечным сечением. Эти металлоизделия пользуются популярностью, благодаря сочетанию небольшой массы погонного метра с хорошей прочностью, обеспечиваемой четырьмя ребрами жесткости.

  Какие размеры сечений профильных труб подходят для изготовления каркаса ворот?

  Для разных элементов металлоконструкции используют изделия разного размера сечения:

  • Опоры. Для устройства опорных столбов приобретают самые массивные изделия с сечением 80х80 или 100х100 мм.
  • Рама. Для крупногабаритных конструкций приобретают прямоугольные трубы с сечением 60х40, 50х50, 40х40 мм, для небольших калиток – 40х20 мм.
  • Ребра жесткости. Для изготовления вертикальных, горизонтальных и диагональных перемычек используют профтрубы небольшого сечения – 40х20 или 20х20 мм.

  Для проведения сварочных работ и обеспечения надежности конструкции необходимо приобретать профтрубы с толщиной стенки не менее 1,5-2,0 мм.

  Внимание! Для изготовления каркаса стандартных ворот своими руками подходят профильные трубы с продольным сварным швом. Для тяжелых крупногабаритных ворот желательно использовать бесшовные трубные изделия.

  Подготовка к изготовлению и монтажу ворот

  Перед началом грунтовых работ и изготовления ворот из профильной трубы необходимо выбрать конструкцию, сделать чертеж, определить сортамент труб и рассчитать требуемое количество, приобрести материал, подготовить инструмент.

  Выбор конструкции

  Существует множество конструктивных вариантов ворот – с одной или двумя створками, с калиткой или без нее, распашные или откатные. Если ворота должны защищать участок от посторонних взглядов, то каркас обшивают металлопрофилем, поликарбонатом или деревянной вагонкой. Декоративные конструкции изготавливают с фигурными изделиями, выполненными из стального прута горячей ковкой или холодной гибкой. Заполнение может изготавливаться из сетки или решетки.

  Наиболее популярный вариант ворот с каркасом из профильной трубы – распашная двустворчатая конструкция с калиткой. Опорные столбы могут быть дополнительно соединены верхним прогоном. В этом случае высоту расположения верхней перемычки определяют, в зависимости от высоты транспорта, который будет заезжать через ворота.

  Построение чертежа ворот из профильной трубы

  При проектировании конструкции учитывают:

  • Возможность свободного проезда легкового автомобиля. Суммарная длина створок должна быть не менее 3 м. Если планируется проезд грузовых машин – не менее 3,5 м. Стандартная высота створок – 1,6-2,0 м.
  • Свободный проход в калитку. Ее стандартная ширина – 75-100 см. Высота калитки не должна отличаться от высоты ворот более чем на 20 см.
  • Наличие свободного места для открытия распашных створок. Если такого места нет, то останавливаются на откатном или подъемном вариантах.

  Просто и быстро составить чертеж ворот из профильной трубы можно с помощью типового варианта, на который наносят размеры, скорректированные с учетом места расположения конструкции.

  Совет! При расчете расстояния между краями опор учитывают зазор, необходимый для фиксации петель и поворота створок.

  Приобретение материалов и подготовка инструмента

  Для изготовления ворот можно приобрести профтрубы из «черной» углеродистой стали или оцинкованные. Трубы из «черной» стали стоят дешевле оцинкованных, но требуют обязательной обработки антикоррозионными составами. Обычно их грунтуют и покрывают эмалью. Более надежным вариантом, с точки зрения коррозионной стойкости, являются трубные изделия, внутренняя и наружная поверхность которых покрыта защитным цинковым слоем.

  Помимо труб, приобретают навесы для створок ворот и калитки, фиксаторы, ручку, материал для заполнения и при необходимости саморезы по металлу для его крепления, составы для антикоррозионной обработки, электроды.

  Для проведения работ по изготовлению и монтажу ворот понадобятся: лопата, сварочный аппарат, углошлифовальная машина («болгарка»).

  Пошаговая инструкция по изготовлению распашных ворот с каркасом из профильной трубы

  После изготовления чертежа и приобретения материалов приступают к изготовлению ворот.

  Земляные работы

  Для опор готовят ямы глубиной примерно 1 м. На их дно засыпают щебнево-песчаную подушку. После установки в ямы на подготовленную подушку опоры проверяют отвесом и бетонируют.

  Подготовка труб к монтажу

  Трубы нарезают в соответствии с чертежом. Изделия из «черной» стали очищают от следов ржавчины и зачищают от заусенцев. Все заготовленные отрезки раскладывают по профилям и размерам.

  Сварка каркаса

  Для проведения работ по сварке каркаса готовят ровную площадку, освобождают ее от легко воспламеняющихся предметов.

  Этапы работ:

  Раскладываем заготовки в конструкцию с проверкой прямых углов между элементами каркаса после прихватки.

• Прихватываем перемычки.
• После проверки диагоналей полностью свариваем каркас из профильной трубы для распашных ворот.
• Нижние части навесов привариваем к опорным столбам на расстоянии 15-20 см от верхнего и нижнего краев створки.

• Верхние части навесов привариваем к створкам.
• Навешиваем каркасы на нижние части петель и проверяем их на открывание.

После изготовления каркаса на него монтируют материал обшивки. Бюджетным и практичным вариантом для ворот из профильной трубы, изготавливаемых своими руками, является профилированный стальной лист с полимерным покрытием. Пример на фото:

Цвет покрытия подбирают, в зависимости от общего оформления здания и участка. Использовать для обшивки обычный гладкий стальной лист толщиной 1,5-2,0 мм не рекомендуется.

Профнастил крепится к каркасу с помощью кровельных саморезов с резиновыми прокладками, обеспечивающими плотное прилегание обшивки к профтрубе и предотвращающими попадание влаги между ними. Закрутка саморезов не требует особых навыков, а при необходимости их можно раскрутить и демонтировать профлист без повреждения его поверхности.

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

• низкая стоимость;
• высокая прочность и при этом небольшой вес;
• удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

• Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
• Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
• При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота из профильной трубы своими руками

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Виды ворот из профильной трубы

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

1. В виде решётки.
2. Обшитые сайдингом, деревом либо профнастилом.
3. С элементами ковки.
4. Ажурные.

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

• Для изготовления опор — 80*80 мм.
• Для рамы — 60*40 или 40*20 мм.
• Для перемычек — 40*20 или 20*20 мм.

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Сварочные работы

Поэтапно сварка ворот из профильной трубы производится следующим образом:

1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
2. Сваривается каркас ворот из профильной трубы.
3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.

После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.

Установка вертикальных опор

При выполнении данной операции потребуется соблюдение следующих условий:

• Установить опоры строго вертикально.
• Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
• Тщательно забетонировать подземную часть опоры.

Прежде всего следует отметить расположение ямок, глубина которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.

После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.

После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.

Установка раздвижных ворот

Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.

Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.

К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.

После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.

Как сварить ворота на забор из профильной трубы своими руками

Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.

Установка запоров

Выбор труб

Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:

• нержавейки;
• оцинковки;
• углеродистой.

На фото представлены металлические створки.

Кованые элементы

Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.

Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.

Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

На фото изображена конструкция после установки.

После монтажа

Подготовка участка

На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:

• по общей ширине – 2,5–3,5 м;
• по высоте (ворот и калитки) – 1м 50 см;
• по ширине калитки – 0,75–1 м.

На фото изображены ворота на даче.

Металлический штакетник на профтрубе

С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.

Чертежи и расчет

Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.

Схема установки с размерами

Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.

Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.

Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.

Эскиз металлического каркаса

На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).

Подготовка инвентаря

Работа выполняется посредством следующих инструментов:

• оборудования для сварки и электродов;
• угловой шлифовальной машины (болгарки) с абразивными и отрезными кругами;
• измерительных приборов: рулетки, строительного уровня, отвеса, угольника;
• винтоверта с самонарезающими шурупами по металлу;
• бура или лопаты;
• молотка.

Чертеж каркаса из металла

Используемые материалы:

1. Профильные трубы. Из профиля изготавливается каркас. Для сваривания рамы и перемычек используют трубы сечением 50х50, 20х40 или 20х20 мм.
2. Материал для обшивки. Створчатая рама отделывается профлистом, деревом, коваными элементами. При планировании оригинального дизайна обшивка комбинируется.
3. Крепежные изделия. Для соединения воротин с опорными столбами приобретаются готовые петли.
4. Цемент и песок. Из цемента и песка готовится раствор для бетонирования опорных стоек, к которым крепятся створки.
5. Грунтовка, краска, кисточка (при использовании неоцинкованных труб). Неоцинкованные трубы перед сваркой покрывают антикоррозийными составами.

На фото ниже изображена дача.

В деревне

Пошаговая инструкция изготовления распашных ворот из профилированных труб

Ворота из профильной трубы своими руками монтируются по представленной ниже пошаговой инструкции:

1. Первыми монтируются опорные стойки. Для этого, ориентируясь по чертежу, отрезают 2 куска трубы. Отрезки профиля тщательно очищают и покрывают антикоррозийными составами. В размеченных под стойки участках лопатой или буром в почве делается отверстие глубиной не менее 1 метра и диаметром, не превышающим диагональ трубы на 100 мм.
2. Перед установкой опор дно ям метровой глубины, в которых будут находиться опорные столбы, равномерно засыпается щебневой подушкой. Трубы помещают в углубления, выравнивают по вертикали и горизонтали с помощью измерительных приборов, а затем бетонируют. Следующий шаг – сваривание каркаса.
3. В первую очередь нужно варить раму створок. От профиля болгаркой отрезают 4 куска трубы размерами, указанными на чертеже. Со срезов профильных труб посредством болгарки со шлифовальным кругом удаляются зазубрины. Если на поверхности имеется ржавчина, проводится ее тщательная зачистка.
4. Подбирается ровная горизонтальная площадка, и на нее по форме створок кладется металлический профиль.
5. При помощи угольника на краях профтруб прорисовывают линии под углом 45 градусов, ориентируясь по которым, на каждом профиле болгаркой делают косые надрезы. Профильные элементы стыкуют между собой, затем в местах косых стыков они привариваются.
6. Во избежание деформации рама створок обязательно обваривается продольными и поперечными ребрами жесткости и усиливающими планками, возле петель.
7. После этого к раме привариваются элементы жесткости из отрезков профильной трубы 40х20 мм. Сварочные швы шлифуют болгаркой с абразивным кругом или наждачной бумагой.

Схема монтажа

Далее закрепляют ворота к опорам. Для этого на стойки и створки путем приваривания или прикручивания саморезами крепятся петли. Таким же образом ставится калитка. При необходимости в покраске все поверхности предварительно обезжиривают. Когда каркас высохнет, врезают замки.

Распашные ворота из профильных труб для ограды навешиваются исключительно на металлические опоры. Стойки из менее прочных материалов могут попросту не выдержать нагрузки, когда створки будут открываться и закрываться.

Чертеж конструкции с калиткой

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Алгоритм подготовки и монтажа таких ворот:

1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
2. Далее необходимо согласно чертежу, разметить и нарезать металл.
3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

• Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
• Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
• Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться:  Канализационные гофрированные трубы для обустройства наружной канализационной системы

Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Плюсы и минусы

Врата из профильных труб имеют ряд достоинств и недостатков, на которые следует обратить внимание.

Основные плюсы:

• Доступность и стоимость профильных труб на рынке;
• Длительная эксплуатация;
• Простая установка, которую можно произвести своими руками, без привлечения специалистов;
• Надежная конструкция;
• Возможность реализации различных дизайнерских решений, в том числе в отношении забора и калитки;

Но существуют и недостатки ворот из данного материала, к ним можно отнести следующие минусы профильных труб:

1. Подверженность к коррозии – при постоянном контакте и взаимодействии с влажной средой, а также при проникновении жидкостей внутрь труб, существует опасность развития ржавчины;
2. При использовании резьбовых креплений, возможно появление деформации конструкции;
3. Большое количество необходимой краски и грунтовки, а также длительное нанесение защитных материалов.

Выбор обшивки

На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

Беспроигрышный вариант — профнастил

Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

Дерево — вне моды и времени

Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

Металлическая отделка

Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

Это интересно: изделия из профтрубы.
Металлическая отделка имеет ряд нюансов

Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.

Поэтапная инструкция по созданию каркаса из трубного проката

По способу открывания ворота бывают:

• распашными;
• откатными;
• поворотно-откидными;
• рельсовыми;
• складными.

Следует учесть, что в домашних условиях проще всего будет собрать распашные створки.

Инструменты, материалы и оборудование

Для ворот рекомендуется брать столбы из металла. Их сечение зависит от веса будущих створок:

• для конструкции массой до 150 кг хватит 80*80*4 мм;
• от 150 до 300 кг лучше взять 100*100*5 мм;
• для габаритных, тяжелых, свыше 300 кг, берутся усиленные – 100*140*5 мм.

Из материалов понадобятся:

1. Профтруба сечением 40*60 мм. Необходима для стоек, которые фиксируются к столбам на въезде. Средний расход – две трубы длиной по 2 м.
2. Профтруба сечением 40*40 мм. Из нее придется сваривать каркас под половинки створок. При среднем размере створки 1,5*2 м потребуется 17 метров.
3. Профтруба квадратного сечения 20*20 мм. Потребуется, чтобы изготовить раскосы (повышают жесткость изделия).
4. Стальной прямоугольный треугольник (угловая косынка). Длина одной стороны – 10 см. Толщина металла – 2,5 мм. На одну створку потребуется четыре штуки.
5. Профнастил или другой материал для обшивки. Для полотна 1,5*2 м необходимо будет два листа.
6. Саморезы для крепежа профнастила. Хватит 60 штук.
7. Два стопора, задвижка, замок, засов.
8. Четыре петли диаметром 25 мм.
9. Роликовый механизм (только под откатную конструкцию).
10. Антикоррозийная грунтовка, краска, кисти.
11. Элементы декора, если предусмотрено проектом (кованые, резные деревянные).

В целях экономии дачники научились варить распашные створки из бывших в быту дюймовых водопроводных труб или стальных уголков сечением 40*40 мм.

Из инструментов следует подготовить:

• болгарку с кругом по металлу;
• сварочный аппарат, маску, электроды;
• электродрель, сверла;
• молоток;
• напильник;
• рулетку, строительный уровень;
• шлифовальный круг.

Все тонкости выбора подходящего основания для забора.

Чаще всего используется столбчатый фундамент, где каждый столб бетонируется отдельно.

Нарезка трубы по размерам

На нужные фрагменты металл режут болгаркой согласно размерам, указанным в чертежах.

Обязательно надевают защитные очки, чтобы искры и пыль и не попали в глаза, на руки – перчатки.

Ржавчину, заусенцы зачищают.

Сборка каркаса

Проводится двумя способами:

• сварка;
• резьбовые соединения.

Разберем каждый из них подробнее.

Сварка

Чтобы сварить ворота из надежной профтрубы, необходимо:

1. Торцы заготовок для внешней рамки срезать под углом 45 градусов.
2. Все фрагменты зачистить от ржавчины, дефектов.
3. Выложить на ровной поверхности, придав форму будущих створок. Ровность углов проверить угольником, горизонталь – уровнем. Отклонения допускаются на 2 мм, но не более того.
4. Перед сваркой для надежности фиксации заготовок соединить их угловыми струбцинами.
5. Фрагменты сварить методом прихвата.
6. После проверки ровности соединений приварить их окончательно.

Способ сварки обеспечивает высокую прочность конструкции.

Резьбовые крепежи

Альтернатива сварочному соединению деталей. Подходит хозяевам без опыта работы со сваркой.

Для реализации потребуется подготовить:

• электродрель со сверлами;
• болты;
• гайки с резьбой М8;
• уплотнительные (пружинные) шайбы;
• гаечные ключи;
• угловые косынки.

Пружинные шайбы – это защита от произвольного откручивания и надежность соединений.

Закручивание гаек выполняется через предварительно просверленные отверстия. В остальном порядок работ аналогичен предыдущему способу.

Этот способ уступает сварке по долговечности и прочности готовой конструкции. Есть риск деформации заготовок во время крепежа.

Покраска – защита от коррозии

Все металлические детали должны подвергнуться антикоррозийной обработке. Далее, чтобы каркас выглядит аккуратно, его красят в понравившийся цвет.

Монтаж створок

После подготовки каркаса нужно переходить к привариванию петель.

Сначала рекомендуется приварить петли к столбам, потом – к рамке, отступив от верхнего и нижнего края 15–20 см.

Швы защищают, проходят грунтовкой. После высыхания навешивают каркас, проверяют качество работы (открытие, закрытие створок).

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Монтаж и сварка

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Перед свариванием каркаса выполняют чертеж с указанием ширины и высоты въездного проема гаража. Профильные трубы сечением 40х20 мм и толщиной стенки 2 мм выступают в качестве каркасной основы подъемного полотна.

Схема с описанием

1. Чтобы сварить раму, отрезается 4 куска профиля размерами, указанными на чертежном рисунке. По углам рамы привариваются косынки, повышающие жесткость конструкции.
2. Рама покрывается антикоррозийными грунтовочными составами и алкидной краской. К верхним угловым торцам привариваются кронштейны с роликами.
3. В проеме двери устанавливается П-образная коробка. Изготавливают ее из толстого уголка с шириной полки в 1,5 раза толще створки. К потолку перпендикулярно дверному отверстию фиксируют направляющие.
4. На раму створки конструкции крепится профлист при помощи самонарезающих шурупов. К ее торцам болтами прикручивается шарнирный механизм. Затем створка устанавливается в проем.

Чертеж и расчет размеров проема

Установить подъемные ворота самостоятельно достаточно просто. Данная конструкция занимает мало места, поскольку в ход идет неиспользуемое пространство под потолком.

Распашные гаражные створки

Это самая простая в установке модель. Перед началом монтажа конструкции изображается схема, где указаны размеры всех составляющих элементов распашной системы.

Чертеж гаражной сварной конструкции с калиткой внутри

Распашная конструкция состоит из следующих составных частей:

• внутренней и внешней рам, которые помещают во входной проем;
• створчатой рамы;
• полотна створок;
• составляется чертеж с учетом необходимых рекомендаций;
• по своей ширине ставни не должны превышать расстояние в 30 см от боков машины до сторон входного проема гаража.

Вариант с калиткой

Уровень высоты створок определяется по высоте автомобиля (стандарт для легковушки составляет 2 м, микроавтобуса – 5 м). Для установки конструкции ворот, во входной проем вмуровываются внешняя и внутренняя рамы из металлического уголка.

Их монтаж необходимо предусмотреть еще на стадии возведения гаража. Гаражные ставни монтируются пошагово с учетом чертежа. Работу выполняют в такой последовательности:

1. От профильной трубы прямоугольного сечения отрезают 8 частей. Из труб сваривают каркас с ребрами жесткости, после чего швы шлифуют. Установку выполняют по аналогичной схеме с заборными створками.
2. Под каждую воротину вырезаются 2 стальных листа нужного размера, на 3–4 см превышающих высоту проема гаража. Оба вырезанных изделия привариваются к дверцам.
3. К внешней раме проема и створкам приваривают петли. Затем навешиваются ворота, врезаются замки.

В качестве урока можно смотреть размещенное ниже видео с Ютуба, чтобы правильно сварить конструкцию.

Для дополнительной безопасности на полотно ворот монтируется замковый люк с подвижно закрепленной массивной дверцей, оборудованной замком. Это обеспечивает защиту замков от взлома путем устранения прямого доступа к ним.

Такая конструкция представляет собой круглое отверстие размером, позволяющим производить манипуляции с открыванием и закрыванием створок изнутри, просунув в него одну руку.

Фото гаражных дверей с калиткой внутри представлено ниже.

Около города

Инструкция по изготовлению

Алгоритм варки ворот из профильных труб немного отличается в зависимости от выбранного вида ворот.

Распашные ворота для загородного дома

После закупки всех необходимых материалов, создания чертежей и подготовки инструментов можно приступать к созданию ворот:

1. Обрабатываем материал. Если трубы старые, необходимо избавится от следов старой краски и коррозии. Для этого используется болгарка и шлифовальный круг. Их можно заменить стандартной наждачной бумагой, но тогда придется долго возиться. Если труба новая, необходимо использовать растворитель, чтобы избавится от остатков заводского масла.
2. Теперь осуществляется разметка, согласно которой материалы будет нарезаться. Чтобы сделать все правильно, следует трубы с большим сечением нарезать попарно (ровно). Это поможет сделать симметричную конструкцию и исключить ошибки при нарезке профиля.
3. Устанавливаем опоры. Выкапываем 2 ямы (глубина каждой около 1 метра, габариты – 50х50 см). Столбы ставятся вертикально, без перекосов. Заливаем смесью на основе цемента и бутового камня. Ждем, пока смесь застынет. Обычно это занимает неделю, но время может отличаться в зависимости от температуры.
4. Разрезанные своими руками трубы необходимо сварить в каркас. В процессе варки используем уголок для проверки ровности сваривания всех частей ворот, иначе конструкция может получиться перекошенной. Как только закончим со сваркой, отшлифовываем швы, чтобы обеспечить товарный вид. Используем специальный стол, чтобы ровно разложить профиль.
5. После создания каркаса приступаем к петлям. Чтобы не допустить ошибок в процессе варки, лучше попросить помощи. Сначала привариваем их к опоре, а потом к каркасу.
6. Теперь можно заняться обшивкой. Здесь можно выбрать один из следующих материалов: профнастил, металл, дерево или поликарбонат. Листы из профнастила можно прикреплять как к внешней, так и к внутренней части опоры. В качестве крепежных элементов используем саморезы. Также при установке створок учитываем свободное пространство.
7. Листы привариваются к каркасу и ребрам жесткости. Железные листы тяжелые, их необходимо приваривать. Такая конструкция получится очень прочной, но тяжелой. Учитываем это, покупая петли, поскольку есть риск, что последние не смогут выдержать нагрузки.
8. Если выбирать деревянную обшивку, работа станет легче (конструкция не такая громоздкая). Делаем специальные отверстия и используем саморезы. Но дерево не такое прочное, как металл (срок годности короче), а еще есть риск гниения из-за постоянных дождей.

Откатные ворота

Откатные ворота с успехом можно самостоятельно изготовить и установить на даче, в загородном доме, на автостоянке и пр.

Раньше откатные конструкции были не такие популярные из-за того, что стоимость автоматических механизмов была высокой. Но сейчас на рынке увеличился ассортимент, и можно найти недорогую, но качественную систему. А некоторые мастера способны сделать механизм из подручных средств. Но лучше остановится на заводкой конструкции.

Откатная конструкция износоустойчива. Для обшивки могут быть использованы любые материалы. Конечно, для создания откатных ворот потребуется больше материала и сил, но конструкция выйдет надежнее и прочнее.

Делаются они следующим образом:

1. Свариваем практически так же, что и в случае с распашными. Используем трубы для каркаса. При выборе откатных механизмов, обратите внимание, что ворота можно сделать подвесными или рельсовыми.
2. Подвесные используют роликовые механизмы. Они ограничивают передвижения транспорта относительно высоты, поскольку для создания используются перемычки и обрешетка.
3. У рельсовых этого недостатка нет. Такая конструкция стоит дешевле подвесной, поскольку требуется меньше материалов.
4. Откатные же самые лучшие в пане использования. Для начала устанавливается рельса и прикрепляются ролики (снизу каркаса, и один используем для верхней части, чтобы облегчить откат).
5. Готовим фундамент. Делаем опорные столбы из труб 10х10 см.
6. Для движения откатной системы прикручиваем ролики к нижней части каркаса. Закрепляем их на фундаменте.
7. Благодаря их расположению (внутри), они будут защищены от мусора и дождя. Если необходимо, делаем калитку в воротах.
8. Для обшивки подойдет большинство материалов. Но помните, некоторые элементы декорации (особенно выпуклые), блокируют полноценное использование откатной конструкции.

Советы по отделке

При сборке ворот из профильной трубы можно использовать различные вспомогательные материалы и элементы декора. Чаще всего применяются следующие варианты:

• профнастил с оцинкованным или полимерным покрытием;
• использование кованых элементов для полной отделки или в качестве вспомогательных элементов декора;
• деревянная обшивка (в виде досок или щитов, может применяться в качестве комбинированных вставок);
• использование вставок в виде сетки (оцинкованной или с полимерным окрашиванием);
• металлические листы;
• отделка с использование поликарбонатных листов (полупрозрачных или непрозрачных, цвет можно выбирать любой).

Применение профлиста

Профлист можно использовать не только для изготовления ограждения, но и для зашивки створки ворот. Это недорогой и очень привлекательный вариант, монтаж легко выполнить своими руками. Для работы можно использовать профнастил таких видов:

• с оцинкованной поверхностью (используется преимущественно для промышленных территорий, складов, автопарковок, участков хозяйственного назначения);
• с одной цветной стороной, вторая окрашивается в простой серый цвет;
• двухстороннее окрашивание (для декоративной отделки используется полимерная краска различного типа, ее выбор осуществляется в зависимости от эксплуатационных условий и климатического региона).

Для монтажа необходимо соблюдение следующих этапов:

• собирается рама из профильной трубы (при помощи сварки или болтового соединения);
• профнастил выбранного типа раскладывается на ровной горизонтальной поверхности, раскраивается (для резки используются только ножницы по металлу, болгарку применять нельзя);
• стальной профилированный лист крепится к раме при помощи болтов или стальных заклепок (первый вариант применяется для створок большой площади, заклепки также можно применять для дополнительной фиксации).

Декорирование ковкой

Одним из наиболее привлекательных вариантов отделки является использование элементов ковки. Для ворот можно заказать уже готовый декор или изготовить его самостоятельно, но в этом случае требуются определенный опыт и оборудование. Ковка к раме может крепиться при помощи сварки или болтов, ее можно комбинировать с поликарбонатными или деревянными вставками, окрашивать в различные цвета.

кованые

Кованые ворота могут стать настоящим произведением искусства, они гармонируют с любым ландшафтным дизайном, обеспечивая при этом высокие показатели по защите участка от незаконного проникновения. Такие створки могут быть глухими или просматриваемыми, все зависит от выбранного дизайна, сложности и других факторов.

Отделка древесиной

Одним из наиболее привлекательных вариантов для обшивки является древесина. Для отделки можно использовать такие варианты:

• отделка струганой доской, которая крепится к раме по диагонали, вертикали или горизонтали;
• сплошная обшивка или двойная, с чередованием доски (обеспечивает проветривание участка, перекрывая возможность просматривания);
• дощатая обшивка, которая может быть выполнена в различных стилях – классическая или под старину, с использованием кованых петель и замков.

струганая
сплошная
дощатая

Для крепления деревянной обшивки можно использовать стальные заклепки или болты, такой вариант один из самых надежных, но требующих регулярного обслуживания. Поверхность древесины следует предварительно зачистить, удалить древесную пыль, обработать антисептиками и антипиренами. После высыхания материала доска покрывается слоем специальной грунтовки, окрашивается или пропитывается маслами, защищающими от негативных внешних факторов. При правильном уходе деревянная створка прослужит много лет, радуя стильным внешним видом и прекрасными характеристиками по прочности.

Использование сетки

Использование стальной сетки является бюджетным вариантом, стоимость устройства невысокая, но прочность конструкции высокая. Для зашивки сначала собирается рама, после чего к ней приваривается сетка. В зависимости от требований к внешнему виду, ворота могут быть выполнены в следующих вариантах:

• обычная прямоугольная конструкция в виде рамы, которая полностью зашивается сеткой Рабица с оцинковкой или полимерным цветным слоем;
• вставки из сетки, которые комбинируются со сплошными элементами или сквозными;
• декоративная сетчатая вставка, которая комбинируется с элементами ковки.

Зашивка металлом

Для ворот можно использовать различные варианты обшивки, выбор материала полностью зависит от особенностей эксплуатации и требований к внешнему виду конструкции. При высоких требованиях к надежности и безопасности можно использовать обшивку в виде стальных листов. Вес подобных створок довольно большой, что сказывается на способе открывания.

Зашивка металлом обычно рекомендуется только для откатных конструкций, что позволяет оптимизировать расходы на монтаж и эксплуатацию – откатная система позволяет облегчить открывание и закрывание панели, продлевая рабочий ресурс конструкции. Для распашных ворот металлическая обшивка подходит далеко не всегда, так как она требует установки усиленных петель и замков.

Металлический лист нуждается в регулярном уходе – сталь требуется защищать от коррозии, для чего применяются специальные грунтовки и антикоррозионные грунтовки и краски по металлу.

Обшивка поликарбонатом

Одним из вариантов отделки ворот является обшивка поликарбонатом. Чаще всего это комбинированная конструкция с использованием элементов ковки, рамы из профилированной трубы и обшивкой из полупрозрачного или непрозрачного поликарбонатного листа. Для выполнения работ необходимо соблюдение следующих этапов:

• готовая рама зачищается, покрывается слоем антикоррозионной грунтовки, после чего окрашивается (лучше всего использовать для этого краскопульт и специальные краски по металлу);
• пока рама сохнет, необходимо раскроить поликарбонат, для чего лист аккуратно раскладывается на горизонтальной поверхности (защитная пленка снимается только после окончания монтажа);
• на поверхности листа выполняется разметка при помощи простого карандаша, при этом площадь листа должна быть достаточной для крепления края к профильной трубе;
• для крепежа используются болты с силиконовыми или резиновыми прокладками, которые предохраняют материал от повреждений;
• после выполнения работ створки ворот крепятся к опорам, с лицевой поверхности поликарбоната снимается защитная пленка.

Правильный выбор материала

Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:

• нержавеющими;
• оцинкованными;
• углеродистыми.

Металлопрофиль, изготовленный из нержавеющей стали, отличается незначительным весом, подходит для создания мебельных каркасов. Углеродистая или оцинкованная сталь используется при изготовлении долговечных и надежных каркасов для ворот.

Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.

В этом видео вы подробнее узнаете, как сделать ворота:

Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.

Подробная инструкция по сборке ворот

Прежде чем приступать к работе, необходимо подготовить соответствующие инструменты. При желании самостоятельно сварить ворота из профильных труб нужно пройти ряд последовательных этапов:

• снятие замеров будущей конструкции;
• создание эскиза, чертежа;
• приобретение необходимых для работы материалов;
• сборка и монтажные мероприятия.

Если есть транспортное средство, очень важно создать конструкцию, свободно пропускающую автомобиль. Стандартные размеры для ворот, через которые предстоит проезжать легковой машине, представлены показателями в 3 м (длина) и 1,5 м (высота). Что касается прилегающей калитки, ее параметры будут идентичны за исключением ширины, она изменится на 0,75 м.

Часто воротная конструкция монтируется на участке, где уже присутствует готовое ограждение. В таком случае ее высота должна рассчитываться исходя из параметров имеющегося забора. Перепад по высоте в таком случае не превышает показатель в 30 см. Обычно расстояние, которое оставляется между столбами опорного типа под будущую каркасную установку, составляет шаг в 3 м.

Как правильно сварить каркас для ворот из профильной трубы?

В соответствии с чертежом, трубу размечают и режут на мерные отрезки с помощью углошлифовальной машины («болгарки») с отрезным кругом. Верхнюю часть створок изготавливают прямой или изогнутой. Для получения дугообразного элемента из профильной трубы понадобится трубогиб. Сварку осуществляют аппаратом для ручной дуговой сварки с использованием покрытых электродов диаметром 2-3 мм, что зависит от толщины стенки трубы.

Сварку створок осуществляют на ровной горизонтальной поверхности в следующем порядке:

• Предварительно раму собирают на прихватках. Концы труб могут быть обрезаны под углом 45° или сварены «в торец». Во втором случае открытые отверстия «заглушают».
• Проверяют равенство диагоналей и измеряют углы.
• Окончательно проваривают стыки.
• В соответствии с выбранной схемой приваривают ребра жесткости из профильной трубы меньшего сечения. По углам для усиления конструкции в качестве усиливающих элементов иногда используют треугольники из стального листа толщиной 2-3 мм. Катеты треугольника – 100 мм.
• Для защиты запорного устройства изготавливают короб из листовой стали. Верхние части навесов приваривают к створкам ворот, примеряют к опорным столбам, делают отметки. В намеченных местах на опорных столбах приваривают нижние части навесов.
• Сварные швы обрабатывают болгаркой с плоским или чашеобразным зачистным кругом.
• Конструкцию полностью собирают, проверяют качество открывания и закрывания.

Все металлические элементы ворот очищают от ржавчины, если таковая имеется, обезжиривают, обрабатывают антикоррозионными составами, грунтуют, а затем окрашивают.

Классификация откатных ворот

Существует несколько типов конструкций, которые почти не отличаются по эксплуатационным параметрам, но имеют принципиальную разницу конструктивных элементов.

Важно. Устанавливать автоматическую систему управления на откатные ворота рекомендуется уже после начала их эксплуатации и реальной проверки функциональности.

Настоятельно не рекомендуется делать все сразу, а поставить вначале ворота с ручным приводом. Если время подтвердило правильность принятых решений и точность монтажа, нет проблем с открыванием/закрыванием, конструкции имеют необходимую прочность и устойчивость в различных положениях полотна, то можно монтировать привод автоматического управления.

Таблица. Разновидности конструкций откатных ворот.

По количеству створок есть два варианта.

1. Моноширма. Створка цельнометаллическая, движется лишь в одну сторону. Недостаток – большая масса немного усложняет процесс открытия/закрытия из-за значительного момента инерции.



   Откатные ворота с моноширмой – самый распространенный вариант

2. Двустворчатые ворота. Полотно состоит из двух половин, которые двигаются в противоположные стороны. За счет снижения массы уменьшаются начальные усилия. Недостаток – требуется обустройство двух фундаментов и двойной комплект дорогостоящих направляющих и иных комплектующих.



   Двустворчатые конструкции требуют установки двух приводов

Конкретный выбор нужно делать после внимательного анализа особенностей приусадебного участка, существующего вида ограждений, финансовых возможностей и наличия опыта выполнения довольно сложных работ по различным специальностям.

Цены на различные виды комплектующих для откатных ворот

Комплектующие для откатных ворот

Пошаговая инструкция по изготовлению откатных ворот

Для примера мы рассмотрим самый надежный и качественный вариант – консольный с нижней установкой рельсы. Ворота состоят из нескольких конструктивных элементов, каждый из них необходимо делать отдельно.

Изготовление направляющей

Это самый нагруженный элемент, его рекомендуется делать из профильной трубы 60×60 мм с толщиной стенки 4 мм. В нашем случае длина направляющей 6 м, из них 4 м ширина створки и 2 м длина, которая постоянно располагается на тележках (противовес). Если у вас размеры меньше, то допускается использовать прокат с толщиной стенки в пределах 2 мм.

Шаг 1. Главная сложность – прорезать максимально ровный паз для кареток. Ширина паза 1,5 см, размер выбирается с учетом, что подшипники монтируются на металлическую плиту толщиной 0,8 мм, паз должен по ним перемещаться без заеданий. В связи с тем, что пропилить болгаркой идеально ровную линию невозможно, делайте запас по размерам. Пропил делается в определенной последовательности.

1. Подготовьте площадку, вам ничто не должно мешать, прокат рекомендуется расположить на оптимальной для работы болгаркой высоте.
2. Проведите две параллельные линии на плоскости трубы, работайте фломастером или карандашом. Линии должны располагаться симметрично посередине проката.
3. Подготовьте болгарку, закрепите тонкий диск соответствующего диаметра, толщина минимальная. Знайте, что чем меньше толщина диска – тем легче процесс пропила. В итоге линия более ровная, вероятности ошибок минимизируются
4. Пройдите первый раз по линиям без разрезания, должны остаться только небольшие углубления. Дело в том, что во время полного пропила образуется много мелких металлических опилок. Они засыпают проведенные линии, что усложняет процесс и повышает вероятность отклонения от заданных параметров. Небольшие углубления видны всегда.
5. Очень аккуратно прорежьте паз, при необходимости подровняйте кромки, уберите заусеницы.

Шаг 2. Приварите основание ворот к направляющей. Для каркаса рекомендуется использовать прямоугольную трубу 40×20 мм. Выставьте ее точно по линии оси направляющей, зажмите струбцинами, еще раз проверьте положение. Сварите оба элемента. Помните, что струбцины не смогут удержать детали от искривления, возникающего при остывании сварных швов. Для исключения вероятности появления проблем надо немного наживлять элемент с одной стороны, длина шва не боле 0,5 см, только после этого можно накладывать длинный шов с противоположной стороны направляющей. Небольшой шов позволяет выровнять положение деталей.

Дина швов примерно 5 см, шаг между ними ≈ 50 см. Основание дополнительно усилит направляющую и уменьшит угол изгиба из-за вертикальных нагрузок. Но главную функцию берет на себя угловая распорка, о ней мы поговорим немного ниже по ходу изготовления. Торец основания сместите на 3 см от конца направляющей, это связано с особенностями конструкции роликов. У вас могут быть свои нюансы, влияющие на этот параметр.

Цены на различные виды профильных труб

Труба профильная

Изготовление кареток

На каретках держится вес конструкции, направляющая скользит по подшипникам. Операции требуют практического опыта выполнения различных слесарных работ, а не только сварочных. Детали должны иметь высокую точность, в противном случае резко ухудшается их функциональность, с откатными воротами появляются серьезные проблемы. В сложных случаях придется все переделывать. Несущий каркас кареток делается из металла толщиной 8 мм ширина в пределах 10 мм. Конкретные значения практического влияния не имеют, в дальнейшем с учетом высоты кареток немного корректируются положения консоли.

Подшипники в нашем случае размещаются на расстоянии 180 мм по осям. Чем шире каретки, тем плавней ход откатных ворот и выше их устойчивость во время передвижения. Каретки следует изготавливать по определенному алгоритму.

Шаг 1. На металле сделайте разметку расположения подшипников, просверлите отверстия под их оси. Сделайте вначале отверстия диаметром 6 мм, а затем увеличьте их до Ø 20 мм. Большие отверстия ручной дрелью не сделать: или сверло сгорит, или дрель выйдет из строя, или отверстия получатся не круглыми, а овальными. Пока полосу не разрезайте на короткие части, длинную намного легче высверливать.

Шаг 2. Разрежьте металл болгаркой по размерам корпуса каретки.

Шаг 3. Из уголка 60×60 мм подготовьте основания. Если есть желание ворота приблизить ближе к опоре, то можно отверстие для кареток сдвинуть вперед. За счет этого конструкция укорачивается и может смещаться при установке.

Шаг 4. В подготовленное отверстие вставьте ось для подшипника. Ее можно сделать из любого круглого металла подходящего диаметра. Внимательно проверьте размер, он должен немного превышать параметры внутренней обоймы подшипника, технические характеристики даны немного ниже.

Шаг 5. Точно перпендикулярно выставьте их на деталях и прочно приварите. Не забывайте, что сварка тянет элементы, предварительно наживляйте, а лишь затем накладывайте сплошной шов.

Теперь осталось собрать все детали каретки. Выставьте их на ровной поверхности, проверьте положение и прочно сварите в единую конструкцию.

В нашем случае для каретки требуются подшипники 204, размер 47(внешний диаметр)×20 (внутренний диаметр)×14 (ширина обоймы) мм. Покупайте только закрытые. Если подшипники отечественного производства, то надо аккуратно вынуть уплотнение и наполнить обойму смазкой. Импортные подшипники вскрывать не надо, там качество значительно выше.

Шаг 6. Прикрутите к механизму регулировочные болты с гайками и контргайками. Болты не менее М16, на них воздействуют большие нагрузки. Длина болтов примерно 10 см, это увеличит возможности регулировок.

Шаг 7. Установите каретку на закладную плиту, отрегулируйте их длину таким способом, чтобы все четыре головки располагались в одной плоскости. Приварите болты.

Практический совет. Рассверлите отверстия под болты до диаметра 20 мм. Размеры болтов 16 мм, лишнее пространство даст возможность регулировать положение откатных ворот еще в одной плоскости: приближать/удалять от столбов.

Уберите болгаркой потеки металла и шлак, очистите от ржавчины и покрасьте поверхности изделия. Кареток надо две штуки, вторая делается аналогично.

Сборка ворот

После высыхания кареток можно приступать непосредственно к сборке ворот.

Процесс сборки достаточно прост, хотя и требует немало физических усилий.

Шаг 1. Работы начинаются с установки направляющей. Выполняется это в несколько этапов.

1. Установите на забетонированный швеллер сделанные каретки, выставьте их по веревке по линии к противоположному столбу ограждения.
2. Наденьте на механизмы направляющую откатных ворот, несколько раз продвиньте ее на максимальную длину влево/вправо, проверьте плавность хода.
3. Выставьте направляющую по горизонтали, обратите внимание на положение при максимальном закрывании ворот, в этом месте конструкция всегда будет немного прогибаться.
4. Несколько раз проверьте положение и функциональность каждого элемента. Все в норме – прихватите их к закладной. Пока прочно не приваривайте. Во время дальнейшего монтажа могут появляться неожиданные проблемы, требующие корректировок.

Шаг 2. Максимально откройте ворота, зафиксируйте положение и приступайте к сварке каркаса. Высота и длина вам уже известна. Подготавливайте прокат нужной длины и постепенно создавайте каркас. Работать намного проще с помощью струбцин, они довольно надежно удерживают элементы, нет надобности обращаться за помощью к третьим лицам. Процесс сварки стандартный, вначале с одной стороны детали прихватываются, затем свариваются с обратной и только после этого усиливаются в месте прихватки.

Шаг 3. Со стороны кареток надо сделать противовес, его мы предусмотрели еще на стадии изготовления направляющей. Длина противовеса 2 м, к торцу направляющей и углу каркаса ворот приварите распорку. Это обязательный элемент ворот, в противном случае они сильно прогибаются, что сделает невозможной эксплуатацию конструкции.

Зачистите все швы и покрасьте металлические поверхности особо устойчивой эмалью для внешних работ.

Шаг 4. Поставьте на место поддерживающие ролики и уловители ворот. Поддерживающие элементы монтируются рядом с каретками на вертикальной опоре. Они не дают возможность воротам отклоняться от вертикального положения. Для них можно использовать обыкновенные колесики, желательно резиновые – конструкция будет меньше шуметь при движении ворот. Из куска угольника сделайте кронштейн, предусмотрите возможность регулировки.

Уловители можно изготовить таким образом.

1. Подберите к подшипнику соответствующего размера ось и втулки. Сам подшипник должен помещаться внутри направляющей, а его ширина быть уже прорези.
2. Из куска профильной трубы болгаркой вырежьте корпус. Приварите к нему втулки подшипника.
3. К верхней части корпуса приварите еще одну трубу для увеличения жесткости.
4. Вставьте конструкцию в направляющую и основание ворот, затяните фиксирующую гайку.

Ролик одновременно ограничивает максимальное открывание ворот и не позволяет им соскакивать с кареток.

Шаг 5. Из трубы 80×80 сделайте опору ворот. Она приваривается внизу столба, вовнутрь при закрытии заезжает подшипник. Для облегчения дно немного загибается под углом вниз. Для минимизации ударных нагрузок рекомендуется закрепить кусок резиновой ленты. Сразу зафиксируйте верхний уловитель плоскости створки, делается он элементарно из любого подручного металла подходящих размеров.

Немного приоткройте ворота и отрегулируйте положение створки таким образом, чтобы в закрытом положении они приподнимались примерно на 1–2 мм. Это снимет длительные статические нагрузки на раму и предотвратит ее деформацию. Теперь осталось придумать замок и ручки. Можно купить и заводские, но их довольно сложно устанавливать. Кроме того, еще на стадии изготовления каркаса надо подбирать трубу соответствующего размера, в противном случае замок не спрячется внутрь ворот.

Каркас можно обшивать металлическими листами, деревянными планками или натягивать на него металлическую сетку. Окончательное решение зависит от ваших предпочтений. Единственная рекомендация – не увеличивайте намного массу раздвижных ворот тяжелыми материалами.

Цены на популярные модели откатных ворот

Откатные ворота

Видео – Откатные ворота своими руками: пошаговая инструкция
