Делаем провода для прикуривания своими руками

Во время зимних холодов нередки случаи, когда аккумулятор теряет свою эффективность. Как правило, в таких случаях автолюбители прибегают к испытанному способу – прикуриванию автомобиля. Однако, этот действенный метод иногда не приносит желаемого результата и всему виной некачественные провода для прикуривания. В магазинах очень мало по-настоящему хороших товаров, и владельцы машин вынуждены приобретать не самый лучший товар.

Разберемся, как выбрать провода для прикуривания

Совет № 1. Самыми лучшими являются провода из меди. Понятно, что чистая медь не продается, но в используемом сплаве ее должно быть как можно больше.

Совет № 2. Сечение провода должно быть оптимальным. Дело в том, что сечение напрямую связано с силой передаваемого тока. Если выбрать слишком тонкий, тока будет недостаточно. Для легкового транспорта подойдет провод сечением примерно 10 мм.

Внешний вид качественных проводов для прикуривания и их составные части

Совет № 3. Не стоит увлекаться длиной проводов. Для комфортного прикуривания хватит 3 – 4 метра провода, в противном случае сопротивление будет слишком велико.

Совет № 4. Очень важна изоляция проводов. Она должна выдерживать большие температурные перепады, при этом не трескаться и не ломаться.

Совет № 5. Так называемые «крокодилы» (крепежи проводов к клеммам) должны иметь хорошие зажимы. Если во время прикуривания провод слетит и попадет на металлическую деталь, то может произойти короткое замыкание с серьезными последствиями.

Самостоятельное изготовление проводов для прикуривания

Некачественные провода для прикуривания приравниваются к их отсутствию, так как они не передадут требуемый ток. Можно потратить кучу времени на поиск проводов с нужными характеристиками, но далеко не факт, что в итоге вещь будет найдена. Некоторые автолюбители предпочитают не надеяться на честность продавцов и делают средство для прикуривания самостоятельно. Для кого-то может показаться, что для изготовления таких проводов потребуются специальные навыки, но на самом деле с работой справится практически любой человек. Итак, отправляемся в магазин.

Для начала необходимо приобрести непосредственно провод. Лучше всего выбрать сечение минимум 10 мм, благодаря этому провода для прикуривания автомобиля смогут выдерживать достаточно высокие нагрузки. Также крайне важно подобрать правильную изоляцию. В идеале, обмотка должна быть выполнена из морозостойкой резины (маркируется как ХЛ) или силикона. Если этому фактору не уделить должного внимания, то изоляция просто растрескается зимой, и деньги будут потрачены впустую.

Следующий важный шаг – это изготовление зажимов для клемм аккумулятора. Не стоит приобретать слишком маленькие «крокодилы», так как они не смогут выдержать нужную силу тока. Лучше купить простые зажимы и немного улучшить их путем установки медных пластин (соприкасаться с клеммами будет именно медная вставка). Медь должна быть толщиной полтора – два миллиметра, а выгнуть ее можно обычными плоскогубцами. Придав пластинам нужную форму, нужно их закрепить на зажимах. Оптимальным решением будут стальные винты или клепки. Для большей эффективности «крокодилов» нужно обе прижимные части соединить специальным проводом «АМГ».

Провод АМГ. В нашем фото-примере выше не использовался, так как крокодилы полностью из металла и дополнительный проводник не нужен

Остается последний этап – припаивание проводов и зажимов. Предварительно провод и припаиваемую часть «крокодила» нужно покрыть оловом (пролудить), после чего с помощью мощного паяльника произвести соединение. Для наилучшего качества важно использовать нейтральный флюс и тугоплавкий припой. Если принять во внимание все эти рекомендации, то провода для прикуривания своими руками можно сделать очень долговечными и надежными.

Интересное по теме:

загрузка…

Источник

Провода для прикуривания автомобиля

Пусковые провода (также называются провода для «прикуривания» автомобиля) обычно используют для подачи стартового тока на клеммы разряженного автомобильного аккумулятора. Источником тока (иными словами «донором») в таких случаях, как правило, выступает другой автомобиль либо полностью заряженная аккумуляторная батарея.

Нажмите, чтобы увеличить.

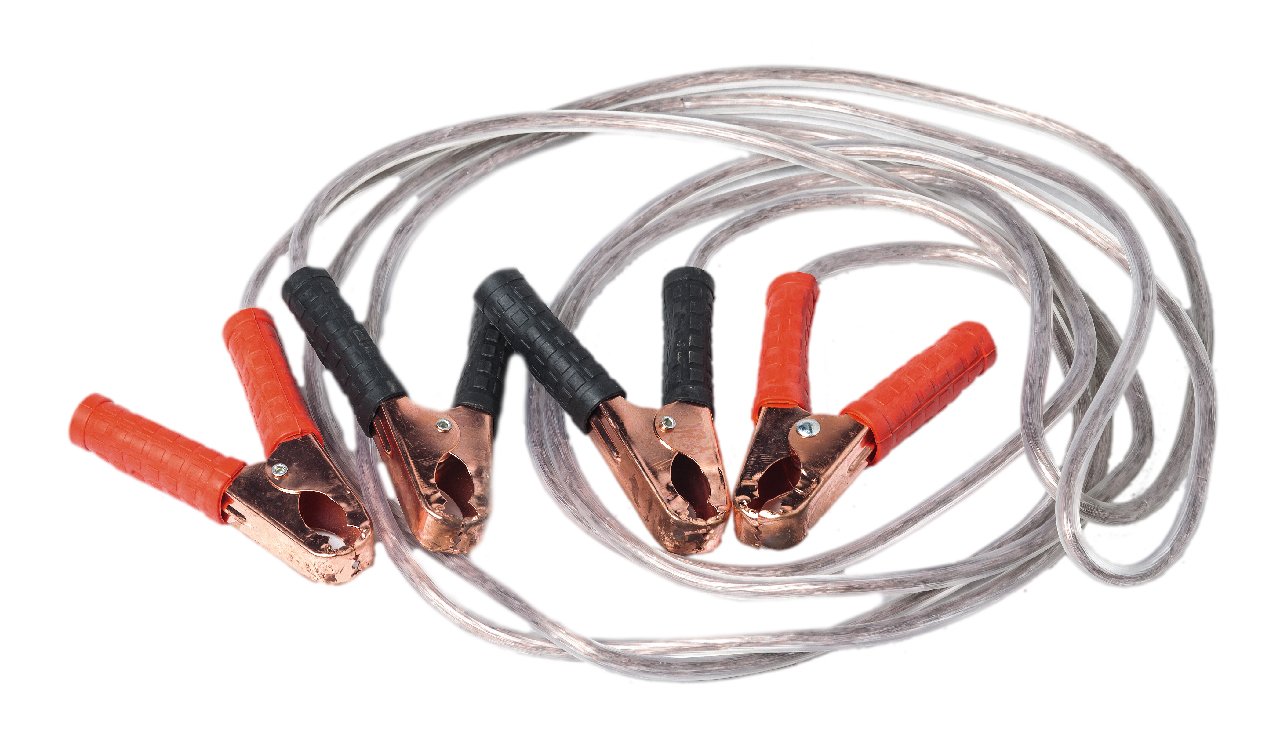

Провода для прикуривания авто.

Некоторые автолюбители, не имея проводов, снимают свой АКБ, на его место ставят аккумулятор из машины-донора либо другой заряженный, затем после запуска и небольшого прогрева двигателя откидывают клеммы при работающем двигателе, и вновь устанавливают штатную батарею. Это крайне опасная операция по следующим причинам:

если генератор автомобиля дает повышенное напряжение, в момент, когда отсоединяются клеммы АКБ при работающем двигателе, на все электрооборудование авто подается нештатное напряжение, которое может вывести из строя электронные блоки управления, освещение, другие устройства;
«свободные» клеммы в момент переключения АКБ могут привести к короткому замыканию;
операции отключения-включения аккумулятора увеличивают вероятность переполюсовки аккумулятора, как штатного, так и автомобиля-донора, что крайне опасно;
снятие клемм АКБ может привести к проблемам с иммобилайзером, охранной сигнализацией и настройкой автомагнитолы (опять же, на двух машинах).

Как правильно выбрать пусковой провод

Следует понимать, что пусковой провод низкого качества скорее всего не способен пропустить достаточно тока для того, чтобы прокрутить коленвал. А также не обеспечивает хороший контакт зажимов на клеммах аккумулятора, что приводит к выжиганию металла крокодилов. Сам «крокодил» также может быстро прийти в негодность на низкокачественном продукте.

К тому же, для двигателей разных объемов необходимо определенное минимальное значение напряжения, на которое напрямую влияет площадь сечения. Поэтому при выборе провода для прикуривания принимаются во внимание следующие критерии:

Диаметр кабеля, поскольку именно от него зависит сопротивление. Сопротивление снижается при увеличении сечения. Таким образом слишком тонкого провода будет просто недостаточно для запуска двигатель. Минимумом считается 6 мм, которые подойдут автомобилям с малым (до 1,5 л) объемом двигателя, оптимальным же будет вариант с 9-12 мм в диаметре.
Длина провода также влияет на сопротивление, поэтому следует брать кабель длиной 2,5-4 метра — так он будет не настолько коротким, чтобы не доставать до капота другого автомобиля, и не настолько длинным, чтобы негативно сказаться на передаче тока от одного аккумулятора другому.
Материал провода и зажимов – они должны быть сделаны из меди, поскольку она обладает наименьшим сопротивлением по сравнению с другими материалами. Обмотка должна быть выполнена из силиконовой или морозостойкой резины, чтобы быть устойчивой к воздействию окружающей среды – часто «прикуриванием» занимаются на морозе, когда эластичность материалов может сильно меняться. С перепадом температур может также изменяться гибкость кабеля, поэтому внимание следует обратить и на жесткость изоляции. «Крокодилы» должны быть хотя бы с медным покрытием.
Соединение кабеля с «крокодилом» должно быть сделано качественно, поскольку это, как правило, самое уязвимое место. В идеале соединение должно быть сделано методом пайки — это позволит избежать потери напряжения.
Зажимные площади «крокодилов» можно записать в отдельный пункт, поскольку даже если кабель дорогой и качественный, но не сможет зацепиться за клеммы аккумуляторов, то завести автомобиль вам не удастся. Зубцы зажимов должны подходить друг под друга, а их пружины — быть достаточно сильными, чтобы обеспечить хорошее сцепление.
Двухцветность проводов – это нужно для удобства подключения и обеспечения безопасности водителей, чтобы наверняка не перепутать порядок соединения. Традиционно, положительный – это красный провод, а отрицательный — черный.

Пример проводов с плохим соединением крокодилов с кабелем.

Какие провода для прикуривания лучше

Выделим несколько марок, которые отличаются стабильно высоким качеством продукции:

AVS и AIRLINE (Китай);
Heyner и Alca (Германия);
Lampa (Италия);
Феникс и Автоэлектрика (Россия).

Но даже их кабели нельзя назвать идеальными. И, тем не менее, по соотношению цены и качества они являются лидерами на рынке. Примечательно то, что российская продукция по ряду параметров превосходит изделия немецких и итальянских производителей и при этом имеет в разы меньшую стоимость.

А вот антирейтинг кабелей, которые лучше обходить стороной:

«Заводила», «СТАРТ», НПП «ОРИОН» (Россия);
King Tools, Smart Power Berkut, Nova Bright, Tiikeri (Китай);
AkkuEnergy, Heyner (Германия).

На испытаниях они показали максимальное падение напряжения, а некоторые и вовсе отказались работать из-за пропадания контакта на первых же секундах запуска. При покупке пускового кабеля обязательно поинтересуйтесь гарантией и потребуйте кассовый чек. Если изделие окажется некачественным, то вы сможете вернуть его обратно в установленные законом сроки.

Как правильно «прикурить» автомобиль

Этот вопрос может возникнуть в любое время, однако особенно актуальным он становится в холодное время года. Ведь при низких температурах даже новые аккумуляторные батареи разряжаются значительно быстрее. Существует ряд нюансов, которые необходимо знать перед тем, как «прикурить» аккумулятор от другого аккумулятора. В частности, техническое оснащение, порядок действий, меры предосторожности. Обо всем этом и не только мы расскажем подробно.
Схема прикуривания автомобиля.

Алгоритм, как правильно дать «прикурить» автомобилю. Очередность действий будет следующей:

Дайте двигателю машины-донора перед процедурой поработать около 5 минут на 2000-3000 об/мин. Это делается для того чтобы аккумулятор дополнительно подзарядился.
Заглушите перед «прикуриванием» двигатели, выключите зажигание, а также все электроприборы обоих автомобилей!
Подсоедините концы «плюсового» провода сначала к батарее машины-донора (от которой «прикуривают»), а потом к машине-реципиенту.
Подсоедините концы «минусового» провода аккумулятора. Сначала к «минусу» аккумулятора машины-донора, а потом к любой зачищенной от ЛКП металлической поверхности (например, блоку двигателя) или к выступу на корпусе машины. Однако помните, что в момент запуска двигателя существует вероятность возникновения искры на «минусе». Поэтому соблюдайте пожарную безопасность, и «прикуривайте» на открытом воздухе или в хорошо проветриваемом помещении. Если вы не нашли подходящего выступа, то подсоедините провод к «минусу» АКБ реципиента.
Обязательно соблюдайте полярность! Один провод должен соединять два «плюса», а второй — два «минуса». Если вы перепутаете полярность, возникнет короткое замыкание, и существует высокая вероятность выхода из строя всей электроники автомобиля!
Сядьте на руль автомобиля-реципиента и попытайтесь запустить двигатель. Если аккумуляторная батарея машины-донора в порядке, и вы все сделали правильно, то мотор запустится без проблем.
Выставите количество оборотов двигателя в пределах 1500-2000 об/мин, дайте поработать ему около 5 минут чтобы батарея набрала некоторую емкость.
Отсоедините провода от обоих аккумуляторов в обратной последовательности (то есть, сначала отсоедините от реципиента, а потом от донора, сначала «минусовой» провод, а потом «плюсовой»), упакуйте их, закройте капоты автомобилей.

Если в течении нескольких секунд машину «прикурить» не удалось, то попробуйте поступить следующим образом:

С подсоединенными проводами и выключенным двигателем и зажиганием у реципиента запустите двигатель донора.
Дайте поработать ему около 10 минут на 2000-3000 об/мин. Так произойдет подзарядка обоих аккумуляторов.
Выключите ДВС, зажигание и все электроприборы донора. Повторите попытку по запуску двигателя реципиента.

Таким образом, правильно «прикурить» автомобиль от другого аккумулятора совсем несложно. Теперь рассмотрим несколько распространенных ошибок, которые допускают неопытные автовладельцы. Мы постарались выстроить их в порядке приоритета по безопасности.

«Прикуривают» от машины с запущенным двигателем.
Не выключают зажигание и/или электроприборы в процессе «прикуривания».
«Прикуривают» от аккумулятора, который имеет меньшую емкость, чем та, которой обладает их батарея.
Не соблюдают последовательность действий (алгоритм подсоединения отдельных контактов).
Используют некачественные провода (с малой площадью поперечного сечения, некачественными контактами на «крокодилах», хрупкой изоляцией).
Не придерживаются правил безопасности (в том числе, пожарной).

Чтобы избежать появления этих ошибок — следуйте четкому алгоритму и вы сможете безопасно запустить двигатель вашей машины от другого аккумулятора.

Провода для прикуривания своими руками

Провода для прикуривания автомобиля должны соответствовать большому току, который передает работающий генератор исправного автомобиля. Если сечение или материал провода не рассчитаны на такую нагрузку, сами материалы низкого качества, то произойдет их нагрев и оплавление.

https://www.youtube.com/watch?v=bwp_yetHIQ8

Это может привести к возгоранию и порче не только проводов — пострадать может как машина донора, так и прикуриваемый от него автомобиль.

Вы должны знать, что минимально допустимое сечение проводов для прикуривания 10 мм. Такой провод выдержит пиковую нагрузку в 200 — 250 А и поможет завести обычный легковой автомобиль.

Выбор кабеля для проводов

Рекомендуется при изготовлении проводов для прикуривания своими руками взять медный кабель для сварки с сечением 25 мм. Такому проводу не повредит даже ток нагрузки в 700 ампер. Кроме большого сечения, сварочный кабель имеет прочную изоляцию, что предотвратит короткое замыкание с корпусом автомобиля.
Провод для прикуривания сечением 25 мм.

Многие провода для прикуривания, продающиеся на рынке, имеют существенный недостаток. При морозе изоляция трескается и осыпается, оставляя оголенному проводу мало шансов избежать короткого замыкания. Не секрет, что в большинстве случаев помощь в виде прикуривания от другого автомобиля востребована именно зимой, когда на улице минусовая температура.

Имея более низкое качество, чем заявлено, такой провод при разматывании теряет свою изоляцию и становится непригоден для безопасного использования. Поэтому, выбирая подходящий кабель, обращайте внимание на его внешнюю защиту. Она должна быть выполнена из мягкой резины, обладающей морозостойкими свойствами.

Длина провода является величиной, прямо влияющей на его сопротивление. Чем эта величина ниже, тем надежнее и дольше будут служить провода для прикуривания. Длины кабеля должно быть достаточно, чтобы дотянуться от одной машины к другой. Обычно вполне хватает 2-2,5 метра.

Выбор зажимов

Делая провода для прикуривания своими руками, необходимо уделить особое внимание зажимам (крокодилам), с помощью которых провода контактируют с клеммами аккумуляторов и массой автомобиля. От качества «крокодилов» также зависит сопротивление. Предпочтение следует отдать тем зажимам, которые имеют медные контакты или хотя бы медное покрытие.
Зажимы-крокодилы для проводов прикуривания.

Лучше, если контакты упрятаны в пластиковый изоляционный корпус — меньше вероятность получить замыкание в электропроводке автомобилей. Вам потребуется приобрести 4 зажима. Постарайтесь, чтобы они парно отличались друг от друга по цвету. Так проще не ошибиться при подключении.

При выборе ориентируйтесь на зажимы для подключения массы сварочных аппаратов — они надежнее и выдерживают перетекание тока до 600 ампер.

Сборка проводов для прикуривания

Итак, у вас есть два куска провода и четыре зажима разной окраски. Вам понадобится острый нож для зачистки концов провода и несколько пластиковых затяжек. Присоедините одинаковые по цвету зажимы к одному из проводов. При помощи затяжек усильте крепление провода в зажиме. Повторите данную процедуру с другим проводом. Это все — теперь у вас есть свои провода для прикуривания.
Провода для прикуривания своими руками готовы. Своими руками вы собрали незаменимый аксессуар для зимней дороги. Следует отметить, что качественные морозостойкие провода стоят порядка 1600 рублей. Собирая провода для прикуривания, вы потратите в среднем следующие суммы:

кабель сварочный с сечением 25 мм длиной 5 метров — 710 рублей;
четыре зажима общей стоимостью 400 рублей.

Итого, ваши надежные и качественные провода для прикуривания обошлись вам на 500 рублей дешевле, чем те, которые предлагают в автомобильных магазинах.

Потратив совсем немного времени, вы будете абсолютно уверены, что эти провода надежны и всегда смогут помочь в случае необходимости.Теперь вы сможете не только выручить себя в трудной ситуации, но и оказать помощь друзьям или другим участникам дорожного движения.

Источник: https://wikers.ru/articles/provoda-dlya-prikurivaniya.html

Провода для прикуривания

Такие советы пригодятся как начинающим, так и водителям со стажем. Потому что бывает, купишь провода для прикуривания автомобиля, и при подзарядке соседней машины, эти провода в миг плавятся. Чтобы такого не было, определим, какие провода стоит брать или как сделать, если делать своими руками.

От того, какого диаметра провода, то есть площади сечения, от материала металла будет зависеть, сколько тока, какую максимальную силу тока могут пропустить эти провода.

Чем площадь сечения провода больше, тем мощнее провод, тем меньшее сопротивление оказывается электрическому проходящем току и тем больше нагрузку он может выдержать. Дешевые китайские провода быстро плавятся, потому что и изоляция проводов слабая и диаметр маленький. Материал или медь, или алюминий.

По данным из электротехники, мы знаем, что на 1 квадратный миллиметр сечения провода сила подаваемого тока должна быть не больше 8 Ампер. А при запуске автомобиля вырабатывается около 200 Ампер тока, чтобы проводка в машине не сплавилась, площадь сечения металлического сердечника должна быть не меньше 25 мм2.

Формула площади круга равна произведению числа Пи на радиус в квадрате. S=Пи*R2. Получается 25=3.14*R2. Отсюда радиус равен корень из 25 делить на 3,14. Получается диаметр должен быть больше 8 мм.

Эффективным для прикуривания и безопасным является провод с диаметром сердечника 9,5 мм. Минимальная площадь сечения — 5 мм.

Материал жил проводов

На первом месте по токопроводимости занимает серебро. После него идет медь. Лучше покупать медные, чем алюминиевые. Алюминий или алюминий покрытый медью хуже проводит ток.

Материал оплетки

От материала изоляции провода зависит, сможете ли вы их применить в сильные морозы. Изоляция стартовых проводов должна выдерживать северные условия и не трескаться на морозе.

Самый распространенный вариант оплетки — это поливинилхлорид мягкого состояния. По виду определить состояние таких проводов сложно. Бывают очень морозостойкая изоляция проводов. Но у таких проводов минус в том, что провода под слоем резины сильно окисляются. И резина все равно становится деревянной, например, при -45 градусах.

Самые мягкие провода — это с силиконовой обмоткой. Они и в мороз мягкие.

Зажимы — крокодилы для проводов

От того, сильно сжимают прищепки-крокодилы клеммы аккумуляторной батареи или нет, зависит качество передачи энергии. На соединениях теряется много энергии. Самый хороший крокодил из меди.

Крокодилы проводов должны быть припаяны, а не прикручены болтом к проводам.

Длина проводов

Длина имеет очень большое значение. С короткими проводами придется повозиться, подъехать впритык, с определенной стороны.

С длинными проводами прикуривать автомобиль очень удобно. Но, чем длиннее провода, тем больше потеря энергии.

На каждые 1,5 метра провода напряжение падает на 1,5 Вольта. Поэтому оптимальной, то есть золотой серединой является расстояние 3 метра.

Как сделать провода для прикуривания своими руками

Если магазинные варианты проводов не нравится или дорого, то есть возможно сделать их самому. Делать их просто, если есть провода нужного сечения, нужной длины и крокодильчики для клемм.

Где взять провода

Самым лучшим проводом, откуда можно взять для прикуривания авто — это провода от сварочного аппарата. Сейчас сварочные аппараты компактные, есть у многих, можно взять оттуда или купить сразу отдельно.

Изоляция сварочного провода — резина с силиконом. Внутри — медный, многожильный провод. Если на резине выбита маркировка ХЛ, то это означает, что может эксплуатироваться в сильные морозы.

Для стартовых проводов пойдут сварочные провода с шифром КГ. 6 метров провода режем пополам. Главное, чтобы диаметр сердечника провода был не меньше 9 мм.

Где взять крокодилы или как их сделать

Сделать зажимы можно из медных сварочных держателей. Обязательно изолирует ручки. Но, лучшим вариантом для пусковых автомобильных проводов являются магазинные заводские крокодильчики.

Стоимость их не высокая. Покупаем 4 штуки. При покупке проверить, чтобы зубья хорошо зажимали, или, если беззубые крокодилы, то чтобы сила сжатия была нормальной.

Лучше брать с запасом по силе тока. То есть, если взять для проводов 500 Ампер, такие зажимы прослужат долго. Если грузовая машины, лучше взять на 850 Ампер.

Собираем провода

После найденных или купленных материалов, приступаем к созданию прикуривательных проводов для автомобиля.

Для этого:

6 метровый провод режем пополам.
Наконечник вставляем в провод и опрессовываем.
Прикручиваем, а лучше запаиваем провода к зажимам.
Изолируем открытые части. Оставляем только пасти крокодильчиков.

Техника безопасности

Требуется соблюдать меры предосторожности при передачи зарядки от работающего автомобиля неработающему.

Правила ТБ:

Не прикуривать машину с заведенным двигателем. Хотя обычно так и делают. Но, современные авто напичканы электроникой и будет обидно, если сгорит вся электроника. Причем электроника может сгореть в обоих машинах. Автомобиль — донор работает минут 5-10 на оборотах до 3 тысяч.
Далее, надо выключить все электроприборы (магнитола, фары и т.д.).
Соблюдаем полярность. Не допускаем замыкания. При неправильном соединении, то есть, плюс на мину, может выйти из строя не только электроника, но и изоляция проводов может загореться. Поэтому, огнетушитель должен быть рядом.

Вывод

Даже если у вас новый автомобиль, лучше купить новые мощные провода, по возможности силиконовые. И возить их в машине.

Автоэлектрик отвечает, можно ли прикуривать автомобиль.

Пусковые провода сплавились.

Журнал ЗАРУЛЕМ представил рейтинг лучших проводов для прикуривания.

Тестирование проводов для подзарядки АКБ.

Источник: https://autostuk.ru/provoda-dlya-prikurivaniya-avtomobilya.html

Провода для прикуривания автомобиля — купить или сделать самому? 6 полезных советов

Провода для прикуривания автомобиля, они же стартовые или пусковые провода, — это аксессуар, необходимый для «оживления» разряженного аккумулятора. В большинстве случаев представляют собой пару металлических проводов в мягкой оплетке, с прикрепленными на концах мощными зажимами («крокодилами»). Основная функция стартовых проводов – запитать потерявший разряд АКБ от сторонней батареи.

В данной статье мы подробно рассмотрим: как выбрать провода для прикуривания, какие технические характеристики наиболее важны при выборе, а также узнаем можно ли изготовить пусковые провода своими руками.

Советы при выборе пусковых проводов

Рассмотрим несколько полезных советов касательно наиболее важных технических характеристик стартовых проводов.

Диаметр проводов. Максимальная нагрузка по току

От площади сечения провода для прикуривания автомобиля, а именно от его металлической составляющей, напрямую зависит — какую максимальную силу тока сможет выдержать провод. По-русски говоря — чем провод толще, тем более высоким может быть пусковой ток. Так же от диаметра медной жилы зависит величина электрического сопротивления. Чем площадь сечения больше — тем сопротивление меньше. А чем меньше сопротивление — тем ниже величина падения напряжения на выходе.

Общепринято, что на 1 мм2 жилы максимальная нагрузка по току должна составлять не более 8 Ампер. Соответственно, при токе запуска автомобиля в 200 А площадь сечения металлического сердечника провода должна составлять не менее 25 мм. Из школьного курса вспоминаем формулу площади круга — 3.14*R2. Путем несложных вычислений получаем, что диаметр жилы не должен быть меньше 8 мм.

Идеальным считается диаметр металлической части провода 9.5 мм. Минимально допустимая величина площади сечения — 5 мм.

Материал металлической жилы провода

Второе место по токопроводимости после серебра занимает медь. Вряд ли кто-то из производителей будет делать серебряные провода, поэтому в идеале найти провода для прикуривания с медным сердечником. Чаще всего изготовители экономят — используют менее токопроводящий алюминий, в простом или омедненном варианте.

Материал оплетки проводов

Стартовые провода часто используются в экстремально минусовые температуры, поэтому материал оплетки проводов не должен трескаться, растекаться и приходить в негодность на холоде. Самый распространенный материал изоляции– мягкий поливинилхлорид. Внешне очень сложно оценить качество такой оплетки, поэтому стоит поискать рекомендованный рабочий диапазон температур. Его добросовестный производитель обязательно укажет на упаковке.

Реже встречаются провода, изолированные морозостойкой резиной. Минуc такого материала в активном окислении проводов под слоем покрытия, а при сильном морозе резина все таки частенько дубеет и крошится.

Идеальным материалом для оплетки провода является мягкий силикон. Он не застывает даже при сильном морозе, не трескается и не растекается. Найти такие провода сложно, но реально.

Зажимы для проводов

Зажимы на концах пусковых проводов попросту называются «крокодилами». От их качественного исполнения во многом зависит результат прикуривания авто.

Идеальный «крокодил» — медный. Очень важно, что бы при запуске автомобиля поверхность контакта наконечника с клеммой была максимальной. Именно на «крокодилах» происходят основные потери напряжения, поэтому подойти к выбору креплений следует очень ответственно.

Следует обратить особое внимание на крепление самих «крокодилов» к проводам — в идеале они должны быть припаяны, а не прикручены или присоединены с помощью зажимов, фиксаторов и т.п.

Длина провода

Длина провода важна не только из соображений удобства «дотягивания» его от машины-донора к прикуриваемому автомобилю. На каждые полтора метра провода происходит падение напряжения примерно в 1.5 вольта. Оптимальной длиной проводов считается величина от 2 до 4 м.

Как изготовить провода для прикуривания своими руками?

Разочаровавшись в ассортименте магазинов, автолюбитель задумывается о возможности изготовления проводов своими руками. Рассмотрим необходимые составляющие для успеха этого процесса.

Где взять подходящие провода?

Оптимальным материалом для изготовления проводов своими руками является сварочный многожильный провод, медный, в изоляции из селиконосодержащей резины. Морозостойкая резина маркируется буквами «ХЛ». Вполне подойдет гибкий кабель для проведения сварочных работ (маркировка «КГ»). Для получения проводов длиной 3 м, понадобиться 6 метров провода. Приобрести его можно в любом магазине электротоваров. Диаметр металлического сердечника провода должен быть не менее 9 мм.

Как изготовить или где взять зажимы для клемм?

Зажимы для клемм («крокодилы»), чисто теоретически, можно изготовить своими руками. Для этого понадобятся медные сварочные держатели. Поверхность их необходимо обязательно заизолировать, придумав наконечники к ручкам из резины или пластмассы.

Оптимальным решением при изготовлении пусковых проводов для автомобиля своими руками будет все же приобретение готовых «крокодилов». Стоят они недорого и приобрести их можно в любом автомагазине. «Крокодилов» понадобиться 4 штуки. При покупке следует обратить особое внимание на зубчики – они должны соприкасаться друг с другом без смещения. В идеале — замаркировать их с помощью термоусадочной ленты, для обозначения плюсового и минусового проводов. Для снижения потерь напряжения зажимы лучше всего подкорректировать под форму клеммы — таким образом площадь соприкосновения увеличится и потеря напряжения уменьшится.

: Продажа в лизинг арестованных автомобилей от Сбербанка

При выборе комплектующих обращайте внимание на величину номинального тока. Обычно она указывается на АКБ (ток холодного пуска). Идеальны компоненты, рассчитанные на величину тока в 500 Ампер, а если ваш автомобиль габаритный, то лучше исходить из величины в 850 Ампер.

Сборка проводов

После приобретения всего необходимого (кабель, «крокодилы», термоусадка 2 цветов, 4 стальных наконечника, несколько болтов и гаек) можно приступать к сборке:

Режем провода пополам, зачищаем каждый конец.
Берем наконечник, вставляем в него провод и опрессовываем.
Прикручиваем и, в идеале, припаиваем провод к крокодилу.
Надеваем изоляцию.

Очевидно, что процесс сборки проводов своими руками не сложен, главное — выбрать правильные комплектующие. В результате получится изделие, стоимость которого в магазине будет превышать ваши затраты в десятки раз. Такой провод при правильной сборке послужит не один год.

Меры предосторожности при прикуривании автомобиля

Прикуривание — это небезопасный процесс, потому нужно строго придерживаться основных правил:

Никогда не прикуривайте от автомобиля с заведенным двигателем! Это самая распространенная ошибка многих автомобилистов, которая в итоге может привести к выходу из строя электрики на обоих авто. Дайте двигателю машины-донора поработать оборотах в 2 — 3 тысячи 5 — 10 минут перед процессом — это обеспечит дополнительный перезаряд аккумулятора.
Выключите все электроприборы.
Самое важное – строго соблюдайте полярность! Один провод соединяет плюсовые клеммы, второй — минусовые. При нарушении полярности возникнет короткое замывание, что может привести к выходу из строя всех электронных систем авто, а в худшем случае к пожару!
Всегда имейте наготове огнетушитель! Лучше перестраховаться, чем разбираться с печальными последствиями.

Заключение

Провода для прикуривания — вещь несомненно нужная, особенно в условиях наших суровых зим. Выбирая готовые провода в магазине — не экономьте! Пусть покупка будет дорогой, зато приобретение проводов с указанными в нашей статье параметрами точно не станет одноразовой покупкой. Здесь как нельзя работает пословица «скупой платит дважды».

Если же вы решили изготовить провода самостоятельно — выбирайте качественные составляющие и максимально соблюдайте технику безопасности.

И пусть ваши дороги всегда будут ровными, а провода для прикуривания не пригодятся!

Источник: https://auto-gl.ru/provoda-dlya-prikurivaniya-avtomobilya-kupit-ili-sdelat-samomu-6-poleznyh-sovetov/

Сам себе автоэлектрик: провода для прикуривания своими руками

Провода необходимые для прикуривания можно купить готовые, но часто их качество оставляет желать лучшего. Поэтому многие автомобилисты изготавливают их своими руками. Как сделать провода для прикуривания автомобиля своими руками, рассказывается в этой статье.

Зимой возможна ситуация, когда не заводится машина из-за разрядившейся аккумуляторной батареи. Завести в этом случае двигатель можно, прикурив от аккумулятора другого автомобиля. Но может случиться так, что даже если нашелся водитель согласившейся дать прикурить от своего аккумулятора, может не оказаться в наличии проводов для прикуривания. Поэтому любой водитель, особенно в зимнее время, должен их иметь в своем багажнике.

Провода для прикуривания авто

От покупки готовых прикуривателей автолюбителей удерживает их низкое качество, которые порой приходят в негодность после первого использования. Поэтому следует знать, как выбрать качественные провода для прикуривания.

При покупке нужно руководствоваться такими критериями:

в первую очередь следует уяснить, что качественные изделия не могут стоить дешево: хороший материал стоит дорого, а зажимы имеют сложную конструкцию;
высокая цена не гарантирует качество, но если вы решились на дорогую покупку, то следует с особой придирчивостью осматривать товар, чтобы убедиться в его высоком качестве;
можно проходить мимо изделий, у которых некачественная или неразборчивая надпись;
если в перечне технических параметров какого-то не хватает, то нужно уточнять у продавца: иногда все параметры указываются только в сертификате изделия.

Эти правила известны всем, но многие ими пренебрегают из-за нехватки времени и стеснения, хотя это поможет избежать проблем в будущем (Avtozvuk.ua — База Автозвука).

Готовые прикуриватели нужно покупать с техническими параметрами несколько завышенными, чтобы они гарантировано подошли.

Провода для прикуривания должны отвечать следующим требованиям:

Длина проводов не должна быть меньше 1,5 метра, так как борта машин будут соприкасаться, что недопустимо. При очень длинном проводе возможны большие потери напряжения, пока ток будет идти от донора к реципиенту. Допускается длина в пределах от 2 до 4 метров.
Диаметр проводов не должен быть меньше 6 мм. Следует искать кабель, сечение которого должно составлять 9-12 мм. Хотя он стоит дороже, но не стоит на этом экономить. Сечение влияет на силу передаваемого тока: чем оно толще, тем более сильный ток может проходить по проводам.
Идеальным материалом для зажимов (крокодилов) является медь. Поэтому не стоит покупать крокодилы из более дешевых материалов. Определить, что провода изготовлены из меди можно по их весу — они должны быть тяжелыми.
Пусковой ток должен быть равным 200 А.
Внешний вид качественных прикуривателей
Во время прикуривания неизбежны потери напряжения, но они не должны превышать 2,3 В, если шнур длиной 1,5 метра. На выходе напряжение не должно быть ниже 9 В.
Особое внимание следует уделять соединениям – это самые уязвимые места в электросхемах. В нашем случае – это стыки проводов и крокодилов. Выбирать нужно прикуриватель, у которого прикуривающий кабель припаян к зажиму.
Крокодилы должны иметь большие площадки, чтобы обеспечить лучший контакт. Обратить внимание нужно на силу зажима. Если захват будет слабым, он не удержит крокодилы при прикуривании. Если зажимы соскочат, может произойти короткое замыкание, которое может привести к неприятным последствиям.
Важно также обратить внимание на качество изоляции. Прикуриватель приходится использовать чаще всего зимой при морозе. Некачественная обмотка лопается, пропускает ток и повреждает кабель. Лучшим вариантом является силиконовая резина.

Изоляция из силиконовой резины

Если вы нашли прикуриватели, отвечающие этим требованиям, но производитель неизвестный, можно смело их покупать, так как они точно не подведут.

Самостоятельное изготовление проводов для прикуривания

Найти качественные провода для прикуривания довольно сложно, порой проще и быстрее их смастерить своими руками. Для этого не понадобится специальных знаний, и сделать их может любой автолюбитель.

Для изготовления средства для прикуривания необходимо закупить необходимые материалы. Провод длиной 6 метров сечением не менее 9 мм, его потом можно будет разрезать на два по три метра. Сечение более 10 мм сможет выдержать высокие нагрузки.

Важно, чтобы у проводов была надежная изоляция. Это должна быть силиконовая или морозостойкая резина, маркируемая как ХЛ. Иначе, в морозы изоляция будет ломаться, не будет качественно пропускать ток, и защищать провода.

Важным шагом является изготовление крокодилов для клемм АКБ. Лучше приобретать сварочные зажимы для заземления. У них крепкий корпус, который не деформируется со временем. Благодаря мощной пружине, которая установлена на крокодилах, падение напряжение в месте контакта будет меньше. Правда, зажимы нужно доработать, так как они имеют небольшую площадь контакта, если учесть форму клемм аккумуляторной батареи

Подключение к клеммам АКБ

Аккумуляторная клемма закругленная и вытянутая, на крокодиле она должна соответствовать формой. Иначе зажим будет касаться клемм небольшой площадью и пользы от толстого провода не будет, так как будет потеря напряжения.Припаиваемые провода нужно расплющить, тем самым, увеличив площадь контактов и уменьшив потерю тока.

Можно купить обычные зажимы, улучшив их установкой медных пластин. Толщина пластин должна быть 1,5 — 2 мм. Выгнуть их можно с помощью плоскогубцев. После придания необходимой формы, пластины можно закрепить на крокодилах. В качестве крепежного материала оптимальным вариантом будут клепки или стальные винты. Чтобы повысить эффективность зажимов, прижимные части желательно соединить с помощью специального провода «АМГ».

На последнем этапе нужно припаять крокодилы к проводам. Перед тем как припаивать детали, необходимо припаиваемую часть зажима и провода пролудить (нанести олово). Далее мощным паяльником следует осуществить соединение. Качественное припаивание обеспечит тугоплавкий припой и нейтральный флюс.

Готовые самодельные крокодилы

Следуя данным рекомендациям, можно обеспечить свой автомобиль надежными и долговечными проводами для прикуривания, изготовленными своими руками.

Загрузка …

«Самодельные провода для прикуривания»

В этом видео демонстрируется, как изготовить провода для прикуривания своими руками (автор — Евгений Семенов).

Источник: https://avtozam.com/elektronika/akb/provoda-dlya-prikurivaniya-svoimi-rukami/

Зажимы — крокодилы для проводов

Крокодилы проводов должны быть припаяны, а не прикручены болтом к проводам.

Провода для прикуривания авто. Как изготовить

Провода для прикуривания авто. Как изготовить самостоятельно, правильно выбрать готовые

Каждый уважающий себя автолюбитель в своем арсенале должен иметь провода для прикуривания авто. Они необходимы:

в дальнем путешествии, особенно, в местности, где ближайшая СТО или службы эвакуации могут находиться далековато;
при эксплуатации автомобиля в холодное время года;
если в авто стоит «подгулявший» аккумулятор.

Приобретя такие провода, и понадеявшись на них, они могут подвести в самый неподходящий момент. Многие автолюбители с минимальным опытом электромонтажных работ способны изготовить такие провода самостоятельно. Не сказать, что себестоимость самодельных проводников будет намного меньше, но надежность и параметры выиграют точно.

К тому же, как приятно иметь в составе своего инструмента самостоятельно изготовленное изделие.

Если все же вы решили купить готовый комплект проводов для прикуривания, я приведу пару дельных, на мой взгляд, советов по их выбору.

Назначение проводов для прикуривания авто

Главное назначение проводов – обеспечить запуск двигателя при разряженной аккумуляторной батарее. Многие автолюбители игнорируют провода, полагаясь на аккумулятор-донор с другого автомобиля или гаража. Процесс запуска в таком случае происходит так:

снимаются клеммы с родного разряженного аккумулятора, накидываются на заряженный АКБ-донор;
запускается двигатель собственного авто;
после прогрева двигателя клеммы перекидываются на родной аккумулятор.

Во-вторых, напряжение генератора, особенно при неисправном регуляторе, может быть больше 15,5 Вольт, что недопустимо для блоков управления автомобиля. На СТО регулярно поступают автомобили после таких «испытаний», приходится производить дорогой ремонт блоков управления. Ко всему прочему, в момент «перекидывания» аккумулятора могут коротнуть свободные клеммы, их можно переполюсовать (подключить в обратной полярности).

Всё это крайне опасно. В автомобилях последних годов выпуска снимать клеммы АКБ стрёмно еще с точки зрения возможных проблем с иммобилайзером.

Поэтому самым надежным и простым методом запуска двигателя при посаженном аккумуляторе до сих пор является «прикуривание» авто от аккумулятора с другого автомобиля. Напомню порядок прикуривания.

Последовательность действий при прикуривании авто:

1. Произвести осмотр проводов на предмет целостности их изоляции (если провода не ваши). Цвет изоляции или клемм обычно черный для минусового провода и красный для плюсового. Можно допустить, чтобы изоляция черного провода была немного нарушена (красного – ни в коем случае), но и это плохо.

2. Оценить сечение проводников без изоляции. Это можно сделать, посмотрев на зачищенный провод в районе клемм. Часто, особенно в китайских проводах, изоляция имеет толщину с палец, а сама медная жила чуть толще волоса. Таким проводом двигатель не запустишь. В большинстве автомобилей ток запуска стартера (пусковой ток) более 200 Ампер. Считается, что 1 квадратный миллиметр площади сечения провода обеспечивает максимальный ток около 10 Ампер. Площадь определяется по школьной формуле S равно Пи множить на D в квадрате и делить на 4, где

S – площадь сечения провода;
Пи – 3,14;
D – диаметр провода.

Например, При диаметре жилы провода 5 миллиметров площадь будет 5*5*3,14/4 = 19,625 кв.мм. То есть такой провод обеспечит около 200 Ампер пускового тока. Если потребуется больше, то провод будет нагреваться, и вряд ли обеспечит надежный запуск.

3. Проверить качество зажимов. Лучше, чтобы они имели медные «губы» и надежные пружины. Перейти к подключению.

4. Сначала подключаются «+» зажимы к положительным клеммам аккумулятора, сначала «родного», потом донора.

5. Надежно установив положительные клеммы, устанавливают отрицательные зажимы в том же порядке (к своему авто, потом к донору). Почему сначала подключаются положительные клеммы. Если сделать наоборот (сначала подключить отрицательные), в момент подключения положительных клемм, они могут соскользнуть, и упасть на кузов авто. Может произойти короткое замыкание и большой «БАХ!». Лучше при подключении привлекать напарника, и в момент запуска авто следить, чтобы зажимы не соскочили.

6. Запускают двигатель машины-донора. В течение 5 – 10 минут подтягивают «родной» аккумулятор. Если этого не делать, вся нагрузка в момент запуска двигателя будет приходиться на автомобиль-донор и провода для прикуривания. Если хоть немного «подтянуть» родной АКБ, в первый момент запуска он заберет на себя часть усилий, а это очень важно.

Если двигатель запускается при заглушенном двигателе-доноре, особенно важно иметь хорошие провода. На них при протекании большого пускового тока будет падать несколько вольт (иногда до трех-пяти), причем, чем провода тоньше, тем падать будет больше.

Например, при напряжении аккумулятора-донора 12,8 Вольт и падении на проводах прикуривания 3 Вольта, до родного АКБ дойдет всего 9,8 Вольт, этого может не хватить при запуске.

8. После того, как двигатель родного авто запустился, следует отключить сначала отрицательные, затем положительные зажимы. Лучше эту операцию также производить вдвоем во избежание короткого замыкания.

В момент запуска двигателя необходимо следить за состоянием проводов прикуривания. Если они начали менять форму, цвет, нагреваться, процедуру следует немедленно прекратить. Повторный запуск можно производить после 2-3-х минут.

Выбор готовых проводов

Сейчас можно найти большое количество различных комплектов проводов для прикуривания. На что необходимо обратить внимание в первую очередь.

Если выбрать провода длиной, например, метров пять, на случай «задней» стыковки, то необходимо учитывать, что на каждом метре провода при большом токе теряется определенное напряжение, и его может не хватить для успешного старта.

В случае, когда АКБ установлена в салоне или багажном отделении автомобиля, под капотом должна располагаться клемма на случай «прикуривания». Многие автолюбители даже не догадываются об ее существовании.

2. Площадь сечения провода. Наименьшая площадь сечения провода прикуривания авто – около 16 кв.мм. В переводе на диаметр – более 4 миллиметров.

3. Материал изоляции, проводов, зажимов. Проводящие жилы обычно изготовлены из многожильного медного провода. В качестве изоляции чаще используется поливинилхлорид. Он бывает разного качества. При покупке следует проверить его пластичность. Если при изгибе провод будет «дубовый», лучше такие провода не приобретать. При температуре минус 30 градусов Цельсия, изоляция может растрескаться.

Зажимы бывают стальные, медные, латунные, бронзовые, комбинированные. Для обеспечения хорошего контакта лучше медные либо сплавные (бронза, латунь) зажимы. С точки зрения надежности – стальные. Оптимальный вариант – комбинированные зажимы (сталь с медными зубьями).

Варианты комплектов проводов

Один из бюджетных, но допустимых вариантов

Площадь сечения 9,6 квадратных миллиметра по теории дает около 100 Ампер пускового тока (написано 200 Ампер, но при таком токе провода будут прилично греться). Чуть лучше провода, рисунок которых приведен ниже. Медные клеммы и здесь оставляют желать лучшего.

Приличный комплект выглядит где-то так.

Стоимость такого комплекта от 2.500 рублей. Можно оценивать качество по весу проводов. Если больше 3-х килограммов, то меди в них достаточно.

Самостоятельное изготовление проводов

Для того, чтобы приступить к изготовления проводов для прикуривания автомобиля, необходимо запастись следующим набором инструмента и комплектующих материалов:

Медный многожильный провод сечением от 16 квадратных миллиметров необходимой длины. Лучше, если провод уже будет в ПВХ изоляции различных цветов (черный и красный). Можно в качестве изоляции использовать толстые ПВХ кембрики или термоусадку.
Бокорезы, нож, пассатижи.
Паяльный набор (паяльник большой мощности – от 60 ватт, активный флюс, припой ПОС-60).
Изоляционные материалы – кембрики, термоусадка диаметром от 10 мм.
4 надежных зажима с медными «губами». Нельзя использовать такие варианты:

Последовательность изготовления проводов:

Отрезается проводник необходимо длины. Снимается ПВХ изоляция на расстояние около 1 – 2 см от обоих концов проводника.
Залуживаются (наносится тонкий слой припоя) концы проводников и места распайки зажимов при помощи активного флюса и припоя.
Обжимаются места крепления проводов на зажиме при помощи пассатижей и молотка. Можно укрепить место крепления пластмассовыми хомутами.

4. Тщательно запаиваются проводники к зажимам. Можно при возможности дополнительно обжать место пайки, заизолировать его.

Провода готовы к использованию. Хранить их лучше в полиэтиленовом или специальном пакете.

Источник: https://autoburum.com/blog/935-provoda-dla-prikurivanija-avto-kak-izgotovit-samostojatelno-pravilno-vybrat-gotovyje

Как сделать пусковые провода своими руками?

Столкнувшись с полной разрядкой аккумуляторной батареи где-нибудь в пути, автолюбитель попадает в затруднительное положение. Приходится заводить двигатель «с толкача» либо искать машину – донора, чтобы прикурить, подключив стартер авто к стороннему источнику питания. Важный момент: в багажнике необходимо иметь специальные толстые кабели, оснащенные зажимами. Приобретать их необязательно – сделайте надежные провода для прикуривания своими руками, пользуясь приведенной ниже инструкцией.

Почему не купить кабели в магазине?

Основная причина такова: на данный момент рынок насыщен недорогими изделиями сомнительного качества, сделанными, как правило, в Китае. Отыскать действительно надежные провода становится проблематично – в автомобильных магазинах продаются кабели, непригодные для прикуривания по следующим причинам:

сечение медных жил не соответствует заявленной пропускной способности по току;
изоляция делается чересчур толстой с целью имитации проводника большого сечения;
концевые зажимы (так называемые крокодилы) изготовлены из жести, покрытой сверху тонким слоем меди;
изолирующий слой зачастую делается из поливинилхлорида (ПВХ), трескающегося на морозе;
крепления в местах контакта медных жил с «крокодилом» не отличаются надежностью.

Результат указанных проблем – большие потери напряжения, в отдельных случаях достигающие 1 вольта на метр длины кабеля. Это серьезное препятствие для запуска холодного двигателя на автомобиле с полностью севшим аккумулятором. Трещины изоляции могут привести к замыканию на кузов транспортного средства и выходом из строя батареи – донора. Вот почему несведущему в электрике автолюбителю выбрать провода для прикуриваниядовольно сложно, проще собрать изделие самостоятельно.

Требования к качественным проводникам

Основная задача кабельного «прикуривателя» – обеспечить безопасную для аккумулятора автомобиля – донора передачу тока на стартер другой машины с минимальными потерями. К проводам выдвигается ряд требований:

потери напряжения – не более 1 В на всю длину прикуривающего устройства;
тип кабеля – медный многожильный (состоит из большого числа тонких проволок, скрученных в единый проводник);
минимальное время работы – 30 секунд, именно столько необходимо для запуска исправного мотора;
токонесущие жилы должны быть рассчитаны на ток не менее 500 ампер;
минимальная длинапроводников – 2,5 м, максимальная – 4,5 м.

Примечание. Величина тока 500 А указана для стартеров машин с рабочим объемом силового агрегата до 3 литров. На мощные внедорожники, малые грузовики и другой коммерческий транспорт подбирается сечение провода, выдерживающее не менее 850 А.

Большую роль играет тип кабельной изоляции. На «прикуривателе», эксплуатируемом в средней полосе с минимальной зимней температурой до минус 40 °С, допускается применение изолирующего слоя из резины (пример – гибкий сварочный кабель, рассчитанный на большие токи). Для северных регионов необходим другой тип изоляции, изготовленной из морозостойкого силикона, способного выдержать температуру минус 60 °С.

Советы по выбору комплектующих

Нужно понимать, что набор качественных деталей наверняка обойдется дороже, чем готовые китайские изделия. Зато в ситуации, когда на вашем автомобиле внезапно разрядится батарея, либо другой водитель попросит о помощи, провода «прикуривателя» однозначно не подведут.

Чтобы самостоятельно изготовить прикуривающие провода, следует приобрести такие комплектующие:

кабель медный многожильный марки КГ либо КОГ с резиновой изоляцией, рабочее сечение – 35 мм2;
многожильный провод КОГ1 сечением 16 мм2;
латунные крокодилы для проводов, рассчитанные на ток 500 А;
гильзы контактные соединительные типа ГМЛ под кабель 35 квадратов – 4 шт.;
наконечники клеммные под винт М8 и сечение 16 мм2 – 8 шт.;
короткие болты М8 – 8 шт.;
трубка изоляционная термоусадочная.

Справка. Кабельная продукция типа КГ и КОГ с резиновой изоляцией применяется для подключения держателей электросварочных аппаратов.

Длина проводов, состоящих из толстого сварочного кабеля 35 мм2, подбирается просто: «прикуривателя» должно хватать на соединение двух аккумуляторных батарей с небольшим запасом. Как правило, хватает протяженности 3 метра.

Тонкий многожильный провод на 16 квадратов пойдет на соединение «крокодилов» с основными токонесущими жилами большого сечения. Зачем делается переход на 2 кабеля меньшего диаметра:

Многожильный проводник 35 мм2 довольно толстый. Прикрутить его напрямую к зажиму одним винтом довольно трудно.
Изолированные ручки «крокодилов» не удастся натянуть сверху мощного кабеля сечением 35 квадратов.
Чтобы обеспечить надежный электрический контакт с клеммами аккумулятора, напряжение следует подвести к обеим губкам зажимов. Именно с этой целью производителем предусмотрено по 2 крепежных винта с каждой стороны «крокодила».

Для соединения основного проводника с зажимами достаточно приобрести 1 м сварочного кабеля КГ размером 16 мм2. Чтобы не покупать дорогую термоусадочную трубку (продается длиной от 1 м), воспользуйтесь более дешевой хлопчатобумажной изолентой, применяемой в электромонтаже. Гильзы и наконечники выбирайте медные луженые.

Порядок изготовления

Поскольку самодельные провода для прикуривания выйдут толще дешевых китайских, «крокодилы» потребуется немного доработать. Дело в том, что размер штатных винтов составляет 4–5 мм, а наконечники необходимо крепить болтами М8. Что нужно сделать:

Снимите с зажимов изоляционные рукоятки и выверните заводские винты.
Используя электрическую дрель и сверло 6,9–7 мм, разверните отверстия под больший диаметр.
Метчиком нарежьте в отверстиях новую резьбу М8.
Вручную прикрутите к зажимам контакты и убедитесь, что торчащие внутрь концы болтов не упираются друг в друга и не мешают полностью разводить губки «крокодилов». В противном случае обрежьте винты заподлицо с поверхностью.

Справка. Некоторые модели зажимов оснащены внешними ребрами жесткости, не позволяющими прикрутить клеммы большого размера. Совместимость наконечников с посадочными площадками лучше проверять в процессе подбора деталей.

После доработки контактов переходите к сборке:

Из более тонкого кабеля КОГ1 нарежьте заготовки длинойдо 25 см.
Зачистите концы заготовок. С одной стороны длины оголенной части должно хватить, чтобы конец провода вставить в клемму, а край оставшейся изоляции оказался заподлицо с торцом рукоятки «крокодила».
Оденьте на заготовки наконечники и запрессуйте втулки. При наличии термоусадки наденьте ее на оголенную часть и зафиксируйте феном.
Пропустив контакты через специальные проемы в губках, прикрутите их болтами к обеим сторонам зажимов, затяните болты рожковым ключом. Натяните штатные изолирующие ручки.
Соедините пары проводов 16 мм2 с основным кабелем 35 квадратов, используя гильзы. Заизолируйте соединение.

Примечание. Оголенные концы кабеля 16 мм2, прилегающие к латунной поверхности «крокодилов» и защищенные диэлектрическими ручками, допускается не изолировать.

Готовые провода для прикуривания автомобиля можно дополнительно усовершенствовать, установив примитивную автоматику безопасности. Задача – уберечь электрическую цепь, пропускающую большой ток, от случайного короткого замыкания. Нужно приобрести мощные предохранители (2 шт.), рассчитанные на ток пробоя 600 А, и две пары соединительных наконечников. Вставки монтируются в разрыв каждого провода и при необходимости легко заменяются новыми.

Источник: https://autochainik.ru/provoda-dlya-prikurivaniya-svoimi-rukami.html

Как сделать провода для прикуривания своими руками?

Как сделать пусковые провода своими руками?

Источник

Провода для прикуривания авто. Как изготовить самостоятельно, правильно выбрать готовые

в дальнем путешествии, особенно, в местности, где ближайшая СТО или службы эвакуации могут находиться далековато;
при эксплуатации автомобиля в холодное время года;
если в авто стоит «подгулявший» аккумулятор.

В любом, случае набор готовых проводов для прикуривания автомобиля стоит недорого, много места он не занимает, поэтому лучше иметь такое полезное устройство в своем бардачке. Иной вопрос: многие из имеющихся в продаже проводов для прикуривания не соответствуют возлагаемым на них требованиям. Приобретя такие провода, и понадеявшись на них, они могут подвести в самый неподходящий момент. Многие автолюбители с минимальным опытом электромонтажных работ способны изготовить такие провода самостоятельно. Не сказать, что себестоимость самодельных проводников будет намного меньше, но надежность и параметры выиграют точно. К тому же, как приятно иметь в составе своего инструмента самостоятельно изготовленное изделие.

Назначение проводов для прикуривания авто

снимаются клеммы с родного разряженного аккумулятора, накидываются на заряженный АКБ-донор;
запускается двигатель собственного авто;
после прогрева двигателя клеммы перекидываются на родной аккумулятор.

Такой способ запуска двигателя производить ни в коем случае нельзя. Когда на заведенном двигателе скидываются клеммы АКБ, вся электроника временно запитывается от генератора. Во-первых, форма напряжения, снимаемого с генератора, приближается к пиле, и она будет «пилить» вашу электрику. Во-вторых, напряжение генератора, особенно при неисправном регуляторе, может быть больше 15,5 Вольт, что недопустимо для блоков управления автомобиля. На СТО регулярно поступают автомобили после таких «испытаний», приходится производить дорогой ремонт блоков управления. Ко всему прочему, в момент «перекидывания» аккумулятора могут коротнуть свободные клеммы, их можно переполюсовать (подключить в обратной полярности). Всё это крайне опасно. В автомобилях последних годов выпуска снимать клеммы АКБ стрёмно еще с точки зрения возможных проблем с иммобилайзером.

Последовательность действий при прикуривании авто:

S – площадь сечения провода;
Пи – 3,14;
D – диаметр провода.

3. Проверить качество зажимов. Лучше, чтобы они имели медные «губы» и надежные пружины. Перейти к подключению.

4. Сначала подключаются «+» зажимы к положительным клеммам аккумулятора, сначала «родного», потом донора.

7. После этого можно приступать к запуску своего двигателя. Лучше, конечно, это делать при заведенной машине-доноре. Но, если вас будет заводить опытный таксист, то, скорее всего, он заглушит свой двигатель (я бы сделал то же самое). Если на запускаемом авто неисправен генератор или стартер, они могут нанести вред электронике автомобиля-донора. Если двигатель запускается при заглушенном двигателе-доноре, особенно важно иметь хорошие провода. На них при протекании большого пускового тока будет падать несколько вольт (иногда до трех-пяти), причем, чем провода тоньше, тем падать будет больше. Например, при напряжении аккумулятора-донора 12,8 Вольт и падении на проводах прикуривания 3 Вольта, до родного АКБ дойдет всего 9,8 Вольт, этого может не хватить при запуске.

Выбор готовых проводов

1. Длина проводов.
Не следует выбирать провода минимально короткие и максимально длинные. Длина проводов оптимально от 2 до 3-х метров. Она должна обеспечить соединение при подъезде автомобиля донора, как со стороны капота, так и сбоку в условиях автостоянки. Если выбрать провода длиной, например, метров пять, на случай «задней» стыковки, то необходимо учитывать, что на каждом метре провода при большом токе теряется определенное напряжение, и его может не хватить для успешного старта. В случае, когда АКБ установлена в салоне или багажном отделении автомобиля, под капотом должна располагаться клемма на случай «прикуривания». Многие автолюбители даже не догадываются об ее существовании.

2.
Площадь сечения провода.

Наименьшая площадь сечения провода прикуривания авто – около 16 кв.мм. В переводе на диаметр – более 4 миллиметров.

3.
Материал изоляции, проводов, зажимов.

Проводящие жилы обычно изготовлены из многожильного медного провода. В качестве изоляции чаще используется поливинилхлорид. Он бывает разного качества. При покупке следует проверить его пластичность. Если при изгибе провод будет «дубовый», лучше такие провода не приобретать. При температуре минус 30 градусов Цельсия, изоляция может растрескаться.

Варианты комплектов проводов

Один из бюджетных, но допустимых вариантов

Площадь сечения 9,6 квадратных миллиметра по теории дает около 100 Ампер пускового тока (написано 200 Ампер, но при таком токе провода будут прилично греться).
Чуть лучше провода, рисунок которых приведен ниже. Медные клеммы и здесь оставляют желать лучшего.

Приличный комплект выглядит где-то так.

Самостоятельное изготовление проводов

Медный многожильный провод сечением от 16 квадратных миллиметров необходимой длины. Лучше, если провод уже будет в ПВХ изоляции различных цветов (черный и красный). Можно в качестве изоляции использовать толстые ПВХ кембрики или термоусадку.
Бокорезы, нож, пассатижи.
Паяльный набор (паяльник большой мощности – от 60 ватт, активный флюс, припой ПОС-60).
Изоляционные материалы – кембрики, термоусадка диаметром от 10 мм.
4 надежных зажима с медными «губами». Нельзя использовать такие варианты:

Последовательность изготовления проводов:

Отрезается проводник необходимо длины. Снимается ПВХ изоляция на расстояние около 1 – 2 см от обоих концов проводника.
Залуживаются (наносится тонкий слой припоя) концы проводников и места распайки зажимов при помощи активного флюса и припоя.
Обжимаются места крепления проводов на зажиме при помощи пассатижей и молотка. Можно укрепить место крепления пластмассовыми хомутами.

Провода готовы к использованию. Хранить их лучше в полиэтиленовом или специальном пакете.

Добрый день, уважаемые читатели.

В данной статье речь пойдет о том, как самому сделать такие провода для прикуривания, чтобы можно было завести машину с полностью севшим аккумулятором. Это может произойти, если надолго уйти и забыть выключить свет. Или же в сильные морозы. Что как раз имело место в средней полосе России пару недель назад — когда неожиданно температура опустилась до -27 и многие не смогли завестись, в том числе и мой сосед.

По этой причине по его просьбе я сделал ему провода для прикуривания, о которых и пойдет в статье речь.

(Картинка взята с сайта liveinternet.ru)

Для жителей Сибири и северных районов России морозы — дело привычное и, обычно, к зиме автомобили у них хорошо подготовлены (см. последний раздел статьи). А вот для жителей средней полосы, особенно, живующих в крупных городах, неожиданно нагрянувший мороз может представить серьезную проблему.

Почему бы не «купить готовые провода»? Дело все в том, что качественных, в продаже просто нет.
Из всех виденных, что-то более-менее приличное было в обзоре журнала «За рулем» и называлось «совет автоэлектрика». Но это изделие было специально сделано производителем для теста данного журнала — поэтому есть сомнения, что штатные изделия имеют такое же качество изготовления.

Поэтому полки автомагазинов ломятся от дорогого и в тоже время низкокачественного барахла, в основном, китайского (но есть и российского) производства. На упаковках написаны токи 500, 600 и даже 1000 ампер, но это все «китайские» амперы и их надо делить минимум на 10.

Конечно, эти прикуриватели помогают, но лишь в том случае если аккумулятор разряжен лишь незначительно. Или если зарядка длится долго (не менее 6-10 часов). Но готов ли кто-то прикуривать ваш автомобиль в течение такого времени? Обычно, если авто не заводится минут за 20-30, то хозяин закрывает авто и едет на автобусе.

Что такое качественный прикуриватель и зачем он нужен?

Я ранее писал о китайских и российских прикуривателях и писал что, к сожалению, практически всегда, они являются некачественными.

Даже прикуриватель от знаменитой американской марки Snap-On, стоимостью 12 тысяч рублей (по стостоянию на январь 2017 года) по результатам тестов оказался некачественным (что вдвойне обидно с учетом такой высокой цены).

Вот отзыв журнала «За рулем» по результатам теста:

Самое большое разочарование теста. Громкое имя и оглушительная цена — всё, чем запомнилось изделие. Мягкий морозостойкий провод — это хорошо, но уже при скромном токе 480 А падение напряжения превысило 2,0 В.

А что же такое качественный прикуриватель?

Качественный прикуриватель — это такой прикуриватель, который в силу своей конструкции способен обеспечить пропускание номинального тока стартера автомобиля-акцептора с минимальным падением напряжения (менее 1В) за время, достаточное для запуска двигателя автомобиля-акцептора (это время считается равным 30 секундам). Далее я буду писать «донор» — тот, кто дает прикурить, «акцептор» — кому дают прикурить.

Качество прикуривателя определяется следующими составляющими:

Провод, а именно жила и изоляция.
Зажимы — «крокодилы»
Соединения

Например, ПВХ изоляция на морозе дубеет и при изгибании провода трескается. Поэтому для проводов прикуривателя применяется изоляция из резины или силикона. Но многие производители в целях экономии делают изоляцию из ПВХ с добавлением дополнительных пластификаторов. В итоге, при -30 изоляция на проводах трескается и пользоваться таким прикуривателем просто опасно (несмотря на низкое напряжение в 12 вольт, закорачивание плюса аккумулятора на корпус автомобиля через трещину в изоляции приведет к печальным последствиям).

Аккумулятор легкового автомобиля имеет номинальное напряжение 12 вольт, при этом стартер в среднем легковом автомобиле имеет мощность, сопоставимую с варочной панелью. Например, порядка 7 киловатт (примерно такая мощность требуется для прокрутки коленвала двухлитрового двигателя). Отсюда путем нехитрых вычислений получаем номинальный ток стартера равным 7000/12 = 583 ампера. На самом деле, напряжение на заряженном аккумуляторе больше 12В (обычно 12.7), следовательно, ток меньше, но это не так принципиально — тут важно понимать откуда берутся такие огромные токи.

Если где-то будет слабое звено, из-за его сопротивления будет падать напряжение, а само соединение — сильно греться. В итоге при севшем аккумуляторе двигатель акцептора не сможет запуститься.

Так же очевидно, что сечение провод должен быть медным, иметь достаточно большое сечение и при этом быть максимально коротким (но настолько при этом чтобы можно было донянуться от клемм аккумулятора одного автомобиля до клемм другого — поэтому такие провода обычно не делают короче 2.5 метров). Крокодилы должны иметь мощные зажимы с большой прощадью контакта, а соединения должны быть надежными и иметь малое переходное сопротивление.

Как устроены типовые провода для прикуривания. имеющиеся в продаже?

Давайте рассмотрим типовой прикуриватель стоимостью от 500 до 1500 рублей с заявленным номинальным током 400-600-1000 ампер. Выглядят они почти все вот так:

(Фото взято с сайта dvizhok.su)

Естественно, ни о каком токе в 600 ампер (и даже в 100!) тут не может быть и речи. Такие прикуриватели годятся только для прикуривания не сильно севших аккумуляторов. Либо необходимо длительно (в течение многих часов) заряжать аккумулятор автомобиля-акцептора малыми токами.

Давайте посмотрим поближе:

Медные жилы провода прижимаются к поверхности «крокодила» пучком (как на фото ниже). При этом сам провод за изоляци. прижимают скобы внутри ручки «крокодила» (к сожалению, фото крепления не сделал, но поверьте мне на слово — оно просто ужасное). Из-за некачественного провода жилы и изоляция легко перетираются, что и видно на фото:

А теперь посмотрим на провод «минуса» в разрезе. Рядом для сравнения провод ПуГВ сечением всего 10 мм2, который используется для сборки квартирных щитов с токами до 63 ампер. Абсолютно большую часть китайского провода занимает гипертрофированная изоляция, а сечение меди — примерно 2.5-3 квадрата.

Стоит ли выбрасывать деньги на подобное барахло? Ведь очевидно, что даже ток в 100 ампер (и даже в 50!) подобная конструкция не выдержит.

Такие прикуриватели подходят только для «прикуривания» незначительно севших аккумуляторов.

Выбор комплектующих для проводов прикуривателя.

Сперва следует начать с понимания того, на какой номинальный ток он должен быть рассчитан. Данная информация написана на самом аккумуляторе (ток холодного пуска). Возьмем в качестве примера ток одного стартера — 530 ампер.

Соответственно, все компоненты подбираются под данный ток. Ввиду сильно ограниченного ассортимента предлагаемых на российском рынке устройств, приходится иногда брать компоненты, рассчитанные на немного меньший ток. Но при грамотном подходе, в этом нет ничего страшного.

В качестве «крокодилов» выбраны зажимы производства итальянской фирмы AE с номинальным током в 500 ампер. Крокодилы состоят из цельной латуни, имеют соответствующую току площадь контакта. В каждой из ручек предусмотрена дырка под винт M4 для крепления провода, одна из дырок идет с нарезаной резьбой. Есть красный и черный вариант.

Данные «крокодилы» были заказаны в интернет-магазине 12vi.ru . Если у вас большой черный джип или вы счастливый владелец грузовичка или фуры, в ассортименте данного магазина есть несколько вариантов «крокодилов» на номинальный ток до 850 ампер.

Сечение кабеля выбрано 35 мм2. Так же потребовалось решить две следующие проблемы — кабель 35 квадратов очень толстый, его невозможно прикрепить к данным «крокодилам» напрямую. Кроме того, качественное соединение «крокодила» с клеммой аккумулятора может быть обеспечено только если напряжение подводится одновременно к обоим сторонам зажима, а не к только одному как сделано на всех виденных мной прикуривателях.

Для этих целей был выбран кабель КОГ1 1×16 тоже производства Кольчугино. Он более гибкий, чем КГ, а кроме того позволит покдлючить основной провод к крокодилам (к каждой половине одного «крокодила» будет подходить по 16 квадратов меди).

Итого: 4 метра КГ 1×35, 2 метра КОГ 1×16, Весь кабель был закуплен в магазине Электромонтаж . Так же там были закуплены дополнительные детали для изготовления проводов прикуривателя — 4 гильзы ГМЛ на 35 мм2, 8 наконечников типа ТМЛ на 16 квадратов под винт М8, а так же винты М8 с полной резьбой максимально короткие. Наконечники типа ТМЛ покупал итальянские, производства ВМ — так как в ассортименте КВТ нет таких наконечников, которые были бы достаточно короткие и влезли бы по ширине. Если будете покупать наконечники, обязательно проверьте что они встанут — данные «крокодилы» имеют по краям бортики!

Все добро на одном фото. Еще будет использована клеевая термоусадка двух сечений, но я ее не покупал так как она есть у меня в наличии. К сожалению, если ее придется покупать «с нуля», то это обойдется очень дорого — особенно это касается термоусадки для защиты ГМЛ, требуется совсем немного, а продается она минимум метровым отрезком. Как вариант съэкономить — не изолировать термоусадкой провод, идущий от наконечников ТМЛ, а гильзы ГМЛ изолировать хб-изолентой с фиксацией ее на клей.

У меня были большие сомнения в правильности покупки луженых деталей (а именно ГМЛ и ТМЛ). Так как олово при низких температурах подвергается риску «заражения» оловянной чумой. Но с другой стороны, на просторах интернета я нашел температуру эксплуатации ТМЛ до -70, да и в любом авто куча паяных деталей и как-то все это не разваливается, да и в космос спутники с кучей паяных соединений летают.

Кстати, вот сечения КОГ1 1×16 и КГ 1×35 для сравнения с китайской продукцией:

Сборка проводов для прикуривателя

«Крокодилы» имеют заводские дырки под винты М4, но это никуда не годится! Дырки рассверливаются сверлом, далее в них нарезается резьба наметчиком для М8. Дырку, соответственно, надо сверлить на миллиметр уже, то есть сверлом 7 мм.

В результате все винты получаются укороченными. К сожалению, я не нашел в продаже таких коротких винтов, поэтому пришлось колхозить:

«Крокодилы» со снятыми ручками и установленными короткими винтами:

Далее кабель КОГ1 разрезается на 8 равных частей (получается по 25 см каждая) и зачищается. Длина «косички» должна быть такой чтобы она влезла в ТМЛ, привинченный винтом к дырке, а изоляция начиналась сразу там, где заканчивается пластик ручек. Оставить изоляцию нельзя — она слишком толстая, кабель не пролезет в просвет ручки «крокодила», кроме того, в этом случае не налезет пластиковая изоляция ручек.

Конечно, лучше бы опрессовать не точкой, а шестигранником при помощи гидравлики, однако по роду своей деятельности я не работаю с большими сечениями и не имею гидравлических пресс-клещей. Впрочем, опрессовка точкой так же обеспечивает отменный контакт.

И одевается изоляция ручек. Если все правильно сделано, дырки в изоляции резать не надо:

После чего при помощи гильз ГМЛ делается основное соединение. Чтобы две жилы по 16 квадратов нормально влезли, с одной стороны гильза чуть зажимается плоскогубцами.

Опрессовывается тем же ПК-35. Я был даже удивлен как легко это делается для такого сечения:

После чего гильза и участки провода с обоих сторон изолируются клеевой термоусадкой. Вот что получилось (минусовой провод). Итоговая длина — 2.5 метра (а если считать от «носов» «крокодилов» то даже чуть больше):

Аналогичным образом делается второй провод (плюсовой):

И вот что получилось;

Провода для прикуривателя получились очень тяжелые, зато надежные. Из периодического обслуживания — только подтяжка болтов.

Так же я решил сделать дополнительную защиту от сверхтоков (на случай ошибочного подключения или короткого замыкания) — в отличие от китайщины, при КЗ такой кабель не сгорит, а вот что будет с аккумулятором, лучше не думать. Для этих целей были закуплены польские предохранители номиналом 500 ампер, а так же наконечники ТМЛ сечением 35 квадратов:

Как избежать или минимизировать использование проводов для прикуривания?

Для того чтобы машина заводилась в мороз в средней полосе, следует соблюдать три правила: иметь не очень старый и заряженный аккумулятор (чем выше заряд аккумулятора тем лучше он переносит мороз) с чистыми клеммами и колодками (окисление приводит к сильному падению напряжения), в двигатель должно быть залито «зимнее» менее вязкое масло, свечи должны быть «свежими» (если их срок службы подходит к концу, лучше заменить).

Для этого аккумулятор следует перед зимой подзаряжать от сети 230 вольт при помощи специального зарядного устройства для аккумуляторов. Дело в том, что учитывая реалии современных автомобилей и городов, ток генератора после вычета потребления всех потребителей (фары, кондиционер, вентилятор, бортовая электроника и т.д.) может быть недостаточным для полной зарядки аккумулятора за время поездки.

Естественно, для жителей, например, Норильска с их морозами этого будет недостаточно — насколько мне известно, там или вообще зимой на ночь забирают аккумулятор в тепло или используют специальню сигнализацию, которая за ночь несколько раз запускает двигатель для прогрева.

Важно!
Если вы сделаете себе подобные провода и будете ими пользоваться, помните что когда заводится двигатель «акцептора», мотор «донора» должен быть заглушен! И, прежде чем заводить автомобиль «акцептор», хотя бы минут 15-20 следует через провода прикуривателя нужно подзарядить его аккумулятор (мотор «донора» должен при этом работать).

Надеюсь, статья была интересна.

С уважением, Алексей.

Добрый день, уважаемые читатели.

По этой причине по его просьбе я сделал ему провода для прикуривания, о которых и пойдет в статье речь.

(Картинка взята с сайта liveinternet.ru)
Для жителей Сибири и северных районов России морозы — дело привычное и, обычно, к зиме автомобили у них хорошо подготовлены (см. последний раздел статьи). А вот для жителей средней полосы, особенно, живующих в крупных городах, неожиданно нагрянувший мороз может представить серьезную проблему.

Что такое качественный прикуриватель и зачем он нужен?

Вот отзыв журнала «За рулем» по результатам теста:

Самое большое разочарование теста. Громкое имя и оглушительная цена — всё, чем запомнилось изделие. Мягкий морозостойкий провод — это хорошо, но уже при скромном токе 480 А падение напряжения превысило 2,0 В.

А что же такое качественный прикуриватель?

Качество прикуривателя определяется следующими составляющими:

Провод, а именно жила и изоляция.
Зажимы — «крокодилы»
Соединения

(Схема стартера автомобиля. Картинка взята с сайта transtarter-spb.ru)
Именно такой ток должен выдать аккумулятор для того чтобы двигатель запустился. Этот ток указан на самом аккумуляторе как ток холодного запуска. А если аккумулятор сильно разряжен, то для запуска двигателя такой ток должен выдерживать не только прикуривателя, но и «крокодилы», все транзитные соединения в прикуривателе, соединения с аккумуляторами автомобилей и т… д.

Как устроены типовые провода для прикуривания. имеющиеся в продаже?

(Фото взято с сайта dvizhok.su)
Состоят такие прикуриватели из жестяных крокодилов с медным покрытием, а так же проводов сечением от 2.5 до 4 квадратов (все зависит от щедрости как дядюшки Ляо, так и российского продавца, заказавшего у китайцев данный провод). При этом провода имеют ненормально толстую изоляцию — очевидно, что это делается с целью обмана покупателя (попытка показать что сечение реально больше, чем оно есть). Изоляция обычно состоит из ПВХ с повышенным содержанием пластификаторов. Провода крепятся к крокодилам за счет прижима скобами, прикрытыми изоляцией ручек.

Давайте посмотрим поближе:

Такие прикуриватели подходят только для «прикуривания» незначительно севших аккумуляторов.

Выбор комплектующих для проводов прикуривателя.

Данные «крокодилы» были заказаны в интернет-магазине 12vi.ru. Если у вас большой черный джип или вы счастливый владелец грузовичка или фуры, в ассортименте данного магазина есть несколько вариантов «крокодилов» на номинальный ток до 850 ампер.

Итого: 4 метра КГ 1×35, 2 метра КОГ 1×16, Весь кабель был закуплен в магазине Электромонтаж. Так же там были закуплены дополнительные детали для изготовления проводов прикуривателя — 4 гильзы ГМЛ на 35 мм2, 8 наконечников типа ТМЛ на 16 квадратов под винт М8, а так же винты М8 с полной резьбой максимально короткие. Наконечники типа ТМЛ покупал итальянские, производства ВМ — так как в ассортименте КВТ нет таких наконечников, которые были бы достаточно короткие и влезли бы по ширине. Если будете покупать наконечники, обязательно проверьте что они встанут — данные «крокодилы» имеют по краям бортики!

Кстати, вот сечения КОГ1 1×16 и КГ 1×35 для сравнения с китайской продукцией:

Сборка проводов для прикуривателя

«Крокодилы» со снятыми ручками и установленными короткими винтами:

И одевается изоляция ручек. Если все правильно сделано, дырки в изоляции резать не надо:

Опрессовывается тем же ПК-35. Я был даже удивлен как легко это делается для такого сечения:

Аналогичным образом делается второй провод (плюсовой):

И вот что получилось;

Как избежать или минимизировать использование проводов для прикуривания?

Надеюсь, статья была интересна.

С уважением, Алексей.

Были у меня китайские автомобильные провода для прикуривания автомобиля при разряженном аккумуляторе. Продавались они под маркой «Phantom», рассчитаны были якобы на 200 А. Но по факту завести от них автомобиль получалось очень редко. Если только подзарядить аккумулятор в течение минут 20-30 и потом уже завестись по сути от своего аккумулятора. Кроме того, на морозе они дубели и тяжело распрямлялись. Перед использованием их приходилось отогревать.

А недавно у меня разрядился аккумулятор, пришлось заводиться от автомобиля соседа. Температура была всего -10°C. Стал я разматывать свои провода, а они возьми да и лопни. Лопнула изоляция. И под ней стало хорошо видно, что провода хоть и толстые, но толстые в основном за счет изоляции, которая, пожалуй, даже избыточно толстая. А сам медный провод не такой уж и толстый.

Сосед подсказал идею, что лучше самому изготовить такие провода. Потому что в магазинах продается в основном одно говно. Он подсказал марку кабеля, который идеально подходит для прикуривания автомобиля — это кабель «КГ-ХЛ». У него резиновая изоляция, которая остается эластичной даже в сильный мороз и, естественно, многопроволочная медная жила, которая также обеспечивает его гибкость. Заявленный диапазон температур у данного кабеля от -40°C до +50°C. Данный кабель (или подобный) применяется, например, в сварочных аппаратах. Так что способность проводить большой ток у него хорошая.

В продаже существует множество вариаций этого кабеля с разной площадью сечения и разным кол-вом изолированных жил внутри кабеля. Мне, естественно, нужен был одножильный кабель. Теоретически сечение 10 мм² уже считается довольно хорошим, но я выбрал 16 мм², чтобы был запас. И чтобы иметь возможность выбрать провод подлиннее. Обычно эти провода длиной около 2 метров, чего часто бывает недостаточно для того, чтобы подсоединить их к донору. Обездвиженный автомобиль может стоять так, что к нему спереди не подъедешь, а при подъезде сбоку не хватает буквально каких-то 20-30 см. Я выбрал длину 3 метра. Этого должно хватить для большинства ситуаций с запасом.

Отвечу сразу на вопрос что мешает сделать эти провода, к примеру, сразу 5 метров — закон Ома мешает. U = I*R, где U — это падение напряжения при прохождении тока по проводнику. Падение напряжения тем больше, чем больше сила тока, проходящая через проводник, и чем больше сопротивление. Сила тока зависит от стартера и мы на неё повлиять не можем. Сопротивление в свою очередь прямопропорционально длине проводника и обратнопропорционально его сечению. То есть нужно найти компромисс между площадью сечения и длиной, чтобы падение напряжения было в пределах допустимого. Оно в любом случае будет, вопрос лишь на сколько. Можно сделать провода в 2 раза длиннее, но тогда надо сделать их с сечением в 2 раза больше, чтобы получить те же характеристики.

Вот, кстати, и причина, почему многие автомобилисты предпочитают прикуривать от заведенного автомобиля, несмотря на категоричный запрет и предостережения во множестве статьей и руководствах по эксплуатации автомобилей. Да ещё иногда просят добавить оборотов двигателя у донора в момент попытки запуска реципиента. В большинстве статей говорится, что заводить нужно от донора, у которого двигатель выключен. Дескать так нет риска спалить электронику, которая на самом деле может сгореть из-за того, что когда реципиент заведется, его генератор тоже начнет работать. И таким образом возникнет единая электрическая цепь из двух автомобилей с двумя генераторами и двумя регуляторами напряжения, которые могут начать как бы бороться друг с другом.

Так вот, почему же предпочитают заводить от заведенного донора? Дело в том, что полностью заряженный аккумулятор автомобиля выдает 12.6 В, а у заведенного автомобиля напряжение на клеммах 14.0-14.5 В. Учитывая низкокачественные в основной своей массе китайские провода, падение напряжения в них при токе 100 А составляет до 5-6 вольт (вот, например, тестирование магазинных проводов под нагрузкой: https://dvizhok.su/accessories/test-provodov-prikurivaniya). Притом провода зачастую ещё и быстро греются при этом. Таким образом, на заглушенном доноре 12.6 В минус даже 3 В, как у достаточно хороших проводов, получается 9.6 В — уже маловато для запуска двигателя (только если родной аккумулятор подзарядится и поможет). А при заведенном доноре 14.0 В минус 3 В — это 11.0 В — вполне нормально для запуска даже без аккумулятора на реципиенте. Но есть риск спалить электронику, как донора, так и реципиента. На практике такое мне не встречалось, но думаю всё же такой риск существует.

Поэтому я и выбрал сечение 16 мм² — с запасом, чтобы иметь возможность завестись от заглушенного донора и не рисковать ничьей электроникой. Знаете, будет очень неудобно, если случайный автолюбитель, согласившийся помочь на дороге, сам пострадает и не сможет уехать, плюс попадет на ремонт в десятки тысяч рублей. Как я понимаю, погореть может не какая-нибудь магнитолка, а ЭБУ двигателя.

В магазине, где продают аккумуляторы, купил отдельно разборные крокодилы с медной контактной пластиной и круговой изоляцией, чтобы исключить риск КЗ по неосторожности, когда отсоединяешь провода от реципиента и они болтаются, соударяясь друг о друга. В идеале я хотел, чтобы крокодилы были с контактной пластиной с двух сторон, чтобы увеличить площадь контакта, но найти такие мне не удалось. Вообще найти качественные крокодилы — это непростая задача, а чтоб ещё и двухсторонние…

В результате получились провода как на фотографии в начале поста. Сматываются они в круг диаметром 30 см. Весят 1.6 кг, довольно тяжёлые.

Упаковал их в Zip-Lock пакет 30×40 см из Галамарта для защиты от пыли и влаги в багажнике (медь не ржавеет, а вот пружинка в крокодилах из стали). Испытывать правда провода пока ещё не испытывал, жду случая, но думаю всё должно быть хорошо с ними.

Теперь кое-что скажу о том, что многие автолюбители просят поднимать обороты на заведенном доноре в момент попытки запуска реципиента. Хочу сказать, что всё это бессмысленно. Генератор выдает столько мощности, сколько её готовы потребить (в пределах своих возможностей, конечно). Напряжение при этом фиксированное на любых оборотах и регулируется регулятором напряжения, стоящим сразу после генератора. Когда вы включаете фары, потребление тока увеличивается, соответственно генератор просто начинает труднее вращаться, отнимая больше кинетической энергии у двигателя. Поэтому при езде с выключенными фарами, можно заметить чуточку меньший расход топлива. Когда аккумулятор сильно разряжен — его внутреннее сопротивление понижается и он способен принимать больший ток, когда аккумулятор близок к полной зарядке, его сопротивление повышается и в него тока уже заходит гораздо меньше. Но один и тот же ток будет заходить в аккумулятор как на холостых оборотах, так и на 6000.

Напоследок — отчет по деньгам. 6 метров одножильного кабеля КГ-ХЛ с сечением 16 мм² купил в ЭлектроМире со скидкой за онлайн оплату за 672 рубля. Крокодилы продавались по 150 рублей за штуку, 600 за 4 штуки. Итого 1272 руб.

Правильные пусковые провода!

Насчет прикуривания аккумуляторной батареи у автомобилистов нет единого мнения. Многие считают этот процесс довольно нежелательным и даже опасным. Однако приближающаяся зима делает прикуривание чрезвычайно актуальным. Разряженный аккумулятор — знакомая проблема для многих. Оперативно подзарядиться бывает просто не от чего, а завести двигатель «с толкача» может быть очень сложно. Для автомобилей с АКПП этот способ вообще не применим. Поэтому единственным источником тока для запуска двигателя является другой автомобиль, у которого аккумулятор заряжен нормально. Таким образом, приближение зимы делает прикуривание чрезвычайно актуальным, как бы вы к нему ни относились.

Если соблюдать основные требования, то этот способ запуска двигателя будет абсолютно безвредным. В частности, донором можно выступать только в том случае, если ваш аккумулятор полностью заряжен, иначе разрядятся обе АКБ. Особую осторожность следует соблюдать во время прикуривания в дождливую погоду, когда возможно короткое замыкание. При сильном морозе давать прикуривать следует только в том случае, если ваш автомобиль прогрет. Также важно, чтобы оба аккумулятора имели одинаковое напряжение. Однако главным требованием является использование правильных проводов.

Во время запуска двигателя от АКБ другого автомобиля по проводам очень важен хороший контакт. Поэтому пусковые провода должны иметь специальные зажимы «крокодилы». Зажимы должны обеспечивать большую площадь контакта с клеммами. Одним из главных требований к пусковым проводам является низкий уровень сопротивления. Поэтому они должны иметь медные жилы достаточно большого сечения (не менее 16 мм2), а также — минимально возможную длину. Еще одна ключевая составляющая проводов, используемых для прикуривания АКБ — качественная изоляция с хорошей эластичностью и температурной устойчивостью. Изоляция не должна дубеть и растрескиваться на морозе, а также плавиться при контакте с горячими поверхностями, например, с коллектором автомобиля.

Одной из самых заметных новинок на современном рынке автомобильных аксессуаров являются пусковые провода торговой марки BERKUT серии SMART POWER, модель SP-400. Они обладают характеристиками, которые наиболее подходят для прикуривания АКБ:

длина — 3 метра;
площадь сечения жил — 16 мм2;
качественная морозостойкая изоляция токоведущих жил, которая может эксплуатироваться при температуре до -45 градусов;
значительная площадь контакта и сила прижима «крокодилов», а также их надежная изоляция.

Эти характеристики позволяют обеспечивать эффективный и безопасный запуск двигателя от АКБ другого автомобиля. Но наибольшим преимуществом пусковых проводов SMART POWER SP-400 является наличие модуля диагностики. Это специальный электронный блок со светодиодной индикацией, который контролирует рабочие параметры. Модуль диагностики проверяет уровень заряда аккумуляторной батареи и исправность генератора. Кроме этого, диагностический модуль предупредит вас о переполюсовке, допущенной при подключении проводов к клеммам аккумулятора.

Использование проводов SP-400 при соблюдении основных правил гарантирует простое и безопасное прикуривание. Если вы выступаете в качестве донора, необходимо проверить заряд своего аккумулятора — он должен быть полностью заряжен и обеспечивать самостоятельный запуск вашего автомобиля. Если заряд вашей АКБ будет недостаточным, то в процессе прикуривания она разрядится, не обеспечив при этом запуск второго автомобиля. Помимо этого ваш автомобиль должен быть прогрет до температуры не менее 40 градусов летом и 60 градусов зимой. Подключение двух аккумуляторов осуществляется со строгим соблюдением полярности. Благодаря наличию диагностического модуля вероятность ошибки полярности сводится к минимуму, поскольку он предупреждает вас светодиодной индикацией о неправильном подключении. Очень важно не допустить замыкания зажимов на корпус автомобиля и соприкосновения корпусов двух автомобилей во время прикуривания. В процессе прикуривания нельзя включать никакие электроприборы на обоих автомобилях.

Способ подключения пусковых проводов зависит от того, в течение какого времени прикуриваемый аккумулятор был разряжен.

Первый способ работает, если это незначительный период(2–3 дня). Плюсовые клеммы аккумуляторов соединяются одним, красным, проводом. Вторым, чёрным, проводом соединяется минусовая клемма прикуриваемой АКБ и масса на двигателе у донора. Заводские клеммы с аккумулятора донора при этом должны быть предварительно сняты. В течение нескольких минут прикуриваемая батарея должна получить достаточный заряд для запуска двигателя.

Другой способ подключения используется при более длительном времени нерабочего состояния аккумулятора: стартовые провода подключаются к обеим клеммам обеих батарей, при этом заводские клеммы должны быть сняты с прикуриваемой батареи. Двигатель автомобиля донора запускают и оставляют работать на оборотах около 1500 об/мин в течение 15–20 минут. Далее двигатель донора необходимо заглушить и снять пусковые провода. Затем одевают клеммы на прикуриваемый аккумулятор и запускают двигатель. Если запуск произвести не получилось, можно уже применить первый способ прикуривания!

Всем удачи на дороге! И помните, если есть возможность помочь другому водителю — не проезжайте мимо. Ведь на месте нуждающегося в помощи может оказаться любой из нас!

Что нужно делать, когда аккумулятор зимой разрядился, в каких случаях можно выступать автомобилем-донором для запуска двигателя, какими техническими характеристиками должны обладать пусковые провода, какие основные правила нужно соблюдать при использовании проводов прикуривания, основные способы подключения пусковых проводов к АКБ.

Источник

Главная » Разное » Провода для прикуривания авто своими руками

Электрика своими руками: Делаем качественные провода для прикуривания автомобиля

Добрый день, уважаемые читатели. В данной статье речь пойдет о том, как самому сделать такие провода для прикуривания, чтобы можно было завести машину с полностью севшим аккумулятором. Это может произойти, если надолго уйти и забыть выключить свет. Или же в сильные морозы. Что как раз имело место в средней полосе России пару недель назад — когда неожиданно температура опустилась до -27 и многие не смогли завестись, в том числе и мой сосед. По этой причине по его просьбе я сделал ему провода для прикуривания, о которых и пойдет в статье речь.

(Картинка взята с сайта liveinternet.ru)

Почему бы не «купить готовые провода»? Дело все в том, что качественных, в продаже просто нет. Из всех виденных, что-то более-менее приличное было в обзоре журнала «За рулем» и называлось «совет автоэлектрика». Но это изделие было специально сделано производителем для теста данного журнала — поэтому есть сомнения, что штатные изделия имеют такое же качество изготовления.

Почему нет в продаже? Дело в том, что качественный прикуриватель с учетом мнокогратных рыночных накруток обойдется покупателю в такую сумму, что его просто никто не будет покупать. Поэтому полки автомагазинов ломятся от дорогого и в тоже время низкокачественного барахла, в основном, китайского (но есть и российского) производства. На упаковках написаны токи 500, 600 и даже 1000 ампер, но это все «китайские» амперы и их надо делить минимум на 10. Конечно, эти прикуриватели помогают, но лишь в том случае если аккумулятор разряжен лишь незначительно. Или если зарядка длится долго (не менее 6-10 часов). Но готов ли кто-то прикуривать ваш автомобиль в течение такого времени? Обычно, если авто не заводится минут за 20-30, то хозяин закрывает авто и едет на автобусе. Я ранее писал о китайских и российских прикуривателях и писал что, к сожалению, практически всегда, они являются некачественными. Даже прикуриватель от знаменитой американской марки Snap-On, стоимостью 12 тысяч рублей (по стостоянию на январь 2017 года) по результатам тестов оказался некачественным (что вдвойне обидно с учетом такой высокой цены).

Вот отзыв журнала «За рулем» по результатам теста:Самое большое разочарование теста. Громкое имя и оглушительная цена — всё, чем запомнилось изделие. Мягкий морозостойкий провод — это хорошо, но уже при скромном токе 480 А падение напряжения превысило 2,0 В.А что же такое качественный прикуриватель? Качественный прикуриватель — это такой прикуриватель, который в силу своей конструкции способен обеспечить пропускание номинального тока стартера автомобиля-акцептора с минимальным падением напряжения (менее 1В) за время, достаточное для запуска двигателя автомобиля-акцептора (это время считается равным 30 секундам). Далее я буду писать «донор» — тот, кто дает прикурить, «акцептор» — кому дают прикурить. Качество прикуривателя определяется следующими составляющими:

Провод, а именно жила и изоляция.
Зажимы — «крокодилы»
Соединения

Ко всем трем компонентам предъявляются жесткие требования в связи с тем? что прикуриватель должен пропускать большие токи стартера, а так же сохранять гибкость изоляции при низких температурах. Например, ПВХ изоляция на морозе дубеет и при изгибании провода трескается. Поэтому для проводов прикуривателя применяется изоляция из резины или силикона. Но многие производители в целях экономии делают изоляцию из ПВХ с добавлением дополнительных пластификаторов. В итоге, при -30 изоляция на проводах трескается и пользоваться таким прикуривателем просто опасно (несмотря на низкое напряжение в 12 вольт, закорачивание плюса аккумулятора на корпус автомобиля через трещину в изоляции приведет к печальным последствиям). Аккумулятор легкового автомобиля имеет номинальное напряжение 12 вольт, при этом стартер в среднем легковом автомобиле имеет мощность, сопоставимую с варочной панелью. Например, порядка 7 киловатт (примерно такая мощность требуется для прокрутки коленвала двухлитрового двигателя). Отсюда путем нехитрых вычислений получаем номинальный ток стартера равным 7000/12 = 583 ампера. На самом деле, напряжение на заряженном аккумуляторе больше 12В (обычно 12.7), следовательно, ток меньше, но это не так принципиально — тут важно понимать откуда берутся такие огромные токи.

(Схема стартера автомобиля. Картинка взята с сайта transtarter-spb.ru)

Именно такой ток должен выдать аккумулятор для того чтобы двигатель запустился. Этот ток указан на самом аккумуляторе как ток холодного запуска. А если аккумулятор сильно разряжен, то для запуска двигателя такой ток должен выдерживать не только кабель прикуривателя, но и «крокодилы», все транзитные соединения в прикуривателе, соединения с аккумуляторами автомобилей и т… д. Если где-то будет слабое звено, из-за его сопротивления будет падать напряжение, а само соединение — сильно греться. В итоге при севшем аккумуляторе двигатель акцептора не сможет запуститься. Так же очевидно, что сечение провод должен быть медным, иметь достаточно большое сечение и при этом быть максимально коротким (но настолько при этом чтобы можно было донянуться от клемм аккумулятора одного автомобиля до клемм другого — поэтому такие провода обычно не делают короче 2.5 метров). Крокодилы должны иметь мощные зажимы с большой прощадью контакта, а соединения должны быть надежными и иметь малое переходное сопротивление. Давайте рассмотрим типовой прикуриватель стоимостью от 500 до 1500 рублей с заявленным номинальным током 400-600-1000 ампер. Выглядят они почти все вот так:

(Фото взято с сайта dvizhok.su)

Состоят такие прикуриватели из жестяных крокодилов с медным покрытием, а так же проводов сечением от 2.5 до 4 квадратов (все зависит от щедрости как дядюшки Ляо, так и российского продавца, заказавшего у китайцев данный провод). При этом провода имеют ненормально толстую изоляцию — очевидно, что это делается с целью обмана покупателя (попытка показать что сечение реально больше, чем оно есть). Изоляция обычно состоит из ПВХ с повышенным содержанием пластификаторов. Провода крепятся к крокодилам за счет прижима скобами, прикрытыми изоляцией ручек. Естественно, ни о каком токе в 600 ампер (и даже в 100!) тут не может быть и речи. Такие прикуриватели годятся только для прикуривания не сильно севших аккумуляторов. Либо необходимо длительно (в течение многих часов) заряжать аккумулятор автомобиля-акцептора малыми токами. Давайте посмотрим поближе:

Конструкция «крокодила» не внушает доверия — все болтается. Сами «крокодилы» сделаны из омедненной жести с очень малой площадью контакта (фактически, «крокодил» контактирует с клеммой аккумулятора только тонкой боковой поверхностью одного зажима). Медные жилы провода прижимаются к поверхности «крокодила» пучком (как на фото ниже). При этом сам провод за изоляци. прижимают скобы внутри ручки «крокодила» (к сожалению, фото крепления не сделал, но поверьте мне на слово — оно просто ужасное). Из-за некачественного провода жилы и изоляция легко перетираются, что и видно на фото:

Стоит ли выбрасывать деньги на подобное барахло? Ведь очевидно, что даже ток в 100 ампер (и даже в 50!) подобная конструкция не выдержит. Такие прикуриватели подходят только для «прикуривания» незначительно севших аккумуляторов. Сперва следует начать с понимания того, на какой номинальный ток он должен быть рассчитан. Данная информация написана на самом аккумуляторе (ток холодного пуска). Возьмем в качестве примера ток одного стартера — 530 ампер. Соответственно, все компоненты подбираются под данный ток. Ввиду сильно ограниченного ассортимента предлагаемых на российском рынке устройств, приходится иногда брать компоненты, рассчитанные на немного меньший ток. Но при грамотном подходе, в этом нет ничего страшного. В качестве «крокодилов» выбраны зажимы производства итальянской фирмы AE с номинальным током в 500 ампер. Крокодилы состоят из цельной латуни, имеют соответствующую току площадь контакта. В каждой из ручек предусмотрена дырка под винт M4 для крепления провода, одна из дырок идет с нарезаной резьбой. Есть красный и черный вариант.

Данные «крокодилы» были заказаны в интернет-магазине 12vi.ru. Если у вас большой черный джип или вы счастливый владелец грузовичка или фуры, в ассортименте данного магазина есть несколько вариантов «крокодилов» на номинальный ток до 850 ампер.

Далее следует выбрать провод. Есть несколько вариантов, в том числе с силиконовой изоляцией (эксплуатация при температуре до -60). Но таких температур не бывает в центральной части России, поэтому был выбран более дешевый (а главное — имеющийся в наличии в Электромонтаже на отрез) гибкий кабель для сварочных аппаратов с резиновой изоляцией — КГ / КОГ1 в исполнении У производства, с моей точки зрения, лучшего кабельного завода среди россиских — Кольчугино. Температура эксплуатации — до -40 градусов, чего более чем достаточно для данного региона. Перфекционистам или жителям Сибири / северных регионов имеет смысл выбрать кабель в исполнении ХЛ или провод с силиконовой изоляцией. Сечение кабеля выбрано 35 мм2. Так же потребовалось решить две следующие проблемы — кабель 35 квадратов очень толстый, его невозможно прикрепить к данным «крокодилам» напрямую. Кроме того, качественное соединение «крокодила» с клеммой аккумулятора может быть обеспечено только если напряжение подводится одновременно к обоим сторонам зажима, а не к только одному как сделано на всех виденных мной прикуривателях. Для этих целей был выбран кабель КОГ1 1×16 тоже производства Кольчугино. Он более гибкий, чем КГ, а кроме того позволит покдлючить основной провод к крокодилам (к каждой половине одного «крокодила» будет подходить по 16 квадратов меди).

Итого: 4 метра КГ 1×35, 2 метра КОГ 1×16, Весь кабель был закуплен в магазине Электромонтаж. Так же там были закуплены дополнительные детали для изготовления проводов прикуривателя — 4 гильзы ГМЛ на 35 мм2, 8 наконечников типа ТМЛ на 16 квадратов под винт М8, а так же винты М8 с полной резьбой максимально короткие. Наконечники типа ТМЛ покупал итальянские, производства ВМ — так как в ассортименте КВТ нет таких наконечников, которые были бы достаточно короткие и влезли бы по ширине. Если будете покупать наконечники, обязательно проверьте что они встанут — данные «крокодилы» имеют по краям бортики!

Далее берется наконечник ТМЛ и привинчивается к «крокодилу» винтом М8, после чего излишки винта срезаются ножовкой. Это нужно для того чтобы точно отмерить длину винта:

«Крокодилы» со снятыми ручками и установленными короткими винтами:

Далее на «косички» опрессовываются наконечники ТМЛ. Это делается при помощи пресс-клещей ПК-35 от КВТ.

Далее насаживается клеевая термоусадка и усаживается феном. Если вы хотите съэкономить, этот шаг можно пропустить, но все же лучше сделать:

Далее это все закрепляется таким образом:

И одевается изоляция ручек. Если все правильно сделано, дырки в изоляции резать не надо:

После чего при помощи гильз ГМЛ делается основное соединение. Чтобы две жилы по 16 квадратов нормально влезли, с одной стороны гильза чуть зажимается плоскогубцами. Опрессовывается тем же ПК-35. Я был даже удивлен как легко это делается для такого сечения:

Аналогичным образом делается второй провод (плюсовой):

И вот что получилось;

Провода для прикуривателя получились очень тяжелые, зато надежные. Из периодического обслуживания — только подтяжка болтов. Так же я решил сделать дополнительную защиту от сверхтоков (на случай ошибочного подключения или короткого замыкания) — в отличие от китайщины, при КЗ такой кабель не сгорит, а вот что будет с аккумулятором, лучше не думать. Для этих целей были закуплены польские предохранители номиналом 500 ампер, а так же наконечники ТМЛ сечением 35 квадратов:

Предохранители вставляются в середину каждого провода на болтовое соединение винтом М8 и изолируются термоусадкой. Но пока времни не было доделать, к тому же нигде нет мануалов о том какая же время-токовая характеристика у этих предохранителей и какое напряжение падает на них на номинальном токе. Решил пока подождать. Для того чтобы машина заводилась в мороз в средней полосе, следует соблюдать три правила: иметь не очень старый и заряженный аккумулятор (чем выше заряд аккумулятора тем лучше он переносит мороз) с чистыми клеммами и колодками (окисление приводит к сильному падению напряжения), в двигатель должно быть залито «зимнее» менее вязкое масло, свечи должны быть «свежими» (если их срок службы подходит к концу, лучше заменить). Для этого аккумулятор следует перед зимой подзаряжать от сети 230 вольт при помощи специального зарядного устройства для аккумуляторов. Дело в том, что учитывая реалии современных автомобилей и городов, ток генератора после вычета потребления всех потребителей (фары, кондиционер, вентилятор, бортовая электроника и т.д.) может быть недостаточным для полной зарядки аккумулятора за время поездки. Естественно, для жителей, например, Норильска с их морозами этого будет недостаточно — насколько мне известно, там или вообще зимой на ночь забирают аккумулятор в тепло или используют специальню сигнализацию, которая за ночь несколько раз запускает двигатель для прогрева.

Важно! Если вы сделаете себе подобные провода и будете ими пользоваться, помните что когда заводится двигатель «акцептора», мотор «донора» должен быть заглушен! И, прежде чем заводить автомобиль «акцептор», хотя бы минут 15-20 следует через провода прикуривателя нужно подзарядить его аккумулятор (мотор «донора» должен при этом работать).

Надеюсь, статья была интересна. С уважением, Алексей. |/

Провода для прикуривания авто. Как изготовить

Провода для прикуривания авто. Как изготовить самостоятельно, правильно выбрать готовые

в дальнем путешествии, особенно, в местности, где ближайшая СТО или службы эвакуации могут находиться далековато;
при эксплуатации автомобиля в холодное время года;
если в авто стоит «подгулявший» аккумулятор.

Назначение проводов для прикуривания авто

снимаются клеммы с родного разряженного аккумулятора, накидываются на заряженный АКБ-донор;
запускается двигатель собственного авто;
после прогрева двигателя клеммы перекидываются на родной аккумулятор.

Последовательность действий при прикуривании авто:

S – площадь сечения провода;
Пи – 3,14;
D – диаметр провода.

3. Проверить качество зажимов. Лучше, чтобы они имели медные «губы» и надежные пружины. Перейти к подключению.

4. Сначала подключаются «+» зажимы к положительным клеммам аккумулятора, сначала «родного», потом донора.

Выбор готовых проводов

1. Длина проводов. Не следует выбирать провода минимально короткие и максимально длинные. Длина проводов оптимально от 2 до 3-х метров. Она должна обеспечить соединение при подъезде автомобиля донора, как со стороны капота, так и сбоку в условиях автостоянки. Если выбрать провода длиной, например, метров пять, на случай «задней» стыковки, то необходимо учитывать, что на каждом метре провода при большом токе теряется определенное напряжение, и его может не хватить для успешного старта. В случае, когда АКБ установлена в салоне или багажном отделении автомобиля, под капотом должна располагаться клемма на случай «прикуривания». Многие автолюбители даже не догадываются об ее существовании.

2. Площадь сечения провода. Наименьшая площадь сечения провода прикуривания авто – около 16 кв.мм. В переводе на диаметр – более 4 миллиметров.

3. Материал изоляции, проводов, зажимов. Проводящие жилы обычно изготовлены из многожильного медного провода. В качестве изоляции чаще используется поливинилхлорид. Он бывает разного качества. При покупке следует проверить его пластичность. Если при изгибе провод будет «дубовый», лучше такие провода не приобретать. При температуре минус 30 градусов Цельсия, изоляция может растрескаться.

Варианты комплектов проводов

Один из бюджетных, но допустимых вариантов

Приличный комплект выглядит где-то так.

Самостоятельное изготовление проводов

Медный многожильный провод сечением от 16 квадратных миллиметров необходимой длины. Лучше, если провод уже будет в ПВХ изоляции различных цветов (черный и красный). Можно в качестве изоляции использовать толстые ПВХ кембрики или термоусадку.
Бокорезы, нож, пассатижи.
Паяльный набор (паяльник большой мощности – от 60 ватт, активный флюс, припой ПОС-60).
Изоляционные материалы – кембрики, термоусадка диаметром от 10 мм.
4 надежных зажима с медными «губами». Нельзя использовать такие варианты:

Последовательность изготовления проводов:

Отрезается проводник необходимо длины. Снимается ПВХ изоляция на расстояние около 1 – 2 см от обоих концов проводника.
Залуживаются (наносится тонкий слой припоя) концы проводников и места распайки зажимов при помощи активного флюса и припоя.
Обжимаются места крепления проводов на зажиме при помощи пассатижей и молотка. Можно укрепить место крепления пластмассовыми хомутами.

Провода готовы к использованию. Хранить их лучше в полиэтиленовом или специальном пакете.

Сам себе автоэлектрик: провода для прикуривания своими руками

Провода для прикуривания авто

При покупке нужно руководствоваться такими критериями:

в первую очередь следует уяснить, что качественные изделия не могут стоить дешево: хороший материал стоит дорого, а зажимы имеют сложную конструкцию;
высокая цена не гарантирует качество, но если вы решились на дорогую покупку, то следует с особой придирчивостью осматривать товар, чтобы убедиться в его высоком качестве;
можно проходить мимо изделий, у которых некачественная или неразборчивая надпись;
если в перечне технических параметров какого-то не хватает, то нужно уточнять у продавца: иногда все параметры указываются только в сертификате изделия.

Провода для прикуривания должны отвечать следующим требованиям:

Длина проводов не должна быть меньше 1,5 метра, так как борта машин будут соприкасаться, что недопустимо. При очень длинном проводе возможны большие потери напряжения, пока ток будет идти от донора к реципиенту. Допускается длина в пределах от 2 до 4 метров.
Диаметр проводов не должен быть меньше 6 мм. Следует искать кабель, сечение которого должно составлять 9-12 мм. Хотя он стоит дороже, но не стоит на этом экономить. Сечение влияет на силу передаваемого тока: чем оно толще, тем более сильный ток может проходить по проводам.
Идеальным материалом для зажимов (крокодилов) является медь. Поэтому не стоит покупать крокодилы из более дешевых материалов. Определить, что провода изготовлены из меди можно по их весу — они должны быть тяжелыми.
Пусковой ток должен быть равным 200 А.
Внешний вид качественных прикуривателей
Во время прикуривания неизбежны потери напряжения, но они не должны превышать 2,3 В, если шнур длиной 1,5 метра. На выходе напряжение не должно быть ниже 9 В.
Особое внимание следует уделять соединениям – это самые уязвимые места в электросхемах. В нашем случае – это стыки проводов и крокодилов. Выбирать нужно прикуриватель, у которого прикуривающий кабель припаян к зажиму.
Крокодилы должны иметь большие площадки, чтобы обеспечить лучший контакт. Обратить внимание нужно на силу зажима. Если захват будет слабым, он не удержит крокодилы при прикуривании. Если зажимы соскочат, может произойти короткое замыкание, которое может привести к неприятным последствиям.
Важно также обратить внимание на качество изоляции. Прикуриватель приходится использовать чаще всего зимой при морозе. Некачественная обмотка лопается, пропускает ток и повреждает кабель. Лучшим вариантом является силиконовая резина.

Изоляция из силиконовой резины

Самостоятельное изготовление проводов для прикуривания

Важным шагом является изготовление крокодилов для клемм АКБ. Лучше приобретать сварочные зажимы для заземления. У них крепкий корпус, который не деформируется со временем. Благодаря мощной пружине, которая установлена на крокодилах, падение напряжение в месте контакта будет меньше. Правда, зажимы нужно доработать, так как они имеют небольшую площадь контакта, если учесть форму клемм аккумуляторной батареи

Подключение к клеммам АКБ

Готовые самодельные крокодилы

Загрузка …

Видео «Самодельные провода для прикуривания»

Провода для прикуривания автомобиля: выбрать или сделать своими руками

Провода для прикуривания автомобиля это та вещь, которую всегда желательно держать в багажнике, наряду с «запаской». Особенно они могут выручить в морозы, когда стартер напрочь откажется прокручивать двигатель. Но лучше до этого не доводить и вовремя заряжать автомобильный аккумулятор. На рынке продаётся такое множество вариантов таких проводов, так что выбрать среди них те, что не подведут в ответственный момент, достаточно сложно.

Как выбрать провода для прикуривания автомобиля

Пусковые провода для автомобиля

Провода для прикуривания автомобиля это та вещь, которую всегда желательно держать в багажнике.

Прежде всего, обратите внимание на сечение самого провода для прикуривания автомобиля (а не его изоляции). Чтобы прокрутить замёрзший двигатель, через провода должен проходить ток силой 100-200 А. Такой ток, без риска перегореть, пропустят провода минимальным сечением 16 мм². Хотя электротехники считают оптимальным сечение 70 мм². Но, во-первых, вы таких проводов всё равно не купите (их просто не выпускают), а, во-вторых, вам вряд ли придётся запускать с помощью «прикурок» 12-ти цилиндровый дизель в сорокаградусный мороз. Поэтому, как обычно, приходится выбирать из того, что предлагает рынок. Ориентируйтесь не на толщину изоляции, а на совокупный диаметр жил, оценивая его хотя бы на глаз. Большое значение имеют и сами зажимы («крокодилы») для проводов прикуривателя, и способ, каким токоведущие жилы к ним прикреплены. Провода должны быть аккуратно обжаты и залиты (желательно) припоем. Если жилы торчат в разные стороны и не все имеют надёжный контакт с клеммой – это признак некачественного изделия, место прикрепления будет нагреваться и может обгореть. Впрочем, производители иногда крепят крокодилы болтами. Сами крокодилы должны быть прочными, покрытыми медью (исключающей плохой контакт с выводом батареи) и с достаточно тугой пружиной. Всё это обеспечит надёжное соединение с клемами АКБ. Ещё лучше, если половинки зажимов соединены дополнительным проводником (обычно плетёным).

Длина проводов для прикуривания авто должна составлять не менее 2,5 метров – меньшая принудит вас парковаться «впритык», что не всегда удобно.

Какие лучше выбрать провода для прикуривания автомобиля

Пусковые провода фирмы AVS

Многочисленные тесты проводов для прикуривания выявили своеобразных лидеров среди этого вида продукции:

Как сделать десульфатацию аккумулятора своими руками прочитать можно здесь

1 место: Провода AVS (Китай) и AIRLINE (Китай). 2 место: HEYNER (Германия). 3 место: ALCA (Германия). Комплекты китайского производства Tiikeri и Nova Bright показали наихудшие результаты. Оценки производились в основном по способности передавать энергию и по прочности изоляции. Причём, оказалось, что качество не настолько влияет на цену – иногда достаточно добротные изделия стоят недорого.

Сколько стоят провода для прикуривания автомобиля

Китайские провода для прикуривания автомобиля Airline

Как правильно заряжать аккумулятор зарядным устройством прочитать можно здесь

Лучшие по тестам AVS и AIRLINE стоят 300-400 рублей, в то же время, как HEYNER, оказавшийся по результатам проверки вторым, стоит 4000 рублей. Сложно однозначно сказать, какие из проверенных проводов для прикуривания автомобиля оказались лучшими – для частого применения ни один из испытанных комплектов не годится.

В общем, ни один из испытуемых комплектов не оказался без изъянов. У одних крокодилы плохо удерживаются на выводах АКБ, у некоторых образцов вообще потрескалась и обгорела изоляция. В результате, когда проблема холодного пуска мотора стоит особенно остро, автовладельцы изготавливают провода для прикуривания аккумуляторов самостоятельно.

Провода для прикуривания автомобиля своими руками

Самостоятельно изготовленные прикурки

Как проверить утечку тока на автомобиле мультиметром прочитать можно здесь

Метод приготовления их прост. Во-первых, провода делают двойными и стараются изготавливать их из проводов сварочных аппаратов. То есть каждый провод – и «минусовой» и «плюсовой» состоит из двух кабелей, конец каждого из которых закреплен на каждом рычаге «крокодила». Причём провода обжимаются специальными оправками с проушинами под болты. Для надёжной фиксации «крокодила» на выводе батареи в «крокодилы» врезают дополнительные винты – так обеспечивается стопроцентный контакт.

В результате комплект получается достаточно объёмным и увесистым, но способным выдержать любые токи, поэтому такие «самодельные» изделия можно назвать не просто проводами для прикуривания авто, а настоящими пусковыми проводами для замёрзшего авто.

Прикуривание от другого автомобиля

Запуск двигателя от другого автомобиля

Как правильно прикурить свой автомобиль от другого автомобиля? Здесь нужно соблюдать некоторые правила. Никогда не стоит пытаться «с ходу», подсоединив провода, пытаться пустить авто с промёрзшим мотором и «усаженной» батареей. Так вы рискуете спровоцировать протекание токов большой величины через проводку своего авто. Вдобавок, «мёртвая» батарея другой машины должна подзарядиться.

Не останавливая двигатель своей машины, подсоединитесь к аккумулятору «замёрзшего» авто и дайте время хотя бы для частичного восстановления заряда аккумулятора – около 20 минут, а потом попытайтесь совершить пуск. Автомобиль «донор» желательно заглушить. Главное – не торопиться, и, если первая попытка оказалась неудачной, повторите её, предварительно выкрутив и просушив свечи «молчащего» двигателя.

«Питер — АТ»

ИНН 780703320484

ОГРНИП 313784720500453

Источник

Как сделать провода для прикуривания своими руками? Можно купить 6 метров (разрезать потом на два куска по три метра) сварочный медный многожильный провод в резиновой не дубеющей изоляции, сечением на 25 мм (6 метров обойдется около 700 рублей), на нем еще меньше будет падать напряжение.

Крокодилы лучше брать сварочные для заземления, у них сам корпус сделан основательно, его не ведет со временем от эксплуатации, пружина мощная, а значить падение напряжение в месте контакта будет меньше учитывая шероховатость материала губ у крокодила и на клеммах. Только вот их так же надо дорабатывать самим. Площадь контакта у них маленькое, учитывая форму клемм на аккумуляторе. Клемма на аккумуляторе вытянута и закруглена, а значит и на крокодиле надо сделать примерное тоже самое, что бы увеличить площадь контакта, иначе крокодил будет касаться клемм маленьким пяточком, площадью меньше копейки размером и вся польза от толстого провода потеряется, в этом месте и будет все падение напряжения.
Сварочный провод мало просто под болт зажать – площадь контакта будет само по себе мало, их вообще лучше сплющить, увеличив площадь контакта провода с крокодилом, потом облудить, так как они окисляются и припаять к губам крокодилов, вот тогда площадь контакта будет без потерь проводить весь ток. С одной губы крокодила, припаять перемычку из провода сечением не менее 12 мм на вторую губу, тем самым мы увеличим пятно контакта с клеммой аккумулятора и уменьшим падение напряжения в месте перехода крокодил-клемма… Можно на каждую из губ у крокодилов, намотать вокруг губ медный провод, изогнуть слегка полукругом под форму клемм и облудить оловянным припоем, отшлифовать, а к проволоке припаять сварочный провод, тогда площадь контакта у крокодил будет большое.

По материалам сайта avtotaz.ru

Источник

Добрый день, уважаемые читатели.

По этой причине по его просьбе я сделал ему провода для прикуривания, о которых и пойдет в статье речь.

(Картинка взята с сайта liveinternet.ru)

Что такое качественный прикуриватель и зачем он нужен?

Вот отзыв журнала «За рулем» по результатам теста:

Самое большое разочарование теста. Громкое имя и оглушительная цена — всё, чем запомнилось изделие. Мягкий морозостойкий провод — это хорошо, но уже при скромном токе 480 А падение напряжения превысило 2,0 В.

А что же такое качественный прикуриватель?

Качество прикуривателя определяется следующими составляющими:

Провод, а именно жила и изоляция.
Зажимы — «крокодилы»
Соединения

Как устроены типовые провода для прикуривания. имеющиеся в продаже?

(Фото взято с сайта dvizhok.su)

Давайте посмотрим поближе:

Такие прикуриватели подходят только для «прикуривания» незначительно севших аккумуляторов.

Выбор комплектующих для проводов прикуривателя.

Кстати, вот сечения КОГ1 1×16 и КГ 1×35 для сравнения с китайской продукцией:

Сборка проводов для прикуривателя

«Крокодилы» со снятыми ручками и установленными короткими винтами:

И одевается изоляция ручек. Если все правильно сделано, дырки в изоляции резать не надо:

Опрессовывается тем же ПК-35. Я был даже удивлен как легко это делается для такого сечения:

Аналогичным образом делается второй провод (плюсовой):

И вот что получилось;

Как избежать или минимизировать использование проводов для прикуривания?

Надеюсь, статья была интересна.

С уважением, Алексей.

И . Эта публикация поможет с выбором проводов для прикуривания. Автомобильные магазины и авторынки завалены разнообразными проводами для прикуривания автомобиля.

Цена проводов для прикуривания может колебаться от 500 до нескольких тысяч рублей. Но среди всего разнообразия стартерных проводов много низкокачественных китайских изделий.

Выбор проводов для прикуривания

Как выбрать провода для прикуривания? Если проводов у Вас ещё нет, советуем купить, руководствуясь этими простыми правилами:

Выбирайте провода для прикуривания с большим сечением. Сечение провода для прикуривания должно быть достаточно большим, мы ещё вернёмся к этому вопросу. Тонкие провода не помогут прикурить автомобиль, поскольку силы тока при малом сечении не будет хватать. Нормальный диаметр провода — от 6 до 10 миллиметров. Такого диаметра хватит для большинства легковых автомобилей. Конечно, если на вашем авто стоит мощный двигатель, лучше купить провода с ещё большим сечением.
Лучше всего купить медные провода, но поскольку удовольствие это может быть недешевое, советуем руководствоваться количеством меди в сплаве. То есть, чем меди больше, тем лучше. Совсем экономить на этом не стоит.
Обратите внимание на изоляцию. Она должна плотно защищать провода. Также, изоляция должна выдерживать относительно низкие и высокие температуры. Хорошим выбором будет силиконовая изоляция проводов.
От длины проводов зависит величина сопротивления. Чем длиннее провод, тем сопротивление выше.
Обратите внимание на крепежи-крокодилы. Они должны хорошо держаться в месте соединения с проводом. Также у них должны быть хваткие зубцы. Слетевший крокодил во время процесса прикуривания может натворить бед.

У всех этих советов есть только один минус. Большинство проводов, которые продаются в магазинах, являются некачественными. То есть при достаточно сильной разрядке аккумулятора такие провода попросту не помогут, поскольку не позволят пропустить нужный ток. Варианта два:

Выбрать и купить дорогие провода, с хорошим сечением. Причём большое сечение не всегда гарантирует качество.
Сделать аккумуляторные провода самостоятельно, своими руками.

Провода для прикуривания своими руками делаются достаточно быстро, поэтому мы хотим предложить инструкцию по созданию проводов для прикуривания самостоятельно.

Самодельные провода для прикуривания это лучший вариант. Чтобы сделать хорошие провода для прикуривания, нужно купить хорошие заготовки с большим сечением. Рекомендуем покупать одножильные провода с сечением не менее 25 мм², например, как на фотографии:

Стоимость такого провода скорее всего будет от ста рублей за метр. Для удобства прикуривания от проводов, лучше выбрать длину от двух до трёх метров. На фото представлен провод маркировки КГ-ХЛ. «ХЛ» в данном случае означает морозостойкость. Этот тип проводов часто называют «сварочными». Как уже выше говорилось, изоляция провода играет немаловажную роль. Лучше всего купить провода с силиконовой или холодостойкой резиной.

Будем считать, что провода для прикуривания аккумулятора выбрали. Теперь сделаем крокодилы. Размер зажимов для проводов должен соответствовать пропускаемому через них току. Чем больше зажим касается клеммы аккумулятора, тем больший ток он способен пропустить. Поэтому первый вариант, — купить сварочные зажимы. Правда он не совсем удачный, поскольку такие крокодилы весьма громоздки.

Следовательно, второй вариант — сделать зажимы для проводов своими руками. Этот вариант предполагает некоторые усилия, для создания качественных зажимов. Покупаем зажимы в магазине, стоят они дешево. И дорабатываем их с помощью плоскогубцев до такого вида:

Как видите, силовые части зажимов сделаны из меди. Проще всего найти медные пластины и выгнуть их плоскогубцами, подогнав под купленные зажимы. Медные пластины лучше достать толщиной миллиметра полтора. Зубы зажимов вытачиваются напильником. Заготовки из медных пластин модно приделать к зажимам заклепками или посадить на винты. Основное правило — то, чем крепится заготовка должно быть стальным, а не алюминевым.

Далее, нужно припаять заготовку к зажиму и проводу. Для этого в любом случае нужно использовать нейтральный флюс для меди и мощный паяльник. Перед пайкой всё необходимо пролудить, особенно это касается проводов, которые обрабатываются флюсом по всему сечению. Мощный паяльник, или паяльная станция нужны для качественно пайки. Необходимо прогреть провода, чтобы пайка была надёжной.

Для того, чтобы вторая часть зажима, к которой не припаян провод, участвовала в процессе реанимации автомобиля, нужно соединить части зажима плетеным проводом марки «АМГ».

Чтобы новые провода для прикуривания могли «держать» высокий ток, можно использовать тугоплавкий припой, который позволит работать проводам под ещё большей нагрузкой. На этом всё, надеемся, аккумуляторные провода получатся на славу!

Машине всего год и провода для прикуривания вроде как бы не нужны. Но тем не менее было решено сделать нормальные провода для “прикуривания АКБ”. Из личного опыта был выбран провод КГ-35 мм2. 6 метров (1260 руб) и провод КГ-25 мм2 2 метра (300 руб. на перемычки зажимов).

Зажимы массы КЗ-31 на 315 ампер 4 штуки.(1000 руб.) Наконечники 8-50мм2 -4 штуки и 8-25мм2 -4 штуки. (260 руб.) Нам понадобятся: тигель с припоем, паяльная кислота, баночка с водой, газовая горелка либо плита или резак. В зависимости от того что есть под рукой) и пара мотков изоленты (синяя — и красная +)

Ингредиенты! Снимаем изоляцию на длине 30мм. Перемычки из КГ-25 длиной около 30 см 4 штуки и основной КГ-35 один 2,8 второй 3,2 метра длиной.

Капельку паяльной кислоты в наконечник. Много не нужно иначе может брызнуть в лицо при погружении в расплавленный припой!

Наконечники одеты и подготовлены к пайке. Теперь зажимы

Вот они родимые! 315 ампер, то что нам нужно. (есть ещё на 510 но слишком большие!)

Откручиваем гайку, снимаем шайбу и вытаскиваем болт М8. Видим по краям два бортика. Их нужно сточить на наждаке или напильником.

Вот так на всех четырёх с обоих сторон. После этого мажем их паяльной кислотой до обреза площадки крепления провода.

Греем до плавления. Кто чем может, мы газовым резаком. Как узнать температуру и не перегреть припой?(при перегреве очень много шлама и резина может загореться и обуглиться). Как только припой начнёт покрываться плёнкой её надо снимать(это шлам, окись) Цвет плёнки блестящий и слегка побежалый. Припой нагрет до нужной температуры, можно начинать.

Клеммы надеты, обработаны паяльной кислотой. Зажимы тоже. Да и не забудьте приготовить кусочек х/б тряпочки, небольшой.

Окунаем, даём прогреться и облудиться. Достаём.

После того как вынули берём х/б тряпочку и стираем излишки припоя. Надеюсь о Т.Б. напоминать никому не надо? Температура расплавленного припоя +260 градусов. Работаем в перчатках!

Теперь очередь наконечников. Их тоже после окунания и прогрева достаём и протираем тряпочкой от избытка припоя.

После охлаждаем в баночке с водой. ПОГРУЖАТЬ МЕДЛЕННО! Иначе расплавленный припой полетит вам в лицо!

Облужено и пропаянно! Теперь нужно промыть в растворе пищевой соды и высушить.(Можно и не промывать, но со временем остатки кислота дадут зелень. Налёт зелёного цвета, который ухудшит контакт.

Сначала обматываем наконечники и конец провода. Изолируя вход провода в наконечник. Потом прикручиваем провода к зажимам. Болт-зажим-наконечник-гайка. Гроверные шайбы я не использую. В идеале конечно можно было бы взять паяльник и пропаять ребро зажима и наконечника. Честно говоря было уже в лом это делать.

Ну, вот как то так! Приматываем провода к ручкам зажимов.

Длина плюсового провода.

А теперь о главном. Почему один провод длиннее другого? В частности минусовой. Когда вы прикуриваете другое авто то в первую очередь подключаете + АКБ своего авто к + АКБ чужого. Потом — АКБ своего авто. И в последнюю очередь вы подключаете — на ДВИГАТЕЛЬ прикуриваемого авто. НИ В КОЕМ СЛУЧАЕ НЕ НА — АКБ, А НА ДВИГАТЕЛЬ! Иначе искра проскочившая на аккумуляторе прикуриваемого авто вознесёт его на воздух! По этой причине — провод я сделал длиннее.

Готовый продукт от Самоделкина! Почему использовал изоленту а не стяжки? Потому что ими можно ободрать краску авто протягивая провода.

Тут кстати от Китайских сумочка завалялась очень кстати. Вот пусть теперь лежат в ней и ждут своего часа! Всем Бобра и заряженных до 1,29 Кг/см АКБ!)))))

И ещё хочу отметить один момент, если у вас серьёзная техника, такая как, бетононасос или автовышка, то есть отличная компания, которая занимается поставкой запчастей именно для такой техники. Так, что заходите звоните и заказывайте, цены вас приятно удивят.

Просьба «прикурить» может прозвучать даже из уст человека, ведущего здоровый образ жизни. Неприятно выйти морозным утром из дома и обнаружить, что авто не подаёт признаков жизни. Как правильно «одалживать» энергию у соседа?

! «Прикуривать» имеет смысл, только если машина исправна. То есть двигатель заводится нормально, в баке есть топливо, только электричество кончилось. Например, вы забыли вечером выключить подсветку в салоне. Если же аккумулятор разрядился после долгих безуспешных попыток пуска, то «прикуривание» вас не спасёт — сначала нужно устранить причину, по которой двигатель не заводится.

Для «прикуривания» выбирайте машину с мотором близкого рабочего объёма. Завести пятилитровый джип от «Оки» вряд ли получится. Особняком стоят машины с дизельным двигателем — они требуют существенно больше энергии при пуске! Их хозяевам помощи стоит ждать только от «собратьев».

Процесс неспроста называют «прикуриванием» — он пожаро- и взрывоопасен. Поэтому горящие сигареты, спички, зажигалки — убрать. Поскольку работа ведётся с электричеством, то все токопроводящие аксессуары — кольца, браслеты, часы с металлическим ремешком — тоже.

Сначала нужно достать провода для «прикуривания», развернуть их и проверить изоляцию. Трещины недопустимы!

Придётся поиграть в «пятнашки» — поставить машину «донора» так, чтобы провода дотянулись до клемм. При этом двигатель автомобиля-«донора» нельзя глушить.

Провода маркированы цветом: красный используется для подключения к плюсовым клеммам батарей, чёрный или бесцветный — к отрицательным. Сначала подсоединяем разъём красного провода к плюсовому терминалу аккумулятора автомобиля-«донора». Затем — к плюсу батареи севшего аккумулятора.

«Крокодил» отрицательного провода сначала подключаем к минусовой клемме работающего аккумулятора, затем к любой массивной неокрашенной детали кузова или двигателя вашей машины. Лучше, если неокрашенное место найдётся прямо на силовом агрегате — например, проушина для вывешивания мотора, силовой крепёж блока цилиндров, опоры двигателя и т. д. Но цеплять «крокодила» на отрицательный вывод батареи нельзя.

Стоит подождать 5-10 минут, для того чтобы «донор» подзарядил аккумулятор. Это снизит нагрузку на его электрику в момент пуска и позволит избежать чрезмерного нагрева проводов для «прикуривания» и их разъёмов, а также снизит влияние переходных сопротивлений на процесс запуска мотора.

Ключ на старт — и заводим машину. После чего убираем провода в обратной последовательности. Реанимированный двигатель лучше не глушить как минимум в ближайшие 10-20 минут. Это позволит батарее накопить энергию для следующего пуска.

БУДЬТЕ АККУРАТНЫ!

При больших токах (стартёрный разряд, заряд током в несколько десятков ампер) аккумуляторная батарея выделяет гремучий газ — смесь водорода и кислорода. Малейшая искра способна привести к взрыву с разрушением корпуса аккумулятора и выбросом серной кислоты.

Возможно, вас заинтересует статья нашего эксперта, в которой рассказывается о том, как сделать своими руками.

Диаметр проводов. Максимальная нагрузка по току

Общепринято, что на 1 мм 2 жилы максимальная нагрузка по току должна составлять не более 8 Ампер. Соответственно, при токе запуска автомобиля в 200 А площадь сечения металлического сердечника провода должна составлять не менее 25 мм. Из школьного курса вспоминаем формулу площади круга — 3.14*R 2 . Путем несложных вычислений получаем, что диаметр жилы не должен быть меньше 8 мм.

Материал металлической жилы провода

Зажимы для проводов

Как изготовить провода для прикуривания своими руками?

Где взять подходящие провода?

Сборка проводов

Режем провода пополам, зачищаем каждый конец.
Берем наконечник, вставляем в него провод и опрессовываем.
Прикручиваем и, в идеале, припаиваем провод к крокодилу.
Надеваем изоляцию.

Меры предосторожности при прикуривании автомобиля

Прикуривание — это небезопасный процесс, потому нужно строго придерживаться основных правил:

Никогда не прикуривайте от автомобиля с заведенным двигателем! Это самая распространенная ошибка многих автомобилистов, которая в итоге может привести к выходу из строя электрики на обоих авто. Дайте двигателю машины-донора поработать оборотах в 2 — 3 тысячи 5 — 10 минут перед процессом — это обеспечит дополнительный перезаряд аккумулятора.
Выключите все электроприборы.
Самое важное – строго соблюдайте полярность! Один провод соединяет плюсовые клеммы, второй — минусовые. При нарушении полярности возникнет короткое замывание, что может привести к выходу из строя всех электронных систем авто, а в худшем случае к пожару!
Всегда имейте наготове огнетушитель! Лучше перестраховаться, чем разбираться с печальными последствиями.

Источник

Тема проводов для прикуривания автомобиля всегда остается острой и хотелось бы поделиться своими соображениями по поводу изготовления этих проводов своими руками. В статье хотелось бы рассмотреть некоторые моменты связанные с прикуриванием автомобиля, а также прикинуть стоимость “деталей”, которые понадобятся при изготовлении данных проводов. Рассматривать изготовление будем в двух вариантах, бюджетный и качественный. Сразу хочется сказать, что качественный провод скорее всего прослужит всю жизнь, так как делается из качественных материалов, цена на которые очень высока.

Провод для прикуривания автомобиля (цена, характеристики)

Итак, для начала заглянем в таблицу ниже, откуда начнем понимать, что нормальные провода должны начинаться с сечения провода 16 квадратов. Наиболее подходящим проводом для изготовления данных проводов является провод с маркировкой КГ. Подходящим он будет по той причине, что его изоляция выполнена из резины и она не дубеет на морозе, как это может быть у китайских проводов с пластиковой изоляцией.

Сегодня 20 декабря 2019 года, цены в статье указаны именно на сегодняшнюю дату, со временем они, конечно, будут меняться и никак не в меньшую стоимость.

КГ-16 — 125 рублей за метр кабеля

КГ-25 — 200 рублей за метр кабеля (округлил)

Для бюджетного варианта можно взять 2,5 или 3 метра на каждую клемму, итого получаем 6 метров. Для хорошего варианта лучше брать 4-5 метров, допустим возьмем 9 метров, ~4 метра будут провода + 1 метр (меньше, конечно) уйдет на соединение контакта на губках крокодилов, чтобы “минимизировать потери тока”.

Выбор крокодилов для прикуривания

Крокодилы бывают самые разные, можно найти и по 35 рублей, но они никак не подойдут для этого дела. Стартовая цена за самые «дешманские» крокодилы начинается от 81 рубля, я округлю их стоимость до 80, для удобства счета. Как они выглядят можно увидеть на картинке ниже.

Неплохие сварочные крокодилы для заземления стоят около 180 рублей (у них очень тугой захват за счет мощной пружины, но на губках было бы неплохо видеть медную пластину, а не стальную).

Очень хорошие крокодилы стоят все 325 рублей (очень тугая пружина, толстое тело из латуни, мне кажется они будут вечными).

В сумме нам понадобится четыре штуки, что именно брать — это Ваш личный выбор. Найти подобные “прищепки” можно в магазинах, специализирующихся на продаже электрики, я нашел все в сетевом магазине “Стройка” (для тех, кто в танке, это что-то типа Леруа Мерлен, но сильно поменьше).

В самом бюджетном варианте можно использовать либо очень дешёвый крокодил, но от него будет очень мало толку, оптимальным будет крокодил за 180 рублей, правда на нем губки для захвата придется поправить для наилучшего контакта.

Если делать качественные провода для прикуривания, то лучшим вариантом, конечно, будет использование качественных крокодилов, те, что за 325 рублей якобы сделаны в Италии из толстой латуни, но я не уверен на счет страны происхождения.

Наконечники для провода

В идеале провод к крокодилам нужно прикреплять с помощью наконечника, в котором опрессовывается провод. Естественно, наконечник подбираем под размер сечения провода, в среднем его цена около 20 рублей за штуку. Далее в идеале нам понадобится 12 наконечников, 4 из них идут на основные провода соединяющие крокодилы между собой и еще 8 идут на соединение контактов губок с двух сторон. Если, к примеру использовать не обычную прищепку за 80 рублей, а сварочную за 180, то соединять контакты губок будет не нужно, так как они изначально соединены медной лентой внутри самого захвата.

Сборка поводов из запчастей

На счет сборки вопросов особо возникать не должно, в бюджетном варианте провод режется на две равные части и получаем два кабеля по 3 метра (как условились выше). В качественном варианте мы отрезаем от 9 метров 1 метр, для соединения губок, оставшиеся 8 метров режем пополам, получаем 2 провода по 4 метра.

Далее общая схема остается примерно такой, зачищаем по 2 см каждый конец кабеля и обжимаем его в наконечнике. В идеале нужно обжать гидравлическим опрессовщиком, по факту нужно сделать так, чтобы было очень надежно. В интернете есть несколько методов обжима, не нужно делать это молотком, это не поможет.

Обжатые провода соединяем с крокодилами через болтовое соединение. В качественном варианте нужно нарезать 1 метр на 4 части, далее эти куски обжать в концевики и соединить ими противоположные губки крокодилов также болтовым соединением. Как показано на картинке ниже (взята для примера с драйва).

Изоляция наматывается по необходимости, лучше сделать так, чтобы оголенные части проводов и захватов не могли случайно коснуться других деталей автомобиля.

Стоимость самодельных проводов для прикуривания

Теперь давайте посчитаем что у нас получается по стоимости самодельных проводов.

Крокодилы дешевые — 80 рублей *4 = 320 рублей

Крокодилы не плохие — 180 рублей * 4 = 720 рублей

Крокодилы вечные — 325 рублей *4 = 1 300 рублей

Провод КГ-16 — 125 рублей * 6 = 750 рублей

Провод КГ-25 — 200 рублей * 9 = 1800 рублей

Болт + гайка = 1 — 2 рубля

Наконечник — 16 = 20 рублей * 4 = 80 рублей

Наконечник — 25 = 20 рублей * 12 = 240 рублей

Детали	Бюджетно	Средне	Качественно
Провод КГ	750	750	1800
Крокодилы	320	720	1300
Наконечники	240	80	240
Болтики, гайки	не считаю	не считаю	не считаю
Итого	1 310	1 550	3 340

Вот мы и посчитали конечную стоимость самодельных проводов, естественно она значительно выше ожиданий и тем более значительно выше стоимости заводских поводов из магазина, которые по характеристикам якобы будут такими же или даже лучше, но на самом деле это не так, так как этикеты для них рисуют маркетологи, а не инженеры и об этом на сайте будет отдельная статья.

Ну и теперь если говорить о том, стоит ли их делать или нет? Как часто вы пользуетесь подобными проводами? Лично я уже года два не пользовался и скидывать такую сумму на кабель я не готов, но если будут лишние 3000 рублей и их совсем некуда будет пристроить, то обязательно соберу себе такие провода.

Если есть свое мнение по этому поводу, есть свои варианты проводов — пишите об этом в комментариях к статье.

Источник

в Электрика 31.05.2017 14,784 Просмотров

Вступление

Добрый день, уважаемые читатели.

По этой причине по его просьбе я сделал ему провода для прикуривания, о которых и пойдет в статье речь.

Почему бы не «купить готовые провода»? Дело все в том, что качественных, в продаже просто нет. Из всех виденных, что-то более-менее приличное было в обзоре журнала «За рулем» и называлось «совет автоэлектрика». Но это изделие было специально сделано производителем для теста данного журнала — поэтому есть сомнения, что штатные изделия имеют такое же качество изготовления.

Что такое качественный прикуриватель и зачем он нужен?

Вот отзыв журнала «За рулем» по результатам теста:

Самое большое разочарование теста. Громкое имя и оглушительная цена — всё, чем запомнилось изделие. Мягкий морозостойкий провод — это хорошо, но уже при скромном токе 480 А падение напряжения превысило 2,0 В.

А что же такое качественный прикуриватель?

Качество прикуривателя определяется следующими составляющими:

Провод, а именно жила и изоляция.
Зажимы — «крокодилы»
Соединения

(Схема стартера автомобиля. Картинка взята с сайта transtarter-spb.ru)
Именно такой ток должен выдать аккумулятор для того чтобы двигатель запустился. Этот ток указан на самом аккумуляторе как ток холодного запуска. А если аккумулятор сильно разряжен, то для запуска двигателя такой ток должен выдерживать не только кабель прикуривателя, но и «крокодилы», все транзитные соединения в прикуривателе, соединения с аккумуляторами автомобилей и т… д.

Как устроены типовые провода для прикуривания. имеющиеся в продаже?

Давайте рассмотрим типовой прикуриватель стоимостью от 500 до 1500 рублей с заявленным номинальным током 400-600-1000 ампер. Выглядят они почти все вот так:

(Фото взято с сайта dvizhok.su)
Состоят такие прикуриватели из жестяных крокодилов с медным покрытием, а так же проводов сечением от 2.5 до 4 квадратов (все зависит от щедрости как дядюшки Ляо, так и российского продавца, заказавшего у китайцев данный провод). При этом провода имеют ненормально толстую изоляцию — очевидно, что это делается с целью обмана покупателя (попытка показать что сечение реально больше, чем оно есть). Изоляция обычно состоит из ПВХ с повышенным содержанием пластификаторов. Провода крепятся к крокодилам за счет прижима скобами, прикрытыми изоляцией ручек.

Давайте посмотрим поближе:

Такие прикуриватели подходят только для «прикуривания» незначительно севших аккумуляторов.

Выбор комплектующих для проводов прикуривателя.

Данные «крокодилы» были заказаны в интернет-магазине 12vi.ru. Если у вас большой черный джип или вы счастливый владелец грузовичка или фуры, в ассортименте данного магазина есть несколько вариантов «крокодилов» на номинальный ток до 850 ампер.

Итого: 4 метра КГ 1×35, 2 метра КОГ 1×16, Весь кабель был закуплен в магазине Электромонтаж. Так же там были закуплены дополнительные детали для изготовления проводов прикуривателя — 4 гильзы ГМЛ на 35 мм2, 8 наконечников типа ТМЛ на 16 квадратов под винт М8, а так же винты М8 с полной резьбой максимально короткие. Наконечники типа ТМЛ покупал итальянские, производства ВМ — так как в ассортименте КВТ нет таких наконечников, которые были бы достаточно короткие и влезли бы по ширине. Если будете покупать наконечники, обязательно проверьте что они встанут — данные «крокодилы» имеют по краям бортики!

Кстати, вот сечения КОГ1 1×16 и КГ 1×35 для сравнения с китайской продукцией:

Сборка проводов для прикуривателя

«Крокодилы» со снятыми ручками и установленными короткими винтами:

Далее на «косички» опрессовываются наконечники ТМЛ. Это делается при помощи пресс-клещей ПК-35 от КВТ.

Далее это все закрепляется таким образом:

И одевается изоляция ручек. Если все правильно сделано, дырки в изоляции резать не надо:

Опрессовывается тем же ПК-35. Я был даже удивлен как легко это делается для такого сечения:

Аналогичным образом делается второй провод (плюсовой):

И вот что получилось;

Как избежать или минимизировать использование проводов для прикуривания?

Важно! Если вы сделаете себе подобные провода и будете ими пользоваться, помните что когда заводится двигатель «акцептора», мотор «донора» должен быть заглушен! И, прежде чем заводить автомобиль «акцептор», хотя бы минут 15-20 следует через провода прикуривателя нужно подзарядить его аккумулятор (мотор «донора» должен при этом работать).

На улице зима, в сильные морозы начал замечать, что стартер крутит не очень бодро, аккум стоит с завода, а это как-никак 10 лет уже — долгожитель. Да и неоднократно обращались ко мне с просьбой прикурить, а так как сам я оказывался в ситуациях, когда нужна была помощь товарища-водителя, задумался о приобретении проводов для прикуривания, чтоб как говорится и для себя и для людей. Пригодятся)
После недолгих походов по магазинам, я понял, что купить нормальные провода по адекватной цене практически невозможно. Зачастую провода состоят из 80% изоляции и десятка тонюсеньких жилок провода — ну куда это годится?

Решил сделать своими руками добротные провода, с запасом мощности (в планах приобретение внедорожника, так что делал с расчетом и на это). Итак, поехали)
Покурил необходимую литературу и начал заготавливать материал. Честно срезал с работы 4,5 метра сварочного провода КГ-25, но к сожалению с плохой изоляцией — мягкая и легко режется, у сварщиков не в почете. Но для моих целей самое то, да и в мороз ведет себя сносно, так что сгодится. В идеале брать КГ с доп.маркировкой ХЛ, но тут уже вопрос в деньгах.

Дальше встал вопрос в выборе зажимов. Убежден, что сварочные крокодилы на 200-300 А — лучший выбор, так что изначально решил взять их.

Привет всем! Многие из нас, хоть единожды в жизни, сев в машину после длительной стоянки(особенно в мороз) поворачивая ключ зажигания на «старт», слышали характерный треск — звук, говорящий о том что АКБ больше не в состоянии провернуть коленвал стартером и произвести запуск.
Такая ситуация постигла меня морозным утром после возвращения на берег с любимой ночной рыбалки на рипуса, произошло то, о чём писал выше. Мой напарник с трудом завёл свой Патрик, прогрел и подъехал «прикурить» Достал я очень красивые и «легкие» провода таинственного производителя, которые спасовали уже на стадии раскручивания(переломились в трёх местах). После процедуры соединения уже некрасивые провода напрочь отказались сотрудничать в первую же секунду. Подошедший сторож базы предложил помочь и принёс самодельные провода из сварочного кабеля с мощными крокодилами — завелись без проблем. После этого случая твёрдо решил самостоятельно изготовить пусковые провода высокой надёжности и эффективности, отвечающим весьма жёстким требованиям:
1. Достаточное сечение кабеля для пропуска тока до 500А.
2. Минимальное падение напряжения при максимальной нагрузке.
3. Высокое качество контактной группы крокодилов(только медь!), усилие захвата — залог успеха.
4. Хорошее качество изоляции кабеля и её пластические свойства при отрицательных температурах.
Ознакомившись с сотнями публикаций в интернете, изучив опыт самостоятельного изготовления пусковых проводов друзьями на нашем замечательном ресурсе, пополнив свой запас знаний по электрике(хотя всегда дружил с Вольтами, Амперами и Омами) решил пойти своим путём, а именно отказаться от традиционного наконечника — лишнего звена в цепи и источника дополнительно сопротивления.
Закупив необходимые материалы и комплектующие преступил к изготовлению стартерных проводов собственной конструкции.
Что использовал:

1. Кабель КГхл 1х35 мм2 L — 10,5м
2. Клещи заземления КЗ — 31 «Корд» 315А — 4 шт.
3. Медные силовые губки 16х25х50(12х18х45) — 8шт.
4. Кабель заземления 1х10мм2 L — 2м

5. Термоусадочная трубка красная + чёрная 30/15 1м.
6. Смазка для электроконтактов BATTERIE POL — FETT
7. Изолента ПВХ чёрная + красная — 2 шт.
8. Изолента ХБ — 1 шт.
9. Болт специальный М8х25 — 8шт.
10. Винт с потайной головкой М8х10 — 8шт.
11. Шайба 23х23х8 — 8шт.
12. Гайка М8 — 8 шт.

13. Рукав фвн х фнар х L — 12х16х68 — 4шт.
Рукав фвн х фнар х L — 12х16х22 — 4шт.
Рукав фвн х фнар х L — 6х12х86 — 4шт.
Рукав фвн х фнар х L — 12х16х12 — 8шт.

Изготовление силовой губки.
В медном бруске 16х25х50 фрезеровал паз под размер 12х18х45, нарезал «зубы», спереди поменьше, под электрод 2,5 — 3мм(пригодится для сварки в полевых условиях)…и так восемь штук…
Нетрудно посчитать площадь контакта(обжима) внутри губки 10х45=450мм2!
Традиционный наконечник нервно курит в сторонке:))

Специальный болт выточен из нержавеющей стали. Углубление с двух сторон(по диаметру) позволяет максимально плотно обжать раздвоенный кабель и «косы» шунта. Вставляется в готовый паз крокодила.

Разобрал крокодилы, все восемь половинок и восемь губок пронумеровал маркером, теперь до сборки они будут попарно обрабатываться. Через готовое отверстие половинки крокодила просверлил отверстие ф8 в заготовке губки, стянул специальным болтом, просверлил отверстие ф6,5 под М8, нарезал резьбу. Зенковал отверстие под потайную головку винта ф16.

Напильником сделал скосы «клюва» губок и фаски., обработал на шлифовальном станке.

в Электрика 31.05.2017 14,784 Просмотров

Вступление

Добрый день, уважаемые читатели.

По этой причине по его просьбе я сделал ему провода для прикуривания, о которых и пойдет в статье речь.

Почему бы не «купить готовые провода»? Дело все в том, что качественных, в продаже просто нет. Из всех виденных, что-то более-менее приличное было в обзоре журнала «За рулем» и называлось «совет автоэлектрика». Но это изделие было специально сделано производителем для теста данного журнала — поэтому есть сомнения, что штатные изделия имеют такое же качество изготовления.

Что такое качественный прикуриватель и зачем он нужен?

Вот отзыв журнала «За рулем» по результатам теста:

Самое большое разочарование теста. Громкое имя и оглушительная цена — всё, чем запомнилось изделие. Мягкий морозостойкий провод — это хорошо, но уже при скромном токе 480 А падение напряжения превысило 2,0 В.

А что же такое качественный прикуриватель?

Качество прикуривателя определяется следующими составляющими:

Провод, а именно жила и изоляция.
Зажимы — «крокодилы»
Соединения

(Схема стартера автомобиля. Картинка взята с сайта transtarter-spb.ru)
Именно такой ток должен выдать аккумулятор для того чтобы двигатель запустился. Этот ток указан на самом аккумуляторе как ток холодного запуска. А если аккумулятор сильно разряжен, то для запуска двигателя такой ток должен выдерживать не только кабель прикуривателя, но и «крокодилы», все транзитные соединения в прикуривателе, соединения с аккумуляторами автомобилей и т… д.

Как устроены типовые провода для прикуривания. имеющиеся в продаже?

Давайте посмотрим поближе:

Такие прикуриватели подходят только для «прикуривания» незначительно севших аккумуляторов.

Выбор комплектующих для проводов прикуривателя.

Данные «крокодилы» были заказаны в интернет-магазине 12vi.ru. Если у вас большой черный джип или вы счастливый владелец грузовичка или фуры, в ассортименте данного магазина есть несколько вариантов «крокодилов» на номинальный ток до 850 ампер.

Итого: 4 метра КГ 1×35, 2 метра КОГ 1×16, Весь кабель был закуплен в магазине Электромонтаж. Так же там были закуплены дополнительные детали для изготовления проводов прикуривателя — 4 гильзы ГМЛ на 35 мм2, 8 наконечников типа ТМЛ на 16 квадратов под винт М8, а так же винты М8 с полной резьбой максимально короткие. Наконечники типа ТМЛ покупал итальянские, производства ВМ — так как в ассортименте КВТ нет таких наконечников, которые были бы достаточно короткие и влезли бы по ширине. Если будете покупать наконечники, обязательно проверьте что они встанут — данные «крокодилы» имеют по краям бортики!

Кстати, вот сечения КОГ1 1×16 и КГ 1×35 для сравнения с китайской продукцией:

Сборка проводов для прикуривателя

«Крокодилы» со снятыми ручками и установленными короткими винтами:

Далее на «косички» опрессовываются наконечники ТМЛ. Это делается при помощи пресс-клещей ПК-35 от КВТ.

Далее это все закрепляется таким образом:

И одевается изоляция ручек. Если все правильно сделано, дырки в изоляции резать не надо:

Опрессовывается тем же ПК-35. Я был даже удивлен как легко это делается для такого сечения:

Аналогичным образом делается второй провод (плюсовой):

И вот что получилось;

Как избежать или минимизировать использование проводов для прикуривания?

Важно! Если вы сделаете себе подобные провода и будете ими пользоваться, помните что когда заводится двигатель «акцептора», мотор «донора» должен быть заглушен! И, прежде чем заводить автомобиль «акцептор», хотя бы минут 15-20 следует через провода прикуривателя нужно подзарядить его аккумулятор (мотор «донора» должен при этом работать).

Напильником сделал скосы «клюва» губок и фаски., обработал на шлифовальном станке.

Источник
