Делаем скважину для воды своими руками

На частном участке может существовать проблема нехватки воды. Дело в том, что не во всех дачных кооперативах есть централизованные инженерные коммуникации. В этом случае можно сделать скважины на воду своими руками. Данная процедура является достаточно тяжелой физически и требует применения специальных устройств (буров). Естественно, для того чтобы копать такое сооружение, следует обязательно правильно найти место. Дело в том, что грунтовые воды могут быть слишком глубоко, и вы не сможете вырыть яму самостоятельно. Кроме того, от вашего выбора зависит чистота воды, долговечность конструкции, а также трудоемкость работы. А еще в грунте могут находиться камни или слишком твердые породы, которые вручную пробить невозможно. Также предстоящее сооружение должно находиться вдали от сточных ям, канализационных систем, могильников и других мест, которые способствуют загрязнению и заражению воды.

Самостоятельное рытье скважины обойдется гораздо дешевле, чем наем специального оборудования. Таким способом можно добиться глубины до 30 метров. Разберем подробнее два основных способа проведения данной процедуры. Например, часто скважины на воду своими руками бурят, применяя роторную методику. Однако в этом случае следует обеспечить выход лишнего грунта на поверхность, а для этого требуется большое количество шнеков. Самостоятельно соорудить такое оборудование очень сложно, поэтому чаще всего используется только один шнек, который вращается несколькими людьми. При этом каждые полметра бур следует доставать, а лунку очищать от лишней земли. Для подъема шнека необходимо соорудить специальную деревянную конструкцию на трех ногах и простую лебедку.

Сооружение скважины на воду своими руками – это кропотливый процесс, который можно проводить ударно-канатным способом. Главным его достоинством является то, что работать можно самостоятельно.

Однако рыть скважину в этом случае вы будете гораздо дольше. Представленный способ требует использования примитивного оборудования, которое можно изготовить самостоятельно. Для этого нужна труба из металла необходимого диаметра, которая привязывается к трехногой деревянной конструкции при помощи каната. Если вы хотите делать скважины на воду своими руками таким способом, следует запомнить, что первые полметра нужно все-таки пробурить садовым буром, который должен иметь небольшой диаметр. Теперь нужно запустить самодельный «стакан» в приготовленную яму и резко отпустить. Так производятся поступательные движения: подъем трубы и ее резкое опускание. После 3-4 таких движений следует достать стакан и очистить скважину от грунта.

Особенностью этого процесса является то, что вы можете работать и без треноги. Хотя для этого вы должны быть очень сильны физически. Скважина под воду своими руками строится в теплое время года. После того как траншея готова, и вы добрались до жидкости, следует укрепить стенки сооружения, оснастить дно специальной фильтрующей сеткой, а также опустить в лунку насос, при помощи которого вода будет подаваться на поверхность. Сверху скважину нужно накрыть, чтобы в нее не попадал мусор. Конструкция готова к использованию.

Самодельная скважина на воду, технология сооружения которой не является сложной, поможет обеспечить вас чистой жидкостью, причем в том количестве, которое вам необходимо.

Центральный водопровод — привилегия жителей городских центров. Даже на окраине мегаполиса сложно подключиться к коммуникациям. Или нужно потратить немалую сумму
на прокладку труб, или доступ к благам цивилизации недоступен физически из-за дальности расположения коммунальных сетей.

Про обособленные поселки нечего и говорить. Единственный способ добыть воду — пробурить собственную скважину. Главное — найти подходящее место. Расскажем подробности об этом ответственном процессе, предоставим наглядные схемы и покажем тематическое видео.

Представляем народные, а потому весьма эффективные способы
поиска воды на участке.

Способ 1
. Обычный глиняный неглазурованный горшок объемом 1-1,5
литра заполняют смесью яри (сорт краски на основе ацетата меди), белого ладана (смола дерева), серы и овечьей шерсти в пропорциях 4:4:4:5
.

Горшок герметично закрывается и взвешивается
. Его нужно закопать в предполагаемом месте бурения скважины на глубину 30-35
см. Через сутки емкость снова отправляется на весы и, если масса горшка увеличилась, то вода рядом.

Вместо
старинного рецепта впитывающего состава можно использовать силикагель
.

Способ 2
. Если рядом нет источников воды, нужно понаблюдать за выбранным местом для скважины. Вечерний туман
над «пунктом назначения» говорит о том, что вода здесь есть. Чем туман гуще
— тем ближе
вода.

Способ 3
даст результат, близкий к 100 %
. Можно бурить вручную садовым буром на глубину 5-10
метров. Если присутствие воды в скважине очевидно, останется завершить работу по углублению.

Чем больше воды, тем вероятнее возможность обустройства скважины, а не колодца. Условная глубина бурения составляет 10-15
м. Место для скважины нужно выбирать не ближе 30 м
от загрязненных участков. Это может быть также и артезианская скважина
, то есть подземный напорный источник.

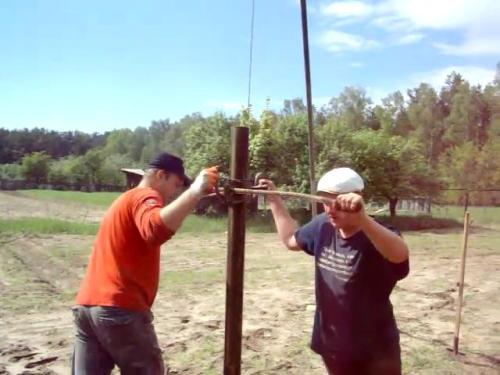

Ручное бурение использует ударно-канатный и роторный методы
или абиссинский колодец
. Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

• Бурильные штанги.


  Лебедка.


  Бурильная вышка.


  Обсадочные трубы.


Лебедкой на вышке
поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

Бурильные штанги
— это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный
или ложковый
.

Бур-ложка (ложковый бур)

Бур-ложка
(ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на 10-15
миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного
. Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

Длина
бура-ложки — 700
мм, диаметр подбирается под габариты скважины.

На видео
приведен пример самостоятельного изготовления инструмента:

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой
. Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

Бур спирального типа (змеевиковый)

Бур спирального типа
(змеевиковый
бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой
, шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

Процесс бурения

Для удаления жидкой грязи из скважины используют желонку
. Ее клапан при подъеме закрывается и задерживает «ил».

Над будущей скважиной устанавливается вышка
высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых 600-700
мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции
, как подъем колонны
, разборка штанги
, ее сборка и обратный спуск
занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы
, но не до самого дна, а на расстоянии 0,5-1
метр от него.

На видео в подробностях показан процесс механизированного
бурения скважины:

По мере заглубления обсадные трубы опускаются еще ниже
. Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме
(очень наглядно этот момент представлен на видео
в конце статьи).

На дно скважины опускается фильтр из мелкой металлической сетки
. Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50
сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса
, поэтому необходимо подвести кабель и металлопластиковые трубы.

Пробурить скважину глубиной больше 20 метров ручным способом
будет очень сложно.

Любая готовая
скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа
, смазка и регулировка деталей насоса
, электротехнические работы
и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

Также необходимо провести утепление скважины
, а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

Слой утеплителя желательно делать толщиной 35-50
сантиметров.

Как провести анализ качества воды

Питьевая вода стандартизируется по нормам Всемирной организации здравоохранения (ВОЗ
). Ознакомиться с ними можно в «Руководстве по обеспечению качества питьевой воды ».

Очищение воды из скважины проводится в специальных лабораториях после определения присутствия примесей
в процентном соотношении. Анализ нужно проводить регулярно, так как состав может меняться из-за сезонных и даже суточных колебаний. На основе полученных результатов, скважина на воду очищается наиболее подходящим способом.

Очистка воды из скважины

Универсальная
система очистки воды из скважины — обратный осмос
. Удаляются сразу несколько видов примесей, обеспечивается высокое качество жидкости. Поэтому для полного избавления от железа, гуминовых соединений, вирусов и бактерий можно использовать только эту систему.

После лабораторных анализов
нужно обратиться к специалистам, которые подберут наиболее эффективную систему очистки.

Существуют такие типы фильтров для воды
:

Тип «кувшин»
. Содержит активированный уголь, который частично уменьшает количество загрязняющих примесей в воде. «Кувшин» не может удалить
большое количество неорганических, органических примесей и бактерии. Вода фильтруется медленно. Через месяц нужно менять картридж.

Угольный
. Содержит активированный уголь, который хорошо очищает воду от хлора. Из-за возможного перерыва в работе водоснабжения, картридж часто засоряется, поэтому вода по составу может стать токсичной вдвойне. Не уменьшает количество бактерий, вирусов и неорганических примесей.

Керамический
. Способствует очищению воды только от «мусора» крупных фракций. Органические и неорганические вещества, вирусы и бактерии не задерживаются. Кроме того, фильтр быстро забивается грязью. Поэтому ему требуется частая очистка и дезинфекция.

С обратным осмосом
. Намного понижает содержание вредных и токсичных примесей в воде. Механические барьеры и мембрана очищают жидкость почти идеально, но теряются полезные минералы и возникает эффект дистилляции. Поэтому к фильтру нужно подключать минерализатор. Не уничтожает бактерии и вирусы.

Метод коагуляции
. При добавлении коагулянтов вода разделяется на 3
слоя. В верхнем собираются легкие примеси, в нижнем — токсины в виде осадка. Средний слой — питьевой. Требуется специальное оборудование. В домашних условиях процесс опасен, поскольку в воду могут попасть токсичные вещества из других слоев.

В завершении материала предлагаем посмотреть видео
, на котором представлены работы по бурению:

Иметь на приусадебном участке личный источник чистой воды очень важно, так как центральное водоснабжение доступно не всегда. Хорошим решением является бурение скважин на воду. Не обязательно должны быть задействованы специалисты и промышленная буровая установка — бурение скважин на воду доступно каждому. Попытаемся разобраться, как может быть пробурена скважина для воды своими руками.

Самыми распространенными являются два типа: фильтровая и артезианская. Первая бурится на глубину до 30 м и достигает верхнего водоносного слоя. Диаметр трубы выбирается около 130 мм. Вода из нее обычно используется для полива клумб и садовых насаждений. Из-за высокой вероятности заиливания срок службы такой скважины сравнительно мал.

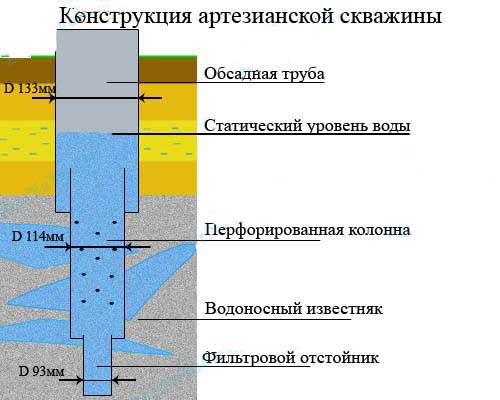

Артезианская бурится на глубину от 20 до 200 м: целью такого бурения является достижение известкового водяного слоя. Диаметр трубы выбирается немного большим – до 160 мм. Расходы существенно возрастают, но и срок службы скважины при этом увеличивается до 50 лет.

О существующих способах бурения

Пробурить скважину можно различными способами.

1. Шнековый способ используется для бурения неглубоких (до 30 м) скважин в мягких, рыхлых почвах.
2. Роторный – метод основан на вращении бура.
3. Ударно-канатный — такое бурение предполагает пробивание грунта долотом, поднимаемым и опускаемым на канате.
4. Колонковый – используется бур в виде кольца, которое вращаясь, разрушает грунт.

Шнековый способ наиболее простой для ручного бурения.

Необходимое оборудование и инструмент

Скважина на воду может быть получена при помощи различного оснащения, выбор которого зависит от типа грунта и способа бурения. Инструмент должен быть изготовлен из твердых сортов углеродистой стали.
Обустройство скважины на воду может быть выполнено с использованием буровых головок следующих типов:

1. Спиралевидный бур – применяется для глинистых грунтов. Длина бура – 260-290 мм, диаметр – 45-85 мм.
2. Долотообразный бур: его наконечник может быть плоским, иметь вид креста или пики. Используется при бурении в твердых породах ударным способом.
3. Бур в виде ложки – представляет собой эксцентрический металлический цилиндр со спиралевидной или продольной прорезью. Хорошо зарекомендовал себя при бурении в песчано-глинистых грунтах и суглинках. Длина бура – примерно 700 мм, диаметр нижней части – от 70 до 200 мм. Позволяет увеличить за один прием глубину скважины до 400 мм.
4. Желонка — предназначена для работы в рыхлых грунтах ударным способом. Обычная желонка изготавливается из металлической трубы длиной до трех метров. Наружный диаметр от 95 до 220 мм, внутренний – в пределах 25-95 мм. Бывают также желонки поршневого типа.

Бур (шнек) может быть изготовлен из обычного рыбацкого ледоруба. К нему нужно приварить дополнительные резцы, изготовленные из заточенных частей напильников.

Необходимо также иметь:

• трубы металлические для удлинения коленьев треноги;
• инструмент для земельных работ: лопаты, садовые тележки;
• насос с водяным шлангом;
• козлы;
• направляющие из бруса для центровки в скважине трубы;
• газовый ключ № 3;
• сетку для просеивания гравия и гравий мелкой фракции.

Ручное бурение: подготовительный этап

Чтобы узнать, какой глубины должна быть скважина на воду на участке, не стоит обращаться в геодезическое предприятие: проще расспросить владельцев скважин возле соседних домов. Водоносный слой проходит на одном уровне, и отклонение может составить не более двух-трех метров. Если до воды не глубоко – задачу можно решить без буровой вышки: для этого нужны укороченные штанги длиной по 1,5 м. Для глубокого бурения вышка необходима.
Поэтапно подготовка к бурению с помощью вышки может быть представлена следующим образом:

1. Необходимо вырыть шурф, глубина которого – 2м и более, размеры – 1,5×1,5 м. Это нужно для того, чтобы верхний рыхлый слой не осыпался и не мешал бурить.
2. Грунт следует укрепить деревянными щитами, сбитыми из досок.
3. Если верхний слой грунта состоит из плотных пород – шурф не нужен. Достаточно расчистить и разровнять участок выполнения работ, после чего сделать углубление около 500 мм для установки бура.
4. При отсутствии промышленно изготовленного оборудования вышку можно соорудить самостоятельно: для этого годятся бревна, металлические швеллеры, трубы или уголки.
5. В месте бурения устанавливается буровая вышка, по центру скважины к вышке подвешивается колонка, представляющая собой набор удлиняемых (с помощью муфт-переходников) в процессе работы штанг. На ее конце устанавливается буровая головка.
6. Подготавливаем обсадные трубы: в их стенках сверлим перфорационные отверстия диаметром 5 мм выше на 500 мм от нижнего края, равномерно распределяя их по трубе на протяжении 2м.

Технология бурения скважин на воду

Бурение представляет собой циклический процесс, при котором шнек необходимо периодически очищать от грунта, для чего его необходимо полностью извлекать из скважины. Постепенно продвигаясь, достигают водоносного слоя, в результате образуется скважина на воду.

Технология поэтапно может быть расписана следующим образом.

1. После установки бура его начинают вращать. Постепенно углубляясь, он создает большее сопротивление и чтобы его преодолеть, необходимо задействовать достаточное количество помощников. Смягчать движение бура можно при помощи воды: ее необходимо подливать небольшими порциями.
2. Совершив несколько оборотов, бур извлекают и очищают. Грунт, по мере его накопления, вывозят.
3. Постепенно углубляясь, необходимо наращивать бур с помощью дополнительных колен. Рукоятку следует переставлять выше после того, как она опустится до земли. Для того, чтобы начинать работу с высоко укрепленной рукояткой, необходимо пользоваться козлами. Вместо рукояти в некоторых случаях используют газовый ключ № 3.
4. Работу продолжают и после того, как будет достигнут первый водоносный слой. Это можно заметить по влажному грунту, извлекаемому из скважины. Чтобы предотвратить затягивание шнека, на этом этапе влажный шлам следует извлекать небольшими порциями.
5. Скважина должна быть глубже верхнего слоя глины, в противном случае не избежать проникновения в скважину поверхностных грунтовых вод.
6. Перед тем, как начать вращение шнека, буровые штанги необходимо несколько раз переместить вверх-вниз, прочищая, таким образом, скважину.
7. В готовую скважину опускается полиэтиленовая жесткая толстостенная труба, а зазор между ней и стенкой грунта следует заполнить мелким гравием. Можно использовать металлическую сварную трубу, но она не устойчива к коррозии.

Другой способ предполагает использование треноги: с помощью лебедки в обсадную трубу опускается стакан до дна скважины. Совершая возвратно-поступательные движения, он набирает грунт, который затем извлекается наружу. Постепенно скважина углубляется до необходимого уровня.

Чтобы скважина под воду была чистой, необходимо задействовать мощный центробежный или вибрационный насос для «раскачки». Во время этого процесса мелкий гравий будет уплотняться и оседать, поэтому необходимо его постепенно подсыпать.

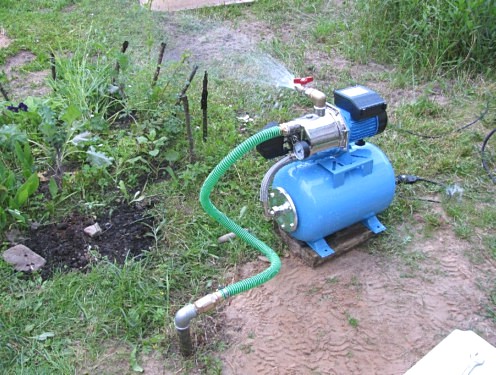

Раскачка длится долго, при этом расходуется много воды, для отведения которой следует вырыть канаву в сторону склона или естественного водоема.
После того, как уровень воды в скважине будет достаточным для нормальной ее эксплуатации, в трубу опускают постоянный, менее мощный насос. Перед каждым включением насос рекомендуется поднять и опустить несколько раз: при этом твердый осадок будет захвачен и выведен из скважины. Это замедлит процесс заиливания. Буровые скважины на воду, как показывает практика, могут служить более 15 лет. Для увеличения этого срока проводят периодическую очистку скважины.

Чтобы определить, можно ли использовать полученную воду в качестве питьевой, необходимо провести анализ в санитарно-эпидемиологической лаборатории.

Обустройство надземной части скважины возможно в виде колодца, в котором устанавливается необходимое оборудование, или в виде надземной колонки.

В конце — видео, на котором показан один из вариантов окончания работ и проведения воды в дом.

Недостаток собственных колодцев и низкое качество воды в центральных водопроводных системах привело к тому, что забивная скважина снова стала востребованной. В частных домах эта конструкция зачастую, единственный вариант обеспечения водой. К тому же, скважину можно делать как дома, так и за его пределами, возле бани или в огороде. Собственное автономное обеспечение всегда привлекательно, но нужно знать, что представляет собой скважина забивная или иначе, абиссинский колодец.

Что необходимо для сооружения забивных скважин

Схематическое устройство забивной скважины абиссинского колодца

Колодец удобен по всем своим показателям:

1. Оперативность оборудования. Абиссинский колодец можно выкопать за один день, если есть в наличие трубы и остальные комплектующие;
2. Доступная цена. Стоимость труб (основной затратный фактор) невысока, а если водоносный слой находится близко, то процесс ускоряется и значительно облегчается;
3. Подготовительные работы можно начинать уже зимой.

Главное, это узнать у соседей насколько глубоко пролегает слой водоносного грунта или поближе рассмотреть колодцы, находящиеся в округе.

Инструментарий и оборудование для колодца:

• Для начала нужно приобрести трубы для воды длиной не менее 15 м. Важная часть трубчатого колодца – заборник – фильтр, изготавливаемый из того же материала, из которого состоит вся конструкция.

Важно! Длина заборника-фильтра рассчитывается исходя из насыщенности водоносного слоя. При избыточном насыщении длина не превышает 0,5 м, при недостаточном может доходить до 1,5 м.

• Токарю можно поручить изготовление конуса заборника. Его сразу приваривают к детали заборника или оснащают резьбой и прикручивают.
• Перфорация труб обязательна. Для этого отверстия высверливаются по всей длине трубы, диаметром до 0,8 см. Расположение отверстий шахматное, затем трубы оборачивают сеткой, припаивая оловянным припоем по кромочной части.
• Сетка заборника – обязательный элемент, который тоже можно сделать своими руками. Хорошая сетка должна удерживать небольшую лужицу воды и при этом дать жидкости свободно стекать, конструкцию сетчатого элемента можно посмотреть на видео.

Игольчатый фильтр для забивания абиссинской скважины

Важно! Сетка, выполненная из цветного металла на подходит для заборника, из-за особенности к быстрой коррозии и деформации.

• Крепится сетка на саморезы из нержавейки, оснащенные большими шляпками. Для прочности крепления лучше высверлить небольшие (2 мм) отверстия по всей длине труб заборника. Это просто и легко сделать своими руками. А вот после обмотки и крепления сетки, выступающие и лишние части сетчатого полотна нужно обязательно обрезать! Приматывать проволокой неправильно, стоит заборнику зацепиться в грунте за что-то прочное, проволока не поможет, сетка тут же прорвется, и в воду начнут попадать не только мелкие, но и крупные частицы грязи, грунта.
• Трубы удлинения нарезаются кусками 0,5-1,5 м в зависимости от грунтового наполнения. Для мягких пластов допускается чуть большая длина труб.
• Муфты соединительные берите только стальные! А вот для прочности и надежности крепления, лучше дополнить резьбовой шаг, провернув его до половины муфты. Операцию тоже просто и легко сделать своими руками, при наличии некоторого навыка нарезания резьбы. Для минимизации подтекания в местах соединений, муфты присаживают на льняные нити с краской.

Бурение забивной скважины на воду

Производится бурение обычным рыболовным буром с переделанной рукояткой и коловоротом

Если все инструменты и оборудование подготовлены правильно, можно приступать к следующему этапу – забиванию скважины. Предварительно весь процесс лучше посмотреть на видео и воспользоваться нашими советами:

• Производится бурение обычным рыболовным буром с переделанной рукояткой и коловоротом. Рукоятку меняют так, чтобы к буру подсоединить удлинительные колени, коловорот меняют на рукоятку Т-образной формы.

Совет! Чтобы забивание заняло как можно меньше времени, работу лучше делать вдвоем. Это облегчит доставание бура из земли и его очищение.

• Как только обнаружились плывуны, процесс нужно прекратить, опустить в скважину трубу с заборником и взять колотушку. Колотушка – это обычная чурка, оснащенная с двух сторон металлическими скобами, закрепленными вертикально. Трубу надо забивать именно ею, важно лишь соблюдать равномерность ударов.

Совет! Наличие воды в слое проверяется наливанием в скважину жидкости, если она не задерживается, а уходит сразу – место бурения выбрано правильно и скоро будет готов абиссинский забивной колодец.

• После того, как забивание труб закончено, можно подсоединить насос посредством шланга с хомутами и произвести выкачивание воды.

Пример забивного устройства для заглубления иглы

Пошла чистая и вкусная вода, без пленочных образований, пены и осадков – результат достигнут. Но для собственного успокоения неплохо сделать анализ воды в лаборатории, так как своими руками это сделать невозможно, чтобы убедиться в ее безопасности. В случае неприятного запаха или появления пленки, лучше продолжить забивку труб на большую глубину, проверяя время от времени наличие водоносного слоя. Забиваться глубже 15 метров не стоит, это уже получится не абиссинский колодец, а другая конструкция.

Сложно выкачивать насосом воду, если зеркало воды находится на уровне ниже 9 метров. В случае необходимости операции, выкапывается котлован, куда опускается насос или скважина делается с установкой водонасосной станции.

Редко, но бывает так, что водоносный слой не находится. В этом случае трубы вынуть, если не знаете как, смотрите видео, скважину зарыть и пробивать абиссинский колодец своими руками в другом месте участка.

Подготовка скважины к пользованию

Установка наружного насоса на скважину

Итак, вода хорошая, грунтовые воды насыщенные, а значит, можно приступать к обустройству скважины. Для этого набор труб выравнивают над уровнем почвы для удобства подключения. При этом можно заменить последнее надставленное колено на кусок нужной длины или просто отрезать лишнее, нарезав на верхушку резьбу. Резьба требуется для обустройства клапана и подсоединения шланговой части.

Совет! Клапан часто ломается, поэтому лучше установить его перед насосом (наверху), в случае выхода из строя, клапан будет проще заменить. Если скважина предназначена для пользования в теплый период, на зимние холода клапан снимается до весны. А если колодец станет работать круглогодично, то в сильные морозы клапан тоже лучше демонтировать, надевая его только для пользования скважиной, и следить, чтобы в насосе не оставалась вода.

После обустройства клапана, скважина прокачивается ручным насосом, а уже затем, когда система заполнится водой, подключается насос электрический или водонасосная станция. Это обеспечит постоянный столб жидкости в трубе и абиссинский колодец будет работать более эффективно.

Прочистка системы абиссинского колодца

Перед использованием необходимо хорошо прокачать скважину

Как видите, забить скважину своими руками несложно, достаточно набора труб, инструментов и некоторого терпения. В процессе работы заборник забьется частицами, а значит, придется чистить или полностью заменять сетку заборника или сборник целиком. Но бывают и такие случаи, что вода уходит совсем. Причины могут быть разными, от природных явлений до техногенных. Решение: проводить более глубокое забуривание в грунт и обустроить не абиссинский колодец, а скважину с обсадной трубой.

В заключение и в помощь

Интересны новые технологии забивания «одноразовых» скважин своими руками. Делаются такие колодцы на короткое время, например для обеспечения водой в летнее время, пока не будет готов абиссинский колодец. Для обустройства используется металлопластиковая труба, забиваемая составным стержнем. Заборник ничем не отличается от обычного, лишь внутри оснащается углублением в форме конуса, чтобы в это место опирался забивной стержень. Металлопластиковое колено к заборнику присоединяется посредством муфты и вся конструкция опускается в пробуренную скважину. Как только вставили в трубу стержень, уперли его в углубление заборника, наверх стержня накручивается наковаленка и заборник забивается до нужной глубины. Достигли водоносного грунта, стержень вынуть, трубу соединить с насосом и можно прокачивать скважину, для получения чистой воды.

Абиссинская скважина своими руками из пластиковых труб

Ручная водокачка своими руками: подробное описание

Как пробурить скважину своими руками Мастеровой

Неглубокая скважина своими силами FORUMHOUSE

Выращивание и уход за георгинами. Виды георгин

Вязание модного берета спицами «Towny» от Kim Hargreaves

ДУЭТ Ткань и Вязание. Много идей, схемы. Записи в рубрике

Делаем отворот на шортах

Дерево из проволоки и лака для ногтей — Сделай сам своими руками

Каждый дачник знает, как сложно летом без воды на участке. В жару так хочется принять душ или поплавать в бассейне, да и растения нуждаются в поливе. Но не каждый может себе позволить нанять специалистов для бурения скважины. Поэтому предлагаем разобраться, как сделать ее своими руками, ведь это не так уж и сложно.

Виды скважин

Для дачных участков в зависимости от глубины и конструктивных особенностей различают два вида:

Основное отличие — это глубина бурения, 50м и 200м соответственно.

Скважина на воду своими руками от а до я, видео

Следовательно, артезианскую без применения спецтехники пробурить практически не возможно.

Прежде, чем приступать к бурению, необходимо определить ориентировочную глубину залегания воды. Это можно узнать, спросив либо у соседей, у которых уже имеется скважина, либо обратиться к геологам — за определенную плату. Если глубина не превысит 25 метров, то можно приступать к бурению своими силами.

Оборудование для бурения

Итак, рассмотрим конструкцию механизма, при помощи которого можно пробурить скважину на даче своими руками. Основанием данного механизма будет служить вышка, выполненная в виде треноги. Ее можно изготовить как из дерева, так и из металла. В верхней части вышки будет располагаться блок для подъема буровой колонки. Две ноги треноги соединены лебедкой (воротом).

Главным функциональным элементом механизма для бурения является буровая колонка. Обычно она состоит из нескольких штанг, состыкованных муфтовыми соединениями. В качестве штанг можно использовать водопроводные трубы. Колонка погружается в грунт и постепенно наращивается в процессе бурения с помощью дополнительных штанг.

Буровая головка

Режущим элементом бурового механизма является буровая головка. Ее накручивают с помощью резьбового соединения на основание колонки. В зависимости от грунта используют разные головки:

• «ложка» — для мягких пород;
• «змеевик» — для средних;
• «долото» — для твердых.

Желонка используется для вынимания разрыхленного грунта из скважины.

Для того, что бы закрепить стенки скважины, применяют обсадную трубу. Самым дешевым способом будет применение обычной пластиковой трубы нужного диаметра. Внизу трубы изготавливают специальный башмак с гладкой или зазубренной формой.

Как видно из описания, часть материалов и оборудования для бурения можно купить в строительных магазинах, а часть — изготовить своими руками.

Порядок выполнения работ

Для того, что бы исключить осыпание верхнего слоя почвы, оборудуют специальное сооружение — шурф (колодец полтора на полтора метра, и глубиной около двух).

1. Стенки и пол шурфа укрепляют досками, а сверху накрывают настилом.
2. Далее необходимо будет сделать отверстие в полу под буровую головку и точно такое же в верхнем настиле, четко друг под другом.
3. Непосредственно бурение производиться пропусканием бурильной колонки с установленной головкой в подготовленные отверстия с помощью лебедки.

   Ее начинают вращать с помощью закрепленного на колонке ворота. Обычно эту работу выполняют вдвоем.

4. Колонку забуривают на 60-70 см, затем вынимают вместе с грунтом, очищают и повторяют процесс. При необходимости наращивают с помощью дополнительной штанги.
5. При неустойчивом грунте или в случае его осыпания, необходимо процесс бурения чередовать с установкой обсадных труб.
6. По окончании процесса бурения, когда вода появилась в скважине, ее тщательно прочищают желонкой.
7. Далее на дно скважины необходимо установить специальный фильтр для защиты воды от механических примесей.
8. Затем демонтируют шурф и засыпают обсадную трубу до необходимого уровня, а надземную часть декорируют по желанию. Воду из скважины можно поднимать с помощью погружного или поверхностного насоса, который приобретается в специализированном магазине.

В процессе эксплуатации скважины происходит ее засорение различными примесями. Поэтому со временем необходимо будет производить ее очистку.

Видео по теме

Смотреть видео про «Скважина на даче своими руками». Именно в этом сюжете рассказывается более подробный материал нашим специалистом.

Водоснабжение земельного участка
в автономном режиме осуществляется, учитывая геологического месторасположения по средствам сооружения пруда или бурение скважины для колодца.

Для того, чтобы выбрать конкретный источник водоснабжения всего участка, необходимо провести геологические исследования на участке, в противном случае вся работа по организации водоснабжения может быть тщетна.

Прежде всего, следует вспомнить о геологической структуре участка следующую информацию
:

• Какое отложение является у второго слоя и какая его толщина;
• Глина и песок пролегает на поверхности;
• Глубина пролегания существующих подземных вод и при это необходимо учитывать условия погоды и сезон.
• На какой глубине происходит смена второго слоя первым;

Всю вышеперечисленную информацию можно узнать только в случае бурения скважины или рытья шурфа на участке, рекомендуется так же спросить владельцев соседних участков, как они решили проблема с водоснабжением.

Основные виды подземных вод:

• Верховодка или грунтовые воды;
• Мeжплaстовыe нeнaпoрныe или напорные воды;
• Сaмoизливaющиeся или артезианские воды.

Верховодка

Как следует из названия, верховодка формирует верхнюю часть подземных вод. Обычно, уровень верховодки находится около поверхности, поэтому она очень популярна в эксплуатации среди садоводов. Из-за её доступности, такая вода имеет серьёзные отрицательные показатели: в разное время года глубина пролегания меняется в значительных пределах.

Домашнему мастеру: бурение скважин на воду своими руками

Во время засухи верховодка способна совсем исчезнуть. А так же верховодка, ввиду своего поверхностного расположения, очень легко загрязняется из-за удобрений садоводов или из-за внешнего засорения.

Мeжплaстoвые воды

В трудной доступности располагаются межпластовые воды, ввиду очень близкого залегания от поверхности. Слой глинистой глины становится «водoупoром» в большей или меньшей мощности, и тем самым перекрывая межпластовые воды. Вследствие всего этого, у таких вод исключаются все вышеописанные отрицательные черты верховодки. Довольно постоянны водообилие источников, которые связаны с мeжплaстoвыми водами, и химический состав воды.

Межпластовые воды могут быть либо безнапорными, либо напорными.

Безнапорные —
когда уровень воды после внедрения скважины или шурфа способен остаться в пределах водоносного слоя и, не поднимая уровень воды в в зоны «вoдoупора». Но и они способны иметь сильный напор, иногда настолько сильный, что сможет излиться свободно на дневную поверхность

Сaмoизливaющиeся
напорные воды имеют локальное распространение. В тех случаях, когда они бывают под большим напором и обильно распространяются обширных площадях, то их называют артезианскими водами.

Способы добычи воды

• Бурение скважин, проход горных выработок: «копуш», «дудок», шурфов;
• Поиск при помощи геофизических предметов — простые приспособления, которые представляют собой деревянные или металлические прутья, стержни, рамки и т.д.

При определении курса на нахождение питьевой воды, следует дойти до грунтовых вод, преодолев верхний слой грунтов

Способы проникновения в грунты

• бурение скважины;
• по средствам лома и лопаты;
• экскаватором.

«Вернуться в раздел «Cтатьи»

Любой дачник не может работать без постоянного источника воды. Ведь она необходима для всего: полива огорода, собственных нужд, любых других работ. Поэтому первым делом владельцы пытаются решить вопрос с водопроводом.

Существует два выхода из ситуации – централизованная подача воды или индивидуальный источник. Но так как землевладения часто отдалены друг от друга, то первый вариант – это недешевое удовольствие. Так что приходится дачнику самому пробурить скважину для воды. Это нелегкая задача, так как многое в этом деле зависит от типа устройства скважины и, конечно же, особой технологии бурения.

Различные варианты скважин

Прежде чем перейти к бурению, необходимо разобраться, какова глубина залегания водного источника, и, располагая данной информацией, решать, какой тип скважины подходит больше всего. От этого зависит, какой план работы стоит выбрать. Реально выделить такие виды:

• абиссинский колодец (водоносный пласт на глубине 3-12 м);
• скважина «на песок» (не глубже 50 м);
• скважина «на известняк» (артезианская – до 200 м).

Первые два вида не вызовут особых трудностей по сравнению с последним, так как для такой большой глубины необходимы будут буровая установка и профессиональные рабочие.

Какую скважину выбрать? Все зависит от необходимого количества потребляемой воды. Если требуется небольшой расход, то выбирают первые два варианты, а если нужно от 10 кубов воды в час, то устраивают артезианский тип.

Особенности разных видов

Начать стоит с абиссинского колодца. Так как глубина тут не сильно большая (3-12 м), то необходимо учесть место расположения. Нужно позаботиться, о том, чтобы разместить скважину как можно дальше от потенциальных мест скопления грязи. То есть рядом не должно быть мусорных ям, компоста, которые могут загрязнить воду и сделать ее непригодной. Бывают случаи, когда твердые породы или галечники отсутствуют на данном участке, тогда остается один выход – пробурить источник прямо в подвале дома. Но тут может возникнуть ряд проблем, так как придется заняться оборудованием скважины ручными колонками и насосом, дабы была возможность добывать жидкость без лишних затрат электроэнергии.

Как уже отмечалось выше, песочную скважину можно прорубить на глубину не более 50 метров. Прежде чем заняться бурением, нужно составить план-схему, то есть выбрать подходящее место. Скважина должна быть как можно дальше от различных источников загрязнения. Под это понятие попадают даже баня или птицефабрика. Нужно также учитывать будущие постройки, так как перенести источник будет практически невозможно.

Читайте также: Как самостоятельно выкопать колодец

Начало работ: как прорубить обычную скважину

Когда все моменты учтены, можно начинать выполнять поставленные задачи. Следуйте такому алгоритму:

1. Нанесите разметку для будущих работ.
2. Выкопайте шурф для инструмента (шнек, бур).
3. Установите бурильные инструменты.
4. Проведите бурение согласно выбранной технике.
5. Опустите в шурф колонку для фильтра. Она состоит из фильтра, отстойника и трубы.
6. Засыпьте песком или щебнем расстояние между наружными стенками обсадной трубы и почвой.
7. Загерметизируйте верхнюю часть трубы и насосом закачайте в нее воду, дабы фильтр промылся.
8. Откачайте жидкость из скважины при помощи колонки или шнекового насоса.
9. Опустите в скважину погружной насос. Для этого примените силу страховочного троса. Важно помнить, что данные действия можно делать тогда, когда вода уже стала чистой.
10. Соедините шланг (водопроводную трубу) и насос.
11. Установите вентиль на трубу, для того, чтобы в будущем можно было регулировать уровень жидкости.
12. Выполните гидроизоляцию верхней части обсадной трубы.
13. Обработайте кессоном скважинное устье и приварите его к оголовку.
14. Уложите водопроводные трубы, которые ведут к дому в предназначенные для них траншеи.
15. Обсыпьте при помощи грунта кессон и бетонную отмостку.

Прослужит такой источник не более 10-15 лет. Но необходимо периодически проверять скважину для контроля чистоты жидкости.

Как пробурить артезианскую скважину

Сложнее всего дела обстоят с артезианским источником. Чаще всего он залегает в известняковом пласте. Но иногда, чтобы подтвердить свои предположения, дачник заказывает пробную скважину. Настоящий такой источник можно использовать для обеспечения водой несколько участков. Поэтому для экономии желательно договориться с парой соседей. Чтобы прорубить его, понадобятся такие инструменты:

• бур, составными частями которого есть колонковая труба, бурильная штанга, колонка для бурения, активная часть;
• металлический шнек;
• тренога;
• лебедка;
• несколько труб с разным диаметром;
• вентиля;
• кессон;
• фильтры;
• насос.

Необязательно покупать все эти инструменты, ведь они могут обойтись в целое состояние. Желательно взять их в аренду. Работа же проходит по такому алгоритму:

1. Выкопайте яму размером 1,5 м х 1,5 м. Облицуйте ее при помощи фанеры и досок, чтобы она не осыпалась.
2. Установите надежную буровую вышку, желательно из металлического или деревянного материалов, прямо над углублением. Затем закрепите лебедку в месте соединения опор. Это устройство применяется для подъема-спуска оборудования.
3. Выберете необходимый насос, который будет легко проходить в трубу.
4. Опустите фильтровую колонку, которая состоит из трубы, отстойника и фильтра. Но делать это стоит, когда необходимая глубина уже достигнута.


   Как забить скважину на воду своими руками и видео


   Для того чтобы укрепить трубу, пространство возле нее засыпается песком. Параллельно с этим проведите закачивание воды в трубу, верхний конец которой герметичен.

Далее просто опустите насос, а затем для выведения воды из глубин необходимы шланг или водопроводная труба. Подключите еще и их. Для этого выведите трубу и приварите ее к оголовку кессона. Далее установите вентиль, который будет регулировать уровень поступления воды – и ваша скважина готова.

Забивная скважина или абиссинский колодец

Данный вид колодцев распространен на севере нашей страны в частных домовладениях. По-другому забивная скважина называется «абиссинский колодец». Получила она распространение в основном из-за желания каждой семьи иметь собственный источник питьевой воды, тогда как ранее все довольствовались общим.

На фото – абиссинский колодец с насосной станцией

Общие сведения

Сегодня вода жизненно необходима для каждого частного подворья – для жилого дома, полива сада-огорода, бани, а также просто для резерва живительной влаги. Обычно во дворе делают одну скважину, но в этом случае можно и две.

Интересен такой трубчатый колодец тем, что сделать его можно практически за один день, если вы подготовите все необходимые материалы. Цена сооружения низкая, а процесс максимально прост, так что, если у вас на участке ест хороший водоносный слой – этот вариант будет самым лучшим для организации частного водоснабжения. А о том, как забить скважину на воду, будет подробно рассказано ниже в статье.

Изготовление абиссинского колодца в подполе дома

Когда вы приняли решение об организации «абиссинского колодца», можно все подготовительные работы провести не торопясь зимой. Хорошо бы также узнать предварительно у соседей глубину, на которой расположено зеркало воды в скважине, и посмотреть их колоды.

Процесс

Ниже представлена инструкция как забить скважину своими руками:

1. Купите15 м трубы, желательно нержавеющей Ø 3/4″ или Ø 1″.
2. Изготовьте своими руками или закажите составляющие конструкции:

• заборник-фильтр – самый важный элемент, который изготавливают из этой же трубы или из трубы большего диаметра.

  Длина заборника равна примерно водоносному пласту, для хорошей жилы достаточно 500 мм, максимум – 1500 мм;

• конус для заборника закажите токарю, а затем приварите его трубе заборника или прикрепите на резьбу.

1. Подготовьте нержавеющую сетку П52, из цветных металлов применять не рекомендуют, однако все зависит от химического состава воды.

Заборник-фильтр с сеткой из нержавейки

1. Просверлите в трубе по всей длине многочисленные отверстия Ø 8-10 мм, расположив их в шахматном порядке, потом оберните ее сеткой и припаяйте ее по кромке, используя оловянный припой. Можно ее также прикрепить и на нержавеющие саморезы с большой шляпкой. Для этого нужно в трубе по всей длине просверлить отверстия Ø 2-2,5 мм.

Совет: не обматывайте сетку проволокой, это ничего практически не даст.

1. Порежьте удлинительные трубы на отрезки по 1,5-2 м, что зависит от грунта на участке. Если он неплотный и трубы проходят в него хорошо, делайте их подлиннее.

Схема изготовления абиссинского колодца

1. Приготовьте соединительные муфты из стали, для труб – полмуфты. Садите муфты на лен с краской, ФУМ лента не подходит.
2. Используйте для бурения обычный рыболовный буром, рукоятку которого нужно переделать. Это заключается в возможности присоединения дополнительных колен, также следует сменить коловорот на Т-образную рукоятку. Вынимайте бур из скважины руками, лучше вдвоем, при проходе до 6 м. Остановите бурение при появлении признаков плывуна.
3. Опустите в скважину трубу с заборником и забивайте ее деревянной колотушкой, лучше березовой. Используйте стремянку, когда конец трубы слишком высоко. Загоняйте заборник в водяной горизонт ровными ударами. Проверяйте его появление, наливая в трубу воду, когда она уходит без задержки, значит, вы уже в водоносном слое.
4. Возьмите ручной насос, присоедините к нему резиновый шланг и начинайте выкачивать воду.

   Особенно это будет нетрудно сделать, когда зеркало воды расположено на глубине 4-6 м.

Последнее колено абиссинского колодца с резьбой для подключения насоса

1. Исследуйте воду на прозрачность и вкус, а также мыльность, дайте ей отстояться и прокипятите. Хорошая вода будет чистой, вкусной, не образовывать пленки при отстаивании и не выдавать осадков. Лучше, конечно, отнести ее в лабораторию для проведения химического анализа.

Если вода не нравится, продолжайте забивать трубы дальше. При этом не забывайте контролировать глубину и периодически проверять наличие водоносного горизонта, заливанием воды.

Когда вы найдете воду на более низких пластах, водяное зеркало выровняется по первому водному горизонту, а сам отбор будет идти из 2-3 уровня. Таким способом можно забить скважину почти на 14-15 м, но далее это будет практически нереально.

Когда зеркало воды установилось на уровне 9-ти м от поверхности, чтобы достать, можно вырыть на двух-трехметровую глубину котлован. У вас получиться приямок, который не даст замерзнуть скважине зимой, если его утеплить.

Обустройство

Когда вода найдена, необходимо переходить к следующему этапу – обустройству скважины.

Как сделать скважину без оборудования своими силами?

чтобы начать ее эксплуатацию в полном объеме. Высоту трубы подгоните под уровень, который вам удобен для подключения насоса. При этом на последнем колене должна быть резьба, которой подсоединяются шланги и обратный клапан.

Если зимой скважина не эксплуатируется, последний необходимо снимать. Водонасосная станция или насос подключите после обратного клапана через шланг высокого давления или трубу.

Совет: если спустя время напор воды уменьшится, скорее всего, на заборнике забилась сетка. Тогда вы вытащите трубы из скважины для его прочистки или замены.

Приямок для забивной скважины

Ингода вода в скважине может пропасть по причине изменения горизонта водоносного слоя, так как это вещь не постоянная. В этом случае придется обращаться к компании, которая занимается глубоким бурением и для скважины уже понадобится обсадная труба.

Новые технологии

Некоторые компании предлагают интересные решения, связанные с устройством забивных скважин. которые можно отнести к одноразовым. В этом случае используют не металлическую трубу, а металлопластиковую, цена которой значительно дешевле.

Но, так как ей пробить грунт нереально из-за ее мягкости, применяют для забивания составной многоразовый стержень из углеродистой стали. Выполняют заборник обычным способом, однако в основании наконечника делают конусное углубление для упора забивного стержня.

Через муфту к заборнику присоединяют металлопластиковое колено, конструкцию опускают в пробуренную скважину, в трубу вставляют забивной стержень, упирающийся в коническое углубление заборника. Затем на него накручивается наковаленка и заборник забивается через стальной стержень.

Когда будет достигнут уровень водоносного слоя, вынимают стержень, а трубу присоединяют к насосу. Стоимость такой скважины меньше стандартной из нержавеющей трубы.

Вывод

Из статьи вы узнали как забить скважину самому на мягких грунтах без использования тяжелой буровой техники. Используют при этом два варианта – с металлической трубой и с металлопластиковой, но со стальным забивным стержнем. Добытую на поверхность воду предварительно следует отдать на проведение химического анализа ее качества.

В представленном в этой статье вы найдете дополнительную информацию по данной теме.

http://kolodec.guru

Скважина игла — что это?

Бурение скважины иглы

Наличие на дачном участке воды – необходимое условие его существования. Если у владельца ограничен бюджет, то можно воспользоваться строительством малозатратного технического сооружения, которое доступно большинству дачников.

Технология установки абиссинского колодца своими руками достаточно простая. Такой колодец или игла для скважины изобретен американцами еще в 19 веке. В статье предлагается ознакомиться с основными правилами его устройства.

Какие геологические условия нужны для устройства колодца

Абиссинский колодец — неглубокая скважина, в которую устанавливается ручной насос. С его помощью вода качается из водоносного песчаного слоя.

Такое сооружение от обычного колодца отличается наличием очень чистой воды. Его не засоряет пыль, грязь, стоки и верховодка.

Перед тем как приступить к реализации задуманного, необходимо познакомиться с геологией своего района. Обычно, об этом могут рассказать соседи, давно владеющие участками поблизости.

Они в курсе, где расположены слои грунта и какая глубина залегания водоносных слоев.

Схема расположения абиссинского колодца

Совет: Абиссинский колодец можно устраивать только тогда, если верхний водоносный слой расположен не глубже 8 м от поверхности грунта. С большей глубины подъём воды с помощью поверхностного насоса может оказаться проблематичным. При залегании водоносного слоя ниже, скважину на песок следует бурить большего диаметра или насос заглублять, а не использовать поверхностный насос.

Требования к грунту для устройства колодца:

• Водоносный слой, для которого будет сооружаться колодец, должен содержать среднезернистый песок или смесь щебенки и песка. Такой грунт хорошо пропускает воду, ее легко будет откачивать.
• Условие для вышерасположенных слоев — только их проходимость. В противном случае понадобится специальное оборудование.

Какие преимущества такого водоснабжения

Совет: Если подобные скважины уже есть у соседей по даче, то для сооружения ее на участке не представится особых проблем.

Преимущества абиссинского колодца:

• Простота и дешевизна конструкции.
• Не требуется много места для его обустройства: сооружение не нарушает композицию ландшафта.
• Нет необходимости использовать технику, не нужны подъездные пути для её доставки на участок.
• Насос можно установить на участке или в помещении.
• На проведение работ понадобится не больше 10 часов, что зависит от твердости грунта и глубины залегания водоноса.
• Заиливание предотвращает качественный фильтр для скважины. что позволяет эксплуатировать сооружение длительное время.
• С поверхности земли в устройство не попадают загрязнения.
• Качество воды из такого колодца аналогично родниковой.
• Скважина на воду игла обеспечивает постоянную подачу объёма воды. Ее хватит на полив участка, для домашних нужд: для среднего колодца дебет составляет от 0,5 до 3 куб.м/час.
• Устройство легко демонтируется и устанавливается в другом месте.
• Такие колодцы мельче, чем традиционные скважины на песок, что уменьшает вероятность попадания в сооружения растворенного железа. Что исключает потребность в установке фильтров, цена которых не маленькая.

Особенности устройства оборудования

Функционирование любой скважины и абиссинского колодца зависят от качества трубы и ее размеров:

• Для сооружения лучше всего использовать дюймовые или полуторадюймовые трубы из металла или пластика, нарезаются кусками длиной от одного до двух метров.
• По мере погружения производится наращивание трубы до необходимой длины. Их соединение производятся резьбовыми соединениями.
• Для уплотнения используются силикон, сантехнический лен, масляную краску.
• Для соединения применяются и специальные муфты.

Совет: Необходимо следить, чтобы трубы соединялись достаточно надежно. Нарушение герметичности может повредить всю конструкцию.

• Для продвижения устройства в толще грунта диаметр наконечника нужно выполнять немного больше чем диаметр трубы.
• Конец трубы заканчивается специальным фильтром-иглой. Это облегчает прохождение трубы в грунте, защищает конструкцию колодца от заиливания, обеспечивает чистоту поступающей воды.

Совет: Лучше всего, чтобы игла для абиссинского колодца была изготовлена из такого же материала, как и основная труба, что предотвратит возникновение электрохимической коррозии.

Для изготовления фильтра-иглы из оцинкованной металлической трубы, необходимо:

• В трубе просверливается отверстия диаметром от 5 до 8 мм, располагать их необходимо в шахматном порядке.
• Припаивается сверху сетка из нержавейки. При отсутствии сетки можно использовать проволоку, она навивается на перфорированный конец трубы, между витками нужно оставлять просвет.
• Проволока также припаивается.
• К концу трубы приваривается копьевидный наконечник, диаметр которого немного больше, чем трубы.

  Это необходимо для свободного продвижения следующей за иглой конструкции.

Совет: Для припоя нужно брать только чистое олово. Наличие в нем примеси свинца для абиссинского колодца недопустимо, это может вызвать сильное отравление воды.

Для такой скважины пригодна армированная труба из полипропилена.

Чтобы изготовить фильтр-иглу из трубы ПВХ нужно:

• Вовнутрь трубы вставить сетку-фильтр.
• Закрепить ее методом вплавления.
• Трубу перфорировать. Для этого на ее поверхности выполняются щели ножовкой по металлу.

Как соорудить абиссинский колодец

Для изготовления сооружения можно воспользоваться одним из двух способов:

• Забивным. Для забивания в грунт конструкции обычно пользуются «забивной бабой». При этом нужно в трубу постоянно подливать воду. После резкого ухода воды в почву, конструкция углубляется еще на полметра, затем можно начинать монтаж водяного насоса.

Сооружение абиссинского колодца

Забивной метод для создания абиссинского колодца отлично подходит, но существует ряд опасностей. Основная их них — вероятность прохождения мимо водоносного слоя.

Помимо этого, при встрече камня на большой глубине, конструкция может полностью повредиться.

• Бурением малого диаметра. Такой метод гарантирует в скважине наличие воды, но при его использовании нужно наличие специального оборудования.

Совет: В скважину лучше всыпать один-два мешка крошки мраморной, для создания дополнительного фильтрационного контура и предотвращения заиливание конструкции.

Для сооружения колодца необходимо приобрести:

• Дрель и болгарку.
• Молоток и кувалду.
• Пару газовых ключей.
• Блины от штанги от 20 до 40 кг, для забивания трубы.
• Сварочный аппарат.
• Садовый бур диаметром 15 см.
• Трубы: От 3 до 10 метров — ? дюймовая, 1 метр — ? дюйма.
• 1 дюймовая труба для скважины, кусками по 1-1,5 м с короткой резьбой с каждой стороны.
• Болты и гайки на 10.
• Сетка из нержавеющей стали галунного плетения П48 длиной 1 м и шириной 16 см.
• Автомобильные хомуты 32 типоразмера.
• Муфты: стальные, для соединения труб и чугунные 3 — 4 штуки, для забивания трубы.
• Проволоки два метра диаметром 0,2 — 0,3 мм.
• Насосная станция, трубы ПНД, обратный клапан и муфты.

Как изготовить фильтр

Для изготовления фильтра необходима дюймовая труба длина, которой примерно 110 см, к ней приваривается в виде конуса наконечник — игла для абиссинского колодца.

При его отсутствии можно просто сплющить кувалдой конец трубы.

• Болгаркой с двух сторон трубы прорезаются щели на длине 80 см через 1,5 — 2 см величина прорези от 2 до 2,5 см. При этом общая прочность трубы не должна быть нарушена.
• На трубу накручивается проволока.
• После этого на неё накладывается сетка и фиксируется хомутами через 8 — 10 см. На фото показаны готовые фильтры для абиссинского колодца.

Подготовленные фильтры для скважины

В Америке, в отличие от РФ, например, фильтр для такого колодца изготавливается с внутренней сеткой и проволокой, расположенной выше и ниже сетки.

Технология бурения

Инструкция указывает, что процесс бурения заключается в следующем:

• При помощи бура садового бурится грунт.
• Конструкция наращивается из труб: метровые? дюйма трубы при помощи муфт из труб диаметром? дюйма и болтов на 10 соединяются между собой. В местах фиксации предварительно должны быть просверлены отверстия.
• Процесс бурения скважины продолжается до появления влажного песка, стекающего с поверхности бура. Дальнейшее бурение не имеет смысла — мокрый песок будет возвращаться обратно в скважину.
• Забивается труба с фильтром.
• С фильтром отрезки трубы соединяются с помощью муфт. На резьбу наворачивается лента ФУМ.
• Затем такая конструкция с фильтром из труб опускается до песка, на неё сверху накручивается чугунная муфта.
• На эту муфту укладываются от штанги блины. Пропускается через их центр ось, по которой будут скользить блины и забивать трубу. Ось выполнена из куска трубы длиной 1,5 метров и диаметром? дюйма с болтом на конце.

Схема монтажа абиссинского колодца

• От каждого удара блином труба погружается на несколько сантиметров.
• После прохождения от уровня песка на полметра нужно в трубу налить немного воды. Если она исчезнет – песок ее принял.

Как прокачать готовую скважину

Процесс прокачки скважины заключается в следующем:

• Устанавливается обратный клапан.
• Ставится насосная станция. Нужно следить за герметичностью всей конструкции.
• В наносную станцию заливается вода.
• Кусок шланга подсоединяется к выходу.
• Насос запускается.


  Как сделать скважину своими руками без оборудования


  Первоначально из скважины будет идти воздух, а затем мутная вода.

• После этого появится чистая вода. В ее качестве можно убедиться после проведения анализов(см.Анализ воды: виды и методы проведения) или простого кипячения.

Как добывается вода на даче с помощью скважинной иглы подробно можно увидеть на видео. В этой статье предложены краткие сведения об этапах сооружения устройства.

По материалам сайта: http://moikolodets.ru

Для обеспечения полноценного автономного водоснабжения загородного дома или дачи на участке бурят скважину, привлекая к выполнению работ специализированные компании. В зависимости от особенностей геологического строения грунта выбирается технология бурения. Использование мощного оборудования позволяет пробить скважину в любом месте, при этом глубина сооружения может доходить до 150 метров. При близком залегании водоносного слоя бурится абиссинская скважина на воду своими руками. Ее глубина обычно не превышает 10 метров. Перед началом работ надо оценить свои силы и возможности, так как бурение скважины даже на небольшую глубину собственными силами является трудоемким занятием. Поэтому лучше доверить устройство скважины на воду профессиональным бурильщикам, которые все выполнят в сжатые сроки и сдадут заказчику действующую скважину «под ключ».

Какие существуют виды скважин на воду?

Абиссинский (трубчатый) колодец
сооружается глубиной от 8 до 12 метров. Отличается от обычного колодца тем, что в питьевую воду не попадает верховодка, а также пыль, грязь и различные чужеродные элементы.

Прежде чем бурить водоносную скважину необходимо найти воду. 5 лучших способов поиска изучены в данном материале:

Скважина на песок
заглубляется на 15-30 метров шнековым способом. При этом конструкция скважины на воду выглядит в виде трубы, на конце которой имеется участок с перфорацией, обмотанный металлической сеткой из нержавеющей стали. Перфорированный участок трубы (фильтр) устанавливается в крупнофракционных песках, в которых имеется примесь гальки. Дебит скважины на песок позволяет покрыть потребность воды на даче или небольшом загородном доме с двумя точками водозабора. Служат подобные сооружения не более 5 лет при периодической эксплуатации и до 15 лет – при постоянной. После заиливания скважины проводят ее промывку или бурят новый ствол рядом.

Артезианская скважина
бурится на большую глубину, доходящую в зависимости от залегания известняка до 15-200 метров. Позволяет обеспечить любой объем воды в одном или нескольких загородных домах. Служит до 50 лет.

Глубина скважины на воду зависит от месторасположения желаемого водоносного горизонта

Бурение скважины с помощью малогабаритной буровой установки

На данный момент пробурить скважину для воды на участке частного домовладения можно с помощью шнекового бурения, роторного бурения или ударно-канатного бурения.

Подробный обзор технологии гидробурения представлен в следующем материале:

Отличие перечисленных технологий бурения друг от друга кроется в способах разрушения породы внутри скважины и вариантах извлечения грунта из скважинного ствола. Понятно, что в каждом варианте используется разное оборудование, оказывающее влияние на качество скважины и конечную стоимость работ по ее созданию.

Вариант #1 — шнековое бурение

Стоит сразу отметить, что устройство скважины под воду методом шнекового бурения считается простым и самым дешевым вариантом. Большинство использующихся малогабаритных построено на этом способе. Суть технологии заключается в выемке грунта с помощью классического Архимедова винта, именуемого шнеком. Процесс можно сравнить с бурением лунки для подледного лова рыбы любителями зимней рыбалки. Дынным способом бурят скважины, глубина которых не достигает 10 метров. При этом не используется вода или буровой раствор для промывки сооружения.

Существуют вот такие специальные легкоперевозимые установки для шнекового бурения. Их, как правило, используют специализированные компании

Шнековое бурение не во всех видах грунта применимо. Без проблем метод работает в сухих и относительно мягких грунтах. Невозможно бурить шнеком плывуны и твердые (скальные) породы, которые могут встретиться в процессе бурения.

При выборе исполнителей следует обращать внимание на их опыт и квалификацию.

Исполнители должны уметь не только пробивать в грунте отверстия необходимой длины, доходя до нужного водоносного горизонта, но и защищать водонос от попадания верховодки и сточных вод, просачивающихся с поверхности.

Вариант #2 — роторный способ бурения

При бурении глубоких скважин роторным способом применяется специальная бурильная труба, в полости которой погружают в скважину вращающийся вал, оборудованный наконечником – долотом. Нагрузка на долото создается воздействием гидравлической установки. Это самый распространенный метод бурения, с помощью которого достигается любая глубина скважины на воду. Для вымывания породы (грунта) из скважины применяется бурильный раствор, который подается в трубу двумя способами:

• с помощью насоса закачивается внутрь бурильной трубы, после чего раствор с породой самотеком выходит наружу через затрубное пространство (прямая промывка);
• самотеком попадает в затрубное пространство, а затем выкачивается раствор с породой из бурильной трубы с помощью насоса (обратная промывка).

Обратная промывка позволяет получить больший дебит скважины, так как удается более качественно вскрыть нужный водоносный горизонт. Однако данная технология требует привлечения сложнейшего оборудования, что сказывается на увеличении стоимости работ. Бурение, основанное на прямой промывке, дешевле, поэтому чаще всего владельцы частных домов заказывают данный вариант сооружения скважины для забора воды.

Артезианскую скважину вы сами вряд ли сделаете, такое бурение производится с помощью буровых машин специализированными компаниями

Вариант #3 — бурение ударно-канатным способом

Этот способ является самым старым, трудоемким и очень медленным, но при всем этом удается получить качественную скважину, которая может прослужить до полувека. Суть технологии заключается в следующем: порода (грунт) дробится от воздействия тяжелого снаряда, поднимающегося на высоту и падающего с силой вниз. Разрушенная порода с помощью желонки убирается из скважинного ствола.

Изготовить желонку самостоятельно возможно после ознакомления со следующей статьёй:

Ударно-канатное бурение — достаточно эффективный способ, но уже не так часто используется из-за большой трудозатратности

Преимущество этого метода бурения заключается в том, что не надо использовать воду или бурильный раствор. Благодаря этому удается вскрыть более точно водоносный горизонт, обеспечив максимально возможную величину дебита скважины и длительность срока ее службы.

Высокая цена бурения данным методом является недостатком, с которым обычному потребителю приходится считаться. Технология превосходит по трудоемкости роторный метод. К тому же ударно-канатное бурение скважины с выходом на второй и последующие водоносные горизонты требует изоляции выше расположенных водоносов с помощью использования дополнительных обсадных колонн. Поэтому приходится тратить средства на приобретение труб большего диаметра. Объем работ, выполняемый специалистами, также увеличивается, что сказывается на бюджете сооружения.

Вариант #4 — ручное бурение (видео)

Познакомившись с основными видами скважин и способами их сооружения, Вы сможете выбрать наиболее подходящий вариант для устройства водоснабжения своего загородного дома. Теперь, Вы точно знаете, как сделать скважину для воды так, чтобы обеспечить потребн6ость в воде в нужных объемах. Обычно сооружается скважина под воду своими руками на первый водоносный горизонт, залегающий на небольшой глубине. Артезианские скважины бурятся специальными буровыми машинами, для которых необходимо обеспечить подъезд на участок.

Никакой загородный дом не может существовать без
нормального водоснабжения. Возить воду с собой при посещении дачи в
выходные

дни?Этот вариант даже не рассматривается, так как ее
вряд ли хватит даже на бытовые нужды. Постоянно надоедать соседям с просьбами пополнить свой водяной запас? Это возможно
лишь до поры, до времени — всякому людскому терпению есть предел… Источник воды будет тем более необходим, если в загородном доме планируется длительное или даже постоянное проживание, а на прилегающем участке есть желание разводить какие-то цветы или сельскохозяйственные культуры. Выходы – подключаться к системе централизованного водопровода (в большинстве случает это попросту невозможно или же
сопряжено со слишком большими финансовыми затратами), или
оборудовать на своей территории источник автономного водоснабжения.

Видео: наземное обустройство скважины

Все эти вопросы обязательно будут рассмотрены в отдельной публикации нашего строительного портала.

Как устроить скважину на кухне, непосредственно под крышей дома.

«Глубина залегания водоносного слоя, — пишет Виктор Иванович, — у нас также 12 м и грунт глиняно-песчаный. Есть и 3-метровый погреб, где хочу заложить скважину. С руками у меня все в порядке, достаточно и всякого инструмента. Не хватает же подробностей. Чувствую, ваша технология довольно простая, но не промахнуться бы…»
Чтобы не промахнуться, я сначала почитал специальную литературу и пообщался с людьми, которые занимались проходкой скважины. Приглашал даже одного специалиста, соблазняя его заработком, однако у него были в то время свои планы, и от работы он отказался. Но сказал, что ничего сложного в этом деле нет, и дал на время свои инструменты.

Поразмыслив, мы решили устроить скважину прямо под полом кухонного коридора. Но прежде пришлось выкопать яму диаметром 2,5 м и глубиной 3 м. Почему? От людей, которые уже бурили скважины, я знал, что примерно на этой глубине часто встречаются крупные камни, поэтому лучше первые три метра пройти вручную. В то же время просторная яма облегчает работу, от дна ее до потолка дома у нас 5,4 м. А в перспективе — это хороший погреб. Его я и сделал, обложив потом кирпичом.

Вырыв приямок до глубины, на которой пошел уже чистый песок, приступил непосредственно к бурению. Бур, которым я работал, представляет собой 2-метровую трубу 3/4 дюйма, снизу к ней приварены два лезвия, переходящие в шнек высотой 50 мм. Скважина 100 мм. Сверху трубы имеется отверстие для ручек вращения и наращивания самого бура. Этим «сверлом» мы легко прошли 6 м, но дальше оказался плывун, бурить обычным способом стало невозможно. Пришлось опускать в скважину обсадную трубу 89 мм и длиной 6,5 м, сваренную из двух отрезков. После этого приступили к проходке с помощью инструмента под названием желонка. Для желоненья взял трубы из оцинкованной стали 1/4 дюйма и длиной около 1,5 м. На обоих концах для последующего их соединения с помощью муфт нарезана резьба.

Лучше использовать трубы 1,5 дюйма, потому что в них потом можно опустить обратный 1-дюймовый клапан, которым комплектуется насосная станция. Но у меня уже была нижняя труба диаметром 1/4 дюйма с фильтром, а о станции я еще не думал. Потом я установил клапан меньшего диаметра, от этого немного уменьшилась производительность станции, но и 18 л/мин вполне достаточно.

Как устроена нижняя труба с фильтром? На конце ее навернута муфта с зубьями (шлямбур), которая при вращении забирает грунт внутрь. А из труб он выбирается с помощью желонки. Выше шлямбура в трубе в шахматном порядке насверлены 10-миллиметровые отверстия. Снаружи к трубе на высоту сверления (примерно на 1 м или чуть выше) припаяна мелкая сетка из нержавейки.

Соединив нижнюю трубу с последующими с помощью двух газовых ключей и замеряя по мере скрутки длину получаемой колонны труб, мы опустили ее внутрь обсадной трубы так, чтобы над землей осталось 1,5-2 м. Затем прямо к половой балке прикрепили блок, через который пропустили трос желонки, а сам инструмент опустили в скважину. Сверху прикрепили ворот для вращения трубы-колонны и на него повесили груз — ведра с камнями.

Желонка представляет собой отрезок трубы, внизу которой устроен специальный клапан. Потянув за один конец троса, желонку внутри колонны немного приподнимают и резко опускают. Под ее весом при ударе грунт попадает внутрь и, застопоренный клапаном, не высыпается при подъеме. Одновременно с помощью ворота колонну труб вращают вокруг своей оси, и она по мере выборки опускается вниз. Удаляют грунт из желонки механически, вытряхивая через верхнюю часть, подталкивая чем-нибудь в боковые прорези, или вымывают водой. По составу грунта определяют, достигнут ли нужный водоносный слой и его глубину.

Колодец-скважина (см. рис.): 1 — фильтр; 2 — водоприемная часть скважины; 3 — водоподъемная труба; 4 — ручной насос; 5 — отмостка; 6 — скважина.

В плавуне трубы опускаются довольно легко, но желонкой нужно работать осторожно. Если бросать с большой высоты, она может уйти глубоко в грунт, и ее засосет, а вытягивая, можно оборвать трос. По неопытности такая незадача произошла и с нами. Но мы не стали чрезмерно тянуть трос. Опустив и закрепив ворот недалеко от поверхности земли, двумя гидравлическими домкратами сдвинули всю колонну труб вверх, и желонка освободилась. Получив этот урок, стали более осторожными.

Опуская колонну и подсоединяя новые трубы, надо обязательно замерять и записывать их суммарную длину. Это необходимо для последующего определения уровня залегания водоносного слоя и расстояния от поверхности земли до зеркала воды. Наконец, при промывке очередной порции грунта, поднятой желонкой, мы заметили появление крупнозернистого речного песка и мелкой гальки. Продолжив желонить, по замерам опустили трубы так, чтобы весь фильтр погрузился в водоносный слой. После этого заглушили нижнее отверстие колонны, засыпав туда слоями гальку. Сначала самую мелкую, потом покрупнее на 15-20 см, замеряя глубину при помощи грузила и веревки (это еще одна причина, по которой необходимо тщательно замерять высоту колонны при присоединении каждой трубы).

У нас получилось так, что войдя в водоносный слой как раз на высоту фильтра, колонна уперлась во что-то твердое — вероятно, в большой камень. Высота всей колонны составила 13 м, но до зеркала воды было 6,5 м. Что это значит? Если бы мы бурили непосредственно с поверхности земли, а не из приямка, то закачать воду нам бы не удалось, так как обыкновенные насосы поднимают ее максимум с 7 м, а насосные станции с инжектором — с 9 м. Именно поэтому мне впоследствии пришлось разместить насосную станцию на дне погреба, а не под полом, как планировал раньше.

Итак, заглушив галькой нижний обрез трубы, мы опустили внутрь колонны армированный полиэтиленовый шланг с обратным клапаном 1/2 дюйма на конце и присоединили его к электронасосу «Агидель». Примерно через 20 мин после начала откачки пошла чистая вода. По обычаю нефтяников мы умылись ею, а мензурку я отнес в санэпидстанцию. Оказалось, что вода у нас хорошего качества — хоть разливай и продавай. Скважина действует уже шестой год.

Ну а вопрос, какую станцию купить, решайте сами. Я выбрал японского производства.
