Делаем смотровую яму в гараже своими руками

Смотровая яма — это очень важный атрибут любого автовладельца, который сам занимается обслуживанием своей машины. Поэтому прежде чем построить гараж, нужно для начала обустроить яму. Эта работа требует внимательного подхода, так как если вы ее сделаете некачественно, то она быстро придет в негодность.

В этой статье мы с вами поделимся как сделать смотровую яму в гараже своими руками.

Главные правила выполнения работ

Выкопать яму — это только половина дела, потому что нужно ее позаботиться о комфорте. Также нужно учитывать при строительстве важные нюансы.

Пол должен быть выполнен из нескользящего перфорированного материала, потому что на пол иногда проливается масло и другие жидкости

Стены нужно хорошо обустроить чтобы внутрь не попадала влага. Для этого под отделку устанавливается гидроизоляционный слой, в таком случае грунтовые воды не будут стекать в яму.

Размеры смотровой ямы в гараже должны быть прописаны в плане работы в соответствии с размерами вашей машины. Оптимальной шириной ямы считается 70-80 см, это вполне достаточно для проведения ремонтных работ на многих автомобилях.

Яма должна закрываться при необходимости, поэтому нужно предусмотреть боковые держатели для крышки из прочного материала. Мы бы посоветовали вам приобрести решетки из стали, которые применяются для закрытия канализационных стоков.

Чтобы работать под машиной было удобно, следует продумать освещение в яме. Лучше всего подойдет портативный светильник на аккумуляторе. В яме просто закрепляется кронштейн, на который будет крепиться освещение.

Земляные работы

Этот процесс считается самым сложным, потому что придется выкопать ориентировочно 10 кубометров земли. Перед началом работ следует сделать разметку, для этого вбейте колышки и натяните между ними хорошо заметную веревку.

Как выкопать яму в гараже своими руками:

После выкапывания ямы половину грунта необходимо вывести с участка, так как он нам не понадобится. Оставшуюся часть мы будем использовать для заполнения пазух, которые появятся в процессе выполнения работы.

Хорошо выровняйте пол чтобы не образовывалось перекосов, проверьте тщательно ровность поверхности с помощью уровня.

Теперь нужно засыпать слой из щебня в 10 см, после хорошо его утрамбовать.

На этом этапе можно обустроить пространство в стенах для хранения различных инструментов и приспособлений.

Обустройство стен

Для возведения стен можно использовать разные материалы, но мы советуем вам выбирать бетон. Данный материал сам по себе очень прочный, плюс ко всему он выполняет функцию гидроизоляции.

При этом стоимость его совсем небольшая, а понадобиться материалов для его изготовления не так много. Чтобы обустроить стены, следуйте нашей инструкции.

Для создания стен потребуется 300 кг цемента, 600 кг речного чистого песка и 120 литров воды. Для замешивания бетонной смеси понадобится бетономешалка, так как вручную будет трудно замешать такой объем смеси. Многие строительные компании сдают в аренду такое оборудование.

Толщину стен можно сделать разной, желательно чтобы стены были толщиной не меньше 5 см, иначе это негативно скажется на прочности бетона.

Для армирования используется сетка, на углах ее нужно наложить друг на друга, таким образом при заливке произойдет надежно скрепление.

Теперь остается проложить гидроизоляционный материал, после этого создать опалубку и можно приступать к заливке. На полное застывание бетона уйдет 2 недели, периодически нужно поливать его водой чтобы не образовывалось трещин.

По прошествии 2 недель смотровая яма в гараже своими руками практически полностью готова, остается только разобраться с полом.

Создание пола

На щебень необходимо насыпать слой песка 10-15 сантиметров и тщательно утрамбовать его.

Сверху уложите решетку из сваренной арматуры, только потом можно заливать бетон. Важно в течение получаса его выровнять с помощью правила, иначе в некоторых местах будут бугорки и неровности.

На этом этапе также сделать лестницу в яму гаража своими руками. Сделать ее можно из бетона или пеноблоков, если вы не хотите заморачиваться с изготовлением, то можно приобрести готовую металлическую лестницу.

Ознакомившись с нашей статьей вы теперь знаете как можно построить яму в гараже своими руками. Желаем вам успехов и чтобы у вас получилось сделать яму, которая прослужит вам несколько десятилетий!

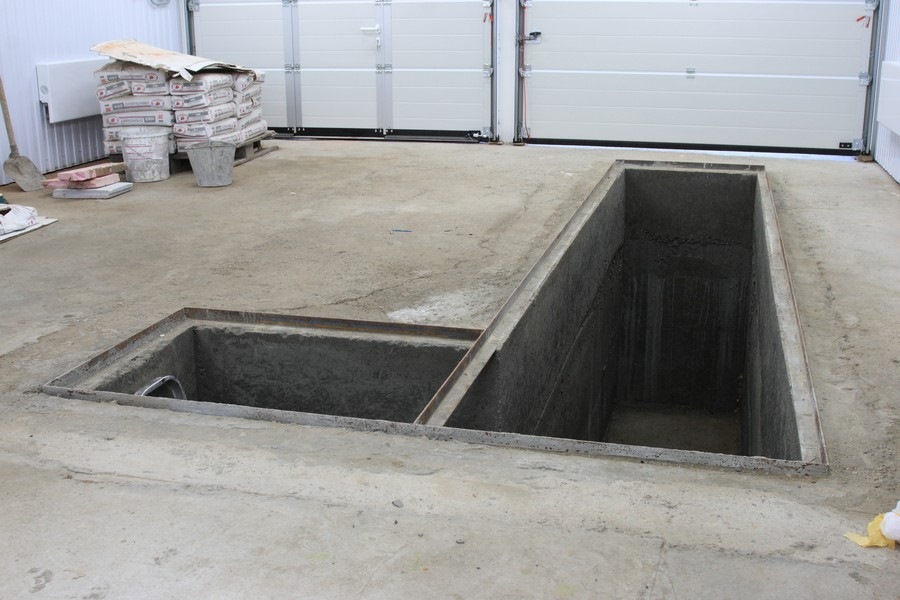

Фото ямы в гараже своими руками

Строительство собственного гаража для личного автотранспорта позволяет решить основные проблемы, касающиеся хранения и защиты его от угонщиков. Но рано или поздно водитель сталкивается с проблемой ремонта своего транспорта. Большинство простых поломок можно легко устранить самостоятельно, без применения специального инструмента.

Но когда требуется ремонтировать ходовую, сваривать днище или менять коробку передач, то приходится нанимать специализированный погрузчик, который сможет отбуксировать его на СТО. В связи с этим возникает много трудностей и денежных затрат, которые для большинства водителей просто неподъёмные. Следовательно, нужно задуматься о том, как сделать смотровую яму в гараже своими руками. Это позволит полностью контролировать качество сборки и разборки автомобиля, а также следить за состоянием всех обслуживаемых узлов и агрегатов.

Подготовительные работы

Первым делом нужно понять для каких целей и под какую машину будет рассчитана конструкция, поскольку это в большой степени будет влиять не только на ее размеры, но и на прочность стен. Для постоянных ремонтов следует более ответственно отнестись к планированию рабочего места: установить полки, сделать подходящее углубление на высоту роста человека, оборудовать крепежи для снятия узлов ходовой и других тяжелых агрегатов.

Конструкция ямы имеет уклон стен со стороны колей примерно 20⁰-30⁰ относительно вертикали, в целях обеспечения большей прочности. Это следует учитывать при расчетах ширины. Для большинства владельцев легковых автомобилей подойдет ширина ямы с учетом толщины стенового материала и укрепляющих балок, составляющая в глубину от 1.7 м, площадки снизу шириной в 1 м, а в длину от двух метров. При этом должна оставаться для колес дополнительная ширина в 30 см для совершения небольших маневров. Чтобы обеспечить удобство подъема запчастей можно оборудовать подъемник, а также в обязательном порядке организовать удобный спуск и подъем для человека. В гаражах с малой площадью можно поставить лестницу, а в остальных случаях – залить бетонные ступеньки.

Перед тем как правильно сделать смотровую яму в гараже своими руками понадобится демонтаж части пола. Проще всего если полы не заливались бетоном, а были выполнены из утрамбованного щебня: достаточно расчистить пространство необходимое не только для ямы, а и для проведения земляных работ. Если пол забетонирован, то для аккуратного демонтажа понадобится применение отбойного молотка, которым нужно продолбить канавку по периметру, а затем по частям отколоть и удалить куски пола. После этого следует приступить к рытью канавы. Если это происходит в момент строительства, то нужно на этапе заливки фундамента заказать экскаватор и вырыть яму необходимых размеров. В противном случае придется вырывать вручную около 6-9 кубов земли. Для рытья устанавливаются колышки по размерам пола и вырывается яма. Затем размечается сверху требуемый размер для формирования угла наклона стен и с учетом ширины материала. Вся ненужная земля выносится сразу за пределы гаража. Если планируется заливать ступеньки, то придется делать соответствующий уклон на одной из поперечных стенок.

Строим стены и заливаем полы

В качестве основного материала стен и пола отлично подойдет бетон с каркасом, усиленным арматурой, и выдерживающим значительные нагрузки. В качестве марки бетона лучше брать М400 и выше. Арматура подойдет с 4-5 мм в диаметре, которая перевязывается с размерами квадратных ячеек 150 мм. Можно её связать при помощи верстака, в который забиваются гвозди с определенным расстоянием, выкладываются арматурные прутья, а затем связываются проволокой. Если нет желания на это тратить время, то можно заказать стандартную готовую сетку. Чтобы сверху закрывать яму и использовать полезную площадь гаража по максимуму потребуется сделать прочные крышки из металлопрофиля с приварными листами толщиной до 3 мм, либо более толстых без применения усиливающего каркаса.

Чтобы залить полы потребуется выполнить следующие действия: на дно засыпать слой песка, а затем мелкого гравия из расчета от 10 до 15 см каждого, утрамбовать их, смочить слегка водой и залить бетон. При помощи правила произвести выравнивание. Чтобы упростить работу следует использовать в качестве маячков две трубы, уложенные продольно по уровню. Когда бетон начнет застывать трубы убираются, а пустоты заделываются цементным раствором.

Далее следует приступить к формированию стен. Для этого понадобится опалубка, в качестве которой берутся металлические листы, а не деревянные, поскольку они не будут впитывать влагу из раствора и влиять на прочность бетона. Из листов делаются две параллельные стенки, закрепленные в верхней части, с расстоянием равным толщине формируемых стенок. После этого они устанавливаются в яму, выравниваются в строго вертикальном положении, внутрь их вставляют арматурную сетку и заливается бетон. Когда структура схватится, то опалубку убирают. Вся конструкция будет готова к эксплуатации через примерно 28 дней в зависимости от влажности и температуры помещения. Затем между наклонной земляной стеной и бетонной засыпается гравий до уровня заливки полов и плотно утрамбовывается. После чего бетонируются полы гаража, которые были частично повреждены при демонтаже, а в верхней части стен смотровой ямы устанавливаются металлические уголки для возможности установки люков. Если требуется заливка ступенек, то их придется заливать поэтапно, либо изготовить сварную конструкцию.

Внутри стены следует гидроизолировать, чтобы избежать дополнительной сырости, а затем произвести их отделку. Для этих целей подойдет обычная плитка, или любой другой вариант покрытия, который легко отмывается и неприхотлив к условиям эксплуатации.

Заключение

Ремонт автомобиля процесс трудоёмкий и для него требуются соответствующие условия и обстановка. Поэтому для самостоятельного ремонта нужно знать, как правильно сделать смотровую яму в гараже своими руками. В будущем станет возможным ремонт не только своего транспорта, а и зарабатывать на ремонтах соседских машин, поскольку не так много гаражей имеют данное преимущество.

Каждый владелец автомобиля рано или поздно сталкивается с мелким ремонтом своего транспортного средства. Обыкновенная проверка технического состояния машины способна превратиться в часы ожидания. Сэкономить средства и время позволит наличие собственной смотровой ямы в гараже, сделать которую можно своими руками.

Функции и необходимость смотровой и овощной ямы в гараже

Необходимость смотровой ямы в гараже очевидна, так как в случаях замены масла, мелкого ремонта дна кузова или обычного осмотра приходится выделять несколько часов для поездки на станцию технического обслуживания и оплачивать дорогостоящий сервис.

Яму для технического осмотра автомобиля можно использовать и в качестве погреба или овощехранилища. Для этого внутри неё конструируются ниши и полки.

Условием качественного использования смотровой ямы как технического сооружения и места для хранения продуктов является соблюдение всех норм строительства и наличие надёжной гидроизоляции пола и стен.

Даже такая простая конструкция требует тщательного планирования действий. Важным моментом при этом является определение качества почвы и уровня грунтовых вод. Наиболее подходящим основанием для подобных сооружений является глинистый грунт. Его особенность заключается в том, что он не пропускают влагу, а значит, может стать своеобразным гидроизоляционным слоем.

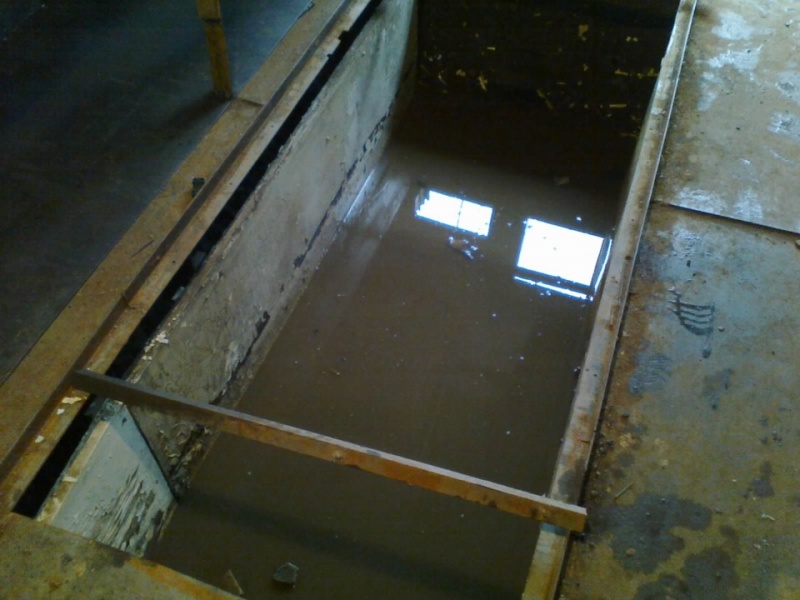

При большом скоплении грунтовых вод и высоком уровне их расположения смотровая яма дополнительно оборудуется дренажной системой для отвода лишней влаги, а также погружными насосами, чтобы помещение можно было быстро осушить.

Пошаговое руководство по изготовлению смотровой ямы

Монтаж смотровой ямы можно проводить самостоятельно. Сложного в этом ничего нет, если следовать подробной инструкции.

Как определить размер

Чтобы сделать расчёт площади будущей смотровой ямы, нужно учитывать толщину стен и основания. Для подобных вычислений необходимо вспомнить курс геометрии и прибегнуть к простой формуле определяющей площадь — S=ah, где a — это длина, h — ширина котлована. Смотровая яма в готовом виде будет иметь размеры 75х185х300 см. Толщина бетонных стен и пола, как правило, составляет около 10 см. Расчёты будут следующими: 0,85х3=2,55 м² — это площадь котлована для смотровой ямы.

Комфортную работу в смотровой яме создаёт правильно рассчитанное пространство, а именно, её параметры должны быть удобными для комплекции находящегося в ней человека. Обычно ширину ямы сооружают в диапазоне от 70 до 75 см. Этой ширины достаточно для того, чтобы вы свободно перемещались внутри. Такое же расстояние между стенами делает смотровое сооружение удобным для заезда легкового автомобиля.

Котлован может быть и шире, если смотровая яма предназначена для крупных или грузовых автомобилей. Расстояние между внутренними сторонами колёс такого транспорта значительно больше (от 80 до 90 см).

Смотровая яма обустраивается таким образом, чтобы стены немного зауживались к полу. Схематически в разрезе её конструкция напоминает перевёрнутую трапецию. Эта форма обеспечивает удобный доступ к инструментам в нишах и свободное перемещение.

Длина смотровой ямы выбирается исходя из размеров гаража. Если позволяет площадь помещения, то в яме можно предусмотреть лестницу. Для этого длину котлована увеличивают на 100–120 см.

Высота ямы составляет не менее 170–180 см. Эти размеры относительны, так как глубину делают в соответствии с ростом владельца автомобиля. Находясь в смотровой яме, человек не должен задевать головой дно машины.

Для дополнительной безопасности автомобиля и его владельца смотровая яма оборудуется металлическими ограничителями. Обычно они представляют собой четыре столба, закреплённых по углам ниши. Они возвышаются над ней на 10–15 см. Иногда для технического осмотра используются не четыре столба, а два металлических уголка. Они крепятся друг против друга по краям длины котлована.

Глубина должна быть больше роста хозяина на 25–30 см. При таком расстоянии от основания до кузова руки не будут быстро уставать, так как это даёт возможность находиться им в согнутом положении.

Материалы и инструменты

Чаще всего для изготовления используют бетон, дерево, металл или кирпич.

Для расчёта требуемого количества бетона необходимо воспользоваться формулой, определяющей объём. Для этого нужно умножить значения длины, ширины и высоты стены. Аналогичные расчёты проводятся для пола.

Если при строительстве ямы будет использоваться кирпич, то, зная его параметры, легко рассчитать необходимое количество этого материала в штуках. Размеры красного кирпича — 250х120х60 мм.

При постройке смотровой ямы не обойтись без следующих инструментов:

• совковой и штыковой лопаты;
• вёдер для выкопанной земли и бетонной смеси;
• кельмы;
• сварочного аппарата;
• ножовки.

Также необходимы следующие материалы:

• кирпичи;
• цемент, песок, щебень;
• бетон М200 для основания;
• доски сечением 400х50 мм;
• арматурные прутья;
• металлический уголок шириной 50 мм;
• гидроизоляционный материал.

Инструкция по изготовлению смотровой ямы из кирпича, досок, бетона и железа

Всю работу нужно делать в строгой очерёдности шагов:

1. Перед тем как сделать яму в гараже, нужно разметить территорию. После того как котлован вырыт, её дно можно покрыть фальшполом или соорудить удобные подставки. Если грунт нестабильный, то его необходимо укрепить с помощью досок и распорок. Помните, что разрыхлённая земля, по объёму на 25–30% больше, чем габариты котлована. Её не следует сразу вывозить, так как часть грунта понадобится для утрамбовки пространства между стеной ямы и кирпичной кладкой (бетоном, металлическим листом, досками). Другая часть земли потребуется для выравнивания пола во всём гараже.
2. На стадии формирования котлована необходимо позаботиться об оборудовании ниш в стенах. В них удобно держать осветительные приборы, инструменты, материалы. Ниши рекомендуется расположить на высоте локтей. Вам не придётся наклоняться за инструментом.



   Удобней складывать землю в тачку, чтобы сразу её вывозить

3. Когда котлован выкопан, необходимо разровнять и спрессовать его дно. Для этого используется трамбовка, которую можно соорудить с помощью саморезов, толстого (диаметром от 100 до 150 мм) и тонкого бруса (для рукоятки). Для этого к торцу одной стороны толстого бруса прикрепить тонкий. Конструкция будет напоминать букву «Т», где ударная часть будет в её основании. На подготовленную поверхность засыпать гравий средних размеров, спрессовать.
4. Затем нужно подготовить бетонную смесь для заливки пола. Чтобы основание стало более прочным, его необходимо армировать металлической сеткой или прутьями. Размеры ячеек в металлическом каркасе не должны превышать 15 см. Нельзя допускать, чтобы решётка касалась дна котлована.



   Арматурная решётка сделает дно смотровой ямыболее прочной

5. Залить бетон, полностью покрыв металлический каркас. Для застывания смеси потребуется от 7 до 21 дня. Это зависит от температуры воздуха.
6. Когда бетон полностью затвердеет, можно приступать к возведению стен в смотровой яме.

Особенности монтажа перегородок зависит от используемого материала.

Смотровая яма из бетона

Перед заливкой смеси необходимо изготовить опалубку. Для этого лучше всего использовать OSB плиты. Этот материал не пропускает залитую смесь и не деформируется со временем. Плиты скрепляют между собой с помощью досок и саморезов, чтобы расстояние между ними было не менее 15 см.

Для удержания формы деревянной конструкции её необходимо крепить распорками. Зазоры в стыках плит должны отсутствовать или быть минимальными. Внутрь готовой опалубки следует установить армирующую сетку.

Есть вариант заливки бетона с односторонней опалубкой. Для этого необходимо покрыть стены котлована гидроизолирующим материалом. Далее по внутреннему периметру ямы устанавливаются OSB плиты. Между ними и гидроизоляцией помещается металлическая сетка. Внутрь этой конструкции заливается бетон.

Смотровая яма из кирпичей

В готовый котлован укладывают гидроизоляционное полотно. Оно должно полностью покрывать пол и стены. Полотно необходимо укладывать внахлёст. Чтобы края материала не задирались, их прижимают досками. Поверх гидроизоляции делают кладку «в полкирпича». Когда стена достигнет высоты 135 см, можно сделать ниши, а затем продолжить кладку до верхнего края ямы. На последний ряд рекомендуется установить металлическую рамку из уголка, причём приварена она должна быть таким образом, чтобы одна полка каждой стороны была параллельно полу. На неё будут укладываться толстые доски, закрывающие яму. Далее делают заливку бетонного пола в гараже.

Смотровая яма из металлических листов (кессон)

Эта конструкция напоминает большой короб. При её изготовлении листы необходимо соединять сплошной сваркой. Готовую конструкцию нужно тщательно обработать антикоррозийными покрытиями. Короб следует оборудовать крепежами. Они представляют собой приваренные металлические уголки, которые упираются в грунт на 100–150 см. Их крепят к корпусу с четырёх сторон. Они будут удерживать короб на месте. Если этого не сделать, вся конструкция просто всплывёт при поднятии уровня грунтовых вод.

Смотровая яма из деревянных досок

Древесина без соответствующей обработки быстро загнивает. Поэтому материал требуется пропитывать специальными противогрибковыми веществами и дополнительно гидроизолировать. Доски для стен лучше брать толстые. Материал устанавливают горизонтально. По краям узких сторон смотровой ямы закрепляют распорки.

Устройство гидроизоляции

Этот процесс осуществляется как до строительства сооружения (наружная изоляция), так как после его возведения (внутренняя изоляция).

Если гараж расположен на участке с низким уровнем грунтовых вод, то многие владельцы не спешат изолировать смотровую яму от влаги. Однако гидрологическая ситуация любой местности каждый год меняется, поэтому об изоляции рекомендуется позаботиться ещё на стадии строительства. Для этого используются специальные плёнки или мембраны, например, бутилкаучук, акваизол. Их необходимо уложить в котлован. Края материала должны укладываться с напуском в 10–15 см. Для получения герметичного шва в месте нахлеста используют двусторонний скотч.

При установке плёнки или мембраны важно не повредить их целостность. В противном случае в яму будет попадать влага из грунта.

Уложенный гидроизоляционный слой расплавляют с помощью паяльной лампы. В результате этого плёнка распрямляется, плотнее прилегая к стенам и дну смотровой ямы.

Внутренняя гидроизоляция смотровой ямы в гараже своими руками подразумевает обработку поверхности готового смотрового сооружения жидкими веществами, которые при высыхании образуют плотный водоотталкивающий слой. Хорошо зарекомендовал себя состав для обработки бассейнов. Его наносят плотной широкой кистью, а при застывании вещество образует водонепроницаемый материал, напоминающий резину. Для большей надёжности следует наносить более двух слоёв.

Существует другой способ внутренней изоляции от влаги — это использование специальных грунтовок на основе цементов, которые имеют свойство глубоко впитываться в нанесённый материал. Этот эффект достигается благодаря полимерным частицам, которые находятся в смеси. Они блокируют капилляры, способствующие проникновению влаги сквозь основной материал.

Чем закрыть готовую смотровую яму

Накрытая смотровая яма не только защитит автомобиль от случайного провала, но и послужит дополнительным гидроизоляционным слоем. При отсутствии крышки испаряемая влага оседает на нижних деталях кузова автомобиля, тем самым создавая благоприятные условия для образования коррозии металла. Чтобы избежать подобных проблем смотровую яму накрывают. Для этого используют листы металла или доски.

Древесина — это относительно недорогой и лёгкий материал. При необходимости доски легко заменить. Подбирают их из твёрдых пород дерева, например, дуба и лиственницы. Перед использованием доски покрывают противогрибковыми пропитками и антисептическими веществами. Укладывают их в проёмы металлических уголков, закреплённых вверху смотровой ямы. Толщина каждой доски должна быть более 40 мм.

Использование металла менее удобно, так как этот материал имеет большой вес, он недешёвый и неустойчив к коррозии. При эксплуатации его поверхность прогибается.

Видео: смотровая яма в гараже своими руками

Пошаговое руководство по строительству овощной ямы с утеплением

Строительство овощной ямы имеет свои особенности.

Чертёж

Для овощной ямы важны и наличие гидроизоляции, и глубина.

Место для хранения овощей обязательно должно быть ниже точки промерзания. В противном случае смысл хранения продуктов питания теряется, так как они будут испорчены низкой температурой.

Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см. Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.

Оптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила — котлован не должен доходить до стен гаража ближе чем на 50 см.

Необходимые материалы и инструменты

Для изготовления овощной ямы в гараже потребуются следующие материалы:

• гидроизоляционное полотно;
• арматурные прутья;
• песок;
• гравий;
• доски для опалубки;
• металлические уголки;
• проволока;
• кирпичи, металлические листы, доски или бетон М 250.

При строительстве этого сооружения не обойтись без таких инструментов:

• штыковой и совковой лопаты;
• бетономешалки;
• ёмкостей для бетонной смеси и воды;
• паяльной лампы;
• двустороннего скотча;
• шуруповёрта.

Расчёты материалов для возведения овощной ямы аналогичны смотровой.

Инструкция по изготовлению

Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:

1. Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
2. Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
3. Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
4. Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.



   Утрамбованный гравий с песком выполнят дренажную функцию

5. Бетонное основание необходимо армировать металлическими прутьями. Для этого нужны прутья диаметром 8–10 мм. Места пересечений стержней нужно скрепить проволокой. В результате должна получиться металлическая решётка с ячейками не более 15 см. Этот каркас нужно установить на расстоянии в 5 см от дня ямы. Для этого удобно использовать осколки кирпичей.



   Прутья помогут сделать монолитную плиту

6. Установив сетку, можно приступать к заливке бетона. Следует учитывать, что смесь должна полностью покрыть металлический каркас слоем не менее 10 см. Оставить на 14 дней для застывания.
7. По истечении указанного срока проводятся работы по гидроизоляции. Затем приступают к постройке стен сооружения. Для большей прочности кладки необходимо под каждый ряд кирпичей прокладывать армирующий материал (сетку или проволоку). Продолжить возведение стен до уровня пола гаража.



   Вентиляционные трубы способствуют долгому хранению овощей

8. Из металлического уголка изготовить раму. Размеры должны совпадать с верхним краем ямы. Установить этот каркас сверху погреба. Он будет служить основанием для установки потолочных досок. Верх погреба можно оставить и так, но для создания более капитальной конструкции потребуется работа с бетоном. Установленные доски послужат основанием для создания бетонного потолка. Для этого необходимо провести все действия с армирующей решёткой и заливкой бетона. Следует предусмотреть и место для люка. Внутри ямы следует подпереть верх брёвнами. Они послужат временными опорами, пока бетонная смесь не застынет. Также нужно предусмотреть отверстие в потолке ямы, для установки вентиляционной трубы. Для этого можно использовать любой материал. Наиболее удобным вариантом будет использование пластиковой или асбестоцементной трубы.

Устройство гидроизоляции

К вопросу об изолировании внутренней поверхности погреба от влаги следует отнестись особенно внимательно. Это важно, так как малейшее отверстие в гидроизоляции станет источником сырости и причиной порчи овощей.

Приступать к этому этапу можно только в том случае, если бетон полностью высох. Вам потребуется гидроизоляционное полотно или акваизол. Этим материалом необходимо покрыть стены и пол овощной ямы. Полотно нужно укладывать с нахлестом не менее 15 см. Места соединений закрепляются с помощью паяльной лампы или двустороннего скотча. Следует очень аккуратно проводить все действия с лампой, чтобы не повредить полотно, в противном случае влага будет попадать внутрь овощной ямы. Этими же материалами покрывают наружную часть потолка ямы.

Как утеплить погреб в гараже

Решение вопроса по утеплению погреба в гараже так же важно, как и установка гидроизоляции. Утеплитель позволит поддерживать внутри ямы стабильную температуру. Для этого можно использовать минеральную вату или пенопласт.

Для установки панелей из пенопласта потребуются пластиковые дюбели «зонтики». Процесс монтажа выглядит следующим образом:

1. С помощью дрели или перфоратора в приложенной к стене плите просверливаются пять отверстий (по углам и в середине материала).
2. В них забиваются пластиковые дюбели, в которые закручиваются саморезы.
3. Стыки плит заполняются монтажной пеной.

В северных областях, где температура воздуха опускается ниже 25–30ºС, необходимо утеплить ещё и потолок овощной ямы. Чтобы со временем пенопласт не крошился, можно покрыть его любым отделочным материалом. Это создаст дополнительный теплоизоляционный эффект.

Видео: как сделать сухую яму, погреб, подвал в гараже нужной ширины

Сделать в гараже смотровую или овощную яму своими руками совсем несложно. Достаточно прислушиваться к рекомендациям специалистов и следовать пошаговым инструкциям. При желании эти два помещения можно совместить.

Какому автомобилисту известно, как нужна порой смотровая яма в гараже! Бывает, ерундовая поломка, устранить раз плюнуть, а попробуй, доберись. Или масло поменять — пять минут дел, а приходится тащиться на СТО и платить сумму, совсем несоизмеримую с работой. Стоит, пожалуй, пролить немножко пота, поработать несколько выходных и навсегда избавиться от подобных трудностей. Как сделать смотровую яму в гараже своими руками вы и узнаете здесь.

Содержание
1. Начинаем работу. Разметка смотровой ямы в гараже.
2. Земляные работы для смотровой ямы своими руками.
3. Как сделать стены и полы смотровой ямы своими руками.
4. Дополнительные работы по устройству смотровой ямы в гараже.
5. Гидроизоляция смотровой ямы своими руками.
6. В заключении об устройстве смотровой ямы своими руками.
7. Опыт строительства смотровой ямы (видео).

Видео-версия статьи

Начинаем работу. Разметка смотровой ямы

Как и для всех, даже самых простых сооружений, строительство нашей ямы начинаем с разметки, то есть с определения очертаний и размеров будущей ямы. Это необходимо, тем более что устраивать яму мы будем в уже построенном, а то и действующем гараже. Что, согласитесь, усложняет нашу задачу, хотя бы из-за стеснённых условий работы.

Разметку котлована выполним исходя из того, что грунт, образующий стенки котлована, будет иметь определённый уклон, при этом размеры смотровой ямы должны выдерживаться в пределах, делающих работу удобной.

Это с одной стороны. С другой, выполняя парковку, водитель не должен обливаться холодным потом от страха, что машина провалится. Для страховки от соскальзывания, мы предпримем определённые шаги, но об этом дальше.

Исходя изо всех упомянутых требований, определим ширину ямы «в чистоте» (то есть по ширине рабочего пространства) в 70 см. Этого достаточно для удобной работы, причём, даже для крошки «Daewoo Matiz» (колея 128 см) останется пространство для манёвра порядка 20 сантиметров (между ямой и колесом). А для «Жигулей», с их колеёй 132 см, ширину можно сделать и больше. Сантиметров на пять – десять, но и это неплохо.

Длину определяем исходя из личных понятий об удобстве работы, а так же размеров гаража, но делать её меньше двух метров вряд ли оправдано.

На полу гаража рисуем (либо обозначаем колышками) прямоугольник нашей ямы, затем, добавляем по всем четырём сторонам толщину стен и, руководствуясь качествами устойчивостью грунта, даём приблизительный запас на уклон земляных стенок. Для плотных суглинков эта величина приблизительно равна 20-30 см.

Глубину, определяем из требований эргономики, причём применительно именно к себе любимому. Ясно, что согнувшись, либо стоя на цыпочках, много не наработаешь. Поэтому, рассчитываем нашу яму таким образом, что бы от макушки головы, до днища машины было расстояние 25-30 см.

При клиренсе около 16 см («Жигули») и росте работающего 180 см, глубина (снова таки, «в чистоте») будет порядка 1,70 -1,80 м. Тут лучше немного перекопать, чем не докопать, при необходимости под ноги всегда можно подставить скамейку, или сделать на нужной высоте фальшпол. Наглядно всё это показано на рис. 1.

Земляные работы для смотровой ямы своими руками

Теперь нам придётся на некоторое время вообразить себя кротом. Ведь вынуть нужно будет порядка 9 кубометров земли, немало, особенно, если копать вручную, а грунт прочный. Но утешимся тем, что это наиболее трудоёмкая часть работы (в крайнем случае, землекопов можно нанять).

Часть грунта необходимо оставить, складировав рядом с гаражом, либо внутри его. Эта земля пригодится для засыпки пазух, после того, как будут выполнены стены нашего сооружения. Остальную землю вывозим. При расчёте необходимой для вывозки техники, необходимо учитывать, что объём разрыхлённой земли, будет больше, чем объём котлована приблизительно на 20-25%.

Выравниваем земляной пол котлована, а затем выполняем уплотнение щебнем. Для этого, насыпаем щебень равномерным слоем, толщиной равной полутора размерам самых крупных кусков. После этого, трамбовкой «вбиваем» щебень в грунт.

Смотровая яма в гараже будет гораздо удобнее для работы, если в стенах расположить ниши, куда можно будет класть инструмент, запчасти и различные материалы. Места под ниши нужно предусмотреть заранее, на стадии земляных работ.

Как сделать стены и полы смотровой ямы своими руками

Для устройства стен, наиболее распространённых и проверенных возможностей две: кладка из блоков (кирпича) и монолитный бетон. В обоих решениях есть свои преимущества и недостатки. Мы рекомендуем и далее будем рассматривать монолитный бетон. По стоимости материалов (особенно если готовить бетон самостоятельно) выйдет дешевле. При установке закладных деталей можно выполнить их качественное, прочное крепление. Да и сооружение в целом будет надёжнее.

Начинаем с того, что по уплотнённому щебнем грунту делаем бетонный пол. Шесть – семь сантиметров толщины для него будет более чем достаточно. Пол армируем проволочной сеткой с ячейкой не более 150х150 мм и толщиной арматуры 4-5 мм.

Бетон приготовим исходя из следующих пропорций на 1 кубометр бетона: 300 кг (0,28 м³) цемента ПЦ, марки 400; 680 кг (0,47 м³) песка, 1210 кг (0,9 м³) щебня фракции 5-20 мм и 210 литров воды. При замешивании вручную, воды придётся добавить больше, чтобы смесь была более подвижной, но при использовании бетономешалки, лучше соблюсти пропорции близкие к указанным. Если воды вы добавляете заметно больше нормы, увеличим и количество цемента килограммов на десять — пятнадцать.

Бетон, полученный таким образом, будет иметь марку прочности на сжатие 200, что для нас более чем достаточно.

Стены будем делать толщиной 15 сантиметров, этого вполне достаточно для нашей ямы. Состав бетона немного иной, чем для пола: цемент 360 кг (0,33 м³), песок 670 кг (0,46 м³), щебень 1168 кг (0,86 м³), воды всё те же 210 литров.

Бетонировать стены будем послойно, ярусами в тридцать – сорок сантиметров высотой, уплотняя штыкованием, для чего хорошо подойдёт узкая лопата. Более толстый массив вручную качественно уплотнить невозможно, разве что где-то раздобыть глубинный вибратор (скажем, взять на прокат). Но и в этом случае, не стоит делать ярус больше 50 см.

В качестве опалубки, используем листы ОСП толщиной 10-12 мм. Впоследствии ОСП пригодится для различных гаражных нужд: сделать полки или стеллажи, обшивку ворот при утеплении и т.д.

При устройстве стен смотровой ямы, армированием иногда пренебрегают, но лучше не поскупиться и всё же выполнить эту операцию. В качестве арматуры, можно использовать такую же сетку, как и для пола. Установим её на расстоянии 3 см или чуть меньше, от внутренней плоскости стены. Установленная сразу на всю высоту ямы, сетка будет здорово мешать, поэтому, монтировать её будем полосами, по ходу бетонирования.

Устанавливая опалубку, сразу выполняем устройство стеновых ниш. «Потолок» ниш армируем по всей длине двумя – тремя арматурными стержнями (арматуры A-III диаметром 8-10 мм будет достаточно), что бы они не сдвинулись, скрепляем их между собой проволокой.

В последнем ярусе нелишне будет предусмотреть наклонные цилиндрические «стаканы», куда впоследствии установим светильники. Устройство таких стаканов можно обеспечить, наклонно вставив в опалубку, обрезанную под углом пластиковую канализационную трубу (см. рис. 2).

Периметр ямы обрамляем закладной деталью, сваренной из уголков с шириной полки в пределах 60-70 мм. «Усы» (анкера) закладной детали выполняем из арматуры тождественной той, что мы использовали при армировании ниш. Длину анкера принимаем равной 50 см. Если при установке детали анкер не входит по высоте яруса, можно его согнуть как нужно.

Обрамление выполняет несколько задач: укрепляет угол стены, служит «обоймой» для укладки дощатого настила перекрытия, наконец, о чём уже говорилось, исполняет роль страховочного поребрика, препятствующего соскальзыванию в яму колёса автомобиля (см. рис. 2).

Можно пойти на хитрость. После того как сделаем обратную засыпку, сразу не бетонировать пол, а подсыпать щебнем до нужной высоты (если в гараже уже был выполнен пол). Через пару недель, заезжая и выезжая из гаража, вы колёсами утрамбуете грунт в местах пазух, после чего смело можно бетонировать пол, гарантированно не просядет.

Дополнительные работы по устройству смотровой ямы в гараже

Сделать смотровую яму не достаточно, надо еще ее и «обустроить». Для этого прокладываем осветительные провода, устанавливаем светильники, розетки и выключатели, делаем перекрытие ямы (настил).

Для настила используем широкие доску «сороковку» (40 мм толщиной). Доски можно сбить в несколько щитов, но не стоит их делать слишком большими и тяжёлыми.

Если используется напряжение 220В, провода нужно спрятать в гофрорукав (лучше стальной). Розетки и выключатель применяем полу герметичные, влагозащищённые.

Гидроизоляция смотровой ямы своими руками

Если в вашей местности высок уровень подземных вод, и есть опасность, что смотровую яму будет заливать, необходима качественная гидроизоляция.

Гидроизоляцию выполним комплексную и в качестве первого «рубежа обороны», применим барьер из рулонных материалов.

Укладываем под бетон пола слой гидроизоляционной плёнки (акваизол, бутилкаучук, и т.п.), таким образом, что бы края полотнища заходили на стены не меньше чем 15-20 см по всему периметру. Выполняя бетонирование стен, последовательно укладываем слои изоляции. Укладку осуществляем внахлёст, не менее чем на15 см.

Обратную засыпку при опасности подтопления, делаем жирной глиной, трамбуя её слоями по 15-20 см.

Заключительным мероприятием защиты, будет добавление в бетон гидрофобизирующих добавок при его приготовлении.

В заключении

Несколько слов об «охране труда», точнее, охране вашего здоровья, от этого самого труда.

Выполняя земляные работы в неустойчивых грунтах, обязательно устраивайте крепление стенок котлована, (обеспечить их уклон по линии естественного откоса задача заведомо более трудоёмкая). То, что грунты неустойчивы и склонны к обрушению, будет видно уже в начале земляных работ.

Крепление выполняем, накладывая на стены доски и раскрепляя их распорками. Это желательно сделать, когда глубина котлована достигнет метра или немногим больше.

Впрочем, если грунт неустойчив, то есть вероятность, что без укрепления стен дальнейшая работа станет крайне затруднительной, а то и вообще остановится.

Выполняя работы, не пренебрегайте средствами индивидуальной защиты (брезентовые рукавицы, прочные рабочие ботинки). Работая перфоратором, отбойным молотком, «болгаркой» не поленитесь надеть защитные очки иначе смотровая яма в гараже может дорого обойтись.

Ну и, наконец, работайте с напарником. Пускай даже у напарника рыжие косички и двенадцать лет от роду! Инструмент подаст или воды принесет. Сил для этого много не надо и к труду приучится! А случись неприятность, сможет позвать на помощь.

Опыт строительства смотровой ямы (видео)

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Статья расскажет о том, как правильно устроить смотровую яму в гараже. Вы узнаете об особенностях этого сооружения, популярных ошибках и методах их устранения.

Кроме того, мы опишем пошаговое руководство с фотографиями для постройки смотровой ямы усиленной конструкции.

Гараж при достаточном навыке его владельца постепенно превращается в СТО, в котором происходит ремонт и обслуживание автомобиля заботливыми хозяйскими руками, и здесь не обойтись без обустройства смотровой ямы. Ее конструкция представляет собой прямоугольное продольное углубление вдоль гаража шириной 600–800 мм и глубиной в средний человеческий рост. Длина ямы определяется местными условиями, но обычно её стараются сделать максимально длинной.

Элементы смотровой ямы

Несмотря на кажущуюся простоту, гаражная яма имеет характерные особенности, которые необходимо понимать заранее:

1. Гидроизоляция (ГИ). Безусловный и обязательный скрытый элемент, пренебрежение которым чревато тем, что яму будет невозможно использовать. Главная проблема любых ям и погребов — сырость: автомобиль, стоящий над сырой ямой, сам станет сыреть и гнить.

Примечание.
Уровень грунтовых вод (УГВ) может стать препятствием к строительству ямы, т. к. затопляемый резервуар — недопустимое сооружение для гаража.

1. Силовой контур по верхнему периметру. Обычно его делают из уголка, к которому приваривают арматуру, сетку или просто «хвосты», которые запускают в армирование стяжки. Эта стальная рамка нужна для того, чтобы сдерживать давление от авто в динамике и статике. Без неё колёса просто продавят стяжку (которая редко бывает толще 50 мм) и она будет разрушаться и сыпаться в яму. Стальной контур служит также упором для домкрата и местом укладки перекрывающей доски.
2. Ниши. Дают 200% к удобству в работе. Чем их больше, тем удобнее работать. Достаточный размер — высота 300–400 мм, глубина 150–250 мм, длина 400–500 мм. Обычно на яму под легковой автомобиль делают максимум 4 ниши — примерно под каждым колесом.
3. Дополнительные упоры. В районе колёс, при монтаже силового контура, можно заложить дополнительные двутавры или швеллеры (высотой 90–120 мм) для удобства смещения домкрата по высоте. Практика показала, что такие манипуляции в районе ступиц — частая потребность.
4. Освещение. Профи знают, что свет в таких ямах должен быть запитан от 36 вольт. Это исключает возможность возгорания паров топлива и ГСМ. При питании от 220 вольт короткое замыкание или разбитая лампа могут стать причиной несчастного случая, т. к. быстро выбраться из ямы, перекрытой автомобилем, довольно сложно.

Малозначимой особенностью является лестница, ступени которой могут быть сделаны монолитными, заодно со стенами. Такой марш делают чаще всего в больших гаражах с ямами более 5 м в длину. В частном хозяйстве из экономии места применяют обычные приставные лестницы.

Особенность устройства смотровой ямы

Проектируя смотровую яму для собственных нужд, ориентируйтесь на удобство работы для себя. В первую очередь это высота рабочего пространства или глубина ямы. Здесь они делятся на два типа:

1. «Стоячие». Предназначены для работы стоя, в полный рост.
2. «Сидячие». Операции выполняются, сидя на поперечном сиденье. Его можно установить на ролики, а по стенам пустить направляющие и легко перемещаться по яме. Этот способ экономит 500–600 мм глубины и материал для стен.

В обоих случаях край ямы должен находиться примерно на уровне плеча мастера. Этот принцип не влияет на конструктив, только на глубину.

Популярные ошибки при самостоятельном строительстве смотровой ямы

Мы рассмотрим недочёты при самом простом варианте с кирпичными стенами:

1. Бетонирование пола перед стенами. Основную массу смеси для стяжки или лежачей плиты пола следует укладывать после возведения первых рядов. Иными словами, плита должна находиться внутри стен, а не стены стоять на плите. Плита внутри будет держать нагрузку от грунта и дополнительно страховать от деформаций «коробки». Для стен достаточно сделать мини-фундамент 60–80 мм.
2. Яма без стяжки. Совершая эту ошибку, яму делают каменной или бетонной, а стяжку не делают из экономии или откладывают «на потом», т. е. навсегда. Лучшее решение — сделать стяжку, чтобы обвязать силовой контур ямы, даже если в ней нет особой необходимости.
3. Пренебрежение силой грунта. Часто эта ошибка становится роковой — движения на глубине ниже низа фундамента гаража не ощущаются на поверхности. Изымая грунт из ямы, человек нарушает его естественную структуру, и грунт стремится заполнить пазуху (это его природное свойство). Поэтому используйте все доступные средства армирования — кладочную сетку, армопояс, закладные детали, анкера.
4. Пренебрежение армированием. Подземные конструкции следует армировать вдвое гуще, чем надземные. Аргумент о стабильном грунте — самоуспокоение, т. к. поведение почвы непредсказуемо и может меняться в связи с климатическими условиями. Иными словами, грунт может начать давить на стенки — в этом случае положение спасёт армирование каждые 2–3 ряда с обязательной обвязкой углов.

Руководство по устройству ямы в гараже

В этой части статьи мы расскажем о том, как построить яму своими руками, а точнее, о последовательности работ. «Короб» предлагается выполнить кладкой в полкирпича с ж/б армопоясом. Это будет вариант с максимальным усилением.

1. Изъять грунт. Размеры ямы: длина — исходя из возможностей гаража; ширина — внутренний размер (700 мм) плюс один кирпич 200 мм. Итого 1100 мм. В мини-траншею под фундамент стен уложить гидроизоляцию и забетонировать. Из крайней кромки фундамента выпустить арматуру для связки с армопоясом.

2. Выстелить яму гидроизоляцией. Несколько слоёв полиэтилена, либо специальная плёнка. Идеальный вариант — ПВХ мембрана . Она легко спаивается феном и создаёт объёмные углы.

3. Навязать к выпускам арматуры вертикальные и горизонтальные стержни Ø 10–14 мм так, чтобы получилась сетка с ячейкой примерно 150х150. Это должен быть жёсткий однослойный пространственный каркас, расположенный в пазухе 100 мм между кладкой и грунтом, покрытым гидроизоляцией.

4. Кладку стен можно поднять на 3–4 ряда, обязательно связывая кладочной сеткой, и забетонировать плиту пола. Можно вывести кладку до конца, попутно выкладывая ниши, а потом забетонировать пол.

5. По мере продвижения кладки пазуху можно бетонировать каждые 500–700 мм.

6. После высыхания раствора и бетона можно установить силовой контур. Он варится из уголка и устанавливается по верху кладки. К уголкам приварить выпуски арматуры или закладные детали.

7. Затем к закладным деталям увязать сетку стяжки и забетонировать пол гаража.

8. Конструкции следует обеспечить вентиляцию в течение 21 дня.

С уверенностью можно сказать, что яма, построенная по такой технологии, выдержит любые пучения грунта, не протечёт и не отсыреет.

Другие варианты устройства ямы

На стабильных сухих грунтах, например, при расположении гаража на горе, можно не делать мощный армопояс и устроить более простое решение. Это может быть тонкослойное бетонирование «скользящей опалубкой».

Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.

Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.

Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.

В построении гаражной ямы нет особой сложности. Главное — чётко понимать свои потребности и соизмерять их с возможностями гаража. Во всём остальном можно положиться на материалы этой статьи, созданной на основе опыта многих мастеров.

Виталий Долбинов, рмнт.ру

В нашей стране смотровая яма планируется первой во время строительства гаража. Она является отличным помощником любого автомобилиста, т. к. позволяет провести мелкие ремонтные или профилактические работы, а также диагностику, причем без особых материальных затрат. Из этой статьи вы узнаете, как сделать смотровую яму в гараже, какие материалы для этого потребуются, а также то, в чем вообще заключается ее польза.

Для чего нужна смотровая яма?

Ответ очевиден: она нужна для того, чтобы было удобнее обслуживать транспортное средство. Некоторые при поломках обращаются в специальные технические центры, однако большая часть автолюбителей предпочитает самые сложные операции проводить своими руками. И делать это в уютной и спокойной обстановке намного удобнее

Помимо практических работ, смотровая яма способна обеспечивать беспрепятственный доступ к:

• ходовой автомобиля;
• выхлопной трубе;
• днищу;
• поддону картера;
• коробке переключения скоростей;
• глушителю.

Теперь, ознакомившись с предназначением смотровой ямы, приступаем непосредственно к работе.

Как сделать смотровую яму самому

Процесс состоит из нескольких этапов, рассмотрим их.

Этап первый. Предварительная разметка

Вначале вы должны определить форму и размеры смотровой ямы в гараже. Этот крайне важный момент, поскольку яма будет обустраиваться в уже наличествующем гараже, из-за чего, соответственно, задача будет усложнена, да и условия для работы будут стесненными.

При выполнении разметки руководствуйтесь тем, что почва, которая образует стенки ямы, будет иметь некоторый уклон, в то время как сами размеры сооружения должны быть такими, чтобы работа в нем была максимально удобной. Это во-первых. А во-вторых, в дальнейшем вы должны с легкостью парковаться над ямой, не опасаясь того, что транспортное средство провалится в нее. Существуют определенные меры защиты от соскальзывания, но о них несколько позже.

Исходя из всего этого, рабочая ширина ямы должна составлять 70 см – в таком случае даже у самых малогабаритных моделей автомобилей будет порядка 15-20 см для маневров. При необходимости ширину можно увеличить.

Обратите внимание! Если вы счастливый владелец «Жигулей» с шириной колеи в 1,3 м, то можете увеличить ширину ямы до 80-85 см.

Длина конструкции также определяется из соображений удобства работы, однако при этом следует учитывать и площадь самого гаража. В любом случае это должно быть как минимум 2 м.

При помощи колышков с веревкой или небольшого количества извести обозначьте на полу периметр ямы, добавьте с каждой стороны толщину стенок (зависит от устойчивости почвы) и сделайте небольшой запас для уклона. Если речь идет, к примеру, о плотном суглинке, это должно быть приблизительно 25-30 см. А вот глубина должна быть такой, чтобы от макушки вашей головы до днища машины оставалось около 25 см. Приведем небольшой пример.

Пример

.

Для этого используем все те же «Жигули». Клиренс этого автомобиля составляет примерно 16 см. И если ваш рост составляет, скажем, 1,8 м, то «чистая» глубина ямы должна колебаться в пределах 1,7-1,8 м. Хотя лучше сделать ее несколько большей, ведь в дальнейшем всегда можно обустроить фальшпол до требуемой высоты или, как вариант, подставить скамейку.

Этап второй. Подготовка оборудования и расходных материалов

В ходе работы понадобится:

• правило;
• бетономешалка;
• емкость;
• лопата;
• саморезы;
• бетон;
• доски;
• сыпучие стройматериалы;
• шуруповерт;
• рулетка.

Количество того или иного материала зависит от размеров будущего сооружения.

Этап третий. Земляные работы

Вам предстоит выкопать порядка 9 м³ земли, что сложно, особенно если почва прочная, а работы будут выполняться вручную. Это самый трудный из этапов, однако к работе можно привлечь профессиональных землекопов.

Выкопав траншею, оставьте часть земли в гараже либо рядом с ним – с ее помощью вы засыплете пазухи по окончании строительства стенок. Все остальное вывозите. Чтобы правильно рассчитать технику, необходимую для вывоза, помните: объем разрыхленной почвы будет примерно на ¼ превышать объем самой ямы.

После этого выровняйте дно траншеи и утрамбуйте его, используя мелкофракционный щебень. Для этого насыпьте щебень слоем толщиной 5-7 см и уплотните его при помощи трамбовки.

Обратите внимание! Работать в смотровой яме будет гораздо удобнее, если сделать в стенах ниши для материалов, инструментов и запасных частей. Такие ниши предусмотрите заранее, еще на этапе выполнения земляных работ.

Этап четвертый. Сооружение стен и пола

Есть два возможных материала, которые в данном случае могут использоваться:

• кирпич;
• бетон.

Рекомендуем прибегнуть ко второму варианту, т. к. он обойдется дешевле. Кроме того, конструкция получится более надежной, да и закладные элементы будут закреплены качественнее. Поэтому рассматриваем вариант с монолитным бетоном.

Шаг 1.
Вначале поверх щебня соорудите бетонный пол толщиной 6-7 см. Упрочните его армирующей сеткой толщиной 3-4 см и размерами ячеек максимум 15х15 см.

Шаг 2.
Приготовьте бетон в следующей пропорции (для 1 м³): «четырехсотый» цемент (300 кг) + щебень с размером фракции от 0,5 до 2 см (1210 кг) + вода (210 л) + песок (680 кг). Если замешиваете вручную, то воды понадобится несколько больше, хотя рекомендуется все же использовать бетономешалку – так готовый раствор будет более подвижным.

Шаг 3.
Полученным раствором залейте пол.

Обратите внимание! Коэффициент прочности на сжатие такой поверхности будет составлять примерно 200, чего в данном случае вполне достаточно.

Шаг 4.
Приготовьте раствор для стен. Пропорции здесь должны быть несколько иными: 360 кг того же цемента + 1168 щебня + 670 кг песка. Объем воды такой же – 210 л. Толщина стен будет составлять 15 см.

Шаг 5.
Из ОСП-плит толщиной 1-1,2 см соорудите опалубку. В дальнейшем эти плиты могут потребоваться и для других нужд.

Шаг 6.
Армируйте стены. Многие этим пренебрегают, но на качестве лучше не экономить. Для этого можете использовать ту же сетку, что и для пола.

Шаг 7
. Бетон заливайте послойно, высота каждого яруса должна составлять 30-40 см. Каждый ярус уплотняйте при помощи штыковой лопаты. В последнем ярусе обустройте «стаканы» цилиндрической формы, в которые потом установите светильники. Для этого в отверстия в опалубке поместите куски канализационной трубы (обязательно под углом).

Шаг 8.
Из предварительно сваренных металлических уголков выполните обрамление ямы, для крепления используйте закладные анкеры, сделанные из кусков арматуры. Обрамление будет выполнять сразу несколько функций:

• укрепление углов;
• «обойма» для настила из досок;
• поребрик для страховки (чтобы машина не соскальзывала).

Шаг 9.
Обратная засыпка. В образовавшиеся зазоры засыпайте землю слоями по 15-20 см, тщательно утрамбовывая каждый из них.

Этап пятый. Гидроизоляция

Если в вашем регионе уровень подземных вод достаточно высокий, то дополнительно позаботьтесь о качественной изоляции. Здесь есть несколько возможных вариантов.

1. Рубероид
   . Укладывается двумя слоями поверх битумной мастики. Нахлесты должны составлять 20 см, всех их также проклеивают горячим битумом. Срок годности такой изоляции – до 15 лет.
2. Сухие проникающие смеси
   . Их разводят водой непосредственно перед применением. Смеси проникают вглубь структуры, но используются преимущественно в качестве дополнительной изоляции.
3. Полимерные мембраны
   . Отличаются большим эксплуатационным сроком (до 50 лет). Монтаж предусматривает обустройство армированного каркаса и укладки слоя геотекстиля. Мембраны самоклеящиеся, нахлест должен составлять 10-30 см.
4. Жирная глина + отходы нефтеперерабатывающей промышленности
   . Практически не используется.

На что еще обратить внимание?

1. Если освещение будет обеспечиваться упомянутыми выше цилиндрическими углублениями, то потребуется прокладка кабеля и монтаж розетки. Если источник света будет переносным, то все это не нужно.
2. Вентиляция может потребоваться для защиты ямы от конденсата, притока свежего воздуха и оттока различной химии. Проще всего сделать этого при помощи гибкого воздуховода, который следует вывести из ямы на высоту 25 см над уровнем пола.
3. При проведении земляных работ крепите стены котлована в обязательном порядке! Используйте для этого доски с распорками.
4. Наконец, при выполнении работ используйте средства индивидуальной защиты (ботинки, перчатки, при необходимости – респиратор и очки).

Смотровая яма в гараже своими руками: видео

Итог

Смотровую яму легко сделать самому. Конечно, проще делать ее еще на этапе строительства гаража, но и в готовом сооружении сделать это не составит труда. С таким «бункером» вам будет намного легче ремонтировать и обслуживать свой автомобиль.

В итоге отметим, что работать лучше с помощником. Он не только будет помогать или подавать инструменты, но и придет на помощь в экстренной ситуации.

В гаражном помещении смотровая яма становится просто незаменимой. С ней можно регулярно проводить практически профессиональный технический осмотр, делать плановую замену деталей, а также ремонт, по необходимости. Конечно, если автолюбитель уделяет своей машине достаточное время, сам занимается ее ремонтом и осмотром, ему просто необходимо соответствующим образом обустроить помещение. Сегодня мы узнаем, как может быть построена из кирпича. Определим все наиболее важные этапы, полезные советы, выясним, по какому алгоритму строить яму. Кроме того, рассмотрим конкретный алгоритм работы по возведению смотровой ямы из кирпича.

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Строим смотровую яму

Пришло время подробно рассмотреть, как строить смотровую яму из кирпича своими руками. Начнем с уточнения некоторых моментов.

Уточняем размер котлована

Мы уже говорил о параметрах смотровой ямы. Но важно запомнить: котлован должен быть больше ямы! Учитывайте следующие параметры.

Вам предстоит выкладывать выравнивающий слой, который будет состоять из гравия, щебенки и песка. Стандартная толщина такого слоя – 50-100 мм. Это надо прибавить к глубине.

Из бетона с маркой 150-200 выполняется днище, толщина которого составляет примерно 100 мм. Это тоже отражается на глубине котлована.

Ширина и длина тоже увеличивается, поскольку толщина кирпичных стен составляет 250 мм, когда ведется строительство в один кирпич. Кроме того, между кладкой и стенкой котлована надо оставлять зазор примерно в 30-40 мм, чтобы затем сделать гидроизоляцию снаружи и уплотняющую засыпку грунтом.

Алгоритм работы

Вам понадобится щебенка, бетон марки 200, цемент, гравий и песок, а также гидроизолирующие листовые материалы (изолон), штукатурка, кисти с лопатами, уровень, приставная стремянка, металлический уголок, доски, пенополистирол для утепления, металлические трубы и решетки для устройства вентиляции.

Переходим к пошаговой инструкции.

1. В первую очередь вся разметка с чертежа переносится на пол гаража в том месте, где вы и решили делать смотровую яму.
2. Затем нужно вырыть котлован. Дно тщательно зачищается, после чего идет обустройство пола в яме. В процессе работы в яму лучше спускаться по приставной лестнице.
3. После выравнивания пола выполняется устройство горизонтальной гидроизоляции днища. Используйте рулонные материалы, например, известный изолон. Материал популярный, проверенный. Можно взять рубероид, в крайнем случае – толстую полиэтиленовую пленку.
4. Обязательно выведите края гидроизолирующего материала на 50 см за границы дна ямы. Потом их заворачивают, прикрепляют к наружной поверхности кирпичной кладки.
5. Важный этап – бетонирование днища. Здесь надо сразу учесть размеры бетонной основы. Если яма планируется с шириной в 75 см, прибавляют толщину кирпичной кладки (50 см по периметру), а также делают запас 5-10 см. В результате ширина составляет 140 см. По такой же схеме высчитывается и ширина бетонной базы.
6. Армирование опционально, хотя для большей надежности и долговечности лучше все-таки уложить армирующую металлическую сетку. Если вы взяли бетонную смесь М-200, а толщина бетонного дна составляет более 80-ти см, вполне допустимо обойтись и без армирования.
7. Потом наступает время, когда необходимо дать возможность бетону застыть. На это уйдет минимум 3 дня.
8. Теперь пора начинать кладку кирпичных стен смотровой ямы. Тщательно делайте порядовки, используйте уровень, чтобы кладка была отрегулирована по горизонтали. Здесь достаточно стенок в один кирпич. Не забывайте, что вам нужно оставить зазор между стенками котлована и кладкой.
9. Выполняйте тщательное оштукатуривание стен с двух сторон. Хорошее решение – штукатурить кладку параллельно с возведением стен. Так, выложив 4 ряда, надо покрыть их слоем штукатурки снаружи и внутри.
10. Уделите больше внимания наружной отделке стен. Необходима качественная обмазочная гидроизоляция. Используйте битумную мастику, горячий битум. Выполняется такая гидроизоляция обязательно в два слоя. Без этого не обойтись, поскольку именно такая мера позволит предотвратить появление сырости в смотровой яме. В противном случае стены будут вытягивать влагу из земли.
11. Когда кладка полностью завершена, сделана наружная гидроизоляция, приходит очередь засыпки имеющихся пазух. Тут вам пригодится оставшийся от копания котлована грунт. Его засыпают по 15 см, тщательно трамбуют, потом делают следующий слой. Такая послойная трамбовка тоже очень важна. Лучшее решение – добавить в грунт глину. Уплотненный глиняный слой станет надежной дополнительной преградой для проникновения влаги, а также монолитной опорой для кладки.

Если вы хотите проводить в смотровую яму освещение, сразу предусмотрите в кладке ниши для осветительных приборов. Также стоит сделать дополнительную большую нишу для хранения наиболее востребованного инструмента, гаечных ключей.

Обустраиваем смотровую яму

Важно провести достаточно объемную дополнительную работу, чтобы полностью обустроить смотровую яму в гараже.

Ниши

Они пригодятся для осветительных приборов и инструментов. Предусмотреть их нужно в процессе кладки кирпичных стен. Оптимальные размеры для стандартной ниши следующие: глубина в 12 см, высота в 25-30 см, а длина примерно 50-75 см.

Сбор воды

Приямок – очень полезная вещь в смотровой яме. Ведь даже при безупречной гидроизоляции вам понадобится как-то избавляться от влаги, которая может заноситься на колесах, капать с автомобиля. Оптимальный вариант – сделать сборник жидкости на дне смотровой ямы. Для этого к одному углу делается минимальный уклон. Там выкапывается небольшое углубление. Оно тоже цементируется, чтобы края не обваливались. Поскольку можно случайно наступить туда, приямок накрывается прочной решеткой.

Вентиляция

Желательно сделать принудительную или естественную вентиляцию в смотровой яме. Используйте металлические трубы, небольшой вентилятор. Вентилирование поможет быстро устранять из ямы все вредные испарения, а также предотвращать образование конденсата. И находится в таком пространстве гораздо комфортнее, безопаснее.

Укрепление краев ямы

Края ямы должны быть хорошо укреплены. Обязательно этим займитесь, чтобы яма не осыпалась, выдерживала давление колес автомобиля. Вам понадобится металлический уголок № 45-50. Из него сваривается обрамляющая рамка по всему периметру смотровой ямы. Чтобы рамка была надежно зафиксирована, к внешним боковым сторонам надо приварить анкерные выпуски с диаметром 6-10 мм. Они должны располагаться через каждые 25 см. Когда пол гаража дополнительно бетонируется, они входят в бетонную основу.

Закрываем яму

Чтобы оградить яму от всех внешних воздействий, ее желательно закрывать на те периоды, когда не используется. Стоит учесть этот момент уже на этапе сваривания уголков для рамки. Сварите их так, чтобы доски удобно вставлялись в нее по узкой стороне.

Ограничители для колес

Продумайте момент заезда автомобиля в зону над смотровой ямой. Чтобы колеса даже случайно в нее не попали, необходимо специально установить для них ограничители. Для этого берите металлический профиль: уголок, швеллер или трубы. Металлическое обрамление должно возвышаться над полом, ограждая яму от заезда машины.

Утепление

Хорошее решение – утеплить смотровую яму. Для этого подойдут листы пенополистирола, которые можно просто наклеить на стены из кирпича.

Освещение

Позаботьтесь и об освещении пространства ямы. В заранее подготовленные ниши установите лампы, проведите в пластиковых каналах кабели. Освещение обеспечит комфортную работу в любое время.

Пошаговая инструкция с фото от гаражника

Инструкция с фото по шагам позволяет получить наглядное представление о процессе работы по строительству смотровой ямы из кирпича своими руками.

1. Сначала было просто работать: шла копка песка.
2. Потом пошла глина, поэтому стало труднее копать.
3. Сделал коробку гидроизоляции из изопласта. Временно уложил доски для фиксации.

4. Уложил армирующую сетку.

5. Начал класть кирпичные стенки.

6. Сделал ниши по бокам.

7. Углубления разных размеров: для инструментов, для светильников.
8. Ниши тоже оформил металлическими рамками.

9. Ниша для лампы маленькая.

10. Взял часть бетона, по две части цемента и щебенки. Сделал бетонную заливку.

11. Бетоном залил аккуратно: внутри пол, снаружи, вокруг ямы, чтобы укрепить дополнительно.

12. Тщательно оштукатурил стены.

13. Сделал в кармане розетку для переносной лампы.

14. Провел кабель.

15. В нишу вставил лампу.

16. Вот так выглядит готовая яма с освещением.


Видео: учимся делать смотровую яму

Вы сумеете лучше разобраться во всех тонкостях строительства смотровой ямы в гараже, если посмотрите следующий материал на видео. Можно сделать яму своими руками. Главное, запомнить все важные советы, алгоритм работы. Полное представление будет получено после просмотра следующего ролика: в нем подробно рассказывается и показывается на конкретном примере, как выполнять строительство смотровой ямы в гараже.

Будьте внимательны, действуйте аккуратно.

Смотровая яма в гараже выручает многих автолюбителей, с помощью ее можно осуществить мелкий ремонт и обслуживание, произвести детальный осмотр нижней части автомобиля, продиагностировать ходовую часть. Но чтобы правильно сделать яму, необходимо выполнить некоторые условия, соблюсти определенный порядок выполнения работ.

Если смотровую яму (СЯ) делать не по правилам, она будет неудобной в использовании, ее может затопить водой, и долго она вряд ли прослужит. В статье мы рассмотрим, каких критериев следует придерживаться при создании СЯ, порядок действий, необходимые материалы, инструмент, существующие технологии строительства.

С чего начинать делать смотровую яму

Любое строение всегда начинается с расчетов, прежде чем приступать к выкапыванию котлована, необходимо заранее определить:

• размеры;
• место, где будет находиться яма;
• используемые материалы (кирпич или бетон).

Следует сказать, что делать СЯ проще, когда нет гаража, и он только в проекте, особенно в тех случаях, когда грунтовые воды находятся на глубине выше под землей, чем 2,5 м, так как в этом случае требуются дренажные работы. Если же воды слишком высоко пролегают под готовым гаражом, возможно, от смотровой ямы придется отказаться, так как выполнить дренаж будет очень проблематично.

Итак, сначала определяемся с размерами:

• длина – обычно берется примерно на один метр больше, чем стандартный автомобиль. Если гараж предназначен для ремонта и обслуживания легковых машин, подразумевается типичный размер 4,5 м, значит, длина ямы должна быть примерно 5,5 метров;
• ширина – не должна быть слишком маленькой, необходимо, чтобы взрослый человек смог в СЯ размещаться комфортно, не может быть широкой, иначе не каждый легковой авто сможет заехать на яму без риска провалиться вниз, съехав с колеи. Обычно ширина берется 0,75-0,8 м, это самый типовой размер;
• глубина – рассчитывается с учетом роста взрослого мужчины (170-180 см) плюс запас для удобного совершения осмотра и ремонта (15-20 см), типичная глубина ямы — 1,85-2,00 м.

Вообще всегда строители стараются выкопать СЯ чуть глубже — уменьшить глубину достаточно легко с помощью подставок, прокладки дополнительного слоя материала на дне. А вот углубить яму сложно, так как приходится разрушать нижний слой, заново выкладывать пол, проводить гидро- и теплоизоляцию.

Своими руками можно сделать яму различной конструкции:

• обычную, с полом и укрепленными стенами;
• с нишами, в которых можно будет раскладывать инструмент, снятые с машины небольшие детали;
• с погребом для хозяйственных или бытовых нужд.

Котлован всегда выкапывается с запасом не только по глубине, но и по ширине и высоте, так как нужно рассчитывать, что все поверхности будут укрепляться бетоном или кирпичом, придется делать гидроизоляцию, в идеальном варианте неплохо бы предусмотреть и теплоизоляцию.

Как сделать пол в яме гаража

Сделав чертеж ямы, можно приступать к ее выкапыванию, но если в гараже уже выложен бетонный пол, его придется разрезать и частично убирать, для этого понадобится дисковая пила с дисками по камню, отбойный молоток, в крайнем случае, можно использовать перфоратор с зубилом. Размечается будущая яма мелом, для создания ровных линий используется уголок.

Выкапывая яму необходимого размера, используем строительный индикатор или отвес, необходимо, чтобы стены были ровными, а землю следует выносить сразу же за пределы гаража. Затем вплотную занимаемся полом в яме гаража, на дне создаем опору-подушку:

• выкладываем ровный слой щебня (приблизительно толщиной 5-10 см);
• трамбуем, насыпаем слой песка;
• сверху «слоеный пирог» покрываем глиной, прокладываем рубероид;
• для прочности размещаем сверху арматуру;
• заливаем полученную конструкцию бетонным раствором, даем ему высохнуть.

Бетон можно изготовить из различных компонентов и в разной пропорции, самый классический состав смеси – три части строительного песка и одна часть сухого цемента. Поверх бетона выкладывается слой гидроизоляции, здесь также возможны всякие варианты, есть несколько рецептов. После гидроизолирующего слоя будет не лишним позаботиться о теплоизоляции, обычно для этих целей используется листовой пенопласт. Затем вся конструкция повторно заливается бетоном (слой 15-20 мм), после укладки необходимо, чтобы раствор основательно просох.

Выкладка стен ямы

При формировании боковых поверхностей СЯ первым слоем на стены наносится глина, затем на ней закрепляется полиэтиленовая пленка, расстилается рубероид. Как и в варианте с полом здесь также предусматривается гидроизоляционное покрытие, материалом могут служить однослойные или многослойные полимерные пластины, битум, жидкая резина, минеральные смеси и так далее. Если нужна теплоизоляция, прокладываем пенопласт, важно при гидро- и теплоизоляции тщательно обработать все стыки и швы, необходимо обеспечить герметичность. При выкладке стен бетоном необходимо:

• изготовить опалубку, она выполняется из деревянных брусков, фанеры или обрезной доски;
• перед заливкой произвести армирование стальной сеткой с диаметром прутьев 10-12 мм;
• залить бетонный раствор, после его полного высыхания удалить опалубку;
• при необходимости сделать в стенах ниши.

Если в яме предусматривается освещение, необходимо позаботиться о прокладке внутренней проводки, провода должны быть спрятаны в гофру, и они обычно закрепляются на армированной сетке перед заливкой бетоном (например, пластиковыми стяжками). Раствор заливается не весь сразу, а в несколько этапов снизу вверх участками по 0,3-0,4 м, каждому слою необходимо дать время высохнуть (на бетонирование может уйти от двух до трех дней). Также стены можно выложить из кирпича, но здесь уже требуется несколько другая технология.

Как правильно выложить стены в яме из кирпича

Перед выкладкой стен кирпичом так же, как и при работе с бетоном, боковые поверхности сначала промазываются красной глиной, укладывается полиэтиленовая пленка, рубероид, гидро- и теплоизоляционный слой. Кладка выполняется с соблюдением следующих условий:

• кирпичи размещаются в шахматном порядке;
• кладка выполняется в один слой по ширине кирпича;
• швы тщательно затираются, а углы делаются в надежной связке;
• верхний кирпичный ряд должен выступать над поверхностью сооружения примерно на 5-10 см. Это делается для того, чтобы автомобиль не смог свалиться в яму, также чтобы в нее не соскальзывал инструмент.

При выкладке ямы из кирпича нужно не забывать про ниши, для удобства можно соорудить опалубку (но необязательно). Сразу после выполнения работ пользоваться ямой нельзя, необходимо подождать примерно пять дней, чтобы раствор хорошо схватился и просох, а кладка устоялась.

Как правильно сделать гидроизоляцию ямы в гараже

Гидроизоляционная защита – очень важная составляющая смотровой ямы, особенно в том случае, когда грунтовые воды достаточно высоко пролегают в земле. При высокой влажности:

• яма может папа подтапливаться водой;
• днище автомобиля, постоянно находящегося на СЯ, начинает ржаветь;
• при недостаточно качественной изоляции выкопанный котлован постепенно разрушается и приходит в негодность.

Чтобы смотровая яма могла служить долго, необходимо сделать гидроизоляцию яму в гараже очень качественно, использовать такие материалы, которые смогли бы обеспечить гидрозащиту на долгие годы. В качестве гидроизоляционных материалов обычно используются:

• различные виды рубероидов;
• битумная смесь (рассчитана на 10-15 лет службы постройки);
• полимерная пленка (геотекстиль, может служить не один десяток лет);
• сухие смеси минеральные, перед непосредственным использованием разводятся водой;
• жидкая резина на латексной основе, ее срок службы — от 20-ти лет и более;
• смесь нефтепродуктов с жидкой глиной (для первоначальной обработки стен и пола).

Если грунтовые воды проходят достаточно высоко, даже качественная гидроизоляция не гарантирует надежную защиту от влаги, здесь поможет только грамотно выполненная дренажная система с отводом воды в естественный или искусственный резервуар.

Сооружение ямы в гараже по всем правилам

Чтобы грамотно сделать яму по всем правилам, недостаточно только рытья котлована, укрепления стен и пола, также необходимо:

• установить естественную и принудительную вентиляцию;
• смонтировать электросветильники;
• соорудить укрытие (закладную раму), оно защитит от случайного падения в яму;
• продумать систему спуска (соорудить съемную лестницу или выложить в яме ступеньки).

Еще более «продвинутый» вариант — сделать погреб в смотровой яме, в этом случае в гараже можно будет хранить соленья на зиму, свежие овощи.

Как сделать овощную яму в гараже

Если в гараже уже есть смотровая яма, погреб делается отдельно, в другом конце помещения или рядом с ней, обычно он располагается на небольшом расстоянии от стены, примерно в полуметре, и в отличие от СЯ у него несколько другие размеры:

• длина – 2,5-3 м;
• ширина – 2-2.5 м;
• глубина – примерно 1,7 м.

Размеры погреба могут отличаться от вышеуказанных габаритов, все зависит от величины самого гаража. В этом строении обязательно должна быть предусмотрена герметичная крышка-люк, приставная лестница (лучше ее изготовить из дерева). В погребе следует предусмотреть:

• защиту от влаги;
• вентиляцию;
• засыпной пазух.

Электричеством и теплоизоляцией овощную яму дополняют по желанию, перед строительством важно предусмотреть два момента:

• нужно убедиться, что под будущим погребом не проходят силовые провода, нет водоканала или газопровода;
• грунтовые воды должны проходить ниже уровня фундамента предполагаемой овощной ямы.

Как и при создании СЯ для погреба также в первую очередь выкапываем котлован, затем:

• на дно посыпаем и утрамбовываем слой щебня, примерно 10-12 см;
• укладываем следующий слой – строительный песок (около 15 см), тщательная утрамбовка здесь тоже обязательна;
• заливаем дно ямы битумом или другим подобным составом, если необходима гидроизоляция, стелем рубероид (также можно использовать другой подобный материал);
• заливаем бетоном, для прочности конструкции его желательно армировать;
• даем бетонному раствору хорошо схватиться и высохнуть, затем укрепляем стены — заливаем бетоном или выкладываем кирпичом (последний вариант наиболее предпочтителен).

Стандартная толщина стен – в полтора кирпича, для прочности и лучшей гидроизоляции промазываем кладку битумным раствором. Стены ямы должны быть очень прочными, ведь автомобиль может размещаться в любом месте гаража, и нежелательно его оставлять на хранение на смотровой яме.

Потолок в погребе выполняется в виде свода, чтобы потолочные кирпичи удержать при строительстве, их выкладывают на дощатом шаблоне. Верхнюю часть погреба можно сделать из бетона, главное, чтобы она была прочной, а лаз обычно изготавливается посередине. В овощной яме потолок нередко утепляют, в качестве материалов используют пенопласт и керамзит, чтобы утеплительный слой закрепить, его заливают горячим битумом. Также для утепления используют стекловату, опилки с цементом, теплоизоляцию можно не применять в условиях мягкого и теплого климата.

В погребе необходимо сделать полки для съестных запасов, емкости для хранения овощей. Полки обычно изготавливаются из досок и брусьев, проветривание помещения в основном обеспечивается посредством естественной вентиляции. Принудительная вентиляция эффективнее обеспечивает циркуляцию воздуха, но и требует более значительных финансовых затрат. Обычно для принудительной вытяжки применяется электровентилятор, он монтируется непосредственно в вентиляционной трубе.

Теплоизоляция ямы

В условиях достаточно холодного климата теплоизоляция в гараже имеет немалое значение, добавление теплоизоляционного слоя позволяет сэкономить на отоплении, обеспечить более комфортную температуру в помещении. В качестве теплоизоляционного материала в основном используется экструдированный пенопласт, полистирол, также помогает сохранить тепло керамзитовая подушка.

Обычно пенопласт прокладывается сверху пароизоляционной пленки, затем заливается бетоном. Керамзит укладывается на дно смотровой ямы, исполняя роль не только утеплителя, но и стабилизатора пола строения.

Расположение погреба и ямы для автомобиля

Смотровая яма в гараже может иметь разное расположение, размещаться как по центру, так и ближе к краю. Нахождение по центру удобно в том случае, если гараж достаточно узкий, и в нем нет или минимум верстаков, столов, другой мебели, нет отдельной комнаты. Когда в гаражных условиях организована небольшая автомастерская, удобнее яму сдвинуть к одному краю, но так, чтобы на нее мог безопасно и свободно заехать автомобиль. Погреб может находиться в любом месте, разумеется, если в гараже нет смотровой ямы. Когда яма имеется в наличии, погреб желательно разместить в конце гаражного помещения, сзади СЯ.

Дренажная система гаража

Система отвода воды необходима в случае высокого уровня грунтовых вод, повышенной влажности грунта. Дренаж может быть выполнен по различной схеме, но существуют основные правила его построения:

• водоотводная траншея копается вглубь до уровня фундамента ямы;
• рвы должны располагаться за пределами гаража, где-то на расстоянии полуметра от строения по его периметру;
• для дренажа необходим водоотводный колодец;
• дренажные трубы представляют собой единую замкнутую систему с отводом воды.

Чтобы дренажная система не повредилась, снизу в траншее прокладывается песчано-гравийная подушка слоем примерно 10 см, затем трубопровод укрывается геотекстильной пленкой. Колодцем для дренажа может служить овраг, если рядом с гаражом нет естественных углублений, необходимо использовать любую подходящую емкость, соблюдая условия:

• располагаться колодец должен ниже, чем 20 см от уровня самой низкой точки трубопровода;
• к емкости обязательно подходит отводная труба дренажной системы;
• в качестве накопителя воды используется в основном пластиковая емкость, железный сосуд подвержен ржавлению, гораздо быстрее выйдет из строя и не сможет работать по своему назначению.

Сверху дренажных трубок также делается песчано-гравийная подушка, утрамбовывать грунт поверх дренажа следует аккуратно, стараясь не повредить трубопровод, вода от гаража должна отводиться на расстояние не менее 5-ти метров.

Освещение ямы

Светильники в смотровой яме обеспечивают комфортные условия работы, в качестве осветительных приборов обычно используются:

• стационарные светильники в плафонах, рассчитанные на напряжение 36 или 220 Вольт;
• переноска, лучше, если она будет с длинным проводом;
• маломощные 12-вольтовые лампы;
• светодиодные светильники;
• LED-светильники на аккумуляторах.

Осветительные 36-вольтовые приборы – самые популярные светильники для проведения авторемонтных работ, как правило, выполняются в водонепроницаемом корпусе, безопасны в применении. Достаточно часто устанавливаются в гараже и лампы 220 Вольт, так как они не требуют понижающего трансформатора, но здесь приходится позаботиться о надежном заземлении, и работать с такими лампами необходимо, соблюдая технику безопасности.

Аккумуляторные осветительные приборы довольно дорого стоят, сложны в ремонте, но иногда без них не обойтись, например, если в гараже нет стационарного питания. Как вариант можно наладить переноску, взяв напряжение 12 V от автомобильного аккумулятора, но в этом случае свет будет довольно тусклым.

Закрывание ямы

Крышка, закрывающая яму, может изготавливаться из различных материалов:

• сварных металлических прутков;
• обрезной доски;
• пластика.

Также она может быть изготовлена из комбинированных материалов. Два самых важных качества укрытия ямы – прочность и небольшая масса, конструкция должна легко отодвигаться и выдерживать вес человека. Если автомобиль часто или надолго оставляется на яме, целесообразно сделать плотную крышку, например, из доски/ брусков «сороковки», в этом случае влага практически не будет оседать на днище машины.

Деревянный щит следует зашкурить, пропитать лаком, а металл зашкурить и покрасить, такая рама будет служить долго, не заржавеет и не сгниет. Для удобства снятия и установки крышку следует дополнить одной или двумя ручками, можно в конструкции предусмотреть и откидной механизм.

Вентиляция ямы в гараже

Тип вентиляции во многом зависит от размеров гаража, для достаточно больших гаражных конструкций можно ограничиться естественной вентиляцией, для маленьких помещений необходимо принудительное вентилирование. Вытяжное отверстие практически всегда выполняется сверху, у потолка, в помещении закрывается металлической или пластиковой решеткой, приточная вентиляция устанавливается внизу, не выше, чем 0,5 м от пола.

Вытяжное отверстие естественной вентиляции стараются проделывать с подветренной стороны, обычно оно снаружи защищено от дождя и снега гаражной крышей. Питание для электровентилятора берется от местной электросети или аккумулятора, направление движения лопастей подбирается опытным путем.

Инструменты для создания ямы

Количество используемых инструментов при выкапывании смотровой ямы зависит от сложности монтажа, как минимум понадобится:

• рулетка для измерения;
• мел для разметки;
• штыковые/ совковые лопаты;
• емкости для разведения растворов (ведра, бочки);
• строительный уровень или отвес;
• кирка;
• электродрель;
• молоток;
• большая линейка, измерительный уголок;
• материалы для обработки поверхностей – наждачная бумага, терки и т. п.

Если потребуется разогревать битум, будет нужна газовая горелка, приготавливать цементный раствор проще и быстрее с помощью бетономешалки. Также дополнительно чаще всего требуется:

• сварочный аппарат;
• углошлифовальная машинка;
• нож или ножницы для резки материалов;
• валик для укладки битума.

Если придется демонтировать бетонный пол, не обойтись без бетонореза, отбойного молотка или мощного перфоратора. При разрезке бетонной плиты следует учитывать, что под слоем бетона расположена стальная арматура (на глубине примерно 50-100 мм), ее придется разрезать дисковой пилой.

Используемые материалы

Практически для любой нормально оборудуемой смотровой ямы потребуется бетон, он может представлять собой:

• цементно-песчаный раствор в пропорции цемент/ песок 1:3 или 1:4;
• смесь цемента, строительного песка и щебня в соотношении 1/3/4,5 (черновой бетон).

Также для изготовления стен и пола будут нужны:

• щебень, гравий;
• керамзит;
• жидкая глина;
• гидроизоляционные материалы (рубероид, битумная мастика и смола);
• пароизоляционная пленка;
• стальной уголок/ швеллер;
• доски и деревянные брусья;
• теплоизоляционные материалы (пенопласт, полипропилен, стекловата и т. д.);
• стальные прутья или готовая армированная решетка;
• гвозди;
• кирпич (в случае использования кирпичной кладки).

Если предусматривается дренажная система, понадобятся трубы ПВХ, соединительные части, возможно, емкость для смотрового колодца. Для придания эстетичного внешнего вида смотровую яму снаружи можно декорировать кафельной плиткой или другими материалами для декоративной отделки.

Срок службы СЯ в немалой степени зависит от качества используемых материалов, аккуратности работников, тщательности проведения гидроизоляции, соблюдения всех правил строительства. Добротно выполненная смотровая яма прослужит не один десяток лет, будет весьма полезна при проведении ремонта, обслуживании автомобиля, например, с помощью ее очень удобно менять масло в двигателе, КПП, ремонтировать ходовую часть.

Качественное обслуживание автомобиля требует достаточного пространства для проведения разных операций. Чтобы не лежать на спине, следует оборудовать смотровую яму. Для постройки такой конструкции понадобится узнать основные принципы устройства подобных сооружений. Проводка должна монтироваться еще до устройства стен. Выполняется смотровая яма своими руками довольно быстро. Время работ зависит от технологии возведения стен. Чтобы лучше разобраться в процессе, стоит посмотреть фото готовых смотровых ям.

Размеры смотровой ямы

Размеры смотровой ямы часто выбирают из соображений удобства перемещения и ремонта транспортного средства. Основные параметры, которые учитываются — собственный рост и размеры автомобиля.

Выбираются размеры смотровой ямы исходя из таких соображений:

• Стандартной является ширина смотровой ямы в 80 см. Такой показатель учитывает свободу перемещения автовладельца по смотровой яме, а также маневр для колес машины.
• На длину смотровой ямы влияет длина автомобиля. К этому показателю следует добавить 1 м. Таких размеров смотровая яма достаточно, чтобы работы выполнялись максимально комфортно.
• Глубину смотровой ямы рассчитывают исходя из роста. К этому показателю нужно прибавить около 15 см. Если выполнить глубину ямы согласно этой рекомендации, можно не думать о возможном ударе головой о разные детали машины.

Чертеж смотровой ямы достаточно прост. В нем указывают ширину, глубин и длину конструкции.

Во время выполнения смотровой ямы следует учитывать клиренс автомобиля. Некоторым автомобилистам глубокие ямы кажутся очень неудобными, поэтому они выполняются в собственный рост. Обычная глубина смотровой ямы, на которую ориентируются многие автомобилисты, составляет 1,5 м.

Длина смотровой ямы тоже может выполняться не по правилам. Если пространства не хватает, можно сделать ее вполовину длины машины. При необходимости ремонта можно загонять автомобиль задом или передом над смотровой ямой. Такое решение более экономично и практично.

Смотровая яма в гараже обычно располагается ближе к одной стене. Это необходимо для освобождения пространства под оборудование и запчасти. До ближайшей стены от края смотровой ямы следует сделать расстояние 1 м и больше. Во время рытья котлована учитывают толщину стен и высоту стяжки пола. Для большей точности работ следует создать чертёж смотровой ямы.

Необходимые материалы

Смотровую яму обычно выкладывают бетонными блоками или кирпичом. Нередко стены заливают монолитным бетоном. При выборе кирпича для постройки смотровой ямы следует обратить внимание на керамический. Таким изделиям не страшна повышенная влажность. Стены смотровой ямы возводятся в полкирпича. При достаточном количестве материала их можно класть в кирпич. Стенки при этом могут иметь толщину 12 или 25 см. Такие параметры следует учитывать во время разметки котлована. Для простоты работ следует выполнить точный чертеж конструкции.

Стенки смотровой ямы выполняются из кирпича только при невысоком уровне почвенных вод. Такие изделия отлично сочетаются с плотными грунтами. Если почвенные воды поднимаются довольно высоко, понадобится создать бетонные стены, армированные прутьями.

Строительные блоки тоже выбираются только при соответствии определенным характеристикам. К примеру, такие изделия не боятся влаги. Это касается бетонных блоков. Для других изделий следует применять гидроизоляцию наружного типа. Это обеспечит их сохранность в случае подступания грунтовых вод.

При сооружении бетонной смотровой ямы все работы проводятся намного проще. Такой материал не боится влаги. Чтобы создать качественный раствор, следует использовать бетон М250. При сооружении пола обычно применяют М200. Это объясняется довольно просто — в процессе зимнего пучения больше всего нагрузки приходится не на пол, а на стеновые конструкции. Необходим определенный запас прочности, чтобы они не деформировались под воздействием нагрузки. Для этого бетон армируется. Исключить пучение грунта под гаражом можно при создании отмостки. При этом вода будет уходить в сторону, а не впитываться в почву под гаражом.

Стеновые конструкции из бетона, армированного стальными прутьями, обычно имеют толщину от 15 см. Для армирования используется сетка, которая имеет толщину прутьев в 6 мм. Шаг между прутьями должен составлять 15 см. каркас арматуры может вязаться из прутьев диаметром 10 мм. В этом случае шаг между прутьями составляет 20 см. Чтобы сделать конструкцию более прочной, можно провести монтаж одних прутьев как в стенки, так и в стяжку для пола. Для этого их понадобится согнуть в 2 местах.

Гидроизоляция

Гидроизолировать смотровую яму в гараже можно несколькими способами. Каждый из них имеет определенные преимущества. К примеру, наружная гидроизоляция смотровой ямы создается только на этапе постройки. Внутреннюю можно монтировать и после создания полноценной смотровой ямы. Перед работой лучше создать полноценный чертеж, в котором будут указаны все материалы, из которых изготавливается конструкция.

Защита смотровой ямы снаружи

Если в месте возведения гаража почвенные воды залегают очень глубоко, к примеру, ниже 2,5м, гидроизоляцию смотровой ямы можно не выполнять. Важно проверять уровень почвенных вод весной. Если даже во время половодья он не поднимается выше указанного показателя, о гидроизоляции можно не беспокоиться.

Однако геологическая обстановка может меняться. В сухом месте запросто может появиться вода спустя несколько лет. При уже имеющейся смотровой яме следует оборудовать ее изнутри. Для этого используют специальные пропитки. Они глубоко проникают в структуру камня и отлично защищают смотровую яму от проникновения воды.

Для наружной гидроизоляции смотровой ямы применяются разнообразные пленки. Котлован застилается такими изделиями от одного кря до другого. При этом необходимо делать выпуск по 15 см с каждой стороны. Укладывать полотнища необходимо внахлест. Стыки соединяют двусторонним скотчем. Пленка должна хорошо прилегать к стенам. Для этого ее необходимо расправить. Во время монтажных работ нужно внимательно следить за сохранением целостности пленки.

Внутренняя гидроизоляция смотровой ямы

В качестве внутренней гидроизоляции смотровой ямы используется специальная пропитка. Такую гидроизоляцию называют обмазочной. Смотровая яма в гараже может обмазываться специальным составом для бассейнов. При использовании такого материала на поверхности стен появляется водонепроницаемая пленка, которая по внешним параметрам и характеристикам напоминает резину. Она обычно окрашивается в голубой и после застывания отлично моется. При использовании такого состава обработку следует проводить минимум 2 раза.

Другой вариант защиты смотровой ямы от воды — использовать грунтовку, в основе которой лежит цемент. В ней содержатся полимерные частицы, способные надежно блокировать маленькие каналы, пропускающие влагу. При выполнении одной из таких мероприятий гигроскопичность стен значительно снижается. Если в яме постоянно появляется вода, следует провести обработку 2 раза.

Устройство кессона в смотровой яме

Чтобы смотровая яма в гараже была надежно защищена от влаги, можно выполнить кессон. Для этого из металлических листов сваривают короб и устанавливают в котлован. Его необходимо обработать антикоррозийными средствами. При герметичном выполнении сварных швов вода проникать в яму не будет. Если воды слишком много, кессон может «всплыть».

Для исключения такой ситуации следует приварить к кессону уголки, уходящие на 1,5 м в грунт. Чтобы не проводить масштабные земляные работы, следует перед монтажом кессона забить в грунт уголки, а их концы оставить снаружи. К кессону они привариваются после его помещения в котлован. Яму при этом придется выполнить больших размеров. Преимущество такого решения заключается в том, что уголки будут забиты в более плотный грунт и держать кессон будут лучше.

Существует еще одни способ избежать поднятия кессона в смотровой яме под действием грунтовых вод. На некоторой высоте необходимо выполнить дырку. Через нее вода будет поступать в кессон по мере подъема. Впоследствии ее выкачивают. Такая смотровая яма может простоять больше 20 лет, пока металл не проржавеет.

Приямок для водосбора в смотровой яме

При наличии уже готовой ямы вода все равно может в нее проникать. От этого иногда не спасает и обмазочная гидроизоляция. В таком случае придется сооружать дренажную систему. Она может располагаться вокруг всего гаража. Также можно выполнить специальную ямку, в которой будет собираться лишняя влага. Выполняется приямок в углу ямы. Скапливающуюся воду впоследствии выкачивают из приямка насосом. Система может работать автоматически. Для этого в приямок устанавливают датчик уровня воды.

Под приямок следует выполнить опалубку, а затем залить в нее бетон. После этого необходимо выполнить гидроизоляцию приямка. Она обычно проводится вместе с гидроизоляционными работами, выполняемыми по всей смотровой яме.

При такой гидроизоляции полное избавление от сырости невозможно, поэтому на пол настилают доски. Защитить их от гниения получится при помощи специальной обработки. Можно купить специальную пропитку для дерева, которое контактирует с грунтом.

Утепление смотровой ямы

Если в гараже проводится много времени, он обычно имеет систему отопления. Для более быстрого прогрева смотровую яму следует утеплить. Для этой цели больше всего подходит экструдированный пенополистирол. Такой материал отлично справляется с задачей утепления смотровой ямы и гаража в целом. Он не подвержен воздействию влаги, бактерий и грибков. Кроме того, пенополистирол способен выдерживать существенные нагрузки.

Чтобы создать качественное утепление, понадобится уложить пенополистирол толщиной 5 см. Его необходимо закладывать между стеной ямы и грунтом. Сначала на грунт укладывают гидроизоляцию, потом пенополистирол, а затем — монтируют стенку.

Пенополистирол может закладываться под стяжку. Сверху на него обычно укладывают сетку армирования. Затем заливается бетон.

Постройка смотровой ямы

Когда все расчеты будут выполнены, можно начать разметку смотровой ямы. Для этого по ее углам вбивают колья, а между ними натягивают веревку. По выполненной разметке необходимо начать рытье котлована. Земля обычно выносится и хранится перед входом в гараж. Ширину и глубину смотровой ямы следует определить до начала выкапывания котлована.

Стены из кирпича

Во время рытья котлована для смотровой ямы необходимо следить за уровнем влажности. Проектная глубина учитывает толщину стяжки пола. Если она будет достигнута, а воды еще не предвидится, можно не выполнять гидроизоляцию. Однако, чтобы не рисковать, следует сразу застелить смотровую яму гидроизоляционной пленкой.

Затем следует выровнять стенки. Необходимо удалять ямы и земляные горбы. Дно тоже следует выровнять и утрамбовать. Грунт должен быть хорошо уплотнен. На дно следует засыпать щебень, а сверху — песок (5 см). Песок во время трамбовки необходимо смачивать. Трамбовка осуществляется до состояния высокой плотности материала. Нога после наступания не должна в нем отпечатываться. Затем смотровую яму устилают пленкой гидроизоляции.

Материал тщательно разравнивают, заправляют в углы. Полотнища следует укладывать с перехлестом в 15 см. Их проклеивают при помощи двустороннего скотча. Для исключения скатывания краев их следует прижимать подручными средствами.

На дно смотровой ямы необходимо монтировать утеплитель, а сверху — сетку армирования. Сверху заливают бетон М200. Его минимальная толщина должна равняться 5 см. Для более простого ориентирования в процессе укладки на пленку наносят специальные отметки. При использовании цемента М400 необходимо следовать таким пропорциям:

• 5 частей щебня — он должен быть мелким или средним;
• 3 части песка;
• 1 часть цемента.

После необходимо подождать несколько суток, пока бетон не приобретет 50% прочности. Более точную дату можно определить с учетом температуры. При показателе около +20 градусов нужно ждать около 6 дней. Если температура равна +17 градусам, придется оставить бетон на 2 недели.

После застывания пола можно приступать к устройству стен смотровой ямы. Многие автовладельцы решают выполнять их в полкирпича. До уровня локтя можно пользоваться круговым методом укладки. Когда кладка стен смотровой ямы достигнет уровня 1,2 м, следует выполнить нишу для различных инструментов. Ее высота равняется 3 рядам кирпичей. Сверху углубления укладывается обработанная доска.

Затем стенки гонятся до уровня пола гаража. Сверху на стены кладут уголки сталь лучше выбирать толщиной 5 мм. Уголок необходимо развернуть таким образом, чтобы одна из его полок свешивалась вниз, а вторая закрывала собой верх кирпича. Исключить обрушение стен можно, приварив к уголку закладные, связывающиеся с поясом армирования.

Стены из бетона

Чтобы отлить качественные бетонные стены смотровой ямы, понадобится соорудить прочную опалубку. Ее обычно возводят из фанеры с влагостойкой структурой. Толщина листового материала должна быть 16 мм. Могут использоваться панели ОСП. Щиты нужных габаритов следует сбить между собой и укрепить с внешней стороны брусками. Это необходимо, чтобы они не прогибались под действием бетона.

После этого понадобится установить внутренние щиты. Толщина бетонных стенок смотровой ямы должна быть минимум 15 см. Для исключения деформации щитов опалубки необходимо укрепить их распорками. Заливку следует производить за 1 раз. Залитое пространство обязательно штыкуется. Для более качественного выгона воздуха из раствора следует применять глубинный вибратор. Опалубка снимается спустя 3 недели после заливки раствора. Затем можно начинать монтаж пола.

Выводы

Смотровая яма в гараже выполняется довольно просто. Для создания комфортного пространства под машиной понадобится точно рассчитать ее глубину и ширину. Перед работой составляют подробный чертеж. Это позволяет быстро и точно соорудить яму своими руками, не допуская ошибок.

Перед возведением стен и пола следует позаботиться о грамотной гидроизоляции. Она защитит конструкцию от лишней влаги. Для утепления лучше использовать пенополистирол. Он способен не только предотвратить проникновение холода в помещение, но также исключить развитие грибков и бактерий.

Стены могут выполняться из таких материалов, как цельный бетон, бетонные блоки и кирпич. В последнем случае потребуется меньше затрат. При выполнении стен из цельного бетона следует правильно подойти к созданию опалубки и приготовлению раствора.

Привет ДРУЗЬЯ!
Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.
Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))
mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/
СТРОЙПОРТАЛ

Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.

🔹 Определение оптимальных размеров и формы смотровой ямы

Готовая смотровая яма должна быть и безопасной, и удобной для использования. Поэтому перед началом работ рекомендуется изучить данные геологических изысканий по состоянию грунта и расположению грунтовых вод под гаражом. Это позволит определить оптимальную глубину ямы. Если грунтовые воды находятся довольно глубоко, то рекомендуемая высота от пола до «потолка» может составлять около 2 м или меньше (рост владельца + 20-30 см). С размерами можно ознакомиться на чертеже.

Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.

Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.

🔹 Выкладка стен и ниш в смотровой яме

После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:

1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.

2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.

3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.

Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.

🔹 Особенности устройства вентиляции и выбор лестницы

Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.

В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.

Каждый владелец автомобиля рано или поздно сталкивается с мелким ремонтом своего транспортного средства. Обыкновенная проверка технического состояния машины способна превратиться в часы ожидания. Сэкономить средства и время позволит наличие собственной смотровой ямы в гараже, сделать которую можно своими руками.

Функции и необходимость смотровой и овощной ямы в гараже

Необходимость смотровой ямы в гараже очевидна, так как в случаях замены масла, мелкого ремонта дна кузова или обычного осмотра приходится выделять несколько часов для поездки на станцию технического обслуживания и оплачивать дорогостоящий сервис.

Яму для технического осмотра автомобиля можно использовать и в качестве погреба или овощехранилища. Для этого внутри неё конструируются ниши и полки.

Условием качественного использования смотровой ямы как технического сооружения и места для хранения продуктов является соблюдение всех норм строительства и наличие надёжной гидроизоляции пола и стен.

Даже такая простая конструкция требует тщательного планирования действий. Важным моментом при этом является определение качества почвы и уровня грунтовых вод. Наиболее подходящим основанием для подобных сооружений является глинистый грунт. Его особенность заключается в том, что он не пропускают влагу, а значит, может стать своеобразным гидроизоляционным слоем.

При большом скоплении грунтовых вод и высоком уровне их расположения смотровая яма дополнительно оборудуется дренажной системой для отвода лишней влаги, а также погружными насосами, чтобы помещение можно было быстро осушить.

Лестница обеспечит удобный и безопасный спуск

Пошаговое руководство по изготовлению смотровой ямы

Монтаж смотровой ямы можно проводить самостоятельно. Сложного в этом ничего нет, если следовать подробной инструкции.

Как определить размер

Чтобы сделать расчёт площади будущей смотровой ямы, нужно учитывать толщину стен и основания. Для подобных вычислений необходимо вспомнить курс геометрии и прибегнуть к простой формуле определяющей площадь — S=ah, где a — это длина, h — ширина котлована. Смотровая яма в готовом виде будет иметь размеры 75х185х300 см. Толщина бетонных стен и пола, как правило, составляет около 10 см. Расчёты будут следующими: 0,85х3=2,55 м² — это площадь котлована для смотровой ямы.

Комфортную работу в смотровой яме создаёт правильно рассчитанное пространство, а именно, её параметры должны быть удобными для комплекции находящегося в ней человека. Обычно ширину ямы сооружают в диапазоне от 70 до 75 см. Этой ширины достаточно для того, чтобы вы свободно перемещались внутри. Такое же расстояние между стенами делает смотровое сооружение удобным для заезда легкового автомобиля.

Котлован может быть и шире, если смотровая яма предназначена для крупных или грузовых автомобилей. Расстояние между внутренними сторонами колёс такого транспорта значительно больше (от 80 до 90 см).

Смотровая яма обустраивается таким образом, чтобы стены немного зауживались к полу. Схематически в разрезе её конструкция напоминает перевёрнутую трапецию. Эта форма обеспечивает удобный доступ к инструментам в нишах и свободное перемещение.

Длина смотровой ямы выбирается исходя из размеров гаража. Если позволяет площадь помещения, то в яме можно предусмотреть лестницу. Для этого длину котлована увеличивают на 100–120 см.

Глубина ямы «с запасом» для установки пола

Высота ямы составляет не менее 170–180 см. Эти размеры относительны, так как глубину делают в соответствии с ростом владельца автомобиля. Находясь в смотровой яме, человек не должен задевать головой дно машины.

Для дополнительной безопасности автомобиля и его владельца смотровая яма оборудуется металлическими ограничителями. Обычно они представляют собой четыре столба, закреплённых по углам ниши. Они возвышаются над ней на 10–15 см. Иногда для технического осмотра используются не четыре столба, а два металлических уголка. Они крепятся друг против друга по краям длины котлована.

Глубина должна быть больше роста хозяина на 25–30 см. При таком расстоянии от основания до кузова руки не будут быстро уставать, так как это даёт возможность находиться им в согнутом положении.

Материалы и инструменты

Чаще всего для изготовления используют бетон, дерево, металл или кирпич.

Для расчёта требуемого количества бетона необходимо воспользоваться формулой, определяющей объём. Для этого нужно умножить значения длины, ширины и высоты стены. Аналогичные расчёты проводятся для пола.

Если при строительстве ямы будет использоваться кирпич, то, зная его параметры, легко рассчитать необходимое количество этого материала в штуках. Размеры красного кирпича — 250х120х60 мм.

При постройке смотровой ямы не обойтись без следующих инструментов:

• совковой и штыковой лопаты;
• вёдер для выкопанной земли и бетонной смеси;
• кельмы;
• сварочного аппарата;
• ножовки.

Также необходимы следующие материалы:

• кирпичи;
• цемент, песок, щебень;
• бетон М200 для основания;
• доски сечением 400х50 мм;
• арматурные прутья;
• металлический уголок шириной 50 мм;
• гидроизоляционный материал.

Инструкция по изготовлению смотровой ямы из кирпича, досок, бетона и железа

Всю работу нужно делать в строгой очерёдности шагов:

1. Перед тем как сделать яму в гараже, нужно разметить территорию. После того как котлован вырыт, её дно можно покрыть фальшполом или соорудить удобные подставки. Если грунт нестабильный, то его необходимо укрепить с помощью досок и распорок. Помните, что разрыхлённая земля, по объёму на 25–30% больше, чем габариты котлована. Её не следует сразу вывозить, так как часть грунта понадобится для утрамбовки пространства между стеной ямы и кирпичной кладкой (бетоном, металлическим листом, досками). Другая часть земли потребуется для выравнивания пола во всём гараже.
2. На стадии формирования котлована необходимо позаботиться об оборудовании ниш в стенах. В них удобно держать осветительные приборы, инструменты, материалы. Ниши рекомендуется расположить на высоте локтей. Вам не придётся наклоняться за инструментом.

Удобней складывать землю в тачку, чтобы сразу её вывозить

Арматурная решётка сделает дно смотровой ямыболее прочной

Особенности монтажа перегородок зависит от используемого материала.

Смотровая яма из бетона

Перед заливкой смеси необходимо изготовить опалубку. Для этого лучше всего использовать OSB плиты. Этот материал не пропускает залитую смесь и не деформируется со временем. Плиты скрепляют между собой с помощью досок и саморезов, чтобы расстояние между ними было не менее 15 см.

Для удержания формы деревянной конструкции её необходимо крепить распорками. Зазоры в стыках плит должны отсутствовать или быть минимальными. Внутрь готовой опалубки следует установить армирующую сетку.

Есть вариант заливки бетона с односторонней опалубкой. Для этого необходимо покрыть стены котлована гидроизолирующим материалом. Далее по внутреннему периметру ямы устанавливаются OSB плиты. Между ними и гидроизоляцией помещается металлическая сетка. Внутрь этой конструкции заливается бетон.

После застывании бетона получается монолитная конструкция

Смотровая яма из кирпичей

В готовый котлован укладывают гидроизоляционное полотно. Оно должно полностью покрывать пол и стены. Полотно необходимо укладывать внахлёст. Чтобы края материала не задирались, их прижимают досками. Поверх гидроизоляции делают кладку «в полкирпича». Когда стена достигнет высоты 135 см, можно сделать ниши, а затем продолжить кладку до верхнего края ямы. На последний ряд рекомендуется установить металлическую рамку из уголка, причём приварена она должна быть таким образом, чтобы одна полка каждой стороны была параллельно полу. На неё будут укладываться толстые доски, закрывающие яму. Далее делают заливку бетонного пола в гараже.

Этот способ кладки делает стены более прочными

Смотровая яма из металлических листов (кессон)

Эта конструкция напоминает большой короб. При её изготовлении листы необходимо соединять сплошной сваркой. Готовую конструкцию нужно тщательно обработать антикоррозийными покрытиями. Короб следует оборудовать крепежами. Они представляют собой приваренные металлические уголки, которые упираются в грунт на 100–150 см. Их крепят к корпусу с четырёх сторон. Они будут удерживать короб на месте. Если этого не сделать, вся конструкция просто всплывёт при поднятии уровня грунтовых вод.

Лестница изготовлена из этого же материала

Смотровая яма из деревянных досок

Древесина без соответствующей обработки быстро загнивает. Поэтому материал требуется пропитывать специальными противогрибковыми веществами и дополнительно гидроизолировать. Доски для стен лучше брать толстые. Материал устанавливают горизонтально. По краям узких сторон смотровой ямы закрепляют распорки.

Для надёжности дно ямы изготавливаютиз бетона

Устройство гидроизоляции

Этот процесс осуществляется как до строительства сооружения (наружная изоляция), так как после его возведения (внутренняя изоляция).

Если гараж расположен на участке с низким уровнем грунтовых вод, то многие владельцы не спешат изолировать смотровую яму от влаги. Однако гидрологическая ситуация любой местности каждый год меняется, поэтому об изоляции рекомендуется позаботиться ещё на стадии строительства. Для этого используются специальные плёнки или мембраны, например, бутилкаучук, акваизол. Их необходимо уложить в котлован. Края материала должны укладываться с напуском в 10–15 см. Для получения герметичного шва в месте нахлеста используют двусторонний скотч.

При установке плёнки или мембраны важно не повредить их целостность. В противном случае в яму будет попадать влага из грунта.

Уложенный гидроизоляционный слой расплавляют с помощью паяльной лампы. В результате этого плёнка распрямляется, плотнее прилегая к стенам и дну смотровой ямы.

Нахлёст материала не даст влаге просочиться внутрь ямы

Внутренняя гидроизоляция смотровой ямы в гараже своими руками подразумевает обработку поверхности готового смотрового сооружения жидкими веществами, которые при высыхании образуют плотный водоотталкивающий слой. Хорошо зарекомендовал себя состав для обработки бассейнов. Его наносят плотной широкой кистью, а при застывании вещество образует водонепроницаемый материал, напоминающий резину. Для большей надёжности следует наносить более двух слоёв.

Изолирующий материал можно наносить с помощью распылителя

Существует другой способ внутренней изоляции от влаги — это использование специальных грунтовок на основе цементов, которые имеют свойство глубоко впитываться в нанесённый материал. Этот эффект достигается благодаря полимерным частицам, которые находятся в смеси. Они блокируют капилляры, способствующие проникновению влаги сквозь основной материал.

Чем закрыть готовую смотровую яму

Накрытая смотровая яма не только защитит автомобиль от случайного провала, но и послужит дополнительным гидроизоляционным слоем. При отсутствии крышки испаряемая влага оседает на нижних деталях кузова автомобиля, тем самым создавая благоприятные условия для образования коррозии металла. Чтобы избежать подобных проблем смотровую яму накрывают. Для этого используют листы металла или доски.

Древесина — это относительно недорогой и лёгкий материал. При необходимости доски легко заменить. Подбирают их из твёрдых пород дерева, например, дуба и лиственницы. Перед использованием доски покрывают противогрибковыми пропитками и антисептическими веществами. Укладывают их в проёмы металлических уголков, закреплённых вверху смотровой ямы. Толщина каждой доски должна быть более 40 мм.

Наиболее подходящим вариантом для этой цели являются доски

Использование металла менее удобно, так как этот материал имеет большой вес, он недешёвый и неустойчив к коррозии. При эксплуатации его поверхность прогибается.

Видео: смотровая яма в гараже своими руками

Пошаговое руководство по строительству овощной ямы с утеплением

Строительство овощной ямы имеет свои особенности.

Чертёж

Для овощной ямы важны и наличие гидроизоляции, и глубина.

Место для хранения овощей обязательно должно быть ниже точки промерзания. В противном случае смысл хранения продуктов питания теряется, так как они будут испорчены низкой температурой.

Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см. Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.

Вариант с оптимальными размерами для этого сооружения

Оптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила — котлован не должен доходить до стен гаража ближе чем на 50 см.

Необходимые материалы и инструменты

Для изготовления овощной ямы в гараже потребуются следующие материалы:

• гидроизоляционное полотно;
• арматурные прутья;
• песок;
• гравий;
• доски для опалубки;
• металлические уголки;
• проволока;
• кирпичи, металлические листы, доски или бетон М 250.

При строительстве этого сооружения не обойтись без таких инструментов:

• штыковой и совковой лопаты;
• бетономешалки;
• ёмкостей для бетонной смеси и воды;
• паяльной лампы;
• двустороннего скотча;
• шуруповёрта.

Расчёты материалов для возведения овощной ямы аналогичны смотровой.

Инструкция по изготовлению

Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:

1. Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
2. Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
3. Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
4. Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.

Утрамбованный гравий с песком выполнят дренажную функцию

Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.

Проводку надо монтировать до того, как начнете класть/заливать стены

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

• Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
• Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
• Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Смотровая яма в разрезе

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

• гидроизоляционная пленка;
• ЭППС;
• стенка.

Это — экструдированный пенополистирол ЭППС

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Начали копать котлован

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголка

Забетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
