Дельтаплан – это легкий летательный аппарат, который изначально имел простейшую конструкцию, состоящую из несущего каркаса, тросовых растяжек и паруса.
С распространением дельтапланеризма, как экстремального вида спорта, начали появляться новые разновидности, оснащенные двигателем.
Для самостоятельной сборки дельтаплана необходимо обладать определенными знаниями в данной отрасли и четко следовать инструкции.
Стоимость дельтапланов и их комплектующих
Самостоятельная сборка дельтаплана – дело не простое, требующее точных расчетов и определенных знаний. Если есть сомнения в своих силах, можно приобрести готовый летательный аппарат.
Приблизительная розничная стоимость составляющих дельтаплана в рублях:
- Парус – 15 000;
- Трапеция алюминиевая – 40 000;
- Трапеция карбоновая – 65 000;
- Латы – 40 000;
- Вставки – 15 000.
Необходимый инструмент
Для сборки дельтаплана с мотором или без него обязательно понадобится инструмент для работы с металлом и вспомогательный инструмент:
- Молоток;
- Измерительная рулетка;
- Пишущий предмет (маркер или строительный карандаш);
- Пассатижи;
- Угольник;
- Гаечный ключ;
- Шуруповерт или отвертка;
- Ножницы по металлу или электроножницы;
- Тиски;
- Напильник;
- Кернер;
- Швейная машина;
- Паяльник.
Дельтаплан своими руками и Сборка дельтаплана начиная с подготовительного этапа

Конструктивные составляющие дельтаплана:
- Правая и левая боковые трубы;
- Поперечина (поперечная балка);
- Килевая балка;
- Рулевая трапеция;
- Мачта;
- Тросовая система;
- Латы;
- Парус.
Каркас дельтаплана должен иметь достаточную прочность и относительную легкость, поэтому качество металла и диаметр труб имеет немалое значение.
Самостоятельная сборка дельтаплана без мотора

- Сборка трапеции. Ручка управления свинчивается с нижними концами стоек трапеции. Зачастую стойки не являются цельными, а состоят из консолей, которые соединяют бужи (трубки с меньшим диаметром). Если каркас изготавливается своими руками, необходимо точно рассчитать места эксплуатационных разъемов и их количество, от этого будет зависеть прочность и легкость всей конструкции. Правильный расчет производится исходя из габаритов аппарата.
- Закрепление верхних частей стоек трапеции. Верхние части стоек трапеции сводятся в верхнем узле и фиксируются при помощи защелки.
- Крепление килевой трубы. Килевая балка посредством шарнирного соединения фиксируется на собранной конструкции, соединяясь с боковыми трубами в носовой области, что придает летательному аппарату обтекаемости. Она является неотъемлемым элементов при креплении основных составляющих каркаса.
- Крепление мачты. В верхней части центрального узла устанавливается мачта, она необходима для закрепления верхних частей натяжных тросов и служит для них опорой.
- Установка паруса. Парус раскладывается, ставится на трапецию, крылья разводятся в стороны, в карманы паруса заводятся латы, крылья фиксируются поперечной балкой при помощи пластин и болтов с передней кромкой крыла, образованной боковыми трубами. При раскладке данного элемента необходимо следить за тем, чтобы ни один из тросов не попал под килевую балку. Для обшивки следует выбирать ткань, которая способна выдерживать аэродинамические нагрузки и не деформирует опоры.
- Крепление тросов. Передние и нижние троса крепятся к носовому узлу при помощи быстросъемной защелки. Троса служат для придания жесткости сборной конструкции и обеспечения регулировки управления летательным аппаратом. Если сборка дельтаплана производится из составляющих, изготавливаемых своими руками, тросы следует подбирать высокой прочности и хорошего качества: от этого будет зависеть безопасность спортсмена.
Во время сборки дельтаплана необходимо обращать особое внимание на правильное крепление и фиксацию нижних тросов. Летательная способность и прочность аппарата будет зависеть от надежности соединения трубчатых модулей. Открытые концы каркасных труб можно закрыть пластиковыми заглушками.
Сборка дельталета.
Этап подготовки, как и в случае с дельтапланом, прежде всего необходимо изучить конструкцию дельталета и соответствующую документацию. Традиционно мотодельтаплан состоит из пилотажного и функционального модулей. Его структура включает в себя следующие конструктивные элементы:
- Трубчатый каркас, состоящий из трапеции, килевой и поперечной балок, мачты;
- Несущая опора для крепления купола;
- Система растяжек из прочных тросов;
- Шасси с тремя колесами;
- Силовая установка (двигатель, редуктор);
- Подмоторная рама из прочного металла;
- Мототележка с креслом для пилота;
- Органы управления (руль высоты и руль поворота);
- Парус или крыло.
При самостоятельной сборке летательного аппарата данной категории лучше использовать готовые чертежи или заказать проект у специалистов. Трубы для каркаса дельталета должны иметь больший диаметр сечения, чем у дельтаплана.
Создание дельтаплана с мотором

- Изготовление крыла. Вначале изготавливается обшивка. Из плотной ткани по картонному шаблону выкраивается заготовка. Раскрой ткани необходимо производить при помощи паяльника с острым жалом. Сшиваются полотнища зигзагом, пришиваются боуты, усиливается задняя кромка. Изнутри заготовки пришиваются карманы для лат. Пришиваются застежки и лямки под шнуры. К изделию приклеивается обтекатель, верхняя обшивка сшивается с нижней, пришивается килевой карман, обшивается носовая часть изделия и мачтовое отверстие. Далее изготавливается каркас, при сборке которого необходимо особое внимание уделить его узловым соединениям. На этапе сборки крыла парус надевается на каркас, пропускаются и закрепляются тросовые растяжки.
- Закрепление крыла на каркасе. Готовое крыло натягивается и закрепляется по боковым трубам, в карманы вставляются латы и закрепляются шнурами. Натягиваются тросы, закрепляются на килевой трубе. Крыло закрепляется на рулевой трапеции.
- Изготовление мототележки. Мототележка состоит и несущего каркаса, шасси, кресла для пилота и двигателя. Каркас для силовой установки образуется стержнями, осью шасси и подкосами кресла. К нижним продольным стержням при помощи резиновых амортизаторов крепится рама для бака с топливом. Поперечина с педалями крепится к нижним продольным стержням.
- Сборка мотодельтаплана. Собранные модули соединяются воедино, монтируется рулевая и топливная системы, силовая установка.
Дельтаплан не является сложным авиатранспортом. Его конструкция довольно проста, а сборка не требует больших вложений. Ответственное отношение к подбору материалов и деталей позволит получить в итоге безопасный и качественный дельтаплан.
2015-03-16

Естественно, все началось с попыток «моторизовать» уже имеющиеся под руками и проверенные в полете аппараты. Но каким должен быть двигатель такого гибрида? Где его рациональнее всего разместить на дельтаплане?
Решением этой проблемы сегодня и заняты конструкторы — профессионалы и любители. Некоторым удалось достичь первого успеха. Читателям, вероятно, попадалась информация о таких мотодельтапланах, как «Синяя птица», «Журавлик», БС-3.
Один из вариантов решения конструкции мотора для дельтаплана предлагают омичи Ю. Казуров, И. Полушкин и В. Русаков. Возможно, их двигатель заинтересует не только любителей воздухоплавания, но и приверженцев других видов самодельной моторной техники.
Тяга двигателя компенсирует в полете силу аэродинамического сопротивления дельтаплана. Ее нетрудно подсчитать, используя определение аэродинамического качества как отношения подъемной силы к силе лобового сопротивления. Качество 8 стало уже обычным для современных спортивных дельтапланов; общий полетный вес — 110 кгс, поэтому тяга для горизонтального полета должна быть не менее 15 кгс, а для набора высоты — не менее 30 кгс.
Строители аэросаней знают, что при изготовления воздушного винта трудно получить тягу, превышающую четыре килограмма на одну лошадиную силу мощности двигателя. А для полета под треугольным крылом требуется мотор мощностью не менее 10 л. с.
Какой же выбрать? Форсированный двигатель с малым рабочим объемом имеет большое число максимальных оборотов и нуждается в понижающем редукторе, а значит, в усложнении конструкции и увеличении ее веса. У нефорсированного — низкое число оборотов, что позволяет обойтись без редуктора, но большой рабочий объем.
Ни один из мотоциклетных двигателей мощностью 10-15 л. с. не настолько легок, чтобы его можно было поставить на дельтаплан. Вот почему мы занялись постройкой двигателя, который отвечал бы всем требованиям.
Это двухтактный, двухцилиндровый, с воздушным охлаждением двигатель «Циклон», имеющий рабочий объем 209 см8, диаметр цилиндра 55 мм, ход поршня 44 мм. Максимальная мощность при 6 тыс. об/мин — 12 л. с., степень сжатия — 7. Весит он с винтом, фланцем и катушками зажигания 8,5 кгс, работает на бензине АИ-93 в смеси с маслом МС-20 в пропорции 20: 1.

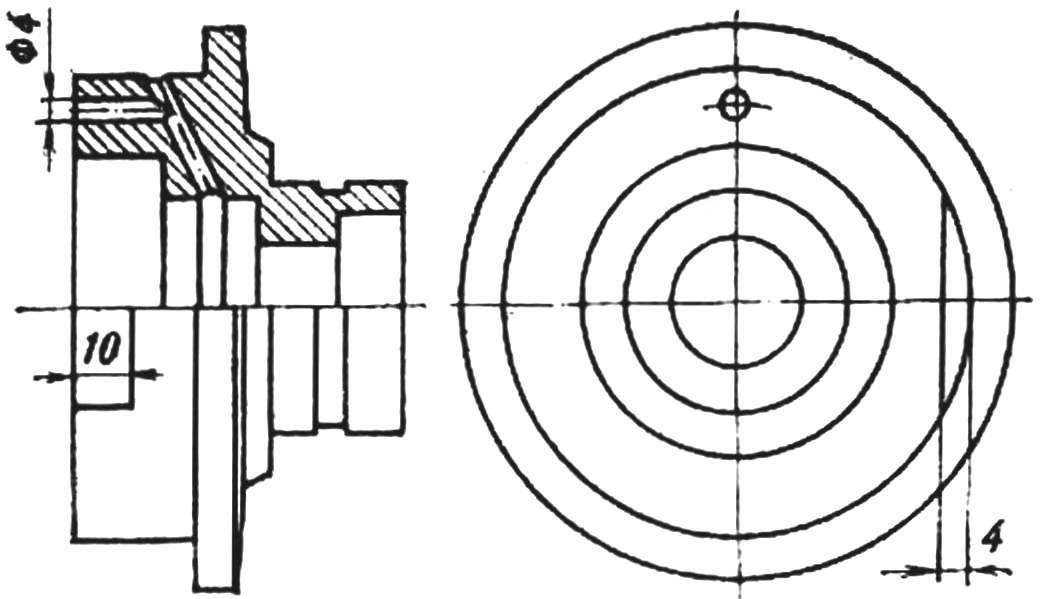

Картер двигателя взят от лодочного мотора «Ветерок-12» и частично переделан. В нем заварены продувочные и смазочные каналы и сделаны новые по шаблону, снятому с цилиндра. Отверстия в картере для новой гильзы расточены до 62 мм; просверлены отверстия М6 под восемь шпилек крепления цилиндров.
Цилиндры, поршни в сборе и карбюратор — от бензопилы «Урал-2 Электрон». Так как ход поршня у «Ветерка» не совпадает с таковым у бензопилы на 2 мм, то нужно с поверхности картера на стыке с цилиндром снять 1,5 мм и довести место сопряжения деталей на притирочной плите. Чтобы поршни не перекрывали продувочные окна, их днища подтачиваются, окна в юбке завариваются.
Стопорные штифты верхних поршневых колец надо переставить на 5 мм по часовой стрелке, если смотреть сверху. Поршневой палец Ø 13,8 мм можно использовать от бензопилы или взять палец Ø 14 мм от мотоцикла «Иж-Юпитер», развернув отверстия в бобышках до нужного размера. Бронзовые втулки в верхних головках шатунов заменены на роликовые подшипники для надежности, а посадочные места в шатунах прошлифованы до соответствующего размера. В нижних головках, в крышке картера и центральной опоре коленчатого вала — ролики 0 2,5 мм и длиной 12,6 мм, а на концах вала — подшипники № 204.
1 — центральная опора коленвала, 2 — игольчатые подшипники (длина ролика 12,6 мм, Ø 2,5 мм), 3 — крышка картера мотора «Ветерок-12», 4, 5 — цилиндр и поршень бензопилы «Урал-2 Электрон», 6 — поршневой палец, 7 — игольчатый подшипник (длина ролика 15 мм, Ø 2 мм), 8 — шатун мотора «Ветерок-12», 9 — Поршневое кольцо от бензопилы, 10 — заглушка, 11 — картер мотора «Ветерок-12», 12 — подшипник.

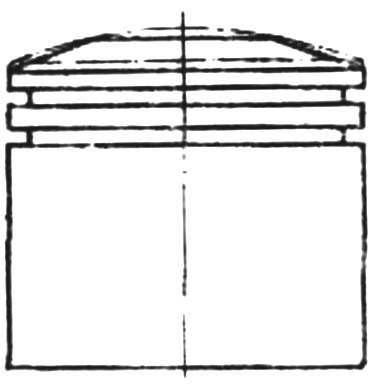

Для установки цилиндров в ряд их надо обрезать на 10 мм со стороны впускных окон, которые закрыты дюралюминиевыми пластинами, крепящимися винтами М3 с потайными головками с герметизацией эпоксидной смолой. Чтобы гильзы цилиндров не упирались в центральную опору и крышку картера, последние подпилены на глубину 4 мм. В крышке картера, кроме того, просверлены два отверстия для смазки роликового подшипника.
При вертикальном расположении цилиндров используется беспоплавковый мембранный карбюратор (КПМ-100У от бензопилы). При горизонтальном расположении цилиндров — карбюратор от «Ветерка-12» или другой, с диффузором подходящего диаметра. Топливо в них поступает самотеком.
Для упрощения двигателя и снижения его веса применено батарейное зажигание. Батарея из четырех аккумуляторов СПД-12 весит 1 кгс; ее емкости хватает на восемь часов работы. Контакты прерывателей от двухцилиндровых мотоциклов «Ява» или «Иж». Высоковольтные трансформаторы ТЛМ (катушки зажигания) — от унифицированного магдино МН-1, применяемого в лодочных моторах «Привет-22» и «Вихрь». Свечи зажигания — СИ 12РТ или ПАЛ-14-7. Опережение зажигания — 2,8-3,5 мм до верхней мертвой точки. Для запуска двигателя используется легкий шкив, соосный с воздушным винтом.
Необходимая степень сжатия в камере сгорания подбирается толщиной прокладки между картером и цилиндром.
Мощность двигателя при форсировании может быть увеличена до 14-15 л. с. Рекомендации по повышению мощности «Ветерка-12» можно найти в журнале «Катера и яхты» (№ 6, 1972 г. и № 6, 1973 г.).
Надеемся, что двигатель «Циклон» заинтересует не только дельтапланеристов, но и других любителей технического творчества.
Если же вы предназначаете его для дельтаплана, то не упустите из виду, что сам летательный аппарат должен соответствовать «Временным техническим требованиям для дельтапланов» (ВТТД-80), имеющимся во всех краевых и областныхкомитетах ДОСААФ страны.
При установке двигателя каждый столкнется с несколько противоречивыми требованиями: центр тяжести системы «пилот — дельтаплан» не должен изменять своего положения; работающий двигатель — не вызывать пикирующий или кабрируюший момент; вращающийся винт — находиться как можно дальше от пилота.

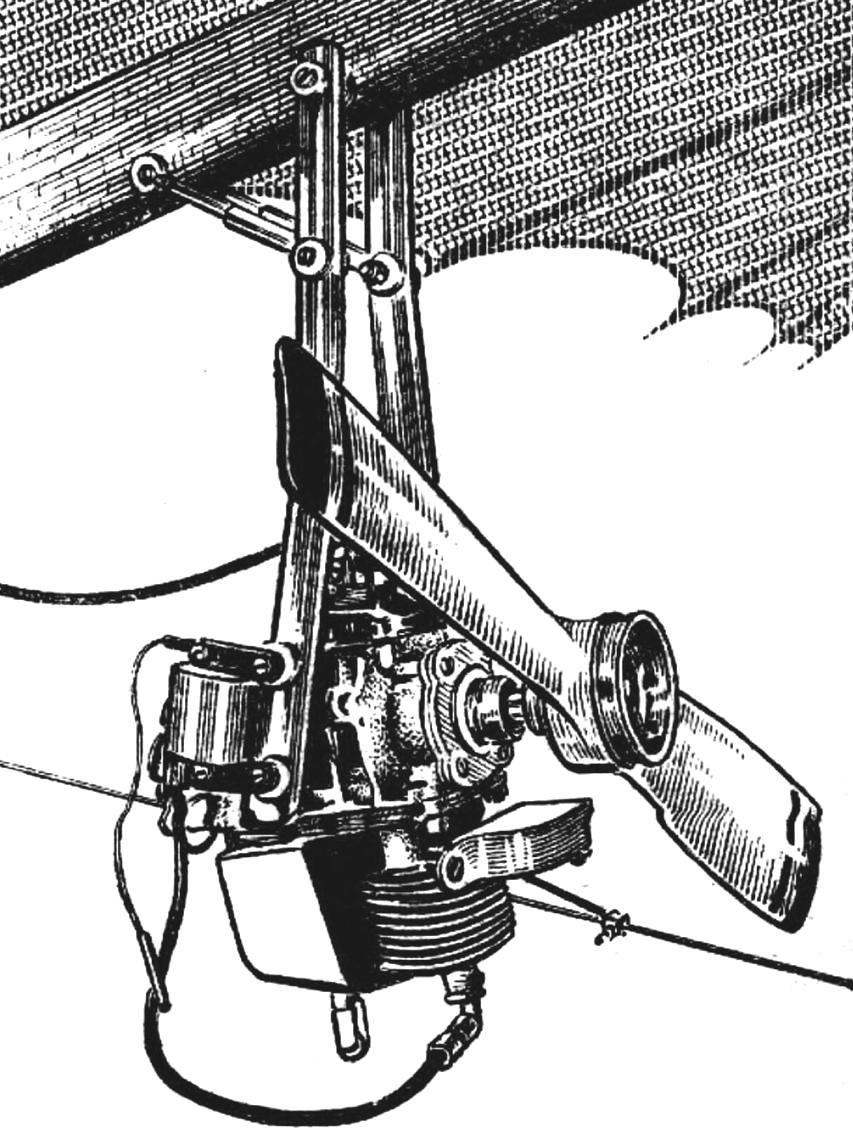

Мы выбрали схему с задним расположением двигателя, но применили не толкающий, а тянущий винт, чтобы лучше охлаждались цилиндры. Этой же цели служит и капот из тонкого алюминиевого листа. Такая схема позволила поставить винт Ø 700 мм и получить от него тягу 30 кгс при незначительном кабрирующем моменте.
Перед подвеской двигателя аппарат балансируют на скорости наибольшего аэродинамического качества (при которой усилие на ручке трапеции отсутствует). После этого на килевой трубе подвешивают двигатель.
В пробных полетах с незаведенным двигателем определяют скорость наибольшего аэродинамического качества и балансируют аппарат переносом точки подвески пилота в незначительных пределах. Надо следить за тем, чтобы новая балансировочная скорость была немного больше, чем без двигателя. Стартовать лучше с возвышенности; хорошо, если помощник поддержит килевую трубу. Летать надо при ровном встречном ветре, скорость которого не превышает 6 м/с (в штиль взлет труден и небезопасен). Во время разбега и взлета двигатель должен работать с малым числом оборотов. При достижении балансировочной скорости обороты увеличивают, следя за тем, чтобы воздушная скорость дельтаплана не менялась. Полеты следует прекратить при возникновении пикирующего или большого кабрирующего моментов. Наличие их указывает на неправильную установку двигателя. Проводя пробные полеты и корректируя угол установки двигателя по отношению к килевой трубе, добиваются незначительного кабрирующего момента, не мешающего длительному полету. Перед посадкой необходимо убавить обороты, выключить зажигание и приземлиться обычным способом, помня, однако, о том, что посадочная скорость должна быть выше, — ведь удельная нагрузка на крыло больше.
Особое внимание — безопасности полетов. У дельтаплана перед установкой двигателя надо увеличить диаметр килевой трубы. Необходимо усилить также поперечную трубу — в районе центрального узла. Все резьбовые соединения должны быть надежно законтрены. Перед каждым взлетом надо тщательно осматривать дельтаплан и винтомоторную установку. Воздушный винт должен иметь ограждение, а двигатель — выключатель зажигания, а также аварийное устройство, останавливающее мотор, когда пилот отпускает рукоятку трапеции. При каждом запуске будьте очень внимательны, следите, чтобы помощник не находился вблизи винта или в плоскости его вращения.
Ю. КАЗУРОВ, И. ПОЛУШКИН, В. РУСАКОВ, г. Омск
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter
, чтобы сообщить нам.
На сегодняшний день дельтапланеризм — один из самых распространенных и востребованных видов экстремального отдыха. Мотодельтоплан позволяет оторваться от земли, почувствовать себя птицей свободного полета и отвлечься от повседневной суеты (отдохнуть душой). Мотодельтапланы — это заветная мечта многих экстремалов, но можно ли создать такую конструкцию своими руками, в домашних условиях, так сказать? Опытные пилоты сообщают, что это реально, вот только основными требованиями в такой затее считаются качественные материалы, утвержденный чертеж и обеспечение полной безопасности пилота. Только в этом случае можно не сомневаться, что летающая модель взлетит, при этом сам полет не станет для пилота первым и последним в его жизни. Так на что следует обратить внимание в первую очередь? Какие первостепенные требования являются ведущими и основополагающими в процессе домашнего конструирования?
Одним из основных элементов является тросовая растяжка, которая в идеале должна соответствовать стандартам и нормам, иметь высокую прочность и надежность крепления, чтобы исключить внезапное отцепление от карабина. Только в этом случае можно не сомневаться, что полет пройдет максимально безопасно для пилота. Трос рекомендуется покупать у проверенного поставщика, при этом важно ознакомиться лично с существующей технической документацией и сертификацией качества. В данном вопросе желательно не экономить, чтобы во время полета не чувствовать себя скованно и, тем более, не опасаться за собственную жизнь. Другими важными элементами конструкции считаются каркас и обшивка, к которым также предъявляются определенные требования, согласно международным стандартам. Также потребуется специальный инструмент для работы, который заметно облегчает процесс конструирования мотодельтоплана.
Обшивка также должна отличаться повышенной прочностью, то есть выдерживать реальные показатели надежности к аэродинамической нагрузке, которую каркас испытывает при резком перепаде атмосферного давления. Профессионалы рекомендуют выбирать лучшую парусную ткань, но очень важно не перегружать самодельную конструкцию, иначе утяжеление станет первым препятствием на пути к скоростной маневренности. Что касается двигателя, то лучшим вариантом считается лодочный двигатель модели «Вихрь — 30», который обеспечивает тягу порядком 80 кгс. Этого показателя вполне достаточно для двух пилотов и безопасного полета над землей. Прежде чем покупать все эти материалы, важно разобраться с размерами мотодельтоплана, а для этого требуется масштабный чертеж. Вот тут самодеятельность категорически противопоказана, а конструирование «летающей модели» лучше всего доверить специализированному конструкторскому бюро.
Если покупать в розницу мотодельтапланы, цены заметно кусаются, поэтому домашняя модель в любом случае окажется экономически выгодной. Другое дело прочность и надежность, вот об этих критериях оценки должен позаботиться конструктор и технолог. На чертежах в обязательном порядке должны располагаться разъемы, как неотъемлемая составляющая «летательного аппарата». Очень важно заблаговременно оценить количество мест для разъемов и их будущее расположение, поскольку от этого зависит окончательный вес и прочность готового агрегата. Поскольку мотодельтаплан имеет крылья, в качестве основы можно смело воспользоваться любой моделью спортивного дельтаплана. Изготовление крыла проходит в три этапа, где сначала идет обшивка, потом сам каркас, а следом окончательная доводка и сборка. При компоновке полотнищ понадобится двойной шов «зигзаг», однако этого вовсе недостаточно для утяжеления готового агрегата.
Чтобы утяжелить крылья, сверху парусной обшивки требуется задействовать еще четыре слоя ткани, а заднюю кромку обязательно утяжелять поверх самой обшивки. Только так можно не сомневаться, что мотодельтоплан не унесет ветром. Если есть сомнения в своих силах и возможностях, лучше всего купить дельтаплан с мотором и не думать о конструировании самодельного агрегата. Если такие мысли отсутствуют, самое время продолжить возведение задуманной конструкции. Так, килевая и боковая трубы должны быть соединены в передней части объекта, что повысит его аэродинамичность. К верхней части крепится мачта для надежной опоры закрепленных тросов, а на вильчатой основе по такому же принципу фиксируются боковые механизмы. Здесь важно помнить, что трубы и механизмы крепления должны находиться в разных позициях, иначе появление лишних стыков ухудшит во время полета аэродинамику, снизит способность маневрировать на высоте.
Если заинтересовал дельтаплан с мотором, купить конструкцию можно всегда, а вот изготовить своими силами дано не каждому. Продолжая процесс конструирования, важно добавить, что обязательна жесткая фиксация рулевого колеса с повышенной подвижностью его ручки. Пилот должен без особых усилий управлять агрегатом одной рукой, иначе последуют ошибки маневренности, проблемы при взлете и посадке. На последнем этапе выполненных работ проводится проверка натяжки обшивки и первые испытания самодельной модели на прочность и летучесть. Если все получится, то в эконом режиме можно получить безопасный летательный аппарат, который скрасит досуг и даже станет дополнительным источником доходов. Если же окончательно решено купить дельтаплан с мотором, цена варьирует до нескольких тысяч долларов и обусловлена особенностями модели и ее многофункциональностью. Также не последнюю роль играет производитель и его репутация.
Человек давно покорил землю и море и совсем недавно небо. Именно в небе мы ощущаем настоящую свободу, спокойствие и умиротворение, но, к сожалению, не каждый человек может подняться в воздух по ряду причин. И чаще всего этой причиной является дороговизна такого удовольствия. Однако кто сказал, что нельзя сделать самодельный дельтаплан?
Чтобы построить дельтаплан, необходимо знать основы аэродинамики и изучить особенности материалов, с которыми придется работать. Но прежде следует ознакомиться непосредственно с устройством дельтаплана.

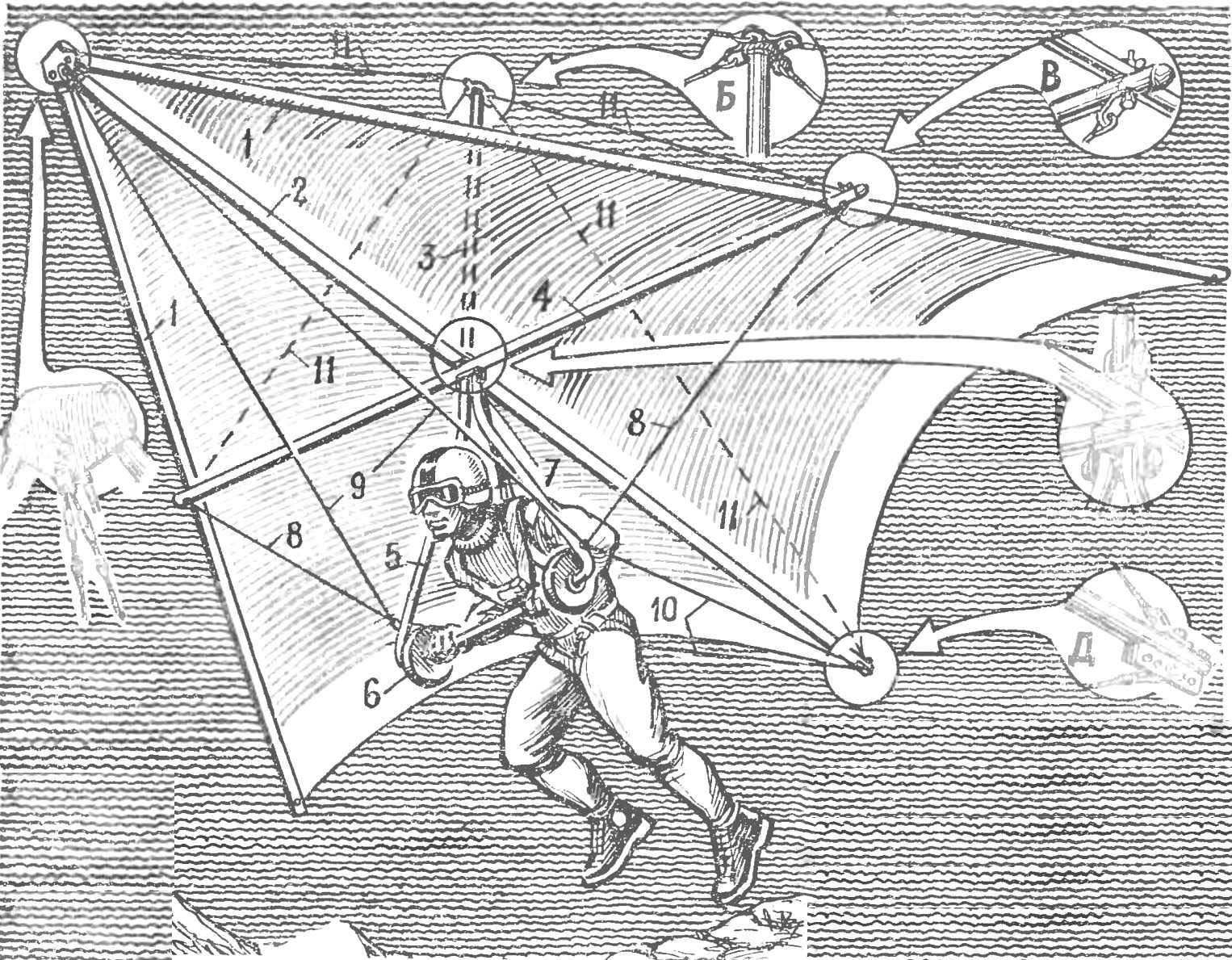

Устройство дельтаплана
Основой является несущий трубчатый каркас, материал которого – дюралюминиевые трубы различных диаметров. Специальная система тросовых растяжек обеспечивает необходимую жесткость крыла. На каркас натягивают легкую и прочную ткань. Раньше использовали парашютный шелк, сейчас ткани делают из полимерных нитей.
Вокруг килевой трубы строится несущая конструкция, которая соединяется с боковинами в передней части. В центре устанавливают поперечину перпендикулярно килевой трубе. Она увеличивает прочность крыла, но необходимо знать одну особенность при строительстве дельтаплана: местом стыковки поперечины и основной трубки является центр масс всего аппарата. В центре масс так же устанавливаются вертикальная распорка и управляющая трапеция.
Трапеция представляет собой так же дюралевую трубку со специальной системой крепления тросовых растяжек. Шнуры натягиваются в обеих плоскостях аппарата: в верхней и нижней.
Внизу растяжки прикреплены к управляющей трапеции, а сверху к местам соединения несущих элементов. Такое устройство обеспечивает необходимую жесткость планера при минимальном весе всей конструкции.
Как изготовить дельтаплан своими руками
Прежде всего необходимо изготовить чертежи, после чего можно приступать к сборке.
Последовательная инструкция, как сделать дельтаплан:
- Все начинается с трапеции. Ручка управления соединяется с нижними концами стоек трапеции. Чаще всего стойки состоят из консолей, которые соединены трубками меньшего диаметра.
- Верхние части стоек трапеции необходимо свести в верхнем узле и зафиксировать защелкой.
- Килевая трубка соединяется при помощи шарниров к собранной конструкции, соединяясь с боковыми трубами и образуя обтекаемую форму.
- В верхней части центрального узла устанавливается мачта, на которую впоследствии крепятся натяжные тросы.
- На этом этапе устанавливается парус. Его необходимо разложить, установить на трапецию. Разведя крылья в стороны, необходимо завести латы в специальные карманы на парусе и зафиксировать крылья поперечной балкой с помощью пластин и болтов с передней кромкой крыла (она образуется боковыми трубами). Очень важно следить за тем, чтобы ни один трос не попал под килевую трубу.
- Закрепить передние и задние тросы к носовому узлу быстросъемной защелкой. Тросы должны быть очень прочными и высокого качества. Помимо этого, следует обратить особое внимание на крепление нижних тросов.
- Открытые концы каркасных труб следует закрыть пластиковыми заглушками.
Мотодельтаплан своими руками
Отличительной особенностью этого вида летательных аппаратов является оснащение двигателем, который может крепиться как к спине спортсмена, так и к крылу дельтаплана. Эффективнее и безопаснее для дельтапланериста будет укрепление двигателя непосредственно на самой конструкции, особенно установка мототележки.
Дельтаплан с мотором собирается практически так же, как без мотора:
- Сборка начинается с изготовления каркаса. Важной частью являются узловые соединения.
- Крыло натягивается и закрепляется по боковым трубкам, в карманы вставляются латы, закрепляется шнурами. Натянутые тросы должны быть закреплены на килевой трубе. Затем крыло закрепляется на рулевой трапеции.
- Мототележка так же собирается отдельно. Она состоит из несущего каркаса, шасси, двигателя и непосредственно кресла для пилота. Каркас образуется стержнями, подкосами кресла и осью шасси. К нижним продольным стержням с помощью резиновых амортизаторов крепится рама для бака с топливом. К нижним продольным стержням крепится поперечина с педалями.
- Последний этап – сборка самого мотодельтаплана из собранных заранее модулей. Все модули собираются, устанавливаются топливная и рулевая системы.
Дельтаплан, сделанный своими руками, не только подарит незабываемые ощущения, но и доставит удовольствие от проделанной работы. Увлекательное и невероятное путешествие над землей запомнится надолго.
Человека всегда манило небо. В 70 годы прошлого столетия людей заинтересовал дельтапланеризм.
Полеты на дельтапланах, то есть легких безмоторных летательных средствах, получили любовь людей, склонных к экстремальным видам спорта и отдыха.
Буквально через 10 лет, дельтапланеристы стали участниками Олимпийских игр. Но человеку всегда мало. Дельтаплан подразумевает лишь парение в воздушных потоках. Желание расширить возможности безмоторного летательного аппарата привели к созданию новых видов дельтапланов, которые бы оборудовались двигателями.
Настольная книга конструктора и пилота

» была написана Клименко А.П. и Никитиным И.В. — непосредственными участниками тех легендарных событий.
Не смотря на прошедшие годы, большая часть информации в этой книге не утратила актуальность. Она до сих пор считается настольной книгой конструктора и летчика мотодельтаплана. И, хотя эта книга не переиздается в наше время, благодаря развитию информационных технологий, мы можем предложить всем желающим электронную версию книги в формате PDF
. Мотодельтапланы: Проектирование и теория полета
Мотодельтапланы
Сверхлегкие летательные конструкции развиваются по двум направлениям:
- Управление рулевыми аэродинамическими поверхностями, к которым относится элерон, интерцептор и т.д.
- Балансирное управление
Дельтапланы относятся к летательным аппаратам с балансирным управлением. Были успешные попытки сделать крыло с рулевыми поверхностями, но это слишком усложняет конструкцию и снижает ее надежность.
Телегу от дельталета используют и для полетов с парапланом. Об этом рассказано в другом нашем материале.
Появился новый вид летательной конструкции, которой дали название мотодельтаплан (МД). Существует несколько групп сверхлегкого летательного аппарата (СЛА).
I группа
— СЛА, которые стартуют за счет силы разбега пилота, и имеют следующие преимущества:
- Маленькая масса;
- Возможность установления двигателя с малой мощностью;
- Использование для старта площадок с неровной поверхностью.
СЛА первой группы имеют минусы: их нельзя использовать при транспортировке необходимого груза. Кроме того, авиаторам приходится выполнять более серьезные физические нагрузки по сравнению с мотодельтапланами второй группы. Самый популярный вид компоновки двигателя является вариант, когда он находится под крылом МД.
II группа СЛА
— имеет шасси, которое бывает колесным или поплавковым. Второй вариант используется для старта с водной поверхности. Вторая группа МД имеет возможность перевозки полезного груза. Аппараты более безопасны, чем из первой категории, так как пилот жестко зафиксирован ремнями и огражден конструкцией; просты в плане взлета и посадки.
При посадке часто происходят ситуации, когда мотодельтаплан сталкивается с поверхностью земли, если его траектория сильно наклонена. Тогда пилот, находящийся под наклоном вперед, может сильно удариться головой или грудью о землю. Единственное защитное действие, которое может предпринять пилот, это завершить полет на СЛА, ногами «поймав» поверхность земли.
Не замерзнуть занимаясь зимними видами спорта вам поможет термобелье. Особенно если вы прочитаете нашу статью и подберете именно то, что вам нужно.
Если вы ищите новые места для покатушек на горных лыжах, смотрите материал о горнолыжном курорте Шерегеш: pro-extrim.com/moutains/alpine-skiing/sheregesh-skiing.html
Компоновка двигателей

Преимущества компоновки № 2 — установка двигателя на крыло происходит быстро. К тому же, винт находится далеко от пилота, что повышает уровень безопасности и комфортности. За рубежом МД с компоновкой № 2 пользуются наибольшим спросом и поставлены на поток.
Категория № 3 использовалась, когда мотодельтапланы только начали конструироваться. Недостаток компоновки, что конструкция склонна к потере управляемости и устойчивости.
Аппарат с двумя двигателями не имел ожидаемого успеха из-за усложнения конструкции и наименьшей степени комфортности по сравнению с другими МД.
Компоновка в подвеске пилота имеет массу преимуществ. Мототележка предназначена для транспортировки груза и пассажиров. Ее закрепляют на крыле летательного средства. К ней непосредственно крепятся шасси, кресло пилота и другие элементы. МД с компоновкой № 5 имеют несложную конструкцию, доступны по цене, обладают отличными эксплуатационными качествами. Выгодно отличаются от других МД усиленным каркасом. Разбора и сборка занимает немного времени, также как и замена крыла. Управление ими напоминает управление спортивным видом дельтаплана.
Встречается реже всего. При небольшой массе имеют существенный минус — невозможность управлять ЛА, когда аппарат накреняется или совершает угловое движение по отношению к главной поперечной оси (тангаж).
Не эффективная в целом компоновка, которая разрабатывалась на начальном этапе развития мотодельтапланеризма. Используются только в случае рулевой поверхности больших размеров.
Аналог № 5. Различие их в количестве двигателей. ЛА с 2-х моторными тележками изготавливают только, как экспериментальный вариант. Некоторое преимущество перед № 5 и другими аналогиями тележек в том, что балансировать и лететь можно, даже когда работает только один двигатель.
Желающим научиться паркуру посвящена наша статья об этом новом виде экстремального спорта.
Схемы мототележек

Легкая мототележка, быстро складывается, хранение ее занимает мало места. Модель — МД типа «Космос». Недостатки — не так прочна и надежна, как другие схемы.
Преимущества: минимум силовых элементов. По массе немного тяжелее, чем вантовая схема, но производственные и эксплуатационные качества на уровне вантовой. Реже ломается, отличается высокой прочностью и надежностью, что при аварийных ситуациях положительно сказывается на ударных нагрузках. Используется для эксплуатации в жестких условиях. Модель панельного МД — МАИ-2, который построил А.Русак.
Схема мало используется, хотя и обладает высокой прочностью. Более того, при поломке одного из силовых элементов, вся система остается работоспособной. Минусами схемы являются: множество соединительных элементов и невозможность ее сложить.
Самая сложная из всех существующих систем. Это полая балка с обшивкой из стеклопластика. Она имеет маленькое аэродинамическое сопротивление. Но невозможность ее сложить усложняет процесс транспортировки. Пример балочной схемы МД — Т-4 на базе спортивного дельтаплана «Славутич-Спорт».
Дельталеты

В основном их делают с трехколесными шасси, которые в зимнюю пору заменяют на лыжи. Если планируется полет с водной поверхности, то дельталет снабжается поплавками. Бывает, когда у ЛА вместо модуля стоит корпус-лодка. Такой вид подразумевает полеты только с воды.
Крыло дельталета представляет собой дюралевый каркас, который разделен стальными тросами и обтянут мягкой дакроновой обшивкой. Он закрепляется при помощи шарнира к модулю (мототележке).
Помните, что такое азимут? Здесь вы можете прочитать о том как правильно ориентироваться с помощью компаса.
Любой дельталет дает авиатору больше возможностей, так как он не ограничивается полетами в воздушных потоках, а зависит от объема топливного бака и наличия в нем топлива. На дельталете можно осуществлять полеты при разных погодных условиях. Плюсами дельталета являются:
- малый вес в собраном виде;
- простая сборка и разборка;
- удобная эксплуатация и обслуживание;
- универсальность (использование в качестве глиссера или аэросаней);
- практически не ломается;
- неприхотливость в отношении скорости и направления ветра.
Аэродинамические качества ДЛ ниже, чем у дельтаплана. Тем не менее пилот дельталета в случае отказа двигателя может легко спланировать на землю на «крыле».
Для взлета необходим ровный укатанный участок поверхности, который имел бы в длину от 150 до 250 м; для посадки — от 100 до 150 м. Тележка при разбеге не должна подпрыгивать. Большинство полетов на дельталете происходят на высоте 150-500 метров, хотя при желании можно подняться и до 5000.
Собираем мотодельтаплан своими руками

Кроме того, многие мастера успешно собирают дельтаплан с мотором своими руками. Для этого по-отдельности приобретаются различные модули. Вот к примеру перечень деталей, которые необходимо купить для того, чтобы сделать мотодельтаплан своими руками:
- Крыло дельтаплана
— новое будет стоить от 50 тыс. рублей - Модуль или «тележка»
— готовая к эксплуатации стоит примерно 75 тыс. рублей - Двигатель
— часто используют от небольших иномарок. Например Suzuki G13BB — 50-60 тыс. рублей
Конечно же, могут быть различные варианты. Например телегу вы можете спректировать и собрать по чертежам, тогда вам нужно будет купить лишь шасси и приборную панель.
Дельтапланами называют летательные устройства, у которых имеется крыло стреловидной формы. На сегодняшний день существует множество вариантов с мотором и без него. Также следует учитывать, что дельтапланы отличаются по форме мачты. Кили при этом изготовляются из разных материалов. Чтобы более детально разобраться в этом вопросе, необходимо рассмотреть существующие модификации.
Модель с П-образным килем
Модели с П-образным килем в наше время считаются довольно распространенными. В первую очередь для сборки подготавливаются накладки для установки крыла. После этого делается непосредственно килевой карман. Для этого листы поливинилхлорида подходят идеально. Поперечные трубы необходимо фиксировать на винтах.
Дополнительно следует отметить, что на хорде нужно фиксировать накладки. Чтобы закрепить кронштейн на балке, придется воспользоваться гаечным ключом. Следующий шаг — важно заняться установкой центрального узла. С этой целью затягивается два упора пряжки. В диаметре они обязаны составлять не менее 3 мм. Швеллер в данном случае можно использовать резиновый. Задний трос должен крепиться непосредственно к растяжке. В конце останется только зафиксировать проушину.
Дельтаплан с Г-образным килем
Чтобы данного типа собрать дельтаплан своими руками, лучше всего заранее заготовить поливинилхлоридные накладки для килевого кармана. Крыло при этом должно собираться с куполом. На данном этапе необходимо много времени уделить накладкам. Фиксировать их в этом случае можно на киле. Для закрепления поперечных упоров придется воспользоваться сварочным аппаратом. При этом гнутик необходимо тщательно заточить. Боковые тросики на дельтаплане важно крепить на растяжке. Заглушки на киле в наше время используются довольно редко. В конце работы останется лишь закрыть проушину.
Устройство с короткой поперечиной
Стоит данного типа дельтаплан (цена рыночная) примерно 7 тыс. долларов. Однако собрать его можно самостоятельно. Для этого листы подбираются длиною около 2.3 метра. В первую очередь собирать важно крыло дельтаплана. При этом килевой карман устанавливается после центральной накладки. На этом этапе очень важно сделать качественные нашивки. При этом контур киля закрывать нельзя.
Отдельно следует отметить, что крестовина для дельтаплана данного типа подходит алюминиевая. На дужке скоб должно иметься две. После закрепления гнутика фиксируется непосредственно крюк. Для этого используется большой кронштейн. Далее нужно установить килевую трубу. Многие специалисты перед этим рекомендуют поставить носовую заглушку на дельтаплан.
Модель с вытянутой поперечиной
Стоит данного типа дельтаплан (цена рыночная) примерно 8 тыс. долларов. Собрать его можно самостоятельно, если правильно рассчитать размеры крыла. Килевой карман в данном случае ширину обязан иметь ровно 25 см. Накладки на куполе необходимо использовать поливинилхлоридные. При этом нашивки на киле делать не нужно. В первую очередь многие специалисты рекомендуют заготовить трубы для клина. Корневые ходы в наше время используются довольно редко.
Чтобы укрепить киль, желательно установить заглушку. Чтобы это сделать качественно, придется самостоятельно изготовить пластину. Толщина ее минимум обязана составлять 2.3 мм. После этого устанавливается щечка рулевой трапеции. Следующим шагом монтируется центральный узел. Для этого потребуется крюк и швеллер. Передний тросик при этом подсоединяется к растяжке.
Устройство с двойной мачтой
С двойной мачтой дельтаплан с мотором на сегодняшний день пользуется большим спросом. Сборку необходимо начинать стандартно с расчета размера крыла. После этого появится возможность приступить к килевому карману. Поливинилхлоридные листы для этой цели подходят идеально. Для закрепления верхней балки придется воспользоваться сварочным инвертором.
В качестве крестовины можно использовать алюминиевую пластину толщиною до 1.5 мм. Щечки рулевой трапеции должны крепиться на растяжках. Для их фиксации используются, как правило, кронштейны. В конце работы останется лишь зафиксировать мотор. Для этого устанавливается специальная проушина. Для ее фиксации делается плотная обшивка. Чтобы дельтаплан с мотором не имел проблем со стабилизацией, используются гнутики.
Дельтаплан с тройной мачтой
Сложить с тройной мачтой дельтаплан своими руками довольно сложно. В данном случае гнутики подходят только алюминиевого типа. При этом трубы в диаметре минимум обязаны составлять 2.3 см. В первую очередь устанавливается киль. Для его фиксации используется натяжной трос. После этого устанавливается непосредственно носовая заглушка. Для повышения стабилизации конструкции применяется проушина. С этой целью монтируется небольшой карабин.
Далее придется воспользоваться сварочным аппаратом. Затем устанавливается растяжка для тросов. В конце работы останется только зафиксировать центральный узел. Швеллер в данном случае желательно использовать с пряжкой. Дополнительно следует отметить, что заглушку необходимо подбирать только из профильной трубы. При этом накладки многие специалисты рекомендуют использовать резиновые.
Устройство с концевой поддержкой
Чтобы собрать данного типа дельтаплан своими руками, стандартно делают замеры киля. После этого появится возможность установить крыло. Для его фиксации необходимо использовать боковые тросы, которые крепятся на растяжках. Для того чтобы установить килевой карман, делаются небольшие накладки. После этого монтируется поперечная труба. Зафиксировать ее необходимо непосредственно на киле. Далее нужно заняться центральным узлом.
На этом этапе многие специалисты рекомендуют использовать гнутики с петлями. Также придется воспользоваться резиновыми нашивками. Все это необходимо для того, чтобы уменьшить сопротивление воздуха. После установки килевой заглушки можно приступать к монтажу струбцины. Для этого заготавливаются тросы диаметром около 0.5 мм. Крепиться они должны на кронштейнах.
Модель с заглушкой на мачте
Чтобы сложить данного типа дельтаплан своими руками, необходимо в первую очередь заготовить карабины. После этого сваривается поперечная труба. Далее появится возможность установить нижний растяжитель. Для этого лучше всего воспользоваться прочным кронштейном. Носовая заглушка в данном случае должна располагаться над мачтой. Чтобы ее зафиксировать, приваривается небольшая опора. После этого останется только установить накладку на купол. В конце работы прочно затягиваются все кронштейны.
Модификация с амортизационным шнуром
Модели с амортизационным шнуром (чертежи дельтаплана показаны ниже) на сегодняшний день являются довольно распространенными. Гнутик для этих целей необходимо подирать с двумя петлями. Однако в первую очередь следует заняться крылом. Листы поливинилхлорида для этого подходят хорошо. Следующим шагом фиксируется резиновая накладка.
В результате должен получиться килевой карман. Чтобы самодельный дельтаплан был стабилен в полете, устанавливают швеллер. При этом проушины монтируются самые разнообразные. Боковой трос на дельтаплане можно закрепить при помощи кронштейна. Для фиксации задней пряжки используются упоры.
Модель на растяжках
Чтобы понять, как сделать дельтаплан на растяжках, необходимо произвести расчет крыла и киля. Однако собирается модель первоначально с заготовки купола. Для этого нужно сварить трубы диаметром в 1.2 см. Полукрыло формируется из листов поливинилхлорида. При этом килевой карман можно сделать из нашивок. Заглушку в данном случае можно также изготовить из листов поливинилхлорида.
Для этого в первую очередь закрепляется крестовина. После этого фиксируется центральный кронштейн. Крылья есть возможность закрепить на опорах. Для этого тросы подбираются диаметром не менее 0.4 см. Килевую трубу в данном случае можно использовать с заглушкой. Также многие специалисты рекомендуют применять обшивку. Чтобы стабилизировать дельтаплан, устанавливают гнутик на две петли.
Применение стальных гнутиков
На дельтаплан стальные гнутики устанавливаются довольно часто. Однако следует учитывать, что купол в данном случае должен быть небольших размеров. Для того чтобы зафиксировать гнутики, необходимо в первую очередь установить центральный узел.
После фиксации боковых тросиков можно приступать непосредственно к накладкам. Для этого используются различные крестовины. На данном этапе очень важно надежно зафиксировать проушину. Носовая заглушка в этом случае используется довольно часто.
Безмоторные аппараты тяжелее воздуха дают ни с чем не сравнимое ощущение полета. К таким устройствам относятся парашют-крыло, планер и дельтаплан. Первые два приспособления для полетов сложны в изготовлении. Построить дельтаплан своими руками вполне по силам при наличии оборудованной мастерской, специального инструмента и материалов. Главное для такого дела — большое желание, а опыт придет во время работы.
Для того чтобы получить точный ответ на вопрос о том, как сделать дельтаплан своими руками, придется изучить некоторые разделы аэродинамики и материаловедения. Начинать следует с определения летательного аппарата и его назначения. Классический дельтаплан представляет собой устройство, состоящее из крыла особой формы и специальной подвесной системы для пилота.
Устройство дельтаплана
Основу конструкции летательного аппарата составляет несущий трубчатый каркас, изготовленный из дюралюминиевых труб разных диаметров. Для обеспечения необходимой жесткости крыла используется система тросовых растяжек. На каркас натягивается прочная и легкая ткань. До появления полимерных нитей использовался парашютный шелк. Подвес обеспечивает оптимальное положение пилота в полете и управление дельтапланом.
Несущая конструкция строится вокруг килевой трубы, с нею в передней части соединяются две боковины. В центральной части перпендикулярно к килевой балке установлена поперечина, которая обеспечивает прочность крылу. Тем, кто делает дельтаплан своими руками, известно, что место стыковки основной трубки и поперечины находится в центре масс устройства. В этой же точке устанавливается и вертикальная распорка, и управляющая трапеция.
Она представляет собой дюралевую трубку нужного диаметра с системой крепления тросовых растяжек. Шнуры натягиваются не только в верхней плоскости аппарата от мест соединения несущих элементов, но и в нижней части. Здесь растяжки крепятся к рулевой трапеции. Такая схема позволяет при сохранении минимального веса достичь необходимой жесткости всей конструкции планера.
Особенности изготовления и применения дельтапланов
К материалам, используемым для выделки летательных аппаратов, предъявляются повышенные требования. Для того чтобы сделать качественный дельтаплан своими руками, в дополнение к уже перечисленным трубам и ткани понадобятся специально сконструированные и изготовленные соединительные устройства. Центральный узел — наиболее ответственная деталь, которая обеспечивает соединение несущих элементов.
Он проектируется таким образом, чтобы обеспечить минимальное аэродинамическое сопротивление аппарату. Изготавливая дельтаплан своими руками, этому узлу следует уделить особое внимание. Для сборки аппарата во всех неразъемных соединениях применяется пара болт с самоконтрящейся гайкой, в остальных случаях крепеж должен фиксироваться шпилькой. Это делается для исключения разрушения конструкции.
Полетать на дельтаплане собственного изготовления — значит получить максимум наслаждения. И удовольствие это будет не только от полета, но и от хорошо выполненной работы.
Писем множество. Одни из них — на «фирменных» бланках различных предприятий и учреждений, другие — на листочках, вырванных из ученических тетрадок. Но вопросы во всех примерно одинаковые: читатели интересуются, где, когда и как можно получить исчерпывающие сведения о дельтапланах и дельтапланеризме. Начатый нами еще в 1968 году разговор о новом виде безмоторного летания вызвал огромный интерес и приобрел размах поистине всеохватный.
Это, на наш взгляд, вполне закономерно и неудивительно: уровень технической подготовки молодежи сейчас достаточно высок для того, чтобы даже в домашних условиях построить своими силами полноценный дельтаплан. Некоторый дефицит необходимых материалов также не останавливает энтузиастов дельтапланеризма. Трудности в другом: нет хороших, подробных и достоверных чертежей, по которым можно было бы изготовить детали дельтаплана, а недостаток опыта и технологических навыков очень часто сводит на нет попытки самостоятельно сшить купол (парус). Доходят до крайностей. В письме семиклассника Владимира Никитина из Сумской области — фотография босоногого мальчишки. Он летит с небольшого холмика на дельтаплане, сделанном из еловых жердей и обтянутом кусками старого кумачового лозунга.
Подобных корреспонденций немало. Они наглядно показывают, с какими трудностями сталкиваются энтузиасты дельтапланеризма на пути к своей мечте! Но вот дельтаплан, наконец, готов. Поблескивая новенькими деталями, он красуется на вершине холма, готовый к полету и чем-то похожий на огромную фантастическую птицу.
Тут-то и начинаются главные неприятности! Ведь нет пока никаких официальных инструкций или наставлений по производству полетов, правил безопасности и т. д., не говоря уже о методике. Каждый пытается летать по собственному разумению, на свой страх и риск! А это совершенно недопустимо.
Между тем некоторые общественные организации, первыми начавшие в нашей стране освоение дельтапланов, уже накопили немалый опыт, выработали пусть пока еще не во всем совершенные правила организации и проведения полетов, заложили основы методики подготовки новичков. Однако, судя по письмам читателей, мало кто знает, как с этими организациями установить связь и на какую помощь с их стороны могут рассчитывать люди, начинающие все с азов. Курьезная деталь: недавно в нашу редакцию позвонили из городской телефонной справочной службы (знаменитая «09») и просили дать адреса клубов дельтапланеристов и других организаций, где молодежь занимается этим видом спорта.
Внимательно изучив полученные письма, мы составили перечень вопросов, которые больше всего интересуют наших читателей, и подготовили подборку под общим названием — дельтаплан без секретов.
Семейство дельтапланов «Славутич», созданное в комсомольском общественном конструкторском бюро в Киеве энтузиастами дельтаплана, появилось на свет в результате большой исследовательской работы и комплекса летных испытаний, проведенных при непосредственном содействии генерального конструктора О. К. Антонова. Участники этой работы — инженеры КБ Н. Калашников, А. Пешков, В. Моисеев и Г. Макаров.
А — передний узел, Б — «топ» мачты, В — боковой узел, Г — центральный узел, Д — хвостовой узел;
1 — труба — передняя кромка, 2 — килевая балка, 3 — мачта, 4 — поперечная балка, 5 – рулевая трапеция, 6 — предохранительные шайбы, 7 — подвесная система, 8 — 11 — тросовые растяжки.
Дельтапланы типа «Славутич» предназначены для первоначального обучения полетам дельтапланеристов, выполнения тренировочных и рекордных полетов, участия в соревнованиях.
Конструкция аппаратов всех модификаций состоит из следующих основных элементов (рис. 1): каркаса, рулевой трапеции, мачты, тросовых растяжек, купола и подвесной системы. Они позволяют использовать ее в трех вариантах: «Славутич-1» — наиболее прост в управлении, рекомендуется для первоначального обучения дельтапланеристов; вариант 2 — переходной, отличается от первого увеличенным углом при вершине (с 80° до 84°). Модификация варианта 1 в вариант 2 осуществляется удлинением поперечной трубы на 100 мм с каждой стороны (стыковочное отверстие на передней кромке переносится на 120 мм назад). При этом используется один и тот же купол. Вариант 3 — спортивный, имеет угол при вершине 90°. При модификации каркаса — доработка та же, что и для варианта 2, с соответствующим увеличением поперечной балки на 210 мм и переносом стыковочного отверстия на передней кромке на 280 мм назад. Купол имеет увеличенный по сравнению с другими вариантами угол при вершине — 97°.
Теоретическая схема каркаса и обшивки, а также основные геометрические и летно-технические данные вариантов дельтаплана «Спавутич» приведены на рисунках.
ОПИСАНИЕ КОНСТРУКЦИИ
Каркас — основной жесткий элемент аппарата, определяющий его геометрические характеристики. Основные части каркаса: две передние кромки, килевая балка, поперечная балка, носовой узел, центральный, боковой и хвостовой узлы. Передние кромки, киль и поперечная балка трубчатой конструкции имеют стыки по длине в виде переходных муфт. В центре переходной муфты — стыковочное отверстие (рис. 2). Концы труб заглушены деревянными вкладышами длиной, равной четырем диаметрам трубы, как показано на рисунке. Торцы вкладышей покрываются эпоксидной смолой. Стыковочные отверстия образованы внутренним диаметром трубок, вставленных поперек основной трубы. При использовании в качестве материала для этих вкладышей дельтадревесины трубки не нужны. Носовой узел А соединяет между собой передние кромки и киль. Крепление носового узла и труб — 4 болта М8. Расстояние между осями крепления передних кромок — 150 мм. На носовой узел устанавливаются верхний и нижний элементы крепления передних тросовых растяжек.
А — схема регулировки рулевой трапеции по длине дельтаплана:
1 — подвесная система пилота. 2 — регулировочная планка, 3 — защитная шайба.
Б — стыковка труб с помощью муфты:
1 — трубчатая заклепка, 2 — стыковочная муфта, 3 — защитная шайба.
В — конструкция стыковочного отверстия:
1 — стыковочная муфта, 2 — трубка.
Д — схема расположения разъемов (при длине дельтаплана в сложенном состоянии около 2 м используются все обозначенные разъемы, при длине около 2,7 м разъемы 1, 2 и 3 не выполняются).
Е — центральный узел: 1 — мачта. 2-килевая балка, 3 — поперечная балка. 4 — шайбы. 5 — центральный болт, 6 — рулевая трапеция.
И — боковой узел: 1 — гайка-барашек. 2 — труба — передняя кромка, 3 — поперечная балка. 4 — деревянный вкладыш — буж.
К — хвостовой узел: 1 — тандер (талреп), 2 — деревянный вкладыш — буж, 3 — нижняя тросовая растяжка.
Л — носовой узел: 1 — верхняя тросовая растяжка, 2 — деревянный вкладыш — буж, 3 — нижняя тросовая растяжка.

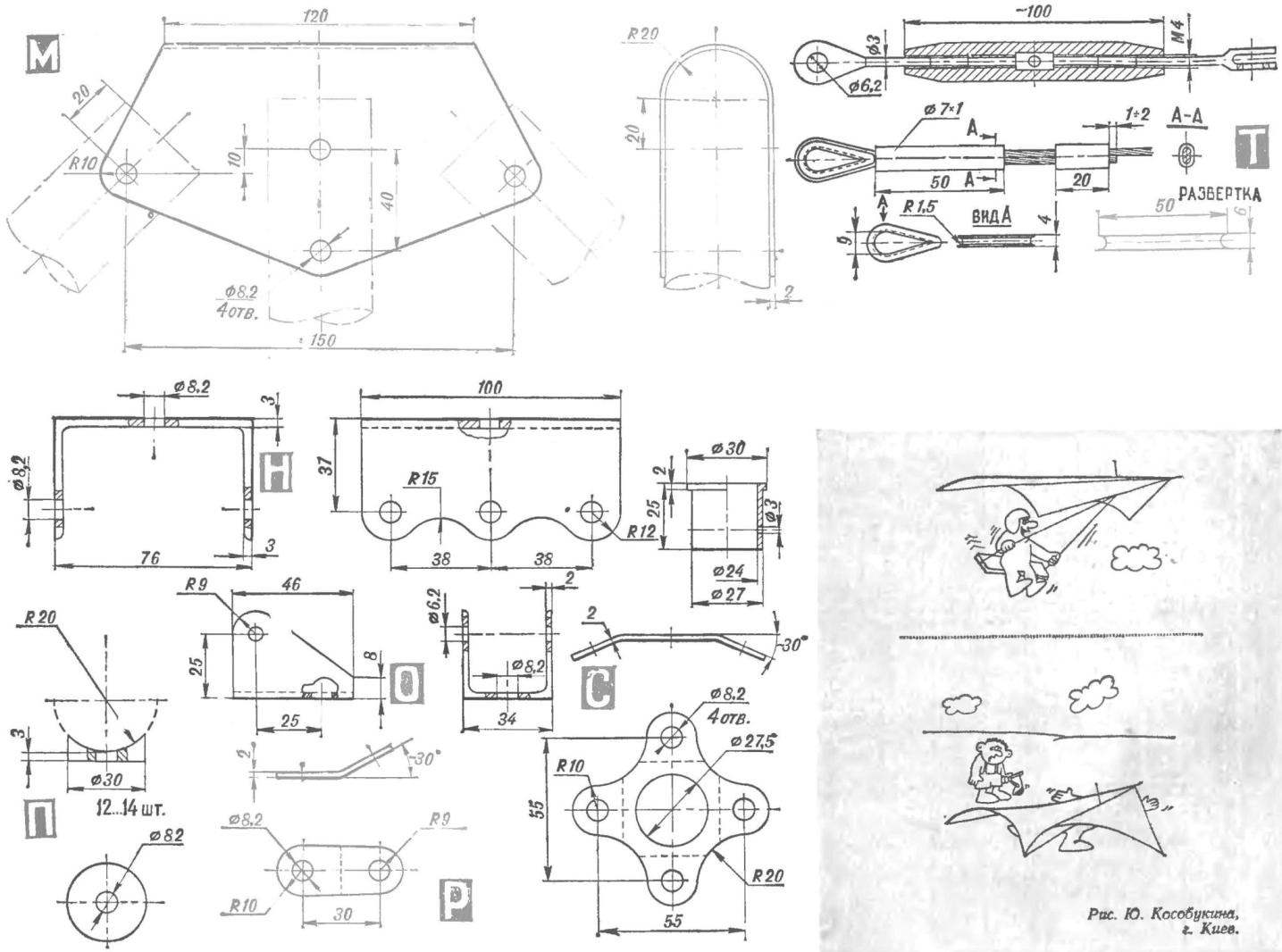

М — оковка носового узла, Н — оковка центрального узла, О — верхняя оковка центрального узла, П — шайба, Р — пластина крепления троса, С — мачтовая пластина крепления тросов, Т — регулировочный тандер и способ заделки троса.
Центральный узел Г предназначен для соединения полеречной и килевой балок между собой, установки рулевой трапеции и мачты. Он состоит из нижнего и верхнего П-образных профилей, центрального болта, вкладыша, двух трубчатых шайб, пружинной шайбы и гайки. На нижнем П-образном профиле устанавливается рулевая трапеция, при этом обеспечивается возможность ее перестановки вдоль киля на 35 мм от среднего положения. Верхний П-образный профиль предназначен для установки мачты.
Хвостовой узел Д предназначен для крепления задних тросовых растяжек и состоит из верхнего и нижнего элементов крепления растяжек, болта крепления, пружинной шайбы и барашковой гайки.
Боковой узел В предназначен для крепления поперечной Сапки и передних кромок между собою, а также для крепления концевых проушин боковых тросовых растяжек.
Рулевая трапеция предназначена для управления дельтапланом, для крепления подвесной системы и нижних тросовых растяжек. Она может быть выполнена в разборном или неразборном вариантах (рис. 3).
Верхняя часть трапеции (рис. 2) имеет болтовые «ступеньки» для крепления подвесной системы. Каждая ступенька состоит из болта М8, пружинной шайбы и барашковой гайки. Между трубами трапеции устанавливаются распорные трубки (надеты на болт), обеспечивающие постоянный зазор между ними. Фиксирование подвесной системы на той или другой «ступеньке» обеспечивает изменение центровки аппарата с пилотом в пределах 1 — 1,5%.
А — крепление трапеции к каркасу: 1 — карабин подвески пилота, 2 — деревянная заглушка — буж, 3 распорная втулка (см. также «В» -справа).
Б — рулевая трапеция, (вверху — конструкция разъема): 1 — переходная втулка, 2 — регулировочная планка, внизу – ее вид в плане.
В — вариант разъема без применения гнутых труб: 1 — регулировочная планка, 2 — накладка и ее развертка. Справа — распорная втулка (ом. также А», позиция 3). Внизу — ушковый болт.
Г — переходная втулка.

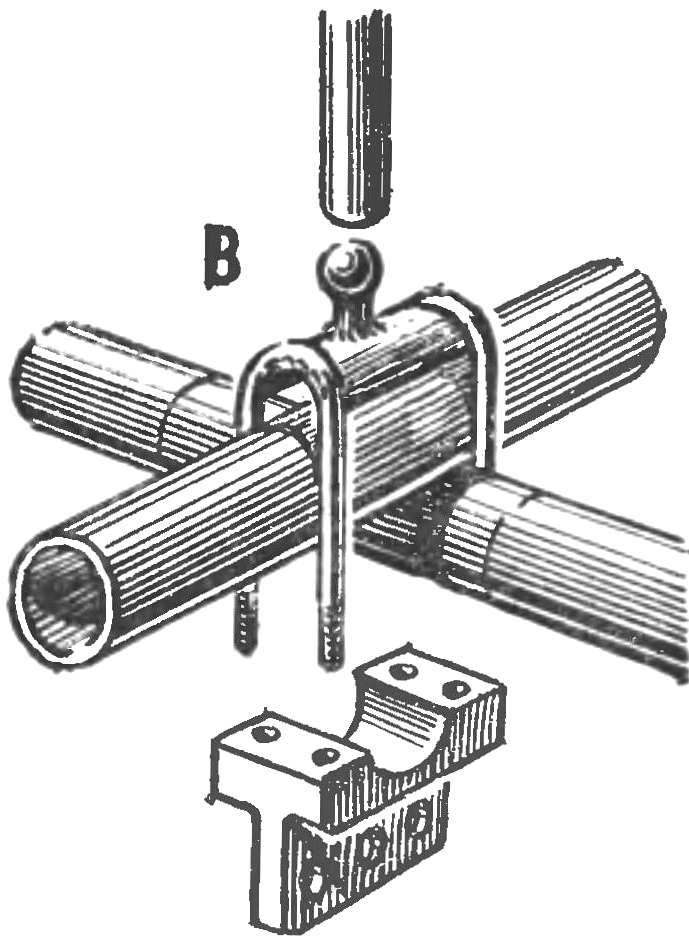

А — центральный узел, Б — боковой узел, В — конструкция узла, выполненного без сверления основных труб каркаса (разработка А. Антипова, г. Красноярск).
В нижней части боковых стоек трапеции установлены узлы крепления нижних тросовых растяжек, которые состоят из ушкового болта М6, шайбы и самоконтрящейся гайки. В местах установки этих узлов в стойки вставлены Муфты, подобные муфтам основного каркаса (рис. 3Г).
Мачта предназначается для крепления верхних тросовых растяжек и состоит из трубы и крестообразного узла крепления тросов. Узел крепления тросов установлен на мачте с помощью вкладыша и шплинта (рис. 2). Труба мачты крепится к верхнему П-образному профилю центрального узла болтом М6.
Тросовые растяжки обеспечивают требуемую жесткость каркаса и состоят из верхних и нижних ветвей, которые, в свою очередь, делятся на передние, боковые и задние. Передние и задние нижние тросовые растяжки дают возможность изменять положение рулевой трапеции вдоль килевой балки. Эта регулировка обеспечивается тендерами, регулировочными П-образиыми профилями на носовом и хвостовом узлах или регулировочными планками на боковых узлах трапеции (рис. 2). В двух последних случаях тандер служит только для натягивания передних и задних тросов. Регулировка натяжения боковых тросов также осуществляется с помощью тандеров.
А. ДАШИВЕЦ
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter
, чтобы сообщить нам.
Безмоторные аппараты тяжелее воздуха дают ни с чем не сравнимое ощущение полета. К таким устройствам относятся парашют-крыло, планер и дельтаплан. Первые два приспособления для полетов сложны в изготовлении. Построить дельтаплан своими руками вполне по силам при наличии оборудованной мастерской, специального инструмента и материалов. Главное для такого дела — большое желание, а опыт придет во время работы.
Для того чтобы получить точный ответ на вопрос о том, как сделать дельтаплан своими руками, придется изучить некоторые разделы аэродинамики и материаловедения. Начинать следует с определения и его назначения. Классический дельтаплан представляет собой устройство, состоящее из крыла особой формы и специальной подвесной системы для пилота.
Устройство дельтаплана
Основу конструкции летательного аппарата составляет несущий трубчатый каркас, изготовленный из дюралюминиевых труб разных диаметров. Для обеспечения необходимой жесткости крыла используется система тросовых растяжек. На каркас натягивается прочная и легкая ткань. До появления полимерных нитей использовался парашютный шелк. Подвес обеспечивает оптимальное положение пилота в полете и управление дельтапланом.
Несущая конструкция строится вокруг килевой трубы, с нею в передней части соединяются две боковины. В центральной части перпендикулярно к килевой балке установлена поперечина, которая обеспечивает прочность крылу. Тем, кто делает дельтаплан своими руками, известно, что место стыковки основной трубки и поперечины находится в центре масс устройства. В этой же точке устанавливается и вертикальная распорка, и управляющая трапеция.
Она представляет собой дюралевую трубку нужного диаметра с системой крепления тросовых растяжек. Шнуры натягиваются не только в верхней плоскости аппарата от мест соединения несущих элементов, но и в нижней части. Здесь растяжки крепятся к Такая схема позволяет при сохранении минимального веса достичь необходимой жесткости всей конструкции планера.
Особенности изготовления и применения дельтапланов
К материалам, используемым для выделки летательных аппаратов, предъявляются повышенные требования. Для того чтобы сделать качественный дельтаплан своими руками, в дополнение к уже перечисленным трубам и ткани понадобятся специально сконструированные и изготовленные соединительные устройства. Центральный узел — наиболее ответственная деталь, которая обеспечивает соединение несущих элементов.
Он проектируется таким образом, чтобы обеспечить минимальное аэродинамическое сопротивление аппарату. Изготавливая этому узлу следует уделить особое внимание. Для сборки аппарата во всех применяется пара болт с самоконтрящейся гайкой, в остальных случаях крепеж должен фиксироваться шпилькой. Это делается для исключения разрушения конструкции.
Полетать на дельтаплане собственного изготовления — значит получить максимум наслаждения. И удовольствие это будет не только от полета, но и от хорошо выполненной работы.

Естественно, все началось с попыток «моторизовать» уже имеющиеся под руками и проверенные в полете аппараты. Но каким должен быть двигатель такого гибрида? Где его рациональнее всего разместить на дельтаплане?
Решением этой проблемы сегодня и заняты конструкторы — профессионалы и любители. Некоторым удалось достичь первого успеха. Читателям, вероятно, попадалась информация о таких мотодельтапланах, как «Синяя птица», «Журавлик», БС-3.
Один из вариантов решения конструкции мотора для дельтаплана предлагают омичи Ю. Казуров, И. Полушкин и В. Русаков. Возможно, их двигатель заинтересует не только любителей воздухоплавания, но и приверженцев других видов самодельной моторной техники.
Тяга двигателя компенсирует в полете силу аэродинамического сопротивления дельтаплана. Ее нетрудно подсчитать, используя определение аэродинамического качества как отношения подъемной силы к силе лобового сопротивления. Качество 8 стало уже обычным для современных спортивных дельтапланов; общий полетный вес — 110 кгс, поэтому тяга для горизонтального полета должна быть не менее 15 кгс, а для набора высоты — не менее 30 кгс.
Строители аэросаней знают, что при изготовления воздушного винта трудно получить тягу, превышающую четыре килограмма на одну лошадиную силу мощности двигателя. А для полета под треугольным крылом требуется мотор мощностью не менее 10 л. с.
Какой же выбрать? Форсированный двигатель с малым рабочим объемом имеет большое число максимальных оборотов и нуждается в понижающем редукторе, а значит, в усложнении конструкции и увеличении ее веса. У нефорсированного — низкое число оборотов, что позволяет обойтись без редуктора, но большой рабочий объем.
Ни один из мотоциклетных двигателей мощностью 10-15 л. с. не настолько легок, чтобы его можно было поставить на дельтаплан. Вот почему мы занялись постройкой двигателя, который отвечал бы всем требованиям.
Это двухтактный, двухцилиндровый, с воздушным охлаждением двигатель «Циклон», имеющий рабочий объем 209 см8, диаметр цилиндра 55 мм, ход поршня 44 мм. Максимальная мощность при 6 тыс. об/мин — 12 л. с., степень сжатия — 7. Весит он с винтом, фланцем и катушками зажигания 8,5 кгс, работает на бензине АИ-93 в смеси с маслом МС-20 в пропорции 20: 1.
Картер двигателя взят от лодочного мотора «Ветерок-12» и частично переделан. В нем заварены продувочные и смазочные каналы и сделаны новые по шаблону, снятому с цилиндра. Отверстия в картере для новой гильзы расточены до 62 мм; просверлены отверстия М6 под восемь шпилек крепления цилиндров.
Цилиндры, поршни в сборе и карбюратор — от бензопилы «Урал-2 Электрон». Так как ход поршня у «Ветерка» не совпадает с таковым у бензопилы на 2 мм, то нужно с поверхности картера на стыке с цилиндром снять 1,5 мм и довести место сопряжения деталей на притирочной плите. Чтобы поршни не перекрывали продувочные окна, их днища подтачиваются, окна в юбке завариваются.
Стопорные штифты верхних поршневых колец надо переставить на 5 мм по часовой стрелке, если смотреть сверху. Поршневой палец Ø 13,8 мм можно использовать от бензопилы или взять палец Ø 14 мм от мотоцикла «Иж-Юпитер», развернув отверстия в бобышках до нужного размера. Бронзовые втулки в верхних головках шатунов заменены на роликовые подшипники для надежности, а посадочные места в шатунах прошлифованы до соответствующего размера. В нижних головках, в крышке картера и центральной опоре коленчатого вала — ролики 0 2,5 мм и длиной 12,6 мм, а на концах вала — подшипники № 204.
1 — центральная опора коленвала, 2 — игольчатые подшипники (длина ролика 12,6 мм, Ø 2,5 мм), 3 — крышка картера мотора «Ветерок-12», 4, 5 — цилиндр и поршень бензопилы «Урал-2 Электрон», 6 — поршневой палец, 7 — игольчатый подшипник (длина ролика 15 мм, Ø 2 мм), 8 — шатун мотора «Ветерок-12», 9 — Поршневое кольцо от бензопилы, 10 — заглушка, 11 — картер мотора «Ветерок-12», 12 — подшипник.
Для установки цилиндров в ряд их надо обрезать на 10 мм со стороны впускных окон, которые закрыты дюралюминиевыми пластинами, крепящимися винтами М3 с потайными головками с герметизацией эпоксидной смолой. Чтобы гильзы цилиндров не упирались в центральную опору и крышку картера, последние подпилены на глубину 4 мм. В крышке картера, кроме того, просверлены два отверстия для смазки роликового подшипника.
При вертикальном расположении цилиндров используется беспоплавковый мембранный карбюратор (КПМ-100У от бензопилы). При горизонтальном расположении цилиндров — карбюратор от «Ветерка-12» или другой, с диффузором подходящего диаметра. Топливо в них поступает самотеком.
Для упрощения двигателя и снижения его веса применено батарейное зажигание. Батарея из четырех аккумуляторов СПД-12 весит 1 кгс; ее емкости хватает на восемь часов работы. Контакты прерывателей от двухцилиндровых мотоциклов «Ява» или «Иж». Высоковольтные трансформаторы ТЛМ (катушки зажигания) — от унифицированного магдино МН-1, применяемого в лодочных моторах «Привет-22» и «Вихрь». Свечи зажигания — СИ 12РТ или ПАЛ-14-7. Опережение зажигания — 2,8-3,5 мм до верхней мертвой точки. Для запуска двигателя используется легкий шкив, соосный с воздушным винтом.
Необходимая степень сжатия в камере сгорания подбирается толщиной прокладки между картером и цилиндром.
Мощность двигателя при форсировании может быть увеличена до 14-15 л. с. Рекомендации по повышению мощности «Ветерка-12» можно найти в журнале «Катера и яхты» (№ 6, 1972 г. и № 6, 1973 г.).
Надеемся, что двигатель «Циклон» заинтересует не только дельтапланеристов, но и других любителей технического творчества.
Если же вы предназначаете его для дельтаплана, то не упустите из виду, что сам летательный аппарат должен соответствовать «Временным техническим требованиям для дельтапланов» (ВТТД-80), имеющимся во всех краевых и областныхкомитетах ДОСААФ страны.
При установке двигателя каждый столкнется с несколько противоречивыми требованиями: центр тяжести системы «пилот — дельтаплан» не должен изменять своего положения; работающий двигатель — не вызывать пикирующий или кабрируюший момент; вращающийся винт — находиться как можно дальше от пилота.
Мы выбрали схему с задним расположением двигателя, но применили не толкающий, а тянущий винт, чтобы лучше охлаждались цилиндры. Этой же цели служит и капот из тонкого алюминиевого листа. Такая схема позволила поставить винт Ø 700 мм и получить от него тягу 30 кгс при незначительном кабрирующем моменте.
Перед подвеской двигателя аппарат балансируют на скорости наибольшего аэродинамического качества (при которой усилие на ручке трапеции отсутствует). После этого на килевой трубе подвешивают двигатель.
В пробных полетах с незаведенным двигателем определяют скорость наибольшего аэродинамического качества и балансируют аппарат переносом точки подвески пилота в незначительных пределах. Надо следить за тем, чтобы новая балансировочная скорость была немного больше, чем без двигателя. Стартовать лучше с возвышенности; хорошо, если помощник поддержит килевую трубу. Летать надо при ровном встречном ветре, скорость которого не превышает 6 м/с (в штиль взлет труден и небезопасен). Во время разбега и взлета двигатель должен работать с малым числом оборотов. При достижении балансировочной скорости обороты увеличивают, следя за тем, чтобы воздушная скорость дельтаплана не менялась. Полеты следует прекратить при возникновении пикирующего или большого кабрирующего моментов. Наличие их указывает на неправильную установку двигателя. Проводя пробные полеты и корректируя угол установки двигателя по отношению к килевой трубе, добиваются незначительного кабрирующего момента, не мешающего длительному полету. Перед посадкой необходимо убавить обороты, выключить зажигание и приземлиться обычным способом, помня, однако, о том, что посадочная скорость должна быть выше, — ведь удельная нагрузка на крыло больше.
Особое внимание — безопасности полетов. У дельтаплана перед установкой двигателя надо увеличить диаметр килевой трубы. Необходимо усилить также поперечную трубу — в районе центрального узла. Все резьбовые соединения должны быть надежно законтрены. Перед каждым взлетом надо тщательно осматривать дельтаплан и винтомоторную установку. Воздушный винт должен иметь ограждение, а двигатель — выключатель зажигания, а также аварийное устройство, останавливающее мотор, когда пилот отпускает рукоятку трапеции. При каждом запуске будьте очень внимательны, следите, чтобы помощник не находился вблизи винта или в плоскости его вращения.
Ю. КАЗУРОВ, И. ПОЛУШКИН, В. РУСАКОВ, г. Омск
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter
, чтобы сообщить нам.
По опыту знаем, что внешний вид дельталета «Жук-42» порождает много эмоций и, естественно, вопросов. Эмоции опустим, а из всего множества вопросов оставим один, самый существенный: почему у него не трех-, а четырехколесное шасси?
Прежде чем ответить, вспомним, что наземные транспортные средства с трехколесным шасси и передним управляемым колесом неустойчивы на поворотах и неровном грунте и склонны к опрокидыванию.
То же самое можно наблюдать и у трехколесных дельталетов на наиболее ответственных режимах работы — взлетно-посадочных. И особенно на неподготовленных площадках. Как показывает практика, от опрокидывания там не застрахован никто: ни новичок, ни мастер.
В чем же причина? А причина в том, что традиционное трехколесное или, как говорят, классическое шасси дельталета весьма чувствительно к продольным и боковым опрокидывающим моментам, вызываемым инерцией высокорасположенного крыла значительной массы при движении машины по неровному грунту.
Эти моменты действуют вокруг осей опрокидывания, которые соединяют центр переднего колеса с центрами задних. При прямолинейном движении дельталета по ровной земле силы, стремящиеся накренить его вправо или влево, находятся в равновесии и гасят друг друга. Однако при малейшей кочке, попавшей под переднее колесо не строго по продольной оси машины, зыбкое равновесие нарушается и образуется нескомпенсированный момент вокруг одной из боковых осей опрокидывания.
Пилоты трехколесных дельталетов знают, что опасной в этом отношении становится уже скорость 45 — 50 км/ч.
Один из самых эффективных способов повышения устойчивости дельталета на взлете и посадке — это применение четвертого колеса. У четырехколесного шасси, которое движется по неровному грунту, опрокидывающие моменты от сил инерции высокорасположенного крыла не столь опасны, поскольку оси опрокидывания далеки от центра тяжести.
На ровном же грунте такие моменты не возникают вообще.
Конечно, новая схема не лишена недостатков. Например, усложняется конструкция мототележки, увеличивается ее масса.
Насколько же? Подсчет показывает, что рулевой механизм,
телескопическая колонка с карданными шарнирами, редуктор с тягами и четвертое колесо с узлом крепления добавляют «Жуку» 5% от его взлетной массы. Это незначительно, учитывая, что на другой чаше весов — возросшая устойчивость и, следовательно, безопасность.
Что еще? Передний мост повышает лобовое сопротивление, а это приводит к дополнительному расходу топлива. Однако с этим можно смириться при учете плюсов новой схемы шасси. Вот один из них. В отличие от дельталета классической схемы с одним передним колесом, практически не защищающим экипаж
при столкновении, например, с деревом, «Жук» имеет передний мост, который способен выполнить (и один раз было — выполнил!) роль бампера, приняв удар на себя.
Кроме того, схема позволяет удачно разместить сиденья рядом и на одном уровне. Низко расположенный центр тяжести экипажа — еще один фактор повышения устойчивости аппарата. Это позволяет использовать его в качестве учебного.
Если внимательно присмотреться к начинающим пилотам, то выяснится, что большинство обладают навыками вождения автомобиля и педальное управление передним колесом дельталета классической схемы представляет для них определенную трудность.
Причем не только на стадии обучения. Поэтому при проектировании шасси «Жука» был применен автомобильный подход: предусмотрены развал и схождение колес, рулевой механизм и педальный (поскольку ноги пилота освободились), привод управления газом и тормозом. Все это позволило приблизить ощущения ученика к привычным «автомобильным», резко сократило время его адаптации к аппарату на земле, облегчило самые опасные режимы полета — взлет и посадку.
Тем более что рулевой редуктор значительно снижает усилия на «баранке» по сравнению с классической схемой.
Мало того, благодаря тому же редуктору передние колеса в воздухе всегда ориентированы по полету, что тоже способствует благополучной посадке.
И последнее. Руль совмещен с трапецией крыла. Поэтому на взлете, когда колеса отрываются от земли и пилот переходит на управление крылом, ему не приходится перемещать руки с одних органов управления на другие.
Четыре года летает «Жук-42», и ни одно конструкторское решение, заложенное в него, не подверглось пока сомнению.
Теперь более подробно о том, как устроен дельталет.
«Жук-42» состоит из крыла, двигателя и мототележки.
Крыло — типа «Апогей-16М». Конструкция его здесь рассматриваться не будет, поскольку крыло куплено готовым в дельтаклубе города Мелеуз (Башкортостан).
Приведем для сведения лишь основные его характеристики: размах — 10,2 м, площадь — 16 кв.м, удлинение — 6,5, стреловидность — 30 градусов, длина корневой хорды — 2,25 м, двойная обшивка — 75%.
Двигатель — типа РМЗ-640 от снегохода «Буран». Подвергся настолько серьезной переделке, что рассказать о ней в данной публикации не представляется возможным. Полное описание модернизации двигателя будет изложено в отдельной статье, которая выйдет в одном из последующих номеров журнала.
Здесь же мы остановимся на конструкции мототележки. Она состоит из рамы прямоугольной формы, на которой размещены: носовой обтекатель с приборной доской, сиденья пилота и пассажира, органы управления, подвески передних и задних колес, бензобаки, аккумуляторы, мачта стыковки с моторной рамой и крылом.
Рама мототележки собрана в основном из дюралюминиевых труб различного диаметра (от 22 до 60 мм) с толщиной стенок 1,5 мм.
Состоит из переднего и заднего мостов и лонжеронов. Между собой трубы мостов и лонжеронов соединены перемычками из титана, а также уголками и трубчатыми заклепками из нержавеющей стали. Наиболее нагруженные места усилены дополнительными трубами и титановыми накладками.
Все поперечные элементы рамы, а это в основном трубы, присоединены к лонжеронам болтами М8 с фигурными шайбами, один торец которых имеет плоскую, другой — вогнутую цилиндрическую поверхность.
Подчеркнем важную особенность конструкции дельталета: все без исключения болты на «Жуке-42» — шплинтуемые. Сзади на раму установлена мачта, с помощью которой мототележка подвешивается под крыло. Составлена мачта из двух подкосов, мощного верхнего пилона и соединяющего их замка. В рабочем, слегка наклонном положении она удерживается передним пилоном и трубами рамы сидений. При необходимости высоту мачты можно уменьшить, сняв передний пилон и рассоединив замок.
Подкосы мачты длинные и чрезвычайно нагружены двигателем, поэтому в середине они усилены наружными трубами большего диаметра. Верхний пилон тоже нагружен, поэтому представляет собой сдвоенную трубу, усиленную изнутри (в середине) отрезком третьей. Кроме того, он имеет дополнительное оснащение (на рисунках не показано).
Во-первых, это страховочный тросик, пропущенный сквозь пилон: нижний конец его зацеплен за средний болт замка, а верхний перебрасывается через килевую трубу крыла во время присоединения ее к мототележке.
Во-вторых, стальной блок диаметром 45 мм, прикрепленный к пилону снаружи коротким отрезком такого же тросика: через него переброшен и протянут к двигателю поводок с пусковой рукояткой.
К крылу пилон крепится отдельным узлом, конструкция которого будет рассмотрена ниже.
Середина мототележки предназначена для пилота и пассажира. Они располагаются на мягких (из поролона, обшитого кожзаменителем) сиденьях, покоящихся на ремнях рамы. Под сиденьями на таких же ремнях размещаются два алюминиевых бака (размер каждого — 400x220x180мм) с-топливом общей емкостью 34 л. Они приторочены резиновыми жгутами к задней поперечине и мосту.
Такая установка баков позволяет за счет амортизации безопасно эксплуатировать их на всех режимах полета с перегрузкой до трех «жэ».
Перед пилотом, слева по борту, расположены педали газа и тормоза, а также комплекс управления, включающий в себя «баранку», рулевой механизм, телескопическую колонку, редуктор с тягами и стойку (последняя используется на мототележке без крыла, то есть в вариантах «аэромобиль», «аэросани», «аэрокатамаран»).
В варианте «дельталет», когда пристыковано крыло, стойка снимается, и рулевой механизм переносится на трапецию крыла. Телескопическая колонка с карданами надежно, без заеданий, передает колесам малейший поворот «баранки» в широком диапазоне отклонений рулевой трапеции.
Во время движения дельталета ноги пассажира находятся на широкой подножке, а руки — на подлокотнике. К сиденью он, как и пилот, пристегнут ремнями безопасности (на рисунках не показаны).
Рулевой механизм и телескопическая колонка конструктивно не очень сложны, поэтому задерживаться на них не будем. Остановимся подробнее лишь на тросовом редукторе. Он состоит из трубы, поворачивающейся в двух капролоновых втулках-подшипниках, на которую туго намотан в несколько витков трос диаметром 2,4 мм. Концы последнего закреплены в двух отверстиях центральной рулевой тяги, отстоящих друг от-друга на расстоянии 280 мм.
Гайки на концах троса служат для поддержания требуемого натяжения.
Такой редуктор позволяет подобрать необходимое передаточное отношение, работает практически бесшумно и, главное, очень надежно.
От редуктора усилие тягами передается поворотным шкворням, а от них — колесам. Геометрия тяг, шкворней и поворотных кулаков выбрана такой, чтобы обеспечить нормальное «автомобильное» управление движением по земле, причем на довольно ощутимых скоростях.
ЛЕТНО
—
ТЕХНИЧЕСКИЕ
ДАННЫЕ ДЕЛЬТАЛЕТА
«ЖУК
-42
»
:
Вместимость, чел…………………………………………..2
Дальность полета, км………………………………….250
Скорость, км/ч:
. максимальная…………………………………………90
крейсерская……………………………………………80
взлетная…………………………………………………60
Скороподъемность, м/с…………………………………..2
Взлетная масса, кг……………………………………..370
Масса дельталета/аэросаней, кг……………165/115
Емкость топливных баков, л…………………………..34
Полезная нагрузка, кг………………………………….170
Двигатель…………….модернизированный РМЗ-640
Длина разбега/пробега, м…………………………50/30
Скорость в азросанном варианте (макс), км/ч.. 80
«Жук-42» в вариантах:
1 — дельталета с колесным, лыжным и поплавковым шасси, 2 — аэромобипя, 3 — аэросаней, 4 — аэрокатамарана.
Вид мототележки для дельталета сбоку (носовой обтекатель, лобовое стекло, сиденья, двигатель и его системы не показаны) и сзади (мачта условно показана в вертикальном положении, моторная рама и ее тяги сняты): 1, 24- верхний пилон мачты, 2- замок, 3, 30 — передний пилон, 4 — рулевое колесо, 5 — ступица рулевого механизма, 6 — телескопическая рулевая колонка, 7 — стойка пилона, 8 — переднее колесо, 9 — трубы усиления лонжерона, 10 — подлокотник сиденья пассажира, 11, 31 — ремни для сидений, 12 — рама сидений, 13 — заднее колесо, 14, 25 — правый подкос мачты, 15 — моторная рама, 16 — тяга моторной рамы, 17, 28 — труба усиления подкоса, 18 — фигурная шайба, 19 — труба усиления верхнего пилона, 20 — проушина крепления, 21,38 — болты М8, 22 — втулка-заклепка, 23 — отверстие для крепления узла стыковки с крылом, 26, 29 — отверстия для крепления моторной рамы и ее тяг, 27 — планка замка, 32 — поручень сиденья пассажира, 33 — стойка руля, 34 — заглушка, 35 — втулки-заклепки, 36 — фигурные шайбы, 37 — труба замка, 39 — проушина крепления подкоса, 40 — труба усиления (длина 250 мм).
Вид мототележки для дельталета сверху (мачта, передний пилой и моторная рама не показаны):
1, 2 — трубы рамы сидений, 3 — стойка руля, 4 — телескопическая рулевая колонка, 5 — труба-ограничитель хода педалей, 6 — поворотный шкворень, 7 — боковая рулевая тяга, 8 — центральная рулевая тяга, 9 — педаль тормоза, 10 — пята крепления стойки руля, 11 — педаль газа, 12 — передняя поперечина, 13 — тросовая намотка рулевого редуктора, 14 — левая подвеска переднего колеса, 15 — передний
мост, 16 — стойки переднего пилона, 17,27 — передний и задний раскосы, 18 — несущая труба подножки, 19- подножка, 20 — рулевой механизм, 21 — задняя поперечина, 22 — ремни подвески бензобаков, 23,25 — отверстия крепления подкосов мачты, 24 — задний мост, 26 — правая подвеска заднего колеса, 28 — ступица рулевого колеса, 29 — винт М6 (3 шт.), 30 — болт М6 крепления ступицы рулевого механизма (2 шт.), 31 -крышка ступицы, 32 — поворотная ось (болт Мб, 2 шт.), 33 -корпус ступицы, 34 — фторопластовая втулка-подшипник (2 шт.), 35 — болт Мб (8 шт.), 36 — петля стыковки с телескопической рулевой колонкой, 37 — кардан, 38 — стакан стойки руля, 39 — верхняя труба лонжерона, 40 — нижняя труба лонжерона, 41 -фторопластовая втулка-подшипник, 42 — винт М4 (4 шт.), 43 — перемычка лонжерона, 44 — уголок, 45 — перемычки переднего моста, 46 — накладка, 47 — рессора, 48 — прижимные шайбы, 49 — тросик рулевого редуктора, 50 — трубчатые заклепки.
Телескопическая рулевая колонка:
1 — петли стыковки с рулевым редуктором, 2,3,4 — трубы колонки, 5 — трубчатая заклепка с усиливающей втулкой (4 шт.), 6 — петли стыковки с рулевым механизмом, 7 — фторопластовый вкладыш-подшипник (4 шт.), 8 — заклепка (8 шт.).
Тросовый редуктор:
1 — телескопическая рулевая колонка, 2 — кардан, 3 — передняя поперечина, 4 — капролотовые подшипники, 5 — ось редуктора, 6,14 — болты М8 (8 шт.), 7 — трубы переднего моста, 8 — шплинт, 9 — кронштейны оси редуктора, 10 — прижимные шайбы, 11 -центральная рулевая тяга, 12 — тросик редуктора, 13 — гайки натяжения тросика.
Ðело в Ñом, ÑÑо многие из Ð½Ð°Ñ Ð»ÑбÑÑ ÑазлиÑного Ñода ÑкÑÑÑемалÑнÑй ÑпоÑÑ. Ñак, напÑимеÑ, многие пÑÑгаÑÑ Ñ Ð¿Ð°ÑаÑÑÑом Ñо ÑкалÑ, многие иÑполÑзÑÑÑ Ð´Ð»Ñ Ð¿Ð¾Ð´Ð¾Ð±Ð½ÑÑ Ð²ÐµÑей Ñакие веÑи, как делÑÑапланÑ.
Само название «Ð´ÐµÐ»ÑÑаплан», пÑоиÑÑ Ð¾Ð´Ð¸Ñ Ð¾Ñ ÐµÐ³Ð¾ ÑоÑмÑ. ÐÐµÐ´Ñ Ð¾Ð½ Ð¿Ð¾Ñ Ð¾Ð¶ по Ñвоим ÑоÑмам на гÑеÑеÑкÑÑ Ð±ÑÐºÐ²Ñ Ð´ÐµÐ»ÑÑа.
Ñак воÑ, Ð´Ð»Ñ Ñого, ÑÑÐ¾Ð±Ñ Ð´ÐµÐ»Ð°ÑÑ Ð´ÐµÐ»ÑÑаплан в домаÑÐ½Ð¸Ñ ÑÑловиÑÑ , нÑжно ÑмеÑÑ Ð½Ðµ ÑолÑко ÑделаÑÑ ÑÑо-Ñо Ñвоими ÑÑками. СоглаÑиÑеÑÑ, ÑÑо кÑÑÑиÑÑ Ð²Ð¸Ð½Ñики можно и не Ð¸Ð¼ÐµÑ Ð±Ð¾Ð»ÑÑого Ñма, пÑоÑÑо ÑÑоÑÑÑ Ð¸ кÑÑÑиÑÑ, но нÑжно еÑÑ Ð·Ð½Ð°ÑÑ, как кÑÑÑиÑÑ Ð¸, главное. знаÑÑ, кÑда нÑжно закÑÑÑиÑÑ ÑÐ¾Ñ Ð¸Ð»Ð¸ иной винÑик, кÑда пÑиÑпоÑобиÑÑ ÐµÐ³Ð¾, какой маÑеÑиал иÑполÑзоваÑÑ Ð´Ð»Ñ Ð·Ð°Ð¿ÑаÑÑей.
ÐаÑколÑко Ñ Ð¿Ð¾Ð¼Ð½Ñ, Ñо каÑÐºÐ°Ñ Ñ Ð´ÐµÐ»ÑÑаплана должен бÑÑÑ Ð¸Ð· Ñакого маÑеÑиала, коÑоÑÑй бÑл Ð±Ñ Ð»Ñгким, но не ÑлиÑком лÑгким, Ñак как возможно Ñо, ÑÑо Ð²Ð°Ñ Ð±ÑÐ´ÐµÑ Ð¾ÑноÑиÑÑ Ð²ÐµÑÑом Ð¾Ñ Ð·Ð°Ð´Ð°Ð½Ð½Ð¾Ð³Ð¾ кÑÑÑа. Сама конÑÑÑÑкÑÐ¸Ñ Ð´Ð¾Ð»Ð¶Ð½Ð° бÑÑÑ Ñаковой, ÑÑÐ¾Ð±Ñ ÑÑой конÑÑÑÑкÑией можно бÑло ÑпÑавлÑÑÑ, но вмеÑÑе Ñ Ñем, ÑÑÐ¾Ð±Ñ Ð¾Ð½Ð° Ñвободно могла леÑеÑÑ Ð¿ÑоÑив веÑÑа, а еÑли понадобиÑÑÑ, и по веÑÑÑ.
Ðне Ð¾Ð´Ð½Ð°Ð¶Ð´Ñ Ð¿ÑÐ¸Ñ Ð¾Ð´Ð¸Ð»Ð¾ÑÑ ÑлÑÑаÑÑ, ÑÑо каÑÐºÐ°Ñ Ð´ÐµÐ»ÑÑапланов многие делаÑÑ, либо из ÑиÑановÑÑ ÑÑÑбок, либо из Ñплавов ÑиÑана. Ðак извеÑÑно, ÑиÑан ÑвлÑеÑÑÑ Ð»Ñгким меÑаллом. Ðо он, ÑкоÑее коÑмиÑеÑкий, Ñем авиаÑионнÑй маÑеÑиал. Ðа и доÑÐ¾Ð³Ð¾Ð²Ð°Ñ Ð¾Ð½ бÑдеÑ, по ÑÑÐ°Ð²Ð½ÐµÐ½Ð¸Ñ Ñ Ð°Ð»Ñминием.
ÐÐ»Ñ Ñого, ÑÑÐ¾Ð±Ñ Ð²Ñ Ð¼Ð¾Ð³Ð»Ð¸ наглÑдно поÑмоÑÑеÑÑ, как делаÑÑ Ð´ÐµÐ»ÑÑаплан Ñвоими ÑÑками, а, ÑледоваÑелÑно, в домаÑÐ½Ð¸Ñ ÑÑловиÑÑ , пÑÐµÐ´Ð»Ð°Ð³Ð°Ñ Ð¿ÑоÑмоÑÑеÑÑ Ð¾Ð´Ð¸Ð½ видеоÑолик на ÑÑÑ ÑемÑ:
http://www.youtube.com/watch?v=KjStbmyM9uc
УÑÐ¿ÐµÑ Ð° вам!
Как самому сделать настоящий рабочий дельтаплан своими руками в домашних условиях. Пошаговая инструкция самостоятельного изготовления дельтаплана с подробными инструкциями В общих чертах, дельтаплан состоит из труб каркаса и надетого на этот каркас паруса. Трубы делаются из специальных сплавов (в основном, Д16Т — сплав дюраля и титана). Наиболее распространенные ткани для паруса — дакрон или лавсан.
Как известно, дельтаплан — это не самолёт, с которым его путают. Сейчас довольно много экстрималов, которые занимаются этим делом. Это спорт, за который, или платят деньги, или же которым занимаются энтузиасты. Перейдём к названию. Само название «Дельтаплан» происходит от формы его конструкции. Она напоминает форму греческой буквы дельта.
Для того, чтобы изготовить дельтаплан, то нужны такие детали: Тросы, которые должны быть весьма прочными, и могли выдерживать нагрузки, далее, каркас, который должен быть из относительно лёгкого металла. Например, может использоваться какая-нибудь дюраль, или титановый сплав, хотя, титановые сплавы весьма дороги, но более подходят, чем дюраль, так как они весьма прочны. При соединении каркасных труб нужно рассчитать, причём тщательно, количество и место разъёмов, чтобы конструкция имела возможность планировать в воздухе. Далее, и это самое главное, нужна обшивка. Она должна выдерживать определённые аэродинамические нагрузки, способствовать лёгкому полёту того, кто будет управлять дельтапланом. В качестве обшивки нужно использовать такой материал, как парусина, которая, как вам известно, ранее использовалась для кораблей. Да и сейчас любители парусных яхт используют её. А вообще, сборка дельтаплана, это большие нервы. Нужно уметь рассчитать нагрузки и всякого рода неожиданности.
Вам понадобится · Металлические трубы для каркаса, тросы, прочная парусина, 2 колеса. Инструкция 1 Для его изготовления потребуется несколько основных деталей: каркас, тросовая растяжка и обшивка. Также целесообразно применить съемные колеса и устройство для антипикировки. Большое значение оказывает диаметр труб для каркаса и качество металла, так как необходимо, чтобы он был достаточно прочный и относительно легкий для свободного поднятия в воздух. От соединения труб зависит конечный результат и летательная способность аппарата.
.
2 Необходимо грамотно рассчитать количество и определенные места разъемов, так как от этого зависит прочность и общий вес конструкции. Боковые и килевую трубу необходимо соединять в носовой области, что обеспечит обтекаемость дельтаплана. На верхней части центрального узла следует прикрепить мачту, которая одновременно служит опорой для тросов. Нижняя часть узла предназначена для размещения рулевой трапеции. 3 Боковой узел основы дельтаплана является вильчатой конструкцией, так как узлы и соединения размещены отдельно для исключения стыка труб и аэродинамики. Рулевая система управление представляет собой соединенные между собой боковины и ручку для удобства держания. 4 Тросовая система располагается в различных узлах, за счет чего и обеспечивается надежность крепления и регулировка управления дельтапланом. Очень важно выбирать тросы высокого качества и прочности, чтобы исключить вероятность разрывов и отцепления карабина. 5 Обшивка дельтаплана представляет собой больше эстетическую часть конструкции. Основными требованиями к материалу являются способность выдерживать аэродинамическую нагрузку во время полетов, низкая вероятность деформации каркаса. Как правило, этим требованиями удовлетворяет парусная ткань. 6 Таким образом, ответственный подход при изготовлении дельтаплана и выбор качественных деталей позволит получить отличный дельтаплан, который будет отвечать всем требованиям безопасности для здоровья и жизни человека, и позволит получить массу удовольствия от занятий любимым видом спорта.
Конструкция дельтаплана — классическая: трубчатый каркас, тросовая система растяжки и обливка с профилирующими элементами — латами. Аппарат оснащен съемными колесами безопасности и антипикирующим устройством. В комплект входит также подвесная система. Каркас трубчатый, основные элементы соединены между собой шарнирно в носовом, центральном и боковых узлах. Диаметр труб передней кромки и киля — 42х1 мм, поперечной — 42х1,5 мм. Все они изготовлены из дюралюминия Д-16Т, каждая имеет технологические и эксплуатационные разъемы. В трубах, образующих передние кромки, их два; в этих же местах установлены бужи. Средняя часть передней кромки в районе бокового узла усилена метровым бужем.
Килевая труба имеет технологический и эксплуатационный разъемы. Первый предназначен для усиления в районе центрального узла. Поперечная труба состоит из двух частей, симметричных относительно центрального узла: каждая имеет эксплуатационный разъем. Место и количество разъемов выбиралось исходя из условия обеспечения прочности, ресурса и минимального веса при габарите дельтаплана в пакете не более 2200 мм. В открытые концы труб вставлены пластмассовые заглушки, а в местах соединения с узлами установлены пластмассовые же радиусные шайбы.
Боковые и килевая трубы шарнирно соединены в носовом узле, который представляет собой обтекатель и конструктивно состоит из П-образной стальной пластины со швеллером и серьгой. Центральный узел собран из двух швеллеров. В верхней его части крепится мачта, поддерживающая тросы; в нижней устанавливается рулевая трапеция. Боковой узел каркаса — вильчатой конструкции: в ней узлы крепления поперечины и боковых тросов разнесены, что позволило исключить влияние стыка труб в боковом узле на аэродинамику крыла.
Нет денег! Начните зарабатывать прямо сейчас без начального капитала.Тут скупают очень дорого Вашу интеллектуальную собственность и авторское право. Напишите самостоятельно любой уникальный текст на любую тематику и выставь его на свободную продажу. Пройдите быструю абсолютно бесплатную регистрацию на крупнейшей бирже по продаже текстов «Тextsale» и начинайте зарабатывать прямо с этой минуты! Регистрируйся по баннерам на этой странице и сразу приступай к высокооплачиваемой работе:
Неленивые пользователи биржи «Текстсейл» зарабатывают в среднем до 30.000 рублей в месяц, не выходя из дома. Средняя стоимость за 1000 букв текста (это меньше половины стандартной страницы А4) – 1 доллар США. Можно установить цену и больше по Вашему усмотрению. Плюнь на надоевшую основную работу и начинай получать деньги уже сегодня, не вставая с любимого дивана! Или сделай себе дополнительный заработок в свободное время. Это не лохотрон, а реальная возможность неплохо заработать без вступительных взносов. Сколько написал – столько получил. Это надежная биржа, основанная более 10 лет назад и имеющая солидную репутацию. Радуйтесь – Вы получили новую работу и престижную творческую должность!
Рулевая трапеция представляет собой две боковины и ручку, соединенные между собой шарнирно. Боковины имеют технологические разъемы на случаи замены прямолинейных участков при их поломке. Тросовая система, скрепляющая каркас дельтаплана, состоит из верхних и нижних стальных тросов 2,5 мм, заделанных через коуши в серьги, скобы и карабин. Верхние расчалки соединяют носовой и боковые узлы, и узел на килевой трубе через топ мачты. Тросы вблизи топа имеют ограничители перемещения. Между носовым узлом и тросом, как и между левым боковым и тросом, установлены зубчатые регулировочные элементы натяжения продольных и поперечных тросов. Нижние тросы крепятся скобами к трапеции и не имеют регулировочных элементов. К карабину передних из них предъявляются повышенные требования по прочности и качеству изготовления. Все тросы имеют машинную заделку концов в гильзы обжатием и покрыты хлорвиниловой оболочкой.
Для крепежа в основных узлах дельтаплана используются болты М8, во вспомогательных — поменьше, М6. Неразъемные соединения выполнены с использованием самоконтрящихся гаек, разъемные — с контровкой булавками. Антипикирующее устройство дельтаплана включает три основных элемента. Главный из них — килевая профилированная лата, установленная между центральным и носовым узлом. Она обеспечивает постоянство формы носовой части крыла в килевом сечении.
Жесткие корневые латы обшивки, концы которых соединены тросами с мачтой, придают профиль обратной кривизны в этом сечении крыла на малых углах атаки. И последний элемент, способствующий устойчивости аппарата, — концевые поддержки обшивки, ограничивающие уменьшение крутки концевой части крыла на малых углах атаки. Для обеспечения безопасности на случай грубых посадок при обучении дельтаплан оборудован быстросъемными колесами, устанавливаемыми на ручке трапеции. Подвесная система образована стеганым ложементом, ремнями, канатом, карабином и стременем. Он помогает легко производить взлет и посадку, но главное — выполнять длительный полет: спортсмен в полете лежит как в люльке.
Обшивка дельтаплана состоит из тканевого «паруса», боковых и килевого карманов. Формообразование поверхности крыла в полете, аэродинамическая нагрузка на несущую поверхность, деформация каркаса — весь этот комплекс факторов заложен в раскрое обшивки по передней кромке, по килевому сечению и по сечению «косой» латы. Материалом служит парусная лавсановая ткань «Яхта-До». Для обеспечения формообразования крыла в обшивке по стыку полотнищ выполнены латкарманы, а которые вставляются латы. Восемь из них ориентированы по потоку, а четыре — «косые». Сами латы — трубчатые, 16х1,5 мм, из полиэтилена высокой плотности. Носовая часть тех из них, что ориентированы по потоку, имеет постоянный по размаху радиус 400 мм и прямолинейную хвостовую часть.
Обшивка дельтаплана, выполненная из лавсановой ткани «Яхта-До», состоит из паруса, боковых и килевого карманов. Формообразование крыла в полете, аэродинамическая нагрузка на несущую поверхность, деформация каркаса — все это заложено в раскрое обшивки по передней кромке, по килевому сечению и по сечению «косой» латы.
Парус сшит из отдельных полотнищ, состыкованных внахлест. Припуски на подгиб по передней кромке боковых карманов 11-12 мм, в остальных местах — не меньше 10 мм. Все элементы паруса сострочены швом типа зигзаг шириной 5 мм с использованием ниток № 9, 15 и 18. Начало и конец каждого шва закреплены тройной прострочкой на длине 20 мм. Наиболее нагруженные места, а также вырезы в парусе усилены: окантованы прочной лентой или накладками (боутами) и прошиты. Обрезы ткани, лент и ниток оплавлены.
Носовая часть паруса пришпиливается к боковым трубам валиками с булавками через металлические пистоны-люверсы, заделанные в ткань (см. сечение «Е—Е», в части 1). Люверс есть и в килевом сечении паруса — для карабина, зацепленного за трос поддержки зад.
ней части обшивки.
Концы обоих боковых и килевого карманов снабжены лентами крепления к боковым и килевой трубам. К лентам вручную пришиты металлические серьги, каждая с двумя отверстиями под болты. В стыках полотнищ паруса устроены глухие спереди лат-карманы, входные отверстия которых усилены боутами и имеют пистоны для крепления упругих шнуров — фиксаторов лат. И последние из элементов конструкции дельтаплана, на которых хотелось бы остановиться, — концевые поддержки обшивки, ограничивающие уменьшение крутки концевой части крыла на малых углах атаки (антипикирующее устройство). Каждая поддержка — дюралевая трубка 20 мм и длиной около 900 мм — представляет собой двуплечий рычаг, шарнирно закрепленный в кронштейне (швеллере) под боковой трубой. Конец заднего, более длинного плеча заглушён и покоится в петле под внутренней «косой» латой. Переднее же, короткое плечо, выходя за ось шарнира, едва выглядывает из-под передней кромки крыла. Такая конструкция позволяет поддержке свободно отклоняться вместе с парусом только вверх — вниз ее не пускает переднее плечо, упирающееся в боковую трубу. Каркас дельтаплана состоит из: 1. Боковые трубы (левая и правая).
2. Поперечная балка.
3. Килевая балка.
4. Мачта (у безмачтовых дельтапланов отсутствует).
5. Трапеция.
6. Троса.
7. Латы.
1. Боковая труба (левая и правая) образует переднюю кромку крыла. Труба не цельная, а состоит из нескольких частей (составная), которые состыкованы между собой с помощью надевания на короткие трубки меньшего диаметра (бужи). Составные части называются: 1-ая боковая, 2-ая боковая и консоль. Левая и правая боковые трубы стыкуются в носовом узле (стыкуются подвижно). 2. Поперечная балка или «поперечина». Не даёт складываться боковым трубам. Так же состоит из левой и правой частей, соединённых в центральном узле. Если соединение подвижное, то поперечина называется плавающая, если оно не подвижное — фиксированной. Плавающую поперечину удерживает от складывания центральный трос, который крепится к килевой трубе. Поперечная балка соединяется с боковыми трубами в боковых узлах с помощью болтов и пластин.
3. Килевая труба служит для крепления основных частей каркаса. 4. Мачта устанавливается на килевую и служит для крепления верхних тросов. Может быть круглого или каплевидного сечения (для меньшого сопротивления воздуха). 5. Трапеция представляет собой треугольник, боковые стороны которого называются стойки, а основание — ручка управления. Она может быть прямая или изогнута наподобие руля велосипеда, тогда ручка называется спидбар. Стойки трапеции и спидбар могут быть как круглого, так и каплевидного сечения. И изготавливаться из алюминия или из пластика. 6. Троса делятся на верхние и нижние, а те в свою очередь на продольные и поперечные. Троса служат для придания жёсткости конструкции, они ограничивают или совсем исключают движение одних элементов конструкции относительно других. 7. Латы — это тоненькие гнутые трубочки, которые вставляются в специальные карманы, пришитые к парусу, и служат для придания профиля крыла. Полеты в потоках обтекания, или динамических восходящих потоках. На жаргоне пилотов-парителей такой восходящий поток называется «динамиком». Что же это такое? Все проще «пареной репы». Представьте себе ситуацию, когда вы заслоняетесь, скажем, большой книжкой от обдувающего ваше лицо вентилятора.
Что будет происходить при этом с движущимся воздухом, который натолкнулся на преграду (в данном случае на вашу книгу)?
Не нужно особенно напрягаться, чтобы сообразить, что при контакте с книгой воздух изменит свое направление вдоль поверхности книги и теперь его направлением будет направление заданное ее плоскостью. Теперь к вернемся к полетам. То же самое происходит, когда воздух движущийся вдоль поверхности земли (попросту, ветер) натыкается на склон горы. Деваться ему некуда, и он начинает двигаться вверх по склону. Однако размеры горы, как вы понимаете, значительно больше чем у книжки, да и масса воздуха, движущаяся вверх по склону тоже очень велика. Все это дает возможность любому ЛА, который будет находиться над склоном, при определенных условиях летать бесконечно долго, теоретически — пока дует ветер. Возможность парения в динамике зависит от силы ветра, крутизны склона, типа ЛА, кое-каких несущественных мелочей и от умения удержаться в этом потоке.
Динамические потоки очень предсказуемы. Практически любая гора любого размера может генерировать такой поток при наличие ветра, набегающего на склон и создающего вертикальную составляющую у движущейся воздушной массы.
Кстати, именно массовые полеты в потоках обтекания и послужили причиной убежденности всех сторонних наблюдателей в том, что для полета дельтаплана или параплана обязательно нужен ветер (правильнее говорить — «нужен восходящий поток»). Однако полеты в динамических потоках несмотря на их доступность, простоту освоения и длительность имеют одно слабое место. Пилоты использующие их «привязаны» к горе, которая генерирует этот поток. Кроме того, в независимости от высоты горы, динамический поток редко может поднять ЛА на высоту более 200-300 метров над вершиной горы его вызвавшей. (для справки, максимальная высота динамического потока, генерируемого горами меньше 100 метров высотой, как правило, не больше высоты этой горы.) Что же делать, если пилот хочет лететь дальше, «куда глаза глядят», КУДА НАДО? Ему нужен двигатель. СТОП! Какой двигатель!? Мы говорим о парящем полете, а значит никаких двигателей. Итак, нужно оторваться от горы! Что же дает пилоту возможность набирать огромные высоты и двигаться в произвольном направлении? Термические потоки. Их еще называют тепловыми или термиками, поскольку они образовываются благодаря поднимающамуся теплому воздуху (который как все мы знаем со школьной скамьи имеет меньшую плотность, чем холодный и попросту всплывает вверх). Воздух нагревается от теплых, участков земной поверхности, как вода в чайнике (заметьте, что она тоже поднимается вверх от нагреваемого дна). Следствие отсюда простое: Чтобы возникали термики необходим источник тепла, подогревающий землю. Таким источником в большинстве случаев служит солнце. Т.е. полеты в термических потоках возможны только в теплую солнечную погоду, когда прогрев земли максимален. Безусловно, природа термиков может быть различна (в том числе и искуственно вызванные пожарища, производства выделяющие много тепла и т.п.), но в одном они едины — теплый воздух поднимается вверх!
Термики достигают удивительных высот в несколько тысяч метров а наиболее мощные потоки в грозовых облаках (тоже термической природы) могут достигать высот более 20 000м! Однако они мало пригодны для полетов ввиду высокой турбулентности воздуха и прочих очевидных неприятностей. .
Как правило, в средней полосе термики достигают высоты 2000-2500м. Ограничивает же подъем воздуха так называемая точка росы — это высота, на которой происходит конденсация влаги, содержащаяся в воздухе поднятом термиком. Температура воздушной массы ведь с высотой понижается. Сконденсированную влагу мы все легко видим, как кучевые (такие «кудлатые») облака, темное «донышко» которых находится на одной высоте в течение всего дня. Кстати, это одна из главных примет хорошей термической погоды — наличие кучевых облаков. Таким образом научившись находить и набирать высоту в термиках (обрабатывать термики) пилот может достигать значительно больших высот. Диаметр термиков может варьироваться от нескольких сантиметров до сотен метров. И пилоту необходимо быстро определять их размеры и силу, чтобы подниматься в них оптимальным способом.
Теперь мы можем «нарисовать» вам картину обычного полета настоящего пилота-парителя,знакомого со всеми тонкостями. Пилот дожидается хорошего (в смысле летного) дня, когда на небе красивые «в шахматном порядке» кучевые облака (кучевка) и стартует наиболее доступным для него в данный момент способом. Если в силу разных причин (например слабый ветер или отсутствие высоких гор) пилот не имеет возможности воспользоваться динамическим потоком, он должен произвести поиск термика, как можно быстрее после старта с высокой точки (после отцепки буксировочного троса), пока у него есть высота, ведь чем ниже к поверхности земли, тем труднее найти крупный термик и удержаться в нем. В противном случае потребуется либо снова взбираться на гору или снова воспользоваться услугами буксировщиков. Однако, если условия таковы, что пилот имеет возможность «поболтаться» некоторое время над склоном в динамике и набрать в нем сотню другую метров, то он может просто дождаться пока какой-нибудь термик оторвется впереди в долине и будет снесен ветром к нему, бороздящему воздух над склоном.
Вообще нет увлекательней занятия, чем «охота за термиками». Термик в отличие от динамика (который четко привязан к склону) нельзя увидеть непосредственно, и пилот должен приложить все свои знания и опыт по его «вычислению». Вдобавок ко всему термик не стоит на месте и постоянно сносится ветром (он отрывается от территории его породившей, дрейфует и извивается даже в полный штиль), Таким образом пилот превращается в охотника, цель которого «на грани жизни и смерти» найти восходящий поток или опять окажешься внизу на земле. Существует множество примет, по которым пилот с большей или меньшей вероятностью может судить о возникновении в тот или иной момент термического потока. Эти приметы каждый пилот накапливает и проверяет всю свою жизнь. Но, однако, это еще не все. Найдя или просто наткнувшись на термик пилот в большинстве случаев имеет всего несколько секунд, чтобы распознать его, определить форму, силу потока и выполнить (иногда очень крутой) маневр с целью удержать свой ЛА в пределах области поднимающегося вверх воздуха. Душевное состояние пилота, обрабатывающего термик и набирающего высоту метр за метром буквально ни начем, «на пустом месте», весьма трудно передаваемо. С каждым метром высоты, пристального внимания и упрорной работы растут возможности пилота по покорению пространства (больше набрал — дальше улетишь). Но вот она… Кромка облака… Три сотни метров над головой, закрывает все небо до горизонта, но только сверху… Две сотни… Сотня… Что же делает пилот дальше? А это уже в зависимости от поставленной задачи. Пилот может просто захотеть полетать, но никуда далеко путешествовать не собирается. Он может потратить набранную высоту не для полета куда-то, а для отработки фигур высшего пилотажа, или просто полетать «вогруг да около». Наиболее рисковые могут «пошастать» в облаке, если погода и структура данного потока говорит о том, что там будет спокойно и безопасно. Да и мало ли чего (от пения песен до фото- и кино- съемки). Но, если он хочет лететь далеко, то ему необходимо оставить облако и двинуться в выбранном направлении, отыскивая по пути новые и новые потоки. Естественно, что при перелетах от потока к потоку и поиске пилот будет терять высоту набранную в предыдущем потоке. Следовательно, его цель — найти следующий подходящий поток до того, пока высоты совсем не останется.
