Демонтаж кондиционера в квартире своими руками

Часто возникает необходимость не только устанавливать охладительную систему в квартире или доме, но и демонтировать ее. Подход к каждому процессу имеет свои особенности и нюансы. Это становится актуально, если агрегат требуется вновь запускать в работу. Поэтому демонтаж кондиционеров происходит строго по правилам.

Понятно, что можно нанять профессионалов, но им придется заплатить деньги. Стоимость услуги – от 2 тысяч рублей. Каждый желает на этом сэкономить, особенно если установки громоздкие и их несколько. Поэтому демонтаж кондиционеров своими руками становится актуальным. Если хозяин хоть один раз держал некоторые инструменты в руках, будет не так сложно это сделать самостоятельно. Нужно вооружиться элементарной инструкцией, по которой делать каждый этап.

Отрицательные стороны работ

Специалисты считают, что демонтаж кондиционеров без помощи профессионала имеет свои отрицательные стороны. Нужно отметить следующие моменты:

• Есть большая опасность – присутствие фреона. Если нет инструмента для измерения показателей, то это приводит к тому, что может поломаться насос, перекачивающий газ. Он же и дает охлаждение воздуха. Получается, что после снятия всего оборудования оно уже не будет работать, как положено.
• Прибор к стене крепится специальными шурупами – около них находятся трубы испарителя внутреннего блока. Несложно понять, что при неверном подборе инструментов можно просто их повредить.
• Трубопровод стоит обрезать грамотно. Иначе в дальнейшем прибор не сможет функционировать полноценно.
• Придется аккуратно производить разъединение с воздуховодом, так как они имеют большое значение в работе. Лучше узнать заранее, как это делать, чем поломать агрегат после.
• Не стоит производить демонтаж-монтаж кондиционера подручными инструментами. Стоит приобрести нужные или взять в аренду.
• Слишком большие установки нужно убирать с помощью других людей. Иначе есть вероятность падения устройства, а это точно поломка.

Риски есть, поэтому стоит подготовиться к процессу и оценить свои способности в реальности. Если решение принято, то должен происходить по инструкции демонтаж кондиционера своими руками. Ни один пункт нельзя пропускать. Только так можно быть уверенным, что сплит-система будет работать на новом месте.

Без каких инструментов не обойтись?

Не каждый имеет возможность пользоваться услугами профессиональных установщиков, по разным причинам. Если так произошло, то реально постараться и выполнить весь процесс самому. Основная особенность всей процедуры – это соблюдение аккуратности. Нужно быть неторопливым и пользоваться рекомендациями. В операции задействуются следующие инструменты:

• Средство для обрезки трубы.
• Бокорез.
• Острый нож (лучше строительный).
• Крестовая отвертка и интегральная.
• Набор ключей.
• Ключи (рожковые и разводные).
• Шуруповерт и при необходимости дрель.
• Манометрический коллектор.

Этот набор необходим, иначе не получится создать условия для аккуратной работы. Если не организовать на первом этапе нужных условий, не получится в дальнейшем результата. Некоторые приборы имеются в ассортименте дома каждого человека, а что-то придется взять или приобрести. Но это получится дешевле, чем нанимать работников.

Безопасность работ

При выполнении демонтажа-монтажа кондиционера не стоит игнорировать правила безопасности. Это позволит не только обезопасить человека, но и создать нужные условия для работы:

• Не стоит допускать разгерметизации охладительного контура. Там находится газ высокого давления. Если вдруг его пробить, то это может спровоцировать ожоги и другие проблемы с организмом.
• Еще одна особенность – это попадание внутрь влаги, пыли и прочей грязи. Это точно выведет из строя всю систему.
• Если перевозка блока, в котором есть фреон, происходит неправильно, может произойти взрыв.
• Оставшиеся трубы должны быть аккуратно уложены. Если они повредятся, то устройство выйдет из строя.
• У штуцеров имеются накидные гайки – их убирать недопустимо.
• Внутренний блок находится под защитой, которую создают специальные защелки. При демонтаже и установке кондиционера не допускается их поломка.

Эти правила безопасности являются основными, и их стоит придерживаться. Если что-то не получается, стоит пригласить профессионалов, чтобы не создать опасную ситуацию для своего здоровья. Как происходит демонтаж кондиционеров? Рассмотрим далее.

Основная задача

На первом этапе в основу входит процесс слива и помещения фреона в упаковку. Это стоит делать грамотно, иначе придется выполнять заправку, а это трата денежных средств. Получается, что демонтаж кондиционера с сохранением фреона имеет свои особенности и правила. Их не стоит нарушать. Важно перекачать его аккуратно и внимательно.

Для этого требуется манометрический коллектор, хотя некоторые справляются и без него. Что же он показывает? Прибор делает измерения, по которым становится понятно, что в сплит-системе есть вакуум. После чего происходит фиксация состояния, и хладагент будет работать в кондиционере, как положено.

На словах этот процесс не так уж и сложен, но осторожность не помешает. Вот как это сделать пошагово:

• Манометрическая установка подключается к охлаждающему оборудованию. Она располагается на месте патрубка с жидкостью охлаждающего контура.
• Если прибора нет, то этот этап пропускается.
• После выполняется установка. Кондиционер выставляется на самый холодный режим. Эти данные имеются в инструкции. Пусть в таком положении будет находиться агрегат как минимум 10-15 минут.
• После вентиль жидкостного патрубка фиксируется в положении «закрыто». В этом процессе участвует шестигранный ключ.
• На коллекторе нужно наблюдать, пока стрелка не займет место «вакуум». Когда такого агрегата нет и негде взять, то по времени это примерно около одной минуты. Не стоит предполагать – лучше точно засечь этот отрезок времени.
• Когда показатель появился или время прошло, то клапан отсекается. Выполняется данная работа тем же ключом.
• Сплит-система отключается.
• Защитные колпачки оказываются на месте.

Кажется, что это не так сложно, но любое нарушение может стать непоправимым. Под рукой должны быть все необходимые инструменты и приборы.

Работа с фреоном в холодное время

Часто возникает много проблем при демонтаже кондиционера зимой. Весь вопрос в том, что включать установку нельзя. Почему? Все просто: масло в компрессоре густеет. В таком состоянии работа агрегата недопустима. Хотя сегодня есть и такие устройства, которые рассчитаны и на холодный период времени, так как внутри есть согревающие приборы. В таком случае просто делается прогрев в течение 10 минут, после чего запускается агрегат. А дальше выполняется работа с фреоном по инструкции, как указано выше.

Если нет системы подогрева

Когда зимнего подогрева нет, то хорошо применять манометрическую станцию для сбора охлаждающей жидкости. Как ее подключить? Схема простая. Подклеить можно таким же образом, как сам коллектор. В эту установку будет перегоняться фреон, а в дальнейшем подвергаться транспортировке.

Получается, что при правильном подходе работать с переустановкой агрегата реально в любое время года. Не стоит ничего нарушать, лучше каждое действие продумать и сделать все идеально.

Как снять внешний блок?

Часто возникает вопрос о том, как работать с другими составляющими и можно ли это делать самостоятельно. Когда вопрос с хладагентом решен, нужно приступать к самому блоку. Итак, как выполняется демонтаж кондиционера своими руками? Инструкция состоит из нескольких этапов:

• На первом этапе нужно обесточить всю установку. Также убрать вилку из розетки и аккуратно ее скрутить, чтобы не повредить.
• Когда после переноса будут участвовать в работе те же патрубки, то они скручиваются. Чтобы не попадала пыль и влага, штуцера защищают. Если они не нужны, то их обрезают, оставляя порядка 20 сантиметров у каждой из сторон. При этом концы тоже необходимо защитить.
• Если после демонтажа агрегат долго не будет эксплуатироваться, то придется заполнить патрубки азотом и закрыть. Это важно, чтобы там долго не присутствовал воздух. Ведь иначе они начнут портиться, вступая в процесс окисления.
• Демонтируется теплоизоляционный материал с фреонного контура.
• Нужно снять клеммы и убрать соединения блока и кабеля.
• Выкручиваются гайки, которые фиксируют модуль. После чего он убирается со своего места. Есть одна особенность. Элемент тяжелый, и справиться одному не получится, так что лучше позвать помощника.
• Нужно подготовить коробку с наполнителем. В ней расположатся все снятые части. Чтобы полностью исключить повреждение, рекомендуется подложить мягкий материал. Это может быть пенопласт или что-то другое. В них опускается корпус и отводы труб.

Именно так убирается внешний блок кондиционера своими руками. Каждое действие предварительно продумывается и выполняется аккуратно, без резких движений и ошибок.

Обратите внимание

Не допускается ставить элемент в горизонтальное положение. Любые перевозки или хранение осуществляются только в вертикальном.

Как снять внутренний блок?

Когда наружные составляющие убраны, пришло время для демонтажа внутреннего механизма. Аккуратность на первом месте. Особенно уделяется внимание фиксаторам испарителя. Если что-то сломается, то будет сложно найти новое. А старая деталь начинает вибрировать в процессе охлаждения и быстро выведет агрегат из строя.

Как выполняется демонтаж кондиционера? Инструкция предполагает наличие таких этапов:

• Нужно убрать панель. Это единственный путь к фиксаторам.
• Демонтировать трубопровод, по которому перемещается хладагент.
• Убрать подачу электричества.
• Снять испаритель. Требуется отсоединить фиксаторы, которые находятся под крышкой.
• Отвести фиксаторы внутреннего блока, демонтировать с направляющих.
• Открутить пластину, удерживающую внутренний блок.
• Убрать трубопровод.
• Вытащить дренажный патрубок.
• Только после этого снимается декоративная коробка.

Советы

На весь процесс потребуется время. Торопиться не стоит – нужно каждый этап выполнять медленно и грамотно. Иногда ломаются фиксаторы, так что не стоит на них нажимать с большой силой. Если на этом шаге случаются поломки, то сложно будет после запустить кондиционер на новом месте. А приобретение запасных частей иногда не приносит эффекта.

Что может произойти, если нарушать пошаговый демонтаж?

Сегодня специалисты могут точно сказать, что ждет хозяина сплит-системы, если он повредит любую установку:

• Если пробить охладительный конур, то фреон начнет вытекать. А когда его вновь установят, то придется совершать заправку, а также находить протечку. Это уже работа профессионалов.
• При демонтаже можно совершить любые механические повреждения – контура, патрубков, наружного и внутреннего блока. Это влечет за собой сбой при работе системы.
• Если в охладительный контур попадает пыль, влага и грязь, в итоге компрессор при работе придет в негодность. А вот вода способна подвергнуть коррозии все внутренние составляющие. Восстановить подобный агрегат уже невозможно.
• Падение наружного модуля. Часто люди верят в свои силы и стараются снять его самостоятельно без помощи. В итоге его повреждение неизбежно. Неважно, с какой высоты это произойдет. Агрегат придется менять, так как его работа не будет удовлетворительной.

Заключение

Понятно, что, меняя место жительства, люди желают производить демонтаж сплит-системы, поскольку она стоит много. Если сложно что-то сделать самим, лучше обратиться к профессионалам. Но когда принято решение делать работы самостоятельно, стоит не нарушать ни одну рекомендацию и выполнять все верно. В целом демонтаж кондиционера с фреоном – это вполне осуществимая задача.

Предстоит переезд. В новую квартиру или офис. На прежнем месте – кондиционер, купленный за свои кровные. Очень хочется забрать его с собой, как любимые диван и кресло. А не сделать ли демонтаж кондиционера своими руками? Деньжат сэкономить, переезд и так – дело затратное. Говорят, монтажники снимают «кондюк» за 15 минут, а я что же, совсем безрукий? Но сначала нужно выяснить, а сколько стоит снятие кондиционера по всем правилам.

Цена работы

Если собрать в сводку цены на демонтаж бытовых кондиционеров, то получится в среднем очень простое соотношение: 1 Вт – 1 руб. То есть, стоимость демонтажа квартирного кондиционера обойдется в 2500 – 4000 руб, а большого, на офис или особняк – 8000-1000. За демонтаж кассетного, встроенного в подвесной потолок, цена увеличивается на 5-15%. Немало.

Цена самодеятельности

Технически мало-мальски грамотному человеку интуитивно ясно, что просто развинтить штуцеры нельзя – ведь внутри система заполнена фреоном, если просто снять штуцеры, он вытечет, а заправка стоит 800-1500 руб. Стало быть, нужны какие-то приспособления, инструмент. Поинтересуемся.

Что точно необходимо для демонтажа кондиционера, так это манометрический коллектор. Стоит самый дешевый около 1500 руб, а то и все 3500. Уже почти цена демонтажа. Еще набор шестигранных торцевых ключей, труборез – где-то 250, если труборез взять в аренду. Вот и вышли практически на стоимость профессионального демонтажа. Ах да, еще верхолазные работы, наружный-то блок на стене висит. Добавляем еще с 500 на страховочное снаряжение. И риск для жизни.

Почему так сложно и дорого? Нельзя ли как-то упростить, удешевить? Попробуем разобраться. Хотя бы, как обойтись без манометра и сберечь фреон. Чтобы своя работа хоть как-то оправдалась.

Как устроен кондиционер?

Принцип работы кондиционера известен: компрессор наружного блока (конденсационного) откачивает пары хладоагента из внутреннего блока (испарительного), они сгущаются, разогреваются, отдают тепло окружающей среде через радиатор наружного блока, затем жидкий хладоагент подается в испаритель внутреннего блока, испаряется там, поглощая тепло помещения, и цикл повторяется.

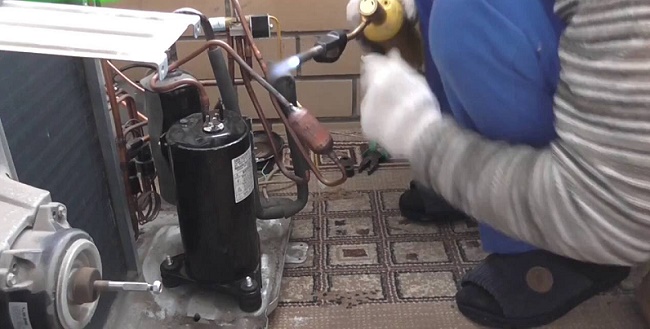

Отсюда видно уже одно уязвимое место – насос компрессора кондиционера. Работая в таких тяжелых условиях, он должен представлять собой достаточно сложный агрегат. Так оно и есть – в бытовых кондиционерах используются кулачковые вакуумные насосы. Его сердце – два или три (в таком случае на каждом роторе три кулачка) ротора сложной конфигурации в герметичной камере, см. рис. Дополнительных уплотнений, наподобие поршневых колец, прокладок, клапанов и т.п. нет; нужная герметичность и одностороннее действие обеспечиваются исключительно за счет прецизионной точности обработки деталей. Какая-то еще конструкция не даст нужной производительности при таких перепадах температуры и давления.

Теперь понятно, почему насос так уязвим: малейшая царапина от пылинки, ледышки или кусочка окиси с труб – и кондиционер будет тратить электричество на то, чтобы попусту перемешивать хладоагент, а не охлаждать помещение. Ведь с одной стороны насоса – пар фреона при минус –70 градусов (примерно) при давлении в доли атмосферы, а с другой – его же конденсат при +80 при давлении в несколько атмосфер. А фреон исключительно текуч.

Примечание: на рисунке видны высверленные в торцах роторов лунки. Они нужны для идеального баланса – кулачковый насос выходит из строя даже от собственной вибрации.

Именно ради сохранности насоса кондиционеры продаются заполненными очищенным инертным газом под давлением (вспомните, его стравливали при установке), а перед заполнением системы откачиваются до вакуума, чтобы удалить пары воды – замерзнув в системе, они дадут наледь, которая быстро выведет кондиционер из строя.

Зная все это, попробуем разобраться, как снять кондиционер самому, и каковы при этом факторы риска.

Наружный блок

Не касаясь опасностей промышленного альпинизма, начнем сразу с техники. Первейшее правило – не жалейте трубы. Если на новом месте понадобятся подлиннее, придется прокладывать новые: наращивать трубопроводы любым способом значит наверняка убить кондиционер. Если же новые нужны покороче, то немного обрезанные старые (см. далее) подойдут; в крайнем случае придется немного передвинуть внутренний блок.

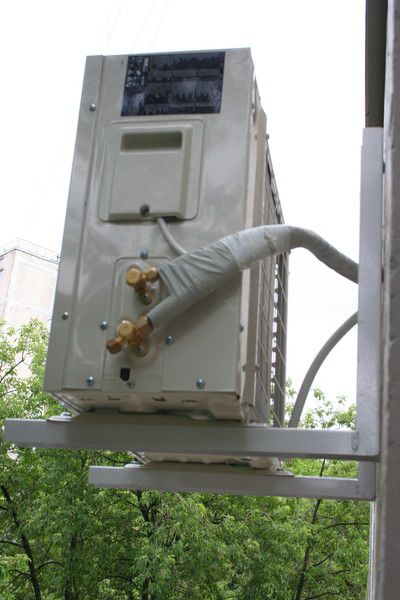

Для демонтажа конденсационного блока, помимо простой механики (кронштейны, крепления) и электричества (провода – из клемм, замаркировать, а на новом месте – в те же клеммы) мастеру-самодельщику нужно знать расположение фреоновой арматуры на наружном блоке, см. рис. Пояснения к позициям:

1. Штуцер парового (подводящего) трубопровода, он толще;
2. Штуцер жидкостного (отводящего) трубопровода, тоньше;
3. Крышка жидкостного штуцера;
4. Крышка парового штуцера;
5. Ниппель.

Крышки штуцеров можно снимать во время работы кондиционера; под ними обнаруживаются внутренние гайки с шестигранными шлицами под торцевой ключ. Ниппель также в рабочем состоянии закрыт крышкой; на рисунке она снята, и немного виден шток ниппеля, надавив на который, стравливают хладоагент из системы.

Демонтаж наружного блока производится в следующем порядке:

• К ниппелю присоединяют манометр;
• Кондиционер с пульта включают на постоянный холод;
• Спустя 10 мин, сняв крышку жидкостного штуцера, натуго затягивают его внутреннюю гайку – трубопровод перекрыт, насос перекачивает фреон в конденсационную камеру;
• Контролируют показания манометра – когда он покажет минус 1 МПа (минус одна атмосфера, технический вакуум), так же натуго затягивают гайку парового штуцера;
• Кондиционер немедленно полностью отключают от сети;
• Трубы в 15-20 см от штуцеров отзрезают труборезом, и НЕМЕДЛЕННО зачеканивают все четыре конца, как показано на рисунке;
• Точно так же, очень быстро, обрезают и зачеканивают трубы у внутреннего блока;
• Наворачивают на места все крышки штуцеров и ниппеля;
• Разбирают электрическую часть, снимают наружный блок, упаковывают в транспортировочную тару.

[warning]Фактор риска №1: кроме очевидных (попадание пыли в открытые трубопроводы и воздуха с парами влаги в испарительную камеру), есть еще одна, самая серьезная опасность – транспортировка кондиционеров, заполненных хладоагентом, категорически запрещена. Наружный блок после описанных операций окажется накачан фреоном под давлением в несколько атмосфер, и от любого толчка при перевозке может просто «бабахнуть». В лучшем случае – услышите громкое шипение, смысл которого прост: новый кондиционер.[/warning]

А нельзя ли без манометра? Дорогой ведь, даже напрокат! Есть способ, но вероятность того, что после него на новом месте кондиционер заработает, не более 50%: дают насосу покачать не менее 5 минут, а затем прижимают шток ниппеля. Не зашипело – весь фреон уже в конденсаторе.

[warning]Фактор риска №2: насос не рассчитан даже на кратковременную работу «взахлеб». Противодавление на его выходе буквально через несколько секунд превзойдет предельно допустимое (оттока хладоагента нет, перекрыт), и кондиционер может навсегда сломаться прямо на глазах.[/warning]

Примечание: зачеканивание труб пассатижами абсолютно ненадежно. Сжимать конец трубы нужно малыми настольными слесарными тисками что есть силы, или не зачеканивать, а завальцовывать. Завальцовочные прессы есть в комплекте наборов для разделки медных трубок, но стоит такой набор в несколько раз дороже отдельного трубореза, в аренду – тоже.

Предупреждения:

1. Ни в коем случае не снимайте накидные гайки штуцеров с завальцованными трубами. На рисунке это показано только для примера. Пренебрежение этим, как правило, обходится в новый кондиционер.
2. При транспортировке крайне осторожно обращайтесь с торчащими «хвостами» труб. Последствия надлома или резкого изгиба – см. предыдущее предупреждение.

Внутренний блок

Демонтаж внутреннего блока кондиционера на первый взгляд кажется проще: весь фреон откачан, обрубки труб зачеканены, остается только снять со стены. Но это самоуверенность новичка-сапера, разрядившего свою первую мину.

Испарительный блок вставляется сверху в пазы направляющих на защелках. Конструкция защелок рассчитана на работу специально обученного и сертифицированного персонала, снабженного специальным инструментом; у каждого производителя – своя система защелкивания. То есть, конструкторы специально разрабатывают защелки из расчета, чтобы самодельщик ничего не мог с ними поделать. О «защите от дурака» слыхали? Это она и есть.

Самодельщики все же не дураки, и способы открывания защелок разных систем придумывают. И тут вступает в действие вторая ступень защиты от дурака: путаница тонких трубок испарительной камеры расположена в опасной близости от защелок.

[warning]Фактор риска 3: возясь с защелками случайным или самодельным инструментом, очень легко, даже зная их конструкцию, повредить испаритель.[/warning]

Примечания:

• У большинства бытовых кондиционеров, чтобы добраться к защелкам более-менее безопасно, приходится снимать крышку испарителя. А ее крепления обращены к стене (принцип китайской головоломки). Самые отчаянные кулибины выходят из положения, взяв кусочек крестовой отвертки и отворачивают крепежные винты, держа его пассатижами.
• Для демонтажа внутреннего блока нужны трое, иначе добавляется еще один фактор риска: блок рухнет вниз и разобьется.
• Самая простая система защелкивания – головками защелок к стене. В таком случае удается обойтись двумя тонкими отвертками, просунутыми в ложбину кронштейна между ним и стеной, одновременно двумя руками отжимая защелки, а помощники вверх вынимают блок.

Видео: демонтаж внешнего и внутреннего блока кондиционера

Вывод

Имеем как минимум 3 фактора риска в 50%, что на новом месте не заработает, и с такой же вероятностью, что все-таки заработает. 0,5*0,5*0,5 = 0,125. Т.е., есть лишь один шанс из 8 (1/0,125 = 8), что на новом месте старый кондиционер включится как ни в чем ни бывало и доработает исправно остаток своей жизни. Итог: демонтаж сплит системы своими руками – дело совершенно нестоящее. Лучше обратиться к специалистам, заказав заодно и монтаж на новом месте. Некоторые (конкуренция все-таки) делают это даже с гарантией.

Совет напоследок

Самый лучший кондиционер в щадящих условиях эксплуатации проработает не более 10 лет. Правила материального учета дают для кондиционеров амортизацию в 16,7% годовых, т.е. полный износ за 6 лет. Увы, это реальность потребительского общества: вещи, передаваемые от деда к внуку, постепенно уходят в небытие.

Поэтому самый лучший способ обхождения со старым кондиционером при переезде: плюнуть от души через плечо на этакий вот технический прогресс, и отдать его новому владельцу за полцены вместе с помещением. Ему хорошо: получает удобство без забот и хлопот за пол-денег. И вам неплохо: цены на кондиционеры стабильно падают, и добавок к цене нового вряд ли намного превысит затраты на демонтаж с монтажом. Но уже с гарантией на новый, и без ваших забот и хлопот.

Загрузка…

Бывают ситуации, когда необходимо демонтировать сплит-систему. Например, может потребоваться снять блоки при ремонте квартиры, переносе кондиционера на другое место, переезде и т.д. Казалось бы, что нет ничего проще, чем что то снять или отсоединить. «Ломать же – не делать». Но с кондиционерами это правило не работает. Причины следующие:

• чтобы в будущем кондиционер работал нормально необходимо сохранить фреон. Иначе его заправка не оправдает сэкономленные деньги. При этом необходимо знать, как перегнать фреон во внешний блок. И потребуется некоторый инструмент;
• кондиционеры снятые «топорно» мало кто берется устанавливать в последующем. А при самостоятельной его установке возникает еще больше сложностей.

Демонтаж кондиционера своими руками

Что надо учитывать для кондиционеров без зимних опций:

• При положительной температуре на улице необходимо будет включать кондиционер на охлаждение и дожидаться, когда включится компрессор, и пойдет холод из внутреннего блока. Нужно чтобы температура в комнате была достаточной для включения кондиционера. Подробнее читайте здесь;
• Если требуется демонтировать прибор при отрицательной температуре, то можем обойтись без его включения (использовать его при низких температурах не допускается). В этом случае просто перекрываем сервисные краны, затем стравливаем остаток фреона из «трассы». При отрицательных температурах основная часть фреона конденсируется во внешнем блоке, и его потеря будет не столь значительна.

Для демонтажа кондиционера своими руками потребуется: манометрический коллектор, набор шестигранников, отвертка крестовая, разводной ключ, нож.

1. Подключаем манометры к сервисному разъему внешнего блока (толстая трубка). Откручиваем крышку (если она установлена) и заглушки кранов (но не гайки трубок).

Внимание! Прикручивать манометры нужно быстро и до конца, т.к. при этом будет выходить фреон под давлением! Обязательно учитывайте это и пользуйтесь перчатками. Фреоном можно получить ожог!

2. Затем включаем кондиционер на охлаждение. Ждем, когда включится компрессор и давление в контуре поднимется.

3. Если температура на улице отрицательная — просто закрываем краны. При положительной температуре следуем данной инструкции. Действия необходимо осуществить при работающем компрессоре быстро и правильно (сначала подробно изучить).

• шестигранником начинаем закрывать кран жидкостной трубки (тонкой) до конца. После чего давление начинает опускаться до 0 bar (на это уходит примерно 5-15 секунд) (смотрим на манометр).

• как только давление пересекло отметку 0 bar на манометре – быстро (но аккуратно) закрываем кран газовой трубки (толстой) до конца. И сразу (в течение 5 секунд) выключаем кондиционер с пульта (может потребоваться помощь напарника). Всё – теперь фреон во внешнем блоке.

При закручивании кранов их не надо сильно затягивать.
4. Отключаем «питание» кондиционера.

5. Снимаем манометры. Откручиваем гайки трубок у внешнего блока. При этом будет стравливаться остаток фреона из внутреннего блока.


Важно! сразу заклеиваем штуцеры и концы трубок, во избежание попадание малейшей пыли.


6. Откручиваем верхнюю крышку наружного блока. Записываем, как подключены межблочные провода к внешнему блоку. Отсоединяем их. А также отключаем кабель «питания» и другие дополнительные провода (если таковые имеются).


7. Далее можем откручивать внешний блок от кронштейнов и снимать его. Если требуется – снимаем кронштейны.


8. Аккуратно выпрямляем трассу и освобождаем отверстие. Здесь, вероятно, придется обрезать концы трубок, чтобы снять гайки (сразу не забываем заклеить). Термофлекс и дренаж также можно срезать. Скотчем стягиваем «трассу». Снаружи всё готово!


9. Далее отщелкиваем внутренний блок от нижних клипс. Конструкции бывают различные!!! Как это делать читайте в следующей статье.


10. Снимаем (вверх) с пластины внутренний блок. И вытаскиваем блок вместе с трассой. Здесь потребуется помощь напарника.


11. Откручиваем пластину. Отверстие можем запенить.


12. Пульт и пластину прикрепляем к снятому прибору, чтобы впоследствии не потерять.

Демонтаж только внутреннего блока:

Внутренний блок снимается отдельно, когда тот мешает в проведении ремонта. После ремонта снова устанавливается на место. Его можно снять отдельно, если кондиционер установлен правильно. Бывают случаи, когда гайки внутреннего блока спрятаны в стене, что недопустимо. Тогда снятие кондиционера придется производить вместе с «трассой».
Сначала проделываем операции пунктов с 1 по 4. Далее делаем следующее:

• отщелкиваем нижние клипсы внутреннего блока. Ставим какую-либо подпорку под блок;
• раскрываем флекс под блоком. Откручиваем гайки двумя ключами, при этом стравливается остаток газа (может вытечь немного масла). Заклеиваем все концы трубок;
• открываем крышку подключения межблочных проводов внутреннего блока. Подписываем, как соединены провода. Затем отключаем их;
• отсоединяем дренажный шланг (при этом может потечь вода);
• отсоединяем кабель «питания», если он идет к внутреннему блоку. Проверяем, нет ли других дополнительных проводов;
• убираем подпорку и снимаем внутренний блок (вверх) с пластины;
• затем снимаем пластину внутреннего блока.

Для последующей установки прибора потребуется вакуумирование системы.

При переезде в новую квартиру или дом либо смене местоположения офиса возникает необходимость в проведении демонтажа кондиционера или сразу нескольких устройств. Нюансы этого вида работ во многом зависят от того, каков тип устройства.

Произвести демонтаж кондиционера оперативно и очень качественно способны подчас исключительно профессионалы, умудренные опытом работы в этой области. Однако их услуги достаточно дороги, поэтому нередко многие предпочитают провести демонтаж устройства самостоятельно. При этом возникает справедливый вопрос: как демонтировать кондиционер своими руками? Такое решение позволит неплохо сэкономить, но только, если делать все правильно.

Когда лучше демонтировать кондиционер

У многих фирм существуют сезонные скидки, причем весьма существенные

Сезонность практически не влияет на стоимость услуг по демонтажу климатического оборудования. Но гораздо важнее учесть погодные условия при проведении работ.
Так, не стоит проводить демонтаж в зимнее время, поскольку низкие температуры существенно усложнят работу или сделают ее попросту невозможной (например, из-за необходимости выпуска фреона). Не следует проводить демонтаж в дождь и снегопад, так как влага способна повредить элементы наружного блока. Если нет дождя, снега и мороза, то, пожалуйста, демонтируйте ваше устройство.

Меры предосторожности

Большинство поломок устройства возникает при его транспортировке

Любой современный кондиционер оснащён двумя блоками: один из них находится снаружи, другой — внутри.
Они соединены двумя магистралями, предназначенными для перемещения по ним хладагента. После циркуляции по трубке с меньшим диаметром фреон перемещается к наружному блоку от внутреннего по трубке с большим диаметром. Далее уже газообразный фреон циркулирует в обратном направлении. Как раз здесь и могут возникнуть проблемы, способные помешать произвести самостоятельный демонтаж устройства.

• Потеря фреона (полная либо частичная) вполне может случиться, если некорректно отключат магистральные трубопроводы. Содержащий влагу воздух вполне способен попасть в теплообменник, а также трубки, а это приведет к неисправности сплит-системы уже на месте, где он будет заново установлен. Почему? В компрессор устройства проникнет влага, и последний попросту поломается.
• Если мелкие частички при ненадлежащей транспортировке либо в случае вытягивания их через стенку проникнут в трубки, то поломки не миновать.
• Обратите пристальное внимание на сгоны, имеющиеся на резьбе, которые припаяны к трубкам. При их малейшем повреждении не избежать ремонта, который влетит «в копеечку».
• Если провода подсоединить некорректно, а именно не отметить на клеммах нужные места особыми метками, то при повторной установке правильно подключить кондиционер будет весьма проблематично.
• Четко определяйте размер дренажной трубки (если ее обрезать коротко, то совсем скоро ее придётся заменять). Это хоть и не слишком дорого, однако трудоёмко.
• Наконец, не теряйте детали и крепеж в процессе транспортировки устройства. Для этого их нужно попросту надежно закрепить.

Все вышеприведённые моменты могут повлечь за собой совсем недешевый ремонт кондиционера, так что перед началом самостоятельного демонтажа устройства самым внимательным образом изучите прилагаемую к нему инструкцию.

Подготовительные работы

Игнорирование советов профессионалов наверняка приведет к некорректному отключению кондиционера

Перед самостоятельным осуществлением демонтажа кондиционера нужно провести подготовительные работы.
И это относится не только к подготовке инструмента.

Так, демонтаж устройства может быть проведён без предварительной закачки фреона в устройство. А утечка фреона не так уж легко восполняется. Если заново заполнять хладагентом всю систему, то придется раскошелиться. Так, эта операция для недорогих кондиционеров будет стоить порядка 4 тыс. руб. (зависит от используемого хладагента).

Если вести разговор о самостоятельном демонтаже кондиционера, то сделать это можно тремя способами. Давайте вкратце рассмотрим их.

• Разборка устройства, которая предполагает выпуск фреона.
• Сохранение внутри сплит-системы газа.
• Полное сохранение фреона с применением особой методики и использованием специального оборудования.

Наиболее эффективным считается последний вариант, поскольку он не предполагает каких-либо потерь. Что советуют специалисты? Они настоятельно рекомендуют сохранять весь хладагент, поскольку в этом случае при монтаже устройства на новом месте проблем не возникнет.

Для самостоятельного отключения кондиционера без сколько-нибудь существенных потерь фреона нужно обеспечить перекачку последнего в конденсатор.
Чтобы это сделать при функционирующем в охлаждающем режиме устройстве, между трубкой небольшого диаметра и кондиционером следует перекрыть вентиль. После перекачки в конденсатор всего хладагента (на это уйдет не больше минуты) перекройте вентиль на трубке наибольшего диаметра, отключив тем самым подачу фреона.

Необходимые материалы и инструменты

Кроме инструментов нужен будет материал для заглушек

Перед проведением демонтажа кондиционера стоит подготовить нужные для этой цели инструменты. Приведём их перечень.

• шестигранные ключи (набор);
• газовый ключ (альтернатива — разводной ключ);
• торцевые и рожковые ключи (комплект);
• манометр;
• труборез;
• отвёртка.

Пошаговая инструкция

Итак, рассмотрим инструкцию по проведению демонтажа кондиционера пошагово.

Работаем с наружным блоком

Наружный блок в процессе хранения и при перевозке необходимо ставить вертикально. Важно не допускать ударов и тряски, поэтому блок стоит поместить в коробку с пенопластом

1. Проводим отсоединение проводов фреона.
2. Отвинчиваем все гайки, соединяющие штуцеры блока с магистралями. Подобный способ применяют при длине трубок, которая дает возможность их повторного применения.
3. Далее заклеиваем открытые штуцеры скотчем либо изолентой, чтобы они не засорялись.

Поскольку наращивание фреоновых проводов не допускается, повторно их не используют. В подобном случае трубки обрезаются, а затем их концы зачеканиваются.

Если в разобранном виде кондиционер будет находиться длительное время, то, как правило, трубки закупоривают, предварительно заполнив их азотом. Дело в том, что азот не окисляет изделия.

Далее с отключенного от сети прибора нужно снять крышку защиты, которая располагается там, где присоединяется электрический кабель. Помечаем как-то его клеммы (делается это для того, чтобы при новом подсоединении не допустить путаницы). Затем откручиваем зажимы, прикручивающие жилы к контактам. После этого конец провода нужно прикрутить к фреонопроводам. Дальше надо открутить удерживающие наружный блок гайки и снять его вместе с кронштейнами.

Снимаем компрессор

Если кондиционер демонтируют для того, чтобы провести его ремонт, то устройство следует корректно отсоединить. Для этого необходимо сделать следующее.

1. Снять крышку с наружного блока
2. Отсоединить трубки нагнетания и всасывания от компрессора.
3. Отключить питающие вентилятор и компрессор кабели.
4. Открутить крепления, которые удерживают конденсатор и вентили.
5. Снять конденсатор.
6. Снять компрессор.

Если вы будете действовать именно так, то не повредите трубопроводы обвязки. Кроме того, можно будет одновременно ремонтировать несколько элементов наружного блока, а это существенно ускорит выполнение задачи.

Чтобы начать работу с компрессором, следует вылить из него масло.
В поршневых устройствах его сливают через патрубок. В моделях роторного либо спирального типа нужно будет сверлить днище (причем не допускается просверливать его насквозь, поскольку внутрь вполне может попасть стружка). Следует оставить тонкую перегородку, а затем проткнуть ее пробойником.

Снимаем внутренний блок

После снятия блока необходимо отвинтить монтажную пластину, затем извлечь фреоновые провода, кабель и короб

Для получения доступа к удерживающим внутренний блок фиксаторам снимаем лицевую панель
. Потом обеспечиваем отсоединение электрических, фреоновых проводов, фиксаторов, и только потом снимаем с направляющих блок.

На этой стадии могут возникнуть ряд трудностей: если действовать неосторожно, то запросто можно сломать защёлки испарителя. Данный элемент, как правило, закрывается крышкой. К защёлкам специально затруднили доступ, поскольку это гарантия того, что демонтаж устройства будут проводить исключительно профессионалы. Две тонкие отвертки помогут подобраться к фиксаторам.

При отщёлкивании фиксаторов также необходимо быть осторожным. При их повреждении на новом месте устройство зафиксировать не получится, и по причине вибраций оно очень быстро поломается.

Тем, кто проводит демонтаж самостоятельно, следует пригласить помощника

Разумеется, при самостоятельном демонтаже кондиционера возможны ошибки самого разного характера.
Вот некоторые из них.

• Утечка хладагента.
  Она приведёт к дополнительным затратам, ведь устройство придётся заправлять заново. Чтобы этого не допустить, демонтаж необходимо провести таким образом, чтобы хладагент остался внутри кондиционера.
• Попадание пыли либо влаги во внутренний контур устройства.
  Это быстро выведет из строя компрессор. Для минимизации попадания воды не стоит демонтировать технику при снегопаде либо дожде.
• Падение блока.
  Поскольку внешний блок достаточно тяжелый, можно не рассчитать силы и уронить его. Специалисты, применяющие специальное снаряжение, от такого исхода событий застрахованы.
• Повреждение элементов устройства.
  Самыми серьезными являются повреждения, в результате которых разгерметизируется контур кондиционера. Даже через незаметную трещину может происходить утечка фреона либо попадать внутрь вода и грязь. Поэтому будьте аккуратны.

Теперь вы узнали, как демонтировать кондиционер своими руками. Если у вас имеется хоть небольшой опыт проведения ремонтных работ, то можете смело приступать к работе.

Предстоит переезд. В новую квартиру или офис. На прежнем месте – кондиционер, купленный за свои кровные. Очень хочется забрать его с собой, как любимые диван и кресло. А не сделать ли демонтаж кондиционера своими руками? Деньжат сэкономить, переезд и так – дело затратное. Говорят, монтажники снимают «кондюк» за 15 минут, а я что же, совсем безрукий? Но сначала нужно выяснить, а сколько стоит снятие кондиционера по всем правилам.

Цена работы

Если собрать в сводку цены на демонтаж бытовых кондиционеров, то получится в среднем очень простое соотношение: 1 Вт – 1 руб. То есть, стоимость демонтажа квартирного кондиционера обойдется в 2500 – 4000 руб, а большого, на офис или особняк – 8000-1000. За демонтаж кассетного, встроенного в подвесной потолок, цена увеличивается на 5-15%. Немало.

Цена самодеятельности

Технически мало-мальски грамотному человеку интуитивно ясно, что просто развинтить штуцеры нельзя – ведь внутри система заполнена фреоном, если просто снять штуцеры, он вытечет, а заправка стоит 800-1500 руб. Стало быть, нужны какие-то приспособления, инструмент. Поинтересуемся.

Что точно необходимо для демонтажа кондиционера, так это манометрический коллектор. Стоит самый дешевый около 1500 руб, а то и все 3500. Уже почти цена демонтажа. Еще набор шестигранных торцевых ключей, труборез – где-то 250, если труборез взять в аренду. Вот и вышли практически на стоимость профессионального демонтажа. Ах да, еще верхолазные работы, наружный-то блок на стене висит. Добавляем еще с 500 на страховочное снаряжение. И риск для жизни.

Почему так сложно и дорого? Нельзя ли как-то упростить, удешевить? Попробуем разобраться. Хотя бы, как обойтись без манометра и сберечь фреон. Чтобы своя работа хоть как-то оправдалась.

Как устроен кондиционер?

Принцип работы кондиционера известен: компрессор наружного блока (конденсационного) откачивает пары хладоагента из внутреннего блока (испарительного), они сгущаются, разогреваются, отдают тепло окружающей среде через радиатор наружного блока, затем жидкий хладоагент подается в испаритель внутреннего блока, испаряется там, поглощая тепло помещения, и цикл повторяется.

Отсюда видно уже одно уязвимое место – насос компрессора кондиционера. Работая в таких тяжелых условиях, он должен представлять собой достаточно сложный агрегат. Так оно и есть – в бытовых кондиционерах используются кулачковые вакуумные насосы. Его сердце – два или три (в таком случае на каждом роторе три кулачка) ротора сложной конфигурации в герметичной камере, см. рис. Дополнительных уплотнений, наподобие поршневых колец, прокладок, клапанов и т.п. нет; нужная герметичность и одностороннее действие обеспечиваются исключительно за счет прецизионной точности обработки деталей. Какая-то еще конструкция не даст нужной производительности при таких перепадах температуры и давления.

Теперь понятно, почему насос так уязвим: малейшая царапина от пылинки, ледышки или кусочка окиси с труб – и кондиционер будет тратить электричество на то, чтобы попусту перемешивать хладоагент, а не охлаждать помещение. Ведь с одной стороны насоса – пар фреона при минус –70 градусов (примерно) при давлении в доли атмосферы, а с другой – его же конденсат при +80 при давлении в несколько атмосфер. А фреон исключительно текуч.

Примечание:

на рисунке видны высверленные в торцах роторов лунки. Они нужны для идеального баланса – кулачковый насос выходит из строя даже от собственной вибрации.

Именно ради сохранности насоса кондиционеры продаются заполненными очищенным инертным газом под давлением (вспомните, его стравливали при установке), а перед заполнением системы откачиваются до вакуума, чтобы удалить пары воды – замерзнув в системе, они дадут наледь, которая быстро выведет кондиционер из строя.

Зная все это, попробуем разобраться, как снять кондиционер самому, и каковы при этом факторы риска.

Наружный блок

Не касаясь опасностей промышленного альпинизма, начнем сразу с техники. Первейшее правило – не жалейте трубы. Если на новом месте понадобятся подлиннее, придется прокладывать новые: наращивать трубопроводы любым способом значит наверняка убить кондиционер. Если же новые нужны покороче, то немного обрезанные старые (см. далее) подойдут; в крайнем случае придется немного передвинуть внутренний блок.

Для демонтажа конденсационного блока, помимо простой механики (кронштейны, крепления) и электричества (провода – из клемм, замаркировать, а на новом месте – в те же клеммы) мастеру-самодельщику нужно знать расположение фреоновой арматуры на наружном блоке, см. рис. Пояснения к позициям:

1. Штуцер парового (подводящего) трубопровода, он толще;
2. Штуцер жидкостного (отводящего) трубопровода, тоньше;
3. Крышка жидкостного штуцера;
4. Крышка парового штуцера;
5. Ниппель.

Крышки штуцеров можно снимать во время работы кондиционера; под ними обнаруживаются внутренние гайки с шестигранными шлицами под торцевой ключ. Ниппель также в рабочем состоянии закрыт крышкой; на рисунке она снята, и немного виден шток ниппеля, надавив на который, стравливают хладоагент из системы.

Демонтаж наружного блока производится в следующем порядке:

• К ниппелю присоединяют манометр;
• Кондиционер с пульта включают на постоянный холод;
• Спустя 10 мин, сняв крышку жидкостного штуцера, натуго затягивают его внутреннюю гайку – трубопровод перекрыт, насос перекачивает фреон в конденсационную камеру;
• Контролируют показания манометра – когда он покажет минус 1 МПа (минус одна атмосфера, технический вакуум), так же натуго затягивают гайку парового штуцера;
• Кондиционер немедленно полностью отключают от сети;
• Трубы в 15-20 см от штуцеров отзрезают труборезом, и НЕМЕДЛЕННО зачеканивают все четыре конца, как показано на рисунке;
• Точно так же, очень быстро, обрезают и зачеканивают трубы у внутреннего блока;
• Наворачивают на места все крышки штуцеров и ниппеля;
• Разбирают электрическую часть, снимают наружный блок, упаковывают в транспортировочную тару.

Фактор риска №1:

кроме очевидных (попадание пыли в открытые трубопроводы и воздуха с парами влаги в испарительную камеру), есть еще одна, самая серьезная опасность – транспортировка кондиционеров, заполненных хладоагентом, категорически запрещена. Наружный блок после описанных операций окажется накачан фреоном под давлением в несколько атмосфер, и от любого толчка при перевозке может просто «бабахнуть». В лучшем случае – услышите громкое шипение, смысл которого прост: новый кондиционер.

А нельзя ли без манометра? Дорогой ведь, даже напрокат! Есть способ, но вероятность того, что после него на новом месте кондиционер заработает, не более 50%: дают насосу покачать не менее 5 минут, а затем прижимают шток ниппеля. Не зашипело – весь фреон уже в конденсаторе.

Фактор риска №2:

насос не рассчитан даже на кратковременную работу «взахлеб». Противодавление на его выходе буквально через несколько секунд превзойдет предельно допустимое (оттока хладоагента нет, перекрыт), и кондиционер может навсегда сломаться прямо на глазах.

Примечание:

зачеканивание труб пассатижами абсолютно ненадежно. Сжимать конец трубы нужно малыми настольными слесарными тисками что есть силы, или не зачеканивать, а завальцовывать. Завальцовочные прессы есть в комплекте наборов для разделки медных трубок, но стоит такой набор в несколько раз дороже отдельного трубореза, в аренду – тоже.

Предупреждения:

1. Ни в коем случае не снимайте накидные гайки штуцеров с завальцованными трубами. На рисунке это показано только для примера. Пренебрежение этим, как правило, обходится в новый кондиционер.
2. При транспортировке крайне осторожно обращайтесь с торчащими «хвостами» труб. Последствия надлома или резкого изгиба – см. предыдущее предупреждение.

Внутренний блок

Демонтаж внутреннего блока кондиционера на первый взгляд кажется проще: весь фреон откачан, обрубки труб зачеканены, остается только снять со стены. Но это самоуверенность новичка-сапера, разрядившего свою первую мину.

Испарительный блок вставляется сверху в пазы направляющих на защелках. Конструкция защелок рассчитана на работу специально обученного и сертифицированного персонала, снабженного специальным инструментом; у каждого производителя – своя система защелкивания. То есть, конструкторы специально разрабатывают защелки из расчета, чтобы самодельщик ничего не мог с ними поделать. О «защите от дурака» слыхали? Это она и есть.

Самодельщики все же не дураки, и способы открывания защелок разных систем придумывают. И тут вступает в действие вторая ступень защиты от дурака: путаница тонких трубок испарительной камеры расположена в опасной близости от защелок.

Фактор риска 3:

возясь с защелками случайным или самодельным инструментом, очень легко, даже зная их конструкцию, повредить испаритель.

Примечания:

• У большинства бытовых кондиционеров, чтобы добраться к защелкам более-менее безопасно, приходится снимать крышку испарителя. А ее крепления обращены к стене (принцип китайской головоломки). Самые отчаянные кулибины выходят из положения, взяв кусочек крестовой отвертки и отворачивают крепежные винты, держа его пассатижами.
• Для демонтажа внутреннего блока нужны трое, иначе добавляется еще один фактор риска: блок рухнет вниз и разобьется.
• Самая простая система защелкивания – головками защелок к стене. В таком случае удается обойтись двумя тонкими отвертками, просунутыми в ложбину кронштейна между ним и стеной, одновременно двумя руками отжимая защелки, а помощники вверх вынимают блок.

Видео: демонтаж внешнего и внутреннего блока кондиционера

Знания о том, как снять кондиционер со стены своими руками могут понадобиться в нескольких случаях:

• если планируется переезд;
• если необходимо провести ремонтно-восстановительные работы;
• если планируется замена кондиционера на новый и нет желания платить за демонтаж старого.

Для начала при смене места расположения стоит разобраться с отсоединением кондиционера со стены полностью, то есть обоих блоков. В данном случае важно не только произвести качественный демонтаж, но и соблюсти правила транспортировки модулей сплит-системы.

Как снять наружный блок со стены

В первую очередь предусматривают наличие необходимого инструментария. Для самостоятельного снятия кондиционера понадобятся:

• разводной или газовый ключ;
• шестигранники;
• рожковые и торцевые ключи;
• индикаторная отвертка;
• труборез;
• манометр или манометрическая станция.

Вместо трубореза нельзя использовать кусачки и подобные им инструменты, так как они портят качество медного трубопровода.

Сначала демонтируют внешний модуль – компрессорно-конденсаторный блок или ККБ.

Шаг 1.
Разводным или гаечным ключом на торцевой стороне ККБ открывают заглушки вентилей.

Шаг 2.
Закрывают жидкостной кран внешнего блока. Используют шестигранный ключ.

Шаг 3.
Чтобы весь фреон перешел во внешний модуль, запускают кондиционер в режиме охлаждения на 30-40 секунд. Как только компрессор начал работать только на всасывание, на вентиль от газового трубопровода подсоединяют манометрическую станцию и ждут, когда показатели обнулятся. Сразу же перекрывают вентиль обратного забора фреона.

Шаг 4.
Систему полностью обесточивают. Прежде чем приступить к следующему этапу снятия кондиционера со стены, индикаторной отверткой проверяют отсутствие тока, вставив ее в клемму с фазой.

Шаг 5.
Теперь труборезом перерезают фреоновую магистраль, так как она является несъемным элементом конструкции. Оставшиеся концы необходимо заизолировать от влаги и мусора. Для этого можно использовать изоленту.

Отрезают соединительные трубки на расстоянии 15-20 см от штуцеров. Если демонтаж конденсаторного модуля осуществляется с целью проведения ремонтно-восстановительных работ, то обрезать медные трубки не надо.

Шаг 6
. Аккуратно отсоединяют дренажный трубопровод и провода межблочных соединений. Концы электрических проводов и дренажную трубку тоже желательно обмотать защитным материалом.

Шаг 7
. Теперь приступают к демонтажу самого прибора. Как правильно снять внешний блок кондиционера с кронштейнов? Чтобы отсоединить его от гаек и болтов, используют рожковый или торцевой ключ. Так как ККБ обычно имеет немалый вес, желательно взять второго человека в помощники.

Шаг 8
. Кронштейны снимают с поверхности здания или балкона, открутив запорную арматуру торцевой головкой.

После того как кондиционер уже снят со стены, приступают к его упаковыванию. Для этого понадобится многослойная картонная коробка, пенопласт и мягкая упаковочная пленка в рулоне.

Перевозить ККБ можно только в вертикальном положении во избежание гидроудара при последующей работе. Прежде чем монтировать блок на новом месте, следует дать ему постоять 2-3 часа.

Если перевозка планируется на зимнее время, нужно демонтировать кондиционер со стены чтобы не вытек весь фреон. Для этого обязательно используют манометрическую станцию. Но большинство специалистов советуют спустить хладагент и после полностью перезаправить контур.

Как снять компрессор кондиционера

Наиболее серьезной неисправностью сплит-системы может стать поломка компрессора. Она возникает при:

• некачественно проведенном монтаже – отсутствии вакуумирования, нарушении правил прокладки фреонового трубопровода;
• использовании сплит-системы в недопустимом температурном диапазоне;
• заводском браке.

В таком случае тоже придется самостоятельно снимать ККБ кондиционера и разбирать его. Некоторые климатехники обходятся без полного демонтажа, но сделать это неспециалисту проблематично, так как в таком варианте доступ ко многим элементам сильно ограничивается.

Наружный модуль демонтирован, как теперь снять компрессор кондиционера? По сути, ничего сверхъестественного здесь нет:

• С корпуса внешнего блока убирают защитную крышку;
• Отсоединяют магистрали, идущие на нагнетание и всасывание, а также электрические провода, подходящие к вентилятору и компрессору;
• Откручивают крепления рожковым или торцевым ключом и снимают компрессор с виброгасителей.

Стоит учесть, что прежде чем снимать компрессор кондиционера, необходимо проверить степень испорченности масла. Если оно имеет неприятный запах и меняет цвет при тестировании на окисление, то понадобится замена + промывка ККБ. При нормальных свойствах и отрицательной реакции теста на окисление масла достаточно будет простой замены.

Как снять внутренний блок с монтажной пластины

С тем, как снять компрессор кондиционера и сам наружный блок своими руками со стены, все понятно. Осталось разобраться с тем, как демонтировать внутренний модуль. Этот процесс проходит тоже в несколько этапов:

• Снимают защитную крышку с корпуса;
• Откручивают крепежные элементы;
• Отсоединяют все связующие коммуникации: фреоновую магистраль, электрические межблочные кабеля, дренажный трубопровод. Предварительно отключают питание;
• Блок снимают с пластины, раскрыв защелки креплений;
• Откручивают монтажную пластину и демонтируют пластиковый провод с оставшимися медными трубками.

При снятии внутреннего блока кондиционера со стены необходимо соблюдать предельную осторожность, чтобы не повредить крепежные защелки, удерживающие модуль на монтажной пластине.

Обязательно зачеканивают концы медных фреоновых трубок таким же образом, как и у внешнего блока.

Упаковывают комнатный модуль в плотную картонную коробки, обложив его пенопластом и обернув мягкой пузырчатой пленкой. Испарительный блок можно перевозить в любом положении в отличие от ККБ.

Если требуется замена или очистка какого-либо элемента внутреннего блока кондиционера, то может также потребоваться его снятие со стены или частичный разбор на составляющие. Выглядит это следующим образом:

• Снимают лицевую панель и промывают ее обратную сторону струей воды с чистящим средством или мылом;
• Снимают направляющие пластины воздушного потока, достав их аккуратно из пазов. На некоторых моделях есть специальные защелки для этого;
• Откручивают саморезы, аккуратно тянут нижнюю защитную часть на себя и чуть приподнимают ее верх, затем снимают ее с защелок;
• Отключают питающий провод и дренаж;
• Отсоединяют межблочные провода с соответствующих клемм, предварительно записав их расположение;
• Снимают лоток со шлангом. У некоторых моделей он может быть стационарным, тогда его немного опускают;
• Теперь снимают тангенциальный вентилятор, приподняв вверх испарительный теплообменник.

Все элементы промываются водой с чистящим средством. Можно воспользоваться парогенератором для более тщательной очистки. Когда детали обсохли, их закрепляют в обратном порядке на места.

Если требуется демонтировать плату управления, то сначала снимают защитную крышку с электронного блока, отсоединяют все провода (разъемы датчиков индикаторной панели, привода воздушных заслонок). После откручивают плату с крепежных элементов с помощью отвертки или просто отсоединяют ее от защелок.

Когда внутренний блок не демонтируют, а разбирают, нет необходимости в обрезании фреоновой магистрали.

Моноблочные системы демонтируются практически также. Единственное отличие – немного другие принципиальная электрическая схема и патрубки с рабочей жидкостью.

Когда самостоятельный демонтаж нежелателен

Не стоит снимать кондиционер своими руками в следующих случаях:

• при наличии сплит-системы колонного, канального или кассетного типа;
• при отсутствии у пользователя необходимых инструментов, материалов и инструкции к прибору;
• при неуверенности человека в собственных силах.

В перечисленных ситуациях лучше обратиться к профессиональным монтажникам.

Прежде чем приступать к самостоятельным действиям, можно посмотреть видео о том, как снять кондиционер самому:

Монтаж и демонтаж кондиционеров LG, Panasonic или других брендов — непростые задачи, требующие особых навыков и умений. Не случайно эту процедуру выполняют профессионалы, а стоимость ее достаточно высока. Тем не менее, снять кондиционер в случае экстренной необходимости можно самостоятельно своими руками, если знать и соблюдать правильный порядок действий, а также иметь необходимый инструмент. Обо всех этапах процесса пошагово, а также об особенностях зимнего демонтажа и нюансах для сплит-систем разных брендов – в материале далее.

Когда снимать сплит-систему нет необходимости

В ряде случаев демонтаж сплит-системы выполнять не нужно, например, при проведении косметического ремонта. Для поклейки обоев полностью снимать кондиционер нет надобности — достаточно отстегнуть защелки, снять внутренний блок с монтажной пластины
, открутить ее, приклеить обои, а затем вернуть технику на место.

На заметку! Если в доме проводится ремонт, и будет выполняться оштукатуривание, выравнивание, облицовка или иные действия со стенами, не обязательно демонтировать оба блока — достаточно отсоединить только внутренний. Длины трассы должно хватить для последующего монтажа узла.

Меры предосторожности

Если кондиционер сломан и ремонту не подлежит, демонтировать его очень просто, так как нет необходимости в соблюдении мер предосторожности и сохранении фреона, а также целостности жизненно важных узлов. С рабочей техникой действовать нужно иначе. Нельзя допустить, чтобы в систему проникли не только пыль, но и воздух, в противном случае после установки и последующего запуска устройства на новом месте оно практически гарантированно будет повреждено
. Также при демонтаже сплит-системы важно сохранить фреон
, чтобы не потребовалось закачивать его заново, так как эта услуга обойдется недешево.

Совет! Во время демонтажа нужно внимательно работать с проводами. При их отключении рекомендуется сфотографировать соединения или сделать пометки. Неправильное их подключение может привести к выходу из строя техники.

Только в том случае, если владелец климатического оборудования уверен, что он сможет правильно выполнить вышеперечисленные условия, можно приступать к демонтажу кондиционера своими силами.

Демонтаж пошагово

Необходимость снять кондиционер может возникнуть по нескольким причинам: при переезде в другое жилье, во время ремонта в квартире, для устранения поломки в самой технике и т.д. В зависимости от ситуации, может потребоваться полный или частичный демонтаж сплит-системы. Как снять со стены только внутренний блок, рассматривалось выше, а для полного демонтажа техники нужно придерживаться следующего алгоритма:

• провести подготовительные работы;
• спустить фреон;
• отключить и демонтировать наружный блок;
• отсоединить компрессор (при необходимости);
• снять внутренний блок.

Все действия нужно выполнять с осторожностью и согласно инструкции, чтобы не нанести ущерб кондиционеру.

Подготовительные работы

Подготовительные работы включают в себя сбор необходимых инструментов, среди которых понадобятся и профессиональные. Итак, у мастера должны быть:

• комплект шлицевых и гаечных отверток;
• набор торцевых ключей-шестигранников;
• плоскогубцы;
• манометрическая станция;
• труборез и бокорез;
• нож для строительных работ;
• набор рожковых и разводных ключей;
• шуруповерт;
• дрель.

Важно! Если снятие внешнего блока проводится на значительной высоте, потребуется страховочное снаряжение.

Спуск фреона

Перед проведением работ по демонтажу кондиционера потребуется спустить фреон. Если планируется переустановка прибора в иное место, эту процедуру нужно выполнить так, чтобы собрать хладагент во внешнем блоке
. Есть два способа решить эту задачу: первый — с помощью манометра, второй — посредством станции откачки и сбора хладагента, которая подсоединяется к баллону с двумя вентилями.
Прибор, используемый в последнем случае, оснащен собственным манометром и компрессором, позволяющим откачать фреон в жидкой или газообразной форме.

Первый способ
проще, но он используется только в том случае, если есть возможность запустить устройство. Тогда перемещение фреона в наружный блок выполняется с помощью собственного компрессора.

Второй метод
сложнее, требует навыков, а аренда подобной станции стоит очень дорого. Его преимущество в том, что откачать фреон можно даже в зимнее время, когда запуск техники не допустим. Кроме того, наружный блок вакуумируется, а в конденсаторе не остается хладагента, что более безопасно при транспортировке устройства.

Чтобы собрать фреон в наружном блоке кондиционера при помощи манометра
, необходимо найти на нем два штуцера с тонкой и толстой трубками. Первая используется для передачи жидкого хладагента в испаритель из конденсатора. Вторая необходима, чтобы закачать в конденсатор фреон в газообразной форме. У каждого из штуцеров крышками закрыты головки перекрывающих клапанов, при этом газовый оснащен отводом с ниппелем. Далее для сбора хладагента в наружном блоке следует выполнить такие действия:

• снять защитные крышки с ниппеля и штуцеров;
• подключить манометр к ниппелю;
• запустить сплит-систему на максимальное охлаждение;
• через несколько минут перекрыть поступление хладагента в испаритель;
• наблюдать за показаниями манометра.

При появлении на приборе значения «-1 МПа» необходимо перекрыть газовый штуцер
шестигранником и сразу же отключить сплит-систему. Не следует позволять ей работать долго в холостом режиме, это может завершиться поломкой компрессора
. Именно поэтому рекомендуется работать с помощником, а не самому — быстро добежать до сплит-системы, чтобы отключить ее, получится не у каждого.

На заметку! Значение «-1 МПа» сообщает, что хладагент собран в конденсаторе, а в остальных узлах образовался технический вакуум.

Снятие наружного блока

После спуска хладогента следует приступить к демонтажу блоков. Но перед этим необходимо отсоединить трубки, для чего можно воспользоваться одним из двух способов.

Первый метод
— открутить гайки, которыми трубки прикручены к штуцерам. На их место надеваются специальные крышки. Так трубки останутся целыми, но при этой процедуре воздух с большой вероятностью окажется внутри компрессора.

Второй метод
— отступить от штуцеров примерно 15 см трубки и обрезать бокорезами. Затем края необходимо загнуть и зажать тисками. При таком способе потребуется замена трассы, но сама процедура проходит быстро, а значит, воздух с пылью с меньшей вероятностью проникнут в компрессор. Аналогичным образом нужно обрезать и зажать трубку возле внутреннего блока для защиты испарителя.

Снятие компрессора

Иногда внешний блок снимают для ремонта компрессора. Тогда действия по демонтажу выглядят иначе — хладагент удаляется из системы полностью
. Чтобы обойтись без потери фреона, его закачивают в баллон при помощи специальной станции, а летом его можно выпустить в атмосферу.

На заметку! При демонтаже компрессора зажимать трубки или закрывать крышками вентили необязательно, потому что после установки нового работоспособного компрессора наружный блок вакуумируют специальным насосом.

Работы по замене компрессора рекомендуется доверить специалистам
, так как для их проведения необходимо иметь большое количество профессионального оборудования: вакуумный насос, манометр, газовую горелку. Если же пользователь желает выполнить эти действия самостоятельно, следует:

• снять с внешнего блока защитный кожух;
• с помощью газовой горелки отсоединить патрубки нагнетающей и всасывающей трубок;
• отключить электрический кабель;
• выкрутить и убрать крепеж, удерживающий вентилятор и конденсатор;
• вынуть конденсатор;
• убрать крепления и демонтировать компрессор.

Теперь можно снять шкив с компрессора или выполнить другие работы. Установка нового компрессора выполняется в обратном порядке
.

Для демонтажа внутреннего блока потребуется:

• вытащить согласно инструкции защитные заглушки, выкрутить крепеж, снять крышку корпуса;
• отключить кабель питания, отсоединив его от клемм, вытащить из кондиционера;
• удалить дренажную трубку и подставить емкость, чтобы слить оставшуюся жидкость;
• обрезать, согнуть и зажать медные трубки, как на внешнем блоке;
• отщелкнуть крепления и снять блок с монтажной пластины;
• выкрутить винты, которыми пластина крепится к стене, и снять ее.

Особенности процесса зимой

Большинство современных сплит-систем работают как летом, так и зимой. Их допускается использовать для обогрева помещения или для охлаждения, например, серверных. Нужно знать, что собрать фреон можно, лишь запустив кондиционер в режиме охлаждения
. Сложность работ в холодное время заключается в том, что существует нижний порог температуры
, при котором сплит-система исправно функционирует. Такие ограничения объясняются работой компрессора на масле, которому свойственно менять свою консистенцию и становиться густым при низкой температуре воздуха.

На заметку! Для обычных кондиционеров нижний порог установлен в пределах от +5°С до -5°С, для инверторов – до – 15°С или ниже (максимальное значение -25°С).

В связи с этим при демонтаже техники нужно учитывать температуру воздуха на улице. Зимой, если на сплит-системе не установлен «зимний комплект» (подогревающий картер компрессора), для проведения работ по сохранению фреона нужно использовать специальную станцию
, так как на ней задействован безмаслянный компрессор.

Особенности процесса для разных видов кондиционеров

Процесс демонтажа кондиционера может отличаться в зависимости от его типа. В бытовых условиях сегодня чаще всего используются сплит-системы, состоящие из внутреннего и внешнего блока
. Процесс их снятия был представлен выше.

Второй тип кондиционеров для домашнего использования – это оконные устройства
. Они состоят из одного блока, который монтируется в форточку либо в специальное отверстие в окне, подготовленное под технику. Демонтаж в этом случае очень прост: прибор достаточно вынуть из посадочного места, предварительно удалив удерживающий крепеж.

Помимо этого, в быту часто используются мобильные кондиционеры
. Эти приборы не требуют монтажа, а значит — и последующего снятия.

Остальные типы кондиционеров (канальные, кассетные, колонные
и т.д.) используются для охлаждения торговых площадей, промышленных залов и т.д. С их демонтажем справится только группа профессионалов.

Важно! Самостоятельное обслуживание и демонтаж профессионального климатического оборудования не допускается. Для проведения каких-либо работ с этой техникой следует обратиться к специалистам.

Последствия некорректного демонтажа

Неправильный демонтаж кондиционера может иметь ряд неприятных последствий:

• охладительный контур потеряет герметичность, и/или произойдет утечка фреона — устранение этой проблемы будет стоить очень дорого;
• внутрь контура могут попасть частички пыли или капельки воды, что негативно скажется на работе компрессора — именно поэтому не рекомендуется проводить снятие сплит-системы во время дождя или снегопада;
• существует риск падения наружного блока с высоты, что приведет к его поломке и последующей замене;
• могут произойти механические повреждения одного из блоков или трассы, что чревато разгерметизацией корпуса, утечкой хладагента и попаданием внутрь влаги и грязи.

Таким образом, чтобы не вытек фреон, внутрь системы не проникла жидкость или пыль, а техника не получила повреждений, необходимо действовать максимально осторожно и соблюдать правила демонтажа.

Итак, несмотря на то, что работы по демонтажу кондиционера рекомендуется доверить профессионалам, при необходимости эту операцию можно провести самостоятельно. Для этого потребуется собрать или взять в аренду специальный инструмент, а также воспользоваться инструкцией по эксплуатации, где подробно расписаны все необходимые действия. Во время работ следует соблюдать осторожность, чтобы не нанести вред технике. В помощь домашнему мастеру в Интернете доступно множество обучающих видео, посвященных этой операции, а сам процесс примерно одинаков для техники разных брендов.

Лучшие модели сплит-систем 2019 года

Сплит-система AUX ASW-H07B4/LK-700R1DI
на Яндекс Маркете

Сплит-система Ballu BSD-09HN1
на Яндекс Маркете

Сплит-система AUX ASW-H07B4/FJ-R1
на Яндекс Маркете

Сплит-система LG P09SP
на Яндекс Маркете

Сплит-система Roda RS-A09F/RU-A09F
на Яндекс Маркете

Моноблочные кондиционеры демонтируются просто: конденсатор и испаритель находятся в одном блоке, а фреон циркулирует по трубам внутри корпуса. В эту категорию относятся оконные и мобильные кондиционеры.

Все остальные кондиционеры состоят их двух и более блоков, а также протяженной системы труб и кабелей. Поэтому демонтаж таких типов (а это большая часть современных моделей) проходит сложнее и требует привлечения специалистов.

Способы демонтажа кондиционера

Демонтаж кондиционера с внешним блоком можно проводить двумя способами: с сохранением фреона в системе и без его сохранения.

Второй вариант используют, если старый кондиционер дальнейшей эксплуатации не подлежит, но и в этом случае не все так просто. Поэтому и в целях безопасности, и для того чтобы не вредить экологии (пусть и незначительно) лучше проводить демонтаж внешнего блока с сохранением фреона. Сделать это можно, если «собрать» весь фреон в жидком виде во внешнем блоке.

Для чего важно сохранить фреон в системе? Дело не в его стоимости (дозаправку часто проводят во время регламентных работ), а в сохранении в рабочем состоянии компрессора. При попадании внутрь атмосферного воздуха, содержащего пыль и влагу, при запуске он выйдет из строя.

Для того чтобы собрать фреон в наружном блоке, проводят следующие операции:

1. Снимают крышки со штуцеров жидкостного трубопровода (меньшего сечения) и газового. Под ними расположены вентили с головками под шестигранный ключ.
2. К сервисному нипелю газового штуцера присоединяют манометр.
3. Включают кондиционер в режиме «охлаждение» на полную мощность.
4. После того, как из внутреннего блока пошел холодный воздух, перекрывают вентиль жидкостного штуцера и контролируют давление фреона в газообразном виде по манометру.
5. После того, как давление упадет ниже нулевой отметки, перекрывают вентиль газового штуцера и немедленно отключают кондиционер. В это время весь фреон находится внутри конденсатора внешнего блока.
6. После этого необходимо «закрыть» входы в конденсатор. Самый простой и надежный способ: обрезать медные трубы на расстоянии около 15 см от штуцеров (труборезом, бокорезом или ножницами по металлу), согнуть концы под 180° и зажать их маленькими тисками (ручными или настольными). Можно отвинтить со штуцеров накидные гайки медных труб, а вместо них навинтить заглушки. Но делать это надо оперативно и аккуратно, чтобы пыль и мусор не попали внутрь штуцера.

Остается отсоединить силовые и сигнальные кабели, открутить крепеж, демонтировать внешний блок и снять монтажную конструкцию. Так как внешние блоки большинства бытовых и полупрофессиональных кондиционеров расположены на фасаде, а весят они немало, то этим также должны заниматься специалисты со страховочными ремнями.

Демонтаж внутренних блоков

• снимают крышку корпуса;
• отсоединяют (обрезают) трубопроводные магистрали и закрывают их (как и у внешнего блока);
• обрезают дренажную трубу;
• отключают кабели;
• раскрывают защелки (у каждой торговой марки своя конструкция);
• снимают внутренний блок с монтажной пластины, а затем и саму пластину.

Причины для демонтажа кондиционера

Необходимость убрать сплит-систему возникает в следующих ситуациях:

• Кондиционер отработал свой срок и нуждается в замене на новый и усовершенствованный;
• Фасад дома, на который прикреплён внешний блок системы, планируется отштукатурить и покрасить;
• Намечается новоселье, переезд рабочего персонала в иной офис с сохранением старого климатического оборудования;
• Проведение в квартире ремонта — покраски стен, оклейки обоев или установки натяжного потолка.

Особенности снятия различных видов

Климатическое оборудование можно разделить на три группы:

• сплит-система;
• кассетные кондиционеры;
• кондиционеры канального типа.

Из сплит-системы во время демонтажа невозможно слить рабочую жидкость, запустив процесс вхолостую, как это делают с кассетными и канальными кондиционерами. В этом случае хладагент собирают в специальную ёмкость. Причём имеет значение даже очерёдность опустошения патрубков. Сначала хладагент сливают из тонкого патрубка, а затем из толстого. Вообще, демонтаж сплит-системы отличается сложностью: чаще всего патрубки у такого климатического оборудования медные, из-за чего их приходится не снимать, а срезать.

Кассетный кондиционер — оборудование тяжёлое, поэтому его невозможно демонтировать в одиночку. Блок кассетного кондиционера обязательно защищён арматурой. Поэтому после отсоединения патрубков, через которые проходит хладагент, и отключения техники от сети, потребуется применить электроинструмент для резки металла.

Такую технику демонтируют с подвесного потолка

Демонтаж кондиционера канального типа отличается повышенной сложностью. Всё-таки канальный агрегат для охлаждения воздуха много весит, имеет большие габариты и особую конструкцию с воздуховодами. Значит, в этом деле не обойтись без помощника.

Такой кондиционер похож на сплит-систему, но совмещает в себе и функции вентиляции

Возможные последствия неправильного демонтажа

Главное требование к проведению демонтажа — соблюдение осторожности. Пренебрежение этим правилом может привести к потере фреона из трубок, осуществляющих охлаждение воздуха. Чтобы снова залить в оборудование специальную жидкость, придётся отдать мастеру немалые деньги.

Также некачественный демонтаж климатического оборудования чреват проникновением внутрь конструкции воздуха, способного окислить его детали из металла. Позже на внутренних элементах кондиционера может появиться ржавчина, которая выведет его из строя.

Важно снимать нужные детали с климатического оборудования с предельной аккуратностью, иначе они могут сломаться. В лучшем случае для кондиционера потребуется приобретать некоторые новые элементы, в худшем — придётся покупать новую сплит-систему.

Поэтому стоит семь раз подумать, прежде чем снимать кондиционер своими силами. Следует отказаться от самостоятельного демонтажа и пригласить на дом мастера в представленных ниже случаях:

• Нужно демонтировать тяжёлый канальный или кассетный кондиционер;
• Нет знаний и уверенности для совершения демонтажа;
• Не нашлось инструментов, позволяющих снять кондиционер.

Снимаем кондиционер своими руками

Необходимые инструменты

Перед демонтажем климатического оборудования нужно приготовить инструменты:

• Набор шестигранных ключей;
• Разводной ключ (альтернативный вариант — газовый ключ);
• Комплект рожковых и торцевых ключей;
• Отвёртка;
• Манометр;
• Труборез.

Помимо инструментов, понадобится материал, который послужит для создания заглушек.

Перечисленными предметами пользуются при демонтаже кондиционера в квартире, на балконе или даче. Но чтобы снять бытовую технику, прикреплённую к стене многоэтажного здания, потребуется найти оборудование для выполнения работ на большой высоте.

Внешний блок

Демонтаж кондиционера начинают со снятия внешнего модуля — компрессорно-конденсаторного блока:

Процесс требует осторожности

• На торце внешнего блока с помощью разводного ключа открывают заглушки вентилей;
• Применяя шестигранный ключ, завинчивают жидкостной кран;
• На полминутки включают кондиционер, установив режим охлаждения (для перетекания фреона во внешний модуль). В тот момент, когда компрессор начнёт работать лишь на втягивание воздуха, к вентилю от газового трубопровода прикрепляют манометр. После этого ожидают обнуления значений и немедленно перекрывают вентиль обратного забора хладагента;
• Отсоединяют кондиционер от электросети. После этого нужно убедиться в отсутствии тока — вставить индикаторную отвёртку в клемму с фазой;
• С помощью трубореза режут магистраль фреона и закрывают оставшиеся от неё края изолентой, чтобы через них в конструкцию не попал мусор, и не просочилась влага;
• Срезают соединительные трубки, отступив от штуцеров примерно 20 см;

Если перед вами поставлена задача отремонтировать конденсаторный модуль, то при демонтаже кондиционера нет необходимости обрезать трубки из меди.

• Отсоединяют дренажный трубопровод и провода, которые связывают между собой блоки. Конец каждого провода, а также дренажную трубку, обматывают защитной материей;
• Откручивают от кондиционера болтики и гайки, используя при этом торцевой (можно рожковый) ключ. Эту работу обязательно проделывают вдвоём;
• Взяв торцевую головку, снимают защитную арматуру и кронштейны со стены на балконе или здании.

Снимать кондиционер с фасада здания нужно со страховкой

Демонтированный кондиционер убирают в надёжную коробку, накрывая его со всех сторон пенопластом и упаковочной плёнкой. Чтобы во время перевозки оборудования не случилось поломки, его нужно ставить в автомобиль только вертикально.

Видео-советы

Как снять внутренний модуль?

Сняв со своего места наружный блок, переходят к демонтажу внутреннего модуля. Эта работа тоже проводится пошагово:

• С каркаса кондиционера снимают защитное покрытие;
• Откручивают крепёжные детали;
• Отсоединяют климатическое оборудование от сети и убирают связующие элементы, то есть магистраль фреона, кабеля между блоками и дренажную трубку;

Процесс осуществляется при помощи отвёртки

• Раскрывают защёлки креплений и вынимают блок из пластины;

Крепёжные защёлки, фиксирующие внутренний модуль на монтажной пластине, нельзя ломать. Поэтому при демонтаже блока надо действовать очень аккуратно.

• Снимают монтажную пластину со стены, откручивая крепления, и убирают все медные трубки вместе с пластиковым проводом;

Чтобы блок было легче снять со стены, его подпирают плоскогубцами

• Края медных трубок фреона закрывают специальным материалом, действуя так же, как при запечатывании трубок внешнего модуля.

Модуль кондиционера, снятый со стены в комнате, нужно поставить в картонную коробку, подложив со всех сторон пенопласт. После этого оборудование надо покрыть мягкой пузырчатой плёнкой. К перевозке внутреннего блока особых требований нет.

Видео-подсказки

Естественно, чтобы снимать кондиционер, нужно иметь представление об устройстве конкретной модели климатического оборудования. Если браться за это дело «вслепую», можно наделать кучу ошибок и сломать кондиционер.

Как производится спуск фреона

Снять рабочий кондиционер можно несколькими способами.

1. Используется обыкновенная манометрическая станция. С ее помощью откачивается весь фреон.
2. Использование специальной станции, подключенной к баллону с двумя вентилями. Такое устройство выкачивает жидкий и газообразный фреон.

Первый вариант считается более простым. Однако для этого необходимо запускать кондиционер. А делать это можно, только если на улице не слишком холодно.

Второй вариант сложнее, но использовать его практически в любых ситуациях, даже когда холодно, и включать кондиционер запрещается. Кроме того, данный способ обладает ещё одним преимуществом: из конденсатора будет полностью откачан фреон. Благодаря этому допускается транспортировать кондиционер с места на место.

Использование такой станции позволяет провести демонтаж зимой

Однако есть у такого способа и минусы. Главный из них – высокая стоимость аренды станции и баллона, которая сильно отличается от цены простого манометрического коллектора.

Особенности работы в зимнее время

При низких температурах нет возможности перекачать фреон в конденсатор: масло в компрессоре становится густым и попытка включить в таких условиях кондиционер приведёт к поломке нагнетателя. Такая опасность не грозит только моделям, оснащённым так называемым зимним комплектом, в котором имеются подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Манометрическая станция для сбора хладагента

Те, у кого подобной системы нет, могут изъять хладагент при помощи манометрической станции для сбора фреона. Подключается она, как и манометрический коллектор, к клапану шредера.

Как снять внутренний блок с монтажной пластины

С тем, как снять компрессор кондиционера и сам наружный блок своими руками со стены, все понятно. Осталось разобраться с тем, как демонтировать внутренний модуль. Этот процесс проходит тоже в несколько этапов:

• Снимают защитную крышку с корпуса;
• Откручивают крепежные элементы;
• Отсоединяют все связующие коммуникации: фреоновую магистраль, электрические межблочные кабеля, дренажный трубопровод. Предварительно отключают питание;
• Блок снимают с пластины, раскрыв защелки креплений;
• Откручивают монтажную пластину и демонтируют пластиковый провод с оставшимися медными трубками.

При снятии внутреннего блока кондиционера со стены необходимо соблюдать предельную осторожность, чтобы не повредить крепежные защелки, удерживающие модуль на монтажной пластине. Упаковывают комнатный модуль в плотную картонную коробки, обложив его пенопластом и обернув мягкой пузырчатой пленкой

Испарительный блок можно перевозить в любом положении в отличие от ККБ

Упаковывают комнатный модуль в плотную картонную коробки, обложив его пенопластом и обернув мягкой пузырчатой пленкой. Испарительный блок можно перевозить в любом положении в отличие от ККБ.

Если требуется замена или очистка какого-либо элемента внутреннего блока кондиционера, то может также потребоваться его снятие со стены или частичный разбор на составляющие. Выглядит это следующим образом:

• Снимают лицевую панель и промывают ее обратную сторону струей воды с чистящим средством или мылом;
• Снимают направляющие пластины воздушного потока, достав их аккуратно из пазов. На некоторых моделях есть специальные защелки для этого;
• Откручивают саморезы, аккуратно тянут нижнюю защитную часть на себя и чуть приподнимают ее верх, затем снимают ее с защелок;
• Отключают питающий провод и дренаж;
• Отсоединяют межблочные провода с соответствующих клемм, предварительно записав их расположение;
• Снимают лоток со шлангом. У некоторых моделей он может быть стационарным, тогда его немного опускают;
• Теперь снимают тангенциальный вентилятор, приподняв вверх испарительный теплообменник.

Все элементы промываются водой с чистящим средством. Можно воспользоваться парогенератором для более тщательной очистки. Когда детали обсохли, их закрепляют в обратном порядке на места.

Если требуется демонтировать плату управления, то сначала снимают защитную крышку с электронного блока, отсоединяют все провода (разъемы датчиков индикаторной панели, привода воздушных заслонок). После откручивают плату с крепежных элементов с помощью отвертки или просто отсоединяют ее от защелок.

Когда внутренний блок не демонтируют, а разбирают, нет необходимости в обрезании фреоновой магистрали.

Моноблочные системы демонтируются практически также. Единственное отличие – немного другие принципиальная электрическая схема и патрубки с рабочей жидкостью.

Основные разновидности снятия: с сохранением фреона и без него

Как снять или перевесить кондиционер со стены, и не потерять фреон? Как было сказано выше, фреон является достаточно дорогостоящим, и при снятии кондиционера своими руками его следует сохранить. Но если срок эксплуатации устройства продолжителен, и фреон подлежит замене, то при переезде его можно и не сохранять, а просто слить и утилизировать.

Если же принято решение сохранить фреон, то последовательность снятия кондиционера следующая:

1. На наружной части сплит-системы установлены сервисные вентили с защитными колпачками, закрывающими специальные шлицы. Для доступа к шлицам колпачки следует разобрать и установить шестигранник только в вентиль на тонкой трубке, расположенной снизу устройства.

Снятие специальных шестигранных шлицев

1. Теперь следует установить самую низкую температуру охлаждения воздуха и включить устройство на максимальный режим работы. На некоторых моделях предусмотрена опция «турбо».
2. После включения усиленного режима работы вентиль (с установленным шестигранником) следует закрутить. С этого момента система должна проработать не менее одной минуты, за которую весь фреон перетечёт во внешний блок.
3. После перекачки фреона в наружный блок перекрывается газовая магистраль и устройство выключается. Следует помнить, что продолжение работы кондиционера в таком режиме с двумя перекрытыми вентилями приведёт к порче сплит-системы.
4. Открутить гайки крепления медных магистралей, покрытых теплоизоляционным слоем, который также следует снять. Теперь трубки аккуратно сгибаются и их можно достать через отверстие в стене.

При снятии внешнего блока необходим помощник

После выполнения всех вышеперечисленных операций можно приступать к непосредственному демонтажу кондиционера, который лучше начинать со снятия внешнего блока.

Очень важно помнить, что трубы после снятия следует закупорить. Часто для этого используют простой скотч, плёнку или изоленту. Более надёжным способом является их закрытие с помощью простых пассатижей. Если же подходить к проблеме со всей ответственностью, то концы труб следует надёжно закрыть, используя слесарные тиски, препятствуя таким образом проникновению влаги и пыли в испарительную камеру.

Процесс демонтажа системы кондиционирования

Итак, для того чтобы отсоединить кондиционер, следует проделать следующую последовательность действий:

1. Перед тем, как приступать к снятию кондиционера, нужно включить его на режим охлаждения.
2. На внешнем блоке закрывают самый маленький кран, через который подается фреон в систему. Завинтить кран можно при помощи шестигранника. Далее следует подождать несколько минут. Это нужно для того, чтобы выпустить газ из системы и там образовался вакуум.
3. После того, как фреон вышел, можно завинчивать второй кран, тот, что более крупный.
4. Когда клапан будет закрыт, можно отключать всю систему. Но перед тем, нужно провести проверку наличия газа в системе. Если газа нет, то можно отключать кондиционер от сети.
5. После всего можно, наконец, открутить трубы, которые соединяют внутренний и внешний блок кондиционера, и снять сам внутренний блок. Это нужно делать осторожно, во избежание повреждения защелок, которыми блок крепится к стене.

   Разборка кондиционера
6. Краны и соединения нужно закупорить при помощи заглушек, чтобы туда при транспортировке не попал мусор.
7. Демонтаж внешнего блока может доставить больше проблем, особенно если вы живете выше первого этажа. В этом случае могут понадобиться услуги спецтехники.
8. Поднявшись до нужного уровня, следует открутить крепления наружного блока и снять его.

В то время как будет деинсталлироваться внутренний блок, во внешний блок может попасть воздух, из-за которого внутри труб пройдет окислительная реакция. По этой причине, хранить долго отключенный кондиционер, нельзя. Решить данную проблему можно при помощи закачки в трубы азота и их закупорки.

Что нужно знать до начала работ?

Людям, поставившим перед собой задачу демонтировать сплит-систему своими руками, как минимум, необходимо знать устройство (схему) такой системы. Подробнее об устройстве внутреннего блока мы говорили здесь.

Кроме того, следует учитывать такой момент: рабочие узлы техники находятся под высоким давлением хладона – газа, представляющего опасность для здоровья.

Такую схему необходимо внимательно изучить каждому потенциальному владельцу кондиционера из тех, кто своими руками планирует монтировать или демонтировать систему

Также предметом изучения должны стать электрические цепи устройства кондиционирования воздуха, тем более, если предполагается после завершения демонтажа вновь монтировать аппарат в другом месте.

Наконец, необходимы соответствующие технические навыки и умение владеть слесарным, электрическим и специальным инструментом холодильщика.

Производство работ, направленных на съем внутреннего и внешнего модулей, не завершается только лишь отключением этих модулей и удалением.

Основной инструмент холодильщика, необходимый как при выполнении обслуживания бытовой холодильной техники, так и в случае монтажа-демонтажа модулей сплит систем

После отключения и демонтажа каждый из модулей необходимо надёжно герметизировать по линиям контура фреона. Делается это с целью исключения попадания внутрь контура частиц грязи и пыли.

Облегчению демонтажных работ способствуют знания классики монтажа сплит-систем. Традиционно рабочие модули – внутренний и внешний – располагают как можно ближе один к другому, несмотря на тот факт, что два компонента разделяются стеной (несколькими стенами).

Длина контурной магистрали при классическом монтаже, как правило, не превышает двух метров. Это характерный показатель для бытовых систем.

Трубопроводы контура помещаются в изоляцию (каждый отдельно), группируются вместе с электрическим кабелем и через канал выстраивают рабочую линию, соединяющую два модуля.

Вентильный узел классической сплит-системы. На картинке вентили показаны в условиях снятых (скрученных) латунных колпачков. Внутри хорошо заметны внутренние штоки под шестигранный ключ

Трубка контура, имеющая меньший диаметр, – это линия нагнетания хладагента компрессором. Соответственно, трубка большего диаметра является линией всасывания хладагента.

Каждая из трубок подключается к внешнему блоку через системные вентили. Причём один из вентилей, как правило, всасывающей линии, обязательно оснащается сервисным портом.

Так называемый сервисный порт представляет собой обычный трубный отвод с резьбой, на которую накручивается штуцер заправочного шланга или штуцер шланга манометрической станции. Этот отвод (сервисный порт) пригодится в процессе демонтажа системы.

Подготовка рабочего места

Необходимо выпроводить лишних в данный момент людей с территории или места работ, обеспечить безопасность прохожих, поставив опознавательные знаки. Если работы ведутся на несущей стене высотного дома, место оцепляется красно-белой лентой. Дело в том, что если запчасть или инструмент случайно упадёт с 15-го этажа – то этот предмет может убить прохожего или разбить стекло автомобиля.

В месте работ уберите из комнаты мебель и личные вещи, домашних животных и т. д. Если кондиционер демонтируется зимой, примите меры к тому, чтобы не замёрзнуть самому и не причинить неудобства другим людям.

Если используется страховочный инвентарь – проработайте план его использования. Он убережёт вас от неприятных и даже катастрофичных последствий. Расположите инструменты в доступном месте – это придаст вашей работе оперативности.

Риски при самостоятельном демонтаже кондиционера

Если вы собираетесь осуществить демонтаж сплит-системы самостоятельно, будьте готовы к возможным неприятным последствиям.

1. Утечка хладагента из сплит-системы – это самая меньшая неприятность из тех, что может случиться, если неправильно снять кондиционер самостоятельно. Для заправки жидкости придется вызывать мастера и оплачивать не только его работу, но и довольно дорогой фреон.
2. Вакуумный насос является самой нежной деталью кондиционера. Для сохранности сплит-системы при продаже ее заправляют инертным газом, который стравливают при установке. Малейшая царапина от попавшей в трубку пылинки или льдинки конденсата приведет к его поломке. Замена наноса, стоящего немалую сумму, подразумевает также регулировку всей системы, за которую тоже придется заплатить.
3. Категорически запрещается перевозить заполненные фреоном кондиционеры. Дело в том, что процесс демонтажа, который будет описан ниже, подразумевает перекачку всего хладагента из сплит-системы во внешний блок. При этом там создается давление в несколько атмосфер. Во время перевозке конструкция аппарата может не выдержать нагрузки, например, если машину встряхнет на какой-нибудь яме. Тогда в лучшем случае нарушится герметичность кондиционера, а в худшем – произойдет взрыв.

В квартирах, расположенных на верхних этажах, для снятия наружной части кондиционера необходимы навыки строительного альпинизма. Не имея их, рисковать своей жизнью ради экономии нескольких тысяч рублей просто глупо.

В общем, самостоятельно пробовать снять кондиционер в квартире стоит только в случае, если его надо удалить на время проведения ремонта. Причем при демонтаже нужно все делать по инструкции и крайне аккуратно. Если вы не уверены в своих силах или собираетесь полностью снимать сплит-систему, то лучше вызвать профессионалов.

Перекачка фреона в зимнее время

Непростая задача перегона хладагента может усложниться в холодное время года, когда кондиционер включать нельзя. Масло компрессора загустевает, его беспрепятственная работа невозможна. Если оборудование оснащено «зимним комплектом», позволяющим работать оборудованию на охлаждение даже при минусовой температуре, проблема легко решается запуском отогревающих приборов, размещенных в картере компрессора, дренажа. После 10 минут прогрева можно запустить климат-систему на охлаждение и перекачать фреон, следуя вышеописанным рекомендациям.

Если же системы зимнего подогрева нет, можно воспользоваться манометрической станцией для сбора хладагента. Она подключается по такому же принципу, как коллектор. Фреон перегоняется туда для транспортировки.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.


Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

• набор гаечных и шестигранных ключей;
• отвертки;
• труборез или бокорезы;
• ручные слесарные тиски;
• плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

1. Применение манометрической станции для сбора фреона во внешнем блоке.
2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

• тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
• толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

1. Со штуцеров и ниппеля снимают защитные крышки.
2. К ниппелю подсоединяют коллектор.
3. Включают кондиционер на максимальный «холод».
4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
5. По манометру контролируют давление.
6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

Как самостоятельно демонтировать внутренний блок кондиционера

Чтобы снять со стены внутренний модуль, необходимо отсоединить от него все коммуникации — кабель, трубки для фреона и конденсата. Место скрутки трубопроводов находится, как правило, в нише корпуса, устроенной в нижней части. В зависимости от модели сплит-системы, применяется 2 способа добраться до этой ниши:

1. Разблокировать 3—4 пластмассовых защёлки, фиксирующих нижнюю часть блока к монтажной пластине. Отклонить низ корпуса от стены и вставить между ними любой стержень, извлечь из ниши жгут коммуникаций.
2. Если на вашей модели «сплита» защёлок нет, то нужно снять лицевую пластиковую панель, предварительно демонтировав жалюзи и дополнительные крышки (когда они есть).

Состав внутреннего блока сплит-системы

Когда вы добрались до жгута, сделайте на нём продольный разрез канцелярским ножом, что позволит отодвинуть утеплитель и ухватиться ключами за гайки. Не делайте слишком длинный разрез, иначе потом придётся менять теплоизоляционный материал. Дальнейшие операции выполняйте в таком порядке:

1. Двумя рожковыми ключами раскрутите стыки магистралей. Важный момент: сгон, припаянный к короткой трубке самого блока, нельзя вращать, его нужно удерживать ключом на месте, откручивая накидную гайку.
2. Концы трубопроводов замотайте изолентой или скотчем, дабы защитить от попадания грязи.
3. Найдите стык дренажного патрубка с выводящим трубопроводом и разъедините его. Не стоит резать гофру где попало, чтобы потом было удобнее её стыковать обратно.
4. Снимите крышку электрического отсека (находится справа на торце корпуса либо под лицевой панелью), сделайте с помощью маркера и скотча пометки, после чего открутите винты и отключите жилы кабеля. Винты затяните обратно и прикрутите крышку.
5. Когда все коммуникации отключены, возьмитесь за корпус с двух сторон и снимите с монтажной пластины, приподняв немного вверх. Передайте блок помощнику.
6. Демонтируйте монтажную пластину, открутив все дюбели.

Учитывая, что в поддоне внутреннего модуля может оставаться конденсат, перед демонтажем желательно защитить стену полиэтиленовой плёнкой. Если вы снимаете кондиционер для квартирного ремонта, то подобная предосторожность излишняя.

Перед снятием блока крышку электрического отсека надо прикрутить на место

После снятия внутренней секции со стены поставьте на неё все открученные детали, затяните винты и наденьте монтажную пластину. Торчащие патрубки уложите в нишу, зафиксировав малярным скотчем. Этим же материалом закрепите открывающуюся переднюю панель, чтобы она не болталась при перевозке.

Если жгут коммуникаций короткий, то его можно снять вместе с блоком

Последний шаг — демонтаж коммуникаций, проложенных по стене либо внутри её. Здесь нет никаких сложностей, главное, — не перегнуть медные трубки под малым радиусом. От подобного обращения в месте изгиба уменьшается проходное сечение, а выровнять трубку с овальным профилем достаточно сложно. Из наружной стены жгут вытаскивайте аккуратно, чтобы не повредить утеплитель. Если отверстие было заделано монтажной пеной, то её необходимо вырезать по частям. По окончании жгут сверните в кольцо и скрепите скотчем.

Порядок демонтажа внутреннего модуля — фотогалерея

Для отключения электропроводки надо снять крышку электрического отсека
Перед отсоединением жил запишите порядок их подключения
Жгут, проходящий в нише, надрежьте ножом и доберитесь до стыка трубок
Откручивание соединительных гаек
Место соединения дренажных трубок
Отключите кабель, проходящий в том же жгуте
Внутренний блок спокойно снимается двумя руками
Последний этап — снятие монтажной пластины
Отклонив корпус, его нужно зафиксировать в таком положении

Как снимаются внутренние блоки разных конструкций — видео

Демонтаж колонных, кассетных и консольных сплит-систем

Колонная сплит-система наравне с настенной не представляет никаких трудностей в плане демонтажных работ. Все проходит по такой же схеме:

• проверка давления манометром и перекачивание фреона во внутренний модуль;
• отсоединение всех его связующих магистралей с последующим снятием прибора с наружной стены здания;
• отсоединение связующих магистралей внутреннего блока кондиционера и его последующий демонтаж.

монтажная пластина

У комнатного блока колонника нет ни монтажной пластины (как у настенного), ни шпилек (как у кассетного, колонного и консольного), на которые бы он крепился, поэтому в этом плане с ним проблем гораздо меньше.

Кассетная сплит-система демонтируется по схеме канальной. При работе с внутренним модулем необходимо ослабить гайки крепления, а потом производить остальные манипуляции. Отличие лишь в том, что в данном случае нет воздуховодов.

Внутренний блок напольно-потолочной (консольной) сплит-системы крепится к стене или потолку шпильками, как кассетный или канальный блок. При ее снятии поможет инструкция по демонтажу настенной или канальной сплит-системы.

Нельзя снимать наружный блок во время дождя или снега, так как попавшая внутрь портов влага приводит к поломке компрессора.

Снятие внутреннего блока

После того, как демонтирован внешний блок, необходимо произвести демонтаж внутреннего (размещённого в помещении) блока кондиционера. Проблем с ним меньше, так как нет необходимости работать даже на небольшой высоте, но определённый порядок демонтажа и дополнительные хитрости присутствуют.

Не стоит расслабляться и думать, что достаточно открутить несколько гаек, снять внутренний блок, и отправить на новое место. Основная хитрость заключается в желании производителей кондиционеров сделать максимально недоступным процесс снятия устройства для мастеров. Именно поэтому, на каждом внутреннем блоке предусмотрена система защёлок, с помощью которой он крепится к стене. Работать с такими креплениями можно только с помощью специального инструмента, но нет безвыходных ситуаций, и вполне можно подобрать что-то более простое.

Две отвёртки помогут быстро справиться с защёлками

Ещё один совет: при снятии блока, лучше всего иметь не одного помощника, а двух. Обусловлено это тем, что внутренний блок достаточно громоздкий и тяжёлый, и один человек может просто не справиться.

Два наиболее распространённых варианта снятия внутреннего блока:

• Самая простая конструкция иногда бывает самой сложной, именно поэтому производители сплит-систем стараются спрятать защёлки под крышкой испарителя. Болты крышки расположены вовнутрь, поэтому для их откручивания потребуется специальная короткая бита в виде фигурной отвёртки и головка с трещоткой.
• Помимо крепления крышки испарителя, сами защёлки стараются сделать внутренними. При отсутствии специального инструмента, можно воспользоваться двумя плоскими отвёртками и просунуть их между кронштейном и стеной. Теперь достаточно немного надавить (слишком усердствовать не стоит, снимаются они без усилий), и помощник может спокойно снимать внутренний блок.

Снятие внутреннего блока с помощником

Существует одно обстоятельство, которое может существенно помешать работе – это наличие большого количества испарительных трубок, и обычно они размещены возле кронштейнов крепления. Поэтому работая с кронштейнами, следует быть максимально осторожным, чтобы не повредить их.

Как снять кондиционер со стены самостоятельно: инструкция

Перед началом снятия сплит-системы, нужно подготовить не только обычные бытовые инструменты, но и профессиональные.

К необходимым инструментам для демонтажа сплит-системы относятся:

• труборез;
• бокорез;
• строительный нож;
• крестовая и интегральная отвёртки;
• торцевые ключи-шестигранники;
• манометрический коллектор;
• рожковые и разводные ключи;
• дрель;
• шуруповёрт.

В ряде случаев может понадобиться страховочное снаряжение.

Подготовительный этап

После подготовки инструмента изучите рекомендации специалистов по правильному демонтажу системы кондиционирования. Большинство пренебрегает рекомендациями профессионалов, после чего кондиционер демонтируется с множеством ошибок.

Демонтаж без закачки фреона в устройство приводит к его утечке. Восстановить фреон затем достаточно непросто и дорого. Минимальная сумма финансовых затрат — четыре тысячи рублей.

Спуск фреона

Предусмотрено три основных метода, как произвести демонтаж кондиционера собственноручно:

• разбор с выпусканием фреона;
• сохранение фреона в приборе;
• сбережение хладагента в полном объёме благодаря применению особой методики и специализированного оборудования.

Последний метод позволяет получить максимальный эффект без потерь, но остальные методы также широко используются.

По компетентному мнению специалистов, рекомендуется сохранять фреон в полном объёме для того, чтобы при повторной установке не возникли проблемные вопросы.

Перед проведением работ внимательно рассмотрите конструктивные особенности системы кондиционирования. Она представляет собой замкнутый контур с хладагентом и включает компрессор, испаритель с конденсатором и систему медных трубок для соединения всех составляющих элементов и обеспечения подачи и отбора хладагента.

Для отключения системы кондиционирования без потери хладагента нужно закачать его в конденсатор. Это возможно при функционировании в режиме охлаждения посредством перекрытия вентиля от изделия к трубочке. Для перекачки фреона в полном объёме потребуется не более одной минуты. После перекачки необходимо перекрыть вентиль на трубке. С помощью данной операции вы сможете прекратить полную подачу газа.

Демонтаж

Работы начинаются со снятия внешнего блока. Для этого сначала необходимо отсоединить медные трубки. Трубки обрезаются на расстоянии порядка двадцати сантиметров от штуцера, а после зачеканить срезы для полной герметизации.

При длительном хранении устройства в разобранном состоянии медные трубки заполняются азотом, обеспечивают герметичность для предотвращения окисления.

Работы начинаются со снятия внешнего блока

Наружный блок

После отсоединения медных трубок устраните тепловую изоляцию. Желательно, чтобы операция производились двумя людьми: один будет работать снаружи здания, а другой внутри помещения. Это значительно упростит и ускорит процесс.

Так, один человек произведёт отключение электрической энергии, а другой отсоединит провода.

Трубки следует выпрямить, чтобы они смогли пройти сквозь отверстия в стенке. Далее, к ним прикручивается конец кабеля, перетаскиваемого в помещение. После этого откручиваются гайки, которые поддерживают внешний блок на кронштейнах.

В завершении операции блок снимают и перетаскивают в здание. Хранение его возможно только вертикально.

Отсоединение компрессора

Компрессор очень важно демонтировать правильным образом. Для этого необходимо произвести следующие операции:

1. Снять крышку с внешнего модуля.
2. Отсоединить трубки всасывания и нагнетания.
3. Обесточить электропроводку.
4. Открутить крепёж конденсатора и вентилятора.
5. Вытащить конденсатор.
6. Удалить крепления и произвести демонтаж компрессора.

При данной последовательности мероприятий устраняется возможность дефекта труб и становится возможным проведение ремонта прочих узлов.

Внутренний блок

Имеются случаи, когда хозяева ограничиваются демонтированием только внешнего блока. К примеру, при ремонте компрессора. Когда требуется удаление всей сплит-системы, важно учитывать имеющиеся нюансы демонтажа внутреннего блока.

Чтобы демонтировать внутренний модуль кондиционера, необходимо выполнить следующие действия:

1. Снять крышку корпуса, ориентируясь на указатели, находящиеся в нижней части изделия.
2. Отсоединить электрокабель путём откручивания от клемм, после чего осторожно вынуть из сплит-системы.
3. Отцепить патрубок, установив заранее резервуар, оттуда может вытечь жидкость.
4. Снять теплоизолятор и отсоединить трубопровод с хладагентом.
5. Открутить осторожно трубки как при снятии внешнего блока, и замотать их изолирующей лентой, либо закрутить крышками.

Совет! Трубки также можно обрезать, стиснуть и после этого закрутить. Главная цель — предотвращение их загрязнения.

1. Аккуратно демонтировать внутренний модуль и удалить установочную пластинку.

Иногда возникает потребность провести демонтаж сплит-системы, установленной в квартире. Внутренняя часть кондиционера может мешать проведению ремонтных работ в помещении. Иногда, при переезде, бывает жаль оставлять хорошо зарекомендовавший себя прибор, за который к тому же были заплачены немалые деньги. Возникает мысль демонтировать его и установить в новой квартире. Можно ли выполнить демонтаж сплит-системы своими руками или лучше не рисковать и не тратить свое время, а сразу обратиться к профессионалам?

Стоит ли демонтировать кондиционер своими силами?

Прежде чем самостоятельно приступать к снятию кондиционера, следует тщательно взвесить все за и против. Прежде всего, стоит выяснить, в какую сумму обойдутся услуги профессионалов по демонтажу сплит-системы. В среднем расценки можно рассчитать по простой формуле: каждый ватт мощности кондиционера обойдется в один рубль. Таким образом, за демонтаж сплит-системы в квартире специалистам придется отдать от 2500 до 4000 рублей.

У профессионалов, кроме всего прочего, есть весь необходимый инструмент. Его придется приобрести или взять в аренду, если демонтировать кондиционер самому. Манометрический коллектор, необходимый для операции демонтажа, обойдется не дешевле 1500 рублей, возможно, и в два–три раза дороже. Плюс набор шестигранников и труборез. Нельзя не учесть и возможные неисправности, которые может получить кондиционер при демонтаже. Стоимость ремонта сплит-системы тоже обойдется недешево.

Риски при самостоятельном демонтаже кондиционера

Если вы собираетесь осуществить демонтаж сплит-системы самостоятельно, будьте готовы к возможным неприятным последствиям.

1. Утечка хладагента из сплит-системы – это самая меньшая неприятность из тех, что может случиться, если неправильно снять кондиционер самостоятельно. Для заправки жидкости придется вызывать мастера и оплачивать не только его работу, но и довольно дорогой фреон.
2. Вакуумный насос является самой нежной деталью кондиционера. Для сохранности сплит-системы при продаже ее заправляют инертным газом, который стравливают при установке. Малейшая царапина от попавшей в трубку пылинки или льдинки конденсата приведет к его поломке. Замена наноса, стоящего немалую сумму, подразумевает также регулировку всей системы, за которую тоже придется заплатить.
3. Категорически запрещается перевозить заполненные фреоном кондиционеры. Дело в том, что процесс демонтажа, который будет описан ниже, подразумевает перекачку всего хладагента из сплит-системы во внешний блок. При этом там создается давление в несколько атмосфер. Во время перевозке конструкция аппарата может не выдержать нагрузки, например, если машину встряхнет на какой-нибудь яме. Тогда в лучшем случае нарушится герметичность кондиционера, а в худшем – произойдет взрыв.

В квартирах, расположенных на верхних этажах, для снятия наружной части кондиционера необходимы навыки строительного альпинизма. Не имея их, рисковать своей жизнью ради экономии нескольких тысяч рублей просто глупо.

В общем, самостоятельно пробовать снять кондиционер в квартире стоит только в случае, если его надо удалить на время проведения ремонта. Причем при демонтаже нужно все делать по инструкции и крайне аккуратно. Если вы не уверены в своих силах или собираетесь полностью снимать сплит-систему, то лучше вызвать профессионалов.

Каким образом осуществляется демонтаж кондиционера?

Первым делом надо обеспечить сохранность фреона для сплит-системы. Для этого на наружной части кондиционера следует найти два штуцера. По более тонкому во внутренний блок перекачивается жидкий фреон, более толстый служит для отвода газообразного хладагента. С них следует снять защитные колпачки, а в шлицы вставить торцевые шестигранные ключи.

Дальше необходимо четко следовать инструкции.

• Кондиционер включается на полную мощность в режиме охлаждения. При этом надо выставить самую низкую температуру, которая предусмотрена для этой модели.
• К ниппелю, расположенному на подводящем трубопроводе, подсоединяют манометр.
• После того как сплит-система отработает десять минут, перекрывается тонкий вентиль, по которому подается жидкий фреон.
• Как только манометр покажет, что в системе образовался технический вакуум – давление минус одна атмосфера, – перекрывается толстый штуцер, и сразу же кондиционер отключается от сети.

Если манометра нет, то придется действовать «на глазок». Гайку парового штуцера затягивают спустя минуту после перекрытия подачи жидкого фреона. Естественно, в этом случае существенно возрастает риск поломки вакуумного насоса кондиционера. Он может не выдержать, если немного промедлить. При слишком раннем перекрытии парового штуцера произойдет утечка хладагента.

• Откручиваются все трубки, которыми соединяются внутренняя и наружная части кондиционера. И немедленно герметично запечатываются. Сделать это можно при помощи заглушек, скотча или изоленты. Главное – не допустить попадания пыли внутрь сплит-системы, чтобы не получить неприятности с вакуумным насосом, описанные выше.

Все трубки и электрические провода, отсоединяемые в процессе снятия сплит-системы, надо промаркировать, а для надежности еще и тщательно зарисовать. Это поможет подсоединить все обратно и ничего не перепутать.

• Если планируется перемещение кондиционера на другое место, то трубки легче обрезать труборезом с внутренней и внешней части сплит-системы на расстоянии не меньше 15–20 см от штуцеров. Концы их надо зачеканить, можно использовать для этого маленькие слесарные тиски, а можно воспользоваться специальным завальцовочным прессом.
• От кондиционера отсоединяются все электрические провода и клеммы.

• Если необходимо, то откручиваются гайки крепления и наружная часть сплит-системы снимается с кронштейнов. Такая работа может потребовать специальной техники, если квартира расположена высоко и к кондиционеру непросто подобраться.
• С внутреннего блока снимается защитный кожух. Важно правильно разобраться, по какой системе работают защелки, удерживающие эту часть кондиционера. Обычно блок достаточно потянуть немного вверх и на себя. Чаще всего для того чтобы добраться до защелок, приходится удалить крышку испарителя. При этом надо быть предельно внимательным: можно повредить тонкие трубки, которые расположены в непосредственной близости от защелок.

Часто головки крепежных винтов кондиционера обращены к стене. В этом случае можно их отвернуть, используя кусок крестообразной отвертки, поворачиваемый с помощью пассатижей. Понятно, что при такой попытке открутить болты практически вслепую риск повредить что-то в сплит-системе возрастает многократно.

• Кроме того, в одиночку такую работу выполнить не удастся: кто-то должен придерживать весь блок сплит-системы, чтобы он не рухнул на пол после освобождения от креплений.
• На последнем этапе со стены снимается монтажная пластина, и весь кондиционер упаковывается для хранения или транспортировки.

Таким образом, снять в квартире кондиционер самостоятельно возможно. Но из-за высоких рисков разумней поручить эту работу специалистам. При переезде на новое место проще оставить сплит-систему новым хозяевам за соответствующую плату, чем рисковать ее возможной поломкой при перемещении в новую квартиру. Тем более что срок службы таких систем редко превышает 6-10 лет.

Демонтаж кондиционера своими руками – это та операция, на которой можно сэкономить. Но так ли это на самом деле? Дело в том, что большинство людей не знает как нужно делать и в итоге получает неработающую климатическую технику. Воздух, попадая в сплит-систему, окисляет медные трубы, вследствие чего происходит «убийство» этих устройств.

[contents]

Для правильного снятия климатической техники нужно выполнить некоторые подготовительные работы, а именно подготовить необходимый инструмент, транспортировочную тару для внутреннего и внешнего блока сплит-системы. Теперь самое время подготовить сам кондиционер.

Если вы домашний мастер, который все делает самостоятельно, то рекомендуем к прочтению как установить кондиционер без помощи профессионалов.

Подготовка климатической техники к отключению и снятию

1. Прежде всего, нужно раскрутить гайки на штуцерах. Под ними будут клапаны закрытия, выполненные под шестигранный ключ . Кроме того, на газовом штуцере находится нипель, к которому нужно прикрутить манометр.
2. Теперь необходимо включить устройство на максимальный холод. Как только она начнет подавать холодный воздух, то следует перекрыть подачу фреона. Это делается шестигранником в жидкостном штуцере (более тонкой трубке кондиционера).
3. Как только из внутреннего блока начинает входить теплый воздух, а манометр покажет вакуум в -1 мПа, то весь фреон перекачан в конденсационную камеру. При этом следует перекрыть вторую гайку на паровом штуцере (более толстая трубка).
4. После того как жидкостный и газовый штуцер перекрыт, устройство отключают от сети электропитания.
5. Следующим этапом будет отсоединение медных трубок магистрали. Они не предназначены для демонтажа, поэтому их попросту перекусывают на расстоянии около 15 см от места крепления и сразу же зачеканивают чтобы предотвратить попадание грязи, влаги и воздуха внутрь системы.
6. Следующим этапом будет обрезка и тщательное зачеканивание медного трубопровода на внутреннем блоке сплит-системы.
7. После этого маркируют и раскручивают провода подключения к электросети и наворачивают медные гайки на штуцера.

Подготовка закончена, теперь остается демонтировать внутренний и внешний блоки кондиционера.

Снимаем внутренний и внешний модули

Казалось бы, теперь, когда весь фреон перекачан в конденсационную камеру, магистральные трубки отсоединены от устройства, то не составляет никакого труда снять его со стены. Но многие спрашивают: «Как снять кондиционер со стены». С наружным блоком сплит-системы сложностей немного, да и то если он установлен на балконе или в зоне досягаемости.

С внутренним блоком климатического устройства все намного сложнее. Вся загвоздка в том, что справиться с защелками крепления блока к крепежной планке практически нереально необученному человеку, тем более не имеющему в наличии специализированного инструмента.

Важно!
При отключении и снятии внутреннего блока сплит-системы, особая опасность появляется из-за возможности деформирования труб испарителя, которые расположены в непосредственной близости к креплению кондиционера.

Процесс демонтажа происходит в несколько этапов

1. Раскрытие защелок крепления.
2. Снятие с крепления по направляющим внутреннего блока.
3. Демонтировать само крепление со стены.
4. Упаковка его для последующей транспортировки.

Совет:
Если вы неуверены в своих способностях или у вас нет необходимого инструмента, то лучше предоставьте работу по демонтажу сплит-системы профессионалам.

Снятие внешнего блока подготовленной сплит-системы можно выполнить самостоятельно только в том случае, если он находится на вашем балконе. Во всех остальных случаях вам потребуются профессиональные промышленные альпинисты, ведь он крепится на стене дома.

Снять климатическую систему не представляет особой сложности, но перед этим следует хорошенько подумать, стоят ли сэкономленные деньги потерянного времени и риска для здоровья при самостоятельном демонтаже?
