Возможности болгарки можно расширить не только за счет различных насадок, но и установив ее на специальные самодельные приспособления. В результате можно получить отрезной станок, с помощью которого появляется возможность точной резки металлических заготовок под любым углом. Кроме этого, болгарку можно установить на каретку, и использовать получившийся станок для резки листовой стали.

Отрезной станок из болгарки

Для того, чтобы понять, как из угловой шлифовальной машины (УШМ) сделать отрезной станок, можно посмотреть в интернете различные чертежи. Но они мало чем помогут, поскольку все размеры деталей все равно придется подбирать, исходя из размеров имеющейся в наличии у вас болгарки. Варианты исполнения приспособлений могут быть как простые, так и более сложные, требующие умения обращаться со сварочным аппаратом.

Вариант 1

Чтобы сделать данную приспособу для болгарки, потребуются навыки сварщика. Итак, нужно сделать следующее.

Сначала отрежьте от уголка (50х50 мм) 2 небольших куска. Размер их подбирается, исходя из габаритов блока редуктора вашей УШМ.

Далее, просверлите в них отверстия диаметром 14 мм и прикрутите уголки к УШМ, как показано на следующем фото. Если у вас нет подходящих болтов, то можно использовать шпильки с резьбой М14. Только будьте внимательны, чтобы болты были не слишком длинными. Иначе в некоторых моделях УШМ они могут цепляться за крыльчатку, находящуюся в корпусе редуктора.

Не снимая уголки с болгарки, прихватите их сваркой. После этого, уголки можно снять и хорошо обварить.

Зачистите сварные швы шлифовальной насадкой для болгарки.

Затем нужно изготовить вращающуюся опору для рычага, на котором будет закреплен аппарат. Для этого подберите 2 трубы таких диаметров, чтобы одна могла без особых усилий входить другую.

Для более точного реза на трубки можно приклеить малярный скотч и начертить на нем линию.

Затем, проворачивая трубку, аккуратно разрежьте ее УШМ. Отрезок трубы меньшего диаметра должен быть короче на 20 мм (толщина 2-х подшипников) — она будет служить распоркой.

Подберите для более толстой трубы 2 подходящих под ее внутренний диаметр подшипника. После этого, вставьте тонкую трубку в толстую и запрессуйте с обеих сторон подшипники.

Затем в подшипники вставьте шпильку. Перед гайкой нужно обязательно проложить шайбу.

Когда поворотный механизм будет готов, к нему нужно приварить небольшой отрезок уголка.

На следующем этапе делается стойка для поворотного механизма из того же уголка 50х50 мм. Чтобы отрезки получились одинаковой длины, уголки можно стянуть струбциной и обрезать.

Также, не раскручивая струбцину, их можно сразу и просверлить.

Прикрепите уголки с просверленными отверстиями к уже готовому поворотному блоку с помощью гаек.

К данной стойке приварите уголок подлиннее, как показано на следующих фото.

Теперь необходимо определиться с длиной рычага, на котором будет закреплена УШМ. Делается это методом подбора, исходя из габаритов вашей болгарки. Можно на столе разложить детали и вычислить приблизительные размеры рычага, который лучше сделать из 2-х отрезков квадратной профильной трубы 20х20 мм.

Трубы также необходимо зажать струбциной и обрезать до одинаковых размеров.

После того, как все детали будут готовы, их можно сварить между собой, как показано на следующих фотографиях.

На следующем этапе можно прикрепить к готовой конструкции УШМ и еще раз проверить, что из этого получилось.

Готовый маятниковый механизм для болгарки легко устанавливается на любой плоской поверхности, например, на верстаке. Также данную конструкцию можно установить на специально сделанный для нее стол. Для более жесткого крепления механизма можно с двух сторон длинного уголка приварить небольшие отрезки уголков, и просверлить в них отверстия.

На следующих фото можно увидеть, как закрепляется на столе (в данном случае используется металлическая станина) готовое приспособление для УШМ.

Очень важно выставить прямой угол между плоскостью отрезного диска и плоскостью стола. Поставьте угольник на стол и пододвиньте его к абразивному кругу, установленному на УШМ. Если изначально у вас получилось сварить приспособление так, чтобы угол между плоскостями был 90 градусов, то это хорошо. Если вы заметили отклонение от прямого угла в ту или иную сторону, то исправить ситуацию можно с помощью лома или длинной профильной трубы, например, 60х20 мм.

Чтобы деталь при резке не сдвигалась с места, на стол можно прикрутить уголок, который будет служить упором. Также для точного реза стол легко усовершенствуется простыми тисками, изготовленными из приваренной к нему гайки и вкрученной в нее шпильки необходимой длины.

Далее необходимо изготовить защитный кожух. Делается он с учетом максимального диаметра отрезного диска, который допустимо ставить на конкретную модель углошлифовальной машины. Чтобы проще определиться с размерами кожуха и местами для его крепления, можно сначала сделать шаблон, например, из куска картона.

1. Из жести требуется вырезать 2 заготовки для будущего кожуха.

2. Прикрутите к одной из заготовок алюминиевый уголок. С его помощью кожух будет крепиться к штанге приспособления.

3. Скрутите 2 половинки между собой.
4. На штанге маятникового механизма просверлите отверстия для уголка, закрепленного на кожухе, нарежьте в них резьбу и прикрутите защитный кожух.

В данном случае кожух будет служить еще и ограничителем для режущего инструмента, не позволяющим ему чрезмерно углубиться в стол во время обработки детали.

Не лишним будет, если для рычага с закрепленной на нем болгаркой сделать подпружинивание. В данном случае сделать это просто: вставьте с обратной стороны штанги трубку меньшего размера и прикрепите к ней пружину, как показано на следующем фото.

На этом изготовление отрезного станка своими руками, в котором в качестве привода используется угловая шлифмашина, можно считать завершенным.

Вариант 2

Очередной вариант приспособления для болгарки, с помощью которого можно будет резать металлические заготовки, делается следующим образом.

1. Возьмите 2 отрезка профильной трубы одинаковый высоты и приварите их к предварительно вырезанному из листового металла прямоугольнику.

2. Просверлите в 2-х стойках и в рычаге (длина подбирается экспериментально) отверстия, после чего закрепите последний с помощью болта, как показано на фото ниже.

3. К задней части рычага приделайте пружину.

4. В предполагаемом месте крепления УШМ на штанге просверлите сквозное отверстие.

5. Теперь можно закрепить болгарку на столе.


Таким образом, получился простой отрезной станок. Для придания дополнительной жесткости креплению аппарата к рычагу можно использовать хомуты, предварительно проложив между корпусом угловой шлифмашины и трубой, например, деревянный брусок.

Для точной резки, чтобы заготовка не смещалась, потребуется к столу прикрутить уголок.

Для маленькой болгарки также подойдет похожий вариант приспособления, только крепиться УШМ будет на металлической полосе: с одной стороны болтом к самой УШМ, а с другой – с помощью хомута.

Для мощной УШМ приспособа делается по тому же принципу, но из профилей большего размера, чем на рисунках выше.

Использовать гантели в качестве противовеса не обязательно. Достаточно найти подходящую пружину.

Вариант 3

Данный вариант приспособления является самым простым для изготовления своими руками. Он делается без традиционной подставки (стойки) для поворотного блока. Вам понадобится всего лишь один дверной навес, металлическая полоса и резинка (можно использовать резинку от ручного эспандера).

Конструкция делается следующим образом:

• в металлической полосе с одной стороны просверлите отверстия под дверной навес, а с другой – под болт, с помощью которого будет осуществляться крепление полосы к болгарке;
• прикрутите к полосе углошлифовальную машину и навес;
• прикрутите навес к столу;
• закрепите один конец резинки за край стола, а другой – за держатель (рукоятку) УШМ.

Буквально за несколько минут вы получите качественный отрезной станок. Данное приспособление является еще и мобильным, потому что его можно носить с собой в чемодане с инструментами, и, при необходимости, монтировать на любой плоской поверхности.

Устанавливая данную приспособу, не забывайте закреплять на столе уголок для упора в него обрабатываемой детали.

Резка листовой тали с помощью УШМ

Для резки листового металла потребуется приобрести специальную каретку, которая двигается по направляющей (профильной квадратной трубе).

Но как показывает практика, стоимость хорошей каретки является высокой (больше 100 долларов), поэтому ее можно изготовить своими руками. Поскольку данный процесс довольно сложный для описания, понять технологию изготовления данного слайдера можно из этого видео. С помощью приспособления можно резать не только сталь, но и керамическую плитку, и керамогранит.

Следует учесть, что при резке керамики образуется много пыли. Поэтому к кожуху болгарки рекомендуется приспособить пылесборник с патрубком под пылесос.

Как сделать самодельный пылесборник

Простейший пылесборник для УШМ можно сделать из пластиковой бутылки от моторного масла.

Делается насадка следующим образом.

1. Приложите к емкости диск такого диаметра, который будет использоваться при резке, и сделайте разметку: разместите диск так, чтобы края его не цеплялись за кожух, и наметьте центр.

2. Вырежьте в боковой части бутылки квадратное отверстие с помощью канцелярского ножа.

3. Также следует вырезать 2 отверстия друг напротив друга, в месте, где вы обозначили центр.

4. Прикрутите пылесборник к болгарке, используя штатные отверстия для крепления кожуха, и на горловину бутылки оденьте шланг от пылесоса.

5. Оденьте на вал УШМ отрезной диск.

6. Отверстие, которое используется для удобства при замене инструмента, можно закрыть небольшим куском пластика.


После этих несложных действий можно использовать болгарку для обработки материалов, при резке которых создается много пыли.

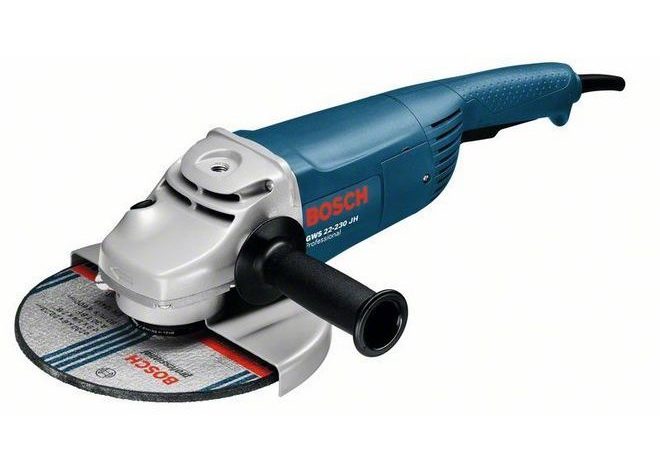

Болгарка считается одним из самых незаменимых инструментов во многих отраслях, так как сферы применения ее достаточно обширны. Универсальность этого агрегата позволяет шлифовать, обдирать, отрезать и даже полировать различные поверхности и предметы. Каждый мужчина может самостоятельно изготовить качественную стойку для болгарки, благодаря которой можно будет разрезать любые заготовки с идеально ровными краями без каких-либо хлопот.

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

• У мастера всегда есть возможность расположить болгарку под нужным углом.
• Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
• Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
• За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
• В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
• Существенно повышается производительность труда.
• Эксплуатация таких стоек отличается высоким уровнем безопасности.
• Гарантия высокой степени устойчивости для вращающегося держателя.
• Отсутствует необходимость удерживать тяжёлый инструмент в руках.
• Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Сегодня можно изготовить стойки для болгарки своими руками по чертежам, где указаны абсолютно все нюансы рабочего процесса. Благодаря этому многие мастера все чаще выбирают именно самостоятельное создание приспособлений для УШМ.

Комплектующие детали

Прежде чем приступать к работе, необходимо определиться с тем, какая именно самодельная конструкция подойдёт для определённых эксплуатационных условий. Чаще всего для сборки качественной станины нужно подготовить следующие детали:

• Болты для надёжной фиксации.
• Древесину твёрдых пород, которая сможет выдержать любые поступающие на неё нагрузки, без деформации во время эксплуатации.
• Ключи.
• Уголки из металла.
• Крепёжные материалы.
• В некоторых случаях может понадобиться плита ДСП.
• Для прочного и надёжного закрепления угловой шлифовальной машинки подойдёт профилированная металлическая труба.
• Реле на 12 В.
• Инструменты для фиксации болтовых соединений.
• Дрель.

Отдельно стоит учесть, что только тот кронштейн, который был собран с помощью сварочного аппарата, будет обладать наивысшими прочностными характеристиками. Но именно за счёт болтов можно создать разборную конструкцию, которую можно будет перемещать в любое другое место.

Варианты фиксации инструмента

Многие специалисты утверждают, что нет лучшего способа закрепить заготовку, нежели всем известные тиски. Использование этого приспособления гарантирует, что риски травматизации будут сведены к нулю, даже если абразивный диск разлетится на мелкие части. Особое внимание стоит обратить на поворотный тип тисков, в основании которых имеются специальные продольные пазы. Если мастеру удастся сделать правильный косой срез, то можно будет добиться существенного повышения функциональности устройства.

Для начала нужно подготовить прочные крепления в соответствии с чертежами стойки для УШМ. Своими руками можно соорудить уникальное приспособление для болгарки, которое обязательно должно состоять из таких элементов:

• Пружинка для обеспечения противовеса.
• 2 трубки в виде подшипников.
• 2 метра профильной трубы.
• Металлический лист для создания прочного основания.
• 2 болта.

Соорудить стойку можно из самых обычных материалов, которые найдутся практически в каждом гараже и частном доме. Конечно, без сварочного аппарата просто не обойтись. Несмотря на это, такая стойка будет не только качественной, но и обойдётся гораздо дешевле, нежели покупное изделие. Для более удобного использования приспособления его каркас можно оснастить эргономичной ручкой. В этом случае подойдет простая трубка, которая крепится с помощью сварочного аппарата.

Тем мастерам, которые не хотят долго возиться с заготовками, можно использовать обычный защитный кожух. В нём нужно всего лишь проделать необходимые отверстия и прикрепить болгарку. Для фиксации подойдут болты с самоконтрящимися гайками. В завершение всю конструкцию необходимо прикрепить к станине.

Качественный противовес с амортизатором

Безопасность использования станины во многом зависит от противовеса. Самым практичным считается тот вариант, когда в момент опускания инструмента он будет автоматически переходить в вертикальное положение, прекратив тем самым любые режущие манипуляции. Это будет не только очень удобно, но и безопасно. Самым простым способом считается установка пружинного механизма, который должен быть подобран в соответствии с характеристиками болгарки. Сама конструкция будет компактной и эффективной.

Отличной идеей считается тот вариант, когда стойка оснащена мощными амортизаторами, обеспечивающими плавное движение инструмента. С таким агрегатом сможет справиться даже новичок.

Сборка конструкции

Когда мастер принимает решение самостоятельно изготовить штатив для болгарки, это помогает избежать множества затрат, так как заводские модели дорогие и недолговечные. Но хороший результат зависит в том числе и от наличия элементарных навыков:

• Умения обращаться с болгаркой и бытовым сварочным аппаратом.
• Аккуратного сверления отверстий.
• Запаса свободного времени и терпения.

Чтобы стойка соответствовала всем эксплуатационным требованиям, её сборка должна проходить в строгой последовательности. В зависимости от личных предпочтений, мастер может разработать собственный чертёж, который будет соответствовать определённой модели болгарки или же можно воспользоваться уже готовыми чертежами. Помимо этого, перед любыми манипуляциями нужно проверить рабочее состояние основного агрегата. Если он плохо работает и часто ломается, тогда нет необходимости сооружать под него мощную станину.

Специалисты утверждают, что порядок сборки стойки для УШМ выглядит следующим образом:

• Изначально необходимо подготовить металлическую трубу, которую нужно аккуратно нарезать на отрезки определённой длины. Все манипуляции должны соответствовать используемому чертежу.
• В обозначенных местах просверлить небольшие отверстия.
• На этом этапе изготовить верхнюю и нижнюю раму.
• Металлические заготовки приварить сварочным аппаратом или прикрутить на болтовые соединения.
• Взять заранее подготовленный металлический лист либо ДСП.
• В зависимости от диаметра стойки, вырезать рабочую поверхность.
• Готовую поверхность установить на нижнюю платформу рабочего стола.
• Всё зафиксировать болтами.
• Держатель прикрепить к вертикальной раме таким образом, чтобы маятниковый тип вращения был свободен.
• Аккуратно установить точную пружину, которая каждый раз будет возвращать угловую шлифовальную машинку в исходное положение.
• Один конец пружины должен быть зафиксирован на верхней части торца, а вот второй конец на держателе.
• Пришло время взять реле на 12 В, которое поможет повысить уровень комфорта работы с болгаркой Оно должно быть расположено таким образом, чтобы в процессе работы было удобно дотягиваться до кнопки.
• Тщательно осмотреть состояние проводки и проверить её работоспособность.
• В мастерской обязательно выделить отдельную розетку для используемой станины.
• Взять качественные краски, лаки и грунтовки, чтобы полностью покрыть ими созданное приспособление. Эти манипуляции помогут придать изделию завершённый и эффектный вид. Кроме того, защитное покрытие из грунтовки убережёт стойку от негативного воздействия коррозии.
• На этом этапе осталось оснастить конструкцию подвижной линейкой и специальным ограничителем.
• Проверить готовую станину на работоспособность, запустить болгарку на холостом ходу.

Когда каждый из вышеперечисленных пунктов выполнен, можно смело приступать к главной работе — нарезке металлических деталей.

Меры предосторожности

Всегда нужно помнить, что стойка должна быть крепко зафиксирована со станиной. Чтобы обезопасить себя от травм и несчастных случаев, нужно придерживаться основных рекомендаций:

• Сетевой шнур лучше всего зафиксировать с помощью пластиковых зажимов, чтобы он не путался под ногами и случайно не попал под режущий инструмент во время его активной эксплуатации.
• Кабель от болгарки необходимо надёжно прикрепить к подвижной части стойки.
• Во время работы желательно использовать специальные защитные очки, чтобы микроскопические частицы металла не попали в глаза.
• Прежде чем запустить агрегат, нужно тщательно осмотреть режущий круг болгарки на наличие сколов и повреждений.

Сегодня существует множество защитных элементов, которые можно изготовить даже в домашних условиях. Что касается оптимального размера штатива, то своё предпочтение лучше отдать тем моделям, которые подходят по диаметру используемого диска. Все части станины обязательно должны соответствовать марке используемой болгарки.

Специалисты утверждают, что хорошо работать за маятниковой стойкой, которая упрощает сам процесс распиливания металлических заготовок. Кроме того, маятниковая система устроена таким образом, что с её помощью можно быстро и качественно реализовать задачи любой сложности. Изготовить такое приспособление в домашних условиях достаточно просто. Для этого нужно взять: качественный металлический профиль, пружинку, сварочный аппарат, маятник и уголки.

Особое внимание следует уделить железному столу, на который чаще всего мастера устанавливают созданную ими конструкцию. Его нужно проверить на устойчивость, надёжность и шаткость. Кроме того, в процессе изготовления даже самых мелких деталей стойки не нужно забывать о мерах безопасности.

Originally posted 2018-07-04 08:07:07.

Можно расширить сферу применения любимого ручного инструмента, каким-либо образом жёстко его закрепив.

Материалы и инструменты

В любом случае сам маятниковый рычаг лучше делать из металлического уголка или металлического профиля. А вот держатель, в котором будет закреплена УШМ, наверняка будет сделан из деревянного бруса.

Варианты изготовления

Станина из прямоугольного профиля

Но такие соединения не обеспечивают необходимой жёсткости.

Каретка из труб и амортизаторов

Горизонтальный ход каретки позволяет аккуратно разрезать листовые материалы такой ширины, какой вылет каретки мы сможем сконструировать.

Элементы из дерева

Для этого элемента конструкции лучше применять так называемый мебельный щит, состоящий из нескольких деревянных элементов, склеенных между собой.

Детали из фанеры

Интересным решением проблемы жёсткости может быть применение в деревянной конструкции фанеры. Разнонаправленность слоёв шпона в этом материале придаёт известную стабильность размерам фанерных изделий. То, что изделие состоит из множества тонких слоёв, соединённых прочным клеем, обеспечивает прочность.

Получаются очень прочные, жёсткие и стабильные конструкции.

Техника безопасности

Как и при обращении с любым электрическим инструментом, следует соблюдать правила электрической безопасности. Нельзя работать в помещениях с высокой влажностью. При установке станка на улице желательно соорудить над рабочим местом хотя бы временный навес для защиты от осадков.

О том, как сделать металлическую стойку для болгарки своими руками, вы можете узнать далее.

Какие приспособления для болгарки можно сделать своими руками

Широко известная угловая шлифовальная машина со своими возможностями резать, шлифовать и очищать оказалась способной еще к нескольким функциям. Расширение функционала требует выполнить определенную работу своими руками, чтобы получить нужные для работы приспособления.

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

• устанавливаем на основании шарнир;
• привариваем к шарниру несущую трубу;
• крепим к трубе П — образную пластину крепления болгарки;
• на несущую трубу одеваем резиновую ручку;
• устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

Простой отрезной станок + (Видео)

Отрезной станок на базе угловой шлифовальной машины можно сделать своими руками за один день. Для станка необходимо подобрать станину – металлическую пластину основания. На ней закрепить шарнир. К шарниру приварить несущую раму с пластиной для крепления болгарки.

В качестве шарнира можно использовать любую подходящую деталь. В данном случае шарнир изготовлен из поворотных шарниров легкового автомобиля. Шарниры уже отслужили свой срок, но к станку подошли очень хорошо.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

• устанавливаем первый диск и фиксируем гайкой;
• устанавливаем второй диск и фиксируем гайкой;
• замеряем получившееся расстояние между дисками;
• устанавливаем защиту на болгарку;
• проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок.
Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

Маятниковая пила + (Видео)

Изготовить своими руками приспособы для болгарки несложно. Здесь даже не нужны чертежи. Достаточно знать принцип, который заложен в тот или иной станок. Маятниковая пила на базе болгарки не является исключением. Этот тот же отрезной станок, но вес его распределен почти пополам.

Он чем-то похож на детские качели. На подвижной втулке расположена рама, а на нее устанавливается угловая шлифовальная машинка. Противовесом может служить любой груз в сочетании с возвратной пружиной.

Стойка для болгарки – укрощение строптивой!

Необходимые инструменты

Болгарка – инструмент со строптивым характером. Она и режет, и шлифует, и зачищает, но делает это на таких высоких скоростях, что порой ее и в руках не удержать! Поэтому говорить о высокой точности работ не приходится. Стойка для болгарки – как раз то, что нужно для укрощения строптивой!

Держатель для болгарки – не проще ли купить?

Зачем придумывать для болгарки штатив, если можно все сделать своими руками? Сделать-то можно, вот только качество реза, его ровность и точность останутся на очень низком уровне. Ну, никак мастеру не совладать с инструментом, у которого количество оборотов больше, чем способен уловить человеческий глаз. Вот для таких случаев и существует штатив для болгарки, своими руками сделанный или купленный в ближайшем строительном магазине.

Удобство устройства заключается в том, что им можно пользоваться при необходимости, хотя многие мастера, чтобы не возиться с очередной установкой инструмента на штатив, покупают для этих целей отдельную болгарку, благо, модели, которые подходят для работы на штативах, стоят не так дорого. В любом случае это дешевле, чем покупать отрезной станок. Большинство пользователей отмечают, что приобретенная ими стойка для болгарки нуждается если не в полной, то в частичной доработке.

Модели китайского происхождения так и вовсе на один раз – в основном, они сделаны из листового металла методом штампования. Легкие детали от вибрации инструмента разлетаются со временем кто куда, да и сама конструкция получается чересчур легкой и неустойчивой для такого станка. Так что же выходит – сделать приспособление для крепления болгарки куда лучше своими руками? Судя по количеству различных чертежей, советов, мастер-классов, на которые можно наткнуться в сети, ответ будет утвердительным!

Приспособление для крепления болгарки – правила безопасности!

Прежде чем приступить к обзору различных конструкций, нужно отметить, что все они предназначены для работы с болгарками, приспособленными для дисков максимум на 125 мм. Уже 230-ую болгарку ставить в стойку чревато, поскольку зачастую приходится снимать защитные кожухи, к тому же, оператор за стойкой стоит против вращения диска. Пренебрегать техникой безопасности в случае работы с угловой шлифмашиной очень и очень опасно!

При конструировании станка используйте только высокопрочные материалы для защитного кожуха. Многие для удобства используют оргстекло, чтобы защитный экран не закрывал обзор, однако использование материалов, которые от удара могут образовать осколки, строго запрещено! Лучше не мастерить кожухи из подручных материалов, а приобрести готовые изделия, которые обеспечат наилучшую защиту.

Подставка для болгарки – делаем шлифовальный станок!

Рассмотрим конструкцию шлифовального станка, которая позволяет оператору находиться сбоку от вращения диска – как раз в той зоне, куда осколки абразива, в случае его разрушения, залететь не смогут. Большинство чертежей рассчитаны на создание станков из металла, путем сваривания разных деталей, однако описанная станина для болгарки своими руками делается из деревянных элементов, что гораздо ускоряет создание станка и делает возможным процесс, даже если у вас нет сварочного аппарата.

Вам понадобится деревянный ящик или доски для того, чтобы его сколотить, молоток, ручной или электрический лобзик, дрель, крепежи (стяжки, болты), дверные петли. Если есть хороший, крепкий деревянный ящик, достаточно большой, чтобы вам не приходилось нагибаться очень низко, вы можете сэкономить массу времени, взяв его за основу. Если же портить ящик неохота, сколотите его подобие: достаточно будет сделать сторону, на которую вы впоследствии закрепите болгарку, и верх станка, а отсутствующие стороны ящика компенсировать ножками.

Защитный кожух и ручку с болгарки на этом этапе нужно снять. Нам предстоит сделать в верхней части ящика щель для отрезного диска или иной насадки. Для этого наденьте диск на болгарку и прислоните инструмент к боковой стенке, карандашом отметьте ширину и длину щели. Она не должна быть чересчур широкой, чтобы при попадании посторонних предметов не заклинить диск.

Этой предосторожностью придется пожертвовать в том случае, если в работе будет возникать постоянная необходимость смены диска – с узкой щелью придется разбирать всю конструкцию, что будет занимать слишком много времени.

Для надежного крепления болгарки к стенке ящика прикручивают два бруска – один подпирает инструмент возле основания, второй служит для опоры болгарки непосредственно возле диска. К верхнему бруску саморезами прикручивается металлическое ушко, которое заменяет собой ручку. Все, что нужно, это закрутить винт – если в устройстве отверстие сквозное, не следует вворачивать винт глубже, чем длина резьбы. Дополнительно по всей длине корпуса инструмент следует зафиксировать стяжками, для чего предварительно намечаем и просверливаем отверстия.

Шлифовальный станок практически готов! Осталось разве что предусмотреть возможность поднятия обрабатываемых заготовок относительно диска. Для этого на верхнюю часть можно положить практически впритык к диску деревянный щит, который сбоку крепится на петли, чтобы его при необходимости можно было убрать. Для фиксации щита вы можете сделать щеколду или замочек. Дополните конструкцию защитными панелями, а если такой возможности нет, то при работе обязательно надевайте защитную маску, которая закрывает все лицо. Старайтесь при включенном аппарате не находиться в зоне разлета осколков.

Стойка для болгарки – делаем станок для нарезки!

Отрезной станок для резки металлических заготовок из дерева сделать не получится. Тут уже понадобятся основательные детали. Прежде всего, платформа, которая должна получиться достаточно тяжелой, чтобы поглощать вибрации от работы инструмента. Как вариант, платформу крепят на рабочем столе болтами, что полностью исключает движение станка во время работы. Для реализации самой простой конструкции вам понадобится лист стали, металлические уголки, болты, дрель со сверлами по металлу, пружина.

Второй важный элемент стойки – шарнирная ручка, к которой и крепится инструмент. Вариантов ее изготовления множество – это и простейшая конструкция из двух металлических реек, соединенных между собой, и использование уже готовых решений или деталей. Например, если вам часто приходится работать с болгарками, у вас, наверняка, завалялись в гараже детали от пришедших в негодность инструментов, которые вы используете для ремонта болгарки в случае надобности. Так вот, вместо шарнира можно использовать редуктор, который следует открутить от корпуса и прикрутить с помощью скоб и болтов к платформе. К шпинделю крепится ручка, а уже на нее и фиксируют болгарку. Ручку рекомендуется сделать с упором под нижней частью болгарки, а также снабдить возвратной пружиной.

С помощью металлических уголков на платформе вы можете сделать по своему усмотрению различные ограничители, с помощью которых удобно будет фиксировать заготовки для резки. Тут уже каждый сам себе хозяин и мастер – кто-то сооружает дополнительно тиски для большей точности, кто-то обходится примеркой «на глаз». Как и в случае со шлифовальным станком, не пренебрегайте безопасностью, если в вашей конструкции не предусмотрена возможность закрепить защитный кожух, при работе всегда надевайте защитную маску.

Автоблоги

Популярные публикации

Последние комментарии

Стойка для болгарки своими руками

Как не стараюсь отпилить болгаркой трубу или уголок — не всегда получается ровно . Точнее, почти никогда.

Вот, в процессе изготовления очередной самоделки психанул — бросил все дела и решил сделать стойку для болгарки. С ее помощью я смогу ровно отпиливать не только под 90°, но и под 45 и 30, и вообще под любым углом!

Размеры и конструкцию выдумывал по месту, исходя из материалов, имевшихся в наличии. Сейчас не то время, чтобы что-то покупать специально.

Сначала нашел составляющие для шарнира, на котором будет поворачиваться болгарка.
Для качественного реза шарнир должен быть достаточно мощным и без малейшего люфта.

Нашел старый вал и фланец от волговской помпы и несколько подшипников, в том числе и убитых.
Собрал такой бутерброд, чтобы максимально раздвинуть подшипники между собой:

Для наружной обоймы шарнира нашел подходящую трубу

Она была немного великовата по диаметру, поэтому сделал продольный пропил, чтобы зажимать подшипники, как хомутом.

Приварил пару уголков и просверлил отверстия в нужных местах

Вторая составляющая стойки — маятник с креплением для болгарки.

Крепление болгарки выгнул из полосы 2,5 мм

Остальное — из профильной трубы 20х20

Крепление приваривал, стараясь максимально соблюсти параллельность болгарки к плоскости вращения рычага. Для этого, когда варил, в крепежные отверстия вставил стержни — по ним контролировал параллельность.

Для чего нужны все отверстия и приваренные гайки, станет понятно дальше.
_________________

Третья составляющая — основание.
Оно сварено из уголка 32х32

Две профильные трубы 20х20 в середине — это направляющие для регулируемого упора, который должен фиксировать заготовку.

Стол сделал из пластины 30х30см толщиной 3мм, распиленной на 2 части. Крепится к основанию винтами М5.

В продолжении стола на основании приварена пластинка 3мм. Она для крепления возвратной пружины, и чтобы выровнять уровень стола дальше по направляющим.

После всех примерок и подгонок собрал стойку воедино:

Вот так крепится болгарка:

С одной стороны привинчивается штатной ручкой, с другой — болтом М8

Регулировка болгарки по вертикали — сверху и снизу двумя упорами (ножки от мебели)

Подшипники зажимаются в обойме Болтом М6

Обойма привинчена к основанию двумя болтами М6

Возвратная пружина — от волговских колодок.

Чтобы она не могла соскочить с крепления, сделал хомутик из оцинковки.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Какие приспособления для болгарки можно сделать своими руками

Широко известная угловая шлифовальная машина со своими возможностями резать, шлифовать и очищать оказалась способной еще к нескольким функциям. Расширение функционала требует выполнить определенную работу своими руками, чтобы получить нужные для работы приспособления.

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

• устанавливаем на основании шарнир;
• привариваем к шарниру несущую трубу;
• крепим к трубе П — образную пластину крепления болгарки;
• на несущую трубу одеваем резиновую ручку;
• устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

Простой отрезной станок + (Видео)

Отрезной станок на базе угловой шлифовальной машины можно сделать своими руками за один день. Для станка необходимо подобрать станину – металлическую пластину основания. На ней закрепить шарнир. К шарниру приварить несущую раму с пластиной для крепления болгарки.

В качестве шарнира можно использовать любую подходящую деталь. В данном случае шарнир изготовлен из поворотных шарниров легкового автомобиля. Шарниры уже отслужили свой срок, но к станку подошли очень хорошо.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

• устанавливаем первый диск и фиксируем гайкой;
• устанавливаем второй диск и фиксируем гайкой;
• замеряем получившееся расстояние между дисками;
• устанавливаем защиту на болгарку;
• проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок.
Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

Маятниковая пила + (Видео)

Изготовить своими руками приспособы для болгарки несложно. Здесь даже не нужны чертежи. Достаточно знать принцип, который заложен в тот или иной станок. Маятниковая пила на базе болгарки не является исключением. Этот тот же отрезной станок, но вес его распределен почти пополам.

Он чем-то похож на детские качели. На подвижной втулке расположена рама, а на нее устанавливается угловая шлифовальная машинка. Противовесом может служить любой груз в сочетании с возвратной пружиной.

Если вы хоть раз работали с углошлифовальной машиной, то вам уже известны все её недостатки. Главным в этом случае является не высокая точность резки образцов, если совершать работу вручную. Протекание такой проблемы проходит довольно непросто, что особо актуально во время необходимости создания нескольких элементов с одинаковыми общими параметрами.

Если учитывать вибрацию и обратный удар, то стационарная установка, конечно же, в работе более устойчива. Но покупка станка для промышленного
производства не может быть использована по назначению в домашних условиях. Так самая простая модель станка будет стоить около 22 500 рублей.

Но у такого оборудования, существуют и некоторые недостатки, которые способны навести на мысль о том, что легче всего создать отрезной станок с применением станины и просто болгарки. Модели заводского производства таких станков ограничены в использовании. К примеру, модель о которой говорили выше, может разрезать лишь 100-миллиметровые
трубы. В бытовых же условиях очень часто приходится работать совместно с образцами более качественного сечения. Кроме этого, у всех имеются свои потребности, поэтому определённая модель просто не может полностью удовлетворить их.

Заводские приборы можно значительно изменять, но чаще всего это происходит совместно с финансовыми вложениями. В некоторых случаях вообще нерационально и неправильно совершать изменение прибора. Это будет относиться к оборудованию, которое создаётся из сплавов, трудно поддающихся процессу обработки. Станок из болгарки созданный самостоятельно в настоящее время очень часто пытаются создать домашние мастера. Для осуществления такой задачи можно воспользоваться сразу несколькими способами. Если подробно рассматривать их, то можно придумать свою конструкцию самостоятельно.

Чертежи отрезного станка из болгарки

Перед тем как приступить к работе создания станка из болгарки, вам стоит подготовить дополнительные компоненты и части, в качестве которых могут выступать трубы либо углошлифовальная машинка, которая выполнит роль
рукоятки и рамы. На ней лучше всего укреплять болгарку, применяя для этого специальную металлическую пластинку. Чтобы создать такую заготовку нужно воспользоваться толстым куском железа, на создание такого устройство придётся потратить около 30 минут.

Металлический образец будет применим в качестве опоры, к такому предмету лучше всего приварить уголок. На ось следует установить конец рычага, так как обратный ход будет совершён при помощи пружины. Если создавать отрезной станок при помощи болгарки самостоятельно, то можно в результате получить оборудование с небольшим весом, которое можно будет в последующем разместить совершенно в любом месте. Кроме того, сборка устройства не будет происходить со значительными затратами финансовых средств, ведь все нужные детали можно найти в повседневном быту.

Второй способ создания станка

Создание станка с использование болгарки по такому способу окажется немного сложнее, но инструмент будет обеспечивать более эффективную точность осуществления резки материалов. Для проведения работы придётся создать:

1. Рабочий стол.
2. Линейку.
3. Специальную рамную конструкцию.

Каркас стола следует сваривать из уголка и швеллера. В качестве столешницы можно применять специальный листовой металл, но в некоторых случаях
используют такие материалы, как:

Решение о том, какой материал применять при создании, будет напрямую зависеть от того, для какой цели вы хотите применять такое устройство, а также с какими схемами в дальнейшем вы будете работать. В процессе создания станка из болгарки по такому методу нужно также создать рамную конструкцию, одна часть которой будет полностью неподвижна и станет выполнять функцию дополнительной опоры.

Одну часть нужно разместить на столешнице и крепко зафиксировать специальными болтами и сваркой. Вторая конструкция будет соединена с первой при помощи шарниров. На неё будет установлена сама углошлифовальная машина, положение которой легко изменять самостоятельно. Чтобы вернуть оборудование в начальное состояние, нужно воспользоваться специальной пружиной.

Если вами будет создан отрезной станок из болгарки, то для его создания также применяют линейку. При помощи линейки вы сможете легко выставлять общие размеры
всех образцов. Для этого чаще всего используется отдельная трубка или же железка с метками и подвижным маркером.

Сегодня разработано большое количество различных моделей станков. Иногда углошифлифовальная машина размещается под столешницей, а иногда и над самой поверхностью. Если говорить о технике безопасности, то отрезной станок своими руками, чертежи которого можно создать полностью самим, лучше всего будет поместить сверху, так как именно этот вариант будет более надёжным.

По особой линии примыкания диска в углошлифовальной машинке к столешнице проделывается специальный вырез. Если у вас имеются какие-либо познания в электротехнике, то включение стоит производить через специальный магнитный запускатель, в таком случае кнопка пуска будет совмещена со специализированной педалью. Даже тогда когда у оператора будут заняты руки, машинку он в любом случае сможет остановить при помощи ноги.

Во время создания отрезного станка из болгарки самостоятельно, чертежи стоит очень внимательно рассматривать. Очень часто они помогают не совершать лишних ошибок в конструкции прибора. Очень важно при этом соблюдать все правила
техники безопасности. В тот момент как сборка станка будет окончена, то его следует ещё раз прогнать, что поможет окончательно убедиться в отсутствии биения самого диска. Он не должен касаться защитного кожуха машинки.

Для создания отрезного станка по металлу вы можете предпочесть использовать именно маятниковую разновидность. На первом этапе создания для этого стоит применять профильные трубы, которые хорошо использовать в процессе создания каркаса маятника. Металлопрофиль чаще всего применяется для осуществления консольного крепления, дополнить его можно специальным стальным прутком или же металлической шиной.

Если в станке будут задействованы несущие платформы, листовая сталь должна быть полностью раскроена по своим размерам. К рычагу, который обладает видом отрезка профильной трубы, стоит прикрепить поперечный срез посредством сварки. В это время стоит следовать перпендикулярности крепления.

Штроба — это особая канавка, которую стоит прорезать в стене для совершения укладки электрического кабеля и провода. Сложность при этом кроется в том, что канавка должна всегда быть постоянной глубины и ширины. Только в таком случае провод будет уложен ровно и общий раствор для закладки будет намного меньше.

Штроборез в повседневном использовании применяется довольно редко, поэтому приобретать его в дом будет неравноценно. Но его можно легко создать самостоятельно
, используя для этого схемы угловой шлифовальной машины — самой известной болгарки.

Основная задача в этом случае заключена в установке двух алмазных дисков на валу болгарки с общим расстоянием меньше одного сантиметра:

1. Для начала устанавливаем первый диск и крепим его гайкой.
2. Устанавливаем второй диск и также крепим его гайкой.
3. Проверяем общее расстояние, которое возникло между двумя дисками.
4. Устанавливаем дополнительную защиту на болгарку.
5. Ещё раз сверяем качество работы устройства.

Если же у вас не получается по какой-то причине создать два диска на валу, то штробу можно легко прорезать и простым методом одним установленным диском. Для этого вам всего лишь стоит прорезать вторую линию параллельного типа.

Работы с штроборезами стоит осуществлять в одном помещении. В процессе работы образуется большое количество пыли. От неё не сможет спасти даже обычный респиратор. Для того чтобы убрать такое негативное воздействие стоит создать специальный защитный кожух, который сможет скрыть сразу несколько дисков и будет обладать специальным патрубком для осуществления подключения к пылесосу.

Такой прибор имеется на электрических лобзиках для сборки небольших опилков. В некоторых случаях к кожуху любители рационального применения прибора добавляют два или же четыре вращающихся ролика. Во время осуществления движения штроборезов по поверхности всей стены, они будут переходить равномерно¸ не создавая в это время никаких нагрузок на руки человека.

Для создания такой конструкции на широкой канавке стоит изготовить особые втулки для осуществления крепления дисков
на основную пружину. С таким штроборезом можно легко создавать канавки для дальнейшей прокладки трубы.

При этом защитный кожух нужно создавать более широким. На кожухе штробореза, провода, а также на всех трубах стоит устанавливать дополнительный винт для регулировки уровня погружения режущего прибора внутрь стены. В этом случае кожух будет включать в себя сразу две части, которые будут связываться друг с другом шарниром и узлом для регулировки главного погружения.

В некоторых случаях есть необходимость осуществить фрезеровку отверстия в какой-либо поверхности, а знакомого фрезеровщика рядом нет, да и найти не получается. Если у вас при этом имеется угловая шлифовальная машина — болгарка, то это станет хорошим решением проблемы. Для этого нужно выбрать станок из двух вариантов — подвижный стол или же подвижная машинка.

В первом случае стоит произвести закрепление материала либо же детали, которая будет подвержена процессу фрезеровки, а болгарка при этом крепится в вертикальной плоскости к самой раме. На рамке можно будет легко осуществить сдвиг пластины, к которой крепится сама болгарка влево-вправо, вперёд, а также назад. По-другому, мы можем совершать перемещение болгарки по отношению к самой заготовке.

В следующем варианте болгарка будет прочно закреплена, а сама заготовка начнёт перемещаться по аналогу влево-вправо, вперёд и назад. Это и будут главными направлениями для осуществления процесса фрезерования. Для фрезерования по определённой оси вверх-вниз дополнить такое приспособление будет очень легко.

После выбора определённого станка можно реализовать его создание. Единственное место, куда придётся привлекать токаря — это держание самой фрезы. Она вытачивается из шестигранника не меньше ширины в 16 миллиметров, так как сама резьба
болгарки около 14 миллиметров. Держатель цангового вида. Он очень прост в создании и не обладает сильными биениями. Простой кулачковый патрон справляется с такой задачей намного хуже.

Главным преимуществом таких станков, как и у всех станков, созданных из болгарки, считается то, что они могут быть обратно модифицированы в простую болгарку. Как разновидность фрезера из болгарки можно создать бормашину.

Особенности маятниковой пилы

Создать самостоятельно приспособление для болгарки довольно легко. В этом случае даже не нужно применять чертежи. Хватит того что вы будете понимать принцип, который находится в том либо ином станке. Маятниковый вид пилы на основе болгарки исключением назвать нельзя. Этот тот же отрезной станок, но его масса при этом распределена на две части.

При этом пила чем-то схожа с детскими качелями. На подвижной втулке имеется рама, а на неё устанавливается специальная шлифовальная машина. Противовесом в этом случае станет любой груз, совмещённый со спусковой пружиной.

В качестве шарнира можно применить любую подходящую деталь. В этом случае шарнир создан из притворных шарниров легкового автомобиля. Шарниры уже давно не применяются в современных изделиях, но к станку подойдут как нельзя лучше.

Является довольно полезным инструментом, с помощью которого можно решать широкий круг задач. Это оборудование позволяет резать плитку, камень и металл, а также шлифовать поверхности. Но если у вас в наличии будет стационарный станок, выполнять эти работы станет куда проще. Самостоятельно вы можете изготовить такое устройство у себя в гараже.

Преимущества и недостатки самодельного станка

Если довольно часто вы работаете с болгаркой, то успели почувствовать ее слабые места. Как ни странно, они выражены в достоинстве — мобильности. У оператора не всегда есть возможность зафиксировать детали во время раскроя, а малейшая вибрация может стать причиной разрушения абразивного диска, что довольно часто становится причиной травм.

Мобильное оборудование сложно контролировать при перпендикулярных разрезах. Это верно, если брать в расчет толщину диска и сравнивать ее с меткой и материалом. С помощью углошлифовальной машины непросто нарезать несколько деталей, которые должны иметь одинаковые размеры. Это касается прутиков и небольших труб, после раскроя которых детали приходится еще и подравнивать. Кроме того, руки у вас будут заняты, что приводит к быстрой утомляемости и снижению концентрации внимания. Это следует учитывать по той причине, что УШМ — один из опасных инструментов.

Почему стоит использовать станок

Обратный удар при работе с этим устройством представляет собой отброс оборудования при заклинивании шлифовального диска в изделии. Опасность такого исхода событий заключается в сопутствующем разрушении круга. На внушительных оборотах осколки абразива могут травмировать оператора.

Обратный удар может произойти и при завершении реза, когда элементы соединены маленькой перемычкой. При этом рекомендуется остановить инструмент, не завершив раскрой заготовки. Круг извлекается, а деталь обрезается с обратной стороны. Стационарный станок, который вы можете выполнить из подручных материалов, решает все перечисленные проблемы. Он способен еще и обеспечить дополнительную безопасность.

Изготовление станка из уголков и металлической трубы

Если перед вами встал вопрос о том, как сделать отрезной станок из болгарки, то вы можете выполнить довольно простую конструкцию, потратив на это минимум средств. Времени уйдет всего лишь несколько часов. Устройство будет представлять собой длинную трубу из металла, которая станет выполнять роль каркаса и ручки.

Если хотите изготовить отрезной станок из болгарки своими руками по дереву, к одному из концов необходимо приварить металлическую планку, которая будет располагаться поперек. В ней следует проделать два отверстия, которые будут служить для фиксации болгарки. Труба фиксируется с этой же стороны к небольшому куску уголка на подвижный вал. Уголок фиксируется к рабочему столу или крепится к полу в рабочем помещении.

Изготавливая отрезной станок из болгарки своими руками, с противоположной стороны вы должны будете установить пружину, которая обеспечит конструкции возвращение в исходное положение. На этом можно считать, что станок готов. На нем нужно будет лишь правильно зафиксировать углошлифовальную машину.

Изготавливая отрезной станок из болгарки своими руками, вы должны помнить, что этот вариант является одним из самых простых. Он подходит для тех, кто предпочитает работать с металлом. Если же в работе вам требуется точность, то конструкцию следует делать более устойчивой.

Станок со станиной

Прежде чем изготовить отрезной станок из болгарки своими руками, вы должны подумать, нужна ли ему станина. Для этого следует подготовить:

• профильную трубу;
• уголок;
• сварочный аппарат;
• лист металла;
• дрель;
• швеллер;
• одинаковые подшипники;
• трубу;
• пружину;
• педаль;
• реле.

Металл понадобится для платформы. Если вы хотите изготовить более легкий вариант, то следует позаботиться о наличии ДСП. При выборе трубы вы должны руководствоваться тем, что она будет иметь небольшой диаметр. Если работать со сваркой вы не привыкли, то заменить манипуляции с аппаратом можно, установив прочные болты. Такой вариант позволит разобрать станок, если это необходимо.

К изготовлению оборудования вы должны подойти с отрезки деталей, которые составят каркас. Для того чтобы дорогостоящий материал не был испорчен, лучше составить чертеж. Для каждой модели углошлифовальной машины понадобится своя схема, ведь инструменты могут отличаться. В некоторых устройствах можно снять ручку, тогда как в случае с другими придется устанавливать стойку для болгарки. Для разных размеров диска понадобится каркас с определенными параметрами.

Изготовление простого каркаса

Если вы хотите изготовить простой отрезной станок из болгарки своими руками, то внимание необходимо заострить на каркасе. Простая его конструкция будет состоять из двух рам, которые устанавливаются на общей оси. Нижняя рама фиксируется на платформе. Последняя может быть изготовлена из ДСП или металла.

Если болгарка довольно большая, то лучше применить металл. Рама, к которой будет прикручивается углошлифовальная машина, должна вращаться по вертикали по принципу маятника. Для фиксации исходного положения понадобится пружина. К нижней раме фиксируется крепление, включающее подвижную струбцину и прижимной уголок.

Дополнение станка линейкой

Как сделать отрезной станок из болгарки — этот вопрос остается актуальным в кругах домашних мастеров. Важно в таком оборудовании предусмотреть измерительные узлы. Они позволят отрезать заготовки с высокой точностью до 1 мм. При этом лучше использовать подвижную линейку с ограничителем. Ее приваривают к трубке. С ее помощью выставляется точный размер. Крепление осуществляется торцевым винтом.

Электроника

Прежде чем приступать к работам, вы должны рассмотреть фото отрезных станков из болгарки. Своими руками в этом случае вы сможете изготовить любую модель. Но каждая из них должна иметь пусковую педаль. Этот узел позволит обеспечить удобство работы. Его можно заменить кнопкой с коммутацией через низковольтное реле на 12 В. Напряжение на болгарку будет подаваться через него.

С помощью этой несложной конструкции оператор освободит руки, что позволит добиться точного реза без использования тисков. На точных размерах вы сможете сэкономить время. Этот инструмент можно использовать взамен отрезной пилы по металлу, а при необходимости углошлифовальную машину вы сможете отсоединить, вернув ей мобильное состояние.

Меры безопасности

Если вы решили изготовить отрезной станок из болгарки своими руками, то должны помнить о безопасности. Если вариант будет стационарным, важно учитывать направление инструмента и положения кожуха, который должен закрыть зону, где располагается оператор. Если у вас есть станок, вы можете столкнуться с необходимостью фиксации к углошлифовальной машиной пильного круга для дерева. Каким бы сильным ни было желание, делать этого категорически нельзя.

Древесина является неоднородным материалом, в котором могут быть сучки или гвозди. Болгарка работает с высокой скоростью оборотов, что превышает скорость стандартной пилорамы. Это довольно быстро выводит пильный диск из строя.

Сравнивая шлифовальные и абразивные диски с пильными, вы сможете понять, что последние обладают острыми зубцами. Ради быстрого распила рисковать здоровьем не стоит. После установки оборудования и нового диска работу болгарки следует проверить в течение минуты, запустив устройство на холостые обороты. Круг не должен сталкиваться с препятствиями или задевать кожух.

Изготовление станка из профильной трубы на основе рычажного механизма

Вы можете изготовить отрезной станок из болгарки своими руками с использованием профильной трубы. Для конструкции следует нарезать заготовки. Для каркаса отлично подойдут профильные трубы. В качестве консольного крепления выступит металлопрофиль. Дополнительно к этому узлу вы должны подготовить стальной пруток и металлическую шину.

Если конструкция будет иметь несущую платформу, то по размерам вы должны будете раскроить листовую 4-мм сталь. К рычагу, который имеет вид профильной трубы, следует приварить поперечную ось в виде вала для шарнирного соединения. При креплении вала к передвижному механизму вы должны соблюсти перпендикулярность.

Из стальной шины подготавливается П-образный кронштейн, в боковых сторонах которого проделываются отверстия для болтов. С помощью механического крепежа будет фиксироваться корпус редуктора углошлифовальной машины.

Прежде чем приступить к работам, вы должны изучить тонкости чертежа отрезного станка из болгарки, своими руками в этом случае вы сможете изготовить оборудование всего лишь за несколько часов. Используя стальной пруток, следует изготовить огибающий хомут, который будет выполнять роль стремянки.

Для фиксации корпуса устройства к передвижным механизмам изготавливается прижимная планка. Она представляет собой пластину из металла, ширина которой превышает соответствующие значения хомута на 20 мм. На краях прижимной пластины предусмотрены отверстия, куда будут входить резьбовые концы стремянки. Крепление осуществляется гайками с подходящей резьбой.

В заключение

Довольно часто чертежи отрезного станка из болгарки своими руками подготавливаются. Вы тоже можете последовать примеру многих домашних мастеров. Но если схему самостоятельно выполнить не в силах, можете воспользоваться той, что представлена в статье. Если вы хотите упростить процесс раскроя образцов и не работать вручную, то лучше установить болгарку на станок, сделав оборудование стационарным. Это позволит раскраивать заготовки с одинаковыми линейными размерами.

Подготовив чертежи для отрезного станка из болгарки своими руками, вы сможете приступить к работам. Такой подход целесообразен, если не хотите приобретать агрегат промышленного производства. Нежелание потребителей покупать заводские модели обусловлено высокой их стоимостью, которая начинается от 22 000 руб.

Без угловой шлифовальной машины — болгарки — не обойтись ни в гараже, ни на частном подворье. Агрегат позволяет разрезать металлический профиль, зачистить сварной шов или убрать ржавчину с поверхности заготовок и деталей, имеет невысокую цену и невероятное удобство при работе. Есть у шлифмашины и недостатки, один из которых — нестабильное качество реза и опасность перекоса отрезного диска при использовании. Устранить досадные недочёты можно, изготовив специальную станину своими руками, которая превратит ручной инструмент в настоящий отрезной станок. Это позволит увеличить скорость работы и достигнуть точности, которую можно получить только на оборудовании промышленного изготовления.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

К преимуществам дисковых отрезных станков относятся удобство и простота в использовании, высокая скорость и точность реза, возможность замены режущего диска в считаные минуты.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна
. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола.
Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна.
Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

• станина;
• маятник;
• крепление под УШМ.

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском.
Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Удобство при эксплуатации оборудования можно значительно повысить, подключив болгарку к ножному выключателю-педали. Разумеется, в этом случае рычаг запуска УШМ приводят в рабочее положение и фиксируют специальной кнопкой.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

• трубу профильную «квадрат» (25х25х2,5 мм);
• трубу профильную «прямоугольник» (40х20х2,5 мм);
• лист металлический толщиной 4–5 мм;
• подшипники шариковые № 202, 203 или 204 – 2 шт.;
• пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
• пруток диаметром 8–10 мм;
• шину металлическую (20х4 мм);
• болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

• угловая шлифмашина;
• дрель или сверлильный станок, набор свёрл;
• набор плашек для нарезания метрической резьбы;
• ключи рожковые;
• сварочный аппарат.

Наличие электросварки желательно, но необязательно — все соединения можно выполнить и на резьбовых соединениях. Однако следует понимать, что такой способ снижает надёжность и прочность конструкции.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника.
Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

Изготовление отрезного станка своими руками

Подготовительный этап

Работу над отрезным станком начинают с проектирования. Невозможно дать точные размеры устройства, поскольку конструкция зависит от модели и размера конкретной болгарки.
Тем не менее по представленным чертежам можно получить представление о габаритах и структуре оборудования.

Эскиз проекта начинают с чертежа корпуса. Возможно, понадобится не каркас, а отдельная платформа, которую можно крепить к слесарному верстаку. В любом случае определяют размеры устройства и расположение на корпусе основных узлов. Далее замеряются УШМ и межосевые расстояния крепёжных отверстий на корпусе её редуктора. На основании этих показателей составляется чертёж крепления болгарки к маятнику. После этого проектируется сам поворотный узел. Чем меньше будет расстояние от шарнирного соединения до режущего круга, тем жёстче и точнее будет станок.
Другими словами, длина маятника должна быть минимально возможной.

На последнем этапе проектирования подсчитывают, сколько и какого материала понадобится.

Фотогалерея: Чертежи для изготовления самодельного отрезного станка

Чертёж отрезного станкка рамного типа. Габариты рамы выбирают исходя из размеров используемого инструмента

Чертеж отрезного станка маятникового типа. Слева обозначены размеры основания. Справа отмечены особенности конструкции маятника

Пошаговая инструкция

1. В соответствии с чертежом нарезают заготовки будущего станка. Для каркаса и маятника используют профильные трубы, а для консольного крепления — металлопрофиль, металлическую шину и стальной пруток. Если конструкцией предусматривается несущая платформа, то по размерам раскраивают листовую сталь толщиной 4–5 мм.
2. К маятниковому рычагу, представляющему собой отрезок профильной трубы, приваривают поперечную ось (вал) для шарнирного соединения. При этом важно обеспечить перпендикулярность крепления вала к маятнику.

   После раскройки материала к маятниковому рычагу приваривается вал

3. Из стальной шины загибают П-образный кронштейн, в его боковых сторонах сверлят отверстия для болтов, с помощью которых крепится корпус редуктора болгарки.

   Для крепления к резьбовым отверстиям на корпусе редуктора УШМ понадобится П-образный кронштейн

4. Из стального прутка изготавливают огибающий УШМ U-образный хомут (стремянку) и прижимную планку для фиксации корпуса инструмента к маятнику. Последняя представляет собой металлическую пластину длиной, на 15–20 мм превышающей ширину хомута. В отверстия на краях прижимной пластины свободно входят резьбовые концы стремянки, а фиксация осуществляется гайками с подходящей резьбой.
5. Примеряя П-образный кронштейн и хомут к болгарке, сварочным или резьбовым соединением монтируют эти детали на консоль.

   Таким образом выглядит консоль крепления болгарки к маятниковому рычагу в сборе с П-образным кронштейном и хомутом

6. Подшипники, которые будут обеспечивать поворот маятника, запрессовывают в опоры. В качестве последних можно использовать как готовые заводские подшипниковые узлы, так и отрезки стальной трубы (15–20 мм) с диаметром, равным внешней обойме подшипника.
7. Подшипниковые узлы напрессовывают на вал с двух сторон. Важно, чтобы соединение было с натягом — это устранит нежелательные продольные и поперечные смещения. Если полученное соединение по каким-то причинам ослаблено, можно воспользоваться проверенным способом — залудить ось паяльником, нанеся на её поверхность тонкий слой олова (понадобится паяльная кислота в качестве флюса).
8. На расстоянии 50–60 мм от края платформы приваривают маятник в сборе с опорными узлами. При этом важно не перегреть подшипники, поэтому эти детали оборачивают мокрой ветошью или постоянно поливают водой для охлаждения.

   Маятниковый рычаг в сборе с подшипниковыми узлами приваривается к платформе на расстоянии 50–60 мм от края

9. На маятниковый рычаг приваривают консоль с установленным хомутом и П-образным креплением УШМ. Положение болгарки при этом выбирают исходя из личных предпочтений. Существуют разные мнения о том, как крепить болгарку («от себя» или «на себя»).
   Профессиональные слесари работают с инструментом, ориентируя сноп искр к себе, аргументируя это тем, что если болгарка по какой-либо причине выпадет из рук, то инструмент отлетит в противоположную сторону. Любители чаще всего работают со средними или малыми шлифмашинами, поэтому предпочитают, чтобы диск вращался «от себя», поскольку это позволяет осуществлять контроль разреза и предотвращает порчу одежды. Закрепляя инструмент, не забудьте правильно разместить защитный кожух — он должен обезопасить работающего в случае разрыва диска.
10. На собранный станок крепят угловую шлифмашину. Ориентируясь на вес инструмента, подбирают и устанавливают возвратную пружину. Для этого к станине и маятнику приваривают петли или просверливают отверстия диаметром до 5 мм.

    Чтобы не повредить пластмассовый корпус болгарки, между ним и кронштейнами прокладывают полоски резины

11. Выполняют пробный запуск болгарки. Сначала проверяют работу станка в холостом режиме. При этом обращают внимание на вибрации и люфты рабочих частей оборудования, которые при необходимости устраняют.
12. Воспользовавшись отрезным кругом максимальной толщины, в платформе станка прорезают паз под режущий диск. При необходимости болгарку снимают и прорезь расширяют до нужного размера.

    Так выглядит усовершенствованный упор с зажимным приспособлением

На последнем этапе к платформе крепят упоры для заготовок. Чаще всего предусматривают две планки (для разреза под углом 45 и 90 градусов), фиксируя их при помощи сварного или резьбового соединения.

Нередко приспособления для удержания заготовки снабжают измерительным инструментом. Закрепив на упорной планке металлическую линейку с точкой отсчёта от диска болгарки, вы сможете быстро и точно отрезать деталь необходимой длины.
Также по желанию можно установить транспортиры, тиски и струбцины различной конструкции. Такие дополнительные детали позволяют сделать, например, полный разрез или паз в заготовке под любым углом, освободить руки и так далее.

Не забудьте покрасить приспособление после того, как будут проведены все доводочные мероприятия. Даже тонкий слой эмали убережёт оборудование от ржавчины и сделает его внешний вид более эстетичным.

Видео: Как сделать отрезной станок из болгарки своими руками

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов.
Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле.
Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Болгарка — это электрический инструмент, с помощью которого можно выполнять большой объем строительных работ. Она режет металлические детали, камень и другие твердые материалы. Ею можно зачищать и шлифовать поверхности, обрезать под размер керамическую плитку. Незаменим этот инструмент для монтажных, строительных и ремонтных работ. Используют его для дома и на рабочем месте.

Правила безопасности

Болгарка — это опасный предмет, имеющий огромные обороты. Если не соблюдать правила пользования, то можно сильно травмироваться. Перед началом работы и изготовлением самодельной стойки для болгарки обязательно прочитайте правила техники безопасности.

1. При нарезке твердых материалов из-под абразивного круга вылетают различные частицы металла или камня, острые осколки. Первое надежное средство от обломков, летящих в лицо мастеру, — это типа. Бывают случаи разрыва самого круга. Осколки могут ударяться в стекла и разбить их, поэтому очки должны быть армированными, с защитной сеткой. Не поскупитесь, это ваше здоровье.

2. На болгарке необходимо иметь окружающий ножи экран. Некоторые работники, надевая круг большого диаметра, снимают кожух, мешающий движению. Также при изготовлении своими руками могут вообще избавиться от него. Ни в коем случае этого делать нельзя. Он ставится в обязательном порядке и таким образом, что оператор находится за ним. Тем самым осколки отбиваются от кожуха и летят в противоположную сторону.

Подставка для болгарки

В работе с данным инструментом многим мастерам приходится выполнять однообразные одинаковые распилы. Держа ее в руке, ровности полосы добиться очень сложно. Сильные обороты и вибрация не позволяют человеку удержать изделие ровно в одной позиции, обязательно рука сдвинется. Чтобы этого не случилось, покупают для болгарки стойку.

Но при сильных постоянных нагрузках и вибрациях детали подставки расшатываются и трескаются. Да и рассчитана она в основном на работу с кругом максимум 125 мм. Большой туда не поместится. Если вы хотите стойку для болгарки крепкую и надежную, то лучшим вариантом будет сделать ее своими руками. Самостоятельное изготовление добавит уверенности в качестве креплений, мастер будет спокойно работать.

Маленькое устройство для домашнего использования

Эта изготовляется только для использования дома, для мелких работ. Делается она из фанеры и деревянных брусков. Сам инструмент устанавливается стационарно и не двигается. Берутся два листа фанеры. На нижний квадрат укрепляется зажимами болгарка и прикручивается брус в виде подставки.

Вторая часть на мебельных петлях ставится сверху. Для прорезается щель. Преимущество такого расположения заключается в том, что мастер не держит инструмент в руках. Также круг виден частично и не сможет вылететь, нанося травму оператору. Подойдет такое легкое в исполнении устройство для нарезания мелких металлических уголков, алюминиевого профиля, керамической плитки.

Сварная конструкция из металла

При изготовлении данной модели нужно иметь чертеж стойки для болгарки вашего размера.

Выполняется работа из металлического профиля и трубок с помощью сварочного аппарата. Платформа для подставки должна быть тяжелая, она способна выдерживать вибрации большой мощности. Дальше выполняют верхнюю часть, к которой крепится сам инструмент вместе с кожухом. На болтах конструкция устанавливается к приваренному уголку на двух металлических ножках.

Для того чтобы стойка для болгарки двигалась плавно, верхнюю и нижнюю панель соединяют сильной пружиной, для которой просверливаются отверстия. На платформу приваривают направляющий уголок под прямым углом к кругу.

Маятниковая стойка

Чем хороша для болгарки стойка в форме маятника, так это упрощением процесса распиливания. За счет упора на столе и системы данной конструкции, можно выполнять работы разной сложности и торцевать материалы любой плотности. С таким приспособлением не нужно прикладывать особых усилий, нажим осуществляется массой самого инструмента.

Для изготовления данного варианта подставки понадобятся пружина, две петли, металлопрофиль, уголки и сварочный аппарат. Также желательно иметь крепкий железный стол, на который всю конструкцию можно будет установить. Имея навыки таких работ, мастер быстро изготовит такой маятник. Работать намного легче, если ручка длинная и удобная. Пальцы руки находятся на безопасном расстоянии. Наклоняться не требуется. Искры и обломки летят в обратную сторону. Да и имея свободный подход к столу, можно выполнять работы с крупногабаритными материалами и изделиями. Это удобно и позволяет выполнять разнообразные процессы.

Выбирая стойку, подходящую вам по всем параметрам, не забывайте о технике безопасности. Тогда работа будет приносить только радость.

Угловая шлифовальная машина (УШМ или УШМа), получившая неофициальное название «болгарка» – один из самых распространенных универсальных инструментов, предназначенных для абразивной обработки различных изделий из металла, дерева, камня. «Болгарка» она потому, что впервые появилась в СССР из Болгарии, где она выпускалась на заводе в городе Ловеч. Чтобы выполнять болгаркой различные точные работы, многими умельцами делается стойка для УШМ своими руками.

Выбор материала для станины

В этом случае возможности УШМа существенно расширяются. Установив болгарку на стационарную конструкцию, можно сделать отрезной станок, который будет точно и под нужным углом разрезать любые профили – уголки, двутавры, металлические трубы.

Чтобы резать металлические, деревянные, пластиковые листы больших размеров, следует установить болгарку на движущуюся каретку, перемещающуюся по направляющим. В качестве направляющих этом случае целесообразно использовать металлические уголки.

Стойка для угловой шлифовальной машины может иметь множество вариантов исполнения. Для ее изготовления могут быть использованы самые различные материалы и узлы. Рекомендовать какую-то определенную конструкцию не имеет смысла, так как каждый владелец УШМа будет приспосабливать болгарку под свои требования.

В качестве исходных материалов для устройства можно использовать профилированные трубы, как наиболее прочные и надежные для такого вида работ. Для направляющих можно использовать уголки, швеллеры 5У или 6.5У.

Для сложных конструкций понадобится сварочный аппарат, но проще обойтись винтовыми соединениями. Если работы не требуют особой точности, то болгарку можно использовать просто как переносной инструмент.

Для выполнения точных работ, например, со шлифовальной насадкой, может понадобиться стационарное приспособление – стойка для болгарки УШМ (своими руками можно собрать простой разборной станок, который после использования будет сложен и спрятан в отведенное для него место). Такая станина иногда изготавливается также из дерева. Деревянную станину целесообразно сделать, если не предполагается частое и продолжительное использование УШМа.

Что может понадобиться для изготовления станины

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

• болгарка;
• сверлильная машина;
• сварочный аппарат;
• шлифовальный круг;
• плоскогубцы;
• набор отверток;
• набор ключей;
• измерительные инструменты.

Материалы:

• уголок стальной 40×40;
• уголок стальной 50×50;
• швеллер 5У или 6.5У (для направляющих движущейся каретки);
• обрезки водопроводных труб;
• профильные трубы 15×15, 20×20, 25×25;
• подшипники;
• метизы;
• жестяная обрезь;
• текстолит.

Как своими руками сделать простейшую стойку для УШМа

С помощью самых обычных инструментов и с использованием подручных материалов может быть изготовлена простая стойка для УШМ своими руками. Чтобы закрепить болгарку на станине, понадобятся уголки, металлические или текстолитовые пластины. Если используются две металлические пластины, то можно заменить винты сварным соединением. Пластина, служащая передвижной платформой, выполняется из стального листа или дюралюминия толщиной до пяти миллиметров.

Если вместо металлического листа использовать текстолит, то заготовка должна быть толщиной до десяти миллиметров. Вторая пластина обязательно должна быть металлической, так как она служит упором. Для изготовления используется сталь толщиной пять миллиметров, так как основная нагрузка прикладывается именно на нее. Более тонкий металл использовать нельзя из-за вибраций и возможной деформации, что делает работу с устройством небезопасной.

Для надежной фиксации на платформе на одной половине пластины просверливаются несколько сквозных отверстий диаметром в пять миллиметров. Вторая половина пластины размечается так, чтобы затем в центре ее просверлить отверстие диаметром восемь миллиметров. Все отверстия, просверливаемые в платформе, рассверливаются с тыльной стороны для головок потайных винтов. Допускается вместо второй пластины поставить уголок, просверлив его соответствующим образом.

Если сварку использовать нельзя, уголок или пластину прочно крепят винтами к платформе так, чтобы расстояние от края устройства до отрезного диска было не менее пяти миллиметров. Уголок при этом должен быть согнут по отношению к стойке на 60°. Для исключения проворачивания болта и вибрации УШМа фиксируется в верхней части болтом с шайбой Гровера или контргайкой.

Отрезной станок маятникового типа

Платформа для станка изготавливается из листовой стали. Для маятникового рычага подойдет профильная труба, к которой строго перпендикулярно приваривается поперечный вал. На этот вал с обоих концов жестко запрессовываются два подшипниковых узла. После этого приваривается маятник.

Из стальной полосы изготавливается скоба для крепления корпуса редуктора УШМа. Для крепления просверливаются отверстия по краям и по центру. Для обеспечения жесткой фиксации корпуса к маятнику из стального прутка делается хомут. Металлическая прижимная планка фиксируется болтами. Готовый кронштейн, выполненный в виде буквы «П», крепится на консоль.

Консоль с хомутом и креплением для УШМ приваривается к маятниковому рычагу, одновременно устанавливается защитный кожух. Для автоматического возврата болгарки в исходное положение используется возвратная пружина, которую следует подобрать в соответствии с весом УШМ.

После того, как станок будет собран, его необходимо включить и на холостом ходу проверить, нет ли вибраций, люфта. Затем отрезным кругом максимальной толщины прорезать паз для режущего инструмента. На платформе болтами крепятся упоры для основных направлений запила – 45° и 90°.

Станок для резки листовой стали

Для резки листовой стали, длинномерных листов текстолита, ДСП с помощью болгарки нужна другая конструкция. В этом случае УШМ должна иметь возможность перемещаться вдоль обрабатываемого материала. Это становится возможным, если закрепить болгарку на подвижной каретке.

Каретку можно изготовить на базе роликовых дверных блоков. В качестве направляющих используются уголки или швеллеры небольших размеров. Они строго параллельно привариваются к основе. Вместо сварки возможно винтовое соединение с платформой, при этом винты должны быть с потайной головкой, гайки зафиксированы шайбами Гровера или контргайками.

Непосредственно на каретке УШМ может быть закреплена жестко или на маятниковом рычаге. Направляющие должны быть установлены так, чтобы между ними и рабочим столом имелся зазор для расположения разрезаемого материала на столе.
